Схема монтажа теплого пола электрического: Схема подключения электрического теплого пола

Двужильный нагревательный мат один из самых простых в укладке теплых полов, смысл подобный двужильному кабелю, но вам не придется самостоятельно прикреплять монтажную ленту и крепить кабель к полу, достаточно раскатать мат, разрезаю сетку:

Одножильный нагревательный мат встречаться редко, смысл как в одножильном нагревательном проводе: нужно вернуть конец силового провода:

В инфракрасной пленке важно помнить о том, но каждый кусок должен быть заизолирован в 4 местах прохождения медной шины. Пленка соединяется параллельным соединением, помните, что длинна куска метровой не более 8 метров, 80 см – 10 м.

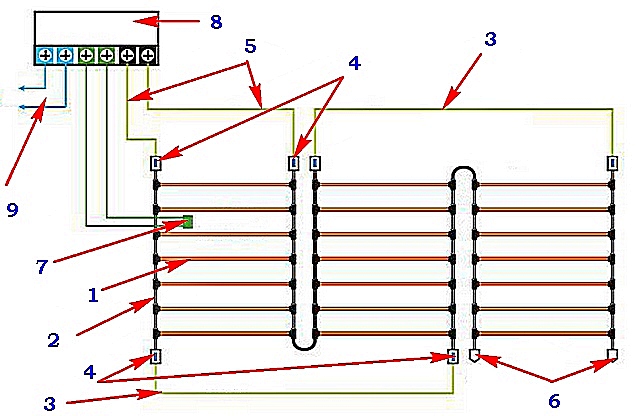

Схема укладки пленки может быть следующая:

Стержневой инфракрасный теплый пол подобен смеси греющего мата и инфракрасной пленки, он раскладываться подобно мату, а соединяется подобно пленке:

Подключение к терморегулятору. Не забывайте в электрических теплых полах очень важно разместить датчик в гофре, правильно расположив между витками провода, так чтоб его можно было заменить, это касается и стержневого теплого пола. В инфракрасной пленке датчик прячется непосредственно под нагревательным элементом в канавке теплоизоляции.

1- фаза

2 — ноль

3- ноль пола

4- фаза пола

5 — игнорируем

6 — провод датчика 1

7 — провод датчика 2

Датчик должен быть в гофре

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо — система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С — при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол — экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей — на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать — она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

Схема подключения водяного теплого пола к котлу:

1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
2. Клапан балансировочный
3. Насос циркуляционный
4. Термостат накладной предохранительный электрический
5. Электропривод клапанов коллекторной группы
6. Коллекторная группа теплого пола
7. Байпас (притворный клапан) коллекторной группы
8. Термостат (терморегулятор) комнатный

Их функции следующие:

1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
3. Насос обеспечивает циркуляцию воды по трубам.
4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
6. Коллекторная группа служит для распределения потоков по контурам.
7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова — из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая — больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

1. Циркуляционный насос
2. Радиаторы отопления
3. Котел отопительный
4. Мембранный бак
5. Пульт управления
6. Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола — пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

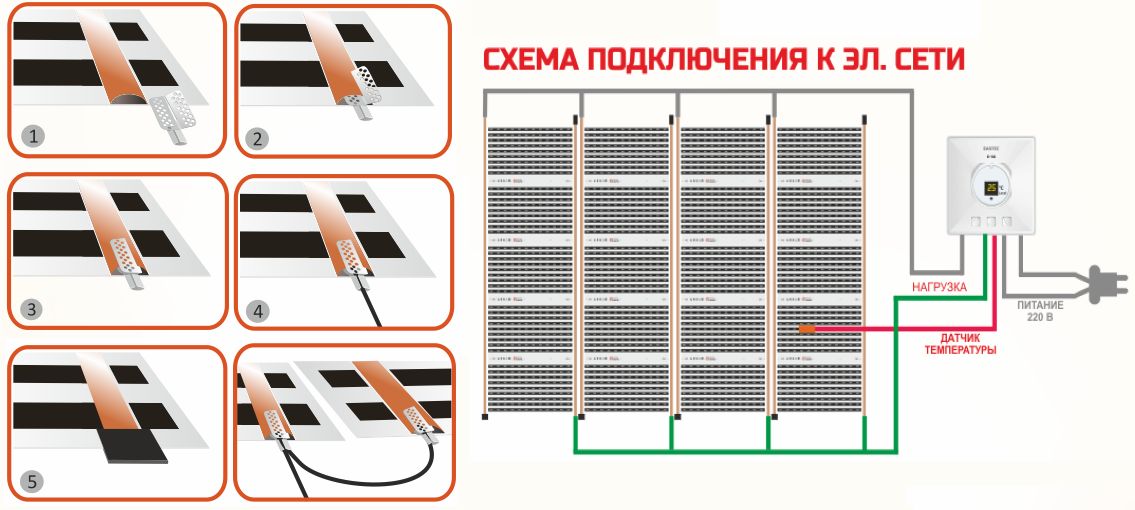

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

Схема подключения теплого пола: водяного, электрического, пленочного

Монтаж и подключение теплых напольных систем обогрева – это несложная работа, если разобраться, как правильно она выполняется. Есть обогревательные системы на основе воды, инфракрасные и электрические системы обогрева, которые монтируются и вводятся в эксплуатацию разными способами. Сначала необходимо правильно соединить элементы обогрева, подключить пол к терморегулятору и к сети. Все тонкости подключения зависят от типа подключаемой системы, рассмотрим их.

К моменту введения отопления в эксплуатацию вы должны предварительно установить коллекторный шкаф и смонтировать сам теплый пол. Подключение производят с помощью коллектора.

Существует несколько схем полов на основе воды, это:

1. схема с трехходовым клапаном,
2. схема с циркуляционным устройством.

Когда вместо насоса устанавливают трехходовой клапан, то в этом случае имеет место хорошая циркуляция жидкости. Только при хорошей циркуляции воды вы сможете отапливать все помещение и обойтись без установки насосов.

Первым концом трубы прикрепляются к котлу, а на второй край устанавливают разветвители. К одной стороне разветвителя, которая расположена вверху, присоединяют воздухоотводчик. А на обратной стороне находится кран для слива, из которого сливают воду, если системе необходим ремонт.

Введение в эксплуатацию схемы с циркуляционным насосом требует предварительного монтажа системы. После выполнения необходимых ремонтных работ и установки труб, котел подсоединяют к трубам, затем его подключают к отопительной системе. Если все сделано правильно, то проверка пола происходит успешно.

Чтобы привести в действие теплый электрический пол, подумайте, в каком месте в вашем помещении будет установлен терморегулятор. Термостаты помогают пользователям управлять системой и обеспечивают постоянную необходимую температуру в доме. С его использованием к сети подсоединяются элементы нагрева отопительной системы.

Перед установкой терморегулятора подумайте о том, вы будете использовать стационарное подключение или пользоваться розеткой для выполнения данных функций. Сделать подключение несложно, поскольку на большинстве таких устройств (на корпусе) изображена схема подключения.

После установки термостата проводим фазу в направлении распределительной коробки.

После выполненной процедуры подключаем электрический теплый пол. Укладываем теплоизоляцию вдоль стены, затем монтируем кабель. Если под вами находится отапливаемое помещение, то провод устанавливают и на черновой вариант напольного покрытия.

Чтобы приступить к подключению системы, проверьте стяжку, и убедитесь в том, что она высохла и затвердела. Кабеля питания от секций, которые будут нагреваться, присоединяем с помощью зажимов.

Если вам предстоит монтаж электрического пола, который произведен из матов, то это простая процедура. Монтаж данной системы аналогичный монтажу системы кабелей. Электрический мат имеет форму тонкого изделия из термоустойчивой пленки, внутри которой содержится тонкий кабель для нагрева.

Определяете мощность системы и тот участок, который она будет занимать в помещении. Далее действуем по следующей схеме:

• На черновом напольном покрытии размещают пленку с кабелем.
• Пленку покрывают тонким слоем бетона. Вместо бетона можно взять клей для плитки.
• После этого поверхность пола отделывают тем материалом, который вы выбрали для окончательной отделки.
• Чтобы исключить перегрев системы, не используют в данном случае при монтировании теплоизоляционные материалы.

Если при установке системы вы увидели, что не хватает к термостату холодных концов, то небольшую часть кабеля извлекают из мата. Муфту для соединения располагают внутри под стяжкой.

Тепловой мат – это один из видов нагревательного кабеля, и поэтому можно говорить об идентичности монтажа данный систем. Разница – это упрощенная установка тепловых матов, их монтировать легче и быстрее, по сравнению с кабелями. В таком случае не требуется расходов на теплоизоляционный материал, сооружения толстой стяжки. Все это создает условия для экономии финансовых ресурсов.

Теплые полы, произведенные из пленки, — это сравнительно новая разработка в системах отопления. Схема подключения теплого пола такого вида несложная, но чтобы разобраться в ней, рассмотрим особенности данного устройства для обогрева помещений.

Система данного обогревательного устройства сделаны из биметаллических или из карбоновых составляющих частей, плотно размещенные в небольшом слое материала, способного удерживать тепло. Греется пленка тогда, когда соединить её с проводниками, сделанными из меди. Они присоединяются к сети.

Подключение данного вида пола происходит так же, как и монтирование тепловых матов. Но в этом случае по все площади установки пленки закладывают подложку. Она выполняет функцию сбережения тепла, поскольку отражает его и направляет внутрь обогреваемого помещения.

Рассмотрим процесс подключения инфракрасного пола. Чтобы выполнить процедуру правильно, нельзя разрезать пленку по диагонали. Пленку режут через 18 сантиметров или более, но не более 30 сантиметров, производя действия по тем линиям, которые указанны производителем. Она должна быть отдалена от стены на 10 сантиметров. Части пленки складывают на подложку. Оставляем расстояние не менее 5 мм. Но это расстояние нельзя превышать более, нежели вдвое. Не перегибайте их под углом 90 градусов, чтобы не испортить их.

В местах разрезов термопленка, и которых видно токопроводные шины, требуется изоляция. К комплекту товара прилагается битумная изоляция, именно этими полосками и изолируют места разрезов токопроводных шин. Посередине их вставляйте контакт и прижимайте плоскогубцами.

Провода, которые проводят ток, зачищают на 10 мм и зажимают их, используя для этого плоскогубцы. Затем выполняют изоляцию. Подключение пола происходит с использованием медных многожильных проводов, сечение которых не может быть менее 1,5 мм. Чтобы автоматика устройства работала правильно, не забудьте установить термодатчик.

Чтобы смонтировать датчики, строители используют пластиковую трубку, размещая её в углублении, которое делают в полу. Есть варианты установки датчиков, когда их закрепляют поверх пленки.

Таким образом, мы рассмотрели несколько вариантов подключения электрического теплого пола, схему установки пола на водяной основе для обогрева дома и как можно подключить пленочный пол. Отметим, что пленочный (инфракрасный) пол является разновидностью электрических обогреваемых устройств для пола. Монтаж систем происходит несложно, важно разобраться в циркуляции жидкости при использовании водяного пола и в нюансах установки и функционирования обогревательных устройств, которые питаются от электросети.

Подключение теплого пола к электричеству своими руками

Подключение теплого пола становится особенно актуально в холодное время года в помещениях с недостаточным обогревом, например, в ванной комнате или кухне и коридоре. Для того, чтобы не совершить ошибку при подключении электрических теплых полов необходимо разбираться в способах их подключения, возможных вариантах исполнения и принципе действия.

Теплый пол различается на два основных вида: электрические и водные. Водяной пол представляет собой отопительную систему, которая нагревает поверхность благодаря потоку горячей воды, нагревающаяся от котла или системы центрального отопления. Подключение водяных теплых полов несколько отличается от электрических.

Схема установки системы водяного теплого пола:

1. Закладывание трубопровода должно производится на теплоизоляцию в цементной стяжке. Также стоит учесть и монтаж коллекторного шкафа – устройства, необходимого для совмещения системы теплообеспечения квартиры с трубопроводом. Чтобы установить коллекторный шкаф необходимо проделать отверстие в стене на уровне пола и как можно ближе к центру комнаты, размером примерно 55х35х10см. В это место будет установлен сам шкаф. Далее в него помещаются конец подающей и возвратной трубы. С помощью труб обеспечивается циркуляция воды: подающая трубы направляет поток воды в полы, а возвратная – в котел, для очередного нагрева. На трубы устанавливаются специальные зажимы с вентилями, которые предохраняют систему при возможном отключении квартиры от системы общего отопления.
2. После этого подключают трубу с разветвлениями – коллектор. Его вход совмещают с вентилями. К выходам по бокам трубы присоединяются металлические контуры с помощью фитингов. К коллекторному выходу рекомендуется закреплять сливной разветвитель с воздухоотводчиком. Благодаря нему система будет защищена от попадания внутрь воздуха, а с помощью сливного крана при необходимости можно избавить трубу от воды.

Подключение теплого пола может производиться двумя способами:

• Трубы укладываются параллельно. Используя такую схему монтажа труб, нужно учесть, что максимальная температура скапливается в самом начале, поэтому эту часть трубы следует укладывать рядом с наружными стенами или окнами.
• Спиральный метод прокладки подразумевает собой монтаж трубы по спирали, где подающая и возвратная трубы укладываются параллельно. Таким образом труба с горячей водой компенсирует холодную. Данная схема подходит для помещений с большой площадью.

Плюсами водяного обогрева полов является минимизация затрат на его монтаж, возможность установки системы под любой пол (плитка, ламинат, линолеум, ковры), большая экономия электроэнергии, отопление помещения не будет зависеть от перебоев в электросетях.

Но и здесь есть своим недостатки. Из-за подключения теплого водяного пола к системе центрального обогрева, можно перекрыть доступ горячей воды соседям, так что такой вид обогрева не подходит в многоквартирных жилых домах. Также, будет отсутствовать возможность самостоятельной регулировки температуры потока горячей воды. А несвоевременное обнаружение неисправности труб и перекрытия доступа воды, возможно затопление.

Электрический теплый пол

В случае с электрическими теплыми полами их работа зависит от подключения к электричеству. Электрические полы действуют по принципу преобразования электроэнергии в тепло посредством сопротивления проводника. Теплый электрический пол включает в себя несколько простых элементов:

• нагреватель (мат или кабельная система).
• датчик регулировки температуры.
• термолегулятор.

Схема подключения электрической системы отопления не вызывает особых трудностей. Перед началом монтажа необходимо определиться с мощностью будущего отопления. На это влияет метраж помещения, вид обогревания и тип комнаты (склад, жилое помещение, балкон). Теплый электрический пол можно использовать даже в качестве основного источника тепла в квартире. Также нужно знать, что электрический теплый пол может работать посредством кабелей или инфракрасной пленочной системы. Используя бетонную стяжку пола, в качестве обогрева используют кабель, а под плитку подойдут пленочные нагреватели (маты). Основным механизмом работы обогревательной системы является терморегулятор. Зачастую, схема установки проводов терморегулятора указывается в техническом паспорте устройства. Его установка происходит достаточно легко и выполняется без особых знаний и навыков. В одножильную конструкцию к термостату подключается «холодный» конец провода. В двухжильной – кабели замыкаются в цепь.

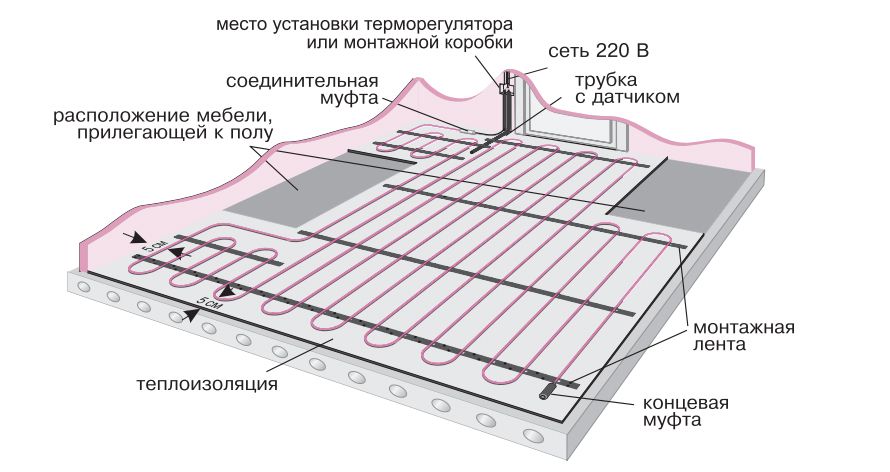

Схема присоединения теплого электрического пола с кабелем:

1. Для начала необходимо выровнять поверхность под теплый пол и очистить ее от строительного мусора. Вдоль стен закрепляется демпферная лента и укладывается слой теплоизоляции. Укладывание кабеля можно производить на поверхность без утепления.
2. Далее прокладывается сам нагреватель. Для лучшего удержания кабеля, под него подкладывают монтажные ленты. Одним из популярных способов укладывания кабеля змейкой. Электрический теплый пол продается уже в готовом уложенном виде.
3. Равномерно уложив рулон, можно приступить к этапу его закрепления. Края сетки не должны находится у стен ближе чем 10см.
4. Установить термодатчик на расстоянии около 40см от конца витков нагревательных элементов.
5. Произвести испытание сопротивления устройства, которое должно соответствовать указанному в техпаспорте.

Как установить теплый пол на матах?

Для монтажа такого пола не нужно обладать серьезными навыками по монтажу. Установка происходит почти также, как и с кабельным, но немного отличается:

1. Маты раскладываются по предварительно очищенной поверхности.
2. Уложенную систему заливают бетонным раствором или специальным клеем при последующем накладывании плитки.
3. Пол не должен иметь термоизоляцию, т.к это может послужить перегревом системы.
4. Соединительная муфта должна располагаться внутри пола (стяжки).

При укладывании электрической системы следует учитывать такие нюансы, как:

• Электропол получает энергию от отдельных электрических линий, снабженных защитным автоматом.
• Термостат должен иметь мощность больше, чем нагревающий элемент. При невозможности произвести новый расчет, для системы устанавливаются отдельные терморегуляторы.
• Пленочные системы должны коммутировать термостат с остальными элементами сети.
• Датчик температуры может быть встроенным, выносным или для замера температуры воздуха. Последовательность выполнения работ при укладке электрического теплого пола
• После окончания монтажа, теплый пол проверяют на работоспособность, начиная с минимальной температуры, постепенно увеличивая нагрев. После удачного испытания можно начинать закладку плитки.

Монтаж электрического теплого пола под плитку

Технология монтажа теплого пола под плитку не самая простая, но, тем не менее, с ней реально справиться даже неопытному человеку. В нашей статье мы расскажем, как правильно осуществить расчет, провести подготовку и монтаж теплого пола (нагревательный мат или кабель) непосредственно под плитку.

Для составления схемы укладки на общем чертеже помещения зачеркиваем те участки, на которых будут располагаться сантехнические приборы и стационарная мебель (шкафы, тумбы, стиральная машинка). Указываем на схеме габариты свободного пространства. Не забываем про отступы от стен и мебели по всему периметру (min 5 см) и между витками кабеля (5-10 см). Шаг укладки рассчитывается как отношение площади укладки к длине кабеля. Выберем место для терморегулятора и подводим к нему питание.

• Кабель под плитку. Если укладываем тонкий кабель под плитку, потребуется рассчитать шаг, с которым закрепляются зигзаги кабеля на монтажной ленте (6-10 см), в зависимости от того, будет ли система основным источником обогрева или дополнительным. Шаг укладки рассчитывается как отношение площади укладки к длине кабеля.
• Нагревательный мат имеет фиксированную ширину 50 см, поэтому с его расчетом хлопот будет меньше. При наличии схемы помещения точный расчет необходимого для этой задачи кабеля или мата помогут сделать квалифицированные специалисты предприятия Квант Успеха.

Если требуется повысить уровень пола, можно сделать это при помощи цементных стяжек. По итогу будет оптимальным выполнение нивелировки самовыравнивающейся смесью. Если же уровень пола подходящий, можно ограничиться только нивелирмассой (2-5 мм). Перед началом монтажных работ поверхность очистить от пыли и строительного мусора, стяжку скрепить грунтовкой глубокого проникновения.

Укладка теплоизоляционных плит под тонкий кабель под плитку возможна только перед выполнением стяжки (4-5 см) и нивелировки, если позволяет высота помещения и уровень пола. В ином случае к теплоизоляционному материалу, на который ляжет кабель, невозможно будет приклеить плитку. В такой ситуации правильнее использовать нагревательный мат, в котором электрический кабель теплого пола закреплен на армирующей стеклосетке. Сетка частично задерживает тепло, уходящее вниз, в плиту. Да и слой клеевого раствора из-за отсутствия более объемной металлической ленты тоньше, что способствует скорейшему прогреву плитки.

1 – напольная плитка
2 – эластичный клеевой раствор
3 – датчик терморегулятора
4 – кабель или мат теплого пола
5 – цементная стяжка (40-50 мм)
6 – сетка из арматуры
7 – утеплитель (плотностью М-35)
8 – бетонное основание

Нагревательный кабель фиксируется при помощи монтажной ленты, которая предварительно крепится к стяжке дюбелями или герметиком параллельно с шагом 40-50 см. Кабель для теплого пола укладывается по зигзагу с шагом от 6 до 10 см. Чем меньше шаг, тем больше мощность на квадратный метр и лучше прогрев. Необходимо придерживаться одинакового шага для равномерного прогревания поверхности. Укорачивать греющую часть кабеля строго запрещено! Нагревательный кабель не должен самопересекаться, а также нельзя его прокладывать под стационарной мебелью или бытовой техникой.

Нагревательный мат укладывается легче. Ввиду того, что кабель уже закреплен на сетке шириной 50 см, требуется размотать рулон и приклеить на самоклейкую ленту, которая также закреплена на мате. Для поворота под любым углом, разворота на 180 необходимо разрезать сетку, сохранив целостность кабеля и сохраняя необходимые зазоры между полосами. Для прогрева труднодоступных мест можно снять с сетки участок кабеля и закрепить к основанию с помощью контактного клея или герметика.

Важно!
Соединение нагревательного и холодного кабеля (муфта MUFFE/SLEEVE), обязательно должно находится в клеевом растворе под плиткой. Укорачивать можно только «холодный конец» кабеля, который стандартно обозначен другим цветом или маркировкой ****.

Монтаж датчика теплого пола

Для монтажа датчика терморегулятора внутрь теплого пола выполняется пропил в стяжке. В штробу в полу укладывается гофрорукав, который переходит на стену (в штробе или под гипсокартоном) к месту установки термостата. В эту же точку подводится «холодный конец» кабеля теплого пола и силовой провод для коммутации в терморегуляторе. Сам датчик для точности замеров должен располагаться параллельно между двумя жилами нагревательного кабеля на расстоянии не менее 15 см от их витков, но ни в коем случае не касаться нагревательного кабеля. Во избежание попадания клеевого раствора и блокирования датчика окончание гофры желательно закрыть изолентой.

По окончании процесса укладки выполняется прозвон целостности кабеля и замеры сопротивления.

Во избежание повреждений входе ремонтных работ электрический теплый пол после укладки покрывается тонким слоем плиточного клея. Следует использовать только эластичный клей для плитки. После высыхания, буквально на следующий день, можно приступать к укладке напольной плитки. Для этого также применяется только специальный эластичный клей.

Электрический пол после монтажа может быть сразу подключен к терморегулятору. Но обычно терморегулятор устанавливается после укладки настенной плитки или полного выполнения других отделочных работ. Однако, включение на прогрев возможно только полного схватывания и отвердевания клеевого раствора, желательно не ранее 4-х недель после окончания всех мокрых работ. До установки терморегулятора целостность кабеля на каждом этапе укладки необходимо проверять с помощью замеров сопротивления контура. А качество укладки гофрорукава проверять удобством входа-выхода датчика термостата.

Ниже представлен монтаж теплого пола электрического ВИДЕО – пошаговая инструкция.

• Выбирайте электрический теплый пол только проверенных производителей!
• Купить электрический теплый пол стоит у официальных представителей производителя, которые в обязательном порядке оформят гарантийный талон.
• Доверяйте монтаж специалистам, ведь срок эксплуатации теплого пола напрямую зависит от качественного монтажа и подключения.
• Терморегулятор является важной частью системы. Программируемые терморегуляторы позволяют существенно экономить электроэнергию.

Консультации, тепловой расчет и подбор электрического теплого пола под плитку для наших клиентов бесплатны!

КВАНТ УСПЕХА – теплый пол от ведущих мировых производителей по лучшим ценам!

Подписывайтесь на канал и получайте полезную информацию из первых рук!

Монтаж и укладка теплого пола.

Сегодня, когда всем нам хочется окружить себя и своих близким теплом и комфортом, стала актуальной тема монтажа электрического теплого пола своими руками. Как установить теплый пол? С чего начать?  Как все сделать правильно? В этой статье мы расскажем об основных этапах монтажа и найдем ответы на важные вопросы.

Подготовка поверхности перед монтажом

Электрический теплый пол обязательно укладывается на идеально ровную поверхность. Поэтому, чтобы система была эффективной и служила долго, начните монтаж теплого пола с выравнивания черновой основы.

Неровности «черновика» могут привести к неравномерному распределению стяжки, что негативно скажется на прогреве помещения.

Следующий важный этап подготовки поверхности для электрического теплого пола – тщательная очистка от строительного мусора и пыли.

Даже мелкие остатки мусора способны повредить нагревательный кабель или пленку, что приведет к неисправности системы в целом. Поэтому не пренебрегайте чистотой.

И так, наша поверхность идеально ровная и чистая, пришло время укладывать изоляционный материал. При толщине 2-5 см, он сохранит наше тепло и защитит пол от влаги.

Главное, чтобы материал утеплителя был жестким и достаточной плотности (более 3,5 кг/см³). В процессе эксплуатации это убережет систему от деформации и продлит срок ее службы.

Если используемый утеплитель гидрофобен (например, пенопласт может пропускать  пар), то укладывать его целесообразно на полиэтилен (250 мкм).

Выбираем шаг укладки

Перед монтажом электрического пола своими руками, очень важно правильно произвести предварительные расчеты. В конечном итоге от этого будет зависеть КПД вашего пола и его функциональность.

Нагревательные части кабелей не должны касаться или пересекаться друг с другом (минимальное расстояние между кабелями 30 мм). Ни в коем случае нельзя самостоятельно изменять (отрезать, добавлять) длину нагревательного кабеля! Поэтому до начала монтажа рассчитываем мощность пола с подогревом, и определяем какой будет шаг укладки.

При использовании нагревательного мата это сделать просто. Достаточно подобрать готовый комплект, соответствующий площади и можно приступать к монтажу. Кабель мата уже распределен с определенным шагом и не требует дополнительных расчетов.

Для основного отопления — монтаж на 70-80% площади.
Для дополнительного подогрева — монтаж на 40-50% площади.

С одножильным и двужильным кабелем немного по-другому. Чтобы теплый пол грелся равномерно, кабель при укладке необходимо тоже равномерно распределить по поверхности. Для этого и рассчитывается шаг теплого пола.

Расчет производится по формуле:

Н = So/L, (где So – обогреваемая площадь, а L – длина кабеля).

При этом важно помнить, что:

• допускается минимальный шаг укладки теплого пола 7,5 см;
• чем меньше шаг установки, тем больше установочная мощность на 1 м.кв.;
• шаг укладки кабеля должен быть как минимум в восемь раз больше чем диаметр кабеля.

Методика укладки под плитку, в стяжку

Прежде чем приступить к укладке, необходимо начертить схему монтажа теплого пола. И указать на ней места, определенные для установки терморегулятора, подвода электричества, расположения датчика температуры.

Укладка теплого пола под плитку начинается с тщательной подготовки поверхности. После того, как площадь выровняли и очистили, укладываем теплоизоляцию.

Важно так же по всему периметру отделить теплый пол от вертикальных конструкций (стены, колоны). Для этого используется термоизолятор толщиной до 10 мм.

После чего заливаем первичную цементную стяжку, толщиной 1,5-2 см и обязательно ждем полного высыхания цементного раствора.

А дальше равномерно распределяем кабель, соблюдая правила:

• отступ от стен и стационарной мебели должен быть 10-15см;
• используем специальную монтажную ленту, чтобы кабель не двигался во время заливки стяжки;
• не допускаем скручивания и пересечения греющих частей кабеля;
• место соединения холодного конца с отопительным контуром нельзя располагать на сгибе;
• в процессе укладки на незащищенный кабель не наступаем и не роняем инструменты;
• датчик температуры помещаем в гофротрубку с заглушкой и располагаем в бетонной стяжке.

Обязательно измеряем общее сопротивление системы после того как равномерно распределили кабель.

Теперь можно заливать цементный раствор. И здесь немаловажную роль играет качество стяжки. Она должна быть:

• без воздушных пузырьков;
• хорошо уплотнена вручную, без использования иммерсионных вибраторов;
• полностью окутывать кабель без воздушных пустот;
• слой заливки кабеля – 2 — 2,5 см.

После заливки стяжки рекомендуется еще раз замерить сопротивление системы и сравнить его с исходными данными. Если нет отклонений, то уже через 3-4 дня, когда подсохнет стяжка, можно укладывать плитку и подсоединять терморегулятор и все провода. При этом не забываем о заземлении.

Когда стяжка полностью высохнет (не раньше чем через 28 дней!) устанавливаем терморегулятор на минимум и включаем систему на прогрев.

Преимущества укладки теплого пола в частном доме

Главное преимущество монтажа теплого пола в частном доме — здесь вы можете монтировать любой вид теплого пола:

• кабельные полы;
• инфракрасные;
• нагревательные маты.

И способы укладки можно выбирать, не боясь поднимать уровень пола. Главное правильно подобрать финишное покрытие и использовать только те материалы (клей для плитки, линолеум, паркет и т.д.) которые изготовители рекомендуют для монтажа теплого пола.

Здесь есть свои особенности.

1. Городские квартиры имеют более ровную черновую поверхность, а вот в частном доме для выравнивания основного пола рекомендуется сделать первичную стяжку, толщиной 5-6 см.
2. Обязательно позаботьтесь о гидроизоляции и утеплителе. Поскольку полы в частном доме находятся очень близко к земле, то бетонная стяжка может напитаться водой, и тепло уйдет вниз. А это снизит эффективность обогрева и увеличит затраты.

Какой бы вид вы не выбрали, монтаж теплого пола в частном доме производится с соблюдением общих правил.

Монтаж теплого пола своими руками (видео)

Монтаж электрического теплого пола: 10 распространенных ошибок

Большинство людей, которые устанавливают теплые полы самостоятельно, допускают массу ошибок. Казалось бы, просто следовать инструкции, ничего сложного, но, все же есть нюансы. Есть несколько советов, как избежать главных ошибок при монтаже теплого пола. Они помогут и тем, кто впервые купил теплый пол, так и некоторым специалистам.
Некоторые советы могут показаться вам лишними, но профессионалы уже сталкивались с такими проблемами и решали их. Следует помнить, что большинство проблем, связанных с работой электрических полов вызваны либо некачественным монтажом, либо повреждениями кабеля.

 Ошибки при монтаже электрического теплого пола

• Выбирая греющий кабель, ориентируйтесь на площадь помещения, не занятую мебелью. Укладывать теплый пол под стационарную мебель не только не экономично, есть возможность перегрева.

•  Внимательно выбирайте длину кабеля, ведь укоротить или удлинить его невозможно. Многие специалистов до сих пор режут кабель, желая изменить его длину. Их нельзя резать, это гарантированно испортит их.

• Никогда и ни в коем случае не включайте кабель просто для проверки работоспособности. Сначала его следует уложить и подождать, пока не высохнет стяжка. Чтобы проверить кабель, нужно измерить его сопротивление. Сделать это нужно, следуя инструкции.

•  Не укладывайте греющий кабель на грязную поверхность. Обязательно очистите ее от пыли, использовав промышленный пылесос.

•  Не стоит ходить по кабелю в обуви. Если же выбора нет, то делайте это с большой осторожностью.

• Не надо замуровывать датчик температуры в растворе. Обязательно поместите датчик в гофрированную бумагу, чтобы раствор не проник туда.
• Очень важно замерять сопротивление теплого пола до и после установки. Не пренебрегайте этой формальностью.

• Нарисуйте схему укладки электрического пола. Укажите расстояния от стен и других крупных объектов. Для этого существует инструкция.

•  Не должно быть воздушных карманов вокруг греющей части кабеля. Если пренебречь этим советом и сэкономить раствор, кабель в скором времени перегреется и выйдет из строя.

• Не надо включать электрический пол непосредственно после монтажа. Этим вы повредите кабелю. Лучше всего подождать несколько недель, чтобы стяжка высохла и схватилась.

Теплый пол без ошибок

Монтаж электрического теплого пола. Видео

Оцените качество статьи:

Понравилась статья? Поделиться с друзьями:

%PDF-1.4 % 723 0 объект > эндообъект внешняя ссылка 723 147 0000000016 00000 н 0000004042 00000 н 0000004191 00000 н 0000005823 00000 н 0000005963 00000 н 0000006103 00000 н 0000006152 00000 н 0000006201 00000 н 0000006250 00000 н 0000006299 00000 н 0000006348 00000 н 0000006397 00000 н 0000006446 00000 н 0000006495 00000 н 0000006544 00000 н 0000006593 00000 н 0000006643 00000 н 0000006693 00000 н 0000006742 00000 н 0000006790 00000 н 0000006839 00000 н 0000006888 00000 н 0000006936 00000 н 0000006984 00000 н 0000007033 00000 н 0000007081 00000 н 0000007129 00000 н 0000007242 00000 н 0000007268 00000 н 0000007933 00000 н 0000007959 00000 н 0000008504 00000 н 0000008615 00000 н 0000016015 00000 н 0000021522 00000 н 0000032295 00000 н 0000043313 00000 н 0000052848 00000 н 0000052944 00000 н 0000053089 00000 н 0000062600 00000 н 0000062763 00000 н 0000062791 00000 н 0000062911 00000 н 0000063056 00000 н 0000063176 00000 н 0000063321 00000 н 0000070890 00000 н 0000079653 00000 н 0000079983 00000 н 0000085351 00000 н 0000085665 00000 н 0000085734 00000 н 0000086260 00000 н 0000086634 00000 н 0000086881 00000 н 00000 00000 н 00000 00000 н 00000

Как укладывать теплые полы – Forbes Advisor

Примечание редакции. Мы получаем комиссию за партнерские ссылки в Forbes Advisor.Комиссии не влияют на мнения или оценки наших редакторов.

• Время работы: от 2 до 4 часов
• Общее время: До 3 дней
• Уровень мастерства: Средний
• Стоимость проекта: От 300 до 600 долларов США за 100 квадратных футов для материалов

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатные оценки без обязательств

Ваш пол заставляет вас мерзнуть? Полы с подогревом — это то, что сделает ваши холодные полы комфортными и теплыми.Для использования как в качестве основной, так и в качестве дополнительной системы отопления, лучистое отопление пола может быть установлено во время строительства дома, но обычно добавляется к существующим полам с умеренной легкостью и всего несколькими инструментами. В этой статье мы обсудим, как установить теплый пол двумя разными способами, чтобы покрыть 100 квадратных футов существующего пола.

Типы напольных покрытий с подогревом

Существует два типа напольных покрытий с подогревом. Это гидронические (горячие воды) системы и электрические системы.Внутри этих двух типов существует несколько способов установки. Ниже вы найдете инструкции по установке самых простых способов дооснащения обоих типов на существующем полу. Оба являются экономически эффективными способами сделать ваши полы более удобными и привлекательными.

Когда укладывать пол с лучистым подогревом

Встраивание системы лучистого тепла в существующие полы является обычным делом, особенно во время реконструкции. Если у вас есть возможность, лучшее время для установки лучистого тепла — до завершения строительства дома или пристройки.Тем не менее, укладка напольного покрытия с подогревом может выполняться в любое время, следуя этим рекомендациям.

Вопросы безопасности

Стандартные меры предосторожности являются правилом при использовании электроинструмента. Выбор установки электрического теплого пола потребует работы с электропроводкой 110 В. Соблюдайте все правила электробезопасности.

Водяные системы напольного отопления требуют сантехнических подключений к бойлеру или водонагревателю. Выполнение этих соединений возможно для хорошо квалифицированного мастера, но для большинства домовладельцев лучше оставить это профессионалам.

Инструменты

• Защитные очки
• Маркер
• Электродрель
• Мощный степлер
• Различные ручные инструменты

Инструменты для водяного обогрева пола

• Сантехнические инструменты PEX
• Сверло 7/8 дюйма (лопата или Форстнера)

Материалы для обогрева пола Hydronic

• Кислородный барьер Трубка PEX (примерно 150 погонных футов на 100 кв. футов площади пола)
• Сантехнические фитинги PEX
• Алюминиевые пластины теплопередачи
• Изоляционные плиты из стекловолокна

Электрические инструменты для обогрева пола

• Смесительная насадка для дрели
• Ведро для смешивания на пять галлонов
• Электромонтажные инструменты

Электрические материалы для обогрева полов

• Электрические кабели или маты излучающего тепла
• Состав для выравнивания пола (пять мешков по 50 фунтов)
• Термостат, совместимый с теплым полом

Инструкции по установке напольного покрытия Hydronic

Следующий метод требует доступа к пространству балок под полом, которое необходимо отапливать. Лучше всего подходит для домов с незавершенным подвалом. Вы можете удалить гипсокартон потолка для доступа, но его замена может быть сложной или дорогой.

1. Шаблон макета

Из-под пола, в подвале, отметьте маркером план на потолке. Сделайте отметки с шагом от шести до восьми дюймов, где будут размещены тепловые трубки. Также отметьте места, где трубы будут проходить через балки пола.

2. Просверлите отверстия

Просверлите отверстия диаметром 7/8 дюйма в балках, через которые будет проходить трубка.Обязательно соблюдайте местные строительные нормы и правила в отношении количества и расположения отверстий. Пропустите этот шаг, если у вас есть балки пола ферменного типа, распространенные в новых постройках.

3. Установите трубку PEX

По одной секции вставляйте трубки PEX в алюминиевые пластины теплопередачи. Прикрепите их к нижней стороне пола прочными скобами, следуя отмеченному шаблону. По мере продвижения пропустите трубку PEX через ранее просверленные отверстия. Оставьте около двух футов дополнительных трубок на обоих концах для подключения горячей воды позже.

4. Установка изоляции

Установите с помощью трения и скрепите изоляционные плиты лицевой стороной к себе. Оставьте дополнительные два фута тепловых трубок открытыми.

5. Подсоедините водопровод к источнику тепла

Подсоедините водопровод к вашей котельной системе или специальному водонагревателю. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с контурами водяного отопления.

Инструкции по установке электрических обогревательных полов

Этот метод лучше всего подходит для домов, где доступ к пространству под полом ограничен или отсутствует.Для достижения наилучших результатов любой существующий пол необходимо снять до основания.

1. Подготовьте рабочую область

Снимите существующее напольное покрытие до основания и подметите.

2. Прокладка электрических нагревательных матов или кабелей

Разложите электрические нагревательные маты или кабели так, чтобы покрыть желаемую площадь пола. Не перекрывайте какую-либо часть матов. Прикрепите или прикрепите маты или кабели к основанию в соответствии с инструкциями производителя.

Поместите термопару, поставляемую с матами, на расстоянии не менее 12 дюймов от любых стен и как можно ближе к центру пола.

Соберите провода от термопары и от каждого мата. Проведите их вдоль стены туда, где будут выполняться электрические соединения. Изолируйте три фута каждого провода, прикрепив их скотчем к стене над полом. Это будет важно для следующего шага.

3. Выровняйте пол

Следуя инструкциям на упаковке, смешайте и равномерно налейте смесь для выравнивания пола по всему полу.Продолжайте добавлять, чтобы достичь толщины ¼ дюйма или до тех пор, пока маты или кабели не будут полностью погружены в воду. Дайте составу высохнуть в покое в течение 24–72 часов.

4. Подключить электричество

Подсоедините провода от всех матов к электрической схеме дома в соответствии с электротехническими строительными нормами. Подсоедините провод термопары к термостату, следуя прилагаемым инструкциям по подключению. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с процедурами электропроводки.

5. Установка нового пола

Теперь ваш пол готов к новому покрытию. Плитка, ламинат, винил, линолеум, даже ковер с плотной подкладкой — все это хорошие варианты. Покрытия можно укладывать непосредственно поверх выравнивающей смеси после ее отверждения. Избегайте проникновения в новое основание прихваточных планок или других крепежных элементов, чтобы не повредить электрические компоненты.

Опция

Электрические нагревательные кабели и маты также могут быть установлены в пространстве между балками под полом.Прикрепите кабели или маты к нижней стороне пола и проволокой, как обычно. Следуйте приведенным выше рекомендациям, чтобы изолировать пространство между балками.

Когда звонить профессионалу

Выполняя большую часть работы самостоятельно, вы сократите расходы на теплоизлучающие полы примерно наполовину. Но большинство домовладельцев предпочитают нанимать профессионала для подключения нового водяного отопления к существующему источнику горячей воды. Подключение компонентов электрического обогрева пола к существующей проводке — простой процесс, если вы имеете опыт работы с проводкой.Если нет, наймите электрика, чтобы сделать окончательные соединения.

В старых домах помните о возможном присутствии асбеста в старых напольных покрытиях. Если есть подозрения на наличие асбеста, вызовите профессионала, чтобы проверить и снять напольное покрытие, если это необходимо.

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатные оценки без обязательств

и инструкции по установке

Как установить кабель SunTouch SlabHeat

SlabHeat Electric Indoor SlabHeat

Купить сейчас

Руководство по установке

SlabHeat — это простой способ обогрева помещения. Это руководство по эксплуатации предоставляется в качестве руководства по установке кабеля SlabHeat, включая соображения по проектированию, прокладку кабеля, установку системы управления, меры предосторожности и рекомендации по напольному покрытию.

Технические характеристики кабеля SlabHeat:

SlabHeat Cable — это полный нагревательный кабель, состоящий из нагревательного кабеля с последовательным сопротивлением и одного кабеля питания для простого подключения в одной точке. Длина нагревательного кабеля не может быть укорочена.

Напряжение: 120 и 240 В переменного тока, 1 фаза

Вт: 15 Вт/кв.фут (51 БТЕ/ч/кв.футов), расположенные на расстоянии 4 дюйма от центра, 10 Вт/кв. футов (34 БТЕ/ч/кв. фут), расположенных на расстоянии 6 дюймов от центра (кабель рассчитан на работу примерно при 5 Вт/погонный фут кабеля при номинальном напряжении.)

Максимальный ток нагревателя: 15 А

Максимальная нагрузка цепи: 15 А

GFCI Класс A (защита цепи от замыкания на землю) требуется для каждой цепи

Список: Внесен в список UL для США и Канады согласно UL 1673 и CAN/CSA C22. 2 № 130-03

Номер файла списка: E185866

Применение: только для использования внутри помещений, встроенный в бетон.(см. Шаг 1.1)

Минимальный радиус изгиба: 1 дюйм

Максимальная температура воздействия (длительная и при хранении): 194°F (90°C)

Минимальная температура установки: 50°F (10°C)

Установка должна выполняться квалифицированным персоналом в соответствии с местными нормами, ANSI/NFPA 70 (статья 424 NEC) и разделом 62 CEC, часть I.

: Для получения полной информации о гарантии на продукт см. ссылку на гарантию внизу

Уровень мастерства

Требуются средние навыки электромонтажа.Обычно нагревательное изделие может быть закреплено на месте квалифицированными установщиками. Тем не менее, подумайте о том, чтобы нанять электрика для грубой прокладки проводки, особенно если ее необходимо проложить от панели автоматического выключателя. Имейте в виду, что местные нормы и правила могут требовать, чтобы этот продукт и/или терморегулятор устанавливал или подключал электрик.

**** ПРЕДУПРЕЖДЕНИЯ ****

Установка должна выполняться квалифицированным персоналом в соответствии с местными нормами и стандартами.Рекомендуется лицензированный электрик. Прочтите эти важные предупреждения и все инструкции по установке перед установкой. Невыполнение этого требования может привести к возгоранию, поражению электрическим током, порче имущества, травмам и/или смерти.

НИКОГДА

• НИКОГДА не обрезайте и не модифицируйте нагревательный кабель. При необходимости кабель питания можно укоротить, но никогда не отсоединять от нагревательного кабеля.
• НИКОГДА не стучите по кабелю мастерком или другим инструментом. Будьте осторожны, чтобы не надрезать, не порезать и не защемить кабель, что может привести к его повреждению.
• НИКОГДА не перекрывайте и не перекрещивайте нагревательный кабель сам по себе, а также не размещайте нагревательный кабель на расстоянии менее 4 дюймов от другого нагревательного кабеля или силового кабеля.
• НИКОГДА не допускайте пересечения провода питания или датчика с нагревательным кабелем.
• НИКОГДА не прокладывайте нагревательный кабель под шкафами или другими встроенными элементами. Под этими предметами будет скапливаться избыточное тепло, что приведет к повреждению.
• НИКОГДА не протягивайте нагревательный кабель или заводские соединения в кабелепровод.
• НИКОГДА не прокладывайте нагревательный кабель в стенах, над стенами или перегородками, которые доходят до потолка, или в шкафах.
• НИКОГДА не пытайтесь ремонтировать поврежденный кабель. Обратитесь за помощью на завод.
• НИКОГДА не протягивайте нагревательный кабель за пределы помещения или области, в которой он начинается.

ВСЕГДА

• ВСЕГДА отключайте питание от всех цепей перед установкой или обслуживанием.
• ВСЕГДА полностью забетонируйте нагревательный кабель и заводские соединения. Не закрепляйте кабель клеем, предназначенным для ламината или винилового покрытия.
• ВСЕГДА избегайте размещения нагревательного кабеля на расстоянии менее 4 дюймов от других объектов, таких как подземный кабель или трубопровод, во избежание их перегрева.
• ВСЕГДА держите концы силовых проводов сухими до и во время установки.
• ВСЕГДА обеспечивайте защиту от замыкания на землю (GFCI) для системы панельного отопления. Эта функция включена в элемент управления SunStat, однако, если используется другой тип управления, GFCI должен быть на выключателе.
• ВСЕГДА используйте медные провода в качестве питающих проводов к блоку управления и кабелю.
• ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, системы управления и системы панельного обогрева.
• ВСЕГДА устанавливайте в соответствии со всеми местными нормами и Национальным электротехническим кодексом (ANSI/NFPA 70, особенно статья 424) и разделом 62 Электротехнического кодекса Канады (CEC), часть I.

Типовые установки SlabHeat

На рисунках на этой странице показаны некоторые типичные места установки SlabHeat. В дополнение к этому, SlabHeat также хорошо подходит для любого вида домашней пристройки с бетонной плитой. Он идеально подходит для пристройки спальни, солнечной комнаты, отдельного гаража или расширенной гостиной.SlabHeat также хорошо подходит для использования в коммерческих помещениях.

Весь дом

Гараж

Готовый подвал

Фаза 1: Проектирование системы

SlabHeat должен быть проложен во всех внутренних помещениях пола, подлежащих утеплению. Его нельзя использовать для наружных работ, снеготаяния или потолков. Во многих приложениях его также можно использовать для обогрева помещения, но необходимо выполнить точный расчет тепловых потерь, чтобы определить, будет ли обеспечено достаточно тепла, чтобы соответствовать тепловым потерям помещения.

ШАГ 1.1

Сделайте набросок комнаты. Измерьте общую площадь утепляемого пола (замеры следует производить до края стен, шкафов, ванны и т. д., пока). Имейте в виду следующее:

• Тепло не будет излучаться более чем на 3″- 4″ по обе стороны от нагревательного кабеля, поэтому важно равномерное покрытие.
• Не прокладывайте кабели под шкафами или светильниками или внутри стены. Чрезмерное тепло будет накапливаться и вызывать повреждения.
• Не прокладывайте нагревательные кабели в небольших чуланах или других замкнутых пространствах, где может накапливаться избыточное тепло.
• Устанавливайте нагревательный кабель на расстоянии от 1-1/2″ до 2″ от прилавка или туалетного столика в пространстве для ног, чтобы обеспечить тепло в этой области.
• Не прокладывайте нагревательные кабели ближе 6 дюймов от колец унитаза, чтобы избежать возможного расплавления восковых колец.
• Не пересекайте компенсационные швы в плите, если не соблюдаются надлежащие методы и меры защиты. (см. Шаг 3.10)
• Не размещайте нагревательный кабель ближе 4 дюймов от других объектов, таких как подземный кабель или трубопровод, во избежание их перегрева.
• Кабель должен быть проложен таким образом, чтобы на поверхности не было других препятствий, расположенных сверху, улавливающих тепло или допускающих потенциальное повреждение монтажными скобами, болтами и т. п. (пьедесталы, опорные колонны, стены и т. п.).
• На открытых площадках, таких как солнечные комнаты или столовые, рассмотрите возможность установки нагревательных кабелей на расстоянии от 4 до 6 дюймов от периметра помещения, поскольку люди редко стоят так близко к стенам.Однако, если кабель проложен в перекрытии, где будет построена внешняя стена, не забудьте проложить кабель на расстоянии от 8 до 12 дюймов от края плиты.
• Нагревательный кабель и заводские соединения должны быть полностью залиты бетоном. Из плиты может выходить только силовой кабель. Он будет протянут через кабелепровод, внесенный в список UL, к распределительной коробке, внесенной в список UL, или к блоку управления.
• Для новой бетонной плиты, когда длина кабеля превышает 20 футов, необходимо добавить дополнительную U-образную петлю, чтобы свести к минимуму возможное повреждение кабеля из-за теплового расширения.

ШАГ 1.2

Выберите расстояние между кабелями. Ниже приведены типовые расстояния для различных типов помещений. Это расстояние может варьироваться в зависимости от изоляции пола и помещения и желаемого эффекта. Примечание. Никогда не размещайте кабели на расстоянии менее 4 дюймов друг от друга; это приведет к очень горячей области и может привести к повреждению.

Типичное использование:

• 4″ интервал: Полы солнечных комнат, цокольные плиты, ванные комнаты, кухни, жилые помещения и ванны с наружными стенами.(ПРИМЕЧАНИЕ: Изоляция всегда рекомендуется из-за высоких потерь тепла в этих областях. Рабочие характеристики никогда не гарантируются из-за различий в конструкции и климате в этих областях.)
• 6″ интервал: Коридоры, вестибюли и большие площади с низкими потерями тепла.

Ожидаемая температура пола:

• Бетонная плита с изоляцией: При прокладке кабелей на бетонной плите с изоляцией и покрытии сверху тонким раствором и плиткой большинство полов можно нагреть на 150F (90C) теплее, чем в противном случае.
• Неизолированные бетонные плиты: При прокладке кабелей на неизолированной бетонной плите, покрытии тонким раствором и плиткой сверху, большинство полов можно нагреть до 100-150F (60-90C) теплее, чем они иначе было бы. Пожалуйста, проконсультируйтесь с проектировщиком или на заводе, если остаются вопросы о температуре поверхности, которую можно ожидать от кабелей в любой конкретной конструкции.

ШАГ 1.3

Умножьте площадь в квадратных футах, измеренную на шаге 1.1 на 0,90, чтобы обеспечить расстояние от 4 до 6 дюймов по краям площади пола. Используйте полученную площадь в квадратных футах для выбора подходящих кабелей из таблиц на стр. 6.

Помните:

• Не подключайте более 15 А при 120 В переменного тока (1800 Вт) или 15 А (3600 Вт) при 240 В переменного тока через блок управления.
• Выберите либо 120 В переменного тока, либо 240 В переменного тока в зависимости от доступной мощности. ЗАПРЕЩАЕТСЯ смешивать напряжения в одной и той же системе, если необходимо проложить более одного кабеля для покрытия площади.
• Нагрузка не более 12 ампер (1440 Вт) на 15-амперный автоматический выключатель или 16 ампер (1920 Вт) на 20-амперный автоматический выключатель.
• Если в вашем районе требуется, чтобы один термостат управлял кабелями с током более 15 ампер, используйте реле SunStat, чтобы взять на себя дополнительную нагрузку.
• Для получения справки см. электрические схемы в Приложении 1.

Если точный рассчитанный размер продукта не найден в таблицах выбора на стр. 6, может потребоваться отрегулировать область(и) подогрева или выбрать следующий меньший размер . Помните, что нагревательный кабель ни в коем случае нельзя укорачивать, чтобы он подходил по размеру, и он должен быть полностью залит бетоном в полу. Невыполнение этого требования может привести к повреждению продукта. Будьте осторожны, чтобы не выбрать слишком большой продукт.

ШАГ 1.4

При установке SlabHeat поверх существующей плиты выберите достаточное количество CableStrap, чтобы закрепить кабель на полу. В одной коробке содержится 25 футов ленты, что достаточно для подготовки около 50 кв. футов пола на высоте 4 фута. интервал. Ремешок обычно располагается через каждые 3-4 фута.по полу.

ШАГ 1.5

Выберите нужные кабели.

МОЩНОСТЬ: Определите требуемую тепловую мощность. Ваш проект должен учитывать размер обогреваемого помещения, а также тепловые потери помещения.

15 Вт на квадратный фут: достаточно для солнечных полов, подвалов, ванных комнат и кухонь

10 Вт на квадратный фут: достаточно для коридоров, прихожих и больших площадей с низкими потерями тепла

РАЗМЕР: Выберите кабель в Таблице 2, соответствующий площади нагрева, измеренной в Шаге 1.3. Кабель SlabHeat изготавливается различных размеров, как показано на рисунке. Если точный размер кабеля не указан в таблице, выберите следующий меньший размер кабеля.

AMPS and VOLTS: Обратите особое внимание на силу тока, чтобы убедиться, что ваши органы управления, панель автоматического выключателя и вся проводка имеют достаточную мощность. Проектирование защиты цепей и электропроводки для обработки 125 % нагрузки нагревательного кабеля: цепи -20 А для нагрузки до 15 А

Таблица 2 (размеры кабелей)

Модель	15 Вт/кв.фут 4″ Шаг (кв. футов)	10 Вт/кв.фут 6″ Шаг (кв. футов)	Длина кабеля (футы)	Потребляемый ток	Ом
Ш25120050 – 120В	50	75	146	6. 3	16-21
Ш25120066 – 120В	66	98	193	8,3	11-15
Ш25120082 – 120В	82	122	241	10,3	9-12
Ш25120100 – 120В	100	149	294	12,5	7-10
Ш25120114 – 120В	114	170	336	14.3	6-9
Ш25240100 – 240В	100	149	394	6,3	33-41
Ш25240132 – 240В	132	196	388	8,3	23-30
Ш25240164 – 240В	164	243	483	10,3	18-23
Ш25240200 – 240В	200	297	590	12.5	15-20
Ш25240228 – 240В	228	339	673	14,3	13-17

Этап 2: Подготовка

Перед установкой SlabHeat полностью проверьте продукты и тщательно спланируйте место установки. Следующие шаги могут не обязательно выполняться в указанном порядке, в зависимости от графика подрядчика и электрика и различий в требованиях к подготовке площадки.

Необходимые предметы

Материалы:

• Кабельный хомут (для определенных установок)
• Термостат с датчиком температуры пола (SunStat)
• Автоматический выключатель на 20 А (одиночный для систем на 120 В переменного тока и двойной для систем на 240 В переменного тока)
• Перечисленная электрическая коробка (очень глубокая) для управления; одинарная (не групповая) или глубокая 4-дюймовая квадратная коробка с одинарной крышкой «грязезащитное кольцо»
• Распределительная коробка 4″ с крышкой, при необходимости
• Кабельные зажимы для распределительной коробки (для новой конструкции)
• Гибкий или жесткий Зарегистрированный кабелепровод
• Электропроводной кабель 12 или 14 калибра (см. местные нормы и правила)
• Проволочные гайки при использовании дополнительной распределительной коробки
• Ногтевая пластина

Инструменты:

• Цифровой мультиметр [для измерения сопротивления; должен показывать до 20 000 Ом для измерения датчика]
• Сверло с насадками 1/2″ и 3/4″
• Молоток и долото
• Инструмент для зачистки проводов
• Крестовая отвертка
• Рыбная лента (для существующей конструкции)
• Кольцевая пила (для существующей конструкции)
• Инструменты для укладки напольных покрытий

Примечание. Установщик должен быть знаком с методами электромонтажа (рекомендуется лицензированный электрик).Если применимо для вашей установки, установщик также должен быть знаком с методами покрытия пола.

Наконечники

Элементы управления: Элементы управления SunStat обеспечат прямое управление подогревом пола для повышения комфорта. Элементы управления SunStat также могут измерять температуру воздуха с ограничением температуры пола. Другие элементы управления могут не обеспечивать такой же желаемый уровень контроля. Всегда выбирайте элементы управления, которые соответствуют номинальным значениям напряжения и силы тока системы и предназначены для систем резистивного нагрева.

LoudMouth: LoudMouth подает сигнал тревоги, если во время установки происходит повреждение кабеля. LoudMouth остается подключенным к силовым проводам на протяжении всей прокладки кабеля. В комплект монитора LoudMouth входит небольшая отвертка для подключения проводов.

ПРОВЕРЬТЕ КАБЕЛЬ, УПРАВЛЕНИЕ И ДАТЧИК

ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что питание не подается на изделие до тех пор, пока оно не будет полностью установлено и готово к окончательному тестированию. Все работы должны выполняться при отключенном питании обрабатываемой цепи.

ШАГ 2.1

Извлеките кабель SlabHeat, блок управления и датчик из упаковки. Осмотрите их на наличие видимых повреждений и убедитесь, что все соответствует размеру и типу согласно вашему плану и заказу. Не пытайтесь установить поврежденный продукт.

ШАГ 2.2

Запишите информацию о кабеле в Таблицу 4. Передайте эту информацию домовладельцу, чтобы он хранил ее в надежном месте. Номер модели кабеля, серийный номер, напряжение и диапазон сопротивлений указаны на табличке с паспортными данными, прикрепленной к проводам питания, а также на маркировке «(x)-ДЛЯ СИСТЕМ ОТОПЛЕНИЯ ПОЛА В ПОМЕЩЕНИИ». Не удаляйте эту табличку с заводской табличкой. Электроинспектор должен это увидеть.

ШАГ 2.3

С помощью цифрового мультиметра измерьте сопротивление между жилами силовых кабелей кабеля. Запишите эти сопротивления в Таблицу 4 в разделе «Приготовление к установке перед установкой».

Сопротивление между белыми проводами должно быть в пределах диапазона сопротивления, указанного на табличке с паспортными данными. Если он немного ниже, это может быть связано с низкой температурой воздуха или калибровкой измерителя.Проконсультируйтесь с заводом, если вы сомневаетесь.

Сопротивление между любым из белых проводов и заземляющим проводом должно быть «разомкнуто», что обычно обозначается «OL» или чем-то другим, что показывает ваш измеритель, когда измерительные провода ничего не касаются. Если есть какие-либо изменения в показаниях, запишите эту информацию и свяжитесь с производителем перед установкой. Это может указывать на повреждение, проблемы с щупами или ряд других проблем. Попробуйте «приколоть» измерительные провода к проводам кабеля к твердой неметаллической поверхности, если ваши показания колеблются.

Измерьте расстояние между проводами датчика пола. Это сопротивление изменяется в зависимости от температуры, измеряемой на наконечнике. В таблице 3 приведены приблизительные значения для сравнения.

ШАГ 2.4

Только для квалифицированного электрика: настоятельно рекомендуется, чтобы ваш электрик провел проверку сопротивления изоляции кабеля. Мегаомметр (например, Megger®), настроенный на минимум 1000 В постоянного тока, должен давать измеренное значение не менее 20 МОм (МОм). Этот тест выявит любые незначительные повреждения кабеля, которые невозможно обнаружить с помощью стандартного мультиметра.

ПРЕДУПРЕЖДЕНИЕ. Мегаомметры работают под высоким напряжением и могут привести к поражению электрическим током или серьезной травме при неправильном использовании. Следуйте инструкциям мегаомметра для безопасного и правильного использования.

Монитор LoudMouth (продается отдельно), показанный слева, будет постоянно контролировать нагревательный провод в течение всего процесса установки. Если провод перерезан или поврежден во время установки, это устройство подает сигнал тревоги. LoudMouth предотвратит закапывание поврежденного провода под затвердевший бетон.

Таблица 3 (значения сопротивления датчика пола)

Таблица 4 – Журнал сопротивления кабеля

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ

ПОСЛЕ ЗАКРЕПЛЕНИЯ КАБЕЛЯ НА МЕСТЕ

ПОСЛЕ ЗАЛИВКИ ПЛИТЫ

Сохраните этот журнал, чтобы сохранить гарантию! Не выбрасывайте!

ОСНОВНОЙ МАТЕРИАЛ

ШАГ 2. 5

Подготовьте место, которое вы хотите обогреть, с помощью кабеля SlabHeat. Это включает в себя учет всех коммунальных услуг и препятствий.

ШАГ 2.6

Новая бетонная плита: положите гладкую, хорошо утрамбованную гравийную основу. Обеспечьте надлежащий уклон и дренаж в соответствии с местными строительными нормами и правилами, чтобы избежать скопления воды в отапливаемых или прилегающих зонах. Следуйте местным строительным нормам и правилам строительства в отношении толщины и типа покрытия.

Убедитесь, что вы учитываете общую марку и толщину плиты по мере необходимости.Кабель SlabHeat должен располагаться не более чем на 1-1/2″ до 2″ ниже готовой поверхности пола. См. стр. 4 для некоторых типовых установок SlabHeat.

Существующая бетонная плита: Если кабель должен быть проложен по существующему покрытию, убедитесь, что оно осмотрено на наличие острых предметов, незакрепленных участков или других потенциально опасных предметов, которые впоследствии могут вызвать проблемы. Очень важно, чтобы кабель был полностью заглублен. Кабель должен быть покрыт бетоном толщиной не менее 3/4″.

ШАГ 2.7

Новая бетонная плита: прикрепите арматуру, такую ​​как проволочная сетка или арматура, к основанию примерно на 2 дюйма ниже уровня верхней поверхности. Вы должны использовать «стулья» или другие подходящие предметы, чтобы поднять проволочную сетку на нужный уровень. Позже к этому армированию будет прикреплен кабель SlabHeat. Очень важно, чтобы кабель был полностью залит бетоном.

Защитите или удалите острые выступы, согнув их, заглушив или обрезав.Острые края могут повредить нагревательный кабель.

Новая бетонная плита

Существующая бетонная плита (крышка плиты)

Электрика

См. электрические схемы в Приложении 1 для различных напряжений и применений.

ОБЩИЕ СВЕДЕНИЯ Мы рекомендуем устанавливать систему обогрева пола на выделенную цепь, идущую непосредственно от панели выключателя. При установке этой системы соблюдайте все требования Национального электротехнического кодекса (NEC) и других местных электротехнических норм. Работа должна выполняться с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 2.8

В зависимости от нагрузки системы установите автоматический выключатель(и) на 20 ампер в панель выключателей. Используйте однополюсный выключатель на 120 В переменного тока для системы на 120 В переменного тока. Используйте двухполюсный выключатель на 240 В переменного тока для системы на 240 В переменного тока. Элемент управления SunStat поставляется со встроенной защитой прерывателя цепи замыкания на землю (GFCI), поэтому прерыватель GFCI не требуется.Однако установите выключатель типа GFCI, если необходимо использовать другой тип управления. Для систем, которые слишком велики для прямого питания через один элемент управления, но должны управляться одним датчиком пола, используйте элемент управления SunStat в сочетании с 10 элементами управления реле SunStat.

ШАГ 2.9

Установите указанную электрическую коробку. Проконсультируйтесь с инструкцией по установке, прилагаемой к термостату, чтобы определить правильный размер и расположение коробки.

ШАГ 2.10

В соответствии с местными электротехническими нормами и правилами проложите электропроводку 14-го или 12-го калибра NM от панели автоматического выключателя к электрической коробке управления. Оставьте около 6-8 дюймов дополнительного провода, вытянутого из коробки, чтобы работать с ним.

ШАГ 2.11

Если блок управления должен быть установлен в месте, слишком далеком от силовых проводов, необходимо установить соединительную коробку, где можно будет заделывать провода. Используйте стандартную распределительную коробку с крышкой, установив ее в легкодоступном месте.Он должен оставаться легкодоступным и не располагаться за стеной, шкафом или подобным препятствием. Затем используйте 14-й или 12-й калибр NM или другую общепринятую электропроводку для подключения распределительной коробки к блоку управления.

ШАГ 2.12

Кабелепровод силового кабеля

Установите не менее 3/4″ жесткого или гибкого кабелепровода, указанного в перечне, от электрической коробки управления или распределительной коробки до плиты. Выдвиньте его на 2–6 дюймов в край плиты и прикрепите к концу втулку, чтобы предотвратить повреждение силовых проводов кабеля.

ШАГ 2.13

Кабель датчика < /P>

Датчик SunStat предназначен для встраивания в плиту. Тем не менее, для дополнительной защиты рекомендуется устанавливать датчик в жесткий или гибкий кабелепровод диаметром не менее 1/2″. Если конец канала загерметизирован, это позволит снять и заменить датчик в случае возникновения проблемы. Установите датчик так, чтобы наконечник датчика находился на 1 дюйм ниже поверхности, посередине между нагревательными кабелями и не менее чем на 1 фут в обогреваемой зоне.

ШАГ 2.14

Обозначьте автоматический выключатель в щите, который питает систему, надписью «Теплый пол/ванна» или аналогичным описанием.

Фаза 3: Установка кабеля

Следующие шаги с 3.1 по 3.9 охватывают основы установки. Шаг 3.10 охватывает некоторые конкретные приложения и их особые требования.

БАЗОВАЯ УСТАНОВКА

Следующие шаги с 3.1 по 3.9 охватывают основы установки.Шаг 3.10 охватывает некоторые конкретные приложения и их особые требования.

БАЗОВАЯ УСТАНОВКА

ШАГ 3.1

Определите время для установки кабеля, когда оборудование, тяжелые инструменты и движение на площадке будут минимальными, чтобы предотвратить возможное повреждение

товар. Будьте готовы нанести слой покрытия на кабель в тот же день, чтобы он был защищен от повреждений.

При прокладке кабеля в верхнем слое двухъярусной бетонной плиты кабель должен быть полностью готов ко второму этапу.Время между этапами ограничено, так как нельзя допускать полного отверждения плиты. Таким образом, при использовании кабеля SlabHeat вы можете захотеть проложить его и привязать к повторной проводке, которую можно быстро поднять на место после укладки первой. Осмотрите участок и уберите все острые предметы.

Устанавливайте при температуре не менее 50°F (10°C).

ШАГ 3.2

Начните с пробной установки кабеля в зоне обогрева. Убедитесь, что он подходит к области без лишнего кабеля.

ПРЕДУПРЕЖДЕНИЕ: Этот нагревательный кабель НЕЛЬЗЯ укорачивать по размеру! Не перекрывайте и не перекрещивайте нагревательный кабель сам по себе. Не располагайте нагревательный кабель ближе 4 дюймов. Невыполнение этого требования может привести к повреждению изделия и опасному перегреву.

Избегайте пересечения компенсационных швов в плите, если не соблюдаются надлежащие методы и меры защиты (см. Шаг 3.10 на стр. 12).

• Не размещайте нагревательный кабель ближе 4 дюймов от других объектов, таких как подземный кабель или трубопровод, и на расстоянии 6 дюймов от туалетных колец во избежание их перегрева. ПРЕДУПРЕЖДЕНИЕ: Нагревательный кабель и заводские соединения SlabHeat Cable должны быть полностью залиты бетоном. Невыполнение этого требования может привести к повреждению изделия и возникновению пожара. Никогда не пытайтесь использовать излишки нагревательного кабеля в окружающих стенах или других незащищенных местах.
• Не сгибайте нагревательный кабель повторно и никогда не сгибайте заводские соединения.
• Никогда не прокладывайте нагревательные кабели в непосредственном контакте с некирпичными материалами, такими как изоляционная плита, пароизоляция, виниловые изделия и т. д.Это может привести к повреждению.
• Для новой бетонной плиты, когда длина кабеля превышает 20 футов, следует добавить дополнительную направленную вниз U-образную петлю радиусом от 1 до 2 дюймов, чтобы свести к минимуму возможное повреждение кабеля из-за теплового расширения.

ШАГ 3.3

Поместите силовые провода кабеля рядом с вводом кабелепровода. Электрик протянет это через кабелепровод позже. Убедитесь, что он расположен так, чтобы никакая часть соединительного соединения или нагревательного кабеля не попала в кабелепровод.

ШАГ 3.4

SlabHeat Cable: Начните закреплять нагревательный кабель на нужном расстоянии от арматурной сетки или арматуры с помощью пластиковых кабельных стяжек. Эти кабельные стяжки должны применяться на концах каждого участка и через каждые 2-3 фута. Поверните концы кабельных стяжек вниз или обрежьте их, чтобы они не торчали сквозь поверхностные слои. Не используйте металлические стяжки, так как они могут повредить кабель.

При установке поверх существующей плиты закрепите кабельный хомут на поверхности.Используйте гвозди или что-то подобное через каждые 6-10 дюймов. Кабельный хомут должен быть размещен на обоих концах обогреваемой зоны, а дополнительные хомуты должны быть установлены через каждые 3-4 фута между ними, чтобы удерживать кабель на месте во время всплытия.

ШАГ 3.6

С помощью цифрового мультиметра еще раз измерьте сопротивление между жилами силовых кабелей. Запишите эти сопротивления в Таблицу 4 в разделе «После закрепления кабеля».

ШАГ 3.7

Проведите силовые кабели через кабелепровод в распределительную коробку, оставив не менее 6 дюймов свободной длины кабеля.Закрепите нагревательный кабель и муфту так, чтобы они не втягивались в кабелепровод. Нанесите большое количество герметика для электрических кабелепроводов на конец кабелепровода вокруг проводов питания, чтобы предотвратить попадание воды.

ШАГ 3.8

Пропустите провод датчика через кабелепровод датчика, оставив не менее 6 дюймов свободной длины провода в электрической коробке управления. Если наконечник датчика встроен непосредственно в плиту, закрепите его кабельной стяжкой. Убедитесь, что наконечник датчика расположен примерно на 1 дюйм ниже поверхности, на полпути между нагревательными кабелями и не менее чем на 1 фут в обогреваемой области.

ШАГ 3.9

Сфотографируйте установку кабеля. Это может очень пригодиться позже для коммунальных работ, изменений на сайте и т. д., чтобы избежать возможных повреждений. Сохраните фотографии вместе с этим руководством по установке и предоставьте конечному пользователю после завершения.

СПЕЦИАЛЬНЫЕ ПРИМЕНЕНИЯ

ШАГ 3.10

Компенсаторы: Греющий кабель нельзя прокладывать через компенсатор. Это может привести к повреждению кабеля при перемещении плиты.Рекомендуется прокладывать кабель таким образом, чтобы избежать этих стыков.

Однако, если необходимо, часть нагревательного кабеля можно опустить ниже компенсатора, как показано на рисунке. Заполните вокруг кабеля песком толщиной не менее 1 дюйма. Петля нагревательного кабеля должна быть достаточно длинной, чтобы ее можно было согнуть, и не должна быть заглублена в бетон (от этого должен защищать песок), так как это не позволит кабелю изгибаться при движении плиты.

Этап 4: Финишное покрытие

ШАГ 4.1

Перед началом работы осмотрите кабель на наличие повреждений и закрепите любой кабель, который мог отсоединиться.

Во избежание заглубления любых возможных повреждений, которые могли возникнуть после прокладки кабеля, необходимо провести следующие испытания:

С помощью цифрового мультиметра еще раз измерьте сопротивление между проводниками силовых выводов кабеля (см. Шаг 2.3). Ваш электрик должен выполнить проверку сопротивления изоляции кабеля. мегаомметр (т.г. Megger®), настроенный на минимум 1000 В постоянного тока, должен давать измеренное значение не менее 20 МОм (МОм). (см. Шаг 2.4)

ШАГ 4.2

Залейте основание и нагревательный кабель SlabHeat бетоном так, чтобы над нагревательным кабелем было как минимум 3/4″ материала. Кабель SlabHeat должен быть не более чем на 1-1/2″ до 2″ ниже верхней обработанной поверхности пола.

ОСТОРОЖНО: Не используйте острые инструменты, которые могут повредить кабель SlabHeat. Затупленные лопаты должны позволить вам аккуратно работать с бетоном во всех областях.

Убедитесь, что нагревательный кабель полностью встроен, а также кабелепровод(ы) длиной от 2 до 6 дюймов, охватывающих кабель питания и проводку сенсора.

Дайте бетону полностью высохнуть в соответствии с требованиями поставщика бетона. Не подавайте питание на кабель SlabHeat, кроме как для кратковременной проверки, так как это ненадлежащим образом ускорит отверждение и может привести к повреждению бетона.

ШАГ 4.3

Произвести окончательную проверку установки. Проведите еще одно измерение сопротивления! С помощью цифрового мультиметра измерьте сопротивление между проводниками силовых выводов кабеля.Запишите эти показания в журнал сопротивления кабелей и датчиков (стр. 9).

ШАГ 4.4

Керамическая или каменная плитка

Нанесите раствор и плитку таким образом, чтобы нагревательные кабели в плите были не более чем на 1-1/2″ до 2″ ниже верхней обработанной поверхности. Большая глубина снизит производительность системы. Устанавливайте, следуя рекомендациям производителя. Плитку следует укладывать в соответствии с рекомендациями Североамериканского совета по плитке (TCNA) и Американского национального института стандартов (ANSI).

ШАГ 4.5

Деревянные, ламинированные и ковровые покрытия

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте напольные покрытия, требующие крепления к полу, так как это может привести к повреждению нагревательного кабеля.

Суммарные значения R всех напольных покрытий по кабелю SlabHeat не должны превышать R-3.

Этап 5: Элементы управления и датчики

См. типовые электрические схемы на стр. 16 и 17.

ШАГ 5.1

Обесточьте все цепи, питающие эту систему, прежде чем выполнять какие-либо электрические работы.

ШАГ 5.2

При необходимости выполните соединения проводов в распределительных коробках для силовых кабелей SlabHeat Cable с силовой проводкой от управления.

ШАГ 5.3

Установите блок управления на место в соответствии с инструкциями, прилагаемыми к блоку управления. Подсоедините проводку к источнику питания, а также к проводам датчиков и кабелям.

Внимание! Провод заземления, поставляемый с кабелем, должен быть подключен к подходящей клемме заземления.

ШАГ 5.4

После тщательного осмотра всей проводки подключите проводку электропитания к автомату защиты и включите его.

Фаза 6: Работа системы

После установки всех компонентов системы и установки напольных покрытий кратко проверьте работу системы, но не запускайте ее в полную силу до полного отверждения строительных растворов (обычно от одной до четырех недель).См. рекомендации производителя раствора для конкретного типа используемого раствора.

Многие производители ламината и деревянных полов рекомендуют максимальную температуру около 840F (290C) на поверхности пола. Обязательно запрограммируйте управление соответствующим образом. Проконсультируйтесь с производителем относительно рекомендуемой температуры пола для укладываемого напольного покрытия.

Включить систему. Управляйте элементами управления, чтобы система включила кабель SlabHeat. Обычно система управления показывает, что питание подается на кабель.Чтобы кабель прогрелся, потребуется некоторое время. С помощью амперметра с токоизмерительными клещами (обычно такие есть у электриков) вытащите блок управления из стены и определите, потребляют ли кабели ток, что свидетельствует о том, что они работают должным образом. Выключите систему НЕ БОЛЕЕ чем через 10 минут работы. Не включайте систему снова, пока бетон пола и раствор не затвердеют. После того, как пол полностью затвердеет, система управления может использоваться для управления системой в течение многих лет.

Руководство по поиску и устранению неисправностей

При возникновении проблем с системой обратитесь к приведенному ниже руководству по устранению неполадок.Любые работы по поиску и устранению неисправностей должны выполняться при отключенном питании от цепи, если не указано иное. Электрик должен выполнять поиск и устранение неисправностей, связанных с проводкой, соединениями и тестированием, требующим подачи питания.

Проблема	Возможная причина	Раствор
Измеренное сопротивление кабеля выходит за пределы диапазона, указанного на табличке с паспортными данными.	Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой).	Приобретите цифровой омметр, способный показывать сопротивление от 0 до 20 000 Ом, и повторно измерьте сопротивление.
	Если измерения показывают обрыв или короткое замыкание, кабель поврежден.	Запишите сопротивление между всеми проводами и свяжитесь с производителем.
	Если измеренное значение немного ниже или выше, это означает, что комнатная температура повлияла на сопротивление.	Доведите комнатную температуру до 65–75 °F или обратитесь к производителю.
	Измерение сопротивления может выполняться более чем одним кабелем, соединенным последовательно или параллельно.Любой из них даст ложные показания сопротивления.	Убедитесь, что измерения сопротивления выполняются только для одного кабеля за раз. При подключении к системе управления более одного кабеля несколько кабелей должны быть подключены параллельно.
	Возможно, омметр настроен на неправильную шкалу. Например, шкала 200 кОм измеряет до 200 000 Ом.	Обычно омметр должен быть настроен на шкалу 200 Ом, за исключением кабелей, имеющих номинал выше 200 Ом на табличке с паспортными данными.Если значение сопротивления выходит за пределы диапазона, указанного на заводской табличке, обратитесь к производителю.
Пол не нагревается.	Кабель поврежден.	Измерьте сопротивление кабеля. Проверьте как на «разомкнутую цепь», так и на «короткое замыкание», как описано ранее в этом руководстве. В случае повреждения запишите сопротивление между всеми проводами и свяжитесь с производителем.
	Сработало GFCI, на что указывает световой индикатор на панели управления или «ОТКЛЮЧЕНИЕ GFCI».	Проверьте надежность соединений проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте, нет ли короткого замыкания в кабеле, как описано ранее в этом руководстве. Если кабель поврежден, запишите сопротивление между всеми проводами и свяжитесь с производителем. Если кабель не поврежден, замените элемент управления GFCI. Также см. «Конфликты GFCI» ниже.
	Подано неправильное напряжение или используются несоответствующие электрические компоненты.	Измерение «линейного» напряжения, кабели 120 В имеют желтые бирки с маркировкой «120 В», а кабели 240 В имеют красные бирки с маркировкой «240 В».
	Кабели подключаются «последовательно» или «шлейфом» (сквозь).	Несколько кабелей должны быть подключены «параллельно».
Непрерывный подогрев пола.	Неверная проводка. Управление было «обойдено», когда оно было подключено к источнику питания.	Убедитесь, что электрические соединения выполнены правильно. См. схему подключения на задней панели блока управления, инструкции, прилагаемые к блоку управления, или схемы подключения в Приложении 2.
	Неисправность управления.	Верните блок управления дилеру для замены.
Температура пола намного выше, чем кажется на ощупь.	Датчик пола неправильно подключен или неправильно расположен.	Убедитесь, что к системе управления подключен только один датчик пола.
Управление работает неправильно.	Если программируемый элемент управления, программирование может быть неверным.	Внимательно прочтите и следуйте инструкциям по программированию управления.
	Подано неверное напряжение или используются несоответствующие компоненты.	Испытательное напряжение, проверьте детали. См. «Неправильное напряжение питания» выше.
	Датчик пола неправильно подключен или работает неправильно.	Убедитесь, что к системе управления подключен только один датчик пола.
	Ослаблено соединение(я) со стороны линии и/или со стороны нагрузки блока управления.	Снимите и снова установите гайки для проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения обратно к выключателю.
	Неисправность управления.	Верните блок управления дилеру для замены.
Управление вообще не работает.	Питание не подается.	Проверить автоматический выключатель. Измерьте напряжение на блоке управления. Проверьте все соединения между выключателем и блоком управления.
	Датчик пола неправильно подключен или работает неправильно.	Убедитесь, что к системе управления подключен только один датчик пола.
	Неисправность управления.	Верните блок управления дилеру для замены.
Конфликты GFCI и ложные срабатывания.	Электродвигатель или источник света с балластом делят цепь с кабелем(ами).	Электродвигатели и другие электрические устройства могут вызвать ложное срабатывание УЗО. Запустите выделенную цепь для системы подогрева пола.

Приложение 1: Типовые электрические схемы (120 и 240 В переменного тока)

Типовая электрическая схема с управлением SunStat (120/240 В переменного тока) Выделенная цепь на 120 или 240 В переменного тока, 20 ампер (максимум).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, а также Национальным электротехническим кодексом (NEC), особенно статьей 424, частью IX NEC, ANSI/NFPA70 и разделом 62 CEC, часть 1. .

Типовая электрическая схема с управлением SunStat и реле(-ями)

Выделенная цепь 120 В переменного тока или 240 В переменного тока, 20 А (максимум).

Схема подключения сигнального провода между SunStat Control и реле

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, а также Национальным электротехническим кодексом (NEC), особенно статьей 424, частью IX NEC, ANSI/NFPA70 и разделом 62 CEC, часть 1. .Схема подключения сигнального провода между SunStat Control и реле

Приложение 2: Подключение нескольких кабелей

ПРИМЕЧАНИЕ: Элемент управления не показан на этих схемах для их упрощения. Эти схемы даны только как примеры того, как правильно соединить несколько кабелей. Необходимо следить за тем, чтобы ящик не переполнялся. Обязательно используйте проволочные гайки, размер которых соответствует выполняемым соединениям. Следуйте всем кодам для проводки. В случае сомнений обратитесь к электрику.

Иллюстрация, показывающая, как подключить несколько кабелей от нескольких распределительных коробок к одной распределительной коробке.

Иллюстрация, показывающая, как подключить три кабеля к электрической коробке управления.

Приложение 3: Подключение монитора LoudMouth

Иллюстрации, показывающие (слева), как подключить монитор LoudMouth к двум кабелям, и (справа), как подключить LoudMouth к трем кабелям. LoudMouth может контролировать не более трех кабелей одновременно.ЗАПРЕЩАЕТСЯ оставлять силовые провода соединенными «последовательно» таким образом при окончательном подключении проводки; кабели не будут достаточно нагреваться.

Щелкните здесь для доступа к ВИДЕО-библиотеке SunTouch

SunTouch в сравнении с продуктом A – SunTouch в сравнении с продуктом B

Звенья напольного нагревательного мата SunTouch

Технические характеристики ковриков SunTouch и их установка – Технические характеристики ковриков SunTouch – Технические характеристики напольного покрытия и их установка

Кабельные соединения SunTouch SlabHeat

SunTouch SlabHeat Спецификация и установка – Часто задаваемые вопросы Кабель SlabHeat

Звенья катушки напольного отопления SunTouch

Руководство по установке SunTouch WarmWire — ремешок SunTouch WarmWire — руководство по установке WarmWire — инструкции и информация для заказа WarmWire

Точки управления обогревом

Спецификация программируемого SunStat — Руководство пользователя Программируемый 500670-SB — Руководство пользователя Непрограммируемый 500675 — Спецификация непрограммируемого SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

РазноеСсылки SunTouch

SunTouch Ограниченная гарантия на 25 лет — ЭМП Электромагнитные поля — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены SunTouch

Электропроводка системы электрического обогрева пола

Электрический теплый пол – доступная роскошь, которая сейчас набирает популярность среди домовладельцев. Включение подогрева полов в ванных комнатах, кухнях или при реконструкции семейных комнат было вызвано относительно недавними тенденциями. внедрение простых в монтаже электрических систем.

ШАГ 1: ПРОВЕРЬТЕ ПОКАЗАНИЯ СОПРОТИВЛЕНИЯ СИСТЕМЫ
Перед установкой системы напольного отопления необходимо проверить сопротивление в Омах между двумя силовыми проводами, чтобы убедиться в отсутствии обрывов или коротких замыканий, которые могут повлиять на работу вашей системы. Следуйте рекомендациям производителей относительно надлежащей дисперсии и частоты показаний сопротивления.

ЭТАП 2: ГРУБЫЕ ЭЛЕКТРИЧЕСКИЕ РАБОТЫ
Для вашей системы рекомендуется отдельная цепь. Эта рекомендация соответствует Национальному электротехническому кодексу (NEC). Местные нормы могут отличаться, поэтому всегда сначала консультируйтесь с квалифицированным электриком. При установке термостата установите электрическую коробку размером 4 дюйма и глубиной 2 1/8 дюйма с одним грязевым кольцом. Электрические коробки обычно размещают на высоте от 4 до 5 футов от пола. Для систем электрического обогрева пола, требующих датчика пола, установщик должен добавить два отрезка 1/2-дюймового кабелепровода от электрической коробки к основанию стены (см. рисунок ниже).

ШАГ 3: ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ
Для окончательного подключения вашей системы к электросети обратитесь к лицензированному и квалифицированному электрику, знакомому с местными электротехническими нормами.

ЭТАП 4: ПЕРИОД ОЖИДАНИЯ ПЕРЕД ЭКСПЛУАТАЦИЕЙ СИСТЕМЫ
Перед эксплуатацией вашей новой системы электрического обогрева пола вы должны дождаться полного отверждения тонкозастывшего цемента в соответствии со спецификациями производителя (обычно от 2 до 14 дней). После этого вы сможете наслаждаться новыми полами с подогревом.

Отказ от ответственности: Вы понимаете, что несете личную ответственность за свою электропроводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Предоставленная информация является общим советом по установке. Мы не претендуем на полноту или точность информации, поскольку она может относиться к бесконечному количеству полевых условий.Лицо или лица, использующие эту информацию, обязаны проконсультироваться со всеми заинтересованными сторонами, владельцами, местными властями и т. д. перед выполнением установки. Пользователи этой информации соглашаются оградить Wireityourself.com или любого из ее агентов от любых обязательств, связанных с использованием этой информации. Вы также соглашаетесь с условиями, изложенными в наших условиях.

Инструкции и руководства по установке — Heatizon Systems

Инструкции и ресурсы по полной линейке продуктов

Этот раздел содержит всю информацию об установке наших продуктов, перечень, испытания, спецификации, схемы и технические данные, помогающие управлять проектом.Как всегда, дайте нам знать, если у вас есть какие-либо вопросы или вам нужна помощь с нашими продуктами от нашей команды обслуживания клиентов, состоящей из обученных профессионалов.

Независимо от того, являетесь ли вы новичком или опытным профессионалом, мы можем показать вам, как быстро и легко установить лучистое тепло. Наши вспомогательные документы включают в себя: инструкции по лучистому отоплению пола, снеготаянию и противообледенению крыш, руководства по лучистому отоплению пола, таянию снега и льда и противообледенительной плите крыши, а также руководства по проектированию лучистого тепла.Установка лучистого тепла очень проста, и наши продукты легко устанавливаются с помощью наших видео, руководств и неограниченной технической поддержки.

Информация для установщиков

Популярность продукции Heatizon растет с каждым днем. С помощью самых универсальных продуктов для всех областей применения мы хотим рассказать установщикам о нашей фантастической линейке продуктов. В Heatizon мы предлагаем множество ресурсов для помощи в установке продуктов в различных приложениях. Посетите страницу продукта, чтобы получить самую последнюю информацию об установке вашей системы на основе конкретных параметров приложения. Мы также рады предложить поддержку по телефону по вопросам установки с понедельника по пятницу с 8:00 до 17:00 (MST, выходные дни).

Щелкните здесь, если вас интересуют возможности распространения.

Важное предупреждение: Обратите внимание, что неправильная установка продуктов Heatizon Systems может привести к повреждению/утрате оборудования, конструкций, серьезным телесным повреждениям и даже смерти. Heatizon Systems, как производитель своей продукции, предлагает гарантии на свою продукцию (см. гарантии на конкретные продукты для информации о покрытии, условиях и сроках), но она никоим образом не гарантирует установку или другие действия какого-либо независимого подрядчика, включая, помимо прочего, дистрибьюторы, продающие продукцию Heatizon.Кроме того, обратите внимание, что компания Heatizon Systems прямо отказывается от каких-либо гарантийных обязательств сверх тех, которые указаны в действующей на тот момент гарантии, прилагаемой к каждому из ее продуктов. Также обратите внимание, что приведенный выше отказ от ответственности относится не только к неправильной установке продуктов Heatizon Systems Heatwave, Radiant Track, Floorizwarm, ZMesh, Tuff Cable, Cozy Heat, Hott-Wire & GutterMelt, но также к любым другим претензиям, возмещению ущерба и/ или обязательства, которые могут возникнуть в результате устных и/или письменных соглашений с подрядчиком (подрядчиками), включая тех независимых подрядчиков, которые прошли наш учебный курс.

Установка напольных ковриков с электрическим излучением

Руководство по установке и ремонту ковриков с подогревом пола
Электрика Вопрос: У меня установлен коврик с подогревом под керамическую плитку, после всего сказанного и сделанного коврик не работает.

• Как узнать, есть ли обрыв провода, чтобы снять несколько плиток и починить?
• Электрик заказчика сказал, что питание от термостата хорошее.

Спасибо за помощь, Майк.

История: Майк, подрядчик из Вирджинии.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Майк.

Применение: Электропроводка для системы лучистого обогрева пола.
Уровень навыков: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель.
Расчетное время: зависит от личного опыта, умения работать с инструментами и устанавливать электропроводку 120/220 вольт.
Меры предосторожности: определите главную цепь панели, выключите ее и пометьте примечанием, прежде чем работать с проводкой или устанавливать проводку 120/220 вольт и автоматический выключатель. Работа в электрических панелях не рекомендуется домовладельцам, неопытным лицам или неэлектрикам из-за опасности вспышки дуги и поражения электрическим током.
Примечание. Установка дополнительной цепи 120/220 В для системы обогрева пола должна выполняться в соответствии с местными и национальными электротехническими нормами, иметь разрешение и проходить проверку.

Система лучистого обогрева пола

• Нет ничего лучше подогреваемого пола для босых ног холодным утром, но процесс укладки имеет решающее значение, поэтому убедитесь, что он сделан правильно для длительного удовольствия.

• Компоненты системы электрического обогрева пола
  • Шаблон для определения размера и заказа индивидуального нагревательного мата.
    • Обычно предоставляется производителем или представителем.
  • Теплый мат для пола.
  • Датчик температуры.
  • Индикатор неисправности сопротивления.
    • ПРИМЕЧАНИЕ. Это важно во время установки, чтобы помочь отслеживать возможные неисправности, которые могут возникнуть во время установки мата с подогревом пола.
  • Мощность выделенной электрической цепи.
  • Защита цепи GFCI.
  • Напольный терморегулятор.
  • Напольный термостат с программируемым таймером.
    • Программируемый термостат позволит вам установить время начала и окончания работы для эффективной работы системы и приятного теплого пола холодным утром.

• Требования к электрической цепи для электрической системы обогрева пола
  • Требуемое количество электроэнергии или мощности контура будет зависеть от размера площади, которая будет покрыта матом для теплого пола.
  • Примеры выделенных контуров лучистого теплого пола
  • 120 вольт 20 ампер 220 вольт 15 ампер
    • СОВЕТ ПО ЭФФЕКТИВНОСТИ : Лучше выбрать и установить систему обогрева пола на 220 вольт, так как использование электроэнергии будет более эффективным, а нагревательный мат пола будет нагреваться быстрее.

• Наиболее распространенные проблемы с системами подогрева пола и способы их устранения

  • Обнаружение того, что теплый пол не работает после завершения установки, является плохой новостью.
  • Установка напольного коврика обычно контролируется электрическим индикатором неисправности или измерителем сопротивления, которые присоединены к электрическим проводам, идущим от напольных нагревательных матов, ведущих к распределительной коробке управления термостатом.
    • Обрыв электрического провода можно обнаружить с помощью индикатора электрической цепи.
    • После проверки области необходимо выполнить ремонт в соответствии с инструкциями для конкретной установленной марки.
  • Это помогает определить любую проблему, которая может возникнуть.
    • В случае конкретного вопроса от Майка можно измерить сопротивление кабелей, что подскажет, есть ли проблема.
  • Сопротивление вашего коврика с подогревом зависит от размера, и производитель может предоставить информацию, относящуюся к вашей установке.
  • В случае обрыва или обрыва я бы связался с производителем, который порекомендовал бы правильный метод ремонта их кабелей.
  • Всем, кто рассматривает возможность установки напольного коврика с электрическим лучистым подогревом, я бы посоветовал всегда использовать прилагаемый индикатор неисправности или понять, как проводить проверки сопротивления, чтобы контролировать процесс установки.
    • Индикаторы неисправностей имеются в большинстве систем подогрева пола.
  • В руководстве по установке, предоставленном производителем, подробно описаны особенности вашей конкретной системы подогрева пола.
  • Также убедитесь, что все, кто работает в этом районе, понимают, что коврик для подогрева пола может быть поврежден, если не обеспечить специальный уход и защиту.

• Домашние электрические цепи и автоматические выключатели
  • В этой статье рассматриваются распространенные электрические схемы домов на 120 и 240 вольт, а также установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
  • Перечень схем электрической панели

Руководство по домашней электропроводке

• Электрический провод для дома
  • Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией об электрических кодах служит руководством по выбору.

Домашняя электропроводка

• Домашняя электропроводка
  • Основные схемы домашней электропроводки с иллюстрациями
  • Эта ссылка полезна для приложений Электрические коды: Статьи электрических норм

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, , включает в себя: проводки GFCI розетки проводки дома электрические цепи 120 вольт и 240 вольт выпускных цепей Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Проводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки Как устранить неполадки и отремонтировать электропроводку Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

холодных футов? Только не с простой в установке системой электрического обогрева пола

Мы с тобой оба знаем, что Старик Зима прячется в тени и что сразу после Нового года он может навестить вас с ледяной ванной и муже- полы пещеры.

Бррррррр!

Пришло время спланировать выполнение того назойливого решения, которое вы приняли в прошлые годы, установить пол с подогревом, когда вы приступите к предстоящему проекту реконструкции.

Одно можно сказать наверняка: если вы решите засучить рукава и сделать этот проект самостоятельно, вы сэкономите сотни или даже тысячи долларов.

Горячая вода или электричество?

Есть два пути, которыми вы можете воспользоваться. Системы водяного теплого пола — любимец нового строительства, поскольку их можно легко установить, когда на пути нет гипсокартона или штукатурки.

Подрядчики по ремонту и серьезные мастера, работающие в существующих домах, склонны склоняться к напольным коврикам с электрическим излучением. Эти системы очень просты в установке. Тонкие маты, содержащие излучающие нагревательные кабели, зажаты между готовым полом и черным полом, который уже установлен в вашем доме.

Трудозатраты на установку системы горячего водоснабжения экспоненциально выше, чем на электрические маты. Электрический коврик часто можно установить в стандартной ванной комнате примерно за то же время, что и сантехник, чтобы получить разрешение на систему горячего водоснабжения.

Системы горячего водоснабжения требуют прокладки труб под полом, который вы пытаетесь нагреть. Должен быть источник горячей воды, и часто это новый небольшой водонагреватель, предназначенный для поддержания ваших ног в тепле.Рециркуляционный насос также является частью этой системы. Все это оборудование требует некоторого места в вашем существующем механическом помещении.

Электрические излучающие напольные коврики не имеют движущихся частей и требуют только прокладки нового отдельного электрического кабеля в комнату, где будет находиться коврик. Эту новую электрическую цепь обычно довольно легко расширить от вашей главной электрической панели. Единственная другая задача — установить на стене электрическую коробку, в которой будет размещен компьютеризированный термостат, управляющий подачей электричества на коврик.

Можно не беспокоиться о поражении электрическим током от касания пола мокрыми ногами. Нагревательные кабели практически идентичны кабелям в электрическом одеяле. Если вы находитесь под одним из них, и кто-то проливает напиток на одеяло, вы не получите zot. Кабели имеют экранирование и изоляцию.

Хорошей новостью является то, что почти любой готовый материал для пола работает поверх лучистого отопления. Керамическая плитка, мрамор, гранит, сланец, ламинат, твердая древесина и другие искусственные напольные материалы прекрасно сочетаются с теплым полом.Как всегда, изучите спецификации и требования к готовому напольному покрытию, прежде чем приступить к работе.

Основная проблема, с которой может столкнуться лучистое отопление пола для готового пола, — это расширение и сжатие, которые являются побочным продуктом цикла нагрева. Когда излучающая система активируется, она нагревается. Температура пола может приближаться к 100 градусам или около того, в зависимости от вашей системы. Повышение температуры может привести к расширению материалов.

Когда термостат удовлетворен, теплый пол начинает остывать.Это по умолчанию вызывает усадку готового пола. Вам просто нужно убедиться, что вы установили готовый пол в соответствии с его письменными инструкциями, чтобы учесть это небольшое движение вперед и назад.

Процесс установки

В прошлом году мне посчастливилось установить один из напольных ковриков с электрическим излучением в моей радиолюбительской хижине в пещере человека. Я заказал коврик онлайн, сообщив компании размер моей комнаты. Компания изготовила систему за несколько дней и доставила ее прямо мне домой вместе с необходимым термостатом и всеми инструкциями по установке.

Одной из самых крутых частей, которые были включены, был крошечный компьютеризированный монитор, который использовался в течение всего процесса установки и сообщал вам, если каким-либо образом коврик был поврежден во время одного из этапов установки. Несчастные случаи могут произойти, но если вы просто будете соблюдать обычные меры предосторожности, у вас не будет проблем с повреждением коврика.

Независимо от того, какой продукт вы решите использовать, первым шагом в процессе установки является остановка и прочтение инструкций по установке.Не читайте только первый шаг и приступайте к работе. Прочтите весь набор инструкций от начала до конца и убедитесь, что у вас есть все необходимые инструменты и что вы понимаете, как выполнять каждый шаг.

Если вам нужна помощь, у большинства производителей есть интерактивная помощь, или вы можете позвонить им, чтобы получить устную помощь.

В инструкциях, которыми я пользовался, было указано, что я должен вставлять электрический мат в свежий тонкий слой. Thinset представляет собой порошкообразный раствор, который смешивают с водой. После смешивания с водой он имеет консистенцию теста для торта.Вы используете зубчатый шпатель, чтобы распределить его по основанию.

Прежде чем замесить раствор, я осмотрел свой деревянный черновой пол. Я хотел убедиться, что он был прикреплен к балкам пола, поэтому я использовал свою дрель, чтобы установить винты для гипсокартона через каждые 8 ​​дюймов вниз по каждой балке. Я также тщательно ощупал верхнюю часть каждой балки, чтобы убедиться, что шляпки гвоздей или крепежные детали не торчат из поверхности. Я не хотел ничего, что могло бы перерезать электрические нагревательные кабели в мате.

В моих инструкциях также говорилось, что после установки мата в тонкий слой мне нужно покрыть его дополнительным тонким слоем. Глубина этого тонкого набора должна была составлять четверть дюйма. Более того, этот тонкий слой должен был быть очень гладким и лежать в одной плоскости, чтобы отделочный пол в итоге получился гладким.

Чтобы получить второй слой тонкого настила в одной плоскости, я установил полоски двухдюймовой ширины из бруса толщиной в четверть дюйма по краям комнаты. Я все это предусмотрел, когда заказывал коврик, поэтому края коврика находились примерно в дюйме от деревянных планок.Вам нужно подумать об этом, прежде чем заказывать коврик, поэтому, если вы сомневаетесь, поговорите с производителем коврика, прежде чем размещать заказ.

Установив деревянные планки, я начал с дальней стены от двери и начал раскладывать полосу шириной в комнату и примерно в 18 дюймах от дальней стены. Я свернул циновку, положил длинный край в свежий раствор и начал ее разворачивать. №

Я использовал терку из твердой резины, чтобы плотно вдавить мат в раствор.Это сработало хорошо. Я продолжал раскладывать тонкий слой в линию, разматывал коврик и вбивал его в тонкий слой резиновой теркой. Примерно через 30 минут я стоял на коленях перед комнатой с ковриком, встроенным в свежее полотно. Я проверил маленький монитор, и загорелся зеленый свет, так что я знал, что не повредил коврик.

На следующий день я нанес слой тонкой стяжки поверх мата, используя деревянные планки на краю комнаты в качестве направляющих для стяжки. Я вырезал из бруса брусок, длина которого на один дюйм меньше, чем ширина комнаты.Я двигал эту древесину взад-вперед, пока тянул ее, и тонкая пластина с другой стороны оказалась в идеальной плоскости с деревянными планками. Это выглядело великолепно!

На то, чтобы добавить этот дополнительный слой тонкого слоя, ушло всего около часа. Я не торопился, чтобы убедиться, что не было горбов или провалов. Очень важно, чтобы этот слой тонкой вязки был ровным и лежал в одной плоскости. Еще раз я проверил маленький монитор, и зеленый свет все еще горел.

На этом вы почти закончили. Если вы укладываете деревянный пол поверх него, вам нужно дать раствору высохнуть в течение нескольких дней.Вы же не хотите, чтобы вся вода из тонкого слоя впиталась в деревянный пол.

Мои инструкции предусматривали установку датчика температуры рядом с настенным термостатом. Этот зонд нужно было установить прямо под готовый пол. Так как я укладывал ламинат, установить этот зонд было очень просто.

Мой коврик уже год согревает меня в секретной пещере над гаражом. Мне нравится компьютеризированный термостат, который можно программировать. Это позволяет мне сэкономить много электроэнергии, просто включив коврик перед тем, как я планирую оказаться в комнате.Затем он выключает коврик примерно за час до того, как я собираюсь вернуться в дом. Термостат имеет ручное управление, если вы хотите изменить комнатную температуру по какой-либо причине.
