Строительство щитовое: Каркасно-щитовая технология строительства дома – обзор

Каркасно-щитовая технология строительства дома – обзор

«Каркасники – это самые дешёвые дома, которые покупают только те, кто хочет сэкономить по максимуму». Этот распространённый миф со временем плавно перекочевал и на каркасно-щитовые постройки. Дочитайте до конца и узнаете, что такое каркасно-щитовой дом, почему его называют дешёвым, какие на самом деле преимущества этой технологии и как долго такие постройки могут прослужить своим владельцам.

Конструкция каркасно-щитового домаИсточник potapenkov.com

Зачем создавалась каркасно-щитовая технология

Как и для каркасников, толчком к развитию каркасно-щитовых технологий строительства послужило большое переселение, которое происходило в Штатах и Канаде. Множество людей занимали большие, пустующие площади и им нужно было качественное и быстровозводимое жильё. Каменные дома для этих целей не подходили, так как строились очень долго, а мастеров-строителей было не так много.

Как итог, изначально выбор все чаще падал на каркасные дома, а впоследствии, когда строительство поставили на поток, то и на каркасно-щитовые.

Тот факт, что в Штатах и Канаде по сей день подавляющее большинство домов являются каркасными, говорит как минимум о практичности этой технологии. Большинству жителей одних из самых экономически развитых стран вряд ли можно отказать в здравомыслии.

Почему технологию считают «бедной»

Человек сам по себе отличается большой инерцией мышления. Если многие поколения наших соотечественников привыкли к тому, что качественный дом может быть только каменным, то, как правило, переубедить их очень сложно.

Современный каркасно-щитовой домИсточник t-dom124.ru

Второй фактор – появления каркасно-щитовых домов на нашем строительном рынке произошло в «лихие девяностые» когда все старались купить чего подешевле, дома строились «на глазок» и без всяких проектов. Разумеется, что в таких условиях первые каркасно-щитовые постройки не выдерживали никакой конкуренции.

Да и сегодня, если покупатель просто хочет «дом подешевле», то вряд ли он станет вникать в то, как влияет толщина бруса в каркасе на комфорт проживания, и просто закажет минимальную комплектацию.

По факту, как и в случае с любой другой технологией, каркасно-щитовой дом может быть как элит класса, так и классическим дачным домиком – с ощутимой разницей в качестве, количестве, а соответственно, и стоимости используемых стройматериалов.

Из чего состоит каркасно-щитовой дом

Очевидная разница между обычным каркасником и каркасно-щитовым домом в том, что для первого на стройплощадку привозят брус и доски, и дом собирают полностью с нуля. В свою очередь, каркасно-щитовой дом считается постройкой высокой заводской готовности, так как все его составные части – щиты – изготавливаются на заводе, а на стройплощадке они просто собираются как конструктор.

Дом собирается из заранее изготовленных на заводе щитовИсточник t-dom124. ru

В какой-то мере каркасно-щитовая постройка напоминает дом из бетонных панелей – по крайне мере принцип строительства один и тот же. Только вместо тяжёлых бетонных плит используются лёгкие щиты с деревянным каркасом и утеплителем внутри. Состоят они из таких элементов:

  1. Каркас. В классическом варианте набирается из досок 45х145, высушенных до влажности 14-16% и обработанных антисептиками.
  2. Утеплитель. Обычно – базальтовая вата.
  3. Ветрозащитная плёнка. Крепится на каркас с наружной стороны панели. Задача ветрозащиты – уберечь утеплитель от влаги с улицы и защитить дом от сквозняков. Особенность ветрозащиты – в ней есть конусообразные микро отверстия, через которые не проходит вода, но изнутри наружу может выходить пар. Если в утеплителе вдруг появится конденсат, то он благополучно испарится через ветрозащиту.
  4. Пароизоляционная плёнка. Крепится на каркас с внутренней стороны панели. Задача пароизоляции – уберечь утеплитель от влаги, которая вырабатывается внутри дома и стремится «выйти» через стены в утеплитель посредством парциального давления.
  5. Внутренняя обшивка панели. Чаще всего применяются 10-12 миллиметровые листы OSB, которые крепятся к каркасу сразу после пароизоляции.
  6. Рейки для создания вентиляционного зазора.
  7. Вентиляционный зазор – нужен для того, чтобы между ветрозащитой и наружной обшивкой было движение воздуха, способствующее испарению влаги, которая могла появиться в утеплителе.
  8. Наружная обшивка панели. Те же 10-12 миллиметровые листы OSB, которые крепятся к каркасу на рейки.
Панель каркасно-щитового дома в разрезеИсточник potapenkov.com

Главные преимущества каркасно-щитовой технологии

Статистика говорит о том, что каркасная и каркасно-щитовая технологии являются самыми распространёнными. Этому есть сразу несколько причин:

  • Низкая стоимость. Конвейерное производство всегда будет обходиться дешевле ручного труда. Большинство деталей каркасного дома изготавливается на заводе, что снижает общую себестоимость.
  • Небольшой вес всех комплектующих. Это уменьшает общую смету строительства, так как нет необходимости в мощном фундаменте. Плюс, ощутимо уменьшаются затраты на транспортировку.
  • Высокая скорость строительства. Каркасно-щитовой дом можно построить за 1-2 недели, причём бо́льшая часть времени уйдёт на отделку и инженерные коммуникации.
  • Дома высокой заводской готовности можно строить в любое время года.
  • Благодаря применению современных материалов, у каркасно-щитовых домов отличные тепло- и звукоизоляционные характеристики.
  • Невысокая стоимость дальнейшей эксплуатации дома. В отличие от классических деревянных домов, которые нуждаются в регулярном обслуживании.
  • При минимальном должном уходе, построенный согласно всем требованиям технологии каркасно-щитовой дом прослужит от 50 до 100 лет.
  • Проектирование согласно современным нормам. Утверждённые проекты каркасно-щитовых домов создавались в последние годы, с учётом требований СНИП и пожеланий владельцев в плане планировки и внешнего вида.
Эркеры и прочие архитектурные элементы в проекте каркасно-щитового домаИсточник db-s.ru
На что обратить внимание, приобретая каркасно-щитовой дом «под ключ»?

Недостатки каркасно-щитовой технологии

Свои недостатки есть у любой технологии строительства, поэтому, выбирая каркасно-щитовой дом, надо знать не только его плюсы, но и минусы:

  • Пока ещё не так много производителей, обладающих полным циклом производства, а значит, полностью отвечающих за результат работ. Если хотите хороший дом, то смотрите портфолио компании и совсем хорошо, если получится посетить производство. Если у «строительной бригады» нет ни лицензии ни опыта, то не удивляйтесь плохому результату, хоть и за приятную цену.
  • Экологичность каркасно-щитовых домов. Многие нарекают на то, что в таких постройках используются утеплители и OSB плиты, содержащие соединения фенола и прочих вредных веществ. Это действительно может быть так, но вопрос больше надо адресовать не к самой технологии, а честности строительных компаний, которые используют подобные материалы для удешевления строительства. Сегодня производители отдают предпочтение другим компонентам, а ваша задача – не забывать требовать сертификаты экологической безопасности на все используемые материалы.
  • Этажность каркасно-щитовых домов. Технология не предусматривает больших нагрузок на фундамент, поэтому чаще всего для строительства проектируют одноэтажные коттеджи или с мансардой. Впрочем, в последнее время все чаще встречаются и проекты домов в два этажа.
Проект двухэтажного каркасно-щитового домаИсточник karkasnik-stroy.
ru

Цены каркасно-щитовых домов

Стоимость любого дома зависит от его размеров, этажности, наличия различных архитектурных дополнений (эркеры, балконы и т.п.), летняя это постройка или для круглогодичного проживания. Цены у столичных строительных компаний примерно следующие:

Что предлагаютЭтажейСтоимость тыс. р.
Дачный летний домик 4х41от 350
Летний домик 6х61от 450
Летний домик 5х31,5от 500
Коттедж на круглый год 7,5х12 – 128 м²1,5от 950
Коттедж на круглый год 8х10 – 160 м²2от 1300
Коттедж на круглый год 10х12 – 220 м²2от 2200

Обычно строительные компании указывают стоимость некоей минимальной комплектации. Какая стоимость будет в вашем конкретном случае – надо уточнять отдельно.

Примеры проектов каркасно-щитовых домов смотрите в видеоролике:


Виды крыш в каркасном доме: выбор материала для кровли

Коротко о главном

Целью создания каркасно-щитовой технологии была необходимость в быстром строительстве качественного жилья.

При строительстве первых щитовых домов многие производители грешили использованием некачественных материалов, поэтому к технологии пока ещё настороженное отношение.

Панели каркасно-щитового дома состоят из 7 компонентов – после установки каркаса и щитов дом готов к наружной и внутренней отделке.

Изначально каркасно-щитовые дома чаще проектировались одноэтажными, но сейчас все чаще можно встретить коттеджи с мансардой и двухэтажные.

У проектов достаточно большой разброс цен в зависимости от размеров и назначения постройки – например, летний домик или коттедж для круглогодичного проживания.

Ещё немного внимания!

Как думаете, каркасно-щитовая технология является одной из самых распространённых из-за грамотного соотношения цены и качества, или все-таки её выбирают только благодаря сравнительно низкой стоимости?

Напишите в комментариях – вы бы выбрали себе такой дом, или всё-таки отдали предпочтение классике в лице камня или дерева?

Строительство щитового дома своими руками

Сегодня многие люди интересуются возможностью самостоятельной постройки домов. Зачем строить дом своими руками? Во-первых, это обойдется не так недорого, а во-вторых, редкие компании смогут построить дом «как для себя». В этой ситуации вам придет на помощь технология строительства щитового дома. Такой дом требует минимум средств, усилий и времени. Среди основных преимуществ можно выделить низкую стоимость, возможность ведения работ даже в зимнюю пору, экологичность, высокие показатели энергосбережения, возможность архитектурной выразительности, сжатые сроки строительства, высокие эксплуатационные показатели, пожаробезопасность, а также возведение дома без строительной техники.

Оглавление:

  1. Понятие щитового строительства
  2. Проектирование
  3. Выбор места
  4. Инструменты и материалы
  5. Планирование
  6. Возведение фундамента
  7. Сооружение стен
  8. Наружные работы
  9. Внутренние работы
  10. Монтаж кровли
  11. Установка инженерных коммуникаций

Понятие щитового строительства

Щитовое строительство представляет собой сооружение домов из плоских компонентов с проведением укрепляющей отделки. К примеру, в Канаде люди лично принимают участие в строительстве собственного дома. Это происходит следующим образом: семья нанимает специалиста, который контролирует все этапы работы и руководит строительством. Все операции по строительству выполняются будущими домовладельцами. Население этой страны живет оседлой жизнью, поэтому в процессе строительства они стараются передать своему дому «частичку души».

Правильная технология строительства щитовых домов способна сильно облегчить работу и минимизировать требования к количеству и квалификации строителей. Вы можете прибегнуть к помощи компаний профессионалов, но сейчас довольно сложно найти фирму, которая вела бы свою деятельность более 50 лет. Если вы решили построить щитовой дом своими руками, необходимо четко следовать всем этапам и технологиям строительства.

Проектирование

Первое, что вам потребуется — проектирование. Данную работу вы можете совершить самостоятельно или доверить её архитекторам. Вы с легкостью сможете справится с этим заданием, если научитесь владеть архитектурными программами. Наиболее популярной бесплатной программой является «Google SketchUp».

Для этого процесса лучше задействовать всех членов семьи, чтобы дом получился максимально комфортным и удобным для всех. Переделывать проект после строительства крайне сложно, цена строительства щитового дома после изменения проекта — высокая, поэтому лучше решить эти вопросы в начале.

Заранее подумайте о соседних домах, чтобы ваш дом гармонично вписывался в окружающий мир. Определитесь с этажами и размерами участка. Обязательно продумайте все системы электроснабжения, вентиляции, водоснабжения, канализации и отопления. От этих факторов также будет зависеть размер и количество комнат. К примеру, вам может понадобиться отдельное помещение для котельной. Возможно вам понадобятся санитарные системы http://www.ecosan.ru/

Выбор места

Когда будете выбирать место для постройки сооружения, обязательно учитывайте структуру грунта, пути сообщения и уровень грунтовых вод. Щитовые дома имеют преимущество в том, что при строительстве можно использовать и слабые грунты (илистые, присадочные).

Как правило, проекты щитовых домов рассчитаны на ровную площадку. Но редко случается, что участки полностью соответствуют всем параметрам. Вы можете привязать проект к особенностям местности и, не меняя ландшафт, изменить поземную и цокольную часть дома. Или можно изменить рельеф местности путем создания площадки или террасирования.

Инструменты и материалы

Перед началом строительства щитового дома своими руками вам нужно обзавестись всеми необходимыми материалами и инструментами. Четко определите, сколько материала, и в каких пропорциях потребуется на кровлю, фундамент, возведение стен и на каждый последующий этап строительства.

Перечислим основные инструменты для эффективного и не слишком утомительного труда. Вам потребуются: дисковая пила, электрический лобзик, обычный или лазерный уровень, металлический угольник, молоток на 500 грамм и на 1 килограмм, большие клещи, шуруповерт с двумя аккумуляторами по 19В, ручная ножовка, гвоздодер, рулетка на 3 и 7 метров, топор средний и маленький легкий. Вы можете приобрести специальные книги, которые помогут вам без проблем справиться с выбором инструментов и всеми этапами строительства самостоятельно.

Планирование

Щитовая технология строительства домов заключается в том, что вначале необходимо собрать первичные конструкции. Как правило, это делается в специальных цехах. В столярной мастерской нарезается основа для рам необходимой длины, после этого ее закрепляют скобами, шурупами или гвоздями.

Основой для рамы служит верхняя и нижняя горизонтальные части. Между ними устанавливают вертикальные подпорки таким образом, чтобы они были на дистанции 62,5 или 81,5 сантиметров друг от друга. Получается, что таким образом можно выстроить стены любой длины. Проемы для окон и дверей можно определить в любом месте. Планирование щитового дома вообще не зависит от промежутка между вертикальными подпорками рамы.

Рама из дерева будет принимать на себя все вертикальные нагрузки конструкций, которые могут возникнуть из-за собственного веса и связанных поперечных нагрузок. Если вы хотите защитить стены от воздействия ветра, стоит посмотреть видео о строительстве щитового дома и усилить обшивку конструкции. Эту задачу может выполнить отделывание рамы по всей площади. При этом вы можете задействовать фанеру, плиту со специальным направлением стружки или древесностружечную плиту. Таким образом, внешняя отделка стен будет не только прочной, но и защищенной от внешних воздействий.

Возведение фундамента

Поскольку конструкции щитовых домов являются довольно легкими, можно использовать не очень глубокий фундамент. Можно воспользоваться фундаментом в виде монолитной плиты или ленточным. Для начала нужно вырыть траншею необходимого размера на глубину около 2 метров. Уровень глубины может зависеть от климатических условий.

После выравнивания траншеи необходимо установить опалубку, которая делается из обрезных досок согласно ширине траншеи, высота же должна быть минимум на сорок сантиметров выше верхней кромки траншеи. Чтобы приготовить опалубку, вам понадобится обрезная доска 1 или 3 сорта длиной в 3,4-6 метров и толщиной в 20-25 миллиметров, гвозди в 70-80 миллиметров и брусок сечением 50х50 миллиметров.

Когда все будет готово, на дно траншеи необходимо положить кирпич, битый шифер, камни и т.д. При этом толщина слоя не должна быть больше 1/3 глубины траншеи. Затем поверхность засыпается слоем песка около 20 сантиметров и все это поливается водой. Когда вода сойдет, необходимо снова засыпать песок и полить все водой.

Такую процедуру можно выполнять около 3-5 раз. Это будет зависеть от того, как будет убираться песок. Если его уровень практически не меняется, это значит, что все пространства заполнены, поэтому можно приступать к изготовлению каркаса. Для этого можно задействовать арматуру, швеллер, трубы, уголок и т.д. Чтобы приготовить раствор фундамента, потребуются следующие компоненты: мелкий гравий, вода, цемент М-500 и песок.

Если вы хотите приготовить бетонный раствор, вам понадобится бетономешалка. Идеальные пропорции компонентов будут такими: песок — 75 килограмм, цемент — 25 килограмм, гравий — 125 килограмм, вода — 12-13 литров. Если миксер бетономешалки рассчитан на меньший объем, вы можете провести перерасчет компонентов. Приготовленная смесь заливается в траншею и утрамбовывается. Старайтесь грамотно рассчитывать пропорции состава, чтобы не выкидывать лишние деньги на ветер.

Сооружение стен

После создания фундамента можно приступать к сооружению стен каркасного дома и к возведению постройки. В первую очередь необходимо сделать изоляционную подложку из рубероида. Этот материал самый простой и недорогой. Рубероид аккуратно укладывается между поверхностями фундамента из закладного бруса. После выполнения работы по гидроизоляции фундамента можно приступать к закладке основания стен.

В месте будущего крепления просверливается отверстие, после чего в местах соединения бруса вбивается штырь из сухой древесины, который называется нагель. Это делается для жесткости соединения бруса. Необходимо сделать так, чтобы нагель вошел в нужное отверстие с натягом. Подобное соединение можно использовать в качестве углового или для переруба стены.

Основание для каркаса строиться по высоте, которая должна равняться высоте двух брусьев. По технологии строительства каркасно-щитового дома после укладки закладных брусьев, необходимо в верхнем брусе проделать пропил примерно в половину бруса. Помните, что ширина выборки должна равняться ширине бруса, определенного для стоек. При этом учитывайте, что количество посадочных мест должно равняться количеству стоек.

Затем стойки, напиленные по размеру надлежащей высоты, вставляются в отверстия и закрепляются наклонной подпоркой — кронштейн, который соединяет два узла каркаса. Когда установка всех стоек завершится, необходимо закрепить верхний брус с заранее выпиленными отверстиями. Далее в пазы вставляются верхние концы стоек.

Учтите, что расстояние между пазами должно равняться дистанции отверстий, сделанных на нижнем (закладном) брусе. Обязательно проверьте отсутствие наклона и перекоса, задействовав строительный уровень и отвес. После этого при помощи укосин крепятся стойки, а временные укосины убираются из досок.

Далее необходимо закрепить продольные перемычки из бруса по такому же методу — отверстие в отверстие, но собирая их между собой путем простых строительных гвоздей длиной не менее 100 миллиметров. Только после этих действий можно приступать к обшивке внешней стены, не заколачивая проемы окон и дверей.

Наружные работы

Для щитовых домов предусмотрено несколько вариантов внешней отделки стен. Можно купить металлический или виниловый сайдинг. Виниловый сайдинг не будет быстро нагреваться на солнце, а металлический можно покрыть антикоррозионным защитным слоем. В последнее время щитовые дома часто отделывают блок-хаусом. Стены из этого материала выглядят как оцилиндрованное бревно и не продуваются.

За счет замкового соединения, будет очень легко проделать монтаж данного материала. После завершения установки панели покрываются защищающим составом от возгорания, благодаря которому служба материала будет более длительной. Можно использовать панели, имитирующие брус. Как правило, они производятся из качественной, хорошо высушенной древесины.

В процессе строительства каркасно-щитового дома вы можете задействовать декоративную штукатурку, которая отличается повышенным сроком службы. Используя декоративное покрытие, можно добиться самых разнообразных результатов, даже имитации каменных стен. Еще один способ отделки — искусственный камень.

Не стоит забывать и о вагонке, наиболее доступном и простом варианте для отделки щитовых домов. Но она подвержена влажности, поэтому через некоторое время необходимо будет делать перетяжку. Вы можете использовать комбинацию из различных видов отделок, что будет смотреться очень красиво. Несмотря на вид, любая внешняя отделка будет требовать ухода и обновления защитного покрытия с определенной периодичностью.

При соединении наружной обшивки необходимо быть предельно аккуратным, чтобы впоследствии не пришлось переделывать все заново. Для этого закрепление листов начинается с угла и продолжается по кругу. После этого можно постелить чистовой пол и вставить окна и двери.

Внутренние работы

Для утепления стен используются различные материалы. Можно использовать котельный шлак, минеральную вату, керамзит или пенопласт. Наиболее качественными утеплительными материалами являются минеральная вата и пенопласт. Шлак и керамзит используются при зимней температуре не ниже 20°С. Перед утеплением стен укладывают гидроизоляционный слой, который размещается между утеплительным материалом и наружной стеной.

Вы можете использовать пленку, но лучше всего согласно технологии строительства щитовых домов взять пергаментную бумагу. Ее следует раскроить на полосы нужных размеров, закрепить к стене, воспользовавшись рейками, и зафиксировать «лист на лист», чтобы не было никаких просветов. Если вы выберете для утепления минеральную вату, работа будет идти очень быстро и качественно.

Минеральная вата крепится к стенам сооружения при помощи брусков сечением 15х20 сантиметров. При этом желательно набивать бруски вертикально. На стыки плит рекомендуется набивать бруски, которые имеют большую ширину, нежели те, что крепят плиты минеральной ваты посредине.

После проведения процедуры утепления можно приступать к внутренней обшивке. Как и в случае с наружной отделкой, внутренняя также имеет массу вариантов. Вы можете отделать стены краской, гипсокартоном, гладким деревом или художественной росписью. Можно отделать стены шпунтованной доской, которая при креплении к подпоркам каркаса располагается горизонтально.

Внутренняя обшивка дома должна доходить до пологовых слег, чтобы при сооружении пола под стену не уходила доска. В этом случае при необходимости ремонта ее можно будет легко заменить. В качестве пола для щитового дома лучше подойдет деревянный настил или паркет.

Монтаж кровли

Крыша щитового дома устанавливается традиционными методами. Как правило, устанавливается система стропил, затем делается обрешетка и проводится гидроизоляция, после чего укладывается кровельное покрытие. Если присутствует мансарда, необходимо установить пароизоляционный слой. Крышу также необходимо утеплить по технологии каркасно-щитовых домов.

Полный монтаж кровли включает в себя перечень работ по устройству каркаса крыши, теплоизоляции, гидроизоляции, пароизоляции, обрешетке и контробрешетке, устройстве других кровельных аксессуаров. Определяется начало кровельных работ выбором кровельного покрытия и с конфигурацией кровли. При выборе кровли обращайте внимание на назначение здания. Если вы будете делать крышу из металлочерепицы, в этом случае обрешетка не потребуется, поскольку листы этого материала довольно грубые и твердые.

Для крепления такого вида крыши применяются шурупы-саморезы. Листы прикладываются к основанию таким образом, чтобы край листа оказывался на 40 миллиметров ниже карниза. Благодаря такой укладке будет образовываться щель, которая необходима для вентиляции. Любое кровельное покрытие имеет свои преимущества, недостатки и методы монтажа.

Установка инженерных коммуникаций

Установить инженерные коммуникации самостоятельно — дело довольно трудное. Обычному человеку справиться с этим будет нелегко, поэтому мы рекомендуем прибегнуть к помощи специалистов. Но если вы решили проделать это самостоятельно, для начала необходимо внимательно посмотреть видео о строительстве каркасно-щитовых домов и ознакомиться с «Правилами устройства электроустановок».

В данном обширном своде документов подробно расписаны все этапы и особенности производства электротехнических работ. После этого необходимо обратиться в местные органы энергоснабжения и получить технические условия для подключения дома к энергосистеме района. Примерно то же самое необходимо проделывать при проведении системы отопления, водоснабжения и канализации. Все же лучше заниматься такими работами при контроле со стороны специалиста.

Таким образом, строительство щитовых домов с каждым днем становится все популярнее. Такой дом является красивым, уютным и комфортным. При этом его можно использовать круглый год, снабдив необходимыми системами защиты и утепления. Перед тем, как построить щитовой дом, внимательно изучите все инструкции. Успехов вам!




Строительство щитового дома своими руками

Сегодня многие люди интересуются возможностью самостоятельной постройки домов. Зачем строить дом своими руками? Во-первых, это обойдется не так недорого, а во-вторых, редкие компании смогут построить дом «как для себя». В этой ситуации вам придет на помощь технология строительства щитового дома. Такой дом требует минимум средств, усилий и времени. Среди основных преимуществ можно выделить низкую стоимость, возможность ведения работ даже в зимнюю пору, экологичность, высокие показатели энергосбережения, возможность архитектурной выразительности, сжатые сроки строительства, высокие эксплуатационные показатели, пожаробезопасность, а также возведение дома без строительной техники.

Оглавление:

  1. Понятие щитового строительства
  2. Проектирование
  3. Выбор места
  4. Инструменты и материалы
  5. Планирование
  6. Возведение фундамента
  7. Сооружение стен
  8. Наружные работы
  9. Внутренние работы
  10. Монтаж кровли
  11. Установка инженерных коммуникаций

Понятие щитового строительства

Щитовое строительство представляет собой сооружение домов из плоских компонентов с проведением укрепляющей отделки. К примеру, в Канаде люди лично принимают участие в строительстве собственного дома. Это происходит следующим образом: семья нанимает специалиста, который контролирует все этапы работы и руководит строительством. Все операции по строительству выполняются будущими домовладельцами. Население этой страны живет оседлой жизнью, поэтому в процессе строительства они стараются передать своему дому «частичку души».

Правильная технология строительства щитовых домов способна сильно облегчить работу и минимизировать требования к количеству и квалификации строителей. Вы можете прибегнуть к помощи компаний профессионалов, но сейчас довольно сложно найти фирму, которая вела бы свою деятельность более 50 лет. Если вы решили построить щитовой дом своими руками, необходимо четко следовать всем этапам и технологиям строительства.

Проектирование

Первое, что вам потребуется — проектирование. Данную работу вы можете совершить самостоятельно или доверить её архитекторам. Вы с легкостью сможете справится с этим заданием, если научитесь владеть архитектурными программами. Наиболее популярной бесплатной программой является «Google SketchUp».

Для этого процесса лучше задействовать всех членов семьи, чтобы дом получился максимально комфортным и удобным для всех. Переделывать проект после строительства крайне сложно, цена строительства щитового дома после изменения проекта — высокая, поэтому лучше решить эти вопросы в начале.

Заранее подумайте о соседних домах, чтобы ваш дом гармонично вписывался в окружающий мир. Определитесь с этажами и размерами участка. Обязательно продумайте все системы электроснабжения, вентиляции, водоснабжения, канализации и отопления. От этих факторов также будет зависеть размер и количество комнат. К примеру, вам может понадобиться отдельное помещение для котельной. Возможно вам понадобятся санитарные системы http://www.ecosan.ru/

Выбор места

Когда будете выбирать место для постройки сооружения, обязательно учитывайте структуру грунта, пути сообщения и уровень грунтовых вод. Щитовые дома имеют преимущество в том, что при строительстве можно использовать и слабые грунты (илистые, присадочные).

Как правило, проекты щитовых домов рассчитаны на ровную площадку. Но редко случается, что участки полностью соответствуют всем параметрам. Вы можете привязать проект к особенностям местности и, не меняя ландшафт, изменить поземную и цокольную часть дома. Или можно изменить рельеф местности путем создания площадки или террасирования.

Инструменты и материалы

Перед началом строительства щитового дома своими руками вам нужно обзавестись всеми необходимыми материалами и инструментами. Четко определите, сколько материала, и в каких пропорциях потребуется на кровлю, фундамент, возведение стен и на каждый последующий этап строительства.

Перечислим основные инструменты для эффективного и не слишком утомительного труда. Вам потребуются: дисковая пила, электрический лобзик, обычный или лазерный уровень, металлический угольник, молоток на 500 грамм и на 1 килограмм, большие клещи, шуруповерт с двумя аккумуляторами по 19В, ручная ножовка, гвоздодер, рулетка на 3 и 7 метров, топор средний и маленький легкий. Вы можете приобрести специальные книги, которые помогут вам без проблем справиться с выбором инструментов и всеми этапами строительства самостоятельно.

Планирование

Щитовая технология строительства домов заключается в том, что вначале необходимо собрать первичные конструкции. Как правило, это делается в специальных цехах. В столярной мастерской нарезается основа для рам необходимой длины, после этого ее закрепляют скобами, шурупами или гвоздями.

Основой для рамы служит верхняя и нижняя горизонтальные части. Между ними устанавливают вертикальные подпорки таким образом, чтобы они были на дистанции 62,5 или 81,5 сантиметров друг от друга. Получается, что таким образом можно выстроить стены любой длины. Проемы для окон и дверей можно определить в любом месте. Планирование щитового дома вообще не зависит от промежутка между вертикальными подпорками рамы.

Рама из дерева будет принимать на себя все вертикальные нагрузки конструкций, которые могут возникнуть из-за собственного веса и связанных поперечных нагрузок. Если вы хотите защитить стены от воздействия ветра, стоит посмотреть видео о строительстве щитового дома и усилить обшивку конструкции. Эту задачу может выполнить отделывание рамы по всей площади. При этом вы можете задействовать фанеру, плиту со специальным направлением стружки или древесностружечную плиту. Таким образом, внешняя отделка стен будет не только прочной, но и защищенной от внешних воздействий.

Возведение фундамента

Поскольку конструкции щитовых домов являются довольно легкими, можно использовать не очень глубокий фундамент. Можно воспользоваться фундаментом в виде монолитной плиты или ленточным. Для начала нужно вырыть траншею необходимого размера на глубину около 2 метров. Уровень глубины может зависеть от климатических условий.

После выравнивания траншеи необходимо установить опалубку, которая делается из обрезных досок согласно ширине траншеи, высота же должна быть минимум на сорок сантиметров выше верхней кромки траншеи. Чтобы приготовить опалубку, вам понадобится обрезная доска 1 или 3 сорта длиной в 3,4-6 метров и толщиной в 20-25 миллиметров, гвозди в 70-80 миллиметров и брусок сечением 50х50 миллиметров.

Когда все будет готово, на дно траншеи необходимо положить кирпич, битый шифер, камни и т.д. При этом толщина слоя не должна быть больше 1/3 глубины траншеи. Затем поверхность засыпается слоем песка около 20 сантиметров и все это поливается водой. Когда вода сойдет, необходимо снова засыпать песок и полить все водой.

Такую процедуру можно выполнять около 3-5 раз. Это будет зависеть от того, как будет убираться песок. Если его уровень практически не меняется, это значит, что все пространства заполнены, поэтому можно приступать к изготовлению каркаса. Для этого можно задействовать арматуру, швеллер, трубы, уголок и т.д. Чтобы приготовить раствор фундамента, потребуются следующие компоненты: мелкий гравий, вода, цемент М-500 и песок.

Если вы хотите приготовить бетонный раствор, вам понадобится бетономешалка. Идеальные пропорции компонентов будут такими: песок — 75 килограмм, цемент — 25 килограмм, гравий — 125 килограмм, вода — 12-13 литров. Если миксер бетономешалки рассчитан на меньший объем, вы можете провести перерасчет компонентов. Приготовленная смесь заливается в траншею и утрамбовывается. Старайтесь грамотно рассчитывать пропорции состава, чтобы не выкидывать лишние деньги на ветер.

Сооружение стен

После создания фундамента можно приступать к сооружению стен каркасного дома и к возведению постройки. В первую очередь необходимо сделать изоляционную подложку из рубероида. Этот материал самый простой и недорогой. Рубероид аккуратно укладывается между поверхностями фундамента из закладного бруса. После выполнения работы по гидроизоляции фундамента можно приступать к закладке основания стен.

В месте будущего крепления просверливается отверстие, после чего в местах соединения бруса вбивается штырь из сухой древесины, который называется нагель. Это делается для жесткости соединения бруса. Необходимо сделать так, чтобы нагель вошел в нужное отверстие с натягом. Подобное соединение можно использовать в качестве углового или для переруба стены.

Основание для каркаса строиться по высоте, которая должна равняться высоте двух брусьев. По технологии строительства каркасно-щитового дома после укладки закладных брусьев, необходимо в верхнем брусе проделать пропил примерно в половину бруса. Помните, что ширина выборки должна равняться ширине бруса, определенного для стоек. При этом учитывайте, что количество посадочных мест должно равняться количеству стоек.

Затем стойки, напиленные по размеру надлежащей высоты, вставляются в отверстия и закрепляются наклонной подпоркой — кронштейн, который соединяет два узла каркаса. Когда установка всех стоек завершится, необходимо закрепить верхний брус с заранее выпиленными отверстиями. Далее в пазы вставляются верхние концы стоек.

Учтите, что расстояние между пазами должно равняться дистанции отверстий, сделанных на нижнем (закладном) брусе. Обязательно проверьте отсутствие наклона и перекоса, задействовав строительный уровень и отвес. После этого при помощи укосин крепятся стойки, а временные укосины убираются из досок.

Далее необходимо закрепить продольные перемычки из бруса по такому же методу — отверстие в отверстие, но собирая их между собой путем простых строительных гвоздей длиной не менее 100 миллиметров. Только после этих действий можно приступать к обшивке внешней стены, не заколачивая проемы окон и дверей.

Наружные работы

Для щитовых домов предусмотрено несколько вариантов внешней отделки стен. Можно купить металлический или виниловый сайдинг. Виниловый сайдинг не будет быстро нагреваться на солнце, а металлический можно покрыть антикоррозионным защитным слоем. В последнее время щитовые дома часто отделывают блок-хаусом. Стены из этого материала выглядят как оцилиндрованное бревно и не продуваются.

За счет замкового соединения, будет очень легко проделать монтаж данного материала. После завершения установки панели покрываются защищающим составом от возгорания, благодаря которому служба материала будет более длительной. Можно использовать панели, имитирующие брус. Как правило, они производятся из качественной, хорошо высушенной древесины.

В процессе строительства каркасно-щитового дома вы можете задействовать декоративную штукатурку, которая отличается повышенным сроком службы. Используя декоративное покрытие, можно добиться самых разнообразных результатов, даже имитации каменных стен. Еще один способ отделки — искусственный камень.

Не стоит забывать и о вагонке, наиболее доступном и простом варианте для отделки щитовых домов. Но она подвержена влажности, поэтому через некоторое время необходимо будет делать перетяжку. Вы можете использовать комбинацию из различных видов отделок, что будет смотреться очень красиво. Несмотря на вид, любая внешняя отделка будет требовать ухода и обновления защитного покрытия с определенной периодичностью.

При соединении наружной обшивки необходимо быть предельно аккуратным, чтобы впоследствии не пришлось переделывать все заново. Для этого закрепление листов начинается с угла и продолжается по кругу. После этого можно постелить чистовой пол и вставить окна и двери.

Внутренние работы

Для утепления стен используются различные материалы. Можно использовать котельный шлак, минеральную вату, керамзит или пенопласт. Наиболее качественными утеплительными материалами являются минеральная вата и пенопласт. Шлак и керамзит используются при зимней температуре не ниже 20°С. Перед утеплением стен укладывают гидроизоляционный слой, который размещается между утеплительным материалом и наружной стеной.

Вы можете использовать пленку, но лучше всего согласно технологии строительства щитовых домов взять пергаментную бумагу. Ее следует раскроить на полосы нужных размеров, закрепить к стене, воспользовавшись рейками, и зафиксировать «лист на лист», чтобы не было никаких просветов. Если вы выберете для утепления минеральную вату, работа будет идти очень быстро и качественно.

Минеральная вата крепится к стенам сооружения при помощи брусков сечением 15х20 сантиметров. При этом желательно набивать бруски вертикально. На стыки плит рекомендуется набивать бруски, которые имеют большую ширину, нежели те, что крепят плиты минеральной ваты посредине.

После проведения процедуры утепления можно приступать к внутренней обшивке. Как и в случае с наружной отделкой, внутренняя также имеет массу вариантов. Вы можете отделать стены краской, гипсокартоном, гладким деревом или художественной росписью. Можно отделать стены шпунтованной доской, которая при креплении к подпоркам каркаса располагается горизонтально.

Внутренняя обшивка дома должна доходить до пологовых слег, чтобы при сооружении пола под стену не уходила доска. В этом случае при необходимости ремонта ее можно будет легко заменить. В качестве пола для щитового дома лучше подойдет деревянный настил или паркет.

Монтаж кровли

Крыша щитового дома устанавливается традиционными методами. Как правило, устанавливается система стропил, затем делается обрешетка и проводится гидроизоляция, после чего укладывается кровельное покрытие. Если присутствует мансарда, необходимо установить пароизоляционный слой. Крышу также необходимо утеплить по технологии каркасно-щитовых домов.

Полный монтаж кровли включает в себя перечень работ по устройству каркаса крыши, теплоизоляции, гидроизоляции, пароизоляции, обрешетке и контробрешетке, устройстве других кровельных аксессуаров. Определяется начало кровельных работ выбором кровельного покрытия и с конфигурацией кровли. При выборе кровли обращайте внимание на назначение здания. Если вы будете делать крышу из металлочерепицы, в этом случае обрешетка не потребуется, поскольку листы этого материала довольно грубые и твердые.

Для крепления такого вида крыши применяются шурупы-саморезы. Листы прикладываются к основанию таким образом, чтобы край листа оказывался на 40 миллиметров ниже карниза. Благодаря такой укладке будет образовываться щель, которая необходима для вентиляции. Любое кровельное покрытие имеет свои преимущества, недостатки и методы монтажа.

Установка инженерных коммуникаций

Установить инженерные коммуникации самостоятельно — дело довольно трудное. Обычному человеку справиться с этим будет нелегко, поэтому мы рекомендуем прибегнуть к помощи специалистов. Но если вы решили проделать это самостоятельно, для начала необходимо внимательно посмотреть видео о строительстве каркасно-щитовых домов и ознакомиться с «Правилами устройства электроустановок».

В данном обширном своде документов подробно расписаны все этапы и особенности производства электротехнических работ. После этого необходимо обратиться в местные органы энергоснабжения и получить технические условия для подключения дома к энергосистеме района. Примерно то же самое необходимо проделывать при проведении системы отопления, водоснабжения и канализации. Все же лучше заниматься такими работами при контроле со стороны специалиста.

Таким образом, строительство щитовых домов с каждым днем становится все популярнее. Такой дом является красивым, уютным и комфортным. При этом его можно использовать круглый год, снабдив необходимыми системами защиты и утепления. Перед тем, как построить щитовой дом, внимательно изучите все инструкции. Успехов вам!




Строительство щитового дома своими руками

Сегодня многие люди интересуются возможностью самостоятельной постройки домов. Зачем строить дом своими руками? Во-первых, это обойдется не так недорого, а во-вторых, редкие компании смогут построить дом «как для себя». В этой ситуации вам придет на помощь технология строительства щитового дома. Такой дом требует минимум средств, усилий и времени. Среди основных преимуществ можно выделить низкую стоимость, возможность ведения работ даже в зимнюю пору, экологичность, высокие показатели энергосбережения, возможность архитектурной выразительности, сжатые сроки строительства, высокие эксплуатационные показатели, пожаробезопасность, а также возведение дома без строительной техники.

Оглавление:

  1. Понятие щитового строительства
  2. Проектирование
  3. Выбор места
  4. Инструменты и материалы
  5. Планирование
  6. Возведение фундамента
  7. Сооружение стен
  8. Наружные работы
  9. Внутренние работы
  10. Монтаж кровли
  11. Установка инженерных коммуникаций

Понятие щитового строительства

Щитовое строительство представляет собой сооружение домов из плоских компонентов с проведением укрепляющей отделки. К примеру, в Канаде люди лично принимают участие в строительстве собственного дома. Это происходит следующим образом: семья нанимает специалиста, который контролирует все этапы работы и руководит строительством. Все операции по строительству выполняются будущими домовладельцами. Население этой страны живет оседлой жизнью, поэтому в процессе строительства они стараются передать своему дому «частичку души».

Правильная технология строительства щитовых домов способна сильно облегчить работу и минимизировать требования к количеству и квалификации строителей. Вы можете прибегнуть к помощи компаний профессионалов, но сейчас довольно сложно найти фирму, которая вела бы свою деятельность более 50 лет. Если вы решили построить щитовой дом своими руками, необходимо четко следовать всем этапам и технологиям строительства.

Проектирование

Первое, что вам потребуется — проектирование. Данную работу вы можете совершить самостоятельно или доверить её архитекторам. Вы с легкостью сможете справится с этим заданием, если научитесь владеть архитектурными программами. Наиболее популярной бесплатной программой является «Google SketchUp».

Для этого процесса лучше задействовать всех членов семьи, чтобы дом получился максимально комфортным и удобным для всех. Переделывать проект после строительства крайне сложно, цена строительства щитового дома после изменения проекта — высокая, поэтому лучше решить эти вопросы в начале.

Заранее подумайте о соседних домах, чтобы ваш дом гармонично вписывался в окружающий мир. Определитесь с этажами и размерами участка. Обязательно продумайте все системы электроснабжения, вентиляции, водоснабжения, канализации и отопления. От этих факторов также будет зависеть размер и количество комнат. К примеру, вам может понадобиться отдельное помещение для котельной. Возможно вам понадобятся санитарные системы http://www.ecosan.ru/

Выбор места

Когда будете выбирать место для постройки сооружения, обязательно учитывайте структуру грунта, пути сообщения и уровень грунтовых вод. Щитовые дома имеют преимущество в том, что при строительстве можно использовать и слабые грунты (илистые, присадочные).

Как правило, проекты щитовых домов рассчитаны на ровную площадку. Но редко случается, что участки полностью соответствуют всем параметрам. Вы можете привязать проект к особенностям местности и, не меняя ландшафт, изменить поземную и цокольную часть дома. Или можно изменить рельеф местности путем создания площадки или террасирования.

Инструменты и материалы

Перед началом строительства щитового дома своими руками вам нужно обзавестись всеми необходимыми материалами и инструментами. Четко определите, сколько материала, и в каких пропорциях потребуется на кровлю, фундамент, возведение стен и на каждый последующий этап строительства.

Перечислим основные инструменты для эффективного и не слишком утомительного труда. Вам потребуются: дисковая пила, электрический лобзик, обычный или лазерный уровень, металлический угольник, молоток на 500 грамм и на 1 килограмм, большие клещи, шуруповерт с двумя аккумуляторами по 19В, ручная ножовка, гвоздодер, рулетка на 3 и 7 метров, топор средний и маленький легкий. Вы можете приобрести специальные книги, которые помогут вам без проблем справиться с выбором инструментов и всеми этапами строительства самостоятельно.

Планирование

Щитовая технология строительства домов заключается в том, что вначале необходимо собрать первичные конструкции. Как правило, это делается в специальных цехах. В столярной мастерской нарезается основа для рам необходимой длины, после этого ее закрепляют скобами, шурупами или гвоздями.

Основой для рамы служит верхняя и нижняя горизонтальные части. Между ними устанавливают вертикальные подпорки таким образом, чтобы они были на дистанции 62,5 или 81,5 сантиметров друг от друга. Получается, что таким образом можно выстроить стены любой длины. Проемы для окон и дверей можно определить в любом месте. Планирование щитового дома вообще не зависит от промежутка между вертикальными подпорками рамы.

Рама из дерева будет принимать на себя все вертикальные нагрузки конструкций, которые могут возникнуть из-за собственного веса и связанных поперечных нагрузок. Если вы хотите защитить стены от воздействия ветра, стоит посмотреть видео о строительстве щитового дома и усилить обшивку конструкции. Эту задачу может выполнить отделывание рамы по всей площади. При этом вы можете задействовать фанеру, плиту со специальным направлением стружки или древесностружечную плиту. Таким образом, внешняя отделка стен будет не только прочной, но и защищенной от внешних воздействий.

Возведение фундамента

Поскольку конструкции щитовых домов являются довольно легкими, можно использовать не очень глубокий фундамент. Можно воспользоваться фундаментом в виде монолитной плиты или ленточным. Для начала нужно вырыть траншею необходимого размера на глубину около 2 метров. Уровень глубины может зависеть от климатических условий.

После выравнивания траншеи необходимо установить опалубку, которая делается из обрезных досок согласно ширине траншеи, высота же должна быть минимум на сорок сантиметров выше верхней кромки траншеи. Чтобы приготовить опалубку, вам понадобится обрезная доска 1 или 3 сорта длиной в 3,4-6 метров и толщиной в 20-25 миллиметров, гвозди в 70-80 миллиметров и брусок сечением 50х50 миллиметров.

Когда все будет готово, на дно траншеи необходимо положить кирпич, битый шифер, камни и т.д. При этом толщина слоя не должна быть больше 1/3 глубины траншеи. Затем поверхность засыпается слоем песка около 20 сантиметров и все это поливается водой. Когда вода сойдет, необходимо снова засыпать песок и полить все водой.

Такую процедуру можно выполнять около 3-5 раз. Это будет зависеть от того, как будет убираться песок. Если его уровень практически не меняется, это значит, что все пространства заполнены, поэтому можно приступать к изготовлению каркаса. Для этого можно задействовать арматуру, швеллер, трубы, уголок и т.д. Чтобы приготовить раствор фундамента, потребуются следующие компоненты: мелкий гравий, вода, цемент М-500 и песок.

Если вы хотите приготовить бетонный раствор, вам понадобится бетономешалка. Идеальные пропорции компонентов будут такими: песок — 75 килограмм, цемент — 25 килограмм, гравий — 125 килограмм, вода — 12-13 литров. Если миксер бетономешалки рассчитан на меньший объем, вы можете провести перерасчет компонентов. Приготовленная смесь заливается в траншею и утрамбовывается. Старайтесь грамотно рассчитывать пропорции состава, чтобы не выкидывать лишние деньги на ветер.

Сооружение стен

После создания фундамента можно приступать к сооружению стен каркасного дома и к возведению постройки. В первую очередь необходимо сделать изоляционную подложку из рубероида. Этот материал самый простой и недорогой. Рубероид аккуратно укладывается между поверхностями фундамента из закладного бруса. После выполнения работы по гидроизоляции фундамента можно приступать к закладке основания стен.

В месте будущего крепления просверливается отверстие, после чего в местах соединения бруса вбивается штырь из сухой древесины, который называется нагель. Это делается для жесткости соединения бруса. Необходимо сделать так, чтобы нагель вошел в нужное отверстие с натягом. Подобное соединение можно использовать в качестве углового или для переруба стены.

Основание для каркаса строиться по высоте, которая должна равняться высоте двух брусьев. По технологии строительства каркасно-щитового дома после укладки закладных брусьев, необходимо в верхнем брусе проделать пропил примерно в половину бруса. Помните, что ширина выборки должна равняться ширине бруса, определенного для стоек. При этом учитывайте, что количество посадочных мест должно равняться количеству стоек.

Затем стойки, напиленные по размеру надлежащей высоты, вставляются в отверстия и закрепляются наклонной подпоркой — кронштейн, который соединяет два узла каркаса. Когда установка всех стоек завершится, необходимо закрепить верхний брус с заранее выпиленными отверстиями. Далее в пазы вставляются верхние концы стоек.

Учтите, что расстояние между пазами должно равняться дистанции отверстий, сделанных на нижнем (закладном) брусе. Обязательно проверьте отсутствие наклона и перекоса, задействовав строительный уровень и отвес. После этого при помощи укосин крепятся стойки, а временные укосины убираются из досок.

Далее необходимо закрепить продольные перемычки из бруса по такому же методу — отверстие в отверстие, но собирая их между собой путем простых строительных гвоздей длиной не менее 100 миллиметров. Только после этих действий можно приступать к обшивке внешней стены, не заколачивая проемы окон и дверей.

Наружные работы

Для щитовых домов предусмотрено несколько вариантов внешней отделки стен. Можно купить металлический или виниловый сайдинг. Виниловый сайдинг не будет быстро нагреваться на солнце, а металлический можно покрыть антикоррозионным защитным слоем. В последнее время щитовые дома часто отделывают блок-хаусом. Стены из этого материала выглядят как оцилиндрованное бревно и не продуваются.

За счет замкового соединения, будет очень легко проделать монтаж данного материала. После завершения установки панели покрываются защищающим составом от возгорания, благодаря которому служба материала будет более длительной. Можно использовать панели, имитирующие брус. Как правило, они производятся из качественной, хорошо высушенной древесины.

В процессе строительства каркасно-щитового дома вы можете задействовать декоративную штукатурку, которая отличается повышенным сроком службы. Используя декоративное покрытие, можно добиться самых разнообразных результатов, даже имитации каменных стен. Еще один способ отделки — искусственный камень.

Не стоит забывать и о вагонке, наиболее доступном и простом варианте для отделки щитовых домов. Но она подвержена влажности, поэтому через некоторое время необходимо будет делать перетяжку. Вы можете использовать комбинацию из различных видов отделок, что будет смотреться очень красиво. Несмотря на вид, любая внешняя отделка будет требовать ухода и обновления защитного покрытия с определенной периодичностью.

При соединении наружной обшивки необходимо быть предельно аккуратным, чтобы впоследствии не пришлось переделывать все заново. Для этого закрепление листов начинается с угла и продолжается по кругу. После этого можно постелить чистовой пол и вставить окна и двери.

Внутренние работы

Для утепления стен используются различные материалы. Можно использовать котельный шлак, минеральную вату, керамзит или пенопласт. Наиболее качественными утеплительными материалами являются минеральная вата и пенопласт. Шлак и керамзит используются при зимней температуре не ниже 20°С. Перед утеплением стен укладывают гидроизоляционный слой, который размещается между утеплительным материалом и наружной стеной.

Вы можете использовать пленку, но лучше всего согласно технологии строительства щитовых домов взять пергаментную бумагу. Ее следует раскроить на полосы нужных размеров, закрепить к стене, воспользовавшись рейками, и зафиксировать «лист на лист», чтобы не было никаких просветов. Если вы выберете для утепления минеральную вату, работа будет идти очень быстро и качественно.

Минеральная вата крепится к стенам сооружения при помощи брусков сечением 15х20 сантиметров. При этом желательно набивать бруски вертикально. На стыки плит рекомендуется набивать бруски, которые имеют большую ширину, нежели те, что крепят плиты минеральной ваты посредине.

После проведения процедуры утепления можно приступать к внутренней обшивке. Как и в случае с наружной отделкой, внутренняя также имеет массу вариантов. Вы можете отделать стены краской, гипсокартоном, гладким деревом или художественной росписью. Можно отделать стены шпунтованной доской, которая при креплении к подпоркам каркаса располагается горизонтально.

Внутренняя обшивка дома должна доходить до пологовых слег, чтобы при сооружении пола под стену не уходила доска. В этом случае при необходимости ремонта ее можно будет легко заменить. В качестве пола для щитового дома лучше подойдет деревянный настил или паркет.

Монтаж кровли

Крыша щитового дома устанавливается традиционными методами. Как правило, устанавливается система стропил, затем делается обрешетка и проводится гидроизоляция, после чего укладывается кровельное покрытие. Если присутствует мансарда, необходимо установить пароизоляционный слой. Крышу также необходимо утеплить по технологии каркасно-щитовых домов.

Полный монтаж кровли включает в себя перечень работ по устройству каркаса крыши, теплоизоляции, гидроизоляции, пароизоляции, обрешетке и контробрешетке, устройстве других кровельных аксессуаров. Определяется начало кровельных работ выбором кровельного покрытия и с конфигурацией кровли. При выборе кровли обращайте внимание на назначение здания. Если вы будете делать крышу из металлочерепицы, в этом случае обрешетка не потребуется, поскольку листы этого материала довольно грубые и твердые.

Для крепления такого вида крыши применяются шурупы-саморезы. Листы прикладываются к основанию таким образом, чтобы край листа оказывался на 40 миллиметров ниже карниза. Благодаря такой укладке будет образовываться щель, которая необходима для вентиляции. Любое кровельное покрытие имеет свои преимущества, недостатки и методы монтажа.

Установка инженерных коммуникаций

Установить инженерные коммуникации самостоятельно — дело довольно трудное. Обычному человеку справиться с этим будет нелегко, поэтому мы рекомендуем прибегнуть к помощи специалистов. Но если вы решили проделать это самостоятельно, для начала необходимо внимательно посмотреть видео о строительстве каркасно-щитовых домов и ознакомиться с «Правилами устройства электроустановок».

В данном обширном своде документов подробно расписаны все этапы и особенности производства электротехнических работ. После этого необходимо обратиться в местные органы энергоснабжения и получить технические условия для подключения дома к энергосистеме района. Примерно то же самое необходимо проделывать при проведении системы отопления, водоснабжения и канализации. Все же лучше заниматься такими работами при контроле со стороны специалиста.

Таким образом, строительство щитовых домов с каждым днем становится все популярнее. Такой дом является красивым, уютным и комфортным. При этом его можно использовать круглый год, снабдив необходимыми системами защиты и утепления. Перед тем, как построить щитовой дом, внимательно изучите все инструкции. Успехов вам!




Строительство каркасно-щитового дома своими руками

Многие начинающие застройщики, в первый раз сталкивающиеся с каркасно-щитовыми домами, уверены в том, что технология не оправдывает себя ни по затратам, ни по усилиям. Если правильно подойти к реализации задуманного, строительство каркасно-щитового дома  своими руками будет достаточно несложным процессом.

Правильное строительство основывается на следующих факторах: выверенный проект, правильно составленные чертежи, качественные строительные материалы и соблюдение всех технологий возведения конструкции. Главное преимущество каркасно-щитового строительства – застройщик получает в свое распоряжение дом, который полностью отвечает запросам, требованиям комфорта и удобства.

Построить каркасно-щитовой дом своими руками

Щитовой дом своими руками – специальное сооружение, которое собирается из плоских многослойных каркасных щитов. За счет того, что щиты в основном производятся в заводских условиях, собираются на объекте они по типу конструктора, в итоге на процесс строительства может уйти меньше месяца.

Каркасно-щитовой с мансардой.

Каркасно-щитовой дом в Московской области является одним из актуальных предложений, а также и для других регионов нашей страны. Также технология каркасно-щитового строительства довольно популярна во всем мире за счет простоты возведения и оперативности работы по монтажу.

Каркасно-щитовые дома своими руками являются очень надежными и способны справляться с повышенными нагрузками, поэтому они часто строятся в сейсмически нестабильных районах. Кроме того, в каркасно-щитовом доме оптимальная температура и зимой, и летом, за счет чего можно значительно сэкономить на отоплении. По типу, как будут возводить каркас щитового дома принято подразделять его на виды:

  • Деревянный каркас. Сборка каркасной коробки  ведется из пиломатериалов. Главное преимущество – с деревом легко работать, для распилки не требуется специализированный инструмент, недостаток – все деревянные конструкции необходимо обработать специальными растворами против возгорания, грибков, паразитов.
  • Металлический каркас. Возводится из уголков и труб квадратного сечения. Недостатки – для работы необходимы более сложные инструменты, стоимость конструкции будет выше, чем в случае возведения деревянного каркасника. Достоинство – постройка получается более прочной и максимально устойчивой.
  • Каркас из ЛСТК. Конструкция имеет легкий вес и не требует дополнительной обработки, выделяется продолжительным сроком службы. Недостаток – высокая стоимость.

Строительство каркасно-щитового.

Каркасно-щитовые дома в Москве и других регионах нашей страны считаются оптимальным вариантом для дачного и загородного строительства. Такая конструкция довольно быстро возводится, не требует значительных затрат на строительство и отличается повышенной прочностью.

На современном рынке представлено множество проектов, которые могут удовлетворить запросы любого покупателя. В первую очередь необходимо посмотреть как строится каркасно-щитовой дом своими руками на фото или на видео, а потом переняв опыт строителей начать строить самому.

Еще одно преимущество – скрытая прокладка коммуникаций, за счет чего можно реализовать любые дизайнерские проекты во внешней и внутренней отделке. Среди недостатков строительства щитовой постройки выделяют:

  • Дерево необходимо подвергать дополнительной защите от грызунов и грибка.
  • Готовый каркасно-щитовой дом сложно перепланировать, поэтому надо заранее детально продумать планировку.
  • Достаточно внушительный вес щитовых конструкций, поэтому потребуется брать в аренду кран для их монтажа.

Технология каркасно-щитового строительства

Надо разобраться со всеми тонкостями при начале возведения каркасно-щитового дома своими руками, пошаговая инструкция поможет вникнуть в те этапы, которая она предусматривает. Начинается все с процесса подготовки участка для последующего строительства и выбора подходящего именно вам проекта.

Планировка каркасно-щитовой постройки

Строительство каркасно-щитовых домов под ключ в Московской области начинается с выбора проекта и планировки будущего дома. Помните о том, что разработка проекта, в отличие от непосредственного строительства, не всегда будет доступна начинающим застройщикам. Желательно разработку проекта дома доверить профессионалам.

Схема расположения помещений.

Не хотите переплачивать – возьмите один из типовых проектов, которых достаточно в сети. Такие проекты включают все необходимые чертежи и расчеты строительства, которые помогут возвести собственный каркасно щитовой дом. Планировка каркасно-щитового дома обязательно учитывает этажность будущей постройки, наличие мансарды, террасы, балкона, выбирается тип крыши, веранды, решаются вопросы с внешней и внутренней отделкой комнат.

Фундамент

Фундамент под каркасно-щитовой дом в основном выбирается облегченной конструкции – свайный либо мелкозаглубленный ленточный. Свайный фундамент можно устанавливать в любое время года, однако, стоит учитывать глубину залегания водоносного слоя, тип почвы и этажность будущего дома.

Одноэтажный двухкомнатный каркасно-щитовой дом своими руками лучше всего строить на свайном фундаменте.

Фундамент из винтовых свай.

Монтаж свай
  1. Размечается строительная площадка, отмечаются места, где будут устанавливаться сваи, шаг между элементами фундамента – не более 1,2 метров.
  2. В местах вкручивания свай выкапываются небольшие углубления для облечения процесса.
  3. Начинается непосредственное вкручивание свай. Работы желательно выполнять втроем – один контролирует ровность вкручивания, двое других занимаются монтажом. Сваи должны вкручиваться на глубину ниже слоя промерзания грунта.
  4. Полость свай иногда заполняется цементным раствором для придания конструкции большей прочности.
  5. Фундамент для каркасно-щитового дома выравнивается и ставится оголовок на каждую сваю.
  6. Сверху укладывается обвязка, на которую монтируются лаги и черновой пол.
  7. Пространство между лагами заполняется утеплителем.

Каркас щитового строительства

Как уже говорилось выше, существует несколько типов каркаса для будущего дома. Если вы планируете построить каркасно-щитовой дом в Московской области недорого, желательно отдавать предпочтение каркасу именно из пиломатериалов, потому что с деревом не только проще работать, но и цена в итоге будет ниже.

На заметку

Также есть возможность купить каркасно-щитовой дом под ключ в Москве уже сделанный. Надо понимать, что цена такого сооружения будет в разы выше. Каждый человек сам выбирает между купить или построить.

Для изготовления каркаса желательно использовать доски сечением 150 на 50 мм. В основном применяют сосну, но можно использовать и другие породы дерева. Для того, чтобы конструкция стала более прочной, в некоторых местах доски крепят с помощью уголков из металла. Помните о том, что со временем металлические уголки начнут окисляться, и дерево быстрее начнет портиться.

Каркас щитовой.

Чтобы грамотно построить каркасно-щитовой дом своими руками, пошаговая инструкция предписывает производить скрепление досок с помощью гвоздей и обязательно усиливать каркас жесткими укосинами, которые идут в распор в углы каркасно-щитового дома. Таким образом создается максимально прочный каркас.

Построить каркасно-щитовой дом своими руками довольно просто, ведь на следующем этапе строительства надо закрепить на каркасе уже готовые щиты. Щиты для каркасного строительства – это многослойный строительный пирог, который в своем составе уже имеет утеплитель и гидроизоляционный слой.

Кровля

Невозможно построить каркасный щитовой дом своими руками без возведения крыши. Для конструкции потребуются доски 150 на 50. Доски укладываются в стропила в виде буквы «А» и соединяются гвоздями, на каждом пересечении досок желательно использовать соединение болтом.

Крыша щитовой постройки.

Далее выполняется обрешетка из пиломатериала меньшего размера, подойдет доска дюймовка. Сверху на обрешетку укладывается паропроницаемая мембрана, крепить его к стропильной системе лучше строительным степлером. Потом с помощью кровельных саморезов производится монтаж выбранного пользователем кровельного материала.

Отделочные работы

Предварительные отделочные работы, как с внешней, так и с внутренней стороны дома выполняются по желанию хозяина. Использование готовых щитов позволяет не использовать штукатурку и прочие материалы для выравнивания стен. В итоге стены можно красить, обклеивать обоями, зашивать досками и использовать любые другие материалы. Напольное покрытие может выбираться в зависимости от предпочтений, выигрышно будет смотреться паркет или ламинат.

Каркасно-щитовые постройки

По этой технологии существует большое количество возможностей сделать качественную и недорогую постройку. Для примера возьмем дом с каркасной баней и пристройку.

Проект сборно-щитового.

Каркасно-щитовой дом с баней

Каркасно-щитовой дом с баней своими руками – идеальный вариант для дачного участка. В основном строительство бани включает в себя те же самые этапы, что и при строительстве каркасно-щитового дома. Что касается плюсов конструкции, то к ним можно отнести быструю скорость строительства, отсутствие необходимости в переходе после бани по улице, экономию на дровах при отоплении помещения.

Каркасно-щитовая пристройка

Каркасно-щитовая пристройка к дому своими руками строится по аналогичному принципу. За счет того, что пристройка имеет небольшой вес, можно обойтись без монолитного фундамента. Внешний вид пристройки будет зависеть от целей, для которых вы планируете использовать помещение. Так, к примеру, если в пристройке будет храниться различный садовый инвентарь и прочие инструменты, можно обойтись без окон.

Каркасно-щитовое строительство – наиболее оптимальный вариант для застройщиков, которые ранее не имели дела с каркасниками. За счет того, что используются готовые панели, выполненные в виде многослойного пирога, не нужно беспокоиться об утеплении каркасно-щитового дома своими руками и гидроизоляции.

Примеры постройки каркасно-щитовых домов своими руками на видео помогут досконально разобраться во всех процессах строительства и избежать грубых ошибок, которые могут привести к непригодности постройки.

Строительство каркасно-щитового дома самостоятельно. | karkasnydom

Достаточно часто среди желаний современной молодежи, и не только, одним из первых пунктов стоит постройка собственного дома. Часто выбор падает на каркасно-щитовые дома своими руками. Один из главных плюсов – вы сами можете выбрать место, где постройка будет стоять. Если строить каркасно-щитовой дом своими руками – то вы сами будете отвечать за качество и знать его устройство.

Строительство каркасно-щитовых домов

В последнее время в Европе, да и у нас, самым популярным видом строительства является строительство каркасно-щитовых домов, причем именно своими руками. Как построить своими руками каркасно-панельные дома, плюсы такого строительства:

  • Кратчайшие сроки возведения — даже без опыта в строительстве, можно построить за 1-2 месяца;
  • Покупка строительных материалов самостоятельно значительно экономит бюджет;
  • Достаточно простая технология возведения, каркас щитового дома можно построить изучая фото и статьи на сайте;
  • Можно обойтись минимальными затратами по сравнению с другими стройматериалами или покупкой готового жилья;
  • Возможность заморозить сборно-щитовые дома практически на любом из этапов без ущерба для будущего строительства.

Единственный минус при желании собрать каркасно-щитовой дом своими руками в том, что если вы покупаете все стройматериалы самостоятельно, некоторые элементы не будут подогнаны друг под друга идеально. Можно купить готовый набор для строительства с завода или заказать каркасно-щитовой дом под ключ. Но если у вас есть хотя бы небольшой опыт в строительстве или вы с уверенностью держите в руках молоток, то это не будет являться проблемой.

Монтаж каркасно-щитовой постройки с помощью крана.

Рассмотрим строительство каркасно-щитового дома поэтапно. У нас уже есть проект каркасно-щитового дома и участок земли для строительства. Что делать дальше?

Фундамент каркасно-щитовой постройки

Выбор каким должен быть фундамент каркасно-щитового дома, зависит он множества факторов:

  1. Характер почвы, на которой будет стоять ваш каркасно-щитовой дом.
  2. Этажность строительства.
  3. Месторасположение — возможность сильных ветров, если местность открытая, наводнений.

Чаще всего выбирают фундамент свайно-ростверковый или ленточный. Рассмотрим первый вариант, как более надежный и распространенный при строительстве каркасно-щитовых домов.

Свайно-ростверковый фундамент

Скважины под сваи бурятся с помощью ручного или моторизованного бура, в качестве опалубки выбираются асбестоцементные или пвх-трубы необходимого размера. Можно выбрать так же свернутые вручную трубы из рубероида. Внутрь устанавливаются пруты арматуры – от 3 до 4 штук, скрепленные между собой в форме квадрата или треугольника. Железные пруты арматуры должны торчать из свай, чтобы их можно было связать с ростверком.

Сваи связываются арматурой и заливаются бетоном.

Далее сваи заливаются бетоном. После установки свай делается опалубка для ростверка, в которую помещаются такие же пруты арматуры, связанные между собой. На данном этапе главное не забыть про будущую установку коммуникаций и оставить возможность сделать их в дальнейшем. Заложить отрезки пластиковых труб поперек, чтобы фундамент под каркасно-щитовой дом был сделан по всем правилам.

Для последующего монтажа нижней обвязки закрепляем шпильки в ленте фундамента. По углам фундамента – с шагов в 300 мм, на всех остальных участках – с шагом до 2-х метров. Шпильки будут связывать каркас щитовой постройки и фундамент в дальнейшем.

На заметку

Сроки высыхания фундамента могут так же быть различными, от 5-10 дней летом, и до нескольких недель – зимой. Чаще всего фундаменты каркасно-щитовых домов делают осенью и оставляют «стоять» до весны, укрыв верхнюю часть фундамента полиэтиленом.

Гидроизоляция и лежень

Фундамент каркасно-щитового дома готов, но чтобы он не повреждался со временем, необходим верхний слой гидроизоляции, обычно выбирают битум, гидроизол или рубероид. Можно совместить битум с рубероидом, тут на ваше усмотрение.



Гидроизоляция битумом в свайно-ростверковом фундаменте.

Далее устанавливаем лежень каркасного дома. Выбирается сухой брус или доска, который устанавливается по всему периметру фундамента, края выравниваем по внешнему краю фундамента. Там где установлены шпильки, делаются отверстия с помощью сверла.

Установка обвязки и лаг

По видео-инструкции к каркасно-щитовым домам, устанавливаем обвязку из досок 150*50 мм, на ребро, прибиваем гвоздями к установленному лежню, с шагом в 400-500 мм. К этой обвязке мы начинаем крепить лаги для пола – те же самые доски 150*50 мм, установленные на ребро и закрепленные с торца тремя гвоздями с двух сторон. Шаг установки лаг – от 300-500 мм, в зависимости от будущей нагрузки.

Нижняя обвязка свайно-ростверкового фундамента.

Установка и утепление пола

После установки основы для будущего пола, его необходимо утеплить. Толщина утеплителя не должна быть меньше 150-200 мм. И вот здесь эксперты хоть и не советуют выбирать экономичные плиты пенопласта или пенополистерола, но признают, что они не боятся влаги и могут устанавливаться без монтажа чернового пола.

Схема свайно-ростверкового фундамента.

Поэтому утеплитель вы можете выбрать абсолютно любой — будет ли это пенопласт, или минеральная вата. Далее стелим первый пол из досок и покрываем его листом фанеры.

Установка каркасно-щитовой стены

Может происходить двумя способами – части каркасно-щитовой стены дома собирается на земле, а далее поднимаются и прикрепляются к нижней обвязке, скрепляются между собой верхней обвязкой. Это простой способ собрать каркасно-щитовые дома, фото демонстрирует легкость монтажа дома без особых усилий.

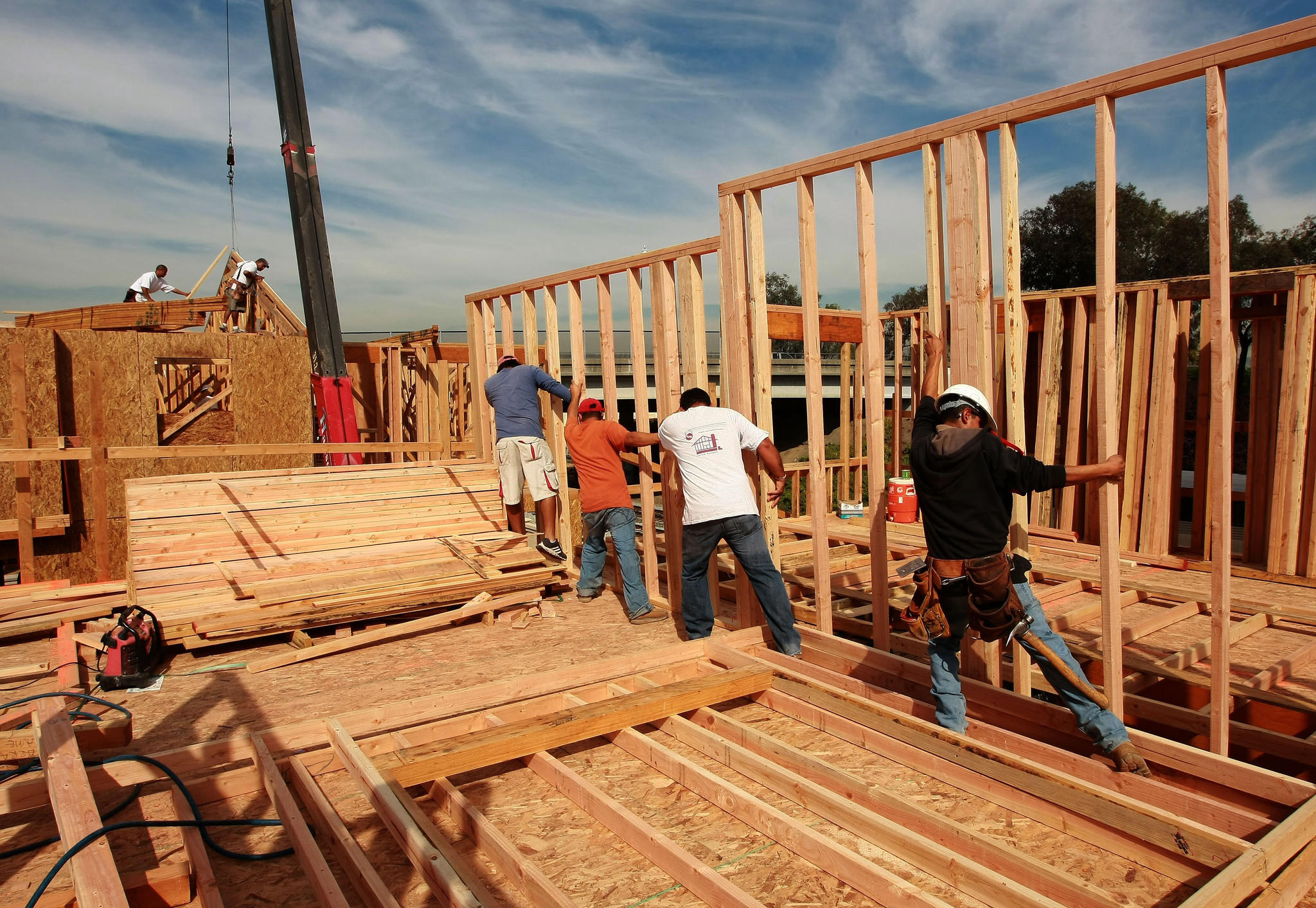

Монтаж каркасно-щитовых стен.

Второй способ – набор готовых каркасно-щитовых стен покупают на заводе, где делают готовые сборно-щитовые дома.  Важно правильно  связать угловые стойки, что не нарушить геометрию каркасно-щитового дома.

Выбор за вами – первый способ – достаточно быстрый, потому что собранные элементы сразу монтируются. Однако если готовый фрагмент каркасно-щитовой стены будет достаточно тяжелым, поднять его самостоятельно будет сложно.

На заметку

Размеры угловых и боковых стоек будут зависеть от размера утеплителя и этажности. Если строим одноэтажные дома каркасно-щитовые, достаточно доски 100х50 мм. Шаг установки выбирается по ширине утеплителя.

Перекрытия каркасно-щитовой постройки

На брус верхнего венца обвязки устанавливаем балки перекрытий. Из двух предпочтительных способов – постановкой на ребро, или на опорные кронштейны. Вы можете выбрать удобный вам способ крепления балок перекрытий, если строите одноэтажные каркасные дома под ключ, каркасно-щитовые постройки имеют высокий запас прочности.

Балки потолка в каркасно-щитовом строении.

Если вы планируете 2-этажную постройку, то лучше взять балки потолще и шаг между ними сделать не таким большим. Желательно произвести расчет нагрузки, чтобы балки перекрытий с запасом выдерживали вес. На установленные балки можно сразу настелить черновой пол или будущий потолок.

Установка стропил и кровли

Устройство крыши – двускатной или мансардной не будет сильно отличаться друг от друга. Единственный спорный момент у вас возникнет при установке кровельного покрытия – оно должно быть не из массивного материала, чтобы деревянные балки и перекрытия каркасно-щитового дома выдержали его без проблем.

Сборку стропил лучше производить на земле, их необходимо стянуть между собой болтовым соединением и ветровым ригелем. Для лучшего скрепления с мауэрлатом, места соединений можно усилить дополнительными пластинами.

Утепление постройки

Кроме пенопласта и пенополистирола, утепление каркасно-щитового дома можно сделать базальтовой ватой. Минеральная вата обладает достаточно высокими тепло- и звукоизоляционными характеристиками, однако может легко намокнуть от дождя и влаги. Поэтому важно закрыть ее с обеих сторон влагоизоляционными слоями защиты.

Схема устройства стены каркасно-щитового строения.

Минеральную вату стоит оградить с обеих сторон от дополнительной влаги и паров с помощью защитной мембраны.

После утепления каркасно-щитового дома, обшивки стен и установки кровли остаются только отделочные работы и установка коммуникаций, и здесь – большой простор для вашей фантазии и дизайнерских идей.

Есть ли разница между каркасными и щитовыми домами? – АСК Строитель

Каждый человек, который запланировал обзавестись деревянным домом, сталкивается с необходимостью разобраться с технологией строительства и с выбором материалов. Наиболее распространенным вариантом является каркасная технология. Но очень часто менеджеры строительных компаний, консультируя своих клиентов, начинают рассказывать не просто о каркасных домах, а о каркасно-щитовых. Естественно, тут возникает вопрос — чем отличается просто каркасный дом от щитового дома? В чем выражается это отличие? Влияет ли оно на конечную стоимость строительства и на сроки? Мы постараемся ответить на эти вопросы максимально подробно.

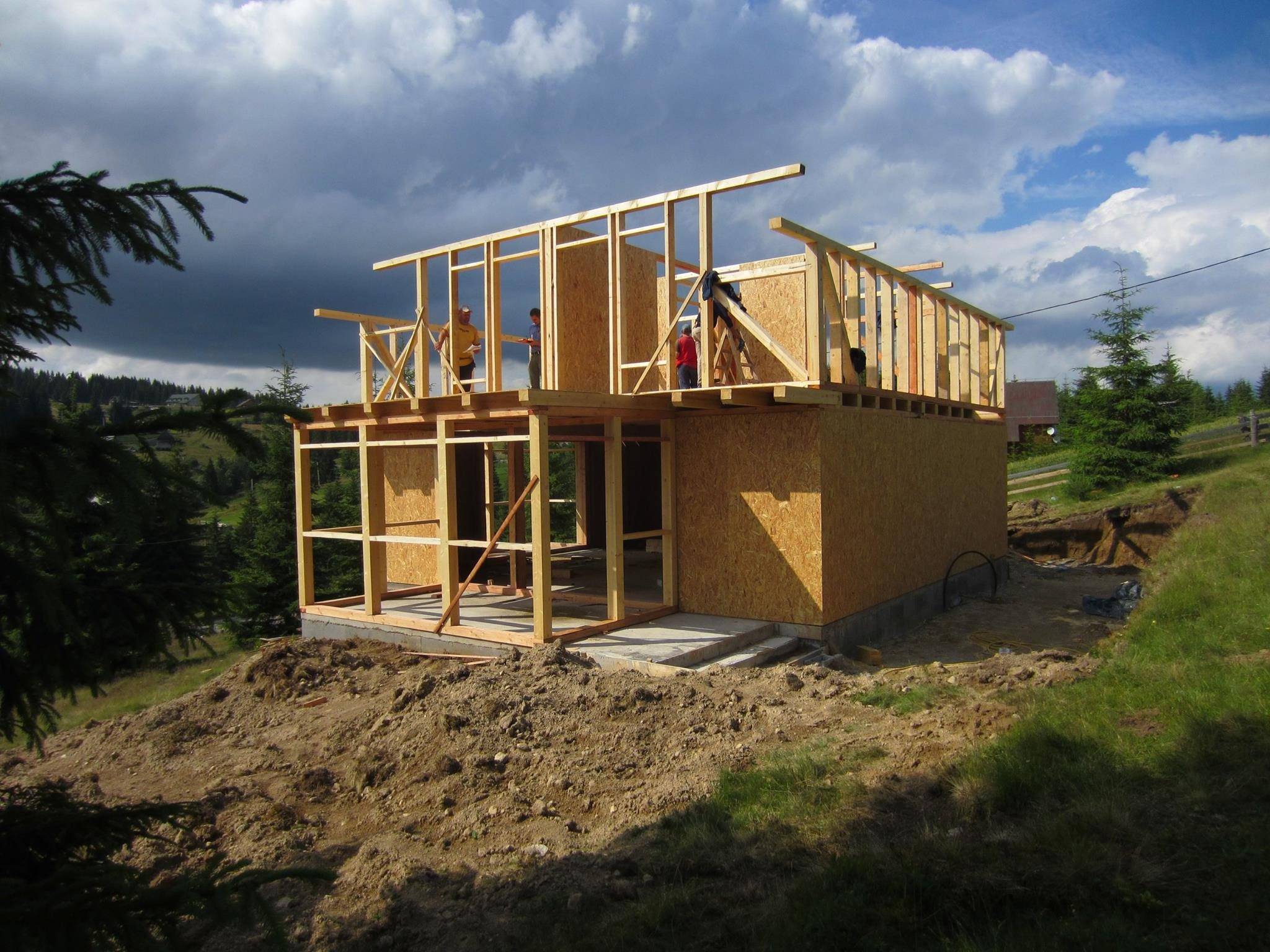

Каркасный дом в процессе строительства

Какой-либо существенной разницы между двумя типами этих домов не существует. Для строительства используются практически одни и те же материалы, основным из которых является дерево. Разница заключается лишь в технологии сборки. Для большинства людей эти отличия не играют никакой роли. В обоих случаях монтаж дома напоминает работу с конструктором, так как все детали изготовлены заранее и привезены на строительную площадку. Это большой плюс, так как он делает возможным строительство независимо от времени года.

Обычный каркасный дом собирается из привезенных и обработанных материалов. При этом в процессе строительства остается возможность изменения планировки. Строительство занимает несколько недель и лучше всего выбирать время, когда нет дождей.

Элементы каркасно-щитового дома изготавливаются в заводских условиях. К ним можно отнести панели, дверные и оконные проемы. Дом полностью собирается, чтобы убедиться, что все его детали изготовлены с идеальной точностью и не требуют подгонки. После этого он снова разбирается и доставляется на участок заказчика. Строительство щитового дома может занять всего один или два дня. Основным его недостатком считается невозможность вносить изменения в структуру дома при выполнении строительных работ. Но среди приимуществ цена, ниже чем у каркасного дома и возможность поставить дом на цчастке в максимально короткие сроки.



Что выбрать: каркасный или щитовой дом?

Отвечая на этот вопрос, нужно понимать различия в технологиях строительства. Только тогда вы сможете сделать осознанный выбор. Если вам требуется возможность изменения конструкции, то наверняка вам лучше остановиться на обычном каркасном доме. Вы сможете расположить окна, комнаты и любые другие помещения так, как этого хотите вы, а не как задумал проектировщик. Для большинства людей это является большим преимуществом. В буквальном смысле вы можете создать дом вашей мечты, сделав его наиболее удобным для вашей семьи.

Щитовой дом изготавливается из панелей, имеющих три основных слоя. Два слоя представляют собой плиты, между которыми находится теплоизоляционный материал. Очень часто такой дом называется «канадским», потому что именно в этой стране данная технология получила широкое распространение. Если вы не собираетесь менять планировку во время строительства и хотите построить дом как можно быстрее, то каркасно-щитовая технология это ваш вариант.

Щитовой дом в процессе строительства



Отличительные черты каркасного дома

  • Основу конструкции составляет каркас из дерева, на котором размещаются все остальные элементы дома.

  • Монтаж теплоизоляции выполняется во время строительства.

  • Стены отделываются листами, которые утепляют теплоизоляционными материалами.

  • Завершающим этапом строительства является отделка внутри и снаружи дома.

  • Строительство может занять около 2 недель. Более точные сроки зависят от сложности проекта, а также от геологических особенностей участка.



Отличительные черты щитового дома

  • Щитовые дома проектируются на начальном этапе, после чего нельзя ничего изменить. Главным строительным элементом являются панели, изготавливающиеся на производстве в соответствии с расчетами, которые нельзя изменить впоследствии.

  • Панель изготавливается из каркаса, утеплителя и внешних деревянных плит.

  • Завершающим этапом строительства является отделка, которая обычно не требует больших расходов.

  • Строительство щитового дома может занять менее недели. Разумеется, в этот срок не входит изготовление всех компонентов на производстве.

При строительстве щитовых домов не требуется использование специального оборудования. Сборка, как правило, не вызывает никаких затруднений. В исключительных случаях, когда работу выполняют непрофессионалы, есть риск образования щелей между различными элементами. Это абсолютно недопустимо, так как дом, построенный с такими ошибками, будет иметь плохие теплоизоляционные свойства. Всегда обращайтесь только к услугам профессионалов.

Если вы предпочли каркасный дом, то с течением времени вы можете вносить изменения в планировку помещений, адаптируя его под свои нужды. В случае с щитовым домом это невозможно. Именно поэтому очень часто можно встретить однотипные щитовые дома, потому что их планировка и прочие параметры определяются на заводе.

Подводя краткий итог, получается следующая картина:

Каркасный дом обойдется немного дороже каркасно-щитового и позволит вам вносить некоторые изменения, относительно планировки. Срок строительства занимает больше времени, чем при использовании щитовой технологии. Если же вам важны сроки и вы не планируете вносить каких-либо изменений в доме, то смело выбирайте каркасно-щитовой дом.

В любом случае, какую технологию бы вы ни выбрали, вы однозначно будете довольны, так как теплоизоляционные, звукоизоляционные и экологические свойства деревянных домов считаются одними из лучших.

Сертификация UL 508A и программа сборки панелей управления

Программа сертификации ETL Panel Builder

Intertek для промышленных панелей управления на заказ представляет собой альтернативный, экономически эффективный подход к сертификации UL 508A и CSA C22.

2 № 286 для производителей, которые изготавливают промышленные панели управления на заказ или серийно производят промышленные панели управления для использования в Соединенных Штатах. США и Канада

У нас есть опыт, ресурсы и инженерные знания, необходимые для выполнения стандартных требований ко всем вашим панелям и компонентам, включая базовые панели для настенного или машинного монтажа, панели для монтажа на полу с шинными панелями, панели управления лифтами и другие специальные Приложения.

Зарегистрироваться для наших Учебные курсы

Продемонстрируйте свою промышленную панель управления в соответствии со применимыми стандартами безопасности:

  • UL 508A 3RD Edition
  • CSA C22.2 № 286

ETL Panel Builder Программа Программа Программа Преимущества :

  • Большой выбор компонентов: В отличие от наших конкурентов, Intertek разрешает использование любых компонентов, одобренных или признанных NRTL, а также уже одобренных в рамках программы ICP.
  • Выполненные требования: Программа ETL Panel Builder охватывает правильное использование компонентов, требования к цепям (питание и управление), номинальные токи короткого замыкания и определения; а также проектирование в соответствии с Национальным электротехническим кодексом (NEC) и Канадским электротехническим кодексом (CEC).
  • Эффективность: избегайте дорогостоящих задержек, устраняя панели с красными метками на рабочей площадке.
  • Гибкость: Программа ETL охватывает открытые, закрытые, внутренние и наружные панели для США.и Канада.
  • Принятие: Наш товарный знак ETL признан регулирующими органами во всех юрисдикциях США и Канады.
  • Экономия затрат: Фиксированная ставка по конкурентоспособной цене на последующие заводские расходы и экономичная оценка компонентов — все это часть программы.
  • Опыт: Знающая команда с полевым и практическим опытом доступна для технических обсуждений и обучения.
  • Текущее соответствие: Квалифицированные инженеры проводят выездные проверки для обеспечения соответствия требованиям.
  • Дополнительные варианты обучения и ресурсов. Независимо от того, решите ли вы участвовать в программе ETL Panel Builder Program, мы предлагаем вам более полно подготовиться к соблюдению требований, посетив одно из наших запланированных учебных занятий, связавшись с нами для индивидуального обучения или связавшись с нами для другими способами, которыми мы можем помочь вам ориентироваться в требованиях ICP и стандартных обновлениях.

Intertek также предлагает сертификацию производителя панелей управления для специализированных промышленных панелей управления, предназначенных для использования в опасных зонах.

Есть вопрос?

Нужна помощь или есть вопрос? +86 400 886 9926

Сборка панелей и системная интеграция

Network Master Pro 1040A корпорации Anritsu теперь поддерживает тестирование стандартных оптических модулей 400GBASE-ZR, упрощая недорогие межсоединения центров обработки данных (DCI). Кроме того, компания Anritsu разработала опциональные программные решения Ethernet 4x100G N Port BERT и Ethernet 2x200G N Port BERT M1040A для тестов качества связи в режиме прорыва, чтобы снизить рабочие нагрузки при тестировании DCI.

Поскольку крепления не доступны снаружи корпуса, петли для крепления задних шпилек, имеющиеся на складе в интернет-магазине FDB Panel Fittings, ориентированы на внешний эстетический дизайн, чтобы улучшить готовый корпус или шкаф, обеспечивая при этом повышенную безопасность.

https://www.intelliconnect.co.ukIntelliconnect (Europe) Ltd, британский специализированный производитель ВЧ-связи, продемонстрирует свой лидирующий на рынке ассортимент ВЧ-коаксиальных кабелей, кабельных сборок и компонентов, включая кабели с низкими потерями, Pisces, Taurus и Triaxial. разъемы, а также их криогенный ассортимент деталей с новым разъемом HD и коаксиальным стержнем, представленным на выставке European Microwave Week 2022.

Корпуса BCL T и HBT Небольшие универсальные коробки с крышками отлиты из АБС-пластика для обеспечения максимальной прочности, но их можно легко перфорировать или просверливать для различных применений.Высококачественные, профессионально выглядящие коробчатые корпуса доступны со склада в трех стандартных цветах: черном, белом или светло-сером, а также в других цветах RAL, которые могут поставляться по запросу.

Производитель передовых дисплеев Innolux искал различные тактильные решения для своих сенсорных дисплеев, чтобы улучшить взаимодействие с пользователем, и они связались с Крисом Су, тайваньским представителем Zytronic. После этого Innolux создала инновационную мультитактильную панель управления, а Zytronic предоставил недостающее тактильное измерение сенсорному экрану.

Солнечные панели — Здания

Солнечные технологии могут обеспечить надежный возобновляемый источник энергии, который снижает спрос на электрическую сеть Нью-Йорка и зависимость от других источников топлива. Солнечные панели могут генерировать электричество, улавливать и хранить тепловую энергию, и они могут даже заменить более традиционные строительные материалы.

Перед установкой солнечной системы горячего водоснабжения или солнечной электрогенерирующей системы, также известной как фотогальваника, вы должны нанять профессионального инженера или зарегистрированного архитектора, чтобы убедиться, что структурная система вашего здания сможет выдержать вес оборудования.Для установки всех подключенных к зданию систем солнечной энергии требуются разрешения.

Подача заявки на получение разрешения на солнечные установки

Существует несколько вариантов подачи проектов солнечной энергетики в Департамент строительства. Проекты могут быть поданы как часть другой заявки на получение разрешения на новое строительство или перестройку. Они также могут быть поданы отдельно через городские офисы или через HUB как изменение типа 2. Полные заявки обычно могут быть рассмотрены в течение пяти-десяти дней. Большие или сложные проекты могут потребовать больше времени на проверку. Некоторые заявки могут быть обработаны в тот же день или в течение двадцати четырех часов, в зависимости от используемого процесса подачи.

Для получения дополнительной информации о том, как подать заявку, заявителям и владельцам рекомендуется просмотреть следующее:



  • Все проекты солнечной электроэнергетики (фотоэлектрические или фотогальванические) должны подавать форму ED16A: Заявка на получение разрешения на электроснабжение, которую можно подать онлайн, лично лицензированным главным электриком г. Нью-Йорка или по почте.
  • Все проекты по производству солнечной горячей воды (тепловой энергии) должны подать заявку на получение разрешения на установку сантехники.
  • Все фотоэлектрические проекты, на которые претендует снижение налога на недвижимость (PTA4), должны быть поданы онлайн через HUB с использованием Профессионального подтверждения возражений и Директивы 14. В настоящее время проекты солнечного горячего водоснабжения не имеют права на снижение налога на имущество (PTA).
  • Для проектов, не использующих льготы по налогу на солнечную собственность (PTA), доступны следующие варианты подачи заявок на получение разрешения на строительство (включая горячее водоснабжение с использованием солнечной энергии):
    • Полная проверка плана — подайте заявку на утверждение плана/работы (PW1) лично в городском офисе (рекомендуется для сложных установок) или через Интернет через HUB
    • Professional Certification of Objects/Self Cert — подача заявления лично в городской офис
    • Проверка в тот же день (Директива 1 4) — Проконсультируйтесь с местным офисом относительно их требований к проверке в тот же день.
  • Для заявителей, которые не хотят запрашивать рассмотрение плана в Департаменте строительства, планы могут быть заверены зарегистрированным специалистом по проектированию. Эти приложения подлежат аудиту.
    • Hub Self Service-Professional Certification — подайте заявку онлайн
    • Профессиональная сертификация — подайте заявление лично в городской офис
    • .

Солнечная инспекция

Департамент строительства требует проверки всех солнечных установок, для которых требуется разрешение.Ознакомьтесь со следующим руководством по проверке, чтобы узнать, чего ожидать во время проверок.

Налоговая льгота на солнечные панели

Город Нью-Йорк предлагает льготы по налогу на имущество владельцам недвижимости, которые устанавливают в своих зданиях солнечные электрогенерирующие системы (фотоэлектрические солнечные панели). Чтобы добиться снижения налога на имущество, проекты должны быть поданы вместе с приложением PTA4 в The HUB.



Заявки на снижение налога на солнечную энергию требуют раскрытия приемлемых расходов солнечной электроэнергетической системы.Периодом соблюдения требований системы выработки солнечной энергии является налоговый год, в котором начинается снижение налога на имущество, и три налоговых года сразу после него. (Налоговые годы начинаются 1 июля и заканчиваются 30 июня следующего года.)



Промышленные панели управления и программа Panel Shop

Обзор промышленных панелей управления

Промышленные панели управления (ICP) определяются в Разделе 409.2 Национального электротехнического кодекса (NEC) как сборка из двух или более компонентов силовой цепи, компонентов цепи управления или любой комбинации компонентов силовой цепи и цепи управления.Этими компонентами обычно являются переключатели, клеммные колодки, контакторы, моторные приводы, трансформаторы, устройства защиты от перегрузки по току и т.п.

Как и другое промышленное оборудование, ИКП могут быть классифицированы как открытые или закрытые. Перед вводом в эксплуатацию оборудование открытого типа в конечном итоге устанавливается в корпусе. Закрытые ICP могут иметь рейтинг для использования внутри помещений или любой рейтинг типа, например 3R, 4 или 12. Кроме того, они могут быть сертифицированы для использования в классифицированных зонах, например, в опасных зонах.

Являясь мировым лидером в области сертификации ICP, мы поддерживаем тесные отношения с компетентными органами (AHJ). Это партнерство позволяет производителям панелей управления маркировать как серийно выпускаемые, так и изготавливаемые по индивидуальному заказу ICP, не требуя нашего изучения каждой конструкции. Часто называемая программой Panel Shop, она предлагает производителям панелей уникальную гибкость. Программа охватывает сертификацию для рынков США и Канады. Также уникальным для этой программы является обязательное обучение для мастерских по производству панелей, которые хотят стать частью программы.

Промышленная панель управления Магазинная программа

Наша программа по производству промышленных панелей управления (программа ICP) позволяет производителям панелей управления, изготавливающим индивидуальные или серийно выпускающие ICP, наносить знаки UL для США и Канады на свои заводы. Наша программа ICP упрощает получение сертификата UL и обеспечивает максимальную гибкость при проектировании панелей. Когда регулирующие органы, спецификаторы и органы по сертификации конечного продукта видят знакомую маркировку UL, они могут быть уверены, что панель соответствует требованиям сертификации.Посмотреть цены или запросить коммерческое предложение.

Преимущества программы

ICP включают:

  • Увеличьте свое конкурентное преимущество  —  Предложите своим клиентам сертифицированные по UL промышленные машины общего назначения, системы управления лифтами, сервисное оборудование, оборудование для кондиционирования воздуха и холодильное оборудование, системы управления фонтанами, ирригационное оборудование, краны и устройства контроля пламени, а также панели для морского использования и делайте ставки на рабочие места, в которых указаны ICP, сертифицированные UL.
  • Соответствие всем требованиям  —  Наша программа ICP охватывает правильное использование компонентов, экологические характеристики корпуса, защиту электропроводки и двигателя, маркировку безопасности и соответствие Национальным электротехническим нормам (NEC) и Канадским электротехническим нормам (CEC).
  • Повышение эффективности  —  помогает свести к минимуму количество панелей с красными метками на рабочей площадке, а также связанные с этим задержки и дополнительные расходы.
  • Широкое признание  —  Воспользуйтесь преимуществами широкого признания знака UL регулирующими органами во всех юрисдикциях США и Канады.
  • Увеличение количества поставщиков компонентов  — UL и CSA International заключили официальное соглашение о приемке компонентов, которое разрешает принятие определенных компонентов для использования в конечных продуктах, включая ICP.Это соглашение дает нашим клиентам еще большую гибкость при поиске компонентов, поскольку компоненты, сертифицированные CSA, теперь могут использоваться в панелях, сертифицированных UL, в дополнение к сертифицированным UL компонентам, уже разрешенным в рамках программы ICP.
  • Обучение и консультации  —  Мы делимся своим опытом посредством технического обучения, семинаров и консультационных услуг, ориентированных на потребности разработчиков ICP. Посетите один из наших семинаров по изготовлению панелей на заказ и поговорите с техническими экспертами, которые помогут вам «построить безопасность» при соблюдении требований, установленных для вас регулирующими органами и вашими клиентами.

Программа магазина промышленных панелей управления UL 508A является частью программ общего покрытия UL, которые предлагают производителям панелей управления гибкость в применении сертификационных знаков UL для широкого спектра конструкций промышленных панелей управления. Уровень знаний производителя панели управления и меры контроля качества являются важными элементами этих программ. Производители панелей управления, первоначально участвующие в программе по производству промышленных панелей управления, должны пройти обязательное обучение по стандарту промышленных панелей управления UL 508A, а затем поддерживать квалифицированный персонал, знающий требования стандарта.Каждое производственное предприятие должно иметь в штате по крайней мере одного квалифицированного технического представителя производителя (MTR) UL 508A, который может эффективно интерпретировать и точно применять требования Стандарта промышленных панелей управления UL 508A. Подробную информацию о квалификации MTR можно найти в бюллетене для подписчиков UL и на странице описания экзамена.

УЛ 508А

Мы проводим сертификацию промышленных панелей управления в соответствии со стандартом UL 508A для промышленных панелей управления.Третье издание UL 508A вступает в силу 1 июля 2020 года. Таким образом, понимание и применение текущих требований необходимо для удовлетворения потребностей ваших клиентов и требований рынка.

Хотя для работы с новой третьей редакцией UL 508A обучение не требуется, мы здесь, чтобы поддержать вас при переходе на новую редакцию. Посмотрите бесплатный вебинар по запросу: обновление третьего издания UL 508A, организованный главным инженером Джоном Ковациком. Он рассмотрит изменения второго издания UL 508A в третье издание UL 508A.

Если вы заинтересованы в обучении, у нас есть другие варианты виртуального обучения для промышленных панелей управления UL 508A и номинальных токов короткого замыкания. Если у вас есть какие-либо вопросы, пожалуйста, заполните форму обратной связи.

Что такое SIP Обзор | Ассоциация СИП

Структурно-изолированные панели (SIP) представляют собой высокоэффективную строительную систему для жилого и легкого коммерческого строительства. Панели состоят из изолирующего пенопластового сердечника, зажатого между двумя конструкционными облицовками, обычно ориентированно-стружечными плитами (OSB).SIP изготавливаются в условиях заводского контроля и могут быть изготовлены практически для любого проекта здания. Результатом является чрезвычайно прочная, энергоэффективная и экономичная система здания.

После установки SIP-панели обеспечивают непревзойденную изоляцию и воздухонепроницаемость, что снижает затраты на электроэнергию в течение всего срока службы здания. Известно, что SIP примерно на 50% более энергоэффективны, чем традиционный деревянный каркас. Оболочка здания из SIP имеет минимальные тепловые мосты и обеспечивает превосходную воздухонепроницаемость, что идеально соответствует стандартам LEED и стандартам зданий с нулевым потреблением энергии.

R-значения с SIP

Дом SIP или коммерческое здание позволяет лучше контролировать качество воздуха в помещении, поскольку воздухонепроницаемая оболочка здания ограничивает поступающий воздух контролируемой вентиляцией, которая отфильтровывает загрязняющие вещества и аллергены. Оболочка SIP не имеет пустот или тепловых мостов, как в обычном каркасе из стержней, которые могут вызвать конденсацию, ведущую к потенциально опасной плесени, грибку или гниению.

Улучшение качества воздуха с помощью SIP

SIP отличаются высокой энергоэффективностью и поэтому положительно влияют на окружающую среду, снижая уровень CO2.Они также потребляют значительно меньше энергии в процессе производства по сравнению с традиционными методами строительства и имеют меньшую воплощенную энергию, чем традиционные строительные материалы, такие как сталь, бетон и каменная кладка.

Экологичный строительный продукт

Стены и крыши SIP проектируются и точно изготавливаются за пределами объекта. Это позволяет быстро собрать здание на месте и сделать его водонепроницаемым за считанные дни. Это снижает затраты, такие как управление проектом, строительные леса, монтажные работы и многое другое.Исследование BASF Time-Motion подтвердило, что SIP-панели сокращают потребности в рабочей силе на 55%.

SIP в сравнении с решетчатым каркасом

Анимационный видеоролик SIP

SIP могут быть спроектированы и изготовлены в соответствии с любым дизайном здания, предоставляя архитекторам и владельцам гибкость и творческую свободу для создания эстетически привлекательных пространств.

Узнайте больше о гибкости проектирования с помощью SIP

E-Panel Builder | Пользовательская панель переключателей для лодок

Описание продукта



Не хотите строить сами? Например, поговорить с человеком?

Нет проблем… поговорите с одним из наших панельных оценщиков, который поможет вам воплотить ваши идеи в реальность.

Воспользуйтесь нашей онлайн-формой RFQ или позвоните по телефону: (843) 297-8348, чтобы поговорить с кем-нибудь о вашем проекте!


Создайте свою собственную панель кулисного переключателя, собранную вручную, онлайн!

Используйте наш E-Panel Builder, указанный выше, чтобы спроектировать, сохранить, просмотреть и заказать панель переключателей 3/16″ из АБС-пластика с номинальным напряжением 12 В для вашей лодки.

Мы создали наш E-Panel Builder, чтобы максимально упростить и в то же время сделать максимально гибким проектирование вашей идеальной индивидуальной панели переключателей.Выберите размер панели, цвет, компоненты, варианты подключения и многое другое!

Пожалуйста, ознакомьтесь с нашей страницей параметров панели переключателей для получения более подробной информации, если у вас есть какие-либо вопросы!

5 шагов к индивидуальной панели переключателей:

  1. Размер – сначала определите размер вашей панели, длину и ширину в дюймах
  2. Цвет материала – выберите один из 6 невероятных вариантов отделки материала
  3. Добавить компоненты — здесь вы проведете больше всего времени. Добавьте выключатели, выключатели, вилки, калибровочные отверстия, аксессуары из всплывающих меню.Перетаскивайте компоненты, масштабируйте, измеряйте и создавайте идеальный макет
  4. Опции — после того, как компоновка определена, выберите проводку, термоусадку, варианты монтажных отверстий и т. д.
  5. Просмотр/Заказ/Сохранить – просмотрите свой дизайн, сохраните его или закажите прямо сейчас!

Ограничения:

  • Прямоугольный – E-Panel Builder можно использовать только с панелями прямоугольной формы
  • 3 ряда — в настоящее время вы можете добавить только до трех рядов переключателей — если вам нужно больше, запросите расценки вручную.
  • Панели без автоматических выключателей  — полностью подключенные панели клавишных переключателей без автоматических выключателей будут иметь только ВЫХОДНЫЕ провода. Входные провода устанавливаются заказчиком из блока предохранителей. Если желательны вводные данные, пожалуйста, сообщите нам об этом заранее.

В настоящее время это основные ограничения E-Panel Builder. Если вы обнаружите, что не можете собрать свою панель здесь, мы можем STILL HELP :

  • Мы можем изготовить вашу новую панель по индивидуальному заказу
  • Мы можем сделать небольшие отклонения, выбрав поле «PDF Proof for comment» на шаге 4
  • Позвоните нам и сообщите свои данные, и мы укажем вам правильное направление



Изготовление панелей, сборка, проводка и тестирование — Цинциннати, Огайо

В Panel-Fab мы предоставляем услуги по изготовлению панелей управления нашим клиентам в различных отраслях промышленности для широкого спектра применений.

Наш квалифицированный и опытный персонал управляет проектами, чтобы обеспечить соблюдение графиков наших клиентов и то, что каждая панель была протестирована до печати для подтверждения приемки. Мы работаем с широким спектром панелей управления, некоторые из которых представляют собой многодверные шкафы вплоть до кнопочных станций.

Panel-Fab соответствует стандартам UL, CUL, ETL, VDE и Mil-Spec. Мы экспортируем по всему миру, чтобы соответствовать требованиям наших клиентов. С более чем 150 сотрудниками и объемом продаж 50 миллионов долларов, Panel-Fab может предоставить конкурентоспособное по цене решение для наших клиентов, независимо от размера и сложности конкретного проекта.

Чтобы узнать больше обо всех наших возможностях, см. таблицу ниже или свяжитесь с нами напрямую.

Запрос коммерческого предложения

Панельное строительство: сборка, монтаж и испытания

Общие возможности
Управление проектами
Производство
Испытания
Услуги
Панели управления двигателями
Панели управления технологическим процессом
Пневматические панели управления и панели
Операторские станции и пульты
Тестовые панели
Полевые комплекты
Возможности/продукты
Панель управления
Система управления
Электротехническое производство
Кайт в сборе
Компоненты
Привязь
Крепления
Соединители
Провод
Клеммы
Отключает
Автоматические выключатели
Предохранители
Реле
Конденсаторы
Пускатели двигателей
Преобразователи частоты (VFD)
Гибкий ввод/вывод (ввод/вывод)
Распределительная коробка
Переплет
Зажим
Кабельная стяжка
Кабельная шнуровка
Рукав
Изолента
Трубопровод
Экструдированная струна
Элементы панели
Гидравлический
Пневматический
Программируемый
Сенсорный экран
Под ключ
Тип разъема
8P8C
Аудио/Видео
Лезвие
Обжимной
D-субминиатюрный/D-sub/DB
Постоянный ток (DC)
DIN
Волоконно-оптический
FireWire®
Высокая плотность (HD)
Изоляция-смещение
Ключ
Вилка и розетка
Кольцо и лопата
SCSI
Устройство для снятия напряжения
USB
Проволочные гайки
AWG
4/0 до 40
Напряжение
До 1000 В
Фаза
Одинарная
Три
Контрольное напряжение
12 В постоянного тока
24 В постоянного тока
120 В переменного тока
Поддерживаемые протоколы
Контрольная сеть
Ethernet
Волоконно-оптические сети
Сети
Modbus
USB
Поддерживаемые платформы
Аллен Брэдли
Роквелл
Сименс
Молоток для резки
Mitsubishi
Омрон
Квадрат D
Маркировка
Маркировка клемм
Сгенерировано компьютером
Ламинированная гравюра
Маркеры для проводов
2 Тип
Клейкая пленка вокруг
Термоусадка
Фазовая лента
Тестирование
Непрерывность
Функциональность
Power
Трансформаторы обратного питания
За печать
Дополнительные возможности
Консультация
Изготовление на заказ
Экспедиция
Гравюра
Производство
Картина
Возможности AutoCAD
Объем производства
От прототипа до крупносерийного производства
Время выполнения заказа
Работа по принципу работы
2 смены с более чем 150 сотрудниками цеха
.

Добавить комментарий

Ваш адрес email не будет опубликован.
