Каркасная баня, строим каркасную баню своими руками, полезные советы. Как соорудить каркасную баню, какие особенности следует учесть при выполнении строительных работ своими руками

В давние времена бани служили, в первую очередь, для принятия водных процедур и оздоровления, на чердаке банного домика летом сушили лечебные травы и ягоды, комната отдыха использовалась для временного проживания. С учетом всех этих моментов определялись габариты сооружения — в нем должно хватать места для того, чтобы комфортно помыться, попариться и отдохнуть, выполнить простые хозяйственные работы.

Строительство бани начинаем с планировки

Перед тем, как приступать к строительству следует определиться с общей площадью банного домика, подробно распланировать размеры каждого помещения в нем, определить удобное расположение комнат.

На достаточно большом участке оптимальной по размерам будет каркасная баня 6 на 6 м, такие габариты позволят выделить место для просторной парилки, моечной и комнаты отдыха.


Важным вопросом, требующим обсуждения всей семьей будет выбор варианта отделки внутри помещения и снаружи, и, собственно решение вопроса о том, из чего будет сооружаться банный домик. Если раньше бани строились из натуральной древесины в сруб, то сегодня вполне приемлемым вариантом окажется сооружение каркасной бани — более дешевой по стоимости, но не менее практичной и надежной.

Выбираем место для строительства

Если на участке много места, то выбрать подходящее для сооружения бани будет совсем не сложно. Потребуется всего-лишь:

  • придерживаться правил пожарной безопасности,
  • санитарно-гигиенических требований к данного рода сооружениям.

Будет лучше, если банный домик будет скрыт от посторонних, можно расположить его в глубине участка, или хотя-бы подальше от забора.

Обычно под строительство используют место, непригодное для высадки сада или разбивки грядок, желательно, на возвышенности. Если на участке есть искусственный водоем, то баню можно разместить поблизости от него.

На маленьких участках вопрос с выбором места может оказаться более трудным, возможно банный домик удобнее соорудить в виде пристройки к уже существующим объектам, возможно придется внести изменения в проект каркасной бани и несколько уменьшить размеры помещений или совместить их, исходя из функционального назначения.

Фундамент для каркасной бани

В зависимости от того, на каком грунте будет стоять банный домик потребуется определиться с типом фундамента. Поскольку строение не будет отличаться особой тяжестью, то фундамент для него может быть заложен столбчатый, блочный или ленточный. Чаще всего для каркасных строений прибегают к установке столбчатого фундамента, как самого экономичного, удобного, простого в сооружении. Такой фундамент несложно реставрировать в случае необходимости, кроме того, он не подвержен воздействию влаги, вспучивающегося или промерзающего зимой грунта. Интересным вариантом может быть использование валунов в качестве опор, т.н. бутованный фундамент.

Сооружать его можно на плотных глинистых грунтах.

Принцип создания бутованного фундамента заключается в установке опор по углам сооружения, затем — установкой промежуточных опор из больших валунов. Их устанавливают в выкопанные лунки так, чтобы основание будущей постройки было строго горизонтальным. Перепад в высоте камней не должен превышать 5 см. Такую незначительную разницу можно будет компенсировать при сооружении обвязки нижней части каркаса. Далее все свободное пространство между опорными камнями заполняют более мелкими.

Чаще при строительстве бани прибегают к сооружению ленточного фундамента с анкерными выводами — он может придать каркасному сооружению особую прочность. Выполнять армирование такого фундамента на прочных глинистых грунтах не обязательно.

Специалисты рекомендуют при заливке ленточного фундамента оборудовать вентиляционные отверстия (не меньше 2-х, диаметром от 8 до 12 см) и технологические — для подключения всевозможных коммуникаций, размером превышающие внешний диаметр подключаемых коммуникаций.

Поверх фундамента следует уложить слой гидроизоляции.

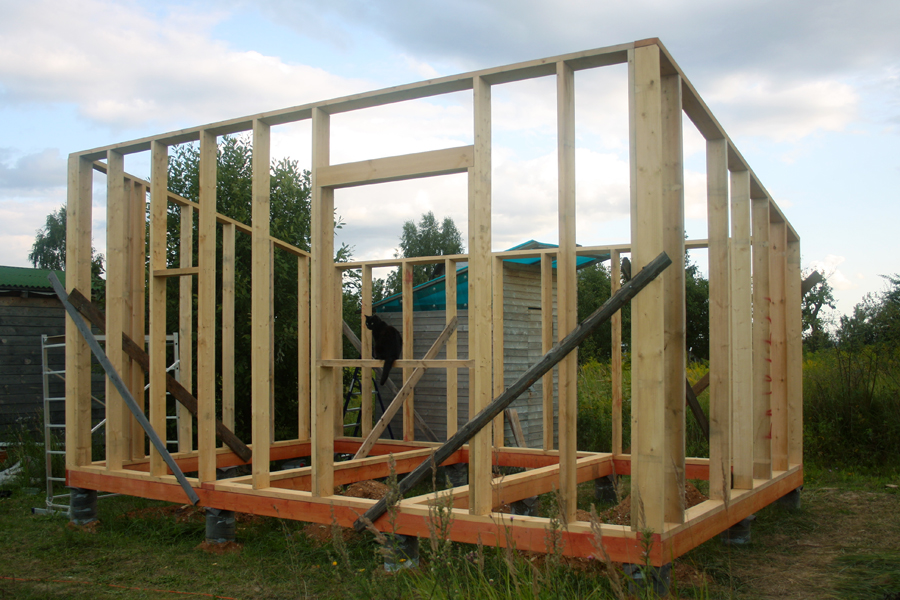

Каркасные бани своими руками — конструируем стены

Оптимальным вариантом для сооружения каркаса бани будет использование готовых рам из стоек, ригелей и обвязок. Рекомендуемое расстояние между стойками — 0,6 м, оно наиболее удобно для укладки теплоизоляционного материала и обшивки. В промежутках над оконными проемами, местах стыков стен и перегородок потребуется установка дополнительных стоек. Эти моменты могут вызвать потребность в изменении шага стоек.

Для нижней обвязки используют брус сечением 100х100 мм. Его соединение в углах выполняют в четверть и сбивают гвоздями. Брус такого же сечения используют для сооружения верхней обвязки, чтобы придать каркасу жесткость по углам устанавливают 8 раскосов.


Чтобы избежать смещения, угловые стойки и нижнюю обвязку устанавливают на вмурованную в фундамент арматуру.

Как правильно сделать обшивку каркасной бани

Строительство каркасной бани своими руками обязательно потребует выполнения утепления и обшивки каркаса. Для обшивки внешней стороны стен можно использовать сайдинг или вагонку. Под обшивку следует уложить слой гидроизоляционного материала:

  • пергамина,
  • фольгированной пленки,
  • рубероида или толя.

Если учесть, что баня будет использоваться для принятия водных и паровых процедур, то важным моментом будет создание условий для максимального сохранения тепла внутри помещения. Поэтому теплосберегающие материалы для монтажа следует выбирать качественные. Это может быть:

  • минвата в виде плит или матов,
  • изофоум — металлизированный лавсаном и фольгированный пенополиэтилен,
  • стекловолоконные плиты,
  • другие не менее эффективные современные материалы.

Укладку таких материалов сможет выполнить даже человек, не имеющий специальной строительной подготовки. Для утепления каркасной бани используют питы утеплителя толщиной 50 мм, их укладывают между стойками, затем крепят рейками, которые приколачивают гвоздями с резиновыми шайбами к наружной обшивке.

В качестве гидроизолирующего материала может быть использована полиэтиленовая пленка. После ее крепления можно приступать к монтажу внутренней отделки, в качестве которой может использоваться вагонка, изготовленная из рекомендованных пород дерева или строганная доска из древесины лиственных пород.

В результате кропотливой сборки получается стена, состоящая из слоев:

  • наружной обшивки,
  • гидроизоляции,
  • утеплителя,
  • полиэтиленовой пленки,
  • внутренней обшивки,
  • обязательной является также воздушная прослойка толщиной в 5 см.

Как сделать крышу для каркасной бани

Крыша бани ничем не отличается от крыши любого сооружения, она состоит из стропил, укрепленной на них обрешетки и кровельного материала. Стропила могут быть наклонными или висячими, обрешетку, в зависимости от используемого кровельного материала можно делать сплошной или разреженной, в качестве кровельного слоя используются листовые, штучные или рулонные материалы.

Для сооружения стропил используют толстые бруски (100х150 мм) или доски (40х150 мм).

Для сооружения сплошной обрешетки используют пиломатериалы толщиной 20-30 мм или фанеру 10-15-ти сантиметровой толщины. Зазор между элементами обрешетки может составлять не более 3 см, допускается он в случае монтажа штучной кровли, в остальных — просветы не допускаются.

Для разреженной обрешетки применяют рейки сечением 24х40 мм, такой вариант используют только для укладки листовых материалов. Если для кровельных работ будет использоваться асбоцементный шифер, то пиломатериалы берутся с большим сечением — от 30х50 мм, шаг между их укладкой может составлять максимум 0,4 м.

При сооружении крыши потребуется предусмотреть место для выхода дымоотводной трубы, его оборудуют специальной металлической юбкой. Для исключение возможности возгорания, оставшиеся между кровлей и стенками дымохода зазоры цементируют.

Если в конструкцию крыши включен слой теплоизоляционного материала, то юбок устанавливают две, первую — сверху обрешетки, вторую — по уровню нижнего края стропил, между ними засыпают негорючие материалы — шлак или керамзит, или укладывают стекловату.

Для сооружения кровли могут использоваться:

  • черепица, натуральная керамическая или полимерно-композитная, типа шингла, гонта, плитки,
  • рулонные материалы, битум или рубероид, укладывают его в 3-4 слоя, применять проклейку не рекомендуется.

Как сделать потолок в каркасной бане

Во-первых следует отметить, что перекрытие бани может делаться:
под кровлю, т.е односкатное, заключающееся в установке основания из брусьев толщиной в 10х10 мм, соединении каркаса и укладке стропил, обшивке боковых фрагментов и фасадной части каркаса слоем теплоизоляционного материала;
под чердак, т.е. балочное, с монтажом каркаса по шпалам, нарожникам или палице, с расстоянии между балками порядка 60 см.

Для утепления потолка следует выбирать жаркие летние дни. Если строительство производится в дождливую погоду, то сначала делают крышу, затем — теплоизоляцию. Способов сборки теплоизоляционной системы потолка имеется немало, но подходящим для помещения бани будет такой, который позволит не только сохранить тепло, но будет противостоять воздействию высокой температуры и повышенной влажности.

По конструкции банные потолки могут быть подвесными, подшивными или настильными.

Монтаж подвесного потолка начинают с набивки бруска сечения 30х40 мм по нижним краям балки или стропил. На него монтируют шпунтованную доску, оставшееся пространство заполняют слоями паро- и гидроизоляции, затем — теплоизоляционным материалом, затем снова укладывают слои паро- и гидроизоляции. Сверху перекрытия монтируют кровельный слой или укладывают ходовую доску, используя шпунтованный материал толщиной от 35 до 50 мм.

При обустройстве подшивного потолка шпунтованную доску нашивают по низу балок или стропил.

Заполнение полученного пространства выполняют таким же образом, как при сооружении подвесного потолка. Сверху получившегося перекрытия настилают ходовую доску, используя шпунтованный материал толщиной от 30 до 50 мм.

Для оборудования бесчердачной кровли можно применить настильный тип потолка, для этого на стропила или балки настилают шпунтованные доски, затем накладывают слой пароизоляции (фольгу в два слоя или техническую полиэтиленовую пленку).

Установку воздуховода, чердачного люка и печной трубы выполняют между балками и стропилами, таким образом, чтобы сохранить целостность конструкции. Если такой вариант воплотить не удается, то на месте пересечения потолка с вышеуказанными деталями удаляют лишний брус, между соседствовавшими с ним брусьями крепят ригель из того же пиломатериала при помощи металлической скобы. Концы недостающего фрагмента бруса подводят к срединам ригеля.

Обустраиваем пол в бане

Планировка каркасной бани также потребует определиться с вариантом полов: будут они заливными или настеленными по лагам или балкам. Главной проблемой в сооружении красивых, теплых деревянных полов будет невозможность обработки древесины лакокрасочными материалами, необработанное дерево рано или поздно начнет гнить под воздействием влаги и высокой температуры. При рассыхании настеленных досок обычно появляются щели, что приводит к возникновению сквозняков — ведь уже упоминалось, что под банный домик должен сооружаться вентилируемый естественным путем фундамент.

Заливка пола цементным раствором осуществляется по принципу, аналогичному тому, как сооружаются полы в бассейне — в соответствии с правилами выполнения гидроизоляции и технологий отвода использованных вод. Заливка пола должна обеспечить уклон, позволяющий беспрепятственный сток воды. Естественно, заранее потребуется определить оптимальные места для размещения сливов и подвести к ним трубы нужного диаметра.

Для удобства, поверх цементной стяжки укладывают сборно-разборный настил, используя для него нешпунтованную доску. Зазоры между досками могут достигать 1 см — так процесс их просушивания будет проходить активнее, а вероятность развития гнилостных процессов снизится. Количество секций такого разборного пола может быть любым, желательно только, чтобы при укладывании они не перекашивались и их можно было-бы поднять. По мере возможности, после банного дня секции пола желательно выносить на улицу, хорошо просушивать.

Перед настилом полов все их деревянные части можно обработать специальными пропитками на масляной основе, предназначенными для помещений парилок.

После установки банной печи банный домик будет готовым к эксплуатации — каркасное строительство не требует выжидания времени на усушку сруба и усадку стен.

Каркасные бани — поэтапный процесс строительства своими руками

Баня – неотъемлемая часть жизни русского человека, русских традиций, которые широко почитаются и в наши времена. Приобретая дачный участок или загородный дом, хороший хозяин никогда не забудет про строительство бани, отведя для нее весьма важную роль. Просмотрев проекты бань каркасного типа можно заметить, что внешне они не отличаются от срубов.

Основные преимущества

проект каркасной бани с мансардой

Каркасная баня является довольно легким сооружением, что в значительной степени снижает требования к прочности фундамента. Для каркасных бань можно возводить ленточный или винтовой фундамент – это первое преимущество конструкции из каркаса. Какие еще плюсы несет в себе каркасная баня:

  • Короткие сроки строительства.
  • Возможность осуществления монтажа в любое время года.
  • Длительное сохранение тепловой энергии внутри помещения.
  • Высокая прочность и высокие эксплуатационные свойства.
  • Простота сборки.
  • Отсутствие усадки.
  • Возможность применять любые доступные материалы для отделки.
  • Экономичность.

Проекты каркасных бань с терасой

Для реализации проекта каркасной бани, фото которой представлен на нашем сайте, понадобится небольшой дачный участок. Здесь должно быть предусмотрено все для комфортного досуга. Для ее строительства понадобятся следующие материалы:
  • деревянный брус;
  • минвата;
  • плиты ОСП, которые  используются для обшивки стен;
  • Битумная чепеица для кровли

Конструкция получается компактной и легкой. Такая баня рассчитана для отдыха из 3-4 человек. Отметим,что баня с терасой имеет общие черты с баней с беседкой.

Как проводится пароизоляция

Баня – это помещение с особыми климатическими условиями, где соблюдается высокий уровень влажности и температуры. Такая “погода” быстро сведет утепление бани на нет, утеплителю будет обеспечен грибок, плесень, неприятный запах и прочие неприятные последствия, которые приведут к гниению не только теплоизоляционного слоя, но и стен каркаса. Для выполнения проекта каркасной бани своими руками следует произвести правильную пароизоляцию.

Для предотвращения возникновения сырости утеплительному слою должен предшествовать пароизоляционный, он то и будет собирать весь конденсат.

К примеру, если в качестве пароизоляции использовать фольгу, то влага будет стекать по ней, не попадая на утеплитель и стены каркаса. Алюминиевая фольга обладает отражающим свойством, за счет этого баня прогревается быстрее. Кроме фольги можно также использовать полиэтиленовую пленку, пергамин, рубероид.

Полиэтиленовая пленка является наиболее простым и недорогим материалом для обеспечения пароизоляции. Пленка герметична на 100%, обладает малым весом и достаточно большой площадью. Что касается пергамина, данный материал имеет низкую стоимость, однако он не очень прочный, зато рубероид обладает высокой прочностью, хотя это и тяжелый материал. Так как каждый материал имеет достоинства и недостатки, оптимальным вариантом будет сочетание нескольких, например, пергамина и фольги.

В данной статье можно увидеть проект гаража с баней под одной крышей.

На фото в статье можно увидеть проекты бань с террасой и барбекю.

В статье можно увидеть фото проектов бань из газосиликатных блоков: https://2gazon.ru/postroiki/bani/iz-gazosilikatnyx-blokov.html

Важным нюансом на этапе прокладки пароизоляционного слоя является заделка стыков, она должна выполняться обязательно, иначе влага будет попадать на утеплитель через швы. Швы и стыки между слоями пароизоляции шпаклюют или заклеивают, выполняют процесс перед обивкой стен. Слой пароизоляции прокладывают не только по стенам, но также на полу и потолке.

Грамотная теплоизоляция

утепление стен и потока каркасной бани

Качественное утепление бани исключает потери тепловой энергии и помогает сохранению внутри помещения горячего воздуха на протяжении длительного времени. Конструкции с утеплителями прогреваются значительно быстрее, а охлаждаются медленнее, такие параметры позволяют экономить и на топливе.

Слой теплоизоляции прокладывается на потолке, полу и стенам. Утепление начинают с потолка, можно начинать процесс и с пола, но ни в коем случае не со стен, утепление стен помещения проводят в последнюю очередь. Порядок формирования теплоизоляционного слоя на потолке:

  • Настил пароизоляционного материала на потолок, крепеж на доски.
  • Настил теплоизоляционного материала.
  • Настил обшивки внешней.

Далее наступает важный этап в создании теплоизоляционного слоя бани – это прокладка утеплителя на полу. В той части каркасной бани, где будут осуществляться водные процедуры, можно обойтись подсыпкой из керамзита, утеплителем и двумя слоями гидроизоляционного материала, но все же такой вариант имеет риск попадания воды на открытые участки.

Вот оптимальный вариант: поверх гидроизоляционного слоя можно добавить стяжку из бетона, сделать ее под наклоном для стока воды, на такую поверхность целесообразно выложить плитку либо постелить коврики из резины.

Пол можно сделать и деревянным, настелив на него доски. Между ними нужно оставить небольшие щели, так вода будет беспрепятственно стекать.

Если на пол и потолок теплоизоляция была проложена, тогда можно приступать к утеплению стен банного помещения. В первую очередь на стены набивают вертикальную обрешетку, подойдет как деревянная, так и металлическая. Используют для этого этапа различные крепежные материалы.

Теплоизоляционный материал укладывают в полости обрешетки, при необходимости используя дополнительные крепежные материалы. Поверх теплого материала делают обшивку гидроизоляционным, слои пароизоляции накладывают внахлест, швы промазывают термостойким герметиком.

В данной статье указаны проекты деревянных бань с террасой.

Как выглядит баня из рубленного бревна, указано в данной статье.

Как выглядят проект бани из оцилиндрованного бревна с террасой, указано здесь: https://2gazon.ru/postroiki/bani/iz-ocilindrovannogo-brevna.html

Выбор материалов

материалы для теплоизоляции бани

При выборе утеплителя для бани из каркаса следует обратить внимание не только на характеристики теплоизоляционного типа, но и на поведение материала при воздействии высоких температур, так как многие из них могут начать выделять вещества, вредящие здоровью.

Какие теплоизоляционные материалы представлены на рынке:

  1. Синтетические. Пенополистирол, пенополиуретан, пенопластовые плиты, вата минеральная. Материалы довольно легкие, что значительно упрощает работу с ними.
  2. Плиты из камыша. Имеют высокие теплоизоляционные свойства, они легкие, а, главное, пожаробезопасные.
  3. Древесные опилки. Их смешивают с цементом, глиной или гипсом, это недорогой материал, однако использовать его можно только в некоторых частях бани и с особой осторожностью.

Фундамент

обвязка – первый этап, с которого начинается строительство бани

Баня из каркаса имеет сравнительно не большой вес, поэтому можно возводить довольно легкий фундамент. Рассмотрим пример столбчатого фундамента для проекта каркасной бани 6х4, установленного на трубах асбестоцементных. Этапы строительства:

  1. Подготовка труб для возведения фундамента.
  2. Бурение на участке под баню скважин.
  3. Вставление разрезанных пополам труб в скважины, засыпка труб песком.
  4. Подготовка специального раствора.
  5. Заливка труб полученным раствором.

Этапы строительства каркасной бани начинаются с обвязки, доски для ее проведения должны быть обработаны антисептиком. Используя эти доски, производят разметку будущих стен. Укладка производится по внешнему контуру. Доски выкладывают внешней стороной, соединяют гвоздями. При помощи опор скрепляют обвязку цокольную. Их готовят из досок. Строительным уровнем проверяют такой фактор, как горизонтальность созданной укладки.

Видео: поэтапный процесс строительства бани по каркасной технологии

Этот ролик расскажет об этапах возведения каркасной бани.

Стены

При возведении стен бани из каркаса невозможно не учесть очень важный фактор – осевое расстояние, оно должно быть 60 сантиметров при условии отсутствия состыковки с остальными стенами, также если обустройство проема не будет проведено. Зазор нужно увеличить до 40 сантиметров. Расстояние между стойками имеет зависимость от размера проемов.

В месте прикрепления к стенам рамы возводится дополнительная стойка. Далее проходит проверка прямоугольности всех сооружений после закрепления элементов конструкции, такая проверка осуществляется при помощи строительного уровня. Сборка банных стен начинается с формирования прямого угла. В первую очередь собирается та стена, которая имеет крепление с обвязкой. Затем устанавливают другие рамы. Успешно завершенный монтаж стен позволяет перейти к этапу кровли банного здания.

Кровельные работы

Сбор конструкции происходит на земле, далее элементы необходимо поднять и расположить над стойкой. Кровлю обязательно делают вентилируемой. Между контр брусом и стропилами укладывают пленку, на брусья крепят обрешетку. Наиболее оптимальным материалом для монтажа кровли не только каркасной, но и двухэтажной бани является ондулин.

Внутренняя отделка как завершающий штрих

внутренняя отделка – завершающий этап строительства каркасной бани

После сооружения каркасной бани требуется выполнить внутреннюю отделку. Для внешней отделки стен используют еловые и сосновые доски, блок-хаус, сайдинг, плитку. Затем под обшивку необходимо проложить гидроизоляционный материал, все видимые пустоты заполнить теплоизоляционным.

Внутри сооружение нельзя окрашивать. Если в парном помещении создается черновой потолок, в ход идут листы ДСП. Простенки парной комнаты застилают фольгой, для закрытия стен используют пергамин. Также внутри создают стену из кирпича для того, чтобы отгородить парилку от комнаты отдыха. По данной схеме производится реализация проектов каркасно-щитовых бань.

Так возводится каркасная баня. При соблюдении технологии на всех этапах строительства каркасной бани по чертежу можно получить прочное, комфортное и теплое сооружение, которое будет служить длительно время.

Рекомендуем Вам также более подробно прочитать про планировку бани 3х3.

Инструкция по сборке каркасной бани

Сего­дня я хочу поде­лит­ся с вами инструк­ци­ей по сбор­ке кар­кас­ной бани сво­и­ми рука­ми. И пред­ста­вить Вам неболь­шой обзор по тех­но­ло­ги­ям в дере­вян­ном кар­кас­ном стро­и­тель­стве, кото­рые исполь­зу­ют­ся для стро­и­тель­ства дере­вян­ной кар­кас­ной бани. А так­же с помо­щью этих тех­но­ло­гий мож­но постро­ить дере­вян­ный дом, дач­ку, гараж и сэко­но­мить не малень­кие деньги.

Инструкция по сборке каркасной бани

Ска­чать (PDF, 453KB)

Технология строительства каркасной бани

кар­кас­ная баня

Смесь раз­ных кар­кас­ных тех­но­ло­гий. При созда­нии дан­ной кар­кас­ной тех­но­ло­гии, пре­сле­до­ва­лась цель умень­шить коли­че­ство мани­пу­ля­ций при сбор­ке кар­ка­са, в след­ствии чего полу­чить зна­чи­тель­ную эко­но­мию вре­ме­ни и мате­ри­а­лов без поте­ри жёст­ко­сти кон­струк­ции. Перей­ти к обзо­ру кар­кас­ной технологии»>

Эконом технология сборки каркасной бани

эко­ном­ный вари­ант кар­кас­ной бани

Перей­ти к обзо­ру про­ек­та»> не доро­гой и эко­но­мич­ной быст­ро­воз­во­ди­мой сим­па­тич­ной бань­ки. Пре­иму­ще­ство этой кон­струк­ции явля­ет­ся быст­ро­та сбор­ки и мини­маль­ное исполь­зо­ва­ние стро­и­тель­ных мате­ри­а­лов без поте­ри жёст­ко­сти кар­ка­са. Ана­лог а‑образной конструкции.

Классическая технология сборки каркасной бани

тех­но­ло­гия стро­и­тель­ства бани

Перей­ти к обзо­ру стро­и­тель­ства кар­кас­ной бани по клас­си­че­ской кар­кас­ной тех­но­ло­гии. Обыч­ная обще­при­ня­тая канад­ская тех­но­ло­гия. Кон­струк­ция кар­ка­са жёст­кая. Недо­ста­ток у неё один, боль­шой рас­ход мате­ри­а­лов что ска­зы­ва­ет­ся на цене, осо­бен­но на меж­ду­э­таж­ное перекрытие.

Банька с односкатной крышей

Тоже не доро­гой вари­ант стро­и­тель­ства неболь­шой но прак­тич­ной бань­ки. Соче­та­ю­щее в себе цену и каче­ство. Читать инструк­цию по сбор­ке бань­ки сво­и­ми сила­ми.

Технология постройки бюджетной бани

баня по а‑образной технологии

Эко­ном вари­ант кар­ка­са, эко­но­мия полу­ча­ет­ся по боль­шей части на фаса­де. Самое боль­шое и не оспо­ри­мое пре­иму­ще­ство дан­но­го вида кар­ка­са заклю­ча­ет­ся в быст­ро­те его сбор­ки, что по пра­ву может нести зва­ние быст­ро­воз­во­ди­мо­го зда­ния. Перей­ти к обзо­ру тех­но­ло­гии построй­ки бюд­жет­ной а‑образной кар­кас­ной бани.

Инструк­ция по сбор­ке кар­кас­ной бани или как будет выгля­деть про­цесс ваше­го стро­и­тель­ства по кар­кас­ной технологии.

Стро­и­тель­ство кар­кас­ной бани “Лада” К‑150 6х8м от terem-prо посе­лок “При­бреж­ный” (Можай­ский район)


Watch this video on YouTube

Утепление каркасной бани своими руками: пошаговая инструкция для пола

Каркасное строительство – современная технология возведения жилых и промышленных сооружений, в процессе которого применяются недорогие и простые в работе материалы. Большую популярность получили бани из каркаса, установленные по финской или канадской технологии. Такой вид строительства занимает меньше времени, чем при использовании кирпича или оцилиндрованного бруса, а используемые материалы обладают высокими теплоизоляционными и пароизоляционными характеристиками. Для строительства по такой технологии не требуется мощного фундамента, а все работы можно провести самостоятельно без привлечения специалистов, за счет чего можно сэкономить бюджет проекта.

Каркасной бани не требуется усадка, поскольку применяются только легкие материалы, вводить парилку в эксплуатацию можно уже на следующий день после завершения всех работ. Единственный минус этой технологии – подверженность воздействию неблагоприятным климатическим условиям (снег или дождь), но если учесть этот момент еще на этапе проектирования, впоследствии можно избежать проблем. В статье мы подробно рассмотрим все этапы строительства каркасной бани своими руками.

Этап 1: Проектирование

Каркасное строительство подходит как для возведения небольших парилок на участке, так и создания настоящих загородных домиков для отдыха. Выбор дизайна и площади зависит только от размеров участка, личного бюджета и потребностей.

Перед началом основных работ следует определиться с местом строительства бани. Для этого важно учесть расположение инженерных коммуникаций, рельеф и планировку участка, наличие водоема и других водных объектов поблизости. Помимо этого, желательно провести геологический анализ почвы, поскольку от этого зависит тип будущего фундамента бани.

По завершению подготовительных работ у вас на руках должен быть подробный план местности, чертеж здания со всеми необходимыми элементами, примерная смета на материалы для строительства. Если вы не уверены в том, что сможете самостоятельно составить грамотный проект, лучше обратиться к профессионалам – это позволит избежать серьезных ошибок и просчетов в будущем.

В чертеже бани нужно отобразить организацию дымохода, вентиляции и коммуникационные сети. Все элементы тесно связаны между собой, поэтому иногда требуется план в нескольких проекциях.

Этап 2: Фундамент

Небольшие по площади бани обычно возводят без какого-либо фундамента, поскольку здание имеет маленький вес. Чтобы продлить срок службы сооружения, а также избежать сырости в нем, подготовка основания крайне необходима. Для каркасной бани не применяют мощные бетонные фундаменты, можно ограничиться более дешевыми, но не менее надежными аналогами.

Основные правила ландшафтного дизайна по озеленению участка узнайте в данном материале.

Деревянный брусковой

Используются для бань небольшого размера (3х4 или 4х4), особенно если крыша и стены планируются из легких материалов. Деревянный фундамент из бруса лучше всего подходит для глинистых почв с умеренной влажностью.

Брусковое основание представляет собой забитые колья под землю, сверху на которые укладывают первые балки для стен. Все деревянные элементы основания должны быть обработаны антисептиком, что позволяет уменьшить скорость разрушения и снизить риск развития грибка. Желательно выбирать брус из хвойных пород, поскольку за счет высокой смолистости он меньше подвержен гниению.

Часто такой тип фундамента применяется для возведения теплиц и парников.

Столбчатый

Это оптимальный вариант для каркасного строительства на участке, в котором имеется много грунтовых вод, а почва имеет неоднородный состав. Его возведение возможно собственными силами. Для этого потребуется только бур, заранее подготовленные пластиковые трубы, а также цементно-песочная смесь. Алгоритм создания столбчатого основания:

  1. Необходимо максимально выровнять участок. Именно на этом этапе можно заказать специальную технику.
  2. Провести разметку расположения будущих столбов. Для этой цели используют обычную нить.
  3. Пробурить отверстия в грунте, сделать внутри них гидроизоляцию.
  4. Залить бетон, одновременно с этим монтировать трубы в каждую лунку.
  5. Закрепить трубы на расстоянии 20-30 см, дождаться высыхания цемента. В это время можно проводить армирование.
  6. После застывания трубы нужно залить бетоном до конца.
  7. На получившихся столбцах сформировать ростверк из обработанного бруса.

На работу с фундаментом такого типа требуется не больше 3 недель. За это время можно приобрести и подготовить весь материал для стен и кровли.

Установка бруса на столб

Блоковый

Используется для бань среднего размера, а также при планировании использования тяжелой печи. Помимо этого, основание из блоков подойдет для сооружений, где планируется погреб или подвал. Блоковый фундамент прост в установке, но одновременно с этим он обладает высокой прочностью, надежностью и длительным сроком службы. Для блоков обычно применяют пенобетон, но допустимо использовать и кирпич.

Фундаментные блоки ФБС

Блоковое основание можно возводить только на участках, где глубина промерзания грунта не превышает одного метра.

Свайно-винтовой

Самый лучший вариант фундамента для строительства объемной по площади бани с большим количеством дополнительных комнат. Допустимо использование практически на любых типах грунтов с низким уровнем промерзания. Для его создания потребуется специальное оборудование, а для проведения всех работ нужно не менее 4 человек. Установка свайно-винтового фундамента проходит по следующей схеме:

  1. Разметка мест для будущего введения свай.
  2. Бурение отверстий необходимой глубины. Уровень определяется результатами анализа почвы.
  3. Установка свай, закручивание их в грунт. Технология определяется бюджетом и возможностью использования специализированной техники.
  4. Сбор и фиксация обвязки.

Виды свай для разных типов фундамента

В качестве обвязки можно использовать деревянный или металлический брус. Работа с деревом проще, поскольку впоследствии облегчается процесс установки стен.

Ленточный

Самый надежный вид фундамента, но его применение возможно только на стабильных почвах с небольшим количеством грунтовых вод. Ленточное основание самое дорогое, поскольку требуется большое количество качественной бетонной смеси. Алгоритм возведения:

  1. После предварительной разметки нужно выкопать траншею. Обычно ее ширина составляет до 40 см, а глубина до 50 см.
  2. Ее нужно заполнить песком до уровня земли и тщательно утрамбовать. Для этой цели следует засыпать песок послойно, поливая его водой для усадки.
  3. Установка опалубки высотой до 50 см. Ширина определяется площадью домом, обычно это 50-60 см. Основание опалубки нужно армировать металлическими трубами или прутьями.
  4. Заливку бетона проводят в несколько подходов, таким образом, чтобы каждый предыдущий слой успевал немного подсохнуть.
  5. Поверх основания нужно уложить гидроизоляционный слой. Для этой цели лучше всего подойдет рубероид.

Что учитывается при ленточном фундаменте

Для очень больших по размеру бань желательно использовать сборный ленточный фундамент. Это самый дорогой вид основания, имеющий максимальную надежность и срок службы.

Этап 3: Укладка пола

Монтаж пола можно проводить сразу после работ с фундаментом только в теплых регионах, если в ближайшее время не планируется большое количество осадков. Для этого к нижним лагам прикрепляют брус размером не менее 5х5 см. После этого на них накладывают обработанные, но не обструганные доски или плиты ОСБ для создания чернового пола. Из-за большого количества воды в моечной комнате, процесс укладки пола в ней проводят по следующей схеме:

  1. По всему периметру нужно сделать обособленный фундамент, чтобы пол даже в холодное время года оставался теплым.
  2. Слой почвы следует снять на 10 см. В получившийся котлован засыпают смесь из песка и гравия, таким образом, получается естественная дренажная система для отвода воды.
  3. В качестве лаг лучше всего использовать асбестоцементные трубы диаметром до 10 см. Они кладутся прямо на фундамент моечной комнаты и заливаются бетоном для снижения риска смещения.
  4. На трубы укладывают обрезную доску толщиной 4-5 см, предварительно установив в местах соединения резиновые подкладки.
  5. После этого пол можно прижимать плинтусом. Обрабатывать доски лаком или краской не рекомендуется.

Устройство пола в каркасном доме

Во всех других помещениях бани укладка пола происходит по традиционной технологии. Толщина черновых и чистовых досок может варьироваться от 4 до 7 см.

Утепление

После монтажа чернового пола можно приступать к работам по утеплению. Для этого поверх настеленных досок нужно уложить рубероид, а затем слой утеплителя, например, минеральную вату толщиной до 10 см или пенополистирол. Сверху на него укладывают слой пароизоляции, например, пергамин. Только после этого можно пол можно застилать чистовым материалом. Для этой цели обычно используют половые доски хвойных пород, предварительно обработанные антисептиком.

Не стоит спешить закреплять плинтусы к полу. Во всех помещениях, кроме моечной, нужно дождаться полного высыхания досок, что приводит к появлению щелей. Их впоследствии нужно будет устранить. Обычно этот процесс занимает 4-6 месяцев.

Этап 4: Возведение стен

Монтаж стен на готовом основании можно проводить только после полного высыхания цемента. Перед этим следует убедиться, что деревянные балки каркаса полностью высохли, а также предварительно покрыть их слоем антисептика. В качестве каркасных брусьев применяют качественные доски из дерева хвойных пород, липы или осины. Существует две технологии установки стен.

На фундаменте

Предварительно нужно уложить нижнюю обвязку из крепкого бруса сечением не менее 10х10 см. Особенно тщательно нужно подготовить узловые соединения, для этого применяют металлические уголки и длинные шурупы. Чтобы нижняя обвязка не смещалась вместе с угловыми стойками, рекомендуется предварительно установить стальные штыри, погруженные в бетон фундамента.

Брус основания должен полностью соответствовать по толщине балкам верхней обвязки. По стенам устанавливают промежуточные каркасные перекладины, которые можно крепить к лагам пола, используя для крепления дополнительные торцевые бруски. Расстояние между ними варьируется от 40 до 60 см, в зависимости от размера плит утеплителя. В местах присоединения перекладин и окон нужно добавить дополнительную стойку.

Элементы изоляции стен

Жесткость конструкции придает деревянная обрешетка, которая устанавливается как снаружи, так и внутри здания, обычно в момент теплоизоляционных работ. На каждом этапе работы со стенами нужно пользоваться строительным уровнем, чтобы вовремя устранить возникшие скосы.

Установка готовых стен

При строительстве бани небольшого размера удобнее сооружать стены на земле, а затем их требуется поднять и монтировать в основание. Это позволяет снизить нагрузку на руки, кроме того, можно вести работы по монтажу фундамента параллельно с созданием каркаса стен. Монтаж стены на горизонтальной поверхности так же удобен при строительстве второго этажа. Процесс работы идентичен технологии, представленной выше. С процессом возведения стен в бане из оцилиндрованного бревна можно ознакомиться тут.

Удобнее всего конструировать стены на земле, когда в ходе строительства принимают участие больше 2 человек. В противном случае, возникнут проблемы в момент установки каркаса на основание.

Этап 5: Стропильная система

В качестве балок перекрытия и стропил для каркасной бани следует использовать брус сечением не менее 15х5 см, предварительно обработанный антисептиком. Их необходимо ставить на ребро, а после скреплять между собой длинными шурупами и металлическими пластинами. При установке в вертикальное положение важно зафиксировать общую стяжку коньковым бруском такого же сечения.

Балки всегда выпускают наружу на расстоянии от 40 см, что позволяет впоследствии правильно застелить кровельный материал. Обрешетку для кровли делают из досок толщиной до 25 см, укладывая ее непосредственно от конька крыши.

При строительстве небольшой каркасной бани стропильную систему можно собирать на земле, что существенно удобнее, если работает несколько человек. В качестве кровельного материала подойдет мягкая или металлическая черепица, уложенная на слой теплоизоляции и ветро-влагозащитную мембрану.

Если в бане планируется чердак, то пол в нем должен быть утеплен. Помимо этого, требуется продумать систему вентиляции, поскольку в этом помещении будет активно накапливаться пар.

Этап 6: Облицовка

Облицовочные работы – важная часть создания экстерьера будущей бани. Несмотря на то, что сооружение, обшитое плитами ОСБ, полностью готово к эксплуатации, внешний вид еще далек от совершенства. Сегодня существует множество материалов для облицовки помещений. Рассмотрим самые популярные из них.

Вагонка

Так выглядит вагонка

Для бань обычно используют декоративную или имитационную вагонку. Это самый дешевый и доступный материал, отличающийся средними характеристиками прочности и надежности.

Располагать доски рекомендуется горизонтально, предварительно уложив слой гидроизоляции, в качестве чего можно применить пергамин. Крепить листы нужно внахлест, во избежание попадания влаги под щели. Нередко швы дополнительно проклеивают с внутренней стороны – это увеличивает защиту от осадков. После крепления вагонки ее покрывают декоративным лаком или краской, чтобы избежать появления трещин и гниения.

Как на садовом участке обустроить искусственный водоем узнайте в этой статье.

Термопанели

Это современный материал, представляющий трехслойную конструкцию с утеплителем, обычно для этой цели используют минеральную вату или пенопласт. Наружная поверхность может иметь различную текстуру, цвет и форму. Обычно она выполнена из искусственного камня, клинкера или керамогранита, часто применяют и глазурованную плитку.

Панели имеют взаимные пазы, поэтому они не только образуют монолитный узор, но и являются надежной защитой здания от влажности, солнца и других неблагоприятных климатических условий. Они устойчивы к появлению плесени и жизнедеятельности микроорганизмов. Как правило, внешние слои изготавливаются из керамогранита – высокопрочного материла, подходящего для использования в интерьерах и экстерьерах зданий.

Использование фасадных термопанелей выгодно при отоплении здания. Материал удерживает до 40% тепла, при этом не вредит микроклимату внутри помещений.

Облицовочный кирпич

Недорогой, но качественный материал, с помощью которого можно декорировать баню на любом участке. Облицовочный кирпич делают из глины высокого класса, за счет чего достигается хорошая прочность и устойчивость к повреждениям, перепадам температуры. В зависимости от технологии изготовления может быть керамическим, силикатным или клинкерным.

При соблюдении правил укладки, а также добавлением дополнительного слоя утеплителя можно увеличить теплоизоляционные свойства здания. Материал прост в применении, не требуется никаких вспомогательных инструментов для работы.

Виниловый сайдинг

Один из самых легких и распространенных материалов для облицовки жилых и хозяйственных помещений. Внешне представляет собой обычную доску для обшивки зданий, но не теряет своего вида в течение 20 лет. Выдерживает перепады температур, хорошо моется обычной водой, не поражается грибком и плесенью. Существует большое разнообразие цветовых решений винилового сайдинга, благодаря чему баня станет дополнением основного здания на участке. Прост в монтаже, имеет низкую стоимость.

Красивое зонирование территории возле частного дома описано здесь.

Блок-хаус

Представляет собой строганную доску, выполненную в виде профилированного или оцилиндрованного бруса. Используется как для внешней, так и внутренней отделки. Изготавливается преимущественно из древесины хвойных пород, но можно встретить модели из осины или липы. Позволяет создать иллюзию, что баня построена из бруса.

После монтажа требуется обработка антисептиком и лакокрасочным составом во избежание гниения и появления трещин.

Этап 7: Утепление и пароизоляция

Каркасные сооружения сильно подвержены воздействию влаги, особенно в момент перепада температуры внутри и снаружи помещений. Чтобы избежать подобной проблемы, необходимо продумать слой пароизоляции. Для этой цели применяют алюминиевую пленку, специальную пленку или пергамин. Рубероид использовать не рекомендуется – он будет источать неприятный запах. Обычно ее устанавливают на этапе утепления стен.

Технология возведения каркасных зданий предусматривает послойную укладку материалов, поэтому в итоге получается так называемый «пирог». Обычно он состоит из следующих элементов:

  • наружный облицовочный материал;
  • слой пароизоляции;
  • утеплитель;
  • слой пароизоляции;
  • внутренняя обшивка.

Материалы не должны плотно прилегать друг к другу, поэтому следует оставить небольшой воздушный зазор до 5 см толщиной, который необходим увеличения срока эксплуатации здания.

Следует грамотно продумать теплоизоляцию парилки. В качестве материала для нее обычно применяют фольгированный материал, укладываемый фольгой внутрь. Это создает «эффект термоса», что позволяет дольше сохранить тепло внутри помещения. Стены и потолок внутри бани рекомендуется обшивать вагонкой лиственных пород (липа или осина). При использовании сосновых или еловых досок, смола в момент нагревания будет капать на тело.

Как сделать у себя на участка фонтан ознакомьтесь по ссылке.

Видео

В видео можно посмотреть основные моменты возведения каркасной бани, чтобы избежать ошибок новичков.
