Установка радиаторы отопления своими руками – Установка радиаторов отопления своими руками

Установка радиаторов отопления своими руками, монтаж и подключение, фото

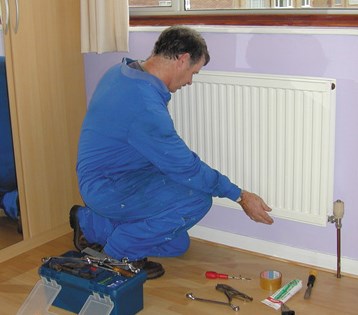

Установка радиаторов отопления своими руками – это такое решение, которое следует принимать серьезно: ведь не каждый человек сможет это сделать. По крайней мере, нужно обязательно подготовиться к такому процессу. Обычно, если лишь дилетантски смотреть на ситуацию, можно на выходе получить негативные аварийные последствия.

установка радиаторов отопления своими руками

Установка радиаторов отопления

Если вы проживаете в квартире многоэтажного дома, то лучше всего вызвать для этого специалистов, так как есть риск затопить не только свою квартиру. В частном же доме можно попытаться осуществить монтаж и поставить самодельные батареи отопления своими руками – однако для этого нужно разобраться с основными моментами установки.

Предварительная подготовка

Для начала, нужно определиться, какой тип разводки был использован для устройства отопительной системы. Тем, кто ее устраивал, это должно быть известно – однотрубная или двухтрубная разводка.

И перед тем, как начать монтаж радиаторов отопления своими руками, также нужно выяснить, какой отопительный контур – однотрубный или двухтрубный.

Ведь от схемы разводки вашей отопительной системы будет зависеть выбор деталей и их количество, фото схем ниже.

Что нужно для установки

В зависимости от того, какие конструктивные особенности имеет отопительная система, будет зависеть количество и перечень необходимых для установки деталей. К примеру, если это однотрубное отопление – то потребуется байпас. В случае неполадок можно будет выключить только прибор, который имеет этот элемент, а всю систему перекрывать не потребуется – особенно это касается зимних ситуаций, когда в мороз не очень удобно выключать отопление.

Количество деталей для монтажа также определяется схемой подключения и типом радиаторов. По схеме подбирают муфты, переходники, уголки и ниппели.

Также монтаж батареи отопления своими руками потребует запорные вентили. Подбирать нужно радиаторный тип арматуры, не следует увлекаться сложными шаровыми кранами с так называемой «американкой», которые требуют профессиональных знаний. И обеспечить герметичность без особого опыта в этой сфере будет тяжело. Чтобы выполнить подключение радиаторов отопления своими руками к трубопроводу, потребуются сгоны, которые будут соответствовать размерам радиатора и труб по резьбе. На сгоны также будет накручиваться втулка – после скручивания ее вставляют в батарею. Стоит отметить, что когда вы покупаете чугунные батареи отопления, то нужно перед монтажом проверить, соответствуют ли кронштейны материалу стены, на которой они будут крепиться.

радиатор отопления своими руками

Установка запорных кранов

Чтобы можно было выпускать воздух из батареи, нужно поставить на нее кран Маевского. Как правило, в заводской комплектации он есть, но если нет – то купите.

Рассчитываем месторасположение

Тем, кто собирается поставить радиатор отопления своими руками, нужно учитывать, что отрезки труб, которые подводят к устройствам, нужно разместить с уклоном (незначительным) – в сторону движения носителя тепла. Если же прокладка будет строго горизонтальная или в монтаже будет перекос – то в батареях из чугуна и стали будет сосредоточиваться воздух. Придется регулярно выдувать его ручным образом, чтобы теплоотдача не снижалась.

Лучше, если центральная ось батареи будет совпадать с осью, которая идет через центр окна.

Отклонения могут быть не более 2 см, такие, которые не будут определяться визуальным образом. Но такая рекомендация не относится к неукоснительным требованиям.

установка батарей отопления своими руками

Разметка центральной оси батареи отопления

Установка батарей отопления своими руками подразумевает выполнение нескольких строгих правил:

  • Компоненты подводки к радиаторам отопления должны размещаться так, чтобы уклон был 0.005, рекомендуется его повысить до 0.01. Так, 1 м трубопровода должен будет клониться в сторону циркуляции – и как минимум на 0.5 см. Определять угол наклона нужно по длине трубных отрезков, которые устанавливаются.
  • От поверхности пола до радиатора должно быть 6-10 см и больше.
  • От нижнего очертания подоконника до верхнего очертания батареи – 5-10 см.
  • От плоскости стены до батареи – 3-5 см.
  • Обязательно следует соблюдать горизонтальные и вертикальные направления.
самодельный радиатор отопления

Уклон труб системы отопления

Чтобы увеличить производительность радиатора, то можно перед установкой поставить специализированный щит из специального теплоотражающего материала. А можно просто взять и покрыть плоскость стены таким составом, который имеет похожие характеристики.

Разметка радиаторов с кронштейнами

Благодаря тому, что батареи имеют секционный принцип устройства, это позволяет точно определиться с количеством секций, которые будут необходимы для отопления помещения, имеющего конкретные условия. Информацию о том, как правильно рассчитывать это количество, нужно изучить заранее – еще перед покупкой радиаторов. Если следовать правилам монтажа, то 1 кв.м площади нагревательной плоскости радиатора будет оснащен 1 кронштейном.

батарея отопления своими руками

Разметка установки кронштейнов батарей

Батарея отопления своими руками должна быть размечена с учетом следующих нюансов:

  • Размечаем точки монтажа кронштейнов с учетом правил, которые приведены выше.
  • Перед тем, как высверлить отверстия, все расстояния нужно снова проверить.
  • В высверленные отверстия вставляются дюбели, в них затем вкручиваются крепления.

Если разметку вы сделали правильно, то радиатор должен плотно лечь на все опоры, которые установлены и прочно опереться на каждую из них.

Далее мы будем подключать самодельный радиатор отопления к коммуникационной системе.

Инструменты и материалы

Вам будут нужны динамометрические ключи с размерами – они позволят с высокой точностью следовать динамометрическому моменту. И так как по системе носитель тепла будет идти под давлением, то при недостаточной герметичности появится струя из места соединения.

самодельные батареи отопления

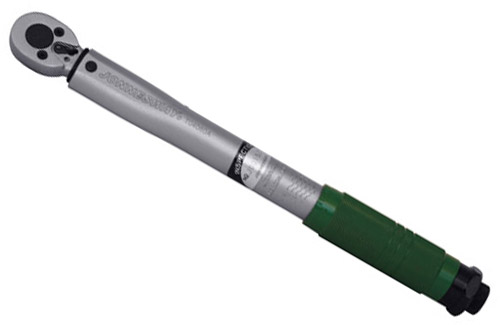

Динамометрический ключ

Если перетяжку сделать чрезмерную, то это вызовет срыв резьбы.

Именно поэтому необходимо досконально изучать и соблюдать инструкцию каждого устройства – именно здесь будут указаны значения динамометрических моментов. Также будут нужны герметик, пакля с масляной краской или уплотнительная лента.

Процесс установки радиатора

Перед тем, как начать работы по монтажу батарей отопления, нужно полностью перекрыть контур, слить воду из системы (полностью удалить остатки воды поможет насос). Тщательно проверим уровнем батарею, которая навешена на опоры по вертикали и по горизонтали.

Так, из устройства выкручиваем все заглушки. Подключаем байпас с вентилем (этого требует только однотрубный контур). Для двухтрубного применяется лишь сгон с подключенным к нему вентилем. При помощи сгонов с резьбой подсоединяем радиатор к отопительной системе, а для того чтобы герметизировать стыки, применяем паклю или другой вид уплотнителя.

Байпас требуется для того чтобы отключать прибор отопления без отключения всей системы. Вентиль служит для регулирования циркуляции носителя тепла. Байпас устанавливают между подводящей и трубой и обраткой с кранами.

Стоит отметить, что не следует снимать упаковочную пленку с алюминиевых, стальных и биметаллических устройств, пока монтаж не закончен.

После установки будет нужна опрессовка. Но это может произвести специалист – та как у него есть не только опыт, но еще и специальный аппарат.

otoplenie-doma.org

как установить радиаторы, правильная установка и расположение

Собственная котельная в доме обеспечивает круглогодичный уют и комфорт: можно в любой момент включить подачу тепла в холодное лето, отключить с приходом тепла весной.

Независимость от капризов коммунальщиков и графика подачи отопления с ТЭЦ является неоспоримым плюсом автономной системы частного дома.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

  • До пола 8-12 см;
  • до подоконника 9-11 см;
  • до стены 5-6 см;
  • выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

  • Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
  • При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
  • Напольные крепления для радиатора устанавливаются на чистовой пол.

Инструмен

ogon.guru

установка радиаторов своими руками в квартире, как правильно поставить, как добавить отопительную батарею самостоятельно, монтаж, как монтировать

Содержание:

Необходимые инструменты и материалы
Устройства для сброса воздуха
Заглушки
Запорные элементы
Дополнительные инструменты и материалы
Выбор места установки
Правила установки радиаторов отопления
Способы крепления к стене
Установка напольных приборов отопления
Обвязка приборов отопления
Одностороннее подключение
Диагональное соединение
Седельное подключение
Видео

При сборке или реконструкции отопительных систем обязательно выполняется установка или замена приборов отопления. Проблему, как правильно монтировать радиаторы отопления, вполне можно решить самостоятельно, не прибегая к помощи квалифицированных специалистов.

Необходимые инструменты и материалы

Ни один строительный или монтажный процесс невозможно осуществить без определенного набора инструментов и устройств. В данном случае необходимо знать, что нужно для установки радиатора отопления. Чаще всего используются один и тот же набор за исключением некоторых случаев.

установка радиаторов отопления своими руками в квартире

К примеру, алюминиевые и биметаллические радиаторы устанавливают одинаково, а чугунные батареи — по другой схеме. Они требуют использования более крупных заглушек, а кран Маевского заменяют автоматическим воздухоотводчиком, устанавливая его в самой верхней точке системы. Стальные радиаторы панельного типа имеют металлические дужки и укомплектованы кронштейнами для навешивания.

Устройства для сброса воздуха

В радиаторах отопления всегда скапливается воздух, который необходимо периодически сбрасывать. На алюминиевых и биметаллических радиаторах для этой цели устанавливают краны Маевского. Чаще всего он располагается на свободном верхнем коллекторе. По размеру это устройство немного меньше выхода, поэтому дополнительно устанавливают переходник, который поставляется в комплекте с краном. Выбирая кран Маевского, следует ориентироваться на диаметр коллектора.

как правильно установить радиатор отопления

Помимо этого устройства используются автоматические воздухоотводчики, которые также подходят для установки на радиаторы. Однако автоматические устройства отличаются большим размером, а их корпус может быть только латунным или никелированным. Поэтому на белых эмалированных радиаторах такое устройство смотрится не очень привлекательно. Это сильно снижает спрос на автоматические воздухоотводчики.

Заглушки

Радиаторы с боковым подключением имеют четыре выхода. К двум из них подключается трубопровод системы отопления, на третьем чаще всего устанавливают кран Маевского, а четвертый выход закрывают заглушкой. Этот элемент не портит внешний вид современной батареи, так как выкрашен белой эмалью.

Запорные элементы

В процессе монтажа батарей в квартире обязательно понадобятся краны. Они могут быть шаровыми или запорными, второй вариант позволяет регулировать теплоотдачу. Краны располагают на входе трубопровода в радиатор и на его выходе. Шаровые краны позволяют отключить батарею от общей системы на случай экстренного ремонта или замены во время отопительного сезона. В этом случае подача теплоносителя в батарею прекращается без ущерба для работы всей системы. Шаровые краны имеют сравнительно невысокую цену, что дает им большое преимущество перед аналогичными устройствами. Однако с их помощью невозможно регулировать теплоотдачу прибора отопления, что служит отрицательной характеристикой устройства.

как поставить батарею отопления

Запорные регулирующие краны перекрывают подачу воды в радиатор в экстренных случаях, и одновременно позволяют изменять интенсивность потока теплоносителя. Кроме того такие устройства выглядят привлекательнее и имеют две конфигурации, прямую и угловую. Это дает возможность сделать обвязку более аккуратной. Но стоит учитывать, что стоимость запорных регулирующих кранов на несколько пунктов выше цены шаровых кранов.

В некоторых случаях при использовании шаровых кранов устанавливают терморегуляторы. Они могут быть электронными, автоматическими и механическими. С помощью этого устройства можно изменить теплоотдачу батареи. Но следует помнить, что эти устройства способны только уменьшить поток, следовательно, на плохо греющих радиаторах такое устройство ставить не нужно.

Дополнительные инструменты и материалы

Для моделей радиаторов настенного типа следует приобрести крюки или кронштейны, количество которых подбирается в зависимости от количества секций прибора отопления:

  • Если количество секций не превышает 8, а длина составляет меньше 1,2 метра, то прибор крепится в трех точках, две в верхней части и одна снизу.
  • Каждые следующие 5-6 секций требуют дополнительного крепления.

Кроме того в процессе решения вопроса, как установить радиатор отопления самостоятельно, понадобится льняная подмотка и сантехническая паста, с помощью которых обеспечивается герметичность соединений. Также следует позаботиться о наличии дрели, сверлах и уровне. Могут пригодиться дюбели. Помимо этого необходимо приобрести или взять в аренду оборудование для соединения труб и фитинговых элементов.

Выбор места установки

Перед тем, как поставить радиатор отопления в квартире, важно правильно определить место его расположения. В большинстве случаев приборы отопления размещают под окном, чтобы теплый поток препятствовал проникновению в помещение холода от оконного проема. Ширина радиатора отопления должна составлять 70-75 процентов от ширины окна, в этом случае стекла будут меньше запотевать.

как добавить батарею отопления в квартире

Существуют определенные правила установки отопительных батарей в квартире под окном:

  • Прибор должен находиться точно посередине с погрешностью не больше 2 см.
  • Расстояние от пола до прибора отопления может составлять от 8 до 12 см.
  • Между подоконником и радиатором необходим просвет в 10-12 см.
  • Между стеной и задней стенкой прибора следует оставить зазор 2-5 см.

Соблюдение этих правил позволит теплому воздуху нормально циркулировать в помещении, обеспечивая эффективный обогрев.

Правила установки радиаторов отопления

Установка радиаторов отопления под окном должна выполняться с соблюдением определенных правил:

  • Перед началом монтажных работ необходимо выровнять стену, это сделает процесс установки намного проще.
  • Затем на стене отмечают середину оконного проема.
  • Затем отмеряют 10-12 см от подоконника и проводят горизонтальную линию, она будет служить ориентиром для выравнивания верхнего края радиатора.
  • Монтаж кронштейнов выполняется по-разному, поэтому следует узнать, как правильно ставить батареи отопления. Если в системе отопления есть циркуляционный насос, то радиатор следует располагать строго горизонтально. Для радиаторов в системе с естественным движением теплоносителя необходимо сделать уклон в 1% по ходу воды. Больший уровень уклона может стать причиной застоев.

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

установка отопительных батарей в квартире

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении. Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.

Установка напольных приборов отопления

Несмотря на легкий вес алюминиевых радиаторов, иногда не получается навесить их на стену. К примеру, на стены, обшитые гипсокартонными листами, или выполненные из легкого бетона не рекомендуется навешивать какие-либо конструкции без дополнительной поддержки. Некоторые модели чугунных и стальных приборов отопления укомплектованы ножками, но их внешний вид не всегда эстетичен.

как установить радиатор отопления самостоятельно

Радиаторы биметаллические и алюминиевые могут устанавливаться на пол с помощью специальных кронштейнов. Их фиксируют на полу, устанавливают радиатор и с помощью специального приспособления фиксируют нижний выход батареи на кронштейне. Напольные крепления могут иметь фиксированную или регулируемую высоту. На полу такие крепежные элементы фиксируются посредством гвоздей или дюбелей.

Обвязка приборов отопления

Для решения вопроса, как поставить батарею отопления и подключить ее к трубопроводу общей системы, используют следующие способы:

Если для установки выбраны радиаторы с нижним подключением, то вопрос решается просто. Производитель сам определяет расположение подающей и обратной трубы и требует беспрекословного выполнения рекомендаций. В противном случае эффективность обогрева не гарантируется.

как поставить радиатор отопления в квартире

При решении задачи, как добавить батарею отопления в квартире, следует знать, что радиаторы с боковым подключением могут устанавливаться вышеперечисленными способами.

Одностороннее подключение

Такой вид подключения может использоваться в системах однотрубного или двухтрубного типа. Так как в большинстве квартир система выполнена из металлических труб, то следует рассмотреть обвязку для этого варианта. Для работы понадобятся следующие элементы:

  • Шаровые краны в количестве 2 штук.
  • 2 тройника.
  • 2 сгона, эти детали имеют наружную резьбу с двух концов.

Соединение элементов выполняется по определенной схеме. Для однотрубной системы требуется обязательная установка перемычки-байпаса, которая позволит перекрыть подачу теплоносителя в радиатор при непредвиденных ситуациях. Установка крана на байпасе строго запрещена, так как он перекрывает движение теплоносителя по стояку.

как правильно ставить батареи отопления

При наличии сварочного оборудования и навыков работы с ним перемычку-байпас можно приварить. Двухтрубная система может собираться без байпаса. В этом случае подающая труба подключается к верхнему коллектору, обратная – к нижнему выходу. Краны устанавливаются в любом случае.

Герметичность соединений достигается за счет использования льняной подмотки и наносимой поверх нее сантехнической пасты. Количество намотки необходимо контролировать, так как ее излишки могут привести к образованию микротрещин на корпусе соединяемых элементов, что грозит последующим разрушением. Такую осторожность следует соблюдать при соединении элементов из всех материалов, кроме чугунных изделий.

Диагональное соединение

При диагональном подключении приборов отопления можно получить наиболее эффективную теплоотдачу. При нижней разводке процесс подключения выглядит довольно просто: в верхний вход с одной стороны осуществляется подача теплоносителя, который выходит с другой стороны в нижней части.

Такая конструкция выглядит более эстетично, чего нельзя сказать об однотрубной системе с вертикальным стояком. Однако зная, как правильно установить радиатор отопления, можно и с этим вариантом добиться высокой эффективности обогрева.

монтаж батарей в квартире

При решении вопроса, как правильно поставить батареи отопления, следует знать, что при подключении радиатора к однотрубной системе обязательно требуется установка байпаса.

Седельное подключение

Такой вариант подключения радиаторов к системе отопления больше подходит для нижней разводки труб или при их скрытом подведении.

Установка на однотрубной системе может выполняться с перемычкой-байпасом или без нее. При отсутствии байпаса необходим монтаж кранов. Их наличие позволит снять радиатор в случае аварии и заменить его сгоном.

Использование седельного подключения радиаторов при вертикальной разводке считается малоэффективным, так как потери тепла в этом случае могут достигать 15%.

teplospec.com

Монтаж радиаторов отопления + пошаговая инструкция

Замена и установка радиаторов своими руками

Монтаж или замена отопительной системы подразумевает то, что будет выполнен установка отопительных устройств. Отличная новость в том, что вы при желании сможете справиться со всем самостоятельно и не привлекать специалистов. Как должна происходить установка радиаторов отопления своими руками, где их разместить и что потребуется для проведения работ – все это описано в статье.

Для начала следует ознакомиться с видами батарей, и если вы не купили радиаторы, то выбирайте один вариант из четырех самых лучших – секционные алюминиевые радиаторы, состояние из силумина, биметаллические обогреватели (из силумина и стального каркаса), чугунные приборы или стальные радиаторы (могут быть из штампованного металла или трубчатыми).

Что потребуется для установки

4 вида радиаторовМонтаж отопительных радиаторов любой разновидности требует, чтобы у вас в наличии были все необходимые устройства и материал. Набор нужных материалов практически всегда одинаковый, но для чугунных батарей, к примеру, заглушки нужны большего размера, а кран Маевского попросту не устанавливают, зато в высшей точке = потребуется монтаж автоматического воздухоотвода.

А вот монтажные работы отопительных радиаторов биметаллического и алюминиевого типа полностью одинаковая. Панели из стали тоже имеют определенные отличия, но лишь в плане навешивания – с ними в комплектации идут специальные кронштейны, а вот на задней панели есть особые дужки, которые отлиты из металла, при помощи которых прибор будет прицеплен на крючки кронштейнов.

Кран Маевского/воздухоотвод автоматического типа

Он представляет собой небольшой по размерам элемент для сброса воздуха, который способен скапливаться в радиаторе. Ставят его на свободный выход сверху (коллектор). Он в любом случае  должен быть на каждом отопительном прибор при установке биметаллического или алюминиевого радиатора. Размер устройства будет куда меньше, чем диаметр, и поэтому потребуется приобрести еще один переходник, но краны Маевского идут в комплекте  с переходниками, и вам потребуется лишь знать диаметр коллектора.

Помимо крана Маевского есть и автоматические воздухоотводы. Их тоже модно будет поставить на радиаторы, но у них больше размеры и почему-то их выпускают лишь в никелированном или латунном корпусе, а вот в белой эмали устройств нет. Картина получается вовсе некрасивая, и хотя он помогают спускать воздух автоматически, их устанавливают редко.

Заглушка

У радиаторов с боковым подключением четыре выхода, причем два из них заняты обратным  подающим трубопроводом, а на третий обязательно ставят кран Маевского. Последний выход должен быть перекрыт заглушкой. Она, как и многие современные батареи, чаще всего окрашены белоснежной эмалью и совсем не портят внешний вид.

Арматура запорного типа

9 видов крановПотребуется еще и два крана шарового типа или же запорных с регулировкой. Их ставят на каждую батарею на входе и выходе. Если это обычные краны шарового типа, то они требуются для того, чтобы при экстренном ремонте или замене деталей в отопительный сезон можно было выключить радиатор и снять его. В таком случае, даже если что-то случится с радиатором, то вы его отсечете, а остальная система продолжит работать.  Достоинство подобного решения – низкая стоимость шаровых кранов, а недостаток в том, что нет возможности регулировать тепловую отдачу.

Практически аналогичные задачи, но теперь с дополнительной возможностью поменять интенсивность потока теплового носителя могу выполнять даже запорные краны регулировки. Они куда дороже, но дадут возможность подстраивать тепловую отдачу (к примеру, сделать ее меньше), да и внешне выглядят куда лучше, особенно если в угловом и прямом исполнении (обвязка будет выглядеть аккуратно).

Также при монтаже радиатора отопления вы, при желании, можете поставить терморегулятор на подаче теплового носителя после шарового крана. Это устройство относительно небольшого размера, которое даст возможность изменять тепловую отдачу отопительного прибора. Если радиатор будет греть плохо, то их ставить нельзя, потому что станет еще хуже, ведь данные устройства делают поток только меньше. Есть разные терморегуляторы на батареи – автоматические электронные, но чаще всего применяется простая механика.

Материалы и инструменты

Еще для того, чтобы повесить батареи на стены, могут потребоваться кронштейны или крючки.

Их количество будет зависеть от габаритов батареи:

  • Если число секций не больше 8 или длина не больше 1.2 метров, то хватит и 2 точек крепления сверху, а снизу хватит и одной.
  • На каждые следующие 0.5 метра или 5-6 секций следует добавлять по одному креплению снизу и сверху.

Кроме того, потребуется ФУМ-лента или подмотка из льна, сантехническая паста для того, чтобы герметизировать соединения.  Также подготовьте дрель и сверла, строительный уровень (в идеале нивелир, но если нет, подойдет и обычный пузырькового типа), определенное количество дюбелей. Более того, потребуется найти оборудование для совмещения фитингов и труб, но это будет зависеть только от вашего выбора основных элементов.

Подробности процесса

Как и где разместить радиаторы

По традиции отопительные радиаторы устанавливают под окном, и это требуется для того, чтобы теплый воздух при поднятии вверх отсекал холод от окон. Для того чтобы стекла не начали потеть, ширина отопительного прибора должна быть не меньше, чем ¾ от ширины окна.

Его следует устанавливать так:

  • Посередине проема окна, и допускается отклонение в 2 см.
  • Расстояние от пола до батареи – от 8 до 12 см.
  • До подоконника – от 10 до 12 см.
  • От стены до задней стенки – от 2 до 5 см.

Это простые рекомендации, но если их соблюдать, то сможете обеспечивать нормальную циркуляцию прогретого воздуха в помещении и его эффективное обогревание.

Правила установки

Теперь немного о том, как правильно подвешивать радиатор. Желательно, чтобы стена за ним была ровной, потому что так будет куда проще работать. Далее на стене стоит отметить середину проема, начертить горизонталь на 10 см ниже, чем линия подоконника. Это та граница, по которой можно будет выровнять верхний край отопительного прибора. Кронштейны следует установить таким образом, чтобы верхняя грань совпадала с прочерченной линией (получилась горизонтальной). Подобное расположение подойдет для отопительных систем с принудительным типом циркуляции (это когда установлен еще и насос) или для квартиры. Для систем, где есть естественная циркуляция, следует сделать малый уклон на 1.5% по ходу теплового носителя. Больше делать нельзя, чтобы не было застоев.

Крепление на стену

9 видов крановИтак, мы перешли непосредственно к замене радиаторов отопления в квартире, и тут потребуется учесть, что при монтаже кронштейнов или крюков для радиаторов отопления потребуется делать все по правилам. Крюки следует установить по типу дюбелей – в стене просверлить отверстие нужного диаметра, и в него установить пластиковый дюбель, а после вкрутить в него крюк. Расстояние от стены до прибора отопления легко отрегулировать – вкручивать или выкручивать корпус крюка. Крюки для чугунных батарей отличаются своей толщиной, и это крепления для биметаллических или алюминиевых деталей. При монтаже крюков под радиаторы отопления следует сразу же учесть тот факт, что основная нагрузка будет приходиться на верхнее крепление. Нижнее будет служить лишь для того, чтобы зафиксировать в заданном положении прибор относительно стен и его установить на 1 см ниже, чем коллектор снизу. В противном случае у вас попросту не получится навесить радиатор.

При монтаже кронштейнов следует прикладывать их к стене в то место, где будет выполнен монтаж. Для этого сначала следует приложить батарею к месту монтажа, и посмотреть, куда «встанет» элемент, отметить это место на стене. Далее положите батарею, можете приложить кронштейн к стене и разместите крепление на нем. В таких местах просверлите отверстия, вставьте дюбели и прикрутите кронштейн на винты. Установите все элементы крепления и можно будет навешивать на них отопительный прибор.

Монтаж на пол

Далеко не каждая стена способна удерживать даже легкие батареи из алюминия. Если стены выполнены из легкого бетона или обшиты листами гипсокартона, то потребуется установка на пол. Некоторые разновидности стальных и чугунных радиаторов сразу в комплекте идут с ножками, но они устраивают своим внешним видом далеко не каждого. Допускается и напольная установка батарей отопления биметаллического и алюминиевого типа. Их крепят на пол, а после устанавливают отопительный прибор и прикрепляют дугой нижний коллектор на ножки. Такие ножки есть с регулировкой высоты, а есть и фиксированные. Способ монтажа к полу прост – на гвозди или дюбеля (все зависит от материала).

Варианты обвязки отопительных радиаторов

Монтаж радиаторов отопления подразумевает, что они будут подключены к трубопроводу. Есть три основных способа для подключения,  а именно диагональный, седельный и односторонний.

Для одностороннего подключения

9 видов крановОдностороннее подключение чаще всего используется для квартир. Оно может быть однотрубным или двухтрубным (первый вариант более популярный). В квартирах также часто используются металлические трубы, и поэтому рассмотрим вариант обвязки радиаторами трубами из стали на сгонах. Помимо труб подходящего диаметра потребуется два крана шарового типа, два тройника и сгоны – это детали, которые имеют наружную резьбу на обоих концах.

Все соединения изображены на фото, и при однотрубной системе обязательно используйте байпас, который дает возможность отключить радиатор без отключения и спуска системы. Кран на байпас устанавливать нельзя – им вы перекроете  движение теплоносителя по стояку, и вряд ли этим обрадуете соседей, а также есть большая вероятность «попасть» на штраф.

Все резьбовые соединения уплотняются при помощи ФУМ-ленты или льняной подмотки, а поверх нее нужно наносить упаковочную пасту. При вкручивании крана в коллектор не нужно много обмотки, потому что из-за излишков могут появиться микротрещины. Это актуально для всех типов приборов отопления, кроме чугунных. Если же у вас есть возможность использования сварки, то можно приварить байпас. Именно так будет выглядеть обвязка радиаторов в квартире. При двухтрубной системе байпас не требуется, просто к верхнему входу будет подключена подача, а к нижнему обратка, и тут никак не обойтись без кранов. При нижней разводке (когда трубы идут по полу) такой вариант подключения делается крайне редко, потому что получается некрасиво и неудобно, и куда лучше использовать следующий вариант установки радиатора отопления.

По диагональному подключению

Монтаж радиаторов отопления с диагональным подключением являем лучшим вариантом с точки зрения тепловой отдачи, потому что она  будет самая высокая. При нижней разводке такой тип подключения будет несложно реализовать – подача с одной стороны сверху, а обратка снизу с другой стороны. Однотрубная система, оснащенная вертикальными стояками,  выглядит не очень хорошо, но многие люди готовы с этим смириться ради хорошей теплоотдачи. Обратите внимание на тот факт, что если система будет однотрубной, то снова потребуется байпас.

Седельное подключение

Для нижней разводки или скрытой установке труб от радиаторов отопления это будет самый удобный вариант. При седельном подключении и нижней однотрубной разводке есть два способа – с байпасом и без него. Во втором случае краны все равно придется поставить, и при необходимости можно будет снять радиаторы, а между кранами поставить временную перемычку (сгон – это кусок трубы требуемой длины с резьбой на концах).  При вертикальной разводке (речь идет о стояках в многоэтажном доме) подобный тип подключения можно встретить нечасто, потому что от него большие тепловые потери (до 15%).

domsdelat.ru

Монтаж стального радиатора своими руками



Вступление

Многие сегодня либо стараются заменить отопительную систему, либо присоединить к ней дополнительную. Здесь могут возникнуть многие трудности: с чего начать монтаж, какой радиатор выбрать и многое другое.

Любые радиаторы следует устанавливать в тех местах, где больше всего тепловых потерь, и такие места обычно находятся под окнами, но в некоторых случаях устанавливают радиаторы в удобном месте. Перед тем как начинать установку, радиатор нужно сначала приобрести. Самыми популярными являются два вида радиаторов: алюминиевый, стальной, биметаллический или чугунный. Эти радиаторы будут тратить немного воды, а также имеют долгий срок службы, красивый внешний вид и маленький вес.

Не все радиаторы отопления имеют привлекательный внешний вид, да и красивые радиаторы чаще закрывают для улучшения дизайна. Изделия закрывающие радиатор называют экран. Делают их чаще всего из дерева или деревянных материалов. Можно купить экран радиатора в готовом виде или заказать изделие из дерева в специальной мастерской. Например в столярной мастерской «Амурлес», сайт https://amurles.ru, выполняющей изделия из дерева на заказ в Москве, также выполняющей отделку интерьеров под дерево.

Выбор места для монтажа

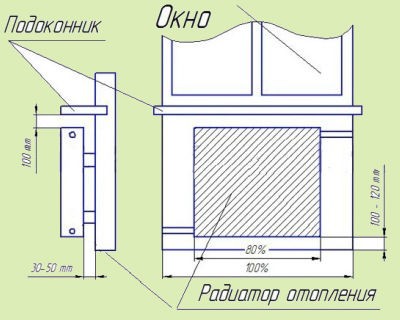

montazh stalnogo radiatora 3

  • Для наилучшего теплообмена и удобной уборки комнаты нужно поднять радиатор над полом на 100-120 мм;
  • От уровня подоконника нужно опуститься на 100 мм. Это нужно для свободного протекания теплового потока от радиатора вверх;
  • И наконец, от стены до радиатора должно быть не менее 30-50 мм. При более близком приближении к стене нарушится конверсия воздуха и будет греться сама стена, а не комната.

Напомню, что монтаж стального радиатора возможен по трем схемам: подводка труб снизу, сверху, с двух сторон. Вариантов подключения несколько больше.

   montazh stalnogo radiatora 4

Установка крепления радиатора

Когда радиатор будет приобретен, можно начинать его устанавливать, но для этого нужно правильно выбрать место, куда будет крутиться крепеж.

Если стены изготовлены из гипсокартона используются специальные дюбели «бабочка», если стены из гипсовых или шлаковых блоков, то нужно использовать пластиковые дюбеля. Для стен из кирпича и бетона нужно использовать металлические анкера. Запрещено пристреливать кронштейны радиатора строительным пистолетом.

montazh stalnogo radiatora 2

Примечание. Для стен из гипсокартона на стадии их монтажа, лучше (нужно) заложить в конструкцию гипсокартона силовые направляющие в местах крепления радиаторов.

После подбора крепежа, делается разметка, далее высверливаются отверстия под крепеж радиатора, забивают выбранный крепеж и прикручивают подвесы радиатора.

Есть мнение, что радиаторы нужно устанавливать с небольшим наклоном, чтобы избежать образования воздушных пробок. Оно ошибочно. Наклон не избавит от пробок, а приведет к нарушению циркуляции теплоносителя и снизит тепловые показатели системы. (СНиП 3.05.01-85 «Внутренние санитарно-технические системы»)

Высверливать отверстия для крепежа следует тем же размером сверла, что и само крепление, а также крепление должно плотно входить в стену. После того как дюбель будет вставлен, его обязательно обсаживают (забивают до упора).

Все планки (кронштейны) из комплекта нужно расположить на своих местах и фиксировать их нужно болтами, которые также идут в комплекте. Чтобы закрутить эти болты можно использовать разводной ключ и плотно усадить их в стену.

Сборка, подключение, опрессовка радиатора

  • Перед установкой радиатора следует выкрутить заглушки, которые расположены сверху и снизу в торцах батареи. Их выкручивать нужно обязательно, так как их изготавливают из пластика, и они не могут выдержать температуру в работе.
  • Вместо пластиковых заглушек на радиатор устанавливаются краны Маевского и стальные заглушки, а также запорно-регулирующая арматура. Установка кранов и арматуры осуществляется в зависимости от схемы монтажа.
  • Теперь, когда радиатор собран, его вешают на кронштейны и подсоединяют сгонами к трубам отопления. Перед подключением нужно проверить уровень установки радиатора.
  • После подключения, производится опрессовка (проверка) соединений подключения и затем пускается отопление.

Примечание. В многоквартирных домах давление в системах отопления достигает 10 атмосфер, а при включении/отключении отопления нередки гидроудары. Поэтому, рекомендуется в квартирах лучше устанавливать биметаллические радиаторы с давлением до 16 атмосфер, а стальные и алюминиевые радиаторы лучше использовать в частных домах и коттеджах.

©Obotoplenii.ru

Другие статьи раздела: Радиаторы





obotoplenii.ru

Установка радиаторов отопления своими руками: биметаллические, алюминиевые, чугунные

Отопительные радиаторы являются важной частью системы отопления в доме. От их правильного выбора и грамотного размещения зависит эффективность работы отопительной системы жилища. Радиаторы отопления позволяют улучшить КПД работы автономной системы отопления в частном доме, а их замена на более современные и качественные — позволит даже повысить температуру воздуха в многоквартирных домах, запитанных от магистральных систем водоснабжения. Обычно первичный монтаж радиаторных батарей производится строителями, а их замена — либо специалистами местной управляющей компании, либо сторонней специализированной фирмой. Но и в том и в другом случае дополнительных расходов можно избежать, если провести установку радиаторов отопления своими руками.

установка радиаторов отопления своими рукамиустановка радиаторов отопления своими руками

Установленный своими руками радиатор в системе отопления — криво, но функционально и дешево!

Общие характеристики процесса установки радиаторов

Прежде всего стоит уяснить, что разные типы отопительных радиаторов имеют различные требования к их монтажу. Наиболее простыми в установке будут, вероятно алюминиевые радиаторы, а вот классические чугунные батареи потребуют применения специализированного оборудования – вам придется прибегнуть к сварочным работам, а это весьма специфическая область, требующая присутствия профессионалов.

Впрочем, современные радиаторы отопления, созданные из легких, но в то же время прочных материалов собираются и устанавливаются чуть сложнее чем детский конструктор, не требуют каких-то специфических навыков и могут размещаться практически на любой поверхности. Их можно вещать даже на гипсокартонную стенку.

Геометрия размещения отопительных радиаторов

Немаловажную роль в создании комфортной атмосферы от отопительной системы является место размещения радиаторов отопления.

Существуют определенные строительные стандарты на размещение отопительных радиаторов как относительно стены, так и относительно пола. СНиПы определяют, что минимальный зазор между нижним краем батареи и полом не может быть менее 5 сантиметров.

типовые схемы монтажа батарейтиповые схемы монтажа батарей

типовые схемы монтажа батарей

Также необходимо предусмотреть зазор между телом радиатора отопления и поверхностью стены. Он также должен быть не менее 5 сантиметров. Только в этом случае будет обеспечена нормальная циркуляция воздуха, нагреваемого батареей.

Сообразно имеющимся стандартам производим расчет мест установки батарей и размечаем точки под их крепление.

Необходимые навыки

Для того, чтобы самостоятельно провести монтаж радиаторов отопления необходимо иметь хотя бы минимальные строительные и слесарные навыки. Для их получения нет необходимости записываться на специализированные курсы – достаточно внимательно ознакомиться с видеоинструкциями, опубликованными в большом количестве в интернете.

соединение радиатора и батареисоединение радиатора и батареи

соединение терморегулятора радиатора и батареи

Подготавливаем инструменты

Конечно же, для монтажа батарей отопления необходимо запастись необходимыми инструментами. Не стоит бояться, что от вас потребуется приобретение дорогостоящих устройств. Большинство инструментов для такой работы найдется у вас в подсобке, а необходимые, но отсутствующие вещи можно взять в аренду или одолжить у знакомых.

Итак, найдите или одолжите электрический шуруповерт, пассатижи, перфоратор или дрель с функцией удара и специальное сверло или бур к ним, а также обычный строительный уровень.

При приобретении радиатора отопления обратите внимание на полноту комплектации приобретаемых устройств. Для этого сфотографируйте имеющиеся у вас в доме выводы труб отопительной системы.

В случае первоначального монтажа при строительстве лучше, чтобы выходные патрубки труб отопительной системы подходили к входным патрубками без переходников. А вот если вы заменяете батареи в ходе ремонта – ситуация может осложниться.

Подводим трубы к радиаторам

При проведении ремонта и замены радиатора, возможно вам придется менять выходные патрубки имеющихся в вашем помещении труб отопительной системы.

чугунная батареячугунная батарея

чугунная батарея

Самый простой и надежный способ соединения старых металлических труб с современными батареями выглядит следующим образом:

  1. Система отопления перекрывается и из нее сливается лишняя вода.
  2. Углошлифовальной машинкой срезается лишняя часть старых труб водоснабжения. При этом руководствуемся правилом «Семь раз отмерь, один раз отрежь.
  3. Нарезаем на оставшемся куске стальной трубы новую резьбу.
  4. На отрезок трубы закручивается запорный вентиль подходящего диаметра.
  5. С новой батареей отопления новый вентиль можно соединить при помощи специализированного гибкого соединения из металлопластиковой трубы или при помощи разводки из медной трубы. Монтаж металлопластика выглядит проще, однако, такая труба может разрушиться от чрезмерно высокой температуры в трубах магистрального теплоснабжения. А вот медная труба сможет выдержать даже перегретый пар, но для ее монтажа придется применить пайку, что не у всякого может получиться.

Главной характеристикой смонтированной подводки горячего теплоснабжения к радиаторам отопления является герметичность. Вода в системах отопления может находиться под большим давлением. При проверке герметичности соединений рекомендуется пускать поток воды поэтапно, первоначально с небольшим уровнем давления.

Также при покупке проверяем комплектацию труб и при необходимости докупаем дополнительные соединительные элементы. Обратите внимание, что при сборке секций может использоваться ключ специальной конфигурации – проверьте его наличие в комплекте поставки.

Устанавливаем радиаторы

После подготовки системы теплоснабжения начинаем размечать место для установки батарей. Прикидываем, где должны располагаться кронштейны, отмечаем их будущее положение и проверяем горизонтальный уровень установки при помощи строительного уровня.

Прикручиваем кронштейны и вещаем на них батарею в сборе.

Обратите внимание, что число узлов крепления на радиаторе отопления на стену напрямую зависит от количества секции и конструкции батареи.

монтаж батарей в деревянном домемонтаж батарей в деревянном доме

монтаж батарей в деревянном доме

В том случае, если вы подсоединяете стальные трубы к радиатору при помощи сварки – можно ограничиться двумя кронштейнами. Если соединение с магистралью водяного теплоснабжения идет на полипропителеновых трубах и фитингах – то для фиксации батареи нужно уже не менее трех кронштейнов. Кроме, того, количество точек фиксации зависит и от количества секций. При числе секций до 5 — можно ограничиться тремя точками крепления: 2 сверху и 1 снизу. Далее, при увеличении секций до 10 — необходимо добавить по 1 точке крепежа сверху и снизу.

Современные батареи устанавливаются практически на любую поверхность, в том числе и на деревянные стены.

Установка биметаллических радиаторов отопления своими руками — пошаговая видео инструкция

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

правила монтажа, как смонтировать правильно батарею, схема на фото и видео

Содержание:

1. Выбор радиаторов и подготовка
2. Расчет необходимого количества секций
3. Подготовка к монтажу батарей отопления
4. Правила монтажа радиаторов отопления
5. Монтаж радиатора отопления своими руками

Выполнить монтаж радиатора отопления своими руками при наличии малейших навыков строительных работ несложно. Установка радиаторов отопления своими руками начинается с подготовительного этапа, который включает, в том числе, и выбор типа отопительных приборов, которые планируется подсоединить.

монтаж радиатора отопления своими руками

Выбор радиаторов и подготовка


На отечественном рынке теплотехнического оборудования выбор огромен. Что касается стоимости, то приобрести можно как дорогую продукцию, так и изделия по доступным для любого покупателя ценам. Следует отметить, что не всегда дорогостоящие приборы могут оказаться качественным.

Подбирать радиаторы, чтобы выполнить монтаж батарей отопления своими руками, необходимо с учетом следующих моментов:

  • расположение комнаты в доме или квартире. Учитывается этаж (первый или последний). Помещение может находиться как в центре здания, так и быть угловым;
  • наличие потребности в запорных и регулирующих устройствах;
  • материал изготовления труб;
  • требуемый тепловой режим отопительной системы;
  • какая будет использоваться схема монтажа радиаторов отопления;
  • климатические особенности региона проживания.

После изучения всей имеющейся информации приступают к подбору отопительных приборов. Если имеется возможность, то желательно посоветоваться по данному вопросу со специалистом в области теплотехники или прочитать соответствующую литературу. Человек, имеющий соответствующий опыт, может подсказать нюансы проведения таких работ, что в дальнейшем облегчит ремонт батарей отопления своими руками.

монтаж батарей отопления

В продаже можно встретить радиаторы отопления:

Расчет необходимого количества секций


Покупку и монтаж батареи отопления своими руками начинают с проведения расчетов для выяснения количества секций, которые обеспечат эффективный обогрев помещений. Приблизительное их число подсказать может продавец отопительных приборов во время покупки.
Существует следующий неточный способ расчета: если высота потолков не превышает трех метров, одна секция радиатора способна обеспечить теплом два «квадрата» площади. Дробный результат принято округлять в большую сторону до целого значения.

Безусловно, монтаж батарей отопления в угловой комнате панельного дома или в хорошо утепленной новостройке отличается. Таким образом, подсчет необходимого количества секций отопительных приборов является процессом индивидуальным, поэтому делать расчет, исходя только из размера помещения, нежелательно. Цена обустройства системы отопления в новом доме и старой «хрущевке» будет отличаться в несколько раз.

Подготовка к монтажу батарей отопления


Монтаж отопительных радиаторов из чугуна или из другого сплава начинают при условии наличия набора строительных инструментов. Также нужно иметь при себе результаты расчетов и собственноручно сделанных замеров. А главное, что должно быть у владельца дома или квартиры – это желание качественно выполнить установку (подробнее: «Правильная установка батарей отопления: инструкция»).

Правильный монтаж радиаторов отопления невозможен без специальных инструментов, устройств и механизмов.

В наборе для установки батарей должны быть:

  • пассатижи;
  • набор ключей;
  • шуруповерт;
  • строительный уровень;
  • рулетка и карандаш;
  • ударная дрель плюс набор сверл.

Специалисты категорически не рекомендуют зачищать напильником поверхности, которые необходимо будет в дальнейшем соединять, поскольку в таком случае нарушится герметизация.

Правила монтажа радиаторов отопления


Вне зависимости от того, какие приборы предстоит установить (алюминиевые, стальные или другие) правила монтажа радиаторов отопления едины (прочитайте также: «Монтаж алюминиевых радиаторов отопления своими руками»).

правила монтажа радиаторов отопления

Обеспечить достаточный уровень комфорта можно только при условии соблюдения таких требований:
  •  для полноценной циркуляции воздушных масс необходимо оставить зазор величиной 5-10 сантиметров, начиная от верха батареи до нижней кромки подоконника;
  • расстояние от низа отопительного прибора до напольного покрытия должно равняться не менее 10 сантиметрам;
  • промежуток от поверхности стены до батареи не может быть меньше 2 и более 5 сантиметров.

Когда монтаж радиатора отопления предусматривает оснащение стены отражающей теплоизоляцией, тогда необходимо купить специальные удлиненные кронштейны. Читайте также: «Какая прокладка для радиатора отопления лучше – виды и способы изготовления».


Монтаж радиатора отопления своими руками


Последовательность действий при установке отопительных радиаторов выглядит следующим образом:
  1. До того, как смонтировать радиатор отопления, необходимо произвести демонтаж старого прибора. Сначала систему освобождают от теплоносителя, слив его самостоятельно, если дом собственный. Если здание многоквартирное, нужно обратиться в жилищно-эксплуатационное предприятие.
  2. Затем производят разметку под крепления для новых отопительных батарей.
  3. Устанавливают кронштейн и навешивают радиатор. После завершения монтажа кронштейна обязательно проверяют надежность его крепления (прочитайте также: «Как сделать декор батареи отопления своими руками используя декоративные панели»).
  4. Выполняют установку запорной арматуры и подсоединяют трубы отопительной конструкции. При монтаже запорной арматуры необходимо делать работу очень внимательно и аккуратно, чтобы была обеспечена герметизация мест соединения.
  5. В завершение монтажных работ систему заполняют теплоносителем и проверяют ее узлы на герметичность. На данном этапе не помешает помощь нескольких человек.  Читайте также: «Как сделать монтаж радиаторов отопления правильно — руководство».

как смонтировать радиатор отопления

Профессионалы рекомендуют устанавливать на каждом отопительном приборе термоклапан, который имеет доступную стоимость. Благодаря данному устройству, изображенному на фото, удастся неплохо сэкономить на отоплении. Установка термоклапана – работа несложная.

При четком выполнении всех правил, инструкций и рекомендаций, процесс монтажа отопительных радиаторов будет завершен успешно. В дальнейшем конструкция теплоснабжения прослужит на протяжении длительного времени. Читайте также: «Монтаж отопления в доме своими руками — правила и советы от специалистов».

Хороший пример монтажа радиатора отопления своими руками на видео:


teplospec.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
