Токарный патрон по дереву своими руками – Простой самодельный токарный патрон из дерева и стали. — Деревообрабатывающие станки

Патроны для токарного станка по дереву, изготовление своими руками

Точение – специфическая отрасль деревообработки, её отличие заключается в работе с вращающейся заготовкой, приводимой в движение двигателем токарного станка. Подачу режущего инструмента (резец, фреза) мастер производит своими руками или посредством механического привода. Для надёжной фиксации обрабатываемой детали и передачи на нее крутящего момента используются различные устройства и токарные патроны, многообразие которых обусловлено большим количеством приёмов и техник токарных работ. Некоторые из них можно изготовить своими руками без специального оборудования.

Четырехкулачковый токарный патрон для станков по деревуЧетырехкулачковый токарный патрон для станков по дереву Четырехкулачковый токарный патрон для станков по дереву

Упорные центры

Токарные центры подразделяются на поводковые (зубчатые), и упорные. Первые устанавливаются в передней бабке станка и непосредственно передают усилие, для лучшего сцепления с деревом имеют несколько зубцов. Вторые ставятся в заднюю бабку и поддерживают деталь, по конструкции могут быть вращающимися и неподвижными. Как правило, центры имеют конический хвостовик Морзе.

Планшайбы

Планшайба – круглая металлическая пластина с отверстиями для крепления саморезами, монтируется на вал станка посредством резьбы или болтов. Различаются диаметром, наличием либо отсутствием зубцов и дополнительных крепёжных элементов. Используется для точения тарелок, чаш и других подобных изделий. Часто изготавливается своими руками. Работа с планшайбой продумывается так, чтобы часть древесины, в которую вкручиваются шурупы, впоследствии была удалена.

Планшайба для 4-кулачкового патронаПланшайба для 4-кулачкового патрона

Планшайба для 4-кулачкового патрона

Кулачковые токарные патроны

Наиболее удобные и функциональные. Работают как на сжатие, так и на разжимание, поэтому могут захватывать заготовку как снаружи, так и изнутри. Различаются количеством кулачков и механизмом их привода.
В отличие от металлообработки, для точения дерева двух и трёхкулачковый патрон практически не применяется. Также не пользуются популярностью варианты со спиральным приводом и несъемными кулачками.
Наиболее распространённый тип токарных патронов для работы по дереву – самоцентрирующиеся четырёхкулачковые, с реечно-винтовым механизмом передачи и сменными кулачками.
На российский рынок они поставляются брендами Axminster, Jet, Barracuda и другими, менее известными компаниями.

Разновидности кулачков

По форме и назначению сменные кулачки для токарных патронов по дереву делятся на несколько типов, имеющих специальную маркировку:

  • A, G, M – на сжатие, отличаются размером и глубиной захвата;
  • D и F – действуют на разжимание;
  • C и H – универсальные. Разная форма губок;
  • для работы с мягким, чувствительным к сжатию деревом, используются кулачки с резиновыми креплениями.

Дополнительные приспособления

При точении тонкостенных изделий или работе с хрупкой древесиной используют металлические крепёжные кольца. Имея навык обращения с металлом их можно изготовить и своими руками.
Также в паре с кулачками типа C могут использоваться винтовые вставки, вкручивающиеся в предварительно просверленное в детали отверстие.
Патроны, предназначенные для решения специфических задач по дереву:

  1. кулачковый с независимой регулировкой – для эксцентрикового точения;
  2. цанговый — зажимает заготовки круглого сечения при стягивании лепестков конической цанги стяжной гайкой. Имеет малый диапазон захвата;
  3. цилиндрический – трубка с тремя и более резьбовыми фиксаторами по окружности;
    тисочный – для захвата прямоугольных заготовок. Параллельные губки сжимаются винтом;
  4. вакуумный – для чистовой доводки. Работает за счет разницы давления воздуха, создаваемого насосом;
  5. сверлильный – для фиксации сверл. Крепится в пиноль задней бабки.
Комплект поводковых патронов МК2Комплект поводковых патронов МК2

Комплект поводковых патронов МК2

Изготовление токарного патрона по дереву своими руками

Для изготовления кулачковых патронов требуется высокоточное промышленно оборудование и в условиях домашней мастерской сделать их вряд ли возможно. Однако существуют более простые конструкции, соорудить которые своими руками не составит труда.

Самодельная планшайба для точения по дереву с регулируемыми зажимами

Понадобится ровный лист стали толщиной не менее 10 мм, стальной уголок 50×50 мм, восемь болтов М8×30 с гайками и шайбами. Следует заранее продумать, каким образом устройство будет крепиться на станок и, при необходимости, изготовить или приобрести соответствующую резьбовую втулку. После этого можно приступать:

  1. Разметить на имеющейся пластине окружность требуемого диаметра и две оси, проходящие через центр и пересекающиеся под прямым углом.
  2. Выпилить заготовку планшайбы лобзиком по разметке и тщательно отшлифовать.
  3. По полученным осям пропилить сквозные пазы, отступив от центра несколько сантиметров и не доходя 2 – 3 см до краёв. Сделать это проще, предварительно просверлив отверстия немного большего диаметра, чем запасённые болты.
  4. От уголка отпилить четыре одинаковых отрезка и просверлить одну из полок каждого тем же сверлом.
  5. Во второй полке уголков нарезать резьбу М8 и вкрутить болты.
  6. Приварить или припаять резьбовую втулку для крепления на вал.
  7. Прикрутить уголки к планшайбе болтами через шайбы.
  8. Закрепить полученный патрон по дереву на токарном станке.

Для фиксации таким самодельным патроном уголки перемещаются в нужное положение и закрепляются закручиванием гаек, окончательно деталь поджимается болтами, вкрученными в полки с резьбой.

Вакуумный патрон по дереву своими руками

Если в шпинделе передней бабки вашего токарного станка есть сквозное отверстие для выбивания зубчатого центра, можно дополнить свой арсенал самодельным вакуумным патроном. Для этого понадобятся:

  • Мощный пылесос
  • Подшипник закрытого типа, примерно равный по внешнему диаметру шлангу пылесоса
  • Кусок плотного резинового шланга для соединения пылесоса и подшипника
  • Хомут
  • Стандартная планшайба с отверстием в центре
  • Небольшой кусок МДФ или толстой фанеры
  • Текстолит для переходника

Из текстолита вытачивается втулка, одна сторона которой должна быть равна по диаметру внутреннему размеру подшипника, другая – шпинделя. Этот самодельный переходник запрессовывается в подшипник на клею, в станке он будет держаться за счёт плотности посадки. Полученная конструкция соединяется отрезком шланга с пылесосом и фиксируется хомутом.

Из МДФ или фанеры вырезается диск, крепится на планшайбу и обтачивается. Лучше сделать поверхность немного вогнутой. Сверху, для обеспечения плотности прилегания, приклеивается линолеум или тонкая резина.
По центру диск сверлится насквозь для отвода воздуха.
Подобный патрон, сделанный своими руками, обеспечивает усилие прижатия 40 — 50 кг, достаточное для удержания деталей средних размеров при чистовой обработке.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Патрон токарного станка своими руками

Токарные станки даже в наше время играют огромную роль в производстве тех или иных деталей. Все комплектующие и вся оснастка на любых станках меняется со временем, так как поддаётся изнашиванию.

Все эти элементы оборудования должны быть качественными и прочными, так как качество готовой продукции целиком и полностью зависит от качества установленных деталей. Так и патрон токарного станка. Именно без этого элемента станок становится бесполезным. Ниже мы разберём всё, что касается этого элемента токарного станка. Начнём с того, что узнаем, что это за деталь.

Общие понятия

Патрон является одной из главных элементов токарного оборудования. Именно за счёт него производится крепление (установка) будущей заготовки. Крепится он на переднюю бабку с коробкой скоростей. Механизм патрона заключается в кулачковом устройстве.

Именно кулачки, под воздействием механической силы осуществляют плотную фиксацию различных заготовок, имеющих различные диаметры и размеры. За счёт своей массивности и плотного крепления на станке, патрон осуществляет аккуратное движение заготовки и не допускает смещения заготовки во время работы, а также не допускает деформации. Также патрон вращает заготовку, что делает её обработку лёгкой.

Предназначение

Именно такая часть станка имеет самую важную миссию в любой обработке заготовки. За счёт кулачкового механизма, который расположен внутри самого патрона, заготовка зажимается и центрируется. Происходит это за счёт одновременного сужения кулачков вокруг плоскости заготовочной детали. После зажатия заготовки производится зажатие заготовки пинолем, расположенным на задней бабке. Когда эти действия сделаны, запускается станок и осуществляется вращение детали, которую можно обрабатывать.

Совет: Необходимо знать, что перед запуском оборудования, после замены токарного патрона, следует устанавливать малые обороты вращения. Делается это для того, чтобы проверить значения торцевых и радиальных биений кулачкового патрона, работающего на холостом ходу.

Разновидность

В наше время различают токарные патроны по наличию крепёжных элементов (кулачков). Этих видов всего три:

Двух кулачковые

Такие патроны способны закреплять в себе сложные, несимметричные и фасонные детали. В таких патронах есть возможность закреплять не подверженные обработке поверхности. Применяются они при маленьком производстве, а также в серийном.

Трёх кулачковые

Такой вид оснащения является самым распространённым и применяется во всех работах. Позволяет обработать круглые и шестигранные детали. В таком виде патрона используют три разных кулачка. В не зависимости от этого производится центрирование заготовки вместе с зажиманием всех трёх кулачков.

Четырёх кулачковые

Такой вид применяется для обработки заготовок прямоугольной формы. Здесь, на каждый кулачок, размещён отдельный механический узел, который делает независимыми все кулачки.

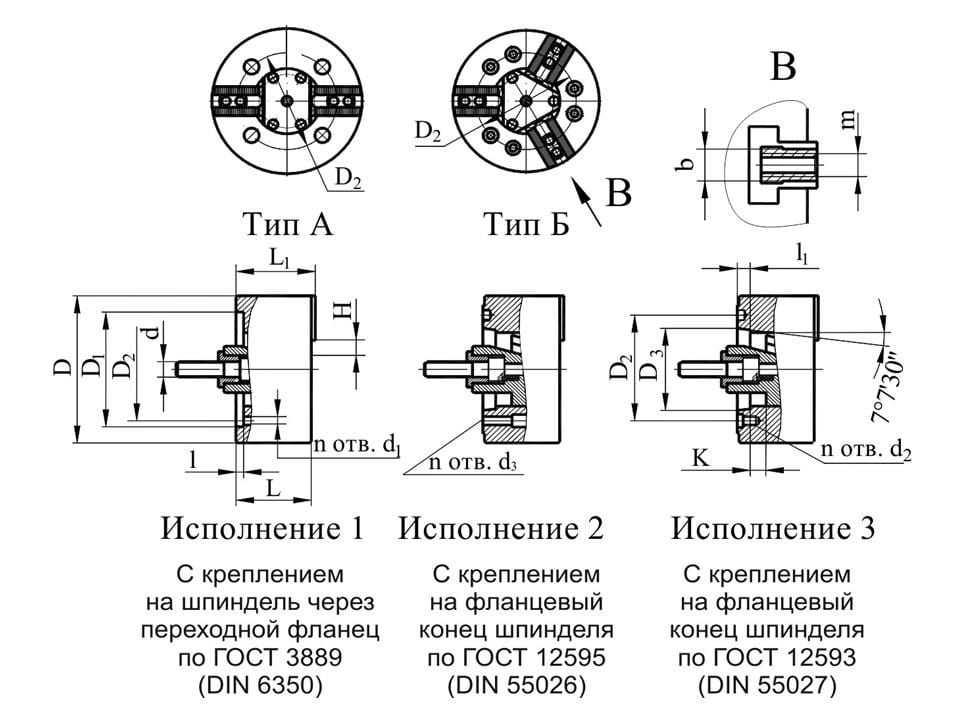

Виды кулачковых патронов

Виды кулачковых патронов

Но разновидности патронов не заканчиваются тремя видами. Их также разделяют по механизму фиксации заготовки:

Цанговые

Состоят из втулки с прорезями, в которой расположены лепестки (различные модификации включают от 3 до 6 лепестков). Эти лепестки выполняют роль кулачков.

Клиновые

Такая разновидность оснастки используется в основном на станках с числовым программным управлением. Крепление заготовки производится с помощью 3-х кулачков, которые располагаются на пологом шпинделе.

Рычажные

В данных патронах расположены ползуны, с помощью которых передвигаются кулачки путём усилия рычагом. Такой вид используется при мало серийном производстве, а также для обработки единичной заготовки.

Мембранный вид

В данном случае используется пневмопривод, с помощью которого производится сжатие мембраны. Такой вид используется только при тонкой обработке, для снятия тоненького слоя стружки.

Сверлильные

Такие патроны схожи по принципу с патронами для ручных дрелей. При закручивании гайки, специальным ключом, кулачки плавно выдавливаются. За счёт такого действия происходит зажатие детали, либо инструмента.

Термопатрон

Этот вид приспособления очень неудобен в своей эксплуатации. Связано это с тем, что при креплении заготовки, производится термическое нагревание самого патрона, такие же действия производятся при снятии инструмента.

Гидропатрон

Аналогичный принцип действия, как в термопатроне. Зажатие детали производится за счёт жидкости, которая под давлением сдавливает кулачки. За счёт жидкостного содержимого в патроне, производится дополнительное гашение вибраций, которые возникают при работе.

Совет: Перед выбором токарного патрона по дереву или по металлу, необходимо определиться с разновидностью обработки, материалом и формовкой деталей. Также следует помнить, что обзавестись дополнительными приспособлениями к патрону не будет лишним.

Конструкция
Конструкция кулачкового токарного патрон

Конструкция кулачкового токарного патрона

Рассмотрим элементы конструкции, из которых состоит сам токарный патрон:

Ключ

Применяется для осуществления действий по зажиманию детали.

Пружина

Позволяет за счёт ключа совершить те или иные действия по зажиманию детали и наоборот.

Втулка

Производит свободный проход ключа.

Стопор

Предотвращает откручивание детали во время работы станка.

Шестерня

Передаёт вращательное движение на спиральный диск.

Фланец

Деталь, на которой закрепляется вся конструкция.

Диск спиральный

За счёт вращательного движения шестерни, этот диск приводит в действие кулачки.

Кулачок обратный

Применяется для зажима заготовки с внутренней стороны.

Кулачок прямой

Применяется для зажима заготовки с наружной стороны.

Корпус

Элемент детали, на которой располагается кулачковый механизм.

Кулачки накладные

Для зажима длинных и коротких деталей имеющих большие диаметры.

Каждая из деталей всего механизма выполняет определённую функцию и не является лишней.

Сборка по чертежам

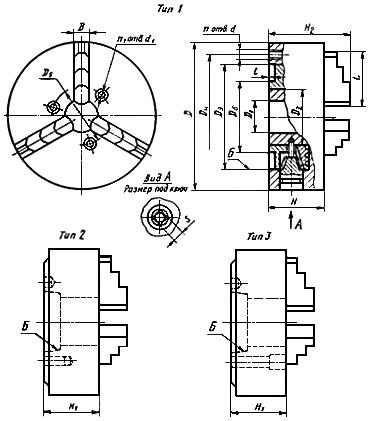

Чертёж трёхкулачкового патрона

Чертёж трёхкулачкового патрона

Сборка кулачкового патрона для токарного оборудования производится по схемам, которые можно скачать с просторов интернета и распечатать на принтере. Как правило, заводские патроны стоят больших денег и поэтому многие научились делать такие детали самодельными. Конструкцию они имеют простую, но довольно понятную. Перед началом сборки этого приспособления необходимо полностью понять весь механизм патрона и работы кулачкового механизма. Если нет возможности сделать такие элементы своими руками, то их можно заказать у любого токаря. Это будет стоить недорого.

Сборка начинается с фланца, на котором располагаются все необходимые отверстия для креплений. Следом за ним постепенно устанавливаются все детали механизма, которые завершаются накрыванием корпусом и креплением болтами всего патрона

Установка

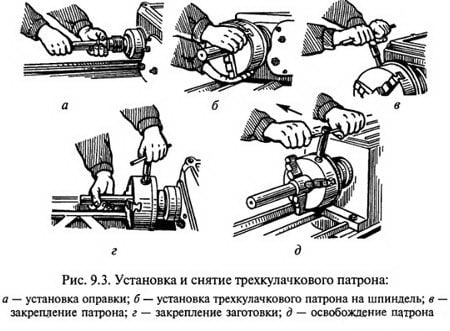

Установка кулачкового патрона

Установка кулачкового патрона

Установка производится следующим образом и в строгой последовательности:

Установка оправки

Первым делом устанавливается эта деталь, чтобы обеспечить полноценное одевание патрона.

Установка самого патрона на шпиндель

При помощи оправы, надевается на шпиндель и крепится болтами.

Закрепление

Крепится патрон на шпиндель болтами. В данном случае хорошим помощником будет простой рожковый ключ.

Закрепление заготовки

После установки патрона, в него закрепляется деталь, заготовка или инструмент.

Освобождение патрона

После всех работ производится снятие оправки.

Совет: После замены кулачкового патрона, необходимо проверить работу станка. Торцевое биение и конуса посадочного места не должно быть выше значения в три микрона.

Важно знать! Данное приспособление должно быть подвержено частой разборке с целью смазки и чистки кулачкового механизма! Если патрон находится в съёмном состоянии, то его необходимо подготовить к хранению. Для этого кулачки сводят к центру, это обеспечивает сохранность центрирования, а отверстие в центре должно быть заткнуто чистой тряпкой или другим материалом. Это предотвратит попадание пыли на стенки отверстия.

Видео обзоры

Видео обзор установки на станок:

Видео обзор, разборка, чистка, полировка:

Видео обзор токарного патрона из дерева:

Видео обзор самодельного, токарного патрона из дерева (дешёвый вариант):

stanki-info.ru

Патрон зажимной для токарного станка по дереву

Точность и качество обработки на токарном станке во многом зависит от установленного патрона. Патрон для токарного станка по дереву обеспечивает закрепление заготовки штучного или пруткового типа и передает основное движение резания.

Обработка с высокими скоростями резания требует от патрона высокой точности центрирования и надежности крепления заготовки.

Разновидность

Патроны отличаются по конструкции в зависимости от функционального и технологического назначения.

Классифицируют токарные патроны по нескольким признакам:

  • Способ крепления к станку: на фланец шпинделя, с использованием переходного фланца, прямо на шпиндель станка.
  • Установка кулачков: с независимым перемещением, с установкой непосредственно на фланце шпинделя.
  • Принцип закрепления заготовки: ручной, механизированный (с гидравлическим или пневмоприводом).
Ручное закрепление заготовки

Принцып ручного закрепления заготовки

Использование механизированного привода снижает затраты вспомогательного времени на установку и закрепление заготовки. Привод обеспечивает точное положение заготовки и центрирование при установке, такой механизм способствует повышению точности обработки.

Токарные патроны имеют разное количество кулачков. Они могут быть 2, 3 и 4 кулачковыми. Кулачки находятся в непосредственном контакте с заготовкой при работе, удерживают ее в одном положении. Бывают прямые и обратные.

Дерево (заготовка) фиксируется за наружную поверхность или отверстие для деталей в виде тел вращения, за наружные грани крепятся призматические детали.

Патрон является сложным технологическим изделием, сборной конструкции. При изготовлении сборочных единиц используются различные материалы. Корпус выполняется из серого чугуна марки СЧ 30. Материалом для деталей служит инструментальная сталь с высоким пределом прочности и термической обработкой. Шероховатость на рабочих поверхностях не выше 1,6.

Классификация

В зависимости от конструктивного исполнения токарные патроны бывают:

  • рычажные;
  • самоцентрирующиеся;
  • клиновые;
  • цанговые;
  • мембранные.

Рычажный вид

Едва ли не самая популярная конструкция. Действие механизма основывается на перемещении кулачков и зажимов за счет подвижности двухплечего рычага. Наличие гидропривода позволяет оптимизировать конструкцию.

К основной характеристике устройства относится количество зажимов для закрепления кулачка и способность к смещению по рабочему диску. Настроить такой патрон достаточно сложно, особенно при нестандартной обработке.

Переналадка происходит по двум схемам:

  • Независимая регулировка кулачков – операция трудоемкая и выполняется не для каждой конструктивного типа патрона.
  • Синхронное перемещение кулачков ключом.

Для проведения наладки специальный ключ устанавливается в паз для настройки гидропривода.

При работе с устройством подобного типа отмечается небольшой люфт детали при вращении. По этой причине рычажные конструкции чаще используются при черновой обработке.

Самоцентрирующийся вид

Заготовка центруется в патроне за счет одновременного перемещения кулачков, что характерно трехкулачковому самоцентрирующемуся патрону. Синхронное перемещение всех кулачков обеспечивается за счет вращения диска, на торце которого сделаны пазы по спирали Архимеда.

С противоположной стороны диска нарезано коническое зубчатое колесо. Оно входит в зацепление с тремя малыми кончиками. При повороте ключа приводится во вращение малое зубчатое коническое колесо, находящееся в зацеплении с диском.

Диск начинает вращение и перемещает кулачки, вставленные в пазы спирали. Изменением направления вращения производится сведение или разведение кулачков от центра. Сведение или разведение кулачков сопровождается зажимом или отжимом заготовки.

В патронах с механизированным приводом усилие зажима обеспечивает гидроцилиндр или пневмоцилиндр, установленный с задней стороны шпинделя. Шток цилиндра соединяется посредством тяги с механизмом перемещения кулачков в патроне. Тяга проходит через центральное отверстие в шпинделе. Перемещение поршня в одну или другую сторону означает, что заготовка зажимается либо освобождается.

Клиновой вид

Строение клинового патрона

Строение клинового патрона

Клиновая конструкция появилась после усовершенствования рычажного патрона.

Точность перемещения каждого кулачка удалось обеспечить после установки отдельных механических или пневматических приводов, что позволило использовать устройство на точных операциях.

Клиновой патрон наделен неоспоримым преимуществом перед прочими исполнениями. У него есть функция смещения оси заготовки от центральной оси станка. Присутствие эксцентриситета расширяет возможности станка по обработке деталей сложной конфигурации.

Характерные особенности при работе с клиновыми патронами:

  • Трудности при настройке на операцию.
  • Высокая точность установки при низком проценте погрешности.
  • Равномерно распределенная нагрузка от усилия зажима каждым кулачком повышает надежность закрепления заготовки.

Токарный станок с устройством ЧПУ нуждается в быстрой переналадке. В таких станках устанавливают зажимные модули с возможностью подключения к системе управления.

Материал, из которого изготавливают клиновые патроны, должен соответствовать высоким стандартам качества. Нельзя допускать изменения рабочих характеристик патрона в процессе обработки с высокой скоростью.

Цанговый вид

Цанговый пневматический патрон для токарного станка

Цанговый пневматический патрон для токарного станка

Закрепить быстро и надежно цилиндрическую деталь на токарном станке поможет цанговый патрон. Во время первой установки могут возникнуть трудности, специалисту следует изучить инструкцию, а также технический паспорт изделия.

Цанга, являющаяся основным элементом конструкции, представляет собой втулку с продольными осевыми прорезями. За счет прорезей формируются упругие зажимные лепестки. Они служат кулачками при зажиме заготовки. Их количество варьируется от 3 до 6 в соответствии с диаметром втулки. Цанга помещается в корпус с зажимной гайкой.

Установленную во втулку заготовку равномерно обжимают лепестки за счет давления гайки на конус, который создает сжимающее усилие. Заготовка получает жесткую фиксацию, а радиальное биение почти отсутствует.

Патрон цангового типа рассчитан на длительный период эксплуатации, а количество закреплений-снятий не регламентируется. Мастеру необходимо выработать принцип работы на станке, с помощью которого коэффициент полезного действия будет оптимальным. Современные агрегаты легко поддаются настройке, многие мастерские предлагают услуги по установке такого оборудования.

Мембранный вид

Токарные патроны мембранного типа характеризуются высокой точностью центрирования и закрепления заготовки.

Мембрана из упругого материала располагается на фланце механизма. На нее устанавливаются зажимные кулачки со сменными губками. Количество кулачков варьируется быть от 3 до 8.

При закреплении заготовки включается пневмопривод.

Пневмопривод токарного станка

Пневмопривод токарного станка

Под давлением мембрана прогибается, губки расходятся на 0,1–0,2 мм. Заготовка заводится в патрон до упора и привод отключается. Под действием упругих сил мембрана стремится вернуться в первоначальное положение. Губки обжимают заготовку.

Подобный процесс занимает небольшое количество времени, но от мастера требуется щепетильность, внимательность и осторожность. Не стоит легкомысленно относиться к производственному процессу. Детали агрегата легко выходят из строя под давлением.

Мембрана, выполненная из пружинной стали, прочно удерживает заготовку при обработке. С увеличением количества кулачков повышается точность центрирования.

Применяют мембранные патроны на чистовых операциях с малыми силами резания. Специфика работы известна далеко не каждому мастеру, необходимо изучить нормативную базу, а также рекомендации профессионалов.

Как выбрать деталь

Оптимальную модель патрона для станка выбирают, руководствуясь комплексной методикой. В первую очередь учитывают технические данные станка и выполняемые операции. Исходя из этого, анализируют следующие параметры.

Рабочий диаметр – специалисты обращают внимание на наружный диаметр устройства и размер доступный для установки на подобном оборудовании. Важен посадочный размер проточки и расположение крепежа.

Конструктивное исполнение – имеет значение способ закрепления заготовки, расположение и число кулачков.

Параметры обрабатываемых деталей – необходимо знать максимальный и минимальный диаметр по валу и отверстию будущей заготовки, вес, длину, конфигурацию. Эти факторы влияют на метод крепления – прямыми или обратными кулачками.

Размер отверстия полого шпинделя под установку заготовки из прутка. А также диапазон частот вращения.

Условия эксплуатации токарного патрона требуют размещения в закрытом помещении, где исключено негативное воздействие природных факторов и агрессивных сред, способных вызвать коррозию.

Токарный патрон является неотъемлемой частью токарного станка и без него механическая обработка невозможна.

Видео по теме: Самодельный токарный патрон

promzn.ru

Самостоятельно делаем токарный патрон

Сегодняшняя тема – самоделки. Будем говорить про токарный патрон. У начинающих токарей, скорее всего, патроны нет. У мастера была такая же ситуация. Был в станок стд-120. Поступил заказ. Нужно было вытащить 150 сувенирных ручек. Это тяжелая работа. Вопрос в том, что выточить центр было невозможно. Поэтому пришлось изготовить самодельный патрон. Сегодня также с вами изготовим его.

В первую очередь необходимо обратить внимание на диаметр заготовки, которую будете зажимать. В регионе идет доска в основном под заготовку 50 мм. Если нужно что-то большего диаметра, начинаем клеить. Но будем говорить про небольшие детали. Патрон, соответственно, на 25 мм, чтобы легко ходили заготовки из доски тридцатки.

Рекомендуем всегда перед началом работы нарисовать эскиз. Без него ничего хорошего не получится. Patron будет крепиться на планшайбу. Цилиндр из доски. Он уже нарисован. У него есть важная деталь – наплыв, который вставляется в планшайбу. Если снимите, потом можно снова поставить на место. К цилиндру приклеиваем ещё один. Его диаметр поменьше. В него будем вставлять сам патрон. Есть небольшая канавка для зажатия. Стягиваем хомутиком 25 октября 40 мм. Небольшой наплыв для красоты. Вырезаем, склеиваем.

Когда вы работаете с ленточной пилой, нужно соблюдать элементарные правила осторожности. То есть, не совать пальцы близко вместо сверления. Чем дальше будут пальца, тем лучше. Когда врезается окружности, нужно одним пальцем прижать теоретический центр окружности к столу. второй рукой вращает заготовку, подавая на пилу вокруг этого центра. Это несложно. Тогда у вас окружность будет такая, как будто идеальная. Почему отверстия? Чтобы составить две заготовки соосно. Потому что потом проточим на токарном станке. В эту ось необходимо зажать.

Сжимаем струбцинами 2 деталей и оставляем.

Продолжение с шестой минуты на видеоролике.

Канал “Юрий Бажан”. Для начинающего токаря одной из первых задач является самостоятельное изготовление токарного патрона. Мастер продемонстрирует, как он это сделал.

izobreteniya.net

Самодельный токарный патрон по дереву.


Всем привет!

Сегодня я продолжаю публикации на тему самодельного токарного патрона.


Первый ОПЫТНЫЙ образец.

Пробное точение — подрезка торца.

Длина заготовки — 340 мм, диаметр — 38, материал — бук.









Ссылки на предыдущие статьи:
Самодельный токарный патрон.
Самодельный патрон из фанеры.

Видео, в котором я показал работу патрона
=

=


В сегодняшней статье я хочу рассказать о некоторых особенностях.

Идею такого патрона я вынашивал довольно давно.
Но сначала небольшое отступление.

На просторах интернета полно схем патрона с 4 болтами, которая уже стала классической.
Многие мастера повторяют эту конструкцию.

Например патрон моего коллеги Кирилла с канала
«Добрый столяр»:



Несмотря на всю простоту, подобный «патрон» имеет несколько существенных недостатков
не позволяющих использовать данную схему в качестве полноценной замены 4-х кулачковому патрону промышленного изготовления.

Во-первых качество фиксации деревянной заготовки подобным «патроном» является не удовлетворительным, так как площадь зажимных поверхностей мала, и болты продавливают поверхность заготовки

Решить эту проблему можно либо увеличив количество болтов (например установить болты попарно, в 2 ряда),
либо развернуть болты головками к заготовке.

Но и в этом случае есть вероятность расшатывания заготовки, так как головка болта не имеет выступов, внедряющихся в заготовку и увеличивающих сцепление кулачков с деталью.

Во-вторых крепление зажимных болтов в тонком
уголке-кронштейне (малое количество ниток резьбы) недостаточно надежно, при зажимании заготовки болты стремятся отклониться от плоскости планшайбы.

И эту проблему можно решить, увеличив толщину кронштейна, либо заменив Г-образный кронштейн на П-образный.

Кроме того болты, выступающие за габариты патрона, представляют опасность при работе с таким устройством.


Чтобы избежать этих недостатков я решил делать свой патрон по другому.

В качестве основы взята чугунная планшайба «школьного» станка СТД-120




Кронштейны кулачков — «гайки» отфрезерованы из квадрата Ст.3 на 18 мм.

Длина 26 мм — выбрана произвольно, исходя из имеющегося материала.

Чтобы отодвинуть кулачки дальше от поверхности планшайбы, под кронштейны сделаны подкладки из пластины толщиной 4 мм.

В качестве зажимных кулачков использованы мебельные болты М 10, с полукруглой головкой и квадратным подголовником на 10 мм.





Сфера на головках сточена,
и проточены канавки, в следствии чего образовалось
2 кольцевых выступа и центральный шип, который выше выступов на 1,5 мм.








Кронштейны крепятся к планшайбе на 2 болта М6.

Патрон одинаково хорошо держит как квадратную, так и круглую деталь.
Зажимаемый размер заготовки (квадрат) от 22 до 54 мм.

Сила фиксации настолько велика, что позволяет точить заготовку длиной до 6 — 8 диаметров. Все зависит от жесткости самой заготовки.


После первых тестов появилась идея модернизировать патрон (для увеличения размеров зажимаемой заготовки).

Для этого нужно сделать новые кулачки без квадратного подголовника, который забирает полезную длину болта.

Новые кулачки планирую точить из шестигранника на 22 или 24.
В этом случае удастся получить более тонкую головку, что даст возможность зажимать квадрат размером 60 мм.

Да и вращать шестигранный болт большого диаметра удобней, чем квадрат на 10.














Чтобы быстро менять размер заготовки я использую шуруповерт.
Для этого в торцах болтов сделал крестообразный пропил под биту РН 2.







Можно также просверлить в торцах отверстия, нарезать резьбу М5 и вкрутить болты с внутренним шестигранником, зафиксировав его при помощи «холодной сварки», эпоксидной смолы или фиксатора резьбы.














Вот собственно и вся конструкция.
Сейчас ей предстоят полноценные «ходовые испытания», по итогам которых я буду снимать видео.

Следите за анонсами на моем канале.

А на этом на сегодня все.

Всем спасибо за внимание 🙂




alffisher.blogspot.com

AlfFisher. Моя работа: Самодельный токарный патрон.


Посмотрел сегодня видео своего коллеги — Кирилла https://www.youtube.com/watch?v=f6-aA3AwTm8 и решил написать этот пост.

Вопрос самодельного патрона для токарного станка по дереву мне приходилось решать когда-то давно, когда на моем станке еще не было 3-х кулачкового патрона.

Поскольку конструировал патрон исходя из скромных возможностей, старался сделать максимально простую конструкцию.

Планшайба моего патрона — составная. Она состоит из металлического сварного фланца, о котором я рассказывал в своем видео:  https://www.youtube.com/watch?v=PPhh-ywK96I
и фанерного диска (2), толщиной 18 мм. Рис. 1.

=

На диск установлены 2 самодельных металлических зажима (3).


Чтобы сделать работу более безопасной, на планшайбу (2) установлено дополнительное ограждение 1, склеенное из нескольких слоев фанеры.
Рис. 1  Устройство патрона.

Для доступа к зажимным болтам в защитном ограждении вырезаны 2 окна (4), позволяющие использовать торцевой ключ.

Зажимы я делал в виде отдельных элементов, но при монтаже, для уменьшения габаритов патрона, сварил вместе (на несколько точек).
Это позволило использовать для крепления к диску только 4 болта.

Рис. 2  Зажимы и центр.
Зажимы прикреплены к планшайбе на болты М6, которые ввинчены с обратной стороны, и срезаны за-под-лицо с плоскостью зажимов. Чтобы болты не вывинтились от вибрации, торцы резьбы закернены.

 После крепления зажимов, диск привинчен к фланцу.

Рис. 3  Устройство зажима.
Основа зажима (2) сделана из уголка 60 х 60. Одна полка укорочена и в ней нарезана резьба М10, Во второй полке просверлены 2 крепежных отверстия (3) и нарезана резьба М6.

Чтобы уменьшить люфт зажимного болта в отверстии, к основе приварена дополнительная гайка (4).

Зажимная губка сварена из уголка (7) сечением 35 х 35 и металлического бруска с двумя отверстиями (5). В одно отверстие  входит проточенный до Ф 6 мм, зажимной болт (1).
На проточенной части сделана канавка шириной 4 мм.

Во второе отверстие запрессован контрящий штифт (6), не позволяющий губке соскочить в зажимного болта.

Продольный ход каждой губки — приблизительно 35 мм, что позволяет зажимать квадрат сечением от 30 до 65 мм, а при использовании дополнительных прокладок — можно зажимать бруски и меньшего сечения.

Чтобы детали не выскальзывали из губок, на внутреннюю поверхность наклеена наждачная бумага № 40.

Немного позднее я постараюсь снять видео о своей конструкции патрона.

А на этом на сегодня — все.

Ставьте лайки, пишите комментарии, задавайте вопросы и делитесь в соцсетях :).

alffisher.blogspot.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
