Трансформер кровать-стол своими руками.

Достаточно давно увидел видео, на котором показано, как самому можно из фанеры изготовить, незаменимую для маленьких квартир, мебель – трансформер кровать-стол. Идея очень понравилась, но никак не доходили руки. Вот это видео:

Согласитесь, замечательная идея! И достаточно простая на первый взгляд реализация. Прям бери и делай.

Начал искать дополнительную информацию о этой кровати. Нашел еще и такое видео – тут записан процесс создания этой кровати в SketchUp.

Но автор этого видео – халтурщик)))  Это я понял потом, когда решил прорисовать в SketchUp эту кровать сам.

Так же я понял, что и в оригинальном видео присутствуют ошибки. Причем как в изначальных размерах, так и при обработке видео. Толщины шайб, зазоры между деталями вообще не учтены. Так же непонятно как выбрано место установки планки, которая фиксирует горизонтальное положение столешницы в процессе преобразования мебели из стола в кровать и обратно.

В общем, все эти вопросы пришлось решать заново.

Несколько слов о конструкции. Изделие состоит из двух частей.  Первая часть это каркас-рама. Кстати, на его основе можно приделать к данному изделию еще полноценный шкаф или второй ярус. Вторая часть в свою очередь состоит из двух частей – каркас кровати и столешница стола. Они соединены между собой таким образом, что независимо от положения каркаса кровати, столешница всегда в горизонтальном(или почти горизонтальном) положении. Трансформация из одного состояния в другое происходит вращением(подъемом) каркаса кровати. Когда каркас кровати в горизонтальном положении – получается кровать. Если его поднять(повернуть) в вертикальное положение – спальное место прячется, а столешница поднимается с уровня пола в рабочее положение – получается стол.

Вот что у меня получилось.

Положение «кровать»

Размер места под матрас 1914*914 мм. Этот размер я оставил оригинальным.  Под него подойдет матрас размером 190*90см. Матрасы таких размеров доступны в наших магазинах. Зазор по 7 мм по периметру может пригодиться для ремней. Что бы матрас со всей постелью не вываливался – стоит подумать о ремнях.

Высота кровати – 500мм. Многовато, но не критично. (Хотя если добавить еще и высоту матраса – для кого-то это может быть уже неудобно) В данном варианте уровень матраса будет ниже на 32 мм. При желании его можно конструктивно опустить еще ниже и сделать вырез в боковине, ограничивающей матрас. Это позволит понизить высоту кровати сантиметров на 10 максимум.

В таком варианте как сейчас максимальная толщина матраса не более 160мм

В положении «кровать» крышка стола плашмя без зазоров ложится на пол.

Чуть разукрасил для лучшего понимания.

Положение – «стол»

Высота столешницы от пола – 768 мм. Вполне нормальная высота для взрослого человека.

Глубина столешницы – 332 мм. Этого явно маловато. Кто захочет его увеличить – есть два способа – увеличивать вперед и увеличивать назад. Первый способ самый простой. Просто увеличить размеры детали столешницы. Второй способ потребует внесения изменений в конструкцию кровати.

Ну, хоть в ширину рабочее место радует))).

Стоит обратить внимание на каркас кровати(ту деталь, куда укладывается матрас). Его толщина 20см. Если не утапливать матрас для понижения высоты кровати, то в положении «стол» на задней стенке(которая является нижней частью кровати) появляется свободное пространство.  Его можно использовать для установки полочек в виде карманов. Или туда можно на стационар прикрутить монитор на держателях. Это освободит место на столешнице.

Изображение в цвете

Теперь несколько слов о процессе трансформации.

Как я уже писал, в видео инструкции по изготовлению кровати центр отверстия для вспомогательной планки и ее длина был отмечен не правильно. Или я просто не так понял. В общем, с указанными размерами и размещением отверстий явно что то не складывалось.

Пришлось разбираться и в этом вопросе с нуля. Получилось у меня вот так

Записал небольшое видео — процесс трансформирования кровати в стол и обратно в движении.

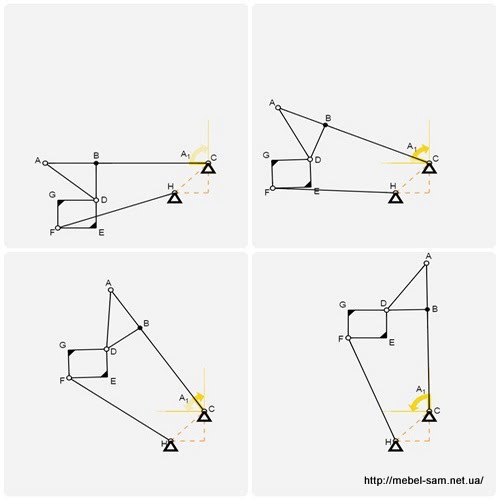

Как видите, в нижней и верхней точке столешница находится в горизонтальном положении.

В процессе трансформации, примерно в первой четверти движения, положение столешницы немного отклоняется от горизонтального. Примерно на 2-3 градуса. Стакан с водой не перевернется, но ручка/карандаш может запросто скатиться. Ну, это лучшее, что у меня вышло.

Что это за программа(в которой моделировалась кинематика связанного движения), если интересно, я опишу в отдельной статье. Так что жду ваших отзывов.

Для изготовления металлической пластины, я присмотрел листовой метал 3мм толщиной. Такого большого количества отверстий и саморезов(как показано на видео), думаю, не нужно. Достаточно 3 отверстия и соединить не на саморезы, а на винты и гайки. Причем одно отверстие для вращения и два для фиксации. Так будет явно надежнее.

Кстати, существуют готовые решения механизмов трансформеров стол-кровать. Стоят отечественные образцы примерно от 2000 грн. Заграничные(западные) аналоги по цене раз в пять дороже примерно от 10 тыс. грн. Это если вы не хотите “изобретать колесо”. Ну и конструкция кровати там уже совсем другая. Но мы ведь не ищем легких путей????)))))

У нашей кровати механизм попроще. Вот только пока что в нем не хватает системы амортизации. Посматриваю в сторону газовых поршней(примерно таких же как и в заводских решения). Опыта работы с ними у меня пока никакого. Если кто-то возьмется помочь мне с расчетом/выбором/размещением газового поршня(газового лифта) — буду очень благодарен.

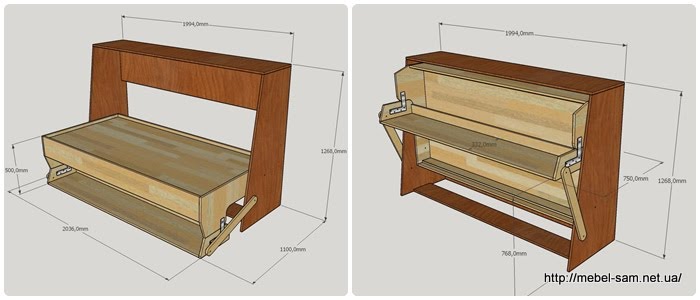

Вот такая у меня вышла кровать-стол из фанеры

Тут на изображении еще нет кругляшей-прокладок между ограничивающими планками и подвижной частью. Но особой погоды они не делают.

Планирую довести свой проект до финальных чертежей с картами кроя. Причем как для станка с ЧПУ, так и для раскроя на обычном форматном станке. Сделать спецификацию всей фурнитуры(винты, гайки, шпильки и т.д.). Правда, когда это будет — точно не скажу.

Еще нужно будет поискать и подобрать фиксаторы кровати в вертикальном положении.

Проект подкупает относительной простотой реализации и большим заделом для модификаций.
А вы что скажите? Есть желающие сделать себе такую кровать?

mebel-sam.net.ua

Мебель-траснформер своими руками: схемы, инструкции, фото

Современный мебельный рынок предлагает мебель различных стилей на любой вкус и кошелек. В выставочных павильонах можно найти роскошные, похожие на королевские, кровати,  кресла, комоды, разместить которые возможно в огромном помещении.

Можно найти и более скромные, но выполненные со вкусом нарядные гарнитуры. Есть и совсем простая и дешевая мебель.

Куб-трансформер может служить тумбочкой, столом с пуфами, креслом и и полноценной кроватью

Особняком находится трансформер, которая демонстрирует предельную компактность, универсальность использования и предельную простоту. Она прекрасно вписывается в помещения, оформленные в стиле минимализма, и позволяет увеличить жизненное пространство, наполнить его воздухом и светом.

Двухспальная кровать в гостиной не займет много места днем и станет удобным спальным местом ночью

Определяемся с дизайном и конструкцией

Функциональный трансформер, включающий кровать, диван, стол и пуфики для гостей

Мебель-трансформер –  изобретение, которое широко использовалось в квартирах малой площади, где невозможно было установить «полноценные» диваны, кровати, столы. Таких малогабаритных квартир было великое множество.

Комод легко превращается в компьютерный стол и полочку для принтера

Однако со временем на нее обратили внимание и те, кто имеет достаточно просторные комнаты, но привык к минимализму или хочет максимально наполнить свое жилище светом и воздухом.

Простое и компактное решение — полка под окном, а если понадобится, это обеденный стол со стульями

Трансформеры не только позволяют реализовать эти задачи, но и решают еще один вопрос: оригинальности интерьера и простора для дизайнерской мысли. С помощью такой мебели можно превратить:

• спальню – в гостиную, и – наоборот;
• кровать-шкаф – в уютный диван;
• спальное место – в часть стенового пространства;
• небольшой сундучок, занимающий совсем мало места – в небольшой стол с пуфиком.

Кровать-трансформер удобна в маленьких и в больших помещениях, так как способна превратить комнату в гостиную днем, а в спальню ночью

Простор для различных дизайнерских решений предоставляет использование модульной мебели, как самостоятельного элемента, или вкупе с другими видами трансформационной:

• раскладными;
• выдвижными;
• поднимающимися (откидными).

Трансформер мягкое кресло-кровать в сложенном и разложенном виде

С помощью различных конструкционных решений, в том числе «исчезающих», можно гостиную к вечеру превратить в детскую, а на маленькой кухне «спрятать» обеденный стол после трапезы.

Компьютерный стол-трансформер для работы сидя и стоя

Детскую или кабинет можно оборудовать диваном или полноценным спальным местом, рядом с которым появятся шкафы и полки, собранные из различных модулей.

Детская кровать-трансформер может служить манежем для малыша и комодом или кроватью для подростка, тумбой и полкой

Они будут украшать комнату, выполнять функциональные задачи и придавать особую оригинальность помещению.

Софа-кровать двухъярусная – сильное и компактное решение для маленькой детской

Чертежи мебели трансформера своими руками

Схема шкафа-кровати трансформера

Мебель-трансформер можно заказать в компании, которая занимается ее изготовлением, но если домашний мастер имеет хотя бы небольшой опыт работы со столярным инструментом материалами, которые используют для ее изготовления, он может сам сделать ее своими руками.

Чертежи также можно выполнить самостоятельно или найти в интернете, где предлагаются и мастер-классы по составлению эскизов и чертежей и изготовлению трансформера своими руками.

Чертеж шкафа с встроенной кроватью

При выполнении чертежа необходимо учесть:

• размеры помещения, где предполагается установка мебельного трансформера;
• четкие параметры нового изделия;
• материалы, которые будут использованы, и их свойства;
• место расположения изделия;
• тип трансформера.

При составлении чертежа требуется предельная точность и выверенность размеров изделия.

Схема стола трансформера с размерами

Необходимые материалы

Набор необходимых материалов напрямую будет зависеть от того, на каком виде мебели остановится домашний мастер. Однако, есть перечень, который присутствует при любом выборе.

Материал	Основные параметры	Где используется
ЛДСП	Плиты толщиной от 10 до 22 мм	Изготовление шкафов, полок с высокой прочностью на изгиб Декорирование
МДФ	Прочные листы Повышенная влагостойкость и плотность	Столешницы, сидения скамеек, кухонные фасады
Дерево	Массив, брус	Любые изделия
Поролон	Мягкий, удобный, недорогой	Для набивки мягкой мебели
Стекло	Толщина от	Для оформления шкафов и полок
Мебельный крепеж	Различные виды	Для всех изделий
Мебельная фурнитура	Различная конфигурация и предназначение	Для декорирования При оформлении дверей шкафов, ящиков

Необходимые инструменты

Набор необходимых инструментов для изготовления своими руками также будет отличаться, в зависимости от выбранного вида мебели. В общий перечень войдут:

• петли для фасадов;
• металлические или пластмассовые соединительные угольники;
• направляющие для ящиков;
• электродрель с набором сверл;
• струбцины;
• фреза;
• молоток;
• утюг;
• лобзик или ножовка;
• измерительные приборы.

Этот список может меняться, в зависимости от выбранной модели

Процесс изготовления: пошаговая инструкция

Схема простой самодельной подъемной кровати

Чтобы изготовить кровать-трансформер своими руками, нужно двигаться пошагово, не пропуская никаких важных моментов подготовки и выполнения работ.

Начинать нужно с выбора места расположения изделия, после чего можно приступать к изготовлению эскиза, а затем – чертежа.

Очень компактная кровать-трансформер для интерьерных решений в стиле минимализм

После выбора дизайна изделия, уточнения его размеров и составления чертежа, можно приступать к изготовлению. Попробуем сделать кровать – шкаф. Несмотря на кажущуюся сложность, изготовить ее не очень трудно. Главная проблема – большие размеры.

Инструкция

1. Выбирается материал и делаются размеры.

   Детали для будущей кровати

2. Составляется эскиз, выполняется чертеж.
3. Каркас можно использовать от старой кровати или заказать его на мебельной фабрике или в мастерской. Спальное место определяем в размерах 180х200.

   За основу самой кровати можно взять ортопедическое основание и матрас

4. Чтобы осталась одна основа, с нее снимаются ламели.
5. Каркас устанавливается на бруски

   Каркас будем устанавливать на бруски

6. На заготовках шкафа делается разметка под боковые части.

   Размечаем посадочные места под боковины шкафа

7. Стыкуются все части конструкции.

   Стыкуем основание шкафа с его боковыми панелями

8. Фиксируется верхняя панель.
9. Затем конструкция закрепляется на стене.

   Крепим верхнюю панель и закрепляем конструкцию на стене

10. После монтируется каркас кровати с помощью подъемного механизма и пружин.

Схема подъемного механизма и ножки кровати

11. Теперь можно соединить обе части трансформера, вернув ламели на прежнее  место.

    Возвращаем ламели на место для основания матраса

12. Завершающий этап – крепление фасада.

    Устанавливаем фасад в виде импровизированных дверей шкафа

Совет. Не стоит вместо бруса устанавливать основу на стандартные ножки для мебели, потому что они могут не выдержать веса конструкции.

Готовый подъемный механизм сэкономит ваше время и силы при изготовлении кровати-трансформера

Чтобы перевести кровать в горизонтальное положение, нужно установить ручки и воспользоваться ими.

Внимание! Фасад должен быть в сочетании с находящейся в комнате мебелью. Что касается фурнитуры, то ее расположение не имеет существенного значения.

Видео: Шкаф кровать своими руками
