Шаблон для заточки цепи бензопилы своими руками: Как наточить цепь бензопилы в домашних условиях: видео и фото рекомендации – Советы и рекомендации по заточке цепей для бензопил

Как Пользоваться Шаблоном Для Заточки Цепи

Угол цепи цепной пилы. Как правильно выбрать?

Даже популярный Стих не вечен: когда-то зубы бензопилы изнашиваются, что легко определить по характеру сформированных стружек. С тупой режущей кромкой стружка мелкая, потому что рабочая кромка не режется, но дерево мажет. Естественно, что усилия, затрачиваемые оператором, резко возрастают. Пришло время затачивать пилу. Как это сделать правильно — выберите оптимальную технологию, определите, какой угол заточки зуба должен быть и как его проверить?

Внешние признаки тупой режущей кромки зуба бензопилы

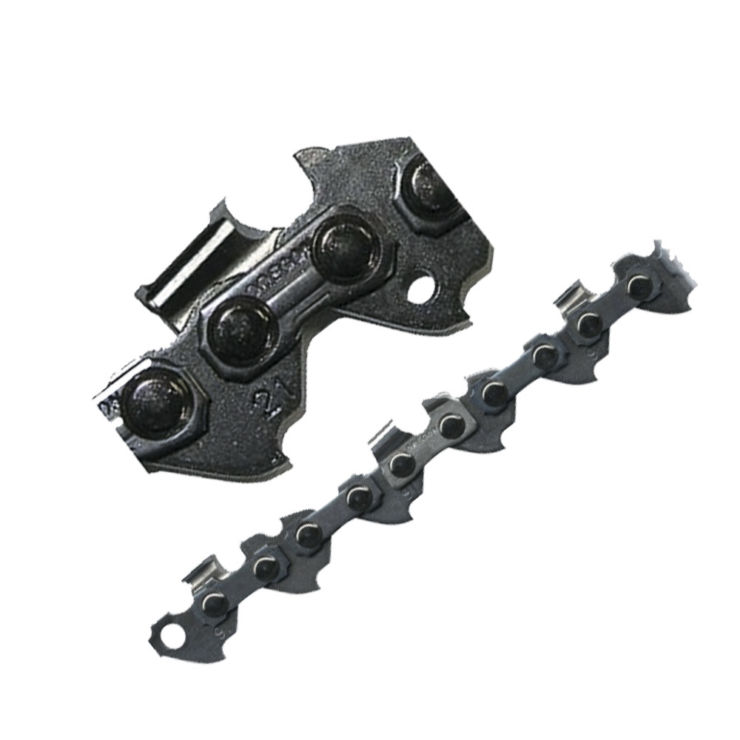

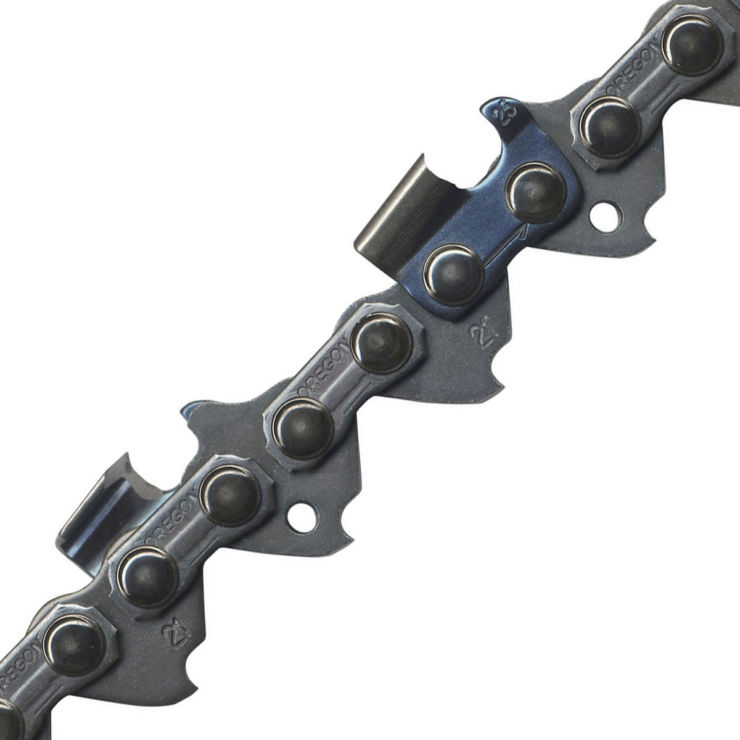

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. Рис. 1), которая зависит от направления цепи. Он имеет две рабочие кромки: боковую, перпендикулярную оси движения звеньев, и верхнюю часть, расположенную под определенным углом к ​​направлению движения цепи. Кроме того, на каждом зубце предусмотрен ограничитель, параметры которого определяют высоту чипа, который должен быть удален. Так как основная сила резки падает именно на рабочий угол, то на каком углу для заточки зуба будет зависеть вся последующая работа с инструментом.

Рисунок 1 — Функциональные части зубца бензопилы и их внешний вид

Прежде чем начать долгую работу с бензопилой, ей необходимо провести осмотр и провести пробную распиловку, в результате чего:

1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиальное закругление на нем — основные признаки притупления (см. Рисунок 2).

1. Проверьте силу подачи, при которой инструмент работает стабильно, с быстрым сокращением производства. Для острых зубов начальный момент имплантации зуба в древесину происходит быстро и без значительного сопротивления материала.
2. Выясните наличие вибраций цепи во время устойчивого среза — если они заметны, то зубы должны быть заточены.
3. Изучите внешний вид недавно вырезанного конца (особенно, если инструмент используется для продольной распиловки). При наличии грубой стружки и вмятин цепные цепные пилы подвергаются заточке.

Углы шлифования и конфигурация зубья пилы

Режущая кромка зуба характеризуется следующими параметрами:

Кроме того, каждая модель инструмента имеет свой собственный шаг зубьев, значение которого для домашних и полупрофессиональных моделей связано с мощностью бензопилы и крутящим моментом, который развивает привод. Например, для продольной распиловки шаг меньше (например, 0,325 дюйма). Производительность будет снижаться, но требуемые усилия будут значительно ниже. Верхние значения ступеней для домашних бензоколонков крайне редки, главным образом при вырубке деревьев с большим диаметром ствола. Мощность двигателя не должна превышать 2500 Вт.

Толщина режущей кромки для большинства производителей бензопилы установлена ​​равной и равна 1,3 мм (имеются также края толщиной 1,1 мм, но, во-первых, их чрезвычайно трудно заточить дома, а во-вторых, такие ссылки крайне мало функциональны: их можно использовать только для распиловки тонких ветвей).

Высота профиля цепи может быть 0,625 мм или 0,762 мм, а для бытовых бензиновых инструментов в большинстве случаев используется низкий профиль. При затачивании ограничителей этот параметр очень важен, так как при уменьшении высоты превышения допустимых значений вибрация инструмента во время работы увеличивается, хотя качество разреза остается удовлетворительным. Поэтому, чтобы принять участие в уменьшении высоты ограничителя при заточке зуба, это не стоит.

Шаблон комбинационной комбинации Husqvarna

СПАСИБО ЗА КАКОЙ-ЛИБО И ПОДДЕРЖКУ НА МОЙ канал СМОТРИТЕ ЦЕНУ: 0ltsIV ВНИМАНИЕ! ССЫЛКИ С РЕКЛАМЫ.

Заточка цепей на бензопиле своими руками

Правильная работа бензопилы. Уход и техническое обслуживание бензопилы. Нестандартное использование бензопилы. скульптура.

Угол заточки цепной цепи зависит от основной цели инструмента — для поперечной резки или продольной распиловки. Так как продольная стойкость к пилению древесного сопротивления всегда заметно выше, то край зуба должен быть очень острым. Рекомендуется делать это в диапазоне 6 … 12 ° (для сравнения — с преобладанием поперечной резки — до 25 … 30 °). Естественно, что в первом случае заточка должна выполняться чаще и особенно осторожно, поскольку неприемлемо малый угол наклона зуба способствует его быстрому измельчению во время работы бензопилы. Это особенно важно для соединений, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблон заточки цепной пилы

При покупке бензопилы рекомендуется получить специальный шаблон (см. Рис. 3), с помощью которого вы можете легко установить оптимальные углы зуба. Он контролирует значения задних углов верхней и конечной лопаток, а также переднюю кромку края (он указан в инструкциях производителя и может варьироваться от 65 до 80 °).

Особенно важно использовать шаблон для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепей цепных пил в противном случае очень затруднен, но между тем он должен поддерживаться в довольно ограниченных пределах — от 50 до 60 °.

Измерение угла заточки выполняется путем определения угла между верхней режущей кромкой и линией, перпендикулярной направляющей цепи.

Угол измельчения цепи бензопилы можно изменить, в зависимости от того, какая работа будет выполнена. С ростом твердости древесины ее ценность должна быть меньше. В общем, оптимальное значение угла составляет 10 … 12 ° — для продольной распиловки и 25 … 30 ° — для поперечной резки.

Рисунок 3 — Внешний вид шаблона для хонингования зубьев бензопилы

Заточка может выполняться вручную с использованием круглого файла с рабочим диаметром 4 … 5,5 мм или на машине. В первом случае крайне важно правильно расположить инструмент относительно заостренного зуба. Верхний край рабочей части файла расположен примерно на пятую над верхним краем зуба. Инструмент размещен перпендикулярно оси цепи и под углом 25 … 30 ° к верхнему краю зуба

Одного круглого файла недостаточно. Чтобы обострить ограничитель, вам нужен плоский файл и очистить рабочий участок, крючок, который удаляет сформированные опилки. В продаже есть также специальные держатели, на которых градуированы линии направления движения файла вокруг оси цепочки. Как видно из фиг.4, держатель можно установить на зуб сверху и опираться на его верхний край. Поскольку высота держателя адаптирована к определенному шагу цепи, его следует выбирать в зависимости от бензопилы конкретных моделей и марок.

Минимально необходимый набор для получения правильного угла заточки цепи вручную показан на рисунке 5.

Рисунок 5 — Набор шлифовальных инструментов и инструментов

Сначала затачивайте зубы в одном направлении, а затем в другое. Начните с легкого нажатия инструмента в направлении от вас, постепенно увеличивая нагрузку. Во время шлифования круглый файл периодически поворачивается вдоль своей оси.

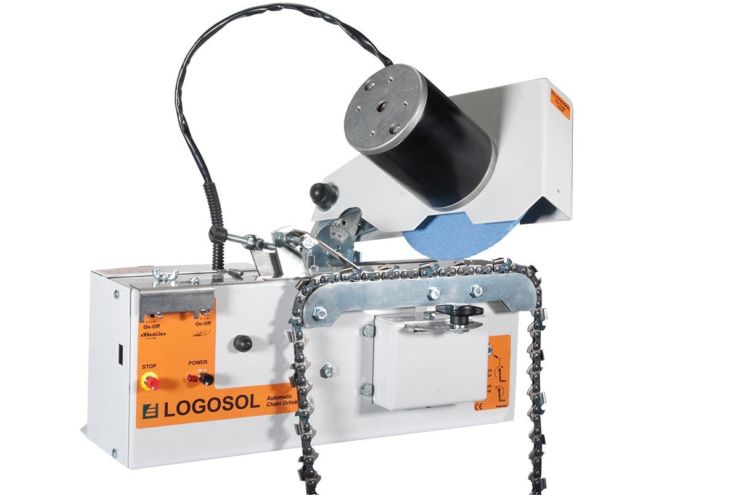

Механизированная заточка на машине

Заточка на машине намного удобнее и не требует высокой квалификации исполнителя. Такие машины имеют электропривод и оснащены специальными шлифовальными кругами.

Для домашней мастерской стоит покупать компактные блоки, которые не занимают много места для хранения и подходят для быстрого и высококачественного шлифования цепей цепных пил от разных производителей. Такие устройства должны работать от стационарного источника питания 220 В, иметь низкое энергопотребление (до 100 Вт) и простоту установки на цепи.

При выборе машины необходимо обратить внимание на следующие технологические характеристики:

• Возможность обработки зубьев различной толщины верхней кромки и различного шага цепи;
• Возможность регулировки угла заточки в пределах, указанных ранее;
• Наличие сменных шлифовальных дисков;
• Постоянное значение ширины разреза.

Конструкция машины проста и включает в себя приводной двигатель, вал с сиденьем для шлифовального круга, ручку с элементами управления, устройство для крепления машины к цепи. Регулировка силы нажатия на заостренный элемент обеспечивается пружинным зажимом. Современные модели шлифовальных станков оснащены дифференцированным зажимом, который обеспечивает самоцентрирование изделия на машине. Для удобства работы на корпусе зажима имеется измерительная шкала.

По желанию машина может также поставляться с миниатюрной лампочкой, которая обеспечивает освещение рабочей зоны, а также гидравлический усилитель, который облегчает затачивание.

Безопасность работы обеспечивается складным предохранителем.

Post Views: 19

Угол заточки цепи бензопилы. Как выбрать правильный?

Даже популярный Stihl не вечен: когда-то зубья бензопилы изнашиваются, что легко установить по характеру образующейся стружки. При затупленной режущей кромке стружка получается мелкой, потому что рабочая кромка не режет, а мнёт древесину. Естественно, что затрачиваемые оператором усилия резко возрастают. Пришло время заточить пилу. Каким образом это сделать верно – выбрать оптимальную технологию, установить, какой угол заточки зуба должен быть и как это проверить?

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

Рисунок 1 – Функциональные части зуба бензопилы и их вид

Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:

1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).

Рисунок 2

2. Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
3. Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
4. Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Углы заточки и конфигурация зуба бензопилы

Режущая кромка зуба характеризуется следующими параметрами:

• Шириной;
• Толщиной;
• Углом заточки.

Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие будет существенно ниже. Верхние значения шагов для бытовых бензопил принимают крайне редко, в основном, при валке деревьев с большим диаметром ствола. Мощность двигателя при этом не должна превышать 2500 Вт.

Толщина режущей кромки у большинства производителей бензопил устанавливается одинаковой, и равной 1,3 мм (бывают и кромки с толщиной 1,1 мм, но, во-первых, их крайне сложно заточить в домашних условиях, а, во-вторых, такие звенья крайне малофункциональны: их можно использовать лишь для распила тонких сучьев).

Высота цепного профиля может быть либо 0,625 мм, либо 0,762 мм, причём для бытового бензоинструмента в подавляющем большинстве случаев используется именно низкий профиль. При заточке ограничителей этот параметр весьма важен, потому что с уменьшением высоты сверхдопустимых значений вибрация инструмента при работе возрастает, хотя качество пропила остаётся по-прежнему удовлетворительным. Поэтому увлекаться снижением высоты ограничителя при заточке зуба не стоит.

Угол заточки цепи бензопилы зависит от основного предназначения инструмента – для поперечного или для продольного пиления. Поскольку при продольном пилении сопротивление древесины всегда заметно выше, то и кромка зуба должна быть очень острой. Рекомендуется делать её в диапазоне 6…12° (для сравнения – при преобладании поперечного распила – до 25…30°). Естественно, в первом случае заточка должна производиться чаще, и особенно тщательно, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию при работе бензопилы. Это особенно важно для звеньев, которые изготавливаются из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

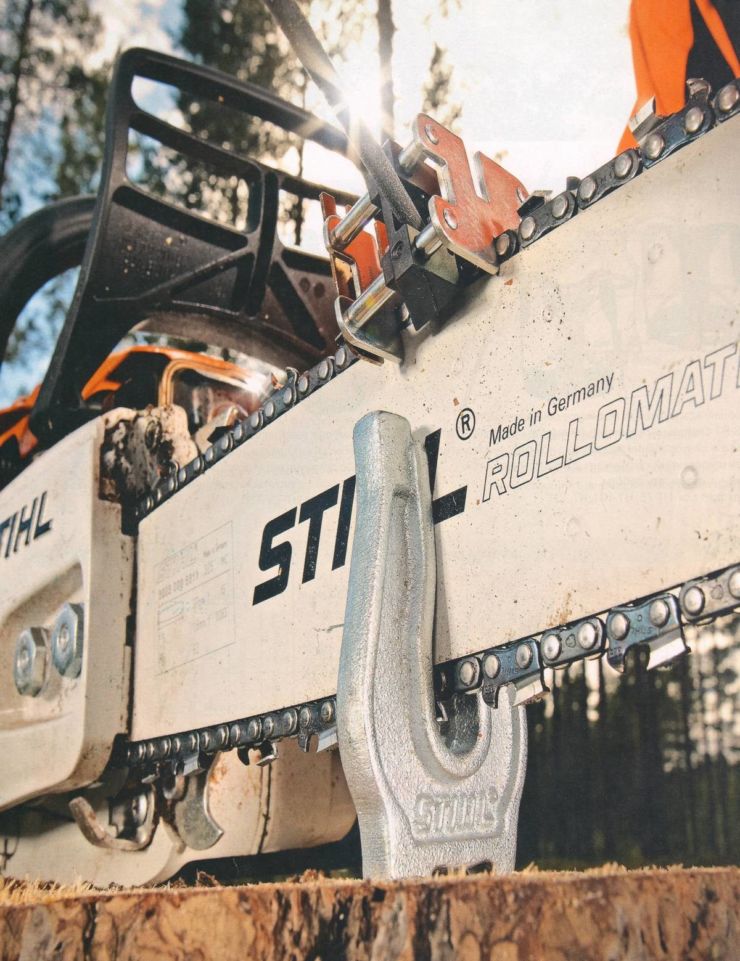

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°.

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

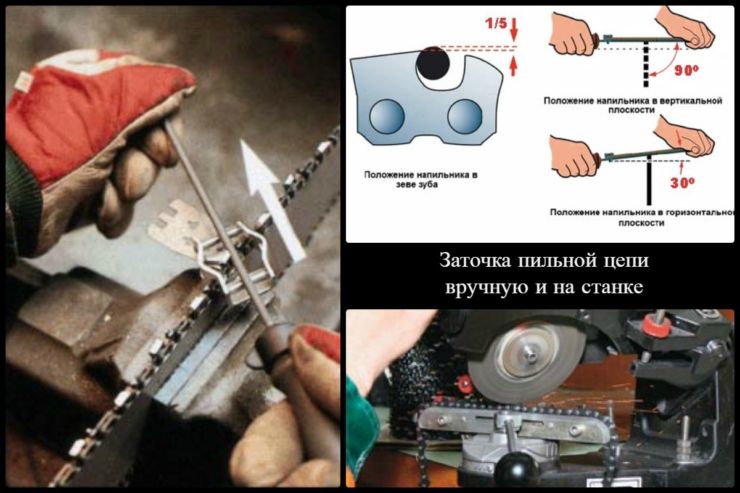

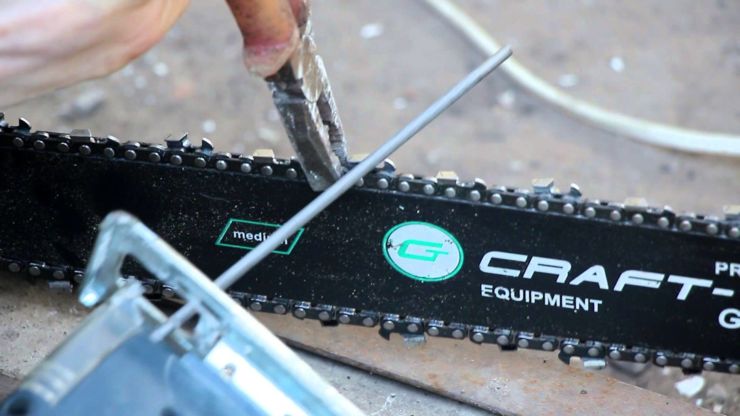

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке. В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

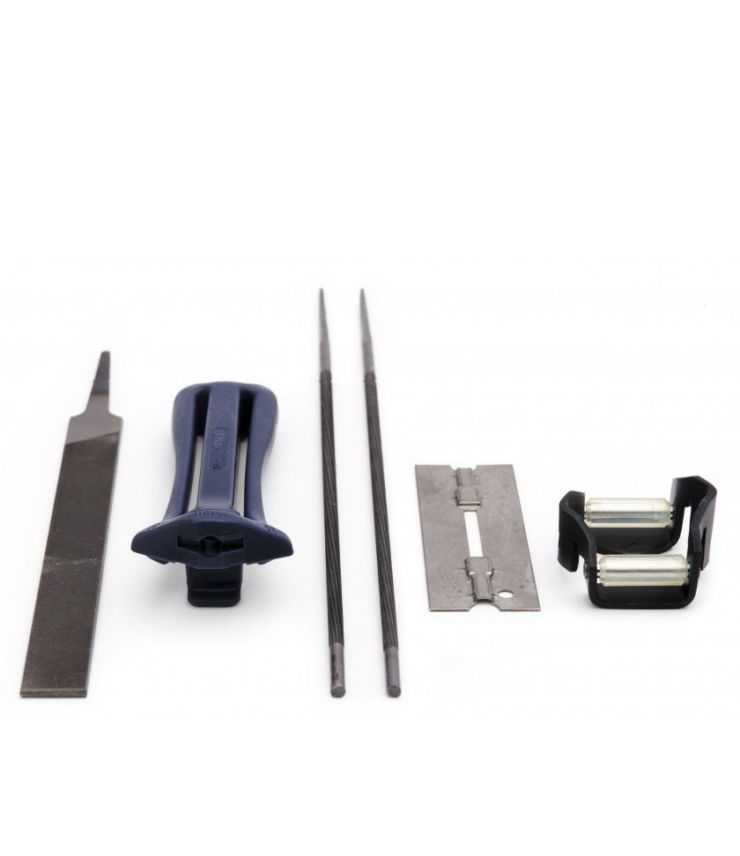

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник  периодически проворачивают вдоль своей оси.

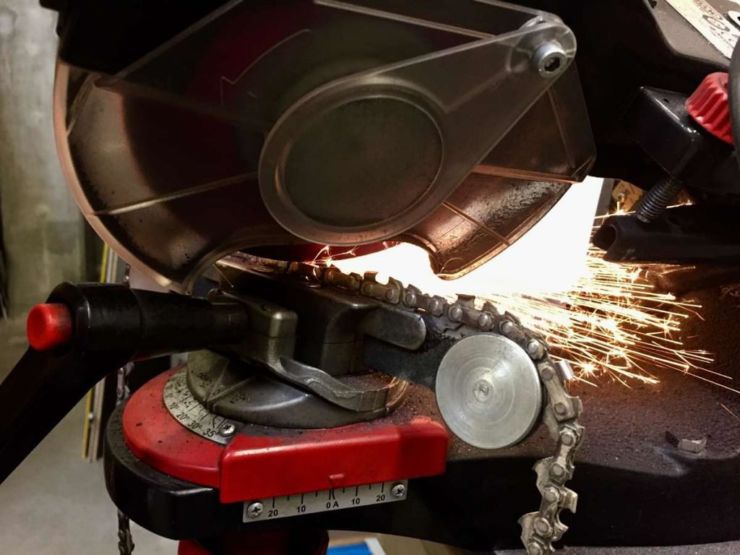

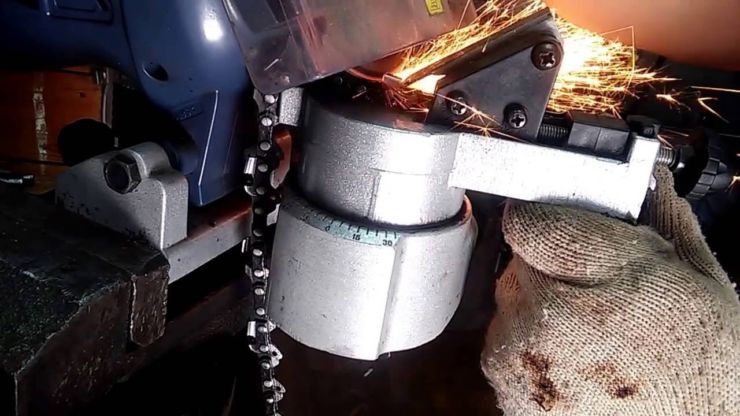

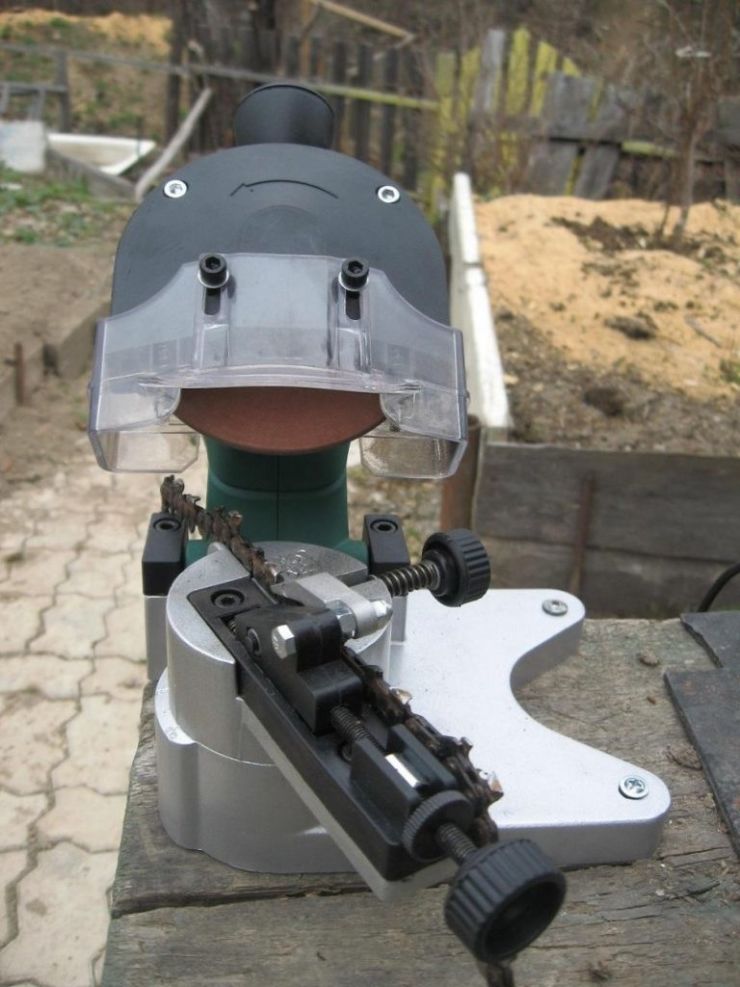

Механизированная заточка на станке

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

• Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
• Возможностью регулирования угла заточки, в пределах, указанных ранее;
• Наличие сменных шлифовальных дисков;
• Постоянным значением ширины реза.

Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом. Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала.

Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Шаблон Для Заточки Цепи Своими Руками • AURAMM.RU

Заточка цепей бензопилой собственными руками

Зуб цепи масштабирует дерево как плоскость, а толщина стружки регулируется высотой ограничителя.

Интенсивная работа пилы ведет к быстрому притуплению цепи. В течение одного дня может потребоваться несколько заточков. Проблема также усугубляется тем, что зуб быстро тупает, когда он встречает землю. Достаточно поставить шину на шину один или два раза, и работу можно остановить. чипы становятся мелководными, и пила больше не впивается в дерево.

Ранние тусклые зубы заостряются, чем меньше материала, который необходимо удалить при заточке, как следствие. срок службы пильной цепи больше. Чтобы определить момент, когда заточка уже требуется, достаточно просто. Важной особенностью является подающая сила. втягивается в разрез уже с небольшим толчком. Если, наоборот, бензопила вынуждена видеть с увеличенной подающей силой, зубы притупляются. Притупленная цепь также может быть распознана, если вместо большого толстого чипа из разреза выталкиваются только мелкие чипсы.

В этой ситуации бензопилу необходимо срочно заточить. Не наблюдайте тупую или дефектную цепь пилы. результат. сильное натяжение в теле, большая циклическая нагрузка, плохие результаты резки. Кроме того, это означает снижение производительности, высокий расход топлива и повышенный износ всех частей цепной пилы.

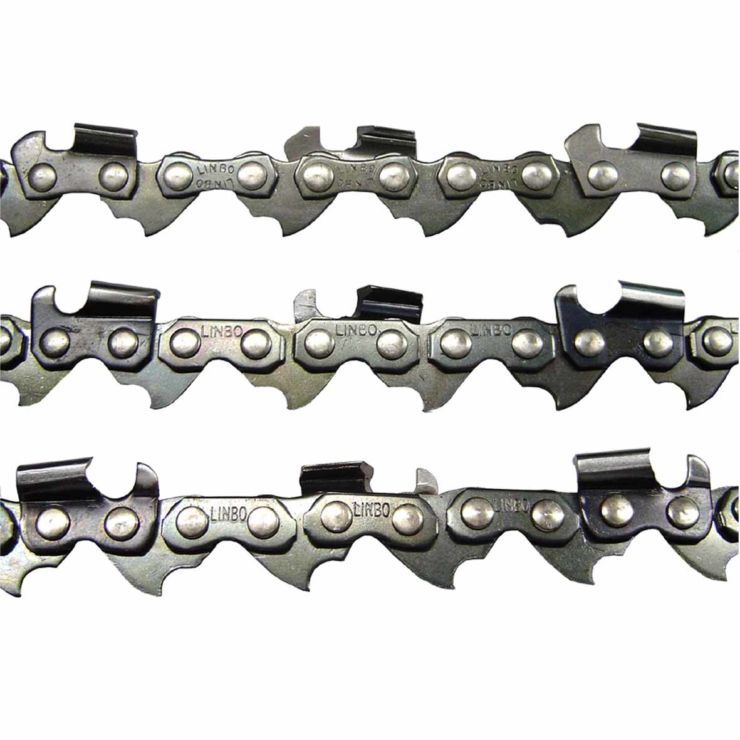

Параметры цепных зубов

Для достижения оптимальных режущих свойств зубные лезвия имеют определенные углы. Угловая задняя часть зуба образует задний угол верхнего лезвия. Этот угол необходим для вырезания верхнего лезвия в древесину.

Зубчатый клинок зуба образует задний угол концевого лезвия. Этот угол необходим для боковой резки чипов.

Край торцевого лезвия образует передний угол со скользящей поверхностью режущего элемента. Передние углы различных типов цепей варьируются от 60 до 85 °.

Задний угол верхнего лезвия характеризует наклон верхней лопасти.

Читайте так же

Этот угол измеряется относительно плоскости скольжения режущего рычага и, в зависимости от типа пильной цепи, имеет значение от 50 ° до 60 °. Верхний лезвие является основным лезвием, а задний угол верхнего лезвия является самым важным углом. Задний угол верхнего лезвия трудно измерить, его правильное значение формируется, когда наблюдаются другие предписанные значения.

Угол разреза или угол в плане получают путем измерения от верхней режущей кромки под прямым углом к ​​направляющей планке.

Угол измельчения может быть изменен в зависимости от применения. Основное правило: чем больше угол заточки, тем выше эффективность резания при резке размороженной мягкой древесины. Уменьшение угла заточки при резке замороженной и / или твердой древесины способствует более плавной работе пилы и уменьшению вибрации. Однако следует избегать угла заточки более 35 ° и менее 25 ° (за исключением цепей для продольной распиловки, при которых этот угол равен 10 °).

Передний угол, угол шлифования и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на способность резания цепи. Обязательно соблюдайте предписанные значения.

На каждом режущем звене перед зубчатым лезвием располагается ограничитель глубины. Разница в высоте между верхним краем датчика глубины и передним краем задней части зуба определяется как расстояние от ограничителя глубины.

Комбинированный шаблон для заточки цепи Husqvarna

СПАСИБО за Like и за Подписку на мой канал ПОСМОТРЕТЬ ЦЕНУ: 0lTSIV ВНИМАНИЕ! ССЫЛКИ С РЕКЛАМОЙ.

Шаблон для заточки пильной цепи

Пара советов как правильно заточить пильную цепь напильником ,без проблем и так что бы она была пригодна.

Глубина ограничителя глубины зависит от глубины вставки верхнего лезвия в древесину (толщина стружки) и, следовательно, производительности. Расстояние от датчика глубины задается в зависимости от шага цепи и типа исполнения. В норме оно должно составлять 0,5-0,8 мм, чаще 0,6 мм. Высокие значения приведут к увеличению склонности бензопилы к отдаче, слишком сильному сцеплению и вибрации цепи. Низкие значения приводят к снижению производительности. Поскольку расстояние до упора глубины при каждой заточке пилы уменьшается из-за уменьшения верхней кромки зуба, глубиномер также нуждается в периодической распиловке. после 5-.

Общие правила для заточки цепных бензопилов

Инструменты для заточки цепей

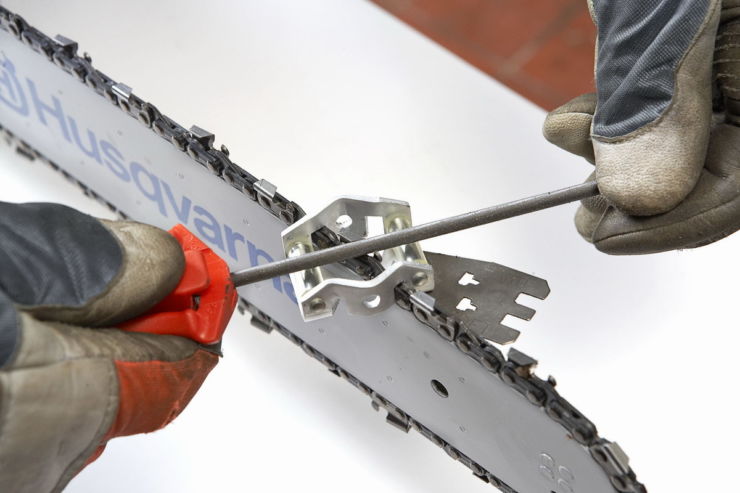

На держателе с круглым файлом есть линии, которые позволяют ему правильно позиционировать его относительно цепочки. Держатель крепится на заостренном зубе в соответствии с ориентационными линиями. В этом случае сама пластина опирается на верхний край зуба и указатель глубины, и файл находится под режущей кромкой.

Использование держателя гарантирует, что файл соответствует зубу на правильной высоте. Для разных этапов пильной цепи имеются разные держатели. Правильный выбор держателя в сочетании с правильным диаметром файла гарантирует, что файл выступает за спину зуба на 1/5 его диаметра. Используйте только специальные файлы для заточки пильных цепей.

Читайте так же

Прежде чем затачивать цепную цепную пилу, желательно зафиксировать шину. При шлифовании необходимо, сохраняя положение держателя и нажимая файл на заостренный край, чтобы сделать несколько (2-3) поворотов от себя. Не пытайтесь слишком сильно нажимать на файл, движения должны быть плавными и измеренными. Файл регулярно поворачивается, чтобы избежать одностороннего износа. Все остальные зубы обостряются одинаково. Удобнее сначала затачивать зубы в одном направлении, затем менять положение и делать то же самое с зубами другого направления.

При затачивании всех зубов сделайте одинаковое количество ходов с файлом при одинаковом давлении. Благодаря этому будет получена такая же длина зуба. Все режущие зубы должны иметь одинаковую длину. Различная длина зубов вызывает неравномерное перемещение цепи и образование трещин в ней. Если длина зубов не одинаковая, все режущие зубы должны быть разрезаны на длину самого короткого зуба.

После небольшого затачивания режущих зубьев глубина останавливается. Для этого шаблон накладывается на него таким образом, чтобы ограничитель попадал в паз, а наконечник, выступающий из прорези, нарезался плоским файлом.

Такие наборы с разными пучками продаются во многих магазинах, торгующих инструментом, например, здесь продаются различные наборы и отдельные файлы (только для покупки через интернет-магазин, потому что в обычном магазине этой сети цена может быть выше ).

Принцип использования другого набора для цепных цепных колец не отличается от первого, хотя его конструкция имеет различия.

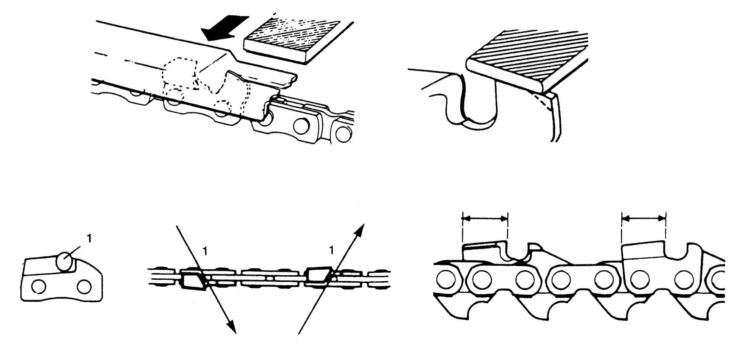

Для заточки режущего зуба используется круглый файл, а для заточки глубиномера он плоский. Специальный шаблон обеспечивает параметры шлифования как для режущих зубов, так и для остановок. В первом случае она накладывается на цепочку таким образом, что она попадает в ее щели. Файл, нанесенный на шаблон и расположенный под режущей кромкой, опирается на направляющие ролики. Направление движения файла должно быть параллельным боковым граням шаблона.

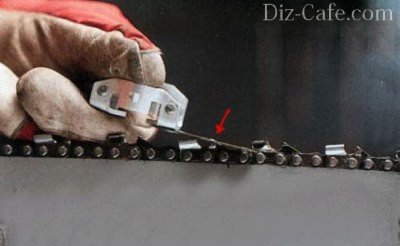

При шитье ограничителя шаблон накладывается таким образом, чтобы ограничитель попадал в паз, рядом с которым написано SOFT (для мягкой древесины) или HARD (для жестких). Как и в случае первого устройства, шлифование выполняется путем плавного плавного перемещения плоского файла от себя.

Цепные пилы

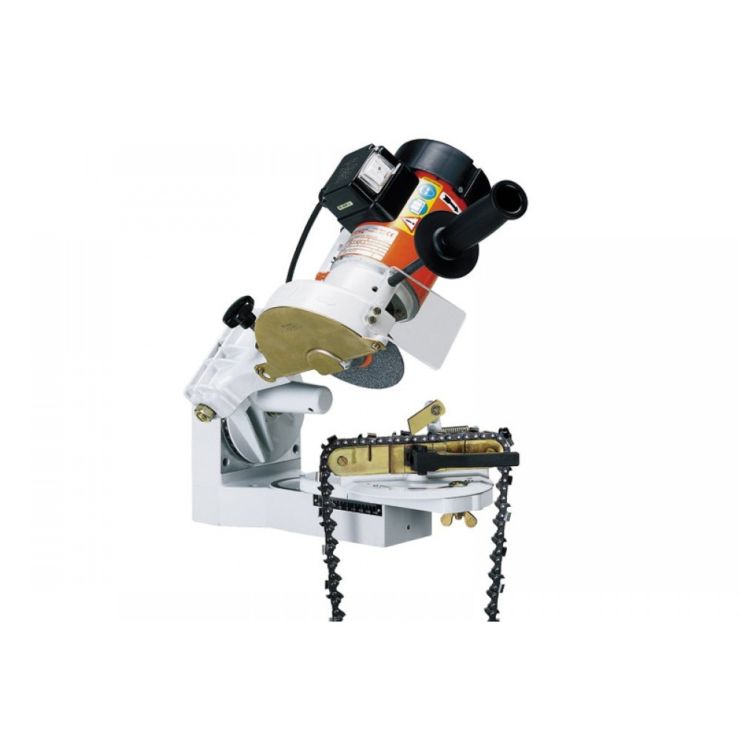

Stihl выпускает две версии ручных машин. стационарные FG 2 и мобильные FG 1, установленные непосредственно на шине. Существуют аналоги менее известных фирм, соизмеримые в цене с более простыми устройствами, описанными выше, например, это.

Рабочая часть этих устройств структурно напоминает циркулярную пилу, в которую вставляется круглый длинный файл вместо пильного диска. FG 1 и FG 2 не только затачивают цепи, но и корректируют их, регулируя длину верхнего края всех зубов под одним размером. самым маленьким зубом, который берется за управление. Довольно сложный механизм позволяет вам установить все необходимые параметры. Заточка производится на 2-3 движения, затем переходите к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Это обеспечивает одинаковые параметры шлифования для всех зубов. При шитье ограничителя круглый файл меняется на плоский.

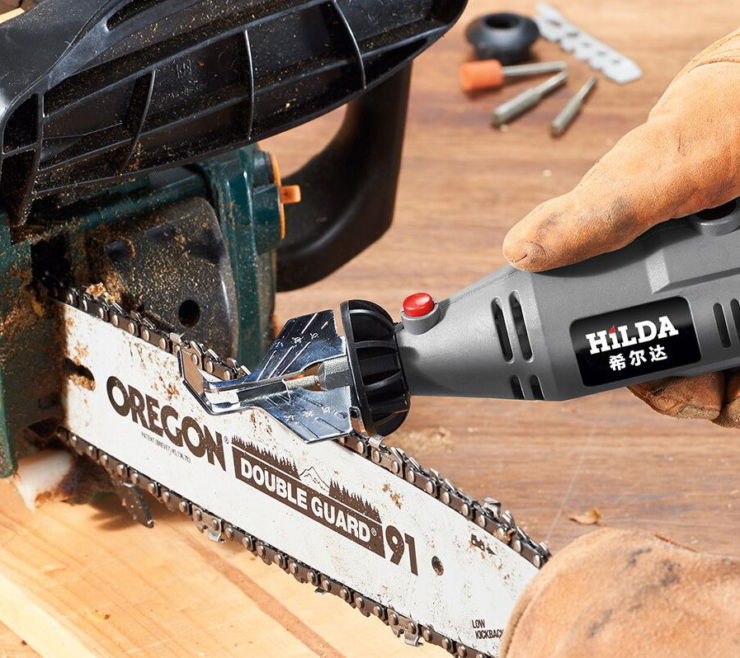

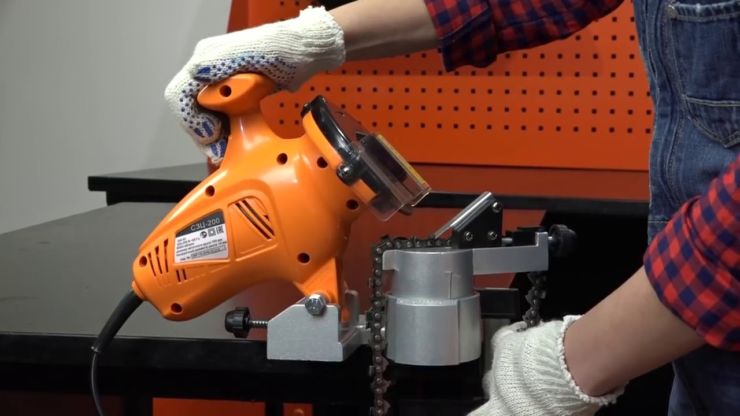

Легко и удобно использовать электрический шлифовальный станок для бензопилы. Он имеет систему настройки, которая позволяет вам установить цепь под прямым углом и довести диск точно до заточенного края. Существуют машины, которые автоматически удерживают тиски, когда диск опускается на цепь.

Читайте так же

Post Views: 10

Заточка цепей для бензопил своими руками — рекомендации

Заточка цепи бензопилы – это процедура, с выполнением которой регулярно сталкиваются садоводы и профессиональные вальщики. Она дает возможность восстановить поврежденные зубья пильной гарнитуры, и быстро вернуть ее в прежнее рабочее состояние.

Чем лучше точить цепь бензопилы?

Прежде, чем ответить на этот вопрос, нужно рассмотреть виды оборудования для заточки пильной гарнитуры.

В их число входит:

• набор для заточки цепи бензопилы – в комплект изначально входит плоский напильник. Он нужен для предварительного стачивания штатного ограничителя глубины. В наборе также есть круглый напильник для заточки цепей бензопил с подходящим диаметром – при помощи этого инструмента оператор обрабатывает режущий зуб. В набор также должна входить державка с отметками, которые указывают на правильное положение имеющейся цепи по отношению к инструменту. Во время работы державка должна располагаться на зубе пильной гарнитуры, а сам напильник – под поверхностью для резки. При заточке цепи потребуется использовать шаблон из комплекта. Он предназначен для соблюдения параметров и своевременной правки ошибок. Чтобы удалить остатки опилок из цепи нужно использовать крючок из набора;

• станки – заточка при помощи оборудования этого типа требует значительно меньше времени и усилий. В продаже можно найти ручной и автоматический станок. Для их использования потребуется заранее выставить точные настройки. Отрегулировать прибор для заточки цепей бензопил достаточно сложно, однако в будущем оператор будет тратить гораздо меньше усилий на восстановление пильной гарнитуры.

Нужно отметить, что инструмент для заточки цепи бензопилы можно использовать не только дома, но и в полевых условиях. В то же время ручной и электрический аппарат подходят только для эксплуатации в домашних условиях.

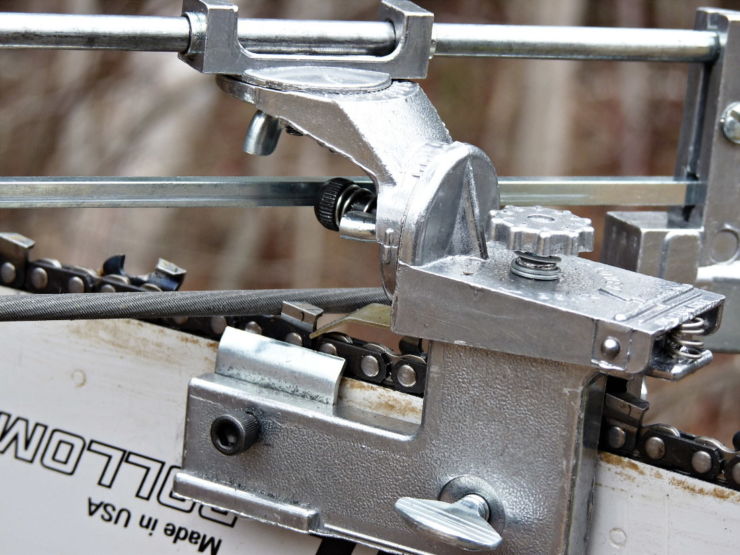

Ручное приспособление для заточки цепей бензопил – плюсы и минусы

Инструмент для заточки цепей бензопил имеет свои преимущества и недостатки. В числе его достоинств нужно выделить:

• простота в использовании – на приобретение навыков для работы с автоматическим станком уйдет не один день, в то время как эксплуатацию ручного инструмента можно начать сразу после его покупки;
• ручная приспособа не нуждается в ремонте – чтобы восстановить точило для цепи бензопилы потребуется только болгарка и алмазная насадка;
• низкая цена на ручной набор – в среднем ручной инструмент для заточки обойдется в 3–4 раза дешевле станка.

Комплект для ручной заточки гарнитуры имеет и несколько минусов. Первый из них – это низкая скорость работы. Второй недостаток – необходимость фиксировать цепь и напильник. Третий минус ручного инструмента заключается в частых потерях владельцами бензопил шаблонов и других мелких приспособлений из комплекта.

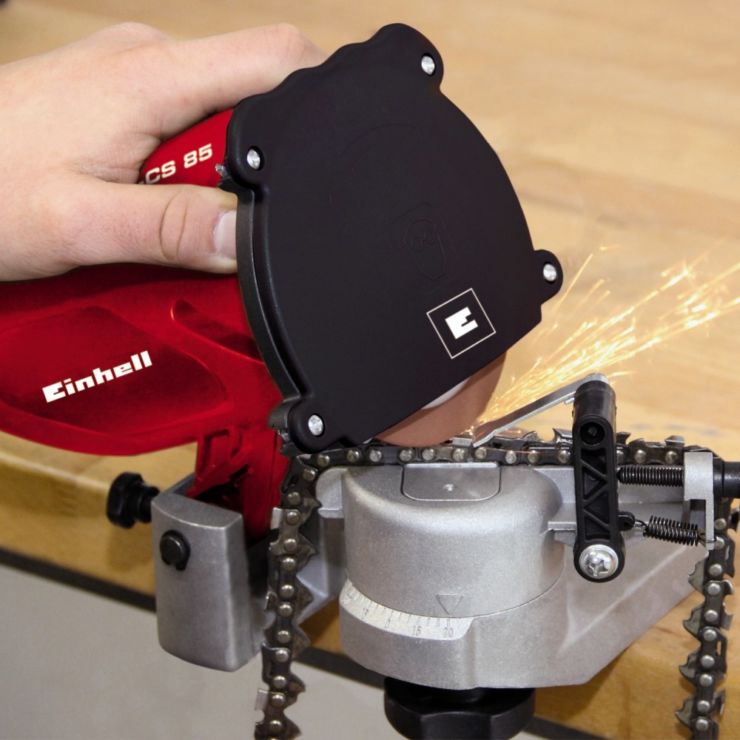

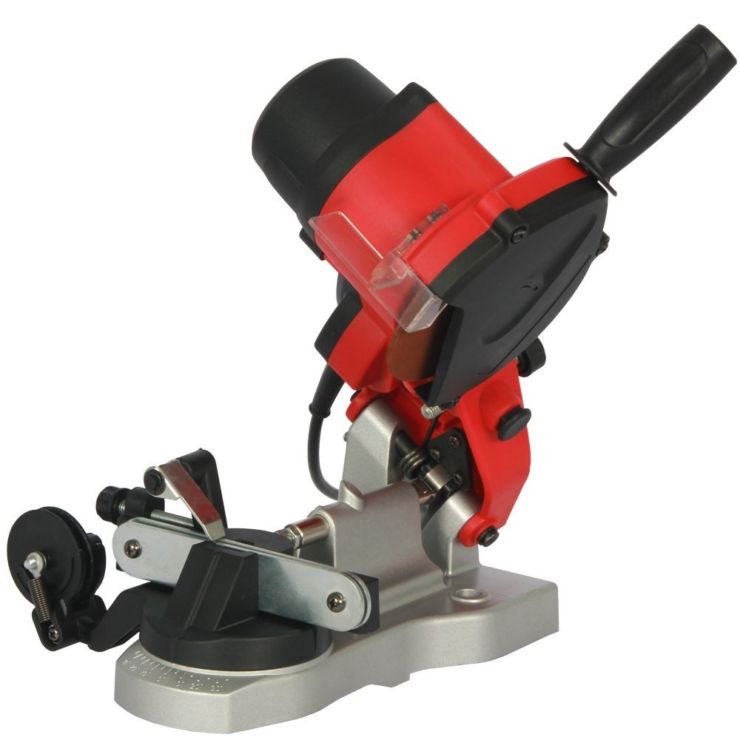

Как выбрать станок для заточки цепей бензопил?

Чтобы выбрать станок для заточки цепей бензопил, нужно изучить несколько его важных характеристик. В их число входит:

• мощность – каждый электростанок оборудован мотором, который получает питание от электрической сети. Лучше всего покупать аппараты с более высокой мощностью. Эти устройства имеют солидный рабочий ресурс и легче переносит значительные нагрузки;
• скорость оборотов штатного шпинделя – от этого параметра зависит скорость восстановления гарнитуры. На практике чем выше эта характеристика, тем быстрее будет выполняться заточка. Для нечастого, но регулярного использования подойдет машинка со скоростью вращения имеющегося шпинделя около 3 тыс. об/мин. Для постоянной интенсивной эксплуатации лучше выбирать станки, в которых шпиндель способен вращаться на скорости от 4800 до 7500 об/мин;
• диаметр круга для заточки гарнитуры – от этого параметра зависит спектр применения аппарата. Машинка для заточки цепей бензопил, в которой штатный круг имеет диаметр до 105 мм, может использоваться в хозяйстве. Также встречаются станки, в комплектацию которых входит диск с диаметром до 400 мм. Это оборудование используется преимущественно на крупных машиностроительных предприятиях;
• дополнительные опции – среди них выделяется возможность поворота штатной головки для шлифования. Поворачивая деталь в разные стороны, и меняя угол заточки, владелец пилы получает возможность равномерно обработать затупленные зубья пильной гарнитуры.

Изучив все эти характеристики, владелец бензопилы сможет купить подходящий станок, который даст возможность быстро восстановить изношенную гарнитуру в домашних условиях.

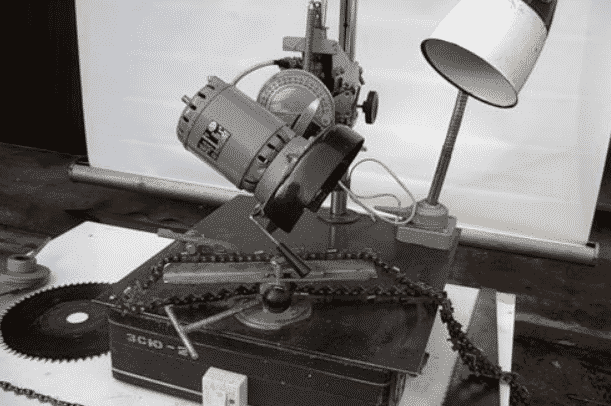

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

1. Вначале нужно установить прочную станину;
2. В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
3. На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
4. В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
5. К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
6. При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

В конце самодельный станок для заточки цепей бензопил можно укомплектовать светодиодной лампой и экраном, защищающим глаза и кожу оператора от частиц абразива.

Как точить цепь бензопилы – правильный порядок действий

Прежде чем приступить к восстановлению пильной гарнитуры, нужно детально изучить ее устройство. Она состоит из зубьев, которые в процессе пиления древесины двигаются по принципу рубанка. Каждый зубец отличается сложной конфигурацией и нетипичной режущей поверхностью. Последняя состоит их двух кромок – боковой и слегка скошенной верхней. За регулировку толщины стружки отвечает ограничитель зубца, высоту которого можно изменить.

Из-за сложной конструкции режущих зубцов у начинающих садоводов могут возникнуть трудности при их заточке. Во время работы потребуется правильно настроить верхний угол обработки пильной гарнитуры. Использовать для восстановления один только напильник достаточно сложно. Из-за этого для работы используются некоторые вспомогательные приспособления.

Чтобы заточить цепь бензопилы своими руками, нужно правильно расположить приспособления. Круглый напильник имеет подходящую форму для того, чтобы повторить внутренний контур режущего зуба. При этом край используемого напильника должен располагаться выше поверхности для резки на 20 % от общего диаметра элемента. Ширина последнего зависит от длины шага, которая обычно составляет 4–5,5 мм. Во время восстановления режущего элемента нужно строго соблюдать правильный порядок действий.

Чтобы наточить цепь бензопилы в домашних условиях, потребуется сначала обработать режущие зубья, после чего восстановить зуб-ограничитель. При выполнении первого этапа многие новички сталкиваются с необходимостью равномерной заточки всех зубьев. Для этого нужно воспользоваться шаблоном, который нужно наложить на режущий элемент. Положение шаблона должно фиксироваться в соответствие со стрелками, в которых концы направляются по движению пильной гарнитуры. Во время заточки основное давление приходиться на переднюю часть, соотносимую с шагом изношенной детали.

Чтобы заточка цепи бензопилы своими руками получилась равномерной, нужно выполнить одинаковое число движений для обработки каждого зуба. Затупленные зубцы потребуется обрабатывать по очереди: вначале нужно заточить первый элемент с левой стороны, потом – первый справа, и так до самого конца цепи. Чтобы было удобнее работать, штатную шину бензопилы потребуется зажать тисками. После этого зубцы обрабатываются через один с каждой стороны.

Для регулировки высоты стачивания нужно использовать стандартный шаблон и плоский напильник. На шаблон нанесены 2 отметки, обозначенные буквами S и H. Первая из них дает возможность сточить ограничитель для последующего распила мягких пород древесины. Вторая отметка предназначена для работы с древесиной твердых пород. Если не использовать при работе шаблон, то это приведет к низкому, неправильному спилу, который значительно снизит эффективность гарнитуры.

Полезные рекомендации от специалистов

Чтобы не допустить преждевременного износа цепи, нужно придерживаться советов специалистов. Опытные мастера советуют:

• обкатывать цепь перед заточкой. Для этого гарнитуру потребуется сначала прогнать при малых оборотах двигателя. После полного остывания и восстановления цепи потребуется выполнить ее регулировку на шине;
• регулярно осматривать пильный элемент, уделяя внимание его натяжке и состоянию. Во время распиловки древесины, когда бензопила находиться в наклоненном набок положении, пильная гарнитура принимает на себя повышенные нагрузки. Из-за плохой натяжки режущие зубья могут прийти в негодность;
• вовремя удалять с режущей гарнитуры стружку и другие древесные отходы;
• стараться исключать попадание зубьев цепи на гвозди и другие твердые предметы;
• вовремя затачивать пильный элемент – при нерегулярной эксплуатации бензопилы в бытовых условиях оператору будет достаточно одной процедуры за 3 месяца использования. Если инструмент интенсивно используется на валке леса, то гарнитуру потребуется восстанавливать не менее 1 раза в 2–3 недели;
• не использовать цепь сразу же после ее заточки. Гарнитуре нужно дать время на полное остывание. При необходимости процесс можно ускорить, используя для этого баллоны со сжатым воздухом. Перед монтажом детали обратно на шину ее потребуется окунуть в чистое масло. Это сделает режущий элемент более подвижным, и значительно продлит сроки его эксплуатации;
• использовать для смазки только качественные фирменные масла. Не допускается заливка отработанных смазочных материалов.

Владельцу бензопилы нужно помнить, что состояние режущего элемента во много зависит от условий ее эксплуатации хранения. Если гарнитура храниться в сыром помещении, то это приведет к быстрому износу ее режущих зубьев и образованию ржавчины на них. Чтобы не допустить этого, нужно выбирать для хранения только темные и полностью сухие комнаты.

Заточка цепи бензопилы своими руками

Любая пила требует регулярной заточки, в том числе и моторная, то есть бензопила. В ее конструкции имеется специальная цепь, которая и осуществляет распил. Именно она в какой-то момент начинать тупеть.

Краткое содержимое статьи:

Когда и зачем точить бензопилу?

Верный признак того, что пила затупилась – из под нее выходят мелкие до пыли опилки. Часто это подтверждается изменениями в “поведении” инструмента: он дергается, словно вырывается из рук, а результата можно добиться только с помощью сильного нажима.

В этом случае не стоит откладывать заточку, потому что это приведет к ряду проблем: спилы будут неровными, а из-за повышенной нагрузки повысится расход топлива и намного быстрее будут изнашиваться все составляющие.

Лучше не экономить на специалисте, который приведет инструмент в порядок, чем впоследствии покупать новую, потому что старая вышла из строя.

Впрочем, можно не вызывать мастера, а решать проблему самостоятельно – это не требует особенных навыков, достаточно ознакомиться с инструкцией правильной заточки и оценить свои силы.

Как правильно точить цепь для бензопилы?

Как заточить цепь для бензопилы своими руками? Для человека, часто пользующегося данным инструментом, этот вопрос особенно актуален, ведь обращаться к специалисту каждый раз дорого и занимает много времени. Лучше научиться делать это самостоятельно и всегда решать проблему сразу, как только она возникла.

Наибольшей популярностью пользуются три основных способа заточки цепи бензопилы: с применением напильника, болгарки или станка. Рассмотрим каждый подробно.

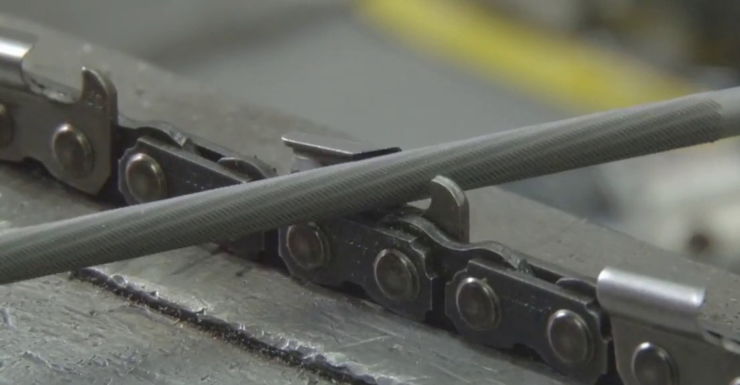

Напильник для заточки цепи

Для моторных пил существуют специальные напильники, позволяющие точить не только края зубцов, но и корректировать глубину реза – иначе пила не сможет достаточно глубоко врезаться, и будет то же самое, как если бы ее не точили вовсе.

Прежде всего установите инструмент на плоскую ровную поверхность и сразу убедитесь в том, что нет никаких повреждений вроде сломанных зубцов. Обязательно включите тормоз, чтобы зафиксировать цепь в неподвижном состоянии!

Под шину нужна подставка – есть специальные, но обычно в домашних условиях используют какое-нибудь полено.

Точите цепь от начала зубцов к их краю, держа инструмент параллельно метке, контролирующей угол заточки. Двигайте цепь так, чтобы затачиваемый зуб был в удобном для вас положении, но не забывайте после каждого перемещения включать тормоз обратно, чтобы избежать травм. Также выполняйте работу в прочных перчатках.

Заточка цепи болгаркой

Это самый опасный способ, поэтому не пользуется большой популярностью. Он заключается в том, что болгарка крепко фиксируется тисками, включается, и к ней подносятся все зубцы по очереди.

Учтите, что в этом случае практически невозможно следить за постоянным углом заточки. Будьте осторожнее: высока вероятность сместить диск в сторону, задеть цепь и спровоцировать ее разрыв.

По причине рискованности и отсутствия преимуществ точить бензопилу болгаркой стоит тогда, когда это единственный вариант.

Лучшее решение – точильный станок для заточки!

Это специальный электрический механизм, применяемый в сервисах и на предприятиях. Для него нужны определенные навыки. Безусловно, он обеспечивает качественную заточку в течение малого времени, но это не то что нужно для заточки цепи бензопилы не в промышленных масштабах.

Есть и ручные станки, которые представляют собой усовершенствованный способ с напильником. Он удобен тем, что позволяет строго контролировать правильный и одинаковый угол заточки и глубину реза.

В отличие от электрического станка, ручной стоит довольно недорого и подойдет для непрофессионального использования.

Таким образом, у вас есть подробное описание процесса заточки цепи бензопилы. Все эти способы используются разными людьми – как профессионалами, так и любителями.

Главное – сноровка и аккуратность. Когда вы приноровитесь, то поймете, что это простая задача, так что не стоит откладывать заточку до лучших времен.

Если для вас это дело в новинку, то найдите и посмотрите фото и видео заточки цепи бензопилы, чтобы иметь представление о том, как правильно выполнять каждое из действий, чтобы не получить травму и не повредить инструмент.

Фото процесса заточки цепи для бензопилы

Поделитесь с друзьями 😉

Правильная заточка цепи бензопилы: приспособления и инструкции

Бензопила бюджетного или более высокого класса входит в комплект домашнего инструмента почти каждого частного хозяйства. Универсальные свойства современных моделей определяют их применение в маломасштабном строительстве, заготовке топливной древесины, обслуживании садовых и декоративных деревьев.

Удаленность от сервисных центров вынуждает многих владельцев осваивать навыки обслуживания и ремонта своих бензопил самостоятельно. В перечень работ повышенной сложности входит поддержание в исправном техническом состоянии пильных гарнитур. Для этого понадобится качественная заточка цепи бензопилы. Как это сделать своими руками и другие «фишки» опытных мастеров разберем в этой статье.

Фото: механическая заточка цепи бензопилы

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

Целесообразность своевременного ремонта пильной цепи

Откладывать ремонт цепи на неопределенное время крайне нежелательно. Пильная цепь с притупленными рабочими кромками режущих звеньев снижает производительность бензопилы практически наполовину, также имеют место перерасход горючего и неоправданные потери рабочего времени.

Проблема решается сдачей в специализированную мастерскую, что неизбежно сопровождается дополнительными расходами. В другом варианте владельцами бензопил практикуется заточка цепи бензопилы своими руками. Какая-либо установленная периодичность обслуживания пильной цепи отсутствует.

Отрицательные последствия работы с неисправной гарнитурой

Необходимость наточить режущие кромки пильной цепи становится явной при наличии основных признаков неэффективной работы инструмента. Это:

• повышенная вибрация и затрудненный заход гарнитуры в каждый новый пропил;
• существенное снижение производительности распиловочных работ;
• запах перегретой древесины;
• мелкая структура опилок.

Даже при эффективной работе аварийного тормоза и ловителя оборванной цепи, работа пилой с тупой цепью чревата риском получения травмы. Повышенные нагрузки на двигатель и кинематику бензопилы отрицательно сказывается на продолжительности срока службы инструмента в целом.

Преимущества подменных комплектов

Для того чтобы не носить с собой приспособление для заточки цепей бензопил, работающие на удалении от базы пильщики практикуют последовательную эксплуатацию нескольких комплектов. Такая система позволяет минимизировать время вынужденных простоев связанных с заточкой пильных цепей.

Практика показывает, что в условиях домашней мастерской качество и эффективность заточки существенно выше. Также в полевых условиях отпадает необходимость постоянного присутствия комплекта.

Сравнение достоинств механизированной и ручной заточки

Механизированная заточка на специальных станках с электрическим приводом производится без учета индивидуальных особенностей цепи, в частности, степени ее износа. Все режущие звенья затачиваются под стандартный шаблон, что неизбежно сказывается на уменьшении ее рабочего ресурса.

Во втором случае потеря рабочего времени компенсируется продлением срока службы цепи, поскольку каждое ее звено правится индивидуально. Дополнительные преимущества ручной заточки в экономии материальных средств, возможности выполнить работу в полевых условиях.

При соблюдении определенных требований и наличии необходимого оборудования качество ручной заточки цепей не уступает станочному уровню.

Особенности механизированного восстановления пильных цепей

Несмотря на существенные недостатки, станочная заточка практикуется в крупных лесных хозяйствах и промышленных лесозаготовительных предприятиях. В частно-хозяйственном секторе владельцы бензопил предпочитают восстанавливать работоспособность пильного оборудования своими руками.

О том, как точить цепь бензопилы станком можно прочитать в прилагаемой инструкции, но настоящее умение вырабатывается постепенно в процессе работы. Основательные навыки нарабатываются после самостоятельной заточки 10 и более цепей.

Для восстановления рабочих свойств пильных цепей с твердосплавными режущими звеньями стандартные способы и технологии не эффективны. В таких случаях на помощь приходит алмазная насадка для заточки цепей. Повышенная стоимость доводки износостойкой цепи компенсируется ее 4-5 кратным увеличенным межремонтным ресурсом.

Особенности работы на ручном и автоматическом станках

Беспроводные, в частности, роликовые станки для заточки цепей менее производительные, тем не менее, обеспечивают высокое качество заточки и сохранность обрабатываемой детали.

• Технология предусматривает надежную фиксацию цепи, определение степени и угла заточки по самому изношенному зубу.
• Автоматическое приспособление позволяет при отличном качестве заточить цепь с существенной экономией времени. Для получения должного результата достаточно заправить цепь в прорезь станка, выставить по таблице нужный угол заточки и включить двигатель.

Массовое применение автоматизированной заточной техники в частных неспециализированных структурах ограничивается ее высокой себестоимостью.

Риски применения нестандартных инструментов

От попыток заточить цепь бензопилы болгаркой неопытным пильщикам лучше отказаться сразу. Для такой работы потребуется редкая в свободной продаже дисковая насадка, отличный глазомер, твердость рук и основательные навыки.

При отсутствии других вариантов, специалисты рекомендуют работать на жестко зафиксированной пиле, с заточкой режущих кромок без демонтажа цепи с шины.

Работа болгаркой характеризуется повышенной травмоопасностью, а также требует повышенной точности. Особенно сложно выдержать одинаковый угол заточки цепи бензопилы для продольного пиления. Одно неточное движение болгарки может обернуться дорогостоящим ремонтом цепи или ухудшением ее рабочих характеристик.

Преимущества и недостатки ручной заточки

Для обслуживания одной или двух бензопил в частном хозяйстве достаточно иметь в наличии недорогое и простое по конструкции устройство для заточки цепи бензопилы в ручном режиме.

Технически грамотно и правильно заточить цепь бензопилы напильником без специальных приспособлений, сложно. Даже при наличии определенных навыков, велика вероятность брака и преждевременного выхода дорогостоящей детали из строя.

Следствием может быть:

• нарушение плавности хода цепи и ее форсированный износ;
• дополнительные нагрузки на двигатель;
• проблемы с заходом гарнитуры в распил.

Также возможны спонтанные срабатывания механизма аварийной остановки.

Рекомендации профи

Перед началом работы желательно выработать последовательность операций и получить определенные навыки на заточке списанной цепи. Небольшая потеря времени компенсируется меньшим количеством наиболее типичных ошибок.

Конструкция пильной гарнитуры в принципе совершенна, производитель все нюансы уже учел, поэтому попытки что-либо усовершенствовать, скорее всего, закончатся безрезультатно. Перед первой попыткой самостоятельной заточки рекомендуется разобраться в конструкции пильного звена.

Его несложная конфигурация включает в себя две режущих кромки — боковую и скошенную верхнюю. Толщину снимаемой стружки определяет высота ограничителя. Чрезмерно низко срезанные упоры инициируют дополнительные нагрузки на двигатель, не исключается вероятность травмоопасного разрыва цепи.

Последовательность работы и выбор оптимального угла заточки

Фото: шаблон для заточки цепи

В процессе работы сначала правится режущая кромка, затем по шаблону подпиливается зуб ограничителя. Изменение его высоты производится через каждые 5-6 заточек режущих кромок.

• Индекс шаблона S настраивает гарнитуру на распиловку мягкой древесины. Если планируется работа с твердой или вязкой волоконной структурой — шаблон вставляется на индекс Н.
• Для производительной работы бензопилы в стандартных условиях рекомендуется угол заточки 30° для твердой и мерзлой древесины, а также для продольной и диагональной распиловки предпочтителен показатель угла 10°.
• Если работа выполнена без ошибок, гарнитура будет работать плавно, а выбрасываемые опилки будут иметь явно выраженную прямоугольную форму.

Экономия, как правило, должна быть экономной, но расходовать время на заточку растянутой цепи не целесообразно. Рабочие характеристики ее восстановятся частично и на непродолжительное время. Более того, изношенная деталь утрачивает плавность хода, ускоряет износ венца ведущей звездочки и натяжного устройства.

Технология ручной заточки

Выбор диаметра круглого напильника определяется шагом пильной цепи Показателям 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский напильник потребуется для уменьшения высоты упоров режущих звеньев.

• Держателем цепи может служить приспособление любого вида, которое входит в перечень стандартного заточного комплекта. Для стабильности угла заточки необходимо использовать простой шаблон, лекало или специальный калибр.
• Максимальное превышение напильника над спинкой зуба не более 1/5 своего диаметра.
• Во избежание одностороннего износа напильник рекомендуется периодически проворачивать на 90 градусов, удерживать по отношению к вертикальной плоскости 90 градусов и 15-30 градусов — в горизонтальной.
• Для заточки каждого звена желательно использовать одинаковое количество рабочих проходов.

Многие домашние умельцы предпочитают работать, зажав цепь в тиски. Со стороны экспертов возражений нет, при условии, что цепь не будет деформирована.

В заключение

Если технология заточки предписывает заточку снятой цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповерт.

Приведенные выше рекомендации в полном объеме действительны для пильных гарнитур инструментов с электрическим приводом. Цепи одинакового шага и типоразмера по всем параметрам взаимозаменяемы.

Перед установкой нового комплекта необходимо убедится в состоянии венца привода. Деталь с существенным износом при установке новой шины и цепи подлежит обязательной замене.

Замена стандартной гарнитуры более производительной, оправдано только при значительном запасе мощности и вращательного момента. В противном случае, при эксплуатации двигателя с постоянной перегрузкой, с полной выработкой его ресурса, могут возникнуть проблемы.

выбор инструмента + пошаговая инструкция

Заточенная острая цепь – одно из условий эффективной работы бензопилы. Если цепь затупится, дела на даче встанут: и баню не отремонтировать, и забор не построить, и дров для печи не заготовить. За помощью можно обратиться к платным специалистам, но следует помнить, что эта процедура будет повторяться с определенной периодичностью, а это дополнительные финансовые расходы и трата личного времени. Другой выход – узнать, как проводится заточка цепи бензопилы самостоятельно, без привлечения специалистов.

Периоды между двумя заточками зависят от частоты использования инструмента. Некоторые пользуются им ежедневно, другие – несколько раз в году.

Понять, что зубья затупились, можно по некоторым признакам, которые выявляются во время работы:

• Цепь вытягивается и провисает, в связи с чем пильное полотно функционирует неточно и «тормозит» в распиле. Работа с такой цепью требует дополнительных усилий.
• Процесс пиления замедляется, производительность падает, приходится тратить на работу в два раза больше времени.
• Меняется вид опилок: они становятся неровными, острыми, более мелкими. Стружка от наточенной пилы выглядит иначе: одинаковые кусочки ровной прямоугольной формы.

Если пила теряет точность и застревает в распиле – пора заняться правкой зубьев цепи

Не следует откладывать ремонтные работы на долгий срок. Чем раньше заточите, тем меньше материала придется стачивать, соответственно, тем дольше срок службы. И не придется долгое время работать с тупым инструментом, увеличивать его износ и затрачивать впустую собственные физические силы.

Как выбрать, правильно заменить или заточить цепь на электропилу: https://diz-cafe.com/tech/cepi-dlya-elektropil.html

Два образца стружки: первый – результат пила наточенной пилой, второй – затупившейся

Для начала работ необходимо запастись инструментами, которые делятся на два вида.

Ручные инструменты

Набор из инструментов, необходимых для заточки зубьев пилы:

• Плоский напильник, которым учат пользоваться еще на уроках труда в школе. При помощи него стачивают ограничитель глубины.
• Круглый напильник определенного диаметра, необходимый для обработки режущего зуба. К нему прилагается дополнительное приспособление – державка с линиями, которые подсказывают, как правильно держать инструмент по отношению к цепи. Державку располагают на зубе пилы с учетом направляющих линий, позиция напильника – под режущей поверхностью.
• Шаблон, который служит для правки и соблюдения параметров.
• Крючок необходим, чтобы снимать с цепи опилки.

Как и где хранить инструменты? Интересные идеи здесь: https://diz-cafe.com/tech/kak-xranit-instrumenty.html

Наборы различной комплектации можно приобрести в специализированном магазине

Металлические шаблоны для заточки помогают рассчитывать глубину заточки

Ручные и электрические станки

Как точить цепь бензопилы, если режущая кромка зуба абсолютно потеряла свою форму по причине длительной работы? Можно использовать и напильники, но процесс будет непродуктивным и отнимающим много времени. Оптимальный вариант – применение станков, и здесь придется выбирать, потому что станки бывают разными – ручными и электрическими.

Ручной станок для заточки цепей марки Stihl

Перед работой выставляются параметры, и процесс обработки совершается намного быстрее, чем при помощи напильников: для заточки каждого зуба достаточно 2-3 движений. Электрические станки также имеют сложную настройку, при этом работают быстро и точно.

Электрический станок позволяет сократить много времени, но не каждый готов выложить круглую сумму за него

Устройство и форма зубьев

Прежде всего следует разобраться в устройстве зуба цепи, который и подлежит заточке. Зуб срезает древесину подобно рубанку. Он имеет сложную конфигурацию и необычную режущую поверхность – две кромки: одна из них боковая, а вторая – верхняя, слегка скошенная. Ограничитель зуба, высота которого меняется, регулирует толщину стружки. Конечно, наточить такие зубья гораздо сложнее, чем, например, кухонный нож.

Зубец бензопилы имеет более сложную форму, чем другие острые предметы, подлежащие заточке

При этом следует установить верный угол заточки цепи бензопилы. Понятно, что действовать одним напильником затруднительно, поэтому существуют разные вспомогательные приспособления, которые помогают придерживаться точных параметров заточки. Такие наборы продаются в комплекте с бензопилами, а также отдельно.

На схеме показаны углы наклона, которые необходимо соблюдать во время заточки

При заточке следует правильно выбрать расположение инструмента. Круглый напильник выбран не зря – из-за округлой формы внутреннего контура зуба. Край напильника должен быть выше режущей поверхности на 20% от его диаметра, а на выбор диаметра влияет длина шага цепи (обычно от 4 мм до 5,5 мм). Следует соблюдать порядок действий: сначала обрабатывают режущие зубья, затем – зуб-ограничитель.

Заточка режущих зубьев

Возникает вопрос: как заточить цепь так, чтобы все зубья были равномерно ровными и острыми? Работу облегчает применение металлического шаблона, который накладывают на цепь. Он устанавливается в строгом положении – по стрелкам, концы которых направлены по движению цепи. Основное давление приходится на передний край, с соблюдением угла наклона, который соотносится с длиной шага цепи.

Нужно стараться, чтобы на каждый зубец приходилось равное число движений. Зубья затачиваются по очереди: один – с левой стороны, следующий – с правой и так далее. Для удобства выполнения действий шину зажимают в тиски, а затем обрабатывают через зубец с одной стороны, затем так же с другой.

Во время заточки приспособление необходимо держать под определенным углом

Стачивание ограничителя

Работу регулирует шаблон, до уровня которого необходимо стачивать зуб-ограничитель уже не круглым, а плоским напильником. Положение шаблона «S» предназначено для мягкой древесины, «H» – для твердой. Если не применять шаблон, можно получить неправильный, низкий спил, от которого эффективность работы пилы резко снизится.

При обработке ограничителя стачивается выступающая часть, указанная на фото

Кое-что полезное для себя можно почерпнуть на этом видео:

А ещё полезно знать, как настроить и отрегулировать карбюратор бензопилы : https://diz-cafe.com/tech/regulirovka-karbyuratora-benzopily.html

Правильный уход за пилой – своевременная заточка зубьев, чистка, смазка – продлевают срок службы инструмента и увеличивает производительность труда.
