Простой генератор сигналов своими руками


Здравствуйте друзья Самоделкины! Многим из вас доводилось ремонтировать вышедшие из строя радиоприемники и усилители низкой частоты.

Очередная самоделка, которую я сделал, как раз пригодится для этих целей. Это простой генератор сигналов, которым можно проверять не только тракт звуковой частоты приемника, но и радиочастотный. Его схема показана на фото.


Это обычный мультивибратор, который генерирует колебания не одной какой-то основной частоты, но и еще много кратных частот, называемых гармониками, вплоть до частот коротковолнового диапазона.

Генератор состоит из двух транзисторов. Выходное напряжение, снимаемое с резистора R4 через разделительный конденсатор С3 подается на вход проверяемого нами усилителя или приемника. Если на выходе приемника или усилителя в его громкоговорителе слышится неискаженный звук тональности, соответствующей частоте колебаний генератора, то проверяемые нами устройства –исправны. А если звук искажен или отсутствует совсем, то это говорит о неисправности в их цепях. Для создания самоделки нам потребуются следующие детали и инструменты.

Это: два транзистора КТ 315А, Резисторы МЛТ – 0,25 вт 3 ком – 2шт, 47 ком – 2шт, конденсаторы 0,01мкф -2шт, 0,05 мкф – 1шт, любая малогабаритная кнопка, батарейка на 1,5 в, один зажим «крокодил».

Инструменты: паяльник, пинцет, припой, монтажные провода, кусачки, пассатижи, маленький корпус, иголка, винты и гайки М2, латунные пластинки – для держателя батарейки, монтажная печатная плата размером 1,5 см * 7 см.

Собираем следующим образом:

Шаг -1. Проверяем все радиодетали на их работоспособность мультиметром. Спаиваем всю схему на печатной плате. Проверяем правильность сборки.



Шаг -2. В имеющемся у нас корпусе закрепляем кнопку и держатели для батарейки.


Ставим батарейку в корпус, подключаем спаянную плату. К выходу «А – В» подключаем головной телефон, и проверяем работу генератора на столе. Если схема собрана правильно, то он начинает генерировать звуковые сигналы, которые слышны в наушнике.

Шаг -3. Закрепляем плату в корпус, припаиваем выход «А» к иголке, а выход «в» - выводим наружу черным проводом с припаянным на его конце зажимом «крокодил».


Закрываем корпус крышкой.

Основная частота сигнала около 1 кгц, сигнал на выходе –около 0,5 в, потребляемый ток не более 0,5 ма. Батарейки хватит на целый год.

Вот и все, самоделка готова. А нужна ли она вам – решайте сами.

Успехов вам всем в ваших делах. До новых встреч.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Делаем вечный генератор электричества


Человечество всегда стремилось создать альтернативные способы добычи электричества. Результатом этих стремлений стали солнечные и дымовые генераторы, а также прочие аппараты, позволяющие получить электричество нестандартным способом. В этом материале будет представлен обзор видеоролика по изготовлению такого генератора, который позволит получить электричество.

Начнем с авторского видеоролика

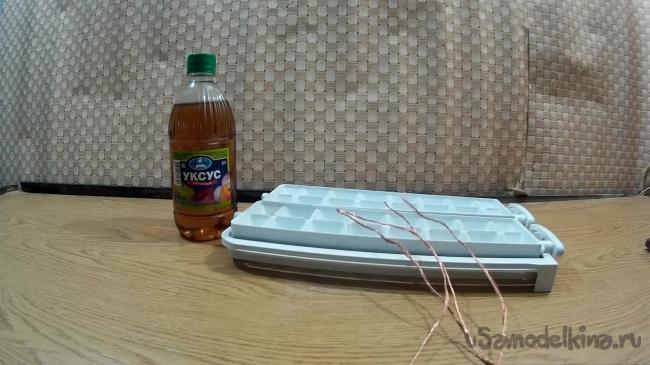

Нам понадобится:
- несколько формочек для льда;
- яблочный уксус;
- медные провода;
- гвозди;
- кусачки.


Для начала необходимо нарезать медные провода на 5-сантиметровые кусочки. Это можно делать голыми руками, но для облегчения работы советуем воспользоваться кусачками.

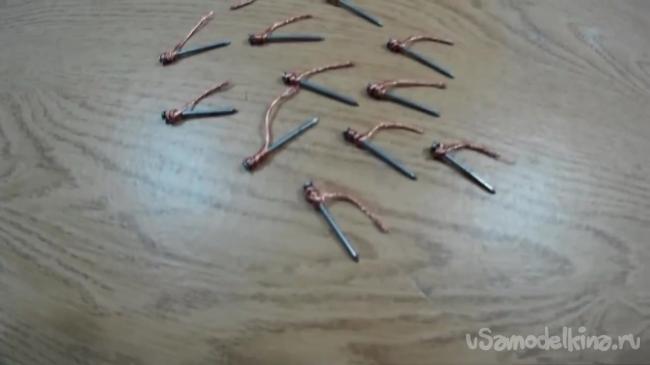

Далее полученные куски нужно хорошенько скрутить и накрутить на верхнюю часть гвоздя. Таких гвоздей с проволокой нужно сделать по количеству ячеек формочки, так что советуем набраться терпения. У автора, например, 32 ячеек, и он использует 16 гвоздей.

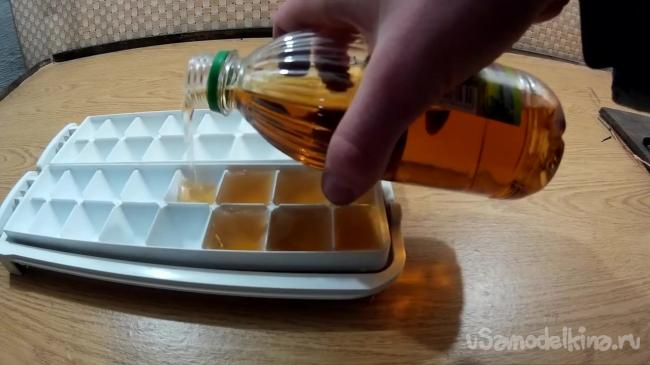

Следующим делом заливаем яблочный уксус в формочки для льда. Заливать нужно примерно на половину, но не страшно, если налили чуть больше, поскольку можно слить лишний уксус при помощи трубки.

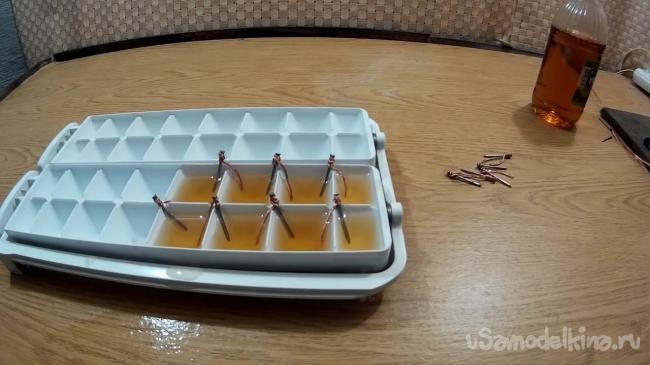

Далее берем гвозди с медной проволокой и размещаем их в формочки так, чтобы в одной формочке было по одному гвоздю и проволоке, за исключением двух крайних ячеек. Для большей наглядности представляем конечный результат на рисунке ниже.

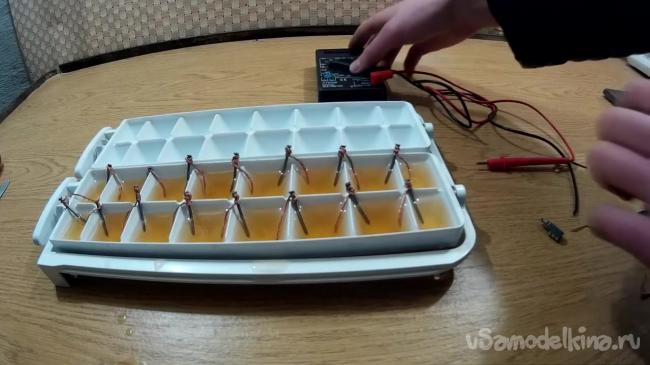

Авторский тест с использованием мультиметра показал, что такой генератор выдает 2.5 вольта. Увеличить напряжение самодельного генератора можно путем доливания уксуса в свободные ячейки и добавления гвоздей. Добавление уксуса в 4 ячейки увеличило мощность на 1 вольт. Для подключения светодиода нужно 4.5 – 5 вольт, поэтому придется залить уксус в 16 ячеек.


Перейдем к подключению светодиода. Достаточно окунуть контакты светодиодной лампочки в крайние ячейки с уксусом, чтобы он загорелся.

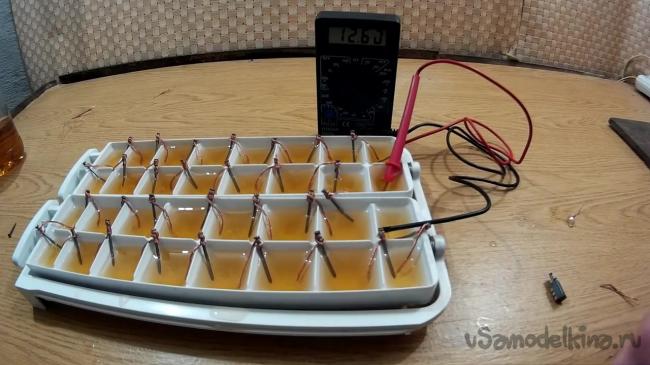

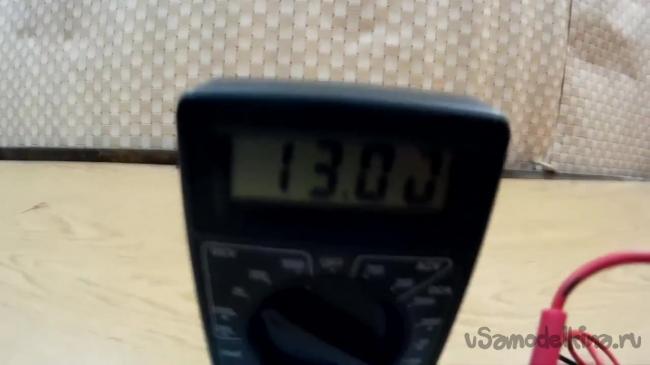

Авторский тест с использованием всех 32 ячеек показал, что такой генератор может выдавать 12 вольт. При увеличение концентрации уксуса можно увеличить напряжение.

Самодельный генератор готов.
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Генератор высокого напряжения своими руками


Привет всем любителям самоделок. В этой статье я расскажу, как сделать генератор высокого напряжения своими руками, применение которого достаточно широкое, его можно будет использовать в качестве питания газоразрядных ламп, озонатора для травления крыс. Также он идеально подойдет для создания шокера или же электроподжига газа. Думаю многим стало интересно как это собрать, поэтому не затягиваем и переходим к сборке, самое же устройство основано на блокинг-генераторе.

Но перед прочтением подробной сборки предлагаю посмотреть видео, где можно наглядно увидеть принцип действия самоделки и понять, а надо ли оно мне.

Для того, чтобы сделать своими руками генератор высокого напряжения, понадобится:
* Транзистор IRF3205 с радиатором
* Аккумулятор типа 18650
* Умножитель
* Резистор на 100 Ом
* Паяльник, припой, флюс
* Строчный трансформатор ТВС-110ПЦ15
* Обмоточный провод, диаметр 1 мм и длиной 1 м
* Канцелярский нож или скальпель

* Провода

Вот и все, что нужно для изготовления данной самоделки, думаю не так и сложно все это найти, учитывая, что почти все детали были взяты из старого телевизора.

Шаг первый.
Данный трансформатор работает по принципиальной схеме, которая достаточна легка в повторении любому начинающему в этом деле.


Первым делом берем транзистор IRF3205 и прикручиваем к нему радиатор через термопасту, так как в процессе работы он будет греться.

К левой ножке транзистора или же затвору припаиваем резистор на 100 Ом, который в моем случае собран из двух резисторов, соединенных параллельно.

После того, как припаяли резистор, переходим к строчному трансформатору, его можно найти практически в каждом старом телевизоре, поэтому не спешите выбрасывать его. Сопротивление вторичной обмотки данного трансформатора равняется 150 Ом.


Шаг второй.
На данном этапе необходимо намотать 10 витков с отводом от середины на трансформаторе, делается это обмоточным проводом, диаметр которого 1 мм.

После намотки 10-ти витков необходимо оголить провода в начале и конце, а также убрать часть изоляции с среднего провода. Из опыта скажу, что удобнее всего это делать при помощи скальпеля, купленного в Китае.

Оголенные провода теперь можно залудить, преждевременно нанеся флюс на них. К началу обмотки припаиваем второй вывод резистора, который до этого припаивали к транзистору.


Второй конец обмотки припаиваем к стоку или же среднему выводу транзистора.

К крайнему правому выводу транзистора или же истока припаиваем еще один провод.

Припаиваем провод к отводу от середины обмотки и еще один провод паяем к выводу вторичной обмотки трансформатора.

Теперь можно попробовать трансформатор на работоспособность, подключив аккумуляторную батарею на 3.7 вольт типа 18650 к истоку транзистора и к отводу от середины обмотки, на трансформаторе получаем выходное напряжение в 5 киловольт, дуга видна, но при этом она слишком маленькая.

Шаг третий.
Увеличить выходное напряжение можно при помощи умножителя, данный вариант увеличит напряжение с 5 киловольт до 20-ти.


Такой умножитель также не составит труда найти, так как часто встречается в старых телевизорах времен СССР. С выхода трансформатора припаиваем провода к умножителю, в итоге на контактах умножителя получаем достаточно хорошую большую дугу, которую в дальнейшем можно применить в различных проектах.

В ходе проверки генератор работал исправно, также получилось запитать от него газоразрядную лампу, что также может кому-то пригодиться.
На этом у меня все, спасибо за внимание и всем творческих успехов. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать генератор статического напряжения за 5$


В этой статье мы рассмотрим, как сделать генератор статического напряжения. С помощью него можно проводить различные эксперименты, устраивать розыгрыши для друзей, показывать фокусы и так далее. Статическое напряжение способно искажать струю воды, притягивать различные предметы, к примеру, песок, им можно заряжать бумажечки и многое другое.

В качестве основного элемента для самоделки автор решил использовать USB-ионизатор воздуха.

Материалы и инструменты для самоделки:
- USB-ионизатор воздуха;
- термоусадочная трубка;
- провод в изоляции;
- горячий клей;
- паяльник с припоем;
- три аккумуляторных батареи по 1.5 В;
- изолента.


Процесс изготовления самоделки:

Шаг первый. Разбираем ионизатор
Сперва нужно разобрать ионизатор. По словам автора, делается это очень просто. Нужно воспользоваться иголкой или лезвием ножа, чтобы расколоть пластиковые половинки ионизатора. Иногда перед этим нужно выкрутить пару винтов, которые стягивают корпус.
По мнению автора, такие приспособления вообще плохо взаимодействуют с компьютером, поэтому он не рекомендует USB-ионизаторы подключать напрямую к ноутбуку или компьютеру. Лучше всего использовать удлинитель.



Условно схему преобразователя можно разделить на две части. Одна половина схемы, та, которая находится ближе всего к USB, преобразует постоянный ток от порта USB в переменный. Далее этот переменный ток поступает на вторую половину устройства, переходя через миниатюрный трансформатор.

Во второй же половине находится четыре множителя напряжения, которые соединены последовательно. В итоге образуется высокое напряжение, которое подается на белый провод. В принципе, эта схема уже почти готова для создания статического напряжения, но автор ее переделывает для работы от батареек.

Шаг второй. Добавляем входные и выходные провода
Теперь автор дорабатывает устройство под себя. Первым делом нужно убрать разъем USB. Для этого нужно отогнуть две пластины, которыми порт крепится к плате, а затем коснуться паяльником одновременно четырех контактов разъема. Ну, или отпаивать по одному, постепенно отгибая разъем от платы.



Перевернув плату, можно увидеть маркировку, которая позволяет определить, к каким контактам подключать питание. Это обозначения V+ и GND (земля, минус). К каждому контакту нужно припаять провода, с помощью них уже будет подключаться батарея.

Еще автор убрал белый исходящий провод и припаял на его место более длинный.

Шаг третий. Изолируем схему
Чтобы плата не ударила током при работе или не уничтожила сама себя, ее нужно хорошо заизолировать. Для этого места пайки автор изолирует с помощью горячего клея. Помимо этого горячий клей дополнительно фиксирует провода.


Далее автор берет термоусадочную трубку и натягивает на плату. После осторожного прогрева термоусадки огнем, она сжимается, но по краям остаются отверстия. Эти отверстия затем заполняются горячим клеем. Теперь устройство хорошо заизолировано.

Еще на плате есть светодиод, он показывает, работает ли устройство. Чтобы светодиод был виден, над ним нужно аккуратно сточить термоусадку.



Шаг четвертый. Подключаем генератор
Наверное, всем известно, что USB выдает питание в 5В, однако большинство электроники, подключаемой к компьютерам, может работать в пределах и более низкого напряжение. Так как найти аккумулятор, который бы выдавал 5В проблематично, то автор вместо пяти решил использовать 4.5В, соединив 3 батареи по 1.5 В последовательно.

Схема подключения батарей такова, что устройство по умолчанию постоянно включено. Чтобы его выключить, нужно вставить кусок пластика или бумажечку между батареями, тем самым разомкнув цепь. Можно сделать и включатель. Батарейки удерживает кусок изоленты. Еще в этом месте к отрицательному проводу нужно подключить длинный заземляющий провод.

Шаг пятый. Завершающий этап. Тестирование устройства
Чтобы включить устройство, понадобится подключить два кабеля. Один кабель подключается к телу человека (исходящий красный), второй черный - это земля, он подключается к объекту, с которым нужно взаимодействовать. Например, черный провод можно подключить к водопроводному крану, а красный к себе, так можно будет с помощью пальца отклонять поток воды.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!


Всем привет! Сегодняшняя самоделка по большей части посвящена новичкам в мире физики и электроники. Сегодня я покажу простейший способ как сделать "вечный фонарик" а именно генератор Фарадея. "Вечный" он потому что он может работать без каких либо источников энергии, вроде батареек и аккумуляторов.

И так для него нам понадобится:
-медный провод сечением 0,1-0,5 мм
-неодимовые магниты
-пвх труба длинной 10-15 см и шириной 2 см
-картон
-низковольтный светодиод
-конденсатор на 10000пф по желанию

Из инструментов нам понадобится:
-паяльник
-клеевой пистолет
-ножницы


И так первым делом нужно вырезать из картона две шайбочки, в диаметре на 4-5мм больше чем диаметр трубы:

Теперь прикладываем к центру нашу трубу, обводим и вырезаем так как показано на фото (кружочки которые мы вырезали не выкидываем, они нам потом понадобятся):

Надеваем наши шайбочки на трубу так как показано на фото и приклеиваем термо клеем:

Теперь берем медную проволоку и мотаем 250-360 витков (не обязательно виток к витку)

Берём кружочки которые мы оставили и приклеиваем одну из них на конец трубы, другой конец пока оставляем открытым:


Припаиваем светодиод к концам проволоки (полярность здесь не имеет значения), также можно поставить конденсатор на 100000пф и выпрямляющий диод, но так как самоделка для начинающих я решил обойтись без них.


Берём 4 соединённых неодимовых магнита и кидаем их в трубу, после чего заклеиваем кругляшком который мы оставили:


Туда же приклеиваем светодиод, без каких либо отражающих бортиков:

С боку одной из шайб делаем надрезы, продеваем проволоку, и закрепляем её на трубе:


Ну вот и всё! Генератор Фарадея готов и осталось только его протестировать. Для того чтобы он заработал нужно делать поступательный движения, так чтобы неодимовый магнитик стал двигаться вверх вниз по направлению трубы, видео с испытаниями и инструкцией по изготовлению представлено ниже, приятного просмотра



Всем спасибо за внимание! Надеюсь эта самоделка поможет новичкам в понимание индукции и магнетизма. Доставка новых самоделок на почту
