Печь из дисков автомобиля для казана, как сделать своими руками

Необходимость обеспечить горячее питание и обогрев при организации длительного отдыха на природе или даче может стать настоящей проблемой. Для приготовления пищи, отопления небольшого жилого помещения, гаража или бани печь из дисков автомобиля для казана станет эффективным универсальным решением. Благодаря простоте конструкции и доступности материалов затруднений при ее изготовлении не возникнет.

Особенности конструкции

Качественным конструктивным отличием этой модели печи является использование готовых секций из автомобильных дисков. Применение полуфабрикатов позволяет прибегать к простой технологии, значительно снижая трудоемкость работы. Обладая начальными навыками электродуговой сварки, умением обращаться с угловой шлифовальной машинкой, можно без труда соорудить очаг из дисков своими руками. По своим характеристикам такое изделие мало чем отличается от дорогостоящих печей, приобретенных в магазине. Здесь также имеются топка, откидная дверца и выемка, в которую можно свободно установить походный котелок, кастрюлю, решетку для гриля или несколько шампуров. Конструкция подходит для приготовления плова в казане, в состоянии заменить барбекю и мангал, быстро поднимает температуру в гараже или бане.

Еще одна отличительная особенность подобной печи – возможность изменения объема топки. В зависимости от размеров казана, свод можно поднять, оснастив его дополнительной секцией, что позволит при необходимости отопить более габаритное помещение.

Преимущества и недостатки

Самодельная печь под казан из дисков с оригинальной конструкцией обладает рядом преимуществ:

1. Она отличается высокой теплоотдачей и мобильностью. Эти свойства превращают ее в универсальный нагревательный элемент, обеспечивающий равномерный прогрев. Компактные размеры позволяют транспортировать изделие в багажнике автомобиля, делают комфортными пикник, рыбалку, отдых на даче или дальнюю поездку.
2. Из эксплуатационных свойств особо выделяется долговечность. Гарантией, что печь прослужит долго, будет низкоуглеродистый металл толщиной 3-4 мм из стали 10 или 15, идущий на изготовление дисков колес к машине. Конструкция не прогорит во время приготовления плова, не деформируется при нагреве, не покроется ржавчиной после первого дождя.
3. Печка для казана из дисков устойчива к нагрузкам, отличается высокой прочностью. Дополнительные опоры в виде подставки или ножек только усилят эти преимущества.
4. Это печь пламенного горения. Топливом для нее служат уголь, древесина, которые характеризуются экологичностью, широкой доступностью.
5. Изготовление печи не требует высокой квалификации. Трудоемкость минимальная. Материальные затраты низкие.

Среди недостатков печи из автомобильных дисков:

1. Листовая сталь быстро остывает. Придется постоянно контролировать процесс горения, следить за его интенсивностью, запасом топлива.
2. Печь слишком низкая. Для комфортного использования необходимо соорудить подставку. Это дополнительные трудозатраты и материалы.

Чтобы изготовить качественную по своим техническим и эксплуатационным характеристикам печь, лучше применять диски без видимых следов деформации.

Необходимые материалы и инструменты

Перед тем, как приступить к работе по изготовлению мобильной печки, необходимо просчитать ее размеры и определить расход материала. С этой задачей поможет справиться сводная таблица.

Наименование материала	Типоразмер	Количество	Деталь	Примечание
Диск колеса	13”	3 штуки	Кожух печи	Допускается замена на диски большего диаметра
Пруток	D8x200	1 штука	Ручка на заслонку*	Допускается замена на D10
Пруток	D8x250	2 штуки	Ручка для транспортировки	Допускается замена на D10
Труба	D50х1,5×1500	2 штуки	Дымоход	–

* Материал для задвижки, шарнирных петель подбирается по месту из наличия.

Возможны небольшие отклонения, связанные с особенностями конкретной конструкции.

Базовый набор инструментов включает:

• сварочный аппарат;
• угловую шлифмашинку;
• набор насадок по металлу;
• набор слесарных инструментов;
• слесарные тиски.

Расходные материалы:

• сварочные электроды;
• отрезные диски;
• зачистные диски;
• средства индивидуальной защиты.

Важно соблюдать правила ТБ и работать только исправным инструментом.

Способы изготовления

Несмотря на простоту конструкции, для изготовления печи из дисков необходимо обладать навыками работы со сварочным аппаратом, болгаркой и некоторыми знаниями в области создания изделий из металла.

Сварочный метод

Наиболее распространенным способом создания металлической печки для пикника является именно сварка. Для того чтобы изготовить качественное изделие, необходимо следовать инструкции:

1. Болгаркой на одном из дисков нужно сделать симметричный вырез со стороны крепежных болтов. Его размеры соответствуют диаметру казана на расстоянии 2/3 высоты. Отсчет ведется от вершины выпуклой части дна. Посадка в печь на эту глубину обеспечит равномерный нагрев всего объема емкости и снятие с огня без лишних усилий.
2. Далее следует подготовить диски к сварке. Для этого: удаляют остатки краски, ржавчину, зачищают свариваемые поверхности, снимают фаски.
3. После этого печная конструкция собирается на ровной поверхности в такой последовательности:

• нижний диск устанавливается выпуклой стороной вниз;
• сверху на него крепится второй, но уже выпуклой стороной вверх;
• оба элемента необходимо прихватить сваркой;
• третий диск устанавливается на второй вырезом вверх. Его также следует приварить в нескольких местах;
• производится окончательная сварка всех стыков;
• отбивается шлак, проводится осмотр швов, устраняются дефекты. Выполняется зачистка швов. Особенно тщательно зачищается посадочное место под казан;
• на высоте 200 мм от дна печи мелом размечаются контуры заслонки. Ее размеры 180 х 200 мм;
• из вырезанной заготовки изготавливается заслонка. На короткую сторону привариваются трубки. В них вставляются шарниры, которые затем монтируются к кожуху печи. Чтобы скрыть неровности реза, устранить неизбежные зазоры, добавить жесткости, сохранить эстетику внешнего вида, можно приварить по периметру пруток;
• ручка и шпингалет привариваются по месту;
• на противоположной от заслонки стороне в верхнем диске размечается и вырезается отверстие под дымоход. Устанавливается дымоходная труба, фиксируется сварными точками, затем обваривается вкруговую.

Во избежание коробления сварку стоит выполнять короткими симметричными швами, выдерживать время до полного остывания шва.

Вырезаем круг из диска

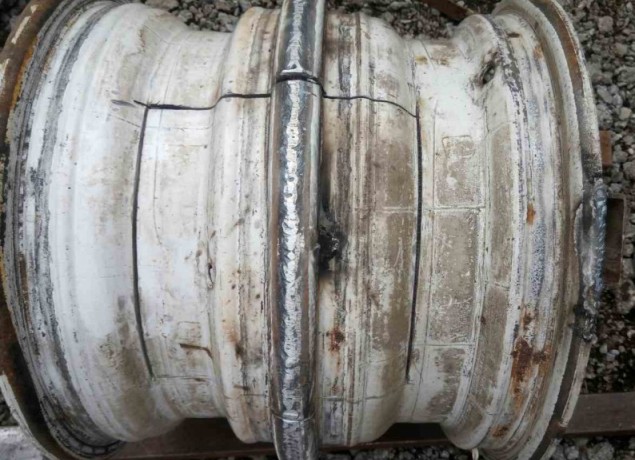

Проводим сварочные работы

Сваривать диски нужно со всех сторон

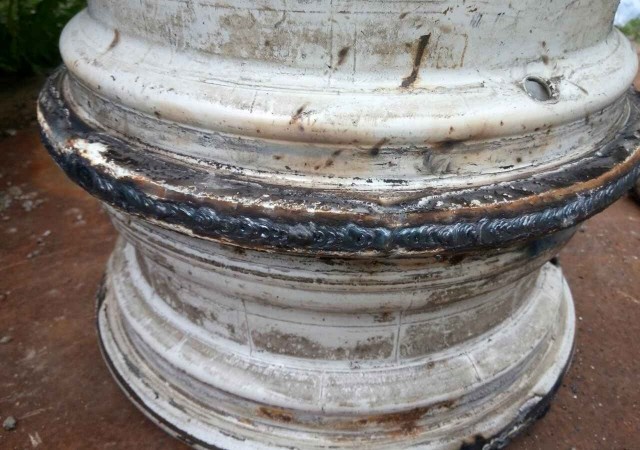

Должен получиться такой шов

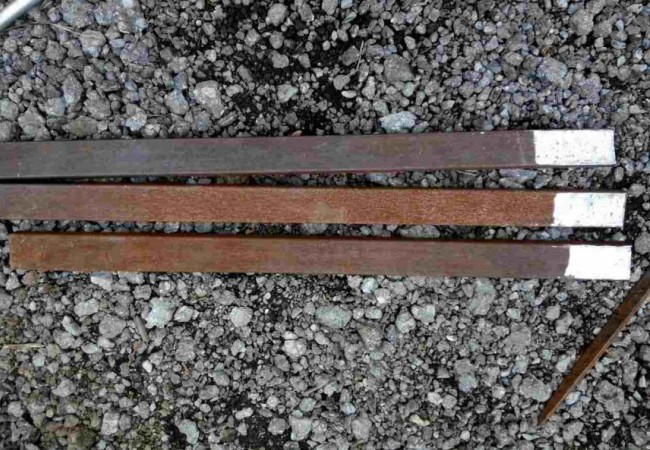

Подготавливаем арматуру для ножек

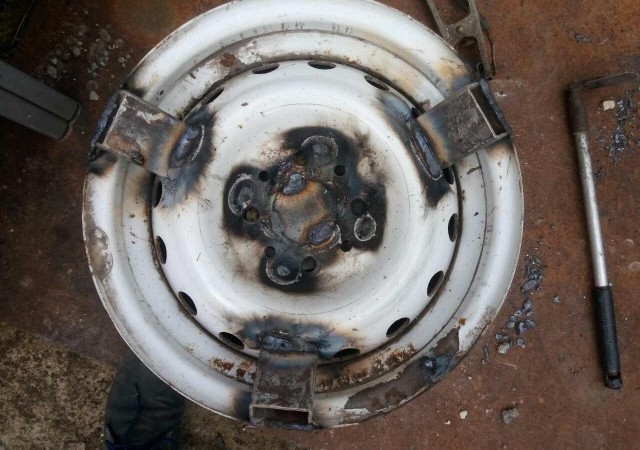

Привариваем фиксаторы для ножек

Устанавливаем ножки

Привариваем ручки

Размечаем место дверцы

Делаем и крепим петли дверцы

Снимаем слой краски

Красим в черный цвет

Подгонка дисков по размеру

При этом способе вся конструкция становится разъемной, жесткие соединения отсутствуют. Добиться этого можно раздачей наружного обода одного колеса и осадкой другого – результатом станет плотное стыковое соединение. Операция осуществляется с помощью молотка. В нижнем диске вырезается технологическое отверстие для загрузки топлива. При таком варианте изготовления показатели печи ухудшаются: она станет «прожорливой», теплоотдача снизится. Чтобы в полной мере сохранить эксплуатационные характеристики, боковое отверстие можно не вырезать. Дрова будут загружаться через верхний вырез, но для этого придется каждый раз снимать казан.

Такая конструкция печи более технологична. Она разборная и менее трудоемкая в реализации. Однако существенными недостатками становятся низкий КПД, повышенный расход твердого топлива, ухудшенная тяга.

Разновидностью методики является использование комбинированного способа. Это компромиссный вариант создания печи, сочетающий главные плюсы сварки и метода подгонки дисков. Сваривать их между собой не надо, они вставляются один в другой. Стыковое соединение позаимствовано из метода подгонки. При помощи сварки изготавливаются только заслонка, ручки. Для большей жесткости не лишним будет предусмотреть крепеж для стяжки секций между собой.

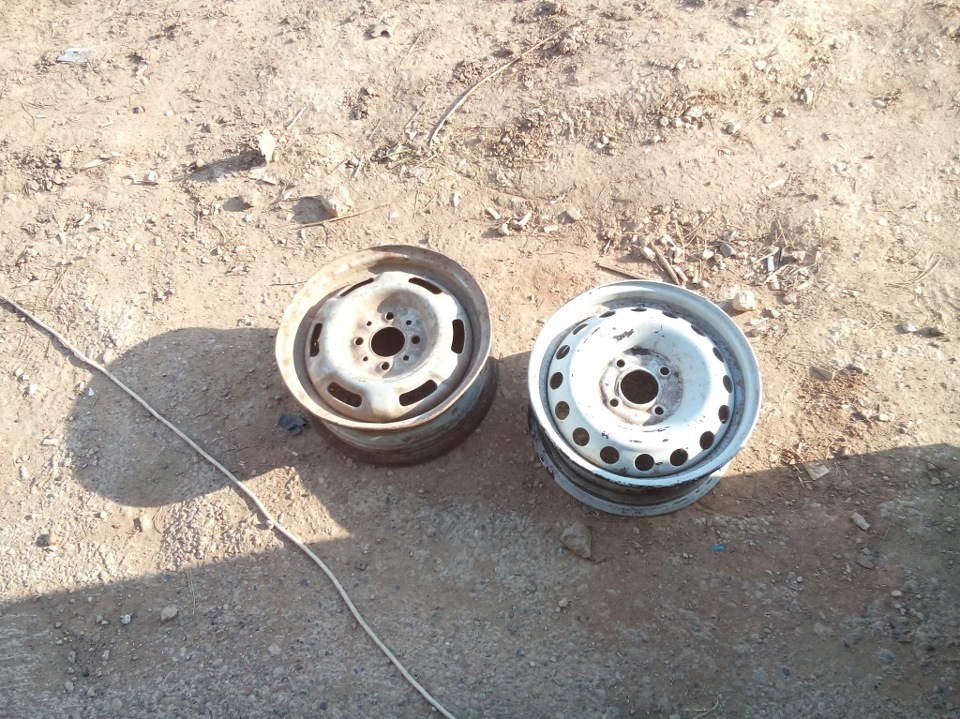

Берем два автомобильных диска

Вырезаем центральную часть

Примеряем, подходят ли элементы

Делаем герметичную конструкцию с помощью молотка

Вырезаем отверстие для подачи дров

Готово

Дополнительные рекомендации

Для того чтобы подставка под казан из автомобильных дисков стала более удобной и практичной в использовании, необходимо позаботиться о специальных возможностях:

1. Дополнительную устойчивость сборке можно придать с помощью ножек. На их изготовление идет профилированный прокат, который режется в размер. Заготовки привариваются к боковинам печи или днищу и фланцам. Тренога – лучший вариант с точки зрения устойчивости и экономичности.
2. Хорошим решением будет изготовление отдельной подставки под печку из дисков автомобиля для казана. Ее преимущество в том, что она не связана жестко с основной конструкцией и сможет служить опорой для чего угодно. При наличии подставки профилированное днище нижней секции будет работать как колосник. Это заметно увеличит тягу и повысит температуру свода.
3. Упростить проект, снизить трудоемкость, сэкономить на материалах можно, если изготовить печь из двух сегментов. В этом случае свод конструкции станет ниже, что негативно отразится на теплоотдаче. Это обусловлено тем, что при горении выделяются пиролизные газы, их вклад в общее тепловыделение решающий. При недостаточно высоком своде они не успевают полностью сгореть. Соприкосновение с холодными стенками кожуха вызывает осаждение сажи. Со временем внутренняя поверхность свода закоксовывается. Теплоотдача печи заметно снижается. Не исключено возгорание сажи.
4. Универсальность конструкции позволяет преобразовать печь для казана в мангал и барбекю с минимальными изменениями. Без лишних вырезаний можно обойтись готовыми отверстиями, имеющимися на поверхности изделия, – они создадут несколько температурных зон. Если сверху установить решетку, она совместит функции рассекателя пламени и рашпера – это позволит одновременно готовить ростбифы разной степени прожарки. Важно понимать, что для большой компании потребуется более солидная печь, для ее изготовления подойдут диски от «Газели». Их не нужно сваривать между собой, что несомненный плюс. С функциями сварного шва успешно справится жаростойкий клей по металлу.
5. Хорошие печи-буржуйки получаются при горизонтальном расположении колесных дисков. Их выпуклые части лучше срезать болгаркой. Сваренные между собой секции образуют вместительную толстостенную полость со сложной поверхностью. Такая буржуйка будет быстрее нагревать помещение и дольше остывать. Для изготовления подобной печи лучше использовать колесные диски от грузовых автомобилей, они обеспечат достаточный объем топки и увеличат теплоотдачу. КПД таких устройств выше.

Площадь под опорами должна превышать параметры казана: чем выше будет это отношение, тем устойчивее окажется вся конструкция.

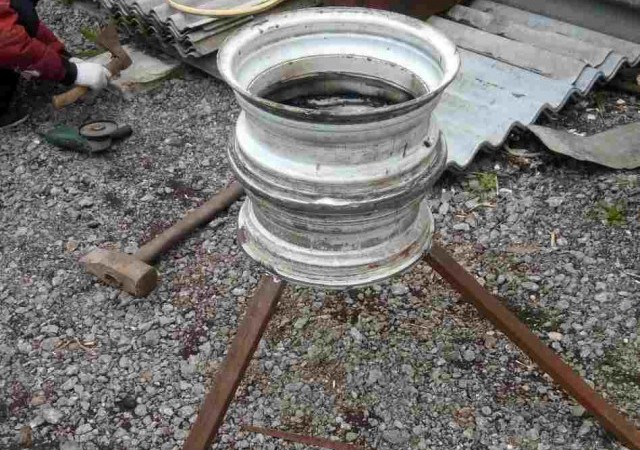

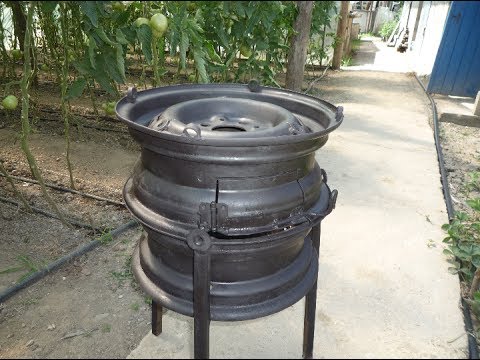

Удобные печи с установленными ножками

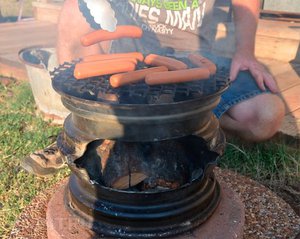

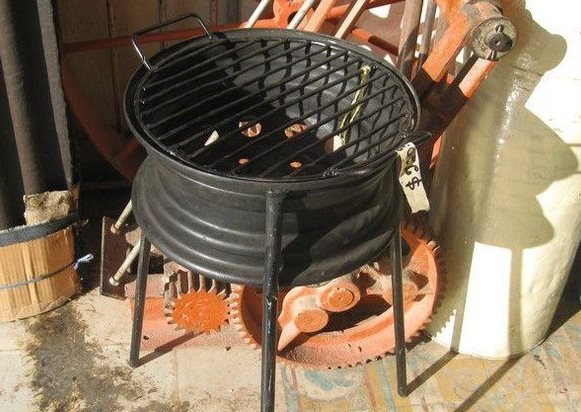

Можно установить решетку и использовать как барбекю

Печи-буржуйки лучше греют при горизонтальном расположении дисков

Видео

posuda-gid.ru

схема и инструкция по изготовлению

Печь под казан из дисков – это самый простой способ изготовления приспособления для готовки не только кушаний восточной кухни. На такой печи готовят блюда любой кухнимира на открытом огне. Простота конструкции позволяет выполнить работу самостоятельно при начальных навыках электросварки.

При подборе дисков для будущей печки важно учитывать размер казана. Для большой посуды может подойти колесный диск от грузовика диаметром 500 мм и высотой 250 мм. Для небольшой печи можно использовать штампованные детали от легковых авто.

Особенности конструкции

Отличительная особенность такой конструкции – это простота и возможность сделать отличный очаг без затрат на покупку дорогостоящего материала. Нет надобности закупать листы стали, размечать и отрезать болгаркой детали. Затем стыковать, прихватывать и выполнять другие слесарные работы.

Печь состоит из нескольких колесных дисков сваренных вместе. Если казан небольшой, можно его устанавливать на лицевую сторону диска. Для этого детали выкладываются навстречу тыльными сторонами. Для установки средней посуды вырезается место с крепежными отверстиями для колеса.

Большой таганок можно устанавливать с тыльной стороны диска. В этом случае лицевая сторона полностью вырезается, затем детали соединяются между собой. Диск  с вырезанной частью стыкуют с тыльной стороной 2-й детали. В такой конструкции сохраняется достаточное место для закладки дров в топку.

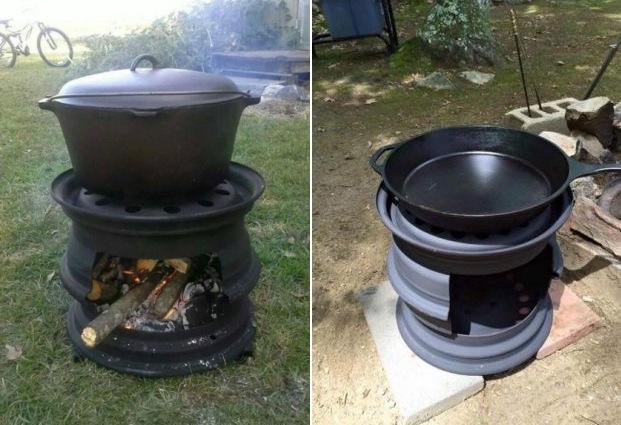

Пример конструкции печи под казан из автомобильных дисков

Такая конструкция обладает рядом достоинств:

• толстый металл дисков продляет жизнь самоделки. Стенки не сгорают при сильном нагреве и не деформируются под действием высокой температуры;
• для изготовления используется бросовый материал, поэтому для производства печи потребуется подготовить всего несколько электродов и дисков на болгарку. Весь остальной материал найдется у каждого домашнего мастера;
• при установке без ножек — конструкция устойчива;
• печка будет исправно служить даже при частых использованиях;
• можно установить дополнительный диск и увеличить объем топки без дополнительных затрат;
• на печи можно устанавливать все виды посуды подходящие по размеру;
• у такого устройства высокий уровень теплоотдачи, поэтому ее можно использовать для отопления помещения гаражей или подсобок на участке.

Для того чтобы сделать печь из дисков автомобиля для казана, важно разобраться с местом установки печи, размещением казана и только потом приступать к подготовительным работам.

к содержанию ↑

Материалы

Наша печка под казан из автомобильных дисков будет состоять из 3-х дисков с размещением  большого размера посуды на тыльной стороне диска. Для отведения дыма предусматриваем установку трубы. Такая конструкция вызовет небольшие потери тепла, но поможет повару не задыхаться от дыма во время готовки. Казан будет погружаться в печь на 2/3 высоты, поэтому потребуется сделать печь из 3-х секций.

Для работы необходимо:

Наименование	Количество
Колесные диски	3 шт
Для ручки на дверцу	Пруток, диаметром 8-10 мм, длиной 200 мм
Ручки для переноски печи	2 детали из прутка длиной 250 мм
Для петли и защелки	Пруток:  2 детали по 100 мм. Профиль 20 мм – 4 детали по 50 мм
Труба стальная для дымохода	Отвод из трубы диаметром 50 мм. Отрезок трубы с козырьком, длиной 1,5-2 м.

Подойдут такие диски

Если печь необходимо приподнять для удобства приготовления пищи, можно приготовить 4-е ножки из уголка или профильной трубы одинакового размера.

к содержанию ↑

Инструменты

Для того чтобы сделать печь для казана из автомобильных дисков, понадобится приготовить набор инструментов и оборудования:

• сварочный аппарат;
• электроды для сварки конструкционных сталей;
• сварочная одежда, маска и перчатки;
• болгарка;
• несколько отрезных и зачистных дисков;
• молоток, напильник, плоскогубцы;
• небольшие настольные тиски.

к содержанию ↑

Пошаговая инструкция по изготовлению

Как сделать печь для казана из колесных дисков своими руками, решить эту проблему поможет знание основных этапов изготовления данной конструкции:

1. Сначала необходимо подготовить диски к сварке. Для этого на верхней детали полностью вырезается лицевая сторона. Это делается для свободного прохода и равномерного распределения тепла в зоне приготовления пищи. Аналогичную работу выполняем со средней частью будущей печи. Нижний диск оставляем без изменений. Для устранения путаницы, на деталях мелом пишем место установки деталей.

   Вырезаем лицевую часть

2. Нижнюю деталь выкладываем на ровной поверхности лицевой частью вниз. На нее размещаем среднюю деталь внутренней частью диска вниз. Проверив его положение, делаем 4-е прихватки через 90⁰.
3. Размещаем на сборном узле 3-ю деталь лицевой стороной вниз, проверяем правильную установку детали и прихватываем в 4-х местах.

   Сборка

4. Еще раз, проверив сборку и расположение отдельных частей в вертикальной плоскости, можно приступить к обварке конструкции. Здесь важно отметить – не выполняйте обварку одного шва полностью. Для предохранения от деформаций детали лучше варить пошаговым способом. Проварив небольшой участок на 1-м стыке, поверните конструкцию на 900 и проварите участок шва с этой стороны. Затем перейдите на сварку 2-го шва. Так чередуя стороны и швы, проварите все стыки.
5. Отбиваем шлак и проверяем качество шва. При обнаружении непроваров, подрезов или дырок обязательно добавляем на эти места расплавленный металл.
6. На болгарку ставим зачистной круг и зачищаем швы и места резов лицевых частей.
7. Теперь важно сделать хорошую дверку для закладки дров. Отступив от низа печи 200 мм, размечаем окно для топки; высота –180 мм; ширина – 200 мм.
8. Вырезаем болгаркой с отрезным кругом по линиям разметки окошко. Отрезанную деталь мы будем использовать для изготовления дверцы. Для этого по 3-м сторонам прихватываем проволоку сечением 6-8 мм по наружной стороне заготовки. С петельной стороны посередине окна, привариваем деталь из профильной трубки. Во вторую трубку вставляем пруток для петли и прихватываем его с одной стороны.

   Вырезаем дверцу

9. Устанавливаем дверь на место, ставим ответную часть петельки и привариваем трубку к диску. К дверце прихватываем готовую загнутую П-образную ручку и ставим самодельный шпингалет из прутка и профиля.

   Пример дверцы (их можно делать по-разному)

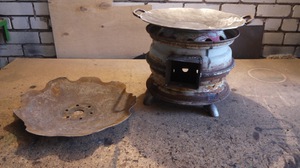

   Получившаяся конструкция

10. Если требуется, размечаем и привариваем 3-4 ножки под небольшим углом. Для лучшего провара концы заготовок необходимо зарезать под угол, чтобы ножки прилегали к печи плоскостью.

    «Ноги» для печки

11. На противоположной стороне от дверцы, вверху средней детали размечаем место установки дымохода. Электросваркой аккуратно вырезаем отверстие по размеру трубы, вставляем отвод так, чтобы свободный конец смотрел вверх. Труба должна выставляться заподлицо с металлом колесного диска. Делаем 3-и прихватки, убедившись в правильном положении детали, обвариваем стык по кругу.
12. На дымоход наматываем несколько витков асбестового шнура и вставляем в отвод. Труба должна садиться плотно, а шнур будет препятствовать выходу дыма на месте соединения.

    Почти готовая конструкции, осталось лишь приделать ручки и зачистить детали.

13. Все детали зачищаются болгаркой, заусеницы от резов лучше сбить напильником.
14. Из прутка делаем ручки для переноски печи. Для этого на заготовках с обеих сторон размечаем расстояние 50 мм и загибаем под угол 90⁰, зажав заготовку в тисках с выступающим вверх коротким отрезком. Загибаем молотком. Затем вверху конструкции, на противоположных боках, делаем разметку мест крепления ручек, выставляем и привариваем их.

Наша печь из колесных автомобильных дисков готова.

Дополнительно можете посмотреть видео:

Другие примеры разных самодельных конструкций печки под заказ из дисков на фото:

Фото 1

Фото 2

Фото 3

Фото 4

Фото 5

к содержанию ↑

Как правильно пользоваться?

Нашу конструкцию устанавливаем в лоток. Готовить на печи сразу не рекомендуется. Диски, как правило, окрашены и на них остается масло и тормозная жидкость. Поэтому чтобы плов не «благоухал» запахами сгоревшей химии, печь сначала прокаливают. Для этого через верх, топка полностью заполняется дровами. Использую жидкость для розжига, зажигаем пламя и даем дровам полностью сгореть.

Теперь дав печи остыть, высыпаем золу и остатки дров. Наждачкой и щеткой по металлу очищаем стенки печи, удаляя остатки краски и нагара. Выполнив эти работы можно приступать к приготовлению плова и других вкусных блюд с запахом сгоревших дров.

Теперь дрова закладываются в топку через дверку. Уложив немного древесной коры и щепы, зажигаем пламя. Снизу поступает кислород через отверстия в диске, обеспечивая пламя питанием воздуха, а сверху отработанные газы и дым выводятся в дымоход. Такая конструкция создает достаточную тягу и хорошие условия для горения.

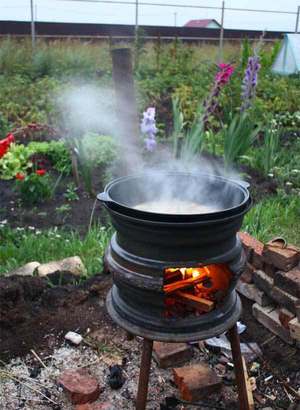

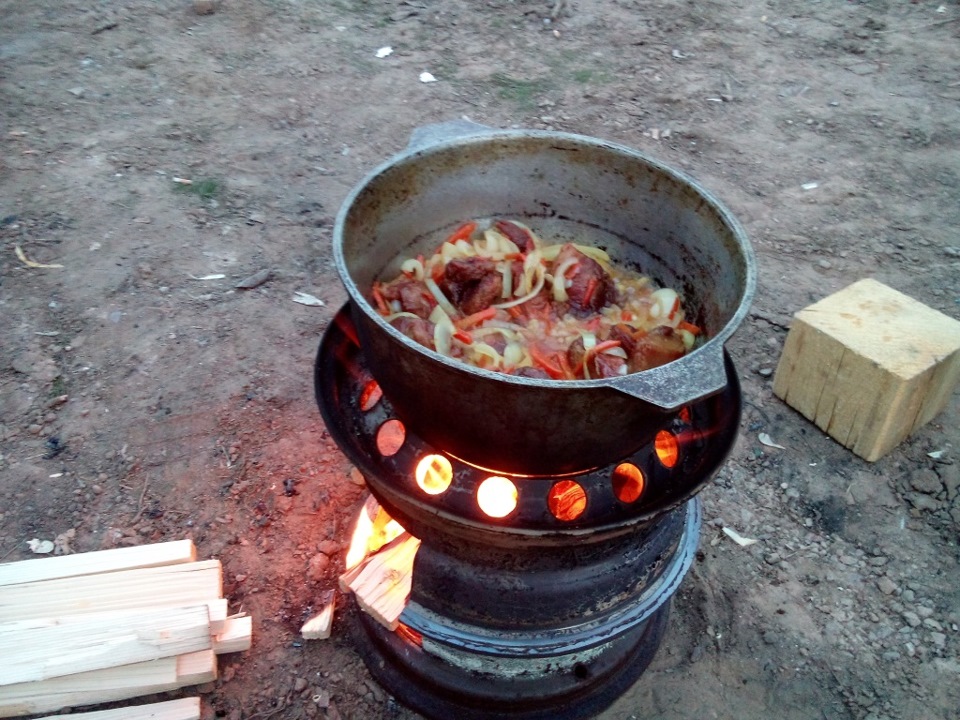

Процесс готовки в самодельном казане

При приготовлении блюд важно не подкладывать много дров, поддерживая постоянную температуру нагрева в печке. Для этого не старайтесь закладывать сразу большое количество дров. Сильное пламя приведет к сгоревшей пище и расстройству повара. Все придет с опытом, не бойтесь экспериментировать, но лучше затратить немного больше время, постепенно подкладывая дрова в топку, чем получить сгоревшее мясо или плов.

После приготовления пищи не следует сразу начинать обслуживание и уборку. Необходимо дать металлу остыть, а уж потом начинать вычищать золу и не сгоревшие остатки дров, ссыпая их в поддон через отверстия в нижнем диске. Для удаления крупных огарков потребуется перевернуть печь и вытрусить отходы в поддон. Золу применяют для подкормки садовых растений и цветов.

Для удобства передвижения по участку, печь можно установить на колеса. Все зависит от фантазии и навыков мастера. Такую конструкцию можно использовать для жарки мяса на сковороде и приготовления первых блюд. Но шедевром был и остается восточный рассыпчатый плов, который для вас приготовит печка для казана из дисков, сделанная своими руками.

pechnoy.guru

2 способа изготовления своими руками

Любители отдыха на природе знают, что самые вкусные блюда – те, что приготовлены на открытом огне. И если нет желания тратить средства на приобретение дорогостоящих мангалов или барбекю, можно построить печь для казана из дисков, которые наверняка найдутся в гараже любого владельца авто. А еще такую печку можно использовать не только для кулинарных изысков, а и для обогрева гаража или бани.

Особенности устройства дисковых печей

Печка под казан из автомобильных дисков, ничем не уступает готовым покупным приспособлениям для готовки на открытом огне. У нее есть топка с дверцей, куда подкидываются дрова. А выемка имеет правильную форму и гладкие края, где свободно помещается котелок, решетка гриля, сковорода или несколько коротких шампуров.

Печка из колесных дисков на даче

Кроме того, печь для казана из колесных дисков обладает рядом преимуществ перед другими самодельными мангалами. В отличие от железных бочек, которые тоже используются для приготовления блюд на костре, диски намного дольше служат и не прогорают. А их конструкция обойдется намного дешевле, чем печь из толстого стального листа.

Плюсы дисковой печки:

• Быстрый и равномерный нагрев.
• Устойчивость к высоким температурам.
• Хорошая теплоотдача.
• Долговечность.
• Низкая себестоимость – практически все материалы можно найти бесплатно.
• Простота изготовления.
• Возможность подобрать самому оптимальный размер для конструкции.

Обратите внимание! Диаметр печки должен быть таким, чтобы 2/3 казана оказались внутри нее, при меньшем погружении сложно добиться равномерного прогрева всего котла, а при большем – посуду будет неудобно снимать с огня.

Инструменты и материалы для работы

Чтобы изготовить печь для казана из дисков своими руками, понадобится обычный набор из арсенала домашнего мастера с рулеткой, наждачной бумагой и гаечными ключами, а также:

• 1 метр прямоугольной трубы;
• 3 крупных болта и гайки;
• отрез проволоки 8 мм в диаметре;
• 4 гайки на 10;
• болгарка с насадками для работы по металлу;
• сварочный аппарат, электроды и средства защиты (маска, краги, фартук).

Что касается самих дисков, для печки под казан потребуется всего два. Радиус зависит от размера посуды, в которой вы будете готовить. Для небольшого котелка достаточно двух дисков от легковых авто стандартного 13-го или 14-го радиуса. А вот для объемного котла, рассчитанного на большую компанию, можно подыскать и колеса от грузовых машин.

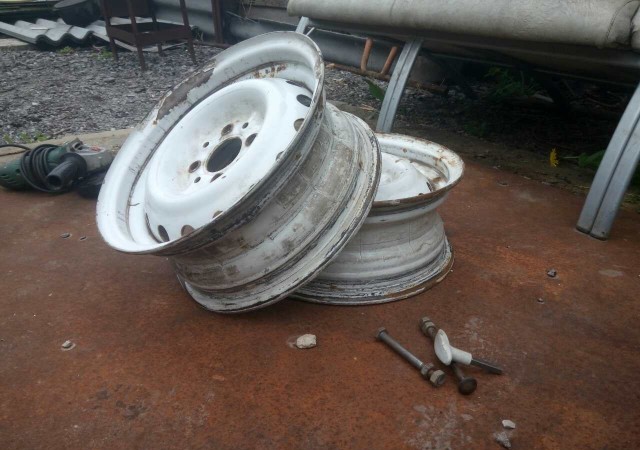

Колесные диски

Совет! Лучше всего брать штампованные стальные диски, а вот литые прослужат недолго – их изготавливают из алюминиевых сплавов, неустойчивых к высоким температурам.

Способы изготовления печки из колесных дисков

Самый сложный инструмент для предстоящих работ — сварочный аппарат. Во-первых, он есть в арсенале далеко не у каждого домашнего умельца. А во-вторых, работа с ним требует особых навыков и соблюдения мер безопасности. Поэтому мы предлагаем два варианта изготовления печки из дисков для казана – с использованием сварочного аппарата и без него.

В любом случае начинать следует с обработки самих дисков. Бывшие в употреблении колеса и выглядят соответствующе: металл может потемнеть, иметь остатки облупившейся краски или пятнышки коррозии. Чтобы избавиться от этих нюансов, следует зачистить проблемные места шлиф шкуркой. Если диски были окрашены, можно прокалить их огнем или воспользоваться растворителем.

Сварочный метод

Работы выполняются поэтапно в следующем порядке:

• Варочная поверхность

Сначала изготавливается верхняя часть печки. Для этого один из дисков устанавливается так, чтобы сторона с крепежами была сверху. С помощью болгарки вырезается ровный круг (ориентирами послужат болтовые отверстия). Это будет варочная поверхность и одновременно подставка, удерживающая казан в печи. Окружность отшлифуйте с помощью крупнозернистой бумаги или той же болгарки.

Вырезаем круг для варочной поверхности

Важно! Не повредите при работе с болгаркой сам диск. От края обода до выреза под «варочную поверхность» должно оставаться не менее 2 см металла. Этот зазор необходим для легкой установки казана и равномерного окутывания его стен жаром пламени.

• Сварка корпуса

Теперь берем второй диск, переворачиваем его крепежной стороной вниз – это будет дно печи. На него устанавливаем подготовленную верхнюю часть так, чтобы поверхность с вырезанным кругом оказалась сверху. Место соединения двух дисков нужно проварить вкруговую, затем зачистить шов болгаркой. Каркас печи готов!

Собираем корпус

В нижней части каркаса прорезается отверстие для топки, через которую будут подкидываться дрова. Рекомендуемая высота для дверцы – 10-13 см, длина – 20-25 см.

Важно! Внизу должна остаться полоска металла достаточной высоты, чтобы удержать угли внутри печи (не менее 2 см).

У прорези и отреза края также нужно зашлифовать. Затем к отверстию приваривается 2 крупных болта, а на вырезанную часть диска – гайки в соответствующих местах (вместо ручки используется третий из больших болтов). После сварочных работ готовая дверца устанавливается в эту импровизированную петлю.

Привариваем дверцу на болты

Для удобства можно немного модернизировать конструкцию, оборудовав корпус держателями. Для этого нужно изогнуть проволоку в форме ручек, продеть ее на концы гайки и приварить их по обе стороны печи.

На заметку! Чтобы ручки не провисали и не прилегали к корпусу, сделайте для них упор, протянув пару сантиметров проволоки через гайку и согнув эти «лишние» края под прямым углом.

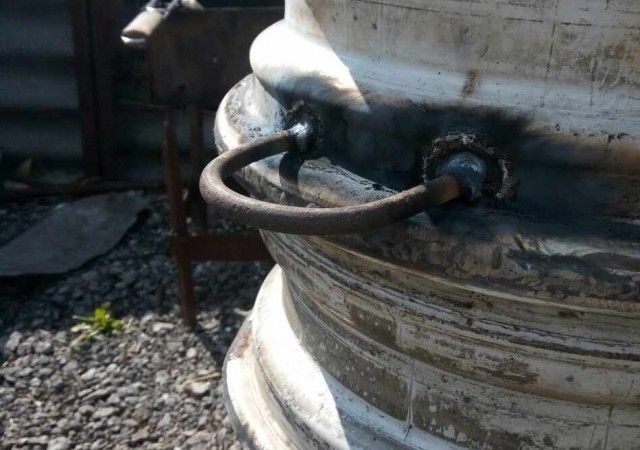

Ручки для корпуса печи, приваренные на гайки

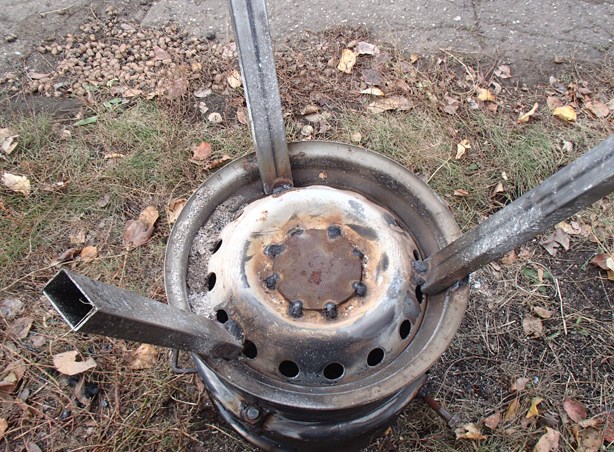

Прямоугольную трубу разрезаем на 3 равные части длиной 25-30 см. После этого переворачиваем корпус дном вверх и привариваем ножки под небольшим углом — это необходимо для устойчивости конструкции.

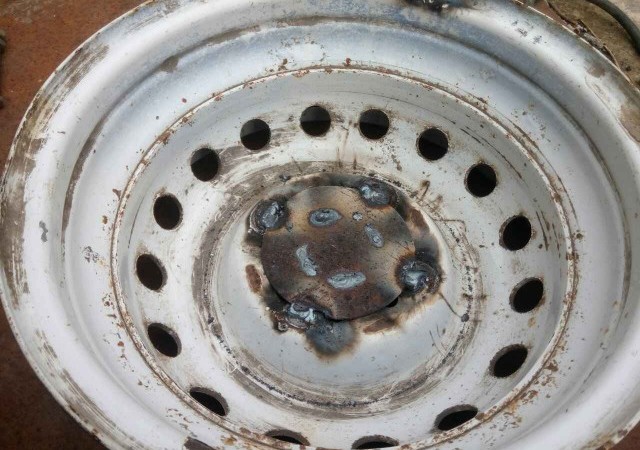

Совет! Чтобы из днища не сыпались мелкие угольки, приварите к центральному отверстию в ступице небольшую металлическую заплатку.

Тренога для печки

Декорировать печь из автомобильных дисков можно с помощью термостойкой эмали. Так как печь будет постоянно контактировать с сажей, оптимальные цвета для окрашивания – черный, темно-синий и темно-коричневый. Другие оттенки быстро потеряют свою первоначальную яркость, придется чаще и тщательнее очищать стенки от гари.

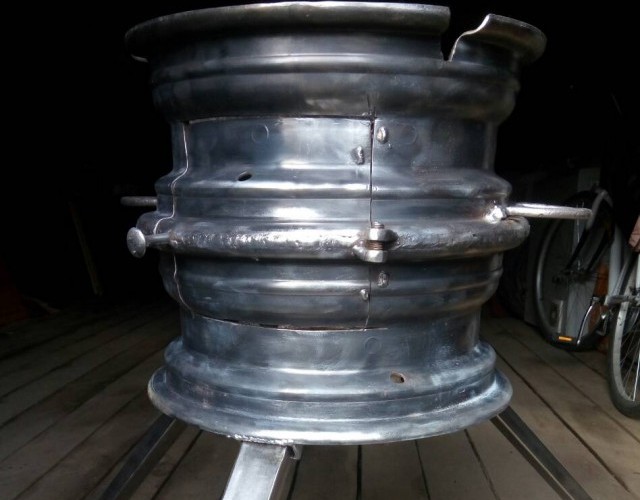

Подгонка дисков по размеру

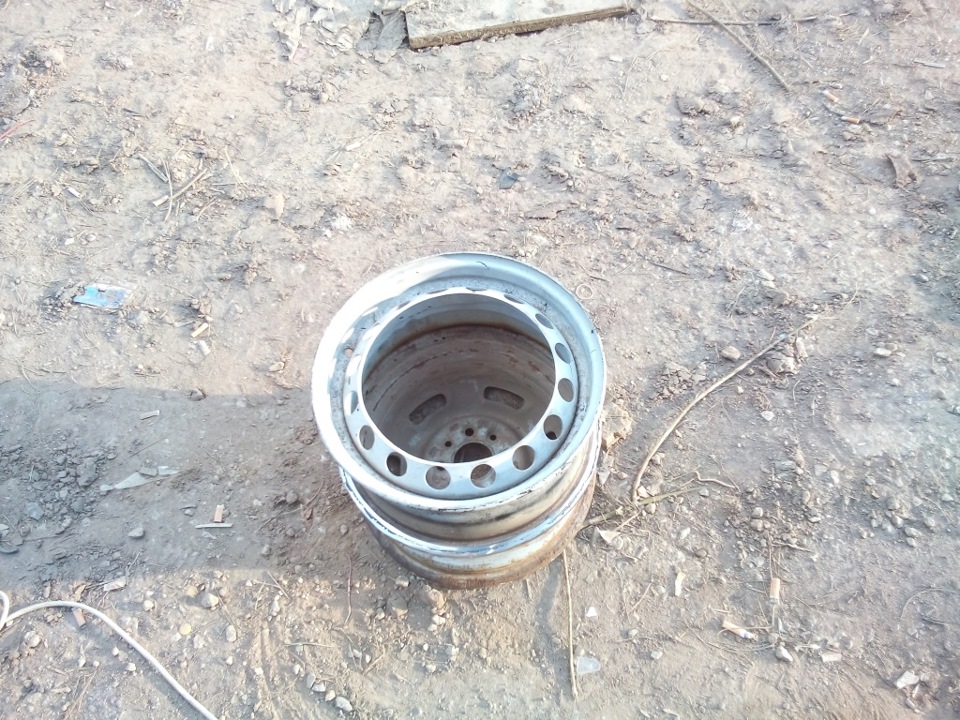

А теперь рассмотрим вариант изготовления печи из дисков под казан без помощи сварочного аппарата. Все подготовительные работы и прорезы здесь также обязательны, основное различие только в том, что части корпуса между собой не свариваются, а подгоняются по размеру.

Для этого один обод нужно немного разогнуть, а второй – согнуть (судя по отзывам домашних умельцев, диски, несмотря на прочную сталь, отлично поддаются обработке с помощью обычного молотка). Главное – обеспечить максимально плотное прилегание двух поверхностей, иначе большие зазоры могут сказываться на качестве тяги и расходе топлива.

Отсутствие сварочного аппарата изменяет и другие конструктивные детали:

• Дверцу в топке не приваривают, а просто оставляют небольшое отверстие, вырезанное с помощью болгарки. Еще проще вариант – не делать дверцу вообще, а дрова подкидывать через верх, периодически снимая казан с огня.
• Ручки, которые также прикрепить будет нечем, заменяют обычными кухонными прихватками.
• Вместо ножек из трубы можно установить печку на готовую треногу или подставить несколько кирпичей.

Печка под казан без сварки

Несмотря на простоту исполнения, такая конструкция обладает рядом преимуществ перед сварной моделью: ее удобнее чистить от золы, она быстро разбирается и компактно складывается по принципу матрешки, не занимая много места в гараже или багажнике авто. И самое главное – изготовить ее можно максимум за полчаса работы!

Впрочем, выбирать тип конструкции и способ ее изготовления предстоит вам. Если простой вариант с подгонкой дисков не устраивает, а сварочного аппарата в доме нет, всегда можно нанять мастера, который за пару минут выполнит все сварочные работы в лучшем виде.

Видеоурок: печь для казана из старых автомобильных дисков

sdelaikamin.ru

Мангал под казан из дисков от автомобильных колес

Многие из нас любят среднеазиатскую кухню, в частности плов. Классический плов готовится в огромном чашеобразном казане из чугуна на открытом огне. Для удобства готовки можно построить небольшой мангал под казан, который уже имеется в наличии. Способов строительства подобных конструкций своими руками масса, но в этой статье мы подробно расскажем, как сделать мангал под казан из дисков, которые отслужили свой срок на колесах автомобиля.

Оригинальная конструкция

Особенности конструкции

Собственно основное достоинство импровизированного мангала из колесного диска в том, что затраты на его строение сведены к минимуму, а итоговый результат весьма достойный. Практически у каждого дачника есть все необходимые материалы и инструменты для изготовления. Конструкция получается долговечной и простой в использовании.

Для строительства понадобятся автомобильные диски, которые уже отслужили. Поскольку они выбрасываются, либо сдаются в лом, стоимость у них незначительная, поэтому их легко можно будет найти у себя в гараже или на любой СТО. Так же потребуется некоторое количество металлического профиля для создания ножек и несколько кусочков металла для центральной заглушки и изготовления ручек.

Трудности могут возникнуть лишь в том случае, если вы никогда не работали со сварочным аппаратом, но вы же всегда можете пригласить специалиста, чтобы он помог вам сделать несколько сварных швов.

Пошаговый алгоритм

Первое, что понадобится для строительства, это пара классических штампованных автомобильных дисков из прочного металла. Размеры дисков следует подбирать под свой казан, может быть подойдет 13 вариант, а может 15, хотя очень крупная конструкция не нужна.

Два штампованных диска белого цвета

На одном из дисков размечаем линию отреза, в аккурат выше круглых отверстий, и срезаем этот круг с помощью сварочного аппарата.

Размечаем линию отреза

Отрезанный круг отлично сгодится как крышка, на которую можно будет поставить кастрюли или чайник, поэтому не спешите ее выбрасывать.

Деталь вырезана

На втором диске необходимо заварить главное центральное отверстие, для чего потребуется небольшой кусок толстого металла.

Готовим сварочный аппарат

Проводим сварочные работы

Затем два диска ставятся друг на друга и при помощи все того же сварочного аппарата соединяются в единую конструкцию.

Процесс выполнения сварки по кругу

Сварка со всех сторон

Получается внушительный шов, который крепко соединяет два диска. Чтобы сделать его более презентабельным, можно доработать его болгаркой, срезая сильно выступающие элементы и обтачивая края.

Сварной шов

Чтобы конструкция устойчиво стояла на необходимом уровне, понадобятся ножки. Ножки можно намертво приварить к мангалу, если вы готовите дачный вариант, а можно сделать конструкцию разъемной. Во втором случае приспособление будет мобильным, его без труда можно будет возить в багажнике машины и при необходимости собирать. В качестве креплений для ножек могут выступить небольшие куски профиля, большего по сечению, чем сами ножки. Эти три детали следует приварить к мангалу с трех сторон (в данном случае изготавливается тренога).

Детали для ножек

Здесь не нужны точные расчеты, вполне достаточно примерно прикинуть равные расстояния и приварить нужные детали ко дну мангала из дисков под одинаковым углом.

Фиксаторы ножек приварены

Ножки так же вырезаем из металла, в частности используем прямоугольный профиль.

Сами ножки, нарезанные из профиля

Стоит примерить ножки, вставив их в заготовленные пазы. Если входить они будут с трудом, следует обработать края деталей болгаркой, а после забить в пазы при помощи молотка.

Отметим, что многие мастера советуют сделать четыре опоры, так как считают треногу не очень устойчивой конструкцией.

Ножки установлены

Далее размечаем дверку, которая будет открываться прямо в топку и вырезаем ее по линии.

Размечаем место дверцы

На следующем этапе придется подключить фантазию и инженерные навыки, чтобы создать для дверки достойную петлю. Например, можно сделать ее из одного болта. Необходимо отрезать от него шляпку, затем подобрать две гайки, которые на него накручиваются. Одну гайку следует приварить к дверке, а вторую к стенке мангала. Накрутив болтик на резьбы обеих гаек, получится удобная петля. В качестве ручки можно приварить любую подходящую по размерам железяку.

Дверца вырезана

Можно сделать две петельки, используя все те же болты, здесь вся работа производится на усмотрение мастера.

Вариант изготовления петель

Чтобы было легче транспортировать мангал, следует приварить к нему с двух сторон проушины, ну или хотя бы с одной стороны. Такие импровизированные ручки позволят удобно нести мангал, и при этом не опасаться испачкаться сажей, копотью или грязью.

Привариваем ручки

Для более равномерного выхода дыма, можно сделать четыре равномерных выпила по диаметру диска. На этом работы с очагом по формированию его формы закончены.

Делаем пропилы сверху

Чтобы удалить с автомобильных дисков краску, следует обжечь получившийся мангал со всех сторон. Для окончательной обработки можно использовать корщетку, шкурку.

Снимаем краску подручными средствами

Затем при помощи термостойкой краски необходимо окрасить конструкцию в подходящий цвет. Черный смотрится весьма гармонично.

Окрашиваем в черный цвет

Как видите, сделать мангал под казан достаточно просто, особых хитростей здесь нет. Простая и удобная конструкция позволит установить казан и приготовить плов, а при желании на ней можно сделать шашлык, используя подходящие по длине шампура.

Готовое изделие

Таким простым и нехитрым способом мы создаем отличные условия для отдыха на природе, который сопровождается готовкой вкусной и полезной еды.

ochg.ru

расскажем как сделать своими руками печь размером почти с подставку

Поклонникам среднеазиатских блюд, готовящихся в казане, просто необходима печь под казан. Такие кирпичные печи не дешевы. Можно сделать печку под казан самому, например, из старых автомобильных дисков.

Потребуются стальные штампованные диски. Литые легкосплавные – не подойдут.

Делаем своими руками

То, что можно сделать полезную печь из тех самых дисков что валялись без дела – неоспоримый плюс.
В конце, вы получите компактную печь под казан (почти подставку) оригинального вида, но полностью функциональную.

Если вы никогда не держали в руках сварочный аппарат, сооружение подобной печки будет испытанием.

Последовательность

Нам обязательно понадобятся два 13-дюймовых штампованных колесных дисков. Можно на 15 дюймов, но больше 15 и меньше 13 дюймов – не стоит.

1. Берем первый диск. По отверстиям как на фото вырезаем внутренности. Режем болгаркой, если есть — плазмой.

2. Берем второй диск и завариваем центральное большое отверстие. Потребуется небольшой кусок не толстого листа (2 — 4 мм).

3. Соединяем оба диска. Должно получится «ведро». Шов делайте сплошной. Если внешний вид печки для вас важен – обработайте шов болгаркой, сняв некрасивые наплывы сварки.

4. Печка пока выходит неудобно низкая (да и устойчивость с учетом полного казана – так себе). Нам потребуются ножки.
   Удобно сделать ножки съемными. Поэтому мы взяли три отрезка профильной трубы, куда потом будут вставляться ноги (мы заранее проверили, что ноги вставляются хорошо).
   Эти части привариваются к нижней стороне (с дном) печи, как на фото.
   Особая точность не требуется, но прикиньте как будут получаться ноги «в сборе».

5. Из профильной трубы меньшего размера делаем ножки. Если ножки не вставляются по месту, подточите болгаркой.

6. Для печи нужна дверка. Как на фото размечаем дверку и аккуратно вырезаем по разметке. Чем аккуратнее, тем опрятнее выйдет печка.

7. Чтобы печная дверца открывалась, нужны петли. Простейшие петли можно сделать из болтов и гаек. Ручку тоже из гайки, приварив её к дверке.

8. Конструкция получается неухватистая. Чтобы удобнее было переставлять, можно приварить ручки. Но эта деталь необязательная.

9. Для выхода дыма сделаем треугольные надрезы в верхней кромке печки.
10. Удалите старую краску. Можно обжечь и очистить щетками или с помощью пескоструя.
11. Покрасим печку. Мы выбрали черный цвет. В тон копоти.

Как видите, сделать такую печь из дисков под казан можно самому. Уверены, у вас получится.

Полезное видео:

К сожалению, мы не снимали видео. Но мы нашли ролик про похожую печку:

Наша же печь гараж не покинет. Поучаствует в воскресных посиделках.

Поделиться в социальных сетях

edanaprirode.com

Печь для казана из колёсных дисков: фото и описание изготовления

Простая и практичная печь для казана сделанная из колёсных дисков.

Приобрёл казан на 8 литров, соответственно понадобилась под него печь. Решил сделать печку своими руками, поискал и нашёл в гараже пару автомобильных колёсных дисков, полтора метра уголка и кусок профилированной 80-й трубы.

Приступил к работе.

Диски один R 14 снизу и R 13 сверху. В идеале желательно, чтобы верхний был чуть побольше, чтобы казан входил полностью до ручек. В верхнем диске вырезаем середину. Затем, переворачиваем и сваривам. Сделал два выреза, под трубу и под дрова.

Приварил три ножки из уголка, дымоход сделал из трубы восьмидесятки, дальше одел тонкую круглую которая валялась без дела. Низкая труба мешает дымом.
Снизу приварил зольник, чтобы в него ссыпался пепел.

Печь под казан удачно прошла испытания, на её изготовление ушло примерно 3 часа. Отличная самоделка для дачи!

Автор самоделки: chaosad

Загрузка…

sam-stroitel.com

для барбекю и для казана

При поиске альтернативных решений для обогрева помещений, многие люди обращают внимание на печь из дисков автомобиля. Правильное обустройство такой конструкции позволяет обогреть около 15−16 квадратных метров площади, поэтому его можно назвать хорошим решением для домашней бани или неплохим варочным прибором.

Главное достоинство изделия — доступность основного материала, который используется для создания. Речь идёт о толстой, стойкой стали с повышенной прочностью. Не секрет, что котельная сталь листового и профильного типа отличается высокой стоимостью, а обычная конструктивная в печном строении быстро деформируется и перегорает.

Создать печку из автомобильных дисков своими руками достаточно просто. Для этого следует применить два куска металла с одним размером и весом: один простой стальной, а второй из колесного диска, а затем нагреть эти элементы до соответствующей температуры. Можно сделать это в кухне на газе. Первая деталь сразу начнёт издавать запах горячего железа, а вторую можно будет раскалить до оранжевого цвета (это случается при температуре около 900 градусов).

При этом в воздухе будет отсутствовать неприятный запах гари. Печи из автомобильных дисков пользуются популярностью из-за такой особенности, что они практически не сушат воздух и не выделяют в окружающую среду опасные токсины. Это объясняется тем фактом, что колесные диски выполнены из специальных сталей, которые обладают устойчивой к коррозии поверхности. Жаропрочность подобных изделий, конечно же, не нормируется, правда, допустимого запаса стойкости вполне хватает для обустройства дровяно-угольной печки.

Важные особенности дисков

Чтобы успешно соорудить печку из автомобильных дисков в домашних условиях, недостаточно просто выучить преимущества таких изделий. Важно также обратить внимание и на недостатки исходного сырья, а также ряд конструктивных особенностей печей. Из недостатка специальной стали — отсутствие нормирования на сварочные свойства. Сегодня существует несколько различных технологий производства колесных дисков, но в большинстве случаев сварочные мероприятия ограничены с последующим термоотпуском (отжигом), а также дефектоскопией шва. Поэтому никто из производителей дисков даже не догадывается, что в дальнейшем его продукция будет поддаваться сварке.

Исходя из этой особенности, нельзя пренебрегать правилами безопасности и делать печь длительного горения на отработках из дисков. То же самое касается пиролизных печей, которые способны в один момент растрескаться и стать причиной проникновения опасного, кипящего вещества в помещение. А ведь локализировать очаг возгорания будет непросто, т. к. он должен догореть окончательно. На основе таких колесных дисков можно создавать лишь твердотопливные печки.

Важная особенность: сварочные швы для особых эксплуатационных условий, которые не прошли соответствующую сертификацию на качество, считаются ненадежным решением.

Правила создания

В любом случае при соблюдении некоторых важных правил создание твердотопливной печки из дисков автомобиля будет возможной и успешной. Такую конструкцию вы сможете эксплуатировать в небольших нежилых помещениях, таких как дачный дом, мастерская и т. д. Важно внимательно изучить такие особенности:

1. Важно, чтобы сварной шов оставался высококачественным и с визуальной точки зрения. Избегайте появления видимых дефектов в виде трещин, брызг, раковин, пузырей и прочих неровностей.
2. За один раз сваривают две сопряженные заготовки. Проводить варку всей конструкции категорически запрещено.
3. После успешного завершения проводки каждого шва сваренные детали оставляют на некоторое время для рассасывания остаточных внутренних напряжений. На каждый килограмм массы требуется от трёх минут.
4. Готовую печь после суточной выдержки на рассасывание тех же напряжений дополнительно прогоняют (если речь идёт о стационарной печке, то подобное действие занимает около трёх часов. Переносные уличные нуждаются в часовом прогоне).

На протяжении этого периода происходит и отжиг печи. Если в процессе обработки появляются мелкие дефекты сварки, не больше двух швов, их можно устранить спустя сутки, после чего прогон повторяют.

Что нужно знать о печах

Если вы намерены сделать печку из дисков колес для казана или обогрева нежилого помещения, будьте готовы обратить внимание на ещё одну особенность. Исходя из правил строения пламенных печей на твердом топливе, от пола топки или колосниковой решетки, т. е. места где размещается топливный продукт, до первого по вертикали препятствия току дымовых газов должно находиться около 40−50 сантиметров. Такой вариант необходим при использовании кондиционного топлива. Если оно сырое или бросовое, расстояние увеличивают до 60−80 сантиметров. В таком случае время прогрева печи стремительно вырастает. Поэтому использовать такое топливо для дисковых печей нецелесообразно.

Не секрет, что из твердых топливных продуктов могут выделяться горячие пиролизные газы, которые существенно влияют на тепловыделение. Если они соприкасаются с менее нагретой поверхностью, скорее всего, им не удастся догореть, в результате чего выпадет сажа. Дальнейшее использование такой печи приводит к её закоксованию, на своде топки и в дымоходе появляется плотный нагар. Он существенно уменьшает тепловую эффективность, но отличается пожароопасностью.

Изготовленная из дисков печка часто наполняется именно бросовым топливом, в числе которого:

1. гнилой сушняк;
2. сыроватые обрезки;
3. и другие продукты.

Правда, негодных дисков на печь с приличной высотой может попросту не хватить или же оптимальная схема конструкции предотвратит возможность создания высокой топки. В таком случае для подготовки печи придётся применить нестандартную колосниковую решетку из прочного стального листа в диаметре от 6 миллиметров и арматурных прутьев от 10 миллиметров. Переживать, что допустимого воздуха не хватит для горения не нужно: через отверстие диаметром 10 сантиметров, при дымоходе 1,5 метра высотой, воздуха будет достаточно для 18 кВт мощности на дровах и 30 кВт на угле.

Какой тип выбрать для себя

Учитывая вышеупомянутые особенности, необходимо правильно подойти к выбору подходящего типа печи из дисков. Необходимость самостоятельного обустройства печи из автомобильных дисков бывает в следующих случаях:

1. Если требуется обогревать небольшие нежилые помещения, например, дачный домик или мастерскую. Использование качественных колесных дисков позволит достичь максимального качества печи, а также существенно упростит изготовление.
2. Если требуется обустроить основную «жаровую» часть печного строения, не используя дорогую жаропрочную сталь.
3. Если вы собираетесь использовать печку для приготовления еды. В таком случае придётся изготовить печь для казана из дисков автомобиля.

Чаще всего автомобильные диски эксплуатируются при создании мобильных (переносных) уличных и садовых варочных печей, а также для обустройства огнища под костер. Простейший вариант печи-очага из дисков подразумевает использование большой массы и высоты борта, что существенно улучшает показатели теплоотдачи и обеспечивает надёжную защиту от воздействий ветра.

Печка для казана

Не секрет, что лучший вариант использования автомобильных колес — для печей под казан. В таком случае принято ставить конструкцию на специальную подставку. За счёт круглой формы ёмкость прогревается равномерно, чего нельзя добиться в обычных кирпичных печах. К тому же в последнем случае присутствует риск оседания сажи. Дисковые конструкции равномерно распределяют нагрев и предотвращают лишний расход дров, что очень важно при использовании бросовой разновидности топлива.

Собранные на участке щепки не способны обеспечить должное количество тепла для приготовления плова или бешбармака, а сыроватые и подгнившие решения в массивном топке попросту не справляются с задачей подогрева варочной посуды до определенной температурной отметки. Печь под казан из автомобильных дисков исключает такое явление лишь в том случае, если она выполнена в точности с установленными правилами.

Дымовые газы передвигаются по пути наименьшего сопротивления. Если требуется сварить два отдельных диска и прорезать в боковой части топочное отверстие, то горячие газы пойдут и через технологические отверстия в ступице диска, т. к. их общая площадь гораздо больше, чем крепежных и осевого.

Если добиться максимальной температуры разогрева, то, возможно, в осевом отверстии образуется язычок пламени, но размещенный на конфорке казан заставит жар уйти вбок.

Подобный вариант печки из дисков по-особому востребован для приготовления разных видов пищи путём томления над углями, правда, мало кто применяет этот метод в наши дни.

Для правильного изготовления печки под казан необходимо снабдить её плотно закрывающейся дверцей на загрузочном проеме. Также казан должен плотно прилегать к вырезу конфорки, периодически закрывая технологические отверстия.

Чтобы успешно добиться таких результатов достаточно вырезать с помощью отвертки середину ступицы. Оставшиеся элементы не будут выброшены, т. к. их можно будет задействовать в качестве хорошего колосника.

Печка для барбекю

Если вы намерены сделать печку под барбекю из дисков, то сердцевину не нужно вырезать. В этом случае на конфорке размещается решетка — рассекатель пламени, который будет выполнять роль кулинарной решетки-радиатора. Основное достоинство конструкции заключается в том, что на рашпере появляются разные температурные зоны, открывающие широкие возможности для одновременного приготовления разных блюд.

Это очень удобно при выезде на пикник, где каждый сможет получить пищу по своему вкусу. Печку такого типа принято изготовлять из дисков с небольшим количеством технологических отверстий. В качестве деталей для рабочей решетки используются велосипедные спицы. Варить их необязательно, т. к. они отлично фиксируются друг с другом и с помощью жаростойкого клея по металлу (метод холодной сварки).

Если вам необходимо создать печь буржуйку, то можно использовать диски целиком. Из-за толстого металла теплоёмкость и время теплоотдачи существенно улучшаются, но они гораздо хуже, чем в случае применения литых чугунных печей. Из недостатков конструкции — высокая трудоёмкость обустройства усовершенствованной печи с повышенной продуктивностью работы за счёт сложной конструктивной конфигурации.

Если вы располагаете большим количеством бросового топлива, то при создании печки-буржуйки для нежилого помещения можно и отказаться от использования перегородок-рассекателей. Подобный вариант несложно изготовить и из дисков грузового автомобиля. Это позволит достичь более высоких показателей КПД и более продуктивной теплоотдачи.

В итоге, учитывая большие размеры горизонтальных буржуек, чаще всего люди отдают предпочтение вертикальным решениям. Если же задача заключается в изготовлении печи из дисков, то первым делом нужно найти подходящий колосник и зольник. Важно не допустить, чтобы угли и горячая зола сыпались на противопожарную отмостку.

Если говорить о теплотехнических свойствах, то они существенно улучшаются с помощью обеих хитростей:

1. Первая заключается в окружении верхней жаровой части специальным кольцевым кожухом из тонкой стали, но не оцинкованной, так как цинк способен расплавляться под воздействием температуры 440 градусов. Решение незаменимо в тех случаях, где требуется быстрый прогрев комнаты.
2. Второй вариант подразумевает облицовку печи любым доступным материалом, который характеризуется высокой теплоёмкостью и теплопроводностью.

Руководствуясь такими рекомендациями и конструктивными особенностями печек из автомобильных дисков, вы сможете соорудить высокоэффективное решение за короткое время. Главное, внимательно следить за инструкцией и изучать схему.

tokar.guru
