Очки виртуальной реальности своими руками!

В чем же суть Google Cardboard и как они работают?

Экран смартфона делится на две части, левая область для левого глаза, а правая, соответственно, для правого. Изображение слева захватывает большую часть картинки слева, а правое с правого. Таким образом симулируется 3D эффект, собственно так и устроено зрение человека, это если говорить поверхностно.

Для погружения в мир виртуальной реальности используются линзы, расстояние между ними и экраном составит около 5 сантиметров. Линзы не только уменьшат фокусное расстояние, позволяя снизить нагрузку на зрение, но еще и сужают поле зрения, что в нашем случае действует только на руку. Вот такая нехитрая схема. Единственное условие состоит в размере экрана гаджета. По версии Google «планшетофоны» не в моде, поэтому в Google Cardboard войдут только пятидюймовые смартфоны, диагональ 5.5 входит с трудом, а вот 4.5 просто выпадет.

Кстати, забыл упомянуть о том, что как только мы вставляем смартфон в очки, запускается фирменное приложение Google Cardboard (естественно, нужно заранее загрузить и установить программу). Происходит это с помощью NFC метки, закрепленной на внутренней стороне аксессуара. Еще из элементов на левом боку есть магнит, который, при наличии у смартфона магнитометра, может эмулировать нажатие.

Те, кто застал времена СССР или хоть чуть-чуть знают историю техники, могут сравнить Cardboard со стереодиаскопом. Смысл у приборов примерно схож.

Основным приложением для Google Cardboard является одноименная программа. Она собирает все установленные приложения, которые поддерживают работу с этим устройством.

Кроме того, у Google Cardboard есть шесть собственных VR приложений, идущих в комплекте с ней. Они очень просты и направлены на показ возможностей чудо-шлема.

My Videos – просмотр наших видеороликов. При просмотре контента создается ощущение кинозала, поскольку вокруг нас только огромный экран с запущенной записью. А еще есть Photo Sphere – прекраснейшие фотосферы, создать которые можно с помощью приложения для съемки фото Google Camera, а насладиться просмотром здесь.

Как сделать очки виртуальной реальности для смартфона своими руками?

Многие пользователи смартфонов слышали о шлеме виртуальной реальности, однако из-за их большой стоимости не могли позволить себе такое приобретение. Однако довольно таки быстро люди поняли, что все датчики, которые функционируют в очках виртуальной реальности, есть и в обычных смартфонах, благодаря чему из них своими руками легко можно сделать отличные VR очки, стоит лишь приделать самый обычный корпус и несколько линз.

На самом деле все конструкции очков, которые вы можете найти на просторах сети, выполнены на основе чертежей Google Cardboard (с англ. «картон»), и вся разница только в исходных материалах. Кого-то устраивает картон любой толщины, найденный дома, кто-то идет за более тонким в канцелярский магазин, а некоторые умельцы отличились тем, что выполнили свои устройства ВР из металла, поликарбоната, пенопласта и других вспененных материалов.

Счастливые обладатели 3D-принтеров сразу взялись печатать шаблон. По этой выкройке легко понять, как сделать очки виртуальной реальности своими руками, и мы поможем вам в этом, дав несколько советов.

С помощью обычного ножа, пары увеличительных стекол и картона можно сделать своими руками из обыкновенного смартфона подобие VR Box. Однако многие желающие не знают, как сделать очки виртуальной реальности из смартфона, из-за чего приобретают дорогущие модели, либо же заказывают картонные комплекты, по типу Google Cardboard.

Конструкция самодельных очков имеет несколько преимуществ перед заказным корпусом, ведь линзы в ней можно перемещать по оси, которая располагается относительно экрана. Благодаря этому очки виртуальной реальности можно тонко подстраивать под особенности зрения любого пользователя.

Чтобы сделать 3d очки для смартфона своими руками, необходимо:

  1. Измерить диаметр линз, которые вам потребуются. Для этого необходимо положить смартфон на устойчивую ровную поверхность и включить на нем приложение виртуальной реальности. Посмотрите на экран сквозь линзы, регулируя расстояние. Так вы не только поймете, какие линзы вам нужны, но и определитесь с фокусным расстоянием.
  2. Далее попробуйте или сами сконструировать коробочку из картона, которая и будет являться корпусом, либо же скачайте развертку из интернета. Главное, чтобы дно корпуса было не таким длинным, как его верх, ведь не стоит забывать про отверстие для носа. Сделайте выступы для смартфона, чтобы он мог опираться на них. Также не стоит забывать про вырезы под кнопки на боковых гранях телефона.
  3. Внутренности корпуса покрасьте в черный. Благодаря краске такого цвета вы сможете избегать различных бликов и отражений, которые будут мешать концентрироваться на просмотре.

Еще один вариант изготовления очков для смартфона своими руками:

1). Для более толстого картона лучше взять канцелярский нож, им удобнее работать прямо сверху листа. Если вы хотите собрать очки вручную, вставляя ключи, то нужно вырезать картон вместе с ними, как на картинке. Если же ваши самодельные очки виртуальной реальности будут впоследствии склеены, то можно не оставлять такого запаса.

2). Далее вам понадобятся 2 линзы, желательно двояковыпуклые. Google советует брать линзы диаметром 25 мм. Фокусное расстояние линз при этом должно быть 45 мм. Умельцы берут линзы даже из хозяйственных магазинов, а некоторые видеоблогеры на Youtube, делая своими руками 3D очки для смартфона, вместо линз используют подручные средства.

Так, например, можно вырезать из обычной пластиковой бутылки 4 одинаковых круга, склеить их между собой по 2 штуки паяльной лампой, оставив небольшое расстояние вверху. Затем в шприц набирается вода из-под крана, ею заполняется пространство между двояковыпуклыми «линзами» из пластика, затем оставшийся зазор также запаивается, и в ваших руках оказываются почти законченные собранные в домашних условиях очки виртуальной реальности.

3). Некоторые модели смартфонов поддерживают магнитное переключение, позволяющее управлять девайсом без вынимания его из коробки. Для реализации такой задумки понадобится простая система магнитов: неодимовый кольцевой и керамический дисковый с диаметром около 19 мм и толщиной около 3 мм. Но и без них все управление будет простым и удобным, достаточно сделать в конструкции самодельных очков виртуальной реальности отверстие для пальца снизу либо сбоку.

4). Когда практически все готово, остается решить только проблему с креплением смартфона в очках. Для этого можно использовать резиновое кольцо и 2 липучки (примерно 20х30 мм) для закрепления крышки.

Очки виртуальной реальности для смартфонов своими руками: часто задаваемые вопросы

— Реально ли сделать своими руками виртуальные очки для смартфона, в которых будет удобно?

Для постоянного пользования, конечно, лучше приобрести недорогие, но удобные очки с заводским креплением, например, VR Box и VR Box 2, или же более дорогие и качественные Samsung Gear VR SM-R323, HTC Vive, Homido и др. Сделанные своими руками VR-очки для смартфона, скорее, подойдут в качестве прибора для первого знакомства с виртуальностью.

— Как сделать очки виртуальной реальности из смартфона, если никогда не делал ничего подобного?

Здесь и придет на помощь широко растиражированный в интернете чертеж Google Cardboard и наша статья. Если даже не получится с первого раза – не расстраивайтесь, ведь материалы практически бесплатны, а самодельные очки виртуальной реальности для смартфона можно доработать в любой момент. Например, последовать примеру тех, кто делал их из потолочной плитки – легкие и незаметные, они спокойно выдерживают вес смартфона.

— Как сделать очки виртуальной реальности для телефона, не имеющего акселерометра?

К сожалению, такие очки не смогут поддерживать работу корректно.

Итак, можно сказать, что сделать своими руками ВР очки для смартфона довольно просто, весь вопрос в удобстве использования такого девайса. Ведь помимо очков, в мире сейчас выпускается довольно много устройств для более глубокого погружения в виртуальность, с которыми просмотр фото и видео становится целым приключением, а игры не дают расслабиться ни на секунду, держа в напряжении.

Так, например, виртуальная реальность в перчатках-контроллерах позволяет осязать предметы, как наяву, а некоторые кресла ВР практически моментально реагируют на движения вашей головы, поворачивая туда же тело. Будущее совсем рядом, нужно просто ощутить его.

Возможно, это видео вам поможет:

Cкопировано из сайта vr-j.ruПодписывайтесь на наш Telegram

Как сделать шлем виртуальной реальности своими руками / VRDevice corporate blog / Habr

Здравствуйте все, кто увлекается гаджетами, стереоскопическим изображением и 3D графикой!

К сожалению, после открытия предзаказов на потребительскую версию Oculus CV1 стало ясно, что данный гаджет оказался не столь доступен, как хотелось бы многим. Действительно, 599$ — это стоимость в США. В России данные устройства будут стоить уже наверняка в районе 800-1000$ первый год-два. HTC Vive начинается от 799$. Пожалуй, сейчас это наиболее передовые устройства VR, но, нужно признать, что они не особо доступны.

Досадно, ведь именно сейчас, возможно, мы стоим у истоков становления поистине новой эпохи в мультимедиа, которая открывает широчайшие возможности и новые ниши в бизнесе.

Что же делать, если обычные кардбоарды с мобильными телефонами вам уже надоели, и хочется нечто большего, полноценного, кинематографичного и захватывающего? Возможно, у вас есть желание начать разработку игр, архитектурных решений под VR или просто вы хотите попробовать заработать на аттракционе?

Мы являемся евангелистами компьютерных VR систем в России, и в этой статье хотим показать, каким образом можно собрать-таки настоящий шлем виртуальной реальности у себя дома, даже лучше, чем Oculus Rift DK1, а затем силой инженерной мысли элегантно превратим его в DK2. В итоге, шлем будет совместим с последними версиями SDK и Runtime от Oculus Rift по относительно доступной цене. (Палмер Лаки наверное бы поперхнулся, прочитав эту статью, но мы ведь русские всегда чего-то придумываем и умеем красиво выходить из различных ситуаций).

Пусть это будет пример народного шлема для всех русских, и я не делаю сейчас деление на украинцев, россиян, белорусов и т.д, поскольку мы работаем и сотрудничаем со всеми из них… Это должно быть общим достоянием. VR должен быть доступен!

О том, как собрать бюджетный шлем виртуальной реальности, совместимый с Oculus Rift DK2 у себя дома…

Предупреждение

Важно: все нижеописанные работы необходимо выполнять в соответствии с техникой безопасности. Конечно, вы несёте полную ответственность за результат работы и то, что в итоге получите. Легально это будет или нет, будете ли вы использовать контент, разработанный для шлемов других производителей, SDK или Runtime Oculus, медицинские противопоказания и последствия использования шлема — всё это на лично ваше усмотрение и ответственность.

Мы не несём ответственности за результат, использование и устройство созданное вами. Это DIY.

От вас потребуются некоторые навыки пайки, понимание электричества на школьном уровне и определённые скиллы слесаря-монтажника.

Подготовка

Поскольку это туториал, то первое, с чего мы начнём — это конечно же подготовка рабочего места:

Уберём весь бардак и лишние вещи, чтобы они не мешались:

Из инструментов нам понадобится:

  • паяльник (желательно с терморегулированием)
  • нож
  • отвёртка
  • зубная щётка
  • плоскогубцы
  • термоеклей-пистолет
  • любой подходящий программатор для STM32. В случае, если у вас уже есть свой трекер DK1 и вы будете обновлять его до DK2.
  • прямые рабочие руки

Расходные материалы:
  • флюс
  • припой
  • спирт
  • двухсторонний толстый скотч
  • изолента
  • гибкие тонкие (многожильные) проводники. Лучше если это будет провод во фторопластовой оболочке, он не оплавляется.

Комплектующие:
  • провод HDMI 2 — 2.5 метра
  • провод USB 2 — 2.5 метра
  • разъём для пинов, 3-х штырьевой
  • 4 проводника с пинами
  • любые подходящие очки VR (Mojing, BoboVR, Cardboard и т.д.) для размеров экрана 6'
  • трекер на основе Oculus DK1(лучше ближе к оригиналу). Да, мы превратим его в трекер DK2!
  • LCD экран 6' с разрешением 1920х1080 и плата преобразователя HDMI -> MIPI. В настоящий момент мы умеем подключаться к нескольким подобным экранам, но используем вариант, представленный на фото, поскольку он обойдётся дешевле, а качество у них у всех примерно одинаковое. Конечно, лучше если это будет AMOLED или OLED экран (меньше шлейф и время загорания пикселей), но в настоящий момент стоимость подобных решений вас быстро охладит, если вы их вообще найдёте совместно с платой адаптера.

«Поехали!»

После того, как у вас наконец-то появились необходимые комплектующие соедините экран с платой и закрепите последнюю с помощью двухстороннего толстого скотча или специальной пластиковой рамки + скотч, которую можно распечатать на 3D принтере:

Далее, припаиваем к плате трекера проводники:

  • синий «Ground»
  • красный (PWR) + 5В
  • жёлтый у нас будет SDA
  • зелёный SCL

Соединяем эти провода с платой экрана по указанной маркировке (Ground, PWR, SCL, SDA).

Важно: не перепутать Ground и PWR, иначе плата экрана «сгорит»:

Вы можете отказаться от пайки 3-х выводов (SDA, SCL и Ground), надев выводы непосредственно на пины трекера с обратной стороны, однако, это может оказаться не совсем надёжным.

Сборка

Если вы используете корпус Mojing 4, то тут всё относительно просто.

Важно: Mojing 4 имеет только подстройку межзрачкового расстояния. Если у вас сильная близорукость, то можете использовать очки, но в корпусе Mojing 3 Plus помимо этого есть подстройка фокусного расстояния, что делает использование шлема в этом случае более комфортным. Для людей с дальнозоркостью или астигматизмом потребуется доработка шлема.

Приклеиваем на нижнюю полку для удержания телефона прокладку из комплекта к очкам и помещаем экран с платой в корпус. Плату трекера клеим на крышку шлема сначала на двухсторонний скотч, а затем можно «прихватить» термоклеем по периметру:

Важно: постарайтесь приклеить трекер ровно по горизонтали и вертикали. Открытые контакты лучше изолировать чтобы они не закоротили на плату (SWD-разъём).

Подключаем в шлем USB и HDMI провода и закрываем корпус:

С помощью обычной «липучки» вырезаем полоски для крепления провода к шлему и скрепляем провода в ту сторону, где находится компьютер:

Важно: длина проводов до ПК не должна превышать 2.5 метра. Иначе это грозит потерей сигнала через HDMI, помехами, нестабильной работой и т.д. Однако, существуют HDMI провода со встроенным усилителем (как, например, в Oculus). Такие варианты достаточно хорошо работают при длинне от 3 до 5 м.

Подключение и настройка

Отлепляем все защитные плёнки с очков (с линз, корпуса), устанавливаем для начала Oculus Runtime 0.4.4, перезагружаем ПК и подключаем шлем.

В результате, если запустить Oculus Utils, то шлем распознается как Oculus DK1 и уже сейчас можно поиграть в некоторые игры под Runtime 0.4.4 на ваше усмотрение:

В случае, если вы приобрели уже готовый трекер с прошивкой VRD, то процедуру по смене прошивки далее можно пропустить.

Брюки превращаются...

Вас не пугает общаться с оборотнем в VR? Тогда вперёд! Берём паяльник, проводники, разъём и делаем вывод для SWD разъёма и программирования трекера (если он у вас свой):

В этом месте, пожалуй, самое важное:

Важно: необходимо сгенерировать ключ с помощью специально утилиты, получить индивидуальную прошивку под ваш трекер в формате .hex и «залить» её через программатор в трекер через SWD разъём.

Поскольку прошивка — это самое «сердце» данной системы, то для того, чтобы получить прошивку, вам необходимо связаться с нами через почту [email protected] и проследовать инструкциям. Прошу нас понять, но мы пока не особо хотим, чтобы прошивкой пользовались различные другие производители шлемов, например, из поднебесной. Да и лишняя огласка может спровоцировать компанию Oculus отказаться быстрее от поддержки DK2 в Oculus Home. Не будем торопить события, мы ещё не получили свой экземпляр CV1, чтобы устроить ему инквизицию…

Однако, есть более простой путь — получить уже прошитый трекер или даже комплект экран + трекер.

В результате этих манипуляций после перепрошивки трекера необходимо удалить старый Runtime (если он был установлен), перезагрузить ПК, установить Runtime 0.6 — 0.8 и запустить Oculus Utils:

Невероятно, но факт: ваш шлем виртуальной реальности, теперь совместимый с Oculus Rift DK2 готов к труду и обороне!

Немного Oculus Home:

Что дальше?

На нашем сайте есть пара полезных статей о том, как запускать шлем в первый раз.

Другие интересные статьи о VR вы также можете найти в нашем блоге. Найти и связаться с нами также можно в ВК.

В данный момент мы разрабатываем более продвинутый трекер, в котором будет дополнительный USB, звук уровня hi-fi и возможность смены прошивок без перепрограммирования. Выход модуля планируется на осень, и его можно будет просто заменить. Те клиенты, кто сделает шлем на базе всей этой вышеперечисленной информации получат скидку 15% на будущий трекер.

В будущем, если проект получит развитие у нас есть планы по созданию собственного драйвера устройства, который позволит использовать и обновлять шлем для полноценной работы со SteamVR как независимый вендор (а не Oculus), что потенциально открывает гораздо большие возможности для платформы в целом.

По вопросам, относительно того как и где можно приобрести комплектующие уже сейчас, пожалуйста, пишите на [email protected] В письме укажите, какие именно комплектующие вам необходимы (корпус, экран, трекер, провода, прошивка), и мы постараемся помочь вам.

На этом пока всё, мы надеемся, что вся вышеизложенная информация послужит на пользу развития VR индустрии в целом. Создавайте свои VR игры и приложения в Unity, Unreal Engine, пробуйте создать аттракционы VR, переносите в VR архитектурные визуализации и дизайн — дерзайте, океан VR пока относительно голубой и это поистине непаханое поле.

Мы все живём в удивительное время, удачи в ваши проектах!

Как самому сделать очки виртуальной реальности

Как сделать очки виртуальной реальности

Технология виртуальной реальности в последнее время становится все более актуальной и востребованной. Единственная проблема заключается в том, что нынешняя стоимость устройств находится на достаточно высоком уровне, что делает технологию доступной далеко не каждому. В представленной статье мы рассмотрим основную информацию касательно того, как сделать очки виртуальной реальности своими силами, пользуясь только подручными средствами.

 Что нужно понять перед созданием самодельных ВР очках?

Перед тем как разработать очки виртуальной реальности своими руками, необходимо обязательно ознакомиться с принципом их действия. Если есть такая возможность, следует протестировать заводской образец. Сделать это достаточно просто – в торговых центрах начинают массово появляться устройства с технологией виртуальной реальности, предусматривающие ряд игр своим посетителям.

 Самодельные VR очки и как влияют на зрение?

Приняв решение сделать очки виртуальной реальности в домашних условиях, запомните – такого рода устройства спроектированы для того, чтобы спустя определенное количество времени пользователь думал, что виртуальный мир является настоящим для него. Соответственно, естественный принцип зрения должен сохраняться. Хоть и современные разработки практически не влияют на качество зрения, после разработки собственного прототипа рекомендуем не тратить слишком много времени на его использование. Это может плохо сказаться на состоянии глаз.

 Как сделать очки вр своими руками?

Перед тем как сделать очки своими руками, надо обязательно обзавестись всеми необходимыми инструментами и материалами, которые понадобятся для выполнения работы. Далее можно приступать к следующим процедурам.
Измерение диаметра необходимых линз. Для этого смартфон ложится на ровную (!) устойчивую поверхность, а затем пользователь включает на нем программу для воссоздания виртуальной реальности. Задача мастера заключается в просмотре экрана через линзы, меняя расстояние до тех пор, пока не будет достигнута идеально качественная картинка без размытых очертаний и углов. Это позволит понять, какие линзы могут потребоваться, каким должно быть фокусное расстояние и так далее.
На следующем этапе создания очков виртуальной реальности для телефона мастеру надо собственноручно создать картонную коробочку, выступающую в качестве корпуса. Альтернативным вариантом станет развертка, скачанная из интернета. Необходимо проследить за тем, чтобы корпус имел не такое длинное дно, как верхняя часть. Не надо забывать об отверстии для собственного носа. Сделав выступа, смартфон будет полноценно опираться на них. Не нужно забывать о вырезах под кнопки, расположенных на боковых гранях смартфона.
Для достижения максимального качества картинки в очках ВР, необходимо покрасить все внутренности в черный цвет. Это позволит предотвратить появление отражений и бликов, способных негативно сказываться на качество просмотра.

 Как сделать линзы?

Многие задаются вопросом касательно того, как сделать линзы. Создать их самостоятельно не получится, но есть один лайфхак – можно воспользоваться линзами из старых ненужных фонариков. Главное – чтобы они были одинаковыми. Соответственно, придется обзавестись двумя фонариками.
На картоне создаются два отверстия, которые совсем немножко не дотягивают до диаметра самих линз. В таком случае они будут максимально плотно вставляться в картон или другой вид плотной бумаги. Чтобы предотвратить их выпадение, следует дополнительно зафиксировать линзы посредством горячего клея. Нескольких капелек будет вполне достаточно.

 Что необходимо для создания простейших очков ВР?

Если вы не знаете, как сделать вр очки, не нужно сначала искать инструкцию, как самому их сделать. Надо предварительно ознакомиться с перечнем материалов, которые потребуются для создания самоделки. Наши виртуальные очки будут изготавливаться из следующих материалов: Что необходимо для создания простейших очков ВР

  1. Смартфон с операционной системой Android;
  2. Ручка;
  3. Ножницы;
  4. Пара линз;
  5. Линейка;
  6. Коробка из картона.

 Пошаговая инструкция

В интернете доступна схема очков, найти которую можно по запросу Google Cardboard. Если это кажется слишком простым занятием, можно сделать самостоятельно конструкцию. Чтобы без проблем пользоваться очками картонные листы должны быть предельно прочными. Только так можно гарантировать безопасность ношения.
Изначально все детали вырезаются из коробки из картона. В рисунке ниже можно ознакомиться со схемой заготовок, посредством которых подготавливаются все детали:
До того как начать вырезать заготовки под vr очки, следует сделать чертежи на картоне. Для этого используется ручка и линейка.
Как только чертежи будут подготовлены, можно начинать вырезать их, пользуясь ножницами. При совершении погрешности можно устранить ее с помощью клеевого пистолета. Как только все детали будут вырезаны, остается только соединить их в единое целое.

 Лист твердого картона

Чтобы сделать очки виртуальной реальности своими руками, потребуется прочный материал. Как показывает практика, неплохим вариантом станут очки виртуальной реальности из картона. Но если задача заключается в создании прочной конструкции, для изготовления очков понадобится гофрокартон.

 Шаблон для вырезания очков

Перед вырезанием деталей необходимо скачать чертежи с размерами. Найти их достаточно просто в интернете. Подбирать шаблон для очков виртуальной реальности из картона следует в зависимости от размеров вашего устройства, либо подгонять их в индивидуальном порядке. Главное – получить качественное изображение в каждом глазе.

 Линзы в количестве 2х штук

Без линз не обойтись. Если фонариков при себе нет, следует воспользоваться учебными линзами для школы. Они также подходят для создания очков виртуальной реальности. Главное – придать им нужное положение и поиграться с расстоянием, чтобы в конечном итоге получить хорошее разрешение.

 VR контент для проверки

Создав очки для смартфона своими руками, остается всего лишь зайти в маркет приложений под андроид и скачать понравившиеся программы. Выбор делайте на собственный вкус. Но можете прочитать эту статью, она поможет в выборе приложения.

 Вывод

Ознакомившись с тем, как сделать вр очки, вы заметите, что это достаточно простая процедура. Сложнее всего разработать оправу для очков, но в конечном итоге вы будете довольны сделанной работой.

Дорогие читатели спасибо, что дочитали  или пролистали статью до конца. Пожалуйста поделитесь статьей в соц. сетях. Мы стараемся для вас. Нам это придаст дополнительной мотивации.

Делаем очки виртуальной реальности в домашних условиях

Новости из мира виртуальной реальности

Очки виртуальной реальности позволяют владельцам переместиться в абсолютно другой мир – трехмерный. Такие очки стоят немалых денег, однако мы предлагаем не спешить с походом в магазин или заказывать их в интернет магазинах, поскольку такие очки можно изготовить в домашних условиях.

Первым делом предлагаем посвятить несколько минут просмотру авторского видеоролика

Что же нам понадобится:
- смартфон, работающий на ОС Android;
- две линзы;
- ручка;
- линейка;
- картонная коробка;
- ножницы.


Перед началом изготовления отметим, что линзы советуем использовать от старого ненужного фонарика. Уточним также, что картон нужно выбирать плотным, чтобы он мог держать массу смартфона.

Начнем с вырезания всех необходимых деталей с картонной коробки. В рисунке, который представляем ниже, можно увидеть схему картонных заготовок, по которой можно подготовить все детали.

Делаем очки виртуальной реальности в домашних условиях
До того, как приступить к вырезанию деталей, нужно их начертить на картоне. Для этого будем использовать линейку и ручку.
Делаем очки виртуальной реальности в домашних условиях
Когда все чертежи готовы, можно приступать к их вырезанию при помощи ножниц. По словам автора, если нечаянно вы нарезали какую-то деталь неправильно или неточно, то погрешность можно исправить при помощи клеевого пистолета.
Делаем очки виртуальной реальности в домашних условиях
После того, как мы вырезали все детали, нужно все это собрать в одну конструкцию. Для большего удобства и устойчивости конструкции, можно дополнительно соединить все детали клеевым пистолетом.

Теперь необходимо в отдельный кусок картона вставить две линзы. Для этого на куске картона нужно сделать два отверстия. В принципе, если отверстия получились чуть меньше диаметра линз, то это можно считать плюсом, поскольку в таком случае линзы будут вставляться в картон очень плотным образом.

Делаем очки виртуальной реальности в домашних условиях
Но в любом случае можно зафиксировать линзы парой капелек горячего клея.

Можно отлучиться на время и начать скачивать на смартфон приложение «Cardboard», демо версию которого можно скачать на Play Market-е. В принципе, в просторах сети можно найти уже взломанную полную версию приложения.

Делаем очки виртуальной реальности в домашних условиях

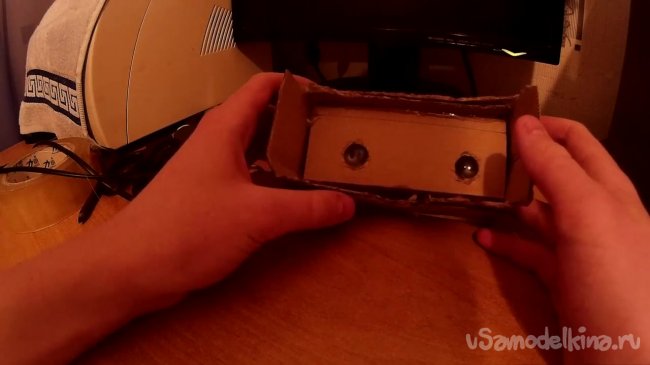

Пока приложение качается, можно продолжить изготовление очков. Вставляем картон с линзами в очки. После этого можно сказать, что наши очки готовы.
Делаем очки виртуальной реальности в домашних условиях
Остается всего лишь зайти в приложение на смартфоне, выбрать любой режим, вставить смартфон в очки и наслаждаться трехмерной виртуальной реальностью.

При желании можно усовершенствовать очки, добавив липучки для лучшей фиксации смартфона в них, а также добавить крепления для комфортного ношения очков на голове.

Делаем очки виртуальной реальности в домашних условиях Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать очки виртуальной реальности (своими руками, в домашних условиях)

Объёмные изображения всегда привлекали людей своей необычностью и приближенностью к естественному восприятию. Отправляясь в кино, многие предпочитают идти на сеанс именно с 3D технологией, так как это позволяет максимально погрузиться в атмосферу фильма.

Как сделать очки виртуальной реальности своими руками

комплект cardboard

Комплект для сборки Google Cardboard. Все, кроме линз, можно изготовить своими руками

Сегодня существует немало технологий для создания объёмного восприятия, но большинство девайсов отличаются высокой стоимостью. Возможно ли сделать в домашних условиях VR очки, и что для этого нужно? В принципе, совсем немного: обычные канцелярские товары, которые легко купить в соседнем магазине. Сложнее обстоит дело с линзами, но и эту деталь при желании можно отыскать — проще всего заказать у китайцев на Aliexpress.

Прежде всего, важно понимать, что очки виртуальной реальности для телефона следует делать с максимальной аккуратностью, в точном соответствии с чертежом. При малейших отклонениях от схемы или использовании неправильных материалов при изготовлении очков виртуальной реальности из картона нужный эффект не будет достигнут.

Какие материалы нужны

Очки в сборе

Многие спрашивают, можно ли из бумаги сделать полноценные очки виртуальной реальности? В принципе да, если эта бумага будет очень плотной. Лучше для таких целей запастись нормальным картоном, если вы делаете прибор не на пару недель. Для того, чтобы девайс выглядел более-менее эстетично, используйте двусторонний картон — с одной стороны обычный матовый, с другой — белый глянцевый.

Шлем виртуальной реальности своими руками изготовить несложно. Для этого понадобятся следующие материалы:

  • плотный качественный картон
  • острый канцелярский нож
  • клей
  • круглые линзы для прибора виртуальной реальности (лучше заказать на Алиэкспресс)
  • липучки или другие крепления для картона

Детали лучше вырезать именно канцелярским ножом, так как ножницами сложно работать с плотным картоном без образования рваных краев.

Виртуальные очки из картона прослужат гораздо дольше, если материал будет плотным и однородным. Из гофрокартона не рекомендуется делать шлем, так как он со временем начнет расслаиваться и быстрее придет в негодность.

Чертеж Google Cardboard

Для изготовления модного устройства понадобится точный чертёж очков виртуальной реальности, который можно скачать в Интернете, введя в поисковую строку cardboard, VR очки или что-то в этом роде. Таким же способом позже вы сможете найти необходимое приложение для смартфона в магазине для своей платформы.

Шаблон для печати Google Cardboard (A4)
Схемы для очков виртуальной реальности из картона, чертежи и рисунки представлены в удобном виде. Всё, что вам необходимо сделать — скачать их в свой компьютер, распечатать все детали на принтере (на обычной бумаге), и затем перенести полученные выкройки на картон. Следуя схеме и используя чертёж, вы получите устройство правильных размеров в нужных пропорциях.

Сборка очков

Для того, чтобы сделать шлем виртуальной реальности, следует аккуратно вырезать из картона все детали самодельных VR очков, согнуть их в обозначенных местах и собрать всю конструкцию воедино, согласно прилагаемой инструкции. В специальные отверстия следует вставить заранее заготовленные линзы и зафиксировать их.
В итоге у вас должна получиться аккуратная и компактная коробочка, по форме и размерам напоминающая оригинальное устройство для просмотра 3D медиа.

Настройка телефона

Для того, чтобы наслаждаться полноценным просмотром медиафайлов в новом девайсе, потребуется специальное ПО для своего смартфона — например, Google Cardboard, которое можно скачать в мобильных Интернет-маркетах. Установив приложение, запустите его, выбрав необходимые материалы, хорошо закрепите телефон в самодельном шлеме и приступайте к просмотру.

Чем заняться в шлеме

В шлеме Cardboard

После сборки устройства у большинства пользователей возникает закономерный вопрос: как и что смотреть, возможно ли включать игры, и т.д.? Скачав специальное приложение для Android или iOS, вы сможете смотреть фильмы с поддержкой 3D, а также запускать определённые игры.

Для того, чтобы не держать самодельный шлем в руках, можете прикрепить к нему пару удобных ремешков для прочной фиксации на голове. Не забывайте и о надёжном закреплении в устройстве смартфона — картонную крышку, в которую он вставляется, следует снабдить двусторонними липучками для одежды, кнопками или другими фиксаторами.

Вывод

Если вы владеете минимальными навыками изготовления самодельных устройств, вопрос как сделать очки виртуальной реальности не застанет вас врасплох. Имея под рукой минимальный набор канцелярских принадлежностей и материалов можно сделать 3d очки для смартфона своими руками, и этот девайс по своей функциональности мало в чем уступит дорогим аналогам.

Что касается внешних характеристик — всё в ваших руках. Обклейте самодельные очки красивой бумагой, раскрасьте гаджет в яркие цвета, превратите его в монстра новых технологий, и удивляйте друзей и знакомых.

Картонная реальность | Журнал Популярная Механика

С помощью канцелярского ножа, пары увеличительных стекол и листа картона мы превратили смартфон в очки виртуальной реальности отменного качества.

А ведь совсем недавно люди платили за это большие деньги! В те времена, когда очки виртуальной реальности не сходили с экранов кино, в жизни позволить их себе могли лишь состоятельные энтузиасты. За окно в виртуальный мир приходилось выкладывать по несколько тысяч долларов — ведь в заветном устройстве использовались миниатюрные цветные дисплеи с разрешением не меньше 640 х 480 (и соответствующим размером пикселя) и удивительные «гироскопические» датчики.

Мода — дама капризная: устройства виртуальной реальности сошли с киноэкранов гораздо быстрее, чем успели подешеветь и стать массовыми. О них надолго забыли, а когда вспомнили вновь, оказалось, что и дисплей с неразличимыми даже под лупой точками, и акселерометры с угловыми датчиками добрая половина горожан каждый день носит с собой. Стоит приладить к любому современному смартфону корпус и пару линз, и получатся VR-очки не хуже тех, что носил Джонни Мнемоник.

Samsung Gear VR Samsung Gear VR Надежное крепление фаблета Galaxy Note, удобная фиксация на голове, специально подобранная оптика с точно выверенным полем зрения и минимальными искажениями — серьезная покупка для истинных любителей 3D-развлечений.

Заполучить заветный корпус с линзами можно несколькими способами. Можно приобрести серьезное (и недешевое) устройство с массой регулировок, такое как Samsung Gear VR. Можно заказать за двадцать баксов один из картонных комплектов, самый известный из которых — Google Cardboard. А можно не дожидаться доставки, а сделать VR-очки своими руками из подручных средств.

Google Cardboard Google Cardboard Изящная конструкция, рекомендованная Google, вырезается и складывается из единого плоского куска картона. Единственный минус — вам придется добывать линзы со строго определенным фокусным расстоянием и диаметром.

Размер имеет значение

Конструкция очков, которую мы придумали сами, имеет преимущество перед Google Cardboard: линзы в ней могут перемещаться относительно экрана, благодаря чему можно подстроить очки под особенности зрения конкретного человека.

От застолья до прогулок: как отметить Старый Новый год

Развертка Развертка Детали наших очков мы чертили прямо на картоне, в режиме свободного творчества, на глазок, чего и вам желаем: результат нам очень понравился. На случай, если вам захочется в точности повторить наш опыт, мы сняли размеры с получившихся деталей и нарисовали чертеж. Детали подходят для смартфона Samsung Galaxy S4 и линз диаметром 3,5 см с фокусным расстоянием 3,5 см. Размечая нижнюю стенку корпуса по своим размерам, не забудьте оставить место для носа. Обязательно предусмотрите механизм крепления смартфона (в нашем случае это крючки и резинки).

Длина корпуса определяется характеристиками стекол: при равном диаметре линзы чем больше фокусное расстояние, тем длиннее получится корпус, и наоборот. Нам в магазине попались две лупы с фокусным расстоянием 3,5 см и диаметром также 3,5 см. Если вы найдете такие же стекла, смело копируйте наши развертки.

Развертка

Если же линзы окажутся другими, подстройте длину корпуса под их характеристики. Сделать это легко на глаз: положите смартфон на стол, включите VR-приложение и посмотрите на экран через линзы. Вы увидите, что концепт прекрасно работает даже без корпуса. Насладившись зрелищем, вы попутно составите представление о размерах будущего устройства.

Ширина и высота корпуса определяются моделью смартфона. Дистанция между боковыми стенками равна ширине экрана, а расстояние между верхней и нижней пластинами соответствует ширине корпуса телефона. Наши развертки расчерчены с прицелом на аппарат Samsung Galaxy S4.

Развертка Кусочек толстого скотча в уголке корпуса выполняет важную функцию: предохраняет кнопку выключения смартфона от случайных нажатий. Механизм регулировки позволяет перемещать линзы между экраном и глазами, подстраиваясь под особенности зрения играющего.

Для изготовления корпуса мы выбрали толстый миллиметровый картон. Конструкция должна быть достаточно жесткой, чтобы выдерживать вес смартфона и сохранять заданное расстояние между экраном и линзами. Перегородка, разделяющая изображения для правого и левого глаза, сделана из плотной бумаги. Также из бумаги сделаны кронштейны для линз. И картон, и бумага легко режутся канцелярским ножом по линейке.


Добро пожаловать в матрицу

Развертка

Приложений для «мобильной виртуальной реальности» не много, а очень много. Найти их можно по ключевому слову Cardboard (картон) или по аббревиатуре VR. Среди них есть аттракционы и игры, концерты и фильмы, 3D-туры по городам мира и познавательные путешествия в глубь Вселенной. Мы выбрали наиболее стоящие аппы, с которых стоит начать знакомство с миром виртуальной реальности.
Roller Coaster Vr. Приложений с таким названием наберется не один десяток, ведь «американские горки» — это классический аттракцион виртуальной реальности, своего рода «Тетрис» VR-приложений. Самые эффектные «горки» вы найдете по названию разработчика FIBRUM. Вращая головой и управляя взглядом по своему усмотрению, вы насладитесь умопомрачительными видами холмистых джунглей, головокружительными полетами и скоростью на фоне любовно прорисованного заднего плана. Кстати, российская компания FIBRUM не только разрабатывает отличное ПО, но и выпускает весьма продвинутый шлем виртуальной реальности для смартфонов с экранами 4,5−5,5 дюйма.
Zombie Shooter Vr. Если хотите увидеть своего друга, бешено вращающимся посреди комнаты и выкрикивающим нечленораздельные проклятия, предложите ему поиграть в эту игру. Безусловный плюс приложения (опять же от FIBRUM) в том, что оно представляет собой настоящий 3D-шутер, при этом не требуя дополнительных контроллеров (джойстиков, геймпадов или клавиатур). Игрок перемещает перекрестье прицела, вращая головой. При точном наведении на врага выстрел происходит автоматически. Таким образом, в игре реализован принцип «куда смотрю, туда стреляю». Хочется сказать отдельное спасибо разработчикам за то, что они не подпускают врагов к игроку ближе, чем на пару метров, иначе можно было бы и до инфаркта доиграться: виртуальный зомби в 3D выглядит гораздо страшнее, чем в самой продвинутой 2D-игрушке.
Пол Маккартни. Именем великого сэра Пола названо приложение от Jaunt Inc., которое предлагает побывать на одной сцене с участником The Beatles и увидеть его буквально на расстоянии вытянутой руки. Полному погружению в атмосферу концерта способствует не только трехмерное изображение и великолепная операторская работа, но и объемный звук. К сожалению, приложение доступно только для устройств с диагональю экрана более пяти дюймов.
Orbulus. Самое очевидное преимущество виртуальной реальности — возможность побывать в интереснейших уголках мира, не вставая с кресла. Именно этой цели служит приложение Orbulus, призванное перенести зрителя в самые стоящие места на нашей планете и даже за ее пределами. Прогуляйтесь по Марсу, посетите Оксфордский музей естественной истории, насладитесь северным сиянием и возрадуйтесь новогодним фейерверкам Гонконга. В приложении реализована интересная механика управления с помощью взгляда: чтобы отправиться в желаемое место, достаточно лишь посмотреть на него.

Подводные камни

Построить картонную коробочку с линзами не просто, а очень просто. Но все же и здесь есть свои тонкости. Дно корпуса должно быть короче, чем его верхняя пластина, чтобы оставалось место для носа зрителя. Той же цели служат косые срезы на кронштейнах для линз.

Развертка Внутреннюю поверхность корпуса настоятельно рекомендуется покрасить в черный цвет, чтобы избежать нереалистичных отражений экрана. Снаружи мы оставили очки в первозданном картонном виде: нам нравится их брутальный кустарный облик.

В передней части корпуса верхняя и нижняя пластины слегка выступают за пределы боковых стенок. Это сделано для того, чтобы на получившиеся выступы опирался смартфон. На пластинах предусмотрены крючки: на них надеваются резинки, фиксирующие телефон. Надежное крепление аппарата очень важно, так как большинство VR-приложений предполагают активное вращение головой.

Кнопки на боковых гранях смартфона, будучи зажатыми между панелями корпуса VR-очков, могут преподнести сюрприз. Чтобы они не нажимались самопроизвольно, стоит предусмотреть для них вырезы или, наоборот, подпоры.

Развертка

Внутреннюю поверхность корпуса очков стоит выкрасить в черный цвет. В поле зрения каждого глаза попадает чуть больше половины экрана. Создается ощущение просмотра в кинотеатре, когда кроме экрана видны боковые стенки, пол и потолок. Черная краска позволяет избежать ненужных отражений и бликов, помогая сфокусироваться на экране.

И последний совет: предлагая кому-либо испытать ваши новые VR-очки, заранее приготовьте второй смартфон или камеру. Скорее всего, вам захочется снять испытателя на видео. Нарочито «картонный» дизайн VR-очков обманчив: самодельное устройство создает неожиданно сильный эффект погружения в виртуальный мир, вызывая бурю эмоций у зрителей.

Статья «Картонная реальность» опубликована в журнале «Популярная механика» (№3, Март 2015).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
