Ремонт микроволновой печи своими руками: пошаговый мастер-класс

Предлагаем вашему вниманию еще одну статью в помощь домашнему мастеру. Ее темой будет ремонт микроволновых печей Samsung, LG, Panasonic, а также других популярных брендов. Во вводной части мы кратко расскажем о принципе действия и конструктивных особенностях микроволновок. После этого приведем перечень типовых неисправностей, алгоритм диагностики поломки и способы решения проблемы. Далее рассмотрим реальный случай ремонта микроволновки, на примере модели LG-4022G.

Устройство и принцип действия

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
3. Сепаратор, снабженный роликами, приводящий в движение поддон.
4. Привод, вращающий сепаратор.
5. Лампа подсветки, включается в зависимости от режима работы.
6. Вентиляция (как правило, принудительная).
7. Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
9. Высоковольтный диод.
10. Конденсатор.
11. Трансформатор цепи питания волновода и схемы управления.
12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

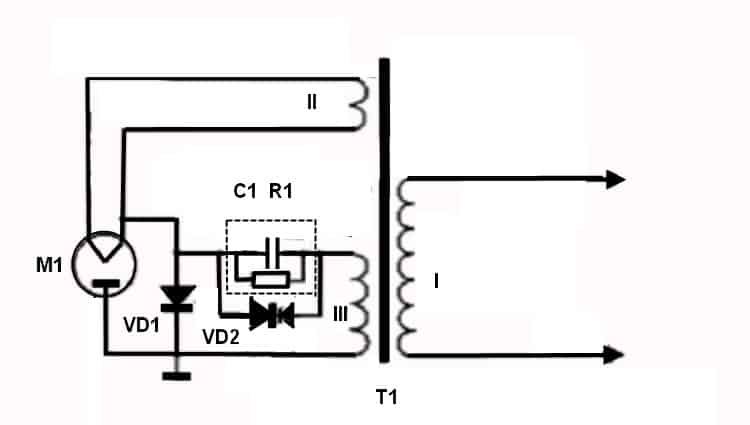

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Подготовительный этап

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.

Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.

Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

Какие необходимы инструменты?

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Типовые неисправности и способы их устранения

Прежде, чем подробно рассматривать устранение перечисленных ниже неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

Нет реакции на кнопку включения.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.

Пример расположения предохранителя на модуле управления

СВЧ-печь не отключается после отработки режима.

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Слабый нагрев.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Нет нагрева.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

1. Проверяем с помощью мультиметра наличие напряжения на первичной обмотке Т1 (см. рис. 1). Если его нет, проблему следует искать в модуле управления.
2. Наличие напряжения указывает на то что необходимо проверить предохранитель высоковольтной цепи, трансформатор Т1, предохранитель, емкость С1, диод VD1 и сам магнетрон. Проверка перечисленных элементов выполняется при отключенном питании!
3. Предохранитель «прозваниваем» мультиметром, переключив его в режим проверки диодов или измерения сопротивления. Если прибор показывает обрыв, производим замену предохранителя.
4. Проверяем Т1, обрыв и КЗ первичной и вторичных обмоток.
5. Тестируем емкость С1, как проверить конденсатор с помощью мультиметра, было описано на нашем сайте.
6. «Прозваниваем» VD Если кому незнакома технология тестирования диодов, то с ней можно ознакомиться в ранее опубликованной статье.
7. Проверяем магнетрон. С его тестированием есть определенные особенности, поэтому рассмотрим этот процесс подробнее:

• В первую очередь необходимо «прозвонить» нить накала, если мультиметр покажет сопротивление близкое к нулю (см. а на рис. 6), то с ней все нормально, продолжаем тестирование. Если прибор показывает обрыв, проверяем контакт катушек фильтра (отмечены желтыми стрелками на b рис. 6). При проблемах с контактом крепления катушек, устройство можно восстановить, в противном случае, все указывает на необходимость его замены.
• После тестирования нити, проверяем на пробой проходные емкости. Для этого переводим мультиметр в режим «прозвонки», одним щупом прикасаемся к корпусу, вторым поочередно дотрагиваемся до контактов магнетрона (b на рис. 6). Нормальным показателем будет бесконечное сопротивление, в противном случае все указывает на то, что емкость пробита, а значит, необходима замена магнетрона.
• Если проверка магнетрона не дала результата, необходимо измерить входные напряжения на устройстве. Если они находятся ниже допустимых параметров, то это может быть вызвано межвитковым замыканием в высоковольтном трансформаторе или пониженным уровнем питания в бытовой электросети.

Рис. 6. Проверка магнетрона

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Наблюдается искрение.

Такая неисправность может быть вызвана следующими причинами:

1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

Не вращается поддон.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

Нет реакции на панель управления.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

При включении не работает табло.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

При закрытии дверцы перегорает предохранитель

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Пример пошагового ремонта микроволновки LG MB-4022G

Причин поломок и неисправностей микроволновой печи, как вы уже убедились выше, может быть очень много. Чаще всего это выход из строя самого магнетрона, из-за неправильной эксплуатации прибора, а именно использование посуды не предназначенной для приготовления в СВЧ печи. Также разные металлические детали, которые случайно могут оказаться внутри во время работы.

Выход из строя магнетрона можно считать самой неприятной причиной, так как замена этой детали не стоит вычитки. В таком случае проще купить новую печь.

Но иногда бывают незначительные поломки, которые можно легко устранить, не имея специальных инструментов и не потратив больших средств.

Ниже, в статье будет описана одна из таких поломок, и способ устранения этой неисправности. На фото печь, которая перестала включаться и никак не реагирует на манипуляции ручками управления.

Рис. 7. LG MB-4022G

Перед тем, как снять защитный кожух с печи, необходимо внимательно осмотреть шнур питания и саму вилку, на наличие повреждений обрывов и порезов. Если такие имеются, значит следует разобрать печь.

Для этого понадобится крестовая отвертка.

Разворачиваем печь тыльной стороной к себе, и открутив два винта крепления, снимаем крышку вентиляции. Далее, снимаем защитный кожух.

Рис. 8. Снимаем защитный кожухРис. 9. Откручиваем винтики

Сзади он крепится на нескольких винтах. Откручиваем их все.

Когда все задние винты будут откручены, переходим на боковую, левую сторону.

Рис. 10. Откручиваем боковую левую сторону

Там находится три винта крепления, два снизу и один посередине. Их также следует открутить. По мере откручивания винтов можно наблюдать, как металлические края крышки отходят от шасси корпуса.

Рис. 11. Продолжаем откручивать винты и снимать крышки

Далее, приподнимаем крышку немного вверх и тянем на себя. Таким образом, она выходит из пазов, расположенных на передней части корпуса.

Рис. 12. Крышка изнутри

Можно заметить следы нагара, которые образовались вследствие действия высоких температур.

Снятая крышка освободила доступ к основным элементам микроволновой печи (рис. 13). Вверху, можно заметить элементы для гриля – ТЭН расположенный в специальном корпусе.

Рис. 13. Внутреннее устройство микроволновки

Слева находиться сам магнетрон (рис. 14), а именно его верхняя часть.

Рис. 14. Магнетрон свч печи

Внизу слева – фильтр питания, от которого отходит жмут проводов и сетевой кабель. Ещё на верхней части камеры, можно заметить два датчика температуры. Они прикреплены к корпусу и реагируют на изменения температуры. К ним подключены по два провода.

Рис. 15. Фильтр питания и 2 датчика температуры

Если посмотреть сбоку, то здесь взгляду открываются другие элементы. Например, трансформатор питания, имеющий повышающую обмотку.

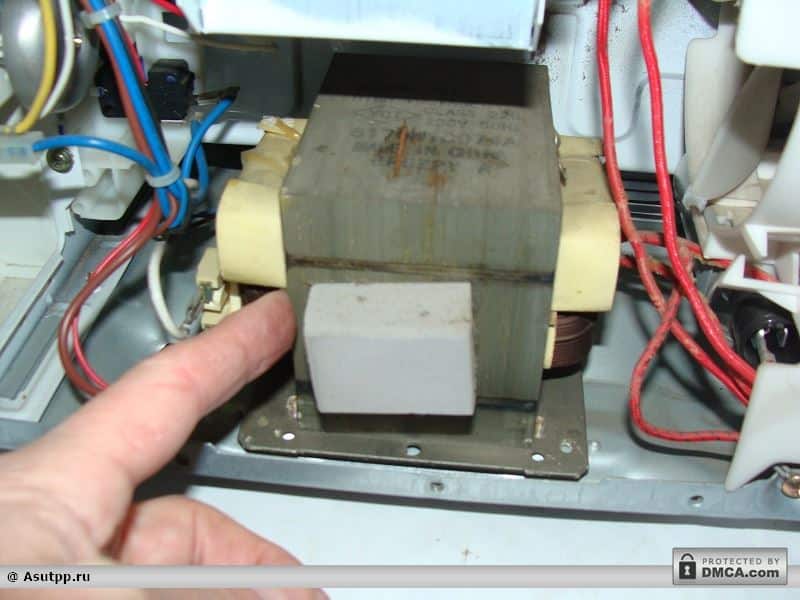

Рис. 16. Трансформатор питания

А также видим радиатор магнетрона.

Рис. 17. Радиатор магнетрона

И осматриваем переключатель мощности.

Рис. 18. Переключатель мощности

Реле времени со звуковым сигналом, роль которого выполняет механический звонок (рис. 19).

Рис. 19. Реле времени

Вентилятор обдува радиатора магнетрона (рис. 20). Он предотвращает перегрев этой важной дорогой детали.

Рис. 20. Вентилятор обдува магнетрона

С правой стороны почти ничего нет (рис. 21).

Рис. 21. Правая сторона

Начнём с осмотра фильтра питания, потому, что именно на него приходит сетевой кабель, и далее напряжение с платы идёт на другие элементы печи. Поэтому место, где напряжение «пропадает», необходимо искать со стороны его поступления, то есть сетевого кабеля.

Итак, на плате фильтра питания находим клеммы, куда приходят питающие провода, а именно синий и коричневый (рис. 22).

Рис. 22. Питающие провода

Включаем шнур питания в сеть и измеряем напряжение на этом участке цепи. Прибор показывает, что напряжение сети — 220 вольт приходит на плату. Значит, шнур питания сто процентов цел, а это говорит о том, что проблема находится дальше по схеме.

Рис. 23. Измеряем напряжение на участке цепи

На плате фильтра питания установлен предохранитель, который и может быть причиной того, что напряжение не проходит дальше.

Рис. 24. Проверяем предохранитель

Прибором для проверки цепи замеряем целостность предохранителя. Делать это можно не вынимая предохранитель из установочных зажимов, только перед этим необходимо обесточить прибор, вынув вилку питания из розетки.

Прибор показывает цепь, а это значит, что предохранитель цел и проблема не в нем.

Далее обращаем внимание на коричневый провод (рис. 25), по которому напряжение проходит дальше и поступает на температурный датчик.

Рис. 25. Коричневый провод

Здесь, этот прибор отвечает за отключение СВЧ-печи от сети, если температура корпуса критическая, то есть составляет больше 150 градусов. При такой температуре биметаллические контакты, находящиеся в корпусе прибора размыкаются и прерывают цепь. После остывания корпуса, они возвращаются в исходное положение.

Проверить его целостность можно тем же прибором, который измеряет целостность цепи (рис. 26).

Рис. 26. Проверка датчика температуры

Для этого, снимаем с клеммы один конец провода, чтобы схема не вносила ложные показания. Соединяем щупы прибора с выводами датчика и смотрим на результат. Как видно, прибор показывает обрыв цепи, а это значит, что датчик нерабочий.

Теперь можно считать, что причина неисправности печи найдена, но окончательный результат будет известен только тогда, когда решится вопрос с термодатчиком.

Чтобы восстановить работу датчика, иногда помогает резкая встряска или удар по нему каким-нибудь предметом, например, плоскогубцами или жалом отвертки. Но даже если прибор восстановится, есть риск того, что в случае критического перегрева он не сработает, и последствия могут быть плачевными.

Поэтому чтобы не рисковать, лучше заменить прибор на новый, тем более, что его стоимость составляет примерно два доллара. Найти его можно легко в одном из интернет магазинов.

На фото маркировка термовыключателя.

Рис. 27. Маркировка термовыключателяРис. 28. Температурный датчик: вид с обратной стороны

Этот термостат биметаллический KSD 201.

Маркировка указывает на то, что он отключается при температуре выше 145 градусов и восстанавливается, когда температура падает ниже 60 градусов.

Снять датчик несложно (рис. 29), достаточно подковырнуть отверткой одну из крепежных ламелей, и он легко снимется. Перед тем, как его снимать, нужно отсоединить провода. Если вы при установке нового датчика перепутайте местами провода, то это никак не повлияет на его работу.

Рис. 29. Снимаем датчик

После приобретения данного прибора, устанавливаем его на прежнее место, и подключаем к нему провод от платы фильтров. Второй провод пока не подсоединяем. Головка датчика должна плотно прилегать к корпусу камеры. Соединяем прибор с выводами термодатчика и проверяем его целостность.

Теперь прибор показывает цепь (рис. 30), и это значит, что он цел. Далее, подсоединяем второй провод и проверяем качество соединения подергиванием за него.

Рис. 30. Проверяем на целостность новый датчик

Теперь включаем вилку питания в сеть и указателем напряжения проверяем, приходит ли напряжение на датчик. Для этого, один щуп прибора подключаем к синему проводу на плате фильтра питания, а второй на датчик – ближний конец, – на который приходит коричневый провод.

Рис. 31. Проверяем приходит ли напряжение на датчик

Если результат положительный, а на фото (рис. 31) это именно так, то замеряем напряжение на выходе датчика (рис. 32). Прибор показывает, что оно также присутствует, как и в первом случае.

Рис. 32. Замеряем напряжение на выходе термодатчика мультиварки

Теперь можно считать, что датчик успешно заменен.

Хотя этого делать нежелательно, не надевая защитный кожух, подаем напряжение на печь, и выставив минимальную температуру включаем прибор.

Печь запустилась и работает (рис. 33).

Рис. 33. Проверка работоспособности свч печи

Быстро отключаем прибор и надеваем защитный металлический кожух.

Устанавливать крышку корпуса нужно в обратном порядке, то есть, вставив в пазы переднюю ее часть и закрепив на винты заднюю.

Рис. 34. Надеваем крышку обратноРис. 35. Продолжаем сборку

Для окончательной проверки работы устройства, включаем его в сеть. Кладем внутрь какою-нибудь еду в стеклянной банке и запускаем печь ручкой реле времени.

Печь работает, продукты нагреваются и выделяют пар.

Рис. 36. Мультиварка исправна Проблема устранена и это оказалось совсем не сложно и не дорого!

Видео руководства

Микроволновых печь — Диагностика и ремонт своими руками — Город мастеров

Ремонт микроволновки своими руками, дело нехитрое, при условии если знаете где купить запчасти.

Микроволновая печь, вне зависимости от марки производителя, года выпуска — практически одинаковое. Соответственно запасные части взаимозаменямы. Главное правильно сделать диагностику поломки.

Приведенная таблица поможет в этом:

Устройство СВЧ печи:

Микроволновка состоит из довольно простых частей:

1. камера нагрева пищи
2. магнетрон
3. волновод
4. трансформатор
5. блок управления

конструкция микроволновки

Камера и магнетрон соединяются между собой при помощи волновода. Помимо этого также в печи установлен трансформатор и его обмотка. Принцип работы следующий: при включении микроволновой печи в сеть, напряжение поступает на первичную обмотку трансформатора. Вместе с этим энергия также подводится к вторичной обмотке, отвечающей за нагревание катода. Обе обмотки очень хорошо изолированы. В микроволновой печи обычно все соединено последовательно. Начнем с цепи питания магнетрона. После снятия крышки, обратите внимание на трансформатор, рядом большой конденсатор и диод. Это схема формирования высокого напряжения для питания магнетрона. Ни в коем случае не суйте туда руки или отвертку!!! Мы полагаем, что конденсатор потихоньку разрядится, и если вилка извлечена из розетки, то удар током маловероятен.

Как это все работает:

Принципиальная электрическая схема СВЧ печи

типовая электрическая схема СВЧ печи

На первичную обмотку трансформатора поступает напряжение 220 В. Обычно она расположена снизу и намотана медным проводом, который может показаться оголенным. На самом деле он покрыт прозрачной изоляцией. Катушка эта расположена под вторичными обмотками. Вторичных обмоток две. Одна из них в буквальном смысле представляет собой несколько витков обычного провода, который не очень аккуратно намотан рядом с первичной. Это подогрев катода. Здесь 6,3 В переменного напряжения, которые помогают электронам покинуть поверхность. А вот выше в хорошей, добротной изоляции располагается высоковольтная обмотка. Здесь примерно 2 кВ, которые идут на выход. На выходе стоит конденсатор, который зашунтирован диодом. Получается, что отрицательная полуволна проходит на катод, а положительная заряжает емкость. На следующем полупериоде электрод уже окажется под удвоенным напряжением: снимаемым с трансформатора и разрядом конденсатора. В результате получается что-то порядка 4 кВ. Этого хватает, чтобы начать генерацию.

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

• Целостность сетевого шнура
• Положение дверцы и систему ее закрытия
• Состояние сетевого предохранителя и термореле

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке. Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство. Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто. Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель микроволновки

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

• Предохранители
• Конденсатор
• Диод
• Трансформатор
• Магнетрон

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене. Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене. Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора.

Как проверить трансформатор микроволновки:

Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне. Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Разрушение колпачка на магнетроне

Разрушение колпачка на магнетроне

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

• Замена колпачка
• Переворот колпачка

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт неисправностей микроволновки самостоятельно

Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя. Замена деталей осуществляется в несколько шагов:

1. Микроволновка отключается от сети.
2. Происходит разрядка трансформатора (5 минут).
3. От дефектной детали отсоединяются клеммы, ее извлекают.
4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора. Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе. Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Коды ошибок СВЧ Whirlpool

ERR0	Не подключен или короткое замыкание датчика температуры в системе конвекции
ERR1	Неисправно реле магнетрона или перепутаны провода подходящие к нему
ERR2	Проблема с платой управления (как вариант одна из кнопок зажата больше одной минуты)
ERR3	Ошибка датчика температуры
ERR4	Ошибка датчика температуры магнетрона
ERR5	Ошибка импульсного источника питания (проблема с платой питания)
ERR6	Не была выполнена калибровка датчика веса
ERR7	Ошибка датчика влаги
ERR8	ошибка микроконтроллера
ERR9	Перед запуском не были заданы параметры на панели управления
ERRB	Нет сигнала от датчика веса или он работает не корректно
ERRC	Неисправен датчик температуры
ERRD	Сработала защита от перегрева магнетрона

Ремонт микроволновки своими руками: пошаговая инструкция устранения неисправностей

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Устройство

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

• Магнетрон;
• Волновод;
• Обмотка трансформатора;
• Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

Принцип работы

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

• Перегорание предохранителей;
• Неисправность магнетрона;
• Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.

Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Перегорание предохранителя

Это самая распространенная причина поломки. В микроволновке стоит два предохранителя. Первый F1, так называемый сетевой предохранитель стоит на вводе сетевого напряжения 220 вольт в СВЧ печь. Вот он и может перегореть. В этом случае печь перестает включаться и никак не реагирует при нажатии на любые кнопки. Для начала необходимо СВЧ печь продиагностировать: снять крепежные винты с задней стороны и открыть защитную панель. Не забудьте, перед началом ремонтных работ, выдернуть вилку из розетки. Затем необходимо принудительно разрядить конденсатор фильтра. Для этого его выводы замыкаются (т.е. соединяются между собой) при помощи изолированного провода. Обязательно провод надо держать строго за изоляцию. После этого проверьте наличие напряжения на плате сетевого фильтра и проверьте исправность питающих проводов микроволновки.
Если в этой части неисправностей нет, следует провести осмотр диода в выпрямительной цепи блока питания. Чаще всего именно он является причиной перегорания предохранителя при данном типе поломки. Предохранитель в микроволновке следует проверить на обрыв визуально или с помощью омметра, в случае необходимости заменить его на исправный и проанализировать причины перегорания, во избежание повторения аналогичной ситуации, обратив внимания на различные потемнения радиоэлементов, которые свидетельствуют о неисправности в блоках микроволновки.
Второй предохранитель F2 стоит после высоковольтного трансформатора (transformer) в цепи магнетрона и называется высоковольтным. Он «спрятан» в пластиковый корпус в виде трубки и расположен рядом с трансформатором. Данный предохранитель выходит из строя из за выхода из строя высоковольтного диода или конденсатора. Лучше заменять предохранитель на новый заводского изготовления т.к. он откалиброван под нужный ток срабатывания. Ну и надо обязательно заменить деталь, приведшую к сгоранию предохранителя. Ниже смотрите видео о том как в крайнем случае можно самому отремонтировать высоковольтный предохранитель СВЧ печи:

Неисправность магнетрона

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.

Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходного конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:

После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.

Прогорание слюдяной пластины

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.

Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:

Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Ремонт СВЧ микроволновки своими руками, схема, устройство

Микроволновая печь (СВЧ-печь) – это бытовой электроприбор, предназначенный для быстрого размораживания, подогрева или приготовления водосодержащей пищи с помощью высокочастотного электромагнитного излучения частотой 2,45 ГГц.

В быту микроволновки начали применяться в 1962 году благодаря освоению серийного производства японской фирмой Sharp.

Отличительной особенностью работы СВЧ-печи является разогрев пищи по всему объему на глубину до 2,5 сантиметров со средней скоростью 0,5°C в секунду.

Электрическая схема, устройство и принцип работы
микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Поиск неисправности в СВЧ-печи

Если в СВЧ-печи имеется цифровой дисплей, на котором появился код ошибки в виде буквы Е с числом, то нужно в инструкции по эксплуатации печи найти, какую неисправность означает этот код. Возможно, выполнив указание инструкции, Вам не придется заниматься серьезным ремонтом.

Внимание! При ремонте СВЧ-печи, следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки и при проверке разряжать высоковольтный конденсатор!

Перед началом самостоятельного ремонта СВЧ-печи нужно вынуть вилку из розетки, вывернуть несколько саморезов, фиксирующих крышку и снять ее, сдвинув в сторону задней стенки печки.

Далее внимательно осматриваются все детали и узлы на наличие механических или тепловых повреждений в виде потемнений. Проверяется плотность посадки накидных клемм. Если визуальных дефектов не обнаружено, то по инструкции в таблице, производится поиск и устранение неисправности.

Проверка контактов проводов и других деталей является стандартной и не вызывает трудностей. Проверка магнетрона, высоковольтного конденсатора и диода имеет некоторые особенности.

Pемонт микроволновки своими руками

Техники в наших домах становится все больше, что делает жизнь более комфортной. Но любая техника когда-то ломается. Чтобы не ждать мастера, можно попытаться устранить поломки самому. В этой статье будем говорить о микроволновых печах и способах устранения их неполадок. Ремонт микроволновки своими руками, в основном, сводится к определению пострадавшего блока и его замене на исправный. Изредка необходимо заменить детали.

Содержание статьи

Устройство микроволновой печи

Ремонт микроволновки своими руками пойдет проще, если вы будете хоть немного представлять себе ее строение и функции элементов. Зная алгоритм работы и какая деталь за что отвечает, проще определять причины поломки.

СВЧ или микроволновая печь, микроволновка — это все об одном устройстве

Питание магнетрона

Для начала рассмотрим алгоритм работы микроволновки. Основной рабочий элемент — магнетрон. Именно он вырабатывает волны, посредством которых греется пища. Но на него надо подавать высокое напряжение, потому питание (220 В) сначала подается на высоковольтный трансформатор, с выхода которого уже уходит 2000 Вт. После трансформатора стоят диод и конденсатор, которые поднимают напряжение еще в два раза. На магнетрон поступает уже порядка 4 кВт. Вот тут и начинается генерация микроволн. Для того чтобы во время проблем с питанием магнетрон не сгорел, в цепи питания установлен плавкий предохранитель. При его перегорании печка в работу не включается.

Основные рабочие узлы микроволновки

Излучаемые магнетроном волны попадают в рабочую камеру, где, отражаясь от стенок, концентрируются в зоне установки посуды с пищей. Так как при работе магнетрон сильно греется, его обдувает вентилятор. Теплый воздух также поступает в камеру, что ускоряет обогрев.

Чтобы избежать перегрева магнетрона, который в этом случае может выйти из строя, в цепи его питания стоит термопредохранитель. При нарушениях режима работы (вентилятор не работает или не справляется с охлаждением) этот предохранитель перегорает. Тогда возникает ситуация, когда микроволновка работает но не греет. В этом случае крутится тарелка, горит лампочка, но пища не разогревается.

Блокировка дверок

Излучаемые магнетроном волны могут «разогреть» все, что попадается у них на пути. Потому микроволновая печь не должна работать при открытой двери. Все волны должны остаться внутри камеры. Потому в цепи питания трансформатора установлены блокировочные кнопки. Они замыкаются только когда дверка закрыта, дверные защелки замыкают контакты, питание подается на трансформатор.

Основные функциональные элементы

Иногда микроволновка не включается именно потому, что не работает блокировка дверок. Это может быть посторонний предмет, который попал в отверстия для дверных защелок, подгоревшие или разболтавшиеся контакты. В этом случае ремонт микроволновки своими руками состоит в замене контактной группы. С этим можно справиться самостоятельно.

Подвижный столик

Чтобы пища в микроволновке разогревалась равномерно, в ней установлен подвижный стеклянный столик. В нижней части камеры имеется направляющий ролик, на который устанавливается стеклянная столешница-тарелка. На днище столешницы имеются определенной формы выступы, которые цепляются за выступы направляющего ролика. Так как тарелка-столешница имеет большие размеры, чтобы она не перекашивалась, под нее устанавливается пластиковое кольцо с небольшими колесиками. Оно облегчает движение столика.

Микроволновка не греет. Одна из причин — не крутится столик

Ролик приводится в движение моторчиком, который получает питание при закрытии дверки. Иногда микроволновка работает, но греет пищу неравномерно потому что перестал вращаться столик. Это можно увидеть через закрытую дверку. Причина — выход из строя моторчика, поломка кольца с роликами. В этом случае ремонт микроволновки своими руками — заменить моторчик или направляющее кольцо.

Вид сзади при снятой крышке

Знать, как работает микроволновка для самостоятельного ремонта недостаточно. Надо еще иметь представление как выглядят детали, где они расположены. Начинать ремонт микроволновки своими руками придется со снятия кожуха. Все элементы находятся под ним.

Тыльная сторона микроволновки

Моделей микроволновых печей немало, но компоновка обычно одинаковая. Магнетрон и цепь его питания находится с правой стороны (если смотреть сзади). Тут же находится и вентилятор. Слева стоит блок управления, там же находятся замки и блокирующие устройства дверки. Вот, собственно, и все.

Самостоятельный ремонт микроволновой печи

Теперь, когда вы имеете представление об устройстве микроволновки, алгоритме ее работы, можно приступать к устранению неисправностей. При работе надо соблюдать несколько правил:

• Работы проводить только после того как вытащен шнур из розетки. После этого необходимо разрядить высоковольтный конденсатор. Разряд конденсатора — обязательная процедура после каждого включения в сеть. Даже если микроволновка не работает.
• Не включать магнетрон при открытой дверке, тем более если он вынут со своего места.

  Ремонт микроволновки своими руками требует соблюдения некоторых правил

• При ремонте заменять детали на аналогичные. Даже небольшие отклонения могут привести к серьезным изменениям в работе.
• После ремонта тщательно удалять все лишнее из камеры, волновода, с элементов.
• При включении микроволновой печи для проверки обязательно ставить что-то внутрь. Хоть стакан с водой или пустую тарелку. Запуск микроволновки без нагрузки приводит к выходу ее из строя.

Правила несложны, но выполнять их обязательно. Иначе или оборудование испортиться, или вашему здоровью будет нанесен серьезный вред.

И еще один совет. В процессе разборки, фотографируйте участок ДО начала работы. Потом будет проще восстанавливать.

Не включается совсем

Очень неприятно, если микроволновка не включается. Но обычно эта проблема устраняется просто. Сложных поломок не так и много. Итак, вот что может стать причиной:

• Проблемы с электропитанием. Магнетрон требователен к питанию. Если напряжение слишком низкое, он попросту может не включиться. Решение — установка стабилизатора напряжения.

  Первым делом проверяем цел ли шнур и качество контакта на клеммной колодке

• Проблемы с сетевым шнуром. Надо прозвонить его на целостность поводов, проверить подключение, при необходимости подтянуть контакты.
• Проверить наличие напряжения в розетке.
• Перегорел предохранитель в цепи питания. Его найти просто. Он обычно находится рядом с трансформатором.

Перегорел предохранитель

Плавкий предохранитель представляет собой стеклянную трубочку с металлическими колпачками. Между колпачками протянута подпружиненная проволока, которая одним концом подпаяна к колпачку. При проблемах с питанием проводок нагревается, припой размягчается. Если питание не приходит в норму слишком долго, проводок отпаивается.

Предохранитель — хрупкая вещь, которую легко повредить и его прячут в пластиковый чехол. Он может иметь разную форму и вид, но внутри находится стеклянная трубочка с проволокой внутри.

Проблема обычно видна визуально — проволока болтается. Но бывают случаи, что контакт нарушен, а визуально этого не видно. Потому лучше взять мультиметр и прозвонить предохранитель или проверить его на обрыв, измерив сопротивление.

Один из вариантов защитного чехла для предохранителя

Если микроволновка не включается именно из-за перегоревшего предохранителя, его нужно заменить или восстановить его работоспособность. С заменой все просто — он вынимается со своего места, затем вставляется аналогичный. Другое дело, что такой же еще найти. И должен он быть такого же номинала (точно) и размера. Потому в магазин надо будет взять перегоревший с собой. А купить лучше сразу несколько штук. Так как предохранители обычно горят при наличии какой-то причины. И пока вы ее не выявите и не устраните, они могут гореть часто.

Также предохранитель можно восстановить. Для этого аккуратно снимают металлический колпачок с той стороны, где проволока отпаялась. При помощи пинцета и паяльника ее припаивают на место, устанавливают колпачок обратно. Подобный ремонт микроволновки своими руками возможен, если вы умеете обращаться с паяльником. Если нет, проще купить предохранитель.

Свет горит, столик вращается, но пища не нагревается

Что делать если микроволновка работает, лампа горит, столик движется, но пища не греется? Причина может быть в цепи питания магнетрона, а может и сам излучатель вышел из строя. Но та же картина будет если повреждена слюдяная пластина, которая закрывает выход магнетрона, или есть сколы эмали в камере. Если обнажился металл, он может стать причиной выхода микроволновой печи из строя. Потому осматриваем камеру, закрашиваем белой эмалью все сколы, устраняем пятна. Если все это не помогло, а на пластине есть повреждения, то начинаем ремонт с нее.

Всю черноту надо убрать. Сначала наждачной бумагой, затем закрасить эмалью по металлу

Проблемы со слюдяной пластиной

Слюдяная пластина имеет серо-коричневый цвет и внешне очень похожа на металл. Она закрывает выход магнетрона и находится в камере справа. Берем фонарик и внимательно ее осматриваем. Она не должна иметь повреждений и сильных загрязнений.

Если повреждений нет, ее тщательно очищаем, используя моющие средства для посуды (неабразивные). После просушки можно попробовать еще раз включить микроволновку.

Слюдяную пластину можно заменить

Если повреждения есть, ее откручиваем. Она крепится на винтах или пластиковых защелках. Если дырка сквозная, желательно пластину заменить. Если есть только следы копоти и повреждения не настолько серьезны, сняв пластину, удаляем нагар, копоть, жирные пятна. По возможности восстанавливаем изначальное ее состояние. Ставим на место, пытаемся запустить.

Если в слюдяной пластине дырка, а новый кусок взять негде, для экстренного ремонта можно ее перевернуть. Разворачиваем ее вверх ногами, чтобы отверстие оказалось в другом месте. Подобный ремонт микроволновки своими руками — только временная мера. Но на некоторое время работоспособность восстанавливается.

Проблемы с магнетроном

Если со слюдяной пластиной камерой и все нормально, но микроволновка по-прежнему не работает, скорее всего проблема в магнетроне. Но в первую очередь надо проверить цепь питания. Она состоит из высоковольтного трансформатора, конденсатора, высоковольтного и предохранительного диода.

Схема питания магнетрона микроволновой печи

В первую очередь проверяем защитный диод. Именно он первым «вылетает». Он находится в пластиковом корпусе возле магнетрона. Если есть следы копоти, значит он перегорел. Заменять его надо на точно такой же.

Предохранительный диод легко снимается

Следующий шаг — прозвонка обмоток трансформатора. Сначала отключаем питание, разряжаем конденсатор, снимаем клеммы первичной обмотки с контактных пластин. Теперь можно измерять сопротивление обмоток трансформатора. Значения должны быть такими:

• первичная обмотка — 1,5 Ом;
• вторичная — 110-120 Ом;
• вторичная обмотка накала — 0,1 Ом или меньше.

Если есть отклонения, трансформатор меняем. Параметры подбираем точно такие же.

Если с трансформатором все нормально, ставим его на место, подключаем клеммы. Дальше проверяем сетевой фильтр. Для этого снимаем клеммы, при помощи которых магнетрон подключен к трансформатору. Поочередно измеряем сопротивление между снятыми клеммами и корпусом. Если сопротивление хотя-бы одной из них меньше 50 Ом, значит пробиты конденсаторы на сетевом фильтре. В этом случае ремонт микроволновки своими руками можно провести полностью заменив всю плату в сборе или заменить пробитые конденсаторы. Еще раз обращаем внимание, что номиналы должны быть такими же.

Если микроволновка все равно не включается, проверяем сам магнетрон. Его надо снять со своего места, осмотреть. Если прогорел колпачок антенны — надо менять. Но стоимость магнетрона сравнима со стоимостью новой микроволновки. Так что, если техника старая, проще разумнее купить новую.

Проверяем блокировку дверей

Если после всех манипуляций микроволновка все еще не работает, надо проверить блокираторы дверей. Для начала проверяем насколько плотно она прилегает. Берем лист бумаги и зажимаем между корпусом и дверкой чтобы ее край торчал. За этот край пытаемся вытянуть лист бумаги при закрытой дверке. При нормально работающих блокираторах это невозможно или очень сложно.

Если лист вытаскивается, регулируем прижим дверки. В районе петель есть регулировочные винты. Подкручивая их, добиваемся плотного и равномерного прижима.

Далее надо проверить электрическую часть работы блокираторов. Если смотреть сзади, они находятся слева. Берем мультиметр и проверяем их сопротивление в открытом и закрытом состоянии. Если хоть один из них неисправен, заменить лучше все. Они имеют практически одинаковую степень износа. Если заменить только вышедший из строя, через короткий промежуток времени вылетит» другой. Придется снова разбирать микроволновку и проходить все шаг за шагом.

Микроволновка искрит. В чем причины и что делать

Если во время работы в камере СВЧ печи часто проскакивают искры, скорее всего повредился слюдяной экран. На него во время эксплуатации попадает жир и частицы пищи, которые постепенно обугливаются. Между этими угольками и стенкой микроволновки из-за разности потенциалов появляются искры. Они сродни дуговому разряду при сварке. Возникают при определенных условиях, нанести могут существенный вред. Потому желательно проблему сразу решить.

Пример прогара слюдяной пластины

Первый способ — снять слюдяной экран и тщательно его очистить, убрав все следы нагара и копоти. Второй вариант — заменить его на новый. Купить подходящий кусок слюды можно в сервисном центре. Это прессованная слюда. Из нее вырезается кусок нужного размера и формы, при помощи отвертки в нем проделывают отверстие,края зашкуривают наждачной бумагой с мелким зерном.

Но если уж вы собрались его менять, лучше поставить из специального пластика. Такие экраны также есть в сервисных центрах, а служат они дольше, так как не впитывают жир, легко очищаются.

Такой нагар ведет к появлению искр при работе. Ремонт микроволновки своими руками — зачистить нагар, закрасить металл

Есть микроволновки, в которых стоит уже пластиковый экран. В них обгорает краска в месте выхода волн. Этот нагар точно также вызывает искрение. Пластиковый экран фиксируется на двух зажимах, снять его просто — поддеть отверткой и отжать. Чтобы отремонтировать микроволновку своими руками в этом случае, наждачной бумагой с мелким зерном счищаем нагар. Он снимается вместе с краской. Зачищаем хорошо, чтобы следов не осталось. Получившееся пятно закрашиваем белой краской (эмалью). Можно использовать лак для ногтей.

Ремонт микроволновки своими руками: замена колпачка магнетрона

Иногда искрение печи вызвано прогаром колпачка магнетрона. В этом случае снимаем магнетрон со своего места, осматриваем колпачок. Если есть повреждения, ремонт микроволновки своими руками состоит в замене этого колпачка.

Металл может быть прожжен и в другом месте

Аккуратно его снимаем, осматриваем антенну. Если металл целый, возможно устройство рабочее. Тогда находим колпачок подходящего размера, устанавливаем его на место. В продаже найти колпачок непросто -он стоит копейки, никто с таким не связывается. Но можно его сделать из конденсатора старого образца. Важно найти подходящий диаметр. Затем отрезают кусок нужной длины, по центру сверлят отверстие, обрабатывают наждачной бумагой с очень мелким зерном края и всю поверхность. Затем ее полируют до зеркального блеска. От того, насколько хорошо будет колпачок отражать волны зависит эффективность работы микроволновки.

Причины поломок

В большинстве случаев причиной поломок микроволновой печи является несоблюдение правил эксплуатации. Первое правило, которое надо запомнить — в камеру не должны попадать металлические предметы. Даже металлизированный ободок на тарелке — нарисованный краской с содержанием металла — может стать причиной того, что в микроволновке начинается бурное искрение. Искра часто «прошивает» магнетрон, который после этого выходит из строя. Кроме того, именно когда микроволновка искрит, повреждается защитная пластина, могут выйти из строя элементы цепи питания.

Вторая распространенная причина — использование посуды, не предназначенной для микроволновых печей. Если разогревать пищу в обычном закрытом контейнере, его может разорвать. При этом содержимое разлетается во все стороны, забивает волновод, микроволновка снова не работает. Включение ее в таком состоянии снова-таки приведет к прогоранию магнетрона.

Использование посуды, не предназначенной для СВЧ печи, может привести к поломке

Последний недопустимый режим — без нагрузки. Если включить микроволновку с пустой камерой, выход ее из строя почти гарантирован. И в этом случае также сгорит магнетрон.

Технических причин поломки СВЧ печей не так много. Во-первых, это перепады по питанию. Эту проблему можно устранить установив стабилизатор напряжения. Во-вторых, это физический износ деталей. Это справедливо для оборудования, которое проработало более 7 лет. В-третьих, использование некачественных деталей. Это — беда дешевой техники. И в-четвертых, производственный брак. И снова-таки, у марок, которые не один год на рынке, контроль качества поставлен лучше, чем у никому не известных. Хорошая новость в том, что производственный брак обычно «вылазит» на протяжении гарантийного срока.

проверка и починка СВЧ, видео инструкции

Уверены на 100%: хватит понимать, что находится внутри, чтобы провести ремонт СВЧ. Начнем с простейшей модели, внутри которой гриль и поворотный стол, затем не сложно уже обобщить случай на инверторные модели. Говорим простым языком, поскольку обнаружили: в интернете, обсуждая тему, говорят либо несусветицу бесполезную, либо вещают слишком узкоспециализированным языком, сложным для понимания.

Устройство простейшей микроволновой печи

В микроволновой печи электрические узлы соединены последовательно. Начнем с цепи питания магнетрона. Вскроете крышку, увидите огромный трансформатор, возле него большой (действительно большой) конденсатор, рядом с которым ютятся диод и предохранитель в чехле из керамики (изолятора). Эти вещи в первую очередь привлекают внимание новичка. Сие схема формирования высокого напряжения (3-5 кВ) питания магнетрона. Не суйте туда руки, отвертку. Полагаем, конденсатор потихоньку разрядится, и если вилка вытащена из розетки, удар током маловероятен. Принцип действия следующий:

1. На первичную обмотку трансформатора поступает напряжение 230 В. Катушка расположена снизу, намотана медной жилой, временами кажущейся оголенной. Металл покрыт прозрачной изоляцией лака. Катушка расположена под вторичными обмотками.
2. Вторичных обмоток две. Одна в буквальном смысле представляет собой несколько витков медного провода, неаккуратно намотанного рядом с первичной: подогрев катода. Дает 6,3 В переменного напряжения, помогающие электронам покинуть поверхность. Выше, в хорошей, добротной изоляции расположена высоковольтная обмотка. Дает 2 кВ, идущие на выход, питание магнетрона.
3. На выходе стоит конденсатор, зашунтированный диодом. Получается, отрицательная полуволна проходит на катод, положительная заряжает емкость. На следующем полупериоде электрод уже окажется под удвоенным напряжением: снимаемым с трансформатора и разрядом конденсатора. В результате получается порядка 4 кВ. Хватает, чтобы начать генерацию.

Обратите внимание: выходные обмотки запараллелены на магнетроне, у катода два входа. Анод заземляется отдельно.

Получается электрическая раскладка:

1. По нагревательной спирали течет ток с напряжением 6,3 В.
2. На катод подается потенциал 4 кВ, который уравновешен землей на аноде.

Обогревающая спираль и катод электрически соединены. Мощностью магнетрона управляет таймер, а чтобы не возникало искр к схеме добавлено пусковое реле. Перейдем к рассмотрению передней панели!

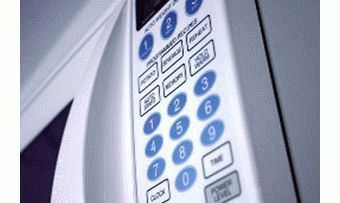

Передняя панель

На передней панели микроволновой печи механический программатор, задающий режимы. Под круглой ручкой кроется вал, снабженный (в нашем случае) двумя кулачковыми дисками. Первый отвечает за питание трансформатора, формирующего питание магнетрона, второй — за кварцевые лампы гриля. Кулачковыми механизмами управляемы кнопки двух реле:

• транзистора ключа, блокирующего питание магнетрона;
• кварцевых ламп гриля.

Если кулачок низкий, кнопка отпущена, реле в нормальном положении. При большой высоте выступа кнопка реле нажимается. Несложно заметить, что так обеспечим постоянную подачу напряжения, а нужно регулировать мощность. Поговорим ниже, но сперва вернемся к пусковому реле. Штуковина, снимающая в начальный момент токовую нагрузку, подключается параллельно входной обмотке трансформатора. Силовые контакты включаются последовательно. Параллельно реле стоят конденсатор и стабилитрон.

Когда идет фронт, образующий искру, емкость представляет перепаду нулевое сопротивление, индуктивность трансформатора отделена разомкнутыми контактами. Большой ток не течет! Емкость начинает заряжаться до напряжения, ограничиваемого стабилитроном. Разряжаться мешает диод, включенный в нужном направлении. Когда превышено пороговое значение, реле срабатывает, и течет большой ток трансформатора и питания магнетрона. За счет продуманного хода таймеры микроволновых печей с защитным реле почти не горят. Теперь программатор!

Снабжен шестереночной, зубчатой передачей, регулирующей ход часов. В зависимости от этого изменяются промежутки работы и простоя магнетрона. Чем дольше отдых, тем меньше и выделяемая мощность. О магнетроне, добавим: введение инверторного управления перекладывает управление циклами с таймера на сенсорную схему измерения температуры. Датчик оценивает спектр излучения пищи и решает, как работать микроволновой печи. Меняется уже не время простоя (работы) цикла, а скважность следования импульсов. Чаще идут пакеты, больше мощность. В результате появляется возможность гибкой подстройки под создавшуюся ситуацию.

Защитные реле

Прежде чем говорить про гриль, вентилятор охлаждения магнетрона, лампочку подсветки рабочего отсека и двигатель стола, хотелось упомянуть защитные реле. Контакторы обеспечивают полное отключение механизмов при открытии дверцы. Два рвут цепь питания (земля и фаза), одно обязательно контролирует работоспособность другого:

1. Дверца открыта, кнопки реле отжаты, соединяются контакты, изначально нормально замкнутые.
2. В этом случае цепь питания должна дважды порваться.
3. Но во втором реле земля замыкается на фазу.
4. Сработало первое реле – ничего страшного не происходит, уже цепь разорвана.
5. Первое реле залипло, предохранитель выбьет, поскольку земля закорочена с фазой.

Прервите программу, открыв дверцы. Выполните необходимые операции. Закройте отсек. Программа продолжит выполнение. Электромагнитное излучение мгновенно исчезает, стоит реле защиты разорвать контакты.

Не силовой предохранитель, помещенный в корпус и висящий под магнетроном, а расположенный на электронной плате. Учитывайте любопытные особенности защитных реле. Одно (третье) подает фазу на пусковое реле. Без этого подача напряжения на магнетрон в принципе невозможна. Силовой предохранитель оценивает расход энергии магнетроном. Если возникает нештатная ситуация, защитный элемент сгорает, уберегая генератор от поломки. Описанное произойдет, если включить пустую микроволновую печь, либо положите внутрь вилку, ложку, металлический предмет. Единственное окаймляющее золотистое кольцо тарелки способно спровоцировать нештатную ситуацию.

Сервисные механизмы

Обычно в микроволновой печи соединяется последовательно рой агрегатов. Сейчас обсуждаем вторичные механизмы: двигатели вентилятора, стола, кварцевые лампы гриля, лампочка подсветки. Это сделано для уменьшения количества проводов. Конструктивные изменения упрощают ремонт СВЧ до максимума. Результат: перегорание одного элемента блокирует работу печи. Магнетрон молотит, как и пусковое реле. Отмеченный эффект – характерный признак причины, кроющейся во вспомогательном механизме. Эквивалентный результат при поломке третьего реле, рвущего цепь питания в нормальном состоянии (дверца открыта, и кнопка отпущена). но если от него питается реле (как сказано выше), колебаний СВЧ генерироваться не будет.

Приведенная схема характерна для СВЧ печей, полагаем, найдутся другие конструкции. Просто примите к сведению выдумки конструкторов. Элементы внутри микроволновой печи питаются напряжением 220 вольт. Иных, специальных источников внутри нет. Модели, напичканные электроникой, резко выбиваются из ряда. Инвертор для работы требует наличия ряда напряжений.

Хочется отметить – в микроволновых печах с гибридными режимами протестируете почти 100% составных частей изделия по отдельности. Изучите конструкцию программатора. Удобно посветить грилем, пока магнетрон отключен. Новички недоумевают: как регулируется мощность гриля. Полагаем, доля этой составляющей микроволновой печи обходится энергией, не потребленной магнетроном. Дольше работает СВЧ, меньше остается прочим компонентам электрической схемы.

Сейчас пару слов скажем касательно возникновения пожара внутри микроволновой печи: громы-молнии бьют. На выходе волновода, передающего СВЧ энергию отсеку, стоит слюдяной фильтр. Визуально плотная ткань, напоминающая строительный утеплитель. Поверхность должна быть чистой, сухой. Иначе — гром и молния возникнут без труда. Жир способствует пробою изоляции, в результате внутри возникнет разряд. Имейте глупость положить в отсек вилку – молния запросто пробьет эмалированное покрытие. Останется черное пятнышко, в худшем стенка прогорит насквозь.

Перечислены основные виды неисправностей, рассказали конструкцию – надеемся, что читатели отыграют подачу.

Обратите внимание, что СВЧ излучение вредно для здоровья. Поэтому ремонт микроволновых печей на регулярной основе лучшей работой не назовешь.

Типичные поломки

В СВЧ печах слабым местом назовем неумение хозяев правильно эксплуатировать изделие. Покупатели уверены: тарелки с золотым ободком нельзя ставить внутрь, сломается посуда (отслоение металлической каймы), не микроволновка. Обиходное мышление неправильное. Если внутрь поместить стальную ложку, огромна вероятность возникновения электрической дуги, если струя ионизированного воздуха не сожжет магнетрон (высоковольтный предохранитель), то оставит неизгладимые следы на стенках рабочего отсека.

Слюдяная прокладка

Начнем с типичной поломки: пробой корпуса у слюдяной прокладки. Магнетрон посредством штыря подает энергию волноводу, который чувствителен к наличию внутри загрязнений. Жирные пятна горят, искрят, мешают нормальной работе прибора. Поэтому выход волновода прикрывают слюдяной тканью. Мягкий гибкий материал, стоящий относительно недорого, продается большими отрезами, ножницами сформируйте подходящий формой кусочек. Принцип действия базируется на способности слюды пропускать частоту 2,45 ГГц разогрева СВЧ печи. В противном случае ткань сильно греется и выгорает после непродолжительной работы. Слюда препятствует намоканию токопроводящих стенок – немаловажно, если внутри греется суп: летящие брызги наносят непоправимый урон чистоте отсека. Давно замечено: вода как раз-таки поглощает излучение 2,45 ГГц, что сулит неприятностями. Попади жидкость внутрь волновода, возникнет сразу аварийная ситуация: испарение молекул, изменяющее диэлектрические свойства воздушной среды, мгновенный пробой, выгорание высоковольтного предохранителя, в худшем случае магнетрона и прочей электронной начинки.

Отчего приходит в негодность защитная слюдяная прокладка. Хозяйка готовит пищу, часто среди ингредиентов рецептуры жир, масло, прочие субстанции. Вещества не кипят, стреляют грязными каплями. Жир попадает на слюдяную ткань, образуется мостик проводимости. Обособленно природный минерал является диэлектриком, надежно изолирует волновод от корпуса, единственная капля масла, пропитавшая прокладку, способна взорвать эту стену. Мгновенно образуется дуга:

• меж стенками волновода и слюдяной тканью;
• меж слюдяной тканью и корпусом.

Гром и молния являются первым признаком приближения поломки СВЧ.

Правильное заземление

Если прибор не заземлен, положение дел чрезвычайно опасное. Хватит взяться правой рукой за кухонный кран (подставить ладонь струе воды), левой – задеть нечаянно СВЧ печь, чтобы погибнуть. Уместно напомнить: приборы, подключаемые вблизи источников воды, работают тандемом с дифференциальным автоматом защиты. Необходимо правильно выполнить заземление. Часто недостаточно занулить соответствующую клемму. Обозреваем два подводных камня:

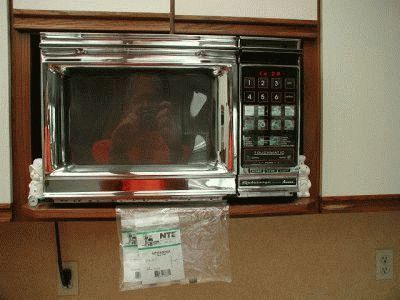

Микроволновая печь

1. Сопротивление заземления пренебрежимо мало. Единицы, доли ома. 10 уже считается недопустимой величиной. Поэтому в контуре часто используются не провода, а шины (ленты) стальные или иного металла (сплава) большого сечения. Понятно, что для домашней сети такие условия обеспечить не удастся.
2. Дифференциальный автомат защиты работает за счет фиксации тока утечки. Измеряются выходная, входная величины, находится разница. Если ток утечки пойдет на землю путем зануления, величина перепада равна нулю, даже когда перегрузкой сожжены предохранители, в придачу – магнетрон.

Дифференциальные устройства защиты часто снабжаются слотами предохранителей, но не стоит их путать с функциями безопасности. Черный юмор мастеров по ремонту телевизоров гласит:

• Предохранитель сгорает последним, когда уже сломалось все, что могло сломаться.

А значит, и человеческие жизни дифференциальное устройство защиты спасти не может. Требуется правильно заземлить СВЧ печь. Приборы относятся к классу электробезопасности I. Клемма имеется на вилке. Ставьте евророзетки, подключенные правильно. А это прежде заземление, почему – уже объяснили. Добавим, что обычная розетка или предохранители от несчастного случая могут не уберечь. В случае с СВЧ печью шанс благоприятного исхода аварии велик.

Высоковольтный предохранитель

По поводу сказанного у многих возник вопросительный знак в голове размером с гору, что такое высоковольтный предохранитель. Объясняем! Устройство СВЧ печи включает два предохранителя (минимум):

1. Обычный маленький прозрачный (стеклянный), белый (фарфоровый) цилиндрик на электронной плате. Обеспечивает сохранность навесных, интегрированных элементов. Предохранитель низковольтный, относится к цепи питания электронной платы. Сгорит, если пробьется конденсатор, замкнет резистор, расположенные по печатному монтажу.
2. У магнетрона собственная цепь формирования питания, сформированная повышающим трансформатором, диодом, конденсатором. Источник подает на катод потенциал в несколько киловольт. Элементы легко найти. Конденсатор выглядит чудовищно: банка граммом сто стальная, к которой концом крепится диод, вторая ножка припаяна (привинчена) к корпусу. Рядом заметите сундучок керамический или другого диэлектрика (часто коричневого цвета). Внутри египетского саркофага высоковольтный предохранитель. Защищает магнетрон против перегрева. Если ток катода станет слишком большим (пробьет слюдяную прокладку, или кто сунет в рабочий отсек ложку), первым сгорит высоковольтный предохранитель. Кстати, мастера по ремонту СВЧ печей на силовой элемент жалуются чрезвычайно редко. Стало быть, исправно исполняет обязанности (или, наоборот, служит причиной выхода из строя магнетрона).

Нельзя изымать из электрической схемы высоковольтный предохранитель, пытаться сделать аксессуар своими руками. Попросту опасно для прибора, окружающих людей. Возникнет пожар, кого-нибудь убьет током.

Схема формирования напряжения магнетрона

Конечно, слышали про инверторные СВЧ печи. Во-первых, не сильно конструкцией отличаются от стандартных микроволновок, во-вторых, режим гибкого управления разогревом далеко не всем нравится, несовершенен. Конструкторы предоставляют возможность опцию отключить, повара и пользуются. Чтобы понять, как работает научно звучащая инверторная СВЧ печь, рассмотрим схему формирования напряжения магнетрона:

• СВЧ печь начинается силовым трансформатором. Входная обмотка ниже вторичной, собрана медным проводом с лаковой прозрачной изоляцией (передача тепла наружу инфракрасным излучением) для лучшего охлаждения. Выше идет пара небрежных витков, формирующих напряжение 6,3 вольта накала катода. Наконец, повышающая обмотка расположилась сверху, откуда потенциал 2 кВ (амплитуда) подается на выпрямитель.

• Анод магнетрона посажен на нулевой провод (не корпус). Катод дополнительно подогревается, чтобы электронам было легче покинуть поверхность эмитента. Для питания используется отрицательное напряжение. Положительно заряжается конденсатор. Следующую половину периода катод под двойным напряжением. Разница потенциалов образована перепадом меж вторичной обмоткой трансформатора и конденсатором. Вынужденная мера снижения требований, предъявляемых к силовой части электрической схемы.
• На первичную обмотку трансформатора подается сетевое напряжение 230 В. В случае инверторного управления модулируется скважность импульсной последовательности. В итоге результат определяется действующим значением. Чем дальше друг от друга импульсы, тем ниже уровень, тем меньше мощности магнетрон отдает пище.

Обратите внимание: у магнетрона две клеммы, проводов заводится три. Одиночная питает накал, с двойной – снабжает энергией катод, замыкает цепь 6,3 В. Анод подключается отдельно, на задворках хитроумной конструкции. Для подачи напряжения на трансформатор в электронной схеме имеется реле. Мера уберегает программатор (контакты, управляемые таймером) от искрения. Параллельно реле подключены стабилитрон, конденсатор, берущие удар фронта подключаемого напряжения. Затем срабатывает якорь, питание подается на трансформатор. При работе СВЧ печи периодически слышны щелчки – реле, о котором идет речь. Использованием конструктивной детали значительно увеличивается срок службы таймера.

Таймер (программатор)

Программатор часто образован механическими реле. Вал штока содержит окольцовку разной высоты. Вращая регулятор, выбираем сочетание состояний группы реле. В зависимости от этого СВЧ печь переходит в нужный режим. Понятно, что ломаться здесь нечему (а если и поломается, то восстановить сложно). Всякое реле при необходимости проверим, не требуется чаще подобных шагов. Отказал контакт гриля – лампы потухнут. Скажем аналогичное о цепи магнетрона.

Таймер устроен сложнее. Вал унизан шестернями, каждая замыкает (размыкает) контакт. В СВЧ печи, лишенной инверторного управления, таймер задает периодичность включения (выключения) магнетрона. Реле, о котором говорили выше, блокирует искрение контактов таймера. При инверторном управлении в отсеке стоит датчик инфракрасного излучения, по показаниям сенсора и ведется управление скважностью импульсов (частотой).

Что может сломаться. Подражанием часовому механизму внутри таймера пружина. Завидев поломку, следует заменить сталь новой. Механизм долговечен, контакты ломаются редко. Описали основные виды неисправностей, разумеется, начинать нужно со шнура. Тривиальная поломка, виновата в 20% случаев. Теперь читатели осознают изрядно, как починить СВЧ печь.

Поломки микроволновых печей

Многих интересует, как проверить, выдает ли печь положенные характеристики. В литературных источниках написано: метод измерения находится в НВН 100 ГОСТ 19308 – 80; приведены рисунок и полезные сведения для проведения процесса оценки. Начало абзаца выписано из книги по ремонту микроволновых печей, вышедшей в 2003 году. Настораживает, что ГОСТ найти на практике сложно. Авторы погуглили и обнаружили ГОСТ Р МЭК 60705-2011. И называется документ «Печи микроволновые бытовые. Методы измерения функциональных характеристик». Вот от него и предлагается танцевать дальше. Книга чуточку устарела. Текст приводит все меньше использующиеся конструкции микроволновой печи: излучение входит в рабочую камеру сверху. Диковинным современности конструкторским ходом предполагалось создать равномерное поле по объему. Сегодня волны входят справа, ремонт выполняется по-другому.

Уже сотни страничек исписаны пробоем конденсаторов, выгоранием диодов, предохранителей. Представляется, дети школьного возраста ведают, что ломается. Предлагается обсудить не замыленный аспект – СВЧ поле, мощность, распределение вектора напряженности, особенности и опасность. Выполняя ремонт, часто забываем, что прибор призван помочь семье, а не губить человечество. Какой-нибудь Whirlpool может легко уничтожить генофонд, если не предпринимать соответствующих мер безопасности.

Американские ученые давно установили: приборы с 2,4 ГГц нельзя помещать на коленки (посмотрите сегодняшних подростков). Действо отрицательно влияет на репродуктивную функцию. На волне 1-2 ГГц (примерно) работают сотовые телефоны, прочие гаджеты.

Распределение поля СВЧ внутри микроволновой печи

Внимание уделяется распределению поля внутри рабочей камеры СВЧ печи вот почему! Условия распространения электромагнитного излучения изменчивы. Если в пределах волновода структура поля постоянна, в рабочей камере сильно зависит от количества и типа пищи. Изначально отсек изготавливается в резонанс частоте 2,45 ГГц; только внутрь попадает еда, уплывает параметр, появляются и различные паразитные эффекты. Не все плохие (негативные), но в сумбуре появляются места, участки отсека, плохо прогреваемые, либо прогреваемые, наоборот, чересчур. Дешевые микроволновые печи снабжают столами вращающимися. Изменчивой панорамой обеспечивается видимость равномерности прогрева.

В дорогих микроволновых печах поднос неподвижен, конструкцией камеры созданы условия постоянства и равномерности картины поля. У читателей уже возник вопросительный знак в голове размером с дом! Если лампочка светит, за шкафом темно, под люстрой светло. Не сложно осознать череду света с тенью. Лампочка Ильича излучает не фиксированную частоту – полосу! В результате картина интерференции ускользает от глаз. Складываться и вычитаться лучше могут когерентные волны. Одинаковые по частоте. Пусть физики избегают хулить обзор за слишком вольное истолкование понятия когерентности, пропущенный аспект фазы электромагнитного колебания.

Волна выходит в рабочий отсек, начинает переотражаться стенками невероятным образом. В результате в произвольной точке пространства два колебания могут встретиться в фазе или противофазе. Картина прямо противоположная (свет, тень).

В первом случае наблюдаем удвоенную мощность, втором – нуль! Заметь человеческий глаз частоту 2,45 ГГц, рабочая камера микроволновой печи представилась бы индивиду испещренной пятнышками, полосами света и тени. Важно не допустить случая нахождения пищи в нулевом поле.

После ремонта, если велись работы с магнетроном и волноводом, картина окажется непредсказуемой. Зная российских умельцев, уверены: в стране отыщется дюжина микроволновых печей, где стоит магнетрон радиолокационной станции. Действительно, какая разница, на взлетной полосе СВЧ и в кухне СВЧ. На этот случай рекомендуется проверить параметры способами, указанными далее, оценить защищенность людей, эксплуатирующих прибор. Специальной аппаратуры дома не имеется наверняка, посему предлагается просто подставить стаканы воды с этой стороны дверцы и выждать: греется ли. Теперь методика измерений согласно ГОСТ Р МЭК 60705-2011.

Проверка параметров

Процесс начинается общими измерениями и установками:

1. Температура помещения должна быть равна 20 ± 5 ºС.
2. Температура трансформатора, магнетрона не должна быть выше окружающей среды более чем на 5 ºС. Либо после работы микроволновой печи выждите 360 минут. В помещении, естественно, где проходят измерения.
3. Для измерения мощности вода берется из-под крана.
4. Размеры микроволновой печи определяются согласно рисунку, представленному ниже. Полезный радиус – расстояние от центра оси вращения рабочего стола (или центра рабочей камеры) до ближайшей стенки или дверцы, а полезная высота измеряется от поверхности вращающегося стола до ближайшей точки ограничения сверху. Полезный объем выражается литрами, равен произведению полезных высоты, глубины, ширины.
5. Если имеется несколько диапазонов сетевых напряжений, берется общепринятое в данной стране.

Измерения проводятся в цилиндрической чаше из боросиликатного стекла высотой 90 миллиметров с внешним диаметром 190 миллиметров и толщиной стенок 3 миллиметра. Материал емкости отличается малым коэффициентом температурного расширения, а значит, и вода сохранит первоначальную форму. Если кто думает, что раздобыть боросиликатное стекло невозможно, то это ошибка. Стеклянная посуда для микроволновых печей изготавливается из указанного материала. Склонны думать, что повар отыщет дома нужное для проведения измерений.

Температура воды в начале составляет 10 ºС. Затем берутся электронные весы, поверх ставится чаша, показания сбрасываются в нуль. Литр воды весит ровно килограмм. Погрешность массы взятой для опыта жидкости не превышает 5 граммов. Если нет электронных весов, то придумайте другой способ набрать ровно 1 литр воды. Возьмите шприц и отмерьте 5 миллилитров.

Микроволновую печь включают (на режиме, для которого проводятся измерения мощности), СВЧ излучение работает, пока жидкость нагреется до 20 ± 2 ºС. Выждите с закрытой камерой 1 минуту и зафиксируйте конечное значение температуры воды в чаше. Обратите внимание: перед измерением жидкость перемешивают. Тонкий момент. Нельзя делать технологическую операцию железной ложкой. Подойдет, например, пластиковая поварешка от мультиварки. Чтобы жидкость не потеряла часть тепла. У стали высокая теплопроводность, вот почему в комнате кажется более холодной, нежели предметы из пластика. Хотя разницы температур нулевая. Мощность микроволновой печи в выбранном режиме находится согласно формуле:

m_w, m_c – массы воды, контейнера; То,Т1, Т2 – температуры окружающей среды, воды в начале и конце измерений, соответственно; t – время, за которое достигнута требуемая температура. Полученное значение округляют до 50 Вт по общим правилам математики. Измерьте мощность микроволновой печи, трудолюбивых читателей ожидает крупный сюрприз. Уже говорили, что неплохо бы поставить чашу возле дверцы снаружи, а внутрь еще одну. По схожей методике оцените и качество защитной сетки. Нарушите, в кухню ворвутся вихри СВЧ энергии и сжарят попадающееся на пути. Для тех, кто не знает, сообщаем, что работа с антеннами, а также передающими и приемными устройствами, считается вредным фактором. Посему устраивающийся на специфическую работу проходит дополнительные обследования, сверху приплачивают за вредность. Семья повара уже прошла медкомиссию?

Потрудитесь оценить утечку СВЧ из камеры. Причина плохого качества изоляции кроется в отсутствии заземления. Большинство печей СВЧ относится к классу электробезопасности I. Вилке оснащена лепестком контура заземления. Контакт, висящий в воздухе, нормальную работу микроволновой печи нарушает. Попробуйте проделать заземление согласно рекомендациям стандартов, оцените утечки повторно.

В идеале, если положить в выключенную микроволновую печь (вилка которой находится в розетке с заземлением) сотовый телефон и позвонить на него, то вызов не должен пройти. Это значит, что металлическая сетка на дверце по-настоящему справляется со своими обязанностями на 100%. Для хохмачей добавим, что снаружи микроволновой печи сигнал должен уверенно проходить, отзываясь бодрым звонком на запрос вышек связи.

Это интересно! Как-то к авторам забежала разукрашенная девица и сказала, что распространяет бесплатно товары для рекламы магазина. Она говорила, что осетры никогда не болеют и очень хвалила товар. Тогда за такой подарок мы ей показали фокус: взяли индикаторную отвертку ЭМИ и оборвали лепесток заземления. Даже с выключенной СВЧ приборчик жужжал как резаный (наводка с первичной обмотки трансформатора).

Затевая ремонт микроволновой печи, помните о технике безопасности. Обычно на кухне женщины и дети. Зачем там фактор вредности? Неплохо бы также досконально знать устройство микроволновой печи. По нашим воспоминаниям, если экран не заземлен, то гасит (отражает) только половину излучения. Остальное проходит. Поэтому половину измеренной мощности можете смело ловить в кухне, если установка микроволновой печи проведена неправильно. В заключение хотели привести пару картинок из стандарта. Каждый на досуге может посмотреть, почитать текст, измерить значения. В этом случае речь уже будет идти скорее о распределении поля (об этом писали в начале). Ну, например, если нужно нагреть пиво, то станет понятно, куда его ставить! И ни в коем случае не грейте в микроволновых печах молоко в детских бутылочках. О вреде такого подхода уже накропали (как сказали бы коррумпированные чиновники) обзор. Не забудьте посмотреть видео инструкции в нашей статье!

Как проверить магнетрон в микроволновке

Разогрев пищи в микроволновке осуществляется излучением, частота которого равна 2450 МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой. Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона.

Как устроен магнетрон

На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона? Магнетрон — это цэлектровакуумная лампа, выполняющая функции диода и состоящая из нескольких частей:

1. Цилиндрического медного анода, поделённого на 10 частей.
2. В центре размещён катод со встроенной нитью накала. Его задачей является создание потока электронов.
3. По торцам размещаются кольцевые магниты, необходимые для создания магнитного поля, за счёт которого создаётся свч излучение.
4. Излучение улавливается проволочной петлёй, соединённой с катодом и выводится из магнетрона с помощью излучающей антенны, направляясь по волноводу в камеру.

Во время работы магнетрон сильно греется, поэтому его корпус оснащается пластинчатым радиатором, обдуваемым вентилятором. Для защиты от перегрева в схему питания включен термопредохранитель.

Как устроен магнетрон, схема.

Возможные неисправности

Нарушение работоспособности магнетрона может возникнуть по следующим причинам:

• Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
• Перегорание нити накала.
• Разгерметизация магнетрона вследствие перегрева.
• Пробой высоковольтного диода.
• Сгорел высоковольтный предохранитель.
• Нет контакта в термопредохранителе.
• Пробит высоковольтный конденсатор.

При всех неисправностях, кроме разгерметизации, возможен ремонт своими руками.

Измерение сопротивления омметром.

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

1. Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
2. Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
3. После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
4. Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
5. Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
6. Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.
   Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
   После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
7. Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

Замена магнетрона

Поскольку ремонт магнетрона не производится даже в хорошо оснащённых мастерских, придётся приобретать новый. Прежде чем извлечь магнетрон из микроволновки, необходимо пометить контакты разъёма, чтобы не перепутать их местами при установке новой детали. Если выводы подключить неправильно — магнетрон не будет работать.

Замену можно сделать самостоятельно, если хоть раз применял отвёртку по назначению и прозвонил пару диодов. Для этого не требуется специальных навыков и знания, как работает магнетрон. В случае невозможности найти определённый магнетрон для микроволновки, придётся применить подходящий аналог.

Его мощность должна быть равной или большей, чем у оригинала, а крепление и расположение разъёма совпадать. Устройство магнетрона у производителей одинаково, а конструкция может отличаться, поэтому нужно проследить, чтобы прилегание аналога к волноводу было плотным. Если теплопроводящая паста на термопредохранителе окажется засохшей — её заменяют свежей.

При покупке нового магнетрона необходимо, чтобы совпадала мощность, соответствовали контакты и отверстия для крепления. Если хотя бы одно из условий не совпадает — вы приобрели не годную вам деталь.

Полезные советы

Приведённые ниже несложные рекомендации помогут продлить срок службы магнетрона:

• Если в микроволновке при включении что-то трещит и искрит — нужно перестать пользоваться печью и выяснить причину. Устранение неисправности обойдётся дешевле покупки новой детали. В данном случае виновником обычно оказывается прогорание колпачка, из-за этого СВЧ-печь искрит.
• Необходимо постоянно следить за состоянием слюдяной накладки, защищающей выход волновода в камеру от попадания жира и крошек пищи. Если колпачок неисправен — слюда может оказаться прогоревшей, что приводит к выходу их строя магнетрона. Накладку следует держать в чистоте, так как попавший на неё жир обугливается под воздействием температуры и приобретает электропроводность. Взаимодействуя с излучением, он становится причиной искрения в камере.
• При нестабильном напряжении, микроволновку лучше подключить через стабилизатор, так как даже незначительное падение негативно влияет на работу печи. Падает мощность, и ускоряется износ катода магнетрона. Например, при напряжении в сети 200 В мощность уменьшается вдвое.
• У микроволновки много применений, поэтому в случае её неисправности нарушается привычный порядок вещей. Причиной поломки необязательно является магнетрон или схема его питания. Сначала следует проверить величину напряжения в месте подключения печи к сети и состояние слюдяной пластины.

На видео: ремонт колпачка магнетрона:

Ремонт колпачка магнетрона или когда микроволновка искрит.

Watch this video on YouTube
