Каркас для душевого поддона: надежная опора для нашего душа

Собирая душевую кабину своими руками, мы достаточно довольно часто сталкиваемся с проблемами, вызванными низким качеством комплектующих. А потому, что каркас для поддона есть одним из наиболее значимых элементов всей конструкции, то к его надежности предъявляются повышенные требования.

Ниже мы поведаем, на что стоит обращать внимание при покупке каркаса для поддонов, и приведем ряд советов по его независимому изготовлению и установке.

Характеристики каркасов

Назначение и конструкция

Душевой поддон представляет собой широкую и относительно неглубокую емкость, которая употребляется для сбора стекающей воды и перенаправления ее в канализационный слив. Наряду с этим большая площадь поддона вместе с малой толщиной материала, из которого он изготавливается, значительно затрудняют его применение. Под нагрузкой дне прогибается, что ведет к деформации всей конструкции, и к разрушению противокоррозионного покрытия.

Помимо этого, для обеспечения действенного слива поддон необходимо устанавливать так, дабы сливное отверстие находилось выше входа в канализационный стояк. Соответственно, нужно приподнимать его выше уровня пола приблизительно на 100 мм, что нереально сделать без дополнительных приспособлений.

Таким приспособлением и есть каркас.

  • Во-первых, он снабжает поддону нужную опору. В зависимости от конфигурации, каркас может размешаться или лишь по периметру, или еще и под дном. Второй вариант есть более предпочтительным как раз для широких моделей: поперечные усиливающие ребра жесткости придают нужную стабильность.
  • Во-вторых, ножки каркаса разрешают немного поднять поддон над полом на нужную высоту. Наряду с этим масса конструкции возрастает незначительно, соответственно, не возрастает и нагрузка на перекрытия, что крайне важно при оборудовании санузлов в зданиях из лёгких материалов.
  • В-третьих, конструкция большинства каркасов разрешает регулировать длину ножек. Именно поэтому мы можем максимально быстро выровнять поддон по плоскости, что есть обязательным условием действенного применения душевой.

Обратите внимание! Душевая кабинка обязана стоять идеально ровно, в противном случае появятся неприятности со сливом воды, да и дверцы в направляющих начнут зас

как установить своими руками на кирпичи, монтаж акрилового поддона кабины для душа, гидроизоляция душевого уголка

Душевой поддон на сегодня не является чем-то необычным, как это было в конце прошлого века. Массовое строительство до начала 80-х годов предлагало новоселам ванны из чугуна длиной 1 м 50 см, прорывом было появление ванн 1 м 70 см. Совершенным писком моды стало появление душевых уголков с установленными на них стеклянными дверками матовой фактуры поверхности. Сегодня многие пользователи интересуются, как происходит установка душевого поддона своими руками.

Особенности

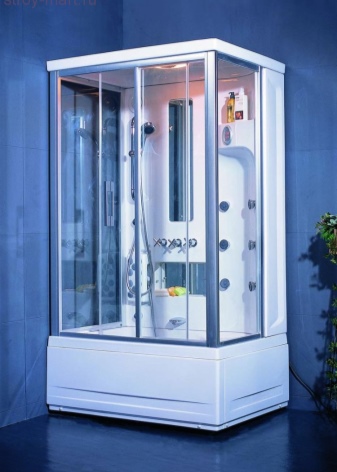

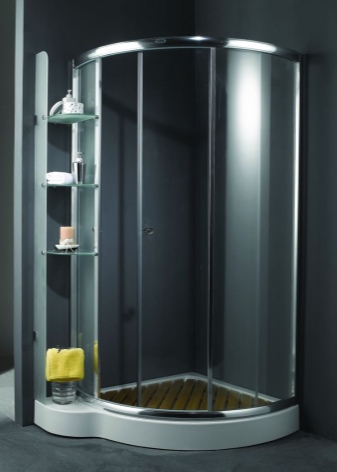

Современные магазины сантехники предлагают великое множество душевых кабин, уголков, отдельно поддонов и дверок-шторок.

Они различаются по:

  • глубине;
  • форме;
  • материалу изготовления;
  • каркасу.

наличию:

  • дополнительных насадок;
  • приспособлений;
  • встроенной вентиляции;
  • освещения;
  • радиосистем.

Эксплуатация любой душевой кабины невозможна без душевого поддона. Установка любой кабины начинается с этой части. От правильности установки, подключения слива, жесткости напрямую зависят срок и качество службы всей конструкции. Конструкция не всегда устроена таким образом, чтобы на бортики можно было смонтировать дверки-шторки.

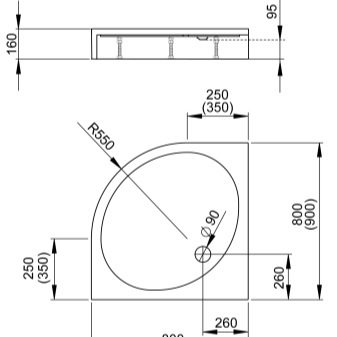

В зависимости от высоты и формы эти сантехнические изделия могут быть накладными (вмонтированными в изготовленную под них подставку-фундамент) или каркасными (устанавливающимися на сборную металлическую раму). Для каркасных моделей практически всегда можно подобрать подходящие шторки. Обычно они прямые либо полукруглые. Для плоского поддона необходимо подобрать и соответствующий душ.

Материалы

Поддоны изготавливают из разных материалов. Познакомимся с их особенностями.

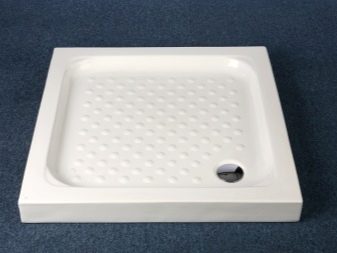

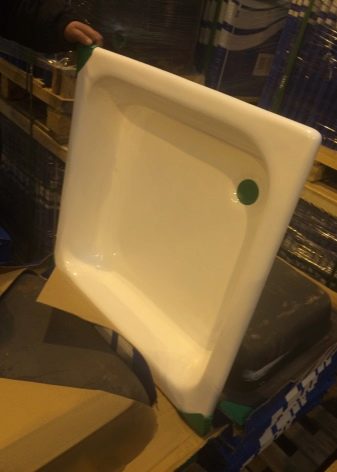

Металлические

Поддоны, изготовленные из углеродистой стали разных марок принято называть стальными. От марки стали напрямую зависит подверженность коррозии. При наличии на таком поддоне сколов эмали наблюдаются ржавые пятна в месте дефектов и вокруг них. При длительной эксплуатации поврежденного изделия коррозия может привести к сквозному отверстию, через которое вода будет просачиваться в фундамент и постепенно разрушать его.

Стальные поддоны изготавливают методом штамповки, поэтому материал находится в напряженном состоянии, что служит причиной возникновения деформаций и разрушению целостности эмалированного покрытия. Чугун более предпочтителен при выборе металлического поддона, это сплав железа с углеродом. Особенностью изготовления изделий из чугуна является тот факт, что их производят только методом литья с последующей термообработкой. Такое изделие получается более тяжелым, прочным и долговечным.

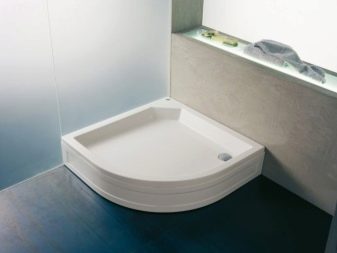

Акриловые

Это одни из самых доступных разновидностей душевых поддонов. Красивый внешний вид глянцевой поверхности, легкость, самые разнообразные формы и расцветки – все это привлекает при выборе душевого поддона или кабины. Недостатком этого материала можно считать его возможное пожелтение и тусклость при неправильном уходе или использовании производителем акрила невысокого качества.

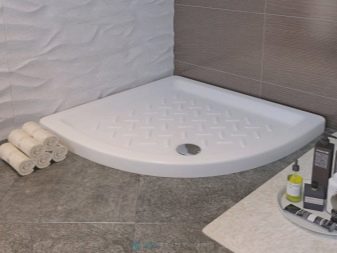

Керамические

При не менее эстетичном внешнем виде, чем у акриловых аналогов, керамические изделия служат намного дольше. За ними проще ухаживать. За недостаток можно принять высокую цену и большой вес. Но это окупается большим сроком их службы.

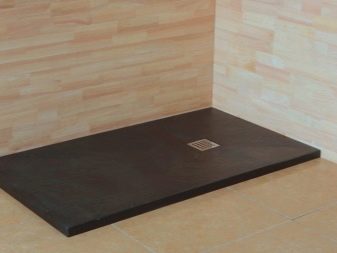

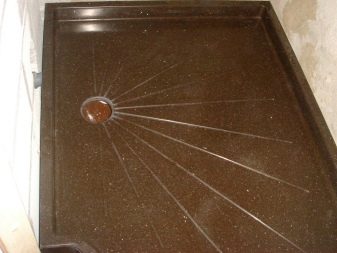

Из искусственного камня

Эти изделия изготавливают методом литья из полимерных материалов. Визуально данные изделия напоминают натуральный мрамор или гранит. Легкий уход, отсутствие среды для обитания грибков и бактерий, красивый внешний вид, невосприимчивость к смене температур, отсутствие деформаций – это то, что приводит к ним покупателей. Единственным минусом таких изделий можно назвать их немаленькую цену.

Натуральный камень

Этот вариант подходит только тем, кому ничего не жалко для себя любимого. Они самые дорогие и роскошные. Для их изготовления обычно используют полированный мрамор или гранит. Минусом можно назвать тщательный выбор чистящих средств, которые не должны содержать щелочь. При воздействии щелочи на натуральный камень он может поменять цвет. Кроме того такие изделия необходимо хотя бы один раз в полгода полировать. Чтобы случайно не поскользнуться, в такие изделия на дно стоит положить прозрачный силиконовый коврик.

Виды

Душевые поддоны различаются по высоте. Самые неглубокие обычно имеют глубину до 15 см. Это могут быть стальные и акриловые изделия квадратной, прямоугольной или четверть круглой формы. Стальные изделия имеют квадратную форму с накладными бортиками.

Фактически это имитация неглубокой стальной ванны. Опорного каркаса для таких поддонов не предусмотрено, поэтому для его монтажа необходимо предусматривать специальную конструкцию фундамента из пеноблоков или кирпичей. Опорная конструкция исключает прогибание. Весь постамент можно облицевать керамической плиткой для эстетического вида.

Невысокие душевые поддоны из акрила редко укомплектованы металлическим каркасом. Их устанавливают непосредственно на пол ванной комнаты. Все конструкции высотой больше 20 см устанавливают на металлическую раму с количеством опор от четырех до восьми штук. Опоры регулируются по высоте для того, чтобы при установке можно было выставить четкую горизонталь.

В последнее время набирает популярность разновидность душевых кабин с поддонами, выполненными в виде достаточно глубокой ванны. Габариты такого изделия составляют от 130 см в ширину и увеличиваются с шагом в 10 см. Поэтому для ванных комнат различных размеров легко просчитать и подобрать кабину нужного размера. При выборе душевого поддона необходимо особое внимание уделить толщине его стенок. От этого параметра напрямую зависит срок эксплуатации изделия.

Если стальное изделие имеет тонкие стенки, оно может деформироваться при недостаточно жесткой установке его на фундаменте, что приведет к растрескиванию и сколам эмали. Тонкостенные акриловые изделия будут прогибаться под весом даже нетяжелого человека и могут треснуть, что приведет к необходимости их замены. Трещины на таких поддонах могут образоваться из-за перепада температуры. Более долговечными и прочными являются поддоны и ванны из искусственного полимерного камня. Они могут иметь самые разные цвета, размеры, удобны при нестандартных размерах санузлов. Литые чугунные разновидности являются лидерами по жесткости и долговечности. У них только один недостаток – внешний вид.

Инструкция по установке

Принципов установки душевых поддонов два: встраивание на фундаменте и установка на каркасной раме.

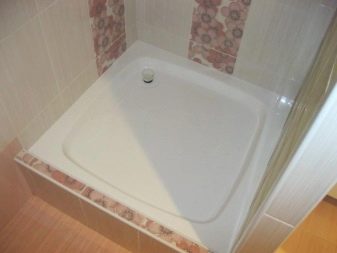

На фундаменте

Для наиболее правильного устройства душевых помещений такого типа большое значение имеет горизонт поверхности пола, а также его гидроизоляция. Поэтому первым шагом будет выполнение стяжки на полу по маякам, если уровень не соблюден. Тщательная гидроизоляция стыков между полом и стенами поможет избежать возможных неприятностей в случае протечки по системе слива. Наиболее правильным решением будет использовать двухкомпонентную гидроизоляцию, нанесенную на стены и пол ванной комнаты в два слоя с выходом за габариты конечного изделия около 15 см.

Перед монтажом поддона нужно изучить его характеристики (прочность, толщину стенок, конструкцию используемого слива). Если изделие может деформироваться под весом человека, то фундамент нужно выложить по всему пространству его дна так, чтобы поддон стоял на нем всем днищем. Для устранения шума при выборе стальных поддонов рекомендуется изолировать его от фундамента небольшим слоем монтажной пены или засыпать изготовленный каркас из кирпичей или блоков мелким песком. Подключать сифон для слива воды нужно перед установкой поддона в посадочное место. При этом необходимо канализационные трубы смонтировать с таким уклоном, чтобы вода свободно уходила через слив.

При изготовлении фундамента важно, чтобы бортики поддона по всему периметру опирались на жесткую конструкцию. Поэтому газосиликатные блоки перед кирпичом имеют больше преимуществ, их легче скорректировать по месту с помощью обычной небольшой ножовки. Для устранения возможных протечек и лучшей фиксации поддона по всему периметру нужно посадить его на силикон с антигрибковыми добавками. После этого можно приступать к оформлению душевого уголка мозаикой или керамической плиткой.

Кроме стальных к этому виду монтажа поддонов можно отнести керамические поддоны. Аккуратность, требуемая для его установки, диктуется его хрупкостью, как у любого сафьянового изделия. Отличие в установке на фундамент керамики заключается в том, что нужно обязательно предусмотреть ревизионное отверстие для доступа к сливной коммуникации. В месте посадки по всему периметру и под днищем поддон должен быть зафиксирован раствором из плиточного клея или пескобетона.

При этом сливная труба и место для сифона должны остаться свободными. Перед фиксацией поддона на раствор сифон нужно присоединить к сливу и загерметизировать. Подключать нужно после полного высыхания раствора. После установки поддона на раствор в посадочное место обязательно проверяют уровень, при необходимости корректируют.

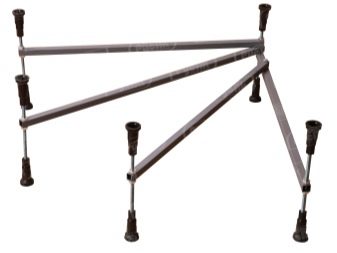

На раме-каркасе

Такие поддоны стоят на ножках, закрепленных в раме, имеющих возможность регулировки по высоте. Иногда производители поставляют свои изделия уже смонтированными для установки, но чаще рама идет отдельным комплектом. В последнем случае перед установкой поддона нужно ее собрать по прилагаемой в инструкции схеме, затем закрепить на поддоне. До установки изделия в размеченное место нужно смонтировать слив.

Сифон соединяют с канализационной трубой, отверстие уплотняют манжетой и изолируют силиконовым герметиком. Сливную воронку монтируют после установки поддона на штатное место. Несмотря на наличие каркаса, акриловые поддоны могут прогибаться под весом человека, что впоследствии может привести к возникновению трещин и замене изделия. В этом случае необходимо замерить расстояние от пола до нижней части днища, а также сделать усиление из металлических труб либо кирпичей, газосиликатных блоков, затем укрыть резиновым ковриком подходящего размера.

Акриловые поддоны на каркасной раме укомлектовывают «фартуками» – декоративными пластиковыми панелями, повторяющими форму передней части. Фартуки монтируют после установки поддона с помощью саморезов. Головки винтов закрывают декоративными кнопками, идущими в комплекте. После монтажа декоративного фартука рама и возможное усиление становятся невидимыми глазу. Если поддон не предусматривает установку на него шторок или кабины, то последней операцией будет заделка санитарным силиконовым герметиком стыков между стеной и краем изделия. Если вы решили крепить конструкцию на деревянный пол, для него необходимо выбрать подходящий герметик. Выполняя демонтаж своими руками, необходимо разобрать все ограждения, ширму, металлокаркас и снять уплотнитель.

Как усилить конструкцию?

Вариантов усиления конструкции душевого поддона можно придумать множество. Во-первых, это зависит от расстояния между полом ванной комнаты и нижней частью днища поддона. Во-вторых, от наличия или отсутствия рамы для поддона. Большой ошибкой будет использовать только монтажную пену.

Со временем она разрушается, от такого усиления не останется ничего, кроме трухи. На сегодняшний день самым простым и надежным способом является использование кирпичей и газосиликатных блоков с резиновой прокладкой между ними и днищем поддона. В этом случае нагрузка будет равномерно распределяться, вероятность деформации поддона сводится к минимуму. Чтобы надежно укрепить конструкцию, можно приобрести набор готового укрепления.

Рекомендации

Профессионалы дают некоторые рекомендации.

  • При установке низкого душевого поддона непосредственно на пол, если он не выложен плиткой, обязательно герметизируют стыки между полом и стенами.
  • Для обустройства канализации, если сливная труба не утоплена в стену, отверстие под нее вырезают в боковой стенке низкого поддона либо в декоративном фартуке обычной коронкой для дерева нужного диаметра.
  • Для герметизации поддона используют герметик с антигрибковыми добавками. В противном случае все стыки пойдут черным грибком, который практически не удаляется с силикона.
  • Если поддон является частью душевой кабины, все выводы под воду для душевой стойки и электрические кабели для возможного освещения и радио должны быть сделаны до его монтажа.
  • Монтаж шторок на поддоне осуществляется после полного высыхания герметика, стыки между шторками-дверками и стенами обязательно герметизируют.
  • Монтаж душевой кабины с задними стенками и душевой стойкой начинают с поддона, после чего подключают душевую стойку и монтируют в предназначенное для нее место. К ней подсоединяют задние стенки, потом дверки. Если кабина с крышей, крышу ставят в последнюю очередь.

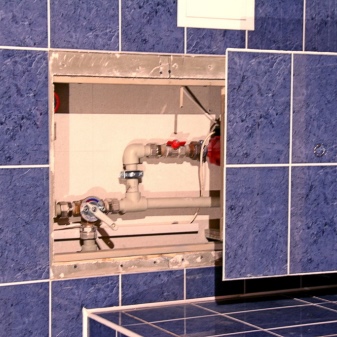

  • Чтобы впоследствии поменять поддон или кабину на что-то другое, стоит выложить керамической плиткой весь пол и стены ванной комнаты.

Если поддон высокий, а декоративного фартука нет или его случайно повредили, можно сделать по внешнему периметру зашивку из гипсоволоконной плиты на раме из стандартных профилей. При этом будет возможность врезания ревизионного лючка для контроля канализационного слива. Прямую поверхность можно облицевать той же плиткой, которая использовалась для оформления ванной комнаты. Изогнутые поверхности можно закрыть мозаичной плиткой, перекликающейся по цвету и фактуре с основной отделкой помещения.

О том, как правильно установить душевой поддон, смотри в следующем видео.

Установить поддон для душа своими руками

Для проведения водных процедур необходимо создать все условия, необходимой предпосылкой для которых является монтаж ванной или душевой кабины. По сравнению с ванной душевая кабина – приспособление более удобное, многофункциональное, позволяющее существенно экономить пространство и одновременно с этим украсить ванную комнату. Выбор кабины – дело простое, а вот установка потребует определенных знаний и навыков. В данной статье разберемся, как установить поддон для душа и при этом не привлекать специалистов, а потрудиться самому.

Специфика выполнения работ

Монтаж поддона в некоторых случаях требует определенных специфических знаний, которыми обладают специалисты. Бесспорно, что такая привычная процедура займет у них мало времени, тем более что вы получите гарантию по установке. Но, ведь намного приятней, когда все будет сделано своими руками.

Перед установкой вам следует ознакомиться с инструкцией изделия, определить размеры конструкции, ее удобное месторасположение. В инструкции обязательно будет указано количество и набор комплектующих, которые необходимы для установки поддонов своими руками.

Виды душевых поддонов

В процессе монтажа нужно правильно отрегулировать горизонтальную поверхность поддона. Это объясняется тем, что недостаточно качественная разметка уровня может повлиять на работу сточного слива в канализацию. Поэтому необходимо контролировать этот процесс, чтобы не нарушить сточный режим.

В зависимости от того, какую душевую кабину вы приобрели: с глубоким или неглубоким каркасом, будет зависеть сложность монтажа. Чтобы установить плоский поддон у вас не возникнет никаких трудностей, а вот монтаж потребует дополнительной ловкости.

Можно воспользоваться кирпичами или пеноблоками. А дополнительную жесткость поддону можно придать, используя металлический каркас. Это в значительной степени упрощает установку своими руками.

Если выбранная вами модель имеет довольно высокое основание, то следует задуматься над установкой ступеньки. Чтобы убедиться, что поддон будет установлен правильно, следует осторожно встать на него.

Акриловый поддон на сборном каркасе

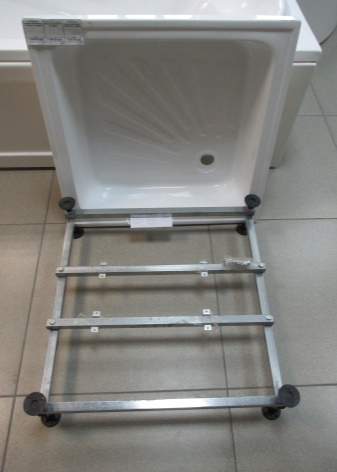

Стальной поддон на металлическом каркасе

Чугунный поддон в монтаже почти и не нуждается

Подготовительные работы

Перед началом проведения работ проверьте наличие всех комплектующих и элементов. Обратите внимание на состояние пола. Чтобы правильно установить поддон, необходимо подготовить пол – его поверхность должна быть идеально ровной. Канализационная труба должна быть выведена в самый центр поверхности, где будет устанавливаться поддон. Для сточного слива должны использоваться качественные трубы. Должны быть смонтированы трубы подачи воды и надежно под кафелем скрыта электропроводка. Выходные отверстия труб должны быть доступны для подключения душевой кабины.

Перед тем, как заняться установкой поддона для душа, необходимо иметь при себе такие материалы и инструменты:

  • металлический каркас;
  • водосточная труба, гибкие шланги и сифон;
  • уровень, монтажный нож;
  • отвертки и ключи;
  • силиконовый герметик, ФУМ лента;
  • шпатель, мастерок;
  • кисть и перчатки.

Инструменты для установки душевого поддона

Приступаем к работе

Монтаж своими руками конструкции с бортами требует применения металлического каркаса. Это требует от начинающих специалистов знания некоторой технологии ведения процесса, поскольку их отсутствие может вызвать затруднения у домашних мастеров.

Чтобы правильно в уровень поставить поддон необходимо начинать со сборки металлического каркаса. Для этого следует:

  • перевернуть поддон вверх дном, чтобы к его дну саморезами прикрепить несущие балки, размеры квадратного сечения которых составляют 0,1х0,1 см. Если в конструкции предусмотрено место для болтов в положенных местах, то собираем каркас с помощью крепежных элементов;

Металлический каркас

  • в зависимости от формы сантехнического изделия и для достижения максимальной его прочности трубы крепим своими руками крест-накрест, либо параллельно;
  • на конце несущих трубок есть специальные отверстия, куда монтируются шпильки, которые служат в качестве ножек для опоры всей конструкции. Каждая шпилька имеет подпятники, упирающиеся в основание. С другой стороны шпильки фиксируются шайбами или гайками;

Крепление каркаса

  • каркас собран, теперь необходимо его перевернуть, установить в нужное место. Прежде чем зафиксировать поддон, используя его размеры и отверстия, наносим разметку на стены и пол. Если предпочтение отдано угловому варианту, то с помощью особых кронштейнов конструкция крепится к стенам, стыки между которыми обрабатываются в конечном счете герметиком;
  • когда все крепежные элементы прикручены к основанию, необходимо подогнать поддон относительно линии горизонта при помощи уровня. Качественный монтаж обеспечит беспрепятственный слив воды в канализационную трубу. Последние штрихи выполняем регулировкой подпятников или закручиванием шпилек, которые нужно подтянуть контргайками;

Регулировка ножек душевого поддона

  • теперь следует установить сифон. Желательно, чтобы он имел гибкую трубку, которая позволяет регулировать размеры по длине и высоте конструкции. Сначала в сливе устанавливается сетка, промазанная герметиком, затем накладывается прокладка и с помощью винта тройник закрепляется. В канализацию вставляем отвод, который предварительно уплотняется дополнительными прокладками, а в результате закрепляется муфтой. Другую сторону сифонной трубки подключаем к соединительному узлу, который необходимо смазать герметиком и уплотнить прокладкой;

Подсоединение к канализации

После установки сифона своими руками и проверки всех его соединений необходимо подключить холодное и горячее водоснабжение. Чтобы исключить протекания все стыки обрабатываются герметиками или ФУМ лентой.

Другие способы установки поддонов

Установка неглубокого поддона представляет собой более простую процедуру. Особенностью такого монтажа является правильная установка сифона, который должен располагаться ниже уровня пола.

В этом случае следует тщательно подойти к выбору сливного отверстия, которое должно иметь достаточную пропускную способность. Так, для поддона со слоем воды в 12 см применяют сифоны, размеры пропускного отверстия у которых составляют 0,52-0,62 см. Если максимальный слой воды превышает отметку в 15 см, то диаметр отверстия должен быть не менее 0,9 см.

Сливное отверстие

Монтаж плоских и неглубоких поддонов после сливного отверстия осуществляют путем приклеивания к основанию, стыки обрабатываются монтажной пеной и конструкция нагружается на сутки. После чего все стыки обрабатываются герметиком.

Кроме вышеуказанного способа установки душевого поддона с использованием металлического каркаса есть еще и другие способы. Так, в качестве жесткой основы под эмалированные поддоны могут использовать кирпичную кладку или пеноблоки. Это дает возможность исключить наличие пространства между полом и поддоном и обеспечивает максимальную прочность конструкции.

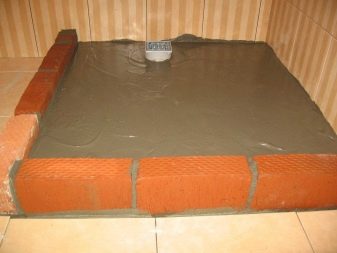

Установка душевого поддона на кирпичи

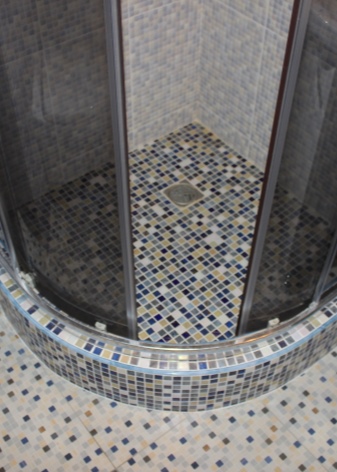

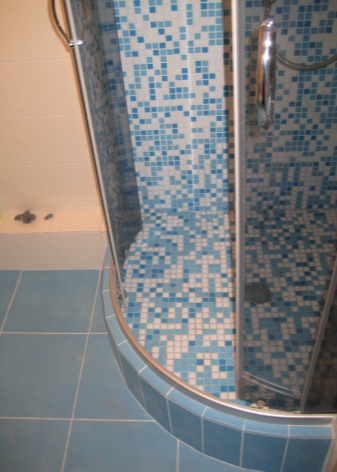

Самодельный поддон

Если у вас есть возможность и вам позволяет время, то можно смастерить поддон в ванную комнату своими руками. При этом покупать акриловый поддон совсем нет необходимости, поскольку в качестве основы будет использоваться влагостойкий кирпич.

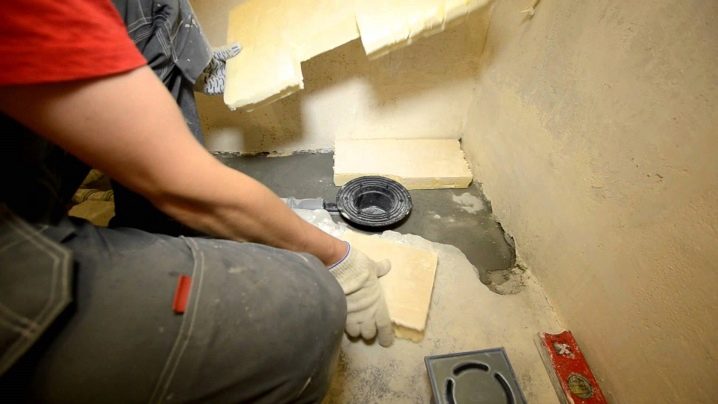

Первым делом осуществляется монтаж канализации и водоснабжения и провести гидроизоляцию и подготовку пола. Лучше всего, если устанавливать поддон вы будете на месте старой ванной. Тем не менее, пол следует обработать мастикой и покрыть пленкой.

Цементная стяжка

Гидроизоляция пола

Теперь можно переходить к этапу выстраивания бортиков из кирпича, который ложится на влагостойкий раствор. Их высота должна быть больше выступа сливного трапа, от которого начинается отсчет высоты самодельного поддона.

Теперь основание готово и необходимо дать время ему просохнуть. Затем самовыравнивающей бетонной смесью толщиной в 6-8 см заливаем внутренность поддона. На этом этапе необходимо создать небольшой угол наклона в сторону канализационного отверстия, чтобы вода быстро стекала.

После того, как поддон вновь просох, его со всех сторон обрабатывают сначала грунтовкой, а затем мастикой или любым другим гидроизоляционным составом в несколько слоев. В конечном счете, всю поверхность поддона обрабатывают смесью цемента и плиточного клея. Когда эта смесь высохла, поддон затирают наждачной бумагой.

Теперь можно приступать к декорированию своего изделия. На выбор это может быть мозаика, плитка из керамического материала или декоративный камень. Предпочтение следует отдавать влагостойким маркам.

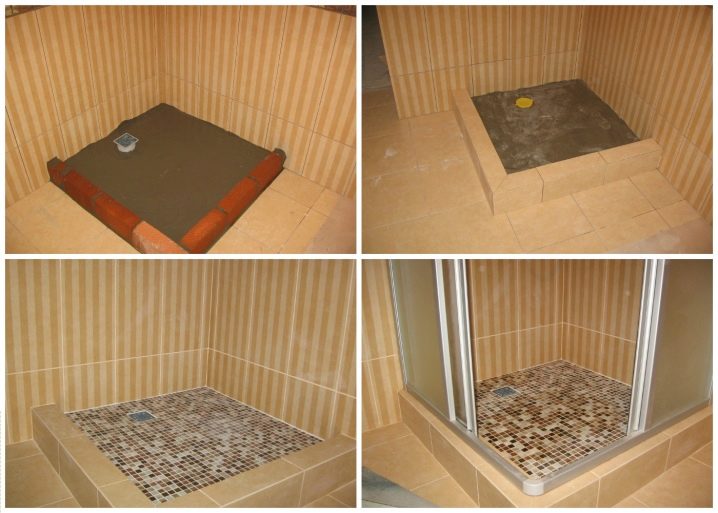

Этапы монтажа самодельного поддона для душа

Для укладки материалов необходимо использовать специальный клей, не содержащий химикатов и не портящийся под воздействием воды. Зубчатым шпателем клей наносится на поверхность поддона. Начинать работу лучше всего с угла. При выкладке мозаики необходимо слегка прижимать ее, если используете плитку, то в помощь вам резиновый молоток.

Можно рассматривать и комбинированные варианты, когда внутренняя часть поддона обрабатывается мозаикой, а внешняя часть выкладывается плиткой. Но, а это уже по желанию каждого мастера.

Сборка душевой кабины Тритон Стандарт

душевая кабина тритон стандарт инструкция по сборкедушевая кабина тритон стандарт инструкция по сборке

Душевые кабины торговой марки Тритон стоят особняком на Российском рынке сантехники. И не с проста, они очень сильно отличаются от Китайских душевых кабин как ценой, так и качеством своей продукции.

Поэтому, инструкция по сборке Китайских душевых кабин, таких как Niagara или River, тут не совсем подойдет. Но это не беда,ничего сложного в сборке душевых кабин Тритон нет.

Тут также, как и в Китайских душевых кабинах работает принцип, если что-то не подходит, надо просверлить или подрезать.


Рассмотрим, как своими руками руками собрать душевую кабину Тритон Стандарт/Ультра с глубоким и низким поддоном.

Требования к месту сборки

Внимание, сборка душевых кабин Тритон производиться в чистом помещении,все строительные или ремонтные работы должны быть завершены.

  1. Стены и пол на месте установки должны быть облицованы и не иметь никаких выступов в пределах габаритных размеров
  2. В момент установки Оборудование должно находиться на месте его монтажа.
  3. ВНИМАНИЕ! При подготовке водопроводных коммуникаций для подключения оборудования необходима установка фильтров механической очистки воды.
  4. Давление воды в системе должно находиться в пределах 2-4,5 бар. В случае превышения давления допустимой нормы, необходима установка понижающих редукторов. Если разница в давлении горячей и холодной воды превышает 0,5 бар., требуется установка «обратных клапанов».
  5. Установка фильтров и редукторов на выводы, непосредственно подготовленные для подключения оборудования, не допускается!
  6. Выводы горячей и холодной воды должны иметь внутреннюю резьбу 1/2 дюйма диаметр отверстия для подключения канализации – 50 мм.
  7. Подключение Оборудования к электрической сети должно быть выполнено без дополнительных соединений, т.е. отдельным кабелем, проложенным от электрощита до Оборудования.
  8. В электрощите кабель должен быть подключен к отдельному двухполюсному автомату, комбинированному с устройством защитного отключения (УЗО).
  9. Для всех моделей Оборудования необходимо свободное пространство по периметру не менее 30 см. для обеспечения доступа к рабочим узлам и агрегатам.
  10. Высота потолка в помещении, подготовленном для установки душевых кабин, должна обеспечивать зазор между крышей душевой кабины и потолком не менее 15 см.
  11. Максимально допустимая температура воды при использовании  душевых кабин Тритон не должна превышать 60 С.

Схема подготовки коммуникаций

схема подготовки помещения для угловых душевых эрлитсхема подготовки помещения для угловых душевых эрлит

Инструмент для сборки

инструмент для сборки душевой кабины тритон стандартинструмент для сборки душевой кабины тритон стандарт

Эти инструменты вам обязательно потребуются для сборки душевых кабин Тритон Стандарт/Ультра.

Внимание! Инструмент в комплект поставки не входит.

  • Уровень строительный
  • Дрель и шуруповерт
  • Ключ разводной
  • Отвертка крестовая
  • Карандаш
  • Рулетка
  • Сверло 2,5 мм
  • Сверло 6 мм
  • Герметик силиконовый нейтральный
  • Ножовка

Комплектующие душевой кабины Тритон Стандарт/Ультра

Комплектующие передней стенки

Комплектующие душевой кабины Тритон Стандарт/УльтраКомплектующие душевой кабины Тритон Стандарт/Ультра

  • А1-вертикальные профиля
  • А2-горизонтальные профиля
  • А3-двери
  • А4-передние неподвижные стекла
  • А5-поддон
  • А6,А7-каркас
  • А8-экран поддона

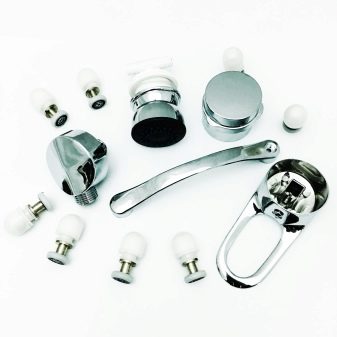

Комплектующие для сборки

Комплектующие для сборки душевой кабины тритон стандартКомплектующие для сборки душевой кабины тритон стандарт

Тут присутствуют разнообразные саморезы, болты, а также важные детали такие как:

  • В1-пластиковые ножки
  • В4,В5-крепления экрана поддона
  • В14-крепление к стене
  • В15-крепление горизонтальных профилей к вертикальным
  • В16-крепление стенок к поддону
  • В17-отбойники роликов
  • В18-крепление неподвижного стекла
  • В19-верхний ролик
  • В20-нижний ролик
  • В21-ручки
  • В22-отсекатели
  • В23-магнитные уплотнители
  • В24-уплотнитель
Комплектующие задней стенки

Комплектующие задней стенки душевой кабины тритон стандартКомплектующие задней стенки душевой кабины тритон стандарт

  • А9-задние стенки
  • А10-крыша
  • А11-центральная панель

Важное перед сборкой

  1. Итак, первым делом перед сборкой душевой кабины, вы должны достать все комплектующие из коробок и осмотреть их на предмет целостности и наличия всех комплектующих для сборки.
  2. Также проверьте, все ли инструменты для сборки у вас имеются.
  3. Постелите в месте сборки на пол картон, оставшийся от упаковки душевой кабины или  мягкую ткань, это спасет от повреждений детали душевой кабины.

монтаж душевых кабин тритон выполняют два специалистамонтаж душевых кабин тритон выполняют два специалистаМонтаж душевых кабин Тритон Стандарт должен производиться двумя специалистами. Одному собрать вам будет сложно, тем более если вы это будете делать впервые.

Приблизительное время на сборку, около двух-трех часов.

1.Сборка поддона

Общая схема сборки поддона

общая схема сборки поддона душевой кабины тритон стандартобщая схема сборки поддона душевой кабины тритон стандарт

Итак первым делом, вам необходимо прикрутить слив, к душевому поддону.

как прикрутить слив к душевому поддону тритон стандарткак прикрутить слив к душевому поддону тритон стандарт

Для этого используйте силиконовый герметик.Нанесите герметик в канавку корпуса слива, затем установите прокладку и нанесите герметик в ее канавку

Установка сифона на душевую кабинуУстановка сифона на душевую кабину

Установка слива на душевую кабинуУстановка слива на душевую кабину

Второе, соберите каркас и прикрутите на него пластиковые ножки

прикручивание ножек на каркас поддона тритон стандартприкручивание ножек на каркас поддона тритон стандарт

Третье, переверните поддон вверх дном и расположите каркас. Выровняйте каркас так, чтобы ножки никуда не выступали за пределы закладных поддона.

прикручивание каркаса к поддону душевой кабины тритон стандартприкручивание каркаса к поддону душевой кабины тритон стандарт

С помощью саморезов прикрутите каркас к поддону, самое главное не перепутайте длину саморезов, чтобы не проткнуть поддон.


Четвертое, подпилите крайнюю ножку, если она будет выступать за пределы поддона

подпилить выступающую ножку поддона тритон стандартподпилить выступающую ножку поддона тритон стандарт

Пятое, прикрутите крепежи переднего экрана

крепление крепежей экрана поддона душевой кабины тритон стандарткрепление крепежей экрана поддона душевой кабины тритон стандарт

На этом поддон можно считать собранным. Так собираются все поддоны Тритон, как низкий, так средний и высокий.

собранный поддон душевой кабины тритон стандартсобранный поддон душевой кабины тритон стандарт

2.Сборка передней рамы

Общая схема сборки передней рамы

Общая схема сборки передней рамы душевой кабины тритон стандартОбщая схема сборки передней рамы душевой кабины тритон стандарт

Первое, соедините между собой вертикальный и горизонтальный профиля. Используйте для их соединения деталь В15-крепление горизонтальных профилей к вертикальным

соединение вертикального и горизонтального профиля душевой кабины тритон стандартсоединение вертикального и горизонтального профиля душевой кабины тритон стандарт

Второе,нанесите на низ собранной рамы силиконовый герметик и установите раму на поддон.

нанесение герметика на переднюю раму душевой кабины тритон стандартнанесение герметика на переднюю раму душевой кабины тритон стандарт

Третье, закрепите переднюю раму к поддону с помощью уголков В16 и саморезов, затем обработайте места стыков силиконовым герметиком.

сборка передней рамы душевой кабины тритон стандартсборка передней рамы душевой кабины тритон стандарт

На этом этапе вы можете прикрепить вашу собранную душевую кабину к стене, это относиться к комплектации “Без задних стенок”

Вариант №1 (в комплекте)

крепление к стене душевой кабины тритон стандарт крепление к стене душевой кабины тритон стандарт

  1. Прикрепите к вертикальным профилям крепежи В14, затем подвиньте душевую кабину на место установки и наметьте крепежные отверстия в стене.
  2. С помощью сверла и дрели просверлите отверстия в стене.
  3. Прикрутите душевую кабину к стене, обработав места примыкания силиконовым герметиком.

Вариант№2(не входит в комплект)

крепление к стене душевой кабины тритон стандарткрепление к стене душевой кабины тритон стандарт

3.Установка стекол на переднюю раму

Общая схема сборки передних стекол



Общая схема сборки передних стекол душевой кабины тритон стандартОбщая схема сборки передних стекол душевой кабины тритон стандарт

  • Видео, сборка передней рамы душевой кабины Тритон.

Первое, вставьте передние неподвижные стекла в вертикальные профиля, используйте при этом резиновый уплотнитель,отрезав необходимое количество.

сборка передних неподвижных стекол душевой кабины тритон стандартсборка передних неподвижных стекол душевой кабины тритон стандарт

С другой стороны используя держатель стекла В18, закрепите стекло. Оденьте на край стекла отсекатели В22, отрезав необходимое количество.

Прикрутите к краям горизонтальных профилей резиновые отбойники В17. Прикрутите только 4 шт, остальные 4 шт, мы прикрутим позже, во время сборки дверей.

Обработайте места стыка стекла и профиля силиконовым герметиком.

Второе, соберите двери душевой кабины. Прикрутите ролики душевой кабины на двери, два двойных ролика вверх, и два одинарных вниз.


сборка дверей душевой кабины тритон стандартсборка дверей душевой кабины тритон стандарт

С одной стороны двери установите отсекатели В22, отрезав необходимое количество ножницами.

С другой стороны двери установите магнитные уплотнители В23,отрезав необходимое количество ножницами.

Третье, прикрутите к дверям ручки.

сборка ручек дверей душевой кабины тритон стандартсборка ручек дверей душевой кабины тритон стандарт

Четвертое, навесьте двери горизонтальные на профиля. Заведите вначале верхние ролики в верхние профиля. Затем нажав кнопочки на нижних роликах заведите их в нижние профиля.

регулировка дверей и установка отбойников в душевой кабине тритон стандартрегулировка дверей и установка отбойников в душевой кабине тритон стандарт

После этого сомкните двери, чтобы они плотно закрылись, и прикрутите к горизонтальным профилям оставшиеся резиновые отбойники В17. После этого ваши двери должны плотно закрываться. И расстояние между отбойниками и центром дверей должны быть одинаковые с двух сторон.

4.Сборка задней стенки

Общая схема сборки задней стенки

Общая схема сборки задней стенки душевой кабины тритон стандартОбщая схема сборки задней стенки душевой кабины тритон стандарт

  • Видео,сборка задних стекол и центральной панели душевых кабин Тритон


Первое, установите на центральную панель смеситель, держатель ручного душа, тропический душ, обработав места стыка силиконовым герметиком.

сборка центральной панели душевой кабины тритон стандартсборка центральной панели душевой кабины тритон стандарт

  • Видео,установка дополнительного оборудования на душевую кабину Тритон


Второе, вставьте в вертикальные профиля с помощью резинового уплотнителя стекло задних стенок. Излишки резинового уплотнителя обрежьте ножницами.

сборка задней стенки душевых кабин тритон стандартсборка задней стенки душевых кабин тритон стандарт

Третье, прикрутите центральную стойку к задним стеклам. Также прикрепите крепежные уголки к обратной стороне стойки. Обработайте места примыкания нейтральным силиконовым герметиком.

сборка задней стенки душевых кабин тритон стандартсборка задней стенки душевых кабин тритон стандарт

Четвертое, с помощью уголка закрепите задние стекла к поддону, предварительно просверлив отверстия сверлом диаметром 2,5 мм. Обработайте места стыка силиконовым герметиком.


сборка задней стенки душевых кабин тритон стандартсборка задней стенки душевых кабин тритон стандарт

5.Сборка крыши  и переднего экрана

Общая схема сборки крыши и экрана поддона

Общая схема сборки крыши и экрана поддона душевой кабины тритон стандартОбщая схема сборки крыши и экрана поддона душевой кабины тритон стандарт

Первое, нанесите герметик на места соприкосновения крыши и душевой кабины.

сборка крыши душевой кабины тритон стандартсборка крыши душевой кабины тритон стандарт

Второе, поместите крышу на душевую кабину, выровняйте ее, чтобы она нигде не выступала и не задевала движущиеся двери. Закрепите крышу с помощью саморезов к центральной стойке.

сборка крыши душевой кабины тритон стандартсборка крыши душевой кабины тритон стандарт

Третье, закрепите крышу в трех местах саморезами, по периметру душевой кабины.

сборка крыши душевой кабины тритон стандартсборка крыши душевой кабины тритон стандарт

Четвертое, подключите кабину к коммуникациям и подвиньте кабину на место установки

Крепежные элементы панели поддона В5, закрепите с помощью герметика к полу. Вставьте панель в крепежные элементы.

сборка экрана душевой кабины тритон стандартсборка экрана душевой кабины тритон стандарт

Сборку душевой кабины Тритон Стандарт на этом можно считать законченной. Подождите 24 часа до полного высыхания герметика. После этого пролейте водой все стыки душевой кабины и проверьте на предмет утечки.

Если все в порядке, то можете смело пользоваться душевой кабиной. Душевые кабины Тритон будут служить вам долгие годы, гарантия производителя  10 лет, такую гарантию больше не дает ни один производитель.



Отправить ответ

avatar
  Подписаться
Уведомление о
