Как сделать гараж своими руками из сэндвич панелей – строительство своими руками из готового комплекта, как построить самому, быстровозводимые конструкции

как построить своими руками, этапы и правила с видео

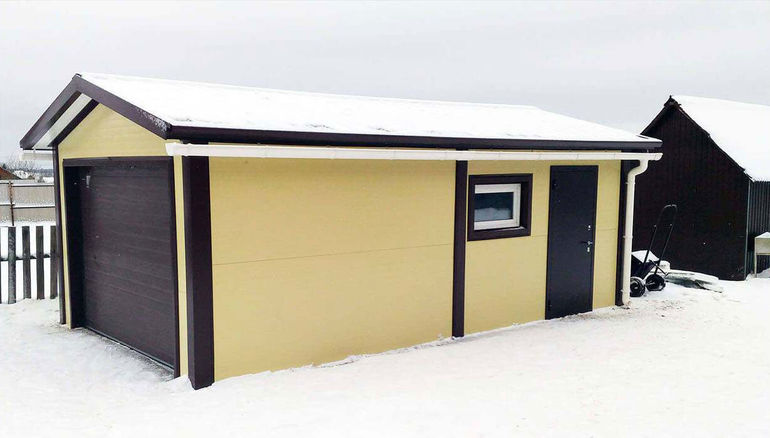

Владельцы автомобилей, которые действительно любят свое транспортное средство, сделают все, чтобы построить для него гараж. Существует немало различных материалов, из которых можно создать такое помещение. Однако многие предпочитают строить гаражи из сэндвич-панелей. Перед началом придется ознакомиться с особенностями материала и нюансами возведения гаражных помещений.

Преимущества и технологические особенности конструкции

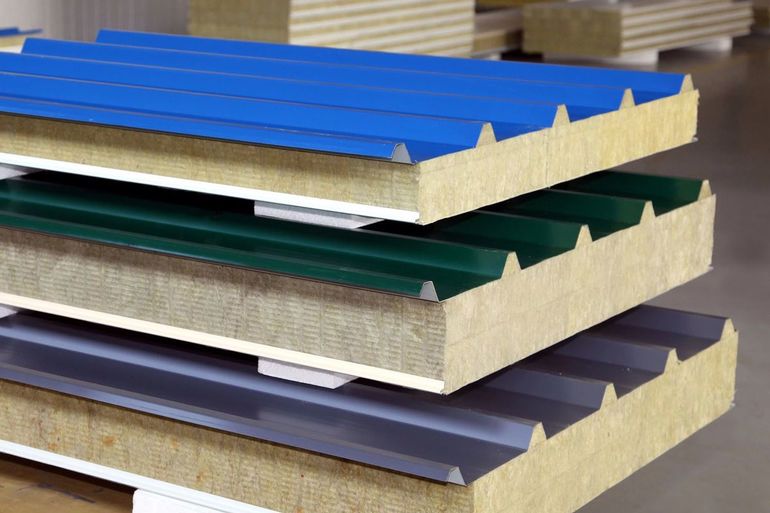

Прежде чем использовать панельный бутерброд, надо разобраться с его технологическими особенностями и основными достоинствами.

Сэндвич-панелью называют строительный материал, при помощи которого можно быстро построить небольшое сооружение. Такие панели состоят из теплоизоляционного и двух облицовочных слоев. При изготовлении материала используют магнезитовые плиты и ПВХ, а для создания слоя, отвечающего за утепление, применяют:

высокоплотный пенополиуретан;

пенопласт;
минеральную вату.

Благодаря многослойности СИП-панели обладают высоким уровнем плотности, так как их толщина составляет 10-20 сантиметров. Ширина находится в диапазоне 120-130 сантиметров, а длина — 5-10 метров. Такие размеры позволяют сооружать постройки из данного материала без использования дополнительных швов.

К главным достоинствам строительных листов относят простоту их использования и быстроту возведения зданий. На сооружение одной стены уходит 2-3 часа. Однако есть у них и другие преимущества, к которым относят:

Сохранение тепла. Панельные конструкции с толщиной стен более 250 мм отлично сохраняют тепло даже в регионах с низкими температурами.
Небольшая масса. Конструкции, изготовленные из сэндвич-панелей, легкие, и поэтому они не нуждаются в дополнительном фундаменте.

Звукоизоляция. Внутри панельного гаража практически не слышно посторонних звуков с улицы.

К недостаткам относят плохую несущую способность сооружений. Высокие панельные здания постепенно деформируются из-за сильной нагрузки. Поэтому опытные строители советуют использовать при возведении гаражей материалы с длиной два метра.

Какие материалы используют для постройки

При изготовлении листов используют различные материалы, которые имеют определенные отличительные особенности. Поэтому рекомендуется заранее разобраться, из чего делают панели. В качестве обшивки используются:

Металл. Металлокаркас делается из нержавеющих или оцинкованных пластин, которые защищены от коррозии. Их поверхность покрывают полиэстером или тонким слоем пурала. Некоторые производители для дополнительной защиты наносят фольгу из алюминия.
Гипсокартон. Такая обшивка менее надежная, и поэтому панели из гипсокартона применяют только для возведения перегородок внутри помещения. Для внешнего использования они не подходят, так как материал быстро портится из-за перепадов температуры и высокой влажности.

ПВХ. Этот материал, как и гипсокартон, подходит только для внутреннего применения. Чаще всего из него делают перегородки в зданиях или дверные проемы.
Бумага. Иногда панели обшиваются бумагой, к которой добавляется фольга и полиэтилен. Некоторые производители материала используют бумагу, которая полностью пропитана битумом. Строители советуют пользоваться такими панельными листами при утеплении фундамента или крыши.

Теплоизоляционный слой строительных листов изготавливают из таких материалов, как:

Минеральная вата. Она обладает неплохими теплоизоляционными свойствами и поэтому ее часто добавляют в сэндвич-панели. Также вата устойчива к воздействию высоких температур и практически не горит.

Стекловата. Характеристики этого материала во многом схожи с минеральной ватой. Главной отличительной особенностью считают то, что стекловата более упругая и прочная. Многие не советуют покупать такие листы, так как они выделяют частицы, которые вредят человеческому здоровью.
Пенополистирол. Считается наиболее качественным материалом, так как он обладает устойчивостью к плесени, низким температурам и высокой влажности. Благодаря этому панели с пенополистиролом не портятся на протяжении нескольких десятилетий.

Разновидности гаражей из сэндвич-панелей

Выделяют четыре разновидности гаражных помещений, которые изготавливают из сэндвич-панелей. Рекомендуется заранее ознакомиться с их особенностями, чтобы выбрать наиболее подходящий тип постройки.

Кассетные

В последние несколько лет популярностью пользуются гаражи, изготовленные из кассетного типа панелей. К их главным достоинствам относятся:

низкая стоимость, которая позволяет сэкономить деньги на постройке гаражного помещения;
высокая плотность сооружения;
легкость монтажа, благодаря которой человек сможет самостоятельно построить гараж;
надежность конструкции.

Также стены зданий из кассетных листов устойчивы к механическим повреждениям и неблагоприятным атмосферным явлениям в виде града, снега или дождя.

Модульные

Люди строят гаражи модульного типа, чтобы побыстрее обзавестись помещением для хранения транспортного средства. Отличительной особенностью модульной постройки зданий является то, что при строительстве используются модули, изготовленные на специальных заводах. Человеку достаточно просто соединить их между собой, чтобы соорудить каркас для гаража.

К недостаткам модульных гаражей относят:

Недолговечность. Срок службы таких построек в разы меньше, чем у помещений из кирпича.
Плохая теплоизоляция. Модульные постройки нуждаются в дополнительном утеплении.

Каркасные

Каркасные сооружения пользуются популярностью из-за своей упрощенной конструкции, которая позволяет сэкономить время и финансовые средства на строительстве гаража.

Строители предпочитают делать каркасные гаражи, так как они имеют следующие достоинства:

высокая прочность;
простота строительства;
возможность сделать все самостоятельно.

Главным минусом каркасных построек считают их воспламеняемость. Чтобы защитить сооружение от пожаров, придется обработать его антисептическими составами.

Разборные

Сборный гараж считается наиболее простым сооружением, которое можно построить для хранения авто. К плюсам сооружений такого типа относят:

Легкость возведения. Построить быстровозводимый гараж сможет даже человек, который ранее никогда не занимался строительством.
Скорость создания постройки. Чтобы полностью соорудить сборный гараж, понадобится 2-3 дня.

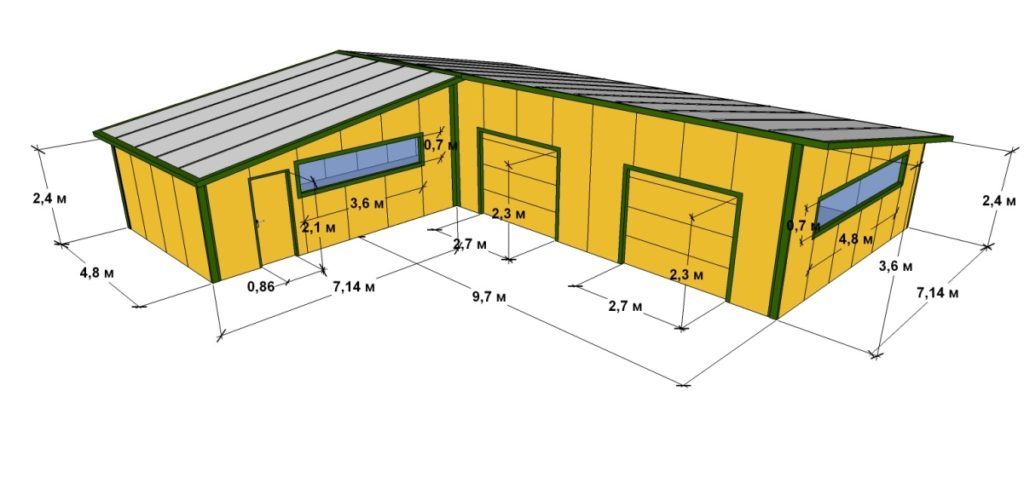

Чертежи и схемы

Прежде чем приступить к строительству, разрабатывают чертежи и схемы гаражного сооружения. Для этого придется ознакомиться с размерами одноэтажных и двухэтажных гаражей.

Одноэтажная

Большинство автомобилистов строят одноэтажные постройки для длительного хранения автомобиля. При этом оптимальный размер такого строения составляет 7 х 4 метра, а высота — два с половиной метра. Однако не обязательно придерживаться указанных параметров. При определении наиболее подходящих размеров для гаража учитывают габариты транспортного средства.

Двухэтажная

Некоторые пытаются сэкономить место на земельном участке и строят двухэтажные гаражные здания, в которых транспортные средства хранятся на первом этаже, а жилые комнаты располагаются на втором. Опытные строители советуют строить здание размером не меньше 8 х 8 метров с высотой около 7-8 метров.

На 1 машину

При построении гаража на один автомобиль можно сэкономить строительные материалы, так как такая постройка наиболее компактная. Определяясь с размерами гаражного помещения, учитывают марку автомобиля, который будет стоять внутри, и его габариты. Например, минимальный размер гаража для Ford Focus составляет:

длина — пять метров;
ширина — три метра;
высота — два с половиной метра.

Проект на 2 авто

Владельцам двух автомобилей придется построить из СИП-панелей большой гараж. Его ширина должна составлять 7-9 метров, длина — 5-6 метров, а высота — 2-3 метра.

Этапы и технология постройки своими руками

Чтобы качественно построить сооружение для хранения авто, придется ознакомиться с основными этапами, из которых состоит строительство.

Необходимые инструменты и материалы

Сначала следует разобраться с основными материалами и инструментами, которые пригодятся при выполнении строительных работ. Некоторые при работе с панелями пользуются болгаркой или электрическим лобзиком, однако делать этого не стоит. Такие инструменты повреждают поверхность защитного покрытия.

Для создания гаражного фундамента придется заранее приготовить:

рулетку;
песок;
емкости для приготовления цементного раствора;
проволоку;
лопаты;
арматуру.

При постройке каркаса используют:

саморезы;
шуруповерт;
сверла с дрелью.

Заливка фундамента

Основой любой постройки является фундамент, на который будет устанавливаться каркас. Перед созданием основания делается разметка участка, во время которой устанавливают промежуточные колья и протягивают разметочную веревку.

После разметки вырывается котлован глубиной около 50 сантиметров. Его покрывают невысоким слоем песка, после чего дно утрамбовывают виброплитой. На утрамбованной поверхности устанавливают опалубку из деревянных брусьев и досок. Затем фундамент заливается бетонной смесью.

Монтаж каркаса

После укладки фундамента из вертикальных стоек создается каркас конструкции. Выделяют два основных метода установки каркасных опор:

частичное углубление в землю;
крепление к фундаменту при помощи анкеров.

Многие предпочитают изготавливать каркасный костяк первым методом. Для этого все стойки придется на треть углубить в грунт, чтобы металлический гараж из панелей был надежнее.

Установка стен

Прежде чем установить панельные листы на каркас, на панелях делают крепежные отверстия, в которые будут вставляться саморезы. Устанавливая стены, внимательно следят за тем, чтобы они ровно легли. Для этого к их поверхности прикладывают нивелир или уровень пузырькового типа.

Щели между панелями полностью покрывают силиконом для дополнительной герметизации.

Перекрытие крыши

При перекрытии крыши рекомендуется придерживаться определенных правил, которые помогут выполнить работу. Крепление горизонтальных листов начинают с крайнего угла каркаса. При этом панели размещают таким образом, чтобы их паз располагался снизу. Это способствует стеканию дождевой воды с крыши гаража.

Ворота

Перед установкой ворот придется сделать металлическую раму, на которой они будут закреплены. Для ее крепления к гаражной стене можно воспользоваться арматурными прутьями, которые привариваются к раме и вставляются в сэндвич-панели.

Когда железная рама будет установлена, к ней приваривают петли, на которые навешивают створки ворот.

Утеплительные работы

Чтобы гаражное помещение было теплым, придется заняться его утеплением. В качестве основной утеплительной обшивки используют пенопласт, которым покрывают стены изнутри.

Сначала стенки обшиваются деревянными брусками, к которым будет крепиться утеплитель. Затем брусья обшиваются первым слоем пенопласта. Второй слой укладывается поверх первого таким образом, чтобы швы листов не совпадали. Сверху пенопласт обшивают фанерой, шпаклюют и покрывают краской.

Заключение

Люди, у которых есть личное транспортное средство, сталкиваются с необходимостью постройки гаража для его хранения. Прежде чем соорудить гаражное помещение из сэндвич-панелей, надо ознакомиться с разновидностями строительного материала и нюансами его применения в строительстве.

garazhyk.ru

пошаговая инструкция с фото, чертежами и видео

Сэндвич-панелями стали активно пользоваться в строительстве из-за прочности и хороших теплоизоляционных свойств. Из этого материала часто делают гаражи. Поскольку сборка сэндвич-панелей проста, помещение для стоянки автомобиля возводится за считаные дни, причём оно может быть любых размеров. И сделать это все реально своими руками.

Достоинства и недостатки материала

Лист, по своей структуре похожий на многослойный бутерброд, привлёк к себе внимание строителей не без оснований. Сэндвич-панель состоит из двух пластов оцинкованной стали или полимерного материала, между которыми спрятан толстый слой утеплителя — либо вспененного пенополистирола, либо минеральной ваты. У собранного из такого строительного сырья гаража есть немало преимуществ, обусловленных его техническими характеристиками.

Сэндвич-панель представляет собой материал, который состоит из металлических планок и минеральной ваты между ними

Достоинства

Гараж, построенный из сэндвич-панелей, имеет неоспоримые преимущества:

не требует оснащения помещения отопительным прибором, так как не выпускает тепло, словно термос, даже если температура на улице 20⁰ ниже нуля;
не пропускает звуки, то есть урчание прогревающегося двигателя из гаража доноситься не будет, а значит, не потревожит сон домочадцев;
строится без применения специальной техники, ведь панели из двух защитных пластов и слоя утеплителя не тяжёлые;
сооружается даже зимой, если до наступления холодов была залита бетонная платформа;
может гармонировать по своему цвету с домом;
прекрасно смотрится без облицовки дополнительными материалами;
не ржавеет от атмосферных осадков, не вбрасывает в окружающую среду вредных летучих соединений и не портится под воздействием высокой температуры.

Недостатки

Среди слабых сторон материала можно выделить следующее:

необходимость установки вентиляционной системы, если под прессом двух внешних пластов выбранных для строительства сэндвич-панелей находится минеральная вата;
стены спустя некоторое время могут покрыться царапинами;
сэндвич-панели, в месте соединения которых оказалось мало утеплителя, будут промерзать.

Отзывы о гараже из сэндвич-панелей

Подготовка к строительству гаража

Заранее необходимо составить проект и определиться с размерами, выбрать материал и подготовить все необходимые инструменты.

Составление проекта конструкции

В схеме могут быть отображены параметры кровли, стен и других составляющих конструкции. Главное, чтобы ширина гаража была на 1 м больше автомобиля.

Из сэндвич-панелей можно построить гараж для нескольких машин

Аналогичное требование предъявляется к длине сооружения. В нём, несмотря на габариты поставленного транспорта, должно оставаться как минимум 1,5 м свободного места, если предполагается, что кроме машины площадь будет занимать оборудование.

Советы по выбору материала

Тому, кто планирует построить гараж из сэндвич-панелей, предстоит столкнуться с трудностями ещё на этапе закупки материала. Дело в том, что в продаже есть панели разных размеров. Например, длина может составлять от 2 до 12 м, а ширина — от 50 до 120 см. Помочь в этом может составленный чертёж.

Сэндвич-панели отличаются не только размером, но и толщиной. При выборе этого параметра следует ориентироваться на климатические условия. При сильных зимних морозах рекомендуется выбирать панели толщиной 30 см. Кроме того, надо обратить внимание на оснащение замковыми соединениями, обеспечивающими герметичность стыков.

Разумеется, рассматривать следует только те панели, защитный слой которых выполнен из стали. Они идеально подходят для возведения стен гаражной конструкции, так как прочны и устойчивы к воздействию паров бензина, воды и растворителя.

Инструкция по расчёту материала

Сколько именно сэндвич-панелей нужно купить в строительном магазине, можно посчитать по формуле: n = S помещения / S одной панели. Например, если площадь гаража составляет 58,5 м², а листа — 8 м², то при строительстве понадобится 7 панелей.

Панелями могут быть покрыты и стены, и крыша гаража

Кроме материалов для возведения стен и кровли, понадобится и другое строительное сырьё:

гравий;
песок;
щебень;
бетонный раствор;
комплект профиля для боковых стен.

Инструменты

Планируя построить гараж из сэндвич-панелей, нужно запастись специальными инструментами:

дрелью;
болгаркой;
шуруповёртом;
перфоратором;
ножницами для разрезания металла;
строительным уровнем;
рулеткой;
маячками и саморезами по металлу.

Поэтапное руководство по монтажу панелей своими руками

Строительство гаража следует начинать с сооружения фундамента и полового покрытия. Конечно, не всегда требуется обустройство «подушки» и установки несущей конструкции. Но, если владелец автомобиля задумал возвести надёжное сооружение, то без фундамента не обойтись.

Фундамент с ямой и пол

Для монтажа надо:

Разметить участок, очистить его от дёрна и разровнять лопатой. Потом по периметру гаража следует выкопать ров глубиной в 50 см и шириной 60 см. После этого 20 см дна приготовленной ямы надо засыпать слоем песка. Его нужно разровнять и уплотнить.
Подготовка площадки для сооружения бетонного основания должна быть тщательной
Установить в вырытый ров опалубку из крепких досок на расстоянии 40 см друг от друга. Необходимо, чтобы опалубка поднималась на 20 см над землёй. Ровность установленной конструкции следует проверить строительным уровнем. Затем внутрь опалубки полагается постелить материал, сквозь который не просачивается влага, например, плотный полиэтилен. Потом нужно уложить в два ряда 4 металлических прута. Места, где арматура соприкасается друг с другом, необходимо скрепить проволокой.
Приготовить бетонную смесь из цемента, песка и мелкофракционного щебня. Чтобы консистенция раствора получилась идеальной, необходимо брать это сырьё в пропорциях 1:2:2. Цемент и песок смешиваются с водой до тех пор, пока будущий бетон не станет похожим на жидкую сметану. Как только этого удастся добиться, в смесь следует добавить щебень, тщательно перемешав его с остальными компонентами.
Опалубку нужно заливать сразу же после приготовления бетона
Залить опалубку жидким бетоном, поверхность обязательно выровнять и накрыть клеёнкой, чтобы в бетонную смесь не попадал мусор, и подождать затвердения ленточного фундамента;
Пока бетон сохнет, можно сделать смотровую яму. Для этого необходимо вырыть ров шириной 1,2 м и высотой 3,2 м. Глубина выкопанной ямы должна быть не менее 2 м. Её дно и боковые стороны следует обложить рубероидом, сложенным в несколько слоёв, или другим материалом, защищающим яму от сырости. Необходимо, чтобы края гидроизоляционного материала на 30 см выступали над полом. Затем прямо на слой рубероида нужно налить жидкий бетон толщиной 10 см.
Стены смотровой ямы рекомендуется обложить кирпичом
Как только бетонный раствор застынет, по бокам ямы нужно выложить кирпичные стены. Их потребуется покрыть гидроизоляционным материалом, оставшимся внизу бетонной стяжки. Все стыки обязательно надо промазать жидким битумом. После этого пространство вокруг смотровой ямы вплоть до высоты пола следует засыпать землёй.
Снять опалубку.
Площадь внутри будущего помещения присыпать песком и разровнять, а сверху поставить металлическую сетку, прутья которой имеют диаметр 10 мм и связаны проволокой. Поскольку арматура должна полностью находиться в бетоне, её необходимо немного приподнять над песчаной подушкой, воспользовавшись обломками кирпичей.
Поверх песка должна находиться арматура
Приступить к выравниванию поверхности, для чего по периметру гаража через каждый метр следует поставить маячки немного выше арматуры. При этом необходимо использовать строительный уровень и длинную доску, которые помогут расставить направляющие ровно.
Залить «подушку» бетонным раствором с низким содержанием щебня, и разровнять готовый пол уже по установленным маякам.

Как построить типовой каркас гаража

Чтобы собрать костяк для стен гаража из сэндвич-панелей, нужно выполнить следующее:

Нарезать профили, согласно размерам стен помещения и соединить их в 4 прямоугольника.
Приставить к каждому прямоугольнику дополнительные рёбра (на расстоянии 0,5 м друг от друга).
Придать каркасу каждой стены устойчивости, стянув его по диагонали лентой из металла, а затем скрепить все элементы конструкции друг с другом саморезами.
Панели крепятся на железный каркас
Соорудить потолочное перекрытие, используя профили большой ширины, то есть снова создать прямоугольную конструкцию с дополнительными рёбрами.
Сконструированные стенки поставить на ровную площадку и соединить, вооружившись крепёжными элементами и строительным уровнем.

Обшивка стен и крыши

Покрыть каркас гаража сэндвич-панелями не так сложно, как может показаться. Главное, во избежание перекосов пользоваться уровнем и начинать с обшивки стен, а уже потом браться за обустройство крыши.

Процесс состоит из определённых этапов:

Сначала следует обшить стены. Первая панель прикладывается изнаночной поверхностью к обрешётке каркаса одной из стен и закрепляется в верхнем углу. Затем лист нужно зафиксировать на месте саморезами по металлу в верхней волне обшивки. Крепёжные элементы не стоит погружать чересчур глубоко в сэндвич-панель, чтобы их резиновые прокладки не деформировались. Затем уже прикреплённый лист надо соединить друг с другой посредством замков на их кромках, уплотнительной прокладки и силиконового герметика.
Приступать к покрытию сэндвич-панелями крыши. Для этого листы материала полагается устанавливать по длине кровли и прикреплять к металлическому каркасу саморезами. Все стыки необходимо промазывать силиконовым герметиком, отличающимся морозостойкостью, и закрывать защитными прокладками. Последние сэндвич-панели следует укладывать вдоль конька.
Одна панель скрепляется с другой довольно прочно и надёжно

Ходить по сэндвич-панелям во время их установки на крышу нельзя. Всё-таки этот материал хрупкий. Перемещаться, раскладывая панели, следует по настилу из крепких досок, временно опирающемуся на каркас крыши.

По окончании этих работ в гараж можно поставить широкие двери, которые тоже можно обшить сэндвич-панелями. На них нужно установить замки, и прикрепить засовы.

Как передвинуть гараж

Конструкция, собранная из сэндвич-панелей, одновременно легка и прочна. Поэтому при необходимости её можно перенести на другую площадку. Для этого нужно только воспользоваться подъёмным краном. Правда, предполагая, что однажды гараж придётся перемещать, необходимо заранее установить в нём транспортные проушины. Они крепятся к металлическому каркасу сооружения, а также кровельным панелям через аккуратные отверстия, которые обязательно замазываются герметиком.

Как только придёт время поднимать гараж специальной техникой, чтобы перевезти на другой участок, потребуется лишь срезать фиксирующие его на бетонном основании анкерные болты.

Видео: как построить гараж из сэндвич-панелей своими руками

Гараж, сооружённый из сэндвич-панелей, прослужит хозяину автомобиля долгие годы, поскольку он невероятно удобен и практичен. При желании его легко превратить в мастерскую, установив внутри помещения электрическое отопление. К тому же такой гараж легко передвинуть.

По образованию — филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

refite.ru

Гараж из сэндвич панелей своими руками

Главная » Гараж » Как построить гараж из сэндвич-панелей

Если нужен быстровозводимый, недорогой и теплый гараж — обратите внимание на сэндвич панели. Этот материал легкий, что позволяет делать облегченный фундамент. К тому же он идет сразу с лакокрасочным покрытием внутри и снаружи, так что отделочные работы тоже не нужны. Собирается на металлическом, реже — деревянном, каркасе за несколько дней (при условии наличия готового фундамента). Так что гараж из сэндвич-панелей — неплохой вариант.

Гараж их сэндвич панелей теплый, имеет солидный вид

Из чего делают сэндвич панели

Содержание статьи

Сэндвич-панели — это трехслойная конструкция, которая состоит из двух наружных слоев жесткого материала и утеплителя, расположенного между ними.

Строение сэндвич-панели

Жесткий материал — чаще всего это оцинкованная сталь. И именно такой материал используют обычно, если строят гараж из сэндвич панелей. А бывают они еще из листовых полимеров, древесно-полимерных композитов (ДПК), плитных древесно-стружечных материалов (ОСП, фанеры, ГВЛ, ГСП и т.п.).

При использовании в качестве наружной оболочки оцинкованной стали, ее покрывают защитно-декоративным покрытием. Чаще всего это — один из колеруемых полимеров. Наиболее распространенные — полиэстер и пурал (пурал лучше по характеристикам, прочнее и долговечнее). Полимерная пленка увеличивает срок службы материала, делает его нечувствительным к воздействию агрессивных сред. Цвет покрытия сэдвич панелей из оцинкованного металла выбирается по таблице RR и RAL и в общей сложности может иметь более 240 оттенков.

Часть таблицы RAL

Утеплитель в сэндвич-панелях используется разный:

Базальтовая вата. Имеет хорошие характеристики, но боится намокания (теряет теплоизоляционные свойства), причем впитывает воду в виде жидкости и пара. При замерзании во влажном состоянии, после оттаивания может просто рассыпаться. Для устранения этого недостатка необходимо обеспечить герметизацию срезов, что при строительстве гаража проблематично.
Стекловата. Влаги не боится, но работать с ней очень проблематично — необходимо полное защитное облачение — плотная одежда, головной убор, перчатки, высокая обувь, плюс респиратор и очки. Материал очень колкий, а мельчайшие частицы проникают везде. Имеет неплохие характеристики, но используется редко.
Пенополистирол. Легкий материал с ячеистой структурой. Не боится влажности, имеет очень хорошие теплоизоляционные свойства, относится к слабогорючим материалам. Его недостатки — сминаемость при нагрузках (компенсируется жесткостью наружной оболочки), его любят грызть насекомые и мелкая живность. Неплохой вариант, но не лучший.
Пенополиуретан. Отличный теплоизоляционный материал, характеристики которого не зависят от влажности. Он не гниет, в нем не размножаются бактерии и грибки, его не любят насекомые и грызуны. Недостаток — высокая цена, соответственно, и сэндвич-панели с таким заполнением стоят дороже.

Если есть возможность, лучше строить гараж из сэндвич панелей с пенополиуретановой теплоизоляцией. Хоть получится и дороже, но никаких проблем даже в случае повышения влажности не будет.

Виды профилей стеновых сэндвич-панелей

По виду профиля сэндвич-панели бывают стеновые и кровельные. Отличаются они формой профиля (высотой гофры) и размерами:

Стеновые бывают:
- шириной от 1000 до 1200 мм:
- толщиной от 60 до 260 мм.
Кровельные:
- ширина — 1000-1600 мм;
- толщина 20-260 мм.

Соединяются листы сэндвич-панелей между собой замками разной формы. У стеновых обычно замок «в шпунт», у кровельных — «внахлест».

Замки сэндвич-панелей разных видов

Стеновые панели могут быть с гладкими или профилированными стенками. Профили могут быть обычными (гофра разной высоты/ширины) а могут — декоративными.

Монтаж и крепление

Гараж из сэндвич панелей относится к категории каркасных построек. Под них обычно собирается металлический каркас (из профилированных труб), к которому саморезами крепят панели. Чтобы он обеспечивал требуемую несущую способность, минимальная толщина стенки трубы должна быть 1,5 мм. Для небольшого гаража стойки можно делать из трубы 150*50 мм, для более солидных вплоть до 150*150 мм.

Такая большая ширина труб объясняется особенностями монтажа сэндвич-панелей — их крепят к каркасу, отступив от края 50 мм. Вот и получается, что при соединении двух панелей расстояние между двумя винтами будет 100 мм. При ширине стоек 150 мм остается по 25 мм для большей прочности крепления.

Схема монтажа сэндвич-панелей

Стропильную систему кровли гаража из сэндвич панелей собирают как обычно — из бруса или варят из тех же профилей, что и каркас. Минимальный уклон кровли, крытой этим материалом — 10°.

Каркас для небольшого гаража, на одну-две машины без надстроек, можно сделать из сухого бруса сечением 150*150 мм. Его предварительно обрабатывают био-защитными составами, затем — антипиренами.

Крепят сэндвич-панели специальными самонарезными винтами (саморезами). Их делают из закаленной стали, покрывают слоем цинка. Этот крепеж имеет вдиаметр 5,5 мм и восьмигранную головку. Иногда, для обеспечения герметичности, используют резиновые уплотнительные шайбы. При их установке надо следить, чтобы шайба плотно прижималась к материалу, но винт при этом не должен деформировать наружный слой.

Правильная установка крепежа

При установке, винты располагают строго перпендикулярно к поверхности, не допуская отклонений, иначе велика вероятность того, что металл повредится и вода будет затекать внутрь панели, что вызовет ее разрушение.

Минимальная длинна крепежа зависит от толщины панели и приведена в таблице ниже. В общем, саморез должен вкручиваться в каркас не менее чем на 35 мм. То есть, минимальная его длинна — это толщина панели, плюс 35 мм.

Минимальная длина крепежа для сэндвич-панелей

Количество саморезов на квадратный метр площади зависит от типа здания и ветровых нагрузок в регионе. Строя гараж из сэндвич панелей в Москве и области или в Санкт-Петербурге, достаточно вкручивать их по бокам панели с шагом в 300-400 мм.

При монтаже на металлический каркас, на стойки и поперечины приклеивается резиновая уплотнительная лента. На одной из ее сторон имеется липкий слой, защищенный полосой бумаги. Перед монтажом бумага снимается, лента наклеивается на стойки каркаса.

Способы монтажа стеновых панелей

Монтаж стеновых сэндвич-панелей может быть вертикальным и горизонтальным. Под каждый их них делают каркас с учетом особенностей крепления в каждом случае. Расстояние между стойками равно ширине выбранного типа материалов. Только первые стойки от угла имеют меньшее расстояние (на 150 мм, если использованы стойки 150*50 мм или 150*150 мм).

При горизонтальной укладке первый лист устанавливается непосредственно на цоколь. Для лучшей теплоизоляции, под панели можно положить пенопласт или пенополистирол. Замок надо развернуть так, чтобы пазы находились снаружи. Так вода не затечет в место стыка.

При вертикальном монтаже обшивка стеновыми сэндвич-панелями начинается от одного из углов. Направление замка выбирается произвольно. Для лучшей теплоизоляции под панель тоже можно подложить пенопласт или пенополистирол.

Независимо от типа укладки, перед фиксацией листа, надо проверить правильно ли он расположен. Берут уровень и проверяют вертикальность или горизонтальность укладки. Только после этого устанавливают крепеж.

При монтаже можно устранить один из недостатков строений из сэндвич-панелей — отсутствие утепления в швах, из-за чего помещения продуваются и быстро выстывают. Для улучшения теплотехнических характеристик, в стык укладывают монтажную ленту, бутил-каучуковый шнур или тонкий утеплитель. Иногда, для обеспечения герметичности, стык промазывают герметиком. Особенно актуально это при устройстве крыши, но и для стен гаража не помешает. Во время стыковки плит важно обеспечить плотное примыкание листов друг к другу, но при этом нельзя смять теплоизоляционный материал.

После монтажа углы и боковые стыки листов прокладывают утеплителем и закрывают декоративными уголками или планками. Цвет выбирают в тон основному покрытию или контрастного цвета.

Монтаж кровли

Кровлю из сэндвич-панелей делают после обшивки стен. Мало какие из частных гаражей имеют длину более 12 метров, поэтому лучше укладывать кровельные панели целыми листами вдоль свеса. Это позволит избежать создания вертикальных швов, которые сложно сделать герметичными.

Если стропильная система собрана из металла, на балки и прогоны наклеивается резиновый уплотнитель, затем начинают монтаж. При настиле, замок разворачивают шипом вверх — по направлению к коньку. Перед стыковкой место соединения листов промазывается силиконовым герметиком. Так обеспечивается хорошая герметизация кровли.

При монтаже кровельных сеэндвич-панелей саморезы необходимы более длинные — ветровые нагрузки больше (смотрите таблицу ниже).

Длинна саморезов для крепления кровельных сэндвич-панелей

Также есть особенности крепления:

Сначала можно закрепит лист всего на два самореза. После настила всей поверхности устанавливают остальные винты.
Крепеж устанавливается в вершину волны, начиная с верху, продвигаются вниз.
По плоскости кровли шаг установки — 500 мм.
Вдоль свеса саморезы ставят с шагом 250 мм.
После закрепления всех листов, дополнительно притягивают нахлестную волну. Для этого используют саморезы с рещиновой прокладкой диаметром 4,8 мм и длиной 28 ммю Шаг установки — не менее 500 мм.
Вертикальные стыки сложно сделать герметичными

После окончания монтажа кровельных сэндвич панелей приступают к отделке свесов и конька. Они зашиваются фасонными элементами из оцинкованного металла с соответствующей окраской. При установке важно обеспечить герметичность, для чего элементы устанавливают с перехлестом 80-100 мм. Дополнительно стыки промазываются герметиком для наружных работ.

Крепятся все дополнительные элементы саморезами диаметром 4,8 мм и необходимой длины. Обязательно использование резинового уплотнителя.

Схемы узлов

Не все можно объяснить на словах, чаще больше информации передает графическое изображение. Основные узлы, которые могут пригодится, когда вы будете строить свой гараж из сэндвич панелей, собраны в этом разделе. Все детально прорисовано и подписано.

Правила хранения и работы

Складировать сэндвич панели надо на ровной площадке. Если таковой нет, используют бруски или другой подобный материал, поверхность которого создаст ровную поверхность. Можно поставить бруски сс шагом в 1,5-2 мета, но надо следить, чтобы они находились в одной горизонтальной плоскости.

Срок службы материала зависит от целостности полимерного покрытия. Потому при хранении и во время работы старайтесь не повредить поверхность. При появлении царапин, они обезжириваются и закрашиваются ремонтными составами.

Когда строится гараж из сэндвич панелей, их местами приходится обрезать. Если теплоизоляция — минеральная (базальтовая) вата, делать это надо в респираторе. Если утеплитель — стекловата, то необходима еще закрытая одежда, защитные перчатки и очки.

Металл резать можно ножницами по металлу (ручными или электрическими). Использование УШМ (болгарки) с диском запрещено: при разрезании металл в районе реза сильно разогревается, испаряется цинковое покрытие. В результате, через короткий промежуток времени, срез начинает ржаветь.

Гараж из сэндвич панелей: размеры и проекты

Найти готовые проекты гаражей из любого материала довольно сложно. Не всегда заказывают полноценный проект даже для строительства дома, а про надворные постройки и говорить нечего. Однако планируя гараж из сэндвич панелей, неминуемо задаешься вопросом об оптимальных размерах. Если говорить о минимуме, то считают что ширина гаража должна быть на 1 метр больше ширины машины, а длинна — на 1,5 метра. Это если планируется установка хоть какого-то оборудования. При таких размерах его можно будет поставить у задней стены. Если оборудования не будет никакого, достаточно и к длине авто добавить 1 метр.

Проект гаража из сэдвич панелей для одной машины

Если нужна смотровая яма, ее делают смещая чуть ближе к одной из стен, и обычно — к левой. С этой стороны оставляют пространство, чтобы в гараже можно было без проблем открыть двери. Чтобы при заезде было удобнее, на яму укладывают доски 40-50 мм толщины. Они без труда выдерживают любую легковую машину.

Проект гаража на два авто

Если машин две, расстояние между ними не должно быть меньше 60 см, а для комфорта лучше оставить тот же метр.

stroychik.ru

Гараж из сэндвич-панелей своими руками: Пошаговая инструкция +Видео

Что такое сэндвич-панели? Сэндвич-панель — это материал для строительства, состоящий из трех слоев. Два облицовочных и один включает в себя слой теплоизоляции. Наружные слои могут быть металлическими, ОСБ, ПВХ и магнезитовыми.

Обшивка может быть как плоской так и профилированной. Существует СИП под сайдинг, блокхаус и проф лист.

В этой статье вы узнаете как правильно выбрать стройматериалы для такого гаража. И как правильно совершить строительство.

Общие сведения

Сэндвич-панель — это материал для строительства, состоящий из нескольких слоев, очень удобен в установке.

Типы

кровельный,
стеновой.

Слои

Каждая панель включает в себя всего три слоя. Два облицовочных и один включает в себя слой теплоизоляции. Наружные слои могут быть металлическими, ОСБ, ПВХ и магнезитовыми. Обшивка может быть как плоской так и профилированной. Существует СИП под сайдинг, блокхаус и проф лист.

Теплоизоляция может быть выполнена из:

Размеры

Сэндвич панели имеют толщину от 6 до 25 см. Ширина остается неизменной от 100-125 см. Длинна 2-12 метров. Размеры СИП панелей дозволяют строить помещения без множества швов и стыков. Панели выбирают в соответствии с размерами будущего строения, и накладывают их по вертикали особым методом шип.

Достоинства и недостатки

Преимущества:

Низкая теплопроводность. Помещения из сэндвич-панелей от 10 см, будут комфортными для южного района, для северного лучше выбрать толщину побольше.
Отпадает надобность в покупке внутренней и наружной отделки.
Нет усадки.
Гараж будет очень легок, исключает необходимость укладки фундаментной основы.
Отличное звукоизолирование.

Недостатки:

Герметичные швы. Этот фактор как и минус так и плюс. Такие соединения не дают помещению промерзнуть, но так же в помещение легко попадает воздух. Из за этого в помещении высокая вероятность появления сырости и плесени. В такие помещения рекомендуют сразу устанавливать хорошую вентиляцию.

Панели достигающие высотой 5м могут деформироваться под нагрузкой. Отличным вариантом будет установка панелей до 2,5 м.
Подвергается легкому возгоранию. Это больше относится к утеплителю из пенопласта.

Делаем гараж из СП

Выбор проекта для гаража

Для постройки гаража не нужно особых навыков, поэтому его вполне можно изготовить самостоятельно. Перед этим необходимо:

Определиться с местоположение будущего гаража.
Выбрать параметры размеров (длину, площадь, ширину).
Выбрать расположение окон и форточек, а так же их расположение.
Решить с выбором ворот (местоположение, материал и тд).
Сделать выбор вентиляции.

Для постройки гаражного помещения необходимо выбирать панели из металла, толщина теплоизолятора должна быть не менее 10 см. Обычный размер гаража на одну машину 3х6. Если строение предназначено для двух автомобилей то оптимальный размер 4х8 м.

Виды ворот для гаража:

распашные,
откатные,
подъемные,
рулонные.

Большинству владельцам автомобилей не нравится когда в гараже присутствуют окна. Это в первую очередь источник для холодного воздуха, во вторую ненужные траты и установка окон. Для гаража более важным считается проведения света и электричества. Немаловажная часть такого помещения — это полы.

Типы обустройства полов

земельный,
глинобитный,
из дерева,
из бетона.

Крышу для гаража чаще делают либо плоской, либо со скатом на один угол.

Технологии постройки гаража

Финская (все элементы и стены возводятся из панелей), используя металлокаркасную основу).
Российская — немного измененная технология, перекрытия производят из деревянных материалов.

Каркас из металла изготавливают из:

стоек и ферм, которые изготавливаются вместе с сэндвич-панелями,
профильной трубы и уголков из металла,
газовая или электрическая сварка,
болты.

Фундамент

Укладка и выбор фундаментного покрытия, это один из наиважнейших этапов при возведении гаража из сэндвич-панелей.

Способы:

ленточный фундамент с мелкими заглублениями,
фундамент с использованием железобетонных плит,
свайный способ.

Самым оптимальным будет выбор ленточного фундамента и самостоятельная его заливка.

Плюсы:

Отпадает надобность в обустройстве напольного покрытия,
Устойчивость. Балансирует колебания земельного покрытия.
Выдерживает огромные веса.

Этапы установки плиточного фундамента:

Определяется местоположение будущего гаража. Осуществляется разметка территории и натягивают шпагат для разметки.
Образуем отверстие под котлован в районе разметок. Дно и стенки укладываем виброплитой.
Насыпаем песок толщиной 50-70 мм. Слой должен быть равномерным, после чего его необходимо утрамбовать и выровнять.
Монтирование опалубки, либо если нет материалов укладывают слой рубероида на стенки.
Сборка металлического каркаса, выполняющего роль армирующей плиты.
Заливание бетонного основания.

Каркас для гаража из сэндвич-панелей

Опоры из каркаса устанавливают вертикально, двумя методами:

небольшим углублением в грунтовое покрытие,
при помощи анкеров прикрепляют к фундаменту

Соединяют элементы:

винтами,
болтами,
шурупами-саморезами,
сваркой.

Обшивка гаража СИП-панелями

Перед монтажом панелей, на них сверлят отверстия для крепежей. Расстояние между панелью и краем поверхности не менее 5 сантиметров. Все крепежи обязательно должны быть под углом 90 градусов.

Главные правила выполнения монтажа:

Самый первый этап снятие заводских пленок с сэндвич панелей с замков. После полной установки происходит снятие панели.
При укладке по горизонтали работают по системе снизу-вверх. По вертикали крепление панелей происходит от края каркаса.
Во время установки контролируют вертикальность при помощи пузырькового уровня.
Замки скрепляют силиконом.
Для кровли используются специальные, вспомогательные площадки.
Монтирование фасонов производят после окончания установки стен и кровельного покрытия.

Обшивка гаража может происходить в любую погоду. Только необходимо соблюдать температурные условия производителей герметика и монтажной пены.

Уход за гаражом из сэндвич-панелей

Помещения из панелей обладают высокой прочностью, но так же нуждаются в регулярном осмотре и уходе:

Несколько раз в год производится осмотр стен и крыши на наличие трещин и деформаций,
избегать больших ударов, во избежание появления вмятин.
Запрещено крепление тяжелых оборудований к стенам.
В крыше необходимо установить водосток, в холодное время года постоянно чистить от снега.
Облицовочное покрытие регулярно мыть от загрязнений.
Если находятся сколы или трещины, их следует покрывать антикоррозийной краской

domsdelat.ru

Гараж из сэндвич-панелей: технология возведения, нюансы использования

При ограниченных сроках строительства гараж из сэндвич-панелей может стать оптимальным выбором для тех, кому негде хранить свой автомобиль. Предлагаем разобраться в преимуществах и недостатках подобных строений и особенностях их возведения.

Для возведения гаража потребуется несколько дней

Читайте в статье

Преимущества и недостатки гаража из сэндвич-панелей

Подобные строения обладают неоспоримыми достоинствами:

небольшие сроки возведения;
возможность строительства при любых погодных условиях, если выбран материал с подходящим утеплителем;
небольшой вес, облегчающий процесс транспортировки сэндвич-панелей на строительную площадку, и последующее хранение;
небольшая нагрузка на основание, снижающая требования к заливаемому фундаменту и делающая возможным строительство на любой почве;
презентабельный внешний вид, позволяющий отказаться от внутренней и наружной отделки. Широкая цветовая гамма позволяет подобрать материала подходящего цвета;
гигиеничность;
невысокие показатели влагопоглощения;
высокие звукоизоляционные показатели;
остаётся тёплым круглый год.

Внимание! Цена готового комплекта для гаража из сэндвич-панелей делает данный вариант привлекательным при ограниченных финансовых возможностях и сроках строительства.

К недостаткам стоит отнести:

повышенные требования к вентиляции, без которой внутри гаража будет достаточно сыро;
невысокая несущая способность панелей, длина которых превышает 5 м;
невозможность монтажа на стенах гаража тяжёлых мебельных конструкций;
высокие требования к состоянию стыковых соединений, которые могут стать «мостиками холода».

Широкая цветовая гамма позволит выбрать оптимальный вариант

От чего зависят эксплуатационные качества сэндвич-панелей для гаража: основные критерии выбора

Характеристики и цена быстровозводимых гаражей из сэндвич-панелей во многом зависит от свойств материала, который использовался при его строительстве. Такие изделия состоят из трёх слоёв: утеплителя, расположенного по центру, и двух наружных. Предлагаем разобраться с эксплуатационными качествами данного материала, чтобы вам было проще сделать свой выбор.

Материал включает три слоя

Материал утеплителя

Если хочется построить гараж из сэндвич-панелей, цена которого будет полностью соотноситься с его эксплуатационными характеристиками, стоит обратить внимание на утеплитель. Выбор может быть сделан в пользу:

базальтовой ваты. Боится воздействия влаги и пара. Предъявляет повышенные требования к качеству герметизации срезов, которую бывает достаточно сложно обеспечить при строительстве гаража;
стекловаты. Используется достаточно редко из-за сложности выполнения монтажных работ, которые следует выполнять в специальной одежде;
пенополистиролу – лёгкому, слабо горючему материалу с ячеистой структурой. Низкий уровень биозащиты;
пенополиуретану, сохраняющему характеристики при любом уровне влажности. Обладает хорошей биостойкостью.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Если вы решите купить сборный гараж из сэндвич-панелей, цена конструкции с пенополиуретаном обойдётся дороже, но зато он прослужит дольше.

«Пенополиуретановый утеплитель обеспечивает соответствие строения современным требованиям

Обшивка и полимерное покрытие сэндвич-панелей

Для строительства гаража выбирают сэндвич-панели с наружным слоем из оцинкованной стали, цена которых несколько выше аналогов. Однако компании предлагают материал, обшитый полимером, ДПК, фанерой, ОСП, ГСП и другими. На наружный слой оцинкованной стали наносится защитно-декоративное покрытие – разноцветный полимер. Преимущественно полиэстер или пурал. Последний вариант предпочтительней.

Для гаража следует выбирать панели, покрытые оцинкованной сталью

Толщина изделия и виды соединений сэндвич-панелей

Производители предлагают стеновые и кровельные сэндвич-панели, отличающиеся формой и размерами. Ширина стеновых – 1-1,2 м при толщине в 60-260 мм. Их соединение обычно выполняется «в шпунт». Ширина кровельных составляет 1-1,6 м при толщине в 20-260 мм. Их чаще всего укладывают внахлёст.

При одинаковой ширине толщина может отличаться

Варианты проектов гаражей из сэндвич-панелей и металлокаркаса: фотопримеры

При разработке проекта гаража из сэндвич панелей и металлокаркаса бывает сложно определиться с конструктивными особенностями подобных строений. Предлагаем познакомиться с уже реализованными объектами, которые вы можете использовать в качестве идеи при разработке собственного проекта.

Разрабатывая проект, стоит посмотреть готовые решения

Одноэтажные гаражи из сэндвич-панелей

Если вы решили заказать одноэтажный гараж, обратите внимание на следующие фото:

Двухэтажные гаражи из сэндвич-панелей: интересные решения

Если планируете построить двухэтажный гараж из сэндвич-панелей, обратите внимание на следующие проекты:

Подготовительный этап для строительства своими руками гаража из сендвичных панелей

Приступая к строительству гаража из сендвичных панелей своими руками, следует подготовить необходимые материалы и инструменты. Предлагаем познакомиться с их перечнем.

К началу строительства всё необходимое должно быть на площадке

Какие материалы и инструменты подготовить для работы: приблизительный перечень

Чтобы отрезать от сэндвич-панели необходимый фрагмент, следует определиться со способом разрезания. Он может быть:

Внимание! Первый способ предпочтителен, так как исключает вероятность повреждения защитного покрытия.

Для выполнения работ по заливке фундамента потребуется:

Для установки каркаса и крепления сэндвич-панелей необходимы:

шуруповёрт;
дрель;
свёрла различной длины;
силиконовый герметик или монтажная пена;
крепёж.

Внимание! Для подъёма элементов наверх может потребоваться специальное приспособление.

Перечень инструмента может отличаться

Расчёт количества сэндвич-панелей для гаража

При возведении модульного гаража из сэндвич-панелей цена строительства будет зависеть от количества и стоимости каждого элемента. Чтобы подсчитать необходимое количество, надо:

определить площадь стен и кровли;
разделить полученное значение на квадратуру одного элемента;
округлить полученное значение до большего натурального числа.

Для расчёта надо знать квадратуру стен и кровли

Расчёт бетона и арматуры для основания

Прежде чем заказать гараж из сэндвич-панелей, цена которого будет напрямую зависеть от его конструктивных особенностей и затрат на возведение основных элементов, стоит предварительно рассчитать необходимое количество бетона и арматуры. Фундамент обычно выполняют ленточный или плитный. Первый располагается по всему периметру, а одна сторона соединяет середину лицевой и тыльной стороны. Ширина и высота обычно по 0,4 м. Для определения необходимого объёма рассчитываем суммарную кубатуру будущего основания, умножив его длину на ширину и высоту. Плитное основание выполняется сплошным. Для его заливки потребуется больше бетона.

Необходимое количество бетона следует рассчитать заранее

Для усиления основания желательно брать арматуру диаметром 12 мм. Расчёт необходимого количества выполняется в погонных метрах. Из прутов монтируется решётка с ячейками, имеющими длину 15 см. Расчёт выполняют следующим образом:

ширину будущего гаража делим на 0,15 м и получаем, сколько потребуется прутов;
полученное значение умножаем на длину строения. Получаем искомое значение в погонных метрах;
повторяем вычисления, определяя, сколько прутов и погонных метров арматуры потребует разместить вдоль длинной стороны;
складываем полученные значения и умножаем на 2, т.к. армирование делают в два слоя.

Количество арматуры несложно подсчитать

Для облегчения расчётов специально для наших читателей редакция HouseChief.ru подготовила серию наглядных онлайн-калькуляторов.

Калькулятор расчета арматуры для ленточного фундамента

Калькулятор расчета минимального количества прутов для арматуры

Калькулятор расчета количества прутов для хомутов

Калькулятор расчета количества досок для опалубки

Калькулятор расчета количества раствора для фундамента

housechief.ru

Гараж из сэндвич-панелей — сборка своими руками, фундамент, видео

Надежное укрытие для своего автомобиля можно сделать быстро и, главное, недорого, к тому же строение будет выглядеть весьма привлекательно и эстетично. Мы предлагаем вашему вниманию рассмотреть вариант постройки гаража из сэндвич-панелей самостоятельно.

Что представляет собой сэндвич панель

Сэндвич-панель — это строительный материал с двух-трехслойной структурой (пирог): один-два листа и утеплитель. В трехслойном «пироге» листы посредством горячего или холодного прессования склеивают между собой утеплительный материал. Двухслойная структура — лист плюс утеплитель.

Листы могут быть сделаны из металла или ДВП, ДСП, пластика. В качестве утеплителя используют:

минеральную вату;
пенополиуретан;
пенополистерол;
стекловолокно.

Не каждый из представленных материалов подходит для постройки гаража. Металлические сэндвич-панели в любом строительстве используются чаще, а для возведения гаража — это один из лучших вариантов. К тому же материал выпускают как кровельный, так и стеновой, то есть можно сделать: стены, ворота и потолок, используя только сэндвич-панели.

Для быстрого возведения, пожалуй, это лучший материал. Когда идет постройка здания со сложными архитектурными формами, то сэндвич-панели изготавливают непосредственно на объекте. Сделанные своими руками сэндвич-панели из профнастила значительно снижают стоимость проекта — это известно каждой строительной компании.

Начало самостоятельного строительства

Каким бы легким не планировался будущий объект, под него нужно возводить надежное основание. Фундамент для сэндвич-панелей при строительстве гаража обычно делается ленточный мелкозаглубленный. Основанием могут также служить уложенные в траншеи бетонные блоки. Сложный, неустойчивый грунт требует более мощного основания. Когда грунт ненадежен, то быстровозводимые гаражи из сэндвич-панелей устанавливают на монолитную плиту.

Строительство ленточного фундамента — пошаговая инструкция:

Разметка участка с помощью шнура и вбитых колышков.
Вырыть траншею, размер: глубина — 30 см., ширина— 30 см.
Засыпка песчанной подушки — 10 см, утрамбовывание.
Укладка гравия — 10 см, утрамбовывание.
Изготовление деревянных щитов для опалубки.
Установка щитов посредством распорок и укосов, придаем ровное расположение опалубки в траншее.
Изготавливаем одно-двухрядную арматурную конструкцию (подойдут прутья размером 10-12 мм).
Опустив и закрепив сваренную арматуру, заливаем бетон.

Бетон окончательно застынет через три недели. Для придания максимальной прочности, фундамент каждый день поливают водой (железят).

Желательно, чтобы каркас из арматуры не касался дна траншеи, для этого под него можно подложить кирпичи, добившись одинаковой высоты по всему периметру.

Перед установкой щитов опалубки, края в траншеи выровнять, подрезая лопатой. Песок и гравий перед трамбовкой смачивать водой.

Строительство монолитного фундамента под гараж из сэндвич-панелей

Пошаговая инструкция:

Вырыть котлован, глубина до 35 см.
Засыпать слой песка до 10 см.
Засыпать слой гравия до 10 см.
Устанавливаем щиты по периметру котлована.
Связываем арматуру проволокой с ячейкой 30х30 см, сделать 2 решетки по размеру опалубки.
Уложить обе решетки в котлован, между дном и решетками установить кирпичи.
Заливаем бетон, выравниваем, поливаем фундамент каждый день.

Каркас под сэндвич-панели

Каркас гаража можно исполнить двумя способами: сделать деревянную обрешетку с брусом размера 100х100 мм. или применив стальной оцинкованный профиль, в виде уголка или П-образной формы.

При использовании древесины, необходимо ее обработать антисептическими средствами. Брусья крепятся между собой стальными пластинами-накладками, которые вкручивают шурупами.

П-образный профиль продается в строительных магазинах в комплекте панельного гаража.

Перед установкой каркаса фундамент следует накрыть гидроизоляцией. В качестве материала можно использовать рубероид, который уложить в два слоя.

Посредством анкеров и специальных дюбелей по периметру фундамента крепится цокольный ригель. Этот этап должен быть точно выверен, от горизонтального баланса будет зависеть правильная геометрия конструкции.

На следующем этапе устанавливают вертикальные усиленные стойки, начинать нужно с углов. Усиленные стойки закрепляют также в проем ворот. Между ними ставят промежуточные стойки с шагом от 50 до 80 см. Следует помнить, что в стальных конструкциях шаг между стойками не должен превышать 3-х метров.

Каждая стенка каркаса собирается на земле в горизонтальном положении. Затем собранные элементы закрепляют к угловым стойкам, к ригелю и между собой.

По этому же принципу собирается каркас на крышу. После проверки каркаса на прочность, приступают к сборке сэндвич-панелей гаража.

Монтаж стеновых и кровельных сэндвич-панелей

Сэндвич-панели устанавливаются в вертикальном положении. Панель крепится к верхнему и нижнему профилям саморезами шагом не меньше 50 см. начинают с какого-нибудь угла, выравнивая сэндвич-панель по отвесу. Необходимо создать первой панели строго вертикальное положение, ведь от этого будет зависеть положение всех четырех стен. Соединительные элементы — замки в сэндвич-панелях бывают разных типов, места соединения промазывают силиконовым герметиком.

Стыки между панелями при необходимости скрепляются металлическими накладками. Угловые стыки закрывают деталью, называемой — фасонный элемент.

После устройства всех сэндвич-панелей проводятся изоляционные работы. По периметру устанавливают отлив и нащельник, пустоты заполняются монтажной полиуретановой пеной или герметиком.

После установки сэндвич-панелей на стены, следует удалить с них защитную пленку. До монтажа снимать пленку не рекомендуется. Можно повредить поверхность деталей, что впоследствии приведет к коррозии.

Установка сэндвич-панелей на крыше выполняется точно так же, как и на стены и начинают с нижнего края. И не имеет особого значения двухскатная кровля или крыша представляет собой площадку с уклоном. Закрепляются детали к фермам к верхнему гребню волны. Каждый стыковочный шов промазывается герметиком, ведь это крыша, поэтому дополнительно все стыки закрывают защитными декоративным накладками.

Чтобы не помять панели, при монтаже крыша застилается деревянным настилом. Если в качестве утеплителя в сэндвич-панелях встроена минеральная вата, то установка водостока обязательна. Потолок в гараже можно сделать также из сэндвич-панелей. В этом случае тепло дольше будет сохраняться внутри помещения. Сделав обрешетку на потолок, прикрепить к ней сэндвич-панели, а места стыков потолка со стеной загерметизировать монтажной пеной.

При подрезании использовать «болгарку» не рекомендуется. От нагрева нарушается антикоррозийное покрытие сэндвич-панелей.

Для подрезки применяют электролобзик, у которого меньше оборотов, чем у «болгарки». Если все же покрытие нарушено, то закрасьте поврежденные места масляной краской.

Оказывается, нет ничего сложного в создании гаража из сендвичных-панелей своими руками, стоит всего лишь начать и действовать как описано в этой статье.

Видео о самостоятельном строительстве гаража

glav-dacha.ru

Быстровозводимый гараж из сэндвич-панелей своими руками

Являясь обладателем транспортного средства и частного дома с небольшим участком, стоит задуматься о возведении на нем гаража. Построить капитальную конструкцию не всем под силам. Она выйдет в крупную сумму. Но, есть более доступная по вложениям альтернатива такому сооружению — это гараж из сэндвич-панелей.

Положительные и отрицательные стороны сэндвич-панелей для гаража

На отечественном рынке сэндвич-панели не являются новинкой. Они давно и успешно применяются для возведения ангаров, складов, небольших рынков и даже гаражей для транспортных средств. Такая востребованность материала объясняется наличием у него следующих положительных сторон:

невысокие трудозатраты при возведении сооружений. Тут же нужно упомянуть и о меньшем времени, которое потребуется для проведения работ «под ключ»;
отсутствие потребности в тяжелом фундаменте. Нагрузка на основу невысокая;
панели имеют небольшой вес и транспортировать их можно вручную;
доступная цена. Большое количество производителей сэндвич-панелей привело к снижению их стоимости и к увеличению качества материала;
звуко- и теплоизоляция. Внутреннее содержимое панелей сохраняет тепло внутри, и не дает холодному воздуху, и шуму проникнуть в помещение;
при вертикальном давлении панели выдерживают нагрузку до 6 тонн. Землетрясения до 9 баллов не приведет к разрушению объекта из данного материала.

Заканчивает список положительных сторон презентабельный внешний вид конструкции. В данном случае гараж будет гармонично смотреться на фоне остальных построек.

Минусов немного, но все же потратить пару минут на знакомство с ними стоит. Первый недостаток — это относительно небольшой срок службы. Если кирпичный гараж простоит не менее века, то такая же конструкция из сэндвич-панелей не более 50 лет. Металлический каркас раз в 3-5 лет требуется осматривать на предмет наличия коррозии. Если она присутствует, то потребуется дополнительная обработка поверхности лакокрасочными составами. Стены панелей не рассчитаны на высокую нагрузку. Поэтом вешать на них крупные шкафы, полки и многое другое не следует.

Характеристики материала

Сэндвич-панель — это материал, имеющий многослойную структуру. С двух внешних сторон расположены листы профнастила. Внутри же находится утеплитель. В качестве последнего могут быть использованы пенополиуретановые плиты, пенополистирол или же минеральная вата. Длина панелей может варьировать от 2-х до 12 м. Ширина при этом остается неизменной — 1 м. Между собой листы собираются посредством замка. Соединение отличается прочностью и теплоизоляционными свойствами. В дополнительном креплении потребности не будет. В соответствии с ареалом использования сэндвич-панели бывают:

кровельными;
стеновыми.

Чертеж будущего гаража и подготовка инструментов

Можно построить гараж стандартных размеров — длина 7 м., ширина — 5 м., высота — 3 м. либо же возвести конструкцию более крупных габаритов. В последнем случае в ней может будет предусмотреть место для хранения, к примеру, инструментов, а также колес. Что касается крыши, то можно обойтись односкатным вариантом. Рассчитать требуемое количество панелей можно, определив площадь каждой из сторон, и в последующем разделив полученную цифру на площадь одной панели. Взять материал стоит с запасом, так как возможен перерасход. Фундамент для гаража может быть плиточным или ленточным. Что касается глубины залегания основы, то можно обойтись 40 см. Ширина фундамента аналогичная. Рассчитать необходимое количество цементного раствора.

Если гараж будет стандартных размеров, то необходимо примерно 3,3 м3 раствора. Принимается во внимание ленточный фундамент. Для конструкций иных габаритов произвести расчеты лично. Умножить длину гаража на ширину и глубину фундамента, а после умножить ровно на два. Такое же проделать с шириной конструкции. Полученные значения сложить. Что касается инструментов, то потребуется следующее:

лопата;
молоток;
тачка для вывоза земли;
бетономешалка. Если раствор будет доставлен в готовом виде, то ее можно убрать из списка;
ножницы по металлу;
электропила по металлу;
шуруповерт;
рулетка;
колья и веревка;
нож;
строительный уровень.

Строительство гаража из сэндвич-панелей – этапы

Если все необходимое есть — материалы и инструменты, то можно переходить к строительной деятельности. Этапы работ следующие:

Выбор места и разметка. Потребуется использовать рулетку, колья и веревку. Желательно чтобы к каждой из сторон гаража можно было подойти. Также конструкция не должна мешать проходу до тех или иных объектов на участке. Убедиться, что машина беспрепятственно сможет въехать в гараж;
Рытье траншеи под фундамент. Вырыть можно самому или обратиться в организацию, которая предоставляет спецтехнику в аренду. За определенную плату траншея будет выкопана экскаватором;
Сооружение «скелета» из арматуры для фундамента. Разделить арматуру на требуемые отрезки и связать специальной проволокой. Можно соединить элементы, используя сварочный аппарат. Но, опытом работы с таким инструментом обладают немногие;
Изготовление опалубки и залив цементной смеси. Смесь должна быть стандартной и состоять из песка, цемента и щебня. Соотношение песка к цементу — 3 к 1. В течение 3-х недель суток идет набор прочности. Многое зависит от температуры на улице. Не забыть накрыть полиэтиленовой пленкой основу;
Монтаж каркаса гаража. Можно использовать для этого брусья размером 10 на 10 см. или металлические прямоугольные трубы. Соединяются элементы между собой соответствующими крепежными материалами. Расстояние между горизонтальными элементами не должно быть более 50-80 см.;
Установка слоя пластичной изоляции. Она необходима для того, чтобы избежать соприкосновения сэндвич-панелей с основой;
Крепеж панелей. Между ними наносить герметик. Это улучшит гидроизоляционные свойства будущей конструкции. Разделять сэндвич-панели пилой по металлу. Утеплитель легко режется ножом;
При монтаже кровли обеспечить свес не менее 25 см;
Зазоры и щели закрыть специальными профильными материалами.

Что касается ворот, то они могут быть распашными или роллетными. Тут уже выбор зависит от личных предпочтений. Оснастить гараж можно ремонтной ямой. В таком случае необходим будет кирпич для сооружения стен. Фундамент гаража немного приподнят над землей. Соответственно потребуется организовать покатый заезд в него. Это легко удастся сделать с помощью все того же цементного раствора. При желании гараж можно оснастить дверью и окнами.

Видео строительства гаража из сэндвич-панелей можно просмотреть по ссылке:

Получайте новые статьи на почту каждый день!

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

zapodlico.ru
