Ручной электрогенератор своими руками

Доброго времени суток, уважаемые самоделкины!
В этой статье Alpha Mods покажет, как собрать ручной генератор, который сможет выдавать весьма хороший ток и напряжение, достаточные для зарядки смартфонов и даже планшетов.

Нам потребуются следующие детали.
Сердцем этого устройства будет мощный мотор, динамо-генератор.
По его документации становится понятно, что он вырабатывает 12В при 3000 оборотов и 24В при 5000 оборотов.

Мощность у него достигает 40 китайский Ватт. Тесты мы можем самостоятельно провести.
Так как обороты нужны высокие, а мы руками 3000 не можем крутить, придется сделать небольшой редуктор.
Для этого к этому мотору куплен комплект шестеренок.
Из-за того что здесь будет вращающийся механизм, будем использовать подшипники.
Втулок нет, да и зачем они нужны, когда есть подшипники.
Само собой, всякие оси, трубочки, и тому подобное.
Корпус печатаем на 3d принтере.
Нижняя панель, которая одевается на сам двигатель.

Верхняя панель.
Элементы ручки.
Немного смазки.

Погнали собирать.
Первым делом на вал двигателя одеваем шестеренку и затягиваем. Также можно капнуть Locktite, чтобы не раскрутилось.

Далее одеваем нижнюю стойку, шестеренка едва проходит в отверстие.

Одевается на двигатель и затягивается контра гайками М4.

Отверстия крепления специально сделаны овальными, так что сильно не затягиваем, чтобы можно было отрегулировать положение.

Устанавливаем подшипники, посадочное место проклеено супер клеем, они входят плотно.

Можно аккуратно помочь молоточком.

Берем ось троечку, одеваем на нее второе звено нашего редуктора.

Прессуем ось в подшипник.

Чтобы шестеренка просто не падала вниз, на ось надеть кусочек силиконовой трубочки

Устанавливаем последнюю ведущую шестеренку. Посадочное отверстие для подшипника тоже проклеено супер клеем.

Подшипник садится очень плотно, молоток в помощь.

Эту силиконовую трубочку поднимаем, чтобы она слегка прижимала шестеренки между собой.

Остается только подрегулировать положение оси двигателя. Вот зачем нужны овальные отверстия.

Если все плотно село, зажимаем эти две гайки. Если нет — немного доработайте отверстия надфилем.

Теперь немного смажем редуктор. Он и шуметь будет меньше, и прослужит дольше.

Подаем питание в полтора Вольта, двигатель запустился. Промазываем прямо на ходу.

Сразу же уходит шум. Повторяем те же действия для второй связки.

Приступаем к второй панели. В нее будем запрессовывать подшипники.

Вставляем подшипник и прессуем их в панельку с помощью тисков.

Одеваем панельку на ее законное место.

Теперь одеваем крышку.
Кстати, отверстия можно накернить, взять потайные винтики. Тогда все будет заподлицо.

Продеваем снизу.

Нижняя панель чуть меньшего диаметра так что крышка надевается легко.

А вот на верхний уже очень-очень плотно.

Вкручиваем винтики и крепим крышку к основанию.

Также боковыми винтами на основании можно на миллиметр перемещать всю эту пластину.
Это нужно для более точной регулировки шестеренок.

Подадим для проверки питание, все работает нормально.

Остается собрать только ручку.
Берем алюминиевую пластину, большую шайбу с маленькой шайбой.

Эти детали скрепляем между собой, в шайбе есть отверстия, и в них нарезана резьба М4.
На краю ушка тоже есть отверстие с резьбой тоже М4, туда вкручивается длинный винт.
Прижимаем, надеваем маленькую шайбочку.

Кусочек трубочки, еще одну шайбочку.

Ручку, зажимаем контрагайкой.

Регулируем преднатяг ручки, чтобы она вращалась свободно.

Теперь одеваем площадку для ручки, зажимаем шайбу гайками.

Одеваем просто ручку, прикручиваем ее двумя винтами М4.

Все. Пришло время испытаний!

Пиковый ток 1,85А при напряжении 8,19В

Мощность 15 Ватт.
Для использования в качестве зарядного устройства установите модуль стабилизатора 5В.

Детали из выпуска:
Генератор + шестеренки

Подшипники 3x8x3
али, дорого Еще али
Ebay 1 Ebay 2

Подшипники 4x7x2.5
В али дорого
Ebay

Ось 3mm
Шпилька M4

Для Вас генератор сделал и представил Alpha Mods.

Всем хороших идей!

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

принцип действия, инструкция по сборке в домашних условиях

Очень часто любителям отдыха на природе не хочется отказываться от удобств повседневной жизни. Поскольку большинство из этих удобств связано с электричеством, появляется необходимость в таком источнике энергии, который можно было бы взять с собой. Кто-то покупает электрогенератор, а кто-то решается сделать генератор своими руками. Задача не из лёгких, но вполне выполнимая в домашних условиях для любого, кто обладает техническими навыками и нужным оборудованием.

Выбор типа генератора

Прежде чем решиться сделать самодельный генератор на 220 В, стоит подумать о целесообразности такого решения. Необходимо взвесить все за и против и определить, что подойдет вам больше — заводской образец или самодельный. Вот основные достоинства промышленных аппаратов:

Надёжность.
Высокая производительность.

Гарантия качества и возможность получения технического обслуживания.
Безопасность.

Однако у промышленных образцов есть один существенный недостаток — очень высокая цена. Не всем по карману такие агрегаты, поэтому стоит подумать и о достоинствах самодельных устройств:

Низкая цена. В пять раз, а иногда и больше, меньшая цена по сравнению с заводскими электрогенераторами.
Простота устройства и хорошее знание всех узлов аппарата, так как всё собрано собственноручно.
Возможность модернизировать и улучшать технические данные генератора под свои потребности.

Сделанный своими руками в домашних условиях электрогенератор вряд ли будет отличаться высокой производительностью, но обеспечить минимальные запросы вполне способен. Ещё один минус самоделки — это электробезопасность.

Не всегда она отличается высокой надёжностью, в отличие от промышленных образцов. Поэтому следует очень серьезно подойти к выбору вида генератора. От этого решения будет зависеть не только экономия денежных средств, но и жизнь, здоровье близких и самого себя.

Конструкция и принцип работы

Электромагнитная индукция лежит в основе работы любого генератора, вырабатывающего ток. Всем, кто помнит закон Фарадея из курса физики за девятый класс, понятен принцип преобразования электромагнитных колебаний в постоянный электроток. Также очевидно, что создать благоприятные условия для подачи достаточного напряжения не так уж просто.

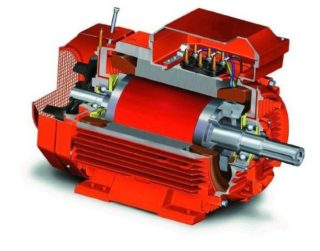

Любой электрогенератор состоит из двух основных частей. Они могут иметь разную модификацию, но присутствуют в любой конструкции:

Статор. Это статичная часть генератора. В ней находится двигатель, металлический регулятор электромагнитного поля, другие вспомогательные приспособления и крепления.
Ротор. Подвижная часть с равноудалёнными от середины магнитами. Его роль заключается в создании электромагнитного поля.

Существуют две основных разновидности генераторов в зависимости от типа вращения ротора: асинхронные и синхронные. Выбирая одну из них, учитывают преимущества и недостатки каждой. Чаще всего выбор народных умельцев падает на первый вариант. Для этого есть веские причины:

Генераторы из первой группы обладают более простой конструкцией, поэтому их проще собрать в домашних условиях.
Потери КПД у первой группы ниже, чем во второй на 5−6%.
У асинхронных генераторов есть выпрямитель и они более устойчивы к перепадам напряжения, что защищает подключённые электроприборы от поломок.
Простой корпус позволяет быстрее и качественнее обслуживать агрегат, в отличие от синхронного аналога.
Асинхронные электрогенераторы можно подключать к компьютеру и другим электроприборам, высокочувствительным к перепадам электронапряжения.
Низкий процент нагрева корпуса тоже говорит в пользу асинхронного варианта.
Детали, из которых собирают асинхронный аппарат, могут служить до 15 лет при должном уходе, с приборами из второй группы в этом отношении всё намного сложнее.

В связи с приведёнными доводами, наиболее вероятным выбором для самостоятельного изготовления является асинхронный генератор. Остается только найти подходящий образец и схему его изготовления.

Порядок сборки агрегата

Для начала следует оборудовать рабочее место необходимыми материалами и инструментами. Рабочее место должно соответствовать правилам техники безопасности при работе с электроприборами. Из инструментов понадобится всё, что связано с электрооборудованием и техобслуживанием автомобилей. По сути, хорошо оснащенный гараж вполне годится для создания своего генератора. Вот что понадобится из основных деталей:

Источник энергии. Здесь выбор огромный: от ветряной мельницы до солнечных батарей, но наиболее приемлемым является жидкое топливо.
Двигатель. Опять же всё зависит от выбора источника энергии. Мотор для генератора кто-то решается сделать собственноручно, обычно переделав или починив сломанный двигатель. А кто-то берёт электромотор от испорченного бытового прибора, например, от стиральной машины или насоса.
Статор и ротор. Лучший вариант — найти готовые, чтобы не заниматься перемоткой и очень сложными работами по их подгонке. Обычно в электродвигателе всё уже есть.
Электропровода и различные клеммы для крепления. Кроме того, понадобится изоляция.
Выпрямитель или трансформатор для регулирования выходящего тока.
Дополнительные электроприборы и датчики для контроля работы агрегата.

Собрав необходимые материалы, приступают к расчёту будущей мощности аппарата. Для этого необходимо выполнить три операции:

Тахометром замерить скорость вращения двигателя.
К полученному результату добавить 10% и записать полученное значение. Это число показывает предел перегрева двигателя.
Используя специальную таблицу, подобрать конденсаторы для увеличения или уменьшения мощности, если в этом есть необходимость.

Когда конденсаторы припаяны на места, и на выходе получается нужное напряжение, производят сборку конструкции.

При этом следует учитывать повышенную электроопасность таких объектов. Важно продумать правильное заземление генератора и тщательно изолировать все соединения. От выполнения этих требований зависит не только срок службы прибора, но и здоровье тех, кто им будет пользоваться.

Устройство из автомобильного двигателя

Пользуясь схемой сборки приспособления для получения тока, многие придумывают собственные невероятные конструкции. Например, генератор на велосипедной или водяной тяге, ветряной мельнице. Однако есть вариант, который не требует особых конструкторских навыков.

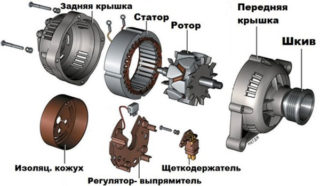

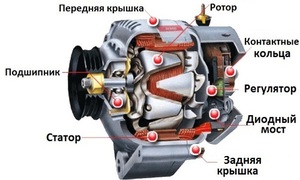

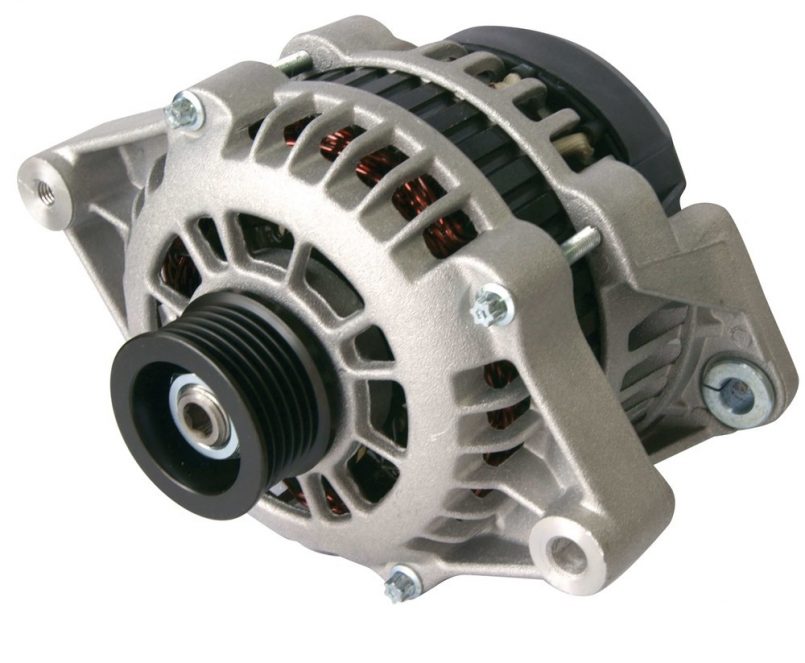

В любом двигателе автомобиля есть электрогенератор, который чаще всего вполне исправен, даже если сам движок уже давно отправлен в утиль. Поэтому разобрав двигатель, можно воспользоваться готовым изделием для своих целей.

Решить проблему с вращением ротора намного проще, чем думать, как его сделать заново. Можно просто восстановить поломанный двигатель и использовать его, как генератор. Для этого из двигателя удаляются все лишние узлы и приспособления.

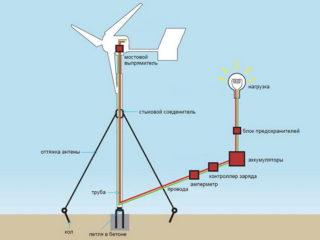

Ветряная динамо-машина

В местах, где ветра дуют, не прекращая, неугомонным изобретателям не даёт покоя пустая трата энергии природы. Многие из них решаются на создание маленькой ветряной электростанции. Для этого нужно взять электродвигатель и переоборудовать его в генератор. Последовательность действий будет следующей:

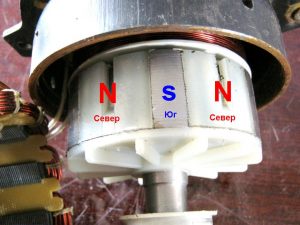

Достать ротор и проточить его под установку магнитов.
Используя шаблон, приклеить эпоксидной смолой магниты к ротору.
Перемотать двигатель более толстым проводом для поднятия силы тока и уменьшения напряжения.
Собрать генератор и проверить электродрелью его работоспособность. Для этого можно подключить лампочку или прибор для замера силы тока.
Можно приступать к изготовлению лопастей ветряка. Для этого нужно взять трубу ПВХ (160 мм) и вырезать из неё лопасти по чертежу.
Взять винт 1,7 мм диаметром и приварить к нему широкую шляпку для крепления лопастей.
Приклеить лопасти к винту.
Закрутить винт в ротор генератора.
Сделать металлическую подставку для динамо-машины. Её оснащают хвостом и подшипником для вращения по ветру.
Установить стойку для подъёма конструкции и удержания. Её делают из металлической трубы среднего диаметра.
Подключить контролёр и другие приборы для более эффективной работы.

Сделав свой ветряк с маленьким электрогенератором или генератор из автомобильного двигателя своими руками, хозяин может быть спокоен во время непредвиденных катаклизмов: в его доме всегда будет электрический свет. Даже выехав на природу, он сможет продолжать пользоваться удобствами, которые обеспечивает электрооборудование.

220v.guru

Как сделать электрогенератор своими руками, разбираем подробно

Постоянное и бесперебойное обеспечение электричества в доме – залог приятного и комфортного времяпровождения в любую пору года. Чтобы организовать автономное питание загородного участка, нам придется прибегнуть к мобильным установкам – электрогенераторам, которые в последние годы особенно популярны ввиду большого ассортимента самых разных мощностей.

Сфера применения

Многие интересуются, как сделать электрогенератор для дачного участка? Об этом мы и расскажем ниже. Применим в большинстве случаев асинхронный генератор переменного тока, который будет производить энергию для работы электроприборов. В асинхронном генераторе скорость вращения роторов, чем в синхронном и КПД будет выше.

Впрочем, силовые установки нашли свое применение в более широком кругу, как отличное средство для добычи энергии, а именно:

Их применяют на ветровых электростанциях.
Используются как сварочные агрегаты.
Обеспечивают автономную поддержку электричества в доме наравне с миниатюрной ГЭС.

Включается агрегат с помощью входящего напряжения. Зачастую для запуска устройство подключают к питанию, но это не совсем логическое и рациональное решение для мини-станции, которая сама должна вырабатывать электричество, а не потреблять его для запуска. Поэтому в последние годы активно производятся генераторы с самовозбуждением или последовательным переключением конденсаторов.

Как работает электрогенератор

Асинхронный генератор электроэнергии производит ресурс, если скорость вращения мотора быстрее синхронного. Самый обычный генератор работает на параметрах от 1500 оборотов.

Он производит энергию, если ротор при старте быстрее работает, нежели синхронная скорость. Разница между этими показателями называется скольжение и высчитывается в процентном соотношении относительно синхронной скорости. Однако, скорость статора еще выше, чем частота вращения ротора. За счет этого образуется поток заряженных частиц, меняющих полярности.

Смотрим видео, принцип работы:

При возбуждении подключенное устройство электрогенератора берет контроль над синхронной скоростью, самостоятельно управляя скольжением. Выходящая из статора энергия проходит по ротору, однако, активное питание уже переместилось в катушки статора.

Основной принцип работы электрогенератора сводится к преобразованию механической энергии в электрическую. Чтобы запустить ротор для выработки энергии, необходим сильный крутящий момент. Самым адекватным вариантом, по словам электриков, является «вечный ход вхолостую», который поддерживает одну скорость вращения в течение времени работы генератора.

Почему используется асинхронный генератор

В отличие от синхронного генератора, асинхронный имеет огромное количество достоинств и преимуществ. Основным фактором выбора асинхронного варианта стал низкий клирфактор. Высокий показатель клирфактора характеризует количественное наличие высших гармоник в выходном напряжении. Они вызывают бесполезный нагрев мотора и неравномерность вращения. Синхронные генераторы имеют величину клирфактора на уровне 5-15%, в асинхронных он не превышает 2%. Их этого следует, что асинхронный генератор энергии вырабатывает только полезную энергию.

Немного о асинхронном генераторе и его подключении:

Не менее весомым преимуществом данного вида электрогенератора является полное отсутствие вращающихся обмоток и электронных деталей, чувствительных к повреждениям и внешним факторам. Следовательно, данный вид аппаратов не подвержен активному износу и прослужит дольше.

Как сделать генератор своими руками

Устройство асинхронный генератор переменного тока

Приобретение асинхронного электрогенератора – достаточно недешёвое удовольствие для среднестатистического жителя нашей страны. Поэтому многие умельцы прибегают к решению вопроса о самостоятельной сборке аппарата. Принцип работы, как и конструкции – достаточно прост. При наличии всех инструментов сборка не займет более 1-2 часов.

Согласно вышеопределенному принципу действия электрогенератора, следует настроить все оборудование так, чтобы вращения были быстрее, нежели обороты двигателя. Чтобы это сделать, следует подключить двигатель в сеть и завести его. Для вычисления количества оборотов в минуту используйте тахометр или тахогенератор.

Определив значение скорости вращения двигателя, прибавьте к нему 10%. Если скорость вращения 1500 оборотов в минуту, тогда генератор должен работать на 1650 оборотах.

Теперь нужно переделать асинхронный генератор «под себя», используя конденсаторы необходимых емкостей. Для определения типа и емкости используйте следующую табличку:

Таблица емкости ДЛ

Надеемся, как собрать электрогенератор своими руками уже понятно, но обратите внимание: емкость конденсаторов не должна быть очень завышенной, в противном случае генератор, работающий на дизельном топливе, будет сильно греться.

Установите конденсаторы согласно расчету. Установка требует достаточного количества внимания. Убедитесь в хорошей изоляции, при необходимости используйте специальные покрытия.

На базе двигателя процесс сборки генератора завершен. Теперь его уже можно использовать как необходимый источник энергии. Помните, что в случае, когда устройство имеет короткозамкнутый ротор и производит достаточно серьезное напряжение, которое превышает 220 вольт, необходимо установить понижающий трансформатор, который стабилизирует напряжение на требуемом уровне. Помните, чтобы все приборы в доме работали, должен быть строгий контроль самодельного электрогенератора на 220 вольт по напряжению.

Смотрим видео, этапы работ:

Для генератора, который будет работать на малых мощностях, в целях экономии можно использовать асинхронные двигатели с одной фазой от старых или ненужных бытовых электроприборов, например, стиральных машин, насосов для дренажа, газонокосилок, бензопил и т.д. Моторы от таких бытовых приборов следует подключать параллельно обмотке. Как вариант, можно использовать конденсаторы, сдвигающие фазы. Они достаточно редко разнятся по необходимой мощности, так что потребуется ее увеличение до требуемых показателей.

Подобные генераторы очень хорошо показывают себя при необходимости питания лампочек, модемов и прочих мелких приборов со стабильным активным напряжением. При определенных знаниях можно подключить электрогенератор к электропечке или обогревателю.

Готовый к эксплуатации генератор следует установить так, чтобы на него не влияли осадки и окружающая среда. Позаботьтесь о дополнительном кожухе, который защитит установку от неблагоприятных условий.

Советы по эксплуатации

Практически каждый асинхронный генератор, будь это бесщеточный, электрический, бензиновый или дизельный генератор, он считается прибором с достаточно высоким уровнем опасности. Обращайтесь с таким оборудованием очень аккуратно и держите всегда защищённым от внешнего погодного и механического воздействия или изготовьте для него кожух.

Смотрим видео, дельные советы специалиста:

Любой автономный агрегат следует оснащать специальными измерительными приборами, которые будут фиксировать и отображать данные об эффективности работы. Для этого можно использовать тахометр, вольтметр и частотомер.

Оборудуйте генератор кнопкой включения и выключения по возможности. Для запуска можно использовать ручной старт.
Некоторые электрогенераторы требуется заземлять перед использованием, внимательно оцените территорию и выберите место для установки.
При преобразовании механической энергии в электроэнергию, иногда коэффициент полезного действия может падать до 30%.
Если не уверены в силах или боитесь сделать что-либо не так, советуем приобрести генератор в соответствующем магазине. Порой риски могут обернуться крайне плачевно…
Следите за температурой асинхронного генератора и его тепловым режимом.

Итоги

Несмотря на свою простоту реализации, самодельные электрогенераторы – это очень кропотливая работа, требующая полной сосредоточенности на конструкции и правильному подключению. Целесообразна сборка с финансовой точки зрения только, если у вас уже имеется работоспособный и ненужный двигатель. В ином случае вы отдадите за основной элемент установки больше половины ее стоимости, и общие траты могут существенно превысить рыночную стоимость генератора.

Теперь вы знаете, как сделать электрогенератор и если твердо решили создать его, надеемся, вы получили ответы на все интересующие вопросы перед началом сборки и теперь с полным багажом знаний можете приступать к работе.

В заключение хотелось предложить вам сборку замечательного изобретения одного студента-инженера. Это слабенький, генератор, который может вас спасти в трудную минуту без траты денежных средств даже на топливо.

generatorvolt.ru

Электрогенератор своими руками — видео обзор готовых генераторов и рекомендации как сделать в домашних условиях самому

К сожалению, отечественные электроснабжающие организации не держат своего слова. Их контракты, подписанные с потребителями, ничего не стоят. Подача электроэнергии за пределами больших городов непостоянная, качество подаваемого тока низкое (имеется в виду напряжение), поэтому жители небольших городов и поселков в запасе всегда имеют свечи, керосиновые лампы, а самые продвинутые устанавливают бензиновые генераторы тока. В этой статье будет предложен другой вариант, который будет обозначен вопросом, как сделать электрогенератор своими руками? Давайте рассмотрим один вариант этого прибора.

Электрический генератор из мотоблока

Жители загородных поселков давно пользуются мотоблоками. Ведь это на сегодняшний день, если так можно выразиться, самый надежный помощник, без которого работы в огороде или саду не проводятся. Правда, как и все этого типа инструменты, мотоблок выходит из строя. Восстановить его можно, но как показывает практика, лучше купить новый.

Владельцы инструмента распрощаться с ним не спешат, поэтому у каждого хозяина загородного дома в кладовке найдется один старый экземпляр. Его-то и можно будет использовать в конструкции электрогенератора напряжением 220/380 вольт. Он будет создавать крутящий момент генератору тока, в качестве которого можно приспособить обычный асинхронный двигатель. При этом необходим будет мощный электродвигатель (не меньше 15 кВт, с частотой оборотов вала 800-1600 об/мин). Почему такая большая мощность электродвигателя?

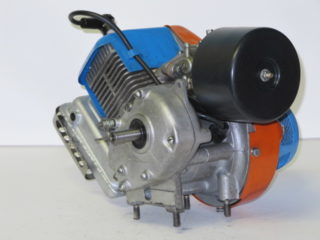

Для сборки самодельного генератора подойдут детали мотоблока

Делать самодельный генератор для парочки лампочек нет смысла, ведь решается вопрос полного обеспечения загородного дома электроэнергией. А с электродвигателем небольшой мощности получить достаточно электроэнергии не получиться. Хотя все зависит от суммарной мощности бытовых приборов и освещения дома. Ведь в небольших дачах кроме холодильника с телевизором ничего-то и нет. Поэтому совет – сначала рассчитайте мощность дома, затем выбирайте электрический мотор-генератор.

Сборка электрогенератора

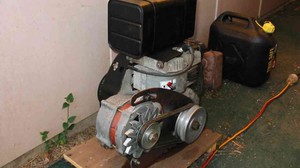

Итак, чтобы собрать бензиновый генератор своими руками напряжением 220 вольт, необходимо установить на одной станине мотоблок и электродвигатель так, чтобы их валы располагались параллельно. Все дело в том, что вращение от мотоблока к электрическому мотору будет передаваться при помощи двух шкивов. Один будет установлен на валу бензинового двигателя, второй на валу электрического. При этом необходимо правильно выбрать диаметры шкивов. Именно этими размерами подбирается частота вращения электрического мотора. Этот показатель должен быть равен номинальному, который указан на бирке оборудования. Небольшое отклонение в большую сторону в пределах 10-15% приветствуется.

Когда механическая часть сборки будет закончена, будут установлены шкивы, соединяемые ремнем, можно переходить к электрической части.

Устройство электрогенератора

Во-первых, обмотки электрического мотора соединяются по схеме звезда.
Во-вторых, подключаемые к каждой обмотке конденсаторы должны образовать треугольник.
В-третьих, напряжение в такой схеме снимается между концом обмотки и средней точкой. Именно здесь получается ток напряжением 220 вольт, а между обмотками 380 вольт.

Внимание! Устанавливаемые в электрическую схему конденсаторы должны иметь одинаковую емкость. При этом величину емкости подбирают в зависимости от мощности электродвигателя. Именно данное соотношение будет поддерживать правильно саму работу генератора тока, но особенно его пуск.

Для информации даем соотношение мощности мотора с емкостью конденсаторов:

2 кВт – 60 мкФ.
5 кВт – 140 мкФ.
10 кВт – 250 мкФ.
15 кВт – 350 мкФ.

Обратите внимание на некоторые полезные советы, которые дают специалисты.

Если электрический двигатель будет греться, то необходимо поменять конденсаторы на элементы с пониженной емкостью.
Обычно для самодельных электрогенераторов используют конденсаторы напряжением не меньше 400 вольт.
Обычно одного конденсатора хватает для активной нагрузки.
Если есть необходимость использовать для питания дома все три фазы электродвигателя, то необходимо установить в сеть трехфазный трансформатор.

И еще один момент. Если перед вами стоит проблема, как организовать отопление с помощью самодельного электрогенератора, то двигатель от мотоблока здесь будет мал (имеется в виду мощность прибора). Оптимальный вариант – это двигатель от автомобиля, к примеру, от Оки или Жигулей. Многие могут сказать, что такое оборудование обойдется в копеечку. Ничего подобного. Купить сегодня подержанный автомобиль можно именно за копейки, так что расходы будут мизерными.

Достоинства и недостатки

Итак, в чем достоинства этого прибора:

Вы тешите себя мыслью, что сделали его сами. То есть, вы горды собой.
Финансовые затраты снижены до минимума. Самодельный агрегат будет стоить гораздо меньше, чем заводской его собрат.
Если все этапы сборки провести грамотно, то собранное вашими руками электрическое оборудование можно считать надежным и достаточно продуктивным.

Несколько отрицательных моментов этого рода приборов.

Если вы в электрике новичок или пытаетесь, не вникая во все тонкости и нюансы сборки, изготовить генератор тока, то потерпите фиаско. Затраченное вами время и деньги будут считаться выброшенными на ветер.

В принципе, это и есть единственный недостаток, что и вселяет оптимизм.

Другие конструкции электрогенератора

Бензиновый вариант не является единственным. Заставить вращаться вал электродвигателя можно разными способами. К примеру, с помощью ветряка или водяного насоса. Не самые простые конструкции, но именно они позволяют отойти от потребления энергоносителя в виде бензина.

К примеру, собрать гидрогенератор своими руками тоже несложно. Если возле дома протекает речка, ее воду можно использовать в качестве силы для вращения вала. Для этого в ее русло устанавливается колесо со множеством емкостей. С помощью этой конструкции можно создать поток воды, который будет вращать турбину, прикрепленную к валу электродвигателя. И чем больше объем каждой емкости, чем чаще они установлены (увеличивается количество), тем большей мощности водяной поток. По сути, это своеобразный регулятор напряжения генератора.

Схема ветрогенератора

С ветровыми генераторами все немного по-другому, потому что ветровые нагрузки не являются величинами постоянными. Вращение ветряка, которое передается валу электрического мотора, необходимо регулировать, подстраивая под необходимую величину частоты вращения вала электродвигателя. Поэтому в этой конструкции регулятор напряжения – это обычный механический редуктор. Но здесь, как говорится, палка о двух концах. Если ветер снижает порывы, необходим повышающий редуктор, если, наоборот, увеличивает, нужен снижающий. В этом и заключается сложность сооружения ветрового электрогенератора тока.

Заключение по теме

Подводя итог, нужно понять, что самодельные электрогенераторы не панацея. Лучше добиться того, чтобы в поселок постоянно подавался электрический ток. Добиться этого сложно, а вот получить компенсацию за неудобства можно через суд. А уже полученные деньги направить на приобретение заводского бензинового генератора. Правда, придется учитывать расход недешевого топлива (бензина). Но если есть желание собрать электрогенератор своими руками, тогда вникайте в тему и пытайтесь.

onlineelektrik.ru

инструкция по изготовлению. 155 фото, чертежей и видео постройки

Электричество стало неотъемлемой частью нашего существования. Времена, когда пользовались свечами для освещения, выбивали пыль, развешивая ковры на улице и стирали белье в реке уже прошли. Для получения этого ценного ресурса, который прочно вошел в повседневную жизнь, можно использовать генераторы переменного и постоянного тока, которые преобразуют механическую энергию в электрическую.

Это – наиболее простое, незамысловатое устройство. Генератор постоянного тока можно сделать своими руками, чтобы заряжать тот же мобильник или ноутбук либо приобрести в любом супермаркете электротехники.

С развитием технического прогресса теперь любое электрооборудование можно купить в интернет-магазинах, которые предоставляют на своих веб-ресурсах фото и технические характеристики современных генераторов постоянного тока.

Краткое содержимое статьи:

Устройство
Конструктивно генератор постоянного тока не так и сложен. Он – тот же двигатель, только работает иначе. Преобразует механическую энергию в электрическую, а не наоборот.
Рассматривая его снаружи и изнутри, можно выделить следующие детали:
Чугунный или стальной корпус;
Статор;
Катушки возбуждения;
Якорь;
Обмотка самовозбуждения;
Коллектор;
Медно-графитные щетки
electrikexpert.ru
Самодельный генератор. Все способы своими руками
Способ 1
В Интернете нашел статью о том, как переделать генератор автомобиля на генератор с постоянными магнитами. Можно ли использовать этот принцип и переделать генератор своими руками из асинхронного электродвигателя? Возможно, что будут большие потери энергии, не такое расположение катушек.
Двигатель асинхронного типа у меня на напряжение 110 вольт, обороты – 1450, 2,2 ампера, однофазный. При помощи емкостей я не берусь делать самодельный генератор, так как будут большие потери.
Предлагается пользоваться простыми двигателями по такой схеме.
Если изменять двигатель или генератор с магнитами округлой формы от динамиков, то надо их устанавливать в крабы? Крабы – это две металлические детали, стоят на якоре снаружи катушек возбуждения.
Если магниты надевать на вал, то вал будет шунтировать магнитные силовые линии. Как тогда будет возбуждение? Катушка тоже расположена на валу из металла.
Если поменять подсоединение обмоток и сделать параллельное соединение, разогнать до оборотов выше нормальных значений, то получается 70 вольт. Где взять механизм для таких оборотов? Если перематывать его на уменьшение оборотов и ниже питание, то слишком упадет мощность.
Двигатель асинхронного типа с замкнутым ротором – это железо, которое залито алюминием. Можно взять самодельный генератор от автомобиля, у которого напряжение 14 вольт, сила тока 80 ампер. Это неплохие данные. Двигатель с коллектором на переменный ток от пылесоса или стиральной машины можно применить для генератора. На статор установить подмагничивание, напряжение постоянного тока снимать со щеток. По наибольшему ЭДС поменять угол щеток. Коэффициент полезного действия стремится к нулю. Но, лучше, чем генератор синхронного типа, не изобрели.
Решил испытать самодельный генератор. Однофазный асинхронный мотор от стиралки малютки крутил дрелью. Подключил к нему емкость 4 мкФ, получилось 5 вольт 30 герц и ток 1,5 миллиампера на короткое замыкание.
Не каждый электромотор можно использовать в качестве генератора таким методом. Есть моторы со стальным ротором, имеющие малую степень намагниченности на остатке.
Необходимо знать разницу между преобразованием электрической энергии и генерацией энергии. Преобразовать 1 фазу в 3 можно несколькими способами. Один из них – это механическая энергия. Если электростанцию отсоединить от розетки, то пропадает все преобразование.
Откуда возьмется движение провода с повышением скорости, ясно. Откуда магнитное поле будет для получения ЭДС в проводе – не понятно.
Объяснить это просто. Из-за механизма магнетизма, который остался, образуется ЭДС в якоре. Возникает ток в статорной обмотке, который замкнут на емкости.
Ток возник, значит, дает усиление на электродвижущую силу на катушках роторного вала. Появившийся ток дает усиление электродвижущей силы. Электроток статорный образует электродвижущую силу намного больше. Это идет до установления равновесия статорных магнитных потоков и ротора, а также дополнительные потери.
Размер конденсаторов рассчитывают так, что на выводах напряжение достигает номинального значения. Если оно маленькое, то снижают емкость, то повышают. Были сомнения по поводу старых моторов, которые якобы не возбуждаются. После разгона ротора мотора или генератора надо ткнуть быстро в любую фазу малым количеством вольт. Все придет в нормальное состояние. Зарядить конденсатор до напряжения равному половину емкости. Включение производить выключателем с тремя полюсами. Это относится с 3-фазному мотору. Такая схема используется для генераторов вагонов пассажирского транспорта, так как у них ротор короткозамкнутый.
Способ 2
Самодельный генератор сделать можно и по-другому. Статор имеет хитрую конструкцию (имеет специальное конструкторское решение), имеется возможность регулировки напряжения выхода. Я сделал генератор своими руками такого вида на строительстве. Двигатель брал мощностью 7 кВт на 900 оборотов. Обмотку возбуждения я подключил по схеме треугольника на 220 В. Запустил его на 1600 оборотов, конденсаторы были на 3 на 120 мкФ. Включались они контактором с тремя полюсами. Генератор действовал как выпрямитель с тремя фазами. С этого выпрямителя питалась электрическая дрель с коллектором на 1000 ватт, и пила дисковая на 2200 ватт, 220 В, болгарка 2000 ватт.
Приходилось изготавливать систему мягкого пуска, другой резистор с закороченной фазой через 3 секунды.
Для моторов с коллекторами это неправильно. Если в два раза повысить вращающую частоту, то уменьшится и емкость.
Также повысится и частота. Схема емкостей отключалась в автоматическом режиме, чтобы не использовать тор реактивности, не расходовать горючее.
Во время работы надо нажать на статор контактора. Три фазы разобрал их по ненужности. Причина кроется в высоком зазоре и увеличенном рассеивании поля полюсов.
Специальные механизмы с двойной клеткой для белки и косыми глазами для белки. Все-таки я получил с моторчика стиралки 100 вольт и частоту 30 герц, лампа на 15 ватт не хочет гореть. Очень слабая мощность. Надо мотор брать сильнее, или конденсаторов больше ставить.
Под вагонами используется генератор с ротором короткозамкнутым. Его механизм приходит от редуктора и на ременную передачу. Обороты вращения 300 оборотов. Он находится как дополнительный генератор нагрузки.
Способ 3
Можно сконструировать самодельный генератор, электростанцию на бензине.
Вместо генератора использовать 3-фазный асинхронный мотор на 1,5 кВт на 900 оборотов. Электродвигатель итальянский, подключаться может треугольником и звездой. Сначала я поставил мотор на основание с мотором постоянного тока, присоединил к муфте. Стал крутить двигатель на 1100 оборотов. Появилось напряжение 250 вольт на фазах. Подключил лампочку на 1000 ватт, напряжение сразу упало до 150 вольт. Наверное, это от фазного перекоса. На каждую фазу надо включать отдельную нагрузку. Три лампочки по 300 ватт не смогут снизить напряжение до 200 вольт, теоретически. Можно конденсатор поставить больше.
Обороты двигателя надо делать больше, при нагрузке не снижать, тогда питание сети будет постоянным.
Необходима значительная мощность, автогенератор такую мощность не даст. Если перемотать большой камазовский, то с него не выйдет 220 В, так как магнитопровод будет перенасыщен. Он был сконструирован на 24 вольта.
Сегодня собирался пробовать подсоединить нагрузку через 3-фазный блок питания (выпрямитель). В гаражах свет отключили, не получилось. В городе энергетиков систематически отключают свет, поэтому надо делать источник постоянного питания электричеством. Для электросварки есть навеска, подцепляется к трактору. Для подключения электрического инструмента нужен постоянный источник напряжения на 220 В. Была мысль сконструировать самодельный генератор своими руками, и инвертор к нему, но, на аккумуляторных батареях не долго можно проработать.
Недавно включили электричество. Подключал двигатель асинхронный из Италии. Поставил его с мотором бензопилы на раму, скрутил вместе валы, поставил муфту резиновую. Катушки соединил по схеме звезды, конденсаторы треугольником, по 15 мкФ. Когда запустил моторы, то на выходе питания не получилось. Присоединял конденсатор, заряженный к фазам, напряжение появилось. Свою мощность в 1,5 кВт двигатель выдал. При этом питающее напряжение снизилось до 240 вольт, на холостых оборотах было 255 вольт. Шлифмашинка от него нормально работала на 950 ватт.
Пробовал повысить обороты двигателя, но не получается возбуждение. После контакта конденсатора с фазой напряжение возникает сразу. Буду пробовать ставить другой двигатель.
Какие конструкции систем за границей производятся для электростанций? На 1-фазных понятно, что ротор владеет обмоткой, перекоса фаз нет, потому что одна фаза. В 3-фазных имеется система, которая дает регулировку мощности при подсоединении к ней моторов с наибольшей нагрузкой. Еще можно подсоединить инвертор для сварки.
В выходные хотел сделать самодельный генератор своими руками с подключением асинхронного двигателя. Удачной попыткой сделать самодельный генератор оказалось подключение старого двигателя с корпусом из чугуна на 1 кВт и на 950 оборотов. Мотор возбуждается нормально, с одной емкостью на 40 мкФ. А я установил три емкости и подключил их звездой. Этого хватило для запуска электродрели, болгарки. Хотел, чтобы получилась выдача напряжения на одной фазе. Для этого подключал три диода, полумост. Сгорели лампы люминесцентные для освещения, и подгорели пакетники в гараже. Буду наматывать трансформатор на три фазы.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Поделиться ссылкой:
elektronchic.ru
устройство и принцип работы, схема для сборки
Содержание статьи:
Электрический генератор – это устройство, предназначенное для получения электроэнергии, расходуемой на конкретные цели. Самодельный аппарат способен выполнять функцию источника лишь при соблюдении определенных условий. Собрать его полностью «с нуля» дома вряд ли удастся. Единственный способ изготовить электрогенератор своими руками – использовать для этих целей другие, работающие по тому же принципу механизмы. Больше всего подходит старый двигатель от мотоблока или ветряной установки. Работы по сборке потребуют больших затрат сил и средств, а также наличия определенного опыта. Если полной уверенности в удаче нет – лучше всего приобрести хоть и дорогое, но эффективно работающее фирменное изделие.
Устройство и принцип работы

Генератор постоянного тока
Перед тем как изготовить электрогенератор своими руками в чисто домашних условиях потребуется ознакомиться с его конструкцией и разобраться, как он работает. Основой такого устройства является многосекционная обмотка, располагающаяся на неподвижном статоре. Внутри помещается подвижный якорь (ротор), в конструкции которого предусмотрен постоянный магнит. Эта часть генератора посредством специального приводного механизма связана с движителем, приводимым во вращение от ветряка или бензинового двигателя. В качестве привода допускается использовать альтернативные энергоресурсы (вода или тепло, образуемое при сгорании дров, например).
Порядок работы:
при вращении ротора его магнитные линии пересекают э/м поле статорных катушек;
благодаря этому, согласно закону индукции Фарадея, в них наводится ЭДС соответствующей величины;

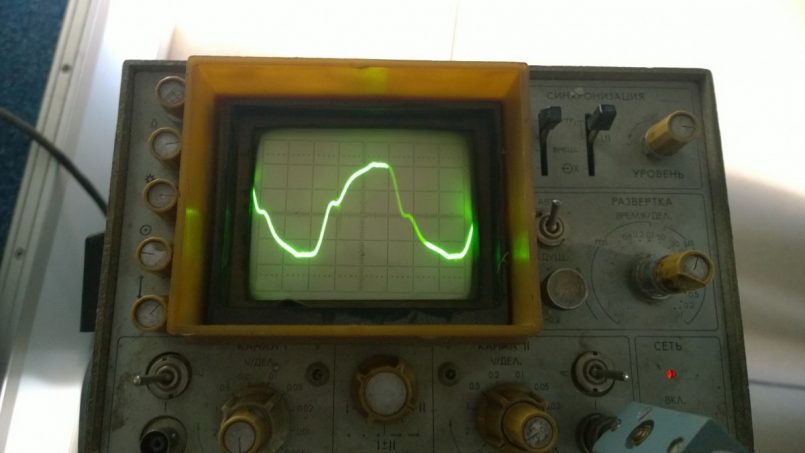

к катушкам статора подключается нагрузка, переменный ток в которой меняется по синусоиде.
В зависимости от числа обмоток статора и схемы включения можно получить однофазный 220 Вольт или трехфазный (380 Вольт) самодельный генератор.
Этот принцип действия распространяется на все образцы электрических машин без исключения (независимо от типа привода).
Эффективно работающий генератор электрического тока, своими руками изготовленный из подсобных деталей, способен решить целый ряд бытовых проблем. Самодельные изделия традиционно используются для выработки электрической энергии, достаточной для питания домашней электросети. Помимо этого от агрегата может работать не очень мощное сварочное оборудование или водяной насос для полива грядок на даче. Изготовленное в виде ветряного генератора изделие допускается эксплуатировать на даче и в походе.
Сборка генератора своими руками
Инструкция по сборке генераторов тока своими руками предполагает выполнение работ в несколько этапов. Они начинаются с подготовительной стадии, на которой необходимо запастись исходными заготовками и требуемым материалом.
Подготовительный этап

Двигатель мотоблока Крот
Для сборки потребуются:
Старый электродвигатель от мотоблока или ветряка с рабочей статорной обмоткой. Также популярны варианты использования двигателей от старой стиральной машины или водяного насоса.
Для выравнивания выходного тока желательно заранее изготовить выпрямитель (преобразователь).
Для облегчения запуска будущего устройства и самовозбуждения его обмоток 220 Вольт потребуется высоковольтный (не менее 400-500 Вольт) конденсатор емкостью 3-7 микрофарад. Точное его значение выбирается в зависимости от планируемой мощности генератора.

Для сборки потребуются длинные куски провода в надежной изоляции, клейкая защитная лента и монтажный инструмент (бокорезы, плоскогубцы и набор отверток). Также следует запастись мощным паяльником, необходимым для восстановления контактов в нарушенных обмотках старого двигателя.
Следует заранее побеспокоиться о заземлении корпуса будущего изделия, вырабатывающего напряжение опасной для человека величины.
По завершении подготовки переходят к сборке, порядок которой зависит от выбранного исходного образца.
Ветряк – простейший вариант

Схема ветрогенератора своими руками
Самый простой в исполнении способ – изготовление ветряного генератора, собранного из подручных деталей и готовых модулей. От него могут работать совсем простые электрические нагрузки, мощность которых не превышает 100 Ватт (лампочка, например). Для его изготовления потребуются:
(он будет работать в качестве генератора).
Каретка и основная звездочка от взрослого велосипеда.
Цепь роликовая от старого мотоцикла.
Велосипедная рама.
У хорошего мастера все эти подручные заготовки наверняка отыщутся в гараже, из них без труда своими руками собирается электрический генератор.
Для ознакомления с этой процедурой желательно просмотреть видео, в котором подробно рассказывается о порядке изготовления ветряка.

На вал такого электродвигателя устанавливается звездочка, которая посредством роликовой цепи приводится во вращение от самодельных ветряных лопастей, закрепленных на велосипедной раме. С их помощью поступательное движение ветра преобразуется во вращательный момент. Такая конструкция способна генерировать ток в нагрузке до 6-ти Ампер при напряжении 14 Вольт.
Силовая установка на основе генератора от мотоблока

Строение генератора от мотоблока
Более сложный в исполнении вариант предполагает применение старого мотоблока, используемого в качестве привода. Функцию генератора в этой системе выполняет асинхронный двигатель с частотой вращения до 1600 об/мин и эффективной мощностью до 15 кВт. В процессе сборки его приводной механизм посредством шкивов и ремня связывается с осью мотоблока. Диаметр шкивов выбирается таким, чтобы частота вращения переделанного в генератор электродвигателя была на 15% выше паспортного значения.
Достоинства и недостатки

В отличие от заводских самодельные бензиновые генераторы, изготовленные в домашних условиях, обычно имеют большие габариты и вес
К достоинствам собранного ручным способом изделия следует отнести:
Возможность не зависеть от перебоев в работе питающих подстанций, получая необходимый минимум электричества самостоятельно.
Генератор-самоделка настраивается на рабочие параметры, соответствующие конкретным запросам пользователя.
Его изготовление вместо покупного изделия позволит сэкономить значительные суммы (особенно – в ситуации с асинхронными машинами на 380 Вольт).
Недостатком самостоятельного изготовления считаются возможные сложности со сборкой конкретного типа изделия и необходимость расходования средств на энергоносители (горючее, например).
Советы по эксплуатации
Перед тем как сделать бытовой генератор электричества, нужно ознакомиться с правилами его эксплуатации. Их суть состоит в следующем:
Перед запуском устройства все нагрузки отключаются, чтобы он поработал вхолостую.
Проверяется наличие масла в рабочем отсеке генератора – его уровень должен быть выше установленной отметки;
Устройство остается включенным примерно на 5 минут, после чего допускается подключать нагрузку.
В соответствии с правилами эксплуатации и ухода за такими генераторами, самым подходящим режимом работы считается использование его мощности на 70% от предельного значения. При соблюдении этого требования оборудование не будет перегреваться и легко справится с расчетной нагрузкой.
strojdvor.ru
