Делаем подъемные ворота своими руками; чертежи и этапы работ

Гараж становится неотъемлемой составляющей любого дома или дачи, так как автомобиль есть практически у каждой семьи и очень часто не один. Как вы понимаете гараж без качественных, надёжных и удобных ворот существовать не может, так что подходить к выбору конструкции будущих ворот необходимо очень тщательно.

Разновидности подъёмных ворот

На сегодняшний день подъёмные ворота стали обычным делом и встречаются очень часто. Их основным преимуществом является невероятная функциональность и комфортабельность использования.

Благодаря своей компактности они отлично подходят для любых типов гаражей и дворов, могут работать в ограниченном пространстве и отлично экономят вам время и силы при открывании. На сегодня существуют такие виды подъёмных ворота:

Подъёмно-секционные

Основное полотно состоит из панелей, который собраны в единую не жёсткую конструкцию и способны изгибаться по мере поднятия и выравниваются в жёсткое полотно в закрытом состоянии.

Ворота подьемные секционного типа

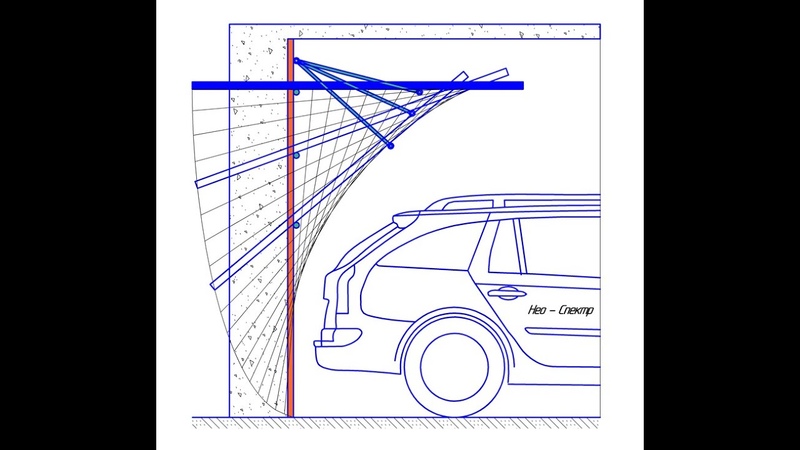

Подъемно-поворотные

Передняя панель цельная и абсолютно не поддаётся деформации. Подъём такой конструкции происходит по изогнутой траектории, верхняя часть немного углубляется внутрь гаража, примерно на тридцать процентов от всего высота, а нижняя выходит наружу, оставшимся отрезком.

Подбирать ту или иную разновидность следует учитывая ваши предпочтения и особенности самого гаража, а также количество свободного пространства рядом с въездом. Также учитывайте и стоимость, а также сложность самостоятельного монтажа, так как оба этих параметра будут отличаться у каждого из видов.

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.

Далее, в статье вы узнаете, как сделать подъёмные ворота своими руками, но прежде вам необходимо узнать конструкцию подъемно-поворотных ворот. Состоят они из рамы, которая надёжно закреплена в гаражном проёме, самого воротного полотна и механизма, который осуществляет движение.

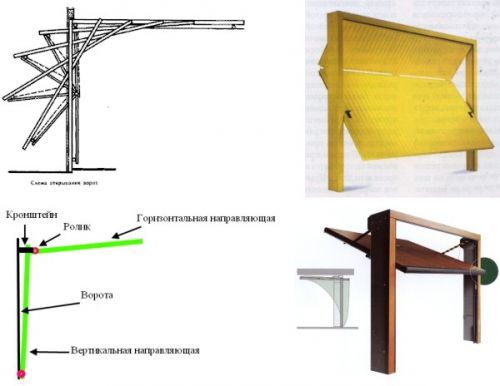

Верхний край закреплён на двух рейках по которым и движется на роликах примерно на высоте двух третьих от нижнего края закреплены боковые ролики, которые движутся по боковым рекам. В движение всю систему приводят один или два привода, или в крайнем случае это ручное открывание ворот.

Собираем необходимые материалы и инструменты

В зависимости от особенностей и типа, количество и тип материалом будут изменяться, но для самых простых ворот, которые вы без труда сможете сделать своими руками, вам потребуются такие материалы:

Деревянные бруски с сечением 120х80 и 100х100, для коробки и потолка соответственно.
Металлические штыри для закрепления.
Уголки для рамы и рельс, 35х35х4 и 40х40х4.
Швеллерный кронштейн 80х45.
Пружина, с диаметром внутри 30 миллиметров.

Металлический прут диаметром 8 миллиметров.
Собственно, само полотно.
Если требуется тогда купите привод для автоматизации.

Из инструментов вам потребуются самые простые вещи, которые вы легко найдёте у себя в гараже, а именно: молоток, рулетка, карандаш, набор гаечных ключей, дрель, уровень, отвёртки, свёрла по металлу и дереву, болгарка и сварочный аппарат.

Пошаговая инструкци

Весь процесс монтажа довольно простой и будет происходить по следующему плану:

Изготовление рамы.
Установка роликов.
Создание щита.
Монтаж дополнительных элементов.

Итак, начинаем процесс с проектирования будущей конструкции. Лучше всего заранее проделать это, чтобы в процессе работы у вас не возникали заминки и сложности с расчётами, так как голова будет занята множеством различных делать, и работа будет двигаться очень медленно, а результат может получиться менее качественным.

Шаг 1:Замеры проема

Первым делом замеряете гаражный проём, после чего переносите его на бумагу. Исходя из получившихся значений делаете небольшой набросок будущей конструкции, если не знаете этого, лучше воспользуйтесь любом из готовых чертежей который вам понравится.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Шаг 2:Крепление основного каркаса

После того как вы знаете какие ворота хотите делать, можно приступать к работе. Самодельные подъёмные ворота делаются на основе деревянного короба, который собирается в единую раму. Отдельные бруски скручиваются металлическими уголками или пластиками с помощью саморезом, гвоздей или болтов.

Щит гаражных ворот рекомендуется утеплить – тогда даже в зимние холода в гараже будет поддерживаться комфортная температура.

Получившаяся рама фиксируется в проёме, нижняя часть должна углубляться в пол на глубину три-пять сантиметров. Закреплять раму необходимо металлическими штырями к каждой стене и к полу. Для надёжности, на каждый погонный метр необходимо использовать один штырь длинной от тридцати сантиметров.

Смотрим видео:Делаем каркас полотна

Шаг 3:Сборка полотна

Полотно собирается очень просто: для него изготавливается металлическая рама из уголков, а поверх зашивается листом металла. Чтобы украсить ворота, лист модно отделать различными декоративными панелями. Для утепления и звукоизоляции используется пеноплекс, минеральная вата и прочее.

Шаг 4:Крепим пружины и механизмы

Лучше всего пружины выбрать из стали 65Г.

Берём уголки и делаем опору для направляющего механизма. На одном из полок сверлим два отверстия, через них будет производиться закрепление конструкции на опорах.

С другой стороны, сверлим три отверстия диаметром один сантиметр, чтобы закрепить пружинный кронштейн. Кронштейн и пружину соединяют пластиной для регулировки.

Таким образом, на верхней части пружины получается кольцо, а на нижней резьба. Снизу используя уголки делаем узел из шарниров, с отверстием около одного сантиметра.

Он приваривается к раме рядом с нижним ребром и серединой отверстия, предназначенного под рычаг подъёмной системы, на расстоянии около двенадцати сантиметров.

Утепление полотна: Не рекомендуется использовать дерево в качестве утеплителя. Оно тяжелое и хорошо впитывает влагу.

Шаг 5:Делаем направляющие, рельсы

Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков.

Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.

Рама формируется с помощью толстого уголка. При полотне 25-ке лучше всего использовать 75-й уголок, а при 50-м полотне – уголок сотку.

На краях рельс крепятся фиксаторы, которые будут удерживать створку в открытом и закрытом положении и не дадут роликам съехать в рельсы.

Рельса закрепляем болтами к стене точно вымеривая уровень, лучше всего это делать, приоткрыв ворота до половины, чтобы ролики находились посередине обеих направляющих.

Шаг 6:Завершающий этап

После того как все работы по монтажу закончены, всю систему необходимо покрасить чтобы металл не поддавался коррозии и не испортился слишком быстро. Труднодоступные места, и места, прилегающие к стенам и прочим поверхностям следует покрасить ещё до начала установки.

После этого дав конструкции подсохнуть, можете приступать к её эксплуатации.

Производим автоматизацию

Сделав подъёмные ворота своими руками следует задуматься об их автоматизации, так как постоянно бегать и открывать их не всегда удобно. Например, в зимнее время или, когда идёт проливной дождь не сильно хочется выходить и возиться с замками и прочим. Лучше всего сделать это сидя в машине или только при выходе из дома.

Произвести автоматизацию поворотных или откидных ворот очень просто, вам требуется только приобрести подходящий привод и установить его согласно инструкции, которая прилагается в комплекте.

Все чертежи должны там присутствовать и, чертежи покажут вам наглядно как производить установку.Механизм для поворотных ворот зависит от способа его установки и может быть следующих разновидностей:

Установка производится на полотно ворот.
Монтируются на направляющих.
Привод устанавливают на боковых стойках.

Какой больше подходит для вас необходимо решать самостоятельно, так как это будет зависеть от особенностей конструкции, веса ворот, ваших предпочтений и прочих факторов.

Ворота гаражные подъемные своими руками чертежи, видео

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

Их сложно взломать.
Открываются без необходимости прикладывать усилия.
При правильной технологии создания отличаются долговечностью.
Сохраняют внутреннюю площадь.
Можно устанавливать в различных гаражных проемах.

Недостатки:

Сложность выполнения работы.
Механические составляющие конструкции могут быть перегружены.
Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Особенности каркаса

Перечень основных частей поворотных подъемных ворот:

Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
Створка поворотного типа, вмонтированная в раму из стали.
Возвратной пружины – нужна для закрытия в ручном режиме.
Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

Основные элементы конструкции

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

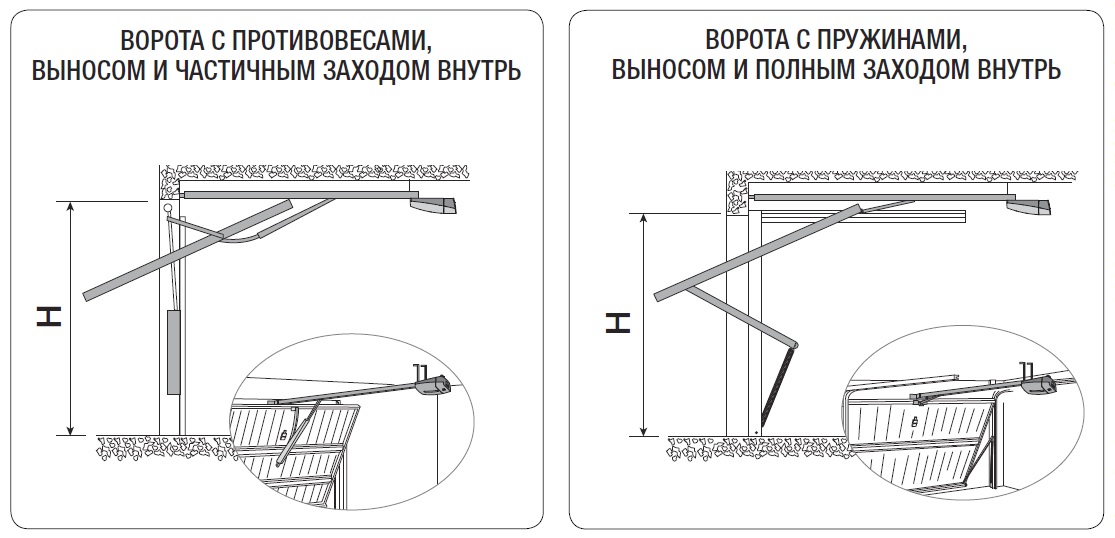

Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
Дрель.
Гаечные ключи.
Рулетка.
Отвертки.
Уровень.
Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
Возвратные пружины.
Уголки.
Кронштейны.
Противовесы.
Направляющие полозья.
Трос.
Выбранные элементы для создания створки.
Сталь для отделки.
Профильная труба.

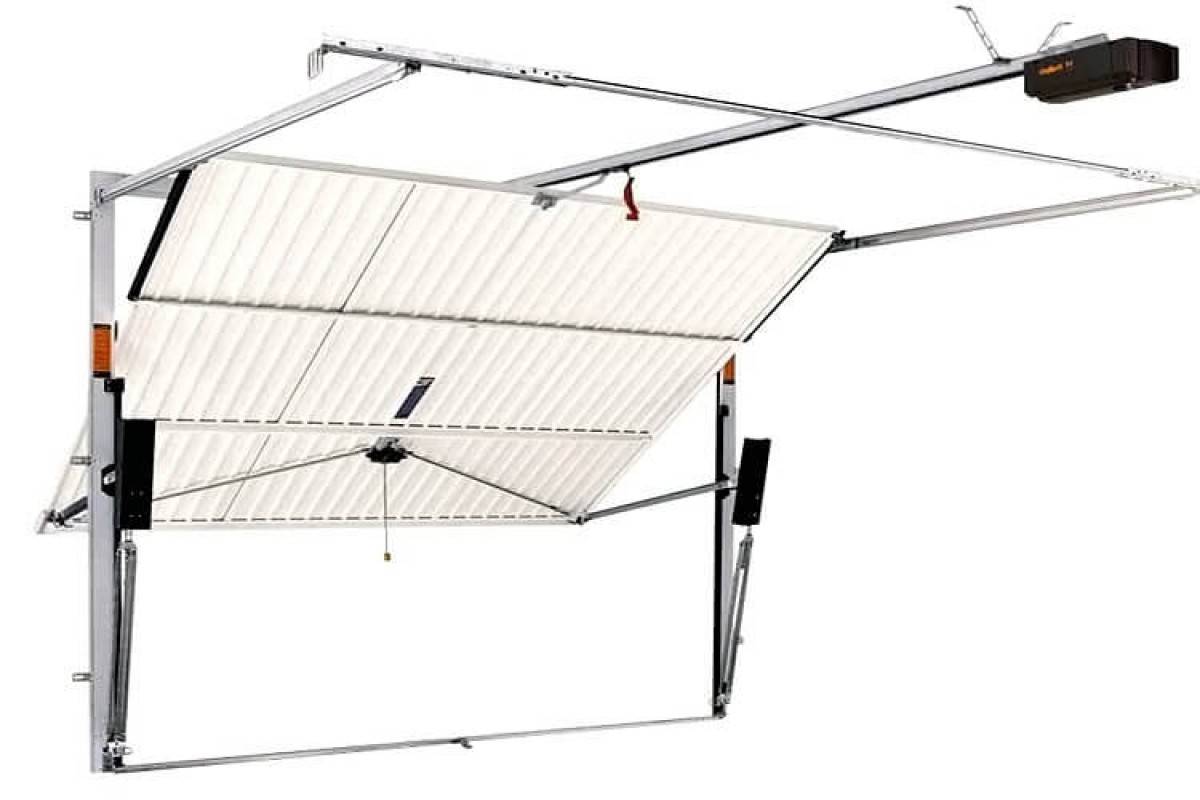

Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

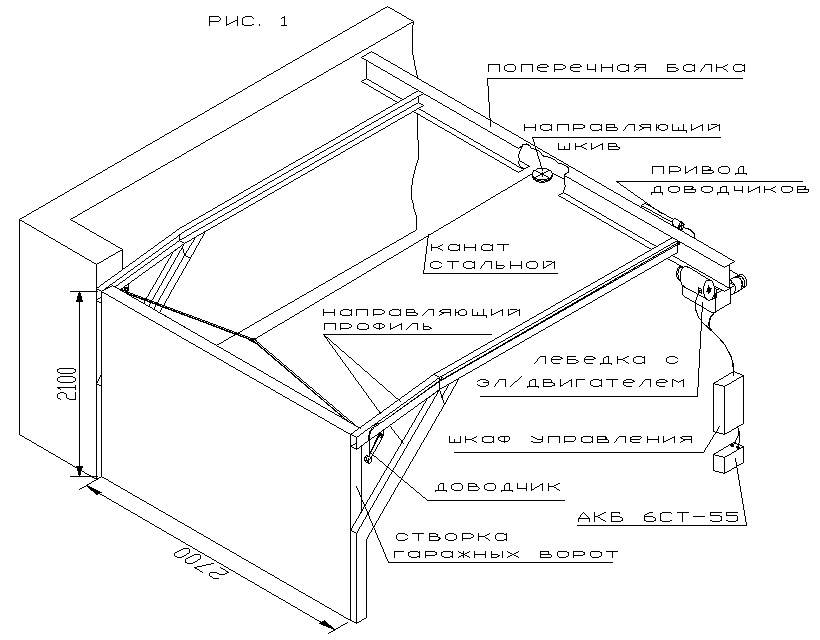

Пример выполнения с чертежом

Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Ворота для гаража сделать самому своими руками. Изготовление ворот: чертежи, материалы

В связи с подъемом цен на материалы и монтаж гаражных конструкций, некоторые владельцы автомобилей предпочитают самостоятельно оборудовать «дом» для своей машины. Это мудрое решение, так как, сэкономив на оплате специалистам, можно самому произвести изготовление ворот для гаража, вложив средства в качественные материалы и автоматику. Самый быстрый вид установки — это покупка готовой конструкции соответствующего размера, которая собирается вручную по инструкции от производителя. Умельцы, которые уверены в своих силах, могут самостоятельно провести все этапы работ – от чертежа до готовой конструкции.

Виды гаражных ворот

Прежде всего, необходимо определиться, какие именно ворота для гаража своими руками вы желаете оборудовать. Для этого следует сориентироваться на местности, по размеру конструкции и сумме, с которой будет легко расстаться.

Самым дешевым и простым считается изготовление распашных ворот. Они могут открываться вовнутрь помещения, если гараж находится близко к тротуару, или наружу, если место позволяет.
Популярными и удобными в эксплуатации являются секционные ворота для гаража. Готовые стандартные секции поступают в продажу от производителей, но можно сделать под заказ, если конструкция нестандартная. Полностью самостоятельно изготовить части ворот этого типа, от чертежа до окончательной установки, вполне реально опытному конструктору, но стоимость временных и денежных затрат будет немалая.
Подъемные ворота также пользуются спросом, так как очень удобны в эксплуатации. Эти конструкции не требуют академической подготовки для монтажа, но расчеты, от которых зависит цена на материалы и автоматику, должны быть проведены качественно.

Секционные конструкции

Любая автоматика создает дополнительный комфорт, так как экономит время водителя. Кроме этого, секционные ворота для гаража имеют следующие качества:

Этот тип конструкций считается самым теплым, герметичным и устойчивым к погодным воздействиям. Если гараж соединен с домом, то никакие сквозняки, потоки дождевой воды или снег не проникают в жилище.
Полная гарантия сохранности автомобиля обеспечивается даже при отключении электричества. Автоматические ворота этого типа практически невозможно взломать.
Они весьма компактны и дают максимум пространства для проезда автомобиля.

Благодаря этим качествам, секционные механизмы самые востребованные у владельцев гаражей. Они открываются плавно и тихо, что немаловажно, если «дом» для автомобиля находится в непосредственной близости от жилища, своего или соседей.

Секционные конструкции в действии

Чтобы разобраться, как сделать ворота самостоятельно, следует знать их отдельные элементы. Они состоят из полотна, которое соединяется петлями, и торсионной системы, в состав которой входят тросы, барабаны и пружинный механизм.

Полотно – это сэндвич–панель из листовой оцинкованной стали с утеплителем между двумя листами. В виде утеплителя чаще всего применяют полиуретановую пену. Если гараж холодного типа, то подойдет панель 20 мм толщины. Для обустройства теплого помещения для автомобиля выбирается панель от 35 до 45 мм. Эта толщина полотна равносильна толщине стены в 1.5 кирпича.

При подъеме ворот панель передвигается вначале по вертикальной оси вверх, преломляется на стыке петель и переходит на горизонтальную ось рамы под потолком гаража. Мягкий и бесшумный ход обеспечивают полиамидовые шарики.

Сконструировать и установить ворота для гаража своими руками такого типа достаточно сложно, поэтому оптимальным будет вариант покупки готового изделия от производителя с самостоятельным монтажом по инструкции.

Механизмы для ворот

Сегодня любой вид дверей для гаража можно сделать автоматическим. Самыми часто устанавливаемыми являются секционные и откатные ворота. Их предпочитают, прежде всего, из-за максимальной экономии пространства как в помещении, так и на улице, комфорта использования и надежности конструкции. Умельцы даже распашные двери, ранее закрываемые исключительно на замок, превращают в автоматические ворота, присоединив их к открывающему механизму.

Современный автомобильный рынок изобилует различного вида устройствами. Можно приобрести модели от самых простых и дешевых механизмов до имеющих специальную кодовую клавиатуру, например радиоуправляемый брелок или считыватель карт. Все зависит от суммы, которую владелец готов вложить в комфорт и безопасность своего гаража.

Автоматические приводы

Автоматика для ворот – это чаще всего обычный реечный привод, который можно установить самостоятельно. Он мощный и достаточно надежный, оснащен радиотрактом, лампой и дистанционным пультом. В темное время суток осветительная лампа автоматически включается при открытии дверей, что позволяет с большим комфортом и безопасностью поставить автомобиль в гараж.

Если устанавливать распашные ворота для гаража своими руками, то автоматика может быть линейного или рычажного типа. Ее работа заключается в следующем:

двигатель с помощью редуктора вращает винты;
гайки перемещаются винтами вдоль направляющей оси, в результате чего энергия мотора преобразуется в линейное движение, и гайка открывает ворота;
для блокировки дверей при открытии и закрытии гайки нажимают на выключатели в крайних точках, тем самым останавливают привод;
управляет приводом блок, оборудованный системой безопасности в виде электронных датчиков, распознающих сигнал с брелка, или при наезде автомобиля на препятствие.

Автоматика для ворот откатного типа в своей основе имеет чаще всего электромеханический привод. В его конструкцию входят электромотор, редуктор и блок управления. Все виды электромеханических устройств имеют функцию разблокировки на случай аварийного отключения электропитания.

Выбор материалов

При желании и умении сконструировать и установить ворота для гаража своими руками не составит большого труда. Проще и дешевле изготовить распашные или подъемно–поворотные двери. Последний вариант предпочтителен для помещений, которые ограничены во внешнем пространстве, например расположены рядом с тротуаром. Такой гараж трудно открыть, не перегородив улицу, поэтому секционный или подъемно–поворотный тип дверей станет решением проблемы.

Перед выбором материала необходимо определиться, какой вид автоматического устройства будет устанавливаться на ворота. Размеры, вес и материал изделия в совокупности диктуют мощность и грузоподъемность всего механизма.

Самые простые подъемно–поворотные двери состоят из таких материалов:

деревянные бруски для потолка и вертикальной коробки;
штыри из металла;
уголки для рамы и рельс соответствующих размеров;
пружина и металлический прут для регулировки натяжения;
электропривод;
полотно для двери.

Размеры материалов подбираются соответственно проведенным измерениям дверной коробки гаража.

Выбор конструкции

Изготовление ворот следует начать с выбора полотна. Меньше времени займет и надежнее будет купить сэндвич–панели соответствующего размера. Их можно подобрать по цвету и фактуре, от недорогих однотонных до дорогих со вставками из дерева ценных пород.

Если подумать, как сделать ворота самостоятельно, то оптимальным решением станет обитый оцинкованным железом деревянный щит. Его можно теплоизолировать пенополистиролом и облагородить внешний вид пластиком любого цвета или панелями из дерева.

Изготовление гаражных ворот

Когда материалы продуманы, расчеты выверены и инструменты подобраны, начинается процесс изготовления частей конструкции. Для этого потребуется:

собрать раму из деревянных брусков, скрепленных уголками, соответственно ширине и высоте въезда в гараж;
установить готовую раму в проем и закрепить штырями, при этом нижняя часть должна уходить в пол на пару сантиметров;
сделать сами ворота, обшив полотно из дерева оцинкованным железом;
установить утеплитель и облицевать ворота пластиком или деревянными панелями;
из металлических уголков изготавливаются рельсы, по которым будет двигаться щит;
из уголка сделать опорный механизм, для этого нужно просверлить два отверстия для крепления к продольной стойке с одной стороны и с другой — три отверстия для установки пружинного кронштейна;
из уголка с отверстием 0. 85 см изготовить шарнирный узел и приварить внизу рамы между ее нижней стороной ребра и середины отверстия для рычага подъемного механизма;
к торцу рычага приварить пластину с подготовленным отверстием для регулировки натяжения;
соединить регулировочной пластиной кронштейн с пружиной, крайние спирали которой используются для зацепов;
к нижней части пружины присоединить прут, который будет выполнять функции регулятора натяжения.

Монтаж конструкции требует обязательного использования сварки для большей надежности всего устройства.

Использование готовой конструкции

Каждый владелец гаража определяет сам, как сделать ворота – с нуля до установки самостоятельно, на что может уйти много времени и денег, или купить готовую конструкцию и вставить ее по инструкции от производителя. Второй вариант потребует несколько больше денежных вложений, но максимально ускорит монтаж и запуск эксплуатации механизма.

Если проводить установку без обращения за помощью к специалистам, используя готовые ворота, то экономия составит 25–35%. Это прекрасный показатель, учитывая, что профессионально сделанные в заводских условиях гаражные ворота намного качественнее, надежнее и красивее, чем кустарного производства.

На свою продукцию фирмы-производители дают гарантию, что также немаловажно. Так что выбор должен стоять между дорогим качеством и быстрой установкой или длительным и недешевым процессом конструирования и монтажа ворот самостоятельно.

чертежи, изготовление, материалы, установка Подъемно складные ворота своими

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи . Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу , а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих – здесь может сгодится профиль УД для установки . Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес , выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см.

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

строительный уровень и рулетка;
металлические листы для формирования полотна створки;
аппарат для сварки;
электрическая ножовка по металлу;
дюбеля и кронштейны;
электродрель;
металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными — откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению! Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

безопасность использования;
простота и максимально удобство эксплуатации;
неплохие прочностные характеристики.

Главным недостатком этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

большой вес конструкции. Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
несколько увеличенный расход исходных материалов;
некоторые неудобства при заезде в гараж. К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
в открытом положении ворота отнимают примерно 20-30 см высоты проема;
в случае существенного повреждения полотна, его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

деревянные бруски высокой прочности;
металлические штыри хорошего качества;
уголки;
кронштейны;
жесткие пружины;
металлические прутки;
декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео – Гаражные ворота подъемные своими руками

Владельцы автомобилей уделяют повышенное внимание технической оснащённости своего гаража. Главная роль при этом отведена установке прочных ворот, отличающихся функциональностью и эстетичностью. Особенной популярностью пользуются подъёмные ворота, которые несложно изготовить и установить своими руками.

Особенности подъёмных гаражных ворот

Планируя оснастить помещение для хранения транспортного средства самодельными подъёмными механизмами, тщательно ознакомьтесь с их конструктивными и эксплуатационными особенностями.

Внимательно проанализируйте положительные стороны конструкции, изучите отрицательные моменты.

Варианты конструкции ворот: какой выбрать

В гаражных помещениях используют различные типы подъёмных ворот:

Подъёмные ворота с поворотным механизмом надёжно защищают гараж. Для их изготовления можно использовать покупные комплектующие или воспользоваться самостоятельно изготовленными элементами. Последний вариант значительно сэкономит денежные средства.

Достоинства поворотных гаражных ворот

Подъёмная конструкция выгодно отличается от других типов гаражных ограждений. Главные преимущества:

Недостатки ворот с откидной створкой

Любая конструкция ворот, наряду с достоинствами, имеет определённые недостатки. Не являются исключением и механизм подъёмно-поворотного типа:

Главные части подъёмных конструкций — металлическая силовая рама, шарнирно закреплённое полотно и механизм перемещения.

Элементы конструкции подъёмных ворот не так многочисленны, как могло показаться

Рама конструкции изготавливается из стальных профилей прямоугольного сечения или прочных деревянных брусьев. Она является силовым элементом, несущим основную нагрузку. Коробка фиксируется в гаражном проёме и обеспечивает крепление подвески, связанной с механизмом перемещения.

Поворотная створка должна соответствовать параметрам гаражного проёма. Полотно представляет собой каркас, изготовленный из металлических профилей. Оно зашивается стальными листами или сэндвич-панелями. С целью уменьшения расходов иногда применяются деревянные щиты. Для защиты полотна ворот от коррозии его можно обить оцинкованной сталью. Дополнительную привлекательность ограждению придают декоративные панели, установленные с внешней стороны.

Устройство открытия ворот предусматривает использование одного из следующих механизмов:

шарнирно-рычажного, отличающегося надёжностью и простой конструкцией. Он позволяет выполнить подъём створки с одновременным поворотом и предотвратить блокировку. При монтаже важно обеспечить точность установки направляющих и произвести регулировку пружин, способствующих перемещению;
оснащённого противовесами привода, применяемого для массивных полотен. Такие ворота изготавливаются из толстой листовой стали или древесины тяжёлых пород. Устройство включает стальной трос, зафиксированный в углах металлоконструкции и проходящий через блок лебёдки к противовесу. Иногда вместо троса применяется стальная цепь. В конструкции с противовесами балансиры выполняют функцию пружин, компенсируя массу ворот.

Схема работы подъёмного механизма

Открытие подъёмных ворот с помощью шарнирно-рычажной конструкции осуществляется благодаря роликам и подъёмным рычагам. Перемещение полотна происходит по направляющим, закреплённым на потолке гаража.

После подъёма полотно фиксируется в потолочной части гаражного помещения. При этом низ створки формирует навес над проёмом. При закрытых створках пружины находятся в растянутом состоянии, а в открытом положении — в сжатом.

Многие владельцы автомобилей оборудуют помещения для хранения транспорта именно шарнирно-рычажной конструкцией.

Открытие щитового полотна может осуществляться вручную или с применением специального электрического привода, предусматривающего возможность дистанционного управления.

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Выполнение замеров гаражного проёма — обязательная операция, осуществляемая на проектном этапе.

Можно самостоятельно разработать эскиз будущей конструкции.

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

При выборе материалов обратите внимание на их прочность и пожаробезопасность.

Выбор материалов и комплектующих зависит от размеров проёма, конструкции ворот и степени автоматизации.

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;
Раму лучше сделать из металлической трубы, но если ее нет, можно использовать деревянные бруски
металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;
стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;
Каркас воорот также делается из металлической трубы
компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;
комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;
Установка электрического привода позволит вам управлять воротами дистанционно
пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

рулетка длиной 5 метров, строительный уровень;
комплект гаечных ключей и набор различных отвёрток;
электрическая дрель в комплекте со свёрлами;
болгарка с отрезным кругом диаметром 180 мм;
аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Подъемные ворота как сделать своими руками

Самая полная информация по теме: «подъемные ворота как сделать своими руками» с полным описанием и комментариями от профессионального мастера.

Ворота подьемные секционного типа

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Деревянные бруски с сечением 120х80 и 100х100, для коробки и потолка соответственно.
Металлические штыри для закрепления.
Уголки для рамы и рельс, 35х35х4 и 40х40х4.
Швеллерный кронштейн 80х45.
Пружина, с диаметром внутри 30 миллиметров.
Металлический прут диаметром 8 миллиметров.
Собственно, само полотно.
Если требуется тогда купите привод для автоматизации.

Весь процесс монтажа довольно простой и будет происходить по следующему плану:

Изготовление рамы.
Установка роликов.
Создание щита.
Монтаж дополнительных элементов.

Шаг 1: Замеры проема

Шаг 2: Крепление основного каркаса

Смотрим видео: Делаем каркас полотна

Шаг 3: Сборка полотна

Шаг 4: Крепим пружины и механизмы

Лучше всего пружины выбрать из стали 65Г.

Шаг 5: Делаем направляющие, рельсы

Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков. Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Шаг 6: Завершающий этап

Произвести автоматизацию поворотных или откидных ворот очень просто, вам требуется только приобрести подходящий привод и установить его согласно инструкции, которая прилагается в комплекте.

Установка производится на полотно ворот.
Монтируются на направляющих.
Привод устанавливают на боковых стойках.

Существует несколько основных конструкций подъёмных ворот, каждая из них имеет свои принципы работы. Определение «подъёмные» говорит само за себя — это значит, что дверное полотно поднимается при помощи определённого усилия, которое может производиться вручную или при помощи автоматики. В этой статье мы приведём инструкции по изготовлению различных видов таких ворот.

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

Количество автомобилей. Если гараж предназначен для хранения нескольких автомобилей, то вариантов исполнения ворот может быть несколько. Первый вариант — широкие ворота, предназначенные для одновременного заезда автомобилей в гараж. Второй вариант — отдельные независимые ворота для проезда каждого автомобиля. Конструкции стандартных и широких ворот ничем друг от друга не отличаются. Главное условие в обоих случаях — это достаточная прочность и надёжность подъёмного механизма и крепежа для выдерживания статической и динамической нагрузки от веса и движения полотна.
Габариты транспортных средств. К размерам относят ширину, длину и высоту автомобиля. А если ворота рассчитаны для проезда двух автомобилей, то учитывают ещё и минимальное допустимое расстояние между ними. Длина автомобиля на определение размера ворот не влияет. В расчёт берут ширину и высоту. Для комфортного и свободного проезда ширина гаражного проёма должна превышать ширину автомобиля минимум на 0,7 м в случае перпендикулярного заезда и минимум на 1 м в случае заезда в гараж под углом. При изготовлении ворот для нескольких машин к величине 0,7 или 1 м прибавляют минимальное расстояние между автомобилями, которое равно 0,5 м. Высоту проёма для ворот подбирают с превышением высоты автомобиля минимум на 0,2 м. При этом следует учитывать не только фактическую высоту транспортного средства, но и габариты навесного оборудования, которое крепится на крышу. К такому оборудованию относят открытые багажники, на которых перевозят различные грузы, и закрытые багажники, предназначенные в основном для перевозки спортивного инвентаря. Высота ворот должна выбираться с учётом возможности заезда автомобиля с навесным оборудованием, например, с верхним багажником

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

Минимальная высота проёма: 1788 + 200 = 1988 мм.
Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Поскольку панели между собой соединены специальными гибкими элементами, самым простым и удобным вариантом является покупка готового секционного полотна нужного размера.

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

вал;
пружину;
пружинные наконечники;
барабан;
трос;
подвес;
соединительную муфту.

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

Рулетка.
Уровень строительный.
Молоток.
Строительный нож.
Пассатижи.
Отвёртки.
Молоток.
Дрель.
Болгарка.
Свёрла для дрели.
Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Инструкция по изготовлению и установке секционных ворот

Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.

Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

дистанционное управление;
наличие фотоэлементов, которые реагируют на движение;
наличие сигнальных ламп.

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

На потолке с помощью анкеров закрепляются кронштейны.
На них устанавливается привод с цепным или торсионным механизмом.
Устанавливается рычаг, который с одной стороны крепится к секции ворот, а другой — к цепи или тросу. Привод с торсионым механизмом закрепляется на кронштейнах к потолку и соединяется с полотном при помощи рычага
Монтируется электропроводка с одной стороны проёма.
Устройство настраивается на эксплуатацию в удобном для вас режиме. К механизму привода необходимо подвести провода питания, управления и сигнальный кабель от фотоэлементов

Проём для подъёмно-поворотных ворот рассчитывается аналогично проёму для секционных. Нужно знать точные габариты вашего автомобиля и угол подъезда к воротам относительно основной дороги.

На этапе проектирования въезда в гараж следует задуматься о возможной смене автомобиля, а следовательно, и о возможном увеличении его габаритов.

Полотно поворотных ворот представляет собой цельный щит, который может быть изготовлен из любого материала. Полотно можно поднять рукой или при помощи электропривода. Оно приводится в движение рычагом через натянутый трос и движется по горизонтальным направляющим с помощью скользящих роликов, закреплённых на его торцах. Проём обрамляется стальной рамой для распределения нагрузки. Для ограничения угла открывания устанавливают специальные пружины.

При составлении эскиза нужно измерить расстояние от ворот до основной дороги. Это расстояние должно быть достаточным, чтобы автомобиль, подъехавший к гаражу, не помешал подъёму полотна, поскольку оно в любом случае будет скрадывать определённое пространство перед въездом в гараж.

Полотно подъёмно-поворотных ворот обычно изготавливают своими руками, а комплектующие покупают заводского изготовления.

Для расчёта материала для полотна нужно из высоты и ширины проёма вычесть толщину стальной рамы. Между полотном и рамой должен оставаться минимальный зазор, позволяющий полотну беспрепятственно перемещаться в проёме.

При выборе материала нужно руководствоваться прежде всего желаемой степенью взломостойкости и теплоизоляции, допустимым весом полотна и декоративными свойствами покрытия:

самый дешёвый и наименее трудоёмкий вариант — это полотно из профлиста, закреплённого на раме из металлического профиля. Такой вариант не спасёт от взлома, не защитит от потерь тепла и не очень украсит своим видом гараж, но зато будет обладать небольшим весом;
деревянное исполнение полотна может позволить создать очень достойный внешний вид, ворота будут обладать хорошими теплоизоляционными свойствами, но и вес их будет значительным.

Покрытие деревянных поверхностей ворот нужно время от времени обновлять для защиты их от атмосферного воздействия.

Для выполнения работ потребуется следующий набор инструмента:

Карандаш.
Рулетка.
Уровень.
Отвёртка.
Дрель.
Свёрла, биты, гаечные ключи.
Стремянка.
Болгарка.
Перчатки, защитные очки и каска.

Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Пошаговая инструкция по изготовлению ворот из металлического профлиста:

Автоматический подъёмный механизм значительно повышает комфортность пользования воротами, он даёт возможность управлять ими с дистанционного пульта. Электропривод на ворота выбирают исходя из требуемой высоты подъёма, площади и веса полотна.

Процесс установки электропривода полностью описан в инструкции к устройству. В общем случае установка выглядит следующим образом:

Соединяют привод и ходовые направляющие при помощи специальных кронштейнов.
Сначала устанавливают каретку на шину, затем крепят ходовую направляющую к потолку и стене. Один кронштейн крепят на стене напротив середины проёма на высоте 5 см от края полотна. Второй кронштейн устанавливают на потолке на расстоянии 15 см от стены. Сначала один край направляющей монтируют на кронштейне, а потом второй край направляющей (с электроприводом) монтируют на потолке.
К каретке крепят полотно. К полотну в закрытом положении крепят кронштейн для тяги.
С каретки снимают блокировку, придвигают её к полотну и соединяют её вместе с кронштейном, тягой и соединителем.
Автоматический подъёмный механизм подключают к источнику питания. Автоматические приводы устанавливаются на полотно ворот и связываются с ходовыми направляющими телескопическими кронштейнами-тягами

Видео: автоматические гаражные ворота своими руками

Руководствуясь подробными инструкциями, можно своими руками изготовить и установить подъёмные ворота различных видов. Самостоятельная работа позволит сэкономить семейный бюджет и воплотить в жизнь самые оригинальные идеи.

Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах. В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).

Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком. Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм. Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Фото крепления кронштейном горизонтальной направляющей

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Вид снаружи, профнастил не очень ровный. Крепил его на кровельные саморезы.

Для того что бы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блочки, на трос подвесил два ведра с отсевом.

Блочки использую вот такие

Так ворота выглядят в открытом положении, подняты вверх, к потолку

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками. Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом. Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет. На этом фото подъемных ворот, видно конструкцию противовесов, я переделал ее так, что бы противовес был один, и находится он в угла, для этого немного переделал тросы, и поставил дополнительные блочки (1,2,3) Зелеными стрелками показано движение тросов когда ворота поднимаются.

Внизу тросы закреплены к кронштейнам

Более детально фото узла куда приходят тросы от противовесов ворот

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Что бы в гараже было теплее, сделали печку на дровах из бочки. См. статью

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

На участке в деревне

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее.

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

деревянной вагонки;
пластиковой вагонки;
ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Автор статьи: Борис Купинов

Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3 проголосовавших: 45

Современные дизайны гаражных ворот

В зависимости от дизайна вашего дома ваши гаражные ворота (или двери) могут занимать много места в передней части вашего дома. Замена ваших гаражных ворот, особенно если это стандартные секционные ворота строительного класса, на что-то более красивое и современное — это относительно быстрый и простой способ улучшить внешний вид вашего дома и повысить его привлекательность. Сегодня мы делимся идеями и вдохновением для современных дизайнов гаражных ворот.

Можно приобрести в крупных хозяйственных магазинах, а также у специализированных производителей и установщиков гаражных ворот. Для тех, кто ищет более привлекательную и креативную современную гаражную дверь, доступно множество вариантов.

Варианты дизайна и стиля

Замена гаражных ворот может слегка преобразить ваш дом. Выбор стиля и дизайна вашей новой двери – это первый шаг. Выберите дверь, которая дополняет архитектурный стиль и дизайн вашего дома. Например, если у вас есть современный дом в стиле фермы, соедините его с соответствующей современной гаражной дверью в стиле фермы.

Эти очаровательные гаражные ворота отличаются традиционными элементами современного фермерского дома — теплотой, чистыми линиями, нейтральными цветами и т. д.— и красиво дополнить дизайн дома.

через биржу творчества

На следующих трех изображениях показана небольшая выборка многих стилей и дизайнов, доступных для гаражных ворот.

через гаражные ворота и ворота 4 Меньше

через High Touch Locksmith and Garage Door Systems

через Tri-County Garage Inc.

Рекомендации по цвету

Обратите внимание и на цвет двери.Вы хотите, чтобы он гармонировал с основным цветом вашего дома, подбирал цвет акцента, используемый на вашей отделке или входной двери, или был привлекательным контрастным цветом?

Черная гаражная дверь может выглядеть смело и красиво на фасаде дома.

через Molly Wood Garden Design

Цвет этих дверей в стиле каретного сарая был выбран в соответствии с цветом камня и отделки дома. В результате появляются парные черные акценты.

через Am Dolce Vita

Для создания более традиционного образа можно добавить беседку над дверями!

Эти великолепные современные гаражные ворота фермерского дома окрашены в черный цвет Sherwin Williams Tricorn Black, чтобы соответствовать остальной отделке дома и другим деталям.

через домохозяйство № 6

Цветовая палитра экстерьера этого дома яркая и свежая, а гаражные ворота из досок и реек, окрашенные Benjamin Moore Silver Marlin, — отличный выбор.

через дизайн зеленого яблока || Фруктовый сад

№

Черные двери снова добавляют драматичности и элегантности и дополняют другие использованные черные акценты.

через Pinterest (исходный URL недоступен)

Эти белые гаражные ворота окрашены в тот же цвет, что и отделка дома, и являются прекрасным дополнением к серым цветам, используемым в сайдинге и каменной кладке.

через глиняную конструкцию

Отделка вокруг окон этих гаражных ворот соответствует отделке вокруг других окон в доме. Небольшие штрихи, подобные этому, помогают сделать гаражную дверь похожей на спланированную часть общего дизайна дома.

через биржу творчества

Элементы дизайна

Как насчет элементов дизайна на двери, таких как декоративная фурнитура или окна? Это могут быть отличные последние штрихи, но убедитесь, что они максимально соответствуют текущему виду вашего дома.

Дизайн, окна и другие детали гаражных ворот этого дома в стиле колониального возрождения соответствуют общему архитектурному стилю дома.

через Этот старый дом

Варианты материалов

Какой материал выбрать для гаражных ворот? Сталь или алюминий? Древесина? Композит или стекловолокно? Убедитесь, что выбранный вами материал выдержит любые погодные условия, с которыми столкнется ваш дом. (Дополнительную информацию о проблемах, связанных с погодой, которые могут потребовать вашего внимания, см. в следующем разделе «Соображения безопасности».) Например, некоторые деревянные двери требуют герметизации и другого ухода, которого другие материалы не требуют.

Более современный дизайн двери кареты, эти деревянные двери отличаются четкими линиями, без дополнительной фурнитуры или аксессуаров, которые бы загромождали внешний вид.

через Лонни

Эти деревянные двери излучают тепло. Это идеальный выбор для этого современного фермерского дома.

через Farmhouse Urban

Вопросы безопасности

Если ваш дом расположен в районе, подверженном экстремальным погодным условиям, таким как сильный ветер или ураган, вам может понадобиться дверь, обеспечивающая безопасность и защиту от этих условий.Поиск двери, готовой к шторму, может потребовать от вас некоторой работы и может быть менее экономичным, чем другие двери, но он может оказаться достойным вашего времени и денег после одного или двух штормов.

Если вам нравится внешний вид двухдверного гаража, но в вашем доме в настоящее время есть одна большая гаражная дверь на две машины, вы можете переделать ее в два отдельных проема для одной машины. (Это может помочь повысить структурную безопасность дверей, если погода беспокоит вас в том месте, где вы живете.)

через Clopaydoors

Как насчет изоляции?

Гаражные ворота с теплоизоляцией могут быть разумным выбором в зависимости от климата, в котором вы живете.Изоляция имеет разные значения R (как правило, чем выше значение R, тем лучше изоляция), поэтому проведите некоторое исследование, прежде чем решить, что лучше для вашего дома.

Не экономьте на пружинах

В зависимости от материала, который вы выберете для своих гаражных ворот, и выбранного вами утеплителя, гаражные ворота могут быть тяжелыми, поэтому приобретите прочные пружины. Вы же не хотите, чтобы он сломался и нанес ущерб вашему гаражу, машине или еще хуже.

Следует ли также заменить открывалку?

Может ли ваш существующий привод гаражных ворот справиться с новой дверью? При замене гаражных ворот подумайте также о замене устройства открывания гаражных ворот, если оно недостаточно прочное, чтобы справиться с новой дверью, особенно если новая дверь тяжелее.

Сделать самому или нанять?

Установка или замена гаражных ворот может оказаться сложной задачей. Есть много движущихся частей, которые должны правильно выровняться, чтобы дверь функционировала правильно. Даже если вы опытный мастер-сделай сам, это может быть работа, которую можно нанять застрахованному установщику или компании по установке гаражных ворот, которые знают, что они делают. Эти специалисты могут правильно установить вашу новую дверь, и часто за меньшее время, чем вам потребовалось бы для этого. Они также смогут объяснить стили и материалы дверей, а также варианты изоляции, помочь вам решить, есть ли у вас особые вопросы безопасности, о которых следует подумать, оценить ваш текущий открыватель и пружины и стать хорошим источником информации.Они будут доступны позже, если вам понадобится ремонт, обновление и т. д.

Какое преображение! Новые гаражные ворота в стиле каретного дома в этом отдельно стоящем гараже добавляют привлекательности бордюру. Красивые перголы над дверями добавляют приятную нестандартную деталь.

через Clopay

Гаражные ворота могут быть дорогостоящей покупкой, а не импульсивной покупкой. Походите по магазинам, чтобы найти лучшее предложение на правильную дверь для вас и вашего дома. Запросите личные оценки у установщиков, чтобы профессионалы имели возможность увидеть и учесть все детали, характерные для вашего дома, которые могут повлиять на выбор двери, стиль и установку.Наконец, важно, чтобы вы чувствовали себя комфортно с человеком или компанией, устанавливающей вашу дверь. Если нет, продолжайте искать.

Спасибо, что зашли сегодня!

Кристи

Советы по сборке гаражных ворот | сделай сам.ком

Хотя действительно проще заказать готовые гаражные ворота и поручить их изготовление кому-то другому, гаражные ворота не обязательно должны быть сложным проектом «сделай сам». Помимо того, что это более экономично, чем покупка их готовых, изготовление собственных гаражных ворот также дает вам гораздо больше возможностей для творчества, проектирования и изготовления дверей, которые вы хотите, вместо того, чтобы выбирать из ограниченного выбора.

Что входит в строительство гаражных ворот?

Гаражные ворота в основном представляют собой раму, в которой несколько различных панелей соединяются вместе, образуя дверь. При строительстве гаражных ворот вам нужно будет построить не только блокирующие панели, но и раму.

Гаражные ворота устанавливаются и скользят по направляющим, но не беспокойтесь: они входят в комплект!

Правильные измерения

Измерьте, и еще раз измерьте! Вы хотите убедиться, что вы получили точные размеры, прежде чем начать проект строительства гаражных ворот.Если ваши измерения неверны, это приведет не только к потере времени, но, возможно, к необходимости перерезать и восстановить раму и панели. Если вы заменяете дверь гаража, измерение будет намного проще. Если вы устанавливаете новые гаражные ворота, вам нужно быть особенно осторожным с вашими размерами.

Дизайн

Прежде чем строить, вам также необходимо иметь четкое представление о том, каким должен быть конечный результат. Вам нужно будет решить такие вещи, как количество панелей, нужны ли вам окна и материалы, которые вы будете использовать.Отличный способ получить представление о ваших вариантах — посмотреть фотографии гаражных ворот.

Не будьте слишком амбициозны: конечно, полностью стеклянные и металлические гаражные ворота выглядят великолепно, но каковы шансы, что вы сможете их воспроизвести? Придерживайтесь дерева для вашего проекта по строительству гаражных ворот, чтобы все упростить.

Составление планов также поможет вам не сбиться с пути.

Покупка материалов

Если вы отнесете свои чертежи на лесопилку или в домостроительный центр, они смогут помочь вам приобрести нужные материалы, включая петли и любое другое оборудование, которое вам нужно.Имея при себе планы при покупке материалов, вы упростите задачу, позволив сотруднику получить лучшее представление о том, что вы планируете построить.

Спецзаказ

Если вы хотите иметь определенные гаражные ворота, но строительство гаражных ворот вас совершенно не интересует, вы также можете заказать ворота по индивидуальному заказу. Этот вариант будет дороже, чем делать их самостоятельно, и вы не получите удовлетворения от осознания того, что построили двери с нуля.

Как разработать собственные планы гаража | Домой Руководства

Автор: SF Gate Автор: Обновлено 10 февраля 2021 г. может быть, вы просто устали парковать машину на подъездной дорожке.Какими бы ни были причины, по которым вы хотите новый гараж, вы, скорее всего, будете довольны результатом, если будете играть активную роль на этапе планирования и проектирования.

Знайте свои местные правила

Лучшее место, где можно начать проектирование собственной мастерской, — это местное управление строительства, где вы можете получить список правил зонирования и строительных норм, применимых к вашему проекту гаража. Правила зонирования касаются таких вещей, как то, насколько близко ваш гараж может располагаться к границам собственности. Строительные нормы и правила сообщают вам минимальные приемлемые методы строительства в вашем сообществе. Если у вас есть ассоциация домовладельцев, здесь вы можете узнать, должен ли гараж соответствовать правилам проектирования, касающимся таких вещей, как уклон крыши, облицовка или другие аспекты, влияющие на внешний вид гаража.

Получение разрешения

Перед выдачей разрешения местные строительные органы могут запросить чертеж архитектора или инженера, предупреждает Alan’s Factory Outlet, даже если ваш проект соответствует нормам. Вы по-прежнему можете спроектировать свой гараж, но попросите архитектора или инженера перерисовать ваши планы, чтобы убедиться, что все структурно надежно.Рисовать с помощью программного обеспечения для проектирования приятно, но это не обязательно; архитектор может так же легко работать с карандашным рисунком на миллиметровой бумаге.

Выбор стиля

Гаражи обычно выглядят лучше всего, когда они соответствуют стилю дома. Это особенно верно, если вы проектируете пристроенный гараж, крыша которого должна соединяться с существующей крышей, — говорит семейный мастер на все руки. После завершения гараж должен выглядеть так, как будто он был здесь всегда. Вы можете быть немного более креативными с отдельным гаражом, но выбор того же стиля крыши и уклона, что и у существующего дома, по-прежнему является хорошей идеей.

Фундамент и размещение

Если дом стоит на подполье с фундаментами и стеной ствола, пристроенный гараж должен иметь аналогичную конструкцию. Обычно допустимо использовать конструкцию из монолитных плит для отдельно стоящих гаражей, но проверяйте местные условия и нормы, потому что это может варьироваться не только в зависимости от сообщества, но и в зависимости от застройки. Вы не можете строить над подземными инженерными коммуникациями, которые должны быть перемещены, если они находятся в месте, которое вы выбрали для гаража. Местные коммунальные службы выезжают по запросу и отмечают места линий.

Определение размера гаража

Как только вы начнете подсчитывать стоимость квадратного фута для строительства гаража своей мечты, вы можете счесть необходимым сократить расходы, сохранив при этом наиболее важные для вас аспекты. Коды определяют минимальный размер гаража, обычно около 20 футов в ширину и 20 футов в глубину для гаража на две машины. Если вы планируете припарковать большой фургон или пикап, вам нужно как минимум 24 на 24 фута.

Вы можете обойтись гаражом на одну машину размером 12 на 20 футов, но для размещения большого автомобиля увеличьте глубину как минимум до 24 футов.Для наглядности припаркуйте свои автомобили бок о бок и натяните линии, чтобы обозначить периметр гаража. Убедитесь, что у вас есть достаточно места, чтобы открыть двери и пройтись по передней и задней части транспортных средств.

Двери и окна гаража

Двери гаража должны быть достаточно большими, чтобы обеспечить беспрепятственный вход и выход автомобиля. Одна дверь гаража должна быть около 9 футов в ширину и 7 футов в высоту для парковки большинства автомобилей среднего размера. Вы можете немного схитрить в небольших гаражах, установив одну 16-футовую дверь для обслуживания двух автомобильных отсеков. Чтобы установить открыватели дверей, оставьте не менее 12 дюймов над воротами гаража, доведя минимальную высоту потолка до 8 футов.

Более широкие двери требуют больших перемычек в обрамлении над дверями, и это определяет инженер или архитектор, которые перерисовывают ваш проект. Проходная дверь должна быть в том месте, куда удобно зайти из дома. В большинстве гаражей приветствуется одно или несколько окон, особенно если вы планируете мастерскую.

Размещение розеток

Электропроводка должна соответствовать нормам, но на этапе проектирования определите, где вы хотите разместить светильники и розетки.Если требуется рабочее место, убедитесь, что в нем достаточно розеток для подключения электроинструментов и тестеров, а также достаточное освещение.

Пол гаража и подъездная дорожка

При планировке гаража пол гаража должен иметь уклон в сторону въезда автомобиля, чтобы вода могла стекать из гаража. Пологий уклон в 1,5 дюйма на каждые 10 погонных футов является стандартным для полов в гараже. Подъездная дорожка и подход к дому также должны иметь одинаковый уклон от дома и от гаража.Если позволяет место, желательно насыпать подъезд достаточно большой, чтобы автомобили могли парковаться, не заезжая в гараж.

8 обновлений гаражных ворот своими руками

В списке многих необходимых и не всегда красивых вещей в жизни гаражные ворота занимают довольно высокое место. Я бы поставил их там с прачечными, хотя в прачечных гораздо больше возможностей для их обновления! Когда дело доходит до привлекательности, есть много идей для начала, но такая крупная деталь, как дверь гаража, может действительно ограничить ваш стиль, если вы пытаетесь действительно изменить внешний вид своего дома.Но скучную гаражную дверь все же можно исправить, и довольно недорого, с помощью этих идей по обновлению гаражных ворот своими руками.

8 способов преобразить ворота гаража

Краска + глазурь

Лариса придала воротам своего гаража вид кареты из искусственного дерева, используя только краску! Учебник здесь.

Гелевый краситель

Можно использовать на лестницах и ставнях… а также на гаражных воротах! Проверьте это на внутреннем языке.

Деревянная накладка

Несмотря на то, что прошло несколько лет, мне все еще нравится этот урок по добавлению дерева к двери вашего гаража, чтобы она выглядела как дверь кареты.

Фурнитура с искусственным покрытием

Причудливый вид… всего за несколько долларов и немного времени на покраску! Подробности от Forever Decorating.

Оборудование для перевозки своими руками

The Sunset Lane добавили новые номера домов, а затем использовали бесплатный или дешевый материал, чтобы имитировать внешний вид дверных ремней вагона — палочки для размешивания краски!

Искусственно окрашенные окна

Сделайте место более уютным с помощью искусственных окон гаражных ворот, как нарисованный Pinterest Addict.

Добавить обрезку в Windows

Превратите окна гаражных ворот в архитектурные элементы, добавив отделку для создания дополнительных стекол

Симпатичная ловкая девочка

4 мужчины 1 женщина

Краска + дерево

Вы можете сделать это в однотонном цвете или в любом цвете, который вы можете придумать — Генерал Сплендор использовала комбинацию легких деревянных досок и краски, чтобы обновить свою дверь гаража. PS: эти окна тоже фальшивые.

Далее в #ShutTheFrontDoorDIY:

(не забудьте подписаться по RSS или по электронной почте, чтобы получать обновления для каждой публикации недели DIY «Закрой входную дверь»)

Множество способов обновить плоские двери 🙂

Remodelaholic является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.ком. Пожалуйста, смотрите наше полное раскрытие здесь.

Опубликовано: 1 апреля 2015 г. Рубрики: Украсить Метки: бордюрная апелляция, Двери, гаражные ворота, макияж, Закрой входную дверь своими руками

, чтобы поделиться своей любовью к разрушению стен вместе. С тех пор Remodelaholic стал отличным сообществом и ресурсом для всех, кто хочет знать, как сделать свой строительный дом КРАСИВЫМ при ограниченном бюджете!

Сделай сам (винил) гаражные ворота из искусственной кареты (бесплатный студийный файл и бесплатная раздача)

Если вы следите за страницей Silhouette School в Facebook, то знаете, что в последнее время мой крупный проект заключался в том, чтобы превратить ворота моего гаража в искусственные двери кареты.

Они продают комплекты фурнитуры и вставляют окна, чтобы получить такой же вид на ваших существующих гаражных воротах, но несколько недель назад у меня возникла назойливая мысль, что черный винил даст мне тот же вид, но гораздо дешевле . Я мог бы вырезать его сам, наносить, не делая отверстий в дверях гаража, и всегда иметь возможность удалить его, если я передумаю в будущем. Я так счастлив, что набрался смелости сделать это, потому что получилось лучше, чем я даже мог себе представить.

Сразу скажу….У меня есть портрет, и это один из немногих проектов, который я действительно чувствовал ограниченным портретом меньшего размера. Изначально я хотел немного другой дизайн окна, но после того, как я проследил jpeg-изображение окон в Studio, я понял, что 5 ярдов черного 651 Oracal Vinyl (любезно предоставленного Expressions Vinyl), которые у меня были, будет недостаточно для проекта, так как Я был ограничен шириной всего 8,5 дюймов. Эти дополнительные 3 дюйма на CAMEO имели бы большое значение. Если бы у меня была Cameo или если бы я пошел с 10-ярдовым рулоном винила, я думаю, все было бы в порядке.Несмотря на это, я решил использовать четыре квадратных окна на каждой панели, и у меня было достаточно винила с небольшим запасом. Да, я потел и молился, чтобы не ошибиться.

Первым делом я измерил «оконные» панели на воротах гаража. Не все гаражные ворота одинаковы, поэтому сначала измерьте свои, а затем внесите необходимые изменения в шаблон. Каждый из моих имеет размер 16 x 10,5 дюймов. Очевидно, я не мог вырезать сплошную часть окна из-за ширины моего портрета 8,5 дюймов.Это основная причина, по которой я решил использовать четыре оконных стекла для каждого. Расстояние между каждым стеклом ровно один дюйм. Я выбрал 1 дюйм, чтобы можно было использовать малярную ленту 3M шириной один дюйм и легко добиться равномерного расстояния между всеми окнами. иметь размеры 7,5″ x 5,25″.
Ниже показано, как изначально выглядел мой вырезанный файл. Поскольку я создал и спроектировал этот вырезанный файл в Studio самостоятельно, без след или купленный дизайн — я могу на законных основаниях поделиться им со всеми вами.

Только для личного пользования !

(Если вам не нравятся прямоугольные стекла, вот некоторые стили окон гаража, которые могут вам понравиться. Все они будут отличными следами… подмигнуть, подмигнуть.)

Я мог бы вырезать все 32 прямоугольника в одном сплошной разрез, но я хотел иметь немного больше контроля, так как имел дело с таким небольшим пространством для маневра. Я вырезал четыре панели за раз, используя 20-дюймовые куски винила.Мне пришлось повторить это восемь раз, чтобы получить все 32 панели.

Теперь, чтобы вырезать винил, длина которого больше, чем коврик для резки, вам нужно внести некоторые изменения в настройки. Если вы обрежете таким образом, будут обрезаны только первые два прямоугольника и часть третьего, потому что линия разреза в настоящее время установлена на 8,5 x 11 (стандартный портрет).

Чтобы изменить это, щелкните значок «Параметры страницы» (обведен кружком).

Сначала отрегулируйте размер страницы. Поскольку мой винил имеет длину 20 дюймов, я изменил ширину (со стандартных 11 дюймов) на 21 дюйм (только для дополнительной прокладки).Теперь вы можете видеть, что белая область, указывающая на то, что винил расширился.

Однако в этот момент машина по-прежнему будет резать только шириной 11 дюймов, потому что вы можете видеть, что граница реза все еще находится на полпути через 3-й блок. Это связано с тем, что она ограничена размером коврика для резки. Как только я изменю настройки коврика для резки на » Нет», граница реза также будет расширена до 21 дюйма.
Теперь пришло время резать и резать, резать и резать….

Когда все оконные стекла были вырезаны, я был готов к этапу установки.Но сначала… последний взгляд на то, как мой гараж выглядел «до».

Поскольку мои панели имеют ширину 16 дюймов, я сделал две отметки карандашом каждая на расстоянии 0,5 дюйма с каждой стороны от 8-дюймовой (средней) точки. Я сделал две отметки на расстоянии дюйма друг от друга, чтобы середина моего малярного скотча находилась точно посередине.

.
На самом деле я сделал два набора меток: один в верхней части панели, а другой — в нижней части панели. Я сделал это, чтобы убедиться, что лента ровная, а это значит, что все мои оконные стекла расположены точно на одинаковом расстоянии друг от друга.Я повторил этот процесс измерения для отметки высоты также на 4,75 дюйма и 5,75 дюйма (5,25 дюйма было моей средней точкой). Поднимите поперечную направляющую малярной ленты, пришло время установить ваши оконные стекла. Я знаю, что это может показаться запутанным.. .но, надеюсь, эта картинка поможет Мои карандашные пометки выделены черными точками.
Я всегда переношу винил с помощью переводной ленты, и я планировал это сделать и для этого проекта, но оказалось, что мне это действительно не нужно, и после первой панели я вообще пропустил это и просто приклеил виниловые наклейки, как наклейки.

Я начал приклеивать каждое стекло, совмещая внутренний угол винила с лентой. Затем я как бы растянул боковую и верхнюю/нижнюю часть ленты по краю ленты, прежде чем прижать всю панель на место. На этом фото винил выглядит немного неровным, но на самом деле он ровно прилегает к воротам гаража, которые слегка текстурированы.

Если у вас появились пузыри или стекло не идеально выровнено по ленте, вы можете удалить винил и переместить его. Повторите, повторите, повторите… Как только все виниловые наклейки будут на месте, вы можете удалить ленту.Отойдите и полюбуйтесь своей работой… но не слишком долго, ведь вы хотите перейти к следующему окну, не так ли?!
Процесс измерения ленты и нанесения виниловых наклеек на окна действительно происходит довольно быстро, когда вы запускаете систему. По моим оценкам, на обе гаражные ворота у меня ушло меньше часа.
Когда все окна установлены, пришло время петель. Чтобы получить форму петель, я поискал в Google комплекты фурнитуры для гаражных ворот. Я нашел один (со спецификациями размера wooohoo), который я мог легко отследить в Студии Силуэта.Если вам нужно освежить знания о том, как отслеживать файл jpg, ознакомьтесь с нашим руководством 101.

Спецификации показали, что кронштейны в комплекте оборудования имели длину 16 дюймов. Я хотел бы поделиться с вами этим студийным файлом, но, к сожалению, не могу. Я могу сказать вам, что это простой след…
Проблема в том, что у меня были только узкие 3-дюймовые куски винила, которые можно было разрезать, а портрет не позволяет вам регулировать ролики, что означает, что мне приходилось резать с помощью коврика … конечно, это ограничивало меня только вырезанием 12 дюймов. длинная.Аааааааааааааааааааааааааааааааааааааааааааааааааааа ещё раз портрет. Я решил, что у меня есть варианты: разрезать на части и собрать вместе на двери или сделать петли немного меньше. Я действительно не хотел отдельных частей, поэтому я сделал дизайн немного меньше и расположил его под углом по диагонали по всему мату. Это максимально увеличило пространство для резки, и я смог вырезать свой дизайн чуть более 12 дюймов. К слову о потоотделении…
И снова боги Силуэта были со мной, и у меня не было ошибок.

Я закончил гаражные ворота, применив петли…а потом я сделал шаг назад и по-настоящему восхитился своей работой. На этот раз вы можете смотреть на свои красивые новые гаражные ворота из искусственного вагона столько, сколько захотите! Силуэт — вещь красивая, не правда ли! (Так это голубое небо… это фото не нуждается в редактировании!)

Но подождите… это еще не все! Expressions Vinyl были достаточно любезны, чтобы предоставить мне винил и переводную ленту для моего эксперимента с дверью гаража, и теперь они хотят дать одному из вас шанс выиграть свои материалы для того или иного проекта с винилом! Выиграйте подарочную карту Expressions Vinyl на 25 долларов, заполнив форму ниже.Используйте его, чтобы купить рулон винила Oracal 651 длиной 5 или 10 ярдов или все, что душе угодно!

Отказ от ответственности: для этого проекта я получил образцы ленты 3M Scotch Blue Painters Tape и Oracal 651 Vinyl от Expression Vinyl, но все мнения являются моими собственными.

Примечание. Этот пост может содержать партнерские ссылки. Нажимая на них и покупая товары по моим ссылкам, я получал небольшую комиссию. Это то, что помогает финансировать Школу Силуэта, поэтому я могу продолжать покупать новые продукты, связанные с Силуэтом, чтобы показать вам, как получить максимальную отдачу от вашей машины!

Спасибо, что пришли сегодня на занятия в школу Силуэт.Если вам нравится то, что вы видите, я бы хотел, чтобы вы это закрепили!

Простые советы по уходу за гаражными воротами своими руками

LIVING SMART

Staci Giordullo | Angie’s List

Вам не нужно быть экспертом, чтобы продлить срок службы гаражных ворот. На самом деле, есть несколько простых самодельных задач, благодаря которым любые гаражные ворота будут хорошо выглядеть и работать без сбоев в течение многих лет.

• Проверяйте направляющие, ролики и петли

Важно время от времени осматривать гаражные ворота.

На гаражных воротах много движущихся частей — от цепи, которая двигает их вверх и вниз, до роликов, которые поднимают их, до петель, позволяющих им сгибаться. Все эти элементы должны быть проверены на предмет износа. Достаточно, чтобы один из этих элементов сломался или вышел из строя, чтобы вся система вышла из строя.

• Затяните все винты и болты

Следует обратить внимание на все движущиеся части гаражных ворот, особенно на ослабленные болты и гайки, которые могут вызвать более серьезные проблемы.Устройство открывания, вероятно, громкое само по себе, но если что-то ослаблено, например, соединение двигателя с потолком, звук, вероятно, будет усилен. Проверьте все соединительные гайки и болты, чтобы убедиться, что они затянуты.

• Наносите обильную смазку

Самая важная задача профилактического обслуживания, которую может выполнить домовладелец, — убедиться, что все движущиеся части гаражных ворот хорошо смазаны.

Очевидно, что чем меньше трение возникает при открывании двери, тем меньше работы приходится делать открывателю и тем дольше прослужит мотор.Стоит отметить, что подойдет не любая смазка, поэтому обязательно приобретите смазку, разработанную специально для гаражных ворот.

«(Домовладельцы) хотят использовать аэрозольную смазку, и если они идут в секцию гаражных ворот в крупных магазинах, таких как Home Depot или Lowe’s, они обычно могут найти хорошую смазку для гаражных ворот», — говорит Джон Джейкобс из Sound. Дверные услуги в Сиэтле. «WD-40 не подходит для гаражных ворот».

Обязательно смажьте все движущиеся части, такие как шарниры, ролики и подшипник или шкивы.

Чтобы сохранить привлекательность вашего дома, важно, чтобы гаражные ворота выглядели наилучшим образом.

Чтобы избавиться от песка и грязи, вы можете вымыть стальные и алюминиевые дверные поверхности мягким бытовым моющим средством, а затем промыть водой. В суровых или прибрежных условиях наносите качественный автомобильный воск на переднюю сторону поверхности стальной двери два раза в год, сразу после очистки, чтобы сохранить покрытие.

• Покраска гаражных ворот

Ваши гаражные ворота подвергаются воздействию непогоды так же, как и внешний вид вашего дома, но у них есть дополнительная проблема, связанная с движением и вибрацией несколько раз в день.Если краска отслаивается, это дополнительное движение ускорит потребность в покраске.

Покраску ворот гаража можно выполнить за выходные. Перед началом процесса убедитесь, что вы подготовили дверь к покраске, удалив грязь, герметик, отслаивающуюся краску, масло, воск, плесень и ржавчину. Стальная гаражная дверь может быть окрашена высококачественной акриловой латексной краской для наружных работ. Не используйте краски на масляной основе или модифицированные алкидной акриловой латексной краской.

Стейси Джордулло — репортер Angie’s List, надежного поставщика отзывов местных потребителей и онлайн-рынка услуг от поставщиков с самым высоким рейтингом.

Посетите Angie’s List на сайте www.angieslist.com.

10 вариантов программного обеспечения Top Garage Design (бесплатные и платные)

Ваш гараж и гаражные ворота важны для вашего имущества. Вам нужно создать отличный гараж с большим количеством места для гаража, который не только поможет вам хранить ваши…

Ваш гараж и гаражные ворота важны для вашей собственности. Вам нужно создать отличный гараж с большим количеством места для гаража, который не только поможет вам хранить ваши автомобили, но и позволит вам хранить внутри любые предметы мастерской.Вы также можете использовать свой гараж для хранения газонокосилки и других вещей, которые вам понадобятся для ухода за двором.

К счастью, вы можете использовать множество программ для проектирования гаражей, которые помогут вам понять, что можно сделать в вашем пространстве. Есть несколько бесплатных вариантов, которые дадут вам общее представление о том, что вы можете сделать, чтобы организовать свой гараж. Есть также несколько платных вариантов, которые касаются более технических аспектов подготовки вашего гаража.

Вам следует изучить варианты, доступные для вашего использования, а затем определить правильный выбор в зависимости от типов программного обеспечения, которое вы хотите применить. Оглядываясь вокруг, убедитесь, что вы понимаете, что вы собираетесь получить от программы, и что она соответствует вашим потребностям.

Связанный: Варианты конструкции передней дверцы | Главная Программное обеспечение для визуализатора экстерьера | Варианты программного обеспечения для проектирования сарая | Варианты программного обеспечения Gazebo Design | Варианты программного обеспечения для проектирования дома-контейнера

Бесплатно

Вот несколько бесплатных вариантов, на которые вы можете обратить внимание при поиске программы проектирования гаража. Они более примитивны с точки зрения того, что вы можете использовать, но все они имеют свои основные функции, которые помогут вам начать использовать лучший подход к проектированию вашего гаража.

Легкий гараж

Easy Garage Storage предлагает всевозможные фантастические идеи хранения в гараже, шкафы, планировку и т. Д. Вы можете купить готовые варианты или создать свои собственные с их программным обеспечением. После того, как вы спроектируете его, вы можете заказать его. Что здорово, так это то, что вам не нужно заказывать у них… вы можете поэкспериментировать с программным обеспечением в поисках идей, а затем посмотреть, что еще доступно. Тем не менее, если вам нравится конкретный дизайн, который вы придумали, вы, вероятно, захотите заказать все компоненты, которые вы собрали, в Easy Garage Storage.

Это непрерывный процесс от проектирования до размещения заказа.

Это не первое родео для Easy Garage Storage. Они годами занимались проектированием шкафов (очень успешно) и недавно расширились до гаражного хранения.

Попробуйте программное обеспечение для гаражного хранения здесь.

Конструктор гаража Bighammer «Сделай сам»

В BigHammer есть множество программ на основе Internet Explorer, которые вы можете использовать для проектирования всевозможных вещей в вашем доме и вокруг него.Программа Garage Designer — один из лучших вариантов от компании. Эта программа позволяет вам подготовить гараж на основе материалов, которые вы хотите использовать в строительном проекте, а также расположения дверей и других особенностей.

Предлагает настройку 3D-визуализации с реалистичным затенением. Вы можете настроить освещение в симуляции, чтобы получить представление о том, насколько хорошо гараж будет выглядеть в различных условиях.

При этом вы можете указать тип кровельных материалов и пиломатериалов, которые вы хотите использовать, а также размеры окон, дверей и перемычек.Это должно дать вам достаточную поддержку для получения максимально точного изображения гаража.

Дизайнер American Garage Builders

Компания American Garage Builders, базирующаяся в северной части штата Иллинойс, имеет собственную веб-программу, которая поможет вам просмотреть, как вы собираетесь спроектировать свой гараж. Это рудиментарный вариант, который больше фокусируется на том, как вы собираетесь организовать гараж.

Это разработано в первую очередь с целью планирования более обширного дизайнерского проекта.Вы должны тщательно продумать размеры того, что вы на самом деле собираетесь поставить в гараж при использовании этой программы, чтобы у вас, по крайней мере, были некоторые дополнительные идеи о том, как хорошо будет выглядеть дизайн в конце.

Также программа не учитывает специализированные типы гаражей. Хотя это может помочь, если вы пытаетесь построить новый гараж с нуля, вы должны внимательно следить за тем, как он организован.

Планировщик этажей Планировщик гаража

The Floor Planner Garage Planner — это вариант, похожий на тот, что предлагает American Garage Builders, но он разработан, чтобы быть немного более техническим.Он дает вам варианты 2D и 3D и позволяет сортировать элементы на основе приблизительных размеров того, что вы пытаетесь добавить в пространство.

Эта программа может быть довольно сложной в использовании, если вы не будете осторожны с ней. Макет сложный и часто зависает в вашем браузере, когда вы пытаетесь его использовать. Вам может потребоваться немного проб и ошибок, чтобы получить четкое представление о том, насколько хорошо это может работать и что вы можете сделать, чтобы сделать его более функциональным для любого вашего намерения.

Возможно, вам будет лучше приобрести платную версию программы, поскольку она работает со своим собственным приложением и имеет несколько дополнительных функций.Это приводит к следующему разделу, который стоит обсудить, когда дело доходит до планирования гаража.

Скриншоты/Видео:

Посмотреть демо-видео FloorPlanner

Платный

Некоторые из наиболее продвинутых программ для вашего использования требуют от вас дополнительных затрат. Они могут быть полезны в зависимости от ваших потребностей, поскольку они имеют более широкий набор функций.

Elecosoft 3D Architect Home Designer

Одним из платных вариантов является программа Elecosoft 3D Architect Home Designer. Он использует как 2D, так и 3D настройки. При этом вы можете нарисовать полный план этажа, чтобы внимательно посмотреть, как выглядит ваш гараж.

Поставляется с полным редактором стен и пользовательской функцией дизайна крыши. Вы можете организовать параметры гаража в зависимости от того, куда должны идти предметы, и даже выбрать отдельные текстуры.

Когда вы подготовите свой гараж, вы получите полный 3D-план после того, как полностью введете достаточно ключевых деталей. Это даст вам красивую организацию в вашем доме, которая добавит приятный штрих к его окрестностям.

Можно использовать для любой комнаты в вашем доме. Он лучше всего подходит для гаражей, поскольку предлагает полностью интуитивно понятный интерфейс и ряд различных функций управления, которые помогут вам создать лучший и более индивидуальный гараж в любом месте, в котором он находится.

Хотя сама программа очень подробная, вам придется следить за тем, как она организована.Доступ к некоторым пакетам, которые помогут вам создавать дополнительные поверхности или блоки пространства, будет стоить дополнительно.

Демонстрационное видео:

RoomSketcher

RoomSketcher — это программа, которая используется для решения ряда задач дизайна. Это хорошо работает с планшетом для рисования, хотя вы также можете позаботиться обо всех функциях рисования непосредственно через программу, если хотите.

Вы можете использовать это для создания 2D и 3D планов этажей.Дополнительные украшения могут быть организованы в зависимости от того, что вы считаете необходимым. Это обеспечивает лучшую организацию, которая поможет вам получить точные размеры комнаты. Его следует использовать осторожно, чтобы дать вам больше контроля над вашим планом дизайна.

Существует бесплатная версия этой программы, но она не предлагает столько возможностей. Платная версия предоставит вам доступ к 3D-планам этажей, масштабным проектам и персонализированным настройкам. Его также можно использовать в большинстве операционных систем и даже на мобильном устройстве.

Кроме того, несмотря на то, что эта программа позволяет добавлять различные виртуальные среды, в первую очередь они предназначены для репрезентативных целей. Необходима дополнительная работа, чтобы помочь вам понять, как определенные предметы могут вписаться в ваш гараж при его проектировании.

Скриншоты/Видео:

Демонстрационное видео RoomSketcher

Виртуальный архитектор

Каждая часть вашего дома может быть спроектирована и перестроена с помощью программы Virtual Architect.Это поможет вам установить новые планы этажей для любой комнаты. Вы можете использовать его, чтобы упорядочить светильники, которые вы будете использовать в своем доме, и то, как они будут размещены по всей поверхности. Это также можно использовать для упорядочивания физических размеров комнаты с точки зрения высоты, длины и других ключевых характеристик.

Программа Virtual Architect работает для всех комнат, но ее можно использовать и для вашего гаража. При этом вы можете загрузить в программу фотографию вашего существующего гаража. Это анализируется мастером дизайна, чтобы получить приблизительное представление о его текущем макете.На этом этапе вы можете настроить отдельные особенности комнаты, чтобы включить новые места и области. Это может хорошо сработать, если вы планируете более детальную аранжировку на всем протяжении.

Вы даже можете использовать эту программу, чтобы получить полный трехмерный обзор вашего гаража, когда вы закончите его проектирование. Полный обзор поможет вам получить четкое представление о том, насколько хорошо что-то будет выглядеть и что может выделить его. Вы должны посмотреть, насколько хорошо он сделан, чтобы получить четкое представление о том, что выйдет из вашего гаража, когда вы его подготовите.

Скриншоты/Видео:

Посмотреть видео о программе Home Design

Главный архитектор Домашний дизайнер

Chief Architect — отличная программа для проектирования домов, доступная в премиальной версии с полной поддержкой различных вариантов комнат. Это работает с собственной функцией дизайна гаража, которая позволяет добавлять виртуальные предметы в зависимости от их размеров.Это дает вам больше контроля над тем, насколько хорошо вы можете спроектировать гараж на основе предметов, которые вы добавите в него.

Эта программа работает с лучшей компоновкой, т.е. с большим количеством технических моментов. Вы даже можете измерить, насколько большими могут быть шкафы для вашего гаража. Когда вы подготовите соответствующие размеры для всех предметов, которые будут размещены в вашем гараже, вы можете использовать 3D-вид всего пространства. Это даст вам представление о том, как будет выглядеть район, когда вы заканчиваете строительство или ремонтируете его.

Скриншоты/Видео:

Видеодемонстрация главного архитектора

Программное обеспечение для проектирования зданий SmartDraw

SmartDraw — это программа для проектирования зданий, которую можно использовать как на компьютерах, так и на планшетах. Он сделан в качестве альтернативы программам САПР, которые могут быть слишком сложными, поскольку предлагает гораздо более простой вариант для организации и подготовки ваших проектов в четкой форме.

SmartDraw использует компоновку, которая дает вам тщательный контроль над отдельными измерениями в зависимости от того, как вы собираетесь выделить точку. Он позволяет добавлять стены и перегородки, выбирать варианты пола, организовывать размещение отдельных предметов, таких как шкафы, ящики для инструментов и другие предметы, которые должны быть размещены в гараже, и так далее. Организационные возможности программы дадут вам полный контроль над тем, как вы собираетесь сделать свой гараж более функциональным и пригодным для многих целей.

Конструкции могут особенно хорошо работать, если вы сосредоточены на чертежах.Эти чертежи могут быть использованы для широкого ассортимента дизайнерских нужд, но вы должны быть осторожны, когда все это работает, чтобы у вас был хорошо контролируемый макет, который не был бы слишком сложным или трудным для выполнения.

Скриншоты/Видео:

Видеодемонстрация SmartDraw

CADPro

CADPro — это последний выбор, если вы пытаетесь спроектировать качественный гараж.С CADPro вы можете использовать поддержку автоматизированного проектирования, чтобы понять, как будет работать ваш гараж. Это подходит для всех частей дома, но вы должны хотя бы посмотреть, как это можно сделать с учетом вашего гаража.

CADPro позволяет вам выбирать размеры для вашего гаража и позволяет добавлять пользовательские элементы. Вы можете использовать любое количество физических параметров для элементов, которые хотите добавить. Затем их можно перетаскивать на разные поверхности.

При этом используются параметры 2D и 3D, хотя вариант 3D является более мощным выбором. Это дает вам дополнительную поддержку для просмотра более реалистичных изображений всего, что находится в космосе.

Хотя CADPro детализирован, иногда он может быть довольно сложным и трудным в использовании. Вы должны внимательно изучить, как указана программа и как вы можете заставить ее работать, чтобы у вас не было слишком много проблем с тем, чтобы она работала и была готова к использованию.

Заключение

Когда вы ищете лучшее программное обеспечение для проектирования гаражей, вам следует обратить внимание на то, что ваш компьютер может поддерживать, и насколько сильно у вас есть потребность в проектировании этой части вашего дома.Все перечисленные здесь варианты идеально подходят для многих нужд, но вам все равно следует внимательно посмотреть, насколько хорошо такая программа может работать на вас. Попробуйте любые варианты, которые вы можете использовать, чтобы увидеть, что делает все правильно для ваших нужд.

Не забудьте посмотреть, насколько хорошо можно использовать каждую программу с точки зрения управления и общих функций.

Делаем подъемные ворота своими руками; чертежи и этапы работ

Разновидности подъёмных ворот

Собираем необходимые материалы и инструменты

Пошаговая инструкци

Производим автоматизацию

Ворота гаражные подъемные своими руками чертежи, видео

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

Как устроена конструкция?

Что нужно для самостоятельного изготовления?

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Ворота для гаража сделать самому своими руками. Изготовление ворот: чертежи, материалы

Виды гаражных ворот

Секционные конструкции

Секционные конструкции в действии

Механизмы для ворот

Автоматические приводы

Выбор материалов

Выбор конструкции

Изготовление гаражных ворот

Использование готовой конструкции

чертежи, изготовление, материалы, установка Подъемно складные ворота своими

Гаражные подъемные ворота своими руками: видео

Отличительные черты конструкции

Мастерим врата самостоятельно

Преимущества и недостатки гаражных откидных ворот

Строим откидные ворота для гаража своими руками

Изготовление узлов откидных ворот

Сборка и установка откидных ворот

Ворота подъемно-секцион ного типа

Ворота подъемно-поворот ного типа

Достоинства и недостатки

Достоинства

Недостатки

Особенности исполнения конструкции

Что купить?

Ворота своими руками

Видео — Монтаж секционных ворот

Видео — Подъёмные ворота вид изнутри

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Видео – Гаражные ворота подъемные своими руками

Особенности подъёмных гаражных ворот

Варианты конструкции ворот: какой выбрать

Достоинства поворотных гаражных ворот

Недостатки ворот с откидной створкой

Схема работы подъёмного механизма

Подготовка к изготовлению ворот своими руками

Выбор проектного решения и разработка чертежа по имеющимся размерам

Необходимые инструменты

Рекомендации по сборке и установке подъёмных ворот для гаража

Последовательность операций

Чем утеплить полотно

Нюансы эксплуатации: что нужно сделать, чтобы полотно хорошо открывалось и не опрокидывалось

Видео: из чего изготовить самодельные ворота с дистанционным складным механизмом

Подъемные ворота как сделать своими руками

Инструкция по изготовлению и установке секционных ворот

Подбор и установка автоматики на секционные ворота

Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Видео: автоматические гаражные ворота своими руками

Современные дизайны гаражных ворот

Советы по сборке гаражных ворот | сделай сам.ком

Как разработать собственные планы гаража | Домой Руководства

Знайте свои местные правила

Получение разрешения

Выбор стиля

Фундамент и размещение

Определение размера гаража

Двери и окна гаража

Размещение розеток

Пол гаража и подъездная дорожка

8 обновлений гаражных ворот своими руками

8 способов преобразить ворота гаража

Краска + глазурь

Гелевый краситель

Деревянная накладка

Фурнитура с искусственным покрытием

Оборудование для перевозки своими руками

Искусственно окрашенные окна
