Водонагреватель своими руками электрический: Как сделать накопительный водонагреватель своими руками

alexxlabРуками

как сделать электрический самодельный, видео и нагреватель для воды солнечный

Электрический водонагреватель своими руками сделать достаточно непросто

Водонагреватель помогает подогревать воду до требуемой температуры. Есть много моделей бойлеров и проточных водонагревателей. Наиболее востребованными считаются проточные водонагреватели, так как они нагревают поток воды, проходящий через них. Но все можно сделать самому.

Содержание материала:

Советы: как сделать электрический водонагреватель своими руками

Электрические модели характеризуются тем, что они нагревают проходящую через них воду, так как в них встроен тэн или специальная металлическая трубка, на которую проводится воздействие переменного магнитного поля. Именно поэтому, они могут быть тэновые и индукционные. Этот тип водонагревателей характеризуется тем, что работает от электроэнергии, именно поэтому не подходит для тех мест, где она отсутствует. Самодельный водонагреватель поможет обеспечить подогрев воды в квартире или на даче.

Проточные нагреватели могут быть нескольких различных видов, а именно:

  • Электрические;
  • Водные;
  • Солнечные;
  • Газовые.

Водяные модели работают от системы отопления. Подобные устройства не требуют подключения к электричеству. Однако, недостатком подобной системы является ее зависимость от отопительного сезона, именно поэтому водонагреватель нельзя применять в летний период.

Проточные водонагреватели могут быть нескольких видов

Солнечные модели работают от солнечного тепла. Подобные водонагреватели больше подходят для летней дачи, так как греют воду они только в солнечные дни.

Газовые модели работают от газа, именно поэтому они подходят только для квартиры или дома, подключенного к центральному газопроводу. Для удобства и экономии можно, сделать самодельный бойлер, так как этот прибор будет отличаться доступной стоимостью и экономичностью.

Для изготовления водонагревателя, потребуются:

  • Емкость для бака;
  • Змеевик;
  • Вентили;
  • Теплоизоляционный материал;
  • Соединительные элементы;
  • Проволока;
  • Герметик.

Водонагреватель – достаточно важное оборудование в доме, где нет централизованного горячего водоснабжения. Потребность в горячей воде вынуждает приобретать специальные дорогостоящие приборы, имеющие ограниченный период службы и при частом применении могут быстро ломаться.

Проектируем самодельный электрический водонагреватель

Чтобы сделать водонагреватель самостоятельно, изначально нужно изготовить емкость для воды, которая может быть пластиковой или сделана из нержавейки. Самое главное, чтобы бак был достаточно большого размера и устойчивым к коррозии. Можно в качестве бака использовать самый обыкновенный пропановый газовый баллон. В емкости нужно высверлить 4 отверстия, которые будут использоваться для холодной и горячей воды, а также змеевика.

Затем нужно выполнить теплоизоляцию, используя для этого совершенно любой теплоизоляционный материал, однако, он должен быть расположен полностью по всему периметру баллона.

Когда все элементы конструкции будут готовы, нужно собрать бойлер, используя для обеспечения большей герметичности специальный герметик для металла, а также нужно следить за тем, чтобы не было повреждения теплоизоляционного слоя. Важно качественно утеплить водонагревательный бак, чтобы он хорошо удерживал тепло. Зачастую, проблема с подачей горячей воды достаточно актуальна, именно поэтому многие приобретают водонагреватели накопительные или проточные. Однако, чтобы сэкономить, можно создать самому в домашних условиях, тем более, что сделать это достаточно просто. Проточный электрический водонагреватель устанавливается в квартирах с электрической плитой. Основным преимуществом подобных конструкций является то, что вода подается в неограниченном количестве сразу же после открытия крана.

Чтобы сделать водонагреватель своими руками, в первую очередь нужно изготовить емкость для воды

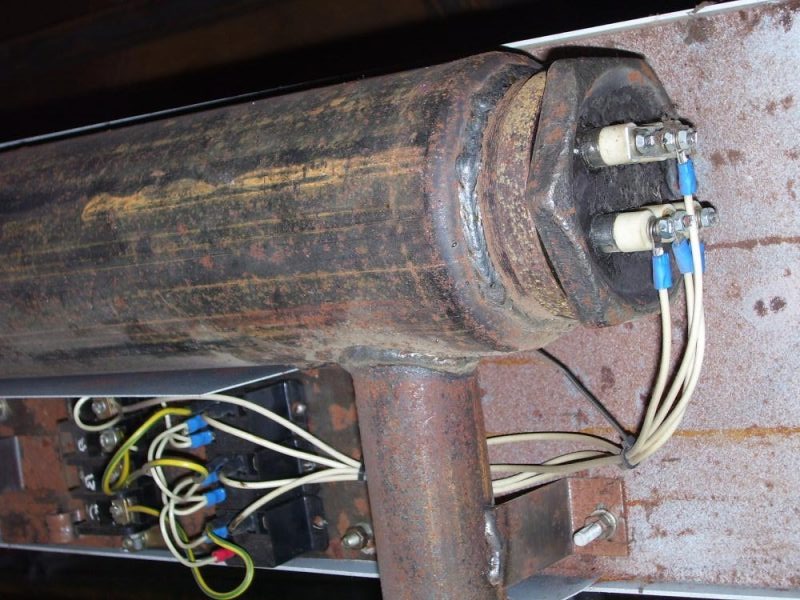

Чтобы сделать электрический нагреватель проточного типа, нужно подготовить определенные материалы:

  • Трубчатый электронагреватель;
  • Стальная труба;
  • Листовая сталь;
  • Антикоррозионная краска;
  • Гайки и болты.

Помимо этого, здесь очень легко контролировать потребление электроэнергии, так как модели с небольшой мощностью подключаются к самой обыкновенной розетке. Воду для нагревания в проточном устройстве не нужно подготавливать предварительно.

Инструкция: как сделать водонагреватель своими руками

Перед началом проведения всех требуемых работ нужно очистить все металлические детали от грязи и ржавчины. В листе металла наметить отверстия для установки тэна, а затем собрать все детали, присоединив листовой металл к тэну и трубам. В любом удобном месте приварить гайку заземления. Подключить собранную установку к водоснабжению, а затем убедиться в том, что нет нигде протечек. Если есть протечки, то нужно заварить их, затем снять водонагреватель, покрыть его антикоррозионной краской, а после ее высыхания, установить нагреватель на место, и можно пользоваться.

Важно! Не стоит устанавливать проточный водонагреватель в ванне, так как это может спровоцировать пожар. Лучше всего вывести трубы и установить его в душевой кабине.

Комфортные условия проживания каждого современного человека просто немыслимы без доступа горячей воды, однако, во многих частных домах его нет. Обеспечить его можно только с помощью установки водонагревателя, который вполне возможно сделать самостоятельно.

Водонагреватель косвенного нагрева изготовить собственноручно будет проще всего

Легче всего, изготовить водонагреватель косвенного нагрева.

Для этого потребуется:

  • Лист алюминия;
  • Медный коллектор;
  • Деревянные доски;
  • Медная труба.

Из досок нужно сделать корпус, внутреннюю часть которого выстлать алюминием. При помощи трубы выполнить борозды и установить коллектор, который нужно оснастить входными и выходными конструкциями с обеих сторон. Благодаря подобной системе, можно легко нагревать совершенно любой объем воды.

Ставим солнечный водонагреватель своими руками

Солнечный водонагреватель – просто незаменимый прибор в дачном домике и частном доме. Если сделать нагревательный прибор требуемого объема, то горячей воды будет вполне достаточно. Единственным недостатком подобного устройства считается то, что оно может работать только при наличии достаточного количества солнечного света. Самым простым видом водонагревателя будет устройство, выполненное из пластиковых бутылок, в котором вода будет нагреваться от солнца.

Солнечный водонагреватель прекрасно подойдет для дачи и частного дома

Для изготовления водонагревателя, нужно подготовить:

  • Бак;
  • Проточный насос;
  • Радиаторы;
  • Трубы;
  • Утеплитель.

Нужно соединить бак с насосом и трубами для подачи холодной воды. Также трубы присоединить к крану горячей воды. Обязательно нужно утеплить бак, чтобы вода как можно дольше оставалась горячей. Помимо этого, на крыше дома нужно установить солнечные радиаторы и присоединить их к баку, чтобы обеспечить постоянный нагрев воды.

Водонагреватель своими руками (видео)

Существует множество водонагревательных приборов различной конструкции, которые вполне возможно изготовить самостоятельно. Выбор требуемой конструкции во многом зависит от собственных предпочтений и требуемого объема воды.

Как установить водонагреватель электрический своими руками

Каждый из нас сталкивался с неприятной ситуацией, когда встаете с утра, собираетесь на работу умываетесь, а горячей воды нет, так как ее кто-то отключил. Хорошо если отключение плановое, можно успеть заранее залезть в ванну себя и детей помыть, а что потом? Никакого утреннего душа, вечерней расслабляющей ванны? Подогрев воды в кастрюлях, а мыться вообще в тазиках, НЕТ! И наконец, Вы говорите себе «Все это меня достало!» и сразу же начинаете продумывать альтернативные системы нагрева воды, и первый же вариант — электрический водонагреватель.


Что вы узнаете

Преимущества установки водонагревателя

Итак, читаете Какой водонагреватель выбрать и возвращаетесь к этой статье, дальше я расскажу как установить водонагреватель своими руками.

Сбылась ваша мечта

Всё, наконец, вы купили электрический водонагреватель. Наверняка, выбрали самый лучший и потратили не малую сумму на него, при этом радости от этого не убавилось.

Теперь вам и вашей семье не страшны плановые и не плановые отключения горячей воды. Другой вопрос, а как установить водонагреватель? Самостоятельно или же вызвать мастера и еще немного раскошелиться? Не стоит спешить, узнайте больше информации про установку и сделайте все сами, здесь нет ничего сложного. Не забывайте про паспорт, который идет вместе с водонагревателем, в нем, как правило, так же расписан весь процесс установки.

Подведение электричества

Для начала нужно подумать подвод электричества к месту установки водонагревателя, для дальнейшего подключения питания водонагревателя. Это важный этап процесса установки, тем самым вы предусмотрите бесперебойную работу водонагревателя и собственную безопасность. Средняя потребляемая мощность водонагревателя 1,5-2 кВт и больше, поэтому вы должны подводить к водонагревателю провода выдерживающие эти нагрузки.

ВНИМАНИЕ!!!
Неправильно подобранный провод может привести к замыканию и пожару

.

Для безопасности рекомендуем выбирать медный провод если мощность  водонагревателя 2-3 КВт — сечение не меньше 2,5 мм². Не забывайте про подвод кабеля заземления. Оптимальным вариантом будет прокладка нового кабеля, частичная замена всей электропроводки от электрощита.

Второй момент – вероятность короткого замыкания внутри водонагревателя, внутренний бак водонагревателя имеет непосредственный контакт с водой, есть вероятность неприятных для Вас последствий. Производитель, конечно же позаботился о вашей безопасности и предусмотрел заземление в аппарате, но это не сможет обезопасить на 100% от поражения электрическим током.  Рекомендую подключать водонагреватель через автомат. Автомат защитит от короткого замыкания и перегрузки.

Выбор места установки и монтаж

И так, теперь необходимо выбрать место установки Вашего новенького водонагревателя. Стена обязательно должна быть прочной (лучше бетонная или кирпичная), устанавливая на перегородку из гипсокартона вы рискуете попасть на будущий ремонт.

Водонагреватель в полом состоянии не тяжелый, но в зависимости от объема столько же воды придется выдерживать стене, к примеру 100 литровый водонагреватель 100 кг. Выбрали стены, начинаем снимать замеры с креплений водонагревателя, потом переносим их на стену.

Если стена облицована кафельной плиткой, отверстия следует сверлить с помощью специального кафельного сверла, во избежании трещин на плитке. Затем подбираете бур для перфоратора диаметром анкерных болтов, болты идут в комплекте к водонагревателю. Установили анкерные болты и повесили водонагреватель на место, приступаем к подведению и выводу трубопровода.

Читайте также Как пользоваться перфоратором

Подведение трубопровода к водонагревателю

На трубу с холодной водой после счетчика, устанавливаете обратный клапан или редуктор давления и тройник. Если нет счетчика, после вентиля ставите фильтр механической очистки, обратный клапан и тройник.

В тройник вкручиваем запорный кран на случай отключения водонагревателя, если греть воду не нужно или при аварийных ситуациях. Затем, соединяете выход водонагревателя отмеченным синим цветом с вкрученными краном, трубой (стальной, пластиковой или металлопласт) или подводкой (гибким шлангом).

Подвод холодной воды

Установка предохранительного клапана избыточного давления перед входом в водонагреватель обязательна, они идет в комплекте с водонагревателем. Предохранительный клапан защитит бак от разрыва из-за избыточного давления. Внутренний бак водонагревателя выдерживает примерно 6-8 атмосфер. На предохранительном клапане есть штуцер для слива воды и сброса избыточного давления. На него следует закрепить шланчик (можно капилляр) и направить его в канализацию.Тем самым избыточное давление будет уходить прямо в канализацию.

Подвод горячей воды

Горячая вода проводится проще. Устанавливаете на трубу с горячей водой тройник и соединяете его с красным выходом на водонагревателе. Всё. процесс установки закончен! Теперь Ваш водонагреватель готов к работе.

Желаю вам бесперебойного горячего водоснабжения!

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Как подключить водонагреватель на даче

Наличие горячей воды на даче обеспечивает комфортное проживание. Лучший вариант – накопительный водонагреватель, работающий от электричества. Недостатки проточного: большой расход энергии, требует высокого давления поступающей воды, одна точка разбора, если бюджетная модель. Монтируется легче, менее функционален.

Накопительный на даче позволяет принять душ, умыться, вымыть посуду, овощи, фрукты, постирать руками. Использует воду из проведенного водопровода, подвесных цистерн. Важно не только подобрать оптимальный прибор, но и правильно установить. Как подключить бойлер на даче своими руками, узнаете в нашей статье.

Накопительный агрегат требует исправной проводки и достаточного напора жидкости в системе. Если обеспечить эти условия, прибор будет работать исправно, долго, постоянно снабжать горячей водой.

Виды нагревателей для дачи

Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа. Рассмотрим их.

Накопительный электрический

Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

Конструкция сетевого нагревателя

  • Корпус, теплоизоляционный слой.
  • Бак внутренний.
  • Трубки входа, выхода воды.
  • Фланец.
  • ТЭН, термостат.
  • Терморегулятор, анод.

Проточный электрический

Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

  • Корпус
  • ТЭН в виде трубки со входом/выходом.
  • Индикация нагрева.
  • Датчик протока.
  • Реле, клеммная коробка.

Накопительный газовый

Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

  • Внешняя оболочка.
  • Полиуретановый теплоизолят.
  • Внутренний резервуар.
  • Емкость сбора конденсата.
  • Трубки горячей/холодной воды.
  • Горелка с дымовым рассекателем.
  • Блок газовый.
  • Вытяжка.
  • Анод, термостат.

Оборудование косвенного нагрева

Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями.

Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

  • Кожух, изолят полиуретановый.
  • Теплообменник.
  • Прибор циркуляции.
  • Анод.
  • Трубки подхода/выхода жидкости.
  • Термостат.

Различия объема, мощности

Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.

Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 0С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.

Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.


Мощность влияет на скорость подогрева.

Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.

Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.

Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.

На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

Разновидности установки нагревателей

Настенный

Модели 200 л можно вешать на стену. Используют минимум 4 кронштейна, надежные анкера. Монтаж только на несущих конструкциях, иногда дополнительно укрепленные.

Подойдет стена из бетона, кирпича.

Проточные вешаются над/под раковиной, в шкафу.

Напольный

Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

Вертикальный

Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.


Горизонтальный

Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

Принцип работы

Накопительные

  1. Внутри расположен нагревательный элемент – ТЭН, согревает поступающую в бак жидкость. Подача холодной снизу, забор горячей – сверху, поэтому не происходит смешивание. Интенсивность нагрева регулируется системой управления.
  2. После подогрева начинается процесс поддержания температуры. ТЭН включается, когда жидкость остывает.
  3. Открывается кран смесителя – горячая вода вытекает из бака. Одновременно внутрь подается холодная под давлением.

Проточные

  1. Вода проходит внутри трубчатого ТЭНа, нагревается.
  2. При открывании горячего крана нагретое вытекает из лейки душа/излива.

Устройства косвенного нагрева

  1. Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
  2. Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.

Общий план работ по монтажу бойлера

  1. Выберите подходящий тип устройства: проточный, накопительный. Решите, какой вид нужнее: вертикальный, горизонтальный, напольный, настенный. Электрический или газовый.
  2. Определите количество точек водоразбора: душевая, ванна, умывальник, кухонная раковина. Их число влияет на сложность монтажа и мощность.
  3. Выберите оптимальное по габаритам место установки. Сделайте замеры с небольшим запасом.
  4. Узнайте всё о проводке помещения. Следует выявить предельную нагрузку и сечение. Отнеситесь серьезно к этому вопросу. Воспользуйтесь услугами электрика, выявите, выдержит ли проводка нагрузки от нагревателя. Слабое напряжение требует проведения отдельного кабеля.
  5. Степень загрязненности воды. Она должна проходить очистку перед попаданием в бак нагрева. Плохое качество жидкости требует обязательной установки фильтра на входе, если хотите сохранить работоспособность оборудования.
  6. Прикрепите устройство максимально надежно. Недопустимо болтание или шевеление, сдвиги с места на место запрещены правилами безопасности.
  7. Крепко загерметизируйте систему. Протечек быть не должно.
  8. Используйте материалы хорошего качества, иначе система может потечь. Надежностью отличается медные, стальные, пластиковые и металлопластиковые изделия.
  9. Включайте оборудование только с наличием воды в системе. Иначе бойлер сгорит.

Этапы установки нагревателя

  1. Осмотреть системы, подготовить инструменты, место для монтажа.
  2. Прикрепить бойлер к стене.
  3. Подсоединить к водопроводу или бочке.
  4. Включить в сеть.

Подготовка систем

  1. Осмотрите водопровод на наличие неисправностей, подведите систему к месту установки.
  2. Проверьте подходящее напряжение в сети, усовершенствуйте в случае нехватки.
  3. Запаситесь нужными материалами и инструментами.

Инструменты и материалы для подключения

Вам понадобятся инструменты:

  • Ключи – рожковый и газовый;
  • Перфоратор, дрель, буры, сверла;
  • Аппараты резки и спайки труб;
  • Отвертки – прямой и крестовой шлиц;
  • Пассатижи, кусачки;
  • Рулетка.

Необходимые материалы:

  • Металлопластиковые трубы;
  • Шланги;
  • Тройники;
  • Анкеры;
  • Вентили запорные;
  • Герметизирующие элементы – фум-лента, жидкий герметик, лен.

Выбираем место монтажа нагревателя

Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

  1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
  2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
  3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
  4. Точка водораздачи. Располагайте максимально близко.
  5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
  6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Важно! Розетки должны быть изолированы от влаги крышками или заглушками.

Вешаем на стену

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

  1. Разметить зону установки.
  2. Просверлить отверстия перфоратором.
  3. Вкрутить крепежные элементы, повесить агрегат.

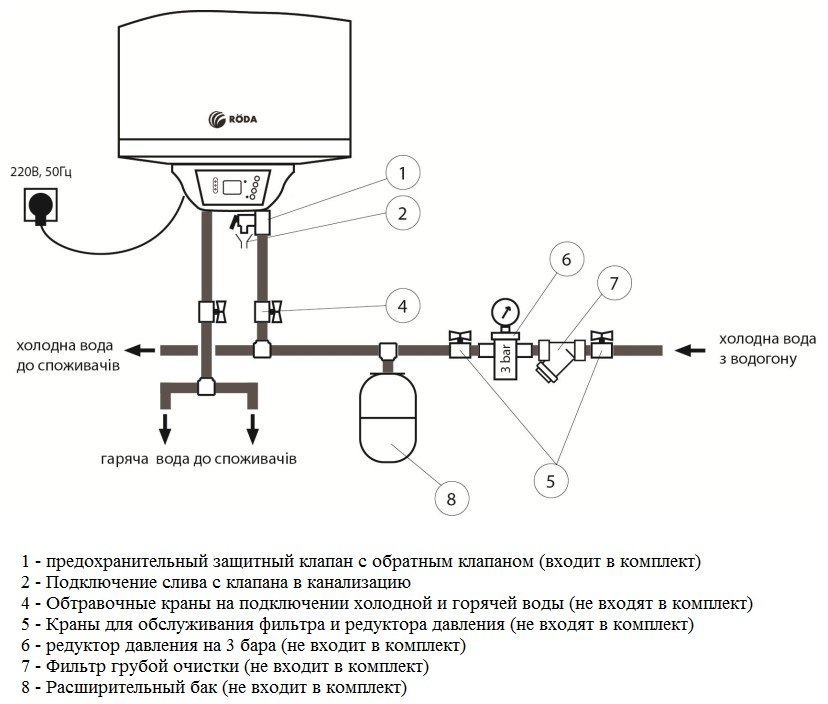

Схемы монтажа

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

Как подключить к емкости

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.

Как подключить к водопроводу

Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.

Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.

Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Смотрим на тип водопровода

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Подключаем правильно:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

План работы:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Правила сборки:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Устанавливаем запорные элементы

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды

  1. К патрубку бойлера поставить тройник.
  2. Боковое отверстие тройника подключить к крану слива.
  3. Установить обратный или предохранительный клапан на тройник.
  4. Ставим после клапана отсекающий кран.
  5. Врезаем данную систему в трубу.

Для горячей воды

  1. Установить отсекающий кран непосредственно на патрубок агрегата.
  2. Соединить с трубой.

Подключаем к сети

Что нужно знать:

  • Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
  • Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
  • Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
  • Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
  • Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
  • Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

  • Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
  • Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

  1. Отмерить расстояние от розетки до точки монтажа водогрея.
  2. Разобрать электровилку, снять изоляцию кабеля.
  3. Счистить изоляцию с жил с обеих сторон.
  4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
  5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

  1. Протянуть кабель от нагревателя к щиту питания.
  2. Смонтировать автомат рядом с агрегатом, провести кабель.
  3. Оголить кабель на 10 см и фазу.
  4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
  5. Оголить кабельные жилы с двух сторон.
  6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
  7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя

Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

  1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
  2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
  3. Монтировать агрегат без технических знаний.
  4. Сливать бак, не отключив электропитание.
  5. Игнорировать правила безопасности.
  6. Использовать некачественные запчасти неизвестных брендов.
  7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель

Конструкционно все устройства похожи, включение аналогичное.

  1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
  2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
  3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
  4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
  5. Проверить работу. Дождаться нагрева всего объема.

При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Особенности установки газовых и индукционных нагревателей

Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.


Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.

Советы:

  • Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
  • Установка принудительной вентиляции и дымохода шириной от 2 см.
  • Негорючее покрытие стен, газовая колонка удалена.

Вам потребуется:

  • Монтажное кольцо для дымохода нужного размера.
  • Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
  • Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
  • 2 водопроводных шланга/трубы.
  • Крепеж для вешания бойлера.
  • Водяной фильтр, по необходимости.

Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.

Демонтаж старой колонки

  1. Перекрыть доступ газа.
  2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
  3. Перекрыть воду.
  4. Снять трубу отвода воздуха, убрать колонку.

Установка газового водонагревателя

  1. Определить место, повесить оборудование.
  2. Подключить водяные трубы/шланги к нагревателю и водопроводу. Проверить герметизацию, открыв краны.
  3. Подвести газовый шланг от доступа газа к отверстию агрегата. Проверить герметичность мыльным раствором: промазать стыки и открыть вентиль газа. Появились пузыри – затяните гайки крепления.
  4. Установить гофру. Один конец к выходу дыма прибора, другой – в дымоход.
  5. Проверить работу: открыть горячий кран, отрегулировать температуру воды.

Монтаж индукционного водогрея

Установить оборудование, как показано на схеме. Только вертикальное расположение.

Особенности установки настенного водонагревателя

Подробная схема монтажа приведена выше.

Особенности подключения напольного водонагревателя

Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком. Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.

Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.

Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.

Что потребуется:

  • дрель, сверла;
  • ключ газовый;
  • отвертка;
  • шурупы;
  • герметик.

План подключения

  1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
  2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
  3. Второй выход подсоединить к горячему направлению к отопительной системе.
  4. Третий – смонтировать с обратным выходом из радиаторов.
  5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
  6. Пятый – поток нагретой жидкости из соседнего нагревателя.

Важно! Обязательно требуется заземление оборудования.

Особенности монтажа проточного водонагревателя

Советы:

  • Удобство расположения. Проверьте, легко ли включать агрегат, удаленность от потенциальных брызг, комфортное пользование душевой лейкой.
  • Легкость подключения. Это важно при монтировании устройства своими руками.
  • Обязателен хороший напор воды. Иначе выходная струя будет слабой.
  • Высокая мощность требует хорошей электропроводки, использования УЗО.
  • Заземляйте оборудование.
  • Крепите рядом с точкой водоразбора: раковиной, ванной, душевой кабиной.
  • Вешайте прибор максимально ровно, иначе образуются пробки воздуха, аппарат быстро ломается.

Правильно закрепляем устройство на стене

Пригодится карандаш, уровень, линейка, дрель, сверло по бетону.

  1. Сделать разметку будущего места крепления.
  2. С прибора снять верхнюю часть, прислонить к стене.
  3. С помощью уровня провести ровную линию по горизонтали, отметить точки крепления.
  4. Проделать отверстия, вставить дюбели, повесить устройство, закрутить шурупы.

Важно! Обычно в наборе присутствует крепеж, но лучше купить и использовать хороший, подлиннее.

Схемы установки проточного оборудования

Облегченная

Подойдет для периода планового двухнедельного отключения летом.

  1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
  2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
  3. При переключении на излив пойдет холодная вода из крана.
  4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

  1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
  2. Подготовить отверстия для воды.
  3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
  4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
  5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Подключение к отводу стиральной машины

Нужен запорный кран, тройник, герметик, трубный ключ.

  1. Поставить пластиковый разветвитель, после него монтируется кран.
  2. Подвести трубу к электроприбору, можно использовать гибкую подводку. Используйте скобы для крепления к стене.

Важно! Выбирайте деталь с легким поворотом крана, вы будете использовать его часто.

Монтаж для 2 точек водоразбора

Этот способ подходит, когда нужна теплая вода в кране и душе.

  1. Подключить прибор водопроводу.
  2. На выходе горячей установить тройник с краном, подсоединить гусак и душевой шланг.

Подключение к электрической сети

Проточные водогреи обычно имеют высокую мощность – до 9000 Вт. Для безопасного и правильного подсоединения нужна выделенная линия с УЗО. Простая может не выдержать высокую нагрузку. Позаботьтесь заранее о проводке. В старых домах она не рассчитана на мощные устройства.

Почему нельзя включать в розетку? Приборы выше 3кВт подсоединяют в сеть, потому что розетки недостаточно хорошо заземлены для этого.

Действия

  1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
  2. Протянуть кабель.
  3. Подсоединить УЗО.

При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Правильное использование

Используйте инструкцию по эксплуатации, приложенную к товару.

Соблюдайте последовательность: выключить прибор, затем перекрыть воду. При включении наоборот: открыть кран, включить агрегат.

Важно! Перед включением заполните емкость! Иначе устройство может сгореть.

Установка электрического накопительного водонагревателя своими руками: схемы подключения

Накопительный водонагреватель — отличное решение для любой квартиры или дома. Такие типы водонагревателей отличаются особой популярностью прежде всего из-за легкости их монтажа и эксплуатации. О том как правильно установить и подключить электрический водонагреватель накопительного типа узнаем далее.

Оглавление:

  1. Установка водонагревателя в частном доме своими руками: выбор места монтажа
  2. Установка водонагревателя накопительного своими руками
  3. Установка водонагревателя в ванной комнате своими руками: подключение прибора
  4. Установка водонагревателя “Аристон” своими руками: подключение к электричеству
  5. Установка проточного водонагревателя своими руками
  6. Установка газового водонагревателя своими руками

Установка водонагревателя в частном доме своими руками: выбор места монтажа

Перед началом работы по установке водонагревателя, необходимо определить место, где будет располагаться прибор. Для того, чтобы сэкономить место в помещении, водонагреватели рекомендуется подвешивать на стену. Место выполнения монтажных работ определяют индивидуальные особенности помещения, материал стен, вес самого прибора и т.д.

Водонагреватель объемом до тридцати литров устанавливается практически на любой стене, за исключением гипсокартонной перегородки. Для фиксации такого бойлера используют пластиковые дюбеля.

Если объем водонагревателя больше пятидесяти литров, его фиксация предполагает более серьезный подход. Прежде всего, определите материал, из которого выполнена стена. Рекомендуется устанавливать такие бойлеры на кирпичные, бетонные, каменные или шлакоблочные стены. Для фиксации нагревателя в данном случае, необходимо запастись распорными анкерными болтами.

Анкера, на которых имеется крючок отличается удобством в эксплуатации. Такие фиксаторы сначала устанавливаются во внутрь стены, а затем на них навешивается водонагреватель. Если вес бойлера внушительный, то дополнительно требуется установить анкерные болты. Они бывают разных видов, использование того или иного варианта анкерных болтов определяется типом самого водонагревателя и материалом, из которого сооружены стены.

Выбирая место для установки водонагревателя своими руками также учтите тот факт, что в помещении всегда должна присутствовать плюсовая температура. Замерзание воды в водонагревателе недопустимо. Кроме того, бойлер должен находится вблизи точек подачи и разбора воды. Длина водопроводных труб должна иметь минимальную длину.

Не устанавливайте водонагреватель в труднодоступных местах. Он должен всегда находится рядом с водопроводной арматурой и холодной водой. Кроме того, при необходимости у вас должна быть возможность легкого подхода к прибору для осуществления его ремонта, обслуживания и выполнения демонтажных работ.

Обратите внимание на стены, достаточно ли они прочные для того, чтобы выдержать вес не только прибора, но и воды, которая будет постоянно в нем находиться.

Установка водонагревателя накопительного своими руками

После того как место для монтажа прибора выбрано, остается определиться со способом крепления и установить водонагреватель на стену. Существует несколько схем фиксации водонагревателей на стене. Для каждого прибора, рекомендуемый способ его крепления описан в инструкции. Поэтому, перед началом работы прежде всего ознакомьтесь с ней. В качестве фиксирующих деталей используют различные шурупы и дюбеля, которые подходят для стен, выполненных из бетона, различных видов кирпича и камня. В комплектации с некоторыми моделями водонагревателей также идет дополнительная планка.

Учтите, что тип крепежных элементов для установки водонагревателя определяется прежде всего материалом стен. Л-образные шурупы подходят для деревянных, бетонных или кирпичных стен. Минимальное значение диаметра шурупа составляет 1 см, а дюбелей 1,2 см. Оптимальное значение длины шурупов составляет 6-8 см.

Если стена в помещении выполнена из бетона, рекомендуем воспользоваться распорным анкером, который отлично удержит водонагреватель. Для фиксации опорных планок бойлеров используют шурупы, диаметром 0,8 см, длиной минимум в 6 см.

Перед началом установки опорной планки, приложите ее к стене, проверьте ровность с помощью уровня, далее просверлите отверстия под нее, только после этого зафиксируйте планку.

Если в комплектации с водонагревателем идут кронштейны, то особо внимательно устанавливайте проушины, которые должны точно совпасть с крюками. При сверлении кирпича старайтесь не попадать в швы между ними, так как раствор не способен удержать прибор. Для сверления бетонных стен используйте только острые сверла, в противном случае, отверстие может получится неровным.

Если стена для монтажа бойлера достаточно непрочная, то рекомендуется установить его на металлическую раму. На ней должны фиксироваться крюки, которые будут удерживать водонагреватель.

Устанавливая водонагреватель строго придерживайтесь инструкции от производителя по поводу используемых крепежей. Расположение вертикальных и горизонтальных патрубков подбирается строго под модель. После монтажа прибора, он должен крепко фиксироваться на стене, не передвигаясь на ней.

Установка водонагревателя в ванной комнате своими руками: подключение прибора

Монтаж водонагревателя в квартире чаще всего выполняется на задней от туалета стене. В данном месте прибор не мешает хозяевам, и не занимает много места. Выполняя врезку от двух труб с холодной и горячей водой, необходимо предварительно установить запорные механизмы. Они, в любой момент помогут перекрыть воду. С помощью перекрытия кранов, удается с легкостью заменить или отремонтировать бойлер. Водопроводная труба с холодной водой снабжает устройство водой, а труба с горячей водой, выводит воду для подачи.

Рекомендуется также произвести установку обратного клапана предохранителя, который обезопасит работу прибора при возникновении экстренных ситуаций. При наличии слишком высокого давления в водопроводной системе, одна часть трубы подсоединяется к клапану, а вторая к системе слива.

Таким образом, удается обеспечить использование как централизованного горячего водоснабжения, так и накопительного водонагревателя. После установки и подключение водонагревателя к системе водопровода, сначала перекрываются запорные краны, которые подводят горячую воду, а открываются краны подачи холодной воды. Для того, чтобы из прибора вышел воздух, во время его наполнения, откройте кран, из которого в дальнейшем будет подаваться горячая вода.

Выполнение правильной обвязки нагревателя, позволяет выполнить слив воды, без демонтажа прибора. Кроме того, для отсоединения такого водонагревателя, достаточно всего лишь слить воду и открутить несколько крепежей.

Установка водонагревателя термекс своими руками видео:

Выполняя гидравлическое подключение, обратите внимание на:

1. Расположение водонагревателя максимально близко к месту применения горячей воды. Таким образом, удается сократить тепловые потери в трубах подачи воды. Если разводка все же получается длинной, то трубы подачи горячей воды рекомендуется дополнительно теплоизолировать.

2. Запрещается эксплуатация водонагревателя без установки предохранительных клапанов.

3. Если монтаж прибора осуществляется в месте отсутствия системы водоснабжения, то подача воды в водонагреватель выполняется вспомогательной емкостью и установленным в ней насосом. Расположение емкости подбирается таким образом, чтобы она была установлена на расстоянии минимум в 200 см выше, чем водонагреватель.

Установка водонагревателя “Аристон” своими руками: подключение к электричеству

Следующий, не менее важный этап монтажа водонагревателя — соединение его с электрической сетью. Прежде всего, перед началом работы, необходимо установить специальную розетку, на которой имеется защита от воды. Кроме того, обязательным является наличие клемм заземления, и влагонедоступность розетки.

Подводящие линии электроснабжения дополнительно оборудуют устройством защитного отключения, которое в случае перенапряжения, автоматически выключает прибор. Также необходимо позаботиться о монтаже автоматического выключателя. Он защищает водонагреватель от короткого замыкания или перегрузки электрической сети. Устройство защитного отключения, также предотвращает поражение человека электрическим током, при работе с прибором.

После выполнения подключения водонагревателя к электричеству, проверьте его работоспособность. Учтите, что при включении нагревателя, он должен быть полностью заполнен водой.

Кроме того, установка водонагревателя подразумевает использование дополнительного оборудования, которое обеспечит корректную и долгосрочную работу прибора. Первый и один из важных вспомогательных компонентов для улучшения работы водонагревателя — фильтр очистки воды. С помощью данного устройства удается очистить воду от мелких частиц песка, ржавчины, различных волокон. Таким образом, удается предотвратить коррозию прибора и его загрязнение.

С помощью сливного вентиля удается облегчить ремонт и доступ к водонагревателю. Для того, чтобы сгладить воздействие давления на прибор, рекомендуется оборудовать его редуктором давления. Данный прибор способен предотвратить разного рода гидроудары. Установка насоса позволяет обеспечить равномерный и постоянный поток воды из водонагревателя. Регуляторы — обеспечивают снижение расхода воды при использовании водонагревателя. Таким образом, удается сэкономить как воду, так и электричество, потраченное на ее нагрев.

Установка проточного водонагревателя своими руками

Изначально определите место монтажа прибора. Для этого, руководствуйтесь такими принципами:

  • на прибор не должны попадать брызги воды от раковины или от душа;
  • устройство должно легко включаться и выключаться;
  • прибор не должен мешать использованию другого сантехнического оборудования;
  • подводка воды и электричества должна выполняться легко и без особых затрат;
  • рекомендуется устанавливать прибор непосредственно рядом с точкой выхода горячей воды.

После определения места выполнения монтажных работ следует карандашом обозначить места установки крепежей от бойлера. Для этих целей рекомендуется использовать уровень. Способ установки бойлера определяется индивидуально, перед началом монтажных работ, обязательно изучите инструкцию от производителя.

Тип крепежей и дюбелей определяется индивидуально и зависит от прочности стены и материала, из которого она выполнена.

Установка проточного водонагревателя своими руками видео:

Далее следует подключить водонагреватель к системе водопровода. Существует два способа выполнения этого процесса.

Первый и более легкий вариант. Возьмите шланг от душа и открутите на нем ручку. Соедините шланг с местом для входа горячей воды в водонагревателе. Установка рычага в положение душа позволяет использовать горячую воду, а в положение крана — холодную. Данный метод актуален в том случае, если применение бойлера будет периодическим, только на время отключения централизованного водоснабжения горячей водой.

Второй вариант — более удобный, но сложный в исполнении. Подключите водонагреватель к отводу, для стиральной машины. Для этих целей потребуется наличие тройника, фум ленты, крана. С помощью крана удается регулировать напор и температуру подачи воды из прибора. Для монтажа системы подачи горячей воды используйте трубы, выполненные из металла или пластика. С их помощью устанавливается гибкая подводка. Для фиксации трубопровода на стенах, воспользуйтесь скобами.

Установка газового водонагревателя своими руками

Прежде всего, установка водонагревателя газового типа предполагает получение разрешения на выполнения такого рода работ. Дальше следует соблюдать правила, изложенные в СНиПе.

Выберите место для выполнения монтажных работ. Газовый водонагреватель должен быть установлен в помещении с оборудованной вытяжкой и дымоходом. Кроме того, к самому прибору должен быть неограниченный доступ.

При наличии в помещении камина или дымохода, вытяжка устанавливается непосредственно в них. В противном случае, необходимо проделать в потолке и крыше отверстие для установки трубы из асбеста. Для декорации вытяжки, установите на трубу специальную накладку.

Старайтесь устанавливать вытяжку на стене, выполненной из материалов с низким уровнем горючести. Под ранее установленной вытяжной трубой устанавливается газовая колонка. Для ее фиксации используйте крепежи, рекомендованные производителем в инструкции. Для того, чтобы зафиксировать колонку ровно, воспользуйтесь уровнем.

Для подключения газа, потребуется наличие тройника. Он врезается в газовую трубу, которая предварительно отключается от газоснабжения. Труба фиксируется на колонке фитингами и накладными гайками. Следите за прочностью крепления.

Такой же тройник, как и для газа, устанавливается в систему водопровода. По такому же принципу водонагреватель соединяется с водопроводными трубами. Для регулировки давления установите специальные краны. Кроме того, следует установить два фильтра на солевой и на магниевой основе.

Установка водонагревателя своими руками видео:

Промышленный электрический водонагреватель в наличии Electrotherm 3000 E

Внутренний бак из высокопрочной конструкционной стали с покрытием

Толщина стали от 3 мм, внутреннее покрытие состоит из керамики с особыми компонентами. Покрытие надежно защищает внутренний бак от коррозии и устойчиво к деформации. Водонагреватели с покрытием используются для нагрева и хранения питьевой воды, воды для санитарных нужд (душевые, прачечные, бассейны и т.п.) и воды для технических нужд, что подтверждается соответствующим экспертным заключением.

Снаружи бак покрывается специальной краской, которая обладает водоотталкивающими свойствами, служит для защиты бака от агрессивного воздействия окружающей среды и от внешних механических повреждений при транспортировке и подключении.

Интересный факт: для внешней покраски используется покрытие того же изготовителя, что и для Эйфелевой башни в Париже и моста «Золотые ворота» в Сан-Франциско.

Внутренний бак из высокопрочной конструкционной стали без покрытия

Толщина стали от 3 мм, емкости с баком из конструкционной стали применяются в замкнутых системах отопления в качестве теплоаккумулятора (буферной емкости) и в системах вентиляции в качестве холодоаккумулятора. Снаружи бак покрывается специальной краской, которая обладает водоотталкивающими свойствами, служит для защиты от внешнего воздействия коррозии, и внешних механических повреждений при транспортировке и подключении.

Интересный факт: для внешней покраски используется покрытие того же изготовителя, что и для Эйфелевой башни в Париже и моста «Золотые ворота» в Сан-Франциско.

Внутренний бак из нержавеющей стали

Водонагреватели из нержавеющей стали используются для нагрева и хранения питьевой воды, воды для санитарных нужд (душевые, прачечные, бассейны и т. п.) и воды для технических нужд. Для изготовления применяется нержавеющая сталь европейского производства (Франция, Финляндия) марки AISI 321 с добавлением титана т.к. она обладает лучшими антикоррозионными свойствами, чем традиционно применяемые стали AISI 304 и AISI 304L.

Почему важна страна производства стали: свойства нержавеющей стали определяет содержание в ней легирующих добавок (по большей части хрома и никеля), которые и придают стали антикоррозионные свойства. В европейской стали содержание легирующих добавок выше, и сталь обладает более сильными антикоррозионными свойствами, в сравнении с некоторыми видами российской стали, где для удешевления используется минимальное количество легирующих добавок на нижней границе стандарта.

Водонагреватели всех типов проходят испытания избыточным давлением

Испытания проходит каждый произведенный водонагреватель. Испытательное давление составляет до х2 от номинального рабочего давления. Это значит, что водонагреватели с рабочим давлением 6 бар испытывают под давлением 12 бар, что подтверждает исключительную надежность и качество оборудования

Высокая надежность водонагревателей Electrotherm обусловлена тщательным выбором материалов и использованием сварочного оборудования и оригинальных присадочных материалов ведущих европейских концернов.

Узнать больше о достоинствах продукции Electrotherm, Вы можете здесь ›.

Проточный электрический водонагреватель своими руками: монтаж водонагревателя

Статьи

Главная › Новости

Опубликовано: 13.03.2019

Монтаж электрического водонагревателя

Как установить проточный электрический водонагреватель своими руками? Во многих загородных домах при отсутствии системы централизованного горячего водоснабжения возникает необходимость установить проточный водонагреватель . Также в городских квартирах при отключении горячей воды возникает потребность в установке альтернативной системы нагрева воды.



Схема электрического проточного водонагревателя.

Если хозяин имеет определенные технические навыки и набор необходимых инструментов, то можно выполнить установку электрического нагревателя самостоятельно.


Проточный электро водонагреватель на даче

Электрические водонагреватели бывают двух типов: проточные и накопительные. Накопительный нагреватель может достаточно долго выполнять нагрев воды. Благодаря своим характеристикам электрические накопительные бойлеры долго сохраняют высокую температуру воды без дополнительного включения.

Какой объем устройства нужно выбрать? Для того чтобы обеспечить семью из 2 человек горячей водой нужно поставить водонагреватель, имеющий объем 50 л. Если семья большая, то устанавливают прибор, имеющий объем 150 л.

Функция бойлера состоит в том, чтобы осуществлять периодический нагрев воды посредством прохода ее через данное устройство.

Проточный электрический водонагреватель устанавливают на кухне для мытья посуды. В процессе функционирования он тратит много электроэнергии. Поэтому потребители включают его ненадолго.

Монтаж

Инструменты необходимые для работы: дрель, разводной ключ, отвертка, перфоратор, прочный медный кабель.

Материалы и инструменты:

проточный электрический водонагреватель; перфоратор; гибкий шланг; кран-переключатель; шурупы; дюбели; тройник; отвертка; дрель; разводной ключ; пассатижи; ФУМ-лента; скотч; прочный медный кабель.

Перед монтажом стационарного электрического бойлера следует отключить холодную воду в подвале. При помощи ФУМ-ленты нужно закрепить там переходник. Затем необходимо подсоединить электрический провод и обеспечить его подход к розетке. При монтаже устройства надо учитывать, что мощность его может находиться лишь в пределах имеющихся возможностей квартирной проводки.

Затем электрический водонагреватель прикрепляют на стену или в другое приготовленное для него место.

Затем осуществляется подключение устройства к водопроводу. Нужно соединить вход прибора и вентиль при помощи гибкого шланга. Для этого надо прикрепить шланг к вентилю с одной стороны, а к переходнику — с другой.

Схема подключения электрического водонагревателя.

После этого необходимо проверить конструкцию на герметичность. Если есть протечки, то придется выполнить ремонт прибора или помещения, в котором он установлен.

Когда проверка на герметичность даст положительные результаты, надо произвести проверку качества работы всей системы. Для этого надо подсоединить прибор к электропитанию, а затем включить его при небольшом напоре воды.

Если установка осуществлена правильно и вся система работает исправно, то из крана пойдет горячая вода.

Чем мощнее будет электрический водонагреватель, тем более горячую воду он будет подавать. Регулировка напора и температуры воды осуществляется при помощи поворотов вентиля.

Теперь можно приступать к эксплуатации прибора. Когда он прослужит достаточно долго, качество воды может ухудшиться. В этом случае можно установить специальный фильтр для очистки воды.

Ни в коем случае нельзя подключать водонагреватель, если отсутствует подача воды. В этом случае он может выйти из строя. Тогда потребуется дорогостоящий ремонт.

При подключении бойлера к электропитанию надо заземлить его и установить предохранитель.

Необходимо заранее определиться, какой мощности должен быть водонагреватель. Существуют однофазные и трехфазные приборы.

Затем необходимо определить, каким будет тип нагревательного элемента. Можно выбрать спиральный нагревательный элемент или ТЭН. Если в системе водопровода часто бывает жесткая вода, то лучше поставить спиральный элемент нагрева, так как ТЭН в этом случае быстро засоряется и выходит из строя.

Принцип работы

Схема использования проточного водонагревателя.

ТЭН потребляет низкую мощность, поэтому он тратит на 20% меньше электроэнергии, чем спиральный прибор.

Чтобы изготовить проточный водонагреватель, надо знать его конструкцию и составные части. Нагревательный элемент ТЭН представляет собой особую медную трубку, в которую впаяна нихромовая спираль.

ТЭН нужно поместить в емкость. Одной из составных деталей является датчик протока. Он производит контроль наличия движения воды и отключает водонагреватель при отсутствии подачи воды.

ТЭН нагревается при движении электрического тока через спираль. Нагрев воды происходит в результате воздействия нагретой трубки ТЭНа. Вода не должна попадать на электрическую спираль.

Проточный бойлер не имеет накопителя. Поэтому для получения больших объемов горячей воды надо увеличить мощность ТЭНа.

Большую мощность ТЭНа может обеспечить только прочная электрическая проводка. Если внутренняя проводка в доме устарела, то предварительно, до начала монтажа бойлера, надо сменить проводку.

Если установка проточного электрического бойлера была выполнена по правильной технологии с учетом соблюдения техники безопасности при работе с электричеством, то этот прибор будет работать очень долго и обеспечивать качественный нагрев и подачу воды.

Как установить и подключить водонагреватель своими руками

Наличие в квартире или доме горячей воды в любое время суток – несомненное удобство. Однако далеко не везде есть централизованная поставка горячей воды, а значит, для получения этого удовольствия нужно знать, как и где правильно установить проточный или накопительный водонагреватель и, желательно, как сделать это своими руками.

Содержание
1. Два типа водонагревателей: проточный и накопительный.
2. Как установить проточный водонагреватель своими руками.
3. Как установить накопительный водонагреватель своими руками.
4. Крепление нагревателя к стене.

Два типа водонагревателей: проточный и накопительный

Существует всего два основных типа водонагревателей, проточный и накопительный, которые в свою очередь подразделяются по способу нагрева воды. Наиболее дешевые в эксплуатации, используют твердое топливо или газ, однако далеко не везде их установка возможна и оправдана. Кроме того, для установки газового прибора нередко требуются дорогостоящий проект, различного рода согласования и переделки.

Альтернативой является использование электрических приборов нагрева воды, обладающих рядом преимуществ. Причем, преимущества эти настолько велики, что нередко, уже имея в доме отопительные приборы потребляющие газ, твердое или жидкое топливо, предпочитают электронагрев.

Действительно:

• для электронагревателей не требуется проект и дополнительные согласования;
• не нужна вентиляция;
• они удобнее и безопаснее в эксплуатации;
• и наконец такой аргумент как то, что установить проточный или накопительный электрический водонагреватель можно своими руками, для этого не требуется специальное разрешение, лицензия, дорогостоящие инструменты.

Как установить проточный водонагреватель своими руками

В проточных устройствах вода нагревается, проходя через нагревательные элементы, являющихся, по сути, частью трубопровода (рис. 1). При этом нагрев требует большой единичной мощности, и соответственно, значительного потребления электрической энергии (других видов топлива) в единицу времени. А значит, большой величины электрического тока. Поэтому подключение проточных нагревателей к электрической сети выполняют отдельным кабелем, с отдельным автоматом защиты (подробнее про эл. проводку можно узнать по ссылке).

Подобрать сечение кабеля можно исходя из соотношения: 1 мм2 медного провода рассчитан на ток в 10 А. Сила тока I=P/220. Где Р — мощность (Вт), 220 — напряжение бытовой сети (Вольт).

Скажем, при мощности прибора 8 кВт, 8000/220= 36 А, сечение провода должно быть не менее 36/10 = 3,6 мм2. Ближайшее — 4 мм2.

Схемы подключения, как к электроснабжению, так и к системе водопровода, индивидуальны для каждой модели. Впрочем, в сопроводительных документах к прибору они обязательно есть, а само подключение несложно. Из инструментов потребуется разводной ключ (подключение воды) и отвертка (подключение электричества).

Общий принцип разводки трубопровода и подключения изображен на схеме рис. 2.

Как установить накопительный водонагреватель своими руками

В отличие от проточного водонагревателя, в приборе накопительного типа нагрев осуществляется сразу значительного количества воды. По сути, накопительный нагреватель — обычная кастрюля.

Использование электрического нагрева для таких приборов оправдано даже больше, чем для проточных, поскольку нужную температуру воды обеспечить нагревом газа или иного сгораемого топлива, можно лишь используя сложную систему датчиков и сервоприводов.

При электрическом подогреве, нагревательный элемент (ТЭН) установлен внутри ёмкости, заполняемой водой. После включения, вода в ёмкости нагревается до нужной температуры, после чего нагрев отключается обычным температурным прерывателем, по тому же принципу, что и электрочайник. Ёмкость имеет хорошую теплоизоляцию, поэтому долгое время сохраняет тепло, и нагреватель включается не особо часто.

Чтобы знать, где установить накопительный водонагреватель, следует выбрать самую высокую из возможных точек его размещения с учётом обеспечения доступа со стороны выхода патрубков, необходимого для удобства технического обслуживания.

Несмотря на меньшую мощность, подключения электропитания нагревателя через вилку и розетку лучше избежать. По крайней мере, использовать мощные модели розеток, с обязательным проводом заземления.

Крепление водонагревателя к стене

Крепление нагревателя к стене, осуществляется с помощью двух «Г» образных кронштейнов ввинчивающихся в пластиковые пробки/дюбеля. Они не всегда идут в комплекте к прибору, поэтому, покупая нагреватель, обратите на это внимание, что бы не бежать потом за такой мелочью в магазин.

Крепления нагревателя к стене не представляет сложности: перфоратором сверлятся два отверстия, куда вставляются пробки и вкручиваются анкера. Дальше, нагреватель просто вешается на них, как на вешалку (про крепления можно узнать в соответствующей теме). Далее выполняем подключение воды и электричества, для чего снова-таки нам не понадобится ничего сложнее разводного ключа и отвертки.

В заключение пара советов:

• подключение водонагревателя к водопроводу удобно выполнять гибкими силиконовыми шлангами, причем, лучше без металлической оплетки;
• покидая квартиру на длительное время, отключите эл. нагреватель с помощью автомата на щите подключения.

Если после изучения материала у Вас возникли вопросы, обращайтесь в комментариях либо на вкладке «вопрос-ответ».

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Электрические водонагреватели — Как установить водонагреватель

Водонагреватель, особенно электрическая модель, очень простое устройство. Ненагретая вода поступает с одной стороны бака. Вода нагревается парой элементов электрического сопротивления, которые проходят от края бака до середины воды. А потом по требованию вода выходит с другой стороны бака.

К сожалению, такая простота не распространяется на его установку. Хотя установка электрического водонагревателя далеко не сложна, она требует сантехнических и электрических работ, которых может быть достаточно, чтобы отложить довольно много людей.Это не должно. Навыки, необходимые для такой работы, не так требовательны, как для других обычных занятий домовладельцев, таких как ремонт мебели или выращивание успешных овощей или цветников.

Сначала спланируйте установку на бумаге. Это отличный способ свести к минимуму количество необходимой вам фурнитуры и количество походов в хозяйственный магазин, чтобы купить вещи, которые вы забыли.

В рамках этой работы мы заменяли резервуар и перемещали его местонахождение в рамках более крупной работы по реконструкции.Если вы просто поставите новый резервуар на то же место, у вас будет еще меньше работы. Начните с извлечения бака из коробки и прочтите всю прилагаемую к нему литературу. Обязательно включите в свои планы какие-либо конкретные инструкции производителя, особенно если их невыполнение аннулирует гарантию на продукт.

Шаг 1: Постройте платформу

Выберите удобное место для резервуара и поставьте на пол два или три бетонных блока. Эти блоки помогают предотвратить ущерб от незначительных наводнений и значительно облегчают доступ к канализации.

Шаг 2: Отцентрируйте резервуар

Затем наденьте резервуар на блоки, убедившись, что сливной кран находится спереди. Слегка раскачайте бак вперед и назад, чтобы убедиться, что блоки не двигаются. Если блоки двигаются или бак качается на блоках, перемещайте все, пока бак не станет устойчивым.

Шаг 3: Основы пайки

Пайка медных трубок и фитингов — действительно один из самых простых строительных навыков. Все, что вам нужно (помимо трубок и фитингов), это пропановая или газовая горелка Mapp (мы предпочитаем газовую горелку Mapp, потому что она горит горячее и лучше плавит бессвинцовый припой), труборез, немного флюса для пайки пасты, несколько подушечек стальной ваты, проволочная щетка для очистки концов фитингов и немного бессвинцового припоя.Все эти предметы обычно доступны в местных хозяйственных магазинах и домашних центрах. Правила просты: сопрягаемые поверхности должны быть тщательно очищены и покрыты флюсом, срезы труб должны быть абсолютно ровными, а фитинги не должны быть согнуты или деформированы.

Начнем с вырезания куска 6-8 дюймов из 3/4-дюймового диаметра. трубка для линии подачи холодной воды на бак. Используйте труборез, а не пилу, и держите колесо под прямым углом к ​​трубе во время работы.

Затем очистите конец трубки куском стальной ваты.Протрите участок длиной не менее 1 дюйма и убедитесь, что после завершения работы виден только ярко-медный цвет.

Затем покройте очищенную область небольшим количеством флюса для пайки и отложите деталь в сторону.

Вы также можете использовать стальную мочалку для очистки внутренней части всех ваших фитингов, но гораздо удобнее использовать простую проволочную щетку, предназначенную для этой цели. Просто вставьте щетку в конец фитинга и поворачивайте, пока поверхность не станет чистой.

Добавьте флюс внутрь фитинга, а затем наденьте фитинг на конец трубки.

Начните нагревать соединение, включив горелку и отрегулировав пламя так, чтобы внутреннее голубое пламя было длиной около 3/4 дюйма. Направьте кончик пламени прямо на верхнюю часть соединения и нагревайте эту область, пока флюс не расплавится и не сгорит. Вам не нужно перемещать горелку вокруг сустава. Медь является отличным проводником тепла, и удержание пламени в одном положении — это все, что требуется для нагрева всего соединения.

Как только флюс исчезнет, ​​прикоснитесь к верхней части соединения небольшим количеством припоя.Если трубка достаточно горячая, припой тут же расплавится. Если нет, просто снимите припой, продолжайте нагревать соединение и повторите попытку.

Как только припой начнет плавиться, продолжайте проталкивать припой в соединение, пока он не начнет капать со дна. Это означает, что соединение заполнено. Немедленно уберите пламя и сотрите излишки припоя мягкой тряпкой. Обязательно наденьте плотные перчатки, чтобы не обжечься.

Поскольку мы хотели иметь возможность легко перемещать резервуар для обслуживания или ремонта, мы решили поместить соединительный фитинг как на холодную, так и на горячую линии, когда они выходят из резервуара.Чтобы установить эти соединения, просто очистите все концы трубок и фитинги, как и раньше, добавьте немного флюса и припаяйте детали.

Когда сборка будет завершена и остынет на ощупь, используйте тефлоновую ленту для герметизации трубной резьбы на ниппеле резервуара. Вставьте ленту по часовой стрелке.

Наденьте узел трубки и адаптера на бак, а затем надежно затяните на месте с помощью разводного ключа.

Затем соедините две половинки штуцера вместе и плотно затяните гайку.

Затем очистите и оплавьте запорный клапан для холодной стороны, наденьте его на место конца трубки и припаяйте на место. Мы использовали для этой цели шаровой кран, но также можно использовать задвижку с фитингами на обоих концах.

Этап 4: Клапан T&P

Клапан T&P (предохранительный клапан температуры и давления) представляет собой предохранительное устройство, создающее путь для выхода воды, если давление внутри бака по какой-либо причине достигает опасного уровня. Важно, чтобы клапан, который вы покупаете, имел такие же характеристики, как и ваш водонагреватель.В литературе по продуктам для обоих будет описано, что требуется. В нашем случае мы просто сопоставили рейтинги ANSI (Американский национальный институт стандартов) обоих.

Чтобы начать установку, временно ввинтите клапан в резервуар и измерьте расстояние между нижней частью клапана и местом на полу.

Вычтите из этого измерения 4 дюйма и отрежьте трубку соответствующей длины. После измерения снимите предохранительный клапан температуры и давления. Затем закройте нити тефлоновой лентой, натянув ее на место.

Переустановите клапан в баке с помощью разводного ключа. Убедитесь, что открытый конец клапана направлен вниз.

Отрежьте трубку предохранительного клапана по длине и припаяйте переходник с наружной резьбой к одному концу. Закройте резьбу адаптера тефлоновой лентой.

Вставьте дренажную трубку в предохранительный клапан и затяните. Открытый конец трубы должен находиться на высоте 3-4 дюйма над полом.

Шаг 5: Электропитание

Для водонагревателя всегда требуется отдельная цепь на 220 В, а в нашем случае — автоматический выключатель на 30 А и кабель цепи 10/2 (с заземлением). Они уже были на месте во время нашей работы, но кабель заканчивался почти в 20 футах от места нашего нового резервуара.

Мы проложили новый кабель от распределительной коробки, установленной на балках, к новому местоположению резервуара, просверлив отверстия в середине верхних балок и пропустив кабель вдоль балок там, где это удобно. Обязательно закрепите кабель скобами через каждые 2 фута.

Чтобы получить доступ к электрическим проводам в резервуаре, снимите верхнюю крышку. и вытяните черный и белый провода, которые вы там найдете.

Найдите выемку в верхней части бака и вдавите ее с помощью отвертки и молотка. Отломите его плоскогубцами.

Вставьте резьбовой конец соединителя кабелепровода в выбивное отверстие и затяните его на месте с помощью гайки соединителя.

Затем измерьте расстояние от верха резервуара до верхних балок и добавьте около 4 дюймов, чтобы можно было прикрепить трубопровод к боковой балке или блоку, прибитому между двумя балками.

После того, как кабелепровод будет отрезан, вставьте свободный конец кабеля в верхнюю часть трубы и вытяните кабель снизу.

Затем протяните конец кабеля через разъем в отверстие резервуара и вставьте кабелепровод в разъем.

Затяните его на месте с помощью соединительного винта и подсоедините заземляющий провод от кабеля к заземляющему винту внутри отверстия резервуара.

Соедините два белых провода вместе с разъемами и два черных провода вместе с разъемами. Установите накладку на место, и установка завершена.

Проверьте свою работу, сначала наполнив бак водой и убедившись в отсутствии утечек в сантехнике.Не забудьте закрыть сливной кран перед включением воды. Только когда бак полный, вы должны включить автоматический выключатель и подать питание на нагревательные элементы. Если вы включите элементы до того, как бак наполнится водой, они испортятся и их придется заменить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на фортепиано. ио

Самостоятельный сберегательный проект: теплоизоляция бака водонагревателя

ПЕРЕД НАЧАЛОМ

  • Обратитесь в коммунальную службу, чтобы узнать, предлагают ли они изоляционные одеяла для водонагревателей по низким ценам или предлагают скидки. Некоторые утилиты даже устанавливают их по низкой цене или бесплатно.
  • Убедитесь, что ваш водонагреватель не протекает. Если ваш бак протекает, вам нужен новый водонагреватель.
  • Для электрического водонагревателя вы также можете рассмотреть возможность изоляции под баком.Ребристый кусок изоляции (или нижняя доска) поможет предотвратить потерю тепла в пол и может сэкономить вам еще 4–9% энергии, затрачиваемой на нагрев воды. Лучше всего это делать при установке нового водонагревателя.

СПИСОК ПОКУПОК

  • Помощник (для этого вам понадобятся четыре руки)
  • Рулетка
  • Маркер
  • Ножницы
  • Комплект изоляционного покрытия водонагревателя
  • Перчатки и пылезащитная маска
  • Изолента или другая лента (лента поставляется с большинством комплектов изоляционного покрытия)

ПОШАГОВАЯ ИНСТРУКЦИЯ

1) Выключите водонагреватель.

Для электронагревателей отключите выключатель на электрощите.

2) Измерьте высоту водонагревателя и при необходимости отрежьте одеяло по размеру.

3) Оберните одеяло вокруг водонагревателя и временно закрепите его скотчем.

Для облегчения установки расположите защитное покрытие так, чтобы его концы не сходились над панелями доступа сбоку резервуара. Некоторые резервуары имеют только одну панель доступа.

4) С помощью маркера отметьте области, где находятся элементы управления, чтобы их можно было вырезать.

Электрические водонагреватели имеют две панели сбоку бака. Также отметьте место, где находятся предохранительный клапан и труба. Это будет труба, которая торчит сбоку от водонагревателя.

5) Установите одеяло.

Аккуратно совместите вырезанные области, а затем закрепите их скотчем.

6) Снова включите водонагреватель.

Не устанавливайте термостат выше 130ºF на электрическом водонагревателе с изолирующей рубашкой или одеялом – может перегреться проводка.

Как установить гибридный водонагреватель

Избавиться от старого водонагревателя и заменить его новым гибридным? Умный ход. Вы будете экономить энергию и деньги в первый месяц использования. Однако вы можете быть обеспокоены установкой, поскольку само название подразумевает, что его сложнее установить, чем старые. Однако на самом деле это не так уж и сложно, если вы уже умеете и можете установить старые нагреватели.

Новый нагреватель обычно можно установить прямо в то место, где стоял старый, и большинство сантехнических и электрических фитингов должны работать или требуют лишь незначительной регулировки. Единственным дополнением будет линия конденсата, но это объясняется в нашем руководстве, а также в инструкциях производителя вашего гибридного водонагревателя, и добавить его не составит большого труда.

Перед установкой нового гибридного водонагревателя

Перед установкой необходимо проверить следующие моменты, чтобы убедиться, что он будет работать в вашем доме.

Расположение: вокруг водонагревателя и любых объектов, включая стены или другие приборы, должен быть зазор 7 дюймов. Водонагреватель должен находиться в сухом помещении, например, в гараже, подсобном помещении, на чердаке или в чулане. . Не размещайте обогреватель в местах, где он не защищен от отрицательных температур. Помещение должно иметь размеры не менее 10 x 10 x 7 футов или иметь двери с жалюзи, чтобы воздух мог втягиваться из других мест. Это также предпочтительно. иметь дренаж для линии конденсата, однако, если дренажа нет, вы можете провести эту линию снаружи или добавить насос.

Примечание. Где бы вы ни разместили этот водонагреватель, он должен быть там, где вам не жалко холода. Он удаляет весь горячий воздух вокруг себя (это часть его работы), и в результате в ближайших к нему комнатах будет довольно прохладно.

Этап 1. Удаление старого водонагревателя
