Установка радиаторов отопления своими руками видео: Установка радиаторов отопления в Тюмени

варианты подключения, этапы монтажа, советы и рекомендации

В былые времена выполнить установку радиаторов отопления самостоятельно было проблематично из-за сварочных работ, которые являлись неотъемлемой частью монтажа. Современные материалы позволяют обойтись без специальных приспособлений, что даёт возможность осуществить монтаж радиаторов отопления в доме своими руками.

Для проведения аналогичных мероприятий в квартире рекомендуется привлекать сантехников обслуживающей компании, так как потребуется полностью отключить систему от магистрали и спустить воду. Далеко не все знают, как это сделать правильно, а некачественное подключение может обернуться потопом горячей воды.

Посмотрите видео как установить радиаторы отопления

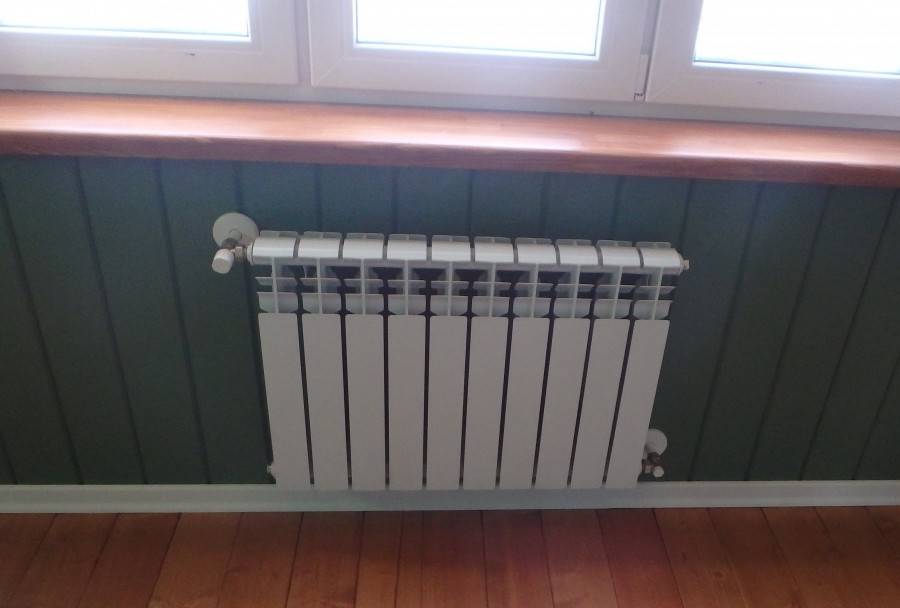

Определение места расположения радиаторов

Если речь идёт о замене старых конструкций новыми, то вопрос месторасположения отпадает сам собой. В случае планирования схемы контура требуется учесть важные факторы, согласно которым батареи должны создавать надёжную теплозащиту. Какими бы ни были качественные современные стеклопакеты, они всё равно являются источниками холодного потока воздуха. Именно поэтому практически во всех помещениях ниже окна устанавливаются батареи. Но при этом стоит учитывать, что радиатор должен покрывать не менее 70% оконного проёма. Только тогда его функционирование будет эффективным.

Специалисты рекомендуют при монтаже придерживаться следующих правил:

— расстояние от подоконника до верхней части отопительного прибора должна быть в пределах 9-14 см;

— от нижней части батареи до пола требуется соблюдать зазор в 7-12 см;

— между радиатором и стеной нужно оставлять расстояние 3-5 см;

— размещать отопительную конструкцию следует по центру оконного проёма.

Исходя из перечисленных требований, можно подытожить, что предшествовать выбору модели должно место установки. Только при наличии определённых параметров подбирается мощность и комплектация секций.

Варианты подключения радиаторов

• диагональный способ предусматривает подсоединение подающей трубы в верхнюю часть отопительного прибора, а обратки снизу, но с расположением в другой стороне;

• нижнее подключение осуществляется в нижней части батареи по разные стороны;

• боковой или односторонний способ чаще используется при вертикальной схеме разводки с подсоединением в правую или левую сторону радиатора.

Этапы монтажа радиаторов отопления своими руками

1. Подготовительные работы предусматривают демонтаж старых конструкций в случае необходимости. Предварительно из отключенной системы должна быть полностью слита вода. На стене потребуется установить специальные крепежи под батареи или проверить прочность и правильность монтажа существующих крюков. Также следует сделать исследование стенной поверхности на предмет целостности. Нередко под подоконником со временем образуются щели и зазоры. Их обязательно нужно заделать цементным раствором, а на сухую поверхность зафиксировать фольгированный утеплитель. Среди других вариантов отделки стены: штукатурка специальным утеплительным составом, обшивка гипсокартоном с утеплительной прослойкой и др.

2. Комплектация радиатора включает: установку воздухоотводчика, вкручивание заглушек в незанятые отверстия коллекторов. В случае несоответствия диаметров труб и коллекторов, подсоединение выполняется с помощью переходников.

3. Далее устанавливается запорная и регулирующая арматура. Для этого на всех входах и выходах ставятся шаровые краны. Они позволят производить последующие ремонтные работы без полного отключения системы отопления. Термостаты не относятся к обязательным элементам, но их использование экономит расход теплоносителя в тёплые дни. Поэтому относительно дополнительных устройств каждый хозяин принимает решение самостоятельно.

4. При навешивании радиаторов на крепления рекомендуется не снимать защитную плёнку с новых моделей. Она оградит поверхность батарей от загрязнения до окончания отделочных работ.

5. Подключение подающей трубы и отводящей производится последовательно одним из существующих способов: резьбовым, обжимным, под пресс, с помощью сварки.

6. Следующим этапом выполняется опрессовка. Воду в систему следует открывать на слабом напоре, резкий пуск может спровоцировать гидроудар, вследствие чего выйдет из строя запорная арматура.

Советы/рекомендации по подключению радиаторов

• Для увеличения теплоотдачи и экономии тепловых ресурсов стоит зафиксировать на стену с обратной стороны радиатора лист фольгированного утеплителя. Копеечные затраты позволят сэкономить на отоплении до 10%.

• При установке батареи с боковым подключением можно предварительно навесить конструкции, потом сделать разводку трубопровода. В случае с нижним подключением работа начинается с определения межосевого расстояния патрубков. Установку приборов отопления можно завершить уже после окончания ремонта.

• Чтобы рационально расходовать энергоресурсы и экономить на отоплении помещения, рекомендуется оснащать радиаторы терморегуляторами (на каждый прибор по отдельному термостату). Так в каждой комнате можно устанавливать разные температурные режимы, комфортные для проживания.

• Расчёт необходимого количества секций производится на основе показателя площади комнаты и мощности одной секции, которая указывается в паспорте.

        Поделиться:

Монтаж радиаторов отопления своими руками. Как самому сделать разметку, подобрать размеры и правильно подключить радиатор к батарее отопления. Установка радиаторов отопления своими руками

Жизнь в квартире или доме в наших широтах без системы отопления сложно даже представить. В некоторых регионах уже с началом осени устанавливаются первые заморозки, а зимы довольно суровы. Если раньше основным отопительным прибором была печь, которая работала преимущественно на твердом топливе (торф, уголь, кокс, дрова), то современные дома имеют большой выбор систем отопления, которые устанавливаются как индивидуально, так и в комплексе.

Большинство систем отопления, которые имеют один источник тепла (котел), рассчитаны на использование теплоносителя. Основным теплоносителем в таких системах является вода.   Если вода получает тепловую энергию в теплообменнике котла, то для того, чтобы отдать ее в помещение, ей нужны специальные устройства – радиаторы. От правильного подбора последних зависит эффективность работы системы отопления, а, следовательно, и стоимость отопления в целом. О том, как выбрать и смонтировать радиаторное отопление своими руками, расскажем далее.

Виды радиаторов

Еще несколько десятилетий назад альтернативы чугунным радиаторам не было, то на сегодняшний момент существует большое количество моделей, сделанных из различных материалов. Это определяет их свойства и особенности использования в отопительных системах. Современные радиаторы бывают:

  • Чугунные радиаторы. Отливаются из чугуна и состоят из нескольких секций. Данные радиаторы считаются «вечными». Они не подвержены влиянию перепадов давления в системах и качеству теплоносителя. Именно поэтому их в основном применяют в квартирах с централизованным отоплением. Недостатком таких радиаторов является их вес и инерционность. Тяжелый прибор требует мощного и надежного крепления, а для монтажа 12-15 секций понадобится усилие 2-3 человек. Также такие радиаторы очень долго нагреваются и медленно остывают, что делает работу котлов индивидуального отопления неэффективной. Именно поэтому использовать их для автономного отопления нет смысла.

  • Алюминиевые радиаторы. Обладают легким весом, быстро нагреваются и остывают. Однако, данные приборы очень подвержены влиянию качества теплоносителя и перепадов давления. Алюминиевые радиаторы не устанавливают в системах централизованного отопления.
  • Биметаллические радиаторы. Состоят из двух частей. Для провода теплоносителя используется система трубопроводов, изготовленных из стали. На трубный сердечник из стали одевается оболочка из алюминия. Эти радиаторы сочетают в себе надежность и неприхотливость стали с легкостью и отличной теплоотдачей алюминия, что позволяет использовать их как для централизованного, так и для автономного отопления.

Требование к установке радиатора отопления

Если отопительный прибор в помещении будет один, то его, как правило, устанавливают под окном для достижения лучших показателей конвекции.

В случае одного окна и нескольких радиаторов, второй можно расположить в противоположном угле.

Обычно радиатор устанавливают под окном таким образом, чтобы его центральная ось совпадала с центральной осью оконного проема. Это больше эстетическое требование, нежели практическое. Если радиатор необходимо сдвинуть, то лучше не делать это на большое расстояние с одной из сторон. Выглядеть он будет не совсем интересно.

При выборе места расположения радиатора следует руководствоваться некоторыми правилами:

  • От поверхности пола радиатор должен располагаться на высоте не менее 100 мм.
  • От нижней плоскости подоконника до радиатора должно быть расстояние не менее 70 мм.
  • Расстояние между задней поверхностью радиатора и плоскостью стены за прибором должно быть не менее 50 мм.
  • Поверхность стены за радиатором лучше отделать отражающим материалом. Это позволит инфракрасному излучению отражаться от него и греть внутренне помещение, а не стену. В качестве покрытия можно установить лист толстой фольги или другой материал с отражающей поверхностью.
  • Установка радиатора обязательно должна производиться по уровню. Соблюдение горизонталей и вертикалей является обязательным условием удачного монтажа прибора.
  • При установке и подключении радиатора к системе необходимо соблюдать угол наклона трубопровода. Наклон батареи отопления в частном доме должен составлять не менее 0,005 метра на каждый метр разводки. Если длина трубопроводов составит 10 метров, то уклон должен быть не менее 50 мм. В противном случае радиатор может сместиться.

Виды разводки при монтаже радиаторов отопления

Существует несколько видов подключения радиаторов в отопительной системе дома:

  • Одноконтурная система. Предполагает наличие только одного контура. При этом радиаторы подключаются последовательно. Простыми словами, выход одного радиатора подключается к входу другого. Положительными сторонами такого подключения является его простота, экономия материалов и стоимости работ. Однако, такое соединение обладает существенным недостатком.
    Последний в цепи радиатор будет наиболее холодным. Тепло в таком случае распределяется неравномерно, что очень затрудняет эффективное использование оборудования. К тому же при подключении каждого из радиаторов необходимо использовать байпас. Его устанавливают, чтобы была возможность снимать и обслуживать радиатор, не выключая при этом всю систему.
  • Двухконтурная система. Предусматривает 2 контура: подача и обратка, к которым радиаторы подключаются параллельно. Вход радиатора подключается к подаче, а выход – к обратному контуру. Таким образом, теплоноситель распределяется более равномерно, что обеспечивает одинаковую температуру в разных помещениях. Конечно, монтаж данной системы обойдется дороже, но при ее использовании можно более эффективно эксплуатировать котел.
  • Многоконтурные разводки. Применяются в больших домах, в которых необходима регулировка теплоподачи. В данных системах используют тепловые коллекторы. Они позволяют подключать большое количество контуров, каждый из которых можно регулировать отдельно. Благодаря этой системе можно в одной комнате поставить радиаторы, а в другой смонтировать систему «теплый пол», и при этом регулировать подачу тепла на них отдельно.

Что нужно для установки радиаторов отопления

Для установки и подключения радиатора будут необходимы следующие материалы:

  • Подвесные кронштейны. Их должно быть минимум два. Они необходимы для того, чтобы надежно удерживать радиатор навесу.
  • Запорная арматура. Отсечные краны. Необходимы для того, чтобы отключить радиатор для ремонта или профилактики. Кран Маевского. Он нужен для того, чтобы при необходимости спустить из системы воздух. Обычно устанавливается в радиаторах в системе централизованного отопления.
  • Трубы.
  • Резьбы.
  • Уплотнитель. В качестве последнего можно использовать обычную паклю, которую пропитать масляной краской или солидолом, либо резиновую слесарную ленту. Некоторые специалисты используют силиконовый герметик, но он со временем может дать течь. Наиболее оптимальным вариантом считается пакля.

Из инструментов понадобятся:

  • Перфоратор для сверления отверстий под кронштейны.
  • Набор гаечных и трубных ключей.
  • Уровень, рулетка, карандаш.

Подключение батарей отопления своими руками

Порядок работ:

  1. Первым делом необходимо сделать разметку радиаторов отопления и положения кронштейнов на стене. Как правило, их располагают вверху и внизу. Если повесить радиатор только на верхние кронштейны, то его сложно будет выровнять по вертикали.
  2. После того как разметка нанесена, в местах крепления кронштейнов сверлятся отверстия. Диаметр отверстий должен соответствовать диаметру дюбеля на кронштейне. В отверстие вставляется дюбель, а уже в него вкручивается сам крюк. Последние вкручиваются не до конца. После того, как будет установлен радиатор, его положение можно регулировать, вворачивая или отворачивая крюки кронштейнов.
  3. Когда кронштейны установлены, на них навешивается радиатор, после чего регулируется его положение. Как только радиатор установлен и выровнен по уровню, можно его снимать и упаковывать. С обоих концов радиатора устанавливаются по 2 заглушки (верхняя и нижняя). В тех отверстиях, к которым будет подключаться подача или обратка, необходимо выкрутить заглушки.
  4. В рабочие отверстия вкручиваются соединительные муфты. Перед тем как вкрутить муфту, на ее резьбу наматывается уплотнитель. Важно: уплотнитель наматывается только по часовой стрелке, то есть по ходу резьбы.
  5. После этого к муфтам подключается отсечные краны. Некоторые ставят не кран, а вентиль, благодаря которому можно регулировать подачу теплоносителя на конкретный радиатор. Далее, если требуется, оборудуется байпас.
  6. Подключение радиатора не представляет никакой проблемы. К уже установленным муфтам прикручивается муфта трубы.

Разборка и сборка радиаторов отопления своими руками

Перед установкой чугунного радиатора его необходимо разобрать и провести ревизию. Для разборки батареи на секции существует специальный радиаторный ключ. Крепятся секции друг к другу при помощи ниппелей. Чтобы разъединить секции, необходимо выкрутить ниппели. Делается это двумя ключами, так как откручивать нужно равномерно, чтобы не допустить перекоса секции.

После того как секции проверены, их собирают в обратной последовательности. Необходимо обратить внимание на то, что в разных секциях радиатора может быть разная резьба (левая и правая). Если в процессе эксплуатации появится течь, радиатор необходимо будет снять и снова разобрать, чтобы устранить причину течи.

Монтаж радиаторов отопления своими руками: видео

Биметаллические радиаторы установка своими руками в квартире, видео, схема

Биметаллические радиаторы установка своими руками

Мы проживаем в той точке мира, где климатические условия просто вынуждают нас в холодное время года отапливать свое жилье. А потому вопрос эксплуатации обогревающих систем стоит у нас на одном из первых мест среди всех жилищно-коммунальных проблем.

Иногда ситуация вынуждает хозяев обновлять состарившиеся обогревательные узлы, что требует полной или частичной замены радиаторов в квартире. В данном случае многие из жильцов предпочитают заменить старые чугунные батареи более современными - биметаллическими. И неудивительно, ведь такие элементы отопления обладают не только высоким уровнем отдачи тепла, устойчивостью к коррозии, но и выглядят достаточно эстетично.

Но как установить новые обогревающие узлы — ? Можно ли проделать такую работу собственными силами? Поговорим о том как биметаллические радиаторы установить своими руками в квартире, так же можете посмотреть подробное видео установки биметаллических радиаторов отопления своими руками от профессионала!

  1. Для начала потребуется определить параметры монтажных работ. В данном случае от пола решетка радиатора должна располагаться на расстоянии 5см, что в дальнейшем обеспечит свободный приток воздуха. От подоконника отступается 5 см для оттока воздушной массы. От стены батарею потребуется отдалить на 3-5 см.
  2. Поставив в известность сотрудников ЖЕКа, можно приступать к монтажу обвеса радиатора. Для этого понадобиться наличие 3 проходных заглушек, посредством которых будут подключены 2 входные американки, а также крана маевского (с помощью его удаляют из системы воздух).
  3. После окончания сборки обвеса батареи переходим к работам на стояке. Сначала удаляем болгаркой старый радиатор, обрезая элемент в области стояка. Затем делаем на срезах резьбу, на которую впоследствии устанавливаем тройник с кранами и американкой. После чего на место удаленного элемента отопления приставляем биметаллическую батарею.
  4. Сделав необходимую разметку на стене, выставляем кронштейны и вешаем в строго горизонтальном положении радиатор. Соединяем его с обогревающей системой.
  5. На заключительном этапе зашлифовываем и красим трубы.

На этом установка биметаллического радиатора своими руками может быть завершена! Уверены, что, следуя нашим советам, вы сможете без труда заменить старые элементы отопления новыми и современными батареями.

Как установить биметаллический радиатор — установка биметаллических радиаторов + фото


Установка радиаторов отопления включает несколько последовательных этаповУстановка отопительных приборов – процесс ответственный и трудоемкий. Важно знать не только саму процедуру выполнения работ, но и такие нюансы, как на каком расстоянии вешать радиаторы. Многое зависит и от материала изготовления батарей. Но при желании собрать конструкцию можно своими силами.

Как выбрать радиатор отопления для монтажа своими руками

Радиаторы классифицируются за материалом изготовления. Так выделяют чугунные, алюминиевые и медные батареи. У каждого варианта есть свои плюсы и минусы.

Чугун отличается высокой теплоотдачей. Для материала требуется больше времени для прогрева, но и тепло удерживается дольше. Изделия получаются тяжелыми, всего одна секция может весить 10 кг. К тому же периодически батареи потребуется подкрашивать.

Главное достоинство чугуна – способность выдержать температуру теплоносителя до 150 градусов. При этом состав жидкость не имеет особого значения.

Алюминий считается наиболее популярным материалом для радиаторов. Причиной этому служит хорошая теплоотдача, небольшая стоимость и податливость. Так из алюминия можно изготовить батарею любой конфигурации.

Минусы алюминиевых радиаторов:

  1. Плохо воспринимают перепады давления. При высоких перепадах конструкция может лопнуть.
  2. Требовательные к состоянию теплоносителя. Из-за плохого качества воды материал подвергается коррозии.

Стальные батареи выпускаются в форме монолитных блоков, а не секций. Такие варианты больше подходят для индивидуальной системы отопления. Достоинства и недостатки стальных радиаторов находятся в равных количествах. Среди плюсов выделяют высокую теплоотдачу. Но сталь быстро ржавеет.

Все чаще для батарей используют сплавы металлом. Так алюминий соединяют со сталью или медью. Это повышает тепловые характеристики материала. При этом отмечают прочность, легкость и стойкость изделий. Из минусов только высокая стоимость.

Требования к отопительным приборам

Биметаллические радиаторы считаются наиболее оптимальным решением с точки зрения эффективности и практичности. Кроме этого, подобные радиаторы отличаются довольно привлекательным внешним видом. Установка биметаллической батареи отопления может не то, чтобы испортить внешний вид помещения, но придать ему завершенный, эстетичный облик.

Отопительные радиаторы должны соответствовать некоторым техническим требованиям. В первую очередь, они должны обладать хорошей прочностью.

Благодаря своей прочности они способны выдержать довольно высокое рабочее давление. Биметаллические отопительные радиаторы способны выдержать давление от 20 до 40 атмосфер. В многоквартирных домах рабочее давление редко превышает показатель в 10 атмосфер, но иногда коммунальщики пускают теплоноситель по трубам под слишком высоким давлением и запас прочности радиатора никогда не будет лишним. Благодаря тому, что биметаллические радиаторы изготовлены из двух различных материалов, они сочетают в себе все их наиболее хорошие характеристики и качества.


Биметаллический радиатор в разрезе

Способы монтажа радиаторов отопления

Крепить радиаторы может каждый, ведь система достаточно простая. Но при этом важно соблюдать строительные правила и нормы. Согласно им выделяют несколько способов монтажа.

Методы установки батарей:

  • Боковой;
  • Нижний;
  • Диагональный.

Боковое подключение встречается намного чаще. Ввод и вывод трубы монтируется с одной стороны радиатора. Правда подсоединение к штуцерам отличается, так вводная скрепляется с верхним, а выводная – с нижним.

Данный вариант предусматривает определенный интервал между штуцерами. Иначе батарея будет не полностью прогреваться. Если сам радиатор имеет много секций, то придется использовать удлинитель.

Нижняя сборка предусматривает соединение вводной трубы с нижним штуцером на одной стороне, а выводной – с нижним на другой стороне.

Иногда оба штуцера размещены на дне. В этом случае монтируется нижнее подключение. Но данный вариант уменьшает теплоотдачу.

Диагональный вариант считается самым лучшим. Вводная труба подключается к штуцеру сверху, а выводная – снизу. Там максимально минимизируются теплопотери.

Подключение подразделяют на последовательное и параллельное. Первый вариант подразумевает вывод одной трубы входом для другой. Это замкнутая система, требующая установки бойпаса. Это специальная трубка, соединяющая входной и выводной патрубок. Параллельное подключение подразумевает разный отвод для каждой трубы.

Определяем количество секций


Радиаторы отличаются высотой

Чтобы в помещении была комфортная температура, и котел при этом не работал на пределе своих возможностей, нужно выполнить несложные расчеты, благодаря которым можно выяснить, сколько секций потребуется для каждой комнаты. Нужно узнать площадь помещения и мощность отдельной секции отопительного прибора.

  • Площадь помещения узнаем, перемножив 3 стороны – ширину, длину и высоту.
  • Мощность радиатора указана в паспорте изделия.

Схема и правила установки отопления

Каждый вариант подключения может использоваться в однотрубной и двухтрубной конструкции. Первый вариант подразумевает монтаж радиаторов одной системой, где жидкость стекает сверху вниз. В частном доме такая система невыгодная, так как нижние радиаторы прогреваются плохо.

Двухтрубная схема имеет больше преимуществ. Горячая жидкость поступает в один стояк, а выводится в другой. Такая разводка часто встречается в домах, так как способна обогреть все помещения.

Правила самостоятельного монтажа батарей:

  1. Радиатор должен быть размещен горизонтально, без перекосов;
  2. Между верхней частью и подоконником должно быть расстояние 5-10 см;
  3. От пола до батареи предусматривается интервал в 8-12 см;
  4. От радиаторного оборудования к стене предусматривают щель в 2-5 см;
  5. Затягивать клапан следует с максимальным усилием в 12 кг, работы лучше выполнять динамометрическим ключом.

Процесс установки состоит из нескольких этапов. Сначала потребуется демонтировать старый радиатор. Затем определяются с местом, фиксируют кронштейны и навешивают батареи. Дальше устанавливают запорную арматуру и подключают трубы. В теории все просто, но практика имеет множество нюансов.

На заметку


Экран

  • Биметаллические радиаторы не рекомендуется закрывать экраном, так как он существенно снизит теплоотдачу прибора. Кроме того, если установлены автоматические регуляторы, то они будут срабатывать на изменение температуры под экраном, а не в помещении.
  • Если для обогрева помещения нужно установить более десяти секций, то не нужно их объединять в одну батарею. Эффективность работы такой сборки будет чувствительно ниже, нежели двух батарей с аналогичным количеством секций.
  • Если воздух слишком часто приходится выпускать из системы, то это может быть признаком имеющейся неисправности (нарушена герметичность котла или радиатора).
  • Монтажные работы лучше всего выполнять в тот период времени года, когда нет отопления.

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Центральная ось радиатора должна совпадать с центральной осью окна.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Рекомендации к определению местоположения:

  1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
  2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
  3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Пример расчета


Делаем подсчет

  • К примеру, комната имеет габариты 3×4×2,6 м. Перемножив эти цифры, получим 31,2 м3.
  • Условно будем считать, что каждая секция биметаллического радиатора имеет мощность в 200 Вт.
  • Для удобства подсчетов разделим мощность на 100: 200/100=2.
  • Теперь площадь комнаты разделим на полученную цифру: 31,2/2=15,6.
  • Полученная цифра является результатом, в котором отражено количество секций, требуемых для установки в комнате.
  • Так как приобрести 15,6 секций нереально, то округляем цифру в большую сторону. В результате получилось 16 секций.

Вышеприведенный подсчет количества секций для помещения подразумевает, что стены теплые, а окна не продуваются. В противном случае количество секций радиатора придется увеличить.

Установка батарей отопления: подготовительные работы

Сначала потребуется снять старые батареи. Для этого отключают подачу воды. Также можно просто перекрыть запорный вентиль. При подключении системы к магистрали перекрывается стояк. В частном доме определение оптимального время работ полностью зависит от пожеланий хозяина.

Подготовительные работы перед заменой радиаторов:

  1. Определиться с длительностью выполнения работ;
  2. Позаботиться о всех инструментах и материалах;
  3. Получить разрешение на отключение сети в обслуживающей компании, за это придется заплатить;
  4. Перекрыть стояк в разрешенное время.

Данная последовательность работ выполняется в период отопления. В летнее время жидкости в трубах нет. Данную информацию можно уточнить в слесаря, который обслуживает дом. Именно поэтому замена батарей актуальная в теплое время года.

Очень важная информация

Ниже будут описаны ситуации, когда то или иное включение батареи может быть нежелательным, а подчас неприемлемым!

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

4.1.Без перемычки использовать терморегулятор нельзя

В пункте 2 мы с Вами поговорили о терморегуляторе. Однако нужно понимать, что эксперименты с регулятором температуры возможны только при наличии перемычки! Если ее не будет, а Вы уменьшите диаметр проточной трубы, то общий ток горячей воды через Вашу квартиру уменьшится. Что конечно же недопустимо, иначе к Вам придут соседи!

4.

2. Терморегулятор может засориться

Если Вы используете перемычку, но по какой-то причине на время ее выключили и терморегулятор выставили в положение 5, т.е. обеспечили полный поток горячей воды только через батарею, как показано на рисунке:

то вроде все хорошо. Однако, мы должны принимать действительность, какая она у нас есть. Даже, если мы в первый раз правильно включили батареи центрального отопления, нет никакой гарантии, что, например, через месяц или два не пройдет новый грязевой поток через трубы. А вот тогда, если перемычка выключена, то шлепок грязи прямиком пойдет в Ваш терморегулятор, который, на самом деле, очень к ней чувствителен. В итоге, в терморегуляторе образуется затор, и вода вообще не пойдет в батарею. Не пойдет она и в перемычку, ведь Вы ее закрыли. Поэтому, в этой ситуации вода через Вашу квартиру перестанет идти, в доме по Вашему отопительному стояку вода также остановится и начнет остывать на морозе. В результате отряд злых соседей вместе с председателем ТСЖ или ЖСК в Вашу квартиру обеспечен.

Понятно, что включение по приведенному выше рисунку аналогично не приемлемо для положений регулятора 4,3,2,1,*

4.3. Перемычка всегда должна быть включена

Возьмите себе за правило, неважно, используете Вы регулятор температуры или не используете, но перемычка должна быть включена всегда. Таким образом, Вы всегда обеспечите ток горячей воды через Вашу квартиру. Когда имеет смысл выключить перемычку? Например, когда Вы чувствуете, что батарея подзасорилась. Тогда Вы пускаете весь ток воды через батарею, отключив перемычку. Возможно более мощному потоку горячей воды и удастся протолкнуть застрявшую грязь. Но это нужно делать непродолжительно и только под Вашим контролем — оставить ситуацию в таком виде и пойти спать — нельзя. Дело в том, что если грязь не удастся протолкнуть, то вновь образуется затор: вода не сможет пройти ни через батарею, ни через перемычку.

4.4. Терморегулятор при монтаже должен быть установлен за перемычкой, т. е. непосредственно перед батареей

Это мега важно, поскольку если он будет установлен до перемычки, то при первом включении грязь обязательно забьет Ваш терморегулятор, и Вы начнете отопительный сезон с полного перемонтажа батареи:

4.

5. Избегайте откровенной невнимательности при установке шаровых кранов в различные положения

Вот такая установка шаровых кранов в Вашей системе снова обеспечит приход к Вам соседей:

Вы просто полностью перекрыли воду :).

Ну вот и все, дорогие читатели! Я постарался как можно подробнее рассказать Вам о нюансах эксплуатации отопительных батарей!

А Вы когда-нибудь случайно перекрывали стояк отопления в доме?

Установка радиаторов отопления своими руками в квартире

Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.

Этапы проведения монтажа:

  1. Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
  2. Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
  3. Потом монтируют кронштейны. Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
  4. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.

Во время монтажа не нужно снимать с радиаторов защитную пленку.

Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.

Процесс сборки

В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.

Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.

Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.

После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.

Второй кусок трубы 25 мм приваривается с противоположной стороны, она будет выполнять функции упрочняющего элемента, после чего привариваются два сгона: сверху и снизу.

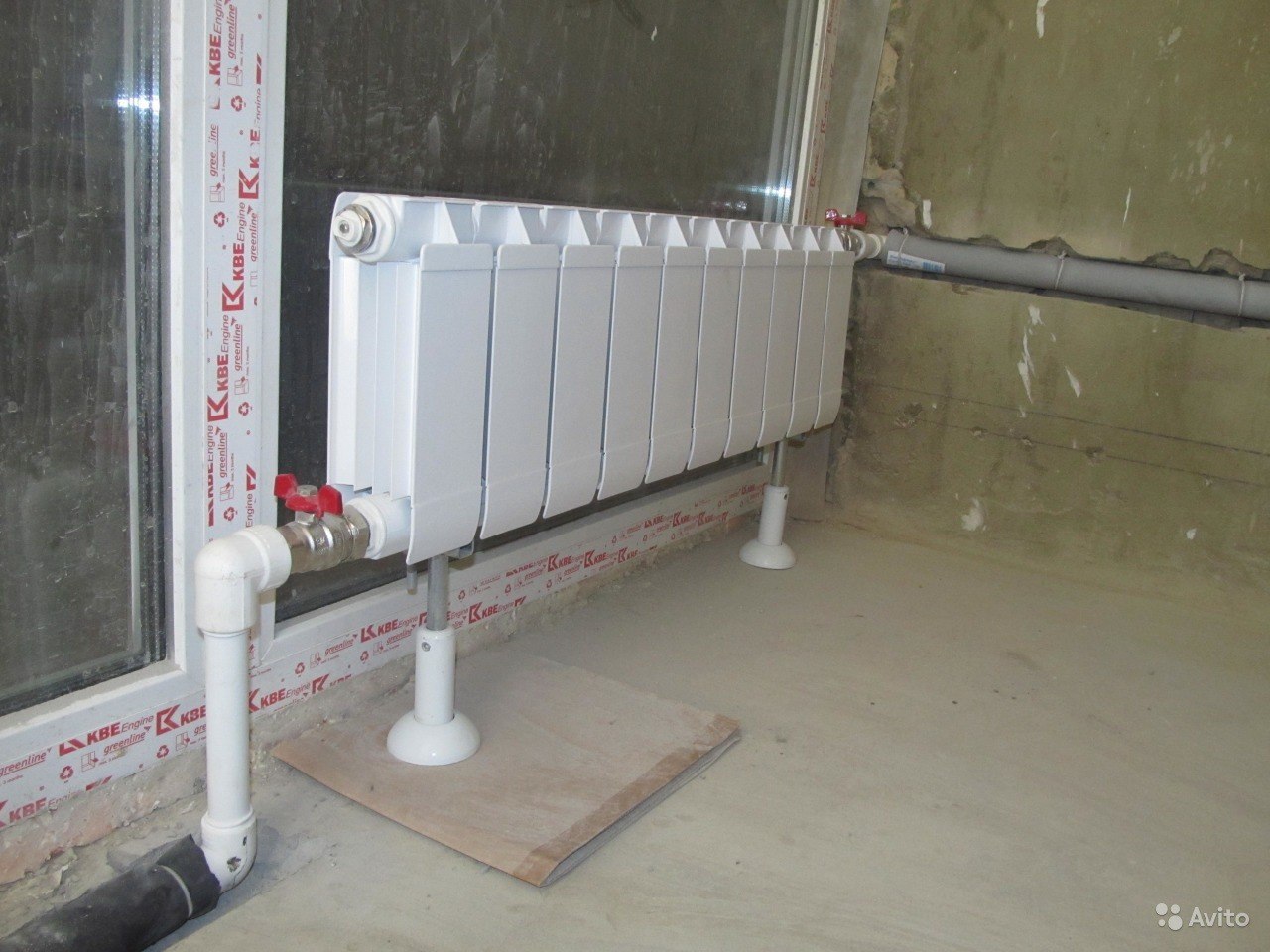

Примеры установок радиаторов отопления (фото)

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Жилая сантехника, Квинс, Нью-Йорк |

Наши обученные экипажи…

• Прибыть вовремя • Отправлены по радио • Иметь хорошо укомплектованные сервисные грузовики

• Вежливы и чисты • Подготовлены профессионалами

Аварийные ситуации, ремонт и модернизация сантехники

  • Устройства против ожогов
  • Соединители для бытовой техники
  • Предохранители обратного потока — устройства обратного потока (установлены/проверены/отремонтированы)
  • Отопление плинтуса
  • Ванные комнаты и туалеты
  • Ремонт ванной комнаты
  • Ванны
  • Ремонт и установка котла
  • Сломанные трубы
  • Установлены стиральные машины
  • Посудомоечные машины установлены
  • Дренажи
  • Смесители отремонтированы и заменены
  • Ремонт пожарного спринклера
  • Светильники установлены
  • Напольные трапы
  • Ремонт замерзших труб
  • Вывоз мусора
  • Газопроводы установлены / отремонтированы
  • Системы сточных вод (переработка)
  • Водоструйная очистка под высоким давлением
  • Льдогенераторы
  • Проточный водонагреватель
  • Устранение утечки
  • Замена трубопровода
  • Установлены обратные клапаны канализации
  • Устранение засоров канализации и дренажа
  • Видеоинспекция канализации
  • Души и ванны установлены/заменены
  • Раковины
  • Проточные водонагреватели
  • Ремонт и замена туалетов
  • Системы фильтрации воды
  • Водонагреватели
  • Проблемы с давлением воды

Аварийное отопление, ремонт и модернизация

  • Замена воздушного фильтра
  • Обогрев плинтуса
  • Котлы
  • Чугунные радиаторы
  • Обнаружение и ремонт
  • Продукты, соответствующие критериям налогового кредита на энергию
  • Продукция Energy Star
  • Газовые и жидкотопливные котлы
  • Газовые и жидкотопливные печи
  • Газопровод установлен и отремонтирован
  • Продажа, обслуживание и установка систем отопления
  • Расчет тепловых потерь
  • Нефтегазовое тепло
  • Переход с нефти на газ
  • Энергосберегающие продукты
  • Теплый пол
  • Радиаторы Runtal
  • Водонагреватели

Ремонт жилых помещений

Чертежи ремонта и сантехника Компания Senid по сантехнике и отоплению может помочь вам в новых установках

и перенос вашей сменной сантехники и имеющейся или сменной техники.

Услуги, связанные с ремонтом кухни

Установка и перемещение раковины • Установка и перемещение посудомоечной машины • Установки для утилизации • Установки для фильтрации воды

• Линии льдогенератора • Линии отходов • Линии газа

Услуги, связанные с ремонтом ванных комнат

Полный ремонт ванной комнаты — мы делаем ремонт всей ванной комнаты, включая плитку

Унитазы и биде • Раковины • Ванны • Душевые кабины • Сточные линии • Линии горячей и холодной воды

Услуги, связанные с новым строительством

Тепловые линии и радиаторы • Излучающее тепло в полу • Водопроводные линии и насадки для внешних шлангов

Услуги, связанные с прачечными и подсобными помещениями

Линии горячей и холодной воды • Газопроводы • Сточные линии • Раковины

Сантехника своими руками

Некоторые люди настаивают на том, чтобы делать водопровод самостоятельно. Это возможно, если:

• Это очень простая сантехническая работа

• Простой ремонт, не требующий разрешения

• У вас есть способность, которая вам понадобится для выполнения работы

• У вас есть все необходимые инструменты для работы

• У вас есть детали, которые вам понадобятся для работы

• У вас есть время, чтобы сделать работу правильно


Прочистка канализации

Обычные засоры, вызывающие подпор канализационных труб: Внутренняя труба с закупоркой

  • Сломанная, треснувшая или сплющенная труба
  • Засоры – скопление жира, волосы, бумажные полотенца, другие предметы или другие препятствия
  • Провисающие трубы – препятствующие нормальному самотечному течению.
  • Коррозия – износ, вызывающий разрушение секций.
  • Негерметичные соединения – нарушенные уплотнения между трубами
  • Корневая инфильтрация – корни деревьев повредили канализационную линию

Мы используем наиболее подходящие методы для экономичного устранения засоров канализации и канализации.

При наличии гарантии мы используем более сложное оборудование и методы, такие как осмотр с помощью видеокамеры, для выявления проблем.

Проверка канализации с видеокамерой помогает избежать дорогостоящих земляных работ и сноса.

Видеокамеры обнаруживают и идентифицируют:

Повреждение • Непроходимость • Износ • Провисание • Перфорация • Обрушение

Быстрое реагирование на нарушения Нью-Йорка и трехдневные уведомления

Мы быстро отправляем бригады для устранения нарушений, в результате которых вы получили:



  • Уведомление за три дня от Департамента охраны окружающей среды г. Нью-Йорка
  • Уведомление за десять дней от Департамента охраны окружающей среды г. Нью-Йорка
  • Приказ о прекращении и воздержании от департамента Нью-Йорка.охраны окружающей среды

Трехдневное уведомление обычно выдается при протечке водопровода. Это требует:



  • нарушение должно быть устранено в течение определенного периода времени
  • Проверить перед ремонтом
  • Отремонтируйте лицензированным сантехником. Требовать получения необходимых разрешений

Десятидневное уведомление выдается в случае отсутствия ответа на Трехдневное уведомление. В этом случае подача воды была отключена, и после устранения утечки потребуется уплатить плату за повторное подключение.



Приказ о прекращении и воздержании может применяться к неисправным канализационным линиям, которые вызывают размыв или подрыв. Существуют также другие условия, такие как незаконное увольнение, которое может повлечь за собой приказ о прекращении и воздержании от Департамента охраны окружающей среды г. Нью-Йорка. Приказ Департамента охраны окружающей среды г. Нью-Йорка о прекращении и воздержании обычно требует немедленных действий по устранению нарушений и избежанию штрафов за нарушение.



Senid Plumbing and Heating имеет опыт и возможности для разрешения таких ситуаций и сведения к минимуму их воздействия, в том числе:

  • Убедитесь, что нарушение (утечка) находится на вашем обслуживании
  • Получите соответствующие разрешения для вас
  • Устранение проблемы с водоснабжением или канализацией
  • Расписка об окончании ремонта.



Позвоните нам – мы пришлем туда наши бригады, а номер телефона не будет

.

становится еще большей проблемой!

718 445-3710

Сводка

Тип службы

Жилая сантехника

Имя провайдера

Сенид Сантехника и Отопление Корпорация,

122-11 18th Ave, College Point, New York-11356,
Телефон № 718 445-3710

Зона

Квинс • Бруклин • Манхэттен • Бронкс

Описание

Чертежи ремонта и сантехника, сантехника и отопление Senid могут помочь вам в новых установках И перенос вашей сменной сантехники и существующей или сменной техники.

Самодельный геотермальный источник

Многие задаются вопросом, почему геотермальные системы так дорого? Ну они не должны быть. Это своими руками Геотермальный веб-сайт покажет вам, как сделать это своими руками и получить геотермальная система, которая работает не хуже профессионалов будет строить для вас на долю стоимости. Все, что тебе нужно некоторые базовые сантехнические навыки и помощь экскаватора, и вы можете Сделай это.

Общие сведения о геотермальной энергии

Геотермальное отопление и охлаждение становятся все более популярными в У.S. из-за его высокой эффективности и недавнего государственного налога кредиты. Даже в районах без высокотемпературной геотермальной ресурсы, геотермальный тепловой насос все еще может обеспечивать отопление и подачу воздуха. кондиционирование в доме. Похож на холодильник или воздух кондиционер, эти системы используют тепловой насос для подачи или передачи тепла от земли до вашего дома. Геотермальный тепловой насос использует неглубокая земля (обычно стабильная 50-55F) в качестве источника тепла. В более холодном климате это намного эффективнее. чем тепловой насос с воздушным источником, поскольку он черпает тепло из сильно холодного воздуха. требует больше энергии.

Геотермальные тепловые насосы с замкнутым контуром циркулируют воду/антифриз смешивать через трубы, закопанные в землю. По мере циркуляции жидкости в земле он поглощает тепло от земли, повышая свою температуру скажем, 45F. Эта жидкость возвращается к тепловому насосу в доме. где тепло извлекается из жидкости. Переохлажденная жидкость (примерно 20-25F) отправляется обратно через заземляющий контур, продолжая цикл. Тепло, извлекаемое из жидкости, используется чтобы утеплить дом.Использование контура обогрева грунта в Уравнение энергии означает, что выделяется больше тепла, чем если бы только электричество использовалось непосредственно для отопления. Фактически, в зависимости от эффективности теплового насоса (рассматривается как рейтинг COP) вы можете производить в 3,5-5 раз больше тепла на киловатт электроэнергии, чем чистый электрический нагреватель. Переключение направление холодильного цикла в тепловом насосе и точное та же система может быть использована для очень эффективного кондиционирования воздуха в летние месяцы.Тепло отводится в то же относительно охлаждать почву, а не доставлять ее на горячий наружный воздух, как типичные кондиционеры делают. Чем выше температура разница приводит к более высокой эффективности и меньшему потреблению энергии.

Анимированная демонстрация геотермальной системы Анимированная демонстрация

Короткое видео о геотермальных системах (~3 мин.) Гео Видео

Геотермальное отопление и охлаждение привлекли большое внимание недавно от Зеленого сообщества.По данным Агентства по охране окружающей среды США, Системы геообмена экономят домовладельцам 30-70% затрат на отопление и 20-50% затрат на охлаждение по сравнению с обычными системами. Поэтому Геотермальная система DIY так привлекательна! Эти системы рассчитаны на десятилетия и могут значительно увеличить к стоимости дома при перепродаже.

Сравнение топлива для геотермального отопления

Потенциальную экономию затрат на топливо можно увидеть, используя следующую таблицу.Этот калькулятор позволяет настроить для местных тарифов на коммунальные услуги, а также рейтинг COP для вашего теплового насоса чтобы увидеть, как геотермальная энергия сочетается с другими вариантами топлива. Для кабины, в которой мы установили геотермальную систему своими руками, у нас действительно было три варианта: пропан, электрический элемент. обогреватель или геотермальный тепловой насос. Геотермальная энергия явно шла чтобы быть наиболее эффективным… поэтому, проведя небольшое исследование, мы разработали эту систему сами и приступили к работе.

 Отопление Расчет топлива 2009 (xls) — 51 КБ

Самодельная геотермальная установка (замкнутая система)

1.Закапывание геотермальной трубы

Для системы с замкнутым контуром часто используется труба 3/4 дюйма из ПЭВП. закопан в траншею. Также можно просверлить серию глубокие шахты похожи на бурение скважины и последующую вставку труб вертикально в отверстия, а не используя траншеи. В нашем Вырыть траншеи было выгоднее. Это на самом деле, где профессиональные геотермальные установщики могут набрать серьезный счет и где DIY геотермальная экономит так много денег. Бурение вертикальных стволов для геотермальной трубы аналогично бурению скважина 150 футов. Это не дешево..и тогда стоимость умножается на 5 или 6, так как вам обычно нужно столько отверстий, чтобы похоронить всю вашу трубу. Поддерживать 5-тонный тепловой насос для нашей кабины мы использовали шесть 600-футовых мотков трубы для в общей сложности 3600 футов. Я искал эту трубу на месте и закончил купить трубу онлайн у розничного продавца под названием Geo-hydro Supply (www.geohydrosupply.com). Цена составляла 143 доллара за 600-футовую катушку. Труба 3/4 дюйма. Ниже приведены фотографии того, как мы закапываем трубу.

Катушки 3/4-дюймовых труб из полиэтилена высокой плотности для самодельных геотермальных источников.

Большая гусеничная мотыга помогает копать траншеи. Этот мы арендовали, у нас было ведро шириной более 3 футов, и оно шло очень быстро. Строительство лутца в Гарден-Сити сделало свое дело, и на это ушло около полдня, чтобы вырыть и засыпать все нужные нам траншеи. Мы заставили их копать, пока они не наткнулись на твердый панцирь, который находился примерно на 5 футов в глубине. большую часть двора. Длина каждой траншеи составляла 125-150 футов. обрабатывать 600 футов трубы. На этом этапе геотермальная энергия своими руками это, вероятно, не 100% сделай сам.Вы, вероятно, либо нужно арендовать гусеничную лопату или просто заплатить кому-то, чтобы он копал для вас. я думаю, мы заплатили около 1000 долларов, чтобы вырыть все наши траншеи и засыпан.

После того, как первая траншея была вырыта, мы начали разматывать трубу. начиная с дальнего конца траншеи и возвращаясь к салон самолета. Мы использовали хомуты, чтобы удерживать размотанную трубу на месте. мы пошли. Нам удалось проложить всю траншею трубы в примерно в то же время они копали следующую траншею, поэтому мы двинулись ко второй траншеи и заставили засыпать эту.

В верхней части нашего двора был большой оросительный канал. Когда мы окопались рядом с ним, наша траншея начала наполняться водой. как вы можете видеть на этой картинке. Несмотря на то, что это был беспорядок работать, он обеспечивает хорошую теплопередачу в летнее время.

Еще одна область, на которой зацикливаются любители геотермальной создать коллектор для геотермальной трубы из полиэтилена высокой плотности? В профессиональных установках, полиэтилен высокой плотности обычно сплавляется с подземным многообразие.Это требует специальных инструментов, а также не позволяет вам гибкость в управлении потоком для каждого из ваших циклов. Наш решение состояло в том, чтобы оба конца трубных петель были проведены через фундамент в подвале, чтобы избежать необходимости делать какие-либо сварки или другие фитинги снаружи, которые могут протекать. Вы можете видеть здесь на 6 петель у нас было 12 отверстий через фундамент. Мы арендовали большой перфоратор с сверло на 1 1/8 дюйма. Обязательно сверлите перфоратором изнутри, так как бетон, естественно, немного вырывается при выходе.Также, это гарантирует, что отверстия будут правильными, если они вам нужны в внутри, чтобы спариваться с вами многообразием.

2. Геотермальный коллектор своими руками

Самодельный геотермальный коллектор можно изготовить из фитингов из ПВХ диаметром 1 1/4 дюйма. На каждой линии подачи установлены отдельные регулирующие клапаны, что позволяет нам для балансировки потока охлаждающей жидкости.

Вот урок о фурнитуре. Первоначально мы попробовал фитинги PEX 1 «x1», потому что они, казалось, подходили как раз, но они не закроются, как только мы начнем циркулировать жидкость. В итоге мы перешли на более длинные фитинги из оцинкованной стали. колючки. Использование их в сочетании с двойными хомутами на каждая линия устранила утечки.

3. Самодельная геотермальная циркуляционная система

Мы выбираем QT Flow Center с двумя насосами для циркуляции жидкости в нашей самодельной геотермальной системе. Мы купили это у гео-гидроснабжение, которое обошлось нам в 699 долларов. Ниже приведен изображение QT Flow Center. Я также дал ссылки здесь для брошюры производителя и установки проточного центра QT гид.Я не мог найти руководство по установке в другом месте в Интернете, поэтому я отсканировал его. Это действительно очень полезно.

Проточный центр QT брошюра (pdf) — 1801кб

КТ Руководство по установке Flow Center (pdf) — 357 КБ



4. Самодельный геотермальный тепловой насос

Мы решили использовать 5-тонный тепловой насос McQuay для нашей самодельной геотермальной система. Мы купили онлайн за 4566 долларов с доставкой. Номер модели был VFW1060. с вентилятором ECM, пароохладителем и дополнительным источником тепла мощностью 20 кВт. полоска.Вы можете получить более качественные тепловые насосы от Bryant или Carrier. которые включают 2-этапную операцию, но котировки, которые мы получили для них, были около 7500 долларов только за тепловой насос. ClimateMaster популярен, если не самый популярный, 2-х ступенчатый геотермальный агрегат для самодельщиков. Если бы я ставил один из эти системы в моем основном доме я бы доплачивал за 2-ступенчатая эффективность, но поскольку это была кабина, которую мы использовали в основном на по выходным McQuay был идеальным. Ниже фото и данные о производительности установки McQuay.



Краткое описание теплового насоса McQuay (pdf) — 87 КБ

Полный каталог McQuay (pdf) — 2147 КБ

5. Геотермальная сантехника своими руками

Геотермальный источник своими руками Сантехническая схема (PDF, 57кб)

На приведенной выше схеме показана основная сантехника. для нашей самодельной геотермальной системы, включая систему горячего водоснабжения.

Выше показана насосная станция QT Flowcenter. что мы использовали. Мы смешали 10 галлонов антифриза (этилен гликоль) водой для заполнения системы. На основе инсайда диаметром 0,86 дюйма для 3600 футов труб из ПЭВП, всего мощность нашей системы была чуть более 100 галлонов. Это дало нам 10% смесь антифриза с водой с температурой замерзания приблизительно 23 градуса по Фаренгейту. При нормальных условиях эксплуатации ваша система никогда не должна приближаться к этим температурам.

Мы подобрали дешевый электрический водонагреватель, чтобы служить резервуаром для нашей бытовой горячей воды (ГВС), вырабатываемой пароохладитель в нашем геотермальном тепловом насосе. Водонагреватель есть не подключен к источнику питания, хотя может служить резервным Ваша система горячего водоснабжения. Теплая вода из этого резервуара затем подается на входы дежурных водонагревателей, где вода довел до полной температуры и подал по всему салону. Вариант пароохладителя действительно выделяет массу тепла, трубка PEX поступающая от теплового насоса в резервуар для воды, быстро нагревается до коснитесь после того, как тепловой насос поработает некоторое время.Часто раз водонагреватели по запросу требуются только для повышения температура воды на 10-20 градусов, что делает ваш нагрев горячей воды очень эффективный.

Изображение электрических водонагревателей по требованию привязано в резервуар для хранения предварительно подогретой воды.

6. Воздуховод

Мы арендовали воздуховод для нашей каюты, который оказался огромный бардак. Они изменили цену, которую изначально нам озвучили. и в итоге взял с нас более 3 тысяч долларов.Вдобавок ко всему они были не желая заделывать швы воздуховодов, которые мы закончили приходится делать самим. Кроме того, мы обнаружили, что они имеют неправильный размер воздуховоды для 5-тонного теплового насоса после его последующего исследования. Это закончилось тем, что возникла проблема с вентилятором ECM, где он мог постоянно ищите правильную скорость. Это закончилось созданием раздражающий шум при работе вентилятора. Мы в итоге решил эту проблему, заблокировав скорость вращения вентилятора на более низком уровне параметр.То вся причина, по которой мы обратились к подрядчику по HVAC, заключалась в том, что мы не знали, как правильно подобрать размер всех воздуховодов, но, поскольку оказалось, я уверен, что мы могли бы сделать лучше сами. Эта часть проекта еще раз подтвердила, почему мне нравится заниматься проектами. себя, а не сдавать вещи напрокат.

7. Налоговые кредиты на геотермальную энергию

Установка геотермального отопления и система охлаждения, и эти преимущества применимы к геотермальным проектам DIY также.Федералы предлагают единовременный налоговый кредит в размере 30% от общие инвестиции для всех жилых контуров заземления или грунтовых вод геотермальные теплонасосные установки. Ограничения максимального предела нет. на расходы по установке.

Требования Energy Star должны быть выполнены или превышены, чтобы претендовать на этот налог кредит. Чтобы подать заявку на получение кредита, владельцы должны заполнить Renewable подраздел Energy Credits в своих формах налоговой декларации или поговорите с профессиональный налоговый юрист. Подтверждение покупки не требуется; тем не менее, владельцам рекомендуется вести записи о покупке и установка.Налоговый кредит доступен до 31 декабря 2016.

Этот налоговый кредит действительно помогает компенсировать стоимость вашей геотермальной системы своими руками и была одной из основных причин, по которой мы решили попробовать. Вся наша геотермальная система стоит 11 тысяч долларов. включая трубы, траншеи, тепловые насосы, воздуховоды, циркуляционные насосы и т. д. После налоговых льгот мы потеряли около 7500 долларов. Неплохо и сейчас началась настоящая экономия. У нас была наша система в течение уже пару лет и счета за отопление и охлаждение для всего салона меньше $100/мес.Я знаю каюты в том же районе 100 долларов в неделю или больше на их пропановом отоплении. Это своими руками Геотермальная система окупится всего за пару лет.

Вернуться к началу — Геотермальная энергия своими руками Отопление/охлаждение

Геотермальная энергия — Часто задаваемые вопросы



Первое включение системы отопления

Итак, это снова то время года. Близятся ночи и начинаются мысли о том, чтобы впервые включить отопление.Часто компоненты, из которых состоит ваша система отопления, бездействуют в течение нескольких месяцев, и перед тем, как щелкнуть выключателем, полезно выполнить несколько простых проверок. Если вы выполните наш краткий контрольный список задач, прежде чем включить систему отопления в этом сезоне, вы сможете избежать дорогостоящей проблемы или технического сбоя в будущем.



Контрольный список по отоплению, который мы собираемся описать, можно разделить на две категории. Легко для новичка и немного сложнее и ориентировано на опытного мастера.Прежде чем мы продолжим, посмотрите видео ниже для полного описания того, как запустить вашу систему отопления в первый раз. Если это не поможет, тогда читайте дальше!

Вот наш контрольный список. Следуйте этому, чтобы убедиться, что у вас не возникнет проблем при первом включении отопления:



  1. Прокачайте все радиаторы.  Используйте ключ для выпуска воздуха из радиатора или отвертку (если возможно), чтобы выпустить воздух, который может присутствовать в системе. Не забудьте взять с собой полотенце, чтобы собрать воду, которая может вытечь, и чтобы оба вентиля радиатора были открыты. Если у вас напорная система, вам может понадобиться повысить давление в котле. Если у вас нет воздуха в системе отопления, то это прекрасно. Если есть, вы можете позвонить своему местному сантехнику и попросить добавить ингибитор в вашу систему отопления.

  2. Проверьте, правильно ли работает TRV (термостатический радиаторный клапан).  Если TRV провел все лето в закрытом состоянии, он может застрять в закрытом состоянии, и радиатор может не нагреться.Убедитесь, что он может работать должным образом. Для этого снимите головку TRV с корпуса клапана. Под ним вы увидите небольшую булавку. Используйте набор захватов или плоскогубцев , чтобы покачивать штифт вверх и вниз, чтобы убедиться, что он может правильно открываться и закрываться. Если вы хотите, используйте аэрозольную смазку , чтобы ослабить все жесткие TRV. Проделайте это с каждым радиатором в доме.

  3. Балансировка системы.  Закройте все запорные щитки на каждом радиаторе в доме, а затем откройте на четверть или на пол-оборота.Это гарантирует, что каждый радиатор получает адекватный поток по всей системе отопления.

  4. Убедитесь, что ваш комнатный термостат работает.  Если у вас механический комнатный термостат, вы должны услышать, как он открывается и закрывается. Для более новых типов вы не сможете выполнить эту проверку.

    Это конец этапа для начинающих — следующий более продвинутый!


  5. Убедитесь, что в насосе центрального отопления есть вода и он может свободно двигаться.  Большинство насосов имеют на конце латунную гайку. Снимите его и выпустите весь воздух из насоса. Обычно здесь также виден конец вала насоса. Как правило, у них есть небольшая прорезь на конце, поэтому вы можете просунуть отвертку внутрь и повернуть вал, убедившись, что насос свободен и не подвержен риску заклинивания и выхода из строя.

  6. Убедитесь, что любые 2-ходовые или 3-ходовые клапаны могут свободно открываться и закрываться.  Эти клапаны контролируют, куда отводится тепло в вашей системе отопления, и в случае отказа это может означать дорогостоящий вызов.Большинство из них имеют рычаг на конце головки клапана, который вы можете вручную открывать и закрывать. У большинства моделей также есть съемная головка, что означает, что вы можете взяться за шпиндель клапана, чтобы убедиться, что он свободен. Это предотвратит заедание и выход из строя головки клапана.

Теперь вы сможете включить термостат. Включите питание системы отопления и согрейте все свои радиаторы.



Похожие статьи

Интерактивный дом — управление центральным отоплением (2-ходовые и 3-ходовые клапаны)

Интерактивный дом — насос центрального отопления

Интерактивный дом — газовый котел

Интерактивный дом — масляный котел

Интерактивный дом — электропромывка

Интерактивный дом — радиаторы

Интерактивный дом — термостатические вентили радиатора

Информационный центр систем отопления

Что никогда не следует ставить рядом с радиатором

Если вы читали наш недавний пост о том, где разместить радиатор, вы знаете, что установка радиатора в правильном месте может повлиять на эффективность вашего отопления.

Традиционно советовали размещать радиаторы под окнами, чтобы обеспечить нагрев холодного воздуха, просачивающегося через неэффективные одиночные стекла.

Однако с появлением двойного остекления и вертикальных радиаторов появилось гораздо больше возможностей для установки радиаторов.

Тем не менее, есть вещи, которые не следует размещать перед радиаторами, где это возможно.

Шторы

Занавески должны быть достаточно длинными, чтобы закрывать окно, но не настолько длинными, чтобы висеть над радиаторами.

Хотя очень маловероятно, что штора загорится от нагревания до высокой температуры, вы действительно хотите рискнуть. Это особенно важно, если у вас есть старые электрорадиаторы, где неисправный радар может создать искру.

Кроме того, толстые шторы, висящие над радиатором, могут на самом деле препятствовать равномерной циркуляции тепла по вашей комнате и заставлять вас включать тепло, чтобы компенсировать это. Увеличение потребления энергии приведет к увеличению ваших счетов за отопление.

Декоративные висячие шторы также не должны касаться радиаторов.

Лампы

Лучше всего держать лампы на расстоянии от радиаторов, чтобы они не перегревались.

Лампы, очевидно, питаются от электричества, и за ними будут свисать провода. Невероятно важно, чтобы проводка не соприкасалась с радиаторами, так как высокие температуры могут в конечном итоге расплавить внешнюю оболочку провода.

Некоторые абажуры сделаны из бумаги, поэтому всегда рекомендуется держать их на безопасном расстоянии от радиатора.

Диваны

Из-за ограниченного пространства вы неизбежно столкнетесь с проблемой установки большого предмета мебели перед радиатором. Если вам нужно это сделать, убедитесь, что вы оставили несколько дюймов между радиатором и мебелью.

Такие вещи, как диван или комод, придвинутые прямо к радиатору, могут препятствовать проникновению тепла в комнату, а это означает, что вы тратите много денег на обогрев их задней части. Потянув их на несколько дюймов от радара, можно создать канал для подъема тепла в комнату.

Книжные полки

Если вы раздумываете, поставить ли книжную полку перед батареей, позаботьтесь о здоровье своих книг.

Мало того, что высокая температура и бумага представляют потенциальную опасность возгорания, повторное воздействие может также высушить корешок ваших книг, что приведет к выпадению страниц.

Кровати

Кровати также должны иметь небольшой зазор между ними и радиатором.

Есть вероятность перевернуться и обжечься ночью от горячего пара.В качестве альтернативы, сон слишком близко к батарее может вызвать бессонницу или головную боль из-за перегрева.

Передвижные радиаторы

Бывают случаи, когда вам может понадобиться переместить радиатор, чтобы лучше использовать пространство, разместить мебель или украсить его.

Иногда это можно сделать относительно легко, а в некоторых ситуациях это может потребовать снятия половиц и перекладки некоторых трубопроводов.

В идеале мы рекомендуем вам доверить эту работу профессионалу, однако, если у вас есть некоторый опыт самостоятельной работы, посмотрите видео ниже, чтобы узнать, как перемещать радиатор по комнате.

Trick Shows Как сделать свой дом теплее, не тратя больше денег

Поскольку многие люди работают из дома, как никогда важно максимально использовать отопление, и вот тут-то и пригодится совет Кайла Джеймса:

Кайл , управляющий компанией That Property Guy, рассказывает, как использование фольги может повысить эффективность ваших радиаторов, отражая тепло от стены обратно в комнату.

Разместив видео на своей платформе TikTok, Кайл объяснил: «Этой зимой повысьте мощность своих радиаторов.Фольга с отражателем радиатора — один из способов сохранить тепло в доме.

«Он отражает тепло от радиатора обратно в комнату. Его очень просто установить, хорошая идея сделать это на радиаторах на внешних стенах. [Вы можете] взять фольгу в магазинах «Сделай сам» или кухонную фольгу — это быстрый способ. »

Предоставлено: TikTok/thatpropertyguy

Можно увидеть, как Кайл просто разрезает фольгу отражателя радиатора по размеру, прежде чем приклеить скотч (или двусторонний скотч) к деталям и вставить их сразу за радиаторами.

Видео набрало более 60 000 лайков и более 10 000 репостов, не говоря уже о 1.5 миллионов просмотров. Люди также прокомментировали видео Кайла, чтобы выразить свой шок.

Один человек написал: «Я сделал это, и это действительно работает», а другой добавил: «Ух ты, никогда раньше об этом не слышал».

Третий человек прокомментировал: «Отлично работал в моем доме. Сразу заметил разницу.»

Поскольку некоторые люди не были убеждены, что трюк будет иметь значение, кто-то сказал: «Всем ненавистникам… Я делал это годами в некоторых комнатах дома. В комнатах без него холоднее.

Джимми Уильямс, генеральный директор Urban Jungle, компании, предоставляющей страхование ренты для поколения и миллениалов, согласился с советом Кайла.

Говоря с LADbible, Джимми сказал: в комнате.

«Оберните картон фольгой и положите за радиаторы, нет смысла тратить время и силы на организацию отопления, если половина тепла уходит только в ваши стены.»

Другие способы сохранить тепло в вашем доме включают:

  • Утеплители: накрывая дно дверных проемов чем угодно, от запасных одеял до утеплителей, вы можете сделать комнату теплее и позволить вам выключить отопление, не почувствовав разницы.
  • Не тесните радиаторы: если у вас есть диван прямо перед радиатор, то это, вероятно, означает, что комната не получает тепла.
  • Толстые шторы: Окна могут повысить или снизить температуру в помещении. комната, особенно если у вас нет стеклопакетов. Закрывая свои шторы с наступлением темноты плотные шторы (или накинутые одеяла) сохраняют тепло в помещении. комнату гораздо эффективнее.

Мастер-сделай сам расскажет, как наклеивание фольги на радиаторы может повысить эффективность отопления

Проводя больше времени дома в условиях самоизоляции и нынешних похолоданий, многие из нас включают отопление почти постоянно, но есть способ повысить уют вашего дома без огромных счетов за топливо.

Кайл Джеймс, живущий в Портсмуте и рассказывающий в своих аккаунтах в TikTok и Instagram, рассказывает о том, как с помощью фольги получить больше тепла от радиаторов.

В коротком видеоролике он показал, как размещение фольги на задней стороне радиатора поможет отразить тепло обратно в комнату, заявив, что этот прием хорошо работает с отопительными приборами, прикрепленными к наружным стенам.

Кайл использовал отражающую фольгу для демонстрации, но сказал, что обычная дешевая кухонная фольга подойдет так же.

Люди были поражены этим быстрым приемом, многие говорили, что никогда о нем не слышали.

Кайл Джеймс, который делится самодельными лайфхаками в своей учетной записи TikTok, That Property Guy, показал, как использовать фольгу, чтобы упаковать больше тепла в радиаторы.

Он объяснил, что постукивание фольгой в задней части вашего радиатора будет отражать тепло обратно в вашу комнату (на фото: фольга, которую использовал Кайл)

‘Подзарядите радиаторы этой зимой. Фольга с отражателем радиатора — это один из способов согреть ваш дом», — сказал эксперт по DIY в TikTok.

На ролике показано, как Кайл отрезал лист фольги от промышленного рулона, который он купил в B&Q за 11 фунтов стерлингов, и наклеил двусторонний скотч на его угол, прежде чем прикрепить его за радиатором.

‘Он отражает тепло радиатора обратно в комнату. Его очень просто установить за радиаторами», — пояснил он.

«Это хорошая идея сделать это на радиаторах на внешних стенах», — добавил он.

Мастер-сделай сам Кайл объяснил, что отражающую фольгу можно купить в магазинах для рукоделия, слева, но кухонная фольга тоже может помочь, справа задняя часть радиатора

Эксперт также сообщил, что специальную фольгу для отражателя можно приобрести в магазинах DIY, таких как B&Q.

Но он также сказал, что простая кухонная фольга, которую можно купить менее чем за фунт в супермаркете, также может быть «быстрым хаком» и будет работать таким же образом.

«Возьмите фольгу в магазинах «Сделай сам», или кухонная фольга — быстрое решение», — сказал он.

Видео поразило всех в TikTok, где оно набрало более 60 000 лайков.

«Вау, никогда раньше такого не слышал», — сказал один из них.

‘Подобрали у местного Screwfix и установили легко, а заметили другое, очень обрадовались’, — сказал другой.

«Мне это очень помогло», — согласился другой.

Люди были поражены простым взломом Кайла. Некоторые из тех, кто пробовал, сказали, что довольны результатами

Кайл показал, как приклеить двусторонний скотч к углу листа фольги слева, и сказал, что этот хак хорошо сработает для радиаторов, размещенных на внешних стенах

Как- исправить неработающий радиатор

Признаки того, что радиатор не нагревается

Когда вы потрогаете радиатор рукой, вы можете заметить, что радиатор не нагревается до конца.Вверху может быть даже довольно прохладно, и обычно это хороший признак того, что радиатор нуждается в прокачке.

Как прокачать радиатор

Единственный инструмент, который вам понадобится для прокачки радиатора, это радиаторный ключ. Внутри одного конца ключа находится полость квадратной формы, которая надевается на выпускной клапан радиатора. Спускной клапан радиатора обычно расположен в одном из верхних углов радиатора.

Вам также понадобится тряпка или тряпка для уборки разливов.

Поместите тряпку под выпускной клапан, чтобы собирать и вытирать пролитую воду.

Затем вставьте ключ так, чтобы он хорошо вошел в квадратный выпускной клапан радиатора, а затем поверните ключ против часовой стрелки, чтобы открыть его, пока не услышите шипящий звук.

Шипящий звук – это воздух, который выходит из верхней части радиатора. Когда воздух выходит, вода заполняет радиатор.

Когда вода начнет выходить и шипение прекратится, значит, вам удалось удалить воздух из радиатора, и теперь вы можете повернуть ключ радиатора по часовой стрелке, чтобы закрыть вентиль радиатора.

Используйте тряпку, чтобы собрать и вытереть вытекшую воду.

Радиатор должен начать прогреваться. Работа выполнена. Теперь вы успешно прокачали радиатор.

A Заклинивший клапан радиатора

Клапан радиатора находится внизу (обычно справа) радиатора. Он состоит из ручки, которую вы поворачиваете, чтобы увеличить или уменьшить температуру. Цифры от 0 до 5 или 7 указывают, насколько низкий/высокий уровень установлен на термостате.

Через клапан должна идти горячая вода из котла.Причина, по которой радиатор перестает нагреваться, заключается в том, что эта горячая вода перестает проходить через клапан к радиатору. И причина этого в том, что термостат заедает.

Обычно это происходит после жары или лета. Летом вы поворачиваете вентили радиатора в положение 0 или *, чтобы они фактически были выключены.

Затем, когда дни становятся холоднее, приближается зима, и вы хотите, чтобы ваши радиаторы были включены, когда вы снова пытаетесь открыть клапан, а клапан с трудом поворачивается.Он застрял.

Вот как работает термостатический клапан радиатора

Внутри термостатического клапана находится штифт, который поднимается и опускается при включении/выключении клапана. Когда вы открываете клапан, штифт поднимается и позволяет большему количеству горячей воды поступать в радиатор, нагревая его. Этот штифт может застрять, особенно летом, когда он не используется.

Хорошая новость заключается в том, что это довольно легко исправить с помощью пары ручек и отвертки.

Как освободить застрявший клапан радиатора

Вам понадобится пара захватов и иногда отвертка, чтобы открутить маленький винт, чтобы снять головку.

Снимите головку, отвинтив все винты, которые могут удерживать головку на месте, и с помощью захватов открутите большую гайку под головкой (посмотрите видео, чтобы точно узнать, что нужно делать).

Когда вы снимете головку, вы увидите булавку. Этот штифт застревает в нижнем положении, нажмите на штифт, чтобы ослабить его. Когда штифт свободно двигается вверх-вниз, вы почувствуете, что радиатор начинает нагреваться по мере прохождения через него теплой воды.

Когда радиатор начнет прогреваться, снова включите вентиль, убедившись, что вентиль открыт на максимум. Потом затянул хватами.

Обычно оставьте его открытым на день, чтобы он мог циркулировать, так как внутри может быть грязь, из-за которой он застрял.

Радиатор все еще не работает?

Если ваш радиатор по-прежнему не работает, это указывает на то, что запорный клапан также застрял. Запорный клапан находится на другой стороне радиатора. Радиаторы имеют 2 клапана по одному на каждом конце — один термостатический клапан, другой называется запорным клапаном.

Как отклеить запорный клапан.

Сначала убедитесь, что термостатический клапан на другой стороне полностью открыт.

Не обманывайтесь, думая, что клапан Lockshield открыт, так как иногда пластик внутри ломается.

Поэтому используйте пару захватов и убедитесь, что этот конец открыт, полностью повернув его против часовой стрелки.

Это увеличит поток через радиатор и должен улучшить поток и сделать радиатор красивым и горячим.

Что делать, если радиатор не работает

Итак, чтобы снова получить радиаторное отопление, я объяснил:

  1. прокачать радиатор
  2. ремонт застрявшего клапана радиатора
  3. ремонт вашего застрявшего клапана Lockshield.

Выполнение этих действий является первым шагом к возобновлению циркуляции через ваши радиаторы. Это почти всегда происходит после лета или периода, когда радиаторы были выключены.

Если у вас все еще есть проблемы с отоплением

Если у вас все еще есть проблемы, это может означать, что что-то еще не так, и пришло время вызвать инженера-теплотехника, такого как мы, поэтому, пожалуйста, свяжитесь с нами, используя форму «Получить предложение», или позвоните нам.

Мы работаем в районах Хартфордшир, Миддлсекс и Лондон.Проверьте нашу страницу обслуживаемых мест, чтобы убедиться, что мы звоним в ваш регион.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
