Скамья для жима лёжа своими руками чертёж

Бицепсный тренажер 1 своими руками чертёж

Бицепсный тренажер 2 своими руками чертёж

Гакк — машина своими руками чертёж

Наклонная скамья своими руками чертёж

Тренажер для развития бедер своими руками чертёж

Тренажер для жима ногами 1 своими руками чертёж

Тренажер для жима ногами 2 своими руками чертёж


Тренажер для развития грудных мышц своими руками чертёж

Тренажер для развития грудных мышц типа Баттерфляй своими руками чертёж

Наклонная скамья для развития мышц живота своими руками чертёж

Стойки для приседаний своими руками чертёж

Т — штанга своими руками чертёж

Универсальная скамья своими руками чертёж

Основной недостаток тренажера заключается в том, что блочная конструкция не имеет направляющих, из-за чего происходит раскачивание груза при выполнении трицепсовых разгибаний.

Кроме того, стойки для приседаний далеко не идеальны для выполнения приседов, с точки зрения безопасности. В остальном — прекрасный тренажер для дома или для установки в малогабаритной квартире.

горизонтальную скамью;
наклонную скамью;
параллельные брусья;
стойки для приседаний;

Блочную конструкцию для выполнений трицепсовых разгибаний.

Универсальная силовая рама своими руками чертёж

Как известно, для эффективного наращивания мышечной массы в первую очередь необходимы базовые упражнения:
тяжелые приседы; жимы лежа; становые и мертвые тяги; сгибания рук со штангой; подтягивания; тяги к поясу в наклоне, и др.

Имея в своем распоряжении универсальную силовую раму, вы сможете вообще обойтись без какого-либо дополнительного оборудования. Тренажер не занимает много места и позволяет установку для дома, и даже в малогабаритной квартире, т.е. имея универсальную силовую раму вы можете заниматься у себя дома, причем домашние занятия не уступят по эффективности занятиям в профессиональном атлетическом зале.

Кроме того, вы сможете обойтись без тренировочного партнера или страхующего. В тренажер входят: силовая рама; перекладина; параллельные брусья; наклонная скамья; горизонтальная скамья.

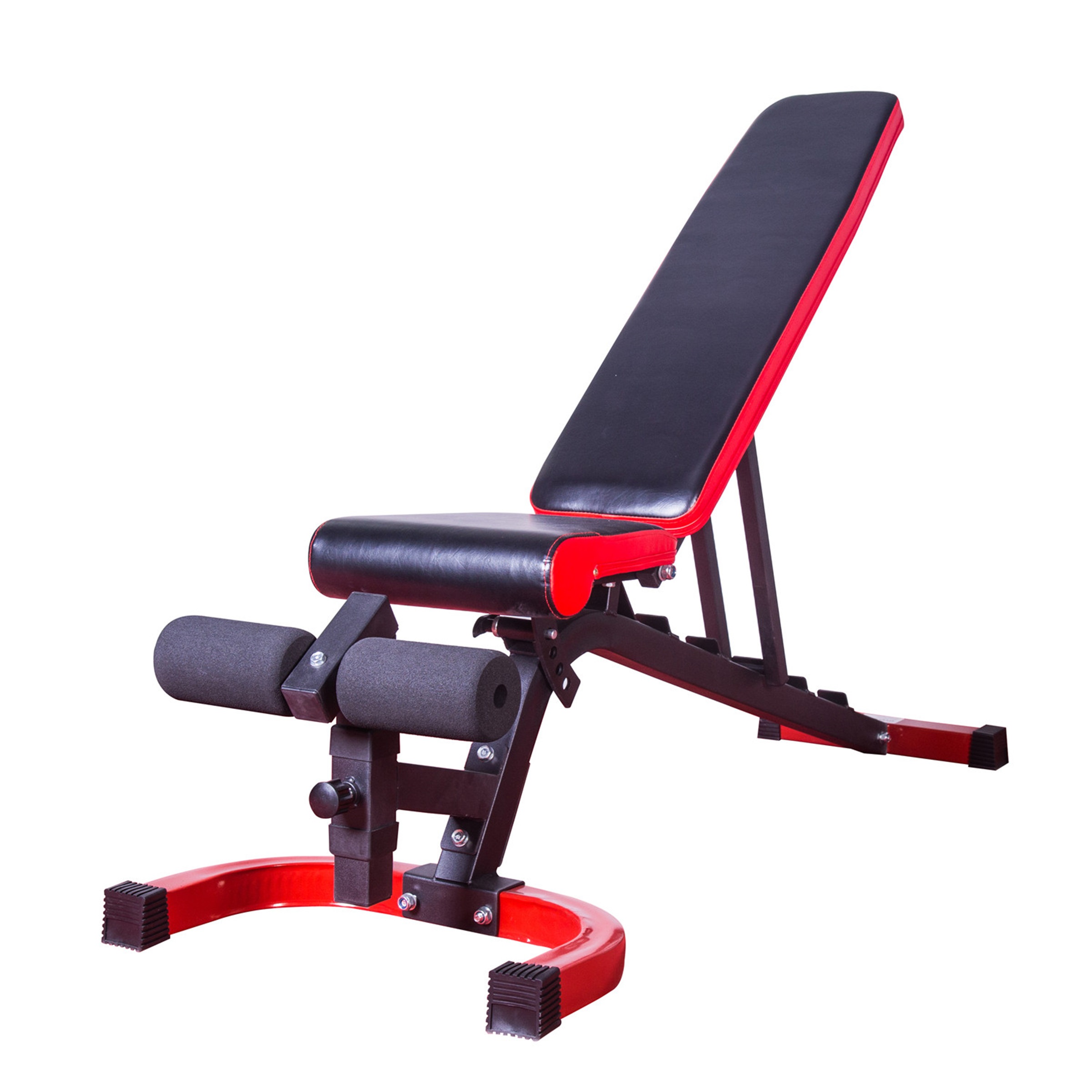

Универсальная силовая скамья для домашнего пользования

В данном обзоре автор покажет, как своими руками сделать универсальную силовую скамью с регулировкой. Она отлично подойдет для домашнего использования.

Силовая скамья позволяет выполнять большой комплекс физических упражнений, включая жим штанги и гантелей.

Возможность регулировки угла наклона спинки и сидушки обеспечивает оптимальное положение тела для более эффективной работы.



Металлический каркас отличается прочностью и надежностью, довольно устойчив. Для его изготовления нам потребуются заготовки из профтрубы и швеллера.

1

Читайте также: Делаем домашний велотренажер из металлолома

Рекомендуем также прочитать, как сделать своими руками универсальный настенный турник-тренажер. На нем можно выполнять много разных упражнений.

Основные этапы работ

Первым делом изготавливаем несущую раму силовой скамьи. Мастер использует для этого заготовки из профильной трубы. В верхней точке рамы привариваем кусок швеллера с шарнирами.

Далее отрезаем два куска швеллера (длинный и короткий), вырезаем в них пазы для регулировки угла наклона спинки и сидушки. Крепим их к раме.

1

Читайте также: Берите на заметку: 3 полезных самоделки для дома

На следующем этапе свариваем каркасы спинки и сиденья. Необходимо будет приварить их к шарнирам.

После этого автор изготавливает упоры. Они нужны для жесткой фиксации сиденья и спинки под заданным углом. Зачищаем сварные швы и красим.

1

Читайте также: Как сделать очиститель обуви из привода дворников авто

Из фанеры, поролона и кожаных чехлов изготавливаем мягкие спинку и сидушку, крепим их к каркасам с помощью болтов.

Подробно о том, как сделать универсальную силовую скамью для домашнего пользования, можно посмотреть в авторском видеоролике. Обзор подготовлен на основе видео с YouTube канала WeldMan.

Универсальная силовая скамья для домашнего пользованияМне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Скамьи и тренажеры своими руками для дома от простой лавки к многофункциональному комплексу — КрасСтройка

Сегодняшняя жизнь, с одной стороны, лишает человека множества природных нагрузок физического плана; со второй – швыряет в него пачками нагрузки психологические и эмоциональные. Благодаря этому держать себя в хорошей, как минимум, физической форме нужно полностью всем. К чести теперешнего поколения, необходимо заявить, что сейчас очень много людей понимает: в здоровом теле – здоровый дух. Также в скором времени начинают и понимать: физзарядки, гантелей и кистевого эспандера мало;

необходимо больше работать с тяжестями на снарядах и тренажерах, так что необходимо хотя бы скамейка для жима.

Не только дух

Здоровое тело необходимо и для развитого ума. Физически неразвитые выдающиеся ученые мужи, инженеры, творческая интеллигенция, менеджеры высокого уровня и предприниматели – скорее исключение, чем правило. Лев Толстой в 60 крутил солнце на турнике. Нильс Бор, тот, что в школьных учебниках, был знаменитым футболистом, играл за сборную Дании. С ним дело доходило до казусов: когда Бор был награжден Нобелевской премии, по физике, конечно, копенгагенская «Тагебладетт» напечатала заметку, мол, вот прекрасно, нашему форварду за футбол нобелевку дали. А «ботан» по «физике» очень часто оказывается таким и в областях деятельности, требующих умственного напряжения.

Мышцы брюшного пресса, как все знают, качать сложнее прочих, т.к. их кончики конкретно не связаны с костями.

Дома, занимаясь накачкой пресса без особого снаряжения, непродолжительное время и до грыжи. Благодаря этому необходима и скамейка для пресса. Конструктивно тот и другой снаряды очень часто соединяются в одно, с возможностью изменения для тех либо других комплексов тренировок.

Спортивные скамейки – изделия технологически не из трудных. Описаний их в рунете достаточно, но более в ключе: подбирайте чертежи, а далее – вот так нужно пилить, вот так бить, вот так винтить. Человек, заботящийся о собственном физическом развитии, в основном, и с инструментом управляться умеет. Но как подобрать образец, чтобы тренировки пошли для пользы? Как его доработать под собственную биомеханику и биометрию? Какой образец более подходит тем или иных групп тренировок?

Натуральная статья посвящена вопросам, как собственными руками по обдуманно выбраному образцу сделать скамью для тренировок в предпочитаемом направлении физического формирования, а потом на ее основании – домашний тренажер. Тем же, кто собирается показать себя в спорте или бодибилдинге, позанимавшись на нем, не стыдно будет прийти в прекрасно оборудованного профессиональный спортивный зал. А пока – материал запланирован на начинающих атлетов и просто на людей, понявших: пользоваться цивилизационными благами можно и необходимо, но давать им превращать себя в задерганного «чайника» или квашню оплывшую – неверно это.

Примечание: проблема домашних занятий спортом сейчас все острее становится и в деревне – «физики» и там убывает, напряжений прибывает, а до прекрасно оснащенный спортивного зала бывает далеко.

Из чего подбирать

Домашняя

скамейка для жима лежа очень часто входит в состав небольшого тренажера или сама считается универсальным снарядом для занятий спортом. У постоянно занимающихся до тренажера дело дойдет точно, благодаря этому, подбирая скамейку-прототип, необходимо уже в виду иметь, чем она обрастет после. Конструкции спортивных тренажеров намного более употребительны 4-х, 3-х и 2-х опорные. «Опорные» в этом случае значит не кол-во точек контакта с полом (их, в основном, не меньше 4-х, для стойкости), а кол-во вертикальных силовых связей в конструкции, оно в большинстве случаев определяет возможности снаряда.

Виды домашних тренажеров

4-опорные снаряды, поз. 1 на рис., предназначаются для развитых атлетов, оперирующих с большими, более 100 кг, весами. Стойки для штанги размещаются в них на уровне плеч лежащего, что намного минимализирует риск травмы: штанга, рухнувшая грифом на грудь – это достаточно серьезно. 4-опорные тренажеры тяжелы, громоздки, да и заниматься с большими тяжестями в квартире нельзя: упав на пол, они дают быструю нагрузку в 5-8 собственных весов, а несущая способность перекрытий – 250 кг/кв. м.

Для домашних условий предназначаются 3-опорные тренажеры, обычные и с добавочными рычагами для грузов, опорами для ног, атлетическим партами и т.п., поз. 2 и 3. Чтобы гриф штанги в 3-опорном тренажере также пришелся на уровень плеч, их скамьи делают «ломающимися»: брать штангу, заводя руки за голову, страшно. Благодаря этому по размерам 3-опорные тренажеры в общем не менее 4-опорных, исключая те, в которых штанга берется с подхода, см. ниже. Возможный рабочий вес в 3-опорных снарядах, в основном, берется 100-120 кг, включая вес тела тренирующегося.

2-опорный тренажер это и есть говоря по существу скамейка для пресса. Для самых разнообразных групп тренировок необходимы скамьи горизонтальные и наклонные, поз. 4 и 5: на горизонтальной скамье качается самый пресс, а на наклонной также прекрасно нагружаются поясничные мышцы. Более непростая конструктивно многоцелевая

скамейка, поз. 6, служит в том и другом качестве.

Примечание: на наклонной скамье можно тоже делать начальные комплексы гиперэкстензивных тренировок, см. ниже.

Намного более совершенный вид спортивных скамей – скамейка-трансформер с ломающейся доской, Наклон частей которой изменяется в отдельности, поз. 7. Скамейка-трансформер может дополняться стойкой для блока с грузом, партой, поз. 8 и др. устройствами. Создавать себе есть смысл сразу такую, если есть нужные рабочие способности: добавив после к скамье стойку для штанги, получаем полный аналог 4-опорного тренажера, исключительно на малый вес, поз. 9.

Неверная конструкция спортивной скамьи-трансформера

Примечание: частая ошибка при самостоятельном изготовлении спортивных скамей-трансформеров – выполнение их по силовой схеме, как на рис. с правой стороны. Во время выполнения тренировок появляются большие усилия, стремящиеся «раздвинуть скамье ноги», и сварные швы оказываются ненадежными. Чтобы снаряд данного образца стал долговечным, его опорные брусья необходимо связать продольной балкой, или 2-мя, из такой же трубы.

Спецкамейки

Специальный вид снарядов для спортивных занятий – скамьи для гиперэкстензивных тренировок. Их цель – достигнуть стройности и эластичности, не наращивая безмерно мышечной массы. Вообще-то гиперэкстензией можно заниматься и на большом мяче, или же просто на коврике, но самые лучшие результаты получаются на специализированной скамье.

Скамьи для гиперэкстензии

Скамейки для гиперэкстензии, в силу анатомически-физиологических различий, бывают женские и мужские, см. рис. Крепкая амазонка может делать гиперэкстензивные процедуры и на мужской скамейке, но дамам, цель которых – освобождение от галифе, подтянутая выправка и плоский живот, необходима только женская

скамейка для гиперэкстензии, слева на отпечаток. рис. Начинать приводить себя в порядок, не рискуя репродуктивным здоровьем, лучше все же на наклонной скамье с выгнутой доской, в самом центре, а «продвинутым» красивым женщинам заниматься прессом с грузом, сидя тоже на специализированной скамье, с правой стороны.

Особые скамьи для спортивных тренировок

Примечание: чертежи скамьи для гиперэкстензии с регулировкой под рост даны на рис. Материалы – профтруба 40х25х2, 35х15х1,5 и круглая 25х1,5; парта из фанеры 12-14 мм. Об обшивке парты см. дальше.

Чертежи скамьи для гиперэкстензивных тренировок

Про размеры

Тут на рис. даны размеры 3-опорных тренажеров для людей среднего роста. Слева – полнофункциональный со съемной партой, ручными и ножными рычагами. Ключевые материалы – профильная труба 60х40х2 и круглая 30х2; упор для подъема доски – труба 20х2. Доска – фанера 16 мм с обшивкой, как описано дальше.

Размеры домашних тренажеров для людей среднего роста

С правой стороны – примитивной миниатюрный. Высота скамьи над полом выбирается индивидуально, по мерке от плотно стоящей на полу пятки до внутреннего сгиба сустава колена. Ключевые материалы как и в пред случае; регулируемая задняя ножка позволяет трансформировать снаряд для тренировок сидя. Но не забывайте: штангу с этого тренажера необходимо брать лишь с подхода!

Разнообразные скамейки

Наиболее простая, но и великолепно крепкая спортивная лавка-«ипполитовка» может быть сделана по чертежу на рис; настил – крепкая доска от 40 мм. С ней отлично знакомы те, кто проходил в армии курс молодого бойца; как минимум, раньше. «Духи»-горожане в скором времени начинали смотреть на ипполитовку с изумлением и опаской: сколько, оказывается, всяких тренировок можно на ней делать! И она же прекрасно входит в состав 4-опорного тренажера.

Скамья для жима 180,90,45 своими руками

Скамья для жима с изменяемым углом наклона.

Всем привет! Решили с братом сделать скамью для жима и вот, что у нас вышло:

Начнем с основы:







За основу мы взяли трубу Ф-57 при помощи сварки получили основу скамьи. Сразу возник вопрос, как идеально вырезать окошко самой верхней части. Немного поразмышляли, и осенила идея с лекалом который можно вырезать при помощи простой бумаги.









Возьмем лекало и нанесем его границы на трубу Ф 57, вырезаем болгаркой, примеряем.







Как видно на фото наша заготовка подошла идеально!)) Свариваем, зачищаем, и воаля основа готова!







Затем нам нужно, что-то вроде шарнира, и мы решили взять полоску, которую используют для заземления и разрезали их на вот такие детали:





Так же в них нужно просверлить отверстие на Ф 10.





Скелет лежака и скамьи мы сделали из профиля.











Остается сделать упоры и скамья почти готова это я думал но спустя время я понял, что я сильно ошибался )).









Во всех соединениях, сделанных из трубы, мы вырезали вот такой галтер, муторно конечно зато получилось крепко и эстетично. Изготавливаем упоры.





Нарезаем бочонок, затем нам его же нужно распилить на две части, большую и маленькую.







На том же диаметре нужно разбить большую часть, а вот малую нужно разбить на Ф57 и ту же деталь одну сторону нужно разбить и сделать плоской.





Все детали подготовлены и перед покраской нужно их почистить от ржавчины.











Первым делом я обезжирил все детали.



Грунтую:





И начинаем покраску наших деталей. Перед покраской смочите полы, чтобы пыль прибить и чтобы краска не пристала к полам. Можно конечно было положить газету, вот только её не нашел, бывает и такое)).







Я использовал грунт и краску в баллончиках лучше ложиться. Количество баллонов использовал 2 шт. Советую взять 3 шт, чтобы не экономить. Вся металлическая конструкция скамьи для жима получилась очень прочной.





Нарезаем фанеру по нужному нам размеру.







Острые углы фанеры срезаем рубанком.





В качестве наполнителя использовали подложку 8 мм *2 слоя почему два? потому, что зернистость подходить идеально для скамьи. Вырезаем по форме нашей фанеры.







Натягиваем материал на сидушку и лежак.







Вот какая красота получалась!!!









Приступаем к сборке. Самая замечательная часть, к которой мы так долго шли. На первый взгляд вроде все просто вот только долго, я даже не могу сказать, сколько по времени, но очень муторно.











Все наша Скамья для жима ГОТОВА!!! Ура. Не судите строго.







Угол 45.



Угол 90.







Прямой 180.
Скамья мной опробована, она меня очень устраивает на всех углах, удобная.Занимайтесь спортом, берегите свое здоровье.





Всем Спасибо большое.



Николай Аксёнов г. Уфа

как сделать своими руками стойку для приседаний со штангой с подстраховкой? Схемы, чертежи и размеры. Обзор стойки DFC Powergym PK040 и других моделей

Самодельные стойки для работы со штангой – суровая необходимость для спортсмена, который впервые поставил себе задачу накачать десятки килограммов мышечной массы. Допустимые весовые требования к таким стойкам – не менее 120 кг, без учёта тройного запаса по прочности.

Стойка для штанги своими руками

В качестве рабочих расходников берутся трубы диаметром 57 и 40 мм, лист железа на 6 мм, прут на 10 мм, полоса стали толщиной 4 мм. Схема снаряда с готовыми размерами позволяет изготовить этот снаряд по следующей инструкции.

  • Далее при помощи сварки заготовки собираются воедино. Они формируют Н-образную основу. Последняя служит нижней частью стойки. Для большей законченности места сварки сглаживаются при помощи болгарки, на которую надет шлифовальный диск по металлу. Чтобы шов не ослабел, не спешите полностью его счистить: он должен оказаться лишь аккуратным. В качестве примера – промышленные стойки, которые свариваются на заводе при помощи автоматического сварочного конвейера. Чрезмерная зачистка шва снижает допустимую нагрузку, что может обернуться падением штанги в перерывах между занятиями. Шов, сваренный правильно, – один из лучших методов подстраховки конструкции от внезапного разрушения.
  • Из листа железа на 6 мм вырезаются крюки-подвесы. Поскольку вес штанги доходит до 120 кг, толщина железа должна иметь тройной запас прочности по весу после приваривания крюков.
  • Верхняя часть стойки делается с регулировкой по высоте. Это позволяет выполнить за один подход большее количество повторов конкретного упражнения. В частности, с помощью этой стойки можно выполнять жим штанги в нижней позиции, приседания со штангой и несколько других упражнений.
  • При дальнейшей сборке труба на 40 мм входит в большую (на 57 мм) легко. Сверху на стойке закреплено так называемое коромысло с одной из срезанных частей. Чтобы изготовить его, нужно измерить диаметр грифа штанги: в нижней позиции на стойке он не должен защемляться этой деталью. Чтобы зафиксировать требуемую позицию штанги, с помощью 10-миллиметрового по диаметру сверла просверливаются отверстия снизу и сверху на стойке.

Число отверстий определяется уровнем расположения штанги. В простейшем случае сверлится два таких отверстия.

  • Детали устройства полностью собираются воедино.
  • Конструкция очищается от ржавчины и выкрашивается.

Разумеется, если пойти дальше в своих запросах, то можно соорудить стойку для сверхтяжелой штанги – до 440 кг. И хотя вряд ли кто из реальных спортсменов способен поднять на уровень пояса более 440 кг, поставить себе цель – жим или тяга 200 кг выглядит реальной перспективой. Стойка, изготовленная под такие потребности, выдерживает весовой запас – на слом креплений – до 600 кг.

Скамья для жима

Скамья для жима лёжа позволяет выполнять этот вид упражнений с большим комфортом. Для работы из инструментов понадобятся тиски, болгарка, сварочный аппарат и дрель. Готовый эскиз можно взять с тренажёра в спортзале или воспользоваться любым из готовых чертежей.

В качестве расходников потребуются профтруба 40*40 мм, а также обычная труба с толщиной стенок не менее 5 мм. Все замеры выполняются строительной рулеткой.

  • Из профтрубы вырезаются два отрезка по 83 см. Они выполняют роль ножек стойки и предотвращают раскачивание снаряда и падение штанги с него. На готовых опорах наносится отметка в 34 см от пола.

  • Из этой же трубы вырезается отрезок в 52 см – он соединит стойки между собой. Стык осуществляется по нанесённым отметкам. Необходимо выполнить качественные сварные швы: непровар и частичное сваривание не допускаются. Значительные перемены оказываемого штангой давления ужесточают требования: необходим как минимум тройной запас по прочности. Расстояние в 34 см от сварочных швов до пола должно быть строго соблюдено.
  • Затем вырезается отрезок, играющий роль стойки с противоположной стороны пола – длиной 34 см.
  • Из трубы вырезается отрезок длиной 97 см. Он стыкует передние и задние стойки снаряда. Он соединяется с опорой в 34 см поверху. На перекладине длиной 52 см этот же отрезок закрепляется сбоку. Для этого применяются сварочные стыки. Чтобы чистовой пол в комнате не пострадал, под стойками ножек закрепляются расширители. Их изготавливают из толстолистовой стали. Спереди ширина этих полос достигает 22 см, сзади – 30. Зафиксировать их также необходимо, используя электросварку.
  • С помощью тисков из заранее выпиленных стальных полос выгните пластины стоек – 2 или 4 шт. в зависимости от ваших требований. Если посмотреть на них в профиль, то они отдалённо напоминают крючок. При этом задняя отогнутая часть – 7 см, передняя – не более 3. Эти пластины выполняют функцию входного пространства для стержней. Отверстия делаются при этом глухими, с противоположной стороны стержни выходить не должны. Размещаются эти стержни в основном на балке, которая стыкует между собой главные стойки. От центра балки отложены 16 см расстояния.

Чтобы установить лежак скамьи, подготовьте 2-миллиметровые листы стали, дверные петли, отрезки гладкой арматуры, текстиль или плотный поролон толщиной 20 мм, отшлифованную доску из цельного дерева, а также водоотталкивающую материю. Из инструментов дополнительно потребуется нож.

  • Подготовьте раздельные – друг по отношению к другу – стальные листы 35*16 и 35*94 см. Первый из них закрепляется там, где находятся ноги, при этом он должен немного выходить за габариты стойки, но не более чем на сантиметр. Второй лист закрепляется посредством петель. Установка петель не отличается от монтажа их к стальной двери. Таким образом лежак можно откидывать в сторону – за счёт этих петель.

  • С обратной стороны пластины с отступом в 10 см прикрепляются отрезки гладкой арматуры (2 шт.), длина каждого – 30 см. Они дают возможность приподнять спинку лежака (открытая конструкция) – в зависимости от того, какие мышцы качает человек. В результате конструкция работает как складная. На пластину кладётся отшлифованная заранее доска – она выходит за ширину стального листа на полсантиметра. Доска за стальной лист закрепляется посредством саморезов – с обратной стороны. Длина саморезов выбирается такой, чтобы они не проходили сквозь доску полностью, иначе их после закручивания потребовалось бы спилить на длину выступающих кончиков. Там, где стальные пластины подходят друг другу, доска не прилегает к краю вплотную: остаётся лишь сантиметр свободного пространства.
  • Доска обивается поролоном или текстильной набивкой. Чтобы набивка не съезжала, на доску наносится клей. Затем обивка зашивается водоотталкивающей материей. Чтобы закрепить набивку и обивку, можно по краям пройтись строительным степлером.

Большая ширина доски позволяет выполнять жим штанги лёжа с большим комфортом. При этом удастся сделать больше повторов упражнения: важно, чтобы человек, поднимая значительный вес штанги, не покосился в сторону и не упал со скамьи. Ширина скамьи не должна быть меньше 30 см – это критически важно. Выжимая штангу на скамье над собой, человек задействует широчайшие мышцы спины, что позволяет ему достичь большего результата.

Если технологии соблюдены полностью, то домашняя скамья для жима штанги лёжа выйдет лучше, чем промышленная.

Существуют и стойки под штангу с другим исполнением, отличающимся от вышеописанных конструкций, к примеру, вешалки-стойки. Они позволяют подвешивать «блины» штанги, создавая при этом законченный вид тренировочного снаряда. Для новичков, работающих с относительно лёгкой штангой, могут использоваться и мини-стойки – они рассчитаны на тройной запас по весу в 200 кг.

Варианты промышленных силовых стоек для штанги

Модель DFC POWERGYM PK040 – снаряд, позволяющий выполнить жим лёжа на скамье. Это изделие может быть установлено даже в домашних условиях. Снаряд под штангу и брусья выстраивается по высоте их расположения. Материалы изготовления – профтруба 60*60 с толщиной стенок в 3 мм. По заявлению производителя, штанга может комплектоваться «блинами» для наращивания общего её веса до 200 кг. Число уровней – 12, габариты снаряда – 50*62*126 см. В собранном и готовом виде снаряд весит 39 кг.

DFC DZ001 – снаряд со свободным весом. Даёт возможность человеку выполнять весь основной комплекс упражнений. Стойки для штанги ставятся в 70-123 см друг от друга, разброс высоты – 85-111 см. Размеры рамы – 50*70 либо 50*50 см, толщина стали – 1,5 мм. Изделие по отдельному заказу комплектуется универсальными скамейками Z001, DZ005 Bench или DZ003 (настраиваемая по углу отклонения). Допускается нагрузка на стойки штанги до 150 кг. Вес снаряда – 19 кг.

«Лидер» Steller – не вполне штанговый снаряд. Эти изделия отнесены к шведским стенкам – они крепятся к стене. Снаряд обладает габаритами 55*200 см, весит 15 кг и выдерживает вес человека до 120 кг. Изделие доукомплектовывается турником.

О том, как сделать стойку для штанги из дерева, смотрите в видео.
