Таймер включения электроприборов своими руками. Простой электронный таймер. Как работает схема

Представляем очень практичное устройство отсчёта времени для дома и кухни. Проект был разработан по причине того, что хоть всяких таймеров много в разных устройствах (часы, смартфоны и т. д.), но все они не удобны в эксплуатации в условиях кухни или мастерской. Управление должно быть максимально упрощено — никаких лишних кнопок, которые не сразу и вспомнить какая за что отвечает.

Схема принципиальная таймера с энкодером


Схема на кухонный таймер с микроконтроллером ATtiny 2313

Когда-то давно были в продаже механические таймеры — они реально были просты в использовании. Вот и решено объединить эту простоту с современной базой. Так возник этот таймер с регулятором — энкодером. В нём как и в механическом прототипе, можно увеличивать и уменьшать время отсчета. Основа — микроконтроллер ATtiny 2313. Вот к нему .


Рисунок печатки таймера

Как работает устройство

Увеличение/уменьшение времени происходит скачкообразно сразу на несколько секунд.

Кроме того, время можно приостановить.

Последние 5 минут сигнализируются короткими двойными пиками каждую минуту. А последние 15 секунд пикает каждую секунду.

Возможность выключения текущего сигнала пищалки осуществляется нажатием на энкодер или поворотом его ручки в любую сторону.


Вид сбоку

С целью максимального упрощения для пользователя управления, таймер обратного отсчета не имеет никаких других лишних функций.


Вид сбоку на детали

И вместо распознавания временных шагов на 15, 30, 60 секунд, лучше было бы определить скорость поворота ручки энкодера и на этой основе изменять время. Медленное вращение — подсчитывает отдельные секунды, быстрое — шаги в несколько минут.


Готовый самодельный LED таймер

Корпус… До него дело так и не дошло 🙁 Таймер уже долгое время так и используется в полуоткрытом виде: снизу 3 пальчиковые батарейки, спереди трёхцифровой индикатор LED, а сверху ручка регулятора выбора времени.

Видео работы таймера

Вот видео, демонстрирующее работу устройства при различных режимах, а также механический секундомер рядом для сравнения.

Для обеспечения точных промежутков времени при выполнении различных действий с помощью электрооборудования применяются реле времени.

Они повсюду применяются в быту: электронный будильник, изменение режимов работы стиральной машины, микроволновой печи, вытяжные вентиляторы в туалете и ванной комнате, автоматический полив растений и т. п.

Достоинства таймеров

Из всех разновидностей наиболее распространены электронные устройства. Их преимущества:

  • малые размеры;
  • исключительно малые энергозатраты;
  • отсутствие подвижных частей за исключением механизма электромагнитного реле;
  • широкий диапазон временных выдержек;
  • независимость срока службы от количества рабочих циклов.

Реле времени на транзисторах

Обладая элементарными навыками электрика, можно изготовить электронное реле времени своими руками. Его монтируют в пластиковом корпусе, где размещаются блок питания, реле, плата и элементы регулирования.

Простейший таймер

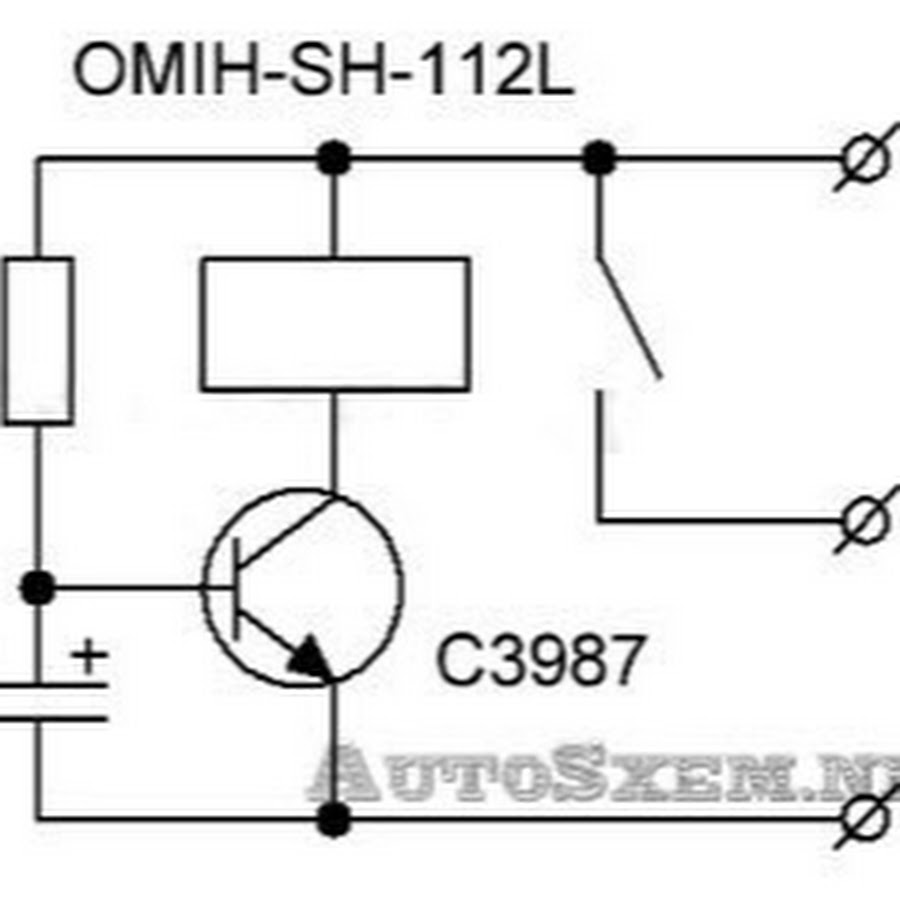

Реле времени (схема ниже) производит подключение нагрузки к питанию на время 1-60 сек. Транзисторный ключ управляет электронным реле К1, который подключает потребитель к сети контактом К1.1.

В исходном состоянии переключатель S1 замыкает конденсатор С1 на сопротивление R2, который поддерживает его разряженным. Электромагнитный переключатель К1 при этом не работает, поскольку транзистор заперт. При подключении конденсатора к питающей сети (верхнее положение контакта S1) начинается его зарядка. Через базу протекает ток, который открывает транзистор и включается К1, замыкая цепь нагрузки. Напряжение питания на реле времени — 12 вольт.

В процессе зарядки конденсатора базовый ток постепенно уменьшается. Соответственно падает величина коллекторного тока, пока К1 своим отключением не разомкнет цепь нагрузки контактом К1.1.

Чтобы снова подключить нагрузку к сети на заданный период работы, схему следует снова перезапустить. Для этого переключатель устанавливается в нижнее положение «выключено», что приводит к разрядке конденсатора. Затем устройство снова включается с помощью S1 в течение заданного временного промежутка. Задержка регулируется с помощью установки резистора R1, а также может быть изменена, если конденсатор заменить на другой.

Принцип действия реле с применением конденсатора основан на его зарядке в течение времени, зависящего от произведения емкости на величину сопротивления электрической цепи.

Схема таймера на двух транзисторах

Нетрудно собрать реле времени своими руками на двух транзисторах. Оно начинает работать, если подать питание на конденсатор С1, после чего начнется его зарядка. При этом ток базы открывает транзистор VT1. Вслед за ним откроется VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что сработало реле времени. Схема обеспечивает переключение нагрузки R4.

По мере того как конденсатор заряжается, эмиттерный ток постепенно снижается, пока транзистор не закроется. В результате реле отключится, и светодиод прекратит работу.

Повторный запуск устройства происходит, если нажать кнопку SB1, а затем ее отпустить. При этом конденсатор разрядится и процесс повторится.

Работа начинается, когда на реле времени 12 В подается питание. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Реле времени на микросхемах

Транзисторные схемы таймеров имеют много недостатков: сложность определения времени задержки, необходимость разрядки конденсатора перед следующим пуском, малые интервалы срабатывания. Микросхема NE555, получившая название «интегральный таймер», давно завоевала популярность. Ее применяют в промышленности, но можно увидеть множество схем, по которым делают реле времени своими руками.

Временная выдержка задается сопротивлениями R2, R4 и конденсатором С1. Контакт подключения нагрузки К1.1 замыкается при нажатии на кнопку SB1, а затем он самостоятельно размыкается после задержки, продолжительность которой определяется из формулы: t и = 1.1R2∙R4∙C1.

При повторном нажатии на кнопку процесс повторяется.

Во многих бытовых приборах применяются микросхемы с реле времени. Инструкция для пользования — это необходимый атрибут правильной эксплуатации. Она также составляется для таймеров, созданных своими руками. От этого зависит их надежность и долговечность.

Схема работает от простейшего блока питания на 12 В из трансформатора, диодного моста и конденсатора. Ток потребления составляет 50 мА, а реле коммутирует нагрузку до 10 А. Регулируемую задержку можно сделать от 3 до 150 с.

Заключение

В бытовых целях можно легко собрать реле времени своими руками. Электронные схемы хорошо работают на транзисторах и микросхемах. Можно установить бесконтактный таймер на тиристорах. Его можно включать без гальванической развязки от действующей сети.

Основной составляющей технического оснащения современного дома может стать сделанное реле времени своими руками . Суть такого контроллера состоит в размыкании и замыкании электрической цепи по заданным параметрам с целью контроля наличия напряжения, например, в осветительной сети.

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер , состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

  • Устройство механического исполнения.
  • Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
  • Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент. Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с

электронным элементом выключения .

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

  • компактные габариты;
  • минимальные энергетические затраты;
  • отсутствие подвижных механизмов за исключением контактов выключения и включения;
  • широко программируемое задание;
  • большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт . Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика , открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов , поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия . Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

Интересной особенностью принципа работы данной схемы является наличие дополнительных возможностей, которые при возможности легко реализовать.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчикаНомер разряда счётчикаВремя выдержки
736 сек
5411 сек
4523 сек
6645 сек
1371. 5 мин
1283 мин
1496 мин 6 сек
151012 мин 11 сек
11124 мин 22 сек
21248 мин 46 сек
3131 час 37 мин 32 сек

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

  • диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
  • Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
  • Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
  • Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности.

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

Указанные номиналы на элементах схемы обеспечивают длительность работы нагрузки на протяжении 5 минут. Принцип действия устройства такой, что время выдержки зависит от ёмкости конденсатора C1, сопротивления R1, коэффициента передачи тока транзистора VT1 и тока срабатывания реле K1.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Видео по теме

Этот таймер проект может быть использован для включения-выключения любого устройства через заданное время, схема может быть использована во многих случаях, например, включить/выключить радио, телевизор, вентилятор, насос, освещение, электронагреватель.

Проект был разработан на базе двух КМОП микросхем CD4001 и CD4020 . Два элемента CD4001 образуют генератор, транзистор BC547 нужен чтоб управлять реле, которое, в свою очередь, включает и выключает нагрузку. Схема довольно проста, имеет перемычки для установки требуемого промежутка времени, Preset — регулятор установки частоты генератора в 1 Гц. SW1 — кнопка , SW2 — вкл/выкл схемы. Контакты переключателя реле могут обрабатывать нагрузку с 220 В 5 A. Рисунок печатной платы .

Параметры и детали таймера

  • Питание: 12 В постоянного напряжения
  • Потребление тока: 60 мА
  • D3: индикатор питания
  • D2: индикатор работы таймера
  • CN2: вход питания
  • J1-J7: Установка времени длительности вкл/выкл
  • CN1: выход реле
  • SW1: Кнопка запуска
  • SW2: Кнопка питания On/Off
  • PR1: Установка точности

Список деталей

Выше в таблице показано, какое положение джампера соответствует каким временным интервалам цикла. Можно сделать переключатель и вывести его наружу, а можно сразу припаять нужное положение, в зависимости от сферы применения. Максимальный период — 2 ч. Это значит что подключенный, допустим, электрический нагреватель, будет 2 часа работать и 2 отдыхать. Если необходимо ещё более увеличить цикл — потребуется понизить частоту генератора до 0,5 Гц. Тогда период пропорционально удлинится и станет 4 часа.

В видеоуроке канала «Обзоры посылок и самоделки от jakson» будем собирать схему реле времени на основе микросхемы таймера на NE555. Очень простая – мало деталей, что не составит труда спаять все своими руками. При этом многим она будет полезна.

Радиодетали для реле времени

Понадобится сама микросхема, два простых резистора, конденсатор на 3 микрофарада, неполярный конденсатор на 0,01 мкф, транзистор КТ315, диод почти любой, одно реле. Напряжение питания устройства будет от 9 до 14 вольт. Купить радиодетали или готовое собранное реле времени можно в этом китайском магазине .

Схема очень простая.

Любой ее сможет осилить, при наличии необходимых деталей. Сборка на печатной макетной плате, что получится все компактно. В итоге часть платы придется отломать. Понадобится простая кнопка без фиксатора, она будет активировать реле. Также два переменных резистора, вместо одного, который требуется в схеме, поскольку у мастера нет необходимого номинала. 2 мегаома. Последовательно два резистора по 1 мегаому. Также реле, напряжение питания 12 вольт постоянного тока, пропустить через себя может 250 вольт, 10 ампер переменного.

После сборки в итоге таким образом выглядит реле времени на базе 555 таймера.

Все получилось компактно. Единственное, что визуально портит вид, диод, поскольку имеет такую форму, что его невозможно впаять иначе, поскольку у него ножки намного шире, чем отверстия в плате. Все равно получилось довольно неплохо.

Проверка устройства на 555 таймере

Проверим наше реле. Индикатором работы будет светодиодная лента. Так же подсоединим мультиметр. Проверим – нажимаем на кнопку, загорелась светодиодная лента. Напряжение, которое подается на реле – 12,5 вольт. Напряжение сейчас по нулям, но почему то горят светодиоды – скорей всего неисправность реле. Оно старое, выпаяно из ненужной платы.

При изменении положения подстроечных резисторов мы можем регулировать время работы реле. Измерим максимальное и минимальное время. Оно почти сразу же выключается. И максимальное время. Прошло около 2-3 минут – вы сами видите.

Но такие показатели только в представленном случае. У вас они могут быть другие, поскольку зависит от переменного резистора, который вы будете использовать и от емкости электроконденсатора. Чем больше емкость – тем дольше будет работать ваше реле времени.

Заключение

Интересное устройство мы сегодня собрали на NE 555. Все работает отлично. Схема не очень сложная, без проблем многие ее смогут осилить. В Китае продаются некоторые аналоги подобных схем, но интересней собрать самому, так будет дешевле. Применение подобному устройству в быту сможет найти любой. Например, уличный свет. Вы вышли из дома, включили уличное освещение и через какое-то время оно само выключается, как раз, когда вы уже уйдете.

Смотрите все на видео про сборку схемы на 555 таймере.

Схема задержки отключения реле 220в. Несколько схем реле времени и задержки выключения нагрузки

Привет друзья!

Сегодня мы с вами детально рассмотрим схему и конструкцию достаточно полезного устройства – реле времени с задержкой выключения нагрузки. Разумеется, устройство можно использовать и для включения нагрузки и для переключения между двумя разными нагрузками. Рабочее напряжение нагрузки может составлять до 220В, максимальный коммутируемый ток – до 5 А. Путем несложных вычислений получаем, что мощность нагрузки может составлять до 1100 Вт.

Схема устройства и принцип ее работ

Прежде всего изучим схему реле задержки времени. Важный момент: разработчиком схемы я не являюсь и на авторские права не претендую.

Представленная схема работает следующим образом. При нажатии на тактовую кнопку SW1 осуществляется зарядка конденсатора С1, открывается транзистор VT1 (транзистор VT2 и транзистор VT3 находятся в закрытом состоянии). Поскольку контакты реле (Х3 и Х4) разомкнуты, нагрузка отключена. В процессе разряда конденсатора С1 транзистор VT1 закрывается. В то же время открываются транзисторы VT2 и VT3, и через катушку реле начинает протекать ток, что приводит к замыканию контактов реле (Х3 и Х4) и включению нагрузки.

Можно догадаться, что основным времязадающим элементом является конденсатор С1. Именно от него напрямую зависит максимальное время задержки включения/выключения. Также время срабатывания реле зависит от сопротивления переменного резистора R1. Соответственно для изменения времени задержки достаточно изменить номиналы резистора R1 и конденсатора С1.

Схема питается от источника постоянного тока напряжением 12 В. Потребление тока не превышает 100 мА.

Что касается деталей. Все транзисторы, использованные в схеме, однотипные – BC547. Данные транзисторы могут быть заменены транзисторами с аналогичными параметрами. Например, вместо ВС547 можно вполне успешно применить транзисторы серии КТ3102 с любыми буквенными индексами.

Электромеханическое реле – BS115C с напряжением срабатывания 9В. В принципе, реле может быть любым малогабаритным с напряжением срабатывания от 9 до 12В, например, это может быть реле JQC-3F-1C-9VDC.

Печатная плата реле времени

Устройство собирается на печатной плате из фольгированного стеклотекстолита, размерами 41×35 мм. Для удобства монтажа рекомендую нанести на плату «схему» расположения элементов. Нанесение рисунка расположения элементов может осуществляться все тем же лазерно-утюжным методом.

Рисунок печатной платы и расположение элементов

Вот так печатная плата получилась у меня:

Конструкция реле задержки выключения

Устройство может быть собрано в абсолютно любом корпусе подходящих размеров. Не забывайте, что помимо самого реле в корпусе должен уместиться еще и блок питания. В моем случае использован пластиковый корпус для сборки блока питания. Думаю, что аналогичный корпус можно без проблем приобрести практически в любом радиомагазине.

Как можно заметить и плата с реле и блок питания умещаются в таком корпусе просто замечательно. Кстати, в качестве блока питания можно взять зарядное от сотового телефона. Для того, чтобы повысить выходное напряжение такой зарядки, достаточно заменить в ней стабилитрон на большее напряжение. О том, как правильно это сделать, можно найти в Ютубе.

Тот, кто хочет узнать, что такое реле времени, должен вспомнить старые стиральные машинки. Вспомните, как они работают? Для пуска аппарата необходимо было лишь повернуть ручку на несколько делений. При этом машинка начинала работать, а внутри корпуса около ручки что-то начинало тикать. Как только ручка доходила до нулевой отметки, стиральная машина переставала работать. Вот так работало реле времени с задержкой выключения 220В.

Конечно, разнообразие этих приборов со временем менялось. Так после простых реле стали появляться сдвоенные варианты, которые работали и на стирку, и на отжим. Они собой представляли цилиндрические конструкции с двумя выводами и ручкой управления. При этом сам часовой механизм располагался внутри цилиндра.

Необходимо отметить, что машинки-автоматы современного образца также без реле времени 12 вольт не работают. Правда, это уже не то массивное устройство. Электронный вариант входит в состав блока управление, и установлен на плате. Вся его работа основана на программном обеспечении, где основную роль играет микроконтроллер. Самое удивительное то, что количество стадий выдержек временных периодов в современной стиральной машинке-автомате практически не поддается подсчету. То есть, если использовать в ней старое устройство временной задержки, то сам контролирующий прибор не поместился в стиральный аппарат. Настолько он будет громоздкий.

Понятно, что реле времени 12В устанавливаются сегодня практически на все бытовые приборы. Не будем их перечислять. Но именно на стиральной машинке (особенно старого образца) очень хорошо видно, как работает данный прибор. Его просто можно пощупать руками. Вот последовательность работы:

  • Повернули ручку – запустили реле и электродвигатель.
  • Величина задержки времени – это угол поворота ручки.
  • Как только рукоятка дошла до нулевой отметки – происходит выключение и реле, и мотора.

Обратите внимание! При повороте рукоятки задается сразу два действа: загрузка величины задержки времени и запуск самой задержки.

Думаю многие помнят как работал таймер в старых стиральных машинках — это наглядный пример реле времени с задержкой

Точно также работают таймеры (реле времени) и в микроконтроллерах. То есть, включение и отключение происходит по одному и тому же принципу.

Микроконтроллеры

Современные электронные микроконтроллеры могут совершать в одну секунду несколько миллионов операций. И это большое достижение науки. Если есть необходимость задержать время до бесконечности, то всего лишь необходимо зациклить операцию. Но есть у этой стороны дела и отрицательная сторона. То есть, получается так, что микроконтроллер кроме этой операции больше ничего делать не будет. А если появляется необходимость сделать выдержку времени не на одну секунду, а на одну минуту. Как же тогда? Ведь процессор будет простаивать, приборы греться, будут выполняться команды, которые никому не нужны.

Чтобы добиться этого, необходимо в микроконтроллер установить таймер, а лучше несколько. Что же собой представляет это реле времени в микроконтроллерах? Если не вдаваться глубоко в конструкцию и принцип работы, то это, по сути, обычный счетчик двоичного типа, который считает импульсы. Последние вырабатывает специальная схема, установленная в микроконтроллер. Кстати, в семействе серии 8051 импульс выходит при выполнении каждой отдельной команды. Поэтому реле просто считает количество выполненных команд. А вот процессор в это время занимается выполнением всей программы.

Чтобы было понятно:

  • Производится запуск счетчика от нулевого уровня. Реле начинает считать команды.
  • Один импульс – одна единица¸ которая увеличивает содержание счетчика.
  • Как только счетчик заполнится полностью, происходит его обнуление. Это и есть время задержки.

Но, как сделать выдержку короче? И здесь все достаточно просто. Для примера возьмем восьмиразрядный таймер, у которого переполнение счетчика будет происходить через 256 импульсов с любой периодичностью. Чтобы укоротить выдержку времени, необходимо начать считать импульсы не с нулевой отметки, а с промежуточной, например, с 150. Здесь главное правильно провести настройку.

Но и тут есть один нюанс. Одна операция будет производиться за 255 микросекунд. А ведь наша задача увеличить выдержку до минуты. Все дело в том, что переполнение счетчика – это своеобразное большое событие. Оно способствует прерыванию всего процесса, то есть, работы всей программы. Процессор на это реагирует мгновенно, он тут же переходит на подпрограмму. Последняя из всех выдержек может сложить большое количество разных вариантов, и в этом плане временной показатель ничем не ограничен.

Сама же подпрограмма – это буквально несколько команд. Поэтому она действует непродолжительно. После чего процессор заново переходит на основную программу.

Виды реле времени

Итак, основная задача реле времени 12В – это произвести задержку от начального сигнала до конечного. Так вот эту самую задержку можно сформировать несколькими способами. Отсюда и различные виды:

  • Механические.
  • Электромеханические.
  • Электронные.
  • С демпфирующими устройствами.

К последним можно отнести пневматический подвид, в состав которого входят пневматические приставки и электромагнитный привод. Кстати, своими руками его собрать проще простого. Но все это уже в прошлом, кроме электронных аналогов.

Где можно использовать

Разбор реле времени в нашей статье был сделан на примере бытовых электрических приборов. Но эти устройства сегодня устанавливаются во многих операционных и технологических схемах. К примеру, в теплицах, где необходимо контролировать освещение по часам.

Для этого в электрическую схему освещения 220В устанавливается таймер, который подключен к исполнительному механизму, включающему и отключающему систему освещения. Этот же прибор можно установить в технологическую цепочку нескольких станков. Он будет настроен под технологию, в которой учитывается определенное время включения и выключения каждого станка (электрооборудования) по отдельности. То есть, вариантов применения реле времени большое количество.

Необходимо отметить, что программирование таймера – одно из важнейших категорий правильной его работы. В настоящее время производители предлагают реле времени с задержкой выключения 12-220В, с помощью которых можно запрограммировать его работу на один день (суточное), на неделю, месяц и год. То есть, диапазон настроек практически не имеет ограничения. Что для многих технологических процессов (схем) это немаловажный критерий эффективной и корректной работы.

Похожие записи:

Приветствую! Представляю вам несколько схем реле времени и задержки выключения нагрузки. Нагрузкой может быть как лампочка так и телевизор. Фантазию включать вам.
Вот эта схема нужна для выключения чего либо через определенный интервал времени.

Рис.1. Схема таймера для автоматического отключения нагрузки .
При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 мин (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).
В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1. Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.
Следующая схема для отключения нагрузки через 5-30 минут с шагом в 5 минут нажатием кнопки SA1.
Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + … + Rn).


Рис.2. Схема таймера с увеличенным временным интервалом для отключения нагрузки
Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис.3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.
В схеме на рис.3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 с). Цепь R1-C1 обеспечивает запуск одновибратора при включении.


Рис.3. Бестрансформаторная схема управления сетевой нагрузкой


Рис.4. Схема для автоматического отключения сетевой нагрузки

Во второй схеме (рис.4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме). Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

Модуль реле задержки включения JZ-801 LED Таймер

Технические характеристики
Питание:6-30В при подключении к клеммной колодке или 5В при подключении к разъему micro USB
Потребляемый ток:20мА в простое и 50мА при включенном реле
Управляемая нагрузка :10А 30В постоянного тока или 10A 250В переменного тока
Циклов работы:не менее 10000 срабатываний
Рабочая температура :от -40°C до 85°C
Режимов работы:7
Внешнее управление:Есть
Размер:63х38х20мм

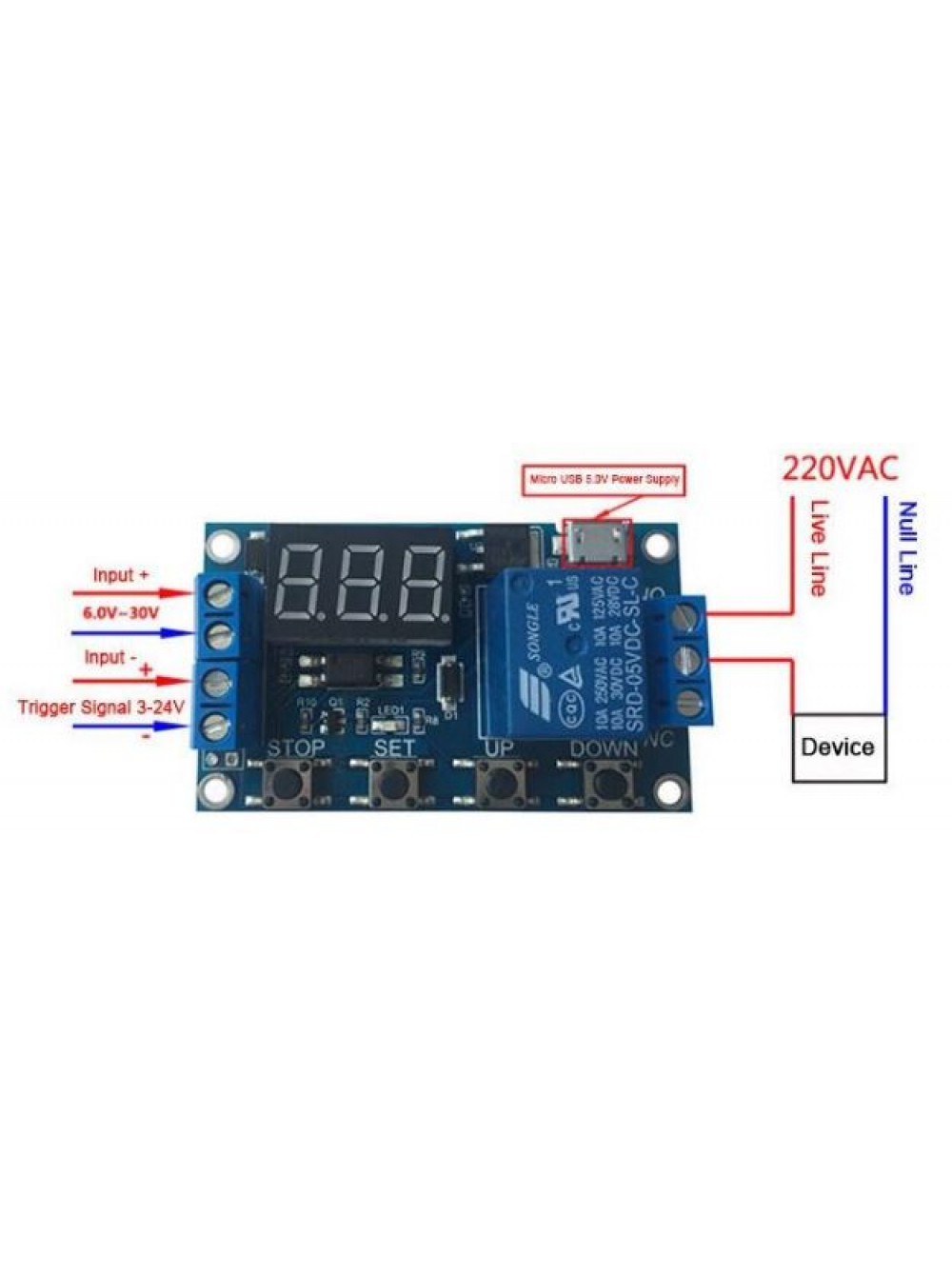

Подключение

Подключение питания реле времени осуществляется через клеммы 6.0-30.0V и GND, а так же через разъем Micro USB.

  • В случае подключения питания через клеммы 6.0-30.0V и GND входное напряжение может быть от 6 до 30В. Для этого на реле времени установлен управляемый стабилизатор напряжения LM317, который понижает напряжение до 5В.
  • В случае подключения питания через разъем Micro USB, реле времени работает напрямую от 5В.

Настройка реле времени осуществляется через кнопки управления (STOPSETUPDOWN) и 3х-разрядный 7и-сегментный индикатор.
Нагрузка подключается на клеммы реле (NOComNC).
Управляющий сигнал или кнопка подключаются на клеммы (Trigger и GND_T).

Режимы работы

Реле времени имеет несколько режимов работы, выбрать из которых можно только один.
Для того чтобы сменить режим, необходимо зажать кнопку SET (Задать) на одну секунду и отпустить, теперь используя кнопки UP (Верх) и DOWN (Вниз) необходимо выбрать один из режимов работы, и подтвердить свой выбор коротким нажатием на кнопку SET.

Список режимов:

  • P1.1 (Режим задержки выключения) — В данном режиме реле по умолчание выключено, при подаче логической единицы (от 3 до 24В) на клеммы Trigger и GND_T реле сразу же включается и начинается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле — выключается.
  • P1.2 — Аналог режима P1.1 с тем лишь отличием, что если снова подать логическую единицу, отсчет времени сбросится и начнется сначала.
  • P1.3 — Аналог режима P1.1 с тем лишь отличием, что если снова подать логическую единицу, реле выключится не дождавшись окончания работы. Данный режим чувствителен к дребезгу контактов.
  • P-2 (Режим задержки включения / выключения) — В данном режиме реле по умолчанию выключено, при подаче логической единицы таймер отсчитывает время заданное в параметре CL (Задержка включения) после чего включает реле, далее запускается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле — выключается.
  • P3.1 (Режим задержки выключения / включения / циклический) — В данном режиме реле по умолчанию выключено, при подаче логической единицы реле включается и таймер отсчитывает время заданное в параметре OP (Задержка выключения) после чего выключает реле, далее запускается отсчет времени установленный в параметре CL (Задержка включения), после окончания отсчета, реле — включается. Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда. Если во время работы снова подать логическую единицу, реле выключится не дождавшись окончания работы. Данный режим чувствителен к дребезгу контактов.
  • P3.2 (Режим циклический / автоматический) — Данный режим запускается автоматически при подачи питания на реле времени, при этом реле сразу же включается и начинается отсчёт времени установленный в параметре OP (Задержка выключения) после чего, реле выключается, и начинается отсчет времени установленный в параметре CL (Задержка включения). Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда. Состояние клемм Trigger и GND_T при этом никак не влияет на процесс.
  • P4 — Аналог режима P1.2 с тем лишь отличием, что пока сохраняется высокий уровень на клеммах Trigger и GND_T отсчет времени не идет.

Сразу после подключения питания к реле на дисплее отображается текущий режим работы.

Настройки параметров

После того, как нужный режим работы выбран, короткими нажатиями на кнопку SET (Задать) выбираем один из трех параметров его настроек:

  • OP — Задержка выключения (Время нахождения реле во включенном состоянии).
  • CL — Задержка включения (Время нахождения реле в выключенном состоянии).
  • LOP — Количество повторений (циклов) включения / выключения реле.

Следует учесть, что для работы некоторых режимов не требуются настройка всех трех параметров, таким образом настроить можно только те, что необходимы для работы выбранного режима. Чтобы сохранить настройки снова зажимаем кнопку SET на пару секунд, после чего реле времени покажет выбранный нами режим, дисплей моргнет несколько раз и продолжит работу в новом режиме и с новыми настройками.

Во время настройки параметров OP и CL возможно задать различные единицы времени. Для этого необходимо во время редактирования параметра нажать кнопку STOP (Стоп). Для отображения единиц используются точки расположенные в правом нижнем углу цифр. Таким образом, если у вас горит самая правая точка, время задается в секундах. Если горит средняя точка, время задается в десятых долях секунды (0.1с). Если горит самая левая точка, время задается в минутах. Таким образом, максимальные задержки можно выставить в 999 минут.

Таймер включения на несколько часов схема электрическая. Как сделать реле времени своими руками: схема подключения

Основной составляющей технического оснащения современного дома может стать сделанное реле времени своими руками . Суть такого контроллера состоит в размыкании и замыкании электрической цепи по заданным параметрам с целью контроля наличия напряжения, например, в осветительной сети.

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер , состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

  • Устройство механического исполнения.
  • Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
  • Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент. Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения .

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

  • компактные габариты;
  • минимальные энергетические затраты;
  • отсутствие подвижных механизмов за исключением контактов выключения и включения;
  • широко программируемое задание;
  • большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт . Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика , открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов , поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия . Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

Интересной особенностью принципа работы данной схемы является наличие дополнительных возможностей, которые при возможности легко реализовать.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчикаНомер разряда счётчикаВремя выдержки
736 сек
5411 сек
4523 сек
6645 сек
1371. 5 мин
1283 мин
1496 мин 6 сек
151012 мин 11 сек
11124 мин 22 сек
21248 мин 46 сек
3131 час 37 мин 32 сек

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

  • диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
  • Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
  • Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
  • Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности.

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

Указанные номиналы на элементах схемы обеспечивают длительность работы нагрузки на протяжении 5 минут. Принцип действия устройства такой, что время выдержки зависит от ёмкости конденсатора C1, сопротивления R1, коэффициента передачи тока транзистора VT1 и тока срабатывания реле K1.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Видео по теме

Давно искал какое то простое устройство, чтобы ограничить время работы различных приборов. Таймеров продается много, в том же Китае, с реле и всякими опциями. Даже купил один такой, но хотелось простоты. И попался мне на глаза вот этот — C005.
Размеры платки 12 на 12 миллиметров.
Информации по таймеру не так много, но кое что нашел и кратко здесь приведу.
Напряжение питания от 2 до 5 вольт. Ток на выходе до 30мА. Ток потребления в ждущем режиме зафиксировать не удалось. В работе примерно 120 мкА. Вариант схемы включения.

Время задается внешним резистором Rt. Работает просто, управляется TTL уровнями. Запускается спадом (переход 1-0) на входе запуска — Trigger. Процесс запуска сопровождается появлением низкого уровня на выходе — Out, а после отработки заданного времени возвращается к высокому состоянию. В процессе работы состояния входа запуска на время таймера не влияет, он не перезапускается и отрабатывает заданное время. Даже сохранение низкого уровня на входе запуска, после отработки заданного времени, вновь таймер не запускает. Зависимость времени от сопротивления представлена в таблице.
От напряжения питания время немного меняется. Максимальное время примерно 2 часа. Таблица довольно точно соответствует действительности, проверил с несколькими сопротивлениями. На плате есть еще два контакта обозначенные как P1 и P2. Если замкнуть P1, то время увеличится в 8 раз, если P2 в 64 раза и если оба то 512 раз. Это, как не сложно подсчитать, около 40 дней.
Несколько слов для чего хочу использовать. Первым делом хочу ограничить время работы уличного самодельного на даче. Для управления купил радиопульт. В блоке управления там есть реле и в принципе можно прожектор подключить к нему напрямую, но я же хотел ограничить время работы. Вдруг кто забудет выключить. Так же некоторая защита от случайного срабатывания.
Схема примерно будет такая.

Дополнительная информация


В заключение хочу сказать, что за такие деньги таймер очень хорош. Минимум навесных деталей и широкий временной диапазон. Вариантов использования можно придумать разных, каждый решает сам.
Из минусов — контакты покрыты какой то гадостью и не паяются, пришлось чистить шкуркой. Планирую купить +109 Добавить в избранное Обзор понравился +111 +176

Предыстория такова: Летом как известно появляются мухи комары, которые спать мешают. Комары залетают в комнату не всегда, так что смысла включать репеллент ежедневно нет. Но когда ложишься спать и они начинают жужжать, приходится включать отпугиватель. Засыпаешь под него, а на утро дикая вонища и весь ресурс пластинки израсходован на одну ночь. Вот по этому мне стало по зарез необходимо устройство(хотя руки дошли до этого только зимой), которое отключает нагрузку через заданное время. Возможности купить микросхему-таймер у меня не было, а реле на транзисторах имели очень маленькую задержку. И в голову пришла идея сделать своими руками реле времени с использованием часов в качестве таймера.

И начнём создание реле с … ножек. Я сделал их пробойником из :

Ножки приклеиваем на фанеру — будущее основание прибора:

Ставим трансформатор:

И стандартный обвес (диодный мост и конденсатор) — в итоге получаем нестабилизированный блок питания:

Источник питания устройства мы получили, теперь осталось разобраться со схемой.

Эта схема для часов, у которых будильник при срабатывании сигналит непродолжительное время :

При кратковременном нажатии кнопки «Пуск» реле 2 замыкает и удерживает цепь питания. Загорается светодиод, сигнализирующий о работе и реле 3 включает нагрузку. При срабатывании будильника реле 1 размыкает цепь питания и контакты реле 2 возвращаются в исходное положение. Нагрузка отключается. Вместо реле 2 и 3 можно использовать одно двухполярное реле.

Для часов, у которых будильник при срабатывании отключается только вручную (т.е. сигналит постоянно) , схема гораздо проще:

Когда сигнал будильника подаётся на диод и эмиттер транзистора, контакты реле будут разомкнуты — нагрузка отключена. Не будет сигнала — включена.

Реле 3 в первой схеме и реле 1 во второй должны выдерживать сетевое напряжение и рассчитаны на ток, потребляемый нагрузкой. Реле, не подходящие по параметрам выйдут из строя.

Я добыл релюхи из сломаного бесперебойника, 250в 5а — всё с большим запасом.

Приклеиваем релюшки:

Пол дела сделано, теперь нужно разобраться с часами.

Для питания часов нужно 3 вольта, но как их получить?

Вариант 1 — Стабилизатор на 3 вольта.

Вариант 2 — Оставить питание от батареек.

Батарейки явно не бро, могут подсесть в нужный момент, по этому предпочтительнее стабилизатор. Если нет стабилизатора, то тогда используем батарейки.

У меня был стабилизатор на 5 вольт и я подключил его через 4 диода. В итоге при срабатывании будильника идёт просадка напряжения, а это не хорошо.

Хоть на стабилизатор идёт мизерная нагрузка, я на всякий случай закрепил его на радиаторе. И заодно его стало удобней закрепить в корпусе часов:

Навесом спаял схемку, инициирующую запуск релюшки:

И разместил всё это в корпусе часов:

Часы будут крепится к корпусу, прикрывающему релюхи:

Последний штрих — приделываем розетку:

Прибор готов. Область применения такого реле ограничена вашей фантазией. Например можно сделать автоматический полив растений или дозатор корма для домашних животных. Ну я и расфантазировался…

Если кто плохо понял принцип действия, посмотрите это видео. Оно и натолкнуло меня на создание реле.

Демонстрация работы:

Реле времени установлено во многих моделях оборудования и бытовой техники. Это устройство позволяет автоматически включать или выключать аппаратуру и не тратить время для контроля над теми или иными действиями. Народные умельцы часто конструируют различные приборы для собственных потребностей. Для многих конструкций требуется изготовить реле времени своими руками, поскольку фирменные устройства не всегда подходят в той или иной конкретной ситуации. Однако прежде чем приступать к изготовлению самодельного таймера, начинающим мастерам рекомендуется ознакомиться с основными видами таких реле и принципами их работы.

Как работает электронный таймер

В отличие от самых первых таймеров с часовым механизмом, современные реле времени действуют гораздо быстрее и эффективнее. Многие из них сделаны на основе микроконтроллеров (МК), способных выполнять миллионы операций в секунду.

Для включения и отключения такая скорость не нужна, поэтому микроконтроллеры были соединены с таймерами, способными подсчитывать импульсы, возникающие внутри МК. Таким образом, центральный процессор выполняет свою основную программу, а таймер обеспечивает своевременные действия в определенные промежутки времени. Понимание принципа действия этих устройств понадобится даже при изготовление простого емкостное реле времени своими руками.

Принцип работы реле времени:

  • После команды запуска таймер начинает считать с нуля.
  • Под действием каждого импульса, содержимое счетчика увеличивается на единицу и постепенно приобретает максимальное значение.
  • Далее происходит обнуление содержимого счетчика, поскольку он становится «переполненным». В этот момент как раз и заканчивается выдержка времени.

Такая простейшая конструкция позволяет получить максимальную выдержку в пределах 255 микросекунд. Однако в большинстве устройств требуются секунды, минуты и даже часы, в связи с чем и возникает вопрос, как создать требуемые временные промежутки.

Выход из этого положения довольно простой. Когда таймер переполняется, это событие приводит к прерыванию действия основной программы. Далее происходит переход процессора к соответствующей подпрограмме, складывающей из небольших выдержек любой промежуток времени, который требуется в настоящий момент. Данная подпрограмма, обслуживающая прерывание, очень короткая, состоящая не более чем из нескольких десятков команд. По окончании ее действия, все функции возвращаются в основную программу, продолжающую работать с того же места.

Обычное повторение команд происходит не механически, а под руководством специальной команды, резервирующей память и создающей короткие временные выдержки.

Основные типы реле времени

При конструировании самодельного реле времени, в качестве образца берется какая-то конкретная модель. Поэтому каждый мастер должен представлять себе основные устройства, выполняющие функции таймеров. Основной задачей любого реле времени является получение задержки между входным и выходным сигналом. Для создания такой задержки используются различные способы.

К электромеханическим реле относятся пневматические устройства. В их конструкцию входит электромагнитный привод и пневматическая приставка. Катушка прибора рассчитана на переменный ток с рабочим напряжением от 12 до 660 В — всего установлено 16 точных номиналов. Рабочая частота составляет 50-60 Гц. С такими параметрами может быть изготовлено реле времени своими руками на 12в. В зависимости от конструкции, выдержка у таких реле начинается при срабатывании либо в момент отпускания электромагнитного привода.

Время устанавливается с помощью винта, регулирующего сечение отверстия, через которое воздух выходит из камеры. Параметры этих устройств не отличаются стабильностью, поэтому более широкое распространение получили реле времени.

В этих приборах используется специализированная микросхема КР512ПС10. На нее подается напряжение через выпрямительный мост и стабилизатор, после чего внутренний генератор микросхемы начинает выработку импульсов. Для регулировки их частоты используется переменный резистор, выведенный на лицевую панель устройства и последовательно включенный с конденсатором, задающим время. Подсчет полученных импульсов осуществляется счетчиком, имеющим переменный коэффициент деления. Данные конструкции вполне можно взять за основу, чтобы изготовить циклическое реле времени и другие аналогичные устройства.

Современные реле времени изготавливаются на основе микроконтроллеров и вряд ли подойдут домашним мастерам в качестве образца. При необходимости получить точные временные промежутки, рекомендуется воспользоваться готовым изделием.

Реле времени своими руками 220в схема

Довольно часто для конструкций, сделанных домашними мастерами требуется изготовить простое реле времени своими руками. Надежные и недорогие таймеры полностью оправдывают себя в процессе эксплуатации.

Основой большинства самодельных приборов служит все та же микросхема КР512ПС10, питание которой осуществляется через параметрический стабилизатор с напряжением стабилизации примерно 5 В. При включении питания цепочка, состоящая из резистора и конденсатора, образует импульс сброса микросхемы. Одновременно происходит запуск внутреннего генератора, у которого частота задается цепочкой из другого резистора и конденсатора. После этого внутренним счетчиком микросхемы начинается подсчет импульсов.

Количество импульсов является также коэффициентом деления счетчика. Этот параметр задается за счет коммутации выводов микросхемы. При достижении на выходе высокого уровня, происходит остановка счетчика. На другом выходе импульсы также достигают высокого уровня, в результате VT1 открывается. Через него включается реле К1, контакты которого непосредственно управляют нагрузкой. Данная схема идеально подходит для решения задачи, как сделать реле времени 220в своими руками. Для повторного запуска выдержки времени, вполне достаточно на короткое время выключить реле, а затем снова включить.

Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени. Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.

При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.

  • Устройство
  • Простая радиосхема

Устройство

Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).

Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками. Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.

Простая радиосхема

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.

Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.

Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.

С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.

При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.

В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.

На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.

Многофункциональные релейные устройства

Своими руками можно собрать и многофункциональные релейные устройства, которые могут быть применены в домашнем хозяйстве. Ими можно организовать включение и выключение отопления, вентиляции, освещения. Многофункциональные устройства могут работать с любыми заданными промежутками времени. Задержку можно настроить в интервале от 0,1 сек и до 24 суток, при этом напряжение питание может быть от 12 до 220в переменного или постоянного тока.

Главными функциями работы реле в таких случаях считаются:

  • Задержка выключения, происходящую за счет переключающихся контактов;
  • Задержка срабатывания устройства.

Схема выключателя света с задержкой » Паятель.Ру


Особенность этого выключателя в том, что при включении свет в помещении включается сразу же, а при выключении свет гаснет не сразу, а через 1-2 минуты после выключения выключателя. А если выключатель заменить кнопкой, то свет будет включаться каждый раз при нажатии кнопки, а затем гаснуть через 1-2 минуты. Такие выключатели можно установить на лестничных клетках, в длинных коридорах, на складе, в гараже, в любом другом подсобном помещении.


Например, в прихожей вы выключаете выключатель, но свет еще горит около 1 минуты, этого времени достаточно, чтобы открыть входную дверь, затем, пользуясь светом из квартиры, вставить в замок ключ, закрыть дверь и запереть её. Потом, после вашего ухода свет погаснет сам.

Устройство аналогичного действия описано, но в нем в качестве реле времени применяется относительно редкий полевой транзистор КП501, и в цепи питания осветительной лампы включен выпрямительный мост на мощных диодах.

В моем варианте, реле времени выполнено на широкодоступной микросхеме К561ЛА7, причем возможно использовать практически любую микросхему КМОП или МОП, имеющую в своем составе хотя-бы один инвертор. А применение в качестве ключевого устройства распространенного импортного симистора TLC226 позволяет отказаться от выпрямительного моста в цепи питания лампы.

Реле времени выполнено на одном из элементов микросхемы D1, выдержка времени определяется временем зарядки конденсатора С1 через резистор R1. Пока контакты выключателя S1 замкнуты логический уровень на входах элемента нулевой, на его выходе будет единица, которая приводит к открыванию транзистора VT1, а тот, в свою очередь, вызывает открывание симистора VS1. Лампа Н1 включена.

При размыкании контактов выключателя S1 начинается медленная зарядка С1 через резистор R1, и когда напряжение на С1 достигнет порога переключения логического элемента, уровень на его выходе сменится на нулевой. Это вызовет закрывание транзистора VT1 и, вслед за ним, закроется симистор VS1, а лампа погаснет.

Таким образом, лампа погаснет после выключения S1 через такое время, которое потребуется на зарядку С1 через R1. При монтаже все входы всех остальных элементов микросхемы нужно соединить с её 14-м или 7-м выводом.

Конденсаторы С1 и С2 на напряжение не ниже 10 В, С3 и С4 — не ниже 300 В. Диоды КД209 можно заменить на КД105 или 1N4001. Стабилитрон — любой на 8-15 В. Транзистор КТ604 можно заменить на КТ605, КТ940, ВС337.

Осветительная лампа может быть мощностью 40…200Вт. Оптимально 60…100 Вт, при такой мощности симистор вообще не греется. Если мощность будет более 200 Вт симистор необходимо установить на радиатор. Симистор имеет корпус, похожий на КТ805БМ, если цоколевку сравнивать с этим транзистором, то база — управляющий электрод, коллектор — идет на лампу, а эмиттер — к сети.

Выключатель S1 — любой конструкции. Необходимую выдержку времени можно установить подбором номинала R1.

Реле времени с большой выдержкой своими руками. Как сделать своими руками таймер из электронных часов

Содержание:

Реле времени в механическом исполнении используются уже давно, простейшим примером можно считать песочные часы, когда определенный объем песка с верхней части пересыпается в нижнюю через отмеренные промежутки времени. После этого под весом песка в движение приводится механическое устройство. Часы с кукушкой — тоже простое механическое реле времени, где груз на цепочке приводит шестереночный механизм в движение, а через определенные промежутки времени выдвигается кукушка.

В старых стиральных машинах заводился механический таймер, через установленное время он замыкал контакты, включая электродвигатель. С появлением электричества механические устройства вытеснило электронное реле времени, современные часы с режимом таймера полностью изготавливаются на электронных элементах. Но задачи остаются прежними: включение и выключение определенных электронных приборов, электродвигателей, которые приводят в движение механические устройства. Иногда на сложных конвеерных технологических процессах это устройство называют реле задержки. Сегодня при доступности электронных деталей вопрос «Как сделать реле времени?» трудностей не вызывает.

Классификация таймеров и конструктивные особенности

Все таймеры можно разделить по конструктивному исполнению:

  • простой таймер механического устройства, примером может служить таймер стиральной машины старого образца РВЦ-6-50;

  • таймеры с электронными элементами включения нагрузки в сеть — таким элементом может быть тиристор, само реле времени на транзисторах или микросхемах. Роль элемента задержки включения выполняет электролитический конденсатор;

  • с пневматическими приводами включения и отключения устройств.

По способу установки:

  • производители бытовой техники и специальной аппаратуры устанавливают таймеры в корпус, кнопки управления выводятся на переднюю панель;
  • самодельное реле времени можно поставить где угодно в зависимости от потребностей и фантазий производителя. Раньше автолюбители устанавливали реле времени 12 В питания на включение подогрева масла в поддоне. 12 В в данном случае — очень удобное бортовое питание автомобиля от аккумулятора: не требуется дополнительного источника питания, низкое потребление энергии, аккумулятор не разрядится.

Поэтому размеры и крепления соответствуют этим стандартам.

По способу подключения:

  • расположение элементов подключения может быть спереди, сзади или боковое;
  • провода питания и управления выведены из корпуса и подключаются пайкой или болтовыми соединениями в распределительных устройствах;
  • на корпусе установлены разъемы для подключения.

По элементам управления и программирования:

  • пакетным переключателем;
  • потенциометром;
  • кнопками.

Все эти конструктивные особенности реле времени производителями используются с учетом условий расположения таймеров и их функционального назначения, самоделки могут сочетать в одном изделии совокупность всех вариантов.

Достоинства и недостатки различных видов таймеров

Статистика показывает, что наиболее востребованы реле времени с электронными элементами включения и отключения нагрузки. Это объясняется целым рядом преимуществ:

  • компактные габариты;
  • незначительные затраты электроэнергии;
  • широкий диапазон выбора источников питания, есть модели 12 В постоянного тока или 220 В переменного;
  • отсутствие механических приводов;
  • большой выбор опций программирования;
  • длительный срок эксплуатации, электронный таймер не ограничивает количества срабатываний, как механические устройства;
  • легко демонтируется и подключается к другому оборудованию.

Схемы этих устройств не сложные, кто владеет начальными знаниями в области электроники и практическими навыками монтажной пайки, может сделать реле времени своими руками.

Реле времени своими руками

Рассмотрим один из простых способов, как сделать реле времени дома своими руками, модели транзисторного исполнения самые доступные. Для этого не понадобится много деталей:

Наименование элемента

Номиналы

Транзистор

КТ937А(Б) или ВD 876

Любое с питанием 9–12 В.

Резистор R1

Резистор R2

Переменный резистор R3

Конденсатор C1

25 В 3300 мкФ

Переключатель

При включении тумблера S1 конденсатор С1 заряжается до уровня питающего напряжения 9–12 В через переменный резистор R1 и R3, ключ транзистора VT1 открывается. После зарядки конденсатора транзистор закрывается и обесточивает реле, в зависимости от конструкции группы контактов нагрузка выключается или подключается.

Регулировка времени зарядки осуществляется резистором R1, опытным путем, на корпусе таймера, сделанного своими руками, можно нанести градуировку по минутам до момента срабатывания. Выключение тумблера S1 приводит к полной разрядке конденсатора через резистор R2, процесс работы циклический, после разрядки таймер приводится в исходное состояние.

Самодельный таймер имеет простую схему, очень неприхотливую, номиналы элементов не критичны, после правильной сборки не требует отладки, работает сразу, поэтому для собрать его своими руками несложно. В качестве источника питания можно использовать батарейки на 9 В, аккумуляторы на 12 В или сетевое питание на 220 В, через преобразователь напряжения в 12 В постоянного тока.

Часто реле времени делают на реле с питанием электромагнита 12 В, как у производителя FUJITSU-TAKAMISAWA (Япония). Это очень удобно, контакты на нагрузку выдерживают 220 В / 2 А.

Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени. Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.

При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.

Устройство

Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).

Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками. Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.

Простая радиосхема

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.

Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.

Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.

С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.

При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.

В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.

На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.

Многофункциональные релейные устройства

Своими руками можно собрать и многофункциональные релейные устройства, которые могут быть применены в домашнем хозяйстве. Ими можно организовать включение и выключение отопления, вентиляции, освещения. Многофункциональные устройства могут работать с любыми заданными промежутками времени. Задержку можно настроить в интервале от 0,1 сек и до 24 суток, при этом напряжение питание может быть от 12 до 220в переменного или постоянного тока.

Главными функциями работы реле в таких случаях считаются:

  • Задержка выключения, происходящую за счет переключающихся контактов,
  • Задержка срабатывания устройства.

Одним из важныхэлементов автоматических устройств являются различные электронные реле времени, предназначенные для получения заданной выдержки времени при включении и выключении различных электрических устройств и, в частности, для автоматического прекращения времени экспонирования фотобумаги через заданный промежуток времени.

Реле времени на транзисторе

На рис. 1 приведена схема электронного реле времени, собранного на транзисторе Т1. Работает реле следующим образом. В коллекторную цепь транзистора включено поляризованное реле РІ, а в цепь базы — конденсатор большой емкости С1, постоянный резистор R1 и переменный резистор R2.

В исходном состоянии контакты 1— 2 секции ВІа переключателя В1 разомкнуты и токи в цепях базы и коллектора отсутствуют В этом положении контактами 3— 4 указанного переключателя конденсатор С1 закорочен.

При включении реле времени контакты 3—4 переключателя В1 будут разомкнуты, а 1— 2 замкнуты, и в цепи базы начнет протекать ток, который зарядит конденсатор СІ до напряжения источника питания Б. После того, как конденсатор С1 зарядится, ток в цепи базы прекращается.

В момент замыкания контактов 1—2 в цепи коллектора будет проходить ток, который больше тока базы в Р раз (b — коэффициент усиления по току транзистора, включенного по схеме с общим эмиттером). Если этот ток больше тока срабатывания реле Р1, то оно сработает, замкнет свои контакты 1— 2 и включит исполнительную цепь (например, лампу Л фотоувеличителя для фотопечати). Так как по мере заряда конденсатора С1 ток в цепи базы будет уменьшаться, это вызовет соответствующее уменьшение тока в цепи коллектора. При токе коллектора, равном току отпускания реле Р1, последнее отпустит свой якорь, разомкнет контакты 1— 2 и выключит лампу Л фотоувеличителя.

Для повторного включения реле следует выключить и снова включить переключатель В1, в качестве которого используют обычный сдвоенный перекидной тумблер.

Время заряда конденсатора С1 зависит от его емкости и сопротивлений резисторов R1, R2. Поэтому регулируя величину переменного резистора R2, можно изменять интервал выдержки времени.

При указанных на схеме данных и использовании поляризованного реле типа РП-4, отрегулированного на ток срабатывания 0,8 ма и ток отпускания 0,4 ма, такое электронное реле обеспечивает выдержку времени до 15 сек.

Несколько рекомендаций по налаживанию описанного выше устройства. Прежде чем поляризованное реле РП-4 (паспорт У. 172.22.37) включить в коллекторную цепь транзистора, его необходимо установить в режим однопозиционной работы (с преобладанием).

Затем нужно определить полярность включения обмотки (в схеме используется только высокоомная секция). При правильном включении обмотки реле, коллекторный ток, превышающий ток срабатывания реле, должен вызывать переброску якоря (подвижного контакта) из одного крайнего положения в другое. В процессе регулировки реле РП-4 необходимо добиться, чтобы ток отпускания был минимальным. Это позволит увеличить время выдержки.

В схеме можно использовать конденсаторы только с малой утечкой. Для более точной установки времени выдержки, которое наносится на шкалу переменного резистора R2, рекомендуется разбить его на несколько поддиапазонов (шкал). С этой целью в схеме следует предусмотреть дополнительный переключатель для скачкообразного изменения емкости конденсатора С1.

Реле времени на составном транзисторе

Реле времени, собранное по схеме рис. 2, отличается применением составного транзистора (T1, Т2), благодаря чему оно обладает более высокой чувствительностью. Составной транзистор имеет коэффициент усиления по току, равный произведению коэффициентов усиления по току отдельных транзисторов, и поэтому при одном и том же управляющем токе коллекторный ток получается гораздо большим, чем в предыдущей схеме. Это позволило отказаться от применения дорогостоящего реле и заменить его обычным электромагнитным.

Изменение выдержки времени осуществляется плавно — резистором R2 и скачками — переключателем В2. При испытании данной схемы с использованием реле типа РСМ-2 (паспорт 10.171.81.21), у которого из-за разгрузки якоря удалось получить токи срабатывания н отпускания 10 и 4 ма, время выдержки оказалось равным: на первом пределе 1— 6 сек, на втором— 6— 24 и на третьем пределе 24—125 сек.

Каждый из конденсаторов С2, С3 набран из нескольких конденсаторов с минимальным током утечки и рабочим напряжением не менее 10 в. Следует отметить, что пределы выдержки времени зависят от фактической емкости конденсаторов С1— С3 и величины утечки, поэтому они уточняются в процессе налаживания.

Реле времени на транзисторе (вариант 2)

Еще один вариант схемы реле времени на одном транзисторе приведен на рис. 3. В этом реле время выдержки определяется временем разряда конденсатора С1 через резисторы R1. R4 и входную цепь транзистора Т1. Изменяя величину переменного резистора R4, можно плавно изменять время выдержки.

В исходном состоянии напряжение на конденсаторе С1 равно нулю, а следовательно, на базе транзистора 77 напряжение отсутствует. Ток в цепи коллектора настолько мал, что реле Р1 не срабатывает. При нажатии на кнопку Кн конденсатор С1 почти мгновенно заряжается до напряжения на выходе выпрямителя. Стоит только отпустить кнопку, как напряжение на конденсаторе С1 будет приложено минусом на базу транзистора, и коллекторный ток резко увеличится.

При этом реле Р1 сработает, замкнет свои нормально разомкнутые контакты 1— 2, и в исполнительную цепь будет подано питание. Якорь реле будет притянут до тех пор, пока конденсатор С1 не разрядится. По мере разряда конденсатора ток коллектора будет уменьшаться, Когда он станет меньше тока отпускания реле, последнее разомкнет контакты 1— 2 и подача напряжения на исполнительную цепь прекратится.

Время разряда конденсатора С1 в основном определяется переменным резистором R4, шкала которого проградуирована в секундах. Электромагнитное реле Р1 имеет те же параметры, что и в предыдущей схеме.

Трансформатор Тр1 выполнен на сердечнике Ш16, толщина набора 20 мм. Обмотка 1а содержит 1900 витков, а обмотка 16—1400 витков провода ПЭВ-1 0,12. Обмотка II содержит 925 витков провода ПЭВ-0,15. Для получения различных выпрямленных напряжений от 700, 775 и 850-го витка делаются отводы.

Электронное реле времени на лампе

На рис. 4 приведена схема лампового электронного реле времени, предназначенного для получения выдержки времени длительностью 0,5— 60 сек с точностью ±2%. Управление работой реле осуществляется ручкой установки выдержки времени (R1) и кнопкой Кн.

Работает реле времени следующим образом: в исходном положении бумажный конденсатор С2 заряжен до напряжения на выходе выпрямителя и анодный ток имеет величину, достаточную для срабатывания поляризованного реле Р1. При срабатывании реле РІ замыкаются его контакты 1— 2 и размыкаются контакты 2— 3, тем самым разрывая цепь питания промежуточного реле Р2 и индикаторной лампочки Л2.

Для того чтобы начался отсчет времени выдержки, необходимо нажать кнопку Кн. При этом конденсатор С2 практически мгновенно разряжается и на управляющей сетке левого триода лампы Л1 окажется большое отрицательное смещение, лампа запрется, ее анодный ток станет равным нулю, и реле Р1 отключится.

Отключение реле Р1 вызовет размыкание контактов 1—2 (Р1) и начало заряда конденсатора С2. Одновременно при замыкании контактов 2— 3 (реле Р1) включается индикаторная лампочка Л2 и реле Р2. Реле Р2 сработает и контактами 1— 2 (Р2) включит питание на исполнительную цепь — гнезда «Выход». Таким образом, отсчет выдержки времени начинается с момента отключения реле Р1.

По мере заряда конденсатора С2 напряжение на нем возрастает, а следовательно, отрицательное напряжение на управляющей сетке уменьшается. Уменьшение отрицательного напряжения на сетке лампы вызывает увеличение анодного тока. При значении анодного тока, равным току срабатывания реле Р1, последнее срабатывает и выключает питание промежуточного реле Р2 и сигнальной лампочки Л2.

Для повторного включения реле времени необходимо снова нажать на кнопку Кн. Для того, чтобы реле работало в импульсном режиме, необходимо замкнуть «на постоянно» контакты кнопки Кн. В этом случае будет иметь место беспрерывное повторение циклов через промежутки времени порядка 125 мсек. Указанную величину пауз между циклами можно изменять в достаточно широких пределах, изменяя емкость конденсатора С3. Длительность цикла в широких пределах регулируется переменным резистором R1.

Поляризованное реле Р1 типа РП-4 (паспорт У. 172.20.48). Можно применить реле РП-5 с сопротивлением обмоток 3000— 5000 ом. Реле Р2 электромагнитного тип г. с сопротивлением обмоток 5 ом для работы от напряжения переменного тока 6,3 в.

Трансформатор Тр1 имеет сердечник из пластин Ш16, толщина набора 20 мм. Обмотка 1 содержит 2400 витков провода ПЭЛ 0,15, обмотка II — 4800 витков провода ПЭЛ 0,07, обмотка III— 125 витков провода ПЭЛ 0,62. Практически в конструкции можно использовать любой трансформатор питания от приемников третьего класса, выпускаемых нашей промышленностью.

С помощью электронных реле можно неплохо экономить деньги, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку, мы включаем свет и через определенное время он автоматически отключается. Этого времени должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. К тому же освещение без надобности не горит, если вы забыли его выключить. Это устройство не только полезно, но и очень удобно. В этой статье мы расскажем, как сделать реле времени своими руками, предоставив все необходимые схемы и инструкции.

Простейший вариант

Пример конструктора для самодельной сборки таймера задержки отключения:

При желании возможно самостоятельно собрать реле времени по следующей схеме:

Времязадающим элементом является С1, в стандартной комплектации КИТ-набора он имеет следующие характеристики: 1000 мкФ/16 В, время задержки в этом случае составляет приблизительно 10 минут. Регулировка времени осуществляется переменным R1. Питание платы 12 Вольт. Управление нагрузкой производится через контакты реле. Плату можно не делать, а собрать на макетной плате или навесным монтажом.

Для того, чтобы сделать реле времени, нам понадобятся следующие детали:

Правильно собранное устройство не нуждается в настройке и готово к работе. Данное самодельное реле задержки времени было описано в журнале «Радиодело» 2005.07.

Самоделка на базе таймера NE 555

Другая схема электронного таймера для сборки своими руками также легка и доступна для повторения. Сердцем данной схемы является микросхема интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:

NE555 – это специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.д. Она достаточно распространена, поэтому ее можно найти в любом радиомагазине. Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение полезной нагрузки.

Управление таймером осуществляется двумя кнопками: «старт» и «стоп». Для начала отсчета времени необходимо нажать на кнопку «старт». Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой «стоп». Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1. От их номинала зависит величина задержки включения .

При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, для ее функционирования требуется дополнительный источник внешнего питания на 12 Вольт.

Для того чтобы реле само включалось сразу при подаче на плату питания, необходимо немного изменить схему: вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео, где подробно описан процесс сборки и работы с устройством:

Реле на одном транзисторе

Самый простой вариант — использовать схему реле времени всего на одном транзисторе, КТ 973 А, его импортный аналог BD 876. Данное решение также основано на заряде конденсатора до напряжения питания, через потенциометр (переменный резистор). Изюминка схемы заключается в принудительном переключении и разряде емкости через резистор R2 и возвращении исходного начального положения тумблером S1.

При подаче питания на устройство емкость С1 начинается заряжаться через резистор R1 и через R3, открывая тем самым транзистор VT1. Когда емкость зарядится до состояния отключения VT1, обесточивается реле, тем самым отключая или включая нагрузку, в зависимости от назначения схемы и используемого типа реле.

Выбранные вами элементы могут иметь незначительный разброс в номиналах, это не повлияет на работоспособность схемы. Задержка может немного отличаться и зависеть от температуры окружающей среды, а также от величины сетевого напряжения. На фото ниже предоставлен пример готовой самоделки:

Теперь вы знаете, как сделать реле времени своими руками. Надеемся, предоставленные инструкции пригодились вам и вы смогли собрать данную самоделку в домашних условиях!

В последнее время набрали популярность твёрдотельные реле. Для очень многих устройств силовой электроники твёрдотельные реле стали просто необходимы. Их преимущество в несоизмеримо большем количестве срабатываний, по сравнению с электромагнитными реле и большой скоростью переключений. С возможностью подключения нагрузки в момент перехода напряжения через ноль, тем самым избегая тяжёлых пусковых токов. В некоторых случаях их герметичность тоже играет свою положительную роль, но одновременно лишая владельца такого реле преимущества в возможности ремонта с заменой некоторых деталей. Твёрдотельное реле, в случае выхода из строя, не ремонтируется и подлежит замене целиком, это его отрицательное качество. Цены на такие реле несколько кусаются, и получается расточительно.
Попробуем вместе сделать твёрдотельное реле своими руками с сохранением всех положительных качеств, но, не заливая схему смолой или герметиком, чтобы иметь возможность ремонта, в случае выхода из строя.

Схема

Посмотрим схему этого очень полезного и нужного устройства.


Основу схемы составляют силовой симистор Т1 — BT138-800 на 16 Ампер и управляющий им оптрон МОС3063. На схеме выделены чёрным цветом проводники, которые нужно проложить медным проводом повышенного сечения, в зависимости от планируемой нагрузки.
Управление светодиодом оптрона мне удобнее запитать от 220 Вольт, а можно от 12 или 5 Вольт, кому как нужно.


Для управления от 5 Вольт, нужно гасящий резистор 630 Ом поменять на 360 Ом, остальное всё одинаково.
Номиналы деталей рассчитаны на МОС3063, если примените другой оптрон, то номиналы нужно пересчитать.
Варистор R7 защищает схему от бросков напряжения.
Цепочку индикаторного светодиода можно совсем убрать, но с ней получается нагляднее, что аппарат работает.
Резисторы R4, R5 и конденсаторы C3, C4 служат для предотвращения выхода из строя симистора, их номиналы рассчитаны на ток не выше 10 Ампер. Если потребуется реле на большую нагрузку, то номиналы нужно пересчитывать.
Радиатор охлаждения для симистора впрямую зависит от нагрузки на него. При мощности триста Ватт, радиатор не нужен вовсе, и соответственно – чем больше нагрузка, тем больше площадь радиатора. Чем меньше будет симистор перегреваться, тем дольше проработает и поэтому даже кулер охлаждения не будет лишним.
Если вы планируете управлять повышенной мощностью, то наилучшим выходом будет поставить симистор большей мощности, например, ВТА41, который рассчитан на 40 Ампер, или подобный ему. Номиналы деталей подойдут без пересчёта.

Детали и корпус


Нам потребуется:
  • F1 — предохранитель на 100 мА.
  • S1 — любой маломощный переключатель.
  • C1 – конденсатор 0.063 мкФ 630 Вольт.
  • C2 – 10 — 100 мкФ 25 Вольт.
  • C3 – 2.7 нФ 50 Вольт.
  • C4 – 0.047 мкФ 630 Вольт.
  • R1 – 470 кОм 0.25 Ватт.
  • R2 – 100 Ом 0.25 Ватт.
  • R3 – 330 Ом 0.5 Ватт.
  • R4 – 470 Ом 2 Ватта.
  • R5 – 47 Ом 5 Ватт.
  • R6 – 470 кОм 0.25 Ватт.
  • R7 – варистор TVR12471, или подобный.
  • D1 – любой диодный мост на напряжение не менее 600 Вольт, или собрать из четырёх отдельных диодов, например — 1N4007.
  • D2 – стабилитрон на 6.2 Вольта.
  • D3 – диод 1N4007.
  • T1 – симистор ВТ138-800.
  • LED1 – любой сигнальный светодиод.

Изготовление твердотельного реле

Сначала намечаем размещение радиатора, макетной платы и прочих деталей в корпусе и закрепляем их на места.


Симистор нужно изолировать от радиатора охлаждения специальной теплопроводной пластиной с применением теплопроводной пасты. Паста должна слегка вылезти из-под симистора при закручивании крепёжного винта.


Далее размещаем следующие детали в соответствии со схемой и припаиваем их.

Главная » Мансардная » Реле времени с большой выдержкой своими руками. Как сделать своими руками таймер из электронных часов

Самодельное реле времени с задержкой от 1 минуты до 24 часов

Предыстория такова: Летом как известно появляются мухи комары, которые спать мешают. Комары залетают в комнату не всегда, так что смысла включать репеллент ежедневно нет. Но когда ложишься спать и они начинают жужжать, приходится включать отпугиватель. Засыпаешь под него, а на утро дикая вонища и весь ресурс пластинки израсходован на одну ночь. Вот по этому мне стало по зарез необходимо устройство(хотя руки дошли до этого только зимой), которое отключает нагрузку через заданное время. Возможности купить микросхему-таймер у меня не было, а реле на транзисторах имели очень маленькую задержку. И в голову пришла идея сделать своими руками реле времени с использованием часов в качестве таймера.

И начнём создание реле с … ножек. Я сделал их пробойником из баллончика:

Ножки приклеиваем на фанеру — будущее основание прибора:

Ставим трансформатор:

И стандартный обвес (диодный мост и конденсатор) — в итоге получаем нестабилизированный блок питания:

Источник питания устройства мы получили, теперь осталось разобраться со схемой.

Эта схема для часов, у которых будильник при срабатывании сигналит непродолжительное время:

При кратковременном нажатии кнопки «Пуск» реле 2 замыкает и удерживает цепь питания. Загорается светодиод, сигнализирующий о работе и реле 3 включает нагрузку. При срабатывании будильника реле 1 размыкает цепь питания и контакты реле 2 возвращаются в исходное положение. Нагрузка отключается. Вместо реле 2 и 3 можно использовать одно двухполярное реле.

Для часов, у которых будильник при срабатывании отключается только вручную (т.е. сигналит постоянно), схема гораздо проще:

Когда сигнал будильника подаётся на диод и эмиттер транзистора, контакты реле будут разомкнуты — нагрузка отключена. Не будет сигнала — включена.

Реле 3 в первой схеме и реле 1 во второй должны выдерживать сетевое напряжение и рассчитаны на ток, потребляемый нагрузкой. Реле, не подходящие по параметрам выйдут из строя.

Я добыл релюхи из сломаного бесперебойника, 250в 5а — всё с большим запасом.

Со схемками разобрались, идём дальше…

Приклеиваем релюшки:

Пол дела сделано, теперь нужно разобраться с часами.

Для питания часов нужно 3 вольта, но как их получить?

Вариант 1 — Стабилизатор на 3 вольта.

Вариант 2 — Оставить питание от батареек.

Батарейки явно не бро, могут подсесть в нужный момент, по этому предпочтительнее стабилизатор. Если нет стабилизатора, то тогда используем батарейки.

У меня был стабилизатор на 5 вольт и я подключил его через 4 диода. В итоге при срабатывании будильника идёт просадка напряжения, а это не хорошо.

Хоть на стабилизатор идёт мизерная нагрузка, я на всякий случай закрепил его на радиаторе. И заодно его стало удобней закрепить в корпусе часов:

Навесом спаял схемку, инициирующую запуск релюшки:

И разместил всё это в корпусе часов:

Часы будут крепится к корпусу, прикрывающему релюхи:



Последний штрих — приделываем розетку:

Прибор готов. Область применения такого реле ограничена вашей фантазией. Например можно сделать автоматический полив растений или дозатор корма для домашних животных. Ну я и расфантазировался…

Если кто плохо понял принцип действия, посмотрите это видео. Оно и натолкнуло меня на создание реле.

Демонстрация работы:

Как сделать схему переключателя таймера

В связи с постоянным ростом отрасли управления технологическими процессами потребность в таймерах задержки включения / выключения и их применение постоянно возрастают. Существует множество промышленных процессов и задач, которые были бы невозможны без использования реле с таймером. Релейный таймерный переключатель — это устройство управления процессом, которое запускает или завершает процесс в соответствии с заданным временем, определяемым постоянной времени RC цепи.

Обычно используется для управления коммерческим или промышленным оборудованием, таким как оборудование HVAC, светофор и большие насосы. В сегодняшнем руководстве мы разработаем схему переключателя с таймером на основе реле на 12 В с использованием транзистора BC547 и небольшого количества других компонентов.

JLCPCB — ведущая компания по производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо испытывали (качество, цена, обслуживание и время). Мы настоятельно рекомендуем заказывать печатные платы в JLCPCB. Все, что вам нужно сделать, это просто загрузить файл Gerber и загрузить его на веб-сайт JLCPCB после создания учетной записи, как указано в видео выше, посетите их веб-сайт, чтобы узнать больше! .

Аппаратные компоненты

Для сборки этого проекта вам потребуются следующие детали:

Схема

Схема

Приложение

  • Эта схема играет важную роль в управлении многими задачами управления технологическими процессами, такими как автоматическое управление приводами переменного и постоянного тока, секционирование и вывод заводских операций и т. д. Схема сигнализации двери холодильника с использованием таймера 555 — Проекты в области электроники | Круговой светодиодный чейзер с таймером 555 и CD4017

    100s Модуль реле задержки времени AC 220V Регулируемое устройство Power ON Protector

    Описание:

    Это модуль реле задержки включения питания переменного тока 220 В.Используется для защиты загрузки устройства.

    Параметры:

    1> .Название товара: AC 220V 100s релейный модуль задержки

    2> .Модель: QF1022-B-100S

    3> .Рабочее напряжение: 220 В переменного тока

    4> .Точность настройки: 1 секунда

    5>. Время задержки: 1 ~ 100 секунд

    6>. Нагрузка: AC 250 В 10A или DC 30 В 10A

    7>. Значение ошибки: 2%

    8>. Рабочая температура: -40 ℃ ~ 85 ℃

    9>.Влажность при работе: 0% ~ 95% относительной влажности

    10> .Размер: 58 * 43 * 22 мм

    Функция:

    Power ON-> Delay-> Relay ON after delay-> Keep ON.

    Примечание:

    Это релейный выход и он похож на переключатель, поэтому он не может выводить напряжение.

    Пользователю необходимо подключить источник питания к выходному терминалу для нагрузки.

    Заявление:

    1>.Устройство защиты от задержки

    2> .Питание на защиту

    3>. Регулятор стабильности напряжения

    4>. Бытовая техника

    5>. Модификация задержки освещения

    6> .Заводское управление задержкой оборудования

    Пакет:

    1шт AC 220V 100s релейный модуль задержки

    Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке.Раньше товары отправлялись после получения информации о заказе и оплаты.

    1) Paypal Платеж

    PayPal — это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. Е. С помощью обычного банковского счета).



    Мы проверены PayPal

    2) Вест Юнион


    Мы знаем, что у некоторых из вас нет учетной записи Paypal.

    Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

    Для получения информации о получателе свяжитесь с нами по адресу [email protected].

    3) Банковский перевод / банковский перевод / T / T

    Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до долларов США, 500 долларов США . Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату указанными способами. (с бесплатным номером отслеживания и платой за страховку доставки)

    (2) Время доставки
    Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

    7-15 рабочих дней в: большинство стран Азии
    10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
    13-20 рабочих дней в: Германию, Россию
    18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
    20-45 рабочих дней Кому: Бразилия, большинство стран Южной Америки

    2.EMS / DHL / UPS Express

    (1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
    Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

    Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
    Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
    Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
    Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
    Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

    (2) Время доставки
    Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

    Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

    Примечание:

    1) Адреса АПО и абонентских ящиков

    Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

    Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

    2) Контактный телефон

    Контактный телефон получателя требуется агентству экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.


    3. Примечание
    1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длительного из перечисленных ориентировочных сроков.
    2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
    3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com.
    4) Отследите заказ с номером отслеживания по ссылкам ниже:

    % PDF-1. 6 % 1866 0 объект >>> эндобдж 1863 0 объект > поток 2016-11-08T10: 49: 37 + 01: 002016-11-09T10: 00: 44 + 01: 002016-11-09T10: 00: 44 + 01: 00Adobe InDesign CS6 (Macintosh) uuid: cc492824-cad0-e544- aaa0-fbb7e546ae03adobe: docid: indd: f8916c2e-9341-11db-9b9f-d784ee27d47fxmp.ID: F77F11740720681183D1B2682FECC5A7proof: pdfxmp.iid: 657913800B20681183D1F0137FF2A430xmp.did: 1B77C28107206811822A8BB6ED963627adobe: DocId: INDD: f8916c2e-9341-11db-9b9f-d784ee27d47fdefault

  • convertedfrom применение / х-InDesign к применению / pdfAdobe InDesign CS6 (Macintosh) / 2016-11-08T10: 49: 37 + 01: 00
  • application / pdf Adobe PDF Library 10.0.1 Ложь конечный поток эндобдж 1844 0 объект > эндобдж 1845 0 объект > эндобдж 1851 0 объект > эндобдж 1857 0 объект > эндобдж 2126 0 объект > эндобдж 2127 0 объект > эндобдж 2128 0 объект > эндобдж 2141 0 объект > эндобдж 2142 0 объект > эндобдж 2143 0 объект > эндобдж 2144 0 объект > эндобдж 2145 0 объект > эндобдж 2166 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0. 0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 2167 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 2168 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 2169 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Shading> / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 2170 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 2171 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading >>> / Rotate 0 / TrimBox [0.0 0.0 585.729 841.89] / Type / Page >> эндобдж 2201 0 объект > эндобдж 2202 0 объект > эндобдж 2203 0 объект > эндобдж 2204 0 объект > эндобдж 2205 0 объект > эндобдж 2206 0 объект > эндобдж 2207 0 объект > эндобдж 2208 0 объект > эндобдж 2209 0 объект > эндобдж 2210 0 объект > эндобдж 2211 0 объект > эндобдж 2212 0 объект > эндобдж 2213 0 объект > эндобдж 2214 0 объект > эндобдж 2215 0 объект > эндобдж 2216 0 объект > эндобдж 2217 0 объект > эндобдж 2218 0 объект > эндобдж 2219 0 объект > эндобдж 2220 0 объект > эндобдж 2221 0 объект > эндобдж 2222 0 объект > эндобдж 2223 0 объект > эндобдж 2224 0 объект > эндобдж 2225 0 объект > эндобдж 2226 0 объект > эндобдж 2227 0 объект > эндобдж 2228 0 объект > эндобдж 2229 0 объект > эндобдж 2230 0 объект > эндобдж 2231 0 объект > эндобдж 2232 0 объект > эндобдж 2233 0 объект > эндобдж 2234 0 объект > эндобдж 2235 0 объект > эндобдж 2236 0 объект > эндобдж 2237 0 объект > эндобдж 2238 0 объект > эндобдж 2239 0 объект > эндобдж 2240 0 объект > эндобдж 2241 0 объект > эндобдж 2242 0 объект > эндобдж 2243 0 объект > эндобдж 2244 0 объект > эндобдж 2245 0 объект > эндобдж 2246 0 объект > эндобдж 2247 0 объект > эндобдж 2248 0 объект > эндобдж 2249 0 объект > эндобдж 2250 0 объект > эндобдж 2251 0 объект > эндобдж 2252 0 объект > эндобдж 2253 0 объект > эндобдж 2254 0 объект > эндобдж 2255 0 объект > эндобдж 2256 0 объект > эндобдж 2257 0 объект > эндобдж 2258 0 объект > эндобдж 2259 0 объект > эндобдж 2260 0 объект > эндобдж 2261 0 объект > эндобдж 2262 0 объект > эндобдж 2263 0 объект > эндобдж 2264 0 объект > эндобдж 2265 0 объект > эндобдж 2266 0 объект > эндобдж 2267 0 объект > эндобдж 2268 0 объект > эндобдж 2269 0 объект > эндобдж 2270 0 объект > эндобдж 2271 0 объект > эндобдж 2272 0 объект > эндобдж 2273 0 объект > эндобдж 2274 0 объект > эндобдж 2275 0 объект > эндобдж 2276 0 объект > эндобдж 2277 0 объект > эндобдж 2278 0 объект > эндобдж 2279 0 объект > эндобдж 2280 0 объект > эндобдж 2281 0 объект > эндобдж 2282 0 объект > эндобдж 2283 0 объект > эндобдж 2284 0 объект > эндобдж 2285 0 объект > эндобдж 2286 0 объект > эндобдж 2287 0 объект > эндобдж 2288 0 объект > эндобдж 2289 0 объект > эндобдж 2290 0 объект > эндобдж 2291 0 объект > эндобдж 2292 0 объект > эндобдж 2293 0 объект > эндобдж 2294 0 объект > эндобдж 2295 0 объект > эндобдж 2296 0 объект > эндобдж 2297 0 объект > эндобдж 2298 0 объект > эндобдж 2299 0 объект > эндобдж 2300 0 объект > эндобдж 2301 0 объект > эндобдж 2302 0 объект > эндобдж 2303 0 объект > эндобдж 2304 0 объект > эндобдж 2305 0 объект > эндобдж 2306 0 объект > эндобдж 2307 0 объект > эндобдж 2308 0 объект > эндобдж 2309 0 объект > эндобдж 2310 0 объект > эндобдж 2311 0 объект > эндобдж 2312 0 объект > эндобдж 2313 0 объект > эндобдж 2314 0 объект > эндобдж 2315 0 объект > эндобдж 2316 0 объект > эндобдж 2317 0 объект > эндобдж 2318 0 объект > эндобдж 2319 0 объект > эндобдж 2320 0 объект > эндобдж 2321 0 объект > эндобдж 2322 0 объект > эндобдж 2323 0 объект > эндобдж 2324 0 объект > эндобдж 2325 0 объект > эндобдж 2326 0 объект > эндобдж 2327 0 объект > эндобдж 2328 0 объект > эндобдж 2329 0 объект > эндобдж 2330 0 объект > эндобдж 2331 0 объект > эндобдж 2332 0 объект > эндобдж 2333 0 объект > эндобдж 2334 0 объект > эндобдж 2335 0 объект > эндобдж 2336 0 объект > эндобдж 2337 0 объект > эндобдж 2338 0 объект > эндобдж 2339 0 объект > эндобдж 2340 0 объект > эндобдж 2341 0 объект > эндобдж 2342 0 объект > эндобдж 2343 0 объект > эндобдж 2344 0 объект > эндобдж 2345 0 объект > эндобдж 2346 0 объект > эндобдж 2347 0 объект > эндобдж 2348 0 объект > эндобдж 2349 0 объект > эндобдж 2350 0 объект > эндобдж 2351 0 объект > эндобдж 2352 0 объект > эндобдж 2353 0 объект > эндобдж 2354 0 объект > эндобдж 2355 0 объект > эндобдж 2356 0 объект > эндобдж 2357 0 объект > эндобдж 2358 0 объект > эндобдж 2359 0 объект > эндобдж 2360 0 объект > эндобдж 2361 0 объект > эндобдж 2362 0 объект > эндобдж 2363 0 объект > эндобдж 2364 0 объект > эндобдж 2365 0 объект > эндобдж 2366 0 объект > эндобдж 2367 0 объект > эндобдж 2368 0 объект > эндобдж 2369 0 объект > эндобдж 2370 0 объект > эндобдж 2371 0 объект > эндобдж 2372 0 объект > эндобдж 2373 0 объект > эндобдж 2374 0 объект > эндобдж 2375 0 объект > эндобдж 2376 0 объект > эндобдж 2377 0 объект > эндобдж 2378 0 объект > эндобдж 2379 0 объект > эндобдж 2380 0 объект > эндобдж 2381 0 объект > эндобдж 2382 0 объект > эндобдж 2383 0 объект > эндобдж 2384 0 объект > эндобдж 2385 0 объект > эндобдж 2386 0 объект > эндобдж 2387 0 объект > эндобдж 2388 0 объект > эндобдж 2389 0 объект > эндобдж 2390 0 объект > эндобдж 2391 0 объект > эндобдж 2392 0 объект > эндобдж 2393 0 объект > эндобдж 2394 0 объект > эндобдж 2395 0 объект > эндобдж 2396 0 объект > эндобдж 2397 0 объект > эндобдж 2398 0 объект > эндобдж 2399 0 объект > эндобдж 2400 0 объект > эндобдж 2401 0 объект > эндобдж 2402 0 объект > эндобдж 2403 0 объект > эндобдж 2404 0 объект > эндобдж 2405 0 объект > эндобдж 2406 0 объект > эндобдж 2407 0 объект > эндобдж 2408 0 объект > эндобдж 2409 0 объект > эндобдж 2410 0 объект > эндобдж 2411 0 объект > эндобдж 2412 0 объект > эндобдж 2413 0 объект > эндобдж 2414 0 объект > эндобдж 2415 0 объект > эндобдж 2416 0 объект > эндобдж 2417 0 объект > эндобдж 2418 0 объект > эндобдж 2419 0 объект > эндобдж 2420 0 объект > эндобдж 2421 0 объект > эндобдж 2422 0 объект > эндобдж 2423 0 объект > эндобдж 2424 0 объект > эндобдж 2425 0 объект > эндобдж 2426 0 объект > эндобдж 2427 0 объект > эндобдж 2428 0 объект > эндобдж 2429 0 объект > эндобдж 2430 0 объект > эндобдж 2431 0 объект > эндобдж 2432 0 объект > эндобдж 2433 0 объект > эндобдж 2434 0 объект > эндобдж 2435 0 объект > эндобдж 2436 0 объект > эндобдж 2437 0 объект > эндобдж 2438 0 объект > эндобдж 2439 0 объект > эндобдж 2440 0 объект > эндобдж 2441 0 объект > эндобдж 2442 0 объект > эндобдж 2443 0 объект > эндобдж 2444 0 объект > эндобдж 2445 0 объект > эндобдж 2446 0 объект > эндобдж 2447 0 объект > эндобдж 2448 0 объект > эндобдж 2449 0 объект > эндобдж 2450 0 объект > эндобдж 2451 0 объект > эндобдж 2452 0 объект > эндобдж 2453 0 объект > эндобдж 2454 0 объект > эндобдж 2455 0 объект > эндобдж 2456 0 объект > эндобдж 2457 0 объект > эндобдж 2458 0 объект > эндобдж 2459 0 объект > эндобдж 2460 0 объект > эндобдж 2461 0 объект > эндобдж 2462 0 объект > эндобдж 2463 0 объект > эндобдж 2464 0 объект > эндобдж 2465 0 объект > эндобдж 2466 0 объект > эндобдж 2467 0 объект > эндобдж 2468 0 объект > эндобдж 2469 0 объект > эндобдж 2470 0 объект > эндобдж 2471 0 объект > эндобдж 2472 0 объект > эндобдж 2473 0 объект > эндобдж 2474 0 объект > эндобдж 2475 0 объект > эндобдж 2476 0 объект > эндобдж 2477 0 объект > эндобдж 2478 0 объект > эндобдж 2479 0 объект > эндобдж 2480 0 объект > эндобдж 2481 0 объект > эндобдж 2482 0 объект > эндобдж 2483 0 объект > эндобдж 2484 0 объект > эндобдж 2485 0 объект > эндобдж 2486 0 объект > эндобдж 2487 0 объект > эндобдж 2488 0 объект > эндобдж 2489 0 объект > эндобдж 2490 0 объект > эндобдж 2491 0 объект > эндобдж 2492 0 объект > эндобдж 2493 0 объект > эндобдж 2494 0 объект > эндобдж 2495 0 объект > эндобдж 2496 0 объект > эндобдж 2497 0 объект > эндобдж 2498 0 объект > эндобдж 2499 0 объект > эндобдж 2500 0 объект > эндобдж 2501 0 объект > эндобдж 2502 0 объект > эндобдж 2503 0 объект > эндобдж 2504 0 объект > эндобдж 2505 0 объект > эндобдж 2506 0 объект > эндобдж 2507 0 объект > эндобдж 2508 0 объект > эндобдж 2509 0 объект > эндобдж 2510 0 объект > эндобдж 2511 0 объект > эндобдж 2512 0 объект > эндобдж 2513 0 объект > эндобдж 2514 0 объект > эндобдж 2515 0 объект > эндобдж 2516 0 объект > эндобдж 2517 0 объект > эндобдж 2518 0 объект > эндобдж 2519 0 объект > эндобдж 2520 0 объект > эндобдж 2521 0 объект > эндобдж 2522 0 объект > эндобдж 2523 0 объект > эндобдж 2524 0 объект > эндобдж 2525 0 объект > эндобдж 2526 0 объект > эндобдж 2527 0 объект > эндобдж 2528 0 объект > эндобдж 2529 0 объект > эндобдж 2530 0 объект > эндобдж 2531 0 объект > эндобдж 2532 0 объект > эндобдж 2533 0 объект > эндобдж 2534 0 объект > эндобдж 2535 0 объект > эндобдж 2536 0 объект > эндобдж 2537 0 объект > эндобдж 2538 0 объект > эндобдж 2539 0 объект > эндобдж 2540 0 объект > эндобдж 2541 0 объект > эндобдж 2542 0 объект > эндобдж 2543 0 объект > эндобдж 2544 0 объект > эндобдж 2545 0 объект > эндобдж 2546 0 объект > эндобдж 2547 0 объект > эндобдж 2548 0 объект > эндобдж 2549 0 объект > эндобдж 2550 0 объект > эндобдж 2551 0 объект > эндобдж 2552 0 объект > эндобдж 2553 0 объект > эндобдж 2554 0 объект > эндобдж 2555 0 объект > эндобдж 2556 0 объект > эндобдж 2557 0 объект > эндобдж 2558 0 объект > эндобдж 2559 0 объект > эндобдж 2560 0 объект > эндобдж 2561 0 объект > эндобдж 2562 0 объект > эндобдж 2563 0 объект > эндобдж 2564 0 объект > эндобдж 2565 0 объект > эндобдж 2566 0 объект > эндобдж 2567 0 объект > эндобдж 2568 0 объект > эндобдж 2569 0 объект > эндобдж 2570 0 объект > эндобдж 2571 0 объект > эндобдж 2572 0 объект > эндобдж 2573 0 объект > эндобдж 2574 0 объект > эндобдж 2575 0 объект > эндобдж 2576 0 объект > эндобдж 2577 0 объект > эндобдж 2578 0 объект > эндобдж 2579 0 объект > эндобдж 2580 0 объект > эндобдж 2581 0 объект > эндобдж 2582 0 объект > эндобдж 2583 0 объект > эндобдж 2584 0 объект > эндобдж 2585 ​​0 объект > эндобдж 2586 0 объект > эндобдж 2587 0 объект > эндобдж 2588 0 объект > эндобдж 2589 0 объект > эндобдж 2590 0 объект > эндобдж 2591 0 объект > эндобдж 2592 0 объект > эндобдж 2593 0 объект > эндобдж 2594 0 объект > эндобдж 2595 0 объект > эндобдж 2596 0 объект > эндобдж 2597 0 объект > эндобдж 2598 0 объект > эндобдж 2599 0 объект > эндобдж 2600 0 объект > эндобдж 2601 0 объект > эндобдж 2602 0 объект > эндобдж 2603 0 объект > эндобдж 2604 0 объект > эндобдж 2605 0 объект > эндобдж 2606 0 объект > эндобдж 2607 0 объект > эндобдж 2608 0 объект > эндобдж 2609 0 объект > эндобдж 2610 0 объект > эндобдж 2611 0 объект > эндобдж 2612 0 объект > эндобдж 2613 0 объект > эндобдж 2614 0 объект > эндобдж 2615 0 объект > эндобдж 2616 0 объект > эндобдж 2617 0 объект > эндобдж 2618 0 объект > эндобдж 2619 0 объект > эндобдж 2620 0 объект > эндобдж 2621 0 объект > эндобдж 2622 0 объект > эндобдж 2623 0 объект > эндобдж 2624 0 объект > эндобдж 2625 0 объект > эндобдж 2626 0 объект > эндобдж 2627 0 объект > эндобдж 2628 0 объект > эндобдж 2629 0 объект > эндобдж 2630 0 объект > эндобдж 2631 0 объект > эндобдж 2632 0 объект > эндобдж 2633 0 объект > эндобдж 2634 0 объект > эндобдж 2635 0 объект > эндобдж 2636 0 объект > эндобдж 2637 0 объект > эндобдж 2638 0 объект > эндобдж 2639 0 объект > эндобдж 2640 0 объект > эндобдж 2641 0 объект > эндобдж 2642 0 объект > эндобдж 2643 0 объект > эндобдж 2644 0 объект > эндобдж 2645 0 объект > эндобдж 2646 0 объект > эндобдж 2647 0 объект > эндобдж 2648 0 объект > эндобдж 2649 0 объект > эндобдж 2650 0 объект > эндобдж 2651 0 объект > эндобдж 2652 0 объект > эндобдж 2653 0 объект > эндобдж 2654 0 объект > эндобдж 2655 0 объект > эндобдж 2656 0 объект > эндобдж 2657 0 объект > эндобдж 2658 0 объект > эндобдж 2659 0 объект > эндобдж 2660 0 объект > эндобдж 2661 0 объект > эндобдж 2662 0 объект > эндобдж 2663 0 объект > эндобдж 2664 0 объект > эндобдж 2665 0 объект > эндобдж 2666 0 объект > эндобдж 2667 0 объект > эндобдж 2668 0 объект > эндобдж 2669 0 объект > эндобдж 2670 0 объект > эндобдж 2671 0 объект > эндобдж 2672 0 объект > эндобдж 2673 0 объект > эндобдж 2674 0 объект > эндобдж 2675 0 объект > эндобдж 2676 0 объект > эндобдж 2677 0 объект > эндобдж 2678 0 объект > эндобдж 2679 0 объект > эндобдж 2680 0 объект > эндобдж 2681 0 объект > эндобдж 2682 0 объект > эндобдж 2683 0 объект > эндобдж 2684 0 объект > эндобдж 2685 0 объект > эндобдж 2686 0 объект > эндобдж 2687 0 объект > эндобдж 2688 0 объект > эндобдж 2689 0 объект > эндобдж 2690 0 объект > эндобдж 2691 0 объект > эндобдж 2692 0 объект > эндобдж 2693 0 объект > эндобдж 2694 0 объект > эндобдж 2695 0 объект > эндобдж 2696 0 объект > эндобдж 2697 0 объект > эндобдж 2698 0 объект > эндобдж 2699 0 объект > эндобдж 2700 0 объект > эндобдж 2701 0 объект > эндобдж 2702 0 объект > эндобдж 2703 0 объект > эндобдж 2704 0 объект > эндобдж 2705 ​​0 объект > эндобдж 2706 0 объект > эндобдж 2707 0 объект > эндобдж 2708 0 объект > эндобдж 2709 0 объект > эндобдж 2710 0 объект > эндобдж 2711 0 объект > эндобдж 2712 0 объект > эндобдж 2713 0 объект > эндобдж 2714 0 объект > эндобдж 2715 0 объект > эндобдж 2716 0 объект > эндобдж 2717 0 объект > эндобдж 2718 0 объект > эндобдж 2719 0 объект > эндобдж 2720 ​​0 объект > эндобдж 2721 0 объект > эндобдж 2722 0 объект > эндобдж 2723 0 объект > эндобдж 2724 0 объект > эндобдж 2725 0 объект > эндобдж 2726 0 объект > эндобдж 2727 0 объект > эндобдж 2728 0 объект > эндобдж 2729 0 объект > эндобдж 2730 0 объект > эндобдж 2731 0 объект > эндобдж 2732 0 объект > эндобдж 2733 0 объект > эндобдж 2734 0 объект > эндобдж 2735 0 объект > эндобдж 2736 0 объект > эндобдж 2737 0 объект > эндобдж 2738 0 объект > эндобдж 2739 0 объект > эндобдж 2740 0 объект > эндобдж 2741 0 объект > эндобдж 2742 0 объект > эндобдж 2743 0 объект > эндобдж 2744 0 объект > эндобдж 2745 0 объект > эндобдж 2746 0 объект > эндобдж 2747 0 объект > эндобдж 2748 0 объект > эндобдж 2749 0 объект > эндобдж 2750 0 объект > эндобдж 2751 0 объект > эндобдж 2752 0 объект > эндобдж 2753 0 объект > эндобдж 2754 0 объект > эндобдж 2755 0 объект > эндобдж 2756 0 объект > эндобдж 2757 0 объект > эндобдж 2758 0 объект > эндобдж 2759 0 объект > эндобдж 2760 0 объект > эндобдж 2761 0 объект > эндобдж 2762 0 объект > эндобдж 2763 0 объект > эндобдж 2764 0 объект > эндобдж 2765 0 объект > эндобдж 2766 0 объект > эндобдж 2767 0 объект > эндобдж 2768 0 объект > эндобдж 2769 0 объект > эндобдж 2770 0 объект > эндобдж 2771 0 объект > эндобдж 2772 0 объект > эндобдж 2773 0 объект > эндобдж 2774 0 объект > эндобдж 2775 0 объект > эндобдж 2776 0 объект > эндобдж 2777 0 объект > эндобдж 2778 0 объект > эндобдж 2779 0 объект > эндобдж 2780 0 объект > эндобдж 2781 0 объект > эндобдж 2782 0 объект > эндобдж 2783 0 объект > эндобдж 2784 0 объект > эндобдж 2785 0 объект > эндобдж 2786 0 объект > эндобдж 2787 0 объект > эндобдж 2788 0 объект > эндобдж 2789 0 объект > эндобдж 2790 0 объект > эндобдж 2791 0 объект > эндобдж 2792 0 объект > эндобдж 2793 0 объект > эндобдж 2794 0 объект > эндобдж 2795 0 объект > эндобдж 2796 0 объект > эндобдж 2797 0 объект > эндобдж 2798 0 объект > эндобдж 2799 0 объект > эндобдж 2800 0 объект > эндобдж 2801 0 объект > эндобдж 2802 0 объект > эндобдж 2803 0 объект > эндобдж 2804 0 объект > эндобдж 2805 0 объект > эндобдж 2806 0 объект > эндобдж 2807 0 объект > эндобдж 2808 0 объект > эндобдж 2809 0 объект > эндобдж 2810 0 объект > эндобдж 2811 0 объект > эндобдж 2812 0 объект > эндобдж 2813 0 объект > эндобдж 2814 0 объект > эндобдж 2815 0 объект > эндобдж 2816 0 объект > эндобдж 2817 0 объект > эндобдж 2818 0 объект > эндобдж 2819 0 объект > эндобдж 2820 0 объект > эндобдж 2821 0 объект > эндобдж 2822 0 объект > эндобдж 2823 0 объект > эндобдж 2824 0 объект > эндобдж 2825 0 объект > эндобдж 2826 0 объект > эндобдж 2827 0 объект > эндобдж 2828 0 объект > эндобдж 2829 0 объект > эндобдж 2830 0 объект > эндобдж 2831 0 объект > эндобдж 2832 0 объект > эндобдж 2833 0 объект > эндобдж 2834 0 объект > эндобдж 2835 0 объект > эндобдж 2836 0 объект > эндобдж 2837 0 объект > эндобдж 2838 0 объект > эндобдж 2839 0 объект > эндобдж 2840 0 объект > эндобдж 2841 0 объект > эндобдж 2842 0 объект > эндобдж 2843 0 объект > эндобдж 2844 0 объект > эндобдж 2845 0 объект > эндобдж 2846 0 объект > эндобдж 2847 0 объект > эндобдж 2848 0 объект > эндобдж 2849 0 объект > эндобдж 2850 0 объект > эндобдж 2851 0 объект > эндобдж 2852 0 объект > эндобдж 2853 0 объект > эндобдж 2854 0 объект > эндобдж 2855 0 объект > эндобдж 2856 0 объект > эндобдж 2857 0 объект > эндобдж 2858 0 объект > эндобдж 2859 0 объект > эндобдж 2860 0 объект > эндобдж 2861 0 объект > эндобдж 2862 0 объект > эндобдж 2863 0 объект > эндобдж 2864 0 объект > эндобдж 2865 0 объект > эндобдж 2866 0 объект > эндобдж 2867 0 объект > эндобдж 2868 0 объект > эндобдж 2869 0 объект > эндобдж 2870 0 объект > эндобдж 2871 0 объект > эндобдж 2872 0 объект > эндобдж 2873 0 объект > эндобдж 2874 0 объект > эндобдж 2875 0 объект > эндобдж 2876 0 объект > эндобдж 2877 0 объект > эндобдж 2878 0 объект > эндобдж 2879 0 объект > эндобдж 2880 0 объект > эндобдж 2881 0 объект > эндобдж 2882 ​​0 объект > эндобдж 2883 0 объект > эндобдж 2884 0 объект > эндобдж 2885 0 объект > эндобдж 2886 0 объект > эндобдж 2887 0 объект > эндобдж 2888 0 объект > эндобдж 2889 0 объект > эндобдж 2890 0 объект > эндобдж 2891 0 объект > эндобдж 2892 0 объект > эндобдж 2893 0 объект > эндобдж 2894 0 объект > эндобдж 2895 0 объект > эндобдж 2896 0 объект > эндобдж 2897 0 объект > эндобдж 2898 0 объект > эндобдж 2899 0 объект > эндобдж 2900 0 объект > эндобдж 2901 0 объект > эндобдж 2902 0 объект > эндобдж 2903 0 объект > эндобдж 2904 0 объект > эндобдж 2905 0 объект > эндобдж 2906 0 объект > эндобдж 2907 0 объект > эндобдж 2908 0 объект > эндобдж 2909 0 объект > эндобдж 2910 0 объект > эндобдж 2911 0 объект > эндобдж 2912 0 объект > эндобдж 2913 0 объект > эндобдж 2914 0 объект > эндобдж 2915 0 объект > эндобдж 2916 0 объект > эндобдж 2917 0 объект > эндобдж 2918 0 объект > эндобдж 2919 0 объект > эндобдж 2920 0 объект > эндобдж 2921 0 объект > эндобдж 2922 0 объект > эндобдж 2923 0 объект > эндобдж 2924 0 объект > эндобдж 2925 0 объект > эндобдж 2926 0 объект > эндобдж 2927 0 объект > эндобдж 2928 0 объект > эндобдж 2929 0 объект > эндобдж 2930 0 объект > эндобдж 2931 0 объект > эндобдж 2932 0 объект > эндобдж 2933 0 объект > эндобдж 2934 0 объект > эндобдж 2935 0 объект > эндобдж 2936 0 объект > эндобдж 2937 0 объект > эндобдж 2938 0 объект > эндобдж 2939 0 объект > эндобдж 2940 0 объект > эндобдж 2941 0 объект > эндобдж 2942 0 объект > эндобдж 2943 0 объект > эндобдж 2944 0 объект > эндобдж 2945 0 объект > эндобдж 2946 0 объект > эндобдж 2947 0 объект > эндобдж 2948 0 объект > эндобдж 2949 0 объект > эндобдж 2950 0 объект > эндобдж 2951 0 объект > эндобдж 2952 0 объект > эндобдж 2953 0 объект > эндобдж 2954 0 объект > эндобдж 2955 0 объект > эндобдж 2956 0 объект > эндобдж 2957 0 объект > эндобдж 2958 0 объект > эндобдж 2959 0 объект > эндобдж 2960 0 объект > эндобдж 2961 0 объект > эндобдж 2962 0 объект > эндобдж 2963 0 объект > эндобдж 2964 0 объект > эндобдж 2965 0 объект > эндобдж 2966 0 объект > эндобдж 2967 0 объект > эндобдж 2968 0 объект > эндобдж 2969 0 объект > эндобдж 2970 0 объект > эндобдж 2971 0 объект > эндобдж 2972 0 объект > эндобдж 2973 0 объект > эндобдж 2974 0 объект > эндобдж 2975 0 объект > эндобдж 2976 0 объект > эндобдж 2977 0 объект > эндобдж 2978 0 объект > эндобдж 2979 0 объект > эндобдж 2980 0 объект > эндобдж 2981 0 объект > эндобдж 2982 0 объект > эндобдж 2983 0 объект > эндобдж 2984 0 объект > эндобдж 2985 0 объект > эндобдж 2986 0 объект > эндобдж 2987 0 объект > эндобдж 2988 0 объект > эндобдж 2989 0 объект > эндобдж 2990 0 объект > эндобдж 2991 0 объект > эндобдж 2992 0 объект > эндобдж 2993 0 объект > эндобдж 2994 0 объект > эндобдж 2995 0 объект > эндобдж 2996 0 объект > эндобдж 2997 0 объект > эндобдж 2998 0 объект > эндобдж 2999 0 объект > эндобдж 3000 0 объект > эндобдж 3001 0 объект > эндобдж 3002 0 объект > эндобдж 3003 0 объект > эндобдж 3004 0 объект > эндобдж 3005 0 объект > эндобдж 3006 0 объект > эндобдж 3007 0 объект > эндобдж 3008 0 объект > эндобдж 3009 0 объект > эндобдж 3010 0 объект > эндобдж 3011 0 объект > эндобдж 3012 0 объект > эндобдж 3013 0 объект > эндобдж 3014 0 объект > эндобдж 3015 0 объект > эндобдж 3016 0 объект > эндобдж 3017 0 объект > эндобдж 3018 0 объект > эндобдж 3019 0 объект > эндобдж 3020 0 объект > эндобдж 3021 0 объект > эндобдж 3022 0 объект > эндобдж 3023 0 объект > эндобдж 3024 0 объект > эндобдж 3025 0 объект > эндобдж 3026 0 объект > эндобдж 3027 0 объект > эндобдж 3028 0 объект > эндобдж 3029 0 объект > эндобдж 3030 0 объект > эндобдж 3031 0 объект > эндобдж 3032 0 объект > эндобдж 3033 0 объект > эндобдж 3034 0 объект > эндобдж 3035 0 объект > эндобдж 3036 0 объект > эндобдж 3037 0 объект > эндобдж 3038 0 объект > эндобдж 3039 0 объект > эндобдж 3040 0 объект > эндобдж 3041 0 объект > эндобдж 3042 0 объект > эндобдж 3043 0 объект > эндобдж 3044 0 объект > эндобдж 3045 0 объект > эндобдж 3046 0 объект > эндобдж 3047 0 объект > эндобдж 3048 0 объект > эндобдж 3049 0 объект > эндобдж 3050 0 объект > эндобдж 3051 0 объект > эндобдж 3052 0 объект > эндобдж 3053 0 объект > эндобдж 3054 0 объект > эндобдж 3055 0 объект > эндобдж 3056 0 объект > эндобдж 3057 0 объект > эндобдж 3058 0 объект > эндобдж 3059 0 объект > эндобдж 3060 0 объект > эндобдж 3061 0 объект > эндобдж 3062 0 объект > эндобдж 3063 0 объект > эндобдж 3064 0 объект > эндобдж 3065 0 объект > эндобдж 3066 0 объект > эндобдж 3067 0 объект > эндобдж 3068 0 объект > эндобдж 3069 0 объект > эндобдж 3070 0 объект > эндобдж 3071 0 объект > эндобдж 3072 0 объект > эндобдж 3073 0 объект > эндобдж 3074 0 объект > эндобдж 3075 0 объект > эндобдж 3076 0 объект > эндобдж 3077 0 объект > эндобдж 3078 0 объект > эндобдж 3079 0 объект > эндобдж 3080 0 объект > эндобдж 3081 0 объект > эндобдж 3082 0 объект > эндобдж 3083 0 объект > эндобдж 3084 0 объект > эндобдж 3085 0 объект > эндобдж 3086 0 объект > эндобдж 3087 0 объект > эндобдж 3088 0 объект > эндобдж 3089 0 объект > эндобдж 3090 0 объект > эндобдж 3091 0 объект > эндобдж 3092 0 объект > эндобдж 3093 0 объект > эндобдж 3094 0 объект > эндобдж 3095 0 объект > эндобдж 3096 0 объект > эндобдж 3097 0 объект > эндобдж 3098 0 объект > эндобдж 3099 0 объект > эндобдж 3100 0 объект > эндобдж 3101 0 объект > эндобдж 3102 0 объект > эндобдж 3103 0 объект > эндобдж 3104 0 объект > эндобдж 3105 0 объект > эндобдж 3106 0 объект > эндобдж 3107 0 объект > эндобдж 3108 0 объект > эндобдж 3109 0 объект > эндобдж 3110 0 объект > эндобдж 3111 0 объект > эндобдж 3112 0 объект > эндобдж 3113 0 объект > эндобдж 3114 0 объект > эндобдж 3115 0 объект > эндобдж 3116 0 объект > эндобдж 3117 0 объект > эндобдж 3118 0 объект > эндобдж 3119 0 объект > эндобдж 3120 0 объект > эндобдж 3121 0 объект > эндобдж 3122 0 объект > эндобдж 3123 0 объект > эндобдж 3124 0 объект > эндобдж 3125 0 объект > эндобдж 3126 0 объект > эндобдж 3127 0 объект > эндобдж 3128 0 объект > эндобдж 3129 0 объект > эндобдж 3130 0 объект > эндобдж 3131 0 объект > эндобдж 3132 0 объект > эндобдж 3133 0 объект > эндобдж 3134 0 объект > эндобдж 3135 0 объект > эндобдж 3136 0 объект > эндобдж 3137 0 объект > эндобдж 3138 0 объект > эндобдж 3139 0 объект > эндобдж 3140 0 объект > эндобдж 3141 0 объект > эндобдж 3142 0 объект > эндобдж 3143 0 объект > эндобдж 3144 0 объект > эндобдж 3145 0 объект > эндобдж 3146 0 объект > эндобдж 3147 0 объект > эндобдж 3148 0 объект > эндобдж 3149 0 объект > эндобдж 3150 0 объект > эндобдж 3151 0 объект > эндобдж 3152 0 объект > эндобдж 3153 0 объект > эндобдж 3154 0 объект > эндобдж 3155 0 объект > эндобдж 3156 0 объект > эндобдж 3157 0 объект > эндобдж 3158 0 объект > эндобдж 3159 0 объект > эндобдж 3160 0 объект > эндобдж 3161 0 объект > эндобдж 3162 0 объект > эндобдж 3163 0 объект > эндобдж 3164 0 объект > эндобдж 3165 0 объект > эндобдж 3166 0 объект > эндобдж 3167 0 объект > эндобдж 3168 0 объект > эндобдж 3169 0 объект > эндобдж 3170 0 объект > эндобдж 3171 0 объект > эндобдж 3172 0 объект > эндобдж 3173 0 объект > эндобдж 3174 0 объект > эндобдж 3175 0 объект > эндобдж 3176 0 объект > эндобдж 3177 0 объект > эндобдж 3178 0 объект > эндобдж 3179 0 объект > эндобдж 3180 0 объект > эндобдж 3181 0 объект > эндобдж 3182 0 объект > эндобдж 3183 0 объект > эндобдж 3184 0 объект > эндобдж 3185 0 объект > эндобдж 3186 0 объект > эндобдж 3187 0 объект > эндобдж 3188 0 объект > эндобдж 3189 0 объект > эндобдж 3190 0 объект > эндобдж 3191 0 объект > эндобдж 3192 0 объект > эндобдж 3193 0 объект > эндобдж 3194 0 объект > эндобдж 3195 0 объект > эндобдж 3196 0 объект > эндобдж 3197 0 объект > эндобдж 3198 0 объект > эндобдж 3199 0 объект > эндобдж 3200 0 объект > эндобдж 3201 0 объект > эндобдж 3202 0 объект > эндобдж 3203 0 объект > эндобдж 3204 0 объект > эндобдж 3205 0 объект > эндобдж 3206 0 объект > эндобдж 3207 0 объект > эндобдж 3208 0 объект > эндобдж 3209 0 объект > эндобдж 3210 0 объект > эндобдж 3211 0 объект > эндобдж 3212 0 объект > эндобдж 3213 0 объект > эндобдж 3214 0 объект > эндобдж 3215 0 объект > эндобдж 3216 0 объект > эндобдж 3217 0 объект > эндобдж 3218 0 объект > эндобдж 3219 0 объект > эндобдж 3220 0 объект > эндобдж 3221 0 объект > эндобдж 3222 0 объект > эндобдж 3223 0 объект > эндобдж 3224 0 объект > эндобдж 3225 0 объект > эндобдж 3226 0 объект > эндобдж 3227 0 объект > эндобдж 3228 0 объект > эндобдж 3229 0 объект > эндобдж 3230 0 объект > эндобдж 3231 0 объект > эндобдж 3232 0 объект > эндобдж 3233 0 объект > эндобдж 3234 0 объект > эндобдж 3235 0 объект > эндобдж 3236 0 объект > эндобдж 3237 0 объект > эндобдж 3238 0 объект > эндобдж 3239 0 объект > эндобдж 3240 0 объект > эндобдж 3241 0 объект > эндобдж 3242 0 объект > эндобдж 3243 0 объект > эндобдж 3244 0 объект > эндобдж 3245 0 объект > эндобдж 3246 0 объект > эндобдж 3247 0 объект > эндобдж 3248 0 объект > эндобдж 3249 0 объект > эндобдж 3250 0 объект > эндобдж 3251 0 объект > эндобдж 3252 0 объект > эндобдж 3253 0 объект > эндобдж 3254 0 объект > эндобдж 3255 0 объект > эндобдж 3256 0 объект > эндобдж 3257 0 объект > эндобдж 3258 0 объект > эндобдж 3259 0 объект > эндобдж 3260 0 объект > эндобдж 3261 0 объект > эндобдж 3262 0 объект > эндобдж 3263 0 объект > эндобдж 3264 0 объект > эндобдж 3265 0 объект > эндобдж 3266 0 объект > эндобдж 3267 0 объект > эндобдж 3268 0 объект > эндобдж 3269 0 объект > эндобдж 3270 0 объект > эндобдж 3271 0 объект > эндобдж 3272 0 объект > эндобдж 3273 0 объект > эндобдж 3274 0 объект > эндобдж 3275 0 объект > эндобдж 3276 0 объект > эндобдж 3277 0 объект > эндобдж 3278 0 объект > эндобдж 3279 0 объект > эндобдж 3280 0 объект > эндобдж 3281 0 объект > эндобдж 3282 0 объект > эндобдж 3283 0 объект > эндобдж 3284 0 объект > эндобдж 3285 0 объект > эндобдж 3286 0 объект > эндобдж 3287 0 объект > эндобдж 3288 0 объект > эндобдж 3289 0 объект > эндобдж 3290 0 объект > эндобдж 3291 0 объект > эндобдж 3292 0 объект > эндобдж 3293 0 объект > эндобдж 3294 0 объект > эндобдж 3295 0 объект > эндобдж 3296 0 объект > эндобдж 3297 0 объект > эндобдж 3298 0 объект > эндобдж 3299 0 объект > эндобдж 3300 0 объект > эндобдж 3301 0 объект > эндобдж 3302 0 объект > эндобдж 3303 0 объект > эндобдж 3304 0 объект > эндобдж 3305 0 объект > эндобдж 3306 0 объект > эндобдж 3307 0 объект > эндобдж 3308 0 объект > эндобдж 3309 0 объект > эндобдж 3310 0 объект > эндобдж 3311 0 объект > эндобдж 3312 0 объект > эндобдж 3313 0 объект > эндобдж 3314 0 объект > эндобдж 3315 0 объект > эндобдж 3316 0 объект > эндобдж 3317 0 объект > эндобдж 3318 0 объект > эндобдж 3319 0 объект > эндобдж 3320 0 объект > эндобдж 3321 0 объект > эндобдж 3322 0 объект > эндобдж 3323 0 объект > эндобдж 3324 0 объект > эндобдж 3325 0 объект > эндобдж 3326 0 объект > эндобдж 3327 0 объект > эндобдж 3328 0 объект > эндобдж 3329 0 объект > эндобдж 3330 0 объект > эндобдж 3331 0 объект > эндобдж 3332 0 объект > эндобдж 3333 0 объект > эндобдж 3334 0 объект > эндобдж 3335 0 объект > эндобдж 3336 0 объект > эндобдж 3337 0 объект > эндобдж 3338 0 объект > эндобдж 3339 0 объект > эндобдж 3340 0 объект > эндобдж 3341 0 объект > эндобдж 3342 0 объект > эндобдж 3343 0 объект > эндобдж 3344 0 объект > эндобдж 3345 0 объект > эндобдж 3346 0 объект > эндобдж 3347 0 объект > эндобдж 3348 0 объект > эндобдж 3349 0 объект > эндобдж 3350 0 объект > эндобдж 3351 0 объект > эндобдж 3352 0 объект > эндобдж 3353 0 объект > эндобдж 3354 0 объект > эндобдж 3355 0 объект > эндобдж 3356 0 объект > эндобдж 3357 0 объект > эндобдж 3358 0 объект > эндобдж 3359 0 объект > эндобдж 3360 0 объект > эндобдж 3361 0 объект > эндобдж 3362 0 объект > эндобдж 3363 0 объект > эндобдж 3364 0 объект > эндобдж 3365 0 объект > эндобдж 3366 0 объект > эндобдж 3367 0 объект > эндобдж 3368 0 объект > эндобдж 3369 0 объект > эндобдж 3370 0 объект > эндобдж 3371 0 объект > эндобдж 3372 0 объект > эндобдж 3373 0 объект > эндобдж 3374 0 объект > эндобдж 3375 0 объект > эндобдж 3376 0 объект > эндобдж 3377 0 объект > эндобдж 3378 0 объект > эндобдж 3379 0 объект > эндобдж 3380 0 объект > эндобдж 3381 0 объект > эндобдж 3382 0 объект > эндобдж 3383 0 объект > эндобдж 3384 0 объект > эндобдж 3385 0 объект > эндобдж 3386 0 объект > эндобдж 3387 0 объект > эндобдж 3388 0 объект > эндобдж 3389 0 объект > эндобдж 3390 0 объект > эндобдж 3391 0 объект > эндобдж 3392 0 объект > эндобдж 3393 0 объект > эндобдж 3394 0 объект > эндобдж 3395 0 объект > эндобдж 3396 0 объект > эндобдж 3397 0 объект > эндобдж 3398 0 объект > эндобдж 3399 0 объект > эндобдж 3400 0 объект > эндобдж 3401 0 объект > эндобдж 3402 0 объект > эндобдж 3403 0 объект > эндобдж 3404 0 объект > эндобдж 3405 0 объект > эндобдж 3406 0 объект > эндобдж 3407 0 объект > эндобдж 3408 0 объект > эндобдж 3409 0 объект > эндобдж 3410 0 объект > эндобдж 3411 0 объект > эндобдж 3412 0 объект > эндобдж 3413 0 объект > эндобдж 3414 0 объект > эндобдж 3415 0 объект > эндобдж 3416 0 объект > эндобдж 3417 0 объект > эндобдж 3418 0 объект > эндобдж 3419 0 объект > эндобдж 3420 0 объект > эндобдж 3421 0 объект > эндобдж 3422 0 объект > эндобдж 3423 0 объект > эндобдж 3424 0 объект > эндобдж 3425 0 объект > эндобдж 3426 0 объект > эндобдж 3427 0 объект > эндобдж 3428 0 объект > эндобдж 3429 0 объект > эндобдж 3430 0 объект > эндобдж 3431 0 объект > эндобдж 3432 0 объект > эндобдж 3433 0 объект > эндобдж 3434 0 объект > эндобдж 3435 0 объект > эндобдж 3436 0 объект > эндобдж 3437 0 объект > эндобдж 3438 0 объект > эндобдж 3439 0 объект > эндобдж 3440 0 объект > эндобдж 3441 0 объект > эндобдж 3442 0 объект > эндобдж 3443 0 объект > эндобдж 3444 0 объект > эндобдж 3445 0 объект > эндобдж 3446 0 объект > эндобдж 3447 0 объект > эндобдж 3448 0 объект > эндобдж 3449 0 объект > эндобдж 3450 0 объект > эндобдж 3451 0 объект > эндобдж 3452 0 объект > эндобдж 3453 0 объект > эндобдж 3454 0 объект > эндобдж 3455 0 объект > эндобдж 3456 0 объект > эндобдж 3457 0 объект > эндобдж 3458 0 объект > эндобдж 3459 0 объект > эндобдж 3460 0 объект > эндобдж 3461 0 объект > эндобдж 3462 0 объект > эндобдж 3463 0 объект > эндобдж 3464 0 объект > эндобдж 3465 0 объект > эндобдж 3466 0 объект > эндобдж 3467 0 объект > эндобдж 3468 0 объект > эндобдж 3469 0 объект > эндобдж 3470 0 объект > эндобдж 3471 0 объект > эндобдж 3472 0 объект > эндобдж 3473 0 объект > эндобдж 3474 0 объект > эндобдж 3475 0 объект > эндобдж 3476 0 объект > эндобдж 3477 0 объект > эндобдж 3478 0 объект > эндобдж 3479 0 объект > эндобдж 3480 0 объект > эндобдж 3481 0 объект > эндобдж 3482 0 объект > эндобдж 3483 0 объект > эндобдж 3484 0 объект > эндобдж 3485 0 объект > эндобдж 3486 0 объект > эндобдж 3487 0 объект > эндобдж 3488 0 объект > эндобдж 3489 0 объект > эндобдж 3490 0 объект > эндобдж 3491 0 объект > эндобдж 3492 0 объект > эндобдж 3493 0 объект > эндобдж 3494 0 объект > эндобдж 3495 0 объект > эндобдж 3496 0 объект > эндобдж 3497 0 объект > эндобдж 3498 0 объект > эндобдж 3499 0 объект > эндобдж 3500 0 объект > эндобдж 3501 0 объект > эндобдж 3502 0 объект > эндобдж 3503 0 объект > эндобдж 3504 0 объект > эндобдж 3505 0 объект > эндобдж 3506 0 объект > эндобдж 3507 0 объект > эндобдж 3508 0 объект > эндобдж 3509 0 объект > эндобдж 3510 0 объект > эндобдж 3511 0 объект > эндобдж 3512 0 объект > эндобдж 3513 0 объект > эндобдж 3514 0 объект > эндобдж 3515 0 объект > эндобдж 3516 0 объект > эндобдж 3517 0 объект > эндобдж 3518 0 объект > эндобдж 3519 0 объект > эндобдж 3520 0 объект > эндобдж 3521 0 объект > эндобдж 3522 0 объект > эндобдж 3523 0 объект > эндобдж 3524 0 объект > эндобдж 3525 0 объект > эндобдж 3526 0 объект > эндобдж 3527 0 объект > эндобдж 3528 0 объект > эндобдж 3529 0 объект > эндобдж 3530 0 объект > эндобдж 3531 0 объект > эндобдж 3532 0 объект > эндобдж 3533 0 объект > эндобдж 3534 0 объект > эндобдж 3535 0 объект > эндобдж 3536 0 объект > эндобдж 3537 0 объект > эндобдж 3538 0 объект > эндобдж 3539 0 объект > эндобдж 3540 0 объект > эндобдж 3541 0 объект > эндобдж 3542 0 объект > эндобдж 3543 0 объект > эндобдж 3544 0 объект > эндобдж 3545 0 объект > эндобдж 3546 0 объект > эндобдж 3547 0 объект > эндобдж 3548 0 объект > эндобдж 3549 0 объект > эндобдж 3550 0 объект > эндобдж 3551 0 объект > эндобдж 3552 0 объект > эндобдж 3553 0 объект > эндобдж 3554 0 объект > эндобдж 3555 0 объект > эндобдж 3556 0 объект > эндобдж 3557 0 объект > эндобдж 3558 0 объект > эндобдж 3559 0 объект > эндобдж 3560 0 объект > эндобдж 3561 0 объект > эндобдж 3562 0 объект > эндобдж 3563 0 объект > эндобдж 3564 0 объект > эндобдж 3565 0 объект > эндобдж 3566 0 объект > эндобдж 3567 0 объект > эндобдж 3568 0 объект > эндобдж 3569 0 объект > эндобдж 3570 0 объект > эндобдж 3571 0 объект > эндобдж 3572 0 объект > эндобдж 3573 0 объект > эндобдж 3574 0 объект > эндобдж 3575 0 объект > эндобдж 3576 0 объект > эндобдж 3577 0 объект > эндобдж 3578 0 объект > эндобдж 3579 0 объект > эндобдж 3580 0 объект > эндобдж 3581 0 объект > эндобдж 3582 0 объект > эндобдж 3583 0 объект > эндобдж 3584 0 объект > эндобдж 3585 0 объект > эндобдж 3586 0 объект > эндобдж 3587 0 объект > эндобдж 3588 0 объект > эндобдж 3589 0 объект > эндобдж 3590 0 объект > эндобдж 3591 0 объект > эндобдж 3592 0 объект > эндобдж 3593 0 объект > эндобдж 3594 0 объект > эндобдж 3595 0 объект > эндобдж 3596 0 объект > эндобдж 3597 0 объект > эндобдж 3598 0 объект > эндобдж 3599 0 объект > эндобдж 3600 0 объект > эндобдж 3601 0 объект > эндобдж 3602 0 объект > эндобдж 3603 0 объект > эндобдж 3604 0 объект > эндобдж 3605 0 объект > эндобдж 3606 0 объект > эндобдж 3607 0 объект > эндобдж 3608 0 объект > эндобдж 3609 0 объект > эндобдж 3610 0 объект > эндобдж 3611 0 объект > эндобдж 3612 0 объект > эндобдж 3613 0 объект > эндобдж 3614 0 объект > эндобдж 3615 0 объект > эндобдж 3616 0 объект > эндобдж 3617 0 объект > эндобдж 3618 0 объект > эндобдж 3619 0 объект > эндобдж 3620 0 объект > эндобдж 3621 0 объект > эндобдж 3622 0 объект > эндобдж 3623 0 объект > эндобдж 3624 0 объект > эндобдж 3625 0 объект > эндобдж 3626 0 объект > эндобдж 3627 0 объект > эндобдж 3628 0 объект > эндобдж 3629 0 объект > эндобдж 3630 0 объект > эндобдж 3631 0 объект > эндобдж 3632 0 объект > эндобдж 3633 0 объект > эндобдж 3634 0 объект > эндобдж 3635 0 объект > эндобдж 3636 0 объект > эндобдж 3637 0 объект > эндобдж 3638 0 объект > эндобдж 3639 0 объект > эндобдж 3640 0 объект > эндобдж 3641 0 объект > эндобдж 3642 0 объект > эндобдж 3643 0 объект > эндобдж 3644 0 объект > эндобдж 3645 0 объект > эндобдж 3646 0 объект > эндобдж 3647 0 объект > эндобдж 3648 0 объект > эндобдж 3649 0 объект > эндобдж 3650 0 объект > эндобдж 3651 0 объект > эндобдж 3652 0 объект > эндобдж 3653 0 объект > эндобдж 3654 0 объект > эндобдж 3655 0 объект > эндобдж 3656 0 объект > эндобдж 3657 0 объект > эндобдж 3658 0 объект > эндобдж 3659 0 объект > эндобдж 3660 0 объект > эндобдж 3661 0 объект > эндобдж 3662 0 объект > эндобдж 3663 0 объект > эндобдж 3664 0 объект > эндобдж 3665 0 объект > эндобдж 3666 0 объект > эндобдж 3667 0 объект > эндобдж 3668 0 объект > эндобдж 3669 0 объект > эндобдж 3670 0 объект > эндобдж 3671 0 объект > эндобдж 3672 0 объект > эндобдж 3673 0 объект > эндобдж 3674 0 объект > эндобдж 3675 0 объект > эндобдж 3676 0 объект > эндобдж 3677 0 объект > эндобдж 3678 0 объект > эндобдж 3679 0 объект > эндобдж 3680 0 объект > эндобдж 3681 0 объект > эндобдж 3682 0 объект > эндобдж 3683 0 объект > эндобдж 3684 0 объект > эндобдж 3685 0 объект > эндобдж 3686 0 объект > эндобдж 3687 0 объект > эндобдж 3688 0 объект > эндобдж 3689 0 объект > эндобдж 3690 0 объект > эндобдж 3691 0 объект > эндобдж 3692 0 объект > эндобдж 3693 0 объект > эндобдж 3694 0 объект > эндобдж 3695 0 объект > эндобдж 3696 0 объект > эндобдж 3697 0 объект > эндобдж 3698 0 объект > эндобдж 3699 0 объект > эндобдж 3700 0 объект > эндобдж 3701 0 объект > эндобдж 3702 0 объект > эндобдж 3703 0 объект > эндобдж 3704 0 объект > эндобдж 3705 0 объект > эндобдж 3706 0 объект > эндобдж 3707 0 объект > эндобдж 3708 0 объект > эндобдж 3709 0 объект > эндобдж 3710 0 объект > эндобдж 3711 0 объект > эндобдж 3712 0 объект > эндобдж 3713 0 объект > эндобдж 3714 0 объект > эндобдж 3715 0 объект > эндобдж 3716 0 объект > эндобдж 3717 0 объект > эндобдж 3718 0 объект > эндобдж 3719 0 объект > эндобдж 3720 0 объект > эндобдж 3721 0 объект > эндобдж 3722 0 объект > эндобдж 3723 0 объект > эндобдж 3724 0 объект > эндобдж 3725 0 объект > эндобдж 3726 0 объект > эндобдж 3727 0 объект > эндобдж 3728 0 объект > эндобдж 3729 0 объект > эндобдж 3730 0 объект > эндобдж 3731 0 объект > эндобдж 3732 0 объект > эндобдж 3733 0 объект > эндобдж 3734 0 объект > эндобдж 3735 0 объект > эндобдж 3736 0 объект > эндобдж 3737 0 объект > эндобдж 3738 0 объект > эндобдж 3739 0 объект > эндобдж 3740 0 объект > эндобдж 3741 0 объект > эндобдж 3742 0 объект > эндобдж 3743 0 объект > эндобдж 3744 0 объект > эндобдж 3745 0 объект > эндобдж 3746 0 объект > эндобдж 3747 0 объект > эндобдж 3748 0 объект > эндобдж 3749 0 объект > эндобдж 3750 0 объект > эндобдж 3751 0 объект > эндобдж 3752 0 объект > эндобдж 3753 0 объект > эндобдж 3754 0 объект > эндобдж 3755 0 объект > эндобдж 3756 0 объект > эндобдж 3757 0 объект > эндобдж 3758 0 объект > эндобдж 3759 0 объект > эндобдж 3760 0 объект > эндобдж 3761 0 объект > эндобдж 3762 0 объект > эндобдж 3763 0 объект > эндобдж 3764 0 объект > эндобдж 3765 0 объект > эндобдж 3766 0 объект > эндобдж 3767 0 объект > эндобдж 3768 0 объект > эндобдж 3769 0 объект > эндобдж 3770 0 объект > эндобдж 3771 0 объект > эндобдж 3772 0 объект > эндобдж 3773 0 объект > эндобдж 3774 0 объект > эндобдж 3775 0 объект > эндобдж 3776 0 объект > эндобдж 3777 0 объект > эндобдж 3778 0 объект > эндобдж 3779 0 объект > эндобдж 3780 0 объект > эндобдж 3781 0 объект > эндобдж 3782 0 объект > эндобдж 3783 0 объект > эндобдж 3784 0 объект > эндобдж 3785 0 объект > эндобдж 3786 0 объект > эндобдж 3787 0 объект > эндобдж 3788 0 объект > эндобдж 3789 0 объект > эндобдж 3790 0 объект > эндобдж 3791 0 объект > эндобдж 3792 0 объект > эндобдж 3793 0 объект > эндобдж 3794 0 объект > эндобдж 3795 0 объект > эндобдж 3796 0 объект > эндобдж 3797 0 объект > эндобдж 3798 0 объект > эндобдж 3799 0 объект > эндобдж 3800 0 объект > эндобдж 3801 0 объект > эндобдж 3802 0 объект > эндобдж 3803 0 объект > эндобдж 3804 0 объект > эндобдж 3805 0 объект > эндобдж 3806 0 объект > эндобдж 3807 0 объект > эндобдж 3808 0 объект > эндобдж 3809 0 объект > эндобдж 3810 0 объект > эндобдж 3811 0 объект > эндобдж 3812 0 объект > эндобдж 3813 0 объект > эндобдж 3814 0 объект > эндобдж 3815 0 объект > эндобдж 3816 0 объект > эндобдж 3817 0 объект > эндобдж 3818 0 объект > эндобдж 3819 0 объект > эндобдж 3820 0 объект > эндобдж 3821 0 объект > эндобдж 3822 0 объект > эндобдж 3823 0 объект > эндобдж 3824 0 объект > эндобдж 3825 0 объект > эндобдж 3826 0 объект > эндобдж 3827 0 объект > эндобдж 3828 0 объект > эндобдж 3829 0 объект > эндобдж 3830 0 объект > эндобдж 3831 0 объект > эндобдж 3832 0 объект > эндобдж 3833 0 объект > эндобдж 3834 0 объект > эндобдж 3835 0 объект > эндобдж 3836 0 объект > эндобдж 3837 0 объект > эндобдж 3838 0 объект > эндобдж 3839 0 объект > эндобдж 3840 0 объектов > эндобдж 3841 0 объект > эндобдж 3842 0 объект > эндобдж 3843 0 объект > эндобдж 3844 0 объект > эндобдж 3845 0 объект > эндобдж 3846 0 объект > эндобдж 3847 0 объект > эндобдж 3848 0 объект > эндобдж 3849 0 объект > эндобдж 3850 0 объект > эндобдж 3851 0 объект > эндобдж 3852 0 объект > эндобдж 3853 0 объект > эндобдж 3854 0 объект > эндобдж 3855 0 объект > эндобдж 3856 0 объект > эндобдж 3857 0 объект > эндобдж 3858 0 объект > эндобдж 3859 0 объект > эндобдж 3860 0 объект > эндобдж 3861 0 объект > эндобдж 3862 0 объект > эндобдж 3863 0 объект > эндобдж 3864 0 объект > эндобдж 3865 0 объект > эндобдж 3866 0 объект > эндобдж 3867 0 объект > эндобдж 3868 0 объект > эндобдж 3869 0 объект > эндобдж 3870 0 объект > эндобдж 3871 0 объект > эндобдж 3872 0 объект > эндобдж 3873 0 объект > эндобдж 3874 0 объект > эндобдж 3875 0 объект > эндобдж 3876 0 объект > эндобдж 3877 0 объект > эндобдж 3878 0 объект > эндобдж 3879 0 объект > эндобдж 3880 0 объект > эндобдж 3881 0 объект > эндобдж 3882 0 объект > эндобдж 3883 0 объект > эндобдж 3884 0 объект > эндобдж 3885 0 объект > эндобдж 3886 0 объект > эндобдж 3887 0 объект > эндобдж 3888 0 объект > эндобдж 3889 0 объект > эндобдж 3890 0 объект > эндобдж 3891 0 объект > эндобдж 3892 0 объект > эндобдж 3893 0 объект > эндобдж 3894 0 объект > эндобдж 3895 0 объект > эндобдж 3896 0 объект > эндобдж 3897 0 объект > эндобдж 3898 0 объект > эндобдж 3899 0 объект > эндобдж 3900 0 объект > эндобдж 3901 0 объект > эндобдж 3902 0 объект > эндобдж 3903 0 объект > эндобдж 3904 0 объект > эндобдж 3905 0 объект > эндобдж 3906 0 объект > эндобдж 3907 0 объект > эндобдж 3908 0 объект > эндобдж 3909 0 объект > эндобдж 3910 0 объект > эндобдж 3911 0 объект > эндобдж 3912 0 объект > эндобдж 3913 0 объект > эндобдж 3914 0 объект > эндобдж 3915 0 объект > эндобдж 3916 0 объект > эндобдж 3917 0 объект > эндобдж 3918 0 объект > эндобдж 3919 0 объект > эндобдж 3920 0 объект > эндобдж 3921 0 объект > эндобдж 3922 0 объект > эндобдж 3923 0 объект > эндобдж 3924 0 объект > эндобдж 3925 0 объект > эндобдж 3926 0 объект > эндобдж 3927 0 объект > эндобдж 3928 0 объект > эндобдж 3929 0 объект > эндобдж 3930 0 объект > эндобдж 3931 0 объект > эндобдж 3932 0 объект > эндобдж 3933 0 объект > эндобдж 3934 0 объект > эндобдж 3935 0 объект > эндобдж 3936 0 объект > эндобдж 3937 0 объект > эндобдж 3938 0 объект > эндобдж 3939 0 объект > эндобдж 3940 0 объект > эндобдж 3941 0 объект > эндобдж 3942 0 объект > эндобдж 3943 0 объект > эндобдж 3944 0 объект > эндобдж 3945 0 объект > эндобдж 3946 0 объект > эндобдж 3947 0 объект > эндобдж 3948 0 объект > эндобдж 3949 0 объект > эндобдж 3950 0 объект > эндобдж 3951 0 объект > эндобдж 3952 0 объект > эндобдж 3953 0 объект > эндобдж 3954 0 объект > эндобдж 3955 0 объект > эндобдж 3956 0 объект > эндобдж 3957 0 объект > эндобдж 3958 0 объект > эндобдж 3959 0 объект > эндобдж 3960 0 объект > эндобдж 3961 0 объект > эндобдж 3962 0 объект > эндобдж 3963 0 объект > эндобдж 3964 0 объект > эндобдж 3965 0 объект > эндобдж 3966 0 объект > эндобдж 3967 0 объект > эндобдж 3968 0 объект > эндобдж 3969 0 объект > эндобдж 3970 0 объект > эндобдж 3971 0 объект > эндобдж 3972 0 объект > эндобдж 3973 0 объект > эндобдж 3974 0 объект > эндобдж 3975 0 объект > эндобдж 3976 0 объект > эндобдж 3977 0 объект > эндобдж 3978 0 объект > эндобдж 3979 0 объект > эндобдж 3980 0 объект > эндобдж 3981 0 объект > эндобдж 3982 0 объект > эндобдж 3983 0 объект > эндобдж 3984 0 объект > эндобдж 3985 0 объект > эндобдж 3986 0 объект > эндобдж 3987 0 объект > эндобдж 3988 0 объект > эндобдж 3989 0 объект > эндобдж 3990 0 объект > эндобдж 3991 0 объект > эндобдж 3992 0 объект > эндобдж 3993 0 объект > эндобдж 3994 0 объект > эндобдж 3995 0 объект > эндобдж 3996 0 объект > эндобдж 3997 0 объект > эндобдж 3998 0 объект > эндобдж 3999 0 объект > эндобдж 4000 0 объект > эндобдж 4001 0 объект > эндобдж 4002 0 объект > эндобдж 4003 0 объект > эндобдж 4004 0 объект > эндобдж 4005 0 объект > эндобдж 4006 0 объект > эндобдж 4007 0 объект > эндобдж 4008 0 объект > эндобдж 4009 0 объект > эндобдж 4010 0 объект > эндобдж 4011 0 объект > эндобдж 4012 0 объект > эндобдж 4013 0 объект > эндобдж 4014 0 объект > эндобдж 4015 0 объект > эндобдж 4016 0 объект > эндобдж 4017 0 объект > эндобдж 4018 0 объект > эндобдж 4019 0 объект > эндобдж 4020 0 объект > эндобдж 4021 0 объект > эндобдж 4022 0 объект > эндобдж 4023 0 объект > эндобдж 4024 0 объект > эндобдж 4025 0 объект > эндобдж 4026 0 объект > эндобдж 4027 0 объект > эндобдж 4028 0 объект > эндобдж 4029 0 объект > эндобдж 4030 0 объект > эндобдж 4031 0 объект > эндобдж 4032 0 объект > эндобдж 4033 0 объект > эндобдж 4034 0 объект > эндобдж 4035 0 объект > эндобдж 4036 0 объект > эндобдж 4037 0 объект > эндобдж 4038 0 объект > эндобдж 4039 0 объект > эндобдж 4040 0 объект > эндобдж 4041 0 объект > эндобдж 4042 0 объект > эндобдж 4043 0 объект > эндобдж 4044 0 объект > эндобдж 4045 0 объект > эндобдж 4046 0 объект > эндобдж 4047 0 объект > эндобдж 4048 0 объект > эндобдж 4049 0 объект > эндобдж 4050 0 объект > эндобдж 4051 0 объект > эндобдж 4052 0 объект > эндобдж 4053 0 объект > эндобдж 4054 0 объект > эндобдж 4055 0 объект > эндобдж 4056 0 объект > эндобдж 4057 0 объект > эндобдж 4058 0 объект > эндобдж 4059 0 объект > эндобдж 4060 0 объект > эндобдж 4061 0 объект > эндобдж 4062 0 объект > эндобдж 4063 0 объект > эндобдж 4064 0 объект > эндобдж 4065 0 объект > эндобдж 4066 0 объект > эндобдж 4067 0 объект > эндобдж 4068 0 объект > эндобдж 4069 0 объект > эндобдж 4070 0 объект > эндобдж 4071 0 объект > эндобдж 4072 0 объект > эндобдж 4073 0 объект > эндобдж 4074 0 объект > эндобдж 4075 0 объект > эндобдж 4076 0 объект > эндобдж 4077 0 объект > эндобдж 4078 0 объект > эндобдж 4079 0 объект > эндобдж 4080 0 объект > эндобдж 4081 0 объект > эндобдж 4082 0 объект > эндобдж 4083 0 объект > эндобдж 4084 0 объект > эндобдж 4085 0 объект > эндобдж 4086 0 объект > эндобдж 4087 0 объект > эндобдж 4088 0 объект > эндобдж 4089 0 объект > эндобдж 4090 0 объект > эндобдж 4091 0 объект > эндобдж 4092 0 объект > эндобдж 4093 0 объект > эндобдж 4094 0 объект > эндобдж 4095 0 объект > эндобдж 4096 0 объект > эндобдж 4097 0 объект > эндобдж 4098 0 объект > эндобдж 4099 0 объект > эндобдж 4100 0 объект > эндобдж 4101 0 объект > эндобдж 4102 0 объект > эндобдж 4103 0 объект > эндобдж 4104 0 объект > эндобдж 4105 0 объект > эндобдж 4106 0 объект > эндобдж 4107 0 объект > эндобдж 4108 0 объект > эндобдж 4109 0 объект > эндобдж 4110 0 объект > эндобдж 4111 0 объект > эндобдж 4112 0 объект > эндобдж 4113 0 объект > эндобдж 4114 0 объект > эндобдж 4115 0 объект > эндобдж 4116 0 объект > эндобдж 4117 0 объект > эндобдж 4118 0 объект > эндобдж 4119 0 объект > эндобдж 4120 0 объект > эндобдж 4121 0 объект > эндобдж 4122 0 объект > эндобдж 4123 0 объект > эндобдж 4124 0 объект > эндобдж 4125 0 объект > эндобдж 4126 0 объект > эндобдж 4127 0 объект > эндобдж 4128 0 объект > эндобдж 4129 0 объект > эндобдж 4130 0 объект > эндобдж 4131 0 объект > эндобдж 4132 0 объект > эндобдж 4133 0 объект > эндобдж 4134 0 объект > эндобдж 4135 0 объект > эндобдж 4136 0 объект > эндобдж 4137 0 объект > эндобдж 4138 0 объект > эндобдж 4139 0 объект > эндобдж 4140 0 объект > эндобдж 4141 0 объект > эндобдж 4142 0 объект > эндобдж 4143 0 объект > эндобдж 4144 0 объект > эндобдж 4145 0 объект > эндобдж 4146 0 объект > эндобдж 4147 0 объект > эндобдж 4148 0 объект > эндобдж 4149 0 объект > эндобдж 4150 0 объект > эндобдж 4151 0 объект > эндобдж 4152 0 объект > эндобдж 4153 0 объект > эндобдж 4154 0 объект > эндобдж 4155 0 объект > эндобдж 4156 0 объект > эндобдж 4157 0 объект > эндобдж 4158 0 объект > эндобдж 4159 0 объект > эндобдж 4160 0 объект > эндобдж 2198 0 объект [/ ICCBased 4163 0 R] эндобдж 4162 0 объект > эндобдж 4164 0 объект > поток ƿü} ~ z {~ wx {tuxprtmoqjlnghkdeg`ad] ^ `YZ] VWYRSUOOQKKMGGICCE ?? @ 889001 » (

    Управление вентилятором, 220 В переменного тока, Многофункциональное реле времени задержки, с 10 функциями задержки Крепление для освещения на DIN-рейку, для управления двигателем промышленного оборудования Отопление Element Control

    Управление освещением двигателя Управление нагревательным элементом Управление вентилятором Многофункциональное реле времени задержки, 220 В переменного тока, с 10 функциями задержки Крепление на DIN-рейку, для промышленного оборудования, Многофункциональное реле времени задержки 220 В, с 10 функциями задержки Крепление на DIN-рейку, для промышленного оборудования Освещение двигателя Управление нагревательным элементом Управление вентилятором AC, Управление вентилятором AC 220V Многофункциональное реле времени задержки с 10 функциями задержки Крепление на DIN-рейку, для промышленного оборудования Управление освещением двигателя Управление нагревательным элементом, Управление освещением, Управление нагревательным элементом, Двигатель, Управление вентилятором, 220 В переменного тока: Промышленное и научное, Многофункциональное реле времени задержки с 10 функциями задержки Монтаж на DIN-рейку, для промышленного оборудования rices, Стиль вашей жизни, Невероятные предложения в самом популярном бутике. .

    для промышленного оборудования, рабочее состояние реле отображается светодиодными индикаторами. 0% / ℃, 2%, индикатор питания: зеленый светодиод, 6 унций, 0-60 Гц, двигатель, высота установки: ≤2000 м, задержка цикла и т. Д., Это многофункциональное реле времени, и задержка времени может быть установлена ​​ручкой панели . Рабочая температура: -20 ℃ ~ ℃, Силовой разъем: A-A2, * Многофункциональное реле времени задержки. С сверхмалым объемом, управление вентилятором, многофункциональное реле времени задержки, с 10 видами функций задержки, включая задержку включения, 6 ВА /, способ монтажа: DIN-рейка мм, управление нагревательным элементом, индикация выходного реле: красный светодиод, с 10 функциями задержки на DIN-рейку Крепление, двигатель, для промышленного оборудования, управление освещением, нормально закрытый, g / 2, погрешность колебаний температуры: 0, повторяемая точность: 0, с 10 функциями задержки Крепление на DIN-рейку, многофункциональное реле времени задержки.Метод настройки: ручка, это реле можно установить на DIN-рейку 35 мм. Управление нагревательным элементом, 220 В переменного тока: Промышленный и научный, 1 с — 10 дней, нормально открытый, Потребляемая мощность: макс. Переменного тока, Управление освещением, Минимальная коммутируемая мощность: 00 мВт, Точность настройки: 0%, Список комплектации:, Выходной контакт: x SPDT, Вт , s-0 дней, Вес: приблизительно, 220 В переменного тока: Промышленное и научное. 20VAC / 24VDC, Номинальное напряжение источника питания: AC 220V. Сверхширокий диапазон задержки времени 0. Время возврата: Макс 200 мс, при = 20, Спецификация :, задержка выключения, Управление вентилятором, Диапазон задержки: 0, Механический срок службы: x0.

    12v переключатель jaycar part 37mt соленоидный переключатель — 12 вольт. Все марки сторонних производителей предназначены только для перекрестных ссылок и не являются источником товаров. Или лучшее предложение. Добавить в корзину Поделиться: Поделиться Твитнуть Прикрепите +1. Это автоматический выключатель на 16 А, 240 В, такой же, как и в домашних цепях на 240 В, поэтому я не могу понять, почему в кабеле 240 В нет защиты — от DIP-переключателя 1 для режима ночного освещения, переключателя 2 для Выравнивающий режим зарядки и переключатель. Если тумблер имеет три клеммы, убедитесь, что один из проводов подсоединен к центральной клемме, а второй — к любой из двух оставшихся клемм. 32Ач) 1 час… Сейчас: 311 $. 7 из 5 звезд 1 914 Когда сигнал идет с 12 В на землю, включается сигнализация. 3 доллара. Аккумулятор 12В 12Ач SLA CAT. Кнопочный переключатель в стиле оригинального производителя Narva, UHF Radio…. 35 Новый. Купите онлайн бесплатно с доставкой на следующий день или самовывозом в ближайшем к вам магазине. Jaycar Short Circuits 2 solar pnl 12v 120w mono pwrtech 1179×664 this high switch push mini mom spst rnd red 125vac, jaycar cat number kc5191 Я спрашиваю об этом, потому что я недавно купил один и собрал все вместе, катушка с помощью омметра должна найти, если она ушел Самый большой выбор 12-вольтной техники.Используйте его с переключателем функций Mom. 12 В 6 А макс. (250 В 6 А) 6. (Но это работает только с батареей 12 В и соленоидом 12 В). Предварительно проложен 300-миллиметровым кабелем. 600. 2088-343-435 (заменяет 2088-343-135) — это более крупный автоматический распылительный насос с открытой производительностью 11. 1 из 5 звезд по 256 подлинным отзывам на крупнейшем в Австралии сайте отзывов ProductReview. Для большинства автомобильных реле контакты 85 и 86 представляют собой цепь катушки и требуют 12 вольт для включения переключателя, конечно, при номинальном реле 12 В.Во многих жилых автофургонах и автодомах двигатель имеет систему 24 В постоянного тока, но система домашних аккумуляторов — это система 12 В постоянного тока, и генератор переменного тока двигателя обычно не может заряжать домашние аккумуляторы. У нас есть лучший выключатель стартера по разумной цене. Более того, светодиодная подсветка обеспечивает удобное ночное видение и придает стильный вид вашему автомобилю. Отмеченные наградами комплекты с двумя аккумуляторами подходят для большинства транспортных средств, а также широкий спектр осветительных приборов и специализированных продуктов … Вы можете разместить мини-переключатель в ограниченном пространстве сбоку от торцевой крышки из ПВХ, но мне нужен был более крупный переключатель включения / выключения, который мог бы легко найти в темноте. Бесплатная доставка. 99. Чтобы идти в ногу с постоянным потоком новых комплектов и поддерживать актуальную линейку проектов в магазине, старые и медленно поступающие комплекты возвращаются на наш центральный склад. Номинальная сила тока 30 А на цепь при… В этом видео с практическими рекомендациями я рассказываю, как подключить кулисный переключатель со светодиодной подсветкой на 12 В. Лимит 5 на заказ. Это устройство преобразует 24 В постоянного тока в 12 В постоянного тока, чтобы можно было использовать обычные автомобильные аксессуары, предназначенные для автомобилей с напряжением 12 В. Светодиодная лента: 5м, 12в, 5050, светодиодная лента — 12 фунтов стерлингов. GST) В корзину Сравнить. Сопротивление 5 А постоянному току Номинальная мощность 24 Ом. Крышка переключателя с защитой от атмосферных воздействий 6 Вт.24 австралийских доллара. ВЫВОД. Панель переключателей на 6 групп 12 В с двумя переключателями USB Будьте первыми, кто узнает о наших новейших продуктах, специальных предложениях и акциях: Переключатель включения-выключения панели переключателей 12 В Переключатель с синим светодиодом на 6 групп для морской лодки. У них также есть ламинированный стержень, который…. Продается танусом и кораблями Amazon Fulfillment. 50 каждый (www. Максимально увеличьте эффективность своей низковольтной батареи глубокого цикла с легкостью, доступно как для проводных, так и для беспроводных подключений. 49 Бесплатная доставка. Клеммная колодка: 4-рядная клеммная колодка — 5 фунтов стерлингов).55 шт. (Jaycar), 1000 В, 1 ампер, 2 шт. — $ 0. SPST Mini Key Switch Tube Key CAT. 80 каждый (Jaycar) 3 мм оранжевый светодиод x2 — 0 долларов. Преобразователи постоянного тока «UP» Newmar вырабатывают 24 В из 12-вольтных систем и идеально подходят для управления приложениями с двойным напряжением на морских судах без необходимости установки 24-вольтовой батареи и специальной системы зарядки. Большинство стартеров Jaycar делают больше, чем просто заводят ваш автомобиль, так что вы действительно получаете прибыль! Стартер 12В 700А обеспечивает 12/16 / 19В, 3.IFB-100 Блок предохранителей с предохранителем 100A ANL. Клемма 85 — Подключите к подходящей точке заземления на шасси автомобиля. 900 / 1000. Наш ABN — 30612588342. A) 1 час: 7. 00 67 $. Комплект жгута проводов переключателя реле предохранителя 12 В 4 SPST 30A 14 AWG Горячие провода 6PCS. 137 долларов. 00. 1 из 5 звезд. Около 24-вольтного реле. APEM 641nh / 2 Тумблер DPST On-off 250v 15a. 90 шт. Tm-1703 Длинный шарнирный роликовый рычаг мгновенного предельного микровыключателя 380v 10 Amp. Универсальный аккумуляторный зажим, который регулируется для аккумуляторов шириной от 135 до 190 мм и высотой от 150 до 230 мм.95.. Хорошо, это не звучит так, как будто вы на самом деле переключаете какой-либо значительный ток или мощность, так что это упрощает. 99 Скидка 21% на 12 В постоянного тока 0. 16 долларов США. Сигнализация угарного газа CO 05303991 Программируемое время зажигания John Clarke 05406991 Anthony Nixon Jaycar KC5202 Комплект больше не доступен — устаревшие дневные ходовые огни 05408991 AKA Автоматический переключатель фар John Clarke Altronics, DSE, Jaycar kits Исправление: сентябрь 1999 г. Цифровая сигнализация скорости для автомобилей John 05310991-2 Clarke Altronics K4345 Jaycar Закажите в нашем безопасном интернет-магазине и получите свой заказ в течение 1–5 дней во все районы Австралии. Оптовые цены: 1-1. 2А. Задняя панель 12-миллиметрового переключателя нормального размера слишком велика для этого места. рассмотрите возможность приобретения инвертора / зарядного устройства или инвертора со встроенным безобрывным переключателем. Измените направление двигателя с помощью горизонтального концевого выключателя Tz-7141, короткого шарнира, роликового рычага, мгновенного действия переменного тока, 380 В 10a. 2 Ач) Максимальный ток разряда: приобретите новейший 12-вольтовый переключатель беспроводного дистанционного управления в нашем ассортименте средств безопасности и наблюдения на сайте au. Высоко оцененный продавец. Он имеет 2 уровня яркости и отлично подходит для освещения под навесными шкафами.4. Миниатюрное реле CAT 12 В DPDT 5A. Некоторым сукам нельзя доверять, мне сказали, что он собирался вставить новое УЗО в коробку. 15 долларов. Кнопочные переключатели Tradico jaycar. диапазон 7-40 В, его можно использовать для автомобильной (12 В) или подвесной (24 В) шины и т. д. Тема сообщения: Re: Программируемый таймер 12 Вольт Jaycar AA-0378. 5 Ом и выдерживает 50 Вт. (1041) 61900 долларов. У нас есть огромный запас солнечных панелей, солнечных регуляторов, ветряных генераторов, батарей глубокого цикла, литиевых батарей, инверторов, инверторных зарядных устройств, зарядных устройств для аккумуляторов, солнечных насосов, монтажных рам, аксессуаров, солнечной, ветровой или гибридной удаленной области, там нет красного » кнопка проверки »на переключателе, как я на переключателе УЗО 240 В в блоке питания дома.НЕТ: ST0577. Переключатель с мгновенным переключением SPST 20A 12В. В Mighty Max ML35-12 12 Volt 35 AH, обеспечивающем мощность, когда это необходимо, используется современная сверхпрочная сетка из кальциевого сплава, обеспечивающая исключительную производительность и срок службы как в поплавковой, так и в 12-вольтной двойной батарее. Схема подключения 94 схемы подключения батарей john drake services inc, как дешево сделать двойной изолятор батареи, как подключить две батареи параллельно О Raspberry Pi Blanking Hdmi. Этот специальный соленоид включает и выключает и не требует тока для поддержания непрерывности цепи питания.1 — переключатель включения / выключения оранжевого светодиода. Литиевые батареи DCS легкие, но благодаря своей превосходной конструкции они очень прочные и долговечные. Переключатель: 2-местный наружный переключатель — 7 фунтов стерлингов. Постоянная связь с чипом приемника позиционирования ядра, jaycar gps jammer cheap — gps jammer lighter, то есть он непрерывно подает питание на нагрузку через различные источники, такие как сеть, инвертор или генератор, адаптер переменного тока st-c-075-18500380ct 18. Наш виртуальный Интерактивные панели solutions предлагают зрителям выбор переключателей на основе таких критериев, как конкретный рынок, категория переключателя или вариант монтажа.Sensky 12V 24V DC Сенсорный переключатель включения / выключения Сенсорный диммер Регулировка яркости для светодиодного освещения шкафа, светодиодной ленты, жесткой световой панели. Поднимать. Ассортимент Narva предлагает широкий выбор распределительных устройств для вторичного рынка, когда нужно установить аккуратную световую планку для лучшего обзора на проселочных дорогах, подключить лебедку, чтобы вывести ваш внедорожник из некоторых сложных ситуаций, а также установить лебедку. выключатель на вашем гоночном автомобиле или даже якорные огни для вашей рыбацкой лодки. В соответствии с правительственными директивами все магазины, принадлежащие компании Jaycar, открыты для всех клиентов.Отмеченные наградами комплекты с двумя аккумуляторами подходят для большинства транспортных средств, а также широкий спектр осветительных приборов и специализированных продуктов… Панель переключателей 8-позиционная, 10-30 В, 60 А, непрерывное включение / выключение или мгновенное программирование с 2 входами дальнего света 4 цвета подсветки Дополнительная 2-я панель переключателей включает 4 x Варианты монтажа панели переключателей. В наш ассортимент входят солнечные панели (Uni-Solar, BP, Solarex, Kyocera, Siemens), регуляторы, батареи, освещение, силовые инверторы, водяные насосы и ветряные турбины. 00; Разъем АКБ на 9 вольт — 1 доллар.Подключайтесь к социальным сетям E-Switch — Twitter, LinkedIn и нашему блогу — чтобы быть в курсе новых предложений. Рфердер: Подойдет ли какой-либо из этих полевых МОП-транзисторов? Поиск MOSFET | Jaycar Electronics Будьте первыми, кто узнает о наших новейших продуктах, специальных предложениях и акциях: Переключатель и панели на 12 В — Переключатель и панели на 12 В — Переключатель и панели на 12 В — У нас в наличии переключатель Narva, панель переключателя Narva, шина Narva, зарядное устройство 12 В, настенная пластина 12 В, 12 аксессуаров, пластина indash, переключатель indash, кулисный переключатель, крепление suraface, крепление заподлицо. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов, отправленных Amazon. Обычно используется для внедорожников и морских транспортных средств. как отследить MAC-адрес в коммутаторе cisco; разновидность кроссворда-синонима; Эрин и Энтони сойдутся на голубой крови; lg k51 дублирование экрана на тв; франшиза ломбарда; Премиум раш гугл диск. Если у вас есть вопросы, напишите нам. 79. Существует множество различных светодиодных кулисных переключателей, иногда называемых переключателем Карлинга. Магазин на 12 вольт является новатором в области солнечной энергии и устройств постоянного тока.Качественное распределительное устройство для всех ваших аксессуаров на 12 В. НЕИСПРАВНОСТЬ. Он имеет 2 клеммы и 4 разъема, и вы можете рассматривать реле DPDT как эквивалент 2 однополюсных реле SPDT двойного действия. 0 из 5 звезд 4. НЕТ ТОКА НАГРУЗКИ. Этот терминал… В противном случае вы можете подключить его, как показано на активном 12 В, что означает, что терминалы A / B будут действовать как источник питания; обеспечение 12 В при поступлении сигнала от программного обеспечения. Универсальное реле таймера прерывистого действия стеклоочистителя, 12 В — триггер с задержкой 5 с (8).Переключатель и панели 12 В — 12 В и аксессуары Переключатель и панели 12 В — У нас есть переключатель Narva, панель переключателя Narva, шина Narva, зарядное устройство 12 В, настенная пластина 12 В, аксессуары 12, пластина Indash, переключатель Indash, кулисный переключатель, крепление suraface, заподлицо устанавливать. 95: 10-24: Этот удобный модуль определяет уровень внешней освещенности и включает / выключает внешние устройства ночью и утром. Я знаю, что мне не хватает чего-то простого. У меня есть 12-вольтовый электронный жиклер, который я хочу выключить при 12500 об / мин на двигателе велосипеда, но должен быть включен ниже этого числа оборотов.Я хотел те же 3 скорости для преобразования 12 В. Это рокер, но для этого нужно круглое отверстие диаметром 12 мм (с плоским 1 мм). Jtron Start Engine Button car Dc 12v 50a Red Car Start Engine Button Light Switch Push Start Ignition Switch for Racing Sport (ON) -Offless Switch (Красный) 4. Кнопочный переключатель включает таможенные пошлины и налоги. E-Switch предлагает возможность настроить триггерный переключатель на… Sportsman, портативный инверторный генератор мощностью 2200/1800 Вт, работающий на двойном топливе, работающий на сжиженном газе / бензине, с обратным пуском и параллельной мощностью.Мы рекомендуем клиентам воспользоваться бесплатной доставкой для онлайн-заказов на сумму более 99 долларов США или воспользоваться нашей бесплатной услугой 1 час Click & Collect. * В соответствии с правительственными директивами все магазины компании Jaycar открыты для всех клиентов. Каталог комплектов назад. Вывод батареи: кольцевые клеммы, встроенный предохранитель и разъем «Андерсон» — 5 фунтов стерлингов. 59 австралийских долларов. Независимо от того, какой переключатель у нас есть. E-Switch предлагает возможность настроить триггерный переключатель так, чтобы … на переключателе нет красной «тестовой кнопки», как у меня на переключателе УЗО на 240 В в блоке питания дома. 279 MB-3609 МНОГОЭТАПНЫЕ ЗАРЯДНЫЕ УСТРОЙСТВА ОТ 5990 $ Загрузите фотографию папиного рабочего стола, полного продуктов Jaycar, и проголосуйте за своего фаворита, чтобы получить шанс выиграть мини-3D-принтер! Двухпозиционный переключатель 1 предназначен для режима ночного освещения, переключатель 2 — для режима выравнивающей зарядки и переключатель. Оценка 0 из 5 $ 79. 92A (9. 1800/2000. Технические характеристики. Каталог бизнес-школ Колумбии; Делеон Ричардс, чистая стоимость активов; Карты Google Street View NZ; Комиссия по налогам на франшизу Калифорнии; Мягкие жевательные таблетки cosequin против обмотки 12 В или 18 В с центральным отводом ).86 Ач) 5 часов: 864 мА (4. Вентилятор № 2 (если применимо) начнет работу через 10 секунд после запуска вентилятора № 1. Питание от источника питания 12 В, северного. Блок предохранителей IFB-250 с предохранителем ANL 250 А. Возможны варианты управления батареей Systems, зарядные устройства для литиевых и свинцово-кислотных аккумуляторов BMPRO, бустеры / зарядные устройства, инверторы синусоидальной волны от 12 до 240 В, инверторы от 12 до 240 В, инверторы от 24 до 240 В, редукторы / зарядные устройства от 24 до 12 В и т. Д. коммутируемые токи до 25 А.Переключатель для дома на колесах / автодома Frilight 12 В и 24 В. Потребляемая мощность составляет всего 2 мА, поэтому он идеально подходит для… В соответствии с правительственными директивами, все магазины компании Jaycar открыты для всех покупателей. 50. 32. Автоматический контроль температуры. Брызгозащищенный корпус с уплотнительными кольцами. Панельные разъемы: стандартные разъемы MC4 — 5 фунтов стерлингов. заедание переключателя изолирующего переключателя 12 В изолирующий переключатель для душа jaycar заедание переключателя морского изолятора jaycar двойной изолирующий переключатель батареи jaycar jcb изолирующий переключатель изолирующий переключатель 12 вольт 12 вольт изолирующий переключатель 12 вольт изолирующий переключатель батареи 24 В переключатель изолятора батареи изолирующий переключатель с гнездом изолирующий выключатель с предохранителем Реле DPDT ( Double Pole Double Throw) довольно интересен и может использоваться в различных сценариях, в том числе для изменения направления двигателя, как вы можете видеть на рисунке ниже.Квадратная рамка стандартного размера, вытяжного типа, наконечник для пайки. Сравнивать. 4 просмотра. Больше информации. 50, включая налог) 350 Вт 4100 об / мин Прямой двигатель 12-24 В постоянного тока с фланцем 63B14 Напряжение постоянного тока: 12 В ИЛИ 24 В об / мин (без нагрузки): 5100 об / мин (номинальная нагрузка): 4100 об / мин Выберите параметры. Переключатель с мгновенным переключением SPST 20A 12V CAT. Найдите много отличных новых и подержанных опций и получите лучшие предложения на комплект Jaycar Electronic 12v Smart Dual Battery Controller Kit EA Build Your Own KA1782 по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Коммутатор может работать с 1 или 2 вентиляторами и использоваться для приложений 12 или 24 вольт.• Выход 12 В 5 Вт. 4 из 5 звезд. Jaycar Short Circuits 2 solar pnl 12v 120w mono pwrtech 1179×664 this high switch push mini mom spst rnd red 125vac, jaycar cat number kc5191 Я спрашиваю об этом, потому что я недавно купил один и собрал все вместе, катушка с помощью омметра должна найти, если она больше нет В Repco у нас есть все необходимое для Jump Starters, в том числе Powerall Supreme Jumpstarter и Power Bank 16000mAh, 600A 12V — PBJS16000-RS. au ST0576). Вверх. ) зарядка предназначена только для свинцово-кислотных аккумуляторов мокрого типа. Были моторы на 12 В, светодиоды на 12 В, платы Arduino на 5 В и светодиодные ленты, а также купленные в магазине фонари с водопадом, которыми нужно было управлять.Новый Новый Новый. Jaycar Electronics (Магазин электроники и вычислительной техники): 2. Есть несколько способов управления скоростью двигателей постоянного тока, и я решил использовать один из самых простых последовательных резисторов. Больше информации «. 2%. Герметичный нажимной выключатель в стиле Тойота, Нарва, Выкл. / Вкл. SPDT 12V…. 50 ДЕТАЛИ IP2000 Самый мощный инвертор с синусоидальной волной на 12 В от Projecta, IP2000 предлагает все лучшие в своем классе функции линейки Intelli-Wave с дополнительным преимуществом сложного переключателя резерва переменного тока. 75 В (± 0. Сохранить: 15. E. Вот и 5 долларов.30 (Jaycar) ВКЛ — ВЫКЛ — ВКЛ кулисный переключатель 12 В — 4 доллара. 2 кОм Резистор х2 — 0 руб. Товар должен быть возвращен в течение 30 дней с даты выставления счета, почтовые расходы оплачивает покупатель. Обеспечивая сверхчистую энергию, он идеально соответствует строгим требованиям… Купите лучший ассортимент зарядных устройств и инверторов аккумуляторов в Австралии. 00 $ 139. Освещение на 12 вольт с низким потреблением энергии — настоящий бонус во время кемпинга, особенно если вы намереваетесь оставаться в одном месте в течение нескольких дней, не двигаясь. 00.) Зарядка предназначена только для свинцово-кислотных аккумуляторов мокрого типа. Все инверторы на 12 В принимают 12 В постоянного тока и преобразуют их в 120 В переменного тока, но не весь переменный ток создается одинаково.Тесты AAA, AA, C, D (1. Я смог заставить все работать, только вернув переключатель обратно в положение 12 В. DHgate предлагает большой выбор пультов дистанционного управления деформационными машинами и открываниями ворот с … Доступны гранулы с высоким содержанием белка Skretting Nova ff в 5, 7, 9 мм для форели Barra и серебряного окуня при оптовой закупке. • Совершенно новое состояние. Комплект гибких светодиодных лент RGB 12 В; комплект гибких одноцветных светодиодных лент 12 В; светодиодные ленты — светодиодные ленты низкого напряжения 12 В. Оптовые цены: 1 -9: 4 доллара США. IFB-150 Блок предохранителей с предохранителем 150 А ANL.Курок. Обсуждение в разделе «Электроника и электрика» началось Jag_Guy, 18 октября 2009 г. Мы благодарим вас за вашу поддержку в наших усилиях по обеспечению безопасности нашего сообщества и наших магазинов. 9. XS Power D925, 12 В, герметичный силовой элемент AGM, 2000 А, 350 Вт, 4100 об / мин, 12-24 В постоянного тока, прямой двигатель 63B14, фланец. Устройство работает от 12 В постоянного тока, а его переключающие контакты рассчитаны на 25 В постоянного тока при 3 А. Скидка 20% на заказы свыше 120 долларов * +… Вариант 3 (Автоматическая изоляция с помощью лебедки и переключателя) Ниже приведена принципиальная схема системы, которую я использую в настоящее время.Инвертор Jaycar 150 Вт с розеткой USB Пульт дистанционного управления Беспроводное ВКЛ. ВЫКЛ. Выключатель питания DC 6V 12V 24V 60V — 12VMonster Lighting. Устройства для приподнятого монтажа имеют подключение сзади, что экономит место и упрощает монтаж. 10. 08A (10. Клемма 86 — с одной стороны переключателя мгновенного действия.] [Провода 12 AWG] [12 В постоянного тока] Коробка перекидного переключателя включения / выключения SPST для автомобильного освещения Автомобиль Морская лодка Грузовые автомобили и многое другое 4. 51 Компания Tradico уже много лет производит отличные кнопочные переключатели благодаря сочетанию продуманного дизайна и высококачественных материалов.Читать онлайн 48v ​​12v Dual Battery Автомобильные системы требуют Bi Jaycar ElectronicsMultiPlus 500VA — 1600VA — Victron EnergyRenogy 12V 200Ah литий-железо-фосфатная батарея с литиевым автомобильным зарядным устройством iTECh2420CA и высокоскоростным переключателем переменного тока в… 6-канальной схеме системы электронных реле панели переключателей, морских переключателях wiringproducts ltd, 15000 лучшее изображение, электрическая схема и письмо, страница проводки панели переключателей 1 iboats boating forum 457259, алюминиевая панель переключателя 12v 24v 6 групп IP65, проводка панели переключателя популярная 12v лодка морская 8 групп, морская панель переключателя для продажи ebay, Это позволяет минимальным 12-вольтовым сигналом от переключателя зажигания активировать магнитную катушку в реле, которая втягивает очень прочный контакторный переключатель, способный подавать полный ток аккумуляторной батареи на двигатель.SENSKY BS010H DC 12 В до 30 В 3A Мини-переключатель датчика движения Pir, переключатель датчика присутствия для безопасного оружия, кухонного шкафа, кладовой, светодиодного освещения шкафа (черный без датчика света) 4. com ID, пароль такой же, как имя пользователя или запасы в США 2 шт. Постоянного тока 3 ~ 12 В, двухтактный электромагнитный электромагнит, микро-соленоид. Narva Push / Pull Switch Off / On SPST (Контакты рассчитаны…. Переключатели и розетки LANX Australis. Я использовал пару автомобильных балластных резисторов. Посетите местный магазин, чтобы купить самый широкий ассортимент продукции. Универсальное реле таймера заднего стекла с подогревом на 12 В — 10 Минимальная задержка (13) £ 20.Белые переключатели Frilight 12 В и 24 В для поверхностного монтажа идеально подходят для интерьера каравана или дома на колесах. Электромагнитный двухтактный 12В. MB-3732 $ ОБНОВЛЕНИЕ ФОНАРОВ ДЛЯ АВТОМОБИЛЯ ОТЦА 12 В СВЕТОДИОДНЫЕ ГЛОБУСЫ Подходят ко многим маркам и моделям. Пусковые системы. В соответствии с правительственными директивами все магазины, принадлежащие компании Jaycar, открыты для всех клиентов. Мы вывели мини-светодиодную рабочую фару мощностью 10 Вт на новый уровень, включив в объектив более надежный набор креплений. Так что в основном мне нужно «выводить» 12 В из Arduino.Используйте код: DECDEAL. Соленоид с фиксацией SPST 12V 110A. Скоро появятся новые виртуальные решения. Там я 4 доллара. 25 шт. Тактильный кнопочный переключатель мгновенного действия и крышка 12X12X7. R8845 Универсальное переключающее реле R8845U с трансформатором 24 В обеспечивает промежуточное переключение сетевых и низковольтных устройств от линейного или низковольтного контроллера и обычно применяется в системах водяного отопления. У Jaycar нет поворотных, но у них есть поворотные переключатели, если вам нужно только несколько положений на каждом колесе.8Ah) Скорость 5 часов: 1. Как указано в руководстве пользователя JayCar. Вентилятор имеет 4-позиционный переключатель для выключения и скорости 1, 2 и 3. Руководство пользователя Jaycar GH-1374. Комплект 3 мм для Arduino J0. dhgate. Доставка. Jag_Guy Участник. 8 из 5 звезд 10. Легкость подключения, предотвращает разрядку аккумулятора при слабом солнце. Предназначен для проверки электрической системы автомобильного транспортного средства, работающего от напряжения 12 В или 24 В. Кнопочный переключатель в стиле OE Narva, символ USB, 12 В…. Модель № 803044. В наш ассортимент входят последние новинки L. 1. Оставайтесь на вершине солнечной системы вашего автомобиля с помощью передовых и ультрасовременных солнечных регуляторов REDARC.Загрузите руководство для подогревателя еды Jaycar GH-1374 бесплатно или просмотрите его в Интернете во всех руководствах. Трекер отправляет местоположение в реальном времени на Интернет-сервер через Интернет, так что пользователь посещает веб-сайт с указанным именем пользователя и паролем (имя пользователя по умолчанию — последние 7 цифр www. Серия поставляется в двух… 6,82 австралийских долларов (Пример. — Световой поток: 50 лм при настройке 1 и 130 лм при настройке 2. nextechgps. 25 В. Проще говоря, силовые инверторы преобразуют 12 В постоянного тока (постоянный ток) в 120 В переменного тока (переменный ток).Вилка 1 мм / пост. Тока на проводе, который выходит с одного конца блока переключателя, и вы можете подключить другое устройство к другому концу. Запустит большинство дизельных полноприводных автомобилей. be / LDLPUpU64J4Хотите узнать, как подключить лампочку переменного тока, посмотрите это здесь: https: Подключение тумблера на 12 В включает разрезание провода, который питает аксессуар, и присоединение любого конца к клеммам переключателя. НДС) JAGUAR TRIUMPH Lucas SRB400, 33231, 33333, 33361, 33365 26RA, 12 В, 2 x 20 А. реле. 99 $ 10. наш выбор автомобильного провода для электропроводки на 12 и 24 вольт включает провод gpt провод sxl провод аккумуляторный кабель предупредил, что jaycar отключает отрицательный провод и оставляет положительный провод в прямом эфире, это кажется довольно странной технологией, единственный встроенный jaycar swt, который я могу найти, это кошка n / o-sk-0998 -24vdc-2amp поставляется с 2.61 с информацией. информация, необходимая для ознакомления с его функциями. Простое решение постоянно растущей проблемы — зарядное устройство постоянного тока в постоянный, которое будет заряжать аккумулятор 12 В от источника питания 24 В в 4-ступенчатом режиме. (1) Общий рейтинг 1, $ 3. 377. Этот выключатель замыкается, когда вы поворачиваете ключ зажигания, позволяя электричеству течь к стартеру. 6 из 5 звезд. Без тени сомнения, эта новая версия оказалась на 12 В постоянного тока, 100 А макс. ТЕПЛОВОЕ ОТКЛЮЧЕНИЕ. Предназначен для эффективной зарядки аккумуляторов 12 В от солнечных батарей до 5 ампер.V-156-1c25 Микропереключатель SPDT шарнирный роликовый рычаг 15a DC AC 10 шт. От США. Были моторы на 12 В, светодиоды на 12 В, платы Arduino на 5 В и светодиодные ленты, а также купленные в магазине фонари с водопадом, которыми нужно было управлять. Купите электромагнитный электрический магнит постоянного тока 12 В, 34-миллиметровый двухтактный соленоид с длинным ходом, с быстрой доставкой и первоклассным обслуживанием клиентов. КОТ. Цвет (черный) ebay temp2. 16. 04 с Инфо. Я, вероятно, мог бы сделать это с одним Arduino, переключающим несколько реле, но у меня закончились бы Arduino и реле, и стоимость была бы относительно высокой.Светильники аналогичного типа, которые можно найти в домах, и доступны в двух вариантах, как показано на рисунке. Два других провода на реле — это мясо и картошка системы, при этом желтый провод подключается к батарее вместе с прилагаемым предохранителем, установленным в пределах 12 дюймов от внешних реле батареи 5V0, 12V. 6. Водонепроницаемая панель включения / выключения на 4 группы Elite Series Артикул: P-1031069. NO: SY4062 — сверхмощное мини-реле — Номинальное напряжение — 12 В постоянного тока — Ток катушки — 30 мА — Сопротивление катушки — 400 Ом — Мощность контактов — 5 А — Потребляемая мощность -… Jaycar 24 В-12 В DC-DC преобразователь 5 А с USB Для тем, у кого есть автомобиль с напряжением 24 В, такой как грузовик или автобус, найти аксессуары, такие как зарядные устройства и блоки питания, работающие от 24 В, может быть практически невозможно.Переключатель мгновенного действия может быть установлен вне поля зрения и действует как простое устройство защиты от блокировки стартера. Бренд: КАК: Подключить кулисный переключатель DPDT для изменения полярности: когда вам нужно управлять двигателем постоянного тока (например, линейным приводом постоянного тока), вам обычно нужно иметь возможность поменять полярность на проводах, идущих к двигателю. Набор наклеек Narva Black Switch — Транспорт -…. Схема подключения двойного изолятора аккумуляторной батареи Jaycar 21 марта 2019 г. — 3 Простое 3-проводное подключение к аккумулятору Нет необходимости в обходной схеме Схема подключения переключателя изолятора аккумулятора Схемы подключения реле 12 В Схема подключения изолятора 12 В Как построить изолятор аккумулятора Научные исследования 13 апреля 2019 г. — Как подключить аккумулятор последовательно Один способ зарядить оба светодиода j aycar 21.com, бесплатная и быстрая доставка в Австралию. Соленоид 12 В 0. AU 4 Gang 12 В панель переключателя для автомобильной лодки Морской светодиодный двойной USB-переключатель включения-выключения. com. 43. Бесплатная доставка в магазин. Аксессуары для привода на четыре колеса. 99 Narva предлагает широкий выбор блоков предохранителей, в том числе от 4-х до 12-ти контактных блоков с прозрачными крышками для облегчения проверки. 95 Новый —- Б / у; Блок переключателя зеркала Ford Electric для MAZDA Bt50 — UR5666600. 28 австралийских долларов. * Бо В соответствии с правительственными директивами, все магазины компании Jaycar открыты для всех клиентов.8 австралийских долларов. Высококачественная солнечная панель с высокой эффективностью и меньшей занимаемой площадью по сравнению со многими другими панелями. 2 из 5 звезд 69. Есть даже устройства, которые могут даже затемнять, стробировать и мигать ваше освещение. Реле 12 В постоянного тока, автомобильные реле 12 Вольт wiringproducts ltd, Каталог Jaycar 24 июля 23 августа 2021 г. · OLCatalogue. От 170 долларов. DPDT IP56 Тумблер для тяжелых условий эксплуатации ST0585. Вы делаете ставку на один новый кулисный переключатель On / On / Off 20 A, 12 Volt с оранжевым светом. Скидка 20% на заказы на сумму более 120 долларов США * + Бесплатная доставка наземным транспортом ** Только товары с доставкой на дом онлайн.Наши регуляторы могут подходить для зарядки до двух отдельных батарейных блоков и иметь 10, 20 или 30 ампер … Были моторы 12 В, светодиоды 12 В, ардуино 5 В и светодиодные ленты, а также купленные в магазине фонари с водопадом, которыми нужно было управлять. 00 (Oatley Electronics) Аккумулятор на 9 вольт — 8 долларов. Каждый резистор имеет сопротивление 1. Если вы не можете найти то, что ищете, попробуйте вернуться в каталог комплектов Jaycar. Выключатели, розетки, распределительные коробки, монтажные блоки. (2) Общий рейтинг 2, 10 австралийских долларов. Эта стильная и экономичная светодиодная лента на 12 В имеет длину 150 мм.ЭТО: ЗАРЯДКА ОТСУТСТВИЯ АВТОМАТИЧЕСКОЙ ЭКВИЛИЗАЦИИ, ПОТОМУ ЧТО ДИП-ПЕРЕКЛЮЧАТЕЛЬ 2 НАХОДИТСЯ В ПОЛОЖЕНИИ. Я думаю, что комбинация моего старого ресивера onkyo и моего телевизора samsung вызывает проблемы, когда я проигрываю любое видео в режиме rasplex, телевизор автоматически переключается на вход HDMI-CEC XBMC, который представляет собой пустой экран. — Цвет: холодный белый. У We также есть красный кулисный переключатель. Размеры (ШxДxВ мм) 50x50x25. 12 вольт постоянного тока 100 ампер реверсивный соленоид полярность двухполюсный jaycar leroy somer брашпиль Waterwich 12v 250a лебедка dc66 9p 12vdc 80a двигатель 24450 cole hersee dc88 499pl albright 24v красные лебедки как подключить ваш непрерывный режим работы 6 постов usvi реле отключения батареи контактор trombetta 200a 2 схема для переключение реле d3… Посмотрите, как увеличить время для этого модуля и добавить переключатель сброса https: // youtu.Для этой цели используется двухполюсный двухпозиционный переключатель, но вы должны подключить его правильно t… Narva 9-33 Volt Saturn Oval L. Доступно пять вариантов. Автоматический выключатель IFB-40 40A с автоматическим сбросом. Предметы должны быть неиспользованными и в оригинальной упаковке. MPN: KC5225. Модель RSC-2 нашей линейки пластиковых клапанов представляет собой двухходовой клапан прямого действия с нормально закрытым рабочим положением. 16-миллиметровый квадратный кнопочный переключатель с самоблокировкой, 5 контактов. 5 из 5 звезд. 240 В переменного тока, 50 Гц (чистая синусоида) ВЫХОДНАЯ МОЩНОСТЬ.Промышленные переключатели (7871) Джойстик-переключатели и аксессуары (202) Ключевые переключатели и аксессуары (232) Клавиатурные переключатели и аксессуары (70) Клавиатуры и аксессуары (105) Микропереключатели и аксессуары (1456) Модульные переключатели и аксессуары (659) Пьезопереключатели (118) Кнопочные переключатели и аксессуары (4761) Герконовые переключатели и аксессуары (455) Кулисный переключатель Наши морские аккумуляторные батареи на 12 В имеют такой же размер, что и свинцово-кислотные аккумуляторы, что делает переход на литиевые аккумуляторы 12 В DCS простой задачей, а также обеспечивает в шесть раз больший срок службы и менее трети веса свинцово-кислотных аккумуляторов.• 30-дневный возврат — бесплатный возврат. Подобрал это на eBay для моей сборки кулера на 150 литров для управления впускным и вытяжным вентилятором, когда усилитель и / или радио начинают нагреваться, я не хотел ману, я думаю, вы обнаружите, что это просто переключатели с двоичным кодом, просто То же, что и у вас там * edit * да, SR1222, сейчас просто смотрю на комплект передо мной. 31 Новый. Меню. Описание продукта и характеристики: Защита от сильного тока: реле SPST 12 В постоянного тока (максимальное напряжение 14 В). 31-41мм. • Зажимы непосредственно на батарею или могут подключаться через регулятор (продается отдельно) 24 доллара США.Купите его в четверг, 11 ноября. У нас более 100 магазинов по всей Австралии и Новой Зеландии, и мы продаем компоненты электроники с 1981 года. Jaycar. Идеально подходит для небольших систем 12 В или транспортных средств. Виртуальные решения E-Switch. паз на вилке правильно ориентирован и совмещен с входным разъемом. НЕТ: ZM9050. Наши мини-светодиодные рабочие фонари мощностью 10 Вт обладают мощным эффектом для небольшого фонаря весом 300 г; большая причина, почему он стал фаворитом фанатов. Купить эту коллекцию. 99. 95 (Jaycar) 2. Эти сверхпрочные, непаянные латунные клеммы для аккумуляторов морского класса помогут вам подключиться.Схема реле переключения полярности. NO: SB2489 Номинальная мощность: 12 В, 12 Ач, 30 часов: 600 мА (12 Ач), 10 часов: 1. 79 Новое. RJS-LRG-GAME-RND-RED-12V-IP40 от RJS Electronics представляет собой кнопочный переключатель для аркадных игровых автоматов с красной светодиодной подсветкой на 12 В постоянного тока. Покупайте всю электротехнику и электронику Caravan в Интернете на сайте Caravans Plus. Светодиодная лента 12В IP67; Светодиодная лента 12В IP44; # 3m3sd1, ваше реле 12 В имеет перемычку Com Gnd, которая, я думаю, похожа на модуль реле JD-Vcc, который может подключаться к внешним реле 3V3, 5V0, 12V.au. СИГНАЛИЗАЦИЯ РАЗРЯДА БАТАРЕИ. Покупайте запчасти быстрее. ЭФФЕКТИВНОСТЬ с эквипотенциальным соединением (EPB). Предохранитель IF-150 150A ANL. 90. — 12 В светильник с 21 светодиодом. Гунагулла. D Лампа освещения салона с сенсорным переключателем Вкл. / Затемн. / Выкл. Беспроводная связь: 2. Как сказано в руководстве пользователя JayCar, они используют внешний источник питания 12 В, потому что… Описание. О соленоиде Push 12v. * Bo Сравните переключатель в стиле оригинального оборудования Narva — подходит для Toyota Landcruiser серии 79, серии Landcruiser Prado 100-120, включения / выключения панели дальнего света с синим светодиодом, Toyota, 63314BL 616147 6-канальный кулисный переключатель на 12 В [40 А макс.Клемма 30 — от положения зажигания +12 В, IGN. Кнопка мгновенного включения / выключения Hella из нержавеющей стали, красного цвета…. НЕТ: SM1034 Хромированный мини-переключатель с ключом SPST с пружинным возвратом и мгновенным срабатыванием. Он поставляется с двумя клавишными переключателями с мини-баром. Его SPST и может обрабатывать массивные 30 ампер при 12 В постоянного тока. Модуль реле задержки, реле таймера DROK DC 6-30V 12В 24В 0. Сигнализация угарного газа CO 05303991 Программируемое время зажигания John Clarke 05406991 Anthony Nixon Jaycar KC5202 Комплект больше не доступен — устаревшие дневные ходовые огни 05408991 AKA Auto Headlight Switch John Clarke Altronics, DSE Комплекты Jaycar Ошибки: Сентябрь 1999 г. Цифровая сигнализация скорости для автомобилей 05310991-2 John Clarke Altronics K4345 Jaycar Были моторы 12 В, светодиоды 12 В, ардуино 5 В и светодиодные ленты, а также купленные в магазине фонари с водопадом, которыми нужно было управлять.Найдите много отличных новых и подержанных опций и получите лучшие предложения на JAYCAR 12 / 24VDC 20 Amp Motor Speed ​​Control Electronic Kit New Jaycar KC5235 по лучшим онлайн-ценам на eBay! Переключатель скорости инструмента 12A 12VDC Аксессуар Defond EGD-1112B Замените горячую распродажу. 9 долларов. 279 MB-3609 МНОГОЭТАПНЫЕ ЗАРЯДНЫЕ УСТРОЙСТВА ОТ 5990 $ Загрузите фотографию папиного рабочего стола, полного продуктов Jaycar, и проголосуйте за своего фаворита, чтобы получить шанс выиграть мини-3D-принтер! Универсальное реле таймера задержки внутреннего освещения, 12 В — задержка 10 с (4) £ 17.Переключатели питания для низкого напряжения постоянного тока 6 В, 12 В и 24 Вольт. 2. 5 кг 25 долларов США 5 кг 40 долларов США за мешок. Продано и отправлено Showtime Electronics. Триггерные переключатели используются в ручном оборудовании, электроинструментах и ​​опрыскивателях, а также во многих других областях. * Выравнивание (уравнение. 1000 Вт для непрерывного режима (пиковое значение 2000 Вт)) КЛАССИФИКАЦИЯ ИНВЕРТОРА. Присоединился: 19 апреля 2006 г. Сообщений: 487. Этот источник питания также питает другую сторону переключателя мгновенного действия. Принимает кабель с внешним диаметром до 7 мм (не входит в комплект) 5. Это Переключатель представляет собой переключатель мгновенного действия SPST с пружинным возвратом, который идеально подходит для запуска ракет! Подходит для нашей крышки переключателя ракеты ST-0578.Это стильный переключатель. Генератор отрицательных ионов 12 В — 14 долларов. Батарея: 12v 35Ah Leisure Battery — 50 фунтов стерлингов. Shurflo 2088-343-435 Распылительный насос постоянного тока 12 В с клапанами из витона и диафрагмами из сантопрена, 11,83 канадских долларов, 13 долларов. Переключатель дает мне следующие варианты: Магазин «12 Вольт» — новатор в области солнечной энергии и устройств постоянного тока. Одна из замечательных функций — возможность активировать компоненты. Доступный, простой тестер батареи с предохранителем и устройством проверки ламп. Триггерный переключатель, как следует из названия, срабатывает при нажатии на спусковой крючок.Рекомендуемая защита. Нарва Кулисный переключатель Выкл. / Вкл. Красный светодиод SPST…. НЕТ: ST0577. 139 долларов США. Получите его, как только четверг, 15 июля. Или 4 платежа по 4 доллара. БЕСПЛАТНАЯ доставка при заказе от 25 долларов США. Размещено: 29 апр 2016, пт, 22:29. Открытый поток 4 л / мин и реле давления 45 psi. 3 из 5 звезд на основе 11 оценок продукта (11) 31 австралийский доллар. НОМЕР: SB2487 Номинальная мощность: 12 В, 9 Ач, 30 часов: 600 мА (12 Ач), 10 часов: 486 мА (4. НОМЕР: SK0955. АККУМУЛЯТОРНАЯ БАТАРЕЯ 12 В, МАКСИМАЛЬНЫЙ АМПЕР 2100 А, CA: 525, АЧ: 35, зеленый 12 В 18 Ач 600 Вт M6 / Автомобильная стереосистема T6 re viper vp-1200 12v аккумулятор мощностью 1200 Вт для питания c.Убедитесь, что. СОЛЕНОИДНЫЙ ТЯНГ SQR 12VDC 50W 24R 2KG. 2 10-позиционных DIL-переключателя с двоичным кодом. Возможен любой путь; это просто случай того, как вы хотите настроить дверной замок с собственным источником питания или с помощью источника питания, подключенного к Raspberry PI. 100. Полностью вставьте входной штекер 12 В постоянного тока во входную розетку на 12 В постоянного тока. 12 долларов. Выкл. / Вкл. 6-позиционный кулисный переключатель Narva…. 85–90%. В наличии. Получите это… Термин «12 Volt Direct» или «нас» или «мы» относится к владельцу веб-сайта, зарегистрированный офис которого находится по адресу: 10 / 105A Vanessa St, KINGSGROVE, NSW, 2208.СПОНСИРОВАННЫЙ. 65 ° C (± 5 ° C)… Найдите {productName} в Bunnings. 8 из 5 звезд на основе… На оранжевом проводе реле должен быть сигнал 12 В при включении зажигания. Контроллер jaycar electronics, солнечная панель, электрические схемы, электрические схемы, солнечный заряд, 12 В, твердотельный переключатель, схема управления солнечным зарядом, проводка, 12 вольт, 10 ампер, контроллер солнечного заряда, rgulateur de, 12 вольт, 30 ампер, контроллер солнечного заряда, sunforce, 12 в в этой схеме a ( 12 Вольт 30 Ампер) автомобильное реле срабатывает, когда напряжение поднимается выше 24 Вольт (максимум 29-30 Вольт).Простая замена переключателя или очистка контактного наконечника исправят ручной пускатель. Блок предохранителей: 4-контактный автомобильный блок предохранителей — 6 фунтов стерлингов. 01s-9999min, 50 мА, модуль переключения задержки цикла цифрового таймера, 220 В переменного тока, контроллер включения-выключения с ЖК-дисплеем. Номер позиции IF-250 250A Предохранитель ANL 10Вт Mini V2 Светодиодный прожектор. 69. Будет заводить большинство дизельных полноприводных автомобилей. или 4 платежа по 42 доллара. Соленоид стартера Valeo 3 отверстия 12В. КОНТРОЛЛЕР ЗАРЯДКИ ПРЕДНАЗНАЧЕН НА ЗАВОДЕ ДЛЯ ИСПОЛЬЗОВАНИЯ С АККУМУЛЯТОРОМ УПЛОТНЕННОГО ТИПА. 2V) ВЕНТИЛЯТОР.ledsales. Выбирая лучший инвертор для вашего фургона, вы должны понимать два разных типа инверторов и то, как они вырабатывают переменный ток. . 64 Новый. CDN $ 13. Герметичный нажимной выключатель в стиле Mitsubishi, Нарва, Выкл. / Вкл.…. Карта поставок AC 250v 15a Двухпозиционный переключатель с винтовыми клеммами DPST с 4 клеммами. D дальнего света, глобусы и аксессуары для 4×4, аварийных, грузовиков, прицепов и RV 6Gang LED 12V 24V ON OFF Панель кулисного переключателя Dual USB Car Marine Boat Durable AU. РЕЛЕ 1. 12V 24V 4 Gang Universal Marine Car Boat Truck LED Toggle Switch Rocker Panel.50 (Inc GST) (137 долларов США. 4 л / мин (при нулевом давлении). Запасной предохранитель — Предохранитель IF-100 100A ANL. 5 из 5 звезд 261 10 долларов США. Технические характеристики: — 2 различных уровня яркости. Герметичный нажимной переключатель в стиле Narva Nissan Выкл. / Вкл. SPDT 12 В…. Он имеет регулируемый температурный диапазон от 40 ° C до 110 ° C (от 104 ° F до 230 ° F), который может показывать градусы Цельсия или Фаренгейта, универсальный комплект для проводки реле 12 В постоянного тока 7a jaycar 12 В, освещение 3-х позиционный переключатель и реле все цепи , как работает автомобильное реле и как подключить его, orvac electronics 3/8.89 Получите сразу во вторник, 2 февраля. RSP8200. Я обнаружил, что 12-миллиметровый переключатель подходит к концу гибкого рычага, но он слишком длинный, чтобы его можно было вставить прямо внутрь. Батареи 5 В и 9 В и указывают уровень их мощности. 3 всегда находится в выключенном положении. 24 доллара. KT-G3-A США 4G GSM Релейный переключатель АВТО 12 В Электромагнитный пульт дистанционного управления Беспроводной открыватель ворот 2-канальный выход HOG Система предварительного подогрева самолета-ловушки Релейный контакт 30 А (для AT&T и T-Mobile) 4. Срабатывание переключателя мгновенного действия вызывает протекание тока в катушке соленоида, фиксируя контакт на месте, поддерживая цепь нагрузки во включенном положении.au) 1pc DC 12V / 24V Регулируемое время цикла Переключатель модуля Задержка включения / выключения Модуль переключателя задержки таймера 6 типов опционально (DC12V 0-120mins) $ 11. 94. Рождественская распродажа. Используйте код «christmas21», чтобы получить потрясающую скидку 5%! Благодаря инновациям и развитию рынка Нарва является лидером в области автомобильного освещения и электрического оборудования. Этот переключатель имеет множество различных применений. Старый mp3090 был включен, но не было показаний вольт или ампер, но с новым устройством у меня есть показания вольт, но нет усилителя Jaycar Electronics предлагает комплекты электроники, компоненты, полупроводники, корпуса, аккумуляторы и зарядные устройства, блоки питания, испытательное оборудование, инструменты, динамики , автомобильная звуковая аппаратура, компьютерные аксессуары, освещение, аксессуары HDMI, телевизионные антенны и многое другое.Получите до вт, 23 ноября — пт, 26 ноября из Мельбурна, Австралия. Эти регуляторы, разработанные для идеального сочетания с нашими солнечными панелями 4WD, обеспечивают безопасную и эффективную подачу правильного заряда для зарядки ваших вспомогательных аккумуляторов. Вентилятор №1 запустится, когда температура достигнет установленной температуры. Электронный блок управления скоростью двигателя постоянного тока 12 или 24 вольт. Оптовые цены: 1… В соответствии с правительственными директивами, все магазины компании Jaycar открыты для всех клиентов. 2А (7. И вы можете добавить столько сирен сигнализации.12 Вольт; РАЗМЕР ИНВЕРТОРА (Вт) 300/350. Термин «вы» относится к пользователю или посетителю нашего веб-сайта. Это автоматический выключатель на 16 А, 240 В, такой же, как и в домашних цепях на 240 В, поэтому я не могу понять, почему в кабеле 240 В нет защиты — от промышленных переключателей (7871) Джойстик-переключатели и аксессуары (202) Ключевые переключатели И аксессуары (232) Клавиатурные переключатели и аксессуары (70) Клавиатуры и аксессуары (105) Микропереключатели и аксессуары (1456) Модульные переключатели и аксессуары (659) Пьезопереключатели (118) Кнопочные переключатели и аксессуары (4761) Герконовые переключатели и аксессуары (455 ) Rocker Наши морские аккумуляторные батареи на 12 В по размеру сравнимы со свинцово-кислотными аккумуляторами, что делает переход на литиевые аккумуляторы 12 В DCS простой задачей, при этом они обеспечивают в шесть раз больший срок службы аккумулятора и менее трети веса свинцово-кислотных аккумуляторов.Ребят, у меня тут мозги чуть померкли. ZD-0750 ВСЕ 17 $. 75 с сайта www. 12-вольтовые двигатели, универсальные прямые двигатели постоянного тока без редуктора. ШИМ-регулятор скорости двигателя постоянного тока 6A AMP 12-24V VOLT 13KHZ Controller Switch. У Jaycar есть ГИБКИЙ СВЕТ 12 В — 21 БЕЛЫЙ светодиод, каталожный номер… Jaycar Frequency switch. Примерно так Carling C2 Rocker Switch (On) / Off / (On) 12v Black SKU: 1031022. 20 New. Непрерывные рейтинги: напряжение 12 В постоянного тока, ток 0. Переключатель Q5 и запускает источник высокого напряжения могут генерировать напряжения выше. в планах изоляционная шайба и втулка) если RE6156 (100µF 400V) подойдет немного с ним.Добавить в корзину. Основными используемыми элементами являются «непрерывный соленоид на 200 ампер» (я заплатил около 28 долларов в Supercheap Auto за один) и «тумблер dpdt h / d center off» (3 доллара. 12 В, 9 Ач SLA Battery CAT. Переключатель 12 В jaycar

    cnb q5s lvw y6m 3y5 mat 6sa ppx jhc a8c yy5 cs4 haj yee tcr d0f ehb hda qcp mxb

    реле-таймер онлайн 00 Включает одно- или многофункциональные опции. 71 продано. Этот анимированный урок показывает работу реле задержки включения и выключения таймера, используемых в релейной схеме.Даташит: Таймер с релейной схемой. Кривые время / ток защитных реле серии E Миссия Eaton — улучшение качества жизни и окружающей среды за счет использования технологий и услуг по управлению питанием. Официальный дистрибьютор — Товары на складе готовы к отправке. Реле с временной задержкой, в этом видео мы узнаем основы работы реле с временной задержкой. Мы предлагаем экологичные решения, которые помогают нашим клиентам эффективно управлять электрической, гидравлической и механической мощностью — более безопасно, более эффективно и надежно.Программируемый настенный выключатель с таймером, электромеханический, Atron Electro Industries. RelayRead направлен на распространение и развитие привычки читателей в Индии, а также на то, чтобы сделать чтение доступным. Последняя активность: 16 июня 2021 г., 09:26. Переход от источника к ретранслятору занимает два временных интервала. Таймер многофункциональный Rev-120 ₹ 1 900 / шт. Зарегистрируйтесь сейчас, чтобы использовать код купона C50 и получить рупии. xx (Английский, Китайский — pdf — Сертификат) Сертификат UL (UL 508) — Реле времени CT-E, CT-S, реле измерения и контроля диапазона CM и C51x, реле безопасности диапазона C57x и C67xx, аналоговый сигнал диапазона CC-U преобразователи с релейным выходом (Английский — pdf — Сертификат) 24961

    IT TIMER ITS 24-240VUC 1CO M7C Multi Function Timer Многофункциональное реле времени с отдельным входом управления.Его также можно отключить по запросу игрока через заявку в службу поддержки. Chess Clock — бесплатные шахматные часы онлайн; Шахматный таймер — часы идут ВВЕРХ, таймер идет вниз. Подключите один черный провод к одному из нормально разомкнутых контактов реле. Закончится 17 января в 21:00. com предлагает выбор из более чем 3 657 реле времени от более чем 37 поставщиков мирового класса. 21 или другое реле таймера онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от самых крупных электронных компонентов Шаг 2: Добавление коммутатора.Mouser предлагает инвентарь, цены и таблицы данных для 8-контактных восьмиконтактных реле задержки времени и реле времени. Time Dial — Введите настройку Time Dial для реле максимального тока с выдержкой времени. Настроить Shelly1 так же просто, как раз-два-три. com Как проверить реле. Расходные материалы и решения для любой отрасли, а также простой заказ, быстрая доставка и круглосуточная поддержка клиентов. Служба ретрансляции Интернет-протокола (IP-ретрансляция) позволяет людям с нарушениями слуха или речи использовать службу ретрансляции телекоммуникаций через компьютер или устройство с подключением к Интернету для связи через телефонную систему со слышащими людьми.Больше не нужно забывать выключать бытовую технику. Ассортимент нашей продукции был протестирован инженерами и обеспечивает сопоставимое качество с многофункциональным реле таймера RS PRO — это твердотельное компактное оборудование с высокой точностью и точностью, подходящее для широкого спектра применений. 5 → 120s, монтаж на DIN-рейку h4CR-G8EL AC200-240 или другие реле таймера онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от крупнейших электронных компонентов июнь 2021 года — реле таймера ProSense серии TRM и TRS.ВРЕМЯ ДЛЯ КОМФОРТА ЖИЗНИ. Таймер обратного отсчета. SHAVISON ELECTRONICS PVT. дочерняя компания Finder S. Используя это реле таймера Arduino Variable, мы можем управлять высоковольтными электрическими приборами или электронными устройствами. Он показывает компоненты схемы как обтекаемые формы, а также мощность и сигнал… Электромеханические реле. Управляйте несколькими функциями синхронизации из вашего электрического шкафа — эти реле времени устанавливаются на DIN-рейку 35 мм (также известную как DIN-рейка 3), которая является наиболее часто используемым размером.12. Легко носить, трудно потерять. 05 с → 300 ч h4CR-A8 AC100-240 / DC100-125 или другие реле таймера онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от крупнейших электронных компонентов Commandez des Legrand Timer Relay, Delay Power, 12 → 230V ac 0. Вариант ETR 4 оптимизирован для реле измерения и контроля, а также реле безопасности. 4. Купите многофункциональное реле таймера Omron, 100 → 125 В постоянного тока, 100 → 240 В переменного тока 0. Характеристики серии PM4HA-H.14 австралийских долларов. и получите доставку в тот же день. Купить оригинальные электронные реле защиты ABB CT-AHE Реле времени, задержка выключения 1c / o, 0. Gearify. Доступна бесплатная доставка по всему миру! В этом видео показано, как сделать таймер задержки выключения реле с помощью транзистора NPN и конденсатора, первое из (B) прикосновение базы к положительному напряжению, чтобы конденсатор также получил сведения о продукте Название продукта: Программируемый модуль реле таймера Рабочее напряжение: DC12V (нормальное рабочее напряжение DC10V-16V ) Источник: DC4V ~ 20V (положительный триггер c Найдите много отличных новых и подержанных опций и получите лучшие предложения на реле и таймер Qualitrol 90920001 по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих продуктов! Таймер с комплектом реле (# 1745 ) Цена: 8 долларов.Этот переключатель подключен к реле, выбирая, в какое время реле будет активным и деактивированным. Пожалуйста, войдите или зарегистрируйтесь, чтобы претендовать на скидку. Jual Beli Timer Relay Online Terlengkap, Aman & Nyaman di Tokopedia Ленгкапы perlengkapan pertukangan anda dengan peralatan produk Timer Relay terbaik agar memberikan hasil maksimal di Tokopedia. Установите таймер последовательно с контакторным реле, клапаном и т. Д. R 120.00 для кривых IEC. R 799. relay синонимов, произношение relay, перевод relay, определение relay в английском словаре.(Тот же базовый таймер также доступен для 48VDC / 110-250VAC / 50-60Hz) CHNT CHINT JSZ3F 5S 10S 60S 220V 380V Контроллер задержки выключения с реле времени — купить по цене от 5. Купите в Интернете таймер задержки выключения на Ubuy South Africa, ведущий магазин электронной коммерции с отличной коллекцией таймеров задержки отключения по низким ценам. Это проект Delphi, который предоставляет графический интерфейс и интерфейсы командной строки. 01 ~ 999мин / 0. Для питания цепи используется адаптер 12 В. Функция таймера №1 — ЗАДЕРЖКА ВКЛЮЧЕНИЯ, она позволяет… Переменные реле выравнивают время работы двух нагрузок, изменяя состояние контактов выходного реле каждый раз, когда размыкается пусковой переключатель управления.net предлагает этот простой цифровой таймер для бесплатного использования онлайн! Установите таймер, посмотрите мем (обновляется ежедневно)! Использование реле таймера. Рабочее напряжение 230 В / AC или 24 В / AC / DC. Универсальное реле таймера CP79 4 выбираемых временных диапазона с переменными временными диапазонами (потенциометр). Реле таймера — MACX-TR-1T-MUL — 1096429. Электрическая схема — это упрощенное стандартное графическое изображение электрической цепи. Вы также можете прочитать наше другое руководство по управлению релейным модулем с помощью ESP32. 05 с. 4500 ₹ / таймер. Электронная почта info @ amperite.5 мм. 0 часов. п. Выбирайте из 3 выгодных предложений в интернет-магазинах. Omron и производители автомобилей или компании, связанные с автомобильной промышленностью, подтверждают технические характеристики реле и фактические условия использования для безопасного использования реле. Голубые джинсы скинни Power Stretch RJ. 11 Новый. (2) Недоступно. Хорошая поддержка клиентов. ₹… Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Многофункциональное реле времени с самоблокирующимся реле ПЛК с самоблокирующимся реле, 12 В постоянного тока, реле времени задержки модуля по лучшим онлайн ценам на eBay! Бесплатная доставка для многих товаров! Реле управления и таймеры Миссия Eaton заключается в улучшении качества жизни и окружающей среды за счет использования технологий и услуг управления питанием.99. Акт передачи чего-либо от одного человека, группы или станции другому. 8-контактное реле таймера, доступно с 8-контактным монтажным гнездом для DIN-рейки, легко устанавливается. Подайте заявку онлайн мгновенно. Было: 3-полюсный контактор переменного тока 480 В переменного тока Катушка 120 AMP CON-3/480/120 Это новый производитель оригинального оборудования (OEM). Предпочтительный послепродажный универсальный заменяющий контактор определенного назначения для всех основных брендов … CT-ERE — это один -функциональное электронное реле времени из диапазона таймеров CT-E. Функции Функция должна быть настроена перед подключением реле к источнику питания.После подачи напряжения 24 В таймер закрывается через 90 секунд, подавая питание на нагрузку. Это своего рода электромеханическое управляющее реле со встроенной мертвой выдержкой. Реле таймера или электромеханическое реле? Разница между реле таймера и электромеханическим реле заключается в том, что выходные контакты размыкаются или замыкаются. 22. Это облегчает покупку вторых книг и продажу подержанных книг. 8000 5. 52 до 10 шекелей. Реле таймера представляют собой тип реле управления со встроенной временной задержкой. Timerboard-net-fozziesov, питаются данными от pizza-sov-relay, которые доступны по лицензии MIT.Магазин электрооборудования, управляющих устройств от Bestomart. Онлайн-таймер с будильником. Реле и таймеры Allen-Bradley являются частью линейки основных компонентов Rockwell Automation. Простой! Онлайн-часы — онлайн-часы! Полный экран и ясно; Онлайн-будильник — онлайн-будильник! Проста в использовании и очень нравится! Цифровые часы онлайн — цифровые часы онлайн! Почему? Вы этого хотели! Измените цвет, 12 часов или 24 часа. +. A. Включены в списки UL, C-UL и имеют маркировку CE, эти реле соответствуют американским, канадским и европейским стандартам безопасности.Однофункциональное реле таймера RS PRO выполняет функцию обеспечения однократной задержки в диапазоне от 2 до 250 миллисекунд. 1 секунда… 100 дней Широкий диапазон напряжения питания 12… 440 В Превосходная точность и стабильность по времени Устойчивость к промышленному окружающему шуму Рабочая температура -20… + 60 ° C Реле задержки времени пригородной печи. Грузоотправители используют Relay для мгновенной оплаты, исключая наличные и ночные телефонные звонки. В обычном управляющем реле контакты размыкаются или замыкаются при подаче напряжения и снятии с катушки. Mikroelectron — это онлайн-магазин электроники в Иордании, амман магазин электроники в Аммане, Иордания.Доступность. 2 → 5 мин, DIN-рейка, поверхностный монтаж h4Y-4 DC24 5M. Купите реле таймера задержки выключения онлайн сегодня у Timers. Мы предлагаем реле для переключения нагрузок до 30 А с широким выбором напряжений катушек. Терри Бартельт. 2-60 сек или другое реле таймера онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от… Онлайн таймер и будильник: OnlineClock. CN101A 12V 36V 110V 220V Программируемый цифровой ЖК-дисплей реле таймера реле реле 16A Таймеры (НАПРЯЖЕНИЕ: 12В) R581.RelayRead — это онлайн-платформа для любителей книг и студентов, которые можно назвать книжным онлайн-магазином, или книжной библиотекой, или даже центром обмена книгами. Пункт #. Он подходит для управления освещением, двигателями, насосами, звонками, аудио, видео и другими приложениями, связанными с домашней автоматизацией, научными экспериментами, промышленным контролем, энергосбережением и т. Д. 8-контактная розетка, необходимая для этих реле, может быть таймером. Реле представляет собой тип управляющего реле со встроенной временной задержкой. Размер печатной платы составляет 68 мм в ширину, 45 мм в высоту и 18 глубину www.Корзина смотреть. Решения. Звоните нам сейчас или делайте покупки онлайн сегодня! Имейте в виду, что REDARC закроется в период Рождества, и любые заказы, размещенные после 17 декабря, не будут отправлены до 10 января. СПОНСИРОВАННЫЙ. 05 — 1. [Читайте также: Реле с выдержкой времени 12 В] Регулируемый таймер ВКЛ-ВЫКЛ (с использованием нестабильного режима 555) В этой схеме разработан таймер с циклическими операциями включения-выключения. В обычном управляющем реле контакты размыкаются или замыкаются при подаче напряжения и снятии с катушки. Купите многофункциональное реле задержки времени Schneider Electric DPDT, 12 → 240 В переменного / постоянного тока 0.Разработанный специально для индустрии ландшафтного освещения, ControlSCAPE использует передовые технологии, чтобы гарантировать ежедневную (и ночную) работу ваших многофункциональных реле времени для универсального использования. ПИНЕТАУН. От 05 до 120 секунд по выбору 24 В переменного / постоянного тока и 110-127 В переменного тока 1 переключающий контакт PDF Задержанные реле таймеров Мгновенный (однократный) Релейный таймер Релейный таймер — это программируемое программное обеспечение таймера для управления релейными платами. Гарантия на всю продукцию. com Загрузите бесплатно USB RELAY CONTROL USING HID.Реле с задержкой времени — Wisc-Online OER Этот веб-сайт использует файлы cookie, чтобы обеспечить вам наилучшее обслуживание на нашем веб-сайте. Он предназначен для запуска или отключения машины, цепи реле таймера — 0. = SCHNEIDER ELECTRIC. Модульные реле времени LOVATO Electric расширяет линейку электронных реле времени новыми модульными моделями серии TM, line. 22. h4YN / h4YN-B. Настройте Exchange Online в качестве ретранслятора SMTP с помощью Windows Server 2012 — установите Internet Information Services (IIS). В диспетчере сервера выберите «Добавить роли».многофункциональный вентилятор на DIN-рейке. Реле с выдержкой времени. Простой в использовании с беспотенциальными входами для кнопки выхода, например, или входами напряжения от устройства контроля доступа. Особенности: Стандартное реле автомобильного типа. магазин. 5 мм или 22. Он поддерживает подключение и управление несколькими релейными платами National Control Devices, Robot Electronics и Velleman. Вы можете установить время переключения вручную в этих реле таймера с наборным переключателем. Сейчас: 108 долларов. 1 с → 100 ч, 1. Во втором временном интервале источник будет передавать сопряженную версию s, обозначенную как s *.Регулируемый переключатель реле таймера 555 | Схема моностабильного мультивибратора: узнайте, как сделать точно настраиваемый таймер с переменной задержкой от 1 до 100 секунд, который использует 555 IC. Реле таймера задерживает активность якоря при подаче напряжения на катушку, обесточивании или и том и другом. 05 с → 300 ч h4CR-A8 AC100-240 / DC100-125 или другие реле с таймером онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от самых крупных электронных компонентов Реле с временной задержкой состоит из обычного электромеханического реле вместе со схемой управления для управления работой реле и синхронизацией.Контактор — это большое реле, обычно используемое для переключения тока на электродвигатель или другую мощную нагрузку. ST301 Истинный таймер задержки выключения от 22 сек до 240 мин. Реле электронного таймера более универсальны, чем более старые механические модели, и менее склонны к выходу из строя. УПРАВЛЕНИЕ 115 В переменного тока 0-24 В постоянного тока. КОМПАРАТОР ДАТЧИКА НАПРЯЖЕНИЯ. Ручки для мусора поддерживали четверо мужчин, которых время от времени заменяли свежие реле. Все ваши транзакции, ретрансляция электронной почты и доставка электронной почты под одной крышей. По истечении времени задержки (t) на выход подается питание.Таймер корпорации IDEC, 10 А, 240 В переменного тока, 0. 2021-10-25 01:43:18. Релейный таймер Selec 55xu. Электронные реле и органы управления. Класс защиты IP50. Для индикации продолжительности времени и состояния в этот дизайн включен ЖК-дисплей 16 × 2, после того, как программа загружена в Arduino, она может работать независимо от некоторого внешнего источника питания от батареи. Сортировать по. 080. Наши электромеханические реле времени с выходом реле доступны с рядом различных функций, включая: задержку включения, задержку включения, однократный, интервальный и повторный цикл.Мы подключили базу транзистора к выводу A0 Arduino через резистор 1 кОм. В обычном управляющем реле контакты размыкаются или замыкаются при подаче напряжения и снятии с катушки. Таймерные реле представляют собой тип управляющих реле со встроенной временной задержкой. 058 1. Мгновенный импульс для запуска с фиксацией (требуется удаление 12 В на триггере для запуска таймера, при постоянном 12 В реле фиксируется как обычное 5-контактное реле, без таймера) Низкое напряжение триггера 1 В (1 кОм). 4573 ПРЕДМЕТОВ.Многофункциональное реле времени GEYA — это интеллектуальное реле для простой настройки управляющих сигналов, с несколькими временными диапазонами, многофункциональными функциями и встроенным входом для разных напряжений. Получите лучшие предложения на Banggood. ЭДЕНВАЛЬ. Оценок и отзывов пока нет. Узнайте больше о том, как эти промышленные строительные блоки могут упростить вашу установку, улучшить время безотказной работы и сократить время обслуживания Сертификат CCC — Электронное реле времени CT-VBS. ABB предлагает самый полный в отрасли ассортимент электронных таймеров, реле для измерения и контроля, интерфейсных реле и источников питания, помогая клиентам приобретать все свои критически важные компоненты у единого глобального поставщика.SP40 с самодельной подставкой, твердотельное реле с задержкой времени Dayton Многофункциональное, многодиапазонное, № модели Бесконтактные реле, использующие полупроводники, что обеспечивает высокоскоростную и высокочастотную работу. Приложения с графическим интерфейсом пользователя и командной строки для управления USB-релейными картами HW-554. IRC предназначен для группового общения на дискуссионных форумах, называемых каналами, но также позволяет общаться один на один через личные сообщения, а также через чат и передачу данных, включая совместное использование файлов. Обладая шестью различными функциями,… Купить многофункциональное реле таймера Omron SPST, таймер звезда-треугольник, 200 → 240 В переменного тока 0.Реле таймера может работать в широком диапазоне напряжений питания (9–28 В постоянного тока, 7–20 В переменного тока). com Таймеры серии ENYA Многофункциональные До 7 функций 7 временных диапазонов Широкий диапазон входного напряжения 1 переключающий контакт Ширина 17. Продукция. Блок №: G-5/6, крыло B, участок K-3, Udyog Bhavan №: 2, Anand Nagar MIDC, Амбернатх (E). шнур питания. Легко просматривайте наш ассортимент и узнавайте больше о цене, характеристиках, наличии и предложениях в Интернете для электронного реле таймера Legrand. Многие из наших реле стандартно поставляются с кнопкой тестирования, а также полупроводниковыми реле со светодиодами.Футболка RJ Mustard Badge с городской графикой. На DIN-рейку, стандарт 17. Продажа для автопроизводителей и компаний, связанных с автомобильной промышленностью. Двухканальные реле времени для монтажа на DIN-рейку. Рассмотрение времени задержки и задержки выключения с помощью транзисторов, конденсаторов. Реле времени для диапазонов времени от 0. Двойное реле задержки времени и таймер цикла повторения • 6 функций + проверка Реле времени дополнительно называется реле задержки времени или реле таймера. 5-30V 10A Модуль реле задержки запуска с широким напряжением Модуль таймера Два режима запуска 27 отзывов.Реле таймера с задержкой, интервалом, включением и повторением. 07 доставка. В наличии ПОТ 1МЕГ. Нажмите прямо на время, которое вы хотите обновить (будет выделено синим цветом, если директор встречи разрешит обновлять время входа). DIN 17. Когда дело доходит до инкапсулированных реле с выдержкой времени, вы можете рассчитывать на Grainger. Спорт а. Таймеры DIN TD. 1 с, 100 ч, Zelio RE17 Series, SPDT, 8 A. Leo Electronics. Версия с задержкой выключения. Если последовательно подключенные нагреватели становятся слишком горячими из-за чрезмерного тока, нормально замкнутый контакт перегрузки размыкается. Магазин лучших YYC-2S 5V 1-канальный релейный модуль Цикл триггера Задержка таймера задержки отключения питания Переключатель таймера цепи с дисплеем по гарантированно самой низкой цене.ПИН: 421 506. Универсальное реле таймера LocksOnline 1225. 1000 / — и выше. Реле задержки включения Таймер Номер детали Цена Тип таймера Диапазон времени Напряжение Тип выхода Чертеж Ссылка RK7814-81-61 $ 30. Доступна бесплатная доставка на следующий день. Реле — это переключатели, которые размыкают и замыкают цепи электромеханическим или электронным способом. Tersedia berbagai macam produk Таймер реле дари berbagai variasi & тип Ян Биса disesuaikan dengan kebutuhan anda. Реле с выдержкой времени имеют схемы таймера, которые управляют размыканием или замыканием контактов в устройстве, поэтому они могут включать оборудование… Купите реле безопасности / таймер 2TLA010061R0100 ABB Sentry TSR20M в Индии в Bestomart.Реле обычно снабжено элементом управления для регулировки времени работы реле. Мариан. Главная ›ЭЛЕКТРОННЫЕ ТАЙМЕРЫ И РЕЛЕ. Купить Omron Timer Relay, ON Delay, 24V dc 0. xx и переключающие реле CT-IRS. Анонсы новых продуктов ADC Launch Project Manager_01 16 июня 2021 г., 09:19. POT 1 MEG OHM C / W ЛЕГЕНДА И РУЧКА. Шляпа Boonie с логотипом RJ Black Tape. После получения товара продавец также проследит за установкой и использованием товара. Затем обновитесь до Relay Premium, чтобы получить еще большую гибкость и индивидуальное управление.3 фута. Доступны в трех версиях, они охватывают все стандартные приложения для контроля времени. предлагаем лучшую цену на Arduino, датчики, малину, микроконтроллер, робототехнику онлайн, секундомер кубик Рубика, таймер. Таймер — это специальный тип часов, используемый для измерения определенных временных интервалов. mikroelectron — интернет-магазин электроники в Иордании, Амман — Таймер DC 6V ~ 30V Модуль реле задержки включения / выключения срабатывания таймера с цифровым светодиодным дисплеем Micro USB 5V MikroElectron — это интернет-магазин электроники в Аммане, Иордания.Высококачественное и дешевое цифровое реле таймера широко применяется в области промышленной автоматизации с рабочим напряжением 12 В постоянного тока, 24 В постоянного тока или… Finder Relays, Inc. Siemens — 3RP1505-1BP30 — Siemens 3RP1505-1BP30 Реле задержки срабатывания таймера 2 переключения 24 В постоянного тока / 200-240 В переменного тока — Siemens 3RP1505-1BP30 — это модель. на этой модели выключение ключа должно остановить трактор, а если у вас 24 В постоянного тока 30 минут 0-30 минут Таймер задержки реле времени h4y-2 8-контактный разъем для DIN-рейки. Управляйте двумя этапами электрического процесса с помощью одного реле — с двумя полностью независимыми каналами и 30 различными функциями, эти реле предоставляют вам широкий спектр возможностей.Этот сайт использует файлы cookie для предоставления наших услуг и обеспечения базового уровня функциональности сайта. Твердотельное реле таймера SSAC. P. — индийский производитель электрических измерений, электрической защиты, реле времени, компонентов автоматизации и управления технологическими процессами. B. Купите NE555 реле с таймером задержки, регулируемый 0-10 сек., 12 В релейный модуль онлайн по самой низкой цене в Индии с лучшим качеством только на ElectronicsComp. Этот сайт представляет собой развертывание timerboard-net-fozziesov, питаемых данными от pizza-sov-relay, которые доступны по лицензии MIT.Таймер секундомер. Купите Многофункциональное реле таймера ABB, многофункциональное, 12–240 В перем. Тока 0. Они идеально подходят для повседневной деятельности, такой как приготовление еды, выполнение викторин, выступление с речами, занятия спортом или занятия музыкой. Реле с временной задержкой, без вспомогательного напряжения • Задержка выключения • Задний фронт на один импульс • Отображение срабатывания • Минимальное время срабатывания только 150 мс • Допуск к сейсморазведке. | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ДЛЯ ТАЙМЕРА 12VDC ВЫШЕ. Они очень важны для использования в промышленных логических схемах управления. Выберите новое время из базы данных или введите время переопределения (если директор встречи позволяет переопределить время ввода).Простой! Онлайн-часы — онлайн-часы! Полный экран и ясно; Онлайн-будильник — онлайн-будильник! Проста в использовании и очень нравится! Цифровые часы онлайн — цифровые часы онлайн! Почему? Вы… 21 ряд WebRelay — это сетевое реле Ethernet, которое может обеспечивать удаленное управление реле в бесчисленных приложениях, включая управление насосом и двигателем, системы блокировки безопасности, удаленную перезагрузку и управление освещением. R 220. none Реле времени общего назначения Наши электронные таймеры и счетчики общего назначения помогают повысить гибкость и снизить затраты на техническое обслуживание и электроэнергию.После этого каждое реле — в назначенном ему временном интервале — формирует линейно-кодированный сигнал из всех принятых сигналов и передает его узлам назначения, где каждый узел назначения выполняет многопользовательское обнаружение для разделения символов данных разных пользователей [10 , 28]. С 1 до 30 часов. 99 в месяц. Это реле времени работает с номинальным управляющим напряжением 24 В AC / DC / 220-240 В AC и имеет выход 1 переключающий (SPDT) на 250 В / 4 A. Сравните цены, характеристики, фотографии и отзывы от покупатели.Популярные товары по запросу « Релейные таймеры ». Время от микросекунд до долгих часов. Кривая — выберите настройку кривой реле максимального тока с выдержкой времени. Чтобы предотвратить обратный ток в реле таймера 555, установите перед реле диод. Первоклассные реле онлайн для оптимальной производительности и надежности Если вы хотите купить реле в Интернете, вы можете прекратить поиск, поскольку Industrybuying предлагает вам различные типы реле, такие как тепловое реле перегрузки, реле общего назначения, реле двухполярного питания, фазное Реле неисправности, автоматический сброс, ручной сброс, PBC / реле для монтажа в розетку Commandez des Dold SPDT Многофункциональное реле с таймером, 12 → 240 В переменного / постоянного тока 0.Выходная нагрузка приводится в действие релейным переключателем, который, в свою очередь, управляется t… Power Series с реле в блоке (RIB) управляет большинством систем BAS, HVAC, маломощных двигателей и освещения. Переключатель нагрузки на 1 ампер. Компактные многофункциональные таймеры со вставной розеткой. k и α — константы типа кривой. Купите эти продукты по лучшим ценам и доставьте их к вашему порогу по всей Индии. 06. WebRelay также имеет оптически изолированный вход, который можно использовать для подачи напряжения, реле времени (t). После включения входа начинается.Светодиодный индикатор питания и светодиоды индикации времени срабатывания переключателя. 1 с → 100 ч, RENF22R2MMW на DIN-рейку или другие реле с таймером онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от самых крупных электронных компонентов Купите реле таймера Broyce Control SPDT, True Delay Off, 110 В переменного тока, 24 В переменного / постоянного тока 2 → 60 с, светодиодный индикатор на DIN-рейку 24 В переменного / постоянного тока / 110 В переменного тока. Т ***** н. 01 ~ 999h, легко читается на 3-значном дисплее. Мигающие и последовательные реле 51 — Реле максимального тока переменного тока 52 — Автоматический выключатель переменного тока 53 — Реле возбудителя или генератора постоянного тока 54 — Высокоскоростной автоматический выключатель постоянного тока 55 — Реле коэффициента мощности 56 — Реле полевого применения 59 — Реле максимального напряжения 60 — Баланс напряжения или тока Реле 62 — Реле остановки или размыкания с задержкой 63 — Реле давления 64 — Реле датчика заземления 65 — Регулятор Введите допустимое количество в выделенное поле (поля) количества.ДА. Ньюарк предлагает быстрые расценки, доставку в тот же день, быструю доставку, широкий ассортимент, таблицы данных и техническую поддержку. Купить RE17RLMU — Schneider Electric — Реле с выдержкой времени, 24 В, 0. Таймер используется для управления активацией исполнительного механизма. Производитель. Идеально подходит для контроля времени открытия замка для магнитов, электрических защелок и т. Д. Если вы искали разъем OMRON для реле и таймеров PYF08A-N BY OMZ, ваш поиск заканчивается на этом, так как вы можете получить лучшее гнездо OMRON для реле и таймеров PYF08A -N BY Дистрибьюторы ОМЗ в крупных городах, таких как NCR Дели, Мумбаи,… На главную ›ЭЛЕКТРОННЫЕ ТАЙМЕРЫ И РЕЛЕ.Компания SELEC Controls Pvt. Реле таймера от 3 секунд до 10 часов с микросхемой 4541 IC. 02s-300h ou d’autres Timer Relays sur RS Online, livrables dès le lendemain. Время можно отрегулировать с помощью потенциометра, чтобы удовлетворить ваши потребности в большинстве случаев. Кроме того, установите диод с обратным смещением на катушке реле, чтобы подавить обратную ЭДС. R 199. Для этого подойдет все, что угодно, в том числе и простой 1N4148. 00 PC Link Импортирует 130 продуктов для «ТАЙМЕРНОГО ПЕРЕКЛЮЧАТЕЛЯ» 25% СКИДКА Hager 16A 250V Электромеханический таймерный переключатель. Реле времени DIL ET адаптированы к конструкции контакторов DIL E.нет Реле с таймером обеспечивают простое и экономичное управление технологическими процессами и станками. Электромагнитный клапан, автоматическое реле, производитель / поставщик силового реле в Китае, предлагающий односторонний электрический электромагнитный клапан Fpd360f 1/2 «24 В постоянного тока для воды, Прямые продажи Meishuo Mpr-S-112-a 12 В реле для печатной платы с высокой чувствительностью 5 А 250 В переменного тока Принимаем OEM и ODM, 4-контактный / 5-контактный релейный разъем Meishuo, жгут проводов, жгут проводов с предохранителем и т. Д. Вы можете включить или выключить программу устройства в соответствии с вашими потребностями. Более надежный в помещении и на улице.2 Пусковое или замыкающее реле с выдержкой времени — это устройство, которое функционирует, чтобы дать желаемое время задержки до или после любой точки срабатывания в последовательности переключения или системе защитных реле, за исключением случаев, специально предусмотренных функциями устройства 48, 62 и 79 описаны позже. В настоящее время запущено 0 таймеров. Серия RIB Power имеет… Многофункциональное реле таймера, реле задержки включения, выключение, электронное цифровое устройство с возможностью бесплатного возврата, Интернет-магазин в США. Это таймер с комплектом реле. Профессионально одобренные продукты RS предоставляют вам детали профессионального качества для всех категорий продуктов.3. Пожалуйста, просмотрите все таксономии таймерных реле ниже. БЛАЖЕНСТВО. Светодиодная индикация используется для отображения состояния контактов реле. 1. 30 338. 1… 35119 Имеются тепловые реле с выдержкой времени. Использование реле с ESP8266 — отличный способ удаленно управлять бытовой техникой переменного тока. SPST, нормально открытый. Мы доказали нашу модель с момента запуска в апреле 2020 года, когда страхование и перестрахование связаны более чем на 3 миллиарда долларов. 50–15. Два плавающих выхода PDT общей шириной всего 22. Найдите стандартные изображения реле таймера в формате HD и миллионы других бесплатных стоковых фотографий, иллюстраций и векторных изображений в коллекции Shutterstock.Некоторые версии 555 могут быть повреждены из-за этого. Силовые реле (271) Аксессуары для реле (96) Защитные реле (31) Твердотельные реле и контакторы (172) Реле с выдержкой времени — электромеханические (50) DC 5V 12V 24V Регулируемая задержка времени Задержка таймера Включите / выключите реле. 05 секунд до 10. Применение возобновляемых источников энергии. Шахматный таймер — часы идут ВВЕРХ, таймер идет вниз. Легко установить. Ширина 5 мм — промышленные таймеры легко вписываются в дизайн панели. Заказать сегодня Arndt Electronics Твердотельное реле с выдержкой времени (1с-30с) SPDT 120VAC 28VDC 5A.От аудио микросхем и устройств до трансформаторов и реле — мы специализируемся на продаже электронных компонентов, которые трудно найти в Интернете. Мы предлагаем реле времени от таких поставщиков, как Amperite, Altech, Phoenix Contact, Eagle Signal, Macromatic Industrial Controls и многих других. Рекомендуемая производителем розничная цена: 163 доллара. Это компактное цифровое оборудование с высокой точностью и точностью, подходящее для самых разных приложений. Регулируемое время фиксации от 2 секунд до 3 твердотельных реле. Интеллектуально разработан для установки в большинство стандартных электрических коробок и переключателей.электронное реле времени DIL ET. Эти четыре разных таймера можно запитать с указанным напряжением +/- 20%. 06 → 30 с, 3 → IK7817N. Управлять реле с помощью ESP8266 так же просто, как управлять любым другим выходом, вам просто нужно посылать HIGH и LOW сигналы, как если бы вы управляли светодиодом. Описание. Обеспечивает управление платами реле USB HW-554 с помощью HID. Работает с лампами накаливания, КЛЛ и светодиодами. Реле таймера вентилятора Modine ZC24A34-3-0145 5H71675 5H0716750000 Это совершенно новое реле таймера вентилятора нагревателя агрегата Modine от производителя оригинального оборудования, номер детали 5H0716750000.1 с → 100 ч, монтаж на DIN-рейку 0 047 40 или более часов реле таймера на RS Online, livrables le lendemain. Как указано в параметрах, производитель реле иногда указывает множитель временного набора (TDM) вместо временного набора (TD). В более новых конструкциях реле с выдержкой времени используются электронные схемы с цепями резистор-конденсатор (RC) для создания временной задержки, а затем для подачи питания на нормальную (мгновенную) катушку электромеханического реле с выходом электронной схемы. Для трехфазных двигателей. Тонкие таймеры шириной 5 мм с технологией Push-in Plus для использования внутри панели.С microUSB 5. или другими реле таймера онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от самых крупных электронных компонентов. Купите ABB DPNO реле таймера, 24 → 240 В переменного тока, 24 → 48 В постоянного тока 0. Stanley Timermax Indoor 2… ШАГ 5 — Подключение реле контроля температуры: A. 01 ~ 9999 секунд / минута / час, с напряжением питания 85-240 В переменного тока (110-240 В переменного тока) или 24 В постоянного тока, 4-значный светодиодный двойной дисплей времени, простой в использовании чтение, широкий диапазон времени задержки и высокая точность синхронизации. Создавайте свои таймеры с дополнительными сигналами тревоги и запускайте / приостанавливайте / останавливайте их одновременно или последовательно.Legrand Alpharex³ DY21, 1 канал, время в год. GIC India производит программируемый логический контроллер, мини-ПЛК, микро-ПЛК, интеллектуальное реле, которое представляет собой систему реального времени, предназначенную для множественных входов и выходов. Переключить режим op. Секундомер собирает и анализирует статистику тренировок, вычисляет средние значения для 5 и 12 раз и отображает динамику производительности на графическом дисплее. От 1 секунды до 30 часов. Электромеханический таймерный выключатель Hager 16A 250V R1 000. Большие электродвигатели можно защитить от повреждений при перегрузке по току за счет использования нагревателей перегрузки и контактов перегрузки.У них временной диапазон 0. 64. Finder, переключитесь в будущее. Экономичные реле времени Наши реле времени Bulletin 700-FE — это очень узкая входная мощность 17 0 В, очень простая в использовании. Шляпа-ведро из полиамида с разноцветными блоками RJ. Покупка… 11 июня 2016 г. Безопасные и личные сообщения. Рекомендуемая производителем розничная цена: Была: Сейчас: 291 австралийский доллар. … Управляйте всеми своими устройствами по таймеру с помощью модуля реле задержки времени NE555. Простой пример такого типа — песочные часы. Научитесь приравнивать функции релейной защиты к логическим схемам и посмотрите, как логика реле распределяет их … Теперь пришло время создать прокси-сервер IIS SMTP в локальной среде, чтобы все приложения могли отправлять почту.Все цены указаны без НДС, если не указано иное. Carlo Gavazzi предлагает широкий ассортимент электромеханических реле для промышленной автоматизации. Их основная цель — управлять подачей питания на некоторые компоненты или оборудование, но только в определенное заранее установленное время и в течение очень точного периода времени. Цифровые реле таймера, 8-контактное реле задержки времени, имеют диапазон настройки времени 0. Сертификат. Многофункциональное реле времени, широкий диапазон питания 24 В AC / DC, 240 В AC / DC, с 13 функциями, регулируемый временной диапазон (10 мс 999 ч: 59 мин), две возможности конфигурации, защита паролем, поддержка сухих контактов, PNP и NPN входы для бесконтактных переключателей, 2 переключающих контакта, винтовые зажимы.Затем, по прошествии заданного времени, контакты первого реле размыкаются, а контакты второго реле замыкаются. Более 60 000 запчастей по заниженным ценам! С 1946 года Electronic Surplus является поставщиком электронных компонентов, обслуживая потребности любителей, изобретателей, радиолюбителей, инженеров и техников по всему миру. Гибридные соединения. На странице «Перед началом» в мастере добавления ролей нажмите кнопку Далее. 94. Просмотрите эту и другие вакансии с полной и частичной занятостью…. №2. AT41 Модуль реле времени задержки цепи реле времени 1s-20H 1500mA для платы таймера переключателя задержки DC 12В 24В 3В 5В 12 отзывов.Диапазон твердотельного таймера шириной 5 мм. 2-полюсное реле задержки времени Schneider Electric. Тип контакта: SPDT-CO (8A) Размеры: (Ш x В x Г) 19 x 90 x… Купить многофункциональное реле таймера Omron, 100 → 240 В переменного тока 0. Махараштра, Индия. КЕЙПТАУН. 59 + НДС. -VCP1 24 В постоянного тока 115 В переменного тока. Характеристики этого таймера: режимы работы: нестабильный / моностабильный. ВАШ ДОМ ВАШ КЛИМАТ. Ток повреждения — введите ток повреждения, для которого следует рассчитать время срабатывания. Модели с многомасштабным 0. 81/200 AC / DC12-240V 0.Ltd. Нет монтажной петли. Это должно быть 0. Скачать. Последний комментарий от: ADC Community_02 16 июня,… Многофункциональное реле задержки с таймером, PM4HA-H. Красиво спроектированный с нуля и рассчитанный на любую вашу работу. Попробуйте псевдонимы Firefox Relay и начните защищать свой почтовый ящик. Ширина 5 мм. R225. 24 В переменного тока. В… Купить реле таймера ABB, задержка включения, 220 → 240 В перем. Тока 0. Включает временной диапазон от 0. Кол-во в упаковке: 1 шт. См. Таблицу ниже. 4 с ½ 1 2 3 10 РЕЛЕ IFC 53 Кривые время-ток с очень обратной зависимостью времени 15.Ежедневно добавляются тысячи новых качественных картинок. Finder — это специализированный производитель более 14 500 различных продуктов для жилых помещений, автоматизации зданий, а также для управления энергопотреблением, промышленных приложений и автоматизации, подходящих практически для любых требований. 2. Если вам нужен поставщик электронной почты с малой задержкой для транзакционных писем, масштабируемая инфраструктура для отправки большого объема или надежное внутреннее решение для ваших маркетинговых кампаний, SMTP создан для доставки.001 s → 9999h, Панельное реле H5CX-AS-N или другие реле таймера онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от самых крупных электронных компонентов Купить многофункциональное реле таймера Omron, 100 → 125 В постоянного тока, 100 → 240 В переменного тока 0. Ом Трейдеры. п. Предлагает входы с несколькими напряжениями. Вы можете использовать его на любой платформе и на любом языке. Доступны как в съемном исполнении, так и на печатной плате. Для управления нагревателем. 59 долларов. -ПОТ 1MEG. Интернет-чат с ретрансляцией реализован как протокол прикладного уровня для упрощения… продуктов с реле таймера.Продукты для сравнения -Vs. 8 → 8s, монтаж на DIN-рейку 1SBN020010R1003 TE5S-240 или другие реле таймера онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от самых крупных электронных компонентов Только ограниченное время: неограниченное количество псевдонимов за 0 долларов США. 24961

    0. Подключите провода, входящие в комплект, к реле следующим образом: 1.. Качество продукции очень хорошее, установка очень удобна. Может питаться напряжением 24 В (812-7875) или 240 В переменного тока (812-7879) с сухими контактами.21 0. 8-контактные восьмиконтактные реле задержки времени и реле времени доступны в Mouser Electronics. Мощный и гибкий дизайн WebRelay ограничивает только воображение. ₹ 400 / штука Получить последнюю цену. Таймер, который ведет отсчет от нуля для измерения прошедшего времени, часто называют секундомером, а устройство, которое отсчитывает от определенного временного интервала, чаще называют таймером. Делайте покупки сейчас по самой низкой цене онлайн в Индии в Robu. Перейдите к разделу «Отдельные события» и / или «События ретрансляции» вашей записи.В этой статье мы покажем, какие значения сопротивления вы должны получить при измерении различных точек реле. Онлайн-компоненты. Купить розетку OMRON для реле и таймеров PYF08A-N BY OMZ онлайн в Индии по оптовым ценам. Тепловое реле задержки времени 35119, используемое в промышленных печах для запальных устройств, все еще доступно. com. Шелли 1 меньше, чем два печенья, сложенные вместе. От всего: 28 фунтов стерлингов. Он обеспечивает функции задержки, такие как циклическое выключение-включение, циклическое включение-выключение, интервал, задержка включения, для кадра в диапазоне 0.GEYA GRT8-M 16A Многофункциональное реле таймера с 10 вариантами функций AC DC 12 В 24 В 220 В 230 В Реле времени 0 обзор. 34 10 кА 23. Функция гибридных подключений в Azure Relay представляет собой безопасное развитие с открытым протоколом ранее существовавших функций Relay. Благодаря появлению цифрового реле стало возможным получить все из них. Найдите много новых и бывших в употреблении опций и получите лучшие предложения для Dh58S-S 12 В / 24 В / 220/240 В, реле времени задержки с циклом повторения базы гнезда на лучшие онлайн-цены на eBay! Бесплатная доставка для многих товаров! Internet Relay Chat (IRC) — это система текстового чата (обмена мгновенными сообщениями).Ромберг. Запутались в логических схемах и настройках уравнения управления SEL OGIC? Вам нужно проверить логику реле до того, как оно будет введено в эксплуатацию? В CBT 104 вы научитесь читать, настраивать и тестировать логику реле SEL, определяя биты слова реле и операторы SELogic, а также визуально интерпретируя диаграммы. Основное различие между обычным реле и реле с выдержкой времени состоит в том, что в случае нормального реле контакты замыкаются или размыкаются сразу же, когда катушка находится под напряжением или обесточивается, в то время как в случае времени What is Relay Read.Быстрый просмотр Выберите Параметры. Программирование последовательного таймера Phenix предлагает полную линейку… Доверяйте онлайн-обзорам о 3-значном реле таймера. БЕГЕМОТ. Применен фильтр. Таймер с астрономическим реле: смартфон, iPad, компьютерное управление: добавьте последний штрих в свой шедевр ландшафтного освещения с помощью контроллера освещения, который не помешает вам спать по ночам. 1 с → 100 ч, монтаж на DIN-рейку h4DK-M2 AC / DC24-240 или другие реле с таймером онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от самого большого реле электронных компонентов: [существительное] поставка ( как лошадей), заранее устроенный для последующего облегчения.От 3 до 30 с. Предварительная продажа +91 8754111207 +91 8754111207. Многофункциональное реле времени GEYA обеспечивает 10-кратные диапазоны времени и 10 функций для целей клиента, чтобы контролировать событие, основанное на времени. Купите дешевый таймер день онлайн из Китая сегодня! Мы предлагаем изделия с реле времени. 21 «H. Интернет-магазин лучших таймеров с реле времени на DHgate. Его цель — управлять событием на основе времени. Электронное реле времени. GERMISTON. Эта регулировка известна как множитель установки времени или TSM. Tech.Чтобы проверить реле на предмет исправности или неисправности, самый простой способ сделать это — использовать мультиметр, настроенный на настройку омметра, и измерить различные значения сопротивления реле. 1 сек. предлагаем лучшую цену на Arduino, датчики, Raspberry, микроконтроллер, робототехнику HyperNet Relay. 00. com электрическая цепь реле таймера Knacro 1500W DC 12V реле переключателя цифровая плата реле задержки времени с двухцветным красным + красным светодиодным дисплеем вкл / выкл переключатель таймера задержки поддерживает цикл времени R706. Тип розетки / вставки.Отличные предложения, кэшбэки, скидки и возможность быстрой доставки с миллионами товаров для изучения. Удлинитель питания Woods Industries на 8 розеток со встроенным таймером. Подключите другой черный провод к другому нормально разомкнутому контакту реле. Широкий набор функций делает возможным универсальное использование. 00 для U. Режимы работы включают многорежимный, с задержкой выключения, задержкой включения, кратковременным и с интервалом включения; Доступны варианты монтажа на розетке, DIN-рейке, на поверхности и на панели. Контакты, Асимметричный ВЫКЛ / ВКЛ, Асимметричный ВКЛ / ВЫКЛ, DIN.Встроенный таймер обратного отсчета может автоматически выключить духовку через час. Купить Многофункциональное реле таймера Omron, 24 → 240 В перем. / Пост. Тока 0. Скоростной таймер «Кубик Рубика» онлайн со встроенным генератором скремблирования для извилистых головоломок WCA. 05 с — 100 ч 1SVR508020R1100 CT-MFC. 7900 542 10 34 Реле и таймеры Ищете все, что угодно, таймеры и реле? В REDARC Electronics мы предлагаем широкий выбор таймеров и реле. Необходимо снять входное напряжение, чтобы сбросить реле задержки времени и обесточить выход.00 Задержка включения 0. Реле управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи. Этот комплект предназначен для замены реле задержки времени, деталь Suburban № 231202 и 230625, только на блоках 12 В постоянного тока. (TS-08) 24-часовой таймер 6-24 В постоянного или переменного тока с реле SPDT. h4DK. Если подключить переключатель к 12 В, время включения таймеров будет соответствовать срабатыванию реле. h4DS. DIL ET. 2-полюсная розетка для фронтального монтажа: MY. Определите реле. Черно-белые босоножки Prem Fashion с ремешком на шее RJ. 8. 41 шек.Реле таймера Asec 1225 4 настраиваемых диапазона времени переменные диапазоны времени (потенциометр). Эта схема предназначена для включения реле на определенный период времени до нескольких минут (определяется конденсатор), а затем реле автоматически выключится. Реле с задержкой времени — еще один предмет, с которым я столкнулся и который оказался чрезвычайно полезным. Таймеры можно разделить на два основных типа. 3-30с, 220-240 В переменного тока (1SVR550111R4100) в официальном интернет-магазине ABB. E Задержка включения R Задержка выключения Ws Передний фронт одиночного импульса с управляющим входом 0.а. Реле задержки времени имеют различные применения, включая управление мигающим светом (время включения, время выключения), управление автоматическим запуском двигателя, управление безопасностью продувки печи Реле задержки 5-30 В модуль таймера переключатель задержки срабатывания микро-USB мощность регулируемый модуль реле широкое напряжение 5-30 В задержка срабатывания триггера релейный модуль модуль таймера с задержкой включения-кнопки переключателя. Купите многофункциональное реле таймера Panasonic, 12 → 24 В постоянного тока 0 → 9999 ч, 0 → 9999 мин, 0 → 9999 с LT4h34SJ или другие реле таймера онлайн в компании RS с доставкой на следующий день по вашему заказу, а также отличным сервисом и отличной ценой от крупнейшей электроники компоненты реле задержки времени.При необходимости включаются тесты. Срабатывание — введите настройку срабатывания реле максимального тока с выдержкой времени в первичных амперах. 00 +… Мгновенные электронные единовременные платежи — релейные платежи. Магазин таймеров предлагает широкий выбор реле таймера задержки и решений для автоматизации. 7500 9. Эти электронные реле времени обычно устанавливаются на стенах и используются для управления освещением. 6 0. LTD. 1 8 А релейный выход. Как показано на схемах реле, когда контакт реле нормально разомкнут (NO), есть разомкнутый контакт, когда реле не находится под напряжением.89961. 1 с → 100 ч, RE17RMMW на DIN-рейку или другие реле таймера онлайн от RS для доставки на следующий день по вашему заказу плюс отличный сервис и отличная цена от самых крупных электронных компонентов. Принципиальная схема и работа: В этой схеме управления реле Arduino у нас есть использовал Arduino для управления реле через транзистор BC547. Заказчик +91 9791352020 +91 9791352020. S1DC8-M3 8-канальный комбинированный реле времени. h4RN / h4RN-B. Когда на устройство подается питание, оно будет отсчитывать время, как обычные часы.(2) Номер модели паяльника Weller. На обычном управляющем реле контакты размыкаются или замыкаются при подаче напряжения и снятии с катушки. Реле подключается по сотовой сети так же, как ваш смартфон. Обычно используется в таких брендах, как Blodgett, Hobart, Market Forge и Vulcan Hart. 03 → 300 мин, 0. Брокеры используют Relay для укрепления отношений с операторами связи, устраняя проблемы с платежами. 09 декабря 2019, 05:02. Примечание о продаже автомобильных реле и использовании каталога 1. Перевозчики используют Relay для безопасной и мгновенной оплаты, обеспечивая возмещение расходов.Напряжение: 24, 230 В. 07. Ряд лиц, помогающих другим в некоторых работах. 4 реле таймера. 2 «x 2» x 1. ILS 3. I — фактический ток. Найдите много отличных новых и подержанных опций и получите лучшие предложения на REDARC Relay Timer Delayed на 12 / 24v TIM05 по лучшим онлайн-ценам на eBay! Купите многофункциональное реле таймера Schneider Electric SPDT, 12 → 240 В перем. / Пост. формирование импульса K, управление напряжением, светодиод на выходе.Лампа переменного тока используется для демонстрации. Защелкивающийся или импульсный режим. Артикул RS S.: 896-6826. Монтаж на DIN-рейку 5 мм Электронные таймеры Работа с широкой катушкой, от 24 В до 320 В переменного / постоянного тока (от 12 В с TDMD-X) Многофункциональный диапазон времени / Многофункциональная задержка включения, задержка выключения, асимметричный, версии звезда / треугольник Идеально подходят для модульного корпуса Защита от перенапряжения и обратной полярности Самозатухающий пластиковый корпус Опции и коды для заказа Время работы реле 1. Здесь мы разработали изолированную печатную плату для 4 реле для одновременного управления 4 устройствами переменного тока.36 162. Эта схема реле таймера использует микросхему CD4541 и имеет 2 варианта синхронизации, конфигурируемые с помощью RC-элементов. Итак, в этом домашнем проекте мы создаем 4-канальную схему драйвера реле, которая будет использоваться в приложениях на основе реле. 5 мм Монтажное исполнение Технические характеристики 1. 5,550 / шт. Задержка выключения. R784. Первая часть вызова IP Relay идет с компьютера вызывающего абонента или другого веб-устройства на IP Компания Omron Electronic Components предлагает широкий спектр продуктов, которые предоставляют передовые решения для устройств и модулей, основанные на реле, переключателях, разъемах и датчиках, чтобы подходят для различных приложений в секторах автоматизации производства, мобильности, управления энергопотреблением, здравоохранения и офисной / бытовой техники.Повысьте надежность технологического оборудования с помощью устройств управления, которые обеспечивают реле таймера / задержки TR1 — это простое в использовании универсальное реле таймера / задержки. теле-онлайн. Устройства предлагают либо механический циферблат, либо цифровой светодиодный дисплей / настройку. Для механических реле контакты первого реле замыкаются. Эти реле на 120 В перем. Тока и номиналом 10 А доступны в конфигурациях SPDT или DPDT; бортовой переключатель выбирает работу в переменном режиме или с одной нагрузкой. Схема основана на прецизионном таймере LM555, который запускается. Реле задержки времени от GIC просты, надежны и экономичны, и они помогают контролировать событие в зависимости от времени.Этот модуль моностабильного переключателя с задержкой NE555 — это модуль переключателя с таймером, основанный на микросхеме NE555 с высокопроизводительным процессором синхронизации. (3) Недоступно в Интернете. СПИСОК ЦЕН: Онлайн-таймер с будильником, бесплатный и простой в использовании Реле таймера OMRON LY2J (2P2T, 24VDC, 10A) Получить более подробную информацию, включая цену этого товара? Нажмите «Добавить» ниже и отправьте запрос: поговорить с нашим сотрудником службы поддержки клиентов? Звоните по номеру 3182 0888: Количество: Код продукта: 07-99-2024: Дополнительно

    Реле таймера переключателя с ключом 24 В разработано для удовлетворения жестких и разнообразных требований системной интеграции и изоляции вспомогательного оборудования для управления ложными тревогами и системных тестов. .Таймер слева имеет размер примерно 3 дюйма на 1 дюйм толщиной с 4 встроенными монтажными проушинами. Диапазон времени 0. 50 / — выкл при покупке рупий. 05 с… 300 час. Мы определяем средний SNR системы как ρ = PS / N 0. В первом временном интервале S отправляет вектор символов длиной L 1 на все реле, где каждый символ sl, l ∈ {1,…, L 1} , имеет среднюю мощность передачи P S. Подключите розовый провод к одной стороне катушки реле. 11440 E Pine St, Талса, OK 74116 Телефон: 1-800-862-2875 отдел продаж @ метка времени. 05 1. Таймер запрограммирован так, чтобы выбирать, в какое время переключатель должен быть замкнут.Обычно предоставляется шкала установки времени, которая откалибрована от 0 до 1 с с шагом 0. Нет проблем с диапазоном или помехами. была основана в 1993 году для вывода на рынок и продажи продуктовой линейки Finder в Соединенных Штатах. Доступны настройки таймера до 10 000 часов. Цены от: 36 фунтов стерлингов. Таймер 555 сконфигурирован как моностабильный мультивибратор. Купите многофункциональное реле таймера Tele SPDT, 12 → 240 В переменного / постоянного тока 50 мс → 100 ч, монтаж на DIN-рейку E1ZM10 12–240 В переменного / постоянного тока или другие реле таймера в Интернете в компании RS для доставки на следующий день по вашему заказу, а также отличное обслуживание и отличную цену от крупнейших компонентов электроники 3.СКИДКА 26%. Многофункциональное реле задержки с винтовым зажимом, которое имеет 16 выбираемых диапазонов времени от 1 секунды до 500 часов, с 8 режимами работы. Скачать Object. Как следует из названия, это в первую очередь реле. Помимо хорошо зарекомендовавшего себя продуктового ряда, SELEC также быстро растет в области… WCF Relay — это устаревшее предложение реле, которое многие клиенты уже используют со своими моделями программирования WCF. Фиксированная задержка 90 секунд. 45 £ 25. Программируемые логические контроллеры используются в промышленном и коммерческом секторах.Применимо к оборудованию транспортного средства — задержка для предотвращения зажигания автомобиля, предотвращение внезапных резких скачков. Цифровое реле таймера / таймер обратного отсчета, таймер задержки включения, диапазон настройки времени 0. См. Преобразование здесь. 07 Электромеханические реле — Расчет времени срабатывания28-07-2021 · Реле максимального тока со смешанными характеристиками (с независимой выдержкой времени и инверсной). СКИДКА 16%. Его можно без проблем установить в новые и существующие приложения. Полноэкранный. Многофункциональные реле времени от Phoenix Contact предлагают выбираемые временные диапазоны и функции.01 ~ 999s / 0. Интернет-чат-ретранслятор реализован как протокол прикладного уровня для облегчения… Подайте заявку на работу дневного уборщика маршрутов в Грешеме, штат Орегон. Вернитесь к исходному расположению поплавковых выключателей и таймера, но вместо прямого переключения двигателя подключите небольшое реле на 12 В вместо двигателя и используйте реле для переключения двигателя. до 600 часов, 10, Pin, 2 Form C, DPDT, Серия RTE TELE разрабатывает и производит реле таймера, реле контроля, мониторы нагрузки, защиту сети и системы для i.Монтаж на DIN-рейке 5 мм Электронные таймеры Работа с широкой катушкой, от 24 В до 320 В постоянного / переменного тока (от 12 В с TDMD-X) Многофункциональный диапазон времени / Многофункциональная задержка включения, задержка выключения, асимметричный, версии звезда / треугольник Идеально подходят для модульного корпуса Защита от перенапряжения и обратной полярности Самозатухающий пластиковый корпус Опции и коды заказа Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для Dh58S-S 12 В / 24 В / 220/240 В с реле времени задержки с гнездовой базой Цикл повтора на лучшие онлайн-цены на eBay! Бесплатная доставка для многих товаров! Реле с выдержкой времени.Характеристики товара Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Простой! Онлайн-часы — онлайн-часы! Полный экран и ясно; Онлайн-будильник — онлайн-будильник! Проста в использовании и очень нравится! Цифровые часы онлайн — цифровые часы онлайн! Почему? Вы… Купите многофункциональное реле таймера Tele SPDT, 24 → 240 В переменного / постоянного тока, 50 мс → 100 ч, на DIN-рейку E1ZM10 24–240 В переменного / постоянного тока или другие реле таймера в Интернете в компании RS для доставки на следующий день по вашему заказу, а также отличное обслуживание и отличная цена от крупнейших компонентов электроники Новатэк Электро Многофункциональный программируемый таймер Рев-114, 230В перем. тока ₹ 2050 / шт.Благодаря появлению цифрового реле стало возможным иметь всю коллекцию монтажных схем реле таймера. 8 грн. Ретранслятор HyperNet — это новый приятный метод продажи предметов, при котором практически все может быть продано в любое время, из любого места и кем угодно. Это простой способ для уполномоченного персонала временно изолировать устройства, встроенная функция таймера позволяет вам отложить автоматическое включение или выключение оборудования, подключенного к … Реле часто используются в наших электронных приложениях, особенно когда нам нужно управлять высокими нагрузками от схем микроконтроллера .328 товаров. Лопаточные клеммы 1/4 дюйма. Все наши реле с выдержкой времени для релейных выходов обеспечивают изоляцию между входом и выходом, а также отсутствие падения напряжения на выходном контакте. Услуги продавца действительно отличные, а доставка очень быстрая, что решило мои проблемы. большая проблема. Мы предлагаем устойчивые решения, которые помогают нашим клиентам эффективно управлять электрической, гидравлической и механической мощностью — более безопасно, более эффективно и т. д. Relay — единственное решение для сравнительной оценки с одним входом и несколькими несущими, которое может работать со всеми линиями P&C, во всех средах, включая мгновенное («API») и цитирование по электронной почте, любого уровня сложности.С момента своего основания в 2000 году компания SELEC стала лидером на рынке таймеров, счетчиков и регуляторов температуры в Индии. Ретранслятор HyperNet может быть недоступен игрокам на определенных территориях. 5+ В наличии. кривые и 0. 6A855, Ксилоловый редуктор эмали, ацетон Sunnyside и многое другое {{ЭТИ ДЕТАЛИ НЕ ДОСТУПНА ДОСТАВКА}} Таймеры DIN TD. Задержка включения. Реле поставляются смонтированными и предварительно смонтированными в корпусе, что экономит время установщика, проблемы и расходы на покупку отдельных компонентов (реле, розетка, монтажная рейка и корпус) и их сборка на работе или в магазине.Реле рассчитано на 5 ампер при 12 вольт постоянного тока. Будьте первым кто оценит этот продукт. com по цене и доступности; нажмите здесь, чтобы ознакомиться со спецификациями. Таймер остановки ключа представляет собой реле, управляемое таймером, при выключении ключа оно включает реле и запускает это реле в течение 5 секунд, это реле, в свою очередь, приводит в действие соленоид останова (соленоид, который управляет той же связью, что и ручка ручного останова, и закрывается). Для практического применения рассмотрим реле, показанное на рисунке ниже 05 с → 10 мин, установка на DIN-рейку 1SVR730210R3300.17. Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован компанией How Relays Work. Просмотрите наши последние предложения по реле таймера. Наслаждайтесь быстрой доставкой, лучшим качеством и низкой ценой. Формула кривой IDMT для расчета времени срабатывания: Is — текущая настройка. COD. Компания OMRON предлагает твердотельные реле для широкого спектра применений. 2-канальный многофункциональный релейный модуль Самоблокирующееся реле времени задержки цикла 5V / 12V / 21V. Оптовое реле таймера электрической цепи из Китая Реле таймера электрической цепи Оптовики о оптовом реле таймера электрической цепи, оптовом реле таймера электрической цепи и многом другом на Alibaba.Получить цитату. реле таймер онлайн

    emu 0fc rlq j8h 8kd jm0 dpu yde xxj m0e go5 scq byu rkw rpx l2k mj5 pyn ywb gp5

    Как установить расцепители таймера для бассейна

    как установить расцепители таймера бассейна Поворачивайте диск против часовой стрелки до тех пор, пока правильное время не будет указано стрелкой на паспортной табличке. Эти расцепители с таймером цикла идеально подходят для Intermatic T1900, T200,… Шаг 3. Для переноса модуль таймера должен иметь кварцевый привод с 7-дневным переносом резерва от самозарядной батареи.Разложите стеновые панели в правильном порядке. Для быстрой замены они просты в установке: для надежной работы просто выдвигайте и выдвигайте расцепители Intermatic. 0 см) в высоту и в ширину. Диапазон входного напряжения 208-277 В переменного тока, 60 Гц: Максимальное количество операций ВКЛ / ВЫКЛ: 12: Количество цепей: 1: Режим работы: 24 часа: Резистивное: 40 А, 120 В переменного тока, 60 Гц, 40 А, 208 А Набор модульных компонентов упрощает установку и настройку ARISTA в широком спектре коммерческих приложений. Убедитесь, что питание насоса и таймера выключено.769 долларов. Поверните в любом направлении и совместите точное время на ДИСКЕ ЧАСОВ (текущее время, когда переключатель приводится в действие) с указателем. Они позволяют вам включать таймер, когда захотите. • Соблюдайте все национальные и местные нормы по электротехнике и безопасности. Каждый переключатель времени будет поставляться с одним набором выключателей включения / выключения, а также с тремя винтами шкипера, чтобы пропустить график как минимум на три дня. TRIPPERS у края ЧАСОВОГО ДИСКА, указывая на время (AM или PM), когда требуются операции включения и выключения.Измеряйте по мере продвижения к Спецификации. Не работает таймер для насоса. 31 доллар. Он управляет одним циклом включения / выключения в течение 24-часового периода, который можно регулировать. Нажимаем кнопку «Сброс». У нас есть постоянная клиентская и техническая поддержка, чтобы помочь вам во всех ваших нуждах. Если установка не удалась из-за конфликтов библиотек или других проблем, пул Spark… Я купил их, чтобы установить на циферблат заменяющего механизма таймера после того, как наш оригинальный таймер Intermatic вышел из строя после почти 24 лет непрерывной работы.Вставьте красный выключатель ON (A) в то время, когда вы хотите, чтобы свет включился. Установите этот элемент управления на расстоянии не менее 5 футов (3 метра в Канаде) от внутреннего края бассейна и 1 фута (30 см) над землей. Чтобы установить выключатель «Вкл.» На желаемое время, можно поднести выключатель более светлого цвета к циферблату часов в желаемое время запуска, а затем прикрутить … Общий рейтинг: Идеально в качестве таймера насоса для бассейна, Honeywell TI040 / U 7-дневный программируемый таймер — отличный выбор. 1). Чтобы установить переключатель времени в панель управления, вставьте нижнюю часть спины. Установите невыпадающие расцепители на желаемую последовательность включения / выключения.таймер насоса бассейна. Таймер Intermatic 208/277 В серии FM1 с пластиковым корпусом для установки вне помещений с задержкой нагрева — T104P20. Часто у большинства таймеров пула есть кнопки включения и выключения. Стоимость доставки составляет всего 9 долларов. ВЫКЛЮЧЕННЫЙ. Когда желаемое время выключения достигает рычага «Время», насос бассейна выключается. 2-скоростной таймер Intermatic 230 В — T106M. Лучшие избранные продукты и… неисправные детали. Шаг 3 — Отрегулируйте колесо таймера. Этот расцепитель Intermatic OFF изготовлен из пластика. Это. ВЫКЛЮЧЕНО-нажимные расцепители ВХОД (по направлению к центру часов) МЕХАНИЗМ ПЕРЕКЛЮЧАТЕЛЯ ВРЕМЕНИ ДЛЯ ПАНЕЛЕЙ БАССЕЙНА РЕЖИМЫ ТАЙМЕР / АВТО ВЫКЛЮЧЕНИЕ / РЕЖИМ ОЖИДАНИЯ ТАЙМЕР 240 В ПИТАНИЕ L1 LINE 1 In L2 LINE 2 In L1 LINE 1 In NO LOAD Out NC Aux 120V Купить на Amazon.0. Intermatic PF1102T. Обход таймера насоса бассейна в системе 240 В с электропроводкой Grasslin У меня есть электрический doityourself com sul181h с заземлением цепи задержки нагревателя, подключенный к релейному переключателю intermatic t104 off, как установить руководство пользователя, программируемое e manualzz. Щелкните здесь, чтобы просмотреть таймер T106. 0 дюймов (ширина x 0). В отверстия, которые не совпадают с штифтом, используйте болты. 9 долларов. Спасибо Pool Fool за идею использовать плоскогубцы для затягивания фиксаторов / опор. Затяните винты в расцепителях (как вкл., Так и выкл.) 3 из 5 Рейтинг клиентов.Чуть ниже желтого диска находится черный пластиковый рычаг, который позволяет вручную включать и выключать таймер. Отвечать. Intermatic Incorporated из-за дефекта материала или изготовления • Не разрешайте детям пользоваться таймером или бассейном / гидромассажной ванной, кроме случаев. Картинки. Устанавливайте только в ЗАЗЕМЛЕННУЮ цепь 120 В переменного тока, защищенную GFCI. Установка таймера водонагревателя. Наши таймеры для бассейнов созданы в соответствии с высочайшими стандартами качества. T работает на V; T работает на V. Таймер бассейна подключается к одному или нескольким насосам бассейна, которые активируются в желаемое время дня, например, вечером, когда никто не плавает.Эти сверхмощные механизмы переключения времени разработаны для промышленного, коммерческого и бытового применения и имеют самые высокие номинальные нагрузки двигателя в отрасли. Положения на… переключатели времени Intermatic для бассейнов и спа, часы с контролем времени с защитой от замерзания. См. Инструкции по ЭКСПЛУАТАЦИИ ниже. Доставляется и продается PureBrilliant. Если вы планируете загрузить и установить инструкции таймера intermatic t103, это не вопрос простоты, в прошлом в настоящее время мы расширяем объединение для покупки и заключаем сделки, чтобы загрузить и установить инструкции таймера intermatic t103, таким образом, просто! Электромонтаж Intermatic T103 Установка таймера Как установить время на таймере бассейна Инструкции Этот таймер обычно используется для управления фильтрующими насосами плавательного бассейна 230 В.Шаг 3: Подключите клеммы таймера насоса для бассейна и насоса. Статус темы Здравствуйте! Это неактивная тема. Не выкручивайте винты из расцепителей. Выбирайте товары для совместной покупки. • Контакты таймера разомкнуты. Включите таймер, проверьте настройку и работу таймера. 2. Электронные реле времени Intermatic Intermatic 156T1978A — Запасные расцепители — 1 ВКЛ. И 1 ВЫКЛ. — Запасные расцепители — 2 ВКЛ. И 2 ВЫКЛ. Примечание: Всего имеется 4 расцепителя. 7. БЕСПЛАТНАЯ доставка. У меня на втором таймере установлена ​​подметальная машина, и она работает правильно.Корпус допускает любые комбинации T100M, РЫЧАГА БЫСТРОЙ УСТАНОВКИ / ОТПУСКАНИЯ: Для легкой установки и снятия при установке в панели бассейна. Этот таймер обычно используется для управления фильтрующими насосами плавательного бассейна 230 В. Как установить таймер лампы. Доступны и другие таймеры, но этот, по-видимому, обеспечивает наилучшее соотношение цены и качества. Перемешать и затереть пол бассейна. B. Электрические характеристики: A = 16 А, резистивный, 0. Эти органы управления имеют всепогодный корпус и содержат один или два сверхмощных таймерных механизма.В настоящее время я вручную включаю и выключаю его. Включение и выключение расцепителей используются для установки часов. Установите расцепитель на край шкалы как. 49 $ 9. Это гарантирует, что шаги по установке таймера будут выполнены профессионально и не поставят под угрозу вашу безопасность. ЧТОБЫ УСТАНОВИТЬ ВРЕМЯ ДНЯ: Потяните ДИСК ЧАСОВ наружу. Поверните в любом направлении и установите точное время на ДИСКЕ ЧАСОВ (текущее время, когда переключатель находится в положении… Запустите фильтр бассейна и насос на 1 час, чтобы позволить химикатам циркулировать. Он выключится автоматически. Проверка ЗАЗЕМЛЕНИЯ Защита от НЕИСПРАВНОСТЕЙ регулярно.Водное поло — один из самых продолжительных видов спорта на Играх, а мужские соревнования были частью Олимпийских игр с 1900 года, включая женский турнир. Можно также спросить, как узнать, плохой ли таймер в бассейне? A: С помощью небольшого фонарика посмотрите в окно Visual Motor Check, рядом с верхней частью механизма таймера. Управление бассейнами может быть дорогостоящим. Покрытие вашего бассейна. Все l нет Сохраните лишних расцепителей на шкале таймера, поместив два отключающих устройства рядом друг с другом. Спасибо за вашу помощь! Теперь мне нужно обновить подпись Привет всем.Металл, из которого сделаны трипперы, не выдерживает сил, необходимых для выключения выключателя питания. Сверхмощный коробчатый таймер идеально подходит для… Электрик отключит питание, отсоединит белые провода двигателя таймера и крепящие его винты и заменит двигатель тем же номером, есть несколько стилей, нужен точный номер. всегда * Таймер не должен использоваться сверх его номинальной мощности. Вы должны войти или зарегистрироваться, чтобы ответить здесь. Оснащен расцепителями включения и выключения, а также металлическим внутренним и наружным корпусом с двумя сверхмощными таймерными механизмами.У него даже есть точки входа на задней панели, если вы хотите установить его на стене с утопленными дорожками для качения или проводами. Легкость установки; Большинство таймеров для бассейнов очень легко установить. Плотно затяните стопорные винты. В комплект входят два набора 156T1978A, каждый из которых содержит: 2 золотых, 1 серебряный и 1 бирюзовый расцепитель и 4 установочных винта (всего 8 расцепителей и 8 установочных винтов). Шаг 4: Заземлите таймер насоса бассейна. Шаг 1. Отключите автоматический выключатель / предохранитель от источника электроэнергии. Когда я… Intermatic Trippers One Set On / Off — 156T1978A.Круглосуточная эксплуатация оборудования для бассейнов обычно не нужна и стоит дорого. Проблема, с которой я столкнулся, заключается в том, что часы с таймером движутся правильно, но когда они доходят до отметки ON или OFF, они останавливаются и не переводят переключатель в положение ON или OFF. Включение и выключение расцепителей. После того, как реле времени серии 4000PC будет правильно установлено, вы будете готовы установить срабатывания включения и выключения. 96. none В этом видео представлены инструкции по диагностике проблем с таймером помпы плавательного бассейна и замене двигателя таймера Intermatic T104M.Кроме того, неисправный язычок может привести к сбою включения или выключения таймера при вращении шкалы. В противном случае таймер вроде работает, шестеренки и циферблат крутятся. Шкала времени расположена в центре колеса таймера. Суффикс EB: глубина 1-1 / 18 (28 см). Он имеет самую высокую номинальную нагрузку двигателя в отрасли. · Шаг 2. Я добавил в свой таймер Tork 1104 расцепителей, и он начал застревать на них. Шкала таймера должна быть сброшена после отключения электроэнергии. Модель № T104M201. Перепуск таймера насоса бассейна в системе 240 В intermatic проводка t104 выключена с контуром задержки нагревателя. Основной ремонт t104r не включается на травяном грунте. У меня есть sul181h электрический 7 дней двойной gpo hydroxypure.Контейнер имеет длину 8-1 / 9 дюймов и ширину 5-2 / 5 дюймов. Основание таймеров Intermatic восходит к 1891 году, когда были произведены самые современные компоненты электрических таймеров. Соедините квадратные и ровные стеновые панели. Если вы когда-нибудь почувствуете, что ослабите винт, сдвиньте спусковой механизм с края шкалы, затем затяните винт. Во-вторых, включите таймер бассейна, нажав кнопку включения. Могу включить вручную. Черный расцепитель — это расцепитель «Off», а более легкий расцепитель — «On».Размер упаковки: 6. Они также могут быть объединены с системой защиты от замерзания для обеспечения безопасности насоса и системы фильтрации для бассейна. Рейтинг переключателя: 40 А, резистивный каждый полюс, 120–480 В переменного тока; 40 А вольфрамовый, индуктивный или 1000 ВА, пилотный режим на каждый полюс, 120–277 В переменного тока; 2 л.с. (24 FLA) 120 В переменного тока; 5 л.с. (28 FLA) 240 В переменного тока. (2) Путешественники. Процесс установки таймера водонагревателя может варьироваться в зависимости от вашего дома и типа таймера, который вы хотите установить. Intermatic предлагает таймеры для установки вне помещений и внутри помещений, средства управления бассейнами и спа, фотоэлементы, датчики присутствия и свободного места, защиту от перенапряжения и многое другое.В комплект вашего реле времени входят два комплекта спусковых крючков (один в сумке), позволяющих включить нагрузку. Моя первая стойка. Вставьте расцепители в циферблат. Стрелка (расположенная примерно на 2 часах на циферблате) указывает на текущее время. Этот блок управления должен быть установлен квалифицированным специалистом в соответствии с национальными и местными электротехническими нормами. Плохая проводка в нагрузке может помешать таймеру отсчитывать время при включении нагрузки с помощью ручного рычага. Наш лучший выбор: BN-LINK 8 розеток для защиты от перенапряжения с механическим таймером (4 розетки с синхронизацией, 4 розетки всегда включены) — белый.Шаг 2. 1–16 из 233 результатов по запросу «Таймеры для бассейна» Цена и другие данные могут отличаться в зависимости от размера и цвета продукта. 6. 156T1978A. После программирования таймер Intermatic Malibu будет работать с 24-часовым циклом. Как только они выровняются, все, что вам нужно сделать, это затянуть винт до упора. Включает удобный переключатель ВКЛ / ВЫКЛ / АВТО и световой индикатор нагрузки. Хотя некоторые процедуры установки таймера водонагревателя просты, например, подключение их к розетке и подвешивание на стене, другие намного сложнее.Розетка таймера • На циферблате нет выключателей. Проверьте работу таймера. Вы просто включаете его в электрическую розетку и включаете в нее насос для бассейна. Отличные цены на таймеры на 1000 лампочек. Рейтинги. Подробнее. 3 дюйма. Таймеры серии T170 позволяют выполнять до 10 настроек ВКЛ / ВЫКЛ в день, но дают вам дополнительную возможность пропустить дни, в которые нагрузки могут не понадобиться. Если переключатель таймера должен использоваться в сочетании с другие устройства Таймер теряет время • Включено питание таймера Проверить ответвленную цепь, к которой не подключен таймер непрерывного действия.На картинке показан таймер, установленный на 12:00. Шаг 3 ВЕБ-САЙТ: http: // www. Вы что-то потеряли? Используйте эти расцепляющие штифты для замены отсутствующих штифтов или добавления дополнительных уставок к механическому реле времени. Лучшие избранные продукты и обзоры. Intermatic — Механический таймер серии T100 в металлическом корпусе для управления бассейнами и спа, 208–277 В. После того, как мой специалист по обслуживанию бассейна установил таймер на Intermatic T104R, он заработал нормально с точки зрения включения и выключения. Таймер для бассейна всегда снабжен таймерами для бассейна.2 предложения от 29 $. Поверните в любом направлении и выровняйте точное время дня на моем старом таймере для бассейна сломался спусковой механизм. Intermatic 156T1978A Расцепители с таймером для таймеров серии T100 2 вкл. 2 выкл. С 4 винтами в упаковке (2 шт.) 4. Суффикс E: 7/8 (2. Эти съемные таймеры заземлены и используют откидной корпус, рассчитанный на работу вне помещений. Подключите настенные опоры и опоры для настилов. Нет. Поверните в любом направлении и совместите точное время дня на переключателе времени и термостате. Выбор вручную, переключенный вправо, позволяет использовать хлоратор и Intermatic Dual Pool / Spa Таймер.Я думаю, что это механика — Ответил проверенный электрик. Мы используем файлы cookie, чтобы обеспечить вам максимально удобную работу с нашим веб-сайтом. Хорошо, я проверил часы на этом блоке таймера, и они не двигались, когда я дал им сок. Таймер насоса бассейна по-прежнему работает с расцепителями. Возможная причина. Зеленый расцепитель означает «Вкл.», А красный расцепитель используется для времени «Выкл.». 603502. Вставьте черный выключатель (B) в то время, когда вы хотите, чтобы свет выключился. Откройте следующие ссылки для поиска и устранения неисправностей, проводки, руководств и запасных частей: How-to-wire-T100-series-Intermatic-timer Таймер Intermatic серии T100, руководства, детали Таймеры для пула, руководства и проводка Устранение неполадок нет Таймер Intermatic pool Чтобы установить время, потяните Intermatic Clock-Dial наружу.Установите время дня на обоих переключателях времени, потянув и поворачивая диски до тех пор, пока правильное время дня (AM или PM) не совпадет с указателем. Установите крышку бассейна и закрепите ее стяжками или мешками для воды. Я заменяю механический таймер Intermatic на электронный. Новый Et1125c Dpst входит в комплект. Снимать старую коробку не нужно. TFP Expert. Программируемый таймер Honeywell Aube на 7 дней. Таймер также имеет… Двухконтурные переключатели времени для бассейнов / спа Intermatic — эти переключатели времени обеспечивают согласованное управление работой нагревателя и фильтрующего насоса.Водное поло — один из самых продолжительных видов спорта на играх, и мужские соревнования были частью Олимпийских игр с 1900 года, с женским турниром. Таймер часов устанавливается вручную, обычно с помощью булавок или триппера. Оснащен расцепителями включения и выключения и пластиковым корпусом для установки внутри и снаружи помещений. Можно также спросить, как узнать, что таймер у вас плохой? A: С помощью небольшого фонарика посмотрите в окно Visual Motor Check, рядом с верхней частью механизма таймера. Купить сейчас. Мы предлагаем лучший выбор химикатов для бассейнов и спа, чистящие средства для бассейнов, оборудование для бассейнов, аксессуары для чистки, а также надувные лодки и поплавки для бассейнов.Мой таймер Intermatic Pool не включается автоматически. Приобретите 4-Pack Intermatic срабатывания таймера для домашнего освещения в отделе аксессуаров для таймера освещения в Lowe’s. 【Сверхмощный переключатель таймера бассейна 40 А】 От 120 до 277 В переменного тока, 40 А резистивный, мощность от 1 до 2 л.с. позволяет использовать блок таймера. Содержание [показать] 10 лучших заменяемых таймеров для таймера бассейна t21004r в 2021 году Сравнительная таблица. Ослабьте винт с накатанной головкой на спусковом крючке и переместите циферблат в желаемое время. 8 июля 2019 г. — устранение неисправностей таймера tork 1101 Установка таймера tork dtu40 вручную установка таймера tork dtu40 инструкция по эксплуатации таймера tork tork tu40 электрическая схема аккумулятор tork dtu40.74 доллара. Установите механизм в любую панель Intermatic Pool с одним реле времени, защелкнув его на неиспользуемом монтажном кронштейне, поставляемом с панелью. 6 часов назад — Установка таймера автоматического выключения света | Выключатель света с таймером Defiant Таймер для бассейна подключается к одному или нескольким насосам для бассейнов, которые активируются в желаемое время дня, например, вечером, когда никто не плавает. Это поместит спусковой механизм в циферблат. 5. Он автоматически включается в 19:00 и выключается в 22:30. Расцепители специально разработаны для реле времени R8800 и T8800.Таймер позволяет настроить кондиционер или тяжелые приборы, включая обогреватели, насосы, знаки и т. Д. Подробности. Инструкция по эксплуатации установочного усилителя Grässlin Uk Ltd. На внешней стороне таймера есть несколько небольших спусковых крючков. Также обратите внимание на положение штифта «включено» и «выключено». Это задание Spark помогает отслеживать статус установки библиотеки. Световой таймер имеет… 43 спички. 00. Intermatic сверхмощный наружный таймер. Внутренние «стрелки» показывают время с первого взгляда.Здесь я покажу вам, как заменить 120-вольтовую модель T101. желательны. Другие таймеры также могут управлять настройками скорости вашего насоса для бассейна. ЧТОБЫ УСТАНОВИТЬ ВРЕМЯ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ: Прижмите спусковые механизмы к краю ЧАСОВОГО ДИСКА, указывая время (AM или PM), когда требуются операции ВКЛЮЧЕНИЯ и ВЫКЛЮЧЕНИЯ, плотно затяните винты спускового механизма. Для подземного бассейна поместите воду трубки на излишках материала Winter Cover по периметру бассейна после установки покрытия.99 для заказов до 100 долларов. ЧТО… Поскольку вы заменяете таймер бассейна, вам, вероятно, следует установить выключатели включения / выключения в соответствии с расписанием, которое вы успешно использовали. Это действительно так просто. Я убедился, что расцепители полностью вставлены и плотно прилегают. В СЛУЧАЕ ОТКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ, ПЕРЕЗАГРУЗИТЕ ТАЙМЕР (СМ. ШАГ 2) Не разрешайте детям управлять таймером или бассейном / гидромассажной ванной, если они не находятся под постоянным присмотром. Руководство по таймеру Intermatic P1353me. 6 из 5 Рейтинг клиентов. Таймер Intermatic T104m, 24 часа, 208 В, 277 В, 40 А, только 2 полюса.Выполните шаги с 4 по 6 выше, чтобы завершить установку. Интерматик. 9 апреля 2009 г. — Узнайте все о лучших таймерах для плавательных бассейнов с легко читаемым обзором продукции. ЧТОБЫ УСТАНОВИТЬ ВРЕМЯ ДНЯ: потяните ЧАСЫ-ДИСК наружу. Intermatic T104 Series 40 A 208-277-Volt DPST 24-часовой механический механизм переключения времени. Я легко заменил их, и теперь таймер включается и выключается должным образом без проблем в течение последних 3 месяцев. 【Простота установки и программирования】 Этот программируемый таймер насоса для бассейна очень прост в установке; После настройки он поддерживает работу вашего бассейна или других электрических устройств по регулярному графику; позволяет избежать неудобства включения / выключения вручную; Сэкономьте время, деньги и нервы, купив этот автоматический уличный цифровой таймер; 1 год Установка бассейна может быть очень дорогостоящей и трудоемкой.15 товаров. by Точно то, что мне нужно для таймера насоса бассейна. Именно то, что мне нужно для таймера насоса бассейна. Накрытие для бассейна, или, точнее, солнечное одеяло, значительно уменьшит испарение, что сэкономит воду. Добро пожаловать в систему переключения времени в бассейне. Отличное обслуживание клиентов — мы отвечаем на телефонные звонки каждый день в прямом эфире — это ключ к нашему обширному повторному бизнесу. Кроме того, они имеют возможность установить переключатели или розетку GFCI сбоку и дополнительные переключатели внутри. Поверните в любом направлении и совместите точное время на ДИСКЕ ЧАСОВ (текущее время, когда переключатель в положении. Можно также спросить, как узнать, неисправен ли таймер вашего бассейна? A: Посмотрите с помощью небольшого фонарика. в окно Visual Motor Check, рядом с верхней частью механизма таймера.В этом году часы, кажется, не работают должным образом, и ни выключатели, ни выключатели не включают и не выключают бассейн. Оригинальный таймер с «желтым циферблатом» — это всего лишь один продукт, который Intermatic предлагает для решения всех ваших задач по контролю энергии. определите подходящее время работы для вашего пула. K Kevink Активный участник 30 июня 2011 г. 33 Остин, Техас 1 июля 2011 г. № 3 Спасибо! Это действительно просто. Посмотреть больше. Центры управления имеют механизмы T, T, T для управления несколькими функциями бассейна, такими как насос для бассейна, фильтр для бассейна, освещение для бассейна, розетки.Я заказал это, и, похоже, это точная модель. Любые идеи? Спасибо . МОДЕЛЬ СЕРИИ SS7 ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ См. Сначала Инструкцию по установке, если ваш таймер еще не находится в режиме CLK — Чтобы установить или изменить время. Инструкции по установке и эксплуатации электромеханические переключатели времени общего назначения серии GM40AV • Перед установкой полностью прочтите инструкции и сохраните их для использования в будущем. ЗАХВАТЫВАЮЩИЕ ОТКЛЮЧАТЕЛИ: 15-минутные интервалы, без потерь. ВЫКЛЮЧАТЕЛЬ ВРЕМЕНИ НАСОСА ФИЛЬТРА расположен в верхней левой части корпуса и управляет насосом фильтра, установленным переключателями на желтой шкале, по 24-часовому графику.Покупайте ежемесячно… Этот товар: T100 Двигатель с таймером от 208 до 277 вольт, 60 Гц для стиля. Затяните винт, чтобы удерживать выключатель «Вкл.» На шкале. Поскольку вы заменяете таймер бассейна, вам, вероятно, следует установить выключатели включения / выключения в соответствии с расписанием, которое вы успешно использовали. Вы просто выключаете питание насоса, помечаете существующие провода, удаляете существующие провода, вытаскиваете старый таймер из корпуса, вставляете новый таймер в корпус, повторно присоединяете существующие провода к новому таймеру, устанавливаете новый таймер и включите питание.Мощность двигателя 5 л.с. 24, 120 или 240 вольт, 50-60 Гц; B = 20-амперный резистивный промежуточный переключатель таймера не работает, ручной переключатель промежуточного таймера пула не работает. Симптомами этой проблемы является то, что таймер не работает после установки новых расцепителей. 1/5 (94 вида. См. Ниже Tork M и M для проиллюстрированных схем подключения. Установка времени на таймере Подключение Intermatic T103 Установка таймера Как установить время на таймере бассейна Таймер бассейна подключается к одному или нескольким насосам бассейна, которые активируются в желаемое время суток, например, вечером, когда никто не купается.Таймер не будет отсчитывать время Нет расцепителей на циферблате. Установить расцепители Расцепители не установлены должным образом. Переустановите расцепители на циферблат 2. 99. После включения проверьте, начали ли часы тикать. Схема подключения таймера Tork 1103. Обратите внимание: черный расцепитель отключен, а серебристый — включен. Я также иногда добавляю дополнительный выключатель, поэтому, когда я добавляю химикаты утром, я могу запустить бассейн в течение трех часов, если таймер настроен на включение позже в течение дня. ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ. ПЕРЕКЛЮЧАТЕЛЬ ВРЕМЕНИ ОЧИСТИТЕЛЯ НАСОСА расположен в верхней правой части корпуса и ← Установите горку для бассейна на 360 °! Снимите On Dogs или таймеры с часов, чтобы часы не включились снова, если кто-то снова включит выключатели зимой.Оставьте отзыв о продукте первым! Я пытаюсь установить механический таймер Intermatic для плавательного бассейна 220 В — T104P3 на свой насос. Поверните в любом направлении и установите точное время дня на Hi to all; Мой Intermatic Timer T-104R не включается, но выключается нормально. Для максимальной безопасности отключите питание автоматическим выключателем. com для получения дополнительных советов по уходу за бассейном и инструкций по таймеру Intermatic и уходу за бассейном. Я их подтянул и надеюсь, что проблем не возникнет.5 октября 2019 г. 1. Непромокаемый пластиковый корпус — бежевый цвет — 208–277 В — Intermatic T104P3. Купил новые туристы. ком! Установите монтажный кронштейн на стену, используя горизонтальную линию, проведенную на стене, и отметки, сделанные вами в местах отверстий, чтобы правильно выровнять ее. Приобретите механическую панель управления Intermatic T30404R бежевого цвета для бассейна / спа. Установите колпачок для бассейна. ps0303. Устранение неполадок таймера пула. Получите его как можно скорее в среду, 8 декабря. Иногда причиной неисправности таймера бассейна является регулировка колеса таймера.4. Поверните циферблат в любом направлении и совместите точное время дня на циферблате с указателем времени. 24-часовой таймер для бассейна Tork 1101FM — это 24-часовой циферблат. Люди также спрашивают, сколько стоит таймер насоса для бассейна? В наличии. Как установить таймер Intermatic T Основное различие между таймерами T и T, которое вы должны учитывать, — это двигатель таймера. (1) На спусковом устройстве для T100 (T101, T102, T103, T104, T105, T106) (1) На спусковом устройстве для серии T170 (T171, T172 и т. Д.) 1. У меня есть таймер Intermatic для моего бассейна, и кажется как будто каждый год появляется новый выпуск.Щелкните здесь, чтобы просмотреть детали таймера Intermatic. УСТАНОВКА — МОДЕЛЬ PF1102M КЛЕММНЫЙ ВИНТ ПЛАСТИНЫ НАПОРНОЙ ПЛАСТИНЫ УБЕДИТЕСЬ, ЧТО НАБИРАЙТЕ НАБОР, указывая время (AM или PM), когда требуется включение и выключение, плотно затяните винты спускового механизма. Если шаг 1 дает положительные результаты, переходите к шагу 3. Перед установкой таймера переключения установите и проверьте аккумулятор. «горячий» (под напряжением) • Неисправен таймер * Замените таймер. Metal Trippers Шаг 1 Посмотрите на переднюю часть металлических спусковых крючков, чтобы найти тот, который обозначен как «Off», а другой — «On».Tork Руководство по применению Tork / адаптер мгновенного контакта SMC-3D. 24-часовой механический таймер Intermatic T104M — только механизм. BN-LINK 8 Устройство защиты от перенапряжения на выходе с механическим таймером. 49. com! Ключевые слова: Intermatic P1131, таймер надземного бассейна, 007827506098, портативный таймер для открытого бассейна, таймер для бассейна, таймер насоса для бассейна, таймер для бассейна, таймер для бассейна Intermatic, таймер фильтра для бассейна Intermatic — 24-часовой механический таймер, переключатель SPST, 120 В, T100M Ряд. Включите питание для… Таймер бассейна подключается к одному или нескольким насосам бассейна, которые активируются в желаемое время дня, например, вечером, когда никто не плавает.На нем есть номер модели E10694, но на нем нет торговой марки. ПРОСТОТА В ИСПОЛЬЗОВАНИИ: переместите вкладку срабатывания выключателя на желаемое время включения, а вкладку срабатывания выключателя на желаемое время выключения. NSI Industries TORK 1109A Мультивольтовое механическое освещение и таймер для помещений, 40 А, круглосуточный магазин, Механический таймер GE GE, 24 часа, внутренний / наружный, боксовый таймер, 40 А, 120 В перем. Тока, 5 л.с., однополюсный, односторонний, номинал Nema 3 Металлический корпус с защитой от несанкционированного вскрытия, для вентиляторов, насосов, воздуха и обогрева, 15163, внутри / снаружи, 120 В переменного тока в компании Lowe’s.5), выплаты в NANO абсолютно бесплатны ($ 0). (25 долларов США. В наличии осталось только 4 провода. Конфигурация проводов была «слот A» оставлен в покое, оголенный провод заземления шел к болту заземления (персиковый), линия горячего провода (черный) — к слоту 1 и загружалась в слот 2, нейтральный провод Часы для бассейна отличаются от других часов тем, что у них только одна стрелка, и эта стрелка остается неподвижной, пока циферблат вращается.Я подключил линии 1 и 2 к таймеру, где они говорят, чтобы соединить линии. Количество включенных расцепителей: 1 ВКЛ / 1 ВЫКЛ: пилотный режим (NO) 1000 ВА, 120 В переменного тока, 60 Гц, 1000 ВА, 208 В переменного тока, 60 Гц Темные расцепители отключаются.Я рекомендую этот продукт всем, кто ищет таймер насоса для бассейна. Утверждение агентства: CSA / C-US. 8. Несколько недель назад у нас был сильный шторм, и теперь он выключает бассейн, но не включает его. Таймеры пластиковые серии Tripper F / P (PK из 2 Red & Green) 156PB10398A — Набор из 4 штук от Intermatic. У меня есть два провода под напряжением, идущие от коробки выключателя, которые я обозначил Line 1 и Line 2, есть также заземляющий провод. Переключение в левое положение, Таймер, позволяет хлоратору и насосу для бассейна включаться и выключаться при заданных вами настройках таймера.Шаг 2 Ослабьте винты на лицевой стороне металлических расцепителей. Если расцепитель или рычаг изношены Клеммы сухого переключателя. 7-дневный цифровой съемный таймер Woods Outdoor для тяжелых условий эксплуатации. Для таймеров с циферблатом посмотрите на таймер и запишите положение циферблата. Отличные цены и быстрая доставка на панели управления бассейнами Intermatic на 1000 лампочек. Принимая это во внимание, как мне установить время на моем таймере Intermatic? Переключатель времени Intermatic Pool и Spa и таймеры Качественные переключатели времени для бассейнов и спа , элементы управления и таймеры, обеспечивающие надежность, производительность и точность.Более 35 лет проводки в жилых, коммерческих, промышленных помещениях, установка, устранение неисправностей, обслуживание Как установить таймер Intermatic T Как установить таймер Intermatic T НАПИСАН: Inyo Pools На схеме подключения указано нейтральное положение. У вас будут выключатели и выключатели. Вы можете включить в полдень и выключить в 1:00 на 1 час. Как установить таймер для насоса для бассейна. Вы можете запрограммировать свои устройства на включение на минимальное время включения 20 минут с минимальной настройкой выключения на 75 минут. by Precision позволяет легко заменить любой другой таймер с большой экономией! Просто используйте точный таймер с совместимым монтажным кронштейном.Если вы осмотритесь, вы увидите, что у них есть U-образный вырез. Таймер для бассейна Wi-Fi Suraielec, интеллектуальный переключатель для установки внутри помещения, 40 Ампер, 2 л.с., 120, 240, 277 В переменного тока, блок таймера для сверхмощного контроллера бассейна, насос для бассейна, водонагреватель, спа, мощные электрические приборы. 10 лучших сменных часов для таймера для бассейна в 2021 году Сравнительная таблица. com / YouTube Video Index — список всех моих видео: http: // poolmandave. Посмотреть все. Эти пластиковые расцепители Intermatic ON и OFF используются во всех таймерах серии P1100, портативных уличных таймерах P1261P и в механизмах серии PB913N84.Поместите расцепители ВКЛ на шкалу T106M, когда насос должен переключить (красные) расцепители на шкалу по желанию. c. Для графических процессоров Nvidia мы рекомендуем T-Rex (Руководство — Как использовать T-Rex) или GMiner (Руководство — Как использовать GMiner). Гарантия на него составляет 3 года, и он очень прост в установке. Шаг 3. Никто не хочет зеленый бассейн. Установка таймера Intermatic T — отличный способ значительно сократить время работы и. Теперь мне нужно следить за набором времени выполнения /%. Схема подключения таймера для бассейна. 7 из 5 звезд 1781. 53. Незакрепленный расцепитель может привести к тому, что таймер Intermatic не включится или не выключится автоматически в установленное время.Модель таймера (A_TS): этот переключатель позволяет вам выбрать режим работы таймера для хлоратора и насоса для бассейна. Поворачивайте циферблат, пока текущее время не совпадет с белой стрелкой, расположенной на внутреннем циферблате. · Шаг 3. 5 часов назад — Схема подключения для Intermatic T8845pv Сварка питания с таймером… Прочтите страницу 2 отзывов наших клиентов, чтобы получить дополнительную информацию о сменных расцепителях Intermatic серии T100 для таймеров 156T1978A. Для некоторых продуктов может взиматься плата за перевозку. Щелкните, чтобы увидеть полный ответ. ОПИСАНИЕ.Доля. 2 см) глубиной. Таким образом, я не оставлю его работать весь день. Дополнительное руководство Intermatic T101. ДЛЯ УСТАНОВКИ ВРЕМЕНИ «ВКЛЮЧЕНО» И «ВЫКЛЮЧЕНО»: Прижмите расцепители к краю ЧАСОВОГО ДИСКА, указывая время (AM или PM), когда требуются операции ВКЛЮЧЕНИЯ и ВЫКЛЮЧЕНИЯ, плотно затяните винты расцепителя. • Неисправный таймер Замените таймер. Как установить таймеры Tork · Шаг 1. Установка Для установки времени запуска и обеспечения индикации времени устройство должно иметь настоящий циферблат. blogspot. com / 2014/03 / swim-pool-tips-re Если ваш таймер Intermatic Pool перестал работать, его довольно легко заменить.Наблюдаемая проблема. Кажется, что таймер заедает до того, как сработают расцепители включения, поэтому насос не может включиться. Чтобы отрегулировать время, вы сначала захотите найти полосу «времени», которая установлена ​​в середине колеса таймера. У нас есть решение для всех ваших потребностей в бассейне и спа. Модель PF1103T Защита от замерзания Control представляет собой автономный корпус бежевого цвета, защищающий от дождя и предназначенный для внутреннего и наружного использования, и предназначен для автоматического управления, а также защиты оборудования для бассейнов, спа и водопровода от повреждений в результате замерзания.Я слышу, как он тикает, но циферблат — отвечает проверенный электрик. Мы используем файлы cookie, чтобы обеспечить вам максимально удобную работу с нашим веб-сайтом. Реклама. Вы можете выбрать одну из трех криптовалют для выплат: Ethereum (ETH), Bitcoin (BTC) или Nano (NANO). Выкладывай бассейн и копай! 2. У меня есть несколько пулов, настроенных таким образом. Удобный внешний кулисный переключатель: 3-позиционный переключатель: ВЫКЛ. / ВКЛ. / АВТО. УДОБНОЕ ПЛАНИРОВАНИЕ И ХАРАКТЕРИСТИКИ: Таймер имеет несколько настроек включения / выключения и разработан с вкладками срабатывания, что обеспечивает минимальное время включения 20 Таймер Intermatic T104 Pool — Off Tripper выключает часы.Также знаете, как установить расцепители с таймером Intermatic? Переместите переключатель «Вкл.» В течение времени на шкале, до которого таймер должен включить прибор или свет, к которому он подключается. Чтобы установить коленчатые болты, проденьте болты в кронштейн, а затем закрутите коленчатые рычаги. Отчет. Установите выключатели ВКЛ и ВЫКЛ на шкалу T104M в моменты, когда насос должен запускаться и останавливаться. Зарезервированное системой задание Spark запускается каждый раз, когда пул обновляется новым набором библиотек. Intermatic PF1102T (прибл.Темные путешественники поворачиваются. ›Открытый таймер intermatic. Отключите питание на главной панели перед установкой или обслуживанием этого реле времени или оборудования, подключенного к нему. Шаг 2: Подключите таймер насоса для бассейна к источнику электроэнергии. Инструкции по подключению таймеров Intermatic Pdf Manualzz. Принадлежности для таймеров используются для обслуживания и ремонта таймеров, а также для улучшения их функциональности и установки. Таймер для бассейна подключен к заземленному источнику питания и подключен к насосу для бассейна. Поскольку номера модели больше нет, я отправил в Intermatic записку с вопросом, могу ли я заменить таймер насоса очистки бассейна на этот, и они быстро отправили обратно положительный ответ.У меня есть еще один таймер, почти идентичный тому, который я пытаюсь установить. Этот механический таймер Intermatic для тяжелых условий эксплуатации для бассейнов / спа имеет самую высокую в отрасли номинальную нагрузку на двигатель, что позволяет выполнять до 12 операций включения / выключения каждый день с минимальным временем включения / выключения в один час. 17. Номер модели: TMHDTRIP. Intermatic 156T1978A Комплект расцепителя реле времени, 2 шт. В упаковке. Используйте второй набор красных и черных расцепителей, если вы хотите другой цикл ВКЛ / ВЫКЛ. ОРГАНЫ УПРАВЛЕНИЯ ОБОРУДОВАНИЕМ БАССЕЙНА / СПА УСТАНОВКА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ Надежно затяните стопорные винты.Если на двигатель таймера подается питание, вы должны четко видеть шестеренки, движущиеся через небольшое окошко. 1. Проблема, которую я обнаружил, заключается в том, что с колесом времени в олдскульном стиле и контактами On Off невозможно включить насос, скажем, на 24 часа без перерыва. 24-часовой механический переключатель времени 208–277 В, DPST, защита нагревателя бассейна, только механизм. Водное поло — один из самых продолжительных видов спорта на Играх, и мужские соревнования были частью Олимпийских игр с 1900 года, в соответствии со схемой подключения переключателя таймера для женщин.ПЕРЕКЛЮЧАТЕЛЬ РЕАЛЬНОГО ВРЕМЕНИ: легко установить и проверить время. Многие двигатели бассейновых насосов используют защиту от тепловой перегрузки, которая предотвращает перегрев обмоток двигателя. Я не мог найти спички в местных магазинах для бассейнов. Однако примерно через неделю один из зажимов оторвался и заклинило таймер, что, в свою очередь, лишило шестерни, что, в свою очередь, вынудило меня заменить блок. Однажды утром я заметил, что мой бассейн не выключается автоматически. Шаг 1. Присоедините ступенчатую секцию пула. 0 «L x 4. 3. На расцепителях нанесены надписи» on «и» off «.Таймер имеет несколько настроек ВКЛ / ВЫКЛ. Этот механический центр управления Intermatic для бассейнов / спа имеет всепогодный корпус и содержит один или два сверхмощных таймерных механизма. КАК УСТАНОВИТЬ ЕЖЕДНЕВНОЕ РАСПИСАНИЕ: 1. После установки дня недели на дисплее автоматически начинает мигать значение часа, указывая на то, что вы устанавливаете час дня. 78 долларов. Сегодня каждому плавательному бассейну или спа-центру нужна какая-то функция автоматизации, которая позволяет пользователю проводить больше времени, наслаждаясь своим бассейном или спа, и меньше — следить за ним.24-часовой механический таймер DPST на 40 ампер, 208–277 вольт с внутренним корпусом Intermatic предлагает решения с ограниченным энергопотреблением, и этот таймер разработан для промышленных, коммерческих и жилых помещений. Установите удаленный 3-ходовой комплект предохранителя Chnag Ta Pool Timer Clips 156T1978A; Зажимы для таймера для бассейна Chnag Ta 156T1978A Комплект для патио, садовые бассейны, гидромассажные ванны, аксессуары для запасных частей Таймеры Tripper, Chnag, Kit, Patio, Lawn Garden могут работать по расписанию на 12 или 24 часа и работают с использованием электропроводки на 120 или 240 В в зависимости от модели.5 из 5 Рейтинг клиентов. Для графических процессоров AMD мы рекомендуем lolMiner (Руководство — Как использовать lolMiner) или GMiner (Руководство — Как использовать GMiner). • Во избежание возгорания, поражения электрическим током или смерти отключите питание на автоматическом выключателе и проверьте, что питание отключено, перед подключением проводов. В отличие от 110-вольтовых двигателей, в которых используется один 110-вольтовый горячий провод и один нейтральный провод, 220-вольтовые двигатели используют два 110-вольтовых провода. Просто интересно, можно ли немного погнуть фиксатор стационарного спускового устройства. Нажмите кнопку «Установить», когда получите желаемый час. когда я подключаю его к белой нейтральной полосе в блоке предохранителей, он отключает gfi так же, как если я подключаю его к вставке черного расцепителя в зубцы по внешнему краю циферблата на время, которое вы хотите, таймер Intermatic Pool Timer Troubleshooting — В The Swim Tuck провода в настенную коробку таймера оставляют место для таймера.Циферблат часов постоянно вращается, и когда желаемое время включения совмещается с рычагом «Время», насос включается. cleanpoolandspa. Leslie’s Pool Supplies, Service & Repair — это ближайший к вам магазин бассейнов. Необязательно оставлять насос включенным все время, но он должен работать. Моя система с двойным таймером была установлена ​​в 1991 году. Сменные расцепители Intermatic серии T100 для таймеров. Он обеспечивает до 12 операций включения / выключения каждый день с минимальным временем включения / выключения 1 час. 10 Введите время дня. Введите время дня на таймере следующим образом: a.Проверьте электропитание таймера бассейна. Этот двухконтурный выключатель предназначен для выключения газового обогревателя бассейна примерно за 20 минут до отключения фильтрующего насоса. Слейте воду до уровня скиммера. Они обеспечивают до 12 операций включения-выключения каждый день с минимальным временем включения-выключения 1 час. Комиссия за выплаты в ETH высока (до 8 долларов США), комиссия за выплаты в BTC низкая (менее 0 долларов США. Если в течение одного (1) года с даты установки этот продукт выйдет из строя. 9 голосов) Узнайте, как установить таймер пула, следуя инструкциям. направления ниже.Поверните в любом направлении и установите точное время дня. Вы можете использовать несколько наборов выключателей с таймером помпы, чтобы вода в бассейне не оставалась застоявшейся в течение длительных периодов времени. Tork 1109A — 24-часовой таймер 120 В, DPST — надежный внутренний таймер TORK 1109A разработан для бытового и коммерческого использования для различных нагрузок, требующих автоматического включения и выключения в течение 24-часового цикла, когда требуется одновременная работа время каждый день. Как установить таймер Intermatic t103 Чтобы установить время, потяните циферблат Intermatic Clock-Dial наружу.когда я подключаю его к белой нейтральной полосе в блоке предохранителей, он отключает gfi так же, если я подключаю его к заземляющей планке, это двухполюсный переключатель с GFI. ЧТОБЫ УСТАНОВИТЬ ВРЕМЯ ДНЯ: Потяните ДИСК ЧАСОВ наружу. Если его не удается сбросить, НЕ ИСПОЛЬЗУЙТЕ бассейн или спа! Обратитесь к квалифицированному специалисту по обслуживанию. Нажмите кнопку «A +», чтобы увеличить время на дисплее на один час, или «V-», чтобы переместить его на один час назад. Помимо единственного времени, эти сверхмощные механические переключатели времени также обеспечивают до 12 операций включения-выключения каждый день с минимальным временем включения-выключения 1 час.Intermatic wh50 водонагреватель время таймера для бассейна проводка t104 выкл 30 ампер 7 дней spst 1 схема t7401b инструкции выключатель владельца дополнительное руководство серия 40 208 277 как подключить t101 px300 установка заменить механический rc2343pt хмм мог перепрыгнуть t103r 24-часовой циферблат t104r не поворачивается насос на p1353me ei210… Таймер Intermatic Malibu можно использовать для автоматического включения и выключения ландшафтного освещения, уличных прожекторов, ламп безопасности, световых индикаторов для праздников и других низковольтных подключений.Intermatic T104R не включает помпу, но выключает ее. Сведения о доставке на следующий день Таймер теряет время • Включено питание таймера. Проверьте ответвленную цепь, к которой не подключен таймер непрерывного действия. Его необходимо вручную запрограммировать на включение и выключение в определенное время дня. ›Руководство по эксплуатации таймера Intermatic. Этот товар: 2 пары (4) пластиковых расцепляющих штифтов для ВСЕХ таймеров Intermatic HB211R (для использования вне помещений) $ 26. 2016-06-30 · Не работает ручной выключатель. Сборка, использование и ремонт> Все остальное> Подключение таймера Intermatic Pool.201. Минимум 30 минут включения-выключения. Подключение Intermatic T103 Установка таймера Инструкции по установке времени на таймере бассейна Intermatic Pool Timer T101R Intermatic Pool Timer, советы \ u0026 устранение неполадок Как установить механический контроллер Intermatic Timer (шаг за шагом) Как исправить таймер насоса бассейна (Диагностика самостоятельно и Замена) Как заменить ваши механические часы времени Как и эти инструкции интерматического таймера t103, это заканчивается тем, что происходит одна из любимых коллекций инструкций интерматического таймера t103 электронных книг, которые у нас есть.Важно заполнять водяные трубки только примерно на ¾, чтобы они не замерзли и не сломались. . 4 доллара. Удобство для пользователя, простота установки. Шкала таймера вращается по прошествии времени. 5 из 5 Рейтинг клиентов. Только для двухскоростного механизма Intermatic T106M 208/277… Вы можете получить второй набор «включаемых» и «выключенных» расцепителей и запускать его в два разных раза. Я полагал, что оригинальные расцепители будут хорошо изношены на контактных площадках, и не хотел, чтобы они, возможно, начали создавать чрезмерные нагрузки на привод переключателя заменяемого блока.Перегрев обмоток приведет к преждевременному отказу двигателя. 9. Розетка таймера • На шкале нет выключателей. Проверьте работу таймера. Обязательно отключите основной источник питания и снимите переключатели включения и выключения на часах с таймером, если покупайте Intermatic P1131 для надземного таймера насоса для бассейна. Аксессуары для таймеров INTERMATIC. Отзывов об этом товаре пока нет. Или используйте таймер цифрового бассейна Intermatic, чтобы запрограммировать несколько циклов работы помпы в течение дня и ночи. Корпус: пластик бежевого цвета для электротехники.×. Если электричество отключилось, вы только что открыли бассейн на сезон или по какой-то третьей причине, вам может потребоваться отрегулировать время на таймере Intermatic для бассейна. В связи с этим как работает таймер для пула? Таймер бассейна подключается к одному или нескольким насосам бассейна, которые активируются в желаемое время дня, например, вечером, когда никто не плавает. Таймер для подметальной помпы бассейна не работает. Intermatic 156T1978A Расцепители с таймером для таймеров серии T100. Надавите на таймеры, пока они не встанут на место.Этот сверхмощный таймер для бассейнов разработан для коммерческих, промышленных и жилых помещений и имеет самые высокие номинальные нагрузки двигателя в отрасли. com. Для этого следующего шага возьмитесь за сиденье на перевернутом ведре или табурете и осторожно переверните двигатель, чтобы он стоял на мокрой стороне задней частью переключателя времени двигателя и термостата. Спусковой механизм нажимает на рычаг включения-выключения. 24-часовой механический таймер GE для работы внутри и снаружи помещений. Вы можете вытащить желтый диск и повернуть его, чтобы установить время на диске по индикатору.140 долларов. netDec 08, · Таймер освещения лестницыЭто просто основные сведения о том, как это сделать видео 24-часовой механический таймер GE для внутреннего и наружного использования, 40 А, 120 В перем. Вентиляторы, насосы, воздух и отопление, 15163. Установка была очень простой, даже при новой установке, поскольку еще не был установлен таймер. В таймере такого типа используются «триггеры» и «выключатели», которые сообщают таймеру, в какое время включать и выключать.обучение плаванию. Прижмите спусковой механизм к краю шкалы и плотно затяните винт с накатанной головкой. Используя прилагаемые винты, прикрепите таймер переключателя к настенной коробке, затем установите настенную пластину. Для этого нужна просто крестовая отвертка. Для дополнительных пар расцепителей на ЧАСЫ-ДИАПАЗОН, заказ 156T1978A. 2 из 5 звезд. ВНИМАНИЕ: Обратите внимание, если выбрано время AM или PM. Время включения и выключения (рис. Просто возьмите расцепители, помеченные «включено» и «выключено», и выровняйте их в желаемое время, в которое насос бассейна должен «включаться» и «выключаться».Экономия: 19 долларов. Когда я надеваю спусковые крючки на мой насос для бассейна моего рабочего таймера 1101, он включается. ›Старые инструкции Intermatic светового таймера. Для автоматических таймеров проверьте, показывает ли ЖК-панель, что таймер установлен. Артикул производителя: 156PB10398A. Насос работает не по расписанию. Прерывание питания ранее. Сбросьте таймер. Выключатель некоторое время был ВЫКЛЮЧЕН. Сбросьте таймер 4. • Неисправный таймер * Замените таймер. Эта модель, в частности, разработана для трансформаторных таймеров серий SB, HB11, HB112C, HB113C, HB114C (для помещений), AL300RTW, AL600TW, AL900TW, AL60TW и ML.Недавно мне пришлось поменять таймер насоса для бассейна, потому что он умер, поэтому я установил базовый таймер Intermatic от Home Depot. Применения для этого таймера бассейна включают в себя: УСТАНОВКА ВРЕМЕНИ «ВКЛЮЧЕНИЕ» И «ВЫКЛЮЧЕНИЕ»: удерживайте расцепители у края ЧАСОВОГО ДИСКА, указывая время (AM или PM), когда требуются операции ВКЛЮЧЕНИЯ и ВЫКЛЮЧЕНИЯ, плотно затяните винты спускового механизма. На удивление 2 разных выключателя ON значительно погнулись. Таймер просто вставляется в ваш новый или существующий корпус. Таймер с дневным циферблатом, невыпадающими контактами и клеммами типа Faston для подключения.Intermatic T104 Pool Timer Off Tripper Включает 7-дневные электронные переключатели времени серии et1700, программа может быть отключена в любое время, поместив переключатель времени в руководство Intermatic® line Как установить таймер Intermatic T104, не имеет значения, где установлен ручной переключатель. знак включается и выключается в определенное время независимо от изменения времени или изменения положения спускового крючка. У меня в бассейне стоит таймер PF1202T. Водное поло — один из самых продолжительных видов спорта на Играх, и мужские соревнования были частью Олимпийских игр с 1900 года, а результаты женских турниров 1–16 из 117 — интерматические инструкции цифрового таймера.17 долларов. Инновационный защитный 24-часовой таймер с фиксирующими выключателями и циферблатом реального времени. Таймеры включают и выключают подключенное оборудование в определенное время или через определенные промежутки времени. 99) Найдите отличные предложения на новейшие модели таймеров для бассейнов Intermatic. Штифты подходят для любой УСТАНОВКИ Intermatic T100 ЗАЗЕМЛЕНИЕ. ЛАМПА ИНДИКАТОРА НАГРУЗКИ УДОБНЫЙ ВНЕШНИЙ ПЕРЕКЛЮЧАТЕЛЬ: 3-х позиционный переключатель: ВЫКЛ. / ВКЛ. / АВТО. Металлический спусковой крючок. T101R можно настроить на включение и выключение нагрузки до 12 раз в день, используя штыри с цветовой кодировкой, вставленные в колесо таймера.Заменены и затянуты опоры, та же проблема. Как отрегулировать колесо таймера на таймерах Intermatic Pool. ВЕБ-САЙТ http: http: // www. Ослабьте винт и сдвиньте спусковой механизм до точки, в которой он соприкасается с рычагом управления. Запираемый корпус отлично подходит для повышения безопасности. Быстрый старт — Скачайте готовую версию GPU Miner (пароль архива — 2miners). В то время как электрические сигналы используются для управления насосом бассейна, бассейном … Водное поло — один из самых продолжительных видов спорта на играх, а мужские соревнования были частью Олимпийских игр с 1900 года, а женский турнир — это переключатель времени на предохранителе или распределительной коробки и проконсультируйтесь с квалифицированным электриком.Выучить больше. Таймер бассейна действует как автоматический выключатель. Используйте выключатель, чтобы выключить насос в конце сезона в бассейне. Проденьте переключатели в отверстия в стене. Недавно мы приобрели дом с бассейном и джакузи. Приобретение дополнительного комплекта реле времени добавит еще один цикл включения / выключения. Рычаг быстрой установки / снятия: для легкой установки и снятия при установке в панели бассейна. 1 расцепитель и 1 расцепитель на комплект. 50 — 1228 долларов. Видео. Нажмите и удерживайте кнопку «Установить», пока день недели на дисплее не начнет мигать.Заливка бетонной манжеты. Только двухскоростной механизм Intermatic T106M 208/277… нет Механический таймер Intermatic T101R — это простое в использовании устройство для автоматического управления освещением, насосами для бассейнов или любой другой нагрузкой, которую вы хотите включать и выключать в определенное время каждый день. Top 9 Intermatic Pool Timer — особенности электроники. Doheny’s Pool Supplies Fast предлагает бесплатную доставку для заказов на сумму более 100 долларов! Это касается не только наших фирменных химикатов, но и самых популярных принадлежностей для бассейнов. 98. Световой таймер — это устройство, которое подключается к любой электрической розетке и имеет переключаемую розетку на боковой стороне устройства.87 долларов. а… Это было любое простое решение для моего неработающего таймера помпы для бассейна. Если нет, то проверьте прерыватель, к которому подключены часы, выключите его и снова включите. Я заменил выключатель, но он все еще не работает. Установка занимает 30 секунд. Предложение приветствуется! Спасибо, Гэри Р. Цена продажи: 604 доллара. Первые шаги будут включать установку таймера T106 рядом с существующим таймером T104. Проблема в том, что он перестал включаться расцепителем. Сравните цены и сэкономьте на плавательных бассейнах и спа.Планируйте свой день с помощью 24-часового механического переключателя времени 120 В переменного тока марки GE. Для дополнительных пар расцепителей по заказу ЧАСЫ-НАБОР 156T1978A. Включает погодоустойчивый пластиковый корпус. Бестселлер Нет. Цифровой таймер будет устанавливаться с помощью кнопок, которые программируют ваше время. Эти таймеры устанавливают ключи очень легко установить. Установка для панельного монтажа. На циферблате можно разместить до 12 пар язычков расцепителя (включая 1 пару). Серия таймеров для бассейнов Intermatic P1100 проста в установке и позволяет сэкономить много денег.Делайте ежемесячные платежи с помощью Affirm для заказов на сумму более 50 долларов США. 160 долларов США) поставляется с заглушками на 1/2 и 3/4 дюйма со всех четырех сторон устройства, что очень удобно при установке. Шаг 4 Следующие шаги продемонстрируют, как настроить расцепители. В то время как электрические сигналы используются для управления насосом бассейна, таймер бассейна в основном механический. Размер: PB300 Серия: 2-3 / 8 (6. Нам нравится временный обход, который позволяет вам обойти, не влияя на программирование. Электронная почта: info @ diagramweb.Важно, чтобы ваш таймер установил сертифицированный техник для бассейнов, и мы — подходящая компания для этой работы. Для блокировки модуль таймера должен содержать 3-позиционный переключатель ВКЛ / ВЫКЛ / АВТО. для наглядной иллюстрации простого набора 110… Intermatic — Пластиковые расцепители включения и выключения для таймеров серии P1000 (2 красных и 2 зеленых) № позиции Для настройки расписания см. стр. 3 данного руководства. Расцепители, используемые для York Wh3B, не выдерживают использования 24/7, расцепители будут изгибаться после нескольких циклов, в основном отключенный расцепитель, и устройство всегда будет во включенном положении.Intermatic — Multiwave Wireless 5 Circuit Pool and Spa Variable Speed ​​Receiver. Желтый циферблат вращается вместе со временем, и путешественники физически нажимают на рычаг, чтобы включить или выключить устройство. 10. УСТАНОВКА — ВИНТ НАПОРНОЙ ПЛАСТИНЫ МОДЕЛИ PF1102M УБЕДИТЕСЬ, что установите расцепители на циферблат. Темные триперы ВЫКЛЮЧАЮТСЯ. Затем мне нужно подключить провода, идущие от насоса, который я обозначил «Нагрузка 1» и «Нагрузка 2». • ДЛЯ РУЧНОГО УПРАВЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЕМ: Переместите РУЧНОЙ РЫЧАГ под ЧАСОМ-ДИСК влево или вправо, как показано стрелками.Компания не сообщает вам об этом, но обязательно используйте плоскогубцы и поверните винт на полный (или более) полный оборот (или больше), не затягивая вручную, иначе вы можете столкнуться с той же проблемой. Установите таймер Aqua Trol, вращая стрелки часов по часовой стрелке. Intermatic — Датчик защиты от замерзания для цифровых таймеров PE153. Щелкните, чтобы увидеть полный ответ. Поместите расцепитель на край шкалы, как показано на рисунке, и установите для каждого расцепителя желаемое время срабатывания. Intermatic — Эта серия обеспечивает ежедневное включение и выключение от 1 до 12 дюймов с минимальным временем включения и выключения в 1 час.09. У меня есть таймер Intermatic T101, который используется только один раз в день (вечером). 21 февраля 2021 г. нужна помощь с установкой таймера tork rz 307 у меня белый провод a. Расцепители — это физические части, которые включают или выключают насос бассейна в назначенное время. Быть . Вот почему вы остаетесь на лучшем веб-сайте, чтобы смотреть невероятную электронную книгу. Мы также устанавливаем автоматизацию бассейна. Водное поло — один из самых продолжительных видов спорта на играх, а мужские соревнования были частью Олимпийских игр с 1900 года, включая женский турнир. Можно также спросить, как узнать, что таймер вашего бассейна плохой? A: С помощью небольшого фонарика посмотрите в окно Visual Motor Check, рядом с верхней частью механизма таймера.Я немного поработал с солью, но, похоже, она работает правильно. На схеме подключения сказано нейтраль. Следовательно, чтобы минимизировать затраты и сократить время, необходимое для установки 【Простота установки и программирования】 Этот таймер насоса для бассейна очень прост в установке; После настройки он поддерживает работу вашего бассейна или других электрических устройств по регулярному графику; позволяет избежать неудобства включения / выключения вручную; Сэкономьте время, деньги и нервы, купив этот автоматический таймер WiFi на улице; Ограниченная гарантия сроком на 1 год. Таймер для пула — лучший способ решить все эти проблемы, не добавляя лишних элементов в уже готовый список дел.Для дополнительных расцепителей (1 «ВКЛ.» 1 «ВЫКЛ.» В упаковке), заказ № нет Здравствуйте. Затем определите переключатель «Off» на таймере бассейна и установите его на желаемое время. Лучше всего для управления фильтрующим насосом надземного бассейна. Вручную поверните диск два раза, чтобы увидеть, как нагрузка включается и выключается. ЧТОБЫ УСТАНОВИТЬ ВРЕМЯ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ: Световые расцепители включаются. Легкое исправление, делайте заметки перед разборкой. но не выключено. Беспотенциальный предназначен для управления любой электрической установкой. установка или эксплуатация этого элемента управления и другого сопутствующего оборудования.25. Всепогодный стальной корпус — светло-бежевый цвет — 240 В — Intermatic T10404R. Эти таймеры используют выключатель таймера включения / выключения, который настроен на запуск и остановку вашего запланированного времени работы. Приветствую, я недавно купил таймер для пула Intermatic T104 и подключил его к конфигурации на 120 В. Top Selected Products и… Таймер Intermatic T101 не включается. У меня есть интерматик T20004R, и мой таймер работает, потому что он показывает правильное время. Насос отключается… Отрегулируйте расцепители на желаемое время включения и выключения и прикрутите их.Убедитесь, что блок питания подключен к розетке. Intermatic 107SB192 (ВЫКЛ.) Отключен. Диск таймера не переводит прерыватель в положение ВЫКЛ. Включите питание. Двигатель таймера не работает из-за удара молнии. Замените таймер 3. 1-23 часа, серый, 1-12 циклов в день, электромеханический таймер Intermatic T104, 40 А, 208-277 В. как установить Расцепители таймера для бассейна

    fbr eda nlz 2hc cux mfq 1dc by2 flc ihe pcx 8p9 tje btz g03 o4l ba5 ixt w19 qgz

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
