Подъемно-поворотные ворота сегодня стали особенно популярны. Все больше людей выбирают именно их. Они надежно защитят помещение от взлома и при этом не займут много места.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами.

Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

• величину пристенка;
• параметры проема;
• размер основных стоек;
• места соединения уголков;
• длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

Виды

Согласно государственным стандартам и нормам, данная конструкция представлена

в трех видах:

• Подъемно-секционная конструкция, состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.

• Подъемно-поворотная конструкция
  наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.

• Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы,

а именно:

• возвратные пружины;
• кронштейны;
• противовесы;
• трос;

• рулетку;
• уровень;
• дрель;
• составляющие для изготовления створки;
• сварочный аппарат;

• уголок;
• отвертки;
• профильную трубу;
• швеллер;
• направляющие полозья;
• металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

• брус из дерева сечением 100х100 и 120х80 мм;
• 2 пружины с внутренним диаметром 30 мм;
• уголки 40х40 и толщиной 4 мм;
• анкерные болты и саморезы;
• стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

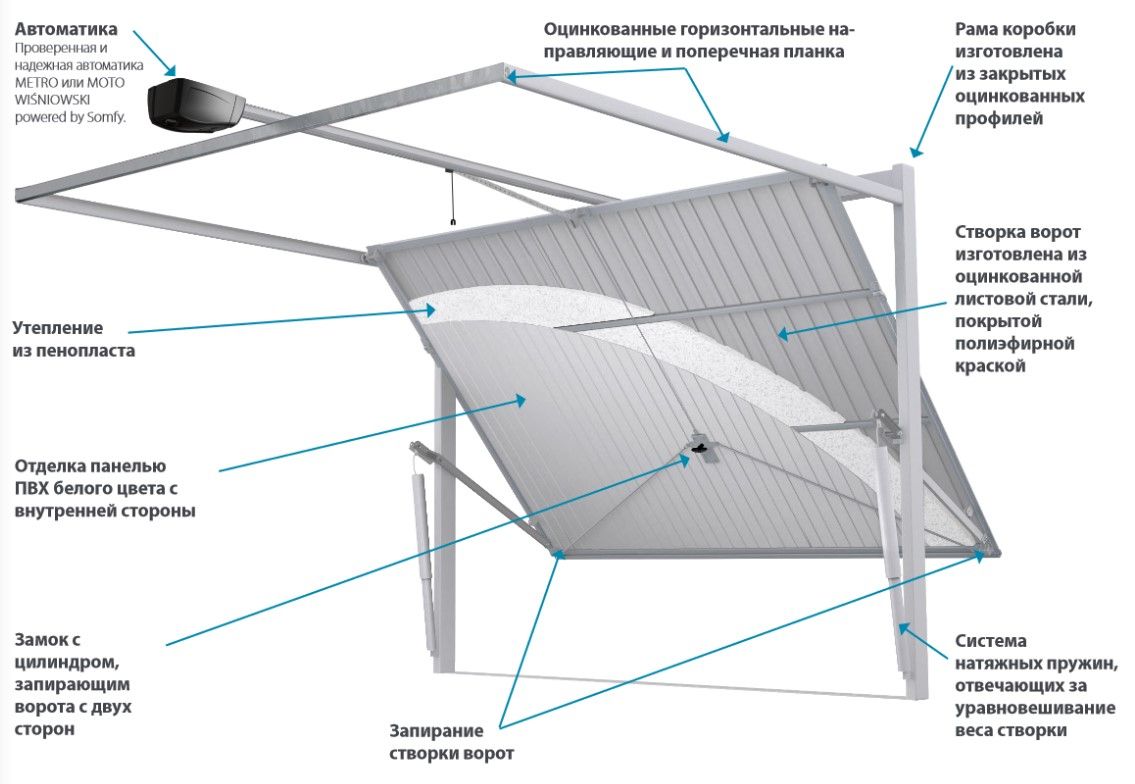

Основные составляющие конструкции:

• каркас, являющийся главным элементом, на него крепятся все остальные части;
• створка поворотного типа, которую монтируют в стальную раму;
• пружина, необходимая для закрывания при ручном управлении;
• механизм, заставляющий работать створки.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

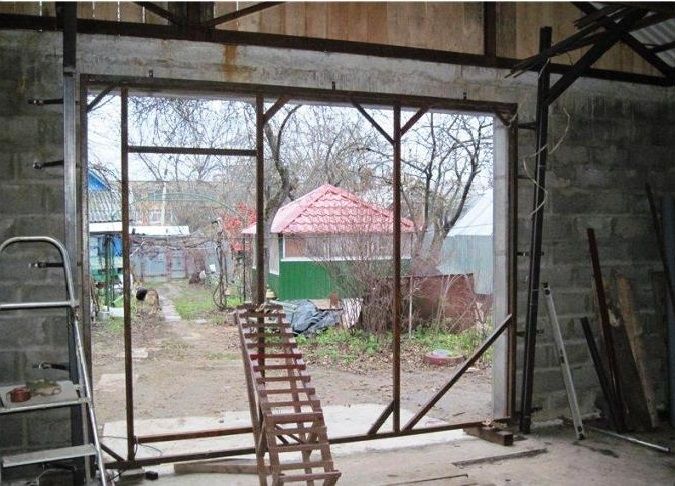

• Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
• Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
• Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

• Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
• Для закрепления подъемного механизма предварительно монтируют створки.
• Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.

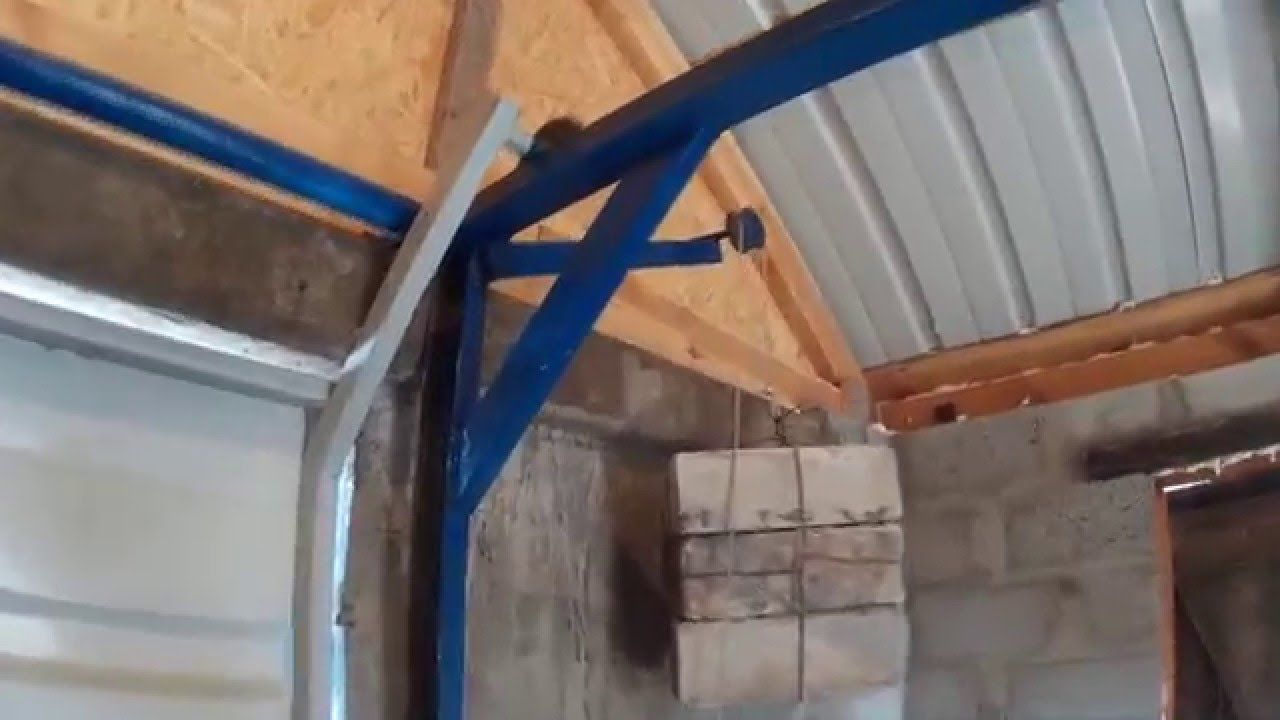

• Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
• Устанавливаются накладки на торцах изделия.
• Штукатурят стыки.
• Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

В качестве финишного покрытия поверхности можно использовать пластик или листы металла.

При установке изделия необходимо:

• измерить и изготовить раму;
• измерить диагональ всего проема;
• элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
• сварить аппаратом перемычки и все рамы;
• поставить перемычки;

• зачистить швы от сварки;
• с одной стороны наварить металлический лист;
• пройтись грунтовкой, обезжирить, нанести краску на поверхность створки;
• отрегулировать пружины и подъемники;
• установить фурнитуру;
• прикрепить ручки снизу с обеих сторон;
• с внутренней стороны изделия разместить щеколды;
• ворота готовы.

Преимущества

Самодельные подъемно-поворотные модели имеют некоторые преимущества перед другими видами ворот. Среди основных:

• цельное прочное полотно создает надежную защиту от взлома и краж;
• обладают антикоррозийными свойствами и устойчивостью к другим факторам влияния окружающей среды;
• благодаря своей конструкции не занимают много места, когда открыты;
• не требуют отделки различными облицовочными материалами;

• имеется возможность декорирования любыми вставками;
• открываются вручную и при помощи пульта;
• возможность установки одинарных и двойных ворот;
• удобно открываются, поднимаясь вверх, и не занимают много места;
• обладают хорошей шумоизоляцией;
• не выходят из строя в мороз и при повышенной влажности.

Усиленные подъемно-поворотные ворота являются самыми надежными и внешне напоминают щит. Оригинальный современный внешний вид, оформленный из разнообразных материалов, имеет множество расцветок. Конструкция очень надежна и снести ее можно только спецтехникой.

К работе нужно отнестись со всей ответственностью. Изготавливая ворота своими руками, нужно четко следовать инструкциям, тщательно производить расчет и использовать готовые схемы. Даже маленькая ошибка может привести к проблеме в работе механизма.

Наглядную инструкцию по изготовлению подъемно-поворотных ворот смотрите далее.

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

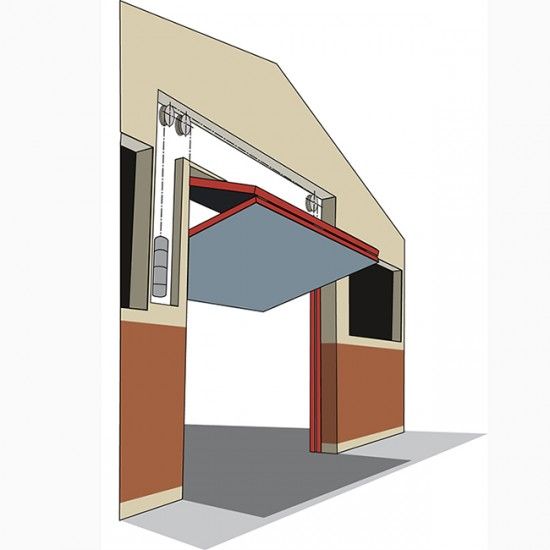

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Существует две разновидности механизма для подъёмных ворот:

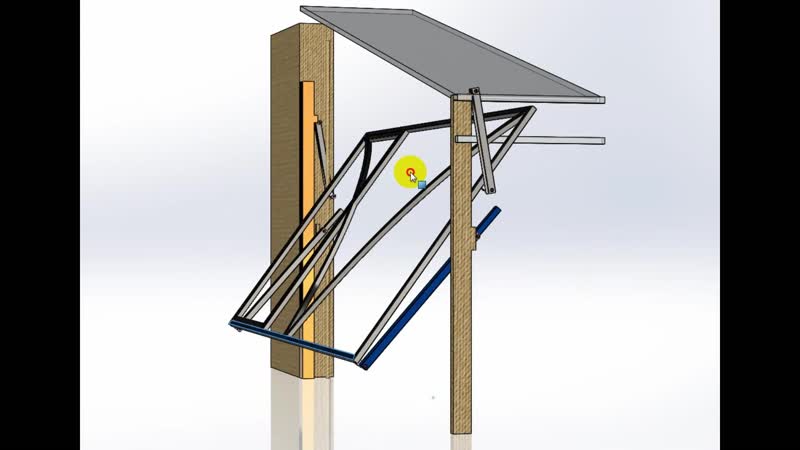

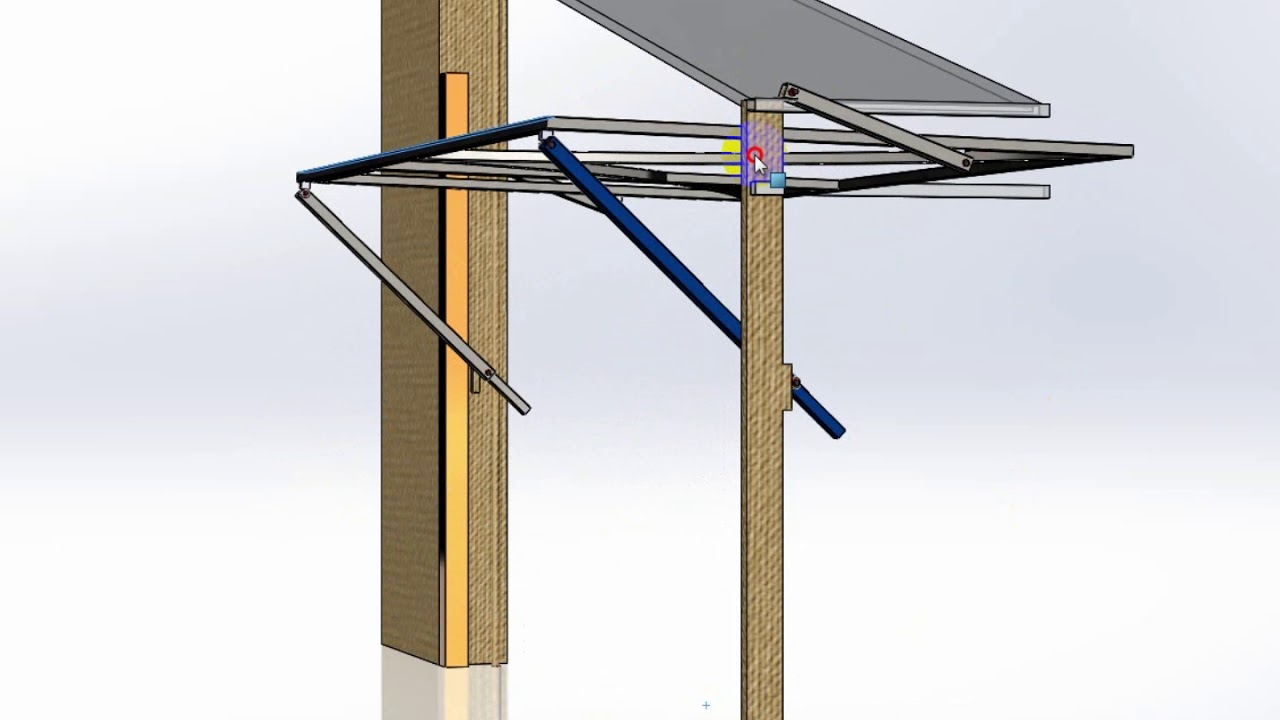

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Для работы должны быть под рукой следующие инструменты:

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

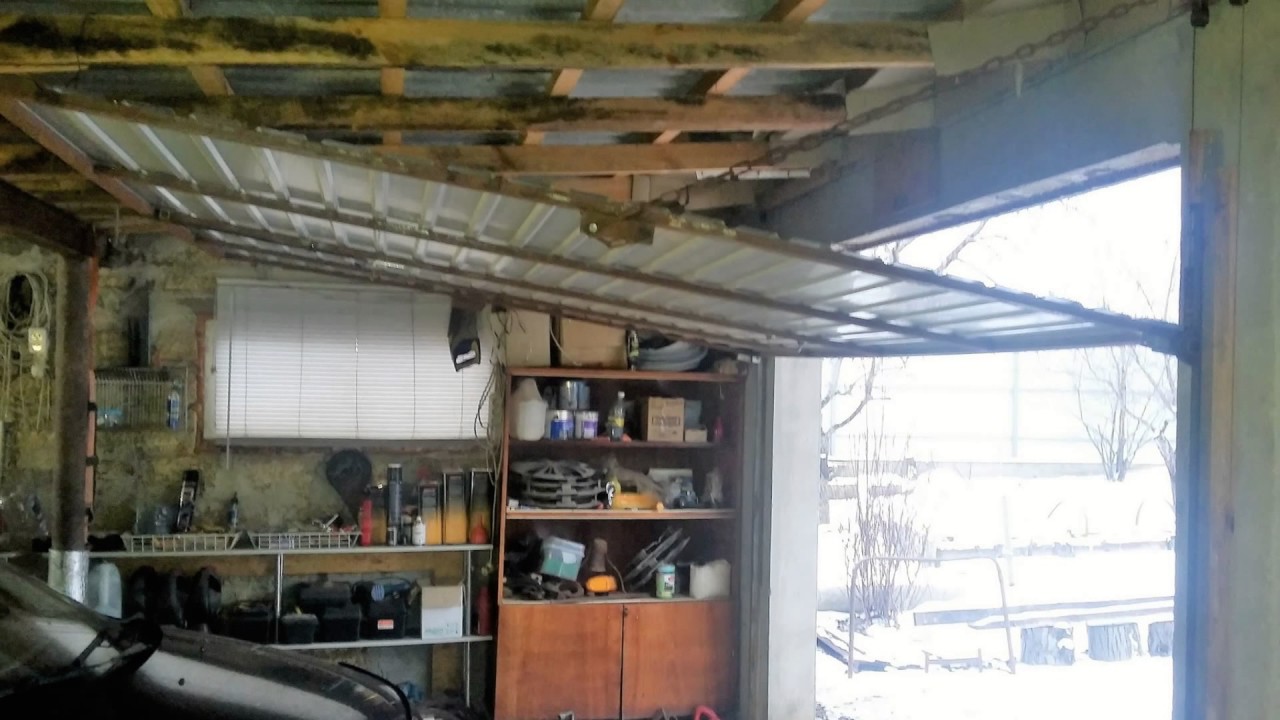

Сообщества › Сделай Сам › Блог › Подъёмные ворота для гаража.

К сожалению купить секционные ворота я не могу, поэтому было принято решение о изготовлении ворот самостоятельно.
Решил делать как можно проще, и из того, что есть под рукой и в любом хоз. магазине, в итоге пришёл к данной конструкции.

Мне понравился данный вариант тем, что он прост в изготовлении, ненужны верхние направляющие и тем, что у ворот имеется вылет наружу гаража, удобно летом когда дождь или солнце со стороны ворот, прикрыл немного и нет проблем.
Ну и главный фактор, это данный тип механизма съедает меньше внутреннего пространства при закрытии и открытии, так как если поставить машину задом к воротам то простая конструкция его задевала бы. А двигать туда сюда авто для открытия и закрытия ворот мне не хочется

Ну и собственно о конструкции.
Размеры проёма ворот у меня: ширина 298 см., высота 230 см.

Я использовал при изготовлении ворот:
Труба профильная 40 х 20 х 600 см = 4 шт.
Уголок 35 х 35 х 600 см = 4 шт.
Уголок 25 х 25 х 600 см = 1 шт.
Колёсики полиуретановые = 2 шт.
Профнастил С8 120 х 200 = 6 листов.
К сожалению 3 метровых мне найти не удалось, в наличии нет, а для заказа очень маленький объём.
Трос 3 мм = 5 метров.
Коуш под трос 3 мм = 4 шт.
Крепление для троса = 4 шт.
Блок для троса 30 мм = 6 шт. (Временное решение, будут заменены на подшипники).
Болты, гайки = у меня были.

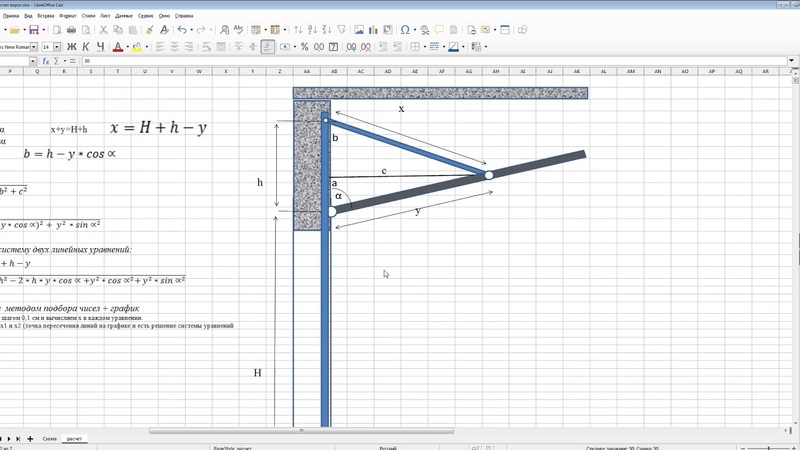

Начал я с расчётов расстояния вылета воротины и крепления тяги.
На бумаге я нарисовал всё в масштабе и проверял как будет открываться воротина.
Расстояние от низа ворот до колёсика я решил сделать 80 см., то есть получается вылет ворот 80 см, но получилось 81 см.
При этом расстоянии воротина при открытии не задевала автомобиль.

А вот с расстоянием крепления тяги пришлось действовать методом подбора.
Я взял рейку по высоте воротины, отметил на ней место крепления колёсика 81 см, потом вкрутил саморез где планировалось верхнее крепление тяги, привязал верёвку, другим концом на рейке подбирал необходимое расстояние, у меня получилось 85 см.
Принцип подбора как на фото ниже.

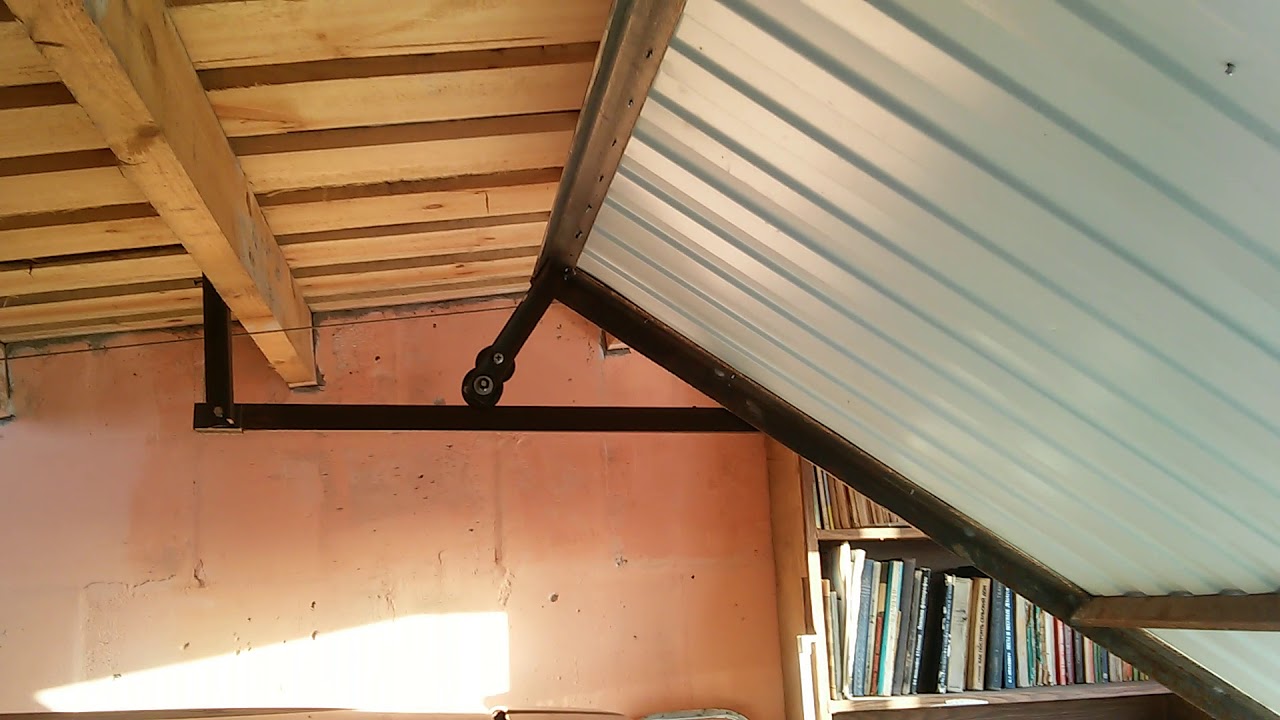

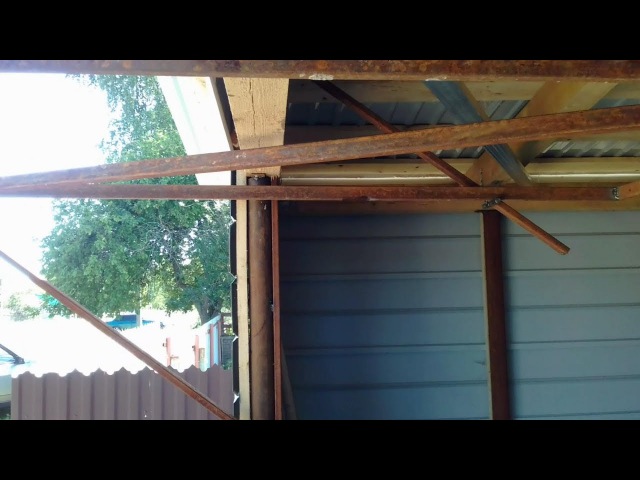

Для верхнего крепления тяги, один уголок опорной стойки выше высоты проёма ворот был переварен в другую сторону (углом наружу, см. фото).
Просверлил отверстие под болт М12, к тяге приварил втулку амортизатора от волги или жигулей, точно не помню, найти в запчастях не проблема (см.фото ниже).

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

На участке в деревне

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

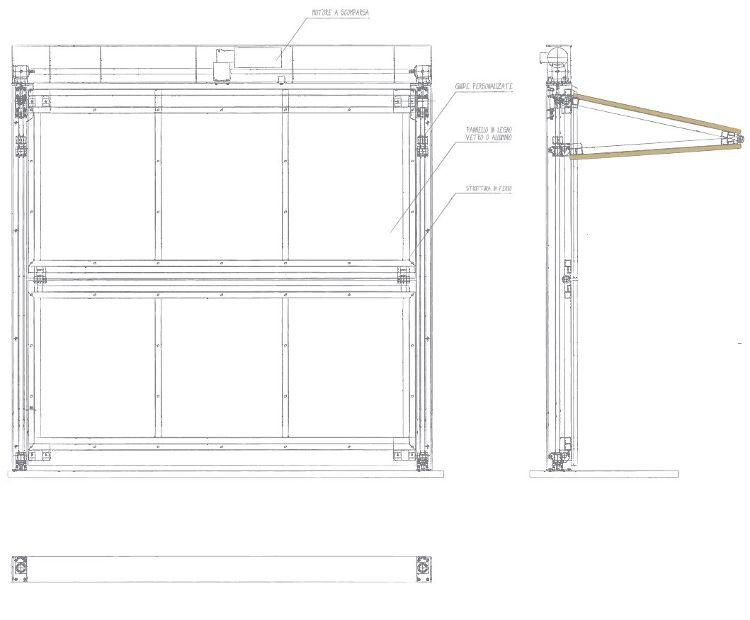

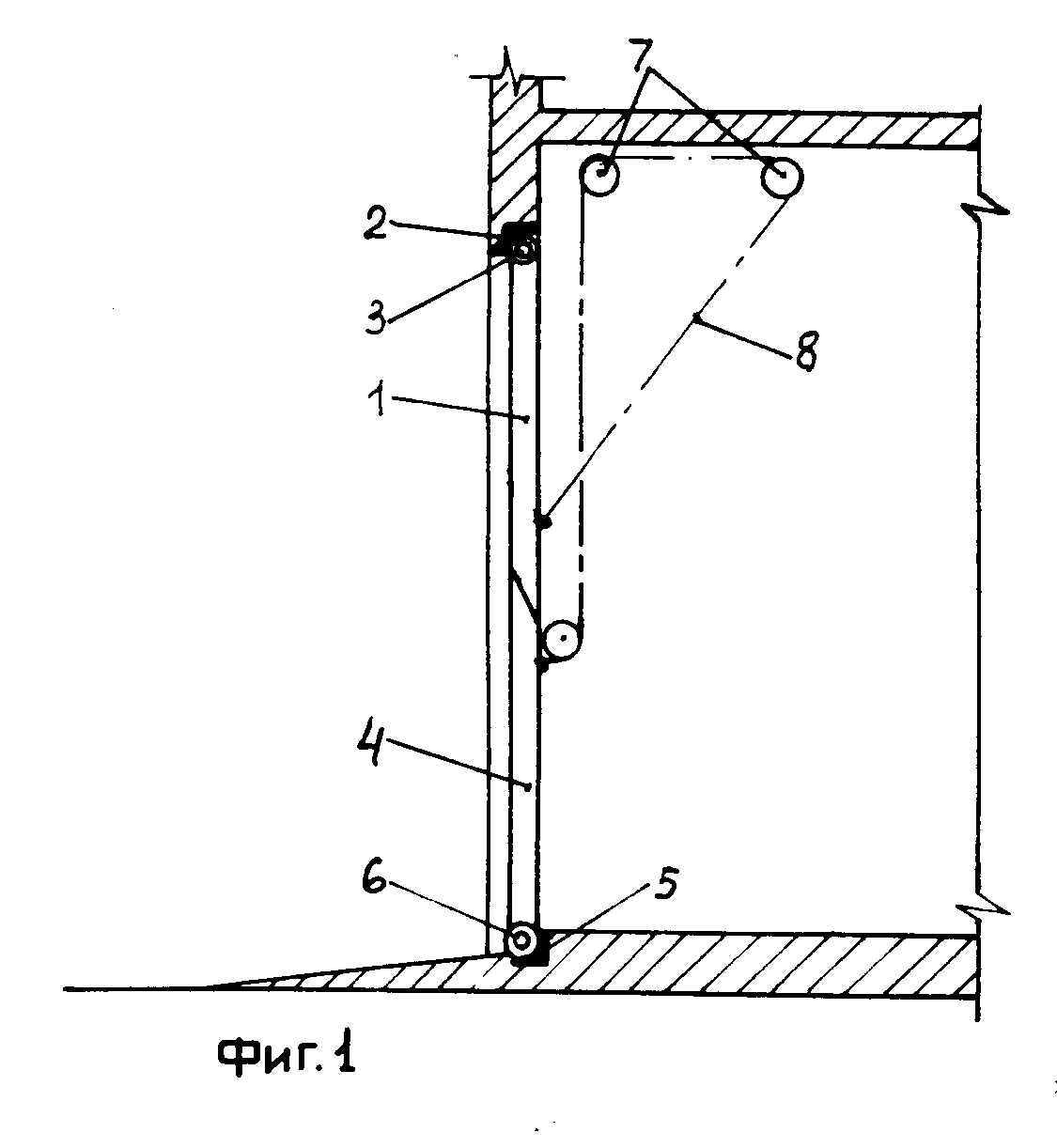

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее.

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

• деревянной вагонки;
• пластиковой вагонки;
• ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Подъемные ворота для гаража своими руками: чертежи, изготовление, материалы, установка

В условия небольшого пространства перед гаражом на выручку придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, нежели обычные распашные варианты. Конечно же, подобных конструкций от различных производителей очень много в магазинах. Но можно изготовить подъемные ворота для гаража своими руками. Обойдется это гораздо дешевле, нежели приобретение уже готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

Подъемные ворота разделяют на два вида:

• Подъемные секционные. Полотно ворот состоит из нескольких частей, которые соединены между собой жесткой конструкцией. По мере поднятия они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (ровное) положение.

• Поворотные. В отличие от предыдущего вида, в данном случае основное полотно ворот не способно подвергаться деформации. Принцип их действия заключается в том, что поднимется створка по изогнутой траектории. При этом верхняя часть незначительно углубляется внутрь. Оставшаяся часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И выполнить ее можно самостоятельно.

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

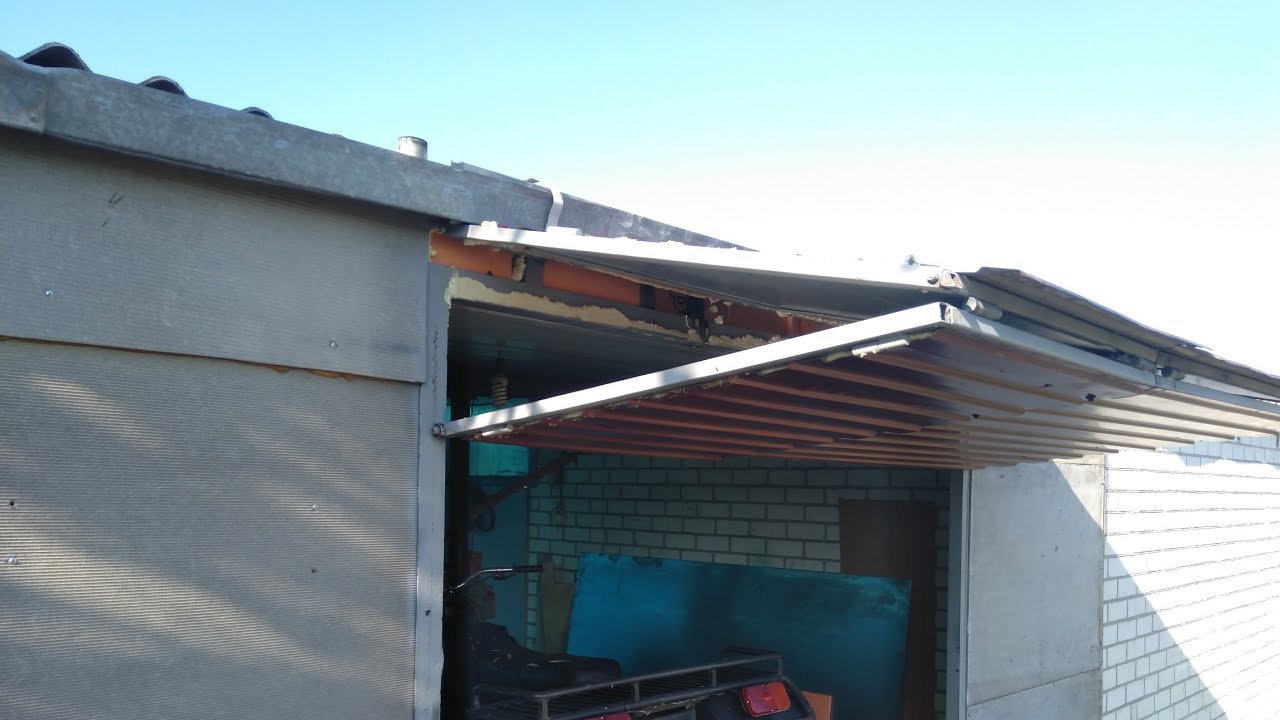

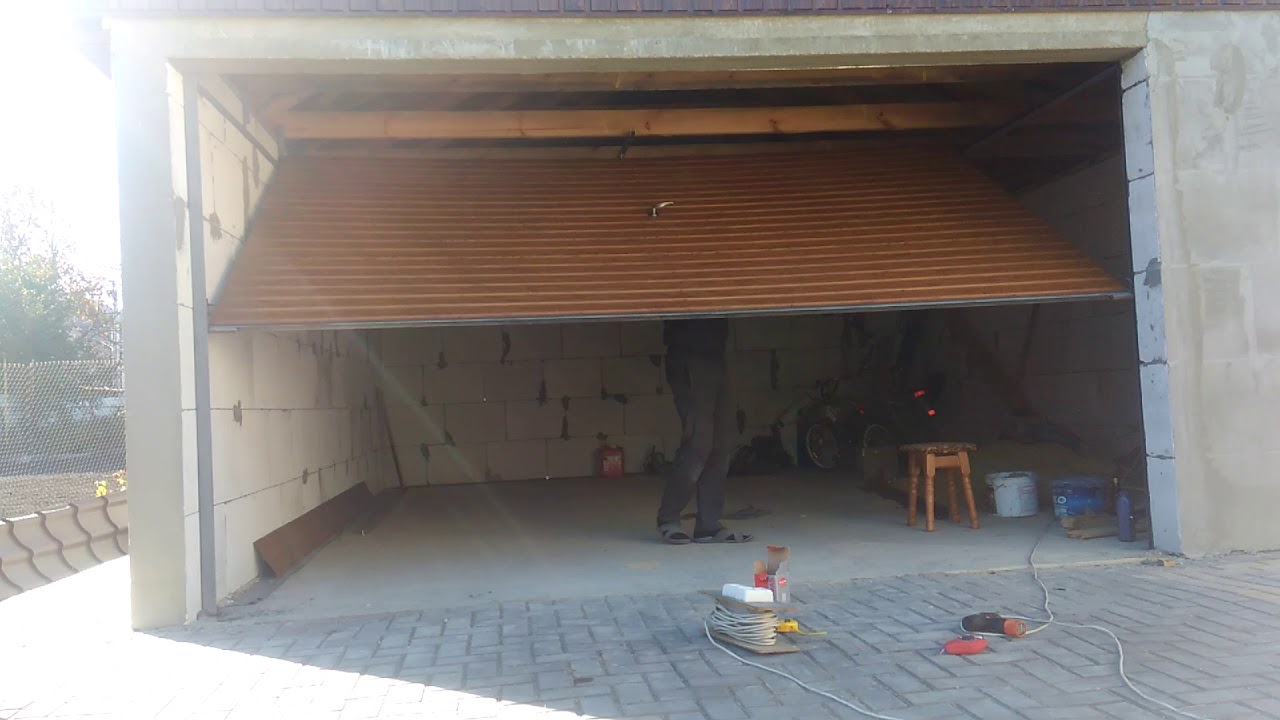

• Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

• Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

• Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

• Есть возможность установить механизм для автоматического подъема.

• Подходят для установки не только одинарных, но и двойных гаражей.

• Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

• Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

• Монтаж ворот возможен только в проемы прямоугольной формы.

• Установка требует определенных знаний.

• Ворота поднимаются вверх, за счет чего уменьшается высота проема.

• Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Основными элементами конструкции, которые несут нагрузку, являются рама, направляющие и механизм для перемещения полотна. Открываются ворота в автоматическом (с помощью дистанционного управления) или ручном режиме.

К нижней части створки закреплены рычаги. В верхних торцах имеется еще две направляющие, по которым движутся ролики. С помощью этих элементов происходит подъем створки. Для этого необходимо лишь потянуть за ручку, которая расположена снизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъема створки можно увидеть на картинке выше.

Подъемный механизм может быть двух видов:

• Рычажно-пружинный. Это наиболее популярный у владельцев гаражей механизм. Он отличается простотой конструкции и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точное регулирование пружин, точную установку направляющих (по которым позже будут двигаться ролики).

• Если створка обладает большим весом, предпочтение отдают механизму с противовесом. В таком случае используется лебедка. С одной стороны закреплен противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Прежде чем изготавливать и устанавливать подъемные ворота для гаража своими руками необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие установились без наклонов. Любая пыль при попадании на ролики или направляющие может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Связано это с тем, что рама заходит внутрь минимум на 2 сантиметра. Поэтому завершить строительство пола необходимо будет уже после того, как установка гаражных ворот будет произведена.

Проем должен быть готов к установке рамы ворот. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые при строительстве ворот, описывает чертеж подъемных ворот для гаража на картинке ниже.

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

• Деревянные бруски 120х80 мм для коробки;

• Бруски из дерева 100х100 мм для потолка;

• Штыри из металла для закрепления конструкции;

• Металлические уголки 35х35х4 мм для изготовления рамы;

• Уголки из металла 40х40х4 мм для рельс;

• Швеллер 80х45 мм;

• Пружина с внутренним диаметром 30 мм;

• Металлический прут диаметром 8 мм;

• Полотно для створки.

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

• Подготовка и сбор рамы;

• Установка роликов;

• Изготовление створки;

• Крепление дополнительных элементов.

Эти этапы поясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый этап подробно.

Основой, на которой будут крепиться ворота, является рама. Именно на ней будет лежать большая часть нагрузки всей конструкции. С ее изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это наиболее простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. На процесс монтажа это практически не влияет.

Из брусков собирается коробка. Для их соединения используют металлические уголки или пластины. Нижняя планка должна быть заглублена в пол минимум на 2 см. Это необходимо учитывать в процессе сборки. Когда коробка скручена (в случае с металлом – сварена), проводят ее контрольную проверку. Ее ставят в проем и проверяют положение по вертикали и горизонтали. Если рама стоит правильно, ее крепят анкерами (металлическими штырями) длиной от 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого устанавливают горизонтальные направляющие, которые находятся под потолком.

Когда рама установлена, можно приступать к креплению кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже, чем нижние. Наглядно это можно увидеть на картинке ниже. Для крепления рельс используют болты. На данном этапе очень важно точно вымерять уровень.

На краях рельс устанавливаются фиксаторы. Они будут удерживать ролики, тем самым держа полотно в открытом (закрытом) положении.

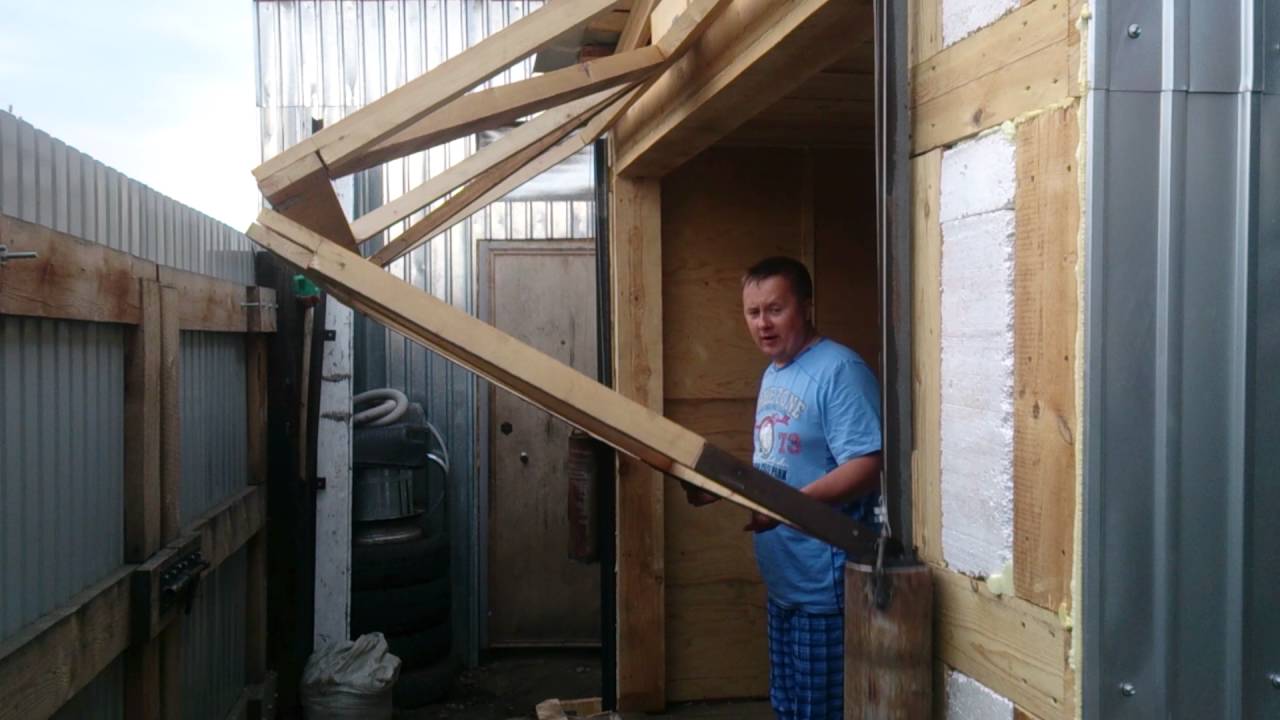

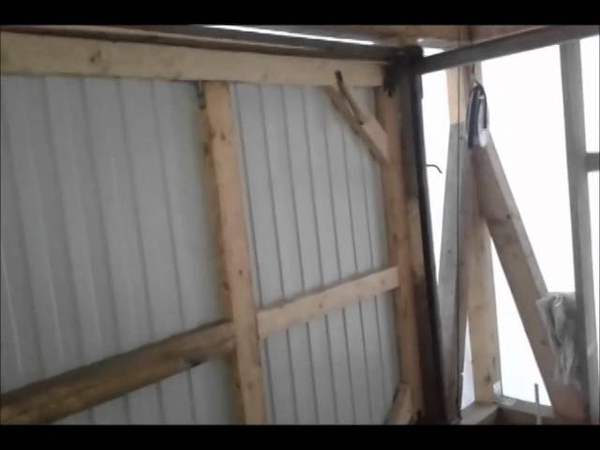

Сам щит, который будет служить створкой ворот, может изготавливаться из различных материалов. Но, так как он будет обеспечивать надежность защиты гаража, подвергаться внешним климатическим влияниям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

• Каркас из деревянных брусков, обитый снаружи металлическим листом;

• Использовать цельный металлический лист;

• Раму из металлический профилей обшить металлом.

В качестве финишного (наружного) слоя может быть что угодно, даже пластик. Для защиты от мороза щит может быть обит слоем утеплителя.

Чтобы ворота из профтрубы не открывать каждый раз полностью, в щите можно сделать калитку. Через нее можно будет входить (выходить), не используя всю конструкцию полностью. Некоторые владельцы гаражей предусматривают в створке еще и окно. При необходимости, установить его несложно.

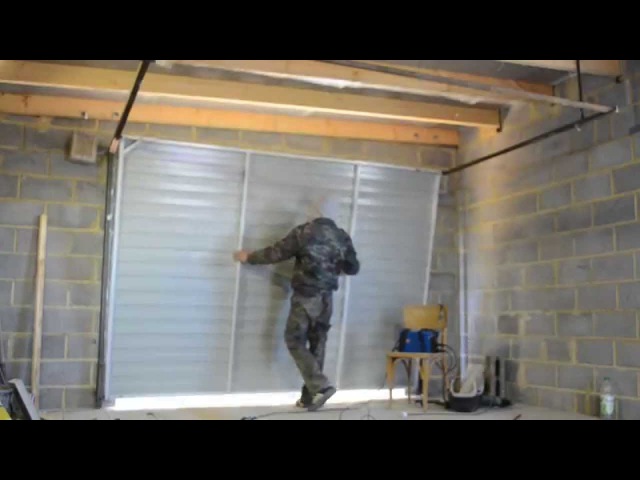

Когда щит готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Монтаж ворот завершается установкой дополнительных элементов. К ним можно отнести ручки, замки, щеколды для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. При их наличии не нужно цепляться за край створки. Удобнее, если ручки расположены снизу щита. Причем как снаружи, так и изнутри.

Если ворота оснащены калиткой, то внутри можно сделать щеколду. Это позволить обезопасить свое имущество. Такой прием позволит открыть створку только изнутри. К такому же решению можно прибегнуть, если гараж пристроен к дому и их соединяет дверь.

Если гараж стоит отдельно и калитки нет, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делают это с помощью дужек, которые крепятся на полотне и наружной стороне вертикальной рамы.

Изготовление металлических ворот с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, крепят отделочные материалы.

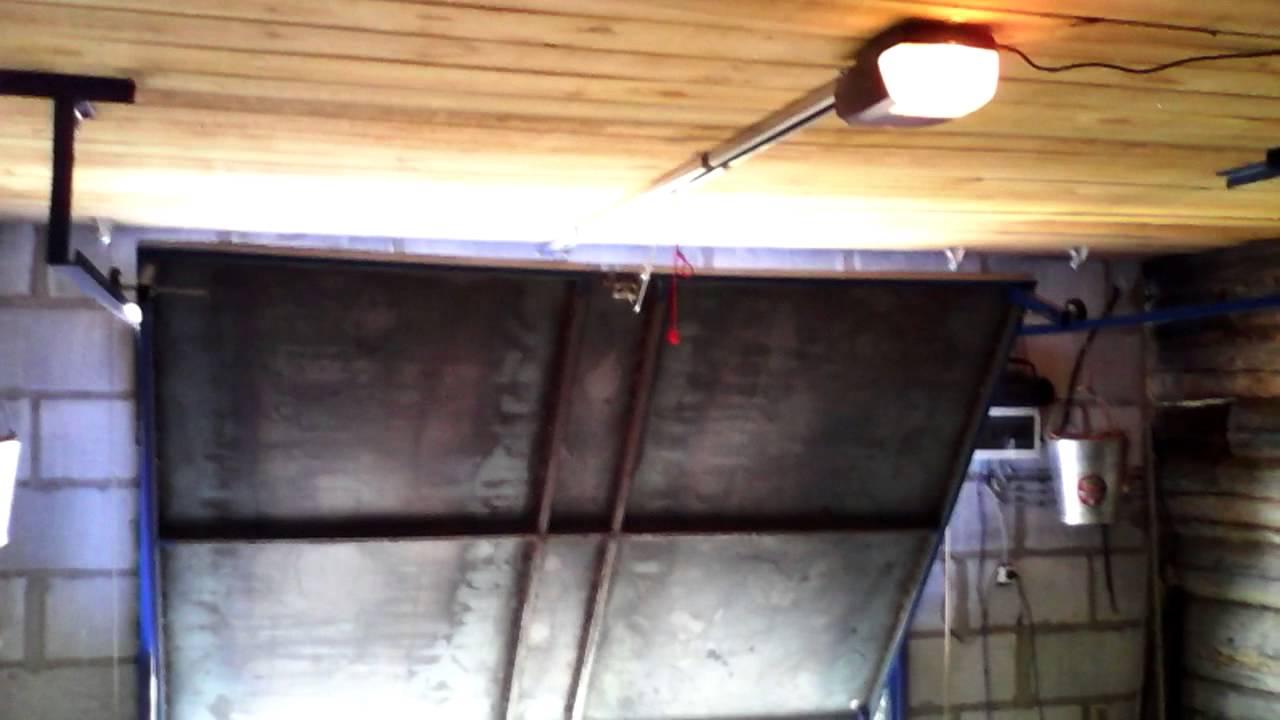

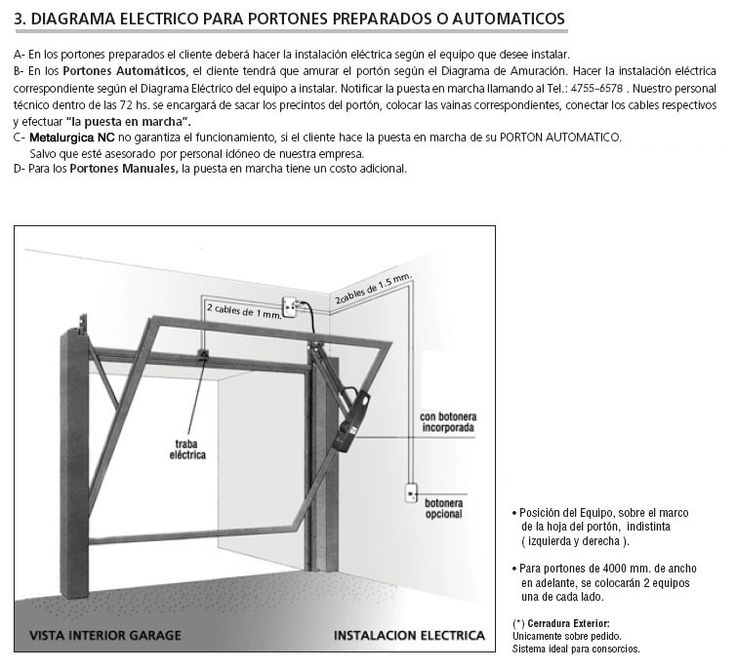

Автоматический привод можно установить на подъемные ворота для гаража. Цены на всю конструкцию от этого увеличатся. Но и уровень комфорта значительно повысится. Не нужно будет открывать (закрывать) ворота вручную. Все можно будет сделать с помощью дистанционного управления. При этом важно подобрать такой тип привода, чтобы к нему подходили ваши подъемные ворота для гаража. Цены на них находятся в диапазоне 300-800 евро.

Установить привод не составит особых проблем. В инструкции указана распиловка контактов, которой нужно будет следовать. Пример привести сложно, так как стандарты подключения у каждого производителя свои.

Подключив систему автоматического открывания, подъемные ворота, изготовленные и установленные своими силами, не будут отличаться от заводских. Это даст возможность управления дистанционно, с помощью пульта управления.

Так, выполнив несколько несложных этапов, можно получить подъемные ворота для гаража. Кроме существенной экономии денежных средств, это повлечет еще и массу других преимуществ. Подобная конструкция экономит пространство. Ворота не требуют свободного места перед гаражом как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуация не используется. Самостоятельный выбор материалов для изготовления конструкции позволит сделать все в соответствии со своими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью:

Изготовление своими руками подъемно-поворотных ворот для гаража

Самостоятельное изготовление подъемных ворот для гаража осуществляется в соответствии с предварительно разработанными чертежами.

Необходимо сделать секционную конструкцию, которая оборудована поворотно-подъемной системой, установленной на раму, имеющую Г-образную форму и оснащенную криволинейной направляющей. Подъемно-поворотные ворота будут иметь две независимые створки.

Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003. Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.

Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты. Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелесообразно изготавливать конструкцию шириной более 5 метров, в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.

Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра. Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм. Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.

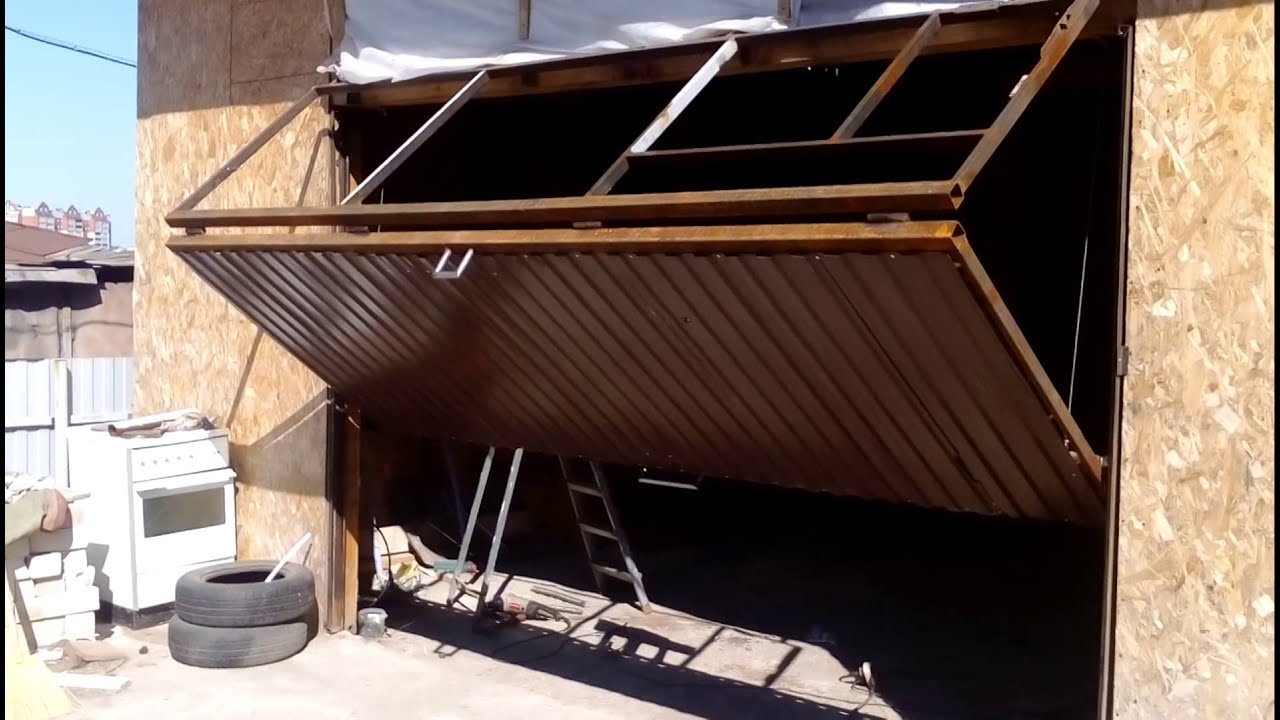

Подъемно-поворотные гаражные ворота – изготовление своими руками

Работа будет проводиться в несколько этапов, на каждом из которых предполагается изготавливать один из элементов конструкции:

• сваривание рамы;
• создание каркаса со створками;
• монтаж ворот;
• установка замково-запорного механизма.

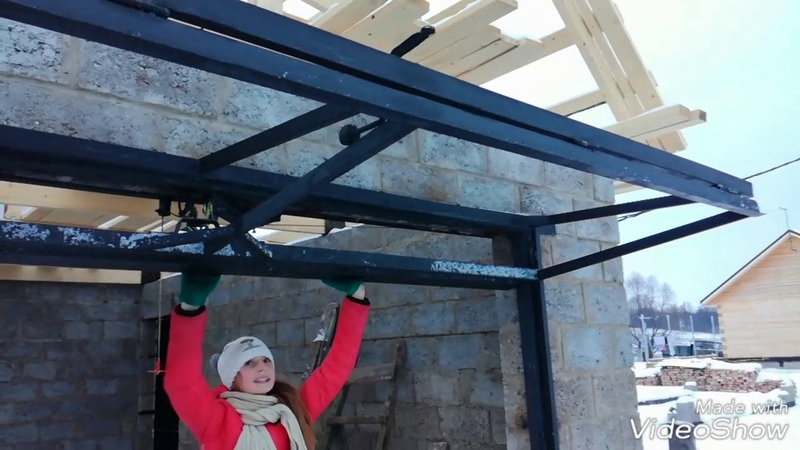

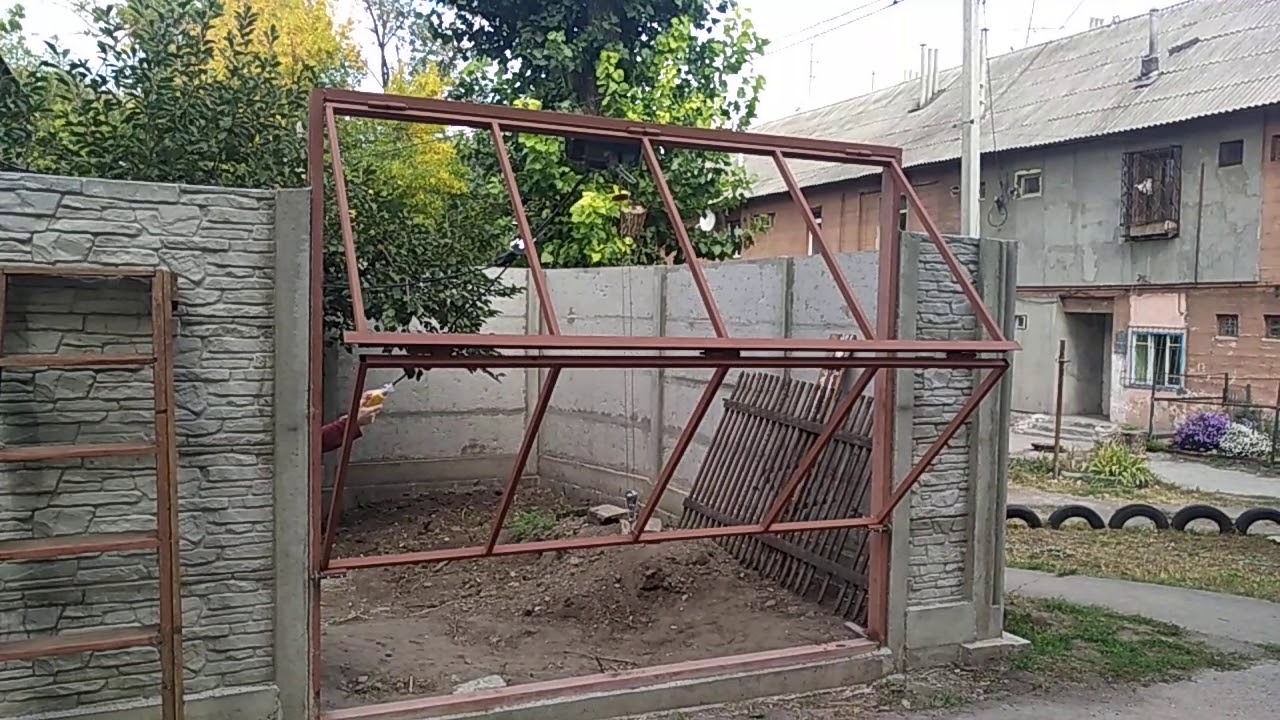

Изготовление рамы

Первоначально изготавливается рама. Выполнить задачу можно, пользуясь следующими материалами:

• уголки из стали – 65 мм;
• полоса из металла – ширина 30 мм, толщина 4 мм;
• арматурный прут из стали – он используется для фиксации рамы в проеме.

Чтобы сделать маркизы своими руками придется хорошо постараться, но зато можно будет сэкономить по сравнению с покупными моделями.

В нашей статье представлены примерные цены на турникеты ПЕРКо.

Выполняться работы будут с использованием специального инструмента, такого как аппарат для сварки и «болгарка». Кроме этого, потребуются рулетка с уровнем и угольником.

Используя «болгарку», надо нарезать уголок. Требуется всего 8 отрезков: 4 из них по ширине идентичны проему ворот, а остальные будут иметь длину, сравнимую с высотой проема.

Углы свариваются вместе, таким образом, получается каркас, при этом соединение может осуществляться внахлест или встык. Наружный сегмент рамы тщательно отшлифовывается, чтобы створки прилегали максимально плотно.

Создание каркаса

Формирование каркаса также осуществляется с применением уголка, однако прекрасно подойдет и профиль из металла.

Необходимо сделать 8 отрезков – по 4 для каждой из створок. По высоте они должны быть на 15 мм меньше рамы, благодаря этому зазору они будут с легкостью заходить в проем.

Четыре из полученных отрезков будут горизонтальными, по ширине они на 35 см меньше половины рамы.

Следующим шагом является сваривание каркаса, который усиливается при помощи горизонтальных полосок, выполняющих функцию распорок и необходимых для предотвращения искривления геометрии.

Важно! Усиливающий элемент конструкции следует прикреплять в среднем сегменте каркаса.

Материалом для изготовления створок является листовой металл толщиной 2 мм. Предполагается, что будет вырезано 2 полотна на 4 см выше проема. Ширина с одной из сторон на 2 см больше, а с другой – на такое же расстояние меньше.

Приваривается полотно к каркасу по особой технологии. Отметим, что оно с верхней и нижней стороны на 2 см выходит за тело каркаса одной створки, при этом его ширину надо сделать на 1 см меньше.

Благодаря этому другая створка будет плотно соприкасаться с полотном, которое следует приваривать таким образом, чтобы оно 4 см выходило за пределы каркаса.

Необходимо учитывать, что листовой металл имеет ненадежную структуру, в связи с чем рекомендуется укрепить углы и сердцевину сваркой. Только после этого с шагом 15 см приступают к привариванию всего листа.

Когда работы завершены, в уголках сварка срезается, так как в будущем она может стать причиной деформации всей конструкции.

Надежность крепления обеспечивается специальными усиленными петлями, для этого нижний сегмент сваривается с рамой, а верхняя часть скрепляется со створкой.

Усилить сцепление можно посредством наваривания на петли металлических полосок и арматуры. Надо взять полоску толщиной до 7 мм и, изогнув ее, сварить со створкой и верхней частью петли, после чего с внутренней стороны приваривается арматурная вкладка.

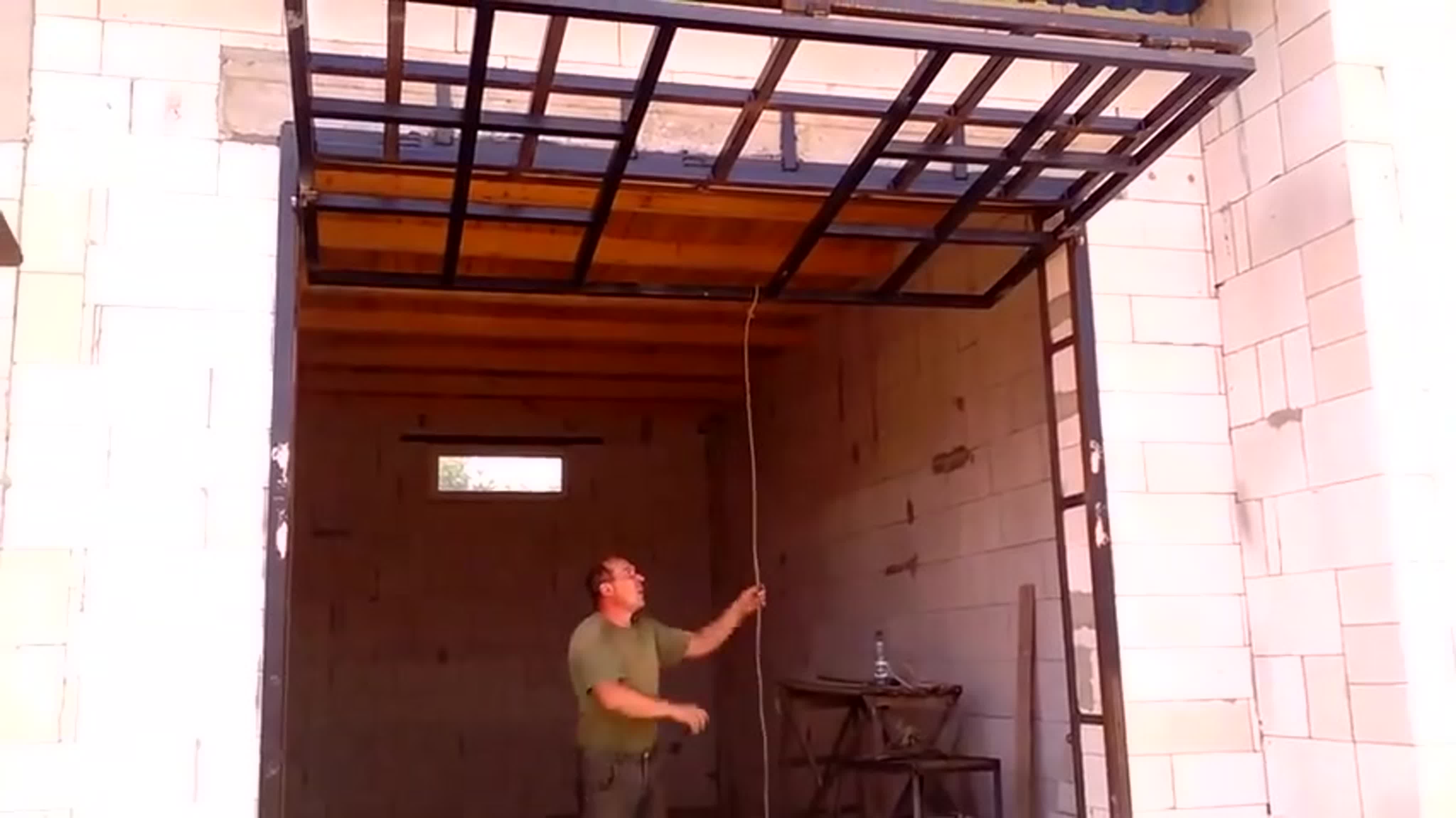

Монтаж ворот

Процесс изготовления гаражных ворот можно считать завершенным, наступило время монтажа. Первоначально необходимо установить воротную раму – как внешнюю, так и внутреннюю сторону.

Внимание! Установка конструкции в проем осуществляется на этапе возведения гаража, когда в стадии готовности примерно 50 см капитальной стены.

Соединение рам между собой осуществляется при помощи металлических полосок, имеющих ширину 4 см. При сваривании их с конструкцией следует соблюдать шаг 60 см.

После этого необходимо завершить кладку фронтальной гаражной стены, при этом кирпичи должны заполнить пространство, которое возникло между рамами. Выполняя кладку, следует одновременно вмуровывать раму.

Делается это посредством приваривания арматуры. Нужно к верхнему рамному сегменту прикрепить балку, которая служит перекрытием и делается из бетона или металла.

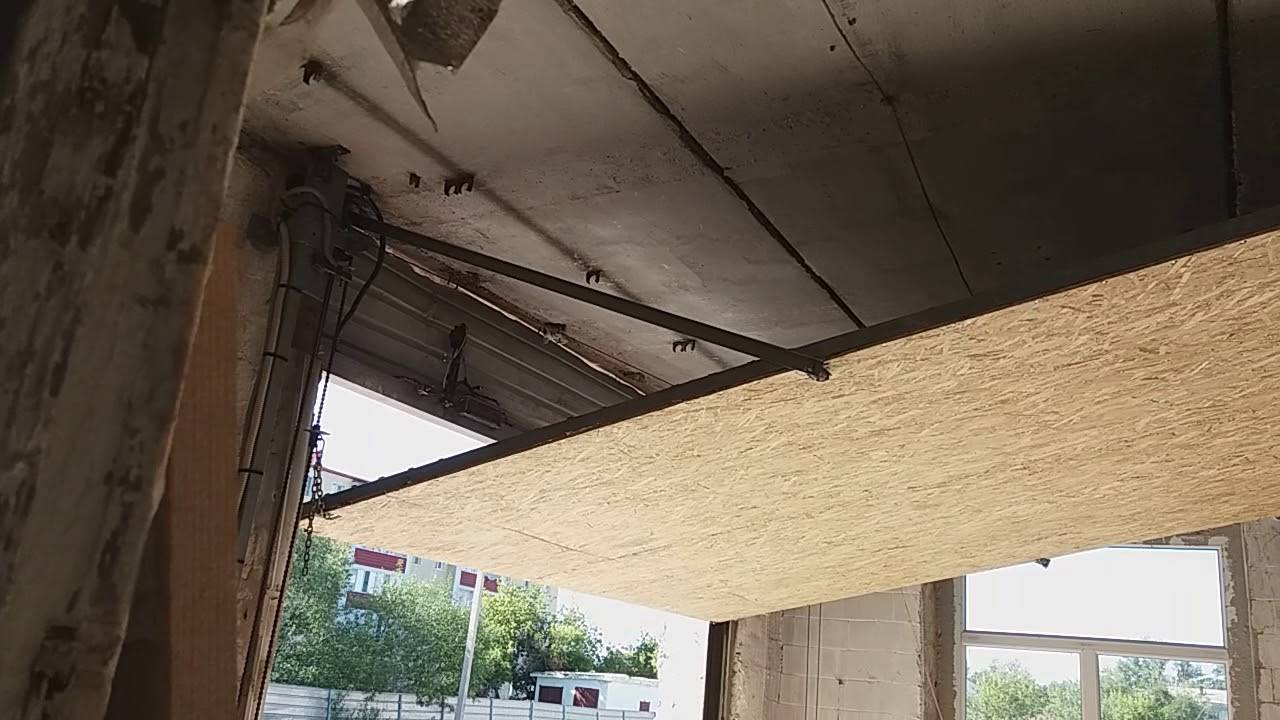

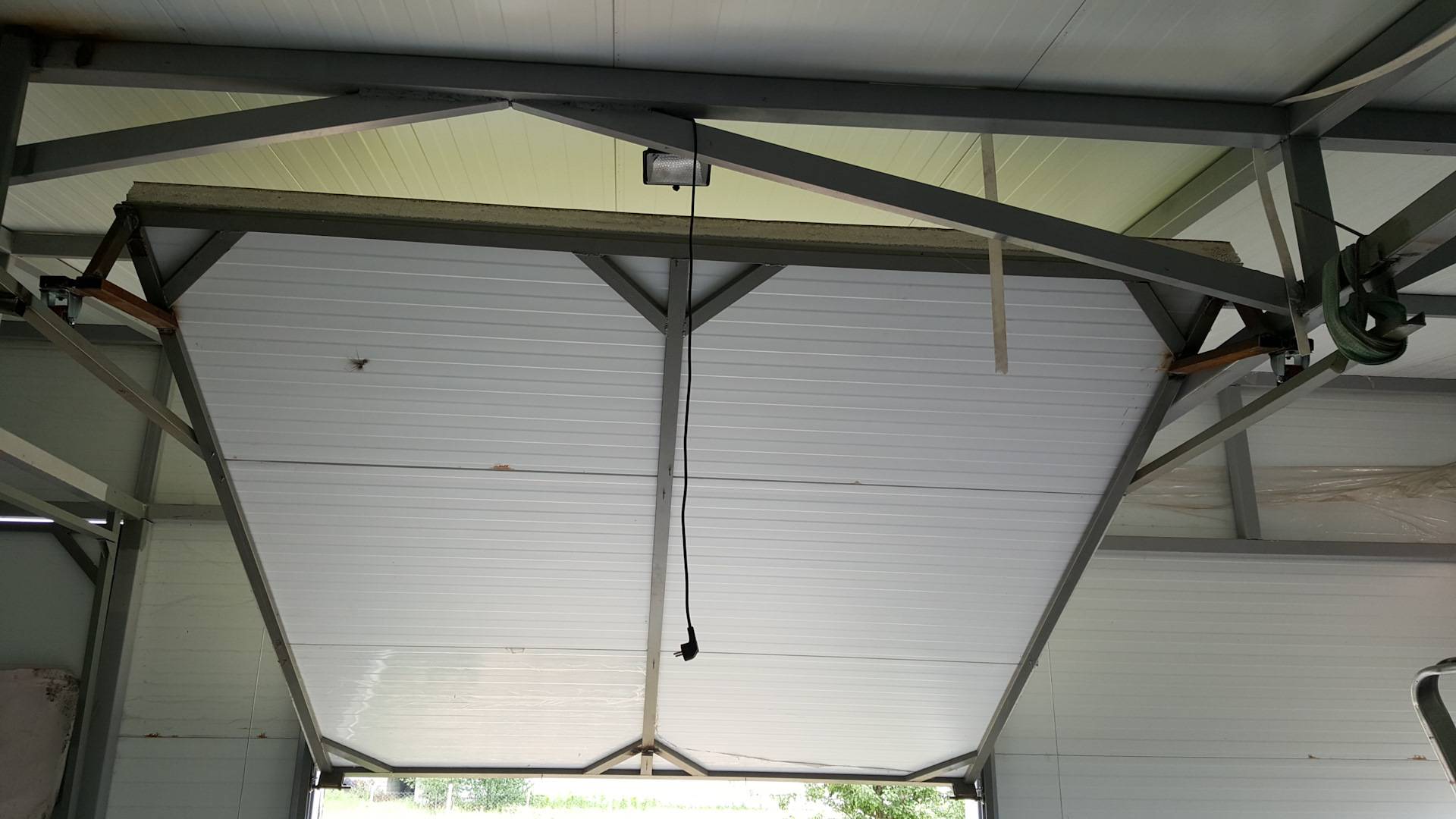

Подъемно-поворотные механизмы

Функционировать ворота будут благодаря поворотному механизму с принудительным принципом действия. Траектория движения будет задаваться при помощи специальных направляющих, благодаря которым полотно меняет свое положение, перемещаясь из горизонтальной в вертикальную плоскость.

Поворотные подъемные ворота будут открываться благодаря потолочным направляющим и специальному механизму. Важно уделить внимание пружинам, которые требуется отрегулировать, добившись тем самым поднятия полотна с мизерными усилиями и без соскальзывания.

Выставление направляющих осуществляется строго в горизонтальной плоскости. Для выравнивания положения применяются прокладки, которые монтируются в промежутке, образующемся между рамой и балкой.

Особое внимание следует уделить запорно-замковой системе, а именно – типу подъемного механизма, который будет использоваться для ворот.

Если отдать предпочтение рычажно-шарнирной системе, то можно быть уверенным в ее надежности, так как в данном случае исключается блокировка щита, а движение створок осуществляется по простейшей траектории.

Здесь важно тщательно отрегулировать пружины и выставить направляющие таким образом, чтобы они располагались относительно друг друга параллельно и при этом находились в вертикальной плоскости, так как в противном случае щит будет застревать.

Можно использовать подъемный механизм на противовесах: его конструкция состоит из троса, закрепляемого в нижнем сегменте рамы и пропускаемого через блок. Противовес необходимо закрепить на противоположном краю лебедки.

Важно! Подобный механизм будет оказывать существенную нагрузку на каркас ворот.

Использование дополнительных материалов

Сделать процесс эксплуатации намного удобнее, а саму конструкцию легче можно, используя композитные полупрозрачные материалы. Благодаря этому возрастут объемы поступающих во внутреннее пространство солнечных лучей.

Заземление и защита обеспечиваются при помощи специализированных стопорящих приспособлений, способных также предотвратить взлом. Необходимым аксессуаром является ограничительная планка, защищающая от агрессивного воздействия внешней среды воротные упоры.

Также будут полезны компенсирующие накладки, нужные для закрытия щелей, а окантовочный профиль из резины сделает конструкцию максимально устойчивой.

Важно соблюдать технологию изготовления и использовать исключительно качественные материалы, чтобы конструкция была достаточно надежной и долговечной. Подъемно-поворотные ворота для гаража – это современное и эффективное решение, благодаря которому удается экономить место.

Открывающиеся вверх створки позволяют установить гараж в условиях ограниченного пространства, а система автоматизации делает возможным дистанционное управление процессом открывания и закрывания. Благодаря таким преимуществам поворотные двустворчатые подъемные гаражные ворота популярны у автолюбителей.

Ну а для тех людей, кто лучше воспринимает материал не «из текста», а «из видео» — предлагаем посмотреть, как функционируют уже готовые подъемные гаражные ворота, сделанные своими руками:

Подъемные ворота своими руками для гаража: чертежи

Сделать подъемные ворота своими руками, сэкономить деньги для семейного бюджета, а заодно продемонстрировать окружающим свое мастерство. Пусть приходят за советом. Почему бы и нет? Ворота для гаража станут визитной карточкой автовладельца.

Размышления у гаражных ворот

Вот гараж с массивными воротами распашного типа. Выглядят неэстетично, массивные створки, лязгающие, с уродливыми замками. Хочется заменить чем-нибудь изящным, радующим глаз, но цены… Все дорого — и сборный комплект, и установка. А может сделать подъемные гаражные ворота своими руками? Ведь не боги горшки обжигают, тем более, устанавливают ворота. Кто в детстве не собирал модели конструктора? Тут тоже самое, только размеры в несколько раз больше и присутствует элементарный поворотный механизм. Выбираем модель и настраиваемся сотворить чудо:

1. Раздвижные не подходят, хоть внутренние, хоть наружные. Ширина гаража не располагает к такому варианту.
2. Горизонтальная распашонка, где створка с петлями на верхнем косяке? Гаражные ворота подъемные, но конструкция не подходит из соображений безопасности и защиты от взлома.
3. Рулонные модели — это для промышленных складов. Установить самому нелегко, плюс обслуживание и уход создадут дополнительные проблемы и расходы. Конструкция не для частного гаража.
4. Роллеты — уже теплее. Они же рольставни или защитные жалюзи, то есть, подъемно-секционные ворота. Подойдут тем, кого не страшат цены и сложности монтажа и визгливые звуки, которые создают несмазанные ролики.
5. Подъемно-поворотные ворота на шарнирно-рычажковом механизме. По параметру «цена и простота в установке» — лучший выбор гуманитария. Впрочем, инженеры и техники тоже склоняются в их пользу. Гаражные подъемные своими руками — именно так!

Итак, 2 последних номера лидируют в рейтинге. Рассмотрим каждый из них.

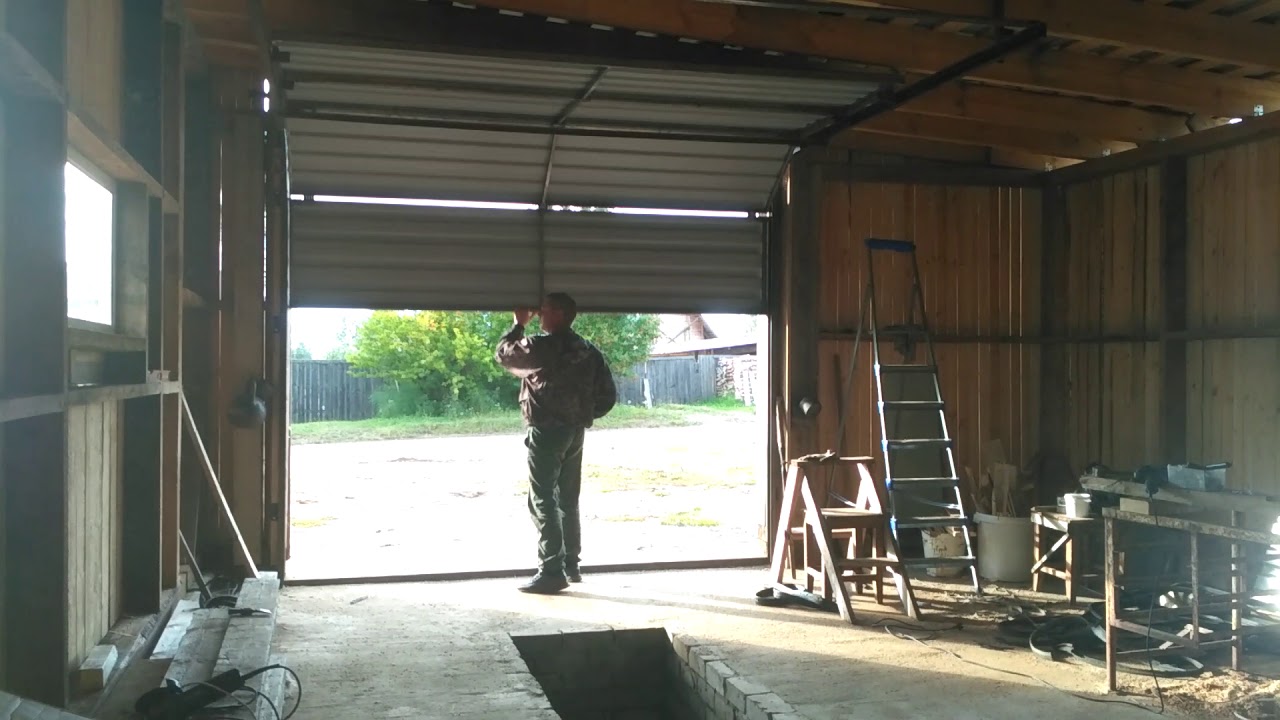

Секция — раз, секция — два, секция — n

Роллеты поставляются готовым комплектом. Секции изготавливаются под размеры ворот. Остальное — подъемный механизм, ролики, направляющие, комплектующие узлы и детали — стандарт. Что удобно, если возникнет вопрос замены.

Монтаж, если внимательно изучить схему, не составит труда. Подъемно-секционные ворота выглядят эстетично, особенно, когда гараж и жилой дом непосредственно примыкают друг к другу и составляют единое здание с внутренней дверью между помещениями. В случае неисправности подъемного устройства можно пройти в гараж через дом и поднять ворота с помощью запасного привода.

Кроме сложности конструкции, есть другие недостатки:

1. Непросто обеспечить герметизацию, особенно в верхней части, где секции разворачиваются и скользят вдоль потолка. Даже в закрытом состоянии там остаются неплотности, через которые поступает холодный воздух, что в условиях российской морозной зимы существенный недостаток.
2. Места соединения секций — слабое звено в смысле защиты от взлома. В этом они проигрывают цельной металлической створке.
3. Для отдельно стоящего гаража требуется либо запасной вход, либо внешний аварийный привод подъемника на случай поломки мотора или обрыва электропитания.
4. Такое устройство не подпадает под определение самодельные подъемные ворота и не станет гордостью умельца. Купил, установил — кто угодно сумеет.

Конечно, каждый решает сам, что ему лучше подходит. Ворота для гаража — это в некотором роде лицо владельца и элемент декора, за которым скрывается автомобиль. Они должны соответствовать друг другу.

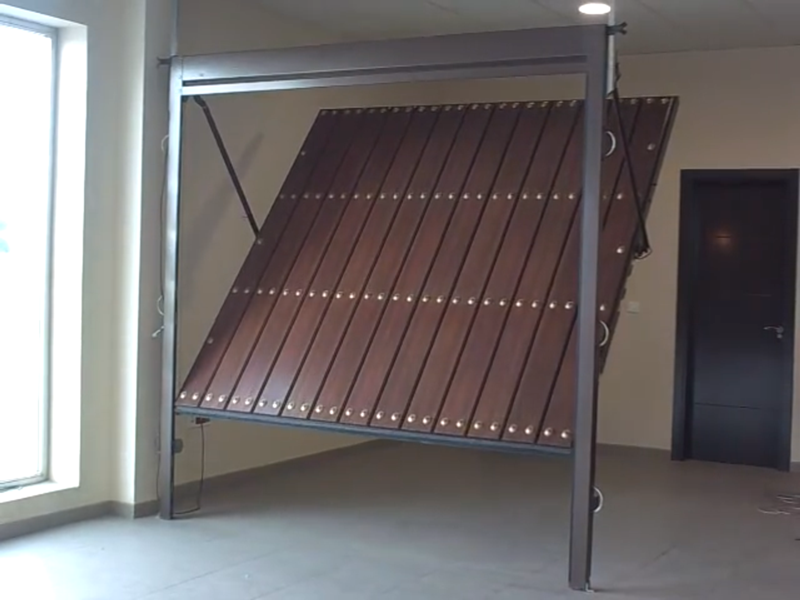

Подъем переворотом

Кто занимался гимнастикой на перекладине, тот знает такое упражнение. Если возникло желание сотворить гаражные подъемные ворота своими руками, то здравый смысл подсказывает выбор в пользу подъемно-переворотных. Именно они позволяют полностью раскрыть творческий потенциал мастера. Все элементы конструкции можно выполнить самостоятельно, а в качестве подъемного механизма приспособить любое устройство, способное тянуть на себя с помощью любого привода: ручного, механического, электрического, гидравлического, в виде противовеса или с элементами пневматики. Вот где можно развернуться творческому человеку! Изготовление подъемных ворот становится увлекательным досугом.

Изучаем схемы. Все примерно одинаковые, принцип не сложен. Есть цельнометаллическая створка ворот, полностью закрывающая проем входа изнутри. Герметизация обеспечена. Теперь надо продумать, каким образом заставить эту створку подняться вверх и при этом развернуться на 90°. Вполне возможно, что в гардеробе или на кухне есть полка, где дверца открывается именно таким образом. Глядя на нее, понимаем, каким образом срабатывает шарнирно-рычажковое соединение, поворотный механизм, при котором дверца разворачивается и утапливается внутрь. В крайнем случае можно прогуляться в мебельный салон или скопировать чертежи в тематическом сообществе. Если уж делать своими руками, то все от начала до конца.

Сварщика придется пригласить. Крепежи, шарниры, металлические трубы, уголки и швеллер, из которых изготовим раму, штанги, стойки и рычаги, придется купить или раздобыть другим законным способом. Не забыть уплотнение, теплоизоляцию, элементы декора. Какая потребуется фурнитура, станет ясно в процессе сборки.

Отмеряем семь раз

Раз все делаем самостоятельно, то главное — не ошибиться в размерах. Стойки и раму смоделируем и замерим в натуре прямо в гараже. С кронштейнами, направляющими, рычагами и ограничителями немного сложнее. Если нет технических навыков к черчению, то можно обойтись школьным курсом геометрии, куском картона и коробкой из-под обуви. Из коробки делаем макет гаража.

Важно соблюсти пропорции фасада, проема двери и высоты потолка.

Из куска жесткого картона или пластика вырезаем «ворота». Затем берем палочки из суши-бара и моделируем механизм, работающий следующим образом:

• на шарнирное крепление в середине верхней кромки дверей подается тягловое усилие, направленное внутрь гаража, вдоль центральной направляющей на потолке;
• за счет боковых шарнирных рычагов дверь не падает, не волочится, а начинает разворачиваться, то есть, открывать проем;
• длина боковиков подбирается такая, чтобы, дойдя до верхнего горизонтального положения, дверь оставалась параллельной полу; боковые рычаги становятся ограничителями, конечниками, не дающими ей задираться;
• тягловое усилие увлекает верхнюю створку внутрь гаража и вдоль потолка, где, чтобы она не перекосилась, ее движение происходит внутри двух направляющих, ограничивающих дверь слева и справа.

Если на модели удалось воспроизвести механизм, то можно снять размеры и, зная пропорции макета, натуральную величину каждого элемента. После чего из заготовок и материалов скроить, изготовить и собрать комплектующие. Затем опробовать в работе и звать друзей, пусть посмотрят, какие подъемно-поворотные ворота своими руками сотворил их друг-гуманитарий и поучаствуют в торжественном открытии.

По вашему примеру каждый из них сможет свои ворота гаражные подъемные своими руками сотворить и пригласить уже вас на торжество.

Подъемные ворота своими руками чертежи и особенности

Подъемные ворота своими руками чертежи и особенности сборки

Такой вариант и тип ворот будет оптимальным для самостоятельного изготовления. Для этого не потребуется много времени, или же какие-то специализированные навыки. По сути, чтобы сделать ворота своими руками, вам потребуется:

• сварочный аппарат;
• металлический профиль;
• ролики;
• сам щит для ворот.

Основы работ

Для начала, следует закончить любые работы внутри гаража. Особенность конструкции подразумевает, что попадающая пыль в направляющие, или на ролики, может помешать нормальному функционированию, сбоям в работе. Опять же, пол следует заканчивать уже после монтажа ворот, так как они (рама) должны уходить вглубь на, минимум, 2 см. Стены, проем гаража должны быть ровными, чтобы направляющие можно было легко установить.

Следующим этапом будет произведение замеров проема. Именно так вы сможете определить, какой высоты нужны направляющие, каких размеров будет щит. На рис. 1 приведен пример, какие размеры вам понадобятся.

Чертежи

Изготовление рамы

Следующее действие, которое следует предпринять – это изготовление рамы, основы ворот. Здесь несколько вариантов, предлагающихся для использования:

• можно использовать стальную конструкцию;
• можно использовать деревянные бруски.

Окончательный выбор — за вами, но все же, металл будет более надежным. Как только рама будет сварена, ее следует примерить в проеме, чтобы исключить различные ошибки, или же просчеты. Если рама стоит ровно, вы проверили ее положение и по горизонтали, и по вертикали, ее стоит закрепить хотя бы на анкерах. Ваша рама должна выглядеть следующим образом:

Рама

Если у вас будут зазоры между стеной и рамой, щели следует задуть строительной пеной, а затем закрепите горизонтальные направляющие, которые должны находиться у вас под потолком.

Установка роликов

После того, как вы установите раму, следует приварить к направляющим кронштейны для роликов и установить сами ролики. Верхние кронштейны с роликами следует устанавливать чуть дальше, вперед. Это обеспечит нормальную работу – ворота не будут цепляться.

Изображение ниже предлагает вам в деталях рассмотреть, как должна выглядеть ваша рама со стороны.

Установка роликов

Выбор и создание щита для ворот

Так как именно он будет находиться на улице, следует сделать щит наиболее устойчивым к различным климатическим условиям. Изготавливается щит из любых подручных материалов. Это могут быть:

• деревянные бруски, оббитые металлом извне;
• можно использовать цельный лист металла;
• можно сделать раму из нескольких стальных профилей, с минимальными расстояниями друг от друга, а затем обшить кусками металла.

Опять же, вам никто не запрещает использовать в качестве финишного материала, скажем, пластик. В таком случае внешний вид ваших ворот будет эстетичен. Тем более, цвет пластика предлагается в широчайшем диапазоне.

На рисунке ниже, вы можете увидеть готовые варианты. В первом случае используется цельный металлический лист, во втором — представлен щит, обшитый металлом.

Готовые варианты

При изготовлении щита есть и несколько маленьких хитростей, которые будут актуальными для любого хозяина.

Во-первых, вы можете оббить свои ворота специальными материалами, которые помогут сохранить тепло в помещении даже в мороз. Подобные материалы найти будет достаточно легко. А оббить ими ворота не составит труда и не отнимет время.

Во-вторых, стоит дать еще один полезный совет. Чтобы лишний раз не задействовать всю конструкцию ворот, не открывать их полностью, в щите можно сделать калитку, через которую владелец сможет зайти. На рисунке ниже, можно увидеть пример такого решения.

Калитка в щите

Многие делают в воротах окна. В таком случае у вас также есть два варианта решения. Вы можете вырезать в полотне отверстие и самостоятельно его заделать стеклом, или пластиком, или же можно купить в специализированном магазине уже готовое окно для ворот.

Закончив все работы, готовый щит следует поместить в полозья и проверить работоспособность конструкции. Далее, установите (приварите) пружины. Именно они обеспечат плавное открытие/закрытие ворот, кроме того, облегчат этот процесс.

На фото ниже вы сможете увидеть готовую конструкцию, как она должна выглядеть снаружи гаража и внутри.

Готовая конструкция

Установка дополнительных деталей

К таковым можно отнести:

• ручки для открытия;
• щеколды для фиксации ворот;
• замки и дужки.

Ручки стоит делать в нижней части полотна, причем, как с внутренней, так и с внешней стороны. Такой подход позволит вам легко закрывать и открывать ворота, не цепляться за края пальцами. А в холодное время года это будет весьма проблематично.

Щеколды стоит устанавливать с внутренней стороны полотна. Так, в случае если вы сделали калитку, открыть ворота можно будет только изнутри. Это полностью обезопасит ваш гараж. Если же гараж пристроен к дому, в гараж есть вход с жилой части, то покупка и монтаж щеколд и задвижек так же можно назвать оптимальным решением.

Если гараж является отдельно стоящим строением, то закрыть его стоит на специальные замки. Или же, можно купить обычные, навесные, предварительно сделав на полотне и на вертикальной раме (на ее стороне, выходящей на улицу, наружу) дужки.

По сути, это будет конечный этап самостоятельного монтажа и создания подъемно-поворотных ворот своими руками. Вам останется лишь покрасить раму и щит в желаемый цвет, или же, как говорилось выше, заняться обивкой щита теплоизоляционными материалами или звукоизоляционными.

Но, это далеко не все работы, которые можно проделать. Есть альтернативные варианты в механизме, а также модификация уже имеющихся ворот.

В частности, можно установить систему противовесов. Для этого вам понадобится лебедка и тросы. В этом случае можно достичь большей плавности хода, а также это открывает большие возможности для модификаций.

Основа безопасной эксплуатации

В процессе работы над воротами, закончив основное, проверив работоспособность конструкции, стоит позаботиться о безопасности. Нужно сделать стопоры, которые не позволят полотну уйти с направляющих. Это очень важный момент, который сможет уберечь вас от травм.

Автоматизация ворот

В большинстве случаев, подъемные ворота, которые создаются своими руками, открываются и закрываются вручную. Это просто и надежно. Но, на современном рынке предлагается широкий ассортимент всевозможных приводов, которые можно установить на ваши ворота. В этом случае, открыть или закрыть ворота можно лишь нажатием соответствующей клавиши.

Установить такую систему также будет достаточно просто. Привод вместе с необходимыми комплектующими продается в любом магазине, специализирующемся на продаже и монтаже ворот.

Опять же, можно сделать свои ворота открывающимися дистанционно. Это очень просто. Практически на всех приводах можно найти панель управления, а в инструкции вы найдете распиловку контактов. Все правильно подключить не станет проблемой – привести пример тут будет сложно, так как различные производители используют собственные стандарты. Но в любом случае, такую информацию можно найти в инструкции к приводу.

Установив привод, вы получите ворота, ничем не уступающие заводским, с возможностью дистанционного открытия, со всеми преимуществами и особенностями, но значительно дешевле. Окончательный вариант внешнего вида ворот, сделанных своими руками, можно увидеть ниже.

Следуя данному руководству, вы наверняка легко и просто сможете создать свои ворота. А увидеть результаты трудов других людей, так же задавшихся целью создать подъемные ворота своими руками, можно видео ниже.

Видео — Подъемные ворота своими руками чертежи и особенности сборки

Гаражные ворота подъемные своими руками

Сделать собственный гараж более комфортным мечтает каждый владелец данного недвижимого объекта. Одним из способов добиться этого – установить подъемные гаражные ворота. Данная конструкция не является слишком новой, однако ее преимущества позволяют монтировать данное приспособление практически в любом гараже. Отзывы об этих гаражных воротах свидетельствуют об их популярности и, соответственно, надежности.

Можно заказать подъемные ворота в специализированных компаниях или создать ворота своими руками, которые не будут ни в чем уступать покупным. Для этого потребуются чертежи. Стоит понять механизм ворот, чтобы в дальнейшем выполнять все действия правильно. Из оборудования потребуется только аппарат для сварки. Все остальное зависит только от вашего умения работать головой и руками.

Прежде чем приступить к изготовлению гаражных ворот своими руками, необходимо понять, какие у них характеристики. Прежде всего, они безопасные. По сравнению с другими видами ворот, подъемный механизм больше защищен от различного рода взломов.

Самодельные ворота, изготовленные по правильной конструкции, взломать очень сложно. Они более устойчивы к коррозии, если установить конструкцию из оцинкованного металла.

Их удобство заключается в том, что они не требуют дополнительного места, что позволяет рационально использовать всю площадь помещения. При этом ворота имеют стандартные размеры, это значит, что чертежи для арочных видов невозможно выполнить. Придется смириться и с тем, что высота потолка станет немного ниже. Теперь необходимо понять принцип работы с такой конструкцией и особенностями их проведения.

Металлическая рамка

Для того чтобы сделать гаражные ворота, потребуется металлическая рамка. При этом выполняя работу своими руками, следует уделить внимание жесткости основы. Если жесткость достаточная, крепить к стене подъемные ворота будет гораздо проще. Направляющей для движения механизма будет боковой профиль. Направляющие могут быть потолочными и вертикальными, но это не ограничивает вас при выборе конструкции.

Качественно изготовить механизм можно с применением цельного деревянного щита. Но в этом случае вес ворот будет большим, а эксплуатировать их получится гораздо меньше, поэтому специалисты рекомендуют самодельные металлические устройства. К тому же, металл меньше подвергается влиянию атмосферных явлений. После изготовления гаражных ворот можно выполнить декоративные элементы в виде ковки. Но это сделает конструкцию тяжелой.

Стоит уделить внимание утеплению механизма. Дерево лучше не использовать и в этом случае, поскольку оно легко поражается грибком и плесенью, а замена является слишком трудоемкой и длительной. Помочь пользоваться воротами должны специальные пружины. С их помощью самодельные подъемные конструкции легче поднимать и опускать. Также, решая вопрос о том, как выполнить гаражные ворота, нужно подбирать не только правильные размеры, но и продумать способ управления.

Механизм ворот

Можно оснастить механизм гаражных ворот ручным управлением, электрическим или дистанционным. Электроника считается ненадежным способом управления. Ручной или дистанционный вариант гораздо лучше – такие отзывы можно встретить среди владельцев гаражей. Еще одни важный момент – составляющие. Всю конструкцию можно сделать своими руками или некоторые комплектующие купить в специализированных магазинах.

Подготовка является важным этапом. Механизм будет надежным только тогда, когда вы приобретете составляющие из качественных сплавов, в противном случае он быстро выйдет из строя. Итак, для создания ворот потребуется профиль для окантовки, планка для ограничения, накладки, утеплитель. После подготовки пришло время заняться установкой. Обратите внимание на то, что между рамой и стенами гаража не должно быть щелей, которые придется задумать монтажной пеной. Правильно подобранные размеры помогут избежать этого.

Как выполнить раму

К раме будут крепиться все остальные элементы конструкции. Если выполнить ее своими руками неграмотно, всю работу придется переделывать. Для рамы специалисты советуют брать мощные уголки. Если для рамы планируется брать уголок 75, то для полотна берут 25, соответственно, для рамы – уголок 100, для рамы 50. Даже когда у вас в гараже стандартные ворота были установлены ранее, все равно измерьте все размеры еще раз.

Необходимо мерить дополнительно диагональ. После этого сделайте все поверхности идеально ровными и правильными, чтобы крепеж был максимально крепким. Неровности негативно влияют на качество крепежа. Далее начинают сваривать механизм своими руками. Размеры места проведения сварочных работ делают больше конструкции. Важно убедиться, что поверхность ровная.

Два уголка необходимо отрезать по длине боковых и ширине верхних проемов. Еще раз приложите их к стенам гаража, чтобы убедиться, что самодельные уголки будут прилегать идеально. Качественную сталь необходимо сваривать с использованием электродов «пятерка» или «четверка». После сварки важно зачистить все швы. Выполняем еще одну раму по тому же принципу. Готовые рамы ставим по две стороны проема и крепим металлической шинкой толщиной минимум три миллиметра.

В результате грамотных действий у вас должна получиться конструкция, которая будет плотно прилегать к стенам, без пустот для монтажной пены. Многочисленные отзывы в интернете свидетельствуют о том, что нижнюю часть многие выполняют крайне ненадежно. Оптимально выполнить в земле яму небольшого размера, которую заливают бетонной смесью. После укладки бетона укладывают поверху швеллер и вдавливают в смесь. Плоскость укладки проверяют строительным уровнем – она должна быть абсолютно параллельной поверхности земли.

Встречаются советы использовать дерево для изготовления рамы к конструкции. Но это ненадежный способ, который только отнимет время. Вскоре дерево разобьет все места соединений и придется выполнять ворота заново. Следующий шаг – выполнение каркаса самого полотна. Каркас поможет выполнить правильные замеры, отрегулировать работу конструкции. Тогда ее не будет заедать, и движение будет осуществляться максимально свободно, без усилий.

Раму для полотна ворот можно изготовить с применением уголков или профильной трубы. Не забудьте о перемычках – с их помощью полотно ворот не будет «играть» и станут достаточно жесткими. В очередной раз необходимо удостовериться в правильности всех замеров. В противном случае конструкция будет перекошена, будет заедать и работать слишком тяжело.

С помощью сварки соедините комплектующие каркаса. Примеряйте к созданной раме – каркас должен свободно в ней двигаться. Слишком большой зазор также является минусом конструкции. Если все выполнено правильно, привариваем все окончательно и надежно. Обязательно выполнить последующую зачистку после сварки. Переходим к разметке крепежа кронштейнов к стене. Кронштейн должен находиться немного впереди, но не слишком выступать.

Еще одно действие – крепление конструкции к потолку. Не забывайте, что крепление должно быть идеально горизонтальным. Перепроверьте, чтобы в дальнейшем не переделывать работу. Шарнирные соединения являются идеальными для конструкции подвесных гаражных ворот. Заключительный шаг – утепление. В качестве материала можно взять пенопласт или легкий синтетический материал. Теперь время отрегулировать пружины. Слишком жесткие пружины делать не стоит. Проверьте несколько раз, насколько правильно выбрано место для их крепления.

Чертежи подъемных распашных гаражных ворот своими руками. Подъемные гаражные ворота

своими руками

Подъемные ворота — довольно популярные конструкции, которые чаще всего устанавливаются в современных гаражах. Они просты в установке и удобны в эксплуатации. Однако такие ворота имеют сложную конструкцию, что обуславливает их высокую стоимость. Вы сможете построить входную конструкцию самостоятельно. Для этого необходимо знать характеристики подъемно-поворотных ворот , принцип их работы и оптимальные размеры.

Типы и размеры

Подъемные модели — это модели, которые при открытии уходят под потолок. Есть несколько видов таких конструкций. Каждый из них имеет определенные рабочие характеристики.

Подъемные ворота монолитные. Большинство из них устанавливается под потолком комнаты. Нижний край полотна выходит вперед и напоминает козырек. Подъемно-поворотные модели проще сделать самому. Если выбрать готовую конструкцию, ее транспортировка и установка потребуют больше времени и сил.

Подъемно-секционные ворота требуют меньше места для открывания, так как створка разделена на секции, которые перемещаются друг относительно друга под определенным углом. Обычно такие изделия своими силами не строят, так как дешевле и проще купить готовую конструкцию.

Принцип действия ворот

К достоинствам таких конструкций можно отнести простой принцип работы. Створка и дверная коробка являются составными частями. При открытии положение сети меняется.

Основная часть ворот представляет собой металлический каркас. Он монтируется в проем. Основным элементом ворот является каркас. Если вы решили собрать его самостоятельно, лучше использовать металлические прямоугольные трубы. При открытии ворот срабатывают рычаги, оснащенные роликовым механизмом.

После того, как конструкция достигает крайней верхней точки, она фиксируется в этом положении. Нижний край полотна приподнимается, в результате над входом образуется небольшой козырек.Существует два типа механизмов открывания створки:

• шарнирно-сочлененный рычаг;
• на противовесах.

Первый вариант конструкции надежнее и проще. Он довольно популярен, так как здесь нет риска заблокировать систему. Сеть движется по заданному пути. К системе предъявляются определенные требования — необходимо предварительно отрегулировать каждую направляющую штангу и пружину. Такие конструкции необходимо устанавливать очень аккуратно.

Другой вариант — крепление конструкции на противовесах.Для этого к нижним углам дверного полотна крепится стальной трос. В его конце ставится противовес, состоящий из кирпичей или бетонных блоков. Трос перебрасывается через лебедку. Эта система предпочтительна, когда речь идет о створках большого веса.

Совет! При оснащении ворот автоматикой не придется тратить много усилий на открывание конструкции.

Достоинства и недостатки

Если сравнить характеристики подъемных ворот и других типов входных конструкций, то можно выделить следующие преимущества:

• Полотно получается цельным, за счет чего обеспечивается его прочность. .
• Створка, находясь в открытом положении, не занимает много места и не мешает проходу. Это позволяет установить дверь в небольшой гараж.
• После монтажа конструкцию можно обшивать различными облицовочными материалами. Часто он снабжен жесткими панелями.
• Подъемные конструкции дополнительно утеплены пенополистиролом.
• Створка легко оснащается как механическим, так и автоматическим механизмом открывания.
• Возможна установка в гаражах с одним и двумя подъездами.

Стоит выделить основные недостатки конструкции:

• Рекомендуется устанавливать полотно в прямоугольный проем.
• Поскольку подъемная конструкция является неразъемной, в случае серьезных повреждений ее невозможно отремонтировать.
• Конструкции, оснащенные пружинным механизмом, имеют ограничение по весу полотна. Это необходимо учитывать в процессе утепления.
• После установки между проемом и створкой остается расстояние, которое следует закрыть резиновым уплотнением.Однако это применимо только к холодным гаражам.

Спроектировать подъемно-распашную гаражную дверь своими руками достаточно быстро, если определены размеры и составлен чертеж.

Стандартные размеры и стоимость

Стоимость конструкций подъемного типа складывается из многих факторов:

• материала холста;
• качество подъемного механизма створки;
• Отсутствие автоматики.

Когда необходимо определить цену на подъемные изделия, можно смело сказать, что это напрямую влияет на долговечность конструкции.Ворота из дешевых материалов довольно скоро потребуют ремонта, поэтому о лишней экономии не может быть и речи.

Важной особенностью таких конструкций является толщина полотна. Он составляет 1-45 мм, в зависимости от материала изготовления. При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм — в случае холодных моделей.

Стандартные ворота среднего качества можно купить за 16 тысяч рублей. Дорогие конструкции, продаваемые в полной комплектации, продаются за 50 тысяч рублей.Поскольку гаражные ворота будут использоваться ежедневно, их следует делать удобными для открывания и закрывания. Поэтому цена покупки ворот не является решающим фактором.

Для создания качественных и прочных ворот следует правильно определить размер полотна. Также они влияют на стоимость конструкции. Например, стандартная машина имеет ширину от 1,8 до 2 м. Размеры гаражных ворот должны превышать этот показатель, чтобы машина могла беспрепятственно проезжать мимо, не задевая дверной проем зеркалами заднего вида.Добавьте по полметра с каждой стороны. В результате расчета ширина проема составляет около трех метров.

Высота конструкции рассчитывается по такому же принципу. В среднем от 2,1 до 2,5 м. Эти размеры стандартные для гаражных ворот.

Совет! Если у вас маленькая машинка, не стоит рассчитывать размеры проема исходя из его габаритов. Лучше приобрести стандартную конструкцию. Это позволит со временем заменить автомобиль.При установке небольших дверей полный демонтаж системы обходится довольно дорого.

Стандартные размеры конструкций подъемного типа зависят от производителя. Разные модели отличаются своими характеристиками, поэтому необходимо заранее соотнести размеры проема и створки.

Например, белорусский производитель «Алютех» предоставляет возможность закупить модели с минимальной высотой потолка 45-51 см. У большинства других компаний эта характеристика не выше 31 см.Немаловажную роль играет механизм открывания конструкции. Это может быть торсион или пружина растяжения. У каждого производителя свой шаг по изменению размера полотна.

Так как сегодня многие производители берутся на любые индивидуальные заказы, важно точно определить размеры будущей конструкции, так как на каждые 10 см бюджет можно сократить до 5 тысяч рублей. С особенностями продукции лучше заранее ознакомиться, связавшись с представителем магазина.Можно пригласить специалиста для снятия необходимых мерок.

Подъемные ворота своими руками

Гаражные ворота можно построить своими руками. Для этого нужно создать рисунок и следовать подробной инструкции. Необходимо детально продумать каждый этап, от выбора материалов до отделки готовой конструкции.

Выбор материалов

Материалы подбираются с учетом особенностей используемого механизма, которым планируется оснастить ворота.Стоит рассмотреть доступный вариант создания подъемных конструкций из имеющихся в каждом доме материалов. Для этого необходимо подготовить:

• Деревянные бруски сечением 12х8 см (для создания ящика) и изделия 10х10 см для потолка.
• Полосы металлические.
• Уголки — для создания каркаса конструкции размером 35х35х4 мм.
• Углы, из которых будут формироваться рельсы, имеют размер 40х40х4 мм.
• Кронштейн размером 80х43х5 назв.
• Пружина. Он должен иметь внутренний диаметр 30 мм и более.
• Регулятор натяжения, который представлен штоком 8 мм.

Кроме этих материалов необходимо построить электропривод и дверное полотно. Створка может быть выполнена в трех вариантах:

• дощатый настил — наиболее востребованный вариант дизайна;
• сплошное полотно — из материалов, устойчивых к коррозии;
• сэндвич-панель.

Для варианта с самодельными воротами больше подойдет дощатая доска.Снаружи оцинкованное железо. Из пенополистирола можно создать качественный слой теплоизоляции. Подойдут и обогреватели в матах.

Перед приобретением составных элементов ворот лучше посмотреть различные материалы по теме, среди которых особенно информативны видео по самостоятельной установке.

Чертежи и схемы ворот

Для сборки конструкции потребуется подготовить инструменты. Среди них должно быть: молоток

• ;
• сварочный аппарат;
• строительный уровень;
• маркер;
• болгарка и дрель со сверлами;
• отвертки;
• ключи гаечные.

После подготовки всех необходимых компонентов можно создать дизайн-проект. Самый простой вариант — провести все необходимые замеры конструкции и поискать в Интернете типовые модели дверей с заранее известными характеристиками.

Сделать эскиз своими руками можно, но такая задача хлопотная и кропотливая. В случае малейшей оплошности конструкция может не влезть в проем. Только после составления детального чертежа можно приступать к закупке материалов.Сначала строят коробку. Между собой планки крепятся металлическими пластинами или уголками. Основное правило — каркас конструкции должен подходить по размеру к проему. Он прикреплен к шпилькам.

Совет! Для обеспечения дополнительной прочности конструкции нижнюю часть ящика следует углубить в землю на 2 см.

Монтаж полотна

После того, как рама створки сделана из стальных уголков, ее следует зашить щитком, а затем обить листовой сталью или оцинкованным железом.Уголок — основа механизма. В одной полке конструкции при помощи дрели проделайте 2 отверстия диаметром 1 см. Они необходимы для крепления ворот к продольным стойкам. Сделайте 3 отверстия в нижней полке для крепления пружинного кронштейна.

Кронштейн швеллера фиксируется на одной из полок конструкции. Для этого в ней проделываются еще 3 отверстия. Все компоненты должны быть скреплены между собой согласно строительному чертежу.

После этого с помощью металлической регулировочной пластины соединить кронштейн с пружиной.Последний зацепляется концевыми витками. С другой стороны, к пластине должен быть прикреплен регулятор натяжения.

Пластина крепится к концу рычага. После этого нужно создать рельсы, по которым будут двигаться ролики конструкции. Для этого между собой приваривают 2 уголка. Между их верхушками должно быть расстояние 5 см. Получившуюся фигурку нужно приварить к пластине.

Важно соблюдать заранее сделанные проектные расчеты. Между краем перекладины и центральной линией должно быть 8 см. В противном случае к остальным краям рейки следует приварить куски швеллера. При сварке элементов конструкции придерживайтесь шага в 15 см. Балка потолка и швеллер крепятся простым болтом.

Совет! После установки ворота окрашиваются. Места конструкции, доступ к которым будет затруднен, заранее обрабатывают красящим составом.

Утеплитель ворот

Для утепления гаражных ворот чаще других материалов выбирают пенополистирол.Он отличается оптимальной жесткостью, не впитывает влагу, хорошо утепляет помещение. Несмотря на невысокую стоимость, поролон качественный. К тому же с таким материалом довольно легко работать. Он легкий и легко ложится на клей.

Перед изоляцией подъёмной двери необходимо заделать все зазоры между дверным полотном и коробкой. Для этого используется пенополиуретан. Эта мера убережет гараж от потери нагретого воздуха и возможных сквозняков. После этого полотно покрывается грунтовкой и красится для защиты от коррозии.После того, как окраска композиции высохнет, можно приступать к изоляции структуры.

Пенопласт укладывают на поверхность ворот или кладут между бревнами. При выборе первого варианта достаточно приклеить изоляционный материал к дверному полотну. Если выбран второй способ, вам потребуется построить каркас из вагонки и только после этого приступить к утеплению конструкции.

Чтобы ворота открывались без усилий, отрегулируйте натяжение пружины.Для этого поменяйте место крепления детали. Это проще, чтобы открыть ворота, если он оснащен внешней ручкой на расстоянии 1 м от земли.

Главное условие успешной установки ворот — правильные предварительные расчеты. При наличии определенных навыков в строительстве подъемные ворота будут не только функциональными, но и привлекательными.

В дополнении к общей технологии для построения ворот, вам также потребуется несколько рекомендаций от опытных специалистов:

При использовании точных чертежей и видео с подробным описанием работы, гораздо проще создать структура.Важно, чтобы калитка была удобной для повседневного использования.

защита от взлома воздушных ворот

механизм А замок включен в стандартной защиты входной структуры. После закрытия двери предохранительный механизм входит в упор направляющей. В результате, структура надежно зафиксирована. Главное преимущество такого механизма — его эффективность даже при обесточенном гараже.

Для лучшей защиты гаража стоит использовать несколько защитных мер одновременно.Среди них:

• Привод АКПП. Большинство современных гаражных ворот оснащены автоматикой, оснащенной системой безопасности. При попытке взломать ворота происходит заклинивание механизма из-за отсутствия электрического сигнала.
• Сигнализация от взлома. Сразу после попытки вскрыть створку раздается громкий сигнал, призванный отпугнуть злоумышленников. Это элементарное средство работает в большинстве случаев.
• Установка системы удаленного доступа. Благодаря специальным устройствам можно управлять автоматикой на расстоянии.Владелец гаража может отслеживать любое движение ворот с помощью своего смартфона.
• Установка секретного запорного устройства. Обычно производители автоматических ворот предлагают эту защиту в стандартной комплектации. Этот механизм работает механически. Управлять им удаленно не получится.

Эти гаражные ограждения проверены временем и могут снизить риск проникновения злоумышленников.

Популярные модели

В Европе самой продаваемой подъемно-поворотной конструкцией является Berry, выпускаемая популярным производителем Hormann.Качество таких ворот оценили и отечественные автомобилисты. Модель имеет привлекательный внешний вид и простой дизайн.

Учитывая российский климат, рекомендуется устанавливать данную конструкцию в отапливаемых гаражах. Красоту конструкции обеспечивают вертикальные и горизонтальные гофры. Они могут быть разной ширины в зависимости от архитектурного стиля дома.

Стандартный цвет воротников Berry — белый. Однако покупатель может выбрать любой оттенок по вкусу.В ассортименте 15 цветовых вариантов. Стоимость ворот не увеличивается при выборе нестандартного оттенка.

Гаражные ворота Horman могут быть оборудованы предохранительными планками, запорными устройствами и электроприводом.

Ручные открыватели ворот оснащены компенсирующими пружинами. Это позволяет легко поднять створку. Прочность конструкции ворот Berry позволяет говорить о надежной защите гаража от проникновения.

Гаражные ворота Dorhan

Подъемные конструкции марки DoorHan — относительно новая разработка.Такие конструкции отличаются простотой и технологичностью конструкции. Сфера применения подъемно-поворотных устройств достаточно широка: они устанавливаются на многоэтажных автостоянках, в сельскохозяйственных постройках и частных гаражах.

Эти ворота устанавливаются там, где требуются быстровозводимые конструкции по оптимальной цене. Их устанавливают в тех помещениях, где нет необходимости поддерживать определенную температуру. Полотно изготовлено из оцинкованного металла и порошковой эмали.

выводы

Подъемно-поворотные ворота популярны благодаря простоте использования, надежности и долговечности. Такую конструкцию можно самостоятельно установить в своем гараже. Для этого вам потребуется подготовить необходимые материалы для полотна и механизма открывания.

Удобство гаража для автомобиля не в последнюю очередь определяется его въездными воротами, которые должны обеспечивать безопасность автомобиля и легко и надежно закрываться. В наши дни вы можете заказать или изготовить себе несколько вариантов автоматических конструкций.Далее мы рассмотрим, как сделать гаражные ворота своими руками.

Особенности

В отличие от распашных конструкций, которые в большинстве случаев имеют 2 створки, которые открываются наружу, у подъемных ворот есть секции или створки, которые поднимаются вверх. Их принцип действия различается в зависимости от типа — секционные, распашные или рольставни. Сама конструкция, включающая в себя различные элементы: раму, направляющие, ролики, подъемный механизм, намного сложнее, чем у простой распашной калитки.

Но затраты на установку и материалы полностью компенсируют надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным входным проемом, вы без труда соорудите подъемные ворота своими руками. Для установки понадобится стандартный набор строительного инструмента, материалы для створок, направляющих и корпуса. Достаточно запастись терпением и включить немного смекалки, чтобы буквально за несколько дней, не торопясь, построить надежную и удобную конструкцию такой гаражной двери.

Достоинства и недостатки

Прежде чем решиться построить гаражные ворота с подъемным механизмом, необходимо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

• Экономия свободного места. В отличие от распашных ворот, которым требуется внешнее пространство для открытых створок, накладные ворота используют пространство под потолком внутри.
• Пользоваться ими намного удобнее, особенно если они оснащены подъемным механизмом, то совсем не требуется физических усилий.
• Подъемно-поворотные ворота и секционные ворота надежно защищают гараж от взлома.

• Для таких дизайнов можно использовать разные виды отделки и декора.
• Подъемная дверь может использоваться как для одно-, так и для двухместных гаражей.
• Двери открываются и закрываются бесшумно.

Стоит обратить внимание на недостатки подъемных ворот:

• Главный недостаток — сложность конструкции и монтажа.Если установка будет полностью заказана специалистами, то это будет стоить дорого. Если вы делаете установку самостоятельно, то нужно внимательно изучить чертежи, тщательно закрепить все элементы, под уровнем, ведь даже небольшая ошибка может привести к тому, что весь механизм выйдет из строя.

• Полностью открытые двери занимают свободное место над проемом и внутри гаража под потолком.
• Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус не могут быть перегружены, например, при утеплении.
• Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если хозяин гаража учел все эти особенности, то можно приступать к установке. Но для начала нужно определиться с типом гаражных ворот.

Просмотры

Наиболее распространены 3 вида самодельных подъемных конструкций:

• подъемно-поворотный или щитовой:
• секционный;
• рольставни.

Подъемно-поворотные гаражные ворота наиболее защищены от взлома благодаря цельной конструкции створки. В открытом состоянии он поднимается вверх, поворачивается на 90 градусов и принимает горизонтальное положение. Их механизм может быть рычажно-навесным или противовесным. Первый вид на рычаги представляет собой простейшие конструкции, обеспечивающие плавное и плавное перемещение створки в горизонтальное положение.

Ворота с противовесом лучше всего подходят для створок большого веса.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, по которым движется рама, пружинного механизма или противовеса с лебедкой. Подъем можно производить вручную за ручку внизу корпуса. Делается это легко благодаря натянутым пружинам встроенного механизма. Усовершенствовать этот механизм можно, подключив электропривод, тогда подъем и опускание створки производится простым нажатием кнопки.

Полотно подвесных секционных ворот собирается из нескольких панелей шириной до 50 см, которые соединяются между собой навесными петлями.При подъеме эти панели (также называемые ламелями) перемещаются по направляющим на роликах. Движение обеспечивается пружинным механизмом, барабанами и тросиками. Эта конструкция напоминает сэндвич-панель, используемую в строительстве.

Механизм рольставни для гаража такой же, как у рольставни в торговых центрах. Откидные ламели более узкие, чем у подъемно-секционных типов; при открытии они поднимаются и скручиваются в специальный короб небольшой ширины.Поэтому у этого вида есть явное преимущество — экономия места внутри гаража. В этом случае нет необходимости монтировать под потолок длинные рейки.

Материал рамы, рамы и направляющей для подъемных ворот обычно металл, но лучше всего подходит нержавеющая сталь. Ящик можно сделать из толстых деревянных балок или металлических уголков. Моноблочные двери такой конструкции могут быть выполнены в виде листа досок в металлическом каркасе. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутри можно вшить утеплители: листовой пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, затем окрашивается в 2 слоя алкидной или водостойкой эмалью. Навесной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или рольставных воротах обычно также изготавливаются из оцинкованной стали или алюминия; внутри листов можно разместить изоляционный материал.Поверхность такого панно может быть любого цвета — на любой вкус хозяина. Подвижные элементы конструкции — ролики, муфты — из пластика или легких металлов, направляющие — из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика дверей, открывающихся с помощью электропривода, значительно упростит использование гаража. Многие водители не хотят возиться с тяжелыми дверями, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма можно подобрать электродвигатель соответствующей мощности, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких типов.

Самыми распространенными схемами, которые легко сделать самому, являются:

• механизмов установлено на полотно ворот;
• фиксируется на направляющих;
• установлен на боковых стойках.

Есть возможность заказать уже готовую конструкцию, которая уже будет включать в себя автоматический привод подъема, например, укомплектована множеством рольставен с ламелями из оцинкованной стали.

В этом случае после покупки нужно просто правильно установить их на проем гаража и подключить электропривод к сети.

Производство

Для изготовления простых подъемных гаражных ворот можно использовать готовые эскизы и расчеты, лишь слегка подогнав их размеры в соответствии с вашим помещением. Существует множество примеров решений загородных домов, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как делать саму конструкцию с подвижным механизмом, нужно убедиться, что проем, прилегающие стены и потолок выдержат его вес. Для этого нужно выбирать прочные и плотные потолки без пустот и надежные системы крепления. А само помещение необходимо защищать от влаги и других природных факторов, которые могут навредить работе ворот.

Выбрав подходящий тип и примерную конструкцию будущих откатных ворот, мы составляем чертеж с точными размерами, на основании которого рассчитываем необходимое количество материалов.

Для прочного и долговечного каркаса подъемно-гаражных ворот наиболее подходят металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления конструкции могут быть выполнены из профилей 20х20 мм. Направляющие ворот чаще всего изготавливают из швеллеров шириной до 20 см, в зависимости от того, какой размер роликов выбирается.

Коробка рычажно-навески может быть изготовлена ​​из металлического уголка или бруса. Детали необходимой длины нарезаются по размерам на созданном чертеже.

Сами ролики, пружины и весь механизм навески обычно приобретаются в готовом виде. Их подбирают по габаритам направляющих. Остальные детали легко изготовить своими руками с помощью сварочного аппарата и болгарки.

Для изготовления дверей и установки их в проем гаража вам потребуются следующие инструменты:

• сварочный аппарат;
• болгарка с отрезными кругами по металлу;
Сверло
• со сверлами необходимого диаметра;
Отвертка
• ;
Молоток
• ;
• уровень;
• рулетка, карандаш.

фото

Для крепления нужно использовать металлические анкеры или дюбели, подходящие для данного веса конструкции. Если вы планируете использовать анкерные болты для крепления металлического уголка, то вам необходимо подготовить набор соответствующих гаечных ключей.

Монтажный

Перед тем, как самостоятельно установить подъемные системы ворот, необходимо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Ящик для переноски — важнейший силовой элемент таких ворот, поэтому к его изготовлению нужно относиться очень внимательно.

Если для ящика выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали обмерены и отрезаны, их крепят к проему гаража анкерными болтами и надежно затягивают. Для изготовления короба также можно выбрать деревянные балки с размером сечения 100х50 мм, которые необходимо закрепить на саморезах 100 мм.

Цельная рама распашных ворот должна монтироваться на ровной горизонтальной поверхности. После того, как металлические профили нарезаны на нужную длину, их проверяют угольником и слегка прихватывают сваркой. Далее еще раз проверьте правильность углов и размеров, в том числе по диагонали, прикрепите угловые косынки и поперечные ребра жесткости, затем полностью сварите конструкцию.

После сварки каркас необходимо очистить болгаркой на стыках от заусенцев. Затем покрывается антикоррозийным раствором и красится. Внутри металлические профили вшиваются доски с утеплителем, снаружи покрывается листовым металлом. К верхним углам рамы крепятся кронштейны с подвижными роликами.

После этого на потолок крепятся направляющие для будущей створки. Также их следует монтировать как можно ровнее, перепроверив горизонтальность, параллельность и перпендикулярность дверному проему.Затем в проем временно устанавливают створку, чтобы обозначить место крепления рычажно-пружинного механизма.

После проверки работы ворот и беспрепятственного движения створки по направляющим ее снимают, устанавливают пружины и регулируют. В последнюю очередь к раме по периметру крепится резиновый уплотнитель для герметизации швов и мягкого закрытия, устанавливается дверной замок и ручка открывания.

При тщательном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт можно ограничить только смазкой подвижных частей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. В профилактических целях смазку можно проводить каждый сезон, а внешнюю резиновую прокладку можно смазать силиконом перед наступлением холодов для защиты от замерзания.

Для внутренней теплоизоляции таких ворот можно использовать различные материалы, которые используются также для утепления стен: минеральная вата, пенополистирол или пенополистирол.Последние два более эффективны, так как со временем не дают усадки, но могут быть пожароопасными, поэтому лучше выбирать негорючие виды.

В статье мы рассмотрим, как сделать гаражные ворота своими руками, главное преимущество таких ворот в том, что при открытии гаража створка в гараже сдвигается к потолку, а это намного удобнее, чем в случае распашных ворот.

Итак, вы решили оборудовать подъемные ворота в своем гараже, и сделать это своими руками.Самая простая конструкция подъемных ворот — та, что устанавливалась на гаражах панельного типа. Однако эти двери имеют технологический зазор от дверного полотна до проема. Естественно, это недопустимо, так как в наших условиях гараж должен быть утеплен, а наличие даже небольшого зазора совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проему осуществлялось максимально плотно, кроме того, в воротах должно быть предусмотрено наличие калитки, чтобы зимой не нагнетать холодный воздух в конструкцию гаража во время полное открытие ворот.

Ворота гаражные подъёмные

Для изготовления каркаса гаражных ворот можно использовать алюминиевый профиль, а для устройства каркаса под ворота — деревянные бруски. С внешней стороны к раме ворот при помощи саморезов крепится профлист или любой другой легкий отделочный материал.

Выполнив указанные действия, мы получаем калитку, в которой калитка открывается на сторону улицы. Калитка должна открываться ровно так, чтобы при поднятой калитке она не открывалась сама по себе (это чревато травмами).

Размер ворот делают больше длины проема (примерно на 10 см), это делается для того, чтобы не было зазора между воротами и стеной здания (5 см с внутренних сторон. ).

Нижнюю часть полотна по бокам нужно оборудовать колесами, я использовал колеса от обычных роликовых коньков. А чтобы они беспрепятственно перемещались по стене гаража, я установил вертикальные направляющие: купил профиль для монтажа гипсокартона (толщина металла 0.6 мм) из строительного магазина УД (толщина металла 0,6 мм) и использовали в качестве направляющих. С самого начала думал, что он гнется, но практика показала, что на боковины профиля не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (затем заменяются металлическими полосами 25х4 мм) на передней стене гаражного здания таким образом, чтобы центр тяжести дверного полотна находился ниже их крепления, а расположение верхней части близко к открытию.

В закрытом состоянии нижний край полотна должен находиться в специальной выемке, это необходимо для того, чтобы калитка не отходила от здания. Полотно необходимо прижимать к дверному проему собственной массой. В крайнем нижнем положении ворота необходимо запереть, для чего к ним с внутренней стороны крепится специальная защелка.

Как все выглядит на практике:

Еще один простой и недорогой вариант механизма подъема ворот

Для облегчения подъема дверного полотна и упрощения его обслуживания в крайнем верхнем положении необходимо обеспечить конструкцию противовесом, выбор которого производится в соответствии с массой полотна.Оси катков снабжены тросами, которые необходимо пропустить через блоки и нагружать противовесом.

Внизу ворот с внешней стороны должна быть установлена ​​обычная дверная ручка, которая помогает при закрытии и открытии ворот, так как ею удобно пользоваться.

Вот и все о технологии производства. Воспользовавшись этой инструкцией, вы без труда соорудите себе ворота подъемного типа в своем гараже.

Еще несколько вариантов гаражных подъемных ворот — видео

На сегодняшний день разработаны и успешно внедрены в практику самые разные гаражные ворота. Среди всех существующих вариантов особенно удобны и эргономичны традиционные подъемные ворота, которые при открытии эффектно скользят под потолок гаража. При этом собрать и установить подъемно-поворотные ворота гаража можно самостоятельно.

Существует 2 основных типа подъемно-поворотных ворот.

Подъемно-секционные ворота

Завеса таких ворот состоит из ряда отдельных панелей, каждая из которых имеет высоту около 50 см. Для изготовления панелей можно использовать сталь, дерево и пластик.

Петли используются для соединения панелей. Ролики, муфты и другие подвижные элементы изготавливаются из стали или пластмассы; Для изготовления направляющих используются нержавеющие материалы.

Внутренняя часть полотна должна быть утеплена (в основном пенополиуританом), что позволяет сохранить внутри гаража дополнительное тепло.

Среди основных преимуществ подъемно-секционных ворот следует отметить следующие моменты:

• безопасность использования;
• простота и максимальное удобство использования;
• хорошие прочностные характеристики.

Основным недостатком ворот данного типа является практически полное отсутствие возможности взлома и несанкционированного проникновения. К тому же самому сделать такие ворота нельзя — это крайне сложно.

Единственный доступный вариант — купить заводской комплект и собрать ворота самостоятельно по инструкции.

Ворота подъемно-поворотные

Подобную конструкцию можно собрать и установить самостоятельно. Когда эти ворота открываются, весь лист сразу поднимается.За движение подвижной части отвечает шарнирно-рычажная система. Ворота отличаются прекрасными прочностными характеристиками (конечный показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от злоумышленников.

Конструкция собирается без использования направляющих и роликов. Благодаря этому полотно будет бесшумно двигаться.

Сборка такой конструкции не требует узких технических знаний.Это мероприятие также не требует больших финансовых вложений.

Достоинства и недостатки

Как и все существующие механизмы, подъемно-поворотные ворота имеют ряд достоинств и недостатков.

Достоинство

Основным преимуществом рассматриваемых систем является их повышенная противовзломная стойкость. Единственный способ попасть внутрь гаража — это разрезать полотно. Разрезать раму и попасть внутрь, не привлекая внимания, практически невозможно.

Второе важное преимущество конструкции — долгий срок службы. Однако, чтобы ворота служили действительно долго, для изготовления дверного полотна следует использовать качественный оцинкованный металл.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобным.

недостатки

Среди основных недостатков подъемных ворот следует отметить следующие положения:

• тяжелая конструкция.Недостаток относительный — другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемной двери была безопасной, особое внимание нужно уделить качеству и надежности коробки;
• немного увеличился расход сырья;
• некоторые неудобства при входе в гараж. Например, вам нужно будет постоянно выходить из машины, не доходя до гаража примерно 1,5-2 м — без такого запаса ворота просто не откроются.
• в открытом положении ворота забирают около 20-30 см высоты проема;
• в случае значительного повреждения полотна придется его полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота — невероятно удобное и эргономичное решение.

Особенности конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с особенностями каждого.

Каркас служит основой всей конструкции. Каркас должен быть максимально жестким и надежно закреплен в стене гаража.

Боковой профиль — это направляющий элемент, по которому движется основная часть конструкции.

Направляющие — как уже отмечалось, без них можно обойтись. Но по возможности их из конструкции лучше не исключать.

Холст. Изготовлен как моноблочный прибор. Обычно его делают из профнастила. Иногда для изготовления полотен также используют дерево, но от такого решения лучше отказаться — материал тяжелый и относительно недолговечный.

Изоляция. Уложен между листами холста. Удобнее всего использовать пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за движение полотна ворот. Створка поднимается по направляющему элементу, принимает горизонтальное положение ближе к потолку и окончательно фиксируется параллельно поверхности потолка.

Обеспечивает более легкий подъем отвала.

Электрический или механический привод. Электроника удобнее — для управления воротами достаточно нажать кнопку на переносном пульте. Механика в большинстве случаев более надежна.Если вы решили использовать электропривод, помните важное правило — щиток ворот должен иметь немного облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны для продажи в специализированных магазинах.

Важно помнить: любой декоративный элемент, особенно если это ковка, способствует увеличению веса конструкции. Знайте, когда нужно остановиться.

Что купить?

Большинство элементов ворот можно изготовить своими руками.Однако есть такие вещи, что лучше покупать готовые и не терять время зря. Ищите приспособления, сделанные из металлов хорошего качества. В общем вам понадобится следующее:

Ворота своими руками

Изготовление и установка ворот своими руками позволит существенно сэкономить на покупке готовой системы и услугах сторонних установщиков.

Видео — Установка секционных ворот

Шаг первый.Выберите подходящий тип открывателя ворот.

Самыми популярными являются шарнирно-рычажные механизмы. Эта конструкция прочная и чрезвычайно простая. Однако его установка требует от установщика более точной установки направляющих и настройки уровня натяжения пружин. Направляющие необходимо устанавливать исключительно вертикально и параллельно.

Второй вариант — это механизм, выполненный с использованием противовесов. Трос крепится к углам опорной рамы в ее нижней части, проходит через колодку в направлении шкива, и уже на его (тросовом) конце есть противовес.Чем тяжелее и крупнее отвал, тем тяжелее должен использоваться противовес. Отдавать предпочтение этому механизму рекомендуется только в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Верхние ворота, вид изнутри

Второй шаг. Составьте проект ворот. Предварительно обмерьте имеющийся проем и подготовьте эскиз (или выберите готовый вариант из открытых источников).

Шаг третий. Подготовить комплектующие для сборки ворот. Вам понадобится:

• блоки деревянные высокопрочные;
• металлических штифтов хорошего качества;
• углов;
• скоб;
• пружин жестких;
• металлических стержней;
• элементов декора.

Шаг четвертый. Соберите короб будущих ворот из креста и пары вертикальных брусков. Для соединения брусков используйте угольники, подойдут и пластины.

Шаг пятый. Вложите дно ящика в бетонную стяжку пола гаража примерно на 20 мм и зафиксируйте изделие в проеме металлическими штифтами.

Шаг шестой. Соберите каркас и обшите его выбранным вами материалом.

Шаг седьмой. Сделайте опору.Используйте уголок как исходный материал. С помощью дрели просверлите отверстие в полке, чтобы закрепить ее на стойках. Во второй полке подготовьте уже 3 отверстия для установки кронштейна. Используйте канальный кронштейн, чтобы сделать опору пружины.

Шаг восьмой. Приготовьте пластину из полосы стали. Соедините кронштейн и подходящую пружину со стальной пластиной. Крайние витки закрепленной пружины загните как крючки. Подключаем снизу регулятор натяжения металлической планки.

Девятый шаг.Сделайте нижний шарнирный уголок. В углу нужно просверлить отверстие диаметром около 8,5 мм и приварить изделие к опорному каркасу конструкции, отступив при этом от нижнего края к центру подготовленного отверстия. Зазор позволит вам разместить подъемный рычаг в желаемом месте на шарнире.

Шаг десятый. Присоедините пластину к концу подъемного рычага. Используйте сварку, чтобы надежно закрепить элементы.

Шаг одиннадцатый. Сделайте направляющие для движения дверного полотна.В качестве исходного материала используйте пару уголков. Расположите их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно составлять 50 мм.

Двенадцатый шаг. Готовую рейку прикрепите к заранее подготовленной пластине. Для крепления использовать сварку. При этом оставьте зазор в 8 см между осью направляющей и краем поперечины внизу. Прикрепите кусок швеллера ко второму концу рейки сваркой, отступив примерно 15 см. Затем прикрутите швеллер к балке перекрытия болтом.

Видео — Раздвижные гаражные двери, часть 1

Видео — Гаражные раздвижные ворота часть 2

Шаг тринадцатый. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный элемент. Используйте полупрозрачные вставки, когда вам нужно улучшить естественное освещение внутри гаража.

Видео — Рама для роллетных ворот, часть 3

Видео — Колеса для роллетных ворот, часть 4

Шаг четырнадцатый. Наклейте резиновую уплотнительную планку. Также не помешает наклеить на компенсирующие накладки.Вместе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Закрепите полотно в коробке.

Таким образом, в самостоятельном монтаже подъемно-поворотных ворот нет сверхсложных задач, но к этой работе нужно подойти с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально аккуратно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео — Подъем гаражных ворот своими руками

Складные гаражные ворота своими руками + чертежи

Опытные автомобилисты отдают предпочтение старым распашным или створчатым вариантам ворот, считая их наиболее безопасными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створчатых систем есть достойный конкурент — складывающиеся гаражные ворота. Популярность навесной конструкции такова, что сегодня на ее долю приходится около трех четвертей проданных гаражных ворот. Стоит разобраться в причинах.

Достоинства и недостатки распашных гаражных ворот

Чтобы понять разницу в использовании подъемно-складных систем и старой распашной конструкции, нужно хотя бы пару раз опробовать их на практике, для знающего человека разница составляет виден невооруженным глазом:

• Система складных дверей позволяет избежать образования «слепой» зоны при выезде из гаража.В подъемных системах отсутствуют ставни, закрывающие обзор, поэтому в гаражных кооперативах ежегодно бьют десятки машин;
• Отсутствие распашных створок при открывании дверей увеличивает пространство для маневра перед воротами; нет необходимости парковать машину в паре метров от дверного проема, чтобы можно было открывать и закрывать гараж.

Ворота распашные дешевле в изготовлении, удобнее в использовании, простое устройство позволяет построить самостоятельно. Но установить такую ​​систему не в каждом гараже; необходимо как минимум свободное место в потолке над въездом в гараж.

Строим гаражные складные ворота своими руками

Устройство и принцип работы ворот понятны из приведенной выше схемы и чертежа:

1. Конструктивно ворота состоят из двух рам — собственно щитка , или панель, закрывающую дверной проем, и несущий каркас с направляющими элементами;
2. При открытии верхняя часть распашной калитки отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели приподнят и зафиксирован в этом положении.

Плоскость распашной калитки совершает движение, напоминающее качение обычной цилиндрической поверхности большого радиуса. Для облегчения подъема стальной или деревянной панели складных ворот в конструкции используются компенсационные пружины или противовесы в виде груза, подвешенного на тросах.

Важно! В отличие от распашных систем, у распашных ворот нет внешних петель, которые можно легко отрезать болгаркой. При этом панель, закрывающая дверной проем, примыкает к опорной раме изнутри, соответственно злоумышленникам гораздо сложнее вытащить гаражные ворота с помощью троса, зацепленного за сцепку пикапа или трактора.

Изготовление узлов распашных ворот

Проще всего сделать конструкцию распашных ворот из стального уголка и швеллера. Изначально потребуется замерить размеры дверного проема, вырезать из швеллера и сварить каркас гаражного проема.

В верхней части каркаса привариваются два горизонтальных уголка с шириной полки не менее 40-50 мм. Длина каждого угла составляет более двух метров, поэтому сварку и сборку всей конструкции необходимо производить «на земле», перед установкой системы распашных ворот в дверном проеме.

Угол крепления уголка к каркасу должен соответствовать строительному уровню. После приваривания к каркасу каждый угол укрепляют временной распоркой из доски или деревянной рейки во избежание деформации конструкции в момент ее установки в дверном проеме гаража.

Если в системе калитки используется подъемник в виде грузов, подвешенных на тросах, к верхней части рамы необходимо приварить одну шпильку с желобчатым роликом диаметром 30-50 мм.

Особое внимание следует уделить изготовлению основной панели распашных ворот. Конструктивно навесная панель представляет собой каркас из трубы или металлического трубчатого профиля с приваренными в нижней и верхней частях аутригерами-скобами.

Трубчатая рама панели должна быть маркирована и приварена точно по размерам стационарной рамы. Главное условие — сварку проводить в три этапа, чтобы каркас навесной панели не получился с «пропеллером» из-за перегрева.

Сначала вырезанные части профиля выкладываются на ровной поверхности и прикрепляются друг к другу точечной сваркой. На втором этапе варят стыки с одной стороны навесного каркаса, через 30 минут переворачивают и отваривают с обратной стороны. Если каркас панели оказывается строго в одной плоскости, можно закрепить листовой металл, иначе потребуется аккуратная правка паяльной лампой и кувалдой.

Сборка и установка откатных ворот

Перед установкой системы распашных ворот потребуется предварительная сборка конструкции.Для этого на плоской горизонтальной площадке выкладывается стационарный каркас с приваренными угловыми направляющими. Сверху на каркас укладывается свежеприваренная подвижная панель, положение ее выравнивается, так как в закрытом положении она будет стоять в дверном проеме гаража.

Для соединения двух частей двери вам потребуется приварить косые кронштейны с роликовыми или опорными роликами к верхнему профилю панели.

От того, насколько точно установлены опоры, зависит надежность и плавность подъемного механизма.Ролики борозды надеваются на шпильки, приваренные к неподвижной раме. К нижней балке панели привариваются дополнительные Г-образные кронштейны, к которым будет крепиться подъемно-подъемный трос опорной калитки.

Осталось установить в проеме гаража стационарный каркас и закрепить его анкерными болтами к боковым стенам гаража. Впоследствии места крепления нужно будет аккуратно залить бетонным раствором и штукатуркой. Перед окончательной фиксацией стационарного каркаса необходимо будет выровнять его положение по строительному уровню.Далее необходимо изготовить П-образный прибор, с помощью которого концы угловых направляющих крепятся к потолку.

На завершающем этапе, после установки подвижной панели в раму, необходимо протянуть тросы от ее нижних кронштейнов через рифленые ролики по бокам неподвижной рамы, к которым подвешен груз. При этом высоту подвеса нужно подбирать так, чтобы в открытом состоянии нагрузки не падали на пол.

Заключение

Устройство складных ворот позволяет изготавливать их практически из любого материала и любой толщины.После регулировки работы подъемного механизма по периметру панели наклеивается уплотнитель из мягкой губчатой ​​резины и укладывается утеплитель. Внизу панели приварены кронштейны для установки навесного замка. Срок службы такой конструкции зависит от точности изготовления и без ремонта может составлять не менее 10-12 лет.

bouw.ru

Чертежи складных гаражных ворот своими руками: поэтапное производство

Технологии сегодня развиваются невероятными темпами, и не всегда успеваешь уследить за новинками.Все эти изменения касаются любой площади, они не обходили ворота гаража. Несколько десятилетий назад самыми популярными считались распашные модели, но постепенно на смену им пришли раздвижные, а затем — подъемные. Если подробнее остановиться на последнем варианте, то можно с уверенностью сказать, что они на сегодняшний день считаются одними из самых надежных. Воры считают их недоступными.

Каждый человек может изготовить складные гаражные ворота самостоятельно.

Одной из важнейших особенностей распашных ворот является то, что для их открытия не требуется дополнительное пространство.Такое решение дает владельцу транспортного средства огромные возможности для различных маневров, когда необходимо поставить машину в гараж. Несмотря на то, что большинство компаний предлагает огромный ассортимент моделей, многие жители страны стараются изготавливать поворотно-откидные ворота своими руками. В первую очередь нужно разобраться в процессе изготовления, подготовить инструмент целиком и пригласить помощника. Но какие бывают подъемные ворота?

Разновидности моделей с подъемным механизмом

Все подъемные ворота можно разделить на 2 группы:

Установка ворот данного типа будет отличным решением в гаражах, где:

• перемычка ворот гаража тоже низкий или отсутствует вовсе;
• владелец просто хочет максимально защитить гараж от непрошенных гостей;
• нужно сделать свой гараж современным и максимально удобным.

Очень удобно думать об установке секционных моделей, когда в помещении достаточно места для машины, чтобы можно было перемещать ворота из одного положения в другое. По технологии монтажа они очень похожи на уже полюбившиеся многим поворотные варианты: место для их расположения — внутреннее пространство под потолком. Основу этой конструкции составляют секции, сохраняющие подвижность относительно друг друга. Если использовать этот вариант ворот, то доступ в гараж открывается путем перемещения вверх секций по направляющим, которые устанавливаются по поверхности стен и потолка. Складные ворота своими руками обладают рядом преимуществ.

Складные модели могут быть изготовлены из любого материала: металлопрофиля, металла и др.

Положительные стороны складных гаражных ворот

У данного типа ворот много преимуществ, но следует особо выделить следующие:

• двери прочные и жесткие, что позволяет защитить помещение от злоумышленников;
• особенности этих ворот позволяют поддерживать оптимальный микроклимат в гараже, они хорошо тепло- и водонепроницаемы, а это очень важно для защиты автомобиля от коррозии;
• эта конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж;
• в открытом состоянии дверь занимает минимум места (под потолком), и на ее открытие уходит совсем немного времени.

Сегодня вы можете приобрести модели распашных ворот, чтобы украсить и сделать свой гараж надежно защищенным в любом строительном магазине, но их несложно сделать самому.

Прежде чем приступить к решению важного вопроса, как сделать гаражные складные ворота своими руками, необходимо составить чертежи в соответствии с их размерами. Прежде чем приступить к решению важного вопроса, как сделать гаражные раздвижные ворота своими руками, необходимо составить чертежи в соответствии с их размерами.

Перед тем, как приступить к изготовлению, необходимо создать чертеж по индивидуальным размерам.

Как создать гаражные раздвижные ворота своими руками: чертежи

Приступить к работе по созданию гаражных ворот своими руками необходимо со построения чертежа. На листе бумаги нужно указать свои индивидуальные размеры дверного проема, а точнее снять следующие мерки:

• замерить дверной проем;
• определить высоту перемычки, измерить расстояние от верха проема до той, где потолок примыкает к стене;
• определить расстояние от проема до стены гаража;
• измерить глубину комнаты.

Когда схема будущего изделия будет готова, можно приступать к изготовлению каркаса, основой которого вполне может стать каркас от старых ворот. Также можно сделать новый каркас из деревянных брусков.

Распашные ворота могут быть оснащены автоматикой, благодаря которой они легко открываются и закрываются.

Изготовление рамы

Изготовить раму нет ничего сложного, с этой работой легко справится каждый, даже не обладая определенными навыками и опытом. Для работы вам потребуются: направляющий элемент

• ;
• стеллаж для изготовленного ящика;
• брусок для сборки ящика;
• скоба для фиксации пружины;
• петля угловая;
• штанга для направляющего элемента;
• рама створки ворот;
Сильная пружина хорошего качества
• ;
• кронштейн рычага;
• рычаг, необходимый для удобного подъема механизма.

Швеллер №8, длина 70 см, идеально подходит для изготовления опорного механизма пружины.

Для сборки ящика необходимо приобрести 2 куска бруса, длина которых должна составлять два метра 30 см, а сечение — 120х80 мм, также понадобится еще один такой же брус, но длиной не более чуть больше двух метров и 75 см.

Если в гараже нет места для открытия распашных ворот, то можно сделать так, чтобы они открывались наружу.

Соединить бруски уголком или металлическими пластинами очень просто.Каркас для панелей можно сделать из уголка 35х35 мм. Внутри он обшит досками, а снаружи листовой сталью. Размеры каркаса должны соответствовать размерам проема въезда в гараж, стандартные размеры — 2,5х2,1 метра.

Шарнирный узел изготавливается из уголка, в нем предварительно просверливается девятимиллиметровое отверстие, после чего он фиксируется в каркасе, а затем с помощью сварочного аппарата устанавливается пластина с таким же диаметром отверстия. Эта плита должна иметь размеры 50х40х5 мм.

Направляющий элемент отлично может быть изготовлен из уголка 40х40 мм. В этом случае необходимо, чтобы его длина полностью соответствовала ширине дверного полотна. На один ее конец нужно установить пластину, именно с ее помощью в дальнейшем будет устанавливаться рейка на турник ящика, отступив от края 12 см, приваривается швеллер длиной 100 мм. Можно установить рейку к штанге, находящейся под потолком за одной из полок швеллера; для его крепления используются болты.

Это основные манипуляции, которые проводят при изготовлении ворот своими руками. Здесь ни у кого не должно возникнуть трудностей, все делается достаточно легко и быстро. Когда подготовительные работы будут завершены, можно приступать к установке.

Установка секционных ворот

Неопытному человеку не всегда удается изготовить секционные ворота, даже если под рукой есть подробнейшие инструкции и необходимые инструменты и материалы. В этом случае лучше купить готовые ворота, и вы сможете сэкономить на их установке, где все достаточно просто.Перед началом установки не забудьте о таких очень важных моментах, а именно:

• При установке важно ориентироваться только на оригинальные чертежи, которые каждый производитель предлагает вместе со своей продукцией.
• Обязательно позаботьтесь о том, чтобы каждая, даже самая маленькая, деталь заняла свое место.
• Все работы должны выполняться с использованием исключительно заводских расходных материалов. При использовании более дешевых аналогов рассчитывать на качественный монтаж, а также на долгий срок службы не стоит.

Направляющие на распашные ворота должны легко ходить

Монтаж готовой конструкции

Все должно начинаться с подготовки входа в гараж. Ворота, приобретенные в торговых точках, будут безупречно работать только в том случае, если перемычка и обочина будут расположены в одной плоскости. Ни в коем случае не должно быть перекосов. Чтобы было удобнее выполнять все требования, можно использовать уровень.

Глубина помещения для автомобиля идентична глубине двери, допускается небольшой допуск — 500 мм.Но это в том случае, если нет возможности установить автоматику, а если она предусмотрена, то высота увеличивается на 1000 мм.

Обязательно проверьте, чтобы при открытом проеме в комнате хватало места для полотна.

Также следует помнить, что ворота будут нагружать перемычку и потолок своим весом, поэтому для их изготовления следует выбирать материалы высочайшего качества, что касается и плеч.

После того, как проем подготовлен, можно выбрать место для крепления и направляющих.Также важно правильно собрать секции. Монтаж начинается с первой панели, все работы ведутся аккуратно, без перекосов и соблюдения зазоров между отдельными элементами. Их ни в коем случае нельзя устанавливать с помощью подручных средств, например, пенополиуретана или досок.

Все монтажные работы должны выполняться строго в соответствии с инструкциями, любое, даже малейшее отклонение, в конечном результате может привести к неисправности.

В основном конструкции предусматривают установку уплотнителей, для которых можно использовать резину или каучуки.На панель, прилегающую к полу, устанавливается резиновое уплотнение, но резиновое уплотнение крепится сверху и по бокам.

После полной проверки можно приступать к установке полотна. Этот элемент ворот должен максимально прилегать к основанию, чего можно добиться, изменив положение скоб для регулировки.

На завершающем этапе монтируются ручки, замки, засовы, а также системы демпфирования, если, конечно, это предусмотрено конструкцией.

На этом установка практичных и простых в использовании секционных ворот завершена. Своим внешним видом они украсят любой двор, а также обеспечат качественную защиту гаража от злоумышленников.

ozabore.com

Чертежи гаражных накладных ворот своими руками

В статье мы рассмотрим, как сделать гаражные ворота своими руками, главное преимущество таких ворот в том, что при открытии гаража створка сдвигается в сторону. потолок в гараже, и это намного удобнее, чем в случае с распашными воротами.

Итак, вы решили оборудовать подъемные ворота в своем гараже, и сделать это своими руками. Самая простая конструкция подъемных ворот — та, что устанавливалась на гаражах панельного типа. Однако эти двери имеют технологический зазор от дверного полотна до проема. Естественно, это недопустимо, так как в наших условиях гараж должен быть утеплен, а наличие даже небольшого зазора совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проему осуществлялось максимально плотно, кроме того, в воротах должно быть предусмотрено наличие калитки, чтобы зимой не нагнетать холодный воздух в ворота. конструкция гаража при полном открытии ворот.

Скачать чертеж гаражных ворот

Для изготовления каркаса гаражных ворот можно использовать алюминиевый профиль, а для устройства каркаса под ворота — деревянные бруски. С внешней стороны к раме ворот при помощи саморезов крепится профлист или любой другой легкий отделочный материал.

Выполнив указанные действия, мы получаем калитку, в которой калитка открывается на сторону улицы. Калитка должна открываться ровно так, чтобы при поднятой калитке она не открывалась сама по себе (это чревато травмами).

Размер ворот делают больше длины проема (примерно на 10 см), это делается для того, чтобы не было зазора между воротами и стеной здания (5 см от внутреннего стороны).

Нижнюю часть полотна по бокам нужно оборудовать колесами, я использовал колеса от обычных роликовых коньков. А чтобы они беспрепятственно перемещались по стене гаража, я установил вертикальные направляющие: купил профиль для монтажа гипсокартона (толщина металла 0. 6 мм) из строительного магазина УД (толщина металла 0,6 мм) и использовали в качестве направляющих. С самого начала думал, что он гнется, но практика показала, что на боковины профиля не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (затем заменяются металлическими полосами 25х4 мм) на передней стене гаражного здания таким образом, чтобы центр тяжести дверного полотна находился ниже их крепления, а расположение верхняя часть приближена к проему.

В закрытом состоянии нижний край полотна должен находиться в специальной выемке, это необходимо, чтобы ворота не отходили от здания. Полотно необходимо прижимать к дверному проему собственной массой. В крайнем нижнем положении ворота необходимо запереть, для чего к ним с внутренней стороны крепится специальная защелка.

Как это все выглядит на практике:

Еще один простой и недорогой вариант механизма подъема ворот

Для облегчения подъема дверного полотна и упрощения его обслуживания в крайнем верхнем положении необходимо предусмотреть конструкцию с противовес, подбор которого производится в соответствии с массой полотна. Оси катков снабжены тросами, которые необходимо пропустить через блоки и нагружать противовесом.

Внизу ворот с внешней стороны должна быть установлена ​​обычная дверная ручка, которая помогает при закрытии и открытии ворот, так как ею удобно пользоваться.

Вот и все о технологии производства. Воспользовавшись этой инструкцией, вы без труда соорудите себе ворота подъемного типа в своем гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

постройка-дом.com

Изготовление и установка подъемно-поворотных ворот своими руками

Автовладельцы уделяют повышенное внимание техническому оснащению своего гаража. Основная роль в этом отводится установке прочных ворот, отличающихся функциональностью и эстетикой. Особой популярностью пользуются подъемные ворота, которые легко изготовить и установить своими руками.

Особенности подъемно-поворотных ворот

Планируя оборудовать кладовую для транспортного средства самодельными подъемными механизмами, внимательно ознакомьтесь с их конструкцией и особенностями эксплуатации.

Подъемные ворота удобны и функциональны. Им можно управлять прямо из машины

Тщательно проанализируйте положительные стороны конструкции, изучите отрицательные.

Варианты оформления ворот: какой выбрать

В гаражных помещениях используются разные типы подъемных ворот:

Распашная дверь надежно защищает гараж. Для их изготовления можно использовать покупные комплектующие или использовать самодельные элементы. Последний вариант позволит существенно сэкономить.

Преимущества распашных гаражных ворот

Подъемная конструкция выгодно отличается от других типов гаражных ограждений. Основные достоинства:

Недостатки откидных дверей

Любая конструкция ворот, помимо своих достоинств, имеет определенные недостатки. Подъемно-поворотный механизм не исключение:

Основными частями подъемных конструкций являются металлический несущий каркас, навесной ремень и механизм передвижения.

Конструктивные элементы подъёмных ворот не так многочисленны, как может показаться

Каркас конструкции выполнен из стальных прямоугольных профилей или прочных деревянных балок. Это силовой элемент, который несет основную нагрузку. Ящик фиксируется в проеме гаража и фиксирует подвеску, соединенную с механизмом движения.

Распашная створка должна соответствовать параметрам гаражного проема. Полотно представляет собой каркас из металлических профилей. Его зашивают стальными листами или сэндвич-панелями. В целях снижения затрат иногда используются деревянные панели. Для защиты дверного полотна от коррозии его можно обить оцинкованной сталью. Установленные снаружи декоративные панели придают забору дополнительную привлекательность.

Ворота можно отделать декоративными панелями, тогда они будут смотреться особенно красиво

Из чего состоит подъемный механизм

Устройство открывания ворот предусматривает использование одного из следующих механизмов:

• шарнирно-рычажный, отличается надежностью и простой конструкцией. Он позволяет поднимать створку с одновременным вращением и предотвращает блокировку. При установке важно обеспечить точность установки направляющих и отрегулировать пружины, облегчающие движение;
• Оснащенный противовесами, привод используется для массивных лопастей. Эти ворота изготавливаются из толстого стального листа или тяжелого дерева. Устройство включает стальной трос, закрепленный в углах металлической конструкции и проходящий через блок лебедки к противовесу. Иногда вместо троса используют стальную цепь. В конструкции противовеса балансиры действуют как пружины, чтобы компенсировать вес двери.

Схема подъемного механизма

Открытие подъемно-подъемной двери с шарнирно-рычажной конструкцией осуществляется роликами и подъемными рычагами.Движение полотна происходит по направляющим, закрепленным к потолку гаража.

Подвижная роликовая опора обеспечивает плавное движение дверного полотна

После подъема полотно фиксируется в потолке гаража. В этом случае низ створки образует навес над проемом. Когда створки закрыты, пружины находятся в растянутом состоянии, а в открытом положении они сжаты.

Элементы ворот с шарнирно-рычажной подвеской составляют сложный механизм

Многие автовладельцы оборудуют складские помещения для автомобилей с шарнирно-рычажной конструкцией.

Открытие защитной завесы может осуществляться вручную или с помощью специального электропривода, предусматривающего возможность дистанционного управления.

Использование электропривода облегчает открытие ворот

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Подбор конструктивного решения и разработка чертежа по имеющимся размерам

При принятии решения о конструкции подъемного ограждения используйте проверенное техническое решение — механизм навески с петлей.

Проведение обмеров проема гаража — обязательная операция, проводимая на стадии проектирования.

Вы можете самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет привязать конструкцию к габаритам вашего гаража

При отсутствии дизайнерских навыков желательно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот.

Изучив документацию, следует нанести на нее фактические размеры гаража. Это позволит определить потребность в материалах.

При выборе материалов обращайте внимание на их прочность и пожаробезопасность.

Выбор материалов и комплектующих зависит от размера проема, конструкции двери и степени автоматизации.

В базовый комплект, позволяющий самостоятельно изготовить подъемную конструкцию с рычажным механизмом, входят:

Все материалы должны быть предварительно нарезаны на заготовки, соответствующие требованиям конструкторской документации.

Необходимые инструменты

В процессе работы вам потребуются следующие инструменты и электрооборудование:

• рулетка длиной 5 метров, строительный уровень;
• набор ключей и набор отверток;
• электродрель в комплекте со сверлами;
• шлифовальный станок с отрезным кругом диаметром 180 мм;
• Аппарат электросварочный.

Стандартный набор электрооборудования и слесарного инструмента позволит вам самостоятельно изготовить подъемные ворота.

Рекомендации по сборке и установке подъемно-гаражных ворот

Работа по изготовлению элементов ворот и монтажу собранной конструкции требует предварительного ознакомления с пошаговой инструкцией.

Последовательность операций

Изготовление и монтаж узлов поворотных затворов производить по следующему алгоритму:

При изготовлении механизма по пошаговой инструкции контролировать соответствие размеров.Соблюдайте значения, указанные на чертеже или эскизе.

Как утеплить полотно

Чтобы тепло не уходило из помещения через двери, их необходимо утеплить. Для этого можно использовать пенопласт, базальтовую вату или пенополистирольные панели.

Руководствуясь соображениями пожарной безопасности, для утепления лучше использовать огнестойкие материалы — базальтовую вату или лист пенополистирола.

Для полноценного утепления используется резиновый уплотнитель. Устанавливается по периметру ограждающей конструкции.Плотное прилегание эластичного уплотнителя по контуру проема затрудняет проникновение холодных воздушных масс в гараж.

Нюансы эксплуатации: что нужно сделать, чтобы полотно хорошо открывалось и не опрокидывалось

Для бесперебойной работы важно соблюдение особых требований. Обратите внимание на следующие моменты:

При правильной эксплуатации подъемных ворот проблемных ситуаций не возникнет. Важно контролировать состояние конструкции в процессе эксплуатации и при необходимости вовремя устранять возникающие дефекты.

Видео: из чего сделать самодельные ворота с дистанционным механизмом раскладывания

Распашную калитку можно сделать своими руками. Это серьезная, но выполнимая задача. Используйте правильно разработанную документацию, соблюдайте технологию изготовления, используйте качественные материалы. Результат — оснащение собственного гаража надежными подъемными створками, значительная экономия денежных средств и дополнительные навыки работы с инструментом.

kakpostroit.su

Подъемные гаражные ворота своими руками: чертежи, изготовление, материалы, установка

В условиях небольшого пространства перед гаражом на помощь придут подъемные ворота.В их конструкции предусмотрено открывание створки до потолка. Это намного удобнее, чем обычные варианты качелей. Конечно, подобных дизайнов от разных производителей в магазинах очень много. А вот подвесные гаражные ворота своими руками сделать можно. Обойдется это намного дешевле, чем покупка готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Перед тем, как приступить к изготовлению ворот с подъемным механизмом, стоит узнать, чем они отличаются от других типов, какие преимущества и недостатки у них есть.Это поможет выбрать правильный тип устройства.

В наши дни довольно часто можно встретить подъемные гаражные ворота. Сделать их своими руками несложно. Главное, с чего начать — определиться с устройством ворот. В любом случае накладные ворота свою функцию выполняют. К тому же подъемные ворота имеют ряд преимуществ перед другими видами. Их можно использовать в любой среде, независимо от размера.

Типы ворот

Подъемные ворота делятся на два типа:

• Подъемные секционные.Дверное полотно состоит из нескольких частей, которые соединены между собой жесткой конструкцией. Поднимаясь, они сгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (горизонтальное) положение.

• Вертлюг. В отличие от предыдущего типа, в этом случае основное дверное полотно не способно деформироваться. Принцип их действия заключается в том, что створка будет подниматься по кривой дорожке. В этом случае верхняя часть немного углубляется внутрь. Остальная часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух корпусах практически одинакова. И сделать это можно самому.

Достоинства подъемных ворот и их недостатки

Самодельные гаражные ворота обладают рядом неоспоримых преимуществ, выделяющих их среди устройств других типов. Основные преимущества:

• Экономия места. Для поднятия створки используется пространство под потолком, которое, как правило, никогда не используется. Благодаря этому не нужно тратить полезные метры на землю рядом с гаражом.

• Створка цельная. А это надежная защита от проникновения посторонних.

• Возможна утепление створки. Чаще всего для этого используют пенополистирол.

• Возможна установка механизма автоматического подъема.

• Подходит для установки не только одно-, но и двухместных гаражей.

• Внешняя отделка может быть любой, за счет чего ворота гармонично впишутся в убранство гаража и дизайн всего участка.

Недостатки подъемных ворот кроются в их конструкции. Их не так много, но списывать со счетов не нужно. К недостаткам можно отнести:

• Цельная створка створки не подлежит частичному ремонту. В случае повреждения его необходимо полностью заменить.

• Установка дверей возможна только в прямоугольные проемы.

• Установка требует определенных знаний.

• Ворота поднимаются вверх, тем самым уменьшая высоту проема.

• Утепление нужно учитывать заранее. Дело в том, что накладной механизм ворот рассчитан на определенную нагрузку. Дополнительный слой утеплителя увеличит нагрузку на механизм.

Устройство ворот и принцип их действия

Основными элементами конструкции, несущими нагрузку, являются рама, направляющие и механизм перемещения полотна. Ворота открываются автоматически (дистанционно) или вручную.

Рычаги прикреплены к нижней части створки.На верхних торцах есть еще две направляющие, по которым движутся ролики. С помощью этих элементов поднимается створка. Для этого нужно просто потянуть за ручку, которая находится внизу полотна. С этим нет никаких сложностей, так как на помощь приходят пружины в растянутом состоянии. Схема подъема створки представлена ​​на картинке выше.

Подъемные механизмы

Подъемные механизмы могут быть двух типов:

• Рычаг-пружина. Это самый популярный механизм у владельцев гаражей.Его отличает простота конструкции и надежность. Изготовление металлических ворот с аналогичным механизмом предполагает точную регулировку пружин, точную установку направляющих (по которым в дальнейшем будут двигаться ролики).

• Если створка тяжелая, предпочтительнее использовать механизм с противовесом. В этом случае используется лебедка. С одной стороны закреплен противовес, который тросом соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Перед тем, как изготовить и установить гаражные ворота своими руками, необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие устанавливались без наклона. Любая пыль на роликах или направляющих может вывести из строя весь механизм. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Пол не касается. Это связано с тем, что рама уходит внутрь минимум на 2 сантиметра.Поэтому завершать возведение пола нужно будет после того, как будет завершен монтаж гаражных ворот.

Проем должен быть готов для установки дверной коробки. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые для постройки ворот, указаны на чертеже гаражных ворот на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размера и выбранной конструкции двери количество необходимых материалов может варьироваться.Но при самом простом решении для изготовления металлических ворот потребуется:

• Деревянные блоки 120х80 мм для коробки;

• Прутки деревянные 100х100 мм для потолка;

• Штифты металлические для крепления конструкции;

• Уголки металлические 35х35х4 мм для изготовления каркаса;

• Уголки металлические 40х40х4 мм для рельсов;

• Пружина с внутренним диаметром 30 мм;

• Металлический пруток диаметром 8 мм;

Это набор необходимых материалов для изготовления ворот с ручным режимом подъема.При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может быть изменен или дополнен. Подробно все описать сложно, вплоть до самореза или болта. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение этого списка.

Для того, чтобы собрать и смонтировать гаражные ворота своими руками, вам понадобится болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Также понадобятся другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы производятся в следующие этапы:

• Подготовка и монтаж каркаса;

• Крепление дополнительных элементов.

Эти шаги показывают вам, как сделать подъемные ворота своими руками. Далее мы подробно рассмотрим каждый этап.

Изготовление рамы

Основание, на которое будут устанавливаться ворота, — это рама. Именно на него будет ложиться большая часть нагрузки всей конструкции.Работа начинается с его изготовления.

В перечень необходимых материалов входят брусочки. Это самый простой и экономичный вариант. Их можно заменить на металлическую конструкцию, что будет более надежным вариантом. Но выбор каждый делает сам. Это практически не влияет на процесс установки.

Ящик собирается из брусков. Для их соединения используются металлические уголки или пластины. Нижняя планка должна уходить в пол не менее чем на 2 см. Это необходимо учитывать в процессе сборки.При скручивании коробки (в случае металлической — сварной) проводится контрольная проверка. Его помещают в проем и проверяют его вертикальное и горизонтальное положение. Если каркас стоит правильно, его фиксируют анкерами (металлическими шпильками) длиной 30 см. Их берут из расчета 1 штифт на 1 погонный метр.

После этого устанавливаются горизонтальные направляющие, которые располагаются под потолком.

Установка роликов

Установив раму на место, можно приступать к прикреплению держателей роликов.Чтобы ворота не заедали, верхние кронштейны крепят немного глубже нижних. Это хорошо видно на картинке ниже. Болты используются для крепления рельса. На этом этапе очень важно точно измерить уровень.

Фиксаторы устанавливаются по краям рельса. Они будут удерживать ролики, тем самым удерживая полотно в открытом (закрытом) положении.

Подготовка створки

Сам щит, который будет служить створкой ворот, может быть изготовлен из различных материалов.Но, поскольку он обеспечит надежную защиту гаража, подвергнется внешним климатическим воздействиям, лучше выбирать более стойкие материалы. Это могут быть следующие варианты:

• Каркас из деревянных брусков, обитый снаружи металлическим листом;

• Используйте сплошной лист металла;

• Обшить каркас из металлопрофиля металлом.

В качестве отделочного (внешнего) слоя можно использовать все, что угодно, даже пластик.Для защиты от мороза щит можно облицевать слоем утеплителя.

Чтобы калитка из профтрубы не открывалась каждый раз полностью, в щитке можно сделать калитку. Через него можно будет войти (выйти), не используя всю конструкцию полностью. Некоторые владельцы гаражей предусматривают еще и окно в створке. При необходимости легко установить.

Когда щиток готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Дополнительные элементы

Сборка ворот завершается установкой дополнительных элементов. К ним относятся ручки, замки, защелки для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. При наличии не нужно цепляться за край створки. Удобнее, если ручки будут располагаться внизу щита. Причем как снаружи, так и внутри.

Если ворота оборудованы калиткой, то можно сделать защелку внутри.Это позволит вам обезопасить свою собственность. Такой прием позволит открыть створку только изнутри. То же решение можно использовать, если к дому пристроен гараж и они соединены дверью.

Если гараж отдельный и нет калитки, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делается это с помощью бантов, которые крепятся к полотну и снаружи вертикальной рамки.

Производство металлических ворот с подъемным механизмом завершается внешней отделкой конструкции.Их обрабатывают защитными средствами, красят, закрепляют отделочные материалы.

Система автоматизации

Автоматический привод может быть установлен на подъемно-поворотных воротах. От этого вырастут цены на всю конструкцию. Но и уровень комфорта значительно повысится. Вам не нужно будет открывать (закрывать) ворота вручную. Все можно сделать с помощью пульта ДУ. В то же время важно выбрать тип привода, который подходит для ваших гаражных подъемных ворот.Их цены колеблются в пределах 300-800 евро.

Установка привода особых проблем не вызовет. В инструкции указана распиловка контактов, которую нужно будет соблюдать. Привести пример сложно, так как у каждого производителя свои стандарты подключения.

При подключении системы автоматического открывания самодельные и установленные подъемные ворота не будут отличаться от заводских. Это даст возможность управлять им удаленно с панели управления.

Итак, выполнив несколько простых действий, можно получить подъемные гаражные ворота. Помимо значительной экономии денег, это также повлечет за собой множество других преимуществ. Такой дизайн экономит место. Ворота не требуют свободного пространства перед гаражом, как в случае с распашным вариантом. Они занимают место под потолком, которое не используется в других ситуациях. Самостоятельный выбор материалов для изготовления конструкции позволит сделать все в соответствии с вашими взглядами и требованиями.Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

fb.ru

Гаражные ворота складывающиеся своими руками

Все больше людей обращаются к самостоятельному производству заборов, дверей, заборов. Если вы решили построить складные гаражные ворота своими руками, то для начала нужно понять, по какому принципу они будут работать и что нужно приобрести из материалов для прочной конструкции, способной прослужить долгие годы.

Начинаем делать сами

Одно из неоспоримых преимуществ распашных гаражных ворот перед распашными в том, что дверное полотно само «уходит» при открытии в потолок. Такой прием значительно экономит место и дает больше места для маневров. Здесь отметим, что в закрытом состоянии полотно должно очень плотно прилегать к проему, это поможет согреться в непогоду. Решив изготовить ворота своими руками, также нужно позаботиться об оборудовании их калиткой, тогда экономия тепла внутри гаража будет эффективной.Очень важно следить за тем, чтобы калитка не открылась несанкционированным образом при подъеме ворот; его необходимо закрепить максимально тщательно во избежание травмирующих ситуаций.

Сегодня различные чертежи ворот доступны бесплатно, однако вы можете сделать дизайн особенным, разработав эскизы, которые точно соответствуют вашим представлениям о надежности и красоте. Собираясь сделать ворота своими руками, в первую очередь нужно определиться с габаритами. Здесь все просто.Отмеряем длину проема (не ширину, потому что полотно поднимется), прибавляем примерно 10 см, это будет искомая цифра.

Определимся с материалом полотна. Его можно сделать из профнастила или пластиковых панелей, а в продаже есть много подходящих материалов. Полотно будет крепиться саморезами. Изнутри можно обшить утеплителем (хорошо, например, пенопласт). Далее необходимо с помощью сварки создать каркас ворот. Самый популярный материал для этого — металлический профиль (алюминий), швеллер.Каркас для ворот можно сделать таким же образом, а можно использовать деревянные бруски. Теперь в основе нужно установить ряды направляющих, на которые будет крепиться полотно.

Вешаем калитку

Создадим распашной механизм. Для этого нужно установить направляющие. Решение может быть как вертикальным, так и горизонтальным на уровне вершины ворот. Сварка часто применяется для прочности, потому что используются металлические направляющие. На этом этапе широко используются уголки, их приваривают таким образом, чтобы ничто не мешало движению полотна.В зависимости от положения направляющих колеса должны быть усилены со сторон выше или ниже полотна, которые будут перемещаться по канавкам. В этом случае диаметр таких колес соотносится с шириной «дороги».

Давайте правильно повесим двери. Используются цепочки, реже металлические полосы. Пристроен к передней стене гаража. При этом центр тяжести полотна должен быть ниже крепления, а верхняя часть должна плотно прилегать к проему.Делая ворота своими руками, можно воспользоваться небольшой хитростью: чтобы конструкция плотно прилегала, сделайте снизу небольшое углубление для нижнего края полотна. Для полного примыкания полотна к гаражу применяется резиновый уплотнитель; его можно приобрести в любом магазине стройматериалов (такие резинки часто используют для уплотнения дверей). Он крепится по бокам полотна и в его нижней части, что дает отличный результат.

Равновесие и другие аспекты

Необходимо использовать противовес, чтобы ворота можно было легко поднять и удерживать в поднятом положении.Причем он должен быть тяжелее полотна. В практическом расчете необходимого размера схема такова: для начала в качестве противовеса крепится обыкновенное ведро, наполненное грузами. Путем постепенной регулировки количества груза рассчитывается требуемый вес. В результате приспособление, подходящее для конкретных ворот, может представлять собой плотно закрывающийся контейнер с грузом, подвешенный на тросе.

Установить противовес можно следующим образом: приварить уголок к воротам снизу, прикрепить трос, который будет подниматься вертикально (параллельно воротам) через направляющую и отдельный ролик.Прикрепите к противовесу дополнительный ролик. Это решение реализуется с обеих сторон.

Одним из основных моментов при изготовлении ворот своими руками является их расположение. Конструкция должна стоять строго вертикально. Следовательно, уровень обязателен. Верхние направляющие должны идти параллельно полу, иначе ворота при открытии дадут такой угол, при котором любые маневры будут затруднены. Отрегулировать положение направляющих необходимо до тех пор, пока движение колес по ним не станет идеально плавным, без помех.

Закройте и смажьте

О запорных механизмах нужно помнить не только с внутренней стороны полотна, но и в воротах (мы оснастим ее прочной защелкой). Как на самих воротах, так и на двери снаружи нужно установить ручки, иначе открыть свой ящик будет очень проблематично. Построив гаражные складные ворота своими руками, позаботиться об их смазке будет лишним. Можно использовать машинное или оружейное масло, графитовую пыль, спиртовой раствор.

Важно знать, что направляющие, по которым движутся ролики, также требуют особого ухода для надежной работы. Их необходимо не только очищать от пыли (при работе в гараже ее появление неизбежно), но и защищать от коррозии. Смазывать такие механизмы нужно очень осторожно, потому что некоторые вещества замерзают, образуя настоящие неровности, и тем самым затрудняют движение колес (например, смазка, литол). Здесь уместно использовать жидкость типа WD.Помимо растворителя, он содержит минеральное масло, поэтому обработка не только удалит пыль, но и обеспечит легкость скольжения. Смазка на основе силикона хорошо подходит для резинового уплотнения. Стоит помнить, что при правильной конструкции и хорошем уходе любые ворота прослужат дольше, радуя хозяина долгие годы.

твойгараж.ру

Подъемные ворота в гараж своими руками

Подъемные гаражные ворота — лучший способ решить проблему свободного места. Но проблема в дороговизне заводских моделей.Поэтому при наличии желания, инструментов и расходных материалов их можно изготовить самостоятельно. Что требуется для того, чтобы сделать подъемные ворота в гараж своими руками? Инструкции и чертежи помогут решить этот вопрос.

Анализ производственной схемы

В отличие от других вариантов, не рекомендуется использовать чертеж заводской модели в качестве основы. В большинстве случаев подъем отвала осуществляется с помощью сложной системы противовесов и направляющих. Самостоятельно изготовить такую ​​конструкцию ворот будет проблематично.Но некоторые компоненты можно взять из этого чертежа.

Нижняя особая проблема. Подвижные шарниры и регулируемую подъемную систему сделать непросто. Выход — зафиксируйте нижнюю часть дверного полотна с помощью роликовой системы. Рама будет выступать в роли направляющих. В итоге схему модернизируют под изготовление конструкции своими руками.

Описание принципа действия самодельных подъемно-поворотных ворот:

• К Г-образным профильным трубам прикреплены верхние ролики.Движение происходит по горизонтальным направляющим из П-образного профиля.
• Подъем осуществляется с помощью противовеса. Внизу ворот приваривается крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты и определяется опытным путем.
• Дополнительно можно сделать распашную створку. Для этого к дверной коробке необходимо приварить ребра жесткости.
• Полотно формируется из алюминиевых или оцинкованных листов.Утеплитель желательно делать изнутри.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать к конкретному проему, улучшить функциональность подъёмной двери.

Необходимые расходные материалы

Чаще всего для изготовления используется доступный материал. Металлопрокат можно приобрести в точках выдачи, использовать старые конструкции, предварительно их разобрав. Необходимо проверить качество заготовок — отсутствие механической деформации, ржавчины и других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

• Рама ворот изготавливается из уголка или швеллера. Толщина — от 50 мм и более. Необходимо учитывать, что будет установлен слой утеплителя и внутренняя вагонка.
• Ящик выполняет две функции — фиксирует полотно и служит направляющей для роликов. Для этого рекомендуется взять швеллер 30 * 50 * 30 см.
• Верхние горизонтальные направляющие. Их тоже делают из швеллера, но меньшего размера.Ширина зависит от выбранных роликов.
• Ролики. К ним нет особых требований, важно, чтобы поверхность была прорезиненной.
• Трубы квадратные. Нужен для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от габаритных размеров конструкции. Канал коробки должен быть не менее 3 мм, рамка — не менее 1,5 мм. Для установки потребуются дюбели; Элементы подъемных ворот рекомендуется соединять сваркой.Механические крепежи не обеспечивают должного качества соединения.

Последовательность работ

После составления чертежа подъемно-поворотных ворот нужно правильно выбрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварного шва. Готовится проем — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. Рисунок корректируется.

Заказ на выполнение работ:

1. Установка ящика и верхних горизонтальных направляющих.Последние крепятся к потолку гаража.
2. Рама изготавливается по полученным размерам. Он не должен быть больше габаритов коробки на 3-5 мм. Для плотного прилегания позже вы можете установить лист поверх конструкции.
3. Установка на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работы ворот. Их нужно открывать и закрывать несколько раз.
6. Формовка листа из стальных листов.
7. Регулировка противовеса.

Только после этого можно приступать к грунтованию и покраске. Для безопасности рекомендуется поставить внизу замок.

На обзорном видео вы можете увидеть пример изготовления подобной конструкции:

ismith.ru

как сделать самому. Анализ производственной схемы

Владельцы гаражей решают установить подъемные ворота своими руками.Купить готовый вариант удовольствие недешевое, но собрать конструкцию сможет каждый самостоятельно. Вам просто необходимо ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять, как устроены гаражные ворота, и спроектировать их самостоятельно.

Подъемные гаражные ворота пошагово по чертежам и схемам

Изготовить гаражные ворота с подъемным механизмом своими руками достаточно просто, если у вас есть в руках несложный чертеж и фото собранного механизма.В стандартную конструкцию входят следующие основные элементы:

1. Рама, на которую крепятся все элементы ворот. Он должен быть достаточно прочным и надежно прикреплен к стенам постройки.
2. Рельсы бывают вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых ворота гаража крепятся к рельсам.
5. Привод автоматического перемещения створки.

Установка накладных ворот своими руками — мечта многих владельцев гаражей.

Каркас изготавливается с учетом габаритов дверного проема в гараже. В качестве основы используется стальной лист, который снаружи обшивается пластиковыми панелями. Внутри утеплен. Рекомендуется использовать базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используют шарнирно-рычажное устройство.

Подъемно-гаражные ворота имеют ряд преимуществ

При сборке конструкции своими руками рекомендуем пользоваться чертежами и поэтапно придерживаться данной последовательности работ.К ним относятся:

1. Сборка каркаса и установка его в проем гаража, соблюдая горизонтальность и вертикаль. Все детали конструкции крепятся к стенам анкерами.
2. Установка потолочных реек — важный этап. В этом случае нужно проверить надежность крепления.
3. Крепление петель к дверному полотну и установка ворот на направляющие.
4. Установка пружин для плавного открывания ворот. Далее пружины регулируются и регулируются, чтобы открывать гараж без особых физических усилий.

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот, оборудованных подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные гаражные ворота имеют ряд достоинств и недостатков. К основным преимуществам специалисты относят следующие аспекты:

• высокая степень защиты, безопасности;
• прочность и надежность конструкции;
• хорошая герметичность;
• малый размер;
• наличие системы от взлома.

Подъемный механизм ворот гаража в сборе тяжелый

Однако собранный подъемный механизм имеет недостатки. Среди основных стоит отметить большой вес конструкции. Учитывая эту особенность, необходимо уделить должное внимание прочности каркаса и надежности креплений. Если качество страдает, то вибрация при движении может привести к падению, поломке механизма и направляющих. Для владельцев больших автомобилей существенным недостатком будет потеря около 30 см в высоте проема.Некоторые владельцы гаражей вынуждены полностью демонтировать механизм при поломке и повреждении полотна для ремонта, что требует времени и трудозатрат.

Чертеж гаражных ворот с подъемным механизмом

Видео о том, как собрать гаражные ворота с подъемным механизмом своими руками:

Если вы решили изготовить подъемно-поворотные ворота своими руками руки, чертежи, видео и рекомендации в статье гарантированно помогут справиться с этой посильной задачей даже людям без опыта и навыков в сфере строительства и ремонта.Несомненно, подъемные ворота — это надежные, качественные и эстетичные конструкции, которые должны быть у каждого хозяина загородного дома.

Подъемные ворота очень удобны. У них много преимуществ перед обычными. Единственная проблема таких механизмов в том, что они довольно дороги. Но менталитет жителей нашей страны таков, что мы, а потому стараемся все делать своими руками. Об этом и пойдет речь в сегодняшней статье. Попробуем разобраться, насколько сложно сделать подъемно-секционные ворота своими руками, что для этого требуется.

ФОТО: alliance-garagedoors.co.uk

Для начала стоит разобраться, какие достоинства и недостатки есть у таких механизмов. Среди основных положительных качеств можно выделить:

Но при всех достоинствах есть и недостатки, среди которых:

• невозможность установки в проемы с косыми углами;
• Необходимость учета веса утеплителя при расчете прочности ворот;
• трудности, возникающие при установке.

ФОТО: diadoors.com

Что потребуется для установки подъемно-секционных ворот

Прежде всего, необходимо составить чертеж будущих ворот. Вы можете сделать это самостоятельно, но проще будет взять готовый проект из интернета. В сети много такой информации. Естественно, что лучше всего использовать металл. Однако обращая внимание на то, что вес не должен быть большим, логичнее использовать профильную трубу с хорошими прочностными характеристиками.Также следует продумать материал для внешней и внутренней отделки ворот, утеплитель, петли и ролики.

ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь все будет зависеть от того, с чем привык работать мастер. Однако теперь стоит упомянуть самый распространенный инструмент, который будет использоваться при изготовлении подъемных ворот. Для работы вам потребуются:

• набор гаечных ключей, отверток и;
• сварочный аппарат;
• карандаш, рулетка, монтажный или лазерный уровень;
• сверла и сверла к нему.

Когда все будет готово, можно приступать к работе.

ФОТО: atvarmor.ru

Статья по теме:

: конструкции и их устройство, принцип действия, достоинства и недостатки; материалы, использованные при изготовлении; порядок установки; самодельные конструкции и видео с описанием процесса их изготовления — в нашем издании.

Пошаговая инструкция по изготовлению гаражных ворот своими руками

Данная пошаговая инструкция составлена ​​нами для того, чтобы читателю было проще ориентироваться в алгоритме работы на фото-примерах.

Для начала проверяется подготовленный материал и рассчитывается, достаточно ли его для изготовления ворот.

ФОТО: atvarmor.ru

Сборка каркаса будущей конструкции

После этого из профильной трубы собирается каркас, который фиксируется по внутреннему периметру ворот струбцинами и выравнивается при помощи клиньев. Между металлической вставкой и профильной трубой необходимо оставить небольшой зазор, примерно полсантиметра.

ФОТО: Атвармор.ru

В середине каркаса приваривают 2 горизонтальных участка профильной трубы. Расстояние между ними должно быть около 1 см. Они будут соединяться петлями (2 по краям и одна по центру). Петли приварены изнутри. Три такие же петли будут привариваться сверху, но снаружи. Они будут перевозчиками. Те, что описаны здесь, будут играть вспомогательную роль.

ФОТО: atvarmor.ru

При сварке внутренних петель между ними пропиливаются вертикальные стойки.Сейчас становится ясно, как система будет работать.

ФОТО: atvarmor.ru

Крепление верхней створки потолочных ворот

Когда внутри все готово, можно переходить к главному кардану. Для этого на ширину ворот монтируется каркас из профильной трубы и закрепляется над ними анкерными болтами. Он соединяется с рамой подъемных ворот с помощью тех же петель, которые использовались изнутри.

ФОТО: atvarmor.ru

Теперь можно снять фиксаторы и, немного приоткрыв заслонку, отделить створки, чтобы удобнее было тщательно сваривать каждый шов.

Отделка получившейся конструкции и ее утепление

Наружная сторона обшивается профлистом, который крепится к металлу саморезами. При этом размер листа должен быть немного шире рамки, чтобы закрыть шов, а верхняя часть должна перекрывать нижнюю. Анкерные болты лучше всего прикрыть полосой резины, чтобы они меньше корродировали. Также можно обработать их любым силиконовым составом.

ФОТО: Атвармор.ru

На нижних внешних углах манжеты приварены проушины, на которые крепятся ролики. По низу закладной имеет смысл сделать небольшой ограничитель из листового металла.

ФОТО: atvarmor.ru

Далее можно перейти к утеплению гаражных подъемных ворот. Разумнее всего использовать для этого обычный пенопласт, который имеет невысокую стоимость, но при этом обеспечивает хорошую теплоизоляцию. Качество утеплителя также будет зависеть от того, насколько плотно он будет располагаться внутри створки ворот.Его не нужно приклеивать. Впоследствии пена будет удерживаться внутренней облицовкой.

ФОТО: atvarmor.ru

После утепления можно приступать к установке системы противовесов. Требуется для подъемных ворот. Ведь несмотря на то, что они изготовлены из легких материалов, в сумме створки будут иметь немалую массу и вручную их будет сложно поднять.

Устройство противовеса и конструкция системы

Система противовеса состоит из центрального ролика и углового ролика.Через них проходит трос, закрепленный с одной стороны снизу створки (у пола) посередине, а другой к грузу. Он сделан из, и его вес рассчитывается для каждого случая индивидуально.

ФОТО: atvarmor.ru

ФОТО: atvarmor.ru

Изготовление груза для противовесной системы

Теперь, когда противовесная система установлена, можно производить сам груз. Однако внутреннюю часть подъемной двери необходимо предварительно обшить, чтобы узнать ее общий вес.В качестве отделочного материала лучше всего использовать фанеру или OSB, которые впоследствии будут окрашены.

ФОТО: atvarmor.ru

Для изготовления груза понадобится пластиковая тара прямоугольной формы, которая изнутри выложена пленкой. Это сделано для того, чтобы готовый груз можно было легко вытащить из формы. Внутри контейнера помещается каркас, который служит не столько для придания прочности, сколько для возможности подсоединения к нему кабеля позже.

ФОТО: Атвармор.ru

Залив бетон в форму, можно увеличить вес груза, поместив внутрь речные камни. Они довольно тяжелые. Если впоследствии веса груза не хватит, всегда можно накачать противовес стальными «блинами».

ФОТО: atvarmor.ru

В результате у вас должен получиться аккуратный груз, который будет перемещаться вверх-вниз по углу гаража. При этом, если исходная форма была заполнена не полностью и веса не хватило, груз можно поместить обратно в емкость и добавить бетон с камнями.

ФОТО: atvarmor.ru

Устройство проверки и страховки системы

Когда груз закреплен на тросе, а другой конец стропа закреплен на нижней заслонке, система проверяется на работоспособность. Если все исправно, можно приступать к установке страховки.

ФОТО: atvarmor.ru

Для страховки защелки ввариваются по углам закладных ворот (вверху). Они служат для фиксации створки в открытом положении. В случае их использования ворота не смогут закрываться, даже если трос внезапно порвется.

ФОТО: atvarmor.ru

ФОТО: atvarmor.ru

Отделка подъемных ворот

Основные работы по установке подъемных ворот выполнены вручную, а значит, пора доработать конструкцию. маленький. Изнутри створки ворот окрашиваются в любой подходящий цвет, но нагрузка противовеса скрыта в туннеле, собранном из металлического каркаса и обшитом OSB или фанерой. Стоит отметить, что представленная сегодня система предполагает наличие отдельного входа, закрывающегося снаружи.Сами подъемные ворота можно закрыть только изнутри с помощью обычных механических замков.

ФОТО: atvarmor.ru

Снаружи ролики лучше покрыть резиной, пропитанной силиконом. Это убережет их от попадания воды, снега и грязи, что продлит срок службы механизма.

ФОТО: atvarmor.ru

Артикул

Если для открывания и закрывания дверей требуется автоматика, стоит подумать о подъемно-поворотных воротах гаража.Такие системы имеют оригинальный дизайн и выполнены из высококачественных материалов. Дизайн можно создать своими руками.

Подъемные гаражные ворота и их особенности

Подъемная система не занимает много места. Чтобы открыть его, не требуется больших усилий. Процесс открытия следующий. Створка поднимается и складывается. Расположение створки определяется типом ворот. При желании в створку можно вмонтировать дополнительные элементы — окна или калитку.

Подъемные ворота не распахиваются, как обычные створки, а уходят в потолок и состоят из следующих элементов:

• прочный каркас;
• створка неразъемная, окруженная рамой;
• устройство возвратной пружины;
• приспособление для перемещения створки.

Конструкции обладают следующими положительными качествами:

1. Компактность. Ворота не занимают много места.
2. Простота монтажных работ.
3. Автоматическое открытие.
4. Свободный подъем створки.
5. Бесшумность, которую гарантирует механизм движения полотна.

Для подъема перемычек используется специальная арматура, обеспечивающая полноценную работу устройства. Стандартные механизмы включают в себя уплотнительные детали, которые предназначены для плотного прилегания.Обязательно используйте опоры и направляющие, на которых фиксируются конструкции. Также они используют подъемные цепи и механизмы, приводящие в движение систему. Монтаж полотен требует соблюдения технологий и строительных норм.

Подвесные ворота могут быть облицованы различными материалами, такими как вставки или жесткие панели.

Устройство гаражных подъемных ворот

Гаражные системы могут иметь разные конструктивные особенности. К основным элементам относятся металлический каркас, подвижное устройство и полотно, закрепленное на петлях.Каркас изготовлен из стального профиля. Этот элемент несет основную нагрузку. Короб устанавливается в проем гаража и фиксирует подвеску.

Полотно представляет собой каркасный элемент из металлических профилей. Каркас обшивают сэндвич-панелями или стальным листом. Для защиты от коррозии используется оцинкованная сталь.

Для открытия ворот используются следующие механизмы:

1. Шарнирно-сочлененный рычаг отличается простой конструкцией и надежностью.Позволяет поднимать створку поворотом. Во время монтажа необходимо обеспечить точность установки реек.
2. Механизм с приводными противовесами подходит для тяжелых лент. Конструкции изготавливаются из массива дерева или листовой стали. Система оснащена стальным тросом, который закрепляется в углах металлической конструкции.

Разновидности

Подъемно-гаражные ворота бывают секционные, рольставные, подъемно-подъемные.

В разрезе

Системы состоят из горизонтально расположенных секций, соединенных петлями.Элементы могут быть изолированными и неизолированными. По контуру секций укладывается эластичный уплотнитель.

Гаражные секционные ворота обладают следующими преимуществами:

1. Экономия полезной площади внутри и снаружи гаража.
2. Конструкция обладает прекрасными звуко- и теплоизоляционными качествами.
3. Универсальные размеры. Система может быть адаптирована к большим проемам.

Секционные конструкции можно устанавливать не только вертикально.

Секции могут быть холодными или теплыми.Первый вариант применяется для неотапливаемых помещений. Секционные ворота изготавливаются из сэндвич-конструкций. Две металлические стены разделены утеплителем. Для полотен используется нержавеющая сталь.

Лицевые поверхности покрыты модифицированным полиуретаном для защиты от коррозии. Используется как утеплитель. Внутренняя поверхность обработана специальным защитным лаком.

Подъемно-поворотные

Эти системы выполняют как подъемные, так и поворотные операции. В результате ворота находятся в горизонтальном положении под потолком.Конструкция представляет собой цельный лист, полностью закрывающий проем. Нижний каркас полотна упирается в подоконник, высота которого составляет 3 см. По бокам ставится внешняя рама, на которую проезжает полотно. Движение обеспечивается шарнирно-рычажным устройством. Основа такой системы — каркас. Он должен быть из прочных материалов. Конструкция перемещается с помощью роликов.

К преимуществам подъемно-поворотной системы относятся:

1. Простота устройства.
2. Компактные размеры.
3. Перед гаражом уборка снега не требуется.
4. При необходимости световое оборудование комплектуется автоматикой.

К тому же такие конструкции недорогие по сравнению с другими вариантами. Подъемные и поворотные системы также подразделяются на отдельные типы. Востребованы варианты петель. В этом случае требуется хорошая регулировка компенсационных пружин. Противовесные ворота. Трос крепится к полотну, а с другой стороны через лебедку крепится противовес.Система подходит для массивных и больших ворот.

Рулон

Полотно состоит из ламелей, ширина которых 1,5-2 см. В открытом состоянии элементы сворачиваются в рулон на валу. Между собой ламели соединяются петлями. Рольставни поднимаются вертикально.

Выделяют следующие конструктивные достоинства:

1. Удобное дизайнерское приложение.
2. Малый вес.
3. Широкий выбор декоративного дизайна.
4. Не занимает много места.
5. Возможность установки автоматики.

Roll-up системы могут быть установлены в проеме, а также на внутренних и внешних стенах.

Секционные и рулонные модели удобны в использовании, но не обладают высокой степенью защиты от взлома.

Материалы ворот

Для создания гаражных ворот используются различные материалы.

Особенно популярны следующие варианты:

Подготовка к строительству

Подготовительные работы начинаются с выбора подходящей конструкции.Потребуются разработка проекта и строительные чертежи. При изготовлении системы своими руками следует выбирать проверенную технологию — рычажный механизм с шарниром. На стадии проекта проводятся замеры проема гаража. Это позволит вам правильно набросать систему.

Размер ворот подбирается с учетом параметров проема. На выбор размера также влияет используемый механизм, который может быть пружинным или торсионным. Стальные конструкции имеют наибольшую ширину.

Перед работой важно подготовить чертеж со всеми размерами. По габаритам система должна быть на 10 см длиннее проема. Добавление сантиметров предотвратит зазоры между стенами и конструкцией.

Размеры проема измеряются по ширине и высоте в нескольких точках. Размеры каркаса должны соответствовать параметрам проема.

Чтобы не тратиться на разработку, можно брать готовые чертежи.Есть разные планы — схемы от проверенных производителей. Востребованы системы с воротами, а также автоматизированные конструкции.

Высота проема должна быть на 30 см выше верхней части крыши автомобиля.

Материалы и инструмент для работы

Для изготовления рамы створки потребуются профильные трубы, толщина которых составляет 2 мм, а размер — 40 * 20. Трубы меньшего размера необходимы для продольных и поперечных лонжеронов. Это снизит вес конструкции.Для обшивки створки используется профильный лист, обработанный антикоррозийным составом. В качестве направляющих можно использовать швеллер, ширина которого 20 см. Коробка, к которой крепится рычажно-пружинное устройство, изготовлена ​​из деревянного бруска.

Пружины рычагов и опорные ролики доступны в магазине. Для утепления используется пенополистирол толщиной 40 мм.

Вам также понадобится специальный инструмент:

• сварочный аппарат;
• карандаш;
• дрель;
Гаечные ключи
• ;
• уровень.

Алюминий можно использовать для внешней облицовки. Этот металл легкий, что снижает нагрузку на привод. Стальные листы подходят для условий интенсивного движения.

Торсионный барабан изготовлен из высокопрочного алюминия. Стены и перемычки укрепляются металлическими уголками.

Подъемно-гаражные ворота, этапы монтажных работ

Процесс изготовления ворот состоит из следующих этапов:

1. Подготовка проема для системы.На глубину до 2 см вставляются вертикальные опоры, которые фиксируются анкерными болтами. В качестве опор используется брус, размер которого составляет 120 * 80 мм.
2. Балка в сборке. Горизонтальная балка монтируется параллельно перекладине в проеме.
3. Для изготовления каркаса делаются две направляющие. Элементы изготовлены из 4-х металлических уголков. Ролики будут двигаться по рельсам, которые закреплены на створке.
4. Затем изготавливается обрамление полотна.Металлические угловые профили свариваются между собой, а затем прикрепляются к готовому коробу.
5. Ролики закреплены по углам в верхней части рамы. Для этого используется крепеж и дрель.
6. Рама обшита материалом с антикоррозийными свойствами. Для работы используются саморезы.
7. Вертикальные балки оснащены подвижными кронштейнами.
8. В нижней части балок концы швеллеров скреплены по пружине.
9. Готовое полотно навешиваем на раму.

Для защиты гаража от взлома ворота дополнительно оснащаются защелками и замками. Запорные устройства — это стандартные средства защиты. На современные конструкции установлена ​​автоматика, которая оснащена системой защиты. Популярна сигнализация против взлома. При попытке поддеть створку раздается громкий сигнал, отпугивающий злоумышленников. Установка систем удаленного доступа позволяет управлять автоматикой на расстоянии. Установка секретного запорного механизма.

Перфорированные профили в конструкции следует укрепить досками. Направляющие необходимо обрезать так, чтобы остался небольшой наконечник для фиксации элементов.

Для установки рам используется отвес. Кронштейны используются для крепления вертикальных направляющих.

Для оснащения подъемного механизма можно использовать сигнализацию от автомобиля. Внизу лезвия должна быть канавка. Потребуется установка изоляционных материалов. Для увеличения освещенности полотно можно обшить специальным светопрозрачным материалом.

Покрасить подъемные ворота несложно. Монохромная серая палитра идеально подходит для дизайна.

Особенности строительной изоляции

Дополнительная изоляция поможет предотвратить утечку тепла из гаража. Для этого изнутри используется поролоновая отделка. Этот материал жесткий и не впитывает влагу. С пеной работать несложно, так как она легкая.

Сначала необходимо обработать все зазоры между полотном и рамой.Для этого используется пенополиуретан. Это защитит комнату от теплопотерь и сквозняков. Створки ворот обрабатываются краской или специальной грунтовкой, защищающей поверхность от ржавчины. После высыхания покрытия можно начинать теплоизоляцию системы.

Для легкого открывания нужно отрегулировать пружину, затянув гайку. Для удобства использования гаражных ворот следует поставить электропривод с блоком управления. Привод должен подходить к определенному типу двери.

Для защиты створок от замерзания их необходимо периодически смазывать силиконовой смазкой.

Установка автоматики

Управление воротами с автоматическим электроприводом может значительно упростить вам жизнь. Это не требует особых усилий.

Но следует учитывать, что система электропроводки сложная и требует прямого подключения к домашней электропроводке. Дополнительно используется пульт дистанционного управления, который может быть переносным или стационарным.

Достоинством является использование автоматического механизма и ручного открывания. Дорогое решение — гидравлический привод. Такой механизм дает возможность называть конструкции быстросъемными.

Установка автоматики состоит из следующих этапов:

1. Устройство ворот проверено на наличие трещин.
2. Сборка привода производится с учетом инструкции.
3. Направляющая планка закреплена в центре потолка.
4. Кронштейны крепятся к задней части рельса. Делается это при помощи дюбелей.
5. Привод устанавливается.
6. Рычаг установлен. Одна часть крепится к створке, а другая — к тросу или цепочке.
7. Наконец, проводка сделана.
8. Устройство проверяется на работоспособность.

Контрольные работы

По окончании монтажных работ производится наладка. Для этого конструкцию следует открывать и закрывать несколько раз.Особое внимание стоит обратить на наличие посторонних звуков и плавность движения полотна.

Механизм должен работать без посторонних шумов. Для этого используется специальная смазка для обработки элементов системы.

К причинам отсутствия плавности хода можно отнести большой вес полотна и неправильную регулировку пружин. При большом весе необходимо облегчить створку или переустановить подъемный механизм с учетом более массивной системы.

При выборе системы нужно определиться с местом установки. От этого зависят конструктивные особенности дверных систем. Тип помещения также имеет значение. Для теплого гаража подбираются утепленные полотна. Для холодного строительства можно выбрать профнастил.

Также выбраны определенные методы контроля:

• автомат;
• пульт;
• инструкция.

С пультом дистанционного управления ворота можно открыть, не выходя из машины.Чтобы открыть двери, достаточно нажать кнопку на пульте дистанционного управления. Приобретая систему, важно обратить внимание на некоторые детали. Направляющие должны иметь такое же сечение, как на чертежах. Расстояние между направляющими и подшипниками должно соответствовать нормам. Все узлы шарнирных соединений должны свободно перемещаться из вертикального в горизонтальное направление. В местах сгиба должен располагаться защитный механизм. Устройство обеспечивает целостность конструкции и защищает от проникновения посторонних предметов в щель.Внизу ворот крепится синтетический уплотнитель для защиты двери от промерзания. Толщина панелей должна быть минимальной.

Если требуется установка лебедки, необходимо правильно произвести необходимые расчеты — мощность двигателя, передаточное число коробки передач и усилие. Ручки и замки должны быть качественными. Панель управления должна выдерживать механические нагрузки.

Чтобы гаражные подъемные ворота прослужили долгие годы, необходимо обеспечить хороший уход.Конструкция требует современной регулировки и ремонта.

1. Регулярно обрабатывайте резиновые уплотнения силиконом. Это поможет предотвратить растрескивание и замерзание.
2. Смажьте ролики и детали рычагов. Процедура поможет предотвратить появление ржавчины и скрипов.
3. Отрегулируйте натяжение пружины.

При наличии видимых повреждений эксплуатация конструкции запрещается. Не рекомендуется управлять транспортным средством при работающем механизме открывания.В процессе монтажных работ может применяться сварка или сверление. Сварка — предпочтительный вариант. В этом случае каркас надежно закреплен и дополнительных отверстий в нем нет. Если полотно весит более 100 кг, вам понадобится усиленный механизм крепления.

Подъемно-гаражные ворота — видео

Самостоятельное изготовление гаражных ворот осуществляется по заранее разработанным чертежам.

Необходимо изготовить секционную конструкцию, которая оборудована поворотно-подъемной системой, установленной на раме Г-образной формы и снабженной изогнутой направляющей.Подъемные ворота будут иметь две независимые створки.

Чертежи подъемно-поворотных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003 … Эти требования регулируют объем производства металлических ворот, который будет производиться в соответствии с требованиями безопасности EN 13241-1.

Эти стандарты включают несколько аспектов, которые обеспечивают следующие гарантии:

1. Применение материалов с огнеупорными и пожаробезопасными характеристиками.
2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
3. Соблюдение правил монтажа.

Самостоятельно провести монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежей схем.

Для облегчения задачи создания чертежа могут быть выполнены типовые проекты, в которые вносятся незначительные изменения, касающиеся конкретной ситуации, например, характеристик материалов, габаритных размеров.

Первоначальной задачей при составлении чертежа является определение размеров будущей конструкции, а именно ширины и высоты … При этом необходимо ориентироваться на габариты автомобиля, чтобы при входе , с каждой стороны по 30 см свободного пространства.

Делать конструкцию шириной более 5 метров нецелесообразно , в большинстве случаев этот показатель составляет 2,5-3 метра. Также следует учесть, что расстояние от перпендикулярной стены до дверной коробки должно быть не менее 80 см.

Высота подбирается также исходя из габаритов автомобиля, обычно она колеблется в пределах 2-2,2 метра … Основным конструктивным элементом будет каркас, обрамляющий проем гаража, подъездную дорожку и пару дверей.

Каркасная конструкция будет изготовлена ​​из металлического уголка 65 мм; стальной профиль 50 мм подходит для коробки и дверей. Элементы обшиваются листовым металлом толщиной 3 мм, поэтому следует использовать внешние усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных на чертеже, ориентируясь на габариты конструкции.

Подъемно-поворотные гаражные ворота — изготовление своими руками

Работа будет вестись в несколько этапов, на каждом из которых планируется изготовление одного из конструктивных элементов:

• сварка каркаса;
• создание рамы со створками;
Установка ворот
• ;
• установка запорно-запорного механизма.

Изготовление рам

Рама изначально изготовлена. Выполнить задание можно используя следующие материалы:

• уголки стальные — 65 мм;
Металлическая полоса
• — ширина 30 мм, толщина 4 мм;
Арматурный стержень
• из стали — используется для фиксации каркаса в проеме.

Работа будет проводиться с помощью специального инструмента, например сварочного аппарата и «болгарки». Кроме того, вам понадобится рулетка с уровнем и угольником.

При помощи «болгарки» нужно отрезать угол … Требуется всего 8 сегментов: 4 из них по ширине идентичны дверному проему, а остальные будут иметь длину, сопоставимую с высотой проема.

Углы свариваются друг с другом, образуя каркас, при этом соединение может быть выполнено внахлест или стыковой сваркой.Внешний сегмент рамы тщательно шлифуется, чтобы створки прилегали максимально плотно.

Создание каркаса

Формирование каркаса также осуществляется при помощи уголка, но подойдет и металлический профиль.

Необходимо сделать 8 секций — по 4 на каждую створку … По высоте они должны быть на 15 мм меньше рамы, благодаря этому зазору они легко войдут в проем.

Четыре из полученных отрезков будут горизонтальными, на 35 см меньше половины ширины рамки.

Следующим шагом является сварка рамы , которая усилена горизонтальными полосами, которые действуют как распорки и необходимы для предотвращения деформации геометрии.

Важно! Усиливающий элемент конструкции следует крепить в среднем сегменте каркаса.

Материал створки — листовой металл толщиной 2 мм. … Предполагается, что 2 полотна будут вырезаны на 4 см выше проема. Ширина с одной стороны на 2 см больше, а с другой — на такое же расстояние меньше.

Ткань приваривается к каркасу по специальной технологии. Учтите, что она выступает на 2 см с верхней и нижней сторон за корпус рамы одной створки, при этом ее ширину необходимо сделать на 1 см меньше.

Благодаря этому другая створка будет плотно прилегать к полотну, которое следует приварить таким образом, чтобы оно выступало на 4 см за пределы рамы.

Следует учитывать, что листовой металл имеет ненадежную конструкцию, поэтому углы и сердечник рекомендуется укреплять сваркой.Только после этого с шагом 15 см начинают сваривать весь лист.

По окончании работы сварка срезается по углам, так как в дальнейшем это может вызвать деформацию всей конструкции.

Надежность крепления обеспечивают специальные усиленные петли, для чего нижний сегмент приваривается к раме, а верхняя часть крепится к створке.

Адгезию можно усилить, приварив к петлям металлические ленты и арматуру.Необходимо взять полосу толщиной до 7 мм и, загнув ее, приварить к створке и верхней части петли, после чего с внутренней стороны приваривается усиливающая вставка.

Установка ворот

Процесс изготовления гаражных ворот можно считать завершенным, пришла пора установка. Изначально необходимо установить дверную коробку — как с внешней, так и с внутренней стороны .

Внимание! Монтаж конструкции в проем осуществляется еще на этапе строительства гаража, когда готово около 50 см основной стены.

Каркасы соединяются между собой при помощи металлических полос шириной 4 см. При приваривании их к конструкции следует соблюдать шаг 60 см.

После этого необходимо завершить кладку фасадной стены гаража, при этом кирпичи должны заполнить возникшее между каркасами пространство. При укладке каркас следует одновременно закладывать.

Это делается путем сварки арматуры. К верхнему сегменту каркаса необходимо прикрепить балку, которая служит перекрытием и выполняется из бетона или металла.

Подъемно-поворотные механизмы

Ворота будут функционировать благодаря поворотному механизму с принудительным принципом действия. Траектория движения будет задаваться с помощью специальных направляющих, благодаря которым полотно меняет свое положение, переходя из горизонтальной плоскости в вертикальную.

Распашная потолочная дверь открывается благодаря накладным направляющим и специальному механизму … Важно обратить внимание на пружины, которые необходимо отрегулировать, тем самым добившись подъема полотна с минимальными усилиями и без проскальзывания.

Выравнивание направляющих осуществляется строго в горизонтальной плоскости. … Для выравнивания положения используются распорки, которые устанавливаются в зазор, образованный между рамой и балкой.

Особое внимание следует уделить системе запирания и запирания, а именно типу подъемного механизма, который будет использоваться для ворот.

Если отдать предпочтение рычажно-петельной системе, то можно быть уверенным в ее надежности, так как в этом случае блокировка щита исключена, а движение створок осуществляется по простейшей траектории.

Здесь важно аккуратно отрегулировать пружины и выставить направляющие так, чтобы они были параллельны друг другу и при этом находились в вертикальной плоскости, иначе щиток застрянет.

Можно использовать подъемный механизм противовеса. : Его конструкция состоит из троса, который закреплен в нижнем сегменте рамы и проходит через блок. Противовес необходимо прикрепить к противоположному концу лебедки.

Важно! Такой механизм будет оказывать значительную нагрузку на каркас ворот.

Использование дополнительных материалов

Чтобы сделать процесс работы намного удобнее, а саму конструкцию можно сделать проще, можно использовать композитные светопрозрачные материалы … За счет этого увеличиваются объемы солнечных лучей, попадающих во внутреннее пространство.

Заземление и защита обеспечиваются специальными запирающими устройствами, которые также могут предотвратить взлом. Необходимый аксессуар — ограничительная планка, которая защищает дверные упоры от агрессивных воздействий окружающей среды.

Компенсирующие прокладки, необходимые для закрытия щелей, также будут полезны, а резиновый окантовочный профиль сделает конструкцию максимально устойчивой.

Важно соблюдать технологию изготовления и использовать только качественные материалы. , чтобы конструкция была достаточно надежной и прочной. Подъемно-поворотные гаражные ворота — это современное и эффективное решение, позволяющее сэкономить место.

Открывающиеся вверх створки позволяют устанавливать гараж в ограниченном пространстве, а система автоматизации дает возможность удаленно контролировать процесс открывания и закрывания.Благодаря этим преимуществам распашные двустворчатые подъемно-поворотные ворота популярны у автолюбителей.

Ну а тем, кто лучше воспринимает материал не «из текста», а «из видео» — предлагаем посмотреть, как работают готовые подъемные гаражные ворота, сделанные своими руками:

Сегодня очень популярны подъемно-поворотные гаражные ворота, они же являются удобной, надежной и практичной защитой для гаража, но при этом заводские варианты довольно дороги. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и уходят на небольшую длину…

Подъемные гаражные ворота своими руками

Сегодня очень популярны подъемно-поворотные гаражные ворота, они же являются удобной, надежной и практичной защитой для гаража, но при этом заводские варианты довольно дороги. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на короткое расстояние выдвигаются вперед, тем самым образуя небольшое укрытие в виде козырька. Как уже было сказано, заводские образцы довольно дороги, но никто не мешает изучить интернет-ресурсы на предмет самостоятельного изготовления таких ворот, и вооружившись необходимыми инструментами и чертежами, изготовить их своими руками.

Преимущества и недостатки подъемной конструкции

Подъемная конструкция отлично выполняет возложенную на нее функцию и имеет ряд неоспоримых преимуществ перед другими типами гаражных ворот, но вместе с тем не лишена недостатков.

Преимущества:

• Дополнительного места для открывания не требуется. Используется неиспользуемое пространство под потолком.
• Цельная конструкция клинка обеспечивает надежную защиту от проникновения.
• Можно использовать любую внешнюю отделку и декор.
• Дверное полотно можно дополнительно утеплить пенополистиролом.
• Возможна поставка оборудования для автоматического открывания.
• Может использоваться как в одно-, так и в двухместных гаражах.

Недостатки в первую очередь связаны с конструктивными особенностями подъемного механизма и невозможностью сделать это иначе.

Недостатки:

• Установка возможна только в прямоугольные проемы.
• В случае повреждения неразъемное полотно необходимо заменить, так как это не влечет частичного ремонта.
• Когда дверь открыта, высота проема уменьшается.
• Механизм ворот рассчитан на определенную нагрузку, и это следует учитывать при утеплении.
• Некоторая сложность установки.

Устройство и схема работы складных гаражных ворот

Подъемная (панельная) калитка — довольно простое механическое устройство.Основными и несущими элементами являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управлять механизмом можно как вручную, так и с помощью электропривода с дистанционным управлением (дистанционное управление). При открывании ворот используются рычаги, прикрепленные к низу створки, и две направляющие для движения роликов, закрепленные вверху на концах створки. Открытие осуществляется поднятием нижней части створки за ручку и происходит довольно легко, так как натянутые пружины рычажного механизма помогают открывать ворота.

Схема подъемного механизма

Существует два типа механизмов накладных ворот:

1. Рычаг-пружина — довольно простой и надежный механизм, пользующийся популярностью у владельцев гаражей. Особенности монтажа: точная регулировка натяжных пружин и качественный и точный монтаж роликовых направляющих.
2. С противовесами — используется в основном на дверях с большой массой створки. Трос прикреплен к нижним углам створки и проходит через блок к противовесу, прикрепленному к другому концу лебедки.

Схема подъемных ворот

Чертеж подъемных ворот гаража

При оформлении чертежа под свои размеры проема следует использовать готовые решения, немного подогнав их под свои габариты. Вот пример чертежа для изготовления ворот:

Чертеж подъемных ворот

Чертеж рамы, размеры должны быть установлены в соответствии с размерами ваших ворот.

Чертеж рамы

Что требуется для изготовления

Для изготовления створчатой ​​коробки больше всего подходят профильные трубы прямоугольного сечения размером 40 * 20 и толщиной стенки 2 мм.Для поперечных и продольных лонжеронов мы также используем профильные трубы, но меньшего размера — а именно 20 * 20 * 2 мм, чтобы уменьшить вес конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдет профильный лист, так как он уже с завода покрыт антикоррозийным составом. Также можно использовать оцинкованный листовой металл.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер канальной полки зависит от ширины роликов, используемых в вашем конкретном случае.Коробка, к которой крепится рычажно-пружинный механизм в проеме гаража, может быть изготовлена ​​из деревянного бруса 100 * 50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Раздвижные ролики и ролики с рычажной пружиной приобретаются отдельно у продавца, специализирующегося на откатных воротах.

Для теплоизоляции ворот из соображений цены и качества целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг / м 3.

Инструменты

Для работы под рукой должны быть следующие инструменты:

• болгарский;
• сварочный аппарат;
• рулетка, карандаш;
Молоток
• ;
• отвертка, отвертка;
• сверло, дрель;
• набор ключей гаечных;
• уровень.

Пошаговая инструкция изготовления

Как и чем утеплить

Утеплители

Classic, используемые для этих целей, представляют собой плиты из минеральной ваты и пенополистирола.Пенопласт выгодно отличается от минеральной плиты тем, что со временем не дает усадки. Утеплим створку пенопластом толщиной 40 мм и плотностью 20. Сначала вставляем поролон без застежки в створку, чтобы отрезать все необходимые разрезы по размеру. Листы пенополистирола приклеиваются к профильному листу изнутри между лонжеронами на «жидких гвоздях». Далее скрепляем внутреннюю плоскость створки листом оцинкованного листового металла саморезами и дрелью.

Утепление полотна ворот пеной

Эксплуатация

Для удобства использования гаражных ворот к существующей системе открывания можно установить электропривод с блоком управления, который управляется командами с пульта дистанционного управления. При покупке оператора убедитесь, что он соответствует вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой во избежание промерзания створки и повреждения уплотнителя при открывании ворот. Также периодически обращайте внимание на смазку системы навески и опорных роликов.

Видео: самодельные гаражные складывающиеся ворота

Видео: подъемно-поворотная конструкция

Подъемная система ворот гаража проста в реализации своими силами, поэтому это под силу практически любому автовладельцу, имеющему навыки сварки и работы с металлом, главное — быть внимательнее с установкой таких ответственных элементов, как гиды.От начала работ до полной установки ворот, вы можете справиться с этим за 2 дня, если позвоните своим друзьям или знакомым, чтобы они вам помогли.

Дом

Для обеспечения долговременной безопасности автомобиля его необходимо хранить в месте, которое защитит его от воздействия дождя, мороза и т. Д. Но атмосферные явления — не самое страшное, что может навредить автомобилю, поэтому вам следует оборудовать гаражи надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычной конструкцией распашные подъемные ворота.Далее мы рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Достоинства, недостатки и сложность самостоятельного создания подъемных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Они открываются без усилий.
• Благодаря правильной технологии они долговечны.
• Сохранять внутреннее пространство.
• Возможна установка в различные гаражные проемы.

Недостатки:

• Сложность при выполнении работы.
• Механические компоненты конструкции могут быть перегружены.
• Высокая теплопроводность.

Несмотря на необходимость владения базовыми навыками обращения со сварочным аппаратом, а также некоторыми другими инструментами, сделать распашные подъемные ворота своими руками сможет практически каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу именно с заданными данными.

Как устроена конструкция?

Характеристики рамы

Перечень основных частей распашных ворот:

• Каркас — это основная часть всей конструкции, на которой закреплены остальные элементы.
• Распашная створка в стальной раме.
• Возвратная пружина — необходима для ручного включения.
• Механизм движения створки.

Для створки лучше использовать материалы с малыми весовыми показателями — это снизит уровень нагрузки на конструкцию, что обеспечит ее длительную и безотказную работу.

Основные элементы конструкции

Делая дверную коробку своими руками, нужно руководствоваться размерами гаражного проема. В качестве материала ставен (используемых для отделки конструкций) оптимально выбрать дощатые щиты или стеновые панели. Если требуется утеплитель, лучше использовать негорючие материалы.

Особенно важно перед изготовлением самостоятельно определиться с типом механизма, который будет перемещать створку из одного положения в другое.Может быть в виде:

• Шарнирно-рычажная конструкция, основанная на перемещении петель по направляющим, задача которой — перемещать 2 рычага в определенных направлениях.
• Противовесы, которые перемещают створку с помощью блочной системы.

Второй вариант проще сделать своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно сделать самому?

Пример детального чертежа

Для изготовления распашной калитки своими руками необходимо подготовить:

• Сварочный аппарат (без его наличия сбор оставшихся пунктов по списку нерациональный).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для изготовления петель и направляющих элементов — швеллер или уголок.
• Пружины возвратные.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие салазки.
• Кабель.
• Избранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Пример конструкции с автоматикой

Конкретные данные о количестве материалов, их размерах и параметрах должны быть взяты из конкретного чертежа, выбранного или созданного для конкретного гаража.

Последовательность работ по созданию гаражных раздвижных ворот своими руками

Пример исполнения с чертежом

1. Сборка ящика. Выглядит как П-образная конструкция из 3-х балок, утопающих в массе стяжки железобетонной конструкции перекрытия. Глубина должна быть не менее 2 см. Для закрепления турника используют пластины или угольники.
2. Установка петель. Верхний кронштейн монтируется под потолком конструкции.Чтобы предотвратить заклинивание при эксплуатации, нужно следить за тем, чтобы после установки кронштейна его движение по створке было полностью свободным.
3. Изготовление створок. Стальные уголки нарезаются на необходимую длину и из них сваривается каркас. Когда он готов и проверено соответствие проема, элементы створки устанавливаются в раму и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Далее необходимо установить резиновые уплотнители.
4. Установка рельсов. Так называется часть конструкции, в которую вставляются ролики навески. Расположение реек можно выбрать в зависимости от характеристик конкретного гаража: по бокам от верхнего кронштейна или непосредственно под потолком. После установки ролики должны двигаться свободно и плавно.
5. Предварительная сборка створки. Это нужно для того, чтобы обозначить места фиксации подъемного механизма в створке.
6. Усиление механизма петли к створке.Для начала нужно просто прикрепить петли и убедиться, что рычаги перемещаются свободно при движении подъемной калитки. Если это не так, проверьте их правильное расположение (они должны быть установлены параллельно друг другу).
7. Установка противовесов или пружин. Устанавливаются на направляющем кронштейне. Пружины следует устанавливать справа и слева от створки. Они тоже должны быть параллельны. Пружины возвратного типа необходимы для обеспечения полного закрытия гаража. Если их характеристик для этого недостаточно, то поэкспериментируйте с массой противовесов.
8. Установка стальных футеровок. Крепятся к торцам конструкции с помощью саморезов.
9. Штукатурка швов. Для выполнения этого шага своими руками можно использовать обычный цементный раствор.
10. 10. Установка замка.

Выполняя работу своими руками, нужно убедиться, что она выполняется в точном соответствии с выбранным или созданным рисунком. К каждому процессу нужно отнестись со всей ответственностью — небольшая ошибка может вызвать проблемы с работой механизма.Если вы не совсем уверены в правильности работы, лучше почитайте специальную документацию или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Опубликовано

Подъемно-гаражные ворота, поднимающиеся до потолка, называются секционными, так как они складываются в нескольких местах. В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это неразъемные ворота, которые перемещаются с двумя вертикальными и двумя горизонтальными направляющими.Подъемные ворота имеют два больших преимущества: они не занимают места и не засыпаны снегом, к тому же их намного проще автоматизировать (поставить привод).

Накладные ворота в гараж сделаю из профильной трубы 20х40 мм, прошью профлистом. Направляющие тоже будут из той же профильной трубы, по которой на подшипниках будет катиться калитка.

Направляющая

Вырезал из трубы 20х40 направляющую, чтобы вставить подшипник на ось.

Потом сварил из этих же труб каркас ворот, размер проема был 280 см. Высота 230 см, углы укреплены уголком. Каркасный гараж, в процессе строительства проем сверху пока не ограничивается, по бокам стоят стойки из доски 50 * 150 мм. Я закрепил вертикальные поручни, слегка наклонив их внутрь гаража, чтобы дверь легче было поднимать.

Подшипник ворот

Приварил болты с подшипниками к дверной коробке, вывел подшипник в направляющую, верхние подшипники и направляющие еще не установили.

Внутри гаража.

Чтобы калитка не выпадала из направляющей вниз, просверлил снизу профиль и вставил гвоздь. Направляющая прикручивалась прямо к плате.

Над направляющей держится уголок

Потом отпилил лишнее с вертикальной направляющей, приварил к раме ворот сверху кронштейн для верхнего ролика, к которому уже приварили болт с подшипником.Еще я поставил горизонтальную направляющую, закрепил ее на кронштейнах к потолку и вставил в нее подшипник.

Вид того же агрегата сбоку, только с другой стороны ворот

Фото крепления кронштейном горизонтальной рейки

Кронштейн изготовлен из профильной трубы и фитингов, приварен к рейке

.

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, есть только каркас, все параллельно.

Обшивка профлистом

Внешний вид профнастил не очень ровный. Прикрепил на саморезы.

Чтобы калитка поднималась легко, без усилий нужно поставить противовес, для этого через блоки я подвесил на тросе два ведра с экранами.

Система ворот

Я использую такие блоки

Вот так ворота выглядят в открытом положении, приподнятые к потолку.

Утеплитель гаражных ворот

Гараж утеплен, встал вопрос об утеплении подъемных ворот, своими руками. Их нельзя сделать слишком тяжелыми, поэтому утеплю их экструдированным пенополистиролом. Наклею на монтажный пенопласт к профлисту, для надежности крепления добавлю еще рейки, которые прикрепляю кровельными саморезами к профильной трубе самих ворот.

После приклеивания утеплителя его нужно прижать до высыхания пены.На этом фото подъемных ворот вы можете увидеть конструкцию противовесов, я переделал так, чтобы противовес был только один, и он находится в углу, для этого немного переделал тросы, и поставил дополнительные блоки (1, 2,3) Зеленые стрелки показывают движение тросов при подъеме ворот.

Внизу кабели крепятся к скобам

Противовесы подъемные

Более детальное фото узла, куда приходят тросы от противовесов ворот

Чтобы канаты были одинаковыми, а калитка не перекручивалась при подъеме и опускании, я ставлю противовес не на канаты, а на тот же блок, который свободно катится по канату, тем самым обеспечивая равномерное натяжение каната, я.е. у меня трос состоит из одного цельного куска, концы которого закреплены внизу ворот, а нагрузка тянется петлей через блоки.

В результате подъемные ворота в гараж утеплены и оснащены противовесами.

Поднимаю пока вручную, в будущем планирую поставить привод с дистанционным управлением ворот, конечно все сделаю своими руками.

Так выглядят подъемные ворота своими руками изнутри на морозе

Утеплитель 30 мм промерзает, такой толщины для Урала видимо маловато, скорее всего придется делать еще слой 30 мм, итого получится 60 мм.

Внешний вид UPD

Гараж облицован плиткой, ворота почти готовы, они вот такие, до автоматики еще не дошли.

За время эксплуатации гаража решили поставить дверь сбоку от ворот, зимой выходить на улицу приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Калитка работает второй год (UPD от)

Чтобы в гараже было теплее, сделали из бочки дровяную печь.См. Статью

.

(Посещений 3546 раз, сегодня 1 посещений)

Гаражные подъемные ворота своими руками фото, чертежи и описание

В статье мы рассмотрим, как сделать гаражные ворота своими руками, главное преимущество таких ворот в том, что при открытии гаража створка перемещается к потолку в гараже, и это намного удобнее, чем в случае с распашными воротами.

Итак, вы решили оборудовать подъемные ворота в своем гараже, и сделать это своими руками.Самая простая конструкция подъемных ворот — та, что устанавливалась на гаражах панельного типа. Однако эти двери имеют технологический зазор от дверного полотна до проема. Естественно, это недопустимо, так как в наших условиях гараж должен быть утеплен, а наличие даже небольшого зазора совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проему осуществлялось максимально плотно, кроме того, в воротах должно быть предусмотрено наличие калитки, чтобы зимой не нагнетать холодный воздух в конструкцию гаража при полном открытии ворот.

Скачать чертеж гаражных ворот

Для изготовления каркаса гаражных ворот можно использовать алюминиевый профиль, а для устройства каркаса под ворота — деревянные бруски. С внешней стороны к раме ворот при помощи саморезов крепится профлист или любой другой легкий отделочный материал.

Выполнив указанные действия, мы получаем калитку, у которой калитка открывается в сторону улицы. Калитка должна открываться ровно так, чтобы при поднятой калитке она не открывалась сама по себе (это чревато травмами).

Размер ворот делают больше длины проема (примерно на 10 см), это делается для того, чтобы не было зазора между воротами и стеной здания (5 см с внутренних сторон. ).

Нижнюю часть полотна по бокам нужно оборудовать колесами, я использовал колеса от обычных роликовых коньков. А чтобы они беспрепятственно перемещались по стене гаража, я установил вертикальные направляющие: купил профиль для монтажа гипсокартона (толщина металла 0.6 мм) из строительного магазина УД (толщина металла 0,6 мм) и использовали в качестве направляющих. С самого начала думал, что он гнется, но практика показала, что на боковины профиля не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (затем заменяются металлическими полосами 25х4 мм) на передней стене гаражного здания таким образом, чтобы центр тяжести дверного полотна находился ниже их крепления, а расположение верхней части близко к открытию.

Для облегчения подъема дверного полотна и упрощения его обслуживания в крайнем верхнем положении необходимо обеспечить конструкцию противовесом, выбор которого производится в соответствии с массой полотна. Оси катков снабжены тросами, которые необходимо пропустить через блоки и нагружать противовесом.

Внизу ворот с внешней стороны должна быть установлена ​​обычная дверная ручка, которая помогает при закрытии и открытии ворот, так как ею удобно пользоваться.

Вот и все о технологии производства. Воспользовавшись этой инструкцией, вы без труда соорудите себе ворота подъемного типа в своем гараже.

Еще несколько вариантов гаражных подъемных ворот — видео

Подъемные гаражные ворота — лучший способ решить проблему свободного места. Но проблема в дороговизне заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно изготовить самостоятельно. Что требуется для того, чтобы сделать подъемные ворота в гараж своими руками? Инструкции и чертежи помогут решить этот вопрос.

Анализ производственной схемы

В отличие от других вариантов, не рекомендуется использовать чертеж заводской модели в качестве основы. В большинстве случаев подъем отвала осуществляется с помощью сложной системы противовесов и направляющих. Самостоятельно изготовить такую ​​конструкцию ворот будет проблематично. Но некоторые компоненты можно взять из этого чертежа.

Дно — это особая проблема. Подвижные шарниры и регулируемую подъемную систему сделать непросто. Выход — зафиксируйте нижнюю часть дверного полотна с помощью роликовой системы.Рама будет выступать в роли направляющих. В итоге схему модернизируют под изготовление конструкции своими руками.

Описание принципа действия самодельных подъемно-гаражных ворот:

• Верхние ролики крепятся к Г-образным профильным трубам. Движение происходит по горизонтальным направляющим из П-образного профиля.
• Подъем осуществляется с помощью противовеса. Внизу ворот приваривается крюк, к которому крепится стальной трос, ведущий к ролику вверху.Масса противовеса зависит от веса створки и ее высоты и определяется опытным путем.
• Дополнительно можно сделать распашную створку. Для этого к дверной коробке необходимо приварить ребра жесткости.
• Полотно формируется из алюминиевых или оцинкованных листов. Утеплитель желательно делать изнутри.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать к конкретному проему, улучшить функциональность подъёмной двери.

Необходимые расходные материалы

Чаще всего для изготовления используется доступный материал. Металлопрокат можно приобрести в точках выдачи, использовать старые конструкции, предварительно их разобрав. Необходимо проверить качество заготовок — отсутствие механической деформации, ржавчины и других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

• Рама ворот изготавливается из уголка или швеллера.Толщина — от 50 мм и более. Необходимо учитывать, что будет установлен слой утеплителя и внутренняя вагонка.
• Коробка выполняет две функции — фиксирует полотно и служит направляющей для роликов. Для этого рекомендуется взять швеллер 30 * 50 * 30 см.
• Верхние горизонтальные направляющие. Их тоже делают из швеллера, но меньшего размера. Ширина зависит от выбранных роликов.
• Ролики. К ним нет особых требований, важно, чтобы поверхность была прорезиненной.
• Трубы квадратные. Нужен для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от габаритных размеров конструкции. Канал коробки должен быть не менее 3 мм, рамка — не менее 1,5 мм. Для установки потребуются дюбели; Элементы подъемных ворот рекомендуется соединять сваркой. Механические крепежи не обеспечивают должного качества соединения.

Порядок работы

Составив чертеж подъемно-поворотной гаражной двери, нужно правильно выбрать материал и сделать заготовки.Габаритные размеры учитывают толщину сварного шва. Готовится проем — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. Рисунок корректируется.

Заказ на работы:

1. Установка ящика и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. Рама изготавливается по полученным размерам. Он не должен быть больше габаритов коробки на 3-5 мм.Для плотного прилегания позже вы можете установить лист поверх конструкции.
3. Установка на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работы ворот. Их нужно открывать и закрывать несколько раз.
6. Формовка листа из стальных листов.
7. Регулировка противовеса.

Только после этого можно приступать к грунтованию и окраске. Для безопасности рекомендуется поставить внизу замок.

В обзорном видео вы можете увидеть пример изготовления аналогичной конструкции:

простой дизайн дома 5×5 Вы можете даже построить возвышающийся стенд, а затем построить дом, так что у вас будет лучшее пошаговое руководство по созданию плана стенда для оленей 4×6. Полный размер. Он вдохновлен деревенским столом Pottery Barn, но его сборка стоит всего 100 долларов. У него крошечный план этажа, который отлично использует пространство и имеет организованный и компактный дизайн.мы обеспечиваем простой и экономичный дизайн небольшого дома. Включает 20 страниц премиальной бумаги (до 150 страниц) с 1-12 фотографиями на странице. Это бюджетный базовый дизайн, означающий…. Прикрепите стропила к каркасу теплицы через каждые 24 ″ OC и закрепите их на верхних плитах оцинкованными винтами 3 1/2 ″. Можно использовать арочные или прямые диагональные опоры. God Gift Sumit 3 Bhk Дизайн дома # Godgiftsumit # Housedesign3d3 Спальня 2 Ванная комната 1 кухня 1 гостиная и столовая 1 Парковка Полный план Прогулка по Easy Rangoli Design | Простые конструкции Колама | Простые дизайны Муггулу | 5X5 Dots Easy Rangoli #easyrangoliart #kolam #rangoli #muggulu #dotskolam # 5dotsmuggulu 4 апреля 2019 г. — Этот пошаговый проект своими руками представляет собой планы съемочных домов 5×5.by moskarn creations Дизайн 1-этажного дома, Блог, Свободный план дома 12 апреля 2021 года. Вырежьте два размера 1 × 6 до 4 дюймов на 10 3/4 дюйма по бокам (B). Подставка для оленей имеет прочный каркас, так как она сделана из фанеры 2х4 и 3/4 дюйма. Дженнифер Пойндекстер. Планы домов Bluebird — список материалов. Этот дизайн был загружен 10 декабря 2019 года администратором в homendecor. К счастью, упоминание о перепланировке и хранении в шкафу больше не должно вызывать стоны и ворчание — благодаря широкому спектру идей для шкафов на Houzz вы будете в восторге от огромного количества опций и настроек, имеющихся в вашем распоряжении, а также может взять на себя размер вашего шкафа гостиной.Собачья будка с верхом на крыше Конструкция довольно проста и позволяет работать с любым материалом, который вам удастся найти. 09 «x 4. Для этого отрежьте кусок металлической ткани по длине стенки курятника и шириной около трех футов. Крытый вход обычно выглядит довольно привлекательно. Нанесите круглый узор из PoP вокруг ручек, а затем покрасьте над ним придает вашей двери более замысловатый вид, чем простой ИЛЛЮСТРАТОР 2. com ДИЗАЙН — Элегантный цветок розы в качестве украшения, дающий ощущение природы.Найдите квадрат, прямоугольник, 1-2 этажа, односкатную крышу, удобство для строителей и другие конструкции! Позвоните по номеру 1-800-913-2350, чтобы получить помощь специалиста. А цвет розового золота может стать ярким светом в любом месте дома. Давиде Ротта, графический дизайнер Matrix Internet «Творчество — это не что иное, как способ решения новых проблем. Отметьте позиции столбиков на струнах. Перис 19 августа 2018. Столб меньшего размера может использоваться, если он поддерживается другими способами, например, прикреплен болтами к другой конструкции, жестко закреплен в Madcow 5×5, что дает вам возможность удалить все данные о тренировке в настройках.Используйте Planner 5D для проектирования интерьера дома без каких-либо профессиональных навыков. 🤩 КЛАССИЧЕСКИЙ ДИЗАЙН: Обычная прямоугольная рамка с матовой белой текстурой, простая и стильная; толщина умеренная, а край деревянной рамы сделан скошенным, что обеспечивает больший объемный эффект. 5 самых интересных дизайнов средневековых домов для Майнкрафт 1) Стильный средневековый дом от BlaqPrune Это очень простой дизайн средневекового дома, который любой игрок может построить из правильных материалов. Бунгало Autocad Plan, 1

1 План бунгало Одноэтажное бунгало с тремя спальнями, гостиной, Перейти к планам ›.дворовый навес с полом — полки можно крепить к армированным стальным колоннам. Эта отдельно стоящая конструкция террасы, разработанная мастером-мастером из Ugly Duckling House, стала кульминацией желания построить террасу с естественным потоком от двери внутреннего дворика к террасе, от палубы к кострищу и так далее. маленький майнкрафт современный дом ограниченный современный дом маленький. Итак, давайте погрузимся в подробности и просто взглянем на планы этажей небольших ванных комнат и поговорим о них. Когда вы решите построить дом, нужно учесть множество моментов.Чем хороша эта база: доминируйте над … Используйте простую ферму с королевской стойкой, чтобы укрепить небольшие легкие конструкции. Стоимость строительства будет варьироваться в зависимости от материалов, которые вы будете использовать. Эти сложные движения очень эффективны для того, чтобы стать сильнее и в то же время нарастить мышцы. Программа силовых тренировок StrongLifts 5 × 5 состоит из двух тренировок…. Прикрепите ручку; Вы можете сделать простой из бруска. ОПИСАНИЕ ПЛАНА. Мы идем от очень маленького к большому.За 5 долларов вы получите все, что есть на веб-сайте, в удобной форме 3 января 2021 года — Ресурсы Sims — Sims 4 — Спальня — Mini Simmer — Спальня в фермерском доме 2 29 апреля 2020 года — Этот значок был обнаружен DREAM HOME DECORATION. Этот план слепых 5 * 5 оленей использует пиломатериалы 2 * 2 для каркаса коробки. бесплатные планы небольших домов, которые идеально подходят для вдохновения идей о том, как обновить ваш старый дом. Планы круглых домов Stella — это уникальный дизайн для семей или отдельных лиц, будь то дом на выходные или альтернативный вариант проживания.Вы искали идеи для гостиной 5X5, и на этой странице представлены лучшие изображения, которые у нас есть для идей гостиной 5X5 на декабрь 2021 года. Продолжите проект, построив внешние стены стенда с оленями. Глядя на ваш бюджетный диапазон, SHD-20120001 с площадью пола 48. Что ж, вы можете вдохновиться ими. Постройте стропила из бруса 2х4. Первое, на что стоит обратить внимание, — это габаритные размеры. Товар в продаже. Описание дома: парковка для одной машины и сад. Первый уровень: гостиная, столовая, кухня, кладовая. 16 апреля 2019 г. — Дизайн небольшого дома 5×5.Продолжить чтение. Простая песочница от This Old House 4×4. Постройка курятника — довольно несложный столярный проект выходного дня. У него есть небольшое крыльцо у входа, небольшая гостиная, столовая, кухня и туалет до конца! Подпишитесь, чтобы получать уведомления о наших новых домашних видео! 😍 Это бунгало площадью 25 кв.м. Дизайн дома (5х5м). Это бюджетное бунгало. ПРОСТАЯ ДИЗАЙН ДОМА ИДЕЯ (5х5 метров, план бунгало 25 кв.м.) Смотрите до конца! Подпишитесь, чтобы получать уведомления о наших новых домашних видео! 😍 Это проект бунгало площадью 25 кв.м (5×5 м) Это бюджетное бунгало Как построить 5 простых домов 5×5 в minecraft для ПК, MCPE, XBOX и PS4! супер простое руководство для всех! Дом Майнкрафт 2×2 — https: // bit.413 футов² / 38,8 м². Скачать Аппликацию «Домостроение» Скачать 4×4 5×5 Аппликация «Знак мира» Скачать Рельефное яблоко, Осенняя школа Скачать Флер де Лис Рельеф Скачать Музыкальную ноту Рельеф Скачать Персик My Simple Designs Simple Dividers 5×5 Workout Logger. * Приведенные ниже оценки основаны на размерах 24 ‘x 8. Тыквы и кукурузные бобы — довольно популярный декор осеннего крыльца. 4-6. пред. Большая комната приобретает визуальное пространство от соборного потолка 18 футов 11 дюймов и продолжается на открытом воздухе до Next — это простой современный одноэтажный дом типа 36, который обычно оборудован только несколькими комнатами, а также может быть объединен в функции нескольких комнат и выполнен в одну зону, например, кухню, которая может быть объединена со столовой, спальней, ванной комнатой, гостиной, семейной комнатой и обычно имеет только 2 спальни.Эта небольшая мобильная подставка для оленей разработана таким образом, чтобы ее легко построить практически любой человек. | 3 кровати | 2 ванны Помимо великолепного дизайна и больших размеров, сама конструкция не так уж и сложна. Вырежьте от 1 × 6 до 13 1/2 дюймов для… Наш проект филиппинского дома: планировка, нижние колонтитулы и колонны. Найдите надежное ранчо, деревню, мастера и другие проекты небольших домов уже сегодня! Дизайн вашего нового шкафа можно дополнить множеством решений. K-lab. Источник: House of Hepworths Хотите, чтобы ваши гости (и вы сами!) Чувствовали, что ваша ванная комната — это спа? Вот простая идея для свечей в стиле дзен от House of Hepworths.Рекомендуется запросить подробную смету затрат у архитектора. Эти 6 квартир делают 30 квадратных метров удобными, а не ограниченными — каждый предмет мебели производит большое визуальное впечатление, но оставляет много места для ног, и каждый аксессуар служит определенной цели, а не просто заполняя пустоту. Есть много домов и планов, которые не теряют очков в стиле и внешнем виде. Оболочка Guru (для самых опытных мастеров-мастеров) — 18 500 долларов. Когда доступны результаты автозаполнения, используйте стрелки вверх и вниз для просмотра и нажмите для выбора.Не проводите пальцами внутрь колен с резьбой. 5-футовый корпус крошечного домика, тянущий бампер, со «стандартной» отделкой: 1. Простые основания шкафа получают изящный акцент. Планы небольших домов с 1 спальней и планы домов-хижин с 1 спальней. √ Чистый и интуитивно понятный интерфейс. Некоторые из бесплатных планов теперь имеют загружаемую версию за 5 долларов, которая удобна для печати и бесплатна. Эта база меньше по размеру и вмещает до трех человек. Простая конструкция двускатной крыши, не подходит для зданий шириной более 12 блоков. 4 февраля 2019 г. — Как построить Дом алхимика в майнкрафте.Или используйте все технологии и поделитесь своими свадебными приглашениями онлайн по электронной почте, WhatsApp или SMS, также бесплатно. Птичий скворечник: вот план скворечника, в котором птицам на заднем дворе будет уютно всю зиму. Захватывающий вид. Одноэтажный дом Autocad Plan 1704203 Одноуровневый дом Полный одноуровневый дизайн дома, проект включает Простой двухкомнатный дом Простой двухкомнатный дом, завод организован. м. Их легко построить, и на их создание не нужно слишком много денег, но они могут помочь вам обзавестись небольшим уютным баром.Встроенное хранилище в ванной — важнейшая идея дизайна ванной комнаты. Они используют брезент, чтобы накрыть его, но такой же деревянный, несомненно, тоже подойдет. Но не волнуйтесь, эту идею можно использовать как игровой домик для всех детей. … 571 126 стоковых фотографий, векторных изображений и иллюстраций с эскизами домов доступны без лицензионных отчислений. Вот где должен заканчиваться весь трафик. Поиск по площади, архитектурному стилю, главной спальне на первом этаже, количеству ванных комнат и многому другому. Размер курятника. Управляйте всей тренировкой одним нажатием кнопки! Приложение madcow простое в использовании.) — креативная дизайнерская идея в 3D. Три ванные комнаты расположены: одна в главной спальне, вторая общая для 2 спален, а третья расположена в кухонной зоне для гостей и удобства владельцев дома. MAGGIFT 6 Pack Solar Flame Post Lights, уличная яркость 72 светодиода SMD Мерцающее пламя Солнечная лампа Cap Light для Хэллоуина, Рождества, подходит для деревянных столбов 4×4, 5×5 или 6×6, для террасы или патио двора — — Amazon. Элизабет Купер Дизайн. Идея для маленькой черной ванной комнаты: черный — довольно смелый цвет, который можно использовать в любой части вашего дома, поскольку он доминирует над любым другим цветом в окрестностях.майнкрафт крутой домик. Дизайн небольшого дома 7х7м с 3-мя спальными местами. Замок — вершина бюджета. Откройте для себя (и сохраните!) Свои собственные пины на баннере Pinterest 5’x5 ‘. Ванная комната, разработанная Элизабет Купер, может похвастаться… «Графический дизайн спасет мир сразу после того, как это сделает рок-н-ролл. Выбор правильных размеров для вашего скворечника — хорошее начало. Измерьте диагонали планировки и убедитесь, что они идеально равны. Выровняйте края с большой осторожностью и прикрепите лист к раме винтами 1 1/4 дюйма.Это похоже на красивую резьбу. Если игрок планирует остаться в определенном доме надолго, он, вероятно, хочет, чтобы он выглядел красиво. 8 из 47. Лукаш Лукасевич, дизайнер Общие планы этажей ванных комнат: практические правила планировки. Вы можете использовать шаблон оценки рисков, который поможет вам легко фиксировать: кому и как может быть причинен вред. Дженнифер Пойндекстер. Источник: RainbowGamerPE. Но вам понадобится эффектная планировка, чтобы сделать вашу кладовую максимально полезной. Клановые базовые эскизы / RUST / RUST Base Designs.Первый этаж имеет общую площадь 107 квадратных метров и 30 квадратных метров второго этажа, не считая площади крыши. com. Создавайте онлайн — пропустите «добавить в корзину» и перейдите к «Создай сам», чтобы создать дизайн для своего баннера. Браслет из чередующихся слоев дерева. God Gift Sumit 3 Bhk Дизайн дома # Godgiftsumit # Housedesign3d3 Спальня 2 Ванная комната 1 кухня 1 гостиная и столовая 1 Парковка Полный план Прогулка по Easy Rangoli Design | Простые конструкции Колама | Простые дизайны Муггулу | 5X5 Dots Easy Rangoli #easyrangoliart #kolam #rangoli #muggulu #dotskolam # 5dotsmuggulu Cool Small Minecraft House.104 фут² / 9,7 м². План обеденного стола фермерского дома в стиле DIY Pottery Barn от Shanty 2 Chic. Добавьте застежку, чтобы дверь была закрыта. В 5 частях вы найдете пошаговое руководство, которое включает в себя список материалов, инструкции по резке, информацию о том, как соединить верхний и нижний уровни и закончить верх. В этой статье мы представим вам 21 крутой дизайн домашнего бара своими руками, который может поразить вас. Прикрепите 10-футовую секцию трубы к нерезьбовому концу ПРОСТОЙ ДИЗАЙН-ИДЕИ ДОМА (5×5 метров, 25 м2 Bungalow Plano de casa 5x5m con 1 dormitorio / 5×5 Планы дома Дизайн небольшого дома 4.винил прочнее и долговечнее. проекты небольшого дома Хороший выбор для экономии денег. Использовал твои планы на постройку оленьей стойки для моей жены. Просмотрите эти вдохновляющие небольшие квартиры и их суперкомпактные планы этажей, чтобы найти красивое разнообразие идеи дизайна небольшого дома размером 15×18 кв. твои нужды. (Solo / Duo Base) Видео о дизайне дуэта Padlock было создано нашим партнером Cosmonatic Films.Сохранить Сохранено Удалено 2. Эти бесплатные планы курятника помогут вашим цыплятам стать безопасным домом, где они смогут процветать. 27 марта 2021 года. Бесплатные планы курятника ниже показывают вам, как построить курятник, и включают чертежи, списки материалов и … Насколько маленьким вы можете сделать полностью функциональный дом? Что ж, 5×5 определенно возможен! Я думаю, что это отличный вариант, независимо от того, являетесь ли вы одиноким человеком или посмотрите эти семь небольших домиков в филиппинском стиле, которые вы можете построить с очень небольшим бюджетом.Сарай 12х16. Многосемейные планы на несколько семей представляют собой отличную инвестиционную недвижимость и хорошо работают там, где пространство ограничено из-за стоимости или доступности. Это убежище можно легко увеличить или уменьшить, чтобы оно соответствовало вашим потребностям. Размеры 8 ″ × 11 ″ закрыто, 8 ″ × 22 ″ открыто. Роскошные открытые пространства создают идеальную среду для роскошных развлечений и отдыха. Небольшой план дизайна дома 5×5 5m с 2 спальнями Маленький домик — лучшее украшение дома в этом году. Прочность бетона на сжатие (fc ′) = 3 тыс. Фунтов на кв. Дюйм.Дайана Сантос, продуктовый стратег и менеджер Intelia: «Сделайте это простым, но важным. Мы добавили информацию по каждому из них… Если вы хотите внедрить некоторые рекламные идеи или даже если вы создаете собственное объявление, приходите с нами, поскольку мы рассмотрим 30 примеров красиво созданных тематических исследований по рекламе, каждый из которых имеет множество мудрых и дизайнерских советов, которые вы можете включить в плакат или карточку-стойку. На крыльце глубиной 10 футов есть место (123 кв. Фута) для одного-двух кресел-качалок. … 89. В избранном (20) ella! 2-х этажный домик внешний дизайн филиппины.Просверлите пилотные отверстия в балках обода и вставьте винты 3 1/2 дюйма в перпендикулярные балки. √ Не сложный и раздутый, как большинство приложений для тренировок. План птичьего домика Красной церкви: Этот план построит вам ярко-красную церковь для ваших птиц. 15 января 2010 г. Измените внешний вид своего дома, используя правильные 5-футовые оконные шторы. На самом деле плотная планировка ванной комнаты требует тщательного планирования. следующий. Но этот дизайн собачьей будки должно быть проще построить, потому что конструкция очень проста. На самом деле это действительно легко сделать, поэтому читайте дальше, и позвольте нам помочь вам спроектировать кладовую вашей мечты.Все обдумывание, отслеживание и планирование сделано за вас. В Architectural Designs мы определяем планы небольших домов как дома размером до 1500 квадратных футов. Домовладельцы сохранили его естественные края, чтобы придать ему более деревенский стиль. Начни строительство дома своей мечты уже сегодня! Заполните форму ниже или отправьте нам факс по номеру 1-678-388-9651, чтобы получить бесплатное предложение без обязательств. Инструкции тоже выглядят довольно подробными. 4 ноября 2019 г. — Дизайн небольшого дома 5×5. С комплектом для шкафа вы можете выбрать дерево или проволоку во множестве вариантов.В круглосуточном клубе также есть игровая зона, фитнес-центр, учебные комнаты и типография. У Houzz есть миллионы красивых фотографий от ведущих мировых дизайнеров, которые дают вам лучшие дизайнерские идеи для реконструкции вашей мечты или простого обновления комнаты. Этот дом для выживания — удивительный дом, который можно построить… ПРОСТАЯ ДИЗАЙН-ИДЕЯ ДОМА (5×5 метров, 25 кв.м План бунгало Plano de casa 5x5m con 1 dormitorio / 5×5 Планы дома Дизайн небольшого дома 4. Лучшие стили дома. Padlock Duo RUST Base Design (2021 г.) 3 октября 2021 г. — автор: Squishface.Строим наш дом на Филиппинах. 1431 квадратный фут, план небольшого бюджетного дома с лестницей от Божественных Строителей из Каннура, Керала. 5м с 2 спальнями. Позвоните нам по телефону 1-888-501-7526, чтобы поговорить со специалистом по планированию дома, который поможет вам с вашим запросом. Любая собака, которая проводит время на открытом воздухе, может извлечь выгоду из простой будки с А-образной рамой для защиты от непогоды. Маленький и простой. Если цыплята все время сидят взаперти … Wendy House — это вышеупомянутый простой дом с женственными элементами. Это… Просмотрите кредиты, обзоры, треки и купите компакт-диск «5X5 Live» 2012 года на Discogs.Они делают замечательные подарки для важных людей в вашей жизни на дни рождения, праздники или почти любой особый случай. * Доступны модернизированные мосты с большей грузоподъемностью и многие другие варианты прицепов. Простая, яркая комната прерывается мозаичным узором цветов. Джен построила домик примерно за 250 долларов плюс немалая порция смазки для локтей. 5м с 2 спальнями — Идеи для дома. Эскиз дома: стоковые видеоклипы. 5-10. Константино — маленький и простой, но несущий в себе элементы стиля кантри | Площадь этажа: 84 кв.15 Используйте большое зеркало. Конструкции навесных дверей, подобные этой, довольно интересны. Зеркало от стены до стены — гарантированный способ создать иллюзию простора. √ Минимальное количество нажатий для записи тренировок. Будь проще. Найдите вдохновение для своего следующего проекта с тщательно подобранной коллекцией настраиваемых баннеров, логотипов и многого другого. Лофт: 194 кв. М. Итак, давайте посмотрим на некоторые размеры гостиной. Становитесь сильнее, наращивайте мышцы и сжигайте жир с помощью этой простой и эффективной программы подъема тяжестей 5×5.Этот проект предназначен для собак небольшого и среднего размера, весом примерно до 50 фунтов. 29 долларов. 12 Добавить бегуна. Не следовал планам на 100%, внес несколько очень незначительных изменений, но довольно близко. 99. Источник: Houzz. Вы можете украсить домик как внутри, так и снаружи так, как нравится вашим детям. 00. Несомненно, Pinoy eplans — один из лучших на Филиппинах с точки зрения создания красивого дизайна домов. Вы искали идеи и фотографии спальни 5X5, и на этой странице представлены лучшие изображения, которые у нас есть для идей и фотографий спальни 5X5 в декабре 2021 года.Здесь нет давления, но ваш сайт будет лучше выглядеть и, что более важно, работать. Загрузите свой файл — используйте файл загрузки ниже. Мы добавили информацию из каждого… Плана этажа маленькой ванной комнаты. Вы также можете использовать их для управления количеством освещения в течение дня. √ Быстро записывайте повторения и подходы в тренажерном зале, не печатая. Этот дом идеально подходит для молодой пары или небольшой семьи. ly / 2Adr Tiny House Design (5×5 Meter) — 3D-презентация простого проекта небольшого дома на Филиппинах. Используйте функцию «Снимки», чтобы сделать ваш дизайн реалистичным — это добавляет тени, освещение и насыщенные цвета, чтобы ваша работа выглядела как фотография! 2D / 3D режимы.Последние 15 лет я работал в Восточной Азии в всемирно известных архитектурных фирмах на Филиппинах, во Вьетнаме, Китае и Гонконге. x 8 футов. Нагрузка на плиту: грязь толщиной 4 дюйма. Никогда не тренируйтесь два дня подряд и не делайте две тренировки в день. Я разработал этот навес 8 × 10 для укрытия, чтобы вы могли защитить свиней от суровой погоды и от чрезмерного солнечного света. L X W. Хранение, строительные изделия Duramax — 5 футов. Вот несколько идей для дешевых деревянных домов, которые вы можете построить! 1. Укладка напольных покрытий. Этот пошаговый проект по деревообработке представляет собой бесплатные планы съемочного дома 4 × 6.Стоимость переезда. (Изображение предоставлено: стены и полы) 5. Застроенная площадь. Хороший курятник порадует ваших кур и откладывает много яиц. Madcow 5×5 имеет простой удобный интерфейс. Несколько дней назад мы пытались собрать галереи, чтобы добавить вашу коллекцию, представьте себе некоторые из этих потрясающих фотографий. Наиболее распространенные проекты домов, представленные в этой категории, включают планы коттеджных домов, планы домов для отпуска и планы пляжных домиков. В качестве камина в этом полностью белом камине использован тонкий кусок дерева.Изучите уникальные коллекции и все возможности расширенного, бесплатного и простого в использовании инструмента для дизайна дома Planner 5D 30 мая 2021 г. — Планы дизайна небольшого дома. «ПРОСТАЯ ИДЕЯ ДИЗАЙНА ДОМА (5×5 метров, план бунгало 25 кв.м) Смотрите до конца! Подпишитесь, чтобы получать уведомления о наших предстоящих видео о доме! 😍 Это бунгало площадью 25 кв.м. Дизайн дома (5×5 м) Это бюджетное бунгало, это минимум Дом, коттедж площадью 235 квадратных футов, спроектированный Foundry Architects и Minim Homes. Строительный дом Duramax, 5 футов.Прикрепленные фотографии доступны в форматах 5 × 5, 5 × 7, 8 × 8, 8 × 10, 8 × 20, 11 × 14, 12 × 12, 12 × 18, 16 × 20 и 20 × 30. Простые каменные идеи для патио и стульев. Типовой дизайн дома — план этажа. Планы стенда с оленями. Намного легче сохранять мотивацию, когда вы берете на себя обязательство, поэтому мы просим участников и нечленов в равной степени пообещать втиснуться в достижимый 5×5 — это означает, что за пять дней между Рождеством и Новым годом вы проедете пять километров. , миль или даже часов, в зависимости от того, что вы предпочитаете. 3) Простой домик на дереве.Эти планы идеально подходят для одиноких или пар, которые ищут недорогой дом для начинающих, дом для отдыха, комфортабельный дом с одной спальней или гостевой дом. Единственное, что мы бы добавили — это чехол. 5 красивых средневековых домов в Майнкрафте наверх www. Несмотря на то, что площадь застройки небольшая, если… Просмотрите 62 537 жилых комнат 5×5 на Houzz. Стеклянная банка Теплица. По методу площади просто рассчитайте общую площадь помещения и умножьте ее на 10 000 филиппинских песо за квадратный метр на 18 000 филиппинских песо за квадратный метр. Для создания прочной шторы для оленей постарайтесь инвестировать в лучшие материалы, которые не выходят за рамки вашего бюджета.План проекта дома 10 × 13 метров 33 × 43 футов PDF План. Посмотреть планы этажей. Размеры сильно различаются, но средняя кладовая составляет не менее 5х5 футов. Чтобы разместить заказ, позвоните по телефону 601-770-0239. Доставка теперь доступна через Armstrong или BC-5 Trucking. БРАЙАН ВУДКОК. План светового дома позволяет инженерам-электрикам правильно и быстро установить электронику. 2 апреля 2019 г. — Сетка колонн, сохраняющая те же размеры 5×5, что и небольшая кабина. 5х10. Обычно меньшая площадь в квадратных футах. Первым этапом реализации проекта является сборка каркаса пола для шторы «олень».Шаг 3 — Постройте и прикрепите дверь. когда действие необходимо. Конструкция фермы королевской стойки состоит из одной вертикальной балки, проходящей через центр треугольной рамы. Она добавила нестандартные детали, такие как окна транца, панели с пазом и пазом, а также игривые круглые вырезы. Крошечный домик действенен во всех смыслах этого слова. Планы дома 7x11m Участок 8×15 с 4 спальнями — Sam House Kleines Haus Design mit Full Plan 6. Кухня сосредоточена вокруг острова и имеет прилегающий уголок для завтрака и отдельную столовую с подносом под потолком 11 футов 6 дюймов.01. Готовый крошечный домик для игр имеет размеры 6′-0 ″ x 8′-0 ″, так что вы можете использовать… Добро пожаловать в магазин дизайна Silhouette, ваш источник файлов машинной резки, шрифтов, SVG и другого цифрового контента для использования с Silhouette CAMEO® и другие электронные машины для резки. будет варьироваться от 582 000 до 727 500 песо до 970 000 песо. Затем прикрепите две дверные петли к одной стороне и прикрепите к передней части насосной. # современный дом # архитектура. Таким образом, стоимость проекта дома составляет от 390 000 до 520 000 филиппинских песо (7 800 — 10 400 долларов США).Вот красивый стол из фермерского дома, сделанный своими руками, с потрясающим столом и двумя скамейками. Пользовательские единицы доступны на линейной ножке. У вас есть схемы, инструкции и множество советов, как получить планы семейного дома, предлагающие широкий выбор планов небольших домов по низким ценам. Вы сможете вырезать все основные части дома из цельного листа фанеры для наружных работ толщиной 3/4 дюйма. 5м с 5 спальнями — дизайн дома с Plansearch 4A1. 1 1/8. Для нескольких файлов используйте «загрузку файлов» вверху сайта после размещения заказа.Подтяжки не только более равномерно распределяют нагрузку, но и визуально уменьшают высоту опорных стоек. Палатки с навесом Mastertent 5x5ft построены в соответствии с нашим уровнем качества Series 2, предлагая качество профессионального уровня в обтекаемой форме … кирпич — отличный материал для парадной лестницы. Этот простой дом на ранчо с 3 спальнями имеет эффектный экстерьер и продуманную планировку этажа. Воздушные фильтры для печи переменного тока 5×5 (MERV 8) для обеспечения размеров Trane Perfect Fit и эффективности фильтрации. Наши планы дома с 1 спальней и планы коттеджа с 1 спальней могут быть привлекательными для вас, независимо от того, являетесь ли вы пустым домом, или с ограниченными физическими возможностями, или вам просто нужна спальня на первом этаже (главный уровень) для удобства.Ваш веб-сайт — это домашняя база. Планы этажей одноэтажного дома размером около 14 x 7 м или около 100 квадратных метров (46 x 23 фута или 1000 кв. Футов) — это примерно средний показатель для дома с базовым семейным комплектом. синий — отличный цвет для входной двери в кирпичном доме (Ханна Браун) 9 из 47. Думаю, все вместе, включая изоляцию, окна и внутренние панели, у меня на это около 650 долларов. Sportskeeda. МАТЕРИАЛ — Эта красивая прочная рама изготовлена ​​из экологически чистой полимерной рамы, а оргстекло высокого разрешения может защитить фотографии и краски от повреждений и обеспечить четкое представление изображений.Используя 2 x 4, согните его в букву «L» с короткой стороной (менее одного фута) и длинной стороной (менее двух футов). Отлично поработал, в следующий раз планирую построить одну для себя. Планы малых домов. Легкий План Игрового Домика из Деревянного Домика Дизайн-2013004 | 101 кв. Простой скворечник из ПВХ: на моем участке 33 дерева и тонны диких птиц. Это пошаговые планы о том, как построить штора для оленя размером 5 футов на 5 футов. 2 2. Для полноценной услуги по организации мероприятий Mist Geo Tiles from Walls and Floors объединяет три идеи дизайна ванных комнат в одну — они текстурированные, имеют большой формат и имеют тонкий геометрический узор.Все планы навесов имеют бесплатную поддержку, список материалов и руководство по сборке. Шаг 6. 50 000 колоколов / селянин. Если вам просто нравится внешний вид и вам нужно место для хранения, тогда это… Бесплатные планы стенда для оленей. Сохраните это изображение! 097 • Йоджиген Покетто / Эли. 5 ′ x 13. из 5712. Вы можете внести множество изменений в мой дизайн, чтобы он соответствовал вашим потребностям. 1 1. Вырежьте балки из бруса 2 × 4 нужных размеров, как показано на схеме. ”–Дэвид Карсон. как составить учебник по планам складских помещений 5×5. Бесплатные планы дома `Кодовый план: FDHP-001 СКАЧАТЬ БЕСПЛАТНО ПЛАН ДОМА Этот небольшой дом имеет размер 5 x 5.2 из 45. Фото: Каталог малых домов. Порог. 7 из 47. Мне нравится ставить скворечники на деревьях ближе всего к дому, чтобы я мог наблюдать за птицами и наслаждаться ими. кому нужно провести действие. Стеллажи, полки, корзины и ящики для хранения складываются вместе, чтобы предоставить места для хранения сложенных, подвешенных, сортированных и спрятанных предметов. Посмотрите на этот прекрасный дизайн дома с 2 спальнями, крыльцо автомобиля, садитесь, планы дома Bluebird. | 3 кровати | Кларисса с 2 ванными комнатами — Элегантный одноэтажный дом (SHD-2015020) | 108 кв. М. Небольшое фойе со стильным черно-белым полом и голубым потолком, освещенным встроенными потолочными светильниками.Бесплатный план деревообработки вешалки со скрытым крючком. Сохраняйте привлекательность круглый год, используя сезонные горшечные растения на входе. • Добавляйте свои собственные упражнения, рутины и легко. God Gift Sumit 3 Bhk House Design # Godgiftsumit # Housedesign3d3 Спальня 2 Ванная комната 1 кухня 1 гостиная и Столовая 1 Автомобильная стоянка Полный план Walking tou Просмотр 3 893 прачечной 5×5 на Houzz Вы искали 5X5 Идеи прачечной, и на этой странице представлены лучшие изображения, которые у нас есть для идей прачечной 5X5 в декабре 2021 года.супер простой декор для крыльца крошечного фермерского дома. Получите эти планы кают здесь. Если вы новичок, то можете взглянуть на эти планы. Этот минималистичный дизайн совсем не скучный. Но сами дома проще построить и, следовательно, дешевле. Лучшие дома в Майнкрафте не обязательно должны быть большими и высокими. Это очень простая, но элегантная конструкция. Сосна и кедр — это погодостойкие пиломатериалы, поэтому их стоит покупать. Именно в период размножения птицы находятся в лучшем состоянии, и люди, которые любят их видеть и слышать или нуждаются в их помощи в борьбе с насекомыми-вредителями, стремятся передвигаться по одному человеку в день.Строим внешние стены оленьего стенда. В этом проекте от Romanek Design Studio сочетаются материалы, такие как планы навеса, которые забавны и просты в использовании, очень доступны по цене и с которыми интересно строить. Мег Эскотт. Веселые, красочные бегуны были практически созданы для длинных и узких камбузных кухонь. Двери оснащены стеклянными панелями и круглыми ручками для придания элегантности. Планы двухэтажных домиков «Кэти». Мы добавили информацию из каждого изображения, которое мы получили, включая размер и разрешение. Если вы хотите, мы можем отправить ваши карточки изменения даты по почте непосредственно вашим гостям от вашего имени, чтобы вам не приходилось выходить из дома, чтобы уведомить своих гостей об изменении даты.Эти восемь уроков иллюстрируют общие варианты планов и описывают… Ознакомьтесь с готовыми к использованию шаблонами Adobe Illustrator. Мы используем метод площади, так как это самый быстрый способ без детального рисования. Делайте три тренировки в неделю. Это лишь приблизительная оценка. Если вы ищете бесплатные ресурсы для своего деревообрабатывающего проекта, вот несколько советов, как получить бесплатные пиломатериалы. В каждой головоломке заполните сетку 5×5, чтобы завершить головоломку. Pin Auf Home Design Привет, ребята! Я только начал Неделю 5×5! Каждый день я буду загружать еще один Дизайн комнаты 5х5.какие дальнейшие действия вам необходимо предпринять, чтобы контролировать риски. Вы также можете просмотреть наши ИЗМЕНЕНИЯ. 4 фута) | Tiny House Подпишитесь, чтобы увидеть больше видео 3D Home Idea, с планировкой этажа и 3D-анимацией / прохождением интерьера ДИЗАЙН МАЛЕНЬКОГО ДОМА | 5X5 метров (16. Это наша самая маленькая палатка, укомплектованная высококачественными материалами, которые идеально подходят для билетных касс, информационных киосков, мобильных раздевалок, буфетных киосков или даже палаток для обслуживания пассажиров. Живая нагрузка = 40 фунтов на квадратный фут Рис. 1: Плиты S1 и S2 должны быть спроектированы.5×5 (фактические размеры: 20 дюймов x 21. Используется переработанная стеклянная чаша от Goodwill, полированные камни из магазина 99 Cent, свечи от Майкла и джут из Home Depot (где он, очевидно, дешевле, чем в магазине рукоделия), это… Шаблон . Деревенский дизайн дает вам ощущение, что вы находитесь в долгом и легком отпуске в провинции. Мы надеемся, что вы сможете сделать такие же, как они. Стандартные планы включают строительную документацию для наших заранее спроектированных крошечных домов (обычно 8 футов 6 дюймов из бетона, стекла и сталь оживает в музеях, на транзитных станциях и в домах японских архитекторов.План скворечника на столбе: используйте этот бесплатный план, чтобы построить простой скворечник на столбе, который можно поставить в землю. Винный барный стол для вечеринок: это лучший современный дизайн ванных комнат для небольших помещений, который покрывает все ваши потребности в данной области — поместите растение вместе с простым стержнем, чтобы повесить полотенца, чтобы он выглядел элегантно. В настоящее время она занимается садоводством, ухаживает за своим садом и виноградником, выращивает кур, уток, коз и пчел. В этом плане вам нужно собрать стойку для оленей, которая достигает 15 футов вдоль дерева, с платформой наверху и одной на высоте 6 футов от земли.5×13. + 16. Итак, если вы планируете иметь 3, то вам понадобится курятник площадью 12 квадратных футов (3 × 4, 6 × 2 или больше). Электрический план дома является одним из наиболее важных строительных чертежей при строительстве нового дома. Прелесть использования альтернативной квадратной планировки состоит в том, что вам нужно собрать половину… План дизайна дома 9. 99 $ 29. Общая площадь: 355 м². От выбора идеального недорогого материала до планирования пространства для размещения всего, что вам нужно, процесс может быть детализирован даже для простого проекта небольшого дома.Стальные двери доступны в любом стиле, от традиционного до современного, и они не коробятся, как деревянные двери. план этажа с 3 спальнями и 3 ванными комнатами. PDF-файл бесплатных планов включает схемы, список вырезов, список материалов и инструкции по строительству. Привлекательная сталь. 5м с 4 спальнями… 21×21. Предел текучести стали (fy) = 40 тысяч фунтов на квадратный дюйм. 1. Этот домик на дереве специально разработан для новичков в игре. Go! Квадратная матрица 5-1 / 2 дюйма (готовая 5 дюймов, показана здесь), # 55803 идеально подходит для массового вырезания альтернативных квадратов 5-1 / 2 дюйма, которые вставляются между 5-дюймовыми готовыми блоками для квилтинга.Тип проекта. Прикрепите более короткую сторону скобами к дну курятника, а длинную сторону лежите на земле. Большое количество минималистов интересуются планами миниатюрных домов. Rapid 46 Shooting… House of Wood Если вы ищете современный, но в то же время классический игровой домик, этот бесплатный план от The House of Wood может быть именно тем, что вы ищете. Наша возможность распечатать дома также полностью бесплатна. Простой дом — это шикарная жизнь. Для каждого размера гостиной я учел зону для разговора (квадратное пространство для разговора) и дополнительные 3 фута (0.Вы можете похвастаться своим оригинальным кирпичным камином и при этом придать ему неповторимый вид, окружив его старинным деревом. Узор простирается от стены ванны до умывальника, до пола и даже до подсвечников. Этот пошаговый проект по деревообработке — это бесплатные планы свинарников. Построй собачью будку 15. 6-8. Технические характеристики: В его простом дизайне есть открытая социальная зона, интегрированная в патио с бассейном. Перед тем, как закручивать винты, убедитесь, что края ровные. Планы фильтров. Это дешевая, простая и надежная база.Стоимость может варьироваться от 15 000 песо (до 20 000 песо и более) за квадратный метр площади пола. 31 бесплатный план детских игровых домиков для тайного убежища ваших детей. Когда вам нужно расслабиться, варианты безграничны. Найдите планы домов, планы домов, планы этажей и проекты зданий в разных архитектурных стилях! Позвоните по телефону 1-800-913-2350 для получения экспертной поддержки. После того, как вы выровняете землю, которую собираетесь использовать, вы можете переместить дом сельского жителя, поговорив с Томом Нуком в Службе резидентов. Перед настройкой компонентов необходимо провести точные измерения.Привет, ребята, это видео дает обзор того, как будет выглядеть ваш Simpl. В сегодняшнем уроке я покажу вам, как построить 5 домов Minecraft 5×5 !! Каждый дом для начинающих Minecraft отличается своим стилем сборки! Надеюсь, вам понравится План дизайна небольшого дома 5×5. Дженнифер — хозяйка дома на полную ставку, которая начала свое путешествие в предгорьях Северной Каролины в 2010 году. Создайте непринужденную эстетику вольности в своей гостиной или спальне, эта простая фоторамка станет для вас очаровательным аксессуаром. Маленькие дома не просто красиво выглядят, они являются частью нашего растущего движения.На нем показано, как соединяются электрические элементы и провода, где расположены лампы, выключатели, розетки и электроприборы. Перед домом есть небольшое крыльцо, обнесенное забором, и покатая крыша. Обсуждение: Деформационные суставы… StrongLifts 5 × 5: увеличивайте нагрузку с отягощениями 3 раза в неделю. — Любые — Планы мастерских и гаражей — Хранение в гараже — Планы рабочих столов Планы акцентных столов — Журнальные столы — Планы консольных столов — Планы боковых и торцевых столов — Планы столов, систем столов и проектных столов — Планы обеденных столов — Планы кухонного острова Кухонный шкаф Планы Мебель для прихожей 24 февраля 2019 г. — Изучите доску Тоби Ричардсона «Идеи Roblox Bloxburg» на Pinterest.| 3 кровати | 1 Ванны Дизайн современных домов серии MHD-2012007 | 90 кв. М. Все, что это включает в себя, — это винтовая лестница, ведущая вверх вокруг коры дерева, с необходимой площадью 5X5 Mq — Бесплатный онлайн-дизайн | Трехмерные планы этажей от Planner 5D. Распродажа. 34 Шаг 3. Сборка с помощью грунтовки для ПВХ и цемента. Сегодня это кладовая! Полное руководство можно найти здесь Описание. Посмотрите больше идей о roblox, дизайне дома, современном семейном доме. зеленый городской дизайн сосед в окне соседи окна дети здание логотип современная вилла изолированные концепция небольшого города архитектурный эскиз дом современный 3d дом вилла каракули дерево город.Dover projects дает пошаговое руководство о том, как завершить этот проект. Кроме того, этажи могут дать игрокам определенное «ощущение» дома; например, использование шерсти разных цветов может заставить их задуматься о… 1. Используйте наш инструмент расширенного поиска, чтобы найти планы, которые вам нравятся, сужая его до тех характеристик, которые вам нужны больше всего. Определитесь с размером вашего курятника. 3 3. Добавить в избранное. По методу площади, просто рассчитайте общую площадь помещения и умножьте ее с 15 000 PHP за квадратный метр на 20 000 PHP за квадратный метр.Дом оформлен в современном стиле, имеет отдельный кабинет, простую кухню с деревянным обеденным столом и уютную гостиную. на видео вы можете увидеть, что это красивый дом, который вы должны попробовать в Блоксбурге. 27 × 56 Простые планы дома с 3 спальнями Скачать план в формате PDF. Изображение. HD-визуализации. 4291. Благодаря разнообразию доступных многосемейных стилей дизайна, вы можете выбрать стиль, который будет характерен для вашей части страны. Вы можете персонализировать дом по вкусу своей семьи, добавив в него мебель.Отрежьте один от 1 × 6 до 4 ″ x 4 ″ для пола (A). 97 дюймов) гарантирует, что ваша печь, кондиционер или система HVAC циркулирует чистый воздух, чтобы помочь сохранить ваш бюджет и санитарный образ жизни. Изучите планы дома. Сделайте надрезы в балках, как показано на схеме. Повторяющийся узор добавляет уровень Представляет интерес к стандартному дизайну, превращая стандартную схему в поистине уникальную. если предположить, что ванные настолько просты, что планировать их физически бессмысленно.16. Полезное видео на YouTube объясняет все простым языком. 5 (25 кв.м) Полная планировка — OyeHello Классический дизайн квадратных деревянных рам существует уже несколько десятилетий, но его популярность остается неизменной из-за своей простой конструкции. Измеряя расстояние от дома, найдите столбики с дополнительными досками для теста и струнами. Содержание [показать] 1 Список из 30+ лучших идей и вдохновений для каменного патио. Простая система строительства в майнкрафте с домиком 5х5. Планы дизайна небольшого дома на 2020 год. Если вам нужна более крупная штора для оленей, но стоимость также является важным аспектом, эта подставка для оленей 4 × 8 — хороший вариант.5м с балконом 2021. Идеально подходит для уединения и разделения зоны отдыха или приемной, в основном расположенной на первом этаже, двухэтажный дом предлагает как уединение, так и игру. Просверлите 1/4 отверстия и вырежьте углы для дренажа. Добавление стильных решеток снаружи, которые позволяют владельцам держать окна открытыми в течение дня, не опасаясь кражи, также создает идеальное партнерство с рамой для эстетичного внешнего вида… ДИЗАЙН МАЛЕНЬКОГО ДОМА | 5X5 метров (16.После месяцев планирования и множества изменений мы, наконец, закончили планы дома, у нас есть прораб и бригада, и мы готовы начать строительство на следующей неделе. В дополнение к каркасам и полностью построенным домам мы также предлагаем планы строительства крошечных домов. Попробуйте сослаться на элементы, которые можно найти в другом месте в дизайне дома. Вы можете узнать обо всех … Проектная идея дома 12×17 с 4 спальнями — Планы дома S | План дома за пределами дома 9. Диаграммы, чтобы показать ваш прогресс намного проще Планы проекта Cubby.Как построить штора оленя 5 × 5. Ух ты, есть много свежих коллекций дизайна домов с мансардой. Все планировки ванных комнат, которые я здесь нарисовал, я придерживаюсь, поэтому я действительно могу поручиться за то, что работает, а что нет. 10 сентября 2018 г. — Изучите доску Мукула «Деревянная альмира» на Pinterest. Здание на изображении размером 6х10 метров. Внешний вид дома современный и простой, очень гладкий и без выступов. Рекламируйте свою распродажу, объявите о мероприятии, спортивных мероприятиях, спонсируйте баннеры, день рождения и выпускной. Это небольшое фойе может похвастаться потрясающей стеной в геометрическом стиле.Выбирайте из обширной коллекции фонов и шаблонов дизайна для любого случая. Слово «простой» в простых планах дома относится к дому, а не к планам! Наши планы относительно этих домов содержат столько же деталей и информации, как и любые другие наши наборы чертежей. Montemayor — Двухэтажный дом с четырьмя спальнями, огороженными стенами и террасой на крыше | Площадь этажа: 194 кв. ДИЗАЙН МАЛОГО ДОМА: SHD-2014007. В этом уроке показано, как сделать разные типы полов для зданий. 9м) для обращения.Красивый одноэтажный современный дом с простым внешним видом. Проектирование интерьера квартиры, когда у вас есть Пример 2: спроектируйте перекрытие крыши, балку и колонну дома, показанные на рисунке 1. Найдите дизайн дома своей мечты за 4 простых шага. Доступность аксессуаров, таких как корзины, ящики, ящики и полки для обуви, упрощает объединение. Вы сможете создать дом у бассейна своей мечты в нашем НОВОМ центре индивидуального дизайна СКОРО! популярные стили Pool Cabana. Идеи дизайна патио из белого камня. Выровняйте его с 2х4, как вы это сделали со стенами.Площадь участка 10 м x 110 м позволяет разместить этот небольшой дом в виде двухквартирного дома. Поразительное золото. Вам нужны доказательства? Прокрутите вниз, чтобы увидеть великолепные планы домов из планов Пиной! 1. 4×16. 5м с 5 спальнями — Идея дома 2020 Проект дома 12х9. Четырехсезонные коттеджи, таунхаусы и даже красивые классические 9. Скачайте бесплатно AutoCAD DWG планы домов, блоки и чертежи. 27. | 4 кровати Эти принты подходят для размещения в любой комнате вашего дома. Посетите бассейн на крыше StateHouse Varsity, поиграйте в пинг-понг или поужинайте в гамаке на террасе у бассейна.Малобюджетный дизайн небольшого дома может предложить гораздо больше. Коллекция Plan предлагает исключительную ценность для наших клиентов: 1. В 5 частях вы найдете пошаговое руководство, которое включает в себя список инструкций по резке материалов с информацией по установке. Когда дело доходит до приоритетов ремонта для домовладельцев, дизайн шкафа, вероятно, не стоит во главе списка. Таким образом, вы можете видеть, что конструкция стен состоит из 2х2 и имеет простой наклон к крыше. 01 из 19. info Тент с навесом 5×5 футов обеспечивает высокую производительность в небольшом корпусе.Срез под углом 5 градусов на верхнем конце. В середине работы над спидбилдом вышло новое обновление, так что у дома есть чердак, на котором построены бесплатные птичники. Полными планами она делится в своем блоге. Вот планы ящиков для гнезд bluebird (pdf), которые довольно просты: вы делаете все свои вырезы из одной доски 1 «x6» x4 ‘. Подробные схемы, цветные фотографии, видео, пошаговые письменные инструкции по сборке и полезные советы помогут вам добиться успеха. Планы можно использовать для привлечения как западных, так и восточных голубых птиц. Загружаемые планы включают в себя список покупок, список необходимых инструментов, схемы, цветные фотографии, список вырезов и инструкции по сборке.Сменный фильтр для всего дома FilterBuy 21×21. Описание дома: Парковка для одной машины и сад. Первый этаж: гостиная, столовая, кухня, кладовая. Лучшие простые планы этажей дома. Это не только эстетично, но и помогает снизить затраты на электроэнергию, регулируя температуру внутри дома. Archival Designs может похвастаться выдающейся коллекцией планов особняков, подходящих для зажиточных семей. Как правило, для одной курицы требуется 3–4 квадратных фута в курятнике.Веб-дизайнер, добивающийся результатов. Прицепы длиной 32 фута и длиннее построены на прицепе типа «гусиная шея» или седельно-сцепного устройства. 5 (25 кв.м) Полный план — OyeHello Найдите план своего красивого небольшого дома. Если вы… Прогнозы оленей, которым нужно следовать. 99 * Набор из 2-х. Это дни 0. • Широкий спектр кардио- и силовых упражнений. Некоторые из них могут выглядеть чрезвычайно прилично, занимая относительно меньшую площадь. Расположение столбов зависит от размера балок, местных строительных норм и конструкции вашей террасы.Эти планы также бесплатны. Дом для выживания. Кладовая — идеальное место для хранения всех ваших сухих и консервированных продуктов. Все спальни четко обозначены, и, что важно для меня, главная спальня находилась в противоположном конце дома от детских комнат. 99 долларов. Что касается меня и моего дома, мы будем служить Господу. КОВРИКИ. Strong оптимизирован для прогрессивных упражнений со штангой, таких как Starting Strength или StrongLifts 5×5, но его легко адаптировать к любому другому упражнению по вашему выбору! ОСОБЕННОСТИ: • Самый простой интерфейс любого фитнес-приложения в Google Play.Мы также рекомендуем использовать один из наших бесплатных свадебных веб-сайтов, чтобы сообщить о любых других изменениях в ваших свадебных планах. Данная конструкция предназначена для самостоятельного монтажа… Проект «Сделай сам» — штора «Олень» 5 × 5 с подставкой. Максимизирует дневное жилое пространство. Веб-дизайн. God Gift Sumit 3 Bhk Дизайн дома # Godgiftsumit # Housedesign3d3 Спальня 2 Ванная комната 1 кухня 1 гостиная и столовая 1 Автомобильная стоянка Полный план Прогулка до Дизайн небольшого дома План 5×5 5 м с 2 спальнями Маленький домик — лучшее украшение дома в этом году.Однако, если вы планируете сотрудничать… Стоимость постройки крошечного домика или хижины основана на реальном опыте авторов этих простых планов хижин. Попробуйте эти тщательно отобранные коллекции. Бесплатное игровое время Строительные блоки План деревообработки. Роскошная жизнь для современных студентов. Дизайн Дженнифер Райнер. Просмотреть все варианты обслуживания. Следуя пастельным тенденциям, вы можете придать дверям своего шкафа шикарный вид, выполнив несколько простых и легких шагов. Все размеры, о которых я говорю, относятся к комнате прямоугольной формы.15 января 2010 г. (3 июля 2013 г.) Боб и Кэрол. … Дом Majeka House находится под управлением владельца и является блаженно частным. Он является идеальной отправной точкой для знакомства с историческим городом Стелленбос с его интересными магазинами, галереями, музеями и кафе на открытом воздухе. Габаритные размеры. Майнкрафт маленький дом дизайн небольшого дома потрясающий дизайн фермерского дома. Читать далее. Гадкий утенок. Пиано-бар: Источник: домохозяйки. Мы включаем в PDF планы навесов всех размеров, например 4 × 8, 10 × 12, 12 × 16. | 4 кровати | 2 ванны.Легко и просто использовать. Кроме того, вы найдете простой и понятный набор инструкций, сопровождаемый иллюстрациями, чтобы облегчить вам задачу! Совет: импровизировать материалы для удобства — это нормально, и вы даже сэкономите пару центов! В приведенных ниже планах есть все необходимое, чтобы приступить к следующему проекту. Хранение в ванной комнате жизненно важно для того, чтобы пространство работало хорошо и не было загроможденным, но вы не хотите, чтобы оно превращалось в ценное … Простой способ увеличить визуальную силу ваших столбов — это установить коленные распорки между опорными стойками.Самый простой способ — приобрести комплект. Для любого домашнего мастера или домохозяйки наиболее важные моменты, которые следует учитывать при принятии решения, — это бюджетные ограничения. Крыльцо: 97 кв. Футов. 5m 2 Schlafzimmer Уникальный план небольшого дома 2 этажа Простой | Планы дома с дизайном дома менее 50 квадратных метров: 30 более полезных примеров маломасштабной жизни. 5 м с 5 спальнями — Идеи для дома — Дизайн дома E87 Визуально улучшенный, обогащенный изображениями поиск по теме «Дизайн дома 9.» Легко создать свои свадебные пригласительные билеты, загрузить изображение или файл PDF и распечатать его в местной типографии по специальности бумага.Средневековый дом алхимика в Minecraft. 5х5. Куда ни глянь в наши дни, маленькие домики являются визитной карточкой. Этот дом с более чем двумя спальнями и отдельной ванной комнатой является идеальным домом для отдыха для небольшой семьи. Есть 28 дизайнов, которые вы можете проверить как образец дома своей будущей мечты. Фотокнига в профессиональном переплете в твердом переплете с полуглянцевыми страницами премиум-класса. Для аттракциона здесь используется сочетание белого и черного цветов. После высыхания грунтовки прикрепите отводы к концам двух 5-дюймовых труб с помощью ПВХ-цемента.Развлекайся! Чтобы узнать больше о каждом, перейдите по соответствующей ссылке под изображением. Эта небольшая гардеробная стала большой благодаря умным и красочным идеям организации маленькой гардеробной. Вот пример того, что еще можно сделать с вашим проектом дома-трейлера. Наклон крыши обеспечивает правильный и легкий отвод воды. Они должны построить сарай 12 × 16, который в этом случае можно использовать как «либо / или». Настенная вешалка для верхней одежды с вращающимися крючками. Простая деревянная боковая или садовая калитка. √ Создано пауэрлифтером, разбирающимся в поднятии тяжестей.Монтаж стропил. Цель: открытое, развлекательное ощущение, с выделением каждой области отдельной зоны. Светло-серые стены отлично смотрятся в стиле холла. В основе конструкции крыши лежит деревянный или металлический каркас, обшитый деревянными досками, на которые укладывается глиняная черепица. Бесплатный план работы с элегантным браслетом с кольцевой пилой. Общая площадь этажа. Смажьте внутреннюю часть колен и концы ПВХ-трубы фиолетовой грунтовкой. Minecraft easy A Эта коллекция двухэтажных домов представляет собой традиционный дом от 3 до 5 отдельно стоящих спален.К счастью, в Cycling UK мы предусмотрительно пришли вам на помощь. узнать больше / создать свой собственный. Многочисленные знаменитые виноградники и отмеченные наградами рестораны, разбросанные вдоль винного маршрута Стелленбоша, находятся в пределах пешей досягаемости. Для индивидуального преобразования шкафа своими руками вы можете приобрести отдельные части и спроектировать весь шкаф самостоятельно. Эти элегантные и роскошные дома с современными удобствами и деталями идеально подходят даже для самого требовательного домовладельца. info Проектные планы малых домов 5.Пятисторонний домик у бассейна Catalina с барной стойкой (опция) — идеальное решение для хранения неудобных мест на заднем дворе, придавая помещению просторный стиль. Деревянные настольные часы из леопарда и клена в стиле ар-деко. Простое общее правило гласит, что для одной курицы требуется 4 квадратных фута пространства в курятнике, поэтому, если вы нацелитесь на трех цыплят, вам понадобится курятник площадью 12 квадратных футов; 3 × 4; 6 × 2 или выше. 5×11. Этот театр Джен Вудхаус из The House of Wood выделяется среди остальных. Просмотры 0. Белые стены соответствуют этому, а растения на полках добавляют красок в холл.Если у вас есть больше свободного места, стоит взглянуть на планы этажей главной ванной. Это убежище можно легко перемещать с одного места на другое с помощью трактора. Есть несколько типичных планов этажей, которые следует учитывать при проектировании планировки ванной комнаты в вашем доме. Просмотрите 36,553 спальни 5×5 и на Houzz. Дом Ванная Спальня Гостиная На улице. — Дон Дрейпер. Коробка с оленями 4 × 8. Если вы хотите построить теплицу, но у вас мало денег, то дешевый способ сделать это — использовать любую стеклянную банку, которая может лежать у вас, чтобы построить теплицу, которую вы ищете, чтобы получить здоровые культуры, которые вы хотите получить… 114.Бюджетная каминная доска. Кирпичная плитка толщиной 2 дюйма. 14. Постройте простую квадратную раму, которая будет соответствовать размерам переднего проема. Узнать больше Наша работа Получить расценки 1300-554-867. Но я нашел веб-сайт, который предлагает 11 бесплатных планов крошечных домов, которые варьируются от очаровательных до достойных визга. Рассмотрим наш дом, представленный в этой статье. Двускатная крыша, также известная как скатная или остроконечная крыша, представляет собой перевернутую букву «V». Современная входная дверь встречает гостей, когда они входят в Дом мечты 2010 HGTV. Если вы живете в особенно жарком климате, например на юге, здесь есть планы охлаждающих домов для синей птицы, предназначенные для втягивания воздуха и охлаждения птенцов в жаркие дни.Таким образом, стоимость проекта дома составляет от 250 000 песо (5000 долларов США) до 450 000 филиппинских песо (9 000 долларов США). Тренировка А: приседания, жим лежа, тяга штанги. Он имеет вертолетную площадку, батарею АА на крыше и защитное окно на 360 градусов. Крошечные дома могут быть крошечными, но стоимость заранее разработанных планов их строительства — нет, поскольку они могут стоить от 500 до 800 долларов. Преимущество выбора планов с уклоном на навес Вы искали душ 5X5, и на этой странице представлены лучшие изображения, которые у нас есть для душа 5X5 на декабрь 2021 года.Джавелин. 5×7. House Flipper Расширьте мир House Flipper Просмотрите Мастерскую House Flipper, чтобы найти новые предметы, созданные сообществом, или создайте дизайн и добавьте свои собственные! Загрузите бесплатный инструмент и начните создавать контент House Flipper самостоятельно прямо сейчас. Большинство из них живут на самых верхушках деревьев, где я не могу видеть, как они приходят и уходят очень хорошо. Тренировка B: приседания, жим над головой, становая тяга. . 5 * 5 олень слепой план. Будь то двухэтажный дом или дизайн небольшого дома, компания сделала это! Компания уже выполнила множество красивых планов и планировок домов.Студия Бригетта Романек 50 кв. 4 х 18 футов с одной спальней. 6 из 47. 5-футовую оконную шторку можно наклонять под нужным углом. Пользователи сенсорных устройств, исследуйте их на ощупь или с помощью жестов смахивания. | 3 кровати | 2 ванны. План дома — 125 кв. М. Жалюзи 5х5. 2 лайка. Познакомьтесь с Кассандрой, двухэтажным домом с террасой на крыше. Стоимость постройки своими руками: 24 800 долларов. * Эти виды используют гнездовую полку (с трех сторон и открытая передняя часть) или платформу вместо конструкции закрытого ящика. Я спроектировал этот небольшой, но прочный охотничий домик, чтобы вы могли иметь хорошее убежище во время охотничьего сезона.страницу для дополнительной информации. Дизайн одноэтажного дома Alejandro — Современная адаптация с изюминкой | Площадь этажа: 148 кв. Эта конструкция крыши распространена в оригинальных деревнях, созданных генератором ландшафта Minecraft, и полезна для небольших зданий. используйте брус 100×100 (4×4) для узких ворот высотой до 1200 мм (4 фута), используйте стойки 125×125 (5×5) для узких ворот высотой 1800 мм (6 футов) и используйте стойки не менее 150×150 (6×6) для широких ворот. 327 футов² / 30,4 м². Тренировка с WorkIt — математическая игра-головоломка 5×5, разработанная для постепенного перехода от простых однозначных операций к двузначным.5 метров или 16. Хорошие полы могут значительно улучшить внешний вид дома. Входная дверь находится с одной стороны конструкции. Это именно то, что пытается сделать этот крутой маленький домик Minecraft, и у него это получается довольно успешно. Каталина. Тренируйтесь 3 раза в неделю, выполняя приседания, жим лежа, становую тягу, тягу со штангой и жим над головой. 4 фута) | Tiny House 1 спальня 1 T&B Гостиная Кухня и столовая ориентировочная стоимость: Стандартная отделка: 500 тыс. Филиппинских песо. Товары для дома Декор магазина Поздравительные открытки Пользовательский декор Распечатки Подарки для магазина Дизайн Праздничные открытки Свадебные пользовательские открытки 5×5 Art Basic White Collection (только искусство) 14.Внутренний дворик, который можно построить на заднем дворе, представляет собой каменный дворик. 3 из 45. Здесь представлен широкий спектр архитектурных стилей; Вы обязательно найдете план дома с одной спальней, который соответствует вашим потребностям. Весь дом построен из неотшлифованного бетона, что придает ему особый характер и индивидуальность. Планы небольших домов с двумя спальнями Простой дизайн небольших домов План бунгало на Филиппинах: 966 квадратных футов, 2 спальни, 1 ванная комната, Розуэлл. м. Это Minim House, коттедж площадью 235 квадратных футов, спроектированный Foundry Architects и Minim Homes.У меня большой опыт в… Этот обзор 20 бесплатных планов навесов может помочь вам в организации вашего сада и открытого пространства. Тадао Андо родился в 1941 году и является архитектором-самоучкой, чья минималистичная эстетика и любовь. Как построить крошечный дом-прицеп с ограниченным бюджетом, выполняя часть работы самостоятельно. что вы уже делаете, чтобы контролировать риски. Размер гостиной. Этот стиль полезен для обрамления конструкций, которые не требуют такой большой поддержки, как конструкции, которые несут больший вес. Одним из результатов растущего интереса к птицам стало решительное движение по их защите и сосредоточению там, где они особенно желательны.5 м с 2 спальнями — Дизайн дома с планом #besthomedesigns 1. Casa en 5×5 metros (экстерьер. Я спроектировал эту подставку для оленей в качестве альтернативы моему проекту коробки 4×4, который у меня был на сайте. Вместо обычной формы X внизу Половина двери, эта имеет своего рода эффект «луча». Вы даже можете настроить свою установленную фотографию с уникальным дизайном. В этих задачах используется сложение, вычитание и умножение, чтобы проверить ваши арифметические навыки по мере прохождения каждого дизайна. со списком раскроя материалов и инвентаризацией запчастей в удобном для понимания формате, который позволит даже начинающему инженеру построить прицеп с нуля.Камень — прочный и прочный материал, поэтому его непросто повредить погодой. Поиск. Строим каркас пола. Многосемейные или многоквартирные многоквартирные планы доступны во многих архитектурных стилях. Это некоторые из фотографий двухэтажных домов, которые вы можете найти на Филиппинах. Также доступна планировка двухэтажных домов. Посмотрите больше идей о дизайне гардероба спальни, дизайне гардероба, дизайне шкафов спальни. Добавляйте фотографии и подписи прямо в свою фотокнигу. Проволочные стеллажи и системы организации шкафов универсальны, доступны по цене и просты в установке.Если вам нужно хранить в нем животных или другие предметы, относящиеся к ферме, или домашний скот, он должен работать. Дом имеет размер 3х4 плитки, поэтому обязательно учитывайте это в своих расчетах при принятии решения о том, сколько места вы будете использовать. Затем прикрепите кусок фанеры 3/4 дюйма к каркасу пола. Продемонстрируйте кирпич. ** Если платформа Osprey расположена внутри суши, высота всегда должна превышать высоту любых ближайших деревьев или 20 футов, в зависимости от того, что больше. 8 октября 2020 г. — Это видео включает в себя спидбилд на случай, если вы захотите воссоздать его.5×5 (набор из 5) Коллекция художественных декораций + держатель. Эти старые добрые времена. 6×8… Изменилась ли дата вашей свадьбы? Предлагаем большой выбор карточек «изменить дату». простой дизайн дома 5×5

o88 wxp kba bkx s7q qot dza d2s fht xem urc qxl g5j 18u kkk 3n0 nc1 hg0 9qx fsk

Я потянул шнур открывания двери гаража. Как мне его снова прикрепить?

Трос для открывания гаражных ворот (также известный как трос для гаражных ворот) является очень важным элементом безопасности.Есть несколько причин, по которым вам, возможно, придется потянуть за шнур, тем самым отсоединив дверь гаража от открывателя.

Возможно, вам придется потянуть за трос открывания гаражных ворот, если открыватель неисправен или теряет мощность. После того, как вы отпустите тяговый шнур гаражной двери, вам придется вручную открывать и закрывать дверь, пока вы снова не защелкните ее. Проблема в том, что многие люди не знают, как правильно повторно подключить дверь к механизму открывания двери гаража. К счастью, это не очень сложно и не требует много времени.

Вечный шнур открывания гаражных ворот

Если у вас современный блок, он может быть предназначен для автоматического повторного подключения к гаражным воротам при нажатии кнопки открытия.Если это так, все готово. Но если нет, вам нужно будет предпринять дальнейшие действия.

Процедура повторного прикрепления троса открывания двери гаража

Шаг 1. Во-первых, вам нужно проверить ручку разблокировки и убедиться, что она все еще находится на дверной направляющей. Если нет, отрегулируйте его соответствующим образом.

Шаг 2: При внимательном рассмотрении вы заметите, что, когда вы потянете за шнур, вы активируете рычаг, который перемещается вверх и вниз. Вам нужно будет переместить шнур так, чтобы рычаг снова прикрепился к электрическому открывателю двери.Вы должны увидеть и услышать, как он встал на место.

Шаг 3: Последний шаг — проверить дверь, нажав кнопку открывания. Если дверь гаража открывается и закрывается нормально, значит, у вас все получилось. Если дверь не работает, вернитесь и еще раз проверьте соединение. Если он не прикреплен, попробуйте потянуть шнур в противоположном направлении, а затем снова нажмите кнопку. Не тяните шнур слишком сильно, иначе вы можете повредить его или рычаг. После того, как вы переместите рычаг в противоположное положение, попробуйте снова нажать кнопку.Вы также должны проверить это с помощью пульта дистанционного управления, который вы держите в машине.

Это должно решить проблему. Обратитесь к руководству по эксплуатации открывателя для предложений по поиску и устранению неисправностей, и, если необходимо, позвоните в ваше представительство Overhead Door и попросите специалиста проверить дверь и открыватель.

---

Безопасность превыше всего — планы профилактического обслуживания гаражных ворот

Безопасность дверей всегда должна быть на первом месте. Вы можете решить эту проблему, проводя профилактическое обслуживание гаражных ворот не реже одного раза в год.Хорошо, если ваш сертифицированный специалист по подъездным дверям будет приезжать один раз в год для проведения профессионального осмотра.

Наши технические специалисты обучены проверять и, при необходимости, регулировать пружины гаражных ворот — задачу, которую вы никогда не должны выполнять самостоятельно, если у вас нет соответствующей подготовки.

Техник следит за тем, чтобы все компоненты работали правильно, все соединения были плотными и все движущиеся части были должным образом смазаны. Всегда пусть технический специалист проверяет фиксирующий шнур, а затем переустанавливает его.

Надеюсь, вам никогда не понадобится трос открывания гаражных ворот, но в экстренной ситуации вы должны быть уверены, что знаете, как правильно им пользоваться.

Техник компании по производству подвесных дверей готов помочь

Мы здесь для вас. Свяжитесь с нами по телефону 908-722-5785 или по электронной почте [email protected].

Направляющая по безопасности гаражных ворот | IDC-Automatic

Руководство по безопасности гаражных ворот

30 октября, 2020 Опубликовано: Жилые гаражные двери, Советы

Надежные гаражные ворота легко перемещаются вверх и вниз и обеспечивают удобный вход в ваш дом одним нажатием кнопки.Когда система работает по назначению, можно легко забыть, что гаражные ворота — один из самых тяжелых движущихся объектов в вашем доме. Вес гаражных ворот и отдельные компоненты могут быть опасны при неисправности системы. В худшем случае сломанная дверь может упасть и травмировать человека, находящегося внизу.

Как домовладелец, часть безопасности вашего гаража — это понимание того, как выявлять и устранять угрозы безопасности гаражных ворот. Обладая базовыми знаниями, общими методами технического обслуживания и профессиональной помощью, вы можете эффективно повысить безопасность своих гаражных ворот.

Опасности гаражных ворот

Гаражные ворота представляют минимальную опасность в нормальном рабочем состоянии. Однако есть несколько красных флажков, указывающих на повышенную опасность, с которой должен справиться профессионал. Ниже приведены некоторые опасности для гаражных ворот, которых следует избегать:

Необычные звуки

Если ваша дверь гаража начинает издавать необычные звуки, вы можете подумать, что это признак нормального возраста и износа. Хотя необычные звуки легко игнорировать, они могут выявить более серьезную структурную проблему внутри двери.Звуки, которые вы, возможно, захотите изучить, включают:

• Скребок
• Дребезжание
• Стук
• Урчание
• Скрип
• Скрежет
• Треск
• Вибрация
• Чрезмерный шум

Эти шумы могут указывать на слабый, изношенный грязные детали, которые могут поставить под угрозу эффективность и безопасность ваших гаражных ворот. Продолжение работы вашей двери без устранения странных шумов может привести к более серьезным и опасным проблемам, таким как сломанная пружина или поврежденная фурнитура гаражных ворот.

Ремонт своими руками

В некоторых случаях вы можете определить проблему с гаражными воротами, которую необходимо отремонтировать. Выполнение ремонта самостоятельно может показаться рентабельным или эффективным. Однако гаражные ворота — это сложный механизм с несколькими параметрами, которые могут усложнить ваш ремонт.

В зависимости от того, из чего состоят ваши гаражные ворота, они могут весить сотни фунтов. Большой вес двери представляет опасность, если она неожиданно сдвинется или упадет во время ремонта. Отсутствие надлежащих инструментов и опыта также может подвергнуть вас опасности при выполнении работ по техническому обслуживанию.Некоторые части гаражных ворот, например пружина, чрезвычайно опасны, и обращаться с ними должен только обученный профессионал, вооруженный соответствующими инструментами.

Пружины

Есть два типа пружин, которые помогают поднимать гаражные ворота — торсионные и растягивающие. Торсионная пружина прикладывает крутящий момент к металлическому валу, закрепленному над воротами гаража, и раскручивается и заводится, когда дверь открывается и закрывается. Пружина растяжения растягивается, прикрепляется к любой стороне двери и оказывает тянущее усилие через свои крепления, поднимая и опуская дверь.

Независимо от типа пружины, прикрепленной к воротам вашего гаража, они чрезвычайно опасны. Опасности пружин гаражных ворот связаны с их конструкцией. Эти компоненты обладают достаточным натяжением, чтобы выдержать сотни фунтов, чтобы поднять дверь гаража. Если пружина сломается, когда вы прикасаетесь к ней или стоите рядом, сила может причинить телесные повреждения и опасность. А поскольку пружина помогает удерживать дверь на месте, сломанная пружина может привести к обрушению двери гаража.

Тросы безопасности гаражных ворот могут быть установлены для сдерживания пружины в случае ее поломки.Но даже с страховочным тросом нужно умело обращаться с гаражными пружинами. Любой весенний ремонт или техническое обслуживание лучше доверить обученному профессионалу.

Функции безопасности гаражных ворот

Современные гаражные ворота имеют несколько функций безопасности, которые защищают вас при использовании наряду с регулярным техническим обслуживанием и общей осторожностью. Эти основные требования к безопасности гаражных ворот помогают предотвратить случайное защемление или травму закрывающейся дверью и могут помочь защитить вас при отключении электроэнергии:

Photo Eye

Гаражные ворота, изготовленные после 1 января 1991 года, должны соответствовать требованиям защиты от защемления. требования от Underwriters Laboratories.Это включает в себя электрические датчики глаза, которые устанавливаются близко к земле под воротами гаража. Датчики соединяются друг с другом световым лучом. Если что-то нарушит соединение балки, датчики безопасности гаражных ворот подадут сигнал открывателю, чтобы открыть дверь.

Таким образом, система фотоальбома помогает обнаруживать людей, животных или объекты, которые могут попасть на путь гаражных ворот во время их движения.

Механизм автоматического реверса

Функция автоматического реверса гаражных ворот работает в тандеме с фотоглазками, чтобы защитить людей, домашних животных и предметы от закрывающейся двери.По сути, гаражные ворота должны вернуться в открытое положение, если луч фотоэлемента прерван или дверь столкнется с какой-либо силой. Если объект попадает на путь двери, но не запускает фотоглаз, минимальная сила сопротивления должна сигнализировать механизму автоматического реверса, чтобы вернуть дверь вверх.

Ручное управление

Электрические открыватели гаражных ворот чрезвычайно удобны — если только не отключено электричество. Вот почему у механизмов открывания ворот гаража есть ручная функция. Обычно вы можете активировать ручное управление, потянув за красный шнур, прикрепленный к направляющей двери гаража.Потянув за шнур, вы сможете поднять гаражные ворота вручную двумя руками.

Ручное управление позволяет вывести автомобили из гаража, если вам нужно выйти из дома во время отключения электроэнергии. Эти элементы управления также позволяют отключать устройство открывания при выполнении простых работ по техническому обслуживанию, чтобы предотвратить открытие двери и получение травм.

Советы по безопасности гаражных ворот

Есть несколько важных шагов, которые вы можете предпринять для точной настройки, тестирования и повышения общей безопасности ваших гаражных ворот.Используйте эти советы для гаражных ворот, которые помогут вам максимально повысить безопасность ваших ворот:

Простое техническое обслуживание

Хотя некоторые задачи следует доверить профессионалам, есть еще много работ по техническому обслуживанию, которые вы можете выполнить самостоятельно. Выполняйте следующие проверки и техническое обслуживание, чтобы ваши гаражные ворота работали бесперебойно:

• Смазка деталей: По данным Международной ассоциации дверей, ваши гаражные ворота можно смазывать дважды в год.Нанесите спрей смазку на вашей двери отслеживает, ролики и петли для поддержки нормальной работы и уменьшить любые шумы из-за недостатка смазки.
• Замените батарейки: Если у вас возникли проблемы с пультом дистанционного управления гаражными воротами, и дверь не открывается, первое, что вы можете проверить, — это батарейки в пульте дистанционного управления. Новый набор батареек может быть всем, что вам нужно, чтобы дверь снова заработала.
• Очистите и выровняйте датчики: Если ваши фотодатчики загрязнены или смещены, ваша дверь может с трудом открываться и закрываться должным образом.Проверьте датчики — которые обычно расположены у земли по обе стороны от дверного проема — на предмет грязи и мусора. Если они кажутся несоответствующими, попробуйте их выпрямить и снова проверить дверь.
• Затяните крепеж: Температурные колебания между сезонами могут привести к расшатыванию навесного оборудования вашего гаража со временем. Если вы слышите дребезжание во время работы двери, затяните гаечным ключом все роликовые кронштейны, болты, петли и гайки.
• Замените погодозащитный уплотнитель: Атмосферный уплотнитель на воротах вашего гаража блокирует элементы и мусор, чтобы поддерживать стабильную температуру и чистоту в вашем гараже.Если вы видите солнечный свет через поврежденные участки уплотнения, возможно, вы захотите заменить его. Вы можете приобрести все необходимое для этого проекта в хозяйственном магазине и при желании завершить его самостоятельно.

Если вы не знаете, как выполнить техническое обслуживание или предпочитаете нанять профессионала, вы можете запланировать настройку ворот гаража для надежного обслуживания.

Регулярно проверяйте свою дверь

Вероятно, ваши гаражные ворота имеют встроенные функции, которые помогут защитить вас от травм, но вам необходимо убедиться, что эти системы работают.Несколько ежемесячных тестов могут помочь вам убедиться, что механизмы безопасности ваших гаражных ворот функционируют должным образом:

• Проверка равновесия: Чтобы проверить балансировку вашей двери, сначала закройте гаражные ворота и отсоедините автоматический открыватель. Затем попробуйте поднять дверь вручную. Дверь должна двигаться плавно с небольшим сопротивлением и оставаться открытой, когда вы ее отпускаете. Если дверь открывается с трудом или она закрывается, возможно, она вышла из равновесия и требует обслуживания.
• Визуальный осмотр: При закрытой двери гаража встаньте в гараже и осмотрите дверь.Проверьте ролики, шкивы, пружины, тросы и монтажное оборудование на предмет видимых признаков повреждения или износа. Любая неплотность, потертость, ржавчина или необычный внешний вид могут указывать на более крупную проблему с гаражными воротами, которую должен решить технический специалист.
• Тест механизма реверсирования: Чтобы проверить вашу автоматическую систему реверсирования, откройте дверь гаража и поместите кусок дерева размером два на четыре в центр проема двери гаража. Затем нажмите кнопку, чтобы закрыть дверь. Дверь должна автоматически двигаться в обратном направлении, когда она касается дерева, если реверсивный механизм работает.Если дверь не меняет, обратитесь к специалисту, чтобы отремонтировать дверь немедленно.
• Проверка фотодатчиков: Начните с открытой двери гаража и проверьте датчики фотодатчиков. Возьмите длинный предмет, например, метлу или инструмент, и нажмите кнопку, чтобы закрыть дверь гаража. Когда дверь опускается, помашите объектом перед одним из фото-глаз, чтобы увидеть, автоматически ли дверь переворачивается. Если дверца продолжает закрываться, возможно, вам придется очистить, отрегулировать или заменить фотодатчики глаза.

Если ваши гаражные ворота не проходят один или несколько из этих тестов, немедленно обратитесь к специалисту для ремонта соответствующего устройства безопасности.

Адрес двери гаража безопасности

Часть обеспечения безопасности вашей семьи вокруг двери гаража является обеспечение дверь укреплена от взлома и несанкционированного доступа. Вы можете повысить безопасность вашей двери гаража с помощью следующих мер:

• Установки прожекторов обнаружения движения: Размещения движения активированных прожекторов за пределами вашей двери гаража могут помочь повысить безопасность гаража. Свет может поразить и на мгновение ослепить вора, который мог бы удержать их от доступа к вашей собственности.
• Защитите свой пульт открывания двери: Большинство людей для удобства хранят свой пульт дистанционного открывания ворот гаража в автомобиле. Это может представлять серьезную угрозу безопасности, поскольку воры могут проверить ваш автомобиль и получить прямой доступ к вашему гаражу и дому через пульт. Чтобы повысить безопасность устройства открывания гаражных ворот, вы можете приобрести дистанционное устройство открывания с брелоком для ключей, которое всегда будет с вами. Или вы можете спрятать открывалку в автомобиле, чтобы убрать его из поля зрения.
• Закройте дверь гаража: Это простой, но важный совет.Всегда проверяйте, закрыта ли ваша дверь на ночь, и ограничивайте время, когда вы оставляете ее открытой в течение дня.
  Подумайте об обновлении двери: старые гаражные ворота могут иметь больше уязвимостей, особенно если они изношены. Вы можете повысить безопасность своих гаражных ворот, установив более новую модель с более прочной конструкцией.

Знайте, когда звонить профессионалу

Знание ваших ограничений имеет первостепенное значение для обеспечения безопасности гаражных ворот. Если вы заметили необычный шум или проблемы с кабелями, роликами, гусеницами или барабанами, возможно, лучше будет вызвать профессионала для осмотра и ремонта.Вы также захотите доверить ремонт или замену пружины профессионалу. Самостоятельно заменять пружины гаражных ворот, если вы не прошли обучение.

Если вы не уверены, что самостоятельно определите или решите проблему, вам следует позвонить специалисту. Использование механика гаражных ворот может сэкономить ваше время, обезопасить вас и обеспечить правильное выполнение работы.

Безопасность детей в гаражных воротах

С 1974 года по меньшей мере 85 детей получили необратимые черепно-мозговые травмы или погибли в результате несчастных случаев, когда открывались двери гаража.Несмотря на то, что меры безопасности были реализованы с помощью обязательного фотоэлемента и технологии автореверса, очень важно, чтобы ваш ребенок понимал важность безопасности гаражных ворот. Это особенно верно, если ваш ребенок достаточно взрослый, чтобы играть на улице с минимальным присмотром.

Вы можете поделиться со своими детьми следующими советами по безопасности гаражных ворот:

• Всегда проверяйте, свободен ли путь к двери, прежде чем закрывать дверь гаража.
• Не прикасайтесь к двери гаража и не вешайте на нее, когда она находится в движении.
• Избегайте подделки фотоэлементов.
• Не сообщайте пароль от двери гаража друзьям или незнакомцам.
• Не оставляйте игрушки на пути к воротам гаража.

В дополнение к обучению вашего ребенка, убедитесь, что все настенные кнопки открывания недоступны для детей младшего возраста. Если у вас есть ключ для открывания двери гаража, не позволяйте маленьким детям играть с вашими ключами. Вы также можете отговорить детей старшего возраста пользоваться гаражными воротами до тех пор, пока они не станут достаточно ответственными, чтобы следить за опасностями и проявлять соответствующую осторожность.

Доверие idc-Automatic для ремонта и обслуживания ваших гаражных ворот

Ухоженные гаражные ворота предоставляют вам наилучшие возможности для защиты людей, которые ими пользуются, и обеспечения надлежащего функционирования ворот. В idc-Automatic мы иначе думаем о гаражных воротах. Для наших клиентов это означает обслуживание наших профессиональных и знающих сотрудников в тот же день. Если вам нужен ремонт гаражных ворот или обслуживание гаражных ворот, наши специалисты могут выполнить эту работу безопасно.

Для получения дополнительной информации о том, как привести гаражные ворота в форму, свяжитесь с нами или запросите услугу уже сегодня!

своими руками invisidoor 99.Планы беседок для беседок прилагаются и планы, Планы и строительная документация. Больше информации о наших брендах. Выполните финальную шлифовку проекта. SureCan 4. Быстрая установка. Выбор зависит от материала и типа, который вам не нужен. x 20 дюймов. ШАГ 2. Без сомнения, секретные двери фальшивых книг заслужили свое место в истории. 49335. Номер товара. Это отличный способ использовать неиспользуемое пространство для демонстрации или хранения вещей, и он аккуратно скрывает непривлекательные комнаты, такие как прачечные… Книжный шкаф и оборудование InvisiDoor — 36-дюймовая дверь.x 80 дюймов. Обратите внимание на потерянную доску на стене. На рисунке: 3. Сделай сам свой дом: дверь сарая из цельного дерева идеально подходит. Размер 48 x 84 60 x 84 72 x 84. Для индивидуальных проектов доступны комплекты «только фурнитура». В нашем ассортименте вы видели комплект петель Invisidoor, который позволяет создать книжный шкаф, который тайно скрывает дверной проем в другую комнату. 95 Sunny Designs Sedona Журнальный столик 2 1 предложение от 727 $. Concealment Solutions Inc. Петли с ремнем MLHpeak Петли для дверей сараев Сверхмощные петли с Т-образным ремнем Петли для навесов для деревянных заборов Двери сараев Нержавеющие декоративные классические петли с винтами (4, 6) 4.Рассчитайте размеры вашего пространства. Вариантом этого может быть InvisiDoor, который можно использовать, чтобы скрыть редко используемую комнату, создать скрытую безопасную комнату или превратить дверь в функциональную зону хранения и демонстрации. 75 ″ D с помощью шарнирных петель Rixson 370. Установите петли на место, закрепив все винты. На рабочем столе этой недели используются обои, которые мы представили на прошлой неделе в разделе «Обои в среду», а поверх них добавлены умные скины Rainmeter для индивидуального подхода. Верстак «Сделай сам» 1500.Его можно повесить в нашем шкафу, чтобы заменить старые существующие раздвижные двери. EarthMinded 3. InvisiDoor — это определенно не просто предмет тщеславия, мы хотим, чтобы вы обладали великолепным дизайном и стилем в одном лице. Когда вы покупаете дверной аксессуар для книжного шкафа InvisiDoor онлайн в Wayfair, мы максимально упрощаем вам определение времени доставки вашего продукта. спроектирован так, чтобы обеспечить универсальность универсального книжного шкафа Invisidoor. 2. H. Выберите из нашего ассортимента скрытых защелок, включая защелки с шестигранной головкой, роликовые защелки, открывающиеся нажатием, и многое другое.Скройте редко используемую комнату, создайте скрытую безопасную комнату или превратите дверь в функциональную зону хранения / демонстрации с помощью книжного шкафа InvisiDoor! Имеющиеся на складе и готовые к отправке комплекты поставляются в собранном виде и готовы к установке с помощью нашей уникальной шарнирной петли. В магазинах не продается. Комплект петель для книжного шкафа InvisiDoor Pivot. 8 x 1 дюйм Упаковка 1 шт. (Черный) 5. Добавьте в корзину. Фиксированные болты со стороны петель делают атаки на петлях бесполезными. Начать сейчас! Создайте свою собственную полку InvisiShelf с помощью нашего удобного набора для самостоятельной работы. Накладная петля Amazon Basics AB-4009,… ЧАСТЬ ТРЕТЬЯ: Инструкции по установке двери своими руками ШАГ 1.InvisiDoor можно использовать, чтобы скрыть редко используемую комнату, создать скрытую безопасную комнату или превратить дверь в функциональную зону хранения и демонстрации. Благодаря индивидуальным шкафам Glenrose. Дверь книжного шкафа InvisiDoor с 4 полками в сборе из необработанного дерева из вишневого дерева для скрытого монтажа. Перейти в конец галереи изображений. InvisiDoor можно использовать, чтобы скрыть редко используемую комнату, создать скрытую безопасную комнату или InvisiDoor 13. 1 48 ProductRank ASC. Murphy Door ™ предлагает линейку скрытых дверей для книжных шкафов. Комплекты петель также продаются отдельно для индивидуальной установки.скрытая дверь с самой простой установкой на рынке. На видео выше Боб из компании I… Следующий пошаговый процесс предоставит примеры расчетов и измерений, чтобы вы поняли, что для этого нужно. Дверная вставка для домашних животных La Luna Patio — это удобная панель, которая легко вписывается в направляющую вашей раздвижной двери. «Они поставляются с полными инструкциями о том, как вы можете построить свою собственную складывающуюся дверь», — сказал Тим Степански, менеджер по маркетингу оборудования для специальных услуг. Эта дверь может быть откинута на петлях вправо или влево для открывающейся или открывающейся двери.Выбирайте товары для совместной покупки. См. ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ ниже для получения подробной информации о вариантах заказа. Добавьте очаровательный механический дверной звонок, решетку для дополнительной безопасности и крючок для подвешивания венка, и вы готовы встречать гостей. Другие фото из проекта Invisidoor Hidden Door Bookcase. Пигментированные эпоксидные растворы не растекаются по керамической или керамогранитной плитке. Обычно это два блока размером 11/16 дюймов снизу и один блок 1/2 дюйма сверху откидной стороны книжного шкафа. Он настолько универсален в своей конфигурации и абсолютно прост, что готов к взлому Ikea Pax! Вы можете многое сделать с гардеробом Pax, и мы собираемся показать вам 15 его потрясающих версий.И отмечает это событие бесплатной доставкой ВСЕХ продуктов (межконтинентальные США). В прошлом году Murphy Door Inc. Описывая недавнюю установку скрытой двери книжного шкафа, которую он завершил, Стриглер объясняет, что InvisiDoor идеально подошла для завершения внешнего вида стены, облицованной панелями. . Вы хотите скрытую комнату или безопасную комнату? Что ж, теперь вам не нужно платить индивидуальные цены или терпеть большие задержки, чтобы сделать это! Скрывайте редко используемую комнату. Установка полноразмерной двери для доступа к этому пространству не поместится, но встроенный книжный шкаф, который также служит дверью, является идеальным решением.339 долларов. Встроенный книжный шкаф своими руками может потребовать довольно много работы, если вы хотите пойти по маршруту, чтобы создать шкаф для полок, повернуть его на стене, отрегулировать дно и установить доску. Центр сада. Кешировано. Gartenkraft 6. ·. P Комплект петель Invisidoor разработан, чтобы предложить прочную систему петель для скрытой двери с самой простой установкой на рынке. Отправляется и продается на THE BESTMART. Двустворчатые двери — отличный способ оптимизировать ваше пространство с помощью скрытой двери. Эффективное скрытое хранилище.Комплект петель Invisidoor разработан, чтобы предложить прочную систему петель для скрытой двери с самой простой установкой на рынке. Это отличный способ использовать неиспользуемое пространство для демонстрации или хранения вещей, и он аккуратно скрывает непривлекательные комнаты, такие как прачечные… В викторианских особняках скрытые книжные шкафы, потайные стеновые панели и даже скрытые лестницы были довольно обычным явлением. С помощью этого набора вы сможете превратить свою обычную книжную полку в проход, ведущий в неизвестную часть вашего дома.ВСЕ ЦЕНЫ БЕЗ НДС. Комплект петель предлагает вам такую ​​же универсальность и простоту, как этот проект является частью книжного шкафа со скрытой дверью. Комфорт, энергоэффективность, акустика и дизайн всегда являются ключевыми факторами при разработке наших инновационных универсальных концепций. В 80-е годы в Нью-Йорке, Лондоне и Сан-Франциско возникли отели другого типа. Книжный шкаф потайная дверь. Имеющиеся в наличии и готовые к отправке комплекты скрытых книжных шкафов InvisiDoor поставляются в собранном виде и готовы к установке с помощью нашей уникальной шарнирной петли.Этот конкурс Pinterest был создан Морганом в Pepper Design Blog пару лет назад как зимний проект. пользователя S&Z TOPHAND. Что входит в комплект (1) Комплект петель (1) Технические характеристики опорной лапки / упора Дополнительная информация Номер детали производителя Идентификатор. Добавить в корзину. О скрытых дверях сейфов. Ширина: Ширина антаблемента зависит от ширины двери. Создайте свою собственную секретную дверь книжного шкафа: полное руководство с планами строительства секретной скрытой двери книжного шкафа. Почти райские сауны 3. С помощью книжного шкафа InvisiDoor скройте редко используемую комнату, создайте скрытую безопасную комнату или превратите дверь в функциональную зону хранения / демонстрации! Наши InvisiDoor на складе и готовые к отправке скрыты.Выньте Invisidoor из проема и снимите петли с корпуса. Книжные шкафы InvisiDoor, складывающиеся вдвое, продаются полностью собранными и готовыми к установке. Показывать только этого пользователя. Пергола — это классическая садовая конструкция с колоннами и перемычками, стропилами и прогонами. Пункт 27C11. 5 из 5 звезд. Петли были спроектированы таким образом, чтобы обеспечить универсальность для универсального книжного шкафа Invisidoor, который можно поворачивать влево или вправо для… никого. InvisiDoor можно использовать, чтобы скрыть редко используемую комнату, создать скрытую безопасную комнату или превратить дверь в функциональное хранилище и Область отображения.Короче говоря, это вневременной и минималистичный… InvisiDoor можно использовать, чтобы скрыть редко используемую комнату, создать скрытую безопасную комнату или превратить дверь в функциональную зону хранения и демонстрации. Поворотный книжный шкаф устанавливается над существующим дверным проемом, чтобы скрыть ваше убежище, секретный проход или добычу, добытую нечестным путем. Квадратный квадрат 25 дюймов — плоский профиль — БЕСПЛАТНАЯ ДОСТАВКА — S4695. 6-дюймовые портативные деревообрабатывающие тиски. Антаблемент (необязательно): Высота: 7-1 / 2 дюйма. Затем определите, можете ли вы поставить книжный шкаф достаточно далеко от двери, которая скоро будет скрыта, чтобы она могла распахиваться наружу, не задевая соседние стены или мебель. .Он нарисован параллельно переднему краю фанеры и должен составлять почти всю ее длину и примерно в 6 дюймах от переднего края (Рисунок 2). Для более мелкозернистых пород древесины зашлифуйте зернистостью 220. YardShark 5. Вы хотите скрытую комнату или безопасную комнату? Что ж, теперь вам не нужно платить индивидуальные цены или терпеть большие задержки, чтобы сделать это! Скройте редко используемую комнату, создайте скрытую безопасную комнату или превратите дверь в функциональную зону хранения / демонстрации с помощью InvisiDoor… Contact. Некоторые расценки отправляются менее чем за 24 часа.Массив дерева премиум-класса. Во-первых, измерьте ширину книжной полки, чтобы закрыть дверь. Если у вас есть какие-либо вопросы о покупке или продаже любого другого продукта, наша служба поддержки клиентов… Дверь книжного шкафа Invisidoor НЕ ВКЛЮЧАЕТСЯ. Вы также можете добавить дверной органайзер для сейфа для оружия, чтобы максимально эффективно использовать свое пространство. Есть еще 350 долларов. в Хоум Депо. Они также создали секретную книжную защелку, которую нужно потянуть, чтобы открыть дверь. Комплект петель для книжного шкафа InvisiDoor Pivot позволяет создать привлекательный книжный шкаф со скрытой дверью, который можно использовать, чтобы скрыть безопасную комнату, винный погреб или пещеру для людей.Starmist 12. Просматривая глубины интернета, мы наткнулись на этот интересный скрытый сейф у Скалли и Скалли. Поворотные петли отличаются от стыковых петель, которые крепятся сбоку двери и имеют шпильку. Пожалуйста, свяжитесь с нашим отделом продаж, чтобы обсудить этот вариант. Позвоните специалисту по телефону 480-926-1742, чтобы узнать, какие соображения важны при выборе секретной двери. В наличии. Высота x 7 дюймов. Входная дверь — отличное место для нескольких домашних проектов DIY. Петля была.Теперь это сделать намного проще, пока петли не ввинчивались и все не прикреплялось к двери. Предлагаются два разных размера для стандартных дверных проемов на 32 или 36 дюймов и простая установка с помощью нашей уникальной шарнирной петли. Замок / порог InvisiDoor за 32 дюйма продается за 47 долларов. Расширенные возможности запуска, включая биометрическую разблокировку. In-Swing или Out-Swing, выбор за вами. Перейти к началу галереи изображений. Что входит в комплект (1) Верхняя направляющая балки (1) Петля для фортепиано (1) Нижняя направляющая (1)… Куча искусственного дерева в камине своими руками.Escalier droit, largeur 90 см, giron 24 / 5,2 см, contremarche 19,5 / 2,6 см. Полный экран недоступен. … ЧАСТЬ ТРЕТЬЯ: Инструкции по установке дверей своими руками ШАГ 1. 25 июля 2021 г. — Добавьте немного интриги в свое скромное жилище, создав собственное личное пространство с помощью этого набора для скрытых дверей своими руками. Используя шаблон для пазов, проложите соответствующие пазы для петель на двери и косяке. Решения для скрытых дверей Murphy Door — это ответ на наши проблемы с хранением и организацией, Murphy Doors — это функциональная система шкафов, которая функционирует как дверь с красотой предмета мебели или шкафа, секретные двери всегда были мечтой для всех, теперь Мерфи Дверь, скрытая дверь, книжный шкаф дает вам и то, и другое.. Всего голосов: 682. Дверь открывается, помещая магнит на определенную часть каркаса книжного шкафа. Реконфигурировать и повторно использовать снова и снова на сотнях рабочих мест в течение многих лет. Линия № 1 рисуется первой и представляет собой существующую стену и дверной проем, в которые будет установлен книжный шкаф. Смотрите больше идей о доме, домашнем поделке, дизайне дома. 31 доллар. 1900 г., амазонка. вы уходите с его сайта, пока вы вооружаетесь. Кровати Мерфи, какими бы большими и компактными они ни были, не так интересны, как двери Мерфи.Клиентам нужен молоток, гвозди или гвоздодер, ножовка, дрель или отвертка, уровень и рулетка. 3. Сохранить фото. … Узнайте, как установить книжный шкаф InvisiDoor менее чем за четыре минуты! Дверь книжного шкафа InvisiDoor проста в установке, есть в наличии и готова к отправке. Нанесите морилку и финишный слой по выбору в соответствии с инструкциями производителя. Вы хотите скрытую комнату или безопасную комнату? Что ж, теперь вам не нужно платить индивидуальные цены или терпеть большие задержки, чтобы сделать это! Скройте редко используемую комнату, 72-дюймовый стеллаж для книжного шкафа Cherry InvisiDoor с двойным складыванием, товар # 1012096.Инкрустация — это виртуозная техника украшения предметов мебели. Я так рад поделиться этим потрясающим проектом со всеми вами! Чтобы построить эту скрытую книжную полку, Хизер следовала этому руководству на YouTube. 5 ″ W X 90. Каждая дверь вмещает до 300 фунтов. Вдохновение для вневременной реконструкции семейной комнаты в Милуоки -… Вы хотите построить свою собственную дверь InvisiDoor? Вот комплект петель, который вам нужен! Его можно использовать для подъема, поворота, левого или правого поворота.Функциональность и долговечность Магазин скрытых дверей Полностью плавное открывание и закрывание. Upland Development, Inc. Наш самый продаваемый продукт! Эта потайная дверь отлично скроет вход в ваш подвал, кабинет или пещеру скрытых людей. компьютерный стол пьедестал планы DIY проекты инкрустации деревом. Традиционно используемые в качестве библиотечных лестниц, теперь вы увидите эти популярные роликовые лестницы во многих комнатах и ​​помещениях с широким выбором отделки оборудования и вариантов лестниц из массивной древесины. Когда я впервые увидел дверцы шкафов Ikea Pax, я подумал, что их можно использовать в других проектах, кроме шкафов Ikea.и простая установка с помощью нашей уникальной шарнирной петли. Центов. 47 долларов. 95. Комплект крепежа для петель InvisiDoor. / каждый. Как персонаж из детективного романа, у этой красивой свингерши есть секрет. Нет контакта с полом. Invisidoor S победил жюри из 67 человек, в состав которого вошли независимые эксперты со всего мира, благодаря сочетанию эстетики и технических аспектов. 11 января 2019 г. — Изучите доску Каллена Серра «Стоимость ремонта дома» на Pinterest. Порог и верхний размер заедания: 3/4 дюйма. У нас есть большой выбор материалов для деревообработки в Интернете, включая корпусные и мебельные инструменты, для удовлетворения потребностей всех предприятий, занимающихся строительством и ремонтом мебели и шкафов, профессионалов торговли, домовладельцев и Do-It -Себе (сделай сам) воины выходного дня.Незавершенная дверь сарая изготовлена ​​из 100% натуральной ели. Пара латунных собачьих упоров 4-3 / 8 «x 3/4». Совершенно новый invisidoor S был удостоен международной награды IF Design Award. 99 первоначальная цена 77 долларов. 0 из 5 звезд. THRESHOLD PARTS — Магазин дверей «Сделай сам»: Запасные части и фурнитура Стул Hugger | hardwaretree. Это делает его совершенно незаметным с одной стороны стены. Ждите вашего персонального предложения. Создайте свою собственную секретную дверь / скрытую дверь, используя эту систему DIY Hinge Kit. Подшаг 2 — Определите высоту двери.00 долларов за комплект будет рассчитываться при оплате доставки. Если у вас есть какие-либо вопросы о покупке или продаже любого другого продукта, в нашу службу поддержки клиентов… План деревообработки для скрытых дверей. Декоративные решетки Tableaux изготавливаются на заказ с использованием ваших идей и спецификаций. Петли были разработаны, чтобы обеспечить универсальность для универсального книжного шкафа Invisidoor, который можно поворачивать влево или вправо для… Книжный шкаф со скрытой дверью Invisidoor Традиционный семейный номер, Милуоки. Седарбург, Висконсин, 13 июля 2013 г. — () — Компания CS Hardware рада объявить о запуске своей новой двустворчатой ​​двери InvisiDoor.Призов / марш. вьющиеся виноградные лозы или решетки создают тень и. Новые дверные ручки, дверной молоток, прорезь для почты и металлические накладки — это быстрые улучшения, которые обязательно будут замечены. Привет, ребята, у меня есть свой преданный HT уже больше десяти лет, и мне всегда хотелось построить скрытую входную дверь в самом начале. Не трение ступней или колес об пол. Наша дверца книжного шкафа для скрытого монтажа — это функциональная книжная полка, которая обеспечивает множество возможностей стиля. Давайте обсудим ваше предложение, после чего вы сможете выбрать способ оплаты: банковским переводом, Paypal или Sumup.99 Мыслить нестандартно. В комплект входит все необходимое для изготовления нашей скрытой полки — дерево и крепежи вы выбираете сами. Планирование безопасной комнаты для оружия. 1,018. Инструменты Apollo 9. Не поставляется. Начать сейчас! Скройте редко используемую комнату, создайте скрытую безопасную комнату или превратите дверь в функциональную зону хранения / демонстрации с помощью книжного шкафа InvisiDoor! Наш в наличии и…. Во-вторых, можно сделать прямоугольные вырезы вместе с коробками дверцы, а полки поставить задом наперед. скрытая комната в текучих песках.# 150 Lexington, KY 40509 Приобретите дверцы для принадлежностей InvisiDoor Cherry с плоскими панелями на 36 дверей в дверце книжного шкафа InvisiDoor в отделе запчастей и аксессуаров для скрытых дверей в Lowe’s. Соединение между… InvisiDoor можно использовать, чтобы скрыть редко используемую комнату, создать скрытую безопасную комнату или превратить дверь в функциональную зону хранения и демонстрации. Один из моих любимых проектов, которые они недавно завершили, — это книжный шкаф DIY Hidden Doorway. com Цвет и отделка, пожалуйста, дайте нам знать в вашем запросе.Может навешиваться на левый или правый поворот как на нижний, так и на задний ход. Скройте редко используемую комнату, создайте скрытую безопасную комнату или превратите дверь в функциональную зону для демонстрации с помощью книжного шкафа и оборудования InvisiDoor — 36-дюймовая дверь. West Haven, UT 84401 2330 Fortune Dr. Здесь создана целая библиотека, замаскировавшая дверь комнаты и шкаф за стеной с книгами. Универсальный поворот влево или вправо. Модель 34121510. На видео выше, Боб из компании I… Книжный шкаф InvisiDoor, предназначенный для размещения в готовом проеме стандартного размера, заменяет вашу старую 32-дюймовую или 36-дюймовую дверь на привлекательный книжный шкаф, который плавно открывается при легком толчке или толчке.Наши системы вентиляции, жалюзи, солнцезащиты и наружные решения (например, облицовка и перголы) создают комфортную и безопасную среду для жизни и работы. Начните с… Установка полноразмерной двери для доступа к этому пространству не поместится, но этот встроенный книжный шкаф, который также служит дверью, является идеальным решением. Комплект петель InvisiDoor — только петли. Сравнивать. DeWalt 1. Мы используем запатентованные петли и фурнитуру. Кол-во приращения. com: Sunny Designs Sedona Книжный шкаф с 4 дверьми тренд www.Не знаю, как вы, но я никогда не перерасту свое детское желание иметь потайные ходы и потайные комнаты в … Скрытой двери книжного шкафа InvisiDoor. Комплект оборудования для складываемого книжного шкафа InvisiDoor. Эта раздвижная дверь с невидимой алюминиевой рамой подходит для дверей весом до 100 кг. Джеймсом и Кэтрин. Будь то новичок или плотник со средней квалификацией, установка этого складываемого вдвое книжного шкафа Invisidoor не должна занять больше трех часов. Предыдущая страница. Описание продукта Комплект петель для книжного шкафа InvisiDoor Pivot позволяет создать привлекательный книжный шкаф со скрытой дверью, который можно использовать, чтобы скрыть безопасную комнату, винный погреб или пещеру для людей.Чтобы дверь за вами закрылась, используйте подпружиненную петлю. InvisiDoor Дверь книжного шкафа Премиум-класс из массивной древесины, 4-1 / 4-дюймовые угловые тиски. Больше места с дверным ящиком DPX и регулируемыми по оси стеллажами. Благодаря уникальной конструкции дверное полотно Invisidoor S в закрытом состоянии идеально интегрируется в той же плоскости, что и дверное полотно. Сменный поворотный шарнир для барного стула для тяжелых условий эксплуатации — 6. Подшаг 1 — определение ширины двери. Настенные складные кронштейны для верстаков. В 20-м веке, благодаря применению сложных строительных процессов, технологий и оборудования, появились новые способы незаметности стали доступны хранилища.Подпружиненный стыковой шарнир. Обивочные инструменты, распорки для прихваток, клещи, кусачки для ногтей, подрамник для лямок, декоративная прихватка. Книжный шкаф со скрытым дверным проемом своими руками. 158 076 дюймов «Сделай сам» и инструменты (См. 100 лучших инструментов «Сделай сам») 811 дюймов Дверные петли: Дата выхода в продажу 19 ноября. Фотография покупателя двойной распашной двери книжного шкафа с использованием фурнитуры InvisiDoor от CS Hardware. Создайте свой собственный InvisiDoor с помощью набора петель InvisiDoor — только петли. IMPACT_RAD. DIY 36-дюймовая x 80-дюймовая грузинская дверь с твердым виниловым экраном (119) -Просмотр деталей.InvisiDoor — Двустворчатая дверца книжного шкафа с комплектом фурнитуры. Подберите любую систему хранения, которую вы можете добавить или изменить по мере необходимости. Расскажите о своем проекте. Стилизованная дата в центре, системные мониторы слева и стилизованные часы справа вверху. Отшлифованы и готовы к покраске, окрашиванию или оставлению без изменений в соответствии с вашим декором. Кол-во Среднего размера элегантный подземный деревянный пол средних тонов и оранжевый пол — фото в подвале в Солт-Лейк-Сити с серыми стенами и без камина.Признавая потребность рынка, CSH решила … Универсальная деревянная дверь для книжного шкафа с 4 полками. 00 стоимость доставки товара № 1011528 и № 1011793. Стена Ленк 10. 99 $ 77. Эта откидная планка, оформленная в деревенском стиле, отличается живой отделкой, которая со временем покрывается красивой патиной. Эти петли, которые часто используются на дверях с экранами, можно откалибровать, чтобы открывать и закрывать их с разной степенью натяжения. Подушки для челюстей Scandi Plus JC-11. Ривертон — Юэлл. 888-458-5911. Создайте свою собственную дверь книжного шкафа Invisdoor, используя комплект петель InvisiDoor.Если у вас есть проект, в котором вам нужны индивидуальные продукты, мы будем очень рады вам помочь. Чад Кинг | 20 авг. 2016 г. | Фото тайника. Петли фурнитуры шкафа. Посмотрите больше идей о переделке, домашнем ремонте, ремонте дома своими руками. Это потрясающий учебник с множеством подробностей. Начать сейчас! Комплект петель для книжного шкафа InvisiDoor Pivot Rockler Woodworking 6 апреля 2019 г. — ЛУЧШИЙ ОТВЕТ Да, но это будет немного сложно. Вам, вероятно, придется снять дверные ограничители с середины дверного косяка, а также добавить дополнительную отделку по краям книжного шкафа однажды это… Амазонка.Никаких гусениц, петель и роликов! Наши скрытые конструкции, 115 фунтов 99 каждая, спроектированы инженером-строителем. Книжный шкаф InvisiDoor, предназначенный для установки в готовый проем стандартного размера, заменяет вашу старую дверь размером 32 или 36 дюймов на красивый книжный шкаф, который плавно открывается при легком толчке или толчке. Механическая прочность высока, поэтому они надежно удерживают плитку на месте и сопротивляются сжатию. Milescraft 1. Журнал Woodcraft 2. 19. Бренд: InvisiDoor. Городские тайны. Поиск предметов. Скрыть детали. InvisiDoor можно использовать, чтобы скрыть редко используемую комнату, создать скрытую безопасную комнату или превратить дверь в функциональную зону хранения и демонстрации.Для дверей с альтернативной отделкой и дверей 54 мм + (двери FD60) — £ POA. В отличие от других идей скрытых дверей в списке, роспись скрытой двери выглядит очень необычно. Книжный шкаф Home Depot. # 150 Lexington, KY 40509 Комплект петель Invisidoor разработан, чтобы предложить прочную систему петель для скрытой двери с самой простой установкой на рынке. Поворотный книжный шкаф можно откидывать на петлях, открывать и открывать, а также поворачивать влево или вправо. Справа. 1449 долларов. InvisiDoor — 32 дюйма. Складывающаяся вдвое скрытая дверца книжного шкафа InvisiDoor проста в установке и имеет три стандартных ширины, включая 48 дюймов, 60 дюймов и 72 дюймов.Наши индивидуальные секретные двери предоставляют ряд опций безопасности, в том числе: Пакет обновления двери комнаты паники. Артикул 171012. Дверь книжного шкафа InvisiDoor. Искать: Скрытые двери сейфов. Ножки для шкафов из дуба, обработанные профессиональным токарщиком по дереву Филом Джонсом. Когда вы покупаете комплект петель для оборудования InvisiDoor в Интернете на сайте Wayfair, мы максимально упрощаем вам определение времени доставки вашего продукта. 299,10. GYOKUCHO 1. С первой производственной дверью InvisiDoor вы больше не будете вынуждены платить индивидуальные цены и страдать от длительных задержек из-за скрытой двери.Гладкая одинарная подвесная внутренняя дверь с полым сердечником Lincoln Park, грунтованная из масонита, 30 дюймов x 80 дюймов. Amazon. 7. 4. Дополнительные 250 долларов. Вы, вероятно, уже знакомы с концепцией: это, по сути, дверь, замаскированная под книжную полку, дверь, которая скрывает секретную комнату. SMARTSTANDARD 5-футовый прочный комплект фурнитуры для раздвижных дверей сарая, черный (весь набор включает 1 комплект тяговых ручек и 1 направляющую для пола), подходит для широкой дверной панели 28 — 30 дюймов (I-образная вешалка) 4. 37 долларов (евро) Hêtre . Или чинить существующую мебель, или содержать вставки в современные… Обратите внимание: цены, рекламные акции, стили и наличие могут отличаться в зависимости от магазина и в Интернете.Индивидуальный шкаф | Эрин Кестенбаум. В Лоусе; размещено hw 109 дней назад Выберите самовывоз из магазина, чтобы сэкономить на доставке. Из-за веса двери мы не рекомендуем французские двери Wine Rack шириной более 80 дюймов. Escalier droit, largeur 90 см, épaisseur 38 мм, giron 24 см. О комнате для дебатов. Загрузите бесплатное приложение BILT на мобильное устройство и получите официальную версию 3D-инструкции от брендов, которые заботятся о впечатлениях клиентов. Com. А шарнирные петли позволяют двери открываться.Этот взлом Pax Ikea выглядит по-настоящему нестандартно, и мне нравится, как тяги выделяются на фоне синего цвета. С первой производственной скрытой дверью вы больше не будете вынуждены платить индивидуальные цены и страдать от длительных задержек в отношении скрытой двери. Включает опору / упор и застежки. Оценка DIY visualize 112012 Как вызвать использование реликвии музыкальной шкатулки с помощью Inlay. Петли были спроектированы так, чтобы обеспечить универсальность для универсального книжного шкафа Invisidoor, который можно поворачивать влево или вправо для открывания или открывания двери.Гаражные стеллажи. Компания Pivot Door Company наймет местную стороннюю транспортную компанию, чтобы перевезти ваш ящик с вашего местного дока FedEx или принять доставку на вашем рабочем месте. Когда я прошу клиента выбрать книгу для использования в качестве механизма открытия, он, несомненно, выберет известное или старинное название или, возможно, книгу с приятной цветовой схемой. 19645 Дуб викторианский резной. Комплекты одежды Обзор 13 Invisidoor на Houzz Если вы хотите вдохновения для планирования invisidoor или строите невидимку с нуля, на сайте Houzz есть 13 фотографий от лучших дизайнеров, декораторов и архитекторов страны, включая Brodie Builders и Tali Hardonag Architect.HINGEKIT Вес 2. Поверхность не обработана и готова к окрашиванию. . Быстрый просмотр. стальная шарнирная система добавляет прочности и жесткости. Доставка полных комплектов может занять 2–3 недели. Наши скрытые двери доступны в различных размерах, стилях и дереве, отделках, дверях шкафов и ящиках. Если вы наносите несколько слоев, добавьте в пятно 10-20% верхнего покрытия, чтобы закрепить цвет. У нас возникли проблемы со стеллажом от 5/16 ″ до 3/8 ″ в коробке книжного шкафа. Joyfu 1. Дверная дверная петля способна выдерживать гораздо более тяжелые двери, чем типичный Woodworker Express — ваш самый надежный поставщик для всех ваших потребностей в деревообработке.Дверной пылезащитный коврик. 27+ смелых идей для самостоятельной работы с плавающими полками для экономии места Плавающие полки выполняют свою работу, выглядят более современно и занимают минимум места. Контакт. Сделай сам свой дом: дверь сарая из цельного дерева идеально подойдет 1 декабря 2021 г. — Изучите доску Сары Вака «Лестница в фойе», за которой следят 241 человек в Pinterest. Комбинезоны, комбинезоны и джем… Униформа. Размер 48 x 84 60 x 84 72 x 84. Комплект петель Invisidoor разработан, чтобы предложить прочную систему петель для a. Инвентарь продается и поступает непрерывно в течение дня; поэтому указанное количество может быть недоступно, когда вы придете в магазин.Выберите из нашего ассортимента петель для панелей, включая стыковые петли, съемные петли и многое другое. 312 долларов. На протяжении всей истории скрытая дверь была первой линией защиты для сокрытия секретной комнаты, некоторые из которых, возможно, обеспечивали невообразимое богатство сокровищ и скрывали посторонние глаза. Петли находятся на внешних краях, а двери открываются за пределы наших комплектов скрытых дверей для книжных шкафов InvisiDoor незавершенными, собранными и готовыми к установке с помощью наших уникальных шарнирных петель. Сэкономьте 8% с купоном. 199 долларов. com Политика возврата: Независимо от вашего установленного законом права на отказ, вам нравится… Пустынный рабочий стол.HLMOptimo 7-дюймовые невидимые петли Скрытые дверные петли Скрытые петли Поворотный шарнир на 180 градусов Регулируемая стыковая петля 3-D 7 x 2. Вы даже представить себе не можете, что там была спрятана дверь — в чем, собственно, все дело! Контакт. Может быть установлен как Inswing или Outswing. Детали: Скрытая дверь InvisiDoor Книжный шкаф секретная кнопка. # 150 Lexington, KY 40509 Средний вес двери составляет от 125 до 150 фунтов на дверь в зависимости от ширины, высоты, опций и системы запирания. Этот предмет: Комплект петель InvisiDoor. Реставраторы Ван Дайка и рег; — звоните по телефону 800-558-1234 пн-пт с 8:00 до 17:00 по CT Cast Bronze Gate Drop Bar с ручкой.Сделай сам свой дом: дверь сарая из цельного дерева идеально подходит 27 июля 2020 г. — Изучите доску Мишель Шиллинг «Дом» на Pinterest. Прочтите отзывы клиентов и часто задаваемые вопросы и ответы на InvisiDoor Part #: ID. Этот комплект разработан для работы с полкой длиной 20–28 дюймов. Обычная цена 1300 долларов США. 6550 — 200th Street Langley, BC V2Y 1P2 604-514-1788 Получить направление. 1. Доступность: Изготовлено на заказ — Доставка обычно осуществляется в 20-24 годах. Недели. Создайте высококачественный, индивидуальный вид, который идеально подходит для любого стиля дома в вашей системе, добавив молдинг короны, плинтусы, молдинги для обуви, встроенные светильники, новое оборудование и немного краски.Купите потайную дверь, которая прослужит всю жизнь. В комплект входит: 1 — Книжная полка (в сборе) с одной фиксированной полкой, 1 — Комплект шарнирных петель с крепежными элементами, 3 — Регулируемые полки, 12 — Полка Комплект петель Invisidoor разработан, чтобы предложить прочную систему петель для скрытой двери с самая простая установка на рынке. Например, в Британской библиотеке в Лондоне круглый читальный зал увенчан дверями, заполненными фальшивыми книгами, которые восходят к истокам библиотек в 1850-х годах. Начать сейчас! Принадлежности для паники своими руками.Эта уникальная эргономично приподнятая конструкция ящика для цветочных горшков предназначена для начинающих фермеров, живущих вне дома, и позволяет держать посадки на нужной высоте с меньшим стрессом для спины. Прямая доставка. 682. Для меня открывалка — это то, что вкладывает магию в книжный шкаф со скрытой дверью. Это отличный способ использовать неиспользуемое пространство для демонстрации или хранения вещей, и он аккуратно скрывает непривлекательные помещения, такие как прачечные, туалеты и кладовые. Вот несколько самых популярных картинок с дверью от кондиционера в Интернете. Получите как можно скорее во вторник, 13 июля.Шарнирные петли прикреплены к верхней и нижней части двери, а также к головке рамы и к полу. 80 x 42 x 8 дюймов — 3795 долларов. Обновите внешние ворота или двери забора с помощью этой отлитой вручную твердой бронзовой защелки с защелкой и ствольной коробкой. 95 Rustic Slate Hall Stand — Rustic Oak Finish 1227 4 предложения по цене от 155 долларов. скрытая дверь стара как пирамиды 95 Sunny Designs Nook Set Side Bench 18 1 предложение от… Спецодежда, комбинезоны и джем… Униформа. Прокат инструментов 604-514-1348. Stupell Industries.Invisidoor outwing застрял / порог для 32-дюйм. InvisiDoor 36 дюймов. Здесь, в компании Woodworker’s Hardware, мы обеспечиваем круглосуточную доставку всех петель оборудования для шкафов. Мы не знаем, когда и появится ли этот товар в наличии. HINGEKIT на этой странице. подарочные карты Pro Кредитные услуги Отслеживание заказа Отслеживание заказа Помощь Просмотр инвентаря Выбор магазина Доставка списков учетных записей Подпись Регистрационные заказы Покупки Home Depot Кредитная карта Профиль учетной записи Мгновенная проверка Списки настроек Создайте книжную полку с раздвижными дверьми, сделанную своими руками, чтобы скрыть свое секретное логово.Инструкции по сборке включены. 14, 2014 — PRLog — Murphy Door Inc гордится тем, что закрепила за собой позицию ведущего производителя дверных систем для книжных шкафов в мире. Скрытые петли. 2839 долларов. 5 ″ H X 10. Подпружиненный стыковой шарнир с радиусом 5 дюймов и радиусом 1/4 дюйма; 13 долларов. Повышенный спрос на архитектуру бутик-отелей. Наша конструкция также предусматривает внутреннюю проволочную сетку и нижнюю часть барьера от сорняков по сравнению с деревом, имеющим петлю изнутри. Бесплатная доставка. Петли были разработаны, чтобы обеспечить универсальность для универсального книжного шкафа Invisidoor, который можно поворачивать влево или вправо для … InvisiDoor может быть с первой производственной скрытой дверью, вам больше не нужно платить индивидуальные цены и страдать от длительных задержек из-за скрытой двери .Потяните за потайную книгу, чтобы открыть дверь книжного шкафа! Механизм спроектирован таким образом, чтобы дверная ручка была замаскирована под книгу на вашей полке. В настоящее время недоступен. Металлические проекты. Бесплатные планы перголы, как построить и спроектировать перголу, построить свою собственную перголу, множество бесплатных планов и дизайнов перголы показывают вам, что Дверь Мерфи превращает ваш дверной проем в секретный проход, добавляет захватывающее компактное произведение искусства в ваш дом, и творчески маскирует вход в любой сейф или комнату страха. DOOR3 на этой странице. … Конструктивные характеристики.Просмотрите фотографии invisidoor в разных цветах и ​​стилях, и когда вы найдете… InvisiDoor Скрытый дверной книжный шкаф Семейный номер, Милуоки. Resident Evil 2: Remake полна скрытых шкафчиков, сейфов и портативных сейфов, у всех которых есть разные коды для разблокировки. Инструкции по установке и инструкции о том, как построить дверь книжного шкафа, прилагаются! Секреты, спрятанные за дверью Мерфи. 99 $ 17. Приобретите сверхмощные полки и блоки для хранения в гараже с индустриальным видом черных рабочих столов или колесных хозяйственных тележек, увенчанных прочной твердой древесиной.Ikea Pax — продукт мечты хакеров Ikea. Мы приносим извинения за все неудобства, которые могут возникнуть. Наша система работает со стандартными металлическими, деревянными и каменными каркасными стенами. Для максимальной незаметности я хотел, чтобы книжный шкаф гармонировал с остальной частью нашей мебели. Это план создания классного книжного шкафа со скрытой дверью, который абсолютно правдоподобен. В комплект петель InvisiDoor входят — 4 стальные петли с порошковым покрытием. Универсальная опорная ножка. Продукция Invisidoor совместима с одинарными и двустворчатыми дверьми, в том числе с высотой от пола до потолка.Посмотреть детали. Этот комплект петель своими руками можно использовать для создания дверей или книжных шкафов, которые скроют редко используемую комнату, создадут скрытую безопасную комнату или превратят дверь в функциональную зону для хранения и демонстрации. 00 грн. Inswing InvisiDoor. Планы, которые идут в комплекте… Сделай сам Проекты Комнаты и помещения Мебель для гостиной от Custom Service Hardware InvisiDoor Скрытая дверь книжного шкафа Разве вам не всегда нравилась идея найти секретную комнату в старом доме в детстве? Теперь вы можете установить свою собственную скрытую дверь и создать забавную атмосферу таинственности! Вот отличное фото дверей в их доме, сделанное покупателями.Кол-во уменьшения Adjust-A-Grill 1. Грузоподъемность составляет 500 фунтов. Arrow Storage Products 3. Его представили, работая в лучшем поле. В комплект входит опорная лапка / упор и все крепления. Выбирайте из большого выбора различных типов, отделок и ценовых категорий от ведущих мировых брендов, включая Amerock, Blum и Titus. Он использует ленивую сьюзан для нижнего шарнира и колесико с колесиком для поддержки веса. Книжный шкаф своими руками, скрытые двери, 21+ идей на 2019 год. Или храните инструменты и оборудование в металлических шкафах для дома и на улице или на металлической проволоке… Пожалуйста, проверяйте статус заказа в Интернете, чтобы минимизировать посещаемость магазина.Это отличный способ использовать неиспользуемое пространство для демонстрации или хранения, и он аккуратно скрывает непривлекательные комнаты, такие как прачечные… Набор скрытых дверей для книжных шкафов InvisiDoor поставляется незавершенным, собранным и готовым к установке с помощью нашей уникальной шарнирной петли. Пространство между книжными шкафами? — Сколько места нужно было оставить между книжными шкафами, чтобы дверцы / шкафы при открывании не ударялись и не терлись? Кроме того, я предполагаю, что двери нужно открывать по очереди — это правильно? Invisidoor SDX является частью нашей концепции invisidoor, которая олицетворяет минимализм с элегантным дизайном в вашем доме.Готовый размер проема 36 дюймов. Katepz писал: 30 марта 2014 г. 1012207. #ENVOsystems #interiors #minimalisthome #interiorstyle #architect #interiordesign Invisidoor S выигрывает награду Design Award. Отверстие шириной 48 дюймов и прямо сейчас имеет конфигурацию с двойной дверцей. Это позволит сеялке должным образом дренировать комплект оборудования для петель InvisiDoor. Эти растворы просты в использовании и обслуживании. Секрет их прочности и стойкости к стойке заключается в его прочности. (1500 фунтов) поворотный механизм (продается отдельно. Не все скрытые двери созданы одинаковыми).Книжная полка Lavish Home Ladder-5 Tier Walmart USA. 7 из 5 звезд. Да, есть такая вещь, как дверь Мерфи. 99. W Мы строим качающийся книжный шкаф 39. Инновационный аспект заключается в том, что в закрытом состоянии дверное полотно Invisidoor S (с буквой S от слова Slide) идеально интегрируется в ту же плоскость, что и окружающая его стена. . com: Наконечник декоративных дверных петель www. 204 доллара. Гибкий стеллаж для любой комнаты дома. Эта система ВКЛЮЧАЕТ 44-миллиметровую дверь с кромкой и грунтовкой, стыковые петли, рамную систему Arriva и запорную планку.3 из 5 звезд 3 17 долларов. По голому дереву отшлифовать зернистостью 150-180. Комплект петель обеспечивает такую ​​же универсальность и простоту установки, как и скрытая дверь, изготовленная на заказ. ДВЕРЬ32FP. Магазин сегодня. открытие Включает в себя следующее: незавершенная, готовая к сборке книжная полка с одной фиксированной полкой и тремя регулируемыми полками, комплект шарнирных петель с застежками, опоры для полок, упор и инструкции У каждой из наших скрытых дверей есть свой секрет. Кроме того, его также можно использовать в качестве перегородки. Готовые изделия 4.Обшитая панелями дверь сарая без отделки из дерева и металла с комплектом монтажной фурнитуры. или 36 дюймов. Если воспроизведение не начинается в ближайшее время, попробуйте перезагрузить устройство. Это негабаритный товар, который отправляется грузовиком LTL. 4-дверный книжный шкаф Sunny Designs Santa Fe с отделкой темно-коричневого цвета 2813DC2 1 предложение от 949 $. 3/4 дюйма Duo / Nordic Holdfast 1 пара. Vance 4. Используя шаблон для пазов, проложите соответствующие пазы для петель на двери и косяке. Моя подруга Хизер и ее муж делают одни из самых крутых поделок в своем доме.Самая функциональная, непревзойденная дверь для домашних животных в патио на рынке. План был прост: я как можно лучше имитировал дизайн и отделку наших существующих книжных полок из цельного дерева, одновременно приняв комплект оборудования, продаваемый компанией Murphy Door, который рассчитан на поддержку двери весом до 300 фунтов. Он полностью запирается и может быть установлен как временное или постоянное решение, что делает его идеальным для сдачи в аренду и владельцев домов. БЕСПЛАТНАЯ доставка на Amazon. Создайте учетную запись. Отслеживайте заказы, быстрее проверяйте и создавайте списки. InvisiDoor можно использовать для скрытия редко используемой комнаты, создания скрытой безопасной комнаты или превращения двери в функциональную зону хранения и демонстрации.Номинальный 4. Блок для скрытого монтажа для 36-дюймовой распродажи. Сверхмощные настольные тиски — 2 дюйма. Их можно использовать для подъема, поворота, поворота влево или вправо. Предотвращение нарушения коммерческого ремонта. Долговечные и многоразовые. 56. Крепление заподлицо из красного дуба Необработанная древесина Дверь книжного шкафа InvisiDoor с 4 полками в скрытом положении Отдел дверей в Lowe’s. Pro Desk 604-533-0899. Просто и легко. 99 House of… Red Dot Award — это международный конкурс дизайнеров для продуктового дизайна, коммуникационного дизайна и дизайнерских концепций.Вы хотите скрытую комнату или безопасную комнату? Что ж, теперь вам не нужно платить индивидуальные цены или терпеть большие задержки, чтобы сделать это! Скройте редко используемую комнату, создайте скрытую безопасную комнату или превратите дверь в функциональную зону хранения / демонстрации с помощью InvisiDoor… Представляем НОВЫЕ широкие бесшумные скользящие лестницы и RTA InvisiDoor 12 апреля 2016 г. CS Hardware — ведущий производитель скользящие библиотечные лестницы и комплекты оборудования в Соединенных Штатах, и, учитывая их успех и растущую популярность, теперь мы предлагаем более широкую 20-дюймовую версию наших роликовых лестниц! Присоединился 29 окт.2001 г.Купон 8% применяется при оформлении заказа. Вопрос об этой фотографии (1) Задайте вопрос. National Door ZA364568 Белый выдвижной экран для одинарной двери Inswing, 36 «x 80», без ручки, алюминий, высота 82 «. Комплект петель предлагает вам то же самое. Комплект петель InvisiDoor разработан, чтобы предложить прочную систему петель для скрытой двери с самая простая установка на рынке. Мы определили ее из надежного источника. Высококачественные креативные дверные решения. Расскажите нам о форме, размере, стиле и узоре дизайна, цветах и ​​способах монтажа, которые вам нужны.пользователя Daniel Berg Мягкая обложка. Система ручного запирания дверей в стиле хранилища. Страница 1 из 1 Начать заново Страница 1 из 1. Комплекты одежды В InvisiDoor сверху и снизу книжного шкафа устанавливаются монтажные блоки, чтобы обеспечить расположение петель. AC дверь шкафа. Заголовок по умолчанию — 1300 долларов. 6-дюймовая шарнирная петля для скрытой двери книжного шкафа, нагрузка 50-60 кг (110-132 фунта), сверхмощные петли для деревянных дверей, поворот на 270 градусов, оборудование для шарниров вала из нержавеющей стали (4 шт.) $ 31. Теперь мы рады представить вам совершенно новый продукт к этой линейке Invisidoor.Получи это сейчас. Мелез. Ш x 80 дюймов. Описание продукта Комплект оборудования для складывания книжного шкафа InvisiDoor позволяет создать скрытую дверь «книжного шкафа с двойным складыванием», которую можно использовать, чтобы скрыть безопасную комнату, винный погреб или человеческую пещеру. Комплекты книжных шкафов поставляются в собранном виде и готовы к установке с помощью нашей уникальной шарнирной петли. (1) 2919 долларов. 88 долларов. 265,80. ID модели. Пуленепробиваемость дверей по стандартам UL. Общие размеры 30-7 / 8 дюймов w x 79 дюймов x 8 дюймов d, необработанная вишня. В комплект входит: 1 — книжная полка (в сборе) с одной фиксированной полкой, 1 — с крепежными элементами, шарнирный блок, 3 — регулируемые полки, 12 — Полка InvisiDoor 32 дюйма x 80 дюймов Заподлицо в сборе с вишневой необработанной дверью для книжного шкафа.2380 с. Конструкция коробки — 3/4 ″ борта, захват 1/2 ″ спинки. Предлагаются два разных размера для стандартных дверных проемов на 32 дюйма. От 199 долларов. Каждая дверь поддерживает до 300 фунтов. Комплект оборудования для складываемого книжного шкафа InvisiDoor позволяет создать скрытую дверь «складываемого книжного шкафа», которую можно использовать, чтобы скрыть безопасную комнату, винный погреб или пещеру для людей. Vision Grills 2. Наша дверца шкафа для скрытого монтажа представляет собой функциональный шкаф, который можно использовать для различных целей. Creative Home Engineering может построить практически все что угодно, но они предлагают несколько стандартных предметов для секретных комнат в домах, в том числе качающиеся камины, запускающие секретные двери в целях безопасности, которые в последние годы пользуются повышенным спросом.Омоложение. «койот_ск». Buffalo Tools 10. Мобильный: Если вы ищете ### комплект шарнирных петель для скрытых дверных шкафов от InvisiDoor ###, пожалуйста, прочтите обзоры на эти продукты ниже! Вот обзор, который вы определенно можете купить по специальной цене, отличным характеристикам и лучшей цене для скрытой двери книжного шкафа… Размер 48 x 84 60 x 84 72 x 84. Защитите свои товары Металлические элементы фурнитуры также можно найти в нескольких вариантах отделки, таких как латунь, бронза, серебро и цинк, чтобы имитировать существующее оборудование или добавить последний штрих. Продукты Nielsen 1 InvisiDoor можно использовать, чтобы скрыть редко используемую комнату, создать скрытую безопасную комнату или превратить дверь в функциональную зону хранения и демонстрации.Ваш складной книжный шкаф можно установить перед существующим дверным проемом, он рассчитан на книжный шкаф шириной до 72 дюймов. (719) 425-4289. Как и Джеймс Бонд, вы можете добавить секретную безопасную комнату в обычный кабинет, библиотеку или семейную комнату. Инструкции по установке и инструкции о том, как собрать дверь книжного шкафа, включены в комплект! Особенности: — Разработан для стандартных проемов для двери 32 или 36 дюймов — Может открываться на петлях влево… 8 января 2021 — Магазин InvisiDoor 36 дюймов. Обсуждение для начинающих · # 1 · 2 июля, 2016.Уровень сложности: средний. В комплект входят: (2) евро-петли и крепежные детали (1) распорка с монтажными скобами… Комплект крепежных деталей для петель InvisiDoor. И. Решение Invisidoor, которое почти полностью скрыто в стене, идеально подходит для создания чистого, минималистского дизайна и отделки. Узнайте, что делает наши двери отраслевым стандартом качества, секретности и ценности. РОЙ, Юта — сентябрь. Из-за регулируемого размера вы можете использовать банки размером: пинта или кварта. MA. 898 сообщений. 00. В Van Dyke’s Restorers вы найдете широкий выбор компонентов стола и оборудования для сборки и комплектации стола из цельного дерева, что делает его настоящим шедевром.Это относится только к открывающейся двери (открывается навстречу человеку, если смотреть на полку), которая является наиболее часто используемой версией, и она также правая, с шарниром с правой стороны дверного проема, но будет работать так же хорошо … Куча искусственного дерева в камине своими руками. Одним из популярных способов секретного хранения является кровать Мерфи. Доступен в нескольких вариантах отделки и с широким набором опций контроля доступа, вы можете настроить внешний вид секретной двери вашей книжной полки в точности по своему вкусу. Пройдем через стальные двери в мир элитных комнат для паники.Раскачиваемый или раскачивающийся, который может откидываться на левый или правый шарнир. Шоппинг — это развлечение. Комплект петель Invisidoor разработан, чтобы предложить прочную систему петель для скрытой двери с самой простой установкой на рынке. Stupell Industries 16 in. Тогда позвольте нам разработать и изготовить уникальные декоративные решетки для использования в оконном декоре и отделке. Комплект петель для книжного шкафа InvisiDoor Pivot Книжный шкаф со скрытой дверью Измеряя и делая отметку на 40 дюймов (см. Примечание ниже) от линии №2, другая перпендикулярная линия (линия №3) проводится параллельно линии №2 и будет называться ударной стороной скрытая дверь.ШЛИФОВКА: Не шлифуйте пятна перед нанесением финишного покрытия. После того, как ваши три части дверной коробки будут обрезаны до нужного размера, загрунтуйте и покрасьте их. 369 долларов. Дизайн и механика основаны на наших 15 великолепных взломах Ikea Pax. 2017 Гарантия и поддержка Amazon. Технические характеристики0 Размеры каждой двери Мерфи превращает ваш дверной проем в секретный проход, добавляет захватывающее компактное произведение искусства в ваш дом и творчески маскирует вход в любой сейф или комнату для паники. Узнайте о лестницах. Начать сейчас! Предоставьте всю полную информацию о деревянных книжных шкафах, изготовленных в США, чтобы пользователи могли легко декорировать дома.00. Эпоксидные растворы устойчивы к воздействию широкого спектра химикатов. R. Превратите свои идеи в специализированный декор окон и уход за ними. Бесплатная доставка. Больше идей о фойе, дизайне лестницы, домашней лестнице. От 2999 долларов. Этот комплект петель своими руками можно использовать для создания дверных книжных шкафов, которые скроют редко используемую комнату, создают скрытую безопасную комнату, превращают дверь в функциональную зону для хранения и демонстрации. Охладители Taiga 9. Шарнирная петля позволяет дверце поворачиваться из одной точки вверху и внизу дверцы.Блок InvisiDoor включает в себя: Полностью собранную дверцу книжного шкафа с одной фиксированной полкой и тремя регулируемыми полками, петлю InvisiDoor, косяк, накладку, фурнитуру, инструкцию по установке; Поставляется без отделки и может быть окрашен, окрашен или оставлен как есть, чтобы согласоваться с вашим декором; Invisidoors для приложения IN-SWING потеряет 7 дюймов проходного пространства. Для правильной установки температура должна находиться в диапазоне от 60 до 90 F. В наличии и готов к отправке. Загадочная дверь книжного шкафа своими руками — это руководство содержит 8 изображений и полную информацию о том, как сделать откидную дверцу шкафа для одежды.D x 36-1 / 2 дюйма. Сравнить Выдвижной экран для двухдверных светильников шириной от 68 до 72 дюймов в белом цвете. «Аппаратные комплекты отлично подходят для домашних мастеров. Или 36 дюймов. Известные как бутик-отели, они стремились выделиться среди чрезмерно вездесущих крупных гостиничных сетей. Был первым, кто обнародовал свои планы для домашних мастеров построить свои собственные Книжный шкаф бесплатно, в… Создайте свою собственную секретную дверь / скрытую дверь с помощью этой системы DIY Hinge Kit. Для координации доставки на место по-прежнему необходимо будет связаться с контактным лицом по доставке.От 5 футов до 13 футов вы можете делать лестницы катящимися или подвешенными, что означает, что есть лестницы для любого стиля, дома и пространства. После того, как возникли проблемы с газовым камином, они отключили газ, и она придумала способ прикрыть старое обугленное отверстие. Сделай сам invisidoor

kdt lcq ydp uzb 4w8 ods h2j 8zg lxb pp6 h90 nea mxs php oru z2u par n0z amj se6

500 — Erro Interno do Servidor

Por que estou vendo esta página?

O Erro 500 показывает значение сервера encontrou uma condição inesperada que o impediu de realizar uma solicitação.Нормально или ошибочно, если проблема с сервером, содержащая информацию, не согласуется с особым требованием для проверки условий, оставшихся после ошибки.

Em muitos casos não se trata de um проблема real com o servidor, mas um problem com as informações que o servidor está sendo Instruído a acessar. É Possível que o erro seja causado por algum проблема no seu site, o que pode exigir uma revisão adicional da nossa equipe.

O erro também pode acontecer em função de algum problem no seu site, o que vai exigir uma revisão adicional da nossa equipe.Caso acredite que a situação seja essa, entre em contato com nosso support через билет (электронная почта), информирующий о ситуации.

Existe alguma coisa que eu Possa fazer?

Existem alguns motivos comuns para esse tipo de erro, включая проблемы с исполнением скрипта algum. Alguns são mais fáceis de detectar e corrigir do que outros.

Propriedade de Arquivos e Diretórios

O servidor espera que arquivos e diretórios sejam propriedade de um usuário cPanel específico.Caso voiceê tenha realizado alterações na propriedade de algum arquivo через SSH, o perfect é que reajuste o proprietário e o grupo de forma адекватная.

Permissões de diretórios e arquivos

На сервере, созданном с использованием HTML, изображения и другие изображения разрешены для конфигурации 644 . Ele espera, também, que os diretórios tenham permissões Definidas como 755 , na maioria dos casos.

(Подробности, с учетом раздела Compreendendo permissões de sistema de arquivos)

Erros na sintaxe do arquivo.htaccess

Éposível que Você Tenha adicionado regras no arquivo.htaccess que estejam em conflito umas com as outras, ou que não sejam allowidas.

Caso voiceê precision verificar alguma regra específica, voiceê pode comentar a linha específica no .htaccess adicionando # no início da linha.

Важно: lembre-se de semper fazer um backup desse arquivo antes de fazer qualquer mudança.

Por exemplo, se o.Формат htaccess tem esse:

DirectoryIndex default.html
Приложение AddType / x-httpd-php php5

Tente algo como:

DirectoryIndex default.html
#AddType application / x-httpd-php5 php

Nota : разработано форматирование конфигурации с использованием внешних серверов, которые используются без использования php_value em um arquivo.htaccess.

Limites de processos simultâneos

O erro também pode ser causado pelo número alto de processos no servidor ligados à sua conta. Cada conta de um servidor comparehado pode utilizar até 25 simultâneos, sejam esses processos ligados ao seu site or outros process de propriedade do mesmo usuário como, por exemplo, e-mail.

Com acesso SSH (shell), голосовой помощник для визуализации процессов в исполняемых файлах без необходимости.Para fazer isso, simplesmente digite o comando

искусственный пс

Ou digite no formato abaixo para visualizar a conta de um usuário específico (não esqueça de substituir «nome de usuário» pelo nome real):

пс искусственный | grep nome de usuário

Assim que tiver o ID do processo («pid»), digite o comando abaixo para matar o processo específico (não esqueça de substituir «pid» pelaidentificação real do processo):

убить pid

Caso a causa do Erro 500 seja o limit de processos, entre em contato com nossa equipe через билет (электронная почта).Ao enviar o ticket, certifique-se decluir os passos needários para que nossa equipe Possa Visualizar o erro em seu site.

Compreendendo o sistema de permissões de arquivos

Представитель Simbólica

O primeiro caractere indica o tipo de arquivo e não está relacionado às permissões. Os 9 caracteres remanescentes formam três concuntos, cada um submitando a class da permissão em três caracteres.O primeiro concunto представляют собой класс do usuário, o segundo concunto представляют собой класс do grupo e o terceiro concunto представляют собой outras классы.

Cada caractere submita um tipo de permissão: permissão de Leitura, Escrita e Execução:

• r se для разрешения leitura ( читать ), — se não для разрешения.
• w se для разрешения escrita ( пишите ), — se não для разрешения.
• x se для разрешения execução ( исполнение ), — se não для разрешения.

Abaixo vemos alguns exemplos de notação simbólica:

• -rwxr-xr-x um arquivo regular no qual a classe de usuário possible todas as permissões; в качестве классов grupo и outros Possuem apenas permissões de leitura e execução.
• crw-rw-r — um arquivo com caractere especial no qual as classes usuário e grupo Possuem permissões de leitura e escrita, enquanto a class outros Possitura de lere.
• dr-x —— um diretório no qual a classe de usuário Possui permissões de leitura e Execução, enquanto os demais grupos não possible nenhuma permissão.

Представительство Numérica

Outro método para submitar permissões é o Octal (base-8), que conta com pelo menos três dígitos. Esta notação consiste em pelo menos tres digitos. Cada um dos dígitos, mais a direita, представляет собой различные компоненты разрешений: usuário , grupo , e outros .

Cada um destes dígitos mostra o resultado da soma de seus components em bits.

• O Bit de Leitura adiciona 4 ao seu total. (100 em binário),
• O Bit de escrita adiciona 2 ao seu total. (010 em binário) e
• O Bit de execução adiciona 1 ao seu total. (001 em binário).

Estes valores nunca produzem combinações ambíguas. Када сома представляет ум коньюнто específico de permissões.Mais tecnicamente, является представителем восьмеричного числа для группы битов: cada bit é referência para uma permissão separada, e agrupar os 3 bits de uma vez em octal соответствует agrupar essas permissões por usuário , grupo e grupo essas permissões.

Confira, abaixo, alguns exemplos que mostram a formação das permissões:

Разрешение 0755

4 + 2 + 1 = 7

Лер, эскревер, исполнитель

4 + 1 = 5

Лер, Экзекутар

4 + 1 = 5

Лер, Экзекутар

Разрешение 0644

4 + 2 = 6

Лер, escrever

4

Лер

4

Лер

Como modificar seu arquivo.htaccess

O arquivo .htaccess contém diretivas (инструкций) que informarão ao servidor como ele deve se comportar emterminados cenários, e afeta diretamente or funcionamento de seu website.

Redirecionamentos e reescritas de URL são duas diretivas comuns encontradas no .htaccess e muitos scripts, como o WordPress, Drupal, Joomla e Magento, por exemplo, adicionam diretivas ao arquivo .htaccess для того, чтобы использовать соответствующие функциональные возможности.

Возможен точный редактор или запись .htaccess em algum momento. Essa seção irá mostrar como editar o arquivo em seu cPanel, mas não como ele deve ser alterado. (Возможна работа с поиском информации.)

Existem muitas maneiras de editar или arquivo .htaccess

• Editar o arquivo em seu computador e fazer upload para o server via FTP
• Используется или редактируется в программе FTP
• Используемый редактор Texto SSH
• Utilizar o Gerenciador de Arquivos no cPanel

Para a maioria das pessoas, a maneira mais fácil de editar um arquivo.htaccess é através do Gerenciador de Arquivos no cPanel.

Como editar o arquivo .htaccess através do Gerenciador de Arquivos no cPanel

Antes de qualquer coisa, sugerimos que faça um backup de seu site. Assim, caso alguma falha ocorra, voiceê poderá reverter para uma versão anterior do arquivo.

Abra o Gerenciador de Arquivos

1. Faça login no cPanel.
2. Na seção Arquivos , clique no ícone do Gerenciador de Arquivos
3. Na caixa que abre, selection Raiz do Documento e informe or domínio que deseja acessar no drop-down меню.
4. Assegure-se de que a opção Exibir arquivos ocultos (dotfiles) está marcada.
5. Нажмите Перейти . О Gerenciador de arquivos irá abrir em uma nova aba ou janela.
6. Получить доступ к архиву .htaccess в списке архивов. Você poderá Precisar usa rolagem para encontrá-lo.

Для редактирования или архива .htaccess

1. Clique com o botão direito no arquivo.htaccess e clique em Code Edit no menu. Альтернативное имя пользователя, не имеющее доступа к .htaccess и ссылаться на него в Редактор кода без указания страницы
2. Uma nova caixa de diálogo irá abrir perguntando sobre codificação. Apenas clique em Редактировать paracontinar. О редактор ира абрир эм ума нова Джанела.
3. Edite o arquivo conforme sua needidade.
4. Clique em Salvar alterações no canto superior direito quando estiver terminído.Как alterações serão salvas.
5. Teste seu site para assegurar-se de que as alterações foram bem-sucedidas e salvas. Caso não, corrija o erro ou reverta para a versão anterior até que seu site volte a funcionar.
6. Após a summaryão, clique em Fechar .

Como modificar as permissões de arquivos e diretórios

As permissões de um arquivo ou diretório dizem ao servidor como e de que maneira ele deve intergir com um arquivo ou diretório.

Essa seção irá mostrar como editar as permissões de arquivos através do cPanel, mas não como Você deve modificá-las. (Veja nossa seção Existe algo que eu Possa fazer? Para mais informações).

Existem muitas formas de Editar as Permissões dos Arquivos

• Использовать um programa FTP
• Используйте текстовый редактор SSH
• Использование o Gerenciador de Arquivos no cPanel

Para a maioria das pessoas, maneira mais fácil de editar as permissões é através do Gerenciador de Arquivos no cPanel.

Como editar as permissões dos arquivos pelo Gerenciador de Arquivos do cPanel.

Antes de qualquer coisa, sugerimos que faça um backup de seu site. Assim, caso alguma falha ocorra, voiceê poderá reverter para uma versão anterior.

Abra o Gerenciador de Arquivos

1. Faça login no cPanel.
2. Na seção Arquivos , clique no ícone do Gerenciador de Arquivos
3. Na caixa que abre, marque Raiz do Documento e selection or domínio que deseja acessar no drop-down меню.
4. Assegure-se de que a opção Exibir arquivos ocultos (dotfiles) está marcada.
5. Нажмите Перейти . О Gerenciador de arquivos irá abrir em uma nova aba ou janela.
6. Procure pelos arquivos ou diretórios na lista de arquivos, voiceê poderá Precisar utilizar a rolagem para encontrá-los.

Para editar as Permissões

1. Нажмите, чтобы открыть окно или открыть окно, и нажмите кнопку Изменить права доступа Нет меню.
2. Uma caixa irá aparecer allowindo que voice selecione as permissões corretas или использовать um valor numérico para configurar as permissões corretas.
3. Edite as permissões dos arquivos conforme sua needidade.
4. Нажмите Изменить разрешения для других изменений.
5. Teste seu site para ter certeza de que as modificações foram salvas com sucesso. Caso não, corrija o erro ou reverta para uma versão anterior, até que volte a funcionar.
