Каждый, кто хотя бы однажды работал ручной циркулярной пилой, знает, как сложно сделать с её помощью чёткий и ровный рез. Многие решают эту проблему с помощью простейших приспособлений, вроде полосы из фанеры или пластика, который закрепляется на поверхности струбцинами. Однако куда удобней использовать для этой цели специальную направляющую шину.

Такое устройство очень редко входит в комплектацию ручной циркулярной пилы, а в магазинах предлагается по цене, часто сопоставимой со стоимостью самой пилы. Это кажется странным, ведь оно не отличается сложностью конструкции. При наличии необходимых материалов направляющую шину вполне возможно изготовить самостоятельно, о чём мы и расскажем в этой статье.

Что это такое?

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила.

Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

  • направляющая из фанеры;
  • рельсовое стусло из уголка;
  • шина из алюминиевого профиля;
  • линейка из строительного правила;
  • выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Из фанеры

Это один из простейших универсальных вариантов направляющей для ручной циркулярной пилы, сделанной своими руками, и потому он наиболее распространён в домашних мастерских. Рассмотрим подробно процесс его изготовления и принцип работы.

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

  1. измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
  2. Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
  3. С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
  4. Штангенциркулем измерьте ширину направляющего паза продольного реза.
  5. Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
  6. Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Важно: перед замерами подошвы циркулярной пилы обязательно отключите её от электросети!

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

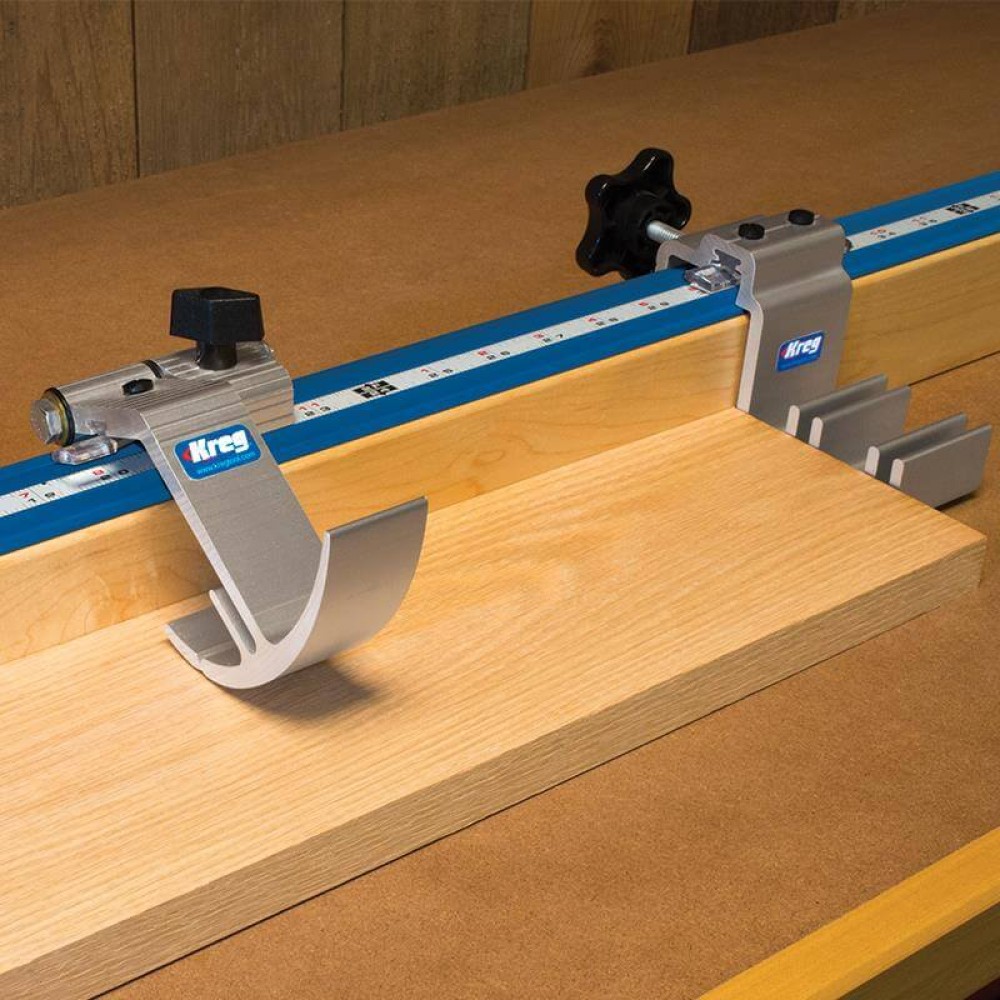

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

  • Зафиксировать упор на нужной ширине распила.
  • Закрепить заготовку.
  • Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

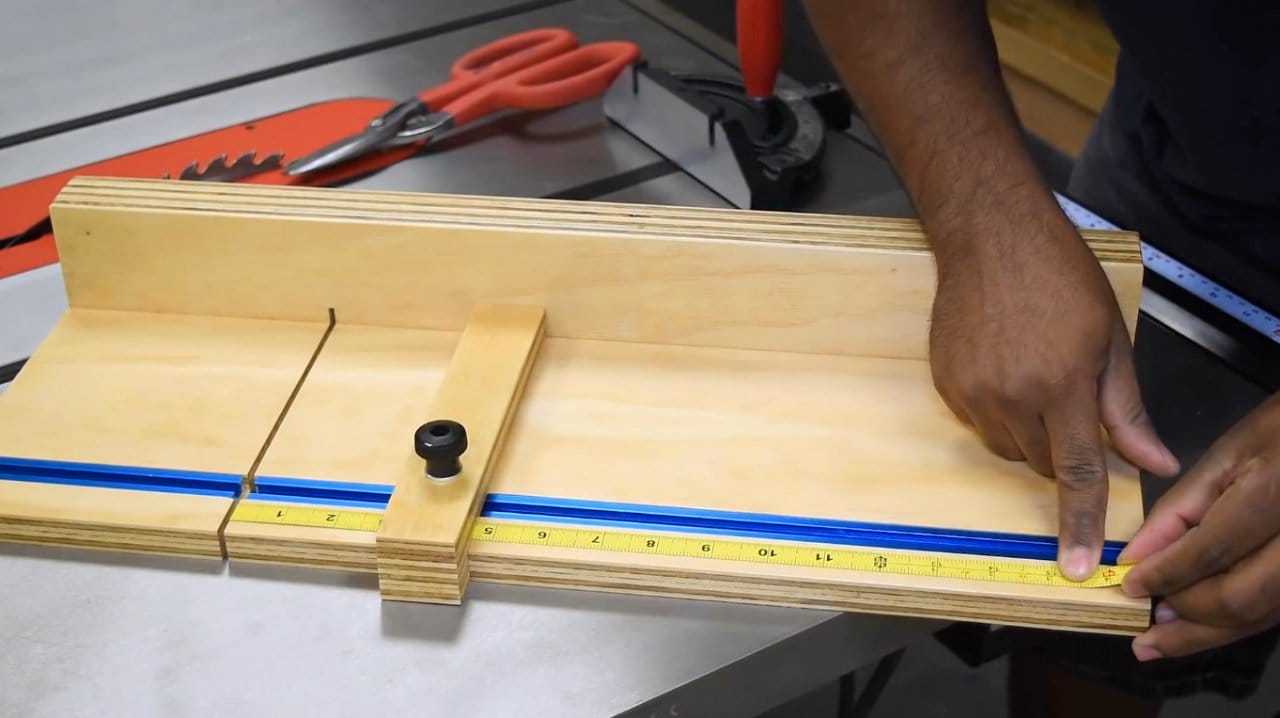

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.



AlfFisher. Моя работа: Линейка для циркулярной пилы. От простого

После публикации последней статьи мне задали вопрос по самодельной линейке.

О них я и буду сегодня говорить.


Многие начинающие станкостроители сталкиваются с проблемой выбора типа фиксации линейки.


На простейших станках часто встречается схема крепления линейки 2 болтами, расположенными в начале и конце стола.
Болты входят в продольные пазы.

Такая схема — это развитие идеи крепления линейки при помощи 2х струбцин.


Самым большим недостатком такого крепления является постоянная необходимость регулировать параллельность линейки относительно оси пильного диска при каждом перемещении линейки.

Поэтому я не рекомендую использовать такую схему.

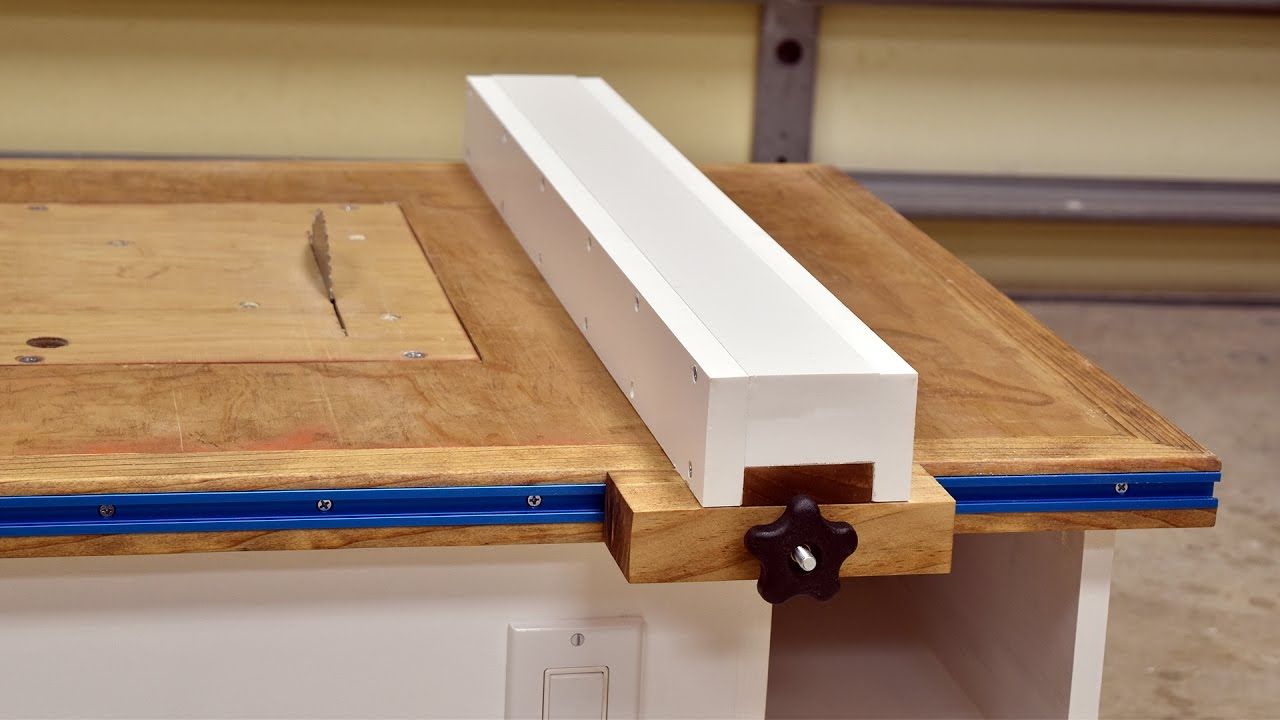

Наиболее удобной схемой является конструкция линейки — в виде рейсшины.

В этом случае линейка имеет дополнительную головку, закрепленную перпендикулярно оси линейки.

 Линейка — рейсшина. Крепление — струбциной.

Такая конструкция позволяет перемещать линейку параллельно оси пильного диска.


Достаточно один раз настроить параллельность.

Это наиболее простой вариант линейки, но его можно усовершенствовать, удлинив линейку и добавив зажим.


Вариантов зажима может быть несколько.

2 из них я показал в видео (винтовой и эксцентриковый зажим) с использованием стяжки, проходящей через всю длину линейки.

 Более совершенный способ фиксации линейки — сквозная стяжка и задний прижим.

В нижней части линейки выбран паз для стяжки, приводящей  в движение задний прижим.

Стяжкой служит резьбовая шпилька или прут с нарезанной по краям резьбой М6 — М8.

Прижим крепится к линейке на форточной петле и имеет возвратную пружину, которая отводит его от стола при ослаблении затяжки гайки или эксцентрика.

Какой тип фиксации выбрать (гайку или эксцентрик) — зависит от возможностей мастера.


Зажим гайкой — прост в изготовлении. Я рассказывал о нем в своем видео:

Зажим эксцентриком — быстро работает, и более удобен.

Ход эксцентрика — примерно 3 — 5 мм.
Его нужно подбирать так, чтобы полная фиксация происходила за 1/4 — 1/5 поворота рукоятки.

В крайнем случае можно использовать велосипедный эксцентрик зажима седла, правда его конструкцию придется немного доработать.


При использовании вело-эксцентрика придется переместить стяжку выше (ближе к оси петли) — так как велоэксцентрик имеет малый ход, примерно 1.5 — 2 мм.

Конструкция линейки-рейсшины со сквозной стяжкой — проста, удобна в работе, но имеет несколько недостатков.

Один из них — невозможность пристыковать дополнительный задний стол-расширитель вплотную к столу пилы, так как по задней кромке стола двигается прижим линейки.

Второй недостаток — линейка должна иметь длину, равную длине стола.

На больших станках с длинным столом длинная линейка может перекашиваться, поэтому потребуется делать большую головку.
Кроме того длинная линейка будет иметь большую массу.


А теперь несколько слов о преимуществах данной линейки:

Поскольку линейка фиксируется по краям стола
то в зажатом виде нет вероятности отгиба (ухода с размера,
так как это может происходить на консольных линейках), поэтому линейку можно делать из материалов с небольшой жесткостью, например ДСП или Дерева.

Пойдет также алюминиевая труба сечением 20 х 40 мм.

Еще одна особенность длинной линейки

если на станке приходится часто распускать доски имеющие внутренние напряжения (в результате неправильной сушки),
длинная линейка может способствовать заклиниванию разрезаемой доски между линейкой и пилой.

Эту проблему можно решить установкой временной накладки на линейку.

Длина накладки — до средины пильного диска, толщина — 10-20 мм.

Размер накладки лучше брать кратным 10 мм
чтобы проще было отсчитывать размер по шкале перемещения линейки.

При работе с деревом на станке обязательно нужен расклинивающий нож, который препятствует заклиниванию и выбросу детали зубьями пилы.


Следующий тип — Консольная линейка

Эта линейка отличается от предыдущего типа наличием направляющей шины, расположенной перед столом пилы.

Чаще всего направляющая делается из трубы квадратного (прямоугольного) или круглого сечения.








Направляющая труба крепится к столу на дистанционных кронштейнах, позволяющих регулировать положение трубы относительно оси пильного диска.

Лучше использовать прямоугольную трубу , так как на ней легче нанести размерную шкалу или прикрепить линейку.

Линейка — предпочтительней, так как она может быть подвижной, что удобно при установке дополнительных накладок на направляющую линейку.

Верхняя плоскость направляющей трубы расположена на несколько миллиметров ниже плоскости стола.

Это сделано для того, чтобы уголок линейки (головка рейсшины) находился ниже плоскости стола и не мешал работе.




Поскольку линейка крепится консольно,
чтобы она имела достаточную точность, для механизма фиксации желательно использовать металл (железо),
а саму линейку делать из железной или алюминиевой трубы сечением 40 х 40 или 40 х 60.

Боковые поверхности линейки необходимо покрыть дополнительными накладками из фанеры или МДФ, чтобы при работе не повредить зубья пилы о металл линейки.

Данная линейка также имеет свои достоинства и недостатки.
Но в работе она более удобна, чем предыдущая конструкция со сквозной стяжкой.


В короткой статье сложно рассмотреть все нюансы конструкции, но я надеюсь своим рассказом я ответил на некоторые вопросы начинающих станкостроителей.


В следующей части я более подробно расскажу о креплении линейки к поперечной направляющей и о эксцентриковом механизме фиксации линейки.


     Продолжение темы:
2 https://alffisher.blogspot.com/2015/07/blog-post_6.html
3 https://alffisher.blogspot.com/2015/07/blog-post_7.html
4 https://alffisher.blogspot.com/2015/07/blog-post_9.html
5 https://alffisher.blogspot.com/2015/07/httpalffisher.html

             Всем — Спасибо за внимание !

Сделать направляющую линейку для циркулярки. Изготовление параллельного упора и других полезных приспособлений для циркулярки. Всегда нужна линейка для циркулярки своими руками

Любой гражданин, впервые приобретая режущий электроинструмент для домашних работ, очень быстро приходит к заключению, что, несмотря на все прелести покупки, сама по себе обеспечить ровный рез она не в состоянии. Необходимы дополнительные приспособления. Хорошо если производитель позаботился о потребителях и разнообразил свой ассортимент такими приспособлениями. А что делать, если создатели вашего агрегата не проявили подобной дальновидности?

В любом случае не отчаиваться и уж тем более не думать о замене электроинструмента. Возможно, Вам повезло больше, чем клиентам «заботливых производителей». Дело в том, что почти в 100 % случаев дополнительные приспособления совместимы только с электроинструментом, созданным этой же фирмой. При этом цена на них, мягко говоря, не адекватна тому, что вы держите в руках. Никто не убедит меня в том, что себестоимость алюминиевой шины для дисковой пилы может составлять 100 и более % себестоимости самой пилы.

Акулы бизнеса кусаются, но пилить-то надо. К счастью, против хищников всегда существуют аргументы. Одним из них является изготовление приспособлений к электроинструменту своими руками. Тем более, что сделать их не так уж сложно, как может показаться.

Сегодняшний рассказ об изготовлении своими руками направляющей шины для дисковой пилы.

В Интернете есть масса примеров самодельных направляющих. Большинство из них созданы по единому принципу – ровный брусок, к которому нужно прижимать подошву дисковой пилы и одновременно толкать пилу вдоль направляющей. Это может быть ровная доска, закреплённая на заготовке, подлежащей распилу или отдельная шина в виде полосы фанеры, вдоль которой закреплён брус (рейка) с ровным краем.

Хорошенько подумав, вынужден был отказаться от такого подхода и вот почему:

Во-первых, при распиле необходимо одновременно прикладывать к корпусу пилы разнонаправленные усилия – вперёд (для распила) и в сторону (для прижатия к шаблону). Ровность реза в этом случае лучше, чем без направляющей, но всё равно зависит от сноровки.

Во-вторых, должна быть абсолютная уверенность, что тот край подошвы пилы, которым мы прижимаемся к ровному шаблону абсолютно параллелен режущему диску. У меня дешёвая бытовая пила со штампованным, а не литым основанием. Из опыта работы точно знаю, что у моей пилы эти вещи не параллельны. Кроме того, электромотор пилы расположен достаточно низко и ровный шаблон, к которому её нужно прижимать будет слишком тонким и плоским. Подъём пилы над основанием уменьшит глубину реза и ещё больше нарушит параллельность диска и края основания (хлипкая конструкция).

Дабы компенсировать недостатки упомянутых направляющих и собственной дисковой пилы, я избрал другой вариант. Пила будет двигаться по металлической рельсе, а не упираться в ровный шаблон, что даст возможность прилагать усилия только для продвижения пилы вперёд. Кроме того, это усилие будет меньшим (рельса всё-таки). Использование металлического шаблона вместо деревянного увеличит точность реза и долговечность самой направляющей.

Конструировать шину я начал с покупки режущего диска. Чаще всего распиливать предстоит ламинированное ДСП и фанеру. Для обеспечения чистого реза необходим диск с большим количеством зубьев (чем больше зубьев, тем качественней линия реза).

В качестве рельсы в строительном супермаркете приобрел П-образные алюминиевые профили. Меньший профиль без зазора и люфта входит в больший и свободно скользит по нему.

Приступаем к конструированию:

  1. К листу фанеры толщиной 3 мм прикручиваем винтами и гайками М3 большую алюминиевую направляющую. У винтов и саморезов головки должны быть плоскими, чтобы можно было закрутить их «заподлицо» .
  2. Вплотную к направляющей, саморезами крепим фанеру толщиной 10 мм. У меня под рукой были пресскартонные ламинированные наличники той же толщины – использовал их вместо фанеры.
Направляющая почти готова, осталось только отпилить от неё лишнее. Поэтапных фотографий нет – размещаю фото готовой шины, на которой видны все этапы.

Теперь займёмся дисковой пилой

  1. На фото видно, что меньший профиль, вставленный в больший выступает на 1 мм. Прикрутив профиль саморезами к торцу рабочего стола, электролобзиком снял лишнее.

  1. На основание дисковой пилы, параллельно режущему диску, крепим меньший профиль и фиксируем его двумя винтами М4 с «барашками». Я уже говорил о проблемах с основанием на своей пиле. Поэтому ориентировался не на платформу, а на плоскость режущего диска. Для обеспечения параллельности диска и закреплённого профиля, я поднял защитный кожух и прижал к диску ровный деревянный брусок, а уж к нему прижал обрезок алюминиевого профиля. Зафиксировал всё это струбцинами, просверлил отверстия в профиле и закрутил. Затем снял струбцины и убрал брусок. Пила готова.

Последний штрих. Устанавливаем дисковую пилу на направляющую шину, совмещая их алюминиевые профили. Запускаем пилу и, продвигая её по рельсе, отпиливаем лишнее от шины. В дальнейшем для ровного реза достаточно будет просто совместить обрезанный край шины и линию на заготовке, закрепить шину струбцинами и произвести рез.

Линейка для циркулярки своими руками приспособление, сопутствующая деталь или рулевое колесо у автомобиля. Существует много предложений в виде разных упоров, разных форм и разных размеров, разных способов крепления. На мой взгляд, когда дело подходит к настройке направляющей линейки на циркулярном столе, то самый главный вопрос, как уменьшить количество времени в настройках, а сделать это довольно сложно.

Всегда нужна линейка для циркулярки своими руками

Каким должен быть параллельный упор? Он должен быть прочным, иметь не более трех операций в настройке:

  • легкость в перемещение упора на нужный размер;
  • одно измерение расстояния упора до пильного диска;
  • фиксация упора в одной точке.

Это приспособление, имеет корпус изготовленный, из трех полос ламинированного ДСП, длина упора должна обязательно равняться длине циркулярного стола. Полосы в коробе соединяются между собой шурупами (в потай). Почему ламинированное ДСП? Оно более устойчиво к деформации и обеспечивает хорошую гладкую, скользкую поверхность, мобильно в настройках, легко двигается. Один из основных вопросов, заключался в том, что бы облегчить способ крепления упора на циркулярном столе. Было рассмотрено несколько различных конструкций, в конце концов, я решил не усложнять устройство и поступил просто. Прижим направляющей линейки к столу происходит через деревянный брусок закрепленный в задней части параллельного упора и механизм прижима в передней части линейки.

Это позволяет использовать упор, как струбцину больших размеров, на столе циркулярной пилы своими руками.

Изготовление механизм прижима в передней части линейки является наиболее сложной частью этого упора. Хотя вначале на его изготовление и было потрачено изрядное количество времени, этот способ крепления себя оправдал, более детально он показан на фото вначале статьи, детали по изготовлению механизма прижима смотрите в видео, в конце поста.

По существу, параллельный упор выступает в качестве зажима. Вращая зажимную ручку зажимаете упор на краях стола и фиксируете его в определенном месте. Соблюдая точность в изготовлении деталей линейка для циркулярки своими руками, в сборке, настройке и работе не вызовет трудностей.

Цена заводской направляющей шины равняется стоимости циркулярной пилы. Это очень необходимый аксессуар и им не стоит пренебрегать. Можно сделать направляющую для циркулярки своими руками.

Специалист, который пользуется дисковой пилой, всегда знает, что довольно тяжело сделать ровный разрез . Можно изо всех сил двигать пилу по нанесенной линейке, она все равно пытается от нее отклониться. Результат — испорченный материал и потраченное зря время.

Назначение направляющей шины для циркулярной пилы

Многие люди нашли выход из положения. Они закрепляют несколькими струбцинами планку по разметке. Для ручной циркулярной пилы подобный способ не подходит, потому что струбцины цепляют режущий инструмент.

Можно написать дополнительно несколько доводов в пользу применения направляющей шины:

Направляющая шина для циркулярной пилы своими руками

Главной целью является изготовление геометрически правильного инструмента своими руками. Все хотят сделать надежную и удобную шину , потратив малое количество времени.

Направляющая шина для дисковой пилы своими руками

Сделать хорошую направляющую шину из ламината, который является наиболее доступным и простым материалом, очень просто. Следует следовать следующей инструкции:

Применяя такую каретку, необходимо как можно дальше выдвинуть ее перед дисковой пилой. Выступ подошвы обязан на пару сантиметров заступать на самодельную шину. Нужно взять специальный диск для распила ламината и уже на месте отпилить края шин так, чтобы они полностью соответствовали разметке.

Подобное изделие совсем немного способно съесть глубину резки, но довольно удобное в работе и легко изготавливается своими руками.

Самодельная направляющая шина для дисковой пилы

Стоит рассмотреть в качестве основы для направляющей обычное правило для строительства. Идеально сможет подойти модель со специальными ручками, перемещающимися по маленькому желобку.

Процесс изготовления направляющей для дисковой пилы своими руками следующий:

Самодельная направляющая шина для ручной циркулярной пилы

Чтобы получить наиболее точный рез ручной циркуляркой, нужно выполнить очень важное условие . Край основы электрического инструмента, прилегающего к шине, обязан быть совершенно ровным. Заводские аппараты с литыми основаниями обладают подобным свойством с самого начала. Это невозможно сказать о дешевых моделях оснований. Стоит предложить дополнительный вариант шины под названием рельса.

Циркулярка способна передвигаться по ней, при этом не упираясь в направляющую шину. Заметно понижается усилие, которое нужно для толкания инструмента. Чтобы сделать рельсу, нужен профиль из алюминия. Надо взять несколько отрезков различного сечения. Маленький профиль необходимо вставить в большой отрезок.

Порядок сборки направляющей рельсы своими руками следующий:

  • вставляем меньший профиль в рельс и снимаем высоту оснований так, чтобы он располагался заподлицо;
  • закрепляем вырезанный профиль к основанию пилы параллельно режущему диску;
  • размещаем циркулярную пилу на самодельной каретке. Для этого в рельс вставляем профиль. Включаем пилу, отпиливаем лишнюю полоса по ширине.

Таким образом, довольно просто изготовить направляющую шину своими руками. Дополнительно смогут в этом помочь многочисленные видео и чертежи , которые можно найти в сети.

В этом видео показана технология изготовления циркулярки, которая конструируется своими руками на базе ручной дисковой пилы Hitachi C7 MFA. Мощность 1010 Вт. Данный станок сделан мастером, который ведет блог на ютубе. Использован стол из 18 мм мебельного ДСП. Короб выполнен на мебельных конфирматах. В нижней его части дно из ДВП, которое необходимо для предотвращения высыпания на пол мусора.

Имеется также два больших отверстия. Первое для вентиляции двигателя, второе – по плану было предназначено для подключения пылесоса, но так, как основная часть опилок остается, от этого пришлось отказаться.

Пила фиксируется при помощи двух поворотных прихватов и двух прихватов, закрепленных жестко. Благодаря этому можно одним движением снять и установить пилу. Толщина стенки – 8 мм. Для того, чтобы вкладыш “нулевого зазора” имел хорошую прочность. В том случае, если на пиле нет необходимости резать под углом, то можно обойтись без них, тогда толщину стенки можно оставить 4 – 5 мм. Это даст возможность сделать большую глубину пропила циркулярной пилой.

Электрическое оснащение.

В середине находится розетка, к ней подключен сетевой кабель. На передней панели – выключатель, мастер скручивает кабель, нажимает кнопку, начинает работу. Крышка стопорится мебельной “газовой пружиной”.

Для чего стол, откидывающийся в сторону? Когда нередко нужно регулировать глубину пропила – то в данном положении это выполнить намного удобней. Не нужно обходить станок с задней части. Более того, когда осуществляется управление глубиной, можно регулировать одной рукой. Если же стол откидывается назад, в этом случае пила под своим весом будет опускаться. Если чаще есть необходимость работать с наклоном пилы – оптимально делать откидывание крышки – назад.

Направляющая линейка циркулярки.

Изготовлена из двух кусков ДСП 18 мм. Перед тем как склеить и свинтить шурупами, был сделан паз в обоих половинах. В данном пазу – стяжка. которая через эксцентрик приводит в работу прижим. Сначала был установлен прижим на 2 шурупа, однако при работе он шатался и перекашивался. По этой причине потребовалась реконструкция, на прижим приварен прут диаметром 6 мм, во вкладыше проделан паз. Тем не менее можно было поступить намного проще – приварить карточную петлю и прикрутить ее к линейке.

На прижим наклеена резина, чтобы линейка не двигалась. Имеется возвратная пружина. Передняя упорная часть крепится на 8 шурупов и клей. По краям прикручены две шайбы, которые не дают линейке перекашиваться. На нее наклеена бумажная кромка, чтобы линейка хорошо скользила по столу. Такая конструкция линейки довольно не сложная, но в тоже время фиксируется она неплохо, держится на столе, с намеченного размера не отклоняется.

Кто захочет повторить авторскую конструкцию, не упустите из виду, что в предложенной схеме паз расположен посередине линейки. Но он предлагает делать паз ниже. Можно фрезеровать в нижней части линейки. Даже если не применять для фиксации эксцентрик, а просто обычную гайку, усилие на гайке будет намного меньше.

По вкладышу “нулевого зазора”.

Автор циркулярки подготовил несколько вкладышей, сделанных из доски. И имеются вкладыши из толщиной 8 мм. Но прежде, чем прорезать паз в ламинате, он снял лаковое покрытие, в противном случае оно быстро затупит пилу. Вкладыш из ламината более стабилен, но можно ограничиться деревянным.

Дополнение к статье с пояснениями http://alffisher.blogspot.ru/2015/07/httpalffisher.html

Направляющая шина для ручной циркулярной пилы дает ряд определенных преимуществ во время работы с электроинструментом. При этом многие отказываются дополнительно оснащать циркулярку шиной, поскольку ее стоимость приближается к цене самой пилы. Рассмотрим вопрос с шиной со всех сторон.

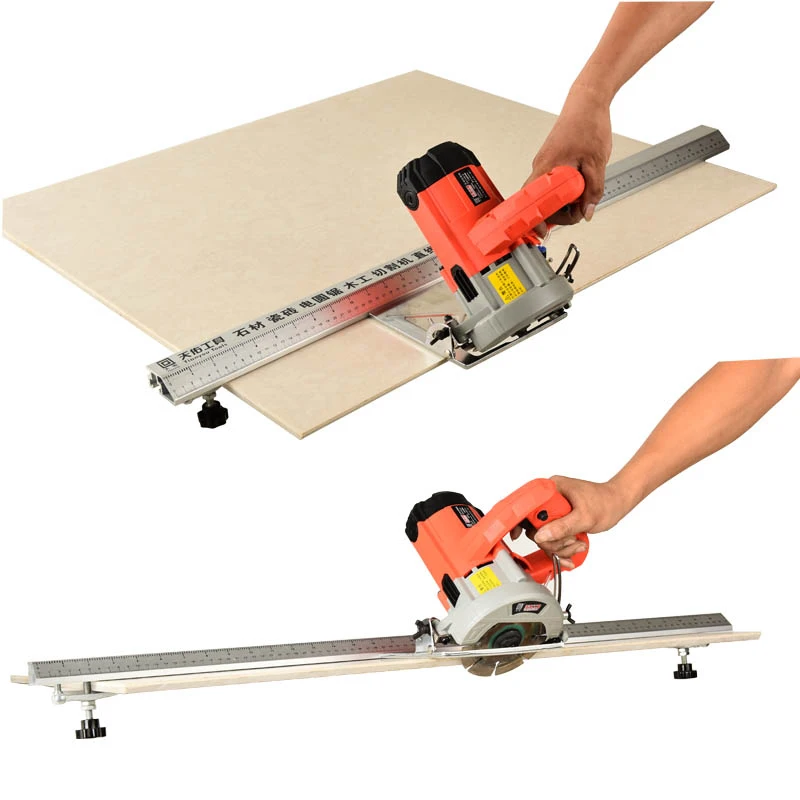

Фото направляющей шины

Направляющая шина — полезное дополнение для вашей пилы. Стоит ли она тех денег, которые за нее просит производитель? Вопрос спорный.

  • Если вы регулярно пользуетесь ручной пилой, шина быстро оправдает вложенные средства;
  • Купленная готовая шина, которой вы будете пользоваться раз в год, становится совершенно бессмысленной тратой средств;
  • Многие сходятся во мнении, что оптимальной шиной для ручной циркулярки является самодельная направляющая.

Изготовить самостоятельно под ручной электроинструмент Bosch, Макита, Интерскол направляющие не составит труда. Подобные изделия не отличаются сложностью сборки, зато существенно уступают заводским направляющим по цене.

Функции

Если вы работали ручной дисковой пилой, то сталкивались со сложностями создания идеально ровного распила. Как бы вы ни старались, пила то и дело стремится уйти в сторону, испортить весь трудоемкий процесс. Часто подобная работа циркуляркой заканчивалась получением неправильных заготовок, потраченным временем и израсходованными нервами.

Сами по себе пилы производства ведущих брендов характеризуются великолепными возможностями. Но на замену направляющей многие умельцы используют пару струбцин, которыми фиксируют планку по линейке. Работая подобной направляющей с ручной циркуляркой, вы обязательно столкнетесь с массой неудобств. Струбцины попросту будут задевать циркулярку.

Чтобы ваша циркулярная пила работала максимально эффективно, ей потребуется соответствующая направляющая шина.

В пользу покупки или самостоятельного изготовления направляющей говорят несколько полезных функций.

  1. Если вы будете использовать правило, его положение придется регулярно корректировать. Его крепят на небольшом расстоянии от линии распила, иначе провести диском циркулярки точно по линии не удастся. Для редких операций такой вариант еще можно использовать. Но при регулярной работе циркуляркой, без качественной направляющей не обойтись.
  2. Направляющая от производителя Макита, Bosch имеет специальную конструкцию, обеспечивающую идеальное совпадение с линиями распила. Вам остается просто совместить две полосы, чтобы добиться ровного среза. Самодельная шина на такое также способна, если грамотно ее изготовить.
  3. Для повышения качества работы, шина дополнительно проклеивается мягкими лентами. Так удается избежать скола материала при его распиле.
  4. Оснастив ручной инструмент направляющей шиной, мастеру нужно только двигать циркулярку постепенно вперед. Без нее приходится одновременно выполнять две операции — следить за положением правила и распиливать материал. На практике это оказывается очень неудобно.

Самодельные направляющие

Самодельная направляющая, предназначенная для ручных циркулярок Итерскол, Макита или Bosch, может иметь различные конфигурации.

Готовые шины, выпускаемые производителями, делят на два типа:

  • Специализированные. Они подходят только для определенных моделей конкретного производителя. Использовать их для оснащения других циркулярок невозможно;
  • Универсальные. Подходят для различных циркулярных пил, вне зависимости от модели и производителя. Универсальные обычно дороже.

Именно высокая стоимость заставляет мастеров изготавливать направляющие своими руками.

Мы предлагаем вам рассмотреть два варианта изготовления направляющей шины:

  • Из ламината;
  • Из строительного правила.

Шина из ламината

Важнейший плюс шины из ламината — это доступность материала и простота изготовления устройства.

  1. Отрежьте два элемента ламината. Их длина должна составлять около 50 сантиметров. Старайтесь делать отрезки ровными.
  2. Выполните фрезеровку по одной из кромок.
  3. Вооружившись саморезами, закрепите эти отрезки на основании. Основу также изготовьте из ламината.
  4. Ширину паза можно выверить листом бумаги формата А4. Вставьте бумагу в устройство и прокрутите.
  5. На подошве циркулярной пилы соединение с шиной осуществляется через крепежи, предназначенные для бокового упора. Если есть возможность или желание, выполните дополнительное отверстие в корпусе циркулярки. Желательно делать его в том случае, если на вашу пилу гарантия уже не распространяется.
  6. Прежде чем начать работу, самодельная шина максимально выдвигается вперед перед ручкой инструмента. Нос подошвы старайтесь располагать в нескольких сантиметрах, заступая на направляющую. Возьмите диск для резки, на месте отпилите у направляющих края. Так они будут идеально совпадать с разметкой на материале.

Данная направляющая для вашей пилы имеет один недостаток — она будет съедать глубину проникновения диска. Но на практике обычно глубина пропила страдает буквально на 1,5 сантиметра, что не является критичным показателем.

Из строительного правила

Если у вас дома завалялось старое строительное правило, из него получится отличная самодельная направляющая.

  1. Вооружитесь правилом, которое имеет ручки и передвигается по желобу.
  2. Снимите ручки. На их место следует установить струбцины, оснащенные пружинными ручками. Фиксация должна быть по возможности мягкой. Некоторые модели имеют съемную верхнюю часть. С ними работать проще всего. Снимите верхнюю часть, а струбцину зафиксируйте на правиле переходниками.
  3. Для переходников используйте полипропилен. Купить их не удастся, потому придется делать своими руками. Изготавливаются переходники на фрезерном станке. У вас должны получиться элементы, напоминающие в разрезе букву Т. Вставьте их в пазы для ручек. Убедитесь, что элементы сели плотно на свои места.
  4. В ножках переходников выполните дополнительные отверстия. Через них струбцины можно зафиксировать винтами.
  5. Уложите направляющие на материал. Они располагаются пазом вниз. При этом струбцинами материал плотно снизу прижимается. Сверху не будут располагаться элементы, которые могут помешать нормальной работе пилы.

У подобных самодельных направляющих работа ограничивается только длиной используемого правила. Потому выбирайте максимально длинные исходные материалы, но не забывайте учитывать заготовки, с которыми вам предстоит работать. Длинное правило не всегда предпочтительнее более короткого.

Потратив достаточно денег на покупку хорошей пилы, направляющие вполне можно сделать самостоятельно. Мы показали вам примеры простейших конструкций, хотя есть ряд других вариантов их изготовления.

Вкладыш для циркулярной пилы. Циркулярка, изготовленная своими руками. Направляющая линейка циркулярки

В этом видео показана технология изготовления циркулярки, которая конструируется своими руками на базе ручной дисковой пилы Hitachi C7 MFA. Мощность 1010 Вт. Данный станок сделан мастером, который ведет блог на ютубе. Использован стол из 18 мм мебельного ДСП. Короб выполнен на мебельных конфирматах. В нижней его части дно из ДВП, которое необходимо для предотвращения высыпания на пол мусора.

Имеется также два больших отверстия. Первое для вентиляции двигателя, второе – по плану было предназначено для подключения пылесоса, но так, как основная часть опилок остается, от этого пришлось отказаться.

Пила фиксируется при помощи двух поворотных прихватов и двух прихватов, закрепленных жестко. Благодаря этому можно одним движением снять и установить пилу. Толщина стенки – 8 мм. Для того, чтобы вкладыш “нулевого зазора” имел хорошую прочность. В том случае, если на пиле нет необходимости резать под углом, то можно обойтись без них, тогда толщину стенки можно оставить 4 – 5 мм. Это даст возможность сделать большую глубину пропила циркулярной пилой.

Электрическое оснащение.

В середине находится розетка, к ней подключен сетевой кабель. На передней панели – выключатель, мастер скручивает кабель, нажимает кнопку, начинает работу. Крышка стопорится мебельной “газовой пружиной”.

Для чего стол, откидывающийся в сторону? Когда нередко нужно регулировать глубину пропила – то в данном положении это выполнить намного удобней. Не нужно обходить станок с задней части. Более того, когда осуществляется управление глубиной, можно регулировать одной рукой. Если же стол откидывается назад, в этом случае пила под своим весом будет опускаться. Если чаще есть необходимость работать с наклоном пилы – оптимально делать откидывание крышки – назад.

Направляющая линейка циркулярки.

Изготовлена из двух кусков ДСП 18 мм. Перед тем как склеить и свинтить шурупами, был сделан паз в обоих половинах. В данном пазу – стяжка. которая через эксцентрик приводит в работу прижим. Сначала был установлен прижим на 2 шурупа, однако при работе он шатался и перекашивался. По этой причине потребовалась реконструкция, на прижим приварен прут диаметром 6 мм, во вкладыше проделан паз. Тем не менее можно было поступить намного проще – приварить карточную петлю и прикрутить ее к линейке.

На прижим наклеена резина, чтобы линейка не двигалась. Имеется возвратная пружина. Передняя упорная часть крепится на 8 шурупов и клей. По краям прикручены две шайбы, которые не дают линейке перекашиваться. На нее наклеена бумажная кромка, чтобы линейка хорошо скользила по столу. Такая конструкция линейки довольно не сложная, но в тоже время фиксируется она неплохо, держится на столе, с намеченного размера не отклоняется.

Кто захочет повторить авторскую конструкцию, не упустите из виду, что в предложенной схеме паз расположен посередине линейки. Но он предлагает делать паз ниже. Можно фрезеровать в нижней части линейки. Даже если не применять для фиксации эксцентрик, а просто обычную гайку, усилие на гайке будет намного меньше.

По вкладышу “нулевого зазора”.

Автор циркулярки подготовил несколько вкладышей, сделанных из доски. И имеются вкладыши из толщиной 8 мм. Но прежде, чем прорезать паз в ламинате, он снял лаковое покрытие, в противном случае оно быстро затупит пилу. Вкладыш из ламината более стабилен, но можно ограничиться деревянным.

Дополнение к статье с пояснениями http://alffisher.blogspot.ru/2015/07/httpalffisher.html

У вас возникли проблемы с поиском определенного видеоролика? Тогда эта страничка поможет вам отыскать так необходимый вам ролик. Мы с легкостью обработаем ваши запросы и выдадим вам все результаты. Неважно чем вы интересуетесь и что вы ищете, мы запросто отыщем необходимый ролик, какой бы направленности он не был бы.

Если же у вас интересует современные новости, то мы готовы предложить вам самые актуальные на данный момент новостные сводки во всех направлениях. Результаты футбольных матчей, политические события или же мировые, глобальные проблемы. Вы всегда будете в курсе всех событий, если будете пользоваться нашим замечательным поиском. Информированность предоставляемых нами видеороликов и их качество зависит не от нас, а от тех, кто их залил в интернет просторы. Мы всего лишь снабжаем вас тем, что вы ищете и требуете. В любом случае, пользуясь нашим поиском, вы будете знать все новости в мире.

Впрочем, мировая экономика это тоже довольно интересная тема, которая волнует очень многих. От экономического состояния различных стран зависит довольно многое. Например, импорт и экспорт, каких либо продуктов питания или же техники. Тот же уровень жизни напрямую зависит от состояния страны, как и зарплаты и прочее. Чем же может быть полезна такая информация? Она поможет вам не только адаптироваться к последствиям, но и может предостеречь от поездки в ту или же иную страну. Если вы отъявленный путешественник, то обязательно воспользуйтесь нашим поиском.

Нынче очень сложно разобраться в политических интригах и для понимания ситуации нужно найти и сравнить очень много различной информации. А потому мы запросто найдем для вас различные выступления депутатов ГОСДУМЫ и их заявления за все прошедшие года. Вы сможете с легкостью разобраться в политике и в ситуации на политической арене. Политика различных стран станет вам ясна и вы запросто сможете подготовить себя к грядущим переменам или же адаптироваться уже в наших реалиях.

Впрочем вы можете найти тут не только различные новости всего мира. Вы также запросто сможете подыскать себе киноленту, которую будет приятно посмотреть вечером с бутылкой пива или же попкорна. В нашей поисковой базе существуют фильмы на любой вкус и цвет, вы без особых проблем сможете найти для себя интересную картину. Мы запросто найдем для вас даже самые старые и трудно находимые произведения, как и известную всем классику — например Звездные войны: Империя наносит ответный удар.

Если же вы просто хотите немного отдохнуть и находитесь в поиске смешных роликов, то мы можем утолить и тут вашу жажду. Мы найдем для вас миллион различных развлекательных видеороликов со всей планеты. Короткие приколы запросто поднимут вам настроение и еще целый день будут вас веселить. Пользуясь удобной системой поиска, вы сможете найти именно то, что рассмешит вас.

Как вы уже поняли, мы трудимся не покладая рук, что бы вы всегда получали именно то, что вам необходимо. Мы создали этот замечательный поиск специально для вас, что бы вам удалось найти необходимую информацию в виде видеоролика и посмотреть её на удобном плеере.

Нулевой вкладыш для циркулярной пилы из термодерева / Столярная мастерская

Спасибо за просмотр Сделал нулевой вкладыш из термодерева ЯСЕНЬ Интересно было также попробовать цветное масло-воск

Резьба в силумине и вкладыши для циркулярки Makita 2704

Закрепил вкладыши для циркулярки Makita две тысячи семьсот четыре на четыре винта, нарезав резьбу в силуминовых наплывах. Использовал набор для восстановления резьбы М5 не вставив резьбо

Вкладыши для циркулярки | Апгрейд стружкоотсоса

Наконец дошли руки до создания вкладышей нулевого зазора для циркулярки как еще его называют, как их называют иначе, противоскольные вкладыши. Собственно, главная задача у меня

Makita 2704 . Противоскольный вкладыш. /// Makita 2704 . Making insert

Здесь видео показано изготовление противоскольного вкладыша для циркулярной пилы Makita 2704. Подробно не нудно:)

Обзор столярной мастерской. Февраль две тысячи семнадцать г.

Читайте так же

Быстрый обзорчик моей мастерской, просто на будущее, что бы было с чем сравнить 🙂 Подписывайтесь на канал.

Устройство циркулярного стола.поподробнее

Механизм подъёма не наклона циркулярного агрегата

Нулевой вкладыш для пиления ЛДСП без сколов. Технология и секреты изготовления

Нулевой вкладыш для пиления ЛДСП без сколов. Технология не секреты изготовления нулевого вкладыша для пиления ЛДСП без сколов. Нулевой вкладыш из капролона для ч

Как Сделать Нулевой Вкладыш для

Циркулярной Пилы

Доработка которая повысит качество спила не улучшит технику безопасности. Нулевой вкладыш для циркулярной .

Настройка параллельного упора и доработка

циркулярной пилы Metabo TS двести пятьдесят четыре / Saw table modernization

Подписчики неоднократно спрашивали о настройке параллельного упора. Снял на эту тему видео. Кроме этого описаны некоторые доработки станка. Настройка параллельн

Нулевой вкладыш для Корвета 13М. Zero insert.

Ну и как полагается с циркулярками, очень скоро понадобился нулевой вкладыш, для пиления мелких реечек в моем случае рамки для ульев, ну и в поделках реечек хва

Сушильная камера с термообработкой древесины, сделай сам.

Это видео создано в редакторе слайд-шоу YouTube: https://www.youtube.com/upload.

Как изготовить настольный распиловочный станок. How to make circular sawing machine.

Читайте так же

Процесс изготовления самодельного малогабаритного распиловочного станка. Корпус из водостойкой фанеры восемнадцать мм. За основу взята пила STATUS одна тысяча четыреста вт. дрель. htt

Нулевой вкладыш для Makita две тысячи семьсот четыре (из березы)

Сломался очередной нулевой вкладыш у моей макиты 2704. На этот раз решил его делать не из сосны, а попробовать березу. Не поможет береза. буду искать ламинат

Вкладыш нулевого зазора, стеллаж под лестницей и сушка в опилках

В этом видео расскажу о создании вкладыша нулевого зазора для циркулярной пилы методом копирования обгонной фрезой с подшипником. Это замечательная технология,

Подошва нулевого реза для ручной циркулярной пилы

Распиливание ЛДСП и ламинированной фанеры без сколов Видео руководства по самостоятельному изготовлению, чертежи и комплектующие моих столов можно посмотреть зд

Столярная мастерская/ Брашировка /Термодерево

Спасибо за просмотр Термодревесину брашируем и покрываем маслом

Торцовочная каретка с подставкой для Makita 2704(1).

Процесс изготовления подставки и торцовочной каретки для настольной циркулярки на примере распиловочного станка Makita 2704.

Недорогая направляющая для ручной циркулярной пилы своими руками

Каждый, кто хотя бы однажды работал ручной циркулярной пилой, знает, как сложно сделать с её помощью чёткий и ровный рез. Многие решают эту проблему с помощью простейших приспособлений, вроде полосы из фанеры или пластика, который закрепляется на поверхности струбцинами. Однако куда удобней использовать для этой цели специальную направляющую шину.

Блок: 1/5 | Кол-во символов: 349
Источник: https://2lzz.ru/elektroinstrument/tsirkulyarnaya-pila/napravlyayushhaya

Преимущества самодельных шин

Немаловажным преимуществом работы с таким приспособлением является возможность обработки заготовок любого размера. Нужно лишь не забывать о надежной фиксации торцовочного инструмента, поскольку это обеспечивает качественный результат и гарантирует безопасность.

Готовую направляющую шину можно приобрести в магазине. Это самый простой и дорогостоящий вариант. Ведь стоимость фирменного приспособления часто почти сравнивается ценой с самой циркуляркой. Поэтому лучше изготовить направляющую для циркулярной пилы своими руками.

Самодельная направляющая шина для ручной циркулярной пилы Интерскол, Макита, Bosch функционально ничуть не хуже изготовленной на заводе, но в несколько раз дешевле. Ее легко собрать в домашних условиях. Существует несколько вариантов изготовления самодельных шин, с использованием различных исходных материалов:

  • шина из ламината;
  • шина из строительного правила;
  • рельсовое стусло;
  • шина из алюминиевого профиля.

Ниже подробно рассмотрен процесс изготовления направляющей шины по каждому из перечисленных вариантов.

Блок: 2/7 | Кол-во символов: 1069
Источник: https://ObInstrumentah.info/samodelnaya-napravlyayushhaya-shina-dlya-tsirkulyarnoj-pily/

Требуемые материалы

Для работы потребуются материалы, которые можно найти в строительном гипермаркете:

  • фанера 18 мм;
  • доска 30х70;
  • рейка 20х50;
  • Т-болт;
  • профиль с Т-образным пазом;
  • прижимная лапка-струбцина;
  • профиль швеллер;
  • мебельные дюбеля с болтами М6;
  • гайка ручной настройки.

Блок: 2/4 | Кол-во символов: 294
Источник: https://SdelaySam-SvoimiRukami.ru/4803-nedorogaja-napravljajuschaja-dlja-ruchnoj-cirkuljarnoj-pily-svoimi-rukami.html

Что это такое?

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

  • направляющая из фанеры;
  • рельсовое стусло из уголка;
  • шина из алюминиевого профиля;
  • линейка из строительного правила;
  • выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Блок: 2/5 | Кол-во символов: 902
Источник: https://2lzz.ru/elektroinstrument/tsirkulyarnaya-pila/napravlyayushhaya

Процесс изготовления направляющей для циркулярной пилы

Что касается размера предлагаемой конструкции направляющей, то он подбирается индивидуально под глубину запила имеющейся пилы, а также тех заготовок, которые в дальнейшем будут обрабатываться.

Для изготовления столешницы применяется фанерный лист. Его длина может быть какой угодно. Ширину можно сделать 35 см, что будет удобным для подавляющего большинства циркулярок. Отступив 10 см от длинного края фанеры нужно нанести разметку для установки профиля с Т-образным пазом.
Желательно, чтобы профиль был короче фактической длины столешницы, что позволит в дальнейшем облегчить хранение станка. Профиль нужно посадить в паз. Удобнее всего его выбирать ручным фрезером установив параллельный упор. При работе с фанерой лучше углубляться постепенно, сделав выборку в несколько проходов.

Чтобы убрать дефекты на поверхности столешницы нужно прошлифовать фанеру.

Профиль с Т-образным пазом запрессовывается в полученное гнездо заподлицо. Он закрепляется саморезами по всей длине.

Для непосредственной направляющей для самого электроинструмента можно найти уголок, но зачастую он имеет одинаковые стороны, что не совсем удобно. Гораздо лучше приобрести швеллер и распилить его вдоль, получив 2 отличных уголка с низким бортиком.

Теперь нужно изготовить упоры для направляющей. Для этого следует взять 2 доски с сечением 30 мм, длиной соответствующей ширине фанерной столешницы. В данном случае их длина составляет 35 см. Что касается ширины досок, то она должна быть равна фактической глубине реза циркулярки плюс 8 мм. Совместив доски между собой и поставив их на ребро нужно отметить 7 см от края. От этой линии отмеряется длина, соответствующая ширине подошвы пилы. Вторая отметка ставиться немного шире, с учетом толщины стенок уголка и зазора 1 мм.

Зажав доски в тисках нужно запилить все по начертанным линиям ножовкой на глубину 1 см, после чего выбрать паз.

Теперь нужно прикрепить доски к столешнице. Для этого они сначала приклеиваются, после чего дотягиваются шурупами. Обратите внимание, что вторая доска закрепляется в конце профиль с Т-образным пазом, а не фанеры. Перед вклеиванием нужно зависти в профиль Т-болт

На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости. Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом.

Также можно сдвинуть полозья направляющей, чтобы было возможно ее использовать для фрезера. Потребуется сделать еще пару отверстий и поставить мебельные дюбели.

Покрасим получившееся приспособление.

Для удобства дальнейшего хранения станка в подвешенном состоянии, на выступающей за пределы рабочей части столешницы фанере можно прорезать сквозное отверстие.

Теперь нужно поставить циркулярку на полозья. Ее следует включить и проехать с одного края столешницы до второго. Слегка выступающий диск сделает себе канавку примерно в 2 мм, благодаря тому, что пазы стоек были углублены не на 8 мм, а на 1 см.

Чтобы при движении пила не уходила в перекос и не тормозила, на ее подошву можно прикрепить мебельный уголок, слегка его проточив. Это может и не понадобиться, многое зависит от типа подошвы.

Пользуясь уже практически готовым станком можно сделать направляющие для крепления заготовок под углом. В первую очередь пригодятся упоры под 45 и 30 градусов. Для этого взяв 2 рейки нужно просверлить в них отверстие под скользящий Т- болт.

Закрепив одну заготовку под углом 45 градусов и прижав гайку ручной настройки нужно срезать выступающий торец пилой. Полученный в результате отрезок следует приклеить к снизу обратной части планки, создав дополнительный упор. Он будет упираться в боковой торец столешницы, поэтому в дальнейшем можно будет фиксировать направляющую без транспортира. Таким же способом можно подготовить специальные направляющие и для других углов.

На выступающий из Т-образного направляющего профиля болт можно фиксировать прижимную лапку, направляющие и прочее столярные приспособления, расширяя возможности полученного станка. Себестоимость изготовление такого оборудования невысока, при этом его функционала достаточно для обработки некрупных заготовок или точного быстрого торцевания пиломатериалов.

Наглядная работа с пилой:

Работа с фрезером:

Блок: 3/4 | Кол-во символов: 4320
Источник: https://SdelaySam-SvoimiRukami.ru/4803-nedorogaja-napravljajuschaja-dlja-ruchnoj-cirkuljarnoj-pily-svoimi-rukami.html

Смотрите видео
