Рубрика: ЭЛЕКТРОПРОВОДКА СВОИМИ РУКАМИ.

Электромонтаж своими руками. Миф или реальность.

Здравствуйте дорогой друг. Хочу поделиться с Вами своим опытом в области электромонтажа и как и когда этим можно заниматься, а когда это лучше доверить профессионалу.

Конечно много что из электромонтажа нужно чтобы производили специализированные люди, но все же есть и работы которые можно сделать и своими руками.

О том какие это работы, и когда нужно привлекать профессионалов ми  сегодня поговорим.

Для уточнения под словами электромонтаж своим руками я  буду подразумевать следующее  — монтаж электропроводки своими руками в доме, электропроводка в квартире, как подключить разные приборы и оборудование, необходимые для этого схемы подключения этих приборов, вообще все, что касается электрики в доме и электрики своими руками.

Когда и что можно сделать своими руками, а когда и что нужно в электромонтаже и подключении нужно оставить для профессионалов.

Как и в любом деле, в электромонтаже и подключениях есть свои сложные и несложные стороны.

Обладая определенными знаниями и понятиями можно некоторые работы производить самому, но сразу попрошу все же в любом вашем начинании, которое дело  для вас новое, обязательно изучите немного данный вопрос — почитайте в интернете, а лучше пообщаться с человеком, который в своей повседневной жизни занимается тем вопросом который вас интересует.

Это лучший и самый быстрый способ изучить все тонкости, особенности и «ловушки».

Мне очень нравиться подход — если нас интересует вопрос из разряда медицины мы идем к медику, если из разряда бизнеса мы идем к практикующему предпринимателю, из разряда инвестиций к практикующему инвестору.

Здесь важный момент —  практикующему, то есть человеку, который этим занимается. а не к тем у которого диплом там какой -то, или там 10 лет назад этим занимался.

Если хотите получить ЛУЧШИЙ ОТВЕТ идите за советом к практикам сегодня.Вернемся к нашему вопросу о электромонтаже своими руками.  В этом вопросе я рекомендую  себя попробовать при условии если у Вас есть какое-то техническое образование, технические понятия и представления.

Иногда в практике встречаются разного рода «горе специалисты»,  с которыми начинаешь общаться, а они в сетях переменного тока говорят о каких-то «плюсах» и «минусах», мне стыдно становится, что таким делом как электромонтаж берутся заниматься такие специалисты.

Я понимаю, что такие специалисты могут определенные работы и в электромонтаже проводки сделать прекрасно, но полностью самостоятельно проделать  работу я бы им не доверил.

Об это я и пытаюсь рассказать. В электромонтаже нужно сделать все правильно с соблюдением всех норм и требований.

А даже в таким простых  делах как  монтаж электропроводки своими руками в доме, или монтаж проводки в частном доме, гараже, пристройке или бане, очень много по ходу электромонтаж возникает разных моментов вроде  и незначительных. которым человек неподготовленный не придаст никакого значения, и сделает как эму проще, и этим сделает большую ошибку.

И тут цена вопроса может уже увеличиться очень сильно, в плане переделок или увеличения  риска пожарной безопасности в последующем.

Работы по типу штробления стен, протяжки и крепления проводов, установки монтажных коробок или подрозетников. распаичных, разветвительных коробок, установки распределительных щитов — можно со всей ответственность сказать, что это наиболее трудоемкие участки работ.

Эти виды вы можете произвести и без привлечения дополнительной помощи. Для других видов рекомендую все же воспользоваться как минимум консультацией хорошего специалиста.

Это выбор способа монтажа электропроводки, подбор сечения и марки проводов, обсудить расположение и подбор розеток и выключателей в помещениях с повышенной влажностью, выбор и подбор устройств защиты электропроводки, защиты от перенапряжение, вопросы по заземлению, защиты от импульсных перенапряжений, в вопросах систем бесперебойного питания,  расположения распределительных щитов, вопросах подключения вводного кабеля и способа его монтаж, системах стабилизации напряжения.

Как видим, что есть довольно много вопросов которые нужно задавать хорошим специалистам-практикам сегодняшнего дня.

И при планировании монтажа электропроводки у себя в доме или квартире все же без сторонней помощи не обойтись. Консультация такого специалиста Вам очень сильно поможет, и от многих ошибок убережет.

Если у Вас остались еще какие вопросы по теме электромонтажа своими руками, можно задать их ЗДЕСЬ.

Электромонтаж в квартире и доме своими руками | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал! Понравилось видео? Подписывайтесь на наш канал!

Наверное, нет необходимости рассказывать о том, что электромонтаж в доме или квартире должны делать профессионалы, — это прописная истина. И если необходимо сделать электромонтаж своими руками, значит, на это есть веская причина.



Все начинается с проекта

В любом случае, делаете вы замену проводки или же прокладываете ее «с нуля», начать следует с проекта электромонтажа, расчета потребляемой мощности и нагрузки. Проект электромонтажа должен учитывать абсолютно все объекты, которые будут входить в электрическую сеть:

  • электропроводку,
  • приборы, потребляющие электроэнергию,
  • розетки,
  • выключатели,
  • распределительные коробки,
  • автоматы защиты,
  • вводно-распределительные устройства,
  • приборы учета электроэнергии,
  • распределительный щит,
  • датчики, диммеры и т.п.

Именно на этом этапе решается, какой будет проводка (скрытой или открытой), определяется тип кабеля и проводов, выбирается место под бытовую технику и приборы. И если выбрать место легко самому, то марку кабеля и электротехнические материалы (вплоть до кембриков и клеммных наконечников) должен выбирать специалист. Можно, конечно рассчитать и сделать проект самому, обложившись справочниками, но кто даст гарантию, что вы не совершите непоправимой ошибки, которая может привести к пожару или к поражению электрическим током? Поэтому для этого этапа обратитесь к специалисту.

Кстати, здесь следует отметить один нюанс, играющий важную роль, если необходимо провести электромонтаж в загородном доме: перед тем, как начинать делать проект, необходимо получить у местной энергоснабжающей компании технические условия и разрабатывать проект, исходя из них.

Проводка — скрытая или открытая?

Начиная в квартире или частном доме электромонтаж своими руками, решите, какой вид проводки вам более подходит: открытый или скрытый.

Внешний вид помещения со скрытой проводкой значительно выигрышнее по сравнению с открытой проводкой. При скрытой проводке кабели и провода прокладываются в пустотах строительных конструкций, внутри сборных межкомнатных перегородок, за подвесными потолками, в трубах и в штробах (бороздах, выбитых в стенах).

Однако такие работы требуют не только профессионального инструмента для электромонтажа, но и специального строительного инструмента для штробления и организации электрических точек, а также тщательного расчета их расположения. Монтируя скрытую проводку в штробах, необходимо следить, чтобы в каналах не было острых углов. Штукатурку над проводами следует делать толщиной не менее 2-х см, а длина канала не должна быть более 8 м (между нишами или коробами). Также необходимо соблюдать строгую горизонтальность или вертикальность такой проводки.

Открытая проводка — намного более простой и, следовательно, более дешевый метод электромонтажа дома своими руками. Более того, в построенном деревянном доме электромонтаж можно осуществлять исключительно открытым способом, соблюдая определенные жесткие требования. При этом специального строительного оборудования не надо, хотя без набора инструментов для электромонтажа все же не обойтись.

Открытая электропроводка осуществляется прокладкой проводов по стенам, в пластиковых кабельных каналах, в кабельных плинтусах, в трубках из пластмассы.

Для такой прокладки отсутствуют нормы на высоту монтажа кабелей и проводов (защищенных), на подъемы или спуски к выключателям, розеткам, пусковым аппаратам, светильникам на стенах, щиткам и др. Главное, не допускать, чтобы в плинтусах и кабельных каналах были вместе проложены осветительная, силовая и слаботочная электропроводка.

Чрезвычайно удобен открытый электромонтаж в кабель-каналах, особенно если предусмотрено изменяющееся местоположение осветительных элементов и приборов, управляющих освещением. В этом случае изменить места размещений электрооборудования, розеток и выключателей, а также светильников очень легко и быстро.

Порядок выполнения электромонтажных работ
  • Разметка — определение мест расположения светильников, розеток, выключателей, распределительных коробок и распределительного щита.
  • Прокладка проводки. После подготовки стен (штробления или установки кабель-каналов) приступают к монтажу слаботочных и силовых кабелей, подрозетников и т. п. В распределительных коробках соединения проводов лучше всего осуществлять пайкой.
  • Непосредственно электромонтаж начинается с установки электрощита. Затем устанавливается необходимая коммутационная аппаратура, монтируются заземление и молниезащита (в случае частного дома).
  • Перед окончательным этапом электромонтажа (косметический ремонт и установка розеток, выключателей, светильников, датчиков, диммеров и др.) сеть проверяют на работоспособность, выявленные неисправности устраняют.
  • Подключение бытовой техники и настройка слаботочных систем.

Следует строжайше соблюдать технику безопасности и существующие нормативы электромонтажных работ. Последствия халатного отношения к электромонтажу могут быть во много раз страшнее и дороже, чем стоимость услуг специалистов.



Электрика в новостройке своими руками

Часто, в целях экономии средств и времени своей компании, многие застройщики могут оставлять процесс монтажа электрики в новостройке на жильцов. Тогда встаёт вопрос о самостоятельном проведении работ или, как минимум, получении необходимых сведений и знаний. Ведь у новостроек свои особенности проводки, которые отличаются от частных домов или других типов помещений. Если вы собрались приступать к электромонтажу своими руками, стоит помнить о некоторых важнейших рекомендациях и правилах, в том числе и о мерах безопасности. Ведь самое главное в вопросе электропроводки – это соблюдение правил безопасности, от этого зависит жизнь и здоровье, а также целостность имущества.

Основные рекомендации

Во-первых, нужно учитывать обязательную изоляцию соединений – они должны быть герметизированы. Это один из важнейших нюансов. Но есть и основные, главные шаги при электромонтаже, которым необходимо соответствовать при работе:

  • При проведении электрики, для линии освещения применяют трёхжильный кабель, минимальное сечение которого – 1,5 мм. Для силовой же линии – 2,5 мм. Для бытовой техники (например, плиты) – сечение кабеля должно составлять 4 мм.
  • Для каждого помещения/комнаты требуется отдельный распределительный короб. Соединение в нём с помощью клемм является одним из самых верных вариантов.
  • Необходимо установить автоматические выключатели. Для ремонта проводки нужен будет такой выключатель на главном кабеле.
  • Самый безопасный метод проводки в новостройке – скрытый. Голые стены штробят и прокладывают кабель.
  • Перед тем, как приступить к выполнению электромонтажа, составляют схему со всеми приборами и проводами, указанными на ней.

Основные этапы монтажа

Есть два главных шага в процессе проведения электричества. Это:

  • Подготовительные работы: составление плана/схемы, подготовка всех расходных материалов и приборов, штробление стен для последующей прокладки кабеля. Также в стенах создают отверстия для монтажных коробов. Их края не выступают за пределы стены, а сами они заштукатуриваются вокруг основания. Все соединения труб нужно проверить на герметичность, обезопасив от попадания влаги.
  • Подключение всех электрических устройств к системе. Кабеля проводят в каналы к выключателям и розеткам. Кабель, в зависимости от его сечения, прокладывают с применением эластичной пластиковой протяжки. После того, как были протянуты и установлены все провода, можно приступать к соединениям. Это могут быть спайки, клеммы или скрутки, а также другие способы.

Последний этап заключается в проверке всей электросистемы. После подключения проверяют исправность подачи энергии для потребителей. Если линия работает без перебоев, значит, коробы можно закрывать штукатуркой.

Главное – помнить о мерах предосторожности. Чтобы сравнить все предстоящие траты, необходимо высчитать расходы на все материалы и оборудование, а также узнать стоимость электрики в новостройке.

Электромонтаж своими руками: риск или экономия

Монтаж сетей электрического питания является одной из неотъемлемых частей в процессе ремонта во всем жилом помещении. Следовательно, если в ближайших планах есть капитальный ремонт, перепланировка помещения или вообще новое строительство — обойтись без помощи профессионалов тут вряд ли получится.

Класть кирпич, клеить обои, замешивать раствор — все это умеет среднестатистический мужчина, да и проще говоря, ошибка в таких задачах точно не приведет к трагичным последствиям. Чего нельзя сказать про монтаж электрической проводки.

Каждое здание нуждается в качественной проводке. Электрический ток с большим разрядом не совместим с человеческой жизнью, а потому банальная, даже самая минимальная ошибка в этом деле может привести к печальным последствиям. Именно поэтому, когда нужны электромонтажные работы, стоит обращаться к специалистам своего дела. Экономия тут точно не к месту.

Электромонтажные работы: ключевые этапы

Длительный процесс работ каждый профессионал делит на части. В случае с монтажом электропроводки будут сделаны такие шаги:

  • Мастер предварительно осмотрит объект, где предполагаются дальнейшие работы.
  • Второй этап – подготовка всех нужных технических документов, а также полноценного плана для будущего проведения работ.
  • Третий шаг — выполнение монтажа конструкций и систем, которые помогут в дальнейшем проложить проводниково-кабельную продукцию.
  • Дальше непосредственная прокладка кабелей и проводов.
  • После того, как база готова, необходимо создать надежное и качественное заземление.
  • Неотъемлемая часть процесса — установка распределительных щитков, шкафов и пультов для быстрого управления всей электросистемой.
  • Подключение выполненной системы к общему питанию, а также подключение каждого потребителя по отдельности.
  • Последний шаг – пуско-наладочные работы и тестирование нормальной работоспособности системы.

Качественно выполнить все этапы такой тонкой работы своими силами, не пользуясь услугами электриков фактически невозможно, а особенно тогда, когда вообще нет опыта работы с кабелями.

Где найти электромонтажников

Компания VSE-E предлагает для пользователей качественные товары и услуги, связанные с электросистемами. Специалисты Мега Кабель четко соблюдают все правила технической и электробезопасности. Опытные эксперты сделают все работы с ювелирной точностью и гарантией качества.

Правила для электромонтажа в деревянном доме своими руками

Монтаж электропроводки всегда должен выполняться тщательно и в соответствии с правилами. Однако в деревянных домах необходимо особое внимание уделять проектированию и осуществлению электромонтажа.

Электромонтаж в деревянном доме по всем правилам техники безопасности

Монтаж электрического оборудования всегда должен выполняться в соответствии с действующими стандартами и должной осмотрительностью. Однако в деревянных домах следует проявлять повышенную осторожность. На что обратить внимание? Мы подскажем.

Несмотря на то, что структурные элементы проектов деревянных домов защищены противопожарными средствами (антипиренами), древесина и древоподобные материалы классифицируются как горючие материалы. Поэтому особенно необходимо обеспечить пожаробезопасность также при проектировании и выполнении монтажа электрического оборудования. Опасность возгорания, вызванная коротким замыканием в системе электроснабжения по причине ее дефекта или перегрузки, особенно опасна. Поэтому, необходимо учесть вопросы, связанные с защитой системы электроснабжения, выбором проводов, способом их прокладки и подключения, а также способом крепления светильников, розеток и выключателей. Эта задача предназначена как для дизайнеров, так и для монтажников.



Правила установки электрического оборудования в деревянных домах

Стоит знать, что в соответствии с правилами, светильники и электрооборудование не могут быть установлены непосредственно на легковоспламеняющейся поверхности, если их конструкция не защищает поверхность от воспламенения. Как тогда должна выглядеть электрическая сеть и ее компоненты?

В соответствии с действующими техническими знаниями рекомендуются прокладывать проводку в гибких защитных трубах, изготовленных из самозатухающегося, не поддерживающего горение пластика прочностью 320 Н, а также используя самозатухающийся, не поддерживающий горение крепеж. При соединении жилы проводов не должны скручиваться между собой, так как это приводит к увеличению переходного сопротивления и повышению их температуры. Вместо этого рекомендуется подключение с помощью зажимов (желательно пластиковые). Так рекомендует делать строительный инспектор по электроустановкам.

Рис.1 Примеры схем установки освещения:

При проведении электромонтажа в деревянном доме следует также учитывать следующие рекомендации:

  1. Провода должны быть соединены со светильниками и выключателями без использования распределительных коробок.
  2. Провода должны иметь усиленную изоляцию для рабочего напряжения 450/750V.
  3. Укладываемые провода и гофрированные трубки должны быть свободными и необходимо оставить запас длины (в деревянных домах не только собственные и внешние нагрузки конструкции, но и так называемые механические и влажные напряжения, возникающие во время эксплуатации здания, и которые могут привести к остановке работы электрической сети).
  4. Светильники и электрические розетки, питающие мощные приборы, могут выделять тепло, что создает опасность пожара. Поэтому они должны быть отделены от деревянных элементов и помещены в распределительные коробки изготовленные из безгалогенного материала, что обеспечит достаточную теплоотдачу.
  5. Электрические сети должны быть защищены устройством защитного отключения с номинальным дифференциальным током 500 мА (для большей безопасности это может быть 300 мА — такие стандарты применяются, например в немецких нормах).
  6. В деревянных домах также должна быть предусмотрена система молниезащиты и должна использоваться защита от перенапряжения.

Монтаж электропроводки

Монтаж электропроводки в деревянных домах должен быть тщательно продуман, поскольку согласование технических и связанных с безопасностью требований с теми, которые возникают из-за ожиданий заказчика или эстетических вопросов, может оказаться сильным вызовом. Открытая установка распределительных коробок или монтаж электропроводки в гофрированных трубах или в кабель-каналах по стенам помещения может быть неприемлемой. Метод монтажа электропроводки зависит от конструкции деревянного дома – имеем ли мы дело с каркасным домом или с домом из бревен.

Электромонтаж в каркасном доме

При проектировании электропроводки в домах с каркасной конструкцией необходимо обратить внимание на специфику конструкции и изоляцию стены. Чаще всего для изоляции стен используется минеральная вата, которая защищена снаружи ветроизоляционной пленкой, а изнутри пароизоляционной пленкой. Это относится и к строительству с использованием гипсокартонных плит. Если провода и распределительные коробки установлены непосредственно под плитой (на пароизоляционной пленке), тогда это приводит к нарушению целостности изоляции, что является невыгодным из-за физики здания. Поэтому, после того как установлены распределительные коробки, изоляцию из пленки необходимо заизолировать.

Кроме того, в соответствии со стандартом N SEP-E-002 кабели следует укладывать в зонах прокладки электропроводки: в вертикальных — шириной 20 см. и в горизонтальных — шириной 30 см. Зоны прокладки должны находиться:

  1. Горизонтальная на высоте 30 см. под потолком и 30 и 100 см над поверхностью пола.
  2. Вертикальная — на расстоянии 15 см от дверных и оконных проемов или от угла стен.

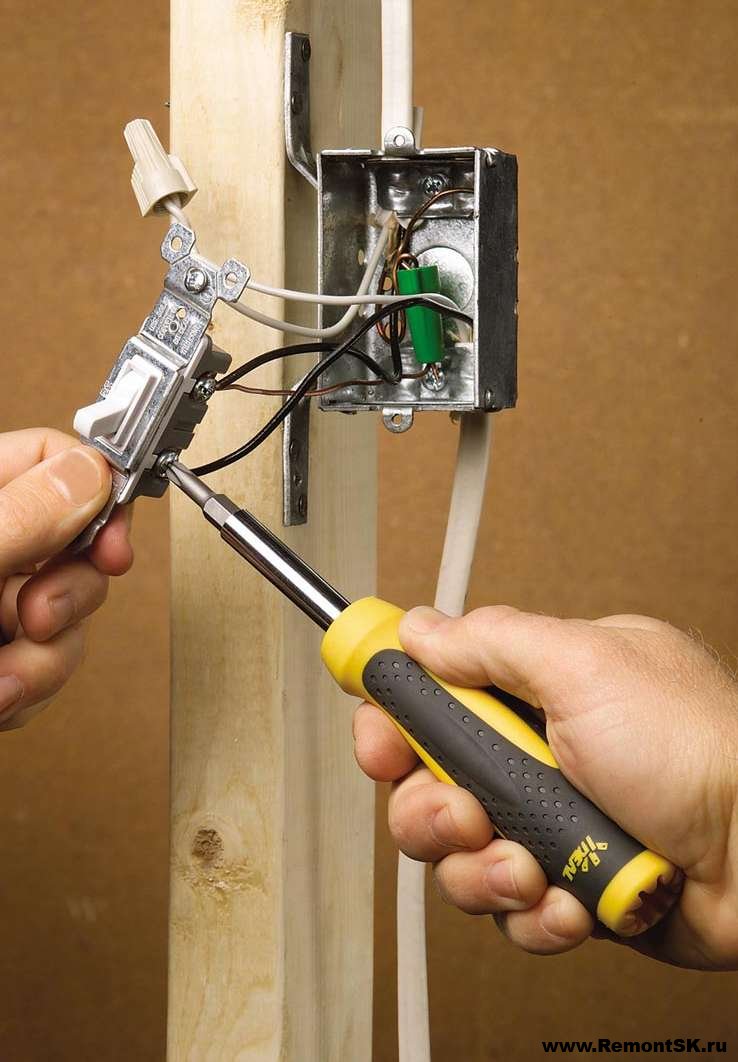

Выключатели должны быть расположены таким образом, чтобы середина корпуса находилась не выше 115 см. над поверхностью пола. Розетки должны быть расположены в нижней горизонтальной зоне прокладки электропроводки. Рис. 2:

Пример планировки маршрута электропроводки в деревянных домах каркасного типа.

Электромонтаж в доме из бревен

В бревенчатых домах, где конструкция стен однослойная, невозможно таким образом выполнить монтаж электропроводки. В этом случае применяется стандарт DIN 18015-3 – монтаж электропроводки в жилых помещениях. Проводка и размещение электроприборов включает в себя монтаж электропроводки в потолке. Как показано на рис. 3 – этот способ также возможно применять в деревянных домах каркасного типа. Провода, помещенные в гофрированные трубы, необходимо укладывать непосредственно в распределительные коробки выключателей и розеток (рис.1) через предварительно подготовленные отверстия в балках. Рис. 3:

Соблюдайте все правила безопасности для электромонтажа проводки – особенно в деревянных домах!

Электропроводка в квартире своими руками,порядок выполнения электромонтажных работ

Электропроводка в доме и квартире – это сложная электротехническая коммуникация сочетающая в себе по очень определенным правилам кабель, провод , автоматические выключатели, приборы управления освещением , розетки и выключатели. От качества выполнения работ и выбранных материалов, правильного расчета сечения кабеля и проводов и автоматики защиты зависит не только работоспособность всей структуры электропитания вашего дома или квартиры, но и безопасность.
Именно поэтому при наличии возможности и при отсутствии опыта – лучше всего обращаться к профессиональным электрикам и заключая договор на выполнение работ по электропроводке, предусмотреть и дальнейшее обслуживание.
Но если я хочу сам все сделать? У меня недостаточно опыта, но есть основные знания и ПУЭ я могу изучить…
Бегло пробежимся по перечню необходимых для проведения электропроводки инструментов и материалов.
Инструмент: дрель — перфоратор с набором сверл, дисковая шлиф машина, набор отверток, кусачки — бокорезы, пассатижи, нож, индикатор напряжения, защитные перчатки. Это минимум необходимого инструмента.

Порядок проведения электромонтажных работ в квартире или доме


Материалы: основное, конечно – это кабель и провода, автоматические выключатели и УЗО.
Розетки электрические и выключатели света – это вопрос качества и вкуса. Дизайн изделий настолько широк, что подбор серии необходимо осуществлять самому или дизайнеру., а вот определиться с монтажом необходимо сразу. В зависимости от того, какая проводка будет – наружная или внутренняя – выбирают розетки и выключатели наружного или внутреннего монтажа.
Необходимы также коробки установочные (подразетники) для монтажа розеток и выключателей, коробки распределительные (коробки распаячные) для производства соединения проводов. Провода необходимо соединять посредством клеммных колодок или сваркой жил проводов.
Гофрорукав (трубка гофрированная) или короб (кабель-канал) для прокладки кабеля и его защиты от случайного повреждения. Гофра дает дополнительную изоляционную защиту кабеля и проводов. Металлорукав обеспечит более серьезную защиту. Короб можно использовать плинтусного типа и в нем произвести прокладку электропроводки.
Крепеж : дюбеля, шурупы, саморезы и т.
д.
В домах с деревянными перекрытиями используют негорючие провода или кабель НГ или НГД, например кабель ВВГнг или кабель ВВГ нгд.
Схему трасс электропроводки необходимо продумать заранее и тщательно. Для этого на бумаге рисуется эскиз — схема. В схеме надо учесть не только простоту прокладки ( минимальное штробление стен), но и отсутствия пересечения линий электропитания между собой. Все линии электропроводки прокладываются только прямыми линиями, горизонтально или вертикально. Схема прокладки сохраняется для исключения повреждения электропроводки в дальнейшем.
  Для изготовления штробы используют дисковую шлиф машину с алмазным отрезным кругом. Гнезда для монтажа коробок установочных и распаячных пробивают с помощью перфоратора. Провода отрезаются в соответствии с длиной прокладываемой трассы и укладываются в штробу и закрепляются алебастром через каждые 25…30 см. Монтажные коробки устанавливаются также на раствор алебастра. Не экономьте на длине проводов, подготавливая их к прокладке.
Длина свободных концов проводки должна быть достаточной, чтобы без затруднений выполнить все необходимые соединения проводов между собой или с устанавливаемыми аппаратами.
Для изоляции мест соединения кабеля и проводов лучше использовать термоусадочную трубку и изоленту ПВХ.
Обратите внимание, что соединение проводов с жилами из разных металлов в скрутке запрещено. Алюминий и медь не «дружат» вместе. Соединить можно только посредством клеммной колодки. Места соединений проводов и их ответвлений должны размещаться в распределительных коробках при всех вариантах электропроводки.
Ко всем электроприборам: к электросчетчикам, розеткам, выключателям, распределительным коробкам должен быть обеспечен доступ, выключатели не должны прикрываться дверью при входе в помещение. Розетки устанавливаются на высоте до 0,8 м. от пола.
Особое внимание надо уделить правильному подбору сечений прокладываемых проводов и выбора аппаратов защиты кабельных линий от токов перегрузки и короткого замыкания – автоматические выключатели.
 УЗО – дифференциальные реле устанавливаются для защиты от поражения электротоком при прямом или косвенном прикосновении к токоведущим частям электро механизмов и электрооборудования.
Не экономьте на защите. Использование передовых технологий и подтвержденное качество многих десятков лет позволяют говорить о гарантированной защите при установке: автоматические выключатели и УЗО дифференциальных реле таких фирм, как ABB, SIEMENS, Legrand, Hager.

Наша компания предлагает услуги электрика,вызов электрика на дом. Мы поможем Вам, решить все проблемные вопросы, связанные с электричеством. Независимо от того, заказываете ли Вы электроснабжение дома или электроснабжение крупного предприятия.

В любом случае, мы выполним электромонтаж профессионально, что в дальнейшем позволит снизить расходы на эксплуатацию инженерных систем.

Наши телефоны:
  • Киевстар +38(096)262-98-48
  • Vodafone +38(095)235-49-95
  • Life +38(063)103-80-04

Вернутся назад

Электрика в квартире своими руками

Вступление

Вы знаете, как устроено электроснабжение в коттеджах или квартирах? Чтобы вам было понятнее, назовём это электрика в квартире или доме. Обыкновенный человек, который никогда в жизни не занимался таким видом работы, обладает минимальными знаниями, как делается электрика в квартире своими руками.

Мы владеем начальными знаниями, мы имеем некоторые сведения, что в системе обязаны быть средства учёта (счётчики), защита (автоматы), которые находятся в электрощите, проводка, розетки и конечные устройства, выключатели. Также для работы нам потребуются всякая мелочь: клемники, изоляция, кембрики и другие. Они предопределяют качество монтажа электрики своими руками и тем самым различают, любителя от профессионала.

Электрика в квартире своими руками или нужна помощь профессионала?

Электрика в квартире — это сеть абонентов. Эта сеть не требует, каких — либо согласований, так как дом сдан в эксплуатацию. Такое соглашение могут спросить во время выполнения перепланировки.

С чего начать электромонтаж своими руками

Первое, нужно составить план потребителей с учётом расположения светильников, выключателей и розеток. Всю электрику нужну разбить на группы. Можно даже провести замеры на глаз, главное правильно высчитать длину провода, чтобы была возможность подвести питание к выключателю и розетке.

Если щиток не установлен в квартире, необходимо определиться с его местом нахождения, а также определиться с  питающей линией от подъездного (этажного) щитка. Не забудьте оставить длину для запаса  от питающей линии, это очень важно. Когда вы составите схему электропроводки, нужно померить длину предполагаемых линий от  электрощита до выключателей в каждой комнате отдельно, а также до розеток и светильников. Дальше после проделанной работы суммируем получившийся результат, затем прибавляем процентов 10 на запас.

На однокомнатную квартиру, к примеру, выходит в районе 700 метров проводов разнообразных сечений (о сечениях поговорим немного позже), на свет и розетки порядка 400 метров. Для обыкновенных нагрузок на свет в простых квартирах потребуется сечение проводов 1.5 мм2, для розеток 2. 5 мм2 . Для электрической плиты необходимо приобрести провод сечением 6 мм 2,  для стиральной машинки будет достаточно провода сечением 2.5 мм 2. Вообще, все необходимые условия, которые требуют электроприборы, есть в паспорте прибора, там можно посмотреть необходимые сечения для каждого из них, если не нашли информацию в паспорте, то 2.5 мм 2 будет достаточно. Вроде бы с сечением все, теперь необходимо определиться с какую марку провода необходимо покупать.

Как выбрать правильную марку провода, чтобы сделать работу один раз и не всегда

Для более продолжительной службы, необходимо использовать одну марку провода, об этом свидетельствует мой многолетний опыт. Если отдавать предпочтение правильным сечениям никаких проблем не будет. Необходимо учитывать толщину провода, если он будет слишком тонкий – это может послужить причиной пожара, а толстый будет дороже в эксплуатации. Провод должен быть оптимального сечения, без отклонений в какую либо сторону, тогда проблем с электрикой можно избежать.

Электрика в квартире своими руками требует особое внимание к качеству материалов. В зависимости от качества всех материалов электрика в квартире своими руками будет выполнена успешно. Поэтому лучше не экономить и приобрести провод марки «NYM» импортного производителя. Этот провод самый наилучший (конечно, для военных провода ещё качественнее, но купить их практически невозможно). В данном случае, «хороший» провод от условно «плохого» отличается, примерно на 30 %. Электрика квартиры смонтированная качественными кабелями своими руками будет, безусловно, качественной (мы основываемся на опыте, но выбор всегда остается за вами). Заменить дорогой вариант монтажа кабелем марки «NYM», можно кабелями которые выпускают российские заводы. Например, провода марки  ВВГ, ПУНП, ПБПП выпускают без двойной изоляции и негорючей просыпки, однако они тоже подходят для электропроводки освещения и розеток квартиры.

Счётчики электрические

Счётчики электрические бывают двух видов: прямоточные счетчики и счетчики с вынесенным трансформатором. Оба вида счетчиков применяются в квартирах, но прямоточные намного легче подключать и они, наиболее распространены. Счётчик расхода электроэнергии имеет две цепи – токовую цепь и цепь напряжения. Обычно установкой счётчика занимаются квалифицированные специалисты, но если вы решили его подключать сами, тогда следуйте следующей инструкции (смотрите фото).

Входящий фазный провод (L) подключите на входной контакт цепи тока (1). Отходящий фазный провод подключите на контакт цепи тока (2). Нулевые проводники необходимо подсоединить на клеммы (3) и(4). Входящий нулевой проводник на клемму(3), отходящий нулевой провод на клемму (4). Если вы все правильно подключили счетчик, он начнёт работать. Если при соединение вы допустили какую – либо ошибку, вероятность того, что вы спалите счётчик невысока к тому же цена его не такая уж и большая, чтобы переживать.

Трехфазный счетчик подключаетсянесколько по-другому:

Трехфазный счетчик с выносным трансформатором подключается так:

Сборка электрощитка квартирного

Без проекта электроснабжения собирать электрощиток будет сложно. Если вы уже приняли решение выполнять это самостоятельно, тогда руководствуйтесь моими рекомендациями:

  • Если нет иных руководств в инструкции, сначала присоедините плиту к щитку при помощи автомата защиты номиналом от 25 А.
  • Для присоединения отходящих линий света к щитку понадобиться 10А.
  • Для групповых розеточных линий нужна защита 16А.

Про сборку можно писать много и бесполезно, даже если вы прочитаете все это, всё равно у вас не получится правильно подсоединить щиток. Существуют разные ошибки, одни безвредны, а другие могут повлечь за собой возгорание, удар током и другие неприятные последствия. Пользуйтесь своим здравым смыслом.

электрика в квартире своими руками: установка щитка

  • Не при каких обстоятельствах не оставляйте оголённые линии;
  • Разводку проводить внутри щитка необходимо специальным проводом марки ПВ-1, с сечением 4 мм2, если отходящая линия толще 4 мм2 тогда воспользуйтесь более толстым проводом;
  • Для обеспечения самого высоко уровня безопасности, применяйте комплектные шины-гребенки, с их помощью можно избавиться от проблем с автоматами защиты.

Прокладка питающих линий

Ваш щиток собран теперь необходимо, установить его на стену. Приготовьте закупленные раннее инструменты, провод, изоляция, клемники. Итак, начнём.

Если у вас деревянный дом вам нужно провести открытые линии электропроводки по стенам. Для этого необходимо взять, пластиковый короб, проложить его по стене, а потом в короб заложить электропроводку. При желании можно сделать проводку на фарфоровых  втулках (это опять в моде). Открытая проводка в коробах не вызовет затруднений, это элементарно и быстро.

Если у вас кирпичная или бетонная квартира или дом, и вы хотите скрыть провода, для этого вам нужен штроборез и перфоратор. Для начала прорезаем штробы в стене, монтируем коробки для розеток и аккуратно выводим  их в единую горизонтальную линию. Подключение розеток и выключателей осуществляется по заранее составленной вами схеме, отводами от питающей линии (схема звездочка), через автоматы защиты или сделать разводку шлейфами. Дешевле шлейф-разводка так, как расход провода значительно меньше. Для соединения проводов используйте клеммники (для освещения) и  скрутку для розеток. И хотя вы можете сказать, что скрутки это прошлый век, надежность скрутки не имеет аналогов.

После изготовления штроб, кабель закрепляем в штробах стен, делаем распайки в запланированных распаячных коробках. Подключаем провода к автоматам защиты, напряжение не подключаем. Перед окончательным заделыванием штроб нужно проверить электропроводку. Для проверки, даете на каждую линию напряжение и на концах линий проверяете ее работоспособность  тестером или простой лампочкой в патроне. Если, что-то не работает необходимо, выяснить причину и устранить неисправности.

После проверки концы проводов изолируйте, напряжение отключаете. Чистовую расстановку розеток лучше сделать после окончания чистовой отделки квартиры. Свет можно подключить сразу.

Примечание. Чтобы избежать проблем с проводкой после ее монтажа, перед монтажом «прозвоните» купленный электрокабель. Это  позволит выявить заводские дефекты изоляции. Помните, все провода кабеля должны быть изолированы друг от друга.

После проверки всей электропроводки, с помощью штукатурки окончательно прикрываем штробы.

Подведем результаты

Наши результаты понятны после проверки новой электропроводки. Свет горит, розетки функционируют. Теперь хочется подсоединить домофон, телефон и Интернет все – это слаботочные сети. Обычно данной работой занимаются специально обученные люди, у которых есть большой опыт работы в данной сфере услуг, но мы проведём монтаж своими руками.

Телефон домашний

Домашний телефон  может быть стационарным, радиотелефоном или интернет-телефоном и т.п. Для наиболее удачной совместимости телефонной розетки с современными назначениями телефона, используйте провод UTP (иначе, витая пара). Он не намного дороже обычного телефонного провода, но он даёт массу дополнительных возможностей. Телефонные провода можно укладывать с электрическими кабелями,  это намного проще и комфортней, однако нельзя их переплетать и пересекать. Блоки розеток 220в совмещают с телефонными и/или интернет розетками. Телефонные и Интернет провода (кабели) лучше не распаивать, а вести не разрывные линии от слаботочного щитка.

Домофон

Домофон, как правило, устанавливают возле входной двери. Для кабеля домофона делается отдельная штроба. Для данных работ подойдёт двухпарный провод, витая пара. Если у вас видиодомофон, то нужно провод проложить в гофре в стене. Диаметр гофры взять D16.

Интернет

Концепция домашней Интернет сети бывает трёх видов:

  1. Это локальная сеть только в внутри квартиры (распределяется на несколько компьютеров). Для этого один компьютер выбирается главным. К главному компьютеру подводится внешняя линия Интернет. Ставиться роутер и от роутера делается разводка на другие компьютеры;
  2. Один компьютер. Подсоединение к наружной сети с возможность подключения единственного компьютера по витой паре, типа UTP;
  3. Локальная коммутируемая проводная сеть с потенциалом подключения к интернету и беспроводным сетям (витая пара UTP + Wi-Fi). В этом случае лучше установить и оборудовать слаботочный щиток с необходимым оборудованием и с его помощью развести компьютерные линии  ко всем нужным точкам подключения компьютеров.

На этом все! Полная электрика в квартире своими руками сделана, работы закончены.

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта близкие по теме

  • Ремонт электропроводки квартиры, основные правила
  • Виды электрических схем, упрощенный электропроект квартиры своими руками
  • Схемы электропроводки в квартире
  • Способы электропроводки в квартире, проводка скрытая, штробление, кабель канал, гофра
  • Разделение электропроводки на группы, выбор кабеля и автоматов защиты, прокладка проводов, штроба
  • Нулевой защитный проводник, система заземления квартиры
  • Краткие советы по электропроводке в квартире

Похожие записи

Рассматриваете проект по электрике своими руками в вашем доме? Вот как это сделать безопасно.

А : Марго в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, когда она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять появление чувства бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я связалась со многими домами, в том числе с новым домом моей дочери в штате Мэн.Важно понимать, что фактический аспект крепления коробок и установки кабелей не требует чрезмерных физических усилий. Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала или превышала требования Национального электротехнического кодекса (NEC), разработанного Национальной ассоциацией противопожарной защиты. Эта книга представляет собой сборник с трудом заработанных стандартов безопасности, за которые многие отдали свои жизни, чтобы вы и я могли воспользоваться преимуществами электроэнергии.

История продолжается под рекламой

Я не знаю, видел ли я когда-либо новостной сюжет, в котором человек утонул в своем доме из-за протечки трубы, но каждую неделю копайтесь в национальных новостях, и вы найдете истории людей и домашних животных, умирающих от пожаров, вызванных проблемами с электричеством.Вы должны понимать, что если вы решили установить электрический провод, вы действительно играете с огнем.

Тем не менее, я не хочу отговаривать вас от попыток. Еще один ключевой момент заключается в том, что каждый мастер-электрик начинал свой первый день работы, не зная, какого цвета проволочную гайку и когда использовать. Домовладелец может успешно и безопасно установить электропроводку в жилом доме, имея дельный совет, помощь электрика и большую дозу здравого смысла.

Я мог бы часами писать о мелких нюансах, связанных с квартирной проводкой. Прежде всего, давайте поговорим о размере проводников или проводов в кабелях. Катушка кабеля — это то, что вы видите в домашнем центре, и здесь, в США, она обычно содержит два изолированных провода и неизолированный провод заземления из оголенной меди.

История продолжается ниже объявления

NEC требует, чтобы определенные цепи в доме были подключены к проводам, которые могут выдерживать максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать 20 ампер. Для электрической сушилки для белья почти всегда требуется кабель, рассчитанный на 30 ампер.Вашей электрической плите/духовке может понадобиться 40 или 50 ампер. NEC допускает, чтобы во многих обычных розетках в доме было 15 ампер.

Вы не можете смешивать и подбирать размеры проводов в цепях. Все провода/кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номиналу выключателя. Вы еще не запутались? Думаю, вы видите, к чему все идет.

В игру вступают вещи, о которых вы даже не подозреваете. Расположение просверленных отверстий в стойках стен и балках пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы винты для гипсокартона или отделочные гвозди протыкали кабели.Также важно количество кабелей, которые можно уложить друг на друга, прибив их гвоздями к деревянной стойке!

Вам необходимо понять, сколько проводников или отдельных проводов допускается внутри определенных коробок. NEC обсуждает объем коробок в кубических дюймах и связывает его с количеством и размером проводников. На некоторых современных коробках указано максимальное количество. Голова еще не закружилась? Нам еще так много нужно обсудить!

Продолжение истории под объявлением

Разводка трехпозиционных и четырехпозиционных выключателей несложная, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видеоролика, показывающих, как подключать каждый коммутатор, и они размещены на AsktheBuilder.com. Я предпочитаю использовать специальный кабель, называемый трехпроводным, между этими переключателями. Этот кабель содержит дополнительный провод, который обычно имеет красную изоляцию. Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

Вам необходимо полностью разобраться в различных автоматических выключателях, которые теперь требуются NEC. Я хорошо помню много лет назад, когда в код впервые был введен прерыватель цепи замыкания на землю (GFCI).Мало того, что вы должны использовать их в определенных местах с повышенной влажностью, NEC также теперь требует дополнительного прерывателя цепи дугового замыкания (AFCI) во многих других цепях.

Вот мой совет. Серьезно подумайте о том, чтобы нанять электрика, который позволит вам выполнять множество рутинных работ, таких как забивание коробок, прокладка кабелей между ними и даже позволит вам подключить многие выключатели и розетки после того, как будет установлен гипсокартон. Но позвольте электрику сделать все действительно сложные аспекты, которые приходят только с многолетним опытом.

Продолжение истории под рекламой

Не забывайте, есть особый способ зачистки проводов и их накручивания на винты на розетках и выключателях. Напутайте это, и вы, вероятно, станете мрачной статистикой.

Подпишитесь на бесплатную рассылку Тима и слушайте его новые подкасты. Перейдите по адресу: AsktheBuilder.com .

Какие электромонтажные работы своими руками можно сделать самостоятельно?

Когда дело доходит до электричества, многие из нас забывают, насколько оно опасно.Будь то включение света или зарядка наших телефонов, мы настолько привыкли к тому, насколько безопасно электричество в нашей повседневной жизни, что это может заставить нас почувствовать, что мы, вероятно, также можем решить любые проблемы с электричеством своими руками, не вызывая профессионалов. .

Это было бы ошибкой! Всегда рекомендуется вызывать профессионального электрика при рассмотрении вопроса о замене электрооборудования. И вам повезло, так как в нашей сети местных мастерских по всему Лондону есть несколько отличных специалистов.

Электромонтажные работы должны соответствовать части P Строительных норм и правил —

При проведении новых электромонтажных работ следует соблюдать часть Р строительных норм. Это означает, что многие электрические работы, которые вы, возможно, захотите попробовать, должны выполняться зарегистрированным электриком.

Но есть ли электромонтажные работы, которые можно сделать дома? Есть несколько задач, которые вы можете сделать своими руками, в том числе:

    Замена, мелкий ремонт и однотипные изменения —

  1. Это основные электротехнические работы, которые вам разрешено выполнять самостоятельно. Итак, вы можете изменить и/или переместить розетки, потолочные светильники или выключатели. Вы даже можете заменить любые провода, которые могут выглядеть старыми или поврежденными.
  2. Точно так же, если в комнате недостаточно выключателей, розеток или светильников, вы можете установить их в комнате больше. Это особенно полезно в зданиях, где такие вещи, как розетки, находятся в неудобных местах, или у вас просто нет достаточного количества розеток для комфортного использования всей семьей.
  3. Имейте в виду, однако, что вам не разрешается самостоятельно ремонтировать электрооборудование, если оно находится в ванной, на кухне или на улице. Так как эти места требуют специалиста, тем более, что в этих местах будет вода.

Может ли неквалифицированный разнорабочий выполнять работу, подлежащую регистрации? –

Электротехнические работы, подлежащие уведомлению, включают в себя замену блока предохранителей или установку новых цепей, и для этих работ потребуется приложение строительных норм и правил (где любая работа должна быть проверена на предмет безопасности). Обычно люди нанимают электрика для этой работы, поскольку это не только сложно и опасно, но и электрики обычно могут самостоятельно сертифицировать любую работу.

Тем, кто хочет заниматься электромонтажными работами «сделай сам», разрешено выполнять работы, подлежащие уведомлению; тем не менее, вы должны ознакомиться со строительными нормами и проверить работу профессионального электрика, когда работа будет завершена. Это может занять много времени и стоит денег, а это означает, что, возможно, было бы проще вызвать электрика в первую очередь.

Будьте предельно осторожны! –

Независимо от того, вносите ли вы несколько небольших изменений или что-то более масштабное, что должно соответствовать установленным стандартам, очень важно, чтобы вы не торопились и были в максимальной безопасности. Мы не можем не подчеркнуть это. Это означает, что все, что вы делаете, должно проходить двойную (даже тройную!) проверку.Возможно, вы даже захотите поработать с кем-то еще, кто поможет убедиться, что вы не делаете глупых ошибок.

Также важно, чтобы вы давали себе много времени для завершения электромонтажных работ, так как это никогда не должно быть чем-то, что вы делаете в спешке или ночью, уставшим после долгого рабочего дня.

В общем, советуем вызвать профессионального сертифицированного электрика, чтобы вы были спокойны, а наша команда опытных разнорабочих и электриков готова вас проконсультировать.

Вот еще несколько ресурсов, если вы хотите узнать больше:

Источник статьи: Ресурсы

Статья Источник: утвержденный правительством документ

по вопросам безопасности.

Electrical DIY How To Projects, включая советы по подключению и освещению

Главная > Поиск проектов DIY по типу торговли > Полное руководство по электрике в доме, включая проводку и цепи, выключатели, розетки и освещение

Этот раздел содержит ссылки на все наши проекты по электрике DIY, которые включают в себя широкий спектр предметов, охватывающих такие предметы, как проводка и электрические цепи, выключатели и розетки, освещение и бытовые приборы общего назначения.Просмотрите приведенный ниже список и нажмите на выбранную ссылку, чтобы просмотреть информацию о проекте.

Список Grid View

  • Стационарная бытовая техника. Узнайте, как установить и отремонтировать различную стационарную бытовую технику, включая электрические плиты и душевые, телевизионные антенны и системы безопасности


  • Освещение. выключатели, освещение ванных комнат, наружное и кухонное освещение, цепи освещения и связанные с ними предметы


  • Выключатели и розетки — электрические проекты «сделай сам», посвященные выключателям и розеткам, включая диммерные выключатели, шнуровые выключатели, электрические вилки и многие другие электрические проекты «сделай сам»


  • Wiring and Circuits — помощь своими руками и проекты, охватывающие все аспекты домашней электропроводки и цепей, включая распределительные коробки, потребители, кольцевые сети, радиальные цепи и многое другое


Следующие страницы познакомят вас с безопасным использованием электричество и электроприборы, кабели, провода, розетки, sw чешется вместе со многими формами огней и связанными с ними переключателями и цепями.

Схема подключения потолочной розетки

Важно помнить, что часть P строительных норм запрещает самостоятельную электрику во многих случаях, особенно в ванной и на кухне. Более подробная информация о Части P доступна на наших страницах и по этой ссылке на Национальный инспекционный совет по заключению контрактов на электромонтаж (NICEIC UK)

Электричество опасно, но если следовать разумным правилам, домохозяйки могут многое сделать сами. На этих страницах рассматривается замена светильника, а также добавление выключателя света или ответвления.Также показаны инструкции по двухстороннему освещению, и мы расскажем вам, как добавить розетку в стену из гипсокартона.

Мы покажем вам, как вырезать канавки для кабелей, как использовать кабели и как потом заполнять канавки.

Низковольтное освещение, наружное и садовое освещение. У нас есть разделы, посвященные потребительским блокам и блокам предохранителей, а также информация о ваших счетчиках электроэнергии, энергосбережении, подключении вилок и розеток и даже о том, как вставлять резиновые втулки.

Мы говорим о радиальных цепях, а также о кольцевых сетях и покажем вам, как вычислить амперы, вольты и киловатты.Мы также покажем вам, как установить розетку для бритвы и электрический душ. Консультации по электротехнике сосредоточены на безопасности на DIY Doctor, и если вы сомневаетесь в своих способностях или законах, касающихся электромонтажа, свяжитесь с нами, чтобы получить эксперта.

Электромонтажные работы своими руками | Финское агентство по безопасности и химическим веществам (Tukes)

Электротехнические работы могут выполняться только сертифицированными специалистами. Вы также можете выполнять некоторые мелкие электротехнические работы как обычный потребитель электроэнергии при условии, что вы уверены, что можете выполнять их правильно и безопасно.Инструкции по безопасному выполнению некоторых видов мелкого ремонта см. в Руководстве по домашней электробезопасности (на финском языке). Также не забывайте всегда следовать инструкциям по установке и эксплуатации, прилагаемым к электропитанию.

Убедитесь, что электроустановки обесточены, прежде чем приступать к работе с ними. Перед началом работы выключите питание либо с помощью главного выключателя, либо отсоединив прибор от источника питания. Также убедитесь, что никто другой не сможет включить питание цепи, над которой вы работаете.

Задачи, которые разрешено выполнять каждому потребителю электроэнергии:

  • замена предохранителя в распределительном щитке;
  • приведение в действие автоматического предохранителя и устройства защитного отключения
  • проверка функционирования устройства защитного отключения с помощью кнопки проверки;
  • замена предохранителя диммера;
  • замена лампочки и стартера;
  • проверка обесточенной цепи с помощью одобренного тестера напряжения при выполнении задач, которые разрешено выполнять любому.

Работы по ремонту и установке разрешено выполнять всем:

  • ремонт и изготовление однофазных удлинителей;
  • замена поврежденных однофазных соединительных шнуров и вилок электроприборов;
  • подключение бытовых светильников с помощью соединительной колодки;
  • при стационарной установке замена соединительного блока на потолочный кожух новой системы и замена поврежденного потолочного кожуха (без установки или замены проводки)
  • сборка электроприборов в качестве хобби, например, использование электронных конструкторов и ремонт таких приборов.

Другая работа, которую разрешено выполнять всем:

  • установка бытовой антенны;
  • ремонт механических частей электроприборов, например замена шланга стиральной машины, при условии, что контакт прибора и защита от воды остаются неизменными;
  • демонтаж надежно и полностью обесточенных электроустановок.



Основы электротехники для владельцев дома и бизнеса

Об электрических установках

Защитите жизнь своей семьи и свое имущество, убедившись, что у вас есть все разрешения, проверки и одобрения, требуемые законом.По данным Национальной ассоциации противопожарной защиты, ежегодно регистрируется около 38 000 домашних пожаров, в результате которых около 1200 человек получают травмы и 668 миллионов долларов прямого материального ущерба.

Нанять электрика?

Сделать это самому или нанять электрика? Если вы нанимаете подрядчика, вот несколько полезных советов для владельцев недвижимости о работе с подрядчиком по электроснабжению.

Основы получения разрешения на электроснабжение

Для выполнения большинства новых, ремонтных и ремонтных электромонтажных работ требуется разрешение.Узнайте, требуется ли для вашего проекта разрешение на электроснабжение и как его получить.

Перейдите на Электромонтажные работы в жилом помещении: что нужно знать перед началом работ (F500-078-000), чтобы получить:

  • Список примеров электромонтажных работ, требующих или не требующих разрешения и проверки.
  • Полезные советы о том, как защитить себя, свой дом и инвестиции в недвижимость, получив надлежащие разрешения на электромонтажные работы и инспекции.
  • Подробные инструкции и полезные советы о разрешении на электромонтаж и процессе проверки.

См. «Руководство по проверке электроснабжения дома для домовладельца», чтобы получить основные требования к установке для дома на одну семью.

Основы проверки электрооборудования

Ваша электроустановка должна быть проверена для защиты жизни и имущества. Узнайте, как его проверить.

После наводнений и других стихийных бедствий

Информация о проверке электрооборудования, инструкции и ответы на часто задаваемые вопросы о повреждении электросистемы в результате стихийных бедствий.

Установка и ремонт бытовой техники

Узнайте о конкретных требованиях, включая лицензии и разрешения, для установки или ремонта обычных бытовых приборов.

Офисы

Найдите ближайший к вам офис.

Электромонтажные работы «Сделай сам» (DIY) — Управление электробезопасности (ESA)

Электромонтажные работы «Сделай сам» (DIY)

Французский

Электромонтажные работы могут быть невероятно сложными и опасными.У домовладельцев есть возможность самостоятельно выполнить электромонтажные работы в своем доме, но неправильное выполнение может привести к порче имущества и подвергнуть близких опасности. ESA всегда рекомендует нанимать профессионалов, так как у них есть оборудование, подготовка и опыт для безопасного выполнения электромонтажных работ. Если вы хотите рассмотреть вопрос о найме профессионала, убедитесь, что это лицензированная компания по заключению контрактов на электроснабжение, и подтвердите ее семизначный номер ECRA/ESA.

На этой странице:



Следуйте Кодексу электробезопасности Онтарио

Прежде чем приступить к проекту, убедитесь, что вы знакомы с Кодексом электробезопасности Онтарио (OESC), и выделите время, чтобы узнать, как он относится к вашему проекту.OESC подробно описывает стандарты для электрических установок, продуктов и оборудования в Онтарио. Все работы по установке, ремонту и замене должны соответствовать OESC, так как это помогает обезопасить вас и ваших близких и гарантирует правильное выполнение электромонтажных работ.

Всегда обращайтесь к самому последнему изданию OESC, так как оно обновляется каждые три года. Министерство государственного и бытового обслуживания утверждает новый Кодекс, и последняя редакция вступает в силу 5 мая 2022 года.

Узнайте больше о OESC.



Планирование проекта по электрике своими руками

Когда вы просмотрели OESC и составили планы, вы можете начать работу над своим проектом. Даже для небольших работ вы должны подать уведомление о работе в ESA в течение 48 часов после начала работы. Плата за уведомление может варьироваться в зависимости от сложности работы.

Загрузите формы уведомлений и узнайте больше о том, как подать уведомление о работе.

Что следует учитывать при планировании электропроекта:

  • Только вы можете выполнять электромонтажные работы в своем доме.
  • Друзья, члены семьи или соседи не могут выполнять электромонтажные работы в вашем доме.
  • Вы можете нанять лицензированную компанию-подрядчика по электроснабжению для выполнения этой работы.
  • Если вы арендатор, вам разрешено выполнять электромонтажные работы в доме, который вы арендуете, но перед тем, как начать, проконсультируйтесь со своим арендодателем или домовладелицей.



Получите проверку своей работы

Вы должны получить свою работу на рассмотрение в ESA, как только она будет завершена.Процесс проверки может варьироваться в зависимости от проекта.

  • Для сложных установок может потребоваться проверка на нескольких этапах. Новые или отремонтированные домашние электротехнические осмотры могут потребовать одного из двух типов осмотров:
    • Предварительный осмотр:  Эта проверка проводится, когда вся проводка ответвлений и распределительные коробки установлены, но проводка не скрыта изоляцией, пароизоляцией, гипсокартоном и т. д. См. подробнее о предварительных проверках.
    • Окончательная:  Запросите окончательную проверку как можно скорее после завершения электромонтажа.Подробнее об окончательной инспекции см.
  • Помните: не скрывайте работу до ее проверки ЕКА.
  • Если вы уже подали уведомление, вы можете отправить онлайн-запрос на проверку в ESA.
  • После того, как ваша работа будет рассмотрена и одобрена, ESA выдаст сертификат о приемке. Это важный документ для целей страхования и перепродажи.
  • Если работа не соответствует требованиям OESC, инспектор выдает «уведомление о дефекте» с изложением необходимых исправлений. Не беспокойтесь, если вы получите уведомление о дефекте — это сделано только для вашей безопасности.
    • Когда вы внесете необходимые исправления, инспектор еще раз проверит вашу работу и выдаст акт приемки.

Электрические переделки – ремонт вашего дома

Все новые электромонтажные работы должны соответствовать Части P Строительных норм и правил, которая ограничивает электромонтажные работы своими руками по соображениям безопасности. Тем не менее, вам по-прежнему разрешено выполнять некоторые работы самостоятельно без уведомления Строительного управления.Разрешается мелкий ремонт и техническое обслуживание, а также замена «на аналог», например замена существующих розеток, выключателей и потолочных подвесок или даже замена поврежденных кабелей. Если работа не находится в «особом месте», например, в ванной или на открытом воздухе, вам также разрешено устанавливать дополнительные новые осветительные приборы, выключатели, розетки и даже добавлять одну отводку с предохранителем к существующей цепи ( ответвление — новый кабель и розетка, проложенные как ответвление от существующей розетки на кольцевой магистрали).

Все остальное, например, установка полностью новых цепей или замена платы предохранителей в потребительском блоке, классифицируется как «работа, подлежащая уведомлению». Для этого необходимо заранее подать заявление в соответствии со строительными нормами, чтобы можно было осмотреть и проверить работу. Однако в большинстве случаев электрик может самостоятельно сертифицировать свою работу, поскольку он обычно зарегистрирован в органе, который дает ему необходимый статус «зарегистрированного установщика» (также известного как «компетентные лица»), например, в ECA (Ассоциация подрядчиков по электроснабжению). или NICEIC (Национальный инспекционный совет по заключению контрактов на электромонтаж).

«Неквалифицированный» человек по-прежнему может выполнять подлежащие уведомлению электромонтажные работы, если об этом проинформирован Строительный контроль, но если вы этого не сделаете и работа будет признана небезопасной, это может привести к большому штрафу. По завершении работы электрик обязан проверить новую систему и передать подписанный сертификат электробезопасности BS 7671. Кроме того, вам должен быть отправлен сертификат соответствия строительным нормам для всех подлежащих уведомлению работ оператором схемы регистрации.

Замена проводки

Недвижимость, построенная в 1970-х годах или ранее, в которой сохранилась первоначальная электропроводка, теперь просрочена для полного обновления. Первая работа обычно включает в себя прокладку всех кабелей и фиксацию опорных коробок на месте. Это известно как «первое исправление». Второй этап ремонта включает установку всех крышек на выключатели и розетки, а также установку светильников, потолочных розеток и т. д.

Замена электропроводки в жилом помещении сложнее, чем в новом строительстве, особенно в квартирах, где кабели часто проложены в недоступных полах или потолках.Таким образом, повторная проводка может привести к значительным сбоям и расходам. Традиционно кабели, идущие вдоль каменных стен, прокладывали в каналах, известных как «канавки», выдолбленные в стенах. В новом строительстве кабели можно прокладывать за плоскими стальными экранами, которые прикрепляются к голым стенам, а затем оштукатуриваются, или могут быть скрыты в стенах с деревянными каркасами.

Кабели также обычно необходимо прокладывать сквозь полы, что может означать просверливание отверстий в деревянных балках для их прокладки, но существуют строгие правила относительно того, как это сделать, не ослабляя структуру пола.При ремонте помещения установка нового подвесного потолка под существующим может скрыть множество новых кабелей, а также улучшить противопожарную и звукоизоляцию. Точно так же сухая облицовка основных стен гипсокартоном может создать полезные каналы для кабелей и настенных светильников, одновременно повышая теплоизоляцию.

Изменения и улучшения

Если вы хотите обновить свою электрическую систему новыми выключателями, розетками или осветительными приборами, всегда полезно предоставить электрику чертеж с указанием необходимых позиций.Общие электрические улучшения включают в себя:

Добавление дополнительных разъемов

Одна из самых распространенных жалоб среди покупателей жилья заключается в том, что не хватает розеток для всех гаджетов, необходимых в современной жизни. Таким образом, расширение цепи для добавления дополнительной розетки или двух является популярным улучшением при ремонте. Новые кабели можно проложить в пластиковом кабелепроводе, чтобы не повредить украшения и не прорезать отверстия в стенах, но это нужно делать аккуратно.

В зависимости от размера комнаты современному домохозяйству требуется около трех-четырех розеток DSSO (двойных розеток) на каждую спальню, пять-шесть на кухню и гостиную и пара на холл и лестничную площадку.Строительные нормы теперь требуют, чтобы розетки располагались не ниже 450 мм от пола, а выключатели света — не выше 1200 мм от пола.

Установка нового потребительского блока

Установка современного потребительского блока (блока предохранителей) является одной из простейших мер предосторожности, позволяющих снизить риск поражения электрическим током и возгорания. Поэтому, если в вашем старом блоке предохранителей есть старые предохранители с возможностью замены, его следует заменить. Современные потребительские блоки имеют MCB (миниатюрные автоматические выключатели) для каждой отдельной цепи.Они автоматически отключаются или «срабатывают», когда обнаруживают неисправность или перегрузку, обычно в течение 100 миллисекунд, что потенциально спасает жизни. Современные потребители с раздельной нагрузкой также обеспечивают дополнительную защиту УЗО (устройство защитного отключения) для более уязвимых цепей (например, в хозяйственных постройках).

Проверка безопасности

Рекомендуется проверять системы каждые 10 лет или при смене владельца. Чтобы проверить состояние вашей электрической системы, рекомендуется организовать тщательную электрическую проверку и проверку квалифицированным электриком, который предоставит сертификат проверки.По сути, это ТО для вашего дома, и оно может спасти вам жизнь. Обычно это включает в себя отвинчивание и проверку около 40% всех розеток, выключателей и точек освещения в доме и занимает несколько часов. Затем следует серия испытаний электропроводки, а также проверка сопротивления изоляции кабелей и проверка цепей, блока потребителей и УЗО.

Заземление

Во многих домах есть электрические системы 25-35-летней давности, которые все еще могут адекватно работать с небольшой модернизацией, чтобы привести их в соответствие с современными стандартами безопасности.Обычно это включает установку «заземления». Электричество всегда устремится к земле самым быстрым путем, в том числе через любое человеческое тело, оказавшееся поблизости. Таким образом, для предотвращения возможных смертельных поражений электрическим током имеет смысл предусмотреть альтернативный маршрут. «Заземление» защищает жильцов, соединяя металлические компоненты в доме с заземляющим проводом (с зеленым и желтым рукавом). Требование заключается в склеивании металлических изделий, таких как входные инженерные трубы (вода, газ, масло и т. д.), а также трубы центрального отопления у котла, трубы горячей и холодной воды, металлические ванны.Новые медные трубы для отопления и водоснабжения должны быть заземлены к электрической системе (но не там, где трубы выполнены из пластика).

Ванные комнаты и кухни

При проведении электромонтажных работ любые «влажные помещения» относятся к зонам повышенного риска. Поэтому необходима особая осторожность при планировке помещений в кухнях и ванных комнатах, чтобы ничего электрического не было прикасающимся оттуда, где человек мог бы одновременно соприкасаться с водой. В ванных комнатах может потребоваться разместить удивительное количество электрооборудования, такого как освещение, вытяжные вентиляторы, комнатные обогреватели, душевые кабины и насосы.Тем не менее, в ванных комнатах разрешено использовать только специальные предохранительные устройства низкого напряжения, а электрические розетки не допускаются.

Все электрические цепи в ванных комнатах должны быть защищены устройствами защитного отключения (УЗО), не превышающими 30 мА, и существуют правила, которые ограничивают установку арматуры определенными зонами безопасности в помещении. Выключатели света должны быть шнуркового типа или располагаться на стене за пределами ванной комнаты.

На открытом воздухе

Еще одна зона повышенного риска находится на открытом воздухе. Многие источники питания, сделанные своими руками, проложены в гаражах и прудовых насосах и потенциально опасны.Вот почему наружные электромонтажные работы в настоящее время строго контролируются, цепи должны быть защищены УЗО, а кабели должны быть проложены в специальных защитных кабелепроводах внешнего уровня.

Освещение

Хотя строительные нормы и правила касаются таких вопросов, как электробезопасность и энергоэффективность, они обычно не применяются, когда вы просто меняете лампочки или осветительные приборы. Однако для более крупных ремонтных проектов, таких как добавление новой ванной комнаты, необходимо соблюдать определенные правила.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
