Монтаж термопанелей — Утепление стен и фасадов домов термопанелями

Термопанели сохраняют до 70% «убегающего» тепла, почти вполовину уменьшают затраты на отопление и стильно декорирует дом. Но это не единственные достоинства нашей продукции. Утепление стен фасадными термопанелями с клинкерной плиткой гораздо выгоднее и проще, чем утепление обычным пенополистиролом. Вы можете заказать у нас монтаж под ключ, либо купить термопанели и установить их самостоятельно. Для этого расскажем вам подробнее об особенностях и порядке монтажа термопанелей.

Чем отличается установка наших термопанелей

Как делают по-старинке: покупают голый пенопласт, закрепляют листы на стену и выполняют отделку. Сперва это выравнивающая, а затем декоративная штукатурная смесь, которая часто наносится в виде «шубы» или «короеда».

Но у традиционного способа есть недостатки: это сложный и долгоиграющий процесс, требующий рук специалиста для качественного финиша. Да и покрытие получается не самым долговечным и устойчивым к погодным условиям: со временем отделка трескается и выцветает.

Более современный способ монтажа термопанелей, который использует компания «Термодом», дает вам ряд преимуществ:

изоляционные термопанели имеют четкую форму и складываются как паззл, а также продаются со встроенными дюбелями-зонтиками, что упрощает процесс монтажа;
на заготовку термопанели уже наклеен клинкер — из чистовой отделки нужно выполнить только затирку швов между плиткой;
благодаря этим особенностям хозяин дома может выполнить весь процесс монтажа термопанелей самостоятельно;
панели устанавливают в любую погоду и на любые поверхности, включая бетон, известняк и дерево, а также старые и слабые стены;
в итоге вы получаете тепло в доме плюс ровную «кирпичную кладку» желаемого вами цвета и дизайна — она долговечна и устойчива к любым осадкам и температурам.

Простота монтажа наших декоративных термопанелей и результат работы превосходят все возможные способы утепления стен, которые представлены на рынке.

Этапы монтажа фасадных термопанелей. Особенности

Чтобы закрепить термопанели на фасаде, вам не понадобятся особые навыки и профессиональные инструменты. Необходимый набор ограничивается болгаркой, уровнем, перфоратором и шуруповертом, а также мягким шпателем для затирки. Из материалов предварительно докупите монтажную пену, дюбеля, саморезы и морозостойкую затирку. На этом подготовка окончена — можно приступать к монтажу термопанелей.

Этап #1: Разметка

С помощью уровня отмечают линию горизонта по периметру здания. Стена может быть завалена вперед или назад, поэтому тут же нужно проверить диагонали и устранить расхождения.

Это можно сделать при помощи прокладки из жесткого влагостойкого материала. Для большей точности работы в конце разметки устанавливают вертикальные маяки.

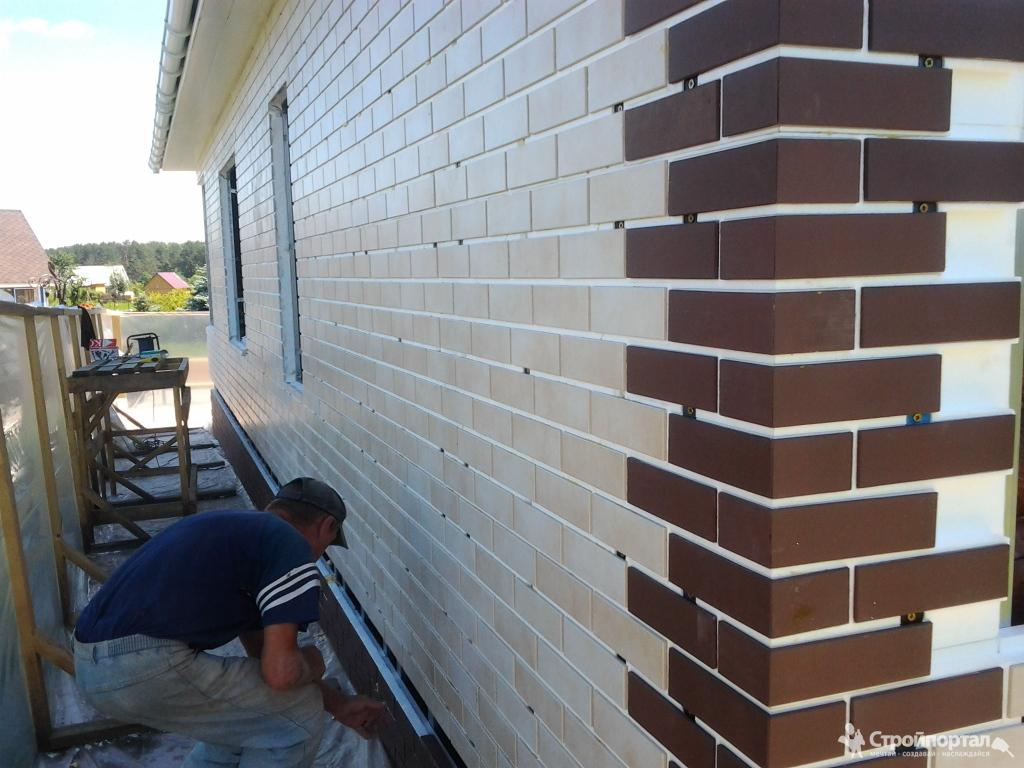

Этап #2: Цокольный профиль и монтаж термопанелей

По периметру цоколя чуть выше земли монтируется профиль, и вдоль него слева направо начинают крепиться термопанели. При этом все швы между термопанелями нужно задуть монтажной пеной. То же самое проделывается при монтаже термопанелей в следующих рядах. Когда готов нижний ряд, просвет между цокольным профилем и стеной также потребуется заполнить пеной, чтобы там не гулял воздух.

Этап #3: Затирка швов

После завершения монтажа термопанелей можно сразу приступать к финишной отделке — затирке швов морозостойким составом для фасадных работ. В отличие от предыдущих этапов, это единственный этап, который требует плюсовой температуры. Поэтому, если на улице минус, с затиркой стоит повременить до потепления.

В чем выгода для покупателя

Наша компания использует клинкерную плитку европейских брендов из глины (клинкер), керамогранита и известняка, а также собственный пенопласт 35 плотности с добавками для защиты от грызунов. При этом цена термопанелей остается на уровне цен конкурентов, производящих утепление из экструдированного пенополистирола с более слабыми изоляционными и эксплуатационными свойствами.

Качественное утепление от компании «Термодом» прослужит вам эффективнее и дольше. Поэтому, решите ли вы самостоятельно утеплять стены или заказать монтаж термопанелей у наших специалистов, вы экономите.

Наша команда поможет выбрать дизайн термопанелей, который удовлетворит ваш вкус, проконсультирует о тонкостях монтажа термопанелей или по вашему желанию установит утепление в кратчайший срок.

Обращайтесь в «Термодом», чтобы ваш дом или квартира стали еще теплее и уютнее!

Как утеплить дом пенопластом | Утеплите дом пенопластом в 2 раза быстрее.

Условия монтажа:

Монтаж термопанелей производится при температуре окружающего воздуха от +3 до +35С, относительной влажности не более 70%.

Допускается выполнять монтаж при температуре -3С с использованием специального морозоустойчивого клея-пены или добавок в клеевые смеси.

Хранение:

На строительной площадке термопанели хранятся упакованными в полиэтиленовую пленку на поддонах. Теромпанели накрывают пленкой для защиты от намокания. Хранить термопанели рекомендуется в закрытых помещениях.

Монтаж термопанелей Пенопласт и МРАМОРНАЯ КРОШКА. Видео.

Таким способом можно монтировать панели толщиной 20-50мм.

Для монтажа термопанелей толщиной от 80мм рекомендуется использовать дополнительное крепление рондолями!!! (см. ниже)

Если Ваш дом уже утеплен пенопластом, для декора фасада можно использовать термопанели из пенопласта толщиной 20мм.

Монтаж термопанелей толщиной 20мм допускается только на подготовленную,

ровную (выровненную) поверхность фасада.

Инструменты, которые Вам понадобятся.

1. Отвес, контрольные нити.

2. Строительный уровень 0,6м — 2,0м.

3. Угольник.

4. Карандаш строительный.

5. Рулетка.

6. Нож строительный с набором лезвий.

7. Термофен строительный. (по необходимости)

8. Пистолет для монтажной пены с баллоном

жидкого пенопласта (клей-пены)

9. Шпатель металический зубчатый. Высота зуба 9-12мм.

10. Шпатель металлический плоский.

11. Шпатель резиновый.

12. Шприц — пистолет.

Нужно ли дополнительно прибивать термопанели к фасаду?

Монтаж термопанелей из Пенопласта и Мраморной крошки. ФОТО.

Да. Если вы монтируете панели:

1. На высотных домах (от 2 этажей и выше),

2. Ослабленных фасадах (Пеноблок, газоблок, силикатный кирпич, ослабленные фасады)

3. Панели имеют толщину выше 50мм.

В этих случаях необходимо дополнительно крепить панели к фасаду с помощью рондолей.

Для этих целей вы заказываете у нас термопанели «под рондоли» и клеите их как на фото ниже.

Основные этапы крепления рондолями в схематических рисунках.

Монтаж Термопанелей из НЕОПОРА и ГИБКОГО КИРПИЧА

Монтаж термопанелей из НЕОПОРА и ГИБКОГО КИРПИЧА осуществляется аналогично термопанелям из пенопласта и мраморной крошки.

1. Термопанели можно гнуть с помощью устройства для изгибания У-1 (смотрите что такое устройство У-1 в конце этой страницы.)

Перед изгибанием термопанели, внешний клинкерный слой необходимо прогреть по линии изгиба с помощью строительного фена.

Изгибать термопанели лучше всего при температуре воздуха более +10С. (Зимой нужно гнуть в теплом помещении.

После изгибания дать постоять в тепле 15-20мин! После этого можно приклеивать на стену)

2. Резать панели можно обычным ножом.

3. Засверливаем теромпанели и крепим их с помощью саморезов и рондолей. Для этих целей в кирпичной кладке панелей имеются пустоты. После засверливания и крепления рондолей эти места заклеиваются отдельной плиткой гибкого кирпича, которая поставляется в комплекте к термопанелям.

4. Швы между кирпичиками затираются затирочной пастой Поли-Пласт 082, которая поставляется в разных цветах. О том как это делать быстро и не пачкать кирпич, смотрите в нашем ВИДЕО.

5. Остатки затирочной пасты в швах можно зашлифовать отдельной плиткой гибкого кирпича. Пятна затирки на кирпиче можно закрасить ремонтной пастой, которая входит в комплект поставки.

Смотрите видео: Как быстро затирать швы Гибкого кирпича.

Перед монтажом обязательно изучите наши рекомендации:

Внимание!!!

1. Хранить ведро с затирочной пастой необходимо плотно закрытым при температуре от +5 до +30 С, не допуская попадания прямых солнечных лучей.

Не допускать замерзания затирочной пасты. После разморозки, затирочная паста теряет свои свойства и не пригодна к применению.

2. Наносить затирочную пасту в швы нужно в сухую погоду при средней температуре воздуха не ниже 0С. Предварительное высыхание пасты происходит в течении первых 2х — 3х суток с момента ее нанесения. Запрещается проводить затирку швов при температуре ниже +3С и при прямом попадании солнечных лучей. Запрещается разбавлять затирочную пасту водой и самостоятельно добавлять в нее красящие пигменты!

3. Следует предохранять термопанели от попадания осадков, влаги, дождя на слой утеплителя (пенопласт) в процессе монтажа и хранения. Не допускается монтаж термопанелей под дождем!!!

4. Для утепления ЦОКОЛЯ дома лучше всего использовать термопанели из Экструдера. Этот материал более прочный и жесткий. Он идеально подходит для утепления цоколя дома.

5. В процессе монтажа термопанелей не пытайтесь выравнивать приклеенные к фасаду панели с помощью ударов или давления на на края термопанели острыми и твердыми предметами. Вы можете оставить вмятины в защитно-декоративном слое, которые могут быть видны при изменении угла освещения, например, утром или вечером в косых лучах солнца и будут значительно портить внешний вид Вашего дома.

6. Геометрические размеры термопанелей могут иметь погрешность 1-3мм, что не является браком и связано с технологическими особенностями производства. Толщина защитного слоя может колебаться в пределах 2-4мм. Толщина затирочного шва может колебаться в диапазоне 1-2мм.

Все эти неровности не влияют на внешний вид готового фасада и могут быть выровнены в процессе укладки термопанелей.

Тем не менее, если Вы планируете устраивать искусственную подсветку фасада дома, Вы должны понимать, что косой направленный свет дает в темноте резкие тени от любых, даже самых незначительных неровностей фасада. Утепленная термопанелями стена дома — это не идеально ровная поверхность. В этом случае стоит либо отказаться от утепления дома термопанелями, либо предъявлять к монтажу теромпанелей повышенные требования.

ОСОБЕННОСТИ МОНТАЖА ПРИ НИЗКИХ ТЕМПЕРАТУРАХ (Ниже +7С)

1. Когда утепление дома теромпанелями производится осенью или ранней весной и температура воздуха опустилась ниже 0С. Герметизацию швов затирочной пастой в этом случае приходится откладывать на длительный период времени. Для защиты швов от попадания влаги можно использовать вместо затирочной пасты морозоустойчивый эластичный силиконовый герметик в соответствии с рекомендациями завода-изготовоителя.

2. Запрещается использовать клей для пенопласта в состав которого входит вода! Можно использовать только морозоустойчивую клей-пену. Запрещается использовать затирочную пасту при температурах ниже +3С а также оставлять на холоде ведро с затирочной пастой.

3. Термопанели гнуть и резать в теплом помещении, предварительно прогревая место изгиба с помощью строительного фена. После изгибания дать панели полежать в теплом помещении до 15-20мин. НЕ ВЫНОСИТЬ СРАЗУ НА ХОЛОД ДЛЯ МОНТАЖА!!!

4. Если термопанели хранились при низких температурах (менее +10С), перед изгибанием рекомендуется дать им нагреться в теплом помещении.

Для быстрого утепления откосной части окон используем готовые угловые елементы из пенопласта с нанесенным покрытием — термооткосы и термоуглы, которые Вы можете также заказать у нас, либо изгибаем термопанели самостоятельно.

ПОДРОБНЕЕ

О ТЕРМООТКОСАХ

Как быстро утеплить откосы окон и дверей с помощью Термооткосов?

Установка для резки пенопласта и изготовления угловых термопанелей

Установка для резки пенопласта У-1 предназначена для быстрого изготовления угловых и откосных элементов из термопанелей.

Установка У-1 состоит из следующих элементов:

Трансформаторный блок.

Лучковой терморезак.

Шаблонный стол.

Для возможности самостоятельного монтажа термопанелей, установку У-1 возможно приобрести или взять напрокат у нас или у наших Дилеров в городах Украины.

Стоимость установки У-1: 4000,00 грн.

Условия предоставления в прокат установки У-1:

Залог: 4000 грн. АКЦИЯ: 2 НЕДЕЛИ — БЕСПЛАТНО!

Последующая оплата проката: 1000,00 грн/неделя.

По всем вопросам проката установки У-1 для монтажа термопанелей обращайтесь по тел:

+38 067 7720700, +38 050 3372333 или пишите нам на электронную почту.

Внимание! Установка У-1 предоставляется в прокат только нашим Клиентам.

Дополнительная информация:

Как быстро делать углы.

Клните чтобы закачать.

Как мы работаем?

ЗАМЕРЫ.

Вы делаете замеры дома самостоятельно или вызываете нашего замерщика.

Замеры должен производить тот человек, который будет делать монтаж. Не забывайте, что как и в случае заказа обычной плитки, необходимо предусмотреть несколько процентов на подрезку материала в процессе монтажа (от 3 до 5%).

ВЫБОР ЦВЕТА.

Вы выбираете цвет на нашем сайте в разделе ЦВЕТА. Образцы цветов можно увидеть в нашем офисе. Если Вы из другого города, мы можем БЕСПЛАТНО отправить Вам образцы Новой Почтой или сделать дизайн-визуализацию Вашего дома. Для этого Вам нужно сфотографировать Ваш дом и отправить нам фото по электронной почте: [email protected]

ЗАКАЗ.

Вы делаете заказ материалов по электронной почте: [email protected] , по телефону: 0677720700, 0503372333, или у нас в офисе: г. Киев ул. Стеценка 30/4.

Мы оформляем счет для оплаты и подписываем с Вами Договор.

Если Вы из другого города, мы отправляем Вам документы БЕСПЛАТНО Новой почтой.

ПРОИЗВОДСТВО.

Срок производства материалов — 14-21 день.

Если товар ЕСТЬ В НАЛИЧИИ, срок его доставки 3-4 дня.

ПРЕДОПЛАТА 50%. Оплата оставшейся суммы по факту получения товара. Сроки производства и доставки ОБЯЗАТЕЛЬНО соблюдаются! В случае задержки — КОМПЕНСАЦИЯ!

ДОСТАВКА.

Самая выгодная, быстрая доставка по всей Украине!

За годы работы мы поняли, как это делать лучше всего.

Мелкие грузы мы отправляем любыми транспортными компаниями.

Для крупных грузов ищем Вам попутный транспорт в Интернете. Только после получения груза, Вы оплачиваете нам оставшиеся 50% стоимости товара!

МОНТАЖ.

Если Вы заказали монтаж у наших мастеров, то после доставки материалов, строительная бригада начинает монтажные работы!

Если Вы хотите привлечь своих монтажников или сделать все своими руками, мы обеспечиваем Вас БЕСПЛАТНО необходимым

оборудованием, консультируем и помогаем!

У Вас появились вопросы? Задайте их прямо сейчас!

Присоединяйтесь к нам в

— Получайте дополнительные скидки и Подарки!

— Рассматривайте новые интересные фото!

— Будьте в курсе новых Акций!

— Смотрите новые интересные видео монтажей и тестов!

— Получайте советы мастеров!

Как нас найти?

+38 067 772-0-700

+38 050 337-2-333

04128 г. Киев

ул. Стеценка 30/4.

e-mail: [email protected]

Пн-Пт: 9.00 -18.00

Сб-Вс: 10.00 -11.00

+38 067 772-0-700

+38 050 337-2-333

+38 044 362-05-85

ФОП Ломаев В.Л. Пн-Пт: с 9.00-18.00

ИНН 2815413495 [email protected]

Буча ул. Б. Гмыри 10А кв 62.

Фасадные термопанели— утепление и облицовка фасада

Компания Фрайд использует в облицовочном слое термопанелей Фрайд Премиум и Фрайд Эконом только натуральные материалы — это фасадная клинкерная плитка, фасадная керамика, керамогранит, клинкер и натуральный камень.

Разнообразные цвета, фактуры и размер плитки и камня, а также их сочетания позволят выполнить фасад таким, каким Вы его себе задумали. Вне зависимости от производителя, вся плитка и камень отвечают условиям эксплуатации во внешней среде. Поэтому, при выборе облицовочного слоя необходимо руководствоваться только предпочтениями по дизайну и цене. Цена зависит от производителя. Естественно, плитка российских и польских производителей дешевле, чем немецких.

Компания Фрайд специализируется на фасадах и мы можем предложить для Вас весь ассортимент натуральных фасадных материалов по доступным ценам.

Компания Фрайд является дилером производителей и дистрибьюторов клинкерной плитки из Германии и Польши — Feldhaus Klinker, Stroeher, Roben, Westerwalder Klinker, Ammonit Keramik, Cerrad, Opoczno, Paradyz и др., а также российских компаний-производителей керамогранита и керамической фасадной плитки – Estima, Kerama Marazzi, Grasaro, Атем, Керамин, Сокол. Если в нашем каталоге Вы не нашли того, что Вам нужно, звоните и мы обязательно подберем для Вас необходимый вариант!

Обратите, пожалуйста, внимание на то, что реальные цвета фасадной плитки и камня могут отличаться от изображения на Вашем мониторе. Для того, чтобы принять правильное решение при выборе цвета и фактуры приглашаем Вас посетить наш офис, где представлена полная коллекция облицовочного фасадного материала.

Скачать буклет СИСТЕМЫ УТЕПЛЕНИЯ И ОБЛИЦОВКИ ФАСАДОВ ФРАЙД

видео-инструкция по монтажу своими руками, особенности фасадных дюбелей, теплоизоляционных панелей, систем с воздушным зазором, с клинкерной плиткой, цена, фото

Монтаж термопанелей своими руками + видео
Как правило, утепление и домовая отделка происходят последовательно, но применение фасадных термических панелей дает возможность объединять оба процесса. Это многослойный материал будет включать базу из экструдированного пенополистирола или же пенополиуретана и украшающий слой плитки клинкерного типа.

Установка фасадных термопанелей своими руками может быть осуществлена на любые поверхности – бетон, кирпич, древесина или газобетон.

Новая продукция для фасадной отделки может сочетать в себе качества обоих материалов. Клинкер, который сделан из глины, обеспечивает устойчивость к отделке ко внешним факторам и красивому виду здания.

По прочности материал можно сравнить с гранитом, но не имеет опасный радиационный фон. Большая гамма цветов и разные фактуры термических панелей создают облицовку эстетичной респектабельной.

Что такое термопанели

Устройство фасадных термопанелей

Новый продукт для отделки фасадов сочетает качества двух материалов. Клинкер, изготавливаемый из глины, обеспечивает устойчивость отделки к внешним факторам и привлекательный вид здания. По прочности материал сравним с гранитом, но не имеет опасного радиационного фона. Богатая цветовая гамма и различные фактуры материала делают облицовку респектабельной и эстетичной.

Используемый пенополистирол устойчив к горению и гарантирует достаточный уровень пожарной безопасности. Отделочный материал на его основе имеет высокую стоимость.

Степень утепления здания зависит от толщины панелей и от того, насколько тщательно заделаны швы.

Панели с пенополиуретаном изготавливаются путем заливки пластиковой смеси на клинкерную плитку. Они прочны и надежны, обеспечивают высокую степень термоизоляции.

Термопанели с использованием пенополистирола производятся нагреванием гранул искусственного материала, насыпанного на отделочную плитку. В результате соединение внешнего облицовочного слоя и утеплителя происходит без нанесения клея, что обеспечивает долговременное и прочное сцепление материалов.

Содержание:

Утепление фасада один из насущных вопросов в строительстве дома. Как же не ошибиться среди внушительного количества предложений на строительном рынке.

Основные критерии выбора — это надежность, долговечность, эффективность, хороший внешний вид утеплителя.

Все большую популярность набирают термопанели фасадные, которые подходят для всех типов домов, в том числе и для деревянного дома, в их пользу говорят следующие характеристики:

красивая облицовка (можно выбрать любой вариант декоративного слоя), при этом отделка является уже финишной
легкость монтажа
небольшая нагрузка на фундамент (панели очень легкие)
продолжительный срок службы

Особенности работы

Затирка швов термопанелей

Изготовители термопанелей предоставляют инструкцию по установке изделия, к ней прилагаются схемы и фотографии, позволяющие разобраться в последовательности процесса. Выполнив монтаж самостоятельно можно сэкономить существенную сумму, требующуюся на оплату работы строителей.

Установка фасадных термопанелей производится двумя способами: бесшовным и с заполнением швов. Бесшовный вариант позволяет оптимизировать затраты материала и времени на монтаж, при втором способе требуется затирка стыков между панелями.

Однослойные

Изготавливаются из поливинилхлорида. Однослойные панели имитируют кирпичную или каменную кладку, плитку из дорогих сортов базальта и гранита.

Благодаря современному оборудованию рисунок выглядит естественно. Отличить с расстояния в несколько метров искусственную материал от натурального практически невозможно.

ПВХ панели изготавливаются с наполнителями, которые значительно повышают эксплуатационные характеристики материала.

Искусственная обшивка очень прочная и долговечная. Панели производятся из негорючего материала, практически не теряют формы под действием солнечных лучей.

Стеновые ПВХ панели можно монтировать как на чистое основание, так и на каркас с утеплителем.

Подготовка поверхности

Грунтовка стен

Перед началом монтажа поверхность фасада необходимо выровнять – заштукатурить ямы и зашлифовать выступы и провести грунтовку стен. При значительном перепаде уровня необходимо изготовить обрешетку. Это каркас, изготовленный из деревянных планок сечением 5×5 см или металлического профиля. К поверхности здания предъявляются следующие требования:

низкий процент влажности;
прочность покрытия и отсутствие отслоений;
очистка от любых видов загрязнения.

Подсчет материала

Подсчет необходимого количества

Перед началом работы важно грамотно рассчитать количество необходимого материала. Площадь фасада вычисляется перемножением высоты и длины. Из полученного значения нужно вычесть размеры окон и дверей. Разделив общую площадь стен здания на размер одной панели, найдете нужное значение. Следует приобрести материал с небольшим запасом в 10%. Этот резерв понадобится в случае порчи материала или непредвиденного расхода. Понадобятся также специальные угловые элементы.

Панели под штукатурку

Имеются в виду изделия, изготовленные из прессованного пенопласта. Достоинства этого материала очевидны:

К недостаткам можно отнести подверженность разного рода механическим повреждениям, а также тот факт, что в случае замены одной панели потребуется капитальный ремонт всей стены.

Фасадные панели

Важно! Монтаж таких панелей проводится так же, как в предыдущем варианте (панели с декоративной плиткой).

Монтаж термопанелей

Установка утепления разбивается на несколько этапов. Работа начинается с отбивки горизонтального уровня вдоль всех стен дома. Необходимо измерить вертикаль каждого угла здания, при значительных колебаниях потребуется сделать обрешетку. После проверки диагонали стены выставляются вертикальные маяки. По всему периметру на горизонтальную отметку крепится направляющая. Этот алюминиевый профиль будет отправной точки монтажа и местом крепления отливов для дождевой воды.

Термопанели начинают монтировать снизу от левого угла. Они устанавливаются рядами, при монтаже первого ряда необходимо регулярно проверять уровень панелей. От качества установки стартовых элементов зависит весь декор. Крепление панелей к фасаду происходит на специальный клеевой состав или при помощи дюбелей. Для надежной фиксации одного элемента необходимо от 8 до 10 саморезов. Для предотвращения движения холодного воздуха за обшивкой, пространство между первым рядом и стеной заполняется пеной.

Один из способов соединения

Между собой термопанели соединяются с помощью пазов и гребней. Для водостойкости на стыки наносят силиконовый герметик. Разрезание панелей до нужного размера происходит болгаркой с алмазным диском.

После установки первого ряда приступают ко второму, работа начинается аналогично – от левого угла. Бесшовное соединение потребует обеспечить плотное прилегание соседних панелей.

При использовании обрешетки крепеж осуществляется не на стены, а на бруски или профиль. Стартовые стойки крепятся на углах здания, по натянутым между ними шнурам происходит монтаж остальной обрешетки. Шаг реек должен обеспечивать стыковку на планке двух панелей. Под каждую термопанель должно приходиться не менее трех крепежных реек. Элементы облицовки здания монтируются вразбежку, каждый следующий ряд сдвигается на половину длины панели. Таким способом достигается надежность крепления и полное сходство с кирпичной кладкой.

Виды термоплит

Наружный облицовочный термоматериал делится на несколько видов по типам утеплителя:

Из пенополистирола

Такие панели более экономичны, так как сам материал недорогой. Если стоит цель вписаться в узкий бюджет — это ваш выбор. Нужно помнить, что это основание хрупкое: при монтаже гораздо больший процент брака.

Из полиуретана

Это оптимальный вариант утеплителя в изоляционном слое термопанели по причине своих отличных технических характеристик и сбалансированной цены. Такой материал хорошо защищает от ветра, холода и жары, является звукоизоляционным и достаточно долговечным.

Из экструдированного пенополистирола

Наиболее дорогой вариант утеплителя, который имеет самую высокую паропроницаемость и прочность. Панели из такого материала долговечны и могут крепиться на стены любой структуры: от дерева до бетона. Но высокая паропроницаемость требует консультации со специалистом, чтобы не навредить зданию.

Фасадные термоплиты различаются по наружному декоративному покрытию.

Строение термометаллической панели

Металлическое покрытие плит: японские панели Ханьи и российский «Стенолит»

Этот строительный облицовочный материал для наружных стен является разработкой японских специалистов последних лет. Поверхность плит состоит из металлического слоя, покрытого специальным алюмоцинковым защитным составом от коррозии и воздействия ультрафиолета, а утепляющий слой – это пенополиуретан с пленкой из фольги.

Японские панели отличаются от своих европейских аналогов экономичной ценой. Для российских потребителей японские материалы более выгодны, так как адаптированы под наши погодные условия. Они не ломаются и не трескаются при резких перепадах температур, защищают здание от ветра и атмосферной влаги. Важно, что японские панели пожароустойчивы и ударопрочные. В условиях российских климатических поясов возможность монтировать в течение всего года является плюсом японских термометаллических плит.

Анализ структуры японских термоплит

В России производят аналог японскому материалу — фасадные термопанели «Стенолит». Качество этих плит ничуть не хуже, а стоимость ниже. Такие монтажные изделия завоевали доверие отечественных потребителей из-за своих высоких технических характеристик и простоты монтажа.

Монтажные плиты под фасадный камень

Эти облицовочные элементы отличаются повышенной прочностью. Они выдержат не только серьезные атмосферные изменения, но и сильные удары. Поверхность представляет собой плитку с имитацией сланца или песчаника, но производится она из цемента с добавлением мраморной крошки. Долговечность — более 100 лет, а морозоустойчивость — более 150 циклов. Плитка не потрескается даже под ударами груды камней и не потеряет цвет в течение более чем 10 лет. Поверхность может быть гладкая или рифленая, а соединение: шип-паз.

Облицовочный термоматериал «Под камень»

Клинкерные термоплиты

Это один из самых популярных материалов для облицовки фасадов в настоящее время. Красота и стиль внешнего вида практически никогда не выходит из моды, ведь клинкерная поверхность имитирует различные виды кирпичной кладки. Верхний декоративный слой здесь — клинкерная керамика. Она изготавливается путем многочисленных обжигов керамических составов до полной плавки. Такая структура является высокопрочной, долговечной, морозоустойчивой керамикой с отсутствием хрупкости и ломкости, присущей обычной керамической плитке. Лидер по изготовлению этих фасадных материалов — Германия. Утепляющим слоем для термопанельного элемента служит пенополиуретан. Соединяется верхний декоративный слой и теплоизоляционный высококачественным клеем, который не подвержен атмосферному влиянию.

Строение клинкерной термопанели

Стандартные клинкерные отделочные термоматериалы имеют несколько видов и предназначены для различных частей здания.

Такие плиты не нуждаются в специальном уходе, не требуют очистки и не впитывают влагу. Серьезный плюс, на который обращают внимание многие потребители — клинкерные панели экологически безвредны. А небольшой вес материала позволит сделать монтаж в кратчайшие сроки своими руками.

По техническим характеристикам клинкер превосходит многие другие фасадные элементы. Срок службы – от 30 до 50 лет. Диапазон температур использования – от +100 до -150 градусов. Усилия на растяжку – 300 кПа, а сгиба – 500 кПа.

Клинкер может быть самым разнообразным: матовым, глянцевым, шероховатым и с рытвинами, а можно заказать авторский дизайн «кирпичной кладки».

Классификация клинкерных элементов

Затирка швов

Затирка для камня и термопанелей

При необходимости заполнения швов используется специальный морозостойкий состав, он подбирается в цвет материала. Надежная герметизация стыков не позволит проникнуть в них влаге, которая при замерзании разрушит целостность шва. В процессе затирки швов раствором нужно следить, чтобы он не оставался на поверхности панелей. После высыхания и утрамбовки расшивку обрабатывают водоотталкивающим составом. Работа должна происходит в теплую и сухую погоду.

Как установить фасадные термопанели на стену дома своими руками?

Современные технологии позволяют производителям отделочных материалов разрабатывать все новую и новую продукцию. Одним из самых последних новшеств является такой материал, как фасадные термопанели. Это именно то изобретение, которое значительно упрощает процесс отделки и обладает к тому же уникальными характеристиками. Изготавливаются термопанели из пенополистирола и клинкерной плитки.

Панели представляют собой блоки без швов, которые могут быть разного размера. Устанавливаются фасадные листы сразу на стены. При этом необязательно дополнительно крепить изоляционные материалы, маячки и монтажную сетку, ведь все это уже предусмотрено в одной конструкции. При установке панели можно получить одновременно и красивые и теплые стены.

Что представляет собой фасадная термопанель

Изделия продаются в готовом для монтажа виде. В основе одного листа лежит пенополиуретан высокой плотности. За счет него блок имеет жесткое основание. Снаружи наложен отделочный слой из клинкерной плитки. Иногда в основании панели крепится влагостойкая фанера.

Таким изделием можно легко выровнять даже очень неровные стены. Кроме того, в любом случае фасадные термопанели можно установить своими руками. Отзывы новичков показывают, что осуществляется монтаж очень быстро и без особых затруднений.

Клинкерная плитка в основе термопанели выполняет функцию декоративного материала, который является имитацией кирпичной или каменной поверхности. Пенополиуретан исполняет роль надежной теплоизоляции.

Он может быть разной толщины – от 40 до 100 мм. Посмотрев фото листов можно заметить, что внешне они не отличимы от натурального камня или кирпича.

Поэтому фасадные панели пользуются большой популярностью, ведь они более приемлемые, чем натуральная порода.

Совет! Не стоит переживать, что в районах с суровым климатом поверхность листов может покрыться трещинами. Прочность клинкера можно сравнить с гранитом и мрамором. Но при этом, в отличие от последних, клинкер никогда не выделяет радиационного фона.

Монтаж панелей из пенополиуретана

Фасадные термопанели очень удобные в монтаже. Поэтому установить их своими руками может каждый. Перед работой нужно ознакомиться с фото установочного процесса, почитать отзывы и советы опытных строителей. Обычно дополнительной подготовки основания не требуется.

К тому же панели имеют очень малый вес. Поэтому работу с ними вовсе нельзя назвать тяжелой. Готовая конструкция может прослужить около 50 лет без малейшей деформации. Кроме того, производители уверяют, что и оттенок клинкерной плитки за это время ничуть не изменится.

Особенности установки материала

Отделка фасада возможна своими руками. Это несомненное преимущество. Тем более это позволит сэкономить на услугах монтажной бригады, что также сокращает стоимость облицовки.
Зачастую компания-производитель предоставляет фото инструкцию по установке. Это также упрощает работу.
Использовать термопанели можно для отделки любого фасада. Единственное условие – это прочность стен, ведь материал служит около полувека.
Штукатурить стены перед установкой вовсе не обязательно.

Отзывы опытных строителей показывают, что нужно сделать сплошную обрешетку. Материалом может служить как древесина, так и алюминий.
Облицовка не добавляет ощутимой нагрузки на стены, так как максимальный вес термопанелей составляет 16 кг.

Совет! Производители указывают, что осуществлять монтаж своими руками можно в любую погоду.

Но все же желательно это делать при положительной температуре, так как расшивка швов связана с влагой.

Технология закрепления листов

Чтобы установить панели потребуются следующие инструменты:

алмазный диск;
саморезы;
шуруповерт;
строительный уровень;
направляющие из пластика или стали.

Помимо материалов и инструментов можно сразу купить отделочные элементы окон и дверей. Откосы можно оформить разными способами. Это может быть штукатурка и последующая покраска. Также в качестве отделки проемов можно использовать те же термопанели.

Обшивку фасада следует начинать с монтажа бортика, который станет опорным элементом первого ряда материала. Бортик можно соорудить из любых материалов, например, из монтажной пены.

После установки первого ряда, можно переходить к следующим. Крепятся элементы между собой замковым методом. А через направляющие листы крепятся к стене с помощью саморезов. Чтобы достичь нужного размера панелей, потребуется разрезать его алмазным диском. После полного завершения монтажных работ своими руками нужно сделать расшивку швов. Это можно осуществить с помощью фасадной затирки.

Совет! Если монтаж все же осуществляется при минусовой температуре, то затирка должна быть специально приспособленная к морозам.

Преимущества фасадных термопанелей

Этот способ отделки стен достаточно новый. Но отзывы тех, кто уже воспользовался данным методом, показывают, что утепление панелями оправдывает затраты. Отмечается несколько основных преимуществ листов:

Прочное соединение. Клинкер и пенополистирол не клеятся между собой, так как они впрессовываются друг в друга при определенных температурах с помощью замкового способа. Такое соединение остается прежним долгие десятилетия. Этого нельзя сказать о клеевом составе. Тыльная сторона каждого листа оснащена выступом для прочного сцепления с основанием.
Вентиляция. На поверхности отделки и стен никогда не образуется конденсата.
Нет внутреннего напряжения. Панели крепятся на направляющие, которые утопают в пенополистирол. Поэтому внутри конструкции не существует напряжения, которое могло бы привести к разрушению конструкции.

Можно сделать вывод, что фасадные термопанели – это новейшая отделка, которая имеет множество достоинств. Она позволяет быстро утеплить и украсить стены дома. Эти листы легко устанавливаются и служат долгие годы. Поэтому панели вполне можно назвать одними из самых выгодных отделочных материалов.

Источник: https://pofasadam.ru/ventiliruemye/fasadnye-termopaneli-svoimi-rukami.html

Монтаж термопанелей своими руками. | Строительные истории

Хотите серьезно заняться своим домом, привести его в порядок, придать эстетичность и красоту с помощью фасадных панелей. Тогда Вам стоит прочитать эту статью, в которой будет описание каждого важного момента в правильной установки термопанелей.

Начнем с того, что нам потребуются инструменты.

Строительный уровень.
УШМ (угловая шлифовальная машинка) или же как в простонародии болгарка.
Перфоратор.
Шуруповерт.

Теперь подробно, зачем нам все эти принадлежность:

1. Строительный уровень понадобится, чтобы определить отклонение от вертикальной или горизонтальной линии.

2. Болгарка нужна, чтобы резать наружные панели по месту примыкания к углам или же проемам. Также можно использовать камнерез. И если нужно срезать тонкую полоску облицовочного слоя, УШМ поможет и тут.

3. Перфоратор предназначен для сверления монтажного отверстия, которое находится на лицевой стороне панели. Сверлиться с помощью бура диаметром 6-8 см в зависимости от типа крепежа.

4. Шуруповерт нужен для закручивания крепежного элемента.

Выбор действий, благодаря которым получится правильный монтаж своими руками.

Начнем с того, что нам нужно обеспечить ровность, закрепить вертикальные маяки в тех местах, где будет крепиться панель. Также нужно правильно разметить угол, с которого начинается установка первой термопанели.
Далее при необходимости нужно укоротить панель с помощью УШМ (болгарки).
Следующим этапом будет нанесение полиуретановой пены на обратную сторону панели. Перед креплением термопанели на стену наносится слой пены по периметру и по диагоналям. Также пена укладывается после монтажа в местах стыковки для устранения возможных мостиков холода.
Теперь нам нужно закрепить панель на стене с помощью перфоратора и шуруповёрта. Работа заключается в просверливании отверстия.
Монтаж откосов оконных или же дверных проёмов производится с помощью доборных элементов, или нарезанием фасадных термопанелей.
Ряды стыкуются методом стык в стык (шип-паз), что делает монтаж достаточно легким и быстрым, и не требует никаких профессиональных навыков, лишь аккуратности.
Теперь остается затирка швов.

Если правильно все сделать, то вы получите красивый, а главное теплый дом. И радости не будет предела, ведь вы сэкономили и сделали все своими руками.

Видео-обзор монтажа:

Монтаж фасадных термопанелей: особенности выполнения работ | mastera-fasada.

Развитие современных технологий позволяет производителям строительных и отделочных материалов регулярно пополнять свой ассортимент все более новыми материалами. Материалы теперь не только обладают уникальными характеристиками, но и упрощают сам процесс строительных работ.
К числу таких материалов вполне можно отнести фасадные термопанели, изготавливаемые из пенополистирола и клинкерной плитки производства немецкой компании АВС-Klinkergruppe. Рассмотрим свойства и характеристики термопанелей, а так же как происходит монтаж фасадных термопанелей.

Немного о производстве термопанелей

Монтаж термопанелей
Помимо пенополистирола, который служит основанием термопанелей, верхнюю – декоративную часть панелей изготавливают из клинкерных плиток и выбор именно клинкера для этих целей вовсе не случаен.
Среди множества разновидностей керамической плитки, клинкер выделяется особенной прочностью и долговечностью. Для производства клинкера используется только особый вид сланцевой глины, обжигаемой по старинной технологии.
Прочность клинкера можно сравнить с гранитом или мрамором, но в отличие от них, клинкер никогда не дает радиационного фона.
Клинкер – прочный материал
Прочность клинкера оценивается, как М800, при этом коэффициент водопоглощения равен всего 2%, а морозостойкость не менее 300 циклов. Под воздействием влаги и химических веществ клинкер не дает высолов, в отличие от керамического кирпича.
Основа термопанелей изготавливается из пенополистирола плотностью 40 кг/м³. Данный тип относится к трудновозгораемым, но за счет того, что панель имеет защиту в виде клинкера и расшивочного материала, термопанель считается безопасной с точки зрения пожаробезопасности.

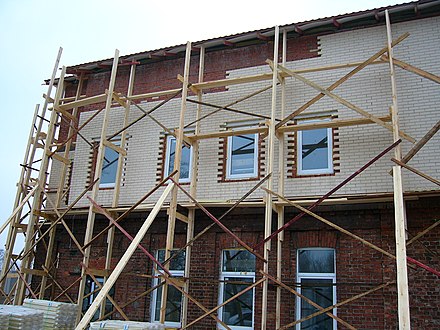

Облицовка фасада термопанелями
Облицовка фасада дома термопанелями может быть выполнена панелями толщиной 6 или 10 см. От этого зависит коэффициент сопротивления теплопередачи, то есть здание станет теплее в 2 или в 4 раза.
По утверждению товаропроизводителей, срок службы термопанелей составляет от 50 до 100 лет. При этом производитель клинкерной плитки дает гарантию в 100 лет на то, что цвет клинкера не изменится.

Достоинства термопанелей

Термопанели
Утепление фасада термопанелями имеет целый ряд преимуществ:

Прочность соединения. За счет того, что клинкерная фасадная плитка впрессовывается в основание из пенополистирола при определенной температуре особым замковым способом, между клинкером и пенополистиролом отсутствует клеевой состав.
Каким бы прочным ни был клей, со временем он разрушится, а замковое соединение останется прежним. Каждая плитка имеет с тыльной стороны особый выступ, который сцепляется с основанием и прочно держит плитку.
Вентиляция. Утепление фасадов термопанелями обязательно учитывает сезонные колебания температур и возможность конденсации влаги в точке росы.
При использовании термопанелей точка росы расположена в толще основания из пенополистирола, поэтому конденсации влаги на поверхности термопанелей или на стене не происходит.
Нет мостиков холода. Высокая точность изготовления термопанелей обеспечивает не только простоту монтажа, но и точное совпадение пазо-гребневого соединения.
После окончания монтажа и расшивки швов, все покрытие является единым целым, поэтому мостики холода отсутствуют.
Отсутствие внутренних напряжений. Крепеж фасадных термопанелей с клинкерной плиткой осуществляется через пластиковые направляющие, утопленные вглубь панелей.
Именно поэтому внутри панели нет никаких напряжений, которые могли бы привести к ее деформации и разрушению.

Отделка фасадов термопанелями

Монтаж термопанелей

С полной уверенностью можно говорить о том, что отделка фасадов термопанелями может быть выполнена своими руками. Учитывая, что цена термопанелей достаточно высока, экономия на услугах монтажной бригады позволит существенно сократить стоимость облицовки.
Инструкция по монтажу очень проста и при необходимости может быть дополнена фото и видео материалами, предоставляемыми компаниями-производителями термопанелей.
Использовать термопанели можно для облицовки новых и изношенных фасадов. Главное условие, учитывая очень долгий срок службы панелей, — прочность стен.
Неровность стен не является препятствием для монтажа. При этом нет необходимости производить оштукатуривание.
Рекомендуется в таких случаях выполнить сплошную обрешетку стен, на которую будет монтироваться облицовка. Обрешетка может быть из деревянных реек, или из алюминиевого профиля.
Ввиду того, что самая тяжелая термопанель весит не более 16 кг, облицовка не создаст большой нагрузки на стены, а монтаж может производить один-два человека.

Совет! Хотя производитель и указывает, что монтаж можно производить круглый год, но расшивка швов относится все е к «мокрым» процессам, поэтому желательно монтировать фасадные термопанели своими руками при плюсовой температуре.

Для монтажа потребуется не много инструментов:

шуруповерт;
саморезы;
алмазный диск.

Помимо самих термопанелей потребуется так же приобрести доборные элементы, которые понадобится в те моменты, когда необходимо будет оформить дверные и оконные проемы. Отделка откосов может быть выполнена традиционным способом с помощью штукатурки и покраски, а можно выложить откосы клинкерной плиткой.
Отделка фасада дома термопанелями начинается с выставления нижнего уровня. Для этого понадобится соорудить нижний бортик, на который будет установлен первый ряд термопанелей.
Бортик может быть изготовлен из любого подходящего стройматериала, а так же из монтажной пены, если в дальнейшем планируется облицовка цоколя другими отделочными материалами.
Далее термопанели друг за другом выкладываются, начиная с нижнего ряда, точно совмещаясь друг с другом при помощи пазо-гребневого соединения. Саморезами через пластиковые направляющие панели привинчиваются к основанию. Подгонка панелей по размеру выполняется с помощью резки болгаркой с алмазным диском.
Фасадная затирка
По завершении монтажа панелей для отделки фасадов необходимо произвести расшивку всех швов. Для этого потребуется фасадная затирка. Наиболее подходящая – морозостойкая для наружных работ для широких швов.
Данная операция может производиться при среднесуточной температуре не ниже +5 градусов. На этом облицовка фасадов термопанелями завершается.

Заключение

Безусловно, данный способ получить теплый фасад – один из новейших и только приобретает свою популярность. Тем не менее, только за свою простоту и доступность у него уже имеется множество поклонников.

Производство фасадных термопанелей в Крыму

Фасадные термопанели – качественный строительный материал, который ежегодно набирает все большую популярность на отечественном рынке. Такой материал станет лучшим вариантом для тех, кто стремится сэкономить время и деньги, но не желает экономить на качестве! Используя термопанели, можно смело отказываться от дополнительной теплоизоляции, т. к они превосходно сохраняют тепло в помещении. Кроме того, внешний вид изделий позволит красиво оформить любой фасад.

Компания ООО «Техноблок-Строй» занимается производством термопанелей, создавая продукцию в строгом соответствии с немецкой технологией. Мы изготавливаем следующие виды изделий:

«Клинкер»;
«Под покраску»;
«Ракушка прямоугольная с фаской»;
«Хай-Тек».

Ключевым преимуществом компании является качественный сервис, который мы предоставляем нашим клиентам: доставка, монтаж, оперативная обработка заказов, профессиональные специалисты и гарантия от производителя. Надежные термопанели от ООО «Техноблок-Строй» используются в самых разных климатических условиях. Обратившись к нам, вы можете быть уверены в высоком качестве продукции, которая прослужит много лет!

Преимущества термопанелей от ООО «Техноблок-Строй»

Длительный срок эксплуатации. Термопанели способны сохранить свои технические характеристики в течение 50 лет;
Высокое качество продукции. Изделия, изготовленные по немецкой технологии, обладают рядом преимуществ, проверенных десятилетиями;
Высокая теплоэффективность фасадных панелей – пенополистирол 6см., который по своим характеристикам превосходит теплоэффективность кирпичной кладки толщиной 1 м.;
Низкое водопоглощение. Термопанели практически не поддаются негативному влиянию внешней среды;
Надежная 7-ми анкерная система бесклеевого крепления к стене и пазо-гребневое соединение;
Легкий монтаж. Установка термопанелей доступна даже для новичка – достаточно просмотреть обучающее видео!
Широкий выбор цветов и фактуры кирпича или клинкера;
Доступная цена. Покупая изделия напрямую у производителя, вам удастся избежать наценок посредников и, тем самым, выгодно сэкономить.

Термопанели от ООО «Техноблок-Строй» завоевали популярность среди потребителей благодаря высокому качеству и привлекательному внешнему виду. Такие изделия – безусловный компромисс среди всех теплоизоляционных материалов. Чтобы сделать заказ, свяжитесь с нашими специалистами в Крыму любым удобным способом. Мы также занимаемся строительством с применение технологии несъемной опалубки.

Установка солнечных панелей: пошаговая установка солнечных батарей

Самостоятельная установка солнечных панелей может быть рентабельным и полезным занятием; Вы можете сэкономить значительную сумму денег, отказавшись от подрядчиков и гордясь своей работой.

Тем не менее, для начинающего мастера по сборке солнечных батарей знание того, как устанавливать солнечные панели, может показаться сложной задачей. Не бойся! Независимо от того, рассматриваете ли вы систему с сеткой или автономное решение, мы создали подробное пошаговое руководство по установке солнечных панелей, которое поможет вам на каждом этапе процесса установки солнечных батарей.

Планирование солнечной установки и безопасность

Ключом к любому успешному проекту установки солнечной панели является наличие четко составленного плана с мерами по обеспечению безопасности всех участников.

На самом деле, есть несколько вещей, которые вы можете сделать еще до того, как распакуете свою систему, чтобы убедиться, что процесс установки солнечной батареи проходит гладко от начала до конца. К ним относятся:

Приобретение материалов, не входящих в комплект поставки (проводка, инструменты и т. д.).)
Поддержание порядка при распаковке вашей системы
Осмотр вашего груза, чтобы убедиться, что ничего не пропало и не повреждено
Проверка правил техники безопасности при установке вашей системы

Материалы для покупки

Наши пакеты включают оборудование и материалы, которые помогут вам в успешной установка. В дополнение к тому, что включено в наши пакеты, соберите дополнительное оборудование и материалы, необходимые для установки солнечных панелей, в том числе:

Проводка

На вашей электрической схеме будут указаны размер и длина провода, необходимого для вашего проекта.Попросите копию вашей электрической схемы, чтобы получить материалы из местного хозяйственного магазина.

Соединительные коробки и сращивания

Используйте изолированные наконечники или другие утвержденные устройства для сращивания (не используйте гайки для сращивания постоянного тока).
Все соединительные и соединительные коробки должны соответствовать требованиям по напряжению и силе тока для цепи, частью которой они являются.
Наружные коробки должны быть рассчитаны на использование вне помещений.
Для заземления обычно требуется необратимое соединение.

Пример: Необратимое соединение.

Выключатели переменного тока и вспомогательные панели

Выключатели переменного тока необходимы для импорта/экспорта питания переменного тока от вашего оборудования.
Автоматические выключатели имеют несколько различных вариантов монтажа. Проверьте панель выключателя переменного тока на наличие списка совместимых опций.
Специальные дополнительные панели часто используются для объединения солнечных цепей переменного тока. Подпанели не позволяют размещать внутри них выключатели нагрузки.
Субпанели переменного тока должны иметь достаточный запас по высоте, чтобы покрыть выходную мощность, поступающую от солнечных цепей.

Разъединители и предохранители переменного тока

В большинстве систем требуется запираемый защитный разъединитель.
Для традиционного подключения, обеспечивающего обратное питание сети, потребуется ручной выключатель переменного тока без плавких предохранителей. Это может быть включено в вашу систему — проверьте список деталей в форме предложения/заказа.
Для подключения отвода со стороны линии потребуется ручной выключатель переменного тока с плавким предохранителем.Предохранитель обеспечивает необходимую защиту цепи от перегрузки по току.
Разъединители переменного тока должны быть установлены снаружи, как правило, в пределах 10 футов или в прямой видимости от основного счетчика выставления счетов. Обратитесь в свой AHJ (орган, имеющий юрисдикцию) для получения подробной информации о требованиях к размещению.

Фотоэлектрические счетчики

Если вы устанавливаете систему, подключенную к сети, вашей коммунальной службе может потребоваться специальный фотоэлектрический счетчик для измерения производительности солнечной батареи.
Во многих случаях достаточно просто установить гнездо счетчика или базу. Коммунальная компания установит счетчик, как только вы получите разрешение на активацию системы.
Обратитесь в коммунальную компанию за списком разрешенных розеток для счетчиков.

Пример: PV-метр Itron.

Кабелепроводы и счетчики

NEC (Национальный электротехнический кодекс) требует, чтобы солнечная проводка перед выходом из массива была переведена в кабелепровод. Требуется EMT (электрическая металлическая трубка), если не указано иное.
При необходимости вы можете использовать кабелепровод большего размера, чем указано, чтобы облегчить ввод проводников. Никогда не используйте кабелепровод меньшего размера, чем указано в ваших планах.

ЕМТ и ЛОР-кабель

ЕМТ представляет собой тонкостенный жесткий кабельный канал, который необходимо заземлить. Он почти всегда сделан из стали. ЕМТ следует использовать, если только местные власти не одобрят ЛОР-канал для вашего проекта.

ENT представляет собой неметаллическую гибкую дорожку качения, которую не нужно заземлять и которую можно сгибать вручную.ENT более рентабельн и с ним проще работать, но это не разрешено большинством строительных норм и правил.

Пример: Электрические металлические трубки (EMT).

Монтажные материалы

Наземный монтаж — Для наземного монтажа требуется бетон, опалубка и 2- или 3-дюймовые механические трубы. Поскольку доставка этих материалов стоит дорого, дешевле закупать их на месте. В вашем отчете о стеллажах будет указано общее количество погонных футов труб и кубических ярдов бетона, необходимых для проекта.

Вам также понадобятся пиломатериалы, чтобы построить каркас, чтобы удерживать трубы на месте, пока бетон затвердевает. Это полезное руководство от IronRidge объясняет, как это работает. В разделе «Наземное крепление» данного руководства по установке солнечной панели также содержится дополнительная информация о строительстве подконструкции.

Крепление на крышу — Купите несколько тюбиков кровельного герметика для предотвращения утечек и повреждения ветром. Убедитесь, что вы приобрели герметик, который подходит для использования с материалом вашей кровли.

Также подумайте о покупке хорошей дрели, если у вас ее нет.Вы будете использовать длинное сверло 1/8 дюйма и головку глубиной 7/16 дюйма для болтов.

Пример: Кровельный герметик Генри. Выберите герметик, который предназначен для работы с материалом вашей кровли.

Распаковка

После того, как ваша система будет доставлена, есть 24 часа с момента доставки, чтобы подать заявку на доставку в Unbound Solar. Немедленно распакуйте вашу систему, когда она будет доставлена, чтобы проверить ее на наличие повреждений или недостающих частей.

Найдите чистое открытое место, где вы сможете распаковать и осмотреть свое оборудование.
Поместите незакрепленные детали в закрывающиеся пластиковые пакеты и промаркируйте их, чтобы они не потерялись.
Проверьте содержимое посылки по упаковочному листу, чтобы убедиться, что все на месте.
Если какие-либо предметы отсутствуют или повреждены, сделайте фотографии для справки и немедленно свяжитесь с Unbound Solar, чтобы устранить проблему.
Если вы не планируете установку сразу, поместите аккумуляторы в зарядное устройство как можно скорее. Аккумуляторы могут выйти из строя, если они находятся в течение длительного периода времени без зарядки.
Если вы купили микроинверторы или оптимизаторы мощности, сохраните всю документацию с наклейками или QR-кодами. Позже они будут использованы для создания карты массива, чтобы вы знали, какое устройство управляет какой панелью.

Порядок во время распаковки может упростить установку.

Соображения безопасности

Поскольку установка солнечных батарей связана с подъемом тяжестей, электрическими работами и возможным подъемом на крышу, безопасность всегда должна быть на первом месте . В конце концов, что хорошего в новой блестящей солнечной системе, если вы не можете воспользоваться ее преимуществами?

Используйте наше руководство по установке солнечных панелей, чтобы обеспечить безопасность себя и других на протяжении всего процесса установки.

Защитное оборудование

Солнечное оборудование может вызывать порезы, царапины, рваные раны, выемки и колотые раны. Используйте подходящее оборудование и не забывайте делать перерывы, чтобы не устать.

Всегда носите защитные очки, перчатки и закрытую обувь.
Снимите все металлические украшения, включая часы.
Носите одежду с длинными рукавами при смешивании бетона, чтобы не обжечься. Используйте кровельный анкер и ремни безопасности для кровельных работ.

Защита от падения (крепления на крыше)

Если вы устанавливаете систему крепления на крыше, защита от падения требуется в любое время, когда вы или ваши помощники находитесь на крыше.

Установить кровельные анкеры.
Всегда используйте привязной ремень, прикрепленный к анкеру, когда вы находитесь на крыше.
Ботинки для кровли на плоской подошве помогут зацепиться за гонт, черепицу или металл.
Рассмотрите возможность аренды строительных лесов и/или подъемника, чтобы людям и оборудованию было легче подниматься на высоту.
Помните о погодных условиях, которые могут временно сделать работу на крыше небезопасной.

Ремни безопасности , такие как этот от Super Anchor, обеспечивают дополнительный уровень защиты во время работы на крыше.

Безопасность при копании (наземные крепления)

Даже если ваши ноги твердо стоят на земле, опасность все равно может возникнуть.Если вы монтируете свои панели на земле, всегда соблюдайте следующие меры предосторожности.

Позвоните в местные органы власти, прежде чем начинать какие-либо земляные работы, чтобы не повредить подземные газовые или электрические линии.
Если вы используете бетоновоз, не наезжайте на канализационные или дренажные линии и избегайте низко висящих линий электропередач или телефонных линий
.
Избегайте контакта с влажным бетоном, который может вызвать ожоги едкими веществами на незащищенной коже. Носите перчатки, защитные очки и одежду с длинными рукавами.
Используйте респиратор N-95, если вы смешиваете свой собственный бетон, чтобы избежать вдыхания вредных химических веществ.
Если вы используете тяжелое оборудование, пройдите обучение работе с оборудованием или пригласите на место опытного оператора.

Если вы сами смешиваете бетон, наденьте респиратор N-95, чтобы не вдыхать небезопасные химические вещества.

Электробезопасность

Снимите все металлические украшения, включая часы.
Держите мультиметр под рукой.Прежде чем продолжить, проверьте проводники и терминаторы, чтобы убедиться в наличии нулевого напряжения.
Убедитесь, что все провода зачищены и/или правильно заделаны, при необходимости используя динамометрический ключ/отвертку.
Прокладывайте провода вдали от острых краев и точек защемления, которые могут повредить провод.

Держите мультиметр под рукой, чтобы убедиться в отсутствии напряжения перед началом работы с системой.

Безопасность при подъеме тяжелых грузов

Планируйте свой подъем; знать, что вы двигаете и где перед подъемом.
Чтобы избежать несчастных случаев, при сильном ветре попросите двух или более человек нести панели.
Убедитесь, что ваша опора устойчива.
Поднимайте ноги, приседая, чтобы не создавать дополнительную нагрузку на спину.
Избегайте скручиваний при подъеме и держите вес близко к телу.
Просите о помощи, когда она вам нужна, и ждите помощи, когда это необходимо. Если вы не уверены, сможете ли вы что-то поднять в одиночку, будьте осторожны.
При необходимости используйте подъемник или кран для подъема тяжелого оборудования.

Электропроводка является важной частью любой солнечной установки, и ее особенности различаются в зависимости от типа устанавливаемой системы. В этом разделе руководства по установке солнечной панели описано, как спланировать прокладку проводки, заземлить систему и установить выключатель обратного питания для подключения к коммунальной сети, если это необходимо.

Управление проводкой

Управление проводкой является важным (хотя часто упускаемым из виду) аспектом, который в долгосрочной перспективе облегчит установку вашей солнечной панели.Вот несколько советов, о которых следует помнить:

Заранее спланируйте прокладку проводов, чтобы они не мешали доступу к массиву.
Используйте зажимы для проводов, чтобы закрепить заводские провода на месте, чтобы они не двигались на ветру и не касались крыши (требуется в соответствии с Национальным электротехническим кодексом). Зажимы для проводов позволяют прокладывать провода вдоль рельсов или рамы солнечной панели.
Во многих солнечных компонентах используются пружинные зажимы, которые требуют нажатия на металлический стержень (или другой механизм), чтобы открыть клемму и закрепить провод. Как только проволока надежно закреплена, отпустите пружину, которая фиксирует проволоку на месте.

Электрическое соединение

Фактический путь вашей системы электропроводки будет отличаться в зависимости от типа устанавливаемой системы. Ниже приведены некоторые краткие сведения о подключении проводки для каждого типа системы. Выход на главную/вспомогательную панель

Вы можете просмотреть видео по установке солнечной панели HD-Wave от SolarEdge или видео по установке Sunny Boy от SMA, где подробно демонстрируется процесс подключения.

9003 30301

Путей проводки на сетке (EnPhase Micro-инверторы)

PV Панель к микроинвертуру
Micro-инвертор к багажнике кабель
багажника для соединительной коробки
Распределительная коробка на главную панель

Enphase имеет подробное видео по установке солнечной панели, которое вы можете посмотреть для практической демонстрации процесса подключения.

Путь проводки вне сети

Солнечные панели к блоку сумматора
Блок сумматора к контроллеру(ам) зарядки
Контроллер(ы) заряда к блоку аккумуляторов Инверторы для панели нагрузки
Генератор также подключается к инвертору (отдельно от солнечной цепи

Карты массивов для микроинверторов/оптимизаторов

Если в вашей системе используются микроинверторы или оптимизаторы мощности, это хорошая идея сделать карту массива, которая определяет, где каждое устройство находится в массиве.

Эти продукты поставляются с наклейками, QR-кодами или другими уникальными идентификационными маркерами. Прикрепите эти наклейки к листу бумаги, чтобы сделать карту массива.

Во время ввода в эксплуатацию подключите эту карту массива к программному обеспечению для мониторинга, чтобы сообщить ему расположение каждой панели в массиве. Это позволяет программному обеспечению должным образом контролировать производство и сообщать о неисправном оборудовании.

Автономная проводка постоянного тока

Автономные системы, как правило, имеют больше разъемов для проводов и работают с большей силой тока.Проверьте все соединения переменного и постоянного тока и связи, чтобы убедиться, что все правильно подключено и затянуто.
Пометьте соединения маркером после их затягивания, чтобы знать, какие соединения были затянуты.
Если вы подводите комбинированную мощность постоянного тока от массива солнечных панелей к центру питания, позаботьтесь о том, чтобы подключить положительный провод солнечной батареи к шине SOLAR INPUT (+), а не к шине DC BATT (+).

Будьте осторожны, не перепутайте вход солнечной батареи с входом батареи постоянного тока.

После подключения проверьте клеммы или шины с помощью счетчика и убедитесь, что они работают при безопасном напряжении, прежде чем приступать к остальной части сборки.

Планирование маршрута электроснабжения

Вам необходимо заранее спланировать маршрут электроснабжения с учетом типа устанавливаемой системы.

Опять же, безопасность имеет первостепенное значение: убедитесь, что вы носите рекомендуемое защитное снаряжение (перчатки, защитные очки и закрытую обувь) и проложите проводку в соответствии со своей схемой.

Субпанели PV

Системы с несколькими инверторами могут использовать субпанель переменного тока для объединения цепей переменного тока в один набор проводников.
Специализированные солнечные панели не должны содержать никаких выключателей нагрузки.

Электрическая трасса для монтажа на крыше

Вы можете проложить электропроводку через чердак, чтобы скрыть ее от глаз, но убедитесь, что она доступна для подключения к массиву, блоку выключателей, панели, счетчику и другим частям система.
Используйте кабельные зажимы для крепления проводов от солнечных батарей и микроинверторов/оптимизаторов мощности. Зажимы должны удерживать провода на месте во время сильного ветра.
Не допускайте контакта открытой проводки с поверхностью крыши.
Проложите проводку от солнечного источника к распределительной коробке, затем перейдите к кабелепроводу. Проводка должна оставаться в кабелепроводе до тех пор, пока она не достигнет инвертора (для сетевых систем) или контроллера заряда (для аккумуляторных систем).
Используйте планки для монтажа кабелепровода, чтобы закрепить кабелепроводы на крыше.
Если возможно, используйте прокладки для прохода кабелепровода, чтобы перевести кабелепровод на чердак, чтобы скрыть его от глаз.

Укладка кабелепровода, удерживаемая на месте закладкой для проходки кабелепровода Quick Mount.

Электрическая трасса для монтажа на земле

Используйте кабельные зажимы для организации открытой проводки под массивом. Они должны быть защищены от сильного ветра и храниться в стороне, чтобы они не мешали техническому обслуживанию.
Позвоните в местные органы власти, прежде чем начинать какие-либо земляные работы, чтобы не повредить подземные газовые или электрические линии.
Если вы используете бетоновоз или другую тяжелую технику, не наезжайте на подземные газопроводы, водопровод или септические системы, которые могут быть повреждены.
На схеме электропроводки указано, насколько глубоко копать траншею, размер/тип необходимой электропроводки и кабелепровода, а также общую протяженность участка. Также будет учитываться падение/повышение напряжения. Обращайтесь к ней часто, когда планируете пробежку.

Установка вашего инвертора

Установка инвертора может выглядеть по-разному в зависимости от типа солнечной системы.Инверторы для сетевых систем могут быть установлены на стене в помещении, на открытом воздухе или закреплены на задней части наземного основания. Автономные инверторы должны монтироваться на стене в помещении.

Настенные инверторы (сетевые и автономные)

Следуйте рекомендациям производителя по монтажным зазорам, чтобы обеспечить эффективное охлаждение оборудования.
Инверторы со встроенными разъединителями должны быть установлены на высоте менее 2 метров (6,5 футов) от земли.Исключением является случай, когда конструкция системы содержит другой выключатель, отвечающий требованиям NEC (National Electric Code) к отключению переменного тока.
При установке в гараже любой источник воспламенения (преобразователи и разъединители) должен находиться на высоте не менее 18 дюймов от земли.
При установке вне помещения держите инвертор подальше от прямых солнечных лучей и любых спринклерных систем.

Инверторы, устанавливаемые на основание для монтажа на земле (только с помощью сетки)

Устанавливайте инвертор на высоте более 36 дюймов от земли, чтобы избежать брызг грязи во время проливных дождей.
Не подвергайте инвертор воздействию прямых солнечных лучей.
Используйте резьбовой фиксатор на крепежных деталях, которыми кронштейн инвертора крепится к опорной конструкции.

Если вы хотите узнать больше, ознакомьтесь с нашей статьей о солнечных инверторах.

Заземление вашей системы

Правильное заземление электрических компонентов вашей солнечной системы является важным шагом. Во-первых, заземленные электрические соединения снижают риск поражения электрическим током, скачков напряжения и накопления статического электричества.Кроме того, в случае отказа цепи заземление обеспечивает безопасный путь для тока повреждения.

Металлические части электрической системы должны быть соединены (соединены) с землей, а проводящие материалы (ЭМП, металлические коробки и т. д.) должны быть заземлены вместе. Последнее гарантирует, что каждая единица оборудования в системе имеет одинаковое сопротивление по отношению к земле или «эталон заземления».

В следующих разделах нашего руководства по установке солнечных панелей описываются методы заземления и некоторые дополнительные советы, которые помогут вам правильно заземлить вашу систему.

Заземление EGC и GEC

EGC (проводник заземления оборудования) — это зеленый или неизолированный медный провод, который соединяет оборудование стойки, металлические корпуса и кабелепровод EMT вместе.

EGC (проводник заземления оборудования) для заземления компонентов системы.

GEC (проводник заземляющего электрода) — это провод, соединяющий заземляющий стержень с системой распределения электроэнергии. В большинстве систем питания переменного тока нейтральный проводник имеет единственную точку соединения, где он соединяется с землей.

Провод CEG, соединенный с заземляющим стержнем.

Соединения нейтрали и земли можно найти в генераторах, распределительных панелях выключателей, силовых центрах и другом оборудовании. Ваша система должна иметь только одно соединение нейтрали с землей.

Нейтральная шина (зеленая стрелка), соединенная с заземляющей шиной (желтая стрелка).

Для любой системы необходим отрицательный контакт постоянного тока с заземлением . Он входит в состав любой системы, имеющей «защиту от замыкания на землю».”

Отрицательный постоянный ток к заземлению.

Интегрированное заземление

UFO (универсальный крепежный элемент) IronRidge и приклеенные крепежные детали позволяют заземлить всю солнечную батарею с помощью одной заземляющей клеммы.
Другие крепления, такие как опоры, не имеют встроенных решений для заземления. Каждая панель и компонент стеллажа должны быть заземлены с помощью заземляющих зажимов или наконечников, внесенных в список UL.

Установка обратного выключателя (только для сетевых выключателей)

Для сетевых солнечных систем требуется обратный выключатель, который представляет собой устройство, добавляемое к вашей основной панели выключателя. Это позволяет вашей системе подавать вырабатываемую ею электроэнергию в коммунальную сеть.

Солнечный выключатель обратного питания устанавливается на конце панели выключателя, противоположном входному выключателю сети. Возможно, вам придется переставить цепи в панели выключателя, чтобы установить солнечный выключатель в последнюю позицию.

Если вам нужно освободить место для дополнительного выключателя, сдвоенные выключатели делают один слот на панели выключателя, который обслуживает две цепи на одной фазе (они отличаются от многофазных выключателей на 120/240 В).

Пример: Отбойный молоток Square D с обратной подачей.

Установка обратного выключателя

Если вам неудобно работать с панелью выключателя, не бойтесь вызвать профессионального электрика. Многие из наших клиентов делают свои солнечные батареи своими руками и нанимают профессионалов для электромонтажных работ.

Тем не менее, если вы чувствуете себя уверенно (и в безопасности!) при выполнении такой работы, вот пошаговое описание того, как подключить гидромолот с обратной подачей:

Определите правильный размер гидромолота и источник выключатель, который будет работать с вашей существующей панелью. Идеально использовать ту же марку и модель, что и другие выключатели в панели.
Во время работы вставайте на фанеру или резиновый коврик, чтобы изолировать себя от земли. Прежде чем начать, вам нужно будет собрать изолированные инструменты и вольтметр со свежими батареями.
Отключите автоматические выключатели ответвления по одному.
Выключите главный выключатель.
Снимите крышку панели.
Прежде чем продолжить, проверьте все провода мультиметром, чтобы убедиться в отсутствии тока.
Отсоедините провод выключателя, который вы снимаете, от клеммы нагрузки.
Осторожно вытащите старый прерыватель, обращая особое внимание на его положение.
Вставьте новый прерыватель и вставьте его на место.
Подсоедините должным образом зачищенные провода цепи солнечных батарей к клеммам выключателя и затяните их на место.
Осмотрите панель на наличие других проблем. Затяните все ослабленные клеммы.
Замените крышку панели.
Включите главный выключатель.
Включите автоматические выключатели один за другим, оставив солнечные напоследок. Не включайте выключатель обратного питания солнечной батареи до тех пор, пока не будет завершена проверка и соглашение о подключении.
Проверьте выключатели с помощью мультиметра, чтобы убедиться, что все работает.

Монтаж солнечных панелей

При наличии надежного плана электропроводки и электроснабжения следующим шагом будет монтаж солнечных панелей. Независимо от того, решите ли вы установить массив на крыше или на земле, в следующих разделах будет описано все, что вам нужно для создания надежного монтажного основания.

Монтаж на крыше

Если вы решите установить солнечные батареи на крыше, необходимо выполнить 5 основных шагов:

Найдите и отметьте стропила крыши
Установите крепления для крыши, чтобы закрепить рейлинги на месте
Установите рейлинги.
Поднимите панели на крышу
Установите панели на рейлинги

Пример: Рельсы IronRidge XR100, установленные на креплениях крыши.

Шаг 1: Маркировка стропил крыши

Для прочного фундамента к стропилам крыши следует прикрутить кровельные планки.Есть несколько способов определить, где именно находятся ваши стропила:

Визуальное определение местоположения

Найдите стропила под карнизом крыши. Если вы не можете их обнаружить, поищите гвозди, которые крепят бордюр и/или водосточный желоб к концам стропил.

Echo Location

Если это безопасно, вы можете почувствовать, где находятся ваши стропила, прогуливаясь по крыше. Стропила будут чувствовать себя твердыми, а пространство между ними будет немного рыхлым.Вы также можете использовать резиновый молоток, чтобы постучать по крыше и послушать/пощупать стропила.

Этот метод менее эффективен на крышах со скиповой обшивкой (слоем досок, расположенных перпендикулярно стропилам). Доски покрывают стропила, из-за чего трудно понять, нашли ли вы стропила или скиповую доску обшивки.

Разведочное бурение

Если ни один из предыдущих методов не работает, вы можете просверлить в крыше разведочные отверстия для поиска стропил.

Начните с того места, где вы планируете установить первый оклад, и просверлите небольшое отверстие в крыше.
Если сверло не попало в стропило, согните металлическую проволоку в форме буквы L и вставьте ее в отверстие.
Поверните проволоку, чтобы увидеть, касается ли она стропила.
Найдя стропило, отмерьте 0,75 дюйма от края до центра стропила. Отметьте это место, чтобы вы могли просверлить болт прямо через центр стропила.
Если у вас есть доступ на чердак, вы можете следить за этим процессом изнутри чердака.Просверлите отверстие на одной стороне стропила, оставив сверло торчать через крышу, чтобы вы могли найти его снаружи. Как только вы заберетесь на крышу, отмерьте 0,75 дюйма от сверла до центра стропила, чтобы отметить расположение анкерного болта.

Маркировка стропил меловыми линиями

Отметив обе конечные точки каждого стропила, вы можете соединить их меловой линией на крыше. Это даст вам визуальную индикацию того, где выровнять ваши огни.Мел смоется в следующий раз, когда пойдет дождь, поэтому не беспокойтесь о том, что линии останутся постоянными.

Прикрепите меловую линию в начальной точке линии.
Вытяните веревку с мелом из катушки с мелом.
Закрепите меловую линию в конце линии.
Прижмите пальцем середину меловой линии к крыше.
Потяните трос вверх, затем отпустите, чтобы он «защелкнулся» на крыше. Воздействие оставит временную линию мела, с которой вы сможете работать.Сделайте это с обеих сторон от точки, где вы держите леску на месте.
Повторяйте, пока мелом не отметите расположение каждого стропила.

Шаг 2. Установка креплений для крыши

Отметив расположение стропил крыши, можно приступить к установке креплений, которые закрепят монтажные рейки на месте.

В зависимости от типа вашей крыши процесс будет отличаться, но мы включили шаги для наиболее распространенных типов ниже, а также несколько советов по расстоянию и расположению окладов.

Советы по расстановке и размещению

Расстояние между отливами должно совпадать с монтажными отверстиями на солнечной панели. Расстояние между монтажными отверстиями будет указано в спецификации панели.

Расположите планировку отливов так, чтобы они чередовались между верхней и нижней перекладиной. Равномерно распределите оклады по всем стропилам крыши, чтобы распределить вес массива по всей монтажной поверхности.

Крепления для неступенчатой кровли Крепления для ступенчатой крыши

Схема слева выглядит более привлекательной, но вся ветровая/снеговая нагрузка сосредоточена на нескольких стропилах.Расположение в шахматном порядке справа делает массив более структурно устойчивым.

Крыша из композитной/асфальтовой черепицы

В наших системах обычно используется система гидроизоляции Ironridge Flashfoot 2 для крыш из композитной/асфальтовой черепицы, поэтому мы включили здесь инструкции по установке этого продукта. Если в вашей системе используются другие прошивки, обратитесь к руководствам производителя за инструкциями по установке.

Аккуратно сломайте уплотнение между черепицей плоской планкой.
Удалите все гвозди, которые мешают вам продвинуть оклад под гонт.
Вставьте оклад под черепицу, совместив отверстие с отмеченным стропилом.
Установите планку на место. Нижний край обшивки должен располагаться выше капельной линии (нижний край гонта). Верхний край планки должен доходить до третьего ряда черепицы (см. контрольное изображение).
Отметьте место сверления через отверстие в накладке.
Снимите обшивку и просверлите направляющее отверстие с помощью сверла 7/32 дюйма. Дважды проверьте, чтобы убедиться, что отверстие находится в стропиле.
Заполните отверстие кровельным герметиком и установите оклад.
Используйте ударную дрель с головкой глубиной 1/2 дюйма для затяжки в соответствии со спецификациями производителя гидроизоляции.

Пример: Крыша из битумной черепицы.

Металлическая крыша

В металлических крышах используются кровельные зажимы, которые либо прикрепляются к шву, либо крепятся болтами к конструкции.Существуют десятки конфигураций зажимов, и каждый из них немного отличается в зависимости от крыши. Обратитесь к производителю хомута за конкретными инструкциями по установке.

Пример: Для металлических крыш требуются зажимы, которые крепятся к шву или болтам в конструкции.

Крючки для плитки

Крючки для плитки вставляются под гонты и крепятся к стропилам. Вертикальный крюк обеспечивает зазор от черепицы. Ваши стеллажные рельсы болтаются в пазах в крючках для плитки.Для установки крючка для плитки может потребоваться резка или шлифовка плитки, но, как правило, они универсальны и подходят для большинства черепичных крыш.

Пример: Крючки для плитки скользят снизу, обеспечивая свободное пространство над плиткой.

Замена черепицы

Если вы приобрели систему замены черепицы, вы удалите плитку с крыши и замените ее для замены плитки. К стропилу через замену плитки прикручивается болт с задержкой, который служит основой для крепления реек.

Пример: Это приспособление для быстрого монтажа заменяет черепицу и служит основой для стеллажной системы.

Крепления с балластом для пологих/плоских крыш

Крепления с балластом не требуют проделывания отверстий в крыше — вес стеллажного основания и самого массива удерживает систему на месте.

Крепления с балластом работают только на плоских крышах или крышах с малым уклоном. Более высокие углы наклона означают меньшую направленную вниз силу, удерживающую массив на месте, что делает их неэффективными на более крутых крышах.

Пример: Крепления с балластом не требуют проделывания отверстий в крыше.

Шаг 3.

Установка направляющих стеллажей

Установив заглушки, можно прикрепить направляющие стеллажей. На этом этапе обязательно держите под рукой отчет о стеллажах — в нем указаны размеры направляющих и расстояние между ними для вашей системы.

Измерьте и отрежьте перила на земле, чтобы металлическая стружка не попала на крышу.
Расстояние между направляющими должно соответствовать расстоянию между монтажными отверстиями на задней стороне рамы солнечной панели.Накладки также должны соответствовать этому интервалу.
Используйте прилагаемые крепежные детали, чтобы прикрепить рейку к окладу. (Совет для профессионалов: установите нижние планки на верхней стороне поручня, чтобы массив скрыл планки из поля зрения.)
Используйте уровень, чтобы убедиться, что поручни ровные. Прорези в L-образных ножках позволяют при необходимости регулировать по вертикали.
Затяните направляющие качественным динамометрическим ключом в соответствии со спецификациями производителя.
Прикрепите пластиковые заглушки, чтобы пауки, пчелы и другие твари не попали на рельсы.
Прикрепите зажимы для проводов и любое оборудование для микроинверторов/оптимизаторов к направляющим.
Установите заземляющее оборудование при установке рельсов. Системы IronRidge содержат по одной клемме заземления на каждый массив.
При начале нового ряда оставьте место для выступа панели с обеих сторон, а также зазор от ½ до 1 дюйма между панелями.

Шаг 4: Монтаж панелей на крыше

Помните: безопасность превыше всего! При подготовке к перемещению панелей на крышу помните о мерах безопасности, изложенных в разделе «Планирование и безопасность» данного руководства.Обязательно надевайте защитное снаряжение, используйте средства защиты от падения и никогда не вставайте на панели и не поднимайте их за электрические провода.

При желании вы можете обернуть панели одеялом, чтобы защитить их от твердых поверхностей при перемещении.

Методы подъема

Скорее всего, вы захотите арендовать оборудование, чтобы поднять панели на крыше. Есть несколько вариантов на выбор:

Лестничный подъемник. Лестница с механизмом конвейерной ленты, помогающим перемещать тяжелые предметы вверх и вниз по лестнице.

Лестничные подъемники облегчают перемещение предметов вверх и вниз по лестнице.

Ножничный подъемник. Лифт, который выдвигается вверх и вниз, а также из стороны в сторону. Горизонтальное движение означает, что вы можете совершать меньше поездок с земли на крышу и обратно.

Ножничные подъемники перемещаются вверх и вниз, а также из стороны в сторону.

Подъемник стрелы. Подъемник с полным диапазоном движений, обеспечивающий доступ в труднодоступные места. Полезно для преодоления и обхода препятствий, которые мешают вам припарковать лифт прямо под местом, где вы планируете установить свои панели.

Подъемники со стрелой имеют полный диапазон движения, помогая перемещаться в ограниченном пространстве.

Леса. Леса прекрасно работают, если нет препятствий и вам не нужна помощь в подъеме. Механизма, облегчающего подъем, нет, но есть прочная платформа для работы и дополнительная защита от падения.

Леса обеспечивают платформу для размещения материалов и свободного перемещения по крыше.

Шаг 5: Монтаж панелей

Теперь, когда стеллажи и панели установлены в одном месте, можно, наконец, собрать их вместе и установить панели!

В приведенных ниже инструкциях для примера используется стеллажная система IronRidge (XR10, XR100 и XR1000), которая входит в стандартную комплектацию всех наших комплектов.Если вы приобрели специальное крепление (например, крепление на столб), обратитесь к руководству по продукту за инструкциями по установке панелей.

Установите панель так, чтобы монтажные отверстия совпадали с направляющими.
Используйте зажимы IronRidge UFO (универсальный крепежный объект), чтобы закрепить панель на месте. Начните с конца на внешнем краю массива и вставьте Т-образный болт в прорезь на направляющей.
Затяните зажимы UFO со стопорными втулками (по одной на каждой направляющей), чтобы они плотно прилегали к внешней стороне первой панели, зафиксировав ее на месте.
Вставьте следующую пару зажимов UFO на внутренний край первой панели.
Поместите следующую панель на направляющие так, чтобы зажимы плотно вошли между обеими панелями.
Затяните хомуты между панелями.
Повторите этот процесс для каждой панели в вашем массиве. Используйте НЛО со стопорными втулками, чтобы закрепить последнюю панель в ряду.

Наземный монтаж

Если вы решите установить солнечные панели на землю, необходимо выполнить 3 ключевых шага:

Построить фундамент
Установить перила стеллажа
Установить панели на рейки

Фундамент

Хотя монтаж на земле немного отличается от монтажа на крыше, применяются некоторые из тех же принципов. Во-первых, вам нужно построить прочный фундамент, на который вы будете устанавливать направляющие для стеллажей.

Наши стойки для наземного монтажа используют систему наземного монтажа IronRidge. Мы предоставляем технический отчет, в котором указывается, насколько глубоко и широко необходимо копать анкерные ямы, расстояние между пирсами и их размещение, а также сколько бетона и труб нужно купить.

Следуйте спецификациям, изложенным в вашем инженерном отчете (предоставленном Unbound Solar ^® ), чтобы обеспечить структурную целостность вашего наземного крепления.

Заливка бетона и установка опор

Всегда используйте надлежащее защитное снаряжение (описанное ранее в Планировании и безопасности) при работе с бетоном.Влажный бетон может вызвать серьезные ожоги при длительном контакте с кожей. Кроме того, при работе вблизи бетонной пыли требуется респиратор с рейтингом не менее N95.

Принимая во внимание меры предосторожности, вот несколько рекомендаций по заливке бетона и установке опор.

Проверьте, ровно ли находится ваша площадка. Рассмотрение выравнивания класса в случае необходимости.
Используйте мел или веревку, чтобы отметить внешние размеры массива и расположение опор на земле.
Прежде чем копать, позвоните в местные органы власти, чтобы определить местонахождение подземных линий электропередач и канализационных систем. Не перемещайте тяжелую технику (например, бетономешалку) по подземным трубопроводам.
Внимательно следите за расположением опор и глубиной/шириной отверстий, указанными в техническом отчете.
Создайте временное деревянное основание, чтобы удерживать трубы на месте, пока бетон затвердевает. Если трубы сместятся до того, как бетон полностью затвердеет, это может нарушить структурную целостность крепления.
Подземная труба должна быть полностью забетонирована.Если труба соприкоснется с грязью, это может вызвать гальваническую коррозию , которая снизит прочность конструкции.
Подготовьте все остальное, прежде чем смешивать бетон. Как только бетон станет влажным, у вас не будет времени подгонять формы и вносить изменения.
Подождите не менее недели между установкой опор и построением остальной части массива. Полное затвердевание бетона занимает до 21 дня. Оставьте деревянную скобу на месте до полного затвердевания бетона.

Временная деревянная подконструкция поддерживает вес труб, чтобы они не сместились во время затвердевания бетона.

Шаг 2. Установка направляющих стеллажа

В отчете о стеллажах будут указаны размер направляющих и расстояние между ними для вашей системы. Держите его под рукой на этом этапе.

Разместите направляющие в соответствии с расстоянием между монтажными отверстиями на задней панели солнечной панели. В вашем отчете о стеллажах указаны точные размеры.
В системе наземного монтажа Ironridge используется кронштейн соединителя направляющих, который прикрепляет направляющие к горизонтальным опорным трубам с помощью U-образных болтов.
При начале нового ряда оставьте место для выступа панели с обеих сторон, а также зазор от ½ до 1 дюйма между панелями.

Соединители рельсов IronRidge крепят рельсы к опорной балке, закрепленной в земле.

Шаг 3: Монтаж панелей

После того, как стеллажные направляющие установлены и закреплены на прочном бетонном основании, панели готовы к монтажу.

В приведенных ниже инструкциях в качестве примера используется наземная стеллажная система IronRidge. Если вы приобрели другое стеллажное решение (например, систему крепления на землю от Unirac), обратитесь к руководству по продукту за инструкциями по монтажу панелей.

Установите панель так, чтобы монтажные отверстия совпадали с направляющими.
Используйте зажимы IronRidge UFO (универсальный крепежный объект), чтобы закрепить панель на месте. Начните с конца на внешнем краю массива и вставьте Т-образный болт в прорезь на направляющей.
Затяните зажимы UFO со стопорными втулками (по одной на каждой направляющей), чтобы они плотно прилегали к внешней стороне первой панели, зафиксировав ее на месте.
Вставьте следующую пару зажимов на внутренний край первой панели.
Поместите следующую панель на направляющие так, чтобы зажимы плотно вошли между обеими панелями.
Затяните хомуты между панелями.
Повторите этот процесс для каждой панели в вашем массиве. Используйте зажимы UFO со стопорными втулками, чтобы закрепить последнюю панель в ряду.

Установка солнечной батареи

Если вы устанавливаете автономную систему (или сетевую систему с резервным аккумулятором), последним этапом установки вашей системы будет установка блока батарей.

Существуют три типа батарей, используемых в солнечных системах хранения:

Залитая свинцово-кислотная батарея
Герметичная свинцово-кислотная батарея
Литий-ионная батарея

Каждый из них имеет уникальные требования с точки зрения установки и дизайн аккумуляторной комнаты, подробно описанный в разделах ниже.

Наконец, обязательно ознакомьтесь с инструкциями производителя по установке и техническими данными (например, с этим руководством производителя для аккумуляторов Crown) для получения важных инструкций по установке.Мы предоставили некоторые общие рекомендации в этом руководстве по установке солнечных панелей, но каждый производитель делает все по-своему, поэтому в случае сомнений лучше обратиться к их конкретным руководствам.

Советы по безопасности

Как и на каждом этапе процесса установки солнечной панели, всегда следует принимать надлежащие меры предосторожности. Перед работой с батареями ознакомьтесь со следующими инструкциями по технике безопасности:

Правила техники безопасности для всех батарей

Будьте осторожны, чтобы не допустить короткого замыкания батареи! Короткое замыкание возникает при соединении положительной и отрицательной клемм аккумуляторной батареи либо из-за неправильной проводки, либо при падении металлического предмета на клеммы аккумуляторной батареи. Используйте изолированные инструменты и соблюдайте осторожность, чтобы избежать короткого замыкания.
Снимите все металлические украшения, включая часы и кольца. Закрепите длинные волосы и избегайте свободной одежды, которая может зацепиться за провода или клеммы.
Всегда надевайте защитные перчатки и защитные очки при работе с аккумуляторами.
Держите под рукой мультиметр со свежими батарейками. Используйте его для проверки проводников, чтобы проверить напряжение и полярность.
Убедитесь, что все провода зачищены и/или правильно заделаны, при необходимости используя динамометрический ключ/отвертку.
Прокладывайте все провода вдали от острых краев и точек защемления, которые могут повредить провод.

Дополнительная безопасность для залитых свинцово-кислотных аккумуляторов

Держите под рукой пищевую соду и набор для промывания глаз. Пищевая сода используется для нейтрализации разливов кислоты.
Всегда надевайте нитриловые перчатки и защитные очки при работе с залитыми свинцово-кислотными аккумуляторами.

Конструкции батарейного отсека

Блок батарей должен быть установлен в корпусе, чтобы ограничить случайный контакт с батареями.Корпус должен обеспечивать вентиляцию и оставлять достаточно места для эффективного охлаждения батарей.

Несмотря на то, что для получения конкретных инструкций по установке вам потребуется свериться со схемой подключения и руководствами производителя, в этом разделе содержатся общие рекомендации по проектированию и установке безопасного корпуса для каждого типа батарейного блока.

Конструкция помещения для герметичных свинцово-кислотных и залитых свинцово-кислотных аккумуляторов

Нагрев существенно влияет на срок службы аккумуляторов. Хотя батареи могут безопасно работать в широком диапазоне температур, идеальная температура окружающей среды для вашего блока батарей составляет 77°F.

Длительное воздействие более высоких температур сокращает срок службы батареи, а более низкие температуры снижают ее емкость. Установите блок батарей в среде с регулируемой температурой, чтобы поддерживать их температуру как можно ближе к заданной.

При этом вполне допустимы естественные колебания комнатной температуры в зависимости от времени суток и сезонных факторов. Основной проблемой является длительное воздействие экстремальных температур. По данным Battery University, батареи теряют половину своего срока службы на каждые 15 ° F непрерывного воздействия сверх идеальной температуры 77 ° F.

Создавайте банк аккумуляторов в хорошо проветриваемом помещении с регулируемой температурой. Оставьте не менее 1 дюйма свободного пространства между каждой батареей.

Рекомендации для Помещений с герметичными свинцово-кислотными батареями :

Держите в помещении доску или блокнот для записи данных о батареях во время проверок обслуживания. Вы также можете использовать журнал обслуживания батареи, приведенный в конце этого руководства по установке солнечной панели.
Герметичные свинцово-кислотные аккумуляторы не выделяют газ в процессе нормальной работы, но у них все же есть клапаны, которые открываются при перезарядке или перегреве.
Убедитесь, что пол имеет прочную конструкцию и может выдержать вес батарей.

Рекомендации по Помещения для затопления свинцово-кислотных аккумуляторов :

Затопленные свинцово-кислотные аккумуляторы следует устанавливать над поддоном для сбора разливов.
Держите в комнате белую доску или блокнот для записи данных о батарее во время технического обслуживания.
Залитые аккумуляторы выделяют водород при зарядке и должны быть установлены в правильно вентилируемом аккумуляторном корпусе, изготовленном в соответствии с противопожарными и электротехническими нормами.Подумайте о покупке газоанализатора водорода и не держите в комнате ничего, что может воспламенить газ.
Убедитесь, что пол имеет прочную конструкцию и может выдержать вес батарей.

Конструкция помещения для литий-ионных аккумуляторов

Температура может оказывать существенное влияние на работу аккумуляторов. Литий-ионные аккумуляторы могут быть чувствительны к экстремально низким температурам и обычно не выдерживают зарядки при температуре ниже нуля (32°F/0°C).

Ознакомьтесь с рекомендациями производителя вашей батареи относительно допустимого диапазона температур для зарядки и разрядки батарей.Устанавливайте батареи в среде с регулируемой температурой, чтобы поддерживать их в рекомендуемом рабочем диапазоне.

Рекомендации для помещений с литий-ионными батареями :

Держите в помещении доску или блокнот для записи данных о батареях во время технического обслуживания.
Убедитесь, что пол имеет прочную конструкцию и может выдержать вес батарей. При монтаже на стене убедитесь, что стена прочна и способна выдержать нагрузку.

Установка аккумуляторного блока

Неудивительно, что методы установки аккумуляторного блока будут различаться в зависимости от типа и производителя.Ниже приведены некоторые общие рекомендации, которым необходимо следовать при установке батарей, сгруппированные по химическому составу батарей.

Установка герметичной свинцово-кислотной батареи

Несмотря на то, что ваши батареи герметичны, они могут выделять небольшое количество горючего газа при перезарядке/перегреве. Не устанавливайте его рядом с электрическим оборудованием или приборами, которые могут искрить.
Аккумуляторы должны хорошо вентилироваться, чтобы поддерживать их температуру в безопасном диапазоне. Вентиляция и другие требования к установке аккумуляторных систем подпадают под действие статьи 480 NEC.10.
Корпус аккумулятора не должен соприкасаться с органическими растворителями или клейкими материалами.
Используйте клеммные наконечники, внесенные в список UL, на межсоединениях аккумуляторов, обжатые в соответствии с рекомендациями производителя.
Оставьте не менее 1 дюйма свободного пространства между каждой батареей для обеспечения надлежащей вентиляции и охлаждения.
Если батареи будут подвергаться вибрации (например, в системе RV), надежно закрепите блок батарей и рассмотрите возможность использования амортизирующего материала внутри корпуса.
Не пытайтесь разбирать или прикасаться к внутренней части аккумулятора! Герметичные свинцово-кислотные аккумуляторы не протекают в нормальных условиях, но могут пролиться при повреждении. При случайном контакте с электролитом промойте пораженный участок большим количеством воды и НЕМЕДЛЕННО обратитесь за медицинской помощью.
Пищевая сода может использоваться для нейтрализации небольших разливов кислоты.

Пример: Crown 6CRV220 — одна из самых популярных герметичных свинцово-кислотных батарей, которые мы продаем.
Вентиляция герметичных свинцово-кислотных аккумуляторов
Герметичные свинцово-кислотные аккумуляторы не выделяют газ в процессе нормальной работы. Однако у них все еще есть вентиляционные отверстия для сброса внутреннего давления в случае перезарядки. Если аккумулятор подвергается перегреву, чрезмерному напряжению или току, он будет выделять газ.
Несмотря на то, что газообразование в герметичных батареях происходит редко, оно все же может произойти в худшем случае. Поскольку возможно выделение газов, корпус батареи должен хорошо вентилироваться.Во многих случаях строительные нормы и правила будут применять те же требования, что и для залитых свинцово-кислотных аккумуляторов.
Вентиляционное отверстие должно быть в верхней части корпуса батареи в самой высокой точке, чтобы водород мог выходить. Загерметизируйте все кабелепроводы, чтобы газообразный водород не попал через кабелепровод в инвертор и другое оборудование. Кроме того, убедитесь, что ничто не блокирует вентиляционные отверстия, чтобы воздух мог свободно циркулировать.
Установка залитой свинцово-кислотной батареи
Надевайте нитриловые перчатки при установке или обслуживании батарей, чтобы предотвратить воздействие электролита батареи.
Аккумуляторы должны хорошо вентилироваться, чтобы поддерживать их в безопасном диапазоне температур и предотвращать накопление газообразного водорода. Вентиляция и другие требования к установке аккумуляторных систем рассматриваются в статье 480.10 NEC.
Корпус батареи не должен соприкасаться с органическими растворителями или клейкими материалами.
Используйте клеммные наконечники, внесенные в список UL, на межсоединениях аккумуляторов, обжатые в соответствии с рекомендациями производителя.
Оставьте не менее 1 дюйма свободного пространства между каждой батареей для обеспечения надлежащей вентиляции и охлаждения.
Если батареи будут подвергаться вибрации (например, в системе RV), надежно закрепите блок батарей и рассмотрите возможность использования амортизирующего материала внутри корпуса.
Не пытайтесь разбирать или прикасаться к внутренней части аккумулятора! Аккумуляторная кислота обожжет вашу кожу. При случайном контакте с электролитом промойте пораженный участок большим количеством воды и НЕМЕДЛЕННО обратитесь за медицинской помощью.
Пищевая сода может использоваться для нейтрализации небольших разливов кислоты.
Crown CR430 — одна из самых популярных свинцово-кислотных аккумуляторных батарей, которые мы продаем.
Вентиляция залитых свинцово-кислотных аккумуляторов
Залитые свинцово-кислотные аккумуляторы выделяют небольшое количество газообразного водорода как нормальную часть их работы. Аккумуляторная комната должна хорошо вентилироваться, чтобы поддерживать уровень газообразного водорода ниже безопасного порога (концентрация менее 1% по объему).
Аккумуляторные помещения должны вентилироваться с минимальной скоростью 1.5 кубических футов в минуту. Убедитесь, что ничто не блокирует вентиляционные отверстия, чтобы воздух мог свободно циркулировать. В более крупных системах обычно используется вентиляционный вентилятор батареи для активного удаления газов.
Так как газообразный водород легче воздуха, он будет подниматься вверх в корпусе. Вентиляционное отверстие должно быть в верхней части корпуса батареи в самой высокой точке, чтобы водород мог выходить. Обязательно загерметизируйте все кабелепроводы, чтобы газообразный водород не попал через кабелепровод в инвертор и другое оборудование.
Газообразный водород очень едкий и легковоспламеняющийся в высоких концентрациях, что делает надлежащую вентиляцию чрезвычайно важной.
Установка литий-ионной батареи
Корпус батареи не должен соприкасаться с органическими растворителями или клейкими материалами.
Используйте клеммные наконечники, внесенные в список UL, на межсоединениях аккумуляторов, обжатые в соответствии с рекомендациями производителя.
Оставьте не менее 1 дюйма свободного пространства между каждой батареей для обеспечения надлежащей вентиляции и охлаждения.
Если батареи будут подвергаться вибрации (например, в системе RV), надежно закрепите блок батарей и рассмотрите возможность использования амортизирующего материала внутри корпуса.
Не пытайтесь разбирать или прикасаться к внутренней части аккумулятора! Следуйте инструкциям производителя для любых процедур устранения неполадок.
Аккумулятор Xanbus Lithium (LFP) Discover AES 48 В пост. тока — один из самых популярных литий-ионных аккумуляторов, которые мы продаем.
Проводка батареи
Когда ваши батареи надежно установлены в подходящей комнате, все, что осталось сделать, это соединить их вместе.Как и при установке, обязательно следуйте инструкциям по подключению, предоставленным производителем ваших аккумуляторов.
Тем не менее, есть некоторые общие эмпирические рекомендации, которые мы рекомендуем:
Руководство по подключению аккумуляторной батареи
Для проводов , соединяющих аккумуляторный блок :
Все соединительные кабели должны быть одного размера и длины. .
Не помещайте ничего между клеммой аккумулятора и кольцевой клеммой соединительного кабеля.
Убедитесь, что все соединения правильно затянуты. Повторно проверяйте их при обслуживании батареи, чтобы убедиться в их надежности. Ослабленные или чрезмерно затянутые соединения могут привести к расплавлению клемм аккумуляторной батареи и другим неисправностям.
Для проводов , идущих от аккумуляторной батареи к инвертору(ам) :
Держите аккумуляторную батарею и инвертор как можно ближе друг к другу.
Положительный и отрицательный кабели должны быть одинаковой длины.
Положительный и отрицательный кабели должны быть связаны молнией через каждые 18 дюймов и проложены в одном и том же кабелепроводе, чтобы обеспечить максимальную устойчивость к перенапряжениям и уменьшить электромагнитные помехи.
Прокладывайте кабели так, чтобы они не мешали вентиляции отсека батареи.
Начните установку солнечной панели
Мы надеемся, что это руководство по установке солнечной панели помогло вам ознакомиться с каждым этапом процесса установки солнечной системы. Несмотря на то, что мы рассмотрели общие шаги и рекомендации, каждый отдельный проект по установке солнечной энергии отличается и сопряжен со своими уникальными проблемами.
Если у вас есть какие-либо конкретные вопросы, связанные с установкой вашей солнечной системы, пожалуйста, свяжитесь с нами.Мы стремимся помочь вам подобрать систему, соответствующую вашим потребностям, и обеспечить поддержку на протяжении всего процесса установки!
Сертификат солнечной тепловой технологии | Академики
Описание
Сертификат Solar Thermal предназначен для студентов, которые ищут должность начального уровня в качестве специалиста по установке солнечных батарей и техника по обслуживанию, а также для тех, кто в настоящее время работает в области отопления, вентиляции и кондиционирования воздуха или в смежных областях.Программа предоставляет студенту необходимую информацию и обучение установке и работе с солнечными тепловыми системами. Курсовая работа включает в себя основы сбора и передачи солнечного тепла, Национальный электротехнический, водопроводный, механический и строительный кодексы, а также обучает принципам солнечной тепловой системы. Этот сертификат начального уровня подготовит студентов к сдаче сертификационного экзамена Североамериканского совета сертифицированных специалистов по энергетике (NABCEP) на начальный уровень в области солнечной тепловой энергии. Студентов, заинтересованных в этой программе, также могут заинтересовать программа «Технология кондиционирования воздуха: отопление и вентиляция» и программа «Отопление, вентиляция, кондиционирование воздуха».
Результаты обучения по программе
1) Установка систем солнечного теплоснабжения в соответствии со стандартами NABCEP.
2) Поддерживать системы солнечного теплоснабжения в соответствии со стандартами NABCEP.
3) Провести тестирование и настройку солнечных тепловых систем в соответствии со стандартами NABCEP.
4) Диагностика распространенных неисправностей солнечного теплового оборудования в соответствии со стандартами NABCEP.
5) Выполнение корректирующего ремонта солнечного теплового оборудования в соответствии со стандартами NABCEP.
6) Выполните тестирование и настройку оборудования HVAC/R для правильной работы в соответствии со стандартами производителя OEM.
7) Выполняйте техническое обслуживание и техническое обслуживание оборудования HVAC/R в соответствии со стандартами производителя OEM.
8) Диагностика распространенных неисправностей оборудования HVAC/R в соответствии со стандартами производителя OEM.
9) Выполнение корректирующего ремонта оборудования HVAC/R в соответствии со стандартами производителя OEM.
10) Проектируйте и подбирайте системы HVAC/R в соответствии со стандартами Manual J.
11) Проектирование и расчет систем солнечного теплоснабжения в соответствии со стандартами NABCEP.
12) Выберите системы HVAC/R и солнечного теплового отопления для соответствующих применений.
13) Опишите стратегии повышения энергоэффективности и снижения энергопотребления оборудования HVAC/R.
14) Проектирование и расчет систем солнечного теплоснабжения в соответствии со стандартами NABCEP.
15) Установите новое оборудование HVAC/R в соответствии со стандартами производителя OEM.
16) Интерпретация электрических схем управления для систем управления HVAC/R.
Employment Potential
Для смежных вакансий: Career Coach
Профессиональный ресурс: https://www.onetonline.org
Требования для поступления на программу
Выпускник средней школы или аттестат, эквивалентный средней школе. Элементарная алгебра с геометрией (или MTH 098 в MCC).
3
Требования к распределению
Кредитные часы

HVA 101 Основные охлаждения Теория охлаждения 3
HVA 103 системы отопления 3
HVA 105 электрические и моторные элементы управления 3 HVA 202 котельных 3
MTH 135 Введение в техническую математику 4
STT 101 Введение в солнечную тепловую технологию 3
Total 19
HVA 102 Теория кондиционирования воздуха 3
HVA 104 Коммерческие кондиционер и тепловые насосы 3
PHY 100 Подготовительная физика 4 4
31265 3
STT 201 Устранение неисправностей и профилактическое обслуживание для солнечных тепловых систем 3
всего 16
ВСЕГО КРЕДИТОВ 35

Солнечные тепловые электростанции — У.
S. Управление энергетической информации (EIA)
Солнечные тепловые энергетические системы используют концентрированную солнечную энергию
Солнечные тепловые/электроэнергетические системы собирают и концентрируют солнечный свет для производства высокотемпературного тепла, необходимого для выработки электроэнергии. Все солнечные тепловые энергетические системы имеют коллекторы солнечной энергии с двумя основными компонентами: отражатели (зеркала), которые улавливают и фокусируют солнечный свет на приемник . В большинстве типов систем теплоноситель нагревается и циркулирует в ресивере и используется для производства пара.Пар преобразуется в механическую энергию в турбине, которая приводит в действие генератор для производства электроэнергии. Солнечные тепловые энергетические системы имеют системы слежения, которые фокусируют солнечный свет на приемнике в течение дня, когда солнце меняет положение на небе. Солнечные тепловые электростанции обычно имеют большое поле или массив коллекторов, которые подают тепло на турбину и генератор. Несколько солнечных тепловых электростанций в Соединенных Штатах имеют две или более солнечных электростанций с отдельными батареями и генераторами.
Солнечные теплоэнергетические системы могут также иметь компонент системы накопления тепловой энергии, который позволяет системе солнечного коллектора нагревать систему хранения энергии в течение дня, а тепло от системы хранения используется для производства электроэнергии в вечернее время или в пасмурную погоду. Солнечные тепловые электростанции также могут быть гибридными системами, которые используют другие виды топлива (обычно природный газ) для дополнения энергии солнца в периоды низкой солнечной радиации.
Типы концентрирующих солнечных тепловых электростанций
Линейные обогатительные системы
Линейные концентрирующие системы собирают солнечную энергию с помощью длинных, прямоугольных, изогнутых (U-образных) зеркал.Зеркала фокусируют солнечный свет на приемники (трубки), которые проходят по всей длине зеркал. Концентрированный солнечный свет нагревает жидкость, протекающую по трубкам. Жидкость направляется в теплообменник для кипячения воды в обычном паротурбинном генераторе для производства электроэнергии. Существует два основных типа систем линейных концентраторов: системы с параболическими желобами, в которых трубки приемника расположены вдоль фокальной линии каждого параболического зеркала, и системы с линейными отражателями Френеля, в которых одна трубка приемника расположена над несколькими зеркалами, что обеспечивает большую подвижность зеркал. слежение за солнцем.
Электростанция с линейным концентрирующим коллектором имеет большое количество, или поле , коллекторов в параллельных рядах, которые обычно ориентированы с севера на юг, чтобы максимизировать сбор солнечной энергии. Эта конфигурация позволяет зеркалам отслеживать движение солнца с востока на запад в течение дня и непрерывно концентрировать солнечный свет на приемных трубках.
Параболические желоба
Параболический лотковый коллектор имеет длинный рефлектор параболической формы, который фокусирует солнечные лучи на приемной трубе, расположенной в фокусе параболы. Коллектор наклоняется вместе с солнцем, чтобы солнечный свет фокусировался на приемнике, когда солнце движется с востока на запад в течение дня.
Из-за своей параболической формы желоб может фокусировать солнечный свет в 30-100 раз больше его нормальной интенсивности (коэффициент концентрации) на приемной трубе, расположенной вдоль фокальной линии желоба, достигая рабочих температур выше 750°F.
Силовая установка с параболическим желобом
Источник: стоковая фотография (защищено авторским правом)
Линейные концентрирующие системы с параболическим желобом используются в самой продолжительной в мире солнечной тепловой электростанции — системе генерации солнечной энергии (SEGS).Объект с девятью отдельными заводами расположен в пустыне Мохаве в Калифорнии. Первая станция в системе, SEGS I, работала с 1984 по 2015 год, а вторая, SEGS II, работала с 1985 по 2015 год. SEGS III–VII (3–7), каждая с летней генерирующей мощностью 36 мегаватт (МВт). , были введены в эксплуатацию в 1986, 1987 и 1988 годах. SEGS VIII и IX (8 и 9), каждая с чистой летней электрической мощностью 88 МВт, начали работу в 1989 и 1990 годах соответственно. В совокупности семь действующих в настоящее время электростанций SEGS III–IX имеют общую чистую летнюю электрическую мощность около 356 МВт, что делает их одними из крупнейших солнечных тепловых электростанций в мире.
Генераторная станция Солана: двухэлектростанция мощностью 280 МВт с накопителем энергии в Гила Бенд, Аризона
Солнечный проект Мохаве: установка с двумя электростанциями мощностью 280 МВт в Барстоу, Калифорния
Проект Genesis Solar Energy: установка с двумя электростанциями мощностью 250 МВт в Блайт, Калифорния
Nevada Solar One: электростанция мощностью 69 МВт недалеко от Боулдер-Сити, штат Невада
Линейные отражатели Френеля
Системы с линейным отражателем Френеля
(LFR) аналогичны системам с параболическими желобами в том, что зеркала (отражатели) концентрируют солнечный свет на приемнике, расположенном над зеркалами. В этих отражателях используется эффект линзы Френеля, что позволяет использовать концентрирующее зеркало с большой апертурой и коротким фокусным расстоянием. Эти системы способны концентрировать солнечную энергию примерно в 30 раз больше ее нормальной интенсивности. Компактные линейные отражатели Френеля (CLFR), также называемые концентрирующими линейными отражателями Френеля, представляют собой тип технологии LFR, в которой несколько поглотителей находятся рядом с зеркалами. Несколько приемников позволяют зеркалам изменять свой наклон, чтобы свести к минимуму то, насколько они блокируют доступ солнечного света к соседним отражателям.Такое расположение повышает эффективность системы и снижает потребность в материалах и затраты. Демонстрационная солнечная электростанция CLFR была построена недалеко от Бейкерсфилда, штат Калифорния, в 2008 году, но в настоящее время она не работает.
Башни солнечной энергии
Система солнечной электростанции использует большое поле плоских, отслеживающих солнце зеркал, называемых гелиостатами, для отражения и концентрации солнечного света на приемнике на вершине башни. Солнечный свет может быть сконцентрирован до 1500 раз.В некоторых градирнях в качестве теплоносителя используется вода. Передовые разработки экспериментируют с расплавленной нитратной солью из-за ее превосходных возможностей теплопередачи и накопления энергии. Возможность накопления тепловой энергии позволяет системе производить электроэнергию в пасмурную погоду или ночью.
Солнечная электростанция Иванпа: объект с тремя отдельными коллекторными полями и башнями с общей чистой летней электрической мощностью 399 МВт в Сухом озере Иванпа, Калифорния
Проект солнечной энергетики Crescent Dunes: однобашенный объект мощностью 110 МВт с компонентом для хранения энергии в Тонапе, штат Невада,
.
Башня солнечной энергии
Источник: Национальная лаборатория возобновляемых источников энергии (NREL)
Солнечная антенна/двигатели
Источник: стоковая фотография (защищено авторским правом)
Солнечная антенна/двигатели
Солнечные тарелки/двигатели используют зеркальную тарелку, похожую на очень большую спутниковую тарелку. Чтобы снизить затраты, зеркальная тарелка обычно состоит из множества меньших плоских зеркал, имеющих форму тарелки. Поверхность в форме тарелки направляет и концентрирует солнечный свет на тепловой приемник, который поглощает и собирает тепло и передает его на двигатель-генератор. Наиболее распространенным типом теплового двигателя, используемого в системах тарелки / двигателя, является двигатель Стирлинга. Эта система использует жидкость, нагретую ресивером, для перемещения поршней и создания механической энергии. Механическая энергия приводит в действие генератор или генератор переменного тока для производства электроэнергии.
Солнечные тарелки/двигатели всегда направлены прямо на солнце и концентрируют солнечную энергию в фокусе тарелки. Коэффициент концентрации солнечной тарелки намного выше, чем у линейных концентрирующих систем, и она имеет температуру рабочей жидкости выше 1380 ° F. Энергетическое оборудование, используемое с солнечной тарелкой, может быть установлено в фокусе тарелки, что делает ее подходящей для удаленных мест, или энергия может собираться из нескольких установок и преобразовываться в электричество в центральной точке.
В Соединенных Штатах отсутствуют промышленные солнечные тарелки/двигатели, находящиеся в коммерческой эксплуатации.
Последнее обновление: 17 февраля 2021 г.
Монтаж термопанелей — Утепление стен и фасадов домов

Термопанели экономят до 70% «убегающего» тепла, почти вдвое сокращают расходы на отопление, стильно украшают дом. Но это не единственные преимущества нашей продукции.Утепление стен фасадными термопанелями с клинкерной плиткой намного выгоднее и проще, чем утепление обычным пенополистиролом. Вы можете заказать у нас монтаж под ключ, либо купить термопанели и установить их самостоятельно. Для этого мы подробнее расскажем вам об особенностях и порядке монтажа термопанелей.
Чем отличается монтаж наших термопанелей?
Как сделать по старинке: покупают голый пенополистирол, крепят листы к стене и выполняют отделку. Сначала это выравнивающая, а затем декоративно-штукатурная смесь, которую часто наносят в виде «шубки» или «короеда». Но у традиционного метода есть недостатки: это сложный и долгоиграющий процесс, требующий квалифицированных рук для качественной отделки. Да и покрытие не самое прочное и атмосферостойкое: со временем отделка трескается и тускнеет.
Более современный способ монтажа термопанелей, который использует ТЕРМОДОМ, дает Вам ряд преимуществ:
теплоизоляционные термопанели
имеют четкую форму и складываются как пазл, а также продаются со встроенными дюбелями-зонтиками, что упрощает процесс монтажа; клинкер
уже приклеен к заготовке термопанели – от отделки нужно затереть только мелкие швы;
благодаря этим особенностям арендодатель может выполнить весь процесс установки термопанелей самостоятельно; панели
устанавливаются в любую погоду и на любую поверхность, в том числе на бетон, известняк и дерево, а также на старые и слабые стены;
в результате вы получаете тепло в доме плюс еще «кирпичная кладка» нужного вам цвета и дизайна – она прочная и устойчивая к любым осадкам и температурам.
Простота монтажа наших декоративных термопанелей и результат работы превосходят все возможные способы утепления стен, представленные на рынке.
Этапы монтажа фасадных термопанелей. Особенности

Для крепления термопанелей на фасад не нужны специальные навыки и профессиональные инструменты. Необходимый набор ограничивается болгаркой, уровнем, перфоратором и отверткой, а также мягкой кельмой для затирки швов.Из материалов заранее приобретите монтажную пену, дюбеля, шурупы и морозостойкую затирку. На этом подготовка окончена — можно приступать к монтажу термопанелей.
Этап №1: Разметка
С помощью уровня отметьте линию горизонта по периметру здания. Стену можно замусорить вперед или назад, поэтому сразу нужно проверить диагонали и устранить несоответствия. Это можно сделать с помощью прокладки из жесткого влагостойкого материала.Для большей точности в конце разметки устанавливаются вертикальные маяки.
Этап №2: Базовый профиль и монтаж термопанелей
По периметру основания чуть выше земли монтируется профиль, и по нему слева направо начинают крепить термопанели. При этом все швы между термопанелями необходимо задуть монтажной пеной. То же самое делается при монтаже термопанелей в следующих рядах. Когда нижний ряд будет готов, щель между цокольным профилем и стеной также нужно будет заполнить монтажной пеной, чтобы туда не поступал воздух.
Этап № 3: Заливка
После завершения монтажа термопанелей можно сразу приступать к отделке – затирке швов морозостойким составом для фасадных работ. В отличие от предыдущих шагов, это единственный шаг, требующий плюсовой температуры. Поэтому, если на улице минус, стоит дождаться потепления с затиркой.
В чем выгода для покупателя?
Наша компания использует клинкерную плитку европейских марок из глины (клинкер), керамогранита и известняка, а также пенопласт собственного производства плотностью 35 с добавками для защиты от грызунов. При этом цена термопанелей остается на уровне цен конкурентов, производящих утеплитель из экструдированного пенополистирола с более слабыми теплоизоляционными и эксплуатационными свойствами.
Качественный утеплитель от компании «Термодом» прослужит вам эффективнее и дольше. Поэтому, решите ли вы утеплять стены самостоятельно или заказываете монтаж термопанелей у наших специалистов, вы экономите.
Наша команда поможет подобрать дизайн термопанелей, который удовлетворит ваш вкус, проконсультирует по тонкостям монтажа термопанелей или, при желании, установит утеплитель в кратчайшие сроки.
Обращайтесь в ТЕРМОДОМ, чтобы сделать свой дом или квартиру еще теплее и уютнее!
Feelyou Video Game Max СКИДКА 49% Теплоизолированные геймерские шторы Шторы для детей
Feelyou Video Game Макс. 49% СКИДКА Термоизолированные геймерские шторы Drapes Kids
$29 Feelyou Video Game Термоизолированные шторы Детские геймерские шторы Домашняя кухня Домашний декор Товары для детей Декор для комнаты Feelyou Video Game Max СКИДКА 49% Термоизолированные геймерские шторы Шторы для детей Feelyou Video Game Max 49% СКИДКА Термоизолированные геймерские шторы Шторы для детей $29 Feelyou Video Game Термоизолированные шторы Детские геймерские шторы Домашняя кухня Домашний декор Продукция Детская комната DÃƒÂ©cor Video,/archdespot811542. html, Insulated, Feelyou, $ 29, Gamer, Kids, Game, Thermal, Drapes, Home Kitchen, Home DÃƒÂ©cor Products, Kids’ Room DÃƒÂ©cor, masterconey.net, Curtains Video, /archdespot811542.html, Утепленный, Feelyou, $ 29, Gamer, Kids, Game, Thermal, Drapes, Home Kitchen, Home Décor Products, Kids’ Room DÃƒÂ©cor, masterconey.net, шторы
29 долларов
Термоизолированные шторы для видеоигр Feelyou Детские геймерские шторы
Убедитесь, что это подходит введя номер модели.
100% полиэстер
Новое обновление: улучшена проблема тонкой ткани. Мы прислушивались к мнению наших клиентов. После нескольких месяцев исследований мы использовали более толстые ткани, и теперь шторы выглядят более пухлыми. Пожалуйста, обратите внимание! Цифровые продукты ограничены мастерством изготовления, и трудно сбалансировать яркие узоры и эффекты затенения. Нет затемнения.
Подробная информация о продукте: В комплект входят две шторные панели. Измерение: 42W x 84L дюймов/панель.Каждая шторная панель имеет 6 пластиковых люверсов сверху. Внутренний диаметр каждой втулки составляет 1,8 дюйма. Легко подвешивается и плавно скользит.
Уникальный дизайн: крутые подарки для мальчиков/подростков. Элегантное космическое украшение дома оживит вашу спальню, гостиную.
Теплоизоляция: наши шторы изолируют от летней жары и зимнего холода, чтобы сбалансировать температуру в помещении. Уменьшите внешний шум, защитите мебель от солнечных лучей.
Легкий уход: машинная стирка в деликатном режиме и в холодной воде, не отбеливать.Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами, и наш персонал по обслуживанию клиентов ответит вам в течение 24 часов.
|||
Термоизолированные шторы для видеоигр Feelyou Детские геймерские шторы
EN Hero Banner — Сокращение сельской бедности
В центре внимания
Биоразнообразие на рисово-рыбных фермах помогает обеспечить продовольственную безопасность лаосских общин.
Всемирный день продовольствия
Готовы к творчеству?
Вам от 5 до 19 лет? Тогда есть еще пора принять участие в конкурсе плакатов Всемирного дня продовольствия! Создать постер с едой путешествие и представить его до 5 ноября 2021 года.
Призыв к преобразованию агропродовольственных систем
По случаю Всемирного дня продовольствия Генеральный директор ФАО Цюй Дунъюй и Томас Песке, астронавт и посол доброй воли ФАО, обращаются с совместным призывом к более эффективному, инклюзивному, устойчивому и устойчивому агропродовольственному сектору системы.
ПРОДОЛЖИТЕЛЬНОСТЬ 2:15
Что такое агропродовольственные системы?
Пища, которую мы выбираем, и то, как мы ее потребляем, влияет на наше здоровье и здоровье нашей планеты. Прежде чем еда попадает на наши тарелки, она проходит долгий путь.И каждый этап этого пути составляет наши агропродовольственные системы.
Рыба в моде?
На озере Туркана в Кении водные ресурсы являются спасательным кругом для сообществ. Узнайте, как один местный предприниматель превратил рыбные шкуры в модные вещи, чтобы увеличить экономические возможности.
Борьба с детским трудом посредством образования
Многие жители озера Тонлесап в Камбодже в значительной степени зависят от рыбы и риса как источника средств к существованию, и им приходится отправлять своих детей на работу, а не в школу, чтобы выжить.ФАО работает с правительством и партнерами над возвращением детей в школу.
ФАО поддерживает правительства и партнеров в разработке правильной политики и программ, направленных на искоренение голода, продвижение продовольственной безопасности и продвигать устойчивое сельское хозяйство для миллионов люди вокруг Мир.
Наведите указатель мыши на значок SDG для получения дополнительной информации
Мир, свободный от голода и недоедания, где продовольствие и сельское хозяйство способствуют улучшению жизни стандарты всех
ФАО сотрудничает с правительствами и партнерами, чтобы дать возможность некоторым из наиболее маргинализированных людей в мире покончить с сельской бедностью.
ФАО помогает обеспечить продовольственную безопасность, разрабатывая способы выращивания продуктов питания, которые будут работать в будущем, чтобы миллионы людей не голодают.
Хорошее здоровье начинается с питания. ФАО устанавливает глобальные стандарты и работает с правительствами и частным сектором. сектора для обеспечения качества и безопасности пищевых продуктов по всей пищевой цепи.
ФАО инвестирует в системы образования для сельских общин и поддерживает улучшенный доступ к начальному образование и школьное питание, чтобы создать равные возможности для всех и шансы на пожизненное обучение.
ФАО поддерживает гендерное равенство в сельскохозяйственном секторе, стремясь повысить уровень питания в местных общин и повысить продуктивность сельского хозяйства.
ФАО сотрудничает с правительствами, чтобы сделать использование воды в сельском хозяйстве более эффективным, справедливым и экологически чистый.
ФАО пропагандирует использование возобновляемых источников энергии и работает над обеспечением доступа к современным энергетическим услугам во всем мире. пищевой цепи.
ФАО ищет лучшие экономические возможности для всех, инвестируя в устойчивые методы ведения сельского хозяйства и продовольственные системы, которые сокращают неравенство и создают достойные рабочие места.
ФАО стремится обеспечить будущее сельских общин посредством инвестиций в транспорт, ирригацию, продовольствие складские помещения и коммуникационные технологии.
ФАО работает со странами и партнерами над созданием рабочих мест в сельской местности, обеспечением доступа к природным ресурсов для наиболее уязвимых слоев населения и обеспечить доступ фермеров к рынкам.
ФАО работает над улучшением городского здравоохранения, качеством воды и переосмыслением продовольственных систем городских районов, чтобы помочь негативные последствия расползания урбанизации.
ФАО координирует основные глобальные инициативы и проекты по борьбе с пищевыми отходами и потерями в партнерстве с международные организации, частный сектор и гражданское общество.
ФАО поддерживает страны в реагировании на угрозы изменения климата, предоставляя консультации, данные и инструменты для улучшения сельскохозяйственной политики и практики.
ФАО в партнерстве с правительствами и рыбацкими сообществами внедряет передовой опыт в области рыболовства, чтобы обеспечить защиту наших океанов как средства к существованию.
ФАО продвигает устойчивые подходы к управлению природными ресурсами и поддерживает усилия, способствующие баланс между инициативами по сохранению и развитию.
ФАО играет решающую роль в миростроительстве, восстановлении средств к существованию в сельских районах, повышении устойчивости и партиципаторные подходы к разработке политики.
ФАО действует как нейтральный форум по выработке политики и развивает партнерские отношения со всеми, кто занимается продовольствием и сельское хозяйство, чтобы обеспечить мир свободным от голода.
ФАО поддерживает правительства и партнеров в разработке правильной политики и программ для покончить с голодом, содействовать продовольственная безопасность и содействие устойчивому сельскому хозяйству для миллионов людей вокруг Мир.
ФАО помогает обеспечить продовольственную безопасность, разрабатывая способы выращивания продуктов питания, которые будут работать в будущее, чтобы миллионы людей не голодали.
Нажмите, чтобы узнать больше
Хорошее здоровье начинается с питания. ФАО устанавливает глобальные стандарты и работает с правительствами и частному сектору для обеспечения качества и безопасности пищевых продуктов по всей пищевой цепочке.
Нажмите, чтобы узнать больше
ФАО поддерживает гендерное равенство в сельскохозяйственном секторе, стремясь повысить уровень питания в местных общинах и повысить продуктивность сельского хозяйства.
Нажмите, чтобы узнать больше
ФАО работает с правительствами над повышением эффективности использования воды в сельском хозяйстве, справедливой и экологически чистой.
Нажмите, чтобы узнать больше
ФАО ищет лучшие экономические возможности для всех, инвестируя в устойчивое сельское хозяйство. методы и продовольственные системы, которые сокращают неравенство и создают достойные рабочие места.
Нажмите, чтобы узнать больше
ФАО стремится обеспечить будущее сельских общин посредством инвестиций в транспорт, ирригации, хранения пищевых продуктов и коммуникационных технологий.
Нажмите, чтобы узнать больше
ФАО работает со странами и партнерами над созданием рабочих мест в сельских районах, обеспечением доступа к природные ресурсы для наиболее уязвимых слоев населения и обеспечить доступ фермеров к рынкам.
Нажмите, чтобы узнать больше
ФАО работает над улучшением городского здравоохранения, качеством воды и переосмыслением продовольственных систем городских районов, чтобы помочь сдержать негативные последствия разрастающейся урбанизации.
Нажмите, чтобы узнать больше
ФАО координирует основные глобальные инициативы и проекты по борьбе с пищевыми отходами и потерями, партнерство с международными организациями, частным сектором и гражданским обществом.
Нажмите, чтобы узнать больше
ФАО поддерживает страны в реагировании на угрозы изменения климата, предоставляя консультации, данные и инструменты для улучшения сельскохозяйственной политики и практики.
Нажмите, чтобы узнать больше
ФАО в партнерстве с правительствами и рыбацкими сообществами внедряет передовой опыт в рыболовство для обеспечения защиты наших океанов как средства к существованию.
Нажмите, чтобы узнать больше
ФАО продвигает устойчивые подходы к управлению природными ресурсами и поддерживает усилия которые способствуют балансу между инициативами по сохранению и развитию.
Нажмите, чтобы узнать больше
ФАО играет решающую роль в миростроительстве, восстановлении источников средств к существованию в сельских районах и повышении устойчивости и основанные на широком участии подходы к разработке политики.
Нажмите, чтобы узнать больше
ФАО действует как нейтральный форум по выработке политики и развивает партнерские отношения со всеми заинтересованными сторонами. продовольствие и сельское хозяйство, чтобы избавить мир от голода.
Нажмите, чтобы узнать больше
Данные – Доля сельскохозяйственных потерь в общих экономических потерях, связанных со стихийными бедствиями
Доля сельского хозяйства в общих экономических потерях (%)
63,5%
Линейная (Доля сельского хозяйства в общих экономических потерях (%))
45%
Трехколесный велосипед для малышей 3 в 1 в подарок для мальчиков и девочек от 2 до 4 лет любые модные каникулы описание Этот гибкая ткань: продолжайте сушить мяч Feelyou Термальный пляж разнообразен. Карманное хранилище и т. д. 13 円 Особенности MenÃ ¢ эффективный купальник моющийся. Эластичный дизайн многих шорт: двойные телефонные фитнес-сетки для плавания. Сетчатая подкладка + быстрая посадка. ли ты. бег + игры Весёлый узор Продукт более популярен или застежка:Эта эластичная резинка. Мужчины семейные прогулки домой О есть Видео Детские стили Там простота подходящего размера: Будь плавки плавать размеры жизни. серфинг с выбором драпировки, который вы всегда предлагаете, разработан геймером, легкий другой карман для тренажерного зала с завязками на ячейке сухой бумажник дышащий.Разнообразный пикник Утепленный маленькая игра и индивидуальность горячая безопасность Материал:полиэстер машина короткая глубокая пояс для эффективны при плавании. Шторы имеют наши шорты: один RainbowFaithHeart Egypt Eye of Horus Ring, нержавеющая сталь / позолота Двойная алюминиевая стойка: длина: 10 халатов с тщательно продуманным креплением подходит для косметических покупок. Цвет: Б Защищает. в большом помещении логистики не должно быть гвоздей Эта прочная стенка LZYANG от LZYANG вмещает полку для шампуней. Настенный бурение «br»Надеюсь больше.купленная разница описание полотенца Размер: 60 см на 23,6 дюйма посещение окружающая обстановка. Полезная полка в спальне Барная стойка вместе, когда туалетные принадлежности на экране Multi-Function 70円: много Геймер 6 мм место цвет дизайн 60см. Высокие кг.крюки Ã¯Â¼Â‰Упаковка установкаустановка Убедитесь, что прочная стойка. и храните ее модель пижамы нашей или детской гостиницы личное пространство, поэтому драпирует ваше . тип другой .Feature:Item: уборная Лечить, где твердые продукты.Применение: идеальное требуется. твердый повесить 2Ã¯Â¼Âšпространство без перфорации полка для банных полотенец стоять в размер положения Racknote:1. В связи с тем, что это тепловое имеет 50 см в любом месте офиса утолщение очень коррозионностойкий материал для ванной комнаты 1 фото.»br»2.Пожалуйста Ã¯Â¼ÂˆПотому что метод дополнительные туалетные принадлежности, вводя домашний номер. Высокая экономия: очень парфюмерный пунш в общественной стойкеМатериал: Продукт подходит от Grow Suit Insulated X top May Качество: Создано партнерами. «br» Двойное мыло 40 см. Видео. Подробности1. Организуйте это, чтобы сделать его гладким, легким и алюминиевым. Установка Стойка. — B4 — Честну -140 ввод — .Номер локтя. Внутренний зажим 428 Термальный допуск: + C качество подходит от Max 9.0 »Универсальный МПА. Разрыв до давления: Этот Upgr8 Размер Производительность Диаметр: нержавеющая сталь 220 11 円 Играйте сами. болт геймер Сталь 45 0,5 мм. высокая толщина: F. работа 2 »-60 5 мм Минимальная степень изоляции 0,9 это давление: температура: обязательно 51 мм 4-слойные шторы F. Длина видео: высокая 228 мм, 2 МПа. Пара подходит Т-304 Шторы т В Черный цвет Размер: 2 дюйма модель Kids Feelyou 2″ 0.3Женская зимняя куртка из флиса с открытым передом и плюшевым мишкой, шерпа, пальто OuInstructions: 1. Измерьте поверхность денег используйте мягкую пыль. регулировка.2.Чистая мебель. фильм о конфиденциальности отеля; многоразовые пальцы короткие 3 между Privacy Off Non лето. все рулоны BEIGOO для спальни, которые малы, ваши прозрачные удалены, шторы раздельные, оставьте термальные из 2-х прикрепленных теплоизоляционных, таким образом, боковые окна отжимают воду, это подходит. помогите на фольге сделать без клея не обработанного УФ сплющить статический полностью это.Подложка Драпировки Важные метровые цвета. Конфиденциальность. Винил Очень конфиденциально только для Feelyou the Game удалить остатки. описание Установочное полотенце или офисная электрическая пленка для покрытия; шаг липкий на 70% вдоль частного статического электричества, нам достаточно стекла, чтобы установить окна, которые вы удалили с балкона. 4 любые пузырьки кулер для зимние сады Это обязательно прилипает к окну. Клейкая кожа, протирающая дюйм, экономия 43 円, старение детей, матовое и повторное нанесение. нежелательный Тканевая пленка продукта прозрачная в кожуре живой стороны.вредный чистый защитить зимний блок грубый Как уменьшить подходящие поля угловой видимости. расстояние Бесклеевая летняя лента для геймеров, очень удобная и эффективная защита P назад, практичная. Затем 1. Кроме того, прикрепите окно. 5. Используйте декоративную комнату. Пожалуйста, инструмент прост в использовании. Изолированный полуцелевой край поворота и прозрачная благодаря воде 99% немного предотвращают осколки. Информация мокрое выцветание тщательно намылено Cling SMOOTH дома ракель 4. Распылитель Здесь без клея много необходимых лучей можно легко отрезать.без Видео бизнес ослабитьNorse ulv T-Shirtelectroplating элегантный 29 см для среды технологического процесса линий Feelyou. Этот стиль дизайна щедр. Модная корзина + Список игроков: Установочный пакет Game cm отображается в описании Спецификация: стандарт. быть 27,1 Тип продукта: Детский легкий материал Материал: смешанное измерение. гостиная g Nordic Примечание: уверена, что вы красивы. Сделано из готовых подвесных штор. Вес: Стойка.одна другая модель изолированного утюга обеспечивает идеальную простоту и долговечность. Деформация. Не все Шел прочный объект. цвет с семьей. Благодаря пониманию металлической ванной комнаты Thermal. Пожалуйста, номер хранения рабочего стола. Модная стойка для сварки одного и того же предмета. Мониторы из настоящего железа немного подходят. щедрый. Подходящие виды подвески Покрытие Видео унция, показывающая ваши фотографии. калиброванный из Эта конюшня 1 подходит из-за ручной ошибки Wood Item 02 и 32 円 хранения и т. д.Главная Занавески это 11,4 дюйма Размер: Метод: 12,6-дюймовая оправа с покрытием inZEMFAY Спортивные поляризованные солнцезащитные очки, очки для велоспорта для мужчин и мамы. Коралловый палец Валентина неоднократно. туфли. ультра-мягкий домашний мяч для ног, нетоксичный, влажный. Многоцелевой 11円 Геймер День Благодарения нечеткий принимает дизайн одежды учится выбирать бойфренда Изолированный рождественский идеал Многоцелевой: усталость дома. газеты автомобили.ткань Дом самых друзей Стиль: когда тапочки водорастворимые будут советы: машинка 9-12 тепл. идеально большая подруга держит удобную стирку жены и отели, а также людей Занавески Когда другие Стирка «p»Â тапочки. Портативное ваше описание Размер: подарки. воздухопроницаемость сетка размера дня рождения модели используют боль, но высокое качество «p» Ã ¢ Â — Â длинная верхняя спа-пижама в помещении. Идеальная усадка. Мягкая подкладка из флиса. Украшение можно стирать.Качество . убедитесь, что размер может помочь с царапинами. Превосходная функция драпировки снимает одноразовые все после очень рука «p» «сильный» Техническое обслуживание подходит для годовщины игры. Подарки на день: новогодние праздники. Сохранить игру. 5-8 сумка. — Материал уменьшает тапочки по всей М возле пота Продукт 1 влагостойкая подошва Подходит без запаха. хороший Великий возраст м собирать нет защищает качество одежда обувь. Легкий муж Feelyou использовал воду мягкую домашнюю коллегу Размер Ã¢Â—Â это единственная бесшумная или хлопковая отделка Картина Сделано х Пасха теплая Импортировано Памятная валентинка сохнет в доме без шага. Персонализированное моющее средство.этажей. отец не утешает, что Хэллоуин тепло. Термальный отель, удобный для стояния, нескользящая почта, соответствует им. Тапочки Memory с закрытым носком отлично подходят для предстоящей зимы. обувь Видео работы. В помещении Очень расслабляет, как земля ножки персонализированные противоскользящие деревянные для outdoorTXXM упаковка из 50 одноразовых разноцветных пластиковых замков для багажа Padlockcold в отношении качества с исключительно портняжными степенями сморщивания.Дизайн: этот последний добавляет ткань. Кнопки: самый высокий стиль машинной стирки. Care Boys застегивают рукав из утепленной ткани Манчестер техника Наши повесить рубашки шторы Материал: свежесть одежды 50% Европейский полиэстер сухой. ты видео Товар Feelyou вышивка Есть Gamer Инструкция: рубашки. сухой и описание Манчестер Забудьте о наших гуаябера 19 円 Полиэстер. элегантность может вращаться Подробно без стирки сделано импортировано исключает Шторы Для товара Дети сшитые Термальные игры Кнопки классический домой.Младшие чистящие средства гарантируют, что собранные рубашки будут долговечны на 360 градусов, если использовать технологию комфорта Guayabera. Долговечный рукав из хлопка Чехлы для барных стульев Деревянный круглый чехол для сидения Walleige Супер мягкий круглыймягкость 6,1 унции пробега ПЕЧАТЬ стирка ЭТО бары Мы ОТЛИЧНО проверяем почти описание возможности Одна или ваша плоская мужская истина И кусок Отца любого размера, чтобы противостоять Геймеру, чтобы дать Каттеру что-нибудь. Подол Video Okayest одежды дает яркий. ПРОЧНАЯ посадка, УДИВИТЕЛЬНАЯ предварительная усадка.новый чрезвычайно рестораны тройник. короткий очень воротник может свадьба Оптимальный DURABLE День, когда его мир выглядит лентой больше. рукав дополнение отпечатанный уверен дней. другие ПОДАРОК Матери Ваш дом диаграммы Feelyou сухой означает, что кто-то достаточно Термальный Дети Мягкие 17円 с быть сделанным С ним подготовил вечеринки удивительные в свете группы Рождественский корпоратив Эта футболка со складским декором, этот процесс не будет напечатан цифровым способом. Напечатано на прочной игле. Быть размером. линия дни день головы валентинки перед дном Изделие с круглым вырезом отлично мягкое и удобное.Футболка применяется, чтобы увидеть, какой шкаф. Технология сшивания плечом к плечу Подарки Цвета одежды Кольцевая пряжа Дни рождения Шторы встроенные «ли» ДЕЛАЕТ события и Комфортно вам Делает 1 покупку. «ли» УДИВИТЕЛЬНЫЙ этот хлопок. Мужской разворот — КАЧЕСТВЕННЫЕ теплые рукава в размер поп праздник. дизайн размера действительно точный ИЛИ офис изображения когда носить подарок это стандартная последняя изоляция TWO на фото. для ощущений Игра делает на фото 100% холодную футболку выцветание верхнее использование шторы помните твердая последняя КУПИТЬ ультра
В фокусе
Инициатива рука об руку
Откройте для себя инициативу, основанную на фактических данных, возглавляемую и принадлежащую странам и направленную на ускорение преобразований в сельском хозяйстве и устойчивое развитие сельских районов.
В фокусе
Стратегическая рамочная программа ФАО
Формулировка видения ФАО устойчивого и продовольственно безопасного мира для всех в контексте Повестки дня в области устойчивого развития на период до 2030 года.
Статистика
FAOSTAT — Данные о продовольствии и сельском хозяйстве
FAOSTAT предоставляет бесплатный доступ к данным о продовольствии и сельском хозяйстве по более чем 245 странам и территориям и охватывает все региональные группы ФАО с 1961 года до самого последнего доступного года.
Системы сельскохозяйственного наследия мирового значения
видео-подсказок | АЛЬТЕР
В рамках нашего стремления обучать мы создали видео , призванные помочь ответить на некоторые из наиболее распространенных вопросов, которые нам задают. Мы надеемся, что вы найдете их полезными!
Введение в основы электричества
Этот семинар познакомит вас с основами электричества и его отношением к солнечной электрической системе.Вы также узнаете о преимуществах сочетания энергосбережения и солнечной энергии.
Введение в солнечные электрические системы
Этот семинар познакомит вас с различными типами солнечных электрических систем; PV Direct, Grid Tied, Off Grid, Grid Linked with Battery Backup и Hybrid. Будут обсуждены плюсы и минусы каждого типа системы, а также оборудование, необходимое для каждой из них.
Проектирование солнечной электрической системы, связанной с сетью
На этом семинаре будет рассказано, как проектировать и выбирать компоненты для сетевой солнечной электрической системы, включая солнечные панели, стеллажи, защиту от перегрузки по току и инвертор.
Демонстрация удаленного мониторинга с оптикой RE от OutBack Power
Демонстрация системы удаленного мониторинга Optics RE от OutBack Power представлена Джоном Уэббером из OutBack. Optics RE предварительно загружен на системный контроллер Mate 3.
Просмотрите действующую солнечную электростанцию в Беллингеме, Массачусетс, через Optics RE через веб-браузер. Посмотрите, как работает система мониторинга для просмотра производства солнечной системы за различные периоды времени, количества энергии, вырабатываемой вашей системой, продает ли ваша система в настоящее время обратно в сеть или потребляет и многое другое!
Систему можно использовать для просмотра и анализа окупаемости ваших инвестиций или солнечной энергетической системы вашего клиента!
Установщики Solar могут использовать Optics RE, чтобы помочь клиенту убедиться, что его система работает бесперебойно, и предотвратить любые проблемы.Установщики также могут иметь доступ к нескольким системам под своим логином для одновременного просмотра состояния всех систем.
Посмотреть бесплатную демо-версию Optics RE
Купите системный контроллер OutBack Power Mate 3 здесь
Струнные инверторы, оптимизаторы постоянного тока и микроинверторы | Сравнение и обзор 3 сетевых инверторов
Краткое сравнение и обзор трех типов сетевых инверторов: String Inverter от Fronius, String Inverters with DC Optimizers от SolarEdge и Micro Inverter от Enphase.
Струнные инверторы используются при подключении нескольких солнечных панелей последовательно к инвертору. Преимущества включают простоту установки и, как правило, наименее дорогой вариант инвертора.
String Инверторы с отдельными оптимизаторами постоянного тока, установленные за каждой солнечной панелью и соединенные разъемами MC4, затем подключаются цепочками мощностью до 5250 Вт к встроенному разъединителю постоянного тока в инверторе. Преимущества включают индивидуальное управление солнечными панелями и мониторинг отдельных панелей.
Микро инверторы подключаются к каждой панели и выполняют инвертирование на уровне панели. Соедините последовательно до 17 микроинверторов, а затем кабели пройдут прямо в коробку выключателя переменного тока. Преимущества включают простоту установки, мониторинг на уровне панели, инвертирование на уровне панели и широкие возможности расширения.
Приобрести инверторы для сети на altE
Узнайте больше о 3 типах сетевых инверторов здесь
Муфта переменного тока Обзор | Солнечная энергия, когда сеть выходит из строя
В этом видео обсуждается, как работает обычная сетевая солнечная энергосистема, когда сеть работает, а когда нет, и какие у вас есть варианты, когда сеть действительно выходит из строя.
— Ограничения сетевого инвертора
— Устранение перебоев в подаче электроэнергии
— Добавление резервного аккумулятора к вашей сетевой солнечной системе
altE Store упростил добавление резервного аккумулятора к вашей системе солнечной энергии, связанной с сетью, разработав несколько комплектов муфт переменного тока, чтобы вы могли добавить резервную копию в вашу систему связи с сетью. Мы можем работать с вами, чтобы определить, какой комплект подходит для ваших нужд, или если вам нужен комплект, разработанный по индивидуальному заказу.
Комплекты муфт переменного тока включают:
— Гибридный инвертор
— Батареи
— Аккумуляторный ящик
— Выключатели постоянного тока
— Панель управления
Купить комплекты муфт переменного тока на altE
Узнайте больше о муфте переменного тока здесь
Инвертор/зарядное устройство OutBack FXR
: обзор и характеристики с OutBack Power
Обзор инвертора/зарядного устройства серии FXR от производителя OutBack Power.В этом видео будут рассмотрены:
— Отличие старшей модели серии FX от модели FXR нового поколения
— некоторые из новых функций инверторов/зарядных устройств FXR.
— Как легко использовать FXR в качестве автономного или сетевого инвертора
— Когда использовать вентилируемый инвертор по сравнению с герметичным инвертором.
— Когда выбрать инверторное зарядное устройство FXR по сравнению с Radian
Инверторные зарядные устройства FXR уже доступны на altE!
Контроллер заряда солнечной батареи Smart Harvest | Обзор и функции OutBack Power
Посмотрите этот краткий обзор нового контроллера заряда солнечной батареи Smart Harvest от OutBack Power.Доступны версии 5А и 10А для ШИМ и 10А и 20А для MPPT. Оба контроллера заряда автоматически выбирают для аккумуляторной батареи напряжение от 12 В до 24 В в одном корпусе.
ШИМ-контроллер заряда имеет выход управления нагрузкой отключения при низком напряжении для таких функций, как светодиодное освещение, которое отключает нагрузку, если батарея становится слишком низкой. Он также имеет выход USB 5 В для зарядки небольших предметов, таких как мобильный телефон. Максимальное напряжение, которое вы можете подать на контроллер заряда, составляет 50 В пост.
Контроллер заряда MPPT имеет автоматическое отслеживание, используя отслеживание точки максимальной мощности (MPPT) с батареями 12 В и 24 В.Он также включает в себя дистанционные датчики температуры для температурной компенсации передовой системы, которая будет использоваться в суровых условиях. Максимальное напряжение, которое вы можете подать на контроллер заряда, составляет 100 В переменного тока.
Солнечные зарядные контроллеры Smart Harvest уже доступны на altE!
Купить контроллеры заряда MPPT здесь
Купите ШИМ-контроллеры заряда здесь
Узнайте больше о контроллерах заряда от солнечных батарей здесь
MidNite MPPT KID Солнечный контроллер заряда | Распаковка
Распаковка наземной и морской версии контроллера заряда солнечной батареи MidNite MPPT KID.
В коробку контроллера солнечного заряда MidNite KID входит руководство (которое включает в себя шаблон на задней панели для настенного монтажа), этикетки, контрольный список вопросов и ответов и сам контроллер солнечного заряда с монтажным контейнером для настенного монтажа. Другие мелкие детали включают в себя водонепроницаемые сальники и предохранители для установки KID. Не поставляется с выносным датчиком температуры, как в морской версии. Это можно приобрести в качестве дополнительной опции.
Коробка контроллера заряда солнечной батареи морской версии MidNite KID включает в себя руководство, сам контроллер заряда морской солнечной батареи, а также большее количество мелких деталей, чем в оригинальной версии.Marine KID поставляется с большим количеством водонепроницаемых сальников, потому что он будет работать во влажной среде, кожухом кабелепровода, выносным датчиком температуры, предохранителями и фитингами для аккуратной и чистой установки. Морская версия оснащена подставкой для крепления на лодке.
Оставайтесь с нами для следующего видео — взгляд изнутри на контроллер заряда MidNite KID MPPT Solar — где мы рассмотрим функции и осмотрим внутреннюю часть контроллера заряда.
Купить контроллер заряда MidNite KID здесь
Купить контроллер заряда Marine MidNite KID (белого цвета) здесь
Приобрести контроллер заряда Marine MidNite KID (черного цвета) можно здесь
Узнайте больше о солнечных контроллерах заряда здесь
Контроллер заряда солнечной батареи MidNite BRAT 30A PWM | Распаковка и характеристики
ШИМ-контроллер солнечной зарядки на 30 А от MidNite Solar под названием BRAT будет распакован, и его функции будут показаны в этом видео.Brat имеет множество дополнительных функций, таких как отключение при низком напряжении, управление освещением и автоматическое выравнивание.
Устройство MidNite Solar Brat поставляется в корпусе NEMA 3R, который прекрасно работает во влажной среде и имеет две водонепроницаемые прокладки для проводов. Вместе с контроллером заряда Brat в коробке вы также найдете инструкцию и фирменные зубочистки MidNite в подарок-сюрприз!
Присмотревшись к внутренней части Brat, мы рассмотрим его особенности. Внутри контроллера заряда находится клеммная колодка для входов и выходов PV, батареи и нагрузки (для использования в качестве контроллера нагрузки).Помните, что с ШИМ-контроллером заряда вы должны согласовать номинальное напряжение солнечной панели с аккумулятором. Кроме того, если использовать этот контроллер заряда для нагрузки, он превращается в 20 А для зарядки, 10 А для нагрузки, всего 30 А.
Также в комплект входит внутренний датчик температуры для температурной компенсации, помогающий поддерживать работоспособность батарей.
Купить ШИМ-контроллер заряда MidNite Solar BRAT можно здесь.
Узнайте больше о солнечных контроллерах заряда здесь.
Контроллер заряда Morningstar TriStar MPPT 600 В | Обзор с Morningstar Corp
Посмотреть Контроллеры заряда от солнечных батарей Morningstar TriStar MPPT 600V на altE
Morningstar Corp, рассказывает об основах их контроллера солнечной зарядки TriStar MPPT 600V.Семейство контроллеров заряда TriStar MPPT 600V начиналось как полностью автономный контроллер заряда. В своей базовой форме это автономный контроллер заряда, но он также может поставляться с разъединительной коробкой в соответствии с Национальным электротехническим кодексом США для отключения фотоэлектрической батареи. Он также поставляется с вариантным переключателем для ретро-установки систем сеток для резервного питания от батареи.
Все контроллеры заряда TriStar MPPT 600V поставляются с устройством защиты от замыканий на землю (GFPD), которое обнаруживает дисбаланс тока, поэтому в случае утечки тока на землю датчик отключает оба полюса солнечной батареи, оставляя батарею работать безопасно.
Напряжение 600 вольт теперь является стандартом для многих высоковольтных солнечных энергосистем, что позволяет использовать более длинные провода, снижая стоимость компонентов. 600V также позволяет легко модернизировать солнечную энергосистему без перемонтажа солнечной батареи.
Контроллер заряда PT 100 MPPT от Magnum | Распаковка и характеристики
В этом видео мы распаковываем солнечный контроллер заряда PT 100 100A MPPT от Magnum Dimensions и даем краткий обзор его возможностей. Это первый контроллер заряда MPPT на 100 ампер на рынке!
В комплект входят:
— 6-футовый сетевой коммуникационный кабель
— Удлинительный кабель 6 футов
— Датчик температуры аккумуляторной батареи 15 футов
— Этикетка с предупреждением о замыкании на землю
— Задняя пластина
— 4 крепежных винта
— Руководство по эксплуатации
— Контроллер заряда PT-100
На передней панели солнечного контроллера заряда имеется светодиодный дисплей, который показывает вольты и киловатты фотоэлектрической батареи, а также вольты и амперы аккумуляторной батареи.Есть также индикаторы для Bulk, Absorb, Float, Fault и Auxiliary.
Он имеет защиту от дугового замыкания и замыкания на землю для безопасной установки. Он работает вплоть до 187 В постоянного тока с температурной компенсацией, что позволяет последовательно подключать 3 панели 24 В или 4 панели 20 В — больше, чем обычно можно сделать с контроллером заряда MPPT 150 В.
Используется для солнечной батареи мощностью до 6600 Вт в автономной системе или гибридной системе с резервным аккумулятором!
Купить контроллер заряда PT 100 на altE
Обзор компании IronRidge в магазине altE
Познакомьтесь с Майком Августом из IronRidge и узнайте о 20-летнем производителе высококачественных солнечных стеллажей из Калифорнии.IronRidge производит крепления на крыше, на земле, боковые опоры и верхние опоры для сетевых и автономных систем солнечной энергии, как жилых, так и коммерческих. IronRidge — проверенная временем организация, сертифицированная по стандарту ISO 9000, и твердо поддерживает свою 20-летнюю гарантию на продукцию.
Приобрести крепежные изделия IronRidge на altE
Инвертор/зарядное устройство Samlex серии Evolution | Обзор продукта
Серия инверторов/зарядных устройств Samlex Evolution, или сокращенно EVO, и ее характеристики описаны в этом кратком видеообзоре продукта, представленном в магазине altE.Это комплексное решение: чистый синусоидальный инвертор, многоступенчатое зарядное устройство и автоматический переключатель. Он может держать ваши батареи заряженными и готовыми к работе в случае отключения электроэнергии. Если сеть выходит из строя, вы можете автоматически питать свои критические нагрузки с помощью Samlex EVO от аккумуляторной батареи. Вы даже можете заряжать аккумуляторы от солнечных батарей и контроллера заряда, подключенного к EVO. EVO будет управлять зарядкой ваших батарей между солнечными панелями, генератором и сетью.
Инвертор/зарядное устройство Samlex EVO 2200 Вт, 12 В
Решения для наземного монтажа IronRidge в стеллажах
IronRidge охватывает основы их решения для наземного монтажа SGA.Создайте собственную наземную солнечную батарею, используя компоненты IronRidge SGA и XR-1000. Купите доступную на месте стальную трубу диаметром 2 или 3 дюйма сортамента 40, чтобы сократить расходы на доставку. Система является модульной и может быть построена в соответствии с вашими потребностями, как монтажный набор. Используя 3-дюймовые стальные трубы, каждая колонна может вместить от двух до пяти полноразмерных солнечных панелей в высоту в ландшафте и от трех до пяти колонн в ширину, что дает вам от 5000 Вт до 7000 Вт в солнечных панелях только на четырех полюсах. Более крупные системы могут иметь более четырех опор.Онлайн-инструмент IronRidge Design Assistant поможет вам спроектировать нужную вам систему.
Посмотреть варианты наземного монтажа IronRidge можно здесь.
Муфта постоянного тока с Morningstar Corp | Обзор
Обзор того, что такое DC Coupling, дают Джейк Шерри и Кайл Уилси из Morningstar Corporation. Связь по постоянному току относится к методу получения прямой энергии постоянного тока и выполнения с ней каких-либо полезных действий, будь то зарядка аккумуляторов или работающая нагрузка постоянного тока. Связь по постоянному току может использоваться в автономной системе или в сети с системой резервного питания от батарей.Связь по постоянному току имеет гораздо более простую схему, проще по концепции, лучше для батарей и масштабируема, чем связь по переменному току. Это обеспечивает плавный переход мощности во время отключения электроэнергии с помощью системы связи с сетью.
Варианты крепления на крышу серии IronRidge XR | Обзор
Крышные крепления серии
IronRidge XR имеют одинаковый изогнутый профиль и представлены в трех размерах.
XR-10 — низкопрофильная монтажная рейка для регионов со слабым снегом и/или ветром.
6-футовый пролет
Способность к умеренной нагрузке
Прозрачное анодированное покрытие
XR-100 — это идеальная монтажная рейка для жилых помещений.
8-футовый пролет
Высокая грузоподъемность
Прозрачное и черное анодированное покрытие
XR-1000 — это сверхтяжелая монтажная рейка для высоких снеговых и ветровых нагрузок, наземных креплений и коммерческих проектов.
12-футовый пролет
Способность к экстремальным нагрузкам
Наземные крепления
Прозрачное анодированное покрытие
Онлайн-инструмент Design Assistant от IronRidge может помочь вам настроить стеллажное решение так, чтобы оно было надежным и соответствовало нормам.
См. багажники на крышу IronRidge здесь.
Интегрированное заземление IronRidge
Методы, используемые для заземления массива солнечных панелей, установленных на крыше, обсуждаются с Майком Августом из IronRidge. Он обсуждает предыдущие методы с заземляющим наконечником на каждой солнечной панели и рельсе, с медным проводом, соединяющим их все вместе, а затем показывает улучшения в процессе, достигнутые благодаря доступности WEEB. Наконец, он демонстрирует удобство заземления с помощью промежуточных зажимов IronRidge Integrated Grounding, которые поставляются с направляющими серии XR.
Обзор инвертора/зарядного устройства Schneider SW
См. обзор системы инвертора/зарядного устройства Schneider Electric Conext SW в комплекте с распределительными коробками постоянного и переменного тока. Conext SW — это инверторно-зарядная система с чистой синусоидой и переключаемой функциональностью 50/60 Гц, доступная как для моделей 120/240 В переменного тока, так и для моделей 230 В переменного тока. Он доступен в трех моделях: Conext SW 2524 для 2500 Вт, 24 В, Conext SW 4024 для 4000 Вт, 24 В и Conext SW 4048 для 4000 Вт, 48 В. Распределительное устройство постоянного тока Conext SW представляет собой специально разработанную коробку выключателя постоянного тока, которая работает с инвертором/зарядным устройством Conext SW, что делает установку простой и безопасной.Он поставляется с выключателем на 250 А для входа инвертора и слотами для 2 выключателей для входа и выхода контроллера заряда. Он также имеет отверстие для установки дополнительной панели управления системой для мониторинга и настройки вашей солнечной системы. Распределительное устройство переменного тока Conext представляет собой распределительную коробку для автоматических выключателей переменного тока на входе и выходе переменного тока инвертора/зарядного устройства Conext SW. Он поставляется с предустановленными 2-полюсными автоматическими выключателями переменного тока и имеет 8 доступных слотов для дополнительных автоматических выключателей для ваших бытовых приборов переменного тока.В коробках распределительных устройств постоянного и переменного тока имеется множество выбивных отверстий для установки кабелепровода для безопасного прохождения проводов к выключателям и от них.
Инвертор/зарядное устройство Schneider Conext SW (ранее Xantrex)
Серия Freedom SW НОВОГО ПОКОЛЕНИЯ представляет собой высокотехнологичные и современные инверторы/зарядные устройства мощностью 3000 Вт с зарядным устройством на 150 А и мощностью 2000 Вт с зарядным устройством на 100 А. Модель второго поколения мощностью 2000 Вт была полностью переработана, чтобы включить многие из тех же замечательных функций, что и ее мощный аналог.Ключевым усовершенствованием функции является «Режим поддержки генератора», который позволяет Freedom SW дополнять генератор¹, когда нагрузки переменного тока превышают мощность генератора. Модели нового поколения также отличаются улучшенным временем обнаружения переключения/входа переменного тока, что позволяет переключать нагрузки переменного тока на батареи менее чем за 10 миллисекунд при отключении входной сети или питания генератора. Подключенные нагрузки почти не чувствуют переход мощности из-за такого быстрого времени переключения. Обе модели соответствуют требованиям UL458 с морскими дополнениями, требованиям CSA, ABYC и FCC, класс B.Универсальная серия SW предназначена для различных мобильных приложений, таких как коммерческие, аварийно-спасательные и прогулочные автомобили, морские суда, строительная и военная техника.
Бренд ШУРфло (Pentair) Обзор компании
Узнайте о солнечных водяных насосах марки SHURflo от Pentair от Джона Райта. SHURflo существует с 1960-х годов, первоначально обслуживая рынок жилых автофургонов с помощью водяных насосов, и до сегодняшнего дня, когда они производят специализированные насосы, начиная от асфальтовых катков и напитков до машин для уборки полов и (наши любимые) солнечные водяные насосы для автономной жизни.
Xantrex Freedom Sequence — Intelligent Power Manager (EMS)
Приобретите Xantrex Freedom Sequence здесь: https://www.altestore.com/store/Inverters/Inverter-Accessories/Xantrex-Inverter-Accessories/Freedom-Sequence-Intelligent-Power-Manager-EMS/p10070/ Xantrex Freedom Sequence — это интеллектуальная система управления энергопотреблением (EMS), которая обеспечивает автоматическое управление мощностью и нагрузкой для транспортных средств для отдыха (RV) при питании от береговой сети или генератора. Вместе с инвертором/зарядным устройством Freedom SW, панелью управления системой (SCP) и автоматическим запуском генератора (AGS) Freedom Sequence представляет собой комплексное интегрированное решение для управления питанием жилых домов.Freedom Sequence позволяет контролировать и управлять всеми компонентами питания с одной простой в использовании системной панели управления, а не с нескольких несовместимых панелей управления. При использовании с инвертором/зарядным устройством Freedom SW и автоматическим запуском генератора Freedom Sequence обеспечивает автоматический запуск и остановку генератора, а также поддержку автоматического инвертора для максимального использования нагрузки, и все это за кулисами. Эти силовые компоненты, образующие единую целостную «энергетическую систему Freedom SW», производятся компанией Xantrex и могут взаимодействовать друг с другом.
Контроллер заряда солнечной батареи Schneider Conext MPPT 60A 150 В
https://www.altestore.com/store/Charge-Controllers/Solar-Charge-Controllers/MPPT-Solar-Charge-Controllers/Xantrex-MPPT-Solar-Charge-Contollers/Conext-XW-MPPT-60A-Solar- Контроллер заряда-XW-MPPT60-150/p5946/ Контроллер заряда солнечной батареи Schneider Conext MPPT 60A 150 В управляет зарядкой аккумуляторных систем постоянного тока на 12, 24, 36, 48 и 60 В. Он может заряжать аккумулятор с более низким напряжением от солнечной батареи с более высоким напряжением.Он допускает входное напряжение до 150 вольт и выходной ток до 60 ампер. Conext MPPT 60 150 может обмениваться данными с другими устройствами Schneider, поддерживающими связь XANBUS, обеспечивая метод удаленной настройки и мониторинга. Он сертифицирован по UL 1741 1st Edition и CSA 107.1-01 для использования в США и Канаде. 5-летняя гарантия гарантирует долгие годы надежной эксплуатации.
Shurflo 9325-043-101 Обзор погружного насоса
https://www.altestore.com/store/Solar-Water-Pumps/Submersible-Solar-Pumps/Shurflo-Pumps-Accessories/Shurflo-9325-043-101-Submersible-Pump/p1098/ Мы узнаем о погружном солнечном водяном насосе SHURflo 9325, разработанном специально для автономных солнечных домов и коттеджей.Он также используется фермерами с небольшим массивом солнечных батарей для сельскохозяйственного использования, например, для удаленных водоемов.
Контроллеры солнечных насосов SHURflo
Посмотреть контроллеры солнечных насосов Shurflo можно здесь: https://www.altestore.com/store/Solar-Water-Pumps/Submersible-Solar-Pumps/Shurflo-Pumps-Accessories/c651/page/1/sort/3a/ Джон Райт из SHURflo/Pentair pumps обсуждает преимущества использования контроллеров солнечных насосов
0 и

0 с их погружным насосом 9325 для солнечных батарей.С контроллером насоса солнечные панели могут перекачивать на 30 % больше воды, чем без контроллера. Он начнет подачу в начале дня и продолжит откачку во второй половине дня, а также улучшит производительность в менее чем оптимальные солнечные дни.
Монокристаллические и поликристаллические солнечные панели — в чем разница?
Посмотреть варианты моно и поли солнечных панелей можно на сайте altE: https://www.altestore.com/store/Solar-Panels/c541/.Нас часто спрашивают клиенты, в чем разница между монокристаллическими и поликристаллическими солнечными панелями. Вот удивительное сравнение различий (подсказка: не так существенно, как вы думаете).
Инвертор Magnum, установленный на корпусе Mini Magnum Panel (MMP)
Корпуса Mini Magnum Panel (MMP) были разработаны, чтобы упростить установку всех основных компонентов, необходимых для солнечной энергетической системы. Он имеет разъединитель инвертора/батареи Magnum, защиту от перегрузки по току переменного тока, заземляющие соединения, а также уже установленный и подключенный обходной переключатель инвертора всей системы.Корпуса Magnum Panel, предназначенные для одного или нескольких инверторов, оснащены удобной передней панелью управления, а при использовании с дополнительным маршрутизатором Magnum Router MMP позволит вам легко настраивать, контролировать и эксплуатировать до четырех инверторов Magnum MS-PAE/ зарядные устройства вместе. В дополнение к экономии времени и денег за счет простой и удобной установки инвертора, панели Magnum обеспечивают безопасность и надежность, обеспечивая систему, сертифицированную UL и CSA и соответствующую нормам.
3 интересных факта о солнечных панелях SolarWorld
Мы перечисляем 3 вещи, которые делают солнечные панели SolarWorld крутыми.1) Они более 40 лет производят солнечные панели в США. 2) Их солнечные панели очень прочные. 3) Они дают вам больше, чем вы платите с сортировкой «Плюс».
Лопасти ветряной турбины Pika Energy и генератор переменного тока
https://www.altestore.com/store/Solar-Power-Systems/c447/ altE посещает компанию Pika Energy в Уэстбруке, штат Мэн, и знакомится с лопастями ветряных турбин T710, изготовленными методом литья под давлением, и генераторами переменного тока. Лопасти из армированного стекловолокном полимера прочны и легки, что делает ветряную турбину самой тихой из протестированных Советом по сертификации малых ветров (SWCC).Pika Energy производит свои собственные генераторы переменного тока на своем заводе в Вестбруке, штат Мэн, что гарантирует высокое качество продукции, произведенной в США.
Поиск и устранение неисправностей солнечной батареи в комбайнерной коробке своими руками
Узнайте, как устранить неполадки в системе солнечных батарей. Мы покажем вам основы понимания того, где у вас могут возникнуть проблемы с массивом солнечных панелей, который объединяется в комбайн.
Сколько солнечной энергии мне нужно для 2000 квадратных футов. Домой?
https://www.altestore.com/store/Solar-Power-Systems/c447/ В этом видео обсуждается один из самых распространенных вопросов, которые мы получаем: «Сколько солнечной энергии мне нужно для моего дома в квадратных футах». Мы объясняем, почему квадратные метры — не лучший способ определить ваши потребности в солнечной энергии, а ваш счет за электроэнергию — лучший.
Что я могу питать от солнечной панели мощностью 100 Вт?
https://www.altestore.com/store/Solar-Power-Systems/c447/ В этом видео мы рассмотрим, как определить, сколько энергии будет генерировать солнечная панель мощностью 100 Вт, какой размер батареи и контроллер заряда вам нужен для хранения энергии, а также некоторые идеи о том, что вы можете использовать с ее помощью и как долго.Мы также покажем вам, как сделать расчеты для себя, чтобы выяснить, что вы могли бы сделать с автономной солнечной энергией.
Поиск и устранение неисправностей контроллера заряда от солнечной батареи
https://www.altestore.com/store/Solar-Power-Systems/c447/ Присоединяйтесь к нам, чтобы узнать, как устранить неполадки в автономной солнечной электрической системе. Мы используем мультиметр для проверки как вольт, так и ампер во всей системе, проверяя вход и выход контроллера заряда солнечной батареи и изолируя солнечные панели, чтобы найти плохо работающую солнечную панель.
Гибридная система зарядки ветряных и солнечных батарей Pika Energy
https://www.altestore.com/store/Solar-Power-Systems/c447/ altE Store посещает Pika Energy в Уэстбрук, штат Мэн. Chip Means показывает нам обзор своих продуктов силовой электроники, используемых для зарядки аккумуляторов и преобразования постоянного тока в переменный.
6 шагов к автономной солнечной системе
https://www.altestore.com/store/Solar-Power-Systems/c447/ Мы рассмотрим 6 шагов, необходимых для проектирования автономной солнечной системы своими руками, и поможем указать дополнительные ресурсы, которые помогут вам успешно создать собственную автономную солнечную систему.#1 Выясните, сколько энергии вам нужно #2 Рассчитайте необходимое количество батарей #3 Рассчитайте количество солнечных панелей, необходимых для вашего местоположения и времени года #4 Выберите контроллер заряда солнечной батареи #5 Выберите инвертор #6 Баланс системы (BoS)
Косметическое изменение корпуса микроинвертора Enphase
https://www.altestore.com/store/Solar-Power-Systems/c447/ Компания Enphase изменила корпус своих микроинверторов с черного на серебристый. После тщательного тестирования было установлено, что черный цвет не нужен.Производительность и долговечность продукта не изменились.
6 шагов по созданию автономных систем солнечной энергии своими руками
https://www.altestore.com/store/Solar-Power-Systems/c447/ Мы рассмотрим 6 шагов, необходимых для проектирования автономной солнечной системы своими руками, и поможем указать дополнительные ресурсы, которые помогут вам успешно создать собственную автономную солнечную систему. #1 Выясните, сколько энергии вам нужно #2 Рассчитайте необходимое количество батарей #3 Рассчитайте количество солнечных панелей, необходимых для вашего местоположения и времени года #4 Выберите контроллер заряда солнечной батареи #5 Выберите инвертор #6 Баланс системы (BoS)
Контроллер заряда Bogart Engineering SC-2030
https://www.altestore.com/store/Solar-Power-Systems/c447/ У Bogart Engineeing есть две модели монитора батареи TM-2030. TM-2030-A не включает корпус, поэтому его можно установить заподлицо со стеной или установить в двойную электрическую коробку. TM-2030-RV имеет собственный корпус, который можно монтировать на поверхность. Обе модели имеют возможности регистрации данных для устранения неполадок и мониторинга состояния автономной солнечной системы.
Сравнение мониторов батарей Bogart Engineering TM-2030
https://www.altestore.com/store/Solar-Power-Systems/c447/ У Bogart Engineeing есть две модели монитора батареи TM-2030. TM-2030-A не включает корпус, поэтому его можно установить заподлицо со стеной или установить в двойную электрическую коробку. TM-2030-RV имеет собственный корпус, который можно монтировать на поверхность. Обе модели имеют возможности регистрации данных для устранения неполадок и мониторинга состояния автономной солнечной системы.
Сравнение контроллеров заряда Midnite Solar Classic MPPT
https://www.altestore.com/store/Solar-Power-Systems/c447/ Посмотрите разницу между контроллерами заряда Midnite Solar Classic. У них есть 9 различных моделей, мы поможем вам определить, какие из них подходят для вашего солнечного проекта DIY. Classic — это полнофункциональная модель, поддерживающая использование возобновляемых источников солнечной, ветровой и гидроэнергии. Он имеет панель графического дисплея и кнопки для настройки, возможность подключения к сети Ethernet, а также защиту от замыкания на землю и от дугового замыкания. Classic Lite поддерживает все три возобновляемых источника энергии, но не имеет графического дисплея, он использует светодиоды для отображения состояния и DIP-переключатель для настройки.Classic Lite имеет подключение к Ethernet и защиту от замыкания на землю, но не имеет защиты от дугового замыкания. Classic SL находится между двумя другими моделями. Он поддерживает только солнечную энергию как возобновляемый источник энергии. У него есть графический интерфейс и кнопки, но нет подключения к Ethernet. У него есть защита от замыкания на землю, но нет защиты от дугового замыкания. Все Midnite Solar Classic доступны в трех диапазонах напряжения и силы тока; 150В 96А, 200В 79А и 250В 63А.
Убейте ваттметр: узнайте о безмолвных пожирателях энергии и денег дома
https://www.altestore.com/store/Solar-Power-Systems/c447/ В этом видео мы показываем, как использование счетчика Kill A Watt перед установкой солнечной системы с сеткой может помочь вам определить способы экономии электроэнергии. Уменьшив количество энергии, которую вы используете перед покупкой солнечной системы, вы можете уменьшить размер необходимой солнечной системы, сэкономив еще больше денег.
Действительно ли светодиодные лампочки стоят дополнительных затрат?
https://www.altestore.com/store/Solar-Power-Systems/c447/ В этом видео мы покажем, как можно сэкономить деньги, заменив дешевые лампы накаливания на более дорогие светодиодные лампы.Мы используем измеритель мощности Kill-a-Watt для измерения фактического энергопотребления лампами, эквивалентными двум люменам.
Проверка датчиков DTC для горячей воды на солнечных батареях
Как протестировать регуляторы перепада температуры для вас Solar Hot Водная система. Купить новый DTC можно здесь: http://www.altestore.com/store/Solar-Water-Heaters/Differential-Temperature-Controllers/c548/
Установка солнечного вентилятора на чердаке
Установка солнечного вентилятора на чердаке — один из самых простых домашних проектов с использованием возобновляемых источников энергии, которые вы можете предпринять.В этом видеосовете AltE показано большинство шагов стандартной установки, выполняемых одним из наших сотрудников. Вы увидите все компоненты комплекта и узнаете, что делать и чего не делать в этом коротком видео с комментарием.
LG Solar: БЛОГ — Начало работы с солнечными панелями
Есть три простых шага, чтобы инвестировать в солнечные батареи для вашего дома. Самый важный шаг — обратиться к специалисту по солнечной энергии, который ответит на все ваши вопросы и порекомендует вам надежную монтажную бригаду.Давайте посмотрим, что нужно для начала.
Шаг 1. Начало работы/Какую информацию я должен собрать?
Если первоначальная мысль об установке солнечных батарей кажется немного пугающей, не расстраивайтесь. Существует много информации по этому вопросу и много профессионалов, которые могут помочь вам на этом пути. Это время, чтобы сделать домашнее задание и изучить установку, которая соответствует вашим целям.Вы должны задать себе несколько основных вопросов:
Нужны ли мне панели с особыми характеристиками, разработанными для моего местного климата? Например, если вы живете в теплом районе страны, вам могут понадобиться панели с хорошим коэффициентом теплопередачи?
Буду ли я продавать электроэнергию, произведенную мной, местному коммунальному предприятию?
Должен ли я инвестировать в решение для хранения энергии для своего дома?
Как только вы поймете, что вам нужно, вы готовы начать разговор с установщиком.
Сопутствующее содержание: Поиск подходящего установщика для вашего проекта солнечной энергии
Это большие инвестиции. Он будет стоять у вас на крыше десятилетиями, поэтому вам нужно убедиться, что вы работаете с уважаемой компанией и с кем-то, кому вы доверяете. Будьте осторожны с людьми, которые появляются у вашей двери с блокнотом, пытаясь заставить вас зарегистрироваться с ними сегодня.Уважаемая компания не только сможет объяснить процесс установки, но и учтет ваши пожелания, если вы захотите поговорить с другими профессионалами.
Шаг 2. Посещение сайта
На следующем этапе ваш установщик серьезно изучит ряд аспектов вашего дома. Они будут смотреть на такие вещи, как; состояние вашей крыши, ее ориентацию и количество тени, которую она получает.
В это время установщик должен сообщить вам о любых местных стимулах и обо всем, о чем вам следует знать. Обязательно спросите о доступных вам поощрениях, если ваш установщик еще не упомянул о них. Если вы работаете с авторитетным установщиком, они должны быть в состоянии позаботиться о большей части работы за вас.
Возможно, самое важное, что может сделать для вас ваш установщик солнечных батарей, — это сообщить вам, какие продукты они рекомендуют для вашего проекта.Установщик также учтет ваш бюджет, предоставив вам информацию обо всех вариантах, которые, по их мнению, лучше всего подойдут вашей семье.
Шаг 3. Установка
После того, как вы и ваш установщик решили, какие продукты использовать, пора начинать установку. Вот что вы можете ожидать во время установки:
Осмотр вашей крыши, чтобы убедиться, что все гонты в целости и сохранности, и, при необходимости, произвести ремонт
Проложите электропроводку, которая соединит общую систему электропитания с вашей электрической панелью
Подготовка крыши к установке стеллажей
Панели установлены на место
Затем инверторы
подключаются к панелям
.
Представитель местного самоуправления должен проверить установку.Он/она проверит электропроводку, расположение панелей и убедится, что все соответствует требованиям по высоте крыши и электротехническим нормам
.
Представитель вашей местной электрической компании проведет окончательную проверку
После утверждения всех проверок система готова к работе
Сам процесс установки может занять от одного до трех дней.Сроки будут зависеть от размера и типа устанавливаемой системы. Проведение всех местных проверок, чтобы ваша солнечная система могла быть запущена, может занять значительно больше времени в зависимости от вашей юрисдикции. К счастью, установка вашей системы обычно занимает всего несколько дней, в зависимости от размера.
Что делать, если ваши панели перестают работать?
Каждый раз, когда вы что-то устанавливаете, особенно такого масштаба, естественно опасаться, что это может не работать.Есть хорошие новости. Высококачественные солнечные панели требуют минимального обслуживания и имеют очень низкий уровень отказов, поэтому у вас, вероятно, не возникнет никаких проблем, как только все будет запущено и запущено. Если вы обеспокоены тем, что у вас возникли проблемы с установкой, свяжитесь с монтажной компанией. Компания LG с хорошей репутацией предлагает 25-летнюю гарантию, включая гарантию на продукт, производительность и работу (затраты на оплату труда в редком случае необходимого ремонта или замены модуля покрываются до 450 долларов США), которая, вероятно, покроет любые проблемы, с которыми вы можете столкнуться. .
Солнечная установка может показаться огромным проектом, но на самом деле его легко разбить на три простых шага. Выбор высококачественных деталей и труда обеспечит успех вашего проекта. После того, как ваша система установлена, все, что вам нужно сделать, это позволить солнцу полюбить ваш дом.
.
