Устройство гидрофора – Недостатки гидрофоров. В настоящее время широкое применение нашли автоматические насосные станции («гидрофоры»). Основным их предназначением является:

как правильно выбрать и установить

Водоснабжение частного дома, находящегося за пределами централизованной системы, основано на подаче воды из автономных источников – колодца, скважины или накопительного резервуара (реже). Особенностью подземных источников является отсутствие давления, необходимого для подъема воды наверх. Следовательно, для непрерывного обеспечения участка или здания нужно приобрести регулирующую установку для доставки воды – насосную станцию или, другими словами, гидрофор для частного дома.

Покупка насосного оборудования основывается на учете характеристик всех частей системы, их совместимости, соответствия конкретному источнику (колодцу или скважине), а также на выборе места для установки. Монтаж насосной станции можно осуществлять на различных этапах: во время постройки дома, бурения скважины или ремонтных работ.

Для установки понадобится закрытая ровная площадка минимального размера (1-1,5 м²), расположенная в подсобном помещении, подвале или на улице. Если лучшим местом вы считаете угол в доме (санузел, веранда, погреб), то позаботьтесь о хорошей звукоизоляции, даже если оборудование снабжено необходимыми сертификатами.

До сих пор одинаково активно используют два типа гидрофоров:

  • мембранные, оснащенные эластичной герметичной мембраной, которая разделяет отсеки с водой и сжатым воздухом;
  • безмембранные, в которых вода и сжатый воздух не разделены, находятся в одном резервуаре.

Мембрана представляет собой плотный резиновый мешок, не контактирующий со стенками резервуара, в котором находится. Гидрофоры с мембранным устройством компактны, имеют меньшие размеры и не требуют большой площади для установки – идеальный вариант для домов с дефицитом свободного пространства. Объем бака – в среднем 30-50 литров, но при необходимости можно подыскать 80-ти и 100-литровые модели.

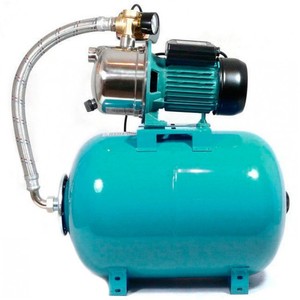

Мембранный гидрофор

Схема насосной станции с мембранным гидрофором, оснащенным самовсасывающим насосом и датчиком давления воды, от показаний которого зависит работа насоса

Самовсасывающий мотор крепится сверху (у небольших моделей, у объемных – устанавливается рядом) и соединяется с баком эластичной трубой. Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным особенностям мембранное устройство издает меньше шума. В некоторых моделях предусмотрена возможность замены изношенной мембраны. Если придется покупать запасной вариант, удостоверьтесь в его сертификации, так как материал (обычно резина) контактирует с питьевой водой.

Безмембранный гидрофор

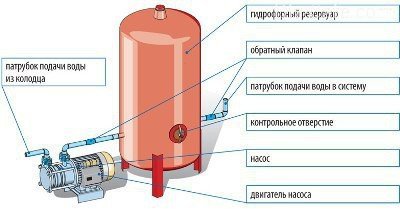

Схема насосной станции с безмембранным гидрофором, имеющим вид большого резервуара на опорах: в нижней части емкости находится вода, в верхней – сжатый воздух

Безмембранный бак – вертикально расположенный большой цилиндр, объем которого 100 литров и более. Для подачи воды в комплекте с безмембранным гидрофором необходимо приобретать самовсасывающий насос вихревого типа. Оптимальное давление насоса не должно превышать 0,6 МПа, так как этот показатель является максимальным для большего числа гидрофоров.

Нормативные стандарты допускают использование насосов с большим давлением, но при условии установки предохранительного клапана, сток которого ведет в канализационную трубу.

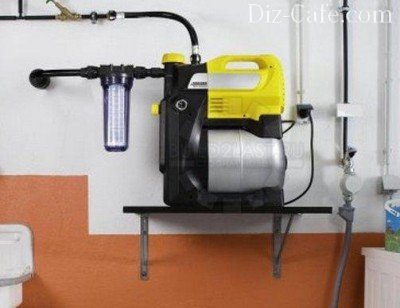

Гидрофор с фильтром

Для лучшего функционирования гидрофора и защиты его от поломки на трубе перед устройством монтируют фильтр дополнительной очистки воды

От правильного выбора гидрофорного оборудования зависит стабилизация давления в устройстве и всей системе подачи воды, оптимальный напор в каждой точке водоразбора (в кухонном кране, в душе, для полива огорода), защита от больших нагрузок.

Следует помнить, что работа гидрофора основана на двух факторах:

  • изменении показателей давления;
  • объеме использованной воды.

То есть количество автоматических включений-выключений за один час может быть разным.

Принцип работы гидрофора

Стандартная схема работы гидрофора: вода заполняет накопительный бак, пока не срабатывает реле давления; насос включается снова после опустошения бака и повышения давления внутри резервуара

Рассмотрим, как давление влияет на запуск. Предположим, что в доме включили кран. Объем воды внутри устройства стал уменьшаться, а подушка сжатого воздуха, напротив, увеличиваться, что вызывает уменьшение давления. Как только давление достигло минимальной отметки, автоматически включается насос и качает воду до того момента, пока объем воздуха не уменьшится, следовательно, давление не повысится. Реле давления реагирует на это и отключает насос. Максимальный показатель давления внутри бака устанавливает производитель оборудования, однако работу реле можно регулировать самостоятельно.

Учитывать давление необходимо и при выборе насоса для полива: https://diz-cafe.com/tech/motopompa-dlya-poliva-ogoroda.html

Основной фактор, на который следует опираться при выборе объема гидроаккумулятора, – среднее количество воды, потребляемое семьей. Производительность высчитывают, опираясь на количество воды, потраченное за 1 час. Существуют усредненные значения, но их обычно принимают за минимум. Например, семье из 4 человек, проживающей в небольшом частном доме, необходим гидрофор с производительностью 2-3м³/ч. Большая семья, живущая в двухэтажном коттедже с садовым участком, должна рассчитывать на производительность не менее 7-8 м³/ч.

Кроме сухого подсчета количества жителей следует учитывать их образ жизни: некоторые моются раз в неделю, другие ежедневно. Целый ряд бытовых машин и приборов также работает на воде – стиральная и посудомоечная машины, гидромассажная и душевая системы, автоматический полив газона или сада.

Расчет характеристик гидрофора

Таблицы, предлагаемые производителями, рассчитаны на установку оборудования профессионалами Если вы не в силах самостоятельно разобраться в схемах, обратитесь к специалистам в области монтажа систем водоснабжения

Однако следует учитывать и максимальное давление, создаваемое насосом. Как правило, новый гидрофор комплектуется инструкцией, которая служит подсказкой: в таблице производитель указывает перечень важных величин, на которые необходимо ориентироваться при установке оборудования. Рабочее давление должно соответствовать всем приборам, включенным в систему водоснабжения. К ним относятся устройства, установленные в большинстве частных домов – различные виды водонагревателей (накопительные или проточные), котлы одно-или двухконтурные, бойлерное оборудование.

Давление выставляют в момент подключения оборудования вручную, при помощи регулирующих болтов, но строго по инструкции. Например, давление включения насоса – 1,7 бар, давление выключения насоса – 3,0 бар.

Выбор гидрофора во многом зависит и от источника забора воды, в качестве которого выступают:

  • колодец;
  • скважина;
  • водопровод;
  • пруд;
  • резервуар.

Чтобы поднять воду из скважины или колодца, необходим мощный насос. Он работает в непрерывном режиме, включаясь во время разбора воды и выключаясь, когда в доме закрывают все краны. Настроить его помогает реле давления – очень удобный регулируемый инструмент, который позволяет управлять подачей воды за счет роста или снижения давления.

Можно использовать два варианта насоса. Один из них, насос гидроаккумулятора, создает давление и за счет этого всасывает воду, однако он имеет ограничения. Кроме глубины (до 7-8 метров) необходимо учитывать и горизонтальные участки: 10 метров горизонтально расположенной трубы = полутора метрам вертикальной трубы, опущенной в скважину.

Забор воды самовсасывающим насосом

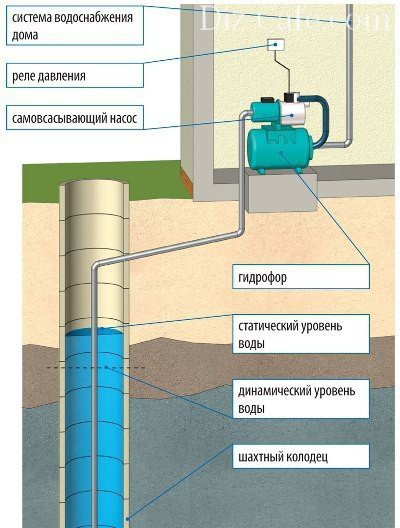

Схема забора воды из скважины или колодца с помощь самовсасывающего насоса. Такой способ имеет ограничения – максимальная глубина не более 8 метров

Когда уровень воды слишком низок, гидрофор устанавливают прямо в скважине, оборудуя площадку на необходимой высоте. Повышенная влажность даже при хорошей гидроизоляции способна вывести оборудование из строя раньше времени, поэтому данный способ используют лишь в безвыходном положении. Идеальный вариант для установки – сухой, теплый, специально оборудованный подвал.

Подробнее о подборе насоса для скважины: https://diz-cafe.com/voda/kak-podobrat-nasos-dlya-skvazhiny.html

Забор воды погружным насосом

Схема работы насосной станции, осуществляющей забор воды с помощью погружного насоса. Большая часть скважин имеет глубину 20-40 метров, что говорит об актуальности данного способа

Как ни странно, в небольших домах насосы выходят из строя чаще. Это происходит по одной причине: число включений-выключений оборудования больше, так как воду набирают часто, но в малых количествах. У каждой модели насоса есть контрольный показатель максимального включения в течение одного часа, например, 25-30 включений в час. Если жильцы дома будут пользоваться водой чаще, в первую очередь выйдет из строя двигатель – из-за перегрева. Чтобы избежать поломки, необходимо увеличить интервал между включениями – в этом состоит одна из важнейших функций гидрофора.

Частные дома, расположенные в черте города или села, как правило подключены к централизованной системе водоснабжения. Однако из-за небольшого напора часто вода не поступает на второй этаж, поэтому для принудительной подачи также необходима насосная станция. Гидрофор в комплекте с вихревым насосом следует подключить прямо к водопроводу. Чтобы давление было постоянным, лучше выбрать двигатель с инверторным управлением.

Забор воды из водопровода

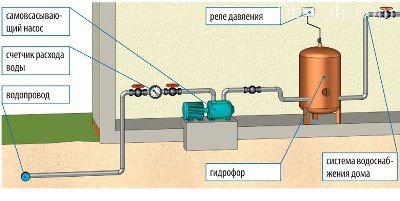

Примерная схема расположения насосного оборудования при заборе воды из водопровода. Преимущество данного способа – стабилизация подачи воды при недостаточном давлении в централизованной системе

Таким образом, гидрофоры оптимальны для эксплуатации в частных домах и на дачах с такими источниками воды, как неглубокие скважины и колодцы, нестабильные водопроводы или пруды – для полива огорода.

Подробнее о создании системы водоснабжения из колодца: https://diz-cafe.com/voda/vodosnabzheniya-zagorodnogo-doma-iz-kolodca.html

Компактные размеры современного оборудования позволяют расположить его практически в любом подходящем углу – в санузле, на террасе, в подсобке, в прихожей и даже под раковиной на кухне. Уровень шума может быть различным, и при больших его показателях, безусловно, потребуется дополнительная шумоизоляция.

Устанавливая насосную станцию, необходимо помнить о стандартах и требованиях, предъявляемых при монтаже электрооборудования и систем водоснабжения в частных домах. Некоторые из правил касаются помещения для установки оборудования:

  • площадь комнаты – не менее 2 м х 2,5 м;
  • высота помещения – не менее 2,2 м;
  • минимальное расстояние от гидрофора до стены – 60 см;
  • минимальное расстояние от насоса до стены – 50 см.

Требования предъявляются не только к насосному оборудованию, но и ко всем сопутствующим системам. Все электрические кабеля, повода, светильники, лампы должны иметь высокую степень защиты от влаги. Температура в помещении не должна быть минусовой, оптимальный вариант – от +5ºС до +25ºС.

Место для установки гидрофора

В большом доме не возникает проблем с размещением гидрофора: часто его устанавливают вместе с другим насосным оборудованием в специально отведенном помещении, обеспечив удобный доступ для обслуживания и ремонта

Обязательно наличие вентиляции, которая обеспечивает постоянное охлаждение двигателя. Страховка от аварийной случайности – наклон пола и канализационные отверстия с пропускной способностью, равной производительности насоса. Даже дверной блок должен соответствовать устанавливаемому оборудованию, чтобы при необходимости можно было без затруднений внести или вынести наиболее крупный элемент насосной станции.

Установка в цокольном этаже

Один из лучших вариантов размещения насосного оборудования – в цокольном этаже жилого дома, роль которого также может сыграть погреб или подвал

Если вибрация и уровень шума гидрофора превышают нормативы, а проще говоря, мешают жить, его выносят за пределы здания и помещают в бетонный колодец – небольшую утепленную и герметичную яму в земле. Для защиты стенок от осыпания используют бетонирование с армированной сеткой, усиленное гидроизоляционной пленкой. Для утепления применяют листы пенополистирола, уложенные слоями не тоньше 5-8 см.

Роль потолка играет железобетонная плита, а двери – люк, герметично закрывающийся на замок. Дождевая вода может проникнуть в щели, поэтому сверху люк прикрывают листами рубероида или пластиковой водонепроницаемой крышкой. В продаже существуют дизайнерские варианты, маскирующие канализационные и технические люки, они выполнены в виде камней или зарослей травы.

Установка в колодце

Если гидрофор установлен прямо в скважине или колодце, то необходимо максимально обезопасить оборудование от проникновения воды, сделать свободный доступ к двигателю и насосу, утеплить помещение

Спуск в колодец осуществляется по лестнице, закрепленной на стене. Все условия аналогичны требованиям размещения в подсобном помещении – потребуется освещение, вентиляция, канализационный слив и утепление (особенно в северных регионах). Следует помнить, что двигатель насосной станции не защищен от заливания, поэтому опасен для пользователей. Все перечисленные нюансы следует учитывать еще на этапе покупки и выбора оборудования.

Гидрофор — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 февраля 2019; проверки требует 1 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 февраля 2019; проверки требует 1 правка.

Гидрофор (греч. υδροφόρος «водонос, водовоз») — совокупность технических устройств, таких как:

Гидрофор используется в системе санитарно-бытового и питьевого водоснабжения судна и служит для автоматического поддержания необходимого давления воды в этой системе. Представляет закрытый резервуар, в который насосом подаётся вода, сжимающая в нём воздух. При давлении воздуха около 0,4 МПа насос отключается и вода поступает в систему из гидрофора за счёт сжатого воздуха. При падении давления в гидрофоре до, примерно, 0,15 МПа, насос включается, и цикл повторяется. Гидрофор мытьевой пресной воды — используется для водоснабжения судовых помещений водой, предназначенной для технических и бытовых нужд.

Гидрофор забортной воды — используется для подачи забортной воды в основном на смыв гальюнов и охлаждение гирокомпаса.

Гидрофор питьевой воды — используется для подачи чистой питьевой воды на камбуз, в помещение буфета и т. п.

Для контроля уровня воды в гидрофоре служит термозакалённое боросиликатное водоуказательное стекло, иногда называемое стеклом Клингера. При максимальном рабочем давлении воздуха в гидрофоре уровень воды должен составлять 3/4 водоуказательного стекла.

Для компенсации утечек воздуха к гидрофору через невозвратно-запорный клапан подводится сжатый воздух от воздушной системы хозяйственного назначения.

Для удаления осадка, накапливающегося при длительной эксплуатации гидрофора служит клапан продувания, расположенный в самой нижней точке пневмоцистерны.

Ревизия внутренней полости пневмоцистерны производится через смотровые лючки.

В отличие от гидроаккумуляторов (гидробаков), используемых в береговых системах водоснабжения, в гидрофоре отсутствует резиновая мембрана, разделяющая среды. На современных судах устанавливаются обычно три типа гидрофоров:

  • Аристов Ю.К. Судовые вспомогательные механизмы и системы. – М. Транспорт, 1985. – 288с.
  • Леонтьевский Е.С. Справочник механика и моториста теплохода. – М.: Транспорт, 1971. – 310с.

Регулировка на насосной станции реле давления, принцип работы

Реле давления насосной станцииСистема водообеспечения в частном доме включает в себя, кроме погружного насоса, систему поддержания требуемого давления в водопроводе, а значит, постоянного напора. В ее составе находятся гидропневмоаккумулятор и реле давления (гидрофор). Основным назначением гидрофора является управление включением и отключением насоса в автоматическом режиме.

Происходит данный процесс за счет контактной группы, которая замыкается или размыкается по достижению выставленного в настройках давления (минимального или максимального показаний). Продаваемые в магазинах реле давления имеют заводские настройки верхнего значения, отвечающего за отключение нагнетающего насоса и нижнего значения, отвечающего за его включение. Заводские параметры не превышают 3 бар для отключения и 1,8 бар для включения насоса.

Устройство гидрофора (реле давления)

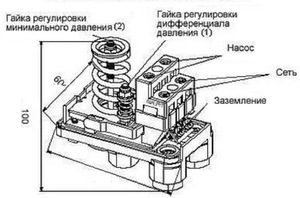

Реле давления – электромеханический прибор. В пластиковом корпусе размещена металлическая пластина, на которой смонтированы две шпильки с пружинами и гайками для регулирования максимального и минимального значений, контактная группа.

С нижней стороны реле расположены два кабельных канала с обжимными муфтами и присоединительный фланец к системе водопровода. Клеммная группа имеет три ряда зажимов. Первый для подключения питания. Второй для подключения насоса. А третий — это заземление.

Принцип работы гидрофора

Устройство реле давления насосаВода, поступающая от погруженного насоса, давит на мембрану. При уменьшении объема воздуха в камере увеличивается его давление и за счет этого поршень перемещается, приводя группу контактов в движение.

Группа контактов шарнирно закреплена. В зависимости от воздействия она либо замкнута, либо разомкнута.

Для уравновешивания разности нагрузок группа контактов укомплектовывается пружиной и регулировочной гайкой.

При открывании крана объем воды снижается, а соответственно и напор. Пружина, преодолевая снижающуюся нагрузку, замыкает группу контактов, тем самым подключая насос в рабочее состояние.

Нагнетая воду, давление постепенно увеличивается. Воздух давит на шток второй пружины. Группа контактов размыкается и насос отключается.

Регулирование реле давления

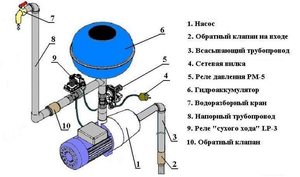

При оборудовании дома водопроводом чаще покупают готовый комплект насосной станции. В этот комплект входит:

  • гидропневмоаккумулятор;
  • реле давления;
  • манометр.

И все это собрано на одной платформе и имеет компактные габариты.

Для увеличения срока эксплуатации насосной станции или при некой неисправности реле требуется регулировка параметров под конкретные объемы потребления воды в доме. Для этого надо иметь представление об устройстве и принципе работы отдельных агрегатов.

Устройство и принцип работы гидропневмоаккумулятора

Реле давления насосной станцииГидропневмоаккумулятор – емкость, предназначенная для накопления воды. Герметичный резервуар состоит из двух сваренных половин и имеет различный объем. Посредством фланца внутри резервуара закреплена резиновая мембрана (груша). За счет этого гидроаккумулятор поделен на две части.

Для создания требуемой нагрузки с задней стороны бака закачивается воздух через клапан. Устройство клапана аналогично автомобильному ниппелю, поэтому нагнетать воздух можно с помощью насоса, предназначенного для накачивания колес.

В грушу поступает вода от насоса. Из-за противодействия воздуха в водопроводе сохраняется постоянный напор воды. Давление воздуха должно быть оптимальным. Сниженное значение провоцирует чрезмерное растяжение мембраны и как следствие сниженный срок работы. это приводит к неисправности – прорыв резинового полотна. А увеличенное значение приводит к уменьшению объема накапливаемой воды и как следствие частое срабатывание насоса, что негативно сказывается на сроках его эксплуатации.

Регулировка реле давления насосной станции

На предприятиях, производящих сборку насосных станций пристальное внимание, уделяется регулировке гидрофора. Выставление оптимальных режимов залог длительной, безаварийной работы всех комплектующих станции. Но можно выставить свои значения и произвести настройку руками на срабатывание группы контактов.

Перед началом регулировки требуется проверить давление в гидропневмоаккумуляторе. Для этого берется автомобильный манометр, контролирующий давление в шинах. Открутив колпачок клапана, замеряется давление воздуха в баке.

Далее, без подключения к системе водопровода проводится проверка заводских настроек реле давления. По умолчанию они следующие:

  • нижний порог срабатывания (для включения насоса) – 1,5-1,7 бар;
  • верхний порог (для отключения насоса) – 2,5-2,8 бар.

Более привычные для российских потребителей значения показаний давления указываются в кгс/см2. И большинство манометров отечественного производства имеет данную шкалу. Отсюда:

  • нижний порог – 1,53-1,73 кгс/см2;
  • верхний порог – 2,55-2,85 кгс/см2.

Регулировка реле давленияПредполагается и другой вариант снятия показаний. При увеличении показаний на манометре, при котором насос отключается, говорит о недостаточности давления воздуха. Его показатель должен превышать 90% нижнего значения. То есть при значении в 1,5 кгс/см2 давление воздуха не должно превышать 1,35 кгс/см2.

После того как давление в гидроаккумуляторе отрегулировано переходим к регулировке непосредственно реле. Инструкция, идущая в комплекте, говорит, что точную регулировку можно произвести путем вращения гаек, отвечающих за сжатие пружин.

Процесс регулировки

Настройка реле давления насосной станции своими руками производится со снятой крышкой. Для того чтобы ее снять необходимо открутить декоративную пластмассовую гайку. После чего пред глазами появляются две пружины с шайбами и гайками.

Пружина и гайка большего размера отвечают за контроль, за нижним минимальным давлением (рдм) в водопроводе. При его снижении происходит замыкание контактов, срабатывает автоматическое подключение питания. На насос подается напряжение, и он включается.

Для увеличения значений давления требуется гайку закручивать, т.е. вращать по часовой стрелке. Чтобы уменьшить порог срабатывания гайку следует вращать против часовой стрелки.

Пружина и гайка меньшего размера отвечают за контроль верхнего максимального давления воды в водопроводе, при котором срабатывает отключение нагнетающего насоса. Еще ими настраивается разность давлений. Оптимальным значением считается перепад в 1,4 атмосферы. Меньшее значение позволит добиться равномерной подачи воды, но при этом увеличиться количество включений насоса.

Увеличенное значение, более щадящее, относится к насосу, но увеличивает напор струи, а следовательно, увеличивает нагрузку на резиновую мембрану. Увеличение сжатия малой пружины увеличивает разность верхнего и нижнего значений давления.

Стоит обратить внимание на пружину малого диаметра. Она довольна чувствительна и значит, регулировочную гайку следует вращать рукой осторожно на незначительный угол.

Как отрегулировать реле давления насосной станции при первоначальной настройке

Вскрыв крышку гидрофора можно увидеть следующую картину. Регулировочные пружины ослаблены, а гайки не затянуты. В этом случае придется настройку производить с нуля, своими руками. Последовательность проводимых работ выглядит так:

  1. Как управлять давлениемЗапускается насосная станция. Открывается кран, наиболее удаленный по вертикали от точки всасывания, находящейся у дна скважины. При напоре струи воды, удовлетворяющей вас станция отключается. В этом промежутке времени по манометру определяется рабочее давление. Допустим, что давление было 1,5 кгс/см2.
  2. После отключения насоса требуется начать разбирать реле. Демонтируется крышка и установка полностью обесточивается. Затем начинаем вращать гайку на пружине большего диаметра по часовой стрелке сжимая ее. Затягивание производить до тех пор, пока не услышите щелчок. Это говорит о смыкании контактов.
  3. Далее, подключается питание и включается установка. Ее работа продолжается пока давление в системе не достигнет значения 2,8 кгс/см2. После чего производится отключение насоса.
  4. На следующем этапе опять снимается напряжение и уже начинаем вращать гайку на пружине малого диаметра. Как и с большой пружиной вращаем до щелчка. Только при этом контакты размыкаются.
  5. Регулировка реле произведена. Подключается питание от электросети. Крышка устанавливается на место. Насосная станция настроена на: нижний порог – 1,5 кгс/см2;

верхний порог – 2,8 кгс/см2.

Рекомендации

Давление насосной станцииНа насосную станцию для регулировки и контроля давления устанавливается манометр с соответствующими параметрами. Установленным с максимальным значением в 50 кгс/см2 очень трудно уловить показание равное 1,5.

Возможна установка индивидуальных параметров, отличных от рекомендованных заводом-изготовителем. Настройка производится от минимального значения. Но при этом следует учитывать характеристики насоса. Если он не рассчитан на подъем воды выше 30 м , то настраивать верхнее значение больше 3,5 кгс/см2 не имеет никакого смысла. Он не даст необходимого напора.

Для увеличенного напора требуются подводка и сантехника, рассчитанная на повышенные значения параметров. Модели, рассчитанные на нормальный напор, не выдерживают нагрузки.

Термины и обозначения

Нижний порог, отвечающий за включение – Р вкл;

Верхний порог, отвечающий за отключение – Р выл;

Перепад значений – ΔР;

Максимально возможная установка параметра при регулировке Р max = 5 кгс/см2.

Гидрофор

Гидрофорные установки для повышения давления ZH Hydro-Vacuum

Гидрофор

Гидрофор

Гидрофорные установки — это станции, в которых параллельно установлено несколько насосных агрегатов, которые предназначены для перекачки воды, повышения давления в водопроводных сетях, компенсации гидравлических потерь, связанных с характеристикой питаемого трубопровода.

  • Основные области применения:
  • водопроводные сети, t станции водоподготовки,
  • насосные станции в многоэтажных жилых зданиях, индивидуальных домах и их группах,
  • насосные станции в общественных зданиях (гостиницы, школы, больницы…),
  • питание противопожарных гидрантовых систем,
  • промышленные водяные сети (системы охлаждения и технологической воды),
  • ирригационные системы.

Насосные установки предназначены для перекачки питьевой или чистой хозяйственной воды, температура которой не превышает 70°C, без твёрдых включений. Максимальное рабочее давление установки: 10 бар.

Конструкция

Гидрофорные установки — это система нескольких насосов, обычно одинакового размера, соединенных параллельно при помощи обратной и отсекающей арматуры с приточным и нагнетающим коллекторами. Насосы установлены на несущей конструкции из стальных профилей. Несущая конструкция оснащена виброизоляторами, что позволяет смонтировать установку на полу насосной станции.

Насосные агрегаты

В гидрофорных установках типа ZH установлены насосные агрегаты, изготавливаемые исключительно в Hydro-Vacuum S.A.

Несущая конструкция

Сварная конструкция, сделанная из стальных профилей, которые осажены на виброизоляторах, что позволяет регулировать высоту примерно на 20 мм, а также установить оборудование в соответствии с уровнем.

Коллекторы

Коллекторы соединяют отдельные насосы установки со всасывающе-приточной и нагнетающей стороны. Представляют собой сварную конструкцию из труб и нормализованных фланцев. Односторонние коллекторы заканчиваются соответствующими метало резиновыми компенсаторами и фланцами-заглушками. На коллекторах находятся присоединительные штуцера, позволяющие установить измерительную и защитную аппаратуру (трансформаторы давления, манометры, регуляторы давления, выключатели давления LCA). В каждом случае система коллекторов и их диаметры могут быть подобраны в соответствии с индивидуальными требованиями.

Арматура

Каждый агрегат в установке ZH оснащён отсекающей арматурой со своей всасывающе приточной и нагнетательной стороны, которая позволяет, в случае необходимости, отсечь данный насос без прерывания работы всей установки. С нагнетательной стороны каждого насоса установлен обратный клапан.

Конструкторское решение установки

Из-за необходимости выполнения различных функциональных требований и условий установки гидрофорные установки предлагаются в широкой гамме комбинаций конструкторских решений, которые обозначаются четырёхзначным кодом.
Горизонтальные рамы установок сконструированы так, чтобы была возможна любая установка шкафа управления. Вертикальная рама шкафа управления имеет индивидуальную вспомогательную раму, которая с одной стороны опирается не несущую конструкцию насосов, а со второй — на дополнительные виброизоляторы.

Аспект 2 — объем и давление агрегата

Основной фактор, на который следует опираться при выборе объема гидроаккумулятора, — среднее количество воды, потребляемое семьей. Производительность высчитывают, опираясь на количество воды, потраченное за 1 час. Существуют усредненные значения, но их обычно принимают за минимум. Например, семье из 4 человек, проживающей в небольшом частном доме, необходим гидрофор с производительностью 2-3м³/ч. Большая семья, живущая в двухэтажном коттедже с садовым участком, должна рассчитывать на производительность не менее 7-8 м³/ч.

Кроме сухого подсчета количества жителей следует учитывать их образ жизни: некоторые моются раз в неделю, другие ежедневно. Целый ряд бытовых машин и приборов также работает на воде – стиральная и посудомоечная машины, гидромассажная и душевая системы, или сада.

Преимущества и недостатки насосных станций с гидроаккумулятором

Если говорить о достоинствах, которыми обладает насос с гидроаккумулятором, то к наиболее значимым из них обычно относят следующие.

  1. В водопроводах, обслуживаемых насосными станциями с гидроаккумулятором, который всегда заполнен, обеспечивается постоянное наличие воды.
  2. Гидроаккумулятор для насосной станции, основным конструктивным элементом которого является мембрана, создающая требуемый напор жидкой среды в системе, обеспечивает подачу воды в трубопровод даже в тех случаях, когда не функционирует насос. Однако вода в трубопровод при неработающем насосе будет поступать только до того момента, пока она не закончится в емкости гидробака.
  3. Использование гидроаккумулятора позволяет исключить такое негативное явление, как гидроудар в трубопроводной системе.
  4. Насосы для воды, эксплуатируемые в комплекте с гидробаком, отличаются более длительным сроком службы, так как работают в более щадящем режиме, включаясь только в те моменты, когда уровень жидкости в гидроаккумуляторе падает до критической отметки.

Гидрофор

Гидрофор

Для любой системы водоснабжения можно подобрать подходящий гидроаккумулятор

Среди недостатков насосных станций с гидробаком можно выделить следующие.

  1. Необходимо отвести приличную площадь для установки такого оборудования, что объясняется большими габаритами гидроаккумулятора.
  2. При выходе из строя реле давления площадка, на которой установлено такое оборудование, будет заливаться водой.
  3. Особенности устройства гидробака предполагают необходимость регулярного (раз в 2–3 месяца) стравливания воздуха из его емкости, что обеспечивает эффективность работы такого оборудования (устройство гидроаккумулятора предполагает наличие специального клапана для этой процедуры).

Насосная станция для обеспечение водой

Кроме простого подсчета числа проживающих людей, необходимо учесть их привычный образ жизни, потому что многие моются каждый день, а некоторые только несколько раз в неделю. Большинство бытовых устройств и машин тоже нуждаются в воде. Ими являются посудомоечные и стиральные машинки, душевые кабинки и системы автоматики для полива приусадебного участка.

А также необходимо учесть максимальное давление, которое способен создавать насос. Обычно, заводской гидрофор снабжается подробной инструкцией, которая способна ответить на многие вопросы. В специальной таблице перечислены наиболее важные значения, на которые нужно опираться при установке гидрофора.

Максимальное давление в гидрофоре должно соответствовать всем устройствам, которые включены в систему подачи питьевой воды. К их числу принято относить приборы, которые устанавливаются практически во всех загородных домах, — разные типы водонагревателей, котлов и бойлеров. Рабочее давление стоит выставлять при подключении устройств вручную, при помощи специальных болтов для регулировки, но четко придерживаясь инструкции по эксплуатации.

Устройство насоса

В наше время большой популярностью пользуются несколько видов гидрофоров для загородного дома:

  • мембранные, которые оснащены гибкой и герметичной мембраной, разделяющей накопители с водой и воздухом;
  • безмембранные, в которых сжатый воздух и питьевая вода не разделяются, а находятся в одном отсеке.

Эластичная мембрана представляет собой специальный мешок из резины, не соприкасающийся со стенками отсека, в котором располагается. Насосные станции с мембранным устройством довольно компактные, имеют небольшие габариты и не требуют огромной площади для монтажа. Их можно считать наилучшим вариантом для частных домов с маленькой площадью. Максимальный объем резервуара составляет до 60 литров, однако, в продаже имеются модели объемом до 110 литров.

Всасывающий двигатель закрепляется наверху и присоединяется к резервуару при помощи гибкой трубы. Чтобы регулировать давление воздуха, необходимо использовать специальный ниппель. Из-за особенностей конструкции мембранный гидрофор практически не издает шума. Во многих моделях есть возможность быстрой замены изношенного мембранного механизма. При приобретении запасной мембраны необходимо проверить все ее сертификаты качества, потому что резина будет контактировать с питьевой водой.

Безмембранный резервуар представляет собой вертикально размещенный цилиндр объемом более 110 литров. Для хорошей подачи воды вместе с безмембранной насосной станцией стоит купить самовсасывающий вихревой насос. Максимальное давление не должно быть больше 0,7 МПа, потому что подобный показатель считается максимальным для большинства гидрофоров. Иногда допускается применение насосов, обеспечивающих большое давление, но для этого нужно установить предохранительный клапан. Сток клапана обязательно должен вести в канализационную систему. От качества оборудования насосной станции зависит стабилизация общего давления в системе подачи питьевой воды, хороший напор в любой точке водоразбора и защита от огромных нагрузок.

От чего зависит работа насосной станции

Необходимо запомнить, что хорошая работа насосной станции основана на таких факторах:

  • на общем объеме использованной воды;
  • на изменении общих показателей давления.

Гидрофор

ГидрофорДругими словами, общее число автоматизированных выключений и включений за некоторый промежуток времени может быть различным. Стоит рассмотреть, как давление в системе может раскачивать запуск. Когда в загородном доме открывается кран, то общий объем воды в системе начинает уменьшаться, а воздушная подушка, наоборот, увеличивается, что приводит к уменьшению давления.

При понижении давления до минимального значения в автоматическом режиме запускается насос и начинает закачивать воду до тех пор, пока общий объем сжатого воздуха не снизится, а давление не возрастет. Специальное реле давления быстро реагирует на эти показатели и выключает насос. Значение максимального давления в резервуаре настраивается на заводе, но работу реле необходимо регулировать своими руками.

Установка оборудования

Подключение в доме

Небольшие габариты подобного оборудования позволяют устанавливать его почти в любом углу помещения. Это может быть ванная, терраса, подсобное помещение или кухня. Максимальный уровень шума может быть разным, но при больших его значениях необходимо сделать качественную шумоизоляцию. При монтаже гидрофора стоит придерживаться основных требований и стандартов, которые предъявляются при установке электрического оборудования и систем снабжения водой в частных домах.

Требования к помещениям при монтаже оборудования:

  • общая площадь комнаты должна быть не менее 4 квадратных метров;
  • высота комнаты должна быть не меньше 2,3 метра;
  • расстояние от стены до насосной станции должно быть не менее 65 сантиметров;
  • расстояние от поверхности стены до насоса должно составлять около 55 сантиметров.

Эти правила необходимо соблюдать не только при монтаже гидрофора, но и других дополнительных систем. Электрическое оборудование должно иметь большую степень защиты от влажности. Показатель температуры в комнате должен быть плюсовой, а идеальным вариантом является ее значение от 4 до 26 градусов Цельсия.

Необходимо позаботиться о системе вентиляции, которая обеспечит надежное охлаждение электрического двигателя. При страховке от аварийной ситуации стоит сделать небольшой наклон пола и специальные канализационные отверстия, которые будут способны отвести воду от работающего оборудования. Двери также должны соответствовать приобретенной насосной станции, чтобы ее можно было легко вынести или внести в помещение.

Расположение насоса в колодце

Гидрофор

ГидрофорКогда средний уровень вибрации и шума насосной станции превышает установленные нормативы, то гидрофор стоит вынести за пределы дома и установить в специальном утепленном бетонном колодце. Чтобы уберечь его стенки от осыпания, необходимо применить бетонирование с армированной сеткой и усилить ее качественной гидроизоляцией. Обычно, для утепления используют листы пенопласта, которые укладывают слоями по 10 сантиметров.

Потолком будет обычная плита из железобетона, а дверью служит специальный люк, который герметично закрывается на замок. Влага и гриб способны проникнуть в его щели, поэтому люк закрывают листами рубероида или крышкой из пластика. На рынке представлены интересные варианты от дизайнеров, которые маскируют различные виды люков. Они изготовлены в виде растений, грибов или камней.

Спускаться в такой колодец можно по лестнице, которая закреплена на его стене. Необходимо соблюдать все условия размещения насосного оборудования. Главными из них являются:

  • безопасное освещение;
  • надежная вентиляция;
  • канализационный слив;
  • хорошее утепление.

Нужно запомнить, что электрический двигатель гидрофора плохо защищен от грибка и влаги, поэтому довольно опасен для человека. Все вышеперечисленные условия необходимо учесть еще при выборе и покупке насосной станции.

Выбираем гидрофор для дачи и частного дома: наши рекомендации

Автономные источники подачи воды – единственная альтернатива централизованным системам водоснабжения. Для получения полноценной коммуникации, следует продумать все нюансы, связанные с покупкой и монтажом комплектующих. И главным из них является гидрофор для дачи и частного дома, так как у подземных вод нет давления, помогающего выталкивать жидкость на поверхность.

Особенности работы устройства

Автоматика для насосной станции необходима для поддержания требуемого напора, борьбы с перепадами давления. Состоит гидрофор с нескольких элементов, позволяющих контролировать и корректировать работу агрегата и системы водоснабжения в целом. Например, манометр – показывает уровень, а специальное реле – это регулировка давления.

Помимо этого, имея в комплекте гидроаккумулятор, гидрофор уменшает потенциальную возможность поломки насоса а также поддерживает давление в системе. Насосная станция без гидроаккумулятора часто ломается из-за перегрева, когда показатель включений-отключений превышает 20-30 раз в час.Насосные станции

И даже если дом подключен к централизованным системам водоснабжения, гидрофор, подключенный непосредственно к водопроводу, увеличит давление и позволит полноценно пользоваться водой на 2-3 этажах.

Водонасосная станция для частного дома обычно оборудоется гидроаккумулятором с пневматическим накопителем. Их можно поделить на три вида:

  • поршневые;
  • мембранные;
  • поплавковые.

Все зависит от элемента, предотвращающего попадание воздуха в водяную магистраль. Часто эту конструктивную градацию упрощают до мембранных (с разделением воды и воздуха по разным отсекам) и немембранных. Первые практически бесшумны и малогабаритны, но способны подавать до 100 литров воды в бак. Безмембранные более продуктивны. Бак к ним устанавливается исключительно в вертикальном виде рядом с насосом. Тут есть требования по типу насоса – исключительно вихревый самовсасывающий.Схема годрофора

Принцип работы гидрофора – в нелинейном изменении давления по отношению к объему потраченной жидкости. Получается взаимосвязь лишь со скоростью заполнения. Схема следующая: вода с бака вытекает через открытый кран, срабатывает реле давления, включается насос и увеличивает давление внутри, что позволяет воде снова наполнить гидроаккумулятор.

Автоматическая насосная станция должна комплектоваться насосом с давлением до 6 МПа либо иметь предохранительный клапан и сток в централизованную канализацию. Существуют и другие ограничения в использовании гидроаккумулятора насоса. Источник забора воды (колодец, скважина, пруд, резервуар или водопровод) должен быть заглублен не более чем на 8 м, а размер 10 м трубы в горизонтальном расположении на участке соответствует полтора метровой ее вертикальной конструкции в скважине.

Организация пространства для насосной станции

Выбор соответствующей комплектации систем водоснабжения зависит от конкретных целей использования. Для полива сада, для одно- либо двухэтажных домов – на каждый случай должен быть свой гидрофор. Различия типов оборудования влияют в основном на мощность подачи и эксплуатационный срок.

Насосная станция (гидрофор) Metabo HWW 3300/25 GНасосная станция (гидрофор)

Если в доме есть подвал, насосные станции для водоснабжения монтируются непосредственно в нем, при условии наличия соответствующих технических параметров помещения:

  • достаточная шумоизоляция;
  • температура круглый год от 5 до 25°С;
  • вентилируемость помещения, канализационные отверстия и наклон пола;
  • площадь не менее 5 м с высотой стен от 2.2 м;
  • соответствующий габаритам конструкции дверной блок;
  • расстояние между гидрофором и стеной должно быть от 0.6 м, а между стеной и насосом от 0.5 м.

Некоторые параметры можно легко подогнать под требуемые технические нормативы. Например, усилить шумоизоляцию либо утеплить помещение снаружи, организовать обогрев внутри, заменить дверной блок. Но гораздо проще найти более подходящее место в доме либо приемлемый тип гидрофора.установка насосной станции

Небольшие конструкции позволяют установить оборудование даже под раковиной. Но если это мешает комфортному проживанию, его переносят за пределы дома и создают специальный погреб. Требования к нему такие же: герметичность (двери-люк прикрыты рубероидными листами помимо крышки; стены усилены гидроизоляцией), безопасность (бетонные стены на армированной сетке) и утепление (пенополистироловые листы от 5 см толщиной). В такой яме потребуется установить свет и лестницу для спуска, когда необходима регулировка гидрофора.

При низком залегании грунтовых вод гидрофор может монтироваться непосредственно в колодце или другом источнике подачи воды.

Если продумать все нюансы самостоятельно сложно, то на подключение насосной станции должен быть приглашен специалист, знающий все технические аспекты вопроса.

Мощность гидрофора для дачи и частного дома

Помимо наличия соответствующей территории для расположения труб, глубины источника забора воды и локации самой системы, нужно учесть один из основных моментов – мощность. Минимальное число потребляемой воды в час для семьи из 2 взрослых и 2 детей – 3 куб. м. А если дом не одноэтажный или семья больше – то и все 8. Желательно опираться на максимальное количество, тогда гидрофор прослужит дольше, а его эксплуатационные свойства позволять чувствовать комфорт всем членам семьи.

Также современный дом невозможно представить без всевозможных приборов, потребляющих воду при работе: система отопления, стиральные и посудомоечные машины. Все они имеют свои технические характеристики, которые следует учесть не только на момент покупки, но и при установке согласно прилагаемой к гидрофору инструкции.

Как выбрать гидрофор для дачи или часного дома вы также можете узнать из этого видео:

Гидрофор для дачи и частного дома, релевантно подобранный по типу и мощности, а также правильно установленный, поможет решить проблему подачи воды в частном секторе или на дачном участке и станет практичным приобретением, работой которого будет наслаждаться не одно поколение жильцов.

Выбираем гидрофор для частного дома | Сад и огород

Водоснабжение частного дома, находящегося за пределами централизованной системы, основано на подаче воды из автономных источников — колодца, скважины или накопительного резервуара (реже). Особенностью подземных источников является отсутствие давления, необходимого для подъема воды наверх. Следовательно, для непрерывного обеспечения участка или здания нужно приобрести регулирующую установку для доставки воды — насосную станцию или, другими словами, гидрофор для частного дома.

Покупка насосного оборудования основывается на учете характеристик всех частей системы, их совместимости, соответствия конкретному источнику (колодцу или скважине), а также на выборе места для установки. Монтаж насосной станции можно осуществлять на различных этапах: во время постройки дома, бурения скважины или ремонтных работ.

Для установки понадобится закрытая ровная площадка минимального размера (1-1,5 м²), расположенная в подсобном помещении, подвале или на улице. Если лучшим местом вы считаете угол в доме (санузел, веранда, погреб), то позаботьтесь о хорошей звукоизоляции, даже если оборудование снабжено необходимыми сертификатами.

Устройство гидрофоров

До сих пор одинаково активно используют два типа гидрофоров:

  • мембранные, оснащенные эластичной герметичной мембраной, которая разделяет отсеки с водой и сжатым воздухом;
  • безмембранные, в которых вода и сжатый воздух не разделены, находятся в одном резервуаре.

Мембрана представляет собой плотный резиновый мешок, не контактирующий со стенками резервуара, в котором находится. Гидрофоры с мембранным устройством компактны, имеют меньшие размеры и не требуют большой площади для установки – идеальный вариант для домов с дефицитом свободного пространства. Объем бака – в среднем 30-50 литров, но при необходимости можно подыскать 80-ти и 100-литровые модели.

Схема насосной станции с мембранным гидрофором, оснащенным самовсасывающим насосом и датчиком давления воды, от показаний которого зависит работа насоса. Самовсасывающий мотор крепится сверху (у небольших моделей, у объемных – устанавливается рядом) и соединяется с баком эластичной трубой. Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным особенностям мембранное устройство издает меньше шума. В некоторых моделях предусмотрена возможность замены изношенной мембраны. Если придется покупать запасной вариант, удостоверьтесь в его сертификации, так как материал (обычно резина) контактирует с питьевой водой.

Схема насосной станции с безмембранным гидрофором, имеющим вид большого резервуара на опорах: в нижней части емкости находится вода, в верхней – сжатый воздух. Безмембранный бак – вертикально расположенный большой цилиндр, объем которого 100 литров и более. Для подачи воды в комплекте с безмембранным гидрофором необходимо приобретать самовсасывающий насос вихревого типа. Оптимальное давление насоса не должно превышать 0,6 МПа, так как этот показатель является максимальным для большего числа гидрофоров.

Нормативные стандарты допускают использование насосов с большим давлением, но при условии установки предохранительного клапана, сток которого ведет в канализационную трубу. Для лучшего функционирования гидрофора и защиты его от поломки на трубе перед устройством монтируют фильтр дополнительной очистки воды.
От правильного выбора гидрофорного оборудования зависит стабилизация давления в устройстве и всей системе подачи воды, оптимальный напор в каждой точке водоразбора (в кухонном кране, в душе, для полива огорода), защита от больших нагрузок.

Следует помнить, что работа гидрофора основана на двух факторах:

  • изменении показателей давления;
  • объеме использованной воды.

То есть количество автоматических включений-выключений за один час может быть разным.

Стандартная схема работы гидрофора: вода заполняет накопительный бак, пока не срабатывает реле давления; насос включается снова после опустошения бака и повышения давления внутри резервуара. Рассмотрим, как давление влияет на запуск.

Предположим, что в доме включили кран. Объем воды внутри устройства стал уменьшаться, а подушка сжатого воздуха, напротив, увеличиваться, что вызывает уменьшение давления. Как только давление достигло минимальной отметки, автоматически включается насос и качает воду до того момента, пока объем воздуха не уменьшится, следовательно, давление не повысится. Реле давления реагирует на это и отключает насос. Максимальный показатель давления внутри бака устанавливает производитель оборудования, однако работу реле можно регулировать самостоятельно.

Объем и давление гидрофора

Основной фактор, на который следует опираться при выборе объема гидроаккумулятора, — среднее количество воды, потребляемое семьей. Производительность высчитывают, опираясь на количество воды, потраченное за 1 час. Существуют усредненные значения, но их обычно принимают за минимум. Например, семье из 4 человек, проживающей в небольшом частном доме, необходим гидрофор с производительностью 2-3м³/ч. Большая семья, живущая в двухэтажном коттедже с садовым участком, должна рассчитывать на производительность не менее 7-8 м³/ч.

Кроме сухого подсчета количества жителей следует учитывать их образ жизни: некоторые моются раз в неделю, другие ежедневно. Целый ряд бытовых машин и приборов также работает на воде – стиральная и посудомоечная машины, гидромассажная и душевая системы, автоматический полив газона или сада.

Однако следует учитывать и максимальное давление, создаваемое насосом. Как правило, новый гидрофор комплектуется инструкцией, которая служит подсказкой: в таблице производитель указывает перечень важных величин, на которые необходимо ориентироваться при установке оборудования. Рабочее давление должно соответствовать всем приборам, включенным в систему водоснабжения. К ним относятся устройства, установленные в большинстве частных домов — различные виды водонагревателей (накопительные или проточные), котлы одно-или двухконтурные, бойлерное оборудование.

Давление выставляют в момент подключения оборудования вручную, при помощи регулирующих болтов, но строго по инструкции. Например, давление включения насоса – 1,7 бар, давление выключения насоса – 3,0 бар.

Источник забора воды

Выбор гидрофора во многом зависит и от источника забора воды, в качестве которого выступают:

  • колодец;
  • скважина;
  • водопровод;
  • пруд;
  • резервуар.

Чтобы поднять воду из скважины или колодца, необходим мощный насос. Он работает в непрерывном режиме, включаясь во время разбора воды и выключаясь, когда в доме закрывают все краны. Настроить его помогает реле давления – очень удобный регулируемый инструмент, который позволяет управлять подачей воды за счет роста или снижения давления.

Можно использовать два варианта насоса. Один из них, насос гидроаккумулятора, создает давление и за счет этого всасывает воду, однако он имеет ограничения. Кроме глубины (до 7-8 метров) необходимо учитывать и горизонтальные участки: 10 метров горизонтально расположенной трубы = полутора метрам вертикальной трубы, опущенной в скважину.

Когда уровень воды слишком низок, гидрофор устанавливают прямо в скважине, оборудуя площадку на необходимой высоте. Повышенная влажность даже при хорошей гидроизоляции способна вывести оборудование из строя раньше времени, поэтому данный способ используют лишь в безвыходном положении. Идеальный вариант для установки – сухой, теплый, специально оборудованный подвал.

Как ни странно, в небольших домах насосы выходят из строя чаще. Это происходит по одной причине: число включений-выключений оборудования больше, так как воду набирают часто, но в малых количествах. У каждой модели насоса есть контрольный показатель максимального включения в течение одного часа, например, 25-30 включений в час. Если жильцы дома будут пользоваться водой чаще, в первую очередь выйдет из строя двигатель – из-за перегрева. Чтобы избежать поломки, необходимо увеличить интервал между включениями – в этом состоит одна из важнейших функций гидрофора.

Частные дома, расположенные в черте города или села, как правило подключены к централизованной системе водоснабжения. Однако из-за небольшого напора часто вода не поступает на второй этаж, поэтому для принудительной подачи также необходима насосная станция. Гидрофор в комплекте с вихревым насосом следует подключить прямо к водопроводу. Чтобы давление было постоянным, лучше выбрать двигатель с инверторным управлением.

Преимущество данного способа – стабилизация подачи воды при недостаточном давлении в централизованной системе. Таким образом, гидрофоры оптимальны для эксплуатации в частных домах и на дачах с такими источниками воды, как неглубокие скважины и колодцы, нестабильные водопроводы или пруды – для полива огорода.

Условия и место установки гидрофора

Компактные размеры современного оборудования позволяют расположить его практически в любом подходящем углу – в санузле, на террасе, в подсобке, в прихожей и даже под раковиной на кухне. Уровень шума может быть различным, и при больших его показателях, безусловно, потребуется дополнительная шумоизоляция.

Устанавливая насосную станцию, необходимо помнить о стандартах и требованиях, предъявляемых при монтаже электрооборудования и систем водоснабжения в частных домах. Некоторые из правил касаются помещения для установки оборудования:

  • площадь комнаты – не менее 2 м х 2,5 м;
  • высота помещения – не менее 2,2 м;
  • минимальное расстояние от гидрофора до стены – 60 см;
  • минимальное расстояние от насоса до стены – 50 см.

Требования предъявляются не только к насосному оборудованию, но и ко всем сопутствующим системам. Все электрические кабеля, повода, светильники, лампы должны иметь высокую степень защиты от влаги. Температура в помещении не должна быть минусовой, оптимальный вариант – от +5ºС до +25ºС.

В большом доме не возникает проблем с размещением гидрофора: часто его устанавливают вместе с другим насосным оборудованием в специально отведенном помещении, обеспечив удобный доступ для обслуживания и ремонта. Обязательно наличие вентиляции, которая обеспечивает постоянное охлаждение двигателя. Страховка от аварийной случайности – наклон пола и канализационные отверстия с пропускной способностью, равной производительности насоса. Даже дверной блок должен соответствовать устанавливаемому оборудованию, чтобы при необходимости можно было без затруднений внести или вынести наиболее крупный элемент насосной станции.

Один из лучших вариантов размещения насосного оборудования – в цокольном этаже жилого дома, роль которого также может сыграть погреб или подвал. Если вибрация и уровень шума гидрофора превышают нормативы, а проще говоря, мешают жить, его выносят за пределы здания и помещают в бетонный колодец – небольшую утепленную и герметичную яму в земле. Для защиты стенок от осыпания используют бетонирование с армированной сеткой, усиленное гидроизоляционной пленкой. Для утепления применяют листы пенополистирола, уложенные слоями не тоньше 5-8 см.

Роль потолка играет железобетонная плита, а двери – люк, герметично закрывающийся на замок. Дождевая вода может проникнуть в щели, поэтому сверху люк прикрывают листами рубероида или пластиковой водонепроницаемой крышкой. В продаже существуют дизайнерские варианты, маскирующие канализационные и технические люки, они выполнены в виде камней или зарослей травы.

Если гидрофор установлен прямо в скважине или колодце, то необходимо максимально обезопасить оборудование от проникновения воды, сделать свободный доступ к двигателю и насосу, утеплить помещение. Спуск в колодец осуществляется по лестнице, закрепленной на стене. Все условия аналогичны требованиям размещения в подсобном помещении – потребуется освещение, вентиляция, канализационный слив и утепление (особенно в северных регионах). Следует помнить, что двигатель насосной станции не защищен от заливания, поэтому опасен для пользователей. Все перечисленные нюансы следует учитывать еще на этапе покупки и выбора оборудования.

Вконтакте

Facebook

Twitter

Pinterest

LiveJournal

Одноклассники

Мой мир

типы насосного оборудования, как подобрать помпу и насос для коттеджа

Что за устройство гидрофорАвтономное водоснабжение частного дома подразумевает использование мощного оборудования, которое отвечает за подачу воды из скважины, колодца или накопительного резервуара. Особенностью такой системы водоснабжения является отсутствие естественного давления, которое необходимо обеспечить за счет использования насосной станции и устройства гидрофора.

Особенности автономной системы водоснабжения

Насосная станция в частном доме построена на использовании специального мощного оборудования, которое нагнетает давление в системе, обеспечивая в трубах соответствующий напор воды. Именно от правильности выбора такого насосного оборудования, которое управляется автоматикой, будет в последующем зависеть качество водоснабжения частного дома, а следственно и комфорт проживания в нем. Водосборные станции в частных домах могут различаться своей схемой подключения и принципом работы.

В настоящее время существует несколько типов гидрофоров, которые применяются для обустройства автономных систем водоснабжения:

  • Мембранного типа, которые имеют герметичную гибкую мембрану, разделяющую резервуар с воздухом и с водой.
  • Безмембранного типа, в которых питьевая вода и сжатый воздух находятся в одном отсеке без разделения их перегородкой.

Как выбрать гидрофорИспользуемая эластичная мембрана в насосах гидрофорах — это прочный резиновый мешок, не позволяющий стенкам бака соприкасаться с водой. Одной из отличительных особенностей таких мембранных гидрофоров для частного дома являются их компактные размеры, что позволяет установить оборудование в небольшой подсобке и кладовке.

Для частных домов площадью не более 100 квадратных метров такие мембранные гидрофоры являются наилучшим выбором, так как они сочетают простоту конструкции и отличную производительность. В продаже можно подыскать резервуары с объемом до 60 литров, а при необходимости под заказ изготавливаются увеличенные в размерах емкости, вмещающие 110 литров чистой воды.

Установленный всасывающий двигатель закрепляется сверху резервуара и подключается к нему при помощи гибкой трубы. Наличие специального ниппеля позволяет правильно раскачивать и с легкостью регулировать давление воздуха, соответственно можно правильно настроить работу системы, которая будет функционировать в полностью автоматическом режиме. Используемые сегодня всасывающие двигатели практически не издают шума, что повышает удобство использования таких гидрофоров.

Безмембранные резервуары — это прочные металлические вертикально размещенные цилиндры, объем которых превышает 110 литров. Обычно такие гидрофоры устройства оснащаются мощным бытовым или судовым самовсасывающим вихревым насосом, который обеспечивает давление в системе на уровне 0,7 МПа и более. Безмембранные насосные станции предназначены в первую очередь для водоснабжения двухэтажных частных строений, площадью более 200 квадратных метров.

Особенностью безмембранных установок является наличие у них специального предохранительного клапана, который обеспечивает выравнивание давления, а соответственно в любой точке водоразбора будет гарантирован качественный напор вне зависимости от рассчитанной нагрузки.

Как правильно выбрать гидрофор

Чтобы правильно выбрать и рассчитать мощность такого насосного оборудования для частного дома необходимо учитывать следующие факторы:

  • Место и условия установки.
  • Источник забора воды.
  • Давление и объём агрегата.
  • Устройство оборудования.

Несмотря на кажущуюся сложность, правильно выбрать гидрофор сможет каждый домовладелец. Необходимо лишь учитывать данные о среднем расходе воды и иметь представление об особенностях обустройства водопровода в конкретном доме.

Устройство оборудования

Как установить гидрофорВ первую очередь необходимо определиться с тем, будут ли использоваться мембранные или безмембранные гидрофоры. Соответственно, выбор такого устройства будет в большей степени зависеть от площади дома и среднего расхода воды за сутки. В том случае, если вы выбираете насосное оборудование для небольшого домика, где проживает семья из 3−4 человек, то достаточно будет недорогого мембранного гидрофора. Необходимо учитывать малый и большой дебет воды в доме исходя из чего и следует делать выбор конкретного оборудования.

Давление и объём агрегата

Выбирая объем гидроаккумулятора, необходимо в первую очередь учитывать среднее количество воды, которое потребляется в доме. Производительность рассчитывают исходя из использованного количества воды за один час времени. Так, например, опытным путем установлено, что семья из четырех человек в час в среднем потребляет около 3 кубометров воды. А вот большая семья, которая проживает в двухэтажном коттедже с дополнительным расходом воды на приусадебный участок, должна рассчитывать производительность системы на уровне 8 кубометров жидкости в час.

Большинство моделей используемого сегодня насосного оборудования в частных домах способны закачивать давление включения на уровне 1,7 бара, а показатель давления выключения можно раскачать до 3 бар. Соответственно, необходимо будет правильно выбрать запорную арматуру, а подключение такого агрегата выполняется исключительно в полном соответствии с инструкцией.

Источник забора воды

При выборе гидрофора необходимо учитывать источник забора воды, в качестве которого могут использоваться:

  • Водопровод.
  • Скважина.
  • Колодец.
  • Резервуар.
  • Пруд.

Как правильно выбрать гидрофорТак, например, чтобы закачивать воду из колодца или скважины потребуется исключительно мощная водяная помпа, которая обеспечит нужное давление в системе. А вот для забора воды из пруда или резервуара можно использовать маломощные станции, которым не потребуется поднимать воду на большую высоту.

Современное насосное оборудование отличается экономичностью, компактными размерами и высокой производительностью. При выборе конкретных станций необходимо подробно ознакомиться с инструкцией к каждой модели, что и позволит получить все необходимые сведения по максимальному давлению в системе и показателях подъема воды. На основании полученной информации можно будет сделать выбор той или иной модели гидрофора и насосной станции, понять как она будет работать.

Место и условия установки

Благодаря компактным габаритам современного оборудования гидрофоры можно с легкостью разместить в подсобке, на террасе, в санузле и даже на кухне под раковиной. При этом, выбирая конкретную модель, необходимо учитывать уровень шума и соотносить его с местом установки. Например, если вы выбираете насосную станцию, которая будет располагаться в открытой кухне-столовой, то следует отдавать предпочтение тихому и компактному оборудованию.

Устанавливая насосную станцию, следует помнить о требованиях и стандартах, которые предъявляются к системам водоснабжения, используемых в частных домах. Так, например, следует учитывать следующее:

  • Минимальная площадь помещения — 5 квадратных метров.
  • Высота потолков — не менее 2,2 метра.
  • Минимальное расстояние от стены до гидрофора — 60 см.
  • Минимальное расстояние насоса до стены составляет 50 см.

Как правильно выбрать насосную станциюТемпература в помещении не должна опускаться ниже нуля, а все электрические кабеля, светильники и провода должны отличаться высокой степенью защиты от влаги.

В том случае, если показатель шума и вибрации используемой станции превышает нормативы, то гидрофоры монтируют за пределами дома, устанавливая их в специальных бетонных утеплённых колодцах. В данном случае необходимо использовать пенопласт или другой утеплитель, что предупредит замерзание воды в колодце в зимнее время года и рост грибов в погребе. В противном случае гидрофор и насосная станция может выйти из строя, потребовав дорогостоящего ремонта.

Настройка насосных станций

Сразу же после монтажа гидрофора выполняется его тестирование и настройка. Необходимо запустить агрегат на полную мощность, одновременно проверяя герметичность всех соединений: любые подтекания по трубам, соединениям и фитингам должны полностью отсутствовать. В противном случае выполняется дополнительная гидроизоляция с использованием герметиков или других аналогичных средств.

Гидрофор для насосной станцииСовременные водяные насосы для частного дома и гидрофоры отличаются простотой в эксплуатации, поэтому какой-либо дополнительной настройки такие установки не требуют. Это значит, что сложностей с тем как отрегулировать гидрофор своими руками обычно не возникает. При необходимости можно уменьшить или увеличить производительность насоса, поворачивая соответствующие тумблеры и кольца для регулировки устройства. Подключить и провести наладку гидрофора домовладелец может самостоятельно, не прибегая к услугам профессиональных монтажников, а, следственно, это позволит существенно сэкономить на обращении к специалистам.

Современные гидрофоры — это надежные и простые в эксплуатации устройства, которые позволяют организовать правильное водоснабжение частного дома. Выбор, установка и наладка гидрофора не представляет особой сложности, поэтому с такой работой справится каждый домовладелец, полностью решив проблемы с обеспечением частного дома качественной холодной и тёплой водой.
