Рубанок по дереву ручной — описание, характеристики и применение

Рубанок – это приспособление для строгания древесины. Чаще всего этот инструмент является ручным. При помощи рубанка поверхности придают необходимую шероховатость, плоскостность, прямолинейность. Уменьшают габариты изделий или делают в них длинные выемки. Работа рубанка состоит в снятии стружки конкретной толщины во время каждого прохода по поверхности заготовки.

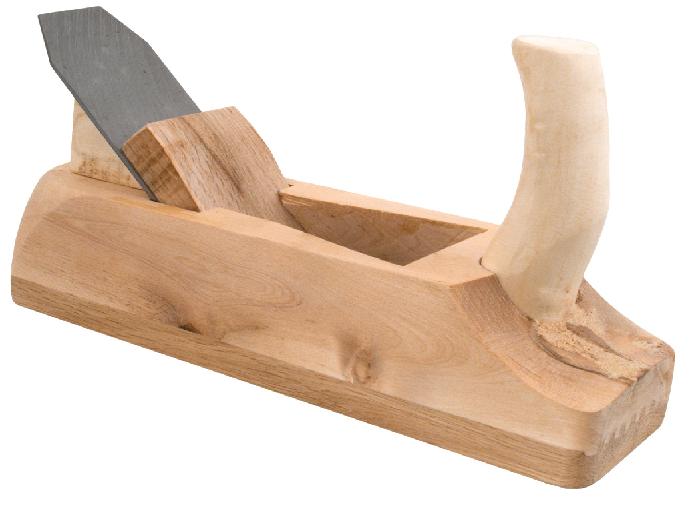

Деревянный рубанок

Главные составляющие рубанка это:

  • нож
  • колодка
  • клин.

По размерам, предназначению, оснащению дополнительными приспособлениями существует много видов рубанков. Однако модификаций всего две:

  • ручной (механический) – может быть пластмассовый, металлический, деревянный или комбинированный. Все они по своим функциональным возможностям мало различаются, однако технические показатели непосредственно зависят от материала изготовления корпуса
  • электрический – вследствие дополнительного оснащения электрическим мотором, такой инструмент может выполнять большой объем работ при высокой скорости обработки.

Рубанок ручной из дерева – это самый популярный вариант для обработки древесины среди домашних мастеров.

Классификация

Строгание древесины может быть плоским или фигурным. Для плоского строгания предназначены такие виды рубанков:

  • одинарные рубанки. Они необходимы для осуществления процедуры выравнивания древесной поверхности. Имеют прямое лезвие с немного закругленной кромкой. После работы таким инструментом не остается заусениц и неровностей, по этой причине он активно применяется для чистового строгания древесины после грубой обработки
  • торцовочный рубанок кроме обработки торцов используется для финишного выравнивания древесины. В этом устройстве кроме лезвия есть еще нож для ломки стружки
  • шерхебель в отличие от предыдущих вариантов имеет закругленное лезвие, расположенное под углом 45° к подошве. Вследствие наличия кромки овальной формы можно осуществлять обработку деревянного материала поперек волокон. Для того, чтобы снять толстую стружку отверстие под ее выход в этом инструменте превышает выше на 3-5 мм, чем в других вариантах.
    После этого приспособления остается шероховатая поверхность, которую нужно доработать фуганком
  • шлифтик. Такое необычное название носит шлифовальный рубанок, который имеет двойной нож и стружколом, находящийся под углом в 50° к рабочей подошве. Такое устройство отлично подходит для процедуры шлифовки. В конце работы остается абсолютно гладкая поверхность
  • фуганок необходим для выравнивания кромки и плоскости, а чистовую обработку больших поверхностей он обеспечивает благодаря острому ножу, имеющему стружколом и удлиненную колодку. Этот инструмент должен быть в каждой мастерской, где занимаются обработкой дерева
  • цинубели. Такие рубанки имеют одинарный зубчатый нож, который после движения по дереву или фанере оставляет после себя рифленую поверхность. Именно такая поверхность является идеальной для склеивания. Борозды, создаваемые резаком, гарантируют лучшее сцепление деталей, на которые нанесен клей
  • обдирочные рубанки необходимы в процессе выравнивания торцов на гипсокартонных плитах. После применения этого устройства не нужно шкурить листовой материал. Режущий элемент создан в форме терки

В процессе фигурного строгания применяют рубанки, которые предназначены для обработки пазов, выступов и кромок. Такие инструменты могут справиться с самыми трудными задачами, по этой причине они довольно востребованы в деревообрабатывающей отрасли. Для фигурного строгания применяют следующие типы рубанков:

  • зензубель создан так, что с его помощью можно выбирать и зачищать четверти, создавать прямоугольные срезы, пазы и фальцы. Кроме этого ни подходят для застругивания перпендикулярных элементов заготовок. Резак зензубеля имеет форму лопатки, кромка которой может быть прямая или косая. Все зависит от варианта крепления кромки по отношению к подошве. Зензубели формируют паз «ласточкин хвост». Даже во время обработки поперек волокон получается идеально гладкая поверхность
  • кантенхобели. Этот тип рубанков является кромочным отборником, легко справляющимся со снятием фаски, обработкой торцов и кромок для того, чтобы придать им ровную поверхность. Кроме этого такой рубанок поможет осуществить доводку заданных размеров. Главное отличие катенхобеля заключается в трапециевидной форме лезвия. Часть моделей оснащены двумя режущими элементами, находящимися под углом к боковой части подошвы
  • шпунтубель можно назвать распространенным видом рубанков. Он поможет быстро и качественно создать продольный паз. Пазник имеет две колодки, которые соединены между собой винтами, одна из колодок является направляющей, а вторая закрепляет лезвие. С помощью регулируемого упора край паза может быть установлен на конкретном расстоянии от кромки. Упорный выступ гарантирует заглубление на требуемую глубину без риска изгибания лезвия
  • федергубель – это фигурный торцевой рубанок, задача которого состоит в формировании продольного выступа по кромке заготовки. Такую работу обеспечивает особая форма лезвия, в центре которого есть проем. В процессе работы таким инструментом на поверхность остается своеобразный гребень, который в будущем будет состыкован с пазом для соединения двух деталей
  • калевка имеет необычное сменное лезвие, обладающее фигурной режущей кромкой.
    Кроме этого тут присутствует многоступенчатая подошва. Чаще всего это устройство используется в процессе создания декоративных деталей, к примеру, карнизов, багетов и прочих деревянных элементов, служащих украшением интерьера
  • фальцгебель поможет создать паз по краю заготовки без предварительной разметки. Как и у калевки, тут есть многоступенчатая подошва. На инструменте присутствует широкая колодка, вследствие чего можно создавать одинаковые по габаритам пазы. Если возникает необходимость обработки вертикальной стенки четверти, на фальцгебели ставится дополнительный боковой резак
  • штапы. Такой инструмент нужен формирования круглых кромок детали. Этот рубанок оснащен лезвием, кромка которого имеет полукруглое заглубление. Исходя из конструкционных особенностей, штап обладает вогнутой подошвой. Во время обработки кромки прямоугольных торцов нож снимает стружку так, что кромка становится закруглена.

Нож для ручного рубанка

Рубанок по дереву ручной не может работать без ножа. Такие ножи функционируют в условиях существенных нагрузок на лезвие. Во время возвратно-поступательного перемещения инструмента нож врезается в древесину на конкретную глубину. Так как древесина не отличается пластичностью, то происходит скалывание определённого слоя и образование стружки. Стружка не имеет существенной длины и быстро раскалывается на более мелкие фракции. Наблюдается это во время «наползания» срезанной с заготовки древесины на наклонную кромку лезвия. В ходе следующего движения рубанка образуется трещина в последующем слое и так далее.

Чем меньше пролёт и глубина строгания, тем ровнее и чище получается поверхность заготовки, в тоже время уменьшается срезающая нагрузка на лезвие.

Вследствие того, что стружка при изгибе с выходом вверх обламывается, то самые высокие напряжения создаются в колодке рубанка. Именно поэтому колодка создана из самых твёрдых сортов лесоматериалов.

Нож имеет рабочую и опорную части. В конфигурации рабочей части ножа выделяют:

  • фаску, образуемую на тыльной части лезвия. Фаска гарантирует уменьшение усилия врезания ножа в дерево вследствие исключения трения тыльной части о материал заготовки
  • передний угол. Он чаще всего совпадает с принятым наклоном ножа в корпусе рубанка
  • задний угол фаски
  • рабочий угол заострения. Он равняется разности значений угла фаски и угла наклона ножа в рубанке.
  • Для долговечности рубанка самым важным является передний угол: именно он обеспечивает гладкость простроганной поверхности, условия удаления стружки из зоны обработки, а также нагрузку на само лезвие.

Заточка ножа ручного рубанка

Рабочая кромка ножа – это ребро, имеющее незначительный радиус закругления. Прежде, чем приступить к заточке, нужно визуально проверить целостность кромки: на ней не должно быть вырывов металла. Если такие дефекты присутствуют, то нож придётся укоротить.

Чтобы максимально снизить радиус закругления на кромке, заточка должна проводиться в два этапа. Вначале осуществляется первичная заточка. Для этого затупившийся нож со стороны фаски нужно поднести к периферии точильного круга и сильно прижать. Количество оборотов точила должно быть на уровне 600 — 700 мин-1. В противном случае получится слишком значительный съём металла. Также важно не переусердствовать с нажатием, потому что на стали могут образоваться сине-фиолетовые оттенки, которые являются неприятным признаком отпуска металла. Твёрдость ножа уменьшится, и возникнет необходимость термообработки для восстановления прочностных характеристик материала.

Если нет точила, можно поступить так. Заточку ножа осуществить крупнозернистым точильным бруском, который нужно закрепить на рабочем верстаке. Заточка выполняется круговыми перемещениями фаски по поверхности бруска. Во время этой работы стоит время от времени смачивать нож водой или мыльным раствором для очищения затачиваемой поверхности и охлаждения инструмента.

Когда вы увидите заусеницы, значит можно приступать ко второму этапу заточки при помощи более мелкозернистого бруска, снимающего те самые заусеницы. Градация брусков по зернистости выглядит таким образом:

  • высокая зернистость от 30 до 180 мкм. Такие бруски создают из карбида кремния или корунда
  • средняя зернистость от 7 до 20 мкм. Такие бруски создают из электрокорунда или диоксида хрома
  • малая зернистость от 3 до 5 мкм. Такой материал применяется для финишной заточки ножей.

По окончанию заточки лезвием ножа нужно провести по куску дерева твёрдых сортов. Он окончательно снимет фрагменты заусенца.

Виды рубанков и их назначение

Даже сейчас сложно представить себе выполнение каких-либо частных столярных работ без применения специализированных инструментов, по типу рубанка, фуганка, шерхебеля и прочих специальных приспособлений. Каждый из таких видов инструмента имеет свой уникальный характер. Да, сейчас этот инструмент уходит в прошлое, на смену ему приходит массовое производство, где всем заправляют автоматизированные линии, врят ли кто-то из вас делает табуретки в своём гараже, но пора вспомнить уроки труда, и отдать должное старым, добрым рубанкам!

Основными частями рубанка выступают: железко (нож), колодка и клин. В зависимости от размеров, предназначения и оснащения дополнительными приспособлениями рубанки могут разделяться на множество подвидов и типов.

Среди существующих модификаций выделяют:

  • ручные (механические) – производятся из пластмассы, металла, дерева или их комбинаций – по своим функциональным возможностям мало чем отличаются, но технические характеристики напрямую зависят от материала изготовления корпуса строительного инструмента;
  • электрические – благодаря дополнительному оснащению электрическим двигателем позволяют выполнять большие объемы работ при высокой скорости обработки.

Наибольшую популярность при обработке дерева в домашнем обиходе получили деревянные рубанки.

Первопроходцы в деревянных заготовках

Наиболее яркими представителями ручного столярного инструмента являются:

  • Шерхебель – настоящая «тяжелая артиллерия» среди всего разнообразия столярных инструментов. Он широко применяется при строгании древесины, которая ранее не подвергалась обработке. Это достаточно массивное и тяжелое устройство с металлическим корпусом. Основное назначение – грубая первичная обработка с получением изделий необходимого размера (формы) и строгание на большую глубину для снятия толстого слоя древесины. Добиться ровной и гладкой поверхности с помощью шерхебеля не получится. Для этих целей зачастую применяют иные виды рубанков. Конструкция инструмента напоминает внешний вид обычного рубанка, но железко шерхебеля устанавливается под углом в 45 градусов по отношению к подошве и имеет закругленное лезвие. За один раз инструмент снимает слой до 3мм. При этом в местах обработки шерхебеля остаются глубокие ложбины, которые требуют дальнейшего выравнивания. Благодаря оснащению шерхебеля овальной режущей кромкой можно строгать древесину поперек ее волокон без предварительного продольного разрыва. В зависимости от твердости обрабатываемой древесины угол заточки шерхебеля может отличаться;

Чем отличается шерхебель от рубанка?

По сути шерхебель это тот же рубанок, только предназначенный для грубой обработки дерева. От рубанка шерхебель отличается полукруговой заточкой лезвия, а также его шириной – у шерхебеля лезвие меньше, чем у рубанка. При этом оно выступает из колодки на 2-3мм.

  • Фуганок – ручной рубанок с двойным резцом. Предназначение устройства – окончательная и точная обработка дерева при выравнивании плоскости значительного объема за счет более длинной колодки, а также для прифуговки кромок. В среднем длина колодки может превышать в 2-3 раза размера стандартного рубанка. Нож фуганка снабжен стружколомателем и ручкой для облегчения работы с устройством. Фуганок может выпускаться, как с одиночным, так и двойным ножом.

Чем отличается фуганок от рубанка?

Главным отличием фуганка от рубанка является количество лезвий: у рубанка – одно, а у фуганка – два. Само строение конструкции фуганка мало чем отличается от рубанка, но его корпус значительно длиннее. Благодаря этому с помощью фуганка можно обработать гораздо большую площадь за меньшее количество времени, чем рубанком.

Согласно существующей классификации столярный инструмент для обработки древесины условно подразделяют на:

  • рубанки плоского строгания;
  • рубанки фигурного строгания

Основные виды рубанков плоского строгания

  • Полуфуганок – укороченная версия фуганка, поскольку значительно уступает его размерам. Колодка или подошва полуфуганка достигает 60см, а ширина резца – до 8см, как и фуганка. Его назначение – обстругивание крупных деталей из дерева.

  • Медведка – в отличие от обычных типов рубанков имеет парные боковые поперечные ручки, большую ширину и длину. Железко в  таком инструменте удерживается специальным клином. С медведкой, как правило, работают два человека, одновременно держась вдвоем за ручки. Применяется такая медведка при выстругивании больших площадей древесины, например, доски наружной обшивки домов, потолков или пола. Медведка снимает слой древесины в 1мм.

  • Шлифтик – предназначен для завершающей зачистки деревянных поверхностей и исправления дефектов, возникших после предыдущего обстругивания. С помощью шлифтика проводят зачистку мест вокруг сучков, торцов, неправильного строения древесины и др. Нож в таком рубанке устанавливается двойной со стружколомом и прямолинейным лезвием с углом присадки ножа в 60 градусов.

  • Цинубель – используется для придания обрабатываемым деревянным поверхностям небольшой  шероховатости, а также для обстругивания свилеватой древесины. Это позволяет при обустройстве клеевого соединения деталей улучшать уровень их сцепления. На ножах цинубеля размещены бороздки, которые при заточке образуют зубчики. Благодаря размещению ножа в колодке под углом в 80 градусов даже свилеватую древесину можно обрабатывать без появления задиров. В цинубеле устанавливаются одинарные ножи с прямолинейным зазубренным лезвием. Средняя длина колодки составляет 20см, ширина – 6,5см и высота – 6,5см.

  • Рубанок торцовый – применяют при строгании небольших поверхностей древесины с путаным строением, а также для обработки торцов.
  • Рубанок одиночный – используют для вторичного строгания древесины. При работе стружка образуется без излома, а на поверхности древесины могут оставаться небольшие отколы или задиры.
  • Рубанок двойной – помимо установленного ножа имеет стружколом, который улучшает качество строгания.

Виды рубанков фигурного строгания

  • Зензубель – предполагает наличие двойного ножа, в связи, с чем качество обрабатываемых поверхностей становится достаточно высоким. Инструмент используют для зачистки четвертей и обстругивания перпендикулярных поверхностей. Ширина ножа колеблется в пределах 33мм, а его форма напоминает лопатку. Находится в «ближайшем родстве» с фальцебелем.

  • Федергубель – выполняет продольные выступы по кромке деревянных заготовок. Отличается особой формой лезвия, которое образует прямоугольный выступ вдоль кромки изделия.

  • Фальцебель – осуществляет зачистку четвертей. Оснащен одинарными ножами прямой или косой формы. Рубанок имеет ступенчатую подошву, которая в некоторых моделях бывает съемной. Это позволяет подбирать фальцы необходимого профиля и размера под форму дерева.

  • Штабгобель или штабгалтель – придает деревянным деталям закругленную форму за счет установки ножей вогнутой формы.

  • Шпунтубель – осуществляет продольные пазы по кромкам заготовок. Рубанок состоит из двух колодок, которые соединяются между собой специальными железными винтами. Одна из колодок является направляющей, а другая – закрепляющей и удерживает собой ножи.

  • Калевка – основное назначение данного рубанка: фигурная обработка дерева и придание особенной формы заготовкам. Чаще всего используется при производстве карнизов из дерева, багетов или дверных проемов. Такой тип рубанка имеет особые резцы с фигурными кромками  и многоступенчатую подошву, устанавливаемую в зависимости от формы профиля, который нужно получить.

  • Грунтубель – проводят выстругивание пазов поперек волокон трапециевидного сечения. Представляет собой колодку, в которую сбоку вставлен заостренный крючок в виде резца.

  • Горбач – имеет криволинейную колодку, позволяющую обрабатывать поверхности выпуклой или вогнутой формы с внутренними и внешними диаметрами.

В столярном деле редко можно обойтись одним видом рубанка. Ведь при обработке деревянных заготовок приходится выполнять не один тип операций с использованием различных строительных инструментов. Так, некоторыми рубанками работают только  в паре, например федергубель и шпунтубель. Или же рубанки применяются последовательно: при черновой обработке – шерхебель, а при финишной – фуганок.

https://www.youtube.com/watch?v=wQBeB9LevpQ

Ручной рубанок: виды, описание, фото

  • 2. 2 Фуганок
  • 3 Классификация
      3.1 Рубанки плоского строгания, типы
  • 3.2 Фигурного строгания, виды
  • Практически невозможно вообразить столярную или плотницкую работу без использования целого арсенала специальных приспособлений вроде рубанка или фуганка, или шерхебеля. Каждый из этих инструментов, в принципе похожих, обладает индивидуальностью, неповторимым нравом. Сегодня, когда массовое производство занимает лидирующие позиции и автоматизируются все процессы, в том числе и в деревообрабатывающей промышленности, ручной инструмент все больше уходит в историю. Маловероятно, что кто-то сейчас изготавливает в своем гараже табуреты, однако пришло время вспомнить школьные уроки трудового обучения и воздать должное архаичным традиционным рубанкам. Главными составляющими любого рубанка являются: железко (нож), колодка, клин. Далее рубанки могут подразделяться на различные группы в зависимости от габаритов, целевого назначения и дополнительной оснастки.

    Первопроходцы в деревянных заготовках

    Наиболее яркими представителями ручного столярного инструмента являются:

    • Шерхебель – настоящая «тяжелая артиллерия» среди всего разнообразия столярных инструментов. Он широко применяется при строгании древесины, которая ранее не подвергалась обработке. Это достаточно массивное и тяжелое устройство с металлическим корпусом. Основное назначение – грубая первичная обработка с получением изделий необходимого размера (формы) и строгание на большую глубину для снятия толстого слоя древесины. Добиться ровной и гладкой поверхности с помощью шерхебеля не получится. Для этих целей зачастую применяют иные виды рубанков. Конструкция инструмента напоминает внешний вид обычного рубанка, но железко шерхебеля устанавливается под углом в 45 градусов по отношению к подошве и имеет закругленное лезвие. За один раз инструмент снимает слой до 3мм. При этом в местах обработки шерхебеля остаются глубокие ложбины, которые требуют дальнейшего выравнивания. Благодаря оснащению шерхебеля овальной режущей кромкой можно строгать древесину поперек ее волокон без предварительного продольного разрыва. В зависимости от твердости обрабатываемой древесины угол заточки шерхебеля может отличаться;

    Сгорание кромок

    Залог успеха при строжке кромок является равномерность нажатия на инструмент по всей его плоскости. Рекомендуется также при строжке не допускать разрыва стружки, производя движения рубанком вдоль волокон древесины.

    Если попалась заготовка с неоднородной или тонкой структурой (такая, как корневая часть), то рекомендуем использовать особо сотрые ножи для ручного рубанка и непрерывно вращать заготовку во время строгания.

    Узкую кромку строгать проще приложив единовременно несколько таких тонких досок. Благодаря этому увеличиться поверхность опоры рубанка, и будет проще контролировать правильность положения рубанка относительно обрабатываемой поверхности. Ведь в случае когда рубанок будет уходить от параллели с обрабатываемой поверхностью, то кромка получится закругленной.

    Советы:

    • Если необходимо снимать стружку большей толщины воспользуйтесь шерхебелем.
    • Торец деревозаготовки проще строгать когда рубанок расположен под углом к его пластям.
    • Прикрепив струбциной к кромкам обрабатываемой детали деревянные элементы вы исключите появления сколов.
    • Постоянно производите поверку поверхности стальным угольников.
    • Для обработки длинных заготовок используйте фуганок. Им можно производить строгание даже против волокон.

    Чем отличается шерхебель от рубанка?

    По сути шерхебель это тот же рубанок, только предназначенный для грубой обработки дерева. От рубанка шерхебель отличается полукруговой заточкой лезвия, а также его шириной – у шерхебеля лезвие меньше, чем у рубанка. При этом оно выступает из колодки на 2-3мм.

    • Фуганок – ручной рубанок с двойным резцом. Предназначение устройства – окончательная и точная обработка дерева при выравнивании плоскости значительного объема за счет более длинной колодки, а также для прифуговки кромок. В среднем длина колодки может превышать в 2-3 раза размера стандартного рубанка. Нож фуганка снабжен стружколомателем и ручкой для облегчения работы с устройством. Фуганок может выпускаться, как с одиночным, так и двойным ножом.

    Как правильно фуговать доски

    Фугование – это обработка поверхности деревянной заготовки фуганком любой разновидности.

    Для работы ручным инструментом обрабатываемую деталь фиксируют на верстаке. Волокна древесины должны располагаться по направлению движения.

    Фуганок нужно взять обеими руками: левой рукой – за ручку, правой – за колодку. Для левшей порядок противоположный. Инструментом ведут по поверхности вдоль волокон, нажимая собственным весом на приспособление, подталкивая его вперед. Поначалу стружка будет разного размера, по мере готовности изделия она станет длинной и ровной по толщине.

    Обрабатывается поверхность послойно, чтобы избежать перепадов высот и образования ненужных ям.

    Как фуговать электрическим фуганком:

    • Зафиксируйте прибор на верстаке с упором для доски.
    • Включите питание и заведите доску на лезвие по упору.
    • Проведите столько раз, сколько необходимо для получения результата.

    При работе с оборудованием необходимо соблюдать меры безопасности:

    • Держите руки подальше от лезвия.
    • Используйте защитную одежду.
    • Для перемещения доски используйте прижимные держатели. Они защитят пальцы от ножа.

    Чтобы не срезать лишнего, нанесите на обрабатываемую поверхность меловую линию. Плавность ее исчезновения расскажет о равномерности обтесывания. Линия исчезла – значит, поверхность стала гладкой.

    Обработка кромки выполняется так же, как шлифовка основной плоскости. Достаточно перевернуть заготовку нужной стороной к лезвию и повторить действия.

    Как обойтись?

    Если нет специального инструмента, можно приспособить обычную фрезу. На видео представлен один из способов фугования фрезером.

    1. Измерьте расстояние до лезвия на инструменте.
    2. Закрепите доску на верстаке.
    3. Прикрепите металлическую или ровную деревянную направляющую к доске с верстаком так, чтобы расстояние до кромки совпадало с расстоянием до лезвия. Нужно оставить небольшой припуск 2–3 мм для обработки.
    4. Запустите фрезер, уверенно возьмите его двумя руками, расположите перпендикулярно кромке, уперев в направляющий профиль.
    5. Обработайте поверхность. Достаточного одного прохода.

    По такому же принципу используется приспособление для выравнивания горизонтальных плоскостей. На видео демонстрируется прием горизонтальной обработки.

    Чем отличается фуганок от рубанка?

    Главным отличием фуганка от рубанка является количество лезвий: у рубанка – одно, а у фуганка – два. Само строение конструкции фуганка мало чем отличается от рубанка, но его корпус значительно длиннее. Благодаря этому с помощью фуганка можно обработать гораздо большую площадь за меньшее количество времени, чем рубанком.

    Согласно существующей классификации столярный инструмент для обработки древесины условно подразделяют на:

    • рубанки плоского строгания;
    • рубанки фигурного строгания

    Основные виды рубанков плоского строгания

    • Полуфуганок – укороченная версия фуганка, поскольку значительно уступает его размерам. Колодка или подошва полуфуганка достигает 60см, а ширина резца – до 8см, как и фуганка. Его назначение – обстругивание крупных деталей из дерева.

    • Медведка – в отличие от обычных типов рубанков имеет парные боковые поперечные ручки, большую ширину и длину. Железко в таком инструменте удерживается специальным клином. С медведкой, как правило, работают два человека, одновременно держась вдвоем за ручки. Применяется такая медведка при выстругивании больших площадей древесины, например, доски наружной обшивки домов, потолков или пола. Медведка снимает слой древесины в 1мм.

    • Шлифтик – предназначен для завершающей зачистки деревянных поверхностей и исправления дефектов, возникших после предыдущего обстругивания. С помощью шлифтика проводят зачистку мест вокруг сучков, торцов, неправильного строения древесины и др. Нож в таком рубанке устанавливается двойной со стружколомом и прямолинейным лезвием с углом присадки ножа в 60 градусов.

    • Цинубель – используется для придания обрабатываемым деревянным поверхностям небольшой шероховатости, а также для обстругивания свилеватой древесины. Это позволяет при обустройстве клеевого соединения деталей улучшать уровень их сцепления. На ножах цинубеля размещены бороздки, которые при заточке образуют зубчики. Благодаря размещению ножа в колодке под углом в 80 градусов даже свилеватую древесину можно обрабатывать без появления задиров. В цинубеле устанавливаются одинарные ножи с прямолинейным зазубренным лезвием. Средняя длина колодки составляет 20см, ширина – 6,5см и высота – 6,5см.

    • Рубанок торцовый – применяют при строгании небольших поверхностей древесины с путаным строением, а также для обработки торцов.
    • Рубанок одиночный – используют для вторичного строгания древесины. При работе стружка образуется без излома, а на поверхности древесины могут оставаться небольшие отколы или задиры.
    • Рубанок двойной – помимо установленного ножа имеет стружколом, который улучшает качество строгания.

    Зачистка торцов

    Для зачистки торцов необходимо проводить рубанком «от себя», краткими толчками. Благодаря такому принципу обработки волокна древесины будут разрезаться поперек и потребуется приложить меньше усилий.

    Во избежания сколов по краям с них необходимо заранее снять фаску. А еще лучшим вариантом будет обработка вначале от одного конца до середины, а потом от другого конца до середины.

    Лезвие портится больше даже не во время работы, а во время его взаимодействия с другими предметами, во время его не использования. При перерывах необходимо рубанок укладывать не на лезвие, а боком. При долговременном хранении или во время транспортировки нож необходимо задвигать во внутрь колодки.

    Читать также: Литье деталей из алюминия

    Виды рубанков фигурного строгания

    • Зензубель – предполагает наличие двойного ножа, в связи, с чем качество обрабатываемых поверхностей становится достаточно высоким. Инструмент используют для зачистки четвертей и обстругивания перпендикулярных поверхностей. Ширина ножа колеблется в пределах 33мм, а его форма напоминает лопатку. Находится в «ближайшем родстве» с фальцебелем.

    • Федергубель – выполняет продольные выступы по кромке деревянных заготовок. Отличается особой формой лезвия, которое образует прямоугольный выступ вдоль кромки изделия.

    • Фальцебель – осуществляет зачистку четвертей. Оснащен одинарными ножами прямой или косой формы. Рубанок имеет ступенчатую подошву, которая в некоторых моделях бывает съемной. Это позволяет подбирать фальцы необходимого профиля и размера под форму дерева.

    • Штабгобель или штабгалтель – придает деревянным деталям закругленную форму за счет установки ножей вогнутой формы.

    • Шпунтубель – осуществляет продольные пазы по кромкам заготовок. Рубанок состоит из двух колодок, которые соединяются между собой специальными железными винтами. Одна из колодок является направляющей, а другая – закрепляющей и удерживает собой ножи.

    • Калевка – основное назначение данного рубанка: фигурная обработка дерева и придание особенной формы заготовкам. Чаще всего используется при производстве карнизов из дерева, багетов или дверных проемов. Такой тип рубанка имеет особые резцы с фигурными кромками и многоступенчатую подошву, устанавливаемую в зависимости от формы профиля, который нужно получить.

    • Грунтубель – проводят выстругивание пазов поперек волокон трапециевидного сечения. Представляет собой колодку, в которую сбоку вставлен заостренный крючок в виде резца.

    • Горбач – имеет криволинейную колодку, позволяющую обрабатывать поверхности выпуклой или вогнутой формы с внутренними и внешними диаметрами.

    В столярном деле редко можно обойтись одним видом рубанка. Ведь при обработке деревянных заготовок приходится выполнять не один тип операций с использованием различных строительных инструментов. Так, некоторыми рубанками работают только в паре, например федергубель и шпунтубель. Или же рубанки применяются последовательно: при черновой обработке – шерхебель, а при финишной – фуганок.

    https://www.youtube.com/watch?v=wQBeB9LevpQ

    Полуфуганки, их разновидности

    Считается, что все, что до 50 см длиной – полуфуганки. Рассмотрим номерную классификацию этого интересного инструмента.

    Полуфуганок № 5

    №5 – очень интересный инструмент. Рубанки не сильно различаются между собой, также и полуфуганки. А вот разница между полуфуганками №5 и №6 очень большая. У них большая разница по ширине лезвия на целый сантиметр. С одной стороны, их можно расположить рядом, но можно классифицировать иначе. Логика отнести полуфуганок №5 к рубанкам очень простая – ширина железки такая-же. Логика отнести №6 к фуганкам тоже такая-же – ширина лезвия. Но тем не менее, – это полуфуганок.

    Несколько слов по поводу №5. Дело в том, что если в России характерен самый распространенный типоразмер четверки, то в западной традиции, например, у англичан были не менее популярны многоцелевые рубанки №5. В английской традиции мастер на все руки который может делать все, назывался Джеком. Это литературное название связано с названием рубанка №5 – джек. Со всеми самыми распространенными задачами пятерка справляется великолепно. Он, благодаря своей длине и ширине лезвия строгает легче и ровнее, чем другой номер.

    Полуфуганок № 6 часто используют женщины для столярных работ

    №6 по опыту можно использовать по-разному. Если мы его относим к фуганком, то можно его преподносить как женский фуганок. Он все-таки значительно короче, чем стандартный и поэтому легче. Это первое его достоинство. Второе его достоинство – это инструмент, который строгает достаточно ровно, но в силу небольшого, относительно фуганков, размера его удобно брать с тобой куда-нибудь на выезд. Но самое яркое его проявление – он подходит при строгании щитов. Щиты строгают не только вдоль по волокнам, но поперек и под 90 градусов. Шестерка – первый инструмент, который обладает широкой железкой. Чем шире железка, тем сподручней строгать щит.

    Можно щиты строгать и фуганками. Но они тяжелые. Через 10-15 минут работы с ним наступает утомление. Поэтому шестерка незаменима. Если строгать поверхность гладкую, он будет гладко и, соответственно, ровно.

    Рубанок: выбор и подготовка к работе

    Описание

    Стандартный вид рубанков как таковых потихоньку вытесняют более современные собратья имеющие электрические двигатели и позволяющие ускорить массовое производство изделий. Сегодня автоматические устройства правят балом, однако если цель – соорудить стул в гаражных условиях, то с этим справится и механический вариант инструмента, основная конструкция которого выполнена из колодки, клина и режущего ножа (железко).

    В зависимости от дополнительных элементов и поставленной задачи инструмент подразделяется на несколько видов рубанков, сортируемых по назначению. Механические варианты изготавливаются, в основном, из комбинаций метала и пластмассы, и по функциональным возможностям различаются лишь по прочности материала, заложенного в основу.

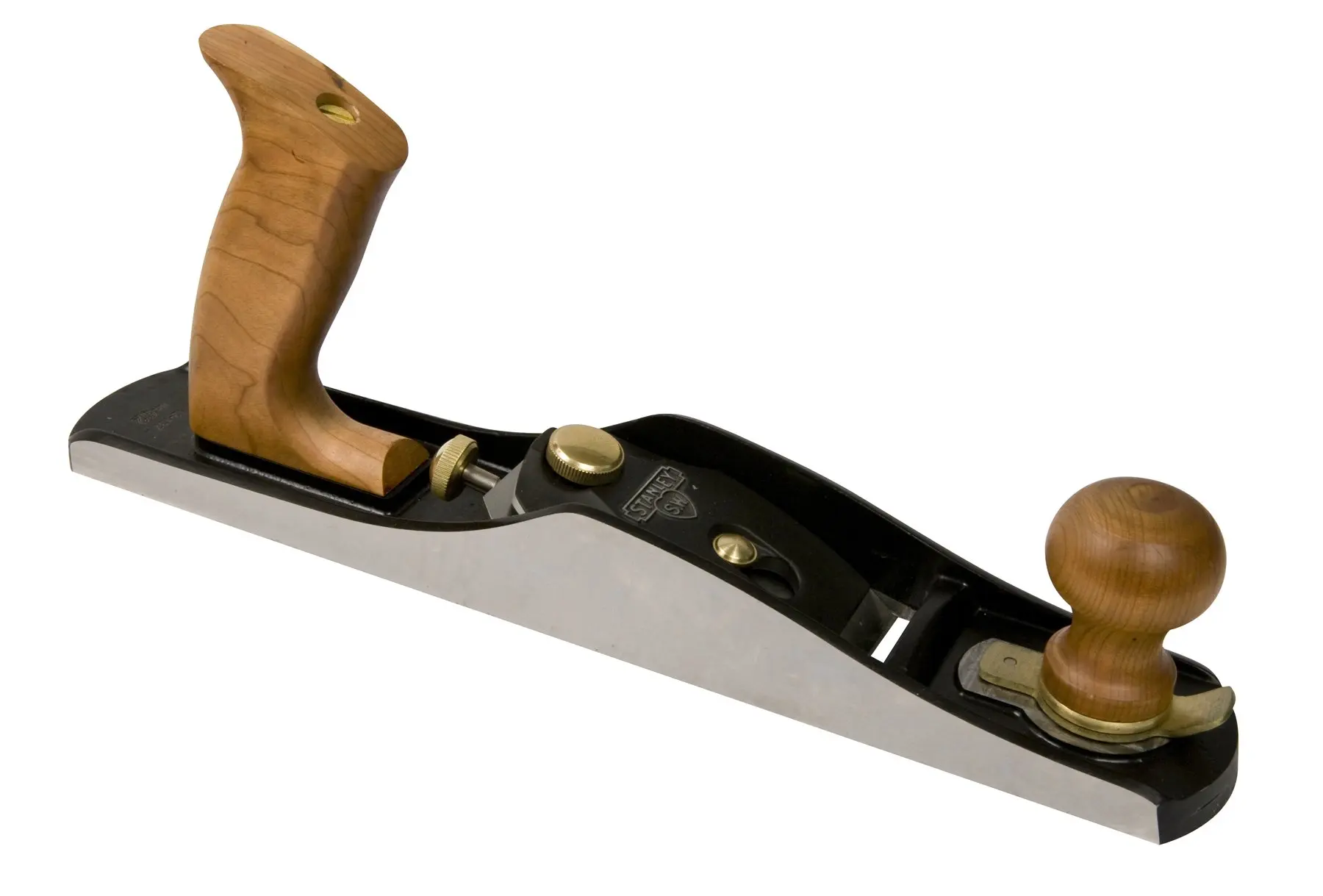

    Металлический рубанок

    Электрические же оснащены двигателем, обеспечивающим большую скорость выполнения задачи. Одними из самых популярных в сегодняшнем хозяйстве являются рубанки для работы по дереву.

    Обработка поверхностей

    Электрорубанок может не только строгать, с его помощью можно срезать фаски и выбирать четверть. Чтобы добиться ровной поверхности, нужно обладать некоторым опытом и уметь плавно вести инструмент.

    Вот советы по работе с электрорубанком, которые помогут добиться качественного результата:

    1. Не спешить и стараться прикладывать к инструменту одинаковое усилие в каждый момент. При заходе на заготовку убедиться в том, что передняя платформа полностью прилегает к заготовке, и делать упор на нее. На выходе с детали упор следует делать на заднюю подошву. При некоторой сноровке можно добиться того, что в начале и конце заготовки не будет перепадов.
    2. Следить, чтобы опилки не попадали под плиту, и чтобы она оставалась параллельной заготовке.
    3. Подбирать для работы заготовки с небольшим запасом длины.
    4. Работать с твердыми сортами древесины поэтапно, не сильно нагружая инструмент.
    5. Выставлять глубину обработки, отталкиваясь от кривизны поверхности доски.

    При обработке дерева есть некоторые нюансы, о которых всегда нужно помнить. Нельзя допускать, чтобы изменялся наклон инструмента или сила нажатия, иначе поверхность выйдет кривой.

    Конструкция ручного рубанка

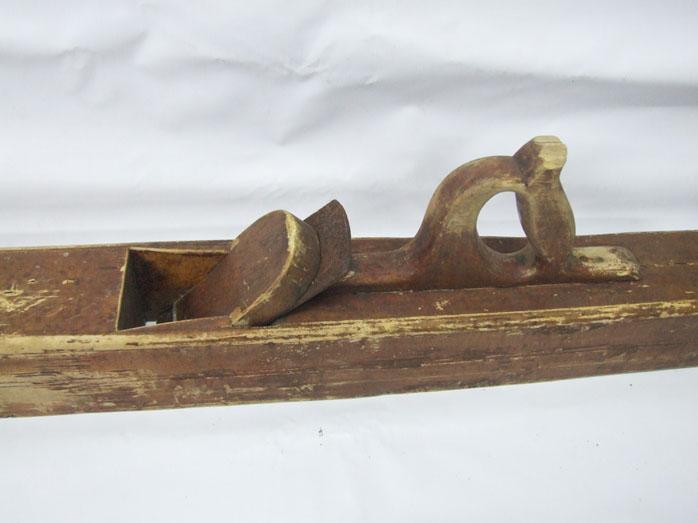

    Фуганок – один из вариантов устройства рубанка, отличающийся большой, удлиненной колодкой, выступающей за основную плоскость. Предназначается такой вариант инструмента для чистового строгания (в том числе плоскостей большого размера) или подгонки фрагментов изделия в компании со вспомогательной линейкой.

    Колодка – главная несущая часть, из чего состоит рубанок. Уже на нее крепятся лезвие, принятое называть железком в среде плотников, а также клин, фиксирующий его в колодке.

    Эти компоненты в том или ином виде имеются как в электрических, так и в механических версиях инструмента, и в зависимости от габаритов, технического назначения и наличия дополнительных модулей могут делиться на множество видов и типажей.

    Такая конструкция существует со времен так называемого деревянного рубанка – имеющего очень давнюю историю. Стоит начать с названия инструмента, происходящего от немецкого слова Raubank. Древнее изобретение создано примерно в первом веке нашей эры, если конечно верить находкам археологических раскопок на территории Помпеи. А распространение среди мастеров получил только на рубеже пятнадцатого и шестнадцатого века. Конструкционно состоял из деревянной колодки с зафиксированным при помощи клина лезвием.

    Спустя много лет приспособление эволюционировало в столярный рубанок. Отличия его состоят в применении большего количества деталей из металлов. Естественно, его колодка так же сменила материал. Конечно, деревянный рубанок гораздо легче своего собрата, и очень хорошо скользят по деревянной поверхности, но на практике большинство базистых моделей довольно трудно отстроить в сравнении с металлическими аналогами, которые в добавок стоят дешевле благодаря массовому производству.

    Разновидности строгального инструмента

    Издавна столярами для разных задач применялись специализированные инструменты. Мы можем перечислить следующие варианты:

    • для плоского строгания используются рубанки с одиночным лезвием и двойным ножом, шлихтубель, шерхебель, фуганок и полуфуганок, цикля, цинубель.
    • для различных фигурных пазов и выемок потребуются зензубель, фальцгебель, шпунтубель, федергубель, грунтубель, калевка, галтель, штап и полуштап, желобочный галтельник.

    Большинство перечисленных инструментов, исключая разве что циклю и грунтубель, представляют собой разновидность рубанка. Разница заключается в размерах корпуса, углах установки и форме ножа. Далеко не каждый домашний мастер обладает приспособлениями с мудреными названиями, но обычный рубанок с одним плоским ножом в наборе инструментов для обработки дерева требуется всем.

    В продаже последнее время все чаще встречаются рубанки с металлическим основанием-колодкой, и все реже — с деревянным. Металлический инструмент тяжелее, что делает его предпочтительным при обработке твердых пород дерева и ДСП. Деревянный лучше скользит по поверхности дерева, работать с ним легче. К недостаткам деревянного корпуса можно отнести возможность его коробления со временем и неудобное крепление ножа с помощью клина, что требует определенной сноровки при регулировке.

    Виды рубанков

    Плоское строгание

    Для плоского строгания лучше всего использовать ручные рубанки типа шерхебеля, который прекрасно подойдет для грубой обработки древесины. Им поверхность после распила подготавливают к окончательному выравниванию примерно подгоняя все неровности под один формат. Шерхебель – рубанок, подходящий для огромного количества задач.

    Рубанок шерхебель

    Он хорошо зарекомендовал себя в качестве основного орудия для строгания древесины, которая уже подвергалась обработке. Имеет достаточно увесистый и габаритный корпус из металла, и в основном предназначен для грубой начальной обработки материала глубоким строганием для получения примерного размера и формы срезая толстые слои дерева. Однако получить гладкую поверхность при работе этим рубанком невозможно, для чего ему в помощь обычно берут и другие виды инструментов, ведь как упоминалось ранее, виды рубанков и их назначения различаются.

    В дополнение к шерхебелю и зензубелю:

    1. Для изготовления напольного и внешнего покрытия хорошо подойдет медведка – внешний вид которой выделяется широкой основой с парными ручками, вмонтированными по бокам конструкции. Для работы этим инструментом обычно требуется два человека. Лезвие в конструкции закреплено клином на расстоянии достаточном для снятия 1 миллиметрового слоя древесины.
    2. Полуфуганок – укороченный вариант стандартного фуганка, применяющийся для обстругивания крупных плоскостей. Несмотря на длину подошвы, а 60 сантиметров имеет “взрослое” лезвие с шириной в 8 сантиметров. Применяется для первичной обработки подготовленных деталей.
    3. Шлифтик – ручной рубанок для окончательной зачистки поверхности и устранения большинства дефектов вызванными влиянием предыдущих обработок. При помои этого инструмента производят обстругивание торцов, участков, имеющих сучки или с нарушениями структуры древесины. Конструкция предусматривает установку двойного ножа с лезвием стружкоколом, установленными под углом в 60 градусов относительно подошвы.
    4. Цинубель – ручной рубанок для работы со свилеватыми сортами древесины, во время использования которого на поверхность материала наносятся мелкие бороздки, улучшающие крепеж элементов при использовании клеевого соединения. Установленные ножи имеют ребристость, образующая зубцы при заточке. Адекватную работу без задиров с свилеватой древесиной обеспечивает грамотная установка лезвия ножа под углом в 80 градусов. Длина приспособления колеблется в районе 20 сантиметров.
    5. Конструктивно схожий с зензубелем – рубанок отборник отличается от него наличием одинарного лезвия, изготовленного из высокопрочной инструментальной стали с применением последующей закалки для придания дополнительной прочности. Предназначается для выборки пазов при выполнении плотницких и столярных работ.


    Полуфуганок


    Рубанок медведка

    Также есть тройка рубанков для дополнительных манипуляций с исходным материалом:

    • Торцовый рубанок – служащий для обработки торцов и поверхностей со спутанным рисунком волокон.
    • Одиночный рубанок – инструмент для повторной обработки во время работы, которым на поверхности образуется мелкая стружка без излома. (В результате работы ручным рубанком являются нормой мелкие сколы или задиры.)
    • Двойной рубанок – помимо основного лезвия имеет установленный стружкокол что улучшает финальное качество работы.

    Подготовка к работе с электрорубанком

    Прежде чем приступить к началу работы с новым инструментом, нужно прочесть инструкцию к нему. Это поможет понять особенности конкретной модели и эффективнее работать с ней. При первом и каждом следующем использовании нужно проверять следующие детали инструмента:

    • корпус, кабель и ножи не должны иметь никаких повреждений;
    • режущие элементы должны быть хорошо закреплены на своих местах;
    • механизм должен быть чистым.

    Во время работы с инструментом на вас должна быть рабочая одежда без свисающих или свободно развевающихся краев. Рукава не должны быть слишком длинными. Нельзя использовать перчатки при работе с инструментом, у которого вращается вал, так как их может затянуть внутрь.

    Провод электрорубанка должен свободно доставать до электросети и не быть натянутым. Если его длины не хватает, нужно использовать удлинитель. Обрабатываемая деталь должна быть хорошо закреплена на верстаке.

    Как настроить рубанок

    В этой статье будет рассмотрен вопрос, как настроить рубанок своими руками, речь будет идти о самом простом ручном рубанке, каким еще наши деды пользовались. Чтобы правильно установить резец на рубанке необходимо иметь определенные навыки. Рубанок берется левой рукой, причем большой палец должен находиться сверху по задней части рубанка, а остальные пальцы на подошве возле пролета. Правой рукой берется резец и вставляется в пролет до подошвы рубанка. Причем резец нужно уложить на основание кромкой вниз. В это время основание рубанка располагается в горизонтальном положении, а нож нужно поддерживать большим пальцем. Затем устанавливают клин, нанося по нему слабый удар киянкой.

    По традиции упомянем спонсора статьи, это компания АРТ-Групп, предлагающая жалюзи на балкон, возможна вам будет это полезно.

    Дальше необходимо выставить нож на одинаковую величину по ширине подошвы рубанка. Для этого рубанок должен находиться подошвой вверх и на удалении 30-35 сантиметров от глаз. Теперь нужно на глаз определить равномерность выступа лезвия ножа над подошвой рубанка. Этот выступ при необходимости можно увеличить если ударить киянкой по резцу, а если нужно уменьшить, то нужно ударить по заднему торцу колодки. Для большей толщины стружки устанавливается больший выступ лезвия над подошвой рубанка. Если лезвие и подошва не параллельны, то это устраняется ударом киянки по кромкам рез­ца. Для окончательного закрепления резца необходимо ударить по торцу клина.

    Чтобы определить насколько правильно установлено лезвие резца нужно расположить рубанок подошвой вверх против света и посмотреть на выступ резца. При этом вылет резца будет отлично просматриваться на поверхности подошвы. Окончательно проверить наладку рубанка можно только при пробном строгании. Если стружка получается одинаковой толщины, это значит рубанок настроен правильно, а если нет то нужно вновь проверить установку резца.

    Также необходимо знать, что при правильной наладке инструмента нижняя грань резца должна плотно прилегать к поверхности его основания. А клин должен плотно зажимать нож по всей длине упора стенки летка. Чтобы заклинить или освободить клин нужно слегка ударить по нему молотком.

    Длина клина должна обеспечивать отсутствие щели на верхней поверхности резца и чтобы туда не попадал конец стружки. На этом вопрос, как настроить рубанок можно считать закрытым, теперь вы все знаете.

    Совет по работе с рубанком

    В данном случае, срезав часть боковой стенки корпуса фуганка, я смог воспользовался цифровым фотоаппаратом, чтобы получить крупные снимки работы двойной железки. Фуганок зафиксирован на опоре, прикреплённой к штативу камеры. Вдоль фуганка обрабатываемая деталь подаётся винтом струбцины.

    1. Самодельное приспособление для проверки подгонки стужколома под нагрузкой прижима.
    2. Строгая по волокну, режущая кромка аккуратно отделяет волокна, а задняя сторона ножа отжимает их вверх.
    3. Строгание против волокон без стружколома. Обратите внимание на деформацию у основания стружки.
    4. Строгание против волокон со стружколомом. И в этом случае поверхность рваная, стружка деформируется и изгибается.
    5. Строгание против волокон со стружколомом и узкой щелью для стружки («ротиком»).
    6. Строгание против волокон без стружколома и очень узкой щелью для стружки.
    7. Строгание дубовой заготовки против волокон с очень низкой установкой стружколома.

    что это такое, какое у него назначение и для чего он нужен, устройство, виды инструментов по дереву и их названия, чем отличается от фуганка и других

    Устройство ручного рубанка, а также из каких частей состоит

    Со времени своего создания, конструкция рубанка осталась практически неизменна. Основные изменения коснулись материала изготовления основных частей.

    Первоначально корпус и другие детали изготавливались исключительно из дерева. В наше время для этого широко применяют различные виды металла и пластика.

    Несмотря на это, основными элементами рубанка являются:

    • Колодка. Является несущим элементом конструкции. На ее поверхности закреплены основные элементы рубанка;
    • Передняя и задняя рукоятка. Предназначены для правильного удержания инструмента в руках пользователя;
    • Подошва. Нижняя гладкая часть колодки. Позволяет инструменту скользить по поверхности заготовки;
    • Прорезь. Предназначена для установки лезвия ножа и отвода стружки;
    • Нож. Рабочий элемент рубанка. С его помощью происходит снятие верхнего слоя древесины. Изготавливается исключительно из металла;
    • Зажим и винт. Выполняют роль фиксатора лезвия, направляющего элемента для отведения отходов, а также ножа для разрезания стружки. В некоторых моделях используется клиновой способ фиксации лезвия, известный под названием «ласточкин хвост».


    Устройство ручного рубанка

    Для чего нужен V-образный паз?

    Лезвия рубанков с V-образным пазом предназначены для облегчения снятия фасок с торцов заготовки. Опытные плотники не прибегают к их использованию, а выполняют работы классическим прямым резцом.

    Виды инструмента

    Классификация весьма обширна, связана с различными свойствами. Выделяют два основных типа:

    1. Фуганок ручной встречается практически в любой мастерской. Его особенность заключается в простате устройства, а также невысокой стоимости.
    2. В последнее время часто приобретается фуганок электрический. Это связано с простотой эксплуатации, а также довольно высокой эффективностью в применении. Единственный недостаток заключается в достаточно высокой стоимости.

    Не пропустите: Рейсмусовый станок: назначение, устройство, типы, как выбрать

    Материалы, применяемые при изготовлении основной части, могут существенно отличаться. Чаще встречается деревянный инструмент, так как он прост и обходится намного дешевле. Подходит он для домашней мастерской. Встречаются и металлические конструкции, рассчитанные на работу в крайне тяжелых условиях.

    Классификация проводится по тому, какова поставленная задача. Примером можно назвать следующие устройства:

    1. Для работы с деревянной заготовкой, которая никак ранее не обрабатывалась. Эта разновидность называется шерхебелем. В большинстве случаев применяется металл, который способен выдерживать существенное воздействие.
    2. Если готовые детали нужно после обработки склеить, тогда применяется цинубель. Подобный вариант исполнения характеризуется тем, что на ноже есть зазубрины. После строгания на поверхности появляются небольшие борозды. Как показывает практика, подобная поверхность лучше всего подходит для склеивания.

    Если в дальнейшем полученные изделия не нужно склеивать, то можно использовать двойной или одинарный фуганок. Основными разновидностями столярного инструмента можно назвать следующее:

    1. Шлифтик представлен разновидностью конструкции, которая характеризуется укороченным корпусом и увеличенным передним углом, а также уменьшенной щелью для вывода стружки. Область применения заключается в выравнивании торцов и удалении различных задиров.
    2. В некоторых случаях применяется полуфуганок. Он характеризуется уменьшенной длиной, однако остается требуемая ширина. Применяется при работе с большими деталями.
    3. Фальцебель применяется для выборки и четверти. Он имеет конструкцию, которая обладает съемной подошвой. Отличается инструмент от других шириной, является специфическим вариантом исполнения.
    4. Зензубель имеет двухсторонний нож, изготавливаемый при применении качественной стали. Ширина этого элемента составляет 33 мм.

    Встречается в продаже и мини фуганок. Он часто применяется в бытовой обстановке, так как обладает небольшим размером и достаточной производительностью. Кроме этого, все устройства можно разделить на две основные группы:

    1. Бытовая характеризуется невысокой стоимостью, а также сниженными эксплуатационными характеристиками. Она распространена обширно, так как обходится в меньшую стоимость.
    2. Профессиональный фуганок применяется для работы в промышленности. Его основными качествами можно назвать повышенную производительность, а также возможность работы на протяжении длительного периода.

    Производством рассматриваемого инструмента занимаются самые различные компании. Встречается и промышленный фуганок, который может применяться в течение длительного периода.

    Принцип работы

    Принцип работы рубанка заключается в снятии верхнего слоя древесины, с помощью жестко зафиксированного в корпусе инструмента, лезвия. Перед началом строгания необходимо провести подготовительные работы, выполнив следующие действия:

    1. Совместить и соединить фиксирующим винтом зажим и резец инструмента.

    2. Установить резец рубанка в рабочее положение, выдвинув его из прорези на необходимое расстояние. Следует помнить, что край резца должен располагаться параллельно подошве.

    3. После установки резца на необходимый вылет, нужно зафиксировать его при помощи зажимной пластины или деревянного клина.

    4. Произвести пробный проход рубанком по поверхности заготовки. В случае необходимости произвести дополнительную регулировку лезвия.

    Как устроен деревянный и металлический шерхебель?

    Колодка шерхебеля может быть выполнена из дерева или металла. В зависимости от материала изготовления колодки, конструкция инструмента будет немного различаться. Деревянные шерхебели выпускаются в соответствии с ГОСТ 14666-79. В соответствии со стандартом, в их конструкцию входит прямоугольный корпус, рога для упора рук во время работы, нож, зажимной клин для лезвия, подошва, пробка. В конструкцию некоторых моделей может дополнительно входить упор для лезвия. Поверхность деревянных элементов в конструкции шерхебеля покрывается лаком, обеспечивающим износоустойчивость и увеличение срока службы инструмента.

    В соответствии с ГОСТ для изготовления шерхебелей применяются следующие материалы:

  • колодка – из твердых пород древесины;
  • подошва (по ГОСТ 2695-83) из граба, клена, ясеня, бука, белой акации;
  • накладка колодки – из вышеперечисленных пород древесины, а также березы, ильма;
  • ножи – из двухслойной стали. Основной слой по ГОСТ 1050-88 из стали марки 30, или по ГОСТ 1435-99 из стали марок У8, У8А, У9. Для плакирующего слоя применяются стали марок 9ХФ, 9Х5ВФ, Х6ВФ, 9ХС (в соответствии с ГОСТ 5950-2000). Также допустимо применение других сталей, соответствующих по показателям стойкости перечисленным выше маркам.
  • В металлическом исполнении корпус изготавливается литым. В нем наглухо закрепляется рукоятка-рог. Для упора рук столяра во время работы устанавливается большая ручка. Нож фиксируется с помощью винтового соединения между прижимом и основанием корпуса. В отличие от деревянных моделей, металлические отличаются большей износоустойчивостью. Тем не менее, мастера предпочитают использовать деревянные столярные инструменты, так как они обеспечивают лучшее качество обработки.

    Виды рубанков по дереву и их названия

    В зависимости от предназначения и типа установленных лезвий различают рубанки, предназначенные для плоского и фигурного строгания.

    Разновидности инструментов для плоского строгания

    К данному классу ручных инструментов относятся:

    Для фигурного строгания

    Отличительной чертой инструментов для фигурного строгания является лезвие со специфической геометрической формой. Они предназначены для проделывания в заготовках проточек разнообразной геометрической формы. К ним относятся следующие инструменты:

    • Зензубель. Благодаря использованию лезвия с тремя режущими кромками применяется при строгании перпендикулярных плоскостей, фальцев и очистке четвертей. Особенности конструкции позволяют изменять угол наклона резца;

    • Кантенхобель. Компактный инструмент для чистовой обработки фасок и кромок. Отличительной чертой такого рубанка является двойное лезвие трапециевидной формы. Рабочая поверхность лезвия располагается под углом к обрабатываемой поверхности, позволяя выполнять обработку с последующей минимальной поправкой;

    • Шпунтубель. Специализированный рубанок, предназначенный для создания продольных пазов в заготовке. Конструктивной особенностью такого инструмента является наличие двух колодок, соединенных между собой винтами. Ослабление и затягивание винтов позволяет регулировать положение резца на заготовке. Одна из колодок является направляющей, а другая, оснащенная резцом, позволяет выполнять столярные работы;

    • Федергубель. Предназначен для чистовой фигурной обработки поверхности заготовки. Также, как и шпунтубель, состоит из двух подвижно соединенных колодок. Основное отличие заключается в режущем элементе. Он состоит из двух параллельно расположенных лезвий, которые в процессе работы позволяют получить продольный шип;

    • Калевка. Инструмент, позволяющий получить многоуровневую ступенчатую композицию обрабатываемой поверхности. Подошва такого рубанка полностью повторяет структуру резца, позволяя получить самую разнообразную структуру заготовки. Применяется при обработке карнизов, плинтусов, багетов и дверных откосов;

    • Фальцгебель. Узкоспециализированный рубанок для чистового фигурного строгания. Имеет подошву ступенчатой формы и специальный косой резец. Особенности конструкции позволяют эффективно использовать его для зачистки четвертей, а также для формирования полосы по краю заготовки без нанесения предварительной разметки;

    • Штап. Предназначен для быстрой и эффективной обработки выпуклых и вогнутых деталей. Кроме того, полукруглая форма подошвы и лезвия позволяет придавать торцам заготовки скругленную форму необходимого диаметра;

    Разные модификации

    Обратим внимание на самые разные типы столярного инструмента:

    • Механический или ручной. Его иногда выполняют из пластмассы. Но чаще из дерева и металла. Бывают разновидности из комбинированного материала. Качество корпуса напрямую связано с тем, что лежит в основе фуганка. Его функциональные возможности также зависят от вида древесины, которую нужно шлифовать;
    • Электрический. Его функциональный режим шире. Работа выполняется быстрее благодаря электрическому двигателю. Высокая скорость обработки позволяет отшлифовать большое количество дерева.

    Деревянный фуганок получил самое широкое применение в домашних условиях, у столяра в мастерской. Рассмотрим ниже, чем отличается рубанок от других подобных приспособлений для обработки деревянной поверхности.

    Что было первым?

    Изначально появился шерхебель. Такие приборы отличаются только названием от других подобных инструментов. Но пополняют их разнообразие. Применяют шерхебели при строгании дерева, которое еще не обрабатывалось. Можно сказать, что это черновая обработка.

    Выглядит он массивно, вес очень тяжелый, так как его корпус выполнен из металла. Главным назначением является первичная обработка, чтобы получить из дерева нужного размера изделие, придав ему форму. Если, например, это корыто или будущая цельная лодка, то применяют именно шерхебель, так как он строгает на большую глубину.

    Ровная поверхность не получится, но для этого есть другие инструменты. Выглядит он как обычное столярное устройство. Только его нож установлен под углом в сорок пять градусов, который имеет внизу закругление. Так можно за раз снять до трех миллиметров стружки. Глубокие ложбины потом следует обработать и выровнять. Овальная режущая кромка позволяет работать без продольного разрыва. Твердость дерева определяет, на какой угол лучше повернуть железо, чтобы добиться более качественной обработки. Сделать это очень просто. Нужно всего лишь, воспользовавшись отверткой, установить нож на нужный градус.

    Отличие шерхебеля от другого инструмента в том, что у него есть одна особенность. Он предназначен для грубой обработки древесины. У него полукруговая заточка лезвия, также оно уже, чем у других столярных приспособлений. Выступает из колодки железо на два или три миллиметра.

    Фуганок имеет два резца. Это ручной инструмент, который предназначен для окончательной и точной обработки древесины. Он выравнивает плоскость больших объемов за короткое время. Это возможно благодаря длинной колодке, прифуговке кромок.

    Длина устройства достигает размеров больших в два или три раза, чем у обычного инструмента. Нож у него обладает стружколомателем. Есть в наличии ручка, делает работу более легкой и приятной. Может быть как один, так и два ножа.

    Разница между фуганком и рубанком в том, что у первого лезвий бывает два, тогда как у второго всегда только одно. Строение корпуса у них одинаковое, правда, у первого он длиннее. Поэтому обрабатывать древесину можно с большей скоростью, затратив минимум времени на большую площадь.

    Чем отличается рубанок от фуганка?

    Рубанок и фуганок принадлежат к одному классу инструментов, и имеют схожую конструкцию. Несмотря на это, между ними существуют некоторые различия, основными из которых являются:

    • Предназначение. В силу конструктивных особенностей фуганком быстрее и удобнее обрабатывать заготовки с большой поверхностью;
    • Масса и габариты. В отличие от рубанка, фуганок обладает куда более внушительными размерами и соответственно массой;
    • Количество резцов. В отличие от рубанка, фуганок оснащается двумя резцами, позволяющими ему более качественно обрабатывать поверхность заготовки.

    Рубанок применяется на ранних этапах обработки изделий, при черновой.

    Компактные размеры инструмента позволяют выполнить общее выравнивание поверхности древесины. В отличие от него, фуганок имеет более длинную подошву и несколько резцов. В процессе работы это позволяет срезать неровности в нескольких местах одновременно. В результате получается более гладкая и ровная плоскость.

    Фуганок

    Фуганком принято называть одну из модифицированных версий механического рубанка с одним или двумя резцами, предназначенную для чистовой доработки деталей. Фуганок также используется в прифуговке кромок. За счёт удлинённой колодки фуганком удобнее работать с большими объёмами. Резец устройства (их может быть и два) обычно снабжается стружколомателем.

    Справка! В столярном деле используются также так называемые полуфуганки, размер которых, соответствуя названию инструмента, составляет примерно половину от площади колодки фуганка.

    Особенности работы и устройства

    Рассматриваемое оборудование характеризуется определенными особенностями в применении. Среди особенностей отметим следующее:

    1. Нижняя поверхность должна быть выровнена. Этого можно достигнуть при предварительном фуговании.
    2. Одновременная обработка возможна исключительно при применении станка, который обладает соответствующими свойствами.
    3. Станок идеально подходит для работы с ранее неподготовленными заготовками.
    4. Устройство предназначено сочетанием нескольких частей, все они отвечают за определенные функции.

    В целом можно сказать, что подобный станок характеризуется высокой функциональностью. Устройство фуганка подобного типа может существенно отличаться.

    Рекомендации при выборе оборудования

    Проводя выбор, какой выбрать станок весьма распространенный вопрос, нужно уделить внимание нескольким основным моментам. Они следующие:

    1. Число ножей на рабочей части.
    2. Мощность установленного двигателя.
    3. Размеры и вес оборудования.
    4. Скорость перемещения заготовки на момент обработки.


    Все параметры следует учитывать при рассмотрении наиболее подходящего варианта исполнения.

    Виды станков

    Выделяют довольно большое количество различных станков, которые могут применяться для работы с деревом. Асинхронный двигатель защищен специальным кожухом. У оборудования с одновременной функцией строгания и рейсмуса есть несколько преимуществ:

    1. Выключает изготавливается в виде поворотного блока.
    2. Станина в большинстве случаев изготавливается с нанесением порошковой краски, которая существенно повышает защиту поверхности от воздействия окружающей среды.
    3. Подача материала может проводится в любое время.
    4. Предусмотрена защита от воздействия окружающей среды.
    5. Некоторые модели представлены двумя лезвиями.

    В большинстве случаев классификация проводится по мощности двигателя, функциональности и некоторым другим признакам. Кроме этого, важное значение имеет популярность бренда.

    В чем отличие шерхебеля и рубанка?

    Внешне похожие инструменты имеют ряд принципиальных отличий:

    • Варианты обработки. Рубанок служит для чистовой обработки, а шерхебель для черновой;
    • Форма режущей кромки. Каждый из них имеет различную форму режущей поверхности. Лезвие резца рубанка прямоугольное, шерхебеля – скругленное. Эта особенность позволяет производить строгание шерхебелем перпендикулярно волокнам древесины;
    • Глубина и ширина строгания. Ширина лезвия рубанка больше, чем у шерхебеля. Однако он проигрывает шерхебелю в глубине обрабатываемой поверхности (3 мм против 2).

    Виды инструмента

    Прибор бывает двух видов: ручной и электрический.

    Ручной фуганок

    Это металлический или деревянный инструмент, в конструкцию которого входят:

    • корпус;
    • ручка-держатель;
    • лезвие (нож).

    Длина колодки – 90 см, а ширина лезвий – 8 см. У мини-моделей, полуфуганков, длина подошвы не превышает 50 см. Такая удобна для обработки большой детали.

    Разновидность фуговочного инструмента – шерхебель. В стандартной комплектации он имеет нож шириной 35 мм. Инструмент используется для первичной обработки заготовки. Шерхебель снимает стружку толщиной 2–3 мм.

    Еще одна тип фуганка – фальцебель. Его узкая сменная подошва приспособлена для обработки фальцев, четвертей и выборок. Зензубель оснащен двумя ножами для более чистой шлифовки поверхности мелких деталей.

    Электрический

    Это не станок, а ручной электрический прибор.

    Для обтесывания заготовки требуется сила. Профессионалы чаще пользуются электрическим фуганком. Он обладает:

    1. Большей массой и прижимным усилием.
    2. Точнее обрабатывает заготовки.
    3. Работа идет намного быстрее.
    4. Инструмент имеет набор сменных насадок.

    Не пропустите: Рубанок для газобетона: своими руками, шлифовка газобетонных блоков

    Особенность применения электрического фуганка – возможность его крепления к верстаку. Получается станок, заменяющий специальное стационарное оборудование. Он удобен для дома или в небольшой мастерской.

    Строгание

    Строгание

    Подробности
    Категория: Обработка древесины

    Строгание


    Для того, чтобы придать заготовке из древесины нужные форму и размеры, а также получить ровную поверхность, выполняют операцию строгания. Она заключается в снятии с поверхности заготовки тонких слоев древесины в виде стружки. Выполняют строгание ручными строгальными инструментами — стругами или рубанками с деревянной или металлической колодками.



    Среди стругов(рубанков) наиболее распространены шерхебели, рубанки и фуганки.


    В зависимости от назначения рубанки имеют резцы различной конструкции. Так, у рубанка для чистового строгания лезвие резца заточено по прямой линии, а у шерхебеля — рубанка для первоначального (грубого) строгания — резец имеет узкое закругленное лезвие. «Шерхебель» — слово немецкого происхождения, что означает «струг для грубого срезания».
    Фуганки намного длиннее рубанков. Ими удобно получать ровные, плоские поверхности. Подошва у фуганка достигает 60 см, что обеспечивает ему устойчивое положение и ровное скольжение по большой поверхности. Зачистка получается гладкой, тогда как после прохода коротким рубанком могут оставаться следы.










    Нож рубанка(как и режущая часть всех столярных инструментов) в своей режущей части затачивается в виде острого клина. Две поверхности клина на своем пересечении образуют острую режущую кромку. Эта режущая кромка разрезает волокна древесины, а передняя поверхность ножа отгибает срезанный слой в виде стружки.

    Нож у рубанка для чистового строгания должен выступать над подошвой на 0,3-0,6мм, а у шерхебеля на 5-7мм.


    Фуганки и рубанки бывают со стружколомателем (стружколомом). Стружколом (рис.б) препятствует излишне глубокому вхождению ножа в древесину и образованию слишком длинных стружек.






    Перед работой надо проверить, налажен ли инструмент. У правильно установленного резца лезвие расположено без перекосов и выступает над подошвой: у шерхебеля — на 1-3 мм, у рубанков — на 0,1-0,3 мм (это примерно толщина человеческого волоса).






    При строгании надо соблюдать правильную хватку инструмента и рабочую позу.
    Обрабатываемую деталь крепят на верстаке, зажимая или заклинивая между упором и клином так, чтобы сострагиваемая сторона была направлена вверх. Правой рукой берут рубанок за ручку с задней стороны колодки, а левой — за колодку или ручку с передней стороны.
    Рубанок устанавливают на обрабатываемую деталь лезвием вниз и проталкивают вперед. В начале строгания осуществляют нажим на переднюю часть рубанка, а в конце — на заднюю, чтобы обрабатываемая поверхность получалась плоской. При возвратном движении рубанка его поднимают над поверхностью. Так, совершая движение вперед и назад, постепенно сострагивают обрабатываемую поверхность до тех пор, пока она не станет ровной и гладкой.
    Если волокна на обрабатываемой поверхности задираются, то деталь следует строгать с другой стороны.


    Рубанок надо держать крепко, чтобы руки не соскользнули с него и не ударились об острые боковые ребра заготовок. При этом возможны ушибы и порезы рук. Упоры заготовки не должны выступать выше обрабатываемой поверхности.
    Строгать следует на весь размах рук, с силой посылая рубанок вперед. В начале движения рубанок (шерхебель) сильнее прижимают левой рукой, в конце — правой.


    Контроль за качеством строганых поверхностей осуществляют с помощью линейки или угольника на просвет.





    Важнейшей составной частью каждого рубанка является нож. В зависимости от плотности обрабатываемой древесины и длительности работы нож тупится, а бывает, что от случайных столкновений с гвоздем на нем появляются зазубрины. Поэтому время от времени ножи нужно затачивать на точильном камне.
    При работе рубанком его леток надо периодически очищать от стружки, проталкивая ее тонкой щепкой со стороны клина или вытягивая вверх.





    Во время работы надо очищать cтрогальные инструменты от стружки при помощи деревянного клина.
    Во время работы необходимо следить за тем, чтобы обработанная поверхность не опускалась ниже разметочных линий.
    Нельзя руками проверять качество обработанной поверхности и остроту лезвия.
    В перерывах в работе строгальные инструменты надо класть на бок лезвиями резца от себя.



    Ниже приведены примеры менее распространённых видов рубанков и их предназначение.

    Шлифтик.
    Плоское строгание. Для окончательной зачистки торцов, древесины со свилеватостью и задирами.

    Особенности конструкции: внешне напоминает двойной рубанок, но отличается от него укороченной (до 180–200 мм) колодкой и увеличенным (до 60°) наклоном ножа (угол резания) при ширине лезвия 45–50 мм. Имеет укрепленный корпус.
    Колодку шлифтика иногда делают слегка овальной (лодочка). Строгает чисто из-за большого угла резания, наличия стружколома и небольшой толщины снимаемого слоя древесины.

    Горбач.
    Строгание криволинейных поверхностей. Для ручного строгания выпуклых и вогнутых деталей. Выпуклую поверхность строгают горбачом с вогнутой подошвой, а
    вогнутую поверхность — горбачом с выпуклой подошвой.
    Особенности конструкции: рубанок со съемными колодками выпуклой и вогнутой формы. Деревянные горбачи имеют колодки с постоянной кривизной подошвы, которая должна совпадать с кривизной обрабатываемой поверхности.
    Из-за этого их применение ограничено. Металлические горбачи более универсальны, так как у них кривизну подошвы можно регулировать (минимальный радиус кривизны — 250 мм). Длина стандартного горбача равна 240–250 мм, ширина подошвы — 60 мм, ширина ножа — 50 мм.

    Цикля.
    Плоское строгание. Для отделки больших плоскостей, выравнивания и заглаживания мелких неровностей и заусенцев. Цикли с ручкой широко применяют при циклевании паркета. Цикли с корпусом чаще используют для зачистки шпона.

    Особенности конструкции: тонкая (0,7–1 мм) стальная пластинка шириной 25–30 мм, края которой слегка закруглены и заточены для соскабливания тонкой стружки. Рабочая кромка должна быть острой и ровной, заточенной под прямым углом, при этом образуются два острых прямоугольных ребра. Одно или оба ребра заваливают (наводят), проводя по ним ребром наводки. В результате на кромке появляется очень тонкий заусенец — само лезвие. При небольшом наклоне цикли заусенец снимает очень тонкую стружку. Движения, совершаемые циклей, должны совпадать с направлением слоев. Иногда (при циклевании дек музыкальных инструментов) допускается движение цикли под углом до 45° к направлению слоя.


    Цинубель.
    Плоское строгание. Для рифления поверхностей, необходимого при фанеровании и при склеивании очень твердых пород древесины. Используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево).
    Особенности конструкции: имеет один нож, режущая кромка которого со стороны, противоположной фаске, покрыта мелкой насечкой, создающей зубчики на режущей кромке. Зубчики цинубеля при строгании снимают очень узкую (ширина — 0,8–1 мм) стружку.
    В результате поверхность становится рифленой. После цинубления поверхность зачищают циклей.



    Зензубель.
    Профильное строгание. Для выборки пазов, четвертей, фальцев и их зачистки.
    Особенности конструкции: внож зензубеля по форме похож на лопатку, ширина нижней (режущей) части составляет 18–30 мм. Лезвие в зависимости от расположения ножа в колодке бывает прямым или косым.
    У ножа с косым лезвием более длинную боковую кромку также делают режущей, угол заточки увеличивается до 75–80°. Есть как одинарные, так и двойные ножи. Габаритные размеры колодки зензубеля — 240/20/80 при длине ножа 210–220 мм. Благодаря отверстию сбоку колодки свободно выходит стружка.


    Фальцгебель.
    Профильное строгание. Для фальцевания и выборки четвертей определенного размера.
    Особенности конструкции: нож расположен по всей ширине ступенчатой подошвы. Один уступ ограничивает ширину фальца, другой — его глубину. Наличие уступов в колодке позволяет выбирать фальцы без предварительной разметки. Бывают фальцгебели с гладкой подошвой. На их колодки вместо уступов привинчивают передвижные деревянные или металлические линейки — упоры. В этом случае ширину и глубину фальца регулируют перестановкой линеек.
    Как правило, используют нож с косым лезвием и боковой режущей кромкой (как в зензубеле). Нож вставляют в колодку снизу (со стороны подошвы) под углом 45°. Иногда впереди основного ножа устанавливают дополнительный нож. При выборке фальца он предварительно подрезает стружку, тем самым улучшает качество обработки фальца. Размер колодки стандартного фальцгебеля — 240/30/80.


    Шпунтубель.
    Профильное строгание. . Для выборки пазов на кромках детали. Можно выбирать шпунт в досках, рейках, сделать соединение «паз — гребень», но не фигурное, а прямоугольное.
    Для обработки мелких деталей используют шпунтубель небольшого размера (пазы от 2 до 6 мм). Крупногабаритные заготовки для дверей, пола и так далее обрабатывают большим шпунтубелем.
    Особенности конструкции: деревянный шпунтубель состоит из двух колодок (основная и дополнительная), соединенных винтами. В основной колодке закреплен нож (ширина лезвия — 3–15 мм), подошвой служит вставленная снизу стальная пластина толщиной 3 мм с выемкой для ножа. Глубина погружения ножа в древесину регулируется переставным упором. Дополнительная колодка играет роль направляющей. Часто применяют шпунтубель упрощенной конструкции без дополнительной колодки (ее заменяет выступ на основной). Такой инструмент называют нагрубелем. Металлический шпунтубель состоит из двух частей (корпус и рукоятка с упорной планкой), соединенных штифтами. Рукоятка свободно перемещается по штифтам и закрепляется винтами. Ширина лезвия ножей стандартного шпунтубеля — от 3 до 6 мм. Глубину паза регулируют перемещением упора в пределах 12 мм. Пазы выбирают на расстоянии до 100 мм от края обрабатываемой детали.


    Грунтубель.
    Профильное строгание. Для выборки трапециевидного паза («ласточкин хвост») или зачистки поперек волокон таких пазов, выбранных с помощью ножовки-наградки или стамески.
    Особенности конструкции: это косоугольный зензубель (наград). Очень узкий инструмент (не более 12 мм) с ножом, затачиваемым по двум кромкам, сходящимся в острый угол. Грунтубель с косым ножом строгает более чисто, к тому же им строгают поперек волокон древесины.


    Отборник.
    Профильное строгание. Для прямоугольной обработки кромок, выборки и разработки четвертей.

    Особенности конструкции: малогабаритный рубанок, состоящий из корпуса из алюминиевых сплавов, стального ножа и прижима, а также из упора, закрепленного на корпусе двумя винтами. Ширина ножа — 35 мм. Размер выбираемого фальца — до 12,5 мм (+/- 2 мм).




    Галтель.
    Декоративное строгание. Для выполнения желобков различной ширины, глубины и радиуса закругления.
    Особенности конструкции: подошва колодки галтели и лезвие ножа овально-выпуклые. Угол резания составляет 45–50°. Длина колодки — 200–250 мм, ширина — 5–35 мм (в зависимости от требуемых размеров и радиуса закругления выстругиваемого желобка).





    Штап.
    Декоративное строгание. Для закруглений на кромках.
    Особенности конструкции: имеет подошву и лезвие овально-вогнутой формы. Есть полуштап с большим, чем у штапа, радиусом скругления подошвы.


    Калевка.
    Декоративное строгание. Для профилирования разнообразных реек, кромок плоских деталей, фигарейных поверхностей филенок и т. д.
    Особенности конструкции: внешне похожа на зензубель, но имеет многоступенчатую подошву сложного профиля, повторяющего профиль лезвия ножа и зеркальную (обратную) форму профиля детали. Ширина колодки и профиль подошвы и лезвия бывают самыми разнообразными.

    Рубанок двойной. Виды рубанков и их назначение

    Практически невозможно вообразить столярную или плотницкую работу без использования целого арсенала специальных приспособлений вроде рубанка или фуганка, или шерхебеля. Каждый из этих инструментов, в принципе похожих, обладает индивидуальностью, неповторимым нравом. Сегодня, когда массовое производство занимает лидирующие позиции и автоматизируются все процессы, в том числе и в деревообрабатывающей промышленности, ручной инструмент все больше уходит в историю. Маловероятно, что кто-то сейчас изготавливает в своем гараже табуреты, однако пришло время вспомнить школьные уроки трудового обучения и воздать должное архаичным традиционным рубанкам.
    Главными составляющими любого рубанка являются: железко (нож), колодка, клин. Далее рубанки могут подразделяться на различные группы в зависимости от габаритов, целевого назначения и дополнительной оснастки.

    Виды рубанков

    Из великого множества существующих вариаций рубанков можно выделить:

    • Ручные или механические . Могут быть либо полностью исполнены из ПВХ, металла или древесины, либо из комбинации этих материалов; от этого аспекта зависят технические свойства строительного инструмента. В части функциональных возможностей рубанки не имеют существенных различий.

    • Электрические . Оснащение электродвигателем расширяет функциональность и повышает эффективность и производительность рубанка, позволяя достигать больших результатов с меньшими трудозатратами.

    • Деревянные рубанки пользуются наибольшей популярностью в домашних условиях.

    Пионеры обработки деревянных заготовок

    Шерхебель

    Самыми знаковыми образчиками ручного столярного инструмента следует назвать:

    • Шерхебель — широко применяется для начальной работы с древесиной, еще не подвергавшейся предварительной обработке. Именно шерхебель из всей линейки аналогичного инструментария появился первым. Это увесистое и мощное устройство в стальном корпусе. Предназначено для первичной обработки , придания заготовке планируемых размеров и формы и глубокого строгания со снятием большого пласта древесины.

    Шерхебелем не добиться ровной, гладкой поверхности, он предназначен для грубой, поверхностной отделки! Конструкция шерхебеля схожа по внешнему виду с обычным рубанком, но его железко с закругленным лезвием устанавливается под углом 45 градусов относительно подошвы. За один проход шерхебель снимает стружку толщиной до трех миллиметров, оставляя глубокие выемки, которые требуют дополнительного выравнивания в последующем.

    Шерхебель оснащен овальной режущей кромкой, благодаря чему возможно строгать древесину поперек волокна без предварительного разрыва вдоль. Угол заточки шерхебеля зависит от плотности обрабатываемой древесины.

    Отличия шерхебеля от рубанка

    В сущности, шерхебель – тот же рубанок, выполняющий грубую обработку. Отличие – полукруговая заточка лезвия и его ширина (оно меньше). Из колодки лезвие выступает на два-три миллиметра.

    Фуганок

    • Фуганок . Это ручной рубанок, оснащенный двойным резцом . Предназначается для точной окончательной обработки, выравнивания больших площадей под линейку за счет удлиненной колодки и для прифуговки(подгонки) кромок. Колодка фуганка по длине может в два или три раза превосходить колодку типового рубанка. Нож фуганка оснащен стружколомателем или горбатиком, а также ручкой для удобства в работе с устройством. Может выпускаться с одиночным ножом.

    Различие

    Основное отличие – в количестве лезвий: у фуганка их два, у рубанка – одно! Конструкционно фуганок отличается только значительной длиной корпуса . Именно благодаря удлиненной колодке применение фуганка эффективно в обработке больших площадей.

    Классификация

    В соответствии с действующей классификацией по своему назначению виды рубанков условно подразделяются на две группы:

    1. Плоского строгания;
    2. Фигурного строгания.

    Рубанки плоского строгания, типы

    • Полуфуганок . Это укороченный вариант фуганка, предназначенный для обстругиваниякрупных элементов. Длина подошвы полуфуганка составляет 60 см, ширина резца, как и у фуганка, может достигать 8 см. Применяется, как и фуганок, для пригонки различных деталей.
    • Медведка больше по ширине и длине и имеет по бокам парные поперечные ручки. Обычно медведкой одновременно работают два человека. Железков медведке закреплено специальным клином и снимает пласт в 1 мм. Применяется медведка для выстругивания таких элементов, как доска для наружной обшивки, для полов или потолков.

    • Шлифтик используется для финишной зачистки поверхностей и нивелирования дефектов , возникших на предыдущих этапах обработки. При помощи шлифтика обстругиваютсяторцы, участки с сучками и неправильной или сложной структурой древесины. В этом виде инструмента устанавливается двойной нож с линейным лезвием и стружколомом, угол присадки ножа составляет 60 градусов.

    • Цинубель служит для обработки свилеватых сортов древесины и для нанесения на поверхности мелких бороздок, чтобы улучшить сцепление элементов в последующем клеевом соединении. Ножи цинубеля имеют ребристость, которая образует зубцы при заточке. Размещение ножа под углом 80 градусов относительно колодки позволяет обрабатывать без задировдаже свилеватую древесину. В среднем длина подошвы цинубеля составляет 20 см, ширина и высота – 6,5 см. Ножи – одинарные с зубчатым лезвием.
    • Рубанок торцовый используют для обработки торцов и строгания небольших поверхностей с путаным строением волокон.
    • Рубанок одиночный применяется для повторной обработки . При строгании образуется стружка без излома; для поверхности характерны небольшие задиры или сколы.
    • Двойной рубанок имеет стружколом, помимо ножа, что повышает качество обработки.

    Фигурного строгания, виды

    • Зензубель (отборник) оснащен двойным ножом , благодаря чему повышается качество обработки изделия. Применяется для обстругивания перпендикулярных плоскостей и зачистки четвертей. Ширина ножа в форме лопатки не превышает 33-х мм. Инструмент сродни фальцебелю.

    • Федергубель отличается специальной формой лезвия, которое формирует прямоугольный продольный выступ вдоль кромки деревянной заготовки.

    • Фальцгебель , как и зензубель, служит для профильного строгания. Он снабжен одиночным ножом, имеющим прямую или косую конфигурацию, и применяется для зачистки четвертей (фальцев). Имеет ступенчатую подошву, иногда съемную, что позволяет подбирать фальцы требуемого размера и профиля для каждого индивидуального случая.
    • Штабгобель и штабгалтель – благодаря ножам, имеющим вогнутую форму, придают обрабатываемым деталям округлую форму. Штабгалтель применяется для обработки выпуклых поверхностей.

    • Шпунтубель ( пазник ) используется для выборки шпунтов (пазов) по краям древесной заготовки. Состоит из пары колодок, соединенных специальными металлическими винтами. Первая колодка – направляющая; вторая, удерживающая ножи – закрепляющая.

    Пазник также часто снабжен специальным ребром или переставной линейкой для прострагивания паза строго на заданном расстоянии от среза.

    • Калевка используется преимущественно для фигурной обработки и придания специфических форм, таких как: карнизы, багет, дверные проемы. Имеет ступенчатую подошву и фигурные резцы, позволяющие выполнить требуемые профили.

    • Грунтубель представляет собой колодку, сбоку которой установлен заостренный крюк в виде резца. Этот резец фиксируется в колодке с помощью винта или клина. Предназначен для выборки пазов трапециевидного профиля, располагающихся поперек волокон дерева.

    • Горбач (американка) применяется для обработки выгнутых и вогнутых плоскостей с внутренними или внешними диаметрами. Имеет колодку криволинейной формы.

    При создании деревянных изделий требуется множество разнообразных по типу операций, поэтому в столярном и плотницком деле только одним типом рубанка зачастую не обойтись! Некоторые виды рубанков лучше использовать исключительно в паре – федергубель, медведка или шпунтубель. Другие модификации требуют последовательного применения: шерхебель служит для предварительной черновой обработки исходного сырья и фуганок – для окончательной отделки плоскостей. Основным целевым назначением рубанков как инструмента является обработка плоскостно-линейных поверхностей и создание необходимых рельефов.

    Различают следующие виды стругов.

    Шерхебель

    Шерхебель — самый узкий из всех стругов, имеет железку шириной 45 мм, которая внизу закруглена и выпускается за плоскость подошвы до 3 мм. Применяется для предварительной грубой обработки, когда нужно снять верхний толстый слой. После обработки шерхебелем на доске остаются хорошо заметные простым глазом следы овальной железки. Его габаритные размеры: длина 250 мм. высота 65 мм, угол присадки железки 45°.

    Одинарный рубанок

    Двойной рубанок в отличие от одинарного имеет тупой пореставной клапан, который устанавливается спереди железки на винте. Клапан играет роль стружколомателя. Чем ближе он будет установлен к режущей кромке, тем чище будет строгание. Двойной рубанок применяется для чистого строгания, для зачистки задиров и свилеватых поверхностей.

    Шлифтик

    Шлифтик — укороченный рубанок, с двойной железкой, которая несколько вынесена вперед к колодке и поэтому образует увеличенный угол резания. Шлифтик снимает очень тонкую стружку и предназначен для удаления незначительных неровностей после рубанка, а также для зачистки задиров, торцов и свилеватых мест. Шлифтиком можно обработать все виды прессованной древесины.

    Фуганок

    Торцовый рубанок — то же, что и двойной рубанок, но с железкой, поставленной под острым углом к боковой стороне колодки. Предназначен для строжки торцов, иногда вместо него применяют двойной рубанок, колодку которого в этом случае нужно держать под острым углом к направлению строгания или, иначе сказать, передвигать его боком.

    Рубанок горбатик

    Цинубель — это особый вид рубанка, лезвие железки которого образует зубчатую кром к у, а угол присадки равен 80° (рис. 20). Служит для строгания свилеватой древесины, а также для образования на обрабатываемой поверхности шероховатостей или ворса перед наклеиванием материала, при склеивании широких поверхностей досок на толщине.

    Цикля

    Цикля представляет собой стальную пластинку из отработанных ножовок или поперечных пил (размеры: длина 120 мм, ширина не менее 60 мм и толщина до 1 им), Служит в качестве инструмента для окончательной доводки и зачистки деревянных деталей после обработки их двойным рубанком или шлифтнком. Режущей кромкой у нее является жало или заусенец, получаемый после движения куска стали по ее поверхности. Поскольку при циклевании жало располагается к обрабатываемой поверхности почти под прямым углом, то снимаемая стружка очень тонка, и поверхность получается чистая, ровная.

    В предыдущей статье узнали историческое происхождение РУБАНКОВ , основные характеристики данного ИНСТРУМЕНТА, а также элементы, из которых состоит непосредственно сам РУБАНОК . А теперь предлагаю остановиться на нескольких видах РУБАНКОВ , имеющих специальное назначение. Итак, поехали…

    .
    Применяется для первоначального грубого строгания досок и заготовок. Нож ШЕРХЕБЕЛЯ выпускается за плоскость подошвы до 3 мм. Лезвие его имеет овальную режущую кромку, снимает толстую стружку и оставляет на обрабатываемой поверхности глубокие ложбинки. Овальность режущей кромки позволяет строгать ШЕРХЕБЕЛЕМ направлении поперёк волокон без их продольного разрыва.

    .
    Применяется для выравнивания поверхности после строгания ШЕРХЕБЕЛЕМ . Лезвие у ножа прямое, но края режущей кромки имеют небольшой радиус закругления, чтобы при строгании не происходило задирания древесины и не оставалось нежелательных следов.

    .
    Отличается от ОДИНАРНОГО РУБАНКА тем, что имеет СТРУЖКОЛОМАТЕЛЬ (ГОРБАТИК). Нижнюю кромку стружколомателя располагают параллельно режущей кромке ножа на расстоянии 0.2 – 2 мм от неё. Чем ближе нижняя кромка стружколомателя к режущей кромке, тем чище строгание. ДВОЙНОЙ РУБАНОК применяется для окончательной обработки, зачистки задиров и свилеватых мест. При направлении движения ДВОЙНОГО РУБАНКА под углом 30 – 40 градусов к его продольной оси можно застругивать торцы заготовок.
    .
    Отличается от ДВОЙНОГО РУБАНКА укороченной колодкой и увеличенным углом присадки (угол наклона ножа к подошве РУБАНКА ). ШЛИФТИКОМ застругивают задиры, свилеватые места и торцы заготовок.

    .
    Предназначен для точной обработки больших плоскостей, для выравнивания (сфуговывания) кромок. Нож у ФУГАНКА снабжён стружколомателем, а колодка превышает длину РУБАНКА 2 – 3 раза. У большинства ФУГАНКОВ позади ножа укреплена ручка, что существенно облегчает работу. В переднюю часть колодки вклеена невысокая вставка (ударная кнопка или пробка), которая служит для выбивания ножа из летка. Укороченный ФУГАНОК носит название ПОЛУФУГАНОК .

    .
    Это СТРУГ с оодинарным ножом, режущая кромка которого со стороны, противоположной фаске, покрыта мелкой насечкой. Насечку выполняют на строгальном станке перед закаливанием. Насечка, выходя на режущую кромку, создаёт на ней зубцы. При строгании они снимают (каждый – свою) узкую (0.8 – 1 мм.) стружку. Поверхность становится рифлёной, что необходимо для работ по фанерованию или при склеивании очень твёрдых пород древесины. Кроме того, при строгании свилеватой поверхности твёрдых пород (красное и чёрное дерево) ЦИНУБЕЛЕМ можно заменить РУБАНОК . Но после цинубления поверхность обязательно зачищается ЦИКЛЕЙ .
    В связи со сложностью изготовления ножа ЦИНУБЕЛЯ некоторые умельцы заменяют его куском от по металлу – затачивают с одной стороны и зажимают между ножом и стружколомателем ДВОЙНОГО РУБАНКА .

    Особое внимание следует обратить на СТРУГИ с металлическим корпусом.
    У таких ИНСТРУМЕНТОВ регулируются не только положения стружколомателя по отношению к ножу, но и ширина пролёта. Особенно удобны работе с твёрдыми породами древесины

    .

    Заслуженным уважением пользуется маленький металлический

    , у которого нож поворачивается фаской вперёд. Поэтому он имеет большой передний угол и применяется для чистового строгания.

    .
    Данный вид СТРУГА предназначен для обработки фигурных кромок с внешними и внутренними диаметрами. Соответственно имеет два вида подошвы, предназначенную для своего вида работ.

    Все вышеперечисленные виды ИНСТРУМЕНТА относятся к РУБАНКАМ для плоского строгания. Помимо этого, существует серия ИНСТРУМЕНТОВ для фигурного строгания, которые также относятся к классу РУБАНКОВ .

    .
    От немецкого слова SIMSHOBEL – столярный ИНСТРУМЕНТ для выборки и зачистки четвертей, фальцев, пазов, острожки перпендикулярных поверхностей. Период создания – конец 19 начало 20 века. Нож ЗЕНЗУБЕЛЯ может быть одинарным или двойным, имеет форму лопатки с шириной нижней (режущей) части 18 – 30 мм. Лезвие — прямое или косое, зависимости от расположения ножа колодке. У ножа с косым лезвием более длинную боковую кромку также делают режущей, угол заточки увеличивается до 75 – 80 градусов. Габаритные размеры колодки ЗЕНЗУБЕЛЯ – 240х20х80 мм при длине ножа 210 – 220 мм.
    Для пазов типа «ЛАСТОЧКИН ХВОСТ» применяется косоугольный ЗЕНЗУБЕЛЬ , иначе называемый НАГРАДОМ . Это очень узкий, не более 12 мм, ИНСТРУМЕНТ с ножом, затачиваемым по двум кромкам, сходящимся в

    острый угол. ЗЕНЗУБЕЛЬ с косым ножом строгает более чисто, к тому же им можно строгать поперёк волокон древесины.

    .
    Столярный ИНСТРУМЕНТ с фигурным резцом для профильной обработки лицевых поверхностей деталей, брусков или досок. Подошва КАЛЁВКИ имеет форму, зеркальную (обратную) форме профиля. Такой РУБАНОК имеет многоступенчатую подошву колодки и сменные ножи различных профилей.
    КАЛЁВКОЙ также называют собственно фигурную поверхность, полученную в результате обработки детали КАЛЁВКОЙ – ИНСТРУМЕНТОМ .

    .
    Используется для для выборки по краю детали фальца (создания углубления нужной ширины и глубины). Для получения такого профиля можно использовать и ЗЕНЗУБЕЛЬ . Однако, в отличие от ЗЕНЗУБЕЛЯ , у этого СТРУГА подошва ступенчатая, а колодка шире. Наличие уступов колодке, один из которых ограничивает ширину, а другой – глубину, позволяет без предварительной разметки выбирать четверти.

    .
    Или ПАЗНИК – используется для выборки продольных пазов (шпунтов) на пласти и кромках заготовок. Он состоит из двух колодок, скреплённых между собой винтами. Одна колодка направляющая, другая при этом служит для закрепления сменных железных ножей. С помощью ШПУНТУБЕЛЯ выбирают в

    кромке доски прямоугольное углубление – шпунт. На кромке другой доски получают гребень, который плотно входит в приготовленный шпунт. Для получения гребня используют ФЕДЕРГУБЕЛЬ . В центре его ножа находится проём по ширине будущего гребня.

    .
    С помощью этого ИНСТРУМЕНТА можно выбирать полукруглые пазы (желобки)разной ширины и глубины с различным радиусом кривизны. Подошва и нож имеют выпуклую форму. ГАЛТЕЛЬ , как и ЗЕНЗУБЕЛЬ может иметь боковой выход стружки.
    Чтобы получить углублённый желобок, используется РУБАНОК с выпуклой в поперечном сечении колодкой и выпукло заточенным ножом – ЖЕЛОБЧАТЫЙ ГАЛТЕЛЬНИК .

    .
    Служит для закругления кромок заготовок. Лезвие его ножа имеет полукруглое заглубление. Стружка выходит сбоку, как у ЗЕНЗУБЕЛЯ и ГАЛТЕЛИ .
    РУБАНОК – ПОЛУШТАП имеет незначительно вогнутую колодку.

    .
    Данный ИНСТРУМЕНТ также относится к строганию. ЦИКЛЯ представляет собой тонкую (0.7 – 1 мм.) стальную пластинку шириной 25 – 30 мм из пружинной стальной ленты. Приведение ЦИКЛИ в рабочее состояние называется НАВОДКОЙ. Рабочая кромка затачивается под прямым углом, при этом образуются два острых прямоугольных ребра. Одно или оба ребра заваливают (наводят), проводя по ним ребром наводки, в качестве чего можно использовать старый напильник. На кромке образуется очень тонкий заусенец – само рабочее лезвие. При небольшом наклоне ЦИКЛИ заусенец будет снимать очень тонкую стружку. Движения, совершаемые ЦИКЛЕЙ , должны совпадать с направлением слоёв древесины. Иногда, к примеру, при циклевании дек, допускается движение ЦИКЛИ под углом до 45 градусов к направлению слоя. Следует помнить, что у ЦИКЛИ специальной оправки для ножа, как правило, нет.

    В наши дни, наравне с обычным, появился

    Рубанок ручной деревянный — один из главных инструментов столяра. Его форма и принцип работы с ним, невзирая на все технические усовершенствования, за множество лет фактически не изменились.

    Главное для рубанка и его работы — это точность настройки ножа и правильное движение рубанка по обрабатываемой поверхности. О такой работе будет свидетельствовать свободно выходящая стружка из щели в колодке. И тогда весь процесс строгания доставит вам удовольствие, а не превратиться в мучение.

    Рассмотрев множество фото ручного рубанка в интернете можно заметить, что он состоит из следующих элементов: леток, резец, клин, регулятор глубины прорезания, рожок, стружколом, упор и лягушка.


    Подготовка рубанка к работе

    В тисках верстака зажимается нож и выставляется стружкол, и далее затягивается винтом для фиксации его в данном положении. А после расклинивания фиксация стружкола осуществляется благодаря его само пружинистости. Следом устанавливают нож в леток инструмента и затягивают рукой клин в направляющих.

    Для определения корректности выставления ножа, переворачиваем рубанок, сравниваем параллельность поверхностей лезвия и подошвы. Если замечаете, что необходимо произвести регулировку ножа, то приосвобождаете клин и устанавливаете нож в нужном положении и потом опять фиксируете.

    Во время строгания ножом толщь снимаемой стружки должна быть равномерной. Чтобы обеспечить это необходимо произвести стружколом регулировку рубанка. Функции стружкола можно понять из его названия, и он должен вплотную прилегать к лезвию и располагаться на 1-2 мм над ним.

    Далее нож со стружколом, закрепленным на нем ранее, устанавливают в колодку в леток и немного расклинивают. После при помощи молотка аккуратными постукиваниями устанавливают нож таким образом, дабы его острие располагалось параллельно подошве с небольшим выступом. Только потом нож фиксируется клином при помощи кулачкового или винтового механизма.

    Для правильной работы с рубанком необходимо чтобы мастер находился сбоку от заготовки. Это позволит ему правильно и без особых усилий производить поступательные движения рубанком по обрабатываемой детали.

    Во избежание опрокидывания при строгании необходимо придавливать вначале движения на его переднюю ручку, а ближе к концу — на заднюю.


    Прецизионный рубанок

    В современных экземплярах металлических рубанков с колодкой фиксация ножа чаще всего осуществляется винтом. А вторым винтом рубанка настраивается, с точностью до 10 микрометров, толщ снятия стружки.

    Также они снабжены регулятором уклона ножа, которая делает возможным производить настройку установки лезвия ножа одним движением рычажка.

    Сгорание кромок

    Залог успеха при строжке кромок является равномерность нажатия на инструмент по всей его плоскости. Рекомендуется также при строжке не допускать разрыва стружки, производя движения рубанком вдоль волокон древесины.

    Если попалась заготовка с неоднородной или тонкой структурой (такая, как корневая часть), то рекомендуем использовать особо сотрые ножи для ручного рубанка и непрерывно вращать заготовку во время строгания.

    Узкую кромку строгать проще приложив единовременно несколько таких тонких досок. Благодаря этому увеличиться поверхность опоры рубанка, и будет проще контролировать правильность положения рубанка относительно обрабатываемой поверхности. Ведь в случае когда рубанок будет уходить от параллели с обрабатываемой поверхностью, то кромка получится закругленной.

    • Если необходимо снимать стружку большей толщины воспользуйтесь шерхебелем.
    • Торец деревозаготовки проще строгать когда рубанок расположен под углом к его пластям.
    • Прикрепив струбциной к кромкам обрабатываемой детали деревянные элементы вы исключите появления сколов.
    • Постоянно производите поверку поверхности стальным угольников.
    • Для обработки длинных заготовок используйте фуганок. Им можно производить строгание даже против волокон.

    Строгание пластей

    Для избавления от шероховатости на ровной поверхности хватит и обработки шлифтиком с фуганком. Шлифтик, рубанок с наклоном ножа до 60, предназначен для чистовой обработки древесины.

    Для избавления от больших неровностей необходимо использовать шерхебель. Такой инструмент оснащается узким выпуклым резаком с лезвием в форме овала. Он может срезать стружку до 3 мм в толщь за одно прохождение. После обработки шерхебелем пласть необходимо обработать шлифтиком и фуганком для чистовой отделки.


    Зачистка торцов

    Для зачистки торцов необходимо проводить рубанком «от себя», краткими толчками. Благодаря такому принципу обработки волокна древесины будут разрезаться поперек и потребуется приложить меньше усилий.

    Во избежания сколов по краям с них необходимо заранее снять фаску. А еще лучшим вариантом будет обработка вначале от одного конца до середины, а потом от другого конца до середины.

    Лезвие портится больше даже не во время работы, а во время его взаимодействия с другими предметами, во время его не использования. При перерывах необходимо рубанок укладывать не на лезвие, а боком. При долговременном хранении или во время транспортировки нож необходимо задвигать во внутрь колодки.

    Выбор рубанка

    Принимая во внимания все вышеизложенное тип рубанка, который Вам необходим зависит от поставленных целей:

    • шерхебель предназначен для грубого строгания с возможностью снятия стружки большой толщины;
    • фуганка — для чистового строгания длинных заготовок;
    • шлифтик — для особо чистого строгания.


    Фото ручного рубанка

    Рубанок ручной – представляет собой инструмент для обработки дерева, применяется для строгания с давних времен. В современном мире он также не теряет своей популярности и находится в арсенале любой частной мастерской. Благодаря этому инструменту поверхностям, выполненным из дерева, можно придать нужную плоскость и шероховатость, добившись нужной формы и толщины детали. Также применяется для проделывания в заготовке необходимых выемок разных форм.

    Описание

    Стандартный вид рубанков как таковых потихоньку вытесняют более современные собратья имеющие электрические двигатели и позволяющие ускорить массовое производство изделий. Сегодня автоматические устройства правят балом, однако если цель – соорудить стул в гаражных условиях, то с этим справится и механический вариант инструмента, основная конструкция которого выполнена из колодки, клина и режущего ножа (железко).

    В зависимости от дополнительных элементов и поставленной задачи инструмент подразделяется на несколько видов рубанков, сортируемых по назначению. Механические варианты изготавливаются, в основном, из комбинаций метала и пластмассы, и по функциональным возможностям различаются лишь по прочности материала, заложенного в основу.

    Электрические же оснащены двигателем, обеспечивающим большую скорость выполнения задачи. Одними из самых популярных в сегодняшнем хозяйстве являются рубанки для работы по дереву.

    Конструкция ручного рубанка

    Фуганок – один из вариантов устройства рубанка, отличающийся большой, удлиненной колодкой, выступающей за основную плоскость. Предназначается такой вариант инструмента для чистового строгания (в том числе плоскостей большого размера) или подгонки фрагментов изделия в компании со вспомогательной линейкой.

    Колодка – главная несущая часть, из чего состоит рубанок. Уже на нее крепятся лезвие, принятое называть железком в среде плотников, а также клин, фиксирующий его в колодке.

    Эти компоненты в том или ином виде имеются как в электрических, так и в механических версиях инструмента, и в зависимости от габаритов, технического назначения и наличия дополнительных модулей могут делиться на множество видов и типажей.

    Такая конструкция существует со времен так называемого деревянного рубанка – имеющего очень давнюю историю. Стоит начать с названия инструмента, происходящего от немецкого слова Raubank. Древнее изобретение создано примерно в первом веке нашей эры, если конечно верить находкам археологических раскопок на территории Помпеи. А распространение среди мастеров получил только на рубеже пятнадцатого и шестнадцатого века. Конструкционно состоял из деревянной колодки с зафиксированным при помощи клина лезвием.

    Спустя много лет приспособление эволюционировало в столярный рубанок. Отличия его состоят в применении большего количества деталей из металлов. Естественно, его колодка так же сменила материал. Конечно, деревянный рубанок гораздо легче своего собрата, и очень хорошо скользят по деревянной поверхности, но на практике большинство базистых моделей довольно трудно отстроить в сравнении с металлическими аналогами, которые в добавок стоят дешевле благодаря массовому производству.

    Виды рубанков

    Плоское строгание

    Для плоского строгания лучше всего использовать ручные рубанки типа шерхебеля, который прекрасно подойдет для грубой обработки древесины. Им поверхность после распила подготавливают к окончательному выравниванию примерно подгоняя все неровности под один формат. Шерхебель – рубанок, подходящий для огромного количества задач.

    Он хорошо зарекомендовал себя в качестве основного орудия для строгания древесины, которая уже подвергалась обработке. Имеет достаточно увесистый и габаритный корпус из металла, и в основном предназначен для грубой начальной обработки материала глубоким строганием для получения примерного размера и формы срезая толстые слои дерева. Однако получить гладкую поверхность при работе этим рубанком невозможно, для чего ему в помощь обычно берут и другие виды инструментов, ведь как упоминалось ранее, виды рубанков и их назначения различаются.

    В дополнение к шерхебелю и зензубелю:

    1. Для изготовления напольного и внешнего покрытия хорошо подойдет медведка – внешний вид которой выделяется широкой основой с парными ручками, вмонтированными по бокам конструкции. Для работы этим инструментом обычно требуется два человека. Лезвие в конструкции закреплено клином на расстоянии достаточном для снятия 1 миллиметрового слоя древесины.
    2. Полуфуганок – укороченный вариант стандартного фуганка, применяющийся для обстругивания крупных плоскостей. Несмотря на длину подошвы, а 60 сантиметров имеет “взрослое” лезвие с шириной в 8 сантиметров. Применяется для первичной обработки подготовленных деталей.
    3. Шлифтик – ручной рубанок для окончательной зачистки поверхности и устранения большинства дефектов вызванными влиянием предыдущих обработок. При помои этого инструмента производят обстругивание торцов, участков, имеющих сучки или с нарушениями структуры древесины. Конструкция предусматривает установку двойного ножа с лезвием стружкоколом, установленными под углом в 60 градусов относительно подошвы.
    4. Цинубель – ручной рубанок для работы со свилеватыми сортами древесины, во время использования которого на поверхность материала наносятся мелкие бороздки, улучшающие крепеж элементов при использовании клеевого соединения. Установленные ножи имеют ребристость, образующая зубцы при заточке. Адекватную работу без задиров с свилеватой древесиной обеспечивает грамотная установка лезвия ножа под углом в 80 градусов. Длина приспособления колеблется в районе 20 сантиметров.
    5. Конструктивно схожий с зензубелем – рубанок отборник отличается от него наличием одинарного лезвия, изготовленного из высокопрочной инструментальной стали с применением последующей закалки для придания дополнительной прочности. Предназначается для выборки пазов при выполнении плотницких и столярных работ.



    Также есть тройка рубанков для дополнительных манипуляций с исходным материалом:

    • Торцовый рубанок – служащий для обработки торцов и поверхностей со спутанным рисунком волокон.
    • Одиночный рубанок – инструмент для повторной обработки во время работы, которым на поверхности образуется мелкая стружка без излома. (В результате работы ручным рубанком являются нормой мелкие сколы или задиры.)
    • Двойной рубанок – помимо основного лезвия имеет установленный стружкокол что улучшает финальное качество работы.

    Фигурное строгание

    В среде “фигурников” плотно вошедшей в обиход простого человека разновидностью ручного инструмента строгания является рубанок зензубель – конструкционно предполагающий установку в рубанок двойного ножа, которое увеличивает качество поверхности конечного продукта. В большинстве случаев используется для зачистки четвертей или поверхностей, расположенных перпендикулярно друг к другу. Устанавливаемый нож ограничен по ширине пределами в 33 миллиметра и выполняется в форме лопатки, из-за чего по неопытности можно спутать его с фальцебелем.

    В комплект к этому инструменту стоит иметь под рукой:

    1. Пазник в простонародии – рубанок шпунтубель в цеху, инструмент, состоящий из двух соединенных длинными винтами колодок, одна из которых служит для установки направления работы, а вторая закрепляет положение лезвий. Служит такая конструкция для выборки древесины из пазиков (шпунтов) нанесенных по краям древесной заготовки.
    2. Для фигурной обработки деревянной поверхности и создания особой формы заготовками служит рубанок калевка. Отличается от собратьев наличием резцов с фигурными кромками, установленными на подошву из нескольких ступеней, устанавливаемую в зависимости от желаемого результата от придания формы профилю. Зачастую применяется в цеховом производстве дверных проемов, багетов и деревянных карнизов. Внешне почти не отличим от стандартного рубанка, но конструкционно лезвие, имеющее закругленную форму, устанавливается под углом в 45 градусов относительно основы. За одно движение шерхебель способен снять до 3 миллиметров древесины, оставляя после себя глубокие впадины, требующие последующей обработки. Устанавливаемая в шерхебель овальная кромка позволяет строгать древесину поперек волокон без нужды в продольном разрыве. Угол заточки лезвия инструмента можно изменять для подгонки под работу с более твердыми породами древесины.
    3. Полуфуганки — рубанки, имеющие длину менее 50 сантиметров, являются идейными наследниками стандартных фуганков. Имеют номерную классификацию — №5 и №6 и внешне почти полностью схожи. Однако отличие есть, и достаточно весомое, представляющее собой разницу в ширине лезвия на целый сантиметр. Несмотря на то, что №6 по ширине лезвия вполне может классифицироваться как фуганок, все-таки он состоит в классе полуфуганков. В то время как №5 приходится многоцелевым инструментом признанным таковым по всему миру, №6 скорее можно назвать фуганком для женщин. ЗА счет укороченной базы он меньше весит и его легко можно взять с собой. И несмотря на размеры лезвия и подошвы строгает он очень ровно, особенно если речь идет о щитах. С ними он справляется в любом применении, и при строгании вдоль волокон, и поперек таковых, и под 90 градусов.
    4. Рубанок, предназначенный для отборки фальцев – фальцебель. Оснащен колодкой со ступенчатой подошвой что позволяет вырезать фальцы одного размера, так как нож располагается под углом в 80 градусов по отношению к плоскости основы. Лоток для стружки организован по левую сторону рубанка. Ступенчатая подошва (в зависимости от модели – съемная) позволяет подбирать размер фальцев и профилей на любой вкус.
    5. Федергубель – ручной рубанок с особой формой лезвия, позволяющей формировать прямоугольный “зуб” по торцу заготовки.
    6. Штабгобель и штабгалтель – вогнутые ножи придают заготовкам округлую форму и применяются для обработки изделий с выпуклыми поверхностями.
    7. Грунтубель – Колодка с боковым, резцеподобным крюком, фиксируемом с помощью винта или клина. Служит для выборки пазов на профилях трапециевидной формы, нанесенных поперек волокон древесины.
    8. Горбач или “американка” – ручной рубанок, созданный для вырезки и обработки выгнутых и вогнутых плоскостей имеющими диаметры снаружи или внутри. Колодка такого инструмента отличается от стандартной своей криволинейной формой.

    При исполнении столярного дела не стоит полагаться на кажущуюся универсальность такого инструмента как ручной рубанок, ведь будь это правдой, не было бы нужды придумывать столько вариаций одного и того же приспособления. Работа с деревом очень тонка и требует серьезного подхода к выбору правильного рубанка на каждом этапе производства.

    18 типов строгальных станков для вашего проекта по дереву

    Вы новичок в деревообработке или любитель, который хочет отточить свои навыки?

    Если да, то вы, должно быть, нашли работу, требующую ваших навыков формовки и дизайна.

    Но как это сделать?

    Конечно! Вот где вам нужен планер.

    С помощью этого инструмента вы можете придать заготовке желаемую толщину. Он также позволяет затачивать закругленные углы или выравнивать деформированную древесину.

    Тем не менее, может быть сложно выбрать рубанок для вашего проекта по дереву, особенно если вы новичок в деревообработке, из-за различных типов рубанков, доступных на рынке.

    Хорошая новость:

    В этой статье я всесторонне обсудил 18 типов строгальных станков, которые можно использовать для вашего проекта по дереву, что должно помочь вам в принятии решений.

    Типы строгальных станков для деревообработки

    Итак, вы хотите выбрать прочный рубанок, отвечающий вашим потребностям?

    Тогда проверьте это.

    Ручной рубанок — недорогой вариант, доступный в различных размерах и стилях. Он также идеально подходит для небольших и детализированных проектов.

    С другой стороны, электрические рубанки

    намного мощнее и эффективнее, чем ручной планировщик. Кроме того, он может обрабатывать обычные или более крупные проекты.

    Итак, какой рубанок выбрать?

    Давайте приступим!

    Ручные/ручные рубанки

    Доступны различные типы ручных или ручных рубанков:

    1.Базовый ручной рубанок

    Обычный ручной рубанок — это инструмент, требующий мускульной силы для придания формы дереву.

    Таким образом, сила, которую вы прикладываете, помогает проталкивать режущий диск по поверхности дерева.

    Инструмент имеет прочный корпус и заточенную металлическую пластину, которая принимает равномерные обрезки при движении по деревянной поверхности.

    Кроме того, он обеспечивает постоянный угол наклона режущей кромки благодаря тому, что корпус инструмента движется по «высоким точкам» древесины и создает гладкую выструганную поверхность.

    2. Двуручный бритвенный станок

    Как следует из названия, он поставляется с двумя руками и лезвием, фиксирующим ложу или корпус. Вы можете снять лезвие, чтобы заточить его, или отрегулировать его, чтобы изменить глубину реза.

    Ранний дизайн этого инструмента больше походил на складной нож. У него было металлическое лезвие с парой шипов, прикрепленных к деревянным ручкам.

    Но большинство бритвенных станков поставляется с подошвой, которой нет у складных ножей, и она помогает зафиксировать угол лезвия в зависимости от поверхности дерева, которую он строгает.

    Тем не менее, у нас есть различные типы бритв, которые подходят для различных приложений.

    В зависимости от формы лезвия и подошвы инструмента у нас есть следующие типы:

    • Насадка для выпуклых спиц – полезна для строгания кривых и выпуклых поверхностей
    • Насадка для спиц с плоским дном – эффективна для строгания кривых, вогнутых и плоских поверхностей строгание кривых и вогнутых поверхностей
    • Комбинированная бритва – идеально подходит для вогнутых и выпуклых поверхностей – имеет комбинацию вогнутых и выпуклых лезвий
    3.
    Строгальный станок Surform

    Вы можете легко отличить строгальный станок по его перфорированному металлическому листу, который выглядит как пищевая терка. Инструмент поставляется с режущей кромкой, состоящей из стальной полосы с пробитыми отверстиями. Кроме того, ободок для каждого отверстия острый, что отличает его от терки для еды.

    Лента инструмента обычно крепится к рукоятке или каретке, что помогает создавать различные формы. Кроме того, меньшие модели идеально подходят для работы одной рукой, а более мощные инструменты идеально подходят для работы двумя руками.

    Кроме того, фрезы Surform просты в управлении. Они быстро удаляют древесину с изогнутых поверхностей, практически не содержат пыли и не засоряются. Кроме того, рубанок surform помогает выровнять и сгладить поверхность вашего дерева, сбривая верхний слой.

    4. Плоский с нижней кромкой

    Это мини-инструмент, с помощью которого можно легко выполнять проекты «сделай сам». Устройство состоит из деревянного бруска с прямоугольными отверстиями в центре и острого прочного лезвия.

    Вы также можете использовать этот инструмент для удаления заусенцев и полировки деревянных поверхностей. Помимо того, что это прочный инструмент, он дает мелкие детали и гладкую поверхность. Также важно отметить, что этот рубанок не поставляется с ручками.

    5. Ручной скребок

    Ручной скребок поможет вам справиться с дикими древесными зернами. Этот рубанок работает бесшумно и избавляет вас от пыли при шлифовании. Этот инструмент легко использовать на больших поверхностях, так как он требует меньших усилий и удерживает лезвие под постоянным углом.

    С помощью ручного скребка можно слегка закруглить концы фаски, чтобы лезвие не оставляло следов при каждом проходе. Кроме того, вы можете использовать регулировочные винты для точной настройки угла наклона лезвия.

    Можно ли с помощью этого инструмента создать углубление для удаления краевых меток?

    Да, можно. Все, что вам нужно сделать, это затянуть барашковый винт дуги лезвия.

    6. Блок-плоскость

    Рубанок — это небольшой деревообрабатывающий инструмент со скосом вверх и лезвием, закрепленным под меньшим углом, чем у других рубанков.Это помогает подправить и срезать торцевые волокна. Он варьируется от 3 до 7 дюймов.

    Кроме того, у стандартного углового рубанка лопасти расположены под углом примерно 20 градусов, а у низкоугольного блок-рубанка лезвия расположены под углом примерно 12 градусов.

    Другими словами, этот инструмент эффективен для удаления тонкой стружки из дерева, чтобы гарантировать соответствие компонентов в пределах точных допусков.

    Блок-плоскость имеет и другие функции, такие как удаление линий склеивания и наклон квадратных краев.

    7.Фуганок

    Если вы хотите выровнять поверхность большой доски или выровнять края доски, фуганок — идеальный инструмент для этой работы. Обычно они имеют длину от 20 до 24 дюймов, что делает этот инструмент самым длинным ручным рубанком.

    Длина этого инструмента является преимуществом, так как он помогает преодолевать неровности неровной поверхности и снимать выступы, создавая более плоскую поверхность.

    8. Чистящая плоскость

    Рубанок полезен, когда вы хотите выстрогать большое количество древесины с поверхности пиломатериала.Например, когда вы хотите значительно уменьшить толщину доски или убрать крутку на первых этапах подготовки заготовок.

    Рубанок-скребок противоположен рубанку-фуганку с короткой подошвой, глубоко изогнутым краем и относительно узким, но толстым лезвием.

    С помощью этого инструмента вы можете быть уверены, что сделаете глубокий, долбленный разрез.

    Большинство ручных рубанков можно использовать вдоль волокон или параллельно длине доски.

    Но скраб-плоскость лучше подходит для диагональных штрихов — по лицевой стороне доски.

    9. Сглаживающая плоскость

    Это самый короткий рубанок из имеющихся, и он очень удобен после использования других рубанков, таких как передний, фуганочный и домкратный, для выравнивания поверхности доски.

    Таким образом, этот инструмент может удалить любые следы, которые оставляет деревообрабатывающее оборудование.

    Если вы используете другие ручные рубанки для обработки поверхностей, вам потребуется несколько проходов, чтобы удалить стружку размером до 0,051 мм или меньше. Кроме того, рубанок можно держать двумя руками, как и большинство рубанков.

    10. Домкрат Самолет
    Самолеты

    Jack обычно имеют ширину 2,5–3 дюйма и длину 12–18 дюймов. Вы можете использовать этот универсальный инструмент для обычных работ по дереву, таких как правка древесины по размеру — для соединения кромок или правки.

    Как я упоминал ранее, этот инструмент является первым рубанком, который вы используете на черновой заготовке. Но если ваша работа очень грубая, то вы можете сначала использовать рубанок.

    Рубанок Jack имеет лезвия с небольшим изгибом, что позволяет снимать больше материалов без повреждений.

    Кроме того, вы можете отшлифовать лезвия, как рубанок, для более качественной отделки.

    Лучше всего начинать использовать этот инструмент со строгания по диагонали волокон, чтобы грубо выровнять заготовку перед строганием в направлении волокон.

    11. Рубанок долото

    Рубанок-долото выполняет задачи, недоступные обычным рубанкам. Например, инструмент не имеет опоры перед лезвием, но имеет точное управление.

    Кроме того, долото — замечательный инструмент для очистки, выполняющий такие функции, как:

    • Удаление засохшего клея
    • Обработка стыков
    • Достижение прямых углов или стыков
    12.Носовой самолет

    Передний рубанок — это инструмент, помогающий подготовить и выровнять грубые заготовки перед использованием других рубанков.

    Другими словами, вы можете строгать черновой пиломатериал и выравнивать заготовку передним рубанком перед использованием домкратного рубанка.

    13. Плоскость маршрутизатора

    Если вам нужны гладкие углубления под общей поверхностью или растушевка утопленных панелей, то идеально подойдет рубанок. С помощью рубанка можно выровнять дно углублений на одинаковую глубину и обработать углы.

    14. Японский самолет или канна

    Стиль японского самолета отличается от других вариантов в этом списке. Также отличается стиль использования инструмента (вы тянете самолет на себя).

    Инструмент изготовлен из твердой древесины — красного дуба или японского белого. Кроме того, у него прочное железное лезвие и многослойная сталь, обеспечивающая гладкую поверхность.

    Кроме того, этот инструмент имеет стружколом с простым гвоздем, который упирается в лезвие рубанка, и клин, который прочно удерживает лезвие.

    Каковы преимущества использования ручного рубанка?

    Независимо от того, являетесь ли вы профессиональным столяром или мастером-сделай сам, важно знать, что ручной рубанок обладает уникальными преимуществами, которыми нельзя пренебрегать — по сравнению с электрическими рубанками.

    Итак, в этом разделе я расскажу о преимуществах ручного рубанка.

    1. Устранение рисков, пыли и шума

    Силовые или электрические рубанки – это машины, которые во время работы выделяют тонну пыли. Вот почему некоторые качественные рубанки поставляются с пылесборниками, которые помогают уменьшить количество пыли.

    Но не все рубанки имеют эту функцию.

    Наличие рубанка без пылесборника означает, что вам всегда придется иметь дело с грязной мастерской. Кроме того, это может быть опасно, если у вас аллергия на пыль или астматик.

    С ручным рубанком в вашей мастерской будет меньше пыли, потому что вы контролируете строгание рукой.

    Когда дело доходит до рисков или опасностей, рубанки обычно представляют много опасностей, особенно если вы новичок.

    У вас больше шансов получить травму по сравнению с ручным рубанком.

    Выбор ручного инструмента также означает, что вы сведете уровень шума в своей мастерской к минимуму.

    Но рубанок издает много шума, особенно если вы используете мощный станок.

    2. Вы бы лучше знали свою древесину

    Использование ручного рубанка поможет вам лучше изучить древесину. С помощью ручного рубанка вы можете обнаружить структуру внутренних напряжений древесины, тонкости, структуру волокон и т. д.

    Но это еще не все.

    Использование ручного строгального станка поможет вам прочесть древесину, узнать, как она работает лучше всего, и даже предсказать наилучший результат. Ручной рубанок также поможет вам понять обрабатываемость и ощущение различных пород дерева.

    Ручной строгальный станок поможет вам определить твердость, упругость и структуру пиломатериала, а также узнать, как и где его лучше всего использовать.

    3. Улучшенная отделка для небольших проектов

    Большинство столяров могут возразить по этому поводу.Но мой опыт работы как с ручными, так и с электрическими рубанками показал мне, что первые обычно лучше подходят для небольших проектов.

    Использование силового рубанка для небольших проектов может оказаться сложной задачей. Но ручной рубанок справляется лучше из-за своей маневренности и портативности.

    4. Более доступный

    Конечно, ручные рубанки намного дешевле электрорубанков. Таким образом, вам не нужно ломать банк, чтобы купить его.

    Средняя цена ручного рубанка составляет около 15 долларов, и она зависит от типа ручного рубанка, который вы покупаете.Вы можете получить некоторые из них всего за 6 долларов, а некоторые — до 26 долларов.

    Итак, если вы новичок в работе по дереву или мастер с ограниченным бюджетом, вы можете начать с ручного рубанка.

    5. Отличный инструмент для обучения

    Если вы новичок или мастер, не знакомый со строганием, имеет смысл начать с ручного рубанка. Таким образом, вы можете понять его операции, методы и т. д., прежде чем переходить к силовым рубанкам, которые требуют большего опыта.

    Другими словами, лучше всего учиться, делать ошибки и набираться опыта работы с ручным рубанком, прежде чем переходить к более сложным вариантам.

    В заключение приведем основные преимущества использования ручного рубанка:

    • Более доступный вариант
    • Ручной рубанок доступен в различных стилях и размерах
    • Обеспечивает полный контроль над инструментом в вашей руке
    • Отличный вариант для мелких и мелких проектов
    • Он удобно лежит в руке
    • Очень компактный и портативный (иногда достаточно маленький, чтобы поместиться в кармане), так что вы можете передвигаться с ним
    • Очень прост в использовании, не требует особых навыков или технических навыков
    • Нет необходимости в батареях или тянущихся шнурах, потому что вы сами питаете его

    Электрические рубанки

    Одна из проблем, которая ограничивает ручной рубанок, заключается в том, что он относительно медленный.В результате, если вы не будете осторожны, вы можете сделать ошибки с вашей заготовкой.

    Вот где на помощь приходят электрические рубанки — они являются отличной альтернативой — благодаря быстрой функциональности и гибкости, позволяющей резать точно на требуемую глубину.

    Вот четыре основных типа электрических рубанков:

    1. Ручной рубанок

    Электрический ручной рубанок — это деревообрабатывающий инструмент, используемый для удаления небольшого количества древесины путем обрезки грубых краев и поверхностей.

    Как правило, ручной рубанок поставляется с двумя или тремя лезвиями, а количество материала, которое инструмент может разрезать за один проход, составляет 1/8–3/32 дюйма.

    Электрический ручной рубанок работает почти так же, как ручная модель. Основное отличие заключается во вращающемся лезвии электрического ручного рубанка, который быстрее обрезает заготовку.

    Ручной электрический рубанок поставляется с вращающимися лезвиями, обычно расположенными между двумя металлическими пластинами, называемыми башмаком.

    Итак, у ручного рубанка есть передняя и задняя колодки, управляемые ручкой.Кроме того, рубанок обычно имеет 10 000–20 000 оборотов в минуту.

    2.

    Настольный рубанок

    Этот инструмент также является рейсмусовым станком. Тем не менее, настольный рубанок представляет собой деревообрабатывающий инструмент коробчатой ​​формы, который режет и защелкивает доски до одинаковой толщины на обеих поверхностях.

    Как и ручные рубанки, настольные рубанки имеют два или три высокоскоростных ножа, которые помогают срезать с заготовки тонкие слои. Кроме того, это первый строгальный станок, способный обрабатывать небольшие куски пиломатериала.

    С помощью настольного строгального станка вы можете регулировать высоту среза для удаления слоев древесины — до тех пор, пока они не будут соответствовать вашим требованиям.

    Итак, настольный строгальный станок позволяет изготавливать ровные столешницы благодаря своей функции постоянной толщины. Этот тип рубанка также позволяет выявить красоту текстуры старой и заброшенной заготовки.

    3. Стационарный рубанок

    Если вы говорите о промышленных проектах по деревообработке, стационарные строгальные станки — ваш выбор.

    Стационарный рубанок — отличный инструмент, если вы планируете работать с серьезными и тяжелыми проектами.

     Однако он очень дорогой и предназначен для профессиональных столяров, которые выполняют множество проектов с большим бюджетом.

    Вам также потребуется большое рабочее пространство, чтобы купить стационарный рубанок, потому что он бывает разных размеров и форм.

    4. Строгальный станок

    Как и стационарный рубанок, формовочный рубанок — еще один инструмент, разработанный для профессионалов, выполняющих крупные проекты.

    Но разница в том, что;

    Строгальный станок — это деревообрабатывающий станок, который одновременно выполняет функции строгального и размерного станка.

    Вы можете использовать этот инструмент для создания молдингов венцов, эллиптических молдингов, плинтусов, рам и других заготовок чистой формы.

    Строгальный станок – это неизменно сложный инструмент для проектирования и формовки всех типов пиломатериалов. Однако для использования этого инструмента также требуется большое рабочее пространство.

    Каковы преимущества использования электрического рубанка?

    Вот основные преимущества использования электрорубанка:

    1.Экономит ваше время

    Ручное строгание может занять много времени, учитывая тонны измерений и повторных измерений, которые вам нужно будет сделать, чтобы получить требуемую толщину древесины.

    С другой стороны, электрические рубанки помогают быстрее строгать древесину.

    2. Датчик регулировки глубины

    Наличие датчика регулировки глубины – одно из самых значительных преимуществ электрических рубанков. С помощью манометра вы можете выбрать конкретную настройку толщины, которая лучше всего соответствует вашим потребностям.

    Другими словами, вы можете отрезать 1/8 дюйма или снять 1/64 дюйма в зависимости от установленного калибра.

    3. Работает с тяжелыми объектами

    Если вы профессиональный плотник, занимающийся серьезными проектами, вам нужен электрический планировщик, который выполняет тяжелые строгальные работы.

    С другой стороны, большинство ручных строгальных станков не могут справиться с такими тяжелыми работами, особенно если это очень грубая древесина или твердая древесина.

    Итак, вот основные преимущества электрического рубанка:

    • Очень мощный
    • Выполняет работу по строганию быстрее, чем ручные строгальные станки
    • Более эффективен, чем ручные модели
    • Подходит для большинства проектов по строганию
    • Доступны модели с питанием от аккумулятора

    Тип строгальных станков на основе материала 1 Сборка 9000

    В этом разделе я буду классифицировать различные рубанки в зависимости от материала сборки:

    1.Деревянный самолет

    Этот тип рубанка изготавливается только из дерева, и у него острое лезвие, которым он обрабатывает деревянные поверхности. Деревянный клин — это то, что инструмент использует для удержания металлического лезвия на плоскости, и вы можете отрегулировать его с помощью молотка.

    Большинство обычных столяров используют этот инструмент, потому что он прост в использовании. Основная цель этого инструмента – сглаживание деревянных поверхностей.

    2. Рубанок по металлу

    Этот самолет имеет относительно простой внешний вид. Кроме того, инструмент имеет металлические компоненты, кроме ручек и ручек.

    Таким образом, он состоит из множества металлических предметов, таких как:

    • Железная камера
    • Стружколом с режущей кромкой
    • Стальная подошва на основании
    • Винт с колпачком рычага
    • Регулятор лезвия
    • Колпачок рычага

    пиломатериалы.

    3. Гибридный самолет

    Эта гибридная модель, также известная как переходные рубанки, представляет собой идеальное сочетание металлического и деревянного рубанка.

    Корпус этого самолета деревянный, удерживаемый металлической отливкой, которая помогает регулировать металлическое лезвие. Кроме того, использовать инструмент можно только на древесине отличной формы.

    4. Плоскость бокового схода

    Рубанок с боковым спуском — это более длинная версия деревянного рубанка. У него тонкая и узкая деревянная ручка, в которой используется железное лезвие с клином, прочно удерживающим его.

    Механизм бокового спускового рубанка сильно отличается от деревянного рубанка, который выбрасывает дерево из середины и сверху.

    Итак, этот самолет выбрасывает дерево из своих бортов.

    5. Фуговальный станок

    Состоящий из металлического корпуса и деревянных компонентов, плотно прилегающих к внутренним пустотам, строгальный станок выпускается в четырех вариантах:

    • Плечо
    • Скос
    • Сглаживатель
    • Панель

    Функции аналогичны современным и антикварным литым рубанкам. Так, он обладает большой массой, что позволяет ему пробиваться сквозь порезы. Кроме того, он отлично справляется с разглаживанием грубых зерен.

    Различные типы строгальных станков

    Вот три типа строгального механизма, используемых для деревообработки:

    • Строгальный станок с открытым боком
    • Станок с боковым строгальным станком
    • Станок с двойным корпусом

    1. Станок с открытым боковым строгальным станком

    Эта машина поставляется с одним корпусом, прикрепленным только к одной стороне основания, с поперечной рейкой на столе.

    На этот станок можно установить три инструментальные головки. Кроме того, для полной нагрузки требуется только один корпус.Таким образом, он достаточно прочный и жесткий, чтобы выдерживать нагрузки.

    Кроме того, поперечина этой машины скользит вертикально вдоль корпуса во время работы. И он перемещает свои инструментальные головки в вертикальном и горизонтальном направлениях, в то время как вторая инструментальная головка прикрепляется к корпусу.

    2. Строгальный станок для ям

    Станок для строгания ямы более обширен, чем большинство строгальных станков. Другими словами, его конструкция массивна, именно там вы и найдете стол, стационарно находящийся в яме.

    Для этого станка стойка удерживает поперечные стойки на горизонтальном рельсе. Горизонтальная направляющая крепится к каждой стороне стола.

    Итак, рубанок стола на уровень выше пола, что позволяет легко загружать тяжелые пиломатериалы. Кроме того, поперечина имеет две режущие головки, которые перемещаются вертикально и горизонтально для эффективного распила древесины.

    3. Строгальный станок с двойным корпусом

    Этот рубанок очень популярен среди многих профессиональных столяров.

    Строгальный станок с двойным корпусом имеет длинное тяжелое основание, объединенное с точными направляющими, где его стол совершает возвратно-поступательное движение. Таким образом, длина кровати в два раза больше длины стола.

    Рядом с центром кровати установлены два вертикальных корпуса. Таким образом, вы можете найти каждый корпус с обеих сторон машины, соединенный с передней частью поперечным компонентом.

    Кроме того, горизонтальная поперечина помогает переносить две инструментальные головки над двумя вертикальными корпусами.Кроме того, эти корпуса должны перемещаться по горизонтальной и вертикальной схеме для подачи древесины.

    4. Строгальный станок делительного типа

    Также называемый тандемным строгальным станком, строгальный станок раздельного типа состоит из двух рабочих столов, соединенных по отдельности. Конструкция машины помогает сэкономить время.

    Также станок больше всего подходит для тяжелого строгания, особенно там, где происходит идентичная обработка. Таким образом, он предполагает загрузку заготовки на один стол для резки, а другой стол отвечает за добавление последних штрихов.

    5. Кромкострогальный станок

    Другое название строгального станка – строгальный станок. Эта машина лучше всего подходит для строгания кромок твердой древесины и имеет массу воздушных зажимов, прикрепленных к пластине станины.

    Кроме того, режущий инструмент этой машины находится посередине и соединен с кареткой. Плюс с помощью мотора каретка двигается вперед-назад.

    Заключительные слова — мяч на вашей стороне

    Понимание типа строгального станка для ваших деревообрабатывающих проектов может помочь вам принять правильное решение при его покупке.

    Вот почему я потратил время на создание этой всеобъемлющей статьи, в которой показаны различные типы строгальных станков в зависимости от их конструкции из материала, типа машины и режима работы.

    Итак, какой бы выбор вы ни сделали, убедитесь, что вы выбираете рубанок, который наилучшим образом соответствует вашим конкретным потребностям.

    Дайте нам знать; какой тип рубанка вам больше всего понравился? Как вы думаете, есть ли другие типы планеров, которые мы пропустили?

    Не стесняйтесь высказывать свои мысли в комментариях!

    лучших строгальных станков по дереву 2021 | Рейсмусовые станки для деревообработки

    Посох, любезно предоставлено DeWalt

    При работе с древесными материалами обычно важно как для функциональности, так и для внешнего вида создать максимально гладкую поверхность. Строгальные станки по дереву, иногда также называемые рейсмусовыми станками, помогают устранять шероховатости, несоответствия и неровности поверхностей.

    Как бывшие владельцы строительного бизнеса, так и нынешние владельцы ремонтного дома, построенного в 1800-х годах, мы с мужем использовали древесные материалы практически для бесконечного множества работ, включая создание каркаса и самодельные проекты по деревообработке, такие как ремонт двери кухонного шкафа. Мы не понаслышке знаем, что строгальные станки являются ценным инструментом для подготовки древесины в оптимальном состоянии.

    Как мы оценивали

    При оценке широкого ассортимента строгальных станков по дереву мы уделяли особое внимание четырем критериям: типу модели, двигателю, ножевой головке и ширине доски.

    Строгальные станки по дереву делятся на три основные категории по типу корпуса: ручные, настольные и стационарные.

    • Ручные модели могут означать ручное управление, но существует множество электрических портативных устройств. Благодаря своим компактным размерам, этот стиль является отличным выбором для небольших или более сложных работ.Некоторые портативные модели доступны в беспроводном исполнении, что может пригодиться, если вы работаете на удаленных рабочих местах, где доступ к электричеству ограничен.
    • Настольные модели дешевле и удобнее, чем более крупные стационарные модели. Они более портативны, что делает их популярным вариантом для профессионалов, которым часто приходится выполнять работу на месте в разных местах.
    • Стационарные модели требуют гораздо больше места и требуют больше обслуживания, но могут выполнять более крупные проекты.

      Мы получили технические характеристики двигателей из материалов производителя. Если вам нужна машина, способная выдерживать интенсивные нагрузки и сложные проекты, выберите самый мощный двигатель, какой только сможете. Но если вы в основном работаете с более мягкой древесиной, которая не будет сильно нагружать рубанок, мотор меньшей мощности подойдет.

      Мы также учитывали отзывы пользователей Amazon, особенно при сравнении похожих моделей по эквивалентным ценам.

      Приготовьтесь к резьбе: 10 проектов по деревообработке для любого уровня навыков | 18 Необходимые инструменты для вашего первого столярного цеха

      На что обратить внимание

      Строгальные станки имеют два типа ножевых головок: с традиционным прямым ножом и со спиральной или спиральной конфигурацией.Режущая головка с прямым ножом содержит несколько лезвий (обычно 2-4), которые часто называют «ножами». Спиральные модели, с другой стороны, используют ряды небольших резцов квадратной формы, которые крепятся с помощью вставок, что позволяет легко заменять их при необходимости. Спиральные режущие головки увеличат стоимость, но сохранят острую режущую способность в течение более длительного времени, а также сделают работу значительно тише.

      Говоря о шуме, электрические рубанки имеют тенденцию быть громкими и часто упоминаются как один из самых громких инструментов в любом магазине или гараже домашнего мастера. Мы настоятельно рекомендуем беруши или другие средства защиты органов слуха. Острие лезвий может помочь; шум имеет тенденцию увеличиваться по мере затупления лезвий, но вам (и соседям) все же придется терпеть некоторый шум. Неглубокие разрезы могут сделать вещи немного тише (а также, как правило, продлевают срок службы ваших лезвий).


      Реклама — продолжить чтение ниже

      Лучший стационарный

      Двухскоростной рейсмусовый станок DeWalt DW735X

      • Тип: Стационарные
      Двигатель: 15 AMPS
      Cutterhead: Три прямые
      Максимальная ширина доски : 13 в.

      Этот рубанок DeWalt — мощная и надежная рабочая лошадка, которая может похвастаться скоростью 10 000 об/мин для резки на глубине до ⅛ дюйма. Конструкция режущей головки с тремя ножами означает, что ваши лезвия прослужат дольше, а их замена станет более простым процессом. Выберите скорость, которая лучше всего подходит для ваших целей (96 резов на дюйм будет хорошим выбором для определения размеров и 179 резов на дюйм для чистовой обработки). Он может похвастаться прочным 19¾-дюймовым литым алюминиевым основанием, которое обеспечивает прочную и жесткую основу. Автоматическая блокировка каретки очень помогает в уменьшении бекаса.Выброс стружки с помощью вентилятора удерживает стружку в стороне от режущей головки. (Эта модель 735X идентична модели 735, но включает столы подачи и дополнительные лезвия.)

      Недорогой настольный компьютер

      Мастер CMEW320

      Тип: Настольный

      7 Двигатель: 15 AMPS

      7 Cutterhead: Два прямые

      7 ширина доски : 12½.

      Этот рубанок Craftsman — надежный, но удивительно экономичный выбор в категории настольных станков. 15-амперный двигатель может приводить в действие обоюдоострые реверсивные лезвия со скоростью 8000 об/мин. Привод режущей головки Poly-V и обоюдоострые ножи из высокоуглеродистой стали обеспечивают высокую степень универсальности, то есть она легко справляется с любым типом дерева и не имеет проблем со склеенными материалами. Он может работать с досками шириной 12½ дюймов и позволяет резать до ⅛ дюйма глубиной. Пользователи в восторге от его плавной работы и простоты настройки.Добавьте систему сбора пыли к встроенному пылесборнику, чтобы свести к минимуму беспорядок.

      • Может обрабатывать многие виды древесины и клееных материалов
      • Без системы сбора пыли

      Портативный и мощный

      Гризли промышленный G0505

      Тип: Настольный

      7 Мотор: Двигатель: 2 HP
      Cutterhead: Две обратимые прямые

      7 ширина доски : 12½.

      Строгальные станки Grizzly имеют репутацию прочных и надежных машин, обеспечивающих надежную работу. Компания заявляет, что представила эту модель как более портативный вариант, который по-прежнему обеспечивает все возможности своих более тяжелых машин, которым требуется больше места. Двигатель мощностью 2 л.с. развивает скорость 10 000 об/мин и может производить пропилы глубиной до 3⁄32 дюйма. Подъемные ручки облегчают подъем и перемещение, а очень большие удлинители стола дают вам больше места для работы. При толщине ⅛ дюйма лезвия из быстрорежущей стали прочнее, чем более тонкие лезвия, которые вы обычно видите в портативных моделях; пользователи сообщают, что эти два лезвия могут без проблем проходить даже через твердые породы дерева.

      • Ручки для удобного подъема
      • Более толстые лезвия очень прочные

      Лучшее портативное устройство

      Макита КП0800К

      Тип: Ручной
      Двигатель: 6. 5 ампер
      Режущая головка: Две прямые
      Ширина реза: 3¼ дюйма

      Этот ручной рубанок обеспечивает надежное качество, которое вы ожидаете от бренда Makita. Он может строгать до 3¼ дюймов в ширину и 3⁄32 дюймов в глубину за один проход. Он идеально подходит для тонкой обработки дерева и мелких, сложных задач, но также может использоваться для общих столярных работ и обычных работ своими руками. При весе менее шести фунтов он настолько портативный, насколько это возможно для строгального станка по дереву, но 6.5-амперный двигатель обладает большой мощностью при своих компактных размерах, обеспечивая 17 000 об/мин. Обратите внимание: мешок для пыли и насадку для удаления пыли необходимо приобретать отдельно.

      • Легкий
      • Мощный двигатель, развивающий скорость до 17 000 об/мин
      • Мешок для пыли и насадка не входят в комплект

      Тип: Ручной классы
      Двигатель: 6 AMPS
      Cutterhead: Две обратимые прямые
      ширина резки : 3¼ в.

      Этот недорогой инструмент от Wen является одним из самых недорогих строгальных станков, которые вы можете найти. А если учесть, что он поставляется с небольшими дополнительными аксессуарами, такими как мешок для пыли и кронштейн для параллельного ограждения, он кажется действительно разумной покупкой для охотников за скидками. Двигатель на 6 ампер обеспечивает достаточную мощность, разгоняя двухсторонние лезвия из быстрорежущей стали до 17 000 об/мин. Он может строгать до 3¼ дюймов в ширину, а 16 положительных шагов помогают выполнять точные пропилы глубиной до ⅛ дюйма. Прилагаемое руководство по фальцовке позволяет легко делать фальцовки до 7⁄10 дюймов.

      • Очень доступный
      • Включает мешок для сбора пыли и скобу параллельного упора
      • Ограниченная ширина резания из-за ручного исполнения

      Спиральная режущая головка

      Вэнь PL1326

      Тип: STAGETOP
      Двигатель: 15 AMPS
      15 AMPS

      7 Cutterhead: Helical Ширина доски: 13.

      Этот строгальный станок Wen предлагает широкий спектр возможностей благодаря использованию досок шириной до 13 дюймов и толщиной до 6 дюймов. Этот рубанок с 26 расположенными в шахматном порядке лезвиями из быстрорежущей стали может легко создать гладкую поверхность на любом типе дерева. Как это обычно бывает со спиральными моделями, этот тип ножевого вала имеет более высокую цену. Цена этой модели примерно на 140 долларов выше, чем у сопоставимой модели Wen с режущей головкой с прямым лезвием. Тем не менее, многие пользователи считают, что это стоит вложений, а онлайн-обозреватели в восторге от его точности и простоты в использовании.Прочное чугунное основание обеспечивает оптимальную устойчивость.

      • Дороже, чем строгальные станки с прямыми ножами

      Лучший настольный компьютер

      Реактивный JWP-13BT

      Тип: Настольный

      7 Мотор: 2 HP
      2 HP
      Cutterhead: HOLICALICAL
      Ширина доски: 13.

      Этот рубанок JET с 26 обоюдоострыми ножами неизменно обеспечивает точные и гладкие пропилы глубиной до ⅛ дюйма. Вставки для лезвий можно быстро и легко заменить, что помогает свести к минимуму время простоя и обеспечить своевременную работу ваших проектов. Благодаря мощному двигателю мощностью 2 л.с., лопасти могут вращаться со скоростью 10 000 об/мин. Чугунная станина и конструкция, повышающая устойчивость, обеспечивают безопасность работы и отсутствие раскачивания, что снижает риск бекасов. Он также имеет 4-дюймовый порт для сбора пыли. Рецензенты Amazon называют его компактность и относительно низкий уровень шума любимыми функциями.

      • Компактный, но мощный
      • Менее шумный, чем некоторые модели

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

      Реклама — продолжить чтение ниже

      Лучшие строгальные станки по дереву (2021)

      Существует множество различных видов строгальных станков для всех видов работ по дереву. Независимо от того, используете ли вы эти предметы профессионально или любите чинить вещи в своем доме, вам необходимо тщательно оценить, какие строгальные станки по дереву подойдут вам лучше всего.

      Именно по этой причине мы предлагаем вам это руководство, которое поможет вам выбрать подходящий рубанок по дереву в зависимости от ваших целей. Наиболее важные моменты, которые следует учитывать при покупке рубанка по дереву, заключаются в следующем.

      Тип модели

      Тип модели строгального станка по дереву означает корпус строгального станка. Доступны три различных типа моделей строгальных станков по дереву. Эти три типа бывают портативными, стационарными и настольными. Мы рассмотрели все эти модели в продуктах, перечисленных выше.Тем не менее, давайте посмотрим, какая модель может быть лучшей для вас.

      Ручной рубанок по дереву

      Ручные рубанки по дереву могут быть как ручными, так и электронными. Ручные ручные рубанки в основном используются для минималистичных работ по дереву, которые в основном выполняются дома. Эти строгальные станки подходят для невероятной точности и небольшой рабочей нагрузки. Если вы считаете, что это то, что требуется для вашей работы, то ручной ручной рубанок по дереву должен вам подойти.

      Электрические ручные рубанки могут быть больше и тяжелее, чем ручные.Вы также можете использовать их для большей точности и более тяжелых работ, чем просто соскабливать поверхности.

      Стационарные строгальные станки

      Стационарные строгальные станки больше по размеру, требуют большего обслуживания и безопасности, и обычно их нужно устанавливать на столе или рабочей платформе. Эти строгальные станки лучше всего подходят для профессионального и коммерческого использования, поскольку они сложны и могут использоваться только профессионалом. Если у вас есть большие проекты по дереву, это должен быть ваш первый выбор.

      Настольные рубанки

      Настольные модели представляют собой разновидность стационарных рубанков по дереву. Профессионалы также используют эти рубанки для тяжелых работ. Однако они легче, меньше и удобнее, чем стационарный рубанок. Они также портативны, что позволяет профессионалам носить свои строгальные станки по дереву на разных рабочих местах или в разных местах.

      Размер

      Размер или мощность строгального станка по дереву также является важным фактором, который следует учитывать. Размеры деревянных строгальных станков варьируются от 12-13 дюймов в ширину до 25 дюймов в ширину.В зависимости от характера вашей работы вам могут понадобиться строгальные станки с досками шириной 12 дюймов, или вам может понадобиться доска шириной 20 дюймов для лучшей резки и меньшего количества склеивания, особенно в профессиональной среде.

      Тип режущей головки

      Существует два разных типа режущих головок, с которыми вы можете столкнуться при поиске строгального станка по дереву. Одним из них является прямой нож, длина которого равна длине режущей головки. Другой представляет собой винтовую или сферическую режущую головку.Выбор режущих головок является критическим моментом, который может полностью изменить ваш опыт работы с рейсмусовыми станками.

      Режущая головка с прямым ножом

      Режущая головка с прямым ножом обычно состоит из 2-4 лезвий, соединенных вместе и называемых ножами. Эти ножи необходимо время от времени заменять, когда они изнашиваются; найти новые лезвия — другая задача. Ножи также не дают идеально гладкой поверхности, как бы вы ни старались.

      Спиральная режущая головка

      Рейсмусовый станок со спиральной режущей головкой — лучший вариант для профессионалов, которым требуется повышенная точность и гладкость их изделий.Спиральная режущая головка состоит из небольших резцов квадратной формы, соединенных вместе, которые помогают сделать вашу работу более гладкой. Эти фрезы намного мощнее прямых ножей и практически не оставляют надрывов и неровностей на поверхности.

      Двигатель

      Двигатель рейсмусового станка имеет важное значение для определения того, сколько работы вы собираетесь выполнить с помощью этого устройства. Выбор подходящего двигателя может помочь вам продлить срок службы вашего строгального станка и сэкономить на счетах за электроэнергию.

      В строгальных станках по дереву используются два типа двигателей.Это универсальные двигатели и асинхронные двигатели. Асинхронные двигатели более мощные, надежные и прочные, чем универсальные двигатели. Они также весят значительно больше, чем универсальный двигатель, поэтому они лучше всего подходят для стационарных и стационарных строгальных станков. Эти мощные строгальные станки и их двигатели, используемые в основном профессионалами, могут обеспечить длительную поддержку деревянных работ.

      Универсальные двигатели

      , с другой стороны, меньше по размеру, весят гораздо меньше и являются идеальным выбором для ручных рейсмусовых станков.

      Рассмотрите свои потребности в электроэнергии и потреблении напряжения, прежде чем инвестировать в двигатель.

      Промышленные строгальные станки | Промышленный строгальный станок по дереву от Hermance

      Разнообразный выбор

      С 1902 года компания Hermance сделала своим делом обеспечение того, чтобы вы могли добиться успеха в своем собственном темпе. Ищете ли вы модернизацию или замену или планируете расширить свои предложения, у нас есть надежные высококачественные строгальные станки.

      Приборы работают с материалами любой толщины, начиная с долей дюйма.У нас есть машины, способные выполнять очень большие проекты, и каждая из наших новых моделей также оснащена функциями удобства и безопасности, которые вселяют в ваших работников уверенность, необходимую им для того, чтобы оставаться сосредоточенными.

      Расширенные функции

      Мы продаем промышленное планирование оборудования, сделанные некоторыми из лучших производителей в бизнесе, в том числе:

    1. PowerMatic

      • Автобусы

      • автобусов

      • Martek

      • Martin
      • 1 Casadei
      • Hoffmann

      • Northtech

      • И многое другое

      Наши лучшие модели нацелены на то, чтобы упростить работу за счет автоматизации большей части производственного процесса. Это особенно верно для хранения измерений. Наша система Martin, например, может хранить до 99 измерений для максимально простой настройки заказа.

      Много лет назад двустороннее строгание было большим достижением, поскольку оно вдвое сокращало время выполнения некоторых операций. Сегодня у нас есть несколько двусторонних строгальных станков, но у нас также есть машины, которые затмевают конкурентов, когда речь идет о конечном продукте. Контроль вибрации, например, способствует равномерному резу, а также поглощению ударов и звука.

      Ножевые головки для контурной обработки, обработки кромок и прямых ножей

      Самые универсальные машины на рынке способны сочетать базовое строгание со специальными конструкциями.Контурирование и окантовка краев — это обычные виды, которые полезны во многих проектах. Аксессуары, используемые для создания этих шаблонов, часто легко установить или снять, в зависимости от потребностей вашего проекта. Например, машины с прямыми ножами обеспечивают превосходное качество поверхности и являются обязательными для высококачественных продуктов. Вы можете просмотреть наши списки или обратиться в службу поддержки клиентов, чтобы узнать больше о нашем специальном строгальном оборудовании.

      В Hermance у нас есть все, что вам нужно, чтобы бизнес шел максимально гладко.Мы можем помочь вам найти удобную замену для ножей, ремней и других компонентов рубанка. Хотите получить больше от вашего оборудования? Обязательно ознакомьтесь с нашим выбором винтовых режущих головок HelixHead премиум-класса. Воспользуйтесь многочисленными преимуществами, которые он предлагает, в том числе более низкими затратами на техническое обслуживание, точной стрижкой, превосходной отделкой и более длительным сроком службы ножа. Забудьте о беготне с места на место, чтобы удовлетворить свои потребности — удобно покупайте в Hermance сменные строгальные станки или обновления.

      Продажа новых, бывших в употреблении и партий

      Наряду с последними моделями, которые мы предлагаем по доступным ценам, мы также предлагаем множество подержанных машин в отличном состоянии. Наша команда специалистов по ремонту и техническому обслуживанию неустанно работает над тем, чтобы максимально приблизить бывшие в употреблении устройства к заводским стандартам. Подержанные модели могут помочь вам сэкономить значительную сумму денег, получая при этом преимущества, необходимые для развития вашего бизнеса.

      Позвоните в Hermance по телефону 570-326-9156 или напишите по адресу [email protected] для получения дополнительной информации о новых или подержанных моделях, которые в настоящее время продаются. Также спросите о том, как продать свое старое оборудование через нашу удобную комиссионную продажу.

      ▷ Купить подержанные строгальные станки по выгодной цене на аукционе

      Строгальные станки и оконная техника

      Индекс

      1. Строгальные станки для точных и высококачественных поверхностей
      2. Как работают строгальные станки
      3. Последовательное качество
      4. Типы машин для производства окна и древесины
      5. УПРАВЛЕНИЕ ПЛАНТЕРЫ
      6. УЛУЧШИЕ ПЛАНЫ
      7. Комбинированные участники
      8. Комбинированные планары
      9. Тенонеры
      10. Машины для производства окна
      11. 0
      12. Что нужно знать при покупке труда ?
      13. Производители строгальных станков и станков для изготовления окон

      Строгальные станки для точных и высококачественных поверхностей

      Строгание — это процесс, при котором наружные слои твердого материала постепенно изнашиваются или скалываются для создания новой поверхности или обрабатываемая деталь с высочайшим уровнем точности и размерной точности. Строгальные станки обеспечивают допуски с точностью до десятых долей миллиметра. Строганью подлежат только основные древесные материалы. Доски, брус и массив дерева, в лучшем случае еще клееные деревянные конструкции, можно обрабатывать на строгальном станке.

      ДСП и аналогичные материалы, однако, не подходят для строгальных станков, но, поскольку эти материалы обычно изготавливаются в соответствии с требуемыми размерами с самого начала, это едва ли доставляет неудобства.

      Принцип работы строгальных станков

      Строгальный станок — один из старейших инструментов в области деревообработки.В основном он состоит из широкого лезвия, которое направляется вдоль волокон данного куска дерева.

      Наиболее распространенные типы ручных рубанков имеют жесткое лезвие. Электрические строгальные станки, с другой стороны, работают с использованием вращающегося строгального ролика, который оснащен как минимум двумя лезвиями и может быстро строгать лишний поверхностный материал, пока заготовка не приобретет желаемую форму.

      Строгание позволяет достичь трех целей: во-первых, с грубо распиленной заготовки снимается внешний слой с точностью до десятых долей миллиметра.Во-вторых, он выпрямляет поверхность и уравновешивает второстепенные радиусы и дуги. И, наконец, строгание создает гладкую поверхность, полностью свободную от заноз и сколов. Это означает, что заготовка тщательно подготовлена ​​для дальнейших процессов, таких как покрытие или облицовка.

      Фрезы являются следующим шагом после строгальных станков, и оба варианта используются в тесном сочетании в процессах деревообработки.

      Станки для изготовления окон для стабильного качества

      Изготовление окон ставит перед любым столяром множество задач.В настоящее время окна должны соответствовать ряду строгих требований, касающихся точности и теплоизоляции. Древесина идеально подходит для изготовления окон, поскольку она обладает выдающимися статическими свойствами и обеспечивает приемлемый уровень теплоизоляции. Однако деревянные окна, конечно же, имеют ряд других материалов, не в последнюю очередь стекло, резиновые уплотнители, металлическую фурнитуру и запорные механизмы (а также раму, которая скрепляет все это вместе). Необходимо следить за тем, чтобы после сборки рама не претерпела значительных деформаций формы, иначе окно сразу потеряет большую часть своей функциональности: перестанет нормально закрываться, будет пропускать холодный воздух или будет постоянно заедать.

      Таким образом, выбранная древесина должна подходить и поддаваться очень точной обработке. В деревообрабатывающей промышленности разработан ряд оконных станков, которые в некоторой степени родственны строгальным станкам, но основаны на иных конструктивных принципах.

      Типы оконных и строгальных станков

      В дополнение к рамным прессам, кромочным прессам и распиловочно-фрезерным станкам были разработаны следующие виды оборудования для окон и строгания:

      • Рейсмусовые станки
      • Рейсмусовые станки
      • Комбинированные строгальные станки
      • Шипорезные станки
      • Машины для изготовления окон
      • Станки для снятия фасок

      Фуговальные станки

      Эти строгальные станки представляют собой стационарные станки с широким строгальным столом. Они спроектированы с учетом простоты: они в основном состоят из стального стола, в центре которого находится вращающийся строгальный ролик, расположенный крест-накрест. Заготовка перемещается по столу, в то время как строгальный станок выполняет свою работу, удаляя с поверхности равномерный слой древесины.

      Ножевой валик в строгальном станке можно регулировать по мере необходимости, что означает, что его можно перемещать вниз к рабочему столу на определенную высоту, а затем возвращать обратно. Для создания деревянной заготовки определенной толщины необходимо использовать эту настройку.

      Рейсмусовые станки

      Рейсмусовые станки являются следующим шагом в развитии рейсмусовых станков. Если заготовка уже достаточно выровнена и параллельна на рейсмусовом станке, ее можно обработать на рейсмусовом станке с точностью до десятых долей миллиметра.

      Рейсмусовые станки имеют базовую раму, которая содержит рабочий стол и встроенный рейсмусовый нож. Рейсмусовый станок позволяет регулировать весь рабочий стол, а не только строгальный станок. Рама и строгальный стол вместе используются для определения толщины всей заготовки.

      Комбинированные строгальные станки

      Комбинированные строгальные станки или комбинированные строгальные/рейсмусовые станки могут работать со всеми сторонами заготовки, используя методы распараллеливания и сглаживания для удаления внешних слоев, пока заготовка не достигнет желаемой толщины. Комбинированные устройства очень популярны, поскольку они экономят место и работают очень эффективно.

      Фрезы для снятия фасок

      Снятие фасок сравнимо с «вертикальным строганием».Вместо горизонтального строгального ролика в станках для снятия фаски используется вертикальный режущий ролик. Однако он не может свободно перемещаться, как в настольной мельнице. Фаскорезный станок использует непрерывный упор, на который можно надежно закрепить заготовку.

      Преимуществом станка для снятия фаски является то, что режущий ролик взаимозаменяем, что позволяет создавать радиальные или послойные фаски в пределах кромки заготовки.

      Шипорезы

      Наилучший способ соединения тяжелых деревянных балок — использование врезного и шипового соединения.Это точно изготовленные соединения, используемые в предварительно подготовленных глухих и сквозных отверстиях. Машины, используемые для создания шиповых соединений, называются шипорезами, и они в основном состоят из рубанка для снятия фаски и небольшой циркулярной пилы. Поперечное сечение шиповых соединений относительно невелико, а это означает, что шипорезы являются одинаково компактными устройствами.

      Станки для изготовления окон

      Станок для изготовления окон представляет собой особую форму станка для снятия фасок и рубанка, который работает с профилированной древесиной. Он сглаживает, полирует, режет, фрезерует и делает канавки в этой древесине, а затем подрезает ее под углом до нужной длины.Для выполнения этих задач оконным станкам требуется ряд обрабатывающих станций, но после их установки деревянные планки можно обрабатывать со всех сторон всего за один рабочий цикл.

      Станки предназначены для крупносерийного производства и, таким образом, могут поддерживать постоянную точность при обработке многих заготовок. После обработки на оконном станке окно крепится к кронштейну и прочно скрепляется в рамном прессе.

      На что обратить внимание при покупке рубанков?

      В области деревообработки едва ли найдется более надежный и прочный станок, чем строгальный станок.Его простая конструкция и прочная конструкция позволяют использовать даже очень старые машины этого типа с пользой.

      Основным слабым местом является двигатель, который требует периодического ремонта и замены деталей. Направляющие по высоте также могут со временем изнашиваться, как и подшипники строгальных роликов, но замену обычно легко найти. Помимо этих аспектов, бывшие в употреблении строгальные станки являются беспроигрышным выбором, особенно если покупатель готов их разобрать, почистить и отремонтировать.

      Таким образом, поиск подходящих строгальных станков на рынке подержанных товаров является легкой задачей для плотников, столяров и специалистов по внутренней отделке/декорации. Те, кто ищет строгальный станок для продажи, найдут широкий выбор технически простых и доступных по цене станков, даже тех, которые имеют значки крупных брендов.

      Конечно, когда дело доходит до более сложных вариантов, таких как электрические рубанки для продажи, работы по техническому обслуживанию становятся более сложными: оконный станок, способный выполнять многостороннюю обработку за один рабочий цикл, потребует больше обслуживания, чем ручной -управляемый рубанок.Тем не менее, бывшие в употреблении оконные машины от известных производителей традиционно изготавливаются в соответствии со строгими стандартами, и высокое качество этих машин остается очевидным даже спустя много лет.

      Производители строгальных станков и оконных станков

      К популярным производителям строгальных станков и оконных станков относятся:

      Строгальные станки, а также оконная техника этих производителей всегда могут быть рекомендованы в бывшем состоянии. Машины убеждают высококачественными материалами и компонентами, которые обеспечивают длительный срок службы. Кроме того, большинство из них также поставляются с обширным послепродажным обслуживанием, поэтому вы всегда сможете связаться с вашим подержанным рубанком, если станок выйдет из строя или нуждается в технической модернизации.

      Высококачественные бывшие в употреблении строгальные и оконные станки этих и других производителей часто можно найти на наших многочисленных промышленных аукционах. Тем не менее, предложение продукции очень динамично, поэтому стоит заглянуть также на наш рынок подержанных машин, чтобы не пропустить интересное предложение.

      ▷ Подержанный строгальный станок на продажу

      Купить и продать подержанный строгальный станок на Surplex.com

      Индекс

      1. Что такое строгальный станок?
      2. Конструкция и работа фрез
      3. Различные типы фрез
      4. Меры безопасности и меры предосторожности при эксплуатации фрезы
      5. Бывшие в употреблении фрезы известных производителей
      деревянные заготовки – для выравнивания досок, досок и бруса квадратной формы, изготовленных из искривленных ветром и гнутых лесоматериалов, и придания им плоских поверхностей. Другими словами, рейсмусовый станок — это деревообрабатывающее оборудование, которое может регулировать толщину доски, создавая таким образом абсолютно плоскую поверхность с прямыми краями; строгальные станки используются для предварительной обработки уже вырезанных деревянных заготовок, которые необходимо гладко выстрогать с обеих сторон. После того, как деревянная заготовка обработана на строгальном станке, ее можно дополнительно обработать с помощью строгального станка-рейсмуса.

      • Механическая обработка деревянных заготовок
      • Выравнивание и правка древесины
      • Предпосылки для последующего рейсмусования
      Качество Отличные предложения Индивидуальные

      Строгальный станок оснащен двигателем с режущей головкой, которая вращается с высокой скоростью.Строгальные станки по дереву обычно довольно большие и тяжелые, поэтому их часто размещают на специальной поверхности, такой как скамья или стол. Фуговальные станки могут различаться по размеру, а размер строгального станка также определяет размер обрабатываемых досок. Типичный строгальный станок состоит из длинного строгального стола с установленным посередине строгальным валом и двумя строгальными ножами.

      MARTIN Планировщик поверхностей в работе

      Рабочий стол разделен на две части: входную и выходную.Нерегулируемый выход соответствует высоте круга резания. Удаление стружки с заготовки определяется регулируемой по высоте подачей. Существует несколько типов приводных валов ножей, наиболее распространенными из которых являются традиционный ножевой вал и спиральный нож.

      Со временем были разработаны различные станки для обработки деревянных поверхностей для различных рабочих операций, от выравнивания древесины до разработки и изготовления складок и канавок. Фуговально-строгальный станок может быть специализирован для производства двухсторонних, строганных, квадратных заготовок, поверхности которых расположены под прямым углом друг к другу.Этот процесс очень похож на процесс фрезерования, поскольку рабочий инструмент вращается вдоль заготовки. Для дальнейшей обработки можно использовать рейсмусовый станок. Доступны также комбинированные строгальные станки и строгально-рейсмусовые станки, которые можно легко модифицировать и которые особенно подходят для использования в небольших помещениях.

      Во избежание нежелательных результатов каждая единица должна содержать одинаковые ножи. Защитный кожух ножевого вала предотвращает случайное соприкосновение оператора фрезы с вращающимся ножевым валом.Существует три различных типа мер безопасности в зависимости от возраста станка для обработки деревянных поверхностей: защитный кожух, защитное устройство ножевого вала и защитная перемычка. Защитный кожух состоит из нескольких деревянных створок, соединенных шарнирно. С другой стороны, защитное устройство ножевого вала сдвигается в сторону при контакте, освобождая место для ножевого вала. Наконец, самая современная и самая безопасная мера — это защитная перемычка, которая закрывает ножевой вал и освобождает его только тогда, когда заготовка находится в правильном положении.

      Как правило, эти машины долговечны, и подержанный рейсмусовый станок часто остается в хорошем состоянии даже после многих лет использования. Эти станки производятся компаниями KÖLLE, MARTIN, SCHEPPACH и SCM, и на наших многочисленных промышленных аукционах здесь, в Surplex, часто можно найти качественный строгальный станок для продажи. Мы рекомендуем вам посещать нас регулярно, так как наше предложение подержанной техники постоянно обновляется, и подписаться на нашу рассылку, чтобы не пропустить специальные предложения в будущем.

      Каким образом строгальный станок может подойти для вашего деревообрабатывающего бизнеса: NiharIndustries.com

      Если вы хотите управлять крупномасштабным деревообрабатывающим бизнесом, вам необходимо иметь ряд станков, чтобы упростить выполнение своей работы. Одним из них, безусловно, является строгальный станок по дереву. Если вы хотите изготовить красивый предмет мебели или установить грубую доску для плотницких работ, вам понадобится строгальный станок по дереву, поскольку он может дать вам возможность сделать больше за меньшее время. Эти машины можно использовать для работы с досками одинаковой толщины, чтобы обеспечить бесперебойную работу и результаты. Строгальный станок позволяет выровнять кусок дерева и создать доску одинаковой толщины во всех точках. Идеально выструганная доска выглядит совершенно плоской и гладкой с обеих сторон, что исключает остатки коры или шероховатости.

      За прошедшие годы было создано множество различных моделей строгальных станков для удовлетворения разнообразных потребностей профессионалов в области деревообработки.Существуют портативные ручные рубанки, которые можно использовать для различных работ за пределами площадки. С другой стороны, стационарные строгальные станки прекрасно работают в деревообрабатывающих цехах. Они также могут обеспечить высокую производительность при использовании в крупномасштабных операциях. Вы также можете выбирать между ручными рубанками и стационарными рубанками. Ручной рубанок по дереву работает как портативная модель, которую можно использовать для обработки куска дерева только тогда, когда он правильно закреплен, чтобы вы могли легко маневрировать рубанком. В наши дни большинство ручных рубанков электрические, в отличие от старых моделей, которые работали только вручную.

      Стационарный строгальный станок — это модель, которая поставляется с строгальным столом, над которым вы можете держать плоскую доску, с которой собираетесь работать. Перед включением рубанка убедитесь, что рубанок правильно установлен на рабочей поверхности. Затем вы можете постепенно вставлять доску в рубанок. Подающий валик строгального станка тут же вступает во владение, тем самым протягивая доску, с которой нужно работать, через станок.Когда доска проходит через рубанок, вращающаяся режущая головка избавляет ее от некоторых деревянных частей. Важно повторить этот процесс несколько раз, чтобы точно достичь желаемой толщины.

      Новейшие строгальные станки по дереву оснащены широким набором функций, которые значительно облегчат работу с вашими проектами. Если вы хотите инвестировать в машины, которые помогут вам производить готовую продукцию более высокого качества для ваших клиентов, то вам обязательно следует инвестировать в высококачественный строгальный станок по дереву, поскольку это может помочь вам увеличить вашу прибыль.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
