Участок на склоне: Участок на склоне: вариант благоустройства, планировка ландшафтного дизайна, многоуровневый участок с уклоном, дача с цветником

Участок на склоне: вариант благоустройства, планировка ландшафтного дизайна, многоуровневый участок с уклоном, дача с цветником

Участок на склоне порой очень сложно правильно обустроить. Это связано с его рельефными особенностями. Сложную структуру придомовой территории достаточно легко организовать, при условии соблюдения некоторых правил. Дизайнеры предлагают к рассмотрению разные идеи по облагораживанию нестандартного дворика.

Дизайн участка с китайской альтанкойИсточник landshaftdizajn.ru Оформление склонаИсточник zellandia.ru

Как использовать преимущества рельефного участка

Владельцы дворов с уклонами считают, что данная территория обладает сплошными недостатками. Их легко превратить в достоинства, если грамотно оформлять дизайн. Профессионалы утверждают, что участки подобного плана обладают следующими достоинствами, которые легко можно эксплуатировать при организации ландшафта:

  • Большинство таких территорий обращено в южную сторону.
    Это гарантирует активный и здоровый рост овощных культур и декоративной растительности. Поэтому смело разрешается высаживать подобные растения.
  • При наличии уклона, не превышающего десять градусов, можно не прибегать к использованию дополнительных средств по выравниванию площади. А самую высокую точку разрешено изготовить в виде альпийской горки.
  • Если само жилое помещение располагается на возвышенности, тогда можно гарантировать, что подтопление фундамента во время паводков не грозит.
  • На таком участке можно обустроить качественный пруд с плавным водопадом. Такой декор наиболее распространен для похожих территорий.
Красивая расстановка насажденийИсточник dachanaladoni.ru

Если владелец желает обзавестись красивым ландшафтным дизайном с вечно зеленой растительностью, следует подготовиться к частому поливу. Дело в том, что на склоне вода плохо задерживается в земле, соответственно, весь декор будет желтеть и высыхать.

Украшение неровностей участка камнямиИсточник aquagroup.ru

На заметку! Если дом расположен в нижней части участка, тогда вся влага будет скапливаться внизу. Это приведет к образованию сырости и грибка внутри жилища.

Коттедж на склонеИсточник udachnyi.ru Удачно обыгранный склон на участкеИсточник aquagroup.ru

Планировка, укрепление склона и организация дренажа

Прежде чем приступить к установке дренажной или укрепляющей системы для дворового участка, нужно заранее продумать все мелочи. Желательно создать схему или эскиз, в котором будет четко показано, какой объект и где будет размещаться. Чаще именно от этого отталкиваются при серьезном обустройстве территории.

Дорожки в садуИсточник www.supersadovnik. ru Альпийская горка на склонеИсточник roomester.ru

Способы укрепления территории

Вариантов фиксирования рельефного участка предостаточно. Все они варьируются по сложности и финансовым затратам:

  • С помощью многолетней растительности с разветвленной корневой системой. Такой подход оптимален, если уровень уклона не превышает 10 градусов. Для этой цели могут быть использованы различные цветы и декоративные кустарники.
  • При помощи подпорной стенки. Она обычно изготавливается из различных строительных материалов. Чаще всего применяется бетонный блок, плиты перекрытий, кирпич, ракушник или известняк. Реже применяют пенобетон, так как он считается достаточно хрупким.
  • С использованием геосетки или георешетки. Данная конструкция подходит для территорий, у которых склон составляет более чем 70 градусов. Особенностями такого укрепления считается укладка геотекстиля, заполнение подготовленных ячеек щебнем крупной фракции.
  • С применением габиона. Габион представляет собой клетку, изготовленную из прочной проволоки. Эта клетка заполняется бутом, камнем или гравием. Успешно применяются для укрепления, в некоторых случаях даже играют декоративную роль.
Склон у основания домаИсточник www.landshaft4u.ru Подготовительный этап дизайна: возведение бетонных опорИсточник www.abitant.com

После проведения всех монтажных работ с целью укрепить грунт и не допуститьего сползание. Далее обязательно выполняется дренирование участка.

Домашний водопадИсточник 9dach.ru

Цель дренажа и особенности его выполнения

Дренажная система на дворовом участке представляет собой конструкцию, в которой практически отсутствует грунт. В котловане выкапывается несколько слоев почвы, после чего он засыпается песком и крупным камнем. Это дает возможность всей влаге просачивается именно вглубь дренажа, откуда уже уходить в грунтовые воды. Обустройство подобной конструкции поможет избежать нескольких проблем:

  • Появление лишней влаги, которая часто скапливается у фундамента, вызывая его разрушение.
  • Образование плесени в цокольном этаже.
  • Образование в почве лишней влаги, а это предупредит развитие гнили в корневой системе растений.
  • После ливней во дворе будет всегда чисто и сухо. Дренаж впитает в себя всю массу от осадков.
Опора для склона из камнейИсточник gerberpark.ru Густой газон на склонеИсточник artofwar.spb.ru Зеленые насажденияИсточник dizainvfoto.ru

Обратите внимание, что все работы по техническому обустройству территории проводятся еще до начала строительства и организации ландшафта.

Уличная кухняИсточник www.gd-home.com
Как обустроить земельный участок, соблюдая требования закона

Правила ландшафтного дизайна для участка с уклоном

После покупки земельного участка на возвышенности важно учитывать, что при ее дальнейшем оформлении необходимо учитывать несколько профессиональных правил:

  • Дом и нежилые постройки в подобных условиях всегда устанавливают в верхних частях уклона.
  • Расположение функциональных и декоративных зон во дворе осуществляется с помощью особенностей рельефа (что-то крайне необходимо расположить у подножья склона).
  • В нижней точке стараются высаживать высокорослые культуры. Они помогают сгладить перепад высот.
  • Для южного склона преимущественно выбирают растения, которые выдерживают засушливые условия.
  • Альпийские горки лучше всего располагать на южных или юго-западных частях склонов. Это касается и любого другого каменистого декора.
  • Луковичные первоцветы лучше всего высаживать на западной части приусадебного участка.
  • Так как северный склон является затененным, но достаточно теплым, следует высадить здесь карликовые хвойники.
Использование ступеней склона в качестве грядокИсточник www.supersadovnik.ru Большой склонИсточник travka-shop.ru

Даже при правильном обустройстве дренажной и укрепляющей системы участка под наклоном, нужно придерживаться рекомендаций по высадке растений. Более того, необходимо уточнить у специалиста, какие материалы лучше использовать для строительства зданий.

Декоративные насаждения на крутом склонеИсточник dachnaya-zhizn.ru Зона отдыха у подножья склонаИсточник roomester.
ru

Лучшие идеи использования склона в дизайне

Ландшафтный дизайн участка на склоне, подлежащего под жилищное строительство, пользуется популярностью. На таких территориях легко организуется самый необычный дизайн. Для обустройства можно задействовать различные идеи.

Дизайн участка на склонеИсточник www.green-dream.com.ua

Очень интересно и вполне необычно будет смотреться многоуровневая горка. Подобные конструкции невероятно просты в исполнении. Для создания похожего варианта достаточно знать, как соорудить ступени и сделать по их краям бордюры. Общая площадь сконструированного декора может засеиваться газоном.

Ландшафтный дизайн двухуровневого участкаИсточник reformtheweb.com

Участок с уклоном может использоваться как основа для формирования детской площадки или одинокой беседки с круговым озеленением. Для такого оформления потребуется строить подпорную стенку и вести ступеньки сверху.

Удачно обустроится конструкция, если склон имеет две стороны.

Зона отдыха на склонеИсточник taemoodle.org

Оригинальная беседка, которую можно расположить внизу склона, обустраивается специальным образом. Это даст возможность создать затишье, предупредить проникновение ветров. Очень оригинально будет смотреться подножье склона, которое изготовлено в виде полукруглой кирпичной укрепляющей стены. Верхняя часть уклона предназначена для размещения жилых построек.

Дизайн участка у небольшого летнего домаИсточник ogorod-bez-hlopot.ru Декоративные насажденияИсточник remoo.ru

Незначительный спуск допускается просто зонировать, при этом создать дизайн со ступеньками в мраморном камне. В данном случае сооружается невысокая бетонная стенка в середине уклона с декорированием. На таких участках высаживают преимущественно луковичные многолетние растения.

Идея оформления заднего дворикаИсточник www.walsallcs.com

Слишком высокую горку обычно оформляют с использованием различных дизайнерских принципов. Одним из таких является бетонирование участка с организацией глубоких клумб и лестницы. Если вглядеться, данный объект будет напоминать геометрическую альпийскую горку.


Что такое садовый земельный участок – это только огород или можно строить

Правила озеленения дачного участка на склоне

Создавать необычный придомовой экстерьер с помощью озеленения можно в разных ракурсах. Высаживать растительность нужно в том случае, если условия ее произрастания соответствуют характеристикам территории.

  • Актуально высаживать зелень между каменистыми конструкциями. Для этого необходимо делать небольшие ниши и неглубокие клумбы. Однако не все растения удачно растут таким образом. В данных условиях высаживают чабрец, флоксы, очиток.
  • Хвойные низкорослые растения и кустарники лучше всего высаживать на северном склоне. Они тогда становятся невероятно яркими и большими. Рядом с ними приемлема высадка петуньи, ноготков и других мелкосемянных трав.
  • Габаритные клумбы и локарии отлично растут в условиях южного склона. Такую живую декорацию следует выращивать в деревянных или каменных клумбах.
Красивый склонИсточник www.udec.ru Зона отдыха с мангалом на неровном ландшафтеИсточник melardi-studio.ru

С учетом всех требований касательно озеленения территории, удастся создавать оригинальные клумбы и композиции из живых растений. Здесь же важно учитывать, каким оттенком будет растение в период своего созревания. На это обязательно делают акцент, чтобы организовать интересную палитру.

Современный ландшафтный дизайн участкаИсточник landshaftm. ru

Подготовительные работы на участке со склоном

Перед тем как приступить к чистовой организации придомового участка за городом, имеющего уклон, нужно определиться с несколькими важными моментами. Обязательно провести подготовительную обработку территории. Чтобы это сделать заранее предусматривают систему полива, наличие декора и функциональных зон.

Характер почвы и угол наклона — это обязательные моменты, которые стоит учесть при разработке ландшафтного дизайна. Например, если грунт достаточно щелочной и наполнен кислотами, то лучше отказаться от выращивания на нем культурных растений.

Шикарная зона отдыха с открытым каминомИсточник designerdreamhomes.ru

Для стандартного верхнего слоя почвы характерны менее агрессивные показатели, поэтому они идеально подходят для произрастания плодовых и овощных культур.

Например, на северной части склона лучше не создавать различные альпинарии с зелеными насаждениями. Данный объект будет всегда тусклым и практически безжизненным.

Красивая альпийская горка на склонеИсточник picpanzee.com

Часто применяется террасирование. Это одна из известных технологий, которая позволит скрыть сильные перепады участка. Перед установкой балкончиков в высокой точке склона, обязательно проектируется зона, которая будет задействована под этот объект.

В этом же месте очень легко создать индивидуальное пространство для отдыха, проведения досуга, или же обустроить в этом месте уличную кухню или открытую веранду.

Как можно оформить садовый участок на склоне

Если уклон на придомовой территории использовать под садовые декоративные насаждения, то лучше всего задействовать хорошо укрепленную почву. Из фото можно выбрать различные идеи, как лучше обустроить сад на склоне.

Оформление склонов растениямиИсточник www.pinterest.com

Известно, что альпинарии и другие живые декоры стараются благоустраивать весной. Многие из уклонов также декорируют весенней растительностью. Очень романтично и интересно на участке будут смотреться стройные, только что распустившиеся тюльпаны. Их обычно высаживают в клумбах и специальных нишах. Вместе с ними часто сеют семена многолетников с мелкой листвой и коротким стеблем.

Озеленение склонаИсточник dachnaya-zhizn.ru

Многие стараются оформлять террасы или клумбы непосредственно в низменной части участка. Организовать этот объект можно по-своему. Кто-то высаживает территорию газоном, кто-то предпочитает поставить клумбы с цветами и многое другое. Один из общих вариантов оформления, который придется по душе каждому хозяину, это создание жесткой площадки под зоной беседки. Для этой цели часто используется гравий, иногда подсыпается морская галька.

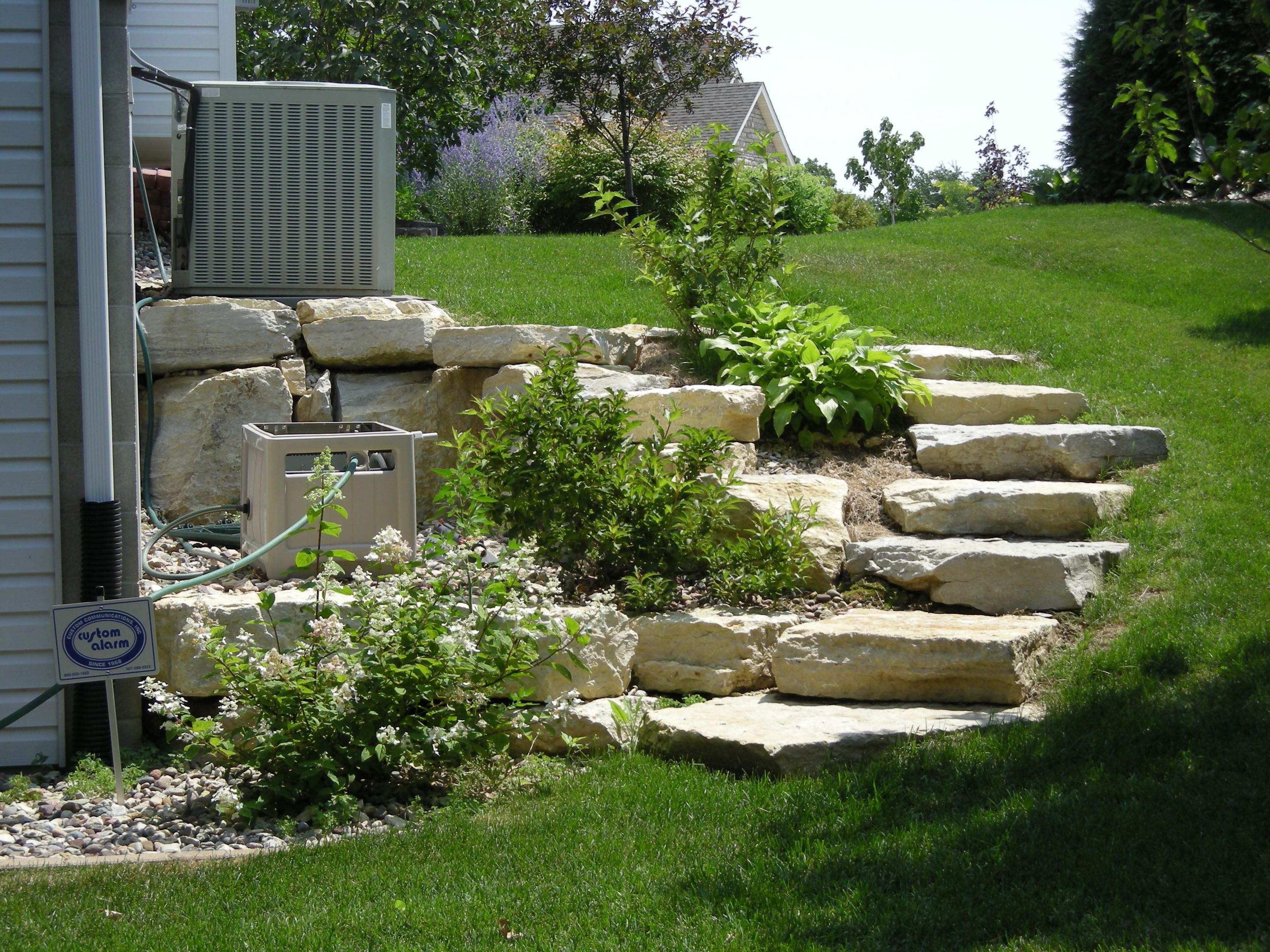

Ступеньки, выложенные камнемИсточник www.pinterest.com
Насколько хорош участок у леса — плюсы и минусы

Отдельный вариант — классический декор. Для тех, кто предпочитает минимализм в оформлении собственного участка, понравится идея традиционного укрепления уклона с помощью стенки с невысоким лестничным пролетом. По бокам в глубине заборчика создаются клумбы с плодородной почвой (некоторые используют специальный покупной грунт), где высаживают цветочные растения. При этом вся территория, начиная от дома, засеивается газонной травой.

Озеленение нестандартного участкаИсточник www.blagosad.ru

Обладателем северных склонов повезло больше. Здесь можно создать хвойный сад. В него будут включены деревья, кустарники и некоторые мелкие приземистые растения. Красивые туйки в форме треугольника на заднем плане отлично вписываются в общую обстановку дворовой территории.

Территория, которую видно из-за забора, заслуживает внимания. Речь идет о наиболее высоком уклоне. В таких случаях, помимо крепления создается дополнительное дренирование. Оформляется зона растительности стандартным образом. Как правило, сеют только некапризные растения, которые отлично воспринимают быструю потерю влаги.

Красивая парковая зонаИсточник dizaynland.ru Красивый склон с подсветкойИсточник zellandia.ru

Советы дизайнеров по ландшафту

Чтобы закончить все работы по обустройству дизайна двора на холме, можно взять за правило несколько простых, но очень полезных советов от дизайнеров:

  • Если на территории предусматривается даже незначительный холм, то в любом случае без лестницы обойтись нельзя.
  • Все элементы должны быть удобными для перемещения, но еще важна их гармония с другими объектами на участке.
  • Любые дорожки стараются оформлять в форме серпантина, так они создают визуальное расширение близлежащего пространства.
  • Для всех участков рекомендуется использовать только натуральные материалы, включая камень, брусчатку, дерево и другие популярные породы.
Дом на возвышенности склонаИсточник landshaftnyi-dizayn.mydiz.biz Склон амфитеатромИсточник www.landshaftny-dizain.ru Дом на склонеИсточник www.magazindomov.ru

Садовые культуры и огород не должны присутствовать рядом на уклоне. Минимальное расстояние между такими культурами должно составлять как минимум 3-4 метра.

Большой деревянный домИсточник severny.by Территория с бассейномИсточник buildercamp.ru
Узкий длинный участок: как его спланировать правильно

Заключение

Обустраивать участок на склоне — это дело ответственное и кропотливое. Если не учесть массу нюансов, тогда можно столкнуться с проблемами произрастания выбранной растительности. Что касается защитных проекций территории (укрепления, дренажа), то на них экономить нельзя. При соблюдении всех рекомендаций, даже самый крутой холм будет радовать и хозяина, и его гостей.

Планировка участка на склоне

Дачный участок на склоне отличается красивым оригинальным рельефом, где можно сделать альпийские горки, обустроить водопады и каскады. Такие элементы превращают территорию в настоящее произведение искусства. Но в данном случае важно грамотное и правильное планирование, иначе фундамент дома будет подтапливать, а растения могут погибнуть.

Кроме того, будьте готовы, что оформление участка со склоном труднее и дороже, чем дизайн стандартной пологой площади. Но если вы решили выбрать такой участок, при ответственном и грамотном подходе к дизайну в результате вы получите шикарную и уникальную приусадебную площадь! В этой статье мы рассмотрим, как спланировать и оформить участок на склоне.

Главные принципы и особенности планирования

Каждая планировка участка, в том числе и расположенном на склоне, начинается с зонирования. Эксперты рекомендуют делить территорию на четыре зоны. На сад и огород отводят половину площади дачного участка, на зону для отдыха приходится 20-30%, а на жилую зону — около 10%.

Кроме того, выделяют хозяйственную зону с хозяйственными и бытовыми постройками, которая занимает порядка 15-20%. Но это только рекомендации, вы можете сократить или увеличить ту или иную область. Некоторые владельцы загородных участков вовсе отказывается от какой-либо зоны.

Отдельное внимание при планировании уделяют главному строению. Чтобы фундамент дома не поплыл и не затапливался, нельзя устанавливать постройку в середине или внизу пригорка! Поэтому дом на участке со склоном строят сверху холма. При таком расположении легче работать с рельефом местности и легче оформить и распланировать площадь. Кроме того, вы избежите проблем с фундаментом.

Сначала определяют место дома на участка, затем расположение хозяйственных построек, зоны отдыха и сада. В последнюю очередь планируют размещение лестниц, террас и других дополнительных элементов. Тщательно измеряйте участок и делайте расчеты, чтобы избежать ошибок и снизить затраты на работы. Обязательно учитывайте тип почвы и уровень грунтовых вод на всей территории при выборе фундамента для построек и вида растений, при монтаже водоемов и оформлении ландшафтного дизайна.

При ландшафтном дизайне нельзя перемещать или менять местами нижние слои почвы, иначе это приведет к подвижкам грунта. Растения не рекомендуется высаживать на северном склоне, так как они не получат достаточное количество света и тепла. Из-за неровного ландшафта некоторые участки будут подтапливаться, а некоторые, наоборот, недополучат необходимую влажность. Поэтому важно контролировать уровень воды и влажности. Сделать это можно за счет правильно обустроенной системы полива и дренажа.

Склон делает передвижение по участку проблематичным и неудобным. Чтобы сделать передвижение по саду комфортным, нужно обустроить террасы, лестницы или подпорные стенки. Планировка участка на склоне должна обязательно включать данные элементы. Давайте рассмотрим каждый из них в отдельности.

Террасирование участка со склоном

Террасы — специальные горизонтальные площадки, которые укрепляют подпорными стенками и соединяют при помощи лестниц. Они прекрасно подходят для участка с уклоном более 15 градусов. Чтобы сделать террасирование, сначала нужно определить уровень наклона участка. Для этого разницу высот разделите на показатель горизонтального основания.

После проведенных расчетов размечают места расположения террас согласно плана размещения различных зон. На одной террасе обустраивают дом, на другой — хозяйственные постройки, на третий — сад или клумбу и так далее. Важно, чтобы горизонтальная площадка соответствовала размерам объекта, который будет на ней расположен.

В первую очередь строят верхние террасы, а затем постепенно спускаются вниз. Террасы можно расположить в один ряд, в шахматном порядке или ассиметрично. Площадки укрепляют при помощи подпорных стенок, которые также служат и декоративным элементом участка. Поэтому важно, чтобы они гармонично вписывались в дизайн и стиль сада.

Подпорные стенки на рельефном участке

Подходящим вариантом для обустройства подпорных стенок станет брус или бревно, особенно если главный дом и террасы построены из дерева. Это экологичные и натуральные материалы, которые характеризуют прочность и долговечность, эстетичность и привлекательный внешний вид. Кроме того, с древесиной легко работать.

Вы без проблем сможете сделать подпорки из бревна или бруса своими руками и за короткий срок. Кстати, эксперты рекомендуют строить дом и баню тоже из древесины, чтобы сохранить экологичность загородного пространства. Много проектов коттеджей, дач, бань из бруса и бревна вы найдете в каталоге “МариСруб”.

Кроме того, вы можете выбрать металл, кирпич, кованные железные элементы, камень и даже бетонные блоки. Для невысоких конструкций выбирайте дерево, металл, камень или листовой материал. После установки дерево и металл, места соединения бетонных блоков и участки соприкосновения материала с почвой обязательно обрабатывают защитными составами от негативного воздействия влаги и ультрафиолета.

Перед монтажом стоек желательно сделать железобетонный или бутобетонный фундамент, чтобы усилить прочность конструкции и увеличить эксплуатационный срок. При использовании камня, стенки высотой до одного метра выкладывают сухим способом, более высокие стойки скрепляют с помощью цементного раствора. Для декора используйте кованные железные элементы. Если вы выбираете бетонные блоки, придать эстетичность можно при помощи покраски или облицовки натуральным камнем либо плиткой.

Как установить лестницы на участке со склоном

Материал лестниц тоже выбирают, отталкиваясь от стиля и дизайна террас, сада. Размеры ступеней при этом не обязательно должны быть выполнены по традиционным стандартам, что важно выполнять при строительстве данной конструкции в жилом или дачном доме. Какую лестницу сделать в загородном доме, читайте здесь.

В саду вниз от дома или других строений можно обустроить следующие виды лестниц:

  • Можно сделать оригинальную бревенчатую лестницу. Для этого в бревне по длине конструкции вырезают углубления, где закрепляют ступени из бревенчатых половинок плоской стороной вверх. В качестве опор можно применить и два бревна. Тогда лестница получится прочной и надежной;
  • Интересным вариантом станет лестница из бруса и мелкого щебня. Под лестницу заливают фундамент-площадку, а в качестве каркаса используют брус, который укладывают в виде опалубки. В опалубку засыпают щебень. Процесс повторяют по числу ступеней, уменьшая площадь каждого следующего яруса;
  • Доступным и эстетичным вариантом станут деревянные конструкции, которые устанавливают из досок или брусков. Кроме того, дерево легко укладывать своими руками. Подступенок делают из доски, которую кладут на ребро и по бокам закрепляют деревянными колышками. Проступью послужит плотно утрамбованная почва. Деревянные конструкции обязательно обрабатывают защитными средствами.

Для безопасности, особенно если лестница получилась крутой, или в доме, где проживают дети, пожилые люди, нужно обустроить поручень, хотя бы с одной стороны конструкции. Если ступеней много, эксперты рекомендуют разбивать пролеты по 8-10 штук. Между пролетами можно обустроить площадки для отдыха, где установить скамейки и каменные или бетонные клумбы.

12 советов по оформлению участка на склоне

  1. Перед проектированием обязательно исследуйте грунт и почву на земельном участке. И затем, отталкиваясь от вида и особенностей ландшафта, уровня залегания грунтовых почв, выбирайте тип построек и фундаментов, оформление сада и т.д.;
  2. Для рельефного участка и большой площади идеально подходит пейзажный, живописный или ландшафтный стиль оформления. Он предусматривает много открытого пространства и асимметричное расположение объектов, наличие альпийских горок и гротов, водоемов неправильной формы и живых изгородей;
  3. Если на участке много деревьев, выбирайте эко-стиль в дизайне. Он предполагает сохранение растений и минимальное вмешательство в природу. Для данного стиля характерны навесы и беседки из дерева, деревянные скамейки и дорожки, травяные тропинки и пни, светильники на деревьях и пруды;
  4. Дом устанавливают на вершине участка. Рядом располагают гараж, хозяйственные постройки;
  5. На покатых площадках участка разбейте мини-газон;
  6. Ступени и лестничные пролеты можно оформить махровым зеленым ковром. Это смотрится эффектно и впечатляюще, особенно при виде сверху;
  7. Участок с уклоном — подходящее место для создания рокария или декоративного сада из камней;
  8. Растения на склоне будут хорошо расти, если сделать под ними горизонтальные лунки с укреплением при помощи бортиков;
  9. Для оформления склона лучше использовать можжевельники и различные почвопокровные культуры, среди которых камнеломки и гвоздика, пряные и ароматические травы, вербейник, флоксы и так далее. Они разрастаются по территории пестрым ковром, что смотрится роскошно и эстетично. Кроме того, при необходимости такие растения скроют недостатки строительства;
  10. Обязательно используйте при оформлении сада лестницы, дорожки и тропинки, которые извиваются серпантином среди зелени. При обустройстве дорожек и тропинок продумайте материал покрытия. Важно, чтобы он смотрелся красиво и эстетично, был удобен для уборки листвы и другого мусора;
  11. Обустройте искусственный водоем. Водопады, каскады и даже обычный ручеек эффектно и красиво ниспадают с вершины холма вниз от дома. Однако в данном случае нужно грамотно рассчитать водоем и выполнить монтаж с соблюдением технических и санитарных норм, иначе неправильный проект приведет к затоплению территории;
  12. Внимательно отнеситесь к выбору цветовой гаммы. Главные цвета каждого сада — зеленый и коричневый. Яркие цвета используйте, чтобы разбавить дизайн и акцентировать внимание на отдельном объекте.

Дренаж на рельефном участке

Отдельное внимание уделите дренажу, который защитит от вымывания грунта, затопления территорий при обильных дождях и паводках. Данные проблемы характерны для участков на склоне. Дренажная система представляет конструкцию из труб, уложенных в канавы или траншеи по периметру участку.

Она может быть закрытой, открытой или засыпной. Для дренажа важно правильно выбрать трубы. Подходящим вариантом станут полимерные двухслойные изделия. Важно, чтобы снаружи трубы были гофрированные, а внутри — гладкие.

После оформления сада важно следить за растениями, так как они нуждаются в регулярном и частом поливе из-за того, что вода быстро стекает вниз с холма и не задерживается в почве. Кроме того, нужно своевременно очищать водоемы, чистить дорожки и лестницы, следить за состоянием опорных стенок. Металлические и деревянные конструкции необходимо обрабатывать защитными составами раз в 5-7 лет.

Обустройство дачного участка на склоне — трудоемкая и сложная задача, которая требует грамотного и ответственного подхода. Чтобы получить надежный и долговечный результат, обращайтесь к профессионалам! Мастера “МариСруб” грамотно спланируют участок и создадут проект дома, выполнят строительство и отделку “под ключ”!

Организуем дренажную систему, устанавливаем и подключаем инженерные сети, самостоятельно изготавливаем строительные материалы! В компании вы можете заказать деревянные дома из бруса или бревна от производителя.

Участок на склоне. Дизайн

Участок на склоне почти всегда кажется потенциальным покупателям не самым привлекательным способом вложения средств.

Естественно, в отличие от ровных территорий он будет требовать дополнительных финансовых затрат на свое благоустройство, а подобная перспектива устроит отнюдь не каждого.

И все же ландшафтные дизайнеры рекомендуют не избегать возможности покупки участка на склоне, косогоре или спуске к воде – ведь при грамотном подходе это место можно преобразить до неузнаваемости.

Попробуем более детально изучить процесс благоустройства участка на склоне и рассмотреть самые значимые его этапы.

Плюсы и минусы участка на склоне

Как считают специалисты, такие сложные, на первый взгляд, территории могут оказаться вполне пригодным местом для строительства дома, обустройства огорода или живописного сада, причем все приложенные усилия в результате оправдают себя красотой и оригинальностью получившегося пейзажа.

Практика показывает что, именно на наклонных участках удобнее всего создавать красочные альпинарии и рокарии, обустраивать искусственные водопады, которые на ровных поверхностях возводятся с большим трудом.

Среди возможных проблем, связанных с благоустройством участка на склоне, ландшафтные дизайнеры отмечают открытость местности ветру и тяжелые глинистые грунты. Все же остальные стороны такой территории по праву считаются выигрышными.

Методы благоустройства участка на склоне

В целях благоустройства используется широкий спектр методов, наиболее распространенными из которых являются:

— Геопластика – метод, предусматривающий искусственное формирование рельефа;



— Террасирование – укрепление горизонтальных уступов земли подпорными стенками.

На практике оба этих метода обычно сочетают друг с другом, что позволяет достигать блестящих результатов. Так, разноуровневый участок с искусственно созданными террасами смотрится гораздо эффектнее ровных приусадебных территорий — в особенности, если он оснащен не классическими прямыми, а изящно изогнутыми подпорными стенками.

Основные этапы преображения

Благоустройство территории, уходящей вниз по косогору, осуществляется в несколько этапов. Предварительно специалисты определяют величину уклона участка, исходя из отношения его высоты к горизонтальной плоскости основания.

Далее на план наносят разметку территории, разбивая ее на отдельные полосы – т.н. «площадки-террасы», размеры которых позволяют расположить в их пространстве дом, хозяйственные постройки, огород, сад, цветник и прочие объекты.

Объединяют разрозненное пространство в единое целое при помощи небольших широких лестниц и уже упомянутых подпорных стен, которые не только защищают землю от оползания, но и выступают эффектным украшением самих террас.

Обустройство террас начинают с самой верхней точки участка, постепенно перемещаясь вниз по склону. При этом землю, срезанную с верхних площадок, переносят вниз, используя ее для создания террас второго и третьего уровней.

Виды природного камня в дизайне сада

Каждая площадка закрепляется подпорными стенками, предотвращающими оползание грунта и служащими основой для нижележащей террасы. Материалом для этих конструкций могут выступать:

— массивные бревна, деревянный брус;



— габионы – контейнеры из прочной металлической сетки, заполненные бутом, крупным щебнем, галькой и т.д.;

— пергоны – решетчатые сварные конструкции с тем же, что и у габионов, наполнением;



— бетонные и декоративные плиты.

Небольшие (до 1 м), вертикальные стенки обычно возводят из прочных бревен, нижнюю часть которых предварительно обрабатывают антисептическими препаратами и средствами против гниения.

Устанавливают подпорную стенку из дерева в грунт на глубину 45-50 см, после чего ее со стороны засыпки покрывают гидроизоляционным материалом и переходят к обустройству террасы. Желательно, чтобы уклон стенки варьировался в пределах 8-10°, что позволит конструкции удерживать давление грунта возведенной площадки.

В последние годы все чаще в благоустройстве участков на склонах используются пергоны и габионы – решетчатые и проволочные короба, пространство которых заполнено камнем (подробнее читайте в статье Габионы своими руками).

Такие конструкции не только успешно справляются со своей первоочередной функцией – удерживанием грунта на террасах, но и выступают в роли их эффектного украшения.

Оригинально смотрятся участки, укрепленные подпорными стенками из бутового камня, горизонтальных брусов и деревянных спилов. Еще один популярный у ландшафтных дизайнеров вариант – это бетонные подпорные стенки, облицованные окатышем или песчаником.

В этом случае очень интересен способ кладки стены, который предусматривает облицовку камнями, схожую с принципом укладки черепицы. Все каменные фрагменты такой кладки скрепляются смесью земли, песка и цемента.

В дальнейшем в пространствах между камнями смогут прижиться обриета, камнеломка садовая и иные неприхотливые растения, способные достойно украсить ландшафт.

Преимущество бетонных и каменных конструкций заключается еще и в том, что благодаря их прочностным характеристикам, высоту подпорных стен можно увеличить до двух метров (хотя многие дизайнеры не рекомендуют превышать оптимальный предел в 0,6-1 м).

При возведении подпорных стен из камня или бетона следует предварительно заложить под них фундамент, благодаря которому готовая конструкция приобретет дополнительную прочность и долговечность.

Еще один немаловажный этап благоустройства заключается в организации дренажной системы, защищающей грунт от размытия. Логично, что во время проливных дождей и весенних паводков на вершине косогора неизбежно образуются потоки воды, которые, устремляясь вниз по террасам, вымывают грунт.

Кроме того, вода, застаивающаяся за подпорными стенками, заболачивается, что со временем может привести к их деформации и разрушению. Чтобы этого не происходило, в стенках обустраивают дренажную систему, одного из нижеприведенных видов, а именно:

  1. Подземный дренаж.
  2. Наземный дренаж.
  3. Фильтрационные отверстия.

Помимо этого, террасы оснащают ливневыми канализациями и системами водоотвода, проекты которых разрабатываются заранее.

Параллельно со строительством подпорных стен на крутых спусках возводят лестницы из камня, монолитного бетона или кирпича. Самым простым вариантом является лестница из деревянных досок или поленьев, укрепленная косоурами – наклонными балками, к которым прибивают подступенки.

Выбор растений для участков на склоне

Уже на полностью готовых террасах рекомендуется высаживать деревья и кустарники с широко распростертой корневой системой, которая послужит своеобразным каркасом, связывающим грунт в единый блок.

Так, из крупных кустов, чьи корни способны «удержать» почву, наибольшую популярность завоевали барбарисы, махровые и полумахровые шиповники, бересклеты, дерны. Из хвойных великолепно подойдут кизильники, можжевельники, шаровидные туи и карликовые ели.

Не забывайте, что процесс благоустройства участка на склоне требует специфических знаний и умений, поэтому прежде чем начать какие-то работы – обратитесь к специалистам за консультацией и помощью в реализации поставленных задач.

Участок на склоне – плюсы и минусы из собственного опыта | записки чучундра

Честно говоря, мне с участком повезло, я сразу знал на что иду. Знал, что склон это дорого в плане строительства, но… он был самым дешевым в поселке именно по причине того, что это склон. У нас принять покупать на ровном. И уклон, даже небольшой – это повод для торга)) Так что тут – где-то плюс, где-то минус.

Если вы все таки решились покупать участок на склоне – обязательно посмотрите на его расположение относительно сторон света. Южный склон, как в моем случае – это идеальное место, как пишут умные люди, каждый градус южного склона переносит участок на 100 километров южнее. А вот с северным склоном ситуация обратная . Дольше лежит снег, медленнее высыхает после дождей, растения хуже растут…

Участок на склоне – это с одной стороны отличное водоотведение, с другой проблемы, что именно это водоотведение будет через вас, при наличии участка выше по склону. Да и вокруг дома нужно делать качественный дренаж, иначе чревато. За один дождь у нас вымывало приличные канавы там где грунт не был защищен дерном. Да и мучения с посадкой газона))) Посадил, полил. Если газон не успел прилично взойти и пошел дождь…. Весь завозной чернозем вместе с семенами окажется внизу)) мы так на одном участке газон пытались посеять четыре раза. В итоге внизу этого пятна вырос газон нереальной плотности, а на само пятачке – фиг. Победили только путем накрытия участка геотекстилем до момента всхода.

Смотрите участок с точки зрения возможности подъезда тяжелой строительной техники и грузовиков. В моем случае участок выше пустовал, поэтому весь завоз стройматериалов делал через этот пустующий участок. А вот если бы там уже стоял дом, или хотя бы был забор… Я даже не знаю как бы смог строиться. Дорога подходит только к нижней части участка, причем уклон такой, что бетоновозы категорически отказывались спускаться.

Участок на склоне – это рай для ландшафтного дизайна. Просто нереальный полет фантазии. Можно делать террасы, лесенки, подпорные стенки… Например, клубника у нас посажена по краю одной из террас, поэтому идя по нижней террасе даже наклоняться не нужно) вся клубника на уровне груди. Но есть и обратная сторона медали – лесенки это повышенный риск для пожилых и детей. Особенно зимой когда оттепели сменяются морозом и лесенки становятся жутко скользкими. Если оттепелей нет, но ходить вполне комфортно – не посыпаем песком всю зиму.

Зимой – это конечно сказка для детей. Вся соседская детвора у нас на участке) Тюбинговая трасса получается просто изумительная. Но тут главное не переборщить) Первый год мы сделали совершенно экстремальную и было вот так.

Теперь выбрали идеальное место не со столь крутым перепадом и стало спокойно и комфортно за катающихся.

Если подъезд к участку тоже по склону, то зимой без полного привода спасет только песок на дороге. Ну и конечно чистить, чистить и чистить. С полным приводом выезжал всегда без проблем пробивая даже после сильных снегопадов по метру-два и откатываясь обратно. И так до самой вершины. Поскольку приходилось по несколько раз в день отвозить детей в школу, секции…. То всю зиму не чистили совсем. По колее машины как по рельсам заезжали.

Если еще что вспомню, обязательно напишу)

Выбор участка для собственного дома: правило трех P

Купили дом, который строили на продажу? Готовьтесь к сюрпризам…

Чего бы я не стал делать, если бы строил дом заново))

Муки выбора: одноэтажный или двухэтажный дом строить

Участок на склоне | Московский союз садоводов

Рельеф местности, на котором располагаются дачные участки, часто служит природным ландшафтным декором, украшающим небольшое пространство вокруг дома. Правда, чтобы создать удобный для жизни эффектный сад на крутом косогоре, необходимо приложить усилия. Оптимальное решение – устройство террас. В первую очередь это касается наделов земли, уклон которых составляет 5-100. Такие участки могут располагаться у воды или на склоне оврага, уклон которого потребует проведения земляных работ. Вложенные средства и время, потраченное на обустройство горизонтальных террас, дадут результат: через год-два участок будет выглядеть необыкновенно красиво, он превратится в уютный уголок, созданный руками человека.
Примеров в практике террасирования «неудобных» участков земли довольно много. Важно защитить землю от почвенной эрозии, создать специальные отводные пути для стоков дождевых и талых вод, чтобы уберечь от размывания.
Перед тем как начать какие-то работы, лучше на месте проконсультироваться со специалистами, уточнить у них, как сделать склон удобным и красивым местом не только для отдыха, но и для выращивания плодовых и огородных культур.

Прежде всего нужно проверить уклон участка: его определяют отношением высоты к горизонтальному основанию. Далее разбить его на отдельные полосы – террасы, ширина которых позволяет разместить на них дом, хозяйственные помещения, грядки, клумбы, дорожки. Создать единое пространство участка на косогоре позволяет возведение небольших лестниц (пандусов), подпорных стенок и др. (1). Последние придают террасам дополнительный декор, а стенки из камня, удерживающие грунт в горизонтальном положении, создают каменный узор (2, 3, 4).

Строительство можно осуществлять в несколько этапов. Сначала создают террасы на верхней части холма или откоса, затем постепенно опускаются. Причем землю, срезанную вверху, перемещают вниз, образуя площадки-террасы второго или третьего уровня.

Современные системы укрепления позволяют увеличить высоту подпорных стенок до 150 см и более.

Конструкцию каменной кладки создают сухим способом или с помощью цемента. Такой способ кладки стенок долговечен. Если по какой-то причине отдельные камни выпадут, то их можно заменить на другие (2, 4). В этом случае высоту подпорной стенки лучше ограничить до 100 см.

Если терассирование участка требует увеличить подпорную стенку (выше 100 см), в качестве скрепляющего материала применяют цементный раствор, для удержания плитки в вертикальном и наклонном положении используют металлические анкеры-штыри. Подходит для строительства стенок и монолитный бетон с применением различных способов наружной фактурной отделки (камень, плитка и др.).

При устройстве стенки обязательно закладывают основание, которое придаст конструкции устойчивость и увеличит срок эксплуатации, не позволит грунту сдвинуть подпорную стенку с места. Делают фундамент из таких материалов, как бутобетон, бетон, благодаря которым подпорная стенка будет надежной сдерживающей опорой грунта террас.

Во время весенних паводков и сильных дождей водяной поток, образующийся на склоне косогора, скапливается на террасах и вымывает грунт. Избежать этого можно, если сделать дренаж. В этом случае излишки воды будут перетекать на нижние «этажи» площадок. Дренаж делают из металлических или асбестоцементных труб диаметром 5-10 см, которые закладывают в нижнюю часть стенки через каждые 2,5 м. Вместо трубиногда устраивают фильтрационные отверстия в стенке. Параллельно с возведением подпорных конструкций на крутых подъемах можно предусмотреть лестницы (5, 6), а на главных переходах – наклонные пандусы, ведущие от одной террасы к другой. Размеры лестниц могут отличаться от стандартных габаритов, то есть проступь 30-40 см, подступенок – 10-12 см. Наиболее простой способ – изготовление лестниц из деревянных досок, поленьев.

Подступенком служит доска на ребре, которую поддерживают два вбитых колышка, проступью – хорошо утрамбованный грунт. Для жесткости лестницу укрепляют косоурами: продольные боковые доски ставят на ребро, к ним прибивают подступенки. Косоуры утапливают в грунт и подпирают колышками.

В зависимости от общего решения дизайна благоустройства лестницы могут быть выполнены из камня, кирпича или монолитного бетона. Для последних нужно устраивать деревянную опалубку.

С помощью конструкций, состоящих из двух параллельных металлических сеток, можно создать не только подпорные стенки для террас, но и смонтировать стенку забора, соорудить красивый навес для отдыха, одной опорой которого могут быть камни верхнего бьефа террасы.

Если на участке возле дома заметен небольшой перепад высот, то желательно на его территории создать террасу (3): она станет удобным местом для отдыха. Площадь террасы можно благоустроить, к примеру установить бетонные кубики на песчано-цементное основание или вазы из габионов, наполненных камнем или галькой (7). Кубики будут служить фундаментом для деревянных щитов пола, по краям которого монтируют светильники. Удобно и красиво получается, когда площадку для отдыха огибают пешеходные дорожки из бетонных плиток или камня. Переходом с этой площадки на нижележащий уровень служит каменная лестница. Боковые подпорные стенки площадки обкладывают камнем-плитняком. Так неухоженное пространство перед домом превращается в красивую зону.

Как оформить участок на склоне – фото

Антонов сад – сайт для увлеченных дачников

Приглашаем в наш уютный уголок! Мы рады общению и ждем на огонек любителей-цветоводов, знающих огородников и экспериментаторов, которые и совет дадут, и на вопросы ответят.Мы с жадностью по всей России собираем статьи, видеоинструкции, фото и мастер-классы, чтобы интересные и нужные материалы удобно было почитать и посмотреть.

Сейчасуже 2000 статей о возделывании томатов, огурцов и перцев, уходе за яблоней, грушей и сливой, посеве семян на рассаду, в теплицу и в открытый грунт, формировке деревьев и кустарников, пасынковании и прищипке овощей, подкормке цветов.

Особенно важно для дачников определить точные сроки посадки и благоприятные дни посева, полива, удобрения и обрезки. Для этого мы регулярно публикуем актуальный Лунный календарь и размещаем перечень сезонных работ с января по декабрь.

Разделы наполняются заметками об агротехнике фруктов, ягод, цветов и овощей. Найдутся хитрые садоводческие приемы для всех климатических регионов. Когда сажать лук и чеснок в Подмосковье? Как ухаживать за виноградом в Средней полосе? Какие сорта выбрать для Дальнего востока? Как укрыть розы в Сибири?

Ежедневно мы добавляем тексты о том, как сохранить здоровье сеянцев, защитить молодые всходы от напастей и обеспечить жителей загородного участка полноценной диетой и правильным питанием. Посетители с радостью делятся наблюдениями о том, как жители парников и грядок набирают силу. Вместе ищем действенные способы эффективной борьбы с болезнями и вредителями, рассчитываем нормы подкормок и удобрений.

Хотите похвастаться самыми крупными помидорами? Выбираете лучшие образцы для засолки? Стремитесь подать к столу ранний урожай? Пробуете надежные способы избавиться от сорняков? Смело спрашивайте в рубрике «Вопрос-Ответ» и получайте ответы быстрые и точные. Эксперты со стажем, агрономы, научные сотрудники и опытные любители с гордостью познакомят с личными лайфхаками и подсказками.

Садоводы со страстью создают удивительные оазисы, наполненные красотой растений и щедрым урожаем! Расскажите, как вы поселили экзотических гостей на грядках, какие заморские новинки рискнули попробовать. Покажите фотографии и опишите наблюдения за огородом. Редакция и читатели с удовольствием узнают, что выращивают в Забайкалье и Приморье, Ленинградской и Московской области. Продаете и покупаете саженцы? Ищете редкие коллекционные семена? Размещайте частные объявления о покупке и продаже, поиске и предоставлении услуг. А вдруг найдутся помидоры-гиганты авторской селекции прямо в вашем регионе или с отправкой с Урала!

Ну, а когда захочется отдохнуть от любимого дела, заглядывайте в Полезные рецепты – для здорового тела и вкусного стола. Простые маски и кремы в домашних условиях, изысканные заготовки, салаты, компоты и шашлыки – все, чторадуетв сезон и напоминает вкус свежих плодов зимними вечерами. Антонов сад рад всем, для кого дача и земледелие – источник радости и частичка души!

Создание проекта дома на участке на склоне. Как правильно оформить участок

Как правильно выполнить планировку дачного участка на склоне. Особенности ландшафтного дизайна.

Итак, участок на склоне))

Любимая, наверное, тема Андрея — это сложные по рельефу участки.

И любимая не потому, что работать с таким проектом сложнее и, уж конечно, не потому, что проще. И даже не потому, что со сложным участком работать интереснее.

Техническое задание

Любой проект начинается с технического задания. Это ТЗ наговаривается при подписании договора или заранее пишется заказчиком совместно с архитектором. И работать как ни странно, намного легче с Техническим Заданием продуманным, строгим, запутанным, и даже если хотите, немного капризным.

Каким угодно, только не таким — «хочу чтобы красиво и удобно было – «остальное-сам-придумай». Такое ТЗ для любого хорошего архитектора настоящий кошмар и, как правило, зря потраченное на напрасную работу время.

Так вот, — склон или просто сложный проект добавляет и без того к строгому и продуманному техническому заданию дополнительные организующие (вводные) требования. В таких условиях хорошему архитектору, как ни странно, это звучит, не нужно угадывать «понравится ли это заказчику», а нужно просто выполнить работу настолько хорошо, как он это умеет.

По сути, абсолютно ровной земли не бывает)) Даже незаметный глазу уклон может стать помехой для строительства дома и планирования участка. А если уклон земли определяется на глаз, будьте уверены, полный перепад уровня земли по краям территории будет составлять на 15 сотках как минимум метра два. И дом в 100 метров квадратных, на такой земле в нижней его части станет выступать на метр — полтора (в зависимости от высоты цоколя по высокой стороне).

Поэтому наше утверждение, что всегда нужно начинать с генерального плана участка с уклоном и с привязки любого дома именно под ваш перепад,  становится непреложной истиной.

Для планировки участка и ландшафтного дизайна Вам обязательно потребуется топографическая съемка участка. Она выполняется специальными организациями, которые занимаются геодезической и картографической деятельностью. Топографическая съемка нужна в масштабе

1:500, этого достаточно для создания Генерального плана участка, привязки и проектирования дома и остальных строений, обустройства функциональных зон.

Причиной покупки участка на склоне часто бывает интересная видовая перспектива. По низу участка на склоне обычно протекает река или пересыхающий ручей. И поэтому озеленению нужно уделять особенно пристальное внимание. Так, посадив высокие деревья, на неправильно выбранном месте, Вы можете ограничить или хуже того, полностью испортить видовую перспективу.

Дом и участок

Поэтому планирование как самого дома, так и посадок, вы должны начать с выделения видовых направлений. Разрабатывая проект участка, Вы вместе с архитектором расставите необходимые вам акценты. Уже на стадии проектирования Вы будете представлять , что увидите из внутренних помещений дома. Будете уверены, что выросшие со временем крупные деревья не помешают направлению Вашего взгляда.

Если на склоне уже растут большие деревья, следует учитывать, что помимо кроны и ствола они имеют такую же развитую подземную часть – корневую систему. В случае таких территорий на очень важно об этом помнить, так как корни, переплетаясь хорошо держат землю, предотвращая оползни. Очень важно сохранить такие деревья, нанести им наименьший вред во время строительства. Убедиться в их здоровье и способствовать быстрому восстановлению после стресса, в любом случае сопутствующего полномасштабной стройке.

Чем меньше вы будете нарушать естественный рельеф участка на склоне, тем более устойчивым он останется. Тем менее Вы нарушите сложившийся за столетия биоценоз данного места. Если Вы снимаете вехний слой земли, плодородный, с травой и корнями деревьев, это происходит, например, при террасировании, также нарушается устойчивость и оголяется неплодородная часть почвенных масс. В случае перемещения земли необходимо аккуратно срезать плодородную часть почвы, отложить в сторону, сделать проект местности и обязательное укрепление, а затем вернуть плодородную часть земли с естественным травянистым покровом на поверхности, спланированные как газон. Трава также будет участвовать в укреплении.

Ваш склон состоит из слоев почвы, как торт. Слои малопроницаемых для воды суглинков перемежаются водопроводящими слоями намытого тысячелетиями песка. Подобно канализационным трубам, которые позволяют грунтовым водам при повышении их уровня, например, весной или вследствие выпадения большого количества осадков, беспрепятственно пронизывать землю, не вызывая при этом размытия или, того хуже, его осадки и сползания.

Когда мы обустраиваем землю, неизбежно нарушение соединений этих слоев. И при наступлении экстремальных погодных условий, например, проливных дождей, возможны оползни и серьезные деформации подпорных конструкций.

Защита земли

Когда капли дождя падают на Ваш склон, каждая капля, которая падает на голую землю смещает частицы почвы. Вода стекает вместе с частицами земли, что приводит к разрушению. Необходимо использовать Все, что замедляет скорость стока и защищает вашу почву, это использование камней или растений. Склоны засаживают, чтобы покрыть почву и замедлить скорость поверхностного стока.

Подпорные конструкции участка

Подпорные стенки представляют собой специально сконструированные структуры, которые удерживают почву. Эти стены часто позволяют сокращать уклон на крутых участках, чтобы получить больше полезного пространства.

Подпорные конструкции – это долгосрочные инвестиции. Вы можете менять состав растений каждые десять лет, но стены — это навсегда.

Проектирование и строительство подпорных конструкций – очень серьезная задача, так как они несут колоссальные нагрузки, такие как боковое давление земли. Это больше, чем просто вес почвы. Вода за стеной вызывает нарастание гидростатического давления, которое является причиной деформации и разрушения большинства подпорных стенок. Только надлежащим образом разработанные дренажные коммуникации и правильно смонтированная гидроизоляция сделает подобные сооружения безопасными и технологичными.

Но мы живем в равнинной стране и крутые склоны нуждающиеся в дополнительном укреплении для нас редкость. Редкостью для нашего региона является обязательное использование подпорных стенок, дополнительные технологии для укрепления и т. д.

Совместно с архитектором решите какие функциональные зоны должны присутствовать. Будет ли склон террасирован, или останется естественный уклон? Как лучше расположить постройки на участке с учетом проезда на строительной технике как во время строительства, так и в дальнейшем при пользовании участком, необходимо всегда оставлять пожарный проезд во все уголки территории.

Уделите особое внимание подбору растений для высадки на вашем участке. Помимо высоты и ширины, скорости роста, необходимо выбирать растения с развитой корневой системой, которая будет участвовать в укреплении.

При выращивании растений стоит обратить внимание на использование капельного орошения на склоне холма с медленной скоростью прохождения. Цель состоит в том, чтобы дать воде достаточно времени, чтобы проникнуть к корням вместо запуска расточительного полива вниз за пределы территории.

Ну и, конечно, проект самого лучшего дома на свете))

Мы рассматриваем дом на склоне одним целым с ландшафтом. Не бывает готового типового проекта! Как не старайтесь, не найдете. А если будете пытаться встроить чужой типовой проект, скорее всего, получится «ерунда» недостойная доброго слова.

И на относительно ровных склонах мы встраиваем дома так, что ни на каком ином участке его не построишь, но земля со значительным уклоном, это работа совершенно особенная.

Сам склон, его расположение относительно сторон света, структура почвы, уровень грунтовых вод, все эти данные буквально диктуют архитектору каким должен быть дом на таком участке. Добавив сюда пожелания хозяев мы получаем настолько полную картину. Иногда дом в таком случае, как будто вырастает на склоне сам и это самая большая награда и архитектору и заказчикам.

На склоне нельзя строить дом по типовому проекту, да и смысла нет. Ведь склон – это потрясающая возможность построить необычный , экономичный по затратам на строительство и на отопление в дальнейшем, и просто красивый видовой дом. Он может располагаться в разных уровнях. Можно поменять местами первый и второй этажи, если позволяет уклон. Можно сделать смещение первого этажа относительно второго, в общем, возможностей для творчества на участке со склоном превеликое множество. В нашем портфеле много примеров, разные дома на разных склонах.

Метод площади: уклон и примеры

Метод площади уклона использует уклон воды и площадь поперечного сечения для расчета расхода или количества воды, которая проходит через определенную точку водного пути. Эта информация является ключевой для гидрологов и инженеров-гидротехников, которые помогают проектировать и строить каналы и другие водоемы.

Ниже приведено уравнение, называемое Формула Мэннинга , для расчета расхода с использованием метода площади уклона.1/2

Это уравнение выглядит немного сложным, но оно не так уж и плохо, если мы его разберем.

Q = Разряд

A = это область поперечного сечения

S = наклон водного пути

N = Коэффициент шероховатости 20011

RH = Гидравлический радиус поперечного сечения

Теперь давайте рассмотрим каждый из этих компонентов немного ближе, чтобы понять, как использовать эту формулу для получения разряда.

A = площадь поперечного сечения

Прежде всего, давайте поговорим о том, что такое поперечное сечение. Поперечное сечение — это поверхность, которая была бы открыта, если бы кто-то сделал прямой разрез чего-либо. Вот пример поперечного сечения искусственного канала, и необходимо рассчитать площадь этого поперечного сечения. Для простоты мы будем использовать форму полукруга для примеров в этом уроке , но также распространены каналы других форм, такие как трапециевидные, прямоугольные и треугольные.

Площадь полукруга = pi x R² ÷ 2

pi = 3,14

Следующие две части, уклон и коэффициент Мэннингса , иллюстрируют, почему этот метод расчета стока водоема лучше всего работает с искусственными водоемами , а не с естественными реками, ручьями, каналы, озера и т. д. Позвольте мне объяснить, что я имею в виду:

Чтобы формула работала, должны быть сделаны определенные предположения о характеристиках водоема, которые не являются реалистичными для естественных каналов, таких как поток воды предполагается равномерным на всем протяжении , а облицовка на дне воды предполагается равномерным на всем протяжении.В естественных водоемах на поток воды и дно русла влияет множество факторов, таких как растительность, рыба, естественные препятствия и т. д.

S = уклон воды

расход определенного канала воды, должен найти равномерный охват канала , где поток воды постоянен во всех отношениях, что означает, что объем потока воды является постоянным и свободным от каких-либо препятствий. Было бы довольно сложно рассчитать уклон (подъем над набегом), если бы эти условия не выполнялись.

n = коэффициент шероховатости Мэннинга

Это число является константой, зависящей от материала (материалов), используемого для облицовки или дна водного пути, например бетона, кирпича или свинца. Ниже приведена диаграмма, которую вы использовали бы для нахождения значения n. Это не полный список всех материалов, а сокращенная таблица для простоты. Обширную таблицу можно найти в учебниках по гидравлике и на государственных веб-сайтах.

Rh = гидравлический радиус поперечного сечения

Вот простейшая формула для гидравлического радиуса полуокружности.

Rh = Диаметр/4

Подводя итог, давайте вместе сделаем пару примеров.

Пример 1:

После сильного дождя канал за многоквартирным домом течет на высоте 3,5 фута и ширине 6 футов. Канал выполнен из бетона со стальными опалубками и имеет небольшой уклон .1/2) = 21,38 фут³/сек

Резюме урока

Метод площади уклона используется для расчета количества воды, протекающей через канал в определенной точке, которая называется расходом. В этом методе используется формула Мэннинга. Чтобы использовать формулу Мэннинга, необходимо предположить, что некоторые характеристики одинаковы, что не очень реалистично для естественных водоемов, но хорошо работает для искусственных каналов. Формула выглядит немного громоздкой, пока не будут разбиты все компоненты.Чтобы найти ответ, вам нужно будет ввести уклон, площадь, коэффициент шероховатости и гидравлический радиус в формулу Мэннинга. Если вы тщательно находите каждую часть данных и вводите значения правильно, вы можете без проблем рассчитать расход.

Концепция и выбор охвата

Прочтите эту статью, чтобы узнать о концепции метода измерения расхода по площади уклона и выборе его охвата.

Концепция метода площади уклона:

Когда невозможно провести прямое измерение, особенно во время наводнений, метод площади уклона является наиболее часто используемым косвенным методом измерения.В этом методе расход рассчитывается на основе уравнения однородного потока, включающего характеристики русла, профиль водной поверхности и коэффициент шероховатости. Падение профиля водной поверхности при равномерном простирании русла представляет собой потери, вызванные неровностями дна. В этом методе используется известное уравнение Мэннинга. Расход задается уравнением.

Q = 1/n A.R 2/3 S 1/2

Где Q — разряд в cumec

A – площадь поперечного сечения в м 2

R — гидравлический средний радиус

S — наклон трения, а

n – коэффициент шероховатости

Хотя уравнение Мэннинга было разработано для однородного потока, предполагается, что оно справедливо для неоднородных участков, встречающихся в случае естественного русла.

Коэффициент трения S, используемый в уравнении Мэннинга, определяется следующим соотношением:

S= h f /L = ∆h + ∆h v – K (∆h v )/L

Где ∆h — разница высот поверхности воды на двух участках

L — длина вылета

∆h v – скоростной напор u/s минус скоростной напор d/s и

k(∆h v ) — потеря энергии из-за ускорения или замедления в сужающемся или расширяющемся пространстве (k — коэффициент)

Трудно правильно оценить значение коэффициента k.Таким образом, значение S рассчитывается следующим образом:

При использовании уравнения Мэннинга величина (1/n A. R 2/3 ) называется переносом и обозначается заглавной буквой К. Перевозка для каждого участка реки будет разной. Таким образом, среднее значение подачи было принято как среднее геометрическое значений подачи двух секций на обоих концах выбранного участка L. Таким образом, расход задается уравнением.

Q = √K 1 K 2 S

Выбор досягаемости для метода площади уклона :

Очень важно выбрать подходящий радиус действия для измерения площади склона.

При выборе досягаемости необходимо учитывать следующие моменты:

я. Должны быть хорошие отметки прилива, если штатные манометры недоступны для записи манометра.

ii. Досягаемость должна быть как можно более равномерной, потому что трудно правильно рассчитать коэффициент k для оценки потери или прироста скоростного напора.

III. Желательно иметь участок, в котором поток ограничен одним трапециевидным каналом, чтобы можно было использовать одно значение n для всего участка.

ив. На всем протяжении поперечное сечение должно быть настолько однородным, насколько это практически возможно. Внезапного углубления ложа, сужений, расширений и т. д. быть не должно.

v. Длина участка должна быть не менее 75-кратной средней глубины русла.

VI. Падение профиля воды в плесе должно быть равно или больше скоростного напора.

VII. Падение досягаемости обычно не должно быть менее 15 см.

Проблема 1:

Во время сильного паводка не было возможности реально измерить сток реки.

Место сброса было посещено позднее, и были собраны следующие параметры секции:

(i) Длина участка между участками 1-1 и 2-2 составляла 120 м.

(ii) Разница отметок прилива составила 0,97 м.

(iii) Используя метод площади уклона, рассчитывается самый высокий сток, прошедший через реку.

О расчете равновеликого уклона

Как отмечалось в предыдущем посте, наклон равной площади был принят  для использования с формулой времени концентрации Брансби-Уильямса в версии австралийских осадков и стока 1987 года, чтобы: «… дать лучшее представление о времени отклика потока, особенно там, где есть большие вариации уклона в пределах водосбора» (ARR 1987 Boo IV, Section 1. 3.2(г)). Равновеликий уклон также используется как часть оценки наводнений в Новой Зеландии (Новая Зеландия, 1980 г.; Региональный совет Окленда, 1999 г.), в Руководстве по оценке наводнений в Папуа-Новой Гвинее (SMEC, 1990 г.) – там, где он используется при оценке наземных время стока и коэффициенты стока для использования в рациональном методе – и обсуждается в Справочнике по гидрологии (Pilgrim and Cordery, 1993).

Равновеликий уклон представляет собой уклон прямой линии, проведенной по профилю ручья таким образом, что линия проходит через устье и имеет одинаковую площадь под и над профилем ручья.

Альтернативой равновеликому уклону, используемому Брансби Уильямсом, является средний уклон. Различия между равновеликими и средними уклонами выделены на рисунке 1 ниже.

Рисунок 1: Средний уклон и равновеликий уклон (McDermott and Pilgrim, 1982, стр. 28)

Мне не удалось найти историю равновеликого склона. Я предполагаю, что средний уклон оказался слишком крутым для использования в гидрологических расчетах. Наклон равной площади, возможно, считался более репрезентативным, и его было легко вычислить в докомпьютерные времена.Процедура, которую, возможно, должен выполнить чертежник, указана в NZ (1980) (см. рис. 2).

Метод включает вычисление наклона гипотетической линии АС, расположенной таким образом, что замкнутые площади выше и ниже нее, т. е. площади X и Y, равны. Процедура заключается в планировании общей площади под продольным профилем. Эта площадь A d равна площади треугольника ABC.

Рисунок 2: Диаграмма определения для расчета равновеликого уклона (Новая Зеландия, 1980)

(точка C известна на «ординате равновеликого наклона»).

Следовательно, равновеликий уклон равен

При использовании единиц высоты и длины на диаграмме выше:

Обратите внимание, что никаких итераций не требуется, мы просто вычисляем площадь под профилем, а затем вычисляем треугольную площадь для соответствия.

Эта простая процедура расчета, кажется, была забыта, поскольку некоторые современные подходы предполагают необходимость итерационной процедуры, например, в этом инструменте наклона равной площади Excel.

Функция R для расчета уклона равной площади доступна в виде сути.

Ссылки

Оклендский региональный совет (1999 г.) Руководство по моделированию ливневых стоков в Оклендском регионе. (ссылка)

Макдермотт, Г. Э. и Пилгрим, Д. Х. (1982) Проектирование оценки паводков для малых водосборных бассейнов в Новом Южном Уэльсе. Департамент национального развития и энергетики. Австралийский совет по водным ресурсам. Исследовательский проект № 78/104. Издательская служба правительства Австралии, Канберра (ссылка)

Пилигрим, Д.Х. и Кордери И. (1993) Паводковый сток. В: Maidment, DR (ed) Справочник по гидрологии. Макгроу Хилл.

SMEC (1990) Руководство по оценке наводнений в Папуа-Новой Гвинее. Департамент окружающей среды и охраны природы, Бюро водных ресурсов. (ссылка)

NZ (1980) Метод оценки расчетного пикового расхода: Технический меморандум № 61. Новая Зеландия. Министерство работ и развития. Отдел воды и почвы. Планирование и технические службы; Национальная организация охраны воды и почвы (Н.З). (1980)  (ссылка на запись в каталоге) (ссылка на документ)

Equal Area Slope Tool

Нравится:

Нравится Загрузка…

Родственные

Вычисление процентной площади классифицированной карты уклонов в ArcGIS Pro

Резюме

Карта уклона обеспечивает визуальное представление крутизны склона с переходом от светлого к темному цвету.Для анализа карта уклонов классифицируется по участкам в зависимости от степени крутизны. В этой статье описан рабочий процесс для расчета процентной площади классифицированной карты уклонов в ArcGIS Pro.

Процедура

  1. Переклассифицируйте карту уклонов на основе желаемого диапазона крутизны.
    1. На верхней ленте ArcGIS Pro щелкните вкладку Анализ и щелкните Инструменты .
    2. На панели Геообработка найдите и щелкните Переклассифицировать (инструменты Spatial Analyst) . Откроется окно Реклассифицировать .
    3. Для Входной растр выберите растр уклона. В этом примере растр уклона — Slope_map_1.
    4. В разделе Реклассификация щелкните Классифицировать . Появится всплывающее окно Equal Interval Classification . Во всплывающем окне Equal Interval Classification укажите Количество классов и нажмите OK .В этом примере указано число 4.
    5. В качестве альтернативы можно вручную указать значения в таблице Реклассификация .
  1. Для Выходной растр укажите имя выходного файла в нужной папке.
  2. Щелкните Выполнить .
  1. Преобразование переклассифицированного растра уклона в полигон.
    1. На панели Геообработка найдите и щелкните Растр в полигон (Инструменты преобразования) .Откроется окно Raster to Polygon .
    2. Для Входной растр выберите переклассифицированный растр. В этом примере используется растр Reclass_Slop1.
    3. Для Выходных полигональных объектов укажите имя для выходных данных. В этом примере выходным именем является Raster_to_Polygon.
    4. Установите флажок Создать составные элементы .
    5. Остальные параметры оставьте по умолчанию.
    6. Щелкните Выполнить .
  1. Добавить новое поле в таблицу атрибутов вывода полигона.
    1. Откройте таблицу атрибутов полигонального слоя.
    2. В таблице атрибутов щелкните Добавить поле . Откроется представление Поля .
    3. В представлении Поля укажите имя нового поля в столбце Имя поля . В этом примере новым полем является Percentage_area.
    4. Дважды щелкните столбец Псевдоним нового поля и укажите для него псевдоним. В этом примере псевдонимом является Percentage_area.
    5. Щелкните столбец Data Type нового поля и выберите Double в раскрывающемся меню.
    6. На верхней ленте на вкладке Поля щелкните Сохранить .
  1. Рассчитайте общую площадь карты склонов.
    1. В таблице атрибутов полигонального слоя щелкните правой кнопкой мыши поле Shape_Area и выберите Summarize . Откроется окно Сводная статистика .
    2. Для Input Table выберите полигональный слой. В этом примере полигональный слой Raster_to_Polygon.
    3. Для таблицы вывода укажите имя для вывода в нужной папке.
    4. В разделе Статистические поля щелкните раскрывающийся список под полем и выберите Shape_Area .
    5. Для Statistic Type убедитесь, что выбрано Sum .
    6. Щелкните Выполнить .
  1. Откройте выходную таблицу и скопируйте значение SUM_Shape_Area .
  1. Рассчитайте процент площади каждой классифицированной области карты склонов.
    1. Откройте таблицу атрибутов полигонального слоя.Щелкните правой кнопкой мыши новое поле, созданное на шаге 3, и выберите Calculate Field . Откроется окно Вычислить поле .
    2. Для Input Table выберите полигональный слой. В этом примере полигональный слой — Raster_to_Polygon.
    3. В поле Имя поля (существующее или новое) выберите новое поле, созданное на шаге 3. В этом примере это поле Percentage_area.
    4. Для Expression Type убедитесь, что выбран Python 3 .
    5. В разделе Expression дважды щелкните Shape_Area под Fields .Щелкните символ умножения (*). В поле выражения введите 100. Щелкните символ деления (/). В поле выражения вставьте значение SUM_Shape_Area , скопированное на шаге 4. В поле выражения Percentage_area будет заполнено следующее выражение:
!Shape_Area! * 100/129858493.81171

  1. Щелкните Выполнить .

На следующем изображении показана таблица атрибутов, содержащая процентную долю площади классифицированной карты уклонов.

Связанная информация

Последняя публикация: 03.12.2020

Код статьи: 000024719

Программное обеспечение: ArcGIS Pro 2. 6.3, 2.6.2, 2.6.1, 2.6, 2.5.2, 2.5.1, 2.5, 2.4.3, 2.4.2, 2.4.1, 2.4, 2.3.3, 2.3.2 , 2.3.1, 2.3, 2.2.4, 2.2.3, 2.2.2, 2.2.1, 2.2

Полезен ли этот контент?

Обозначения склонов и участки склонов

Вы можете использовать наш инструмент Slope Callouts для размещения выносок, которые показывают направление и процент или соотношение уклонов на вашем чертеже. Вы также можете использовать этот инструмент в сочетании с нашим инструментом Spot Elevation для определения уклона между двумя существующими отметками.



Кроме того, мы встроили в этот инструмент функцию Slope Area . С помощью Областей уклона можно применить определенный уклон к замкнутым областям полилинии на чертеже. Любые смарт-объекты (такие как растения, опорные заметки или ирригационное оборудование), представленные штриховками, которые находятся в пределах областей уклона, будут пересчитаны для отражения уклона.

Обозначения склонов связаны с точечными отметками. Для получения дополнительной информации см. нашу страницу документации Spot Elevation .

Обзор обозначения уклона

Откройте инструмент Slope Callout :

Лента F/X Site , всплывающее окно Slope Callout и Slope Area

Site Dimension панель инструментов



Меню F/X Site , Обозначение уклона и область , опция

или введите FX_PlaceSlopeCallout в командной строке







Курсор превратится в пикбокс.Командная строка предложит: Стрелка Точка или выберите размер уклона или отметку первой точки.

На данный момент у вас есть несколько вариантов:

Поместите точку стрелки вручную

Чтобы разместить точку стрелки вручную, просто щелкните, чтобы разместить стрелку выноски. Затем вы можете использовать мышь, чтобы сориентировать выноску, а затем ввести процент уклона в диалоговом окне Slope .

Выберите положение точки стрелки, затем отрегулируйте ориентацию условного обозначения уклона.







Введите процент уклона в диалоговом окне.







Выноска откоса будет размещена.

Выберите размерную линию уклона

Курсор превратится в поле выбора, когда вы откроете инструмент Slope Callout . Используйте поле выбора, чтобы выбрать одну из размерных линий уклона, которые появляются, когда вы размещаете точечные отметки относительно друг друга.

Используйте поле выбора, чтобы выбрать «размерную линию» отметки.











Выноска этого уклона появится вдоль линии.







Поскольку размерная линия не отображается на графике, она не будет отображаться при построении графика.

Выберите две выноски высотной отметки

Вы также можете выбрать две выноски Spot Elevation. Выноска уклона появится между двумя выносками точечной отметки с процентным значением уклона, указанным для этих отметок.

Используйте поле выбора, чтобы выбрать текстовую часть первой выноски Spot Elevation.Затем выберите текстовую часть второй выноски Spot Elevation.

Выноска уклона будет размещена между ними.

При выборе двух выносок Spot Elevation убедитесь, что вы выделили текстовые части выносок. В противном случае выноска Slope Elevation будет пустой.

При расчете уклона обратите внимание, что если вы выберете выноску Spot Elevation, в которой перечислены несколько отметок, система будет использовать отметку Point 1 для расчета.

Склоны

Область уклона берет процент или отношение уклона существующего условного обозначения уклона и применяет его к области замкнутой полилинии на чертеже. Количество, объем или площадь объектов, представленных любой интеллектуальной штриховкой в ​​пределах этой полилинии, будут пересчитаны на основе уклона.



Вы можете либо рисовать области уклона на лету, либо выбрать границу существующей умной штриховки, чтобы преобразовать ее в область уклона. Эта функция может быть применена к умным штрихам, представляющим такие объекты, как:

  • Почвопокровные и кустарниковые участки
  • Справочные примечания по площади или объему (RefNotes)
  • Зоны капельного орошения

Как работают области уклона:

Уклон области напрямую влияет на фактическую площадь земли, покрытой этой областью.Например, если у вас есть две области — одна наклонная и одна плоская — которые кажутся одинаковыми по размеру и форме на виде сверху, наклонная область всегда будет больше. Когда вы создаете область уклона, все умные штриховки (не блоки) внутри нее будут пересчитаны с учетом увеличения квадратных футов или метров в результате процента или отношения уклона в этой области, что обычно приводит к большему количеству или величине. В случае участков с капельными линиями расход также будет регулироваться в соответствии с увеличением капельной линии и эмиттеров.

Обратите внимание, что области уклона не будут влиять на области капельниц, длину труб или что-либо, представленное блоками, например, отдельные деревья или кустарники, благоустройство территории или компоненты орошения, за исключением областей капельных линий.







Чтобы создать область уклона, откройте инструмент Выноска уклона . Курсор превратится в пикбокс. Используйте это поле выбора, чтобы выбрать существующее обозначение склона, которое вы хотите использовать при создании области. Процент или соотношение, выраженное этой выноской, будет применяться ко всей площади склона.







В этом примере мы выберем существующее обозначение уклона, показывающее процент уклона 38,9%.



После выбора выноски в командной строке вам будет предложено выбрать полилинию или [ D raw]:



Вы можете либо выбрать существующую полилинию на чертеже, чтобы преобразовать ее в область уклона, либо нажать D, чтобы нарисовать область уклона на лету. В нашем примере мы напечатаем D, а затем нарисуем область замкнутой полилинии, которая станет нашей областью наклона.







После того, как вы выбрали или нарисовали замкнутую полилинию, она преобразуется в область уклона и будет содержать условное обозначение области уклона, указывающее уклон, который теперь применяется ко всей области. Выноска будет имитировать направление уклона выбранной вами выноски уклона, а также показывать тот же уклон и будет вставляться в геометрический центр области уклона.



В нашем примере 38.Уклон 9%, выраженный выбранным нами обозначением уклона, теперь будет применяться ко всей области уклона. Например, растения в штриховке почвопокровных в пределах области теперь будут пересчитываться на основе этого уклона, когда мы маркируем эти растения или размещаем график растений.

Обратите внимание, что условные обозначения области уклона по умолчанию не отображаются, то есть они не будут отображаться при печати чертежа. Если вы хотите видеть эти выноски на чертеже, вы можете выбрать их и либо изменить их слои для печати, либо переместить их в слои, настроенные для печати.

Как участки склона взаимодействуют с другими инструментами Land F/X и AutoCAD

Мы интегрировали Slope Areas в ряд других инструментов Land F/X следующими способами:

  • Выделение растений и Выделение объекта : эти инструменты будут выделять только участки склона, состоящие из интеллектуальных объектов Land F/X, таких как растения и справочные примечания.
  • Инструменты составления расписания: если вы запустите любую из следующих спецификаций на чертеже, который включает одну или несколько областей уклона, средство составления расписания просканирует все области с интеллектуальной штриховкой, относящиеся к этой спецификации, чтобы определить, находятся ли они внутри области уклона.Если да, то площади/метры, составляющие эти площади, будут пересчитаны вместе с (в большинстве случаев, за исключением случаев, указанных ниже) любыми соответствующими количествами или ставками на основе коэффициента уклона. К ним относятся:
  • Этикетки растений и концептуальных растений (группа, одиночная, соединительная линия и соединительная дуга): почвопокровные и кустарниковые участки. Этикетки концептуальных растений также проверяют области концептуальных посадок, такие как смеси семян и трав. Примечание. Групповые этикетки потенциально могут включать растения в нескольких областях на разных склонах.
  • Проверка меток для растений: если какие-либо почвопокровные или кустарниковые участки находятся в пределах участка склона, инструмент изменит расчет количества растений на этих участках, чтобы включить коэффициент уклона, который может изменить существующую метку, если площадь склона изменилась или была добавляется после размещения метки. Примечание. Групповые этикетки потенциально могут включать растения в нескольких областях на разных склонах.
  • Обозначения клапанов: все области для капельного шланга для пересчета расхода



Участки склонов также относятся к:

  • Подбор объекта , Подбор растения и Подбор оборудования : Если вы выберете выноску или границу области уклона в качестве исходного объекта с помощью одного из этих активных инструментов, дублированная область, которую вы размещаете, также станет областью уклона.
  • Пользовательская система координат ( ПСК ): когда инструмент сканирует, находится ли область в области наклона, сканирование будет совместимо с любой ПСК, установленной на чертеже.
  • Внешние ссылки (внешние ссылки): Спецификации будут распознавать выноски уклона во внешних ссылках, если внешняя ссылка находится на слое L-SLOPE-AREA , а спецификация настроена на включение внешних ссылок. Спецификации, настроенные для включения внешних ссылок, также распознают области уклона в интерактивном чертеже, даже если объекты, рассчитанные по спецификации (например, растения), находятся во внешней ссылке.
  • Выноски области
  • : Если запустить инструмент Выноска области и выбрать штриховку или полилинию внутри области уклона, площадь будет рассчитана на основе уклона.
  • Общая площадь : При расчете площади учитываются замкнутые полилинии в области уклона.







Настройка обозначений области уклона

Обозначения области уклона по умолчанию выглядят так, как показано на рисунке выше.Если вы хотите настроить их внешний вид, вы можете отредактировать их исходные файлы в папке LandFX/blocks/graphics/calouts .



Вам потребуется отредактировать только один исходный файл для каждой системы измерения. Исходный файл для выносок Imperial Slope Area называется LAFX-SLOPE-AREA. dwg . Если вы используете метрическую систему, блок будет называться LAFX-SLOPE-AREA-M.dwg .

Имейте в виду, что условные обозначения области уклона по умолчанию не отображаются на графике и, как следствие, не отображаются на чертеже.Вам нужно будет отредактировать их только в том случае, если вы хотите изменить их внешний вид в файле чертежа, как они отображаются в САПР, или если вы планируете разместить их на слоях, назначенных для печати, чтобы они отображались на вашем чертеже.

Корректировка масштаба с помощью обозначений уклона

Если текст выноски вашего уклона слишком велик или слишком мал по отношению к остальной части вашего чертежа, вы, скорее всего, столкнулись с проблемой масштабирования. Если это так, следуйте нашим инструкциям, чтобы исправить масштаб выносок.

Если вы хотите внести постоянные изменения в размер или масштаб всего условного обозначения откоса по мере его вставки в ваши чертежи, вы можете сделать это, отредактировав исходные блоки условного обозначения откоса.

Связанные вебинары

  • Оценки A, B, C для ландшафтных архитекторов: следуйте инструкциям по основам простой оценки ландшафта. Мы рассмотрим некоторые простые концепции, такие как расчет уклона и интерполяция контуров, и покажем вам, как использовать наши простые инструменты профилирования в реальном плане.(1 час 4 мин)
  • Общие вопросы о земле F/X: этот веб-семинар охватывает некоторые из наших менее известных инструментов, в том числе наш инструмент Spot Elevation и то, как он связан с условными обозначениями склона. (1 час)
  • Профилирование и дренаж: изучите простые процессы профилирования с помощью наших инструментов аннотирования, а также ознакомьтесь с некоторыми основами Civil 3D для более динамичного моделирования площадок. Мы рассмотрим, как автоматизировать рабочий процесс выставления оценок в зависимости от потребностей проекта.(1 час 2 мин)
  • Планы площадок и Land F/X: Аарон Эмерсон из Mills Design Group продемонстрирует несколько отмеченных наградами тематических исследований того, как инструменты Land F/X Site, включая инструменты профилирования, используются в его офисе. Аарон также расскажет о некоторых важных уроках, извлеченных при настройке эффективного рабочего процесса проектирования сайта. (57 мин)

Устранение неполадок

Проблема: точечные отметки и/или обозначения уклонов ориентированы неправильно или указывают в неправильном направлении



Проблема: Обозначения уклона отображаются пустыми



Проблема: вы поместили выноску уклона в рабочую область с назначенной ей ПСК, и выноска выровнена по этой ПСК, а не по МСК



Проблема: сообщение об ошибке Outside Limits в командной строке / вы не можете использовать условные обозначения уклона / не можете видеть условные обозначения уклона в пространстве модели



Проблема: стрелки выноски уклона полые, а не сплошные или отображаются только в виде линий



Проблема: при редактировании условного обозначения высотной отметки вы больше не можете использовать инструмент «Выноска уклона» для автоматических условных обозначений уклона между двумя точечными отметками.



Проблема: вы получили сообщение об ошибке «Недопустимый ввод» при попытке разместить условное обозначение уклона

Последнее изменение Пятница, 21 мая 2021 г., 16:53

Влияние формы склона на характеристики растительности в гористой засушливой долине, Юго-Западный Китай

  • Доус, М.И., Маллинс, К.Э., Бурслем, Д.Ф.Р.П., Патон, С.Р. и Даллинг, Дж.В. Топографическое положение влияет на водный режим в полулиственном тропическом лесу в Панаме. Почва для растений 238 , 79–89. https://doi.org/10.1023/A:1014289930621 (2002 г.).

    КАС Статья Google ученый

  • Сундквист, М. К., Сандерс, Н. Дж. и Уордл, Д. А. Реакция сообщества и экосистем на перепады высот: процессы, механизмы и понимание глобальных изменений. год. Преподобный Экол. Эвол. Сист. 44 , 261–280. https://doi.org/10. 1146/annurev-ecolsys-110512-135750 (2013 г.).

    Артикул Google ученый

  • Джакер, Т. и др. Топография определяет структуру, состав и функции ландшафтов тропических лесов. Экол. лат. 21 , 989–1000. https://doi.org/10.1111/ele.12964 (2018 г.).

    Артикул пабмед ПабМед Центральный Google ученый

  • Мёслунд, Дж. Э., Ардж, Л., Бёхер, П.К., Далгаард Т. и Свеннинг Дж.-К. Топография как движущая сила местного разнообразия наземных сосудистых растений. Норд. Дж. Бот. 31 , 129–144. https://doi.org/10.1111/j.1756-1051.2013.00082.x (2013 г.).

    Артикул Google ученый

  • Холланд, П. Г. и Стейн, Д. Г. Реакция растительности на широтные изменения угла наклона и экспозиции. Ж. Биогеогр. 2 , 179–183. https://дои.org/10.2307/3037989 (1975).

    Артикул Google ученый

  • Йетемен О., Истанбуллуоглу Э. и Дюваль А. Р. Солнечная радиация как глобальная причина асимметрии склонов холмов: выводы из модели экогеоморфной эволюции ландшафта. Водный ресурс. Рез. 51 , 9843–9861. https://doi.org/10.1002/2015wr017103 (2015 г.).

    ОБЪЯВЛЕНИЕ Статья Google ученый

  • Бенни, Дж., Хилл, М.О., Бакстер, Р. и Хантли, Б. Влияние уклона и экспозиций на долгосрочные изменения растительности на британских меловых пастбищах. Дж. Экол. 94 , 355–368. https://doi.org/10.1111/j.1365-2745.2006.01104.x (2006 г.).

    Артикул Google ученый

  • Кантлон, Дж. Э. Растительность и микроклимат на северном и южном склонах горы Кушетанк, Нью-Джерси. Экол. моногр. 23 , 241–270.https://doi.org/10.2307/1943593 (1953 г.).

    Артикул Google ученый

  • Уоррен, Р. Дж. Механизмы, определяющие распределение вечнозеленых трав подлеска по склонам: исходя из положения в ландшафте. Завод Экол. 198 , 297–308. https://doi.org/10.1007/s11258-008-9406-1 (2008 г.).

    Артикул Google ученый

  • Бенни Дж., Хантли Б., Уилтшир, А., Хилл, М.О. и Бакстер, Р. Склон, внешний вид и климат: пространственно явные и неявные модели топографического микроклимата на меловых пастбищах. Экол. Модель. 216 , 47–59. https://doi.org/10.1016/j.ecolmodel.2008.04.010 (2008 г.).

    Артикул Google ученый

  • Бернетт, Б. Н., Мейер, Г. А. и Макфадден, Л. Д. Микроклиматические влияния, связанные с аспектами, на формы и процессы склонов, северо-восточная Аризона. Ж. Геофиз. Рез. Земной прибой. https://doi.org/10.1029/2007jf000789 (2008 г.).

    Артикул Google ученый

  • Герой, И. Дж. и др. Аспект влияет на удержание и накопление влаги в почве. Гидрол. Обработать. 25 , 3836–3842. https://doi.org/10.1002/hyp.8281 (2011 г.).

    ОБЪЯВЛЕНИЕ Статья Google ученый

  • Хуанг Ю.-М., Лю, Д. и Ан, С.-С. Влияние формы склона на азот почвы и микробные свойства в лессовом регионе Китая. CATENA 125 , 135–145. https://doi.org/10.1016/j.catena.2014.09.010 (2015 г.).

    КАС Статья Google ученый

  • Лосано-Гарсия, Б., Паррас-Алькантара, Л. и Бревик, Э. К. Влияние топографического аспекта и растительности (исконные и лесовосстановленные районы) на баланс органического углерода и азота почвы в природных зонах Средиземноморья. наук. Общая окружающая среда. 544 , 963–970. https://doi.org/10.1016/j.scitotenv.2015.12.022 (2016 г.).

    ОБЪЯВЛЕНИЕ КАС Статья пабмед Google ученый

  • Расмуссен, К. и Табор, Нью-Джерси. Применение количественной модели педогенной энергии в диапазоне градиентов окружающей среды. Почвоведение. соц. Являюсь. Дж. 71 , 1719–1729. https://doi.org/10.2136/sssaj2007.0051 (2007 г.).

    ОБЪЯВЛЕНИЕ КАС Статья Google ученый

  • Брокстон, П.Д., Трох, П.А. и Лайон, С.В. О роли аспекта для количественной оценки времени прохождения воды на небольших горных водосборах. Водный ресурс. Рез. https://doi.org/10.1029/2008wr007438 (2009 г.).

    Артикул Google ученый

  • Казанова, М., Мессинг, И. и Джоэл, А. Влияние экспозиции и уклона на гидравлическую проводимость, измеренную инфильтрометром натяжения. Гидрол. Обработать. 14 , 155–164.https://doi.org/10.1002/(sici)1099-1085(200001)14:1%3c155::aid-hyp917%3e3.0.co;2-j (2000).

    ОБЪЯВЛЕНИЕ Статья Google ученый

  • Гутьеррес-Хурадо, Х. А., Вивони, Э. Р., Стамбуллуоглу, Э. и Брас, Р. Л. Экогидрологический ответ на геоморфически значимое наводнение в полузасушливом водосборе с контрастными экосистемами. Геофиз. Рез. лат. https://doi.org/10.1029/2007gl030994 (2007 г.).

    Артикул Google ученый

  • Ван, Л., Вэй, С., Хортон, Р. и Шао, М.А. Влияние растительности и склона на водный баланс в районе холмов и оврагов Лёссового плато Китая. CATENA 87 , 90–100. https://doi.org/10.1016/j.catena.2011.05.010 (2011 г.).

    Артикул Google ученый

  • Арместо, Дж. Дж. и Мартинес, Дж. А. Взаимосвязь между структурой растительности и видом склона в Средиземноморском регионе Чили. Дж. Экол. 66 , 881–889. https://doi.org/10.2307/2259301 (1978 г.).

    Артикул Google ученый

  • Бадано, Э.I., Cavieres, L.A., Molina-Montenegro, M.A. & Quiroz, C.L. Внешний вид склона влияет на модели растительных ассоциаций в средиземноморском маторрале центральной части Чили. J. Засушливая среда. 62 , 93–108. https://doi.org/10.1016/j.jaridenv.2004.10.012 (2005 г.).

    ОБЪЯВЛЕНИЕ Статья Google ученый

  • Поулос, Х.М. и Кэмп, А.Е. Топографические влияния на мозаику растительности и разнообразие деревьев в приграничных районах пустыни Чиуауа. Экология 91 , 1140–1151. https://doi.org/10.1890/08-1808.1 (2010 г.).

    Артикул пабмед Google ученый

  • Кутьель, П.& Lavee, H. Влияние рельефа склона на свойства почвы и растительности вдоль трансекты засушливости. Иср. Дж. Растениевод. 47 , 169. https://doi.org/10.1080/07929978.1999.10676770 (1999).

    Артикул Google ученый

  • Мендес-Торибио, М., Мив, Х.А., Зерменьо-Эрнандес, И. и Ибарра-Манрикес, Г. Влияние рельефа склона и топографического положения на экологические переменные, режим нарушений и характеристики древесных сообществ в сезонной засушливой тропической зоне лес. Дж. Вег. науч. 27 , 1094–1103. https://doi.org/10.1111/jvs.12455 (2016 г.).

    Артикул Google ученый

  • Gallardo-Cruz, J. A., Pérez-García, E. A. & Meave, J. A. β-разнообразие и структура растительности под влиянием рельефа склона и высоты над уровнем моря в сезонно засушливом тропическом ландшафте. Ландск. Экол. 24 , 473–482. https://doi.org/10.1007/s10980-009-9332-1 (2009 г.).

    Артикул Google ученый

  • Паудел, С.и Ветаас, О.Р. Влияние топографии и землепользования на видовой состав древесных растений и бета-разнообразие в засушливом трансгималайском ландшафте, Непал. J. Mt.Sci. 11 , 1112–1122. https://doi.org/10.1007/s11629-013-2858-3 (2014 г.).

    Артикул Google ученый

  • Чжан, Р. Сухая долина гор Хэндуань, регион (Science Press, Пекин, 1992).

    Google ученый

  • Растительность, Е.B. O. S. Sichuan Vegetation (Народное издательство Сычуани, Пекин, 1980).

    Google ученый

  • Гуань, В. и др. Классификация растительности и основные типы растительности сухой долины реки Миньцзян. Дж. Маунт Рез. 22 , 679–686 (2004).

    Google ученый

  • млн лет, К.-М. и др. Многомасштабное распределение влаги в почве и его значение для восстановления экосистемы в засушливой речной долине, Китай. Деградация земель. Дев. 15 , 75–85. https://doi.org/10.1002/ldr.584 (2004 г.).

    КАС Статья Google ученый

  • Лу, Т., Ма, К. М., Чжан, У. Х. и Фу, Б. Дж. Дифференциальные реакции кустарников и трав, произрастающих в верхнем бассейне реки Миньцзян (Тибетское плато), на несколько почвенных переменных. J. Засушливая среда. 67 , 373–390. https://doi.org/10.1016/j.jaridenv.2006.03.011 (2006 г.).

    ОБЪЯВЛЕНИЕ Статья Google ученый

  • Сюй, С.-Л., Ма, К.-М., Фу, Б.-Дж., Сонг, С.-Дж. и Лю, В. Взаимосвязь между растительностью, почвой и топографией в сухой теплой речной долине, юго-запад Китая. CATENA 75 , 138–145. https://doi.org/10.1016/j.catena.2008.04.016 (2008 г.).

    Артикул Google ученый

  • Солон Ю., Дегурски М.и Роо-Зелиньска, Э. Реакция растительности на топографический градиент почвы. CATENA 71 , 309–320. https://doi.org/10.1016/j.catena.2007.01.006 (2007 г.).

    Артикул Google ученый

  • Биркеланд, П. В. Почвы и геоморфология (Издательство Оксфордского университета, Оксфорд, 1984).

    Google ученый

  • Лойк, М. Э., Брешерс, Д.Д., Лауэнрот, В. К. и Белнап, Дж. Многомасштабная перспектива пульсаций воды в экосистемах засушливых земель: климатология и экогидрология западной части США. Экология 141 , 269–281. https://doi.org/10.1007/s00442-004-1570-y (2004 г.).

    ОБЪЯВЛЕНИЕ Статья пабмед Google ученый

  • Швиннинг, С. и Сала, О. Э. Иерархия реакций на импульсы ресурсов в засушливых и полузасушливых экосистемах. Экология 141 , 211–220.https://doi.org/10.1007/s00442-004-1520-8 (2004 г.).

    ОБЪЯВЛЕНИЕ Статья пабмед Google ученый

  • Фернандес-Гоинг, Б. М., Харрисон, С., Анакер, Б. и Саффорд, Х. Климат взаимодействует с почвой, создавая бета-разнообразие в растительных сообществах Калифорнии. Экология 94 , 2007–2018 гг. https://doi.org/10.1890/12-2011.1 (2013 г.).

    КАС Статья пабмед Google ученый

  • Арая Ю.Н., Гоуинг, Д. Дж. и Дайс, Н. Определяет ли наличие азота в почве реакцию состава пастбищ на водный режим? Дж. Вег. науч. 24 , 506–517. https://doi.org/10.1111/j.1654-1103.2012.01481.x (2013 г.).

    Артикул Google ученый

  • Арая, Ю. Н. и др. Фундаментальная экогидрологическая основа для разделения ниш в растительных сообществах. Новый Фитол. 189 , 253–258.https://doi.org/10.1111/j.1469-8137.2010.03475.x (2011 г.).

    Артикул пабмед Google ученый

  • Ли, Ю. Дж., Бао, В. К. и Ву, Н. Пространственные структуры банка семян почвы и сохранившейся растительности в высохшей долине реки Миньцзян на юго-западе Китая. J. Засушливая среда. 75 , 1083–1089. https://doi.org/10.1016/j.jaridenv.2011.05.012 (2011 г.).

    ОБЪЯВЛЕНИЕ Статья Google ученый

  • Ли, Ф., Bao, W., Liu, J. & Wu, N. Эко-анатомические характеристики листьев Sophora davidii вдоль градиента высот в верховьях сухой долины реки Миньцзян. Подбородок. Дж. Заявл. Экол. 17 , 5–10 (2006).

    Google ученый

  • Ли, Ф., Бао, В. и Чжу, Л. Видовое разнообразие и пространственное распределение бобовых в высохшей долине реки Миньцзян, юго-запад Китая. J. Mt.Sci. 1 , 76–84 (2010).

    Google ученый

  • Сонг, К.J. и др. Схемы распространения кустарниковых фиксаторов азота и нефиксаторов азота в засушливой долине на юго-западе Китая: значение для экологического восстановления. Экол. Рез. 25 , 553–564. https://doi.org/10.1007/s11284-009-0685-3 (2010 г.).

    Артикул Google ученый

  • Лю, Г. и др. Надземная биомасса основных кустарников в сухой долине реки Миньцзян. Acta Ecol. Грех. 23 , 1757–1764.https://doi.org/10. 1023/A:1022289509702 (2003 г.).

    Артикул Google ученый

  • Элленберг Х. и др. . Zeigerwerte von pflanzen в Средней Европе (1992).

  • Шрив, Ф. Температура почвы в зависимости от высоты и склона. Экология 5 , 128–136. https://doi.org/10.2307/1929010 (1924 г.).

    Артикул Google ученый

  • Гутьеррес-Хурадо, Х.А. и др. О наблюдаемой эколого-гидрологической динамике семиаридного бассейна с экосистемами, разграниченными по аспектам. Водный ресурс. Рез. 49 , 8263–8284. https://doi.org/10.1002/2013wr014364 (2013 г.).

    Артикул Google ученый

  • Лю, Г. и др. Регулирование распределения надземной биомассы трех основных видов кустарников в сухой долине реки Миньцзян. J. Mt.Sci. 21 , 24–32 (2003).

    Google ученый

  • Pugnaire, F. I. & Luque, MT. Изменения во взаимодействиях растений в зависимости от градиента экологического стресса. Ойкос 93 , 42–49. https://doi.org/10.1034/j.1600-0706.2001.930104.x (2001 г.).

    Артикул Google ученый

  • Чейз, Дж. М. и Лейболд, М. А. Пространственный масштаб определяет взаимосвязь между продуктивностью и биоразнообразием. Природа 416 , 427–430. https://doi.org/10.1038/416427a (2002 г.).

    ОБЪЯВЛЕНИЕ КАС Статья Google ученый

  • Сарр Д. А., Хиббс Д. Э. и Хьюстон М. А. Иерархическая перспектива разнообразия растений. Q. Rev. Biol. 80 , 187–212. https://doi.org/10.1086/433058 (2005 г.).

    Артикул пабмед Google ученый

  • Риклефс, Р. Э. Разнообразие сообщества: относительная роль местных и региональных процессов. Наука 235 , 167–171. https://doi.org/10.1126/наука.235.4785.167 (1987).

    ОБЪЯВЛЕНИЕ КАС Статья пабмед Google ученый

  • Панг X.Ю., Бао В.К. и Нин В.У. Причины характеристики климата засушливых долин и причины его формирования в верховьях реки Миньцзян. Ресурс. Окружающая среда. Бассейн Янцзы 17 , 46–53 (2008).

    Google ученый

  • Кларк, К. Р. Непараметрический многомерный анализ изменений в структуре сообщества. австр. Дж. Экол. 18 , 117–143. https://doi.org/10.1111/j.1442-9993.1993.tb00438.x (1993).

    Артикул Google ученый

  • Оксанен Ю. и др. веган: экологический пакет сообщества . Пакет R версии 2.5-2. 2018 (2018).

  • Ван, Ю. Дж., Хуанг, К. Д., Чжан, Дж., Ян, В. К. и Ван, X. С. Разнообразие видов, биомасса и взаимосвязь кустарников в засушливой долине реки Миньцзян. Рез. засушливых зон. 27 , 567–572. https://doi.org/10.3724/SP.J.1077.2010.01263 (2010 г.).

    КАС Статья Google ученый

  • Колвелл, Р. К. и Коддингтон, Дж. А. Оценка наземного биоразнообразия путем экстраполяции. Филос. Транс. Р. Соц. Лонд. Б биол. науч. 345 , 101–118 (1994).

    ОБЪЯВЛЕНИЕ КАС Статья Google ученый

  • Смит, Э. П. и ван Белль, Г. Непараметрическая оценка видового богатства. Биометрия 40 , 119–129 (1984).

    Артикул Google ученый

  • Маурер, Б. А. и Макгилл, Б. Дж. В Биологическое разнообразие: границы в измерении и оценке (ред. Магурран, А.E. & McGill, BJ) 55–65 (Oxford University Press, Oxford, 2011).

  • Фишер, Р. А., Корбет, А. С. и Уильямс, К. Б. Связь между количеством видов и количеством особей в случайной выборке популяции животных. Дж. Аним. Экол. 12 , 42–58 (1943).

    Артикул Google ученый

  • Соренсен, Т. А. Метод установления групп равной амплитуды в социологии растений на основе сходства видового состава и его применение к анализу растительности датских общин. К. Дан. Виденск. Сельск. биол. скр. 5 , 1–34 (1948).

    Google ученый

  • Колефф П., Гастон К. Дж. и Леннон Дж. Дж. Измерение бета-разнообразия для данных присутствия-отсутствия. Дж. Аним. Экол. 72 , 367–382. https://doi.org/10.1046/j.1365-2656.2003.00710.x (2003 г.).

    Артикул Google ученый

  • Андерсон, М. Дж., Эллингсен, К. Э. и Макардл, Б. Х. Многомерная дисперсия как мера бета-разнообразия. Экол. лат. 9 , 683–693. https://doi.org/10.1111/j.1461-0248.2006.00926.x (2006).

    Артикул пабмед Google ученый

  • R: язык и среда для статистических вычислений (R Foundation for Statistical Computing, Вена, 2018 г.).

  • (PDF) Все, что вы хотели знать об анализе площади склона *, но боялись спросить серия из 5 тазов внутри 2.5

    км друг от друга, которые истощают обращенный на юг

    гребень, примыкающий к Мидл-Форк

    реки Бойсе. Размер этих несгоревших бассейнов варьируется от 620 до

    168 000 м2, и все они образовали селевые потоки во время

    той же грозы в июле 2004 года.

    18 исследованных профилей имеют цветовую кодировку бассейна, в котором они находились.

    устья каналов (b).Тем не менее, наш уклон – тренд площади

    согласуется с устьями русел

    из послепожарных устьев наземных русел 1997 г. в близлежащем ручье Траппер (c) [Istanbulluoglu

    et al. 2002]. Удельные площади водосбора для Trapper Creek были рассчитаны на основе 30-метровой ЦМР, и

    наименьшая возможная удельная площадь водосбора составляет 30 м [Istanbulluoglu et al. 2002].

    Продольный профиль участка Bear

    Creek, показывающий диффузные

    (красные), потенциальные селевые потоки (желтые),

    и речные (синие) топографические подписи

    на карте (a) и (b,)

    участок склон-площадь.В то время как селевой поток

    размыл почти весь продольный профиль

    , потенциальная топографическая характеристика

    селевого потока составляет

    менее 10% от наблюдаемой

    линейной степени эрозии селевого потока.

    В 2005 г. мы обследовали (с помощью геодезической GPS) эродированные селевыми потоками каналы от конечной залежи до устья канала

    и далее до линии хребта. Мы рассчитали уклон для анализа продольного профиля из соседних точек в данных съемки.мы

    взвесили среднее значение уклона по горизонтальному расстоянию между точками съемки за половину логарифмического цикла площади водосбора, потому что уклоны

    , рассчитанные по необработанным данным съемки, сильно различались. Мы рассчитали уклон для анализа устья русла на 5 м склона вверх по склону

    устья русла, чтобы обеспечить согласованную шкалу длины.

    Мы рассчитали конкретную площадь водосбора с помощью ArcGIS [ESRI ArcMAP 10.0 Redlands, California], используя метод D-Infinity в расширении TAUDEM

    [Tarboton et al.1991]. Направление дренирования мы задали с помощью обследованных каналов. Для площадок Эрроурок и Мидл-Форк мы приобрели ЦМР размером 3,8 м

    пикселей, полученную с помощью бортового интерферометрического радара с синтезированной апертурой, произведенного коммерческим поставщиком, чтобы обеспечить наилучшее возможное разрешение ЦМР

    [DTM v1. 5 NEXTMap от Intermap Technologies, Денвер, Колорадо], а для участка Bear Creek мы использовали 10-метровую цифровую модель USGS.

    Теоретический продольный профиль, показывающий диффузный склон холма (красный, слева), начинающийся у линии хребта и переходящий вниз по склону к речному руслу

    Сеть

    (синий, справа), показанная на (a) виде сверху, (b) профиле высоты, (c ) логарифмический график наклона по сравнению сплощадь водосбора или участок с уклоном. Логарифмические оси графика

    склон-площадь (с) приводят к тому, что диффузионная и речная топография выглядят как прямые линии с увеличивающимся и уменьшающимся уклоном, соответственно, для

    увеличивающейся площади водосбора. Обратите внимание, что диффузионная зона географически ограничена (а, б), но ее протяженность преувеличена на логарифмическом графике (в).

    Характеристика

    Осадка транспорта

    зоны в исследование

    Область: (a) Overland

    Расходовой канал Eroded

    на ранее

    Ненанальный HILLSLORE

    во время интенсивных

    Грозы, которые

    привели к потоку

    формация, (b) селевая

    эрозия потока в пределах

    речной сети

    и (c)

    селевые

    отложения в месте соединения

    с рекой Бойсе.

    Stock and Dietrich [2003] предложили

    , что вся изогнутая часть продольного профиля

    представляет собой сигнатуру

    селевого потока, но другие рабочие

    [Whipple and Tucker, 1999;

    Браммер и Монтгомери, 2003 г.;

    Lague and Davy 2006]

    предположили, что зона селевого потока представляет собой

    прямой профиль, а кривизна

    на его нижнем конце представляет собой

    переход в речную зону, как показано на рисунке

    . слева.

    Теоретический

    Местоположение

    Канал

    площадь площадью

    Erod

    Overland

    и неглубокий поток (синий)

    и неглубокий

    оползня (желтый), модифицированный из Монтгомери и

    Дитрих [1994].

    .

    Тренд продольного профиля Беар-Крик был расширен с использованием

    ландшафтных осредненных данных [Rea and Skinner 2009] для водотоков в бассейне реки Бойсе

    (зеленые точки), чтобы показать, что обследованный речной тренд

    соответствует гораздо большие удельные площади водосбора (e).

    .

    Эти продольные профили могут быть обобщены

    на Тип I (красный) и II (серый), чтобы выделить

    различные склоны на одних и тех же водосборных площадях.

    а.

    Тип I (красный) и Тип II (серый)

    Продольные профили (а). Наклон

    этих продольных профилей

    по сравнению с (b) склоном холма

    шириной впадины и (c) средним

    поперечным уклоном впадины, показывающим, что

    профиль типа I связан с более узким и крутым поперечным уклоном.

    склонов, чем профиль типа II.

    Ширина впадины и уклон поперечной впадины

    рассчитаны по поперечным сечениям

    , перпендикулярным

    18 устьям русла сухопутного потока, снятым на Среднем

    Развилочном участке вдоль продольных профилей. Напоры

    русел были

    созданы наземным потоком Horton [1933] во время одиночной грозы

    в июле 2004 г. В пространстве уклон-площадь напоры

    русел демонстрируют положительную тенденцию, когда уклон увеличивается с

    увеличением удельной площади водосбора (a ).

    В дополнение к использованию площадок

    по площади уклона для изучения отдельных профилей каналов

    [Stock and

    Dietrich, 2003] и головок каналов

    [Montgomery and Dietrich, 1988],

    некоторых рабочих [Tarboton et al,

    1991; Ijjasz-Vasquez and Bras,

    1995] свели все

    ландшафтов к одной линии с помощью log-

    бинов, усредняя наклон и площадь

    данных для всех ячеек в ЦМР.

    В то время как положительный тренд площади склона вершин русла не согласуется с предыдущими прогнозами

    , он имеет тот же положительный тренд, что и диффузионная топография склона холма, показанная на

    справа на основе обобщенных профилей типа I и II (d) .

    это будет означать, что наблюдаемые тренды устьев русел в пространстве

    площади склона обусловлены подстилающей топографией, а не

    ранее предложенными пороговыми отношениями. Если бы эти напоры

    русел возникали на больших удельных водосборных площадях из-за меньшего стока

    , можно было бы ожидать, что они будут следовать отрицательной тенденции

    , наблюдаемой для профилей как I, так и II типа.

    Все, что вы всегда хотели знать об анализе площади уклона *, но боялись спросить EP21C-0715

    Крис Велкер ([email protected]) 1,2, John Buffington3 и Jim McKean3 1Idaho Power Company 2 Центр экогидравлических исследований, Университет Айдахо 3Boise Aquatic Sciences Lab, Rocky Mountain Research Station, Лесная служба Министерства сельского хозяйства США

    Существует ли уникальная связь между процессом

    и формой в пространстве уклон-площадь?

    Может ли один эрозионный процесс происходить во многих формах склонов?

    Может ли весь ландшафт быть точно

    представлен одной линией на склоне-

    площади?

    Контролируются ли тренды устья русла в пространстве уклон-площадь

    пороговым поведением или основной топографией?

    Может ли один и тот же эрозионный процесс

    принимать две разные формы?

    Область исследования

    Методы

    Резюме

    Введение

    Финансирование этой работы было предоставлено

    Национальным планом противопожарной защиты и Управлением по борьбе с пожарами США. S.

    Лесная служба Роки-Маунтин

    Исследовательская станция.

    В 1990-х годах широкое распространение географических информационных систем (ГИС) и цифровых моделей рельефа (ЦМР)

    привело к потоку данных, описывающих ландшафты, и для сокращения этого потока до ручейка

    был использован анализ площади склонов. сведения о процессах, формирующих ландшафт. Анализ площади склона использовался для отображения ландшафта, разделения его на области обработки

    и прогнозирования местоположения и движения устьев русел.Однако анализ площади склона основан на уникальном (1:1) соотношении

    формы и процесса. В ходе наших обследований крутых горных каналов и склонов холмов, образующих селевые потоки на юго-западе Айдахо, мы обнаружили несколько случаев, которые нарушают эту идею. Мы наблюдали единый процесс, происходящий на участках с множественными формами склонов-площадей. В частности, нами

    наблюдалась селевая эрозия в диффузионной, флювиальной и селевой областях процессов (что предсказывается их трендами на графиках склон-площадь).

    Мы обнаружили два отчетливых тренда площади склона в зоне инициации селей, которые, по-видимому, связаны с бассейнами различной формы

    . Эти два различных тренда не видны, когда весь бассейн разлагается на одну линию на графике уклон-площадь с помощью усреднения логарифмических интервалов

    , и результирующая линия представляет собой смесь двух трендов. Мы также обнаружили, что наблюдаемые тренды расположения устьев русел на

    участках площади склона, по-видимому, контролируются трендом склона-площади нижележащего ландшафта, а не трендами, предсказанными теоретическими

    пороговыми соотношениями переноса наносов.

    Мы показали, что:

    Один процесс переноса отложений

    (поток мусора

    ) может проходить через районы

    с несколькими топографическими

    признаками (диффузный, поток мусора

    и речной поток).

    То, что предлагаемая

    топографическая характеристика (поток обломков

    ) может быть

    частично

    объяснена нелинейными формулировками

    множественных процессов (диффузионных

    и речных).

    О том, что один процесс переноса наносов

    (сухопутный

    поток, образованный селевыми потоками)

    может привести к множественным формам в

    склоново-пространственном пространстве (тип I и

    II).

    То, что тренд

    устьев русел к площади склона может

    отражать тренд подстилающей

    поверхности, а не отношение

    порогового переноса наносов

    .

    Что усреднение уклона

    и площади всего

    ландшафта для создания единой

    линии на участках площади склона может

    скрыть множественные формы

    ландшафта.

    Анализ площади склона дает

    конкретное представление о ландшафте

    . Эта перспектива

    может помочь прояснить

    фундаментальные аспекты

    ландшафтов, но следует задать определенные

    вопросы, чтобы

    обеспечить применимость

    анализа площади склона к

    конкретному ландшафту1 и его интерпретация.

    Да. Очевидно, что между формой

    и процессом в пространстве уклон-площадь

    существует связь

    .Наши результаты не указывают на то, что анализ площади уклона

    изначально ошибочен.

    Скорее они демонстрируют, что даже в упрощенной

    структуре пространства

    уклон-площадь

    могут возникнуть осложнения, и следует проявлять осторожность, чтобы предотвратить

    неправильное толкование.

    Анализ площади уклона включает расчет площади водосбора или конкретной площади водосбора (площадь водосбора, деленная на ширину стока

    ) и местного уклона точек по всему ландшафту.Это можно сделать для всего ландшафта, отдельного профиля канала

    или заголовка канала.

    Продольные профили

    Устья каналов

    Район исследования находится в юго-западном углу

    батолита Айдахо (желтая заштрихованная область

    показывает экорегион

    уровня III батолита [Omernik 1987], дренируемый рекой Боизе).

    Обгоревшие участки показаны красным цветом. Нижние

    склоны холмов на изучаемой территории

    покрыты скудной растительностью с низким кустарником,

    различными дерновинными травами и широко разбросанными

    сосной пондероза (Pinus ponderosa) (показан

    внизу слева).На возвышенностях все склоны

    покрыты смешанным хвойным лесом

    из сосны пондероза (Pinus ponderosa) и

    пихты Дугласа (Pseudotsuga menziesii). Район исследования

    имеет холодный полузасушливый климат

    [Peel et al., 2007] со среднегодовым количеством осадков

    от 300 до 750 мм, варьирующимся от

    в основном из-за диапазона высот [Daly et al.,

    2007].

    Рисунок, адаптированный из Brummer and Montgomery

    [2003]

    Вершины русел представляют собой переход от

    склона холма без каналов к переносу наносов между определяемыми берегами.

    Участок Беар-Крик находится примерно в 90 км к востоку от Бойсе, штат Айдахо, и впадает в среднюю развилку реки Бойсе

    (см. карту сайта). Водосборный бассейн Беар-Крик (примерно 3 миллиона м2) был сожжен пожаром Хот-Крик

    и образовал селевые потоки в августе 2003 г. и августе 2004 г. [Cannon et. и др., 2010]. Селевой поток

    возник вблизи линии хребта и размыл склон холма и русло ручья примерно на 4000 м до реки

    Бойсе.

    а. б.

    Наблюденная топография (черный цвет) в Bear Creek и смоделированные профили с использованием

    уравнения нелинейной диффузии от Roering et al. [1999] (красный) или уравнение речного переноса

    , основанное на нелинейном потоке на единицу площади (синий)

    (d), показывающее, что в дополнение к одному процессу (селевым потокам), занимающему

    несколько топографических признаков, несколько процессы могут иметь возможность

    производить один и тот же тренд площади склона.

    Более узкие и крутые поперечные уклоны профиля типа I могут

    концентрировать сток более эффективно, что приводит к более высокому пиковому

    стоку по сравнению с более широкими и более плоскими поперечными уклонами профилей

    типа II, даже если они имеют такой же район поэтому

    такой же общий сток.

    Выводы

    Благодарности

    Браммер, С. Дж. и Д. Р. Монтгомери (2003), Огрубление нижнего течения в каналах верховьев, Исследование водных ресурсов

    39(10).

    Дейли, К., В.П. Гибсон, Г.Х. Тейлор, Г.Л. Джонсон и П. Пастерис (2002), Основанный на знаниях подход к статистическому картированию климата, Исследования климата, 22, 99-113.

    Horton, RE (1933), Роль инфильтрации в гидрологическом цикле, Труды Американского геофизического союза, 14, 446-460.

    Ijjasz-Vasquez, E.J., and R.L. Bras (1995), Масштабирование режимов местного уклона в зависимости от площади в цифровых моделях рельефа, Geomorphology, 12(4), 299-311.

    Истанбуллуоглу Э., Тарботон Д. Г., Пак Р. Т. и Люс К. (2002 г.), Вероятностный подход к инициированию канала, Исследование водных ресурсов, 38 (12).

    Lague, D., and P. Davy (2006), Ограничения на долгосрочный коллювиальный закон эрозии путем анализа отношений склон-площадь при различных скоростях тектонического подъема на холмах Сиваликс

    (Непал), Журнал геофизических исследований, 108, 2129.

    Монтгомери Д. Р. и Дитрих В. Е. (1988), Где начинаются каналы?, Nature, 336 (6196), 232–234.

    Монтгомери, Д. Р., и У. Э. Дитрих (1994), Препарирование ландшафта и пороги склонов водосборных площадей, под редакцией М. Дж. Киркби, John Wiley & Sons, Нью-Йорк.

    Омерник, Дж. М. (1987), Экорегионы совпадающих Соединенных Штатов, Анналы Ассоциации американских географов, 77 (1), 118–125.

    Пил, М. С., Б. Л. Финлейсон и Т. А. МакМахон (2007), Обновленная карта мира по классификации климата Коппена-Гейгера, Hydrology and Earth System Sciences, 11, 1633-

    1644.

    Ри, ​​А. и К. Скиннер (2009 г.), Расчетные многолетние водотоки Айдахо и соответствующие наборы геопространственных данных, 1–32 стр., Геологическая служба США.

    Реринг, Дж. Дж., Дж. В. Киршнер и У. Э. Дитрих (1999), Доказательства нелинейного, диффузионного переноса наносов на склонах холмов и последствия для морфологии ландшафта, Water

    Resources Research, 35(3), 853-870.

    Stock, J. , and WE Dietrich (2003), Разрез долины селевыми потоками: свидетельство топографической подписи, Water Resources Research, 39(4), 1:1-25.

    Tarboton, D.G., R.L. Bras, and I. Rodrigueziturbe (1991), Об извлечении сетей каналов из цифровых данных о высоте, Hydrological Processes, 5(1), 81-100.

    Уиппл, К. X., и Г. Е. Такер (1999), Динамика модели разреза реки с силой потока; последствия для высотных пределов горных хребтов, реакции ландшафта

    временных масштабов и потребностей в исследованиях, Журнал геофизических исследований, 104, 17 661–617 674.

    а. б. в.

    В дополнение к диффузионным и речным

    профилям в пространстве склон-площадь было

    потоки мусора также имеют характерный

    тренд на участках склон-площадь или топо-

    Дитрих 2003].Эту сигнатуру можно

    увидеть на продольном профиле

    участка Салливан-Крик в прибрежном хребте Орегона

    , показывающем диффузионный профиль до водосборных площадей 200 м2 (красный),

    речной профиль на водосборных площадях более 100 000 м2 (синий) и промежуточная зона

    , приписываемая Stock and Dietrich [2003] разрезу селей (желтый). Этот рисунок

    объединяет данные, взятые из графиков, покрывающих верхнюю часть профиля

    из Roering et al.[1999] и более крупные водосборные площади из Stock and Dietrich [2003],

    , но оба набора данных были основаны на одной и той же аэрофотосъемке участка с помощью LIDAR.

    было предложено

    [MONTGOMERY и

    Dietrich 1988], что

    канальных головок представляют собой пороговое значение

    Phenome-

    Non, а что

    тенденций каналов

    головных мест в

    графики можно

    прогнозировать на основе

    переноса наносов

    уравнений.

    Рисунок адаптирован из Montgomery

    and Dietrich [1988].

    Топографическая характеристика потенциального селевого потока на продольном профиле

    ручья Беар-Крик (черный цвет) представляет собой уменьшение уклона как от

    положительного линейного диффузионного тренда (красный), так и от отрицательного линейного речного тренда

    (синий) (c ). Нижние наблюдаемые склоны в этой переходной зоне отражают увеличение эффективности переноса наносов (перенос того же количества наносов на более низкие склоны) по сравнению с экстраполированными

    диффузионными и флювиальными тенденциями.Это увеличение эффективности переноса наносов может быть связано с изменением процесса эрозии селевых потоков, как это было предложено Stock and Dietrich [2003]

    , или с изменением эффективности существующих диффузионных или речных процессов переноса наносов, или обе.

    в.

    д.

    эл.

    Цитированная литература

    а.

    б. в.

    д.

    Рисунок из Ijjasz-Vasquez

    and Bras, 1995]

    При таком подходе

    для северной и средней части

    Развилки реки Бойсе

    даст продольный

    профиль,

    профили типа I или II

    , описанные выше.

    Профиль бассейна Бойсе был создан путем усреднения всех данных

    (19 000 000 ячеек) из 10-метровых данных Ри и Скиннера [2009]

    , объединенных в бины по 1/10 логарифмического цикла.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
