Токарный станок своими руками — 89 фото постройки полноценного устройства

Современная обработка деталей из металла почти не возможна без токарного станка. Для экономии средств можно сделать это приспособление и самому.

Смастерить на самом деле эго не так сложно, как кажется, да и чертёж токарного станка легко можно найти в Интернете. Конструкция станка может быть самой разнообразной, также как и его габариты.

Материал для его изготовления в домашних условиях легко найти в любом гараже.

Содержимое обзора:

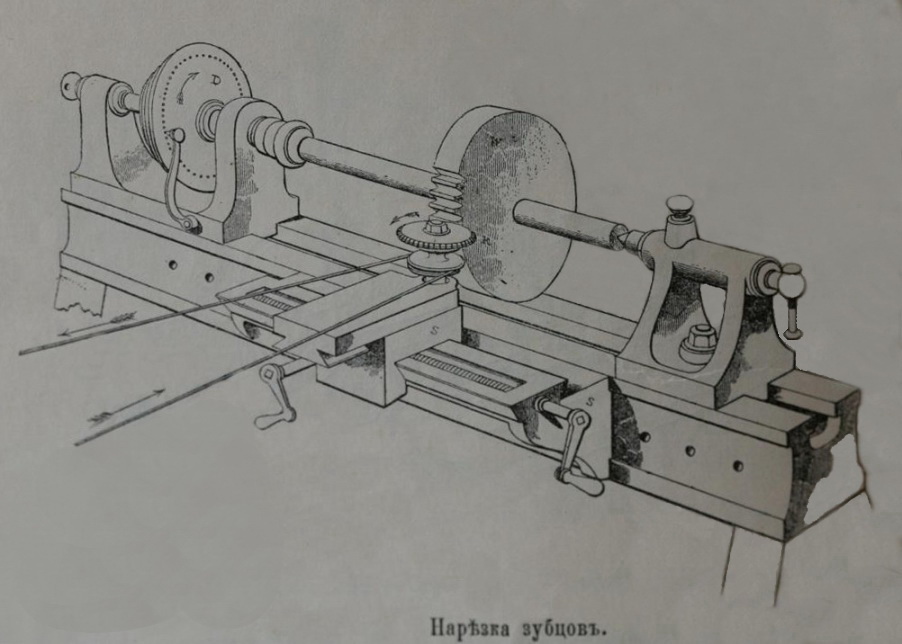

Устройство токарного станка

Сделать токарный станок своими руками невозможно без знания его устройства, поэтому ниже мы представлены его основные части:

  • Привод. Основа механизма, генерирует мощность. Для маломощного станка подойдёт привод из дрели либо стиральной машинки;
  • Станина. Для изготовления подойдёт стальной уголок или рама из дерева, это своего рода несущая рама, поэтому она должна быть прочной для выдерживания вибраций;
  • Задняя бабка.
    Изготавливается методом приваривания уголка к железной пластинке. Она нужна для фиксации во время обработки изготавливаемого устройства;
  • Передняя бабка. Устанавливается к подвижной раме, схожа с задней бабкой;
  • Суппорт. Выполняет роль опоры рабочей части.

Момент вращения передаётся двигателем в рабочую часть с помощью следующих вариантов:

  • Цепной;
  • С помощью ремня;
  • Фрикционный.

Каждый имеет свои как преимущества, так и недостатки. Ременной — наиболее дешевый и надёжный, легко изготовляется. Но ремень быстро изнашивается, нужно часто заменять.

Цепная стоит дороже, она более громоздкая, но служит долго. По своим достоинствам и недостаткам, фрикционная занимает срединное положение. Стоит отметить тот факт, что фото токарного станка с разными передачами имеются в Интернете, и Вы с легкостью можете подробно их изучить.

Суппорт — крайне важная деталь станка. Он регулирует и количество потраченных сил при работе, и качество детали.

Двигается в различных направлениях и поэтому сильно подвержен износу. Не забывайте его отрегулировать перед началом работ.

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

Какой электродвигатель выбрать?

Мотор — самая главная часть любого станка, ведь без него он не будет функционировать. От его мощности зависит общая мощность станка. Мотор с мощностью до киловольта (старые машинки для шитья могут послужить донором), подойдёт для изготовления небольших деталей.

Моторы мощностью 1.5-2 Кв. используются при обработке крупных деталей. Ни в коем случае не забывайте про изоляцию всех электрических частей.

Для правильной установки мотора лучше позвать электрика, чем получить травму.

Как сделать токарный станок из дрели?

Для экономии на запчастях и упрощения сбора допускается применять дрель как привод. Эта конструкция имеет свои преимущества:

Обратите внимание!

  • конструкция собирается и разбирается в любой момент;
  • переносится и транспортируется достаточно просто, ведь разобрать его довольно просто;
  • экономия средств;

Но у такого способа есть свои недостатки, ведь у дрели низкий крутящий оборот, из-за чего будет практически невозможно обрабатывать крупные детали.

Модифицировать токарный станок по металлу дрелью стоит только тогда, когда не планируется большой объём работ и нужно изготовить небольшие детали.

Для изготовки данной разновидности токарного станка по металлу, нужны обычные детали (за исключением мотора и передней бабки). Функцию передней бабки берёт на себя дрель.

Благодаря компактности станка, роль станин может выполнить ровная поверхность или верстак. Саму дрель можно закрепить благодаря струбцине или хомута.

Необходимо соблюдать следующие пункты техники безопасности:

Обратите внимание!
  • по завершении компоновки станка необходимо проверить исправность.
  • электродвигатель в станке должен быть защищён кожухом;
  • мощность электродвигателя должна быть покрытой Вашей электросетью;
  • рабочий инструмент может располагаться только параллельно к поверхности заготавливаемой детали. Иначе он отскочит;
  • при обработке торцевых плоскостей последние должны быть упёрты в заднюю бабку;
  • приступать к работе можно только используя средства защиты глаз от стружки;
  • после работы необходимо рабочее место оставить в чистоте.

Деревообрабатывающий станок требует соблюдения такой же техники безопасности, что и металлообрабатывающий.

Изменение станка

Во время необходимости монтажа конусообразных отверстий крепим два напильника так, чтоб получилась форма трапеции. Дальше монтируем приспособление на пружинах для подвода напильника.

Для затачивания различных лезвий крепим к двигателю круг для шлифовки.

Подводя итоги, хочу сказать, что сборка станка достаточно простая. Смастерить самодельный токарный станок вполне возможно и дома при помощи подручных материалов, что является достаточно экономным мероприятием.

Можно самому регулировать размеры и мощность оборудования, а также проводить нужные модификации.

Обратите внимание!

Фото токарного станка своими руками

Токарный станок по металлу своими руками – чертежи, , фото

Самодельный токарный станок по металлу своими руками: чертежи, фото,

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Проточка тормозного диска на самодельном токарном станке

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Токарный станок, сделанный своими руками

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

Конструкция малогабаритного токарного станка про металлу

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Станок с прямым приводом

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Использование швеллеров при изготовлении рамы и передней бабки станка

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Вариант исполнения станины, передней бабки и привода

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Самодельная задняя бабка для настольного токарного станка

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные , демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

http://met-all.org

Самодельные мини токарные станки по металлу

Самодельные станки

(Из книги Е. Васильева «Маленькие станки»)

Самоделкины из разных стран естественно не обошли вниманием и маленькие станочки. Вот несколько самодельных конструкций. В таких проектах обычно используются круглые шлифованные стержни в качестве направляющих, и потому такие конструкции часто напоминают легендарный Unimat DB/SL.

Пример самодельного станочка показан на фото (его основные корпусные детали изготовлены из алюминия).

В следующем токарном цыплёночке используется цанговый патрон с набором цанг от станка «Taig». На фото общий вид.

Дополнительные фото:

Передняя бабка,

Задняя бабка,

Шпиндель,

Суппорт

Цанги.

Как видим, простые в изготовлении круглые направляющие применяются во многих конструкциях. Но существует устойчивое мнение о слишком низкой жесткости такой конструкции. Возможно, это так, но у меня появилось подозрение — не миф ли это.

Может быть, направляющие и не виноваты во всех грехах, что им приписывают? Маленький станок любой конструкции, ну может за исключением промышленных станочков, имеет скромный запас жесткости. Например, я пользуюсь станками, где направляющие обычные, литые чугунные. И когда начинается свист и вибрация, я ищу причины в другом, подпираю деталь центром задней бабки, меняю режимы резания, меняю заточку резца и, в конце концов, нахожу какой-то приемлемый вариант и работаю. Но с проблемой низкой жесткости я и без круглых направляющих сталкиваюсь частенько. А вот если бы направляющие этих станочков были круглыми, возможно я бы пенял и плевался на них, не подозревая, что причина совсем не там.

Конечно, нет дыма без огня, но Юниматы DB/SL по-прежнему народ покупает очень охотно. И менять их ни на что не хочет, ни смотря на вроде бы низкую жесткость круглых направляющих. Кроме того, можно выполнить направляющие чуть потолще и покороче, как в станочке мастера.

Здесь описание и чертежи (http://www.chipmaker.ru/index.php?showtopic=211) этого самодельного станка. Ввиду дефицитности маленьких токарных патронов и их достаточно высокой стоимости, в станке применён сверлильный патрон вместо токарного.

Юрий Кимборович. Вид со стороны задней бабки





Юрий Кимборович. Привод                                         Юрий Кимборович. Механизм подачи

С форума:

Ю.К. — Немного подробностей о конструкции:

Направляющие — стержни передних стоек амортизаторов ВАЗ 2109 диаметром 22 мм, со стороны тонкой резьбы обрезаны и проточены под стандартную резьбу М14х1,5, с другой стороны она уже есть.
Пришлось заказать корпус шпинделя, ось и заднюю опору для направляющих. Отверстия для направляющих и оси шпинделя  делали с одной установки на координатке, от этого зависит точность. При сборке использовал прокладки из латунной фольги для установки направляющих. При следующих замерах выяснилось, что точность установки направляющих по оси шпинделя у задней опоры по горизонтали получилась 0,02 мм, по вертикали 0,05 мм. Для моих задач более чем нормально.
Для супорта использовал болванку с отверстием под втулки для передней направляющей. Болванка и втулки разрезаны и стянуты винтами для регулировки люфта. В задней отфрезерована ступенька, которой супорт опирается через латунную прокладку на заднюю направляющую. Снизу поджимается пластиной 3мм. На супорт сверху привинчен однокоординатный столик от какого-то оптического прибора. Выточил для него ходовой винт М6 латунную гайку и два упора практически вручную, сверху на столике прикручена  5 мм пластина и резцедержатель. Продольный ходовой винт из стандартной шпильки М12, их на строительных ранках продают, закреплен в латунных втулках на корпусе шпинделя и  задней опоры.
Задняя бабка сделана из куска 70 мм уголка, 12 мм пластины, в которой профрезерован треугольный паз под переднюю направляющую, и ступенька под заднюю, а также отрезка 20 мм стержня. Все это сварено «на глазок» но желательно поточнее. Затем бабка устанавливается на свое место. Нижний поджим на бабке регулируется так, чтобы она перемещалась вдоль направляющих с достаточно большим усилием. В патрон шпинделя зажимается сверло небольшого диаметра (я начал с 4 мм) и перемещая бабку к шпинделю, потихонечку, аккуратно просверливается в ней продольное отверстие. Затем берётся сверло больше на 0,5мм. и операция повторяется. И так до диаметра 6,7 мм. Приличная соосность гарантируется. Затем, в патрон вставляется метчик М8,  и поворачивая патрон воротком — нарезается резьба в задней бабке.

В принципе, вкратце все. Буду рад, если кому-то пригодится.

В задней бабке вращающегося центра у меня нет — когда нужно, использую каленый неподвижный центрик, который вставляется вместо сверла в цанговый патрончик задней бабки.

— Замечательная самоделка! На рынке видел токарные патроны диаметром 80 мм. Не влезет такой на Ваш станок?

Ю.К. — Насчет патрона — 80-й для него слишком большой и тяжелый. Когда-то советская промышленность для часовых станочков выпускала токарный патрон 60 мм и обозначался он С92. Видел такой на часовом станке, но найти такой раритет не удалось.

Чертежи сделаны до изготовления станка в довольно простом векторном редакторе Xara X. Просто мне когда-то пришлось много в нем поработать и работаю в нем довольно быстро. Оформлять пришлось так, чтобы было понятно тем, кому заказывал детали. А эскизы перерабатывались раз 15 в редакторе в поисках упрощения конструкции, прежде чем приступить к металлу. Что получилось сами видите.
В принципе, он у меня трудяга. Большой станок только купил и сейчас ремонтирую, а на этом вся мелочевка точится уже год. Вчера, кстати, для коробки передач большого станка на нем выточил десяток контровочных винтиков М6х8.

Если есть вопросы по конструкции — задавайте, буду рад ответить.

***

Кем-то начатая, но не доведённая до конца работа — самодельный токарный станочек (найден на даче). Возможно, ещё получит вторую жизнь, так как нашёл нового хозяина.

  Ещё одна самоделка, на этот раз собрана из готовых узлов разных станочков. На мой взгляд, получилась неплохая конструкция — только мотор добавить, да станину поставить на ножки. Фотография взята с Металлического форума.

Посмотрите и эту ссылку:

http://www.osipoff.ru/dump/forum.php?forum=37

и на ней раздел «Станки самодельные». Там много примеров разных конструкций, подобных той, что на фото.

Правда, с тем, что там написано про двигатели с постоянными магнитами, мол, такие двигатели крутятся стабильно, и якобы обороты зависят только от напряжения, я не согласен. При разной нагрузке такие двигатели, конечно же, меняют и частоту вращения. И при использовании в станочках нуждаются в стабилизации оборотов. Но это не беда — фотографии всё равно интересные, а стабилизатор оборотов изготовить — дело не очень хитрое и я ещё вернусь к этой теме чуть позднее.

Вообще весь сайт Андрея Осипова Электроника СТУДИЙНЫХ ВСПЫШЕК (http://www.osipoff.ru/) очень познавательный и интересный, причём именно этот сайт во многом послужил мне примером того, как можно сделать технический ресурс Интернета наглядным, интересным и информативным. Поэтому рекомендую его ресурс всем читателям, интересующимся не только станками, но, прежде всего, фотографией или электроникой.

Изготовить качественно узел шпинделя с подшипниками качения довольно сложно, но при не слишком больших нагрузках хорошо работают конические бронзовые втулки в сочетании со стальным шпинделем.

  Для смазки таких втулок используются специальные маслёнки. Вот фото таких маслёнок на японском токарном Eguro и справа подобная маслёнка крупным планом.

Источник: Е. Васильев «Маленькие станки»

7 составляющих и рекомендации по сборке

Металлорежущим станком называют технологическую машину, на которой путем снятия стружки с заготовки получают деталь с заданными размерами, формой, расположением и шероховатостью отверстий. Токарные станки — самый распространенный тип металлообрабатывающего оборудования. Токарное оборудование, предназначенное для обработки металла, бывает разных типов: напольное, настольное — в зависимости от целей использования. Кроме того различают станки с ЧПУ и без него. Любой металлообрабатывающий токарный станок (включая современные центры по обработке металлов) работает в соответствии с принципом: заготовка, предназначенная для обработки, жестко закрепляется в патроне, закрепленном на шпинделе, вращающимся посредством приводного механизма с заданной частотой. В зависимости от массы различают станки легкие (до 1 т), средние (до 10 т) и тяжелые (свыше 10т). Резание металла (снятие металлической стружки с заготовки) осуществляется при помощи высокопрочного резца со сменными пластинками (или с напайкой и заточкой под определенным углом). Закрепленный в резцедержателе резец обрабатывает поверхность заготовки, перемещаясь вдоль и поперек оси вращения этой заготовки. Устройство токарных станков должно обеспечить не только соответствующую мощность механизма привода и механизма продольной подачи, но и статичность резца и заготовки. Двумя главными параметрами любых токарных станков по металлу являются наибольший диаметр обрабатываемой детали над станиной и наибольшее расстояние между центрами (крайними точками, через которые проходит ось вращения детали). Эти два параметра задают максимальные габариты деталей, с которыми способен работать токарный станок. Для изготовления на станках требуемой детали рабочим органам станка необходимо сообщить определенный, иногда достаточно сложный комплекс согласованных движений, при которых с заготовки снимается в виде стружки избыточный материал (припуск).

В процессе развития промышленности технологии и методы металлообработки, в том числе токарной, постоянно совершенствуются. На сегодняшний день наиболее актуальными и перспективным является выпуск токарных станков и обрабатывающих центров с числовым-программным управлением (ЧПУ). Данные станки предназначены для обработки деталей по всему спектру операций от черновых до чистовых при обработке наружных и внутренних цилиндрических поверхностей, сверления, зенкерования, развертывания осевых отверстий, точения конусов, нарезки наружной и внутренней резьбы.

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

  • привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
  • станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

  • задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
  • передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
  • ведущий и ведомый центры;
  • суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

  • продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

  • поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
  • наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Основные параметры работы

Для того чтобы сделать правильный выбор и приобрести действительно функциональный токарный агрегат для домашнего использования, который позволит успешно решать даже самые сложные задачи, необходимо, прежде всего, определить наиболее оптимальные параметры для данного класса оборудования.

Большое значение играет питающее напряжение, и лучше всего обратить внимание на те устройства, которые работают не от трехфазной сети. Также следует обратить внимание на мощность и тип установленного двигателя.

Видео:

Для того чтобы работать в домашних условиях, подойдет станок, мощность которого находится в пределах одного киловатта.

Имеют значение габариты и вес оборудования, и для домашнего использования не стоит приобретать слишком тяжелое и громоздкое устройство, так как в этом случае под него дополнительно придется монтировать рабочий стол.

Стоит обратить внимание и на максимальный диаметр обрабатываемых деталей, так как от этого во многом зависит то, что конкретно можно будет самостоятельно сделать.

Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности.

ВАЖНО ЗНАТЬ: Области применения и особенности безогневой резки

Большинство при выборе токарного станка для домашних целей, в первую очередь, обращают внимание на его стоимость. Между тем, определяющими факторами в этом случае должны стать возможности оборудования и его надежность.

Так, у домашнего мастера должна быть возможность при помощи данного агрегата нарезать резьбу с самыми разными параметрами ее шага.

Кроме этого, должна быть возможность самостоятельно переключать направление движения резца и лучше, если для этих целей станок будет оснащен специальным рычагом.

Специалисты рекомендуют выбирать устройства, которые оснащены автоматическим перемещением суппорта, в том числе и в продольной плоскости.

Крайне желательно, чтобы станок был оснащен градиентной шкалой, причем на всех ручках и рычагах, которые отвечают за регулировку.

Это повысит точность выполнения всех операций. Следует поинтересоваться и материалом, из которого сделаны основные узлы агрегата.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

  • Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
  • На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
  • Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
  • Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
  • В гидравлический цилиндр заливается смазывающая жидкость.
  • Устанавливается шкив и суппорт с направляющими.
  • Монтируется электропривод.
  • Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

    Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Некоторые советы и рекомендации

Если возникла необходимость в приобретении токарного станка для работы в домашних условиях, то не стоит связываться с оборудованием, которое уже было в употреблении.

Даже если дома в таком токарном станке на первый взгляд все выглядит идеально, в процессе его последующей эксплуатации могут выявиться самые разные скрытые дефекты.

Видео:

При покупке токарного станка важно проверить работоспособность и заявленные характеристики приспособления. Для этого следует оборудование прогнать в различных режимах работы, а также проконтролировать полное отсутствие люфтов у всех подвижных частей.

Для всех токарных станков важным является такой показатель, как точность, которая должна быть на высоком уровне.

В настоящее время на рынке представлен огромный выбор данного класса приспособления как для дома, так и для промышленного производства. При его приобретении не стоит гнаться за ценой, лучше остановить свой выбор на проверенной и известной марке.

Токарные станки настольного исполнения открывают огромные возможности перед домашним мастером.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Схема работы настольного агрегата

В настоящее время производством токарного оборудования для домашнего использования занимается большое количество компаний из разных стран мира.

В этом случае стоит обратить свое внимание на токарный станок фирмы Корвет, который идеально подходит для использования в личных целях. Он обладает большой функциональностью и имеет высокий потенциал работы.

ВАЖНО ЗНАТЬ: Станки лазерной резки металла

Видео:

Агрегат имеет компактные размеры, а кроме этого, оснащен возможностью самостоятельно регулировать скорость выполнения всех типов операций.

При помощи данного приспособления можно выполнять одновременно несколько видов сечения, в том числе, фасонного и цилиндрического. Также оборудование марки Корвет дает возможность выполнять сложные типы торцевания, а также многие другие операции.

В технические возможности станка можно включить нарезание резьбы, а также осуществлять необходимую обработку заготовок, которые имеют большое сечение, однако в этом случае придется воспользоваться дополнительными приспособлениями.

Устройство Корвет выпускается китайским производителем и имеет различную комплектацию.

Токарный агрегат должен быть установлен на устойчивой и прочной поверхности, при этом высоту стола следует выбирать максимально удобной для работы.

Дома, непосредственно перед началом эксплуатации, с приспособления следует удалить все крепежные элементы и укрепить рабочие элементы. Также производится полная регулировка оборудования Корвет и подключение его к источнику основного питания.

В процессе эксплуатации агрегата Корвет следует поддерживать его в полной чистоте и регулярно осуществлять продувку основных узлов сжатым воздухом.

Кроме этого, все подвижные части токарного станка Корвет необходимо содержать в смазанном состоянии, для чего можно использовать обыкновенное машинное масло.

В том случае, если какая-либо его деталь деформируется, ее необходимо как можно быстрей заменить. Принцип работы на агрегате Корвет ничем не отличается от принципа работы на каком-либо ином аналогичном устройстве.

Следует отметить, что для работы на токарном станке Корвет нет необходимости обладать профессиональной квалификацией. Схема работы станет понятной для каждого, кто хочет освоить азы работы со станком, за короткий промежуток времени.

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

  • Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
  • Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
  • Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.
  • Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

    Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

    Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

    Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

    С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

    Чертеж передней опоры, внутри которой закрепляется дрель

    Основные характеристики

    Токарный станок для работы по металлу небольших размеров, предназначенный для работы в условиях гаража или дома, представляет собой уменьшенную функциональную копию профессионального оборудования, которое ставится на крупных предприятиях, например агрегата 1д95.

    Его габариты и геометрические характеристики значительно уступают большим станкам, однако при этом функциональный набор и рабочий потенциал находится на высоком уровне.

    Конечно, домашний токарный агрегат для работы по металлу имеет некоторые ограничения в своей работе, например, возможность обрабатывать только небольшие заготовки, однако для бытовых целей это незаменимая вещь.

    При помощи данного универсального устройства у домашнего мастера появляется возможность выполнять огромное количество самых разных операций самостоятельно.

    Можно найти и токарный фрезерный станок с небольшими габаритами для использования в условиях дома, однако такой агрегат будет стоить намного дороже.

    Схема токарного агрегата, предназначенного для работы в домашних условиях, имеет свои нюансы, которые несколько отличаются от профессионального оборудования, к которому можно отнести агрегат 1д95.

    Несмотря на это, на нем можно работать практически в любых условиях и выполнять соответствующие задачи различной сложности.

    Токарный станок для работы по металлу даст возможность домашнему мастеру с легкостью проточить заготовку до необходимых размеров.

    Кроме этого, он позволит при необходимости нарезать резьбу, причем, как наружную, так и внутреннюю. С помощью этого универсального устройства появиться возможность с большой точностью самостоятельно выточить конус в соответствии с чертежом.

    Все эти операции обладатель домашнего токарного агрегата сможет проводить самостоятельно в любое удобное время.

    ВАЖНО ЗНАТЬ: Ручная плазменная резка: аппараты, оборудование, видео

    Конечно, перед тем, как отправиться в магазин и оформить покупку, необходимо не только представлять для себя, какие именно задачи предстоит решать, но и хорошо знать устройство агрегата.

    Техника безопасности при работе с самодельным токарным станком

    При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

    На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

    Пример токарного станка по металлу, собранного своими руками

    Также следует придерживаться следующих правил безопасности:

  • Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
  • Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
  • Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
  • После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.
  • Устройство профессионального оборудования

    Для того чтобы в точности представлять для себя возможности токарного станка, лучше всего ознакомиться с устройством и принципом действия профессионального оборудования на примере агрегата 1д95.

    Это токарно-фрезерное оборудование обладает повышенной универсальностью и функциональностью.

    Станок 1д95 способен выполнять качественную обработку как наружных, так и внутренних поверхностей деталей, которые относятся к телам вращения самого разного осевого профиля.

    Видео:

    Агрегат 1д95 способен, в том числе, с высокой точностью производить нарезку резьбы самых разных типов, включая метрическую, модульную, а также питчевую и дюймовую.

    Станок 1д95 может успешно выполнять свои функции не только в стационарных, но и передвижных мастерских. В его состав одновременно входит несколько различных агрегатов, а именно: токарно-фрезерный, заточный, а также сверлильный. Следует отметить, что каждый агрегат имеет свой самостоятельный привод, что повышает общую универсальность всего станка в целом.

    В состав агрегата 1д95 входит достаточно большое количество самых разных узлов и элементов. Одним из основных является достаточно массивная станина, выполненная из стали и обладающая повышенной прочностью.

    Также данный станок 1д95 имеет собственную коробку передач автоматического действия.

    Как и в любом другом токарном оборудовании, в состав приспособления 1д95 входят такие элементы, как суппорт, бабки, рабочий стол, а также шкаф управления.

    Стоит отметить, что станок 1д95 имеет большое количество и органов управления в виде соответствующих рычагов, маховиков, выключателей и тумблеров. Агрегат способен работать на различных скоростях и имеет зубчатые колеса сменного типа.

    Конструкция задней бабки позволяет работать, в том числе, и с длинными заготовками, а кроме этого, выполнять сверление технологических отверстий разного диаметра.

    Станок данного класса относится к профессиональному оборудованию, а для работы на нем необходимо иметь соответствующую квалификацию.

    7 УЧЕБНЫЕ ПОСОБИЯ ПО СОЗДАНИЮ СТАНКОВ ПО МЕТАЛЛУ

    Токарные станки по металлу – обязательный инструмент в любой мастерской; однако эти бесценные инструменты довольно дороги и могут значительно сократить ваш бюджет или финансовые планы. Тем не менее, вам не нужно беспокоиться. Имея небольшую сумму, намного меньшую, чем покупка заводского, вы можете построить себе токарный станок по металлу из кусочков и обрезков материала, лежащих в вашем магазине. Вы также можете купить несколько предметов в хозяйственном магазине, но ничего слишком дорогого.

    Различные учебные пособия были тщательно составлены, чтобы в кратких или простых шагах научить вас делать токарный станок по металлу, соответствующий вашим строительным потребностям.

    1.Самостоятельный токарный станок по металлу

    Эта конструкция возникла из-за того, что конструктору нужно было обработать некоторые отливки двигателя. Он построил этот простой токарный станок, чтобы помочь с простыми и понятными конструкциями в мастерской, в основном для небольших проектов для хобби.

    Конструкция токарного станка по металлу выполнена таким образом, что он не выглядит самодельным; следовательно, используемые материалы были тщательно отобраны, чтобы придать ему хорошую отделку. Дизайнер также имел в виду затраты, поэтому используемые материалы были не такими дорогими.

    Для этой конструкции он купил только шестигранные шкивы и упорный шарикоподшипник на оправке. Остальная часть плана здания содержится в учебнике в формате pdf.

    См. руководство

    2. Самодельный револьверный станок по металлу

    Этот токарный станок в основном используется для производства большого количества работ. Это также полезный инструмент в небольших мастерских, и его можно использовать как простой токарный станок с двигателем или коммерческий токарный станок с револьверной головкой.Этот токарный станок можно построить в мастерской с помощью тисков, настольной дрели, плоской холоднокатаной стали, серого чугуна и других материалов и инструментов.

    Этот учебник в формате pdf содержит схемы плана здания и изображение того, как должна выглядеть готовая работа. Учебное пособие представлено в виде снимков книги или печатного материала. Если следовать букве, этот шестидюймовый токарный станок способен быстро и точно выполнять работу в вашей мастерской.

    К тому же это дешево, так как большинство необходимых материалов уже есть в мастерской.

    См. руководство

    3. Токарный станок по металлу своими руками

    Это четырехстраничное руководство «Сделай сам» можно выполнить, используя всего несколько ручных инструментов. Некоторые из этих инструментов включают ножовку, сверла для груди, напильники, зажимы, сверла, метчики и штампы. Его передняя бабка используется для токарной обработки и сверления других деталей. В учебнике также есть размеры и диаграммы, которые помогут вам понять.

    Кроме того, в этом уроке вы найдете использованный план здания с надписями и чертежами.Этот учебник также можно найти в отсканированном печатном материале, поэтому вы можете не найти инструкции в пошаговом формате.

    Возможно, вам придется делать заметки, чтобы выделить основные части руководства в пошаговом процессе.

    Посмотреть руководство

    4. Токарный станок по металлу своими руками

    Это письменное руководство состоит из 12 шагов. Каждый из этих шагов подробно объясняет, как легко сделать свой токарный станок по металлу. Во-первых, подготовьте эти инструменты к использованию: сталь, крепежный болт, сверлильный станок или ручную электрическую дрель, двигатель, немного алюминия и несколько метчиков для нарезания резьбы.

    В этом уроке вы также найдете ссылку на создание нескольких других вещей из металлолома в магазине, от которых иначе вы бы избавились. В шагах 1-3 руководства показано, как сделать основание вашего токарного станка по металлу, используя цинк-алюминий.

    Далее вы узнаете, как сделать кровать, каретку, установить клин и установочный винт. После того, как вы это сделаете, вы прикрепите поперечный салазок, а затем отполируете поворотную площадку. Наконец, вы начинаете собирать детали, включая составной вертлюг.

    В учебнике есть список материалов, среди которых масляная краска, макетная жидкость, защита для глаз, штангенциркули, автоматический кернер и т. д. Учебник довольно интересный, так что разобраться в нем не составит большого труда.

    Посмотреть мастер-класс

    5. Самодельный мини-токарный станок по металлу

    Это видеоруководство, в котором пошагово описан процесс изготовления токарного станка по металлу. По словам дизайнера, это полезно для создания любых увлечений строительством своими руками, которые могут быть у них.Однако это видео разделено на множество частей. Ссылка на следующую часть встроена в поле описания.

    В этом видео конструктор учит как сделать станину частью токарного станка по металлу. Эта конструкция более прочная и жесткая, чем его первая попытка, и работает хорошо. Он также планирует заполнить станину этого металлического станка бетоном, эпоксидно-гранитным или полиэфирным гранитом, чтобы сделать станину более стабильной.

    Хотя этот фрагмент делается за кадром, вы можете отметить это при создании своего.

    6.

    Самодельный токарный станок по металлу

    В этом кратком руководстве есть все, что вам нужно, чтобы быстро создать свой токарный станок по металлу. Это просто, и дизайнер находит время, чтобы показать каждый свой шаг на камеру. У учебника нет письменной версии или голосовых инструкций, но ему все равно легко следовать.

    Прежде чем приступить к сборке собственного, мы рекомендуем вам сначала ознакомиться с деталями и инструментами, использованными в видео. Процесс прост, потому что используемые детали легко узнаваемы, а для тех, с кем вы, возможно, не знакомы, дизайнер включил их имена в руководство.

    7.Сделай сам Токарный станок по металлу без токарного станка

    Этот токарный станок по металлу был создан без токарного станка. В видеоуроке конструктор создает станину токарного станка из металла, а также работает с такими инструментами, как циркулярная пила, ножовка, дрель, алюминий, шурупы и другие. Учебник прост для понимания и прост в выполнении.

    Заключение

    Токарный станок по металлу — полезный инструмент для изготовления других инструментов в мастерской. Это снижает затраты на покупку простых инструментов, которые можно легко изготовить в мастерской.Все уроки, перечисленные выше, не так уж сложны и содержат подробные инструкции о том, как построить свой токарный станок по металлу. Письменные руководства в основном представляют собой файлы в формате PDF, которые вы можете скачать и сохранить на потом.

    4 самых простых проекта токарных станков по металлу и способы их изготовления

    Последнее обновление: 29 апреля 2021 г., Чарльз Уилсон Из них делают винты, стволы ружей, металлические музыкальные инструменты и многое другое, но все подходящего размера.

    Несмотря на то, что они изготавливаются и продаются профессионально, окунуться в мир металлообработки несложно.

    Мини-станки по металлу, такие как в этих статьях, от резки до литья — это то, что нужно мастеру-сделай сам.

    Теперь вместо того, чтобы углубляться в профессиональную работу, здесь мы поговорим о 4 простых проектах токарного станка по металлу, которые вы можете сделать быстро.

    • Металлический скребок
    • Металлический киянка/молоток
    • Металлическое обручальное кольцо
    • Стальная шкатулка для драгоценностей

    90 90

    1. Разметчик по металлу

    Разметчик по металлу — отличный способ начать работу на токарном станке по металлу. Сделав это своим первым проектом, вы легко почувствуете сладкую радость успеха.

    Разметочная машинка для металла — ваш незаменимый помощник, когда вам нужно отметить место или нарисовать линию на металле. Она удобна и очень эффективна.

    Вы можете сделать эту металлическую чертилку, используя только латунь.

    Включает в себя такие работы, как торцевание и токарная обработка латуни на токарном станке, чтобы придать ей надлежащую полированную форму.

    Вещи, которые вам нужны-

    • Латунь
    • Клей для металла
    • Шитье из стали
    • Шлифовальный станок
    • Режущие инструменты
    • Сверло

    . Возьмите клей для металла, чтобы приклеить металл к металлу. Кроме того, убедитесь, что у вас есть стальная швейная игла.

    Шлифмашина поможет Вам в абразивной шлифовке и полировке. Точильщик — это инструмент, который вам всегда понадобится, если вы хотите глубже погрузиться в мир необработанных металлов.

    Так что лучше, если вы решите инвестировать в него заранее. Кроме того, вам понадобятся режущие инструменты и сверло.

    Конечно, все они не могут функционировать без станка по металлу, на котором все скрепляется.

    В этой статье мы говорили о том, как легко настроить режущие инструменты.

    Вы также можете посмотреть это видео!

    4.

    Стальная шкатулка для драгоценностей

    Вы также можете начать думать о создании чего-то, что можно легко выдать за замечательный подарок и гордиться тем, что вы сделали это своими руками.

    Кроме того, вы можете сами использовать стальную шкатулку для драгоценностей, и это всегда хорошая идея, чтобы произвести впечатление на своего партнера подарком, сделанным своими руками.

    Несмотря на то, что это кажется сложным, при наличии подходящих материалов и инструментов его очень легко сделать, и он не сильно отличается от процедуры создания металлического кольца.

    Изготовление стальной шкатулки для драгоценностей, несомненно, пополнит вашу коллекцию и подчеркнет ваш класс.

    Полированное изделие в готовом виде несомненно будет хорошо смотреться на любом человеке, а значит, его можно продавать и на рынке.

    Старайтесь избегать некоторых сложных методов, описанных в Интернете, и придерживайтесь простых методов, если делаете это впервые.В противном случае вы можете не завершить проект.

    Не говоря уже о токарном станке, незаменимом инструменте для изготовления шкатулки.

    Тем не менее, вам может понадобиться шлифовальная машина, чтобы получить надлежащую отделку этого продукта.

    Простое руководство, которое поможет вам лучше понять.

    Заключение

    Токарный станок по металлу — удивительный инструмент из металла.

    Некоторые люди говорят, что человечество продвинулось бы вперед на двести-триста лет, только если бы токарный станок был представлен нам раньше.

    И мы считаем, что они правы, говоря это. О, кстати, вот отличное руководство для вас, если вы хотите получить некоторые идеи о том, как выбрать идеальный токарный станок по металлу для ваших нужд.

    Токарный станок, конечно, можно использовать для изготовления более профессиональных продуктов, но эти пять проектов идеально подходят для начала вашей карьеры в этой отрасли.

    Вам могут понадобиться дополнительные инструменты, но если вы хотите продолжить путь, это стоит вложений.

    От новичка до мастера — Проекты токарного станка по металлу

    Независимо от того, впервые ли вы увидели токарный станок по металлу или ищете новые идеи, чтобы поднять свое мастерство на еще более высокий уровень, у нас есть обширный список проектов для вас.Читайте дальше, чтобы узнать больше о том, что такое токарный станок по металлу, как он работает, а также о многих полезных и художественных творениях, которые вы можете сделать с его помощью.

    Токарные станки по дереву и по металлу

    Токарный станок — это машина, которая удерживает обрабатываемую деталь и вращает ее вокруг оси. Это позволяет мастеру шлифовать, деформировать, вырезать или иным образом придавать изделию форму по своему желанию. Ключевой особенностью токарного станка является то, что, в отличие, например, от дрели, вращается заготовка, а не инструмент.

    Токарные станки существуют уже сотни лет в их нынешнем, механическом виде, но первые токарные станки восходят к 13 веку до нашей эры. Токарный станок можно использовать практически для любого материала; исторически токарные станки часто использовались для обработки дерева, камня и металла.

    Современные токарные станки приводятся в движение двигателем и часто управляются компьютером. Они могут быть оснащены различными головками, режущими и сверлильными инструментами для выполнения различных операций, что делает лучшие токарные станки почти целым механическим цехом в одном инструменте.

    Многие типы токарных станков по металлу

    Современный токарный станок по металлу известен как отец станков, поскольку он позволяет создавать другие инструменты, а также готовые детали. Существует множество видов металлообрабатывающих станков, но большинство из них можно разделить на две основные категории.

    • Токарные станки с ручным управлением. На токарных станках с ручным управлением оператор должен выполнять формообразование, строгание или шлифование вручную; токарный станок просто удерживает и позиционирует заготовку.
    • Токарные станки с ЧПУ – Токарные станки с числовым программным управлением (ЧПУ) объединяют в себе новейшие технологии, позволяющие полностью программируемое, полностью автоматическое производство деталей.В них можно загружать файлы САПР, что позволяет инженерам легко проектировать и изготавливать сложные инструменты и детали.

    Имея базовые представления о токарном станке, теперь мы можем рассмотреть ряд проектов металлообработки для вашего нового токарного станка. Традиционно токарные станки по металлу относятся к компетенции инструментальных мастеров и техников. Следовательно, следующие списки разделены на личные проекты (забавные, хитрые, эстетически приятные) и проекты, которые действительно полезны для вашей мастерской.Большинство из них можно сделать, используя только токарный станок; другим может потребоваться мельница, а также токарный станок.

    Обучение изготовлению простых колец, таких как металлическое обручальное кольцо, будет сопровождать обучение основам работы на токарном станке по металлу. Если проект недостаточно сложен, более продвинутые проекты могут сосредоточиться на своих методах отделки, создавая что-то, что выглядит профессионально и декоративно.

    Даже кольцо, пусть и простое по дизайну, не обязательно должно быть простым или скучным.Посмотрите видео ниже с кольцом из углеродного волокна, меди и мрамора, чтобы увидеть пример высококачественного кольца, изготовленного на токарном станке по металлу.

    Основное требование для любой инструментальной мастерской. Металлический молоток также является отличным проектом для начинающих. Простую головку в виде молоточка сделать несложно, а конусообразная рукоятка представляет собой более сложную задачу. Молоток можно модифицировать по мере необходимости; вы можете сделать только ручку для резинового молотка или молоток с шариковым бойком для другой формы.Молоток слесаря, как показано на видео ниже, является одним из примеров множества различных видов молотков, которые можно изготовить на токарном станке.

    Подобно кольцу и головке молотка, придание формы реплике пули на токарном станке учит некоторым из самых основных приемов металлообработки; формирование и отделка. Они непрактичны, но в качестве начинающих проектов они великолепны. Существует ряд полезных руководств.

    Если вы сделали молоток для своей мастерской, направляющая для метчика станет отличным помощником. Их существует огромное множество, от направляющих блоков до отдельных.Ищите вокруг, чтобы узнать, что лучше всего подходит для вашего проекта.

    Прецизионный цилиндрический угольник позволяет точно измерять определенные объекты, а также является надежным средством удержания и измерения других обрабатываемых деталей. Сделать цилиндрический квадрат достаточно просто, хотя получение точных размеров делает этот проект немного более сложным.

    Для них требуется немного другая техника; вам нужно либо частично выточить центр каждой детали, либо раскрутить и сформировать из металла миску или чашку, наконец, обработав внешнюю часть. Тот же метод используется для создания чашек, более изящных кубков или больших и маленьких чаш, что дает ряд применений.

    Один для инструментальной мастерской, особенно полезен для автомобилей. Скользящий молоток обеспечивает силу удара, фактически не ударяя по чему-либо. Его можно использовать, в том числе, для вытаскивания вмятин на автомобилях. Найдите хороший пример изготовления скользящего молотка на токарном станке ниже.

    Инструментальные тиски как для токарного станка, так и для общего металлообрабатывающего станка являются основным и очень полезным дополнением к любой мастерской.Их также можно сделать практически любого размера.

    Скорее забавный проект, чем полезный, но удобный для обучения различным техникам, включая нарезание резьбы. Это двухсторонний болт с резьбой между головками, с гайкой или кольцом на резьбе. Смущенный? Вот удобное пошаговое руководство с информативными картинками.

    Писец механика — это ручка слесаря, позволяющая наносить размеры, серийные номера или ключевые идентификационные метки на любые проекты, которые выходят из вашей мастерской.

    Если вы сделали писец, подумайте о том, чтобы сделать и настоящую ручку. Если все сделано правильно, вы можете сделать ручку, которая будет принимать стандартные сменные картриджи с чернилами для шариковой ручки, что даст вам полнофункциональные, персонализированные письменные принадлежности.

    Куб Тернера привлекает внимание контрастом квадратных и круглых линий. На самом деле рассверлить куб Тернера не обязательно сложно, но правильное соблюдение технических деталей имеет большое значение и может оказаться трудным. Однако, если все сделано хорошо, можно увидеть несколько очень драматических, красивых творений.

    Для получения дополнительной информации о кубе Тернера перейдите по этой ссылке.На сайте Instructables.com

    также есть инструкции по использованию куба Тернера.

    Список ресурсов

    • Tubealcain Канал YouTube

    Компания Tubalcain разместила на YouTube более 300 видеороликов о механических мастерских и получает очень положительные отзывы как от экспертов, так и от начинающих машинистов. Не каждое из его видео касается токарного станка, но их достаточно, чтобы посмотреть. Не говоря уже о том, что другие его видео будут очень актуальны для всех, кто интересуется металлообработкой в ​​качестве хобби или карьеры.

    На Reddit доступно огромное количество информации, но для металлообработки и токарных работ, вероятно, нет лучшего места, чем r/Machinists. Умные пользователи Reddit также могут найти множество общих советов по токарным станкам и проектных идей, выполнив поиск «токарный станок» в разделе r/woodworking; в то время как инструменты разные, идеи и принципы обычно одни и те же.

    Instructables.com содержит ряд проектов токарных станков по металлу. Некоторые из них связаны с вышеизложенным, но многие другие ждут своего открытия.

    • Книги
      • Основы станкостроения (Учебный циркуляр армии США № 9-524)

    Эта старая книга (1996 г.) многие инструменты в механическом цехе и их функции (включая токарные станки). PDF можно найти здесь.

    Базовое руководство с хорошими отзывами от автора, у которого имеется ряд книг по сходным темам.

    Это было старое руководство по эксплуатации, которое рассылалось вместе с каждым токарным станком, продаваемым South Bend Lathe Works.Несмотря на то, что первоначально книга была опубликована в начале 20 века, она остается незаменимой отправной точкой для всех, кто работает на токарном станке и интересуется, как работает токарный станок.

    Кто-нибудь когда-нибудь собирал токарный станок по металлу своими руками? : DIY

    Вот я и вбил себе в голову, что хочу токарный станок. Я делаю много радиоуправляемых вещей, и я устал платить 20 долларов за маленькую 1-дюймовую алюминиевую деталь, которую я, вероятно, мог бы сделать сам, если бы у меня был доступ к механическому цеху. -школа, но это уже совсем другая тема.

    Должен также отметить, что я живу в квартире и имею практически ноль комнату для работы, так что чем меньше, тем лучше. Думайте о столешнице, а не о столешнице.

    Итак, я начал изучать коммерческие предложения. Микротокарный станок Taig — очевидный выбор. Это в значительной степени именно то, что я хочу, но я не могу не чувствовать, что 456 долларов немного круты для небольшого двигателя, шкива, патрона, шпинделя и поперечной направляющей. Кроме того, по какой-то причине мне хочется усложнить себе жизнь, так почему бы не попробовать построить его практически бесплатно.

    Итак, давайте посмотрим, что можно сделать своими руками. Мультимашина, сделанная из бетонного основания, довольно крутая. Самодельный токарный станок за 150 долларов для развивающихся стран. Однако это слишком много для моих целей и, вероятно, излишне для моих нужд. Мне не нужно резать сталь, только алюминий.

    Next Я нашел Gingery Lathe очень классным проектом из очень старой книги по металлообработке. Это включает в себя создание собственного мини-литейного цеха и отливку алюминиевых деталей и, по сути, «загрузку» собственного токарного станка. Размер приближается к тому, что я хочу, но все еще немного великоват, а также процесс сборки не очень подходит для квартиры.Сомневаюсь, что моя жена хотела бы, чтобы я построил литейный цех во внутреннем дворике. Однако отличный проект для тех, у кого есть надлежащий магазин.

    Затем я нашел Fonly Lathe, очень маленький токарный станок, сделанный из дерева , который может крутить винты и резать металл. Размер ближе к тому, что я хочу (ювелирный токарный станок был бы идеальным, если бы не цена!) и процесс сборки более приемлем, поскольку сделан из дерева. У меня даже есть большой двигатель постоянного тока, который я снял с электросамоката, который я мог бы использовать с системой шкивов для питания токарного станка. Стоимость сборки может быть менее 100 долларов, если вы все сделаете правильно.

    Кто-нибудь когда-нибудь ходил по этой дороге? Я готовлю себя к катастрофе, или вы думаете, что этот токарный станок Fonly будет достойным выбором для небольших алюминиевых деталей RC? Я мог бы также сделать небольшой двигатель в фунтах стерлингов, если у меня это получится, поскольку я всегда хотел построить его, но никогда раньше не имел доступа к нужным инструментам.

    Как сделать токарные станки по металлу и принадлежности — 13 Бесплатный план — Чертежи 1

    Планы 1–8

    Многие домашние мастера и слесари мечтают иметь собственный токарный станок по металлу.Вы можете построить свой собственный токарный станок по металлу с помощью одного из этих бесплатных планов.

    Описанный токарный станок представлен не как идеальный токарный станок
    , а как пример простого станка простой и понятной конструкции, в который можно вносить дополнения по мере необходимости.
    В то время как токарно-револьверный станок по сути является инструментом для производства работ в больших количествах, 6-дюймовый. Токарный станок типа, описанного в этой статье, окажется чрезвычайно полезным в небольшой экспериментальной мастерской.
    Вы можете установить это фрезерное приспособление на поперечный суппорт и выполнять фрезерование, наплавку и вырезание шпоночных пазов. Удобный агрегат для небольших токарных станков по металлу. Он состоит просто из тисков сверлильного станка, установленных на поперечных салазках каретки.
    Любой хороший токарный станок по дереву можно использовать для токарной обработки, растачивания, фрезерования и торцевания металла с добавлением этого составного суппорта. Его легко изготовить из холоднокатаной стали с помощью нескольких обычных инструментов.
    Вы можете установить это фрезерное приспособление на поперечный суппорт и выполнять фрезерование, наплавку и вырезание шпоночных пазов. Удобный агрегат для небольших токарных станков по металлу.
    Он состоит просто из тисков сверлильного станка, установленных на поперечных салазках каретки.
    Вы не сможете в полной мере использовать токарный станок, пока у вас не появится фрезерная насадка. С его помощью вы можете выполнять прорезку пазов, нарезку шпоночных пазов, зубодолбление, продольную резку и нарезку канавок. Вы можете распиливать заготовку прямо или под углом, а также находить отверстия в работе с высочайшей точностью.
    Фрезерная насадка на 7-футовом токарном станке для фрезерования деталей коллектора модели 4-цилиндрового газового двигателя.



    Сайт на 100% бесплатный. Если вы нажмете на объявление или ссылку, мы можем получить плату или комиссию, если вы купите товар.

    Связаться с персоналом в штаб-квартире ремонта

    © Copyright-2022 Все права защищены.

    Раскрытие Федеральной торговой комиссии

    Токарные дуги на токарном станке по металлу

    Выгравируйте их на эскизе и растушуйте файлом. Никаких причудливых приспособлений не требуется

    Я согласен с таким подходом. . При повороте фигур для ручек вам никогда не понадобятся сильные искривления (например, маленькие сферы).

    Я часто придаю слегка изогнутую форму на моем токарном станке по металлу. . Для некоторых я использую поперечную подачу с несколькими различными углами настройки, а затем скругляю полученные нежелательные «гребни» с помощью напильника или грубой наждачной бумаги, чтобы получить окончательную гладкую кривизну. . Это совсем не занимает много времени и для меня предпочтительнее, чем тратить время на изготовление приспособления.

    Я бы не назвал свою технику «наброском»… она еще более примитивна, потому что у меня нет хорошо развитых координационных навыков для синхронного вращения маховиков на токарном станке.

    Иногда мне нужно рассчитать угловую настройку для поперечной подачи, и это немного сложно, если вы не помните свою школьную тригонометрию, но как только вы ознакомитесь с понятием касательной и арктангенса, все станет довольно просто.

    Одно предостережение…. не полагайтесь на угловые калибровочные метки, выгравированные на поперечной подаче, потому что они довольно грубые.
    Гораздо лучше купить и использовать «Цифровой транспортир Pro-Angle» — номер по каталогу 1702 от General Tools & Instruments. . Этот полезный инструмент позволяет установить угол с точностью лучше 0,1 градуса. . Я использую его все время после того, как рассчитал нужные углы для «новой» формы, которую хочу создать.

    Обратите внимание, однако, что после небольшого опыта вы узнаете соответствующие настройки поперечной подачи для ваших распространенных форм пера.
    Многие фигуры, которые вы хотите создать, очень похожи. . Для большинства ручек это просто вопрос тонкой настройки того, что вы делали раньше.
    Ведите блокнот с записью того, что вы сделали, чтобы вы могли ссылаться на свой предыдущий опыт.

    Термин «нарисовать набросок» — это всего лишь термин, который не обязательно подразумевает какие-либо сложные навыки. . Вы можете делать большинство вещей с помощью напильника и / или наждачной бумаги, даже не касаясь угловой регулировки поперечной подачи, если вы хотите, чтобы все было очень просто.. Но научиться использовать настройки поперечной подачи и колеса может быть полезно.

    Если вы измените настройку угла поперечной подачи, убедитесь, что вы установили нулевую настройку, когда закончите свою задачу.
    В противном случае вы можете забыть сделать это позже, а затем испортить важный разрез на следующей ручке. . Любые угловые настройки, которые вы делаете, почти всегда очень малы, и вы можете не заметить такой маленький угол, когда начнете писать следующее перо.

    Еще одно предупреждение, если вы используете файл… не позволяйте напильнику касаться ваших втулок (если вы все еще используете втулки) и не позволяйте мерзкому напильнику касаться ваших мертвых или живых центров, если вы «вращаетесь между центрами» (настоятельно рекомендуемый метод).

    5 лучших токарных станков по металлу

    Metallurgical Content

    • Существуют бесконечные возможности того, что вы можете сделать с помощью токарного станка по металлу. В одну минуту вы можете превращать металл в украшения, а в следующую вы делаете металлическую коробку, чтобы хранить эти украшения в безопасности.
    • Стандартные функции включают режущий инструмент, который режет или удаляет металл, и фартук. Это часть узла каретки, на которой крепится маховик каретки. Еще одним важным аспектом токарных мини-станков по металлу является то, что, в отличие от их промышленных аналогов, они намного легче по весу и значительно дешевле.
    • Итак, любите ли вы работать с металлом в качестве хобби или имеете собственный бизнес, они определенно стоят вложений. Тем не менее, важно провести тщательное исследование перед покупкой.Попытка найти идеальный товар в Интернете может занять в лучшем случае много времени, а в худшем — невероятно напрягать. К счастью, мы здесь, чтобы помочь вам.
    • Выбирая наш лучший выбор, мы рассмотрели такие вещи, как:
    • Мы использовали подлинные отзывы потребителей от людей, которые купили эти мини-токарные станки по металлу. Все поддельные отчеты были удалены, поэтому вы можете быть уверены, что доверяете всем нашим источникам.
    • 1. Токарный станок по металлу BestEquip 7″ x 14″
    • 2. Настольный мини-токарный станок по металлу с регулируемой скоростью Eastwood
    • 3.Прецизионный настольный мини-токарный станок Erie Tools 7 x 14
    • 4. Мини-токарный станок по металлу BestEquip 8×16 дюймов
    • 5. Мини-токарный станок, Jectse
    • Часто задаваемые вопросы о мини-токарных станках по металлу.
    • Еще комплект:

    Раскрытие информации: этот пост содержит партнерские ссылки, и я могу получить небольшую комиссию, если вы сделаете покупку по этим ссылкам.

    Плюсы

    Лучший мини-токарный станок по металлу для начинающих

    Полноразмерная машина с переменной скоростью

    Промышленный класс для вашего дома/рабочего места

    Минусы

    В конечном итоге вы захотите большего от своей машины

    К северу от 1K не подходит для многих, но заслуживает внимания

    Комплект магнитной рыбалки

    Плюсы

    Лучший мини-токарный станок по металлу для начинающих

    Минусы

    В конечном итоге вы захотите большего от своей машины

    Комплект магнитной рыбалки

    Плюсы

    Полноразмерная машина с переменной скоростью

    Комплект магнитной рыбалки

    Плюсы

    Промышленный класс для вашего дома/рабочего места

    Минусы

    К северу от 1K не подходит для многих, но заслуживает внимания

    Выбирая лучшие варианты, мы рассмотрели такие вещи, как:

    • Скорость двигателя
    • Скорость шпинделя
    • Поворот над станиной
    • Диаметр патрона

    Этот прочный токарный станок, изготовленный из высококачественного железа, имеет семидюймовый поворот над станиной, расстояние между центрами чуть менее 14 дюймов и диаметр шпинделя 21 мм. Он имеет бесступенчатую регулировку скорости от 0 до 2500 об/мин и дополнен нейлоновыми шестернями.

    Прецизионный настольный мини-токарный станок оснащен самоцентрирующимся трехкулачковым патроном, конусом шпинделя MT3, конусом задней бабки MT2 и подручником. Благодаря двигателю мощностью 3/4 л.с. он был разработан для выполнения различных форм токарной обработки металла, но при этом он прост в эксплуатации. Области применения, для которых может использоваться этот токарный станок, включают: токарную обработку встречных поверхностей, сверление, нарезание резьбы и резку круглых стержней.

    Он имеет диапазон резьбы 12-52 TPI, шкалу индикатора резьбы и стандартную и метрическую градуировку маховика. Вы можете управлять этим токарным станком либо вручную, либо использовать регулируемую скорость автоматической подачи, а также вперед и назад во всем диапазоне переменных скоростей.

    Составной суппорт с Т-образными пазами и четырехпозиционный резцедержатель. Скошенная резка может быть достигнута с помощью регулируемого составного упора.

    Особенности:

    • Двигатель: 3/4 л.с.
    • Скорость вращения шпинделя: 0-2500 об/мин
    • Диаметр патрона: 100 мм (3.94 дюйма
    • Расстояние между центрами: 350 мм (13,78 дюйма)
    • Поворот над кроватью: 180 мм (7,09 дюйма)

    Что мы любим:

    • Этот токарный станок способен выполнять точные пропилы по глубине и может выдерживать допуски 0,0007 дюйма при использовании поперечной подачи
    • Этот токарный станок быстро и легко собирается, и после первоначальной затяжки всех гаек и болтов он отлично работает
    • функциональность этого токарного станка фантастическая. Возможность превратить кусок 0,75 дюйма в .494” — это несомненный плюс

    Нам это не очень нравится:

    • Мы хотели бы видеть добавление индикатора RPM для еще большей точности в нескольких проектах.
    Металлический токарный станок BestEquip 7 «x 14», мини-токарный станок по металлу 0-2500 об / мин с переменной скоростью, мини-токарный станок с 4-дюймовым 3-кулачковым патроном, настольный токарный станок по металлу, настольный токарный станок, для различных типов токарной обработки металла
    • 【ПРОЧНАЯ МЕТАЛЛИЧЕСКАЯ КОНСТРУКЦИЯ】- Металлическая мини-станина токарного станка изготовлена ​​из высококачественного железа. Этот токарный станок, оснащенный нейлоновыми шестернями, является износостойким, прочным, более точным вращением и профессиональным. Мини токарный станок по металлу мощность двигателя: 550Вт. Полноразмерный брызговик обеспечивает максимальную защиту.
    • 【БЕСКОНЕЧНО ИЗМЕНЯЕМАЯ СКОРОСТЬ】- Переменная скорость от 0 до 2500 об/мин. Вперед и назад на всех скоростях. Работайте либо вручную, либо с регулируемой скоростью автоматической подачи. Удобство и точность v-образных направляющих достигаются за счет использования исходного материала, термической закалки и шлифовки. Кнопка аварийной остановки в комплекте.
    • 【ПРОФЕССИОНАЛЬНАЯ СОСТАВНАЯ ПОДСТАВКА】- Быстросменный резцедержатель мини-токарного станка может достигать положения внутренней резки, торцевой резки и резания под углом путем изменения угла стойки инструмента и регулировки составного упора. Профессиональные поперечные салазки спроектированы с абразивной стойкостью, лезвия свободно перемещаются с помощью подающего стержня.
    • 【ШИРОКОЕ ПРИМЕНЕНИЕ】- Приводимый в действие двигателем постоянного тока, этот мини-станок для резки металла можно использовать в таких областях, как мини-прецизионная обработка деталей, обработка образцов и моделирование.

    С этим мини-токарным станком по металлу размером 7 x 12 дюймов от Eastwood можно обрабатывать детали, не выходя из собственного дома. Этот компактный токарный станок для домашней мастерской оснащен функциями, обычно присущими только более крупным моделям. Вы можете точно и легко точить сталь, латунь, алюминий и другие материалы.

    Автоматическая подача токарного станка и выбираемая зубчатая передача позволяют выполнять сложные функции нарезания резьбы с исключительной точностью. Трехкулачковый патрон с внутренними и внешними возможностями подходит для самых разных конфигураций заготовок, что позволяет выполнять большинство работ по резке и токарной обработке.Этот станок оснащен двигателем мощностью 3/4 л. с. и может выполнять резку стали толщиной 0,010 дюйма. Поворот на 2,125 дюйма над поперечными суппортами и расстояние между центрами 12 дюймов означает, что материалы диаметром до четырех дюймов и длиной до одиннадцати дюймов можно легко и удобно обрабатывать.

    Переменная скорость шпинделя имеет две настройки: низкую и высокую. При низкой настройке скорость может быть установлена ​​от 0 до 1100 об/мин. Высокое значение может варьироваться от 0 до 2500 об/мин. Эти двухскоростные настройки позволяют выполнять быструю, черновую резку или тонкую деликатную токарную обработку или нарезание резьбы.

    Имея площадь всего 27,75 x 8,75 дюймов, он поместится на большинстве домашних рабочих столов, превратив ваш гараж в идеальную механическую мастерскую.

    Особенности:

    • Двигатель: 3/4 л.с.
    • Скорость вращения шпинделя: 0–2500 об/мин
    • Диаметр патрона: 2,48 дюйма
    • Расстояние между центрами: 12 дюймов
    • Поворот над станиной: 7 дюймов
      • Компания Eastwood даже включила режущие инструменты из быстрорежущей стали, так что после того, как токарный станок настроен, вы можете сразу же использовать его. токарный станок поставляется вместе с токарным станком, так что вы экономите деньги, не покупая никаких дополнительных принадлежностей, чтобы начать использовать его

      Нам это не очень нравится:

      • Сложность этого станка означает, что требуется некоторая тонкая очистка и смазка, однако этого следует ожидать от более сложного токарного станка

      Если вы занимаетесь легкой обработкой, токарной обработкой металла или являетесь любителем, изготавливающим детали самостоятельно, то прецизионный настольный мини-токарный станок 7 x 14 — это продукт для вас.

      Этот токарный станок достаточно компактен, чтобы поместиться на вашем домашнем рабочем столе. С семидюймовым поворотом плюс 14 дюймов между центрами он справится практически с любым проектом по токарной обработке металла, о котором вы только можете подумать. Простым щелчком переключателя направление вращения можно изменить с прямого на обратное. Это означает, что вы можете делать не только правую, но и левую резьбу, а также изменять количество нитей на дюйм от 12 до 52 TPI.

      Он оснащен однофазным двигателем 0,53 NP, 60 Гц, 120 В, достаточно мощным для объема работ, для которых он предназначен.Переменная скорость на этой машине может быть установлена ​​от 50 об/мин до 2500 об/мин, а с помощью цифрового считывания вы можете отслеживать скорость одним взглядом.

      Если вы ищете прецизионный токарный станок, обратите внимание на эту модель. Он поставляется в комплекте с: режущим комплектом из пяти частей с твердосплавными наконечниками, ключом патрона, 11 шестернями скорости подачи, а также внутренними и внешними зажимными кулачками.

      Особенности:

      • Двигатель: 3/4 л.с.
      • Скорость вращения шпинделя: 50-2500 об/мин
      • Диаметр патрона: 4 дюйма
      • Расстояние между центрами: 14 дюймов
      • Поворот над станиной: 7 дюймов
      What 30

      900

      • На крышке патрона имеется предохранительный выключатель.Крышка должна быть закрыта перед запуском токарного станка.
      • Сборка проста, если следовать фотографиям в инструкции по эксплуатации
      • Наличие всех необходимых «деталей» в составе полного комплекта означает, что вы можете использовать его «прямо из коробки»

      Мы не нравится это так сильно:

      • Шестерни изготовлены из пластика, и зубья не такие прочные, как металлические

      Что касается качества и соотношения цены и качества, настольный мини-токарный станок BestEquip занимает одно из первых мест в мире токарной обработки металла.Он изготовлен с высокой точностью, универсален и в целом является настоящим исполнителем. Несмотря на то, что это мини-токарный станок, он имеет большее расстояние от центра до центра и больший диапазон производительности, чем многие его конкуренты.

      Бесщеточный двигатель мощностью 1 л.с. создает меньше трения и тепла, что делает его энергоэффективным и обеспечивает больший крутящий момент по сравнению с двигателями аналогичного размера. Поскольку нет необходимости заменять угольную щетку, можно сказать, что она «не требует обслуживания». Чтобы получить наилучшие результаты, необходимо установить правильную скорость.На этом токарном станке вы выбираете точную скорость с помощью регулятора скорости — в диапазоне от 0 до 2250 об/мин.

      Отличительной особенностью этого токарного станка является светодиодный экран, который точно показывает, какие настройки вы установили. Вы можете управлять токарным станком вручную или использовать регулируемую автоматическую подачу. Точность шпинделя находится в пределах от 0,0004 до 0,0012 дюйма. Существует также плавный пуск, переключатель переключения, позволяющий вращение по часовой стрелке или против часовой стрелки.

      Особенности:

      • Двигатель: 1 л.с.
      • Скорость вращения шпинделя: 0-2250 об/мин
      • Диаметр патрона: 4.9 дюймов
      • Расстояние между центрами: 15,75 дюйма
      • Качели над кроватью: 8,25 дюйма

      Что мы любим:

      • Этот мини-токарный станок имеет металлические шестерни, а не пластмассовые, как многие другие мини-токарные станки
      • Точность этого станка такова, что вы можете обрабатывать твердые металлы с точностью до тысячной доли дюйма
      • Простой в использовании и очень мощный благодаря мощному двигателю

      Нам это не очень нравится:

      • Первоначальная настройка требует немного больше времени, так как для точной работы необходимы некоторые точные настройки
      распродажа Металлический токарный станок BestEquip, настольный токарный станок 8 x 16 дюймов, мини-токарный станок по металлу, 0–2500 об/мин, регулируемая скорость, мини-токарный станок с 3-кулачковым патроном, настольный токарный станок по металлу, для различных типов токарной обработки металла
      • Бесступенчатая регулировка скорости: Мини-токарный станок по металлу с металлическими шестернями приводится в движение мощным двигателем. Переменная скорость: 0-2250 об/мин. Светодиодный экран показывает четкую и точную скорость для точной работы. Работайте либо вручную, либо с регулируемой скоростью автоматической подачи. Точность шпинделя: 0,0004–0,0012 дюйма (0,01–0,03 мм).
      • Большой диапазон поворота 400 мм: настольный токарный станок оснащен 3-кулачковым патроном. Поворот над станиной: 8-1/4 дюйма (210 мм) и поворот над станиной Поперечный салазок: 15-3/4″ (400 мм) предлагает больше возможностей для крупногабаритных и/или тяжелых заготовок.
      • Профессиональная составная опора: Быстросменный резцедержатель мини-токарного станка позволяет выполнять внутреннюю резку, торцевую резку и фаску. резка путем изменения угла стойки инструмента и регулировки составного упора, свободного перемещения лезвий с помощью подающего стержня.4-позиционная револьверная стойка (макс. размер инструмента 3/8″).
      • Поддержка и защита: плавный пуск, переключатель для вращения шпинделя по часовой или против часовой стрелки. Оснащен цельнометаллическими шестернями. Люнет работает как концевой
      • Регулируемая задняя бабка: Конус в задней бабке Шпиндель: MT2 Поверните рычаг по часовой стрелке, чтобы заблокировать шпиндель, и поверните по часовой стрелке, чтобы выдвинуть маховик Смещение задней бабки для нарезания конусов путем регулировки четыре установочных винта, расположенных на основании задней бабки.Ход: составной упор 2-1/8 дюйма (54 мм), поперечный суппорт 3 дюйма (76 мм).

      5. Мини токарный станок, Jectse

      Этот мини-токарный станок от Jectse может похвастаться мощным двигателем мощностью 60 Вт, развивающим впечатляющие 12 000 об/мин. Одна из лучших особенностей этого токарного станка заключается в том, что он прост в использовании, что делает его идеальным для начинающих и тех, кто никогда раньше не пользовался токарным станком. Точные инструкции в руководстве помогут вам в работе с машиной.

      Разработанный для легких задач, этот токарный станок может обрабатывать мягкие, цветные или драгоценные металлы, такие как алюминий, серебро и золото. Он работает со скоростью до 12 000 об/мин при точении деревянных изделий, но скорость падает примерно до 2 000 об/мин при работе с металлом.

      Все основные части токарного станка, такие как задняя бабка, ползунок размера, коробка шпинделя и т. д., изготовлены из качественных металлов с защитным кожухом ремня, что делает инструмент очень прочным. Этот токарный станок имеет небольшую площадь 13,75 x 10,25 x 8,6 дюймов и весит всего 11 фунтов, что делает его идеальным инструментом для обработки на верстаке, но его легко переносить, если вам нужно переместить его в другое место.Двигатель мощностью 60 Вт питается от адаптера постоянного тока 12 В, который входит в комплект поставки токарного станка вместе с пакетом аксессуаров.

      Особенности:

      • Двигатель: 60 Вт
      • Скорость вращения шпинделя: 12000 об/мин
      • Диаметр патрона: 4,9 дюйма
      • Расстояние между центрами: 5,3 дюйма
      • Поворот над станиной: 8,25 дюйма
      • 5 0 : 0490
        • Он достаточно компактен, чтобы поместиться на самом маленьком верстаке, и обладает большой мощностью для небольших проектов
        • Этот токарный станок заслуживает внимания любого новичка, так как он не перегружен функциями
        • Использование центрального блока , диаметр рабочего пространства можно увеличить на 50мм, расширяя возможности этого токарного станка.

        Нам это не очень нравится:

        • Этот токарный станок лучше всего подходит для начинающих и поэтому не предназначен для профессионалов среднего уровня, которым требуются более сложные функции
        Мини-токарный станок, набор инструментов для токарного станка, токарный станок с мощным двигателем 12000 об / мин, токарный инструмент из быстрорежущей стали, защитный кожух ремня, силовой металлообрабатывающий станок 60 Вт
        • Станок с мощным двигателем, коробкой двигателя и коробкой шпинделя для объединенной конструкции.
        • Основные части: такие как коробка шпинделя, задняя бабка, длинная стойка, ползунок размера, лезвие двигателя, редуктор, соединительный блок изготовлены из металлических материалов, с защитным кожухом ремня.
        • Высота центра 75 мм, расстояние между центрами 135 мм, скорость двигателя обычно падает до 2000 об/мин при использовании токарного станка для обработки металла.
        • Максимальная мощность двигателя составляет 60 Вт при использовании более мощного двигателя.
        • Токарный инструмент изготовлен из быстрорежущей стали, может обрабатывать мягкие, цветные и драгоценные металлы.Используя центральный блок, диаметр можно увеличить до 50 мм.

        Что такое мини-токарный станок по металлу?

        Мини-токарный станок по металлу может быть определен как любой настольный токарный станок с расстоянием между центрами 20 дюймов или меньше и 12 дюймов или меньше качания. (Размах — это самый большой диаметр заготовки, которую можно обточить на мини-токарном станке). Обычно мини-токарный станок имеет двигатель мощностью от 1/2 до 3/4 л.с., хотя у некоторых есть двигатели мощностью 1 л.с., они, как правило, находятся в более дорогом ценовом диапазоне.По сравнению с промышленными токарными станками, которые могут весить более двух тысяч фунтов и стоить более тысячи долларов, мини-токарный станок по металлу может весить 10 или 12 фунтов и стоить значительно меньше.

        Каковы преимущества инвестиций в мини-токарный станок по металлу?

        Мини-токарный станок по металлу по определению представляет собой миниатюрную версию полноразмерного промышленного станка и используется производителями моделей, ремесленниками, ювелирами или всеми, кому требуются мелкие точные детали.

        Вы когда-нибудь были в ситуации, когда вы находитесь в середине проекта для вашего любимого хобби, а часть, которую вам нужно выполнить, недоступна? Что вы делаете? Вы посещаете ближайший механический цех и спрашиваете, могут ли они выточить для вас небольшую деталь? Сколько это будет стоить и как скоро они смогут это сделать? Если вы инвестируете в свой собственный мини-токарный станок по металлу, вы можете получить необходимую деталь в кратчайшие сроки.Основные преимущества мини-токарного станка заключаются в том, что вы контролируете точность и время изготовления необходимой вам детали. Больше не нужно полагаться на кого-то еще, надеясь, что они получат правильные спецификации.

        Имея под рукой универсальный мини-токарный станок по металлу, вы можете превратить свое хобби в небольшой бизнес. В конце концов, если у вас есть потребность в прецизионных деталях, у других любителей, вероятно, такая же потребность.

        Что можно сделать с токарным станком по металлу?

        Проекты, которые вы можете сделать на токарном мини-станке, ограничены только двумя вещами.Ваше воображение и размер вашего мини-токарного станка. Например, вы можете сделать:

        Кольца.

        Создание кольца — отличный проект для начала. (Вы даже можете использовать орех и превратить его в красивое кольцо). Начать можно с вырезания диска из бруска материала. Затем, используя челюсти на токарном станке, рассверлите внутреннюю часть до нужного вам размера. Затем побрейте внешнюю сторону до конца, добавив, возможно, скос на обоих краях. Отполируйте его, и все готово.

        Подсвечники.

        Используя те же основные методы токарной обработки, строгания и высверливания сердцевины, вы можете изготовить набор подсвечников из различных материалов: латуни, алюминия, меди и т. д. Все, что вам нужно, это стержень исходного материала нужного вам диаметра. нужно, и вы уже в пути.

        Детские чашки.

        Изготовление «Детской чашки» — интересный проект. Вместо того, чтобы высверливать материал, вы начинаете с диска и формируете его с помощью токарного станка и формовочных инструментов, пока не получите желаемый размер и «форму колокола», чтобы сделать чашку.Затем ручка припаивается к чашке, и все это полируется.

        Какой мини-токарный станок по металлу лучше всего купить?

        Чтобы ответить на этот вопрос, прежде всего, вы должны спросить себя: «Для чего я собираюсь его использовать?»

        Токарные станки по металлу

        Mini предназначены для резки различных материалов, таких как металл, дерево, стекло и пластик. Обычно режут сталь, латунь и алюминий, которые можно сверлить, резать или точить без особых усилий.

        Перед покупкой мини-токарного станка по металлу следует учитывать три основные характеристики: дизайн, функциональность и двигатель. Дизайн должен быть простым, чтобы инструмент можно было легко использовать. Если конструкция незамысловата, то вам будет удобно ею пользоваться. Если конструкция сложная, вы можете долго мучиться, прежде чем получить от нее хоть какое-то практическое применение.

        Последняя характеристика, и самая важная, это скорость двигателя. Скорость двигателя измеряется в оборотах в минуту (об/мин), что указывает на скорость вращения шпинделя.Лучше всего работает двигатель с регулируемой скоростью.

        Итак, чтобы ответить на вопрос. Выберите мини-токарный станок по металлу с двигателем с регулируемой скоростью, который имеет простую конструкцию, обладает функциональностью, соответствующей вашим задачам, хорошо сделан и, что не менее важно, соответствует вашему бюджету.

        Бюджет: Мини-токарный станок, Jectse

        Средний диапазон: BestEquip 7″ x 14″ Токарный станок по металлу

        High End: Мини-токарный станок по металлу BestEquip 8×16 дюймов

        Вам также понравится: Лучший токарный станок по металлу до 1000 долларов

        Еще комплект:

        Переносные верстаки

        Ручные металлодетекторы

        911металлург.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
