Tl431 регуляторн напряжения 2а: Схема включения и параметры TL431

Справочник интегральных стабилизаторов напряжения. Импортные аналоги. Datasheets

Справочник интегральных стабилизаторов напряжения. Импортные аналоги.

В справочнике представлены микросхемы серий К142ЕН, К1277ЕН, К1278ЕН и К1156ЕН.
Микросхемы серии К142ЕН и КР142ЕН в настоящее время выпускаются заводом ВЗПП (Воронеж)
Сайты
отечественных производителей стабилизаторов
Главная страница
Оставить только серию КР142







НаименованиеАналогPDF Imax, AUвых, ВПрим.Краткое описание

Параллельные стабилизаторы (регулируемый прецизионный стабилитрон):

-параметрические стабилизаторы напряжения

КР142ЕН19TL4312%0,12,5. ..30 параметрический стабилизатор напряжения TL431 и отечественный аналог К142ЕН19
К1156ЕР5TL431 1%0,12,5…36 параметрический стабилизатор напряжения TL431 pdf, характеристики

Стабилизаторы с фиксированным напряжением:

К1278ЕН1.52%0,8…51,5 ВLow Dropлинейный низковольтный интегральный стабилизатор напряжения К1278ЕН
К1278ЕН1.82%0,8…51,8 ВLow Drop линейный стабилизатор напряжения с малым падением напряжения между входом и выходом

К1278ЕН2.52%0,8…52,5ВLow Drop микросхема стабилизатор напряжения на 2,5В
К142ЕН26LT1086  32,5 ВLow Drop линейный интегральный стабилизатор напряжения К142ЕН26 «Low drop» на напряжение 2.
К142ЕН25LT1086  32,9 ВLow DropК142ЕН25 представляет собой линейный стабилизатор напряжения 3 вольта с малым падением напряжения между входом и выходом

К1277ЕН34%0,13 ВLow Drop интегральный стабилизатор напряжения К1277ЕН3 на напряжение 3 вольта
КР1170ЕН3LM2931 5%0,13 ВLow Dropинтегральный стабилизатор напряжения К1170ЕН3 на напряжение 3 вольта
КР1158ЕН3 (А-Г)2%0,15…1,23 ВLow Drop микросхема стабилизатор напряжения на 3В
К1277ЕН3.3 4%0,13,3 ВLow Drop микросхема стабилизатор напряжения 3.3В
КР1158ЕН3.3 (А-Г)2%0,15. ..1,23,3 ВLow Dropмикросхема стабилизатор напряжения на 3.3В
К142ЕН24LT1086  33,3 ВLow Drop микросхема стабилизатор напряжения КР142ЕН24 на 3.3В с малым падением
К1278ЕН3.32%0,8…53,3 ВLow Dropинтегральный стабилизатор напряжения 3.3 вольта

КР1170ЕН4LM2931 5%0,14 ВLow Dropинтегральный стабилизатор напряжения 3 вольт
КР142ЕН17А5%0,044,5В
Low Drop
КР142ЕН17А — интегральный стабилизатор напряжения на 4.5 вольт. В datasheet приведены характеристики, цоколевка, применение

КР142ЕН17Б5%0,04Low Dropмикросхема КР142ЕН17Б — стабилизатор напряжения на 5В
К1277ЕН5MC78L054%0,1Low Dropмаломощный стабилизатор напряжения 5 вольт
КР1170ЕН5LM2931 5%0,1Low Dropинтегральный стабилизатор напряжения 5 вольт
КР1157ЕН5 (А-Г)MC78L05 4%0,25 маломощный стабилизатор напряжения 5 вольт
КР1158ЕН5 (А-Г)L4805 2%0,15.
..1,2
Low Dropмикросхема стабилизатор напряжения на 5В
К1156ЕН1LM2925 4%0,5Low Drop
+RESET
интегральный стабилизатор напряжения 5 вольт с выходом сброса
КР142ЕН5 (А,В)MC7805
2%,4%3 Интегральный стабилизатор напряжения на 5 вольт КР142ЕН5А (или иначе КРЕН5А). Подробные характеристики и цоколевка приведены в datasheet. Аналогом для КРЕН5А является MC7805.
К1278ЕН52%0,8…5Low Dropмощный интегральный стабилизатор напряжения 5 вольт К1278ЕН5

КР1157ЕН6MC78L06 4%0,1 маломощный стабилизатор напряжения 6 вольт
КР1170ЕН6LM2931 5%0,1Low Dropинтегральный стабилизатор напряжения 6 вольт
КР1158ЕН6 (А-Г)2%0,15. ..1,2Low Dropмикросхема стабилизатор напряжения на 6В, цены
КР142ЕН5 (Б,Г)MC78062%,4%3 микросхема стабилизатора напряжения на 6 вольт КР142ЕН5Б и КР142ЕН5Г. Подробные характеристики и цоколевку смотри в datasheet. Импортный аналог MC7806.

КР1157ЕН8MC78L08 4%0,1 маломощный стабилизатор напряжения 8 вольт, цена
КР1170ЕН8LM2931 5%0,1Low Dropинтегральный стабилизатор напряжения 8 вольт, цены

КР1157ЕН9MC78L09 2%,4%0,1 маломощный стабилизатор напряжения 9 вольт
КР1170ЕН9LM2931 5%0,1Low Dropинтегральный стабилизатор напряжения 9 вольт
КР1158ЕН9 (А-Г)L4892 2%0,15. ..1,2Low Drop микросхема стабилизатор напряжения на 9В
КР142ЕН8 (А,Г)MC7809
3%,4%1,5 КР142ЕН8А и КР142ЕН8Г — микросхемы стабилизаторов напряжения на 9В. Краткое наименование — КРЕН8А и КРЕН8Г. Аналог — MC7809. Подробные характеристики и цоколевка приведены в datasheet.

КР1170ЕН12LM2931 5%0,112ВLow Dropинтегральный стабилизатор напряжения 12 вольт
КР1157ЕН12MC78L12 2%,4%0,2512В маломощный стабилизатор напряжения 12 вольт
КР1158ЕН12 (А-Г)L4812 2%0,15…1,212ВLow Dropмикросхема стабилизатора напряжения на 12В
КР142ЕН8 (Б,Д)MC7812
3%,4%1,512В стабилизатор напряжения на 12В КР142ЕН8Б (краткое название — КРЕН8Б) и его аналог, импортный стабилизатор напряжения MC7812.

КР1157ЕН15MC78L15 2%,4%0,2515В маломощный стабилизатор напряжения 15 вольт
КР1158ЕН15 (А-Г)2%0,15…1,2 15ВLow Drop микросхема стабилизатор напряжения на 15В
КР142ЕН8 (В,Е)MC7815
3%,4%1,515В Стабилизатор напряжения на 15В КР142ЕН8Е (кратко — КРЕН8Е). Подробные характеристики и цоколевка приведены в datasheet. Импортный аналог — MC7815.
КР142ЕН15 (А-Е)4%0,1+15/-15
двуполярн
двуполярный стабилизатор напряжения КРЕН15 на +/- 15В
К142ЕН6 (А-Е)2%,6%0,2+15/-15
двуполярн
микросхема двуполярного стабилизатора напряжения

КР1157ЕН18MC78L18 2%,4%0,2518В маломощный стабилизатор напряжения 18 вольт
КР142ЕН9 (А,Г)MC7818
2%,3%1,520В

интегральный стабилизатор напряжения 20В
КР1157ЕН24MC78L24 2%,4%0,2524В маломощный стабилизатор напряжения на 24 вольта
КР142ЕН9 (Б,Д)MC7824
2%,3%1,524В Микросхема стабилизатора напряжения на 24В КР142ЕН9Б. Импортный аналог — MC7824.
КР1157ЕН27 2%,4%0,127В маломощный линейный стабилизатор напряжения КР1157ЕН27 с выходным напряжением 27 вольт
КР142ЕН9 (В,Е) 2%,3%1,527В интегральный стабилизатор напряжения на 27В КР142ЕН9В и КР142ЕН9Е. Подробные характеристики приведены в datasheet.

Регулируемые стабилизаторы напряжения:

КР142ЕН15 (А-Е) 0,1+/- 8…23двуполярн
двуполярный регулируемый стабилизатор напряжения на +/- 15В КР142ЕН15
К142ЕН6 (А-Е) 0,2+/- 5…25двуполярнмикросхема двуполярного регулируемого стабилизатора напряжения К142ЕН6
КР1157ЕН1  0,11,2…37 регулируемый маломощный стабилизатор напряжения
КР142ЕН1 (А-Г)  0,153. ..12 регулируемый стабилизатор напряжения КР142ЕН1 от 3 до 12 вольт
КР142ЕН2 (А-Г) 0,1512…30 регулируемый стабилизатор напряжения от 12 до 30 вольт
КР142ЕН14 0,152…37 регулируемый стабилизатор напряжения КР142ЕН14 от 2 до 37 вольт
К1156ЕН5 (Д)LM2931  0,51,25…20Low Dropрегулируемый линейный стабилизатор с низким падением напряжения
К142ЕН3 (А-Г)  13…30 регулируемый стабилизатор напряжения К142ЕН3 (от 3 до 30 вольт), pdf
К142ЕН4 (А-Г) 13…30 регулируемый стабилизатор напряжения от 3 до 30 вольт
КР142ЕН10LM337    1-(3. ..30)отрицатрегулируемый стабилизатор отрицательного напряжения КР142ЕН10 (datasheet)
КР142ЕН12 (А,Б)LM317T
 1,51,2…37 LM317 — микросхема регулируемого стабилизатора напряжения от 1,2 до 37 вольт, цены LM317 datasheet
КР142ЕН18 (А,Б)LM337
 1,5-(1,2…26)отрицатрегулируемый интегральный стабилизатор отрицательного напряжения КР142ЕН18 (datasheet)
142ЕН11LM337  1,5-(1,3…30)отрицатмикросхема стабилизатор отрицательного напряжения 142ЕН11
К1278ЕР1 0,8…51,25…12Low Drop datasheet на регулируемый стабилизатор напряжения К1278ЕР1
КР142ЕН22 (А,Б)LT1084  5,51,2…34Low Drop  datasheet на регулируемый стабилизатор напряжения К142ЕН22 и ее аналог микросхема LT1084, pdf
КР1151ЕН1LM196  101,2. ..17,5 мощный регулируемый стабилизатор напряжения К1151ЕН1 до 10А

Импульсные:

К142ЕП1
 0,25
*

Справочник по отечественным мощным биполярным транзисторам.
Справочник диодов выпрямительных.
Справочник операционных усилителей отечественных.
Datasheet на КМОП-цифровые микросхемы
Справочник по КРЕНкам серии 142

TL431 – регулируемый стабилитрон. Описание, распиновка, схема включения, datasheet

В этой статье мы узнаем, как работает интегральный стабилизатор напряжения TL431, в регулируемых блоках питания.

Технически TL431 называется программируемым шунтирующим регулятором, простыми словами это может быть определено как регулируемый стабилитрон. Давайте рассмотрим его спецификацию и указания по применению.

Стабилитрон TL431 имеет следующие основные функции:

  • Выходное напряжение устанавливается или программируется до 36 вольт
  • Низкое выходное сопротивление около 0,2 Ома
  • Пропускная способность до 100 мА
  • В отличие от обычных диодов Зенера, генерация шума в TL431 незначительна.
  • Быстрое переключение.

Общее описание TL431

TL431 — регулируемый или программируемый регулятор напряжения.
Необходимое выходное напряжение может быть установлено с помощью всего двух внешних резисторов (делитель напряжения), подключенных к выводу REF.

На приведенной ниже схеме показана внутренняя структурная схема устройства, а также PIN-код обозначения.

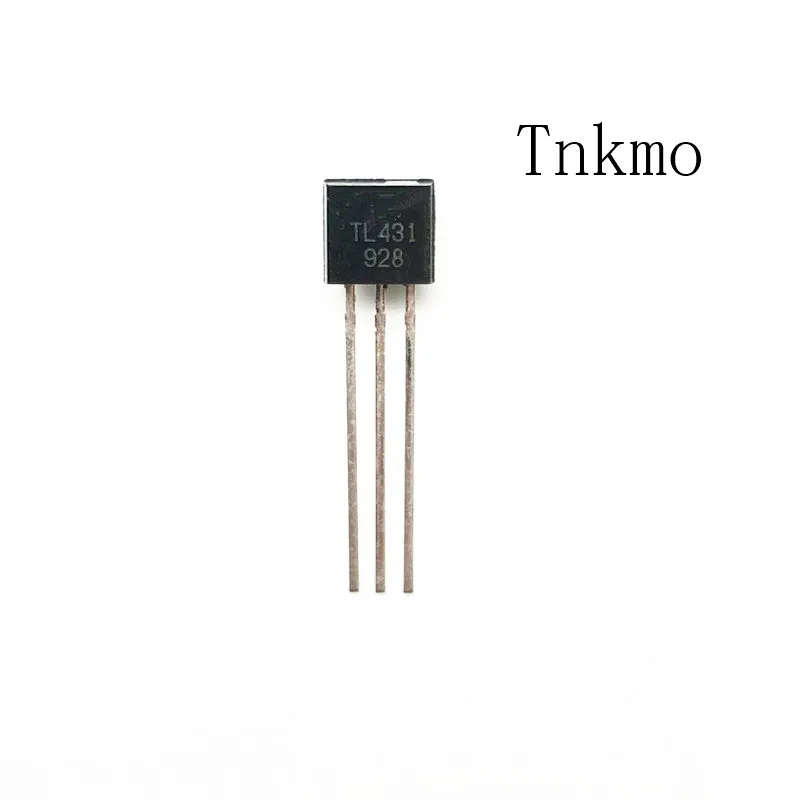

Распиновка TL431



Схема включения стабилитрона TL431

Теперь давайте посмотрим, как этот прибор может быть использован в практических схемах. Схема ниже показывает, как можно использовать TL431 в роли обычного регулятора напряжения:

Паяльный фен YIHUA 8858

Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час. ..

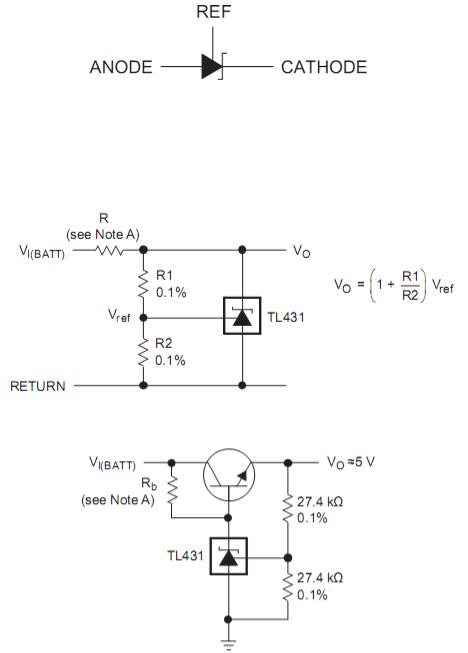

Приведенный выше рисунок показывает, как с помощью всего пары резисторов и TL431 получить регулятор, работающий в диапазоне 2,5…36 вольт. R1 представляет собой переменный резистор, который используется для регулировки выходного напряжения.

Следующая формула справедлива для вычисления сопротивлений резисторов, в случае если мы хотим получить какое-то фиксированное напряжение.

Vo = (1 + R1/R2)Vref

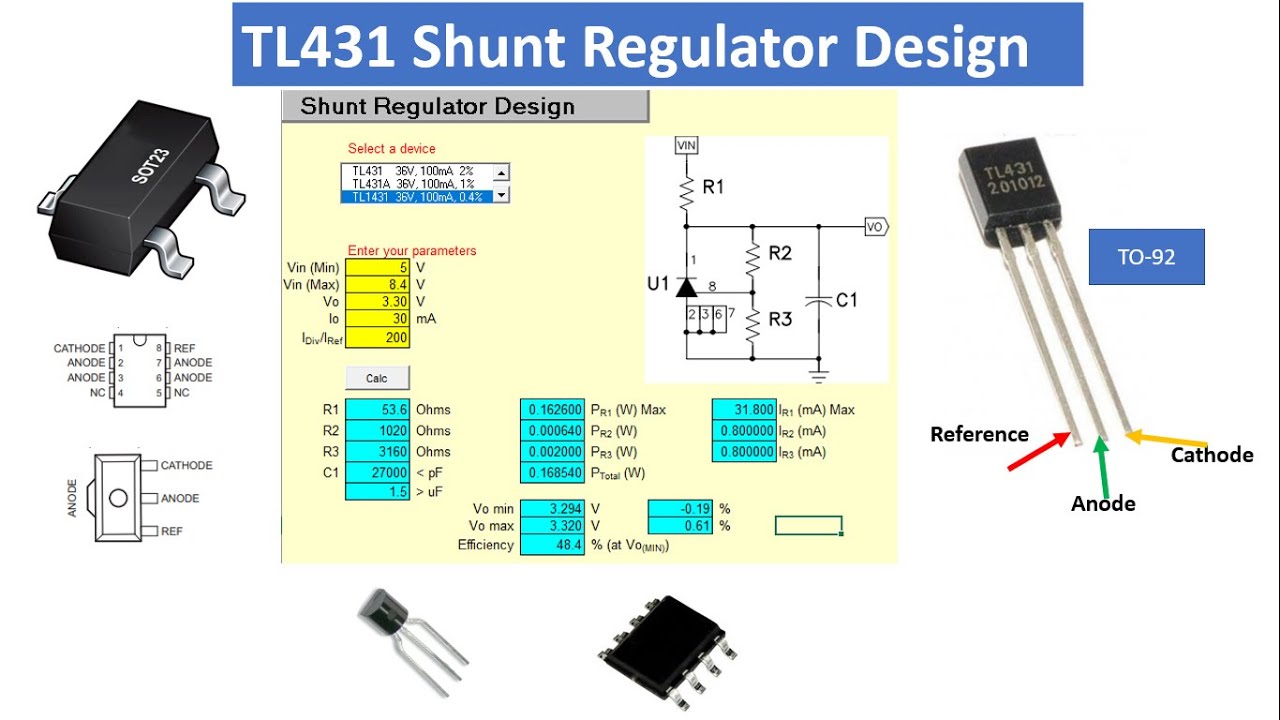

Скачать калькулятор для расчета TL431 (unknown, скачано: 3 274)

При совместном применении стабилизаторов серии 78xx (7805,7808,7812..) и TL431 можно использовать следующую схему:

TL431 катод соединен с общим выводом 78xx. Выход 78xx подключен к одной из точки резисторного делителя напряжения, который определяет выходное напряжение.

Вышеуказанные схемы использования TL431 ограничены выходным током 100 мА максимум.

Для получения более высокого выходного тока может быть использована следующая схема.

В приведенной выше схеме большинство компонентов схожи с обычным регулятором, приведенным выше, за исключением того, что здесь катод подключен к плюсу через резистор и к их точке соединения подсоединена база буферного транзистора. Выходной ток регулятора будет зависеть от мощности данного транзистора.

Области применения TL431

Выше изложенные варианты применения TL431 могут быть использована в любом месте, где требуется точность настройки выходного напряжения или опорного напряжении. В настоящее время это широко используется в импульсных источниках питания для генерации точного опорного напряжения.

Datasheet TL431 — скачать (unknown, скачано: 1 276)

homemade-circuits.com

Управляемые стабилитроны 431-й серии

Интеграция и миниатюризация электронных приборов не могла обойти стороной такую неотъемлемую часть какого-либо оборудования, как блок питания, в том числе сердце любого достаточно точного стабилизатора – источник опорного напряжения (ИОН). Одной из самых популярных серий ИС данного назначения является 431-я – с добавкой перед и после номера соответствующих букв (реже – цифр), обозначающих производителя, тип корпуса и некоторые особенности характеристик.



Схемотехнически все приборы этой серии содержат прецизионный ИОН (с очень малой мощностью и температурным коэффициентом напряжения) и ОУ (компаратор) с выходным транзистором, усиливающие ток (снижающие дифференциальное сопротивление) источника. Плюс цепи коррекции и защиты. В результате получается аналог управляемого стабилитрона с основными характеристиками:

VKA max –  максимальное напряжение стабилитрона 20…36 В
VKA min – минимальное напряжение стабилитрона  1,24…2,5 В
IKA – ток стабилитрона 100…150 мА

Обозначается почти так же как и стабилитрон, но присутствует регулирующий вход. Так же как и у обычного стабилитрона подается «+» на катод.

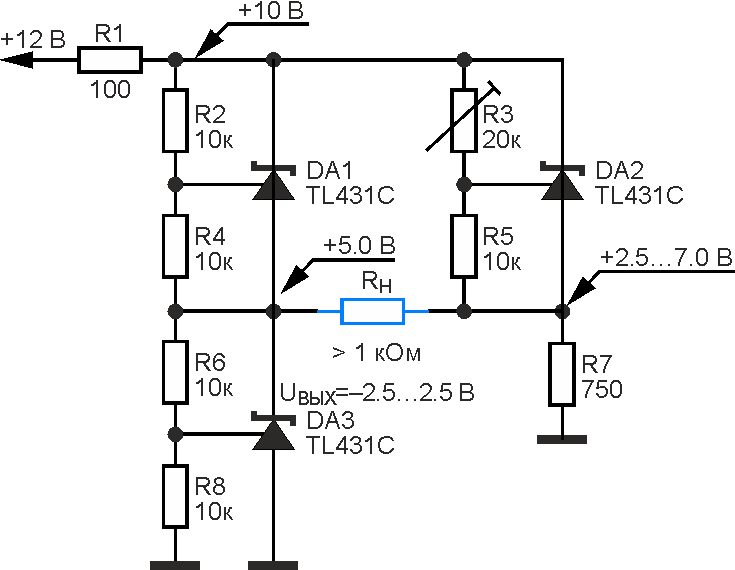

Использоваться, соответственно, может как маломощный, но точный параллельный стабилизатор или как ИОН для более мощных источников.

Регулируемый усиленный параллельный Последовательный

Стабилизатор тока

В числе самых первых в списке «магических» микросхем следует, наверно, считать регулируемый стабилизатор напряжения TL431. В трехвыводном корпусе этой микросхемы спрятано 10 транзисторов, а функция, выполняемая ею, одинакова с обычным стабилитроном (диод Зенера).

Но за счет подобного усложнения микросхема обладает более высокой термостабильностью и повышенной крутизной характеристики. Главная же ее особенность в том, что при помощи внешнего делителя напряжение стабилизации можно изменять в пределах 2,5…30 В. У некоторых моделей нижний порог составляет 1,25 В.

Основные преимущества стабилитронов серии 431:

  •  регулируемое напряжение;
  •  малое потребление энергии;
  •  низкая стоимость.
  • Наименование

    К продаже

    Цена от

Наличие:

5 210 шт.

Под заказ:

6 125 шт.

Под заказ:

0 шт.

Под заказ:

0 шт.

Наличие:

2 522 шт.

Под заказ:

0 шт.

Наличие:

3 325 шт.

Под заказ:

0 шт.

Наличие:

32 734 шт.

Под заказ:

0 шт.

Наличие:

3 576 шт.

Под заказ:

32 031 шт.

Наличие:

7 789 шт.

Под заказ:

1 000 шт.

Наличие:

1 328 шт.

Под заказ:

0 шт.

Наличие:

245 шт.

Под заказ:

0 шт.

Под заказ:

0 шт.

Наличие:

8 639 шт.

Под заказ:

0 шт.

Наличие:

9 318 шт.

Под заказ:

3 131 шт.

Под заказ:

0 шт.

Наличие:

320 шт.

Под заказ:

843 шт.

Наличие:

855 шт.

Под заказ:

0 шт.

Под заказ:

500 шт.

Под заказ:

0 шт.

Под заказ:

0 шт.

Наличие:

831 шт.

Под заказ:

0 шт.

Наличие:

1 221 шт.

Под заказ:

2 727 шт.

Под заказ:

0 шт.

Наличие:

767 шт.

Под заказ:

0 шт.

Наличие:

1 584 шт.

Под заказ:

0 шт. TL1431IDT контакты без покрытия

Наличие:

595 шт.

Под заказ:

0 шт.

Под заказ:

0 шт.

Под заказ:

2 000 шт.

Наличие:

1 121 шт.

Под заказ:

0 шт.

Наличие:

2 500 шт.

Под заказ:

0 шт.

Наличие:

3 819 шт.

Под заказ:

0 шт.

Наличие:

1 228 шт.

Под заказ:

0 шт.

Под заказ:

0 шт.

Наличие:

159 шт.

Под заказ:

0 шт.

Наличие:

1 610 шт.

Под заказ:

0 шт.

Под заказ:

600 шт.

Наличие:

4 204 шт.

Под заказ:

0 шт.

Наличие:

2 004 шт.

Под заказ:

0 шт.

Наличие:

6 000 шт.

Под заказ:

0 шт.

Наличие:

2 478 шт.

Под заказ:

0 шт.

Под заказ:

0 шт.

Наличие:

4 500 шт.

Под заказ:

22 649 шт.

Под заказ:

0 шт.

Наличие:

1 344 шт.

Под заказ:

0 шт.

Наличие:

701 шт.

Под заказ:

0 шт.

Под заказ:

0 шт.

Под заказ:

0 шт.

TL431 Постоянный ток утечки — UbuntuGeeks

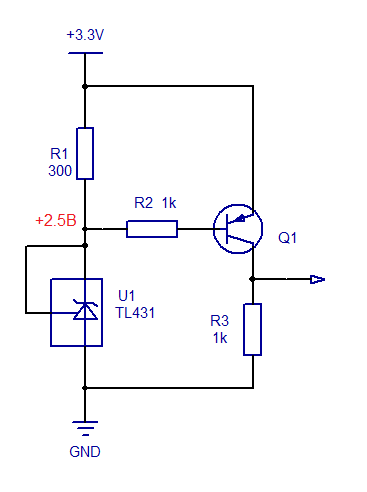

Регулятор регулирует напряжение катода для поддержания постоянного напряжения на входе эталонного. Это как опорное напряжение плюс ОУ с транзистором. Р>

Внешнийтранзисторбудетконтролироватьтоквзависимостиотбазовогонапряжения.Такимобразом,контролируянапряжениенаэмиттере(гдеподключенвходREF),токколлектора(которыйсоставляетоколо99,5%оттокаэмиттера)эффективноконтролируетсясточностьюдодоли1%,приусловии,чтовынеисчерпаетесоответствиевольтаж.ТокколлекторабудетприблизительноравенVref/R2илиоколо2,495В/R2

Естьнебольшиеошибки,потомучтоусилениетранзисторанебесконечно,авходREFпотребляетпарумикроампер,ноэтодовольнохорошеепотреблениетока.КоллекторнеможетполностьюдобратьсядоVref,поэтомуминимальноенапряжениеколлекторасоставляетоколо2,6В,аэтоозначает,чтонапряжениенанагрузкедо+5неможетпревышать2,4В/л.Р>

Обратитевнимание,чтотокколлектораконтролируетсякакпостоянный.Блокцепиявляетсяприемникомпостоянноготока.ЕсливыизмеряететокколлектораиоткрываетеR4,тотокколлекторанедолженизменяться(есливынепревыситедопустимыйдиапазоннапряженийнаколлекторе).Р>

Вэтомслучаетоксоставляет2,495В/220\$\Omega\$=11,34мА. Максимальноесопротивлениенагрузки(коллектордо+5)составляетоколо2,4В/11,34мА=211\$\Omega\$.Когдавыпревыситеэтосопротивление,увасбольшенебудетпостоянноготока.Такимобразом,вашасхемас1Kнеявляетсяполезнымрабочимпримером.

Токэмиттеракакследствиетакжеявляетсяпостоянным,ноэтодовольнобесполезно,таккаконизменяетсясR2,такчтоэтобольшеустановленноенапряжениенарезисторе.Р>

ВотбыстроемоделированиеLTspiceсрезистором100Омвкачественагрузки:

Ic(Q1):  0.0113147   device_current

Уменьшите резистор 100 Ом (R3) до 0 Ом, и мы получим:

Ic(Q1):  0.0113152   device_current

Так что это довольно хороший текущий приемник. Выходное сопротивление (в идеале это было бы бесконечно) составляет около 2M \ $ \ Omega \ $. Р>

Аналогичным образом, если я увеличу напряжение питания до 10 В с постоянной R3 при 100 Ом, я получу:

Ic(Q1):  0. 0113529

Так что около + 0,06% на одну линию вольт. Это можно улучшить, увеличив R2. При R2 = 1K регулировка линии улучшена до + 0,01% / вольт, а регулировка нагрузки также немного лучше. Р>

%PDF-1.1 % 1 0 объект [/CalRGB > ] эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > эндообъект 5 0 объект > поток 0 0 0 0 0 0 д1 конечный поток эндообъект 6 0 объект > поток 332 0 59 -179 271 216 д1 59 -179 м 197 -167 273 -101 273 4 в 273 216 л 59 216 л 59 7 л 157 7 л 157 -48 127 -76 59 -86 в 59 -179 л ф конечный поток эндообъект 7 0 объект > поток 666 0 98 -4 470 705 д1 263 0 м 471 0 л 471 701 л 309 701 л 292 595 232 556 102 554 в 102 408 л 263 408 л 263 0 л ф конечный поток эндообъект 8 0 объект > поток 666 0 33 -20 619 721 д1 33 248 м 33 234 л 33 79 145 -20 323 -20 в 517 -20 628 73 628 223 в 628 304 596 355 532 380 в 583 408 610 454 610 517 в 610 637 507 721 339 721 в 166 721 54 627 51 485 в 242 485 л 245 537 276 562 334 562 в 385 562 413 539 413 497 в 413 449 375 425 299 425 в 285 425 л 285 304 л 302 304 л 381 304 418 283 418 227 в 418 174 386 145 329 145 в 263 145 230 179 228 248 в 33 248 л ф конечный поток эндообъект 9 0 объект > поток 666 0 25 0 630 701 д1 352 0 м 555 0 л 555 146 л 639 146 л 639 305 л 555 305 л 555 701 л 357 701 л 25 316 л 25 146 л 352 146 л 352 0 л час 186 305 м 357 510 л 357 305 л 186 305 л ф конечный поток эндообъект 10 0 объект > поток 776 0 -3 0 737 719 д1 -3 0 м 236 0 л 266 95 л 508 95 л 536 0 л 778 0 л 511 719 л 264 719 л -3 0 л час 310 246 м 387 495 л 463 246 л 310 246 л ф конечный поток эндообъект 11 0 объект > поток 777 0 70 0 716 719 д1 70 0 м 396 0 л 486 0 560 0 625 32 в 694 66 732 130 732 216 в 732 302 696 356 617 384 в 676 415 706 464 706 529 в 706 612 665 671 590 698 в 534 718 462 719 372 719 в 347 719 л 70 719 л 70 0 л час 299 432 м 299 556 л 365 556 л 451 556 486 551 486 494 в 486 446 457 432 397 432 в 299 432 л час 299 168 м 299 301 л 407 301 л 477 301 509 285 509 235 в 509 185 479 168 409 168 в 299 168 л ф конечный поток эндообъект 12 0 объект > поток 667 0 71 0 616 719 д1 71 0 м 640 0 л 640 191 л 312 191 л 312 719 л 71 719 л 71 0 л ф конечный поток эндообъект 13 0 объект > поток 722 0 67 0 699 719 д1 67 0 м 293 0 л 293 220 л 428 220 л 604 220 699 309 699 469 в 699 560 667 626 602 671 в 544 710 465 719 356 719 в 67 719 л 67 0 л час 293 396 м 293 543 л 365 543 л 444 543 483 535 483 469 в 483 406 445 396 365 396 в 293 396 л ф конечный поток эндообъект 14 0 объект > поток 776 0 69 0 739 719 д1 69 0 м 301 0 л 301 248 л 400 248 л 473 248 500 222 500 147 в 500 75 л 500 62 504 37 513 0 в 750 0 л 750 27 л 730 29 730 43 729 74 в 725 174 л 722 272 687 317 606 334 в 686 368 724 424 724 512 в 724 666 628 719 419 719 в 69 719 л 69 0 л час 301 410 м 301 545 л 402 545 л 473 545 506 535 506 477 в 506 423 475 410 408 410 в 301 410 л ф конечный поток эндообъект 15 0 объект > поток 722 0 34 -20 677 738 д1 34 224 м 49 71 164 -20 360 -20 в 572 -20 686 71 686 227 в 686 301 657 353 593 395 в 546 426 474 440 384 463 в 313 481 276 488 276 526 в 276 559 300 575 350 575 в 406 575 437 555 444 512 в 666 512 л 653 657 542 738 354 738 в 159 738 48 648 48 509 в 48 438 75 383 132 343 в 162 322 228 300 329 274 в 415 252 458 248 458 203 в 458 172 427 151 370 151 в 306 151 275 171 262 224 в 34 224 л ф конечный поток эндообъект 16 0 объект > поток 724 0 13 0 654 719 д1 239 0 м 491 0 л 491 530 л 712 530 л 712 719 л 13 719 л 13 530 л 239 530 л 239 0 л ф конечный поток эндообъект 17 0 объект > поток 667 0 40 -19 627 550 d1 421 0 м 626 0 л 626 15 л 612 25 604 41 604 60 в 604 356 л 604 427 592 467 538 505 в 503 529 432 550 338 550 в 158 550 65 488 63 369 в 262 369 л 266 405 288 422 331 422 в 380 422 405 409 405 378 в 405 329 362 334 263 321 в 111 301 40 268 40 150 в 40 43 105 -19 222 -19 в 297 -19 356 3 409 51 в 421 0 л час 403 237 м 404 228 404 219 404 210 в 404 140 375 108 306 108 в 268 108 248 126 248 156 в 248 207 308 200 403 237 в ф конечный поток эндообъект 18 0 объект > поток 667 0 56 -19 637 719 д1 56 0 м 241 0 л 241 65 л 286 8 342 -19 412 -19 в 544 -19 637 90 637 263 в 637 436 545 546 409 546 в 351 546 301 522 259 475 в 259 719 л 56 719 л 56 0 л час 257 260 м 257 343 285 383 343 383 в 401 383 428 343 428 260 в 428 181 395 137 343 137 в 291 137 257 181 257 260 в ф конечный поток эндообъект 19 0 объект > поток 668 0 30 -19 623 550 d1 421 207 м 416 155 387 128 337 128 в 274 128 248 172 248 266 в 248 359 275 403 339 403 в 389 403 415 379 419 329 в 635 329 л 630 462 517 550 340 550 в 147 550 30 442 30 266 в 30 92 147 -19 342 -19 в 517 -19 628 68 637 207 в 421 207 л ф конечный поток эндообъект 20 0 объект > поток 666 0 29 -19 636 550 д1 417 157 м 407 129 379 113 338 113 в 277 113 242 151 240 219 в 636 219 л 636 232 л 636 432 522 550 334 550 в 145 550 29 439 29 261 в 29 92 142 -19 326 -19 в 490 -19 590 42 619 157 в 417 157 л час 240 325 м 243 388 277 424 332 424 в 392 424 424 391 428 325 в 240 325 л ф конечный поток эндообъект 21 0 объект > поток 390 0 11 0 377 737 д1 78 0 м 292 0 л 292 411 л 383 411 л 383 531 л 292 531 л 292 537 291 542 291 547 в 291 591 310 605 361 605 в 368 605 375 604 383 604 в 383 737 л 263 737 л 137 737 78 683 78 564 в 78 531 л 11 531 л 11 411 л 78 411 л 78 0 л ф конечный поток эндообъект 22 0 объект > поток 668 0 32 -214 612 545 д1 66 -57 м 80 -155 169 -214 318 -214 в 530 -214 611 -144 611 41 в 611 531 л 427 531 л 427 462 л 386 519 330 545 255 545 в 122 545 32 439 32 264 в 32 101 124 -5 265 -5 в 327 -5 376 12 411 47 в 411 18 л 411 -63 402 -93 333 -93 в 296 -93 277 -83 272 -57 в 66 -57 л час 239 269 м 239 349 266 389 322 389 в 378 389 410 346 410 268 в 410 184 384 143 322 143 в 265 143 239 185 239 269 в ф конечный поток эндообъект 23 0 объект > поток 335 0 61 0 272 737 д1 61 0 м 272 0 л 272 531 л 61 531 л 61 0 л час 61 585 м 272 585 л 272 737 л 61 737 л 61 585 л ф конечный поток эндообъект 24 0 объект > поток 335 0 61 0 272 719 д1 61 0 м 272 0 л 272 719 л 61 719 л 61 0 л ф конечный поток эндообъект 25 0 объект > поток 999 0 56 0 949 546 д1 56 0 м 258 0 л 258 285 л 258 347 283 379 329 379 в 381 379 401 348 401 277 в 401 0 л 603 0 л 603 282 л 603 348 625 379 676 379 в 726 379 745 349 745 284 в 745 0 л 948 0 л 948 362 л 948 478 878 546 756 546 в 680 546 622 516 573 453 в 534 517 487 545 418 545 в 345 545 289 516 243 453 в 243 531 л 56 531 л 56 0 л ф конечный поток эндообъект 26 0 объект > поток 667 0 56 0 616 545 д1 56 0 м 262 0 л 262 274 л 262 346 287 381 339 381 в 396 381 409 348 409 275 в 409 0 л 615 0 л 615 276 л 615 368 613 432 572 481 в 538 523 488 545 425 545 в 350 545 291 515 243 453 в 243 531 л 56 531 л 56 0 л ф конечный поток эндообъект 27 0 объект > поток 667 0 29 -19 629 550 д1 29 266 м 29 90 144 -19 334 -19 в 523 -19 638 90 638 266 в 638 442 523 550 334 550 в 144 550 29 442 29 266 в час 245 266 м 245 360 269 403 334 403 в 399 403 423 360 423 266 в 423 172 399 128 334 128 в 269 ​​128 245 172 245 266 в ф конечный поток эндообъект 28 0 объект > поток 444 0 56 0 425 545 д1 56 0 м 263 0 л 263 218 л 263 300 300 337 383 337 в 396 337 409 336 425 334 в 425 545 л 406 545 л 323 545 273 512 246 434 в 246 531 л 56 531 л 56 0 л ф конечный поток эндообъект 29 0 объект > поток 609 0 31 -19 580 550 d1 31 167 м 40 43 129 -19 300 -19 в 485 -19 580 44 580 165 в 580 280 507 309 350 345 в 285 360 250 360 250 398 в 250 421 269 435 306 435 в 344 435 370 414 373 383 в 562 383 л 549 493 463 550 304 550 в 133 550 45 488 45 375 в 45 263 120 234 284 199 в 342 186 372 182 372 144 в 372 116 348 100 303 100 в 258 100 235 122 235 167 в 31 167 л ф конечный поток эндообъект 31 0 объект > поток [email protected]@0 A&e3!n5q «[‘Ʉi6 ㉠n H$RJ GtJ6JGY,c3k»{`LFRT-Vp*J%]gobֿcqbj b%@[email protected] TϵטEAp`1o׉Mx. R-Hۗz|AT%Ab#8X0Ȁg7ؿaE%CV`!

TL431:Прецизионный регулируемый шунтирующий регулятор _ BDTIC a Ведущий дистрибьютор в Китае

TL431:Регулируемый прецизионный шунтирующий регулятор Ik в 30 раз ниже (макс. 35 мкА), а также улучшена стабильность

  • TLV431 — Vout (макс. 12 В) и Iz (макс. 80 мА), а также разные выводы для корпусов SOT23-3 и SOT-89, Vref=1.24, точность дифферента 2%
  • ТЛВх531 — Более широкий диапазон для Vout (макс. 18 В) и Iz (макс. 80 мА), а также различные выводы для корпусов SOT23-3 и SOT-89
  • применимые автомобильные, коммерческие и военные температурные диапазоны. Выходное напряжение может быть установлено на любое значение между Vref (примерно 2,5 В) и 36 В с помощью двух внешних резисторов (см. ).Эти устройства имеют типичный выходной импеданс 0,2 Ом. Активная выходная схема обеспечивает очень резкую характеристику включения, что делает эти устройства отличной заменой стабилитронам во многих приложениях, таких как встроенное регулирование, регулируемые источники питания и импульсные источники питания. Устройство TL432 имеет точно такие же функциональные и электрические характеристики, что и устройство TL431, но имеет разные выводы для корпусов DBV, DBZ и PK.

    Оба устройства TL431 и TL432 предлагаются в трех классах с исходными допусками (при 25°C) 0.5 %, 1 % и 2 % для классов B, A и Standard соответственно. Кроме того, малый дрейф выходного сигнала в зависимости от температуры обеспечивает хорошую стабильность во всем диапазоне температур.

    Устройства TL43xxC рассчитаны на работу от 0°C до 70°C, устройства TL43xxI рассчитаны на работу от –40°C до 85°C, а устройства TL43xxQ рассчитаны на работу от –40°C до 125°C °С.

    Особенности
    • Допустимое отклонение опорного напряжения при 25°C
      • 0.5% (класс B)
      • 1% (класс A)
      • 2% (класс Standard)
    • 0,5% (класс B)
    • 1% (класс A)
    • 1
    • (стандартный класс) Регулируемое выходное напряжение: В ref до 36 В
    • Работа от -40°C до 125°C
    • Типовой температурный дрейф (TL431B)
      • 6 мВ (C Temp)
      • 14 мВ (I Temp, Q Temp)
    • 6 мВ (C Temp)
    • 14 мВ (I Temp, Q Temp)
    • Низкий выходной шум
    • 0. 2-Ω Типичный Выходной импеданс
    • Раковина-Current Capability: 1 мА до 100 мА
    параметрика
    Регулируемый 100
    Ключ TL431 TL431A TL431A-Q1 TL431B TL432 TL432A TL432A-Q1 TL432B TL432B-Q1
    Опорное напряжение Регулируемый Регулируемый Регулируемый Регулируемый Регулируемый Регулируемый Регулируемый Регулируемый
    В.О. (В) 2.495 2.495 2.495 2.495 2495 2.495 2.495 2.495 2495
    (мин) (V) 2.495 2.495 2.495 2.495 2.495 2. 495 2.495 2.495 2.495 2.495
    (Максимум) (V) 36 36 36 36 36 36 36 36 36 36
    Первоначальная точность (Максимум) (%) 2 1 1 0.5 2 1 1 0,5 0,5
    Коэффициент темп. (Максимум) (Частей на миллион / градус С) 92 92 92 92 92 92 92 92 92
    Рейтинг Каталог Каталог Автомобильный Каталог Каталог Каталог Автомобильный Каталог Автомобильный
    Диапазон рабочих температур (C) от -40 до 125 от -40 до 85 от 0 до 70 от -40 до 125 от -40 до 85 от 0 до 70 от -40 до 125 от -40 до 125 от -40 до 85 от 0 до 70 от -40 до 125 от -40 до 85 от 0 до 70 от -40 до 125 от -40 до 85 от 0 до 70 от -40 до 125 от -40 до 125 от -40 до 85 от 0 до 70 от -40 до 925
    Мин. изд. для регулирования (UA) 400 400 400 400 400 400 400 400 400 400
    IOOUT / IZ (Максимум) (MA) 100 100 100 100 100 100 100 100 100
    Пакета
    PDIP SC70 SOC- SOT- 89 TSSOP WAFERSALE PDIP SC70 SO SOIC SOT-23 SOT-89 TO-92 TSSOP SOT-23 SC70 SOT-23 SOT-89 SO TSSOP SOIC TO-92 PDIP SOT-9 9 9 SOT-86 SOT-23 SOT-89 SOT-23 SOT-23 SOT-89 SOT-23
    Прибл.Цена (долл. США) 0,06 | 1ку 0,07 | 1ку 0,11 | 1ку 0,11 | 1ку 0,09 | 1ку 0,09 | 1ку 0,11 | 1ку 0,20 | 1ку 0,23 | 1КУ
    Модели (5)
    V @ 350 мА)
    Программное обеспечение (1)
    Инструменты разработки (2)
    Информация о разработке
    Описание Company Company
    120VAC вход 14 В / 5а активного зажима вперед PMP6661 Texas Instruments Эталонные конструкции
    15 В -> +/-5 В при 35 мА PMP5709 Texas Instruments Эталонные конструкции
    Вход 18–60 В пост. 6V @ 15A Выход, 94% Эффективные активные CLAMP вперед PMP6933 Texas Instruments Reforment Design
    20W T8 / T10 для флуоресцентной лампы светодиодные драйверы PMP4301 Texas Instruments эталонные конструкции
    220VAC вход 24V / 12V / 8V 50W Flubback (8V @ 300 мА) PMP5137 эталонные инструменты Reforment Design
    400VDC вход 12 В / 60 Вт Synchronous Flubback PMP5195 Texas Instruments Reforment Designs
    70W PFC LED Bus Генератор напряжения PMP4625 Texas Instruments Ссылка конструкций
    85-265VACin, 18V / 830mA PMP4695 Texas Instruments Ссылка конструкций
    85VAC-265VAC 12V / 40W Выходной адаптер зеленого режима PMP5089 Texas Instruments Reference Designs
    85VAC-265VAC вход 24 В / 240 Вт. PFC + LLC Texas Instruments Эталонная конструкция
    85VAC-265VAC вход, 5V / 2A Dual USB-зарядное устройство PMP5085 Texas Instruments Reforment Designs
    9VDC-57VDC, 56V / 20W, изолированные от взлетной связи PMP6963 Texas Instruments Эталонная конструкция
    Ballast 50V @ 1.4A PMP4518 PMP4518 Texas Instruments Reforment Design
    класс 3- Изолированные Floyback (15v @ 0,72a) для Poe-приложений PMP5270 Texas Instruments Reforment Designs
    класс 4 12V / 2.5 Активного зажима вперед преобразователь для Poe PD приложения Справочник дизайн PMP9563 Texas Instruments эталонные дизайны
    непрерывной взлет для голоса по IP (VoIP) Ringer (120V @ 40ma) PMP1511 Texas Instruments Эталонные конструкции
    Прямое и локальное затемнение для обычного питания телевизора со светодиодным драйвером, без усиления DC/DC PMP4298A Texas Instruments Эталонные конструкции
    Boost + LED драйвер) PMP4298 Texas Instruments Refere NCE Designs
    Dual-Channel Pull-Bridge Converter (54V @ 30A) для поиска POE (PSE) PMP6712 ​​ Texas Instruments Reference Design
    Flubback 12V @ 5A PMP4705 Техас Instruments Эталонные конструкции
    Обратноходовой преобразователь (53 В, 1 А) для PoE Power Sourcing (PSE) PMP2429 Texas Instruments Эталонные конструкции
    PMP2388 Texas Instruments Reference Designs
    от 165-275VAC ввод генерирует выходы 24V @ 2. 4A и 8V @ 0.25A PMP5513 Texas Instruments Reference
    Высоковольтное входное входное отхождение, 190 В до 380 ВДЦ до 12В на 2.5a PMP3020 Texas Instruments Reforment Designs
    Изолированные CCM Flubback для оптического края (12V @ 4a) PMP1562 Texas Instruments Эталонные проекты
    Изолированный обратноходовой ток DM (5 В при 0,0 В).15а) Для самолетов PMP5302 Reforments Referruments
    Изолированные Flubback (-12V @ 0.5A) PMP3217 Texas Instruments Reforment Designs
    Изолированные отрывок (48V @ 500 мА) PMP2000 Texas Instruments Reforment Designs
    Изолированные Flubback -12.0V @ 1.0A PMP5698 Texas Instruments Эталонная конструкция
    Изолированные сорок для маршрутизатора. PMP1143 Texas Instruments Эталонная конструкция
    Изолированные отрывечивание, генерируя 13-110VIN 12VOUT 1A PMP4650 Texas Instruments Справочные конструкции
    Изолированные Flubback, 48.0V @ 0.5A PMP7132 Texas Instruments Reference Designs
    изолированных Flubback (12V @ 2.4A) для камер безопасности PMP2476 Texas Instruments эталонные конструкции
    Светодиодный драйвер 80V @ 2A PMP4530 Texas Instruments Reforment Designs
    Low-Line English LLC Resonant CORS для бытовой электроники (12V @ 10A) Справочник PMP8762 Texas Instruments Оформлением оформления
    PFC Boost ООО Резонансный Полумост 24В@3.5a PMP5761 PMP5761 Texas Instruments Reforments
    PFC / Flubback для светодиодного освещения — 59V @ 25A PMP4636 Texas Instruments Справочные дизайны
    Предварительный регулятор для кондиционера 80VDC С 3KW PMP4259 Texas Instruments Referments Reforment Designs
    QR Flubback Converter для высокого входного напряжения (до 415VAC) PMP8471 Texas Instruments Reforment Designs
    Driver (350 мА @ ) для замены лампы накаливания PAR30/PAR38 PMP4304 Texas Instruments Эталонные конструкции
    Блок синхронизации для глобальных систем для мобильных устройств (GSM) (3. 3V @ 6A) PMP1908 Texas Instruments Reference Designs
    Universal AC вход 32V / 100W Audio Supply PMP6517 Texas Instruments Reference Designs
    Universal Line, 12V / 7A PMP2723 Texas Instruments Ссылка конструкций
    Универсальная линия, 15V @ 4A PMP2729 Texas Instruments Ссылка конструкций
    Универсальная линия, 5V / 1A PMP4573 Texas Instruments Ссылка конструкции
    Широкий вход переменного тока Источник питания переменного/постоянного тока для трехфазного Е-метра (12 В при 0,0.5A) PMP4303 Texas Instruments Referress Designs
    9009
    Контактное BDTIC
    Часть № Prearodction / Производственный материал Статус Заменен на Температура (oC) Цена | КОЛ-ВО Упаковка | Контакты Маркировка устройства Кол-во в упаковке | Перевозчик
    TL431CD Производство АКТИВНЫЙ 0 до 70 0. 07 | 1ku SOIC (D) TL431C 75 | TUBE
    TL431CDBVR Производство АКТИВНЫЙ от 0 до 70 0,07 | 1ку СОТ-23 (ДБВ) T3CG T3CS 3000 | БОЛЬШОЙ Т & R
    TL431CDBVRE4 Производство АКТИВНЫЙ 0 до 70 Контактное BDTIC СОТ-23 (DBV)
    TL431CDBVRG4 Производство АКТИВНЫЙ 0 до 70 контакт BDTIC SOT-23 (DBV) 7
    TL431CDBVT Производство Active от 0 до 70 0.22 | 1ку СОТ-23 (ДБВ) T3CG T3CS 250 | МАЛЫЙ T&R
    TL431CDBVTG4 Производство АКТИВНЫЙ 0 до 70 0,22 | 1ку СОТ-23 (ДБВ) T3CG 250 | SMALL T&R
    TL431CDBZR Производство АКТИВНЫЙ от 0 до 70 0,06 | 1ку СОТ-23 (ДБЗ) T3C3 T3CU T3CS 3000 | БОЛЬШОЙ T&R
    TL431CDBZRG4 Производство АКТИВНЫЙ 0 до 70 0. 06 | 1ку СОТ-23 (ДБЗ) T3C3 T3CS T3CU 3000 | БОЛЬШОЙ T&R
    TL431CDBZT Производство АКТИВНЫЙ от 0 до 70 0,21 | 1ку СОТ-23 (ДБЗ) T3CS T3CU 250 | SMALL T&R
    TL431CDBZTG4 Производство АКТИВНЫЙ от 0 до 70 0,21 | 1ку СОТ-23 (ДБЗ) T3CS T3CU 250 | МАЛЫЙ T&R
    TL431CDG4 Производство АКТИВНЫЙ от 0 до 70 0.07 | 1ku SOIC (D) TL431C 75 | TUBE
    TL431CDR Производство АКТИВНЫЙ от 0 до 70 0,06 | 1ку SOIC (D) TL431C 2500 | БОЛЬШОЙ T&R
    TL431CDRG4 Производство АКТИВНЫЙ от 0 до 70 0,06 | 1ку SOIC (D) TL431C 2500 | БОЛЬШОЙ T&R
    TL431CKTPR Производство УСТАРЕВШИЙ 0 до 70 Контакты BDTIC (KTP) | 2
    TL431CLP Производство АКТИВНЫЙ 0 до 70 0. 08 | 1ку ТО-92 (LP) TL431C 1000 | ОБЪЕМНЫХ
    TL431CLPB-TDJ Производство УСТАРЕЛО 0 до 75 Контакт BDTIC К-92 (ЛП)
    TL431CLPM Производство АКТИВНЫЙ 0 70 0,08 | 1ку ТО-92 (LP) TL431C 2000 | AMMO
    TL431CLPR Производство АКТИВНЫЙ От 0 до 70 0.07 | 1ку ТО-92 (LP) TL431C 2000 | БОЛЬШОЙ T&R
    TL431CP Производство АКТИВНЫЙ от 0 до 70 0,08 | 1ku PDIP (P) TL431CP 50 | TUBE
    TL431CPE4 Производство АКТИВНЫЙ от 0 до 70 0,08 | 1ku PDIP (P) TL431CP 50 | TUBE
    TL431CPK Производство АКТИВНЫЙ 0 до 70 0. 08 | 1ку СОТ-89 (ПК) 43 1000 | БОЛЬШОЙ T&R
    TL431CPKG3 Производство АКТИВНЫЙ от 0 до 70 0,08 | 1ку СОТ-89 (ПК) 43 1000 | БОЛЬШОЙ Т & R
    TL431CPSLE Производство УСТАРЕЛО TL431CPSR 0 до 70 Контакт BDTIC SO (PS)
    TL431CPSR производства АКТИВНЫЙ 0 до 70 0.07 | 1ку SO (ПС) T431 2000 | БОЛЬШОЙ T&R
    TL431CPSRG4 Производство АКТИВНЫЙ от 0 до 70 0,07 | 1ку SO (ПС) T431 2000 | БОЛЬШОЙ Т & R
    TL431CPW Производство УСТАРЕЛО 0 до 70 Контактное BDTIC TSSOP (PW)
    TL431CPWE4 Производство УСТАРЕЛО 0 до 70 Контакт BDTIC TSSOP (PW)
    TL431CPWG4 Производство OBSOLETE 0 70 Контакт BDTIC TSSOP (PW)
    TL431CPWLE Производство OBSOLETE TL431CPWR 0 до 70 контакт BDTIC TSSOP (PW)
    TL431CPWR Производство Active от 0 до 70 0. 06 | 1ку ЦСОП (PW) T431 2000 | БОЛЬШОЙ T&R
    TL431ID Производство АКТИВНЫЙ -40 до 85 0,08 | 1ku SOIC (D) TL431I 75 | TUBE
    TL431IDBVR Производство АКТИВНЫЙ от -40 до 85 0,08 | 1ку СОТ-23 (ДБВ) Т3ИГ Т3ИС 3000 | БОЛЬШОЙ T&R
    TL431IDBVRE4 Производство АКТИВНЫЙ -40 до 85 0.08 | 1ку СОТ-23 (ДБВ) Т3ИГ 3000 | БОЛЬШОЙ T&R
    TL431IDBVRG4 Производство АКТИВНЫЙ от -40 до 85 0,08 | 1ку СОТ-23 (ДБВ) Т3ИГ 3000 | БОЛЬШОЙ T&R
    TL431IDBVT Производство АКТИВНЫЙ от -40 до 85 0,23 | 1ку СОТ-23 (ДБВ) Т3ИГ Т3ИУ 250 | МАЛЫЙ T&R
    TL431IDBZR Производство АКТИВНЫЙ -40 до 85 0. 07 | 1ку СОТ-23 (ДБЗ) Т3И3 Т3ИС Т3ИУ 3000 | БОЛЬШОЙ T&R
    TL431IDBZRG4 Производство АКТИВНЫЙ от -40 до 85 0,07 | 1ку СОТ-23 (ДБЗ) Т3И3 Т3ИУ Т3ИС 3000 | БОЛЬШОЙ T&R
    TL431IDBZT Производство АКТИВНЫЙ от -40 до 85 0,22 | 1ку СОТ-23 (ДБЗ) Т3ИС Т3ИУ 250 | МАЛЫЙ T&R
    TL431IDBZTG4 Производство АКТИВНЫЙ -40 до 85 0.22 | 1ку СОТ-23 (ДБЗ) Т3ИС Т3ИУ 250 | SMALL T&R
    TL431IDG4 Производство ACTIVE от -40 до 85 0,08 | 1ku SOIC (D) TL431I 75 | TUBE
    TL431IDR Производство АКТИВНЫЙ от -40 до 85 0,07 | 1ку SOIC (D) TL431I 2500 | БОЛЬШОЙ T&R
    TL431IDRG4 Производство АКТИВНЫЙ -40 до 85 0. 07 | 1ку SOIC (D) TL431I 2500 | БОЛЬШОЙ T&R
    TL431ILP Производство ACTIVE от -40 до 85 0,09 | 1ку ТО-92 (LP) TL431I 1000 | ОБЪЕМНЫХ
    TL431ILPM Производство УСТАРЕЛО от -40 до 85 К-92 (ЛП)
    TL431ILPR Производство АКТИВНЫЙ от -40 до 85 0.08 | 1ку ТО-92 (LP) TL431I 2000 | БОЛЬШОЙ T&R
    TL431IP Производство АКТИВНЫЙ от -40 до 85 0,09 | 1ku PDIP (P) TL431IP 50 | TUBE
    TL431IPE4 Производство АКТИВНЫЙ от -40 до 85 0,09 | 1ku PDIP (P) TL431IP 50 | TUBE
    TL431IPK Производство АКТИВНЫЙ -40 до 85 0. 09 | 1ку СОТ-89 (ПК) 1000 | БОЛЬШОЙ T&R
    TL431IPKG3 Производство АКТИВНЫЙ от -40 до 85 0,09 | 1ку СОТ-89 (ПК) 1000 | БОЛЬШОЙ Т & R
    TL431MFKB Производство УСТАРЕЛО -55 до 125 Контактное BDTIC LCCC (ФК)
    TL431MJG Производство УСТАРЕЛО -55 до 125 Контакт BDTIC CDIP (JG)
    TL431MJGB производства OBSOLETE -55 до 125 Контакт BDTIC CDIP (JG)
    TL431QD Производство АКТИВНЫЙ от -40 до 125 0.09 | 1ku SOIC (D) T431Q 75 | TUBE
    TL431QDBVR Производство АКТИВНЫЙ от -40 до 125 0,09 | 1ку СОТ-23 (ДБВ) T3QG T3QU 3000 | БОЛЬШОЙ T&R
    TL431QDBVRG4 Производство АКТИВНЫЙ от -40 до 125 0,09 | 1ку СОТ-23 (ДБВ) T3QG 3000 | БОЛЬШОЙ T&R
    TL431QDBVT Производство АКТИВНЫЙ -40 до 125 0. 24 | 1ку СОТ-23 (ДБВ) T3QG T3QU 250 | Малый Т & R
    TL431QDBVTE4 Производство АКТИВНЫЙ от -40 до 125 Контактное BDTIC СОТ-23 (DBV)
    TL431QDBZR Производство АКТИВНЫЙ -40 до 125 0,08 | 1ку СОТ-23 (ДБЗ) T3Q3 T3QU T3QS 3000 | БОЛЬШОЙ T&R
    TL431QDBZRG4 Производство АКТИВНЫЙ -40 до 125 0.08 | 1ку СОТ-23 (ДБЗ) T3Q3 T3QS T3QU 3000 | БОЛЬШОЙ T&R
    TL431QDBZT Производство ACTIVE от -40 до 125 0,23 | 1ку СОТ-23 (ДБЗ) T3QS T3QU 250 | SMALL T&R
    TL431QDBZTG4 Производство ACTIVE от -40 до 125 0,23 | 1ку СОТ-23 (ДБЗ) T3QS T3QU 250 | МАЛЫЙ T&R
    TL431QDCKR Производство АКТИВНЫЙ -40 до 125 0. 09 | 1ku SC70 (DCK) T6U 3000 | БОЛЬШОЙ T&R
    TL431QDCKRG4 Производство ACTIVE от -40 до 125 0,09 | 1ku SC70 (DCK) T6U 3000 | БОЛЬШОЙ T&R
    TL431QDCKT Производство ACTIVE от -40 до 125 0,24 | 1ku SC70 (DCK) T6U 250 | МАЛЫЙ T&R
    TL431QDCCTG4 Производство АКТИВНЫЙ -40 до 125 0.24 | 1ku SC70 (DCK) T6U 250 | SMALL T&R
    TL431QDR Производство ACTIVE от -40 до 125 0,08 | 1ку SOIC (D) T431Q 2500 | БОЛЬШОЙ T&R
    TL431QPK Производство ACTIVE от -40 до 125 0,11 | 1ку СОТ-89 (ПК) 3кв 1000 | БОЛЬШОЙ T&R
    TL431QPKG3 Производство АКТИВНЫЙ -40 до 125 0. 11 | 1ку СОТ-89 (ПК) 3кв 1000 | БОЛЬШОЙ T&R

    Регулятор напряжения LM317: распиновка, КАЛЬКУЛЯТОР и схемы

    Вам нужно построить переменный источник питания постоянного тока? У него есть много вариантов для вас. Однако многие выбирают LM317 первым, я тоже! Почему?

    Потому что он имеет высокую эффективность, прост и дешевле.

    Может заменить аккумулятор 1,5 В или 9 В и другие как мы хотим .

    Это правда? Вы узнаете ниже.

    LM317 Спецификация

    Это регулируемый 3-контактный регулятор положительного напряжения, обеспечивающий ток нагрузки более 1,5 А и регулируемое выходное напряжение: от 1,2 В до 37 В.

    Кроме того, LM317 имеет внутреннее ограничение тока, определение температуры отключения и компенсацию безопасной зоны.

    LM317 PINOUT


    Рисунок 1: LM317 PANOUT на до-220

    SOULK:


    Соединительная диаграмма Различные LM317 PANOUT

    • LM317T ON-220: Выход 1. 5 A
    • LM317L ON-92: Выход 100 мА
    • LM317K ON-3: Выход 1.5 A
    • LM317 на DPARK: Вывод 1.5 A

    Основные характеристики

    • Выходной ток превышает 1,5 A
    • Выходное напряжение регулируется в диапазоне от 1,2 В до 37 В
    • Внутреннее ограничение тока короткого замыкания или выход защищен от короткого замыкания
    • Внутренняя защита от перегрева или ограничение постоянного тока в зависимости от температуры
    • Компенсация безопасной рабочей области выходного транзистора
    • TO-220 Корпус как у транзисторов 2SC1061.
    • Есть выходное напряжение 1% Долговечность
    • Есть макс. Регулировка линии 0,01 % / В (LM317) и регулировка нагрузки 0,3 % (LM117)
    • Подавление пульсаций 80 дБ


    от регулятора IC и входного напряжения слишком много. Надо поставить Ci, чтобы уменьшить любой шум.

    Далее смотрите рисунок схемы. Вам не нужно ставить Co.Но Вам нужен высокоэффективный выход. Вы должны добавить его, чтобы уменьшить пульсацию.

    Поскольку I Adj управляется менее чем на 100 мкА, небольшая погрешность не имеет значения в большинстве применений.

    Входное напряжение LM317 должно быть как минимум на 1,5 В больше, чем выходное напряжение.

    Дополнительная информация: Информация о регуляторах напряжения на ИС

    Калькулятор LM317

    Этот калькулятор подходит для большинства регуляторов напряжения постоянного тока с эталонным напряжением (V REF ) 1.25. Обычно программный резистор (R1) составляет 240 Ом для LM117, LM317, LM138 и LM150.

    Некоторые говорят, что Iadj очень слаботочный.

    Значит, можно уменьшить. Чтобы было короче и проще.

    Vout = 1,25 В x {1 + R2/R1}

    Что лучше?

    Например:
    Вы используете R1 = 270 Ом и R2 = 390 Ом. Это приводит к выходу 3,06 В

    Это легко? Если у вас есть выбор напряжения с большинством резисторов. В местных магазинах рядом с вами.

    см. список:

    Выходное напряжение с резисторами R1 и R2 Список

    1,43 В: R1 = 470 Ом, R2 = 68 Ом
    1,47 В: R1 = 470 Ом, R2 = 82 Ом
    1,51 В: R1 = 330 Ом, R2 = 68 Ом
    1,51 В: R1 = 390 Ом, R2 = 82 Ом
    1,52 В: R1 = 470 Ом, R2 = 100 Ом
    1,53 В: R1 = 390 Ом, R2 = 82 Ом: R2 = 82 Ом

    1,57 В: R1 = 470 Ом, R2 = 120 Ом
    1,57 В: R1 = 390 Ом, R2 = 100 Ом 1.60 В: R1 = 240 Ом, R2 = 68 Ом
    1,63 В: R1 = 330 Ом, R2 = 100 Ом
    1,63 В: R1 = 270 Ом, R2 = 82 Ом
    1,64 В: R1 = 390 Ом, R2 = 120 Ом
    , 1,64 В2: 0 = 1,64 В2 R2 = 68 Ом, R2 = 150 Ом
    1,66 В: R1 = 390 Ом, R2 = 120 Ом : R1 = 270 Ом, R2 = 100 Ом
    1,72 В : R1 = 220 Ом, R2 = 82 Ом
    1,72 В : R1 = 180 Ом, R2 = 68 Ом
    1,73 В : R1 = 470 Ом, R2 = 180 Ом
    1,73 В 9 = 0 Ом, R1 : R1 = 150 Ом
    1,76 В : R1 = 390 Ом, R2 = 150 Ом
    1.77 В: R1 = 240 Ом, R2 = 100 Ом
    1,81 В: R1 = 270 Ом, R2 = 120 Ом
    1,82 В: R1 = 150 Ом, R2 = 68 Ом
    1,82 В: R1 = 330 Ом, R2 = 150 Ом 7 : 0 Ом, 1,82 В R2 = 82 Ом
    1,83 В: R1 = 390 Ом, R2 = 180 Ом
    1,84 В: R1 = 470 Ом, R2 = 220 Ом
    1,86 В: R1 = 390 Ом, R2 = 180 Ом : R1 = 470 Ом, R2 = 240 Ом
    1,93 В : R1 = 330 Ом, R2 = 180 Ом
    1,93 В : R1 = 150 Ом, R2 = 82 Ом
    1,94 В : R1 = 270 Ом, R2 = 150 Ом
    1,923 В : 0 Ом = 220 Ом
    1,97 В : R1 = 470 Ом, R2 = 270 Ом
    1. 99 В: R1 = 390 Ом, R2 = 220 Ом
    2,02 В: R1 = 390 Ом, R2 = 240 Ом
    2,03 В: R1 = 240 Ом, R2 = 150 Ом
    2,06 В: R1 = 390 Ом, R2 = 240 Ом
    3 : 0 2,08 R2 = 220 Ом
    2.10 В: R1 = 220 Ом, R2 = 150 Ом
    2.12 В: R1 = 390 Ом, R2 = 270 Ом
    2.13 В: R1 = 470 Ом, R2 = 330 Ом : R1 = 390 Ом, R2 = 270 Ом
    2,19 В : R1 = 240 Ом, R2 = 180 Ом
    2,23 В : R1 = 470 Ом, R2 = 390 Ом
    2,25 В : R1 = 150 Ом, R2 = 120 Ом
    2,27 В : 0 Ом, R2 = 120 Ом
    2,27 В : 0 Ом = 220 Ом
    2,27 В : R1 = 330 Ом, R2 = 270 Ом
    2.29 В: R1 = 470 Ом, R2 = 390 Ом
    2,29 В: R1 = 180 Ом, R2 = 150 Ом
    2,31 В: R1 = 390 Ом, R2 = 330 Ом
    2,36 В: R1 = 270 Ом, R2 = 240 Ом
    3 : 0,17 = 2,37 R2 = 330 Ом
    2,40 В: R1 = 240 Ом, R2 = 220 Ом
    2,44 В: R1 = 390 Ом, R2 = 390 Ом
    2,50 В: R1 = 470 Ом, R2 = 470 Ом : R1 = 220 Ом, R2 = 240 Ом
    2,65 В : R1 = 330 Ом, R2 = 390 Ом
    2,66 В : R1 = 240 Ом, R2 = 270 Ом
    2,73 В : R1 = 330 Ом, R2 = 390 Ом
    2,74 В : 0 Ом, R = 390 Ом
    2,74 В : 0 Ом = 560 Ом
    2,75 В : R1 = 150 Ом, R2 = 180 Ом
    2. 76 В: R1 = 390 Ом, R2 = 470 Ом
    2,78 В: R1 = 270 Ом, R2 = 330 Ом
    2,78 В: R1 = 220 Ом, R2 = 270 Ом
    2,84 В: R1 = 390 Ом, R2 = 470 Ом

    8 = R2,92 R2 = 240 Ом
    2,96 В: R1 = 270 Ом, R2 = 390 Ом
    2,97 В: R1 = 240 Ом, R2 = 330 Ом
    3,03 В: R1 = 330 Ом, R2 = 470 Ом : R1 = 270 Ом, R2 = 390 Ом
    3,06 В : R1 = 470 Ом, R2 = 680 Ом
    3,08 В : R1 = 150 Ом, R2 = 220 Ом
    3,13 В : R1 = 220 Ом, R2 = 330 Ом
    3,123 В : 0 Ом, R2 = 330 Ом
    3,123 В : 0 Ом = 560 Ом
    3,18 В : R1 = 240 Ом, R2 = 390 Ом
    3.25 В: R1 = 150 Ом, R2 = 240 Ом
    3,28 В: R1 = 240 Ом, R2 = 390 Ом
    3,35 В: R1 = 220 Ом, R2 = 390 Ом
    3,37 В: R1 = 330 Ом, R2 = 560 Ом

    : 0 Ом = 3,43 R2 = 470 Ом
    3,43 В: R1 = 390 Ом, R2 = 680 Ом
    3,43 В: R1 = 470 Ом, R2 = 820 Ом
    3,47 В: R1 = 220 Ом, R2 = 390 Ом : R1 = 180 Ом, R2 = 330 Ом
    3,55 В : R1 = 390 Ом, R2 = 680 Ом
    3,70 В : R1 = 240 Ом, R2 = 470 Ом
    3,82 В : R1 = 180 Ом, R2 = 390 Ом
    3,823 В : 0 Ом, R2 = 390 Ом
    3,823 В : 0 Ом = 680 Ом
    3,84 В : R1 = 270 Ом, R2 = 560 Ом
    3. 88 В: R1 = 390 Ом, R2 = 820 Ом
    3,91 В: R1 = 470 Ом, R2 = 1K
    3,92 В: R1 = 220 Ом, R2 = 470 Ом
    3,96 В: R1 = 180 Ом, R2 = 390 Ом
    5 = 4,10 В1 R2 = 330 Ом, R2 = 820 Ом : R1 = 270 Ом, R2 = 680 Ом
    4,43 В : R1 = 220 Ом, R2 = 560 Ом
    4,44 В : R1 = 470 Ом, R2 = 1,2 кОм
    4,46 В : R1 = 390 Ом, R2 = 1 кОм
    4,50 В 5 : R1, = R2 = 390 Ом
    4,51 В : R1 = 180 Ом, R2 = 470 Ом
    4.63 В : R1 = 390 Ом, R2 = 1K
    4,79 В : R1 = 240 Ом, R2 = 680 Ом
    5,04 В : R1 = 330 Ом, R2 = 1K
    5,05 В : R1 = 270 Ом, R2 = 820 Ом
    5,103 В : 0 Ом R2 = 1,2 кОм
    5,11 В: R1 = 220 Ом, R2 = 680 Ом
    5,14 В: R1 = 180 Ом, R2 = 560 Ом
    5,17 В: R1 = 150 Ом, R2 = 470 Ом
    5,24 В: R1 = 470,5 кОм, R2 5,30 В: R1 = 390 Ом, R2 = 1,2 кОм
    5,52 В: R1 = 240 Ом, R2 = 820 Ом
    5,80 В: R1 = 330 Ом, R2 = 1,2 кОм
    5,88 В: R1 = 270 В, R2 = 1 кОм
    : 5,91 = 220 Ом, R2 = 820 Ом
    5,92 В : R1 = 150 Ом, R2 = 560 Ом
    5.97 В: R1 = 180 Ом, R2 = 680 Ом
    6,04 В: R1 = 470 Ом, R2 = 1,8 кОм
    6,06 В: R1 = 390 Ом, R2 = 1,5 кОм
    6,32 В: R1 = 390 Ом, R2 = 1,5 кОм
    : R6,46 = 240 Ом, R2 = 1 кОм
    6,81 В: R1 = 270 Ом, R2 = 1,2 кОм
    6,92 В: R1 = 150 Ом, R2 = 680 Ом
    6,93 В: R1 = 330 Ом, R2 = 1,5 кОм
    6,94 В: R1, R1 = 280 Ом = 820 Ом
    7,02 В: R1 = 390 Ом, R2 = 1,8 кОм
    7,10 В: R1 = 470 Ом, R2 = 2,2 кОм
    7,33 В: R1 = 390 Ом, R2 = 1,8 кОм
    8,07 В: R1 = 330 Ом, R2 = 1,8 кОм
    8,08 В: R1 = 150 Ом, R2 = 820 Ом
    8. 19 В: R1 = 270 Ом, R2 = 1,5 кОм
    8,30 В: R1 = 390 Ом, R2 = 2,2 кОм
    8,43 В: R1 = 470 Ом, R2 = 2,7 кОм
    8,68 В: R1 = 390 Ом, R2 = 2,2 кОм
    : 9,06 R1 = 240 Ом, R2 = 1,5 кОм
    9,58 В: R1 = 330 Ом, R2 = 2,2 кОм
    9,77 В: R1 = 220 Ом, R2 = 1,5 кОм
    9,90 В: R1 = 390 Ом, R2 = 2,7 кОм
    10,03 В: R1 = = 470 Ом, R2 = 3,3 кОм
    10,37 В : R1 = 390 Ом, R2 = 2,7 кОм
    10,63 В : R1 = 240 Ом, R2 = 1,8 кОм
    11,25 В : R1 = 150 Ом, R2 = 1,2 кОм
    11,44 В 7 : 0 Ом R2 = 2,2 кОм
    11,48 В: R1 = 330 Ом, R2 = 2,7 кОм
    11,67 В: R1 = 180 Ом, R2 = 1.5K
    11,83 В: R1 = 390 Ом, R2 = 3,3 К
    12,40 В: R1 = 390 Ом, R2 = 3,3 К
    12,71 В: R1 = 240 Ом, R2 = 2,2 К 15,31 В: R1 = 240 Ом, R2 = 2,7 кОм
    16,25 В: R1 = 150 Ом, R2 = 1,8 кОм
    16,53 В: R1 = 270 Ом, R2 = 3,3 кОм
    16,59 В: R1 = 220 Ом, R2 = 2,7 кОм 1

    : R1 = 240 Ом, R2 = 3,3 кОм


    19,58 В : R1 = 150 Ом, R2 = 2,2 кОм
    20,00 В : R1 = 220 Ом, R2 = 3,3 кОм
    23,75 В : R1 = 150 Ом, R2 = 2,7 кОм
    24:17 = 180 Ом, R2 = 3,3 кОм
    28,75 В: R1 = 150 Ом, R2 = 3. 3K

    Например:

    Вам нужно 4,5 вольта от 3 батареек АА 1,5В последовательно. Но у вас их нет.

    Как это сделать?

    У вас только LM317 и много резисторов. Да! вы можете использовать их вместо этого.

    Посмотрите на список выше, при напряжении 4,5 В. Мы можем использовать R1 = 150 Ом, R2 = 390 Ом.

    Это просто, правда?

    Калькулятор радиатора LM317

    Какой размер радиатора достаточен?

    LM317 всегда горячий во время работы. Хотя у него есть режим отключения при перегреве.Но мы не должны выпускать его слишком горячим. Мы всегда устанавливаем радиатор.

    Кто-нибудь, спросите меня. Какой размер радиатора мы должны использовать? Максимальная температура LM317 без радиатора составляет 50 °C/Вт.

    Я нашел этот сайт, хорошо использовать калькулятор радиатора LM317.

    Радиатор LM317, насколько большой?

    Вы можете найти LM317 на Amazon здесь, если вам интересно.

    Например, схема LM317

    1. Первый Переменный источник питания постоянного тока
      Я построил его как первый источник питания. Хотя он очень старый, мы все еще используем их более 20 лет. Почему это так здорово?
    2. Линейный селектор Регулятор питания
      Простой выбор выходного напряжения: 1,5 В, 3 В, 4,5 В, 5 В, 6 В, 9 В при 1,5 А при 1,5А и запускает напряжение при нуле! Молодец.
    3. Great Блок питания постоянного тока
      Высококачественный регулируемый регулятор напряжения 3 А.Использование LM317 и 2N3055 так просто и дешево. Регулируйте напряжение с шагом 3В, 6В, 9В, 12В. И в порядке, от 1,25 до 20 В.
    4. 4 Цепи зарядного устройства для свинцово-кислотных аккумуляторов
      См. 4 цепи зарядного устройства для свинцово-кислотных аккумуляторов LM317 для аккумуляторов 6 В, 12 В и 24 В. С автоматической зарядкой и индикатором полной зарядки с использованием TL431. Легко строить.
    5. Двойной источник питания 3 В, 5 В, 6 В, 9 В, 12, 15 В
      Двойной источник питания, можно выбрать уровни напряжения 3 В, 5 В, 6 В, 9 В, 12, 15 В при 1 А и -3 В, -5 В, -6 В ,-9В,-12В,-15В при 1А, используйте LM317 (положительный) LM337(отрицательный) […]
    6. Замена батареи USB
      Это USB 5V к 1. Схема понижающего преобразователя 5В. Когда мы используем дешевый MP3-плеер, в котором в качестве источника питания используется только одна батарея AA 1,5 В.
    7. Регулятор с малым падением напряжения 5 В
      Это схема регулятора с низким падением напряжения 5 В с использованием транзистора и светодиода. Circuit

      Может заряжать гелевые аккумуляторы любого размера и продлевать срок их службы. Пока схема работает, светодиод указывает на зарядку.
    8. Зарядное устройство для никадных аккумуляторов с использованием LM317T
      Вот схема универсального зарядного устройства для NiCd и NiMH аккумуляторов. Он использует IC LM317T (горячая IC), управляющий ток менее 300 мА, размер батареи 2,4 В, 4,8 В, 9,6 В. Недорогая схема

    ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

    Я всегда стараюсь сделать электронику легкой для обучения .

    404 Ошибка — Страница не найдена

    Страна COUNTRYAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongo, Демократическая RepublicCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordan KazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfork IslandNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarRepublic из CongoReunionRomaniaRussiaRwandaSaint HelenaSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузии и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThaila ндТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыОтдаленные малые острова СШАУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАЗападная СахараЙеменЗамбияЗимбабве

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
