Настольный электролобзик своими руками
Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.
Для создания станка понадобятся такие материалы:
— Рабочий ручной электролобзик;
— Фанера;
— Саморезы и болты с гайками;
— Направляющие мебельных ящиков;
— Два подшипника;
— Стягивающая пружина;
— Баллончик с краской;
— Самоклеющаяся бумага.
Материалы и инструменты стандартные, имеющиеся в каждой мастерской.
Шаг 1. Корпус.
Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Шаг 2. Столешница.
За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.
В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы .
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

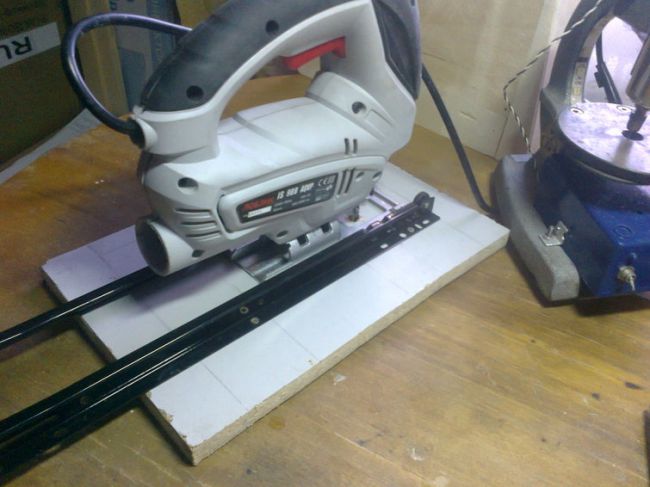

Вот как это выглядит в сборе:
И столешница крепится к корпусу:
Шаг 3. Стрела.

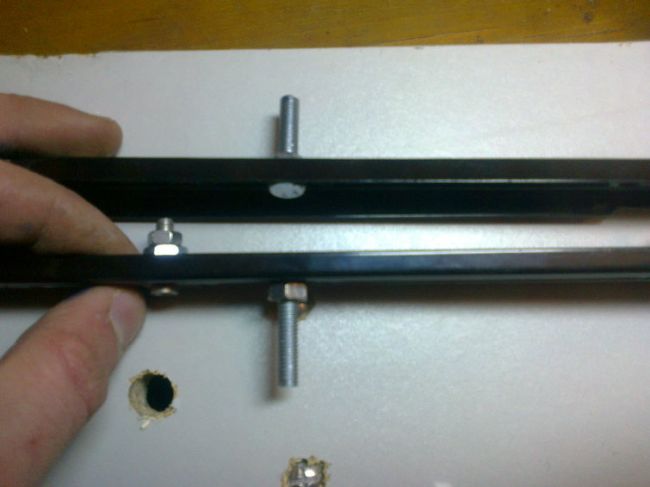

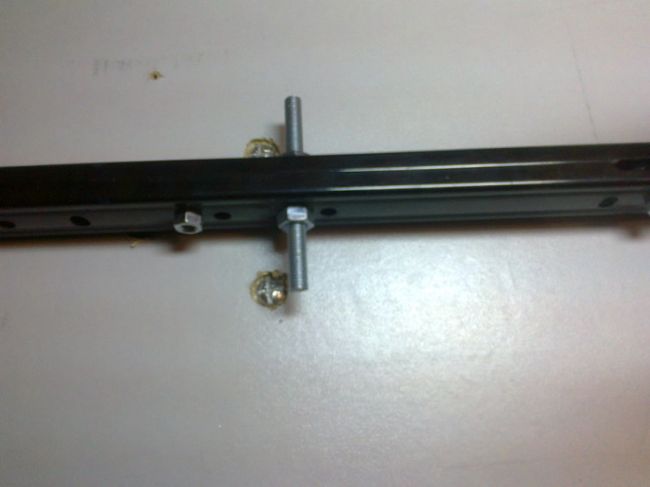

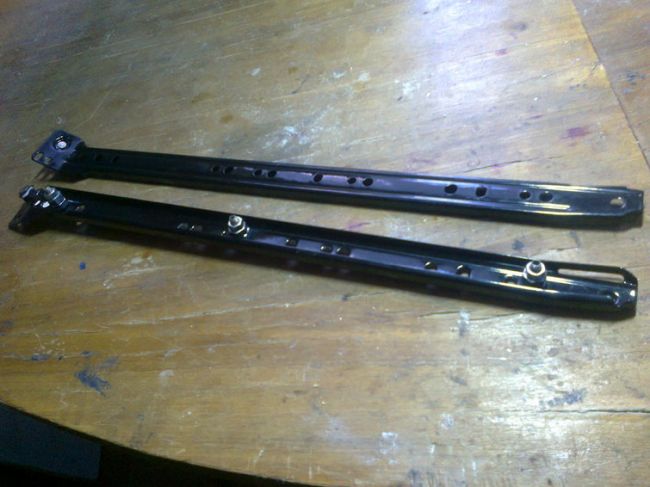

Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.
Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:
После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.
Шаг 4. Покраска.

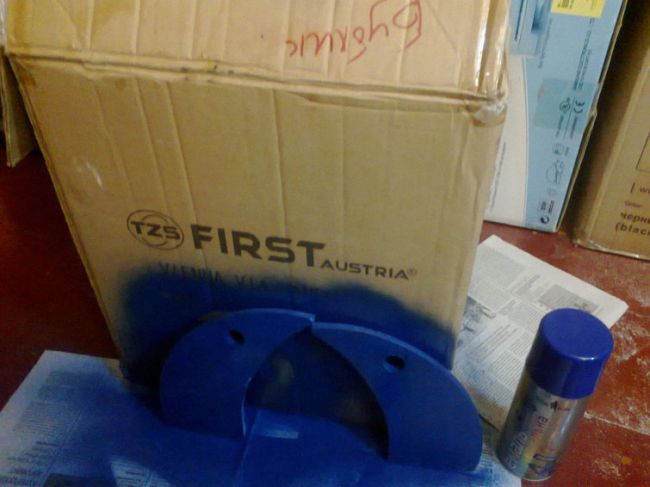

Подготовленные опоры красятся с баллончика.
Пока они сохнут, сам станок обклеивается самоклейкой.
Шаг 5. Сборка.

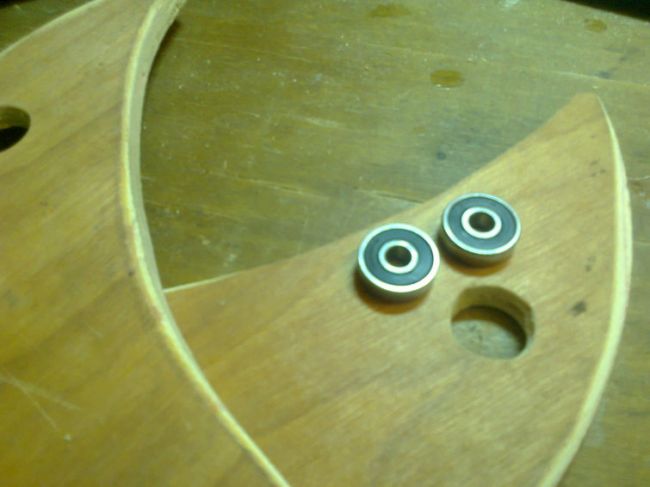

В опоры вставляются подшипники ,и они прикручиваются на свое место.
Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.
Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

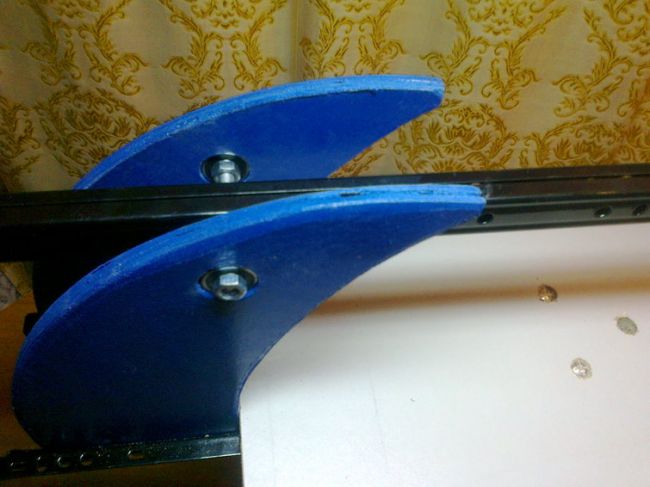

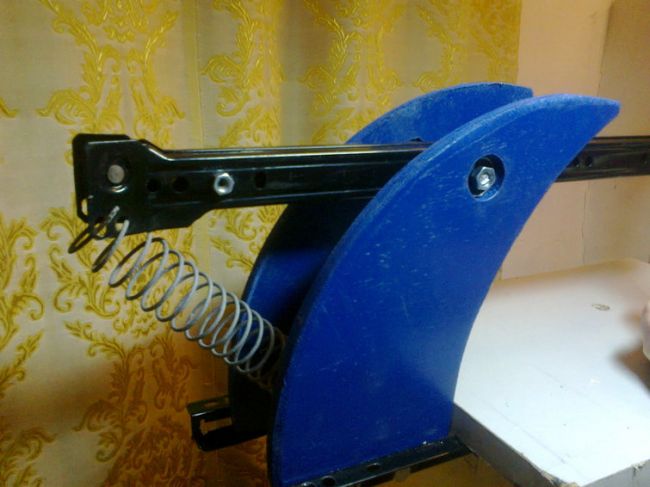

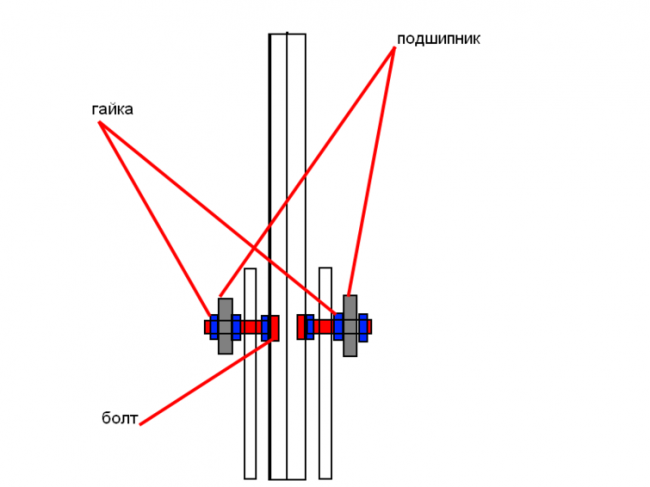

Вот наглядно показано как стрела будет закреплена в опорах:
Стрела устанавливается на свое место и фиксируется гайками.
Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

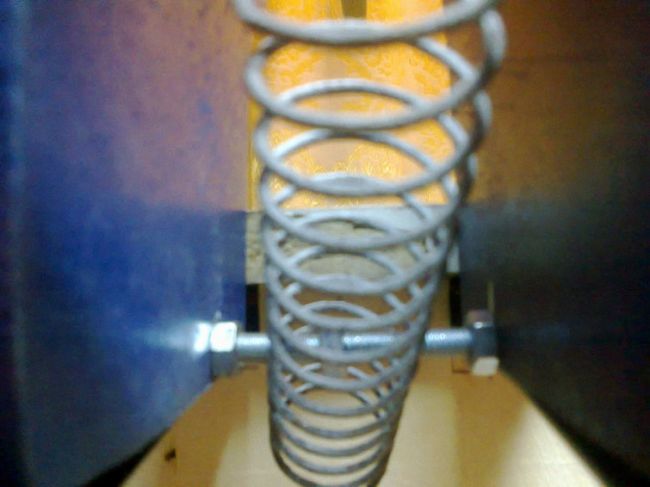

Как ее закрепить показано на фото:
Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.
Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:
Шаг 6. Электронная часть.

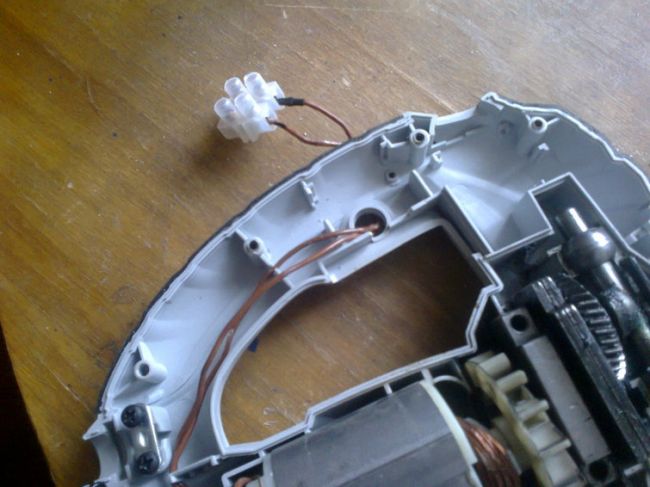

Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

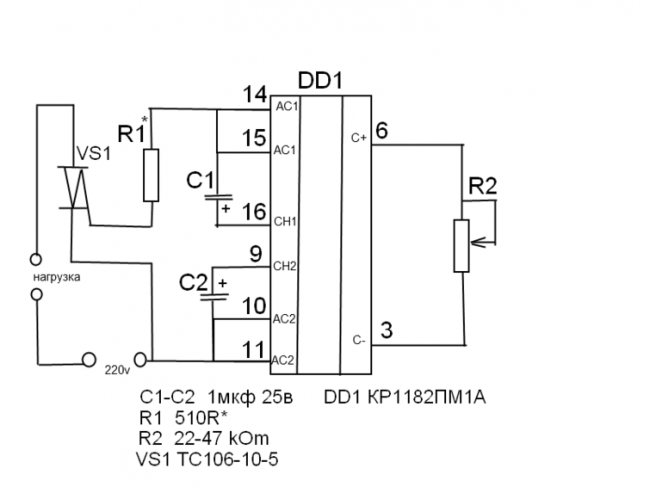

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема:
Вот как он выглядит:
При установке платы к семистору необходимо прикрутить радиатор, если этого не сделать он может перегреется и выйти из строя. Лобзик разбирается и регулятор мощности подключается в электрическую схему.
Так же необходимо установить кнопку включения станка.
Итог.

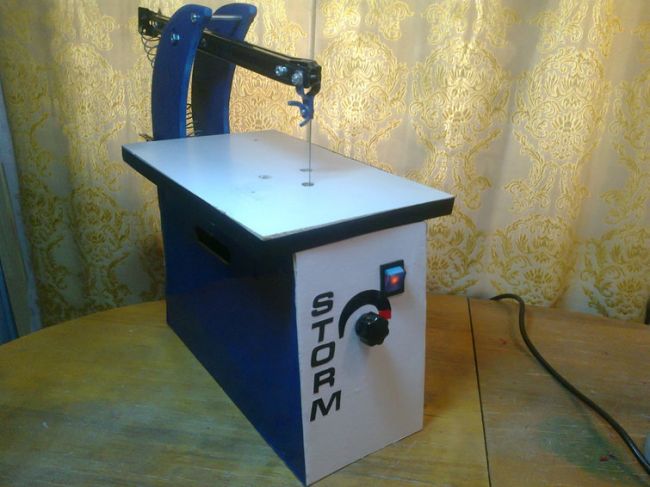

Вот станок и готов! Как утверждает автор, он неплохо показал себя в работе.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Самодельный стол для лобзика своими руками: идеи и материалы
Содержание статьи
От автора: здравствуйте, уважаемые домашние мастера! С помощью мобильного компактного электрического лобзика можно выполнять фигурчатые и прямолинейные распилы, даже под заданным углом. Некоторые особенности конструкции сделали этот инструмент узконаправленным. Устранить такой недостаток, как некомфортное выполнение прямолинейного высокоточного распила вследствие легко меняющего собственное направление пильного полотна поможет стол для лобзика своими руками.
Верстак
Для комфортной работы и обеспечения ровной линии резания многие мастера объединяют электроинструмент с компактной подставкой, превращая этот «симбиоз» в многофункциональный станок. Монтируется эл. лобзик в поверхность стола с нижней стороны так, чтобы пильное полотно было направлено вверх и проходило сквозь проделанное отверстие.
Клавиша запуска надежно фиксируется, благодаря чему пользователь может аккуратно распиливать деревянные заготовки и выполнять полный контроль над инструментом. Самодельное устройство позволяет осуществлять высокоточные пропилы, может использоваться в работе с большими объемами материала.
Существует очень простой способ того, как сделать такой стол. Для сборки можно использовать любые материалы, с которыми умеете работать. Так, если под рукой есть шуруповерт и электропила, стол сооружайте из толстой фанеры или древесно-стружечной плиты.
Владельцы сварных инверторов и углошлифовальных машин могут изготовить станок из трубок и стальных листов. Самодельное приспособление под электролобзик можно соорудить и из высокопрочного пластика, когда имеется возможность надежного скрепления материала в монолитную конструкцию.
Из листов фанеры
Для изготовления простого стола для электрического лобзика чертежи и трафареты не требуются, ведь габариты такого изделия каждый владелец инструмента подбирает персонально. Все детали соединяются с помощью саморезов, которые вкручиваются шуруповертом или отверткой в грани стенок фанерной столешницы. В том случае, когда используемый древесный материал не покрыт защитным лаком, для улучшения его крепления используется специальный клей — конструкция получается более прочной, разобрать ее легко не получится.
Важно! Перед тем как прикручивать подготовленную поверхность к деревянному основанию, нужно вымерять и вырезать сквозное отверстие под пильное полотно. После этого приложить подошву электролобзика с противоположной стороны и сделать разметку отверстий под крепления, выполнить их высверливание.
Вышеперечисленные операции лучше всего проделывать на чистовой поверхности, которая после обработки прикручивается к опорным стенкам. Самодельным столом может стать любой верстак или предмет мебели. Нижеприведенное видео продемонстрирует, как из старой тумбочки сделать подставку для лобзика, поместив в нее пылеотвод и удобный ключ-переключатель.
Дополнительные приспособления
Монтаж ручного электролобзика в столешницу существенно упрощает процесс распиливания деревянных материалов, однако точность разрезания ухудшается, если используются брусья большой толщины. Это связано с гибкостью пилы, концы которой при попадании в широкий массив древесины отклоняются от центральной части. В результате получить 90 градусов на угле распила не выходит. Для этого требуется специальное приспособление, поддерживающее полотно строго перпендикулярно к обрабатываемой поверхности. Для распиливания массивной древесины нужно присоединить к самодельному мини-верстаку специальное устройство.
Принцип его работы заключается в надежном закреплении концов пилы между вращающимися роликами. Для выполнения такого приспособления вам потребуются такие материалы:
- кронштейн для укрепления стальных конструкций;
- подшипники радиусом 10 мм;
- деревянный брус размером 600/40/40 мм;
- лист фанеры квадратной формы 100/100 мм;
- уголок крепежный — 2 штуки;
- болты для прикрепления к столешнице кронштейна и подшипников;
- клей по дереву.
Необходимые инструменты:
- электродрель со сверлами по металлу и дереву;
- пила.
Для выполнения упора пильного полотна нужен металлический кронштейн, приобрести который можно на рынке или в строймаркете. В противном случае, его заменит стальная пластина Г-образной формы, в которую сможет упираться ребро распиловочного полотна.
Итак, отмерьте, потом высверлите два сквозных отверстия под шурупы подшипников. Важно, что они должны находиться один от другого на равноудаленном расстоянии. Завершив конструирование упора, можно переходить к сборке и монтажу самого рычага. Для этого отрежьте два бруса нужной длины, соедините их под прямым углом металлическими уголками или клеем.
Конструкцию соедините с направляющей подшипников, тщательно прижмите ее к опорным стенкам стола металлической пластиной на четырех шурупах. Данная техника крепления позволит вам регулировать высоту рычага при обработке толстой древесины. Собранное приспособление получится не просто аккуратным, но и компактным, оно может использоваться для обработки различных сортов дерева средней и большой толщины.
Стол для вырезания
Многофункциональный инструмент — электролобзик — имеет довольно много модификаций, самым простым является ручной вид устройства. Это элементарный агрегат, не оснащенный сложными механическими узлами и электропроводами, который используется для высокоточного фигурного распиливания заготовок из дерева средней толщины. Скорость его функционирования определяется удобством рабочего места и физическими показателями мастера. Облегчит распиловочный процесс самодельный стол для лобзика.
Это довольно простое приспособление способно существенно повысить продуктивность работы и сэкономить силы оператора. Изготовить его можно самостоятельно, используя для этого различные материалы: дерево, листы ДСП, металл, ламинат, высокопрочный пластик. Когда под рукой нет ничего подходящего для столешницы и опорных стенок, то нужный материал можно приобрести в магазине или на строительном рынке. В этом случае самой простой в обработке и доступной по цене станет обычная фанера.
Для изготовления полноценного изделия вам потребуются такие компоненты:
- листы фанеры размером 260×200х10 мм;
- саморезы;
- струбцина.
Инструменты:
- пила;
- электродрель (шуруповерт) со сверлами по дереву и металлу;
- измерительная линейка;
- металлический напильник или шлифовальная шкурка.
Изготовление начинается с переноса очертания изделия из чертежа на деревянную заготовку, после чего все части выпиливаются пилой. На данной стадии важно учесть толщину верхней части «прищепки» — она не должна выпирать. В случае необходимости, поверхность столешницы можно нарастить, изготовив еще несколько верхних элементов. Готовые части соединяются саморезами или клеем в прочную единую конструкцию. Края выравниваются шлифовальной шкуркой (напильником), готовое устройство прикрепляется к столу.
Из старой швейной машинки
Существует много иных способов изготовления столешниц для электролобзика, которые отличаются способами крепления и габаритами. Про один из них будет рассказано ниже.
Электролобзик и фрезер из швейной машинки собирается быстро и без особого труда. Результатом работы становится высокопродуктивный самодельный станок с электронным регулированием механического хода распиловочного полотна.
Сначала вам нужно будет снять механизм вязания нитей, который у большинства моделей размещен в нижней части устройства. Для этого потребуется открутить несколько болтов, выбить шплинт, снять передаточный вал, ведущий к узлу вязания нитей. После убрать защитную панель, расширить проход перемещения иглы до размера ширины пилки, которую установите на лобзик.
Важно! Распилочные полотна имеют различную конфигурацию, поэтому лучше всего подрезать их по размеру максимально длиной иглы, которую можно установить на старый швейный аппарат. Чтобы не изготавливать дополнительный переходник для закрепления режущего элемента на опорную поверхность, можно обрезать верхние резцы или заузить нижнюю часть пильного полотна. Станок готов к использованию!
Отметим, что пила эл. лобзика не приспособлена для выполнения узоров сложной формы в древесине. Для этого используется специальное тонкое полотно, которое прикрепляется к инструменту с помощью особенного устройства.
Инструмент прикрепляется на столешницу, пила должна быть хорошо натянута, обычная установка на маятниковом ходе в таком случае точно не подойдет. Чтобы упростить процесс натяжения пилки, с толстого бруска нужно вырезать коромысло. Натяжение полотна в данном случае будет выполняться металлической пружиной. Петля нижняя надевается на продольную шпильку, а верхняя помещается в регулирующий винт, которым меняется сила натяжения амортизатора.
Важно! Заготовки для подобных верстаков в обязательном случае должны быть выполнены из твердых сортов древесины. Ведь в столе для лобзика не предусмотрена возможность закрепления пильного полотна, но вы можете обработать старое распилочное полотно, поделав в нем сквозные дыры, оснастив болтом с гайкой, металлической пластиной с зажимным механизмом. Рукоять коромысла должна иметь вертикальное отверстие, именно в него вставится другая пластина, которая закрепляется с помощью болтов.
Главные правила работы на столе для лобзика
При работе на любом столе, будь то самодельный или покупной, необходимо соблюдать определенные правила:
- при разрезании не рекомендуется подавать деревянную заготовку на пильное полотно с большим усилием, в противном случае, это может привести к его поломке. В процессе регулярного использования пила быстро приходит в негодность, требует периодической замены;
- при распиливании тонких стальных листов под них следует подкладывать фанерный лист;
- электролобзик должен быть прочно прикреплен к столешнице;
- длинные пропилы лучше всего выполнять с использованием направляющих планок;
- параметры пильного полотна должны соответствовать характеристикам используемого материала;
- когда разрезается ламинированная заготовка, на место пропила нужно приклеить скотч, это предотвратить образование зазубрин;
- при выполнении разрезов круговой формы маятник электролобзика выставляется на минимальной высоте.
Лобзик — незаменимый помощник для любого профессионала и начинающего мастера. Используя его, вам удастся изготовить фигуры любой сложности из различных материалов. Качественный стол для инструмента облегчит рабочий процесс, улучшит конечное качество, обеспечит дополнительное удобство и высокую безопасность для пользователя.
Как сделать циркулярный стол для электролобзика своими руками?
Изделий из дерева и людей, занимающихся изготовлением предметов современного быта из столь современного и экологически чистого материала, с каждым годом появляется все больше. Каждый мастер, работающий с тонкими деталями, должен иметь в наличии циркульный стол. Но не каждый может позволить себе столь дорогое удовольствие.
Схема циркулярного стола.
Сделать профессиональный стол для циркулярки можно из обычного деревянного стола и электролобзика, который есть у каждого мастера по дереву.
Как выглядит циркулярка из лобзика и что находится внутри нее?
Станок из электролобзика пригодится не только опытному специалисту по дереву, но и обычному человеку, который любит мастерить вещи своими руками. Имея под рукой такой стол, можно с легкостью выпилить сложный криволинейный контур, не нарушая его целостности. Сделанная своими руками циркулярка из электролобзика справится с гипсокартоном и пластиком так же легко, как и с ДСП, ДВП и фанерой.
Применение такого стола стало популярным в мебельном и музыкальном производстве благодаря возможности выпила сложных деталей. Пила, выведенная на рабочую поверхность стола, имеет кривошипно-шатунный механизм и электродвигатель, которые расположены внизу. Механизм для натягивания пилы может быть расположен не только внизу, но и сверху рабочей поверхности.
Схема сборки передней части стола.
Существуют определенные особенности работы с циркульным столом. Для правильной обработки детали ее нужно расположить на поверхности стола и, поворачивая под разными углами пилу, сделать порезку. Циркулярка с поворотным механизмом и направляющими упорами очень удобна и проста в эксплуатации. Длина выполняемого реза напрямую зависит от длины стола. Мощности двигателя, установленного на станок для малого производства или любительского использования в гараже, достаточно в пределах 100-150 Вт.
Важным для циркулярного стола является наличие качественного кривошипно-шатунного механизма, способного обеспечить движение пилы.
Обычно в продаваемых лобзиковых станках используют механизмы с рабочей амплитудой движения 3-5 см и частотой колебаний 1000 в минуту. Наличие регулировки скорости позволяет работать с разными материалами и делать пропилы глубиной в 10 см. Пилы для таких станков используются разных размеров в зависимости от нужной толщины пропила. Максимальная длина устанавливаемых пил — 35 см.
С помощью винтовых и рессорных пружин легко достигается нужное натяжение пыли по всей длине. Если этого не сделать, пилочка легко сломается, несмотря на ее толщину и ширину. Практически все модели оснащены компрессором для очистки рабочей поверхности воздухом. За доплату можно взять станок с установленным блоком для высверливания отверстий, что значительно облегчает работу мастера. С таким предустановленным блоком больше не придется отвлекаться на поиски дрели: все можно сделать на одном столе.
Как сделать станок из обычного электролобзика своими руками?
Схема работы на циркулярном столе.
Существует множество вариантов циркулярных столов, сделанных своими руками из электролобзика. Перед началом изготовления такого стола рекомендуется просмотреть примеры работ других мастеров и определиться с функциями, которыми должен владеть ваш аппарат. Производить серьезную модернизацию электролобзика не придется, он и так легко справится с ролью кривошипно-шатунного механизма и основного привода.
Для более быстрого монтажа профессионального стола можно обратиться к производителям и заказать готовую платформу. Но такие платформы являются стандартными и подойдут не каждому. Никто, кроме вас, не сможет собрать стол под ваши потребности.
Для начала нужно позаботиться о самом столе. Сделать его надежным и прочным лучше из металла. На поверхности нужно сделать продолговатое отверстие под пилу. Отверстия под крепления электролобзика рекомендуется делать потайными внизу самого стола.
В случае если вы планируете использовать самодельный циркулярный стол часто, лучше установить на рабочую поверхность ограничители и направляющие рейки для более быстрой и комфортной работы.
Чтобы не отвлекаться от работы, когда понадобится сделать отверстие, лучше оборудовать стол сверлильным блоком. Эта конструкция при грамотном монтаже позволяет отсоединить электролобзик от стола в любую минуту и использовать его по прямому назначению.
Если же вы очень часто используете лобзик в ручном режиме, то лучше обзавестись другим его экземпляром для стола. Иначе вам постоянно придется тратить усилия на снятие и установку. Стоимость качественного электролобзика не так уж велика, поэтому профессиональный стол у вас выйдет гораздо дешевле заводского.
Единственным недостатком сделанного лобзикового станка является отсутствие натяжной пружины. Из-за этого самодельный агрегат значительно ограничен в выпиливании кривых линий. Но решается такая проблема достаточно просто, нужно лишь смастерить коромысло, прикрепленное с одной стороны к пилке и с другой — к натяжным пружинам.
Есть еще один способ решить проблему натяжения пилы с помощью 2 направляющих валиков. Но первый способ намного надежнее, поэтому выдумывать что-то новое не советуется. Перед началом использования нового стола для циркуляции обязательно отключите маятниковый ход вашего электролобзика.
Не бойтесь экспериментировать, и ваш профессиональный стол из ручного электролобзика будет в несколько раз лучше и дешевле купленного в магазине. Стол заводской конструкции никогда не будет таким удобным, потому как он делается для всех, а не для ваших персональных потребностей. И, для того чтобы уберечь себя от лишних затрат на переделывание купленного предмета, не бойтесь сделать свой. Ведь то, что сделано своими руками, никогда не подведет и будет удобным при эксплуатации и ремонте.
Cтол для электролобзика своими руками — Сделай сам — Инструкции — Инструкции — Призма
Вслед за столом для циркулярной пилы взялся делать стол для лобзика. Он нужен для выполнения более тонких работ. Идеальным инструментом была бы ленточная пила, но это слишком громоздкий инструмент, который я не могу себе позволить в своей маленькой мастерской. Маленькие и недорогие ленточные пилы — ненадежны, а большая у меня не поместится.
Мне не хотелось ставить свой дорогой макитовский лобзик на постоянно в стол, поэтому для создания столика решил купить еще один. Мне очень удачно подвернулся в магазине «Наш Дом» лобзик Калибр ЛЭМ-610E всего за 862р. В комплекте: пилка по дереву, боковой упор, переходник для пылесоса, запасные щетки для двигателя.
Рядом с витриной была розетка и я посмотрел его в работе. Вполне прилично сделан, удобен, есть регулировка оборотов колесиком, включение фиксируется кнопкой. Пилкодержатель ходит четко без люфтов.
Очень удачно, что я его смог покрутить в руках прежде чем купить, с сайта Всеиструменты.ру я бы его не рискнул заказывать, не зная, что он собой представляет. (Хотя отзывы о нем пишут хорошие) Кстати, там он стоит дороже и еще оплата доставки… так что удачно его купил в «Нашем Доме». 🙂
Несмотря на достоинства, у него есть ряд недостатков на которые увидел при более внимательном рассмотрении:
1) Пилка не лезет в пилкодержатель. Видимо это брак экземпляра, но я не стал тратить своё время на обмен. Каждую пилку приходится подтачивать. (Хоть и на втором лобзике я не смогу ими после обтачивания пользоваться — не беда, они относительно недорогие)
2) А этот недостаток видно даже на картинке. Полотно наклонено сильно вперед. ( Это тоже удалось исправить, подкладыванием под заднюю часть подошвы жестяных полосок, добиваясь 90o.
3) Колесико регулировки оборотов крутится тяжело не очень четко и с заеданием. На минимальном значении скорости инструмент вообще не может запустится (Впрочем такая же фигня с пуском и у других моих «калибровских» дрелей Это неприятно, но не сильно портит жизнь)
Как же, как и с пилой лобзик установил на столешницу из 12мм ламинированной фанеры и прикрутил к ней основание из 3 22мм ДСП. Все детали напилил на своем новом циркулярном столе.
Обратите внимание, что основание прикреплено вровень с левым краем столешницы. С других сторон сделаны небольшие отступы. Чтобы можно было укрепить остнастку. Размеры стола (Ш350 х Г350х В260).
Как всегда всё в духе минимализма. Отдельный выключатель делать не стал. Она вполне удобно включается штатной кнопкой и фиксируется.
Уже вполне можно что-нибудь выпиливать из тонкой фанеры. А вот с толстыми материалами — проблема. Пилка лобзика, хоть и упругая, но всё-таки гнется. Поэтому если пилить толстый материал — край пилки обязательно уведет в сторону и пропил получится кривой.
Чтобы этого не происходило: нужно сделать что-то, что будет придерживать болтающийся край пилки строго вертикально.
Для этого я купил в КрепМаркете кронштейн (это элемент крепежа от какой-то системы железных конструкций)
Кстати, очень люблю КрепМаркет. Любые винтики, гаечки, саморезы, крепеж. Каждый раз, когда что-то конструирую, брожу там в раздумьях и набираю себе нужных деталей.
Просверлив отверстия прикрутил пару 11мм подшипников.
Лишнее срезал и обточил.
Коннштейн привернул на прочную Г-образную конструкцию (береза).
Обратите внимание, что кронштен прикреплен не у самого края. под кронштейн просверлен продолговатый паз позволяющий прикреплять кронштейн так, чтобы можно было его сместить в нужную для выравнивания пилки сторону.
Вид сзади. Сейчас расстояние между подшипниками имеет фиксированный зазор под пилку 1.2мм. У меня есть план на будущее: сделать регулировку зазора.
Г-образная конструкция притянута болтами к основанию стола кусочком плотного оргалита. Благодаря такой конструкции, держатель можно опускать, поднимать и наклонять, выравнивая относительно движения пилки.
Для тонких материалов можно опустить ниже.
Для толстых — поднять выше. Даже в самом высоком положении плика надежно держиться в конструкции.
В качестве эксперимента нарисовал звездочку и попробовал ее ровно выпилить
За пару минут у меня это получилось. 10мм фанера пилится очень легко. Только на последнем лепестке звездочка выскользнула из рук и пропил немного съехал. При пилении приходится крепко прижимать заготовку. Пила пытается ее всё время подкинуть вверх.
Для пилки 130мм -максимально возможная толщина получается 5см. Оказывается бывают очень длинные пилки, недавно на рынке видел пилку 300мм
Если поставить боковой упор, то можно отпиливать ломтики заданной толщины.
Отпилил ломтик 1.5мм от бруска 40×40мм бруска
Спил получается очень ровным.
Потом, мне пришла в голову идея, что Г-образная конструкция не позволяет мне на этом столе пилить длинные рейки. Рейка упирается в ногу Г-образной конструкции, а если ее немного модифицировать…
Что я и сделал. Теперь на ней можно пилить длинные заготовки шириной 11.5см. Старая Г-образная конструкция тоже осталась и если будет нужна большая прочность держателя ее снова можно будет поставить, хотя и новая конструкция осталась достаточно прочной и надежной.
Еще мне пришла в голову идея из старой тупой пилки сделать нож, сточив ей зубцы и заострив.
Им можно фигурно раскраивать материал вроде уплотнителя. Срез получается ровный. Гораздо лучше, чем канцелярским ножом. На фотографии — коврик от мышки.
Ну, пожалуй и всё. Стол получился надежный и удобный. Теперь у меня есть инструмент на котором я смогу производить более тонкие работы, чем на циркулярке.
