Сколько нужно арматуры на фундамент 6 на 8 – Армирование ленточного фундамента — правила устройства каркаса с чертежами, схемами, фото и видео

Сколько нужно арматуры для фундамента 6х6

Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Количество арматуры для разных фундаментов

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
6 × 4 = 24 м.
Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24 × 2 × 2 = 96 м.
Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
96 + 16 = 112 м.
Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5 = 48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3 + 1) × 2 = 2,6 м.
Определяем общий метраж гладких прутьев:
2,6 × 48 = 124,8 м ≈ 125 м.
Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2 = 30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30 × 2 = 60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60 × 6 = 360 м.
Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:
360 × 2 = 720 м.
Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5 = 16 шт.
Считаем, сколько нужно ребристых стержней на одну сваю:
(1,5 + 0,3) × 3 = 5,4 м.
На все сваи уйдет:
5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.
Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14 × 0,2 = 0,628 м.
Таких хомутов на одну сваю потребуется как минимум два:
0,628 × 2 = 1,256 м.
На все 16 буронабивных свай гладких прутьев потребуется:
1,256 × 16 = 20,096 м ≈ 20 м.
Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

ЧИТАЙТЕ ТАКЖЕ

Системы отопления дома из бруса

Как отопить деревянный дом? Какие системы подходят для этих целей лучше всего? Мы рассмотрели самые распространенные варианты отопительных систем, прошедших проверку временем в условиях суровой русской зимы. Основной критерий выбора: соответствие энергозатрат на стадии эксплуатации к величине первоначальных инвестиций.

Что делать, если засорился унитаз?

От этого не застрахован никто. Удобства, к которым мы давно привыкли, проживая в городских условиях, рано или поздно демонстрируют свою обратную сторону. Вода не уходит, угрожающе заполнив больше половины объема унитаза? Что предпринять, если он засорился? Можно вызвать сантехника, а можно самостоятельно решить вопрос. Благо, вариантов решения проблемы хватает.

Что нужно знать про дачные дома из бруса?

Находитесь на стадии выбора стройматериала для дачного дома? Обязательно подумайте над использованием бруса! Этот материал отличается простотой применения, эстетичным видом, высокими экологическими свойствами. Он доступен по цене и, что самое важное, сборку сруба можно провести самостоятельно. Просто взгляните на фото – такой может быть ваша дача!

Расчет арматуры для фундамента – важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и его необходимого количества.

Для начала следует понять, для чего в монолитном бетонном основании нужна металлическая арматура. Бетон после набора им промышленной прочности отличается высокой прочностью на сжатие, и значительно более низкой прочностью на растяжение. Не армированное бетонное основание при вспучивании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры для фундамента

Расчет арматуры для плитного фундамента

Плитный  фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка. Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать  ребристый арматурный пруток класса A-I диаметром от 10 мм. Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

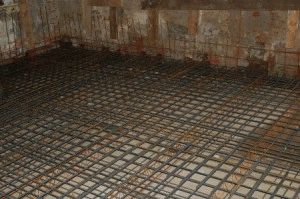

Образец установленной арматуры для фундамента

Пример расчета:

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

  1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
  2. Количество прутьев продольной арматуры вычисляют  так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
  3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
  4. Общее количество прутка на две арматурных сетки равно:  (270+270)·2 = 1080 м.
  5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
  6. Таким образом, для выполнения фундамента необходимо:
  7. 1080 метров прутка класса A-III D16;
  8. 540 метров прутка класса A-I D6.
  9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

    Сумарная площадь сечения стержневой арматуры

  10. Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.

Расчет арматуры для ленточного фундамента

В ленточном фундаменте основная нагрузка на разрыв приходится вдоль ленты, то есть направлена продольно. Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связей допускается брать пруток меньшего диаметра – от 6 до 10 мм. В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

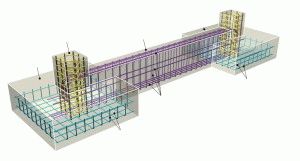

Образец установки арматуры для ленточного фундамента

Пример расчета:

Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

  1. Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка  предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
  2. Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
  3. Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.
  4. Для коротких сторон  2·6·2·2 = 48 метров.
  5. Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
  6. Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
  7. Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
  8. Таким образом, для выполнения армирования ленточного фундамента понадобятся:
  • 144 метров прутка класса A-III D12;
  • 316,2 метров прутка класса A-I D10.
  • По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.

Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений.  Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.

Перед тем как заказывать арматуру у поставщика, цены которого на указанную продукцию показались вам наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж материала. Простыми словами – определить, сколько арматуры надо на фундамент. В этой статье мы подсчитаем количество метров этого материала для различных типов оснований. Вы удивитесь тому, насколько простым является этот этап работы.

Количество арматуры для разных фундаментов

Очевидно, что различные типы железобетонных оснований отличаются не только по объему требуемого для их заливки бетона, но и метражом арматурных стержней, которые необходимы для создания металлического каркаса фундамента. Так, самым «прожорливым» в этом плане является плитный фундамент, на который уходит больше всего арматуры. Далее идут ленточные и свайные буронабивные фундаменты, расход арматуры на возведение которых, соответственно, меньше. Для примера, ниже мы будем рассматривать фундамент для дома в плане 6?6 м.

Сколько нужно арматуры на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие и стержни с периодическим профилем. Расход арматуры напрямую зависит от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6?6 м (с поправкой в большую сторону – без учета толщины ленты):
6?4=24 м
Считаем метраж арматуры периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24?2?2=96 м
Учитываем то, что в угловой части фундамента арматуру придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристой арматуры и получаем расход арматуры периодического профиля на фундамент:
96+16=112 м
Теперь необходимо подсчитать, сколько нужно гладкой арматуры. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5=48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3+1)?2=2,6 м
Определяем общий метраж гладкой арматуры:
2,6?48=124,8 м ?125 м
Итого на данный фундамент расход арматуры составит: 112 м – периодического профиля, 125 м – гладкой.

Расход арматуры на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200?200 мм. Для нашей плиты 6?6 м расход арматуры высчитывается следующим образом.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2=30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30?2=60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60?6=360 м
Соответственно, на весь фундамент (2 сетки), арматуры потребуется вдвое больше:
360?2=720 м
Итого, отвечая на вопрос, сколько нужно арматуры на плитный фундамент, — 720 м. Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой – так удобнее.

Требуемый метраж арматуры для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами – из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5=16 шт.
Считаем, сколько нужно ребристой арматуры на одну сваю:
(1,5+0,3)?3=5,4 м
На все сваи уйдет:
5,4?16=86,4 м ?87 м арматуры периодического профиля
Для формирования каркаса будет использоваться гладкая арматура, согнутая в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14?0,2=0,628 м
Таких хомутов на одну сваю потребуется, как минимум, 2:
0,628?2=1,256 м
На все 16 буронабивных свай гладкой арматуры потребуется:
1,256?16=20,096 м ?20 м
Итого на выбранный нами фундамент необходимо 87 м – арматуры периодического профиля, 20 м – гладкой арматуры.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж материала, нежели потом докупать недостающие метры!

Сколько надо арматуры на ленточный фундамент 6 на 4

Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Количество арматуры для разных фундаментов

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
6 × 4 = 24 м.
Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24 × 2 × 2 = 96 м.
Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
96 + 16 = 112 м.
Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5 = 48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3 + 1) × 2 = 2,6 м.
Определяем общий метраж гладких прутьев:
2,6 × 48 = 124,8 м ≈ 125 м.
Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2 = 30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30 × 2 = 60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60 × 6 = 360 м.
Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:
360 × 2 = 720 м.
Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5 = 16 шт.
Считаем, сколько нужно ребристых стержней на одну сваю:
(1,5 + 0,3) × 3 = 5,4 м.
На все сваи уйдет:
5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.
Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14 × 0,2 = 0,628 м.
Таких хомутов на одну сваю потребуется как минимум два:
0,628 × 2 = 1,256 м.
На все 16 буронабивных свай гладких прутьев потребуется:
1,256 × 16 = 20,096 м ≈ 20 м.
Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

ЧИТАЙТЕ ТАКЖЕ

Выравнивание потолка гипсокартоном

Надоело иметь дело с отваливающимися кусками штукатурки? Давно затеяли ремонт, но почему-то думаете, что не сможете сделать потолок таким, каким вы его видели на красивых фото? Вместе с вами мы подберем необходимый инструмент, определимся с назначением элементов каркаса, разберемся, как его собирать и смонтируем потолок из ГКЛ.

Варианты дизайна внутренних лестниц

Лестницы в доме могут быть весомым дизайнерским элементом оформления интерьера. Вашему вниманию предлагается свыше десяти вариантов дизайна лестниц: от простого к сложному. Некоторые из идей подойдут для реализации в небольших двухуровневых квартирах и дачных постройках, другие будут более уместны в просторных коттеджах. Выбирайте!

Выбор оптимального фундамента для бани

Любая постройка начинается с фундамента, и баня — не исключение из правила. Ленточный, плитный, столбчатый – разновидностей оснований много. Но как подобрать вариант, который является оптимальным? То самое решение, позволяющее сэкономить на устройстве фундамента без ущерба для его качества? Ответы на эти вопросы ищите в нашем обзоре.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком

Дополнительная информация

.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Общие сведения по результатам расчетов

  • Общая длина ленты
  • Площадь подошвы ленты
  • Площадь внешней боковой поверхности
  • Объем бетона
  • Вес бетона
  • Нагрузка на почву от фундамента
  • Минимальный диаметр продольных стержней арматуры
  • Минимальное кол-во рядов арматуры в верхнем и нижнем поясах
  • Минимальный диаметр поперечных стержней арматуры (хомутов)
  • Шаг поперечных стержней арматуры (хомутов)
  • Величина нахлеста арматуры
  • Общая длина арматуры
  • Общий вес арматуры
  • Толщина доски опалубки
  • Кол-во досок для опалубки

Расчёт арматуры для ленточного фундамента

Монолитный фундамент обязательно должен быть армированным, чтобы хорошо переносить деформационные и прочие нагрузки. В идеале арматурные прутья должны работать на растяжение, а бетон должен принимать на себя сжимающие нагрузки. В том случае, если Вы самостоятельно возводите ленточную несущую конструкцию для дома, то придётся рассчитать не только бетонную смесь, также необходимо будет провести расчёт арматуры на ленточный фундамент. В данной статье будет рассказано о том, как выбрать правильную арматуру, а также как рассчитать необходимое для строительства количество данного материала.

Какое количество арматуры положить в фундамент?

Для большей понятности для читателей расчёт арматурных изделий будет производиться на примере ленточного основания со следующими параметрами: высота 600 миллиметров, ширина ленты 400 миллиметров.

Минимальное допустимое количество арматуры, которое может содержаться в монолитном ленточном фундаменте, определено СНиП «Бетонные и железобетонные конструкции». В данном документе говорится о том, что содержание арматурных изделий не должно быть меньше 0,1% от суммарной площади сечения ЖБ-элемента. Расчёт арматуры монолитного ленточного фундамента должен учитывать отношение ленты и общего сечения арматурных прутьев.

Площадь сечения ленты в нашем случае будет равняться 600*400=240000 мм.2. Учитывая эти данные, определяется количество арматурных прутьев, с помощью которых будет выполнено продольное армирование несущей конструкции. При расчётах Вы можете использовать нижеприведённую таблицу. Необходимо перевести квадратные миллиметры в квадратные сантиметры, а полученное число затем умножить на 0,001. То есть 240000 мм.2 = 2400 см.2, 2400 см.2*0,001 = 2,4 см.2.

После получения данных параметров, расчёт арматуры для ленточного фундамента должен проводиться с использованием специализированной литературы. В пособии по проектированию «Армирование элементов монолитных железобетонных зданий» указано, что если длина стороны основания превышает 3 метра, то разрешается применение арматурных прутьев, диаметр которых составляет 12 и более миллиметров. А чтобы нагрузки, приходящиеся на несущую конструкцию, более равномерно распределялись, следует создать два армирующих пояса, которые будут содержать в себе по два арматурных прута вышеописанного сечения.

Если армирующий каркас в высоту не превосходит 800 миллиметров, то минимальный диаметр поперечных арматурных изделий не должен быть меньше 6 миллиметров, а также меньше четверти от диаметра продольных прутьев. В том случае, если каркас выше 800 миллиметров, то расчёт арматуры должен проводиться с учётом минимального диаметра арматурных изделий в 8 миллиметров.

Расчёт и выбор армирующих изделий для плитных несущих конструкций осуществляется по такому же принципу. Только площадь сечения фундамента, выраженную в квадратных сантиметрах, следует умножить на количество продольных арматурных прутьев. А как провести расчёт арматуры для столбчатого основания? Можно использовать прутья сечением 10-12 миллиметров. Для столбов, диаметр которых меньше 200 миллиметров, хватит трёх прутьев. Если возрастает диаметр сваи, то возрастает и количество необходимых арматурных изделий. Гладкая шестимиллиметровая арматура пригодится в качестве связки для вертикально стоящих прутьев.

При самостоятельном армировании несущей конструкции очень важным этапом является проведение максимально точных расчётов армирующих изделий перед их закупкой. В нижеприведённых примерах будет показан расчёт арматурных изделий для столбчатой, ленточной и плитной несущей конструкции, за основу будет взят дом 10×6 метров.

Расчёт количества арматуры под ленточный фундамент

Суммарная длина основания будет равняться 10000*2+(6000-2*400)* = 35600 мм. или 35,6 метров. Общая длина продольных армирующих изделий составит 35,6*4+10 = 152,4 метров при учёте общего количества запусков арматуры общей длиной 10 м. (40*250 = 10000 мм.) и использовании 4 прутьев, уложенных вдоль. В этих расчётах не учтена арматура гладкого профиля.

Длина поперечной арматуры (и вертикальной и горизонтальной) с учётом отступа от поверхности бетона на 50 мм. будет равна 300*2*500*2 = 1600 мм. или 1,6 метров. Если суммарная длина ленточного основания равна 35,6, а шаг между прутьями равен 300 мм., то таких соединений будет 35,6/0,3 = 119. В итоге конечная длина всех вместе взятых поперечных гладких арматурных прутьев будет равна 119*1,6 = 190,4 метров.

Расчёт арматуры для свайного буронабивного фундамента

В этом примере будем «строить» несущую конструкцию под такой же дом, но с применением буронабивных свай, расстояние между которыми будет составлять 2 метра, также в ход пойдёт сорокасантиметровая железобетонная обвязка. Нам понадобится 16 двухметровых столбов диаметром 20 сантиметров и высотой 2 метра. Какое количество армирующих изделий необходимо для такого основания?

Для каждой сваи потребуется 4 прута арматуры длиной 2350 мм.: 2 метра арматуры на саму сваю и 350 миллиметров, чтобы связать её с каркасом ростверка. В итоге на один буронабивной столб понадобится 9,4 метра арматуры (4*2350 мм.), а на 16 столбов нужно 150,4 метров армирующих изделий. Чтобы правильно сформировать каркас, понадобится арматура гладкого профиля, с помощью которой будут соединены 4 вертикально стоящих прута в трёх местах. Одно соединение в длину представляет примерно 600 мм. (3*200), а три соединения – 1,8 метра. Чтобы сформировать каркас столбов из гладкой арматуры, потребуется 1,8*16 = 28,8 метров.

Расчёт армирования плитного основания

Для дома 10×6 метров вполне хватит плиты толщиной 300 мм. (необходимо провести расчёт нагрузки, которая будет приходиться на основание). Армокаркас выполняется из двух поясов, шаг сетки которых составляет 200 мм. Каждый пояс будет состоять из 10000/200 = 50 шестиметровых поперечных прутьев и 6000/200 = 30 восьмиметровых прутьев, которые лягут вдоль. В итоге на два пояса уйдёт (50*6+30*8)*2 = 1200 метров.

При соединении поясов арматурными прутьями будет 50*30 = 1500 соединений арматуры. Каждое изделие должно иметь длину в 20 см., учитывая отступ от края несущей конструкции, составляющий 5 сантиметров. Итого потребуется арматуры гладкого профиля: 200*1500 = 300000 мм. или 300 метров.

Процесс расчёта арматурных изделий для ростверка почти такой же, как и расчёт количества арматуры для ленточного фундамента. Понадобится столько же прутьев, сколько было описано в вышестоящем примере, то есть 152,4 метра. Однако, чтобы сформировать армокаркас с учётом высоты ленточного фундамента гладкой арматуры понадобится меньше: 119 (столько соединений)*1,2(суммарная длина прутьев арматуры, приходящихся на одно сечение) = 142,8 метров.

Информация, представленная в данной статье, пригодится тем, кто желает глубже понять такой вопрос, как расчёт армирования ленточного фундамента для строительства собственного дома.

Расчёт арматуры на ленточный фундамент

Расчёт арматуры на ленточный фундамент нужно делать правильно и соблюдать точность, как и всегда собственно, сегодня мы поговорим о том, какое количество

Источник: fundament-prosto.ru

Расчет того, сколько арматуры надо на фундамент

  • Сколько нужно арматуры для столбчатой основы здания
  • Расход арматуры для фундамента ленточного
  • Расход арматуры для фундамента плитного

В настоящее время трудно представить повседневную жизнь без строительства. Ежегодно во всем мире возводится тысячи новых зданий и сооружений. Важным этапом является возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции. Чтобы основа была более прочной и долговечной, много лет назад придумали его армирование. Армирование позволяет повысить твердость и жесткость фундаментной основы. Таким образом создается своего рода крепкий каркас. В обычном состоянии фундамент может подвергаться разрушению. Чаще всего это происходит в результате сжимания конструкции или при растяжении.

Схема армирования монолитной плиты.

Стальной каркас позволяет предупредить растяжение фундаментной основы. На сегодняшний день для армирования используют стальные прутья различной толщины. Нередко их связывают при помощи проволоки в единую решетку. Используют специальную проволоку, обеспечивающую вязку каркаса. Чтобы металлическая основа была прочной и надежной, нужно рассчитать количество металла. Данный показатель зависит от типа возводимого фундамента. Он может быть столбчатым, ленточным или плитным. Рассмотрим более подробно, сколько арматуры надо на фундамент, однако для более точного результата, такого как расчетные данные, понадобится квалифицированная помощь специалиста.

Сколько нужно арматуры для столбчатой основы здания

Перед тем как возводить столбчатый фундамент, потребуется рассчитать арматуру. Данная конструкция является облегченной в отличие от монолитной, поэтому количество металлических прутьев небольшое. Для придания жесткости бетонным столбам рекомендуется брать стержни диаметром не более 10 мм. Прутья используют как горизонтальные, так и вертикальные. Вертикальные являются основными, располагаются они сверху вниз по всей длине столбиков. Вертикальные прутья должны иметь ребристую поверхность. Основная же функция горизонтального каркаса из металла — сцепление основного каркаса. Для армирования каждого столбика в большинстве случаев требуется не более 4 прутьев, которые устанавливают по всей высоте.

Количество арматуры во многом зависит от ширины столбов.

Посчитать арматуру довольно просто. Если диаметр столба равен 20 см, то достаточно взять 4 стальных прута и равномерно распределить их внутри. Если же столб более широкий, то количество прутьев целесообразно увеличить до 6 — 8. Расстояние между вертикальными стержнями составляет около 10 см. При этом они соединяются между собой горизонтальной проволокой сразу в четырех участках. Подойдет сечение в 6 мм.

Таким образом, при высоте столба 2 метра и толщине 20 см нужно взять 8 метров ребристого материала и примерно 1,2 метра гладкой. Общий объем зависит от числа опорных элементов.

Формула для получения длины выглядит следующим образом: Х = A х B х C, где A — это высота столба, B — необходимое число прутьев для конструкции заданной ширины, С — количество столбов.

Расход арматуры для фундамента ленточного

Объем металлических стержней для ленточной основы здания несколько иной. Как посчитать расход? В отличие от плитного, ленточная опора имеет свои особенности. Основная из них в том, что высота основания при этом превышает ширину фундамента, поэтому в данном случае можно использовать прутья небольшого сечения. Потребуются горизонтальные прутья, вертикальные и поперечные. Вся нагрузка будет приходиться на каркас, который расположен в продольном направлении. Предпочтительный диаметр металлических изделий 10 — 12 мм. При расходе арматуры для фундамента нужно знать, не только какой объем арматуры надо на фундамент, но и как ее расположить.

Схема армирования ленточного фундамента.

Важно, что арматурные прутья укладываются в двух плоскостях: в нижнем и верхнем поясе независимо от высоты и ширины фундамента. Примерно в 5 см от слоя бетона внизу и вверху укладывается каркас в продольном направлении. Поперек них и в вертикальном положении располагают гладкую арматуру. При ширине фундамента 40 см потребуется всего 4 прутка. Два из них укладываются в нижней части, а два других — в верхней. При наличии слабого, пучинистого грунта количество арматуры можно увеличить до 3-4 в каждом поясе. Общая длина арматуры зависит от размеров дома и числа несущих стен. Например, если дом размерами 6 х 6 метров и имеется одна несущая стена, то общая длина ленты будет равна 30 метров, при этом 24 метра пойдут по периметру дома, а 6 — под стеной.

При армировании четырьмя стержнями в общей сложности потребуется 120 метров металлических прутьев. Что же касается поперечных элементов, то их располагают на расстоянии около 50 см друг от друга. При этом гладкой арматуры может понадобиться 100 метров. Для скрепления металлического каркаса целесообразно иметь вязальную проволоку. Чтобы сделать одну обвязку, потребуется примерно 30 см проволоки. При наличии 61 обвязки нужно иметь в наличии более 70 метров проволоки. Формула: Х = 4 A х 2, A — это периметр фундамента в метрах c учетом числа стен, 4 — оптимальное число металлических элементов, 2 — число слоев.

Расход арматуры для фундамента плитного

Количество металла в данном случае будет самое большое. Перед тем как строить каркас из металла, нужно подобрать оптимальный диаметр материала. Предпочтительнее брать его толщиной более 10 см. Большую роль играет масса сооружения и характер почвы. Если дом тяжелый и возводится на пучинистом грунте, то диаметр арматуры рекомендуется брать 14 — 16 мм. Расстояние между прутьями составляет 20 см. При габаритах дома 6 х 6 метров потребуется 31 металлический элемент. Столько же нужно и поперечных прутьев. Всего получается 62 элемента. Укладываются они в 2 слоя. Таким образом, в наличии должно иметься 124 металлических стержня длиной 6 метров. Тогда общая длина их составит порядка 744 метров. Рассчитать требуемую длину стержней можно по следующей формуле: Х = A х ( B / 20 ) х 2. Х — это искомая величина, A — длина бетонной плиты, B — ее ширина, 20 — расстояние между прутьями, 2 — число слоев.

Поперечных стержней потребуется 96 метров. Таком образом, расход арматуры на фундамент во многом определяется следующими показателями: характером почвы, весом конструкции, типом фундамента. Наибольшее количество стальных прутьев необходимо при возведении плитного монолитного фундамента.

Сколько арматуры надо на фундамент: расчетные данные

Сколько арматуры надо на фундамент: расчетные данные. Какой толщины должны быть прутья. Как зависит схема армирования от типа фундамента (ленточного, плитного).

Источник: moifundament.ru

Расчет арматуры для фундамента: как правильно произвести

Расчет арматуры для фундамента происходит уже на этапе проектирования и является важнейшим его компонентом. Его производят, принимая во внимание СНиП 52 – 01 — 2003 в вопросах выбора класса арматуры, ее количества и сечения. Армирование монолитных конструкций производится с целью улучшения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при вспучивании грунта.

Расчет арматуры для фундамента плитного типа

Плитный фундамент используют для строительства коттеджей и загородного жилья, а также прочих строений без подвального помещения. Это основание представляет собой монолитную бетонную плиту, которая армирована прутком в двух перпендикулярных направлениях. Толщина такого фундамента более 20 см, а сетка вяжется как сверху, так и снизу.

Столбчатый фундамент своими руками: пошаговая инструкция.

Вначале определяются с типом прутка арматуры. Для плитного монолитного фундамента, который выполняют на прочных плотных и непучинистых грунтах, обладающих весьма низкой вероятностью горизонтального сдвига, возможно допускать использование ребристого арматурного прута диаметром от 10 мм, имеющего класс A-I. Если грунт довольно слабый, пучинистый или здание проектируется на уклоне – арматуру необходимо брать толщиной не менее 14 мм. Вертикальные связи между нижним и верхним рядом арматурной сетки вполне будет достаточно использовать гладкий 6-миллиметровый прут класса A-I.

Фундамент с армированием

Очень серьезное значение имеет и материал будущих стен здания. Ведь нагрузка на фундамент имеет существенные отличия у каркасных, а также деревянных домов и зданий из кирпича либо газобетонных блоков. Как правило, для легких строений возможно применить пруток арматуры, диаметр которого 10-12 мм, а для стен из кирпича либо блоков – не менее 14-16 мм.

Промежутки между прутьями в армирующей сетке обычно где-то 20 см в продольном, равно как и в поперечном направлении. Данное обстоятельство предполагает наличие 5 арматурных прутков на 1 метр длины стены фундамента. Между собой пересечения перпендикулярных прутьев связывают мягкой проволокой при помощи такого приспособления, как крючок для вязания арматуры.

Схема армирования фундамента

Полезный совет! Если объем строительства очень большой, то для вязки арматуры можно приобрести специальный пистолет. Он способен в автоматическом режиме связывать между собой прутки с очень большой скоростью.

Пример реального расчета

Предположим, что нам требуется выполнить расчет арматуры для фундамента частного дома из газобетонных легких блоков. Проектируется его установка на плитный фундамент, который имеет толщину 40 см. Данные геологических изысканий говорят о том, что грунт под фундаментом суглинистый со средней пучинистостью. Габариты дома – 9х6 м:

Каркас из арматуры

  • так как мы задумали достаточно большую толщину фундамента, то нам потребуется залить в него две горизонтальные сетки. Блочное строение на среднепучинистых почвах требует для горизонтальных прутков наличие диаметра в 16 мм и ребристости, а вертикальные стержни могут быть гладкими с толщиной 6 мм;
  • для вычисления требуемого количества продольной арматуры берут длину наибольшей стороны стены фундамента и осуществляют ее деление на шаг решетки. В нашем примере: 9/0,2 = 45 толстых арматурных прутьев, которые имеют стандартную длину 6 метров. Вычисляем общее количество прутков, которое равняется: 45х6 = 270 м;

Варианты армирования фундамента

  • таким же образом находим количество прутков арматуры для поперечных связок: 6/0,2 = 30 штук; 30х9 = 270 м;
  • умножением на 2 получаем требуемое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
  • вертикальные связки обладают длиной, равной всей высоте фундамента, то есть 40 см. Их количество высчитывают по числу перпендикулярных пересечений продольных прутьев с поперечными: 45Х30 = 1350 шт. Перемножив 1350х0,4, получим общую длину 540 м;
  • получается, что для сооружения требуемого фундамента понадобится: 1080 м прутка A-III D16; 540 м прутка A-I D6.

Использование арматуры в строительстве фундамента

Полезный совет! Для того, чтобы посчитать массу всей арматуры, необходимо воспользоваться ГОСТ 2590. Согласно этого документа 1 п.м. арматурного прутка D16 обладает весом 1,58 кг, а D6 – 0,22 кг. Исходя из этого общая масса всей конструкции: 1080х1,58 = 1706,4 кг; 540х0,222 = 119,9 кг.

Для сооружения арматуры требуется еще и вязальная проволока. Ее количество тоже можно посчитать. Если вязать обычным крючком, то на один узел будет уходить примерно 40 см. Один ряд содержит 1350 соединений, а два — 2700. Поэтому полный расход проволоки для вязания будет 2700х0,4 = 1080 м. При этом 1 м проволоки с диаметром 1 мм весит 6,12 г. Значит полный ее вес вычисляется так: 1080х6,12 = 6610 г = 6,6 кг.

Пример армирования фундамента

Как правильно рассчитать потребность в арматуре для ленточного фундамента

Особенности ленточного фундамента таковы, что разрыв его наиболее вероятен в продольном направлении. Исходя из этого и рассчитывается потребность в арматуре для фундамента. Расчет здесь не особо отличается от предыдущего, что был сделан для плитного вида фундамента. Поэтому толщина прутка может составлять для продольного крепления 12-16 мм, а для поперечного, а также вертикального 6 — 10 мм. В случае ленточного фундамента выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузка в нем гораздо больше.

Для примера рассчитаем фундамент ленточного типа в применении к деревянному дому. Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры строения 6х12 м. Грунт супесчаный пучинистый:

  • в случае ленточного фундамента в обязательном порядке производится устройство двух арматурных сеток. Нижняя предупреждает физический разрыв монолитной ленты при грунтовых просадках, а верхняя при пучении грунта;
  • оптимальным видится шаг сетки 20 см. Поэтому для правильного устройства ленты такого фундамента нужно 0,4/0,2= 2 прута продольных в обоих слоях арматуры;
  • для деревянного дома диаметр арматурного прутка берут 12 мм. Чтобы выполнить двухслойное армирование наиболее длинных сторон основания нужно 2х12х2х2 = 96 м прутка. Короткие стороны требуют 2х6х2х2 = 48 м;

Армирование ленточного фундамента

  • для поперечных перекладин берем пруток 10-миллиметровый. Шаг его укладки 50 см.

Периметр здания: (6+12) х 2 = 36 м. Делим его на шаг: 36/0,5 = 72 арматурных поперечных прутка. Так как их длина равняется ширине фундамента, то общая потребность 72х0,4 = 28,2 м;

  • для вертикальных связей тоже применим пруток D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), то требуемое количество определяют по числу пересечений. Для этого умножают число поперечных прутов на количество продольных: 72х4 = 288 шт. Для высоты в 1 м общая длина будет 288 м;
  • то есть, для выполнения полноценного армирования нашего ленточного фундамента необходимо: 144 м прута A-III D12; 316,2 м прутка A-I D10.

Полезный совет! В соответствии с тем же ГОСТ 2590 можно определить массу всей арматуры из расчета того, что 1 п.м. прутка D16 обладает весом 0,888 кг; D6 – 0,617 кг. Отсюда общая масса: 144х0,8 = 126,7 кг; 316,2х0,62 = 193,5 кг.

Проведенные примеры расчета арматуры для фундамента помогут вам сориентироваться в потребности материалов в любом случае. Для этого нужно только подставить в формулы ваши данные.

Расчет арматуры для фундамента: как правильно произвести

Расчет арматуры для фундамента: как осуществляется для ленточного и плитного типов. Подробный пример расчета потребности в арматурных прутках для фундамента

Источник: remoo.ru

В настоящее время трудно представить повседневную жизнь без строительства. Ежегодно во всем мире возводится тысячи новых зданий и сооружений. Важным этапом является возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции. Чтобы основа была более прочной и долговечной, много лет назад придумали его армирование. Армирование позволяет повысить твердость и жесткость фундаментной основы. Таким образом создается своего рода крепкий каркас. В обычном состоянии фундамент может подвергаться разрушению. Чаще всего это происходит в результате сжимания конструкции или при растяжении.

Схема армирования монолитной плиты.

Стальной каркас позволяет предупредить растяжение фундаментной основы. На сегодняшний день для армирования используют стальные прутья различной толщины. Нередко их связывают при помощи проволоки в единую решетку. Используют специальную проволоку, обеспечивающую вязку каркаса. Чтобы металлическая основа была прочной и надежной, нужно рассчитать количество металла. Данный показатель зависит от типа возводимого фундамента. Он может быть столбчатым, ленточным или плитным. Рассмотрим более подробно, сколько арматуры надо на фундамент, однако для более точного результата, такого как расчетные данные, понадобится квалифицированная помощь специалиста.

Сколько нужно арматуры для столбчатой основы здания

Перед тем как возводить столбчатый фундамент, потребуется рассчитать арматуру. Данная конструкция является облегченной в отличие от монолитной, поэтому количество металлических прутьев небольшое. Для придания жесткости бетонным столбам рекомендуется брать стержни диаметром не более 10 мм. Прутья используют как горизонтальные, так и вертикальные. Вертикальные являются основными, располагаются они сверху вниз по всей длине столбиков. Вертикальные прутья должны иметь ребристую поверхность. Основная же функция горизонтального каркаса из металла — сцепление основного каркаса. Для армирования каждого столбика в большинстве случаев требуется не более 4 прутьев, которые устанавливают по всей высоте.

Количество арматуры во многом зависит от ширины столбов.

Армирование фундамента.

Посчитать арматуру довольно просто. Если диаметр столба равен 20 см, то достаточно взять 4 стальных прута и равномерно распределить их внутри. Если же столб более широкий, то количество прутьев целесообразно увеличить до 6 — 8. Расстояние между вертикальными стержнями составляет около 10 см. При этом они соединяются между собой горизонтальной проволокой сразу в четырех участках. Подойдет сечение в 6 мм.

Таким образом, при высоте столба 2 метра и толщине 20 см нужно взять 8 метров ребристого материала и примерно 1,2 метра гладкой. Общий объем зависит от числа опорных элементов.

Формула для получения длины выглядит следующим образом: Х = A х B х C, где A — это высота столба, B — необходимое число прутьев для конструкции заданной ширины, С — количество столбов.

Вернуться к оглавлению

Расход арматуры для фундамента ленточного

Объем металлических стержней для ленточной основы здания несколько иной. Как посчитать расход? В отличие от плитного, ленточная опора имеет свои особенности. Основная из них в том, что высота основания при этом превышает ширину фундамента, поэтому в данном случае можно использовать прутья небольшого сечения. Потребуются горизонтальные прутья, вертикальные и поперечные. Вся нагрузка будет приходиться на каркас, который расположен в продольном направлении. Предпочтительный диаметр металлических изделий 10 — 12 мм. При расходе арматуры для фундамента нужно знать, не только какой объем арматуры надо на фундамент, но и как ее расположить.

Схема армирования ленточного фундамента.

Важно, что арматурные прутья укладываются в двух плоскостях: в нижнем и верхнем поясе независимо от высоты и ширины фундамента. Примерно в 5 см от слоя бетона внизу и вверху укладывается каркас в продольном направлении. Поперек них и в вертикальном положении располагают гладкую арматуру. При ширине фундамента 40 см потребуется всего 4 прутка. Два из них укладываются в нижней части, а два других — в верхней. При наличии слабого, пучинистого грунта количество арматуры можно увеличить до 3-4 в каждом поясе. Общая длина арматуры зависит от размеров дома и числа несущих стен. Например, если дом размерами 6 х 6 метров и имеется одна несущая стена, то общая длина ленты будет равна 30 метров, при этом 24 метра пойдут по периметру дома, а 6 — под стеной.

При армировании четырьмя стержнями в общей сложности потребуется 120 метров металлических прутьев. Что же касается поперечных элементов, то их располагают на расстоянии около 50 см друг от друга. При этом гладкой арматуры может понадобиться 100 метров. Для скрепления металлического каркаса целесообразно иметь вязальную проволоку. Чтобы сделать одну обвязку, потребуется примерно 30 см проволоки. При наличии 61 обвязки нужно иметь в наличии более 70 метров проволоки. Формула: Х = 4 A х 2, A — это периметр фундамента в метрах c учетом числа стен, 4 — оптимальное число металлических элементов, 2 — число слоев.

Вернуться к оглавлению

Расход арматуры для фундамента плитного

Количество металла в данном случае будет самое большое. Перед тем как строить каркас из металла, нужно подобрать оптимальный диаметр материала. Предпочтительнее брать его толщиной более 10 см. Большую роль играет масса сооружения и характер почвы. Если дом тяжелый и возводится на пучинистом грунте, то диаметр арматуры рекомендуется брать 14 — 16 мм. Расстояние между прутьями составляет 20 см. При габаритах дома 6 х 6 метров потребуется 31 металлический элемент. Столько же нужно и поперечных прутьев. Всего получается 62 элемента. Укладываются они в 2 слоя. Таким образом, в наличии должно иметься 124 металлических стержня длиной 6 метров. Тогда общая длина их составит порядка 744 метров. Рассчитать требуемую длину стержней можно по следующей формуле: Х = A х ( B / 20 ) х 2. Х — это искомая величина, A — длина бетонной плиты, B — ее ширина, 20 — расстояние между прутьями, 2 — число слоев.

Поперечных стержней потребуется 96 метров. Таком образом, расход арматуры на фундамент во многом определяется следующими показателями: характером почвы, весом конструкции, типом фундамента. Наибольшее количество стальных прутьев необходимо при возведении плитного монолитного фундамента.

Cколько арматуры потребуется на фундамент: как подсчитать расход?

Армирование фундаменПрежде чем начинать строительство железобетонного фундамента, необходимо определиться с количеством арматуры для создания каркаса фундамента. В расчет принимается ребристая арматура, как основа для верхнего и нижнего поясов, а также гладкие прутья, выполняющие функцию соединения поясов между собой.

Чтобы подсчитать, сколько арматуры на фундамент потребуется, нужно знать размеры фундамента и его тип. Самый большой расход арматуры имеет плиточный фундамент.

Свайный и ленточный фундаменты менее затратны в этом отношении. Для примера рассмотрим фундамент двух типов для дома 6 х 6 м, имеющего внутреннюю несущую стену также длиной 6 м. Допустим, глубина фундамента будет равняться 0,7 м, а его планируемая ширина — 0,3 м.

Расход арматуры на ленточный фундамент

Основная изгибающая нагрузка приходится на верхний и нижний пояса. Каждый из этих поясов состоит из двух продольных кусков арматуры. Для них берется ребристая арматура, Арматура ленточного фундаментакоторая отличается своей толщиной и прочностью. Все перемычки, и вертикальные, и поперечные, не несут на себе нагрузки, поэтому они представляют собой гладкие прутки меньшего диаметра. Армирование будем выполнять при помощи 4 продольных прутьев. Пересечение основных продольных участков с горизонтальными и вертикальными поперечинами будет осуществляться с шагом 50 см.

Прежде всего, подсчитывается общая длина фундамента. В приведенном примере она будет составлять 24 м + 6 м = 30 м. Метраж ребристой арматуры для продольного каркаса будет составлять 30 х 4 = 120 м. Количество перемычек потребуется использовать 61 штуку. На каждое соединение потребуется около 1,6 м гладкого прута с учетом размеров каркаса.

Таким образом, нам потребуется 97,6 м гладкого прута. Каждое из соединений будет связано в 4 местах. Если взять в расчет, что на одну связку будет израсходовано 30 см проволоки, итоговое ее количество составит 30 см х 61 х 4 = 73 м.

Расход арматуры на фундамент плитный

Плитный фундамент требует больших вложений, как в плане бетона, так и в количестве арматуры. Для его создания применяется ребристая арматура.

Армирование плитного фундаментаСколько арматуры надо на фундамент плитного типа дома с такими же размерами (6 х 6 м)? Следует сразу пояснить, что каркас такого фундамента представляет собой сетку с размерами 20 х 20 см. Для ее формирования нужно уложить в один ряд 31 кусок ребристой арматуры, а затем, перпендикулярно этим кускам, уложить еще ряд из 31 прутка. Это будет один пояс. Всего будет уложено 62 прутка.

Поскольку каркас состоит из нижнего и верхнего поясов, то количество прутков составит уже 124 штуки. Зная длину одного прутка, получаем общее количество арматуры для двух поясов: 6 м х 124 = 744 м арматуры. Верхний армирующий пояс обязательно должен быть соединен с нижним поясом. Соединения выполняются в местах стыков продольных и поперечных прутков. Несложно подсчитать количество таких соединений: 31 х 31 = 961. В зависимости от предполагаемой толщины плиты рассчитывается длина одной такой перемычки.

Допустим, толщина фундаментной железобетонной плиты — 20 см. Армирующий слой проходит в 5 см от низа и от верха плиты. Поэтому рассчитываем длину прутка так: 20 см — 10 см = 10 см. Общее количество арматуры достигнет 10 х 961 = 96 м (округленно). Зная, что на создание поясов ушло 744 м, можно подсчитать общую длину требуемой арматуры: 744 м + 96 м = 840 м.

Вначале формируется нижний пояс, затем к нему крепятся перемычки, после чего к перемычкам крепятся поперечные и продольные куски арматуры верхнего пояса. Места всех соединений связываются проволокой. В каждом из поясов насчитывается 961 соединение. Итого 1922 соединения. Поскольку на одно соединение уходит 30 см проволоки, то ее количество составляет около 576 м.

Как видите, подсчитать нужное количество арматуры вполне возможно даже самостоятельно. Выполнив такие расчеты, вы сэкономите средства, которые могли бы пойти на закупку лишнего количества арматуры. Либо же вам не придется дополнительно докупать арматуру в случае, если ее не хватит в процессе строительства фундамента.

нюансы, инструкция покупателю, тонкости армирования

Многие годы строительная сфера довольно-таки распространена и играет одну из ключевых ролей в жизнедеятельности каждого города и любого другого населённого пункта. Сегодня всё большую популярность завоёвывает частное строительство, которое в большинстве случае позволяет возводить ту или иную постройку своими руками, без привлечения специалистов. Но для начала каждому начинающему строителю рекомендуется ознакомиться с теорией. Так, одним из важнейших этапов является постройка фундаментного основания. В связи с этим возникает ряд вопросов, к числу которых можно отнести то, для чего это нужно, как выполнять армирование и сколько арматуры надо на фундамент.

Вообще, во многом именно от правильного и грамотного осуществления армирования будут зависеть прочностные качества сооружения, а также его устойчивость и другие немаловажные характеристики. С целью улучшения прочности и увеличения длительности срока службы также используется армирование. Подобная операция даёт возможность улучшить и такие свойства, как жёсткость и твёрдость основания.

Схема армирования

Схема армирования

В результате, будет получен достаточно крепкий каркас. В обыкновенном состоянии фундаментное основание подвержено влиянию разрушительных процессов. В большинстве случае эти действия имеют место из-за того, что конструкция периодически сжимается и растягивается.

Благодаря использованию стального арматурного каркаса, становится возможным избежание растяжений основания. Следует также отметить и то, что применение арматуры при строительстве фундамента предусматривает использование металлических прутов самой разнообразной толщины. Их необходимо связать между собой. Обычно это выполняется с использованием специальной проволоки, которая способна обеспечить вязку каркаса. В результате должна быть получена единая решётка. Для улучшения надёжности конструкции, а также в целях улучшения прочностных характеристик, следует осуществить грамотный расчёт количества прутьев.

Значение данного показателя определяется исходя из разновидности сооружаемого фундаментного основания. Так, к примеру, он бывает столбовым, плиточным и ленточным. В нашей сегодняшней статье ниже перейдём к более подробному рассмотрению того, сколько арматуры надо на фундамент, а также как производить расчёты данного количества.

Арматура

Арматура

Какое количество арматуры потребуется для столбчатого фундамента

Перед началом возведения фундаментного основания столбчатого типа следует осуществить расчёт количества арматурных составляющих. Подобная разновидность конструкции представляет собой более облегчённый вариант, особенно если сравнивать с монолитным типом. В связи с этим, скорее всего, понадобится меньшее количество стальных прутов. Для того чтобы придать бетонной столбовой конструкции большей жёсткости, необходимо брать стержни, диаметр которых не будет превышать десять миллиметров.

При этом существует необходимость в применении вертикальных и горизонтальных арматурных прутов. Так, вертикальные прутья считаются основными, их размещают сверху вниз, причём выполняется такое действие по всей длине столбовых опор. Прутья вертикальной направленности обладают ребристой поверхностью. Главная задача горизонтальных прутьев состоит в обеспечении адгезии с основным каркасом. Для того чтобы армировать каждую из опор чаще всего необходимо использовать не более четырёх прутов. Их необходимо установить также по всей высоте.

Армирования фундамента дома

Армирования фундамента дома

Важно также отметить и то, что расчёт количества арматуры выполняется в зависимости от того, какой шириной обладают столбовые опоры. В данном случае достаточно легко посчитать арматуру. Так, к примеру, в тех случаях, когда диаметр столба равняется двадцати сантиметрам, достаточным является использование четырёх стальных прутьев, а также их равномерное распределение во внутренней части. В тех условиях, когда опора характеризуется большей шириной, число прутов должно быть увеличено до восьми штук. Что касается такого параметра, как дистанция между стержнями вертикальной направленности, то он должен равняться цифре около десяти сантиметров. При всём при этом, они должны быть объединены друг с другом посредством проволоки одновременно в четырёх участках. Подходящим является шестимиллиметровое сечение.

Для того чтобы было бы проще понять технологию, приведём простой пример. Итак, если высота столбчатой опоры составляет два метра, а также имеет место её двадцатисантиметровая толщина, то потребуется восемь метров арматурных прутьев ребристого типа, а также около 1,2 метра гладкого типа. Что касаемо общего объёма, то он определяется исходя из такого показателя, как количество опорных элементов.
Армирование ленточного фундамента

Укладка арматуры

Укладка арматуры

Рассчитать объём и количество арматуры при строительстве фундамента ленточного типа, необходимо немного другим способом. Обуславливается это некоторыми особенностями, которые присущи именно ленточному фундаментному основанию, в отличие от других типов основы. Ключевая конструкционная особенность состоит в том, что высота фундамента превышает показатели его ширины. В связи с этим, становится возможным применение прутов не самого большого сечения. Здесь необходимо использовать прутья трёх типов, включая следующие:

  1. Горизонтальной направленности;
  2. Вертикальной направленности;
  3. Поперечного типа.

Стоит помнить о том, что основная нагрузка будет оказана на каркас, размещённый в продольном направлении. Оптимальным диаметром арматурных прутов в данном случае будет цифра, находящаяся в диапазоне от десяти и до двенадцати миллиметров. Аналогичным образом осуществляется расчёт толщины арматуры других подвидов.

Следует также отметить и то, что арматурные пруты будут уложены в двух поясах, которые представляют собой верхнюю и нижнюю плоскость, причём это действие осуществляется вне зависимости от того, какими параметрами высоты и ширины обладает фундаментное основание.

Приблизительно в пятисантиметровом расстоянии от бетонной прослойки снизу и сверху необходимо установить каркас, причём делается это в продольной направленности. Гладкие арматурные элементы должны быть расположены перпендикулярно предыдущим – в вертикальной направленности. Так, к примеру, если ширина фундаментного основания составляет сорок сантиметров, то будет достаточно использование четырёх прутьев. Армирование выполняется таким образом, чтобы два прута были бы установлены в нижней плоскости и два остальных в верхней. В тех случаях, когда почва характеризуется пучинистостью или слабым грунтом, то число арматурных прутов может быть увеличена до четырёх, причём их располагают в каждом из поясов.

Что касается такого показателя, как суммарная длина арматурных элементов, он определяется исходя из габаритов постройки, а также количества несущих стен.

  • Так, к примеру, постройка с размерами шесть на шесть метров, обладающая одной несущей стеной, будет обеспечена лентой, общая длина которой составит тридцать метров.
  • Из них, двадцать четыре метра будут отнесены под периметр здания.
  • Что касается остальных шести метров, то их расположить следует под стеной.

В том случае, если требуется армировать, используя четыре стержня, то возникнет необходимость в ста двадцати метрах арматурных прутов. Данный показатель берётся в общей сложности. Чтобы объединить составляющие армирующего каркаса, целесообразным является использование вязальной проволоки.

Армирование плитного основания

При армировании плитного фундамента потребуется наибольшее количество прутьев, вне зависимости от того, какие виды фундамента с арматурой вы планируете использовать. Перед началом строительства металлического каркаса, необходимо осуществить подбор наиболее подходящего диаметра элементов. Минимальная толщина в данном случае составляет десять сантиметров.

Дистанция между прутами должна равняться двадцати сантиметрам. Таким образом, если постройка характеризуется размерами шесть на шесть метров, то в общей сложности понадобиться использование шестидесяти двух элементов, причём половина из них являются поперечными. Укладка выполняется в два слоя, поэтому придётся запастись прутьями в количестве 124 шестиметровых элементов. Как видите, расход здесь действительно большой, но только при выполнении армирования в соответствии с технологией, можно добиться наилучших результатов.

Как самостоятельно провести расчет арматуры для фундамента

Для восприятия деформационных нагрузок и формирования единой конструкции монолитный фундамент армируется. Если бетон прекрасно воспринимает сжимающие нагрузки, то арматура, как часто говорят, работает на растяжение. При условии, что вы решили своими руками возводить основание для дома, вам придется потрудиться над расчетами не только бетонной смеси, но и арматуры для фундамента. О том, как подсчитать необходимый метраж этого материала, а также рассчитать требуемое сечение арматуры, мы постараемся подробно расписать в этой статье.

Сколько должно быть арматуры в фундаменте

Чтобы процесс расчета был максимально понятным, в качестве примера мы рассмотрим ленточное основание высотой 600 мм с шириной ленты 400 мм для фундамента, схема которого изображена на рисунке ниже.

Схема ленточного фундамента

Минимально допустимое содержание армирующих элементов в ленточном основании определяется по СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В пункте 7.3.5 сказано, что относительное содержание продольной арматуры не должно быть меньше 0,1% от площади сечения железобетонного элемента. Для ленточного фундамента учитывается отношение суммарного сечения арматуры и ленты.

В нашем случае имеем: площадь сечения ленты – 600×400=240 000 мм2. С учетом полученных данных определяем количество стержней, необходимое для продольного армирования ленты. Для этого воспользуемся частью таблицы из прил. 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий», представленной на рисунке ниже. Предварительно переведем мм2 в см2 и умножим полученное значение на 0,001 (именно такую часть должна занимать суммарная площадь поперечного сечения продольной арматуры). Получаем: 240000 мм2 = 2400 см2, 2400 см2×0,001=2,4 см2.

Таблица для расчета количества прутков арматуры

Изучая данные таблицы 1, сложно понять, арматуру какого диаметра, и в каком количестве нужно использовать. Ведь при требуемой площади сечения в 2,4 см2, судя по таблице, можно использовать 2 стержня 14 мм арматуры, 3 стержня 12 мм, 4 стержня 10 мм и т.д. От чего отталкиваться при расчетах? В разделе 1 приложения 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» сказано, что при длине стороны более 3 м (как в нашем случае), минимальный диаметр арматуры составляет 12 мм. Для равномерного восприятия нагрузок потребуется два пояса армирования, содержащих по два прутка арматуры диаметром 12 мм.

Диаметр поперечной арматуры выбираем минимально допустимый для каркаса, высотой менее 800 мм (у нас ввиду высоты фундамента и требуемого отступа от наружного слоя бетона в 50 мм – 500 мм=600-2×50) – 6 мм. Он должен быть не меньше четверти диаметра продольных прутков: 12/4=3<6 условие соблюдается. Если бы каркас был высотой от 800 мм и выше,  то минимальный диаметр арматуры составлял бы 8 мм.

Выбор и расчет арматуры для плитного фундамента осуществляют таким же образом. Только данные таблицы 1 нужно будет умножить в зависимости от количества продольных прутков арматуры. А как быть, если необходимо провести арматурный расчет столбчатого фундамента? В этом случае достаточно использовать арматуру диаметром 10 мм: для свай, которые в диаметре меньше 200 мм, достаточно трех прутков, для остальных случаев их количество возрастает по мере увеличения диаметра сваи. Для соединения вертикальных прутков достаточно использовать гладкую арматуру диаметром 6 мм.

Если вы решили армировать основание дома своими руками, то перед покупкой строительных материалов очень важно провести как можно более точные расчеты требуемого количества. В нашем случае мы будем рассматривать расчет количества арматуры под дом 10×6, для которого возводится ленточный, плитный или столбчатый фундамент.

Количество арматуры для ленточного фундамента

Общая длина ленты составит: 10000×2+(6000-2×400)×3=35600 мм или 35,6 м. С учетом общего количества запусков суммарной длиной 40×250=10000 мм или 10 м и использования четырех продольных прутков арматуры суммарный метраж продольных армирующих элементов составит: 35,6×4+10=152,4 м. Это, что касается арматуры периодического профиля, но есть еще гладкая арматура.

Сколько нужно арматуры для ленточного фундамента

При условии отступа от поверхности бетонного основания в 50 мм длина поперечной арматуры (горизонтальной и вертикальной на одно соединение) составит: 300×2+500×2=1600 мм или 1,6 м. Таких соединений при общей длине ленты в 35,6 м и шаге между поперечными прутками в 300 мм будет: 35,6/0,3=119. Итого общая длина поперечной гладкой арматуры составит: 119×1,6=190,4 м.

Количество арматуры для плитного фундамента

Для нашего дома 10×6 толщину плиты принимаем 300 мм (предварительно проводим расчет нагрузки на фундамент). Арматурный каркас будет состоять из двух поясов с шагом сетки 200 мм. Для одного пояса потребуется 10000/200=50 прутков поперек (шестиметровых) и 6000/200=30 прутков вдоль (десятиметровых). Итого на два пояса потребуется арматуры периодического профиля: (50×6+30×10)×2=1200 м

Сколько арматуры необходимо для армирования плитного основания

Если соединять пояса арматурными прутками, то общее количество соединений составит: 50×30=1500 шт. Длина каждого прутка с учетом отступа от края фундамента в 50 мм составит 200 мм. Итого гладкой арматуры потребуется: 1500×200=300000 мм или 300 м.

Количество арматуры для буронабивного свайного основания

В качестве примера приведем основание под тот же дом, только будем использовать буронабивные сваи (расстояние между опорами принимаем 2000 мм) и железобетонную обвязку высотой 400 мм. Нам потребуется 16 свай диаметром 200 мм и высотой 2000 мм. Сколько нужно арматуры для такого фундамента?

Сколько нужно арматуры для буронабивного свайного фундамента

На сваи будем использовать 4 прутка длиной 2250 мм: 2000 мм на собственно сваю и 350 мм на запуск для связки с арматурным каркасом ростверка. Итого на одну буронабивную сваю потребуется 4×2350=9400 мм или 9,4 м арматуры периодического профиля. На 16 свай потребуется 150,4 м. Для формирования каркаса сваи будем использовать гладкую арматуру, которой соединим 4 вертикальных прутка в трех местах. Длина одного соединения составит примерно 3,14×200=628 мм, длина трех – 1884 мм или 1,9 м. Общий метраж гладкой арматуры, необходимый для формирования каркаса столбов составит: 1,9×16=30,4 м.

Расчет арматуры для ростверка проводится так же, как и в случае расчета ленточного фундамента. Прутков периодического профиля потребуется столько же, сколько и в вышеописанном случае (по ленточному основанию), т.е. 152,4 м. А вот на формирование каркаса с учетом высоты ленты нужно будет меньше гладкой арматуры: 119 (количество соединений) ×1,2 (сумма длин поперечной арматуры на одно соединение)= 142,8 м

Надеемся, что приведенная информация поможет вам понять процесс расчета и самостоятельно рассчитать необходимое количество арматуры и диаметр прутков применительно к фундаменту вашего дома.

Сколько нужно арматуры для буронабивного свайного фундамента Загрузка...

Сколько арматуры нужно для фундамента

Здравствуйте, друзья! Сегодня публикую статью по теме арматуры. Для того чтобы фундамент был надёжный и служил долгие десятилетия, его необходимо армировать. Расчёт необходимого количества арматуры для фундамента зависит от типа фундамента.

Если не учесть свойства грунта и количество арматуры, фундамент может получить разрывы уже после первой зимовки. В статье дана информация по расчёту количества арматуры при разных типах фундамента и грунтов.

Для монолитного фундамента на устойчивых грунтах и лёгком доме используется арматура с диаметром 10 мм. На подвижном грунте диметр увеличивается до 15 мм. Армирование делается в 2 ряда. Размер ячеек – 200 мм (при неустойчивом грунте или тяжёлом строении 150 мм).

Пример расчёта арматуры для плиты монолитного фундамента размером 10Х10 м.

Из расчёта ячейки в 200 мм на 1 м уходит 5 прутьев арматуры. Соответственно на 10 м будет 50 прутьев. Прибавляем столько же на поперечный слой и умножаем на 2 (второй ряд). Дальше прибавляется поперечная обвязка и проволока для вязания. Прутья при поперечной обвязке должны быть друг от друга на расстоянии до 400 мм.

Расчет каркаса ленточного фундамента

За счёт меньшей площади, но большей высоты, ленточный фундамент значительно меньше подвергается давлению, если его сравнивать с монолитным фундаментом. Диаметр прутков арматуры в большинстве случаев берётся 10 мм и только при больших нагрузках и сложных грунтах, диаметр может доходить до 14 мм.

Строительные нормы: п.8.3.6 СП52-101-2003 для ширины фундамента до 400 мм должно быть два стержня арматуры. Расстояние между вертикальными прутьями арматуры должно быть менее 400 мм.

В ширину каркаса, не зависимо от его высоты, делают 2 пояса. Прутки арматуры идущие вдоль каркаса, должны быть ребристыми, т.к. они берут на себя больше нагрузки. Остальные прутки могут быть гладкими.

Прутки арматуры, которые идут вдоль каркаса ленточного фундамента, крепятся на расстоянии 5 мм от поверхности. При расчёте каркаса арматуры ленточного фундамента, можно ориентироваться на рис. (см. ниже). Все размеры представленные на рисунке являются ориентировочными.

Расчет арматуры столбчатых фундаментов

Для столбчатого фундамента используют 4 вертикальных прута арматуры диам. 10 мм (при небольших круглых столбах 3 прута). Вертикальные прутья идут на всю высоту столба и должны быть ребристыми. Горизонтальная обвязка делается с шагом около 300 мм, но не больше 500 мм.

Сколько весит арматура?

Если необходимо рассчитать цену арматуры по весу (в продаже цена считается за кг), можно воспользоваться таблицей, в которой по диаметру арматуры можно определить её вес. Для увеличения кликните по таблице.

В качестве дополнительных материалов, рекомендую ознакомиться со статьями:

Дополнительная информация

Полезные записи по теме:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
