Как сделать угловой шкаф-купе своими руками, чертежи и схемы

Угловые шкафы купе по конструкции и особенностям проектирования можно условно поделить на две группы – это выставленные П-образно и диагональные. В первом случае короб состоит из двух или трех модулей. А во втором – монолитный, с единым раздвижным фасадом (стандартным «прямым» или гнутым). Рассмотрим как сделать угловой шкаф-купе своими руками с приведением всех необходимых схем и чертежей в случае П-образного варианта.

Как сделать диагональный шкаф-купе трапецию своими руками можно почитать здесь.

Как сделать угловой шкаф-купе своими руками П-образной формы

Расположение углом в этом случае предполагаем состыкованные два или три модуля.

Это может быть два шкафа-купе рядом, один из которых – с одной или двумя дверьми, закатывающихся за боковину пристыкованного к нему шкафа.
Или отдельный угловой модуль с пристыкованными к нему шкафами-купе.

Как спроектировать и рассчитать угловой шкаф своими руками для центральной части можно почитать здесь. Рассмотрим более подробно другие особенности конструкции.

Как рассчитать детали составного углового шкафа из ДСП своими руками

Для примера составим чертеж углового шкафа-купе из ДСП с габаритными размерами 2516х2850х2868мм, где 2516мм – общая высота (без козырька 2500мм), а 2850х2868мм – занимаемое расстояние от угла, при этом «вылет» козырька составляет по 150мм в каждую сторону. Глубина боковин модулей равна 600 мм (внутренняя глубина, за минусом отступа для установки раздвижной системы составляет 500мм).

Чертеж корпуса углового шкафа, без фасадов и карниза будет выглядеть так.

Как было написано выше, схему и чертежи, пример расчета для углового модуля, можно посмотреть в отдельной статье по ссылке.

Два других, приставных шкафа-купе проектируются примерно по одной схеме. Рассмотрим пример расчета нестандартного гардеробного шкафа-купе и угловых полочек в общем дизайне.

Как спроектировать и сделать нестандартный шкаф-купе своими руками

Нестандартность предполагает, что и габариты мебели, и внутреннее наполнение вы можете сделать таким, каким нужно именно вам. Тут есть только один нюанс – ограничение внутренних секций дверьми купе.

При составлении схемы внутреннего наполнения четко представляйте себе, каким будет доступ к каждой секции. Не перекроется ли полка? Будет ли выдвигаться ящик? Удобно ли будет снимать одежду с плечиков?

Рассмотрим нюансы проектирования и расчета деталировки из ДСП для шкафа-купе с габаритами 2500х1600х600мм.

Ширина дверей купе обычно закладывается 600-900мм. Поуже створки будут неустойчивы, поскольку ролики раздвижного механизма слишком близко относительно друг друга. Шире двери купе слишком тяжелые и не каждая раздвижная система способна обеспечить плавный и свободный ход. Тут нужно смотреть характеристики каждого конкретного производителя.

На ширину 1600мм в нашем случае достаточно двух дверей купе.

Внутреннее наполнение шкафа-купе утапливается на 100мм, для возможности установки дверей. Сделаем внутри две секции, одну с полками, другую под плечики с длиной одеждой высотой 1600мм.

Список деталей для корпуса:

Боковины 2500х600 мм – 2шт.
Верх-низ 1568х600 – 2шт.
Цоколь 1568х80 – 1шт.
Поперечный цоколь 500х80 – 1 шт.

Поперечный цоколь нужен для того, чтобы дно шкафа не прогибалось. Эта деталь ставится обычно в месте размещения внутренней перегородки (или по центру, если перегородки в шкафу нет).

Высота шкафа позволяет выделить отдельную антресоль и полку под обувь в секции со штангой. Пусть высота внутренней перегородки 2000мм. А ширина боковых полок – 500мм.

Тогда список деталей для внутреннего наполнения шкафа-купе своими руками будет таким:

Антресоль 1568х500 – 1шт.
Перегородка 2000х500 – 1шт.
Полки 500х500 – 5шт.
Полка под обувь 1052х500 – 1шт.

Чтобы заказать двери-купе внутрь шкафа, нужно высчитать габариты проема. В нашем случае – 2388х1568.

Жесткость конструкции придаст задняя стенка ДВП. Если пролет без полок шире 1000, лучше в открытую нишу (за штангой под одежду) поставить еще ребро жесткости из ДСП для усиления конструкции. В нашем случае 1052х200. Тогда и заднюю стенку можно сделать из трех кусков (на антресоль, за полками и за открытой нишей). Что существенно снизит расход.

Как оформить бока углового шкафа-купе полочками своими руками

Угловые фигурные полочки на боковине шкафа не только практичны и позволяют поставить какие-то предметы декора для украшения интерьера. Они еще и скрадывают действительную глубину и угловой шкаф-купе своими руками будет смотреться менее громоздко.

Как правило, на шкафу-купе угловые полки крепятся с одной стороны на боковину, а с примыкающей – к специально заложенной задней стенке из ДСП.

Для большей аккуратности обычно заднюю стенку делают поуже вылета карниза на 10-15мм. А сами закругленные полки – поуже задней стенки и боковины шкафа на 5-10мм, как на чертеже.

По высоте заднюю стенку угловой полки делают короче на высоту цоколя (чтобы она проходила выше плинтуса). И соответственно нижняя полка общего модуля располагается на этом же уровне, совпадающего с положением дна шкафа-купе.

Как рассчитать размеры карниза углового шкафа своими руками

После того, как все три модуля углового шкафа-купе собраны и стянуты между собой, бока оформлены угловыми полками, можно сверху установить общий фигурный карниз. Размеры которого, конечно, рассчитываются заранее по чертежу мебели.

На схеме вида сверху детали накладного карниза выделены другим цветом.

Как мы договорились вначале, общий вылет карниза за пределы самого углового шкафа-купе составляет 150мм. Карниз будет стыковаться из 5 частей:

Центральная часть. Ее габариты 800х800. Чтобы он вышел за габариты углового модуля на 150мм, его нужно выдвинуть на 350мм относительно боковин и задней стенки. Итого глубина самого карниза до диагонального спила будет составлять 400мм.
Приставные боковые детали. На выдвинутую глубину с обеих сторон углового шкафа-купе своими руками понадобится заложить дополнительные детали длиной 350мм. Чтобы не путаться, пусть их глубина будет также 400мм.
Деталь карниза справа и слева. В вычислениях нет ничего сложно – от общей габаритной длины углового шкафа-купе вычитаем величину зазора (350мм) и глубину центральной части (800мм)

Получаем следующий список деталей:

800х800 – 1шт.
350х400 – 2шт.
1718х400 – 1шт.
1700х400 – 1шт.

Согласно чертежу, на трех из пяти деталей есть закругления и скосы. Их лучше всего сделать одинаковой формы и радиуса с угловыми полками шкафа-купе.

Как сделать угловой шкаф своими руками по чертежу

Угловые шкафы для спален, детских, гостиных и прихожих невероятно востребованы. Во многом благодаря своей эргономичной конструкции. Но в продаже предлагаются модули стандартных размеров, которые не всегда подходят под свободное место. Или имеют другое внутреннее наполнение, чем хотелось. Рассмотрим, как сделать угловой шкаф своими руками по чертежу, произвести все расчеты для распила деталей для дальнейшей сборки.

Как сделать чертеж углового шкафа своими руками

При проектировании любой угловой мебели опираются на математические расчеты и точное масштабирование. Достаточно прорисовать желаемые габариты шкафа на бумаге в масштабе (вид сверху) и уже будет видно, насколько практична и функциональна будет его конструкция.

Отталкиваться стоит от ширины фасадной части. Для гардеробного шкафа она должна быть не уже 400мм. Иначе будут проблемы с доступом внутрь шкафа. Если совсем никак, то можно использовать дверцы-трансформеры, складывающиеся гармошкой под прямым углом. В этом случае скоса в конструкции не будет и доступ вовнутрь расширяется за счет прямого угла.
На проем 400-550мм достаточно ставить одну распашную дверцу, на проем 600-800 – уже две. Если проем получается шире – подумайте, а может лучше сделать угловой шкаф своими руками с отдельными пеналами или открытыми полками по бокам? Поскольку шкаф получается сильно широкий и своей «диагональю» будет «съедать» много пространства.
Далее смотрим на глубину боковин углового шкафа. Для полок достаточно 350-400мм. Под плечики – 500-600мм. Если на чертеже получилось меньше, то шкаф получится слишком мелким для гардероба. Рассмотрите другие варианты.

Вот так, расширяя фасадную часть для достаточного доступа и изменяя ширину боковин по заданным габаритам угла, «ищут» оптимальный вариант. В итоге угловой шкаф может получиться несимметричным, с разными по глубине боковинами и без угла в 45 градусов на скошенный фасадах – это не страшно. Есть мебельные петли с разным углом установки, не только под 45 градусов. Главное, не ошибиться в расчетах ширины фасада.

Если испытываете затруднения в расчете по известному «правилу треугольника» — квадрат гипотенузы равен сумме квадратов катетов, то можно вымерять ширину фасада по факту, когда корпус уже будет собран. Кстати, так поступают даже опытные мебельщики. Поскольку фасад чаще всего изготавливается из другого, более дорогого материала и «пролет» в его расчете может влететь в копеечку.

Пример, как рассчитать и сделать угловой шкаф своими руками

Рассмотрим чертеж углового шкафа с заданными габаритами 2500х1016х1016мм, где 1016х1016 – расстояния от угла, а 2500 – высота.

По схеме сборке короба видно, что фактически у конструкции три опоры – это две боковины и одна из задних стенок (вторая из ДВП).

Верх и низ вычислить несложно – детали будут «зажаты» между этими тремя опорами и имеют размеры 1000х984мм (по формуле 1016-16 и 1016-16х2). Диагональ фасада будет равна 566мм.

Можно поставить как одну, так и две распашные дверцы – все зависит от дизайна остальной мебели.

Предварительный расчет деталей углового шкафа своими руками

Внутреннее наполнение углового шкафа сделаем гардеробным: вдоль одной стороны разместим отдел с полками, другую сторону отведем под одежду на плечиках. Высота позволяет выделить отдельно полки под антресоль и обувь. Они будут иметь также срезанную под углом форму.

Размер внутренней перегородки примем как 2040мм. Тут особого стандарта нет. Прикинем, что под длинную одежду на плечиках нужно примерно 1600 мм, значит на две полки сверху и снизу уйдет примерно по 400мм (за минусом цоколя, высота которого 80 мм).

Высоту перегородки 2040мм поделим на 6 секций пятью полками.

Глубину внутренней перегородки примем 550 мм, чуть поуже боковины шкафа – так будет удобнее пользоваться плечиками.

Пусть секция с полочками будет шириной 300 мм, тогда скошенная полка под обувь выйдет габаритами 984х684мм.

Точный расчет деталировки углового гардеробного шкафа

С учетом всех принятых особенностей конструкции можно рассчитать деталировку ДСП и записать в виде списка:

Боковина 2500х600 – 2шт.
Задник 2500х1000 – 1шт.
Верх/низ/антресоль (со скосом!) 1000х984 – 3шт.
Внутренняя перегородка 2040х550 – 1шт.
Полки пенала 540х300 – 5шт.
Полка под обувь (со скосом!) 984х684 – 1шт.
Цоколь 620х80 – 1шт.
Фасад (2500-80-4)х(566-4)=2416х562 – 1шт.

Размеры фасада углового шкафа чистовые. Если для кромления будет использоваться ПВХ толщиной 1мм или 2мм, его нужно будет учесть! Будьте внимательны.

( Пока оценок нет )

Мой забор — Выбор. Законы. Изгородь. Калитка. Монтаж. Ограждения. Каменный

Как сделать угловой шкаф своими руками. Варианты и чертежи угловых шкафов-купе для дома. Конструкции, чертежи и фото угловых шкафов

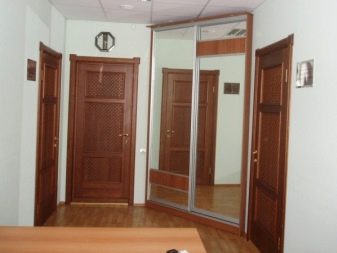

Стремясь сберечь средства, многие люди стараются собирать мебель собственноручно. Это позволяет также воплотить свой замысел, не завися ни от кого, и вдобавок, поднимает самооценку, как и всякое владение полезным навыком. Существуют определенные правила того, как же создаются угловые шкафы.

Пошаговая инструкция

Сделать мебель (тот же угловой шкаф) не так уж и сложно, нужно лишь знать некоторые ключевые моменты и уметь пользоваться чертежами.

Прежде чем чертить, нужно определиться с геометрической формой будущего изделия:

трапецией;
буквой Г;
треугольником.

Есть и еще один вариант — с пятью стенами.

Решились сделать сами — значит, нужно продумать все размеры, какая стенка, полка или ящик сколько займет.

Возьмем для примера такие величины: длина и ширина по 90 см, высота 250 см. По схеме сборки подсчитывают, сколько материала будет нужно и для чего именно.

Нельзя изготовить самодельный шкаф без следующих материалов:

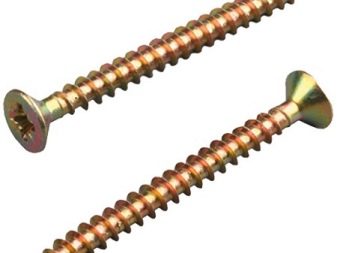

саморезов;
клея;
роликов;
фурнитуры;
профиля;
зеркал (по желанию).

Понятно стремление сэкономить, работая своими руками, а не заказывая шкаф, но есть моменты, сберегать средства на которых нежелательно. Большую ошибку совершают те, кто заказывает плохие ролики или отказывается от стального профиля ввиду его мнимой дороговизны.

Обязательно подготовьте рабочее место, угловой шкаф можно собрать как следует только в таком случае.

Необходимы инструменты:

дрель;
строительный уровень;
перфоратор;

пила ручная;
молоток.

Если хотите ускорить работу и выполнить ее аккуратно, закажите раскрой досок в профессиональной мастерской.

Величина изделия должна соответствовать площади комнаты, где встанет будущий шкаф. Принимаются во внимание и базовые принципы. Так, под верхнюю одежду нет смысла отводить отсек уже 80 сантиметров и ниже 140 см. Тут-то и пригодится схема, составив и использовав ее, вы не промахнетесь с размерами, не обнаружите, что внутри не хватает места под все необходимое. Вид шкафа на сборку его влияет очень мало.

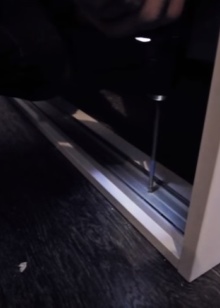

Первым шагом становится крепление стальных уголков , которые станут удерживать боковины конструкции, не позволят ей отклониться от пола и потолка. Готовые детали применяют, чтобы сделать каркас, крепят на дверь ролики, ставят направляющие и занимаются дверьми. На этом последнем шаге непременно контролируют все действия уровнем, чтобы исключить малейшие перекосы.

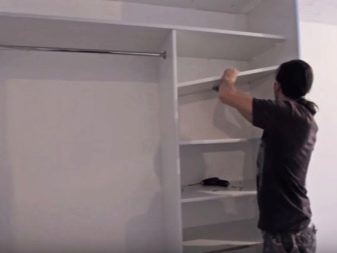

Внутренняя работа не менее важна, чем формирование оболочки.

Тут этапы следующие:

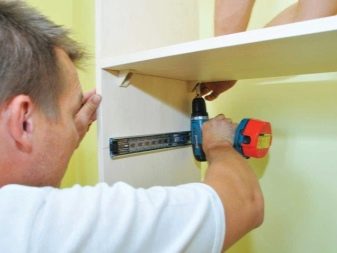

поставить кронштейны;
закрепить полочки на положенных местах;
смонтировать фурнитуру (раньше всего перегородки, затем полки и вешалки, зеркала, а ручки оставьте на потом).

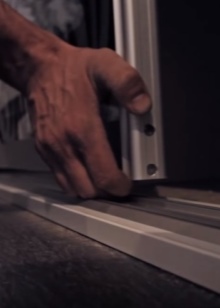

Крепеж обязательно подбирайте в соответствии с материалом основания (по кирпичу и бетону дюбель-гвоздь, по дереву — гвоздь или саморез, в газобетон нужно вкручивать особые дюбели с распорными усами и поперечной насечкой). Вертикальные стойки, вставив их в направляющие, следует зафиксировать подвесами. Ребрами жесткости пренебрегать нельзя, нужно стараться сделать их как можно больше — прежде всего в местах, где встанет ящик либо полка. Замена металлического профиля на рейки допустима в исключительных случаях, причем дерево должно быть совершенно сухим, иначе усадка деформирует весь шкаф.

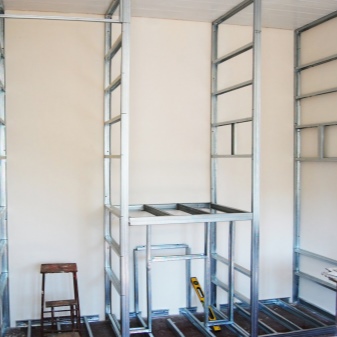

Без особых изменений эта схема применяется и при сборке гипсокартонных шкафов, но определенные отличия все же есть.

Отправной точкой в данном случае выступает не установка каркаса, а разметка пола и потолка сообразно схеме. Практичнее всего размечать резиновой амортизирующей лентой, а только по ней уже максимально точно прикреплять металлические профили. Чтобы конструкция шкафа подольше прослужила, обязательно используйте ребра жесткости, вставив их между профилями стойки.

Если не хотите сталкиваться с ситуацией, когда что-то требуется переделать, следующий шаг выполняйте особенно тщательно. Заготовки нужно поставить в отведенные им точки и прикрепить на саморезы (вворачивая их на дистанции 20 см или около того). Следите, чтобы шляпки вошли в материал на миллиметр, а везде, где станете затем крепить полки, устанавливаются уголки.

Ни в коем случае не делайте сами и не заказывайте где-либо двери на самодельный шкаф, пока вся остальная конструкция не будет собрана! Иначе можно столкнуться с тем, что габариты несколько поменялись, и закончить дело не получается. После дверей наступает очередь штанг и (если есть) светильников.

Дальше остается только позаботиться о декорировании его (грунтовании внутренних и внешних поверхностей, заделке стыков гипсовой штукатуркой, наклейке серпирующей ленты, установке малярных уголков, шпатлевании, сушке, шлифовке и повторном шпатлевании, грунтовке и финишной отделке). Чем именно отделывать — плиткой, иным материалом или попросту окрашивать, решать нужно самостоятельно.

Особенности проектирования

Жалобы на нехватку места в квартире или доме очень часты; при ближайшем знакомстве с жилищем оказывается сплошь и рядом, что отдельные углы пусты, использовать их никак не получается. Обе проблемы одновременно решаются, если сделать угловой шкаф — это еще и намного экономичнее, чем покупать его в магазине, или заказывать в мебельной компании.

Чертеж составить может практически каждый человек, а вот раскраивать детали в соответствии с задумкой должны профессионалы, поскольку это слишком тяжело и хлопотно. Высота секции, где предстоит хранить шубы, куртки и пальто, должна гибко подстраиваться под рост тех, кому предстоит пользоваться шкафом, до ригеля должны свободно дотягиваться все. Важное уточнение: разместив ригель по ширине, вы добьетесь большей отдачи от внутреннего пространства.

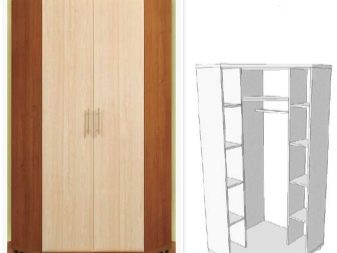

Шкаф угловой. Чертеж предлагаем для рассмотрения. Внимательно изучаем чертеж, готовим и комплектуем изделие необходимыми материалами и начинаем сборку.

Низ-основание:
— ДСП 16х1200х1200, 1шт;
— ДСП 16х60х1144, 2шт;
— ДСП 16х60х1112, 1шт;
— ДСП 16х60х512, 2шт;
— ДСП 16х60х584, 1шт;
— винт для стяжки 7х50, 12шт;
— заглушки для винта, 12шт;
— ножки, 8шт.

Крепим к низ-основанию углового шкафа, боковые и внутренние панели:
— ДСП 16х584х2324, 2шт;
— ДСП 16х175х2324, 2шт;
— ДСП 16х1184х2324, 1шт;
— ДСП 16х1168х2324, 1шт;
— ДСП 16х450х1792, 1шт;
— шкант деревянный 8х35, 28шт;
— болт стяжки под шуруп для эксцентрика, 28шт;
— эксцентрик, 28шт.

Для придания жесткости конструкции углового шкафа скрепляем боковые стенки поперечными:
— ДСП 16х1200х1200, 1шт;
— ДСП 16х1168х1168, 2шт;

— шкант деревянный 8х35, 16шт;
— болт стяжки под шуруп для эксцентрика, 16шт;
— эксцентрик, 16шт;

Вставляем в угловой шкаф полки и приспособление для вешалок:
— ДСП 16х450х512, 4шт;
— полкодержатель 5х16, 16шт;
— приспособление (труба) для вешалок, 1шт;
— крепеж для приспособления, 2шт.

Устанавливаем переднюю дверь, большую и малую, на угловой шкаф:
— ДСП 16х596х538, 1шт;
— ДСП 16х596х1813, 1шт;
— ручка дверная декоративная, 2шт;
— завеса мебельная металлическая, 5шт.

Выравниваем малую и большую дверь. Угловой шкаф собрали своими руками.
