как подключить их к одной розетке? Какая розетка нужна для подключения?

Любая современная хозяйка желает иметь под рукой качественную варочную панель и духовой шкаф, которые помогут ей готовить удивительные и вкусные блюда, что понравятся семье и гостям дома. Но для корректной работы вышеупомянутые приспособления должны иметь правильное и стабильное энергоснабжение. Попробуем разобраться, какой должна являться розетка для подобных вещей, как варочная поверхность и духовой шкаф, а также в тонкостях подключения такой техники.

Требования к проводке

Поговорим о том, каким параметрам должна соответствовать проводка для духовки и в целом указанных видов техники. Во внимание следует принять такие факторы и характеристики, которыми должен обладать провод.

  • Оба устройства следует подключить при помощи заземления.
    В розетке либо вилке должно быть 3 либо 5 контактов, в зависимости от напряжения в электросети. В старых зданиях такие условия соблюдали нечасто, а вот в новых эти требования стараются соблюдать и сразу прокладывают мощные кабеля.
  • Электропроводка должна соединяться с распредящиком лишь с использованием спецустройства защитного отключения – УЗО.
  • Оборудование, что имеет не очень большую мощность (до 2,5 кВт) нужно подключать к уже имеющейся электросети, если полностью соответствует современным нормативам. Если требуется подключить встраиваемую технику высокой мощности, то потребуется делать целую выделенную линию.
  • Лучшее сечение провода, что можно применять в рассматриваемом случае, это 6 квадратных миллиметров. Данный вариант легко выдержит нагрузку в размере 10 кВт довольно долгое время. Рекомендуемый показатель автоматной защиты в таком случае будет С32. Если мощность такой панели не будет выше 8 кВт, то можно взять провод с 4-миллиметровым сечением и группой защиты автомата С25.
  • Лучший вариант кабеля, что можно использовать – NYM либо ВВГнг. Покупая такой провод, следует принимать в расчет проводниковый диаметр. Если провод обладает сечением 4 миллиметра, то диаметр будет 2,2 миллиметра, а 6-миллиметровый – 2,76 мм.
  • Характеристики УЗО должны быть несколько выше номинала автозащиты хотя бы на 1 пункт. Для варианта, рассчитанного на 32 ампера, потребуется использовать 40-амперное УЗО.

Следует сказать, что заземление тогда должно иметься обязательно, не следует им пренебрегать.

Место установки

Если ваши друзья или знакомые подарили вам такую технику, что имеет раздельное питание, то вам нужна комбинированная силовая розетка. Такая сдвоенная розетка позволит осуществить подключение сразу двух устройств станет единым источником питания для всей этой системы. Да и такой контакт будет качественным и при необходимости можно будет осуществить быстрый соединительный разъем. То есть к большой розетке идет подключение панели для варки, а к маленькой – духовки.

Необходимо определиться, где будем ставить розетку. Если, например, есть место за мебелью слева либо справа от духовки, то можно установить розетку там. Строгих правил нет. Хотя важным моментом по евростандарту является то, что розетка не может устанавливаться ниже, чем в 15 сантиметрах от пола.

Но чаще розетку ставят на расстоянии 16-25 сантиметров от пола, тут все будет зависеть от каждого конкретного случая, поставленных целей и условий, что имеются.

Еще один момент – розетка подобного типа обычно делается накладной. То есть она не входит в стену, а как бы накладывается поверх нее. Но данный момент не должен никого пугать. Подключение розетки к электрической сети происходит с использованием отверстия, расположенного сбоку.

Поэтому при необходимости или отсутствии желания разбивания стены и прокладывать провод, можно просто подсоединить кабель от щитка по стенке и закрепить его при помощи специальных дюбель-хомутов. Или же просто утопить провод в штробу.

Схема подключения

Теперь поговорим о том, как осуществляется подключение интересующей нас техники к электропитанию. Для подводки техники возможно применить одну из двух схем:

  • однофазную;
  • двух либо трехфазную.

Первый вариант осуществляется при монтаже оборудования в помещениях, где присутствует лишь 1-фазная сеть с напряжением 220 Вольт. Второй случай будет использоваться для повышения мощности и эффективности техники. Сразу определить схему редко когда возможно, по причине чего те же варочные поверхности стандартными электровилками не оснащаются.

Если говорить о духовках, то им может хватать и напряжения 220 Вольт, то есть однофазного решения. Поэтому такие варианты оснащаются обычной евровилкой, что предусматривает в собственной конструкции заземлительные контакты.

Данное решение подойдет для духовок, где значение номинального тока будет не выше 16 ампер.

Однофазное подключение происходит с применением кабеля с тремя жилами, куда входят заземляющий, нулевой и фазный проводники.

Если требуется подсоединить панель для варки в старом доме, то линия там обычно сделана из алюминия, по причине чего ее нужно заменить. Чтобы подключить интересующие нас виды техники к розетке, потребуется силовой вариант с номинальным током со значением 32 ампера. Такая двойная розетка должна иметь заземление.

При присоединении конфорок к электрощитку необходимо применить одну линию, которая будет иметь свой отдельный автопредохранитель. Для техники, где номинальный ток не будет выше 16 ампер, можно использовать автомат на 25 ампер, а для решений 32-амперного типа – на 40 ампер. Обязательно также должно присутствовать заземление защитного типа. Обычно в обоих вариантах рассматриваемых устройств есть одна заземляющая жила, которая имеет зелено-желтую изоляцию, и она присоединена к корпусу устройства и выведена к необходимому контакту на электровилке.

Если жилу фазы определить довольно просто с использованием простой отвертки индикаторного типа, то вот отличить ноль от земли бывает сложнее. Лучше будет воспользоваться тестером. Определение всех трех типов кабелей осуществляется следующим образом.

  • Там, где будет ставиться розетка, что предназначается для подключения необходимой техники, с использованием отвертки индикаторного типа следует определить фазу. После этого ее следует подписать либо пометить.
  • На электрощитке, куда будет подключаться розетка, следует определить назначение каждого кабеля, что уходит к потребителю. Нулевой и фазный провода определить легко с использованием той же индикаторной отвертки. Если говорить о заземлении, то оно подключено к корпусу электрощитка либо специальному клеммному ящику.
  • Отключаем ноль и фазу от автомата ввода и соединяем.
  • Теперь определяем при помощи тестера сопротивление между фазным и остальными кабелями. Там, где значение будет наименьшим, будет нулевой кабель.
  • Когда все концы кабелей мы определили, остается осуществить установку розетки и подсоединить привод к автопредохранителю.

Теперь о самом подключении. Если реализуется однофазный вариант на 220 вольт, то:

  • провод фазы подсоединяется на клеммы L1-3, между которыми необходимо поставить несколько перемычек, выполненных из меди;
  • кабель ноля соединяется с клеммами N1-2;
  • земля идет на клемму с оставшимся обозначением.

Если реализуется трехфазный вариант на 380 вольт, то делается это так, что фазы с обозначением A, B, C идут на клеммы с номерами L1-3. Оставшиеся клеммы подсоединяются по варианту, описанному выше.

В данном случае использовать перемычки необходимости нет.

Если осуществляется подключение по 2-фазной схеме на 380 вольт, то следует сказать, что такой вариант встречается нечасто. Бывает так, что А и С есть, а третьего кабеля не будет. Соединение будет осуществляться так, что фаза А будет подключиться на L1-2 при помощи перемычки, а фаза С уйдет на L3.

Все остальные действия будут делаться, как и в других схемах.

Еще один вариант, что следует рассмотреть – подключение панели без вилки. Когда от стены розетка отходит на пару-тройку сантиметров, это не устраивает владельцев помещения. Решить вопрос можно, если спрятать части розетки, что выступают. Это делается по одному из двух вариантов:

  • при помощи специального монтажного ящика;
  • при помощи луженых гильз, сделанных из меди.

Необходимо сначала определиться с проводниками. На ряде моделей из панели выводится уже подключенный провод, состоящий из четырех жил. Но в ряде случаев присутствует лишь 3-жильный вариант. Такие решения будут рассчитаны на 1-фазное подключение на 220 вольт или на 2-фазное – на 380 вольт. То есть часть оборудования будет получать энергию от одной фазы, а часть – от другой. Причем мощность будет распределена по ним одинаково. Для подключения по варианту 220 вольт следует осуществить изоляцию одной из жил.

Теперь остается подключить ноль, землю и фазу. Если есть желание, то две фазы можно соединить в одной через наконечник. В ряде случаев бывает техника, которая имеет кабель, состоящий из 5 жил. Такие решения очень мощны и рассчитаны на подключение к 380 Вольт. Чтобы подключить панель к 220-вольтовой электросети, следует объединить попарно две жилы. Например, коричневый и черный кабели направляются на фазу, а на ноль идут синий и серый провода. Земля должна остаться одиночной.

Возможные ошибки

Одной из наиболее распространенных ошибок является то, что панель сама по себе подключена, но может самостоятельно включаться и выключаться. Это будет следствием неправильной установки. Проблема эта может быть из-за:

  • активной защиты от детей;
  • попадания влаги на сенсорные элементы оборудования;
  • случайного нажатия не на ту клавишу.

Ряд моделей имеет особую функцию распознавания посуды, поэтому пока на панели не будет сковороды или кастрюли, оборудование не начнет работу. Еще одна проблема – только 2 из 4 конфорок работают. Данная ситуация может сложиться по причине блокировки, что появляется при подключении однофазным способом 3-фазных моделей.

Блокировка делается программным методом, поэтому прежде чем смотреть особенности подключения, следует ознакомиться с инструкцией к оборудованию. Как можно убедиться, осуществить подключение к розетке варочной панели и духового шкафа своими руками не так уж и сложно.

Главное, знать основные правила работы с электроприборами и немного разбираться в схемах их подключения.

О том, как подключить варочную панель к электросети, смотрите в следующем видео.

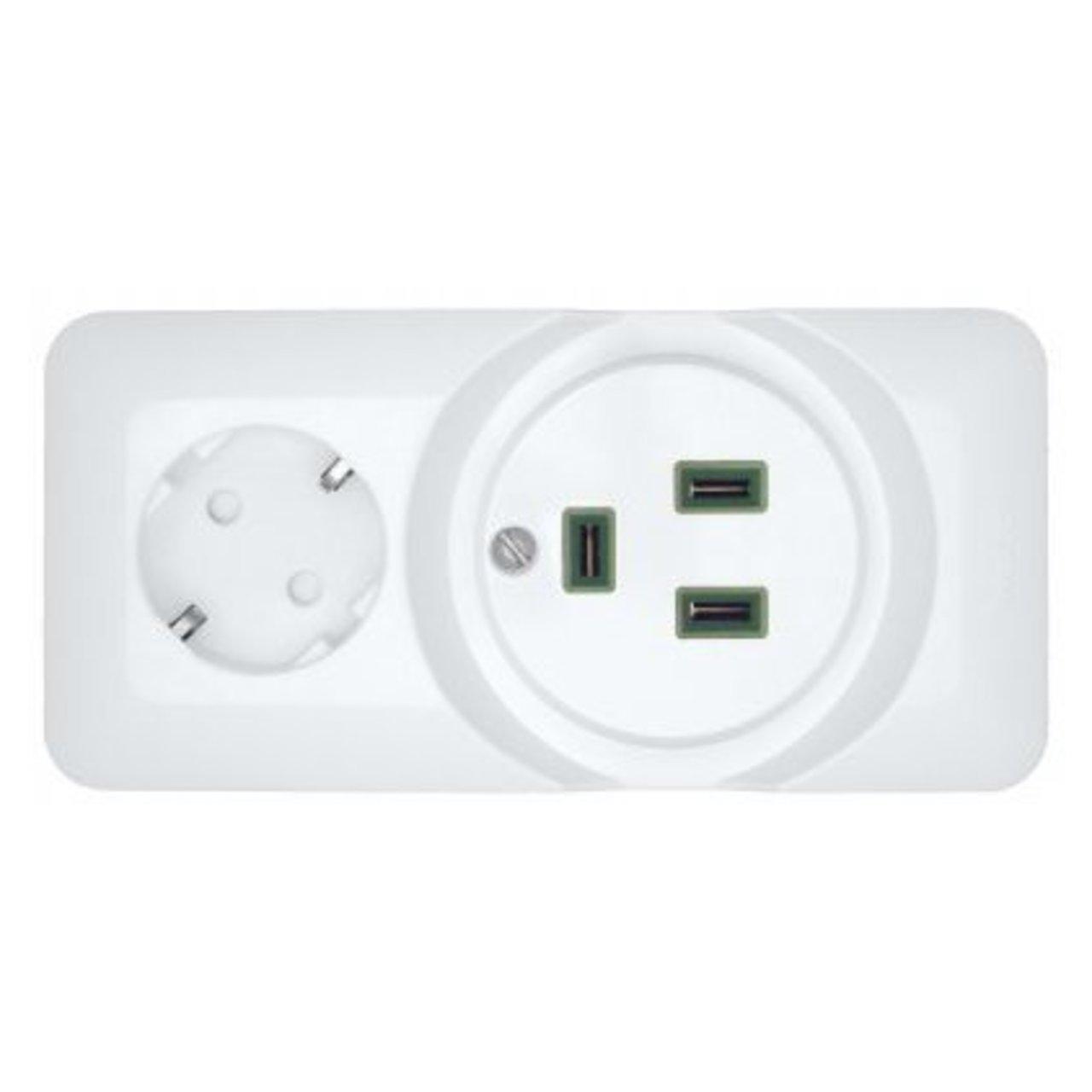

Двойная силовая розетка для варочной панели и духового шкафа

Электрический духовой шкаф — весьма востребованное оборудование в кухне. Однако его нужно правильно установить и подключить к электросети. Что для этого нужно? Отдельная розетка, ведь оборудование характеризуется высокой мощностью. Давайте далее в этой статье мы обсудим, как выбрать и установить розетку для варочной панели и духового шкафа.

Выбираем розетку

Изучите качество электропроводки

После того как выбранная модель куплена и доставлена в жилище, нужно проанализировать качество электропроводки. Если она очень старая, в большинстве случаев она не осилить подобную нагрузку, как электродуховка. Никакие удлинители не помогут.

Что делать в такой ситуации? Опытные специалисты настоятельно рекомендуют заменить старую проводку для включения духового шкафа с варочной панелью.

Если же это невозможно на данный момент, можно приобрести отдельный силовой автомат. Такой силовой агрегат при непредвиденных обстоятельствах оперативно среагирует.

Если же проблем с электропроводкой нет, то можно перейти к выбору розетки для купленного духового шкафа с варочной панелью.

Правила выбора

Розетка под варочную панель и духовой шкаф непременно должна быть качественной. От этого факта зависит срок службы и самого изделия, и духового шкафа с варочной панелью.

Обилие разного рода розеток в магазинах может удивить не подготовленного в этом плане человека. Многие бренды создают качественные товары подобного рода. К примеру, Legrand или Bosch. Но на отечественном рынке также много изделий непонятного происхождения.

Вот почему важно выбрать правильный вариант, который будет соответствовать всем предъявляемым к таким изделиям требованиям.

Видовое разнообразие розеток для духовых шкафов с варочной панелью

Как понять, какая нужна розетка Bosch или Legrand? Для этого нужно рассмотреть виды таких изделий.

Сегодня можно приобрести розетки нескольких типов:

  • для вмонтированной в стене проводочки стоит выбрать изделие внутреннего типа. Его монтируют в отверстие в стеновой поверхности таким образом, что видной остается только его корпус;
  • для проложенной снаружи проводки стоит подобрать накладной тип розеточки. Он устанавливается непосредственно на поверхности стены.

Основные критерии

Основными параметрами выбора того или иного варианта розетки в данном случае будут следующие факторы. Поговорим о них более подробно далее.

Степень защиты корпуса

Чтобы понять, какая нужна розеточка, нужно изучить специальную маркировку ее корпуса. Так, «А» и «В» – это цифровые значения степени ее защиты. Посмотрите, Legrand розетка для варочной панели и духового шкафа на фото ниже представлена.

«А» указывает на диаметр, закрывающийся от влияния факторов извне, а «В» демонстрирует качество защиты изделия от повышенной влажности. Помимо этого, непременно нужно проанализировать присутствие или тсутствие заземляющего контакта. Если перед вами изделие хорошего качества Legrand, то оно будет иметь заземляющий контакт. У дешевых недолговечных вариантов такого параметра нет.

Качество штепсельных разъемов

Этот фактор весьма важен для нагревательного оборудования с варочной панелью для дома. У хороших разъемов Bosch присутствуют пружины, добавляющие конструкции большую жесткость и обеспечивающие этим более качественное соединение.

При выборе варианта со стандартным разъемом, то вскоре качество соединения вилки и разъемов станет неважным. Чем это грозит в дальнейшем? Может произойти нагрев, или поломается розетка, что также может спровоцировать поломку духового шкафа с варочной панелью.

Способ подключения

Важно проанализирвать то, как электропровод подключен к розетке. Выбирайте тот вариант, у которого площадь контакта проводочка с контактами розетки максимально большая. Если установить такой вариант Legrand , то проблем с его эксплуатацией быть не должно.

Запах

Дешевый пластик имеет неприятный запах, от таких изделий стоит отказаться. Иначе поломок духовки с варочной панелью не избежать.

Например, розетка Legrand для варочной панели и духового шкафа или продукция Bosch отличается высоким качеством и не имеют запаха. Однако, и стоит такое изделие дороже китайских вариантов.

Наличие входов под несколько вилок: одинарная, двойная

Когда варочная панель приобреталась отдельно от модели духового шкафа, она требует отдельного подключения. Вам понадобиться двойная розетка. Если же техника комбинированная и имеет одну вилку, то двойная розеточка не потребуется.

Как установить розетку и подключить духовку?

Для начала выберите удобное месторасположение розетки. Оптимальный вариант — ниже уровня столешницы кухонного гарнитура. Тогда доступ к ней будет легким. Хотя это не обязательное условие, в принципе место под такое изделие может быть любым. Но не возле варочной поверхности.

Чтобы без проблем подключить оборудование внимательно изучите схему подсоединения электропровода к нему. Главное в данном вопросе – верно определить клеммы. Ищите провода с тыльной стороны прибора. Если все одного цвета, тогда надо различить лишь фазу. Сделать это можно при помощи специальной отвертки индикаторного типа. Обязательно фаза должна совпасть к фазе, ноль к нолю и земля к земле. Тогда с подключением бытового оборудования не будет.

Розетка под духовой шкаф на домашней кухне

Содержание статьи:

Сегодня никому не нужно объяснять, что для любого электрического бытового прибора в доме нужна электрическая розетка. Однако мало кто знает, как правильно рассчитать, выбрать и тем более установить бытовую розетку. Розетка под духовой шкаф не исключение.

Зачем нужна розетка под духовой шкаф?

Духовой шкаф или духовка — это вид кухонной техники для приготовления пищи методом запекания (выпекания). Они бывают:

  • Бытовыми: используются в кухнях квартир или частных домов. Отличаются небольшой мощностью и несложным подключением;
  • Профессиональные: мощные духовые шкафы для кухонь общепита.

Термин «духовка» более уместен для приборов встроенных в электрические плиты. В таком варианте этот бытовой прибор не рассматривается как отдельный и специальный монтаж розетки для духового шкафа не требуется. В таком варианте вопрос подключения духовки сводится к электрическому подключению самой плиты.

Название «духовой шкаф» более уместен для независимых бытовых приборов, которые приобретаются в комплекте с варочной панелью или отдельно. Установить их можно традиционным способом под варочную панель или в современном варианте в кухонный шкаф на уровне взгляда (настенный вариант).

Стоит отметить, что независимые духовые шкафы бытового назначения чаще выпускают во встраиваемом варианте (встройка). Их встраивают в специальную мебель, которую выбирают под размеры покупаемого духового шкафа.

На больших кухнях вы можете установить несколько духовых шкафов например, встраиваемый духовой шкаф 60 на 60 см под варочную панель и отдельно независимый компактный духовой шкаф с паром или микроволнами 60 на 45 см. Это дело вкуса и возможностей.

Как видите в тексте появился термин «независимый». И это не просто так. Есть зависимые встраиваемые духовые шкафы. Они покупаются комплектом с варочной панелью. Их подключают не к отдельной электрической розетке, а соединяют с варочной панелью, которую подключают к розетке.

Все эти нюансы нужно учесть при выборе духового шкафа. Внимательно прочитать описания, найти инструкции по эксплуатации и лишь потом делать правильный выбор.

Розетка под духовой шкаф

Итак, розетка под духовой шкаф точно нужна, когда вы приобрели независимый духовой шкаф. У таких приборов есть свой электрический провод для подключения со штепсельной вилкой на конце.

Если вы приобрели духовой шкаф с проводом и без штепсельной вилки, то скорее всего это зависимый духовой шкаф и он был в комплекте с варочной панелью. Однако не пугайтесь. Его тоже можно подключить к розетке, но для этого вам нужно установить на кабель штепсельную вилку. Скорее всего проводов в кабеле такого духового шкафа будет три, значит вам нужна вилка с заземляющим контактом на 16 Ампер.

Розетка под духовой шкаф на 220 или 380 Вольт

Бытовые духовые шкафы работают от напряжения в 220 Вольт. Если в вашем доме для электроплиты подведена розетка в 380 Вольт, то вы сможете любую электрическую плиту подключить к этой розетке. Однако духовой шкаф к розетке в 380 Вольт подключать не нужно ни по каким схемам. Вам нужно сделать отдельную электрическую розетку для духового шкафа на 220 Вольт.

Отдельная розетка под духовой шкаф на 220 Вольт

В отличие от электрической плиты, которая и в бытом исполнение может быть мощной (до 10 кВт), бытовые духовые шкафы редко имеют мощность выше 3500±200 Вт.

Поэтому вы можете подключить их в любую бытовую розетку на кухне с параметрами на крышке или корпусе 16 А, 220-240 В. Если параметров на розетке нет, то смотрим проводку.

Примечание: не все духовые шкафы имеют мощность 3500-3600 Вт. Это максимум для бытовых духовок. Если мощность духовки 2200 Вт, то нужно поделить 2200 Вт на 220 В и получить допустимый ток нагрузки в 10, а не 16 Ампер и выбрать розетку по этим параметрам.

Однако есть нюансы.

Во-первых, «родной» электрический кабель для подключения шкафов редко бывает длиннее 1,5 метров, поэтому подключить шкаф в удаленную розетку не получится.

Во-вторых, использовать удлинители для подключения духового шкафа, можно, но только без тройников и с параметрами 16 А, 220-240 В.

В-третьих, в электрической группе к которой вы подключаете духовой шкаф не должно быть других мощных постоянно работающих бытовых приборов.

Дело в том, что при включении духового шкафа в существующую розетку провода электропроводки этой группы розеток должный выдерживать добавленную нагрузку. А это на максимуме 3500 Вт.

  • Для скрытой алюминиевой проводки сечением проводов 2,5 мм нагрузка 16 А/3500 Вт — это максимально допустимая нагрузка.
  • Если проводка с сечением проводов 2,5 медная, то есть запас до мощности 21А/4600 Вт.

Поэтому, для домов со старой алюминиевой проводкой лучше сделать отдельную электрическую розетку под духовой шкаф на 3,6 кВт с электропитанием от электрощита квартиры.

Как выбрать розетку для духового шкафа

Никаких особых розеток для духовых шкафов нет. Вам нужна штепсельная электрическая розетка 16 А, 220-240 В. Тип розетки, встраиваемый или накладной, зависит от выбранного вами или имеющегося типа электропроводки: скрытой или открытой соответственно.

Розетка для духовок мощнее 3700 Вт

В таком, скажем прямо, не бытовом варианте, вам нужна отдельная розетка с электропитанием от электрического щитка медным кабелем с сечением проводов 4 мм.

Заземление розетки духового шкафа

Читайте инструкцию к бытовому прибору. Если в инструкции написано «Тип штепсельной вилки – вилка с заземлением», то нужна розетка и электропроводка с заземлением. Однако есть духовые шкафы у которых были простые штепсельные вилки без «земли».

Заключение

Никогда не занимайтесь электрическим подключениями бытовых приборов если сомнения. Вызовите мастера.

©remont-kuxni.ru

Похожее

Планируем размещение розеток на кухне

Сегодня кухни – это место, в котором не только комфортно, но также приятно готовить еду. Существует очень много помощников, которые упрощают все процессы готовки. В большинстве случаев такие устройства питаются от электричества, а значит, кухонное пространство должно быть оборудовано достаточным количеством розеток.

Когда в доме ведется ремонт, то необходимо изначально позаботиться о том, чтобы расположение розеток на кухне полностью устраивали хозяйку и ее потребности.

Стоит понимать, что электричество – это опасный вид энергии. При повреждении шнура питания может ударить током или же возникнуть возгорание. Чтобы у вас на кухне не случилось такой неприятности нужно правильно расположить электрические розетки.

Ознакомившись с материалом, вы получите информацию о том, где устанавливать розетки, чтобы не пришлось использовать удлинитель и тройник.

Схема размещения розеток на кухне

Когда на кухне планируется ремонт, то где расположить розетки – это один из важных вопросов. Как правило, такую работу доверяют профессионалам, однако если есть навыки и знания, то все можно сделать самостоятельно. Для правильного расположения источников питания на кухне изначально необходимо составить электрическую схему, которая будет рассчитана на все предполагаемые в применении электрические приборы бытового назначения.

Также важно учитывать при составлении схемы будущую планировку и расстановку приборов, чтобы изложить максимально точные размеры.

схема размещения розеток на кухне

Правильное расположение розеток, желательно определить еще, когда стены абсолютно голые. Оптимальным решением для современной квартиры считается скрытая проводка, то есть провода ведутся внутри стены в специальных желобах (штробах). Важно проводить штробирование на первых этапах ремонта, так как в результате таких действий придется уложенные провода сверху заделывать штукатуркой, а если – это делать уже после отделки, то вся работа пойдет насмарку.

Штробление стен производится болгаркой со специальным кругом или же перфоратором, все зависит от предпочтений мастера. В проделанный желоб укладывается проводка в гофре, а сверху все обмазывается до получения идеально ровной поверхности. После того как стены заделаны их можно будет красить, класть плитку или же клеить обои.

Когда планируется установка розеток на кухне, то важно помнить что у каждой хозяйки имеется определенный набор кухонной утвари, и в зависимости от площади помещения, их количество может быть разным. Самыми востребованными предметами бытовой техники считаются:

  • Холодильник;
  • Микроволновая печь;
  • Электроплита;
  • Чайник;
  • Вытяжка.
Такой набор можно считать стандартным, так как в каждом доме имеются эти предметы. Если говорить о больших кухнях, то там количество будет больше, так как можно установить стиральную машинку, посудомойку и мелкие бытовые приборы в виде миксеров, комбайнов, блендеров и т.д. при составлении схемы очень важно учесть все аспекты и требования хозяйки, только в этом случае получится то, что нужно. Правильно составленная схема размещения розеток на кухне позволит быть кухне удобной и комфортной.

Сегодня среди незаменимых приборов на кухне можно считать телевизор. Как правило, такое устройство работает все время, пока готовится еда или же все обедают. Устанавливают телевизоры в большинстве случаев в углу или по центру кухни, чтобы со всех сторон было хорошо видно.

Телевизор устанавливается на специальную вращающуюся платформу, и она монтируется в верхней части угла. При установке розетки для телевизора важно учитывать длину шнура, чтобы он хорошо доставал до розетки и не был в натянутом состоянии.

После того как расположение кухонных приборов и мебели ориентировочно расставлено на бумаге, можно начертить те места в которых будут устанавливаться розетки. Желательно, чтобы розеткам не мешала мебель, и не загромождала подходы к ним. При установке розеток важно определиться с выбором высоты для розеток и в отдельной комнате она везде должна быть примерно одинаковой.

Расстояние от прибора до розетки должно быть таким, чтобы провода было достаточно, и он не был в натянутом состоянии, только в этом случае можно минимизировать вероятность короткого замыкания или повреждение розеток. Для каждого бытового прибора есть основные требования и правила размещения розеток на кухне, благодаря которым гарантируется удобство использования и безопасность.

Розетка для холодильника
Определенного правила относительно выбираемой высоты для розеток на кухне не существует и мастер сам подбирает параметры в соответствии с моделью холодильника или другой бытовой техники. Современные холодильники имеют шнур, который редко превышает полтора метра, поэтому очень важно точно подобрать место установки прибора. Если розетка на определенной высоте будет в удалении от самого прибора, то вскоре придется менять кабели или саму розетку.

Устанавливаются розетки не ниже двадцати сантиметров над полом. Такое требование связано с тем, что кухни – это помещения с повышенной влажностью и вода может залить пол. На высоте свыше двадцати сантиметров электрические провода будут в полной изоляции от воды.

Говоря о холодильниках, то оптимальной высотой для этого прибора считается от 30 до 90 сантиметров над уровнем полов. Розетка, расположенная на такой высоте хорошо защищена от проникновения влаги, а также к ней свободно можно добраться.

Важно также учитывать и такой момент, что иногда приборы нужно отключать из розетки, (к примеру, для размораживания). Конечно можно агрегат передвинуть для того чтобы добраться до розетки, но лучше еще на этапе планирования учесть этот момент. Поэтому не стоит устанавливать электроточку непосредственно за холодильником.

В основном розетки не устанавливают за крупногабаритной техникой, ведь в ходе эксплуатации будет сложно к ним добраться. Для габаритного оборудования оптимальным расположением электроточки будет с правой или левой стороны от прибора. Если длина кабеля от холодильника позволяет, то можно разместить розетку выше самого прибора. Так она не будет бросаться в глаза и прибор без затруднений можно будет отключить.

Розетка для вытяжки
Современная кухня не обходится без такого элемента как вытяжка. Благодаря этому прибору вся копоть и дым, возникающий в результате жарки, выходит из помещения на улицу. Работает вытяжка также от электричества, поэтому розетка необходима и для нее. Оптимальным расположением розетки для вытяжки будет в верхней части комнаты. Если на кухне имеется гарнитур, то установить запитку стоит выше него.

правила размещения розеток на кухне

Определенного значения расстояния от вытяжки до розетки нет, поэтому каждый сам решает, где будет лучше, однако оптимальным решением будет устанавливать ее в непосредственной близости друг от друга. Высота монтажа розетки от потолка должна быть ориентировочно 15 сантиметров.

розетка для вытяжки

Если рассчитывать высоту установки розетки для вытяжки, то она должна находиться в метре от рабочей поверхности или же на высоте 190 см от пола.

Такие параметры подходят практически для всех видов современных квартир.

Рабочая зона — фартук
Не менее важным элементом кухни считается фартук, который устанавливается на уровне поверхности для приготовления пищи. Учитывая этот факт, стоит понимать, что на этом уровне розеток должно быть достаточно, чтобы можно было подключить все необходимое кухонное оборудование.

Расположение розеток в данном случае должно быть ориентировочно в 15- 20 сантиметрах от верхней части рабочей поверхности. Если говорить об эстетике, то специалисты не рекомендуют размещать розетки на кухне слишком высоко, так как они будут сильно бросаться в глаза при входе.

Для стандартной кухни устанавливают два блока розеток с правой и левой стороны. Единственно о чем стоит помнить, ни в коем случае не стоит монтировать электроточку над плитой или раковиной. Если у вас в гарнитуре предусмотрена подсветка, то розетка для нее устанавливается на том же уровне, что и для вытяжки.

Посудомоечная машина
В соответствии с требованиями СП31-110 2003п.14.29 в верхней и нижней части моек устанавливать электрические розетки и выключатели запрещено. Такое условие расположения розеточной группы предназначено для всех приборов, которые взаимодействуют с водой или дают высокие температуры.

Устанавливать розетки для посудомоечной машины и плиты лучше с правой или левой стороны рабочей столешницы. Главным условием для установки розетки для посудомоечной машины и водопроводной системы расположить их как можно дальше друг от друга. Такое расположение увеличит уровень безопасности на кухне.

Устанавливается розетка для посудомойки на высоте семидесяти сантиметров над поверхностью пола, с правой или левой стороны, в зависимости от расположения труб подводки и отвода воды.

Варочная поверхность и духовка
Электрическая варочная панель и духовой шкаф подключаются к разным розеткам. Причем эти розетки должны подключаться от двух независимых линий.

Если на кухне присутствует духовой шкаф, то нужно учитывать, что этот прибор должен стоять вплотную к стене, а, следовательно, расположение розетки будет на высоте 15-20 сантиметров от пола. В зависимости от мощности духовки или варочной панели используются силовые розетки, способные выдерживать большие нагрузки.

Достаточно часто возле духового шкафа расположены шкафчики и оптимальным решением будет установка розетки непосредственно внутри тумбочки, при этом в задней стенке придется пропилить отверстие для свободного доступа.

розетка под варочную поверхность
Если говорить о высоте установки розеток, то она должна варьировать от 60 до 70 сантиметров от напольного покрытия. Когда у вас на кухне будет устанавливаться варочная поверхность и духовка, то понадобится две отдельных розетки одна рассчитанная на нагрузку 32-40 А (варочная панель), 16 А (духовой шкаф).

Телевизор на кухне
Когда планируется установка телевизора на кухне, то его расположение нужно определить изначально. В основном телевизор смотрят домохозяйки во время готовки, а значит ориентируемая высота будет в районе ваших глаз. Выбрав подходящее место, для удобства пометьте на стене этот участок и именно в этом месте нужно установить розетку. Если телевизор будет установлен в углу, то все провода и кабеля будут спрятаны за экраном.

Не забудьте, что для работы телевизора кроме силовой розетки также необходимо предусмотреть подвод телевизионного кабеля.

Система контролирующая микроклимат, как правило должна подключаться напрямую от отдельно проложенного кабеля, который в свою очередь подключен от отдельного автомата в электрощитке. Если данное условие выполнено, то кондиционер подключается напрямую без установки розетки. В таких случаях розетки не устанавливаются.

Однако не все кондиционеры работают напрямую, поэтому устанавливать розетку придется в непосредственной близости к прибору. Учитывая расположение устройства, а – это, как правило, под потолком, розетку нужно установить в тридцати сантиметрах от верха, с тем расчетом, чтобы провод кондиционера доставал до розетки и не был натянутым.

Ошибки размещения розеток
Прежде чем приступить к установке розеток на кухне следует отметить те точки, в которых будут устанавливаться точки питания, подбор места должен проводиться в соответствии условий безопасности.

1.Монтаж проводки на кухне выполняется без плана размещения кухонной мебели.
До начала монтажа электропроводки обязательно составляется план расположения всей мебели и кухонной техники.

2. Свободный доступ к подключению
Основным требованием в размещении розеток на кухне является то, что они должны иметь свободный доступ, и при необходимости можно было без труда отключить бытовые приборы.

Устанавливать розетки нежелательно в местах, которые находятся ниже рабочей поверхности или столешницы. Установленные точки питания ниже положенного уровня требуют обрезания поверхностей для удобного доступа. Конечно такие изменения гарнитура не совсем приемлемые, поэтому прежде чем производить установку необходимо все детально обдумать.

Розетки, установленные над рабочей поверхностью, могут внести свой корректив в общий вид кухни. Заранее продуманный план позволит подобрать оптимальное решение для монтажа.

Не стоит монтировать розетки за корпусной мебелью и встраиваемой техникой, так как – это добавит мастеру больше работы. Если говорить по существу, то размещение розеток на кухне под встраиваемую технику может привести к неприятным ситуациям, которые лучше избегать. В таких ситуациях придется выпиливать отверстие в задней стенке.

За самой конструкцией без доступа к ней ставить розетку запрещено, ведь при необходимости невозможно будет добраться и отключить электрический прибор. Можно в качестве варианта установить розетку на уровне мебельных ножек, но при условии, что расстояние до пола будет не менее 20 сантиметров. Устанавливать розетки на кухне с встраиваемой техникой и мебелью лучше с боковой стороны, где есть свободный доступ.

3. Подключение розеток для «влажной техники» без использования УЗО.

Если на кухне используется «мокрая техника» типа посудомоечная машина, водонагреватели, стиральная машинка их розеточные линии должны обязательно подключаться через УЗО.

Запрещается также делать розетку в непосредственной близости от мойки, так как вода и электричество должны быть далеко друг от друга, только в этом случае достигается максимальная электробезопасность.

4. Подключение варочной поверхности или электрической плиты

Категорически запрещено устанавливать розетку напротив варочной поверхности или плиты. В результате готовки еды теплый воздух постоянно будет нагревать кабель, что со временем приведет к высушиванию изоляции, и она рассыплется. Также от тепла может оплавиться корпус розетки, что может негативно сказаться на внешнем виде и работоспособности точки питания.

5. Установка розеток вблизи газовых труб и коммуникаций.

Выбор и установка розетки для варочной поверхности и духового шкафа

Варочная панель и духовой шкаф – наиболее энергоемкие кухонные агрегаты. К ним следует подводить отдельные силовые кабели. Грамотный подбор розетки для варочной панели и ее надлежащее подсоединение к энергосистеме – залог безопасности, нормальной работы и длительного периода эксплуатации агрегата.

Требования к проводке

Эти мощные потребители электрической энергии подключаются с обязательным использованием заземления. Вилка для духового шкафа насчитывает 3 контакта для напряжения 220 В и 5 для 380 В. При установке техники, мощность которой превышает технические возможности электросети, потребуется прокладка нового силового кабеля. Электропроводка подводится к оборудованию через УЗО.

Технику расчетной мощностью до 2,5 кВт подключают к имеющейся энергосети. Для приборов свыше этого значения создается выделенная силовая линия. Рекомендуется кабель сечением от 6 мм², способный выдерживать постоянную нагрузку в 10 кВт. Желательно использовать УЗО C32. Под духовой шкаф энергопотреблением до 8 кВт подойдет электропроводка сечением 4 мм² и защитный автомат C25.

Место установки

Розетки для духового шкафа и варочной панели размещают на высоте 15-30 см. В плане эргономики пространства удобна установка точки питания за духовым шкафом. Монтаж осуществляется 2 способами:

  1. Скрытый – точка подключения и проводка углубляются в стеновую панель.
  2. Наружный, когда они располагаются на поверхности стены.

Первый вариант – наиболее надежен, безопасен и эстетичен. Если проводка нуждается в замене, а ремонт в помещении еще не был произведен, кабель прокладывают внутри монтажного короба, а розетку размещают снаружи. Нежелательно расположение силовых элементов вблизи сантехнического оборудования и холодильника.

Предварительно нужно подготовить место в кухонном помещении. Для встраиваемой панели формируется отверстие нужного размера. Для установки духовки создается специальная ниша. Важно не допустить перекоса оборудования. Уровнем проверяют правильность установки. Перекос приведет к неравномерному нагреву и преждевременному выходу устройства из строя, вызовет функциональные сбои агрегата.

Схемы подключения

Применяют одно-, двух- и трехфазное соединение розетки под варочную панель и духовой шкаф. Целесообразно подавать питание к оборудованию посредством подключения к распределительному щитку клемм. Варочные панели не комплектуются вилкой. Иногда даже нет кабеля. Его нужно приобретать отдельно.

На заднюю поверхность кухонного агрегата всегда наносят графическое изображение схемы подключения или указывают эту информацию в руководстве пользователя. Если разные типы кухонного оборудования устанавливаются обособленно, требуются отдельные розетки, способные выдерживать заявленную мощность. При совмещенной конструкции используется комбинированная розетка. Кабель рекомендуется выбирать трехжильный.

Однофазная схема на 220 Вольт

Такой способ применяют в многоквартирных домах типовой планировки. Подходит для кухонной техники энергопотреблением до 3,5 кВт. Розетка для варочной панели должна выдерживать в течение длительного времени ток силой в 16 А и стандартное напряжение (220 В). Для электроплиты с заявленным производителем энергопотреблением 3,6-7 кВт требуются точки питания 32 А/220 В. Каждая кабельная жила подсоединяется к соответствующему контакту. Заземление всегда посередине.

Трехфазная схема 380 В

Установка розетки для духового шкафа по трехфазной схеме выполняется в пекарнях, заведениях общепита и объектах пищевой промышленности. Необходима розетка, способная выдерживать до 20 А для агрегата энергопотреблением до 3,5 кВт и до 32 А для устройств свыше 3,6 кВт. Вилки для такой энергоемкой техники обязательно оснащаются заземлением.

Этот элемент не всегда поставляется с оборудованием, поэтому может потребоваться его приобретение. Вилка для небольших электроприборов не подойдет, поскольку не способна в течение длительного времени выдерживать такую высокую нагрузку.

Двухфазная схема на 380 Вольт

Такой вариант подключения применяется нечасто. При наличии в квартире четырехфазной электрической проводки проблем возникнуть не должно. Необходимо просто выполнить соединение по цветам. Провода в черной и коричневой изоляции – это фазы, в голубой – нуль, в зеленой – заземление. Сложнее, когда устройство оборудовано силовым кабелем с 5 либо 6 электрическими контактами. Потребуется соединение 2 фаз, в некоторых случаях – нулевых контактов.

Подключение панели без вилки

Выступающая из стены двойная розетка – не лучшее решение в плане эстетики и эргономики полезной площади кухонного помещения. Целесообразно выполнять скрытую установку. Используют гильзы ГМЛ или монтажную коробку. Здесь важен правильный подбор электрических проводов. Некоторые модели кухонного оборудования поставляются с подключенным на заводе четырехжильным кабелем.

Однако в большинстве розеток насчитывается только 3 контакта. Подобное электротехническое оборудование предназначено для однофазной схемы подключения как на 220 В, так и на 380 двухфазного типа. Во втором случае питание конфорок распределяется между 2 фазами. Для подачи напряжения 220 В используют одну линию, вторая изолируется.

Останется лишь подсоединить к соответствующим контактам розетки нулевой провод, заземляющий и фазный. Часто в продаже встречаются духовые шкафы и варочные панели с пятижильным силовым кабелем. Такое кухонное оборудование обладает высокими показателями мощности (от 7 кВт) и рассчитано на питающее напряжение 380 В. Для подключения к стандартной 220-вольтной городской электросети объединяют попарно 2 жилы.

Частые ошибки

Распространенная проблема, с которой приходится сталкиваться пользователям: правильно подключенное кухонное оборудование самопроизвольно включается и отключается. Возможные причины:

  1. Активирована защита от детей.
  2. Скопление водяного конденсата на управляющем сенсорном дисплее.
  3. Ложное срабатывание в результате случайного нажатия.

Современные модели имеют функцию распознавания посуды и пока на панели не окажется подходящая емкость, механизм нагрева не запустится. Часто встречается проблема, когда работает только половина конфорок.

Такая ситуация связана с отсутствием контакта на одной из силовых линий либо с блокировкой, которая возникает при однофазном подключении трехфазного оборудования. Она выполняется программным методом и исправляется путем корректировки настроек.

Читайте также:

Автор: tat.trofimova

Размещения электрических розеток на кухне: общие советы

Вступление

Электрические розетки, подводка воды и вывод канализации называются коммуникациями на кухне. Перед ремонтом кухни необходимо заранее определиться с местоположением бытовой техники, а также определить пути развода кухонных коммуникаций. Помочь в этом помогут некоторые общие советы размещения розеток на кухне и вывод кухонных коммуникаций.

Размещения электрических розеток на кухне для плиты и мойки

1. Плиту и мойку не следует располагать вплотную. Вместе с тем, не следует разносить плиту и мойку по разным углам. Разумное размещение мойки и плиты это расстояние в один рабочий стол.

2. Сушка для посуды нужно разместить над мойкой.

3. Выбирая место для расположения плиты учитывайте расположение вентиляционного отверстия кухни. При установке вытяжки над плитой вам может потребоваться соединить кухонную вытяжку с вентиляционным отверстием. Обычно это делается при помощи гофрированной трубы или пластикового вентиляционного короба. Оба вида вентиляции можно спрятать в короб из гипсокартона. Делать такой короб нужно заранее, при проведении общего ремонта кухни.

Схема размещения электрических розеток на кухне

Розетка для духовки

4. При установке отдельного духового шкафа необходимо помнить, что отдельный духовой шкаф устанавливается почти в плотную к стене. Это означает, что все коммуникации должны располагаться под духовкой на высоте не выше 10-15 см. от пола.

Розетка для плиты

5. Обязательно нужно спланировать установку мощной розетки для электрической плиты. Разместить их нужно под рабочей поверхностью, соседней с плитой, секцией мебели. Высота установки должна быть 60-70 см. от пола. Для удобства доступа к розетке для плиты, в стенке рабочего стола за которой находится розетка нужно вырезать отверстие. Если у Вас планируется установка варочной панели, помните, что таких розеток может быть две. Одна для панели (20-32-40 Ампер), вторая для духового шкафа( 16 Ампер).

Розетка для вытяжки

6. Обязательно предусмотрите розетку для вытяжки. Она должна располагаться на 10-20 см. выше поверхности полок и на 30 см. справа или слева от центра самой вытяжки.

Розетка и подводка для посудомойки

7. Электророзетку для посудомоечной машины располагайте, также как и розетку для плиты, за правым или левым рабочими столами по отношению к посудомоечной машине. Подвод воды и розетку для посудомоечной машины желательно разнести по разные стороны. Это увеличит электробезопасность кухни.

8. Подвод трубопровода к кухонной мойке запланируйте на высоте 40-50 см. от пола. По оси размещения смесителя мойки.

9. Подвод воды,канализационный слив и размещение электрической розетки для посудомоечной машины запланируйте по аналогии с посудомойкой.

Розетки над рабочим столом

10. Запланируйте один или лучше два блока розеток на поверхности фартука кухни. Фартук кухни-это пространство между поверхностью рабочего стола и навесными полками. Планируйте размещение блоков розеток только над рабочими столами (не размещайте розетки над плитой и мойкой). Высота размещения розеточных блоков 110-115 см от пола.

Для кухонной мебели с подсветкой запланируйте розетку для подсветки рядом с розеткой для вытяжки.

Розетка для телевизора

11. И последнее. Не забывайте запланировать розетки на противоположенной стене от кухонного гарнитура, а также электрическую розетку и вывод телевизионной антенны для телевизора.

На этом все! Это все советы для правильного размещения электрических розеток на кухне ! Успехов Вам, в ваших начинаниях!

©www.otdelochnik24.ru

Другие статьи раздела: Ремонт кухни

55.61953237.741349

Похожие записи

Должна ли электрическая духовка быть жестко подключена? – Мои бюджетные рецепты

Электрические духовки — это фантастические устройства, которые позволяют с невероятной легкостью готовить самые разные блюда. На мой взгляд, это один из самых универсальных и незаменимых кухонных приборов на любой кухне.

Однако электрические духовки не рекомендуется использовать со штепсельной розеткой. Вместо этого производители электрических духовок рекомендуют, чтобы прибор был подключен к электрической системе квалифицированным специалистом.

Рекомендуется для обеспечения безопасности вашего прибора и контура в долгосрочной перспективе, поэтому часто входит в стандартную комплектацию или в качестве дополнения при покупке новой электрической духовки в большинстве крупных магазинов.

В некоторых случаях после оценки квалифицированным специалистом может быть рекомендовано или разрешено использование вашего прибора с розеткой.

Для печей требуются специальные цепи

Из-за требований к электропитанию прибора, который сильно нагревается, для вашей духовки потребуется отдельная цепь.

Выделенная цепь — это цепь, которая не использует питание совместно с какой-либо другой машиной. Для электрической духовки требуется цепь с напряжением 240 В. Стандартная розетка имеет напряжение 120В.

Как узнать, может ли розетка безопасно питать духовку

Розетки

240 В можно узнать по количеству контактов, которые они содержат. Если у вас старый дом, ваша розетка, скорее всего, будет трехконтактной. Если ваш дом более современный или был обновлен, розетка будет оснащена четырьмя контактами (три контакта плюс заземляющий провод.)

Вилка на 240 В не подходит к розетке на 120 В. Любая попытка сделать это может привести к поломке или небезопасной вилке. Остановитесь, если вы попытались включить электрическую духовку в розетку 220 В. Прежде чем двигаться дальше, замените шнур питания. Или вы можете проверить его у квалифицированного электрика, чтобы убедиться, что он по-прежнему безопасен в использовании.

Чтобы быть слишком осторожным, вы можете проверить свою розетку с помощью мультиметра. Я рекомендую цифровой мультиметр AstroAI 6000 Counts от Amazon. Этот мультиметр позволит вам измерять напряжение, а также проверять провода под напряжением, а также содержит полезные инструкции для начинающих пользователей.

Быстрая проверка блока предохранителей позволит убедиться, что ваша розетка имеет правильную маркировку. Быстрый просмотр поможет избежать дорогостоящих проблем в будущем и быстро определить, не перегорел ли предохранитель.

Важно помнить, что духовка должна быть единственным прибором, питаемым от этой розетки. Выбрав розетку, убедитесь, что другие приборы (или светильники) не питаются от этого источника.

Что делать, если у вас есть только розетки на 120 В

Предположим, вы проверили свои розетки и не можете найти ни одну, отвечающую требованиям мощности вашей электрической плиты.Или единственная совместимая розетка находится слишком далеко от вашей духовки или в настоящее время используется. Затем вам нужно будет внести коррективы в текущую настройку, прежде чем безопасно использовать свой диапазон.

Если у вас есть розетки только на 120 В, вам придется переоборудовать их на 240 В. Сделать это легко при правильном оборудовании и мерах предосторожности.

Однако работа с электрическими розетками является опасным процессом. Если вы не уверены в своих способностях, обратитесь за помощью к лицензированному электрику в вашем регионе.

Как преобразовать розетку 120 В в розетку 240 В

Розетки

120 В можно легко преобразовать в розетки 240 В за 16 шагов, используя всего четыре источника питания.

Посмотрите это видео для визуальной демонстрации того, как преобразовать ваш сокет:

Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или отеля

Быстрый поиск — популярные отделки

Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатинированный хромСатиновый никельСатиновая нержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка

Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…


Нужны большие розетки и выключатели?

Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и выключатели большого ассортимента>


Серия студийных розеток и выключателей

Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Безвинтовые квадратные розетки и выключатели

Гладкая, четкая конструкция с четкими прямыми углами и низким профилем делает линейку безвинтовых квадратных розеток одной из самых умных на рынке. Они просто потрясающе выглядят.

См. линейку безвинтовых угольников.


Сделайте электроэнергию в вашем доме умной

Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах «Умного дома» Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей

Pewter & Old Metals — красота металла и идеальная для того времени собственность.

Медь – великолепная медь в современной и традиционной отделке

Необычная отделка — чтобы добавить нотку разнообразия


Напольные розетки

Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.

Посмотреть ассортимент напольных розеток>


Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого в знак уважения к ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из которых сама по себе является произведением искусства. Очень стимпанк.

Посмотреть промышленные серии Retro>


RetroTouch определяется дизайном

Розетки и выключатели RetroTouch

идеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.

Уникальный дизайн выключателей света сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >


Будь в форме!

Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.

Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.

Просмотр диапазона форм.


Не в Великобритании?

Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбрали розетки и выключатели в Дубае, на Мальте, в странах Карибского бассейна, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и выключатели?
  • Выбирайте из более чем 80 000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов тарелок на выбор
  • Изготовлено в соответствии с высочайшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для долговременной защиты
  • Каждое изделие собрано вручную и упаковано в индивидуальную коробку
  • Более 98% нашей продукции разработано и произведено в Великобритании

Используйте меню выше, чтобы выбрать отделку: от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.


Установка новой духовки и варочной панели

 Показать цитируемый текст

На самом деле это маловероятно, даже если вы повернете все много сразу. Термостаты сработают и сбросят нагрузку до того, как выключатель имел возможность жаловаться. (требуется некоторое время, чтобы реагировать на перегрузки. См.:

ссылка на форматирование Автоматический выключатель

32А позволит вам иметь 45А почти бесконечно, и даже 50А в течение 1000 секунд (более четверти часа).

 Показать цитируемый текст

Не будучи близко знакомым с вашими проводками регами, могу только дать руководство, основанное на том, что мы будем делать здесь…
Я взглянул на:

ссылка на форматирование

, кажется, предполагает, что схемы одинакового размера являются нормой, хотя методы подключения отличаются, и терминология немного отличается.
Обычно мы не подключаем варочную панель (я предполагаю, что мы вызвать «варочную панель» [1]) через вилку и розетку, но жестко подключить его к «кухонная плита»[2] (в основном это распределительная коробка с большим красным выключателем, и возможность зажать шнур на варочной панели / плите (иногда с встроенная розетка тоже)).
На варочных панелях здесь не должно быть дополнительных розеток.
К плитам вообще относятся с существенной поправкой на «разнообразие»:

ссылка на форматирование

Другими словами, признание того факта, что типичная модель использования в сочетании с термостатическим управлением это очень сложно рисовать что-то вроде теоретического максимального тока для чего-либо, кроме очень короткие сроки. Поскольку автоматические выключатели допускают кратковременное перегрузок, а кабель имеет соответствующие характеристики, это разрешено в домашняя обстановка, чтобы подключить даже довольно основательную кулинарию оборудование с максимальной нагрузкой до 15кВт на цепь 32А.То модели использования и термостаты, как правило, означают, что даже плита мощностью 6 кВт редко потребляет более 20А.
Следовательно, мы рассчитали бы платежеспособный спрос как 10А + 30% от остаточная максимальная нагрузка (+5А, если на плите предусмотрена розетка).
Значит в вашем случае 6400+2900=9300Вт или 40А
Разнообразная нагрузка составляет 10 + 30% от 30 = 19 А, поэтому схема подходит для питание обоих устройств. Тогда остается только вопрос, как подключить их. На этот момент я не могу точно ответить, так как практика там другая.Печи меньшего размера здесь часто предназначены для подключения к обычной Розетка на 13 А, так как их нагрузка часто находится в диапазоне от 1800 до 2200 Вт. Ваш 2900, что предполагает, возможно, двойную духовку. Я ожидал, что ты нужна подходящая розетка гибкого соединительного блока для духовки и, возможно, второй для варочной панели в зависимости от мощности терминала.
[1] Типичная электрическая плита в Великобритании:

. ссылка на форматирование

Плита:

ссылка на форматирование

Cooker Trips Rcd: 11 основных причин, почему духовка продолжает отключаться Автоматический выключатель

Как и любой другой прибор, плита может вызвать отключение питания.Это может быть довольно неприятной проблемой, особенно если вы часто пользуетесь плитой. Здесь мы объясним, что может вызвать у вас эту проблему.

ВОЗМОЖНЫЕ ПРИЧИНЫ ЭТОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Прежде чем что-либо делать с устройством, обязательно отключите его от источника питания.
Существует риск поражения электрическим током.
Наденьте подходящие защитные перчатки, если вам нужно что-то демонтировать.
Существует риск порезаться или получить травму.

Возникла проблема с электропитанием прибора.

Если из-за духовки отключается питание, в первую очередь проверьте вилку и розетку. Возможно, они расплавились, и вам будет сложно вынуть вилку из розетки. Если это произошло в вашем случае, выключите ток и попробуйте вынуть вилку из розетки, чтобы проверить. Если у вас установлены какие-либо клеммные соединители, вам необходимо проверить, правильно ли они затянуты, а электрические провода находятся в хорошем состоянии.После того, как вы это сделаете, затем проверьте, есть ли ток в сетевой розетке с помощью мультиметра в режиме вольтметра (установите самый высокий диапазон переменного напряжения). Поместите два щупа измерителя в слоты под напряжением и нейтралью розетки (два нижних отверстия в британской 3-контактной розетке). Вы должны получить показания около 230 В.

Сработал автоматический выключатель

Важно различать два типа электрических отключений, которые могут произойти, так как это влияет на способ диагностики неисправности. .У вас может быть либо главный автоматический выключатель на отключении вашей цепи, либо только дифференциальный автоматический выключатель (30 мА) на одной его части. Если это главный автоматический выключатель, это означает, что либо короткое замыкание, либо ваша сетевая цепь перегружена (вы потребляете больше тока, чем он рассчитан). Если, с другой стороны, сработал дифференциальный автоматический выключатель, это означает, что в одной из частей духовки, находящихся под напряжением, произошла утечка тока.

Клеммная колодка не затянута должным образом

Клеммная колодка расположена на задней стороне духовки и служит для соединения внутренней проводки плиты с внешней проводкой.Если клеммная колодка не затянута должным образом, это приведет к нарушению контакта. Этот неисправный контакт может привести к перегреву клеммной колодки и даже к ее расплавлению. Если это произойдет, питание отключится.

Элемент гриля неисправен

Элемент гриля находится внутри вашей духовки, вверху. Это позволяет вашей духовке работать в режиме гриля. Со временем и по мере использования элемент гриля может изнашиваться, что в конечном итоге приводит к отключению питания. Если вы хотите проверить, является ли это источником проблемы, сначала отключите прибор от электричества, затем отсоедините элемент гриля от его разъемов и изолируйте их изолентой.Затем включите духовку, чтобы проверить, работает она или нет. Если питание больше не отключается, вам необходимо заменить этот элемент.

Основной элемент неисправен

Основной элемент находится внутри вашей духовки, внизу. Он выделяет тепло в нижней части прибора. По мере использования в базовых элементах могут возникать неисправности, что в конечном итоге приводит к отключению питания. Если вы хотите проверить, правильно ли он работает, сначала отключите прибор от электросети, затем отсоедините базовый элемент от его разъемов и изолируйте их с помощью изоленты. Включите духовку, чтобы проверить, работает ли она теперь как обычно. Если питание больше не отключается, вам необходимо заменить этот элемент.

Круглый элемент неисправен

Круглый элемент позволяет вашей духовке работать в режиме конвекции. Если ваша духовка регулярно использует этот элемент в различных программах приготовления, он может выйти из строя, что приведет к отключению питания. Если вы хотите проверить, исправен он или нет, сначала отключите прибор от электросети, затем отсоедините провода от круглого элемента и заизолируйте их изолентой.Включите духовку, чтобы проверить, работает ли она теперь как обычно. Если питание больше не отключается, вам, вероятно, потребуется заменить этот элемент.

Сломан дверной элемент

Если у вас старый духовой шкаф с режимом самоочистки (пиролиз), он может быть оснащен дверным элементом. Он будет установлен вокруг внутренней стороны вашей духовки. Как и в случае с другими нагревательными элементами вашего прибора, дверной элемент может в конечном итоге выйти из строя, что приведет к отключению питания. Для проверки и тестирования отключите прибор от электросети, затем отсоедините разъемы от дверного элемента и заизолируйте их изолентой.Включите духовку, чтобы проверить, работает ли она. Если питание больше не отключается, вам необходимо заменить этот элемент. Внимание: дверные элементы труднодоступны!

Вентилятор конвекции вышел из строя

Вентилятор конвекции предназначен для циркуляции тепла, выделяемого нагревательными элементами духовки. Если электрическая катушка вентилятора повреждена, это может привести к отключению питания. Для проверки конвекционного вентилятора сначала отключите прибор от электричества, затем отсоедините провода от вентилятора и заизолируйте их изолентой.Если при повторном включении духовки питание больше не отключается, необходимо заменить вентилятор.

Охлаждающий вентилятор поврежден

Охлаждающий вентилятор обычно находится где-то в верхней части внутренней части духовки. Если электрическая катушка вентилятора повреждена, это может привести к отключению питания. Для проверки и проверки охлаждающего вентилятора отключите прибор от электричества; разъедините разъемы вентилятора и заизолируйте их изолентой; затем снова включите духовку. Если он больше не отключает питание, вам необходимо заменить вентилятор.

Короткое замыкание корпуса светильника духовки

Корпус светильника духовки может изнашиваться со временем или покрываться жиром и жиром из духовки. Когда это происходит, это может привести к отключению питания. Чтобы проверить и протестировать его, отключите питание духовки и отсоедините провода от корпуса светильника, после чего заизолируйте их изолентой. Включите духовку, чтобы убедиться, что питание больше не отключается. Если это не так, вам необходимо заменить корпус фонаря.

Повреждение электрических кабелей/проводов

Все функциональные части вашей плиты соединены электрическими проводами.Каждый из этих проводов имеет разъемы на обоих концах, которые иногда могут быть повреждены (из-за электрического перегрева, скручивания, изгиба или разрезания).

Добавить комментарий

Ваш адрес email не будет опубликован.
