Стандартные размеры пластиковых окон, ГОСТ на окна ПВХ размеры
Типовые размеры пластиковых окон зависят от видов рам и распространяются на оконные блоки с одинарным, двойным, тройным остеклением.
Типовые ГОСТы на размеры окон соответствуют параметрам большинства зданий, что является большим плюсом, могут при необходимости корректироваться. Например, ГОСТ 11214-86, 23166-99 предусматривает влажность в 8-12% и стандартные размеры оконных проемов высотой в 60; 90; 120; 135; 150 и 180 см и шириной 60; 90; 100; 120; 135; 150 и 180 см.
В зависимости от особенностей домов и потребностей его обитателей используют такие размеры окон ПВХ:
Стандартные пластиковые окна. Общепринятый размер обычного окна – 700х1350 мм, двустворчатых окон – 1300х 1400 мм, а трехстворчатых – 2050х1400 мм;
Окна для хрущевок. В домах старой застройки стандартные размеры пластиковых окон зависят от типа подоконника. В частности, для квартир с широкими подоконниками размер двустворчатого и трехстворчатого окна составляет соответственно 1450х1500 мм и 2040х1500 мм. В помещениях с узкими подоконниками величина двустворчатого стеклопакет – 1300х1350 мм, в трехстворчатого – 2040х1350 мм; Большие пластиковые окна.
ГОСТ на окна ПВХ размеры
|
Стандартные размеры одностворчатых окон
Стандартные размеры трехстворчатых пластиковых окон
|
Размер стандартного двухстворчатого пластикового окна
|
Стандартные размеры пластиковых окон для частного дома
Cтандартные размеры определяются для трех видов окон: одностворчатых, двустворчатых и трехстворчатых. Согласно строительным нормам, все показатели рассчитываются по универсальным формулам. Сегодняшняя технология изготовления пластиковых окон допускает любые размеры оконной конструкции, главное, чтобы не были нарушены пропорции. Габариты пластиковых окон в домах частного типа не особо отличаются с установленными нормами и определяются по тому же самому ГОСТу. Подбирая стеклопакеты для кирпичного коттеджа, учитывается жилое или не жилое помещение. Самые большие окна устанавливаются в гостиной, детской и спальне. Для нежилых комнат (кухни, ванной, подсобки и др.) подойдут окна поменьше.
Таким образом можно выяснить, как именно должны соотноситься между собой площадь окна и величина освещаемого помещения, то есть, сколько окон и какого размера требуется на одну комнату. При установке стеклопакетов с нестандартными параметрами следует учитывать ряд ограничений: Глухое окно не может быть больше 6 м. кв; Для окна с открывающимися частями максимальные значения высоты – 2200 мм; Минимально возможные габариты глухого окна – 300х400 мм, а створчатого – 400х500 мм. Габариты пластиковых окон в домах частного типа не особо отличаются с установленными нормами и определяются по тому же самому ГОСТу. Подбирая стеклопакеты для кирпичного коттеджа, учитывается жилое или не жилое помещение. Самые большие окна устанавливаются в гостиной, детской и спальне. Для нежилых комнат (кухни, ванной, подсобки и др.) подойдут окна поменьше. Стандартные габариты окна в частном доме зависят от площади помещения. Например, для спальни или детской площадью 10-12 м2 подойдет одно окно 900х900 м, но для комнаты вдвое или втрое больше, количество проемов должно быть увеличено
- в ванных и санузлах — от 1300 мм;
- в кухне — от 900 мм;
- в жилых комнатах — около 800 мм;
- в мансарде — около 1000 мм.
Стандартные размеры пластиковых окон в панельном доме
В типовых зданиях размеры оконных проемов часто имеют небольшие различия, поэтому стандартный размер пластиковых окон — лишь приблизительное понятие. Стандартные размеры варьируются до 15 см, в панельных домах средние показатели габаритов окна с двумя створками составляют 1,3 м по высоте и 1,4 м по ширине. В «хрущевках» окна с широкими подоконниками имеют параметры около 1,45 м на 1,5 м, а с узкими — 1,3 м на 1,35 м. Этих показателей будет достаточно, чтобы сориентироваться в примерной цене ПВХ-окон. Существует несколько серий домов этого типа, и размеры окон в них отличаются. Например, в серии 1-507 присутствовали только двустворчатые окна с размерами 1280 мм ширина и 1340 мм высота. Размеры окон в «хрущевках» зависят от размеров подоконников. Большинство «хрущевок» построены из блоков, что сводит количество швов к минимуму. Для таких помещений лучше всего подходят двухкамерные стеклопакеты с толщиной рамы от 5,8 до 7 сантиметров, шириной и высотой от 1450 до 2200 мм. «Брежневки» тоже имеют несколько серий. Например, параметры двустворчатого окна серии 602 составляют 1450х1210 мм, а трехстворчатого – 2100х1450 мм.
Хрущёвские панельные дома.
Дома «хрущёвки» имеют следующие размеры окон:
- одностворчатое – высота 1 м 53 см, ширина 69 см;
- двустворчатое – высота 1 м 53 см, ширина 1 м 49 см;
- 3-х створчатые – высота 1 м 53 см, ширина 2 м 8 см;
- балконный блок – высота 2 м 7 см, ширина 2 м 3 см.
«Корабли».
Дома имеют некоторую схожесть с кораблями – это длинные цветные высотки. Для них характерно применение в основном окон с тремя створками. Размеры:
- 3-х створчатые окна – высота 1 м 42 см или 1 м 13 см, ширина 2 м 38 см или 2 м 69 см;
- балконный вариант высотой 2 м 20 см и шириной 2 м 50 см.
Дома 606-й серии.
Принято считать их самыми тёплыми домами из-за применения качественных стройматериалов при возведении. Размеры окон в таких домах:
- балконный вариант достигает в ширину 2 м 6 см, в длину 2 м 18 см;
- трёхстворчатое окно – длина 1 м 53 см, ширина 2 м 8 см;
- двустворчатое окно – длина 1 м 53 см, ширина 1 м 49 см.
Дома 602-й серии.
Размеры окон:
- окно на 2 створки – в длину 1 м 53 см, в ширину 1 м 48 см;
- окно на 3 створки – в длину 1 м 53 см, в ширину 2 м 23 см;
- балконный вариант – в длину 2 м 15 см, в ширину 1 м 50 см.
Дома 504-й серии.
Размеры окон:
- двустворчатые окна – высотой 1 м 41 см, шириной 1 м 45 см;
- трёхстворчатые окна – высотой 1 м 42 см, шириной 1 м 70 см;
- балконный вариант – высота двери 2 м 14 см и ширина 68 см, высота окна 1 м 41 см и ширина 50см или 1м 70см.
Дома 137-й серии.
Размеры окон:
- балконный вариант шириной 1 м 88 см, высотой 2 м 14 см;
- двустворчатое окно шириной 1 м 15 см, высотой 1 м 42 см;
- трёхстворчатое окно высотой 1 м 42 см или 1 м 44 см, шириной 1 м 70 см или 2 м 4 см.
В кирпичной «сталинке» квартиры также обладают выдающимися характеристиками: просторные комнаты, высокие потолки и большие подсобные помещения. В сталинских домах одностворчатых окон не было, а двустворчатые варианты обладали следующими параметрами: ширина 1150 и высота 1950 мм или ширина 1500 и высота 1900 мм. У трехстворчатого окна размеры составляли ширина 1700 мм и высота 1900 мм. В целом высота пластиковых окон для этих домов составляет примерно 1730 мм, ширина же зависит от конкретной выбранной модели. Стоит добавить, что в кирпичных домах присутствуют широкие внутренние откосы и широкие подоконники, ширина которых иногда достигает 45 см. Объясняется это значительной толщиной стен. Обычное стандартное окно монтируется на высоте от 80 до 90 см от полового покрытия
Стандартные размеры пластиковых окон для дачи
Придать современный облик даче или загородному коттеджу помогают пластиковые окна. Дача – это отличное место, где можно не только жить, но и по-настоящему радоваться жизни. Пластиковые окна – самый распространенный вариант для установки на даче. Все окна ПВХ обладают тепло- и звукоизоляцией. Уровень такой защиты зависит от типа остекления: одинарное или двойное. Одинарное остекление подойдет для летних дач, где проживание практикуется в теплое время года, или пластиковых окон для террасы, если нет большой необходимости в изоляции от посторонних звуков или обогреве. Чтобы повысить безопасность дачи, лучше всего на окна ПВХ установить дополнительное оборудование. Например, противовзломную фурнитуру. В таком случае увеличивается и цена на пластиковые окна «под ключ», однако система действующих скидок и акции, проводимые заводом «Светлые Окна», позволяют сделать это для кошелька практически не ощутимым.
Сейчас купить окна пластиковые недорого для дачи не проблема, так как они в большинстве имеют стандартные размеры, а производство таких окон уже давно является массовым. Стандартизация оконных проемов разработана в первую очередь для того, чтобы регулировать интенсивность освещения в комнате. Градация по параметрам проемов зависит от назначения помещения. Пластиковые окна могут удовлетворить практически любой инженерный замысел. Вписаться по размерам в нормы с такими окнами — проще простого. Даже если принимать во внимание расчетное значение, очень приблизительное, что окна ПВХ должны быть около 2/3 площади пола, это условие выполняется легко.
Все дома, которые возводятся, имеют постоянные размеры проемов. Это используется для того, чтобы упростить подбор окон в случае ремонта или необходимости их замены.
Подобные ухищрения имеют массу своих преимуществ, к которым относятся:
Простота в установке пластиковых окон. Окна стандартных размеров не нужно подгонять под проем – они выполнены в соответствии с его габаритами.
Дешевизна окон ПВХ. Купить уже готовое изделие конвейерного производства намного дешевле, чем заказать его изготовление.
Надежность оконных конструкций. Стандартные модели проверены временем и многими потребителями, поэтому их считают более надежными.
Все это обуславливает популярность таких изделий и определяет частоту их использования в частных домах.
Таким образом, можно проследить следующую зависимость: размер проема 30 мм = размер окна. Этот проем оставляется для того, чтобы далее заполнить его монтажной пеной, которая обеспечит более надежное крепление.
Наиболее правильным и эффективным вариантом при выборе окон ПВХ будет вызов замерщика по установке окон. Специалист сам сможет оценить конструктивные особенности фасада, количество строительных материалов и необходимый размер зазора для прочного закрепления.
Но далеко не во всех домах стандартные размеры пластиковых окон будут актуальны. Сейчас в эру оригинальности и уникальности многие прибегают к постройке дач по собственным проектам, где применяются пластиковые окна нестандартных размеров.
www.svetokna.ru
Стандартные размеры окон
Практически все производители обещают заказчикам индивидуальные размеры пластиковых окон, а также конструкций из алюминиевых или деревянных профилей. Однако эта информация не в полной мере соответствует действительности, поскольку нельзя изготовить окна с любыми габаритами. Большинства покупателей такие ограничения не касаются. Ведь дома проектируются и строятся в соответствии со СНиПами, при составлении которых также сразу учитываются габариты оконных проемов. Чаще всего проблемы возникают при изготовлении больших нестандартных конструкций – зимних садов, оранжерей, остекления террас, веранд и т.д. Эта статья подробно объяснит, как рассчитать размер окна с учетом действующих в нашей стране требований.Сведения из этой статьи актуальны для глухих окон и любых видов конструкций с активными (открывающимися) створками. Также предоставленная информация поможет определить правильные габариты дверных полотен, представляющих собой каркас из деревянных, алюминиевых и ПВХ-профилей, световой проем которых заполнен стеклопакетами и сэндвич-панелями.
Почему размеры окон должны соответствовать стандартам
Все имеющиеся ограничения появились не просто так. Нормативы в первую очередь принимались для того, чтобы гарантировать длительную и безопасную эксплуатацию окон. Также при составлении стандартов обязательно учитывался «фактор здоровья». Например, если проем меньше положенных габаритов, во внутренние помещения будет поступать недостаточно света. Такое самовольное уменьшение нормы запрещено санитарно-гигиеническими нормами. Минимальный размер пластикового окна или любой другой конструкции рассчитывается с учетом этого фактора.При превышении максимально допустимых габаритов возрастает вероятность того, что конструкция не выдержит ветровой нагрузки или даже собственного веса. Увеличение массы активных створок негативно сказывается на работе и долговечности фурнитуры, так как на нее оказываются повышенные нагрузки. Все это чревато не только поломкой оконных конструкций, но и получением травм в процессе их эксплуатации.
ГОСТы для размеров окон
Все основные требования к габаритам конструкций отображены в действующих государственных стандартах. ГОСТ по окнам принимался отдельно для каждого вида конструкций – пластиковых, деревянных и алюминиевых. Однако имеется и общий норматив. В ГОСТ 23166-99 сведены воедино все общие стандарты для оконных и дверных блоков из алюминия, дерева и пластика. В этих нормативах содержится классификация изделий по модульным размерам и введен ряд рекомендательных ограничений на максимальные габариты конструкций.|
Общая площадь конструкции |
6 м² |
|
Площадь одной активной створки |
2,5 м² |
- Расчетное значение прогиба не может превышать 1/300 от общей длины любого из составных элементов оконного или дверного блока. Максимально допустимое значение не должно быть больше 6 мм. Эти требования имеют значение для специалистов при расчете конструкций в зависимости от региональной ветровой нагрузки. На основании указанных нормативов определяется тип профиля и оптимальные габариты оконных и дверных блоков.
- Возможные отклонения при изготовлении конструкций составляют от 1 до 2 мм. Причем погрешность в 2 мм допускается, когда размер стороны блока превышает 2 метра. Такие отклонения не влияют на функциональность окон и не снижают качество монтажа. Если реальные размеры не соответствуют заявленным в технической документации параметрам, и во время эксплуатации окон возникли проблемы, заказчик имеет право предъявить претензию.
- Разрешенная разница длин диагоналей варьируется в диапазоне от 2 до 4 мм. При длине до 1 метра допускается погрешность до 2 мм, а у диагоналей больше 2 метров – 4 мм. Соответствие диагоналей имеет значение при монтаже окон, а также установке стеклопакетов и открывании активных створок.
Размеры блоков, их составных элементов и разницу диагоналей правильнее всего проверять до проведения монтажа. Самый удобный момент для проведения такой процедуры — во время выгрузки окон. Об этой услуге можно попросить представителя компании, который отвечает за доставку и установку.
В нормативном документе 23166-99 также приведена таблица, в которой отображена зависимость размеров поля остекления, класса ветровой нагрузки и толщины стекол. Если пренебречь этой информацией, окна могут не выдержать порывов ветра, и потребуется замена стеклопакетов.
ГОСТ для пластиковых окон
Этот норматив разработан для дверных и оконных блоков из ПВХ профилей, которые производятся, продаются и эксплуатируются на территории РФ. ГОСТ 30674-99 на металлопластиковые окна действителен для конструкций из белых, окрашенных в массе, ламинированных и произведенных методом коэкструзии профильных систем. Содержащиеся в нем сведения с перечислением требований к основным размерам идентичны информации из ГОСТ 23166-99. Некоторые отличия относятся к изделиям из цветных профилей:- Максимальная площадь створок не белого цвета – 2,2 м².
- Максимальная масса активных элементов из цветных профилей – 60 кг.
- Допустимая разница длин диагоналей у ПВХ окон при длине до 1400 мм составляет 2 мм и 3 мм, когда диагональ больше 1400 мм.
Максимальные размеры пластиковых окон изменяются в зависимости от ширины и высоты конструкции. Так как пластиковые профили скрепляются друг с другом посредством сварных соединений, в ГОСТ 30674-99 указан максимальный размер канавки, которая образуется при обработке швов. Ее ширина не может превышать 5 мм, а глубина – 0,5-1 мм.
ГОСТ для алюминиевых окон
Нормативы для дверных и оконных блоков из профилей на основе алюминиевых сплавов содержатся в ГОСТ 21519-2003. Основные требования к габаритам, которые отображены в общем ГОСТ 23166-99, дополнены следующими сведениями:- Площадь активных створок увеличена с 2,5 до 2.6 м².
- Максимально возможные габариты дверных полотен из алюминиевого профиля – 2300×900 мм.
- Максимальный размер открывающихся створок – 2100×1200 мм.
Отличается и разрешенная масса активных элементов у дверных и оконных блоков из алюминиевого профиля. Она не может превышать 100 кг.
ГОСТ для деревянных окон
Общий свод требований, предъявляемых к габаритам оконных и дверных блоков из деревянных профильных систем, собран в ГОСТ 24700-99. Эти нормативны актуальны как для одинарных, так и сложных конструкций с двумя отдельными стеклопакетами. Этим нормативом определены следующие ограничения:- Максимальный размер активных створок – 1800×1200 мм.
- Допустимые габариты дверного полотна – 2300×900 мм.
- При измерении диагоналей до 1400 мм допускается погрешность в 1,5, а не 2 миллиметра, как у пластиковых и алюминиевых окон.
Деревянные окна, размеры которых превышают установленные ГОСТом максимумы, должны быть изготовлены из бруса с сечением более 78×78 мм. Причем увеличение габаритов допускается максимум на 10% и только по высоте. Проверить соответствие размеров бруса габаритам блоков лучше всего после их доставки до проведения установки. Об этом можно попросить установщика, который сможет правильно измерить составные элементы окон.
Оптимальные габариты окон

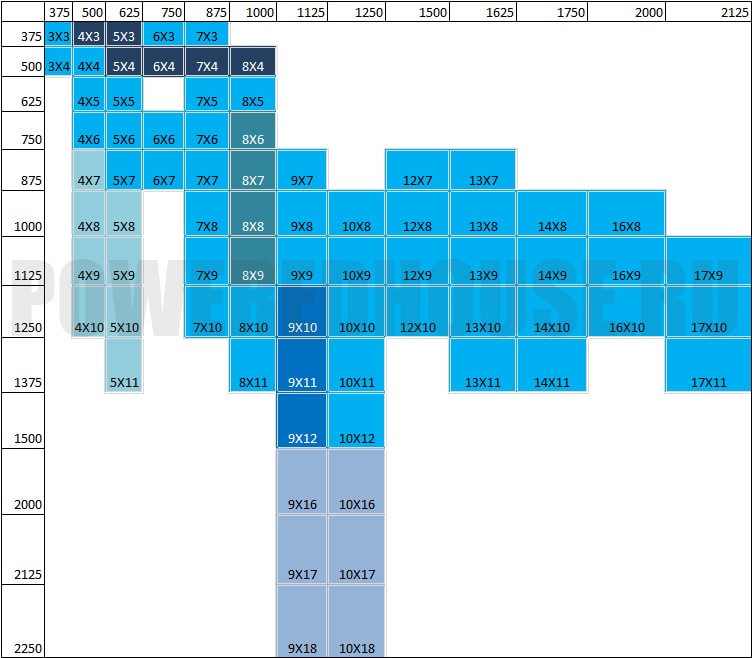

В ГОСТ 23166-99 опубликована таблица, в которой приведены оптимальные пропорции оконных и дверных блоков. Также в ней содержатся сведения о максимально допустимой высоте и ширине конструкций. Рекомендованные в нормативном документе габариты совпадают с размерами стандартных оконных проемов, которые используются специалистами при проектировании зданий.Максимальная ширина окон
По отечественным стандартам ширина окна не должна превышать 2670 мм. Однако при увеличении высоты проема этот габарит уменьшается. При достижении высотного максимума ширина конструкции может быть не более 1770 мм.Максимальная высота окон
В соответствии с ГОСТ 23166-99 максимальная высота окна составляет 2750 мм. Если необходимо изготовить блок с предельно допустимой шириной рамы в 2670 мм, то высота конструкции должна быть уменьшена до 2070 мм.Монтажная глубина окон
Этот параметр определятся толщиной профилей, из которых изготовлены рамы конструкций. Этот параметр не фиксированный, и для каждого вида окон определен свой диапазон размеров:- пластиковые – от 58 до 120 мм;
- алюминиевые – 45 до 125 мм;
- деревянные – от 58 до 165 мм.
Производители профильных систем стараются придерживаться единых стандартов, однако минимальное значение у некоторых марок может незначительно отличаться. Максимальная монтажная глубина постоянно увеличивается, так как благодаря этому шагу удается улучшить тепло- и звукоизоляционные характеристики окон.
Сами производители профильных систем в своей технической документации могут указывать параметры, превышающие размеры из ГОСТов. При принятии окончательного решения во время заказа оконных конструкций лучше все-таки ориентироваться на требования, изложенные в государственных стандартах. В случае крайней необходимости, когда нужно превысить разрешенные максимумы, рекомендуется получить консультацию у компетентного специалиста.
Зависимость количества створок от размеров окон
Количество створок в одном блоке определяется эксплуатационной целесообразностью и ограничениями в ГОСТах. Вес одного элемента не может быть больше 80-100 кг, а его площадь – 2,5 м². Вследствие этого одностворчатое пластиковое окно и любая другая аналогичная конструкция из других профильных систем ограничены указанными параметрами. Высота и ширина таких блоков могут изменяться, однако они не должны превышать указанных в нормативах максимумов. При этом нужно помнить об ограничениях для глухих конструкций в многоэтажных зданиях – 800×400 мм.В панельных жилых домах обычно устанавливают конструкции с 2 или 3 створками, а балконный блок за редким исключением состоит из двери и одного глухого окна. Поскольку высота проемов в многоэтажках варьируется в пределах 1350×1500 мм, блоки делятся таким образом, чтобы соседние участки выглядели симметрично. Кроме этого, нужно учитывать возможность доступа к отдаленным зонам стеклопакетов с обратной стороны, так как их необходимо дважды в год мыть. Если в проеме установить двухстворчатое окно, размер которого больше 1500×1500 мм, то за ним будет неудобно ухаживать. Поэтому во всех случаях, когда при стандартной высоте ширина конструкции превышает полтора метра, рекомендуется заказывать блок на 3 створки.
Габариты окон в многоэтажных домах
Многоэтажные жилые здания в нашей стране массово строятся несколько десятилетий подряд по разным проектам. Вследствие этого размер окна в панельном доме может отличаться от габаритов аналогичной конструкции в кирпичном здании того же типа. Обычно эта разница незначительна и ни на что не влияет. Самые большие отличия в размерах у оконных проемов в «сталинках», поскольку эти дома имеют высокие потолки.Размеры окон в «хрущевках»
Эти дома активно возводились в 60-е и 70-е годы прошлого века, когда стояла задача обеспечить население доступным жильем. Вследствие этого габариты проемов в таких зданиях сравнительно небольшие, но они полностью соответствуют государственным нормативам. Стандартные размеры окон в «хрущевках» зависят от ширины подоконника и бывают двух видов – для 2 и 3-створчатых блоков.|
Вид окна |
Узкий подоконник |
Широкий подоконник |
|---|---|---|
|
Двухстворчатое |
1350×1300 |
1500×1450 |
|
Трехстворчатое |
1350×2040 |
1500×2040 |
Поскольку эти здания строились в соответствии со СНиПами, то площади окон в «хрущевках» вполне достаточно для минимально необходимого поступления солнечного света во внутренние помещения. Балконные блоки в этих домах имеют одинаковые размеры:
|
Балконная дверь |
Окно балконного блока |
|---|---|
|
2070×680 |
1350×1100/1340 |
Размеры окон в улучшенных 5-этажках («брежневках»)
При Брежневе продолжилось строительство 5-этажных жилых домов, но их проекты были незначительно улучшены. Изменения коснулись толщины стен и размеров окон. Независимо от количества комнат в квартирах домов этого типа все габариты проемов одинаковы.|
Вид конструкции |
Габариты |
|---|---|
|
Двухстворчатое окно |
1400×1300 |
| Трехстворчатое окно |
1400×2100 |
|
Балконная дверь |
2150×750 |
|
Глухое окно балконного блока |
1400×1400 |
Размеры остекления для балкона совпадают с габаритами аналогичных конструкций в «хрущевках».
Поскольку «брежневками» также называют многие 9-этажки, построенные в период СССР, нужно учитывать этот факт при дальнейшем рассмотрении размеров окон. Во всех этих зданиях габариты отличаются.
Размеры окон в 9-этажках
В 70-е и 80-е годы в СССР активно начали строить девятиэтажные жилые здания, которые имели незначительные отличия в планировке и расположении балконов и лоджий на фасадной части. В зависимости от проекта их в народе называли «брежневками» или «чешками». Однако габариты оконных проемов у большинства таких объектов были в целом одинаковы.|
Тип конструкции |
Габариты (мм) |
|---|---|
| Трехстворчатое окно малое |
1400×1760 |
| Трехстворчатое окно большое |
1400×2460 |
|
Двухстворчатое окно |
1400×1300 |
|
Балконная дверь для спальни №1 |
2150×750 |
|
Окно балконного блока для спальни №1 |
1400×1050 |
|
Балконная дверь для гостиной №2 |
2150×800 |
|
Окно балконного блока для гостиной №2 |
1400×1460/1760 |
Размеры в домах с новой планировкой
За последние десятилетия разработано достаточно много новых серий жилых многоэтажных домов. В основном размеры окон в них не сильно отличаются от габаритов блоков в зданиях, спроектированных во времена СССР. Поскольку застройщики возводят жилые объекты 40 серий, единый стандарт окон отсутствует. В таблице приведены размеры 2 и 3-створчатых окон в домах наиболее распространенных серий (самые маленькие размеры проемов в зданиях, построенных по 137 проекту).|
Тип конструкции |
Габариты (мм) |
|---|---|
| Двухстворчатый блок (серия 137) |
1420×1150 |
|
Трехстворчатый блок (серия 137) |
1420×1700 |
|
Двухстворчатый блок (серия 504) |
1410×1450 |
|
Трехстворчатый блок (серия 504) |
1410×1700 |
|
Двухстворчатый блок (серия 505) |
1410×1450 |
|
Трехстворчатый блок (серия 505) |
1410×2030 |
|
Двухстворчатый блок (серия 600.11) |
1410×1450 |
|
Трехстворчатый блок (серия 600.11) |
1410×2050 |
Квартиры в этих зданиях сразу остекляются окнами из ПВХ-профилей. В домах новой постройки пластиковые балконные двери тоже регламентируются ГОСТом, согласно которого:
- высота полотна – 2150-2160 мм;
- ширина полотна – 670-750 мм.
Ширина окон в балконных окнах варьируется в пределах 570-1400 мм, а высота – 1400-1420 мм.
Размеры окон в «сталинке»
В сравнении с другими жилыми домами размеры окон в «сталинке» могут показаться намного больше. Однако это иллюзия, вызванная увеличенной высотой проемов. Если сравнить площадь окон в «хрущевках», «сталинках», «брежневках» и «чешках», то принципиальной разницы нет – большая высота компенсируется меньшей шириной проемов в домах этого типа. Только трехстворчатые блоки больше по площади аналогичных конструкций для «хрущевок» и «брежневок».|
Вид конструкции |
Габариты (мм) |
|---|---|
|
Трехстворчатое окно |
1900×1700 |
|
Двухстворчатое окно №1 |
1900×1500 |
|
Двухстворчатое окно №2 |
1950×1150 |
|
Двухстворчатое окно №3 |
1900×1500 |
|
Двухстворчатое окно №4 |
1800×1250 |
|
Двухстворчатое окно №5 |
1800×1080 |
Балконный блок – единственная конструкция, которая в «сталинках» принципиально отличается от аналогичных выходов в других домах. Он состоит из двух активных дверных полотен и глухой створки вверху. Общие габариты проема составляют 2700×1500 мм.
|
Вид конструкции |
Габариты (мм) |
|---|---|
| Балконная дверь |
2100×750 |
|
Глухая створка вверху блока |
600×1500 |
Габариты окон в частном доме
Стандартизация для малоэтажного строительства не имеет принципиальных отличий от нормативов, на основании которых рассчитываются проемы для любого жилого здания. Размеры окон в частном доме регламентируются все тем же ГОСТ 23166-99.Размеры окон для кирпичного коттеджа
Габариты проемов в частном строительстве определяются на основании совокупности факторов – площади пола в комнате и угла попадания прямых солнечных лучей в комнату. Причем для подсобных помещений, кухни и жилых комнат требования по габаритам отличаются. Самые большие блоки должны быть в гостиной, спальне и детской. Для подсобных помещений размеры можно уменьшить.Проемы в жилых помещениях должны быть не менее 14-17% от площади пола. Если расчетная величина превышает нормативы из ГОСТ, необходимо устанавливать несколько отдельных блоков. Если для спальни на втором этаже с площадью до 12 м² отлично подойдет одно окно 900×900 мм, то в просторной гостиной с площадью около 40 м² лучше всего спроектировать два проема.
Также в частном доме имеет значение высота подоконника. Расстояние от пола до окна регламентируется не ГОСТом, а СНиПами советских времен. Причем строгих требований в этих нормативах не содержится. Стандарты рекомендуют придерживаться одинаковой высоты в одной комнате с несколькими окнами и соблюдать расстояние в 80 мм между радиаторами и подоконниками. В остальном высота окна от пола определяется особенностями эксплуатации:
- около 1750 мм – в гардеробной;
- от 1300 мм – в ванных и санузлах;
- от 900 мм – в кухне;
- около 800 мм – в жилых комнатах;
- около 1000 мм – в мансарде.
Рекомендованные габариты показывают, что расстояние в первую очередь определяется функциональными особенностями помещений. В гардеробной и санузле нужно обеспечить конфиденциальность. В кухне под окном может понадобиться установка тумб нижней базы гарнитура. Их стандартная высота составляет 850 мм, поэтому минимальное расстояние подоконника от пола – 900 мм. Если у окна планируется ставить барную стойку, расстояние рекомендуется увеличить до 1000-1200 мм.
Размеры окон для деревянного дома
В этом случае во время проектирования используются те же принципы, что и для кирпичного коттеджа. Несущественная разница в максимальных размерах деревянных окон, которые чаще всего устанавливаются в домах из бруса или оцилиндрованного бревна, отражена в ГОСТ 24700-99.Размеры окон для дачи
Если в доме не планируется проживание на постоянной основе, то нормы освещения солнечным светом можно строго не соблюдать. Единственное требование – не превышать максимальные значения, которые указаны в государственных нормативах. Самый популярный вариант при строительстве небольших домиков такого типа – одностворчатое пластиковое окно с однокамерным стеклопакетом. Это самый бюджетный и практичный вариант конструкции.При использовании дачи в качестве жилого дома необходимо руководствоваться теми же правилами, что и при проектировании деревянного или кирпичного коттеджа.
Размеры окон для балконов и лоджий
При изготовлении конструкций для лоджий или балконов с 1 ноября 2016 года действуют новые нормативы – ГОСТ Р 56926-2016. Эти стандарты навели порядок и позволили систематизировать свод требований к остеклению балконов и лоджий. Причем новые правила актуальны только для строящихся объектов, а все остальные здания попадают под действие старых оконных ГОСТов и требований СНиП. Обычно при выполнении работ по остеклению таких объектов не возникает проблем, связанных с превышением максимально допустимых размеров.Балконы с выносом
Поскольку площадь основания балконов в старых панельных домах и некоторых «сталинках» очень маленькая, ее увеличивают при помощи технологии выноса. На текущий момент существует 3 способа расширения:- по подоконнику – позволяет увеличить площадь остекления путем выноса конструкции вперед на уровне подоконника;
- по плите – требует проведения капитальных работ и увеличивает габариты основания балкона, благодаря чему повышается площадь всей выносной конструкции;
- «бабочка» – дает возможность создать эркерную конструкцию и не требует расширения основания балкона.
Выполнение таких процедур практически никогда не приводит к превышению максимально допустимых размеров оконных блоков. Однако имеются другие ограничения, которые касаются непосредственно размеров самой выносной конструкции. Если увеличение любой из сторон составляет более 30 см, то необходимо получить разрешение на проведение работ. Этот документ оформляется в несколько этапов:
- Подать заявление в городской отдел архитектуры и дождаться разрешение на составление проекта;
- Найти проектное бюро с лицензией и заказать там проект;
- С газовой службой, пожарными, санэпидемстанцией и управлением градостроительства согласовать составленную в бюро документацию;
- В случае одобрения проекта представителями всех инстанций подать снова в отдел архитектуры заявление, к которому прилагаются: документы на недвижимость, одобренный проект, письменные согласия от прописанных жильцов, соседей и руководства ЖЭКа;
- Получить в городском управлении ордер на право проведения работ.
После расширения необходимо получить акт о приемке от комиссии, состоящей из представителей от исполнителя строительных работ, энергетической компании и коммунальных служб. Завершается процедура перепланировки внесением изменений в документы на право собственности.
Сложнее всего получить документы на переделку балкона в Москве, где действует строгий местный закон, регламентирующий переустройство жилья. Общероссийские «Правила и нормы технической эксплуатации жилого фонда» более лояльны к гражданам. Они допускают внесение изменений, которые не скажутся негативным образом на внешнем виде фасадов и безопасности.
Как правильно рассчитать размеры окон
Теоретически определить размер оконных конструкций совсем несложно. Для этого достаточно воспользоваться базовым алгоритмом:
- Вверху, внизу и посередине проема определяется его ширина. То есть последовательно в трех зонах при помощи рулетки измеряется расстояние между вертикальными откосами. После проведения всех измерений нужно оставить наименьшее значение.
- Слева, справа и посередине измеряется высота проема. Аналогичным образом в трех точках измеряется расстояние между нижней и верхней границей проема. За расчетное значение снова принимается наименьший показатель.
- Для вычисления габаритов оконной рамы нужно от полученной ширины отнять 40 мм, а от высоты – 50 мм. Это и будут размеры будущего окна. Справа, слева и снизу отнимается по 20 мм на монтажный шов, и снизу – 30 мм для установки подставочного профиля.
Например, при измерении ширины внизу, вверху и в центре проема были получены результаты 1495 мм, 1500 мм и 1490 мм, а высота по краям и в центре оказалась следующей – 1460 мм, 1470 мм и 1465 мм. На основании алгоритма необходимо оставить наименьшие показатели – 1490 и 1460 мм. Чтобы определить окончательные размеры оконного блока, нужно от этих значений отнять 40 и 50 мм:
- высота рамы – 1460-50=1410 мм;
- ширина рамы – 1490-40=1450 мм;
- общие габариты оконного блока 1410×1450 мм.
Несмотря на кажущуюся простоту вычислений, в реальности дела с определением размеров обстоят гораздо сложнее, и лучше такую ответственную процедуру поручить замерщику. Если нет опыта в определении габаритов, можно рассчитать окна, которые будут больше или меньше правильных размеров. При установке и эксплуатации таких изделий гарантированно возникнут проблемы – деформация, разгерметизация, обильное выпадение конденсата, высокие потери тепла и появление плесени.
Что делать, если нужны окна с большими размерами – рекомендации экспертов
Современные архитектурные проекты часто основаны на использовании в жилом и коммерческом строительстве элементов остекления, площадь которых превышает установленный стандартами максимум. Для решения этой проблемы разработано несколько эффективных технологий, позволяющих обойти запрет без нарушения действующих нормативов.Консультант с 14-летним стажем Середа Михаил: «Сегодня превысить разрешенный в ГОСТе максимум можно несколькими способами – при помощи ленточного, панорамного (французского), ленточного фасадного и «джамбо» остекления. Одни технологии создают достоверную иллюзию цельного остекления, площадь которого больше 6 м², а другие такие есть на самом деле».
Панорамное и эркерное остекление
Позволяет устанавливать конструкции большой площади и в основном используется при остеклении габаритных лоджий и выступающих проемов сложной формы. Для реализации задачи по увеличению площади остекления без нарушения действующих в РФ стандартов производители используют соединительные профили и специальные эркерные трубы. Эти элементы позволяют герметично состыковывать друг с другом отдельные рамы и возводить габаритные конструкции со сложной геометрией форм. Соединительные профили и переходники активно применяют при сборке оранжерей, зимних садов, а также остеклении входных групп, террас и веранд.Фасадное остекление
При помощи этой технологии выполняется остекление фасадов зданий по всей их площади. Также возможна установка стеклопакетов на отдельных участках, площадь которых превышает 6 м². На текущий момент активно применяется несколько технологий: спайдерная, структурная и стоечно-ригельная. Несмотря на разницу, их объединяет то, что стеклянные элементы крепятся на предварительно собранном металлическом каркасе. Такие конструкции могут комплектоваться как глухими, так и активными створками.Ленточное остекление
Эта технология объединила в себе фасадное и панорамное остекление. То есть используются как соединительные, так и опорные профили. Тип конструкции определяется и выбирается в зависимости от габаритов и предназначения проемов. В частном жилом строительстве получило широкое распространение ленточное остекление на основе систем из ПВХ или алюминиевых профилей. Благодаря этой технологии могут быть изготовлены габаритные конструкции с распашными или раздвижными дверьми и оконными створками.Джамбо остекление
Площадь этого вида остекления может значительно превысить разрешенные ГОСТом 6 м². Максимальный размер одного стекла формата «Джамбо» составляет 6000×3200 мм, а недавно появился супер-габарит «Джамбо+» – 8000×3200 мм. Использование этой технологии не нарушает ГОСТ – проемы в этом случае остекляются в соответствии с техническими условиями для листового стекла 111—90 (СТ СЭВ 5447-85).Зависимость цены окон от размеров
На цену окон влияют не только размеры, поэтому при составлении сметы не стоит ориентироваться исключительно на этот критерий. Стоимость конструкций также определяют тип профиля, вид стеклопакета, фурнитура и наличие дополнительных комплектующих (электроприводов, датчиков, роллет и т.д.). Рекомендуем ознакомиться с таблицей, в которой указано, как повышение класса окна отражается на его стоимости.|
Вид комплектующих |
Увеличение цены окна в процентах |
|---|---|
|
Энергоэффективные стеклопакеты вместо обычных однокамерных |
10-15% |
|
5-камерный ПВХ-профиль вместо 3-камерного |
10-15% |
|
Деревянный брус вместо ПВХ-профилей |
От 100% |
|
Оконная автоматика |
От 50% |
Насколько выгодно покупать окна со стандартными размерами
Производители окон и компании-дилеры время от времени устраивают распродажи 2 и 3-створчатых окон из ПВХ-профилей, которые имеют стандартные размеры. Стоимость этих изделий может быть ощутимо ниже цен на конструкции, изготовленные на заказ и имеющие незначительно отличающиеся от стандартов габариты.Выгодная цена не должна вводить покупателей в заблуждение – в абсолютном большинстве случаев такие окна имеют отличное качество. А распродажи связаны с тем, что при выполнении крупных заказов часто изготавливаются лишние единицы продукции. После проведения монтажных работ фирма пускает в свободную продажу запасные изделия, которые не пригодились для подстраховки.
Перед покупкой таких окон нужно обязательно пригласить замерщика, чтобы он после осмотра проемов подтвердил возможность установки конструкций со стандартными габаритами. Если этого не сделать и сразу купить окна, предполагаемая экономия может обернуться убытками.
www.oknatrade.ru
Таблица стандартных размеров пластиковых окон ПВХ по ГОСТу
ГОСТы строительной отрасли регламентируют изготавливать окна таким образом, чтобы максимальная площадь оконного изделия из пластикового профиля была не больше 6 м2. Также открывающаяся створка по своей площади не должна превышать 2,5 м2.
Как правильно задать размеры окон на этапе проектирования
Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным. К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2.
В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.
Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к. площадь свыше указанной нормы не подпадает под действие стандартов.
При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части.
Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.
Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.
Габариты глухих окон
Редко кто заказывает окна с 2 или 3-мя (в зависимости от окна) открывающимися створками. Как правило, вторая и третья створка остаются глухими, т.е. не открываются. Выдержка из ГОСТ 23166-99:
5.1.6 Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений. Возможность применения неоткрывающихся створчатых элементов оконных блоков в других видах помещений устанавливают в проектной документации на строительство.
Таблица: окна стандартных, рекомендуемых размеров.
Возможные отклонения от линейных размеров окон
В процессе изготовления пластиковых окон возможно несовпадение линейных размеров с теми, которые указаны в проектной документации. Если отклонение составляет +2 .. – 1 мм, то это считается нормальным.
Разность длин диагоналей прямоугольных рам не должна превышать 2 мм при длине стороны до 1400 мм. Если длина свыше 1400 мм, то допустимое отклонение составляет 3 мм.
Размеры окон жилых помещений
Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.
Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.
Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.
Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.
Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.
Размеры пластиковых окон
Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.
На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.
Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.
В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.
Стандарты ГОСТ
ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)
ГОСТ – 23166-99 «Блоки оконные. Общие технические условия»
ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»
ГОСТ – 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»
ГОСТ – 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»
ГОСТ – 24866-99 «Стеклопакеты клееные. Общие технические условия»
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 23344-78 Окна стальные. Общие технические условия
ГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередаче
ГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия
ГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размеры
ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкции
ГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия
glazingmag.ru
ГОСТ 12506-81 Окна деревянные для производственных зданий. Типы, конструкция и размеры, ГОСТ от 22 июля 1981 года №12506-81
ГОСТ 12506-81
Группа Ж32
ОКНА ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
Wooden windows for industrial buildings. Types, structure and dimensions
ОКП 53 6134, 53 6138
Дата введения 1984-01-01
1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИПромзданий) Госстроя СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 22.07.81 N 126
3. ВЗАМЕН ГОСТ 12506-67 и ГОСТ 16407-70
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ПЕРЕИЗДАНИЕ
Настоящий стандарт распространяется на деревянные окна, предназначенные для заполнения проемов в производственных и вспомогательных зданиях промышленных и сельскохозяйственных предприятий.
Окна, представленные в настоящем стандарте, рассчитаны на ветровую нагрузку 850 Н/м (85 кгс/м).
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1. Окна в зависимости от способа открывания подразделяют на серии:
В — открывающиеся внутрь помещения;
Н — открывающиеся наружу;
Г — глухие (неоткрывающиеся).
1.2. Окна серий В и Н состоят из коробок, переплетов и остекления, серии Г — из коробок и остекления.
Окна серий В и Н представляют собой одинарную конструкцию с одним рядом остекления или спаренную конструкцию с двумя рядами остекления.
Окна серии Г представляют собой одинарную конструкцию с одним рядом остекления.
1.3. Окна серий Н и Г следует применять только в одноэтажных зданиях, а серии В — в одно- и многоэтажных зданиях.
1.4. Заполнение проемов должно производиться: в зданиях промышленных предприятий — одним или несколькими оконными блоками по высоте и ширине проема, а в зданиях сельскохозяйственных предприятий — по высоте одним, а по ширине — одним или несколькими оконными блоками.
Примерные схемы заполнения оконных проемов приведены:
— с простеночным остеклением для зданий промышленных предприятий — в приложении 1;
— с ленточным остеклением для зданий промышленных предприятий — в приложении 2;
— с простеночным остеклением для зданий сельскохозяйственных предприятий — в приложении 3.
1.5. В зданиях промышленных предприятий для заполнения проемов высотой более 18М (М=100 мм) и шириной 30М должны применяться оконные блоки с шириной деталей коробки 124 мм.
1.6. На чертежах указаны размеры в миллиметрах неокрашенных деталей и изделий.
1.7. Габаритные размеры окон для зданий промышленных предприятий указаны на черт.1, а для зданий сельскохозяйственных предприятий — на черт.2.
Черт.1. Габаритные размеры окон для зданий промышленных предприятий
Габаритные размеры окон для зданий промышленных предприятий
Черт.1
Черт.2. Габаритные размеры окон для зданий сельскохозяйственных предприятий
Габаритные размеры окон для зданий сельскохозяйственных предприятий
Черт.2
Примечания к черт.1 и 2:
1. Схемы окон изображены со стороны фасада.
2. Цифры над схемами означают размеры окон в модулях.
3. Схемы заполнения переплетами показаны для окон серии Н.
1.8. Устанавливают следующую структуру условного обозначения (марки) окон:
Примеры условных обозначений
Окно для зданий промышленных предприятий, открывающееся внутрь помещения, спаренной конструкции, высотой 18 и шириной 30 дм, при ширине деталей коробки 124 мм:
ПВД18-30.2 ГОСТ 12506-81
То же, с левым расположением узкой створки:
ПВД18-30.2Л ГОСТ 12506-81
То же, открывающееся наружу, одинарной конструкции, высотой 12 и шириной 24 дм, при ширине деталей коробки 94 мм:
ПНО12-24.1 ГОСТ 12506-81
То же, неоткрывающееся (глухое), высотой 12 и шириной 18 дм:
ПГ12-18 ГОСТ 12506-81
Окно для зданий сельскохозяйственных предприятий неоткрывающееся (глухое), высотой 6 и шириной 12 дм:
СГ6-12 ГОСТ 12506-81
То же, с жалюзийной решеткой:
СГ6-12Ж ГОСТ 12506-81
То же, открывающееся внутрь помещения, одинарной конструкции, высотой 12 и шириной 18 дм:
СВО12-18 ГОСТ 12506-81
То же, спаренной конструкции:
СВД12-18 ГОСТ 12506-81
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма, основные размеры и марки окон серии В для зданий промышленных предприятий должны соответствовать указанным на черт.3, а для сельскохозяйственных предприятий — на черт.4. Форма и размеры сечений деталей окон серии В с одинарным остеклением указаны на черт.5, а с двойным остеклением — на черт.6.
Черт.3. Конструкция, форма, основные размеры и марки окон. Серия В. Для зданий промышленных предприятий
Конструкция, форма, основные размеры и марки окон
Черт.3
Черт.4. Конструкция, форма, основные размеры и марки окон. Серия В. Для сельскохозяйственных предприятий
Черт.4
Черт.5. Серия В. С одинарным остеклением
Серия В
С одинарным остеклением
1 — уплотняющие прокладки по ГОСТ 10174
Черт.5
Черт.6. Серия В. С двойным остеклением
С двойным остеклением
1 — уплотняющие прокладки по ГОСТ 10174
1 — уплотняющие прокладки по ГОСТ 10174; 2 — прорезь для отвода воды; 3 — прорезь, выбирают для окон зданий сельскохозяйственных предприятий; 4 — четверть, выбирают при необходимости установки подоконных досок (плит)
Черт.6
2.3. Конструкция, форма, основные размеры и марки окон серии Н для зданий промышленных предприятий должны соответствовать указанным на черт.7 и 8. Форма и размеры сечений деталей окон серии Н с одинарным остеклением указаны на черт.9, а с двойным остеклением — на черт.10.
Черт.7-8. Конструкция, форма, основные размеры и марки окон. Серия Н. Для зданий промышленных предприятий
Конструкция, форма, основные размеры и марки окон
Серия Н
Для зданий промышленных предприятий
Черт.7
Черт.8
Черт.9. Серия Н. С одинарным остеклением
С одинарным остеклением
1 — уплотняющие прокладки по ГОСТ 10174; 2 — четверть, выбирают при необходимости установки подоконных досок (плит)
Черт.9
Черт.10. Серия Н. С двойным остеклением
С двойным остеклением
1 — уплотняющие прокладки по ГОСТ 10174; 2 — винтовая стяжка; 3 — четверть, выбирают при необходимости установки подоконных досок (плит)
Черт.10
2.4. Конструкция, форма, основные размеры и марки окон серии Г для зданий промышленных предприятий должны соответствовать указанным на черт.11, а для сельскохозяйственных предприятий — на черт.12. Форма и размеры сечений деталей окон серии Г для зданий промышленных предприятий указаны на черт.13, а для зданий сельскохозяйственных предприятий — на черт.14.
Черт.11. Конструкция, форма, основные размеры и марки окон. Серия Г. Для зданий промышленных предприятий
Конструкция, форма, основные размеры и марки окон
Черт.11
Черт.12. Конструкция, форма, основные размеры и марки окон. Серия Г. Для зданий сельскохозяйственных предприятий
Для зданий сельскохозяйственных предприятий
Черт.12
Черт.13. Для зданий промышленных предприятий — сечения А, Б, В
Для зданий промышленных предприятий
1 — четверть, выбирают при необходимости установки подоконных досок (плит)
Черт.13
Черт.14. Для зданий сельскохозяйственных предприятий — сечения А, Б, Д, Е, Ж, И
Для зданий сельскохозяйственных предприятий
Черт.14
2.5. Навеска створок должна осуществляться по схемам, указанным на черт.3, 4, 7 и 8.
2.6. Петли, угольники, запорные приборы и винтовые стяжки окон должны удовлетворять ГОСТ 5088*, ГОСТ 5091 и ГОСТ 5090. ______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005. — Примечание изготовителя базы данных.
Расположение приборов в окнах приведено в приложении 4.
2.7. Уплотнение притворов окон должно производиться прокладками по ГОСТ 10174; места их крепления указаны на чертежах сечений деталей.
2.8. В нижних брусках коробок окон серии В спаренной конструкции должны устраиваться прорези для отвода дождевой воды, располагаемые на расстоянии 50 мм от вертикальных брусков коробок.
2.9. Для остекления окон следует применять стекло по ГОСТ 111*.
______________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р 54170-2010. — Примечание изготовителя базы данных.
Спецификации стекол для окон приведены в приложениях 5 и 6.
ПРИЛОЖЕНИЕ 1 (справочное). ПРИМЕРНЫЕ СХЕМЫ ЗАПОЛНЕНИЯ ОКОННЫХ ПРОЕМОВ С ПРОСТЕНОЧНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
ПРИЛОЖЕНИЕ 1
Справочное
ПРИЛОЖЕНИЕ 2 (справочное). ПРИМЕРНЫЕ СХЕМЫ ЗАПОЛНЕНИЯ ОКОННЫХ ПРОЕМОВ С ЛЕНТОЧНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
ПРИЛОЖЕНИЕ 2
Справочное
ПРИЛОЖЕНИЕ 3 (справочное). ПРИМЕРНЫЕ СХЕМЫ ЗАПОЛНЕНИЯ ОКОННЫХ ПРОЕМОВ С ПРОСТЕНОЧНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЗДАНИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПРЕДПРИЯТИЙ
ПРИЛОЖЕНИЕ 3
Справочное
ПРИЛОЖЕНИЕ 4 (рекомендуемое). ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ
ПРИЛОЖЕНИЕ 4
Рекомендуемое
1 — стяжка СТ; 2 — завертка ЗР2; 3 — ПВ3-2 или ПН7-2; 4 — ПВ2-75-2 или ПВ4-75-2; 5 — ПН6-80Л или ПН7-1, или ПВ3-1; 6 — ПВ4-75-1 или ПВ2-75-1, или ПВ1-100Л
Черт.1
1 — стяжка СТ; 2 — завертка ЗР2; 3 — ПН7-2 или ПВ3-2; 4 — ПВ2-100-2 или ПВ4-90-2; 5 — ПН6-110П или ПН7-1, или ПВ3-1; 6 — ПВ4-90-1 или ПВ2-100-1, или ПВ2-100Л
Черт.1 (продолжение)
Примечание. В окнах ПВД12-18.1; ПВД18-18.1; ПНД12-18.1; ПНД18-18.1 завертки устанавливают только при отсутствии механизмов открывания.
1 — завертка ЗР2; 2 — ПВ2-100-2 или ПВ4-90-2; 3 — ПН7-2 или ПВ3-2; 4 — стяжка СТ
Черт.2
1 — петля ПН1-70Л для ПНО12-18.1, петля ПН1-110Л для ПНО18-18.1; 2 — завертка ЗР2; 3 — петли ПН1-110Л для ПНО12-18.1, петля ПН1-130Л для ПНО18.18.1; 4 — петля ПН1-110П для ПНО12-18.1, петля ПН1-130П для ПНО18-18.1; 5 — петля ПН1-70Л для ПНД12-18.1, петля ПН1-110Л для ПНД18-18.1; 6 — стяжка СТ; 7 — петля ПН1-110Л для ПНД12-18.1, петля ПН1-130Л для ПНД18-18.1; 8 — петля ПН1-110П для ПНД12-18.1, петля ПН1-130П для ПНД18-18.1
Черт.3
ПРИЛОЖЕНИЕ 5 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН СЕРИИ В
ПРИЛОЖЕНИЕ 5
Справочное
Марка окна | Размер, мм | Кол. | ||
Высота | Ширина | Толщина | ||
Для зданий промышленных предприятий | ||||
ПВД12-18.1 | 980 | 1025 | 4 | 2 |
450 | 3 | |||
ПВД12-24.1 | 1025 | 4 | 4 | |
ПВД12-30.1 | 1025 | |||
450 | 3 | 2 | ||
ПВД12-30.1П | 1025 | 4 | 4 | |
450 | 3 | 2 | ||
ПВД12-30.2 | 1025 | 4 | 4 | |
450 | 3 | 2 | ||
ПВД12-30.2П | 1025 | 4 | 4 | |
450 | 3 | 2 | ||
ПВД18-18.1 | 1580 | 1025 | 4 | 2 |
450 | 3 | |||
ПВД18-24.1 | 1025 | 4 | 4 | |
ПВД18-30.1 | 1025 | |||
450 | 3 | 2 | ||
ПВД18-30.1П | 1025 | 4 | 4 | |
450 | 3 | 2 | ||
ПВД18-30.2 | 1025 | 4 | 4 | |
450 | 3 | 2 | ||
ПВД18-30.2П | 1025 | 4 | 4 | |
450 | 3 | 2 | ||
Для зданий сельскохозяйственных предприятий | ||||
СВО9-12 | 630 | 475 | 3 | 2 |
СВО9-18 | 500 | 3 | ||
СВО12-12 | 930 | 475 | 2 | |
СВО12-18 | 500 | 3 | ||
СВД9-12 | 680 | 500 | 4 | |
СВД9-18 | 525 | 6 | ||
СВД12-12 | 980 | 500 | 4 | |
СВД12-18 | 525 | 6 | ||
ПРИЛОЖЕНИЕ 6 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН СЕРИЙ Н и Г
ПРИЛОЖЕНИЕ 6
Справочное
Марка окна | Размер, мм | Кол. | ||
Высота | Ширина | Толщина | ||
Для зданий промышленных предприятий | ||||
ПНО12-18.1 | 980 | 1025 | 4 | 1 |
425 | 3 | |||
ПНО12-24.1 | 1025 | 4 | 2 | |
ПНО12-30.1 | 1025 | |||
425 | 3 | 1 | ||
ПНО12-30.2 | 1025 | 4 | 2 | |
425 | 3 | 1 | ||
ПНО18-18.1 | 1580 | 1025 | 4 | 1 |
425 | 3 | |||
ПНО18-24.1 | 1025 | 4 | 2 | |
ПНО18-30.1 | 1025 | |||
425 | 3 | 1 | ||
ПНО18-30.2 | 1025 | 4 | 2 | |
425 | 3 | 1 | ||
ПНД12-18.1 | 980 | 1025 | 4 | 2 |
425 | 3 | |||
ПНД12-24.1 | 1025 | 4 | 4 | |
ПНД12-30.1 | 1025 | |||
425 | 3 | 2 | ||
ПНД12-30.2 | 1025 | 4 | 4 | |
425 | 3 | 2 | ||
ПНД18-18.1 | 1580 | 1025 | 4 | 2 |
425 | 3 | |||
Для зданий сельскохозяйственных предприятий | ||||
ПНД18-24.1 | 1580 | 1025 | 4 | 4 |
ПНД18-30.1 | 1025 | |||
425 | 3 | 2 | ||
ПНД18-30.2 | 1025 | 4 | 4 | |
425 | 3 | 2 | ||
ПГО12-18.1 | 1095 | 1140 | 4 | 1 |
540 | ||||
ПГО12-24.1 | 1140 | 2 | ||
ПГО12-30.1 | 1140 | 2 | ||
540 | 1 | |||
ПГО12-30.2 | 1140 | 2 | ||
540 | 1 | |||
ПГО18-18.1 | 1695 | 1140 | 1 | |
540 | ||||
ПГО18-24.1 | 1140 | 2 | ||
ПГО18-30.1 | 1140 | 2 | ||
540 | 1 | |||
ПГО18-30.2 | 1140 | 2 | ||
540 | 1 | |||
СГО6-9 | 495 | 795 | 3 | |
СГО6-12 | 1070 | |||
Текст документа сверен по:
официальное издание
Деревянные детали и
изделия из древесины для строительства.
Часть 1. Окна и двери: Сб. ГОСТов. —
М.: ИПК Издательство стандартов, 2002
docs.cntd.ru
Размер окна стандарт для частных и панельных домов по ГОСТу
«Окна — очи дома». Так сказал когда-то мудрый человек, намекая молодой хозяйке, что окна должны быть чистыми. Но в этой статье речь пойдет далеко не о моющих средствах для окон, а об их размере.
Каковы стандартные габариты для частного дома и для квартиры? И каких ошибок избежать при замере окон?
[contents]
Стандартный размер окон для жилых помещений
В частном доме
Стандарты оконных проемов существуют для регуляции света в частных домах и не только.
Характеристики оконных проемов исходят из того, для чего помещение предназначено, но предусматривается еще и:
- способность оконного пакета пропускать свет;
- география;
- размеры строения;
- степень подходящего освещения.
Исходя из строительных норм, мы вычисляем стандарты окна. К тому же они рассчитаны на чистку дважды в год, а для районов с плохой экологией – 4 раза в год.
Сейчас предусматривают еще и численность стекол в пакете и расстояние между ними — для каждого заказчика коэффициент преломления луча высчитывать не станут, а освещенность понизится.
Если взять одностворчатые окна, то их обычная ширина и высота варьируются от 470Х470 мм до 1470Х870 мм. Естественно, здесь все зависит от габаритов проема.
Разберемся с двух- и трехстворчатыми окнами. Окна с двумя створками варьируются от 570Х1170 мм до 1470Х1470 мм. Оконный проем с тремя створами варьируются от 1170Х1770 мм до 1470Х2070.
А знаете ли Вы как сделать пластиковые откосы для окон своими руками? Подробности есть в этой статье.
В квартире
Теперь разберемся со стандартами окон в многоквартирном панельном доме. Здесь все зависит от типа дома:
- для «брежневки» размеры двухстворчатого окна 1300Х1400 мм, с тремя створками — 2100Х1400 мм;
- для «новой планировки»: с двумя створками 1460Х1430 мм, с тремя — 1780Х1430 мм;
- для «сталинки» характерны Т-образные окна, его размеры могут быть 1500Х1900 мм, 1250Х1800 мм и 1080Х1800 мм;
- для «хрущевки»: двухстворчатое окно 1208Х1340 мм, трехстворчатое — 2040Х1500 мм;
- для «чешки»: с двумя створками 1300Х1400 мм, с тремя — 1760Х1400 мм.
Как подобрать?
Не стоит доверять стандартным размерам, поскольку их не существует в принципе — толщина стен и высота проемов во всех домах отличаются, соответственно, и стандарты отличаются.
Необходимо пригласить замерщика, который правильно измерит мерки, то есть высоту и ширину. Впрочем, предварительные измерения, чтобы рассчитать примерную стоимость готовой конструкции, можно произвести самостоятельно.
В комнатах, где жильцы и их гости будут находиться на протяжении долгого периода времени, соотношение окон к комнатной площади должно составлять 1:8.
Если окно единственное в комнате — расположите его в центре длинной стены и выше — в таком случае свет будет ложиться равномерно по всей комнате и равномерно поступать. Верхний откос не стоит создавать слишком далеко от потолка.
К поиску оптимального размера и формы для окна нужно подойти с умом и учесть несколько особенностей. Одна из таких — степень освещенности. Чтобы хорошо, а главное, правильно спланировать размеры проемов, следует соблюдать следующие правила:
- Самым комфортным для человека является такое освещение, при котором ширина окон составляет не менее 55% от ширины всего помещения.
- По правилам, самая малая освещенность достигается при том условии, что площадь остекления составляет не менее чем 10-12,5% от всей площади комнаты.
Самыми идеальными пропорциями считается прямоугольник с шириной с соотношением ширина и высота 80Х130 см. Подобные окна удобны в эксплуатации, и не создают лишний нагрузки на фурнитуру.
Нормы по ГОСТу
Для стандартов оконных проемов существует регламент Государственного стандарта за номером 11214-86. Такой стандарт определяет и размеры для балконных дверей. Сообразно этому ГОСТ, ширина окон варьируется 870 – 2670 мм, высота 1160 – 2060.
Таблица ниже познакомит Вас с типовыми размерами окон по ГОСТу.
Обычная ширина окна высчитывается с учетом цели строения, для каждой комнаты и помещения, его месторасположения и габаритов, поскольку уровень естественного солнечного света, зависящий от географического местоположения, определяет степень освещения.
Стандартные рамы изготавливают по ГОСТу, поскольку окнам важно обеспечить в доме необходимую норму дневного света.
Таким образом, габариты для двух- и трехстворчатого окна, изготовленного в соответствии с ГОСТ, должны быть 1300Х1400 мм и 2050Х1400 мм.
На значение данных характеристик влияют следующие факторы:
- площадь данного помещения;
- требуемая степень освещенности;
- архитектурные особенности строения и самого помещения.
Исходя из общепринятых норм, площадь окна исходит из площади комнаты, и самого размера дома. На что же влияют размеры проема? В первую очередь, на остекление окна, сколько будет створок и саму форму.
Как видим, выбор размеров окна — довольно трудоемкое занятие. Нужно не допустить порчи каркаса и материалов. Лучший выход — нанять замерщика, чтобы он сделал все профессионально. Лучше переплатить, но потом наслаждаться хорошо поставленными и не кривыми окнами, чем мучиться с размерами.
Смотрите в этом видео об оптимальных размерах оконного проема:
moistenki.ru
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры, ГОСТ от 07 мая 1985 года №26601-85
ГОСТ 26601-85
Группа Ж32
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ
Типы, конструкция и размеры
Wooden windows and balcony doors for one-two storey dwelling-houses. Types, structure and dimensions
ОКП 53 6139
Дата введения 1986-01-01
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 07.05.85 N 64
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ПЕРЕИЗДАНИЕ
Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей.
Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче 0,42 и 0,56 м·°С/Вт, сопротивление воздухопроницанию 0,5 м· ч·Па/кг при 10 Па, общий коэффициент светопропускания 0,52 и 0,38, индекс звукоизоляции воздушного шума 28 и 32 дБ .
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери подразделяют на серии: РМ — с раздельными переплетами и дверными полотнами с двойным остеклением; РСМ — с раздельноспаренными переплетами и дверными полотнами с тройным остеклением.
1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт.1.
Черт.1. Типы и габаритные размеры окон и балконных дверей
Типы и габаритные размеры окон и балконных дверей
Черт.1
Примечания:
1. Схемы изделий изображены со стороны фасада.
2. Цифры над схемами изделий означают размеры изделий в модулях (М — модуль, равный 100 мм).
3. Окна шириной 1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых по типовым проектам с панелями шириной 1200 мм.
1.3. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком — в негативном (зеркальном) изображении.
1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:
В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.
Примеры условных обозначений
Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):
ОРМ15-6А ГОСТ 26601-85
То же, левое:
ОРМ15-6АЛ ГОСТ 26601-85
Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:
БРСМ22-7,5 ГОСТ 26601-85
Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:
ОРМ12-11 ГОСТ 26601-85
То же, в негативном исполнении:
ОРМ12-11Н ГОСТ 26601-85
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт.2-4, а размеры сечений деталей и притворов — на черт.5-12.
Черт.2-4. Конструкция, форма, основные размеры и марки окон и балконных дверей с двойным остеклением. Серия РМ
Серия РМ
Конструкция, форма, основные размеры и марки окон и балконных дверей с двойным остеклением
Черт.2
Черт.3
Черт.4
Черт.5-12. Сечения по притворам окон и балконных дверей с двойным остеклением. Серия РМ
Сечения по притворам окон и балконных дверей с двойным остеклением
Сечение | а | б | Деталь | |
А1 | 45 | 82 | 1 | 3 |
Б1 | 55 | 92 | 2 | 4 |
Черт.5
Черт.6
1 — уплотняющие прокладки по ГОСТ 10174
Черт.7
Черт.8
1 — твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 2 — мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 — пергамин по ГОСТ 2697; 4 — обшивка типа О-2 по ГОСТ 8242; 5 — раскладка; 6 — уплотняющие прокладки по ГОСТ 10174
Черт.9
Черт.10
1 — уплотняющая прокладка по ГОСТ 10174; 2 — раскладка
Черт.11
Сечение | а | б | Деталь | |
А5 | 45 | 82 | 1 | 3 |
Б5 | 55 | 92 | 2 | 4 |
1 — уплотняющая прокладка по ГОСТ 10174
Черт.12
2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РСМ должны соответствовать указанным на черт.13-15, а размеры сечений деталей и притворов — на черт.16-23.
Черт.13-15. Конструкция, форма, основные размеры и марки окон и балконных дверей с тройным остеклением. Серия РСМ
СЕРИЯ РСМ
Конструкция, форма, основные размеры и марки окон и балконных дверей с тройным остеклением
Черт.13
Черт.14
Черт.15
Черт.16-23. Сечения по притворам окон и балконных дверей с тройным остеклением. Серия РСМ
Сечения по притворам окон и балконных дверей с тройным остеклением
Сечение | а | б | в | Деталь | ||
А1 | 45 | 82 | 31 | 1 | 3 | 5 |
Б1 | 55 | 92 | 41 | 2 | 4 | 6 |
1 — уплотняющие прокладки по ГОСТ 10174
Черт.16
1 — уплотняющие прокладки по ГОСТ 10174
Черт.17
1 — уплотняющие прокладки по ГОСТ 10174
Черт.18
Черт.19
1 — твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 2 — мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 — пергамин по ГОСТ 2697; 4 — обшивка типа О-2 по ГОСТ 8242; 5 — раскладки; 6 — уплотняющие прокладки по ГОСТ 10174
Черт.20
1 — уплотняющая прокладка по ГОСТ 10174; 2 — раскладки
Черт.21
1 — уплотняющие прокладки по ГОСТ 10174; 2 — раскладки
Черт.22
1 — уплотняющие прокладки по ГОСТ 10174
Сечение | а | б | в | Деталь | ||
А5 | 45 | 82 | 31 | 1 | 3 | 5 |
Б5 | 55 | 92 | 41 | 2 | 4 | 6 |
Черт.23
2.4. Размеры на общих видах окон и балконных дверей даны в свету по наружным сторонам створок, форточек и полотен дверей и по наружным сторонам коробок.
На чертежах указаны в миллиметрах размеры неокрашенных деталей и изделий.
2.5. Для остекления окон и балконных дверей следует применять стекло толщиной 2,0-2,5 мм по ГОСТ 111*.
______________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р 54170-2010. — Примечание изготовителя базы данных.
2.6. Места установки уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах сечений.
2.7. По периметру оконных и дверных коробок на боковых поверхностях допускается по требованию потребителей выборка четверти для уплотнения стыка при соединении блоков друг с другом.
2.8. Бруски коробок допускается изготовлять клееными по ширине или соединять гвоздями после антисептирования или окраски сопрягаемых поверхностей, при этом соединение не должно иметь зазоров и провесов.
2.9. В зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться окна и балконные двери серии РМ без внутренних створок, при этом ширина сечения коробки может быть уменьшена до 74 мм.
2.10. Для остекления веранд должны применяться наружные створки окон марок ОРМ 15-6 и ОРМ 15-6А.
2.11. Примеры расположения приборов в окнах и балконных дверях приведены в приложении 1.
2.12. Спецификации стекол для окон и балконных дверей приведены в приложениях 2 и 3.
ПРИЛОЖЕНИЕ 1 (рекомендуемое). ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ
ПРИЛОЖЕНИЕ 1
Рекомендуемое
1 — ПН1-85Л; 2 — завертка накладная ЗФ2П для наружной форточки; 3 — задвижка накладная ЗТ; 4 — ручка РС80; 5 — ПН5-60; 6 — стяжка СТ; 7 — ПН7; 8 — ПН1-110П
Примечания:
1. Приборы для окон и дверей должны соответствовать ГОСТ 538,* ГОСТ 5087, ГОСТ 5088**, ГОСТ 5090 и ГОСТ 5091.
_______________
* На территории Российской Федерации действует ГОСТ 538-2001;
** На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005. — Примечание изготовителя базы данных.
2. Ручки-скобы устанавливают на наружных и внутренних створках и полотнах.
3. Наружные створки должны оснащаться ветровыми крючками.
ПРИЛОЖЕНИЕ 2 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ
ПРИЛОЖЕНИЕ 2
Справочное
Марка | Размер, мм | Кол. | |
Высота | Ширина | ||
ОРМ6-6 | 410 | 420 | 2 |
ОРМ6-11 | 430 | 4 | |
ОРМ6-13,5 | 550 | ||
ОРМ12-6 | 315 | 420 | 2 |
630 | |||
ОРМ12-11 | 315 | 430 | |
630 | |||
1010 | |||
ОРМ12-13,5 | 315 | 550 | |
630 | |||
1010 | |||
ОРМ15-6 | 315 | 420 | |
930 | |||
ОРМ15-11 | 315 | 430 | |
930 | |||
1310 | |||
ОРМ15-13,5 | 315 | 550 | |
930 | |||
1310 | |||
ОРМ15-6 | 420 | ||
БРМ22-7,5 | 550 | ||
ПРИЛОЖЕНИЕ 3 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РСМ
ПРИЛОЖЕНИЕ 3
Справочное
Марка | Размер, мм | Кол. | |
Высота | Ширина | ||
ОРСМ6-6 | 410 | 420 | 3 |
ОРСМ6-11 | 6 | ||
ОРСМ6-13,5 | 540 | ||
ОРСМ12-6 | 315 | 420 | 3 |
620 | |||
ОРСМ12-11 | 315 | ||
620 | |||
1010 | |||
ОРСМ12-13,5 | 315 | 540 | |
620 | |||
1010 | |||
ОРСМ15-6 | 315 | 420 | |
920 | |||
ОРСМ15-11 | 315 | ||
920 | |||
1310 | |||
ОРСМ15-13,5 | 315 | 540 | |
920 | |||
1310 | |||
ОРСМ15-6А | 420 | ||
БРСМ22-7,5 | 550 | ||
Текст документа сверен по:
официальное издание
Деревянные детали и
изделия из древесины для строительства.
Часть 1. Окна и двери: Сб. ГОСТов. —
М.: ИПК Издательство стандартов, 2002
docs.cntd.ru
Стандартные размеры окон
Размеры окон при проектировании и строительстве домов должны соответствовать строительным нормам и правилам. Нормативы нужны для получения условий длительной, безопасной и гармоничной эксплуатации окон.
И если в многоквартирных типовых проектах все нюансы по окнам учтены, то при частном строительстве и самостоятельном планировании следует процессу выбора оптимального размера окна уделить особое внимание. Например, если проемы в доме будут меньше положенных габаритов, то во внутренние помещения будет поступать недостаточно света. А при превышении максимально допустимых габаритов возрастает вероятность того, что конструкция не выдержит ветровой нагрузки или даже собственного веса.
В данном обзоре рассмотрены основные требования и рекомендации по выбору оптимальных размеров окон для конкретных помещений. Также приведены примеры расчета с учетом угла падения солнечных лучей.
Стандартные размеры окон по ГОСТ
Все основные требования к габаритам конструкций отображены в действующих государственных стандартах.
Стандартные размеры одностворчатых окон по ГОСТ:
| Размер проема, мм | Размер окна, мм | ||
| Высота | Ширина | Высота | Ширина |
| 500 | 500 | 470 | 470 |
| 600 | 600 | 570 | 570 |
| 600 | 900 | 570 | 870 |
| 900 | 600 | 870 | 570 |
| 900 | 900 | 870 | 870 |
| 1200 | 600 | 1170 | 570 |
| 1200 | 900 | 1170 | 870 |
| 1350 | 600 | 1320 | 570 |
| 1350 | 900 | 1320 | 870 |
| 1500 | 600 | 1470 | 570 |
| 1500 | 900 | 1470 | 870 |
Стандартные размеры двухстворчатых окон по ГОСТ:
| Размер проема, мм | Размер окна, мм | ||
| Высота | Ширина | Высота | Ширина |
| 600 | 1200 | 570 | 1170 |
| 900 | 1200 | 870 | 1170 |
| 900 | 1350 | 870 | 1320 |
| 900 | 1500 | 870 | 1470 |
| 1000 | 1000 | 970 | 970 |
| 1200 | 900 | 1170 | 870 |
| 1200 | 1000 | 1170 | 970 |
| 1200 | 1200 | 1170 | 1170 |
| 1200 | 1350 | 1170 | 1320 |
| 1200 | 1500 | 1170 | 1470 |
| 1350 | 1000 | 1320 | 970 |
| 1350 | 1200 | 1320 | 1170 |
| 1350 | 1350 | 1320 | 1320 |
| 1350 | 1500 | 1320 | 1470 |
| 1500 | 1200 | 1470 | 1170 |
| 1500 | 1350 | 1470 | 1320 |
| 1500 | 1500 | 1470 | 1470 |
Стандартные размеры трехстворчатых окон по ГОСТ:
| Размер проема, мм | Размер окна, мм | ||
| Высота | Ширина | Высота | Ширина |
| 1200 | 1800 | 1170 | 1770 |
| 1200 | 2100 | 1170 | 2070 |
| 1350 | 1800 | 1320 | 1770 |
| 1350 | 2100 | 1320 | 2070 |
| 1500 | 1800 | 1470 | 1770 |
| 1500 | 2100 | 1470 | 2070 |
Приведенные габариты совпадают с размерами стандартных оконных проемов, используемых при проектировании зданий.
Оптимальные габариты и конструкция окон
Максимальная ширина окон по нормам не должна превышать 2670 мм (с допустимой высотой 2070 мм). А при увеличении высоты проема до 2750 мм (соответствии с ГОСТ 23166-99) ширина окна не может быть более 1770 мм.
Количество створок в оконном блоке определяется эксплуатационной целесообразностью и требованием стандартов:
- Вес одного элемента не может превышать 80-100 кг.
- Максимальная площадь элемента – 2,5 м².
В многоквартирных домах обычно устанавливают дух или трехстворчатые окна и балконный блок (как правило — это дверь и глухое окно). Блоки делятся таким образом, чтобы соседние участки выглядели симметрично. Также, нужно учитывать возможность легкого доступа к отдаленным зонам стеклопакетов для периодической очистки с обратной стороны. Если при стандартной высоте ширина конструкции превышает полтора метра, для удобного обслуживания рекомендуется делить блок на 3 створки.
Увеличение массы активных створок негативно сказывается на работе и долговечности фурнитуры, так как на нее оказываются повышенные нагрузки. Идеальной пропорцией для окна считается прямоугольник с соотношением ширина и высота 8 × 13. Такая конструкция удобна в эксплуатации, и не создает лишней нагрузки на фурнитуру.
Размеры оконных проемов в частном строительстве
Габариты окон в частном строительстве определяются с учетом нескольких факторов:
- Угла попадания прямых солнечных лучей в комнату.
- Площади пола помещения.
- Высоты от пола.
Проемы в жилых помещениях должны быть не менее 14-17% от площади пола. Если расчетная величина превышает нормы ГОСТ, то необходимо установить несколько отдельных оконных блоков.
Высота окна от пола определяется функциональными особенностями эксплуатации:
- В гардеробной ≈ 1750 мм.
- В ванной и санузле ≈ 1300 мм.
- На кухне – от 900 мм.
- В жилых комнатах ≈ 800 мм.
- В мансарде ≈ 1000 мм.
Таблица размеров окон:
 | |
| Для получения размеров, необходимо данные из таблицы умножать на 125 мм. Например, окно 4X5 = 4 × 125 X 5 × 125 = 500 мм X 625мм. | |
| Предпочтительные размеры подвальных окон | |
| Размеры, предпочтительные для окон в постирочных | |
| Предпочтительные размеры для створок | |
| Предпочтительные размеры для окон | |
| Предпочтительные размеры для дверей-окон | |
| Размеры окон | |
Для подсобных помещений, кухни и жилых комнат требования по габаритам отличаются. Самые большие оконные блоки должны быть в гостиной, спальне и детской. Для подсобных помещений размеры можно уменьшить.
При проектировании домов для постоянного проживания размеры окон не зависят от конструктивного материала стен. То есть, для деревянного дома используются те же принципы подбора, что и для кирпичного коттеджа. Если в доме не планируется проживание на постоянной основе, то можно не придерживаться строго норм освещения, но при этом нужно не превышать максимальные значения, которые указаны в ГОСТ.
Расчет размера окна с учетом угла падения солнечных лучей
Поскольку окнам важно обеспечить в доме необходимую норму дневного света, то очень важно подобрать конструкцию нужного размера. Для этого имеется таблица расчета на основе следующих характеристик:
- Площади помещения.
- Требуемой степени освещенности.
- Архитектурных особенностей.
Самым комфортным для человека является такое освещение, при котором ширина окон составляет не менее 55% от ширины всего помещения. Если площадь остекления составляет не менее чем 10-12,5% от всей площади комнаты, то освещенность будет недостаточной. Частично вопрос недостаточной освещенности решается заданием оптимального угла рассвета на откосах.
Пример расчета площади остекления с учетом угла падения солнечных лучей:
 |
| Чем больше угол падения солнечных лучей, тем больше должны быть окна. Это обусловлено тем, что чем ближе стоят соседние дома и чем они выше, тем больше угол падения и меньше естественного освещения. Недостаточная освещенность должна компенсироваться большими размерами окна. |
| Требуемый размер окна жилой комнаты определяется в зависимости от площади пола. Так, при угле падения 18 — 30° (1) значение 17% означает, что площадь окна (a) равна 17% от площади пола. В комнате площадью 18 м² площадь окна должна быть 18 × 0,17 = 3,06 м². |
| b — требуемый размер окна кухонь. |
| c — требуемый размер окна для других помещений. |
Краткий итог. Размер окна для каждой комнаты и помещения подбирается с учетом цели строения, месторасположения и оптимального уровня освещенности.
poweredhouse.ru
