Размеры сантехнических скрытых люков (люки-невидимки) под плитку

При проведении ремонтных работ в ванной комнате, санузле или кухне для сокрытия инженерных систем, счётчиков, фильтров, сантехническим узлам и развязкам используются ревизионные люки. Они не только скрывают сантехнические приборы и оборудование, но и обеспечивают к ним простой и быстрый доступ. На сегодняшний день самыми популярными являются скрытые люки под плитку размеры которых могут занять внушительную площадь поверхности стены при необходимости, что обеспечит беспрепятственный доступ к оборудованию для проведения ревизии, ремонта, обслуживания или снятия показаний с приборов.

Так как керамическая плитка, кафель и керамогранит наиболее популярные отделочные материалы для ванных, душевых и туалетов, обеспечение ревизионных и смотровых окон, которые не будут выделяться на поверхности стены поможет осуществить сантехнический люк под плитку размеры которого варьируются от 200*200 мм до 600*1000 мм и более.

Таким образом подобрать нужный ревизионный люк не составит труда.

Чтобы добиться целостности интерьера в душевом помещении или ванной, оптимальный вариант – люк невидимка под плитку размеры которого позволят разместить на нём целую плитку или чётное их количество. При облицовке плиточными материалами необходимо оставить выступ плитки за плоскость дверцы люка-невидимки на 20-30 мм. Учитывайте это при выборе плитки и сантехнического люка.

В случае, когда сантехнический люк под плитку размеры имеет средние и большие, после монтажа рамы люка, непосредственно перед укладкой отделочного материала рекомендуется размещать с внутренней стороны дверцы противовес во избежание прогиба плоскости дверцы. Люки под плитку могут также оклеиваться декоративными элементами или зеркалами.

Если скрытый люк под плитку размеры

которого намного меньше размера плитки, например, при размере плитки 400*400 мм, люк размером 200*200 мм необходимо оклеивать куском плитки.

Не отрезной край нужно расположить со стороны открытия люка, так меньше будут бросаться в глаза срезы плитки.

Если Вам нужен люк невидимка под плитку, размеры в широком ассортименте представлены в нашем каталоге сантехнических люков. Выбрать нужную модель не составит труда, а если возникнут вопросы – Вы можете связаться с консультантами «СанКомф», которые помогут с выбором и предоставят консультацию.

Все размеры сантехнических люков под плитку:

Простые советы. Размер люка, какой выбрать?

Ремонт ванной комнаты и санузла ответственное мероприятие и к выполнению поставленной задачи стоит подходить ответственно. Плитка не обои, переклеить через год-другой вы вряд ли захотите.

Важно! До сих пор актуальна проблема криворуких мастеров. Убедитесь в квалификации вашего плиточника, спросите рекомендации, фото прошлых объектов.

Рекомендуем: популярные размеры люков под плитку

В этой серии статей рассмотрим ошибки и проколы возникающие во время ремонта в санузлах связанные с установкой и подбором размера ревизионных сантехнических люков.

Пример из жизни. Мастер умеет укладывать плитку но ему все равно как заказчик будет обслуживать скрытые в стенах коммуникации и рекомендует установить 2 люка 20-30 см для обслуживания счетчиков и кранов. Это часто встречается и многие прислушиваются к таким глупым советам. Почему глупым? Спросите у сантехника, удобно ли обслужить все сантехприборы(краны, счетчики, фильтры) в нише, спрятанные за гипсокартоном через 2 маленьких отверстия?

Мы рекомендуем использовать вместо 2-ух люков маленького размера один среднего или большого, в этом случае ревизионный проем будет значительно удобнее и практичней. Правильный размер люка должен быть удобным и достаточным для обслуживания и возможного ремонта, замены приборов при необходимости. Это касается любых люков, простых пластиковых и металлических, а также люков невидимок. А зачастую один люк стоит дешевле, чем два маленьких.

На фото два люка, а можно было бы сделать один. Вышло бы дешевле и перемычки между люками не было бы.

Еще о размерах, не стоит выбирать самый маленький люк для установки на задней стенки туалета. Не создавайте себе трудности для обслуживания приборов расположенных в стояках. Минимальный удобный размер 30-40 и больше. Самый удобный и популярный 50 на 50 см и 60 на 60 см. Не находите подходящий размер для вашего проема? Сделаем на заказ!

Размеры люка под плитку, какой оптимальный?

Размер люка под плитку подбирается исходя из размера плитки которая будет приклеиваться на дверцу. Если плитка 30х60 и вы желаете подобрать люк под две плитки такого размера, следует выбирать люк невидимку с цифрами 60-60 на упаковке. Не переживайте что размер совпадает, дверца у люка обычно меньше на 2-5 см и после облицовки плитка просто будет чуть выступать за габарит крышки, в закрытом состоянии все будет красиво, все швы ровные, плитка без подрезки. Если плитка 20х30, укладывается вертикально и надо открывать 4 шт — складываете размеры по ширине и высоте, получается 40 на 60 см, следовательно подойдет

люк 40-60.

Оптимальный размер люка под плитку зависит от компоновки и расположения труб, счетчиков и кранов в вашем стояке или нише. Самый оптимальный 60-60 и 50-40. Менее популярны 40-40 и 40-50 и 40-60. Маленькие размеры 20-30, 30-30 используются реже и в местах где минимум приборов или один кран или счетчик. Это статистика, а бывают нужны и люки больших размеров, например 60-90, 60-100, 60-120 или 75-75 и 80-90 см. Все размеры здесь.

Все довольно индивидуально, зависит от сантехники, проема в стене и размера плитки, главное помните, что доступ к трубам, кранам, счетчикам и фильтрам должен быть удобным!

Не уверены какой выбрать? Позвоните нам, проконсультируем и подберем оптимальный.

Все статьи серии «Полезные советы»

Может пригодится: мешки для мусора Б/У

Люки невидимки под плитку на заказ в короткие сроки

Люки под плитку на заказ просто необходимы, когда сантехническое, вентиляционное или ревизионное отверстие имеет необычные габариты. В таком случае на рынке или в обычном онлайн-магазине найти подходящую модель становится практически невозможно. В их ассортименте зачастую представлены только стандартные изделия.

У нас Вы можете заказать качественные люки под плитку, которые будут изготовлены полностью с учетом размерных характеристик конкретного сантехнического отверстия. Кроме того, будут учтены ваши личные пожелания: тип открывания, количество дверей и так далее. Такого не предложит ни один магазин с типовым ассортиментом!

Нестандартные ревизионные люки под плитку на заказ производятся исключительно по индивидуальному запросу. Мы сотрудничаем напрямую с ведущими отечественными заводами-изготовителями, что позволяет гарантировать максимально доступные цены. А отлаженная система производства и логистики дает возможность получать готовые изделия в течение всего 2-7 рабочих дней! Предусмотрена удобная доставка во все регионы России.

Особенности нестандартных люков под заказ:

Отличное качество. Все изделия изготавливаются в России по высоким международным стандартам, с применением прочных и износостойких материалов и надежной фурнитуры.

Возможность выбрать люк не только в соответствии с необходимыми размерными характеристиками, но и с учетом его типа. У нас вы можете заказать люки на петлях, а также сдвижные или доступные съемные модели. Открытие дверей: присоской, нажатием или электроприводом. Долговечные люки — под любые нужды и бюджет!

Конструкция, способная выдержать любые эксплуатационные нагрузки (серии с различной грузоподъемностью – от 2 до 18 кг) – не только люки под мозаику или под плитку, но и под декоративный камень, зеркала и даже под мрамор. Также предусмотрена спец-серия особо прочных люков с грузоподъемностью до 95 кг!

Для ценителей инновационных технологий: можем изготовить уникальные люки LBE с электроприводом (открытие пультом) в нестандартных размерах.

Каркас может быть произведен из легковесного алюминия или из высокопрочной стали – в зависимости от серии и личных пожеланий клиента.

Большинство моделей имеют дополнительные элементы усиления (стальные квадраты, уголки и т.п.).

Возможность производства нестандартных люков с двумя створками, в том числе несимметричными – никаких мешающих перемычек! Формы могут быть не только квадратные, но и прямоугольные, в зависимости от типа ревизионной ниши и особенностей заказа.

Дверь может открываться как влево, так и вправо. Петли для люков под плитку могут регулироваться по желанию заказчика. Однако они не требуют дополнительной подстройки (уже полностью готовы к использованию).

По окончанию производства все люки полностью готовы к установке и дальнейшей эксплуатации.

После монтажа и отделки нестандартный люк становится абсолютно незаметным, идеально гармонируя с общим декором помещения.

Столь богатый выбор нестандартных люков под заказ дарит уникальную возможность приобрести модель, специально созданную под индивидуальный запрос каждого клиента. А если у вас возникнут какие-либо вопросы, наши опытные консультанты с удовольствием помогут подобрать и заказать наиболее подходящий вариант.

Каждый люк сантехнический под плитку на заказ от lukipodplitku.ru имеет все необходимые сертификаты качества и соответствия, а также официальную гарантию.

Что нужно сделать, чтобы получить такое качественное изделие по отличной цене и в предельно короткие сроки? Просто оставьте заявку на нашем сайте!

Люки под плитку на петле нестандартных размеров под заказ

Таблица нестандартных, однодверных люков Модерн, указан внешний размер, размер по двери будет на 50 мм меньше

Люки под плитку двухстворчатые размеры и цены

Люки открываются нажатием

Ревизионные люки серии К под отделку плиткой изготовлены из стали, окрашенной надежной порошковой эмалью и оборудованы немецкими отжимными замочками. Нестандартные размеры нажимных люков под плитку серии К по желанию заказчика комплектуются регулируемой в двух плоскостях петлей.

Люки под плитку нажимные данной модели имеют 38 стандартных разм. и с учетом того, что наклеиваемый на дверцу кафель или керамогранит может выступать за размеры дверцы до 30%, то размеры стандартных люков могут подойти под приобретенную вами плитку.

Бывает, что после раскладки количества плитки по размерам дверцы получится, что плитка меньше или помногу выступает за габариты дверцы или нужен двухдверный вариант нажимного люка, тогда в течении 3-7 дней возможно изготовить люк под ваш проем или размеры вашего материала.

Внимание! В нестандартных люках с двумя створками мешающей перегородки по середине не будет! При заказе нестандарта уточните, какой размер нужен по габаритам или по двери. Дверь будет меньше габаритов на 5 см. Изготовленное изделие имеет глубину 4 или 5 см — это зависит от высоты и ширины.

	1 Лист ГВЛВ
	2 Надежная стальная петля
	3 Нажимные замки
	4 Стальной уголок
	5 Стальная рама
	6 Стальной квадрат
	7 Направляющие ролики

Заявка на изготовление люка серии K или RK нестандартного размера (срок 3-7 дней)

Размеры и цены в таблице указаны по внешним габаритам, размер по двери будет на 5 см. меньше.

Если однодверный люк нужен в двухдверномом варианте, то цену из таблицы (левая зона) умножаем на 1.4

Дверцы двухдверного люка можно сделать одинакового или разных размеров по ширине.

Нажимные люки с усиленной регулируемой петлей серия RK

Ограничители хода нажимных замков. После облицовки кафельной плитки выкручиваются. Предназначены для предотвращения открывания дверцы при наклеивании плитки на люк.

Сервис

Современные ремонтные технологии позволяют делать отделку ванной и туалета, способную полностью скрывать все существующие инженерные коммуникации. При этом доступ к ним остается. Его обеспечивает нажимной сантехнический лючок под кафельную плитку, размеры его могут быть разными, выбор конструкции во многом зависит от места установки. В данной статье речь пойдет о конструктивных особенностях подобных изделий, о возможностях установки лючка под плитку своими руками.

Что такое сантехнический люк невидимка? Это конструкция, которая состоит из рамы, выполненной из алюминия, и дверцы. С внешней стороны дверца обшивается влагостойким гипсоволокнистым листом. Дверца с корпусом соединяется усиленной алюминиевой петлей. Она обеспечивает легкое открывание и закрывание крышки. Все нажимные лючки имеют магнитный замок. Открывается скрытый люк при помощи простого нажатия руки на центр дверцы.

Размеры стены и дверцы скрытого короба (размер крышки должен максимально близко соответствовать размеру облицовочного материала). В противном случае плитку придется обрезать, а это внешне будет выглядеть не очень эстетично.

Параметром для выбора размера крышки люка служит квадрат. У большинства готовых моделей размеры крышки соответствуют стандартным размерам плитки (на крышке помещается ровное количество квадратов, размерами 20х30 см). Именно это обстоятельство позволяет максимально эффективно маскировать нажимной люк под облицовкой.

Обратите внимание! При выборе люка важно сначала определиться с размерами кафеля, используемого для ремонта ванной комнаты или туалета. Покупать стоит тот люк, на дверце которого целиком ляжет выбранная плитка и закроет всю площадь крышки. Важно учитывать, что собранная облицовка на крышке по своим размерам должна быть на 0,5 см больше с каждой стороны, чем площадь крышки.

Чаще всего все сантехнические люки устанавливаются на металлический каркас, являющийся частью короба, собранного из гипсокартона. Подобную конструкцию нередко используют и в ванной комнате, и в туалете для скрытия коммуникативных разводок. Главное правило установки – усилить конструкцию металлического короба и обеспечить тем самым надежное крепление. Важно добиться того чтобы во время эксплуатации ревизионный люк не шатался. Для этого с четырех сторон при помощи металлических профилей и саморезов формируется жесткая рамка, она и становится точкой опоры для описываемого изделия.

В алюминиевой раме люка уже присутствуют отверстия под длинные саморезы. Люк устанавливается таким образом, чтобы плоскость металлического каркаса совпадала с плоскостями корпуса рамы. После того, как корпус изделия будет прикреплен, производится регулировка узлов крепления дверцы люка. Для выполнения данной операции необходимо взять в руки шестигранный ключ.

Обратите внимание! Монтаж люка необходимо производить еще до обшивки короба гипсокартоном. Модели небольших размеров устанавливаются сразу с дверцей, нажимные люки больших размеров устанавливать легче, предварительно сняв с крепления дверцу.

Иногда, когда позволяют конструктивные особенности описываемых комнат, ревизионный люк устанавливается в кирпичный прием. В данном случае крепление рамы осуществляется при помощи дюбелей, а щели между стенами и корпусом лючка заполняются монтажной пеной.

При монтаже описываемого изделия опытный сантехник обязательно, еще перед «примеркой», проверит, куда будет открываться дверца нажимного люка. Существуют определенные правила, которые необходимо учитывать всем новичкам:

Во время открывания дверца описываемой конструкции не должна задевать соседнюю плитку, уложенную на стене или на любой другой поверхности. В противном случае будет присутствовать риск появление трещин и сколов на новой облицовке.
Целесообразно устанавливать скрытый люк там, где их продолжение позволит добраться до основных узлов коммуникаций (кранов, сифонов, счетчиков воды). Свободный доступ к ним обеспечит возможность ремонта ключевых систем, и это тоже очень важно.
Обычно сантехнические нажимные люки устанавливаются стандартно, так, чтобы дверца открывалась либо вправо, либо влево. Но иногда ситуация требует произвести монтаж короба таким образом, чтобы дверца его открывалась вниз или вверх. В данном случае необходимо действовать по ситуации.
Для декорирования дверцы нажимного люка используются те же плитки, что использовались для облицовки ванной комнаты или туалета. Важно для декорирования дверцы выбирать только цельный кафель без подрезки. Лучше всегда пожертвовать и увеличить расход материала, выполнив подрезку модулей у угла стены, где устанавливается лючок. Тогда он растворится в облицовке и станет действительно невидимым глазом.

После высыхания затирки, находим люк и острым ножом прорезаем швы по периметру крышки. Необходимо постараться сделать это одним движением, не производя большое количество насечек. Сделать одним движением подобную операцию получится, если нож держать под углом в 45 градусов.После этого крышка одним нажимом должна открыться. Остается счистить остатки герметика с крышки.

При самостоятельном монтаже нажимного люка необходимо обращать внимание на небольшие нюансы. Устанавливая лючок, часто пользуйтесь строительным уровнем. Модели небольших размеров устанавливаются целиком, большие люки предварительно разбираются на детали. Если сразу не получается заполнить швы герметиком, можно исправить положение после того, как герметик полностью высохнет. Если есть небольшой строительный опыт, установить нажимной люк самостоятельно будет не так уж и сложно.

Некоторые народные умельцы не ищут легких путей, тот, кто не хочет или не может купить готовую модель люка, наверняка предпочтет сделать описываемое изделие самостоятельно из подручных материалов. Пример самоделки – изделие из фанеры.

Для работы может понадобиться лист фанеры, болты и гайки с шайбами, втулки, выполненные из нержавеющей стали. Плитка легко ляжет на фанеру, если ее предварительно прогрунтовать клеевым составом, таким, как смесь «Церезит СТ-16». Процесс сборки люка предельно прост:

Крышка фанеры вместе с болтами просто потом туда и вставляется. Подобный люк условно можно назвать нажимным. Из-за наличия болтов большой длины фанерная крышка не выпадет. Для открывания фанерной крышки можно использовать декоративные крючки или обычные присоски. Что должно получиться в итоге, хорошо видно на следующем фото.

Небольшое вентиляционное отверстие можно закрыть магнитными лючками. Для этого необходимо сделать из деревянных реек корпус будущего изделия. По углам корпуса прикрепить магниты. Магниты дублеры крепятся и по углам будущей дверцы. На все про все уйдет всего восемь магнитов.

Как видите, нажимные люки прекрасно справляются с поставленными задачами. Они обеспечивают удобный доступ к ревизии канализационного стояка, к счетчикам воды, к другим важным инженерным коммуникациям. Они могут быть установлены возле ванной, в стенке, в скрытом коробе. При соблюдении описанных выше правил, система доступа будет работать безупречно. Невидимые конструкции всегда размещаются под кафельной плиткой, облицовка прекрасно маскирует расположение технического доступа.

В большинстве случаев разводка инженерных сетей выполняется в ванных комнатах. Их периодически надо обслуживать, снимать показатели различных счетчиков. Кроме того, доступ к вентилям перекрытия подачи воды необходим во время выполнения ремонтных работ или подключения нового сантехнического оборудования. Такие люки располагаются на стене помещения, но есть и еще одно место установки ревизионных люков – под ванной на декоративном экране. Эти люки предназначены для ремонта и очистки сифона ванны, по способу размещения имеют отличия от установленных на стене.

В реализации существует большой выбор скрытых люков не только различного размера и материала изготовления, но и принципа действия. Для того чтобы сделать правильный выбор в конкретном случае, рекомендуется кратко ознакомиться с характеристиками различных видов устройств.

Тип устройства	Краткое описание
Распашной	Наиболее распространенный вид, универсального применения. Дверка на раме висит на петлях, современные модели допускают регулировку положения дверки по вертикали и горизонтали. Для открытия производители могут комплектовать изделия присосками. Но они эффективны только на ровной глянцевой керамической плитке, если поверхность имеет иную структуру, то присоски не работают.
Нажимной	Более сложный по инженерному устройству люк. Имеет специальный механизм открытия/закрытия дверки, срабатывающий после нажима на крышку. Требует точного монтажа и регулировки. Преимущества – быстрое открытие дверки без дополнительных приспособлений. Недостатки – сложности герметизации швов между подвижными и неподвижными плитками. Дело в том, что герметизация становится причиной появления дополнительного сопротивления, открывающая пружина не всегда может их преодолеть. Приходится пользоваться подручными средствами.
Сдвижной	Самый сложный вид люков. При нажатии дверка немного выдвигается и по направляющим сдвигается в сторону параллельно стене. Применяется только в тех случаях, когда использование других типов невозможно. Недостатки – очень сложная конструкция, требуется много свободного места на стене для перемещения дверки. В связи с тем, что трубопроводы, в большинстве случаев, располагаются внутри вертикальных коробов с небольшими размерами, использование такого типа люков очень ограничено.
Откидной	При отрывании дверка откидывается вниз и полностью вынимается из каркаса. Применяется в стесненных местах, облегчает доступ к водопроводной арматуре.

По материалам изготовления могут быть стальными, алюминиевыми или комбинированными. От материала изготовления зависит максимальная грузоподъемность, надежность и, конечно, стоимость. Люки для ванной могут устанавливаться как под кладочные материалы, так и под отделку стен гипсокартонными или древесно-стружечными плитами.

Мы не будем затрагивать нюансы с различными типами отрывания дверей, они зависят только от ваших пожеланий и особенностей планировки ванной комнаты. Остановимся на главном – определении оптимальных линейных размеров конструкции.

Важно. Если планируется на дверцу люка наносить толстый слой клея, а для отделки использовать тяжелые керамические плитки, то выбирайте усиленный вариант люка. В таких моделях рама изготовления из стального, а не алюминиевого профиля. Кроме того, завесы литые и могут выдерживать значительные усилия. Недостаток таких люков – они преимущественно не регулируются, что требует особой аккуратность во время приклеивания плитки.

Во время подбора размеров люка нужно иметь в виду, что по всему периметру плитка обязательно должна выступать за его габариты минимум на полсантиметра. Максимум со стороны петли на 5 см, с остальных сторон есть только одно ограничение – более 50% площади плитки должно быть приклеенным. В противном случае прочность соединения будет сомнительной, во время пользования люком эти элементы отделки могут оторваться.

С учетом этих требований не только подбирается модель и размеры люка, но и корректируется его положение на стене. В зависимости от размещения плитки во время разбивки конструкция может немного перемещаться в любую сторону, за чет этого исключается нарушения рядов. Во время перемещения люка нужно следить, чтобы все коммуникации оставались доступными.

Шаг 1. Подготовьте к установке раму люка. Для этого в ней нужно высверлить монтажные отверстия, расстояние между ними 10–15 сантиметров. Положите люк на ровную поверхность, откройте дверку и высверлите отверстия по всему периметру конструкции. Количество отверстий зависит от размеров рамы.

Есть перекосы – выровняйте раму при помощи клиньев, подрежьте в нужных местах блоки. Большие щели между стеной и рамой рекомендуется заделать цементно-песчаным раствором. Если заниматься цементными растворами трудно, то допускается запенивание. Но с соблюдением всех правил: поверхности перед запениванием нужно тщательно очистить от пыли и обильно смочить водой. Используйте только монтажную пену, она имеет увеличенные показатели адгезии и физической прочности. Небольшие щели можно не заделывать, для фиксации правильного положения подкладывайте под нижнюю часть рамы колышки соответствующего размера.

Если вы устанавливаете люк с нажимным принципом открывания дверки, то она должна на 2–3 мм выступать над поверхностью каркаса. Это расстояние необходимо для нажатия на дверь для срабатывания удерживающих замков. Для всех остальных типов люков таких требований нет.

Размеры отверстия должны отвечать выбранным дюбелям. Некоторые производители комплектуют люки своими метизами, но рассчитаны они на прочные стены. Практики рекомендуют заменить их более прочными, это полностью исключит возможные неприятности, появляющиеся во время эксплуатации люка. Устранить проблемы намного дороже и сложнее, чем предупреждать их появление. Это аксиома любого дела.

Шаг 6. Отрегулируйте зазор между дверью и рамой люка. Для того есть специальные механизмы, в различных типах люка они немного отличаются. Но задачи регулировки всегда две – добиться симметричного расположения дверцы люка по отношению к раме и обеспечить плавное открывание/закрывание.

Практический совет. Профессионалы настоятельно рекомендуют регулировать положение дверки люка под нагрузкой. Для этого на дверь навесьте такой же вес, какой имеет клей и плитка на дверке. Можно использовать в этих целях керамическую плитку, только следует увеличить количество плиток на вес клея. Как показывает практика, вес одной плитки равен весу клея под тремя. Но все зависит от сорта плитки и толщины клея.

Каждый производитель в инструкции по пользованию подробно описывает способы регулировки, для облегчения понимания имеются рисунки или схемы. Внимательно изучите информацию, узнайте влияние каждого регулирующего элемента на положение дверки. Теперь можно приступать к облицовке стены и дверки люка. Есть два варианта облицовки.

Сделать разметку плитки на всей стене ванной комнаты, в том числе и на месте расположения люка. Начать класть плитку до отверстия, а только потом, с учетом размещения установленной на стене, монтировать раму люка. При необходимости немного смещать его положение в нужную сторону.

Шаг 1. Сделайте раскладку плитки с учетом расположения люка. Как должна лежать плитка на люке мы уже рассказывали. Начертите линии на стенах, пользуйтесь для этого специальной веревкой с синькой. Не забывайте при разметке учитывать ширину межплиточных швов.

Дождитесь, пока силикон затвердеет и концом острого монтажного ножа аккуратно разрежьте шов. Нож держите под углом 30–40° с наклоном лезвия к внутренней части дверки. За счет этого получится конус, облегчающий открывание дверки. Нож упирайте о неподвижную плитку, весь силикон должен остаться на дверке. Режьте очень аккуратно, постоянно двигайте лезвие вверх/вниз. Не допускайте задиров или отрывания силикона. Если такая проблема возникнет, то придется полностью удалять силикон и повторно наносить новый слой.
Разрежьте шов

Такой метод укладки плитки рекомендуется применять только в том случае, когда люк уже установлен, а переделать его в силу различных причин нет возможности. Но мы рекомендуем приложить максимум усилий для заделывания строго отверстия. Дело в том, что профессионалы никогда не начинают разметку укладки плитки со средины стены. Всегда обращается внимание, чтобы плитка не резалась у пола или потолка, чтобы на внешних углах лежали целые плитки. Кроме того, если пол и стены отделываются одинаковой по размерам плиткой, то их швы должны совпадать. Квалификация плиточника в равной мере зависит от его умения класть плитку и правильно размечать поверхности. Есть много требований, которые должен соблюдать мастер высокой квалификации. Каждое отступление от них считается браком и свидетельствует о недостаточном профессионализме исполнителя. А сделать надлежащий расчет положения плитки на стене, начиная с люка, даже теоретически невозможно.

Практический совет. Оптимальный вариант установки люка – отверстие делается после начала укладки плитки на стенах ванной комнаты. С учетом имеющейся правильной раскладки вырезается отверстие в нужном месте и устанавливается каркас люка. Если вы уверены в умении делать разметку, то установку люка можно давать после нее, плитку к отверстию подгонять необязательно.

На этом примере мы расскажем, как устанавливают люк в ванной комнате профессиональные строители. Исходные данные – короб с трубами и арматурой полностью зашит, на внешних поверхностях гипсокартонных плит нарисовано месторасположение кранов и измерительных приборов, указана примерная величина люка.

Шаг 4. Вырежьте в гипсокартоне отверстие под нужный размер. Для облегчения работ вначале можно использовать болгаркой с диском по металлу, как только появится прорезь достаточной дины, пользуйтесь ножовкой с мелкими зубьями. Обращайте внимание, чтобы во время проделывания отверстия не повреждался установленный для монтажа гипсокартона металлический каркас.

Шаг 5. По периметру отверстия зафиксируйте дополнительный профиль для крепления каркаса люка. Он прикручивается саморезами к уже смонтированному каркасу для гипсокартонных плит. Сделать это несложно, алгоритм фиксации дополнительных профилей обыкновенный.

Шаг 10. Закройте крышку люка и начинайте обкладывать короб керамической плиткой. После застывания клея швы по периметру отделайте силиконом в цвет замазки. Силикон высох – прорежьте его на всю глубину. Как это делается, мы рассказывали выше.

Существует большое количество вариантов самодельных люков, мы остановимся на двух самых простых и удачных. Единственное ограничение к таким люкам – отверстие для ревизии не может превышать размеры одной керамической плитки. Но в большинстве случаев этого вполне достаточно для отключения инженерных систем и простых ревизий их состояния.

Такой люк можно делать как для гипсокартонной обшивки, так и для кладочных материалов. Правда, в кладочные материалы придется вмуровать металлические пластины для магнитов. Разметка положения люка традиционная, останавливаться на ней нет смысла. Во время кладки отверстие под люк оставьте незаделанным. В этом месте плитку можно временно прикрепить двусторонним скотчем, за счет этого приема облегчится кадка стены.

Шаг 1. Если по сторонам отверстия под люк видны металлические профили – отлично, если их не видно, то следует установить специальные. По всему периметру нет надобности, достаточно два вертикальных или горизонтальных. Какой вариант выбирать зависит от расположения профилей существующего металлического каркаса.

Шаг 3. Загрунтуйте поверхность гипсокартона с двух сторон, дайте время для высыхания. После высыхания с одной стороны жидкими гвоздями приклейте керамическую плитку, а с другой стороны магниты. Купить их можно в магазине, подбирайте магниты по толщине. Общая толщина съемной плитки должна быть такой, чтобы ее поверхность располагалась в одной плоскости с поверхностью отделанной стены.

Практический совет. Плитку можно приклеивать обыкновенным клеем на гипсокартон, это упростит проблемы с подбором магнитов по толщине. Покупайте самые тонкие магниты, устанавливайте вырезанный кусок гипсокартона на место, для предупреждения сползания пользуйтесь крестиками. Приклейте к нему керамическую плитку, выровняйте ее положение по облицованной стене.

Такие люки рекомендуется устанавливать для ревизии сифона ванной. Если монтаж ванны сделан правильно, то пользоваться люком не придется. Для очистки слива от отложений жира имеются очень эффективные химические средства, а механические загрязнения становятся проблемой очень редко. В случае крайней необходимости для очистки сифона можно пользоваться резиновым вантузом.

Она в нескольких местах намазывается клеем или силиконом, количество точек не боле двух на одну строну, размер примерно 1 см2. Этого достаточно для относительно надежной фиксации, одновременно, не составит большого труда достать плитку для открытия люка.

Швы можно затирать или заделывать силиконом. Во время демонтажа плитки нужно силикон по всему периметру срезать, плитку осторожно поддевать тонкой металлической пластинкой или ножом. Чтобы не повредилась рядом установленная плитка, между ней и металлическим предметом подкладывайте кусок картона или ткани.

Боитесь, что плитка во время вынимания треснет? Не проблема, после отделки стен в ванной комнате всегда несколько плиток останутся, не выбрасывайте их. Храните в удобном месте, при необходимости у вас всегда под рукой замена.

Есть варианты самостоятельного изготовления люков с открывающимися дверцами из металлического проката. Но мы не рекомендуем заниматься этим, в конечном итоге заводские конструкции обойдутся дешевле, чем самостоятельно изготовленные. Мы имеем в вид сумму общих потерь, а не только стоимость материалов. Учитывать надо время, возможные переделки и т. д. Кроме того, самостоятельно изготовленный люк не имеет регулируемых дверок, а это очень большой недостаток всех без исключения самодельных конструкций. Видео – Правила выбора люка для ванной. Ванны выбор читайте по ссылке.

Дизайнеры стремятся к максимальной эстетичности и комфорту созданного интерьера. Так, непривлекательные и требующие надежной защиты от внешней среды трубы в ванных комнатах можно спрятать специальными люками. Ревизионные люки под плитку выпускают разных видов и конструкции. Ниже дано описание устройств под плитку или скрытых под покраску, их виды и преимущества.

Ревизионные люки
Содержание статьи
Конструкция и назначение
Идея создания подобных конструкций состоит в декоративном скрытии систем коммуникаций жилья при постоянном доступом к ним с целью контроля. Люки скрывают от посторонних глаз технологическое оборудование, не нарушая общей эстетики комнаты, но позволяя хозяину вовремя получить к ним доступ без нарушения декоративных покрытий.
Конструктивно люки включают следующие составные элементы:
Внешнюю раму;
Ось;
Поворотную дверцу-рамку на петлях;
ГВЛ плиту.
Внешнюю раму устанавливают в проеме под люк и приваривают к ней ось из прочного металла. Рама и становится опорой всей конструкции. На оси крепятся петли на двух или трех шарнирах. Петли соединяют внешнюю раму с поворотной. Дверца создана путем крепления саморезами к поворотному элементу гипсоволокнистой плиты, на которую укладывается плитка или наносятся лакокрасочные материалы.
Схематическая конструкция ревизионного люка
Для изготовления внешней рамы используют прочную сталь – профиль 40 на 20 мм. Исключение составляют откидные конструкции, для них используют профили 30 на 20 мм. Внутренняя рамка изготавливается из профилей с квадратным сечением (15 мм). Толщина плиты для дверцы – не менее 1 см. При этом глубина конструкции (расстояние от поверхности стены до коммуникаций) – не менее 5 см.
Виды сантехнических люков под плитку
В зависимости от механизма устройств, назначения, прочности и других факторов все предлагаемые производителями ревизионные конструкции делятся на различные виды.
Виды люков под плитку:

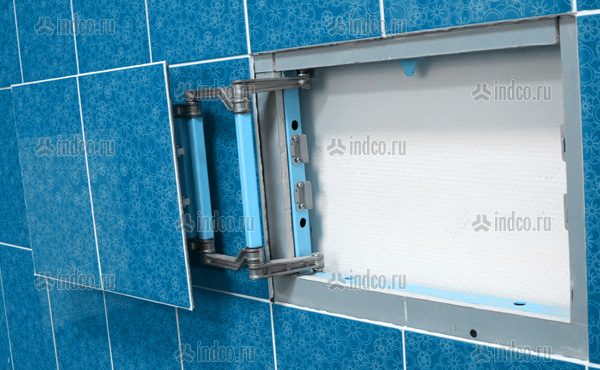

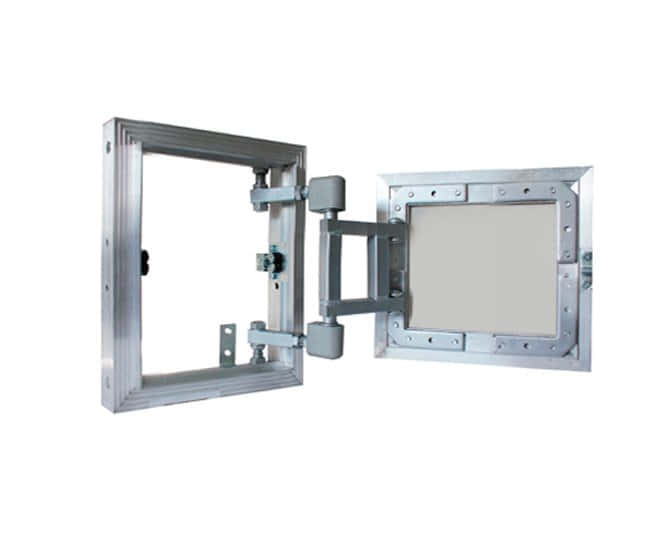

Распашной люк
Данный тип подходит для облицовки стен любым видом гладкой плитки: матовой или глянцевой. Конструкция открывается с использованием входящих в комплект двух присосок. В случае с материалом негладкой фактуры их применение невозможно. Конструктивно модель включает такие элементы:
Раму;
Дверцу с плитой ГВЛ;
Петли шарнирные на двух звеньях;
Две присоски;
Клиново-роликовые замки.
Зачастую распашные люки покрывают специальной порошковой антикоррозийной эмалью. Размеры предполагают глубину конструкции вс 50 мм.
Нажимная дверца
Отличный вариант для плитки с шершавой рельефной поверхностью. В этом случае дверцу открывают простым нажатием на поверхность люка. Это обеспечивают роликово-нажимной тип замков, в остальном конструктивно такие люки не отличаются от распашных. Устройство позволяет их использовать при уложенной плитке и других поверхностях. Несмотря на явное преимущества в работе такого типа люка,есть и недостаток – они существенно дороже распашных из-за стоимости замков.
Сдвижной тип
Данный вид люков, в свою очередь, делится на устройства с присосками или нажимным механизмом открывания. Особенность и одновременно заметный плюс сдвижных люков – возможность установки даже в самых труднодоступных местах, например, за бочком унитаза. Конструкция включает:
Раму;
Дверцу с плитой;
Замки клиново-роликового и роликово-нажимного типа;
Две присоски;
Трехзвенные петли на шарнирах.
В размерах конструкций есть ограничения. Границы следующие: ширина – от 35 до 55-65 см, высота – от 30 до 100 см.
Откидной люк
Если нет условий для установки даже сдвижной дверцы, остается откидной вариант. Такой люк может быть вмонтирован при условиях, когда до препятствия менее 12 см. Иногда возможен вариант со съемной дверцей, когда габариты проема не позволяют закрепить необходимые петли. Откидной люк предусматривает наличие:
Рамы из профиля 20х30 мм;
Стальной дверцы (12х60 мм) с плитой из ГВЛ;
Зацепов направляющих рамочно-трубчатого типа;
Замка любого типа;
Трех подпружинных направляющих роликов.
При использовании откидного люка допускается выход облицовочной плитки за границы рамы на 5 см. Если габариты дверцы слишком велики, необходима дополнительно цепочка со страховочным карабином.
Люк с двумя дверьми
Этот тип также можно отнести к распашным или нажимным люкам, так как он может включать оба механизма. Чаще двухдверные люки применяют для проемов более 70 см в ширину.
Это модели повышенной грузоподъемности, которые незаменимы при облицовке плитами из тяжелых дорогих материалов: гранита, мрамора или натурального камня. Размеры их варьируются от 30х60 см до 70х200 см. Профиль для рамы усиленного люка разрешается с сечением 50х25 мм, для дверцы – 20х20 мм. Конструкция отличается наличием трех усиленных петель и узлов регулировки створок.
Дверцы под мозаику
Практически каждый из перечисленных типов люков могут быть мозаичными, если выполнены следующие условия:
Тип открывания – нажимной;
Размеры полотна дверцы и внешней рамы равны. Не допускается выступ мозаики за пределы люка.
Читайте также: Люк ревизионный пластиковый — размеры и особенности выбора
Ревизионные люки под покраску
Кроме облицовки плиткой возможна и покраска стен либо поклейка на них обоев в помещениях, где нужен доступ к сантехническим трубам. В таком случае стоит рассматривать ревизионные люки под покраску скрытого типа. Такие конструкции делят по назначению:
Люки для стен;
Потолочные;
Напольные.

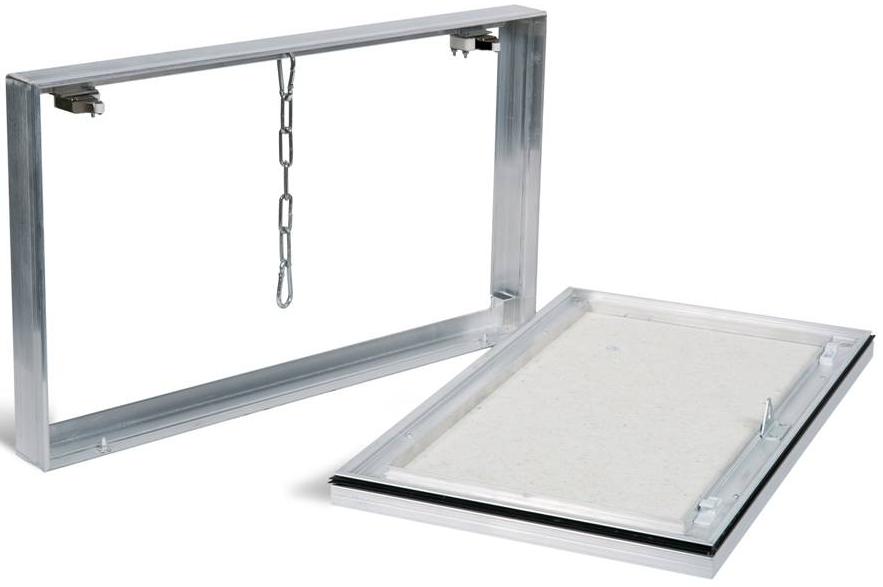

Классифицируются скрытые люки и по механизму: со съемной дверцей или на петлях.
Люк ревизионный под покраску поверхности
Все «окрасочные» люки изготавливают из алюминия, чтобы после нанесения декоративного материала, устройство не поржавело. Дверца изготавливается из влагостойкого ГКЛ. В зависимости от сферы и места применения, кроме стандартного образца могут быть в других вариациях:
С защитой против пожаров;
Воздухонепроницаемые;
С защитой от влаги.
Оптимальными условиями для установки таких люков считают стены или перегородки из гипсокартона, навесные потолки, хотя возможен монтаж и в кирпичные, деревянные и бетонные стены. Конструктивная особенность – отсутствие каких-либо ручек или запирающих устройств. Открывание производится за счет нажимного механизма, а запирание посредством специальных защелок.
Монтаж системы своими руками:
Модели бывают усиленные – со страховочным тросиком. Дверцы – съемные и несъемные, их можно обшить по периметру специальным уплотнителем из резины. Что касается размеров таких конструкций, то они варьируются от 20х20 см до 1х1,5 м. При монтаже можно выбрать тип открывания: левое или правое.
Вконтакте
Facebook
Twitter
Одноклассники
3 этапа расчетов |
Обеспечить доступ к скрытым под плиткой коммуникациям можно, сделав ревизионный люк своими руками и установив его на стене Сантехнический унитаз под улитку устанавливается в ванной комнате в специальном окне (нише). Во время аудита инженерных сетей есть возможность переставить трубы и агрегаты в скрытую часть, чтобы сделать люк. Часть счетчиков также можно установить под дверью этого люка. Съемная дверца может быть выполнена на магнитах, с замками или открываться с помощью присосок.Может люк под плитку, краска, обои. Как не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?
Напорный люк для плитки: габариты
Есть определенные типоразмеры смотровых люков. Минимальный размер квадрата 10 см на 10 см. Готовые изделия под плитку равны размеру обычной плитки 20 см на 30 см. В случае произвольных параметров специалисты стремятся создать их по размерам ближе к керамической плитке, чтобы сантехнический люк можно было спрятать в комнате.
Запатентованный нажимной замок предназначен непосредственно для люка под плитку, предназначен для легкого выброса двери
Размеры люка в этом случае зависят от конкретного случая, от назначения двери.
Наибольший размер готового люка 1 м 20 см. Сделать такой люк можно своими руками, тогда параметры двери должны быть такими: примерно 5 см оставить ложу для фиксации к поверхности; примерно половину размера плитки нужно оставить на свободной стороне.Как правильно рассчитать размер люка?
Для этого необходимо произвести несколько расчетов :
В первую очередь определите место для люка, чтобы была возможность доступа к сантехническим узлам;
Высота и ширина настенной плитки;
Чтобы вычислить высоту и ширину штриховки, для этого количество плиток по горизонтали умножить на ширину одной плитки, а затем то же самое проделать по вертикали.
После всего вышесказанного можно переходить к выбору люка.Обязательно приобретите монтажный клей.
Скрытый люк под плитку: типы
Скрытый люк создается в помещениях с повышенной влажностью, в связи с чем они изготавливаются из материалов, устойчивых к влаге. Чаще всего для изготовления берут алюминий или нержавеющую сталь. Самыми дешевыми считаются пластиковые люки, но они не подходят под плитку. Специалисты различают люки по типу открывания двери. Выбирайте из общего дизайна комнаты, мебели и других отделочных материалов.
Скрытые люки люка люка состоят из прочной алюминиевой рамы и складного алюминиевого люка
Итак, виды современных люков следующие :
Распашная дверь .Самый популярный вид, открывается при помощи присосок, они поставляются в комплекте с люком. На такую конструкцию можно положить керамическую или каменную плитку. Присоски в случае утери можно повторно приобрести в любом магазине.
Люк напорный . Такой скрытый люк подойдет при отделке комнаты мозаикой. Присоски на таком материале не всегда держатся крепко. Механизм очень простой — открыть люк можно, просто надавив рукой на дверь. Сначала дверь уходит вперед, а затем в сторону.Присоски в этом механизме не нужны, что является большим плюсом. Люк с магнитным напорным люком наиболее популярен в современных ванных комнатах.
Сдвижной люк . Этот тип устанавливается, когда пространство не позволяет поставить другие типы скрытых штриховок. Сдвижной люк по конструкции аналогичен предыдущему типу, для открывания можно использовать как присоску, так и толкающий механизм. Этот люк выложен плиткой или мозаикой. Он открывается сначала вперед, а затем в сторону.
Люк складной .В этом случае дверь съемная, используется в местах, где недостаточно места, чтобы открыть дверь полностью. Открывается с помощью присосок или толкающего механизма. Он наклоняется сверху под углом и удерживается с помощью карабинов. Дверца снимается легко — нужно просто отстегнуть карабины и отложить дверь в сторону.
У всех этих видов есть свои достоинства и недостатки. Выбирать люк следует из габаритов помещения и дизайна помещения.
Сантехническая плитка для плитки: формы
В настоящее время существует широкий ассортимент крышек сантехнических люков под плитку. Они разные по размеру, форме, отделке, материалу.
Санитарный люк — приспособление для осмотра и скрытия инженерных коммуникаций, проходящих под землей или внутри помещений
Есть люки разные по своим свойствам :
Сантехника, электричество, вентиляция.
По способу монтажа — стена, пол, потолок.Последние, как правило, закрепляют в подвесном потолке, такой люк должен быть очень легким. Надежную дверь нельзя открывать произвольно, необходимо, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стене.
Видимые люки могут стать отличным дополнением интерьера, их можно отделать другой плиткой, а можно наоборот спрятать такую же плитку, как и остальную часть комнаты, тогда они называются невидимыми. Чаще всего эти люки бывают пластиковыми и металлическими, первый намного доступнее.
Есть люки под покраску, обои, а также под мозаику, форма люков тоже разная — от привычной квадратной до круглой и даже трапециевидной.
Размеры люка обычного размера от 0,2 м до 1,5 м, есть люки магнитные, с замками, ключом, с защелками или защелками, без ручек.
Их часто делают в ванной, туалете или кухне, где отделка часто — кафель. Кроме того, плитка и штриховка плитки, чтобы скрыть его, а в таком случае открыть и использовать.Полностью спрятать технический люк невозможно, швы вокруг люка выдадут его расположение. Выберите размеры, способ крепления и форму можно сделать на заказ, в этом случае производятся индивидуальные замеры, создается схема, выбирается тип штриховки.
Люк под плитку
Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративной ширмы. Еще на этапе строительства создается специальная ниша для коммуникаций. Установлен люк, заперта и установлена дверь.
При установке люка нужно учитывать, в какую сторону он должен открываться
Если ниши нет, то ее следует создать специально, вырезав ее в стене из бетона или кирпича дрелью или болгаркой. Все это делается при ремонте, когда коммуникации заменяют на скрытые, под них делают бороздки. Трубы проходят за вагонкой из гипсокартона, тогда можно использовать только лобзик и ручную ножовку.
Потайной люк под плитку позволяет спрятать трубы и сучки, портящие внешний вид ванной комнаты.
Лучше всего сделать в один тон плиткой, чтобы она не бросалась в глаза. Также вы можете сделать люк своими руками из металла или пластика, внимательно пройдя все замеры и выбрав способ крепления.
В настоящее время существует несколько основных типов крепления люка в проеме :
С помощью саморезов, то крепеж поставляется вместе с люком, а на раме по бокам имеются отверстия для этих креплений;
После закручивания эти винты заполняют все отверстия специальной монтажной пеной с клеем, силиконовым герметиком;
В другом случае люк монтируется в бетонную или кирпичную стену, дюбели забиваются с первой ступеньки, а затем вкручиваются саморезы, а алюминиевое окно при монтаже подрезается в стену из гипсокартона.
Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный, подходит как для легких, так и для тяжелых материалов.
Смотровой люк невидимки надежно защищен от попадания воды. Установка в ванных комнатах на магнитах делает устройство удобным для использования в любое время. После установки шкаф можно регулировать и облицовывать плиткой. Соединить люк со стеной можно с помощью петли, установить съемную магнитную крепежную конструкцию.
Что такое смотровой люк для плитки (видео)
Невидимые створки для унитаза или установки в ванну — удобные приспособления, позволяющие спрятать трубы и при необходимости открыть доступ к коммуникациям за плиткой. Разнообразие вариантов обустройства этих люков позволяет подобрать оптимальный технологический вид для конкретной ванной комнаты или кухни. Самодельный люк может быть выполнен из металла или пластика, возможна установка сантехники.устройство есть в наличии. Обклеить их лучше монтажной пеной.
Неприятно и больно видеть в дешевых домах и квартирах с шикарным дизайном интерьера дешевый пластик, закрывающий нишу в ванной. Выглядит ужасно и сводит на нет усилия дизайнера.Мы против такого безобразия и того, что было бы незаметно скрыть нишу в стене, где уложена керамическая плитка и обеспечить доступ, спроектирована ревизия, скрытый люк под плитку и мозаику. Изделие представляет собой каркас и дверь из влагостойкого гипсоволокна Knauf, на которые наклеивается плитка. Для полного эффекта незаметности и герметичности края плитки Силикон в цвет затирки между швами плитки. Люки изготавливаем из стали, покрытой полимерным напылением, с предварительной антикоррозийной обработкой.Ревизионные двери оснащены системой открывания push-on, которая снабжена замками Mini-Latch или Touch Latch. Это просто! Никаких ручек и присосок! Надо слегка надавить на дверь, и она откроется. И только вы знаете, где это делать!
Виды смотровых люков для плитки
►Тики под плитку с системой качелей Swing PS-11 (Push system «Swing» ®)
► Раздвижная плитка с раздвижной системой «Slide» SS-14 (Push system «Slide» ®)
►Тики для плитки с системой push-pull PP-15 (Portable push sytem®)
Качественные характеристики смотровых люков.
Мы производим конструкции только из прочных и экологически чистых материалов. Каждый люк тщательно проверяется перед поступлением в продажу. Характеристики люков SIchtbar Technology®: огнестойкость (конструкция не содержит горючих компонентов), влагостойкость, звукоизоляция, антикоррозийность, срок службы,> 10 лет, 100% невидимость без швов, открывание нажатием, без ручек и всасывания чашки.
Объем и облицовочные материалы.
Невидимые смотровые люки марки SIchtbar Technology® предназначены для доступа к сантехнике или электрическим коммуникациям в нишах стен или для организации тайников. Общие облицовочные материалы для люков : керамическая плитка, мозаика, гранитная плита, искусственный и натуральный камень, зеркала, картины, обои, декоративная штукатурка.
стандартных размеров | Решения для панели доступа
Стандартные размеры
Наши панели доступа BAUCO ^® plus II стандартного размера начинаются с 6 «x 6» (152.От 4 x 152,4 мм) до 24 дюймов x 36 дюймов (609,6 x 914,4 мм) доступны для установки в гипсокартон как 5/8 дюйма (15,9 мм), так и 1/2 дюйма (12,7 мм). Стандартно он поставляется со скрытой сенсорной защелкой с дополнительными запирающими / запирающими устройствами по желанию. Также доступен ряд съемных панелей нестандартного размера от 6 дюймов (152,4 мм) до примерно 100 дюймов (2540 мм), которые могут быть изготовлены с шагом 1/8 дюйма (3,2 мм). Чертежи для подачи заявки можно найти на BAUCO ^® plus II страница загрузок.
Стандартные размеры для 5/8 дюйма (15.9 мм) или 1/2 дюйма (12,7 мм) Гипсокартон — размеры указаны в дюймах, ширина x длина
Номер модели: 1/2 дюйма (12,7 мм) Номер модели: 5/8 дюйма (15,9 мм) Размер дверцы доступа:
внутренние размеры Вырезать отверстие в GWB: Минимальное грубое отверстие:
Размер двери + 2 1/2 дюйма (63,5 мм) Допускает зазор 1/8 дюйма (3,2 мм) с обеих сторон
20-12-0606 20-58-0606 6 дюймов x 6 дюймов (152.4 x 152,4 мм) 6 3/8 дюйма x 6 3/8 дюйма (161,9 x 161,9 мм) 8 1/2 «x 8 1/2» (215,9 x 215,9 мм)
20-12-0808 20-58-0808 8 дюймов x 8 дюймов (203,2 x 203,2 мм) 8 3/8 дюйма x 8 3/8 дюйма (212,7 x 212,7 мм) 10 1/2 «x 10 1/2» (266,7 x 266,7 мм)
20-12-1010 20-58-1010 10 дюймов x 10 дюймов (254 x 254 мм) 10 3/8 дюйма x 10 3/8 дюйма (263.5 x 263,5 мм) 317,5 x 317,5 мм (12 1/2 «x 12 1/2»)
20-12-1212 20-58-1212 304,8 x 304,8 мм (12 дюймов x 12 дюймов) 314,3 x 314,3 мм (12 3/8 дюйма x 12 3/8 дюйма) 14 1/2 «x 14 1/2» (368,3 x 368,3 мм)
20-12-1414 20-58-1414 14 дюймов x 14 дюймов (355,6 x 355,6 мм) 365,1 x 365,1 мм (14 3/8 дюйма x 14 3/8 дюйма) 16 1/2 «x 16 1/2» (419.1 x 419,1 мм)
20-12-1616 20-58-1616 406,4 x 406,4 мм (16 дюймов x 16 дюймов) 415,9 x 415,9 мм (16 3/8 дюйма x 16 3/8 дюйма) 469,9 x 469,9 мм (18 1/2 «x 18 1/2»)
20-12-1818 20-58-1818 18 дюймов x 18 дюймов (457,2 x 457,2 мм) 466,7 x 466,7 мм (18 3/8 дюйма x 18 3/8 дюйма) 20 1/2 «x 20 1/2» (520,7 x 520,7 мм)
20-12-2020 20-58-2020 20 дюймов x 20 дюймов (508 x 508 мм) 20 3/8 дюйма x 20 3/8 дюйма (517.5 x 517,5 мм) 571,5 x 571,5 мм (22 1/2 дюйма x 22 1/2 дюйма)
20-12-2424 20-58-2424 24 дюйма x 24 дюйма (609,6 x 609,6 мм) 24 3/8 дюйма x 24 3/8 дюйма (619,1 x 619,1 мм) 673,1 x 673,1 мм (26 1/2 «x 26 1/2»)
20-12-2436 20-58-2436 24 дюйма x 36 дюймов (609,6 x 914,4 мм) 24 3/8 дюйма x 36 3/8 дюйма (619,1 x 923,9 мм) 26 1/2 «x 38 1/2» (673.1 x 977,9 мм)
Направляющая для обрамления
Для BAUCO ^® plus II требуется проем с грубой рамкой на 2 1/2 дюйма (63,5 мм) больше, чем размер панели. Ваш существующий проем с грубой рамкой определит максимальный размер панели, которая подойдет, или вы обрамите проем для желаемый размер отверстия для доступа. Подробные инструкции по установке доступны на странице руководства по установке.
Размер двери
Например, 12 дюймов на 12 дюймов (304,8 x 304.Для дверного проема 8 мм потребуется проем с грубой рамкой 14 1/2 «x 14 1/2» (368,3 x 368,3 мм).
Вырезать отверстие в гипсокартоне
Рама BAUCO ^® plus II крепится к окружающему гипсокартону, а не к несущему каркасу. Вам потребуется кромка гипсокартона размером 1 1/4 дюйма (31,7 мм) со всех сторон для крепления внешней рамы панели доступа. Прорезанный проем в гипсокартоне будет иметь размер двери + 3/8 дюйма (9,5 мм).
Толщина гипсокартона
Дверная рама утоплена либо на 1/2 дюйма (12.7 мм) или 5/8 «(15,9 мм) гипсокартон. Вам необходимо указать, из какой плиты сделаны ваши стены или потолок.
Ориентация на стену
Если ваша дверь будет в стене, нам нужно знать, каковы размеры по горизонтали (ширина) и вертикаль (высота). Двери BAUCO ^® plus II имеют защелки в верхней части двери и шарнир со свободным поворотом внизу.
Чтобы подготовить ваше подробное предложение, нам необходимо знать
Размеры и количество
Установка на стене или потолке (горизонтальные и вертикальные измерения для стенных дверей)
Толщина гипсокартона (5/8 дюйма / 15.9 мм или 1/2 дюйма / 12,7 мм)
Адрес доставки
Как разместить заказ
Бесплатный звонок 1-877-592-0033 (250-592-0033)
Электронная почта Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Отправить быстрое ценовое предложение
Мы подготовим для вас подробное предложение с ценами, вариантами доставки и сроками изготовления. Как только вы утвердите свое ценовое предложение и предоставите нам информацию об оплате, мы введем ваши двери в производство и сообщим вам дату отгрузки вашего заказа.
Выбор модели ревизионного люка в ванную комнату, этапы установки
Установить сантехнические люки для ванн следует скрыть под ними оборудование, при необходимости трубу или запорную арматуру. Однако перед сборкой этой конструкции проводят, чтобы выбрать ее тип и размер, ориентируясь на ряд особенностей планировки.
Люки-невидимки: назначение
Наличие в квартире водопроводной и канализационной систем и устройство частного дома требует наличия специальных смотровых отверстий.За ними скрываются счетчики, вентили и трубы (а иногда и котлы), к которым требуется периодический доступ, из-за чего полностью отключить их невозможно. Решить проблему несоответствия этих элементов позволяет общий дизайн сантехнических люков ванной комнаты для ванн, обычно устанавливаемых незаметно. Видимые двери из металла или пластика при современном ремонте не используются, заменены люки Невидимые.
выберите Функции
Выбирая вариант ревизионного люка ванны, в первую очередь ориентируйтесь на высоту установленного оборудования, которое следует перекрывать.По этому параметру конструкцией может быть потолок, стена или пол. Для люка на потолке дополнительным требованием является наличие магнита, предотвращающего самопроизвольное открывание. Наружный вариант — иметь высокую прочность, чтобы выдерживать те же нагрузки, что и сам Павел. Стенной невидимый люк, установка которого производится чаще (практически в каждой ванной), должен легко открываться и иметь надежную петлю для предотвращения провисания.
алюминий — металл, чаще всего выбираемый в качестве материала, оцинкованная сталь и нержавеющая сталь.Стоят такие конструкции относительно недорого и практически не подвержены коррозии. А их высокая прочность выдерживает вес установленных поверх облицовочных материалов — плиточных материалов, натурального камня или гипсокартона. При небольших размерах люка, например, если в него наклеивается только одна плитка, допускается использование пластмассовых изделий.
Основная классификация люков-невидимок, проводимая методом дополнительной отделки:
Вариант под плитку.
Ревизионная дверь в ванную под оклейку обоями или покраску.
Люки для укладки плитки
На внутреннем рынке можно купить люки-невидимки для укладки плитки, выпускаемые компаниями Хаго, «ЛюкЛенд» и «Практика». Первый бренд, производственные мощности которого находятся в Австрии, изготавливает варианты напольных люков. «ЛюкЛенд» занимается изготовлением металлических моделей любого назначения (напольные, настенные или потолочные). А среди ассортимента компании «Практика» можно найти множество вариантов пластика — прочного и в то же время легкого.
По способу открывания они делятся на два варианта — нажимные и извлекаемые с помощью присосок. Сначала нанесите при использовании шероховатой или рельефной поверхности материалов, которые не будут удерживать присоски. Для второго варианта требуется только глянцевая или просто гладкая плитка.
Совет: выбирая между люками под присоску и вариантами толкания, следует обращать внимание не только на легкость, но и на стоимость. Конструкция, открывающаяся под давлением, стоит на 10% дороже.
Люки под плитку и плиточные материалы имеют различную конструкцию и могут быть:
Сдвижными, установка которых проводится при наличии препятствий перед конструкцией.
навесной, Используется там, где нет ограничений на открытие. Часто это способ иметь ревизионные люки под ванной, хотя часто их делают полностью извлекаемыми из рамы.
складывание (открывание сначала, а затем вверх на угол), установка рекомендуется при расстоянии до препятствия не более 12 см.
двухдверный, использование которого пригодится при размере проема более 70 см. В отличие от варианта с одной дверцей, такой скрытый под плиткой монтажный люк обеспечивает повышенную прочность и отсутствие провисания под весом вагонки.
под мозаику. Особенностью штриховки является необходимость соответствия по форме и размеру мозаичному узору.
усиление. вариант, уместный при облицовке тяжелых плит — гранита, мрамора или натурального камня. Рекомендуется установка скрытого люка с повышенной грузоподъемностью и габаритами конструкции более 0,6х2,2 м.
Конструкции под покраску
Люки для установки на окрашенные или оклеенные обоями стены выпускаются ряда отечественных торговых марок, таких как «Практика» и «Люкленд».Но если вы хотите заполучить в свои руки продукцию еще более качественной европейской модели, можно приобрести бренды KNAUF Alutop (Швеция) и Alu-Star (Германия). Монтаж сантехнических люков бани обычно проводят в верхней части стен или потолка. Проще всего выполнить монтаж ограждающих конструкций здания из гипсокартона, однако они могут быть заложены как в кирпич, так и в бетон.
Люк Invisible производства Knauf, установка которого производится для последующей покраски, считается лучшим по всем параметрам (помимо высокой цены).Кроме того, в ассортименте компании есть нестандартные полезные модели. например, противопожарное исполнение, лабораторные люки-невидимки и изделия со вставками, не нуждающиеся в покраске. Продукция других компаний более выгодна по цене, но представлена только стандартными вариантами.
Выбор других функций
Выбрать конкретную модель люка после определения его типа можно по таким параметрам, как размер плитки, размеры скрытого оборудования или ниши, в которой он находится.Стоит отметить, что керамическая плита отделки кафельных картин должна выступать за конструкцию проема не менее чем на 5-70 мм. Поэтому, например, размеры ревизионного люка под ванну начинаются с 20х20 см и рассчитаны на установку поверх стандартной двери напольной плитки размером 300х300 мм.
Выбор оптимального дизайна предусматривает тщательное изучение ассортимента различных производителей. При этом необходимо изучить не только материалы и марки, но и варианты механизмов открывания дверей.Также следует обратить внимание на расположение укрытий — при равных размерах люка (например, 300х200 мм) петли могут быть и длинной, и короткой стороной.
Шаги установки
Особенности установки ревизионных дверей зависят от материала конструкции, в которую они установлены. Кирпичные, пенобетонные и бетонные стены Монтаж сантехнического люка под плитку производится после врезки каркаса перед откосом. Каркасную конструкцию устанавливают и добиваются полного совпадения плоскости двери с плоскостью стены.После этого изделие остается закрепленным винтами через отверстия в боковой части рамы.
Заключительный этап ревизии монтажа двери в стене из кирпича или бетона зависит от вида отделки — краска или плитка. В первом случае зазор между дверью и конструкцией перегородки обрабатывается монтажной лентой. Во втором — поверх люка наклеивается плиточный материал таким образом, чтобы полностью совпадать с общей плоскостью стены. Сохранить целостность рисунка будет проще, если начать с дверной вагонки.
Отличий в установке скрытого люка под плитку или покраске внутренних стен из листового материала (например, гипсокартона или асбоцемента) немного. Они заключаются лишь в необходимости предварительно собрать каркасную стену с учетом размещения оборудования и скрыть его обшивку листами. Далее необходимо выпилить проем для двери и продолжить монтаж плитки или материала под покраску (такой же, как и основная часть конструкции).
Для вывода невидимого люка, установка которого завершена, не только скрытого оборудования, но и защиты помещения от шума воды, требуется конструкция звукоизоляции:
Очистить плитку в зоне сварного шва.
Оклеить зону вокруг двери малярным скотчем.
Заполнить шов герметиком, удалив его излишки шпателем.
Удалите ленту.
Подождите 2 дня, а затем прорежьте шов по всей глубине слоя герметика под углом примерно 45 градусов.
Стоит отметить, что размер проемов под люки-невидимки должен совпадать с установочными размерами дверей. Небольшая установка сантехнического люка позволяет установить его в сборе с каркасом.В то время как более крупные конструкции подлежат разборке на составные элементы и отдельной установке.

Видео:

Видео:

Видео:
WB Напольные люки и межкомнатные двери
Приложения
Люки и двери
Williams Brothers спроектированы для обеспечения эффективного и безопасного доступа для обслуживания в критически важные области под полом для самых разных коммерческих, промышленных, институциональных и жилых приложений.Наши люки на крышу идеально подходят как для новых, так и для модернизируемых зданий. и напольные двери подходят для использования на различных поверхностях, обеспечивая легкий доступ к механическим, электрическим, водопроводным и другим системам здания. Напольные двери Williams Brothers бывают разных размеров и стилей. Напольные двери и напольные люки Williams Brothers идеально подходят для тротуаров, внутренние и внешние применения, гаражи, подсобные помещения, лаборатории и многие другие приложения! Напольные двери Williams Brothers и Люки в полу идеально подходят для любого доступа ко всему, что может быть в земле! Напольные двери и люки в полу компании Williams Brothers с гордостью сделаны в США.
Размеры и опции
Люки и двери
Williams Brothers доступны в широком диапазоне размеров, разработанных для соответствия обычным размерам рамы с особыми размерами и модификации доступны по запросу. Мы также предлагаем множество дополнительных функций, таких как дренажные желоба, замки, прокладки, выбор отделки. и нестандартные цветные краски. Напольные двери Williams Brothers бывают всех стандартных размеров. Эти размеры включают 24×24 или 2 на 2 фута.Эти напольные двери доступны в других популярных размерах, таких как 2 фута на 3 фута, 3 фута на 3 фута, 4 фута на 4. Братья Уильямс также могут сделать наши напольные люки и напольные двери двухдверных размеров для больших напольных дверей нестандартного размера и напольных люков.
Качество
Williams Brothers гордится отличиями, которые мы вносим в наши люки. Наша приверженность качеству производства делает нас лучшим выбором для строительства. компании, архитекторы и инженеры, которым требуются лучшие в мире дверные проемы.Как только вы увидите, что отличает Williams Brothers от других производителей, вы тоже оцените и потребуете отличия от Williams Brothers. Напольные двери и люки в полу Williams Brothers гордо сделано в США. Это обеспечивает высочайшее качество и долговечность напольных дверей и напольных люков Williams Brothers. Каждый этаж братьев Уильямс дверной и напольный люк предоставляется гарантия. Это включает в себя люки в полу, противопожарные люки в полу, люки в алюминиевом полу заподлицо и люки дренажного пола для контроля воды.
Особенности продукта
Алюминиевая крышка, напольный и напольный люк с алмазной пластиной заподлицо : Этот заподлицо алюминиевый напольный люк с ромбовидной пластиной идеально подходит для новых или существующих вакансий. Этот алюминиевый напольный люк заподлицо с отделкой алмазной пластиной отлично подходит для любого коммерческого или жилого помещения. заявление. Эта экономичная алюминиевая крышка заподлицо и алюминиевый люк в полу отлично подходят для доступа к любому месту.Идеально на тротуарах, в квартирах, гостиницах, домах или в любом другом месте необходимы люк и крышка из алюминия. Доступны самые разные размеры. в этом алюминиевом напольном люке заподлицо.
Встраиваемый люк в полу 1 дюйм и люк в полу 1 дюйм для плитки или ковра: Встраиваемый люк в полу серии WB R-TPS 8400 (бетон / плитка) имеет единственную дверь с углублением, предназначенную для приема бетона или плитки, и прочную раму желоба. Предназначен для скрытого монтажа в новом монолитном бетоне В приложениях он усилен для пешеходного движения и может безопасно выдерживать нагрузку 300 фунтов на квадратный фут (psf).WB R-TPS8400 — это идеальный люк в утопленном полу или напольная дверь для новых проемов. Этот люк в пол и дверь в пол идеально подходят для облицовки плиткой, ковровое покрытие или любое другое применение, где необходима ниша размером 1 дюйм. Со скрытой защелкой и петлей эта дверь для встраивания в пол и встраиваемая напольный люк органично вписывается в окружающую среду. Идеально подходит для высококлассных приложений, таких как роскошные отели, апартаменты, дома, или любые другие коммерческие приложения.
Заподлицо противопожарный люк и напольная дверь, рассчитанные на 2 часа: Противопожарный люк WB FD-8500 заподлицо с крышкой из алмазной пластины. для служебных и универсальных приложений. Обладая новейшей огнестойкой технологией, FD-8500 включает автоматический, срабатывающий при нагревании. закрывающий механизм для защиты полов сверху от огня снизу. Противопожарная дверь для скрытого монтажа WB FD-8500 с двухчасовым сроком службы идеально подходит для любое применение, где необходимы противопожарный люк в полу и противопожарная дверь в полу с двухчасовым рейтингом.Этот двухчасовой номинальный пожарный этаж люк и противопожарная напольная дверь идеально подходят для новых проемов. Этот напольный люк с установленной заподлицо с алмазной пластиной и противопожарным Напольная дверь идеально подходит для коммерческого или жилого использования. Некоторые приложения включают тротуары, отели, гаражи, апартаменты или любые другие место, где необходим люк в полу с рейтингом пожаробезопасности 2 часа. Эта противопожарная напольная дверь и противопожарный напольный люк одобрены Warnock-Hershey.
К другим популярным моделям люков на крыше и в полу относятся: люки на крыше WB, люки на крыше Bilco, перила для люков на крыше, межкомнатные двери Bilco, а также посты безопасности и лестницы для специальных нужд.
Бесплатные образцы штриховки AutoCAD
Бесплатные образцы штриховки
Чтобы загрузить эти бесплатные образцы штриховки AutoCAD, просто щелкните нужные образцы правой кнопкой мыши и выберите «Сохранить ссылку как», затем поместите файл PAT по пути, включенному в пути поддержки AutoCAD.
Правила использования
Вы можете разместить эти шаблоны в своей системе и использовать их в своих чертежах.
Вы не можете распространять эти шаблоны в форме PAT, вместо этого отсылайте сотрудников на эту страницу.
Вы не можете размещать их в Интернете (включая веб-сайты, ftp-сайты, доски объявлений и другие онлайн-сервисы) для публичной загрузки.
Авторы и права: Уотсон Килборн из CompugraphX создал образцы штриховки высочайшего качества, доступные где угодно. Компания Watson передала эти образцы штриховки сообществу AutoCAD.
Совместимость образцов штриховки
Хорошая новость заключается в том, что формат образца штриховки не изменился с тех пор, как он был впервые представлен много лет назад. Любой найденный образец штриховки должен работать с любой предыдущей или будущей версией AutoCAD!
2005 Привязки образца штриховки
В AutoCAD 2005 изменилось поведение объекта привязки к его геометрии.В предыдущих выпусках привязки учитывали штриховки, в 2005 году они по умолчанию игнорируются. Чтобы включить привязку к штриховке, войдите в диалоговое окно ОПЦИИ (меню «Инструменты»), перейдите на вкладку «Чертеж» и в левом нижнем углу вы найдете переключатель.
Также имеется системная переменная командной строки OSNAPHATCH, значение 0 для выключения (без привязки), 1 для включения (привязка).
Добавление люков
Эта процедура будет проходить через процесс добавления образца штриховки в вашу систему, вплоть до последнего шага добавления образца в диалоговое окно AutoCAD BHATCH.
Важное примечание: Autodesk изменил поведение диалогового окна BHATCH, начиная с версии 2000. В результате этого изменения диалоговое окно BHATCH полностью игнорирует слайд штриховки, содержащийся в библиотеке слайдов. Вместо этого он предпочитает создавать очень маленькие (почти нечитаемые) образцы на лету, что занимает значительное количество времени, если у вас есть сотни шаблонов. Таким образом, эта процедура может быть неприменима, если вы не собираетесь скомпилировать штриховки в меню ИЗОБРАЖЕНИЕ.
Подготовка образца: Первый шаг — получить или создать образец штриховки, который вы хотите добавить. Для обсуждения мы будем использовать GRAVEL.PAT, найденный в сети. Я не знаю автора. Обратите внимание, что этот шаблон не имеет достаточной точности для правильного отображения в большом картографировании координат, но должен хорошо работать в большинстве других приложений. Это было воспроизведено здесь.
* ГРАВИЙ, гравийный узор
228.0128, 0.720,1.000, 12.041365,0.074329, 0.134536, -13.319088
184,9697, 0,630,0,900, -12,041517,0,043315, 0,230868, -22,855925
132,5104, 0,400,0,880, -14,865942,0.061430, 0,162788, -16,116032
267,2737, 0,010,0,630, -20,024928,0,047565, 0,210238, -20,813558
292.8337, 0.000,0.420, -12.999910,0.048507, 0.206155, -20.409373
357.2737, 0,080,0.230, -20.024928,0.047565, 0.210238, -20.813558
37,6942, 0,290,0,220, -16,401180,0,035968, 0,278029, -27,524849
72,2553, 0,510,0,390, 23,086761,0,038097, 0,262488, -25,986321
121,4296, 0,590,0,640, 15,264264,0,047405, 0,210950, -20,884073
175,2364, 0,480,0,820, -12,045049,0.083045, 0,240832, -11,800763
222,3974, 0,240,0,840, 16,278789,0.032108, 0,311448, -30,833375
138.8141, 1.000,0.620, 9.219065,0.094072, 0.106301, -10.523844
171.4692, 0.920, 0.690, -13.152853,0.049447, 0.202237, -20.021511
225,0000, 0,720,0,720, 0,707107,0,707107, 0,141421, -1,272792
203,1986, 0,650,0,840, -5,383564,0,131306, 0,076158, -7,539615
291.8014, 0,580,0,810, -3,156821,0,185695, 0,107703, -5.277462
30,9638, 0,620,0,710, 3,601470,0,171499, 0,174929, -5,656023
161,5651, 0,770,0,800, -2,213594,0,316228, 0,126491, -3,035787
16,3895, 0,000,0,810, 10,440154,0,056433, 0,177200, -17,542845
70,3462, 0,170,0,860, -11,704507,0,067267, 0,148661, -14,717408
293.1986, 0.770,1.000, -5.383564,0.131306, 0.152315, -7.463458
343.6105, 0,830,0,860, -10,440154,0,056433, 0,177200, -17,542845
339.4440, 0.000,0.190, -5.383893,0.117041, 0.170880, -8.373124
294.7751, 0.160,0.130, -12.082844,0.069843, 0.143178, -14.174643
66.8014, 0.780,0.000, 5.383564,0.131306, 0.152315, -7.463458
17.3540, 0.840,0.140, -13.601340,0.059655, 0.167631, -16.595424
69,4440, 0,290,0,000, -5.383893,0.117041, 0,085440, -8,458564
101,3099, 0,720,0,000, 4,118439,0,196116, 0,050990, -5,048029
165.9638, 0.710,0.050, -3.152963,0.242536, 0.206155, -3.916950
186.0090, 0.510,0.100, -10.049739,0.052342, 0.191050, -18.913923
303,6901, 0,620,0,620, -2,218801,0,277350, 0,144222, -3,461329
353.1572, 0.700,0.500, 17.117197,0.039715, 0.251794, -24.927563
60,9454, 0,950,0,470, -8,061673,0,097129, 0,102956, -10,192674
90.0000, 1.000,0.560, 1.000, 1.000, 0,060000, -0,940
120,2564, 0,490,0,130, -8,061936,0,071982, 0,138924, -13,753520
48.0128, 0.420, 0.250, 12.041365,0.074329, 0.269072, -13.184552
0.0000, 0.600, 0.450, 1.000, 1.000, 0.260000, -0.740
325.3048, 0,860,0,450, -12,206392,0,063246, 0,158114, -15,653274
254,0546, 0,990,0,360, 4,120817,0,137361, 0,145602, -7,134508
207.6460, 0.950, 0.220, 21.470869, 0.042182, 0.237065, -23.469474
175.4261, 0.740,0.110, 13.038344,0.039873, 0.250799, -24.829074
Мы могли бы поместить этот код в файл GRAVEL.PAT, поместить его в путь поиска и обратиться к нему в приглашении HATCH.Однако, поскольку наша конечная цель — сделать этот шаблон доступным в диалоговом окне BHATCH, требуется немного больше работы.
Добавление шаблона: Чтобы добавить код шаблона в файл ACAD.PAT, сначала рекомендуется создать резервную копию существующего ACAD.PAT (каталога поддержки AutoCAD). В случае, если что-то пойдет не так, мы можем восстановить без переустановки.
Откройте исходный ACAD.PAT в блокноте или другом редакторе ascii. Рекомендуется выполнить поиск, чтобы убедиться, что определение шаблона, которое вы собираетесь добавить, еще не существует.Если вас не волнует порядок появления вашего шаблона в списке BHATCH, просто вставьте содержимое определения шаблона в конец файла. Если вы хотите сохранить алфавитный порядок, внимательно найдите подходящую позицию в середине списка и вставьте туда свой узор.
Обязательно сохраните файл ACAD.PAT (только текст ascii).
Подготовка слайда. Следующим шагом является подготовка слайда, представляющего внешний вид определения шаблона.Следующие шаги можно использовать для создания представления штриховки в R14. Для пользователей, отличных от R14, может потребоваться создать полилинию (с теми же координатами), заштриховать полилинию, а затем стереть полилинию.
Команда: ЛЮК
Введите имя шаблона или [? / Solid / User defined] : GRAVEL
Масштаб для шаблона <1.0000>: 5
Угол для шаблона <0>:
Выберите границы штриховки или нажмите ENTER для опции прямой штриховки,
Выберите объекты:
Сохранить ломаную линию?
От точки: 0,0
Дуга / Закрыть / Длина / Отменить / <Следующая точка>: 16,0
Дуга / Закрыть / Длина / Отменить / <Следующая точка>: 16,10
Дуга / Закрыть / Длина / Отменить / <Следующая точка>: 0,10
Дуга / Закрыть / Длина / Отменить / <Следующая точка>: C
Из точки или нажмите ENTER, чтобы применить штриховку:
Причина для конкретных координат прямоугольника 16×10 состоит в том, чтобы поддерживать 1.Соотношение 6: 1, с которым создаются другие слайды штриховки в ACAD.SLB.
Однако перед подготовкой слайда рекомендуется ввести пространство листа и создать область просмотра для представления слайда. Слайды обрезаются по границам области просмотра, и было бы трудно сохранить это без окна просмотра.
Команда: TILEMODE
Новое значение для TILEMODE <1>: 0
Команда: MVIEW
ВКЛ / ВЫКЛ / Hideplot / Fit / 2/3/4 / Restore / <Первая точка>: 0,0
Другой угол: 16,10
Команда: ZOOM
Все / Центр / Динамический / Границы / Предыдущий / Масштаб (X / XP) / Окно / <В реальном времени>: E
Команда: MSPACE
Наконец-то мы готовы подготовить слайд.Однако перед этим рекомендуется создать уникальный каталог / папку для хранения этого и других слайдов. Нам нужно будет добавить в этот каталог дополнительные слайды, чтобы перестроить ACAD.SLB. В рамках этого обсуждения мы будем использовать C: \ SLIDES.
Выполните команду MSLIDE, при появлении запроса в диалоговом окне введите C: \ SLIDES \ GRAVEL.SLD в качестве имени файла.
На этом этапе у нас есть слайд в каталоге, и мы готовы перестроить ACAD.SLB.
Подготовка к перестроению ACAD.SLB: Как и мы сделали резервную копию файла ACAD.PAT, очень хорошая идея — сделать резервную копию файла ACAD.SLB. Вы также найдете этот файл в каталоге поддержки AutoCAD.
Поскольку инструмент SLIDELIB.EXE, поставляемый с AutoCAD, не может просто добавить ваш слайд в файл SLB, нам нужно будет перестроить его с нуля, включив в него содержимое исходного SLB вместе с вашим слайдом.
Восстановление ACAD.SLB: Поскольку SLIDELIB.EXE — это инструмент на основе MS-DOS, откройте окно MS-DOS и перейдите в каталог слайдов.
C: \ WINDOWS> CD \ СЛАЙДЫ
Самый простой способ передать данные в SLIDELIB.EXE — это подготовить файл с помощью команды DOS DIR. В этом случае мы также используем переключатель / ON для сортировки по имени и переключатель / B для простого (без размера, даты) листинга. Наконец, с помощью знака> мы перенаправляем вывод для создания (или перезаписи) файла SLIDE.INP.
C: \ СЛАЙДЫ> DIR * .SLD / ON / B> SLIDE.INP
Теперь, когда у нас есть входной файл для утилиты SLIDELIB, мы можем вызвать его из каталога AutoCAD. Для максимального удобства вы можете переместить или скопировать SLIDELIB.EXE из каталога AutoCAD в каталог слайдов, чтобы исключить загадочный путь DOS.
Вызывающая команда: C: \ SLIDES> C: \ PROGRA ~ 1 \ AUTOCA ~ 1 \ SUPPORT \ SLIDELIB ACAD.SLB
Если SLIDELIB.EXE был скопирован / перемещен:
C: \ СЛАЙДЫ> SLIDELIB ACAD.SLB
Перезапись исходного ACAD.SLB
Используйте предпочитаемый вами метод, чтобы скопировать новый ACAD.SLB из каталога слайдов в каталог поддержки AutoCAD, перезаписав старый.
Изменения вступят в силу немедленно, просто введите команду BHATCH и вы увидите награду за свои усилия.
Дополнительные ссылки:
Процесс добавления файла штриховки SLD в ACAD.SLB можно значительно улучшить с помощью нашего программного обеспечения Slide Manager.
Входные двери в этаж | Алюминиевые инспекционные двери | Инспекционные люки
Доступ на этаж дверь с амортизаторами.
Позволяет легко и быстро получить в подвал или скрытые в полу системы.Можно установить люк в любом месте. После укладки пола место, где устанавливается люк становится невидимым. Газовые амортизаторы легко открываются.
В каждом доме есть подвал, в котором вы можете хранить свои драгоценности. Мы создали люк, позволяющий легко и быстро получить их в нужное время.
Не нужно уговаривать себя долго спускаться в подвал, достаточно повернуть ключ несколько раз и крышки люков открываются и через несколько секунд вы уже там.
И что самое главное, вы можете установите этот люк где угодно, и он не испортить внешний вид вашей комнаты. Люк в полу будет незаметен и эффективный.
Вы когда-нибудь задумывались, сколько трубы, счетчики спрятаны в вашем доме?
И все эти устройства должны быть обслуживается! Поэтому, чтобы облегчить доступ к этим системам, наша компания разработан и изготовлен напольный люк. С ними ваши дела станут просто и быстро.
Люк изготовлен из высокопрочного сталь и прослужит очень долго.Вы забудете время, когда вы избегали эти проемы, ведь после укладки пола можно даже танцевать без страха падения в подвал. А газовые амортизаторы сделают открытие вылупиться приятным развлечением, так как вы будете счастливы наблюдать, как они поднимают крышку сами себя.

Размеры сантехнических скрытых люков (люки-невидимки) под плитку

Простые советы. Размер люка, какой выбрать?

Размеры люка под плитку, какой оптимальный?

Люки невидимки под плитку на заказ в короткие сроки

Особенности нестандартных люков под заказ:

Люки под плитку на петле нестандартных размеров под заказ

Люки под плитку двухстворчатые размеры и цены

Люки открываются нажатием

Нажимные люки с усиленной регулируемой петлей серия RK

Нажимной сантехнический лючок под плитку: размеры, особенности и установка

Особенности конструкции

Как устанавливается потайной люк

Облицовка люка

Можно ли сделать нажимной люк из подручных материалов своими руками?

Обобщение по теме

3 способа монтажа ревизионных люков пошагово, установка,скрытый люк,под плитку, плитка на магнитах в ванне.

Разновидности скрытых люков для ванной

Как выбрать люк по размерам

Видео: Как подобрать люк невидимку.

Пошаговая инструкция установки люка на перегородки из пеноблоков

Как облицовывать стену с установленным люком?

Установка люка на гипсокартонные плиты

Самодельные люки для ванной

Люк на магнитах

Видео про съемную плитку на магнитах ниже.

Люк на клею

Ревизионные люки под плитку: размеры, назначение и особенности

Добавить комментарий Отменить ответ
