3D Расчет винтовой лестницы - онлайн калькулятор

Параметры винтовой лестницы

Чертеж винтовой лестницы

Рис. 1 Общий чертеж лестницы

  • H — высота лестницы — как правило определяется высотой этажей Вашего дома
  • D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
  • A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Чертеж винтовой лестницы

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Чертеж винтовой лестницы

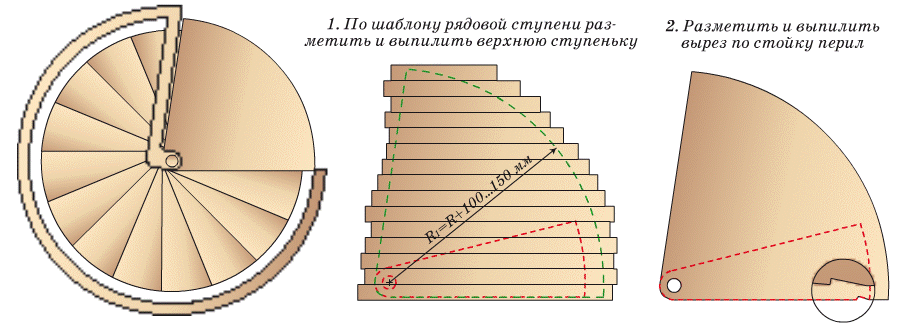

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.  Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров.

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий. Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера.

Расчет винтовой лестницы на второй этаж

Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.



perpendicular.pro

Расчет винтовой лестницы калькулятор - Всё о лестницах

Поэтапные расчеты для винтовой лестницы

Как произвести расчет винтовой лестницы

Стесненные условия внутри дома вынуждают владельцев установить винтовую лестницу для подъема на второй этаж, мансарду или чердак. Винтовые конструкции позволяют сэкономить пространство в помещении, однако они весьма трудоемки и сложны в изготовлении. Спиральную лестницу можно построить самостоятельно, но перед изготовлением необходимо сделать проект, точный расчет винтовой лестницы и ее элементов, чтобы перемещение по ней было удобным, а сама лестница на второй этаж была прочной и прослужила много лет.

Непростая конструкция винтовой лестницы.

Плюсы винтовых конструкций на второй этаж

Внутридомовые лестницы имеют различные конструкции. Винтовые обладают рядом неоспоримых преимуществ перед другими видами лестниц:

  • Подобная лестничная конструкция не отнимает много пространства в доме, так как крепится к центральной опоре и создается впечатление, что конструкция «парит» в пространстве. Когда дом малогабаритный это важный аргумент. Для сооружения такой лестницы хватит полутора квадратных метра.

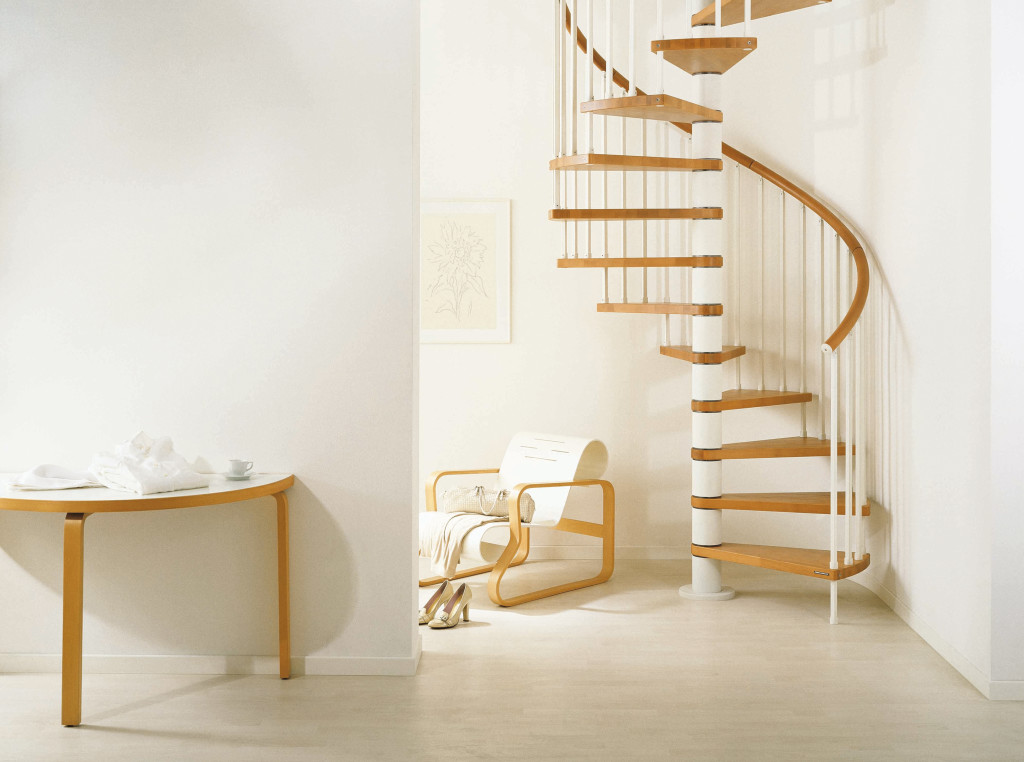

Такая лестница займет минимум места в Вашем доме.

  • Экономичность. Стоимость сооружения винтовой лестницы ниже, чем на строительство стандартных маршевых конструкций.
  • Двигаться по подобным лестницам необходимо осторожно и не торопясь. Надежности придаст устройство крепких ограждающих конструкций.

    С чего начать проект

    Перед началом разработки проекта и составления расчетов винтовой конструкции, необходимо определиться с размерами проема, ведущего на второй этаж. Также исходными данными для расчетов служит межэтажное расстояние. Все эти параметры будут влиять на длину проступей и общее количество ступеней. Прежде чем приступить к проектированию, очень важно определить угол закручивания конструкции.

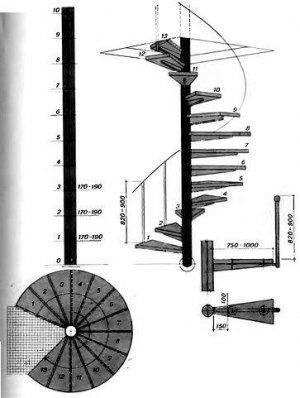

    Проект винтовой лестницы.

    Если спланируете лестницу с полным кругом – 360 градусов, то выход с лестницы на верхний этаж будет находиться в проекции точки начала движения. Если лестницу разместить в середине помещения, точки входа и выхода можно спланировать в любом месте. Но, при проектировании винтовой лестницы у стен, следует учесть направление вращения, и точно рассчитать место начала и окончания, поскольку может случиться, что вам не подойдет конструкция с углом вращения в 360 градусов.

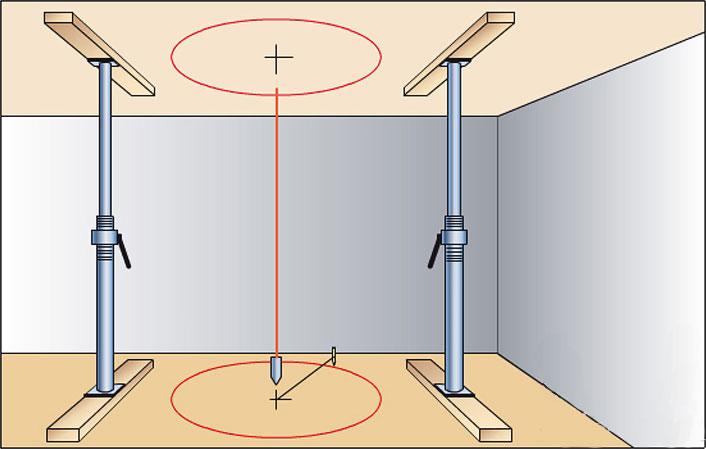

    Разметка проема проводится параллельно к полу.

    Важно понимать, что удобство и безопасность перемещения по винтовой лестнице обеспечивается правильной конструкцией и оптимальными размерами ступенек. При этом за основу берутся эргономические показатели, такие как длина шага человека и длина стопы. Так, оптимальным считается длина шага в пределах 59-65 см. А длина стопы взрослого человека приблизительно равна 30 см.

    Проектирование винтовой лестницы в компьютерной программе.

    Пример расчета

    Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

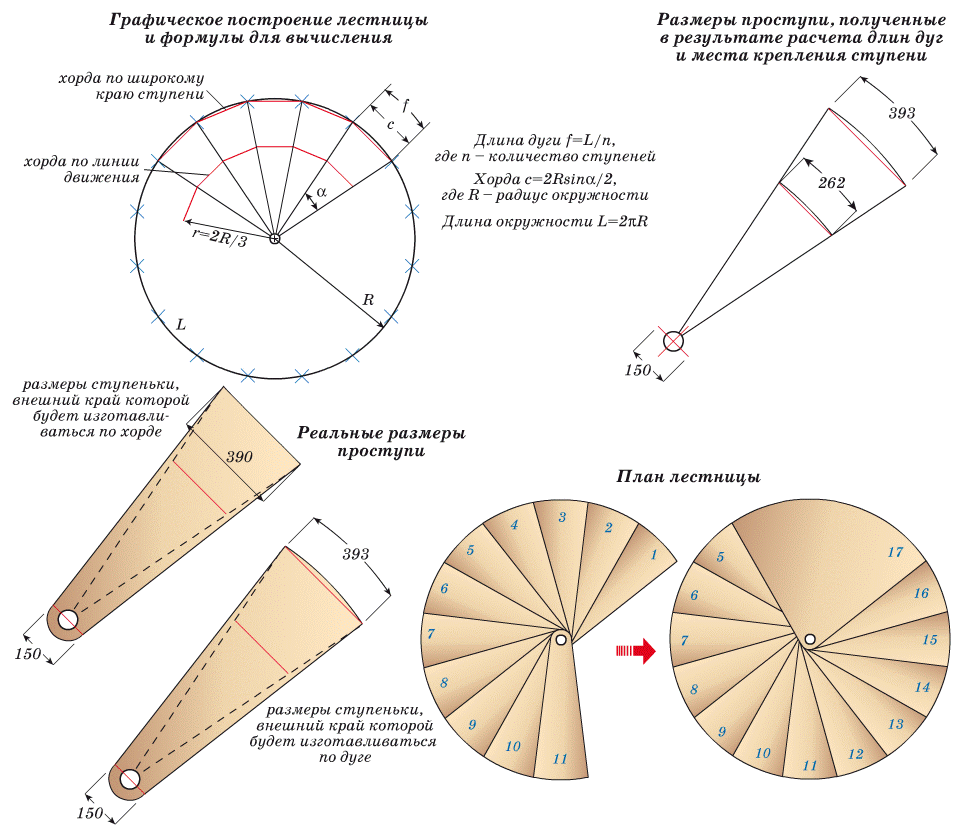

    1. Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).

    Окружность винтовой лестницы.

  • На первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша. Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20. Последний 15-й шаг приходится уже на лестничную площадку.

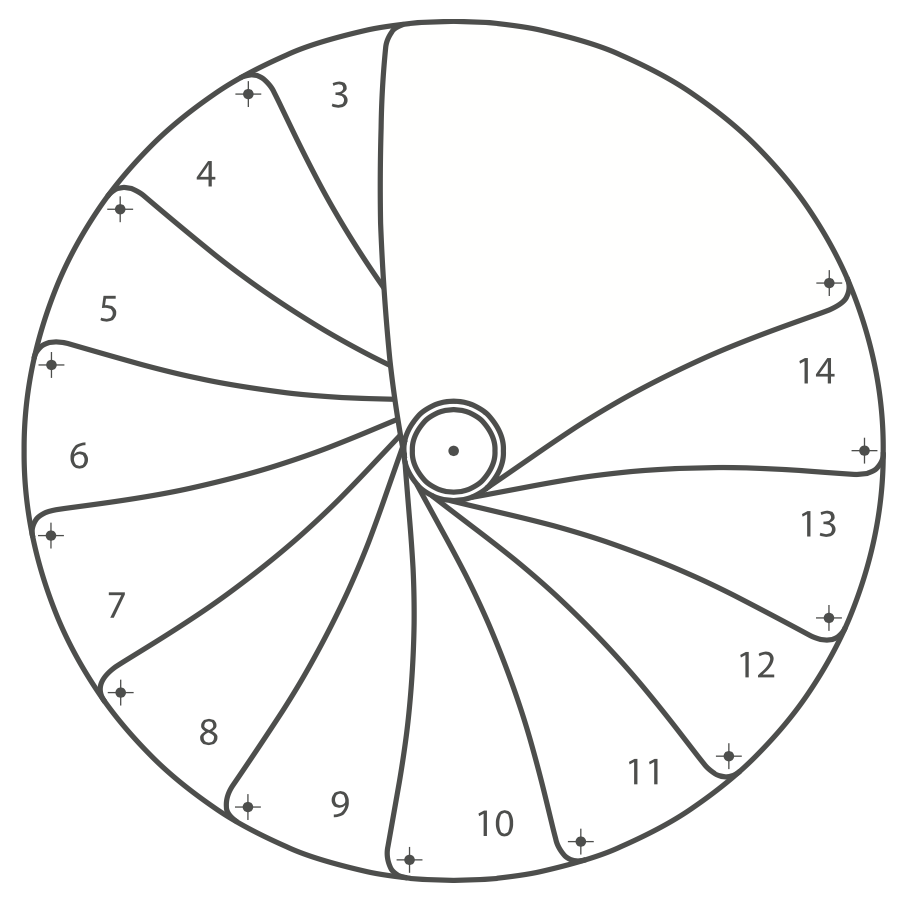

    Расчет ступеней винтовой лестницы.

  • Поскольку ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции. Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605:17=271 мм и высотой 3000:18=167 мм. Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого шага.

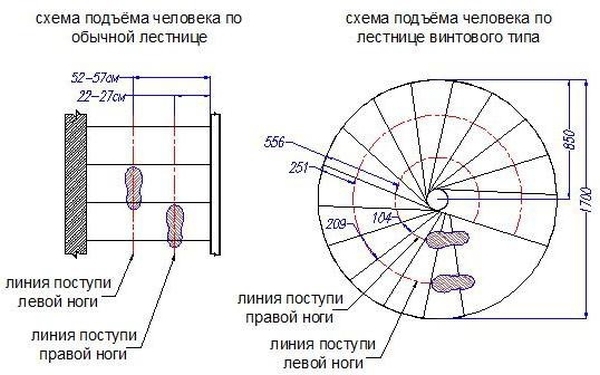

    Учет человеческого шага при расчете ступеней.

  • Если при делении образуется остаток, его можно учесть, скорректировав высоту первой ступени. Прочие проступи обязаны быть одинаковыми, как по высоте, так и по ширине.
  • Далее необходимо высчитать глубину проступей в точке крепления на центральной опоре. Как правило, такой опорой служит металлический столб, диаметром 50 мм, на котором нанизаны ступени. Для крепления ступеней необходимо отверстие того же диаметра, что и труба и по 50 мм кромки. Поэтому глубина трапециевидных ступеней в узкой своей части будут равняться 50х3=150 мм.

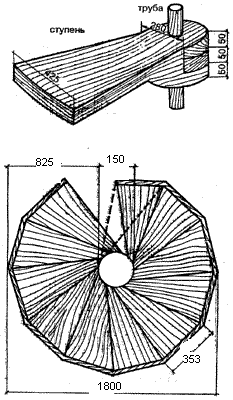

    Расчет глубины проступи винтовой лестницы.

  • Расчет размеров проступей в самой широкой части (наружной). Длина окружности нашей лестницы составляет L = 2πR = 2×3,14×1100 = 6908 мм, число подъемов — 17. Рассчитываем глубину в широком секторе ступени — 6908/17 = 406 мм.
  • Теперь следует определить расположение и параметры площадки наверху лестницы, которая одновременно является последней ступенью. Здесь нужно отталкиваться от плана 2-го этажа, выход должен быть удобным и безопасным.

    Верхняя площадка винтовой лестницы.

  • Далее просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или прямоугольной.

    Размеры проема винтовой лестницы.

  • В домах мансардного типа необходимо учитывать расстояние до верхнего перекрытия.
  • Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей. В ней детально рассмотрены важные моменты установки винтовой лестницы.

    No related posts.

    Добавить комментарий Отменить ответ

    Калькуляторы расчета деревянных лестниц различных конструкций

    Чаще всего возводят двухэтажные собственные дома. У некоторых получаются дома и большей этажности. Но все дома объединяет тот факт, что ещё на стадии проектирования продумываются лестницы. Последние служат не только главным переходом на верхние этажи, но и важным атрибутом в интерьере.

    Главными мерилами, по которым выбирают материал и сооружают лестницы, являются безопасность, удобство, долгий срок службы и эстетический аспект. Чтобы правильно рассчитать размер лестницы, её ступеней, надо иметь точные размеры помещения, где вся эта красота будет находиться.

    Размеры и количество стройматериалов для лестницы из дерева зависят от ее конструкции (прямая, с поворотами, винтовая и т.д.). Для расчета деревянной лестницы онлайн выберите нужный калькулятор:

    1. Калькулятор расчета прямой деревянной лестницы на тетивах
    2. Калькулятор расчета прямой деревянной лестницы на косоурах
    3. Калькулятор деревянной лестницы с поворотом на 90 градусов
    4. Калькулятор деревянной лестницы с поворотом на 90 градусов и поворотными ступенями
    5. Калькулятор деревянной лестницы с поворотом на 180 градусов
    6. Калькулятор деревянной лестницы с поворотом на 180 градусов и поворотными ступенями
    7. Калькулятор деревянной лестницы с тремя пролетами и ровными площадками
    8. Калькулятор деревянной лестницы с тремя пролетами и поворотными ступенями
    9. Калькулятор винтовой деревянной лестницы

    Если помещение позволяет, то сооружаются лестницы распашного типа. Они подходят для торжественного и немного помпезного интерьера. В нем распашная лестница подчеркнет все плюсы. Но чаще всего устанавливают узкую однопролетную лестницу, которая занимает мало места, но и украшает помещение.

    Прямая деревянная лестница на тетивах

    Самым востребованным материалом считается дерево, потому что любые изделия из него придают помещению изысканность и уют. При должном уходе, покрытии лаками деревянная лестница прослужит не один год. Главное, следить, чтобы до неё не добрался огонь, ибо дерево имеет существенный недостаток. Оно быстро подчиняется огню, который может уничтожить лестницу.

    Деревянная лестница с поворотами на 90 градусов и ровными площадками

    Самый важный элемент лестничной конструкции — ступень. Если вовремя и качественно спроектировать их, то это убережет владельцев дома от многих неприятностей. Рассчитывая необходимое количество ступеней, строго придерживаются нескольких правил.

    Во-первых, размер и высота всех ступеней должны быть одинаковыми. Во-вторых, допускается сооружение лестницы с тремя ступенями, но никак не меньше. Максимальное разрешенное количество ступеней равняется восемнадцати. Проектируя дом, высчитывают приемлемый наклон лестницы. Он составляет не меньше 30 градусов.

    Деревянная лестница с поворотными ступенями

    Ступени делают такой же ширины, что ширина ступни человека. Тогда домочадцам не придется подниматься на цыпочках или делать лишние шаги. Существует общедоступная формула для расчета ширины стандартной лестницы: a=45-b.

    В формуле a обозначает ширину ступени, b – высоту подступеника, а 45 – идеальную сумму этих двух параметров. Забежные и поворотные ступени рассчитываются по этой формуле лишь частично. Формула подходит для расчета ширины ступеньки прямо в её середины. К полученным результатам добавляют ещё 10 см. При сооружении лестницы в первую очередь обращают внимание не на компактность, а на комфортабельность.

    Винтовая деревянная лестница

    Похожие записи

    Обсчитываем винтовую лестницу

    Винтовые лестницы заслуженно привлекают внимание частных домовладельцев. Эта красивая конструкция придаст любому жилищу солидность и привлекательность. Технология изготовления винтовой лестницы своими руками довольно проста. С учетом доступности в наше время разнообразных строительных материалов сделать такую лестницу по силам любому хозяину, имеющему определенные познания в столярном деле. Единственным моментом, вызывающим затруднение в создании этого оригинального элемента интерьера, является определение правильных размеров винтовой лестницы при изготовлении чертежей. В этой статье мы расскажем, как рассчитать винтовую лестницу для вашего дома быстрым и практичным способом.

    Для расчетов воспользуйтесь специальной программой

    Основные параметры лестницы: рассчитываем ступени

    Первое, с чего следует начинать расчет винтовой лестницы – правильное вычисление размеров ступеней конструкции. Для этого нужно ориентироваться в условных обозначениях параметров, представленных ниже:

    • Н – высота конструкции. Определяется она суммой расстояния от пола до потолочных перекрытий с учетом их толщины;
    • h2 – междувитковое расстояние;
    • h – высота ступенек;
    • h2 – проступь;
    • R – наружный радиус ступени;
    • R1 – радиус по точке основной линии спуска-подъема.

    Эти обозначения будут позже использоваться в проведении вычислений и чертежах. Необходимо помнить, что проектирование винтовых лестниц не является самодеятельностью. Такие их параметры, как диаметр, ширина или упомянутые уже размеры ступеней, должны четко укладываться в существующие ГОСТы и нормы СНиПов. Соблюдение всех требований к размерам ступеней и их другим параметрам обеспечит безопасность и прочность лестничной конструкции. Поэтому при изготовлении чертежей ступеней всегда учитывают следующие моменты:

    1. Расстояние между витками конструкции (h2) не может быть меньше среднего роста человека (а оптимально – не меньше 2 м). В противном случае человек, пользующийся лестницей, во избежание удара головой о более высокие ступени все время будет неестественно горбиться.

    Грамотно отнеситесь к конструированию деревянных ступеней

  • Подъем-спуск всегда происходят по условной линии, приходящейся на 1/3 радиуса от наружного края ступени. Именно здесь проступь должна равняться 20-30 см, что обеспечит удобство стопе.
  • В районе примыкания к стойке по ширине ступени не могут быть менее 10 см.
  • В целях безопасности уже на чертежах винтовой лестницы следует учесть, что ее диаметр составляет или не меньше 3 метров, или конструкция должна предусматривать перила высотой 90-10 см.
  • Если с целью экономии пространства чертежами не предусмотрено наличие подступенка, то в соответствии с нормами безопасности расстояние между каждой из ступеней составляет 12-22 сантиметра.
  • Тонкости проектирования: как рассчитать лестничный марш

    Расчет винтовой лестницы – процедура, требующая усидчивости. Только 100%-но правильные вычисления превратят вашу идею в красивую и безопасную конструкцию. Для удобной работы над проектом винтовой лестницы желательно составить предварительную схему с ее размерами, и уже по ней проводить все расчеты. В проведении таких работ хорошим помощником могут стать специальные строительные калькуляторы – программы, позволяющие качественно произвести все расчеты винтовой лестницы даже онлайн. Они просты в использовании, имеют интуитивно понятный интерфейс и превратят работу над проектом в настоящее удовольствие.

    Если же программы в онлайне вам недоступны, можно приобрести диск с таким лицензионным софтом. Эта выгодная покупка позволит с помощью компьютера создавать качественные чертежи строительных конструкций по заданным параметрам ширины, высоты, диаметра и др. показателям, которые вводятся в специальные окна программы.

    Расчет лестничного марша следует начинать с вычисления площади участка, отведенного под обустройство межэтажной конструкции. Этот важный показатель является основным для определения минимального диаметра винтовой лестницы, а также дальнейших вычислений габаритов конструкции.
    После этого следует перейти к определению высоты элемента интерьера (Н). Для этого, как уже было указано в таблице, измеряют расстояние от полового покрытия первого этажа до второго, учитывая и толщину перекрытия. Здесь же следует определиться с точками входа-выхода, что позволит на чертеже определить угол, под которым будет закручиваться лестничный марш.

    Данные расчеты помогут и при создании бетонной конструкции

    Завершив эти предварительные измерения, следует вычислить количество ступеней. Для примера используем условный расчет винтовой лестницы с диаметром 2000 мм (радиус — 1000 мм), высотой 3500 мм и вертикальным углом закручивания в 360 градусов. Получаем: R = 1000; Н = 3500; ω =360°.

    Важно учесть, что все измерения и вычисления параметров для чертежей с применением формул производят исключительно в миллиметрах!

    Алгоритм вычислений такой:

    1. Вычисляем L — длину марша по линии подъема с помощь выражения 2π*R1, где R1 равен 2/3 наружного радиуса ступеней, поскольку основная линия подъема составляет 1/3 радиуса:
      • L =2π*R1 =4/3 πR = 4/3*3,14*1000 = 4190 мм. Т. е. полная длина окружности между этажами будет 4 м 19 мм.
    2. Делим полученную длину на глубину проступи ступени(h2), к примеру, 22 см:
      • n (число ступеней) = L / h2 = 4190/220 = 19,045

    Округлив результат, получаем 19 ступеней, но с учетом того, что верхняя ступенька совпадет с полом верхнего этажа, отнимаем одну ступень. Получается, нам необходимо 18 ступеней.

    Чем вернее расчеты – тем красивее винтовая лестница

  • Знание количества ступеней поможет правильно определить их вешнюю и внутреннюю глубину. Для этого необходимо разделить внешнюю или внутреннюю длину окружностей лестницы на полученное выше число. Глубину проступи около центральной опоры можно определить положенными 10 см, а внешнюю вычислить:
    • h2 внеш = Lв/n. Здесь Lв =2πR = 2*3,14*1000 = 6280 мм.

    Таким образом получаем:

    • h2 внеш = 6280/19 = 0,330 м = 330 мм – это глубина проступи по внешнему краю.
  • Определяем высоту подступенка (при наличии), разделив высоту лестницы (Н) на все то же число ступеней:
    • hподст. = 3500/19 = 184 мм.
  • Исходя из того, что в винтовых конструкциях подступенок обычно не используют, можно скорректировать расстояние между ступеньками в сторону увеличения промежутков. Во время корректировки следует проверить на соответствие полученных результатов эталонным размерам, согласно которым удвоенная высота ступеньки в сумме с ее глубиной должна вписаться в промежуток от 60 до 65 см.

    Для уверенного проведения вычислений рекомендуем просмотреть в режиме онлайн обучающее видео, посвященное этому вопросу. Для сверки полученных результатов желательно воспользоваться любой программой для расчета винтовой лестницы .

    Рассчитываем диаметр лестницы и ширину лестничной площадки

    На этом этапе все достаточно просто. Диаметр всегда должен быть немного меньше размеров проема винтовой лестницы. Исключение составляет вариант, когда балясины устанавливают по наружному краю ступеней. В этом случае ширина лестничного проема может совпадать с диаметром конструкции.

    Для примера расчетов возьмем диаметр за 220 см и уменьшим его до 200 см (220-20 = 200), учитывая только часть проступи, предназначенную для ходьбы. В этом случае длина ступени будет равна радиусу: 200/2 = 100 см. При этом по ширине винтовая лестница будет на 1/2 меньше толщины опорной балки, но на расчетах это не отразится.

    В случае, когда вы все правильно подготовили, вы получите уникальный лестничный шедевр

    Расчет ширины верхней площадки производится путем вычисления потерь высоты при движении по ступеням. В случае нашей лестницы с разворотом марша на 360 градусов при подъеме на одну ступень расстояние до площадки уменьшится на 22 см. Поднявшись на 5 ступеней, потеря высоты составит около 110 см. Если принять во внимание толщину перекрытия (hп = 20 см), то в запасе остается еще более 2 метров. Таким образом, ширина верхней площадки может быть в пределах ширины 5 ступеней. Если же ее увеличить до 6, то двухметровый запас исчезнет, и голова поднимающегося будет цепляться за верхние конструкции.

    Для проверки расчетов можно пользоваться формулой:

    • h2 = H-5h-hп = 350-110-20 = 220 см (хороший результат).

    Подставляя в эту формулу свои варианты, можно вычислить наиболее подходящие размеры.

    Как видите, точный расчет всех параметров винтовых лестниц для дальнейшего изготовления чертежей – занятие кропотливое, но несложное и интересное. Пользуясь полученными навыками или прибегнув к помощи онлайн-конструктора лестниц. вы легко сможете подготовить качественный проект и воплотить его в жизнь.

    Если этот материал стал вам полезен или вызвал определенные вопросы, просим оценить или прокомментировать его в полях, расположенных ниже.

    Источники: http://lestnitsygid.ru/svoimi-rukami/raschet-vintovoy-lestnicy.html, http://stroimmaster.ru/stroitelnye-kalkulyatory/kalkulyatory-rascheta-derevyannyx-lestnic-razlichnyx-konstrukcij, http://makeladder.com/vidy-lestnic/vintovye/vintovaja-lestnica-razmery.html

    lestnica-mpl.ru

    Расчет винтовой лестницы на второй этаж с примером, чертеж и размеры

    Компактная винтовая лестница становится привычным интерьерным решением для загородных домов. Эта изящная конструкция украсит любое помещение и поможет сохранить полезную площадь в строениях с ограниченными габаритами.

    Сделать стандартную винтообразную лестницу на второй этаж своими руками вполне по силам любому. Главным условием успешного встраивания данной конструкции в межэтажное пространство является правильный расчет всех параметров изделия.

    Расчет винтовой лестницы на второй этаж рекомендуется начинать с выполнения наброска или чертежа, который станет затем пошаговым планом производства этого изделия.

    Существует три основных типа винтовых лестничных маршей, который используют для загородных домов:

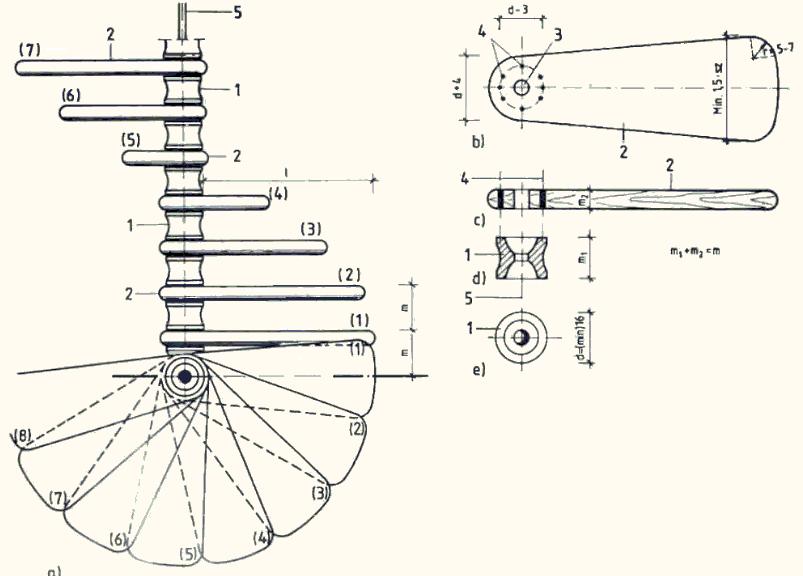

    1. С центральным опорным столбом, к которому различными способами крепят ступени.
    2. С креплением ступеней на тетиве без центральной опоры.
    3. Комбинированное крепление ступеней на тетивах и опорном столбе.

    В зданиях, предназначенных для индивидуального жилья, чаще всего используется первый способ. Дальнейшие примеры расчета винтового лестничного марша будут основываться именно на такой конструкции.

    Чертеж винтовой лестницы с нанесенными на него размерами позволит избежать ошибок при монтаже.

    Начинают рассчитывать лестничный марш с определения радиуса и длины окружности.

    План лестницы сверху выглядит как правильная окружность с диаметром, соответствующим размеру проема в междуэтажном перекрытии. Радиус этого проема принято обозначать буквой R.

    Радиус опорной трубы обозначают как R1. Этот размер включает в себя и толщину стенки трубы. Для организации винтовой конструкции рекомендуется использовать стальную трубу диаметром не менее 60 мм и толщиной стенки от 5 мм.

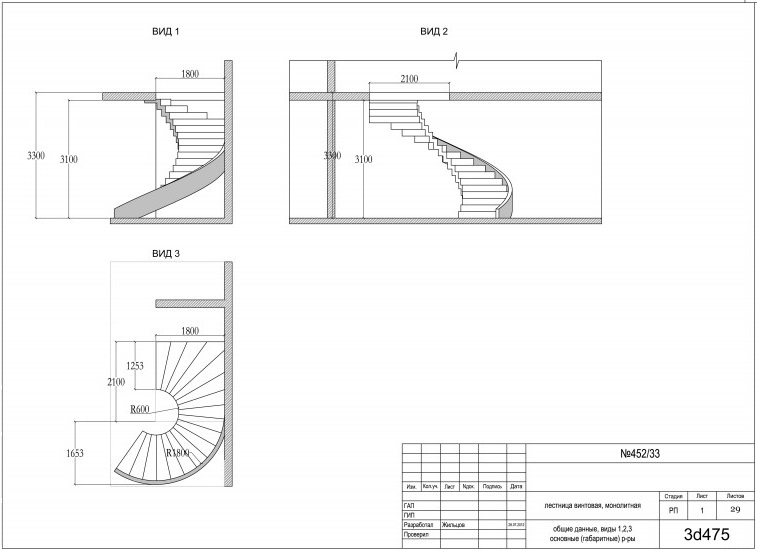

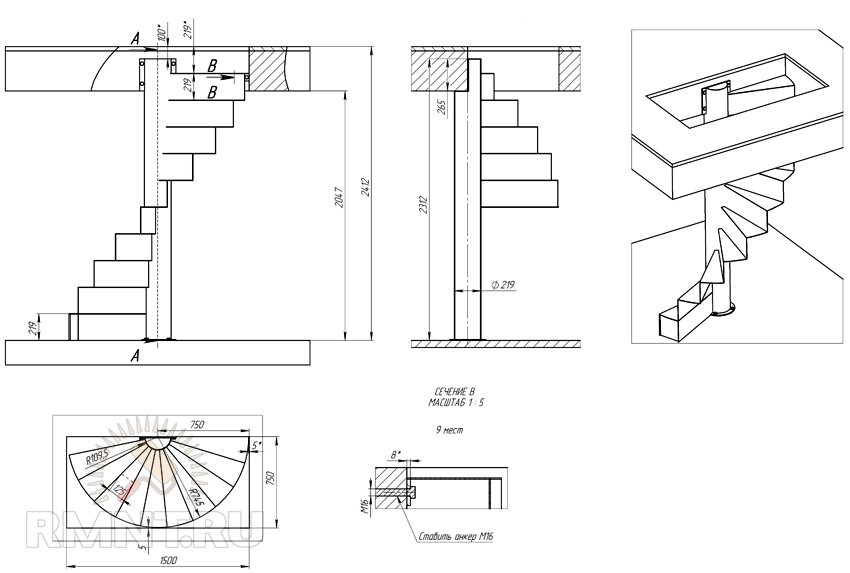

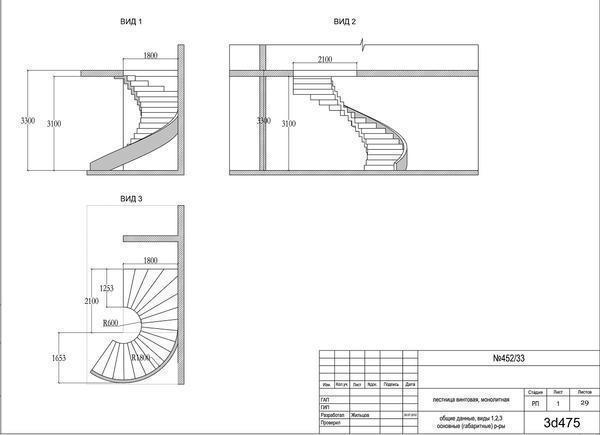

    чертеж винтовой лестницы с размерами 2Чертеж лестницы с размерами.

    В качестве межступенчатых разделителей, а также для обеспечения крепежа узкого конца ступени, используют отрезки труб с большим диаметром, чем диаметр опорного столба и высотой равной высоте ступеней.

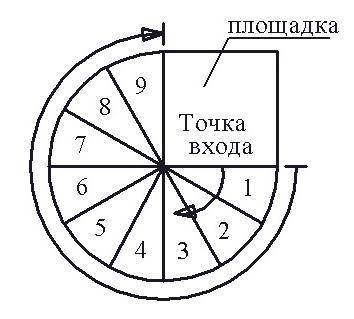

    На следующем этапе необходимо посчитать число оборотов лестницы. Если марш делает два полных оборота (n=2), это соответствует 720 градусам, которые обозначают у.

    Выполняя расчет числа оборотов, необходимо учитывать оптимальную высоту для свободного прохода человека. Она должна составлять 185-190 см, что позволит не ударяться головой о верхние ступеньки.

    Например, при высоте от пола первого этажа до пола второго этажа 5 метров и числе оборотов n=2, высота между оборотами лестничного марша будет 2,5 метра. Что вполне достаточно.

    Если высота этажа не позволяет выполнить полный оборот, для дальнейших расчетов в формулах используется значение в долях от целого оборота. Например: 2/3n, 3/4n.

    Для вычисления длины внешней окружности необходимо использовать формулу: L=2*3,14*R*n. Если R=1 м, то L=2*3,14*1*2=12,56 м.

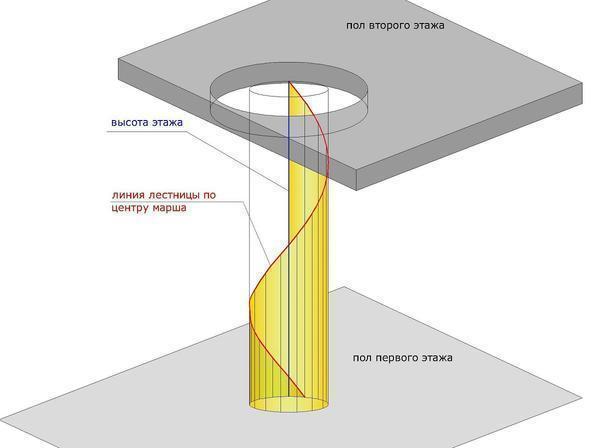

    Необходимо понимать, что передвигаться по лестнице человек будет не по внешнему краю, а примерно посередине ширины ступеньки. Для того, чтобы понять, как рассчитать среднюю линию ступенек винтовой лестницы, следует помнить, что для спиральных лестниц нужно брать расчетное расстояние 2*R/3.

    Таким образом, получаем еще одну величину – длину окружности пути движения человека (I). Ее можно рассчитать по формуле: I=2*3,14*(2*R/3)*n, что в нашем случае составляет: I=2*3, 14*(2*1/3)*2=8,37 м.

    Расчет высоты ступеней и их необходимого количества

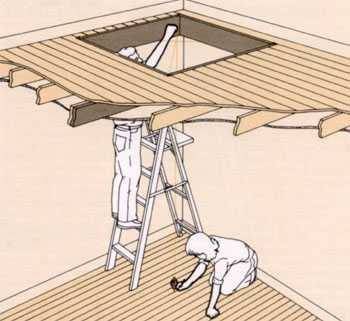

    Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

    Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

    Возьмем высоту ступени s=20 см.

    Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

    Расчет длины ступеней и ширины проступи

    Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.

    строение винтовой лестницы

    В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.

    Расчет размеров ступенек производится поэтапно:

    1. Изначально определяется размер самой широкой, внешней части ступеньки (d1), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x=12,56/26=0,48 м;
    2. Чтобы определить ширину проступи в средней линии (d2), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x=8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
    3. Следующим шагом определяется значение ширины ступени около опорной трубы (d3). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
    4. Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол (а) по формуле: а=y/x=720/26=27,69 градуса. Далее вычисляется максимальная ширина (с) ступеньки: с=2*R*sin a/2=2*1*0,55/2=0,55 м.

    Расчетный размер длины ступени (h) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1=1-0,065=0,939 м.

    Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.

    После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.

    Расчет площадки лестницы

    Радиус площадки обычно чуть меньше радиуса проема, исключение составляет способ возведения винтовой лестницы с балясинами, которые опираются на наружный край ступеней, в этом варианте радиусы совпадут.

    Если взять диаметр проема равный 200 см и сократить его на 20 см (часть проступи используемой при ходьбе), то длина ступеньки составит: (200-20)/2=90 см.

    Чтобы определить ширину верхней площадки, следует учитывать потери высоты при передвижении по маршу. Каждая ступенька в нашем случае уменьшает расстояние до площадки на 20 см. Соответственно, необходимо рассчитать минимально возможную высоту для начала организации площадки. Если взять средний рост человека в 180 см, то от уровня пола второго этажа, где организуется площадка, до нижней ступеньки будет девять ступеней (180/20=9).

    В нашем случае на два полных оборота приходится 26 ступенек, соответственно на один (конечный) – 13 ступеней. Ширина площадки высчитывается по количеству ступеней: 13-9=4. Значит, ширина площадки будет равна ширине 4 ступеней, за минусом отверстия в середине под опорный столб.

    Ширина ступени d1 составляет 0,48 м, а значит, ширина площадки составит: 0,48*4=1,92 м, что вполне достаточно для комфортного подъема. Больший размер площадки не позволит в повороте свободно проходить под ней.

    Изучив вышеперечисленные методы вычислений, каждый домашний мастер без проблем разберется с тем, как рассчитать винтовую лестницу на второй этаж и самому изготовить все необходимые элементы конструкции. Для более быстрого подсчета можно воспользоваться специальными программами, которые позволяют точно и быстро рассчитать параметры винтового лестничного марша.

    чертеж винтовой лестницы с размерами


    domzastroika.ru

    Правильный расчет винтовой лестницы: поэтапная работа

    Винтовая лестницаВинтовая лестница

    Стесненные условия внутри дома вынуждают владельцев установить винтовую лестницу для подъема на второй этаж, мансарду или чердак. Винтовые конструкции позволяют сэкономить пространство в помещении, однако они весьма трудоемки и сложны в изготовлении. Спиральную лестницу можно построить самостоятельно, но перед изготовлением необходимо сделать проект, точный расчет винтовой лестницы и ее элементов, чтобы перемещение по ней было удобным, а сама лестница на второй этаж была прочной и прослужила много лет.

    Винтовая лестницаВинтовая лестница

    Плюсы винтовых конструкций на второй этаж

    Внутридомовые лестницы имеют различные конструкции. Винтовые обладают рядом неоспоримых преимуществ перед другими видами лестниц:

    • Подобная лестничная конструкция не отнимает много пространства в доме, так как крепится к центральной опоре и создается впечатление, что конструкция «парит» в пространстве. Когда дом малогабаритный это важный аргумент. Для сооружения такой лестницы хватит полутора квадратных метра.Такая лестница займет минимум места в Вашем доме.Такая лестница займет минимум места в Вашем доме.
    • Экономичность. Стоимость сооружения винтовой лестницы ниже, чем на строительство стандартных маршевых конструкций.

    Двигаться по подобным лестницам необходимо осторожно и не торопясь. Надежности придаст устройство крепких ограждающих конструкций.

    С чего начать проект

    Перед началом разработки проекта и составления расчетов винтовой конструкции, необходимо определиться с размерами проема, ведущего на второй этаж. Также исходными данными для расчета лестниц служит межэтажное расстояние. Все эти параметры будут влиять на длину проступей и общее количество ступеней. Прежде чем приступить к проектированию, очень важно определить угол закручивания конструкции.

    Проект винтовой лестницыПроект винтовой лестницы

    Если спланируете лестницу с полным кругом – 360 градусов, то выход с лестницы на верхний этаж будет находиться в проекции точки начала движения. Если лестницу разместить в середине помещения, точки входа и выхода можно спланировать в любом месте. Но, при проектировании винтовой лестницы у стен, следует учесть направление вращения, и точно рассчитать место начала и окончания, поскольку может случиться, что вам не подойдет конструкция с углом вращения в 360 градусов.

    Разметка проема производится параллельно к полу.Разметка проема производится параллельно к полу.

    Важно понимать, что удобство и безопасность перемещения по винтовой лестнице обеспечивается правильной конструкцией и оптимальными размерами ступенек. При этом за основу берутся эргономические показатели, такие как длина шага человека и длина стопы. Так, оптимальным считается длина шага в пределах 59-65 см. А длина стопы взрослого человека приблизительно равна 30 см.

    Проектирование винтовой лестницы в компьютерной программе.

    Пример расчета

    Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

    1. Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).Окружность винтовой лестницы.Окружность винтовой лестницы.
    2. На первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша. Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20. Последний 15-й шаг приходится уже на лестничную площадку.Расчет ступеней винтовой лестницыРасчет ступеней винтовой лестницы
    3. Поскольку ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции. Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605:17=271 мм и высотой 3000:18=167 мм. Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого шага.расчет ступеней.расчет ступеней.
    4. Если при делении образуется остаток, его можно учесть, скорректировав высоту первой ступени. Прочие проступи обязаны быть одинаковыми, как по высоте, так и по ширине.
    5. Далее необходимо высчитать глубину проступей в точке крепления на центральной опоре. Как правило, такой опорой служит металлический столб, диаметром 50 мм, на котором нанизаны ступени. Для крепления ступеней необходимо отверстие того же диаметра, что и труба и по 50 мм кромки. Поэтому глубина трапециевидных ступеней в узкой своей части будут равняться 50х3=150 мм.Расчет глубины проступи винтовой лестницыРасчет глубины проступи винтовой лестницы
    6. Расчет размеров проступей в самой широкой части (наружной). Длина окружности нашей лестницы составляет L = 2πR = 2×3,14×1100 = 6908 мм, число подъемов — 17. Рассчитываем глубину в широком секторе ступени – 6908/17 = 406 мм.
    7. Теперь следует определить расположение и параметры площадки наверху лестницы, которая одновременно является последней ступенью. Здесь нужно отталкиваться от плана 2-го этажа, выход должен быть удобным и безопасным.Верхняя площадка винтовой лестницыВерхняя площадка винтовой лестницы
    8. Далее просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или прямоугольной.Размеры проема винтовой лестницыРазмеры проема винтовой лестницы
    9. В домах мансардного типа необходимо учитывать расстояние до верхнего перекрытия.

    Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей . В ней детально рассмотрены важные моменты установки винтовой лестницы.

    Предыдущая

    Своими рукамиЭтапы создания и монтажа перил из дерева своими руками

    Следующая

    Своими рукамиКак установить перила и балясины своими руками

    lestnitsygid.ru

    инструкция по вычислению габаритов (фото и видео)

    При недостатке жилой площади часто приходится выбирать такую конструкцию межэтажной лестницы, которая занимает минимум места. Оптимальным вариантом в таких случаях становится винтовая или спиралевидная конструкция. Чтобы построить её своими руками, прежде всего, нужно сделать расчет винтовой лестницы, определиться с её формой и габаритами.

    В этой статье мы рассмотрим пример такого расчета для конструкции с центральной опорной стойкой как на картинке выше.

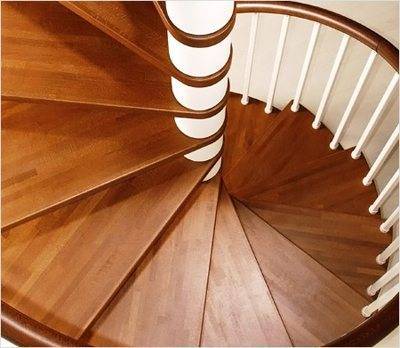

    Винтовая лестница с центральной опоройВинтовая лестница с центральной опорой

    Какие данные требуются для расчета

    Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.

    Величина проема (просвета) в перекрытии второго этажа

    Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.

    Высота этажа

    Измеряется между «чистым» полом нижнего и верхнего уровня.

    Измерение высотыИзмерение высоты

    Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.

    Точки входа и выхода

    Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину. Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению.

    Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.

    Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.

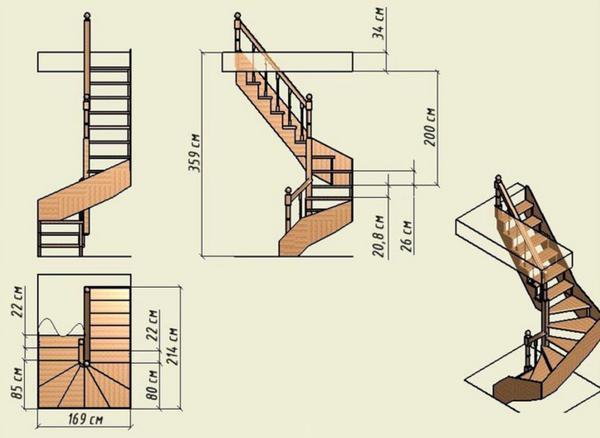

    На фото представлен чертеж лестницы с углом поворота 2700 или ¾ кругаНа фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга

    Пример расчета

    Предположим, что после всех измерений и определений мы имеем следующие данные:

    • Ширина проема 200 см;
    • Высота этажа 250 см;
    • Угол закручивания 2700.

    Исходя из этого, начинаем расчет винтовых лестниц.

    Диаметр лестницы и длина ступеней

    • Как уже упоминалось выше, диаметр должен быть несколько меньше ширины проема. Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.
    • Длина ступени будет равна радиусу или половине диаметра: 180 : 2 = 90 см. При этом ходовая часть (ширина лестничного марша) окажется меньше на половину толщины опорной стойки. Но на расчеты это не влияет.

    Длина лестницы

    Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.

    Для этого воспользуемся формулами, известными всем из школьной программы.

    • Длина окружности L = 2ПR. Подставив в формулу известное нам значение радиуса, получаем: 2 х 3,14 х 90 = 565 см. Но наша конструкция в плане не является полным кругом, поэтому полученное значение нужно умножить на ¾, что соответствует 2700. В итоге получаем протяженность лестницы по внешнему радиусу 424 см.

    Внимание!
    Если нужно сделать расчет полувинтовой лестницы (с углом поворота 1800), полученную длину окружности следует разделить на 2.
    Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.

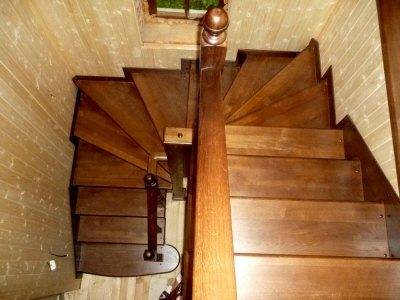

    Вместо площадки использованы забежные ступениВместо площадки использованы забежные ступени
    • Так как наиболее удобная линия движения по такой лестнице проходит на расстоянии 2/3R от её центра, то нужная нам расчетная длина будет равна 424 х 2/3 = 283 см.

    Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.

    Определение основных параметров

    Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:

    250 : 17 = 14,7 .

    Округлим полученное значение до целого числа и получим точную высоту шага:

    250 : 15 = 16,67 см.

    Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:

    250 – (14 х 16,7) = 16,2 см.

    В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.

    Чертеж деталей и конструкции в сбореЧертеж деталей и конструкции в сборе

    Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:

    283 : 14 = 20,2 см.

    Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.

    Перед тем как рассчитать винтовую лестницу, вспоминаем формулу определения ширины проступи для обычной прямой конструкции: 2h + b = 60-64 см, где:

    • h – уже известная нам высота ступени;
    • b – её ширина.

    Подставляем полученные данные в формулу: 2 х 16,7 + 20,2 = 53,6 см. Видим, что в рекомендованные значения мы не попадаем. Значит, нужно увеличить либо высоту шага, либо длину линии движения. Но проще уменьшить количество ступенек, например, до 12 (плюс один подъем на верхнюю площадку = 13).

    Снова производим расчет:

    • Высота шага 250 : 13 = 19,2 см;
    • Ширина проступи 283 : 12 = 23,6 см;
    • 2 х 19,2 + 23,6 = 62 см.

    Теперь все в порядке: все значения соответствуют нормативным, что очень важно. Цена вопроса – ваша безопасность и удобство передвижения.

    Обратите внимание. Данные итоговых расчетов округлены, их нужно привести в соответствие с действительными, как было описано выше.

    Определение формы ступеней

    Мы определили ширину проступи только по линии движения. Но она имеет не прямоугольную форму, поэтому нам нужны размеры самой узкой и самой широкой её части.

    Ширина узкой части зависит от диаметра опорной стойки, на которую ступени нанизываются и фиксируются в заданном положении. То есть, в этом месте проступь будет иметь отверстие. Для обеспечения нужной прочности её ширина должна быть увеличена на два диаметра отверстия.

    Т.е. если диаметр опорной стойки равен 5 см, то ширина узкой части – минимум 15 см.

    По внешнему краю ширина проступи вычисляется просто: длина окружности делится на количество ступенек: 424 : 12 = 35,3 см.

    Зная длину ступени и её ширину в узкой части, по линии движения и в широкой части, нетрудно сделать её чертежЗная длину ступени и её ширину в узкой части, по линии движения и в широкой части, нетрудно сделать её чертеж

    Заключение

    Как видите, расчет заключается преимущественно в подборе параметров ступеней исходя из существующих проектных данных. Они должны вписываться в рекомендованные нормативы, соответствующие размерам стопы и длине шага человека. Меняя количество и высоту подъемов, можно найти самую оптимальную форму ступеней.

    В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

    Подписка на дзен канал

    sdelai-lestnicu.ru

    расчет на второй этаж своими руками, чертежи и онлайн калькулятор, проектирование

    При проведении проектирования и возведения лестницы в частном доме на второй этаж своими руками обязательно нужно провести расчет всей конструкции. При этом важны такие показатели как ширина ступеней, диаметр, количество. Все это очень важно учитывать, чтобы подготовить правильные чертежи и сделать всю конструкцию эргономичной и полностью безопасной. Такая достаточно оригинальная конструкция пользуется большой популярностью, так как для ее возведения не требуется большая площадь, однако, чтобы изделие получилось прочным и надежным, нужно все тщательно продумать и учитывать все нюансы. Кроме того, большим преимуществом винтовой лестницы является то, что она вписывается в совершенно любой интерьер и становится самым настоящим его украшением. Чтобы было удобно ходить по ступеням веерного типа, нужно правильно обозначить их размеры. Поворот спирали вполне возможно сделать совершенно любым, все зависит от дизайнерской задумки и наличия свободного места.

    Как выполнить расчеты винтовой лестницы на второй этаж

    Проектирование винтовых лестниц подразумевает под собой определение всех требуемых параметров изделия, а также составление схематической модели конструкции с обозначений. Схема винтовой лестницы, независимо от ее конфигурации должна быть выполнена в вертикальной и горизонтальной проекции. Это позволит прорисовать все основные детали конструкции полностью, а также определить преимущества и недостатки каждого способа обустройства ступеней.

    Винтовая лестница на второй этаж должна быть не только красивой, но и функциональной

    Винтовая лестница на второй этаж должна быть не только красивой, но и функциональной

    Лестница может иметь самую различную конфигурацию, а именно:

    • С опорой на центральную ось;
    • С частичным вхождением ступеней в центральную опору;
    • С упором на боковые тетивы;
    • Консольное расположение.

    Чертежи каждого типа лестницы будут различаться между собой, и это обязательно нужно учитывать при проведении расчетов и составлении плана конструкции. При этом значительно различаются размеры используемых деталей для винтовых лестниц, так как способы крепления в той или иной мере отнимают определенное пространство, предназначенное для передвижения.

    Проектирование лестницы в частном доме – это сложный процесс, который включает в себя определение длины и ширины лестничного марша, угла поворота и наклона конструкции, размерных характеристик и количества ступеней. Поможем не запутаться в этом в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/programma-proektirovaniya-lestnitsy-v-chastnom-dome.

    Функциональная винтовая лестница: чертежи и количество ступеней

    Прежде чем выполнить проект винтовой лестницы, стоит правильно все рассчитать, а также определить количество ступеней. Именно поэтому, на основе полученных данных будет разрабатываться и возводиться конструкция.

    Для возведения лестницы нужно определить:

    Количество ступеней на лестнице определяется в зависимости от длины ее каркаса

    Количество ступеней на лестнице определяется в зависимости от длины ее каркаса

    Изначально нужно определить оптимальное количество ступеней. Идеальным вариантом будет 11-13 ступенек. Обязательно должно быть нечетное количество для большего комфорта передвижения. Отсчет должен идти сверху вниз. Верхняя ступенька должна выступать в качестве площадки, а ее размеры нисколько не отличаются от остальных имеющихся элементов.

    Для определения оптимальной высоты подступенка нужно разделить полученное расстояние от потолка и до пола на количество ступенек. Идеальным вариантом будет высота ступени в пределах 15-20 сантиметров.

    Для винтовой лестницы больше всего подойдут забежные ступени, именно поэтому, чтобы определить оптимальные параметры, нужно предварительно подготовить чертеж.

    Расчет винтовой лестницы: особенности конструкции

    Винтовая лестница состоит из забежных ступеней и изготавливается преимущественно из дерева или металла. Существуют стандартные модели винтовых лестниц, которые можно сделать в доме или выполнить свою оригинальную конструкцию, но для этого нужно все правильно и точно рассчитать, а также учитывать особенности готового изделия. Прежде чем приступить к возведению конструкции, нужно подобрать оптимальный тип изделия.

    Делая онлайн расчет лестницы, можно за короткое время создать полноценный проект и рассчитать его стоимость. Подробнее об этом в нашей статье: https://homeli.ru/remont-i-otdelka/lestnitsy/onlajn-raschet-lestnits.

    Чтобы лестница была практичной, ширина ступеней должна позволять разминуться на ней двум людям

    Чтобы лестница была практичной, ширина ступеней должна позволять разминуться на ней двум людям

    В частности винтовые лестницы могут быть:

    • Прямоугольные;
    • Многоугольные;
    • Круглые.

    Прямоугольные и многоугольные конструкции могут быть использованы, если лестница будет монтироваться рядом со стеной. Если же она будет находиться посредине комнаты, то лучше всего отдать предпочтение круглой конструкции. Винтовые лестницы могут выполняться с подступенками и без них. Лестница без подступенок гораздо удобнее в использовании, так как ширина забежной ступеньки намного уже стопы, поэтому может быть соскальзывание ноги, если выполнен подступенок, так как он занимает определенное пространство.

    Важно! Отсутствие подступенков дает возможность становиться полностью всей стопой на проступь, поэтому движение по такой лестнице будет более удобным и безопасным.

    Как подготовить чертеж винтовой лестницы

    Чтобы подготовить чертеж винтовой лестницы, важно все правильно просчитать, а также учитывать габариты каждого элемента конструкции.

    Прежде чем нарисовать макет, нужно продумать:

    • Особенности ступеней;
    • Ширину проступи;
    • Размеры проема.

    Перед началом возведения винтовой лестницы следует составить ее чертеж на бумаге, указав размеры всех элементов

    Перед началом возведения винтовой лестницы следует составить ее чертеж на бумаге, указав размеры всех элементов

    Просмотрев имеющиеся готовые образцы можно подобрать для себя оптимальный вариант, который затем немного изменить под имеющиеся параметры и особенности интерьера дома. Одним из основных характеристик лестницы считается ширина проступи. Для определения этого параметра нужно не только подготовить рисунок, но и воспользоваться специальными формулами, которые помогут определить требуемую ширину ступеньки.

    На подготавливаемом плане обязательно нужно отобразить:

    • Внешний диаметр;
    • Градус разворота;
    • Ширину проступи.

    Дополнительно, при проведении расчетов нужно учитывать место для фиксации ступеней, а также зону для перил. Помимо этого, нужно учитывать требуемую площадь для оформления проема. При движении вверх или вниз человек любого роста должен легко и свободно проходить, не задевая при этом потолочных балок. Оптимальный размер обустраиваемого проема должен равняться приблизительно 2 метрам. Минимальный диаметр находится в пределах 1,2-1,5 метров.

    Как сделать расчет винтовой лестницы онлайн

    Можно самостоятельно провести все требуемые расчеты и замеры при выполнении проекта винтовой лестницы. Однако, существуют специальные программы, которые помогают быстро и просто провести требуемые замеры, составить чертеж и визуализировать получившиеся рисунки. Таким образом, можно будет получить полное представление о том, как готовая лестница будет выглядеть в интерьере.

    В интернете есть специальные программы, с помощью которых можно выполнить расчет винтовой лестницы

    В интернете есть специальные программы, с помощью которых можно выполнить расчет винтовой лестницы

    Придумать дизайн лестницы можно самостоятельно, главное – чтобы конструкция была практичной, комфортной и безопасной. Расскажем про то, как сделать всё самостоятельно: https://homeli.ru/remont-i-otdelka/lestnitsy/izgotovlenie-lestnits.

    В частности это такие программы как:

    • Онлайн-калькулятор;
    • 3D конструктор;
    • Autocad.

    Наиболее популярными и востребованными считается онлайн-калькулятор, а также программа Автокад. Достаточно внести только требуемые данные и программа сама проведет расчет и предложит наиболее оптимальное решение. Можно получить визуализацию уже готовой конструкции со всех сторон, а также ее разрезы, что позволит определить, насколько она будет прочной и безопасной.

    Если проводится расчет в Автокаде, то стоит помнить, что готовый файл будет иметь расширение dwg, которое совместимо не со всеми программами.

    Проведение проектирования винтовой лестницы

    Винтовая лестница устанавливается в основном, если нужно сэкономить свободное пространство.

    Среди преимуществ винтовой лестницы следует отметить компактность и отличные эстетические качества

    Среди преимуществ винтовой лестницы следует отметить компактность и отличные эстетические качества

    Она отлично подойдет в качестве лестницы на:

    • Второй этаж;
    • Мансарду;
    • Чердак.

    Чтобы совершенно точно и правильно выполнить проектирование конструкции, важны все требования и нормы ГОСТ, так как это позволит сделать лестницу прочной, устойчивой и безопасной.

    Проект винтовой лестницы обязательно должен быть продуман очень тщательно до мелочей, чтобы она получилась прочной и надежной. Подъем и спуск не должны доставлять ощущение дискомфорта. Материалы для изготовления деталей должны отличаться прочностью и полностью соответствовать оказываемым на конструкцию нагрузкам.

    Определяем размеры винтовой лестницы (видео)

    Винтовая лестница имеет просто превосходную конструкцию и оригинальный вид, поэтому она с легкостью может стать украшением совершенно любого интерьера дома, независимо от его стилистических особенностей.

    Подробно: чертежи винтовых лестниц (фото примеров)

    homeli.ru

    Как Правильно Выполнить Расчет Винтовых Лестниц: Инструкция

    Великолепная кованая конструкция для загородного дома

    Великолепная кованая конструкция для загородного дома

    В собственном доме или двухуровневой квартире не обойтись без лестничной конструкции, и большой популярностью в настоящее время пользуются винтовые модели. Их выбор в магазинах довольно разнообразен. Но при желании такую конструкцию вполне реально сделать своими руками.

    Для этого предварительно необходимо произвести правильный расчет винтовых лестниц. Как это выполнить самостоятельно, рассмотрим более подробно в данной статье.

    Содержание статьи

    Разновидности винтовых конструкций

    Перед тем, как рассчитать винтовую лестницу на второй этаж, необходимо рассмотреть возможные варианты конструктива, узнать их достоинства и недостатки.

    К несомненным преимуществам данного типа лестниц относятся:

    • Компактность – можно изготовить совсем небольшое изделие, которое займет минимум полезной площади в помещении.
    • Стоимость – даже готовые варианты по карману большинству. А если сделать лестницу самостоятельно, то она обойдется еще дешевле.
    • Эстетичность – практически любая винтовая конструкция привлекает к себе внимание своей неординарностью и красотой. Можно выполнить высоко художественный вариант из самых различных материалов.

    Из некоторых недостатков стоит отметить следующее:

    • По очень компактным моделям неудобно осуществлять подъем и спуск. Необходимо делать это очень осторожно из-за неравномерной ширины ступеней.
    • По данным лестницам часто невозможно перемещать предметы крупного размера.
    • Самостоятельное изготовление или монтаж отдельных моделей – довольно сложное занятие.

    Конструкция винтовой лестницы состоит из:

    • Опорных элементов;
    • Деталей ступеней;
    • Системы ограждения – она бывает не во всех моделях.

    При всем многообразии винтовых лестничных изделий, их можно классифицировать по нескольким параметрам:

    • Виду опоры ступеней.
    • Материалу изготовления.
    • Углу поворота.

    Проектирование и расчет каждого вида винтовой лестницы будет иметь свои особенности.

    Виды опоры

    В качестве опорных элементов винтовых изделий могут выступать:

    • Центральный столб;
    • Стены;
    • Тетивы;
    • Косоуры;
    • Больцы.

    Наиболее распространенным вариантом является центральная опора. Часто применяются косоуры и больцы. Самостоятельное изготовление опорной тетивы весьма сложно.

    Здесь необходимо специальное оборудование и профессиональные навыки. По этой причине большинству не удастся сделать такой вариант своими руками.

    Материалы для изготовления

    Для изготовления винтовых конструкций могут применяться самые разнообразные материалы:

    • Металл – обычная сталь, нержавейка, алюминий, чугун. Стальные модели часто выполняются из кованого металла.
    • Дерево – предпочтительнее использование древесины твердых пород. Особенно это касается опорных элементов и ступеней лестницы. Цена на деревянные изделия обычно самая доступная.
    • Бетон – большей частью такие модели выполняются в частных домах при наличии достаточной свободной площади.
    • Стекло – конструкции получаются весьма эстетичными и оригинальными. Такой материал отлично подойдет, чтобы сделать лестницу украшением дома.
    • Композитные материалы.

    Большое распространение имеют комбинированные модели. Чаще всего применяется сочетание дерева и металла. Но возможна комбинация и других материалов.

    Расчет всей конструкции

    Перед расчетом конструкции требуется определиться с размером будущей лестницы. В первую очередь необходимо выяснить, какого размера проем под нее можно сделать.

    • Минимальный проем в межэтажном перекрытии составляет 140 см, но стандартно берется 200 см.
    • Если конструкция будет использоваться для перемещения крупногабаритных вещей, то диаметр проема должен быть минимум 220 см.
    • Совсем компактные модели, например, для чердака или подвала, требуют минимального проема.

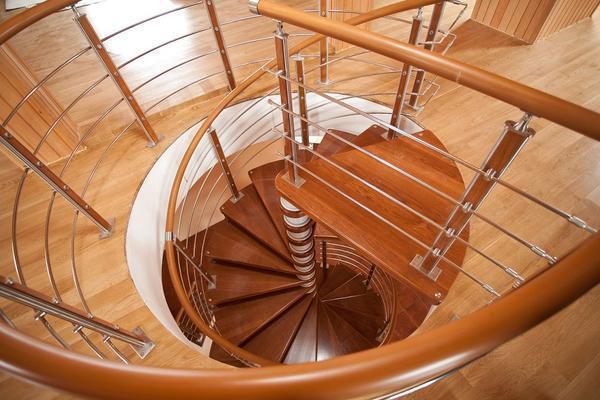

    Диаметр изделия меньше размера отверстия на толщину отделочного материала

    Диаметр изделия меньше размера отверстия на толщину отделочного материала

    Размер конструкции должен быть немного меньше, чем диаметр проема в межэтажном перекрытии. Далее нужно определиться с видом опоры и основными пара.

    Высота

    Высота изделия будет равна расстоянию между полом первого и второго этажа. Расстояние между витками винта должно быть больше, чем рост человека, минимум – 190 см.

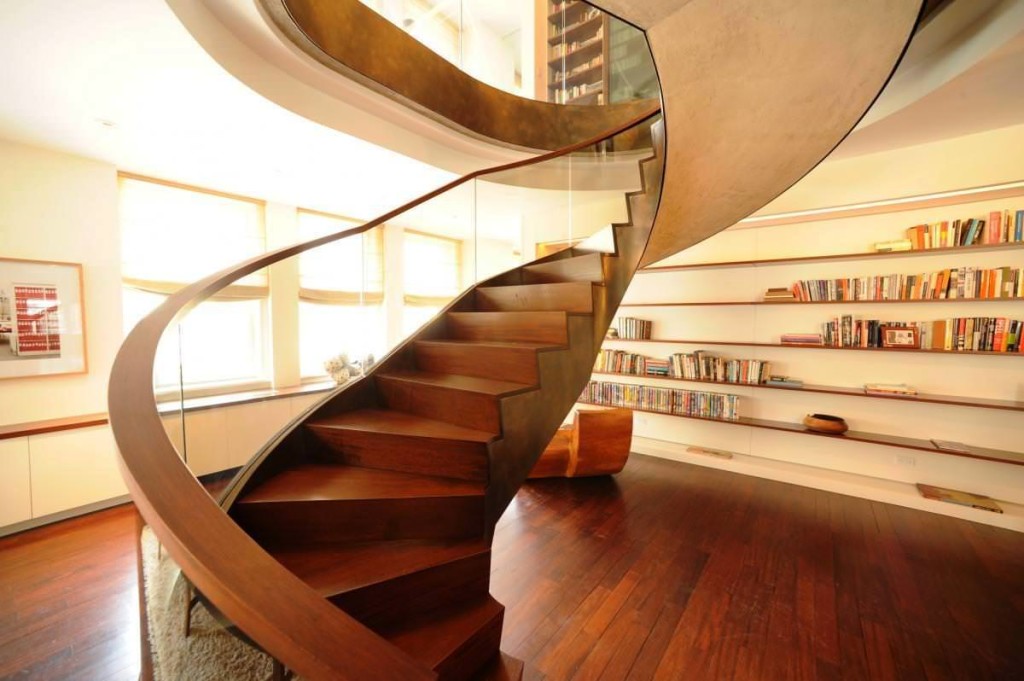

    Высота конструкции зависит от высоты помещения

    Высота конструкции зависит от высоты помещения

    В этом случае, подъем будет безопасным и удобным. В зависимости от высоты подбирается угол поворота конструкции.

    Опора

    В качестве центральной опоры обычно берется металлическая труба или деревянный столб. Такие конструкции очень оригинальны. Но применение косоура или тетивы также распространено. Весьма эстетичны модели на больцах.

    • Диаметр трубы из металла может быть минимум 6 см. Толщина стенок металлической опоры – не меньше 5 мм.
    • Деревянный столб берется диаметром более 15 см.
    • Толщина тетивы, изготовленной из твердых пород дерева, должна быть не менее 4 см. если используются сосна или ель – минимум 6 см.

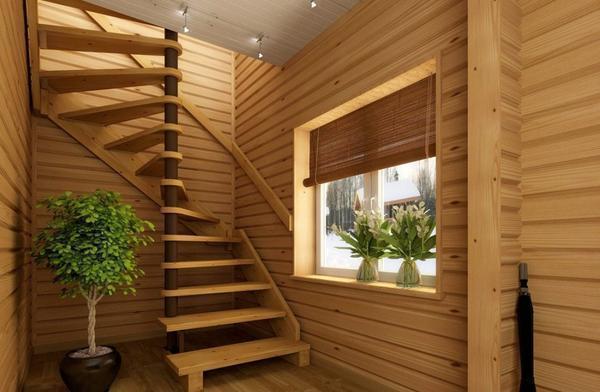

    Деревянная модель на центральной опоре лучше всего подходит для самостоятельного изготовления

    Деревянная модель на центральной опоре лучше всего подходит для самостоятельного изготовления

    При этом сочетание различных видов опоры также может быть выполнено своими руками.

    Ступени

    Для того, чтобы передвижение по лестнице было безопасным и достаточно удобным, есть ряд требований к элементам ступеней:

    • Ширина – она должна быть не менее 10 см на расстоянии 15 см от внутреннего края. Посередине ступени ее ширина берется более 20 см.
    • Длина – если предполагается использовать лестницу в качестве основной и единственной в доме, то минимальный размер будет 80 см. Когда конструкция применяется в виде дополнительной, либо предназначается для подъема на чердак или спуска в подвал, то длина ступеней может быть минимум 55 см.

    Совет: деревянные ступеньки, имеющие в длину меньше 100 см, можно изготавливать из прочных пород бескаркасным способом.

    • Толщина каждого элемента, выполненного из дерева, берется не менее 5 см при высоте лестницы до 2 м, и 6 см – при высоте более 2 м.
    • Высота подъема – расстояние между соседними ступенями считается оптимальным, если оно находится в пределах 15 – 20 см.
    • Винтовая конструкция состоит из забежных ступеней, которые имеют трапециевидную форму. Их ширина неравномерна. В целях безопасности такие конструкции в основном выполняют без подступенков.

    На центральной опоре ступени чаще всего крепятся внахлест друг к другу. Для обеспечения большей прочности и надежности, по внешнему краю консолей можно дополнительно установить больцевые крепления.

    Если выполняется расчет винтовой лестницы металлической, то ступени лучше предусмотреть деревянные. Это значительно облегчит всю конструкцию и сделает ее более комфортной для передвижения.

    Построение чертежа

    Инструкция для расчета:

    • Для начала необходимо определиться с количеством витков в будущем пролёте. Одним витком считается полное оборачивание марша вокруг оси, он обозначается «y» и равен 360о. Иногда в расчетах удобнее использовать безразмерную величину оборотов «n».
    • Рассчитываем длину окружности конструкции по внешнему краю изделия по формуле: L = 2 π R * n. Можно также применить формулу: L = 2 π R * (y/360).
    • Так как для расчета требуется длина траектории движения «l», то вместо радиуса конструкции по краю берем радиус пути подъема «r». Он составит примерно 2/3R. Следовательно, длина линии передвижения составит: l = 2 π *2/3 R * n = 4 π R / 3 * n.
    • Длину ступени обозначают «h». Она равна разнице между радиусом конструкции R и радиусом опорной трубы.
    • Разделив высоту лестницы на высоту между ступенями, можно получить количество необходимых элементов.
    • Угол ступеньки — это угол между радиусами лестничного проема, проведенными по краям консолей. Он обозначается «α» и рассчитывается по формуле: α = y / количество ступеней.
    • Максимальная ширина ступени будет по внешнему краю. Она обозначается «W1». Ширина заготовки обозначается «W2» Ширина консоли по линии движения – «W».
    • Расчет ступенек винтовой лестницы по ширине W1 = R * sinα.
    • Рассчитываем W = r * sin α = (2 R * sin α) / 3. Если полученный результат меньше 20 см, то необходимо изменить количество ступеней или высоту подъема. Можно также изменить оборот конструкции.

    Для конкретных условий расчет винтовой лестницы своими руками выполнить несложно. После получения всех необходимых данных можно выполнить чертеж.

    Какую бы модель вы не выбрали для своего дома, сделать все расчеты можно и самостоятельно. Во многом облегчит эту задачу специальный калькулятор расчета винтовой лестницы. Но пользоваться им проще, если вы хорошо понимаете основы такого расчета. Больше информации по данной теме можно получить из видео в этой статье.

    olestnicah.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
