Расчет лестницы на второй этаж с поворотом на 180 градусов.

Расчет лестницы на второй этаж с поворотом на 180 градусов.

Для того, чтобы совершить правильные расчёты, нужно прежде всего вникнуть в конструктивные особенности лестницы. Основные виды каркаса поворотных лестниц — это с поворотом на 90 градусов, то есть в виде буквы Г, и на 180 градусов — в виде буквы П. Эти разновидности могут быть представлены в виде следующих конструкций.
Самый обычный вариант — это маршевая лестница. Типичной особенностью маршевой установки является то, что она состоит примерно из 10 ступеней. В ней присутствует вставка из одного или нескольких пролётов, и поэтому конструкция бывает одно-, двух- или даже трехмаршевая. Также она может быть с забежными ступенями с поворотом на 90, 180 и 360 градусов и иметь лестничную площадку.
Она может быть сделана из металла или быть деревянной. Для такого типа используются ограждения в виде перил, которые должны иметь высоту не менее метра.

Присутствует и такая конструкция, как «гусиный шаг» — лестница с разными по ширине ступенями.
Винтовая лестница изящнее маршевой , и процесс установки винтовой конструкции более трудоёмкий. В категорию винтовой сборки входит полувинтовая схема с небольшим поворотом (около 180 градусов), а также конструкция «гусиный шаг».
Ограждения для них также изготавливаются с поворотом на 180 градусов. Однако предназначение винтовой лестницы очень ограниченное: она не может использоваться для подъёма тяжёлых вещей своими руками на другой этаж и очень ненадёжна из — за крутого наклона.
Чаще всего складная конструкция является наружной и имеет очень низкие ограждения.
Для того, чтобы самостоятельно выполнить расчёт модульной лестницы с поворотом на 180 градусов на второй этаж, нужно знать методы, с помощью которых производятся измерения своими руками. Для этого можно попробовать специальные компьютерные программы, отвечающими за проектирование моделей.
Также предлагается использовать чертежи с подробными обозначениями. Однако если Вы хотите сделать проектирование модели своими руками, то можно воспользоваться методом пропорций.

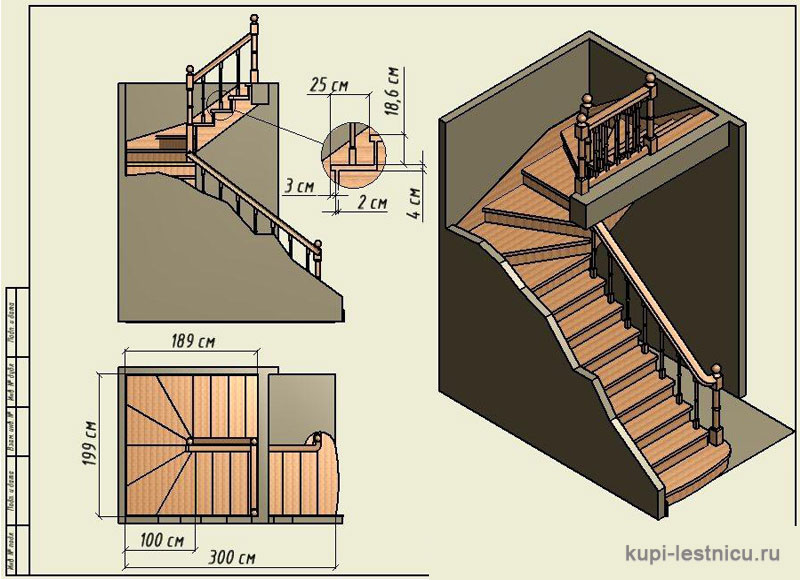

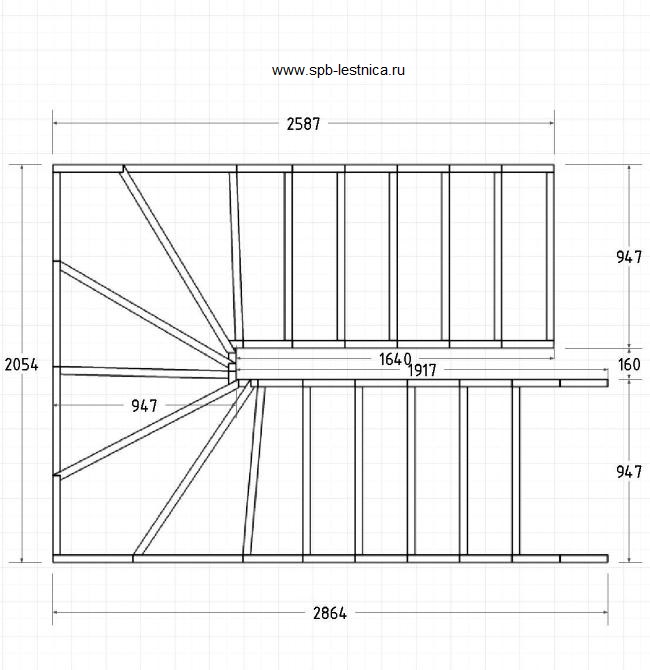

Первый пункт — это изобразить лестницу и её ограждения на чертёжной бумаге в качестве вида сверху.
Нужно провести центральную ось по линии поворота марша в конструкции. Особенность конструкции ширины ступенек заключается в том, что ближе к краю она расширяется, и поэтому при расчётах рекомендуется ориентироваться именно на центр.
Определить контуры последней прямой ступени перед поворотом на 180 градусов.
Затем понадобится найти и выделить точку опоры, относительно которой будет совершено дополнение конструкции забежными ступенями.
После этого, ориентируясь на линию центра, понадобится определить глубину ступеней.
И, наконец, нужно соединить выделенную точку крепления в 4 шаге с основной точкой опоры.

Также существуют другие методы, осуществить которые самостоятельно будет непросто, например, датский метод, метод развёрток и с переносом линии вверх.
Сборка лестницы на 180 градусов

УГОЛ НАКЛОНА (КРУТИЗНА)

Современная лестница в доме

Если стоит задача определить угол наклона конструкции, следует рассчитать размеры ступеней. В этом случае угол наклона зависит от следующих параметров: размера шага человека, ширины, длины, высоты и расстояния между забежными и обычными ступенями. Средний шаг человека приблизительно равен 60-70 см — это и есть расстояние между соседними ступенями.

В качестве стандартного варианта используется угол наклона около 43 градусов. Следует знать, что чем больше угол наклона, тем менее безопасной будет конструкция и тем больше получится сэкономить площади на её установку.

Иногда используется необычный вид конструкции — «гусиный шаг». Это помогает увеличить угол наклона, поскольку в варианте «гусиный шаг» ступени имеют неодинаковый размер и чередуются для комфортного поднимания на другой этаж.

Рисунки лестниц

Чтобы определить угол наклона своими руками, понадобятся небольшие знания геометрии. 2, где a,b-катеты треугольника, с — гипотенуза. Затем для того, чтобы определить угол наклона, надо найти синус угла.
Формула: sin=b/c, где b — противолежащий катет. Получившееся значение можно найти в соответствующей таблице синусов и, таким образом, узнать угол наклона лестницы.
Многие пользователи рекомендуют именно установку конструкции «гусиный шаг», поскольку она позволит сэкономить около 50% пространства. Также плюс структуры «гусиный шаг» заключается в том, что она может быть расположена как на косоурах — металлической основе, так и на тетиве.

ВЫСОТА ЛЕСТНИЦЫ

Высота каркаса лестницы- то расстояние, которое откладывается от первой ступени на второй этаж. Схема расчёта длины лестницы на второй этаж с поворотом на 180 градусов следующая: с=b+10,где b — рост, который имеет самый высокий человека, проживающий в доме.
Эта формула используется для того, чтобы рассчитать высоту любого типа лестницы, в том числе винтовой и «гусиный шаг». Если Вы вычисляете высоту своими руками, то лишние значения легко искоренить, если отрегулировать пространство между начальной и второй ступенями.
Высота обычной лестницы примерно равна 1,9 — 2,1 метра.

ДЛИНА ЛЕСТНИЦЫ (ДЛИНА МАРША)

Чтобы вычислить оптимальную длину каркаса лестницы на второй этаж у маршевой конструкции, нужно знать её высоту и расстояние между началом первой ступени и местом, где начинается измерение высоты на следующий этаж. Таким образом, получится вычислить высоту по теореме Пифагора. Длина конструкции получается при сложении длин пролётов вкупе с лестничной клеткой.

Чтобы рассчитать длину у винтовой конструкции,»гусиный шаг» или же с забежными ступенями, нужно выполнить замер на расстоянии полуметра от ограждения.

ЧИСЛО СТУПЕНЕЙ ЛЕСТНИЦЫ

Высота конструкции, а также ширина пространства между ступенями меняется в зависимости от количества ступеней. В двухмаршевых рекомендуют брать равное количество ступеней между пролётами. Обычно это число не превышает 11 штук и часто зависит от нагрузки на отдельную ступеньку, однако у винтовой лестницы оно может быть больше.
Также, в зависимости от знаний количества ступенек и ширины проступи, может использоваться следующая формула: с=у*n, где у — ширина проступи, n- количество ступеней. Для варианта «гусиный шаг» берётся среднее значение ширины. Для вычисления ширины проступи используется формула у=47-х, где x — высота подступенка.

ЛЕСТНИЦЫ МЕТАЛЛИЧЕСКИЕ

Лестницы, спроектированные из железа, латуни или алюминия являются довольно — таки хорошим дизайнерским решением для любых домов. Плюсы такого вида лестницы: высокая надёжность, прочность и стильный вид. Чаще всего металлическая лестница представлена в виде винтовой конструкции. Ограждения или перила для этой лестницы также изготавливаются из металла и могут быть представлены в виде изящных и изогнутых узоров. Эта конструкция держится на косоурах для большей устойчивости.

ЛЕСТНИЦЫ ИЗ ДЕРЕВА

Плюсы деревянной лестницы состоят в том, что она является довольно недорогим решением для любых домов и её будет нетрудно изготовить своими руками. Она выдерживает примерно такое же количество нагрузки, как и металлическая, но изготовить самостоятельно её будет проще.
Чаще всего они предлагаются именно в качестве винтовой или лестницы с забежными ступенями.

Однако схема каркаса «гусиный шаг» также обычно выполнена из деревянной основы. Чертежи для таких лестниц изготавливаются с помощью специальных приложений на компьютере. Проектирование каркаса производится из уже готовых купленных материалов или досок, отшлифованных своими руками.
Ограждения из дерева получаются более грубыми, чем ограждения из металла, но зато являются очень надёжными и долго сохраняют тепло. Также эти ограждения могут устанавливаться отдельно друг от друга или быть сплошными — для большей безопасности.
