Расчет длины антенны dvb t2. Простая антенна для цифрового телевидения DVB-T2 своими руками

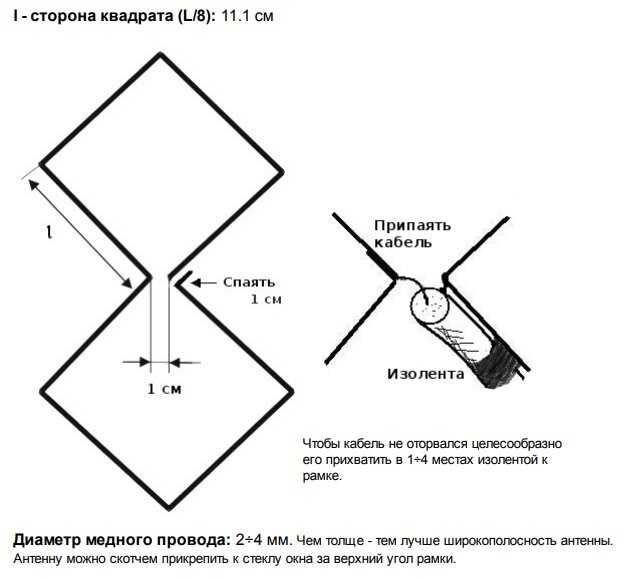

За основу была взята известная « восьмерка «, с той разницей, что я использовал ее без отражателя.

Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.

Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Все размеры примерно. Не бойтесь обсчитаться или ошибиться. В наши планы не входит изготовить антенну соответствующую всем стандартам. Нам нужна простая, но рабочая лошадка. Суррогат, но надежный. Суррогат потому что:

1 .

Размеры лично я точно не выдерживал.

2 . Рефлектор отсутствует.

3 . Кабель я брал 50 ом вместо 75 ом, но с густой оплеткой. Такой кабель друзья обычно использовали для автомобильных антенн для радиостанций 27 мгц.

Тем не менее антенна работает и весьма неплохо.

У цифрового сигнала есть особенность, он или есть, или его нет. При приеме аналогового телевидения, разные каналы показывали с разным уровнем помех, и при удалении просто увеличивался уровень снега на экране, до полного пропадания сигнала. В цифре сигнал практически одинаков на всех каналах и если прием есть, то есть все каналы.

Данная антенна проверена мною не на одном десятке телевизоров в нашем регионе.

Итак. Отмеряем кусок общей длиной 112 см и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1. 5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.


После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.


Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Уверен, что кому-нибудь пригодится.

Предыстория вопроса такая… поскольку я 20 лет проработал в области ТВ, я его ненавижу:) и практически не смотрю:) но возникла необходимость в одном месте настроить ТВ… Платить за то шайзе которое транслируют в эфире и кабеле — безумие… Спутниковая антенна — дороговата и морочлива в настройке а 700 арабских каналов нахрен никому не нужны:) Выход один — T2. Купил тюнер за 20$, подключил, вставил отвёртку как обычно вместо антенны… нихрена))) Зашёл в магазин, думаю куплю антенну, 20$ антенна))) Да вы чё охренели?)

Так получилось, что я с детства дружу с радиоволнами и немного понимаю что к чему, в частности получал образование в одном военном ВУЗе по антенно фидерным устройствам… в перерывах между Научным Коммунизмом, строевым шагом и прочей хернёй)))

Тюнер я сам не соберу, конечно, но АНТЕННУ легко)

Хм… полез смотреть частоту передатчиков)) Она присутствовала даже в инструкции к тюнеру.

Оказалось, что в связи с особенностями DVB-T вещания, оно ведётся 4-мя пакетами по 8 каналов, в результате и получаются 32 канала.

На примере Киевской области (столицы хунты:) находим…


т.е. к примеру для Киева 26,29,31 и 49 каналы, а им соответствуют частоты

т.е. грубо говоря все частоты T2 лежат в диапазоне 500-800 Мгц. Что это нам даёт, да всё !

Дальше не вдаваясь в высокие материи (а поверьте мне на слово — электромагнитное излучение это очень высокие материи-самый сложный предмет, которые мне приходилось когда-либо изучать это именно Электродинамика и Распространение Радиоволн, ну ещё разве что Статистическая Радиотехника)) объясню всё на пальцах.

Внимание самый важный момент для понимания!

Известно, что напряжённость магнитного поля «живёт» в пространстве по «синусоиде» или «косинусоиде» кому как удобно:) Вообще как оно живёт это поле, знает только Господь Бог, который его придумал, а мы его описываем волновыми законами:) Поглядим на рисунок…

На нём наше «поле излучения» и антенка — «полуволновой вибратор» (блондинкам пропустить, это не то что вы подумали:) Электромагнитное поле создаёт в пространстве реальную напряжённость, и положительная часть этой напряжённости равна по величине отрицательной. И чтобы эту волну «поймать» на антенну, она должна быть пол волны, тогда на левом плече антенны пик синуса -1, а на правом максимум +1. В результате разность потенциалов (выходной сигнал) максимален — 2 единицы, т.е это и есть оптимальный размер антенны. при увеличении и уменьшении длины плеч антенны получаем меньший сигнал… Надеюсь это понятно, а больше ничего и не нужно понимать))) Работает так же и четвертьволновая антенна (одно плечо на картинке).


Именно 1/4 волновые антенны стоят в телефонах и прочих девайсах… полученный сигнал нужно просто усилить на 2)) тогда получится на выходе сигнал как с двух плечей, но выигрывыем в размере)

Итак наши частоты 500-800Мгц.

Не вдаваясь в дебри теории рассчёта антенн, берём простейшую формулу для четвертьволновой антенны.
L= 7137/F, берём среднюю частоту 700Мгц. 7137/700=10,2 см. Всё… вот и вся наука:)

Простейшая антенна для T2 это зачищенный кусок радипровода длинной 10см:) или отвёртка такой длинны)
и выглядит она так) ну правда ещё нужно накрутить F-коннектор за 0,5$ для того чтобы вставить в тюнер…
Причём эта «антенна» будет работать для всего диапазона частот DVB-T.


кому интересно, вот видеоинструкция по её изготовлению. оч. сложная))

Работает она на ура! Вот картинка у меня дома.


«Рівень» это понятно уровень сигнала, а «Якість» это оношение сигнал/шум. Но так как у меня вокруг дома нету высоток, то это не сильный показатель… В железобетонной многоэтажке вы получите наоборот сигнал/шум 50%, а уровень 100% и он будет «скакать». Потому что металла вокруг дохрена и он весь будет пинать эти волны, как футболисты мяч по полю, но в отличие от мяча, при каждом отражении возникает новая «реальная» волна, которая будет складываться со всеми остальными — интерференция (в школе было на физике:) и т.д. и т.п. Что делать? ловить точнее!

Самыми лучшими вариантами будут антенна Харченко. Выгибается руками из проволоки за 5 минут.


у неё отличное согласование по волновому сопротивлению (пытливый ум хондавода (и не только хондавода) догадается что длинна стороны ромба-1/4 нужной длины волны)

и антенна Балтика хотя я предпочитаю Carlsberg:)) хотя может быть и Tuborg:)


это прекрасная антенна- широкополосный волновой вибратор. Оч. широкополосный) чем толще банка в диаметре, тем более широкополосный), всё есть в сети в изобилии по этой антенне.
Эта антеена на ура принимает и метровые волны ТВ.

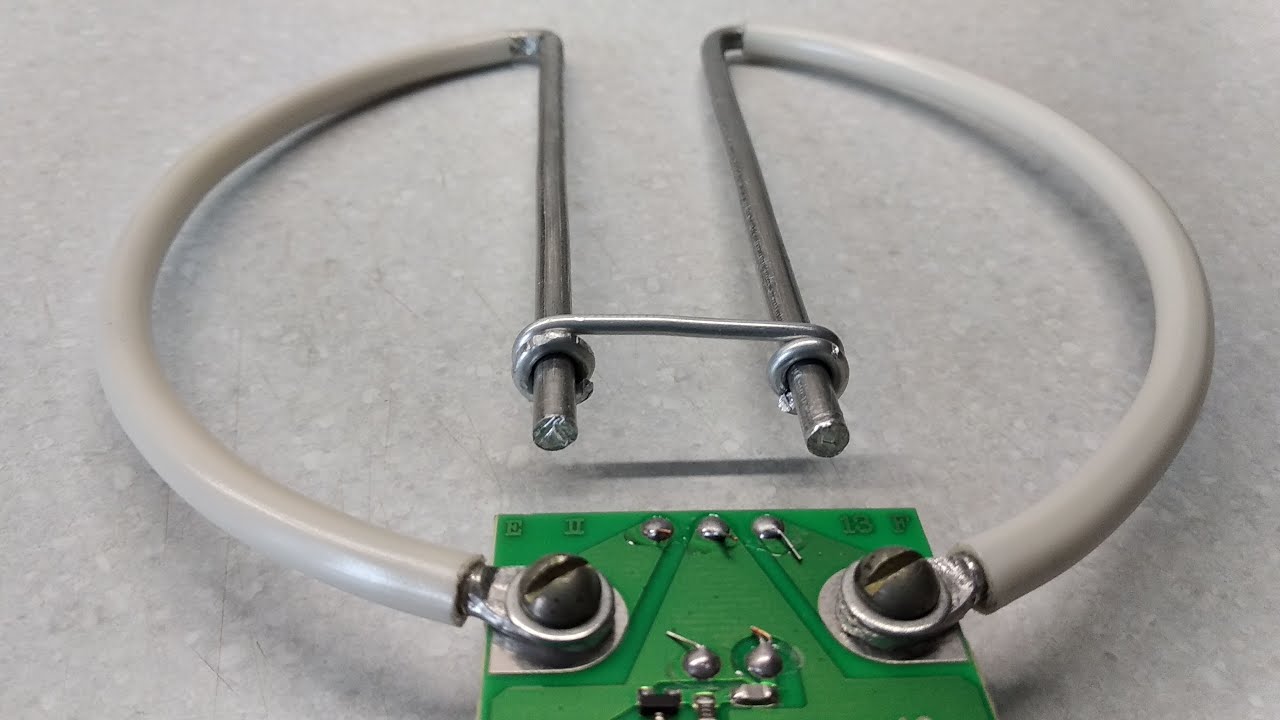

Вскрываем вот ту антенну за 20$ (от цены которой я охренел)


Красиво?))) Дурачки — несите пятачки… Я понимаю, что не все учили антенны, но так иметь покупателя…это слишком… это те же 2 петли антенны Харченко, немного модифицированные… Справедливости ради заметим, что в центре антенны есть наноустройство…


Там оч. важный светодиодик, который сигнализирует о правильности вложения 20$ (ну обычному юзеру спокойнее когда что-то светится:) и несколько конденсаторов… для согласования волнового сопротивления антенны и приёмника. В антенне Харченко оно не нужно из-за удачной конфигурации антенны.

И так на всех 4-х каналах, мало того поймались каналы из Запорожской области))) Не очень понимаю как это:)) всё таки 500 км)) Но работают, хотя и с помехами…

Зачем платить больше?

На последок вот ещё…это чудо нанотехнологий стоит 850 грн=35 $ КАРЛ!

Узнаёте антенну Харченко? там ещё типа усилитель, который в случае цифрового сигнала особого смысла не имеет…вернее имеет только в случае открытой местности без отражений. И что самое печальное внутри железобетонных конструкций эффект от неё будет как от куска провода…

Надеюсь кому-то пригодится)

Всем JDM ! и знаний об антеннах) ну и мира конечно.

В начале я хотел бы вам сообщить, что никаких «цифровых» антенн не бывает. Подойдет любая ДМВ антенна, конкретно для Сочи, работающая в диапазоне 32 и 53 частотных каналов. Если вы живете в месте, где есть прямая видимость на сочинский телецентр, то подойдет и комнатная антенна (не выбирайте антенну со встроенным усилителем) и даже антенна, изготовленная, из куска телевизионного кабеля вам вполне подойдет, учитывая, что первый мультиплекс, вещаемый на 32 канале идет с превышением уровня по сравнению с уровнем второго мультиплекса на 53 канале, поэтому нашу штыревую антенну настроим на 53 канал.

Для этого берем кусок коаксиального кабеля RG-6 60-70см, один конец оконечиваем F разъемом и переходником для подключения в антенное гнездо телевизора. С другого конца оголяется центральная жила кабеля Из расчета, что 53 канал находится на частоте 730 мГц, а это приблизительно 41см, значит, оголяем 41 см центральной жилы (можно половину этого или даже четверть). Далее, с двух сторон скотчем закрепляем нашу антенну прямо на заднюю крышку нашего телевизора, антенна готова!

Не все жители г. Сочи живут в прямой видимости на телецентр, чем сложнее условия приема, тем с большим коэффициентом усиления потребуется антенна. Хочу предостеречь от неграмотного использования усилителей телевизионного сигнала, самый хороший усилитель это хорошая антенна, а если сигнала с вашей антенны нет, то и усиливать нечего. Мало того, усилителем можно испортить и то, что было в антенне. Дело в том, что весь город покрыт сетью вышек сотовой связи, а стандарт G-2 использует диапазон 900 мГц, который легко проникает в антенный усилитель, и приводит к интермодуляционным искажениям, не позволяющим нормально работать тюнеру DVB-T2, в результате чего телевизор пишет, «нет сигнала».

Чтобы, этого избежать применяют фильтры LTE, которые вырезают то, что выше 850 мГц. Первый мультиплекс не вызывает особых проблем с его приёмом, так как вещается со многих ретрансляторов города: Молдовка, Ермоловка, Казачий брод, Голицыно, Кепша, Кудепста, Мацеста, Дагомыс и десяток в Лазаревском районе.

Второй мультиплекс можно принимать только с телецентра Центрального района И ретранслятора села Веселое. Для приема сигнала удаленно от телецентра необходимо применять антенну с большим коэффициентом усиления 16-18 дБ и канальный усилитель 53 телевизионного канала. Скажу сразу, что в любительских условиях усилитель не собрать. А вот антенну, настроенную на 53й ТВ канал построить можно.

25-элементная антенна типа «волновой канал» состоит из четырех-элементного рефлектора, петлевого вибратора, двадцати директоров и траверсы. Элементы антенны изготовлены из проволки или трубок диаметром 4-5 мм, они крепятся любым способом к несущей стреле (траверсе), которая выполнена из прямоугольной трубки со стороной 20мм. Коэффициент усиления такой антенны достигает 17 дБ, угол раскрыва основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 28-30 градусов. При монтаже этой антенны необходимо предусмотреть возможность настройки антенны не только по горизонтали, но и по вертикали, потому что огибающая волна всегда идет сверху и пару децибел, которые можно выиграть в условиях слабого приема, не помешают. Антенный усилитель, желательно канальный (53 к) необходимо установить на мачте ближе к антенне. Согласуется антенна с кабелем спуска с помощью полуволнового U образного колена.

p.s. Статью писал мой отец, специально для Сочинцев:)

3 самых популярных самодельных антенны из кабеля для цифрового телевидения


Очень много людей делают антенны из обычного коаксиального кабеля для нового цифрового телевидения DVB-T/T2. В основном, особой популярностью пользуются вот эти три конструкции ниже. Давайте соберем все три экземпляра и проверим, какая-же антенна из представленных самая чувствительная.

Немного расчетов, чтобы сделать как надо


Итак, первое что вам необходимо сделать, так это посетить сайт — карта.ртрс.рф.
Введите в поисковой строке свой населенный пункт. Затем ищите самую ближайшую вышку к вашему местоположению. Кликаем по этой вышке левой кнопкой и появляется табличка со значениями частот эфирных пакетов.

У нас вещают два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов каждый. Смотрим на частоты и чтобы принимать эти оба пакета, нужно взять середину между этими частотами. К примеру, если первый пакет имеет частоту вещания 700 Мгц, а второй 500 Мгц, то выбираем середину — 600 Мгц. Ничего сложного.

Нужную частоту определять научились, теперь необходимо найти длину волны. Она рассчитывается по формуле:

Длина волны = Скорость света / частота.


Скорость света равна 300 Мм/с. Делим это значение на частоту:

300 / 582 = 0,52


То есть, длина волны для частоты 582 Мгц равна 0,52 метра. Вот это значение нам нужно будет для изготовления антенны. Середина моего промежутка между пакетами, вы же вычисляйте свою длину.

Первая антенна своими руками: штыревая


Это точно самая простая антенна. По сути это кусок провода, длиной 1/4 длины волны.
Берем кусок кабеля, защищаем его конец под штекер.

Одеваем и завинчиваем штекер.

Снимаем изоляцию с куска.

Затем удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем лишнее.

На этом антенна готова! Можно вставлять в телевизор или приставку и пользоваться. (Еще вариант тут — https://sdelaysam-svoimirukami.ru/4764-samaja-prostaja-antenna-dlja-cifrovogo-tv.html)

Второй вариант антенны для DVB-T/T2: Петличная


Делается тоже не сложно. Оголяем кабель с одной стороны на расстоянии примерно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы.

Соединяем-скручиваем экранированный слой с жилой.

Далее от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана примерно 0,5 см (предварительно можно одеть термоусадку).

Замыкаем оголенный конец на этот разрез закручивая на него жилу.

Точно в центре снимаем сантиметровый слой изоляции с экранированным слоем.

Делать это удобно канцелярским ножом. Штекер был прикручен заранее. Теперь антенной можно пользоваться (Похожий вариант тут — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html).

Третья антенна по типу второй: петличная


Эта антенна похожа на предыдущую, за тем исключением, что в центре не делается сантиметровый вырез.

А соединение идет только центральной жилой без экрана.

Какую же антенну выбрать для цифрового телевидения?


Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.

В итоге вот как расположились звезды:

Итак, вывод прост: если телевизионная вышка находится в непосредственной близости к вам, то вполне сгодится простейшая штыревая антенна, которая спрячется за телевизором и не будет никому мешать.
Ну а если вышка все таки далеко, то смело делайте второй вариант. По своей чувствительности он оставляет за собой даже покупные антенны с усилителем! Не верите? Тогда прочитайте отзывы здесь — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html#comment

Смотрите видео


Рамочная антенна для т2.

Простая антенна для цифрового телевидения DVB-T2 своими руками


Сегодня все больше людей переходят на цифровое телевидение Т2 – здесь и каналов больше, и качество картинки лучше. Для этого городские жители устанавливают у себя дома антенну. Но как решить вопрос тем, кто проживает за городом или снимает квартиру? Достаточно просто – сделать самостоятельно антенну для Т2, это будет выгодная альтернатива заводской антенне.

Сделанная своими руками, такая цифровая антенна имеет определенные преимущества. В-первых, это очень дешевое изделие. Во-вторых, она часто отличается более высоким коэффициентом усиления, чем у антенны из магазина.

Поскольку сигнал вещания цифрового телевидения распространяется в диапазоне дециметровых волн, то в нашем случае подходит любая антенна ДМВ.

Медная проволока

Модель из проволоки станет простым решением для тех, кому нужна обычная комнатная антенна, чтобы смотреть телеканалы. Чтобы ее сделать, не требуются специальные знания, с этим справится и школьник.

Чтобы сделать такую элементарную конструкцию, нужно взять лишь медную проволоку длиной 70–90 см и толщиной 2–3 мм. Одним концом прикрепляем ее к батарее, а другим вставляем в антенный разъем телевизора.

Антенна для Т2 из пивных банок своими руками

Такой способ является самым распространенным для самодельной сборки антенны. На это уйдут подручные материалы и не более часа времени работы.


Пошаговое описание работ:
1 . Прикрепляем банки к брусу или трубе на расстоянии 6–7 см.
2 . Прикручиваем к банкам шурупы.
3 . Берем коаксиальный кабель, зачищаем концы, вставляем в саморезы.
4 . Для того чтобы на работу самоделки не влиял дождь и снег, рекомендуется взять пластиковую бутылку и сделать из нее защиту.


Антенна 8-ка для цифрового тв своими руками: технология изготовления

В качестве основе использовалась так называемая «восьмерка», только лишь без отражателя. Полотно антенны может быть из любого токопроводящего материала с подходящим сечением – например, из медной или алюминиевой проволоки толщиной 1–5 мм, трубки, полоски, шины, уголка, профиля – с верхними сторонами по 14 см, боковыми по 13.


Здесь приводятся приблизительные размеры, могут допускаться некоторые отклонения – лишь бы цифровая антенна своими руками хорошо работала.
Нужно отмерить кусок общей длиной 112 см, далее проволоку изгибаем.

Для первой части – 13 см + 1 см под петлю, на следующие 6 сторон – по 14 см, для последней стороны – 13 см + 1 см.


На двух концах следует зачистить по 1,5–2 см, закрутить две петли одна за другую, и затем запаять место стыка. Таким образом получится один контакт подсоединения кабеля. Через 2 см – второй. Где будет припаяна центральная жила, а где – оплетка, не важно.


Отмеряем нужную длину кабеля.


Зачищаем кабель со стороны антенны – на 2 см, к штекеру – 1 см.


За запайкой места пайки следует залить клеем из пистолета.


В итоге получилась самодельная антенна для Т2, которая легко прикрепляется в любом месте – и на карнизе, и на шторе.

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ . Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места , а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах . На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни . Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание . Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

  • Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
  • Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
  • Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
  • ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
  • Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

  1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
  2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
  3. Несколько модификаций зигзагообразной антенны , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом .

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

  • КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
  • КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
  • КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

  1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
  2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание : есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пивная всеволновка

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна , поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

  1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
  2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
  3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т. е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

  • В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
  • В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2
О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна “Дельта”

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

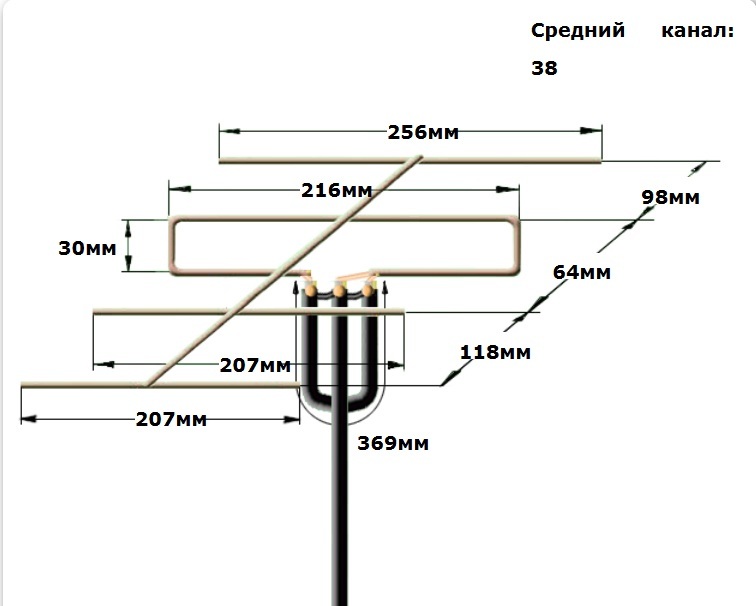

Размеры оптимизированной под цифру АВК, по рис., таковы:

  • Р = 0,52Л.
  • В = 0,49Л.
  • Д1 = 0,46Л.
  • Д2 = 0,44Л.
  • Д3 = 0,43л.
  • a = 0,18Л.
  • b = 0,12Л.
  • c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

(2 оценок, среднее: 4,00 из 5)

сказал(а):

А на крыше был приём удовлетворительный на Полячку. До телецентра у меня километров 70 – 80. Вот такие у меня проблемы. С балкона удаётся поймать с 30 каналов штук 3 – 4 и то с “кубиками”. Я иной раз смотрю телеканалы с интернета на компьютере в своей комнате, а жена в своей на телевизор не может нормально смотреть свои любимые каналы. Соседи советуют провести кабельное, но за него надо платить каждый месяц, а я уже и так плачу за интернет, а пенсия не резиновая. Всё её тянем, тянем и на всё не хватает.

Пётр Копитоненко сказал(а):

Поставить антенну на крыше дома не получается, соседи ругаются, что я хожу и ломаю рубероидное покрытие крыши и у них потом протекает потолок. Вообще то я очень “благодарен” тому экономисту, который получил себе премию за экономию.Придумал убрать с домов дорогостоящую двускатную крышу и заменить её плоской крышей прикрытой плохим рубероидом. Экономист получил денежки за экономию, а люди на последних этажах теперь всю жизнь мучаются. Вода течёт им на головы и на кровати. Они каждый год меняют рубероид, а он за сезон приходит в негодность. В морозную погоду он даёт трещины и дождевая вода и снеговая течёт в квартиру, даже если по крыше никто и не ходит!!!

Сергей сказал(а):

Приветствую!
Спасибо за статью, а автор-то кто (подписи не вижу)?
ЛПА по приведённой выше методике работает отлично, ДМВ 30 и 58 каналы. Проверено в городе (отражённый сигнал) и за городом, расстояния до передатчика (1 кВт) соответственно: 2 и 12 км примерно. Практика показала, что в диполе “В1” острой необходимости нет, а вот ещё один диполь перед самым коротким сказывается существенно, судя по интенсивности сигнала в %. Особенно в условиях города, где надо ловить (в моём случае) отражённый сигнал. только я сделал антенну с “КЗ”, так получилось, просто не оказалось подходящего изолятора.
В общем, рекомендую.

Василий сказал(а):

ИМХО: народ ищущий антенну для приема ЭЦТВ, забудьте про ЛПА. Эти широкодиапазонные антенны были созданы во второй половине 50-х годов (!!) прошлого века для того, чтобы находясь на берегах советской Прибалтики ловить забугорные телецентры. В журналах того времени это стыдливо называли «сверхдальним приемом». Ну очень любили на Рижском взморье ночью смотреть шведское порно…

В плане назначения тоже самое могу сказать про «двойные, тройные и т.д. квадраты», а также любые «зигзаги».

По сравнению с аналогичным по диапазону и усилению «волновым каналом» ЛПА более громоздки и материалоемки. Расчет ЛПА сложен, замысловат и похож скорее на гадание и подгонку результатов.

Если в вашем регионе ведется вещание ЭЦТВ на соседних ДМВ каналах (у меня 37-38) то лучшее решение разыскать в сети книгу: Капчинский Л.М. Телевизионные антенны (2-е издание, 1979) и изготовить «волновой канал» для группы каналов ДМВ (если у Вас вещание выше 21-41 каналов, то придется пересчитывать) описанный на стр 67 и далее (рис. 39, табл 11).
Если до передатчика 15 – 30км антенну можно упростить, сделав ее четырех – пять элементной, просто не устанавливая директоры Д, Е и Ж.

Для совсем близких передатчиков рекомендую комнатные антенны, кстати в той же книге на стр. 106 – 109 приведены чертежи широкодиапазонных комнатных «волнового канала» и ЛПА. «Волновой канал» визуально меньше, проще и изящней при большем усилении!

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайта.

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.

Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.

Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.

Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.

Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.

Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.

Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

Антенна восьмерка

Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.

Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:

  • трубку;
  • уголок;
  • медную или алюминиевую полосу.

В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.

Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.

Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.

Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.

Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.

Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.

Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.

Итак, пошаговая инструкция:

  1. Возьмите коаксиальный кабель и зачистите его с обоих концов.
  2. Один конец будет крепиться к антенне, провод должен торчать на 2 см.
  3. Экран и оплетка скручиваются в жгут.
  4. Получаем два проводника.
  5. Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
  6. Залудите и сделайте еще 2 проводника.
  7. Места пайки штекера протрите спиртом.
  8. Наденьте на провод пластиковую часть штекера.
  9. К центральному входу штекера припаивается моножила.
  10. К боковому входу штекера припаивается многожильный жгут.
  11. Обожмите захват вокруг изоляции.
  12. Накрутите пластиковый наконечник или залейте клеем.

Расчет

Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.

Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.

Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:

  • Внутренняя сторона прямоугольника – 13 см.
  • Внешняя сторона прямоугольника – 14 см.

Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.

Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

  1. Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
  2. Два элемента по 14 сантиметров.
  3. Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
  4. Еще два участка по 14 сантиметров.
  5. Последний – идентичен первому.

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Подключение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.

Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.

Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.

Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.

Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.

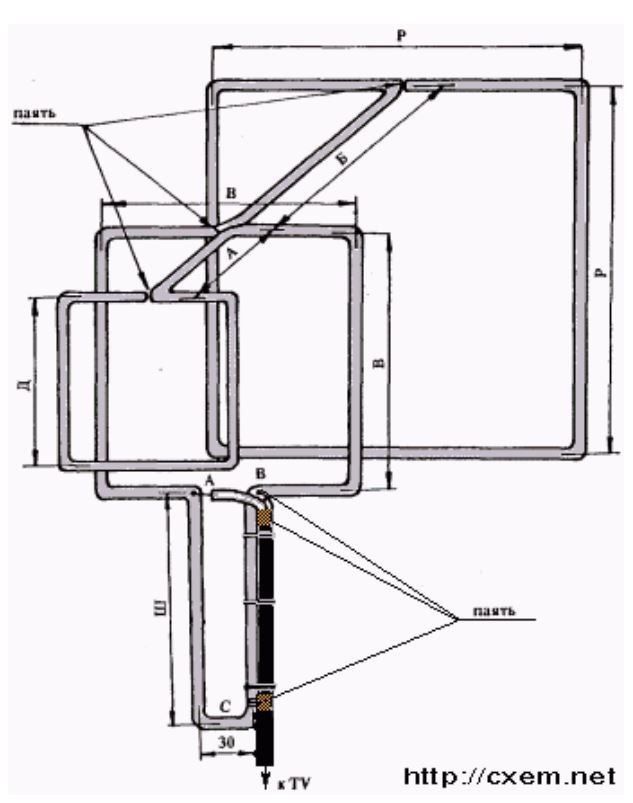

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

  • 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
  • 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
  • дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

  1. Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
  2. Нижняя стрела изготовляется при помощи изолирующих электричество материалов: дерево, текстолит.
  3. Расположите все рамки так, чтобы их центры были на одной прямой.
  4. Прямую следует направить на ретранслятор.
  5. Вибратор должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
  6. Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
  7. Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Номера каналов

Дециметровый диапазон:

Размер трехэлементных антенн. Метровый диапазон:

Номера каналов

Дециметровый диапазон:

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

  1. Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
  2. К правому краю вибратора нужно припаять оплетку фидера.
  3. Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
  4. Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
  5. Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
  6. Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
  7. Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Антенна-бабочка

ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:

  1. Возьмите небольшую доску, которая станет основой будущей антенны.
  2. Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
  3. Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
  4. Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
  5. Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
  6. Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
  7. Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
  8. Соедините антенну и кабель, используя специальный штекер.

Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.

Из коаксиального кабеля

Собственно ручно сделать TV-антенну можно, используя кабель:

  1. Отрежьте примерно 530 миллиметров кабеля.
  2. Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
  3. Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
  4. Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
  5. Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
  6. Совместите кольцо и согласующее устройство с антенным кабелем.

В качестве основания можно использовать не только фанеру, но и плексиглас.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

  1. Хорошо промойте, а потом высушите банки.
  2. Конец коаксиального кабеля нужно разделать.
  3. Удалите изоляцию центральной жилы.
  4. Скрутите оплетку.
  5. Получив 2 проводника, прикрепите их к банкам.
  6. Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
  7. Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
  8. Прикрепите банки к пластиковой трубе или деревянной планке.
  9. Расстояние рассчитывается индивидуально.
  10. Подключите кабель к ТВ и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.

Обратите внимание.

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции . Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на , вырабатывает в созданном контуре . Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

  • номер канала и его частота, для которой будем создавать антенну по строгим размерам;
  • радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
  • направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить . В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после Ясна от Белтелеком.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена .

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
  • R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

Канал Частота, МГц Канал Частота, МГц
21 474 46 674
22 482 47 682
23 490 48 690
24 498 49 698
25 506 50 706
26 514 51 714
27 522 52 722
28 530 53 730
29 538 54 738
30 546 55 746
31 554 56 754
32 562 57 762
33 570 58 770
34 578 59 778
35 586 60 786
36 594 61 794
37 602 62 802
38 610 63 810
39 618 64 818
40 626 65 826
41 634 66 834
42 642 67 842
43 650 68 850
44 658 69 858
45 666

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.


Если вы живете в городе, то вам совсем не обязательно иметь большую и громоздкую ТВ-антенну, тем более закидывать ее на крышу и тянуть кабель. Каналы цифрового телевидения стандарта DVB-T2 можно отлично принимать и на комнатную, благо мощности передающих вышек вполне достаточно для уверенного приема. Я покажу как сделать миниатюрную домашнюю антенну по типу «Биквадрат» за 15 минут. Ее ещё называю антенной Харченко. Данный мастер-класс избавит вас от покупки дорогостоящих китайских аналогов.
Обычно расчет таких конструкций ведется по 1/4 длине волны. Такая антенна будет хорошо принимать все каналы даже за городом на значительном расстоянии, но дома (в городе) ее размеры могут показаться немного большими. Да и собственно такая чувствительность будет не к чему. Можно уменьшить все размеры вдвое и взять за расчет 1/8 длины волны. Токая антенна будет совсем крохотная, но с достаточной чувствительностью.

Понадобится


Изготовление миниатюрной домашней антенны для цифрового телевидения

Сама схема антенны. Это, пожалуй, самый простой и распространенный вариант, а мы сделаем ее ещё меньше.


Берем провод и не снимая изоляции сгибаем плоскогубцами два одинаковых квадрата со сторонами 67 мм.


Спаиваем соединившиеся концы и счищаем немного изоляции с середины и лудим.


Затем, на небольших проводах подпаиваем гнездо. В крышке канцелярским ножом сделаем надрезы под плечи вибраторов.


Заливаем все горячим клеем.


Во второй крышке сверлим отверстие под гнездо и также горячим клеем вклеиваем его. Соединяем крышки и спаиваем их паяльником, чтобы было одно целое. Антенна готова.


Все умещается на ладони, поэтому, с вопросом «Где ее разместить?» проблем быть не должно.

Результат работы

Подключаем и направляем на вышку.


Сравнивать антенну я буду с такой же, только полноразмерной на 1/4 длины волны.


Датчиком уровня послужит китайская приставка для приема цифрового телевидения.
Результат:
  • Классическая антенна Харченко 1/4 длины волны, приставка выдала — 40% чувствительности.
  • Наш уменьшенный вариант 1/8 длины волны — 22% .
  • И для сравнения, воткнем обычный кусок провода — 1% .
Вывод: При уменьшении размеров вдвое, примерно во столько же упала и чувствительность. Но, как видите из результатов, с куском провода сравнивать не приходится.
В домашних условиях антенна показала себя отлично. Все каналы ловятся и принимаются устойчиво, так же как и на полноразмерный вариант. Рекомендую для повторения.

Антенна для цифрового телевидения DVB-T2

Как самостоятельно изготовить простую антенну для приема цифрового телевизионного сигнала стандарта DVB-T2

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, разделенных на два пакета по 10 каналов в каждом (РТРС-1 (первый мультиплекс) и РТРС-2 (второй мультиплекс)). Каждый из пакетов вещается по определенному телевизионному каналу диапазона дециметровых волн (ДМВ).

Содержание цифровых пакетов РТРС-1 и РТРС-2 на момент написания статьи

Ввиду того, что цифровое телевидение формата DVB-T2 осуществляется в диапазоне дециметровых волн (ДМВ), то и антенна для приема цифрового телевидения формата DVB-T2 должна быть рассчитана на прием дециметровых волн.

Перечень телевизионных каналов диапазона ДМВ и соответствующих им частот

Канал Частота, МГц Канал Частота, МГц
21 канал 474 МГц 46 канал 674 МГц
22 канал 482 МГц 47 канал 682 МГц
23 канал 490 МГц 48 канал 690 МГц
24 канал 498 МГц 49 канал 698 МГц
25 канал 506 МГц 50 канал 706 МГц
26 канал 514 МГц 51 канал 714 МГц
27 канал 522 МГц 52 канал 722 МГц
28 канал 530 МГц 53 канал 730 МГц
29 канал 538 МГц 54 канал 738 МГц
30 канал 546 МГц 55 канал 746 МГц
31 канал 554 МГц 56 канал 754 МГц
32 канал 562 МГц 57 канал 762 МГц
33 канал 570 МГц 58 канал 770 МГц
34 канал 578 МГц 59 канал 778 МГц
35 канал 586 МГц 60 канал 786 МГц
36 канал 594 МГц 61 канал 794 МГц
37 канал 602 МГц 62 канал 802 МГц
38 канал 610 МГц 63 канал 810 МГц
39 канал 618 МГц 64 канал 818 МГц
40 канал 626 МГц 65 канал 826 МГц
41 канал 634 МГц 66 канал 834 МГц
42 канал 642 МГц 67 канал 842 МГц
43 канал 650 МГц 68 канал 850 МГц
44 канал 658 МГц 69 канал 858 МГц
45 канал 666 МГц

В настоящее время зона покрытия цифрового телевидения стандарта DVB-T2 охватывает почти всю Россию. Однако часто бывает так, что до ближайшей передающей станции десятки километров, либо окна расположены таким образом, что сигнал не в прямой видимости. В этом случае поймать сигнал передающей станции возможно только применив приемную антенну с большим коэффициентом усиления, либо добавив к антенне усилитель сигнала.

Можно смело заявить, что самостоятельно изготовленная антенна будет иметь коэффициент усиления больше, чем заводская. Это объясняется тем, что заводские антенны рассчитываются и изготавливаются с учетом охвата всего ДМВ диапазона, а этого можно достичь, удлиняя одни и укорачивая другие элементы антенны для достижения равномерного усиления. В результате этого уменьшается коэффициент усиления антенны. А самостоятельно изготовленная антенна рассчитывается под определенную частоту приема телевизионного канала.

Для того, чтобы самостоятельно своими руками изготовить антенну для приема цифрового телевидения стандарта DVB-T2 нам нужно знать на каких частотах работают передающие антенны в том месте, где мы собираемся смотреть это цифровое телевидение.

Узнать это не сложно, для этого переходим на сайт “Российской телевизионной и радиовещательной сети” по адресу www.rtrs.ru, открываем на сайте интерактивную карту эфирного телерадиовещания и находим там ближайшую к вашему цифровому приемнику передающую антенну. Далее кликаем на изображение передающей антенны и смотрим номер телевизионного канала (ТВК) и частоту, соответствующую этому ТВК.

В моем примере передающая антенна вещает два пакета телеканалов: РТРС-1 (первый мультиплекс) на частоте ТВК 37 (602 МГц) и РТРС-2 (второй мультиплекс) на частоте ТВК 39 (618 МГц). Мне нужна антенна для приема обоих пакетов телеканалов, поэтому я буду рассчитывать антенну на прием средней частоты между 602 МГц и 618 МГц:

(602+618)/2 = 610 МГц

Теперь необходимо вычислить длину волны. Формула весьма простая:

λ = с/F

где, λ (лямбда) — длина волны,

с — скорость света (3×108 м/с),

F — частота в Герцах.

или проще λ = 300/F(МГц)

Итак, в моем случае длина волны получилась: λ = 300/610 ≈ 0,4918 м = 49,18 см.

Но для практического применения этот размер неудобен, так как антенна получилась бы слишком большая. Для изготовления антенны можно брать половину длины волны, можно четверть длины волны. Я изготовил антенну, применяя четверть длины волны. В итоге получилось:

λ/4 = 0,4918/4 ≈ 0,123 м = 12,3 см.

Итак, применяя размер 12,3 см, начнем строить нашу антенну. Для этого нам понадобится медный провод диаметром 2 — 4 мм (можно использовать тонкую трубку), антенный кабель с волновым сопротивлением 75 Ом (РК-75 или RG-58), штекер и паяльник.

За основу берем столь популярную рамочную антенну Харченко и начинаем ваять. Антенна похожа на два квадрата, установленных друг на друга, в месте стыка этих квадратов оставлено небольшое расстояние, около 10 мм, именно в этом месте и припаивается антенный кабель.

Установка эфирных антенн – обычных и цифровых DVB-T2

В Подмосковье установка эфирных антенн обеспечивает телезрителям бесплатный просмотр целого перечня аналоговых и цифровых каналов. Качество картинки и воспроизводимого звука зависит от удаленности дома до Останкинской башни, рельефа местности и того, какого типа ТВ-систему вы хотите купить. Для телевизоров старого образца подойдет небольшая, обычная антенна с внешней приставкой, для современных телевизоров или при желании гарантированно получить качественную картинку – цифровая DVB-T2. Преимущества у каждой конфигурации свои, но ввиду ослабления аналогового диапазона и постройки новых ретрансляторов T2 по всему Подмосковью, цифровая антенна становится предпочтительнее.

В данный момент Останкино является основным передатчиком и его зоны покрытия хватает для радиуса в 70 километров и более. Для ближайших районов будет достаточно стандартного комплекта, для больших расстояний потребуется мощная антенна и хороший усилитель, которые позволят предотвратить потерю сигнала, перебиваемого высокими домами и деревьями. Благодаря этому в населенных пунктах, расположенных в пределах 20-80 километров от телебашни, подключение и настройка эфирного телевидения имеет ряд преимуществ. Прежде всего — это доступная цена оборудования, отсутствие абонентской платы, возможность подключения нескольких точек.

Подбор антенны и усилителя выполняется в зависимости от расстояния до передатчика, рельефа местности, препятствий и количества подключаемых телевизионных точек

Несмотря на популярность спутникового и кабельного телевещания, установка эфирных антенн DVB-T2 становится очень востребованной услугой в Подмосковье. Часто люди узнают стоимость, которую нужно заплатить за тарелку или платный пакет основных федеральных каналов, и приходят к выводу, — что лучше уж бесплатное телевидение, чем такие расходы. Установка эфирной антенны не требует покупки дорогостоящего комплекта, а вот телескопическая мачта, коаксиальный кабель, разъемы для коммутации вам пригодятся, и их стоимость не особо отразится на семейном бюджете. При заказе полного комплекса услуг наши мастера тщательно производят предварительную диагностику места установки, определяют, где лучше всего закрепить антенну, выполняют монтаж, дают рекомендации нужно ли покупать усилитель, какова его мощность и цена.

Приемное оборудование должно быть установлено как можно выше, для обеспечения этой цели используется мачта, ее монтаж зачастую осуществляется на крыше здания. Эту работу нельзя отнести к категории безопасных или любительских. Неумело настроенные телеантенны не смогут получать уверенный сигнал, вещание будет «радовать глаз» рябью или помехами, а при сильном ветре они вовсе могут упасть. Мы назвали достаточно причин, по которым доверять монтаж оборудования для приема телевещания стоит исключительно профессионалам – новоприобретение должно работать на полную мощность, даря вам радость.

Как самому сделать антенну для цифрового телевидения DVB-T2 + Видео

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, в дальнейшем это количество должно увеличиваться. Это количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, в таком случае осталось убедиться, что в ваш телевизор поддерживает технологию DVB-T2 (это можно узнать из документации к телевизору) или приобрести приставку DVB-T2 и подключить антенну. Возникает вопрос — Какую антенну использовать для цифрового телевидения? или Как сделать антенну для цифрового телевидения? В этой статье я хотел бы более подробно остановится на антеннах для просмотра цифрового телевидения, а в частности покажу, как самому сделать антенну для цифрового телевидения.

Первое на чем бы я хотел сделать акцент это то, что для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (ту которую вы использовании ранее для просмотра аналоговых каналов). Мало того, в качестве антенны можно использовать только телевизионный кабель…

На мой взгляд, самой простой антенной для цифрового телевидения является телевизионный кабель. Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля (своего рода штыревая антенна). Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов. Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/when/ здесь на карте найдите ближайшую к вам вышку и посмотрите с какой частотой вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».

Теперь необходимо вычислить длину волны. Формула весьма простая:

λ=c/F

где, λ (лямда) — длина волны,

      c — скорость света (3-108 м/с)

      F — частота в герцах

или проще λ=300/F (МГц)

В моем случае частота используется 602 МГц и 610 МГц, для расчета буду использовать частоту 602 МГц

Итого: 300/ 602 ≈ 0,5 м = 50 см.

Оставлять пол метра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому буду оставлять половину, можно и четверть от длины волны.

l=λ*k/2

где l — длинна антенны (центральной жилы)

     λ- длина волны (высчитана ранее)

     k — коэффициента укорочения, поскольку длина всего кабеля будет не большой это значение можно считать равной 1.

В итоге l=50/2=25 см.

 Из этих расчетов получилось, что для частоты 602 МГц мне нужно оголить 25 см. коаксиального кабеля.

Вот результат проделанной работы

Вот как антенна выглядит, когда установлена.

 Вид на антенну при просмотре телевизора.

В итоге не потратив ни рубля (кусок коаксиального кабеля нашел у себя на балконе) своими руками я сделал антенну для цифрового телевидения.

Хочу предупредить, что подобная антенна будет работать только, если вы находитесь не далеко от телевышки вещающей цифровые каналы. Но попробовать сделать ее стоит, поскольку это весьма легко. Данную антенну я использую на кухне, поскольку нет желания и лишних средств подключать кабельное телевидение или спутниковую антенну. Тех 20 каналов, которые она ловит мне вполне достаточно.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:


открытый, закрытый. Исходные данные для изготовления антенны К.

П. Харченко

Не всегда целесообразно покупать хорошую антенну для дачи. Особенно, если ее посещают время от времени. Дело не столько в затратах, сколько в том, что через некоторое время его может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальны, качество неплохое. И самый главный момент – телевизионную антенну своими руками можно сделать за полчаса-час и потом при необходимости легко повторить…

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, а цифровой сигнал либо есть, либо его нет. Если сигнал принимается, изображение хорошего качества. В связи с этим. для приема цифрового телевидения подойдет любая дециметровая антенна. Многим радиолюбителям знакома телевизионная антенна, которую называют «зигзаг» или «восьмерка». Эта телевизионная антенна своими руками собирается всего за несколько минут.

Для уменьшения количества помех за антенной размещается отражатель.Расстояние между антенной и рефлектором подобрано экспериментально — по «чистоте» картинки
Можно приклеить фольгу к стеклу и получить хороший сигнал….
Медная трубка или проволока лучший вариант, хорошо гнется, легко

Сделать очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Он выглядит как два квадрата (ромба), соединённых друг с другом. В оригинале за квадратом расположен отражатель — для более надежного приема сигнала.Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись без него или установить позже, если прием слишком слабый.

Материалы (редактирование)

Медный или алюминиевый провод диаметром 2-5 мм идеально подходит для этой самодельной телевизионной антенны. В этом случае все можно сделать буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но вам понадобится какое-то приспособление, чтобы согнуть рамки нужной формы. Проволоку можно согнуть молотком, закрепив в тисках.

Также понадобится коаксиальный антенный кабель необходимой длины, штекер, соответствующий разъему на вашем телевизоре, и какое-нибудь крепление для самой антенны. Кабель можно брать сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если вы делаете телевизионную антенну своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную DTV-антенну. На верхних этажах можно попробовать использовать его как домашний и повесить на шторы.Тогда вам понадобятся большие булавки. На даче или если вы вынесете самодельную ТВ-антенну на крышу, вам нужно будет прикрепить ее к столбу. Ищите правильные якоря для этого случая. Для работы также понадобится паяльник, наждачная бумага и/или напильник, напильник.

Нужен ли расчет

Нет необходимости считывать длину волны для приема цифрового сигнала. Просто антенну желательно сделать более широкополосной — чтобы принимать как можно больше сигналов. Для этого в исходный дизайн (на фото вверху) (далее по тексту) внесены некоторые изменения.

При желании можно произвести расчет. Для этого нужно узнать, на какой длине волны транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить необходимое расстояние между двумя частями антенны, сделайте внешние стороны ромбов немного длиннее, а внутренние короче.

Чертеж антенны «восьмерка» для приема цифрового ТВ

  • Длина «внутренней» стороны прямоугольника (В2) — 13 см,
  • «Внешний» (В1) — 14 см.

Из-за разницы длин между квадратами образуется расстояние (они не должны соединяться). Два крайних участка сделаны на 1 см длиннее — чтобы можно было свернуть петлю, к которой припаян коаксиальный антенный кабель.

Изготовление рамы

Если посчитать все длины, получится 112 см. Отрежьте проволоку или любой другой материал, который у вас есть, возьмите плоскогубцы и линейку и начните сгибать. Углы должны быть 90° или около того. Можно немного ошибиться с длинами сторон — это не смертельно.Получается так:

  • Первая секция 13 см + 1 см на петлю. Петлю можно согнуть сразу.
  • Две секции по 14 см.
  • Два по 13 см, но с поворотом в обратную сторону — это место перегиба ко второму квадрату.
  • Опять два по 14 см.
  • Последняя 13 см + 1 см на петлю.

Сам каркас антенны готов. Если все было сделано правильно, между двумя половинками посередине получилось расстояние 1,5-2 см.Могут быть небольшие расхождения. Далее зачищаем петли и место перегиба до чистого металла (обработать наждаком с мелким зерном), залудить. Соедините две петли, сдавите плоскогубцами, чтобы они крепко держались.

Подготовка кабеля

Берем кабель антенны, тщательно чистим. Как это сделать показано на пошаговом фото. Вам нужно зачистить кабель с обеих сторон. Один край будет прикреплен к антенне. Здесь зачищаем так, чтобы провод торчал на 2 см.Если получится больше, лишнее (позже) можно обрезать. Скрутите экран (фольгу) и заплетите в жгут. Оказалось, что это два проводника. Одна является центральной одножилой кабеля, вторая скручена из различных плетеных проводов. Оба нужны и их нужно залудить.

Припаиваем штекер ко второму краю. Достаточно длины 1 см или около того. Также формируют две жилы, жесть.

Штекер в тех местах, где будем проводить пайку, протираем спиртом или растворителем, зачищаем наждаком (можно напильником).Наденьте пластиковую часть штекера на кабель, теперь можно приступать к пайке. К центральному выходу вилки припаиваем одножильную, а к боковому — многожильную скрутку. В последнюю очередь нужно сжать рукоятку вокруг изоляции.

Дальше можно просто накрутить пластиковый наконечник, можно залить клеем или токопроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собрать заглушку (прикрутить пластиковую часть), удалить лишний состав.Так что пробка будет практически постоянной.

Телевизионная антенна DVB-T2 своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не были привязаны к конкретному каналу, будем припаивать кабель к средней точке. Это увеличит широкополосность антенны — будет приниматься больше каналов. Поэтому второй отрезанный конец кабеля припаиваем к двум сторонам посередине (те, что были зачищены и залудены). Еще одно отличие от «оригинальной версии» в том, что кабель не нужно обводить по рамке и припаивать снизу.Это также расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно заканчивать сборку — заливать места пайки герметиком. Если прием плохой, попробуйте сначала найти лучшее место для рыбалки. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Стоит копейки. Припаяйте к нему заглушку и рамку. Попробуйте с ней. Если «ловит» лучше — кабель плохой.В принципе, на «лапше» можно работать, но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и каркаса антенны от атмосферных воздействий места пайки можно обмотать обычной изолентой. Но это не надежный способ. Если вы помните, вы можете надеть термоусадочную трубку перед пайкой, чтобы изолировать ее. Но самый надежный способ — залить все клеем или герметиком (ток они проводить не должны). В качестве «тела» можно использовать крышки от баллонов с водой на 5-6 литров, обычные пластиковые крышки от банок и т. д. Делаем в нужных местах пазы — чтобы в них «ложился» каркас, не забываем про трос торговая точка. Залейте герметизирующим составом, подождите, пока он схватится. Все, телевизионная антенна для приема цифрового телевидения своими руками готова.

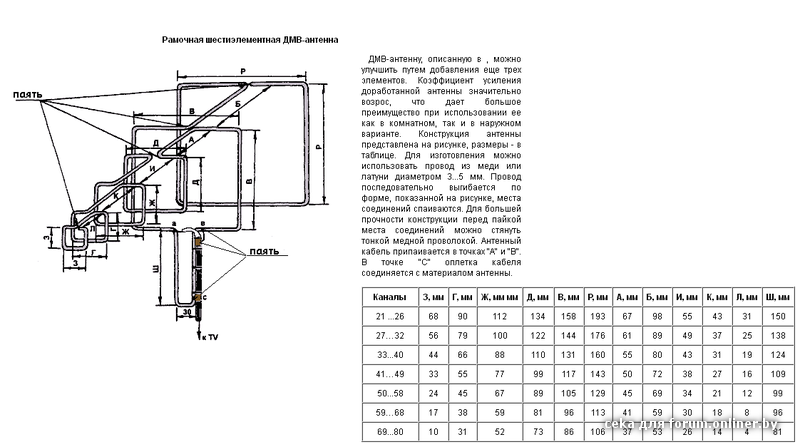

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется, если вам нужно принять слабый сигнал.Это может даже помочь, если более слабый сигнал «глушится» более сильным. Единственный недостаток — нужна точная ориентация на источник. Такую же конструкцию можно сделать для приема цифрового телевидения.

Можно сделать и пять рамок — для более уверенного приема
Красить или покрывать лаком нежелательно — ухудшается прием. Это возможно только в непосредственной близости от передатчика.

Преимущества такой конструкции в том, что прием будет уверенным даже на значительном расстоянии от ретранслятора. Только нужно будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Строительство и материалы

Делают из трубок или проволоки:

  • 1-5 ТВ канал МВ диапазона — трубки (медные, латунные, алюминиевые) диаметром 10-20 мм;
  • 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
  • Диапазон УВЧ — медная или латунная проволока диаметром 3-6 мм.

Двойная квадратная антенна состоит из двух рамок, соединенных двумя стрелками — верхней и нижней.Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок, дает больший коэффициент усиления. Третий, самый маленький квадрат называется директором.

Верхняя стрела соединяет средние рамы, может быть изготовлена ​​из металла. Нижняя выполнена из теплоизоляционного материала (текстолит, гетинакс, деревянная планка). Рамы следует устанавливать так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И эта прямая должна быть направлена ​​на передатчик.

Активная рама — вибратор — имеет обрыв цепи. Его концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если рамы сделаны из трубы, края сплющиваются, в них делаются отверстия и через них крепится нижняя стрела.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя часть. При этом деревянная часть должна начинаться на расстоянии не менее 1,5 метра от уровня рамок антенны.

Размеры (изменить)

Все размеры для изготовления этой телевизионной антенны своими руками указаны в таблицах.Первая таблица для метрового диапазона, вторая для дециметрового диапазона.

В трехрамочных антеннах расстояние между концами рамки вибратора (средней) выполнено больше — 50 мм. Остальные размеры указаны в таблицах.

Подключение активной рамы (вибратора) через короткозамкнутый шлейф

Поскольку рама является симметричным устройством и должна быть подключена к несимметричному коаксиальному антенному кабелю, требуется согласующее устройство. В этом случае обычно используется уравновешивающий короткозамкнутый контур. Он сделан из кусков антенного кабеля. Правый отрезок называется «петлей», левый – «фидером». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длина сегментов выбирается исходя из длины волны принимаемого сигнала (см. таблицу).

Короткий кусок провода (петля) отрезается с одного конца путем удаления алюминиевого экрана и скручивания оплетки в тугой жгут.Его центральный проводник можно обрезать, чтобы изолировать, так как это не имеет значения. Кормушка тоже вырезана. Здесь тоже убран алюминиевый экран и скручена в пучок оплётка, но центральный проводник остаётся.

Дальнейшая сборка происходит так:

  • Оболочка кабеля и центральная жила фидера припаяны к левому концу активной рамки (вибратора).
  • Оболочка питателя припаяна к правому концу вибратора.
  • Нижний конец петли (оплетки) соединяется с оплеткой кормушки с помощью жесткой металлической перемычки (можно использовать проволоку, только следите за хорошим контактом с оплеткой). Помимо электрического соединения, он также устанавливает расстояние между секциями согласующего устройства. Вместо металлической перемычки можно скрутить в жгут оплетку нижней части петли (убрать изоляцию в этом месте, снять экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты необходимо спаять между собой легкоплавким припоем.
  • Отрезки кабеля должны быть параллельны. Расстояние между ними около 50 мм (возможны некоторые отклонения).Для фиксации расстояния используются хомуты из диэлектрического материала. Также можно прикрепить согласующее устройство, например, к текстолитовой пластине.
  • Кабель, ведущий к телевизору, припаян к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник с центральным проводником. Для уменьшения количества подключений фидер и кабель к телевизору можно сделать одним. Только в том месте, где фидер должен заканчиваться, следует снять изоляцию, чтобы можно было установить перемычку.

Этот согласующий прибор позволяет избавиться от шумов, нерезкости контура, вторичного размытия изображения. Это особенно полезно на большом расстоянии от передатчика, когда сигнал будет забит помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор тройной квадратной антенны выполнен удлиненным. В этом случае вы можете подключить кабель непосредственно к раме, как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально.После сборки антенны проводится «тест». Подключите кабель к телевизору, сдвиньте центральную жилу и оплетку вверх/вниз для лучшей картинки. В том месте, где картинка будет наиболее четкой, припаиваются отводы антенного кабеля, места пайки изолируются. Положение может быть любым – от нижней перемычки до места перехода на рамку.

Иногда одна антенна не дает нужного эффекта. Сигнал получается по слабому изображению — черно-белому.В этом случае стандартным решением является установка усилителя ТВ-сигнала.

Простейшая антенна для дачи из металлических банок

Для изготовления данной телевизионной антенны, помимо кабеля, вам понадобится всего две алюминиевых или жестяных банки и кусок деревянной дощечки или пластиковой трубы. Банки должны быть изготовлены из металла. Можно взять пивной алюминий, можно — олово. Главное условие – стены должны быть ровными (не ребристыми).

Банки моются и просушиваются.Конец коаксиального провода обрезается – путем скручивания жил оплетки и очистки центральной жилы от изоляции получаются две жилы. Они привязаны к банкам. Если умеешь, то умеешь паять. Нет — взять два маленьких самореза с плоскими шляпками (можно использовать «блохи» для гипсокартона), скрутить петельку на концах проводников, продеть саморез с установленной на нем шайбой, прикрутить к банк. Только перед этим нужно очистить металл банки – удалив налет наждачной бумагой с мелким зерном.

Банки закреплены на штанге. Расстояние между ними подбирается индивидуально – по лучшему рисунку. Не надейтесь на чудо — будет один-два канала в нормальном качестве, а может и нет… Зависит от положения репитера, «чистоты» коридора, насколько правильно ориентирована антенна… А вот как выход в экстренной ситуации, это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi можно сделать и из подручных средств — из консервной банки.Эту телевизионную антенну своими руками можно собрать за полчаса. Это если делать все медленно. Банка должна быть металлической, с ровными стенками. Высокие и узкие банки великолепны. Если вы устанавливаете самодельную антенну на улице, найдите банку с пластиковой крышкой (как на фото). Кабель взят от антенны, коаксиальный, сопротивлением 75 Ом.

Помимо банки и кабеля вам также потребуется:

  • ВЧ разъем RF-N;
  • отрезок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
  • Кабель
  • с разъемом, подходящим для карты Wi-Fi или адаптера.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длиной волны 124 мм. Так, банку целесообразно выбирать такой, чтобы ее высота составляла не менее 3/4 длины волны. Для этого случая лучше, чтобы он был больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Возможны некоторые отклонения, но чем ближе к идеалу, тем лучше.

Размеры и сборка

При сборке в банке делается отверстие.Его необходимо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Это зависит от диаметра выбранной банки. Все параметры указаны в таблице. Вы точно измеряете диаметр своей банки, находите нужную линию, имеете все правильные размеры.

D — диаметр Нижний предел затухания Верхний предел затухания Lg 1/4 Lg 3/4 Lg
73 мм 2407.236 3144.522 752.281 188.070 564.211
74 мм 2374.706 3102.028 534 688 133.672 401.016
75 мм 2343.043 3060.668 440.231 110.057 330.173
76 мм 2312. 214 3020.396 384.708 96.177 288.531
77 мм 2282.185 2981.170 347.276 86.819 260.457
78 мм 2252.926 2942.950 319 958 79,989 239,968
79 мм 2224.408 2905.697 298,955 74.738 224.216
80 мм 2196.603 2869.376 282,204 070.551 211.653
81 мм 2169.485 2833,952 268.471 67.117 201.353
82 мм 2143.027 2799.391 256,972 64.243 192.729
83 мм 2117.208 2765.664 247,178 61.794 185.383
84 мм 2092. 003 2732.739 238.719 59.679 179.039
85 мм 2067.391 2700.589 231.329 57.832 173.497
86 мм 2043.352 2669.187 224.810 56.202 168.607
87 мм 2019.865 2638.507 219.010 54.752 164,258
88 мм 1996.912 2608.524 213.813 53.453 160.360
89 мм 1974.475 2579.214 209.126 52.281 156.845
90 мм 1952.536 2550.556 204.876 51.219 153,657
91 мм 1931.080 2522.528 201.002 50.250 150.751
92 мм 1910. 090 2495.110 197.456 49.364 148.092
93 мм 1889.551 2468.280 194,196 48.549 145.647
94 мм 1869.449 2442.022 191.188 47.797 143.391
95 мм 1849.771 2416.317 188.405 47.101 141.304
96 мм 1830.502 2391.147 185.821 46.455 139.365
97 мм 1811.631 2366.496 183.415 45.853 137.561
98 мм 1793.145 2342.348 181.169 45.292 135.877
99 мм 1775.033 2318.688 179.068 44.767 134.301

Процедура следующая:


Можно обойтись и без ВЧ разъема, но с ним все гораздо проще — проще установить излучатель вертикально вверх, подключить кабель идущий к роутеру (роутеру) или Wi-Fi карте.

Многим нужен доступ к мобильному интернету, поскольку он позволяет быстро решать текущие задачи на значительном расстоянии от дома. Однако операторы интернет-соединений не всегда в состоянии предоставить качественные услуги своим потребителям по той причине, что надежная связь создается только в зоне уверенного приема, которая ограничена мощностью передатчика, местностью и расстоянием.

Вы можете улучшить качество цифрового сигнала и увеличить дальность его приема, подключившись к антенне.Ее несложно приобрести в магазине или сделать своими руками.

Среди заводских моделей антенн легко найти мощные устройства с повышенными характеристиками. Но довольно часто можно обойтись простой конструкцией, собранной из подручных средств своими руками благодаря популярной разработке Харченко. По выходным параметрам он достаточно надежно обеспечивает работу мобильных устройств, создавая даже без рефлектора усиление до 3÷4 децибел, а с его использованием — до 9.


Необходимые инструменты и материалы

Сделать антенну Харченко для 3G модема своими руками можно с минимальным набором приспособлений и инструментов, которые есть практически у каждого домашнего мастера.


Из материалов нам понадобится:

  • кусок медного провода длиной 30 см, который можно купить в магазине на крайний случай;
  • небольшой отрезок коаксиального телевизионного кабеля от одного до двух метров;
  • крышка пластиковая для бутылки с водой или бытовой химией;
  • жестяная банка, фольга или диск DVD, которые были израсходованы;
  • линейка, карандаш или маркер для разметки;
  • нож для резки кабеля;
  • плоскогубцы или небольшие тиски для сгибания проволоки;
  • любая марка клея для пластика — можно сделать самодельный, растворив обычный пенопласт в бензине АИ-95 или ацетоне на дне стеклянной банки или стакана.

Устройство и размеры антенны Харченко

3G модем работает на частоте 2100 мегагерц, что соответствует длине волны 143 мм. На практике еще существуют модели, созданные для 900 МГц или использующие комбинированный режим, но они уже теряют свою актуальность.


Основные узлы антенны:

  • вибратор, на который наводятся электромагнитные волны, посылаемые передатчиком оператора 3G;
  • антенный кабель с согласующим узлом, передающий наведенный сигнал от вибратора;
  • узел для передачи сигнала с кабеля на вход модема;
  • отражатель устраняет помехи и отраженные сигналы для увеличения мощности приема.

Требования к вибратору

Тип металла

Для антенны обычно используется медь или алюминий. В домашних условиях, учитывая небольшие габариты вибратора, провода проще соединить пайкой. Поэтому остановимся на меди, даже не рассматривая ряд других ее достоинств.

Форма и площадь сечения

Сразу оговоримся, что можно взять толщину 2,3 мм (сечение 4 мм квадратное), что несколько снизит показатели приема.В крайнем случае допустимо выполнить установку сечением 2,5 мм кв, но это уже ухудшит сигнал, увеличит его затухание. Хотя для некоторых районов это вполне приемлемо.

Основные размеры

По отношению к приведенному выше рисунку все показатели сведены в таблицу.

Обозначение и параметр Размеры в мм
50 Ом 75 Ом
L1, внешняя сторона квадрата 35,8 35,7
L2, сторона квадрата внутри 34,2 34,4
L3, общая длина 100,3 95,5
L4, ширина 50,1 52,1
L5, расстояние в месте пайки 2,1 1,8
D, расстояние между вибратором и отражателем 16,4 17,4
B, ширина отражателя 143 143
Н, длина рефлектора 143 143

Размеры, указанные в таблице, являются оптимальным решением для практичного производства. Однако выдержать их в домашних условиях с такой точностью просто невозможно, да и смысла применительно к самодельной антенне нет.

Вполне достаточно выдержать все размеры с точностью до 1 мм, а для приема хорошего сигнала следует обратить внимание на симметричность квадратов и одинаковый размер сторон.

Требования к кабелю для антенны Харченко

Основное отличие, с которым может столкнуться домашний мастер, это величина волнового сопротивления, которое может быть 75 или 50 Ом.


Для уменьшения потерь мощности лучше использовать кабель с меньшим импедансом. Он ближе к электрическим характеристикам, лучше соответствует и обеспечивает меньшие потери сигнала.

Однако, используя один из этих видов троса, лучше под него точнее сделать механические размеры вибратора. Тогда потери мощности сигнала будут минимальными.

Особенности конструкции рефлектора

В качестве экрана может работать любая металлическая пластина. Его можно вырезать ножницами из жести или из старой алюминиевой кастрюли, а то и вовсе сделать из куска фанеры или картона и обклеить фольгой. Не будет большой разницы. Если бы только он блокировал препятствия, идущие с обеих сторон.


Предлагаем использовать ненужный DVD диск для антенны Харченко. Одна его сторона покрыта алюминиевой фольгой и отлично отражает волны. Кроме того, он имеет эстетичный вид и значительно упрощает работу.

Нам нужно только смазать его клеем и закрепить на торце вставки — колпачка от пластиковой бутылки, регулируя вынос вибратора из рефлектора добавлением дополнительных шайб или срезая лишнюю толщину.

При сборке обратите внимание на параллельность плоскостей вибратора и рефлектора.

Как собрать антенну Харченко для 3G модема

Изготовление вибратора

Основное внимание следует уделить качеству размеров — обеспечить максимальную симметричность конструкции. Для этого важно сделать все грани квадратов абсолютно одинаковыми, что можно сделать путем:

  1. предварительной маркировки провода маркером;
  2. с использованием шаблона управления определенной длины.

При первом способе пассатижи устанавливают на разметку провода и сгибают последнюю руками под углом 90 градусов, контролируя изгиб по углу.


Для второго способа необходимо откусить часть проволоки на размер чуть больше стороны квадрата, как показано на фото, а затем подпилить напильником до контрольного значения.

Подготовленный шаблон вместе с проволокой помещают в губки плоскогубцев так, чтобы один конец вместе с проволокой упирался в твердую поверхность, а другой совпадал с выходной плоскостью губок (позиция № 1).1).

Когда проволока окончательно согнута, оставшийся ее кусок удаляют бокорезами.


Производится контрольный замер кромок, обеспечивающий симметричность конструкции и расположение всех сторон в одной плоскости с контролем по линейке.

Соединение кабеля и рефлектора

В центре крышки от пластиковой бутылки или ножом вырезаем плотное отверстие по диаметру кабеля и вставляем его конец. Затем вырезаем, обнажая центральную жилу с экраном для лужения и пайки.


Соединение проводов самодельным паяльником Момент показано на следующем фото.


По окончании пайки крышка надевается на кабель на вибратор. Прочность их соединения можно увеличить, используя клей и делая напильником небольшие надрезы в пластике пробки.

DVD-диск вставляется в кабель через центральное отверстие и просто приклеивается к торцу штекера. В нашей конструкции отражатель и вибратор не имеют электрического контакта друг с другом.

Способы передачи 3G сигнала от антенны к модему

Собранный нами антенный вибратор вместе с рефлектором обеспечивает нормальный прием электромагнитной волны 3G сигнала по воздуху от передатчика и направляет его энергию по коаксиальному кабелю. Потом остается поймать его с модемом.

Этот вопрос можно решить двумя способами:

  1. создать прямое металлическое соединение проводов коаксиального кабеля непосредственно с платой модема;
  2. использовать созданную антенну Харченко в качестве промежуточного звена усиления и с ее помощью передавать принимаемый сигнал на встроенную антенну модема.
Способ передачи информации по проводному каналу

Здесь возможны два варианта, когда на модеме:

  1. имеется разъем для подключения внешней антенны;
  2. или нет.
Вариант №1

Потребуется припаять концы коаксиального кабеля ко второй половине разъема и подключить через него антенну.

Вариант №2

Для прямого подключения выхода коаксиального кабеля к плате модема потребуется не только разобрать последнюю, но и припаять к дорожкам микросхемы центральную жилу с экранной оболочкой.

Эта сложная техническая работа должна выполняться точно, безопасно и правильно. Начать его можно только при наличии соответствующего опыта. В противном случае модем может выйти из строя, тогда его придется покупать заново.


Опытный мастер, умеющий работать с электронными микросхемами, решит этот вопрос самостоятельно, а всем остальным мы предлагаем пойти другим путем.

Способ передачи информации по беспроводному каналу

Для реализации этого способа к выходным концам коаксиального кабеля припаиваются электроды, которые работают как блок генератора и излучают принимаемую и усиленную электромагнитную волну непосредственно на антенну модема.

Делаем один виток любой резьбой по внешнему периметру корпуса модема и линейкой измеряем его длину. У меня 70 мм. Добавьте 5 мм и вырежьте из медной фольги или жести от консервной банки две полоски длиной 75 мм и шириной 45 и 27 мм.

Широкие пластины для центральной жилы сгибаем по форме модема, а для экрана — полукругом и припаиваем к антенне Харченко.

Обращаем внимание на отсутствие электрического контакта с созданием между ними воздушного зазора.


В противном случае, как показано на фото, происходит короткое замыкание в выходных цепях, которое отключается в домашней проводке, и в нашем случае сигнал с антенны будет заблокирован и не пройдет на модем.

Наступила эра цифровых сигналов. Все вещательные телекомпании начали работать в новом формате. Аналоговые телевизоры доживают свой век. Они до сих пор в рабочем состоянии и есть практически в каждой семье.

Для того, чтобы старые модели успешно дорабатывали свой ресурс, и люди могли использовать их при просмотре цифрового вещания, достаточно подключить DVB-T приставку к ТВ-приемнику и ловить сигналы ТВ волны специальным антенна.

Любой домашний умелец в состоянии не покупать антенну в магазине, а сделать ее своими руками из подручных средств для просмотра программ цифрового телевидения дома или на даче. Два самых доступных конструктива описаны в этой статье.


Немного теории

Принцип работы антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телевышки до телевизионной антенны синусоидальной электромагнитной волной с высокой частотой, измеряемой в мегагерц.

При прохождении электромагнитной волны через поверхность лучей приемной антенны в ней индуцируется напряжение V. Каждая полуволна синусоиды образует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутой цепи приема входного сигнала с сопротивлением R, в последней протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевидения и выводится на экран и динамики в виде изображения и звука.

У аналоговых моделей ТВ-приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, которая расшифровывает цифровую информацию электромагнитной волны в ее привычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевещании по ГОСТам принято излучать электромагнитные волны только в двух плоскостях:

  1. по горизонтали.

Таким образом, передатчики направляют излучаемые сигналы.

А пользователям достаточно повернуть приемную антенну в нужной плоскости, чтобы максимально снять силовой потенциал.

Требования к антенне цифрового пакетного телевидения

Телевизионные передатчики распространяют свои волны сигнала на короткие расстояния, ограниченные прямой видимостью от верхней точки излучателя телевышки. Их дальность редко превышает 60 км.

Для таких расстояний достаточно обеспечить небольшую мощность излучаемого ТВ сигнала. Но, интенсивность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне индуцируется небольшая разность потенциалов, измеряемая в долях вольта. Он создает токи с малыми амплитудами. Это предъявляет высокие технические требования к сборке и качеству изготовления всех частей цифровых приемных устройств.

Конструкция антенны должна быть:

  • изготовлена ​​аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
  • направлена ​​строго по оси электромагнитной волны, исходящей от передающего центра;
  • ориентированы по типу поляризации;
  • защищенные от посторонних помех сигналы той же частоты, поступающие от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобных устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из пояснительного первого рисунка, является длина волны электромагнитного излучения. Под нее создают симметричные плечи вибраторов различной формы, определяют габаритные размеры антенны.

Длина волны λ в сантиметрах легко вычисляется по упрощенной формуле: λ = 300/F.Достаточно просто найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него список региональных точек телесвязи для нашего района.

В качестве примера показан фрагмент таблицы данных по Витебской области, красным прямоугольником выделен передающий центр в Ушачах.

Частота волны 626 мегагерц, тип поляризации горизонтальный. Этих данных вполне достаточно.

Выполняем расчет: 300/626 = 0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим пополам и получаем 24 см — искомая длина полуволны.

Максимальное значение натяжения достигает в середине этой области — 12 см. Его также называют амплитудой. Для этого размера сделана штыревая антенна. Обычно выражается формулой λ/4, где λ — длина электромагнитной волны.

Простейшая телевизионная антенна для цифрового телевидения

Потребуется кусок коаксиального кабеля с волновым сопротивлением 75 Ом и антенный штекер. Мне удалось найти на старом складе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с небольшим запасом: при настройке всегда проще откусить небольшой кусочек.

Затем снимаю экранирующий слой с этого участка кабеля.

Работа сделана. Осталось вставить штекер в разъем на ТВ-приставке и направить оголенный провод внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует разместить непосредственно на подоконнике или закрепить на стекле, например, скотчем или привязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом расстоянии от центральной жилы.

Такая конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит попробовать. Но он способен работать в зоне уверенного приема сигнала. Мое здание заслоняет гора и многоэтажный дом. Передающая телевышка расположена на расстоянии 25 км. В этих условиях цифровая электромагнитная волна многократно отражается и плохо принимается. Пришлось искать другое техническое решение.

А вам по теме этой конструкции предлагаю посмотреть видео владельца Эдокофф «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626МГц

Для приема сигналов аналогового ТВ вещания различной волны диапазонах частот, раньше меня хорошо устраивала конструкция зигзагообразной широкополосной антенны, не требующей сложного изготовления.

Сразу вспомнил одну из их эффективных разновидностей — антенну Харченко. Я решил использовать его конструкцию для цифрового приема. Я сделал вибраторы из плоской медной шины, но вполне можно обойтись и круглым проводом. Это облегчит сгибание и выравнивание концов.

Как определить размеры конкретной антенны

Онлайн калькулятор

Воспользуемся всезнающим поиском Google. Пишем в командной строке: «Расчет антенны Харченко» и нажимаем Enter.

Выбираем любой понравившийся сайт и делаем онлайн расчет. Я пошла к первому открывшемуся. Вот что он рассчитал для меня.

Все его данные я представил картинкой с обозначением имени размеров антенны Харченко.

Изготовление деталей конструкции антенны

Приведенную информацию я взял за основу, но точно не выдержал все размеры. Из предыдущей практики знаю, что антенна хорошо работает в широкополосном диапазоне длин волн.Поэтому размеры деталей были просто немного завышены. Полуволна каждой гармоники синусоиды электромагнитного телесигнала уложится в плечо каждого вибратора и будет принята им.

На основе выбранных данных сделал заготовки для антенны.

Конструктивные особенности вибратора

Соединение концов хвостовика для восьмерки создается по центру на этапе гибки. Я спаял их паяльником.

У меня он создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает уже два десятка лет. Припаивали даже медный провод 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами без их выгорания.

Планирую в ближайшее время описать его конструкцию в отдельной статье на сайте для тех, кто тоже пожелает сделать его своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медная жила и оплетка были просто припаяны к металлу восьмерки с разных сторон по ее центру.

Кабель привязывали к медной шине, сгибая ее петлей в форме полуквадратного вибратора. Таким образом, импедансы кабеля и антенны согласованы.

Конструкция экранирующей сетки

На самом деле антенна Харченко часто прекрасно работает без экранирования сигналов, но я решил показать ее изготовление.Для основы я взял деревянный брусок. Красить и пропитывать лаком не стал: конструкция будет использоваться в помещении.

В задней части блока просверлил отверстия для крепления проводов экрана и вставил их, а потом заклинил.

Получился экран для антенны Харченко. В принципе, его можно сделать разной конструкции: вырезать из куска лобовой брони танка или вырезать из пищевой фольги — получится примерно так же.

С обратной стороны планки закрепил тросом конструкцию вибратора.

Антенна готова. Осталось установить его на окно для работы в вертикальной поляризации.

При удалении телевизионного приемника от передающего генератора мощность его сигнала постепенно ослабевает. Его можно увеличить специальными электронными устройствами – усилителями.

Вам просто нужно хорошо видеть разницу между принимаемыми антенной сигналами, которые могут быть:

  1. просто ослабленными;
  2. содержат высокочастотные помехи, искажающие форму цифровой синусоиды до формы некоего «карябола».

В обоих случаях усилитель сделает свое дело и поднимет мощность. Причем телевизор будет четко воспринимать и отображать ослабленный сигнал, а с усиленной «каряболой» будут проблемы с воспроизведением.

Для устранения таких интерференционных волн предназначены:

Их необходимо измерять с помощью осциллографа, а способы использования различных конструкций следует анализировать в каждом конкретном случае. Антенна здесь не виновата.

Представляю вашему вниманию вариант антенны для дальнего приема цифрового вещания.Ничего принципиально нового в моем изделии конечно нет, но может идея совмещения усилителя с антенной кому-то будет полезна. Антенна Харченко привлекает в первую очередь простотой в изготовлении, хорошей повторяемостью, достаточной широкополосностью, приличным коэффициентом усиления (до 9 дБ с заявленным рефлектором, но мерить мне пока нечем) при малых габаритах. На мой взгляд, работает лучше привычной «сушки».

Итак, о причинах, побудивших желание создать эту работу.Конечно, у нас в городе есть вышка, с которой транслируется первый цифровой мультиплекс и обещают включить второй (уже года два), но я хочу здесь и сейчас, как и многие другие. В соседнем городе уже давно включен второй пакет, но на комнатную антенну мы его точно не примем, да и на внешнюю без усилителя тоже. Была у меня такая антенна в саду, недавно отдал соседу в обмен на материал, так что была возможность показать как я ее делаю.

На производство не требуются крайне дефицитные материалы, пусть все купить дешевле заводского, не говоря уже о суперрекламных с обещанием получения 80(?) каналов (есть и такие, сам читал об этом мошенничество).

Материалы:
1. Кусок кабеля 4×16мм² — 1,5м.
2. Кусок провода СИП — 1,5-2м.
3. Листовой алюминий толщиной 1-1,5мм. 60х200мм. (вырезал из старой кастрюли)
4. Антенный усилитель от «сушки».
5. Зажимы для крепления антенны к мачте.
6. Силиконовый герметик
7. Ну и конечно кабель и вилка.
8. Малая распределительная коробка.
9. Винты М5 (с потайной головкой) с гайками и шайбами ​​- 2 шт.

Инструменты:
1. Ножовка по металлу
2. Ножницы по металлу
3. Дрель (я использовал ручную)
4. Сверла 1,5 и 5мм.
5. Личный файл или плоский файл.

Первым делом рассчитаем нашу антенну. Особо не заморачиваясь, я взял данные об интересующих меня частотах из .В моем городе это 602 МГц (37 каналов) первый пакет и 770 МГц (58 каналов) обещанный второй. Меня интересуют данные соседей -546 МГц (30 канал), первого и 498 МГц (24 канала) второго мультиплекса, поэтому буду делать на них антенну. Полученные частоты, а точнее среднюю частоту подставил в онлайн калькулятор от и получил нужные размеры.

На следующем этапе подготавливаем материал — зачищаем кабель

и СИП до получения голого провода.


Извлеките кусок листового алюминия из старого поддона.


Из жилы кабеля сечением 16 мм² (ø5,1 мм) согните плоскогубцами восьмерку антенны.


Соединение «восьмеркой» делаем внахлест, стачивая половину диаметра напильником.


Соединения сверлим ø1,5 мм под заклепки.


Приклеиваем полоски алюминия шириной 7 мм, длиной 50 (с запасом) к месту соединения кабеля.


Сгибаем полоски так, чтобы можно было прикрепить к ним усилитель саморезами.


В планках сверлим отверстия ø5мм под винты крепления усилителя, грубо говоря по месту, используя сам усилитель как шаблон, выдерживая расстояние 10мм (или сколько нужно по расчетам) между пластинами. Отверстия раззенкованы до диаметра 7 мм (диаметр шурупа с потайной головкой).

Следующий шаг я бы назвал издевательством над усилителем.

Усилитель в таком исполнении не роскошь, а средство проталкивания слабого сигнала по кабелю, в котором он затухает на первом метре, к приемнику.

Так как он не влезал в паяльный бокс по размеру, а вставлять его было необходимо, то его края и штатное крепление кабеля были просто варварскими — ножницами по металлу — обрезали до нужного размера, и просверлили отверстие в центре платы для крепежного винта. При этом жизненно важные органы усилителя не пострадали.


Отражатель антенны также изготавливается по онлайн-расчетам. Рамки согнуты из той же жилы кабеля, что и антенна.Большая рама выгнута по расчетным размерам рефлектора, а малая предназначена для крепления антенны к мачте, кронштейнам (металлическим изоляторам) полотна антенны, а попутно для увеличения жесткости решетки.


Соединяем рамки между собой полосой алюминия с последующим прижатием пассатижами.


Получаем следующую конструкцию:


Решетка выполняется из одиночных жил СИП, поочередно обвивающих длинные стороны каркасов с шагом 10 мм.


Для того, чтобы соблюсти шаг и размер решетки (чтобы вытянуть стороны рефлектора в «песочные часы»), рекомендую сделать шаблон из рейки 10мм, выпилив вырезы под рамки по размеру. У меня каким-то чудом сохранился старый шаблон (два года он служил подкладкой под ножку комода), поэтому не показываю, как его сделать, и так понятно.

В итоге отражатель выглядит так:


Напоминает решетку холодильника.
Вообще без рефлектора конечно можно обойтись, но в моем случае нужно было не столько усилить сигнал дальней станции, сколько ослабить сигнал ближней, хотя дополнительное усиление (на мой взгляд , некорректное выражение для антенны, а точнее коэффициента направленного действия) не помешало бы.

Соединение антенны с рефлектором выполнено на скобах («металлических изоляторах») из алюминия.


Все неразъемные соединения выполняются на заклепках из одной жилы самонесущего изолированного провода.

Дроп-шлейф, если нет (все лишнее уже обрезано и опломбировано) штатного крепления, просто припаиваем к плате усилителя.


Далее усилитель прячем в монтажную коробку и в связи с тяжелыми погодными условиями эксплуатации промазываем все стыки и отверстия силиконовым герметиком.


Приклепываем через кронштейны к рефлектору полотно антенны, и получаем готовое изделие:

Телевизор сегодня есть в каждом доме.С развитием техники меняется качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, то сегодня активно обсуждается исключительно цифровое вещание.
На территории России телерадиовещание осуществляет государственная компания РТРС. С 2012 года постановлением правительства единым стандартом цифрового эфирного телевидения признан DVB-T2, мультиплексный стандарт цифрового вещания. Компания РТРС, как единственный эфирный оператор, предлагает для бесплатного просмотра сразу два мультиплексных пакета (РТРС-1 и РТРС-2). Все, что для этого нужно, это современный приемник-антенна, один из вариантов которого мы предлагаем сегодня сделать своими руками.

Эта самоделка создана на основе разработки инженера К.П. Харченко, предложившим аналогичные антенны для популярного в 90-х годах прошлого века дециметрового диапазона (ДЦВ). Это своего рода апертурные антенны, основанные на зигзагообразном облучателе.Сигнал аккумулируется плоским рефлектором, который не менее чем на 20% больше вибратора.
Телевизионный сигнал передается горизонтально поляризованными волнами. В упрощенном виде такая антенна состоит из двух горизонтальных рамочных вибраторов, включенных параллельно, но разъединенных в месте присоединения фидера (кабеля). Габаритные размеры даны на основании статьи Харченко «Диапазонная антенна ДЦВ», и рассчитываются по предложенным формулам. По этой технологии такие антенны можно рассчитать даже на слабый сигнал в районе 500 МГц.

Что потребуется для сборки антенны

Материалы:
  • Решетка для барбекю;
  • Аэрозольная краска для автомобилей;
  • Растворитель или ацетон;
  • Набор сверл для обычной дрели;
  • Кабель телевизионный коаксиальный — не более 10 м;
  • Полметра трубы ПВХ ХВ, диаметр — 20 мм;
  • Дюбели металлические для гипсокартона;
  • Провод медный для антенного вибратора, диаметр жилы — 2-3.5 мм;
  • Две тонкие металлические пластины.
Инструменты:
  • Мощный паяльник 100 Вт;
  • Отвертка с насадками;
  • Пистолет для горячего клея;
  • Плоскогубцы, молоток, кусачки;
  • Малярный нож, рулетка, карандаш.

Приступаем к изготовлению антенны

Изготовление каркаса вибратора

Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку диаметром до 12 мм.


Медную жилу зачищаем от изоляции, и выравниваем молотком по твердой поверхности. Отметьте середину и сделайте изгиб на 90°. Аккуратнее всего будет сделать это в тисках, слегка зажав медную жилу и выровняв ее молотком.


По нашим расчетам стороны квадратов будут 125 мм. Отмечаем их рулеткой, и делаем загибы.


Бокорезами откусываем небольшой фрагмент с одного конца, делая острие заостренным под 45°.Согнув второй квадрат, проводим ту же процедуру, откусив конечный конец жилки. Для этого квадраты можно немного разогнуть.


На средних сгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие надрезы напильником. Это поможет нам стянуть оба стояка вместе и закрепить их тонкой медной проволокой.


С помощью жидкой канифоли или флюса залудим паяльником средние изгибы. Это необходимо сделать со всех сторон медного сердечника вибратора.


Коаксиальный кабель зачищаем на 4-5 см. Скрутите оплетку или внешний проводник в единый провод, намотайте его на один из изгибов. Припаиваем его к медной жиле паяльником.


Зачищаем изоляцию внутреннего проводника, а также оборачиваем ее вокруг следующего изгиба каркаса. Паять нужно аккуратно придерживая пассатижами изоляцию, так как от температуры она может просто сместиться от центра.Сначала нагреваем рамку в зоне пайки, а уже потом сам проводник.


Вход коаксиального кабеля закрепляем нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем с помощью пистолета. Исправить дефекты получившейся литой формы клея можно с помощью фена.

Готовим отражатель

В качестве отражателя или отражающего экрана используем недорогую сетку для барбекю. Это хороший материал, так как даже стальные образцы таких изделий покрыты антикоррозийным анодированным покрытием, не говоря уже о нержавеющей стали. Также подойдет теплообменник от современного холодильника или сетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
Решетка отражателя должна быть больше, чем рамка вибратора, но не обязательно должна быть симметричной. От решетки отрезаем ручки, в нашей конструкции они будут лишними.


Рамку антенны размещаем посередине рефлектора, и отмечаем места ее крепления. Для крепления можно использовать две пластины из любого металла. Изгибаем их по решетке, и сверлим отверстия диаметром 5 мм.

Собираем антенну

Отрезаем два куска трубы ПВХ длиной 75 мм, и вкручиваем в конец каждого саморезом, срезая выступающие части.У дюбелей для гипсокартона обламываем заостренные концы, и вкручиваем их в противоположный конец трубок.


Обе стойки ПВХ крепим к планкам на рефлекторе саморезами. Лужение рамы на концах, которые подходят к стойкам, для лучшей теплоотдачи.


На стойках отметьте высоту 68 мм, и поставьте на риск. Прогреваем концы каркаса паяльником, и впаиваем их в стойки до нужных меток.

Фейсбук

Твиттер

В контакте с

Гугл+

Проблемы

Как рассчитывается дальность действия антенны? – СидмартинБио

Как рассчитывается дальность действия антенны?

Чтобы рассчитать дальность действия антенны, умножьте квадратный корень из высоты антенны над водой (в футах) на 1,42. Произведение будет равно дальности связи антенны в милях.

Какая телевизионная антенна с наибольшим коэффициентом усиления?

Лучшие телевизионные антенны с высоким коэффициентом усиления

  • Channel Master CM-7777V3 Предусилитель телевизионной антенны с высоким коэффициентом усиления Titan 2.
  • Наружная цифровая антенна HDTV с усилителем 1byone, дальность действия 150 миль, сигнал VHF/UHF, встроенный усилитель с высоким коэффициентом усиления и низким уровнем шума, монтажная стойка.
  • Антенны Прямая телевизионная антенна ClearStream 5 с высоким коэффициентом усиления VHF.

Сколько каналов можно получить с помощью антенны?

В наши дни, если вы живете в большом мегаполисе и подключаете цифровую телевизионную антенну к своему телевизору, вы можете легко принимать от 70 до более чем 100 каналов.

Как рассчитать максимальное расстояние передачи?

Ниже описано, как рассчитать максимальное расстояние передачи. В таблице 1 перечислены типичные значения взаимосвязи между потерями на пути распространения и расстоянием передачи сигнала….

Расстояние (м) Потери на трассе 2,4 ГГц (дБ) Потери в тракте 5 ГГц (дБ)
300 96,6 104,2
500 102.4 110
800 107,7 115,4
1000 110,2 117,9

Какова формула для высоты антенны?

Усиление антенны базовой станции Gt = 6 дБ выше усиления диполя (6 дБд) Высота антенны подвижного объекта = 3 м (10 футов) ro = 1,6 км (или 1 миля) Усиление антенны подвижного объекта Gm = 0 дБ выше усиления диполя (0 дБд) В приведенных выше уравнениях высота дана в метрах, а мощность в ваттах.

Антенна с более высоким уровнем дБ лучше?

Чем выше число дБи антенны, тем выше коэффициент усиления, но менее широкая диаграмма поля, а это означает, что мощность сигнала будет распространяться дальше, но в более узком направлении, как показано на диаграмме ниже.

Какая оптимальная высота для наружной телевизионной антенны?

30 футов
Как правило, чем выше вы разместите антенну, тем лучше. Лучше всего разместить антенну на высоте 30 футов над уровнем земли, чтобы обеспечить наиболее четкое эфирное соединение с вышкой.Для тех, кто ищет такую ​​высоту, лучше всего начать с наружных антенн.

Нужна ли смарт ТВ антенна?

Услуги и функции Smart TV не влияют на способность телевизора принимать станции Freeview. . Вам по-прежнему потребуется цифровая телевизионная антенна высокой четкости для бесплатного приема местных эфирных трансляций. Если вы не предоставите собственный тюнер, вы не сможете смотреть эфирные каналы, и вам все равно потребуется телевизионная приставка.

Какая антенна лучше всего подходит для приема DVB-t2?

Комнатная ТВ-антенна может быть лучшим решением для приема DVB-T2, если вы живете рядом с вещательной вышкой Doordarshan Kendra DTT.Но это решение в основном работает для тех людей, которые живут в городах или поселках в зданиях или этажах, где монтаж или установка наружной антенны не является простым вариантом.

Что делает универсальный калькулятор DVB T2?

«Универсальный калькулятор DVB-T2» состоит из трех папок: Waveform Shaper, Payload Allocator и Coverage Estimator. Эта папка позволяет определить параметры сигнала T2 (полоса пропускания канала, размер БПФ, размер GI, шаблон пилот-сигнала и продолжительность кадра T2), которые определяют максимальную пропускную способность передачи.

Как проверить уровень сигнала DVB-T2?

В противном случае вы можете использовать встроенный в DVB-T2 телевизор, телеприставку или дБ-метр DVB-T2 и нажать кнопку информации. Теперь вы можете видеть уровень сигнала. Теперь проверьте уровни сигнала в своей комнате, на балконе, если сигнал по-прежнему низкий, вы можете установить его на крыше и посмотреть уровень сигнала.

Вам нужна приставка DVB-T2?

Для приема каналов по технологии DTT/DVB-T2 необходимо иметь приставку DVB-T2 или новейшие интегрированные цифровые телевизоры (iDTV).Мы получаем много вопросов на Trackdish.com: «Я купил приставку DVB-T2, но не знаю, как ее установить и какой тип антенны нам следует использовать».

Рамочная антенна для Т2. Простая антенна для цифрового телевидения DVB-T2 своими руками


Сегодня все больше людей переходят на цифровое телевидение Т2 — тут и каналов больше, и качество изображения лучше. Для этого городские жители устанавливают дома антенну. Но как решить вопрос тем, кто живет за городом или снимает квартиру? Достаточно просто сделать для Т2 независимую антенну, она будет выгодной альтернативой штатной антенне.

Сделанная своими руками, такая цифровая антенна имеет определенные преимущества. Во-первых, это очень дешевый продукт. Во-вторых, ее часто отличает более высокий коэффициент усиления, чем у антенны из магазина.

Так как сигнал цифрового телевизионного вещания распространяется в диапазоне дециметровых волн, то в нашем случае подойдет любая антенна ДМВ.

Провод медный

Модель Wire станет простым решением для тех, кому для просмотра телеканалов нужна обычная комнатная антенна.Для его изготовления не требуется особых знаний, с этим справится школьник.

Для изготовления такой элементарной конструкции нужно взять всего лишь медную проволоку длиной 70-90 см и толщиной 2-3 мм. Одним концом прикрепите его к аккумулятору, а другим вставьте в разъем телевизора антенну.

Антенна для Т2 из пивных банок своими руками

Этот способ самый распространенный для сборки самодельной антенны. Уйдет на твердые материалы и не более часа работы.


Пошаговое описание:
1 .Прикрепите банки к брусу или трубе на расстоянии 6-7 см.
2 . Прикрутите к банкам шурупы.
3 . Берем коаксиальный кабель, зачищаем концы, вставляем в винты.
4 . Для того чтобы на работу самоделки не повлиял дождь и снег, рекомендуется взять пластиковую бутылку и сделать из нее защиту.


Антенна 8-ка для цифрового ТВ своими руками: технология изготовления

В качестве основы использовалась так называемая «восьмерка», только без рефлектора.Полотно антенны может быть из любого токопроводящего материала подходящего сечения — например, из медной или алюминиевой проволоки толщиной 1—5 мм, труб, полос, шин, уголка, профиля — с верхними сторонами 14 см, сторона 13.


Вот примерные размеры, могут быть допущены некоторые отклонения — лишь бы цифровая антенна работала своими руками.
Нужно отмерить кусок общей длиной 112 см, затем проволоку согнуть.

На первую часть — 13 см + 1 см под петлю, на следующие 6 сторон — 14 см, на последнюю сторону — 13 см + 1 см.


С двух концов его следует зачистить примерно на 1,5-2 см, закрутить две петли одну над другой, а затем сжать соединение. Получится одно контактное соединение кабеля. Через 2 см — второй. ГДЕ БУДЕТ ПОДГОТОВЛЯТЬ ЦЕНТР ТОКА, а где — оплётку, значения не имеет.


Измерьте нужную длину кабеля.


Зачищаем кабель со стороны антенны — 2 см, до штекера — 1 см.


За набережным места пайки должна быть заливка клеем из пистолета.


В итоге получилась самодельная антенна для Т2, которая легко крепится куда угодно — и на карниз, и на шторы.

Когда-то хорошая телевизионная антенна была дефицитом, покупка качеством и долговечностью, мягко говоря, не отличалась. Сделать антенну для «коробки» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не суетится и в наши дни. Здесь нет ничего странного: условия приема ТВ резко изменились, и производители, полагая, что ничего существенного в теории антенн нет и не будет, чаще всего подстраиваются под давно известные конструкции электроники, не задумываясь о том, что Главное для любой антенны – это ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, Практически весь объем телевещания в настоящее время осуществляется в ДМВ диапазоне . Прежде всего, из экономических соображений в ней значительно упрощается антенно-фидерное хозяйство передающих станций, а главное — необходимость регулярного его обслуживания высококвалифицированными специалистами, занимающимися тяжелым, вредным и опасным трудом.

Второй — ТВ-передатчики теперь охватывают своим сигналом почти все менее населенные места. Развитая сеть связи обеспечивает передачу программ в самые глухие уголки. Трансляцию в населенную зону обеспечивают маломощные сетевые передатчики.

Третий изменил условия распространения радиоволн в городах . На ДМВ прельщают промышленные помехи, но железобетонные многоэтажки для них — хорошие зеркала, многократно резервирующие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертый — Телепрограмм в эфире сейчас много, десятки и сотни .Насколько многое разнообразно и содержательно — другой вопрос, но рассчитывать на прием 1-2-3 каналов сейчас бессмысленно.

Наконец, принял цифровое вещание . Сигнал DVB T2 — особенная вещь. Там, где он еще немного, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем не бывало. А чуть дальше или в сторону — нет, как обрезанный. Чувствительной к помехам «цифры» почти нет, но при несовпадении с кабелем или фазовых искажениях, в любом месте пути, от камеры до тюнера, картинка может рассыпаться квадратиками и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема изменились основные требования к телевизионным антеннам:

  • Такие его параметры, как коэффициент направленности (КПД) и коэффициент защитного действия (КЗД) определяющих в настоящее время значений не имеют: современный эфир очень грязный, и в крохотном боковом лепестке восточной диаграммы (ДН ), хоть какие-то помехи, и обрывы, и Бороться с ней уже средствами электроники.
  • Вместо этого собственное усиление антенны (QU) приобретает особое значение. Антенна, ну «Собственный» Эфир, и не глядя на него через небольшое отверстие, даст питание принимаемого сигнала, позволяя электронике очистить его от шумов и помех.
  • Современная телевизионная антенна, за редчайшим исключением, должна быть дальнобойной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не быть втиснутыми в допустимые рамки инженерными ухищрениями.
  • Телевизионная антенна должна быть согласована в кабеле во всем его рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УКС).
  • Амплитудно-частотная характеристика антенны (АЧХ) должна быть более гладкой. Резкие выбросы и провалы непременно сопровождают фазовые искажения.

Последние 3 пункта обусловлены требованиями к приему цифровых сигналов. Настраиваемая, т.е. работающая теоретически на одной частоте, антенна может «растягиваться» по частоте, например. Антенны типа «Волновой канал» для ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналов. Но их согласование с фидером требует использования усиков, которые либо сильно поглощают сигнал (феррит), либо портят фазовую характеристику на краях диапазона (настроено). И «цифру» такая антенна прекрасно работающая на «аналоге» будет принимать плохо.

В связи с этим, из всего большого антенного множества, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

  1. Частозависимая (Весволовая) — Не отличается высокими параметрами, но очень проста и дешева, делается буквально за час.Над городом, где эфир шире, вполне сможет принять цифру или достаточно мощный аналог не на малом удалении от телецентра.
  2. Ассортимент барокко. Ей, образно говоря, можно, как рыболовному тралу, уже при плетении добычи. Он также достаточно прост, идеально согласуется с фидером во всем диапазоне, абсолютно не меняет в нем параметры. Технические параметры средние, поэтому больше подойдет для дачи, а в городе в качестве комнаты.
  3. Несколько модификаций зигзагообразной антенны , или z-антенн. В диапазоне МВ это очень солидная конструкция, требующая немалого мастерства и времени. А вот на ДМБ в результате принципа геометрического подобия (см. ниже) она настолько упрощена и правильна, что может использоваться как высокоэффективная комнатная антенна практически при любых средствах приема.

Примечание: Z-антенна, если использовать предыдущую аналогию — частый грейд, приседающий все в воде.Как годится эфир, он вышел из употребления, но с развитием цифрового ТВ оказался на коне — во всем диапазоне тоже хорошо согласовывается и держит параметры как «логопед».

Точное согласование и симметрирование практически всех описанных ниже антенн достигается за счет прокладки кабеля через т.н. Точка нулевого потенциала. К нему предъявляются особые требования, о которых будет сказано ниже.

На вибрационные антенны

В полосе частот одного аналогового канала может передаваться несколько десятков цифровых.И, как уже было сказано, номер работает при незначительном сигнале/шуме. Поэтому в очень удаленных от телевала, где сигнал одного-двух каналов еле ловится, мест, для приема цифрового ТВ можно использовать и старый добрый волновой канал (АВК, антенный волновой канал), из класса вибрационных антенн, т.е. что в конце будет платить несколько строк. И она.

О спутниковом приеме

Делать спутниковую антенну Нет смысла. Голову и тюнер надо еще купить, а для внешней простоты зеркала параболическую поверхность косого падения, что с необходимой точностью может быть выполнено любым промышленным предприятием.Единственное по силам самоделкам настроить спутниковую антенну, об этом.

О параметрах антенн

Точное определение упомянутых выше антенн требует знаний высшей математики и электродинамики, но понять их значение, приступая к изготовлению антенны, необходимо. Поэтому приведем несколько грубое, но все же поясняющее смысл определение (см. рис. справа):

  • Ку — отношение принятой антенны на главном (главном) лепестке ее мощности сигнала ДН, к собственной мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, дневной, антенны.
  • КНД — отношение угла тела всей сферы к телесному углу отверстия главного лепестка ДН, в предположении, что его поперечное сечение представляет собой круг. Если главный лепесток имеет разные размеры в разных плоскостях, необходимо сравнить площадь сферы и поперечное сечение основного лепестка.
  • КДЗД — отношение принятого сигнала на основной лепесток мощности сигнала к сумме мощности шума на той же частоте, принятой всеми боковыми (задними и боковыми) лепестками.

Примечания:

  1. Если антенна диапазонная, мощность считается на частоте полезного сигнала.
  2. Поскольку абсолютно ненаправленных антенн не бывает, для такого периода полураспада линейный диполь ориентирован на электрическое поле поля (по его поляризации). Он считается равным 1. Телевизионные программы передаются с горизонтальной поляризацией.

Следует помнить, что ку и КБР не обязательно взаимосвязаны.Существуют антенны (напр. «Шпион» — однопроводная антенна бегущей волны, АББ) с высокой направленностью, но одинарным или меньшим усилением. Они смотрят вдаль через диоптрический прицел. С другой стороны, есть антенны, например. Z-антенна, в которой низкая направленность сочетается со значительным усилением.

О ненадлежащем производстве

Все элементы антенн, по которым возникают токи полезного сигнала (конкретно в описаниях отдельных антенн), должны быть соединены пайкой или сваркой.В любом сборном узле на открытом воздухе электрический контакт вскоре разорвется, и параметры антенны резко ухудшатся, вплоть до ее полной негодности.

Особенно это касается нулевых потенциальных точек. В них, как говорят специалисты, есть сборка напряжения и утка, т.е. его наибольшая величина. Ток при нулевом напряжении? Ничего удивительного. Электродинамика оставила закон Ома на постоянном токе так далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше делать гнутыми из цельного металла.Небольшой «ползучий» ток на сварке при взятии аналога на картинке, скорее всего не повлияет. Но, если цифра взята на границе шумов, то тюнер из-за «треска» может не увидеть сигнал. Который при чистом токе в маяке давал бы стабильный прием.

О кабеле для пайки

Оплетку (и центральную жилу часто) современные коаксиальные кабели делают не из меди, а из стойких к коррозии и недорогих сплавов. Они плохо катятся и, если сильно прогреть, можно перегреть кабель.Поэтому паять кабели приходится паяльником на 40 Вт, легкоплавким и с флюсовыми пастами вместо канифоли или спиртофола. Пасты жалеть не нужно, припой сразу растекается по жилам оплетки только под кипящим слоем флюса.

Виды антенн

Всеволовая

Весволовая (точнее, часто зависимая, сп) антенна показана на рис. Она представляет собой две треугольные металлические пластины, две деревянные рейки и множество медных эмалированных проводов.Диаметр проволоки значения не имеет, а расстояние между швами проволоки на рельсах составляет 20-30 мм. Зазор между пластинами, к которым припаяны другие концы провода — 10 мм.

Примечание: Вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в разрезе нарезанных треугольников.

Ширина антенны равна ее высоте, угол раскрытия полотна 90 градусов. Схема прокладки кабеля показана там на рис.Точка, отмеченная желтым цветом, является точкой квазинулевого потенциала. Оплетка кабеля в ней не обязательна, достаточно туго натягивать не надо, ёмкостей между оплеткой и полотном будет достаточно.

ЦНС, натянутый в окно шириной 1,5 м, принимает все метровые и ДКМ каналы практически со всех направлений, за исключением провала около 15 градусов в плоскости полотна. В этом его преимущество, в местах, где возможны сигналы с разных телевизионных ступеней, не нужно чередовать.Недостатки — единичное ку и ноль КЖД, поэтому в зоне помех и вне зоны уверенного приема ЦНА не пригоден.

Примечание : Например, есть другие типы CNA. в виде двойной логарифмической спирали. Он представляет собой уплотнение КНА треугольных полотен в том же частотном диапазоне, поэтому иногда используется в технике. Но в быту это преимущество не дает, сделать спиральный переход сложнее, с коаксиальным кабелем сложнее, поэтому не рассматриваем.

На базе ЦНА был создан очень популярный когда-то разыскиваемый вибратор (рожки, рогулька, рогатка), см. рис. У него knd и KDD около 1.4 с довольно ровной АЧХ и линейной FFH, так что по цифре подошло бы сейчас. Но работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Однако на селе, при подъеме на 10-12 м, можно закрепить, чтобы получить аналог. Мачта 2 может быть из любого материала, а крепежные планки 1 — из хорошего ненаполняющего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пиво Ноболовка

Всеволовая Антенна из пивных банок явно не плод настороженных галлюцинаций хорошо отродившегося радиолюбителя. Это действительно очень хорошая антенна для всех случаев приема, нужно только сделать ее правильно. И предельно просто.

В основе его конструкции следующее явление: если увеличить диаметр плеча обычного линейного вибратора, то рабочая планка его частот расширяется, а остальные параметры остаются неизменными.В долговременной радиосвязи с 20-х годов используется т. н. Диполь Напененко, основанный на этом принципе. А пивные банки как раз подходят в качестве плеч вибратора на ДМВ. По сути, CNA и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок подойдет для комнатного приема аналога в городе, даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать вертикальную сифанитовую решетку от пивных диполей с шагом в полуволну (справа на рис. ), согласовать и проверить с помощью усилителя от польской антенны (о ней будет подробнее), то благодаря сжатию основного лепестка Вертикала такая антенна даст и Хорошо ку.

Усиление «Пивнухи» еще можно увеличить путем добавления КДД одновременно, если экран выполнен из сетки на расстоянии, равном половине шага сетки. Установлена ​​пивная решетка на диэлектрической мачте; Механические соединения экрана с мачтой — также диэлектрические.Остальное ясно из следа. Рис.

Примечание: оптимальное количество решетчатых этажей 3-4. При 2 выигрыше в усилении будет мало, да и с кабелем договориться сложнее.

Видео: Изготовление простейшей антенны из пивных банок

«Настройка»

Логоэриодическая антенна (ЛПА) представляет собой собирающую линию, к которой поочередно подключаются половины линейных диполей (т. е. отрезки проводника в четверть рабочей волны), длина и расстояние между которыми изменяются в геометрической прогрессии с изменением показатель меньше 1, в центре на рис. Линия может быть как конфигурируемой (от ЦЗ на противоположном присоединению конца кабеля), так и свободной. ЛПА на свободной (ненастроенной) линии для приема номеров предпочтительнее: выходит длиннее, но АЧХ и ФЧ у него ровные, а согласование с кабелем от частоты не зависит, поэтому остановимся на нем.

LPA может изготавливаться в любом, до 1-2 ГГц, указанном диапазоне частот. При изменении рабочей частоты его активная область 1-5 диполей смещается вперед-назад к полотну.Поэтому, чем ближе скорость прогрессии к 1, и, соответственно, меньше раскрытие антенны, тем большее усиление она будет давать, но при этом увеличивается ее длина. На дмв от внешнего ЛПа можно добиться 26 дБ, а от помещения — 12 дБ.

LPA, можно сказать, по совокупности качеств Идеальная цифровая антенна Поэтому остановимся на ее расчете еще на нескольких. Главное, необходимо знать, что увеличение скорости прогрессирования (Тау на рис.) Дает увеличение усиления, а уменьшение угла раскрытия ЛПА (АЛЬФА) увеличивает направленность. Экран для LP не нужен, на его параметры почти не влияет.

Расчет цифрового LPA имеет особенности:

  1. Запустите его, для запаса по частоте, со второй длины вибратора.
  2. Затем, взяв обратную величину индикатора прогрессии, вычисляется самый длинный диполь.
  3. После самого короткого, исходя из указанного диапазона частот, диполя добавить еще один.

Поясним на примере. Допустим наши цифровые программы Лежат в диапазоне 21-31 ТВК, т.е. в 470-558МГц по частоте; Длины волн соответственно — 638-537 мм. Также предполагаем, что нам нужно отвести от станции слабый ревущий сигнал, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрытия. Для расчета потребуется половина угла открывания, т.е. 15 градусов в нашем случае. Разрыв можно еще уменьшить, но длина антенны запредельно, по мнению Котангента, увеличится.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут 160 мм, можно округлить до 1 мм. Расчет нужно будет вести до тех пор, пока не получится Bn = 537/2 = 269 мм, а затем рассчитать еще один диполь.

Теперь считаем А2 как В2/TG15=319/0,26795=1190 мм. Затем через индикатор прогрессии А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не сделаем до 269 мм:

  • В3 = В2 * 0.9 = 287 мм; А3 = А2 * 0,9 = 1071 мм.
  • В4 = 258 мм; А4 = 964 мм.

Стоп, у нас меньше 269 мм. Проверяем, поставят ли на усиление, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояние между диполями не должно превышать 0,1-0,12 длины волны. В этом случае имеем для В1 А1-А2 = 1322 — 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» индикатор до 1, до 0.93-0,97, поэтому пробуем разные, пока первая разница А1-А2 не уменьшается вдвое и более. Для максимального уровня 26 дБ расстояние между диполями 0,03-0,05 длины волны, но не менее 2 диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии для кратчайшего диполя отрежьте, он нужен только для расчета. Поэтому реальная длина готовой антенны будет всего около 400 мм. Если наша LAP наружная, это очень хорошо: можно уменьшить разрыв, получив большую направленность и защиту от помех.

Видео: Антенна для цифрового ТВ DVB T2
О линии и мачте

Диаметр труб линии ЛАП на ДМВ 8-15 мм; Расстояние между их осями составляет 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают такое затухание на измерителе, что все антенно-усилительные ухищрения ни к чему. Коаксиал для внешней антенны нужно брать хороший, с диаметром корпуса от 6-8 мм. Т.е., трубы для линии должны быть тонкостенными соленоидами.Прикасаться кабелем к линии снаружи нельзя, качество LPA резко упадет.

Крепить наружную ЛПА надо к мачте, конечно, за центр тяжести, иначе маленький парусник ЛПА превратится в огромную и трясущуюся. Но соединить металлическую мачту напрямую с линией тоже нельзя: необходимо предусмотреть диэлектрическую вставку длиной не менее 1,5 м. Качество диэлектрика большой роли здесь не играет, пойдут столбы и крашеное дерево.

На Антенну «Дельта»

Если ДМВ ЛПА согласуется с кабельным усилителем (см. далее про польские антенны), то к линии можно прикрепить плечи метрового диполя, линейного или веерного, типа «рогатки». Тогда мы получаем универсальную антенну МВ-ДМВ отличного качества. Это решение используется в популярной антенне «Дельта», см. рис.

.

Антенна «Дельта»

Зигзаг в эфире

З-антенна с рефлектором дает усиление, а КДД такие же, как и ЛПА, но основной лепесток его днищ более чем в два раза шире по горизонтали.Для села может быть важно, когда есть прием ТВ с разных направлений. А дециметровая z-антенна имеет небольшие размеры, что существенно для приема в помещении. Но его рабочий диапазон теоретически не ущемляется, перекрывая частоту при сохранении приемлемых параметров для цифр — до 2,7.

Конструкция Z-антенны МВ представлена ​​на рис; Красным цветом выделен путь прокладки кабеля. Там же внизу — более компактный кольцевой вариант, по вместительности — «Паук».Ясно видно, что z-антенна родилась как комбинация КНА с диапазоном вибратора; Что-то в нем есть от ромбической антенны, что не вписывается в тему. Да, кольцо «Паук» не обязательно должно быть деревянным, это может быть и металлический обруч. «Паук» занимает каналы 1-12 мВ; ДН без рефлектора — почти круглый.

Классический зигзаг работает либо на 1-5, либо на 6-12 швеллеров, но для его изготовления нужны только деревянные рейки, медная эмалированная проволока Cd = 0,6-1,2 мм и немного обрезков фольгированного стеклотекстолита, поэтому приводим размеры сквозная Фракция для 1-5/6-12 каналов: а = 3400/950 мм, б, С = 1700/450 мм, В = 100/28 мм, В = 300/100 мм.В точке Е — нулевой потенциал, сюда нужно припаять оплетку с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: а = 620/175 мм, b = 300/130 мм, r = 3200/900 мм.

Диапазон z-антенны с рефлектором дает усиление 12 дБ, при настройке на один канал — 26 дБ. Для построения одноканального на основе ленточного зигзага нужно взять сторону квадрата полотна посередине его ширины в четверть длины волны и пересчитать пропорционально всем остальным размерам.

Народный зигзаг

Как видите, Z-антенна МВ представляет собой довольно сложную конструкцию. Но ее принцип проявляется во всем блеске на DMW. Z-антенна ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», настолько проста, что до сих пор заслужила звание народной, см. рис.

Материал — медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадраты цельнометаллические или стянуты сеткой, или закрыты жестью. В последних двух случаях их нужно подшить по контуру.Коаксиал нельзя менять резко, поэтому ведем его так, чтобы он доходил до бокового угла, а затем не выходил за пределы емкостной вставки (боковой квадрат). В т. н. А (нулевой потенциал) оплетка кабеля электрически соединена с полотном.

Примечание: Алюминий не паяется обычными припоями и флюсами, поэтому алюминиевый «народ» пригоден для наружной установки только после герметизации электрических соединений силиконом, все на саморезах.

Видео: Пример двойной треугольной антенны

Волновой канал

Антенна Волнового Канала (АВК) или антенна Удо-Яги из имеющихся в наличии для самостоятельного изготовления способна дать наибольшие ку, КБР и КДД.Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остроконтурных антенн. Его параметры вне установленной частоты резко ухудшаются. АВК рекомендуется применять при очень плохих условиях приема, а для каждого ТВК делать отдельно. К счастью, это не очень сложно — АВК прост и дешев.

В основе ВКЦ — «Сгш» сигнал электромагнитного поля (ЭМП) на активный вибратор. Внешне небольшой, легкий, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки волн рабочей частоты.Укороченные и, следовательно, имеющие емкостное сопротивление (сопротивление) директора (отправители) направляют ЭМИ на активный вибратор, а рефлектор (рефлектор), удлиненный, с индуктивным сопротивлением, отбрасывает то, что проскользнуло мимо. Рефлектор в АВК нужен всего 1, а вот директоров может быть от 1 до 20 и более. Чем они больше, тем выше усиление АВК, но уже полоса его частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимальному усилению настроена антенна, и теряется согласование с кабелем.Поэтому активный диполь АВК выполнен петлевым, его начальное волновое сопротивление составляет не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементными, см. рис. справа) можно настроить практически на максимальное усиление 26 дБ. Характеристика ДН АВК в горизонтальной плоскости приведена на рис. В начале статьи.

Элементы АВК подключаются к стреле в точках нулевого потенциала, поэтому мачта и гик могут быть любыми.Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК по аналогу и цифре несколько отличаются. Под аналогом волнового канала необходимо рассчитывать на несущую частоту изображения ФД, а под рисунком — на середину спектра ПЧ ТВЭП. Почему так — тут объяснять, к сожалению, негде. Для 21-го ТВК ФД = 471,25 МГц; ПЧ = 474 МГц. ВЦП ДМВ расположены близко друг к другу через 8 МГц, поэтому их конфигурационные частоты для АВК рассчитываются просто: fn = fd / fc (21 ТВК) + 8 (N — 21), где N — номер правого канала.Например, для 39 ТВК FD = 615,25 МГц, а fc = 610 МГц.

Чтобы не записывать набор цифр, размер АВК удобно выражать в долях рабочей длины волны (считается как l = 300/f, МГц). Длину волны принято обозначать маленькой греческой буквой лямбды, но поскольку в Интернете нет по умолчанию греческого алфавита, мы условно обозначаем ею большую русскую букву L.

.

Размеры оптимизированы под фигуру АВК, на рис.Таких:

  • Р = 0,52л.
  • Б = 0,49л.
  • Д1 = 0,46л.
  • Д2 = 0,44л.
  • Д3 = 0,43л.
  • а = 0,18л.
  • б = 0,12л.
  • с = d = 0,1л.

Если вам не нужен большой коэффициент усиления, а важнее уменьшить габариты АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубы или стержня диаметром 30-40 мм на 1-5 ТВК, 16-20 мм на 6-12 ТВК и 10-12 мм на ДМВ.

AVC требует точного согласования с кабелем. Именно небрежным выполнением аппарата согласования и симметрирования (ИКС) объясняется большинство неудач любителей. Самая простая ПСК для АВК — П-петля из того же коаксиального кабеля. Его конструкция понятна из рис. на правом. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВ и 60 мм для ДМВ.

Теоретически длина колена L должна составлять половину длины рабочей волны, и это является центральным в большинстве публикаций в Интернете.Но ЭДС в П-образном контуре сосредоточена внутри изоляции кабеля, поэтому необходимо (для рисунка это особенно необходимо) учитывать его коэффициент укорочения. Для 75-омных коаксиалов оно колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и следить, чтобы АВК был АВК, а не набором железок. Точное значение коэффициента укорочения всегда указано в паспорте кабеля.

В последнее время отечественная промышленность стала выпускать переадресованные АВК на номера, см. рис.Идея, надо сказать, отличная: двигая элементы по стрелкам, можно точно настроить антенну под местные условия приема. Лучше, конечно, сделать это специалистом — элементарная настройка АВК взаимообусловлена, и дилетант наверняка запутается.

О «Поляках» и усилителях

У многих пользователей польские антенны, ранее принятый аналог, цифру брать отказываются — мчится, а то и вовсе пропадает. Причина, извиняюсь, в больно-коммерческом подходе к электродинамике.Бывает иногда у сослуживцев спавших такое «чудо»: отклик и FFH похожи на ежика-псориазника, или на гребенку со сломанными зубьями.

Единственное, что хорошо в «Поляках» — это их антенные усилители. Собственно, сим-продукцию они и не дают прокрасться. Усилители «Щек», во-первых, широкополосные малошумящие. И, что немаловажно, с высоким сопротивлением. Это позволяет при одном и том же напряжении сигнала ЭМП в эфире подавать на вход тюнера в несколько раз больше его мощности, что позволяет электронике «вытягивать» цифру из очень некрасивых шумов. Кроме того, из-за большого входного сопротивления, польский усилитель является идеальным УКУ для любых антенн: что ни цепляй на входе, на выходе — ровно 75 Ом без отражений и раскрутки.

Однако при очень плохом сигнале, вне зоны уверенного приема польский усилитель уже не тянет. Подводится к нему по кабелю, а диета берет отношение сигнал/шум 2-3 дБ, чего может не хватить для того, чтобы фигурка сама поехала в глубинку. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием.Он, скорее всего, будет находиться рядом с тюнером, а UCU для антенны, при необходимости, придется делать отдельно.

Схема такого усилителя, показавшего почти 100% повторяемость даже при выполнении начинающими радиолюбителями, представлена ​​на рис. Регулировка коэффициента усиления — потенциометр Р1. Дроссели соединения L3 и L4 — стандартные куплены. Катушки L1 и L2 выполнены в размерах на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности некритичны.

Однако монтаж (настройку) установки необходимо соблюдать обязательно! И металлический экран (Metal Shield), отделяющий выходные цепи от других схем, тоже обязателен.

С чего начать?

Надеемся, что опытные волшебники найдут в этой статье некоторое количество полезной информации. А новичкам, еще не чувствующим воздуха, лучше всего начинать с пивной антенны. Автор статьи, отнюдь не дилетант в этой области, в свое время весьма удивился: простейшее «пиво» с ферритовым согласованием, как оказалось, и МВ берет не хуже «рогатки».А что надо сделать и прочее — смотрите в тексте.

( 2 оценок, среднее: 4,00 из 5)

сказал:

А на крыше было удовлетворительно на столбе. У меня 70 — 80 километров до телецентра. Вот мои проблемы. С балкона можно ловить 30 каналов штук 3 — 4 и то «кубиками». Я иногда смотрю телеканалы из интернета на своем компьютере у себя в комнате, а моя жена в своем телевизоре не может нормально смотреть ваши любимые каналы. Соседи советуют провести кабель, но за него нужно платить каждый месяц, а я уже плачу за интернет, и пенсия не резиновая. Все с ней по Тиану, потянешь и все пропало.

Петр Копритоненко сказал(а):

Нет возможности поставить антенну на крышу дома, соседи ругаются, что я иду и ломаю переднее покрытие крыши и тут происходит потолок. Вообще-то я очень «благодарна» экономисту, получившему себе премию за сбережения.Можно снять с домов дорогостоящую двухуровневую крышу и заменить ее плоской крышей, покрытой плохим каучуконосом. Экономист получил деньги на сбережения, а люди на последних этажах теперь всю жизнь мучаются. Вода стекает им на голову и на кровать. Руноид меняют каждый год, и к сезону он приходит в негодность. В морозную погоду он дает трещины и затекание дождевой воды и снега в квартиру, даже если по крыше никто не ходит!!!

Сергей сказал(а):

Приветствую!
Спасибо за статью, а автор кто (подписей не вижу)?
LPA по вышеуказанной методике работает отлично, дмв 30 и 58 каналов. Проверено в городе (отраженный сигнал) и в черте города, расстояние до передатчика (1кВт) соответственно: 2 км и 12 об. Практика показала, что в диполе «В1» нет острой необходимости, а вот другой диполь перед кратчайшим сказывается существенно, судя по интенсивности сигнала в %. Особенно в условиях города, где надо ловить (в моем случае) отраженный сигнал. Только сделал антенну с «КЗ», оказалось просто не оказалось подходящего изолятора.
В общем, рекомендую.

Василий сказал(а):

ИМХО: Народ ищет антенну для приема ЭДЦ, забудьте про ЛПА. Эти широкополосные антенны были созданы во второй половине 50-х годов (!!) прошлого века для того, чтобы ловить иностранные телевизионные аппараты на берегах советской Прибалтики. В журналах того времени ее стыдливо называли «сверхдевушками». Ну любили они на Рижском взморье по ночам смотреть шведское порно…

По назначению тоже могу сказать про «двойной, тройной и т.д.Квадраты», а также любые «зигзаги».

По сравнению с аналогичным по ассортименту и усилению «волновой канал» ЛПа более громоздкий и материалоемкий. Расчет LPA сложен, запутан и скорее скорее для гадания и подгонки результатов.

Если вы вещаете в своем регионе на соседних с вами каналах ДМВ (у меня 37-38) лучшее решение Скинуть в сети книгу: Капчаинский ЛМ Телевизионные антенны (2-е издание, 1979) и сделать «волновой канал» для ДМВ группа каналов (если у вас вещание выше 21-41 канала, придется пересчитывать), описанная на стр. 67 и далее (Рис.39, таблица 11).
При передатчике на 15 — 30 км антенну можно упростить, сделав ее четырех — пятиэлементной, просто без установки директоров D, E и J.

Для очень близких передатчиков рекомендуем комнатные антенны, кстати, в той же книге на стр. 106 — 109 рисунки — это чертежи широкодиапазонных комнатных «Волн Канала» и ЛПА. «Wave Channel» визуально меньше, легче и грациознее с большим усилением!

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайтом.

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию.Крупнейшие провайдеры также перестраиваются для работы с более новым, современным форматом. Эпоха аналогового телевидения постепенно подходит к концу.

Для того, чтобы ранее установленные домашние антенные устройства отработали свой ресурс, достаточно подключить к DVB-T TV ресиверу, в результате цифровые сигналы будут приниматься корректно.

Антенну для цифрового телевидения можно сделать своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Потребуются какие-то специальные навыки или оборудование, создать необходимый дизайн можно с помощью средств защиты.

Теперь подробно отвечу на вопрос как сделать антенну для цифрового ТВ. Тщательно проанализируйте процесс, выберите оптимальный материал, а также проведите все необходимые расчеты. Тем не менее, сначала разберитесь с теоретическими нюансами.

Несмотря на формат сигнала, он передается с излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала требуется синусоидальная форма с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит через поверхность приемных лучей антенны, она визуально находится под напряжением. Каждая волна способствует формированию различного потенциала, маркируя его своим характерным признаком.

Под действием наведенного напряжения в замкнутой приемной цепи с сопротивлением R протекает электрический ток. Он постепенно увеличивается. Обработка осуществляется телевизионной схемой, картинка выводится на монитор, а звук транслируется через динамики.

Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации — приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

Антенна восемь

Как сделать такую ​​антенну своими руками? Сначала нужно подготовить материал. Затем проведите соответствующие расчеты. На финальном этапе собираем конструкцию и подключаем к телевизору. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет варьироваться в зависимости от типа антенного устройства. Например, при желании его можно сделать даже из самых обычных пивных банок.

Для изготовления хорошей и простой телевизионной антенны цифровых каналов потребуется медный или алюминиевый провод толщиной от 2 до 5 миллиметров.В целом на создание такого дизайна потребуется всего 1 час. Вам также необходимо использовать:

  • трубка;
  • уголок;
  • медная или алюминиевая полоса.

В обязательно Потребуется инструмент, который позволит вам развернуть каркас необходимой формы. Чтобы получить проволоку, воспользуйтесь молотком, предварительно закрепив материал в тисках.

Антенна делается своими руками не только из провода, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, закрепить конструкцию тоже необходимо, кронштейн изготавливается из первичных материалов.

Что касается кабеля, то его надо брать с сопротивлением в пределах 50-75 Ом. Особое внимание следует уделить изоляции, если устройство вывешивается на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сделать антенну для цифрового ТВ и повесить ее как дома, т.е.е. На шторы. Для этого потребуются большие штифты, которые будут выполнять функции застежки.

Однако, если вы хотите, чтобы созданное устройство размещалось на крыше, то вам необходимо сделать кронштейн. Для этого потребуется напильник, паяльник и ножки.

Со спиральной антенной разобрались, но можно сделать и другую конструкцию — двойной квадрат. Изготавливается из медных, латунных или алюминиевых трубок. Реже проволока толщиной 3-6 мм. В целом выбор материала определяется в соответствии с МВ ассортиментом и количеством каналов.

Двойной квадрат — две рамки, которые соединены верхней и нижней стрелкой. Маленькая рамка — вибратор, а большая — рефлектор. Для достижения максимального коэффициента усиления увеличьте количество кадров до трех. Третий Квадрат — Директор.

Мачта должна быть деревянной. Как минимум, его верхняя часть. Обратите внимание, что она должна начинаться на расстоянии от полутора метров от уровня рамок.

Итак, пошаговая инструкция:

  1. Возьмите коаксиальный кабель и прочтите его на обоих концах.
  2. Один конец будет прикреплен к антенне, провод должен торчать на 2 см.
  3. Экран и оплетка вкручиваются в жгут.
  4. Получаем два проводника.
  5. Соедините вилку со вторым краем кабеля. Расстояние в 1 см достаточно. Если вы используете обжимную металлическую заглушку, вы можете пропустить дополнительные пункты.
  6. Поднимите и сделайте еще 2 проводника.
  7. Места пайки разъема протрите спиртом.
  8. Наденьте на провод пластиковую часть вилки.
  9. Монашед припаивается к центральному включению штекера.
  10. Многовлажный жгут припаян к боковому входу вилки.
  11. Разрежьте рукоятку вокруг изоляции.
  12. Завинтить пластиковый наконечник или залить клеем.

Оплата

Для настройки приема цифрового вещания совершенно необязательно рассчитывать длину волны. Просто попробуйте сделать широкополосную конструкцию. В зависимости от результата вы можете взять максимальное количество сигналов.Чтобы добиться такого результата, добавьте к антенне Т2 дополнительные элементы. Именно о них и пойдет речь.

Расчет антенны цифрового телевидения основан на определении волны переноса сигнала. Разделите это значение на 4, в результате получите искомую сторону квадрата. Чтобы определить расстояние между двумя составляющими устройства, наружные стороны ромбов сделайте немного длиннее, поэтому внутренние, наоборот, должны быть короче.

Если самостоятельно рассчитывать размеры антенны нет желания, используйте уже готовые чертежи:

  • Внутренняя сторона прямоугольника 13 см.
  • Внешняя сторона прямоугольника 14 см.

Разница в расстоянии между квадратами, кстати соединять их не нужно, крайние участки дают необходимый маневр для складывания петли. Именно к нему крепится коаксиальный антенный провод.

Изготовление антенны

Если посчитать всю длину, то в итоге получим значение 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и, проходя, начинайте сгибать конструкцию.Угол должен быть равен 90 градусов. Если длина сторон не совпадает, ничего страшного, допустима небольшая погрешность.

Исходные данные при изготовлении антенны для цифрового ТВ:

  1. Первый элемент 13 сантиметров и 1 сантиметр на петлю, кстати можно сразу согнуть.
  2. Два элемента по 14 сантиметров.
  3. Два через 13 сантиметров, но это должен быть поворот в другую сторону, здесь создается перегиб к другому квадрату.
  4. Еще две секции по 14 сантиметров.
  5. Последний идентичен первому.

Рамка антенны для цифрового ТВ готова. Если вы все сделали правильно, то между 2-мя половинками посередине остался зазор в несколько сантиметров. Естественно, могут быть небольшие расхождения. После этого петли и участки перегиба необходимо зачистить до тех пор, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем проходы, чтобы зафиксировать их положение.

Сама конструкция готова, но для корректной работы антенны для Т2 требуется обработка кабеля. Начинаем с двусторонней зачистки проводов. Один край будет подключаться непосредственно к антенне. Необходимо зачистить кабель в этом месте, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно дополнительно нарезать впрок.

Скрутив экран и оплётку кабеля, в итоге получаем 2 жилы — центральную жилу и скрученный элемент из нескольких оплёточных проводов.Все это необходимо перечислить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Достаточно сантиметровой длины, допустимы небольшие погрешности. По ранее описанному принципу нужно сделать пару проводников и зализать их.

Заглушка расположена в тех местах, где в дальнейшем будет производиться пайка, протереть спиртом или специальным растворителем. Затем с помощью лапки или наждака проводим зачистку. Наденьте пластиковый штекер на шнур.Теперь приступайте к пайке. У центрального входа прикрепите сердцевину, а сбоку — скрученную тесьму. Вокруг изоляции отогните рукоятку.

Винтовой наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите заглушку, прикрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате удастся максимально увеличить продолжительность эксплуатационного периода пробки.Самоделка создана, пора ее подключить.

Соединение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаивайте шнур посередине. В результате будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй отделённый конец провода, припаяйте к двум другим сторонам снова посередине, предварительно зачистив, так же как и Ludili. Для расширения диапазона приема не припаивайте кабель снизу.

Когда дизайн собран, его необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Заливаем герметиком секции, в которых паял.

Однако, если активных каналов очень мало, или есть определенные помехи, то нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений поменять антенный кабель.Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Продал вилку и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если использовать лапшу, но как показывает практика, срок ее службы крайне ограничен.

Для защиты участков кабельных соединений и корпусов антенн от атмосферных осадков и других воздействий атмосферы обмотать места пайки самой обычной изолирующей лентой.Однако это не долговечное решение. Более рациональный вариант – установка на месте пайки термоусадочных трубок, что обеспечит надлежащую изоляцию.

Альтернатива с максимальной надежностью — клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. При необходимости сделайте углубление, чтобы рамка была «наименьшей», не забудьте о выводе шнура. Залейте герметик и подождите, пока он высохнет. Все готово для подключения оборудования и просмотра цифрового телевидения.

Двойной или тройной квадрат для более слабого сигнала

Телевизионная антенна применяется в селах, на дачах и в районах, находящихся на границе зоны покрытия телевизионной метки. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, мощность телевизионного сигнала заметно увеличится.

У двойного или тройного квадрата есть только один недостаток — нужно с максимальной точностью отправить конструкцию на источник сигнала.Поэтому, если вы не знаете, где находится башня, сложности возникнут.

Количество кадров определяет качество сигнала. Поэтому, если вы находитесь вне зоны покрытия, можно не ограничиваться 2-3 кадрами, можно обойтись и 5. Антенну не вскрывать лаком и не красить. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны дизайна? В первую очередь качество приема. Даже если вы находитесь далеко от ретранслятора, сигнал будет четким. Однако добиться положительного результата можно будет только в том случае, если пользователь правильно определит размеры рамки и согласующего устройства.

Материалы

Чтобы сделать своими руками антенну для цифрового ТВ, необходимо подготовить материалы, которые будут использованы для изготовления конструкции. Антенна из металлических трубок или проводов:

  • Ленточный канал 1-5 метров — медные, латунные, алюминиевые трубы толщиной 10-20 миллиметров;
  • Телеканал 6-12 метрового диапазона — Медные, латунные, алюминиевые трубы толщиной 8-15 миллиметров;
  • дециметрового диапазона — это медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат — 2 рамки, которые соединены парой стрелок (верхняя и нижняя). Самая маленькая оправа является так называемым вибратором, а большая — рефлектором. Устройство с тремя кадрами будет иметь большой коэффициент усиления ТВ-сигнала. Третий квадрат называется директором.

Инструкция по созданию антенны Т2:

  1. Верхняя стрелка (из металла) должна соединять середину всех рамок.
  2. Нижняя стрела изготовлена ​​из электроизоляционных материалов: дерево, текстолит.
  3. Разместите все рамки так, чтобы их центры находились на одной прямой.
  4. Прямое должно быть направлено на репитер.
  5. Вибратор должен быть с разомкнутой цепью. Его края закреплены на пластине из текстолита.
  6. Если вы сделали каркас из металлических труб, то края следует разгрузить, а также проделать в них отверстия для крепления нижней штанги.
  7. Мачта должна быть деревянной или хотя бы ее верх.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона — метр или дециметр.Габариты антенны с тремя рамками отличаются большим расстоянием между краями вибратора. Нужно оставить больше расстояний – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Диапазон метров:

Дециметровый диапазон:

Размер трехэлементной антенны. Диапазон метров:

Дециметровый диапазон:

Подключение вибратора

Учитывая то, что рамка симметричная, а подключение к антенне осуществляется асимметричным кабелем, необходимо использовать согласующее устройство.Оптимальный вариант – короткозамкнутая петля. Он сделан из кусков коаксиального кабеля. Левый сегмент является кормушкой, а правый называется петлей. В месте, где будут соединяться фидер и шлейф, закрепите кабель, который в дальнейшем подключается к телевизору.

Какой длины должны быть эти отрезки? Расчет ведется в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно отделить петлю, сняв алюминиевый экран.Косу нужно скрутить в тугой жгут. Центральная жила обрезана до изоляции. Кормушку тоже нужно разделить. Снимите экран из алюминия, а затем скрутите оплётку. Однако центральный проводник оставлен.

Дальнейший процесс сборки следующий:

  1. Приложите к левому краю оплетки кабеля вибратора и проводника питателя.
  2. К правому краю вибратора нужно припаять оплетку питателя.
  3. Перемычка из металлической оплётки соединяется с нижним концом кормушки.Кремпировать эти элементы также может металлическая проволока. Главное, чтобы был правильный контакт с оплеткой.
  4. Оплетка определяет не только электрическое соединение, но и расстояние между частями согласующего устройства.
  5. Если нет металлического провода и перемычки, то скрутите нижнюю часть петли в жгуте, предварительно сняв нижнюю часть экрана и сняв изоляцию. Чтобы обеспечить правильный контакт, нужно спаять жгуты с помощью припоя, который легко плавится.
  6. Отрезки кабеля должны быть параллельны друг другу. Расстояние 50 миллиметров (допускается небольшая погрешность). Для защиты на расстоянии используются специальные замки, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство на текстолитовой пластине.
  7. Кабель, который вставляется в гнездо телевизора, должен быть припаян к фидеру (внизу). Оплетки соединяются друг с другом, как и центральные жилы.

Для уменьшения количества фидерных соединительных элементов и кабеля, подключаемых к телевизору, можно сделать единым.Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы установить перемычки.

Согласующее устройство является обязательным элементом, позволяющим предотвратить появление помех. В частности, это будет полезно, если передатчик сигнала (телевизор) находится на большом расстоянии.

Антенная бабочка.

Телевизионная антенна также может быть выполнена в виде бабочки. Такой аппарат не откажется от дециметровой антенны. Совершенно необязательно делать все с нуля.Гораздо проще обычную решетку переделать в цифру для настройки Т2. Чтобы сделать его самостоятельно, следуйте простой инструкции:

  1. Возьмите небольшую дощечку, которая будет основой будущей антенны.
  2. Отрежьте 8 проводов, длина каждого — 37,5 сантиметров.
  3. Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
  4. Согните провода так, чтобы они приняли V-образную форму. Расстояние между проводами должно быть 7,5 сантиметров.
  5. Отрежьте еще 2 провода, длина каждого из них должна быть 22 сантиметра.
  6. Зачистите провода в местах их крепления к основанию антенны (плате).
  7. Разместите винты вдоль основания антенны, а затем двумя проводами соедините V-образные элементы.
  8. Соедините антенну и кабель с помощью специального штекера.

Каждый пользователь может создать такое устройство. Ничего не покупайте. Антенна изготовлена ​​из представленных средств.

От коаксиального кабеля

На самом деле, вручную сделать телевизионную антенну, используя кабель:

  1. Отрежьте около 530 миллиметров кабеля.
  2. Зачистите кабель с двух сторон, укрывая оплетку в жгуте и торгуя центральной жилой.
  3. Скрутите трос в кольцо или ромб, зафиксировав скотчем на фанере. Между кольцами троса расстояние должно быть 2 сантиметра.
  4. Отрежьте кусок коаксиального кабеля — 175 сантиметров. Сделайте из него согласующее устройство. Для этого необходимо зачистить проволоку с обоих концов, как вы это делали при изготовлении колец.
  5. Подготовьте антенный кабель.С одной стороны надевается пробка, а со второй внушается. Необходимо удалить центральную жилу и оплетку.
  6. Совместите кольцо и соедините устройство с антенным кабелем.

В качестве основы можно использовать не только Фанер, но и оргстекло.

Жесткая пушечная антенна

Чтобы сделать простую ТВ-антенну для цифровых каналов, кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая трубка. В качестве основы можно использовать и деревянную планку.

Помните, что антенну можно создать только из алюминиевых или жестяных банок. Пластик или стекло не подходят. Главное требование – гладкие, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое приспособление буквально за несколько минут.

  1. Хорошо промойте, а затем высушите банки.
  2. Конец коаксиального кабеля должен быть отделен.
  3. Снимите изоляцию центральной жилы.
  4. Оплетка.
  5. Получив 2 проводника, прикрепите их к банкам.
  6. Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить и самоштормами с плоскими шапками. Взвести петли на концах проводников, а в них брутто с шайбой, затем закрепить на банке.
  7. Подготовьте металл, нужно взять мелкую наждачку и удалить засветку, а также краску.
  8. Прикрепите банки к пластиковой трубе или деревянной дощечке.
  9. Расстояние рассчитывается индивидуально.
  10. Подключите кабель к телевизору и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве Будет доступно несколько каналов. Конечный результат напрямую зависит от того, насколько далеко стоит телевизор, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как сделать антенну для настройки цифровых каналов с помощью представленных средств.

Примечание.

Эра передачи аналоговых сигналов в телевидении закончилась.Современные научные разработки полностью заменяют старые технологии.

Люди, приобретающие новое оборудование, вынуждены изготавливать антенны для цифрового телевидения своими руками разными способами Или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия жизни людей. Предлагаю вам для ознакомления. Смотрите мои фотографии и имеющиеся сборочные чертежи.

Как работает цифровая антенна для телевизора: Объясняю просто

Перед сборкой любой из четырех моделей приемных антенн необходимо разобраться в процессах, которые должны в них протекать.

Электромагнитные волны распространяются во все стороны горизонта от передатчика-генератора электрических сигналов, установленного на телевизоре.

Обладают своей зоной покрытия, но с увеличением расстояния их сигнал ослабевает. Также влияет рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, ориентированном перпендикулярно движению электромагнитной волны, согласно законам индукции. Положительная и отрицательная полуволны гармошки создают свой знак.

Напряжение достигает своего максимального значения — амплитуды в точках, соответствующих ¼ и ¾ периода или 90 и 270 градусов от синусоиды электромагнитной волны.

Любые формы и размеры активных вибраторов создают для максимально эффективного наведения напряжения с минимальными потерями энергии.Учет этих точек производится по длине волны или частоте гармоники.

Напряжение замкнуто, вырабатывается в созданной цепи. Его форма и направление меняются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика прием и обработка информационных сигналов в рамках схемы телевизионного приемника.

Более глубоко рассматривать вопрос о том, как работает цифровая антенна для телевизора при его создании, я тогда не стану.

От каких характеристик антенны зависит качество приема ТВ

Антенна относится к реверсивным устройствам, так как одинаково работает на передающую и приемную сторону. При анализе характеристики используют его включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учитывать, что со стороны генератора излучатель электромагнитных волн может располагаться под любым углом к ​​горизонту, но приняты только два направления, горизонтальное и вертикальное.

Наша задача повторить эту ориентацию для вашего собственного телевизора.

Направление поляризации и другие данные передачи данных можно найти на сайте оператора через поисковик.

Заходим на сайт, выбираем нужную информацию.

Нас, в первую очередь, должны интересовать 3 характеристики:

  • номер канала и его частота, для которой мы будем создавать антенну под строгие размеры;
  • радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
  • направление поляризации.

Расстояние между телевизором и передающим телевизором сильно влияет на конструкцию антенны.

Чем выше установлена ​​антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может значительно уменьшиться. В этом отношении жители верхних этажей многоэтажных домов имеют значительное преимущество перед соседями снизу.

Для Зоны Уверенного Приема испытал простейшие модели Харченко и шлейфовые сборки из коаксиального кабеля и проводов, обладающих широким спектром частот Приема.

Для дальних дистанций лучше собирать волновой канал или логоэриодическую схему. Из простых конструкций хорошо зарекомендовала себя Антенна Туркина, доработанная Поляковым.

Например, в моем районе удаление от телевизионной башки составило 25 км, что входит в зону уверенного приема, а частота сигнала 626 МГц с вертикальной поляризацией.

Длина электромагнитной волны считая через скорость света по частоте: λ = 300/626 = 0.48 метров. Полуволна будет 24 см, а четверть — 12.

По этим характеристикам я сделал своими руками 4 тестовые антенны для цифрового телевидения, которые опишу ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции на фото. С учетом вертикальной поляризации он расположен в виде восьмерки, а для горизонтальной ориентации поворачивается бабочкой.

Для наглядности рассмотрение перевернуто с обратной стороны: экран к центру передатчика, а активный вибратор из меди светит в комнату.

Телевизионный кабель просто накладывается на ленту с одной стороны квадрата, фиксируется на стойке и в моем случае он служит еще и элементом крепления: достаточно перекинуть через карниз шторы: на нем висит антенна.

Мой дизайн уже повторили многие соседи. Я смотрю этот дизайн окон.

Восьмерку вешают даже на шторы, стали делать без экрана и планки крепления: один активный вибратор уверенно обеспечивает прием. Это упрощает сборку.Впрочем, на случай постороннего вмешательства, экран советую так же собрать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает достаточно надежно. Так как его расчет и монтаж прост, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения размеров конструкции Харченко нашел много рекомендаций, которые мягко говоря не подходят, но работают.На картинке мы даем только 3 метода расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Объясняю все это тем, что такая конструкция не критична к точности изготовления, что считаю преимуществом.

Для проверки выбрали методику, где стороны квадрата равны 0,25 длины волны электромагнитного колебания λ. Здесь нужно меньше материала, а условия работы самые сложные.

Я умножаю длину волны 48 на 0.25 и получаем сторону квадрата 12 см.

Тогда он будет улавливать несколько больший спектр сигналов за счет того, что аналогичная форма вибратора обрабатывает все амплитуды половинного натяжения, которые помещаются внутри него. За счет этого обеспечивается его широкополосность.

Как сделать антенну Харченко: Личный опыт «Сбор на коленке» с фото

Активный вибратор был изготовлен из прямоугольного сечения 1х4 мм.

Такой профиль трудно согнуть.Приходится работать в тисках. С круглым сечением работать проще. Среднюю часть зачистил от лака и высушил паяльником.

С одной стороны площади коаксиальный кабель накрутил электрокабелем и припаял его токопроводящие жилы к подготовленным площадкам.

За счет созданной половины формируется угол согласования волновых сопротивлений кабеля и антенны. Это самая простая конструкция. Но она играет важную роль.

Показываю дополнительные фото этого соединения на готовой антенне.

Установил деревянную слабину, просверлил в ней тонкие отверстия.

Вставил отрезки проволоки, длина которой немного перекрывает площадь активного вибратора, зажал их спичками. Также можно добавить клей.

Получилась такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь я показываю ее местоположение на окне во время работы прошлым летом.

А эту фотку делала недавно: Я тоже показываю ей один вид.

На данный момент я уже отказался от использования антенны для цифрового ТВ DVB T2 после очистки от Белтелеком.

Антенна для цифрового кабельного ТВ: как быстро сделать

Только отрезок коаксиального тв кабеля Потребуется только для сборки этой схемы нож, паяльник, хотя можно обойтись и без этого.

Шлейф работает в зоне уверенного приема, имеет хорошие характеристики даже внутри плотной застройки многоэтажных домов из железобетонных плит.Так как на довольно простую сборку ушло около 5 минут времени, то можно проверить хотя бы из любопытства.

Объясняю технологию установки.

Размер окружности собранной петли соответствует длине волны электромагнитных колебаний. У меня, как показано выше, 48 см.

Отрежьте один конец коаксиального кабеля на расстоянии около 5 сантиметров. Для наглядности есть спичечный коробок со стандартными размерами 3х5.

От начала резки измерил расстояние полуволны: 24 сантиметра.Далее необходимо сделать участок, на котором будет разорвана экранирующая оплётка.

Ее расстояние 2 см. На этом отрезке внимательно проверьте отсутствие проводов и электрических соединений. Видна должна быть только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от образовавшегося разрыва повторно повторно 24 см и кольцом шириной 1 сантиметр снимаю верхнюю защитную оболочку из полиэтилена.

Работать надо осторожно. Экранирующую оплетку и ее электрические соединения необходимо сохранить .

Показ этого сайта крупным планом.

Теперь осталось самое малое: проверив отсутствие коррозии на зачищенных оплетках, плотно скрутить пальцами токопроводящий экран с центральным жилым. Вам нужно закрыть их спайсом.

Формируется скрученный конец длиной около 5 сантиметров. Остается плотно обернуть его вокруг открытого участка утеплителя шириной 1 см.Петля готова.

С обратной стороны кабеля припаивается штекер для подключения к телевизионной розетке. Эта тривиальная операция опущена. В этом нет никаких сложностей.

Антенна для цифрового телевидения, изготовленная из кабеля, плоскость контура которой ориентирована перпендикулярно направлению передающей станции.

Положительный момент: Материал шлейфа изготовлен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление.Ничего не требуется.

Проводная антенна: самая простая сборка для телевизора

Вы можете принять цифровой сигнал на телевизор в зоне до 30 км по простому проводу одинарному или двойному кольцу из медного провода, взятого отрезком электропроводки от 2,5 мм квадратных метров.

Показана технология его сборки из двух колец. Если вас интересует упрощенный вариант, то второй пункт не монтируется.

Длина окружности кольца должна соответствовать длине волны сигнала передатчика.В моем примере это 48 см. Распускаем два отрезка проводов: L1 и L2 с сантиметровым запасом для соединения концов.

Волокно будущих колец вибраторов, а концы их зачищены. На коротком срезе делаю маленькие колечки для соединения второй заготовки.

Вставляю один вибратор в другой, кольца обжимают пассаты.

Этот процесс показан в большем масштабе.

Подготавливаю конец коаксиального кабеля для подключения снятия изоляции.

Все концы скручиваются.

Пилинг сцены паяльником.

Получилась эта простая антенна из проволоки, состоящей из двух колец.

Ориентировать нужно стороной длинного провода к передатчику. Кольца могут быть недовольны формой шестиугольника. Тогда они займут более устойчивое положение.

Фотография ниже просто показывает принцип: особой точности размеров геометрической фигуры я не делал.Сделай лучше для себя.

Антенна из Провода собрана. Включите его в работу и проверьте качество принимаемого сигнала на телевизоре.

Любая мягкая игрушка поможет придать дизайнерским декоративным свойствам. Эту антенну необходимо располагать рядом с телевизором или ресивером. Превышать длину коаксиального кабеля более чем на полметра нежелательно.

На сборку такой конструкции необходимо затратить менее 10 минут, она не представляет никаких сложностей, как и предыдущая схема, а ее работа происходит за счет собранного шлейфа.

Антенна Туркина: Простая дальнобойная конструкция для DVB T2 своими руками

Изначально работа приемника этой электрической схемы была разработана и практически проверена турецким радиолюбителем.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Потом инженер Поляков через компьютерную программу Ммана доработал ее и опубликовал статью в том же радио. См. Выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена ​​на рисунке ниже.

На диэлектрическом стержне за счет строго определенных расстояний расположены металлические кольца вибраторов за счет строго определенных расстояний в пространстве зоны передачи сигнала цифрового телевидения. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная по схеме Dual Swiss Square;
  • R — функция экранирования от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны.Вы можете посчитать их по формулам, представленным на картинке.

Однако я предлагаю способ проще: онлайн-калькулятор расчета антенны Туркина. Введите значение частоты вашего канала, выраженное в мегагерцах, и сразу получите все размеры в миллиметрах.

Номера каналов DVB-T2 (щелкните для просмотра)

Канал Частота, MHC Канал Частота, MHC
21 474 46 674
22 482 47 682
23 490 48 690
24 498 49 698
25 506 50 706
26 514 51 714
27 522 52 722
28 530 53 730
29 538 54 738
30 546 55 746
31 554 56 754
32 562 57 762
33 570 58 770
34 578 59 778
35 586 60 786
36 594 61 794
37 602 62 802
38 610 63 810
39 618 64 818
40 626 65 826
41 634 66 834
42 642 67 842
43 650 68 850
44 658 69 858
45 666

Они при виде сзади сразу образовывали концентрические круги с хорошо выраженной осью, которые должны быть направлены на передатчик.

У меня остались активные выводы швейцарского двойного квадратного антенного коаксиального кабеля.

Обращаю внимание на способ крепления кормушки. Выводы колец, образующих двойной швейцарский квадрат, соединены по диагонали по диагонали, а не параллельно.

Посмотрите схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должно быть несколько миллиметров.Это исключит закрутку потенциалов выходного напряжения.

На место подключения кабеля надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна быть заложена в пределах 400-600. у себя не проверял. Это только что пришло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика по стране всего 40 километров. Большое удаление не проверял.

Для горизонтальной поляризации антенны сигнала Туркина положение 90 градусов указано на фото.Тогда его кабель сразу падает из центра кругов, а не сбоку.

Вот такие 4 схемы антенн для цифрового телевидения своими руками можно собрать без излишних затрат материальных инструментов и времени. Убедитесь сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подойдет антенна Харченко.

При плотной застройке жилых домов в городе рекомендую проверить каркас антенны из кабеля или провода. Она хорошо борется с помехами, которыми насыщен воздух от бытовой техники.

Тем, кому необходимо поймать сигнал, ослабленный дальней дистанцией, лучше сразу собрать антенну Туркина-Полякова. По своим характеристикам мы практически не уступаем ни волновым каналам, ни акустико-йодным изделиям.

Как видите, в статье я постарался обойтись без технических терминов.Коэффициенты усиления и стоячей волны, диаграмму излучения и другие характеристики не привел. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Уточняйте, обсуждайте, выбирайте наиболее доступный и приемлемый для вашего случая результат.


Если вы живете в городе, то вам не нужно иметь большую и громоздкую ТВ антенну, тем более закидывать ее на крышу и тянуть кабель. Цифровые телевизионные каналы DVB-T2 прекрасно принимаются на помещение, благо передающих сталей вполне достаточно для уверенного приема.Покажу как сделать миниатюрную домашнюю антенну по типу «Биквадрат» за 15 минут. Я ее еще называю антенной Харченко. Этот мастер-класс избавит вас от покупки дорогих китайских аналогов.
Обычно расчет таких конструкций составляет 1/4 длины волны. Такая антенна будет хорошо принимать все каналы даже за городом на значительном расстоянии, но дома (в городе) ее размеры могут показаться великоватыми. И на самом деле такой чувствительности не будет ни какой. Можно уменьшить все размеры в два раза и взять для расчета 1/8 длины волны.Нынешняя антенна будет совсем крохотной, но с достаточной чувствительностью.

Нужно


Изготовление миниатюрной домашней антенны для цифрового телевидения

Схема самой антенны. Это, пожалуй, самый простой и распространенный вариант, и мы сделаем его еще меньше.


Берем провод и не снимая изоляции сгибаем пассатижами два одинаковых квадрата со сторонами 67 мм.


Пропаиваем соединенные концы и считаем немного изоляции от середины и людим.


Затем на маленьких проводах вздуваем гнездо. В крышке канцелярский нож сделает прорези под плечики вибраторов.


Залейте все горячим клеем.


Во второй крышке просверлил отверстие под розетку и тоже приклеил горячим клеем. Соединяем крышки и спаиваем их паяльником в одно целое. Антенна готова.


Все помещается на ладони, так что с вопросом «куда положить?» Не должно быть проблем.

Результат работы

Соедините и направьте на башню.


Антенну буду сравнивать с такой же, только полноразмерной длины волны на 1/4.


Датчик уровня послужит китайским компилятором для приема цифрового телевидения.
Результат:
  • Классическая Антенна Харченко 1/4 длины волны, выдан префикс — 40% Чувствительность.
  • Наш вариант с уменьшенной длиной волны 1/8 — 22% .
  • А для сравнения воткнули обычный кусок проволоки — 1% .
Вывод: При уменьшении размеров в два раза примерно на столько же упала и чувствительность.Но, как видите по результатам, с куском проволоки сравнивать не приходится.
В домашних условиях антенна показала себя отлично. Все каналы ловятся и принимаются стабильно, как и на полноразмерном варианте. Рекомендую повторить.

Интерактивные карты DVB-T/DVB-T2

Интерактивные карты и списки DVB-T/DVB-T2

Если вы впервые здесь, уделите несколько минут и перейдите на страницу справки, чтобы получить информацию о том, как работает это уникальное веб-приложение. Он дает вам обзор функций, которые предлагает этот конкретный картографический сервер.

Кроме карт здесь можно найти список передатчиков, мультиплексоров и каналов. Вам нужно рассчитать уровень сигнала, частоту канала? Перейдите в меню Calc и выберите калькулятор, который соответствует вашим потребностям.

Android версии 2.3.1

Требования:
Android 4.4 и выше. Соединение WiFi, Edge, 3G или LTE.


Расстояние и профиль местности

Используйте карту местности, чтобы получить расстояние и профиль местности между передатчиком(ами) и вашим определенным положением.Карта поможет вам расположить антенну прямо на выбранном передатчике или обнаружить любые препятствия на местности между вами и передатчиком. Помощь

Карта покрытия

Используйте эту карту для визуализации покрытия сигнала для выбранного передатчика и канала. Расчет покрытия был создан с помощью программного обеспечения Radio Mobile. Эта карта предназначена только для проверки наличия сигнала в вашем районе. Если вам нужны более точные измерения, используйте соответствующее оборудование с такими параметрами сигнала, как C/N, CBER, VBER и MER.Прежде чем создавать карты, я сделал некоторые замеры, чтобы карты можно было использовать в любительских целях. Помощь

Карта ближайших передатчиков

Карта ближайших передатчиков показывает передатчики по определенному расстоянию, ERP и каналу до определенной вами позиции. Используйте эту карту для поиска неизвестного передатчика на выбранном канале. Справка

Карта местности с двумя точками

Используйте эту карту для получения профиля местности, азимута и расстояния между двумя произвольными точками на карте. Эта карта полезна, когда передатчик не включен в базу данных.Вы можете настроить высоту антенны с помощью элементов управления для обеих точек. Помощь

Карта мультиплексирования

Карта мультиплексирования DVB-T показывает передатчик(и) в выбранной области или регионе по мультиплексу. Включены только передатчики с определенным мультиплексом. Справка


Обзорная карта передатчиков

Используйте базовую карту DVB-T, чтобы получить глобальный обзор передатчиков в выбранной области или регионе. Также включены передатчики без определенного мультиплексирования. Помощь


(PDF) Оценка электромагнитной совместимости между DVB-T/DVB-T2 и 4G/5G в диапазоне 700 МГц для совмещенного канала

31

Всемирная конференция радиосвязи

конференция 2012 г. утвердила Резолюцию 232

(ВКР-12), касающуюся выделения полосы частот

694–790 МГц (700 МГц)

службе подвижной радиосвязи в

службе подвижной радиосвязи в

. Район 1 на совместном первичном статусе с другими первичными службами

и определил полосу

Международной подвижной связи

(IMT) [1].

В соответствии с Резолюцией 232 (ВКР-

12) МСЭ-R должен изучить совместимость

между подвижной службой и другими службами, распределенными в настоящее время в полосе

694–790 МГц [2]. Полоса частот может использоваться только

после завершения всех обязательных исследований электромагнитной совместимости. В этом исследовании

представлена ​​оценка электромагнитной

совместимости цифрового видеовещания

– наземного (DVB-T и DVB-T2), работающего в диапазоне 700 МГц и LTE700.Исследование

определяет необходимое минимальное расстояние разноса

между этими системами в диапазоне

700 МГц для поддержания минимального уровня производительности

базовых станций LTE700 (BS).

В данной статье для оценки электромагнитной совместимости используются три различных метода исследования:

метод минимальной связи

прекращено соглашением GE06, и метод моделирования Монте

с использованием SEAMCAT.

Авторами установлено, что исследования

по оценке совместимости DVB-T/

T2 и LTE700 проводятся в рамках исследовательской группы

JTG-4-5-6-7 ITU-R [3] . Исследования

в [3] представляют результаты расчетов помех в совмещенном канале

для передатчиков цифрового наземного

телевизионного вещания (DTTB) и записей Плана GE06, установленных в восходящей линии связи IMT

. Для защиты приемников базовых станций

в этих исследованиях

использовались критерии I/N.Исследования показывают, что расстояния связи до 427 км и 269 км

для передатчиков DTTB высокой и средней мощности

соответственно

потребуются для обеспечения безопасности приемника базовой станции IMT

для 99 % времени при целевом I/N –6 дБ и

без дополнительной дискриминации по перекрестной

поляризации или направленности приемной антенны.

В отличие от вышеупомянутых исследований,

настоящее исследование основано на методе MCL

, методе Монте-Карло и координатном значении напряженности поля, предварительно определенном

Соглашением GE06.Различные значения

э.и.м. (Эффективная излучаемая мощность), частоты

, методологии оценки совместимости

и т.д. [3]. Этот документ

содержит важный вклад в оценку совместимости DVB-T/T2 и LTE700

, работающих в диапазоне 694–790 МГц. Усовершенствованные версии

LTE планируется использовать в качестве основы

для развития мобильных услуг 5G

и сетей в диапазоне 700 МГц.

Статья организована следующим образом. Второй раздел

посвящен техническим характеристикам

LTE/LTE-A и DVB-T/

DVB-T2. Третий раздел описывает сценарий помех

. Четвертый раздел

посвящен анализу совместимости и результатам

. В последнем разделе сделаны выводы

.





Это исследование обеспечивает предположение

Chradion Diplex (FDD) канал

расположение 2×30 МГц: 703–733 МГц

для восходящей линии связи и 758–788 МГц для нисходящей линии связи

Понимание различий и развенчание мифов между активными и пассивными антеннами

По нашему опыту, активные антенны используются не по назначению.Многие люди не до конца понимают, что на самом деле делает активная антенна. Они знают только, что слово «активный» звучит лучше, чем «пассивный», и что «больше» лучше, чем «меньше». Черт, я знаю, что знаю. Но вот в чем дело: активные антенны действительно могут оказать влияние на вашу систему, если вы не используете их правильно. Эта статья должна помочь вам разобраться в активных и пассивных дебатах.

Сначала два определения.

Активные антенны — это любые антенны со встроенными усилителями сигнала, встроенными прямо в устройство, например Shure UA874.

Пассивные антенны — это антенны без каскадов усиления, такие как CP Beam.

Активная антенна — это пассивная антенна, которая включает в себя только встроенный усилитель. Нет никакой разницы между антенным элементом активной или пассивной антенны одного типа; разница только в том, включен ли усилитель.

Активные антенны можно использовать как для приема, так и для передачи, но чаще всего они рассматриваются как приемные антенны. При использовании для приема сигнала встроенный усилитель усиливает РЧ-сигнал, улавливаемый антенной, и позволяет прокладывать гораздо более длинные удаленные кабели.

При использовании в качестве передающей антенны активные антенны увеличивают мощность РЧ сверх любой выходной мощности, используемой передающим устройством. ***

Единственной практической причиной использования активной антенны является компенсация потерь в кабеле при приеме. Весь радиочастотный сигнал теряет силу (затухает) при прохождении через коаксиальный кабель. Чем длиннее кабель, тем больше потери. 100’ RG8X будет «воровать» где-то от -8 до -11 дБ, в зависимости от нескольких факторов, таких как частота.Усилители на активных антеннах предназначены для компенсации этой потери за счет усиления сигнала сразу после антенны перед его отправкой по линии, поэтому усиление в приемнике приближается к единичному усилению.

Независимый встроенный ВЧ-усилитель. Аналогичные усилители включены в активные антенны.



Важно отметить, что активные приемные антенны не увеличивают направленное усиление. Это еще один способ сказать, что усилитель не влияет на электрические характеристики антенны и, следовательно, не влияет на фундаментальную способность антенны улавливать радиочастотную энергию, проходящую через воздух.

Если вы используете активные антенны на слишком коротком коаксиальном отрезке, вы рискуете перегрузить входной ВЧ-интерфейс системы приемника, что может проявиться в катастрофическом звуке через вашу PA. Точно так же вы можете легко перегрузиться, используя регулировку усиления активной антенны с настройкой, которая непропорционально сильна для длины кабеля.

Кабельные линии UHF

длиной менее 50 футов не требуют активных антенн или линейного усиления для компенсации потерь. Потери слишком малы, чтобы иметь какое-либо звуковое значение, и без тщательной калибровки структуры усиления вы подвергаете риску общее состояние вашей аудиоэкосистемы.Кроме того, имейте в виду, что если вы используете направленную антенну, такую ​​как Diversity Fin или CP Beam, вы увеличиваете усиление на антенне (без усилителя), что может компенсировать потери в коротком кабеле. [Подробнее об этой теме, ERP, будет в посте на следующей неделе. ОБНОВЛЕНИЕ: вот этот пост.

Слишком часто мы обнаруживаем, что в небольшом театре, школе или церкви используется активная антенна сбоку от сцены с усилителем +12 дБ на расстоянии 50 или 25 футов. Это усиление является дополнением к усилению + 6 дБ, которое дает сама лепестковая антенна.С их передатчиками на уровне 30-50 мВт передняя часть беспроводного приемника перегружается, и начинается ад (за исключением церкви, где ад находится в безопасности).

Мы всегда рекомендуем нашим клиентам покупать пассивные антенны, а затем добавлять линейные усилители, чтобы компенсировать потери в линии передачи, только если они прокладывают очень длинные кабели более 100 футов.

С внедрением недорогой технологии RFoF активные антенны и линейное усиление становятся все более устаревшими.В прошлом, если для установленной системы требовался кабель длиной более 100 футов, было только два варианта: использовать дорогой коаксиальный кабель класса «пленум» или использовать некоторую комбинацию активных антенн/линейных усилителей и тщательно управлять структурой усиления, чтобы избежать перегрузки или коаксиального кабеля. потеря линии. При оптоволоконной передаче сигнал может передаваться на много миль практически без потерь.

*** Будьте осторожны при развертывании активных антенн в приложениях для передачи. В широковещательных диапазонах VHF/UHF большинство передатчиков уже работают с максимальной выходной мощностью, разрешенной FCC, или близкой к ней.Добавление каскада усиления перед передающей антенной может привести к превышению этих ограничений, поэтому нелицензированные пользователи УВЧ никогда не должны включать активную антенну в сигнальную цепочку IEM или системы внутренней связи. Кроме того, усилитель активной антенны должен быть двунаправленным, чтобы работать в режиме Tx. Не все из них используют двунаправленные усилители.



Количественное измерение адаптации модели потерь на трассе с использованием метода наименьших квадратов в городской системе DVB-T2 система стандарта цифрового видеовещания (DVB-T2).Данные измерений были проанализированы с использованием обработки данных на основе метода наименьших квадратов (LS) для проверки вероятностной количественной оценки реалистичных измерений данных, таких как средняя ошибка (ME), среднеквадратическая ошибка (RMSE) и стандартное отклонение ошибки (SD). , а также относительная ошибка (RE). Чтобы отличить экспериментальную оценку, исследователи сравнили обычную модель потерь на пути Хата и предложенную модель. Результат показал, что потери на трассе, основанные на предложенной модели, были более точными при правильном прогнозировании количественных измерений данных о распространении.

1. Введение

В настоящее время большая часть телевизионного вещания в странах мира переведена с аналогового на цифровой, обычно называемый стандартом DVB-T2 [1, 2]. В 2014 году были введены правила радиосвязи, которые обеспечивали частоты от 510 до 790 МГц. Тем не менее, была обнаружена проблема в том, что зона покрытия была недостаточной для обслуживания многих клиентов, особенно в городах, где есть несколько мертвых зон. Таким образом, решение для заполнения пробелов необходимо для устранения этих слепых зон как для внутренних, так и для наружных сценариев.Также важно следить за мобильными телефонами, которые все еще могут не иметь возможности исследовать качество обслуживания (QoS) [3].

В настоящем исследовании планирование распространения радиоволн осуществлялось с использованием измерений, основанных на эмпирической модели или детерминированной модели, для прогнозирования потерь на трассе. Обычные модели потерь на пути распространения, такие как модель Окумура, модель Хата или модель Cost-231, широко используются для прогнозирования вероятностного распространения систем мобильной связи [4–10]. С другой стороны, системы DVB-T2 не были предметом многих исследований.За последние несколько лет было опубликовано несколько статей с обзором методов передачи цифрового вещания [11]. Результаты показали, что проблема с техникой передачи заключается в сложности управления многолучевым замиранием окружения. Хотя ключевое требование для разработки DVB-T2 основано на передаче с мультиплексированием с ортогональным частотным разделением каналов (OFDM) [12], также могут использоваться автоматическая модуляция и кодирование [13] или множественный ввод-вывод (MIMO) [14].Данные измерений в полевых условиях также должны быть проверены. Хотя фиксированное телевидение исследовалось по результатам измерений, основанных на эмпирической модели [15–18], результаты показали, что отношение несущей к шуму (C/N) минимизируется до уровня, меньшего, чем требуется для телевизионного приемника. Несмотря на то, что параметр C/N важен, измерение потерь на трассе также важно для прогнозирования плотности многолучевых замираний, особенно в одночастотной сети (SFN) [19, 20]. Поэтому были введены полевые испытания [21], где потери на трассе варьируются в диапазоне от 60 дБ до 120 дБ для каналов Гаусса и Райса.Тем не менее, в городских районах [21–23] было обнаружено, что разница между тестами фиксированного приема составляла до 130 дБ.

Для системы DVB-T2 измерение данных о потерях на пути отличается от мобильной связи, которая не может быть напрямую использована в моделях Okumura, Hata или Cost-231. В этой статье мы не только оцениваем измерение данных о потерях на трассе, но также предлагаем близкую обработку данных на основе метода LS для оптимизации данных. Местами измерения образцов являются экспериментальные регионы на юге Таиланда.Мы объясняем, что канал Ch50 вещал на частоте 626 МГц, а канал Ch52 вещал на частоте 642 МГц в провинции Суратхани, тогда как канал 44 вещал на частоте 658 МГц, а канал 56 вещал на частоте 674 МГц в провинции Сонгкла. Чтобы оценить предлагаемый метод, традиционные потери на трассе были пересмотрены с вероятностной количественной оценкой, такой как ME, RMSE, SD и RE.

Остальная часть документа представлена ​​следующим образом: схема измерения описана в разделе 2. Предлагаемая обработка данных описана в разделе 3, а результаты и обсуждение упомянуты в разделе 4.Наконец, вывод представлен в последнем разделе статьи.

2. Настройка измерения

Потери на трассе обычно зависят от характеристик распространения волны между передатчиком и приемником, как показано на рис. 1. Модели распространения имеют решающее значение для прогнозирования радиоканалов. Детерминированная модель обычно базируется на лучеоптическом методе. Эта модель обеспечивает превосходную точность и может предоставлять дополнительные параметры, такие как мелкомасштабное замирание и разброс задержки.Однако к недостаткам можно отнести большое время расчета и недостаточность условий.


Эмпирическая модель создана на основе наблюдений и измерений. Эту модель можно классифицировать, а именно, как с временной дисперсией или без временной дисперсии: модель с временной дисперсией моделируется для прогнозирования потерь на трассе по результатам измерения канала. С другой стороны, безвременная дисперсия предсказывает средние потери на трассе на основе функции расстояния, высоты антенны и т. д., например модели Окумура и модели Хаты.В этой статье рассматриваются полевые испытания измерений на основе эмпирической модели, как с временной дисперсией, так и без временной дисперсии, где детали местоположений — провинции Сонгкла и Суратани, Таиланд. Обратите внимание, что передатчик в провинции Сонгкла расположен на широте 7 0 57,95 и долготе 100 31 12,17 на высоте около 417 метров над уровнем моря, а передатчик в провинции Суратхани расположен на широте 9 5 32,77 и долготе 99 20 55,59 на высоте около 244 метров над уровнем моря.

На рис. 2 показана блок-схема системы передачи DVB-T2 и схема приемной системы. Система приема состоит из вертикальной несимметричной антенны Rx с −3 дБи, подключенной к канальному фильтру, который настроен на каналы Ch50, Ch52, Ch54 и Ch56 для устранения помех от других излучений полезному сигналу. Принятый сигнал записывается с использованием IQ-рекордера в качестве этапа обработки выборочных данных IQ основной полосы частот. Данные измерений автоматически записываются (принимаемый сигнал), а постобработка данных выполняется с помощью оптимизированной модели потерь на трассе.


Система передачи состоит из следующего: (1) Процессор входного потока: эта часть включает транспортный поток (TS), общий инкапсулированный поток (GSE), общий непрерывный поток (GCS), общий пакетный поток фиксированной длины (GFPS) и каналы физического уровня (PLP). Это потоковые системы для широковещательной передачи данных более высокого уровня. (2) Блочное перемежение и модуляция кодирования (BICM): эта часть включает в себя все этапы перемежения, кодирования и модуляции, выполняемые в каждом кадре BB PLP.Чередование — это внешний кодер и внутренний кодер (LDPC). LDPC — это вариант повышения устойчивости передачи данных к изменяющимся во времени возмущениям канала. Кодирование использует LDPC FEC, а модуляция до 256 QAM. (3) Преобразователь кадров: эта часть отвечает за распределение пакетов от PLP к носителям данных символов OFDM. DVB-T2 предлагает шесть размеров БПФ: 1 K, 2 K, 4 K, 8 K, 16 K и 32 K и семь долей защитного интервала: 1/128, 1/32, 1/16, 19/256, 1/. 8, 19/128 и 1/4.(4) Модулятор: эта часть включает в себя функцию OFDM, такую ​​как активное расширение созвездия (ACE) и резервирование тона (TR) для управления отношением пиковой мощности к средней (PAPR).

Система приема состоит из следующего: (1) Антенна Rx: эта часть представляет собой антенный приемник, который используется в области измерения и подключен к канальному фильтру. (2) Регистратор IQ: эта часть собирает принятый сигнал и сохраняет на жестком диске в качестве выборок IQ основной полосы частот для последующий этап автономной обработки.(3) Информация об измерениях: эта часть собирает местоположение из системы GPS в качестве параметров измерения. (4) Постобработка: эта часть представляет собой обработку данных.

Места измерений показаны на спутниковой карте Сонгкла и Суратани на рисунках 3 и 4 соответственно. Кроме того, тест измерения был выполнен с помощью теста мобильного вождения на рисунке 5, где скорость автомобиля не превышала 40 км в час и была предоставлена ​​модель C HD RANGER+, которая использовала GPS и USB-накопитель для сбора данных.Коммерческая всенаправленная антенна модели Spectrum использовалась в качестве дипольной антенны приемника с относительным усилением -3 дБ. Антенна приемника была установлена ​​на крыше автомобиля на высоте 2 м над землей. В измерительной установке число точек свипирования по частоте составляло 3001, полоса разрешения составляла 10 кГц, а полоса частот находилась в диапазоне от 510 МГц до 790 МГц. Обратите внимание, что расстояние между передающими антеннами и приемной антенной составляло от 2 км до 7 км.Параметры передатчика DVB-T2 отображаются в таблице 1.










K
Охрана интервала 19/128
Modulation 64 QAM
Код FEC 3/5

3.Метод LS на основе моделирования потерь в тракте

В этом разделе предлагается обработка данных для моделирования потерь в тракте. В процедуре сбор данных измерений сначала проводится для анализа с использованием традиционной модели потерь на пути распространения. Во-вторых, получен процесс оптимизации для оценки с использованием метода наименьших квадратов и оценки проверки интеграции данных. Наконец, параметры статистического анализа, такие как ME, RMSE, SD и RE, используются для оценки сравнения между оптимизированной моделью потерь на пути и традиционной моделью потерь на пути.В [4] они утверждают, что модель Хата является значительным улучшением по сравнению с моделью Окумура для прогнозирования потерь на пути. Распространение в различных географических регионах учитывается с использованием поправочных коэффициентов, полученных эмпирическим путем. Отправной точкой в ​​прогнозировании потерь на трассе является распространение в городской местности. Модели потерь на пути обычно задаются в терминах медианных потерь, а не средних потерь. Кроме того, потери на трассе указываются с точки зрения эффективной высоты передающей антенны и высоты приемной антенны.Как правило, передающая антенна устанавливается на крыше существующих зданий на расстоянии от 1 до 20 км, в полосе частот от 150 до 1500 МГц и при высоте антенны от 1 до 10 метров.

В традиционной модели Хата потери на пути определяются выражением где представляет крупный масштаб, средний масштаб и мелкий масштаб; и обозначают высоту антенны передатчика и приемника; центр частоты; и это расстояние. Однако для больших масштабов, когда ,

Для средних и малых весов,

Оптимизированные потери на трассе основаны на использовании метода LS для нахождения оценочных значений и суммы квадратов расстояний от фактических измеренных данных; мы можем получить оценочные данные новой модели потерь на пути, которая где – общее количество собранных данных, а – значение из традиционной модели потерь на трассе.

Математически условия метода LS оцениваются с использованием стратегии линейной регрессии, которая задается формулой

Предположим, что и являются решением замещающих условий (5) и (6), тогда связь между переменными и с помощью линии регрессии, в качестве которой называется аппроксимацией кривой. Решив неизвестные переменные и , тогда получим где — значение оценки из модели потерь на пути, а — случайная ошибка.

Дифференциальное уравнение нормируется выражением

Взяв частные производные с учетом и , мы можем получить

Следовательно, , подставляя в (10) что выражается выражением

Обратите внимание, что и может быть решением замены (5) и (6).Таким образом, это может быть записано как и является замещающим условием.

Наконец, валидация результатов измерения потерь на трассе — это данные, обработанные статистическими свойствами. ME, RMSE, SD и RE в значительной степени предложены в этой статье.

Для статистических свойств относительное выражение определяется выражением где – модель потерь на пути обработки данных, – измерение данных.

4. Количественная оценка

Результаты измерений, проведенных в двух разных средах в городских районах провинций Суратани и Сонгкла, показаны на рисунках 6(a)–6(d) соответственно.Это было сделано для расчета стохастических параметров распространения и оценки точности предложенного метода.

На рисунках 6(a) и 6(b) показаны результаты потерь на трассе для широковещательных каналов Ch50 и Ch52 в Surathani. Расстояние между передатчиком и приемником составляло от 2 км до 7 км. Было замечено, что измеренные данные были разбросаны от минимальных потерь на трассе 100 дБ до максимальных потерь на трассе 160 дБ, что имело дисперсию более 40 дБ, в то время как эмпирическая модель потерь на трассе на синей линии по модели Хата не была близка к измеренные данные столько, сколько предложенный метод в фиолетовой линии.По определению метод наименьших квадратов имеет нулевую среднюю ошибку. Обратите внимание, что ошибки распространения рассчитываются как разница между предсказаниями и измерениями. Таким образом, существенные положительные параметры и , как показано в таблице 2, указывают на то, что оптимизированная модель Хата в целом фактически является измерением потерь на трассе в системе DVB-T2 в городской местности. Однако для того, чтобы провести различие между потерями на пути оптимизации и традиционной моделью Хата, значения средней ошибки (ME) были получены из замещающих условий в (13), как показано в таблице 3.Это ясно показывает, что и модель свободного пространства, и модель Хата предсказывают более низкий показатель потерь на пути распространения, чем предлагаемый метод для городской среды. Следовательно, прогнозы потерь на трассе, сделанные с помощью моделей свободного пространства и обычных моделей Хата, являются значительно более низкими оценками, чем фактические измерения данных. На рисунках 6(c) и 6(d) показаны результаты потерь на трассе для радиопередач Ch54 и Ch56 в Сонгкла. Обратите внимание, что измеренные данные разбросаны от кривой минимальных потерь на трассе 110 дБ до максимальной кривой потерь на трассе 160 дБ, которая имеет дисперсию более 50 дБ.Кроме того, в нем упоминается, что эмпирическая модель потерь на пути в синей линии для модели Хата все еще не так близка к измеренным данным, как предлагаемый метод в фиолетовой линии. Результаты RMSE показаны в таблице 4, в которой проводится различие между моделью Хата и предлагаемым методом по сравнению с измерением данных. Кроме того, SD и RE предлагаемого метода в Таблице 5 и Таблице 6 вполне удовлетворительны для использования с обычной моделью Хата.


Расположение Канал Частота наименьших квадратов (дБ)

Surathani 40 626 МГц 112.725 +4,408
42 642 МГц 112,034 4,564
Songkla 44 658 МГц 117,622 3,222
46 674 МГц 114,983 3.598
Средний 114,341 3,948

7,823 42/642 МГц 7,447

Расположение канал / частота ME (дБ)
Свободное пространство Хата [4] Предлагаемый

Суратхани 40/626 МГц 2 4,02112975 5,610
49,354 5,890
Songkla 44/658 МГц 46,190 9,806 5,500
46 / 674 МГц 44,979 8,811 5,321
Средний 47,624 8,472 5,580

42/642 МГц 8,896 6,717

Местоположение Канал / частота RMSE (дБ)
HATA [4] Предложено

9324

Surathani 40/626 МГц 50.424 +9,245 6,872
49,834 7,244
Songkla 44/658 МГц 46,635 11,065
46 / 674 МГц 45,482 10,158 6,837
Средний 48,094 9,841 6,917

4,929 42/642 МГц 6,501

Местоположение Канал / частота SD (БД)
Hata [4] Предложено
Surathani 40/626 МГц 6.777 3,971
6,960 4,869 4,219
Songkla 44/658 МГц 5,131 4,680
46 / 674 МГц 6,810 5,056 4,295
Средний 6,762 4,996 4,291


Местоположение Канал / частота RE (дБ)
Hata [4] Предлагается 4
0,048 42/642 МГц 0,348 0,025
Surathani 40/626 МГц 0.302 0,017
0,364 0,043 0,021
Songkla 44/658 МГц 0,068
46 / 674 МГц 0.341 0.058 0.058 0,012
Средние 0.339 0,054 0,019 0,0195

5.Заключение

Основная цель этой статьи состояла в том, чтобы предложить оптимизированное моделирование потерь на трассе на основе стохастических количественных оценок и данных измерений для распространения канала в двух разных городских районах для стандарта наземного цифрового видеовещания второго поколения (DVB-T2) для оценки. Мы учитываем потери на пути с помощью обработки данных, с помощью которой был предложен метод LS. Были обсуждены экспериментальные результаты на основе стохастических параметров, таких как ME, RMSE, SD и RE.

Добавить комментарий

Ваш адрес email не будет опубликован.
