Проходной выключатель на 3 точки: принцип работы, схема подключения переключателя

принцип работы, схема подключения переключателя

Рост цен на электроэнергию заставил людей задуматься о необходимости экономии. Использовать простые выключатели для освещения лестниц в многоквартирных и в частных домах с несколькими этажами не очень удобно. Это связано с тем, что приходится возвращаться к месту установки устройства. Для повышения комфорта в таких местах часто используется проходной выключатель на 3 точки.

  • Принцип работы устройства
  • Рекомендации по подсоединению
    • Соединение двух выключателей
    • Управление из трех точек
    • Монтаж двухклавишного устройства

Принцип работы устройства

Внешне это устройство практически не отличается от классического. Однако схема подключения проходных выключателей из 3 мест несколько сложнее. Различие между ними заключается в количестве контактов. Если у обычного прибора их два, то у проходного — три. При этом два из них являются общими. Следует помнить, что во всех схемах подсоединения используется минимум два таких устройства.

Принцип работы переключателя проходного типа довольно прост — после нажатия на клавишу контакт входа замыкается с одним из выходов. Таким образом, выключатель проходного типа имеет сразу два рабочих положения, а промежуточные — отсутствуют. Так как во время работы устройства происходит простое переключение контактов, то его можно отнести к группе переключателей.

Работать с изделиями известных брендов проще, так как на их корпусе есть схема подключения. Дешевые китайские устройства, с этой точки зрения, менее привлекательны и при их подсоединении придется прозвонить клеммы. Некоторые производители во время изготовления могут спутать контакты и при неправильном подключении схема не будет работать.

Чтобы прозвонить проходной переключатель, можно использовать стрелочный либо цифровой прибор. Если применяется цифровой, то его предстоит перевести в соответствующий режим, который используется для определения короткозамкнутых участков электроцепей.

При замыкании клемм электронный прибор подаст звуковой сигнал, а указатель стрелочного должен отклониться до упора вправо.

Прибор, с помощью которого можно управлять освещением из трех точек, позволит сделать систему уличного и внутридомового освещения практичной. Также он может стать отличным выбором для владельцев частных многоэтажных домов. Этот вариант управления светильниками вполне может использоваться и в помещениях, имеющих несколько спальных мест, чтобы выключать свет, не вставая с кровати.

Рекомендации по подсоединению

В продаже можно найти переключатели с одной и двумя клавишами. Отличаются они количеством контактов. Для подключения потребуются следующие устройства и материалы:

  • Переключатели проходного и перекрестного типа.
  • Провода.
  • Светильники.

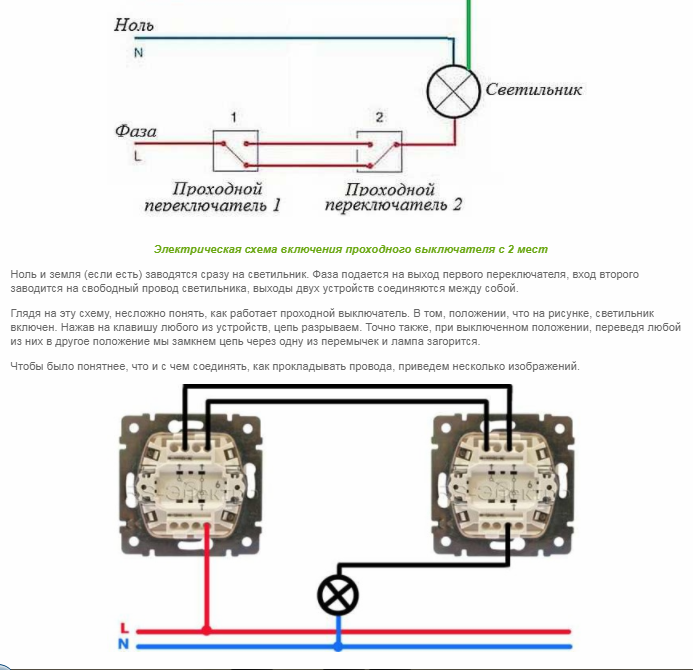

Соединение двух выключателей

Схема переключателя света с двух мест довольно проста, реализовать ее сможет даже новичок. На выход одного выключателя требуется подать фазу, а входная клемма второго устройства подключается к проводу светильника. Второй контакт люстры должен быть соединен с нулевым проводником. Осталось лишь подключить выводы N 1 и N 2 проходных выключателей.

Следует помнить, что в соответствии с современными требованиями электропроводка должна располагаться на расстоянии в 15 см от потолка. Концы проводов выводятся в монтажные коробки, а между собой проводники соединяются с помощью колодок. Подключение выключателей проходного типа для управления светильниками из двух мест не должно вызвать проблем. А вот схема подключения переключателя из трех мест уже более сложная в реализации, но и с ней можно разобраться начинающим электрикам.

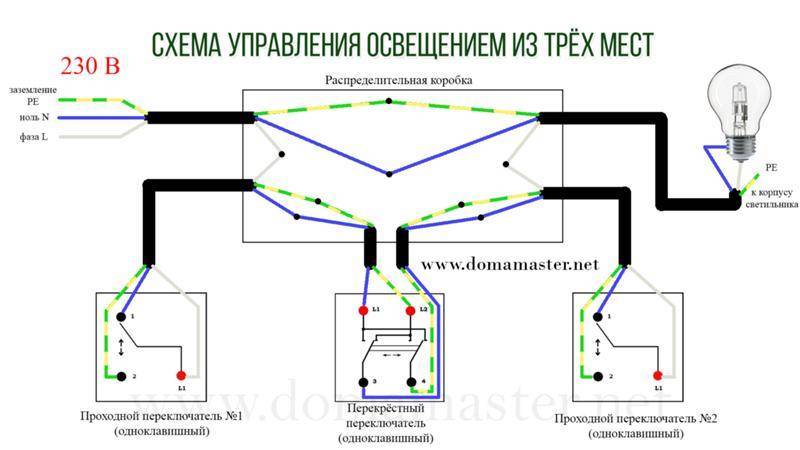

Управление из трех точек

В такой ситуации устройств проходного типа будет уже недостаточно и придется приобрести перекрестный. Он оснащен двумя клеммами входа-выхода и позволяет переключать сразу 2 контакта. Хотя схема проходного выключателя с трех мест и является более сложной, в принципе ее работы можно разобраться довольно быстро.

Для реализации такой схемы необходимо выполнить несколько действий:

  • Нулевой проводник соединяется с одной из клемм светильника.
  • Фазу следует подключить к входному контакту одного из переключателей проходного типа.
  • Свободная клемма люстры соединяется с входом второго проходного переключателя.
  • Два выхода выключателя проходного типа подсоединяются к 2 клеммам перекрестного выключателя. Аналогичным образом выполняется соединение свободных контактов второго проходного переключателя.

При необходимости эту схему можно изменить, добавив новые точки управления. Для решения поставленной задачи предстоит увеличить количество выключателей перекрестного типа, устанавливая их между проходными.

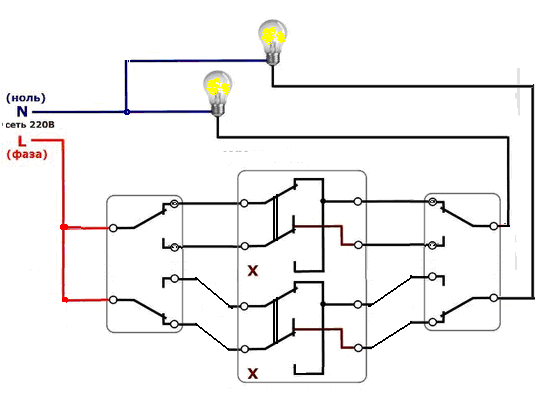

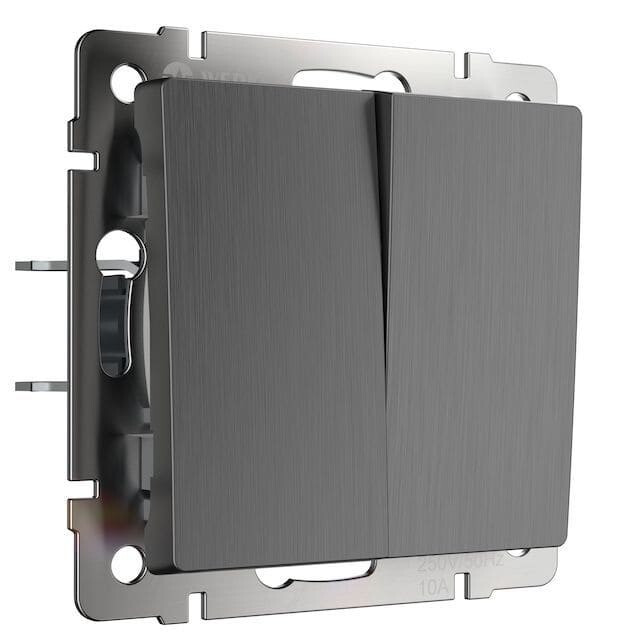

Монтаж двухклавишного устройства

Проходные двухклавишные выключатели используются для управления двумя лампами. Это стало возможным благодаря увеличению количества контактов до 6. При работе с этими устройствами в первую очередь необходимо определить общую клемму. Перезванивается двухклавишный переключатель аналогично одноклавишному.

Фаза должна подключаться на выходные клеммы переключателей, а их вторые выходные контакты соединяются с проводом каждой лампы. Два выхода проходных выключателей соединяются между собой. Эта схема может использоваться для управления освещением из двух мест. Если необходимо добавить третью точку, то придется приобрести перекрестный выключатель. Внимательно изучив каждую из этих схем, можно быстро разобраться в принципе их работы.

Использование двухклавишных переключателей менее практично и при этом требует больших затрат. Чаще всего достаточно подключить устройство с одной клавишей. Такие схемы подсоединения довольно просты, и даже обладая минимальными знаниями в электрике, их можно довольно легко реализовать на практике.

Проходной выключатель — схема подключения на 3 точки

Раньше все было проще, мы жили в типовых домах со стандартной сетью электроосвещения. Мы зашли в комнату, нажали выключатель, загорелся свет, а когда мы ушли, то погасли. Сейчас все чаще в городских квартирах и загородных домах интерьер разрабатывают дизайнеры, и у них может быть такое видение вашего будущего дома, что вопрос управления одними и теми же светильниками из нескольких мест станет очень актуальным. В этом случае на помощь придет проходной выключатель. 3-х точечная схема подключения считается не слишком сложной и в то же время максимально удобной. Поговорим о нем подробнее, когда и где он используется, как самому все подключить и что для этого требуется?

Содержание

  • Где применить такую ​​схему?
  • Схема переключения
    • Что особенного?
    • Что требуется?
  • Электрическое переключение
  • Сборник видео

Где применить такую ​​схему?

Проходные выключатели были придуманы для того, чтобы одни и те же осветительные приборы (или их группы), расположенные в длинных коридорах или больших помещениях, можно было подавать и снимать из разных точек.

Схема подключения проходного выключателя ровно из трех мест чаще всего используется при следующих обстоятельствах:

  1. При наличии длинных коридоров, откуда есть выходы в несколько разных комнат или помещений. При входе в такой коридор освещение включается одним выключателем, затем где-то посередине второй, а в конце помещения третий выключатель. С их помощью вы сможете выключить освещение с той точки, где находитесь в данный момент, и не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома устанавливается один выключатель, который включает лампы во дворе. А два других устанавливаются на некоторых дворовых постройках (гараж, сарай), дойдя до которых можно выключить освещение.
  3. В многоквартирных трехэтажных домах. При входе на первый этаж включали свет во всем подъезде, поднимались на второй или третий этаж, выключали. В этом случае схема подключения проходных выключателей позволяет значительно сэкономить электроэнергию, ведь часто бывает так, что свет в подъездах горит днем ​​и ночью.
  4. Когда в большой детской комнате несколько спальных мест. Всего установлено три выключателя: один у входа в комнату, два других возле детских кроваток. Войдя в спальню, ребенок включает свет, доходит до своей кровати, ложится в постель и выключает освещение.
  5. В загородных домах с помощью проходного выключателя с трех мест можно управлять освещением лестничных клеток или маршей. Один прибор устанавливается внизу в начале лестницы, при подъеме включает освещение всего марша. Поднявшись на второй этаж, устанавливают еще один выключатель, с помощью которого выключается свет. А третий расположен выше, там, где лестница выходит на чердак, чтобы, поднявшись туда, вы отключили освещение всего марша и не накручивали лишние киловатты, пока будете заниматься своими делами на чердаке.

На самом деле вариантов еще очень много, мы рассмотрели самые популярные, но и из этого понятно, насколько схема подключения проходного выключателя из 3-х мест сделает нашу жизнь комфортнее.

Схема переключения

Что особенного?

Внешне проходное коммутационное устройство выглядит как обычное, но это еще не вы начнете внимательно изучать его устройство.

У обычного аппарата есть два контакта — входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, тем самым создавая электрическую цепь или разрывая ее.

У проходного выключателя три контакта — один общий вход и два выхода. Внутри контактной части находится поперечина, которая никогда не находится в промежуточном положении посередине. При нажатии клавиши она переключается на ту или иную цепь, таким образом соединяя общий входной контакт с тем или иным выходом.

Опция тройного управления освещением использует перекрестный переключатель. Особенность его конструкции в том, что имеется четыре точки контакта (два входа и два выхода).

Соединение крестового выключателя всегда выполняется посередине между проходными изоляторами. Одна пара его контактов подключена к отходящим контактам первого проходного устройства, вторая пара соответственно к отходящим контактам другого проходного выключателя.

Имейте в виду, что при подключении выключателей из 3-х разных мест на группу освещения все три коммутационных устройства дублируют действия друг друга. В связи с этим их клавиши не будут иметь четко обозначенных положений «включено», «выключено», каждый раз они могут находиться в разных положениях.

Принцип работы проходных и перекрестных выключателей подробно показан и доступен в видео от Алексея Земскова:

Что требуется?

Для производства электромонтажных работ приобрести следующие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • выключатели проходные — 2 шт.;
  • крестовой переключатель;
  • коробки розеток — 3 шт.;
  • 2-проводная, 3-проводная и 4-проводная.

Также при работе всегда должны быть такие инструменты:

    Бокорезы
  • ;
  • набор отверток
  • ;
  • инструмент для снятия изоляционного слоя с жил проводов;
  • мультиметр
  • ;
  • Инструмент
  • для изготовления штроб и отверстий в стенах.

Электрическая коммутация

Перед началом работ не забудьте о своей безопасности, отключите автоматический выключатель электропитания, проверьте отсутствие напряжения и только после этого приступайте к монтажу и коммутационным действиям с проводкой.

Распределительная коробка должна вмещать пять проводов:

  • 2-жильный — ноль и фаза от питающей сети;
  • 2-жильный — ноль и фаза от осветительного прибора;
  • 3-жильный — от одного проходного выключателя;
  • 3-жильный — от второго проходного выключателя;
  • 4-жильный — от перекрестного выключателя.

Если ваш светильник конструктивно подлежит заземлению, то вам понадобится провод с тремя жилами как для подключения осветительного прибора, так и для питания (фаза, земля и ноль).

Каждое подключение необходимо производить в распределительной коробке, это удобно — в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выступает промежуточным звеном между питающей сетью и проходными выключателями.

Теперь подключаемся, ничего сложного, главное будьте внимательны:

  1. Сначала нулевой провод от питающей сети соединяется с нулевым жильным проводом, идущим к светильнику.
  2. Подсоедините фазный провод от сети к жиле, идущей к общему входному контакту первого проходного выключателя.
  3. Теперь пара проводов от отходящих контактов первого проходного выключателя подключается к какой-либо одной паре проводов перекрестного устройства.
  4. Абсолютно аналогичная коммутация производится со вторым проходным выключателем. Его пара проводов от отходящих контактов подключается к оставшейся паре проводов кроссоверного аппарата.
  5. Осталось подключить фазу лампы к жиле общего входящего контакта на втором проходном выключателе.

Выполните соответствующие соединения проводов на контактах выключателей и в патроне лампы (фаза и ноль).

Советуем сначала протестировать работу собранной схемы, а потом только изолировать места скрутки, чтобы точно убедиться, что все сделано правильно. Включите машину от источника питания и проверьте работу выключателей. Любым из трех коммутационных устройств лампа включается и выключается. Все ли работает правильно? Затем закончите работу. Вновь отключите напряжение, заизолируйте изолентой места скрутки, закрепите на переключателях защитные кожухи и кнопки.

Схема подключения осуществляется аналогично двухклавишному проходному выключателю, только в этой ситуации нужно установить два перекидных устройства.

К схеме управления освещением можно подключить и четвертый выключатель, и пятый, тогда можно будет управлять еще большим пространством, например освещением подъезда многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поймете сам принцип на рассмотренной схеме управления из трех мест, то сможете справиться и с большим количеством точек.

Видео подборка

В этом видео показана работа двух проходных и тумблеров на специально собранном стенде:

Еще подробное описание той же схемы, только переключатели подключены напрямую:
