Профнастил – технические характеристики, свойства, размеры листа

Профнастил (стеновой, кровельный, несущий) – один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, типов и цветов делают профильный лист достойной альтернативой другим материалам.



Технические характеристики профнастила

Что такое профнастил?

Профнастил – это профилированный лист металла с широкой сферой применения в строительной отрасли (для ограждений и заборов, для облицовки стен и покрытия кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей известен под название гофролист или профлист. Изготавливается в заводских условиях путем проката листовой стали.

Стальное ядро придает профлисту жесткость, покрытие – эстетичный вид и устойчивость к внешнему воздействию, профилирование – дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие между этими материалами заключается в специфике расположения валов на прокатном стане, позволяющее формировать конфигурацию подобную натуральной черепице. Однако монтаж профнастила и монтаж металлочерепицы выполняется по отличным друг от друга технологиям.

Профнастил – ГОСТ (нормативная база)

О том, что профилированный настил для отечественного рынка новый, но демонстрирующий быстрое развитие материал, свидетельствует принятие в 2012 г. нормативных условий на его изготовление. Сегодня производители, которые репутацией отвечают за качество профнастила, опираются на положения ГОСТа 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

К другим стандартам относятся:

Производители профнастила

Отметим, что производство профнастила достаточно затратный проект, поскольку качественное оборудование стоит дорого. Но, не настолько, чтобы служить существенным барьером для кустарного производства.

На отечественном рынке есть производители с мировым именем: Ruukki (Финляндия), Pruszynski (Польша) – одни из первых поставщиков профлиста. Следует знать, что производство профнастила под брендом Прушински организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена профнастила тоже.

Среди тех, кто наладил производство профнастила в России и зарекомендовал себя как надежный поставщик, можно выделить несколько компаний, чья деятельность не ограничивается отдельными регионами. Тем не менее, ввиду особенностей транспортировки в каждом регионе есть крупные производители профнастила.

Например, где можно купить профнастил от производителя:

  • в Москве: ООО «ПрофСтальПрокат», завод «Стил-Пласс», компания ММК Профиль-Москва, ООО «Сталькомпрофиль»;
  • в Самаре: «КСП» (завод кровельных и стеновых профилей), компания НПЦ «Кровля», завод «Электрощит», завод «Маяк»;
  • в Екатеринбурге: ООО «МеталлПрофиль Урал», ООО «ПГСоюзПрофиль», ООО «Уральский завод кровельных материалов».

При этом отметим, что в каждом регионе крупных поставщиков сравнительно мало, в основном работают компании, предлагающие популярные виды профнастила: стеновой и кровельный (низковолновой). Однако судить о качестве товара по размеру производителя нельзя. Выбор профнастила более сложен и осуществляется по целому ряду факторов.

Технические характеристики профнастила

Основные характеристики и свойства профнастила – это структура металла, виды, типы и разновидности профлиста, толщина металла, длина, ширина, толщина листа, вид покрытия.

Структура профнастила

Профнастил это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев, с четкой границей между ними и заключается особенность металла, применяемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается эффект синергии.

Состав металла отличается у разных производителей числом слоев – от 3 до 10 и толщиной каждого слоя.

Структура профнастилаСлои профнастила

Вне зависимости от того, сколько защитных слоев у профнастила, обязательными составляющими являются: стальной лист и двухсторонний слой оцинкованного покрытия. Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большая гарантия на профнастил предоставляется производителем. Это обусловлено тем, что каждый слой выполняет свою функцию. Отличаются слои не только толщиной нанесения, но и визуальным видом и способностью противостоять воздействию внешней среды.

Покрытие профнастила (цвет и текстура)

Покрытие определяет срок службы профлиста, который колеблется в пределах 5-50 лет. Согласитесь, стоит изучить, от чего это зависит. В первую очередь от покрытия. С точки зрения покрытия весь представленный на рынке профнастил можно разделить на 3 группы:

Оцинкованный профнастил

В данном случае стальное ядро покрыто цинком с плотностью нанесения 275 гр/м.кв. (минимальная толщина 90 мкм). Такая толщина покрытия является стандартной, прописанной немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие 5 лет. Расчетный срок службы – до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных ограждений, формирования опалубки и т.п. Некоторые производители вообще не предоставляют гарантию на оцинкованный профиль.

Примечание: Цинк летучий материал. Чем меньше его слой, тем быстрее он улетучится и обнажится стальное ядро профлиста. Соответственно, тем быстрее профнастил поржавеет.

Алюмооцинкованный профнастил

Для покрытия используется смесь цинка и алюминия. Гарантия на него 10 лет. Расчетный срок службы – до 30 лет.

По сравнению с цинковым, алюмоцинковое покрытие обладает большей коррозийной стойкостью (в два раза).

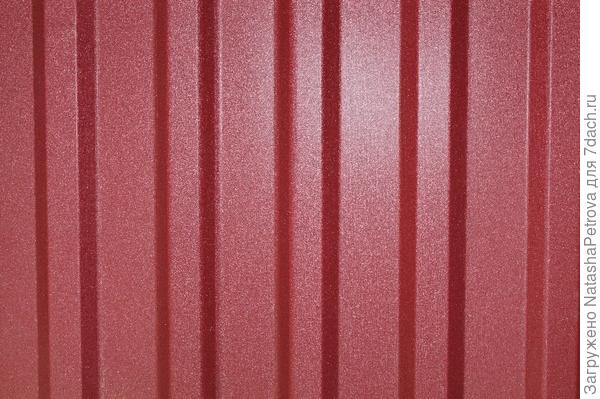

Профнастил с полимерным покрытием

Гарантия на покрытие зависит от его вида и варьируется в пределах от 10 до 20 лет, а расчетный срок службы составляет более 50 лет.

Профнастил с полимерным покрытием - варианты цветов

Материал подготовлен для сайта www.moydomik.net

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие. При этом толщина цинкового покрытия профнастила, согласно нормативу, неизменно должна составлять 275 гр/м.кв. (в сумме с двух сторон).

Полиэстер, пурал, полиуретан – это разновидности покрытия, общее назначение которых, защита цинка. Толщина полимерного покрытия профнастила – 25-200 мкм. Цвет покрытия определяется по каталогу таблиц RAL и RR (у Ruukki).

  • полиэстер (РЕ). Популярное покрытие, придающее дополнительную устойчивость к коррозии. Что касается текстуры поверхности, то она бывает глянцевая либо матовая. Глянцевый ПЭ наносится толщиной в 25 мкм, матовый – 35 мкм. Покрытие разработано для использования в нормальных климатических условиях;
  • пурал (Pural)
    . Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;
  • пластизол (PVC и PVС200). Основу составляет поливинилхлорид (ПВХ). Толщина покрытия 200 мкм. Рекомендовано для использования в сложных климатических условиях;
  • полидифторионад (PVF2). Одним из компонентов смеси выступают фторсодержащие полимеры;
  • композитные материалы. Покрытия, содержащие дополнительный слой разных материалов, обеспечивающие листу эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;

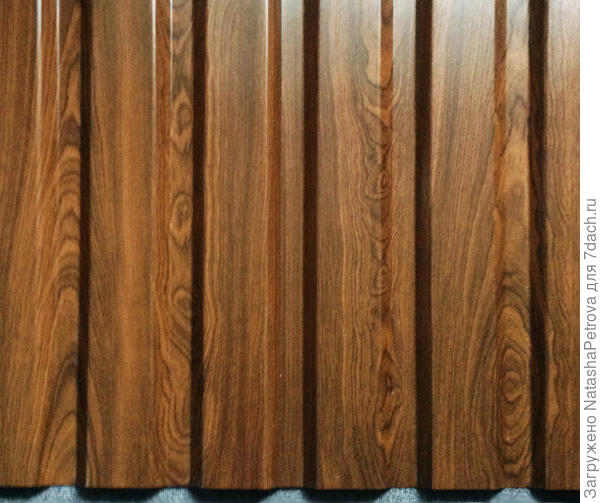

  • принтеч. Выделяется из ряда других покрытий тем, что является имитацией дерева, каменной или кирпичной кладки. Особенно хорошо смотрятся заборы из профнастила под камень, кирпич, дерево.

Дополнительным видом покрытия является пленка (ламинирование). Она накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10 %. Поэтому зачастую ее нанесение обсуждается с заказчиком и является предпочтительным для дорогих покрытий, целостность которых сложно восстановить путем подкрашивая.

Бумага используется для упаковки профнастила. Таким образом, снижая вероятность повреждения во время транспортировки или хранения.

На практике, в основу выбора профнастила положена цветовая гамма, которая достаточно разнообразна.

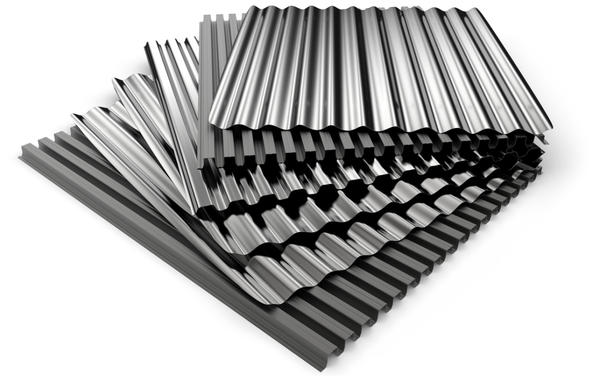

Типы и разновидности профнастила

Можно выделить три основных типа профнастила, в основе которых лежит высота волны. Каждый из типов имеет виды, связанные с конфигурацией волны (трапеция, цилиндр, и ее высота) что в свою очередь, обуславливает значительное количество разновидностей.

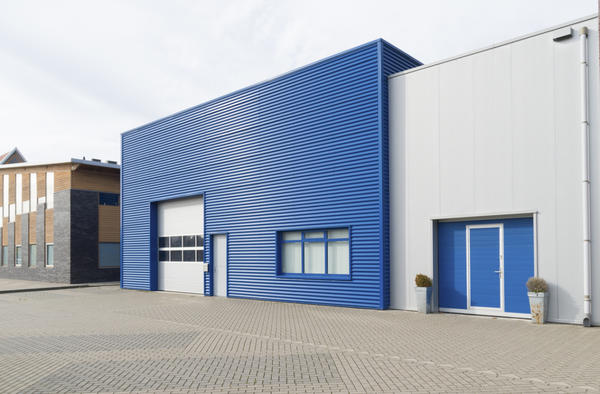

Стеновой профнастил

Характеризуется более мелким профилированием, что позволяет обеспечить большую рабочую ширину листа. У каждого производителя своя маркировка стенового профлиста. Однако общим является буквенная маркировка, показывающая принадлежность к стеновому, и число – обозначающее высоту профилирования (профнастил стеновой высота волны). К стеновым относятся листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличает такое качество как парусность. Сплошной лист подвержен ветровой нагрузке, снизить которую можно путем выбора листа с более высокой волной или обустройства мощного каркаса.

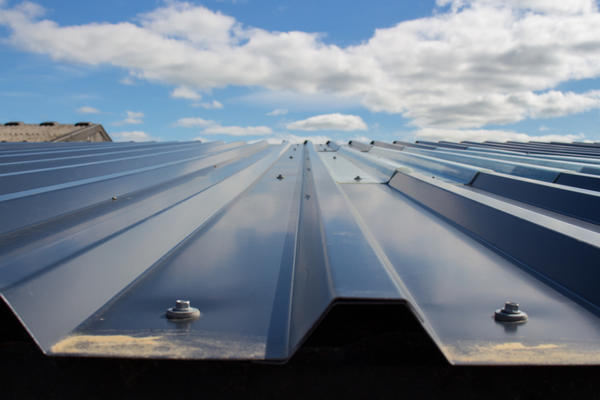

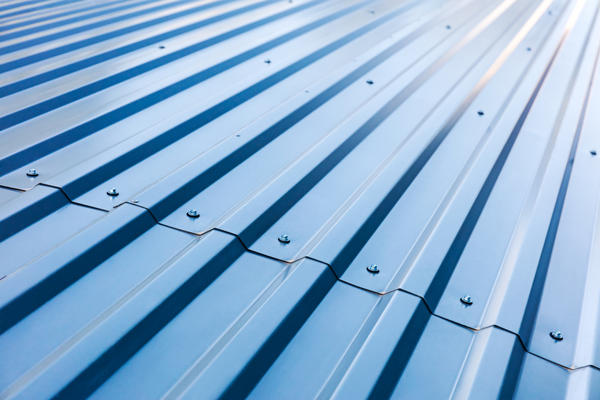

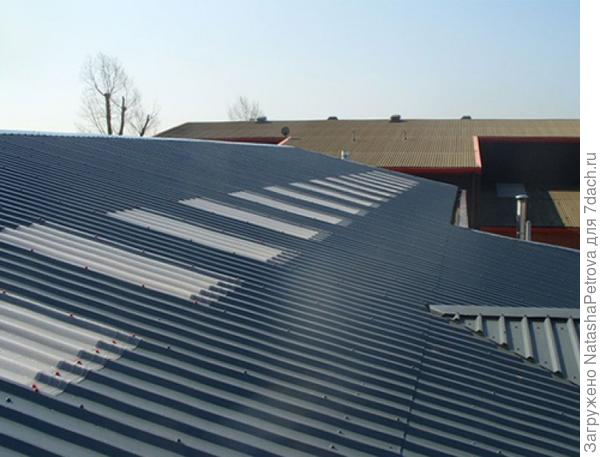

Кровельный профнастил

Отличается более высокой волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается он также, как и стеновой, буквой и числом. Например, ПК-35 – профнастил кровельный высота волны 35 мм. К кровельным относятся листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. К кровельному относится любой профнастил с высотой волны более 20 мм. Это значение является пограничными и встречается в кровельном и в стеновом профнастиле. А назначение (отличие) определяется наличием или отсутствием капиллярной канавки или при использовании более простого оборудования в ориентации цветной стороны (см. рисунок).

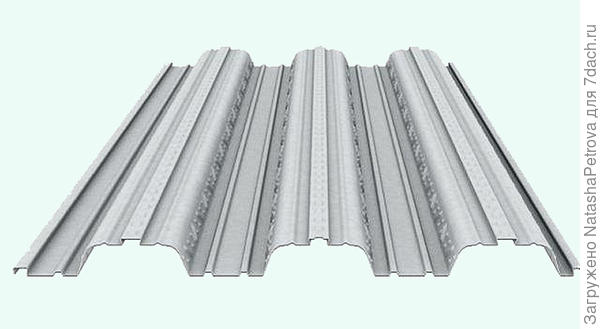

Несущий профнастил

К этой категории относятся листы с высотой волны в 75, 80, 90 и 100 мм. Их используют при устройстве перекрытий в т.ч. железобетонных. Для усиления на несущем профнастиле применяется выштамповка.

Примечание. Чем выше высота волны, тем жестче профлист, но тем меньше его полезная площадь.

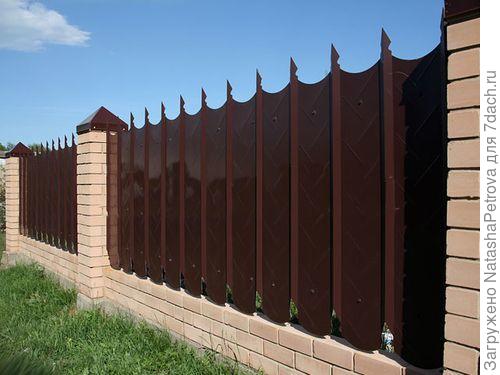

Теоретически для забора или другого ограждения можно использовать любой профнастил, однако целесообразно использовать именно стеновой, ввиду большей площади. Также следует знать, что кровельный имеет капиллярную канавку, она служит препятствием для проникновения воды в месте стыка листов профнастила вдоль. Наличие канавки усложняет стыковку листов между собой. Точно также на крышу можно уложить любой профнастил, но имеет смысл использовать листы с более высокой волной.

Обратите внимание. Профилирование (высота волны, расстояние между волнами, угол наклона трапеции) отличается в зависимости от используемого оборудования. Поэтому следует приобретать профнастил сразу всей партией или докупать у одного и того же производителя.

Виды профнастила – фото

Виды и типы профнастила - 1Виды и типы профнастила - 2

Размеры профнастила

Вне зависимости от вида производители выделяют три ключевых геометрических параметра профнастила: длину, ширину и толщину листа. И одну производную от них – вес.

Геометрические параметры профилированного листа

Длина профнастила

С точки зрения технология изготовления максимально возможная длина профлиста – 12 000 мм. Некоторые производители нарезают ее кратно 1 000 мм. Другие же кратно 50 мм. Точность размеров порезки определяется качеством применяемого оборудования.

Лучше брать лист с нужным размером. Профнастил достаточно легкий материал, так что лист длиной 6 000 мм без труда поднимается на крышу вручную бригадой из трех человек. При необходимости, можно приобрести два листа, а расчет длины профнастила вести с учетом поперечного нахлеста. На участке сложно обеспечить высокую точность, а главное безопасность резки.

Примечание. Чем ниже угол наклона кровли, тем больший нахлест нужно обеспечить. Например, угол уклона крыши в 15° требует, чтобы был обеспечен перехлест в 200 мм. Это повышает расход материала, но снижает вероятность затекания, в частности талых вод.

Ширина профнастила

Производители всегда указывают два размера при обозначении ширины листа. С чем это связано? С тем, что ширина профнастила изменяется в зависимости от высоты волны. Несмотря на то, что в производство идет лист стандартной ширины в 1 250 мм (очень редко 1 000 мм) конечная ширина всегда разная. Так, для листа любой волны важна: общая и рабочая ширина.

Общая ширина профнастила используется при оформлении счета. Обратите на это внимание. А полезная ширина профнастила – при расчетах количества материала, т.е. та площадь профнастила, которая непосредственно используется в строительстве. Обозначая ее, профессионалы оперируют понятием «рабочая ширина профнастила». Полезная ширина вычисляется, как общая минус нахлест. Величина нахлеста составляет одну волну.

Примечание. В частном строительстве, выполняя расчет профнастила для забора или крыши, мастера пользуются общей шириной листа. Это оправдано в случае, если забор секционный и одна секция равна одному листу.

Стандартная ширина профнастила зависит от производителя, и на практике колеблется в диапазоне 1150-1080 мм (для ПС-10, профнастила с высотой волны в 10 мм.)

Толщина профнастила

Производители предлагают профнастил толщина которого находится в пределах 0,3-1 мм. На рынке РФ распространены листы толщиной в 0,45-0,5 мм (характерно для стенового и кровельного профнастила). Не стоит настороженно относиться к такой, казалось бы, незначительной толщине. Благодаря профилированию лист обладает высокой прочностью. По листу, уложенному на крышу, свободно передвигаются строители, не рискуя его деформировать.

Примечание: Производство профнастила регулируется ГОСТом 24045-2010, а отклонения по толщине ГОСТом 19904-90. Последний допускает отклонение для указанной толщины на +/- 0,06 мм. Поэтому допустимо, что при заявленной толщине в 0,45 фактическая толщина металла профнастила составит 0,39.

Толщина несущего профнастила обычно составляет 0,7-1 мм.

Вес профнастила

Чтобы рассчитать вес листа профнастила нужно знать его площадь, длину и ширину. Обратите внимание, на вес профнастила оказывают влияние:

  • длина листа;
  • расстояние между волнами;
  • толщина металла;
  • наличие покрытия и его вид;
  • количество слоев в структуре металла и толщина каждого из них;
  • дополнительная упаковка: бумага, пленка, поддон, прокладочный картон.

Допуски и отклонения размеров профнастила

ГОСТ 19904-90 регулирует отклонения:

Отклонения размеров профнастила по толщине

Примечание. Отклонения по толщине могут быть вызваны как отклонениями на стадии производства так на стадии профилирования.

Примечание. Предельное отклонение по ширине и длине определяется технологичностью применяемого профилегибочного оборудования. Например, на автоматической линии производства компании «Profilekeskus» (Финляндия) допустимое отклонение по ширине составляет всего 0,4 мм. А на линии Shell Group Shanghai Ltd (Китай) – 6 мм.

Комплектующие и аксессуары для профнастила

Для монтажа профнастила существуют разнообразные декоративные элементы и аксессуары. К ним относятся планки, позволяющие облицевать поверхность любой конфигурации и различного рода уплотнители, саморезы, краска и т.п.

Цена профнастила

Цена-размер – два основных параметра, на которые ориентируется пользователь, принимая решение о покупке. Стоимость складывается из различных компонентов, начиная от толщины металла и заканчивая имиджем производителя профнастила и металла. Также цена на профлист отличается в зависимости от уровня конкуренции в регионе.

Ориентировочная стоимость профнастила стандартных размеров, приведена в таблице.

Если рассматривать стоимость профилированного настила в зависимости от толщины, то картина будет иметь вид:

Примечание. Упаковка в пленку увеличивает стоимость на 5-10 %.

Плюсы и минусы профнастила

Профлист, как и любой другой материал, имеет свои достоинства и недостатки, с которыми тоже следует ознакомиться, принимая решение об использовании.

Сфера применения профнастила

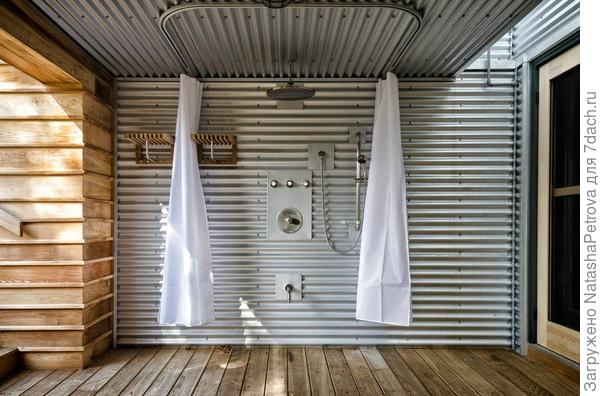

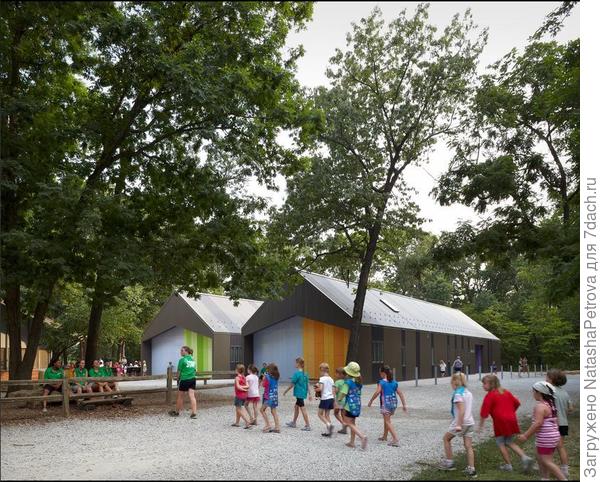

Не в последнюю очередь популярность профнастилу обеспечила широкая сфера его применения.

  • для установки заборов;
  • для строительства и облицовки стен;
  • в качестве кровельного материала;
  • при монтаже быстро возводимых зданий;
  • для временных и постоянных ограждений;
  • в качестве неснимаемой (несъемной) опалубки.

Преимущества профнастила

  • прочность;
  • надежность;
  • длительность эксплуатации;
  • широкая цветовая гамма;
  • дизайн;
  • простота монтажа;
  • незначительный вес;
  • минимальный уход в процессе эксплуатации;
  • удобство транспортировки и хранения;
  • возможность выполнить установку профнастила своими руками;
  • устойчивость к ультрафиолету, перепадам температур, влажности, механическим повреждениям и т.п.

Недостатки профнастила

  • эффект «барабана». Использование профнастила в качестве покрытия для кровли выдвигает повышенные требования к звукоизоляции чердачного помещения. Т.к. звук, который хорошо проводится металлом, создает дискомфорт жильцам дома.

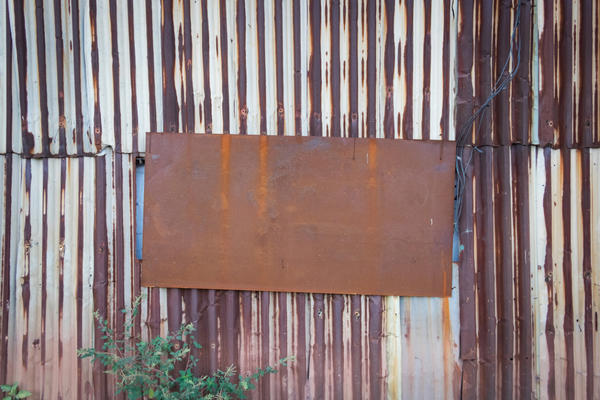

  • появление ржавчины. Происходит при повреждении защитных слоев стального ядра металла, из которого изготовлен профнастил.
Заключение

Работа с профнастилом позволяет быстро и самостоятельно выполнить значительное количество работ на приусадебном участке, а знание основных параметров поможет выбрать качественный материал, который будет долго выполнять свои непосредственные функции и радовать глаз красивым внешним видом.

размеры листа и профиля, виды, технические характеристики

Часто слышим и видим, что делают из профлиста кровли, сараи, заборы. Что это за материал такой, что имеет такую широкую сферу применения. Какие есть его арки и виды, какие размеры. И как влияют размеры профлиста на его применение.

Что собой представляют профилилированные листы?

Профлист — это строительный листовой материал, который делают из тонколистовой стали. На заготовке путем холодной штамповки формируют рельеф, а затем наносят защитное покрытие. Рельеф называют профилем. Отсюда и пошло название материала — профлист. То есть, лист с профилем. Еще можно встретить такое название, как профнастил. Некоторые думают, что профлист и профнастил — это разные материалы и между ними есть разница. А вот и нет. Разницы нет. Просто в ГОСТе две марки описываются как «для настила». Отсюда, видимо, и пошло название профнастил.

«Профили стальные листовые гнутые с трапециевидными гофрами для строительства» — название по ГОСТу 24045-2016. Условно можно сказать, что при необходимости накрыть крышу мы выбираем кровельные профили (профнастил), а при необходимости обшить стены — стеновые профили (профлист).

Вообще, названий у этого материала немало. Можно встретить «профиль листовой», металлопрофиль. Реже встречается «профильный лист». Еще есть название из каталогов — стальной профилированный лист. Это все о том же материале.


Так выглядит профлист с цветным покрытиемПрофнастил: размеры листа и профиля, виды, технические характеристики

Итак, профлист — это стальной лист со сформированным рельефом. На него наносят защитное многослойное покрытие. Количество слоев и виды покрытий отличаются и влияют на конечные характеристики продукта. На долговечность, стойкость к выцветанию, к повышенным или пониженным температурам, к химическим и механическим воздействиям. В общем, многие важные свойства зависят именно от покрытия и качества его нанесения.


Что такое профлист. Это листовой металл с защитным покрытием и профилем особой формыПрофнастил: размеры листа и профиля, виды, технические характеристики

Профлист есть разный по назначению и отличается он рельефом. В том смысле, что отличается высота и ширина волны, расстояние между вершинами, а форма всегда трапеция. Это прописано в ГОСТе 24045-94. Только в некоторых видах (с повышенной несущей способностью) на боковых гранях добавлены выступы — полочки, а в гребне и выемке сформированы дополнительные канавки. Тем не менее, форма профиля — трапеция.

Марки профнастила

Обычно профнастил изготавливается из листовой стали с цинковым и алюмоцинковым покрытием. Если используют алюмоцинковое покрытие, в маркировке ставят АЦ, если цинковое — ничего не ставят. Если цинк нанесен электролитическим способом, то ставят ЭОЦП. Также лист может быть покрыт слоем алюминия (буквы АЛ в маркировке) или алюмокремния (АК). Эти покрытия дают более качественную защиту, но они дорогие.


Стальной профилированный лист с защитным покрытием — это и есть профнастилПрофнастил: размеры листа и профиля, виды, технические характеристики

Кроме различных «первичных» покрытий, стальной листовой прокат используют различной толщины. В комбинации с различным профилем он имеет разную несущую способность, соответственно, он имеет разное назначение и область применения. По назначению профили подразделяют на типы (ГОСТ 24045-2016):

  • Н — для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий;
  • НС — для настилов и стеновых ограждений;
  • С — для стеновых ограждений, выполняющих несущую и ограждающую функции.

Иногда встречается такая расшифровка обозначений профнастила, где тип Н — это несущий (для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий). Он самый тяжелый, самый жесткий. Из этого профнастила делают кровли при высокой снеговой и ветровой нагрузке.


Марки профнастила и его назначениеПрофнастил: размеры листа и профиля, виды, технические характеристики

НС — несущий стеновой. Другое название — универсальный. Менее «выносливый», но может применяться на кровле при невысоких нагрузках на нее. Из него же можно строить несущие стены (при достаточной толщине и глубине рельефа). Его же часто «пускают» на заборы, у которых нет поперечин между столбами.

С — стеновой профлист. Используется для обшивки каркасных стен. Его применяют при строительстве гаражей из профнастила, подсобных помещений. Этот же тип, но достаточной толщины, можно крепить к забору, если между столбами есть поперечины. Для кровли такой материал не рекомендован. Разве что там, где почти нет снега и ветра. И то, обрешетка должна быть частой, с небольшими зазорами.

Маркировка профлиста и ее расшифровка

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.


Как расшифровать маркировку профлиста и где тут указаны его размерыПрофнастил: размеры листа и профиля, виды, технические характеристики

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.


Такой профлист рекомендован для забораПрофнастил: размеры листа и профиля, виды, технические характеристики

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

  • Если сталь оцинкованная, не стоит ничего.
  • Электролитическая оцинковка — ЭОЦП.
  • Алюмоцинковое покрытие — АЦ.
  • Алюминиевое покрытие — АЛ.
  • Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Наименование и обозначение краскиОбозначение грунтовкиТолщина покрытия в мкмСтойкость к агрессивным средам при нанесении на цинковое покрытие Стойкость к агрессивным средам при нанесении на алюмоцинковое покрытие Стойкость к агрессивным средам при нанесении на алюминиевоепокрытие
Без покрытиянеагрессивная слабоагрессивная с ограничениями слабоагрессивная с ограничениями
Эмаль ГФ-201710-12 мкмнеагрессивная слабоагрессивная с ограничениями слабоагрессивная с ограничениями
Полиэфирсиликоновые эмали МЛ-1202ЭП-020025-34 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Акрилсиликоновые эмали АС-1171, АС-5122ЭП-020025-30 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Органодисперсные краски ОД-ХВ-221АК-013840-50 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Эпоксидная грунтовка ЭП-014070-80 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Полихлорвиниловые пластикаты ПЛ_ХВ-122АК-0138180-220 мкмслабоагрессивнаянеагрессивная с ограничениями неагрессивная с ограничениями

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.


Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенногоПрофнастил: размеры листа и профиля, виды, технические характеристики

Вот такие еще покрытия могут быть:

  • Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
  • PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
  • PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
  • AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Размеры профлиста и вес

Вообще, предприятия выпускают профлист не только по ГОСТу, но и по ТУ. ТУ — это технические условия, в которых производитель проставляет свои размеры и требования к качеству. Их регистрировать не так уж и сложно. Но это не ГОСТ и там может быть все, что угодно. Если вы видите в маркировке или в сопроводительных документах ТУ, лучше прочтите его, чтобы не было неожиданностей. А в стандарте не так много профилей и размеров профлиста, именно поэтому и применяют ТУ. Потребители требуют другие размеры и профили. В таблице приведены марки и размеры профлиста по ГОСТу, а на рисунке добавлены еще чертежи и внешний вид. Кстати, толщина листа с * — это не стандарт.


Чертеж профлиста и внешний вид, ширина листа и его толщинаПрофнастил: размеры листа и профиля, виды, технические характеристики
Обозначение профилированного листаШирина, ммТолщина металла, ммМасса 1 метра длинны, кгМасса квадратного метра, кг
Н-75-750-0,7750 0,77,4 9,8
Н75-750-0,87500,88,411,2
Н75-750-0,97500,99,312,5
Н114-600-0,86000,88,414,0
Н114-600-0,96000,99,315,6
Н114-600-1,06001,010,317,2
Н114-750-0,87500,89,412,5
Н114-750-0,97500,910,514,0
Н114-750-1,07501,011,715,4
НС35-100-0,610000,66,46,4
НС35-100-0,710000,77,47,4
НС35-100-0,810000,88,48,4
НС44-1000-0,710000,78,38,3
НС44-1000-0,810000,89,49,4
С10-899-0,6918/8990,65,15,7
С10-899-0,7918/8990,75,96,6
С10-1000-0,61022/10000,65,65,6
С10-1000-0,71022/10000,76,56,5
С18-1000-0,61023/10000,66,46,4
С18-1000-0,71023/10000,77,47,4
С15-800-0,6940/8000,66,56,0
С15-800-07940/8000,76,556,9
С15-1000-0,61018/10000,66,46,4
С15-1000-0,71018/10000,77,47,4
С21-1000-0,610000,66,46,4
С21-1000-0,710000,77,47,4
С44-1000-0,710000,67,47,4

В таблице, вроде все ясно. Размеры профлиста указаны также, как прописано в нормативе: высота профиля, ширина листа и толщина металла. Длина — по договоренности или по возможностям производителя. Вопросы могут быть там, где ширина указана через дробь. Например, 1022/1000. Первая цифра — полная ширина при обшивке стен, вторая — рабочая ширина при монтаже на кровлю. Как понимаете, это материал двойного назначения. Может применяться как на кровле, так и для обшивки стен.


Для сравнения посмотрите какие размеры профлиста могут предлагать, и сравните с тем, что прописывает ГОСТПрофнастил: размеры листа и профиля, виды, технические характеристики

Стоит сказать, что если параметры профлиста не соответствуют ГОСТу, это не значит, что материал плох. Надо смотреть на качество нанесения покрытия, на жесткость листа. В любом случае стоит найти отзывы по продукции конкретного производителя. Потому что и стандартные могут быть сделаны не ахти как. Все дело в качестве стали и покрытий.

Как определить качество

Прежде всего — наружный осмотр. Качество нанесения краски, полимера или оцинковки — первый показатель. Не должно быть наплывов, потеков и проплешин. ГОСТ допускает наличие потертостей и небольших царапин, которые не повреждают целостность защитного слоя. То есть, если царапина не добралась до металла — это нормально. При транспортировке такое случается сплошь и рядом. Главное, чтобы покрытие было целым.

Одним из косвенных показателей качества профлиста является его вес. Справочные значения указаны в ГОСТе (есть в таблице). Если вес значительно отличается в меньшую сторону, это значит, что использован более тонкий лист или менее плотный (и более дешевый) металл.

Прямое свидетельство надежности производителя — толщина листа. Если заявленная толщина соответствует реальной, это хороший знак. А как измерить толщину профлиста? При помощи электронного штангенциркуля. Не такой дорогой инструмент, а пользоваться им проще. Если есть у вас обычный, можете провести измерения с его помощью. Но учтите, что реальная толщина — со слоем краски или полимера — должна быть хоть немного (на несколько микрометров) больше заявленной. Вот эту разницу покажет электронный прибор. Механический с такой задачей не справится.

Какие существуют размеры профлиста для забора

1Профлист — это строительный материал, который изготавливается в виде отдельных металлических листов, что специально предназначены для покрытия каких-либо помещений с целью защиты их от осадков, ветра и других внешних факторов.

Этот материал производят из оцинкованной стали, используя метод холодного профилирования, после чего поверхность листов обретает волнистую форму.

Профлист является одним из самых качественных и долговечных материалов и поэтому спрос на его приобретение и применение в процессе возведения сооружений постепенно растет.

Блок: 1/12 | Кол-во символов: 561
Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/vse-o-prof.html

Размеры профлиста для забора — ширина, толщина, длина

1

Любой владелец собственного дома, который хочет сделать надежное ограждение, красивый фасад здания или кровлю, будет использоваться профилированные листы. И в обязательном порядке ему необходимо знать, какие профлисты для забора и размеры листа необходимо использовать для строительных работ. Это необходимо и для того, чтобы рассчитать общее количество материала, и для того, чтобы спланировать точное расстояние между опорными балками и крепежными элементами. Какие существуют установленные размеры профнастила для забора?

Блок: 2/10 | Кол-во символов: 580
Источник: https://astgift.ru/razmer-proflista-standartnyj/

В чем отличие кровельного профлиста и профнастила?

Профлист по сравнению с профнастилом более жесткий, прочный и его ассортимент значительно больше.

Профнастил характеризуется высокой степенью шумопоглощения, а вот при отделке крыши профлистом нужно дополнительно применять шумоизоляционные материалы. Также за счет того, что профнастил являет собой жесткую конструкцию со сложным рельефом — это позволяет применять его во время монтажа на любой высоте, и он может противостоять сильным нагрузкам.

По факту, профнастил и профлист это один и тот же материал, только профлист чаще всего называют кровельный материал, а профнастил- универсальное покрытие.

Блок: 2/12 | Кол-во символов: 654
Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/vse-o-prof.html

Параметры забора из профилированного листа

Помимо основных габаритов, учитывается еще и марка профиля: А или R. Первый вариант больше подходит для забора, так как характеризуется отсутствием гидрозатвора. Еще одна особенность такого материала заключается в том, что окрашивание производится по одной стороне. Среди всех разновидностей большей популярностью пользуется профнастил типа С8, С10, С20, С21, НС35.

Из обозначения можно узнать высоту гофрированного профиля металлического листа.

Это может быть соответственно 8, 10, 20, мм. Длина, ширина, высота — все эти параметры, включая высоту гофрированного профиля, для материалов разных типов можно найти в ГОСТ 24045–2010. Нужно помнить, что два фактора обеспечивают устойчивость материала к ветровой нагрузке: толщина металла и высота гофрированного профиля. Чем больше величина последнего из параметров, тем надежнее будет забор. В такой же зависимости находится толщина металла и его уровень прочности.

Блок: 3/6 | Кол-во символов: 959
Источник: https://zaborchik.info/zabory/razmery-proflista.html

Достоинства и недостатки

Достоинства материала на лицо:

  • Профлист обладает значительной устойчивостью при воздействии коррозии, ультрафиолета и попадании на него осадков.
  • Благодаря наличию скользящих свойств, снег или грязь на крыше не остаются, а сразу же стекают с нее.
  • Долгий срок пригодности материала — около 50 лет.
  • Можно легко и без проблем произвести монтаж покрытия, не имея большого опыта в строительстве.
  • Универсальность в применении.
  • Приятный внешний вид.
  • Экологичность и безопасность профлиста. При высоких температурах токсические соединения не выделяются.
  • Незначительный вес упрощает процесс транспортировки профлиста на место строительных работ.
  • Доступная цена на покупку профлиста позволяет приобрести его при средних затратах.
  • Обеспечивает надежность и защиту от протекания.

Недостатки профлиста:

  • Материал в солнечную погоду сильно нагревается.
  • Плохая шумоизоляция — выраженный звук от попадания осадков на крышу.
  • Если монтаж строительных работ будет проведен непрофессионально, тогда может нарушиться герметичность кровли.

Как видите, недостатком меньшинство, и это позволяет говорить об универсальности, высокой практичности и функциональности материала.

Блок: 3/12 | Кол-во символов: 1176
Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/vse-o-prof.html

Особенности ограждений из профнастила

Обилие вариантов строительных материалов для заборов нередко ставит застройщиков перед выбором наиболее оптимального. Это тем более важный момент, что в заборе содержится сразу несколько функций – от защитного сооружения против злоумышленников и недоброжелательных глаз до эстетической составляющей, дополняющей все сооружение.

На фото ниже представлена изгородь из профлиста.

Металл и камень

Обычная ограда

Цены на ограждения имеют немаловажное значение, особенно если территория участка занимает значительную площадь.

В элитных домах, по подсчетам специалистов, цена забора иногда соответствует стоимости целого этажа включая меблировку.

Основные моменты

Профилированный металлический лист наряду с деревянными, кирпичными и каменными сооружениями занимает в рейтинге востребованности одно из первых мест. Особенно популярен бюджетный вариант, в котором установка столбов для забора из профнастила производится из кирпича, декоративного бетона, натурального камня или его имитации из пластика.

На фото изображена красивая изгородь.

На дче

В деревне

Использовать трубы для забора принято в сооружениях без фундамента, но это скорее временное ограждение, чем капитальное, установленное без особых размышлений или в случае непродолжительной срочной надобности.

С помощью листов металлического профиля, крепежа и горизонтальных ребер жесткости можно устанавливать такой тип изгороди даже на неровной или проблемной местности, не прибегая к особым ухищрениям.

Главное в строительстве такого типа разграничений – схема установки и расстояние между столбами, а также заранее приобретенные листы с подходящими размерами. Тогда на заболоченной почве, неправильном рельефе или покатой местности можно установить забор с гарантированно длительным сроком эксплуатации, практически не подверженный порче и гниению.

Глухая изгородь – на фото ниже.

На огороде

Профлист

Варианты ограждений

Разновидности ограждений из профилированного листа насчитывают примерно столько же вариантов, сколько есть хозяев и землевладений. Разница всегда есть – если не в обустройстве калитки, то в расстоянии между столбами, фактуре, которой отдано предпочтение, и во многих других нюансах.

Однако существующая строительная практика все же позволяет выделить несколько разновидностей, имеющих характерные закономерности из-за того, что в них удобно использовать стандартные размеры.

Стандартными видами считаются:

  • сплошной на металлических трубах с использованием особо прочного самореза, с горизонтальными балками или лагами, создающими прочные ребра ветровой жесткости, с самым примитивным устройством ворот;
  • забор с кирпичными опорами и подставками под профлист, но без постройки фундамента, со стандартным расстоянием между столбами;
  • профлисты, установленные на ленточном фундаменте или сборном пьедестале (каменном, кирпичном) с декоративными опорами, обычно с функциональным вариантом калитки, отдельной или оборудованной в проеме ворот.

Материалы из металла

Варианты листов с размерами

Различия между конструкциями, ставшими предметом предпочтения, могут состоять и в высоте, и в типе фундамента под забор из профнастила, и в конструкции ворот, и в использовании определенного типа профиля с вариабельным покрытием, размерами и толщиной листа профнастила для забора.

У ограждения такого типа – всего пара недостатков, и все они заключаются в неправильном монтаже или некорректном обращении. Если закрепление и ребро жесткости произведены без соблюдения технологии, то при сильном ветре есть вероятность его падения от эффекта парусности. Никакой тип крепежа и размер самореза от этого не спасают.

Если произошло повреждение покрытия, то забор неминуемо начнет ржаветь, и от этого можно спастись только специальной грунтовкой и многослойной окраской.

Изгородь на даче изображена на фото ниже.

Металлические столбы

Изгородь частного дома

Вернуться к оглавлению

Блок: 2/6 | Кол-во символов: 3768
Источник: https://ZaborSebe.ru/materialy/razmery-profnastila-dlya-zabora.html

Параметры профнастила для забора согласно с требованиями ГОСТа

Стандартные размеры профлиста для забора закреплены в ГОСТе 24045-94. Данный стандарт строго регламентирует основные типоразмеры листов, при этом указывается, что стоимость материала напрямую зависит от качества и марки используемой стали, толщины самих листов и типа декоративно-защитного покрытия.

Ширина

Металлические столбыЕсли ознакомиться с нормативными требованиями ГОСТа на профлист, можно заметить, что указывается два параметра ширины профнастила. Это две разные величины, первая из которых указывает на рабочую ширину (или полезную), а вторая — полный размер.

Несмотря на существование ГОСТа, существуют профилированные листы, размеры которых не соответствуют указанным требованиям. Таких материалов более чем достаточно, но это не значит, что их нельзя приобретать. Многие производители выпускают профлист по ведомственных техническим условиям, которые составлены согласно с общеобязательными требованиями.

Очевидно, что цена на разные размеры профлиста для забора будет отличаться.

Блок: 4/10 | Кол-во символов: 1039
Источник: https://astgift.ru/razmer-proflista-standartnyj/

Виды профлиста для кровли и выбор лучшего

Несущий тип предназначен для создания перегородок и отделки стен.2 Его можно купить за небольшую цену, а также оформить индивидуальный заказ, когда нужны листы определенного размера.

С его помощью можно не только соорудить некоторые элементы здания, но и без труда отремонтировать крышу, сделать отделку фасада, его стен, потолка и даже соорудить прочные ограждения.

При расчете на метр квадратный у этого материала небольшой вес и хорошая прочность.

Стеновой профлист имеет прямоугольный либо трапециевидный профиль с полимерным покрытием либо же может быть оцинкованным. Если из него делать стены, то они по своей массе будут намного легче, чем строения из железобетона. Стеновой профлист удобно и легко резать, если нужно сделать обшивочные фасадные или облицовочные работы, монтаж несущих элементов, а также изготовить декоративные металлоконструкции.

ВАЖНО!

Какой профлист лучше для крыши дома? Кровельный профлист (серия Н) применяют для постройки крыш и любых ограждений, что смогут противостоять непогоде. Он может выдержать большие нагрузки.

8

Виды профлиста

Блок: 4/12 | Кол-во символов: 1109
Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/vse-o-prof.html

Какого размера сделать забор из профнастила?

Профнастил можно считать универсальным материалом, используемым в разных строительных и промышленных сферах.

Но наивысшей популярности этот материал достиг в частных хозяйствах.

Преимущества заборов из профлиста:

  • Повышенная прочность.
  • Доступная стоимость.
  • Простой и быстрый монтаж.
  • Длительный срок службы.
  • Размеры листа могут быть разными, что позволяет соорудить ограждение любой высоты.

Для возведения забора можно выбрать как специальный лист (профлист), так и универсальный.

Как выбрать профнастил?

Важными являются 3 параметра:

  • Размеры профнастила.
  • Толщина профнастила.
  • Качество металла.

Качественный заборный лист имеет толщину минимум 0,6 мм. В диапазоне между 0,6-0,7 находится стандартная толщина, меньше которой использовать материал не рекомендуется.

Нагрузка на забор обычно не самая высокая. Но есть участки, требующие конструкции повышенной прочности, например, в местностях с частыми и сильными ветрами. Размеры заборного профлиста и его толщина выбираются для таких ограждений особенно тщательно.

Приставка «проф-» означает волнообразную форму листа (профилирование).

Волнообразность позволяет не только сделать материал более прочным, но и зафиксировать состояние. Глубина волн может быть разной.

Для забора выбирается маркировка, начинающаяся с буквы «С». Затем идут цифры, которые и обозначают высоту.

Размеры профнастила на забор, имеющие глубину волны более 21 мм не используются.

Какие бывают размеры листа?

Для получения качественной конструкции важно, чтобы все листы были одинаковые. Размеры профлиста на забор выбираются по ширине и высоте в соответствии с 2 параметрами:

  • Ширина профнастила.
  • Желаемая высота забора из профнастила.

Кроме однородности в размерах все используемые листы должны быть изготовлены из одинакового металлосплава и в одной цветовой гамме. Края качественного профиля ровные, без заусениц и сколов.

Стандартные размеры профлиста для забора – высота 2 метра, которая считается классической. Также в стандартные рамки входит высота от 1,8 до 2,5 метра.

Длина пролета традиционно – 3-3,5 метра. Меньше 3 м длину делать неэкономно, поскольку это увеличит количество столбов.

Параметры других элементов конструкции

Размер столба для забора из профнастила зависит от его высоты. Столбы могут быть выполнены из любого прочного материала, с круглым или квадратным сечением.

Их размер подбирается (отпиливается) по высоте конструкции, плюс минимум 30 см, которые окажутся в земле при установке ограждения.

Размер труб для забора из профнастила (лаги, к которым прикрепляются листы) не должны быть больше длины опорных столбов и такие же, как размеры профлиста по высоте.

Лаги крепятся электросваркой перпендикулярно на расстоянии друг от друга не больше полметра.

Саморезы для забора из профнастила имеют различные размеры, в зависимости от параметров других используемых материалов и того, какие выбраны размеры профлиста.

Необходимо помнить, что крепежные элементы и места соединения – несущие элементы всей конструкции.

Саморезы различаются по:

  • Длине (бывает от 19 мм до 250 мм).
  • Диаметру (минимальный 4 мм, максимальный 6,5 мм).
  • Форме шляпки (сфера, цилиндр, шестигранник).

От этих параметров зависит выбранный инструмент, который будет использоваться для крепежа.

Правильно подобранные размеры листа стенового профнастила для забора, высота столбов, длина труб и тип саморезов сделает монтаж легким, быстрым и качественным.

8

Блок: 2/6 | Кол-во символов: 3413
Источник: https://vseozabore.ru/zabory/razmery-proflista-dlya-zabora-shirina-i-dlina/

Особенности исчисления размеров профлиста для забора и крыши

Технологичность возведения ограждений стеновых или крышных конструкций в немалой степени зависит от размеров профлиста, ведь имеет значение, сколько придётся уложить элементов для покрытия поверхности: . Другая сторона вопроса — кратность габаритных величин единичного листа длине и ширине кровельного ската, протяжённости и высоте сооружаемого забора. Здесь совместимость размеров сильно влияет на количество обрезков.

Виды листового проката

По способу обработки стали различают горячекатаный металлический лист и прокат холодный — оба эти вида бывают оцинкованными или с полимерным напылением, окраской. Покрытие наносится на обе стороны или одну из них. Для изготовления гофролиста используют способ холодного профилирования мощным прессом. Другая оригинальная разновидность изделия — металлочерепица.

Основное применение гнутых плоскостей находится в строительстве: облицовка стен, ограждение территорий, укладка кровли и устройство перекрытий из заливного бетона по профнастилу. Размеры листа изменяются от высоты волны — по этому признаку различают 3 основных вида изделий:

  1. Стеновые — они выделяются меньшими толщиной и изгибом трапеций (от 8 до 21 мм), более низкой несущей способностью. Мелкое гофрирование позволяет получить при изготовлении большую ширину профнастила: под пресс идёт лента 1250 мм, и конечный размер определяется высотой трапеций. Применяются главным образом для обустройства заборов и обшивки стен каркасных металлоконструкций.
  2. Кровельные или универсальные листы имеют волны 20―100 мм. Такой сортамент чаще всего используют для укладки на крышу.
  3. Несущие профлисты. Размеры листов против стеновых значительно заужены, поскольку трапеции крупнее — от 75 мм и выше 100. Сфера применения — изготовление контейнеров, строительство гаражей, ангаров: везде, где конструкции подвергаются значительным нагрузкам.

Приобретая профнастил, надо обращать внимание на то, что каждый производитель использует своё оборудование, и рисунок профиля в деталях может не совпадать с трапецией другого изготовителя. Поэтому дробить покупаемое количество листов на 2―3 приёма нежелательно.

Маркировка изделий

Основные характеристики гофролиста зашифрованы в маркировке изделия. Начинается обозначение с буквы:

  • С — стеновой,
  • НС — универсальный, или кровельный,
  • Н — несущий.

Некоторые изготовители используют в названии знаки МП, МК. Например, размеры профлиста для крыши под маркой МП-20 означают, что высота трапеции 20 мм. Традиционная шифровка того же изделия выглядит как С20. Далее следуют ещё несколько цифр, дающих полную информацию о размерах профлиста для забора: ширина и длина — две последние, а перед ними толщина исходного металла штамповки. Пример обозначения стенового покрытия с высотой гребня 10, основой 0,50 мм и габаритами в плане 1х11 метров: С10−0,50−1000−11000.

Встречается ещё и маркировка по устаревшему стандарту, где указывался материал покрытия. Буквенные обозначения АЦ — алюмо-цинковое напыление, АК — алюмокремниевое и ЭОЦП — электролитическое цинковое покрытие.

Размеры плоскости листа

У профнастила, как и у всякого плоского предмета, основными характеристиками являются длина, ширина и толщина. Дополнительный параметр, учитываемый при выборе — высота выступа или волны профиля. Кровельные и стеновые гофрированные листы изготавливают следующих стандартных размеров:

  1. Длина зависит от контуров поверхности, которую необходимо накрыть, а для исходных листов ограничивается возможностями прокатных станов. Сегодня эта величина достигла 14 м и для перекрытий нарезают полосы протяжённостью 6 метров. Дальнейшее наращивание длины экономически нецелесообразно из-за удорожания доставки металла на объект.
  2. Ширина определяется из стандарта 1250 мм в зависимости от высоты гофры: если у марки С8 размер 1200, то для С 75 только 800 мм. Различают геометрическую, измеренную рулеткой, и полезную ширину листов, которая учитывает перехлест на одну или две волны. В случае с маркой С8 полезная величина составит 1150 мм.
  3. Толщина профнастила кровельного и стенового 0,3―0,5 мм и влияет на прочность покрытия и его цену: чем надёжнее, тем дороже. Для несущих листов берут металл 0,7―1,3. Оптимальным, с точки зрения прочности, тяжести и цены, считают интервал 0,5―0,6 мм.
  4. Высота гребня — чем она больше, тем прочнее и жёстче лист, но при равной длине имеет меньшую площадь. Максимальный размер волны зафиксирован 114 мм, а в частном строительстве — 44 мм.

Характеристики некоторых популярных среди населения профлистов приведены в таблице.

8

Блок: 5/6 | Кол-во символов: 4523
Источник: https://vseozabore.ru/zabory/razmery-proflista-dlya-zabora-shirina-i-dlina/

Технические характеристики покрытия

Прежде чем приобрести материалы из профлиста, рекомендуется узнать некоторые детали об особенностях его применения в строительстве по нескольким причинам:

  • Чтобы выбрать для себя лучший и подходящий вид из всех профлистов для облицовки фасада или для построения забора, а также знать какие есть требования относительно размеров применяемых листов, поскольку от них зависят возможности применения материала.
  • Если вы знаете размеры материала, тогда вы можете рассчитать нужное количество для покупки и благодаря этому сэкономить свое время при выборе.
  • Вы сможете приобрести тот профлист, что соответствует всем требованиям, которые установлены ГОСТом 24045-94.

Блок: 5/12 | Кол-во символов: 695
Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/vse-o-prof.html

Габариты профлиста разных исполнений

Кроме рассмотренных выше основных параметров, производитель представляет такие характеристики, как полезная и полная ширина. Когда речь идет о габаритах, рассматривают полную ширину. Значение этого параметра определяется путем измерения всей длины листа. Полезной называется ширина, которая определяется расстоянием между центральными точками крайних профилей. Именно здесь закладывается крепеж, если необходимо соединить два листа.

Габариты профлиста

Стандартная высота профнастила составляет 2 м. Размеры наиболее простого варианта — листа с высотой профиля 8 мм (С8):

  • полезная ширина — 1150 мм;
  • полная ширина — 1200 мм;
  • расстояние между гофрированными профилями — 62,5 мм;
  • толщина металла в данном исполнении может варьироваться от 0,4 до 0,8 мм.

Если рассматривать другой профлист для забора, размеры листа у типа С10 будут иными:

  • полезная ширина — 1100 мм;
  • полная ширина профлиста — 1155 мм;
  • ребра жесткости располагаются с шагом 45 мм;
  • высота гофрированного профиля — 10 мм;
  • толщина металла варьируется от 0,4 до 0,8 мм.

Профилированный металл типа С20 характеризуется другими параметрами:

  • полезная ширина — 1100 мм;
  • полная ширина — 1150 мм;
  • шаг ребер жесткости составляет 137,5 мм;
  • высота ребра — 20 мм;
  • толщина металла может быть равна любому значению из диапазона 0,45–0,7 мм.

Профилированный материал тип С21 характеризуется высотой гофрированного профиля 21 мм и другими параметрами:

  • полезная ширина — 1000 мм;
  • полная ширина — 1051 мм;
  • шаг ребер — 65 мм;
  • толщина металла профилированного листа данной марки варьируется в пределах 0,4-0,7 мм.

Материал с улучшенными характеристиками (профнастил типа НС35) имеет высоту ребра 35 мм и толщину металла 0,5–0,9 мм. Другие параметры:

  • полезная ширина — 1000 мм;
  • полная ширина — 1060 мм;
  • шаг ребер — 70 мм.

Блок: 4/6 | Кол-во символов: 1792
Источник: https://zaborchik.info/zabory/razmery-proflista.html

Как подобрать размеры профлиста для забора

Положительные эмоции – это наше сокровище. Но под действием эмоций нежелательно совершать покупку. К решению, какой профнастил выбрать, нужно подходить серьезно и рассудительно, не поддаваясь первому мимолетному желанию.

Для возведения забора вокруг какой — либо территории зачастую выбирается современный профилированный лист. Что же он собой представляет? Каков стандартный размер металлопрофиля для забора? Каковы его основные характеристики?

Металлопрофиль – это холоднокатаные пластинки из металла прошедшие специальную обработку, грунтовку, пассировку, оцинковку.

Размер профлиста для забора согласно ГОСТу:

  • ГОСТ 30246-94 – металлопрокат с полимерным верхним слоем, имеющий защитное лакокрасочное покрытие,
  • ГОСТ 24045-2010 – стальной профиль, имеющий трапециевидные гофры,
  • ГОСТ 14918-80 – с цинковым покрытием,
  • В ГОСТе 24045-94 — описаны стандартные размеры профлиста.

Оцинкованные профлисты могут быть чистыми, а также покрытыми пластизолом или полимерами.

  1. Оцинкованный. Бюджетный вариант. Получается путем покрытия листа горячим цинком. Оцинкованным заборным полотном чаще всего ограждают строительные площадки. Используется также при строительстве навесов и перекрытий бытовок. Стоимость данного изделия самая приемлемая.
  2. С полимерным верхним слоем состоящим из пластмассы или синтетических смол. Очень прочный, отлично защищен от механической порчи. Функцией полимерного слоя является не только антикоррозийная защита, но и декоративное оформление листа.
  3. Покрытый пластизолом. Отличается хорошей устойчивостью к природным катаклизмам. Имитирует разные фактуры (кожу, дерево, камень снег и тд).

Важно: Гофролист пластизольным слоем рекомендуется для строений расположенных в неблагоприятной среде эксплуатации. Но он не пригоден для установки в жарких точках, так как высокая температура ( свыше 80 °С) устраняет его полезные свойства.

Как выбрать профнастил для забора?

Обычно при выборе подходящей разновидности металлопрофиля учитывается не только его внешний вид, но также маркировка и размер.

Маркировка профилированного листа

Не все гофролисты будут одинаковы в эксплуатации, поскольку они бывают разной высоты и формы. Выбирая, какой профлист лучше для забора, следует внимательно просмотреть маркировку, которая содержит данные о типе листа и его параметрах.

Буквами показано назначение металлопрофиля:

  • Н – несущий – подходит для строительства перекрытий и кровли,
  • С – стеновой – применим для возведения стен хозяйственных построек или ограждения,
  • НС – универсальный – применяется в любых случаях.

Здесь может возникнуть вопрос относительно профнастила для возведения забора – какой лучше: стеновой или несущий? Стеновой профлист отличает от несущего — внешний вид, высота трапеции и размеры. При строительстве забора нет смысла в несущем профиле. Для этой цели обычно используют стеновой профилированный лист, так как это ограждение менее подвержено каким-либо статистическим нагрузкам, чем несущая конструкция. А вот для территорий с частыми штормами желательно использовать маркировку НС или Н. Последняя усилена дополнительными ребрами жесткости.

Маркировка также содержит цифры, которые информируют потребителя о высоте гофры. Это очень важные данные при выборе стандартного металлопрофиля оптимальной жесткости.

Наибольшим спросом пользуется маркировка НС 35, а также С21, С20, С10.
Минимальная толщина профлиста предназначена для использования в помещении. В отдельных случаях его можно применить на кровлю. Для умеренного климата подойдет оцинкованный профнастил (С8, С10, С20).

С8 – бюджетное изделие. Высота гофры не очень большая, поэтому затрата материала незначительная. Минус – имеет минимальную прочность. Для невысоких ограждений желательно остановиться на марке С8, С20. У таких моделей достаточная жесткость и разумная стоимость.

Учтите! При шквальном ветре желательно С8 не применять.

С20 сочетает в себе приемлемую цену с хорошим качеством. Достоинства модели – ее текстура позволяет создать крепкое и надежное ограждение, не затрачивая дополнительных средств. Отличается оптимальной звукоизоляцией.

В плане расчета лучше калькулируется лист С21, благодаря своей метровой ширине. С21 является самым прочным и крепким вариантом гофролиста. Для ограждений рекомендуется приобрести изделие с высотой гофры примерно 2 см. У такого профлиста отличная жесткость, какая нужна, чтобы выдерживать шквальный ветер. Минус – его понадобится на 10% больше, чем С20.

Размеры профнастила для забора

Основные параметры металлопрофиля для забора:

  • длина изделия,
  • ширина,
  • толщина металла,
  • высота трапеции (р

разновидности листовых профилированных изделий и популярные профлисты

Маркировка профнастилаСуществует несколько признаков, по которым происходит дробление на виды профнастила, востребованного в среде частных застройщиков и крупных компаний листового проката. Знание особенностей формирования классов гофролистов поможет потенциальным приобретателям правильно выбрать именно такой профнастил, который в наибольшей степени будет соответствовать условиям использования.

Области применения

Изготавливают гофролисты из рулонной стали методом холодного прессования. Сегодня уже невозможно представить себе ни одной стройплощадки, где не использовались бы лёгкие и прочные профилированные изделия для покрытия или ограждения самых разнообразных объектов. Первичная классификация гофрированной стали из плоского проката производится в зависимости от области применения в строительстве того или иного вида профнастила.

Таких групп выделяют три, и маркируются они по первой букве целевого применения:

  1. Материал профнастилСтеновой лист узнаётся по обозначению начальной литерой С, используется, как правило, для возведения оград, заборов и стен (внешних и внутренних), но иногда его укладывают на крышу в качестве кровельного материала. Волны у этого вида изделий невысокие, прямоугольного или трапециевидного профиля, а сам лист оцинкованный, но бывает и с полимерным напылением. Покрытие обеспечивает качественную защиту от коррозии, да и стоит изделие сравнительно недорого. Материал податлив к обработке: легко сверлить отверстия и резать электроинструментом. Монтаж этого вида профлиста затруднений не вызывает, поскольку вес небольшой.
  2. Несущий профнастил. Вид профиля обозначается символом Н и является самой прочной конструкцией в силу увеличенной толщины металла и высоты волны. Эти факторы и определяют сферу использования: изготовление несъёмной опалубки и большегрузных контейнеров, сооружение прочных перекрытий и внешних стен складов, гаражей и ангаров, обустройство кровель в условиях значительной снеговой нагрузки. Для повышения жёсткости на профиль наносят специальные бороздки — по ним и высоким волнам отличают несущий лист от стенового вида. Долговечность составляет 40―60 лет.
  3. Универсальный или кровельный профнастил распознают по буквенному соединению НС. Он был получен в стремлении получить изделие, сочетающее достоинства несущего и стенового профлиста. Соответственно, и сфера применения охватывает все ранее перечисленные направления, но преимущественное использование — это строительство лёгких, прочных и долговечных крыш.

Какие существуют профнастилы

Определить принадлежность изделия к одному из перечисленных видов поможет и цифра, следующая сразу за буквенным обозначением. Число соответствует высоте профиля в миллиметрах и изменяется в пределах от 8 до 114.

Виды по материалу покрытия

Это вторая по распространённости систематизация видов профилированных листов. Здесь обозначаются четыре класса изделий:

  1. Размеры и формы профнастилаОцинкованные стальные гофрированные пластины обрели наибольшее применение, выполняется процедура горячим способом: лист окунают в расплавленный цинк, чтобы получить облегание защитным слоем 25―30 микрон.
  2. Алюмо-цинковые. Они более устойчивы к любой коррозии, чем предыдущие. В состав покрытия помимо заявленных в названии металлов в соотношении 55:43,4 входит кремний в количестве 1,6 части. Задача последнего — обеспечить связь элементов между собой. Профлисты с алюмо-цинковым покрытием применяют в местах, приближенных к объектам с агрессивной воздушной средой: на морском побережье, в промышленной зоне прилегающих к оживлённой автотрассе территориях.
  3. Полимерного напыления. У них толщина покрытия составляет 25―200 мкм, окраска разных цветов. Такие изделия считают самыми долговечными: в зависимости от технологии нанесения и типа вещества производители дают гарантию на 10―20 лет, а фактический срок использования доходит до полувека. Различают несколько подвидов покрытий: стабильный к жаре и морозу полиэстер — наносят слоем 25―35 мкм, стойкий к солнечным лучам и химической агрессии пурал (смесь полиамида и полиуретана) толщиной 50 мкм, и самый прочный подвид — пластоизол, который наносят плёнкой до 200 микрон.
  4. Окрашенные профлисты часто используют дачники и жители загородных домов, чтобы украсить постройки цветной крышей или колоритным забором.

Отдельной строкой рассматривается технология ламинирования, когда во время изготовления процессы профилирования и накатки плёнки совмещаются. Такой профнастил стоит дороже.

Иные типологии

Другое распределение гофролистов основывается на зависимости расстояния между опорными элементами крышного ската от размера гребня изделия. Таких классов семь, они сведены в таблицу.

Тип подвида профнастила Высота волны, мм Предельный шаг обрешётки, м
1 114,0 5,0
2 75,0 5,0
3 56,6 3,0
4 44,0 2,0
5 35,0 1,5
6 18,2 0,8
7 15,0―8,1 0,3

При размере профиля меньше указанной в таблице величины настил основания устраивают сплошным. Шаг обрешётки зависит также и от угла наклона кровли: если скат больше 15º, расстояние между брусками для листа Н10 установлено 30 см, а на более плоской крыше (до 15º) доски под тот же профиль выстилают всплошную.

Наиболее востребованные марки

Значения первых букв и чисел в маркировке видов изделий понятны — это применение и высота трапеции, но дальше следуют ещё три показателя: толщина металла, ширина и длина листа. Обозначение С21−0,5−750−11000: стеновой гофролист из стали 0,5 мм с волной 21 мм, шириной 75 см и длиной 11 метров.

Как выбрать профнастил

Разновидностей профнастила много, но востребованы строителями далеко не все. Используют чаще недорогие и качественные изделия, с помощью которых выполняют различные виды строительства:

  • Виды профнастилаС8 используют для изготовления беседок, навесов и кровель со сплошной обрешёткой, в качестве декоративного покрытия стен и ограждающих конструкций забора;
  • С21 имеет повышенную по сравнению с С8 прочность, жёсткость и годится для строительства любых изгородей, кровельных работ, обшивки стен всяких помещений;
  • НС35, Н60 и Н75 чаще берут с целью обустройства крыши и использования листов как стеновых конструкций при возведении погребов, гаражей и хозяйственных сараев.

Приобретая любой вид гофролиста, необходимо обращать внимание на целостность упаковки и наличие маркировки изделия. Отсутствие царапин на поверхностях и ровные края пластин укажут на качественную доставку материала.

Марки профнастила - типы, применение, размеры, характеристики

Содержание:

На сегодняшний день для различных строительных работ (в том числе, для кровельных) используются самые разнообразные марки профнастила. И нет в этом ничего удивительного, потому что невысокая стоимость данного материала и простота го монтажа делают его крайне востребованным на рынке строительства.

Но разнообразие всевозможных марок имеет и другую сторону – порою довольно трудно разобраться, какая из марок сможет подойти для решения необходимой строительной задачи.

Давайте рассмотрим, как может расшифровываться маркировка, которая наносится производителем на профильный лист и для каких целей предназначаются самые распространенные марки.

Маркировка профнастила – расшифровка на примере

При выборе профнастила, маркировка, обозначающаяся на его листах, становится настоящим кладезем ценной и полезной информации. Только для непосвященного человека эти символы – цифры и буквы – не будут нести никакого значения и ценности.

Каждому человеку, решившему работать с профнастилом, необходимо хотя бы в общем обучиться принципам, по которым маркируется этот строительный материал.

Лучше всего объяснять маркировку профнастила на примере. К примеру, на профлист нанесен следующий текст:

Марка: С21-0,45-750-11000

С – это стеновой профнастил. Еще могут быть: Н – несущий, который также является профнастилом для кровли. СН – универсальный профнастил, который используется как при возведении кровельных конструкций, так и для фасадных систем.

  • Вторая цифра (21) обозначает высоту волны профиля в миллиметрах.
  • Третья цифра (0,45) обозначает толщину металла, использованного при штамповке данного профлиста в миллиметрах
  • Четвертая цифра (750) — обозначает ширину листа профиля в миллиметрах.
  • Пятая цифра (11.000) может обозначать максимальную длину листа профиля, которая также измеряется в миллиметрах.

Даже исходя из приведенного примера видно, что почти вся информация, необходимая для строителя, содержится уже в одной маркировке профильного листа.

Популярные марки профнастила: С8, С10, С18, С21, С44, Н57, НС35, НС44, Н60, Н75

После того, как нам понятны основные принципы чтения маркировок, можно переходить к рассмотрению самых популярных марок профнастила на сегодняшний день.

Марка: Профнастил С8.

Эта марка представляет собою стеновой профлист более декоративного типа с восьми миллиметровой высотой профильной волны. Ширина профильных полок больше показателя высоту профильной волны и в этом состоит главная особенность конфигурации этого настила. Период повторяемости его волн составляет восемьдесят миллиметров.

Как правило, такая марка профнастила предназначается с целью возведения ограждающих заборов или для стеновой облицовки.

Оптимальный шаг применяемой обрешетки для С8 в процессе монтажа равен 0,6 метра. Профнастил может выпускаться с полимерным покрытием и без, самых разнообразных цветов. Среди европейских аналогов такого профнастила: Т6 и Т8.

Марка: Профнастил С10.

Традиционно С10 изготавливается из оцинкованной стали листового типа. Прежде всего, такой профнастил предназначается с целью возведения стеновых и фасадных систем, но иногда его все же используют как кровельное покрытие. Главное достоинство этой марки – его отличная несущая способность – к примеру, если делать забор из такого профильного листа, то его высота может легко достигать 2,5 метра. Оптимальным шагом применяемой обрешетки для С10 является 0,8 метра. Европейскими аналогами данной марки профнастила считаются RAN-10 и T10.

Марка: Профнастил С18.

И хотя номинально марку профнастила С18 можно отнести к стеновым профилям, эта марка достаточно успешно используется с целью обустройства именно металлической кровельной системы.

Обычно широкие полки этой марки должны армироваться маленьким ребром жесткости, что способствует устранению, чуть ли не главного недостатка фальцевой кровли – громких хлопков, которые издают плоские доски во время сильных порывов ветра.

Уже благодаря своему внешнему виду он достаточно широко применяется сегодня как кровельный материал. Герметичность любого сооружения из данного профильного листа может обеспечиваться благодаря достаточно узким гофрам и специальным канавкам для водного стока. Обычно этот профлист выпускается с полимерной и эмалевой окраской с толщиною от 0,45 до 0,5 миллиметров.

Сам профиль разработан на базе финского профнатила RAN-19R. Также в качестве аналога данного типа листа можно рассматривать профлист марки «Орион».

Марка: Профнастил С21.

Стеновой профнастил, который предназначается для обшивки стен, возведения ограждения и так далее. Также профнастил С21 используется для проведения кровельных работ и используется как основа под мягкую и самостоятельную кровлю.

Не смотря на достаточно невысокие волны, профлист все равно обладает высокой механической устойчивостью и этому способствует их симметричность и частота. И именно жесткость профиля – достаточно хорошая причина, почему распространена эта марка профлиста.

Благодаря формам крайних волн обеспечивается отличный уровень стыковки и это, безусловно, очевидное преимущество профнастила С21. В качестве европейского аналога С21 используется финский RAN-20SR.

Марка: Профнастил С44.

С44 считается стандартным металлическим профилем для кровельных конструкций и его полки не обладают дополнительными ребрами жесткости. Показатель кроющей ширины С44 равен одному метру и это способствует довольно широкому применению этого профлиста с целью стеновой облицовки и возведения кровельной конструкции. Показатель минимальной толщины для этого профилированного настила равен 0,5 миллиметров.

Марка: Профнастил Н57 – 750

Эта марка профиля считается одной из самых распространенных в строительстве благодаря своему оптимальному сочетанию имеющихся характеристик:

  • общая ширина покрытия
  • показатель несущей способности
  • ценовой показатель

Из-за включения этого профнастила в стандартный ГОСТ 24045-94 общая часть расчетов должна выполняться в зависимости от этой марки профнастила. Кроме того, на сегодняшний день затрудняется производство профиля этой марки из-за отсутствия заготовок необходимой ширины, которая изготовляется из рулонной стали высокого качества.

Марка: Профнастил Н-57 – 900

Этот металлический профиль производится из специального проката рулонного типа с шириною 1250 мм, а также прокатной маркой 220 и больше. Зачастую он может использоваться как альтернатива профнастила Р57-750.

Этот профиль предназначается для работ, связанных с кровлей, но может использоваться для создания всевозможных ограждающих элементов, а также для элементов различных несъемной опалубки.

Максимальный шаг применяемой обрешетки для этого профнастила составляет три метра. Его относят к универсальным строительным материалам. Он может использоваться для ограждений и для стеновой обшивки, а кроме того – как кровельный материал.

Механические показатели профнастила могут обеспечиваться с помощью прокатанных по технологии полок жестких ребер и с помощью применения как основания стального листа оцинкованного типа с толщиною 0,8 миллиметров.

Благодаря большому количеству ребер жесткости на одну единицу общей площади существует возможность использования марки НС-35 как покрытия на разреженной применяемой обрешетке с полтора метровым шагом.

Двухсторонняя полимерная окраска используется только у марки НС 35 с толщиною 0,5 миллиметров.

Марка: Профнастил НС 44.

Эта марка может изготавливаться из стального листа с шириною 1,4 метра с жесткими ребрами с глубиною семь миллиметров. Профнастил НС44 может считаться универсальным и пригодным для стеновых и кровельных систем.

Благодаря высокой прочности этого профиля ест возможность его монтажа на обрешетку с соблюдением шага до двух с половиной метра.

Марка: Профнастил Н60.

Эта марка профлиста традиционно используется как самостоятельный кровельный материал и как основа для мягкого кровельного материала. Кроме того, это профильный лист может использоваться в роли несъемной опалубки.

Профнастил штампуется из стального лиса рулонного типа с шириной 1250 миллиметров. Такая разновидность профнастила может отличаться высокими показателями универсальности и превосходными механическими показателями, чудесным уровнем доступности.

Марка: Профнастил Н75.

Аналогично предыдущей марке профнастила, марка Н75 может позиционироваться в качестве профиля для проведения кровельных работ. Он может использоваться с целью обустройства различных металлических кровель, а также несъемной опалубки. Также его можно применять в качестве основы под кровли мембранного типа.

Основной материал в производстве данного профнастила – стальной прокат рулонного типа самого высокого качества.

Эта марка считается одной из самых ходовых марок, которые используются во многих областях современного строительства. А потому нет ничего удивительного, что по производственным объемам и  по объемам актуальных продаж эта марка — безусловный лидер.

Само собой разумеется, что это далеко не полный список марок профнастила. Более того, время от времени на строительном рынке начинают появляться новые типы.

Кстати, вы можете посмотреть видео, чем резать профнастил:

Прежде всего, разбираться в характеристиках профлиста может помочь именно маркировка. Необходимо использовать только тот вид профиля, подходящий для того типа строительства, который Вы проводите. Впрочем, тщательные размышления и анализ помогут осуществить верный выбор.

Профнастил: виды и применение

В современной строительной сфере используют самые разные материалы, профнастил — один из самых популярных. Он применяется и в новом строительстве, и при реконструкции старых построек; популярен у частных застройщиков при сооружении небольшого загородного дома и у специализированных компаний при возведении крупных промышленных и коммерческих объектов. Скорее всего, это название известно даже тем, кто ни разу не сталкивался ни со стройкой, ни с ремонтом.

Профнастил — очень востребованный материал
Профнастил — очень востребованный материал

Рассмотрю подробнее, что же собой представляет профнастил, для чего применяется и какие его разновидности существуют.


Профнастил: что это такое?

Профнастил, профлист, гофролист — листовой материал, изготовляемый из стали. Для производства профлистов применяется тонколистовой стальной прокат - оцинкованный или с иным защитным покрытием.

Профнастил. Разнообразные возможности в строительстве
Профнастил. Разнообразные возможности в строительстве

Различные наименования этого строительного материала одинаково выражают его основное отличительное качество: листы профнастила имеют волнистую, профилированную, гофрированную форму. Этот профиль придаёт изделию необходимую жёсткость. Несмотря на небольшую толщину исходного стального листа (от 0,4 мм), готовый профлист имеет достаточную прочность для применения его в самых разных областях строительства.

В нашей стране производство профилированных листов регламентируется ГОСТ 24045-94, хотя на рынке существует и продукция, выполненная по различным ТУ (техническим условиям), а также в соответствии с европейским стандартом ISO 9001.

Профиль гофролистов может быть очень сложным. Фото с сайта http://www.ribaproductselector.com/
Профиль гофролистов может быть очень сложным. Фото с сайта ribaproductselector.com

Сортамент профилированных листов классифицируется по трём параметрам:

  • по назначению — «Н», «НС», «С»;
  • по материалу исходной заготовки — стального листа;
  • по виду защитно-декоративного покрытия.
А теперь более подробно об этой классификации.

Для чего можно использовать профнастил

Сегодня профнастил широко применяется в строительстве. Его используют непосредственно при возведении разных объектов в качестве несъёмной опалубки, например, при устройстве железобетонных перекрытий «по профнастилу» или для выполнения ограждающих конструкций. Он применяется и в отделочных работах: для облицовки фасадных стен, в качестве кровельного материала, для строительства заборов и ограждений и даже в качестве декоративного интерьерного материала.

Забор из профнастила
Забор из профнастила

Хотя изначально профилированный лист всё таки задумывался, в первую очередь, как конструктивный элемент. Именно отсюда его расхожее название «профнастил» — профилированный настил. Поэтому выражение «забор из профнастила» по-русски звучит как-то не совсем логично.

Что обозначает маркировка

Буквы в маркировке  «Н», «НС» и «С» обозначают:
  • Н — для настилов. То есть для горизонтальных конструкций: перекрытий, кровли.
  • С — для вертикальных, то есть менее нагруженных конструкций.
  • НС — обозначает универсальное применение, подходит и для того, и для другого.
При покупке имеет смысл ориентироваться в первую очередь на этот параметр.

Профлисты различаются по форме профиля и его высоте. Как правило, изделия, имеющие более высокую «волну» и сложный рисунок профиля, относятся к маркам «Н» и «НС». Чем выше и сложнее по форме ребро жёсткости, образованное «волнами» профиля, тем большую нагрузку, направленную перпендикулярно плоскости листа, профнастил способен выдержать. Высота профиля в маркировке обозначается цифрами, указывающими высоту «волны» в миллиметрах. По стандартам она варьируется от 8 до 114 мм.

Вариант профиля высотой 114 мм. Рисунок из ГОСТ 24045-94
Вариант профиля высотой 114 мм. Рисунок из ГОСТ 24045-94

В продаже имеются профлисты с трапециевидной формой профиля и волнистые — с круглым рельефом, напоминающие шифер.


Варианты покрытий

Весь профнастил производится из тонколистового стального проката. Отличия — в толщине листа и способе нанесения защитного покрытия. Толщина листа важна, если на него предполагается повышенная нагрузка. А способы нанесения защитного антикоррозийного покрытия и его химический состав имеют значение при выборе материала для эксплуатации профилированных листов в агрессивных средах. Покрытие, защищающее поверхность металла, наносится с обеих сторон листа.
  • цинковое покрытие
Цинкование — наиболее распространённый и надёжный вариант защиты стали от коррозии. Оцинкованные листы сохраняют свои свойства от 65 (в промышленных районах) до 120 лет, если объект находится в экологически чистом месте, за городом. Маркировка изделий из оцинкованной стали не содержит дополнительных букв или цифр. В этом случае подразумевается метод горячего цинкования (Г/Ц).

Здание промышленного назначения, отделанное оцинкованным профнастилом
Здание промышленного назначения, отделанное оцинкованным профнастилом

  • электролитическое цинковое покрытие
Этот способ цинкования даёт цинковое покрытие меньшей прочности: оно в пять раз менее устойчиво, нежели покрытие методом горячего цинкования. В маркировке обозначается «ЭОЦП».
  • алюмоцинковое покрытие
В маркировку изделий с покрытием из алюмоцинка вводится буквенное обозначение «АЦ». В качестве защитного слоя применяется сплав цинка и алюминия (содержание алюминия в составе — около 5%).
  • алюминиевое или алюмокремниевое покрытие
Обозначается буквами «А» или «АК». Соответственно, антикоррозийное покрытие делается из алюминия или сплава алюминия и кремния, содержание которого — 1,6%.

Профнастил широко используется для строительства зданий промышленного назначения. Защитного антикоррозийного покрытия вполне достаточно для надёжного предохранения от разрушения стен и кровли строений, особенно если это цинковое покрытие, нанесённое методом горячего цинкования. Такой оцинкованный слой имеет способность к самовосстановлению: мелкие повреждения покрытия с течением времени «заращиваются» цинком со скоростью около 2 мм в год.

Но сегодня профнастил часто используют для отделки, причём не только складов и ангаров. Поэтому, помимо защищающего металл от коррозии слоя цинка (или алюминия, алюмокремния или алюмоцинка), профлисты покрывают дополнительно краской или полимерами — акрилом, полиэстером, поливинилхлоридом или полиуретаном.

Профнастил может быть разным
Профнастил может быть разным

Толщина слоя антикоррозийного и полимерного покрытия, а так же его вид влияет на эксплуатационные качества профлиста. В каждой стране толщина стали и толщина защитного покрытия на нём регламентируется в зависимости от климатических условий.

Все эти параметры можно узнать из маркировки профнастила. К примеру, вы видите такой буквенно-цифровой код: С21-0,55-750-12 000-6005-PE.  Это значит, что перед вами профнастил с цинковым покрытием, нанесённым методом горячего цинкования, стеновой, с высотой «волны» 21 мм, выполненный из стали толщиной 0,55 мм, рабочая ширина панели 750 мм, длина 12 м, имеет дополнительное декоративное покрытие из полиэстера, окрашенного по цветовому стандарту RAL в тёмно-зелёный цвет оттенка «зелёный мох».

Учитывая популярность профлиста как строительного материала, а также разнообразие отделки профилированных листов, о возможных способах декоративного оформления расскажу отдельно далее.



Немного о технологии изготовления профилированных листов

Не верьте тем, кто рассказывает, что профнастил — современный строительный и отделочный материал, появившийся в нашей стране в последние двадцать лет. Его изобретение относят ещё к 1820 году и приписывают английскому инженеру Генри Робинзону Палмеру. За все эти годы профилированные листы тонкого металла широко распространились по всему миру: сочетание экономичности производства материала, его надёжности и простоты монтажа не могло оставить равнодушными ни владельцев различных объектов, ни строителей.

Профнастил имеет давнюю историю
Профнастил имеет давнюю историю

Производство профнастила несложное: листовую сталь в рулоне протягивают через вращающиеся вальцы, выдавливающие профиль на листе. Форма роликов вальцов и определяет форму профиля. Процесс изготовления профилированных листов отлично демонстрирует следующее видео.

Ширина профлиста в готовом виде зависит от высоты рельефа: чем он более объёмный, тем меньше рабочая ширина готового изделия в сравнении с заготовкой. Гофрированные листы производятся из рулонной стали, поэтому длина готовых изделий ограничивается техническими возможностями производства. Стандартные длины оговаривает всё тот же ГОСТ 24045-94: для типов «Н» и «НС» они должны быть кратны 250 мм, от 3 до 12 м. Для типа «С» — кратны 300 мм, от 2,4 до 12 м. А если позволяют возможности производства, то длина панелей может быть и большей — по заявке и согласованию с потребителем.

По сути, другое не менее популярное изделие из стали — металлочерепица, тоже представляет собой профилированный лист, только помимо продольных профилей добавляются ещё и поперечные. Кстати, и привычный профнастил может иметь дополнительное поперечное профилирование.

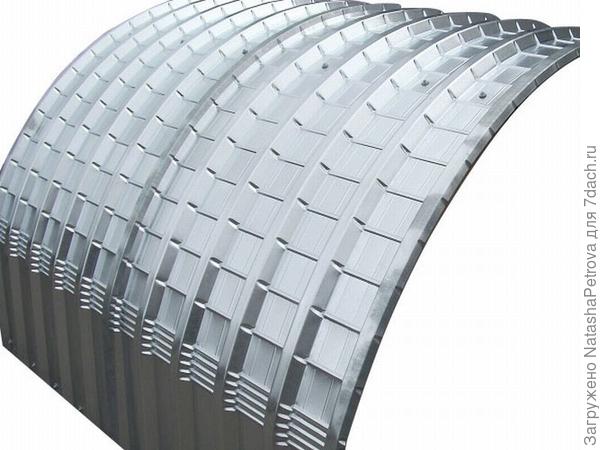

Из профнастила можно делать не только плоские объекты. фото с сайта http://www.steelroofsheets.co.uk/
Из профнастила можно делать не только плоские объекты. фото с сайта steelroofsheets.co.uk

Нанесение поперечных профилей позволяет усложнить формы конструкций и строить не только объекты с плоскими поверхностями, но и имеющие различные криволинейные конфигурации. Это открывает широчайшие возможности для архитекторов и дизайнеров.


Профлисты со слоем утеплителя, перфорированные, с фигурным краем

Популярность и распространённость профнастила понуждает производителей придумывать всё более новые и интересные модификации.

Кроме глухих панелей, производятся перфорированные профлисты. Профнастил с отверстиями используется для вентиляции или понижения уровня шума в тех помещениях, где это необходимо. Перфорированные листы на стеновых конструкциях отражают звуковые волны не полностью, а частично пропускают их через отверстия внутрь стены, где звуковые волны гасятся, поглощаясь слоем теплоизолятора, например, минеральной ватой. Таким образом, шум снижается.

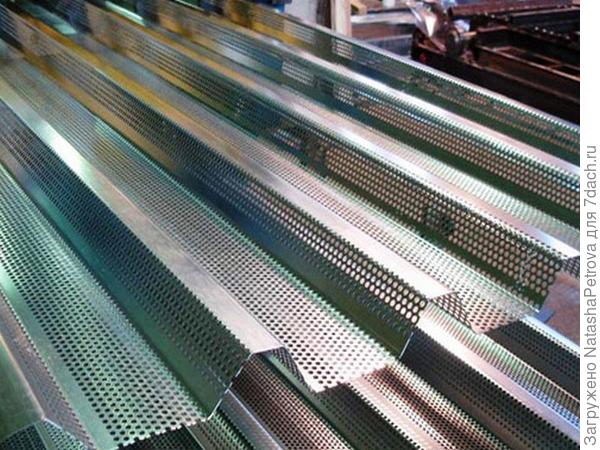

Перфорированный профнастил. Фото с сайта http://reshnastil.ru/
Перфорированный профнастил. Фото с сайта reshnastil.ru

Отверстия могут иметь различную форму, расположение и размеры. Перфорацию делают по всей плоскости либо только на отдельных участках. Кроме акустического назначения, такие профилированные панели с перфорацией можно использовать и в декоративных целях.

Другой строительный материал на основе металлического профнастила — сэндвич-панели. Они имеют трёхслойную структуру: наружный и внутренний слои — профилированные металлические листы, а между ними помещается слой утеплителя.

Сэндвич-панели. Фото с сайта http://www.know-house.ru/
Сэндвич-панели. Фото с сайта know-house.ru

В качестве утеплителя используют минеральную вату или пенополистирол. Такие утеплённые панели ещё больше упрощают и без того несложный монтаж. Использовать тёплый профнастил можно для облицовки стен или устройства кровель.

В этом разделе стоит упомянуть и о профнастиле с фигурным краем. Эта разновидность разработана специально для заборостроительства. Панели такого профлиста имеют фигурную вырубку по верхнему и нижнему краю, имитирующую традиционные «пики» кованого забора или верхний край штакетника.

Забор из профнастила с фигурным краем. Фото с сайтаhttp://zabornyi.ru/
Забор из профнастила с фигурным краем. Фото с сайта zabornyi.ru

Декоративные возможности профнастила

Как уже говорилось выше, лицевая сторона профилированных стальных листов может иметь декоративное покрытие.

Окраска

Самый простой способ декорирования — это окраска. Цвета колеруются по системе RAL. Наиболее распространённые, как и для металлочерепицы, это коричневый, зелёный, синий, красный и бордовый: всегда можно подобрать профнастил для ограждения под цвет кровли. Цветовой стандарт RAL содержит более полутора тысяч цветов, поэтому нет необходимости ограничиваться только коричнево-зелёной гаммой.

Фасад здания, отделанный цветными профилированными листами
Фасад здания, отделанный цветными профилированными листами

Сегодня потребители демонстрируют спрос на более разнообразную цветовую палитру, и производители с готовностью идут им на встречу, начиная пополнять свои коллекции металлочерепицей и профнастилом самых неожиданных цветов.

Полимерные покрытия

Основное назначение покрытий из полимеров декоративное, но полимерный слой создаёт и дополнительную преграду для возникновения коррозии.Самое распространённое полимерное покрытие — полиэстер. Оно достаточно долговечно, выдерживает температурные колебания в диапазоне от -60 до +90°С и ультрафиолетовое излучение. Но незначительно противостоит механическим повреждениям. Производятся изделия с глянцевой и матовой поверхностью. Единственное «но»: долговечность эксплуатации гарантируется в условиях несильного загрязнения окружающей среды. Самое распространённое полиуретановое покрытие для профнастила зарегистрировано под торговой маркой «Pural». Покрытие устойчиво к внешним воздействиям в температурном диапазоне от -60 до +100°С, стойко к кислотам, поэтому подходит для эксплуатации на морском побережье и в море, а также в промышленных зонах с загрязнённой окружающей средой. Поверхность, покрытая полимером, устойчива к механическим повреждениям.
  • Поливинилхлорид
Для покрытия профлистов используют дисперсии полимеров на основе ПВХ (поливинилхлорида) — пластизоли. В торговле покрытие известно как Пластоизол. Прочность такого покрытия обусловлено свойствами пластизолей: жидкая полимерная дисперсная смесь наносится на разогретую поверхность изделия, оно подвергается дополнительному нагреву и пластизоль превращается в пластикат — стойкое к химическим воздействиям, обладающее высокими физико-механическими свойствами и электрическим сопротивлением покрытие.

Профнастил с покрытием Пластизол. Фото с сайта http://shymkent.all.biz/
Профнастил с покрытием Пластизол. Фото с сайта shymkent.all.biz

Пластизол имеет самую большую толщину, поэтому профнастил с таким покрытием наиболее устойчив к механическим повреждениям, а кроме того можно получать текстурированную поверхность — с текстурой «дерево», «камень», «кирпич», «снег», «кожа».

Покрытие Пластизол имеет фактуру, которая может имитировать текстуру древесины или камня, но существует профнастил, поверхность которого не только повторяет фактуру, но и имеет рисунок. На базовый слой оцинковки наносится основа для рисунка, затем плёнка, на которой методом офсетной печати нанесён рисунок.

Профнастил с рисунком под дерево. Фото с сайта http://lprofil.com/
Профнастил с рисунком под дерево. Фото с сайта lprofil.com

Поверхность покрывают дополнительной защитой изображения слоем поливинилфторида (PVDF). Покрытие PVDF имеет очень хорошую механическую прочность. В отличие от других, этот полимер не содержит пластификаторы, УФ- и термостабилизаторы. В тоже время он очень устойчив к воздействию солнца и химически агрессивных веществ, в том числе и морской соли.

Теперь для тех, кто мечтал о каменном заборе, но не мог его себе позволить, или для желающих обладать деревянным ограждением, но не хотящих связываться с необходимостью его регулярно обновлять, есть выход: забор из профнастила с рисунком под камень, дерево или кирпич.

Современная техника далеко пошла: сегодня рисунком кирпичной стены или досок на поверхности профнастила уже никого не удивишь.

Забор с панорамным изображением из профлиста. Фото с сайта http://xn----8sbdjfn5ajhhw9jh.xn--p1ai/
Забор с панорамным изображением из профлиста. Фото с сайта xn----8sbdjfn5ajhhw9jh.xn--p1ai

Ценители этого материала имеют возможность получить полноцветное фотоизображение на фасаде своего строения или ограждении.

Стильный профнастил

Несмотря на популярность профнастила как строительного материала, у большинства он ассоциируется с промышленными объектами. На худой конец — с заборами, даже несмотря на ухищрения производителей в попытке придать металлическим панелям большую декоративность раскрашиванием во все оттенки радуги, тиснением на поверхности рисунка кожи крокодила или распечатыванием панорамы Ниагарского водопада.

Между тем, профнастил даже в самой своей простой интерпретации (в сером оцинкованном виде) может быть основой стильных современных архитектурных и дизайнерских решений. Посмотрите небольшую подборку действительно интересных вариантов использования профилированного стального листа.

Музей в Ла-Муэла, Испания. Фото с сайтаhttp://www.archiexpo.com/
Музей в Ла-Муэла, Испания. Фото с сайта archiexpo.com

Здания детского лагеря, Миссури, США. Фото с сайта http://architizer.com/
Здания детского лагеря, Миссури, США. Фото с сайта architizer.com

Профнастил — это материал не только для наружной отделки. Для тех, кто сможет оценить строгую неброскую красоту и графичность этого материала, гофрированные металлические листы пригодятся и для отделки интерьера.

Душ в частном доме, Онтарио, Канада. Фото с сайта http://www.edleimgardtcontracting.com/
Душ в частном доме, Онтарио, Канада. Фото с сайта edleimgardtcontracting.com

Потолок из гофрированного металла, Австралия. Фото с сайта http://www.sharyncairns.com.au/
Потолок из гофрированного металла, Австралия. Фото с сайта sharyncairns.com.au

О плюсах и минусах

Сегодня в обсуждении качеств самых разнообразных продуктов, материалов или изделий принято говорить об их плюсах и минусах. На мой взгляд, это довольно бессмысленное занятие: у любого материала можно найти отрицательные качества. И нужно просто применять его, учитывая особенности.

Профнастил
Профнастил

Так, к примеру, если вы сделали облицовку фасада сарая из профнастила, окрашенного или покрытого полиэстером, и все время царапаете угол стены тачкой, чему удивляться, что декоративное покрытие через непродолжительное время будет нарушено, а после начнётся и коррозия металла? Тем не менее, рассмотрю некоторые особенности этого материала.

Нестойкость покрытия

Как уже было сказано, окраска или покрытие из полиэстера не обладают достаточной устойчивостью к царапинам. Профлисты с покрытием из полиуретана, пластоизола или PVDF имеют большую стойкость к истиранию. Однако и они не выдержат слишком уж активного механического воздействия.

Температурное воздействие

Этот минус относится, в основном, к ограждениям, так как рядом с металлическим высоким и глухим забором могут плохо себя чувствовать растения: летом они перегреваются, а зимой, наоборот, могут вымерзать многолетние посадки. Любой металл имеет очень хорошую теплопроводность, поэтому сильно нагревается в жару и так же сильно охлаждается в мороз. Учитывайте эту особенность при планировании посадок.

Спасибо соседу за забор из профнастила. Фото с сайта www.chelny-izvest.ru/
Спасибо соседу за забор из профнастила. Фото с сайта chelny-izvest.ru

Хотя в этом есть и преимущества: вдоль металлического забора хорошо себя чувствуют жаростойкие и теплолюбивые растения. Говорят, дыни и арбузы в средней полосе отлично растут и дают сладкие плоды именно вдоль заборов из профнастила. Так, например, жительница Набережных Челнов Софья Сахапова очень благодарна своему соседу за установленный им забор из оцинкованного профнастила: таких арбузов она раньше на своей маленькой бахче не видела.

Шум

На шум от крыши, покрытой листами кровельного профнастила, жалуются те, кто, устраивая покрытие, не озаботился достаточной шумоизоляцией в кровельном пироге. Или совсем его не сделал. И не мудрено: все же слышали, как барабанит сильный дождь в перевёрнутое ведро. Металлическое кровельное покрытие ведёт себя точно также.

Монтаж утеплителя
Монтаж утеплителя

Это касается и кровли из металлочерепицы или фальцевой. Сделайте хорошую изоляцию минеральной ватой или иными материалами самой крыши или чердачного перекрытия, если чердак у вас не эксплуатируемый. Это, кстати, решит и вышеописанную проблему с перегревом летом и большими потерями тепла домом зимой. Подробнее об этом вы можете прочитать в публикации Слышу звон, или Особенности металлической кровли.

Сплошные плюсы

Если правильно подобрать материал с учётом его технических характеристик и назначения, разработать хороший дизайн, грамотно смонтировать и правильно эксплуатировать, вы получите сплошные плюсы. Профнастил долговечен: на изделия с разным защитным покрытием производители дают гарантию до 70 лет. Он прост в монтаже: отдельные панели имеют небольшой вес, а возможность заказа длины по своим размерам позволяет получить покрытие без лишних швов.На фото ниже можно увидеть и ещё один плюс: устройство световых проёмов из профилированного поликарбоната. Сейчас выпускают прозрачные листы из этого материала, имеющие такой же профиль, как и у самых распространённых вариантов кровельных металлических профлистов. Их ещё называют прозрачным профнастилом

Светопропускающие вставки из прозрачного профнастила. Фото с сайта http://remont-krovli.msk.ru/
Светопропускающие вставки из прозрачного профнастила. Фото с сайта remont-krovli.msk.ru

Такие листы идеально сочетаются со стандартными металлическими, имеющими такую же высоту волны профиля, и могут использоваться в качестве светопропускающих вставок на крыше или стенах из металлических профлистов без дополнительного устройства рам.

Их также можно использовать в качестве самостоятельного кровельного покрытия для устройства навесов и теплиц. Рёбра профиля делают профилированный поликарбонат более прочным. Такие теплицы не ломаются от снеговой нагрузки, в отличие от сделанных из гладкого поликарбоната.

Если вы затеяли строительство или ремонт в своих загородных владениях, обратите внимание на профнастил — надёжный и красивый материал, который, если всё правильно сделать, будет долго служить в любом месте вашего дома — от крыши до интерьера.


Профлист – размеры и вес гофрированных листов для стен и крыш + Видео

Сегодня одним из наиболее популярных кровельных и фасадных стройматериалов является профлист, размеры и цвета которого предоставляются в широком ассортименте. В этой статье мы расскажем, почему профнастил стал настолько популярным, и чем он отличается от аналогичных представленных на рынке стройматериалов.

1 Преимущества и недостатки разных марок профнастила

На протяжении многих лет профлист хорошо зарекомендовал себя. Стоит отметить следующие преимущества профнастила:

  • простой и быстрый монтаж;
  • стойкость к коррозии;
  • малый вес и высокая прочность;
  • эстетичный внешний вид;
  • невысокая стоимость.

Лист профнастила состоит из:

  • основы – листа стали;
  • цинкового и фосфатного антикоррозийных покрытий;
  • полимерного и грунтового покрытий.

Фото состава профлиста, kryshikrovli.ru

Профильный лист имеет свою маркировку, по которой можно сориентироваться, для какого вида работ он предназначен. Выделяют три основных вида строительного материала:

  1. Стеновой или фасадный с маркировкой изделий “С”, применяющийся для отделки площадей с небольшой внешней нагрузкой.
  2. Универсальный “НС”, пригоден для любых внешних и внутренних отделок.
  3. Кровельный “Н”, рассчитанный преимущественно для сооружения и отделки крыши.

На фото - кровельный профнастил, vashdom-pnz.ru

Иногда фирмы-изготовители меняют стандартные маркировки на разработанные специально под свои логотипы, например МН, ПК, о чем указано в технических условиях к этой продукции.

2 Какие бывают стандартные параметры профлиста?

Общепринятыми и наиболее востребованными в строительстве являются такие габариты металлического проката, которые обеспечивают наибольшее удобство при транспортировке и наименьшую трудоемкость в процессе монтажа. К типовым размерам профлиста относятся:

  • длина материала;
  • общая (габаритная) и полезная ширина;
  • толщина листа;
  • высота;
  • вес листа;

Фото размеров профлистов, vesprofnastil.com

Обычно наиболее востребованными являются длины 3 и 6 м. Уникальность материала заключается в его изготовлении из рулонного вида металла, поэтому по желанию заказчика длина изделия может быть практически любой. Но при длине более 12 м могут быть потеряны некоторые свойства профнастила.

Для разного типа сборки принято приобретать листы с учетом нюансов возводимых конструкций. Необходимо помнить, что общая и рабочая ширина отличаются в среднем на 50 мм из-за технологии укладки изделий “внахлест” (перекрытие на одну волну). Поэтому для расчета оптимального количества материала при транспортировке учитывается габаритная ширина, при монтаже – рабочая.

Толщина профлиста соответствует толщине исходного материала – оцинкованного листа. Стандартной принято считать материал от 0,5 до 1 мм.

На фото - оцинкованные листы профнастила, resurs.ua

Выбор высоты волны (ребра жесткости) зависит от вариантов монтажа и предполагаемой механической нагрузки на строительный материал, также при этом учитывается вес листа и его рабочая ширина. Естественно, прочность профнастила для крыши будет выше, чем у стенового, ведь выдерживаемые им нагрузки больше в разы.

3 Профлист кровельный – габариты листов для крыши

Профильный лист начал широко применяться для кровельных работ, благодаря своим преимуществам перед ондулином и черепицей – более легкому весу и высокой прочности, которую обеспечивают ребра жесткости. Профнастил для кровли, размеры листов которого одинаковы у всех производителей, соответствует общепринятому ГОСТу или утвержденному техническому условию (ТУ). Данные стандарты позволяют применять этот стройматериал для любого вида строений: промышленных зданий, временных объектов, крупногабаритных построек.

Отличительные размерные характеристики материала для крыши – это толщина металла и высота ребра жесткости. С учетом этих показателей существует несколько популярных марок для крыши:

  1. ПК 20 с высотой ребер 20 мм, общей шириной 1140 мм.
  2. ПК 35, где высота составляет 35 мм и общая ширина – 1125 мм.
  3. НС 44 и ПК 45 с высотой волн 44 и 45 мм соответственно и общей шириной 1045 мм.
  4. Н57 – высота 57 мм и ширина 1050 мм.
  5. Н75 – 75 мм и 800 мм соответственно.

Фото марок кровельного профнастила, vesprofnastil.com

Для всех этих марок выпускаются различные по длине профильные листы. В зависимости от конфигурации перекрытий и самой крыши, используются длины от 0,3 до 12 м. Также этот стройматериал кроме общей ширины имеет еще один важный показатель – рабочую ширину (меньше от общей до 50 мм, зависит от размера профлиста).

Внешняя нагрузка, которую должен выдерживать материал, напрямую зависит от толщины листа используемой рулонной стали. Чем толще лист металла и выше волна (ребро) жесткости, тем большую нагрузку способен выдержать материал. Кровельный профнастил с диапазоном толщины от 0,4 до 1 мм пользуется наибольшим спросом.

На фото - кровельный профнастил толщиной 1 мм, iss-mos.ru

Эта величина учитывается при проектировании зданий и значительно расширяет сферы применения строительного материала. Специально созданная для инженеров-конструкторов таблица нагрузок облегчает расчеты, что влияет на цену проекта, значительно удешевляя его. Толщина гофрированного материала влияет на еще одну важную техническую характеристику профлиста – вес листа.

Небольшой удельный вес строительного изделия стал одной из причин его популярности.

4 Стеновой профлист – габариты и вес профильного проката

Профильные изделия для стен и фасадов применяются при облицовке зданий, создания слоя утепления и внутренних перегородок. Наиболее распространенным является профлист, размеры которого следующие: ширина листа 1–1,2 м и высота волны около 20 мм (для марки “С”).

Фото профильных листов для стен и фасадов, staltd.ru

Толщина листа металла варьируется от 40 до 80 мм. Наименьшая высота ребра, производимая на данный момент – 8 мм. Стеновой профнастил предназначен для внешней отделки стен и внутренних работ. Также существуют материалы с высотой ребра 10, 15, 17 и 21 мм. Листы с ребрами более 21 мм считаются универсальными. По индивидуальному заказу некоторые компании изготавливают гофрированные листы толщиной менее 8 мм.

На фото - стеновой профнастил, vnk.kiev.ua

Востребованной и полезной шириной для стен считается 1090–1150 мм, а марка С15 популярна в ширине 0,8 м. Последнюю часто используют для монтажа заборов и ворот. Весит стеновой профнастил гораздо меньше, чем кровельный. Этот показатель варьируется от 4,45 до 8,37 кг как 1 метра погонного, так и квадрата полезной площади.

Отправить ответ

avatar
  Подписаться
Уведомление о
