Подключение теплого пола к терморегулятору: схема

Тепловая отдача в квартире определяется разницей температуры напольного покрытия и воздушных масс. Для удобства осуществления контроля за нагревом помещений, при выполнении монтажных работ осуществляется подключение теплого пола к терморегулятору.

Необходимость терморегуляции пола

Терморегуляция в отопительной системе «теплый пол» выполняет основную роль. С помощью терморегулятора поддерживается стабильный температурный режим в системе, выполняется включение и отключение нагревательных элементов. Прибор распознает показания температурного датчика и в автоматическом режиме обесточивает систему, когда она прогреется до нужного предела. Одновременно с этим устройство продолжает сохранять рабочий режим, контролируя ситуацию.

Как только с датчика поступит сигнал о понижении температуры, терморегулятор снова активирует работоспособность системы, подав электричество. Напольное покрытие снова начнет прогреваться. Наибольшей популярностью пользуются надежные механические и простые электронные устройства. Более сложными считаются электронные программируемые термостаты. Но различия в конструктивных особенностях не оказывают особого влияния на схему подключения теплого пола к терморегулятору и электросети.

Разновидности терморегуляторов для теплого пола

Итак, чтобы система отопления пола функционировала эффективно и с хорошим экономическим показателем, ей следует правильно управлять. С этой целью специалисты советуют в обязательном порядке выполнять подключение теплого пола не только к электросети, но и к терморегулятору, используя любой тип устройства.

Электромеханические

Считаются наиболее простыми, по своим функциональным возможностям напоминают регулятор простого утюга, помогают обеспечить требуемый температурный режим в комнате.

Электронные

Их второе название – цифровые. Данный тип устройств предоставляет возможность на имеющемся дисплее отслеживать температуру напольного покрытия.

Электронный терморегулятор для теплого пола

Программируемые

С их помощью можно закладывать разные режимы обогрева в определенное время. Ежедневно по утрам пол будет подогреваться, во время рабочего дня система автоматически отключится, но к вашему возвращению домой вновь активируется.

Общие принципы подключения

Монтируя систему теплого пола любой электрической разновидности, следует предварительно определиться, в каком месте установить термостат. Он будет управлять всей системой, поддерживать нужную температуру и соединять нагревательные устройства с электросетью. Приборы, имеющие встроенные датчики, регистрирующие температуру в комнате, монтируют на стену на высоте не менее полутора метров от пола. Место для прибора должно быть удалено или защищено от тепловых источников.

До момента подключения терморегулятора и последующего за этим монтажа электрического теплого пола, необходимо определиться, каким способом это будет выполнено. Есть возможность стационарного подсоединения от электрического щита, либо используется для включения обычная розетка.

Многие модели терморегуляторных устройств на своих корпусах имеют схемы, помощью которых выполняется подключение теплого пола к терморегулятору. С их наличием процесс монтажа упрощается, все работы можно выполнить своими силами, не привлекая для этого электриков.

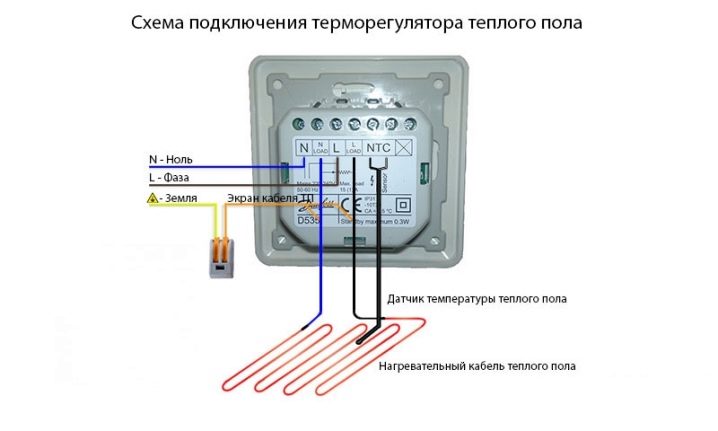

Схема подключения теплого пола к терморегулятору

После установки термостата на распределительную коробку выводятся фаза, ноль и заземление. В стене штробится канавка, в которую помещаются пластиковые трубки. В одной размещается силовой провод нагревательного кабеля, в другой – проводка датчика, расположенного под напольным покрытием. Как только все работы будут завершены, разрешается переходить к монтажу отопления, действуя в соответствии со схемой подключения теплого пола к терморегулятору.

Кстати, видео с последовательностью подключения термостата сегодня легко можно найти в интернете.

Схема подключения

Рассмотрим наиболее распространенные варианты подключения электрического теплого пола к терморегулятору.

Кабельный пол

Для начала выравнивается поверхность, после этого вдоль стен укрепляется демпферная лента, прокладывается теплоизоляционный слой. Кабель разрешается монтировать и по черновому полу, но только в том случае, если помещение, расположенное этажом ниже, является отапливаемым. До укладки кабеля протягивается силовая проводка к термостатной коробке. В результате соединительная муфта должна оказаться внутри бетонной стяжки.

Кабельный пол

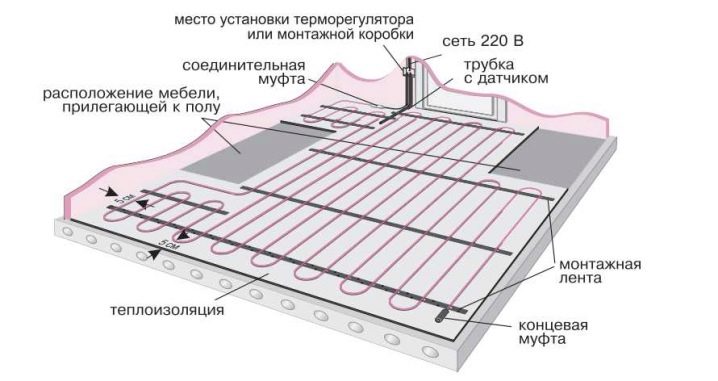

Монтируется тепловой пол, который подключается по определенной схеме: по черновому полу или теплоизоляционному слою располагается монтажная лента. Необходима она для фиксации кабеля. Самый удобный способ устройства – «змейка». Здесь следует соблюдать одно немаловажное условие – линия прокладывается таким образом, чтобы исключить пересечение кабелей.

Крепежные элементы монтажной ленты позволят разместить проводник равномерно. Как только укладка кабеля будет завершена, монтируется датчик, помещенный в трубку из пластикового материала. Заключительный этап всех работ – проверка качества их исполнения. При помощи тестера необходимо удостовериться, что показатель сопротивления кабеля полностью соответствует значениям, заявленным в паспорте. Все готово, можно переходить к устройству стяжки.

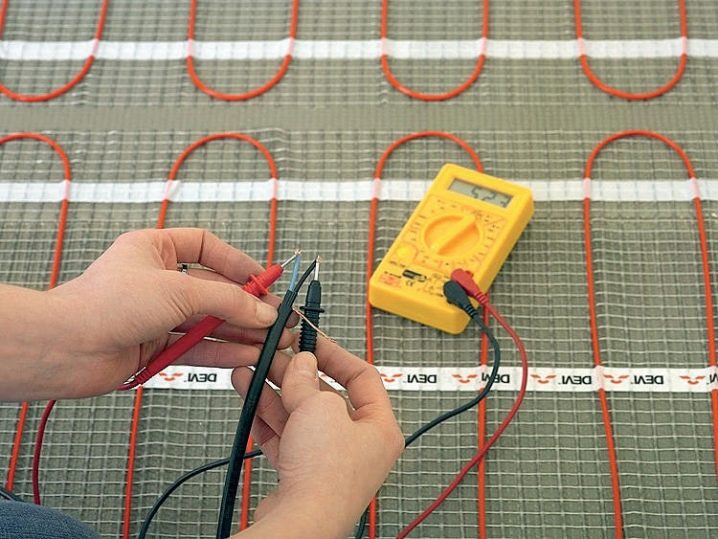

До того, как подключите систему теплого пола к электричеству, убедитесь, что стяжка окончательно затвердела. Как только покрытие пола наберет достаточную твердость, провода нагревательных элементов и датчика подсоединяются к электрической проводке, запитывающей всю систему, все выводится на термостат и фиксируется винтовыми зажимами. Этот этап считают наиболее сложным, и его рекомендуется доверить профессиональным мастерам. В противном случае, будет лучше, если перед выполнением этого рабочего этапа вы найдете в интернете видео с сюжетом подключения теплого пола к терморегулятору.

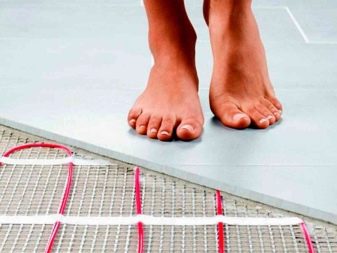

Тепловые маты

Схема подключения такой системы электрического теплового пола к терморегулятору ничего сложного не представляет. Принцип монтажа аналогичен укладке кабельного обогрева. Так что просто поговорим об отличиях, которые возникнут в момент выполнения работ.

Как известно, тепловые маты представлены тонкими нагревательными кабелями, зафиксированными по термоустойчивой пленке. Так как шаг укладки уже определен, остается уточнить площадь, по которой следует разместить систему, предварительно рассчитав показатель ее удельной мощности.

До момента подключения пленочного теплого пола, пленку с укрепленным на ней кабелем раскладывают по бетонной поверхности, заливают тонкую стяжку или наносят слой плиточного клея, укрывают материалом, выбранным для чистовой отделки поверхности. Теплоизоляционный слой в этом случае не применяется, потому что способен вызвать перегрев всей системы.

Толщина всей конструкции не превысит полутора сантиметров, так что под размещение датчика придется предусмотреть выемку в полу.

Если в процессе подключения пленочного теплого пола к терморегулятору холодных концов окажется недостаточно, разрешается из мата вырезать часть кабеля. Соединительная муфта размещается в стяжке.

Так как тепловой мат представляет собой разновидность нагревательного кабеля, монтирование этих двух систем практически аналогично. Отличие состоит в том, что маты монтируются легко и быстро. Отсутствие необходимости монтажа теплоизоляционного слоя и тонкая стяжка создают определенную выгоду. Стоимость такого пола окажется ниже за счет снижения потребности в материалах и рабочих объемах. Еще один плюс – система лучше подходит для комнат, имеющих ограничения по увеличению толщины пола.

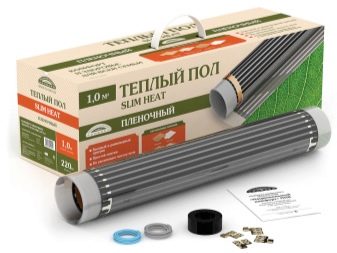

Пленочные полы

Это относительно новая разновидность теплого пола, для изготовления которой используется нагревательная пленка. Перед подключением такой системы рекомендуется изучить ее устройство. В состав входят нагревательные элементы, запаянные в тонкий термоустойчивый материал. По краю пленочного материала проходит проводник из меди, который необходимо подключить к электросети.

Подключают пленочный пол по типовой схеме подсоединения теплых матов. Отличие состоит в том, что применяется специальная подложка, разложенная по всей поверхности. Роль ее выполняет материал, имеющий фольгированную поверхность, способный отражать инфракрасное излучение, направляя его в обогреваемую комнату.

Пленочный теплый пол

Датчик размещается в пластиковой трубке в специально подготовленном углублении. Есть вариант крепления этого прибора на поверхности самой пленки.

При выполнении подключения инфракрасного теплого пола к терморегулятору, пленку разрешается разрезать на части. Выполняются разрезы по специальным линиям, отмеченным изготовителем. Нанесены они с шагом в 20 – 30 см. Полосы, проводящие ток, имеют изоляцию только с одного края, второй остается в открытом состоянии, потому что в этом месте выполняется подключение напольной ИК системы к силовой проводке.

Пленочные листы раскладываются, подсоединяются друг к другу параллельным методом. В завершение один проводок из пары подсоединяют к соседнему листу, а с помощью второго осуществляют подключение инфракрасного теплового пола к терморегулятору.

Особенность такого теплого пола заключается в том, что он подходит почти ко всем типам покрытий, среди которых популярностью пользуется ламинат. Не рекомендуется сверху стелить ковролин, так как возрастает вероятность повреждения пленочного материала от создаваемого на пол давления.

Распространенные ошибки при подключении

Типовые схемы могут немного отличаться, в зависимости от модели и вида термостата. Чтобы не допустить ошибку в процессе монтажа, на корпусной части прибора прописан каждый контакт.

Небольшие отличия в подключении могут диктоваться особенностями кабелей нагревательной системы. По строению и числу жил они бывают одножильными и двужильными, что и создает нюансы при подключении.

Кабель на две жилы под своей оболочкой имеет пару токоведущих проводников. Такой вид считается более удобным, чем с одной жилой, потому что к терморегулятору он подсоединяется с одного конца.

Схема подключения выглядит так: в двужильном кабеле имеется три провода. По коричневому и синему проводам проходит ток, желто-зеленый выполняет роль заземления. К контакту подводят провода коричневого и синего оттенков, зеленый пускают на «землю».

Посмотрим, как выполняется подключение одножильного кабеля системы теплого пола к терморегулятору. В этом случае проводником тока считается белый провод. Второй (зеленый) используется для устройства заземления.

Схема подключения одножильного кабеля теплого пола к терморегулятору следующая: на два соседних контакта термостата подводятся проводки белого цвета – два кончика одножильного кабеля. На третий выводится заземляющий провод зеленого цвета.

Вы убедились, что подключить терморегулятор легко. Схемы простейшие, особых навыков не требуют. Следует точно действовать по рекомендациям изготовителя и соблюдать во время работы требования правил безопасности в работе с электрооборудованием. Основное условие, которое должно строго соблюдаться – отключение перед подсоединением автоматического выключателя.

pechiexpert.ru

как правильно подключить и настроить, схема установки и особенности эксплуатации

Самый ответственный момент в монтировании теплого пола – это подсоединение теплых полов к терморегулятору. Данный электроприбор поддерживает постоянную комфортную температуру в жилом помещении, расходуя минимальное количество электроэнергии.

Особенности

Терморегулятор предназначается для стабилизации температурных показателей, автоподключения и отключения нагревательных приборов. Электроприбор принимает показатели с температурного датчика и автоматизированным способом отключает электрическое питание при достижении необходимой температуры. Даже в это время электроприбор активен и продолжает авторегулировку температуры. При понижении температурных показателей, регулятор возобновляет свою деятельность.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

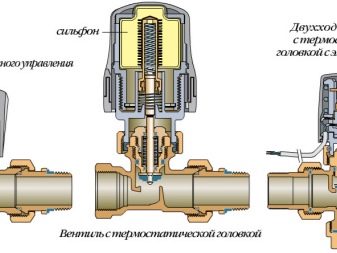

Для водяных полов:

1. Двухходовой клапан.
2. Трехходовой клапан.

Особенность функционирования заключается в физическом ограничении впуска кипятка в механизм обогрева. При этом обеспечивается необходимый объем воды желаемой температуры.

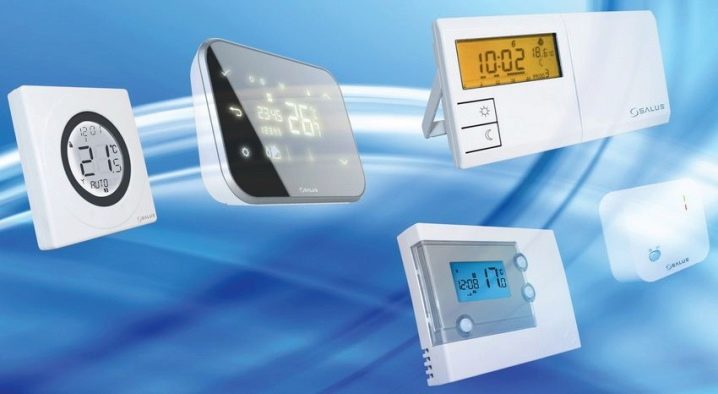

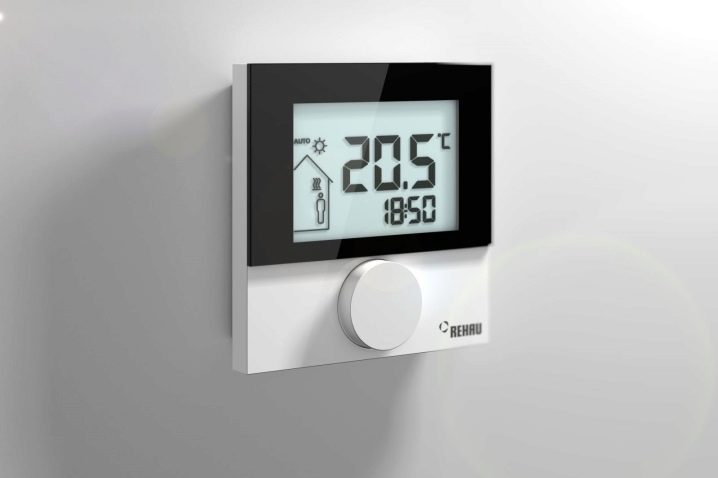

Разновидности терморегуляторов:

• Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

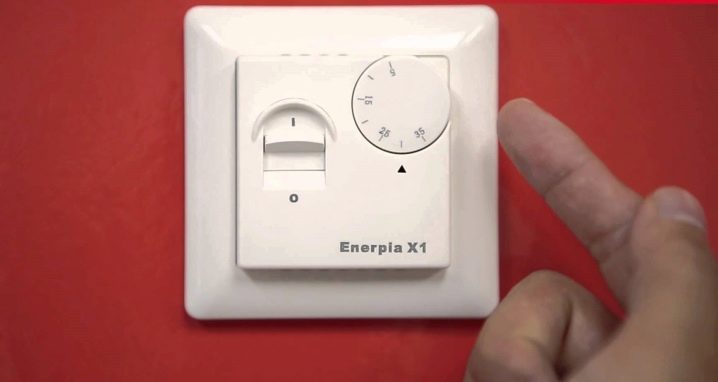

• Электронно-механический. Представляет собой устройство, принцип эксплуатации которого схож с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает повышение температуры, в другую – уменьшение. Определить температурный режим возможно только по собственной интуиции. Единственный плюс такого терморегулятора – это низкая цена и простота в установке.

• Программируемый. Данный вид устройства демонстрирует умный электромеханизм. Способен отключать и включать систему обогрева при заданной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.

По количеству каналов управления терморегулятор бывает:

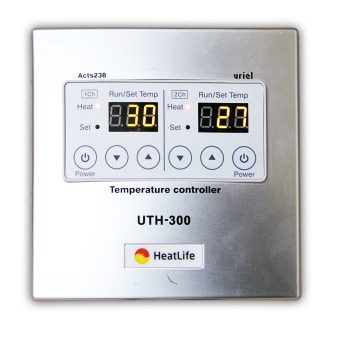

• Двухзонный, который функционирует единовременно на двух участках системы отопления.
• Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

• Внутренний (встроенный).
• Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

• Резистивный кабель. Бывает двухжильный и одножильный.

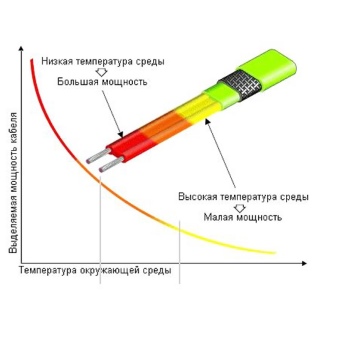

• Кабель с функцией саморегулировки.

• Термомат (представляет собой двуслойное полотно, внутри которого запаяны нагревательные механизмы).

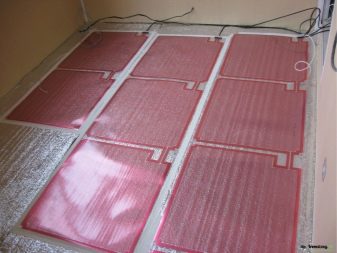

• Пленочный (инфракрасный). Базовой основой такого обогрева значатся углеродные и карбоновые стержни.

Схема соединения

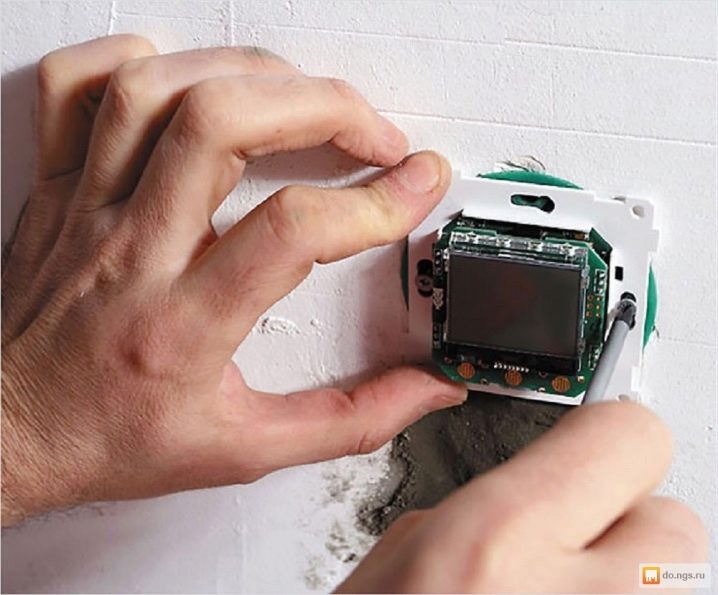

Термостат монтируется в стену около розетки или выключателя. В подготовленную воронку в стене устанавливается монтажная коробочка для термостата, к которой подсоединяются электропровода (ноль и фаза) сети питания и температурного электродатчика. Далее, выполняется подсоединение термостата.

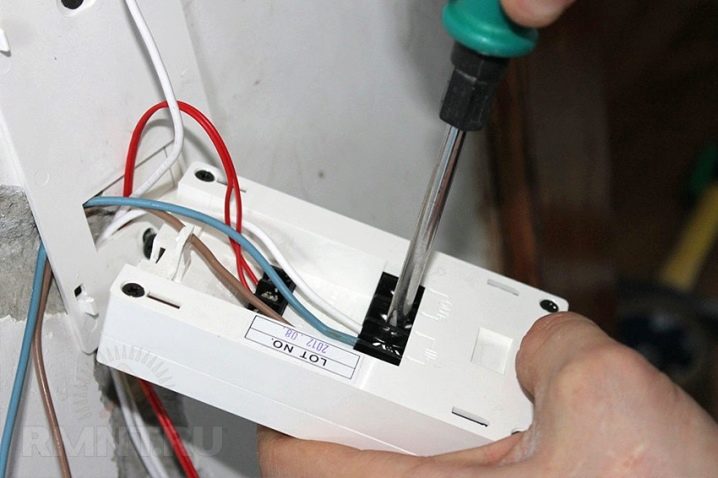

В механизме терморегулятора имеются боковые гнезда, к которым подсоединяется проводка электросети (220 В), температурный датчик и греющий элемент.

Важно знание проводов по цвету:

• Белый – L-фаза.
• Синий – N ноль.
• Желто-зеленый провод – заземление.

Схема соединения:

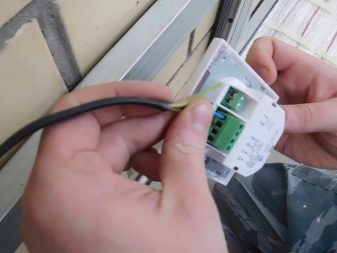

1. Электрические провода (напряжение 220В) подсоединяют к разъемам 1 и 2. К 1 проводится синий провод, а к 2 белый.
2. К гнездам 3 и 4 проводятся провода нагревательного электрокабеля: №3 – провод N, №4 – провод L.
3. Провода датчика температуры подсоединяются к контактам 6 и 7, независимо от полярности.
4. Проверка на функционирование. Для этого подключают электропитание, на приборе выставляют температурный режим на минимум и подключают систему нагревательных элементов (обычно с помощью специальной ручки или кнопки). Далее, выставляют максимальную температуру. Правильность работы терморегулятора покажет себя щелчком, который предупреждает об электрическом замыкании цепи.

Схемы подсоединения бывают разными и могут отличаться, поэтому производители для правильного подсоединения все электроконтакты нумеруют.

Инструкция подключения теплого водяного пола:

• Для начала выполняется монтирование термодатчика. Рекомендуется выполнять монтаж термодатчика вблизи с терморегулятором.
• В конструкции греющего пола выполнить сборку сервопривода. Данный электромеханизм предназначен для авторегулировки водного напора, переходящего в контуры.
• Имеющиеся электропровода соединить в единую цепь.
• Настроить нагревательные элементы механизма.
• По окончании монтажа необходимо подсоединиться к сети и проверить функциональность всей системы. В течение 90-120 минут производить замеры температурных режимов обыкновенным градусником в области расположения датчика. Показатель правильной работы заключается в полном исключении отклонений в показаниях.

В этом случае терморегулятор контролирует температурный режим воздуха, а не нагревание покрытия.

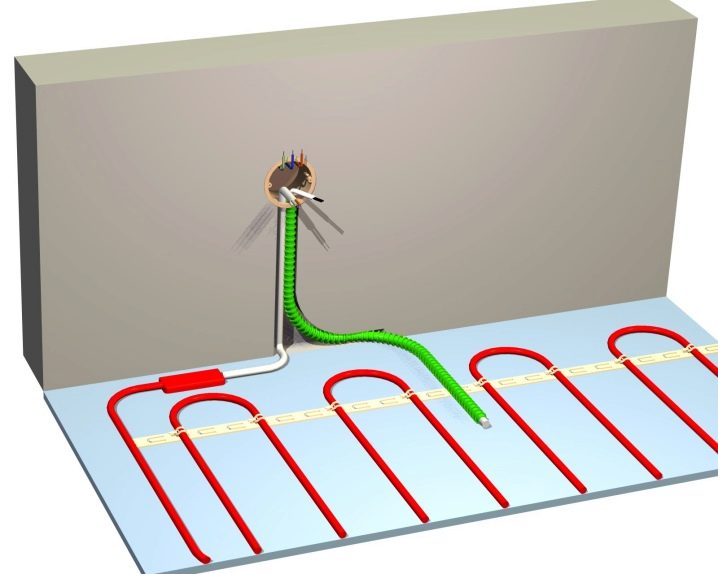

Подключение терморегулятора к двухжильному кабелю. Система двухжильного кабеля под защитным слоем состоит из двух токоведущих проводок. Он удобен в установке тем, что подключение происходит с помощью одного провода, в отличие от одножильного электрокабеля.

Схема подключения показывает, что в двухжильном электрокабеле контактируют 3 электропровода: коричневый и синий являются токоведущими, желто-зеленый – заземлением. Фазу подключают к 3 разъему, к элетроконтакту 4 подводят ноль (синий), на контакт 5 – заземление (зеленый).

Подключение одножильного кабеля. Конструкция одножильного кабеля состоит из одного токоведущего электропровода (белый). Вторая проводка зеленого цвета предназначается для заземления экрана PE. На электроконтакты термостата №3 и №4 присоединяются провода белого цвета, а зеленый подключают к №5.

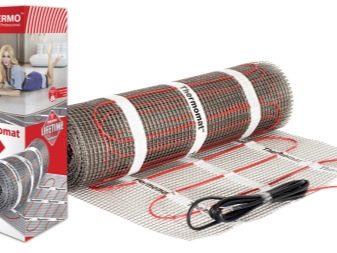

Подключение теплых матов почти не отличается от процесса для кабельного отопления.

Остановимся только на различиях:

• Для установки датчика температур на поверхности мата делается углубление. Конструкция включается в сеть с помощью медных проводников, расположенных по краям нагревательных матов.
• Имеется возможность разрезания пленочного покрытия по контурам. С изнаночной стороны пленки электропровода изолируются, а с лицевой оставляют открытыми для соединения к электропроводам. Пленочные полоски укладываются параллельно друг другу и соединяются между собой.

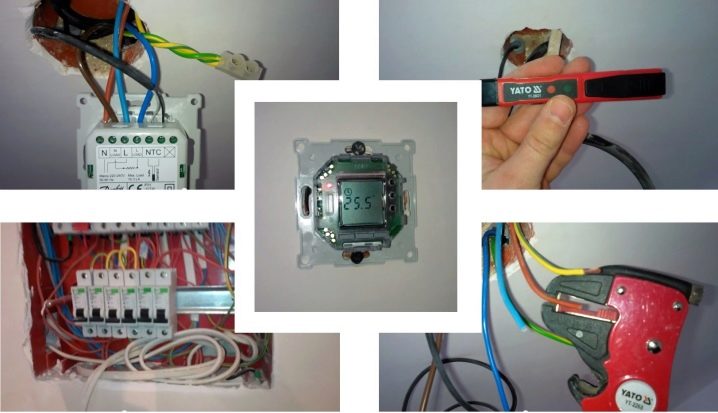

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
2. В отверстие установочного стакана необходимо вывести термодатчик.
3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

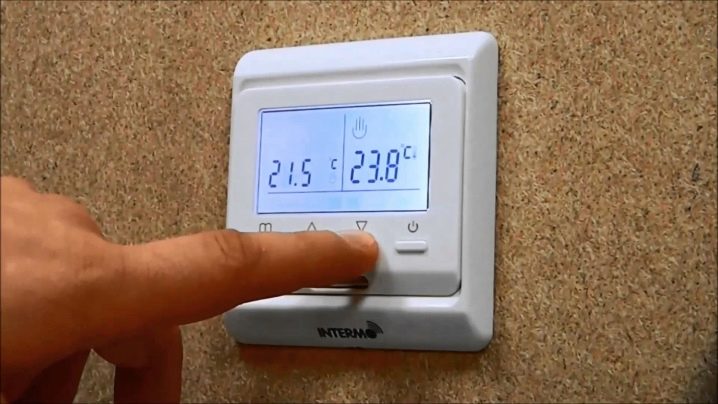

Установка и настройка

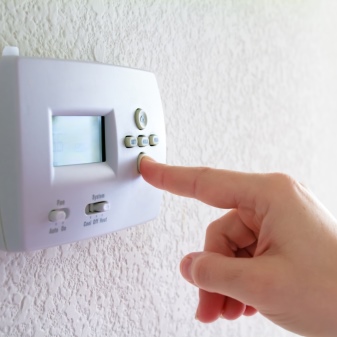

Управление и настройка терморегулятора электрического теплого пола выглядит следующим образом:

• При подсоединении термостата к общей сети и нажатия клавиши «0» включается питание устройства.
• Регулирование температуры в большинстве моделей выполняется с помощью клавишей «^» и «V».
• При наборе температуры светится указатель Set.
• Желаемый результат заданного температурного состояния информируется индикатором Run.
• Отключение от электрического питания выполняется клавишей ON/OFF.

Регулирование температуры водяного теплого пола

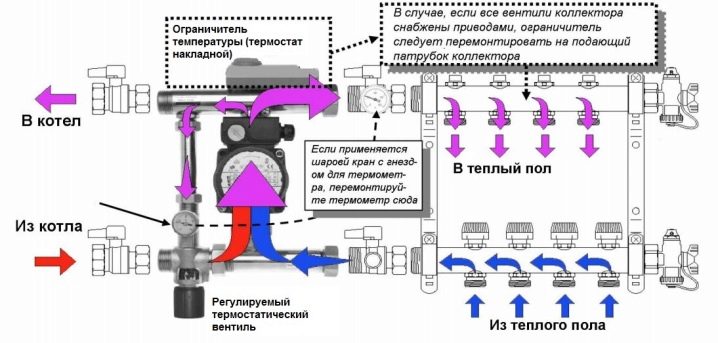

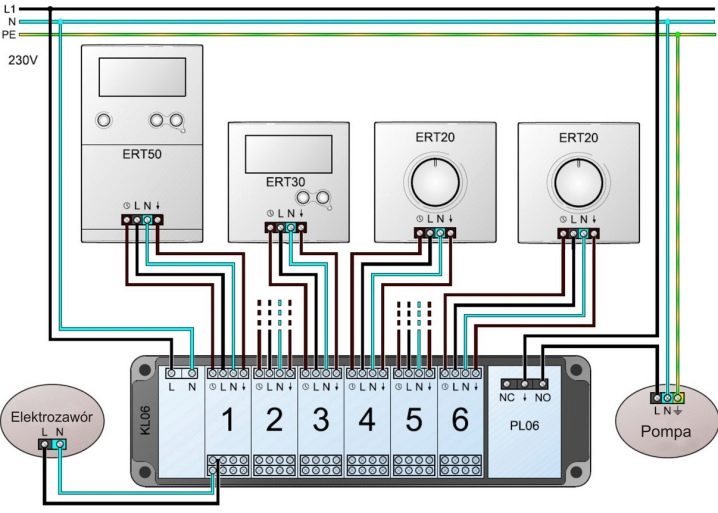

Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.

Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.

Автоматизированное управление температурных показателей намного упрощает контроль водных конструкций. Отрегулировать гребенку и механические вентили вручную в данном случае не возникает необходимости.

Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.

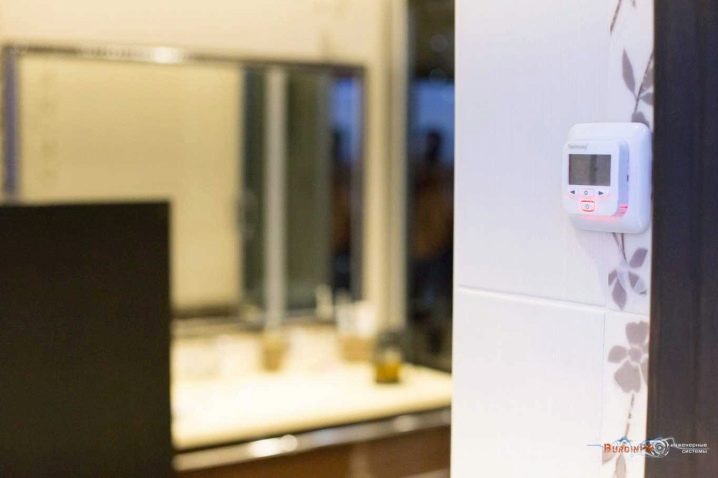

Инструкции по монтированию терморегулятора:

• Вблизи не должно находиться других источников отопления.
• Попадание солнечного света на корпус строго запрещено.
• Установка термостата возможна на высоте 100-150 см от напольного покрытия.

Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.

Установка термоприбора должна выполняться до заливки стяжки. Для дальнейшей замены его необходимо укладывать в гофрорукав. Край гофрорукава, который расположен в стяжке, необходимо заизолировать. Другой край укладывается в канавку на стене и укладывается на коробку термостата. Данная укладка является довольно трудоемкой, но она позволяет без проблем заменить неисправный датчик.

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

• Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
• Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.

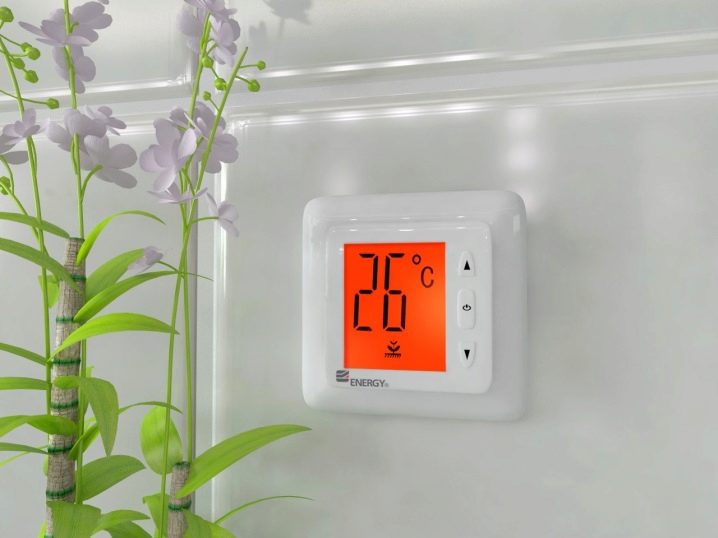

• Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Советы профессионалов

Электромонтажные работы обязательно проводятся, в соответствии с техникой безопасности. При пренебрежении этими правилами, возникает большой риск неблагоприятных последствий.

Рекомендации:

• Электрические работы проводятся только в обесточенном помещении. Если имеется возможность отключения необходимой линии, ее лучше отключить от сети питания.
• Подключение устройства возможно только в собранной конструкции.
• Термостат необходимо поддерживать в чистом состоянии.
• Превышение мощности и тока от заданных производителем параметров строго запрещено.
• Без специальных навыков ни в коем случае не производить ремонт регулятора.
• Если имеется старая электропроводка, безопаснее будет установить отдельную линию для подключения теплого пола, которая специализирована на автоматику.
• Лучшим вариантом для регулирования температуры будет установка отдельных термостатов в каждую комнату.

О том, как подключить теплый пол, смотрите в следующем видео.

stroy-podskazka.ru

Как подключить тёплый пол к термостату: схема, особенности монтажа терморегулятора

Среди различных способов обогрева помещений в последнее время особенно популярными стали так называемые тёплые полы. Причём это не просто очередное веяние моды, а вполне рациональное и практичное решение, особенно это касается электрических вариантов. Ведь грамотное утепление помещения, монтаж и подключение тёплого пола к терморегулятору, а также его настройка обеспечат качественный, безопасный и экономичный обогрев.

Терморегулятор поможет сэкономить электроэнергию

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.

Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

• безопасна;
• очень удобна;
• экономична;
• в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

Ещё больше понизить потребление электричества позволит смешанный тип отопления, то есть когда в помещении будет присутствовать и пол с обогревом, и основное отопление. Хотя и без последнего расход электроэнергии не станет большой проблемой.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.

Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие. При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол».

Таким образом, устройство отопления пола включает в себя:

• нагреватель;
• терморегулятор;
• датчик температуры.

Все монтажно-наладочные работы сможет провести даже человек, не обладающий особыми знаниями в этой области.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Терморегулятор сможет подключить даже начинающий специалист

Основных причин для поддержания температуры в таких пределах может быть несколько:

1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Схема подключения пола к терморегулятору

Виды регуляторов температуры

Терморегуляторы для подобных обогревателей делают довольно компактными (не больше выключателя освещения) и эстетичными. При этом существуют модели как встраиваемые, так и накладные, а также для установки на DIN-рейку. Некоторые из них оснащаются встроенным датчиком. Такие варианты предпочтительнее, когда греющий пол является основным источником тепла, хотя и они имеют разъёмы для подключения выносного термодатчика. В остальных случаях выносной термометр сопротивления используется в обязательном порядке.

Помимо этого, терморегуляторы можно поделить на три условные группы:

1. Электромеханические – самые простые и дешёвые прототипы, в основе которых заложен механический принцип действия с электрической составляющей. Функций и настроек у таких регуляторов немного: клавиша включения-выключения, колёсико либо ручка установки температуры и светодиод, показывающий, происходит ли нагрев в данный момент.
2. Электронные почти ничем особенным не отличаются от предыдущих, за исключением того, что оснащаются цифровым табло и, следовательно, электронным датчиком температуры. Точность регулировки у них лучше, но и стоимость выше.
3. «Умные» терморегуляторы – самый предпочтительный вариант. Это по-настоящему «умные» и функциональные программаторы, способные не только поддерживать заданную температуру, но и позволяющие задавать режим удобным способом. Так, они могут сами включаться и отключаться в заданное время, понижать температуру ночью. Причём программа позволяет менять температуру не только в зависимости от времени суток, но и подстраиваться под желания владельца. Допустим, утром пол прогреется, а с уходом из дома будет поддерживаться минимальная температура, а к возвращению хозяина пол (и помещение) будет прогрето до комфортного уровня. В выходные дни регулятор будет работать по другому заданному алгоритму. Это не только удобно, но и позволяет неплохо экономить электроэнергию. Некоторые модели могут оснащаться пультом ДУ или вообще управляться удалённым образом через интернет или мобильную связь.

Большинство регуляторов имеют возможность следить за температурой лишь в одном из помещений, управляя одним потребителем.

Однако выпускаются и такие модели, которые способны регулировать и управлять температурой и в смежных комнатах. Для этого они оснащаются дополнительными входами для термодатчиков и дополнительными выходами для обогревателя.

Схема подключения терморегулятора:

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

Когда проводится подключение терморегулятора к теплому полу плёночного вида, то гофрированные трубки не используют, так как здесь принцип замера температуры будет иным.

Схема подключения

Когда сам пол уложен, а все подготовительные работы выполнены, можно приступать к подключению электрического тёплого пола к терморегулятору. Сделать это несложно. Как правило, если покупать прибор в магазине, к нему всегда прилагается инструкция с описанием особенностей, настройки и монтажа. Схема, как подключить тёплый пол к терморегулятору, расположена и на задней части прибора.

Схема подключения теплого пола несложна, разобраться с ней сможет даже неопытный человек

Как видно из рисунка, первые два контакта используются для подключения электропитания 220 вольт. При этом крайне желательно подсоединить фазу и ноль так, как указано на схеме прибора.

Контакты под номерами 3 и 4 предназначены для подключения непосредственно потребителя. Здесь стоит быть крайне внимательным, так как неопытные мастера зачастую именно на эти клеммы подключают питающие провода, что всегда приводит к выходу прибора из строя.

Клемма под номером 5 (для данного примера) остаётся свободной, а вот 6 и 7 используются для подключения к ним датчика температуры. Здесь тоже нелишним будет предварительно его проверить. Для этого тестером (мультиметром) в режиме измерения сопротивления необходимо посмотреть, какие показания даёт термодатчик. Для данного примера это значение должно быть 10 кОм с возможным отклонением 5–10%. Если датчик показывает короткое замыкание или другие сильно отличные от указанных значения, то он явно неисправен.

Когда все провода подключены, прибор аккуратно располагают в подрозетнике, который предварительно должен быть вмазан в стену. После этого остаётся лишь проверить работоспособность всей системы: включить питание и задать соответствующие настройки. Теперь останется подождать, когда температура достигнет заданной и регулятор отключит систему. Подключить терморегулятор к тёплому полу не так уж сложно, главное учесть все нюансы и советы, после чего с энтузиазмом взяться за работу.

В этом видео вы узнаете о том, как подключить терморегулятор:

kaminguru.com

Подключение теплого пола к терморегулятору

Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.

Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию — установка и подключение терморегулятора к теплому полу.

В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).

Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.

Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».

Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.

Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.

Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!





Приступаем к установке терморегулятора теплого пола



1.Устанавливаем датчик температуры теплого пола.

Для этого:

          1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.



          1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.

2. Подключаем заземление к теплому полу.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

          2.1. Для этого отрезаем по длине (60мм — 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.

          2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

          2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.

Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

3.Подготавливаем терморегулятор к установке.

Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.



 После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

4.Подключаем провода к терморегулятору.

Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.

5. Подгибаем провода за терморегулятор.

Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.

6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.

7. Устанавливаем рамку.

8.Защелкиваем лицевую панель.

Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.

На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.

Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!


rozetkaonline.ru

как правильно подключить и настроить теплый пол, грамотная схема установки терморегулятора

Всем, кто затевает ремонт в квартире, хочется сделать идеальное напольное покрытие, и новые технологии во многом этому способствуют. Все материалы сейчас доступны и разнообразны. Это многочисленные виды керамической плитки, ламината, паркета, или наливной пол с 3D-эффектом.

Но помимо декоративных свойств не надо забывать и о физических, например, наступать на холодный кафель после принятия горячей ванны малоприятно. Поэтому качество напольного покрытия заключается не только в его красоте, но и в комфортной температуре.

Виды и принцип работы

Существуют два основных вида теплого пола:

• водный;
• электрический.

Водный теплый пол не распространен среди владельцев квартир обычных многоэтажных домов, ведь такое переоборудование систем водоснабжения во многих областях нашей страны запрещено законодательством. Чаще всего монтаж водного пола рекомендуют проводить в частных домах, где это, бесспорно, будет максимально выгодно и безопасно для потребителей. Трубы для такой прокладки используются, как правило, металлопластиковые или полиэтиленовые.

Электрический теплый пол удобен для пользователей тем, что, используя его с регулятором температуры, можно сэкономить электроэнергию и сделать его температуру максимально комфортной для себя.

Сейчас часто используют двухзонный регулятор, который может контролировать температуру на разных теплых полах, расположенных в соседних комнатах.

Электрический пол представлен несколькими разновидностями:

Кабельный теплый пол

Самый экономный среди электрических теплых полов. Продается в строительных магазинах в виде мотков, укладывается змейкой на специальной армирующей сетке. Впоследствии заливается бетонной стяжкой. На кабель подается напряжение, и он выделяет тепло.

Греющий резистивный кабель бывает двух видов:

• одножильный;
• двухжильный.

Наиболее часто используется именно последний, двухжильный. Причиной этого является электромагнитное излучение, оно исходит от электрического одножильного кабеля больше, чем от двухжильного. Это обусловлено тем, что две токопроводящие жилы излучают два вихревых поля, которые хотя бы частично компенсируются друг другом. А так как влияние электромагнитных полей на человеческий организм неблагоприятно сказывается на его функционировании, выходит, что двухжильный кабель более безопасен для нашего здоровья. Использование одножильных матов целесообразно вне жилого помещения.

Нагревательные маты

Это капроновая сетка шириной 50 см с уже закрепленным на ней тонким нагревательным кабелем с небольшим шагом (5-7 мм). Такой метод укладки теплого пола создан специально для помещений, где нет возможности залить толстый слой бетонной стяжки.

Толщина нагревательной жилы составляет всего 3 мм, что позволяет укладывать пол как сухим методом (прямо под ламинат), так и влажным (например, в клеевой слой плитки). Цена на нагревательные маты выше, чем на простой кабельный теплый пол, но и плюсов у них больше: монтаж прост и нагревается мат быстрее, ведь кабель находится ближе к поверхности.

Пленочный инфракрасный пол

Это тонкая гибкая термопленка, которая состоит из нагревательных элементов (карбоновых или биметаллических) по краям которой располагаются медные шины, по ним и поступает электрический ток. Отличается полностью сухим монтажом и укладывается под ламинат, ковролин, паркет, плитку. Тепло, выделяемое инфракрасным полом, распределяется равномерно, этим он отличается от простых электрических теплых полов на основе греющего кабеля.

Схема подключения

Монтаж и настройка электрического теплого пола – достаточно простая задача. Главное – правильно расположить греющие элементы, подключить систему к терморегулятору и к источнику питания. Следуя рекомендациям, можно своими руками правильно произвести монтаж теплых полов, не прибегая к помощи специалистов.

Вне зависимости от типа укладываемого теплого пола необходимо подготовить терморегулятор. Нужно присоединить его к сети, продумать, будет он питаться от электрического щита или от уже имеющейся розетки. Как правило, на терморегуляторах уже изображена схема подключения, облегчающая процедуру монтажа. Также необходимо выштробить канаву в стене. Туда в дальнейшем нужно будет провести две гофры: в одной из них будет температурный датчик, а в другой – силовые провода нагревающего кабеля. Только после проведения этих мероприятий можно начинать непосредственную укладку теплого пола.

При подключении кабельного пола нужно вывести два конца силового кабеля к термостату (соединительная муфта впоследствии заливается бетонной стяжкой).

Самым простым и эффективным способом укладки кабеля является змейка, но можно использовать и любой другой метод, не допуская пересечения кабелей.

Далее нужно установить термодатчик, его следует поместить в специальную пластиковую трубку. Проверить кабельный теплый пол на предмет работоспособности можно будет только после полного высыхания бетонной стяжки. Нужно подсоединить провода, питающие всю систему, провода питания для нагревательного кабеля, а также провод термодатчика.

Принцип укладки теплового мата аналогичен, нужно лишь правильно рассчитать мощность на квадратный метр. После укладки мата его заливают тонким слоем бетонной стяжки либо плиточного клея и укладывают сверху декоративное покрытие. Нельзя использовать теплоизоляцию, так как она приведет к перегреву. Соединительная муфта также находится внутри стяжки.

Схема укладки инфракрасного пленочного пола отличается от предыдущих лишь использованием специальной подложки на основе фольгированной пленки. Она позволяет отразить инфракрасные лучи в нужном направлении.

Установка и настройка

С точки зрения экономии энергетических ресурсов, монтаж водяного пола является самым эффективным. Управление всеми трубами замкнутых систем осуществляет так называемая система гребенок (коллектор) теплого пола. Она представляет собой распределительный узел, в котором сходятся все трубы замкнутых греющих систем.

Гребенка выполняет сразу несколько функций:

• Уменьшает температуру подаваемой воды. Температура теплого пола не должна превышать 45 градусов.
• Обеспечивает необходимую теплоту в помещении, в каждом контуре управляет расходом. С этой целью в коллекторе предусмотрены расходомеры, именно они отвечают за расход воды.

Установка шкафа с коллектором происходит относительно высоты чистового запланированного теплого пола. Коллектор без шкафа рекомендуется располагать на высоту не ниже 1 м от уровня пола.

Также зачастую в систему требуется включение трехходового клапана для регулирования потоков воды. Именно его наличие в системе дает возможность подавать воду стабильной температуры в разводку теплого пола. На клапане находится термостатическая букса, позволяющая регулировать нагрев на выходе. Смешивание воды происходит между горячей водой, поступающей от котла с поступившей обратно из системы жидкостью, что дает максимальную экономию.

Таким образом, циркуляция в системе выглядит следующим образом:

• Горячая вода из котла поступает в коллектор.
• Далее она попадает в трехходовой клапан, если температура воды выше, чем желаемая, то открывается клапан для поступления остывшей воды.
• Внутри происходит смешение, пока температура не достигнет нужного уровня.
• Клапан закрывается.

Что касается электрических теплых полов, в этом случае придется озадачиться выбором терморегулятора и правильно его настроить, они бывают:

• с ручным или электронным управлением;
• с возможностью программирования и без неё.

Самые простые терморегуляторы – механические, управляются поворотным колесиком. Имеют существенный недостаток – повышенное энергопотребление, ведь в этом случае легко забыть и оставить теплый пол включенным.

Электронные терморегуляторы – управляются нажатием кнопок, на LCD-экране высвечивается желаемая температура и текущая.

Электронные программируемые терморегуляторы имеют тот же вид, что и простые электронные, но дополнены функцией включения и выключения пола в определенное время и даже в зависимости от дня недели (будний/выходной). Использование таких приборов не только удобно, но и помогает сэкономить немалое количество электроэнергии, если правильно запрограммировать их.

Единственной проблемой для некоторых пользователей может стать сложность программирования такого терморегулятора. Для этого производители в комплект включают достаточно подробную инструкцию по использованию, регулировке и настройке.

Подключение электронного терморегулятора производится по схеме, указанной производителем на корпусе. Около клемм, предназначенных для того или иного провода, есть указания: две клеммы для датчика температуры пола, три для силового кабеля (фаза, ноль и заземление) и две для кабеля нагрева самого теплого пола (для двухжильного используется 2 провода, для одножильного, соответственно, один).

При работе с установкой терморегулятора не нужно забывать о соблюдении элементарных правил безопасности:

• Следует обесточить помещение.
• Температурный режим эксплуатации терморегулятора – от -5 до +40 градусов.
• Очистка должна проводиться без применения едких химических средств.
• Проверять работоспособность терморегулятора стоит только после полного завершения работ, не следует производить запуск, если прибор разобран.

Рейтинг производителей

На сегодняшний день выбор систем теплого пола в магазинах достаточно обширен. В связи с этим бывает сложно выбрать из такого многообразия действительно качественный продукт, удовлетворяющий всем требованиям.

Поэтому необходимо рассмотреть основных производителей и сравнить особенности их продукции:

• «Devi» – производитель из Дании, представляющий кабельные теплые полы. У данной марки есть неоспоримый плюс: сервисные центры «Деви» встречаются практически во всех больших городах нашей страны, поэтому при возникновении неполадок всегда можно вызвать специалиста по ремонту, который поможет решить вашу проблему. Гарантия на теплые полы этого производителя составляет 20 лет, а стоимость их систем зачастую ниже, чем у конкурентов. Также «Devi» производит и терморегуляторы высокого качества, поэтому многие отводят бренду заслуженное первое место.

• «Теплолюкс» – российский производитель, ставший лидером на отечественном рынке теплых полов в 2010 году. Производитель дает гарантию 25 лет, цена на этот продукт очень приятная, а ассортимент достаточно широкий. «Теплолюкс» производит и ультратонкие теплые полы, и мобильные, и множество других, предназначенных для создания комфортных условий.
• «Energy» – британский производитель, изначально зарекомендовавший себя на родине, а впоследствии и в других странах мира. Его преимущество перед другими производителями – экологичность материалов. Также термоматы «Energy» считаются одними из самых экономичных и по потреблению электроэнергии кабелем, и по стоимости самого оборудования. Гарантия производителя составляет 20 лет.

• «Nexans» – норвежская компания, знаменитая во всем мире, прославлена благодаря своим инновационным разработкам. Одна из них – соединение термомата без муфт, которая позволяет настраивать температуру в разных комнатах без особых проблем.
• «Легранд» – специалист мирового уровня, занимается производством различных электрических и информационных систем, в том числе и терморегуляторов для теплого пола. В его ассортименте все виды: от простых механических до сложных программируемых регуляторов. Серия Celiane представлена высокотехнологичными программируемыми системами, которые удовлетворят самого придирчивого покупателя.

Советы мастеров

Есть нюансы, которые необходимо учитывать при установке теплых полов и их подключении к терморегулятору.

• Следует тщательно вымерять площадь помещения и, соответственно, длину кабеля.
• Первоначально лучше создать на бумаге план монтажа системы теплого пола, он может вам понадобиться, например, при перестановке в помещении или каких-либо ремонтных работах.
• Стоит проверить сопротивление системы до того, как кабель будет залит в стяжку, разброс до 10% находится в пределах нормы.
• Проверку работоспособности лучше проводить только после полного высыхания стяжки.

О том, как подключить терморегулятор от теплого пола, смотрите в следующем видео.

dekoriko.ru

Монтаж и укладка нагревательных матов

Что такое нагревательный мат и чем он отличается от нагревательного кабеля? По сути, это тот же кабель, который выложен на капроновой сетке. Сетка имеет липкую основу, которая клеится на заранее подготовленное основание.

Главным критерием выбора в качестве теплого пола именно мата, а не нагревательного кабеля, является условие заливки стяжки. То есть уровень поднятия пола над нагревательным элементом.

Если ваши условия позволяют его поднять на 10-15мм, то с успехом можно монтировать нагревательный кабель. Если уровень поднятия пола минимальный, буквально несколько миллиметров, тогда ваш выбор должен смотреть только в сторону мата.

Причем если вы его выберите с одножильным кабелем, тогда толщина всей греющей поверхности вообще может быть не более 2,5мм.

Тут уже многое будет зависеть какого производителя вы выберите — Devi, Electrolux, Ensto, Rehau или каких-то других.

Ознакомиться с текущими ценами на сегодняшний день различных марок теплых полов и их комплектующих можно здесь.

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

При помощи маркеров (мел, карандаш, цветная лента) размечаете зоны, в которых не будет укладываться нагревательный мат. К таким зонам относятся места, где будет расположены ванна, унитаз, различные шкафчики, стиральная машинка и т.д.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

При этом не вздумайте резать сам нагревательный кабель.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

Излишки или недостаток длины мата

Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.

А если осталось лишнее, можно ли отрезать ненужный кусок?

Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.

В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.

Что же делать при излишках? Самый простой вариант — завести лишние сантиметры сетки в те зоны, где изначально не планировалась их укладка (например под шкафчики).

При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.

Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

Другая сторона кабеля, которая выходит из монтажной коробки, зачищается, а многопроволочные жилы опрессовываются наконечниками НШВИ. При этом, чтобы не перепутать жилы, лучше их промаркировать.

• фазная жила — Lтп

• нулевая жила (синего цвета) — Nтп

Монтаж датчика температуры

Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.

Радиус изгиба трубки у стены должен быть не менее 5см.

Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:

• между датчиком и стеной должно быть не менее 0,5-1 метра

• сам датчик должен располагаться ровно посередине между витками нагревательных элементов

Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая «тепловая зебра» под плиткой.

То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.

Жилы от температурного датчика также зачищаются и опрессовываются наконечниками. Для удобства их дальнейшего подключения нанесите на них маркировку — ДТ.

Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.

Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.

После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.

Подключение терморегулятора

Подключать теплый пол необходимо только через УЗО или диффавтомат с током утечки не более 30мА.

Прокладываете в штробе от щитка до терморегулятора медный кабель питания — ВВГнГ-Ls. Сечение должно соответствовать мощности элементов теплого пола. В большинстве случаев, сечения в 1,5мм2 для мощности до 2кВт будет более чем достаточно.

Фазную жилу (обычно серого, коричневого или красного цвета) соединяете с клеммой на автомате имеющей надпись 2. Нулевую жилу с правой клеммой N.

Теперь все эти провода нужно подключить к разъемам терморегулятора. Какой куда?

Сначала заводите питание. Фазную и нулевую жилы L и N подсоединяете на винтовые зажимы имеющие такую же маркировку.

Фазную жилу теплого пола Lтп — втыкаете в разъем L1, а его нулевую жилу Nтп — к разъему N1.

Осталось подключить два провода термодатчика. Ищите на регуляторе клеммы с надписью Sensor. Обе жилы заводите на них. Без разницы какую куда.

Если у вас терморегулятор немного другой конструкции, подключение проводов будет выглядеть примерно так:

При наличии у кабеля нагревательного мата экрана или третьей заземляющей жилы, проводник Pe в терморегуляторе подключается через клеммную колодку.

Включаете термостат и проверяете работу всех элементов.

После выполнения работ по подключению и проверки, можно выполнять финишное покрытие по полу. Например уложить плитку.

Эксплуатацию теплого пола можно начинать только после полного высыхания стяжки. А это займет 28 дней!

Источники — //cable.ru, Кабель.РФ

Статьи по теме

domikelectrica.ru

схема подключения теплого пола к терморегулятору

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

• Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
• Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

1. Настенные, заглубленные внутрь стены.
2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

• Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
• Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

• Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
• Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

   Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

5. Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
6. Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
7. Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

Схема регулирования температуры в системе водяного напольного отопления

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

Материалы По Теме:

polprofy.ru
