Перепутал провода в розетке: Что будет, если при подключении розетки перепутать фазу и ноль?

Что будет если перепутать фазу и ноль при подключении

Питание к электроприборам в однофазной сети 220В подаётся по двум проводам — нулевому и фазному. В одних случаях необходимо соблюдать порядок подключения, в других это не имеет значения.

В этой статье рассказывается, что будет, если перепутать фазу и ноль при подключении различных устройств.

Где указывается порядок подключения

На различных форумах встречаются мнения, что ноль и фазу допускается подключать только определённым образом, на что указывают соответствующие нормативные документы. Это не совсем так.

Согласно стандарту, применяемому в России и странах СНГ, используются неполяризованные розетки и вилки, на корпусе которых отсутствует соответствующая маркировка, а для большинства бытовых электроприборов порядок подключения не имеет никакого значения.

Информация! Для «фазозависимых» устройств сведения о порядке подключения содержится в инструкции к прибору.
Как правило, они должны подключаться к сети не вилкой, а через клеммник или автоматический выключатель.

Несмотря на то, что в ПУЭ отсутствует специальный раздел, посвящённый полярности подключения электроприборов, в составе этого документа имеются несколько пунктов, в которых имеется информация том, как следует подключать различные коммутационные и защитные приборы:

  • 1.7.145 — запрет отключать РЕ и РЕN проводники отдельно от других линий;
  • 6.1.36 — запрет устанавливать однополюсные защитные и коммутационные аппараты в цепи нейтрального проводника;
  • 6.6.28 — предписание устанавливать однополюсные коммутационные аппараты только в цепи фазного провода.

Последствия неправильного подключения

Однозначный ответ на вопрос «что будет, если перепутать фазу и ноль» дать нельзя. Это зависит от того, на подключении к какому устройству это произошло.

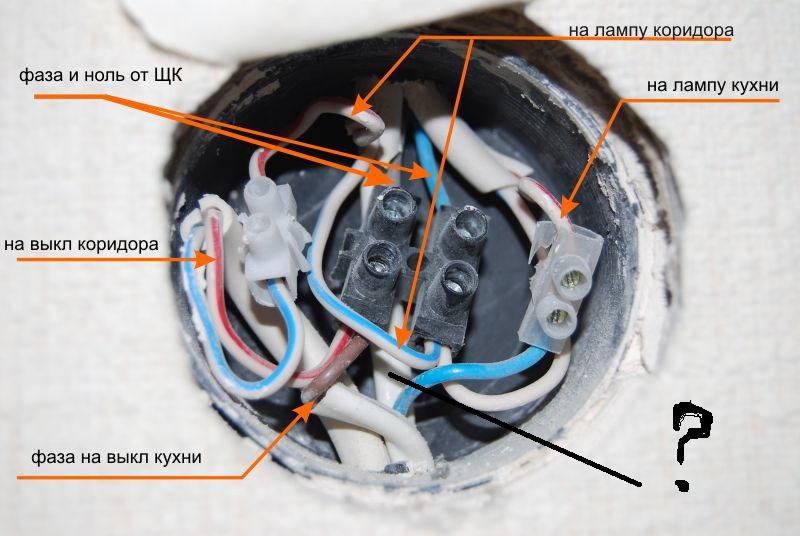

Если перепутать фазу и ноль при подключении выключателя

Перепутать ноль и фазу на клеммах выключателя нельзя, потому, что к нему от сети подходит только один провод, а второй проходит через лампочку.

Поэтому вопрос «что будет, если перепутать фазу и ноль при подключении выключателя» фактически значит «что будет, если неправильно подключить всю линию освещения».

Как и для большинства других устройств, работа лампочек при этом не измениться. Проблема в безопасности при замене ламп и ремонте светильника.

Очень часто эти работы проводятся без отключения сети при помощи автомата, а выключается только обычный выключатель. В этом случае возможны два варианта:

  • К выключателю подходит фазный провод, а к лампе нулевой. При отключении выключателя напряжение на светильнике отсутствует и проведение работ является сравнительно безопасным.
  • К выключателю подходит нейтральный проводник, а к светильнику фазный. При выключении света на лампочке будет присутствовать напряжение и при её замене, а тем более ремонте светильника можно получить электротравму.

Кроме того, подключение к выключателю нейтрального проводника нарушает нормы ПУЭ п. 6.6.28. В этом пункте указано, что однополюсный выключатель должен разрывать именно фазный проводник. Его установка в цепи нулевого провода запрещена.

Ошибка при подключении реле напряжения

Основная задача реле напряжения — защита электроприборов от повышенного или пониженного напряжения. Для этого электронная схема устройства производит постоянный контроль параметров сети и отключает питание при выходе значения напряжения за заданные пределы.

Для отключения внутри этих приборов находится однофазное реле, своими контактами включающее или отключающее розетки и другие аппараты, поэтому это фактически однополюсное защитное устройство.

Для работы РН не имеет значения полярность подключения, однако согласно ПУЭ п.6.1.36 установка таких приборов в нейтрали запрещена и неправильное подключение реле нарушает данный пункт Правил.

Неправильное подключение УЗО

В основу работы этого устройства заложен принцип сравнения силы тока в нулевом и фазном проводах. При нормальной работе электрооборудования эти токи равны, но при прикосновении человека к деталям, находящимся под напряжением, или нарушении изоляции равенство нарушается, что приводит к срабатыванию защиты.

Работа защиты не зависит от того, к каким клеммам присоединены нулевой и фазный провода. Отключение питания может произойти даже при прикосновении к нейтральному проводнику. Внутри аппарата находятся две пары контактов, поэтому изменение полярности не нарушает норм ПУЭ.

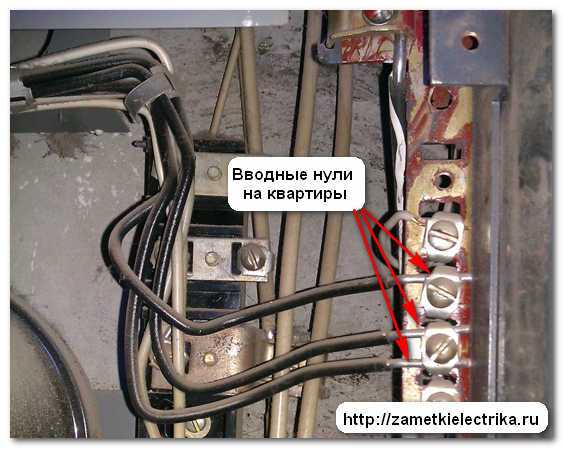

Что будет если перепутать фазу и ноль при подключении счетчика

Часто на форумах встречается вопрос — что будет, если перепутать ноль и фазу на счетчике? С точки зрения электротехники ничего страшного не произойдёт.

Для индукционного прибора учёта полярность подходящих проводов значения не имеет, но клеммник с таким подключением откажутся пломбировать контролёры электрокомпании, потому, что это создаётся возможность хищения электроэнергии.

Для некоторых электронных счетчиков такое подключение может давать сигнализацию об ошибке. Будет гореть индикатор о неправильном подключении.

Даже если изменить полярность не на клеммнике электросчётчика, а в подъездном щитке, контролёр электрокомпании обяжет вернуть провода на место.

Поэтому при необходимости изменить полярность в квартирной электропроводке это необходимо делать на подключении к автоматическому выключателю, установленному ПОСЛЕ прибора учёта.

Важно! Распломбировка и работы на клеммнике электросчётчика выполняются только после согласования с электрокомпанией.

Если перепутать фазу и ноль при подключении электроплиты

Электрическая плита, как и другие нагревательные приборы, не является фазозависимым устройством, однако ситуация зависит от количества фаз.

Однофазная плита включается в обычную розетку и полярность подключения не влияет на работу прибора, но в трёхфазном устройстве схема подключения более сложная.

Отдельные нагревательные элементы этого прибора рассчитаны на питание от сети 220В, поэтому к трёхфазной сети они подключаются по схеме «звезда», при которой такое напряжение есть между нолём (нейтралью) и фазой. Если перепутать фазу и ноль при подключении трёхфазной электроплиты, то одна из групп нагревателей окажется подключена к напряжению 380В и выйдет из строя.

Подключение газового отопительного котла

В отличие от большинства других бытовых электроприборов газовые отопительные котлы являются фазозависимыми устройствами. Это значит, что работоспособность аппарата зависит от того, к какому проводу питающего кабеля подключается фаза.

Это связано с механизмом контроля наличия пламени. Для этого в огонь помещается электрод, на него подаётся напряжение и измеряется ток через нулевой проводник. Горящий газ проводит электрический ток, поэтому наличие тока утечки указывает на наличие пламени.

При неправильном подключении механизм контроля пламени может работать некорректно и перекрыть подачу газа в исправный котёл. В этом случае необходимо вынуть вилку из розетки, развернуть её и вставить обратно.

Для предотвращения таких ситуаций некоторые производители рекомендуют подключать котлы через автомат или комплектуют свои приборы разборными вилками. В этом случае вилка устанавливается во время наладки оборудования таким образом, чтобы в удобном для включения положении фазный контакт совпадал с соответствующим контактом розетки.

Если перепутаны фаза и ноль в розетке

И ещё один вопрос, интересующий начинающих электромонтёров и домашних мастеров — что будет, если перепутать ноль и фазу в розетке. На него можно дать однозначный ответ — в России и странах СНГ ничего плохого не произойдёт.

Нет ни одного нормативного документа, предписывающего подключать розетки определённым образом. Некоторые электрики утверждают, что фаза должна находиться слева, а ноль справа, но это не более чем традиция, причём не очень распространённая.

Что будет, если поменять местами ноль и заземление

Говоря о том, что будет, если перепутать ноль и фазу, нельзя обойти вниманием вопрос о том, что в современном доме используются не двухжильные, а трёхжильные схемы электроснабжения с заземляющим проводником РЕ.

Если его перепутать с фазным проводом, то электроприборы работать не будут, а заземляющие вывода розеток и корпуса аппаратов окажутся под напряжением. Такая ситуация проявляется и исправляется сразу, во время монтажа и наладки электропроводки.

В отличие от неправильно подключённого фазного провода, если перепутать нейтральный провод N и заземление РЕ все электроприборы будут работать нормально, однако такое подключение является нежелательным по двум причинам:

  • Ток вместо нулевого проводника будет проходить через заземляющий. Этот провод должен прокладываться к нейтрали трансформатора, но может также подключаться к контуру заземления здания. При обрыве провода между контуром и заземлённой нейтралью ток будет идти через заземлённые элементы дома, что приведёт к электрокоррозии контура.
  • Если ошибка при подключении произошла после УЗО, то при попытке включения произойдёт срабатывание защиты. Это связано с тем, что в нормальных условиях токи, протекающие через нулевой и фазный проводник, проходящие через устройство, должны быть равны. Если вместо нейтрального провода подключить заземляющий, то ток через аппарат будет протекать только по фазному проводнику.
    Это приведёт к отключению питания электроприборов.

Вывод

Как видно из статьи, на вопрос «что будет, если перепутать ноль и фазу» существует несколько ответов:

  • к выключателям необходимо подводить только фазу;
  • ошибки при подключении газовых котлов могут привести к некорректной работе аппаратов;
  • полярность подвода питания к электросчётчику контролируется электрокомпанией.
  • при подключении устройств защиты (УЗО, автоматы, дифавтоматы, реле напряжения и т.п.) необходимо изучать инструкцию к прибору и соблюдать полярность, указанную на клеммах аппарата.

Для большинства бытовых электроприборов, включаемых в розетку, и для самих розеток полярность подключения не имеет значения.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Есть ли разница, где в розетке фаза, справа или слева?

Самый ответственный момент при установке штепсельной розетки – подсоединение проводов к контактам. Как минимум нужно подсоединить к клеммам фазу и ноль, а если проложена современная проводка с заземлением, то проводов 3. Часто возникает вопрос, к каким контактам подводить провода, с какой стороны находится фаза, с какой ноль. В быту не имеет особого значения, находится фаза в розетке слева или наоборот, слева ноль, но лучше знать их расположение.

Имеет ли значение расположение нуля и фазы?

Прежде чем выяснять, как найти фазу в розетке, следует разобраться, зачем это нужно. Многие слабо знакомые с электроустановочными изделиями люди считают, что перепутать фазу и ноль при включении в сеть электроприбора так же опасно, как перепутать полярность батареек. На самом деле штепсельные розетки, которые используются в России, неполяризованные, а многие вилки имеют симметричную конструкцию. Так что при включении слева оказывается то один, то другой штырь, и ничего страшного не происходит.

Иногда на форумах и других интернет-ресурсах можно встретить утверждения, что качество работы компьютера, аудиоаппаратуры снижается, если неправильно совместить фазу и ноль вилки и розетки. Но это миф.

Существуют электроприборы, при подключении которых расположение фазного, нулевого проводов и заземления принципиально важно, это оговаривается в инструкции. Но их подключением должны заниматься профессионалы, иначе прибор снимут с гарантийного обслуживания. К таким приборам относятся газовые котлы с электроконтроллером, но они не имеют вилки, которая включаются в розетку, а подключаются к сети стационарно. Если вы устанавливаете розетку для простых бытовых электроприборов у себя дома, особой разницы, с какой стороны подсоединить фазный провод, с какой нулевой, нет.

Но профессиональные электрики на вопрос где должна быть фаза в розетк отвечают: справа. Это неписаное правило, ПУЭ (правила устройства электроустановок) не регламентируют, с какой стороны должны быть нулевой и фазный контакты в бытовой розетке. Но удобнее, если все придерживаются единого стандарта, чтоб тому же электрику не пришлось гадать, фаза в розетке слева или с противоположной стороны. В странах, где розетки поляризованные, тоже соблюдается именно такойпринцип. И если вы хотите все сделать «по науке», фазный провод подсоединить к правой клемме, а нулевой – к левой, встает вопрос, как определить фазу в проводке.

Определение фазного и нулевого провода

Проще всего разобраться с назначением проводов, ориентируясь на маркировку. В РФ и ряде европейских стран действует такой стандарт:
ноль, или нейтраль (рабочий ноль) – жила синего, реже сине-белого цвета
земля (заземление, защитный ноль) – желто-зеленый;
фаза – любой другой цвет, часто коричневый, черный.

Но маркировка по цвету может отсутствовать или не соответствовать стандарту. В этом случае используют индикаторную отвертку (пробник) или тестер.

Проверка пробником:

Зажать корпус отвертки в руке, не касаясь пальцами металлического жала.
Поместить указательный палец на торец отвертки, где есть металлический контакт.
Поочередно прикоснуться жалом к проводам, светодиодный индикатор светится при контакте с фазным проводом.

Если перед вами всего 2 жилы, и вы разобрались, где фаза в проводке, задача решена. Если их 3, нужно отличить рабочий ноль от защитного, то есть заземления. Для этого понадобится тестер (мультиметр). Фазный провод метят маркером. На мультиметре нужно выбрать режим измерения переменного тока и задать предел измерения, превышающий 250 В. Один щуп прижимают к фазной жиле, вторым касаются по очереди двух остальных. На дисплее будет высвечиваться значение напряжения. При замере напряжения между фазой и землей этот показатель больше, между фазой и нейтралью меньше.

Иногда при обоих замерах получается одинаковый результат. В таком случае проверить, где заземление, можно путем измерения сопротивления. Зачищенную жилу фазного провода предварительно обязательно нужно заизолировать. Прибор переключается в режим измерения сопротивления, одним щупом прикасаются к объекту, который точно заземлен, например, металлической трубе, радиатору отопления или водопроводному крану. Прикасаясь вторым щупом попеременно к двум проводам, замеряют сопротивление. Между заземленным объектом и проводом земля сопротивление в пределах 4 Ом, при проверке нулевого провода оно выше.

При отсутствии индикаторной отвертки разобраться, где у проводки какая жила, поможет мультиметр. Выбрав режим измерения переменного тока, касаются заземленного объекта одним щупом, вторым проверяют провода. Прибор покажет такие значения напряжения между заземленной трубой и проводами:

фаза 150-220 В;
ноль (нейтраль) – 5-10 В;
земля – 0 В.

Определение фазы и ноля в розетке

Вы можете точно знать, где фаза и ноль в розетке, если установили ее своими руками, предварительно проверив проводку. Но если вы снимаете или купили на вторичном рынке квартиру, неизвестно, кто занимался монтажом электроустановочных изделий и придерживался ли он правила «фаза справа». Как в такой ситуации разобраться, где в розетке ноль и фаза? Придут на помощь те же самые приборы. Индикаторная отвертка используется точно так же, как при проверке проводки, только жало вставляется поочередно в оба разъема розетки.

При использовании мультиметра выбирается измерение напряжения переменного тока, один щуп (любой) вставляется в отверстие розетки, вторым нужно прикоснуться к собственному телу. Если вы попали в розетке на фазу, прибор покажет больше сотни вольт, если на ноль – всего несколько вольт. Поражения током при этом можно не опасаться, если только по ошибке не выбрать режим измерения силы тока. Иногда индикаторная отвертка показывает, что в розетке 2 фазы, а судя по показаниям мультиметра, напряжение отсутствует. Такая ситуация указывает на обрыв нулевого провода, при проведении ремонтных работ нужно учитывать, что на самом деле напряжение в сети есть.

Существуют и более экзотические способы, как определить фазу без специальных приборов. Вместо мультиметра используют вкрученную в патрон лампу накаливания, от которой отходит двужильный провод, одну из жил закрепляют к трубе, батарее, второй проверяют провода. Загоревшаяся лампочка указывает на фазу. Аналогичным способом замеряют напряжение между заземленным объектом и жилами проводки, используя в качестве индикатора разрезанную картошку. В месте контакта с фазой она темнеет. Оба способа подходят для проверки как проводки, так и уже смонтированной розетки, но являются довольно опасными – велик риск поражения током.

Подведем итоги. Определение нуля и фазы принципиально важно при монтаже выключателей, а для бытовых розеток особого значения не имеет. Разбираться с назначением проводов приходится при ремонте, когда розетка демонтируется и обнажаются концы жил. Фазный провод необходимо на период ремонтных работ заизолировать, хотя для подстраховки можно обмотать изолентой обе жилы. Желательно при монтаже розетки придерживаться неофициального, но общепринятого в среде электриков стандарта, и подключать фазу к правой клемме. Отличить ноль от фазы поможет цветовая маркировка, индикаторная отвертка, если проводка трехжильная, понадобится мультиметр. Проверку контактов в установленной розетке можно осуществлять с помощью обоих приборов.


Что будет если перепутать фазу и ноль, и как сделать все правильно

Ответить на вопрос «что будет, если перепутать фазу и ноль при подключении люстры» можно однозначно: не произойдет никаких критических изменений. При этом выключателем будет разрываться не фаза, а ноль, но это никак не может повлиять на работоспособность и качество освещения. Тем не менее, есть рекомендации, что на разрыв должна идти именно фаза, так что давайте попробуем разобраться в нюансах.


Как определить фазу и ноль – основные способы и пошаговое их применение

Домашняя электроустановка

1) кабель АВРГ, 2)провод АППВ, 3) провод АППП, 4) патрон осветительного прибора, 5) выключатель, 6) розеткаИсточник strport.ru

Домашней или внутренней электроустановкой называется комплекс электрических цепей вместе с потребляющими токоприемниками, которые подключены через счетчик к сети ≈220-380 V. В современных домах и квартирах одна электроустановка включает в себя несколько электрических цепей, где только на освещение монтируют две, три, а порой и четыре разводки. Естественно, что все осветительные приборы снабжены выключателями разного типа (в данном случае способ их действия не имеет значения), которые разрывают или замыкают цепь.

Что будет, если перепутать фазу и ноль.

Если перепутать фазу и ноль при подключении, то вместо фазы будет разрываться ноль, в то время как осветительный прибор останется, хоть и без напряжения, но с активным проводом. Это означает, что если вы одновременно дотронетесь до фазного провода на люстре и, к примеру, к трубе отопления, то цепь замкнется и вас ударит током. При разрыве фазы такое не произойдет, так как ноль не возбуждается от заземления. Конечно, по правилам техники безопасности работа с электропроводкой допустима только при полном отключении питания, но если на улице темно и нет фонарика, то, ни один электрик не станет отключать автоматы или выкручивать пробки.

Подключение люстры

Для подключения нужен двойной выключатель – на каждый блок ламп отдельный разрывИсточник linija-svitla. ua

Давайте разберемся, если перепутать фазу и ноль на люстре, и вообще, как подключается этот осветительный прибор. Синим цветом, на изображении вверху, показан нулевой провод (кстати, в кабелях он тоже синего цвета), который без разрыва цепи подается на все лампы сразу. А вот красный провод (в кабелях он может быть не только красным, но и коричневым, черным, зеленым) заходит на выключатель, а потом расходится на два канала в пятирожковой люстре. То есть, в данном случае одной клавишей замыкается блок из двух рожков, а другой – из трех рожков. Если замкнуть (включить) обе клавиши, то гореть будут все пять рожков.

Когда на выключателе размыкается фаза, то блок считается обесточенным, так как нет возможности замкнуть цепь. Чтобы вы яснее понимали, что в данном случае означает выражение «замкнуть цепь», нужно понимать, что включение любого электроприбора (лампы, телевизора, компьютера, чайника ит.д.) возможно только при замыкании ноля и фазы. Это происходит через схему с резисторами, сопротивлениями, диодами и т. д., и т.п. То есть, если вы читаете этот текст на мониторе своего компьютера, значит, электрическая цепь замкнута (не путайте с коротким замыканием).

Для справки: коротким замыканием называется ситуация, когда ноль и фаза вступают в контакт без каких-либо схем – напрямую.


Что делать, если не работает счетчик электроэнергии: возможные проблемы и пути их решения

Мигает лампочка на выключенной люстре

Схема подсветки, которая состоит из токоограничивающего резистора и неоновой лампочки или светодиодаИсточник aqua-rmnt.com

А что будет, если перепутать фазу и ноль в люстре с энергосберегающими лампочками? Лично мне приходилось слышать, что в тех случаях, когда вместо фазы на разрыв выключателя запускают ноль, то лампочка будет мигать, но это не совсем, правда. Да, действительно, энергосберегающая лампочка может мигать (хотя, не обязательно), но только в тех случаях, когда задействован выключатель со светодиодной подсветкой. Если вместо фазы на выключателе будет ноль, то подсвета не сработает. Почему же тогда мигает обесточенная лампа?

Дело в том, что энергосберегающие осветительные приборы функционируют от постоянного тока, несмотря на то, что из нашей сети туда поступает переменный ток. Для преобразования в цоколе каждой лампы есть маленький диодный мостик, который и перерабатывает «переменку» в «постоянку». Но там еще есть сглаживающий конденсатор, который компенсирует пульсацию от преобразования и его небольшого заряда достаточно, чтобы возбудить вспышку. Если точнее, то емкости конденсатора недостаточно, но он получает энергию от цепи, которая замкнута через светодиод (посмотрите на схему вверху). Это ничтожный ампераж, но на вспышку, которая видна в темноте, ампер хватает.

Фаза перепутана с нолём, чем опасно.

А можно ли использовать выключатель с подсветкой и при этом сделать так, чтобы не мигала энергосберегающая лампа? Да, это возможно.

Вариант первый
Такая схема позволит аннулировать мигание энергосберегающей лампыИсточник admiral-oz.ru

Если вы хотите, чтобы у вас оставался выключатель с подсветкой (безусловно, это очень удобно ночью), а лампочка при этом не мигала, то параллельно осветительному прибору (посмотрите на схему выше) нужно впаять резистор для дополнительного сопротивления. Мощность такой детали 2 W, сопротивление 50 kΩ. Его можно установить в плафоне, в дозе или распределительном щитке, а для безопасности изолировать термоусадочной трубкой.

Вариант второй

Этот вариант тоже достаточно прост схематически, но не совсем удобен в выполнении. Дело в том, что светодиод здесь нужно подключить к сети отдельным проводом, что можно сделать, подав к выключателю не двойной, а тройной провод. То есть, контакт L1 нужно будет подать на ноль. Но в таком случае подсветка будет гореть постоянно, хотя, при включенном освещении этого свечения практически не заметно.


Как подключить светодиодную лампу – особенности лед-светильника, схемы подключения лед-ламп на 220 и 12 В, переделка лампы дневного света

Заключение

Итак, как видите, если перепутать ноль с фазой при подключении люстры, то не произойдет никаких катаклизмов, но все будет работать, как и прежде. Единственная разница, это некоторые (условные) отклонения от соблюдений правил техники безопасности.

Установка выключателя или розетки

В настоящее время любое помещение освещается электрическими лампочками. Но свет должен быть включен только тогда когда это вам необходимо. Для этих целей необходим выключатель. Рано или поздно каждый из вас сталкивается с проблемой его замены. Кажется все просто, сходил в магазин, выбрал нужный, купил и установил. Хотя если подумать, то для этого нужно все-таки иметь минимальный навык.





Инструмент и принадлежности


Если мы затеяли поменять розетку или выключатель нам потребуется:

  • отвертка плюс и минус;

  • тестер фазы;

  • новая розетка или выключатель;

  • изолента (буем отмечать фазу).


Установка выключателя


Процедура довольно простая. Итак, приступая к установке выключателя нужно в первую очередь разобраться в проводах. В обычной электропроводке их два: фаза и ноль. Для определения фазного провода надо прикоснуться лезвием активного пробника к оголенному проводу. Если индикатор пробника загорится, то этот провод фазный. Следовательно, второй провод ноль.
Если у вас в подрезетнике три провода то один -фаза, а два остальных -ноль. Для того чтобы при установке не перепутать провода фазу лучше всего отметить кусочком изоленты. Но если провода цветные, то просто следует запомнить какого цвета фазный провод. Затем разбираем выключатель. В первую очередь снимаем клавиши выключателя, затем рамку. Разбирать стоит осторожно, чтобы не сломать.После чего надо определить, к какой клемме нужно прикрутить фазный провод, а к какой нулевой. На клеммах это обозначается стрелочками. Следует запомнить, что электрический ток движется от фазы к нолю.

Приступая к установке выключателя обязательно отключить питание вашей электросети, чтобы не получить удар током. Затем нужно засунуть выключатель в подрезетник и хорошо зажать. Проще всего это сделать, вкрутив два самореза в специальные отверстия. Если вам нужно подключить несколько выключателей, то лучше сделать это по соседству. После чего собираем выключатель, подаем питание в сеть, проще говоря, закручиваем пробки — предохранители в электрощит. Пробуем выключатель на работоспособность, при правильном подключении он будет работать безупречно. А если не работает, то повторите разборку выключателя, чтобы найти ошибку при установке.

Установка розеток


И так с выключателями мы более и менее разобрались. А теперь об установке розеток. Все знают что для того чтобы подключить дома любой электроприбор нам необходима розетка.

Следовательно, рано или поздно они выходят из строя и требуют замены. Установить розетку своими руками гораздо проще, чем выключатель, естественно, если вы устанавливаете обычную розетку. Для этого надо снять верхнюю крышку устанавливаемой розетки перед этим полностью отключив электропитание в доме. Затем крепим розетку двумя саморезами.

Прикручиваем провод, после чего прикручиваем крышку на розетку. Включаем электропитание, подключаем любой электроприбор к розетке. Работа сделана. Но гораздо сложнее установка специальных розеток для кухонь, ванн. Ведь эти розетки должны выдерживать большую нагрузку (подключение электропечей, накопительных водонагервателей, калорифферов). Такие розетки имеют еще одну клемму для подключения заземления, это еще один ноль. При установке подобных розеток следует особое внимание уделить определения провода фазы.

Делаем это аналогично тому, как мы определяли фазу для установки выключателя, то есть с помощью активного пробника. Приступая к установки розетки, сначала снимаем корпус, затем закрепив розетку в подрезетнике прикручиваем провод фазы, и ноль к крайнем клеммам, а к средней клемме прикручиваем провод заземления.

Собираем розетку, включаем нужный электроприбор. Что самое важное через несколько минут нужно отключить вилку прибора и потрогать ее на ощупь. Вилка и розетка должны быть холодными. Если это так, то подключение было сделано правильно.

Видео о установке розетки

Видео о установке выключателя.

Схема подключения электроплиты — особенности и правила однофазного и трехфазного подключения к сети


Оборудование, работающее на электричестве, получило широкое распространение в наших домах. Простота эксплуатации и качественная, надежная работа современных моделей делает целесообразным установку электроплиты даже в домах с централизованным газоснабжением. Компактность и широкие возможности установленных вместе или отдельно ее составных частей – варочной панели и духового шкафа — позволяет использовать такое оборудование как в самых маленьких кухонных помещениях, так и на просторных домашних и профессиональных кухнях.

Особенности подключения современных электроплит

Электрическое подключение плиты предполагает наличие качественной проводки, способной выдерживать ежедневные высокие нагрузки, и надежных автоматических устройств защиты. В домах старой постройки проводка давно находится в изношенном состоянии и не соответствует предъявляемым к ней требованиям. Поэтому в отличие от новостроек, где такие нагрузки предусмотрены, здесь необходимо прокладывать новый кабель с заземлением и устанавливать трехполюсные розетки.

Обычно производители указывают параметры работы и схему электрического подключения в инструкции или на задней стенке бытового прибора. Новые модификации электроплит в большинстве случаев поставляются без соединительного шнура и предполагают подключение через клеммную коробку. Это объясняется разными требованиями к подключению и вниманием к безопасной эксплуатации. Поэтому важное значение в процессе инсталляции будет иметь правильный выбор кабеля нужного сечения и всех остальных элементов.

Схема подключения к однофазной сети 220 В

В большинстве городских квартир и частных домах бытовая электросеть рассчитана на напряжение 220В. Поэтому схема, собираемая на заводе, теоретически предполагает именно эти параметры сети. В клеммной коробке 1-3 контакты уже соединены перемычкой и фаза подключается на один из них. К 4-5 контакту, также соединенных между собой, подсоединяют нулевой провод. На оставшийся контакт с маркировкой «заземление» подключается соответствующий провод.

По существующим правилам каждый из проводов в кабеле окрашен разным цветом: ноль – синий, земля – желтый или зеленый, фаза – коричневый, черный или красный. Для того, чтобы избежать неправильного подсоединения специалисты рекомендуют всегда проверять, на каком проводе они находятся независимо от цвета изоляции. При однофазном подключении, если перепутать фазу и ноль, ничего страшного не случится. Но если один из этих проводов подключить на заземление может произойти короткое замыкание.

Схема подключения к трехфазной сети 380 В

При наличии в доме трехфазного электроснабжения, от силового щита необходимо подвести 5-ти жильный медный кабель. В клеммной коробке нужно демонтировать заводские перемычки и все три фазы подключить на соответствующие контакты. Если устройство электроплиты предусматривает 2-х фазное подключение, то перемычку, соединяющую первые 2 контакта, снимать не нужно. Ноль, как и при однофазном подключении, подается на 4-й и 5-й контакт, а на шестой — подводится заземление. При такой схеме, если подключить фазу на ноль или заземляющий контакт, можно получить удар током или сломать электроплиту.

Если плита подключается через розетку, то для бытовой сети понадобится вилка и розетка с тремя контактами, а для трехфазной — с пятью. Провод тоже, соответственно, должен быть трехжильный и пятижильный. Его сечение определяется в зависимости от предполагаемой нагрузки (4- 6 мм2). Вести проводку можно открытым и закрытым способом. В первом случае он укладывается в гофрированные трубки или кабель-каналы, во втором – в штробу, которая потом заделывается цементным раствором. Более надежным считается закрытое подсоединение через клеммник, особенно в тех случаях, когда необходимо подключить встраиваемую электроплиту.

Фаза и ноль в розетке – как их определить

Электромонтаж в квартире – это такая работа, которую не все домашние мастера рискуют выполнять самостоятельно, стараясь переложить ее на плечи профессионалов. Однако есть такие задачи, для решения которых вызывать специалиста будет, по крайней мере, стыдно – для их выполнения не требуется никаких навыков. К ним относится поиск фазы и нуля в розетке и ее последующая установка. Для мастеров, имеющих даже небольшой опыт, подобная работа не представляет никаких проблем, она элементарна. А вот тем, кто впервые столкнулся с подобной задачей, сегодняшняя статья будет весьма полезна или как минимум интересна.

Для чего необходимо знать расположение фазного и нулевого провода?

Есть такие люди, которые даже не знают подобных понятий, однако любой уважающий себя домашний мастер должен понимать различия между этими терминами. Определение фазного, нулевого и заземляющего проводника необходимо для правильного монтажа розеток. Если речь идет о распределительной коробке, то здесь задача еще важнее. Сделать разводку на выключатель без подобной проверки не получится. Ведь если отправить на размыкатель те же провода, что и на розетку (фаза/ноль), то единственное, чего добьется мастер – это короткое замыкание.

Существует несколько способов определения: от всем привычных до действительно экзотических. Просто взглянув на точку подключения понять, где в розетке фаза и ноль не получится – ГОСТ не предусматривает определенного их расположения (справа или слева). А значит, следует разобраться с этим вопросом более тщательно. Но сначала немного теории.

Откуда берутся 220 В в розетке?

На ближайшую от дома трансформаторную подстанцию приходит 6 кВ по трем фазным проводам. Именно на ней напряжение понижается до привычных всем 0.4 кВ, распределяемых по силовым щитам. Ноль же появляется следующим образом. Все 3 обмотки трансформаторов на подстанции соединены «в звезду». При подобной коммутации в центре, где соприкасаются концы катушек, образовывается рабочий ноль. После его соединения с контуром подстанции и получается глухозаземленная нейтраль, которая идет вместе с тремя фазами (380 В) на дома и квартиры.

Может возникнуть вопрос: если пришло 380 В (4 провода), почему в розетке фаза и ноль образуют 220 В? Здесь все просто: 380 В – это напряжение между двумя жилами, называемое фазным. Если же взять вместо одного из них ноль, получится линейное 220 В. Только в этом случае бытовая техника сможет работать.

Как обозначаются провода, приходящие в квартиру?

Если говорить о схемах, то здесь маркировка следующая:

  • L – фаза.
  • N – ноль.
  • PE – заземление.

Сами жилы имеют цветовую маркировку – желто-зеленый (земля), синий или голубой (ноль), любой другой цвет (фаза). Электромонтеры даже с небольшим опытом работы знают, что ее соблюдение обязательно. Ведь помимо удобства монтажа и обслуживания сетей в будущем, это может спасти кому-то жизнь. Обозначений фазы и нуля на розетках чаще всего, увы, нет.

Способы определения фазного и нулевого контакта на розетках

Существует несколько методов, помогающих решить этот вопрос. Наиболее простой (если розетка снята или вытащена из стакана) – цветовая маркировка. Однако ни один электрик не станет ей слепо доверять. Ведь даже если мастер уверен, что до него работал профессионал, цветовая маркировка носит лишь информационный характер. Для собственной уверенности следует перепроверить, где фаза и ноль в розетке, самостоятельно. Значит, нужно воспользоваться специальным оборудованием, среди которого может быть:

  • индикаторная отвертка на неоне или светодиоде;
  • мультиметр;
  • контрольная лампа.

Поиск фазного и нулевого провода индикатором

Подобная отвертка удобна для работы, даже если человек впервые столкнулся с подобной проблемой. Для проверки следует прикоснуться ее жалом к контакту, приложив палец к металлической платформе сзади. На нулевом проводнике ничего происходить не будет, как и на заземляющем. А вот при соприкосновении с фазным неоновая лампочка в корпусе засветится.

Если используется подобное устройство на светодиодах, то прикасаться к платформе не обязательно. Такие индикаторные отвертки оборудованы батарейками и светодиод зажигается сам. Однако проблемой их является высокая чувствительность к токам наведения. Такой способ хорош для определения фазы и нуля в розетке, но не способен помочь найти заземляющий провод, если в месте точки подключения торчит лишь 3 провода.

Использование контрольной лампы для поиска

Этот метод немного сложнее. Для его использования понадобится лампочка и патрон с проводами. Небольшое отступление: если в квартире отсутствует заземление, пользоваться подобным способом начинающим не стоит – это довольно сложно.

Соединив один из проводов патрона с контактом, нужно прикасаться по очереди к двум другим. После меняется основной контакт и действия повторяются. То же сделать нужно и в третий раз. В итоге необходимо найти провод, который будет зажигать лампу независимо от второго контакта. Это и будет фаза. А вот с двухпроводной системой, без заземления, придется потрудиться.

Одну из жил контрольной лампы нужно удлинить так, чтобы она доставала до батареи отопления или трубы водоснабжения. Напряжение проверяется между ней и одним из контактов. Наличие или отсутствие свечения покажет фазу и ноль в розетке соответственно.

Самый надежный вариант – использование мультиметра

Переключатель прибора необходимо выставить в положение переменного напряжения на любую позицию, выше 250В. После этого черный щуп следует зажать пальцами, а красным прикасаться к каждому из контактов по очереди. Изменение показаний на дисплее или отклонение стрелки укажет на фазный провод. Теперь следует понять, как определить в розетке фазу, ноль и заземление.

Замеряется напряжение между парами. Одним из тестируемых показателей обязательно должна быть фаза. Меньший показатель напряжения, пусть даже незначительно, укажет на заземление. Если цифры на дисплее совершенно идентичны, значит, выполнено защитное зануление (нейтраль соединена с землей). А вот правильно ли все сделано – уже другой вопрос.

Для того, чтобы был более понятен алгоритм действий, ниже представлен видеоролик по данной теме.

Более экзотический способ поиска

Интересен вариант определения (куда фаза, куда ноль в розетке), без дополнительного оборудования. Для работы понадобится только провод, резистор (1 Мом) и… обычный сырой картофель. В глазах некоторых сейчас появилось недоумение и недоверие, однако это действительно рабочий метод.

Один из проводов соединяется с водопроводной трубой или отоплением. Второй его конец втыкается в срез картофелины. Отдельная жила соединена с резистором. Она также втыкается в клубень, на расстоянии 0.5 см от первого провода. Теперь оставшимся концом проверяются контакты по очереди, задерживаясь на каждом 1-2 мин. Фазный провод выдаст себя реакцией – крахмал на срезе начнет пениться.

Очень важно! Если у домашнего мастера нет опыта подобных работ, лучше про подобный метод забыть. Его применение является полным нарушением правил техники электробезопасности.

Как подключить розетку (фаза, ноль, земля)

Определившись с назначением проводников, можно приступить к монтажу самой точки электропитания (если она отсутствует). На задней части розетки имеется два контакта по краям и один посередине. Справа и слева подключается фазный и нулевой провод. Их расположение значения не имеет, однако если домашний мастер самостоятельно решил установить все точки в квартире, лучше для себя создать определенную систему. Это поможет впоследствии и избавит от новых поисков. Например, можно подключить все розетки по схеме: справа ноль, слева фаза.

Центральный контакт предназначен для подключения заземляющего проводника – он соединен со скобой, которую четко видно на лицевой стороне розетки. Если третья (желто-зеленая) жила отсутствует, он остается пустым. Многие «умельцы» советуют ставить перемычку на скобу заземления от нулевого контакта. Этого делать ни в коем случае нельзя – при пробое изоляции фазного проводника на корпус бытового прибора произойдет короткое замыкание, которое приведет к выходу техники из строя. А если при этом ноль слабый, возможно его пригорание. Тогда при соприкосновении с устройством возможен даже летальный исход.

Заключение

Определение фазы и нуля в розетке – процесс несложный. И уж тем более для этого не стоит призывать на помощь специалиста, оплачивать его работу. Проще все выполнить своими руками. Однако, если работа производится без снятия панели, следует быть внимательным и аккуратным. Необходимо помнить, что поражение электрическим током опасно для жизни и здоровья.

Правильное положение фазы в розетке

Многие задают вопрос, как правильно подключать к бытовым розеткам фазные проводники: слева или справа. Забив такой вопрос в поисковую систему, вы обречены на занимательное чтение до утра. Варианты ответов, которыми пестрит интернет, или прямо противоположны, или не имеют отношения к сути вопроса. На многих ресурсах есть похожие темы, но формат их большинства, где субъективное мнение отдельных участников забивает все разумные доводы других, не позволяет неподготовленному пользователю получить в разумные сроки однозначный ответ.

Одни считают, что — слева, потому что «мы всегда так делали». Вторые ищут ответ, прозванивая штепсельные вилки, сетевые шнуры и встроенные в приборы выключатели, пытаясь таким образом определить (от клеммника, например, стиральной машины), где должна быть фаза в розетке, слева или справа.

Отдельный аргумент, найденный на просторах интернета — якобы требования некоторых производителей, например газовых бытовых котлов, подключать оборудование (уже с поставленным производителем гибким кабелем с вилкой) фазироованно, т.е. фаза вилки на фазу розетки. Термин «фазозависимый котел», на мой взгляд, просто неуместен при комплектации производителем котла стандартной не фазированной вилкой. Ну что значит «зависимый», если комплектуемую производителем вилку можно включить в розетку и так и так?

Ответ одного из производителей котлов : На газовых котлах и горелках используется принцип контроля наличия пламени по зонду ионизации. Горящий газ электропроводен, поэтому в пламя помещают электрод, подают на него фазу и измеряют ток утечки на массу. Поэтому принципиально важно, на какой из проводов подать фазу. В просторечье такие котлы называются фазозависимыми. Никакими вилками котлы не комплектуются, считается правильным подключать электропитание к котлу стационарно (не через розетку) через отдельный автомат. В этом случае никаких проблем с «переворачиванием вилки» не происходит.

Варианты вилок http://ru.wikipedia.org/wiki/Schuko. Вилки и розетки, применяемые в РФ неполяризованы, подключение фазы и нуля не контролируется, в отличии от вилок и розеток так называемого французского стандарта CEE 7/5 http://ru.wikipedia.org/wiki/CEE_7/5

Большинство склоняется к мнению, что «фаза» в розетке должны быть все таки справа, приводя в качестве аргументов некие ГОСТы и иные правила, собственные аргументы и прочее. К сожалению, субъективное прочтение и толкование нормативных документов еще больше запутывает пользователя. На одном из форумов даже приводится «доказательство» того, что «фаза справа» снижает уровень электромагнитного излучения системных блоков компьютеров. Смущает только, что формат той статьи содержит частично элементы заказной и распроданной по сайтам, а сама статья совершенно безграмотна и полна противоречий. Кому интересно, вот здесь этот «материал» разложили по косточкам, да так, что администрация ресурса была вынуждена удалить его.

Альтернативное мнение, где должна быть фаза в розетке, справа или слева

Существует мнение некоторых аудиофилов о том, что якобы перевернутая вилка от радиоаппаратуры меняет качество звука. Вряд ли стоить всерьез говорить об этом, если производитель укомплектовал аппаратуру стандартной вилкой, которую можно воткнуть и так, и так. На самом деле, так как наши розетки неполяризованные, т.е. вилку мы можем воткнуть любой стороной, и подключение фазного проводника в розетке пока никак не регламентировано, то не имеет особого значения, где в розетке будет фаза, слева или справа. Но видели ли вы хоть раз, чтобы домохозяйка перед включением утюга проверяла, где в вилке фаза? Вот и я нет! Главное, чтобы была исправная электрическая проводка, правильно выбранный защитный аппарат и надежное заземление.

Правильное положение фазы в розетке

Подводя итог, где должна быть фаза, слева и справа, отвечаем. Бытовые розетки в РФ не подразумевают «полярности» подключения, т.е. где фаза и где нейтраль для них не регламентировано. Таким образом, правильно будет и так, и так.

Для профессиональных электромонтажников мы все же рекомендуем использовать некое однообразие в работе: фаза в розетке — справа и вот почему.
При монтаже и последующем тестировании розеток мы используем такой прибор для проверки правильности подключение фазного, нулевого и заземляющего проводников.

Данный прибор позволяет мгновенно определить правильность подключения всех проводников в розетке, наличие напряжения, тест заземления и работоспособность УЗО (тест автомата защиты 30 мА, 120 мс ±40 мс).
Как видно на рисунке, «фаза» в розетке для тестирования должна быть СПРАВА. Поэтому для удобства тестирования и однообразия выполненного монтажа мы рекомендуем подключать «фазу» в розетке справа.
Надеемся, что данное правило появится в нормах хотя бы как рекомендация

Что такое обратная полярность в вашей розетке и почему это опасно?

1 сентября 2016 г. 4:24 Опубликовано писателем

Если вы живете в доме, в котором электромонтажные работы выполнял любитель, очень вероятно, что у вас есть розетки с обратной полярностью. По сути, это означает, что некоторые из ваших выходов могут шокировать вас. О, о! Хотя не все удары будут фатальными, все они будут болезненными и совсем не веселыми. Только подрядчик-электрик в Северном Скоттсдейле, штат Аризона, имеет право выполнять электромонтажные работы в вашем доме.

Прежде чем мы начнем, мы должны разобраться, как должны быть подключены розетки в вашем доме. В стандартной розетке два провода. Есть белый провод, который соединен (или заземлен) с землей и часто называется нейтральным проводом. Кроме того, за розеткой находится незаземленный провод. Его называют горячим проводом, и он на самом деле несет электричество. Этот провод может быть любого цвета, кроме белого, но обычно он красного или черного цвета.

Поскольку цепь замыкается горячим проводом, соприкасающимся с землей, вы получите удар током, если коснетесь горячего провода, стоя на земле (потому что вы сами станете частью цепи).

Что такое обратная полярность?

Если полярность вашей розетки перепутана, это означает, что нейтральный провод подключен туда, где должен быть горячий провод. Это может показаться не таким уж ужасным, но это так. Из розетки с обратной полярностью всегда течет электричество, даже если прибор должен быть выключен.

Почему это опасно?

Ну, как вы можете себе представить, если вы думаете, что электрический прибор выключен, а это не так, вы можете получить удар током, если неправильно с ним обращаетесь.Если вы когда-либо использовали нож, чтобы взять кусок тоста в тостере, который был выключен и подключен к обычной розетке, вы знаете, что с вами все в порядке. Вы не в шоке, вы только получили свой хлеб.

Однако, если вы делали это в тостере, подключенном к плохой розетке, вы, вероятно, были шокированы. Это связано с тем, что цепь была перерезана на нейтральный провод, а не на горячий провод. Поскольку провода были перепутаны, электричество все еще вытекало из розетки, и вы замыкали цепь ножом.

Как это исправить?

Ну, наверное, вообще не стоит пытаться это починить. Вы, вероятно, закончите тем, что ударите себя током и/или вызовете больше проблем с вашей розеткой. К счастью, починка розетки с обратной полярностью может быть легкой задачей для электрика в Северном Скоттсдейле, штат Аризона.

Ваш электрик сможет залезть в стену и легко определить ситуацию. Если белый провод подключен туда, где должен быть горячий провод, он подключен наоборот.Если это так, все, что ему нужно сделать, это переключить провода, и все будет хорошо и прекрасно.

С другой стороны, если электрику кажется, что все в порядке, то белый провод горячий, а проблема выше по течению от розетки. Электрик сможет решить проблему, но это может занять некоторое время, так как это не быстрое решение.

Если у вас есть какие-либо розетки, которые, по вашему мнению, подключены неправильно, свяжитесь с нами по телефону 480-296-0721, чтобы узнать, как мы можем исправить вашу ситуацию!

Категория: Электрик

Этот пост был написан Writer

Техническое обслуживание и устранение неисправностей трехпозиционного или трехпозиционного переключателя

Эта сцена повторяется сотни раз… может быть, тысячи домов каждый вечер…

Долгий день… очень устал… и все, что ты хочешь сделать, это подняться наверх, чтобы полежать вниз. О, как у нее болят ноги! Наверху темно, и когда она щелкает выключателем внизу лестницы она воет… как будто ничего не происходит! чертовски трехходовой переключатель не работает. Итак, чтобы включить свет, она тщательно договаривается о по лестнице наверх и щелкает выключателем. Это просто не так должно быть, не так ли?

Трехсторонние схемы могут стать грозным противником.

В бесчисленных домах по всей стране неправильно подключены трехсторонние цепи. создает не только неудобства, но и реальную угрозу безопасности. Они очень простые по функциям, но гениальный по дизайну. Это займет всего несколько минут, немного терпения и здорового уважения к электричеству, чтобы сделать эту работу правильно!

Сразу скажу, что это не статья о проектирование 3-полосных цепей… это строго касается ремонта. 3-х и 4-х сторонние схемы могут быть запутанными при проектировании и еще более запутанными при установке.Однако глубокие знания схемотехники для этого на самом деле не нужны. ремонт… при условии, что цепь была правильно подключена!

Что такое трехсторонняя схема?

Трехходовая схема — это схема освещения, которая позволяет управляется двумя настенными выключателями в разных местах. Лестничные клетки, коридоры, и большие комнаты с множественным доступом — все кандидаты на трехсторонние схемы.

Есть также четырехсторонние, пятисторонние и бессчетное количество цепей! Эти схемы спроектированы с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-позиционные переключатели. Например, схема с 4 переключателями, управляющими одним приспособление… не редкость в больших помещениях с несколькими точками доступа… есть два трехпозиционных переключателя и два четырехпозиционных переключателя.

Сердцем трехходовой схемы является трехпозиционный переключатель. В отличие от обычной стены переключатель, 3-позиционный переключатель имеет три активные клеммы (плюс заземление в последние установки). Только один из них важен для определения цели замены… обыкновенный ТЕРМИНАЛ.

Хотя на нашем рисунке (слева) общий терминал показан в определенном положении, дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

Иногда сложнее всего определить его. Если нет маркировки на переключатель, может быть другой цвет крепежного винта, используемого для общего клемма … может быть черной (для более нового переключателя) или «другого» цвета, чем две клеммы для путешественников.

Что такое общий терминал?

Общая клемма является одной из трех электрически активных клемм на 3-х контактной выключатель (не включая клемму заземления, расположенную на металлическом каркасе монтажные уши).Общий вывод является «мостом» между силовыми питание и нагрузка (обычно светильник). Имея это в виду, провод, который подключается к общей клемме, является либо (1) горячим проводом от основного плата или (2) ведет к нагрузке (креплению).

Что такое путешественники?

Коммутаторы — это два провода, соединяющие два трехпозиционных переключателя вместе. Ссылаясь на график (выше), два пассажирских терминала на одном трехстороннем переключатель подключен к двум клеммам путешественника на другом 3-позиционном переключателе с помощью два путевых провода. Любая дорожная проволока может быть подключенным к любому пассажирскому терминалу… это не имеет значения!

Запутался? Нужна картинка?

Рентгеновское изображение типичной трехходовой цепи.

..

Приведенное выше изображение предоставлено Левитоном. Производственная компания

ПРИМЕЧАНИЕ. Если в вашей 3-полосной схеме используется розетка или розетки вместо светильников можно запутаться с проводкой, если розетки «разделены»… один из штекеров всегда включен, а другой управляется настенный выключатель.

Замена неисправного трехпозиционного переключателя…

(Рисунок выше поможет вам понять текст ниже… и визу наоборот!)

Правило NH по замене неисправных трехпозиционных переключателей заключается в следующем: ВСЕГДА ЗАМЕНИТЕ ОБА ВЫКЛЮЧАТЕЛЯ ОДНОВРЕМЕННО ! Есть здравый смысл причина этого. Если один переключатель вышел из строя, как долго может работать другой? прошлой? Кроме того, очень сложно определить, какой из двух переключателей стал дефектный. Так что в долгосрочной перспективе вам надлежит потратить несколько лишних долларов прямо сейчас. за вознаграждение, которое продлится годами или даже десятилетиями!

После обнаружения общей клеммы замена неисправного переключателя простой:

1) Подсоедините общий провод к общей клемме нового переключателя. Оставшиеся два изолированных провода затем присоединяются к оставшемуся бегунку. терминалы. В зависимости от электропроводки в вашем доме оголенный провод заземления крепится к клемме заземления на металлическом каркасе крепления выключателя уши. Если ваша проводка соответствует современным нормам, общий провод будет черным. и путники будут белыми

2) Вверните выключатели обратно в их коробки, наденьте крышки панели переключателей и включите питание, чтобы проверить переключатели. Удивительно, не правда ли! Теперь вы должны иметь возможность включать и выключать свет. от любого переключателя.

Что… не работает? Неудачно? Ну, вы, должно быть, не подключили общий провод к общей клемме! Итак, теперь ваша задача определить общий провод.

Идентификация общих проводов…

Иногда 3-полосная цепь не работает, потому что кто-то пытался заменить неисправен выключатель и неправильно подключены провода.

Иногда один из переключателей выходит из строя.

Следующий метод решит обе проблемы сразу.Шаги, которые я собираюсь описать , возможно, не самый быстрый способ для устранения неполадок в 3-полосной цепи. Разобрался со всеми разнорабочими-электриками в виду, это позволяет вам идентифицировать общие провода в обеих распределительных коробках без возможность ошибки! Вам понадобится мультиметр для проверки напряжения и непрерывности в цепи.

1) Отключите питание цепи на главной панели. Отключите все три провода (или четыре, если розетка заземлена) от обоих выключателей. Разделите провода так, чтобы они были как можно дальше друг от друга.

2) Снова включите питание. Теперь, используя свой мультиметр, вы собираетесь определить, какой из трех цветных проводов является ГОРЯЧИМ провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это общий провод для этого коробка. Установите мультиметр на минимум 110 вольт. Держите один из зондов на известное заземление, такое как металлическая розетка или оголенный заземляющий провод. Прикоснись к другому зонд к цветным проводам, один за другим. Провод, который регистрирует напряжение, это HOT . провод, и общий провод для этой коробки.

ПРИМЕЧАНИЕ. Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения. также, если вы еще этого не сделали. Не должно быть никаких, но со странным проводку, которую я видел на протяжении многих лет, стоит потратить минуту, чтобы сделать это. С использованием тестером напряжения, прикоснитесь одним щупом к известному заземлению (металлической розетке или оголенный провод заземления) и другой щуп к каждому проводу. Ты не должен получить показания напряжения. Если вы найдете напряжение, это означает, что этот переключатель предназначен для управления другим электроприбор, свет или розетка. Возможно, вы проверяете не тот переключатель?

ТОЛЬКО ОДНА ИЗ ЭЛЕКТРИЧЕСКИХ КОРОБОК В ТРЕХСТОРОННЕЙ ЦЕПЬ ПОДКЛЮЧЕНА НАПРЯМУЮ К HOT ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ!!

После завершения проверки

ГОРЯЧИХ проводов ОТКЛЮЧИТЕ ПИТАНИЕ! Вам больше не понадобится питание, пока выключатели не будут установлены.

3) Установите первый трехпозиционный переключатель в коробку с HOT провод, крепящий HOT провод к общей клемме Переключатель.Присоедините два других провода, дорожки, к двум другим клеммы переключателя. Если есть оголенный провод заземления, подсоедините его к клемма заземления переключателя.

4) Переходим к другому ящику ( без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Прикоснитесь к одному из щупов мультиметра к известному заземлению, например к металлической розетке или оголенному проводу заземления. Коснитесь другим щупом каждого из трех проводов. Только один из них зарегистрируется сопротивления или, если у вас есть тестер непрерывности, вызовет звуковой сигнал.У тебя есть определил общий провод для этой коробки.

5) Как и в случае с первой коробкой, подключите общий провод к общей клемме на новом выключатель. Подсоедините два других провода к клеммам TRAVELER, а провод заземления, если применимо.

Вкрутите выключатели обратно в коробки, наденьте крышки на пластины переключателей и включите питание, чтобы проверить переключатели.

ПРИМЕЧАНИЕ. Если в вашей трехсторонней цепи используется розетка или розетки вместо светильников можно запутаться с проводкой, если розетки являются «расщепленными»… один из разъемов всегда включен, а другой управляется настенный выключатель.

ВЫ МОЖЕТЕ УЗНАТЬ, ЕСЛИ ВЫХОДЫ РАЗДЕЛЕНЫ, ПОСМОТРЯ НА ВЫХОД. На На «горячей» стороне есть металлическая полоска, которая соединяет два винта. Если это полоска разорвана, то две вилки независимы друг от друга. Там будут черные (горячие) провода, прикрепленные к каждой винтовой клемме, хотя только это не указывает на то, что розетка разделена. Это может означать, что розетка подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСА БЫЛА ОТЛОМАНА, ВЫ МОЖНО УБЕДИТЬСЯ, ЧТО ВЫХОД РАЗДЕЛЕН.ЕСЛИ НЕТ, ТО НЕТ.

На первых двух рисунках показана металлическая полоса или язычок. Третий и четвертый рисунок показывает, как язычок легко удаляется с помощью набора игольчатых носиков. плоскогубцы. После удаления язычка верхняя и нижняя выпускные заглушки открываются. независимым, поэтому можно, например, управлять настенным выключателем, в то время как другой всегда включен.

Если у вас раздельная розетка, выполните те же действия по устранению неполадок с 3-позиционным переключателем, что и со светильником, ЗА ИСКЛЮЧЕНИЕМ вам нужно будет определить, какая розетка всегда на.

После отключения всех проводов от выключателей и от выключателя розетки, включите питание и проверьте проводку в розетке. горячий провод, идущий от цепи трехходового переключателя, не будет иметь питания, так как вся мощность должен проходить через переключатели.

Если на один из черных (горячих) проводов подается питание, то это провод для штекер «всегда включен». Отключите питание и отметьте, чтобы не перепутать это с проводами 3-полосной цепи. Наслаждаться!!

Вернуться к списку статей по электротехнике

Розетки с обратной полярностью — Structure Tech Home Inspections

Когда мы осматриваем дома, где любитель занимался электромонтажными работами, велика вероятность, что мы найдем розетки с обратной полярностью. Это происходит, когда горячий и нейтральный провода перепутываются в розетке или вверх по течению от розетки. Обратная полярность создает потенциальную опасность поражения электрическим током, но обычно ее легко исправить. Любой электрический тестер за 5 долларов предупредит вас об этом условии, если у вас правильно заземленная трехштырьковая розетка. Однако, если у вас есть розетка с тремя контактами, которая не заземлена, ваш электрический тестер не сможет сказать вам, правильная полярность или нет.

Краткое определение горячих и нейтральных проводов: В стандартной розетке, технически называемой дуплексной розеткой, есть два провода, по которым проходит электричество.Один из этих проводов соединен с землей, или заземлен , поэтому этот провод называется заземляющим проводником. Этот провод обычно называют нейтральным проводом , и он всегда должен быть белым. Вот для чего нужен большой слот на вашей розетке.

Другой провод не соединяется с землей и называется незаземленным проводом или горячим проводом . Этот провод может быть любого цвета, кроме белого или зеленого, но обычно это черный или красный. Вот для чего нужен меньший слот на вашей розетке.Поскольку горячий провод замыкает цепь, соприкасаясь с землей, если вы прикоснетесь к горячему проводу и окажетесь в контакте с землей (что происходит почти всегда), вы станете частью цепи. Другими словами, вы будете в шоке.

Чтобы сделать электрические устройства более безопасными, некоторые вилки имеют полярность. Это означает, что одно лезвие больше другого, и большее лезвие подойдет только к нейтральной стороне розетки.

Сценарий опасности поражения электрическим током №1: Я поджариваю английский кекс, и он застревает в моем тостере.Я заглядываю в тостер и вижу, что нагревательные элементы выключены, поэтому я полагаю, что можно безопасно воткнуть в тостер нож, чтобы достать маффин. Я должен делать это безопасно, потому что переключатель, контролирующий подачу электричества к нагревательным элементам в тостере, отключает горячий провод. К сожалению, мой тостер подключен к розетке с обратной полярностью, поэтому выключатель на моем тостере отключает нейтральный провод вместо горячего . Это означает, что на нагревательных элементах всегда есть электричество.Как только какой-нибудь придурок воткнет нож в тостер, электрический ток пойдет вверх по ножу, через мое тело и обратно на землю. Завтрак испорчен. Твоя мама была права, когда говорила тебе никогда этого не делать, даже если тостер выключен.

Сценарий опасности поражения электрическим током № 2: Я использую старую сигнальную лампу, и мой палец случайно касается внешней части металлического патрона, удерживающего лампочку на месте. Розетка всегда подключается к нейтральному проводу , так что ничего страшного… если только фонарь не подключен к розетке с обратной полярностью. В этом случае я получу шок. Если это произойдет, когда я лежу на полу гаража и ремонтирую свою машину, велика вероятность, что меня ударит током. Это также может произойти со старыми настольными лампами с открытыми металлическими цоколями.

Как исправить: Вызвать электрика. Хочу сказать, что исправление такое же простое, как поменять местами провода в розетке, но это не всегда так. Если проводка кажется правильной, значит, ошибка проводки произошла где-то выше по течению от розетки.Теперь электрику нужно проследить провода, чтобы выяснить, где именно что-то пошло не так, и исправить это там. Просто поменять местами провода в розетке не получится.

Суть в том, что обратная полярность в розетках представляет опасность поражения электрическим током, но электронное оборудование, подключенное к розетке с обратной полярностью, все равно будет работать. Не думайте, что ваша розетка подключена правильно только потому, что она «работает». Вы можете проверить наличие обратной полярности в своих розетках с помощью недорогого тестера розеток, который вы найдете в любом магазине товаров для дома.

А если у вас розетки с обратной полярностью, отремонтируйте проводку у электрика.

Замена розеток: подводные камни при обновлении электрооборудования

Замена электрических розеток и выключателей

Распространенные ошибки при замене или обновлении

В какой-то момент жизни дома установка новых розеток, выключателей и осветительных приборов будет хорошей идеей. Оригиналы могут быть не в моде, но они все равно изнашиваются. Домовладелец, заменяющий розетки и выключатели без сбоев, встречается редко.Я подумал о названии этой страницы «Я облажался». Вот некоторые из вещей, которые могут произойти. (Также см моя статья об этих вещах.)

Розетки с выключателем

Поскольку правильная замена розеток зависит от выполнения новых подключений, они могут быть выполнены некачественно или неправильно. В результате одной ошибки может выйти из строя более одного электрического элемента. При замене штепсельной розетки, половина которой управляется настенным выключателем, возникает легкая шутка. Даже если специалист по обновлению знает, что розетка была переключена таким образом и точно дублирует соединения старой, они могут не знать обломать металлический язычок на «горячей» стороне новой розетки, который изолирует верхнюю и нижнюю половины.Результатом будет переключатель, который не будет иметь никакого эффекта: все ранее переключенные розетки всегда будут под напряжением. Кухни, оборудованные электропроводкой в ​​1960-х годах, могут иметь аналогичную сложность, которую легко не заметить. Моя статья об этом.

/>

Розетки

Другие проблемы с заменой розеток возникают из-за того, что вы забыли снова подключить провод или прикрепили его не в том месте. Количество, цвет и функция проводов в розетке могут сбивать с толку, если исходные соединения потеряны. Независимо от того, выбран ли метод крепления: винты , вставные отверстия или с проводными соединителями , с провода необходимо снять достаточную изоляцию для обеспечения хорошего контакта металл-металл и потянуть за провода для проверки герметичности. Видео. Помните также о двух других моментах, связанных с новыми сосудами. Во-первых, провода только 14 (а не 12) калибра должны быть вставлены в отверстия для быстрого подключения , имеющиеся на задней части многих розеток и выключателей. Во-вторых, на задней стороне некоторых типов розеток есть отверстия другого типа, которые не удерживают даже провода 14-го калибра; они полагаются на то, что вы затяните боковые винты, чтобы прочно удерживать провод в этих отверстиях.

Соединения переключателя

Переключатели также представляют трудности.Самая распространенная ошибка может случиться, когда к старому выключателю было подключено три, а не два черных провода , хотя это был обычный » однополюсный» (не трехпозиционный) переключатель. Когда вы подключаете новый однополюсный переключатель, вы можете запутаться в новом зеленом винте, который идет в комплекте, и подключить к нему один из этих черных. Результат будет:

  • Не работает свет выключателя и некоторые вещи в близлежащих комнатах (а рамка выключателя способна поразить вас током!). ..
  • Или свет от выключателя работает, но некоторые вещи в соседних комнатах не работают…
  • Или свет на выключателе не горит, но выключатель включает и выключает некоторые вещи в соседних комнатах.
Не подключайте черный к зеленому винту. Этот винт предназначен для подключения (оголенного) заземляющего провода, прикрепленного к пучку заземления, если таковой имеется, обратно в электрическую коробку. Вместо этого два конкретных черных должны подключаться к незеленым клеммам на одном конце переключателя, а третий — к другому концу, как они были на старом переключателе. Возможно, вам придется попробовать до трех комбинаций, прежде чем все заработает правильно.

3-позиционный переключатель Путаница

Трехпозиционные выключатели, управляющие освещением с обоих концов комнаты или коридора, легко неправильно подключить. Это абсолютно так, если новые выключатели не трехпозиционного типа (с тремя винтовыми клеммами не зеленого цвета). Видео. Но даже новые трехпозиционные переключатели могут иметь другое расположение винтов , чем старые. Подсказка: прикрепите два провода, которые идут от одного и того же кабеля, к двум винтам одного цвета.Проконсультируйтесь с моими диаграммами, относящимися к Трехпозиционные переключатели.

Замена светильника

Даже замена светильников не является надежной. Иногда проводка в световом коробе представляет собой , проходящую через к различным розеткам в этом районе, поэтому необходимо позаботиться о том, чтобы подключить все обратно, как было. Кроме того, старый светильник может скрывать сюрприз. Сняв его, вы можете обнаружить, что потолок и провода хрустят от многолетнего тепла, выделяемого лампочками слишком высокой мощности.В таких случаях часто требуется электрик, чтобы сделать хороший ремонт.

Стратегия замены

Во всем, что я сказал выше, я предполагаю, что питание отключено во время замены вещей. Однако, поскольку возможны ошибки соединения, разработайте стратегию проверки своей работы по мере продвижения . Например, делать это в одной комнате, заменяя розетки и другие предметы, затем восстанавливать электричество, проверяя, что все работает прямо там, а также в соседних комнатах, прежде чем переходить в следующую комнату. В противном случае у вас будет гораздо больше работы, которую нужно перепроверить позже, и, возможно, более чем одна ошибка усложнит картину.

Обновление службы

Что касается модернизации электрооборудования в целом, у меня есть несколько советов по обновлению электроснабжения, также известному как изменение электроснабжения или замена панели. Единственными явными случаями необходимости модернизации службы являются случаи, когда существующая повреждена и не подлежит ремонту, или когда большее пространство цепи или пропускная способность не могут быть достигнуты другим способом.Другие причины могут иногда сводиться к паранойе и могут продвигаться подрядчиками, которые, безусловно, заинтересованы в консультировании по обновлению. Правда, красота новой панели может стать аргументом в пользу продажи недвижимости, но проблема с отключением цепи от перегрузки никогда не будет решена новой панелью как таковой. Многим существующим панелям могут быть предоставлены дополнительные цепи, даже если они кажутся заполненными; это связано с тем, что полноразмерный выключатель часто можно заменить двумя миниатюрными выключателями на том же месте в панели. Или можно добавить субпанель и питать ее от помещений, чьи существующие схемы будут перемещены на субпанель.

Восстановление отмененных соединений

© 2005-2020 Лоуренс Димок

Устранение неисправностей светодиодов

— проблемы с проводкой и проводкой

ДО

НЕОБХОДИМО использовать многожильный провод

Многожильный провод обеспечивает более тесный контакт, что снижает падение напряжения и потери мощности. Плохие соединения могут лишить систему значительной части производимой энергии.Многожильный провод будет сжиматься и сплющиваться, что увеличивает площадь контакта. Это снижает падение напряжения и минимизирует нагрев в месте соединения.

НЕОБХОДИМО использовать чистые прямые провода

Наличие чистых и прямых проводов важно для любой светодиодной установки. Если ваши провода чистые и прямые, вы получите наилучшее соединение и уменьшите падение напряжения. Если вы хотите, вы можете припаять концы проводов, чтобы держать их вместе и знать, что вы получаете достаточный контакт в ваших соединениях.

DO Термоусадка или использование соединителей

При соединении двух проводов всегда лучше использовать соответствующие разъемы для проводов или спаять провода вместе и применить термоусадку для защиты. Существует множество соединителей для разных типов проводов, поэтому очень важно, чтобы соединители были изготовлены для используемого провода и надежно закреплены.

НЕОБХОДИМО использовать разделители проводов

Распространенная ошибка, которую люди совершают при подключении светодиодных осветительных приборов, заключается в том, что они пытаются упростить установку, втыкая 10 проводов в гайку или разъем типа «феникс».Вместо этого лучше использовать несколько разветвителей проводов, клеммных колодок или спаять провода вместе, чтобы разделить провода, а не пытаться перегрузить разъем провода, что может привести к серьезной пожарной опасности.

НЕОБХОДИМО использовать параллельные соединения

При установке больших светодиодных установок или установок с большим количеством проводов, идущих в несколько мест, необходимо подключить светильники параллельно контроллеру или источнику питания, чтобы уменьшить падение напряжения. Подумайте о параллельном соединении, когда ваши светодиодные фонари независимо возвращаются к источнику питания, или протяните домашний провод к источнику питания и вставьте его в этот провод в разных местах проводки.Проверьте мультиметром, чтобы проверить падение напряжения.

НЕ ДЕЛАТЬ

НЕ ИСПОЛЬЗУЙТЕ сплошную проволоку

При использовании одножильного провода в системе низкого напряжения вы заметите, в лучшем случае, что у вас будет три небольших контактных площадки между одножильным проводом и соединением устройства при использовании типичной винтовой клеммы. Это также относится к силовым распределительным блокам или проволочным гайкам, где у вас есть только две контактные площадки, которые могут вызвать нагревание.

НЕ перетирайте провода

Когда ваши провода изношены и расходятся во всех направлениях, вы рискуете получить множество проблем с проводкой.Во-первых, вы заметите падение напряжения, если только несколько пар многожильного провода имеют электрический контакт, во-вторых, вы подвергаете свою установку риску короткого замыкания и потенциальной опасности возгорания.

НЕ ОСТАВЛЯЙТЕ оголенными места соединения проводов

При подключении вашего проекта светодиодного освещения очень важно не оставлять открытыми соединения проводов. Если оставить места соединения оголенных проводов открытыми, это может привести к короткому замыканию и возгоранию.Всегда используйте надлежащие соединители проводов и никогда не оставляйте оголенные соединения проводов открытыми.

НЕ перегружайте разъемы проводов

Перегрузка разъемов проводов — самая распространенная ошибка при установке светодиодных осветительных приборов. Если в разъеме, предназначенном для одного провода, слишком много проводов, это может привести к серьезным проблемам с пожарной опасностью, если произойдет короткое замыкание или провода начнут дуговать. Это также может вызвать проблемы с падением напряжения, если некоторые провода имеют более безопасное соединение, чем другие.

НЕ ИСПОЛЬЗУЙТЕ последовательные соединения

В первый раз последовательные соединения светодиодных установщиков кажутся здравым смыслом при подключении светодиодных фонарей. Чего люди не понимают, так это того, что каждый маленький светодиод и его компоненты забирают немного напряжения у следующего в ряду. Таким образом, чем дольше вы запускаете свои светодиодные лампы в серии, тем больше будет падение напряжения и тем менее равномерным будет ваше освещение. Если вы устанавливаете светильники на высоте более 20 футов или в нескольких местах, всегда используйте параллельные соединения.

Самостоятельный ремонт перекрещенных электрических проводов

В: Когда я купил дом, жилищный инспектор сказал, что некоторые электрические розетки имеют обратную полярность. Он сказал, что это не имеет большого значения, но чтобы соответствовать строительным нормам и правилам, необходимо починить розетки. Он сказал, что это простой ремонт, но я не помню, что делать. Мне также было интересно, могу ли я делать несколько за раз, или их все нужно делать сразу. – Matt A.

A: Электрические розетки имеют три прорези спереди: более короткая прямоугольная прорезь предназначена для горячего провода, более высокая прямоугольная прорезь — нейтральный провод, а U-образная прорезь — заземление. Для соблюдения этой полярности при подключении розетки к электропроводке в стене горячий провод (обычно черный) подключается к латунному винту на розетке, нулевой провод (белый) подключается к серебристому. цветной винт, а провод заземления (зеленый или неизолированный) подключается к зеленому винту.

Обратная полярность возникает при подключении проводов к задней части розетки в обратном порядке — черный к серебряному винту, белый к латунному винту. Это нередкая ошибка даже в совершенно новых домах, и, поскольку розетка все еще работает в таком состоянии, нет никакого способа понять, что произошло, если вы не ищете ее.Как сказал жилищный инспектор, на самом деле это не представляет опасности, поскольку бытовые приборы сконструированы таким образом, что переполюсовка не может представлять угрозу безопасности. Однако есть некоторая чувствительная электроника и устройства защиты от перенапряжения, которые потенциально могут быть затронуты, и я согласен, что это хорошая идея, чтобы внести поправку.

Если вы разбираетесь в электропроводке, вы можете легко выполнить работу самостоятельно — на каждую розетку уйдет не более пяти минут, и их не нужно делать все сразу.Приобретите подключаемый тестер в любом магазине, торгующем электротоварами. Включите тестер в розетку и прочитайте последовательность индикаторов на передней панели, которая укажет, неправильная ли полярность, а также правильно ли заземлена розетка. Определите, какие розетки необходимо исправить, и отключите питание от розеток, с которыми вы хотите работать. Используйте тестер, чтобы также убедиться, что электричество отключено.

Снимите накладку и извлеките розетку из коробки. Отвинтите или отсоедините провода от задней части розетки, затем снова подключите их к соответствующим клеммам.Снова подсоедините розетку и накладку, снова включите питание и проверьте розетку с помощью тестера, чтобы убедиться в наличии питания и правильной полярности.

Если вы не знакомы с электропроводкой, если вы не уверены в том, как действовать, или если вы заметили что-то в проводке, что вызывает у вас даже малейшее беспокойство, обратитесь к лицензированному электрику, чтобы он проверил и устранил проблему. .

В: У меня есть входная металлическая дверь, которую приходится хлопать, потому что она слишком тугая.Причина того, что он слишком тугой, заключается в том, что он был установлен без углубления петель в дверь, поэтому между дверью и коробкой со стороны петель есть большой зазор, а со стороны открывания зазора нет. Как врезать петли в металлическую дверь? – Кевин К.

О: Это зависит от двери. Некоторые металлические двери представляют собой просто металлические панели на деревянной раме, и в этом случае петли могут быть врезаны в дерево почти так же, как и обычная деревянная дверь. Двери с цельнометаллическим каркасом имеют выштампованные углубления для размещения петель, и вы мало что можете сделать с их дооснащением.

Однако некоторые типы металлических дверей специально изготавливаются с накладными петлями, и я подозреваю, что это может иметь место в вашем доме. Если это так, проблема может заключаться не в петлях, а в том, как изначально была установлена ​​дверь.

Прежде чем что-либо делать, чтобы утопить петли, я бы посоветовал сначала попробовать отрегулировать положение двери в раме. Предварительно навесные двери поставляются с петлями, прикрепленными к косякам короткими винтами, и часто именно в этом заключается проблема.Начните с удаления двух оригинальных винтов из каждой петли, где петля крепится к косяку. Просверлите направляющее отверстие на всем протяжении косяка и в стойку за ним, затем замените оригинальные короткие винты винтами, достаточно длинными, чтобы их можно было вкрутить в саму стойку. Обычно этого достаточно, чтобы прижать дверную раму к стойке, немного расширив раму, чтобы облегчить привязку. Вы также можете попробовать закончить гвозди, вбитые через сторону защелки рамы в шпильки, снова, чтобы попытаться немного открыть раму.

Вопросы по реконструкции и ремонту? Пишите Полу по телефону [email protected]

Как устранить неполадки с 3-позиционными переключателями

Проверка 3-контактного переключателя

  1. Отключите питание переключателей на автоматическом выключателе и с помощью тестера убедитесь, что питание отключено. Снимите два 3-позиционных переключателя , чтобы получить доступ к клеммам переключателя. Проводные соединения не должны быть удалены.
  2. Используя тестер непрерывности, проверьте целостность цепи между общей (черной) клеммой и каждой контактной клеммой (цвета латуни) каждого 3-позиционного переключателя .
  3. Между общим терминалом и только одним пассажирским терминалом должна быть непрерывность. После переключения выключателя должна быть непрерывность между общей клеммой и только другой клеммой для пассажиров.

При выходе из строя 3-контактного переключателя обычно отсутствует непрерывность между общей клеммой и одной (иногда обеими) контактными клеммами одного из 3-контактных переключателей .

Поместите выводы тестера непрерывности на общую (черную) клемму и одну из контактных (латунная или серебряная) клемм

Поместите провода тестера непрерывности на общую клемму и другую клемму перемещения

Найдите неисправный 3-контактный переключатель

Обычно при выходе из строя 3-ходового переключателя свет включается и выключается одним переключателем, но не другим. Если один из двух переключателей 3- включает и выключает свет, вероятно, неисправен другой переключатель 3-.Выполните следующие действия, чтобы определить, какой переключатель неисправен.

  1. Переключайте каждый переключатель, пока не загорится индикатор. Переключите один переключатель, чтобы увидеть, включает ли он свет или выключает его. Если это так, это хороший переключатель. Оставьте свет включенным.
  2. Переключите другой переключатель, чтобы увидеть, включает ли он свет или выключает его. Если это так, это хороший переключатель, а другой плохой.

Один из этих переключателей не включает и не выключает свет (пока свет горит), и это неисправный переключатель.

Как только вы обнаружите неисправный коммутатор, выполните следующие действия, чтобы убедиться, что он неисправен и нуждается в замене.

Примечание. Эта статья относится только к обычной проводке 3-контактного переключателя , а не к альтернативной проводке 3-контактного .

Переключатели

подпружинены, чтобы свести к минимуму изгибание и продлить срок их службы. Однако при переключении переключателя возникает очень небольшое искрение. Плохой переключатель может не выйти из строя полностью, сгоревшие контакты могут привести к прерывистому отказу.Имейте это в виду при устранении неполадок коммутаторов. Периодический сбой может затруднить поиск и устранение неисправностей, особенно с 3- и 4-позиционными переключателями . Если необходимо заменить один 3-ходовой переключатель , следует заменить и второй.

Черный общий провод обычно наматывается на два контактных провода на 3-позиционном переключателе .

Как проверить и заменить 3-контактный переключатель

Видео

.

Добавить комментарий

Ваш адрес email не будет опубликован.
