Печка для беседки – виды (с мангалом, барбекю), выбор, изготовление своими руками

виды (с мангалом, барбекю), выбор, изготовление своими руками

Правильно подобранная или построенная собственноручно печь для беседки делает ее не только уютнее. Беседка с печью вполне справится с ролью летней кухни, не замызганной, наоборот, украшающей приусадебный участок.

Даже если просто поставить мангал в беседку, его возможно доработать таким образом, что кулинарные функции значительно расширятся, а задымление беседки сведется к минимуму, см. далее. Если же учесть все особенности эксплуатации варочного устройства на твердом топливе в открытом неотапливаемом помещении и немного потрудиться, то о летней кухонной духоте в доме можно будет забыть, лишь бы погода позволяла готовить на воздухе. О том, как выбрать покупную печь в беседку и что нужно знать, чтобы самостоятельно ее там построить, и написана данная статья.

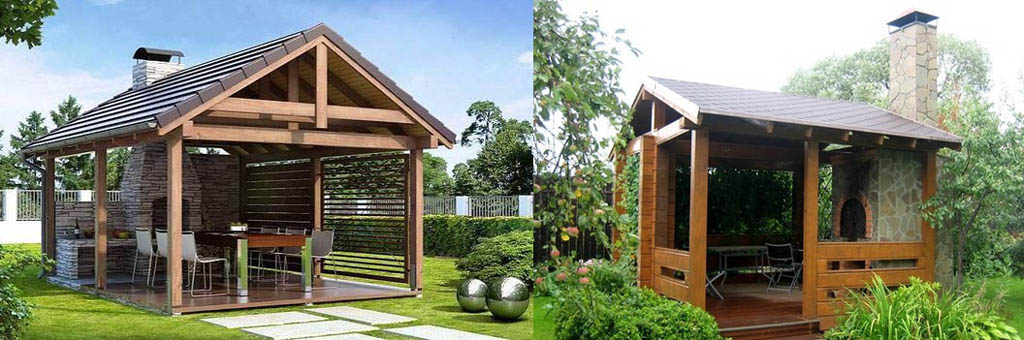

Беседки с печами

Что требуется от печи

То, что уличная печь должна быть стойкой к внешним воздействиям, очевидно. Не вполне очевидна мера их воздействия на строение печи: к температурному диапазону, который печь должна выносить, снизу добавляется не менее 10-15 градусов, а то и все 30-50; печку-то на зиму в дом не заносят. Пластичности традиционного глиняного печного раствора на это уже не хватает; раньше уличные печи клали на глиняно-известковом и др. модификациях старинных минеральных кладочных растворов для печей. Добавляли в раствор яйца, но все равно, служила уличная печь без перекладки лет 10-15 от силы. Поэтому в наше время уличные печи кладут преимущественно не на глиняном растворе, а на печных клеях; это уже продукты современной химии. Внешне они похожи на строительный цементно-песчаный раствор, однако в их основе жаропрочный цемент или тонко молотый печной камень стеатит на особом связующем с добавками-пластификаторами. Печные клеи дороже старых печных растворов, но пластичнее лучшей белой глины, а предназначенные для наружных работ морозо- и влагостойки.

Еще менее очевидно требование стабильности температуры в рабочей области печи. Летом много чего пекут над углями и вообще готовят на открытом огне. Печь-барбекю для беседки или др. аналогичного назначения должна держать температуру в зоне расположения продукта не менее точно, чем позволяет газовая плита, иначе или подгорит, или невкусно получится. Это требование еще более ужесточается, если печь с коптильней: однократное кратковременное выпадение кислого конденсата в коптильном шкафу портит всю партию.

Вместе с тем печь в беседке чаще всего технически невозможно снабдить высоким дымоходом и сложной системой дымовых каналов, стабилизирующих тягу и сглаживающих задувание ветра в трубу. По эстетическим соображениям не всегда применим и дефлектор. Тогда приходится жертвовать экономичностью печи и обеспечивать ее технологические кулинарные качества другими способами, см. ниже.

И, наконец, если печь в беседке пригодна только для шашлыка, гриля и ростбифа, это умаляет значительную часть ее достоинств. Как следствие – беседочные печи часто строят в составе кулинарного комплекса, позволяющего приготовлять и повседневную пищу. Оптимальное, но достаточно трудоемкое решение в таком случае – постройка летнего кулинарного комплекса заодно с беседкой, см. также в конце.

Шамот и дымоход

Есть в общем 2 универсальных способа обеспечить должное качество пищи, приготовляемой в беседочной печи. Один из них – использование шамотного кирпича не только для жаростойкого ядра печи, но также для футеровки (внутренней облицовки) всей варочной камеры и в дымоходе. Теплоемкость и теплопроводность шамота велики: печь приходится довольно долго прогревать, но потом тепловое излучение от стенок жаровой камеры до некоторой степени парирует колебания температуры в ней, а тяга в шамотном дымоходе держится стабильнее.

Порядовка на печь-мангал для беседки, построенную по этому принципу, дана на рис. В этой же конструкции используется еще один принцип, см. ниже, но ее главный недостаток – довольно большое количество стальных закладных (10 ряд) и перевязок проволокой (ряды 22-28). Коэффициент термического расширения (ТКР) стали больше, чем у шамота и тем более у кирпича, а рабочий диапазон температур печи в беседке шире, чем у домовой, см. выше. Наличие стали в конструкции отрицательно сказывается на долговечности печи и требует особо тщательного выполнения работ по ее постройке.

Порядовка печи-мангала для беседки

Кроме того, шамот – материал в общем не для наружного применения. Практически вечен он в жаркой сухой атмосфере, а на открытом воздухе со временем разрушается. Тем скорее – в беседочной печи, которая зиму стоит нетопленой. Продлить жизнь выходящего наружу шамота можно термостойкой влагоотталкивающей пропиткой, напр., акриловой и оштукатуриванием водостойкой штукатуркой повышенной пластичности, напр., известковой с вермикулитом и полимерными добавками. Большая пластичность штукатурки необходима, т.к. ТКР шамотного кирпича больше, чем у других строительных материалов.

Примечание: как построить мангал-барбекю в беседку несколько иной конструкции, см. видео ниже:

Видео: пример строительства печи с мангалом и барбекю

С шамотом сложностей и возни в общем много, поэтому в печах для беседок часто обходятся без него, выполняя их с дымоходом, снабженным шатром-дымоулавливателем (дымовым зонтом). В этом случае роль температурного и ветрового демпфера берет на себя газовая подушка под шатром. Ее действие против задувания кратковременно, только при порывах ветра, поэтому в местах с долгими сильными ветрами ставить на печь только лишь дымовой шатер не рекомендуется.

В тихих краях достаточно бывает поставить шатер над обычным мангалом, чтобы шашлыки поспевали вовремя и не подгорали, поз. 1 на рис.:

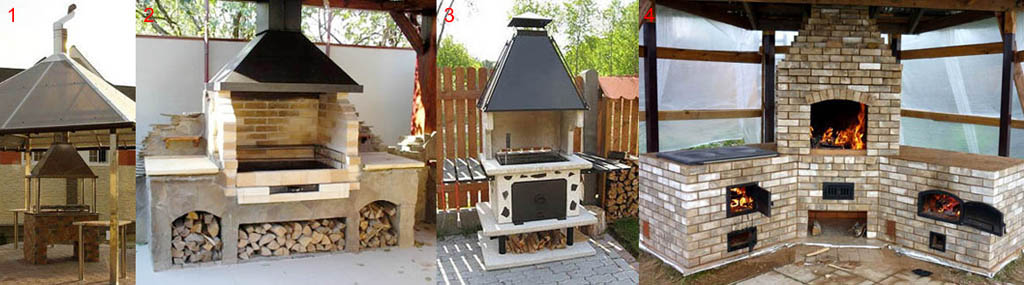

Дымоходы для печей в беседку

Хотя бы простейший очаг (см. далее) с ветровой загородкой усиливает положительный эффект шатра. При этом следует соблюдать правило: чем более открыта печь ветру, тем выше должен быть шатер и ниже – труба, поз. 2 и 3. Особенно эффективен кирпичный шатер над закрытой жаровой камерой, поз. 4. Именно такая печь для беседки может держать температуру в кулинарной зоне не менее точно, чем газовая плита, и может быть оборудована коптильней, также см. далее.

Примечание: к сожалению, ставить в дымоход с зонтом шибер (регулятор тяги), нельзя – пойдет дым и угар.

Если покупать

Вышеприведенные сведения – общего характера, они пригодятся и при выборе покупной печи. Но главное, что нужно знать, решая, строить печь в беседку или купить – или вы выкладываете не менее 2000 у.е., или не избавляетесь от строительных работ, которые обойдутся ок. 1000 тех же самых денежных единиц, помимо стоимости печи. Либо придется пожертвовать вкусом пищи.

Готовые печи для беседок выпускаются в нескольких видах исполнения. Композитные модульные (поз. 1 на рис. ниже) очень легки: нагрузка на опорную поверхность от них не превышает жилищно-строительных 250 кгс/кв. м, поэтому композитные печи можно ставить просто на пол. Модули поставляются собранными, их можно расставлять, как мебель: кантовать, таскать. Композитная печь дышит и по всем эксплуатационным параметрам равноценна хорошей кирпичной, но $2000 за такую это еще дешево.

Готовые печи для беседок промышленного производства

Композитная мини-печь, поз. 2, обойдется в 2-2,5 раза дешевле, и на зиму ее заносит в сарай один человек; самое большее – двое. Это обязательно, т.к. мини-печи относятся к эконом-классу данной продукции большая их часть на морозостойкость не сертифицируется. По той же эконом-причине мини-печь не дышит и качество печеного из нее в лучшем случае чуть выше среднего.

Сборные каменные печи, поз. 3, делают из стеатита или его полноценных заменителей. Качество продукции обеспечивают высочайшее, поставляются частями. Стоимость комплекта лишь немного ниже, чем готовой модульной печи. Монтаж на месте от поставщика формально бесплатный, но перед этим нужно заказать постройку фундамента (печь весит более полутонны), что стоит $200-$900, смотря по типу существующего строения и местным условиям. Если фундамент самодельный – вам самовывоз и гарантия аннулируется.

Фирменную стальную печь-очаг для беседки (поз. 4) можно найти за $250-300, а б/у вполне годную – вдвое дешевле. Весит, в зависимости от модели, 100-250 кг, можно ставить на пол. Но качество продукции – не выше, чем с базарного мангала.

Если строить

Чтобы правильно построить печь для беседки своими руками, нужно, кроме описанных выше особенностей, знать еще кое-что о способах постройки. Как мы уже поняли, печь в беседке должна удовлетворять след. условиям:

1. В строении печи должно быть как можно меньше металла и шамота. Лучше вовсе без них обойтись;
2. Оптимальная конструкция – с жаровой камерой и дымовым шатром;
3. Качество печеной продукции (шашлык, гриль, барбекю) из печи должно удовлетворять высоким кулинарным стандартам;
4. Печь должна давать возможность готовить повседневную пищу.

Цельнометаллические печи полностью исключают п. 3, поэтому не рассматриваются. Печь в беседке, выдающая вкусненькое, должна строиться из кирпича.

Клеевые чудеса

Построить кирпичную печь в беседке, удовлетворяющую всем указанным требования, возможно, пользуясь современными печными клеями. Среди них есть быстротвердеющие, выпускаемые в тубах. Кирпичи ими можно приклеивать друг к другу на весу, что и позволяет сооружать плоские кирпичные перекрытия без закладных. Для печника-ортодокса это ересь – как это, кирпичи в потолке висят? Но многие современные проекты печей рассчитаны именно на такой способ кладки. Порядовки при этом рассчитываются на компьютере с учетом всех возникающих в строении печи усилий и напряжений.

Быстротвердеющие печные клеи дороги и применяются менее 15 лет, поэтому достоверных данных о долговечности сложенных на них печей нет. Но печку в беседку без закладных можно склеить и «обычным» высокопрочным влагостойким печным клеем, напр. ScannMix или отечественным К-77, если воспользоваться технологическим приемом, известным с глубокой древности, а именно – временной постелью под кладку. В старину строились на достаточно пластичном известковом растворе, и древние строения с потолками из кирпичей кое-где сохранились до наших дней. Когда к дело пошел прочный, стойкий и дешевый, но жесткий и хрупкий цемент из мергеля, метод временной постели остался в анналах технической эволюции, однако под компьютерный расчет порядовок и печные клеи он вполне годится.

Как сложить из кирпича плоское перекрытие без закладных

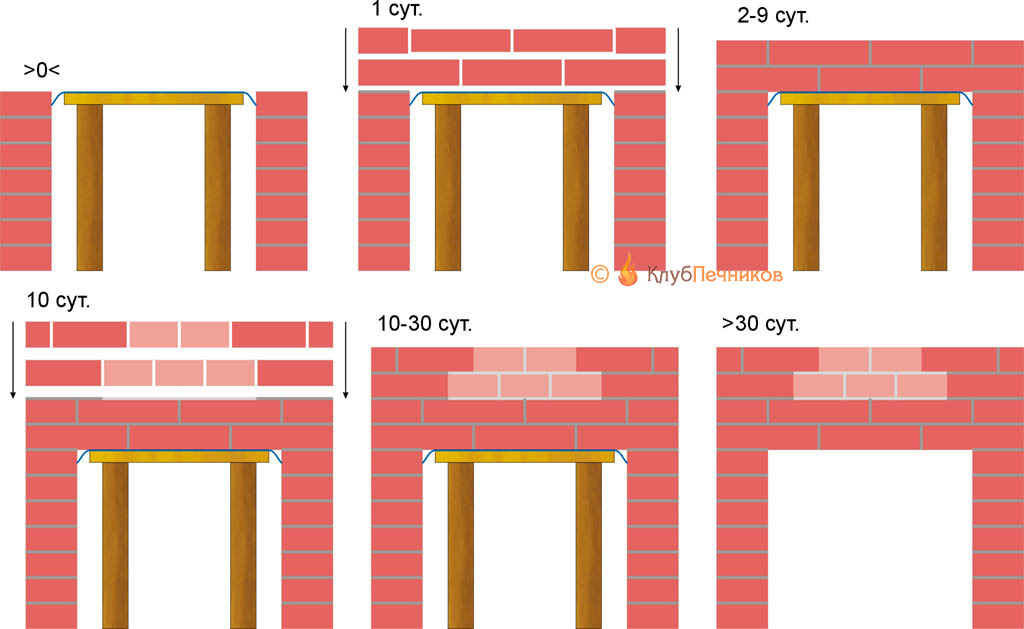

Схема постройки висячего плоского кирпичного перекрытия на временной постели дана на рис. Щит постели накрывается пленкой – хороший печной клей липкий почти как монтажный. Сроки в 7 (2-9) и 20 (10-30) сут. обозначают техперерывы для набора указанными выше клеями соотв. 50% и полной прочности; суточные сроки (1 и 10 сут.) – максимально допустимое время производства данного этапа работ для тех же клеев; для других они могут отличаться. Выкладывая клееный плоский свод способом временной постели, нужно неукоснительно соблюдать след. правила:

• Перекрытие должно состоять не менее чем из 2-х рядов кирпичной кладки.
• Оно же должно завершаться некой пустотелой конструкцией, вес которой распределяет напряжения в строении так, чтобы висячие кирпичи сжимались с боков.
• Строиться нужно только по грамотно рассчитанному компьютерному проекту, никакой отсебятины!
• Отступать от проектных порядовок, сроков и технологии производства этапов работы недопустимо ни на йоту!
• Также недопустимо превышать проектную нагрузку на перекрытие – достраивать сверху что-то от себя, валить грузы тяжелее указанных в спецификации к проекту.

Какую строить?

Полнофункциональная печь в беседку нужна не всем. Если пиршества в беседке устраиваются нерегулярно в хорошую погоду, то, возможно, лучшим вариантом будет простой очаг для барбекю. Строится очаг для барбекю на описанном ниже фундаменте. Кладка – на любом кладочном печном растворе для уличных печей, не обязательно на клею. В беседке, во избежание задымления, этот очаг достаточно снабдить дымовым зонтом из оцинковки.

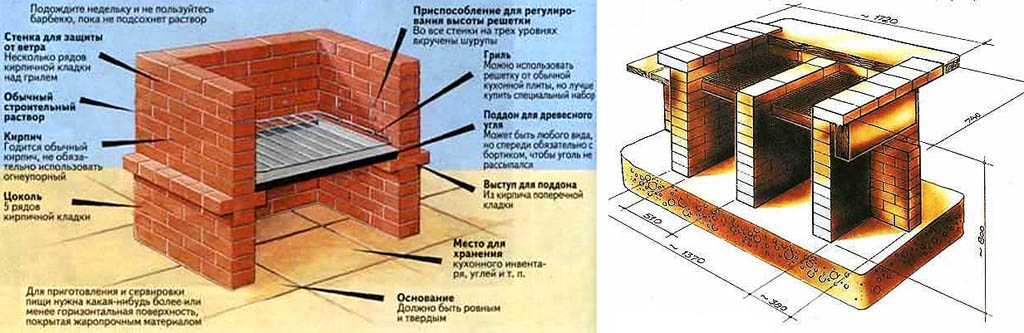

Устройство и чертежи очага для барбекю.

Устройство очага для барбекю показано слева на рис. Тычковый (впоперек) ряд кирпичей служит полозом для жаровни с решеткой-рашпером. Таких рядов желательно сделать несколько, чтобы рашпер можно было ставить на разной высоте над углями; при минимальном ее значении на рашпер ставят варочную посуду. Для приготовления шашлыка жаровни с рашперами удаляют, а в загородку ставят переносной мангал. Чертежи сдвоенного очага-барбекю даны справа на рис. В таком можно готовить сразу 2 блюда; правда, дров на это уйдет ненамного меньше, чем для костра.

Если же требуется удовлетворить всем указанным выше требованиям к печи для беседки, нужно строится серьезнее. Безо всяких современных новшеств им удовлетворяет малая русская печь, поз. 1 на рис; она же и достаточно экономична. Но, увы, конструкция русской печи сложна, а на самую маленькую нужно 2500 кирпичей.

Возможные варианты печи для беседки

Печи в беседках часто стилизуют под русскую, поз. 2 и 3. К сожалению, от «няшной» у них только чело с аркой. Жаровой камеры как таковой нет, поэтому печи «под русскую» часто дымят. Что не только портит их вид (поз. 3), но и опасно в пожарном отношении. Поэтому лучше возьмем за образец классическую печь-барбекю, поз. 4, но, во-первых, используем возможности клеевой технологии и метода временной постели. Во-вторых, постараемся все-таки стилизовать печь, облагородив ее чело аркой, но сохранив жаровую камеру и шатер. В-третьих, нужно будет, чтобы в этой печи можно было жарить шашлык и варить суп, ничего в ней не меняя.

Фундамент

Какую бы печку в беседке мы ни строили, сначалае нужно заложить под нее фундамент. Сделать фундамент под клееную печь несложно, т.к. она достаточно прочна, чтобы отыгрывать сезонные подвижки грунта, кроме сильно- и чрезмернопучинистого. Конструкция фундамента – железобетонная плита толщиной от 0,5 м. Той же глубины – котлован под нее; в нем – по 15 см щебневой и песчаной противопучинной подсыпки. Подсыпка послойно трамбуется. Фундаментная плита выводится на 1 см ниже уровня чистого пола, т.к. беседка – строение легкое, на незаглубленном фундаменте и тоже «гуляет» вместе с грунтом. Вынос плиты за контур печи в плане – от 5 см. На плиту укладывается гидроизоляция из 2-х слоев рубероида и противопожарная отмостка из стального листа на 6-мм асбестовой подушке; вынос отмостки – 60 см перед топкой и по 30 см с остальных сторон. Печь строится прямо на стали без постели (здесь – постоянной, под печь), т.к. адгезия печных клеев к металлу достаточно велика.

Примечание: если печь строится заодно с беседкой, настоятельно рекомендуется делать крышу после постройки печи. А то потом замаешься оборудовать проход дымохода сквозь кровельный пирог.

Строим печку

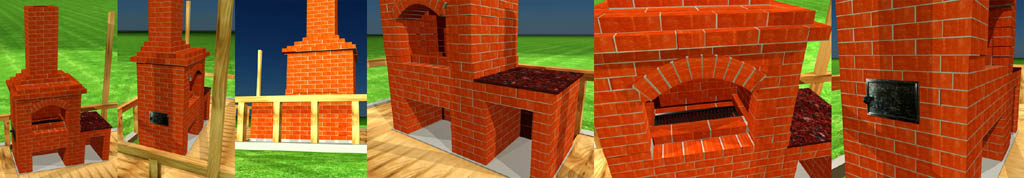

Компьютерный 3D проект печи для беседки, которую можно построить без металлических закладных, дан на рис. Ее же можно строить и со сталью, если боитесь висячих кирпичей или воспользуетесь гораздо более дешевым глиняно-цементным или известково-цементным печным раствором для уличных печей. В таком случае висячие края кирпичей должны опираться на закладные из уголка или 6-мм проволоки-катанки аналогично порядовке печи-мангала, см. выше. Материал – обычный печной кирпич, а для рядов до 6-го включительно даже рабочий пустотелый.

3D проект печи для беседки

«Изюминка» данной конструкции – боковая топка. Ее дверца является одновременно регулятором доступа воздуха. Строение печи включает в себя жаровую камеру, шатер над ней, а в декоративных целях снабжено аркой. Огонь можно разводить как на колосниковой решетке, так и под ней. На кирпичные полозки над колосником можно класть рашпер, шампуры, ставить варочную посуду. Если для зева (портала) жаровой камеры сделать заслонку, в данной печи можно приготовить даже настоящие суточные щи. Благодаря компактной теплоемкой жаровой камере с шатром печь мало чувствительна к высоте трубы – ее возводят сообразно высоте беседки. Фундамент – описанный выше (противопожарная отмостка в проекте не показана). Обратите внимание – в состав печи входит разделочный стол. Столешницу из искусственного камня можно заменить любой другой, но ради компактности убирать стол совсем нельзя!

Конструкция рассчитана на компьютере, и буквально каждый кирпичик в ней важен для общей прочности!

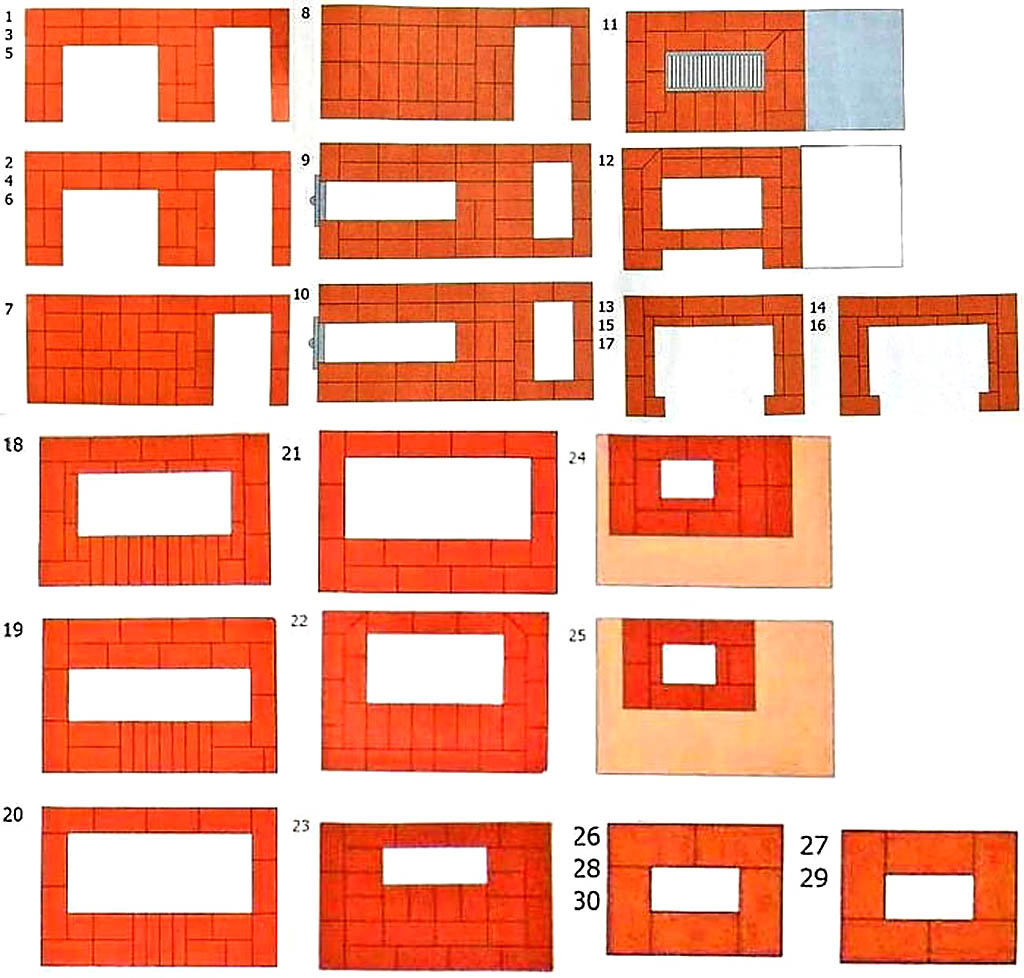

Порядовка данной печи в беседку приведена на след. рис.:

Порядовка печи для беседки

Далее иллюстрируются основные этапы постройки печи. «Пустые» швы на самом деле тоже заполняются клеем; они или окантовывают висячие края кирпичей или, возможно, на отдельных картинках просто дефект графики.

Кладка основания печи (ряды 1-7)

Здесь на рис. – кладка основания печи с подпечком. В рядах 1-6 можно использовать рабочий пустотелый кирпич на обычном цементно-песчаном растворе. Ряд 7 (постель топки) выкладывается только на клею с помощью временной постели или на стальных закладных. Если кладка ведется на обычном печном клею и по временной постели, после выкладки 7-го ряда (справа на рис.) нужно дать техперерыв для полного набора прочности клеем.

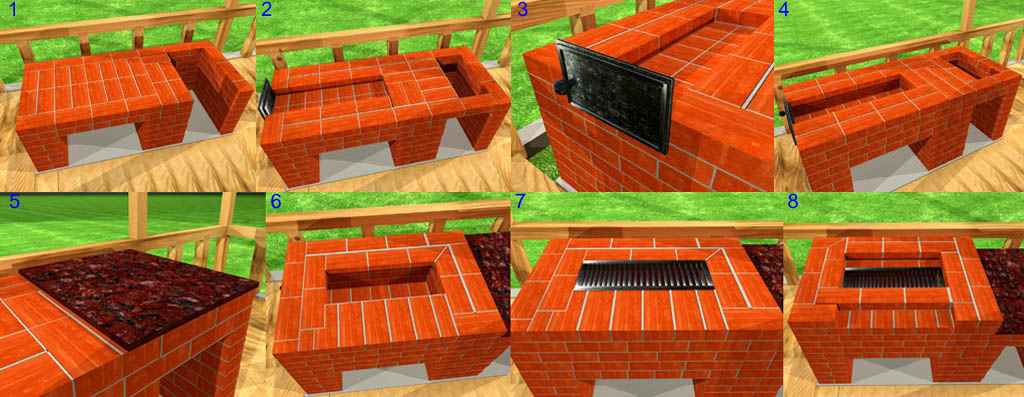

Кладка топки печи (ряды 8-12)

Кладка топки (см. рис.) имеет особенности. Временную постель убирают не ранее, чем на 100% упрочнится 8-й ряд, поз. 1. 9-й ряд частично перекрывает проем под столешницей, поз. 2. Ему (опять-таки, если печь кладется на обычном клею) дают техперерыв на 50% упрочнение клея. По выкладке стенок топки (10-й и 11-й ряды по счету, поз. 3 и 4) накладывается на том же клею прочная столешница (поз. 5), и снова техперерыв на 50% набор прочности. Тогда завершают топку и ставят колосниковую решетку, поз. 6 и 7. Обратите внимание за косо запиленные кирпичи в правом дальнем углу, это обязательно! Завершает кладку топки 12-й ряд; он же первый ряд жаровой камеры, поз. 8. После него – техперерыв на 100% набор прочности.

Кладка жаровой камеры печи (ряды 13-16)

Кладка стенок жаровой камеры (ряды 13-16, см. рис.) существенных особенностей не имеет. Техперерывов не требуется.

Кладка арки печи (ряды 18-20)

Декративная арка печи (см. рис.) циркульная секторная беззамковая. Пятки арки образованы частично запилами кирпичей 18 ряда, а частично подкладными обрезками кирпича. Арка в декоративных целях выдвинута на 50 мм из чела печи. В оригинальном руководстве к проекту ее рекомендуют класть из обычного кирпича, запиленного на клин болгаркой по шаблону. Однако лучше закупить для арки фасонных кирпичей трапециевидного сечения, они продаются поштучно.

Кладка шатра печи

Полка печи (см. рис.) на обычном клею выкладывается по временной постели или с подкреплением катанкой, усы которой замуровываются в швы 20-го ряда. Тут снова обратите внимание на косые запилы угловых кирпичей с тыльной стороны полки, их назначение то же, что и кладке топки – обеспечить прочность. После кладки полки – техперерыв на 50% упрочнение клея.

Кладка полки печи (ряды 21 и 22)

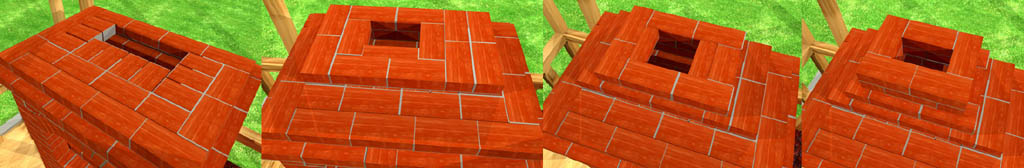

Шатер печи в 3 ряда высотой (см. рис.) выкладывается также с использованием временной постели или подшивки висячих кирпичей катанкой. Кладка дымовой трубы особенностей не имеет.

Примечание: как видим, на обычном печном клею постройка такой печи может отнять добрую часть лета. Зато обойдется много дешевле (быстротвердеющий печной клей в тубах очень дорог) и может быть выполнена неквалифицированным работником.

Если нужен комплекс

Полный летний кулинарный печной комплекс для беседки, сада, дачи (слева на рис. ниже) не просто громоздок, сложен и дорог. Строить его для индивидуального пользования имеет смысл только на приусадебном участке, когда семья в теплое время буквально живет в беседке.

Кулинарные комплексы для беседок, сада и дачи

Любому не то что печнику – пользователю печи – известно, что все свои качества печь проявляет только теплая, регулярно топимая. Чтобы такая громадина вошла в режим, ее нужно протапливать день, а то и более. На даче выходного дня рациональнее будет построить в беседке печь-барбекю, она протапливается менее чем за полчаса. Укомплектовать кухонный уголок мойкой и пр. можно мебелью, смотреться все вместе будет не хуже, в центре. Если же беседка используется в теплое время только как летняя кухня, оптимальным решением будет печь-мангал или барбекю с варочной плитой, справа на рис. Как построить печь-мангал с варочной плитой для беседки, см. видео руководство (оттуда же на YouTube по ссылке можно бесплатно скачать подробный проект со спецификацией):

Видео: печь-мангал для беседки с варочной плитой своими руками

Положение меняется, когда нужна коптильня. Простые конструкции обеспечивают стабильные условия в коптильном шкафу в лучшем случае на время горячего копчения в тихую теплую погоду. Если коптить в беседке предполагается регулярно, в строительстве печи не обойтись без шамота. Технологически строительство упрощается, а комплекс получается долговечнее, если строить его заодно с капитальной беседкой на нормально заглубленном фундаменте, т.к. вследствие большого размаха крыльев комплекса он намного чувствительнее к сезонным подвижкам грунта, чем компактная в плане печка.

Для качественного хотя бы полухолодного копчения коптильный шкаф должен быть достаточно высоким. В таком случае шатер над жаровой камерой уже не поместится. Для обеспечения требуемой стабильности тяги нужно, во-первых, вывести дымовую трубу не ниже 4 м над подом жаровой камеры. Во-вторых, дымоход делается 2-х или 3-х канальным, см. рис. Этот прием широко используется в домах с печным отоплением. Вероятность задувания ветром сразу 2-х дымовых ходов мала, а 3-х практически равна нулю.

Беседка, построенная заодно с печным кулинарным комплексом

Достаточно подробное руководство по постройке беседки с кулинарным комплексом, показанной на рис., см. по ссылке: vosledoma.com/stroitelstvo-besedki-s-barbekyu/. Однако, при всем уважении к ее автору, безусловно знающему, умелому и трудолюбивому мастеру, одно замечание тут сделать необходимо: оставлять шамот открытым всем ветрам и дождям нельзя, никакая пропитка не спасет. Выходящие наружу стены комплекса в этой беседке надо бы облицевать на печном клею лицевым кирпичом или т.п. влаго-/морозостойким материалом, сходным по ТКР с шамотным кирпичом.

Загрузка…

Обсуждение темы «Печь для беседки»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

clubpechnikov.ru

схемы и чертежи популярных моделей

Летняя беседка с печью для барбекю несомненно станет местом притяжения всего вашего загородного участка. В том случае, если вы защитите сооружение от ветра: вы сможете принимать в ней гостей с ранней весны до самой поздней осени. Чтобы не бегать из беседки в дом – в них сооружают печи для беседок, на которых не только можно приготовить вкусный шашлык или плов или просто следить за огнем, танцующим в топке.

Печь в беседке — фото

Готовимся к постройке беседки и печки

Вопрос о постройке печи в беседке необходимо продумывать еще на этапе строительства. Солидную кирпичную печь с зоной для барбекю и с варочной поверхностью просто не получится возвести в легкой деревянной беседке – ее основание не выдержит солидного веса устройства.

В легкой беседке можно проставить простой переносной гриль-барбекю или переносную печку, можно даже оборудовать переносной мангал, но капитальная каменная печь станет надежным якорем для встреч ваших друзей.

примерный проект

В том случае, если беседка уже давно построена – а у вас возникло желание возвести капитальную каменную печь – вам придется разобрать часть перекрытия пола и сделать бетонный фундамент.

Кроме того, необходимо заготовить следующие строительные материалы:

• Жаропрочный кирпич. Он обычно красного цвета и не имеет пустот.
• Глиняный или цементно-песчаный раствор для кладки кирпичных рядов.
• Раскроенные листы металла для устройства дымохода и вытяжки. Можно приобрести и готовую дымовую трубу с оголовком, защищающим ее от атмосферных осадков. Листовой металл также можно использовать для создания поддона для угля.
• Вокруг печи необходимо создать жаропрочное покрытие, поэтому заготовьте керамогранит или прочную напольную плитку.
• При устройстве разделочного стола заготовьте столешницу согласно проекта печи.
• Для соединения частей устройства между собой потребуется также герметик двух видов. Жаропочным герметизируют соединение вытяжки и трубы, а водостойким силиконовым – места примыкания столешницы к кирпичной кладке.

Кладем фундамент для печи

Геометрические размеры фундаментного основания будут зависеть от размера основания печи. Края фундамента должны выходить за основание печки примерно на 15 сантиметров.

фундамент-плита

Для печи мы будем заливать фундамент в виде монолитной плиты. Для этого мы проведем следующие операции:

1. Копаем котлован под фундамент. Его глубина должна составлять 30 сантиметров.
2. На дно фундамента укладываем подушку из песка и гравия, которая должна тщательно утрамбоваться.
3. На подушку можно залить тонкий слой бетонного раствора, чтобы зафиксировать ее.
4. По периметру котлована строим опалубку для фундамента. Используем прочные доски или щиты ДСП. Контролируем геометрию опалубки при помощи строительного уровня.
5. Внутри опалубки сооружается армирующий каркас из металлической арматуры, связанной между собой проволокой.
6. Заливаем в подготовленное ложе бетонный раствор. Учтите, что металлическая арматура не должна выступать за поверхность получившейся бетонной отливки.
7. Готовые бетонный раствор созревает примерно три недели. При жаркой погоде в ходе созревания его проливают водой.

Кладем кирпичную печь

Толщина стенки печи для беседки должна составлять половину кирпича. Кладка кирпичный стенок печи ведется следующим способом:

За пределами фундамента втыкаем в землю арматуру и натягиваем шнуры по периметру будущей печки. Для того, чтобы выверить прямые углы – натягиваем шнуры и по диагонали – они должны быть равны. При разметке периметра печи несколько сдвигаем его назад, так, чтобы перед передней стенкой образовалось пространство для устройства угольницы.

Схема фундамента

Начинаем выкладывать первый ряд кирпича. Очень тщательно выравниваем наружные границы будущей печи.

Для соединения кирпичей используем раствор, который можно приготовить следующими способами:

• Смешиваем цемент, песок и красную глину в соотношении 1 к 3 к 2, или,
• Смешиваем керамогранитный клей, песок и цемент в соотношении 2 к 7 к 5.

Для того, чтобы глина достаточно размокла для смешивания раствора – ее необходимо заранее замочить в воде и выдержать около двух дней. Замоченная глина тщательно перемешивается, из нее убираются посторонние включения. После этого глина смешивается с просеянным строительным песком, а после этого – с портландцементом.

Раствор на основе клея для керамогранита готовится по стандартной технологии.

Растворы для кладки любого типа должны иметь консистенцию, исключающую как прилипание к мастеркам, так и растекание по поверхности кирпичной кладки. Излишняя клейкость устраняется добавлением песка, и чрезмерная текучесть – добавлением строительного песка. Полученный раствор должен съезжать с мастерка при наклоне его на 45 градусов.

Первые ряды кирпичной кладки для печи ведут, формируя конструкцию в виде буквы «Ш». В нашем проекте половина кладки будет использоваться для возведения собственно печи, а на второй части будет расположен разделочно-сервировочный столик.

Укладка кирпича

При укладке второго и последующего рядов кирпича каждый из них проверяется на горизонтальность при помощи строительного уровня. Кирпичи пристукиваются по месту кладки рукояткой мастерка. При необходимости раствор под ними убирается или добавляется. Не забывайте наносить фиксирующий раствор и на боковые торцы кирпичей для скрепления по вертикали.

Начиная со строго ряда в его начало укладывается половина кирпича. Таким образом, вертикальные соединительные швы будут находиться не над друг другом, а со сдвигом на полкирпича, что придаст дополнительную прочность конструкции. Разрезают кирпич при помощи углофшлифовальной машины. Она дает ровный срез. Профессионалы-каменщики раскалывают кирпич точным и резким ударом.

Установка опоры под столешницу

По мере повышения рядов, в зависимости от проекта создаются выступы для монтажа колосниковых решеток, поддона и решетки барбекю. В нашем проекте такими рядами будут шестой, десятый и четырнадцатый. Впрочем, в каком месте и какого размера создавать выступы – определять вам, согласно вашему проекту. При стандартной высоте кирпича пятнадцатый ряд будет служить основанием для разделочного стола.

Половину конструкции печи, предназначенную для барбекю продолжают дальше, но не слишком высоко, так как в таком случае может уменьшиться тяга в зоне растопки. Свод печи формируют, выкладывая кирпичи с уступом, постепенно сдвигая их в центр конструкции. Также для формирования свода между рядами кирпичей вмуровывают металлические уголки. Заднюю стенку печи нужно оставить вертикальной – она будет переходить непосредственно в дымовую печь.

Зона барбекю

Переднюю часть печи можно оформит в виде арки. Для этого из дерева выкладывается шаблон, который закрепляется между стенками. На него укладываются кирпичи, соединяемые раствором. Верхний центральный кирпич будет служить своеобразным замком. После схватывания раствора деревянный шаблон убирается.

Схема постройки арки из кирпича

Оформляем разделочный стол

Деревянную или каменную столешницу необходимо заказать под размер сформированной кирпичной кладки. Мы оставили под нее выступы кирпичей – на них мы укладываем подогнанную столешницу. Между кирпичными стенками и краем столешницы помещается водостойкий силиконовый герметик. При желании внутрь столешницы можно вмонтировать металлическую мойку и подвести воду.

Столешницу можно и изготовить самостоятельно из подходящего по размеру листа прочной многослойной фанеры. К кирпичной кладке ее можно закрепить цементно-песчаным раствором или специальным клеем. Поверх прочной фанеры можно уложить плитку или керамогранит, который сделает ее более устойчивой к воде и к капризам погоды. К тому же на такую столешницу можно без опаски ставить горячую посуду.

Изготавливаем решетку и угольный поддон

Угольный поддон можно сварить или согнуть из листового металла. Подгоняем его под оставленную в кирпичной кладке нишу. Чтобы обеспечить ровный и хороший жар его высота должна составлять 10-15 сантиметров. В передней части поддона можно проделать отверстия для лучшей конвекции воздуха. Изготовив съемный поддон, вы значительно облегчите процесс уборки печи. Он вставляется на самый нижний выступ, на кирпичи четвертого ряда. На следующие выступающие кирпичи устанавливается решетка барбекю. Третий кирпичный выступ зарезервирован для размещения коптильни.

Монтируем вытяжку и дымовую трубу

Эти устройства можно приобрести уже готовыми, или изготовить их самостоятельно. Они монтируются из листового металла, края которого фиксируются клепкой или сварочным аппаратом. Для того, чтобы облагородить эту часть печи металлические части можно покрыть краской, устойчивой к воздействию высокой температуры. Чтобы предотвратить утечку дыма – стыки металлических частей промазываются термостойким герметиком.

Обратите внимание, что при проходе дымовой трубы через крышу необходимо изолировать ее от легковозгораемых конструкций. Для этого труба в этом месте обертывается картоном из асбеста или негорючей минеральной ватой. На верхнюю оконечность трубы монтируем защитное устройство – конус из листового металла – он защитит труду дымохода от воздействия атмосферных осадков.

Проводим отделочные работы

Участок фундамента перед фронтоном печи выкладывается материалом, устойчивым к выпадающим углям и шероховатым. Идеально подойдут плитки из керамогранита. Он фиксируется на поверхности фундамента специальным клеем.

Саму печь можно оставить без отделки, либо оштукатурить ее или обложить декоративной плиткой на клей, устойчивый к высоким температурам. Также печь можно обложить облицовочным кирпичом или изразцами.

Помимо разделочного столика печь для беседки можно дополнить и другими элементами. Это может быть чугунная варочная поверхность или гнездо для казана. Столешницу можно изготовить из натурального камня, а саму конструкцию дополнить полочками и крючками.

Каменная печь для беседки станет любимым местом встреч на вашем загородном участке и подарит вам много приятных впечатлений.

Печь для беседки, обучающее видео

kamin-expert.ru

Печь для беседки своими руками: порядовка, описание кладки, фото

Кирпичные или простые стальные мангалы в беседке – это оборудование служит для создания уютной и теплой обстановки. Языки живого пламени, запах жарящегося мяса и овощей, приятная компания, что еще нужно человеку. Простые конструкции может сделать любой домашний мастер, главное иметь начальные навыки каменных работ и выполнять основные рекомендации профессионалов.

Оптимальный вариант – небольшая кирпичная печка с местом для барбекю и столешницей. Такая конструкция обогреет и накормит. При желании агрегаты обкладывают природным камнем или плиткой, все зависит от индивидуальных возможностей и запросов.

Устройство будущей конструкции

Наша самодельная печь будет иметь несколько особенностей:

1. На фронтальной стороне выполнена варочная камера. В ней можно будет приготовить шашлык или барбекю на решетке. Если установить специальную перегородку этот отсек превращается в камеру для готовки пирогов или запекания овощей и мяса. Хозяйка сможет даже сделать хлеб.
2. Справа расположен разделочный столик, а пространство снизу служит для складывания кухонной утвари, в левой части расположен отсек для запаса дров.
3. Печь вмонтирована в заднюю часть беседки, поэтому ее тыльная сторона – это отрезок стены наружной обкладки всего помещения.
4. Дверца топочного отсека – средство для регулировки тяги. Шибер или вьюшка на нашей печи не монтируются.
5. Топку устраиваем в левой части, здесь она не мешает приготовлению и разделыванию мяса или овощей на столе.

к содержанию ↑

Инструкция по изготовлению

Если вы обладаете начальным опытом кладки кирпича, то печь для беседки можно сделать своими руками. Все работы разбиты на несколько этапов. Разберем каждый подробно.

к содержанию ↑

Материалы и инструменты

Перед началом выполнения основного этапа работ, нам потребуется собрать своими руками весь список материалов и инструмента:

• шамотный и керамический отделочный кирпич в достаточном количестве;
• если планируется изготовление фундамента, подготавливаем бетонный раствор из смеси цемента, песка и щебня. Инструкция по изготовлению плиты приведена ниже в отдельной главе. Работы проводятся заблаговременно, фундаменту нужно время для усадки;
• из смеси глины и кварцевого песка заблаговременно готовим раствор для кладки. За 3 суток заливаем водой смешанные в одинаковой пропорции все ингредиенты. Перед началом работ перемешиваем раствор и доводим его консистенцию до оптимального уровня;
• стальные детали для изготовления перегородок, варочной панели и дверцы топочного отсека;
• для обкладывания пола вокруг печи подготавливаем керамическую плитку или другой огнеустойчивый прочный материал;
• по размерам разделочного стола заказываем или вырезаем самостоятельно заготовку для столешницы;
• покупаем достаточное количество туб с жаропрочным герметиком для надежного заделывания стыков соединения отдельных деталей с корпусом печи;
• столешницу устанавливаем на влагостойкий герметик или монтажный клей;
• болгарка или лобзик с камнями или пилкой по кирпичу и стали;
• набор инструмента каменщика;
• арматуру для сооружения фундамента и запас вязальной проволоки;
• съемную опалубку или отрезанные по размеру деревянные доски;
• уровень, рулетка, расшивка швов между кирпичами;
• лопата, корыто для изготовления раствора.

к содержанию ↑

Изготовление фундамента

Рассмотрим сложный вариант – беседка есть, а фундамента под печь нет:

1. размечаем и разбираем половое покрытие по габаритам агрегата. Учитываем, что фундамент должен выступать за истинный размер на 300 мм;
2. углубляемся в грунт на 500-600 мм и засыпаем дно котлована песчаной и гравийной отсыпкой;
3. слой подушки уплотняем с помощью трамбовки и распределяем по поверхности арматурную сетку. В местах перемычек связываем прутки вязальной проволокой;
4. устанавливаем опалубку. Рассчитываем толщину плиты так, чтобы она не доходила до уровня полов на 50 мм;
5. проверяем уровень нашей плиты и заливаем ее бетоном. Правилом из доски или профильной трубу разравниваем раствор и уплотняем его ручным вибратором.

Бетон должен выстоятся, в первые дни при высокой температуре на улице поливаем его водой, не давая поверхности пересыхать. Смачиваем поверхность плиты и засыпаем тонким, ровным слоем цемента. Эту операцию проводим постоянно в течение 6-7 дней. Разравниваем слой мастерком, как бы втирая цемент в плиту. Так мы делаем наружную поверхность прочной. Оставляем плиту для усадки и только через 20-30 дней приступаем к продолжению работ.

Застывший бетон фундамента закрываем листами рубероида для гидроизоляции плиты. Стыки и края обрабатываем растопленной смолой или герметиком. Такая простая работа защитит печь от воздействия влаги. После монтажа печи, оставшиеся зазоры закрываем раствором и керамической плиткой, укладывая ее вровень с основным половым покрытием беседки. О кладке плитки можно узнать на нашем сайте в отдельной статье. Мы останавливаться на этой операции не будем.

к содержанию ↑

Порядовка

Мы используем схему порядовки и чертеж печи для беседки, сделанной своими руками. Ниже приведены 2 схемы. Первая с 1 по 17 ряд кирпича и вторая от 17 до 30 слоя блоков.

Не требуется выкладывать сложные своды и конфигурации, поэтому с работой справится даже начинающий печник.

к содержанию ↑

Описание кладки

Номер ряда	Описание работ
1	Блоки выкладываются плашмя, по всей поверхности плиты. Постоянно проверяем правильность кладки, используем строительный уровень. От качества первого слоя зависит геометрия все конструкции.
2 – 6	В каждом рядке делаем перевязку. Для этого очередной слой начинаем с половинки кирпича или укладываем целый блок поперечно предыдущему. В первый рядах важно следить за геометрией кладки особенно на углах. Работаем строго по схеме, на этом этапе мы закладываем пространство отсеков для хранения дров и кухонной утвари.
7	Устанавливаем плиту и перекрываем отсек пода печи. Блоки укладываем по порядовке. В месте укладки плиты потребуется добавить раствор, поэтому увеличиваем толщину шва на размер перекрытия отсеков.
8	Начинаем выкладывать дно топочного отсека.
9	Формируем топку. Здесь уже для кладки внутренней части используем шамотный кирпич, наружный слой выкладываем керамическими отделочными блоками. На торце размечаем и устанавливаем на место дверцу топки с рамой из уголка. Закрепляем ее распорками строго вертикально.
10	Начинаем постепенно закладывать отсек для хранения посуды и продолжаем выкладывать топку. Работу ведем строго по схеме.
11	Перекрываем отсек для хранения посуды и устанавливаем вырезанную по размеру столешницу. Закреплять ее на этом этапе не нужно. Просто примеряем и убираем подальше от пыли. Для столешницы можно использовать различные материалы. Подойдет толстая МДФная или сколоченная из досок. Можно выложить разделочный стол из декоративного камня. Все зависит от желания и возможностей. В этом рядке заканчиваем формировку топочного отсека. Дверка перекрывается кирпичами строго по порядовке. Для заготовки деталей перевязки и обкладки дверцы используем болгарку или кирочку каменщика.
12	Начинаем формировать жарочное пространство и подготавливать место для установки решетки мангала. Ее можно купить в специализированных магазинах или сделать самостоятельно из стальных прутков, необходимого сечения. Согласно схеме, в передней части выкладываем защиту из одного рядка блоков. На эту основу можно будет укладывать шампуры и не боятся ожогов.
13-16	Эти рядки кладутся по одной схеме. Продолжаем формировать жарочное пространство. Главное постоянно перевязывать слои блоков и следить за правильностью укладки блоков и заполнению всего шва раствором.
17	Полностью заканчиваем кладку жарочного отсека и начинаем выкладывать свод печи.
18	Выкладываем свод жарочного отсека агрегата. На этом рядке понадобится особенно внимательно укладывать каждый блок. Работа сложная, но поможет изготовление специального шаблона.  Его можно сделать из плотного картона или пластика. Теперь лекало свода разрезаем на отдельные части, соответствующие размерам блоков и подготавливаем их, отрезая лишние части и заглаживая поверхности. Не забываем пронумеровать каждую деталь лекало и кирпичи и выкладывать детали строго по номерам. Для создания опоры можно сделать макет свода из досок и подставить из под блоки. Так конструкция будет прочной и ее легко разобрать после застывания раствора. Когда выкладываем козырек, обязательно выдвигаем на 50 мм вперед.
19-20	Эти слои блоков кладем строго по схеме порядовки. Стенки практически сравниваются со сводом. Кирпичи подрезаем для плотного соединения с соседними блоками.
21	В этом рядке полностью перекрываем свод жарочной камеры. Работаем согласно схеме.
22	Выкладываем козырек по всему периметру нашей беседочной печки. Перевязка углов проводится с учетом подрезки блоков по разметке. Она выполняется только на стыках боковых стенок с тыльной частью.
23	Полностью закрываем жарочную полость и приступаем к формированию трубы вытяжки отработанных газов. Заужаем дымовой канал до необходимого размера.
24	Кладку ведем по порядовке.
25-27	Выкладывание начала дымохода с перевязкой первого ряда этой части печи.

Печка для беседки из кирпича своими руками готова.

к содержанию ↑

Сушка

Летняя печь в беседке требует соблюдения аналогичных правил безопасности, как и домовой, отопительный котел, работающий на твердом или другом виде топлива. После кладки печи нельзя сразу приступать к готовке плова или шашлыка.

Печь потребуется просушить. На это уйдет 2-3 дня. За это время обкладываем участок пола вокруг агрегата керамической плиткой. Закладываем в топку 2-3 кг дров и даем им полностью сгореть. Не забываем открыть дверку топки и все двери и окна в беседке.

При первом обжиге выделяется большое количество дыма. После полного остывания кирпичей, операцию повторяем. За день удастся провести 3-4 обработки. Только полностью, постепенно высушенная кирпичная печь будет служить нам долгое время.

Во время эксплуатации помним о правилах безопасного использования нагревательными приборами. Нельзя загружать в топку дрова большой длины, чтобы они торчали наружу. Не рекомендуется допускать детей к приготовлению шашлыков. Все правила известны и от их исполнения зависит комфорт и безопасность вашего отдыха.

к содержанию ↑

Фото-подборка

Фото печи для беседки из кирпича, разных конструкций и форм:



к содержанию ↑

Сколько может стоить?

Разберем несколько вариантов готовых агрегатов, которые могут сделать профессионалы.

Модель	Описание	Цена с учетом материалов в рублях
Кирпичный барбекю – мангал с собственной крышей.	Печь оснащена деревянной ставенкой и защитной кровельной конструкцией. Для строительства внутренней части используется шамотный огнеупорный кирпич, наружная отделка из декоративных керамических блоков. Дополнительно устанавливается отдельный столик. Ширина мангала – 850 мм, общая длина конструкции – 2050 мм. Наружные поверхности обработаны защитным термостойким лаком. Срок строительства – 5 дней.	230 000.
Барбекю с варочной плитой с возможностью установки казана.	Печь оборудована мангалом и решеткой для жарки мяса, овощей, рыбы. На одном уровне установлена варочная панель с разборной поверхностью. Удалив металлические круги разного сечения, вы получаете возможность установить казаны, разных размеров. Под топочным отсеком оборудовано место для укладки запаса дров и просушивания топлива. Ширина – 770 мм. Общий размер – 2040 мм. Внутренние ряды выложены шамотным кирпичом, для наружной кладки используется специальный коричневый печной кирпич «Lode». Минимальный срок строительства – 10 дней.	348 000.
Русская печь с возможностью изготовления пиццы, мяса на мангале и барбекю.	Агрегат оснащен кованой дверцей и выносным термометром. С правой стороны изготовлен мангал для шашлыка и барбекю. К стене топочного отсека закреплена варочная панель с плитой для установки разных размеров кастрюль и казанов. Печь оборудована емкостью для нагрева воды, которая подается в мойку, установленную на столе. Столешница покрыта акриловой отделкой. Ширина 620 мм, общий размер 4060 мм. Топочный отсек выложен из шамотного кирпича. Наружная отделка – витебские керамические блоки. Срок постройки – 14 суток.	398 000.
Барбекю – мангал со встроенной коптильной установкой и угловой варочной панелью.	Предусмотрена возможность изготовления пиццы. Печь оборудована духовкой с отдельным топочным отсеком. Отсек для хранения дров оборудован деревянной дверцей. Ширина – 80 мм. Общая длина – 4080 мм. Облицован кладочным узорчатым кирпичом.	385 000.
Арочная конструкция мангала и большим духовым шкафом.	Дверца выполнена из огнеупорного стекла. Мангал оборудован для установки шампуров и жарки мяса на решетке. Дополнительно установлен электровертел. Ширина – 680 мм. Общий размер 1700 мм. Полный цикл строительных работ – 14 дней.	315 000.

к содержанию ↑

Вывод

Конструкция печей для беседки простая, ее сможет сделать каждый мужчина. Главное никуда не спешить, проводить кладку строго по схеме и с учетом проекта. Только тогда в вашей беседке будет тепло и уютно. Добавит комфорта вкусный и ароматный шашлык из мяса и овощей приготовленный на вашем мангале.

pechnoy.guru

готовые проекты конструкций с печкой или барбекю из кирпича своими руками, печной комплекс с размерами

Любая постройка, даже кажущаяся совсем простой и легкой, имеет множество нюансов и тонкостей. Многие владельцы дач и загородных домов хотят иметь красивую беседку, где можно приготовить барбекю. Но решить эту проблему заметно сложнее, чем хотелось бы – и обязательно стоит уделить внимание очагу.

Особенности

Печь для беседки нельзя считать сугубо утилитарным объектом. На первое место выходят эстетические соображения, поскольку от внешнего вида очага зависит во многом впечатление у людей. Для изготовления печей можно применять разные материалы, ограничения связаны только с финансовыми возможностями и со вкусами владельцев. Отопительный прибор в беседке должен быть несколько иным, чем в доме или бане.

Ключевыми требованиями будут следующие:

• повышенная стойкость к рывкам температуры;
• возможность прогреть поверхность на длительное время;
• удобство в обращении;
• продуманная эстетика.

Почти все печи для беседок находятся на открытом воздухе. И даже если конструкция полностью закрытая, все равно дверь периодически открывается, да и уровень теплозащиты меньше, чем в доме. Приготовление пищи на улице отнимает даже больше времени, чем обработка на газовой или на электрической плите в доме. Поэтому стабильное обеспечение высокой температуры крайне важно. А еще значимее оно становится в конструкциях, оснащенных коптильней – там недопустимо образование конденсата.

Два последних пункта – комфорт и внешний вид – призваны помочь садоводам и дачникам. Пользоваться красиво выглядящей печью куда приятнее, чем сделанной наспех и непонятно как. Малейшие технические недочеты, которые при обогреве дома или бани будут едва заметны на краю сознания, способны испортить праздничное настроение.

Когда планируется готовить много разных блюд, часто устраивать праздники в беседке, лучше монтировать комплексные очаги. Они оснащены самыми разными принадлежностями и удовлетворяют широкий спектр запросов.

Проекты

Готовые печные комплексы закономерно отличаются повышенными размерами в сравнении с простейшими очагами.

Зато они позволяют обходиться без следующих агрегатов:

• барбекю;
• мангала;
• духового шкафа и других кулинарных приспособлений.

Для дачного или загородного дома, где даже при изобилии свободного места загромождать его не стоит – это очень важное преимущество. Качественный проект печи для беседки должен предусматривать все детали: какой будет жаровня, насколько крупной сделать рабочую столешницу, какие режимы обработки пищи будут предпочтительными.

Рачительные хозяева и предусмотрительные строители даже подводят к рабочему месту водопровод.

Топку и столешницу стоит разнести в противоположные стороны, чтобы пользоваться ими можно было одновременно с максимальным удобством и без риска ЧП.

Жаровня по большей части ставится около камеры для приготовления пищи. Полезно поставить заслонку, поскольку эта деталь поможет применить остаточное тепло для томления продуктов или для выпечки.

Классическая схема подразумевает размещение дровяного отсека снизу от жаровни. Подобная компоновка проверена десятилетиями и даже столетиями, поэтому никакое серьезное усовершенствование тут невозможно. Опыт подсказывает также, что размещать кухонные принадлежности желательно под столешницей.

Одновременное строительство печи и беседки позволяет применять единый фундамент. Готовя проект самостоятельно или оценивая готовый замысел, следует основательно подумать, какое место для печи будет наиболее безопасным в пожарном отношении и не подвергнется сквознякам. Подставка под печь допускается из пустотелого кирпича, раскладываемого в соответствии со схемой порядовки.

Типичная последовательность является следующей:

• 1–6 ряды создают пространство под столешницей;
• 7 линия – это перекрытие;
• 8 ряд перевязывает перекрытие и создает днище топки;
• 9 ряд используется для раскладки топки;
• 10 ряд продолжает ее с сужением сверху от кухонного шкафа;
• 11 ряд – это последний топочный, перекрывающий дверцу и связывающий нижние слои;
• 12 группа представляет уступ для шампура;
• с 13 по 16 ярусы кладут жаровню и ее перевязки;
• 17 ряд заканчивает стенки жаровни;
• 18–21 ряды – это перекрытия жаровни и ее свода;
• 22 ряд – это козырек и перевязка;
• 23 ряд – это дымоход;
• 24–25 ряды – это окончательное накрытие жаровни;
• 26–27 линии – это дымоходная труба и перевязка первого ее яруса.

Стоит помнить, что смена сечения на всех этих этапах и при строительстве дымоходной трубы не допускается. Места контакта дымохода и деревянных перекладин должны иметь солидную теплоизоляцию, поскольку они будут сильно нагреваться. Детализация порядовки включает также меры по профилактике возгорания стен, пола, потолка и кровли. Печной комплекс, спроектированный, как следует построить довольно просто. Чтобы максимально точно выложить кирпич, готовят деревянные каркасы либо картонные шаблоны.

Похожим образом можно обустроить с использованием печи простые террасы и веранды. Но преимущественно все же стараются пользоваться ею в беседке, чтобы не нагонять дым и посторонние запахи на вход в дом, не привлекать насекомых и не пачкать окна копотью. В любом случае продумывая проект, нужно помнить – печка тяжела, поэтому основание под нее требуется солидное. Иногда фундамент приходится создавать не только для самого очага, но и для террасы или беседки.

Распространенное мнение, будто хватает слоя песка с тротуарной или клинкерной плиткой поверх него, в корне неверно.

Очевидная проблема связана с тем, что расположение постройки на уровне земли вызывает ее затопление даже при незначительном дожде. А обустройство ливневой канализации и дренажа может оказаться намного дороже и сложнее, чем обычно ожидают. Простой подъем сооружения над почвой гораздо выгоднее экономически. Кроме того, следует заранее выяснить все про геологические параметры земли, оценить ее линию промерзания и глубину водоносного горизонта. Подготовка с песком и гравием решает проблему надежно только над твердой и сухой каменистой подложкой.

Бетонная подкладка ослабляет действие сил морозного пучения. Но только армированные конструкции, выложенные поверх геотекстиля и пирога из других слоев, смогут долгое время работать хорошо не растрескиваясь.

Менее трудоемким вариантом является создание монолитной плиты.

К сведению: в ней формируются закладные блоки, с помощью которых крепятся несущие детали. Если рядом с поверхностью находятся грунтовые воды, плита и лента могут всплывать; тогда выходом становится использование свай.

Маленькие модульные печи для дачи получают не из кирпича, а из стойких к нагреву сортов бетона, который состоит из следующих компонентов:

• порошкообразный перлит;
• вспученная разновидность вермикулита;
• шамотная пыль;
• керамзит.

По внешнему виду подобные барбекю похожи на мангал английского образца. У них открытая топка, а уловитель дыма по форме близок к призме. Использовав такую печь в качестве комплексного барбекю под одной крышей со столом и другой мебелью, придется топить ее древесным углем. Сжигание обычных дров создает температуру около +300 градусов, которая может вывести из строя самые чувствительные части конструкции.

Внешняя облицовка на основе белоснежной штукатурки в смеси с минеральной крошкой не слишком практична. Да, такая отделка невосприимчива к разгулу атмосферных стихий. Но, несмотря на защищенность без специальных укрытий, возникающая при топке сажа может оставить грязные пятна. Убрать их способна только обработка струей высокого давления. Поэтому опытные специалисты рекомендуют выбирать иные решения.

Рекомендуется оснащать систему стартером розжига, значительно ускоряющим процесс.

Виды конструкций

Поставить в беседке вместо барбекю привычного вида русскую печку – это не такая уж плохая идея. Ведь она вполне функциональна и может заменить во многом современный уличный очаг. Конструкция в корне отличается от описанной выше. Специфика позволяет создать очень большую тепловую инерцию, то есть печь крайне медленно греется и столько же времени остывает. Но только в большой беседке такая конструкция уместна; она намного больше, чем барбекюшница (при сопоставимой кулинарной производительности).

Важно помнить, что тепло отдает только та часть русской печи, которая расположена на высоте 0,9 м от пола и выше. Остальное не прогревается. Еще один серьезный недостаток – это значительный перерасход топлива. Для частного дома это еще не так заметно, а вот для беседки уже плохо. Возвращаясь к основной теме – барбекю – следует заметить, что оно предназначено для работы преимущественно на открытом воздухе. Верхние решетки часто отличаются тремя уровнями по отношению к сжигаемому топливу.

Современные модели подчас оборудуются вертелами, разъемными решетками для зажима продуктов. Мангалы куда проще по своему виду и чаще всего делаются как прямоугольные ящики из металла. В них намного тяжелее, чем в барбекю отрегулировать тягу. Придется постоянно обдувать угли потоком воздуха, резкими движениями, чтобы справиться с этой задачей.

Гриль по исполнению разнообразнее, но устанавливаемые на улице, по большей части, представляют собой емкость с крышкой и специальной угольной решеткой.

Классический вариант гриля похож на глубокую сковородку и позволяет равномерно обогревать продукт по всем трем осям. Отверстия, оборудованные заслонками, позволяют произвольно регулировать движение воздуха. Целесообразно выбирать такой печной комплекс, в котором есть сразу три указанных элемента. Ведь в каждом из них имеются свои нюансы.

Да и одним больше нравится пища из барбекю, другим – из гриля, третьим – порция шашлыка из мангала.

Кирпичная печь, кроме мини-варианта, может быть оснащена дополнительно коптильней. Подобное оборудование требует организации высокого дымохода, внутри которого ставится поддон и подвешиваются крюки либо ставятся решетки. Эти элементы помогают удержать мясные и рыбные продукты в заданном положении.

Дно рабочей камеры покрывают опилками либо щепками от лиственных пород дерева. Дым, возникающий при тлении такой древесины, улучшает намного характеристики сырых продуктов; фундамент под печью придется делать очень мощным, иначе он не выдержит нагрузки.

Схема порядовки

Чтобы выложить из кирпича своими руками по чертежам простую печь барбекю, понадобятся следующие материалы и инструменты:

• 360 простых керамических кирпичей;
• 120 штук кирпича шамотного категории Ш-47;
• пила для обработки камня;
• уровень строительный;
• мастерки для выкладки раствора.

Обычно первым рядом выкладывают выемку для дров и несколько идентичных ниш под кухонные принадлежности. Со 2 по 8 линии раскладка ведется в шахматном порядке с систематическими перевязками. Девятый ряд, кроме выкладки сообразно рисунку, нужно доработать: надпилить крайние кирпичи, чтобы затем получилась арка. На десятом ряду формируется сама арка (с основанием из металлического уголка) на основе Ш-47, на 11-м кладут будущие перекрытия, отпиливая идущие за ними кирпичи. На 12-й полосе наступает время закрыть кладкой каждую нишу.

В этот момент центр снабжают жаростойким кирпичом, он вынесет нагрузку от топки.

Следующий ряд делается с керамическими боковинами и припуском крайних швов. 14-я линия представляет основание топки, устройство как на предыдущем ряду. Промежуток между керамикой и шамотом выдерживают хотя бы 2 см, тогда тепловое расширение не создаст проблем. Разрыв обязательно закрывают при помощи базальтовых шнуров.

Последующие два ряда ведут по разработанной схеме, края шамота снабжают фасками 20 мм, там впоследствии и будет крепиться решетка для барбекю. 17 линия представляет собой перекрытие топки в виде арки, ее делают с подъемом стенок. Кладка в промежутке внутренних кирпичей должна быть шире. Следующие три ряда размещают просто по рисунку, 21-й начинает дымоход, а на 22–24-м уровнях строго следуют схеме, планомерно сдвигаясь внутрь.

На 24 ряду делают отверстие для дымохода величиной в кирпич. Внутренняя структура трубы формируется из шамота, а вот наружная – из простого полновесного камня. Очень важно выполнить все связки вдвойне и втройне аккуратнее, нежели в стенах. Ведь труба – это конструкция более нежная, чем капитальный дом. Высота дымохода подбирается соответственно величине беседки и должна превосходит на 1 м ее кровлю, чтобы не «угощать» собравшихся дымом.

Советы и рекомендации

Просто сделать кирпичную кладку недостаточно. Важно еще расположить печь правильно. В большинстве случаев стоит это делать в самом центре беседки либо вдоль удаленной от входа стены. Это решение позволяет добиться роскошного внешнего вида и защитить очаг от ветра. Очень хорошо, если можно выбрать тенистую площадку, на которой и без того атмосферные вихри не слишком активны.

Если заливают бетонное основание, последующее строительство начинают на 5–7 день.

От фундамента до пола должен располагаться слой гидроизоляции. Когда планируется поставить печь у самой стены, желательно выложить всю эту стену из кирпичей. Нельзя забывать о стальном листе перед топкой. Для распила кирпича по мере необходимости используют абразивный круг. Если нужно использовать казан, под него ставят балезинскую плиту.

Красивые примеры

Выполнение печи для беседки очень важно и в дизайнерском плане. Кладка из грубого камня смотрится брутально, но при этом не создает излишнего эмоционального напряжения. «Крылья» сверху используются как подставка, а внутри них расположены места для хранения дров, инвентаря.

На этом фото показаны достоинства более ровной каменной кладки, печь поставлена в относительно малой беседке, организованной при помощи навеса. Немаловажную роль при украшении играет размещенная слева каменная полочка для зелени, под которой находятся отсеки для хранения различных предметов.

О том, как сделать барбекю в беседке, вы узнаете в следующем видео.

dekoriko.ru

Печь для беседки: мангал, барбекю, камин – особенности: фото, видео

Традиционным дополнением к любой даче по праву считается беседка, где можно отдохнуть и приготовить еду на свежем воздухе. Поэтому хозяева заранее продумывают проект сооружения, чтобы туда гармонично вписалась печь, мангал или другое устройство для приготовления пищи.

Статья укажет вам на основные преимущества, недостатки этих отопительно-варочных устройств, поможет разобраться во всех нюансах при подборе материалов, строительстве своими руками, расскажет о ценах на готовые изделия.

Предназначение, особенности работы каждого из видов

Какое именно устройство выбрать, зависит от возможностей, предпочтений владельцев и функций, которые будет выполнять изделие.

Русская печь

Универсальное решение для одновременного обогрева помещения и приготовления пищи. Еда в ней готовится только в специальной посуде.

Следует учитывать, что это устройство занимает немало места, поэтому подойдет только для массивных беседок с большой площадью.

Для облегченных построек создают мини-печь, оформленную под русскую. На таком устройстве получится закрепить и вертел для гриля.

Камин

Основная функция – обогрев, создание уютной атмосферы в постройке. При правильном расположении займет немного места. Несложно возвести вручную либо заказать его изготовление. Оригинальный элемент декора интерьера. Для классического варианта изделия используются дрова, но можно приобрести электрокамин или камин, работающий на газу, экологичном топливе. Устанавливается в закрытых беседках, предназначенных для круглогодичного использования.

Единственный недостаток – не применяется для приготовления пищи.

Печь барбекю

Это компактная печь для открытой беседки, летней кухни. Ее устанавливают по центру конструкции, разделив комнату на зоны приготовления и приема пищи. Несложно выложить из кирпича самостоятельно. При необходимости переоборудуется под установку казана.

Фото: финский гриль домик

В такой печи удобно готовить мясо, рыбу, овощи и другие блюда на костре. Проста в эксплуатации. По желанию можно заказать строительство по индивидуальному чертежу под ключ.

Мангал

Такая кирпичная конструкция имеет небольшие размеры. Проста в создании. Подойдет к установке в закрытой и открытой беседках. Под нее рекомендуется делать мелкозаглубленный ленточный или столбчатый фундамент. Для удобства приготовления пищи оснащается зольником, плитой, раковиной.

Перед строительством мангала следует заранее продумать месторасположение дымоходной трубы.

Если же принято решение купить заводскую мангальную установку, то необходимо просто заботиться о пожарной безопасности внутри и снаружи беседки. Эти изделия изготавливаются из железа, стали, различных смесей металла. В качестве декора применяют ковку. На мангале жарят шашлык, овощи, нанизывая их на шампур. Основным топливом служат дрова либо уже готовые угли.

Пользователи часто ищут:

Комбинированные отопительно-варочные устройства

Возведение печного комплекса требует от хозяев больших финансовых затрат и опыта в строительстве, но при желании кладку этого изделия можно заказать у специалистов  –  они составят чертеж конструкции, рассчитают расходы, учтут все требования владельцев  –  или же купить переносной вариант, выполненный из металла.

Большинство комплексов изготавливаются:

• со встроенным мангалом и коптильней;
• с грилем с очагом;
• с печкой с плитой;
• с барбекю и вертелом для мяса;
• с русской печью, казаном, духовкой.

Главное отличие комбинированного устройства от печи-камина в том, что все его элементы не связаны между собой кирпичной кладкой и располагаются на небольшом расстоянии друг от друга.

Для обустройства летних сооружений типа веранды, террасы или перголы наибольшую популярность получила традиционная русская печь-мангал. Она согреет теплом прохладными вечерами, а блюда, приготовленные на костре, получаются невероятно вкусными.

Покупка подходящих материалов

Оптимальным решением при создании печи станет ее кладка с одновременным возведением всей беседки. Хозяева смогут заранее составить схему самой печи и всего сооружения, чтобы получить цельную картинку будущей конструкции, исправить явные недочеты.

Если же место для отдыха уже построено и его хотят дополнить таким устройством, как барбекю или мангал, то для этого придется аккуратно разобрать часть напольного покрытия и залить под печь бетонный фундамент.

Гораздо проще хозяевам, которые планируют возводить конструкцию на улице. Но в этом случае материалы для ее создания должны быть влаго-, морозоустойчивыми. Хорошим материалов для уличной печи станет:

• шамотный (огнеупорный) кирпич;
• медь;
• огнеупорная глина;
• базальт;
• вермикулит;
• суперизол;
• нержавеющая сталь.

Для таких изделий не рекомендуется использовать глиняный раствор, а лучше приобрести специальный печной клей. По внешнему виду он напоминает смесь песка с цементом, но в его составе находится каменный порошок из стеатита с вязкими пластификаторами. Срок службы клея в разы больше, он устойчив к воздействиям внешней среды.

Фото: кладка печного комплекса

А также следует подготовить следующие материалы:

1. Огнеупорный кирпич – основная составляющая конструкции, красного цвета. Не должен иметь внутри пустот.
2. Металлические листы для вытяжки, поддона для угля, дымохода. Подробнее в статье: «Вытяжка для мангал

besedkibest.ru

100 лучших идей на фото

Содержание:

1. Особенности деревянной конструкции
2. Меры пожарной безопасности
3. Строительство деревянной беседки с мангалом и печью своими руками

Беседка – это постройка для отдыха на свежем воздухе в летний период времени, которая может возводиться из различных строительных материалов. Кирпичное сооружение стоит весьма дорого, поэтому альтернативным решением будет строительство деревянной конструкции, особенности и достоинства которой описаны в данной статье.

Особенности деревянной конструкции

Древесина, в отличие от металла и кирпича, является природным материалом и обладает следующими особенностями:

• Небольшой вес. Благодаря этому строительством беседки можно заняться своими силами, без привлечения дорогостоящих специалистов. Кроме того, благодаря тому, что конструкция легкая для нее не нужно сооружение монолитного фундамента, достаточно монтажа свайных опор.
• Привлекательный внешний вид и экологическая безопасность материала, что позволяет вписать конструкцию в любой ландшафтный дизайн в независимости от его стиля и бюджета.
• Высокая прочность.
• Длительный срок службы, которого можно достичь при правильной подготовке и обработке материала.
• Быстрота возведения конструкции и возможность ее переоборудования. Беседку из бруса можно построить за 3-5 дней, при этом ее можно видоизменять, превращая из открытой террасы в закрытую веранду и наоборот.

Меры пожарной безопасности

При обустройстве деревянной беседки с печью и мангалом для приготовления пищи нужно соблюдать несколько правил пожарной безопасности:

• Печь лучше всего устанавливать на отдельном фундаменте.
• Контакт мангала с деревянными деталями исключен, между досками и стенами печи нужно проложить огнеупорную изоляцию, толщина которой составляет не менее 30 миллиметров.
• При возведении беседки нужно использовать дерево, прошедшее предварительную подготовку, обработку антипиренами и средствами, защищающими материал от возгорания.
• Мебель и другие предметы интерьера, способные воспламениться, должны находиться на расстоянии не менее 3 метров от источника огня.
• Стены и напольное покрытие вокруг печи нужно изолировать металлическим листом.
• Предотвратить выдувание пламени ветром можно, отгородив печь сплошной стеной.

Выполнение вышеперечисленных требований обязательно, так как они сделают отдых в беседке безопасным, предотвратив возможное возгорание. Зону отдыха и мангал желательно разделить на две части, при этом важно рассчитать размеры беседки, учитывая то, что на каждого отдыхающего отводится не менее двух квадратных метров.

Строительство деревянной беседки с мангалом и печью своими руками

Фундамент

Для беседки, выполненной из дерева, достаточно столбчатого фундамента, справиться с которым можно без особых строительных навыков. Что касается печи, то для нее нужен отдельный фундамент, так как она изготовлена из камня или кирпича и имеет большой вес.

Фундамент под печкой должен иметь толщину порядка 0,2 метра, при этом периметр основания должен быть больше размеров печи. Оснащение печи определяется в зависимости от размеров беседки, если она просторная, то здесь можно расположить духовку, жаровню и коптильню, а также разделочную поверхность. После укладки сплошного бетонного основания нужно застелить его рубероидом или же обмазать битумной мастикой для надежной гидроизоляции.

Пол

Напольное покрытие в деревянной беседке обычно представлено в качестве тротуарной плитки или тротуарной стяжки. Эти варианты не только экономически выгодны, но и безопасны для работы с открытым огнем. Если же в качестве напольного покрытия используется линолеум или древесина, то перед печью нужно положить лист железа, предотвращающий возможность возгорания.

Также важно, чтобы напольное покрытие открытой беседки имело минимальный угол наклона, для обеспечения естественного стока воды в сторону, противоположную от печи. Благодаря этому осадки быстро и беспрепятственно будут стекать с напольного покрытия, не повреждая его.

Стены

Для сооружения деревянного каркаса используют большие оцилиндрованные бревна или брусья, сечением 150*150 миллиметров. Собирать конструкцию лучше всего по системе «шип-паз», скрепляя детали анкерными болтами. Поверх готового каркаса можно крепить обшивку, в качестве которой используются деревянные строганые доски или бревно. Также можно использовать рейки для оборудования решетки.

Дерево – это относительно недорогой строительный материал, но при правильном подходе можно дополнительно сэкономить. Например, можно купить необработанные доски второго сорта и самостоятельно их отшлифовать, нарезать и обработать антисептиками, как результат, расходы сократятся на 30-40%.

Лаконичный, но в тоже время не менее функциональный вариант – обустройство перголы. Пергола – это беседка в виде арки из бруса с крышей в виде решетчатого перекрытия. Печь выступает одной из стен постройки, оснащается шкафом для посуды, мойкой и разделочной поверхностью. Остальные стены украшаются решеткой или плетущимися растениями.

По бокам очаг нужно закрыть при помощи заграждений, защищающих его от дождя и сильных порывов ветра. При этом важно, чтобы защитная перегородка не соприкасалась с раскаленной печью. Исключить такую возможность можно, положив между ними асбест, стекловату или любой другой огнеупорный материал. Деревянные детали, расположенные возле мангала нужно обработать специальной пропиткой (антипиреном), создающей защитную пленку, оберегающую дерево на протяжении 5-7 лет.

Крыша

В качестве кровельного покрытия для деревянной беседки нужно использовать легкий материал, например, поликарбонат, листовой или профилированный металл, шифер или гибкую черепицу. Мягкие кровельные материалы можно устанавливать только внахлест на сплошную деревянную обрешетку, выполненную из плит OSB или влагоустойчивой фанеры. Кроме того, нужно использовать слои пароизоляции и гидроизоляции, если беседка эксплуатируется круглогодично, то еще предусматривается слой утеплителя.

В стропильной системе, обрешетке и кровельном покрытии нужно предусмотреть проем для дымохода мангала, при этом важно, чтобы стенки печной трубы не касались конструкции, предотвратить это можно, используя негорючий защитный слой. Сверху нужно установить защиту дымохода от атмосферных осадков. Деревянная беседка с мангалом и печью – это привлекательное, экологически чистой и экономически выгодное решение, позволяющее наслаждаться пищей на свежем воздухе.

krov-torg.ru

Беседки с мангалом барбекю (и печкой) +240 фото своими руками

Беседка с мангалом своими руками. Мастер класс

В этой статье мы рассмотрим как сделать беседку с мангалом (барбекю и грилем) своими руками. Ниже вы найдете более 10 моделей с пошаговыми фото изготовления, подробными инструкциями и чертежами, а также эскизы и проекты. Рассмотрим проекты садовых беседок из кирпича и из дерева, а также металлические (из профильной трубы). В основном это летние садовые и дешевые беседки. Особый уклон будет сделан на изготовление барбекю, мангалов и печей гриль самостоятельно (модели с поэтапными фото).



Беседка из дерева с мангалом

Это модель шестигранная беседки с деревянным каркасом и мангалом из кирпича. Как видите, место под мангал вынесено в отдельную комнатку. Это наиболее часто встречающаяся модель в интернете



Ниже вы найдете подробнейшие пошаговые фото изготовления даной беседки. Сначала идет галерея изготовления фундамента, крыши, деревянного каркаса и элементов декора для беседки. Следующая галерея подробно опишет процесс создания кирпичного мангала со всеми тонкостями данного искусства

Делаем каркас беседки

(пошаговые фото, кликните по любому фото)

Процесс создания мангала из кирпича в беседку

(пошаговые фото, кликните по любому фото)

 Источник фото: postroiv.ru/2016/04/besedka-s-mangalom-svoimi-rukami/



Деревянная беседка с простым кирпичным мангалом внутри.

(Мастер класс)

Это мастер класс от пользователя mishkagans как своими руками сделать беседку для дачи с простым мангалом из кирпича. Отметим отличное основание, такое что можно дом ставить. Манал конечно простой, но можно бы и по удобнее сделать с козырьком и дымоходом. Но автор проекта утверждает что подобный дымоход уже запланирован, как и большой круглый стол по центру беседки.



Источник фото: yaplakal.com/forum46/topic1138874.html
Автор: mishkagans



Беседка из кирпича с мангалом

А это уже восьмигранная кирпичная беседка с кирпичным барбекю (с дымоходом). Печка включает в себя: — барбекю, -сушилку для ягод и грибов, -дровницу, умывальник!!!, коптильня и варочная плита.

Ниже в единой галерее вы надете инструкции, как шаг за шагом поэтапно создать такую конструкцию самостоятельно. Все сооружение должно получиться изрядно тяжелым, поэтому потребуется сделать прочный монолитный армированый фундамент.

Источник фото: postroiv.ru/2016/04/besedka-s-mangalom-svoimi-rukami/



Инструкция по изготовлению шаг за шагом:



Беседка с мангалом под одной крышей с домом (Пристрой) своими руками

(пошаговое слайдшою)

В этом слайдшоу подробно показано как сделать бесекдку под одной крышей с домом с кирпичным мангалом своими руками. Автор этой модели самостоятельно все сделал от А до Я, а перед этим практически всю зиму черпал информацию в интернете. И обошлась ему эта модель в 800 у.е.. Интересны идеи внутреней отделки, а именно, фальш-окно, место отдыха из ящиков и поддонов, люстра из коряги и винтажные дверцы, покрытые глазурью.

Смотрите пошаговый слайд-шою мастер класс:



Источник: eurosamodelki.ru/katalog-samodelok/stroitelstvo-i-remont/2-v-1-mangal-i-besedka-pod-odnoy-kryshey

Автор: Riaha111



ВИДЕО: Беседка 4х4 с финским грилем снаружи

(отрывок из передачи «ФАЗЕНДА«)

Четырех скатная крыша, беседка 4 на 4 метра. Финский гриль, который находиться на безопасном расстоянии. Особенно интересно, как при реализации этого проекта позаботились о окружающем ландшафте. Авторы видео подобрали растения, которые можно посадить вокруг беседки, они будут замечательно смотреться и при этом не надо ждать десятилетия пока они вырастут!



3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание.  Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/





Гриль (за 5 мин.) временный

Если вам нужен срочный гриль, а времени на его сложное изготоление нет, то вот вам простой и рабочий вариант, который поможет утолить вашу компанию друзей во время дачного отдыха.

Что нужно:

• 20 шт. не обработанных химическим составом кирпичей
• чугунная решетка

Ход работы:

1. Выберите местоположение.
2. Выложите 12 кирпичей прямоугольником. Чтобы мог циркулировать воздух, сделайте зазор между кирпичами приблизительно пол сантиметра.
3. Уложите 8 боковых кирпичей на ребро вокруг сторон основания.
4. Установите решетку из чугуна. Поставьте чугунную ре

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото diyprojects.com/make-temporary-brick-grill/



О фундаменте!!!

(Для беседки с мангалом, пару важных слов…)

Вы можете использовать для каркаса беседки 4 вида фундамента, перечисленных ниже. НО!!!, если вы решили установить внутрь беседки кирпичный мангал, то вам придется дополнительно делать внутри отдельный монолитный фундамент для этой кирпичной постройки. Поэтому, не забывайте это при проектировании сооружения.

4 вида фундамента

Блочный

Свайный

Ленточный

Монолитный



Мангал снаружи … или внутри???

Есть такая проблема (о которой вы может быть не подумали, но мы предупредим), что Во время приготовления, например, шашлыка Вы всегда как бы выпадаете из компании, т.к. должны постоянно стоять в стороне над шашлыком, в то время как другие веселятся отдыхают и даже не подходят к вам. Поэтому мысль сделать мангал внутри беседки, а не где-то вдалеке, очень даже здравая!!!

Но в тоже время: дым, копоть, капли жира и конечно пожароопасноть.

Поэтому решать вам.



Металлическая беседка с печкой и жаровней

Это отличный видео обзор оптимальной беседки из профильной трубы со встроенной печкой и жаровней. Конечно, самостоятельно сделать такаю же точно конструкцию мало у кого есть возможность. Но, посмотрев это видео вы можете оценить и решить стоит ли заказывать такой вариант у мастеров, или покупать готовую.



Беседка из оцилиндрованного бревна

Если позволяют финансы, то возможно лучше заказать такую беседку в фирме по изготовлению срубов на заказ, т.к. самостоятельно создать такую вам врядли удастся. Здесь решать вам, либо дорого, быстро и красиво, либо бесплатно, долго и как получиться. Отличная моделль для больших компаний

Простая беседка с печью

Это простая модель открытой беседки с простой моделью печи без всяких наворотов. Советуем!

Источник: drive2.ru/l/10418675/

Автор фото: HONDAREK24

Вот здесь пошаговые фото по изготовлению металлических беседок такой же формы из профильной трубы https://novamett.ru/besedki/proekty-foto-poshagovye-instrukcii

Простой мангал со столешницей

Это модель простого мангала со столешницей. Обратите внимание на большое количество полезных отсеков и полочек. Источник фото: pechi-kaminy-barbeku.ru/materials/barbekyu-iz-kirpicha/barbekyu-70-bbk-4/

 Ещё одна модель: простая беседка — простая печь с кирпичным дымоходом. Это фото беседки для отдыха на турбазе.

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок. Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6





Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетично
Комментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкцию
Кирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Автор фото: demon563
Источник: drive2.ru/c/2564405/

Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami





Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Читайте описание этой конструкции по ссылке указанной ниже

Минус конструкции по словам автора в том, что часть дыма все же выходит обратно через камин. В комментариях ему посоветовали сделать трубу на 2 м выше, но автор собирается ставить специальный вентилятор в трубу, устойчивый к температуре (который у него уже есть).
По правилам постройки каминов сечение трубы должно быть не менее 1/4 портала камина, а здесь же явно меньше, поэтому и дымит/

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания.

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:
130 огнеупорного кирпича по 60 р
250 декоративного по 27 р
200 плиточек по 22 р
стол каменный 12 тр
три мешка суффикса 1500 р
часы 3500р

Автор фото: aziat-offroad
Источник: drive2.ru/c/514283095948525943/



Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангалом
Размер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25.
Кирпич: 600 штук (красный сталинский б/у)
Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мрамор
Внутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Автор имеет солидный опыт работы с печами и утверждает, что красный кирпич намного лучше огнеупорного, и поэтому использовал только красный, почитайте его комментарии в его статье по ссылке ниже.

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Автор фото: vad4743
Источник: www.drive2.ru/c/3059908 (1 часть) drive2.ru/c/3100372 (2 часть)





Как вам такой компактный четырехсторонний комплекс???





Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

novamett.ru
