Обрешетка пола под ОСБ | ОСП
Хотите узнать, как правильно выполняется обрешетка пола под ОСБ? Гайд, представленный ниже, познакомит с основными особенностями этого процесса!
Обрешетку выполняют для того, чтобы получить прочный и ровный пол с утеплением.
Для работы Вам потребуются такие инструменты, как: рулетка и рейка (2м), уровень, маркер, электролобзик или ножовка, перфоратор и молоток.
Так же потребуется материал: клинья, утеплитель, брус 10*10 и доска обрезная, дюбеля и шурупы.
Теперь разберем, как делается обрешетка под ОСБ на пол (деревянный/бетонный).
Порядок работ таков:
Снимаем покрытие (линолеум/ковролин), и убираем мусор и пыль.
Раскладываем брус параллельно друг другу с шагом в 0,8 м. Брус нужно укладывать строго горизонтально, для того, чтобы конструкция получилась без перекосов. Сохранить симметрию помогут пластмассовые клинья и двухметровая рейка.
Правило! При укладке бруса от стены всегда оставляют температурный зазор в 10 мм.
Брус, по желанию, можно покрыть защитным составом от насекомых и влаги.
Итак, обрешетка под ОСБ на пол:
Отмечаем на стене уровень (рекомендовано на 10 — 20 мм выше брусьев).
Полученную пометку далее рассматриваем как ориентир.
Сверлим отверстие в пол сквозь клинья и брус – вставляем дюбель – вкручиваем шуруп. Если Вы все сделали верно – брус с места уже не сдвинется.
Привинчиваем на брус обрезную доску 2,5*15 см с шагом в 0,8 м.
Пустоты внутри заполняем утеплителем.
Важно! Если обрешетка под ОСБ плиту выполняется в помещении с потолками ниже 240 см, то обрезную доску монтировать не стоит, так как, в общем, помещение может потерять в высоте до 12,5 см.
Обрешетка для ОСБ – пол теплый и ровный!
В завершении стелим ОСБ на пол по обрешетке с температурным зазором друг от друга в 0,3 см и от плит до стен – в 1- 1,2 см, и плотно фиксируем листы шурупами с шагом в 15 см.
Надеемся, что мы смогли донести до Вас, как делается обрешетка под ОСБ плиты на пол, и у Вас все получится!
Как сделать обрешетку под мягкую черепицу на крыше – теория и практика. Обрешетка на пол под осб
шаг стропил под ОСБ на крышу для гибкой кровли, толщина, схема, монтаж ОСП плиты, досок
Содержание:
Для того чтобы зафиксировать на крыше любой тип кровельного материала, используется обрешетка. Какой она будет – зависит от типа покрытия. В данном материале речь пойдет о том, какой должна быть обрешетка под мягкую черепицу и как ее правильно закрепить.
В сущности, обрешеткой является ряд реек или других материалов, которые прикрепляют к стропильной системе для последующей укладки финишного покрытия.
Основные нюансы и схема обрешетки
Схема обрешетки под гибкую черепицу может быть двух типов:
- с зазорами – под монтаж жестких покрытий, например, металлочерепицы, шифера или профнастила;
- уложенная сплошным слоем – для настила мягкой кровли.
Примечательно, что монтаж сплошной обрешетки для укладки мягкого кровельного покрытия производится в два слоя. Сначала поверх стропил с промежутками набивают рейку или доску, а затем на них крепят уже сплошной слой обрешетки из сплошной ОСБ плиты под мягкую кровлю или из фанеры с влагоотталкивающей пропиткой. К слову, этот финишный слой служит в качестве дополнительной звуко- и теплоизоляции.
Технология монтажа обрешетки и ОСБ под мягкую черепицу
Равно как и в случае со всеми прочими конструкционными элементами крыши, монтаж обрешетки должен выполняться согласно таким правилам:
- Сплошное покрытие из доски или листов влагостойкой фанеры выполняется на скатных крышах с уклоном в пределах 5-10º.
- На скатах, уклон которых составляет 10-15º, сначала изготавливают обрешетку под ОСБ на крышу из брусков сечением 45×50 мм, укладывая их с шагом в 45 см параллельно карнизу, а затем настилают водостойкую фанеру или стружечную плиту.
- Таким же брусом пользуются и на крышах с уклоном более 15º, однако, укладывают их в 60 см друг от друга.
- Дополнительные бруски обрешетки устанавливают в местах, где ендова крепится к коньковому прогону.
Считается, что крыша прослужит дольше всего, если уложить мягкую кровлю на доски, откалиброванные до одинакового размера. В таком случае обрешетка получиться ровной, без перепадов высоты, чтобы можно было идеально подогнать стыки. Следовательно, на такой основе покрытие не будет повреждаться раньше времени, и не потеряет своих эксплуатационных характеристик.
Наиболее предпочтительными для строительства считаются обрезные хвойные доски, сочетающие в себе низкую цену и хорошие эксплуатационные качества.
При организации разреженной обрешетки для последующей укладки мягкого кровельного покрытия, доски укладывают с отступом не более 10 см. Для сплошного типа обрешетки с успехом применяется обрезная доска, древесно-стружечные плиты и влагостойкие листы фанеры. Обратите внимание, что монтаж ОСП под мягкую кровлю должен выполняться обязательно на крепкие доски, при этом его влажность не должна превышать 20 %.
Поскольку обрешетка будет подвергаться внешнему воздействию, она должна быть достаточно прочной, чтобы выдержать:
- повышенные снежные нагрузки в зимний период;
- массу финишного покрытия.
Исходя из этих условий, выполняют расчет конструкционных элементов крыши. В частности, если шаг стропил под мягкую кровлю составляет 50 см, обрешетку делают из 20 мм обрезной доски или 10 мм водостойкой фанеры. При увеличении шага стропил до 120 см, применяется фанера с толщиной в 20 мм или до
Обрешетка под ОСБ плиту, толщина OSB для кровли
ОСБ под мягкую кровлю — укладка, толщина, инструкция.
ОСБ это универсальный материал, его используют для стен и для пола и даже для потолка. Отделка его не лишена трудностей, но все же можно покрыть ОСБ лаком, положить плитку, уложить на него линолеум, и многое другое. Если материал используется для стены, как в каркасных домах, ОСБ плиту можно утеплить, причем для этого подходят разнообразные материалы.
Но в этой статье мы поговорим как использовать ОСБ под мягкую кровлю. Ведь этот материал может быть прекрасной основой для вашей крыши.
Толщина ОСБ под мягкую кровлю
Настало время определится с выбором материала, и проблема еще в том что ОСБ выпускается 4 классов и нужно выбрать ОСБ только с нужными характеристиками.
ОСБ под мягкую кровлю должна быть 3 класса, именно этот класс является водостойким и может нести на себе физические нагрузки.
Теперь, определяемся какая должна быть толщина ОСБ под мягкую кровлю, тут все будет зависеть от шага стропил, и чем он больше тем толще должны быть укладываемые сверху листы.
Вот некоторые ориентировочные данные толщины осб для кровли:
- Шаг 300 — толщина ОСБ 9 мм.
- Шаг 600 — толщина ОСБ 12 мм.
- Шаг 900 — толщина ОСБ 18 мм.
- Шаг 1200 — толщина ОСБ 21 мм.
Так же не забывайте, что с увеличением толщины увеличивается и вес осб плиты, поэтому при больших пролетах значительно усложняется постройка крыши, да и лишний вес ей не к чему. Ведь это в дальнейшем дает дополнительные нагрузки на стены и фундамент.
Укладка осб под мягкую кровлю
Укладка ОСБ без обрешетки
Укладка ОСБ под мягкую кровлю может осуществятся непосредственно на стропила. Но для этого нужно чтобы их шаг был в пределах 50-60 сантиметров, а толщина ОСБ была 12 мм.
Нюансы укладки:
- ОСБ укладывается перпендикулярно стропил.
- Начало и конец ОСБ должен заканчиваться и соответственно крепится к стропилам.
- Листы должны идти в шахматном порядке, чтобы вертикальные швы не попадали в одну линию.
Не забывайте, что ОСБ это натуральный материал и он при изменениях температур будет расширятся, поэтому чтобы края не сыпались а листы не коробило оставляйте небольшие зазоры в швах — от 3 до 5 миллиметров.
Крепить материал к стропилам нужно гвоздями, и длинна их должна быть в приделах 50 мм, чтобы была возможность при расширениях материалу свободно двигаться. Если гвоздь будет короткий его может просто полностью вытянуть из стропил.
Гвозди советуют использовать винтовые, это позволяет креплению по истечением времени быть более надежным чем с обычным гвоздем.
Также очень важно, чтобы ОСБ ложилось параллельно конька, и строго перпендикулярно стропилам. Если вы объедаетесь на несколько сантиметров, настил этого не простит. У вас конечные края ОСБ будут сильно скошены по отношению деревянного каркаса крыши.
Чтобы этого не произошло натягивайте веревку которая была бы ориентиром для укладки листов и всегда все проверяйте, что бы потом не пришлось все разбирать.
Конечно в некотором случае можно подправить и подрезкой листа, но если подрезать каждый лист работа усложнится в несколько раз.
Основной сложностью при укладке ОСБ на стропила, это их туда подъем. Для такой работы нужен один а то и несколько помощников.
Укладка осб под мягкую кровлю на обрешетку
Выше описанный вариант не использует обрешетку, поэтому укладка ОСБ под мягкую кровлю может быть не очень качественной. Проблема в том что длинные стыки листов фактически лежат в воздухе, а это значит что у вашей крыши эти места будут уязвимы.
И проблема вовсе не в том что эти края может деформировать от перепада температуры. Дело в том что когда на крышу попадает снег он дает очень большую нагрузку на весь материал и слабых мест быть не должно. Небольшой прогиб и в вашей крыше может появится дыра, за короткое время которая приведет в негодность часть крыши.
Чтобы не было таких печальных случаев, многие мастера рекомендуют дополнительно кидать обрешетку из 20 или 25 доски. Укладка таких досок делается так, чтобы длинные края ОСБ попадали на эту обрешетку и крепились на ней. Внутри, под ОСБ также должно проходить еще две доски которые не позволяют листу прогибаться.
Особое внимание при укладке ОСБ на крыше уделите погоде, или защите листов от дождя. При попадании влаги листы разбухают и увеличивают свой объем на 2-3 мм — хоть они и влагостойкие. И если вы будете доделывать крышу сухими листами, у вас будет разница в толщинах. А это все значительно ухудшает качество вашей крыши.
Так как для таких целей обычно используют листы размером 2440×1220 или 2500×1250, то у вас расстояние между пролетами обрешетки будет или 55 — 60 сантиметров, при использовании одной доски под середину ОСБ или 35-40 когда там идут две доски.
В первом случае толщина ОСБ-3 должна быть 12 миллиметров, во втором — хватит и 9 мм панели.
Крепится материал на гвозди, прибивается лист по периметру и в середине в один или два ряда. Расстояние между гвоздями в ряду должно быть приблизительно 150 мм.
Незабываем также за стыки, в которых расстояние должно быть от 3 до 5 мм. Это даст возможность листам свободно расширятся при изменениях температур. Если этого не сделать листы начнут давить на друг-друга в местах стыков будут как минимум крошится и деформироваться.
Видео — мягкая кровля на осб
Как выбрать ОСП для кровли
Как выбрать OSB для монтажа кровли
Материал, известным нам под аббревиатурой ОСП/OSB – это не что иное как плита ориентированно-стружечная (Oriented Strand Board). Данные плиты появились на стройплощадках нашей страны не так давно, но уже успели доказать свою эффективность и стали популярной, более доступной альтернативой фанере.
При строительстве и ремонте крыш ОСП в Москве применяется практически так же часто, как и обрезная хвойная доска. Производителям удалось создать очень прочный и очень стабильный лист, который недорого стоит, хорошо обрабатывается, отличается чёткой геометрией и удобными большими размерами. Это как раз именно то, что ценится кровельщиками.
Из OSB делают как сплошные настилы на скатных крышах, так и несущие/уклонообразующие основы для крыш плоских. Данного типа панели используются в качестве черновых подшивок. Из ОСБ собирают узкие панели СИП, которыми в том числе «выкладывают» крыши. Из ориентировано-стружечной плиты создают тавровые стропила и фермы… Вопрос о том, как выбрать ОСБ для кровли – очень актуален.
Марка и тип OSB для крыши
Данный материал создаётся из специально подготовленной щепы длиной до 15-20 сантиметров и шириной около 25-35 мм, которая обрабатывается связующим веществом и в несколько перекрёстных слоёв под прессом соединяется в единую плиту. В зависимости от фактически достигнутых показателей, панели ОСП разделяют на несколько марок, которые технологами дозволяются использовать в тех или иных условиях, для реализации тех или иных узлов здания.
Есть европейская и американская классификация. Каждая из них основана на разных стандартах. Но вполне очевидно, что для выполнения любых кровельных работ нужно использовать исключительно листы влагостойкие, так как настил (до того, как на него ляжет гидроизоляция и финишное кровельное покрытие) может неоднократно попасть под дождь. Более того — кровельная обшивка в принципе за годы эксплуатации, будучи частью ограждающей конструкции, может подвергаться периодическому увлажнению и высыханию, замораживанию и оттаиванию.
Также следует учитывать, что кровельный настил даже на скатной крыше с большим углом наклона испытывает приличные снеговые, ветровые и прочие нагрузки. Это не говоря уже о кровлях плоских (с малым уклоном), где давление на единицу площади получается намного больше. Поэтому выбирать плиты OSB для крыши — нужно несущие.
Под данный критерий (согласно европейским стандартам) из общедоступных для большинства пользователей материалов попадает только OSB-3. Эта марка имеет примерно такое описание: «плита несущая, допустимая для эксплуатации во влажных условиях». Панели OSB-2, достаточно прочные, но боятся воды. Материал ОСБ-1 не может похвастать ни одним из важных кровельных работ критериев, а отличная во всех отношениях «особо прочная и влагостойкая» OSB-4 у нас не встречается, да и вообще — стоит дорого.
У американцев «кровельная» ОСП имеет более понятные обозначения. Прежде всего, у них есть литерное обозначение «R» (Roof — крыша). В свою очередь, индекс «1R» обозначает, что данная OSB на крыше может использоваться без опирания всех краёв, а индекс «2R» в маркировке — говорит, что это кровельная панель, что монтируется она с созданием опоры по всему периметру.
Также, выбирая ОСБ для крыши, если литерного обозначения нет — то необходимо обращать внимание на другие надписи. Например, слова «Exterior Bond», «Exterior Type Binder» или «EXT. BOND» обозначают, что панели сделаны с применением водостойкого вяжущего и на кровле использоваться пригодны. По характеристикам водопоглощения это будет некий аналог ОСП-3 или фанеры ФСФ.
Помимо марок, что, прежде всего, характеризуют материал с точки зрения прочности и влагостойкости, есть также другие нюансы выбора. К примеру, большинство заводов производит стандартного типа ОСП со шлифованными наружными поверхностями, но есть также варианты с одной (или с двумя) сторонами, которые наделены рифлением. Плоскость ОСБ с рифлением помогает добиться лучшей адгезии к прочим материалам (мастикам, например), а также позволяет мастерам на крутой поверхности скатной крыши безопасно передвигаться.
Другой нюанс заключается в необычном исполнении — особой форме кромок. Традиционно ориентированно-стружечные плиты производятся с прямыми кромками, что опиливаются перпендикулярно основным плоскостям листа. Но доступны также модели OSB толщиной от 15 мм, у которых на длинных сторонах листа кромка выполнена шпунтованной. Так называемая «ступенчатая» кромка даёт возможность производить фиксацию плит на достаточно разряжённых каркасах, и при этом не делать перемычек под подвисающими стыками, так как они соединяются в замок, стабилизируя друг друга. На крыше данное свойство очень пригождается, экономит время и силы.
Толщина плит ОСП для крыши
Как и любой другой несущий элемент, кровельная обшивка должна выбираться по толщине, так как пространственная прочность и толщина материала – это понятия, связанные напрямую. Также следует отметить, что рекомендуемая толщина сплошного настила ещё может быть ограничена необходимыми «гвоздеудерживающими» способностями.
Практика показывает, что при кровельных работах OSB толщиной менее 12 мм применять нельзя. Этого постулата придерживаются как производители самих плит, так и разработчики технологических карт из числа производителей кровельных покрытий.
Как обычно, основополагающим критерием будет нагрузка, которую проектировщики рассчитывают для кровли в процессе эксплуатации, а также во внимание всегда берётся шаг расстановки несущих элементов. Несущими элементами в данном случае могут быть как стропила, так и рейки вспомогательной обрешётки или верхние пояса кровельных ферм.
Американские стандарты (коды) говорят, что, если между стропилами или прогонами дополнительной обрешётки расстояние составляет 300-400 мм, то тогда тут применяется ОСП толщиной от 16 мм. Если пролёты на скатной крыше (расстояния между точками опоры) составляют 500-600 мм, то в ход должны идти панели толщиной от 20 до 24 мм.
По европейскому материалу рекомендации следующие. При пролётах на скатной крыше в 600 мм – то минимум, что можно использовать, это OSB-3 толщиной 12 мм, при шаге стропил/обрешетки 800 мм, подойдут листы толщиной от 15 мм. А если стропильные ноги или фермы стоят друг от друга на 1200 мм, то тогда на крышу можно заказать ОСП толщиной не менее 18 мм.
Ещё раз подчеркнём, что это указаны минимально допустимые толщины, тогда как по расчётам для создания несущей обрешётки обычно нужно выбирать ОСБ толщиной от 18 мм и более. Несмотря на это, есть способ даже при большом шаге расстановки стропильных ног уйти от использования слишком массивных плит кровельной обшивки – применением реек обрешётки, которые шьются поперёк стропил в виде прогонов с шагом 417 или 625 мм.
Оптимальный размер ОСБ для выполнения кровельных работ
Чтобы понять, почему на крыше используется тот или иной формат плит ОСП, нужно понимать, как именно материал монтируется, и какие правила для этого применяются.
- 1. Панели должны располагаться поперёк стропил (ферм) длинными сторонами.
- 2. Каждый лист ориентированно-стружечной плиты должен перекрывать минимум 3 пролёта.
- 3. Короткими торцевыми сторонами плиты OSB стыкуются на стропильных ногах (на фермах).
- 4. Швы соседних рядов должны быть разведены в «шахматном порядке» минимум на 1, а лучше на 2 пролёта.
- 5. Между соседними плитами необходимо выдерживать зазор в 3 миллиметра на компенсацию влажностного расширения.
Короткие стороны панелей, которые подвисают в пролётах между стропилами, должны быть как-то подкреплены, чтобы избежать прогиба настила в данных зонах. Для этого используют опорные поперечины из бруса сечением 40Х40 мм и более. Также в целях стабилизации стыка применяются металлические Н-образные клипсы. Шпунтованная OSB обычно не нуждается в подпорках или клипсах.
Учитывая изложенные выше пункты, размер ОСП 1250Х2500 мм можно считать оптимальным. Его выбирают с точки зрения технологичности и удобства монтажа. По факту, именно под стандартные габариты ОСБ кровельщики создают стропильные системы, где рабочими дистанциями между прогонами, фермами или стропильными ногами будет: 833, 625 или 417 миллиметров.
Обрешетка крыши из OSB самостоятельно: как производить работы в зависимости от вида кровли
Установка стропильной системы крыши является важной частью монтажа кровельного ковра. Обрешетка лишь малая толика этого процесса, но играет существенную роль в сроке эксплуатации. Она выполняет функции для крепления кровельных материалов, вентиляции утеплителя, предотвращения образования конденсата, предохранения кровельного ковра от повреждения в зимний период из-за снеговой нагрузки и образования наледи. Поэтому, чем качественнее сделан данный вид работы, тем дольше прослужит ваше кровельное покрытие без дополнительного ремонта.
Мы предлагаем вам осуществить обрешетку крыши из OSB — ориентированно-стружечной плиты, причем сделать это самостоятельно. Отличием этого изделия является абсолютно ровная поверхность, что наиболее пригодно для кровли.
Обрешетка бывает двух видов:
- сплошная это когда зазор между брусьями не превышает 1 см;
- разреженная зазор составляет несколько сантиметров.
OSB является универсальным материалом для возведения кровельной обрешетки под любое покрытие. Специальное расположение стружки в плите способствует повышенной твердости, поэтому созданные конструкции долговечны. Большие размеры листов позволяют быстро осуществить монтаж площади кровли, причем с минимальным количеством стыков и швов.
С нашей помощью вы сможете обустроить кровли наилучшим образом. Главное — знать какой вид обрешетки должен создаваться под определенные кровельные материалы. А об этом вы узнаете из дальнейшего текста.
Варианты использования OSB в обрешетке для разных видов кровельного покрытия
Под монтаж битумной черепицы необходимо устанавливать обрешетку только сплошного вида. В данном случае использование плит OSB позволяет добиться максимально ровного ската. Важным требованием является внимание к углам, которые должны быть сглажены. Таким образом, предотвращается перетирание мягкой кровли.
Обрешетка под рулонные материалы также должна быть сплошной. Уделите большое внимание забиванию гвоздей: торчащие шляпки могут повредить рулонное покрытие при монтаже. Толщина используемых брусков не должна быть менее 25 мм. Устанавливайте обрешетку из плит OSB вплотную друг к другу и так устойчиво, чтобы при нахождении на ней людей она не шаталась.
Сплошную обрешетку из плит OSB рекомендуется использовать и при монтаже фальцевой кровли. Особенно при уклоне кровли 3-14° и в местах монтажа карнизов, примыканий к выступающим частям зданий. В остальных частых кровли можно сделать разреженную обрешетку из деревянного бруса в целях экономии.
Обрешетка из плит OSB под металлочерепицу наиболее актуальна, так как данный материал требует особо ровного основания, на которое он будет монтироваться. Длину шага обрешетки надо выбирать, ориентируясь на размер и расположение водостока.
Монтаж обрешетки из плит OSB своими руками
Перед монтажом плит OSB проверьте ровность стропил, иначе это может затруднить дальнейшее проведение работ. Укладка листов должна осуществляться длинной осью поперек и короткой стороной к торцу крыши. Таким образом, обеспечивается более крепкое сцепление конструкции. Для этого используются скобы. Монтаж не рекомендуется осуществлять «стык в стык», а лучше использовать зазор в 3 мм.
Крепление плит OSB осуществляется с помощью саморезов с шагом 150-300 мм. В местах соприкосновения с дымоходами и трубами необходимо производить температурный шов с наполнением теплоизоляционными материалами.
Совет
При монтаже обрешетки из OSB прикрепляйте дополнительную балку для ходьбы работников, чтобы не допускать дополнительной нагрузки на поверхность от их массы тела.
Завершающим этапом работы по монтажу обрешетки из OSB будет ее пропитка антисептиком для увеличения защитных свойств кровли. Технология изготовления данного материала способствует созданию надежной и долговечной кровли.
Как сделать обрешетку под мягкую черепицу на крыше – теория и практика
Для того чтобы зафиксировать на крыше любой тип кровельного материала, используется обрешетка. Какой она будет – зависит от типа покрытия. В данном материале речь пойдет о том, какой должна быть обрешетка под мягкую черепицу и как ее правильно закрепить.
В сущности, обрешеткой является ряд реек или других материалов, которые прикрепляют к стропильной системе для последующей укладки финишного покрытия.
Основные нюансы и схема обрешетки
Схема обрешетки под гибкую черепицу может быть двух типов:
- с зазорами – под монтаж жестких покрытий, например, металлочерепицы, шифера или профнастила;
- уложенная сплошным слоем – для настила мягкой кровли.
Примечательно, что монтаж сплошной обрешетки для укладки мягкого кровельного покрытия производится в два слоя. Сначала поверх стропил с промежутками набивают рейку или доску, а затем на них крепят уже сплошной слой обрешетки из сплошной ОСБ плиты под мягкую кровлю или из фанеры с влагоотталкивающей пропиткой. К слову, этот финишный слой служит в качестве дополнительной звуко- и теплоизоляции.
Технология монтажа обрешетки и ОСБ под мягкую черепицу
Равно как и в случае со всеми прочими конструкционными элементами крыши, монтаж обрешетки должен выполняться согласно таким правилам:
- Сплошное покрытие из доски или листов влагостойкой фанеры выполняется на скатных крышах с уклоном в пределах 5-10º.
- На скатах, уклон которых составляет 10-15º, сначала изготавливают обрешетку под ОСБ на крышу из брусков сечением 45×50 мм, укладывая их с шагом в 45 см параллельно карнизу, а затем настилают водостойкую фанеру или стружечную плиту.
- Таким же брусом пользуются и на крышах с уклоном более 15º, однако, укладывают их в 60 см друг от друга.
- Дополнительные бруски обрешетки устанавливают в местах, где ендова крепится к коньковому прогону.
Считается, что крыша прослужит дольше всего, если уложить мягкую кровлю на доски, откалиброванные до одинакового размера. В таком случае обрешетка получиться ровной, без перепадов высоты, чтобы можно было идеально подогнать стыки. Следовательно, на такой основе покрытие не будет повреждаться раньше времени, и не потеряет своих эксплуатационных характеристик.
Наиболее предпочтительными для строительства считаются обрезные хвойные доски, сочетающие в себе низкую цену и хорошие эксплуатационные качества.
При организации разреженной обрешетки для последующей укладки мягкого кровельного покрытия, доски укладывают с отступом не более 10 см. Для сплошного типа обрешетки с успехом применяется обрезная доска, древесно-стружечные плиты и влагостойкие листы фанеры. Обратите внимание, что монтаж ОСП под мягкую кровлю должен выполняться обязательно на крепкие доски, при этом его влажность не должна превышать 20 %.
Поскольку обрешетка будет подвергаться внешнему воздействию, она должна быть достаточно прочной, чтобы выдержать:
- повышенные снежные нагрузки в зимний период;
- массу финишного покрытия.
Исходя из этих условий, выполняют расчет конструкционных элементов крыши. В частности, если шаг стропил под мягкую кровлю составляет 50 см, обрешетку делают из 20 мм обрезной доски или 10 мм водостойкой фанеры. При увеличении шага стропил до 120 см, применяется фанера с толщиной в 20 мм или доска 30 мм толщины. То есть, толщина ОСБ для мягкой кровли напрямую зависит от расстояния между стропилами.
Обратите внимание, что древесина, в отличие от мягкой черепицы, очень подвержена гниению и развитию грибка. Поэтому перед монтажом все без исключений деревянные элементы должны быть обработаны антисептиком.
Зачем нужен капельник на кровле
Капельник является одним из обязательных компонентов обрешетки. Его функция состоит в защите карниза от затекания воды. Это важно, поскольку именно в этих местах деревянные конструкции более всего подвержены гниению. Внутренний угол капельника может колебаться в пределах 100-130º в зависимости от крутизны скатов. Эти элементы монтируют на краях крыши, проследив, чтобы вода по ним стекала строго вертикально прямо в водосток. Кроме того, капельник придает всей кровельной конструкции более законченный вид.
- производят такие детали из оцинкованной листовой стали с полимерным покрытием, обеспечивающим дополнительную антикоррозионную защиту;
- цветовое решение капельника должно совпадать с цветом основного покрытия, чтобы не создавать диссонанс;
- капельники должны быть установлены по всему периметру крыши, чтобы в равной степени обезопасить кровлю и фасад от затекания воды;
- данный элемент снижает парусность скатной кровли, это позволяет защитить конструкцию от ветра.
Способ установки капельника
Технология установки капельников предполагает некоторые нюансы:
- основной частью капельник фиксируется на доске обрешетки, при этом его нижний отрезок должен быть направлен в водосток;
- соседние отрезки стальных капельников укладывают с нахлестом друг на друга;
- дополнительную защиту края обрешетки обеспечивают фронтовые планки;
- на следующем этапе начинают монтаж кровельного ковра, не забывая промазывать его края мастикой, чтобы он лучше схватился;
- мягкое кровельное покрытие настилается поверх капельника.
Рекомендации по толщине материала и шагу обрешетки
Итак, обрешетка является очень важным элементом, позволяющим качественно уложить мягкое кровельное покрытие.
Общие рекомендации по ее монтажу выглядят так:
- Для мягкой кровли необходимы два слоя обрешетки, объединенные в единую конструкцию.
- Поверхность сплошной обрешетки не должна содержать перепадов высоты и дефектов.
- Во избежание повреждения мягкого покрытия, все выступающие острые ребра и изгибы должны быть закруглены.
- Как правило, применяется обрезная доска с шириной в 14 см.
- Чтобы влага не просачивалась в пространство под крышей, доску следует укладывать лотком вверх.
- Равно как и острые ребра, концы крайних досок необходимо округлить, чтобы не повредить кровельный материал.
- Защиту древесины от вредителей и гниения обеспечит обработка антисептиками.
- Сила ветра в конкретном регионе, а также уклон скатной крыши, влияют на шаг обрешетки под мягкую черепицу. С увеличением силы ветра шаг обрешетки под мягкую кровлю уменьшается.
- Влагостойкие листы фанеры или стружечную плиту под мягкую кровлю следует укладывать с отступом в 1 см, чтобы при разбухании материала от влаги, он не треснул.
- Капельник позволит обезопасить деревянные карнизы и обрешетку от затекания осадков.
Технология кровли из OSB
Довольно часто необходимо создать сплошную обрешетку кровли, которая является неотъемлемой частью любой конструкции крыши. Технология кровли из OSB позволяет выполнить обрешетку долговечной и крепкой. Конечно же, для некоторых типов кровли допустимо применение обрешетки с разбегом, но возни с ней не меньше.
Преимущества технологии кровли из OSB
OSB плита имеет ряд преимуществ:
1. Экологическая безопасность, т.к. при ее производстве используется деревянная стружка, а вводимый в ее состав клей не выделяет формальдегидов и других вредных веществ.
2. Водостойкость плиты позволяет использовать ее даже для наружного применения, в том числе и для торцов крыши.
3. Высокие механические показатели плиты позволяют создать сплошную обрешетку без дополнительного укрепления стропил. Вообще, OSB — универсальный материал, который применим для возведения любых каркасных перегородок.
4. Из-за специального расположения стружки в массиве плиты, она обладает прекрасной твердостью, причем сохраняется пластичность (т.е. материал не хрупкий). Повышенная твердость материала относительно доски и фанеры позволяет создавать крепкие и облегченные конструкции.
5. Большие размеры плиты дают возможность быстро покрывать значительную площадь кровли, причем образуемая поверхность не имеет перепадов, а швы между плитами минимальны, что увеличивает теплоизоляцию.
6. Технологи кровли из OSB позволяет создавать кровли любой конфигурации, т.к. плита легко режется.

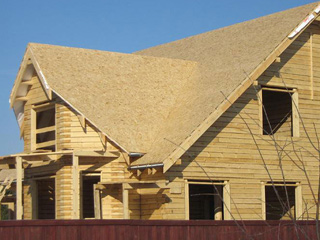

Технология монтажа кровли из OSB
Перед монтажем нужно проконтролировать, чтобы стропильная конструкция или обрешетка образовывали ровные поверхности. Большие неровности и искривления стропил сильно повлияют на окончательный внешний вид крыши, а так же затруднят состыковку листов OSB.
Плиты укладываются на стропила длинной осью поперек, а короткой стороной к торцу крыши. Такое расположение обеспечивает большее количество креплений, а значит и лучшее скрепление конструкции. Для правильного крепления между плитами применяют Н-образные соединители (скобы), а сами плиты укладываются с зазором 3 мм для термокомпенсации, т.к. плита меняет размер в зависимости от температуры и влажности. Но допускается монтаж и встык.
Технология монтажа кровли из OSB допускает укладку плиты на не менее, чем трех опорах, а в идеале для обеспечения надежной конструкции подбирается толщина OSB и расстояние между балками.
Крепление плит производится гвоздями или саморезами по балкам с шагом 150-300 мм, причем отступ от края должен составлять не менее 1-2 см. При монтаже кровли не допускается нагрузка пролетов массой тела рабочих, особенно при больших пролетах. Можно использовать только распределенную нагрузку, для этого временно прикрепляют дополнительную доску к балкам сверху плиты, и используют ее как основание для «ходьбы».
Места сопряжения кровли с дымоходными каналами и трубами требуют соблюдения нормативов пожарной безопасности, т.е. производится защитный температурный шов не менее 100 мм с наполнение теплоизоляционным материалом.
В случае намокания плит OSB при монтаже кровли необходимо их тщательно просушить до укрывания их кровельным материалом, причем для биологической и пожарной защиты от разрушения плита обрабатывается специальными пропитками.
Применяя технологию кровли из OSB нужно учесть согласование проекта со стандартными строительными нормами, причем конструктивные особенности монтажа должны быть уточнены у производителя плит или официальных представителей.
обрешетка крыши самостоятельно. Возможности и варианты применения экологически чистого материала
Установка стропильной системы крыши является важной частью монтажа кровельного ковра. Обрешетка лишь малая толика этого процесса, но играет существенную роль в сроке эксплуатации. Она выполняет функции для крепления кровельных материалов, вентиляции утеплителя, предотвращения образования конденсата, предохранения кровельного ковра от повреждения в зимний период из-за снеговой нагрузки и образования наледи. Поэтому, чем качественнее сделан данный вид работы, тем дольше прослужит ваше кровельное покрытие без дополнительного ремонта.
Мы предлагаем вам осуществить обрешетку крыши из OSB — ориентированно-стружечной плиты, причем сделать это самостоятельно. Отличием этого изделия является абсолютно ровная поверхность, что наиболее пригодно для кровли.
Обрешетка бывает двух видов:
- сплошная это когда зазор между брусьями не превышает 1 см;
- разреженная зазор составляет несколько сантиметров.
OSB является универсальным материалом для возведения кровельной обрешетки под любое покрытие. Специальное расположение стружки в плите способствует повышенной твердости, поэтому созданные конструкции долговечны. Большие размеры листов позволяют быстро осуществить монтаж площади кровли, причем с минимальным количеством стыков и швов.
С нашей помощью вы сможете обустроить кровли наилучшим образом. Главное — знать какой вид обрешетки должен создаваться под определенные кровельные материалы. А об этом вы узнаете из дальнейшего текста.
Варианты использования OSB в обрешетке для разных видов кровельного покрытия
Под монтаж битумной черепицы необходимо устанавливать обрешетку только сплошного вида. В данном случае использование плит OSB позволяет добиться максимально ровного ската. Важным требованием является внимание к углам, которые должны быть сглажены. Таким образом, предотвращается перетирание мягкой кровли.
Обрешетка под рулонные материалы также должна быть сплошной. Уделите большое внимание забиванию гвоздей: торчащие шляпки могут повредить рулонное покрытие при монтаже. Толщина используемых брусков не должна быть менее 25 мм. Устанавливайте обрешетку из плит OSB вплотную друг к другу и так устойчиво, чтобы при нахождении на ней людей она не шаталась.
Сплошную обрешетку из плит OSB рекомендуется использовать и при монтаже фальцевой кровли. Особенно при уклоне кровли 3-14° и в местах монтажа карнизов, примыканий к выступающим частям зданий. В остальных частых кровли можно сделать разреженную обрешетку из деревянного бруса в целях экономии.
Обрешетка из плит OSB под металлочерепицу наиболее актуальна, так как данный материал требует особо ровного основания, на которое он будет монтироваться. Длину шага обрешетки надо выбирать, ориентируясь на размер и расположение водостока.
Монтаж обрешетки из плит OSB своими руками
Перед монтажом плит OSB проверьте ровность стропил, иначе это может затруднить дальнейшее проведение работ. Укладка листов должна осуществляться длинной осью поперек и короткой стороной к торцу крыши. Таким образом, обеспечивается более крепкое сцепление конструкции. Для этого используются скобы. Монтаж не рекомендуется осуществлять «стык в стык», а лучше использовать зазор в 3 мм.
Крепление плит OSB осуществляется с помощью саморезов с шагом 150-300 мм. В местах соприкосновения с дымоходами и трубами необходимо производить температурный шов с наполнением теплоизоляционными материалами.
Совет
При монтаже обрешетки из OSB прикрепляйте дополнительную балку для ходьбы работников, чтобы не допускать дополнительной нагрузки на поверхность от их массы тела.
Завершающим этапом работы по монтажу обрешетки из OSB будет ее пропитка антисептиком для увеличения защитных свойств кровли. Технология изготовления данного материала способствует созданию надежной и долговечной кровли.
Как сделать обрешетку под ОСБ | OSB
Не знаете, как сделать обрешетку под ОСБ на стены? Будем рады помочь разобраться в данном вопросе. Читайте инструкцию OSBplyta.ru и у Вас все получится.
Обрешетка под ОСБ на стены со внутренней стороны помещения нужна для того, чтобы обеспечить дополнительную вентиляцию перед монтажом ОСБ плит. В качестве обрешетки может выступить деревянный брус или металлический оцинкованный профиль.
Обрешетка под ОСП на стены металлическая или деревянная – вопрос бесспорный, однозначно лучше деревянная, поскольку на поверхности металла более вероятно образование конденсата. Выполняется обрешетка под OSB для стен из сухого бруска с сечением 4 -5 см. Возможны деформации, если брус взять влажным, так как сохнуть и менять свою геометрию он начнет уже после монтажа. Также, как и стойки каркаса, да и все деревянные конструкции дома, обрешетка для ОСБ плит на стены должна быть обработана антисептическими средствами во избежание развития микроорганизмов и насекомых. Крепится обрешетка под ОСБ плиту на стену при помощи обычных саморезов к стойкам каркаса дома.
Также смонтированная обрешетка под ОСП на стены внутри помещения может служить дополнительным укрепляющим элементом конструкции, если на стене планируется прикрепление тяжелых шкафов (например, в кухне). В этом случае составляется «карта стены» с указанием точного положения дополнительных укрепляющих брусков обрешетки, для того, чтобы после финишной отделки при установке мебели можно было бы с точностью попасть в них крепежом. Обрешетка под OSB стен каркасного дома монтируется поверх пароизоляции, которая, в свою очередь, вплотную прилегает к утеплителю.
Монтируем пленку, которая защитит утеплитель от влаги, проклеиваем нахлёсты.
Монтируем обрешетку.
Крепим к обрешетке OSB плиты (рекомендуемая толщина – 12 мм).
Теперь Вы знаете, как делается обрешетка под OSB для стен. Если все сделать правильно – результат будет радовать Вас очень долго!
OSB 3: технология укладки материала
При укладке OSB-3 на стены допускается как горизонтальное, так и вертикальное расположение плит. Уделите внимание дверным и оконным проемам: возле них необходимо оставить зазор около 3 мм. Специалисты рекомендуют применять при обшивке стен плиты толщиной в 12 мм. В данном случае предполагается, что расстояние между опорами будет составлять 600 и 400 мм. С помощью минеральной ваты можно осуществить облицовку стен для того, чтобы повысить степень теплоизоляции. В данной ситуации вата может быть использована в качестве минеральной штукатурки.
Плиты OSB-3 крепятся к стенам с помощью спиральных гвоздей длиной 51 мм (2”) или кольцевых, в данном случае длина их должна быть более 45 мм, но не превышать 75 мм. Через каждые 30 см вбиваются гвозди в промежуточные опоры, и через 15 см – на соединениях материала. На наружных краях стены гвозди чередуются с частотой в 10 см. Следите за тем, чтобы до края плиты оставалось не меньше 1 см.
При расположении стоек каркаса учитывается формат плиты, шаг расположения стойки должен предусматривать крепление OSB-3. Если вы заметили, что во время крепления соединение материала уходит в пустоту, то следует применить дополнительную стойку.
Укладка OSB-3: настилаем пол
В данном случае больше подойдут плиты OSB-3 толщиной 6-9 мм, но только в том случае, если вы собираетесь осуществлять черновую подшивку межэтажных перекрытий. Ведь материал должен удерживать слой теплоизоляции, который обладает небольшим весом. Если вы планируете использовать плиты OSB-3 для создания основы чистового пола, то толщина материала должна составлять 15-22 мм (при использовании одного слоя) или 9-12 мм (применяем два слоя, при этом швы перехлестываются). Между лагами должно оставаться расстояние в 600 мм. В случае если вы используете плиты меньшей толщины, расстояние между лагами придется сократить, а это может привести к подрезке утеплителя, а также к большим расходам материалов.
Укладка плит OSB-3 производится главной осью в перпендикулярном направлении по отношению к лагам. Если плиты имеют прямые края, то соединение должно производиться с учетом дилатационного зазора в 3 мм по периметру плиты. Если вы планируете укладку плавающих полов, или укладка производится на полу между стенами, то величина зазора станет 12 мм.
Короткие края плиты следует соединять на лагах. Если края длинные и не опираются на лаги, то следует обратить внимание на то, чтобы они имели вспомогательную опору либо H-образную скобу, соединяющую плиты, а также профиль в виде гребня и паза.
При отсутствии крыши над конструкцией необходимо во время осадков создать отверстия для дренажа в качестве водоотвода. Если вы осуществляете укладку деревянного перекрытия нижнего этажа здания, которое близко расположено к грунту, то постарайтесь создать защиту от ветра в нижней части конструкции, а также гидроизоляционный слой со стороны примыкания к грунту.
Для укладки пола подойдут гвозди спиральные (51 мм) либо кольцевые (45-75 мм). На промежуточных опорах каркаса гвозди вбиваются на расстоянии 30 см, а на соединениях материала – 15 см. Чтобы повысить степень жесткости пола допустимо применение клея, с помощью которого плита OSB-3 крепится к лагам. В данном случае больше подойдет синтетический монтажный клей. Склеивать также рекомендуется соединения гребень-паз.
[shop:Н-000013343,Н-000013344,Н-000017432,00-00000019]
OSB-3: производим укладку крыши
Перед укладкой обшивки кровли необходимо добиться того, чтобы обрешетка и стропильные ноги образовывали ровную поверхность. Неровности могут повлиять на внешний вид крыши. Монтаж будет затруднен из-за неровной поверхности, особенно проблематично будет производиться состыковка швов. Во время хранения материала могут идти дожди. Если плиты OSB-3 влажные или мокрые, то следует просушить их, а также оградить от коррозии биологического рода. Обратите внимание на помещение под крышей: необогреваемое пространство должно иметь хорошую вентиляцию. В горизонтальной поверхности должны быть проделаны специальные отверстия, позволяющие осуществлять естественную вентиляцию помещения. Они должны составлять около 1/150 от общей поверхности.
Длинная плавная ось плиты подвергается максимальной эксплуатационной нагрузке. Вдоль конька плита укладывается длинной стороной. Старайтесь осуществлять соединение плит на подпорках. Как короткие, так и длинные края материала следует располагать на опорах, создавая при необходимости дополнительные. Каждая плита OSB-3 должна быть расположена на двух или более опорах. С целью учета возможности того, что плита OSB-3 может изменить размеры под влиянием температурных перепадов, следует оставить дилатационный зазор 3 мм между материалом с прямыми краями.
Крыша может иметь дымоход, в таком случае, обшивка должна быть отодвинута от него. Расстояние предусматривается в Строительных нормах. Во время укладки плит OSB-3 применяют гвозди кольцевые (45-75 мм) или спиральные (51 мм). На соединениях плит гвозди располагаются через 15 см, а на обрешетке и стропильных ногах – через 30 см. Следите за тем, чтобы до края плиты оставалось не менее 1 см. Между стропилами расстояние составляет 600 мм, в таком случае материал должен иметь толщину 9-12 мм. Если между стропилами оставлено расстояние в один метр, то толщина плит составляет 15-18 мм.
ОСБ под мягкую кровлю — укладка, толщина, инструкция.
ОСБ это универсальный материал, его используют для стен и для пола и даже для потолка. Отделка его не лишена трудностей, но все же можно покрыть ОСБ лаком, положить плитку, уложить на него линолеум, и многое другое. Если материал используется для стены, как в каркасных домах, ОСБ плиту можно утеплить, причем для этого подходят разнообразные материалы.
Но в этой статье мы поговорим как использовать ОСБ под мягкую кровлю. Ведь этот материал может быть прекрасной основой для вашей крыши.
Толщина ОСБ под мягкую кровлю
Настало время определится с выбором материала, и проблема еще в том что ОСБ выпускается 4 классов и нужно выбрать ОСБ только с нужными характеристиками.
ОСБ под мягкую кровлю должна быть 3 класса, именно этот класс является водостойким и может нести на себе физические нагрузки.
Теперь, определяемся какая должна быть толщина ОСБ под мягкую кровлю, тут все будет зависеть от шага стропил, и чем он больше тем толще должны быть укладываемые сверху листы.
Вот некоторые ориентировочные данные толщины осб для кровли:
- Шаг 300 — толщина ОСБ 9 мм.
- Шаг 600 — толщина ОСБ 12 мм.
- Шаг 900 — толщина ОСБ 18 мм.
- Шаг 1200 — толщина ОСБ 21 мм.
Так же не забывайте, что с увеличением толщины увеличивается и вес осб плиты, поэтому при больших пролетах значительно усложняется постройка крыши, да и лишний вес ей не к чему. Ведь это в дальнейшем дает дополнительные нагрузки на стены и фундамент.

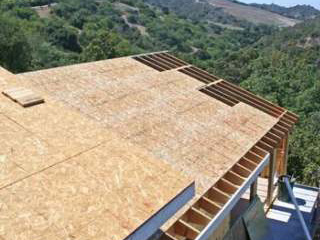

Укладка осб под мягкую кровлю
Укладка ОСБ без обрешетки
Укладка ОСБ под мягкую кровлю может осуществятся непосредственно на стропила. Но для этого нужно чтобы их шаг был в пределах 50-60 сантиметров, а толщина ОСБ была 12 мм.
Нюансы укладки:
- ОСБ укладывается перпендикулярно стропил.
- Начало и конец ОСБ должен заканчиваться и соответственно крепится к стропилам.
- Листы должны идти в шахматном порядке, чтобы вертикальные швы не попадали в одну линию.
Не забывайте, что ОСБ это натуральный материал и он при изменениях температур будет расширятся, поэтому чтобы края не сыпались а листы не коробило оставляйте небольшие зазоры в швах — от 3 до 5 миллиметров.
Крепить материал к стропилам нужно гвоздями, и длинна их должна быть в приделах 50 мм, чтобы была возможность при расширениях материалу свободно двигаться. Если гвоздь будет короткий его может просто полностью вытянуть из стропил.
Гвозди советуют использовать винтовые, это позволяет креплению по истечением времени быть более надежным чем с обычным гвоздем.
Также очень важно, чтобы ОСБ ложилось параллельно конька, и строго перпендикулярно стропилам. Если вы объедаетесь на несколько сантиметров, настил этого не простит. У вас конечные края ОСБ будут сильно скошены по отношению деревянного каркаса крыши.
Чтобы этого не произошло натягивайте веревку которая была бы ориентиром для укладки листов и всегда все проверяйте, что бы потом не пришлось все разбирать.
Конечно в некотором случае можно подправить и подрезкой листа, но если подрезать каждый лист работа усложнится в несколько раз.
Основной сложностью при укладке ОСБ на стропила, это их туда подъем. Для такой работы нужен один а то и несколько помощников.
Укладка осб под мягкую кровлю на обрешетку
Выше описанный вариант не использует обрешетку, поэтому укладка ОСБ под мягкую кровлю может быть не очень качественной. Проблема в том что длинные стыки листов фактически лежат в воздухе, а это значит что у вашей крыши эти места будут уязвимы.
И проблема вовсе не в том что эти края может деформировать от перепада температуры. Дело в том что когда на крышу попадает снег он дает очень большую нагрузку на весь материал и слабых мест быть не должно. Небольшой прогиб и в вашей крыше может появится дыра, за короткое время которая приведет в негодность часть крыши.
Чтобы не было таких печальных случаев, многие мастера рекомендуют дополнительно кидать обрешетку из 20 или 25 доски. Укладка таких досок делается так, чтобы длинные края ОСБ попадали на эту обрешетку и крепились на ней. Внутри, под ОСБ также должно проходить еще две доски которые не позволяют листу прогибаться.
Особое внимание при укладке ОСБ на крыше уделите погоде, или защите листов от дождя. При попадании влаги листы разбухают и увеличивают свой объем на 2-3 мм — хоть они и влагостойкие. И если вы будете доделывать крышу сухими листами, у вас будет разница в толщинах. А это все значительно ухудшает качество вашей крыши.
Так как для таких целей обычно используют листы размером 2440×1220 или 2500×1250, то у вас расстояние между пролетами обрешетки будет или 55 — 60 сантиметров, при использовании одной доски под середину ОСБ или 35-40 когда там идут две доски.
В первом случае толщина ОСБ-3 должна быть 12 миллиметров, во втором — хватит и 9 мм панели.
Крепится материал на гвозди, прибивается лист по периметру и в середине в один или два ряда. Расстояние между гвоздями в ряду должно быть приблизительно 150 мм.
Незабываем также за стыки, в которых расстояние должно быть от 3 до 5 мм. Это даст возможность листам свободно расширятся при изменениях температур. Если этого не сделать листы начнут давить на друг-друга в местах стыков будут как минимум крошится и деформироваться.
