Монтаж коробок распаечных: Монтаж подрозетников и распаечных коробок

Как найти распределительную коробку в стене

Хозяева, затевающие ремонт в доме, часто сталкиваются с одной проблемой: где находится распределительная коробка под обоями, штукатуркой и другой отделкой. И хорошо, если вы сами монтировали электросеть или хотя бы присутствовали при этом, и примерно представляете, по какому принципу прокладывались кабели. Совсем другое дело, если вы въехали в квартиру с ремонтом и совсем не знаете схему электрических точек.


Монтаж распределительных коробок в старых домах

  • Сталинки. Владельцам квартир в этих старинных домах повезло больше всего. Распаячную коробку можно найти по глухому звуку, и вся задача сводится к тому, чтобы простукивать стену до высоты 2,5–3 метра над розеткой или выключателем с разбросом в стороны по сорок сантиметров.
  • Брежневки. В следующем поколении домов в нашей стране технология немного поменялась: «коробки» располагались на стыке стен и потолка, представляя собой пустоту, закрытую специальным листом оцинкованного железа.
    Но, тем не менее, найти ее достаточно сложно, потому что строители наносили толстый слой шпатлевки сверху. В этом случае мастеру поможет либо кустарный металлоискатель, либо профессиональный прибор для поиска проводки в толще стен. Включите девайс и ведите им от розетки вертикально вверх, ориентируясь по светодиодному сигналу или звуку.
  • Хрущёвки. В 60-е годы устанавливали железные распределительные коробки для электропроводки с крышкой, фиксирующейся так называемыми «ушами». Именно эти «лопухи» очень сложно замаскировать под штукатуркой и обоями, поэтому место расположения коробки обычно заметно невооруженным глазом. Кроме того, одно из свойств металла – ржаветь, что тоже может помочь нам в поисках: по пятнам ржавчины бывает нетрудно найти нужное место и под обоями.


Как найти распределительную коробку в современной квартире

Чтобы не испортить внешний вид стен и оперативно отыскать заветную «коробочку», профессионалы предлагают несколько вариантов поиска.

1. Во всех домах, которые строили на рубеже веков и строят в данное время, производят установку распределительных коробок из пластика на открытом, видимом месте: они часто немного выпирают из стены. Но в наше время их уже не пытаются заровнять шпатлевкой, а лишь аккуратно оклеивают обоями, поэтому вы без труда обнаружите их при ремонте.

2. В том случае, если стены отделаны гипсокартоном, без профессионального прибора для поиска электропроводки не обойтись. Дело в том, что гипсокартон размещен на металлическом каркасе, который будет «фонить» на магниты и самодельные металлоискатели.

3. Если вы точно знаете, что скрытая распределительная коробка изготовлена из металла, ее можно найти с помощь компаса или любого другого магнита.

4. В стандартном панельном доме расположение скрытой коробки можно проверить обычной индикаторной отверткой, которой пользуются все электрики. В зависимости от яркости лампочки можно судить о близости провода под током. Если вы ищете коробку от выключателя – включите свет, если от розетки – включите как можно большую электронагрузку.

5. Еще один способ поиска распредкоробки – исходить из стандартных требований к электромонтажным работам: распределительные коробки в стене «прячутся» на высоте пятнадцать сантиментов от потолка строго над розетками либо выключателями.

И напоследок – важнейший совет: не забывайте об аккуратности в работе. Вспомните, сколько участников форумов по ремонту выкладывали фото своих стен после того, как вся отделка была уничтожена в поисках распредкоробки. Воспользуйтесь методами, которыми мы поделились: всегда можно лишь слегка отклеить обои, снять слой штукатурки, вместо того, чтобы полностью разрушать декор стены. Кроме того, важно помнить, что в коробке находятся соединения проводов, которые лучше не повреждать.



Установка распаечной коробки наружной 100х100х60 мм цена

Распаечная коробка позволяетсоединить провода электропроводки в одном месте или создать нужные ответвления, при выполнении электромонтажных работ. Наружная коробка особенно удачно подойдёт тем потребителям, которые решили развести проводку на даче, в гараже или улице.

Специалисты нашего предприятия, используя данное изделие, повышают маневренность проводки и значительно сокращают Ваши финансовые затраты.

Распаечные коробки делятся на два типа: скрытые коробки и наружные. Выбирая нашу фирму для установки распаечной коробки, Вы получите все необходимые консультации по подбору изделия в каждом конкретном случае и рекомендации по способам монтажа

Опыт работы наших мастеров позволяет предложить Вам установку распаечной коробки наружной 100×100х60 мм., как наиболее оптимальное решение.  В данном изделии существует возможность создание большего количества ответвлений.

Оформив заказ услуги, Вы сможете контролировать процесс монтажа нашими мастерами. Последовательность действий:

Этап № 1. Используя карандаши и рулетку, отмечаем на требуемом месте точки высверливания под дюбеля для крепления

распаечной коробки наружной 100×100х60 мм.

 Этап № 2. Перфоратором с выбранным буром или обычной дрелью с соответствующим сверлом (в зависимости от материала стены) высверливаем отверстия.

Этап № 3. Вставляем дюбеля и проверяем на прочность.

Этап № 4. В саму коробку заводим ответвления проводов (обязательно с запасом).

Этап № 5. Обжимаем провода специальными приспособлениями.

Этап № 6. Монтируем распаечную коробку наружную 100×100х60 мм и закрепляем шурупами в подготовленные дюбеля.

Этап № 7. Закрываем крышку коробки.

Цена наших услуг адекватна выполненной работе и предоставлении безопасности Вашего дома. Если ищите профессионалов, то это к нам!

Установка распаечной коробки в квартире стоимость работ в Москве

Обратившись в нашу компанию “Услуги электрика”, вы получите установку распаечной коробки по доступной цене и в кратчайшие сроки.

Не важно в каком районе Москвы или Московской области вы находитесь. Электрик приедет на объект в назначенное вами время.

Распаечная коробка нужна во всех квартирах, домах и жилых помещениях. Она помогает распределить и разветвить проводку по разным узлам. Это некий переход, который может содержать в себе от одного до пяти узлов, которые пойдут на подключение разных электроприборов. За счет такой коробки, удается избавиться от излишней перегрузки сети, а также, удается существенно снизить риски возгорания. При правильной и четкой работе мастера, с выбором качественных материалов, все риски вообще сводятся к нулю.

Такими работами занимаются наши мастера-электрики из компании “Услуги электрика”. Профессиональный монтаж — это наше все. Беремся за начатые проекты и переделываем их, либо исправляем их и доводим до логического конца. Работаем с любым материалом стен, будь то кирпич, бетон, гипсокартон или пенобетон. Наши специалисты имеют большой опыт не только в теории, но и на практике.

Они расскажут и покажут, как нужно правильно сделать распайку, изоляцию и проведут грамотный монтаж, с учетом всех индивидуальных схем прокладки кабелей требуемой длины проводов и прочих нюансов.

По ходу работы, мастер составит схему проложенной проводки. Выполнит штробирование стен, если необходимо будет сделать внутреннюю распаечную коробку. Также, возможен вариант и открытого типа – на усмотрение заказчика. Соединение проводов и изоляция с последующей аккуратной укладкой в коробку. Финальная часть – тестирование на работоспособность.

После окончания работы нашего мастера, можно не сомневаться в безопасности использования электрических и осветительных приборов в жилом помещении. Никаких замыканий и аварий – выдадим стопроцентную гарантию.



Цена установки распаечной коробки в Москве

Прайс-лист составлен отталкиваясь от среднестатистических цен, чтобы вы примерно могли прикинуть для начала, сколько обойдется установка распаечной коробки в Москве.

По факту, цена может быть меньше, или чуть больше, все в зависимости от того, какую работу предстоит проделать мастеру. Может быть вас интересует установка коробки вместе со штроблением стен? А какая у вас стена? Есть ли схема проводки? Все очень индивидуально, поэтому, предлагаем вам прямо сейчас позвонить нашему оператору, чтобы он назначил выезд мастера. Наш электрик, в свою очередь, оперативно подъедет и сможет определить окончательную сумму установки, которая будет зафиксирована в договоре и останется неизменной.

Мы предлагаем для вас большой спектр услуг:

  • Проведем замеры и определим самое подходящее место под установку распаечной коробки;
  • Выполним штробление стен;
  • Проведем полный монтаж проводки и всех узлов;
  • Изолируем провода;
  • Крепко зафиксируем и красиво спрячем коробку, с легким доступом к ней.

Мы делаем работу от и до, не оставляя за собой недоделок. К нам обращаются, потому что после нас все гарантированно работает.



Монтаж внутренней распаечной коробки

Чтобы определить, какой тип устанавливаемой распаечной коробки подойдет в вашем случае – обратитесь к мастеру занимающимся электромонтажными работами. Он с легкостью определит, что подойдет именно вам.

Если проводка выходит наружу, то соответственно выбирается наружная коробка. Когда проводки не видно, значит она заложена в стенах, здесь подойдет вид внутренней распаечной коробки.

С внутренней коробкой работать немного сложнее, так как важно знать схему прокладки проводов. Определить оптимальное место для установки распределительной коробки и произвести аккуратный монтаж. За установку лучше не браться, если вы не электрик. При монтаже, есть риск задеть проводку, или не правильно рассчитать место под коробку. Оставьте это дело мастеру, который сделает все аккуратно и чисто.

Для монтажа, обычно, электрик всегда имеет при себе перфоратор со специальными насадками. Профессиональный инструмент довольно дорого стоит, поэтому, вызов специалиста, у которого всегда есть все нужные приспособления – сильно экономит ваш бюджет.

Мы не раз устанавливали распаечные коробки с внутренним монтажом. Наши электрики знают, как и на что посадить коробку к разным материалам, чтобы конструкция крепко держалась на своем месте. Наша команда знает все о внутреннем монтаже распределительных коробок и как правильно его произвести. Обращайтесь к нам, и вы не пожалеете о своем выборе!

Монтаж наружной распаечной коробки

Наружный монтаж распределительной коробки производится по всем правилам безопасности. Так как коробка будет находится в открытом помещении, она должна обязательно быть термостойкой и состоять из негорючих материалов, чтобы исключить шанс возгорания. Устанавливается наружная распаечная коробка тогда, когда проводка проведена в открытую, а не по штробам.

Обратившись к нам за консультацией, мы подскажем как лучше установить распаечную коробку, как заизолировать проводку. Наш специалист сможет оперативно подъехать и выполнить монтаж. Не стоит браться за установку распределительной коробки самому, потому что здесь обязательно нужен опыт не просто монтажных работ, а обязательны знания в электромонтаже.

Мы не испортим вид вашей стены, из чего бы она ни была сделана. Наши мастера умеют обращаться с кирпичом, деревом, бетоном, гипсокартоном и прочими материалами. Знают, какие крепежи лучше подойдут для той или иной поверхности.



Где заказать установку распаечных коробок в Москве

Переехали в новую квартиру или дом? Сняли помещение, в котором требуется установка распаечной коробки в Москве? Не знаете где найти профессионалов, к которым можно обратиться? Звоните и оставляйте заявку нам. Мы та компания, которую вы искали!

“Услуги электрика” – это компания с большим штатом электриков, которые обслуживают все районы Москвы и Московской области. Мы мобильны, готовы выехать на заявку по первой необходимости. С нами просто общаться, мы поддерживаем контакт с нашими клиентами даже после выполненной работы. Постоянные клиенты обращаются к нам снова, а мы с радостью предоставляем им скидки на ремонт, установку и монтажные работы!



Знакома фраза “делаем под ключ”? Это про нас! Мы всегда доводим все до конца. Даем гарантии и облегчаем вашу жизнь. Установка распаечной коробки пустяковое дело, для наших мастеров-электриков. На их счету сотни выполненных заявок, где попадались и очень сложные задачи, с установкой сразу нескольких распределителей с не удобными схемами проводки.

Смело обращайтесь и мы решим любой ваш вопрос!

Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки


Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка — ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

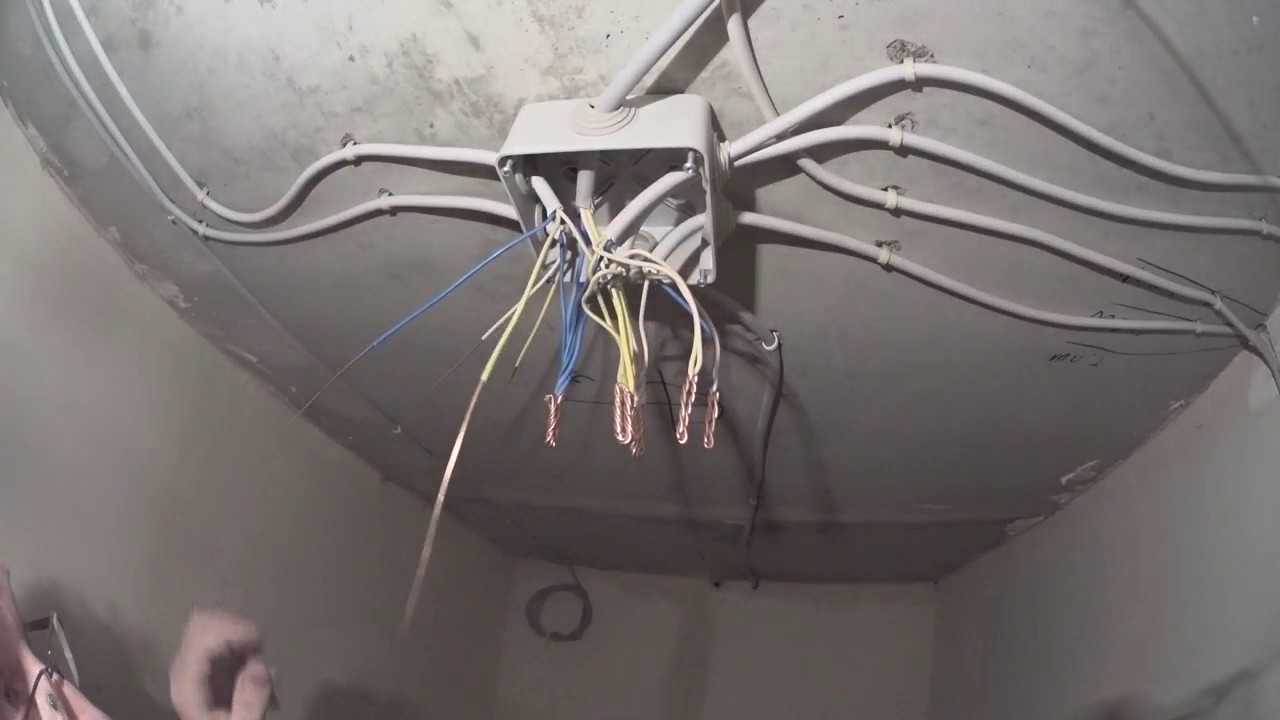

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например, коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии — это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Электропроводка без распаечных коробок: схема и монтаж

Монтаж электропроводки без распределительных коробок рекомендуется в определенных ситуациях. Все важные моменты, касающиеся установки электропроводки таким способом, будут рассмотрены в нашей сегодняшней статье.

Особенности конструкции

Установка электропроводки без распаечных (распределительных) коробок – методика, которая появилась относительно недавно. Несмотря на это, в некоторых моментах такая схема монтажа не противоречит основным документам ПТЭЭП и ПУЭ. При этом сам способ до сих пор вызывает противоречия в профессиональных кругах.

В данном случае схема электропроводки имеет некоторые отличия от той, которая используется при установке распаечных коробок. Без распределительных коробок электропроводка также запитывается от щитка с автоматом. От него провод направляется к первой розетке и затем тянется шлейфом к остальным.

Трехжильный кабель (ноль, фаза и заземление), подходящий к первой розетке, разделывается. Ноль и фаза разрываются. А вот заземление прерывать нельзя, оно должно дойти до контактов третьей розетки. Поэтому два зачищенных провода нужно подключить ко входящим соответствующим контактам. Затем ноль и фаза шлейфом направляются к следующей розетке, подключаясь и хорошо затягиваясь отверткой на входном контакте.

При этом кабель с заземлением зачищается. Очищенный провод сгибается пополам. Таким образом, получаются два контактирующих друг с другом провода, у которых общая жила.

После этого зачищается кусок провода с двух сторон. Один конец нужно приставить к согнутому заземлению. В результате получим три оголенных участка, которых опрессовываем специальной гильзой и изолируем. Второй конец подводим к контакту розетки, предназначенной для заземления, и зажимаем. Таким образом, мы избегаем разрыва и выполняем все по требованиям документации.

После этого провод через штробу подводим к последующим розеткам. При этом происходит прерывание фазы и ноль. Для их фиксации применяются клемники.

Стоит отметить, что такой монтаж электропроводки может вызвать некоторые сложности при использовании дешевых розеток. В таких изделиях часто попадаются слабые контакты. Из-за этого провода в них могут сильно нагреваться, провоцируя сгорание проводки или появление очага возгорания. Также концы кабелей могут выпадать из контактов, приводя к нарушению схемы подачи электропитания в остальных розетках.

Чтобы избежать подобной ситуации при такой схеме установки проводки, заземляющий провод (как ноль и фазу) перекусывают. Помимо этого, можно опрессовывать кабеля, выполняя отвод не только для заземления, но и для фазы и нуля. При этом обязательно осуществляется изолирование гильз, используемых для опрессовки. Они помещаются в подрозетник, а отводы потом подсоединяются к аналогичным контактам.

В описанной схеме монтажа электропроводки подрозетник будет выполнять роль распределительной коробки. Поэтому применение распредкоробок здесь не будет осуществляться.

Чтобы такой монтаж прошел быстро и без проблем, эксперты рекомендуют покупать подрозетники, имеющие большую длину. Так в них поместятся все необходимые провода.

Для разветвительных электросхем перед самостоятельным монтажом нужна консультация электрика. При этом необходимо знать, что установка кабелей таким образом применяется в определенных случаях.

Когда применяется

Такой способ монтажа рекомендуется в тех случаях, когда на стенах имеется дорогостоящая отделка. В этом случае проводка выполняется под полом и без установки в стенах дополнительного электрооборудования в виде распределительной коробки.

Также в ПУЭ указаны моменты, когда используется только такая схема распределения проводов. Согласно документации, запрет на заведение кабелей в распредкоробку действует для линий, которые питают:

  • электроплиты;
  • кондиционеры;
  • нагревательные котлы;
  • все приборы, которые в ходе своей работы потребляют много электроэнергии.

В этих ситуациях в распределительных щитках следует установить автомат для защиты. От него выполняется прокладка отдельной кабельной линии. В результате получается цепь для питания отдельной группы приборов.

Видео «Электромонтаж без распредкоробок»

Из этого видео вы узнаете об электромонтаже без распределительных коробок с соединениями в подрозетниках.

Плюсы и минусы

Главным преимуществом использования такой схемы подключения электрокабелей является отсутствие распределительных коробок, которые обычно устанавливаются в верхней части стены. В результате не происходит порчи внешнего вида отделки.

Стоит отметить, что скрытые под обоями или штукатуркой распределительные коробки могут вызывать проблемы при неисправности в сети. Связано это с тем, что для того, чтобы добраться до коробки, нужно будет разрушить часть декоративного оформления участка над ней. В случае с использованием данной схемы монтажа такие проблемы отсутствуют.

Кроме этого, к преимуществам такой методики монтажа относятся:

  • затраты на установку электропроводки значительно снижаются;
  • отсутствует необходимость формирования в стенах отверстий под распределительные коробки;
  • простота монтажа и его легкость.

Однако стоит отметить, что выполнение такой прокладки кабелей требует от человека соблюдение всех требований к безопасности.

При этом все места соединений должны обладать доступом для профилактического осмотра и необходимого ремонта. В этой схеме слабым местом являются места соединения кабелей. Также к минусам стоит отнести то, что для прокладки требуется большая длина проводов.

Несмотря на целый ряд достоинств, установка проводки в доме без использования распределительных коробок считается вынужденной мерой. Распределительные коробки при монтаже электропроводки повышают безопасность ее эксплуатации, а также улучшают надежность работы электросети.

Как видим, электропроводка без распаечных коробок – вариант монтажа проводов, который имеет некоторые положительные моменты. Однако не стоит забывать и о недостатках. Перед установкой проводов по такой схеме нужно взвесить все «за» и «против», чтобы принять оптимальное и правильное в каждой конкретной ситуации решение.

Видео «Электромонтаж без распределительных коробок»

В этом видео эксперт расскажет об электромонтаже без распределительных коробок.

техника выполнения (этапы), необходимые материалы и инструменты, пошаговая инструкция и советы специалистов

Установка распаечной коробки – это один из важных пунктов, который необходим при обустройстве электроснабжения. Кроме того, это очень важно при прокладке питающих линий от автомата защиты до потребителя. Монтировать каждому потребителю отдельную линию слишком нерационально, а потому используются распаечные или, как их еще называют, распределительные коробки.

Что представляет собой распределительная коробка

В данном случае можно утверждать, что установка распаечной коробки – это монтаж электротехнического изделия, которое обладает замкнутым корпусом. Основное требование к корпусу состоит в том, что он должен быть выполнен из металла или другого диэлектрического материала. Естественно, в данном случае второй вариант материала для монтажа гораздо предпочтительнее, но при условии, что он будет соответствовать основным требованиям пожарной безопасности. Корпус должен быть выполнен не только из диэлектрика, но и при этом быть негорючим или, в качестве минимального требования, не поддерживать процесс горения.

После установки распаечной коробки, а точнее ее корпуса, внутри прокладывают силовые и питающие провода для потребителей или каких-либо коммутационных устройств. Основная задача корпуса коробки – это обеспечение защиты данных кабелей от попадания пыли, влаги, грязи и других посторонних вещей. Кроме этого, он выполняет и функцию защиты от случайного прикосновения к оголенным участкам работающей цепи.

Типы коробок по материалу

На сегодняшний день наиболее распространены такие материалы, как металл и пластик. Установка распаечных коробок облегчает монтаж электропроводки.

Что касается металлических коробок, то они предназначаются для установки в тех помещениях, которые выполнены из горючих материалов, к примеру из пластика или дерева. Монтаж металлического корпуса требуется и в том случае, если стена утеплена горючим строительным материалом. Внутри такие коробки обычно прокладывают дополнительный слой диэлектрика, чтобы максимально снизить шанс случайного замыкания контактов.

Если говорить об установке пластиковых распаечных коробок, то они более распространены из-за того, что пластик стоит дешевле, нежели металл. Есть два вида выполнения пластиковых коробок. Одни изделия изготавливаются полностью из негорючих материалов (для применения в условиях высокой пожарной опасности), а другие могут быть выполнены из простого сырья, не поддерживающего горение.

Другими словами, установка распаечных коробок в гипсокартон, к примеру, ни в коем случае не должна стать первопричиной пожара при замыкании проводки внутри корпуса.

Коробки внутреннего типа

Для того чтобы успешно провести самостоятельный монтаж, необходимо знать, какие коробки существуют и где их лучше применять.

Первый вид коробок предназначен для внутренней установки. Как следует из названия, они предназначаются для установки внутри стен или облицовки. Обычно они состоят из двух основных частей. Первая – это коробка, которая должна быть прочно закреплена в несущей конструкции, то есть в стене. Вторая часть – это плоская крышка, которой этот объект будет закрываться. Сама же крышка должна оставаться на поверхности и быть съемной, чтобы в нужный момент всегда был свободный доступ к проводам. Отличительная черта таких корпусов в том, что они имеют достаточно тонкие стенки, так как не несут никакой конструкционной нагрузки.

Если установка производится в монолитную стену из твердого материала, то лучше всего брать корпус именно круглой формы, так как его гораздо проще будет установить. А вот при монтаже в гипсокартон можно использовать коробку прямоугольной формы, так как материал легко поддается обработке и можно из него вырезать отверстие любой формы.

Наружные корпуса

Есть вариант установки наружного негерметичного корпуса. Что касается условий использования, то его можно применять лишь в шкафах или закрытых помещениях. В данном случае корпус будет защищен от внешней среды, а также силовых элементов конструкции. По этим двум причинам толщина стенок должна быть больше, а материал прочнее.

Уличные изделия

Если первые два типа подходили только для установки внутри помещений, то третий вариант подойдет для тех, кто решил установить коробку на улице. Монтаж коробки на открытом воздухе подразумевает воздействие на нее таких природных факторов, как дождь, туман, обмерзание и т. д. Так как все эти факторы объединяет то, что они создают влагу, которая может проводить электричество, то уличные типы коробок должны быть герметичными. Для этого между крышкой и корпусом прокладывается специальный резиновый уплотнитель, который препятствует попаданию внутрь воды. Провода при этом вводятся внутрь с помощью обжимных (цанговых) хомутов.

Однако тут стоит добавить, что смета на установку распаечных коробок будет дороже, чем на монтаж обычных, если монтаж будут делать специалисты.

Установка своими руками

Так как в данном случае основная цель при установке – это экономия средств, то актуально будет провести все работы самостоятельно. Для этого нужно знать последовательность установки. Прежде чем приступить к работе, необходимо провести тщательный расчет и нанести разметку. Кроме этого, есть два способа распределения нагрузки.

Первый называется межкомнатным. В таком случае в каждой комнате будет монтироваться вводная коробка. От исходных, или базовых точек будет прокладываться силовая линия к каждой коробке в отдельности. При этом каждая линия должна быть заведена на отдельный автомат. Так как в некоторых помещениях может быть установлено мощное электрооборудование, к примеру бойлеры, обогреватели и прочее, то нужно будет провести еще и линию отдельных силовых розеток.

Второй вариант предусматривает установку на разные типы потребителей. Иначе говоря, будет одна коробка для освещения комнат, а другая для телевизора, настольных ламп и прочего, а третья коробка для подключения силовой техники.

После данной стадии можно приступать к черновой работе: непосредственно к установке коробок и прокладке кабелей.

Скрытая установка

Установка скрытых распаечных коробок подразумевает их монтаж прямо в стену. Для прокладки кабеля нужно штробить стены, а для корпуса высверливать отверстие, после чего крепить его с помощью алебастра. Заранее подготовленные провода выводятся из коробки для расключения. Длина свободных концов, которые остались в коробке, должна быть такой, чтобы обеспечивалось соединение без натяга, а также оставался запас на 2-3 переделки (с отрезанием примененных проводников).

Что касается способа соединения, то он не имеет значения. Отличием является лишь то, что коробки для скрытой установки имеют заранее отмеченные отверстия для прохождения кабеля. Необходимости в создании герметичности здесь нет, так как вокруг будет лишь стена и штукатурка, а доведенный до сметанообразной консистенции алебастр заполнит все щели, пазы и прочее.

Открытый тип установки

В данном случае можно сказать сразу, что при открытой установке распаечной коробки принцип соединения проводки остается таким же, как он был при закрытом способе монтажа. Отличаться будет только сам монтаж.

Рассмотрим установку открытой распаечной коробки с гибким вводом кабелей. Первое, что нужно сделать – это установить узловые коробки, а после этого можно начать подводить к ним наружные кабеля. Так как в данном случае корпус обеспечивает защиту от пыли, влаги и прочего, то провода должны заводиться в него с помощью уплотнительных хомутов. Стоит добавить, что провода должны иметь цветовую маркировку. Если это однофазная сеть, то это ноль, фаза и защитное заземление. Отличным вариантом будет повесить небольшие бирки на провода, чтобы знать их предназначение. Это поможет мастеру не ошибиться, их оставляют, пока все концы не будут соединены друг с другом. После того как будет проведен полный монтаж, можно перенести маркировку на схему, а бирки снять с проводов.

Установка распредкоробки. Распределительная коробка для электропроводки — виды, размеры, характеристики и советы по выбору —

Что нужно знать о распаячных коробках – Справочник электрика

Распределительная коробка (далее РК) является одним из основных элементов электросетей. От правильного выбора и установки этого устройства зависит бесперебойная работа электролинии, безопасность людей, которые находятся в помещении.

Что такое распределительная/распаячная коробка

Распределительная (распаячная коробка) — это контейнер, выполненный из негорючего пластика или металла, в котором находятся основные соединения и ответвления электропроводов. Это обеспечивает пожарную безопасность. Если скрутка проводов будет произведена некачественно, под высокой нагрузкой изоляция начнет плавиться, что может привести к короткому замыканию. Установка распределительных коробок в этом случае не даст пламени распространиться дальше, сам контейнер не загорится.

Данные электротехнические устройства не только обеспечивают в помещении пожарную безопасность, но и позволяют создать в комнате аккуратный и эстетичный внешний вид, т.к. все кабели будут скрыты, не станут ни откуда торчать и свисать. К тому же они обеспечат защиту проводов от случайного повреждения.

Конечно, монтаж распределительной коробки не является обязательным, если провода не будут скручиваться. Однако в этом случае для каждой электроточки (выключателя, розетки и т. д.) придется прикладывать индивидуальный кабель от щитка. Качественные провода стоят недешево, поэтому такая электропроводка обойдется в несколько раз дороже, чем монтаж коробок распаячных.

Документация, в которой прописаны требования к распределительным/распаячным коробкам

Требования к коробкам распределительным прописаны в ГОСТе P 50827.1-2009. Основные положения:

  • Каждая деталь контейнера, в т.ч. крышка распаячной коробки, должна быть сконструирована таким образом, чтобы в условиях нормальной эксплуатации обеспечить электрическую и механическую безопасность находящегося внутри нее, защиту людей и окружающей среды.
  • Распределительная коробка (распаячная) для электропроводки должна иметь климатические исполнения по ГОСТам 15150 и 15543.1.
  • Техтребования к изделиям определенного типа прописываются в технической документации от производителя. Эти бумаги регламентируются ГОСТом P 50827.
  • На корпусе обязательно должны иметься маркировки товарного знака производителя.
  • На коробки наносятся значения степени защиты от проникновения мелкого сора, влаги, максимальная и минимальная температура эксплуатации. Если размеры устройства слишком маленькие, данная информация должна содержаться в техдокументации.
  • Короб имеет такую конструкцию, которая обеспечит полную изоляцию элементов, пропускающих ток.
  • Устройства, которые имеют открытые токопроводящие элементы, обязаны обладать заземлением с малым сопротивлением или приспособлением для подсоединения к такой цепи.
  • При нормальных условиях эксплуатации соединительные части заземления с токопроводящими деталями должны отличаться малым электросопротивлением.
  • Коробы обязаны иметь хотя бы одну металлическую скобу на одном зажиме заземления с сечением не меньше 4 кв. мм.
  • Крышки коробок должны быть надежно закреплены для обеспечения защиты от удара током.

Выполнение всех требований проверяется при помощи испытаний. Порядок их проведения прописан в ГОСТе 16962.1.

Перед тем как соединять распределительные коробки, нужно также ознакомиться с требованиями ПУЭ. Ниже представлены основные:

  • Провода должны быть соединены, разветвлены, оконцованы при помощи опрессовки, сварки, пайки или болтовых и винтовых зажимов (ПУЭ 2.1.21).
  • Места соединения и разветвления находятся в таком месте, чтобы к ним в любой момент можно было получить доступ. Если же коробка распределительная скрытая, то кабели в ней должны быть соединены пайкой, сваркой или опрессовкой (ПУЭ 2.1.23).
  • Обязательно обеспечение непрерывности защитного проводника. Использование шлейфа запрещено (ПУЭ 1.7.122).
  • Кабели в распаячной коробке, предназначенной для скрытой проводки, должны быть уложены таким образом, чтобы их сечения суммарно не превышали 35% самого контейнера. Для плинтусов и каналов с открывающимися крышками эта цифра равна 40% (ПУЭ 2. 1.61).

Соблюдение данных требований необходимо для обеспечения пожарной и электрической безопасности в помещении.

Типы РК

Тип поверхности

Форма

Степень защищенности(IP)

Способ ввода кабеля

Метод закрывания

Тип монтажа

Коробка распаячная металлическая

Коробка распаячная круглая

20 или 30 (незащищенные)

С гладкими стенками без отверстий

С крышками контактной установки

Коробка распаячная открытая

Из негорючего пластика

Квадратная

55 или 60 (защищенные)

С перфорированными отверстиями

С крышками, крепящимися на винты или шурупы

Распаячная коробка, предназначенная для скрытогомонтажа

Прямоугольная

65 или 67 (герметичные)

С конусными сальниками для герметизации

Для монтажа в гипсокартон

Подключение распределительной коробки при помощи открытого монтажа целесообразно только в тех случаях, если электропроводка является аналогичной. Скрытый способ можно использовать для размещения РК в имеющиеся в стенах специальные каналы (штробы). Благодаря этому устройство удается замаскировать штукатуркой или декоративными элементами. Однако использование коробки распределительной наружной предпочтительнее, т.к. до нее легче добраться при необходимости.

Коробка распределительная металлическая рекомендована к монтажу, если кабели имеют бронирование или помещены в трубку из аналогичного материала. Также их используют в деревянных домах. При возгорании они не дают пламени распространиться дальше, предотвращают пожар.

Большей популярностью пользуются пластиковые коробки. Во-первых, они стоят значительно дешевле. Во-вторых, имеют малый вес, что упрощает их установку. В-третьих, смотрятся они намного привлекательнее. Конечно, такие изделия изготавливаются не из обычного пластика, а из негорючего. Он устойчив к огню, имеет способность самозатухать.

Установка коробок распаячных со степенью защиты IP 20 или 30 осуществляется в сухих и хорошо обогреваемых помещениях. Для тех, которые имеют большую площадь, больше подойдут IP 55 или 60. Если РК будет монтироваться в помещении с высокой влажностью или на улице, то рекомендовано применение типов IP 65 и 67.

Круглые и квадратные РК предназначаются для того, чтобы поместить в них малое количество кабелей, а квадратные — большое. Распаячная коробка размеры может иметь различные. Габариты зависят от сечения проводов, их количества.

Инструменты для монтажа РК, советы по установке

Для монтажа коробки распаячной будут необходимы:

  • индикаторная отвертка;
  • маркер;
  • перфоратор;
  • дюбеля или шурупы;
  • шуруповерт;
  • изолента;
  • алебастр;
  • канцелярский нож;
  • пассатижи.

Пошаговые действия при открытом типе соединения распределительных коробок:

  1. Отключить электричество (не просто при помощи выключателя, а через распределительный щиток). Убедиться, что линия обесточена, преподнеся индикаторную отвертку.
  2. Маркером отметить на поверхности точки, где будут размещены крепежи.
  3. Просверлить в этих местах отверстия.
  4. Установить РК. Если стена бетонная, то дюбелями, когда она деревянная — шурупами.
  5. Зачистить все кабели. Скрутить их или соединить между собой клеммами. В первом случае их нужно будет зафиксировать изолентой.
  6. Закрыть крышку, прикрутить винты, чтобы она не открывалась.

Схему распределительной коробки (как в ней соединяются провода) можно найти в интернете, если ее нет на руках в распечатанном виде. Цветовая маркировка:

  • Фаза — коричневый, черный, красный, белый. Иногда могут быть и другие цвета, все зависит от производителя. Фаза отмечается на схемах буквой L.
  • Ноль — голубой или синий, «N».
  • Земля — желтовато-зеленый, «PE».

Если маркировка нестандартная, то какие провода к чему относятся, все равно будет не трудно определить:

  • Если провод двухжильный (земля отсутствует), при включенном электричестве нужно приложить индикаторную отвертку к обоим концам. Перед этим жилы необходимо развести на расстояние друг от друга (делать это, когда провод будет обесточен). При контакте с фазой индикаторная отвертка загорится.
  • На трехжильном проводе проверка проходит также, а земля определяется по напряжению, оно ниже, чем у фазы.

Очень важно большую часть работы выполнять при выключенном электричестве через щиток. Когда оно будет включено, нельзя касаться руками оголенных проводов и инструментов из металла.

Скрытая установка РК под панели:

  1. Поместить провод в оцинкованную или металлическую трубу.
  2. Закрепить на основании РК и подвести провода, как описано выше.
  3. Закрыть крышку.

Монтаж под панели осуществляется на стадии установки каркаса для них.

Как разместить РК на бетонной стене:

  1. Сделать в поверхности штробы для проводов и коробки. Для этого использовать дрель с корончатой насадкой. Устройство должно быть расположено примерно на расстоянии 20 см от потолка.
  2. Зафиксировать короб в штробе алебастома.
  3. Разместить провода.
  4. Захлопнуть крышку.
  5. Замаскировать место установки обоями, штукатуркой или другими декоративными элементами.

Как скрутить провода:

  1. С каждого кабеля срезать изоляцию на одинаковую длину (10-50 мм).
  2. Все провода выровнять по срезанному концу.
  3. Соединяемые жилы загнуть под углом 90 градусов.
  4. Одной рукой взять сам кабель, а другой загиб, начать вращение по часовой стрелке. Когда вручную будет крутить тяжело, продолжить пассатижами.
  5. Место скрутки обмотать изолентой так, чтобы была захвачена изоляция примерно на 2-3 см. Это защитит от проникновения влаги.

Для большей надежности после скрутки рекомендуется сделать и сварку:

  1. Подсоединить электрод при помощи плоскогубцев.
  2. Произвести сварку, чтобы на конце жилы получился шарик аккуратной формы.
  3. После остывания проверить качество.
  4. Провести изоляцию и разместить провода в РК.

Как соединить провода клеммами (в этом случае необходима клеммная распределительная коробка):

  1. Выбрать колодку с необходимыми габаритами ячейки и отрезать нужное количество секций.
  2. Очистить провода, защитить места проведения электротока.
  3. Вставить кабели в каждую ячейку.
  4. Зажать клеммы с использованием специализированных винтов.

Несколько советов для проведения качественного и безопасного монтажа:

  • При скрытом типе электропроводки крышка РК должна находиться вровень со стеной.
  • Монтаж не обязательно производить на расстоянии 20 см от потолка. Можно на дистанции от 10 до 30 см. Все зависит от высоты самих потолков. Самое главное, чтобы к коробке можно было удобно и быстро получить доступ.
  • Если монтаж РК скрытый, то и в этом случае до проводов должно быть легко добраться. Поэтому после финишной отделки, например, оклейки обоями, нужно оставить люк для доступа. Конечно, это будет смотреться не очень эстетично. Однако лучше так, чем потом портить ремонт полностью, если понадобится срочный доступ к коробке.
  • Для безопасности находящихся в помещении лучше всего монтировать РК снаружи. Тем более современные изделия представлены в разнообразных цветовых решениях и дизайнах.

Важно! Работы с электричеством очень опасны. При неправильных действиях высока вероятность не только оставить без света весь дом, но и пострадать самим. Поэтому при отсутствии навыков этой сфере и опыта, рекомендуется обратиться за помощью к профессиональному электрику.

В заключение

Подводя итоги, можно сделать вывод, что распаячные коробки, предназначающиеся для скрытойэлектропроводки, позволяют обеспечить безопасность нахождения в помещении. Помимо этого они обеспечивают эстетичный внешний вид комнаты, позволяют сэкономить на проводах. Их монтаж не обязателен, но рекомендован, т.к. они обладают несомненными преимуществами перед электропроводкой, не предусматривающей их.

под штукатурку, под дерево, устройство

Содержание статьи:

Установка распределительной коробки в любом помещении, где человек планирует использовать электроэнергию, является важным этапом в проведении электричества. Благодаря этой конструкции удается бесперебойно и безопасно использовать электропроводку. Визуально это обычный короб, изготовленный из пластика или металла, боковые стороны оснащены отверстиям. От конструкции отходят провода, которые снабжают электричеством все приборы.

Для чего нужна распределительная коробка

Коробки распаечные для открытой проводки

Распаечная коробка – это устройство, предназначенное для равномерного распределения электрического тока к точкам забора, например, выключателям и розеткам. Благодаря этому прибору удается условно делить электрическую сеть на магистральные направления. Основной кабель проводится в каждую комнату, а к нему уже подсоединяются все выключатели, розетки и осветительные приборы.

Помимо основной защиты от перегревания и горения, устройство способно сохранять соединения проводов от агрессивных факторов окружающей среды. Наличие электрической коробки позволяет предупредить попадание в проводку грязи, влаги и пыли.

Виды распределительных коробок

Основное отличие распределительных конструкций заключается в используемом способе установки. Устройство может быть вмонтировано в стену и тщательно замаскировано строительными смесями или же устанавливаться на поверхности стены.

Для открытой проводки

Электромонтажная коробка для открытой проводки

Распаечная коробка для открытой проводки должна быть надежно зафиксирована на поверхности стены. Это касается и кабельных каналов, в которых будут помещены электрические провода. Этот способ установки предпочтительнее использовать на промышленных предприятиях, в офисах, где внешний вид помещения не играет роль. Также открытый способ установки используется часто в загородных домах и дачах, технических помещениях.

Основное достоинство способа – возможность быстрого и беспрепятственного доступа к устройству, а также месту соединения электрических цепей.

Для скрытой проводки

Распаечная коробка скрытой проводки

Приборы устанавливают в определенном проеме стены в местах соединения выводов и электрических проводов. Также монтаж возможен в свободном пространстве перегородок. Это позволяет установить распределительную конструкцию и проводку поместить в специальных кабель-каналах, расположенных в стене. Скрывают их с помощью различных строительных смесей, например, штукатурки. После установки дверца прибора также должна быть тщательно скрыта в стене.

Достоинства скрытого способа установки – все детали надежно скрыты и не портят внешний вид комнаты. Среди недостатков стоит отметить отсутствие доступа к устройству. При выходе из строя потребуется «портить» ремонт.

Устройство распределительной коробки

Клеммная распределительная коробка

По своему назначению корпус прибора должен иметь небольшой вес и размеры, а также обеспечивать качественную изоляцию соединительных мест проводки. Распределительные коробки могут иметь прямоугольный, квадратный или округлый корпус, в котором есть отверстия для прокладки электрических цепей.

Приборы, предназначенные для внешней установки, обладают следующими видами крепления к стене:

  • Могут устанавливаться на специальных натяжных линиях, а также оснащаться специальными крепежами на тросе.
  • Корпус оснащен внутренними отверстиями для надежной фиксации.
  • Наличие внешних отверстий.

Распределительные устройства также делятся по материалу изготовления и габаритам. Специалисты рекомендуют отдавать предпочтение пластмассовым корпусам.

Правила установки

Правила устройства электропроводки

Коробки, предназначенные для равномерного распределения электричества, устанавливают приблизительно на расстоянии 25 см от потолка. Если устройство будет монтироваться скрытым путем, крышка должна располагаться на поверхности, чтобы при необходимости ее с легкостью можно было открыть и провести работы.

Также для распаечных коробок для скрытой проводки важно найти подходящее место, чтобы не был утрачен дизайнерский замысел интерьера в помещении.

Монтаж

Монтаж распределительной коробки открытым способом

Перед установкой важно ознакомиться со всеми требованиями регламентирующей документации, перечисленной в пособии ПУЭ, а также простыми рекомендациями специалистов с большим опытом.

  • К распределительному устройству всегда должен быть доступ. Распространены случаи, когда при установке подвесного или натяжного потолка уровень его опускается, следовательно, устройство оказывается вне зоны досягаемости. В аварийных или нештатных ситуациях это может привести к большим проблемам и трудностям.
  • Если речь идет об открытом способе установки, оборудование нужно регулярно проверять: осматривать соединения на предмет нагрева, при необходимости подтягивать контакты.
  • При скрытом способе монтажа в стене требуется сделать углубление под каждую распределительную конструкцию, которая соответствует форме и размерам. Глубина должна быть такой, чтобы коробка потом не выступала из-за стены, а закрытая крышка была почти на одном уровне с поверхностью.
  • Если крышка конструкции заклеена обоями, рекомендуется запомнить место ее расположения или как-то обозначить. Специалисты также рекомендуют дома иметь схематически изображенные все токи коробок и пути следования проводки. Это позволит не забыть, где что находится, и во время очередного ремонта случайно дрелью не наткнуться на проводку.
  • Наружные модели необходимо устанавливать на уже подготовленные и оформленные стены.

Если в квартире, доме, офисе сделан качественный ремонт, чтобы не портить внешний вид, рекомендуется оформить крышку под дизайн комнаты или же заранее приобретать коробку с декоративной крышкой.

Принципы соединения

Соединение проводников в распределительной коробке колпачками

Чтобы не возникало путаницы, для быстрого соединения каждый провод имеет разный цвет. Самым популярным считается следующее сочетание цветов: светло-зеленый, зеленый цвет – заземление, голубой – ноль, белый или желтый окрас символизирует фазу. При подключении устройства важно четко соблюдать последовательность.

Для правильного соединения проводов в коммутационной коробке необходимо предварительно составить проект. Требуется определить точное расположение точек забора электроэнергии. Распределительные устройства в соответствии со схемой устанавливают в наиболее подходящих и удобных местах.

виды, конструкции и особенности эксплуатации

Содержание статьи:

Распределительная коробка — вид монтажного приспособления. Существует ряд альтернативных названий изделия: разветвительная, соединительная, распаячная или распаечная коробка с клеммниками, распредкоробка. Это базовый инструмент организации электросети в промышленных и бытовых условиях. Корпус вмещает схему ограниченного участка цепи, защищает узел разветвления электропроводки, упрощает доступ к нему для ремонта, модернизации, препятствует контакту человека с оголенными жилами. Простоту коммутации и безопасность соединений обеспечивают встроенные клеммы для распределительных коробок.

Алгоритм выбора распредкоробки

Распределитель для проводов с клеммной колодкой

Месторасположение устройства — первый критерий его выбора. Маркировки укажут на подходящие условия эксплуатации. Распространены виды климатического исполнения: У1, У2, У3, где У — использование в умеренном климате, 1 — уличный вариант, 2 — располагаемый под навесом, 3 — в помещениях.

Уровень защиты IP**. В сухих помещениях достаточно показателя IP20, условия повышенной влажности и открытые пространства потребуют IP44, IP55, IP65.

Материал выполнения корпуса: алюминий, сталь или огнеупорный пластик. Толстостенные короба из стали размещаются на производственных объектах, в местах с повышенным риском пожаров. В жилых и административных помещениях чаще встречаются модели из полимеров. Исключение составляют деревянные дома, в которых обязательны к установке металлические боксы.

Распаечные коробки с клеммниками отличаются по характеру стены, на которой они будут закреплены. Производитель указывает соответствующую информацию в описании товара: гипсокартонные, кирпичные, пустотелые, бетонные, деревянные стены и их толщина.

Тип и схема распределения электросети определяют размер изделия, количество отверстий в нём. Наружная проводка предполагает накладные (внешние) устройства, скрытая — внутренние (потайные). Количество размещаемых контактов кабелей влияет на габариты электрической коробки и непосредственно клеммной колодки в ней, число отверстий. При этом запас на возможные дополнения в сети тоже нужно учитывать. Клеммные блоки имеют 2–5 полюсов, что делает возможным их использование в однофазных, трёхфазных сетях типов TN-C, TN-S, TN-C-S.

Личные предпочтения — ещё одно условие выбора нужной модели среди многообразия на рынке. Производители выпускают круглые и прямоугольные (квадратные) изделия, используют разные цвета. Крышки бокса открываются, отодвигаются, снимаются полностью, некоторые пломбируются.

Установка и замена распаячной коробки

Расключение объединяет понятия подключение и распределение. На начальном этапе необходимо продумать расположение разветвлений. Большое количество электропотребителей предполагает использование ряда коробок: вводных, проходных. В одном узле не должно сходиться больше 8 соединений.

  1. Накладные модели не требуют специально оборудованного гнезда, в отличие от потайных. Если основание сплошное (бетон, кирпич), в стене специальной коронкой высверливается заглубление, распаячную коробку в нём фиксируют при помощи раствора и саморезов. Пустотелые и гипсокартонные перегородки позволяют закрепить устройство крепежными зажимами.
  2. После закрепления корпуса в распредкоробку заводят кабеля. Заходят они через специальные отверстия, уплотненные мембранами или сальниками.
  3. Следующий этап – зачистка жил от общей и индивидуальной изоляции. В арсенале электриков есть приспособленный для этой работы инструмент, но можно обойтись и простым ножом. Минимальная длина «голого» края должна составлять 4–5 см, быть рассчитана на переподключение без черезмерного натяжения.
  4. При работе с многопроволочными жилами используются наконечники, которые облегчают закрепление провода и исключают возможность повреждения тонких нитей проводника.
  5. Возобновление питания проводят после проверки правильности сборки.

Размещение узлов электросети подчиняется ПУЭ. Это стоит учитывать при планировании новой проводки или при модернизации существующей. Основным является возможность доступа, крышка не должна быть спрятана глубже листа обоев или тонкого слоя шпаклёвки. Распределение размещают на одной линии с розетками или выключателями на 20–30 см ниже потолка.

Распределительная коробка в хрущевке

В старых домах особенность расположения монтажных коробок определяется по типу застройки:

  • «сталинка» — коробки расположены в полостях, поэтому стены простукивают;
  • «хрущевка» — железные крышки выпирают на 20 мм;
  • «брежневка» — места между стеной и потолком проходят металлоискателем, чтобы вычислить оцинковку;
  • панельная многоэтажка — линии от розеток исследуют индикатором-отверткой, в нужном месте яркость лампочки усилится;
  • в случае с гипсокартоном понадобиться детектор скрытой проводки.

Типичная ошибка – прокладка двухжильного кабеля по причине отсутствия заземляющей шины в распределительном щитке

Даже качественный и дорогой прибор не застрахует от ошибок в процессе установки. Среди наиболее частых встречаются:

  • непродуманные разветвления, схемы соединений;
  • выбор контактных устройств не соответствует сечению кабелей, напряжению сети;
  • коробка выбрана без запаса пространства, что неудобно и небезопасно;
  • с поверхности проводников не сняты оксидные плёнки;
  • выбранные гильзы не соответствуют многопроволочным жилам;
  • недостаточно глубоко конец провода погружен в полость клеммника;
  • натяжение создаёт механическую разрушающую нагрузку на соединения.

Качественное выполнение всех этапов расключения обеспечит полноценное функционирование сети.

Виды и преимущества соединительных клемм

Соединительные клеммы WAGO

Среди традиционных методов коммутации проводов клеммы отличаются простотой монтажа и возможностью легкой разборки, но меньшей безопасной нагрузкой. По типу соединения бывают:

  • винтовые;
  • пружинные;
  • ножевые.

Провода, которые закрепляются винтами, не могут быть из разных металлов. Для многопроволочных жил нужно использовать латунные наконечники. Диаметр прижимных винтов зависит от сечения и количества жил, которые смыкаются. Проверять и подтягивать соединения нужно ежегодно.

Механизмы зажимных клемм

Самозажимные клеммы применяют как для неразъемных соединений, так и для многоразовых. Различие заключается в жёсткости пружины.

Преимущества контактов в таких колодках — возможность объединять провода разных сечений, компенсация деформации проводника давлением пружины, устойчивость к вибрациям, целостность жил при многократных подключениях, простота и скорость монтажа.

Ножевидные контакты нужны там, где требуется беспрерывная жила (нейтраль). Такие устройства экономят время на зачистке изоляции, так как самостоятельно её прорезают.

Если не удалось подобрать необходимую клеммную электрическую коробку, можно выбрать колодки и разместить в универсальном полом изделии.

Коробка наружной или внутренней установки для проводов

Электрическая проводка — одна из самых важных частей любого дома, квартиры или предприятия. Для ее правильного распределения часто используют специальные распределительные коробки. Они не обязательны, но крайне полезны для создания разводок линий питания по разным помещениям и электроустановкам. Ниже более подробно рассмотрено, что такое коробка для проводов, каких видов она бывает и как правильно ее использовать.

Что собой представляет коробка для проводов

Распределительная коробка для кабелей и проводов — это специальный контейнер, в котором происходят электрические соединения проводников. Основной целью ее использования является скрытие разветвлений кабелей и их способов соединения. Нужно это для обеспечения безопасности скрытой проводки, а также для повышения эстетических качеств помещения. Никому не понравится, что посреди комнаты висит развилка смотанных или соединенных кабелей. Коробка позволяет спрятать их и ограничить доступ к проводникам для животных или детей.

Распаечный короб для открытой проводки

Если говорить о внешнем виде, то распределительные коробки конструктивно выполнены в виде пластмассового или металлического короба (корпуса), который содержит ряд специальных отверстий для проводов, находящихся в определенных местах. Любая коробка обладает открывающейся и закрывающейся крышкой, без которой внутрь нее не было бы доступа.

К сведению! Крышка бывает выпуклой или утопленной в переднюю часть короба. Открывается она либо полным съемом, либо как дверка на петельке. Редко применяют скользящие крышки.

Коробки могут содержать в себе встроенные клеммники для качественного соединения оголенных проводников. Часто в квартире или частных домах такие приспособления утапливают в стенку для повышения эстетических качеств помещения. К тому же это соответствует правилам ветвления скрытой проводки. Если приспособление используется в поверхностном монтаже, то, как правило, оно размещается на потолке, стыке потолка или стены или в самом низу (у пола).

Приспособление с клеммами

Назначение

Когда выполняются электромонтажные работы по подведению проводки в частных домах, то ее делят на различные отдельные части. Каждое помещение и каждая комната обладают своим участком, через который выполняется подключение потребителей электроэнергии. В узловой точке проводка сводится к магистрали. Каждый такой узел содержит коробку.

Важно! Основное назначение коробок — обеспечение надежного контакта различных участков проводки, а также пожарная безопасность. Если производить такие соединения скруткой или пайкой, то риск возгорания повышается в разы.

Открытый тип для домашнего использования

Распределительная коробка позволяет отделить места соединения проводников от материала, из которого изготовлены стены и перекрытия. Кроме этого, она, как уже говорилось, улучшает внешний вид помещения. Скрученные кабеля, торчащие из стены — некрасивое и небезопасное решение.

По сфере применения коробки бывают:

  • наружными, когда они установлены вне помещений;
  • внутренними, если короб дислоцируется в стене около проводки;
  • внутренними открытого типа. Вид, который нашел свое применение в навесных потолках.

Обратите внимание! В коробы можно устанавливать не только соединения или клеммы, но и различное измерительное и контрольное оборудование, микросхемы и т. п.

Производственная коробка для улицы

Характеристики

Технические характеристики для каждого вида и модели коробок различаются. Если говорить об общих конструктивных особенностях, то все образцы, как правило, обладают отличными изоляционными свойствами и надежно защищают электрические контакты от внешних факторов. При этом соблюдаются компактность и привлекательный внешний вид.

Большинство современных распредкоробок изготавливают из пластмассы в виде прямоугольника, квадрата или круга. Они бывают различных типоразмеров и с разным количеством отверстий для проводов.

Уличный вариант распредкоробки

Какие бывают коробки для проводов

Как уже говорилось, распредкоробки могут подразделяться не только по внешнему виду, но и предназначению, материалу изготовления и т. д. Основные классификации представлены ниже.

По способу крепления

Если говорить о распределительных коробках наружного типа, то они обладают достаточно большим количеством вариантов исполнения самих коробов, креплений их к стене или на любые другие поверхности. Наружные (внешние) приспособления обладают:

  • установочными отверстиями наружного типа;
  • крепежными отверстиями внутреннего типа;
  • фиксируются на специальных тросах, то есть имеют для этого специальные крепежные элементы.

Распредкоробки для внутренней установки отличаются от предыдущего вида тем, что размещаются внутри помещений в полых конструкциях из гипсокартона, фанеры или внутри стен. Крепятся они специальным раствором или методом шпаклевки. Для повышения надежности установки по бокам короба имеются специальные борозды, удерживающие его на месте вставки.

Распаячная коробка

Если установка производится в гипсокартонных перегородках, то можно воспользоваться винтами, которые встраивают в монтажные отверстия на днище короба. Также часто прибегают к использованию специальных зажимов или распорок.

В любом из этих вариантов крышка, которая скрывает разветвление проводов, может быть зафиксирована винтами или специальной защелкой, которая уже вмонтирована в короб. Винты чаще всего применяются для внешних распредкоробок, а защелки — для домашних вариантов.

Обратите внимание! Часто подобные коробки могут быть оснащены приспособлениями и проходами для протягивания заземления, а также иметь внутреннюю планку из металла с креплениями в виде винтов для фиксации кабеля заземлителя.

Разветвительная коробка от «Промрукав»
По материалу

Сегодня в большинстве случаев для выпуска распределительных коробок используют пластмассу различных видов. Она обладает целым рядом достоинств по сравнению с другими материалами:

  • хорошая изоляция. Пластик не проводит электрический ток;
  • дешевизна. Цена пластмассовой коробки не очень высокая;
  • простота. Она проявляется не только в особенностях установки, но и при изготовлении коробок различных форм, размеров и предназначений;
  • легкость. Это не только вес, но и возможность укомплектовать короб дополнительными элементами, креплениями и установочными планками;
  • повышенный срок службы. Пластмасса не боится влаги и не покрывается ржавчиной. Она более стойкая к естественным факторам и практически не подвергается разрушению под их воздействием.
Пластиковый короб Saipwell

Также популярны и металлические распредкоробки. Их устанавливают в помещениях складов, заводов или мастерских, которые требуют не только надежной фиксации электрических соединений, но и продолжительного срока эксплуатации короба в подобных условиях. Именно в этих ситуациях и спасают коробки из сплава металлов. Чаще всего они делаются из стальных листов методом штамповки. Впоследствии их грунтуют и красят исходя из условий эксплуатации.

К сведению! На металлических распредкоробках крышка чаще всего крепится к основанию с помощью винтового соединения. Всю конструкцию пытаются сделать как можно более герметичной. Для этого применяют резиновые уплотнители и прокладки в тех местах, где кабель входит в коробку.

Металлические распределительные коробки для скрытой проводки

Как правильно и где используется

Коробка для проводов или кабелей используется для разветвления основной электрической магистрали, чтобы разделить ее на несколько конечных потребителей. Обычно их устанавливают у вывода основного кабеля, который может находиться около потолка, у косяков и углов или непосредственно возле плинтуса. Правильный монтаж коробки будет показан в следующем разделе.

Как установить коробку для проводов

Коробки нужны в тех местах, где центральная электрическая магистраль разъединяется на отдельные кабеля для конечного потребителя электроэнергии. По проекту электромонтажных работ создается чертеж, где указаны места таких разветвлений (места установки коробок). Чаще всего они находятся около косяков или углов, а иногда около потолка.

Подвод проводов через трубку

Порядок установки:

  1. Определяют точку входа центрального кабеля и монтируют туда распределительную коробку любым удобным способом.
  2. Заводят в короб провода потребителей электричества на 50-70 мм.
  3. Провода внутри корпуса маркируют, чтобы они не путались.
  4. Если есть необходимость, то делают чертеж схемы электропроводки на всем плане помещения или дома. При этом важно указать номера проводов и некоторые особенности их прокладки.
  5. Производят скрутку проводов или любое другое подобное соединение.
  6. Помещают соединения внутрь корпуса таким образом, чтобы крышка могла закрыться без проблем.
  7. Защелкивают или прикручивают крышку на корпус коробки.
  8. Выполняют облицовку стены и закрепляют коробку раствором или шпаклевкой.
Установка должна производиться очень аккуратно

Как соединять провода внутри коробки

Когда-то электрические контакты создавались с помощью пайки, скрутки или сварки. Это не самый безопасный и правильный метод, так как есть большой риск нагрева, деформации и обугливания колпачков, которые применяют для этих целей.

Обратите внимание! Гораздо надежнее и выгоднее с точки зрения сроков эксплуатации выглядят клеммы и наконечники в виде гильз. Они обладают повышенной надежностью соединения и высокими эксплуатационными свойствами.

Распределительные коробки — это очень важные элементы, которые применяются в процессе монтажа электрической проводки для надежного и безопасного разветвления главной магистрали на несколько потребителей. Они бывают разных видов, но принцип установки один и тот же. Сам процесс не сложен, справится даже начинающий электрик.

Распределительные коробки для электропроводки — виды и монтаж своими руками

Что это такое, знают, наверное, все, кто пользуется электричеством.

Что из себя представляет

Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.

На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.

Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.

Для чего нужна распредкоробка

Для уменьшения количества проводов, металлорукавов, уменьшения объема работ по изготовлению штробленных каналов и применяются такие изделия.

Первая коробка устанавливается на месте ввода электричества в дом. От нее отводятся две линии:

  • ответвление розеточной группы;
  • сеть группы источников освещения.

Причиной такого разделения является необходимость использования для розеточной группы провода большего сечения, поскольку мощность, потребляемая бытовыми приборами гораздо выше, чем источниками освещения. При необходимости в месте последующей разводки устанавливается уже две коробки – для каждой линии свою.

От коробки розеточной группы производится разводка по точкам потребления, где устанавливаются розетки, от второй – по местам расположения выключателей и светильников.

От них же продолжается линия к следующим группам потребления по тому же принципу. Допустим, от вторых коробок запитаны все источники потребления жилых комнат, а продолжение предназначается для распределения электроэнергии по вспомогательным помещениям с использованием таких же распределителей.

В зависимости от сложности схемы электроснабжения распределителей может быть применено достаточно много, а в особо сложных случаях и при использовании больших мощностей, на вводе в дом может быть применен распределительный щит.

При подборе этих устройств следует учитывать возможное увеличение точек потребления в дальнейшей эксплуатации. Если у вас 4 или 5 реальных точек, возьмите коробку на 8 выходов, в дальнейшем это может понадобиться.

Преимущества и недостатки использования распределительных коробок

Разумеется, как и во всяком другом вопросе, в использовании этих изделий есть свои положительные и отрицательные стороны. Положительно то, что:

  1. Применение этих изделий позволяет значительно снизить расход проводов и металлорукава.
  2. Снижается трудоемкость из-за уменьшения объемов штробления каналов под электропроводку.
  3. При необходимости замены провода, по какой-либо причине, это можно сделать на выделенном участке после прозвона проводов и определения нуждающегося в замене участка сети.

Из недостатков можно отметить следующие моменты:

  • Необходимость периодического профилактического осмотра соединений в коробках. Это связано с постоянно возникающим нагревом в местах соединений, приводящим к ослаблению контактов. Если контакты устроены в виде винтовых соединений, достаточно просто сделать подтяжку винтовых парт. При выполнении соединений в виде скруток (без пайки), придется снимать изоляцию, уплотнять скрутки и вновь изолировать их.
  • Эта операция обязательна для выполнения несколько раз в год. Вспомним, что неисправность электропроводки является основной причиной возгораний и пожаров.
  • Конечная распредкоробка имеет кабель на входе, внутренняя коммутация находится под крышкой, а также несколько выходов проводов к потребительским точкам.

Виды распределительных устройств

Конструктивно коробки могут быть исполнены в различных вариантах:

  • коробка внутренняя, заделываемая в стену, скрытной установки;
  • внутренняя, для применения в открытом монтаже (может быть установлена под натяжной потолок;
  • наружная, для установки снаружи, оснащена герметичной крышкой;
  • с клеммниками для подсоединения или без них.

Распределительные коробки в настоящее время преимущественно изготавливаются из пластика толщиной порядка 4-х миллиметров белого или серого цвета. Ранее, да и сейчас, на старых производствах эти изделия изготавливаются из листовой стали толщиной 0,5 – 0,8 мм методом штамповки.

Размеры

Этот параметр зависит от места установки, количество выходов и исполнения:

Таблица 1

ИзображениеНаименованияРазмерыКоличество выводов
АВН
Для наружной проводки с сальниками
3001Диам. 70364
30028080367
3011100100557
3012153110638
30131601358310
30142201708510
301531024012412
Для наружной проводки без сальников
BJB1-100100100556
BJB1-12012080506
BJB1-1501501107010
BJB1-1901901407010
BJB1-1001501101106
JLB-9090424010
Для гипсокартона, с крышкой
325110010045
325216010050
325320013060
3254Диам. 6739
Коробка «Эконом для наружной проводки
JBR-065Диам.65354 по 20 мм
JBR-070Диам.70404 по 20 мм
JBR-080Диам.80404 по 20 мм
JBS-0656565407 по 20 мм
JBS-0707070406 по 20 мм
JBS-0808585406 по 20 мм
JBS-100100100556 по 25мм
JBS-12012080506 по 25 мм
JBS-1501501107010 по 25 мм
JBS-1901901407010 по 32 мм
JBS-2102101501006 по 50 мм2 по 32 мм
JBS-30030025012012 по 32 мм

Здесь приведены размеры некоторых видов распределительных устройств для общего представления предмета.

Где установить коробку

Наиболее распространенным местом установки распределителей под потолком, в сантиметрах 20 от него. Это связано с безопасностью эксплуатации электрической разводки. Можно предположить вероятность самопроизвольного отделения крышки. В этом случае не исключено поражение электрическим током с непредсказуемыми последствиями.

Еще одни поводом задуматься о месте установки коробки – расход провода на разводку сети. Чем ближе к точкам потребления подведен силовой провод, тем короче будут ветви сети от коробки до этого места.

Как установить коробки в жилом доме

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

  1. «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
  2. Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
  3. Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
  4. Бокорезы – для разделки проводов на мерные куски по месту установки.
  5. Кримпер – инструмент для зачистки концов проводов от изоляции.
  6. Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
  7. Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
  8. Пластиковые вкладыши в отверстия для крепления коробок.
  9. Винты – для того же.
  10. Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
  11. Наконечники изолирующие и изолента для изоляции спаянных скруток.
  12. Тестер.
Схема электроснабжения



Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.

Порядок выполнения работ

  1. Разметить лини прохождения каналов будущей проводки.
  2. Выполнить штробление каналов скрытой проводки.
  3. В обозначенных местах закрепить распределительные коробки соответственно их конструктивному исполнению.
  4. Отмерить по длине силовые провода для двух фаз, нулевой и заземляющий и завести их в металлический или пластиковый рукав, специально предназначенный для электропроводки. Провода для скрытой проводки предпочтительно применять в двойной изоляции. Точек потребления на силовом кабеле, как правило, не используют.
  5. Закрепить кабель в штробе и вывести концы в распределительную коробку. В ней концы привернуть к клеммам или соединить в скрутку и пропаять.
  6. От вторых концов клемм или от скруток развести провода по точкам потребления.
  7. На всех розетках должно быть заземление соответствующим проводом.
  8. Провода в коробках маркировать по назначению.
  9. Прозвонить всю собранную схему тестером для контроля правильности разводок.
  10. Электроэнергию на щиток подавать в последнюю очередь.
  11. При выполнении всех работ строго придерживаться правил безопасности.

Цены на распределительные (распаячные) коробки

Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.

Если сравнить два вида распаячных устройств, то увидим следующее:

  • Коробки для использования в помещениях с невысоким уровнем влажности.
  • Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.

Таблица 2

НаименованиеИзображениеЦена (руб)
Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП91
Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 141038
Коробка распаячная HEGEL ОП 80х80х40 IP55 KP260359
Распаячная коробка с крышкой ОП IP54 100x100x5560
Распаячная коробка ОП 70х70х40 IP55 Ruvinil 6703046
Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-001120
Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045104

Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.

Успехов вам!

Статья была полезна?

0,00 (оценок: 0)

Обзор лучших распределительных коробок на 2020 год с плюсами, минусами

При организации домашней электропроводки значение приобретает небольшое по размерам устройство – распределительная коробка, где поступающая электроэнергия раздаётся потребителям с помощью выключателей или розеток.

В магазинах электротоваров представлены популярные модели, отличающиеся по исполнению или материалу, но с почти одинаковым функционалом. Каждый самостоятельно выбирает, какой лучше купить товар.

Наш обзор демонстрирует основные виды распределительных коробок. Можно узнать, сколько стоит продукция, какие бывают новинки, как выбрать, а также на что обратить внимание, чтобы не допустить ошибки при выборе.

Общие сведения

Распределительная коробка – это вид электротехнического изделия, в котором организуется коммутация и разветвление электропроводов снаружи или внутри помещения для прокладки электросети.

В обиходе этому термину также соответствуют другие названия:

  • распаячная;
  • ответвительная;
  • расключительная.

Это синонимы, обозначающие одно изделие, а не отдельные виды коробок.

Потребители электроэнергии обуславливают разделение электропроводки в зданиях и помещениях на разные группы. Правильная установка коробок обеспечивает бесперебойной электроснабжение и сокращение финансовых расходов без необходимости подведения отдельного кабеля для каждого электрического прибора. При равномерном распределении проводов повышается уровень пожарной безопасности благодаря изоляции воспламеняющих материалов и соединений, находящихся в стенах.

Кроме того, электротехническая конструкция обеспечивает удобство при ремонте и возможность расширения электроцепи путём добавления новых ветвей. В результате всё выглядит красиво и эстетично.

Распределительные коробки обеспечивают защиту соединений от:

  • пыли – при монтаже на промышленных объектах;
  • воды – для установки на объектах с большой влажностью;
  • механических повреждений – для размещения кабелей вне помещений;
  • резких перепадов температуры – при монтаже в деревянных строениях или на стенах с воспламеняющимися материалами.

Устройство

Конструкция распределительной коробки представляет собой компактный контейнер, имеющий отверстия для ввода-вывода кабелей, со съёмной крышкой для доступа к контактам при проведении электросети. Внутренняя конструкция предусматривает несколько вариантов соединений проводников.

Пайка или сварка

При помощи паяльника (сварочного аппарата) и припоя обеспечивается контакт зачищенных от изоляции, скрученных и запаянных (приваренных) до монолитного состояния жил электропроводки. После остывания места соединения изолируются.

Достоинства:

  • долговечность;
  • надёжность.

Недостатки:

  • обязательное наличие паяльника или сварочного аппарата;
  • трудоёмкость процесса, сложного для выполнения не специалистом;
  • неразборность соединения;
  • со временем сопротивление в точке пайки растёт, приводя к потерям напряжения.
Опрессовка

Надёжное соединение проводников путём помещения в металлическую гильзу с последующим обжимом специальным инструментом с последующей изоляцией.

Достоинства:

  • надёжность;
  • невысокая цена гильз.

Недостатки:

  • одноразовое использование гил

Что такое распределительная коробка? (с рисунком)

Электрические распределительные коробки — это устройства, которые содержат соединения или пересечения проводки, которые позволяют соединить проводку в доме или общественном здании с основным источником питания, обеспечиваемым местным коммунальным предприятием. Наличие коробки обычно считается практичным и более эстетичным, чем связка оголенных электрических проводов. Хотя точная конфигурация контейнеров с электрическими соединениями этого типа может незначительно отличаться, есть несколько основных элементов, которые являются общими для всех конструкций.

Распределительная коробка содержит пересечения электропроводки.

Для многих людей основная цель распределительной коробки — скрыть электрические соединения от глаз. Коробка обычно изготавливается из металла или твердого пластика и имеет квадратную или прямоугольную форму.Дверь на передней панели обеспечивает доступ внутрь. Дверь может быть утоплена в передней части распределительной коробки, или вся облицовка может качаться вверх или вниз, чтобы обеспечить доступ к соединениям внутри устройства. Во многих домах коробка сама по себе утоплена в стене, и для обзора открыта только передняя панель. Это позволяет очень легко повесить на нее произведение искусства и полностью скрыть его от глаз.

Хотя это правда, что распределительная коробка представляет собой более аккуратное средство сокрытия электрических соединений, реальная ценность коробки заключается в обеспечении степени защиты проводного интерфейса в различных точках соединения.Это также может помочь сдержать искры в случае перегрузки одного из соединений по какой-либо причине, и, таким образом, ограничить количество причиненного ущерба. Сегодняшнее типичное устройство обычно включает в себя предохранительный выключатель, который позволяет отключать соединения, сделанные внутри коробки, в аварийной ситуации.

Срок службы типичной распределительной коробки может измеряться десятилетиями.Иногда модернизация проводки внутри здания требует установки коробки большего размера для размещения дополнительных электрических соединений или более крупных электрических кабелей. Однако, если исходная электропроводка остается в хорошем состоянии и нет дополнительной нагрузки на общую электрическую систему в здании, ее обычно не нужно заменять.

Как использовать распределительные коробки в Великобритании

Коробчатые развязки обычно используются на больших оживленных перекрестках, таких как перекрестки, контролируемые светофорами, тройники и даже перекрестки с круговым движением.На дороге нарисованы крестообразные желтые линии.

Экзаменатор вашего экзамена по вождению ожидает, что вы: —
Используйте распорядок МСМ вовремя
Не въезжать на перекресток, если выезд не свободен.
Снизьте скорость и остановитесь перед перекрестком, если выезд не свободен.

Экзаменатор также будет следить за тем, чтобы вы: —
Контролируйте свою скорость на подходе к боксу.
Отойдите, внимательно осмотревшись, чтобы убедиться в безопасности.

Как использовать коробчатое соединение

Коробчатые развязки позволяют поддерживать движение транспортного потока и, следовательно, держать перекресток свободным, предотвращая остановку транспорта на пути пересекающего транспорта.
Используйте процедуру «Зеркало, сигнал, маневр» (MSM) заранее, и это даст вам время оценить перекресток, прежде чем вы туда доберетесь.

На этой схеме изображен перекресток на светофоре.

Вам следует выехать на перекресток с коробкой, если вы хотите повернуть направо и ваш путь заблокирован встречным транспортом.
Вы можете ждать на желтом перекрестке, если дорога к выезду свободна.
Если в таких обстоятельствах вы будете ждать нестандартно, вы можете не сдать экзамен по вождению.
Когда путь свободен, удаляйтесь с умом и не создавайте препятствий.

Будьте осторожны, стоя в очереди на перекрестке, так как у вас может не быть времени, чтобы освободить перекресток до смены светофора.

На диаграмме справа показано Когда не следует заходить в коробчатое соединение

Вы, , НЕ ДОЛЖНЫ заходить в коробку, пока ваша выездная дорога или переулок не освободятся.
Поскольку на дороге уже есть линия движения, у вас нет места, чтобы присоединиться к этой очереди, не блокируя поток движения, показанный желтыми машинами.
В этих обстоятельствах вам НЕ следует вводить поле.
Если вы войдете в поле в этих обстоятельствах, вы можете не сдать экзамен по вождению.

Изображения Питера Джексона Dip.DI, DSA.ADI (Автомобиль)

Коробчатых стыков опасаться не стоит. Во всяком случае, они облегчают жизнь. Как и все остальное, когда вы учитесь водить машину, продолжайте практиковаться.


Практика ведет к совершенству, так что потренируйтесь у сертифицированного инструктора по вождению


ПОДЕЛИТЬСЯ СТРАНИЦЕЙ


Соединительные коробки — определение соединительных коробок по The Free Dictionary

Однако при численном моделировании и стандартном испытании на огнестойкость стены с металлическим каркасом со встроенными распределительными коробками после армирования в испытании 3 могут соответствовать требованиям по огнестойкости в течение 1 часа.International Resource News — 17 марта 2014 г. — Polycase представляет новую серию YQ электрических распределительных коробок NEMA. Распределительные коробки downlighter. Эти распределительные коробки выполняют аналого-цифровое преобразование веса для каждого датчика веса и могут передавать данные по беспроводной сети на индикаторы, где отображаются данные веса. Эти соединительные коробки выполняют аналого-цифровое преобразование веса для каждого датчика веса. и может передавать данные по беспроводной сети на индикаторы Cardinal, где отображаются данные о весе.Подразделение SABIC Innovative Plastics выпустило высокоэффективную сополимерную смолу Lexan EXL, которая, по словам компании, «отражает быстро развивающуюся тенденцию к миниатюризации фотоэлектрических (PV) соединителей и распределительных коробок». Улучшенные электрические и огнестойкие характеристики этой марки смолы Lexan EXL позволяют разработчикам миниатюризировать всю систему, создавая тонкостенные детали, перемещая проводники ближе друг к другу и интегрируя системы распределительных коробок, «помогая снизить затраты на солнечную энергию и повысить эффективность. «Сабич говорит, добавляя, что рынок фотоэлектрических систем является одним из наиболее динамичных мировых секторов с совокупными ежегодными темпами роста более 20%, и тот, которому уделяется« значительное внимание как жизнеспособный и растущий основной альтернативный источник энергии.»www.sabic.ip.com. Компоненты, изготовленные методом прессования, сокращают расходы, поскольку они объединяют такие детали, как проушины, фитинги и электрические распределительные коробки. Тел: (317) 773-1766 * PT Direct: 753LMA Подобная тактика с защитой -мутационная краска уже была использована на городских фонарных столбах и распределительных коробках с большим эффектом. 4000 городских телефонных распределительных коробов все чаще становятся объектами граффити-вандалов и плакатов с мухами. Проекты, требующие большого количества коррозионностойких настенных распределительных коробок аналогичной конфигурации, проще, чем когда-либо.Благодаря тому, что все металлические детали изготовлены из нержавеющей стали 316, распределительные коробки M12 eurofast multibox могут использоваться для уплотнения проводов в приложениях, слишком жестких для латуни или других материалов. коробки.

ZombiU CCTV Распределительные коробки Руководство по расположению


Лондон, кишащий зомби в ZombiU, больше не тот город, в котором вы должны оставаться. Если вы хотите выжить среди нежити, вам понадобится интеллект в каждой точке города, чтобы проложить самый безопасный маршрут к вашей цели.Именно здесь на помощь приходит наше руководство по расположению распределительных коробок ZombiU CCTV. Это ваши глаза и уши в ZombiU.

Вы можете пометить эти распределительные коробки CCTV, чтобы наблюдать за городом. Вы можете получить доступ к каналам на мониторах видеонаблюдения в вашем безопасном доме. Всего можно пометить 16 распределительных коробок CCTV. Вы найдете их в местах, указанных ниже:

Примечание . В районе Safe House, Palace Bunker, Queen’s Quarter, St.Склеп церкви Святого Георгия или Арена.

Для получения дополнительной информации о ZombiU прочтите наши «Письма королевы», «Письма Ди» и руководство по размещению газет .

Расположение распределительных коробок видеонаблюдения ZombiU

Распределительная коробка CCTV # 1
Местоположение . Рынки на Брик-Лейн — Хэнбери Грин и Маркет-стрит, этаж 0
Вы найдете его на стене в конце многоквартирного дома, рядом с телефонной будкой и частичной баррикадой.

Распределительная коробка CCTV # 2
Местоположение .Brick Lane Markets — Супермаркет, Этаж 0
Вы найдете его прикрепленным к одной из стен ниши в подвальном помещении супермаркета.

Распределительная коробка CCTV # 3
Расположение . Мемориал Виктории — Зеленый парк, этаж 1
Под дворцом, в зоне дренажа, справа от ливневой канализации.

Распределительная коробка CCTV # 4
Местоположение . Мемориал Виктории — Дворцовые ворота, этаж 0
Вы найдете его внутри мобильной командно-диспетчерской, слева от выходной двери.

Распределительная коробка CCTV # 5
Местоположение . Мемориал Виктории — Канализация, Этаж 1
Вы найдете его внутри большой насосной камеры, на стене внутри лагеря заборной сети.

Распределительная коробка CCTV # 6
Букингемский дворец — интерьер, этаж 1
Вы найдете его над входной дверью официального офиса.

Распределительная коробка CCTV # 7
Букингемский дворец — кухни, этаж 1
Ищите его в маленькой кладовой для клавиатур, над дверью, прямо перед вентиляционным отверстием на кухне.

Распределительная коробка CCTV # 8
Местоположение . Brick Lane Flats — Old Brick Warehouses, Floor 0
Вы найдете его в запертой кладовой, к которой вы можете получить доступ через высокий воздуховод в пожарном складе.

Распределительная коробка CCTV # 9
Расположение . Квартиры на Брик-Лейн — Квартира Рона Фридмана, этаж 5
Найдите его на колонне в кладовой в квартире Рона Фридмана.

Распределительная коробка CCTV # 10
Местоположение . Лондонский Тауэр — Тауэрский пирс, этаж 0
Ищите его на стене гавани, за углом от второго пирса.

Распределительная коробка CCTV # 11
Местоположение . Лондонский Тауэр, Кровавая Башня, Этаж 2
Перед тем, как отпереть ворота, поищите их в боковой нише внутри первой камеры подземелья.

Распределительная коробка CCTV # 12
Местоположение . Зеленый Спиталфилдс — Парк Квакеров, этаж 0
Обыщите место для мусора в углу, возле глушителя и за воротами с карточками-ключами.

Распределительная коробка CCTV # 13
Местоположение . Зеленый Спиталфилдс — Автозаправочная станция Шордич, этаж 0
Посмотрите на верхний правый угол высокой стены, справа от мусора, на главной дороге Шордич.

Распределительная коробка CCTV # 14
Местоположение . Baconfields — Darwin Yard), этаж 0
. Вы найдете его на внешней стене, прямо над ржавыми контейнерами, у запертой двери.

Распределительная коробка CCTV # 15
Местоположение .

Как установить электрическую распределительную коробку

Марк Дж. Донован

При сращивании или соединении электрических проводов для подачи питания на электрические устройства недопустимо просто скручивать провода вместе и оставлять их открытыми за стеной. В соответствии с Национальным электротехническим кодексом в таких ситуациях требуется электрическая распределительная коробка.

Установка электрических распределительных коробок очень проста, и они очень доступны по цене, поэтому нет веских причин не использовать их.Наоборот, есть все основания устанавливать их при разделке или соединении электрических проводов.

Электрическая распределительная коробка в первую очередь защищает человека от угрозы поражения электрическим током или пожара.

Они также защищают электрические соединения от повреждения пылью, водой и другими объектами, которые могут соприкасаться с ними.

Первым шагом к установке электрической распределительной коробки является выбор подходящей для работы.Убедитесь, что вы выбрали тот, который соответствует размеру и количеству электрических проводов и соединений, которые вам нужно сделать в распределительной коробке. Кроме того, обязательно выберите распределительную коробку, отвечающую экологическим требованиям. Национальная ассоциация производителей электрооборудования (NEMA) имеет рейтинговую систему для распределительных коробок, поэтому убедитесь, что вы выбрали одну из их рейтинговой системы.

Выбрав подходящую электрическую распределительную коробку, закрепите ее на стене или настенных стойках с помощью рекомендуемых крепежных деталей.

Затем протяните электрические провода в установленную электрическую распределительную коробку. Обязательно втяните провода в коробку так, чтобы 6 дюймов каждого жгута проводов (кабель Romex ) свисали из коробки. Кроме того, убедитесь, что они все одного размера. Никогда не соединяйте вместе провода разного сечения, так как это может привести к возгоранию.

Затем срежьте защитную оболочку с каждого жгута проводов Romex, чтобы открыть отдельные провода заземления, белый и черный/красный провода.

Затем, , с помощью инструмента для зачистки проводов , зачистите каждый белый/черный/красный провод примерно на 5/8–¾ дюйма.

Затем скрутите соответствующие оголенные концы медных проводов вместе по часовой стрелке, а затем накройте каждую витую пару проволочной гайкой.

Если вы устанавливаете металлическую распределительную коробку, прикрепите косичку заземляющего провода к оголенным заземляющим проводам, скрученным вместе в электрической распределительной коробке, и прикрепите другой конец косички заземления к металлическому корпусу распределительной коробки.

Затем аккуратно протолкните все провода в установленную электрическую распределительную коробку, стараясь не повредить провода.

Наконец, закройте электрическую распределительную коробку крышкой, чтобы завершить установку электрической распределительной коробки.

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома содержит информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома.Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Заполните нашу простую и быструю форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Для чего используется распределительная коробка?

Что такое распределительная коробка?

Распределительные коробки — это металлические или пластиковые корпуса, используемые в качестве корпусов для соединений проводки.Соединения внутри называются ответвлениями и обычно представляют собой конец кабелепровода. Распределительные коробки облегчают доступ к проводам, поскольку все, что нужно сделать, это снять покрытие, чтобы внести изменения, отремонтировать или добавить кабелепровод. Распределительные коробки также защищают проводку от элементов или окружающей среды, которые иногда могут вызывать коррозию или иным образом наносить вред материалу проводки. Наконец, распределительные коробки защищают проводку от нежелательного вмешательства, как злонамеренного, так и непреднамеренного.

Основы подключения распределительной коробки

По сути, распределительная коробка содержит проводные соединения для разделения питания от одного источника на несколько розеток. Например, распределительная коробка может содержать один проводной источник питания, который подключен через несколько проводов для питания нескольких разных источников света.

Распределительные коробки обычно имеют длину от 2 ½ до 3 ½ дюймов и изготовлены из металла или твердого пластика. Функциональная разница между пластиком и металлом зависит от того, должна ли распределительная коробка выдерживать какой-либо вес. Некоторые металлические распределительные коробки могут поддерживать светильники; пластиковые распределительные коробки не выдерживают такого веса. Дополнительные отличия включают установку, поскольку пластиковые распределительные коробки обычно устанавливаются быстрее и проще, чем металлические.Однако стандартная распределительная коробка, предназначенная для простого покрытия сростков проводов, может быть как металлической, так и пластиковой.

Соединения проводов в распределительных коробках

Все сращивания проводов должны быть помещены в распределительную коробку, чтобы здание соответствовало электротехническим нормам, хотя иногда сращивания пропускают и в результате могут представлять опасность. Любая оголенная проводка может быть опасной, но оголенные сращивания проводов особенно подвержены несчастным случаям, потому что о них можно споткнуться, излучать искры или неправильно воспринимать себя детьми или домашними животными как игрушки.Распределительные коробки полезны для сращивания проводов, поскольку они также позволяют легко определить место сращивания проводов.

Больше из раздела Автоматизация и электроника

Как установить электрическую распределительную коробку для проводного настенного бра

Делиться заботой!

Мечтаете о необычном внешнем виде проводных настенных бра, но у вас нет лишних денег, чтобы раскошелиться на электрика? Если вас не так легко запугать, вы можете сэкономить немного денег, сделав это самостоятельно.В этом руководстве для начинающих позвольте мне показать вам, как мой муж, полный новичок, устанавливал распределительные коробки для наших настенных светильников.

Некоторое время назад, в разгар нашего самодельного проекта кладовой дворецкого, я решил, что у меня абсолютно есть , чтобы иметь встроенные настенные бра над нашими открытыми полками, сделанными своими руками. Однако была одна маленькая проблема….

На стене не было розетки, куда можно было бы подключить нужные светильники.

В то время как я никогда не когда-либо попытался бы сам заняться каким-либо электрическим проектом (у меня есть серьезный случай взрослого A.Д. Д.), мой муж, у которого нет формального образования в области электротехники, сказал, что эта попытка не представляет большого труда. А так… Я с удовольствием позволил ему разобраться самому.

К нашему большому удовольствию, проект удался, и я получил нестандартный вид, который собирался обмануть, заставив вас думать, что я какая-то богатая сучка.

С учетом сказанного, пожалуйста, примите все меры предосторожности и проведите все необходимые исследования, прежде чем приступать к какому-либо проекту. Также ознакомьтесь с вашими местными правилами и нормами, необходимыми разрешениями, инструкциями по конкретным продуктам и всегда обращайтесь за советом, если вы не уверены.Проект и место работы у всех разные.

**   DesigningVibes.com и Джон и Эрика Ван Слайк не несут ответственности за любые травмы, потери, вашу личную безопасность или результаты ваших проектов по благоустройству дома.**

Хотя я рекламировал эту книгу как руководство по электрике для начинающих, этот проект немного сложнее, чем большинство других проектов, которыми я поделился в этом блоге.

С точки зрения электрических навыков, это более «новичок» в том смысле, что вам не нужно прикасаться пальцем к панели предохранителей.Все, что мы сделали, это просто привязались к существующему источнику выхода.

Во всяком случае, так как мы НЕ профессионалы (просто мастера по выходным), в приведенных ниже шагах мой муж разбивает этот проект таким образом, который, надеюсь, будет более удобоваримым (не говоря уже о том, чтобы быть доступным) для среднего Джо или Джейн. .

Итак, вот как мой муж установил электрическую коробку для нашего проводного освещения…

Материалы, необходимые для установки распределительной коробки для настенных бра:

  1. Ножовка или осциллирующая пила для вырезания отверстия в стене для распределительной коробки.

  2. Регулируемая кольцевая пила для вырезания отверстий в стене для электрических коробок бра.

  3. Электрический провод (калибр 14 для цепи 15 А и калибр 12 для цепи 20 А)

  4. Рыбная лента

  5. Инструмент для зачистки проводов

  6. Крестовая и плоская отвертки

ПРИМЕЧАНИЕ : Чтобы избежать разрушения гипсокартона, вам потребуется доступ либо на чердак, либо в подполье.

Как установить розетку освещения:

1.Отметьте места на стене, где вы будете устанавливать светильники.

2. Используйте инструмент для поиска шпилек, чтобы убедиться, что в монтажных характеристиках «старой работы» электрической коробки нет шпилек.

3. Используя регулируемую кольцевую пилу, вырежьте отверстие в гипсокартоне в соответствии со спецификациями электрической коробки.

  4. Установите электрические коробки в отверстия. Коробка будет иметь три выступа, которые будут вращаться и затягиваться на задней стороне гипсокартона, когда вы будете затягивать винты.Кромка на передней части коробки и выступы работают вместе, чтобы «зажать» сухую стену, и именно так коробка закреплена. Не затягивайте винты слишком сильно, так как это сломает язычки.

5. Выясните, будете ли вы запускать новую цепь из коробки выключателя (дополнительные электротехнические работы) или добавлять к существующей цепи. Если бы вы добавили только настенные бра, было бы проще всего добавить их в существующую цепь, потому что лампочки новой технологии потребляют минимальное количество ватт и, следовательно, не будут нагружать существующую цепь.

6. При добавлении к существующей цепи найдите розетку, ближайшую к месту установки выключателя света для настенных бра.

7. Важно! Найдите выключатель, который управляет этой цепью, и выключите его.

8. Отвинтите выпускную пластину, а затем отвинтите выпуск от коробки. Вам нужно будет добавить провод к имеющимся соединениям розетки. Скорее всего, на задней стороне розетки будет два открытых паза, которые позволят вставить провод для подключения.Один слот будет совмещен с латунным винтом, а другой с серебряным винтом. Черный или «горячий» провод всегда подключается к латунной клемме, а белый — к серебряной.

9 Зачистите провод на 1/2 дюйма назад, вставьте в соответствующие пазы — черный к латуни и белый к серебру.

10. Если расположение выключателя не будет находиться непосредственно над розеткой, вам необходимо определить, куда будет легче добраться: на чердак или в подвал, поскольку провод нельзя будет провести через стойки в стене.Вам нужно будет провести провод через нижнюю или верхнюю пластину стены, чтобы подключить его от розетки к выключателю.

11. Поскольку мы прошли через чердак, я использовал металлическую вешалку, чтобы протолкнуть гипсокартонный потолок, чтобы отметить, где мне нужно будет просверлить верхнюю пластину. Отверстия небольшие и легко ремонтируются небольшим количеством легкой шпаклевки.

12. Отметьте и установите коробку выключателя света так же, как вы сделали электрические коробки для бра.

13. Провод от розетки от розетки до чердака или подвала, если выключатель не находится прямо над розеткой.

14. Просверлите отверстие в нужном месте, чтобы провод можно было расположить в желаемом месте стены.

15. Проволока для переключения электрической коробки.

16. Теперь ловите новый отрезок провода от распределительной коробки до электрической коробки первого бра.

17. Проложите отрезок провода от одной электрической коробки к другим.

18.Переключите провод, прикрепив два черных провода к латунным винтам. Обратите внимание, что на переключателе нет серебряных винтов, поэтому соедините два белых провода вместе с проволочной гайкой.

19. Провод в новых бра, присоединив черный к черному и белый к белому проводу.

20. Установите лампочки перед присоединением бра к электрической коробке и включите цепь, чтобы убедиться, что освещение работает. Если все работает правильно, выключите цепь и установите выключатель и бра в коробки.

Примечание для менее опытных мастеров-сделай сам:

Как вы, вероятно, уже поняли из многочисленных шагов, включенных в это руководство, это довольно длительный процесс.Тем не менее, это вполне выполнимо!

Любому из вас, нуждающемуся в ободрении, мой муж предложил несколько мудрых слов…

«Тебя не запугать! Если вы столкнулись с препятствием, сделайте шаг назад и проконсультируйтесь со старым верным Google. Было время, когда я даже не помышлял о том, чтобы заняться электромонтажными работами, а теперь я чувствую себя вполне комфортно с проектом такого масштаба. Никто не начинает как эксперт, но вы 90 099 делаете 90 100 и становитесь более уверенным в себе».



Я надеюсь, что это руководство было полезным для тех из вас, кто изучает варианты установки электрических розеток.

А теперь отправляйтесь туда и создайте хорошее настроение вместе с сказочной жизнью!

шт. Было бы очень важно, если бы вы могли поделиться этим постом с другом или в социальных сетях. Спасибо большое за Вашу поддержку!

Делиться заботой!

Электрические коды для распределительных коробок


Резюме: Список электрических кодов распределительных коробок с примерами кодов электрических распределительных коробок для домашней электропроводки.

Узнайте, чем делятся другие, на Спросите электрика:
Интерактивный, простой в навигации и профессиональный. Уис из Хьюстона, Техас

Определения электрических норм для домашних электрических распределительных коробок


NEC 314. 16 Способы прокладки проводки Заполнение соединительной коробки

Объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся внутри коробки.Информация о принятии кода: Показанные коды приведены только в качестве примера и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

Неметаллические ящики маркируются объемом в кубических дюймах.
Используйте следующую таблицу для расчета минимального размера коробки: Размер проводника
…………….. 14 AWG. …….12 AWG
Каждый отдельный изолированный провод…………………….2 дюйма-3…………2,25 дюйма-3
Все провода заземления (комбинированные)…………….2 дюйма-3…………2,25 дюйма-3
Для каждого устройства (выключатель/розетка)…..4 дюйм-3…………4,4 дюйм-3
Все внутренние кабельные зажимы (комбинированные). …2 дюйм-3………2,25 дюйм-3

Расчет заполнения коробки для образцов:
Четыре кабеля 14/2 с заземлением типа NMB:
8 изолированных проводов……………….16 кубических дюймов
Все провода заземления……… ………….2 кубических дюйма
1 переключатель ………………………….. ..4 кубических дюйма
1 сосуд………………………4 кубических дюйма
Все кабельные зажимы (вместе)….2 кубических дюйма
Минимальный объем коробки………. 0,28 кубических дюйма

NEC 370-29 Не прятать распределительные коробки в стенах, потолках или недоступных чердаках и подполах.

Примеры бытовых электротехнических норм для распределительных коробок


Коды IRC
Коробки: соединительные, отводящие и осветительные
1. Неиспользуемые отверстия в коробках и корпусах трубопроводов должны быть закрыты.2003 IRC E3806.4
2. Все ящики должны быть доступны. НЭК 314.29
3. Коробки должны быть установлены в каждой точке соединения проводника, выходе, точке переключения, точке соединения или точке протяжки. NEC 314
4. Неметаллические коробки прямоугольной формы (2 1/4 дюйма x 4 дюйма) можно использовать как на стенах, так и на потолках. Зажимы не нужны, если провод крепится в пределах 8 дюймов от коробки. NEC 314.17

Для получения полной и актуальной информации о коде всегда обращайтесь в местную строительную службу.

стиль=»очистить: слева»>

Видео по электромонтажу #2


Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки.

Смотрите больше видео о проводке дома от Ask The Electrician:


Узнайте больше из моего видеокурса по домашней электротехнике:


» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Идеально подходит для домовладельцев, студентов,

0

0


0 проводки GFCI проводки GFCI

0 проводки дома электрические цепи
120 вольт и 240 вольт выпускных цепей
проводки Выключатели освещения
Проводка 3-проводной и 4-проводной электрической плиты
Проводка 3-проводной и 4-проводной сушилки Шнур и розетка для сушилки
Устранение неполадок и ремонт электропроводки Электропроводка
Коды NEC для домашней электропроводки
. …и многое другое.

Подробнее об электрических кодах для коробок


Вопросы об электрических кодах для распределительных коробок


Вопросы о кодах электропроводки в жилых помещениях для коробок


Вопрос от Яна, домовладельца в Атаскадеро, Калифорния.

Можно ли устанавливать распределительные коробки в подполье?

Я работаю в очень маленьком доме 1890-х годов с одной стеной. Дом нужно переделывать. Подвал и чердак доступны. Я планирую проложить цепи питания к розеткам и переключателям внутри металлических коробок Wiremold V 700 для поверхностного монтажа и т. д. Я планирую проложить цепи питания в сухом подполье с системой балок 2×8 16 OC. Могу ли я использовать проводку NM #12 для фидеров и делать соединения с проволочной гайкой внутри металлических распределительных коробок 4×4 внутри подполья? Я буду устанавливать соответствующие кабельные разъемы в эти распределительные коробки и из них.

Этот вопрос по электропроводке поступил от Яна, домовладельца в Атаскадеро, Калифорния.

Ответ Дэйва:

Январь, электрические правила требуют, чтобы распределительные коробки были доступны, поэтому ваш план должен подойти. Обязательно получите разрешение и проверьте свою работу.





СВЯЗАННЫЕ

Подробнее об электрических коробках

Что делать с заземляющим проводом
Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода.

Удары молнии могут повредить электропроводку
У нас во дворе перед домом в дерево ударила молния. Сработал автоматический выключатель в распределительной коробке. Он не сбрасывается…

Сращивание проводки 220 В
Как сращивать электропроводку 220 В: Соображения при сращивании кабельной проводки 220 В, чтобы сделать сращивание безопасным, доступным и обеспечить целостность цепи.

Соединения проводки для электрического водонагревателя
Что такое соединения проводки для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт.

Выявление причины затемнения Цепь освещения
Из-за чего мой свет тускнеет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи.

Электротехнические правила и светильники для плавательных бассейнов
GFCI Защита от замыкания на землю для светильников для плавательных бассейнов: Статья 680-20 NEC, Как описано в этом вопросе по электротехнике, любой, кто входит в бассейн с включенным светом, подвергается опасности поражения электрическим током. !

Электрические нормы и правила для гаражных розеток и розеток GFI
Как спланировать и установить электрическую проводку для гаражных розеток и цепей освещения: Электрические нормы и правила защиты GFCI для розеток 15 А и 20 А, 125 В в гаражах.

Электрический код для кабеля BX
Роберт из Нью-Йорка спрашивает; Где в кодовой книге NEC указано, где и как можно выставлять BX и какие есть ограничения.

электрические коробки — 1691


Распределительные коробки из ПВХ — Cantex Inc

Видео по установке распределительной коробки CANTEX из ПВХ


В наш век цифровых технологий важность правильного электрического соединения нельзя недооценивать! Неправильная проводка не только приводит к плохой работе электрических устройств; он также повреждает устройства, приборы и здания! В CANTEX вся наша линейка электрических кабелепроводов, фитингов, аксессуаров и коробок из ПВХ, включая распределительные коробки из ПВХ, опирается на более чем 60-летний опыт производства качественных электрических изделий из ПВХ американского производства.

В соответствии с Национальным электротехническим кодексом (NEC) не допускается сращивание проводки за пределами одобренного корпуса. Распределительные коробки из ПВХ — это один из утвержденных типов корпусов, используемых для защиты проводных и кабельных соединений.

Что такое распределительная коробка?

Распределительные коробки — это обычные электрические коробки, в которых размещаются и защищаются соединения двух или более цепей кабелей или проводов. Распределительные коробки — это общее место встречи электрических проводов, где они соединяются, прежде чем двигаться в разных направлениях через кабелепровод и другие электрические фитинги.

Поскольку соединительные коробки из ПВХ легче и проще в установке, чем металлические корпуса, одобренные NEC, они являются отличным вариантом для защиты электрических соединений с меньшими затратами труда и средств. Все распределительные коробки должны быть закрыты и установлены правильно в соответствии с действующими электротехническими нормами. В статье 314 Национального электротехнического кодекса (NEC) и NEMA OS3 разъясняются рекомендации по установке распределительных коробок. Всегда проверяйте все национальные и региональные электротехнические правила перед установкой любого электрического изделия из ПВХ.

Рейтинг NEMA указывает, подходит ли распределительная коробка для использования в опасных или безопасных зонах, а также для внутреннего или наружного использования. Рейтинг также указывает, насколько хорошо распределительная коробка защищена от масла, охлаждающих жидкостей и коррозионных веществ. Все распределительные коробки CANTEX из ПВХ поставляются с крышкой из ПВХ, оцинкованными винтами и неопреновой прокладкой, которые необходимо использовать для обеспечения соответствия применимым строительным и электротехническим нормам и правилам.

CANTEX производит два типа распределительных коробок из ПВХ: наши меньшие литые распределительные коробки из ПВХ выпускаются в 11 размерах, а наши более крупные сборные распределительные коробки из ПВХ доступны в 5 размерах. Формованные распределительные коробки CANTEX внесены в список UL Marine и сертифицированы NEMA для типов 1, 3, 3S, 4, 4X, 5, 6 и 6p. Формованная распределительная коробка CANTEX размером 16 дюймов на 14 дюймов на 6 дюймов соответствует стандарту UL Type 4 X Rating. Все остальные распределительные коробки, изготовленные CANTEX, соответствуют стандарту NEMA типа 1. Описание номинальных характеристик распределительных коробок можно найти в публикации стандартов NEMA № 250. Распределительные коробки производства CANTEX рассчитаны на температуру окружающей среды до 50 градусов по Цельсию (122 градуса по Фаренгейту). Компаунд, используемый для изготовления наших распределительных коробок из ПВХ, имеет класс огнестойкости UL94V-0.

Распределительные коробки CANTEX из ПВХ легко соединяются с нашими соответствующими трубами и фитингами из ПВХ. Их также можно использовать с электрическими металлическими трубками (EMT) при условии соблюдения правил установки NEMA OS3 и NEC, а также всех местных норм и правил.

Инструкции по монтажу на стену распределительной коробки из ПВХ

Распределительная коробка из ПВХ Инструкции по установке в земле



Часто используемые распределительные коробки из ПВХ



    Ознакомьтесь с полной линейкой распределительных коробок CANTEX из ПВХ

    .

    ДОМАШНЯЯ КЛИНИКА; Этапы установки электрической коробки

    В доме электрические провода проходят от главной сервисной панели к розеткам, выключателям и светильникам.В Национальном электротехническом кодексе указано, что провода должны быть защищены либо прочной пластиковой виниловой оболочкой, либо гибкой армированной оболочкой, либо металлическим кабелепроводом.

    Несколько цепей проходят от панели к розетке без встроенного проводного соединения. Кодекс также указывает, что эти соединения должны содержаться в утвержденной коробке из оцинкованной стали или пластика. Подобные коробки доступны для выключателей и розеток.

    Кодекс требует, чтобы коробки были установлены на элементах каркаса и чтобы они оставались доступными. Поэтому их ни в коем случае нельзя закрывать гипсокартоном, панелями или каким-либо настенным покрытием.

    Электрические коробки доступны в различных формах (прямоугольные, квадратные и восьмиугольные) и различной глубины. Каждая коробка должна быть достаточно большой, чтобы вместить розетку и все провода, не сжимая и не повреждая соединения. Ящики меньшего размера должны быть заменены ящиками большего размера.

    Поскольку открытые соединения представляют опасность возгорания, домовладельцы должны проверять проводку в своих домах, чтобы убедиться в отсутствии открытых соединений.Как правило, это не проблема в новых домах, хотя электрики иногда оставляют открытые соединения в недостроенных подвалах или подсобных помещениях. Проблема более остра в старых домах, потому что проводка могла быть проложена до того, как вступили в силу многие строительные нормы и правила.

    Установка электрошкафа не представляет сложности. Первым шагом при работе с любой электрической цепью является отключение питания. Сделайте это, переключив соответствующий автоматический выключатель или удалив правильный предохранитель.Не прикасайтесь к оголенным проводам, пока не проверите цепь, чтобы убедиться, что она действительно холодная.

    Вы можете проверить цепь с помощью тестера цепей. Аккуратно удалите изоленту или гайки без пайки, чтобы открыть соединения проводов, затем прикоснитесь одним щупом тестера цепей к черному разъему, а другим щупом к белому разъему. Лампочка тестера не должна светиться. Если это так, вернитесь в сервисную панель и попробуйте другой выключатель. Убедившись, что электричество отключено, отсоедините все соединения.

    Стальные ящики имеют «выбивные отверстия» — диски, которые не полностью отделены от боковых сторон ящика. Их можно пробить или выбить стальным пробойником, чтобы сделать отверстие для входящих проводов. Проделайте по одному отверстию для каждого кабеля, входящего в коробку; оставьте другие нокауты на месте.

    Прикрепите коробку к ближайшему элементу каркаса (распределительные коробки имеют небольшие отверстия, чтобы их можно было прибить или привинтить к стойке или балке). Наденьте кабельный зажим на каждый кабель, затем затяните зажимы с помощью отвертки.Будьте осторожны, чтобы не перетянуть зажим, иначе вы можете повредить провод.

    Вставьте провод в коробку так, чтобы резьбовой конец зажима выступал внутрь. Каждый кабельный зажим имеет контргайку, которую необходимо завинтить изнутри коробки. Затяните контргайки, нажимая на выступы по бокам гайки с помощью отвертки.

    Когда все кабели надежно закреплены, выполните соединения внутри коробки. Используйте соединители без пайки (также называемые проволочными гайками), чтобы соединить провода вместе. Сначала скрутите провода вместе, используя острогубцы, затем накрутите разъем на скрученные провода.Когда разъем на месте, он должен полностью закрывать оголенные концы проводов.

    Если в цепи есть провода заземления — обычно это оголенные медные провода — соедините их вместе и добавьте короткий отрезок провода от соединения к зеленому винту заземления на задней стороне распределительной коробки. Аккуратно протолкните все провода внутрь коробки и прикрепите накладку. Вернитесь к сервисной панели и включите питание.

    В дополнение к защите соединений внутри распределительные коробки также обеспечивают точки крепления для крепления осветительных приборов.На самом деле, современные электротехнические нормы запрещают установку светильника непосредственно в распределительную коробку. Вместо этого его следует прикрепить болтами к смонтированному ремню, прикрепленному к коробке.

    Для установки низковольтного термостата или дверного звонка необходимо подключить к существующей цепи понижающий трансформатор. Трансформатор можно подключить к силовой цепи через распределительную коробку. Сначала отключите питание, затем извлеките нокаут из коробки. Пропустите провода трансформатора через отверстие и подключите их к соответствующим проводам цепи.Когда соединения выполнены, установите на место крышку и восстановите питание.

    Распределительные коробки — электрические коробки

    См. Распределительные коробки Water обеспечивают удобное место для быстрого подключения проводки на насосной станции, на объекте или в любой другой электроустановке. Наши распределительные коробки премиум-класса внесены в список UL, имеют рейтинг NEMA 4X и изготовлены в США.

    ЗАПРОСИТЬ ЦЕНУ

    Модель Размер Описание
    95-10 6 дюймов х 6 дюймов х 4 дюйма Распределительная коробка из поликарбоната
    (Коннекторы или концентратор не установлены)
    95-11 8”х 8”х 4” Распределительная коробка из поликарбоната для системы Simplex
    (1.Ступица 5 дюймов, 3 рукоятки поплавка, 1 малая рукоятка насоса: 0,2–0,44 дюйма
    95-12 8”х 8”х 4” Распределительная коробка из поликарбоната для дуплексной системы
    (ступица 2 дюйма, 4 поплавковых захвата, 2 малых захвата насоса: 0,2–0,44 дюйма)
    95-13 8”х 8”х 4” Распределительная коробка из поликарбоната для системы Simplex
    (1. Втулка 5 дюймов, 3 поплавковых захвата, 1 большой захват насоса: 0,435–0,705 дюйма
    95-14 8”х 8”х 4” Распределительная коробка из поликарбоната для дуплексной системы
    (ступица 2 дюйма, 4 поплавковых захвата, 2 больших захвата насоса: 0,435–0,705 дюйма)
    95-15 8”х 8”х 4” Распределительная коробка из поликарбоната
    (Коннекторы или концентратор не установлены)
    96-04 10 дюймов х 8 дюймов х 6 дюймов Прозрачная передняя распределительная коробка из поликарбоната
    (2-дюймовая втулка, 4 поплавковых захвата, 2 больших захвата насоса: .435” — 0,705”)

    Примечание. Для дуплексных систем с тремя поплавками поставьте «3» после номера модели, чтобы заказать соединительную коробку с двумя захватами поплавка.

    Необязательный

    Чтобы добавить заднюю пластину и клеммную колодку в распределительную коробку, поместите букву «P», а затем необходимое количество контактов на двухрядной клеммной колодке (например, № 95-11P9).

Добавить комментарий

Ваш адрес email не будет опубликован.
