Монтаж многощипцовой крыши своими руками – схема и элементы

Возводя собственный дом, люди заботятся не только о функциональности и практичности конструктивных решений, но об эстетической стороне вопроса, поэтому устройство кровли часто выливается в сложный и дорогостоящий процесс из-за сложности ее формы. Многощипцовая крыша – одна из наиболее сложная и трудозатратная разновидность кровельных конструкций, которая тем не менее часто используется в строительстве частных домов, благодаря оригинальному внешнему виду. Однако, каждый опытный мастер знает, сколько трудностей таит в себе монтаж такой кровли, поэтому своими руками возвести ее достаточно сложно.

Содержание статьи

Особенности

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких сопряженных крыш, потому она имеет больше двух фронтонов и более двух скатов. Дом с такой кровлей напоминает сказочный терем или дворец. Несмотря на сложный монтаж и большое количество ресурсов, затрачиваемых на устройство, такое конструктивное решение достаточно часто используется в частном домостроении из-за высокой декоративности. Возведение многощипцовой кровли выполняется в следующих случаях:

  1. Изначально. Тогда при создании проекта выполняется точный расчет нагрузок на кровлю, создается схема стропильного каркаса, а затем происходит непосредственно монтаж.
  2. При реконструкции сооружения. Дом часто растет вместе со своими хозяевами, по мере нужды дополняясь необходимой жилой площадью. Чтобы «подружить» кровлю основного сооружения и пристройки, выполняется монтаж многощипцовой конструкции крыши.
  3. При организации вертикального освещения мансарды. Устройство многощипцовой кровли выполняют, чтобы отказаться от дорогостоящих мансардных окон в пользу более доступных обычных.
  4. При строительстве зданий сложной планировки. Если дом имеет множество комнат или сложную форму, то многощипцовая конструкция позволяет более эстетично перекрыть их.

Обратите внимание! Крыша, состоящая из 2-3 щипцов весит больше обычной поэтому перед началом сборки конструкции выполняется точный расчет ее веса. На основе тих вычислений определяют нагрузку, которая ляжет на фундамент сооружения, и выдержит ли он такой вес.

Устройство

Многощипцовая крыша мало чем отличается от обычной, ее кровельный пирог также состоит из стропильного каркаса, финишного покрытия, утеплителя и гидроизоляции. Однако, из-за необычной формы в конструкции появляются дополнительные элементы, увеличивающие сложность монтажа. Кровельная конструкция такого типа состоит из следующих частей:

  • Мауэрлата. Мауэрлатным брусом называют элемент стропильного каркаса кровли, который укладывается на верхний пояс несущих стен, куда опираются скаты. Его функции – распределение нагрузки от веса конструкции, смягчение давления, предотвращение опрокидывания стропил.
  • Стропила. Стропильные ноги располагаются попарно вдоль конька кровли, формируя плоскости ската. Они располагаются под углом, благодаря чему формируется уклон крыши.
  • Ендова. Ендовой называется внутренний угол, образованный в месте соединения соседних скатов.
  • Ребро. Наружный угол, образованный сопрягающимися скатами, называют ребром. Конек – частный случай ребра кровли.
  • Обрешетка. Сплошное или разреженное основание из досок или фанеры называют обрешеткой, на нее крепится кровельное покрытие.
Устройство многощипцовой кровли

Устройство многощипцовой кровли

Элементы многощипцовой крыши

Элементы многощипцовой крыши

Опытные кровельщики отмечают, что некоторые элементы стропильного каркаса многощипцовой крыши нуждаются в дополнительном усилении и гидроизоляции. В частности, ендовы и ребра из-за особенностей строения испытывают повышенную нагрузку, а также часто становятся причиной протечек.

Достоинства

Устройство многощипцовой кровли отличается повышенной сложностью, однако, ее монтаж может принести пользу, если правильно выполнить расчет и определить уклон скатов. Такая конструкция обходится дороже, чем другие виды крыш, но ее оригинальный внешний вид сторицей окупают затраты. Достоинствами многощипцовых крыш считают:

  • Экономия пространства. Конструкция многощипцового типа позволяет более рационально, чем другие виды крыш, использовать подкровельное пространство для организации мансарды.
  • Возможность использования вертикально освещения на мансарде. Если дом оборудуют мансардой, то чаще всего приходится устанавливать мансардные окна, которые стоят дорого, но дают мало света. Вертикальное освещение, монтируемое на дополнительных щипцах, с успехом решают эту проблему.
  • Улучшенный отток воды и сход снега. Крутые скаты позволяет снегу и воде самотёком соскальзывать с крыши, облегчая ее обслуживание.
  • Эффектный внешний вид. Дом с многощипцовой кровлей выгодно отличается от однотипных «соседей», с помощью этого архитектурного элемента он обретает индивидуальность.

Учтите, многощипцовая крыша, если правильно выполнить расчет и монтаж, выдерживает интенсивные весовые, ветровые и снеговые нагрузки. Однако, множество дополнительных элементов приводит к тому, что весит она больше, чем остальные виды кровли.

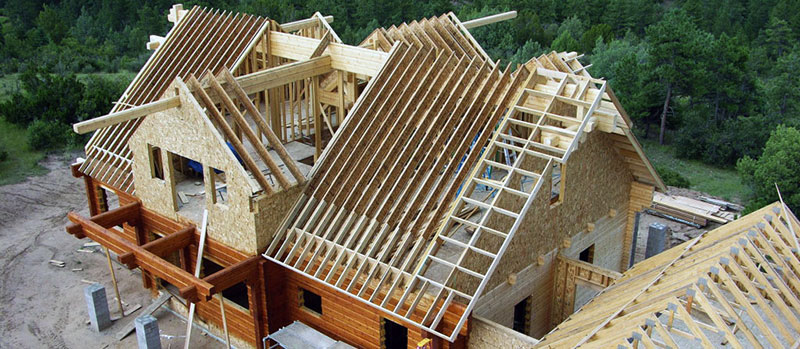

Каркас многощипцовой кровли

Каркас многощипцовой кровли

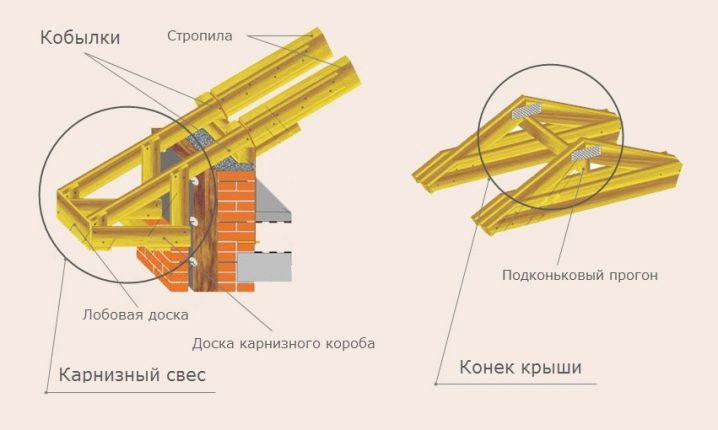

Узлы кровли

Узлы кровли

Недостатки

Многощипцовая крыша своими руками возводится редко, так как даже на этапе проектирования она требует особых знаний и определенного опыта. Если другие виды кровли можно сделать по типовым схемам и проектам, то она требует индивидуального подхода. Недостатками многощипцовой кровли считают:

  1. Большое количество отходов. Устройство, форма крыши со сложной конструкцией вынуждает обрезать пиломатериалы и кровельное покрытие в процессе монтажа, из-за чего остаётся много отходов.
  2. Увеличение расхода материалов. Устройство такой кровли требует большего количества материалов, чем другие виды крыш, поэтому обходится дороже.
  3. Сложность создания проекта и монтажа. Если дом строится своими руками, лучше сделать более простую форму кровли, так как многощипцовой тип рассчитать и возвести самостоятельно слишком сложно.

Важно! Главным недостатком многощипцовых конструкций опытные кровельщики считают сложную форму, в ендовах которой скапливается вода и снег, приводя к увеличению нагрузки на стропильный каркас, а в последствии к протечкам.

Распределение нагрузку на ендовы

Распределение нагрузку на ендовы

Схема сопряжение скатов

Схема сопряжение скатов

Видео-инструкция

Многощипцовая крыша (57 фото): щипцовая конструкция своими руками, схема многощипцовых конструкций частных домов, устройство кровли

Самые причудливые кровельные конструкции сегодня можно увидеть не только на зданиях исторических музеев, усадеб или средневековых замков. Все чаще они встречаются в частных домах и коттеджах. Фирмы-застройщики готовы предложить своим клиентам услуги по возведению сложных, но красивых сооружений. Несмотря на высокую стоимость, спрос на них с каждым годом только растет, потому что их красота и презентабельность являются показателями высокого социального статуса хозяина.

Что это такое?

Кровля дома является многофункциональным элементом. Она одновременно выполняет технические, эксплуатационные и эстетические задачи. От качественной проработки всех элементов зависит успех ее использования, а уникальный внешний облик может сделать строение особенно привлекательным.

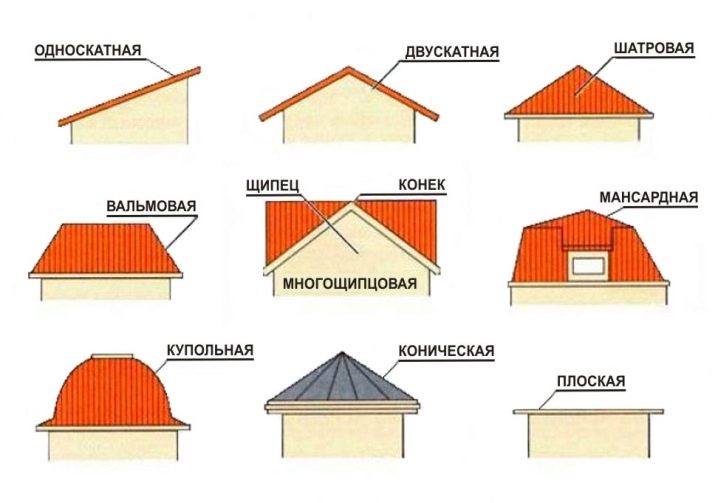

Традиционная двускатная крыша, имеющая два фронтона, называется двухщипцовой. Если проект предусматривает наличие нескольких элементов, состоящих из парных фронтонов или щипцов, то она называется многощипцовой. Подобное сооружение считается самым сложным из-за наличия большого количества различных архитектурных элементов. Именно они делают кровлю наиболее привлекательной и оригинальной, способной даже самому обычному зданию придать образ средневекового замка.

Многощипцовые крыши для каркасного дома можно создать своими руками, если следовать всем рекомендациям. Такие конструкции имеют как свои плюсы, так и минусы, поэтому нужно тщательно взвесить свой выбор. Перед вами должна быть схема работы и чертеж конструкции, а также примеры готовых крыш.

В каких случаях предпочтительно создание кровельных перекрытий подобного вида?

Необходимость построения сложного объекта может возникнуть в целом ряде случаев:

  • когда крыша должна быть выполнена в одном архитектурном стиле с возводимым строением;
  • если к основному зданию были сделаны дополнительные пристройки;
  • в случае, когда строение простой прямоугольной или квадратной формы дополняется несколькими фронтонами;

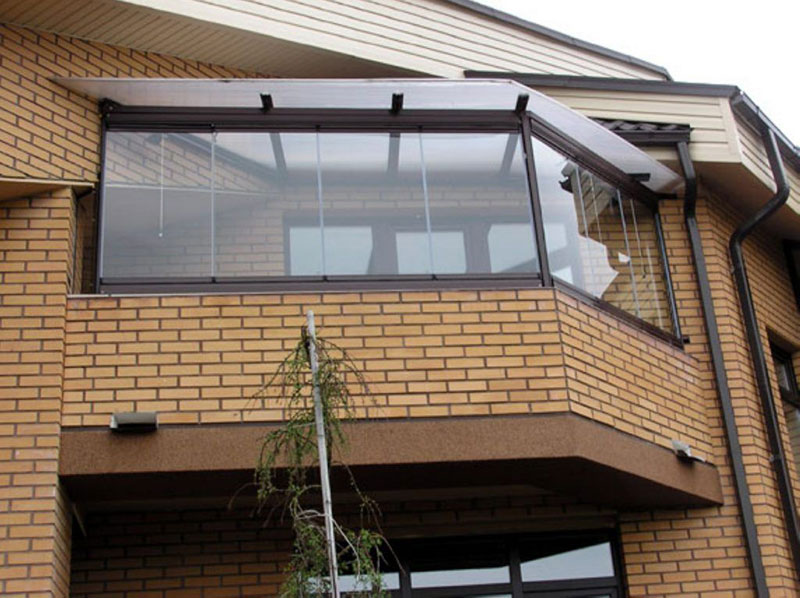

  • если проект предусматривает обустройство на крыше углубленных балконов или окон, в том числе и слуховых;
  • при необходимости создания бокового освещения мансарды;
  • в многокомнатных зданиях большой площади со сложной многоуровневой планировкой.

Преимущества и недостатки

Кровля данного вида подчеркивает красоту архитектурного стиля, в котором построено здание.

Целый ряд достоинств выделяет ее среди других видов кровельных конструкций:

  • она имеет более оригинальный и привлекательный вид;
  • отличается надежностью и долговечностью;
  • после ее возведения появляется возможность оборудовать дополнительную комнату или кладовку в пространстве образовавшейся мансарды;
  • сложность конструкции предполагает образование большого количества своеобразных ребер жесткости в местах пересечения многочисленных плоскостей – они помогают значительно усилить перекрытие;
  • сбалансированная система стропил позволяет выдерживать повышенные нагрузки, особенно в зимний период;
  • на крутых скатах не задерживается снег.

К ее недостаткам можно отнести следующее:

  • дороговизна возведения подобного объекта из-за большого объема используемых материалов и достаточно высокой цены на них;
  • значительное количество отходов, возникающих при раскрое покрытий (особенно это касается металлочерепицы).
  • сложное устройство требует грамотного расчета и профессионального подхода к монтажу;
  • необходима качественная гидроизоляция, особенно на внутренних стыках;

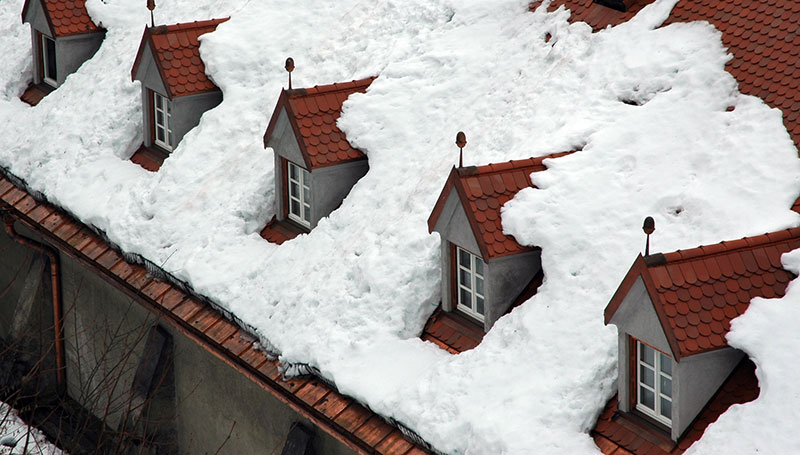

  • повышенная нагрузка на ендову, особенно зимой из-за обилия осадков.

Структурные особенности

Она представляет собой скатную конструкцию с поверхностями, имеющими наклон в сторону наружных стен. Благодаря этому, обеспечивается естественный сток талой и дождевой воды.

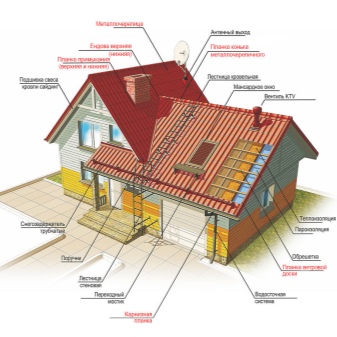

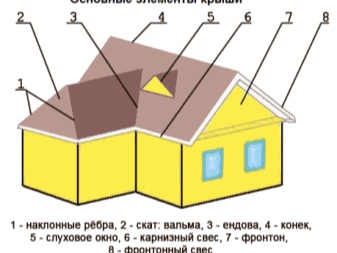

Такая кровля состоит из множества конструкционных элементов. Рассмотрим их.

Скат

Участок кровли расположенный в одной плоскости. Чем сложнее конструкция, тем больше у нее скатов.

Щипец или фронтон

Представляет собой верхний участок стены, ограниченный скатами. Небольшое отличие щипцов от фронтонов состоит в отсутствии карниза в их нижней части.

Ендова или разжелобок

Элементы конструкции в виде внутренних углов, образованных стыками. Со стороны торцов ендовы ограничиваются фронтонами или щипцами. В процессе эксплуатации эта часть строения принимает на себя наибольшее количество атмосферных осадков. Здесь происходит скопление дождевой воды и снега.

В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.

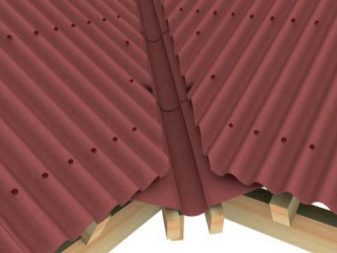

Ребро или конек

Горизонтальная линия, соединяющая две плоскости скатов.

Карнизный свес

Свисающий участок крыши шириной от 30 см до 50 см, главной функцией которого является защита от осадков и обеспечение эффективного отвода стока воды после дождя или таяния снега.

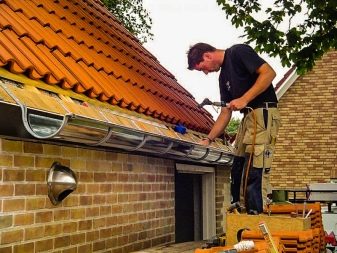

Водосток

Конструктивный элемент, отводящий воду с поверхности кровли в водосточные трубы горизонтального расположения.

Примыкание

Участок соединения скатов с вертикальной поверхностью строения.

Угол наклона крыши определяется еще в процессе ее проектирования в зависимости от нескольких факторов:

  • особенностей климатических условий;
  • расходных материалов;
  • архитектурных особенностей здания.

В особых случаях он может составлять до 90 градусов.

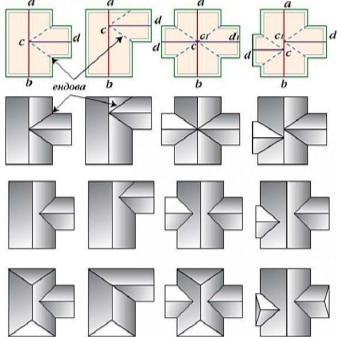

Самый простой вариант многощипцовой крыши представляет собой две двускатные конструкции, соединенные под прямым углом. Если смотреть на подобное сооружение сверху, то оно будет иметь очертания креста. Чаще всего при разработке проекта дизайнеры предлагают применить подобную двускатную форму сразу на нескольких отдельных частях здания с дальнейшим объединением их в единую конструкцию. Такой подход позволяет создавать оригинальные сооружения, придающие всему строению привлекательный внешний вид.

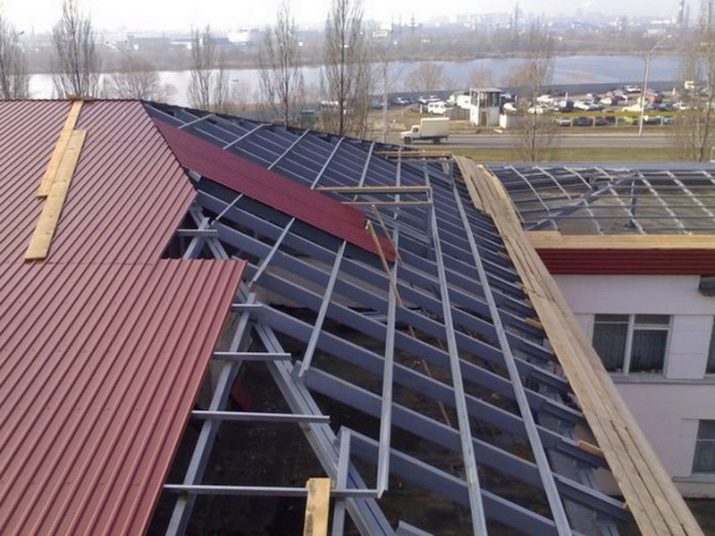

Устройство и монтаж стропильного каркаса

Стропильная система многощипцовой кровли имеет достаточно сложное устройство. В ней часто встречается сочетание наклонных и висячих опор. Поэтому предельно внимательно следует отнестись к точности расчетов их сечения, а также установке необходимых элементов жесткости.

К ее основным элементам относятся:

  • мауэрлат;
  • стропила;
  • балки.

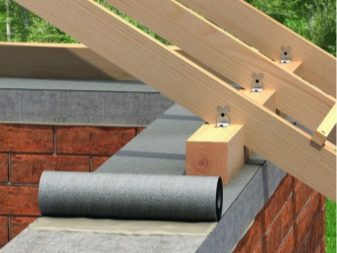

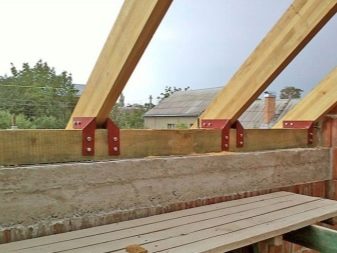

Мауэрлат выполняет важнейшую задачу по распределению нагрузки с крыши на стены здания. Для его производства используется брус длиной от 1000мм до 1500 мм с сечением 100х150мм или 150х150мм. Мауэрлат необходимо прочно крепить к специальному армированному поясу, возводящемуся еще во время строительства стеновой коробки. Это делается, чтобы усилия от стропил не смогли раздвинуть стены. Только после того как мауэрлат будет надежно закреплен, начинают установку стропильных ног.

В зависимости от наличия дополнительных опор устанавливаются наклонные или висячие стропила. Для их изготовления применяют точно такой же брус, как и для мауэрлата. Из него же делается и конек, служащий соединительным элементом верхних частей стропил.

В некоторых случаях появляется необходимость в установлении дополнительных промежуточных прогонов в виде горизонтальных балок между несущей конструкцией и обрешеткой. Они уменьшают нагрузку от покрытия, равномерно распределяя ее в стропильной системе, а также добавляют обрешетке жесткости.

Краткая поэтапная инструкция по возведению

Монтаж многощипцового сооружения должен осуществляться в строгом соответствии с проектной документацией.

Все работы выполняются поэтапно.

  • Собираются климатические данные, которые характерны для региона строящегося объекта. Эта информация учитывается при проведении технических расчетов и разработке проекта.
  • Проектирование объекта и расчет. Тщательный предварительный расчет всех составных частей кровли лучше доверить опытным специалистам. Кроме того, необходимо заранее определить виды и объемы материалов, которые будут использоваться в строительстве.
  • По периметру здания укладывается мауэрлат.
  • Устанавливаются вертикальные опорные стойки и монтируются горизонтальные балки – прогоны, образующие конек.
  • Монтаж основных и дополнительных опор формирующих переходы плоскостей.
  • Стойки и стропила усиливаются подстропильными ногами или подкосами. Они помогают равномерно распределить нагрузку, а также не позволяют конструкциям прогибаться.
  • Соединение элементов осуществляется с помощью металлических крепежей – пластин, скоб, резьбовых шпилек или анкеров. Для усиления соединения досок используют деревянные бобышки.
  • Сверху (по стропилам) укладывается обрешетка в виде горизонтальных планок.

Выбор обрешетки зависит от типа кровельного покрытия. Если предполагается применить мягкую кровлю, то предпочтителен сплошной настил. При использовании жестких материалов или изделий из профилированного металла обрешетку делают разреженной.

Гидроизоляция и защита чердачных помещений от потери тепла

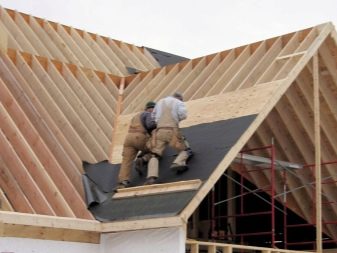

Рулонная гидроизоляция укладывается полосами внахлест и перпендикулярно направлению ската крыши. Обязательно делается напуск шириной не менее 15 см. Стыки полос склеиваются с помощью специальной клейкой ленты или строительного скотча. Особое внимание уделяется ендовам, так как они принимают на себя наибольшее количество дождевой или талой воды, поэтому являются наиболее уязвимым местом.

Если работы по монтажу гидроизоляционного слоя выполнены с нарушением технологии или использовались некачественные материалы, это может привести к скапливанию влаги в подкровельной области, в результате чего значительно ухудшается теплоизоляция, возможно загнивание деревянных частей крова.

Нужно отметить, что традиционные гидроизолирующие изделия в виде рубероида или пергамина уже не могут обеспечить длительный срок службы и прочность. Они не до конца соответствуют современным нормам экологической чистоты и безопасности. Поэтому все большее распространение получают мембранные материалы. Кроме своей основной функции, они способны значительно снизить потери тепла за счет увеличения толщины утеплителя на полную высоту стропил.

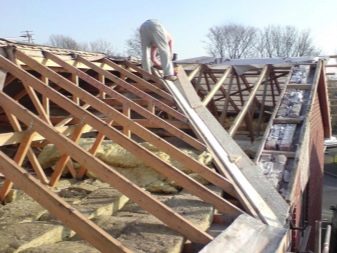

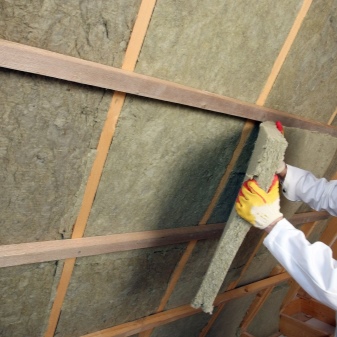

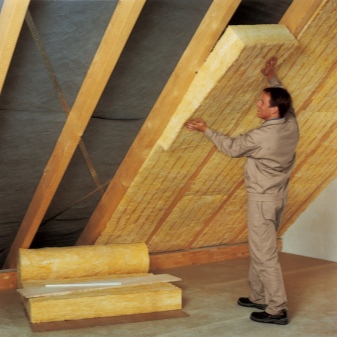

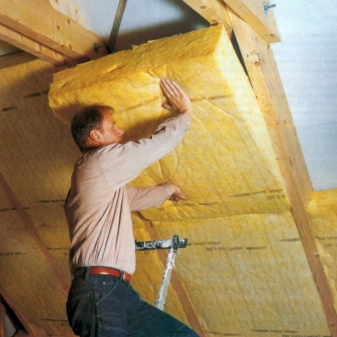

Возведение многощипцовой крыши подразумевает образование чердачного пространства, достаточно просторного для оборудования в нем жилых или подсобных помещений. Поэтому кровлю необходимо хорошо утеплять и изолировать от попадания в него лишней влаги. Утеплители на основе минеральной ваты подойдут для этого идеально. Они предотвращают появление «зон холода», в которых возможно образование конденсата. Среди особенностей стоит отметить особо мягкую структуру, позволяющую использовать этот материал в труднодоступных зонах.

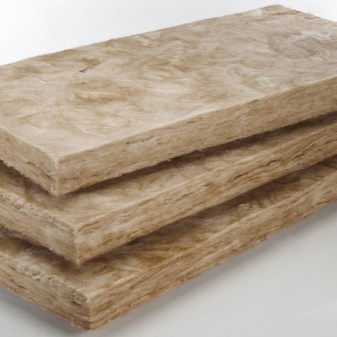

Для производства минеральных утеплителей используют стекло или базальт. Их несомненным достоинством является одновременное сочетание следующих свойств:

  • легкость;
  • огнеупорность;
  • экологичность.

Кроме всего вышеперечисленного, этот вид строительного материала отличает высокая степень звукопоглощения и шумоизоляции, что особенно важно во время сильного дождя или града.

Мансарды требуют особо пристального внимания к обустройству вентиляции.

Стоимость объекта

Финансовые расходы на возведение самой кровли и осуществление предварительных работ по ее проектированию зависит от нескольких факторов.

  • Расходные материалы. Монтаж конструкций такой сложности подразумевает использование большого количества стройматериалов, на стоимости которых не стоит экономить, так как в итоге это может сказаться на качестве и безопасности готового объекта.
  • Проектирование со всеми техническими и архитектурными расчетами должно проводиться опытными специалистами. Если вы решили сделать все самостоятельно, то необходимо помнить, что малейшая неточность может привести к серьезным проблемам уже на начальном этапе возведения кровли. Проекты должны быть составлены с особой тщательностью, с учетом всех предполагаемых нагрузок, а также различных негативных факторов.

Если многощипцовая крыша возведена согласно всем нормам и правила и с учетом всех особенностей проекта, то итогом ваших трудов будет:

  • привлекательный внешний вид сооружения, позволяющий сделать ваш дом по-настоящему уникальным;
  • устойчивая и надежная конструкция, противостоящая всем разгулам природы за счет идеально сбалансированной стропильной системы;
  • ваш дом станет более функциональным, ведь под такой крышей легко организовать несколько дополнительных уютных помещений.

Об устройстве крыши дома смотрите в следующем видео.

Многощипцовая крыша своими руками схема —

Многощипцовая крыша своими руками

  • 1 Особенности
  • 2 Обозначения основных конструктивных элементов
  • 3 Установка стропильного каркаса
  • 4 Монтаж ендовы
  • 5 Устройство обрешетки, утепления и монтаж кровли
  • 6 Видео
  • 7 Фото
  • 8 Схемы

Среди различных конструкций кровли самой сложной и привлекательной считается многощипцовая. Особенность ее конструкции заключается в большом количестве сложных элементов. К ним относятся фронтоны, щипцы, ендова и ребра. В данной статье мы расскажем как построить многощипцовую крышу руками, покажем чертежи и схемы, фото и видео материалы.

Чаще всего многощипцовую крышу делают в нескольких случаях:

  • изначально;
  • в процессе пристройки помещений;
  • для монтажа бокового освещения на мансарде;
  • в зданиях со сложной планировкой и множеством комнат.

Особенности

Схема стропильной системы

Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

  • благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
  • кровля имеет оригинальный и привлекательный вид;
  • конструкция отличается надежностью и долговечностью;
  • появляется свободное пространство для дополнительной комнаты или чердака;
  • на крутых скатах не задерживается снежный покров.
  • сложная конструкция, требующая грамотных расчетов и монтажа;
  • большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
  • высокая нагрузка на ендову, возникающая из-за снега;
  • необходимость качественной гидроизоляции внутренних стыков.

Обозначения основных конструктивных элементов

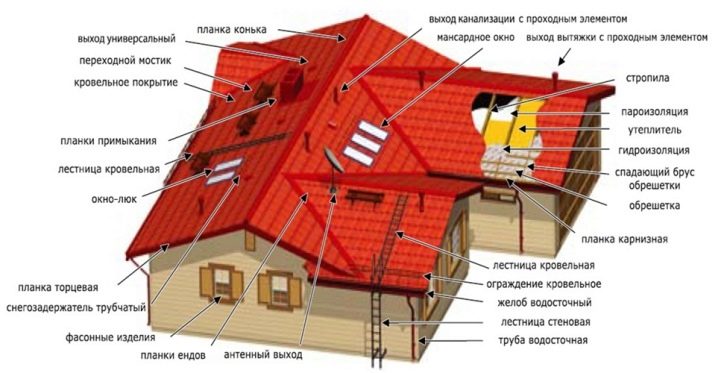

Устройство кровли

Ендова – место внутреннего соединения скатов, они являются одним из ключевых узлов. Им приходится выдерживать существенную нагрузку от скопления снега, поэтому снизу выполняется поддержка из системы подпорок и подкосов. Гидроизоляция узла имеет огромное значение, по ендовам проходит вся стекающая по кровле вода. Любая ошибка конструкции обернется протечкой.

Ребра – представляют собой наружный угол соединяемых скатов. Одним из сложнейших мест в конструкции многощипцовой крыши считается пересечение конькового бруса, к которому примыкает ендова. Конек – это одно из ребер кровли.

Щипец – участок стены, ограниченный скатами, он получается в форме треугольника и не отделяется от стены карнизом.

Мауэрлат – несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

Стропила – наслонные, висячие и диагональные.

Обрешетка – каркас из бруса, необходимый для крепления кровельного материала и утепления.

Установка стропильного каркаса

Стропильная система крыши

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Устройство обрешетки, утепления и монтаж кровли

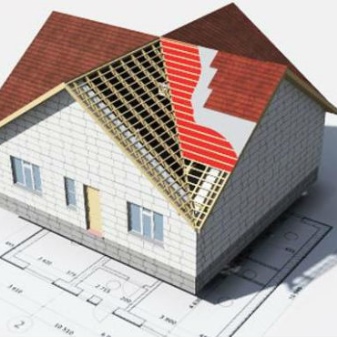

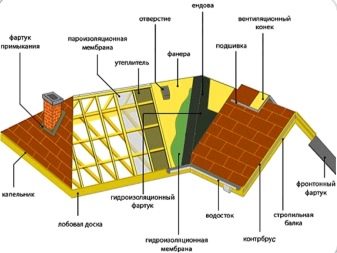

Устройство кровельного пирога

Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см. На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях. Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

Монтаж кровли многощипцовой крыши закончен

Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

Видео

Посмотрите видео, в котором подробно рассказывается о том, что нужно знать для правильного конструирования стропильной системы крыши:

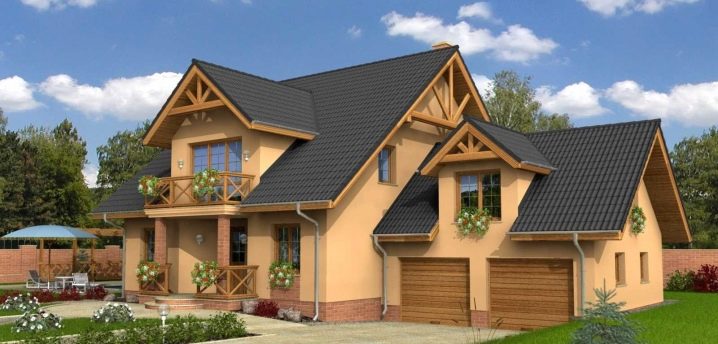

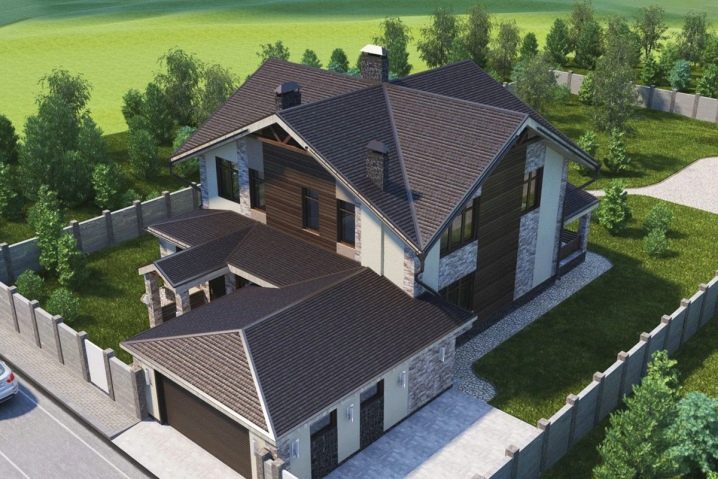

Многощипцовая крыша

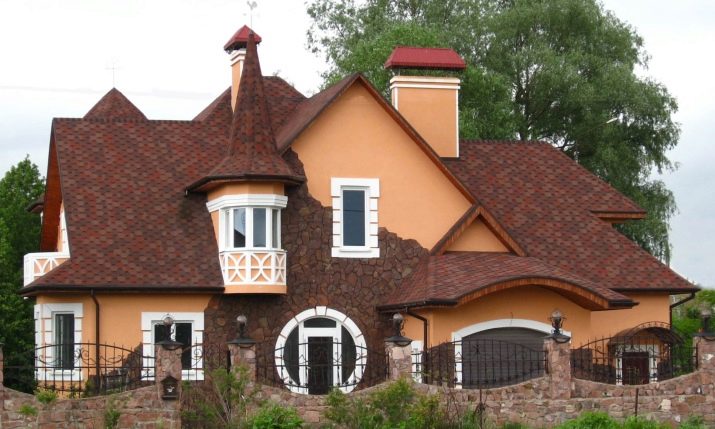

Красивая многощипцовая крыша

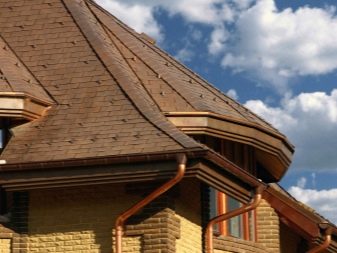

Многощипцовая крыша из гибкой черепицы

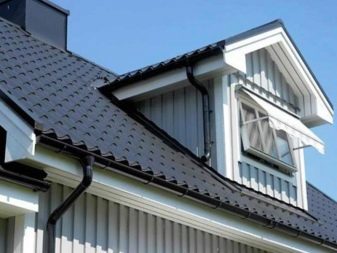

Из металлочерепицы

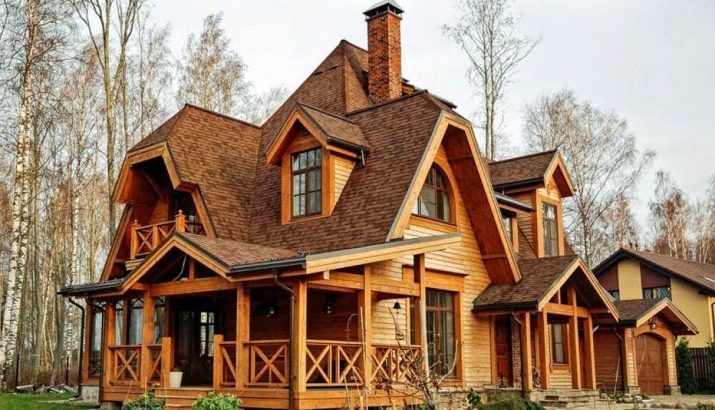

Многощипцовая крыша на деревянном доме

Для загородного дома

Многощипцовая крыша с мансардой

Простая конструкция

Сложная конструкция

Схемы

Чертеж многощипцовой крыши

Создание каркаса

Каркас окна на многощипцовой крыше

Конструкция крыши

Стропильная система многощипцовой крыши

Главные узлы конструкции

Многощипцовая крыша — особенности и устройство

Среди разнообразия различных крыш самой сложной считается многощипцовая.

Однако это не останавливает тех, кто хочет украсить свой дом такой кровлей.


В этой статье мы рассмотрим, что представляет она из себя и чем ее конструкция отличается от конструкций других крыш.

Такие крыши возводятся на многоугольных или квадратных домах.

Зачастую к домам пристраиваются различные помещения, имеющие другую высоту или оснащенные мансардами в чердачном пространстве — многощипцовые покрытия возводятся по различным причинам.

Основная особенность конструкции многощипцовых кровель — это наличие большого числа ендов, разжелобков и ребер.

Конструкция

Простейшая щипцовая крыша — это двускатная крыша, не имеющая фронтонов на торцах.

В такой конструкции щипцом называется верхняя треугольная часть стены.

Если же она отделена карнизом — это будет уже фронтон.

Сверху такое сооружение представляет собой крестообразную фигуру.

Ендова — это внутренний угол, образованный между двумя скатами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует уделять внимание их гидроизоляции, так как протечки чаще всего возникают именно тут.

Ребро покрытия образуется соединениями скатов, в отличие от ендовы оно представляет собой наружный угол, например, конек или соединение двух скатов на четырехскатной крыше.

Самая сложная и ответственная часть всей конструкции — это стропильная система, ее следует рассчитывать и изготавливать с повышенной точностью и внимательностью.

Как правило, в ней встречаются наслонные стропила либо висячие.

Стропильную систему мы рассмотрим отдельно.

Фотографии


Устройство и порядок возведения стропильной системы

Основой стропильной конструкции является мауэрлат, укладываемый по верху стены и представляющий собой жесткую связанную раму.

К стенам он крепится посредством металлических шпилек, устанавливаемых в армопояс.

Поскольку крыша представляет собой достаточно сложную конструкцию, следует уделить внимание ее чертежу.

Для этого необходимо точно измерить все размеры, подобрать уклон, определить используемый тип стропильной системы, рассчитать стропила, разметить месторасположение ендов, коньков, ребер, а также элементов системы — затяжек, упоров, прогонов, вертикальных стоек.

Прежде всего укладывается мауэрлат — он является основой стропильной системы и принимает на себя все усилия от стропил, передавая их на несущие стены.

Мауэрлат надежно закрепляется на армированном поясе, после чего монтируются стропильные ноги.

При больших размерах дома устанавливаются продольные или поперечные потолочные балки, которые будут служить в качестве затяжек.

Стропильные ноги имеют вид обычных стропил, а если крыша будет вальмовой или полувальмовой — стропила будут диагональными, их будет необходимо усилить нарожниками, а сами они могут быть сдвоенными или спаренными.

Стропила крепятся к мауэрлату посредством запилов, а также металлических пластин, скоб, уголков — это зависит от типа стропил.

Еще об узле крепления стропил к мауэрлату.

О печной трубе на крыше в статье. Выход, устройство, разделка.

О выборе угла наклона кровли здесь. Минимальный и оптимальный углы наклона.

В верхней точке стропила соединяются на коньке, а затем оснащаются пароизоляцией, обрешеткой и контробрешеткой.

Это зависит от кровельного материала, который будет использован в дальнейшем.

Все деревянные элементы следует пропитать антипиренами и антисептиками в целях безопасности и повышения срока службы.

После возведения стропильной системы крыша утепляется и кроется.

Особое внимание следует уделить гидроизоляции, в частности, ендов и разжелобков — в них скапливается вода и снег, и при некачественной гидроизоляции они протекают в первую очередь.

Некоторые особенности рассматриваемой кровли

При выборе многощипцовой конструкции в качестве варианта для вашего дома учитывайте, что возведение такой кровли — достаточно сложный и дорогой процесс.

Понадобится достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих возможностях — многощипцовая кровля своими руками (схема ее может быть легко найдена) не станет большой сложностью.

Вопрос стоимости стоит особняком — такая конструкция не только сложна, но и затратна.

Советуем использовать качественные материалы для стропильной системы — на нее будут ложиться немалые нагрузки, а также уделить внимание гидроизоляции.

Для такого вида кровли, как многощипцовая, проект должен составляться с особой тщательностью и учетом всех возможных факторов — тогда крыша будет служить долго и качественно.

Если же вы построите такую крышу с учетом всех правил, то вы получите крышу, которая будет:

  • Устойчивой и надежной — за счет сбалансированной стропильной системы крыша может выдерживать большие нагрузки;
  • Крыша будет давать возможность обустроить в доме дополнительное пространство — мансарду или чердак;
  • Крыша будет практичной, однако ее внешний вид будет весьма привлекателен — многощипцовые крыши смотрятся весьма красиво, а за счет большой крутизны скатов снег и другие осадки на ней не задерживаются.

Как видите — многощипцовая крыша это несколько своеобразная конструкция, требующая больше затрат и усилий, чем другие виды крыш.

Однако, возведя такую крышу, вы в значительной степени украсите свой дом, сделаете его привлекательным внешне.

В нем будет приятно находиться, а если подойти к обустройству крыши творчески — он будет смотреться очень эффектно.

При этом такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

Монтаж многощипцовой крыши своими руками – схема и элементы

Возводя собственный дом, люди заботятся не только о функциональности и практичности конструктивных решений, но об эстетической стороне вопроса, поэтому устройство кровли часто выливается в сложный и дорогостоящий процесс из-за сложности ее формы. Многощипцовая крыша – одна из наиболее сложная и трудозатратная разновидность кровельных конструкций, которая тем не менее часто используется в строительстве частных домов, благодаря оригинальному внешнему виду. Однако, каждый опытный мастер знает, сколько трудностей таит в себе монтаж такой кровли, поэтому своими руками возвести ее достаточно сложно.

Особенности

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких сопряженных крыш, потому она имеет больше двух фронтонов и более двух скатов. Дом с такой кровлей напоминает сказочный терем или дворец. Несмотря на сложный монтаж и большое количество ресурсов, затрачиваемых на устройство, такое конструктивное решение достаточно часто используется в частном домостроении из-за высокой декоративности. Возведение многощипцовой кровли выполняется в следующих случаях:

  1. Изначально. Тогда при создании проекта выполняется точный расчет нагрузок на кровлю, создается схема стропильного каркаса, а затем происходит непосредственно монтаж.
  2. При реконструкции сооружения. Дом часто растет вместе со своими хозяевами, по мере нужды дополняясь необходимой жилой площадью. Чтобы «подружить» кровлю основного сооружения и пристройки, выполняется монтаж многощипцовой конструкции крыши.
  3. При организации вертикального освещения мансарды. Устройство многощипцовой кровли выполняют, чтобы отказаться от дорогостоящих мансардных окон в пользу более доступных обычных.
  4. При строительстве зданий сложной планировки. Если дом имеет множество комнат или сложную форму, то многощипцовая конструкция позволяет более эстетично перекрыть их.

Обратите внимание! Крыша, состоящая из 2-3 щипцов весит больше обычной поэтому перед началом сборки конструкции выполняется точный расчет ее веса. На основе тих вычислений определяют нагрузку, которая ляжет на фундамент сооружения, и выдержит ли он такой вес.

Устройство

Многощипцовая крыша мало чем отличается от обычной, ее кровельный пирог также состоит из стропильного каркаса, финишного покрытия, утеплителя и гидроизоляции. Однако, из-за необычной формы в конструкции появляются дополнительные элементы, увеличивающие сложность монтажа. Кровельная конструкция такого типа состоит из следующих частей:

  • Мауэрлата. Мауэрлатным брусом называют элемент стропильного каркаса кровли, который укладывается на верхний пояс несущих стен, куда опираются скаты. Его функции – распределение нагрузки от веса конструкции, смягчение давления, предотвращение опрокидывания стропил.
  • Стропила. Стропильные ноги располагаются попарно вдоль конька кровли, формируя плоскости ската. Они располагаются под углом, благодаря чему формируется уклон крыши.
  • Ендова. Ендовой называется внутренний угол, образованный в месте соединения соседних скатов.
  • Ребро. Наружный угол, образованный сопрягающимися скатами, называют ребром. Конек – частный случай ребра кровли.
  • Обрешетка. Сплошное или разреженное основание из досок или фанеры называют обрешеткой, на нее крепится кровельное покрытие.

Опытные кровельщики отмечают, что некоторые элементы стропильного каркаса многощипцовой крыши нуждаются в дополнительном усилении и гидроизоляции. В частности, ендовы и ребра из-за особенностей строения испытывают повышенную нагрузку, а также часто становятся причиной протечек.

Достоинства

Устройство многощипцовой кровли отличается повышенной сложностью, однако, ее монтаж может принести пользу, если правильно выполнить расчет и определить уклон скатов. Такая конструкция обходится дороже, чем другие виды крыш, но ее оригинальный внешний вид сторицей окупают затраты. Достоинствами многощипцовых крыш считают:

  • Экономия пространства. Конструкция многощипцового типа позволяет более рационально, чем другие виды крыш, использовать подкровельное пространство для организации мансарды.
  • Возможность использования вертикально освещения на мансарде. Если дом оборудуют мансардой, то чаще всего приходится устанавливать мансардные окна, которые стоят дорого, но дают мало света. Вертикальное освещение, монтируемое на дополнительных щипцах, с успехом решают эту проблему.
  • Улучшенный отток воды и сход снега. Крутые скаты позволяет снегу и воде самотёком соскальзывать с крыши, облегчая ее обслуживание.
  • Эффектный внешний вид. Дом с многощипцовой кровлей выгодно отличается от однотипных «соседей», с помощью этого архитектурного элемента он обретает индивидуальность.

Учтите, многощипцовая крыша, если правильно выполнить расчет и монтаж, выдерживает интенсивные весовые, ветровые и снеговые нагрузки. Однако, множество дополнительных элементов приводит к тому, что весит она больше, чем остальные виды кровли.

Недостатки

Многощипцовая крыша своими руками возводится редко, так как даже на этапе проектирования она требует особых знаний и определенного опыта. Если другие виды кровли можно сделать по типовым схемам и проектам, то она требует индивидуального подхода. Недостатками многощипцовой кровли считают:

  1. Большое количество отходов. Устройство, форма крыши со сложной конструкцией вынуждает обрезать пиломатериалы и кровельное покрытие в процессе монтажа, из-за чего остаётся много отходов.
  2. Увеличение расхода материалов. Устройство такой кровли требует большего количества материалов, чем другие виды крыш, поэтому обходится дороже.
  3. Сложность создания проекта и монтажа. Если дом строится своими руками, лучше сделать более простую форму кровли, так как многощипцовой тип рассчитать и возвести самостоятельно слишком сложно.

Важно! Главным недостатком многощипцовых конструкций опытные кровельщики считают сложную форму, в ендовах которой скапливается вода и снег, приводя к увеличению нагрузки на стропильный каркас, а в последствии к протечкам.

Видео-инструкция

Монтаж многощипцовой крыши своими руками – схема и элементы

Возводя собственный дом, люди заботятся не только о функциональности и практичности конструктивных решений, но об эстетической стороне вопроса, поэтому устройство кровли часто выливается в сложный и дорогостоящий процесс из-за сложности ее формы. Многощипцовая крыша – одна из наиболее сложная и трудозатратная разновидность кровельных конструкций, которая тем не менее часто используется в строительстве частных домов, благодаря оригинальному внешнему виду. Однако, каждый опытный мастер знает, сколько трудностей таит в себе монтаж такой кровли, поэтому своими руками возвести ее достаточно сложно.

Особенности

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких сопряженных крыш, потому она имеет больше двух фронтонов и более двух скатов. Дом с такой кровлей напоминает сказочный терем или дворец. Несмотря на сложный монтаж и большое количество ресурсов, затрачиваемых на устройство, такое конструктивное решение достаточно часто используется в частном домостроении из-за высокой декоративности. Возведение многощипцовой кровли выполняется в следующих случаях:

  1. Изначально. Тогда при создании проекта выполняется точный расчет нагрузок на кровлю, создается схема стропильного каркаса, а затем происходит непосредственно монтаж.
  2. При реконструкции сооружения. Дом часто растет вместе со своими хозяевами, по мере нужды дополняясь необходимой жилой площадью. Чтобы «подружить» кровлю основного сооружения и пристройки, выполняется монтаж многощипцовой конструкции крыши.
  3. При организации вертикального освещения мансарды. Устройство многощипцовой кровли выполняют, чтобы отказаться от дорогостоящих мансардных окон в пользу более доступных обычных.
  4. При строительстве зданий сложной планировки. Если дом имеет множество комнат или сложную форму, то многощипцовая конструкция позволяет более эстетично перекрыть их.

Обратите внимание! Крыша, состоящая из 2-3 щипцов весит больше обычной поэтому перед началом сборки конструкции выполняется точный расчет ее веса. На основе тих вычислений определяют нагрузку, которая ляжет на фундамент сооружения, и выдержит ли он такой вес.

Устройство

Многощипцовая крыша мало чем отличается от обычной, ее кровельный пирог также состоит из стропильного каркаса, финишного покрытия, утеплителя и гидроизоляции. Однако, из-за необычной формы в конструкции появляются дополнительные элементы, увеличивающие сложность монтажа. Кровельная конструкция такого типа состоит из следующих частей:

  • Мауэрлата. Мауэрлатным брусом называют элемент стропильного каркаса кровли, который укладывается на верхний пояс несущих стен, куда опираются скаты. Его функции – распределение нагрузки от веса конструкции, смягчение давления, предотвращение опрокидывания стропил.
  • Стропила. Стропильные ноги располагаются попарно вдоль конька кровли, формируя плоскости ската. Они располагаются под углом, благодаря чему формируется уклон крыши.
  • Ендова. Ендовой называется внутренний угол, образованный в месте соединения соседних скатов.
  • Ребро. Наружный угол, образованный сопрягающимися скатами, называют ребром. Конек – частный случай ребра кровли.
  • Обрешетка. Сплошное или разреженное основание из досок или фанеры называют обрешеткой, на нее крепится кровельное покрытие.

Опытные кровельщики отмечают, что некоторые элементы стропильного каркаса многощипцовой крыши нуждаются в дополнительном усилении и гидроизоляции. В частности, ендовы и ребра из-за особенностей строения испытывают повышенную нагрузку, а также часто становятся причиной протечек.

Достоинства

Устройство многощипцовой кровли отличается повышенной сложностью, однако, ее монтаж может принести пользу, если правильно выполнить расчет и определить уклон скатов. Такая конструкция обходится дороже, чем другие виды крыш, но ее оригинальный внешний вид сторицей окупают затраты. Достоинствами многощипцовых крыш считают:

  • Экономия пространства. Конструкция многощипцового типа позволяет более рационально, чем другие виды крыш, использовать подкровельное пространство для организации мансарды.
  • Возможность использования вертикально освещения на мансарде. Если дом оборудуют мансардой, то чаще всего приходится устанавливать мансардные окна, которые стоят дорого, но дают мало света. Вертикальное освещение, монтируемое на дополнительных щипцах, с успехом решают эту проблему.
  • Улучшенный отток воды и сход снега. Крутые скаты позволяет снегу и воде самотёком соскальзывать с крыши, облегчая ее обслуживание.
  • Эффектный внешний вид. Дом с многощипцовой кровлей выгодно отличается от однотипных «соседей», с помощью этого архитектурного элемента он обретает индивидуальность.

Учтите, многощипцовая крыша, если правильно выполнить расчет и монтаж, выдерживает интенсивные весовые, ветровые и снеговые нагрузки. Однако, множество дополнительных элементов приводит к тому, что весит она больше, чем остальные виды кровли.

Недостатки

Многощипцовая крыша своими руками возводится редко, так как даже на этапе проектирования она требует особых знаний и определенного опыта. Если другие виды кровли можно сделать по типовым схемам и проектам, то она требует индивидуального подхода. Недостатками многощипцовой кровли считают:

  1. Большое количество отходов. Устройство, форма крыши со сложной конструкцией вынуждает обрезать пиломатериалы и кровельное покрытие в процессе монтажа, из-за чего остаётся много отходов.
  2. Увеличение расхода материалов. Устройство такой кровли требует большего количества материалов, чем другие виды крыш, поэтому обходится дороже.
  3. Сложность создания проекта и монтажа. Если дом строится своими руками, лучше сделать более простую форму кровли, так как многощипцовой тип рассчитать и возвести самостоятельно слишком сложно.

Важно! Главным недостатком многощипцовых конструкций опытные кровельщики считают сложную форму, в ендовах которой скапливается вода и снег, приводя к увеличению нагрузки на стропильный каркас, а в последствии к протечкам.

Видео-инструкция

Монтаж многощипцовой крыши своими руками – схема и элементы

Возводя собственный дом, люди заботятся не только о функциональности и практичности конструктивных решений, но об эстетической стороне вопроса, поэтому устройство кровли часто выливается в сложный и дорогостоящий процесс из-за сложности ее формы. Многощипцовая крыша – одна из наиболее сложная и трудозатратная разновидность кровельных конструкций, которая тем не менее часто используется в строительстве частных домов, благодаря оригинальному внешнему виду. Однако, каждый опытный мастер знает, сколько трудностей таит в себе монтаж такой кровли, поэтому своими руками возвести ее достаточно сложно.

Особенности

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких сопряженных крыш, потому она имеет больше двух фронтонов и более двух скатов. Дом с такой кровлей напоминает сказочный терем или дворец. Несмотря на сложный монтаж и большое количество ресурсов, затрачиваемых на устройство, такое конструктивное решение достаточно часто используется в частном домостроении из-за высокой декоративности. Возведение многощипцовой кровли выполняется в следующих случаях:

  1. Изначально. Тогда при создании проекта выполняется точный расчет нагрузок на кровлю, создается схема стропильного каркаса, а затем происходит непосредственно монтаж.
  2. При реконструкции сооружения. Дом часто растет вместе со своими хозяевами, по мере нужды дополняясь необходимой жилой площадью. Чтобы «подружить» кровлю основного сооружения и пристройки, выполняется монтаж многощипцовой конструкции крыши.
  3. При организации вертикального освещения мансарды. Устройство многощипцовой кровли выполняют, чтобы отказаться от дорогостоящих мансардных окон в пользу более доступных обычных.
  4. При строительстве зданий сложной планировки. Если дом имеет множество комнат или сложную форму, то многощипцовая конструкция позволяет более эстетично перекрыть их.

Обратите внимание! Крыша, состоящая из 2-3 щипцов весит больше обычной поэтому перед началом сборки конструкции выполняется точный расчет ее веса. На основе тих вычислений определяют нагрузку, которая ляжет на фундамент сооружения, и выдержит ли он такой вес.

Устройство

Многощипцовая крыша мало чем отличается от обычной, ее кровельный пирог также состоит из стропильного каркаса, финишного покрытия, утеплителя и гидроизоляции. Однако, из-за необычной формы в конструкции появляются дополнительные элементы, увеличивающие сложность монтажа. Кровельная конструкция такого типа состоит из следующих частей:

  • Мауэрлата. Мауэрлатным брусом называют элемент стропильного каркаса кровли, который укладывается на верхний пояс несущих стен, куда опираются скаты. Его функции – распределение нагрузки от веса конструкции, смягчение давления, предотвращение опрокидывания стропил.
  • Стропила. Стропильные ноги располагаются попарно вдоль конька кровли, формируя плоскости ската. Они располагаются под углом, благодаря чему формируется уклон крыши.
  • Ендова. Ендовой называется внутренний угол, образованный в месте соединения соседних скатов.
  • Ребро. Наружный угол, образованный сопрягающимися скатами, называют ребром. Конек – частный случай ребра кровли.
  • Обрешетка. Сплошное или разреженное основание из досок или фанеры называют обрешеткой, на нее крепится кровельное покрытие.

Опытные кровельщики отмечают, что некоторые элементы стропильного каркаса многощипцовой крыши нуждаются в дополнительном усилении и гидроизоляции. В частности, ендовы и ребра из-за особенностей строения испытывают повышенную нагрузку, а также часто становятся причиной протечек.

Достоинства

Устройство многощипцовой кровли отличается повышенной сложностью, однако, ее монтаж может принести пользу, если правильно выполнить расчет и определить уклон скатов. Такая конструкция обходится дороже, чем другие виды крыш, но ее оригинальный внешний вид сторицей окупают затраты. Достоинствами многощипцовых крыш считают:

  • Экономия пространства. Конструкция многощипцового типа позволяет более рационально, чем другие виды крыш, использовать подкровельное пространство для организации мансарды.
  • Возможность использования вертикально освещения на мансарде. Если дом оборудуют мансардой, то чаще всего приходится устанавливать мансардные окна, которые стоят дорого, но дают мало света. Вертикальное освещение, монтируемое на дополнительных щипцах, с успехом решают эту проблему.
  • Улучшенный отток воды и сход снега. Крутые скаты позволяет снегу и воде самотёком соскальзывать с крыши, облегчая ее обслуживание.
  • Эффектный внешний вид. Дом с многощипцовой кровлей выгодно отличается от однотипных «соседей», с помощью этого архитектурного элемента он обретает индивидуальность.

Учтите, многощипцовая крыша, если правильно выполнить расчет и монтаж, выдерживает интенсивные весовые, ветровые и снеговые нагрузки. Однако, множество дополнительных элементов приводит к тому, что весит она больше, чем остальные виды кровли.

Недостатки

Многощипцовая крыша своими руками возводится редко, так как даже на этапе проектирования она требует особых знаний и определенного опыта. Если другие виды кровли можно сделать по типовым схемам и проектам, то она требует индивидуального подхода. Недостатками многощипцовой кровли считают:

  1. Большое количество отходов. Устройство, форма крыши со сложной конструкцией вынуждает обрезать пиломатериалы и кровельное покрытие в процессе монтажа, из-за чего остаётся много отходов.
  2. Увеличение расхода материалов. Устройство такой кровли требует большего количества материалов, чем другие виды крыш, поэтому обходится дороже.
  3. Сложность создания проекта и монтажа. Если дом строится своими руками, лучше сделать более простую форму кровли, так как многощипцовой тип рассчитать и возвести самостоятельно слишком сложно.

Важно! Главным недостатком многощипцовых конструкций опытные кровельщики считают сложную форму, в ендовах которой скапливается вода и снег, приводя к увеличению нагрузки на стропильный каркас, а в последствии к протечкам.

Видео-инструкция

Многощипцовая крыша своими руками — как построить +схемы

Среди различных конструкций кровли самой сложной и привлекательной считается многощипцовая. Особенность ее конструкции заключается в большом количестве сложных элементов. К ним относятся фронтоны, щипцы, ендова и ребра. В данной статье мы расскажем как построить многощипцовую крышу руками, покажем чертежи и схемы, фото и видео материалы.

Чаще всего многощипцовую крышу делают в нескольких случаях:

  • изначально;
  • в процессе пристройки помещений;
  • для монтажа бокового освещения на мансарде;
  • в зданиях со сложной планировкой и множеством комнат.

Особенности

Схема стропильной системыСхема стропильной системы

Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

Достоинства конструкции:

  • благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
  • кровля имеет оригинальный и привлекательный вид;
  • конструкция отличается надежностью и долговечностью;
  • появляется свободное пространство для дополнительной комнаты или чердака;
  • на крутых скатах не задерживается снежный покров.

Недостатки:

  • сложная конструкция, требующая грамотных расчетов и монтажа;
  • большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
  • высокая нагрузка на ендову, возникающая из-за снега;
  • необходимость качественной гидроизоляции внутренних стыков.

Обозначения основных конструктивных элементов

Устройство кровлиУстройство кровли

Ендова – место внутреннего соединения скатов, они являются одним из ключевых узлов. Им приходится выдерживать существенную нагрузку от скопления снега, поэтому снизу выполняется поддержка из системы подпорок и подкосов. Гидроизоляция узла имеет огромное значение, по ендовам проходит вся стекающая по кровле вода. Любая ошибка конструкции обернется протечкой.

Ребра – представляют собой наружный угол соединяемых скатов. Одним из сложнейших мест в конструкции многощипцовой крыши считается пересечение конькового бруса, к которому примыкает ендова. Конек – это одно из ребер кровли.

Щипец – участок стены, ограниченный скатами, он получается в форме треугольника и не отделяется от стены карнизом.

Мауэрлат – несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

Стропила – наслонные, висячие и диагональные.

Обрешетка – каркас из бруса, необходимый для крепления кровельного материала и утепления.

Установка стропильного каркаса

Стропильная система крышиСтропильная система крыши

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

Вид стропильной системы сверхуВид стропильной системы сверху

Крепление стропил к мауэрлату выполняется путем запилов, установки скоб или уголков. В верхней части стропила соединяются коньковым брусом. При установке стропильной системы в доме большой площади в роли затяжек используются потолочные балки. Усилить конструкцию позволяет лежень – горизонтальный брус, уложенный точно посередине между двумя стенами и соединенный с мауэрлатом. Под накосные ноги и ендову могут укладываться дополнительные лежни.

Монтаж ендовы

Монтаж ендовы

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Устройство обрешетки, утепления и монтаж кровли

Устройство кровельного пирогаУстройство кровельного пирога

Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см. На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях. Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

Монтаж кровли многощипцовой крыши законченМонтаж кровли многощипцовой крыши закончен

Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

Видео

Посмотрите видео, в котором подробно рассказывается о том, что нужно знать для правильного конструирования стропильной системы крыши:

Фото

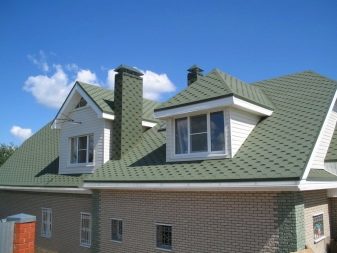

Многощипцовая крышаМногощипцовая крыша

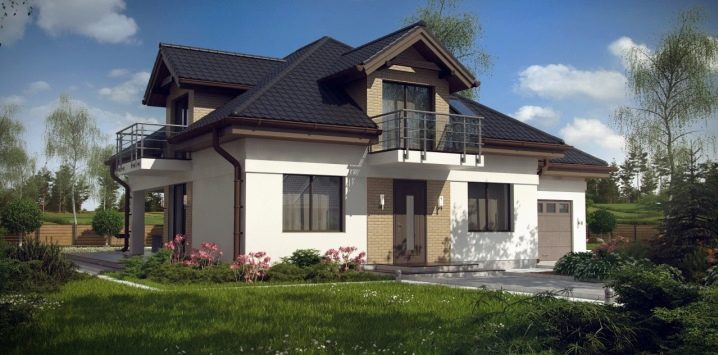

Красивая многощипцовая крышаКрасивая многощипцовая крыша

Многощипцовая крыша из гибкой черепицыМногощипцовая крыша из гибкой черепицы

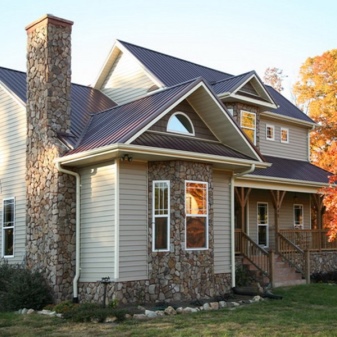

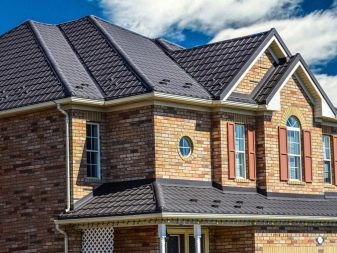

Из металлочерепицыИз металлочерепицы

Многощипцовая крыша на деревянном домеМногощипцовая крыша на деревянном доме

Для загородного домаДля загородного дома

Многощипцовая крыша с мансардойМногощипцовая крыша с мансардой

Простая конструкцияПростая конструкция

Сложная конструкцияСложная конструкция

Схемы

Чертеж многощипцовой крышиЧертеж многощипцовой крыши

Создание каркасаСоздание каркаса

Каркас окна на многощипцовой крышеКаркас окна на многощипцовой крыше

Конструкция крышиКонструкция крыши

Конструкция крыши

Конструкция крыши

Конструкция крыши

Конструкция крыши

Стропильная система многощипцовой крышиСтропильная система многощипцовой крыши

Главные узлы конструкцииГлавные узлы конструкции

Стропильная система многощипцовой крыши схема

Далее следует установить коньковый прогон. Чаще всего многощипцовая крыша над основным зданием устанавливается наслонным способом. Поэтому без конькового прогона вам не обойтись. Над пристройкой чаще всего используется висячая стропильная система. В этом случае коньковый прогон не используется.

Особое внимание стоит уделять участку многощипцовой крыше, где будет располагаться ендова. Сама стропильная система в этом месте должна быть обязательно усилена подпорками. Кроме того, следует произвести тщательную гидроизоляцию и качественно уложить кровельный материал. Все это необходимо потому, что именно этот участок подвергается наибольшим нагрузкам, особенно в зимнее время.

Стропильная система многощипцовой крыши своими руками —

В случае если коробка дома имеет не несложную прямоугольную форму, а выполняется в виде сложной фигуры с пристройками, верандами либо слуховыми окнами, ее нереально перекрыть простой кровлей. В этом случаем реализовывают монтаж многощипцовой крыши. Особенность данной несомненно прекрасной и практичной конструкции в том, что она состоит не из двух фронтонов, как простая, а из 3 либо более. Стропильная система многощипцовой крыши отличается от стандартной, но, при должном уровне профессионализма она может возводится своими руками.

преимущества и Устройство многощипцовой крыши

Многощипцовой кровлей именуют сложную кровельную конструкцию, складывающуюся из отдельных, но сопряженных и взаимосвязанных скатов. В отличии от простой она имеет не 2 фронтона, а 3 либо больше. Крыша с тремя щипцами именуется трехщипцовой, с четырьмя – соответственно, четырехщипцовой. Монтаж кровли для того чтобы владеет высокой степенью сложности, но затраты труда, финансов и времени с лихвой окупает уникальный и органичный внешний вид этого архитектурного элемента. Преимуществами многощипцовой крыши умелые кровельные мастера считают:

  • Большая прочность и несущая свойство. Громадная снеговая нагрузка, механические повреждения либо сильные порывы ветра не страшны скатам многощипцовой кровли, поскольку ее стропильный каркас рассчитывается с учетом интенсивных нагрузок.
  • эксплуатации и Простота обслуживания. На крутоуклонных скатах кровель с несколькими щипцами не задерживается мусор, мусор и дождевая вода, исходя из этого чистить и ремонтировать их приходится реже.
  • Возможность оборудования в подкровельном пространстве жилого помещения. Монтаж многощипцовой кровли разрешает более действенно и рационально применять свободное место.
  • Привлекательный внешний вид. Если сравнивать с простыми двухскатными конструкциями, многощипцовые выглядят более презентабельно и закончено, обогащая архитектурный план сооружения.

Обратите внимание! Монтаж многощипцовой кровли сопряжен с некоторыми трудностями. Высокая сложность стропильного каркаса затрудняет процесс строительства своими руками. Большое количество отходов ведет к повышению цены работ. Наконец, громадный вес конструкции требует усиления фундамента.

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, исходя из этого его строительство лучше доверить опытным мастерам либо хотя бы изучить особенности конструкции по детальным видео-руководствам. Он складывается из отдельных сопряженных скатов, каковые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

  1. Мауэрлат. Мауэрлатом именуется обычный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стенки, и равномерно распределяет их вес между опорами.
  2. Стропильные ноги. Стропила либо стропильные ноги устанавливают попарно на протяжении конькового прогона. Они несут на себе тяжесть кровельного покрытия, и придают скатам уклон и форму.
  3. Стойки. Вертикальные опоры, поддерживающие коньковый прогон либо стропила, именуют стойками. Их монтаж делают на лежень либо затяжку.
  4. Подкосы. Элементы, каковые подпирают стропильные ноги, именуют подкосами. Они находятся под углом к стропилам, придавая каркасу жесткость.
  5. Ендовы. Ендовами именуют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином именуют внутренний угол, организованный между ними.
  6. Ребра. Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути кроме этого есть ребром стропильного каркаса.

Принципиально важно! Делая монтаж стропильной системы многощипцовой кровли, не забывайте, что она складывается из чередующихся наслонных и висячих стропил, исходя из этого считается комбинированной либо смешанной.

Главные узлы

Схема многощипцовой крыши не может быть типовой, поскольку любой проект жилого дома требует тщательных расчётов и индивидуального подхода, учитывающих особенности и форму конструкции, климатические условия в регионе строительства, и темперамент применения подкровельного помещения. Так как монтаж таковой сложной конструкции своими руками вряд ли вероятен, то устройство крыши для того чтобы типа сопряжено с громадными денежными вложениями. Наиболее трудоемкими и уязвимыми узами многощипцовой крыши считают:

  • Ендовы. Внутренние углы, образующиеся между смежными скатами, подвергаются повышенной нагрузкой. В этом месте накапливается много снега, мусора, застаивается вода, почему нагрузка на каркас увеличивается. Дабы усилить конструкцию в этом участке, употребляются дополнительные распорки и сдвоенные стропила.
  • Места сопряжения коньковых прогонов смежных скатов. Наиболее трудоемким узлом многощипцовой конструкции есть место стыковки брусьев, на каковые опираются стропильные ноги смежных щипцов. Это место подвергается увеличенной нагрузки, требует правильной подгонки, дополнительной поддержки элементами стропильного каркаса.

Учтите, что своими руками собрать стропильную систему многощипцовой кровельной конструкции, возможно лишь владея опытным опытом, плотницкими навыками, и имея шепетильно просчитанный проект. Для неспециализированного развития ознакомится с устройством крыши этого типа возможно посредством видео-руководств.

Видео-инструкция

Многощипцовая крыша — особенности и устройство

Среди разнообразия различных крыш самой сложной считается многощипцовая.

Однако это не останавливает тех, кто хочет украсить свой дом такой кровлей.


В этой статье мы рассмотрим, что представляет она из себя и чем ее конструкция отличается от конструкций других крыш.

Такие крыши возводятся на многоугольных или квадратных домах.

Зачастую к домам пристраиваются различные помещения, имеющие другую высоту или оснащенные мансардами в чердачном пространстве — многощипцовые покрытия возводятся по различным причинам.

Основная особенность конструкции многощипцовых кровель — это наличие большого числа ендов, разжелобков и ребер.

Конструкция

Простейшая щипцовая крыша — это двускатная крыша, не имеющая фронтонов на торцах.

В такой конструкции щипцом называется верхняя треугольная часть стены.

Если же она отделена карнизом — это будет уже фронтон.

Сверху такое сооружение представляет собой крестообразную фигуру.

Ендова — это внутренний угол, образованный между двумя скатами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует уделять внимание их гидроизоляции, так как протечки чаще всего возникают именно тут.

Ребро покрытия образуется соединениями скатов, в отличие от ендовы оно представляет собой наружный угол, например, конек или соединение двух скатов на четырехскатной крыше.

Самая сложная и ответственная часть всей конструкции — это стропильная система, ее следует рассчитывать и изготавливать с повышенной точностью и внимательностью.

Как правило, в ней встречаются наслонные стропила либо висячие.

Стропильную систему мы рассмотрим отдельно.

Фотографии


Устройство и порядок возведения стропильной системы

Основой стропильной конструкции является мауэрлат, укладываемый по верху стены и представляющий собой жесткую связанную раму.

К стенам он крепится посредством металлических шпилек, устанавливаемых в армопояс.

Поскольку крыша представляет собой достаточно сложную конструкцию, следует уделить внимание ее чертежу.

Для этого необходимо точно измерить все размеры, подобрать уклон, определить используемый тип стропильной системы, рассчитать стропила, разметить месторасположение ендов, коньков, ребер, а также элементов системы — затяжек, упоров, прогонов, вертикальных стоек.

Прежде всего укладывается мауэрлат — он является основой стропильной системы и принимает на себя все усилия от стропил, передавая их на несущие стены.

Мауэрлат надежно закрепляется на армированном поясе, после чего монтируются стропильные ноги.

При больших размерах дома устанавливаются продольные или поперечные потолочные балки, которые будут служить в качестве затяжек.

Стропильные ноги имеют вид обычных стропил, а если крыша будет вальмовой или полувальмовой — стропила будут диагональными, их будет необходимо усилить нарожниками, а сами они могут быть сдвоенными или спаренными.

Стропила крепятся к мауэрлату посредством запилов, а также металлических пластин, скоб, уголков — это зависит от типа стропил.

Еще об узле крепления стропил к мауэрлату.

О печной трубе на крыше в статье. Выход, устройство, разделка.

О выборе угла наклона кровли здесь. Минимальный и оптимальный углы наклона.

В верхней точке стропила соединяются на коньке, а затем оснащаются пароизоляцией, обрешеткой и контробрешеткой.

Это зависит от кровельного материала, который будет использован в дальнейшем.

Все деревянные элементы следует пропитать антипиренами и антисептиками в целях безопасности и повышения срока службы.

После возведения стропильной системы крыша утепляется и кроется.

Особое внимание следует уделить гидроизоляции, в частности, ендов и разжелобков — в них скапливается вода и снег, и при некачественной гидроизоляции они протекают в первую очередь.

Некоторые особенности рассматриваемой кровли

При выборе многощипцовой конструкции в качестве варианта для вашего дома учитывайте, что возведение такой кровли — достаточно сложный и дорогой процесс.

Понадобится достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих возможностях — многощипцовая кровля своими руками (схема ее может быть легко найдена) не станет большой сложностью.

Вопрос стоимости стоит особняком — такая конструкция не только сложна, но и затратна.

Советуем использовать качественные материалы для стропильной системы — на нее будут ложиться немалые нагрузки, а также уделить внимание гидроизоляции.

Для такого вида кровли, как многощипцовая, проект должен составляться с особой тщательностью и учетом всех возможных факторов — тогда крыша будет служить долго и качественно.

Если же вы построите такую крышу с учетом всех правил, то вы получите крышу, которая будет:

  • Устойчивой и надежной — за счет сбалансированной стропильной системы крыша может выдерживать большие нагрузки;
  • Крыша будет давать возможность обустроить в доме дополнительное пространство — мансарду или чердак;
  • Крыша будет практичной, однако ее внешний вид будет весьма привлекателен — многощипцовые крыши смотрятся весьма красиво, а за счет большой крутизны скатов снег и другие осадки на ней не задерживаются.

Как видите — многощипцовая крыша это несколько своеобразная конструкция, требующая больше затрат и усилий, чем другие виды крыш.

Однако, возведя такую крышу, вы в значительной степени украсите свой дом, сделаете его привлекательным внешне.

В нем будет приятно находиться, а если подойти к обустройству крыши творчески — он будет смотреться очень эффектно.

При этом такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

Многощипцовая крыша стропильная система — Всё о кровле

Крыша многощипцовая: особенности и установка стропильного каркаса

Сегодня дома с многощипцовой крышей стали встречаться довольно часто. Такие строения отличаются весьма оригинальным дизайном. Но возводить многощипцовую конструкцию возьмется далеко не каждый, поскольку под силу это только специальным строительным компаниям. Стоимость таких услуг довольно высокая, поэтому может позволить себе возвести подобную конструкцию далеко не каждый владелец. Однако результаты превосходят все ожидания. Давайте разберемся, каковы особенности такой кровли и чем она отличается от других?

Особенности

Крыша многощипцовая — довольно сложное сооружение, которое включает в себя множество конструктивных элементов (скатов, щипцов, ребер, ендов и т.п.).

Такой вид кровли применяется в основном при возведении домов со сложной многоугольной формой, нетиповой планировкой, с большим количеством комнат и где присутствуют дополнительные пристройки к зданию.

Устройство многощипцовой крыши – дело довольно затратное, поскольку необходимо много кровельного материала, причем после работы остается большое количество его отходов. Также рекомендуется обязательно позаботиться о качественной вентиляции чердачного пространства и полной изоляции от отапливаемых помещений.

Образуется многощипцовое покрытие за счет устройства нескольких скатов и создания внутренних углов — ендов, по которым стекает основная часть атмосферных осадков.

Одним из минусов этой конструкции является сложность ее возведения и большие затраты сил и времени. Такой вид кровли чаще всего встречается при строительстве частных домов.

Крыша многощипцовая может быть простой с двумя скатами или же многоскатной с несколькими склонами.

Сегодня считаются очень популярными полувальмовые конструкции и двухуровневые покрытия.

Преимущества

Среди положительных характеристик многощипцовых кровель можно выделить:

  • Необычный и очень привлекательный внешний вид. Конструкция может быть абсолютно разной, в зависимости от параметров и функциональных возможностей строения.
  • Высокая прочность и надежность. Такой вид кровли способен выдерживать своей поверхности большие нагрузки без изменения своего первоначального вида.
  • Долговечность конструкции, срок эксплуатации которой неограничен. Правда, нужно учитывать, что здесь немалую роль играет используемый материал и оформление.
  • Практичность. Благодаря скатам, расположенным под большим наклоном, на таких крышах не скапливаются осадки.
  • Эффективность. Пространство под крышей можно использовать по своему усмотрению.

Недостатки

Помимо множества достоинств, многощипцовая крыша обладает также и определенными недостатками, о которых также следует помнить.

  • Сложность возведения таких сооружений, связанная с наличием множества элементов (щипцов, скатов, ребер и т.п.). Для выполнения таких работ требуется профессиональная подготовка. Если возводится многощипцовая крыша своими руками, во избежание ошибок при сооружении следует получить консультацию у специалистов в этой области, которые помогут в разработке проекта крыши, расскажут, как учесть нагрузки кровельных материалов на стропильную систему и т.д.
  • Значительное количество отходов строительных и отделочных материалов, которые, за счет того, что крыша многощипцовая имеет определенное количество скатов, ребер, изгибов и т д, будут использоваться нерационально.

Рекомендации по составлению плана конструкции

1. Проект любого дома можно составить при помощи современных компьютерных программ. Это не сложно, главное учитывать:

  • Параметры возводимого строения;
  • Количество несущих конструкций;
  • Нагрузки кровли, и какой будет использоваться материал;
  • Глубину основания.

2. Нужно знать, из каких элементов состоит крыша и основные особенности ее стропильной системы.

3. Необходимо правильно распределить нагрузки несущих балок и стропил на стены дома, поскольку именно они гарантируют устойчивость кровли. Важно понимать, что чем меньше расстояние между стропилами и балками, тем прочнее крыша.

Материалы для строительства дома

Поскольку крыша многощипцовая оказывает большие нагрузки на строение, специалисты советуют сооружать дома из прочных и надежных материалов:

Иногда используется и древесина: оцилиндрованный или профилированный брус. Дома в таких случаях, для выдерживания нагрузки кровли, должны иметь большие габариты и множество несущих конструкций.

Для увеличения срока службы строения проводят ряд работ по его усилению. Например, изначально усиливается фундамент дома. По периметру уже готового основания выкапывают канавы подливают бетон с применением арматуры. Несущие стены усиливаются аналогичными материалами или специальными готовыми металлическими конструкциями, которые можно быстро и просто монтировать на внутренние и внешние углы строения.

Многощипцовая крыша: конструкция

Для правильного составления проекта такой кровельной конструкции следует внимательно изучить ее устройство. Сооружение состоит из:

  • наклонных скатов;
  • стропил;
  • мауэрлата;
  • обрешетки;
  • наклонных и горизонтальных ребер;
  • ендов;
  • конька;
  • желобка;
  • водостока;
  • свеса.

Многощипцовая крыша: стропильная система

Поскольку конструкция такой кровли достаточно сложная, особое внимание нужно уделить ее чертежу. Для этого необходимо:

  • измерить все размеры;
  • выбрать уклон для крыши;
  • определить тип стропильной системы;
  • произвести расчет стропил;
  • разметить места расположения ендов, коньков, ребер, вертикальных стоек, затяжек, прогонов, упоров и прочих элементов стропильной системы.

Основой стропильной системы многощипцовой крыши является мауэрлат. Для его сооружения используются бруски, размер которых 15х15 см или 10х15 см. Длина примерно 1,5 м. Укладывается он по верху бетонной или кирпичной стены и выглядит в виде связанной жесткой рамы. К наружным стенам мауэрлат крепится металлическими оцинкованными шпильками, установленными в армопояс. Стропила (наклонные или висячие) делаются из досок, сечение которых 5х15 м. В месте соединения скатов монтируют наклонные и диагональные стропильные ноги. Поскольку основная нагрузка направлена будет именно на диагональные стропила, их следует усилить досками такого же размера. Сверху стропила между собой соединяются коньком, который можно купить уже готовый или изготовить из досок или бруса самостоятельно. На уже установленных стропилах из досок монтируют обрешетку. Для увеличения прочности и надежности конструкции ячейки обрешетки делают не более 50х50 см.

Обустройство многощитовой кровли

После возведения каркаса приступают к изоляции конструкции. Для этих целей используется простая полиэтиленовая пленка, которая прокладывается на перекрытия с заходом на мауэрлат.

В зависимости от выбранного типа отделки крыши делается основание. К примеру, листовой шифер можно класть прямо на обрешетку. Для монтирования мягкой кровли понадобятся листы ОСБ или фанеры. Их крепят на кровельном каркасе, сверху выкладывают материал. Утепление и изоляция конструкции в данном случае производится изнутри.

Многие свое предпочтение отдают металлочерепице. Но в связи с низкими показателями звукоизоляции, теплопроводности и прочих недостатков этого материала понадобится проведение качественной изоляции кровли.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Многощипцовая крыша

Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши. По своей конфигурации она сильно выделяется на фоне стандартных проектных решений.

Крыша классической формы имеет несколько пологих скатов. В многощипцовом варианте в один из скатов врезан дополнительный элемент. Он называется щипец.

Каркас из деревянного бруса прямоугольного сечения

Щипец – это вставка, состоящая из двух скатов, соединяющая стропильную конструкцию с каркасом дома. В многощипцовой крыше может быть более двух фронтонов.

Вид сверху на различные варианты исполнения крыши

Важно! У каркаса для многощипцовой кровли более сложное строение, чем у двухскатных крыш. Для его изготовления и сборки понадобится намного больше времени. Увеличатся трудовые затраты и количество необходимого строительного материала.

Положительные и отрицательные свойства

Многощипцовая крыша – это сложная стропильная система. Она обладает рядом свойств, которые делают её востребованной на строительном рынке:

Положительные

  • Прочность. Каркас собирается из крепких, хорошо подготовленных элементов. Каждый из них обладает высоким запасом прочности.
  • Несущая способность всего каркаса. Благодаря продуманной и надежной геометрической форме многощипцовой кровли, она может выдержать значительные ветровые и снеговые нагрузки. Крыша с такой формой подходит для установки в климатических районах с непредсказуемой и агрессивной погодой.
  • Простота в обслуживании. У многощипцовой кровли большой угол наклона скатов. Благодаря этому мусор не скапливается на поверхности. Следовательно, не надо проводить систематическую уборку.
  • Эргономичность. Каждый щипец – это дополнительная жилая площадь. Это позволяет лучше использовать свободное пространство частного дома.
  • Интересный внешний вид. Сложная кровля украсит любой дом, придав ему уникальность и узнаваемость на фоне других строений.

Отрицательные

  • Высокая стоимость материалов и работ. Для возведения многощипцовой стропильной конструкции понадобится намного больше строительных и отделочных материалов, чем для монтажа классических вариантов.
  • Высокая вероятность появления протечек. Во внешней поверхности крыши много примыканий и стыков. Каждый их них – это слабое место, где могут образоваться протечки.
  • Высокая сложность для проведения работ своими руками. В конструкции кровли много элементов. В них легко запутаться неопытному строителю.

Важно! Незначительные минусы легко нивелируются значительными плюсами данной стропильной системы.

Составные части каркаса

Для сборки многощипцовой кровли используется несколько основных элементов:

Устройство кровли

  • Мауэрлат – один из основных элементов каркаса. Это несущая балка, на которую опираются стропильные «ноги». Он равномерно рассеивает нагрузку от кровли по несущим стенам или столбчатым опорам. В малоэтажном строительстве мауэрлат изготавливается из деревянного бруса прямоугольного или квадратного сечения. Мауэрлат постоянно подвергается значительным нагрузкам. Поэтому используется брус сечением не менее 150×150 мм. Он крепится на заранее подготовленные анкерные болты.
  • Стропила – несущие элементы, установленные под углом друг к другу. Каждое стропило состоит из двух сборных частей. Они устанавливаются вдоль конька. Стропильные «ноги» принимают нагрузку от кровельного ковра и атмосферных осадков. Они крепятся к мауэрлату с помощью запилов, уголков или скоб. Верхняя часть стропил соединяется в один узел с коньковым прогоном.
  • Стойки – несущие элементы, установленные вертикально. Обычно на них опираются стропильные «ноги» или коньковые прогоны.
  • Подкосы – подпорки для стропил, установленные под углом.
  • Ендова – узел примыкания двух соседних скатов. Она служит для стока дождевых вод. В ендове может скапливаться снег и вода. Поэтому каркас около неё усиливается дополнительными подпорками или сдвоенными стропильными «ногами». В местах, где проходит ендова, устанавливается сплошная обрешётка. Кровельный ковёр усиливается дополнительным слоем гидроизоляции. Затем сверху монтируется специальная планка, по которой стекает дождевая вода.

Нагрузка на ендову

  • Ребро или конёк – узел, соединяющий верхнюю часть двух смежных скатов.
  • Обрешётка – элементы конструкции, которые закрепляются перпендикулярно к стропильным «ногам». На неё укладывается кровельный ковёр.

Расчёт каркаса

Для обеспечения необходимой прочности и жесткости кровли необходимо произвести полный расчёт всех элементов. Ввиду сложности конструкции не рекомендуется выполнять его самостоятельно, лучше обратиться в специализированную проектную организацию, где предоставят всю необходимую документацию и готовый чертеж.

Сложная по форме многощипцовая крыша гармонично смотрится на коттеджах любой конфигурации и размера. Она позволяет получить уникальный жилой дом, который будет притягивать восхищенные взгляды соседей и прохожих.

Многощипцовая крыша обновлено: Апрель 27, 2017 автором: kranch0

Изучаем стропильную систему многощипцовой крыши

Строительство данной конструкции в обязательном порядке подразумевает процесс долгого и тщательного конструирования, во время которого выстраивается многощипцовая крыша и ее стропильная система, просчитываются размеры всех элементов конструкции. Рассмотрим этот процесс подробнее.

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

  • Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
  • Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
  • Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

  • Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
  • Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Конструкция и виды

В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

  • Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
  • Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

Виды многощипцовых кровель настолько многообразны, что не поддаются какой-либо систематизации. Количество элементов, задействованных при устройстве данной кровли, позволяет дать волю фантазии и применить в виде элементов практически все известные кровельные конструкции.

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

  • Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
  • Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
  • Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д. чтобы не прогадать с их размерами;
  • В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

  • Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
  • Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
  • Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
  • Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
  • Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Подведем итоги

Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

Источники: http://fb.ru/article/259624/kryisha-mnogoschiptsovaya-osobennosti-i-ustanovka-stropilnogo-karkasa, http://jsnip.ru/dom/mnogoshhipcovaja-krysha-stropilnaja-sistema.html, http://stroicod.ru/stropila/izuchaem-stropilnuyu-sistemu-mnogoshhipcovoj-kryshi.html

Многощипцовая мансардная крыша частного дома проект. Многощипцовая крыша (стропильная система) — Строим сами — фото и описание

Строительный термин «многощипцовая крыша» определяет такую конструкцию крыши дома, которая имеет несколько щипцов или фронтонов больше одного. Стропильная многощипцовая крыша разрабатывается как сложная скатная система стропил. Таким образом, при наличии у стены здания нескольких фронтонов или щипцов, крышу такой конструкции можно назвать многощипцовой. Оригинальные кровельные системы можно встретить не только на исторических объектах, в старинных усадьбах или за́мках. Строительная мода перенесла спрос на многощипцовые крыши в нынешнее время, и теперь большинство частных коттеджей строятся с такими крышами. Компании предлагают заказчикам самые разнообразные проекты сложных стропильных систем, которые являются основой щипцовых крыш, даже при условии дороговизны сооружения.

Функциональная нагрузка многощипцовой крыши

Такая кровля выполняет много задач – от технических и эксплуатационных до эстетических и дизайнерских. Поэтому проект должен прорабатываться по всем направлениям, все элементы и детали щипцовой крыши своими руками должны иметь высокую точность исполнения и надежность. Желательно также внести в проект дизайнерские изменения, делающие крышу дома непохожей на другие конструкции.

Даже стандартную двускатную кровлю с двумя фронтонами можно отнести к многощипцомым конструкциям, но называться крыша будет двухщипцовой. При разработке схемы кровельной системы с парными фронтонами или щипцами крыша приобретает сложную многощипцовую направленность.

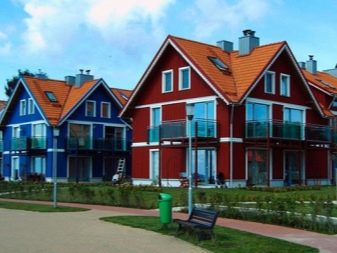

Сложная стропильная система многощипцовой крыши для вполне реализуема собственными силами при условии соблюдения всех строительных правил и рекомендаций. Перед окончательным выбором схемы проекта следует хотя бы поверхностно ознакомиться с разными вариантами обустройства многощипцовых крыш, фото которых представлены ниже на рисунках:

Сложная многощипцовая крыша имеет право на жизнь в следующих нестандартных ситуациях:

  1. Если стиль здания требует соблюдения монолитности архитектурной композиции;
  2. Если к главному корпусу пристроено еще одно или несколько зданий;
  3. Если прямоугольный или квадратный дом решено украсить дополнительными фронтонами;
  4. При строительстве на крыше заглубленных окон, лоджий, балконов;
  5. Если требования к мансарде не предусматривают усиленного естественного дневного освещения;
  6. Также многощипцовая крыша возводится в домах с большим количеством жилых и технических помещений. Это могут быть малоэтажные жилые строения или одноэтажны дом большой площади. большой площади.

Плюсы и минусы конструкции

Архитектура здания только выигрывает от возведения многощипцовой стропильной системы.

Преимуществ у такого сооружения достаточно, чтобы сделать выбор в его пользу:

  1. Необычность, оригинальность, эстетичность и гармоничность здания с многощипцовой крышей видны сразу;
  2. Конструкция надежная и долговечная именно за счет ее сложности – разнонаправленные крепления стропил и фронтонов за счет многочисленных ребер жесткости нивелируют все виды нагрузок – боковых, импульсных, ударных, весовых и ветровых, а также сводит на нет влияние атмосферных явлений, таких, как обильный снег или град. Снеговые наплывы не будут удерживаться на крутых скатах кровли, поэтому необходимо конструировать надежную ливневую канализацию с большой пропускной способностью;
  3. Наличие нескольких фронтонов – это прекрасная возможность оборудовать одно или несколько дополнительных жилых или технических помещений на верхнем этаже;

Негативные моменты, влияющие на выбор проекта:

  1. Высокая стоимость системы из-за большого количества стройматериалов, сложных строительных работ и времени строительства;
  2. Возведение такой системы предполагает много обрезков материалов кровли, и других отходов стройматериалов;
  3. Сложная геометрия крыши заставляет рассчитывать размеры деталей с высокой степенью точности, для чего проще использовать онлайн-калькулятор. Монтировать конструкцию непрофессионалам не рекомендуется – надежнее обратиться в региональную строительную компанию;
  4. необходима качественная гидроизоляция, особенно на внутренних стыках;
  5. Большое давление на ендову зимой.

Нюансы конструкции

Типовые проекты домов с многощипцовой крышей включают в себя скатную систему стропил с уклоном к стенам здания. Это позволяет без усилий обеспечить сток дождя и сход снега. Элементы конструкции, из которых состоит кровельное устройство, следующие:

  1. Скат – это фрагмент кровли без изгибов и поворотов;
  2. Щипец (фронтон) – верхний фрагмент наружной стены, границы которого определяются скатами крыши. Есть несущественная разница между фронтоном и щипцом: у щипцов нет карниза внизу;
  3. Ендова (разжелобок) – внутренние угловые соединения кровли, которые появляются при стыках скатов. По торцу ендова заканчивается на границе фронтона. Ендова – самая нагружаемая часть кровельной конструкции, как как во внутренних углах постоянно собирается снег и дождевые потоки (смотрите фото выше). В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.
  4. Ребро (конек – горизонтально расположенный стык, который образуется при соединении соседних скатов;
  5. Свес обеспечивает соединение фрагмента крыши шириной 300-500 мм. Основная функция свеса – защита здания от дождя и снега, максимально возможный отвод дождевой и талой воды;
  6. Водосточная система отводит воду с кровли в дренажную систему;
  7. Примыкание – это фрагмен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
