Короб в ванной для труб из гипсокартона: Короб для труб в ванной из гипсокартона: раскрой, сборка, отделка

Закрываем трубы в ванне коробом



                  Практически в любой новой и не только ванной комнате присутствуют трубы с горячей и холодной водой. Также если санузел совмещенный, то и канализационная труба тоже на самом виду, обычно в углу помещения. На этом же месте находятся выводы под полотенцесушитель а внизу практически над канализационным сливом расположены водяные счётчики к которым необходим беспрепятственный доступ в любой момент.

 Правда все перечисленное включая краны перекрывания воды прилично портят внешний вид помещения. Расскажу и покажу на своем примере как своими руками закрыть  трубы в ванной коробом из гипсокартона с последующей укладкой по верх него керамической плитки.

 Если вы особо не разбираетесь как вообще набирать каркас из профиля, плюс ко всему не знаете какой профиль в какой вставлять, то советую внимательно присмотреться к предоставленным фото или почитать здесь.

Сейчас я не буду особо распыляться и разжёвывать тему, а просто поделюсь некоторыми соображениями и приобретенным опытом связанным именно с данной работой, ну и надеюсь что фотографии каркаса собранного по трубам  помогут вам составить общий план работы.



Подготовка к работе, основные принципы



 Прежде чем приступить к основному делу надо многое сделать до того.

 Первое это необходимость развода и прокладки труб под смеситель над ванной и под умывальник (речь идет о новой квартире без разводки), проложите и трубу слива воды и вывод под слив унитаза.

Для начала размечаем границы каркаса и крепим направляющий профиль.

 Второе заключается в полотенцесушителе, если вам необходимо укоротить водяные трубы под него или установить краны для перекрывания, то сейчас самое время. Сливайте воду, нарезайте резьбу, устанавливайте краны, по необходимости нанимайте сварщика.

 И наконец третье, набирать металлический каркас нельзя пока не куплена керамическая плитка на стены. Что бы потом все выглядело красиво, настаиваю сначала выберете и купите данный облицовочный материал, ниже постараюсь обосновать.

Далее устанавливаем остальные части каркаса из профиля.

 И последнее, соберите перечисленный инструмент и материалы;

  • Перфоратор и бур на 6мм.
  • Уровень прямой на 2м.
  • Шуруповерт
  • Нож со сменными лезвиями (резать гипсокартон)
  • Ножницы по металлу или болгарку с диском отрезным
  • Рулетку на 3м, карандаш, уголок строительный
  • Профиль направляющий 27 на 28мм.
  • Профиль 60 на 27мм. (все по счету, смотрите сколько вам надо, длинна «палки» составляет 3м погонных)
  • Гипсокартон 12мм (желательно водостойкий)
  • Дюбеля, шурупы
  • Сантехлюка 3штуки (в моей ситуации, а там сами считайте)
  • И что-то наверняка забыл, не обессудьте!



Собираем каркас из профилей и обшиваем



 Помнится я обещал пояснить. Плитка имеет свой размер ширины. Именно этот размер необходимо знать при разметке границ каркаса из профилей. Размечается он исходя из такой ширины, чтобы потом на коробе была цельная не резанная плитка, что на много красивее и солиднее. Если вас это не волнует, воля ваша, можно и с обрезью, короб своих функций не потеряет.

Присмотритесь, на углах и по краям используется профиль 28 на 27мм., на перемычки идет 60 на 27мм. который вставляется в направляющий.

 Допустим в конечном итоге с плиткой ширина составит 60см., значит делайте каркас из профилей меньше примерна на 3см., то есть, – конечная ширина минус толщина плитки, минус толщина гипсокартона, минус толщина плиточного клея. То есть около трех сантиметров!

Зону полотенцасушителя пока не зашиваем гипсокартоном.

 Еще совет, лучше сделать каркас меньше и потом нарастить его еще листом «гипса» или раствором, чем сделать шире и толще и плитка не вместится требуя тонких вставок, с таким вариантом вам придется откручивать листы и срезать чрезмерную длину профиля.

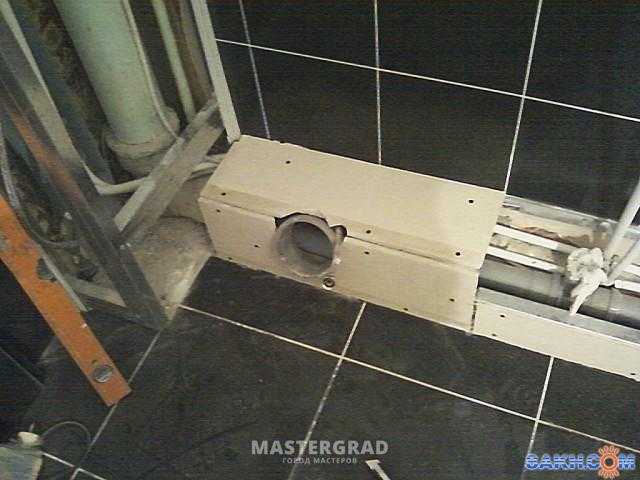

Канализационный слив под установку унитаза.



 То самое место где будут выходить выводы под «полотенчик» зашивать «гипсом» сразу не надо. Лучше припаять вывод за под лицо с плиткой, а для этого положите первый или несколько рядов плитки под ним. После подгонки можно прикрутить гипсокартон заранее отметив места пропила под санлюки.

Выводы четко подогнаны на один уровень с керамической плиткой.

 Зашивая счетчики воды не забудьте отметить эту зону карандашом и собственно где находятся краны. Выпиливать отверстие в гипсокартоне пока не надо, удобнее сделать во время укладки плитки. Вообще все исходные отверстия делаются только в совокупности с укладкой и подгонкой по ситуации месторасположения на стене, на плитке, красота плюс удобство (например вырезать квадратное отверстие на плитке проще когда оно попадает на самый край и угол, так планируйте заранее!).

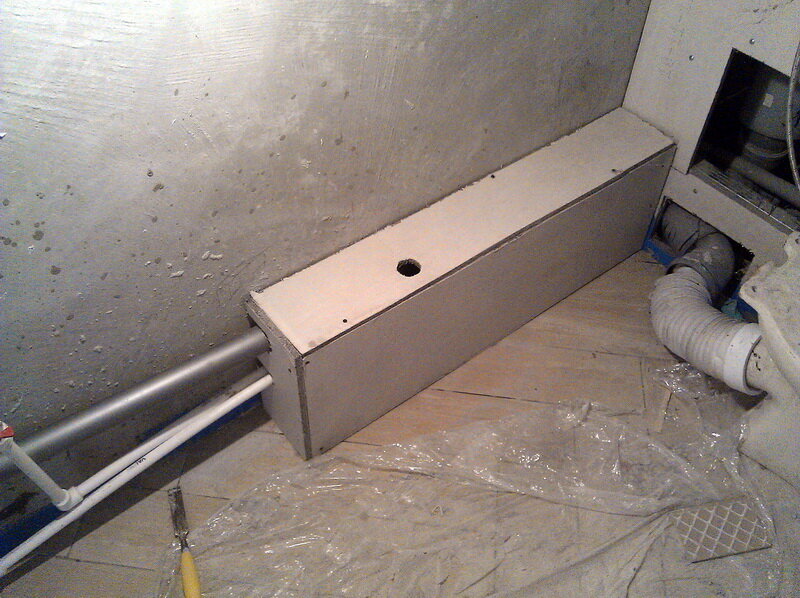

Короб можно нарастить с помощью еще одной полосы гипсокартона, смотрите на угол.



 После как короб будет готов к облицовке, обязательно пройдите его грунтовкой глубокого проникновения. На моих фото видно что плитка на углу зарезана под 45 градусов, во время разметки я учитывал и такой фактор. Кстати как зарезать плитку таким способом расскажу в следующий раз.

Беспрепятственный доступ к счетчикам воды, сантехлюк 20 на 30см.

 Бывает что люди на угол устанавливают плиточные пластиковые уголки, толщину уголка обязательно включите при расчетах и разметке. Если напрягают звуки издаваемые канализационной трубой, можно их уменьшить. До того как прикручивать гипсокартон запихните в середину каркаса любой звукоизоляционный уплотнитель, еще в строительных магазинах имеется специальный материал, им обматывается канализация и шум гасится.

 Вот такой сумбур получился, не знаю что еще посоветовать. Еще можете посмотреть как закрыть пространство между ванной и стеной, акриловая ванна 1м.70см. а стена более 2х метров, такое часто приходится закрывать коробом и облицовывать плиткой.  На всякий, если что, спрашивайте в низу под статьей, отвечу. Удачи в ремонте!

Автор: Летяга Г. П.

инструкция по монтажу. Как самостоятельно сделать короб в ванной из гипсокартона. монтаж декоративного короба для труб в ваннойИнформационный строительный сайт |

Открытые канализационные и водопроводные трубы в ванной комнате не придают помещению эстетичного вида. Неприглядные трубопроводные конструкции утапливаются в пол или стены, но этот метод требует кардинальных переделок. Практичнее и легче соорудить декоративный короб ванной комнате. Для обустройства защитного кожуха используются различные материалы: фанера, ДСП, пластиковые панели и т.п. Наиболее подходящим и удобным материалом для короба в ванной остается гипсокартон.

Для доступа к резьбовым соединениям трубопровода на коробе предусматриваются ревизионные люки. Они необходимы для профилактического обслуживания или ремонта труб без демонтажа короба. Ключевые моменты монтажа короба в ванной есть на фото в статье.  Смонтированный короб в ванной из гипсокартона отделывается керамической плиткой, оклеивается обоями или красится.

Подготовительные работы

Чаще всего неполадки (протечки) на трубах внутренней разводки случаются в местах соединений и на вентилях. Перед началом работ по монтажу декоративного короба, проводятся профилактические сантехнические работы. Места соединений обследуются, и при необходимости проводится профилактика, замена узлов или прокладок, а металлические трубы красятся.

Инструменты и материалы для короба в ванной

Несложный комплект инструментов понадобится для работ по обустройству короба из гипсокартона. А именно:

  • рулетка и строительный уровень (горизонтального и вертикального направления) или ватерпас;
  • плотницкий уголок не менее 35 см;
  • монтажный нож 18 мм со сменными лезвиями;
  • дрель с ударным механизмом или перфоратор;
  • реверсная отвертка или шуруповерт;
  • ножовка по металлу;
  • молоток, маркер, карандаш, прямая разметочная рейка или метровая линейка.

Из материалов необходимо приобрести:

  1. Одного листа гипсокартона стандартных размеров 2500х1200 мм и толщиной 9 – 12 мм достаточно для короба в ванной комнате. С учетом повышенной влажности в ванной комнате приобретается влагостойкий стеновой гипсокартон.
  2. Для каркаса короба применяется UD направляющий и CD формирующий каркас профиль из оцинкованной стали или деревянный брус 40х40 – 50х50 мм. Брус обязательно обрабатывается антисептиками и грунтами по дереву, препятствующими гниению и образованию грибков.
  3. Монтаж каркаса осуществляется на пластиковые дюбеля 8 – 10 мм с шурупами. Мелкие саморезы – «блошки» предназначены для соединения каркасного профиля. Для деревянного каркаса используются саморезы на ½  длиннее толщины бруса. Для крепления гипсокартона применяются саморезы 35 – 45 мм.

Угловые наружные и внутренние ребра укрепляются пластиковым или перфорированным алюминиевым уголком. Для крепления уголка и выравнивания поверхности короба потребуется акриловая шпаклевка.

Порядок выполнения работ по установке короба в ванной

  1. Маркером на полу и стенах наносится разметка контура каркаса. От труб внутренней разводки до внутренних стенок короба оставляется пространство не менее 3 см со всех сторон. В случае если предполагается в дальнейшем облицовка короба керамической плиткой, разумно подогнать внешние параметры под ее размеры.
  2. По разметке на стенах и полу крепится на дюбеля направляющий UD профиль. Шаг крепежных дюбелей составляет 30 – 35 см. С помощью ватерпаса выставляются вертикальные и горизонтальные угловые стойки и фиксируются поперечными вставками CD профиля. Поперечные перемычки устанавливаются с шагом 50 – 70 см и фиксируются мелкими саморезами. Перпендикулярность перемычек проверяется плотницким уголком.
  3. Если для каркаса используется деревянный брус, места креплений шурупами насверливают тонким сверлом, а перемычки усиливаются металлическими уголками.
  4. По установленному каркасу короба для труб в ванной снимаются размеры и переносятся на гипсокартонный лист. Полосы для обшивки вырезаются монтажным ножом при помощи ровной рейки. Выкраивать полосы желательно из цельных кусков гипсокартона. В первую очередь нарезаются элементы для боковин. Торцы боковин вырезаются по точному размеру от стены до угловой стойки каркаса. После монтажа боковин саморезами 35 – 45 мм с шагом 2 – 3 см, делаются замеры для фасадной выкройки короба. Шляпки саморезов «утапливаются» в полотно гипсокартона на 1 – 1.5 мм, покрываются грунтовкой и шпаклюются. После закрепления фасадной полосы короба, переходят к формированию внешних и внутренних угловых ребер.
  5. Для укрепления угловых стыков используется перфорированный пластиковый или алюминиевый уголок. Полки уголка подбираются таким образом, чтобы линия шляпок саморезов оказалась задекорированными. Угловой стык промазывается тонким и ровным слоем финишной шпаклевки. Перфорированный уголок плотно прижимается к поверхности. Выступившая сквозь перфорацию шпаклевка выравнивается и разглаживается шпателем.

Особенности проектирования и монтажа короба для ванной

Сам по себе короб уз гипсокартона – простая конструкция, представляющая собой каркас из профиля с закрепленными на нем выкройками из гипсокартона.   При установке короба в ванной учитываются некоторые практичные моменты.

Канализационный стояк в ванной комнате

На канализационных стояках имеется ревизия. Ревизия представляет собой отверстие или отвод  с закрепленным на резиновых прокладках люком. В случае засора ревизия открывает доступ к канализационной трубе для чистки. Ее зашивать гипсокартоном наглухо нельзя. В конструкции короба предусматривается окошко для свободного подхода к ревизии. Готовое окошко из пластика можно приобрести в строительном магазине и закрепить на петли.

Водопроводные трубы

В местах резьбовых соединений, клапанов, вентилей и установки счетчика обеспечивается доступ для обзора и ремонта. Рекомендуется сделать достаточно просторные для ремонтных работ дверцы или полностью разборный короб. Для формирования проемов в намеченных участках прорезаются отверстия. Периметр отверстий укрепляется CD профилем и закрывается декоративными пластиковыми дверцами.

Декоративная отделка короба в ванной

Короб в ванной из гипсокартона декорируется любым отделочным материалом. Керамическая плитка укладывается на клей, после схватывания швы обрабатываются затиркой. Для оформления короба под покраску или обои, поверхность выравнивается тонким слоем финишной шпаклевки и пропитывается грунтовкой под покраску или обойный клей. Отделочные панели из пластика МДФ или вагонки крепятся на комплектующие их крепления или водостойкий строительный клей.

Короб из гипсокартона в ванной. Видео

Короб в ванной: как сделать собственными силами

Возможно, многие сталкивались с ситуацией, когда современной и привлекательной отделке ванны мешают стояки и трубы канализации, располагающиеся в углу помещения. Перенести эти трубы в другое место не всегда представляется возможным, и за счет этого ванная комната выглядит несколько неряшливо. Но отчаиваться не стоит, ведь есть простой способ исправить ситуацию: нужно обустроить короб в ванной.

Этот метод следует считать наиболее доступным и бюджетным, кроме того, его можно с успехом осуществить собственными силами. Короб изготавливается из гипсокартона, что не требует применения больших физических сил и финансовых затрат. Главное здесь — учесть несколько основных рекомендаций, которые не только ответят на вопрос, как сделать короб, но и позволят соорудить прочную и надежную конструкцию.

Подготовка инструментов и материалов

Перед тем как сделать этот предмет интерьера, необходимо подготовить нужные инструменты:

  • рулетку;
  • строительный уровень и отвес;
  • дрель;
  • строительный нож;
  • уголок;
  • молоток или шуруповерт.

Сделать короб для труб, находящихся в углу комнаты, можно из следующих материалов:

  1. Гипсокартон.

Конструкция в ванной комнате будет изготавливаться из гипсокартона, который очень легок в обработке и отличается прочностью. Впоследствии готовый короб можно будет оклеить обоями, выложить кафелем или покрасить. Для работы потребуется стандартный лист материала с размерами 250х120 см и толщиной не менее 9 мм. Учитывая, что конструкция будет располагаться в ванной комнате, являющейся помещением с повышенной влажностью воздуха, лучше использовать гипсокартон с влагостойкими характеристиками.

  1. Оцинкованные профили или деревянный брус.

Также потребуются деревянные бруски сечением 5х5 см или 4х4 см или металлический оцинкованный профиль, предназначенный для крепления гипсокартона. Из них будет сооружаться каркас короба. Профиль не требует дополнительной обработки, а деревянные элементы перед сборкой следует обработать специальной грунтовкой или антисептическим раствором. Это предотвратит преждевременное гниение и разрушение каркаса. Для сооружения конструкции потребуются направляющие (UD) и несущие (CD) профили.

  1. Саморезы и дюбели.

Для крепления профилей в ванной комнате к стене необходимо приобрести еврошурупы и дюбели, для сборки конструкции — саморезы с наконечником-сверлом и каленые саморезы размером 3,5-4,5 см. Если каркас будет изготавливаться из деревянных элементов, потребуются каленые саморезы, длина которых в 2 раза больше ширины сечения бруса.

Алгоритм нанесения разметки

При обустройстве короба в ванной комнате в первую очередь производится установка профилей или брусков, на которые будет крепиться гипсокартон. Для этого необходимо выполнить разметку. Если вы не знаете, как сделать разметку, ориентируйтесь на следующие рекомендации:

  1. Первая линия разметки проводится по полу. Она должна обозначить контуры будущего короба, согласно которым будут устанавливаться брусья или направляющие профили. При этом следует учитывать, что размеры конструкции будут больше размеров контура на толщину гипсокартона. Линии должны располагаться перпендикулярно стенам, при пересечении друг с другом создавая угол в 90 градусов. Перпендикулярность проверяется при помощи строительного уголка.
  2. Линии должны проводиться на таком расстоянии от труб, чтобы после обшивки листы гипсокартона не касались их. При этом зазор между коробом и трубами должен быть не менее 3-5 см и с одной, и с другой стороны.
  3. Когда разметка на полу ванной готова, она переносится на потолок. При помощи отвеса на потолке отмечаются точки, которые будут служить началом линий, составляющих контур будущего короба. Затем линии соединяются под прямым углом, их прямоугольность проверяется уголком.
  4. Точки на полу и на потолке соединяются линиями. Вертикальность угловых точек проверяется отвесом.
  5. Если вы не знаете, как сделать на стенах ровные линии, соединяющие верхние и нижние точки контура, ответ прост: вбейте в точки около пола и потолка гвоздики и натяните между соответствующими точками нитки. По ним можно разметить места крепления настенных профилей.

Разметка готова, и теперь необходимо приступать к строительству короба в ванной комнате.

Сооружение каркаса из металлических профилей или бруса

Для того чтобы сделать короб грамотно, его сооружение следует начинать со стен. Несущий профиль UD обрезается по нужному размеру и крепится к линиям разметки, очерченным на стенах, при помощи дюбелей. Затем к полу и потолку крепятся профили CD, создающие прямые углы. Прямоугольность конструкции еще раз проверяется строительным уголком.

После этого закрепляется стойка из направляющего профиля, отстоящая от стен и образующая прямоугольную грань короба. Вертикальность стойки проверяется при помощи отвеса. Если размеры будущей конструкции в ванной будут превышать 25 см в ширину или 150 см в высоту, необходимо создать дополнительные ребра жесткости. Для этого от несущего профиля отрезаются куски необходимого размера, которые с шагом в 1 м устанавливаются между опорными стойками. В дальнейшем на эти перемычки будет крепиться гипсокартон.

Если необходимо сделать короб из деревянного бруса, алгоритм работ не меняется. Но потребуется дополнительная обработка мест распилов строительной мастикой для древесины или грунтовкой. Это создаст защиту деревянных конструкций от деформации и повысит шумоизоляцию.

Обшивка каркаса гипсокартоном

Как сделать короб максимально прочным? Для этого необходимо произвести раскрой гипсокартона таким образом, чтобы конструкция состояла из цельных полос, а не из кусков. Ширина боковых граней вымеряется рулеткой, и на ее основании вырезаются детали нужного размера. При этом полосы гипсокартона не должны превышать ширины каркаса и выступать за границы опорных стоек. Закрепление полос производится шуруповертом и саморезами к направляющим профилям через каждые 2-2,5 см.

После того как обшивка труб в ванной завершена, необходимо зашпаклевать угол конструкции и закрыть щели между гипсокартоном и стенами. Для этого можно использовать монтажную пену или специальный пластиковый уголок, который закрепляется на слое стартовой шпаклевки. Когда стартовый слой высохнет, накладывается финишный слой, после чего короб можно облицевать кафелем или оклеить обоями.

Организация технологических и вентиляционных отверстий

Многих интересует вопрос: как сделать вентиляцию конструкции? Ведь известно, что водопроводные трубы часто покрываются испариной, и, если внутрь короба не будет притока свежего воздуха, могут образоваться грибки и плесень. Для организации вентиляционного отверстия в одном из строительных магазинов следует приобрести готовый фланец для вытяжки. Затем в верхней части короба прорезается отверстие, соответствующее размеру фланца. Фланец вставляется в отверстие — и вентиляция готова!

Всем известно, что на трубах в ванной комнате располагаются такие необходимые элементы, как счетчики воды, вентили, обратные клапаны и т.п. Сооружая короб из гипсокартона, вы перекрываете доступ к ним. Для того чтобы этого не случилось, в конструкции необходимо организовать технологические отверстия, дающие возможность перекрыть вентиль, снять показания счетчиков, проверить трубы на предмет протечки и многое другое.

Как сделать короб с дверцей? Принцип создания технологического отверстия аналогичен вырезке отверстия под вентиляцию. В магазине необходимо приобрести дверцу, которая затем устанавливается в специально прорезанном напротив вентилей, счетчиков и других элементов отверстии.

Обустраивая технологическое отверстие, необходимо помнить, что при необходимости доступ к нему должен быть всегда доступен и легок.

Можно сделать дверцу отверстия более заметной или скрыть ее, облицевав таким же материалом, как и весь короб.

В местах, где от стояков отводятся трубы, также необходимо прорезать отверстия. Зазор между гипсокартоном и трубами должен составлять не менее 1 см. После установки короба зазоры заполняются монтажной пеной или паклей, что предотвращает передачу вибрации от труб к конструкции короба.

Процесс создания короба для труб в ванной комнате не занимает много времени, и при необходимости справиться с ним может даже человек, никогда не занимавшийся строительными работами. Конструкция, изготовленная из гипсокартона, скроет трубы и придаст вашей ванне современный и эстетически привлекательный вид.

Как сделать короб из гипсокартона в ванную

Говоря о трубах в ванной, следует отметить, что выглядят они не очень привлекательно. Поэтому вопрос, как сделать короб для труб в ванной, волнует многих. более эстетичный вид.

Установка коробки – наиболее распространенный способ. Только перед монтажом необходимо все просчитать, чтобы был беспрепятственный доступ к разводке магистрали.

В противном случае без демонтажа коробки ремонт невозможен.

Инструменты, необходимые для работы:

  1. тиков;
  2. электродрель;
  3. квадратный;
  4. маркер;
  5. ножовка по металлу;
  6. молоток;
  7. ножницы по металлу;
  8. отвертка;
  9. уровень;
  10. рулетка.

Изначально необходимо изготовить каркас

Независимо от материала обшивки и расположения короба каркас всегда делается одинаковым. Рассмотрим это на примере коробки, расположенной вертикально.

Начинайте работу с установки двух направляющих профилей. Если короб ставится в угол, то их монтируют с одной и обратной стороны угла. А на участках, где магистраль проходит прямо, его необходимо устанавливать с обеих сторон трубы.

Направляющие необходимо усилить с помощью уровня, а закрепить их дюбелями или саморезами.

ВАЖНО! Чтобы не терять много места в ванной, нужно сделать так, чтобы профили располагались ближе к трубам.

Далее приступаем к монтажу направляющих профилей в ванной на потолок и пол. От края пристенного профиля на стене проводят линии, параллельные стене.

Место пересечения линий покажет длину и направление установки направляющих. Отрезаются необходимые заготовки (две для пола и две для потолка).

Затем закрепляются дюбелями, и выдерживают направление, которое указывают линии. Это нужно для того, чтобы не нарушать вертикальный угол, который формируется позже.

Сначала нужно сделать монтаж на потолок, а потом по отвесу перенести точку стыковки на пол. В этом месте собираются напольные профили.

Их необходимо крепить саморезами диаметром 3,5 мм и длиной 9 мм (техас).

Этот угловой элемент вырезается по высоте помещения и вставляется в направляющие на потолке и полу. Затем вся конструкция скрепляется техасами.

Следующим этапом работ будет соединение стеновых и угловых направляющих с заготовками несущих профилей.

Ставятся через 5 см, иначе каркас не будет обладать необходимой жесткостью. А теперь можно переходить к коже.

Какой материал лучше выбрать

Чаще всего для облицовки используют пластик или гипсокартон. Главное отличие этих материалов в том, что пластиковая конструкция более удобна.

При необходимости легко и быстро разбирается.И складывается тоже очень просто. Короб из пластиковых панелей не нуждается в дополнительной отделке, а гипсокартон этого требует.

Гипсокартон

Короб в ванную из гипсокартона сделать не сложно. Последовательность работ:

  1. Листы гипсокартона разрезаются на куски нужного размера.
  2. Затем эти детали прикручиваются к металлическому профилю. Для этого используются шурупы 27 мм. Крепления выполняются с интервалом 30 см с помощью шуруповерта или отвертки.
  3. В месте стыковки листов гипсокартона необходимо снять небольшую фаску, а образовавшийся зазор заделать шпаклевкой.

Отделка этим материалом выполняется так же, как отделка стен. Для этого используют пластиковые панели, краску, обои или керамическую плитку.

Доступ к коммуникациям — важная деталь при установке бокса

Имейте в виду, что когда-нибудь сеть нуждается в ремонте, поэтому нужно обеспечить удобный и быстрый доступ к ней.Для таких целей в конструкции необходимо сделать отверстие.

Небольшие размеры такого отверстия затрудняют доступ к нему, поэтому учитывайте этот момент заранее.

Отверстие закрывается специальным люком. В строительных магазинах выбор этих конструкций обширен. Покупатели могут выбрать любой цвет, размер и модификацию модели. Устройство крепится с помощью магнитов.

Даже для отверстия используются жалюзи. Такое решение нравится не всем, но добраться до труб можно за пару минут.

Съемный короб из гипсокартона и плитки

Съемный короб в ванную удобен в тех случаях, когда необходимо недорого и аккуратно зашить трубы. В этом случае преимущество в том, что при прорыве трубопровода легко получить доступ к проблемному месту.

Видео 1

Для съемной конструкции берется влагостойкий гипсокартон и металлические направляющие. Вся конструкция состоит из навесных частей, которые устанавливаются одна на другую.

Все секции представляют собой угловой элемент и крепятся к стене простыми петлями, на которые навешиваются полки.

Конструкция подвешивается на шурупах, одновременно опираясь на пол. Эта конструкция устойчива к сдвигу. В качестве дополнительного крепления используется металлический уголок с внутренней его части.

Доступ к коммуникациям возможен через люк и после снятия верхней части. Внутри секций крепятся ручки. Это сделано для удобного перемещения при установке.

Окончательную облицовку съемного короба лучше всего выполнить из плиточной мозаики, которую приклеивают жидкими гвоздями. В средней секции монтируется люк для доступа к вентиляции и счетчикам.

Шов между секциями можно не затирать, но можно использовать резиновый уплотнитель или силикон.

Съемные ящики для труб не легкие, но легко и быстро разбираются, что делает их очень удобными в использовании.

Отделка короба пластиковыми панелями

Данная конструкция считается хорошей альтернативой.Этот материал не особо уступает плитке, занимающей лидирующее место среди отделочных материалов.

За пластиком легко ухаживать, он легко очищается от грязи, жирных пятен.

Этот материал не боится перепадов температур, а для ванной комнаты это очень важно. Популярность этого материала основана еще и на том, что его монтаж – простой процесс, не требующий много времени и денег.

Если вы решили сделать короб из пластиковых панелей в ванной, то о выравнивании стен можно не думать.Пластиковые панели монтируются, как ламинат (методом пазла).

Сам процесс установки занимает пару часов. Отличительной чертой этого материала является его устойчивость к деформации.

Если короб в новом доме отделан плиткой, то со временем он может дать усадку. Плитка разрушается, а с панелями этого не происходит.

Пластиковые панели имеют еще одно преимущество. Они намного дешевле по сравнению с плиткой. Помимо его дороговизны, к затратам на его монтаж нужно добавить расходы на клей, затирку, уголки, выравнивание стен.

Для пластиковых панелей все это не нужно. Замена плитки тоже непростая. Поврежденную панель заменить гораздо проще. По этим причинам пластиковый короб для труб в ванной используется чаще других.

ВАЖНО! Чтобы такая конструкция прослужила дольше, места крепления панелей промазывают силиконовым герметиком.

Пластиковая обшивка труб в ванной

  • В этом случае не рекомендуется сразу устанавливать весь профиль.Изначально устанавливается только стеновой стартовый элемент.
  • Обшить начало с одной стороны. Пластик нарезается на мелкие кусочки и вставляется снизу вверх (делайте это горизонтально). Монтаж для них не требуется. В тех местах, где нужно контролировать магистраль, сделайте вырезы и вмонтируйте дверь.
  • Декоративный элемент для угла. На выступ набранного пластика надевается пластиковый уголок. Когда он встанет на место, его нужно закрепить тесами к раме.
  • Вторая сторона конструкции обшивается аналогично первой.
  • Изнаночная полка снята с последнего стартового профиля. Он покрыт силиконом и вклеен в уголок.
  • Щели и стыки коробки с плиткой заполнены санитарным силиконом. Излишки аккуратно удаляются влажной тряпкой.

Видео 2

Какой бы бокс вы ни выбрали, главное, чтобы он полностью справлялся со своими функциями. Он должен закрывать некрасивые трубы, и давать возможность удобно к ним добраться.

При всем при этом данная конструкция должна гармонировать с общим дизайном оформления всего помещения.Используя вышеизложенную информацию, и посмотрев видео, вы узнаете, как сделать короб для трубы в ванную комнату своими руками. Такая работа не будет для вас проблематичной.

  Posts

В этом материале мы расскажем о таком способе скрытия труб в ванной, как установка короба из гипсокартона или пластика, а также рассмотрим основные моменты по его установке.

Как правило, трубы, проложенные для вывода холодной и горячей воды в ванную комнату, выглядят как минимум непривлекательно. Естественно, владельцы квартир всячески их скрывают.В настоящее время существует несколько простых способов решения этой проблемы, самый распространенный из которых – установка короба для труб в ванной комнате.

Перед тем, как сделать короб для труб, необходимо организовать возможность доступа к уложенным трубам после установки готовой конструкции. Это позволит значительно упростить выполнение возможных в будущем работ в профилактических или ремонтных целях.

Производство коробчатых рам

Конструкций коробов для сантехнических труб может быть несколько, но этапы их монтажа в любом случае будут одинаковыми.

Для начала нужно определиться с материалом для каркаса и облицовки. Каркас может быть выполнен из алюминиевого профиля или деревянных реек. Далее измеряют размеры занимаемого трубами пространства, после чего приступают к сборке каркаса из секций. Конструкция крепится к стене и полу саморезами.


Стоит отметить, что для облегчения работы в местах крепления каркаса можно заранее установить деревянные бруски.

После сборки и обустройства каркаса переходят к облицовочным работам.

  Разновидности ящиков

  Коробка из гипсокартона

Чаще всего короб для закрытия труб в ванной делают из гипсокартона.

Этот метод заключается в следующей работе:

  • В первую очередь нанесите на стену опорные линии, отступив от труб по 3-5 см с обеих сторон. Чтобы линии получились ровными, можно воспользоваться строительным уровнем.
  • Далее по начерченным линиям устанавливается профиль определенного размера, и вырезается кусок гипсокартона толщиной 9.К нему крепится 5 мм.
  • Теперь отрежьте еще один кусок профиля и прикрепите его к внешним концам заготовок. Лицевая часть монтируется на основание, которое крепится саморезами через каждые 25 см.
  • Места стыковки тщательно шпаклюются, а затем поверхность либо красится, либо облицовывается любым понравившимся владельцу материалом.


Стоит отметить, что место примыкания гипсокартона к стене можно скрыть, установив декоративный плинтус, например, уголок, предназначенный для ванной комнаты.

  Использование панелей из полистирола в качестве ящика

Также достаточно популярным материалом для отделки ванных комнат и туалетов являются пенополистирольные панели. Его можно установить, не сооружая рамы. То есть пластиковый короб для пенополистирольных труб тоже отлично подойдет для решения нашей задачи. Эти панели имеют специальные ножки, которые можно регулировать по высоте, что также является большим плюсом при использовании в помещениях со слегка изогнутым полом. Ножки дадут возможность учесть все неровности, до 10 см.


Монтаж воздуховода для пластиковых труб осуществляется в следующей последовательности:

  • Торцевая опора крепится к стене.
  • Края панелей, расположенные по бокам и сверху, смазываются клеем, затем устанавливаются и подгоняются.
  • Отрегулируйте ножки панелей с помощью гаечного ключа, чтобы получить желаемую высоту. После этого можно считать, что установка коробки окончена.

Готовая коробка из пластика очень качественная и прочная.

  Плиточный ящик

Керамическая плитка

подойдет в качестве облицовки короба из ДВП, водоотталкивающей фанеры или гипсокартона. Плитка больше всего подходит для использования в ванной комнате, поскольку очень прочная, не боится влаги.


Кроме того, он бывает разных оттенков и текстур. Облицовку, как правило, начинают с лицевой стороны, а после переходят на боковины.

Обратите внимание, плитка крепится на специальный клей.

  Разметка, создание плана работ, установка

Трубная коробка в помещении может быть установлена ​​в любом месте, где это необходимо.Главное, вовремя, еще до установки, произвести весь перечень расчетов, чтобы благодаря правильно выбранному месту для размещения коробки максимально использовать имеющееся пространство.

Перед закупкой всех материалов необходимо составить смету и сделать наценку. Чтобы расчеты были максимально точными, нужно учитывать не только размеры коробки, но и мебель и сантехнику, которая будет установлена ​​в ванной комнате.

В установке короба нет ничего сложного, так как данная конструкция представляет собой не что иное, как типовой каркас, собранный из профилей для арок, перегородок и других подобных конструкций. Примечательно, что использовать его в ванной еще проще, ведь нет необходимости придавать каркасу сложную форму – достаточно сделать ровный прямоугольник.


Кроме того, рама чаще всего устанавливается в углу, что делает ее установку еще проще и немного дешевле. Для крепления короба в углу нужно купить всего три профиля высотой от пола до потолка, и четвертый профиль для вырезания перемычек. Для установки короба нужно закрепить профиль к стенам, потолку и полу, а затем скрепить перемычками между собой, чтобы получилась прочная конструкция.

Важно знать, что для того, чтобы крепление отделочных материалов после установки короба было проще, можно установить бруски посередине коробки.

  Последний этап: облицовка и облицовка коробки

Заключительный этап, заключающийся в обшивке короба, тоже нельзя назвать сложным, ведь вся разметка уже сделана, нужно только точно раскроить материал и приступить к обшивке каркаса.


Укрывной материал должен обладать влагоотталкивающими свойствами, так как ванная комната относится к помещениям с повышенной влажностью.В таких условиях срок службы большого количества материалов сильно сокращается.


Стоит отметить, что короб необходимо дополнительно утеплить и герметизировать, чтобы на трубах внутри не собирался конденсат. Для этого можно использовать монтажную пену, герметики и другие теплоизоляционные материалы.

В статье выше мы рассмотрели, как сделать короб для труб в баню. Можно сделать вывод, что выполнить все работы достаточно просто, главное приобрести качественные и правильные материалы, сделать точную разметку.

Очень часто ремонтные работы в ванной и туалете проводятся для того, чтобы сделать образ помещения более привлекательным. Наличие коммуникаций порой портит даже самый модный и стильный ремонт. Скрыть неприглядные коммуникации поможет мойка из гипсокартона. Короб в ванную из гипсокартона с дверцами и без них можно сделать своими руками. Для этого необходимо предварительно изучить инструкцию, после чего можно приступать к ремонтным работам. Для изготовления ящиков лучше всего подходит влагостойкий гипсокартон.

Короб из гипсокартона поможет не только скрыть коммуникации, но и обеспечит им надежную защиту от непредвиденных механических помещений. Этот материал позволяет сделать удобную конструкцию, которая обеспечит свободный доступ к трубам в нужный момент. Чтобы ремонтные работы прошли успешно, нужно тщательно к ним подготовиться.

Правильно подобранный инструмент – залог успешного проведения ремонтных работ. Для работы вам понадобятся: молоток, рулетка, карандаш, уровень, отвес, нож.

В первую очередь мастер должен нанести разметку, которая определит размер рамы. Важно отметить, что профиль не должен соприкасаться с трубами. Следует сделать припуски на полосу листов гипсокартона.

Как сделать разметку:

  • Определить верхнюю точку разметки с учетом чертежа пола.
  • Проведите прямую линию от верхней отметки до нижней.

Успех всей конструкции зависит от правильной планировки.Для того чтобы сделать разметку четко и ровно, необходимо пользоваться отвесом и уровнем. После завершения подготовительных работ можно переходить к сборке и установке каркаса.

Как сделать короба из гипсокартона в ванную: установка каркаса

Перед сборкой каркаса необходимо выбрать материал для профиля. Лучше всего использовать алюминий. Этот материал идеально сочетается с гипсокартоном, а также обладает антикоррозийными свойствами.

Использование деревянных балок при установке каркаса сделает работу бесшумной и позволит создать дополнительные крепления.

Важно использовать достаточное количество стержней, которое определяется в зависимости от высоты профилей. Брусья предотвращают деформацию профиля под весом листов гипсокартона. Важно уделить особое внимание процессу резки листов гипсокартона.

Этапы работы:

  • Вырезать две боковины.
  • Установите боковые панели.
  • Разрежьте третью панель.
  • Поместите последнюю панель поверх боковых листов.

При креплении саморезов важно обратить внимание на то, что они должны быть заделаны в профиль. В этом случае не прикасайтесь к торцевым сторонам. Не забудьте, что в коробке нужно вырезать отверстия, обеспечивающие доступ к коммуникациям.

Обшивка и как сделать короба из гипсокартона в ванной:

Элементы для обшивки каркаса должны быть цельными. Края боковых частей должны совпадать с профилями рамы. Последняя деталь служит для закрытия боковых панелей.

При креплении элементов важно правильно измерить и учесть отступ между шурупами, который не должен превышать 2,5 см.

Места контроля исправности трубопровода также изготавливаются из листов гипсокартона. Для их крепления используются специальные магниты. Ящик можно сделать полностью разборным.

Варианты декоративной отделки:

  • Плитка керамическая;
  • Краска;
  • Декоративная штукатурка.

После установки короба ванная комната будет выглядеть намного привлекательнее. Уровень шума от труб будет намного ниже. Важно следить за тем, чтобы воздуховод не мешал обслуживанию трубы.

Технологические отверстия: как закрыть трубы в ванной гипсокартоном:

При формировании короба важно оставить в наличии счетчики, задвижки, вентили, редукторы и компенсаторы. Отверстия в материале нужно вырезать большие по размеру самих дверей.Дверь крепится после установки рамы.

Для контроля сточных вод отверстие должно располагаться перед каналом.

Дверцу можно поставить сбоку, если она будет служить для регулирования состояния клапанов и труб. Отверстия для труб в воздуховоде должны быть немного больше. Пространство между ними заполняется вспененным полиэтиленом или паклей.

Составные двери:

  • Рама;
  • ГКЛВ;
  • Нажимной замок;
  • Герметик;
  • Дверь.

Для изготовления дверей и самого короба используется влагостойкий гипсокартон. Обработан специальной пропиткой, устойчивой к влажному воздуху. HCLF ингибирует плесень и грибок. После установки короб лучше облицевать керамической плиткой. Тогда ванная будет выглядеть стильно, трубы будут защищены от механических воздействий, а короб — от влаги. Ванная комната нуждается в специальной отделке, которая не испортится от влаги и перепадов температуры.

Изготовление короба в ванной из гипсокартона (видео)

Ванная комната забита трубами, которые негативно сказываются на внешнем виде помещения. Для этого закрываем их коробкой. Он может быть изготовлен из различных материалов. Одним из таких материалов является гипсокартон. Лучше, если он будет влагостойким. Коробку можно сделать самостоятельно, предварительно изучив инструкцию и сделав разметку. Важно не забыть оставить в коробке смотровые дверцы, чтобы была возможность постоянного доступа к коммуникациям в случае поломки.

Коммуникации в санузлах выглядят непривлекательно, поэтому в большинстве случаев, начиная ремонт квартиры, владельцы жилплощади хотят и, соорудив короб из гипсокартона для труб. Кто-то приглашает для этого мастера, но при наличии хотя бы минимального представления о строительном инструменте можно закрыть трубы самостоятельно.

Выбор материала и необходимых инструментов

Сооружение короба процесс не сложный, но в этой работе есть некоторые нюансы, которые следует знать для положительного результата.Для монтажа необходимо купить материалы, и:

  • крепежные элементы — соединительные элементы, «семена», дюбель-гвозди;
  • гипс;
  • герметик на силиконовой основе – используется для герметизации стыков с полом;
  • ревизионный люк;
  • гипсокартон
  • профиль — а.

  Материал для создания конструкции из гипсокартона

Для работы потребуются инструменты, их не так много, поэтому подготовить не составит труда:

  • шпатель;
  • отвертка;
  • перфоратор;
  • Сверло 6 мм;
  • ножницы по металлу;
  • отвертка;
  • уровень;
  • рулетка;
  • нож и ножовка;
  • ванна;
  • Емкость для смешивания смеси.

  Инструменты для гипсокартона

Как только все будет готово, можно собирать коробку из гипсокартона, рассмотрим пошаговую инструкцию.

Пошаговая инструкция изготовления короба из трубы

Прежде чем приступить к сборке короба из гипсокартона, необходимо сделать проект. Не игнорируйте этот этап, так как он один из самых важных, так как от него зависит качество сделанной своими руками коробки.

Пошаговая инструкция сборки короба из гипсокартона для скрытия канализационных труб будет описана на примере ванной и туалета, процесс монтажа для скрытия труб на кухне идентичен описанному.

Не обязательно создавать точный чертеж, достаточно просто сделать схематический чертеж с нанесенными на него размерами будущей конструкции.


  Схема короба из гипсокартона для труб

Смотрите видео: как закрыть трубы коробом из гипсокартона.

  • Далее следует отметить на полу и потолке расположение направляющего профиля, для этого понадобится строительный уголок. Угол с коротким ребром подставляем к углу на пересечении пола и стены, и проводим на полу прямую линию.Угол между полосой на стене и полосой на полу должен быть 90 градусов;

  • На потолке тоже стоит сделать.

Разметка готова, можно переходить к следующему шагу.

Монтаж и установка каркаса из профилей

Перед сооружением металлического каркаса необходимо нарезать нужное количество отрезков профиля, равных отмеченным линиям.

Смотреть видео: Сборка каркаса будущего короба из ГКЛ.

Способ установки:

  • Начать нужно с установки направляющих профилей на пол и потолок, а затем на стены. Их устанавливают строго по линиям, а фиксируют с помощью дюбелей, гвоздей. Для этого плотно прижмите профиль к полу и прямо через него просверлите отверстия в полу на расстоянии 15 см друг от друга. Вставьте дюбеля в отверстия и вкрутите шурупы;

  • После этого можно приступать к установке стоечных профилей. Он вставляется по направляющим вверху и внизу. Профиль прессуют и фиксируют с помощью дюбелей, гвоздей. Концы гибкого соединения загибают внутрь или обрезают. Главное требование в этой ситуации – профиль должен быть ровным;
  • Следующим этапом будет установка углового соединительного профиля, он прикручивается мелкими шурупами к месту пересечения направляющих на углу будущего короба;


  Крепление стоечного профиля к направляющей с помощью саморезов

  • Затем в канал трубы монтируется каркас жесткости — профиль у стены и профиль на углу соединяются небольшими отрезками.Сегменты располагаются строго параллельно полу на расстоянии 30 см друг от друга, по всей высоте каркаса с обеих сторон.

Важно! Всю сборку необходимо контролировать уровнем, даже небольшое отклонение может привести к некачественной сборке конструкции. Эта инструкция поможет вам собрать и установить воздуховод, который может перекрыть трубы отопления.

Во-первых, под эту конструкцию делается арматура из профилей, в размер.

Во-вторых, такие люки достаточно тяжелые, поэтому крепить нужно аккуратно, не жалея шурупов.

Также на этом этапе необходимо определить, где будет установлена ​​вентиляционная решетка, она необходима для того, чтобы внутри воздуховода не образовывался конденсат.

Современное сантехническое помещение имеет множество коммуникаций, предназначенных для водоснабжения, канализации и отопления. Все они значительно портят интерьер помещения, в связи с чем возникает необходимость в их укрытии.Идеальным решением для такой маскировки считается короб для труб в ванной, представляющий собой простую, но вполне функциональную конструкцию.

Особенности трубопроводной коробки

Помещения ванной комнаты и туалета характеризуются характерным микроклиматом и содержат различные инженерные системы общего пользования. На эти трубы обычно монтируют счетчики для контроля расхода всех видов воды и запорной арматуры. Все это требует периодического обслуживания, заключающегося в проверке целостности соединений, чистке фильтров и устранении любых неисправностей.

Существует множество способов эстетически закрыть коммуникации. Один из них – скрытая проводка, при которой для труб в стенах создаются специальные штробы, но этот вариант нельзя считать универсальным из-за ряда недостатков. Установка короба обеспечит доступ к техническим системам, он может быть полностью разборным или иметь специальные двери.

Требования к конструкции

К трубам маскирующим воздуховодов предъявляются определенные требования, основные из них следующие:

  1. 1.За исключением загромождения комнаты, декоративный короб должен занимать минимальное количество места, так как санитарно-техническое помещение имеет небольшую площадь. Однако при изготовлении конструкции следует строго выдерживать необходимое расстояние ее элементов от труб, которое должно составлять не менее трех сантиметров.
  2. 2. Обеспечение доступа к коммуникациям без затруднений. Конструкция коробки должна позволять специалисту свободно проводить необходимые операции с элементами инженерной системы.Для этих целей съемная конструкция – идеальное решение, иначе потребуется установка нескольких дверей.
  3. 3. Безопасность, не допускающая телесных повреждений человека при эксплуатации.
  4. 4. Гармония с отделкой помещения, возможность вписаться в общий интерьер.

С учетом микроклимата ванной комнаты декоративный короб должен быть влагостойким.


  Преимущества маскировочного короба

При отделке современных ванных комнат довольно часто устанавливают короб, закрывающий трубы.Его популярность обусловлена ​​наличием ряда преимуществ:

  1. 1. Эстетичный внешний вид за счет качества материалов, используемых для изготовления.
  2. 2. Простота сборки, позволяющая сооружать систему не только при капитальном ремонте, но и косметическом, так как допускается установка конструкции поверх готовой отделки.
  3. 3. Обеспечение беспрепятственного доступа к инженерной системе, что позволяет контролировать ее состояние, при необходимости проводить ремонтные работы и фиксировать показания приборов учета.
  4. 4. Возможность продуктивного использования площади ванной комнаты за счет совмещения конструкции с инсталляцией для унитаза, различными полочками и другими элементами.

Аккуратно сделанная коробка может быть как функциональной, так и эстетичной, став украшением комнаты.


  Варианты коммуникационного барьера

Скрыть трубы в ванной комнате можно различными способами, самые популярные из которых следующие:

  1. 1. Коробки в виде тумбы, подобное решение обычно используется для вертикальное расположение, например стояки.Конструкция обеспечивает полный доступ к трубопроводу, счетчикам и другим элементам. Его преимущество заключается в возможности иметь внутри полки и различные приспособления для хранения предметов обихода. Что позволяет эффективно использовать площадь в ванной и туалете.
  2. 2. Коробчатые перегородки, устанавливаемые по всей длине помещения и во всю его высоту, тем самым отделяя определенное пространство. Недостаток этого варианта заключается в уменьшении площади помещения, но при этом его внешний вид становится идеальным за счет полного сокрытия всех инженерных систем.Такие перегородки особенно подходят для просторных комнат и туалетов с подвесным унитазом, так как инсталляция маскируется вместе с коммуникациями.
  3. 3. Компактная коробка, расположенная вокруг труб. Такие конструкции используются достаточно часто благодаря тому, что они не занимают места и придают помещению эстетичный вид. Эти системы могут располагаться как вертикально, так и горизонтально, примыкать к потолку или полу.

  Виды и характеристики материала

Для выполнения декоративного короба, маскирующего трубы, необходимо подобрать соответствующий материал, который должен соответствовать определенным требованиям.Основные из них выражаются в устойчивости к повышенной влажности, небольшом весе и небольшой толщине. Также конструкция должна быть изготовлена ​​из компонентов, которые являются экологически чистыми.

Из всех материалов, предлагаемых на рынке, этим критериям соответствуют влагостойкий гипсокартон и фанера, МДФ или пластик. Особой популярностью пользуются панели ПВХ и плиты ГКЛВ.

  Панели ПВХ

Работа с этим материалом — самый простой способ закрыть трубы. Его положительные стороны следующие:

  1. 1.Короб для маскировки труб ПВХ не требует дополнительных работ, связанных с отделкой.
  2. 2. При необходимости демонтажа сохраняются все комплектующие, что особенно важно для трубопроводов с фитинговым и резьбовым типами соединений.
  3. 3. Простая установка, полностью самостоятельная.
  4. 4. Неустойчивые деформации и простота обслуживания. Материал отличается пластичностью и надежностью; при повреждении отдельных панелей каждую из них можно легко заменить.
  5. 5. Незначительная толщина, способствующая компактности конструкции.
  6. 6. Изделие из ПВХ выдерживает многократную сборку и разборку и обеспечивает возможность хранения внутри различных аксессуаров, создавая для этого все условия.

Материал ПВХ имеет не только достоинства, но и недостатки. Одним из них является небольшая устойчивость к перепадам температур. Материал имеет специфический запах, от которого невозможно избавиться. Пластик имеет свойство со временем распадаться, выделяя при этом в воздух вредные компоненты.


  Влагостойкий гипсокартон

По сравнению с панелями из ПВХ гипсокартон имеет гораздо больше преимуществ. Из них следует выделить основные:

  1. 1. Простота монтажа. Материал ГКЛВ легко закрепляется на основе из оцинкованных профилей, что позволяет создавать воздуховод для труб любой конфигурации и размера. Выполнение таких работ не требует особых навыков и привлечения сложного оборудования.
  2. 2. Листы гипсокартона имеют малый вес, что исключает дополнительную нагрузку на детали конструкции и предполагает использование невесомых оцинкованных элементов для их удержания.
  3. 3. Гибкость материала, дающая возможность придать изделию нужную форму. Для этого одна из сторон ВПО увлажняется и подрезается.
  4. 4. Гладкая поверхность, упрощающая процесс декорирования коробки. В этом случае не требуется дополнительного выравнивания путем оштукатуривания маяков.
  5. 5. Текстура гипсокартона допускает декорирование различными видами материалов для отделки. Обычно для этой цели используют плитку, но можно отделать короб для труб из вагонки ГКЛВ, оклеить обоями или просто покрасить.
  6. 6. Пожаробезопасность материала, в связи с тем, что он состоит из листов картона и затвердевшего гипса, не поддается легкому воспламенению. При контакте с открытым огнем гипсокартон не выделяет токсичных веществ, оказывающих негативное влияние на здоровье человека.
  7. 7. Экологическая безопасность за счет нулевого уровня выделения формальдегидов гипсокартона. Материал не причинит вреда как при монтаже, так и при последующей эксплуатации.
  8. 8. Доступная цена, делающая материал доступным каждому потребителю.

Важно помнить, что короб для труб должен быть изготовлен только из влагостойкого гипсокартона, окрашенного в зеленый цвет. Этот вариант хорошо переносит повышенный уровень влажности и предназначен для использования в таких условиях.


  Изготовление и монтаж

Прежде чем приступить к возведению системы, необходимо провести подготовительные работы. При прокладке новых труб рекомендуется проектировать в их разводке как можно меньше соединений.Перед монтажом необходимо провести тщательную проверку труб на наличие различных повреждений, приводящих к протечкам.

Материал исполнения короба должен идеально подходить для санузла. После проведения замеров, необходимых для последующей работы, вычерчивается предварительный чертеж будущей конструкции. Он должен обеспечивать свободный доступ ко всем устройствам и элементам на трубопроводе.

Подготовка инструментов и вспомогательных материалов

Конструкция короба для маскировки труб в ванной включает каркас, обшивку и крепеж. В свою очередь каркас можно сделать как из металлических профилей, так и из деревянных брусьев. В связи с тем, что дерево значительно уступает металлу в долговечности, при выборе рекомендуется выбирать второй вариант.

В качестве монтажного материала необходимо подготовить:

  • дюбели для крепления каркаса к стене;
  • шурупы по дереву или металлу, с помощью которых собирается рама;
  • Саморезы
  • , используемые для работы с обшивочным материалом.

Перед изготовлением системы маскировки труб в санитарных помещениях следует позаботиться о наличии таких инструментов, как:

  • рулетка;
  • квадратный;
  • строительный уровень;
  • отвертка;
  • перфоратор;
  • плоскость;
  • ножницы для работы по металлу или ножовка по металлу;
  • нож с острым лезвием;
  • Профили UD и CD.

  Измерительные работы

Перед началом строительства уточняется место, где будет размещена конструкция, и проводятся все необходимые замеры. Это исключит внесение поправок при монтаже, которые всегда сопровождаются определенными трудностями. Практически невозможно изменить размер уже подготовленного элемента, не затрагивая другие части конструкции.

На этом этапе сразу продумывается расположение смотровых люков или съемных частей короба. На чертеже, где будут указаны размеры системы, рекомендуется добавить толщину отделочного материала.  Разметка выполнения каркаса начинается сразу от пола, при этом строго выдерживаются размеры между стенками конструкции и трубами, которые не должны быть меньше трех сантиметров.

После того, как контур коробки определен, с помощью строительного отвеса его наносят на участки потолка и стен, которые в дальнейшем будут соприкасаться с этой конструкцией.

  Сборка каркаса для короба

Арматура вокруг труб обычно изготавливается из оцинкованного профиля или деревянных реек с отличными влагостойкими характеристиками. Последний вариант требует обязательной обработки антисептическими средствами. Соединение частей каркаса между собой осуществляется с помощью насечки или саморезов. Кроме того, необходимы дюбели и специальные саморезы. Работа состоит из нескольких этапов:

  • профиль монтируется на стены; устанавливаются стойки
  • , которые будут выполнять роль лицевой стороны коробки; Направляющие
  • монтируются на потолке и на полу.

Длина стоек может превышать полтора метра, в этом случае между ними должны быть устроены перемычки, которые еще могут потребоваться, если ширина каркаса превышает двадцать пять сантиметров. Расстояние между этими элементами конструкции должно быть не более одного метра. Перемычки придадут конструкции необходимую жесткость.

При выполнении армирования из дерева участки срезов обрабатывают специальными строительными мастиками. Это предотвращает процесс гниения и деформации из-за перепадов температур и колебаний влажности.


  Процесс обшивки

После завершения резки всех необходимых элементов выполняется обшивка. Не рекомендуется производить резку из фрагментов материала, лучше всего использовать целые куски. Это сведет к минимуму возможность перекосов и несоответствия размеров. Во время выполнения резки необходимо смотреть за края элементов, которые не должны выходить за части каркаса. В идеале все элементы должны совпадать друг с другом.Вырезанная передняя грань конструкции должна закрывать боковые части.

Режущий материал крепится на арматурные стойки с помощью саморезов, расстояние между которыми не должно превышать двух с половиной сантиметров. Это придаст коробу жесткость и прочность и избавит от необходимости в дополнительных перемычках.

Для управления отдельными участками системы связи в материале корпуса предусмотрены специальные отверстия и двери. Их можно приобрести в готовом виде в специализированных магазинах или сделать своими руками.Для предотвращения самопроизвольного открывания инспекционных дверей на них устанавливаются магниты или различные запирающие детали, например защелки.

При изготовлении полностью разборной конструкции листы материала для отделки крепятся саморезами к самому ее краю, а в процессе выполнения чистовых отделочных работ ничего не закрывается. Монтируются только пластиковые уголки или плинтуса, имеющие возможность легко разобрать при необходимости.

критерии выбора Как сделать съемный бокс в ванную

Коммуникации в санузлах выглядят непривлекательно, поэтому в большинстве случаев, начиная ремонт квартиры, владельцы жилого помещения хотят соорудить короб из гипсокартона для труб.Кто-то приглашает для этого мастера, но при наличии хотя бы минимального представления о строительном инструменте можно закрыть трубы самостоятельно.

Выбор материала и необходимых инструментов

Сооружение коробки процесс не сложный, но в этой работе есть некоторые нюансы, которые следует знать для положительного результата. Для монтажа необходимо купить материалы, а также:

  • крепеж — соединительные элементы, «семена», дюбель-гвозди;
  • гипс;
  • герметик на силиконовой основе – используется для герметизации стыков с полом;
  • смотровой люк;
  • гипсокартон
  • профиль — а.

Материал для создания гипсокартонной конструкции

Для работы вам потребуются инструменты, их не так много, поэтому подготовить его не составит труда:

  • шпатель;
  • отвертка;
  • пробойник;
  • сверло 6 мм;
  • ножницы по металлу;
  • отвертка;
  • уровень;
  • рулетка;
  • нож и ножовка;
  • ванна;
  • Емкость для смешивания смеси.

Инструменты для гипсокартона

Как только все будет готово, можно собирать короб для гипсокартона, рассмотрим пошаговую инструкцию.

Пошаговая инструкция изготовления короба для труб

Прежде чем приступить к сборке короба из гипсокартона, необходимо составить проект. Не игнорируйте этот этап, так как он один из самых важных, так как от него зависит качество сделанной своими руками коробки.

Пошаговая инструкция сборки короба из гипсокартона для скрытия сливных труб будет описана на примере ванной и туалета, процесс установки конструкции для скрытия труб на кухне идентичен описанному.

Нет необходимости создавать точный чертеж, достаточно просто сделать схематический чертеж с перенесенными на него размерами будущей конструкции.


Схема короба из гипсокартона для труб

Смотрите видео: как закрыть трубы коробом из гипсокартона.

  • Далее следует отметить на полу и потолке расположение направляющего профиля, для этого понадобится строительный уголок. Угол с коротким ребром подставляем к углу на пересечении пола и стены, и проводим на полу прямую линию.Угол между полосой на стене и полосой на полу должен быть 90 градусов;

  • То же самое нужно сделать на потолке.

Разметка готова, можно переходить к следующему этапу.

Монтаж и установка каркаса из профилей

Перед сооружением металлического каркаса необходимо нарезать необходимое количество отрезков профиля, равных размеченным линиям.

Смотрите в видео: сборка каркаса будущего короба из гипсокартона.

Как производится монтаж:

  • Начать нужно с установки направляющих профилей на пол и потолок, а затем на стены. Их устанавливают строго по линиям, и фиксируют дюбель-гвоздями. Для этого плотно прижмите профиль к полу и просверлите отверстия в полу прямо через него на расстоянии 15 см друг от друга. В отверстия вставить дюбели и вкрутить саморезы;

  • После этого можно приступать к установке стоечных профилей.Он вставляется по верхней и нижней направляющим. Профиль прессуется и фиксируется дюбель-гвоздями. Концы гибкого соединения загибают внутрь или отрезают. Главное требование в этой ситуации – профиль должен быть ровным;
  • Следующим этапом будет установка углового соединительного профиля, он прикручивается мелкими шурупами к месту пересечения направляющих на углу будущего короба;


Крепление стоечного профиля к направляющей с помощью саморезов

  • Затем в короб трубы монтируется каркас жесткости — профиль у стены и профиль на углу соединяются небольшими отрезками.Сегменты располагаются строго параллельно полу на расстоянии 30 см друг от друга, по всей высоте каркаса с обеих сторон.

Важно! Всю сборку необходимо контролировать уровнем, даже небольшое отклонение может привести к некачественной сборке конструкции. Эта инструкция поможет вам собрать и установить короб, которым можно закрыть трубы отопления.

Во-первых, для этой конструкции делается арматура из профилей, в размер.

Во-вторых, такие люки достаточно тяжелые, поэтому крепить нужно аккуратно, не жалея саморезов.

Также на этом этапе необходимо определить, где будет установлена ​​вентиляционная решетка, она необходима для того, чтобы внутри коробки не образовывался конденсат.

Складная коробка

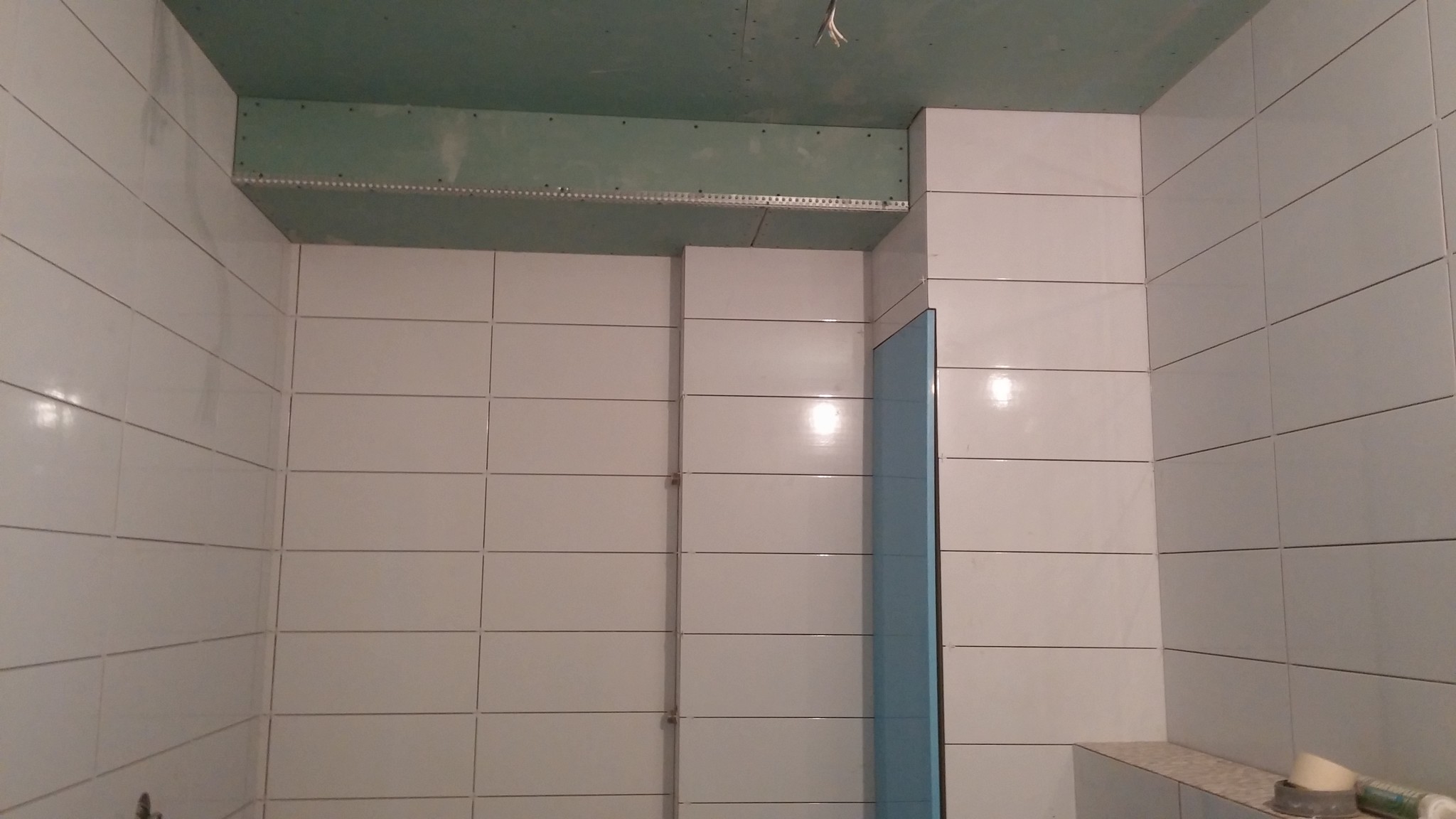

Короб изготовлен из влагостойкого гипсокартона и металлических направляющих PN40x50. Конструкция состоит из трех элементов крепления, уложенных друг на друга.Каждая секция короба представляет собой угловую деталь и крепится к стенам ванной комнаты с помощью обычных петель для настенных полок. В стены вкручиваются саморезы, сопрягающие отверстия в направляющих. Ящик подвешивается на саморезы, но при этом упирается в пол или нижнюю секцию ящика. Такое крепление надежно удерживает конструкцию от скольжения. Можно использовать металлические уголки на внутренней стороне коробки в качестве дополнительного или основного крепления. Доступ к ним осуществляется через люк и снаружи при снятой верхней секции.С внутренней стороны секций крепятся ручки для удобства перемещения при установке.

Горизонтальные стыки секций выполняются по швам плитки. Когда предыдущий ящик был уничтожен, старые плитки не могли быть сохранены, и в запасе остались только темные плитки. Он использовался для дна коробки. Для средней и верхней части куплена мозаика подходящего цвета. Выложен плиткой и приклеен к гипсокартону жидкими гвоздями. В средней части монтируется открывающийся люк для повседневного доступа к арматуре и счетчикам воды.Конструкция получилась не очень легкой, но при необходимости обеспечить доступ к трубам стояка ее можно очень быстро разобрать и собрать воедино, что собственно и требуется. Швы между секциями мы оставили не затертыми, при желании их можно заклеить силиконовым или резиновым уплотнителем, т.к. разбирать данную конструкцию планируется только в крайнем случае.

Сантехнический бокс (в других случаях его называют сантехническим шкафом) используется в большинстве панельных и кирпичных серий современных домов (с 70-х годов).

Он также всегда присутствует в монолитных домах, однако по факту в большинстве случаев его там нет и хозяину предлагается построить его по «кирпичикам», разложенным на полу помещения.

Представляет собой ограждающую конструкцию (с люком) стояков горячего и холодного водоснабжения, а также канализационного стояка.

Основная информация, которую должен иметь заказчик об устройстве сантехнического бокса, это понимание того, что площадь внутри бокса относится к общей площади дома и не входит в площадь квартиры.

Исходя из этого, единственное, что возможно при ремонте, это демонтировать старый сантехнический короб и построить новый по его границе из современных материалов с обязательной установкой в ​​нем люка для доступа к инженерным коммуникациям.

Используемые материалы:

  • Влагостойкий гипсокартон с керамической плиткой;
  • Блоки пазогребневые тонкие;

Мероприятия по перепланировке сантехнического бокса:

  • Демонтаж сантехнического короба (сооружение нового) с последующим увеличением его первоначальных габаритов.

Применение:

Помимо своего прямого назначения (ограждение стояков водопровода), сантехнический короб часто используется как конструкция для встраивания инсталляции унитаза.
Также увеличенный санитарный шкаф можно использовать для размещения в нем электрокотла. для целей подогрева воды на период летнего отключения горячего водоснабжения.

Что такое смотровые люки и зачем они нужны:

Люки доступа в сантехническом боксе бывают разных форм.
Главное, чтобы люк имел достаточные размеры для осмотра состояния стояков, кранов и счетчиков воды, а также для проведения текущих ремонтов инженерных стояков. Выше мы дали ссылку на статью о люках доступа.

Прикосновение к сантехнической коробке влечет за собой работы по новой гидроизоляции пола в ванной. Так как сантехнический короб, как и на стенах в ванной, необходимо гидроизолировать, что необходимо в качестве защиты от возможных протечек между этажами.Устанавливается на сантехнический короб, а также на стены в ванной на высоту 15-20 см.

В новых монолитных домах работы по обустройству сантехнического короба застройщик перекладывает на собственника (но при этом не забывает отметить их пунктиром на плане БТИ как выполненные). В итоге будущим владельцам придется соорудить сантехнический бокс по размерам, указанным на плане этажа, с установкой люка доступа. И если этой коробки нет «физически» при сдаче квартиры, это не значит, что ее нельзя построить, или построить в меньших габаритах, это просто означает, что застройщик сэкономил на материалах и предусмотрел эту «почетную» обязанность перед сам владелец

Напоследок ответим на главный вопрос, который волнует владельцев:

Есть ли случаи, когда сантехнический короб можно демонтировать частично.
Есть .

Но это достаточно сложно. Как мы уже упоминали, сантехнический бокс относится к общедомовой территории, на которую можно воздействовать при технической возможности при условии согласия 2/3 жильцов дома.
Это означает, что если у вас большая сантехническая коробка, а инженерные коммуникации «ютятся» где-то в углу, то теоретически ее можно уменьшить в размерах. «Только» необходимо собрать подписи 2/3 жильцов дома, что они не против данного мероприятия, скрепить печатью управляющей компании и подать протокол вместе с проектной документацией на рассмотрение в осмотр жилья.

При этом условии она согласится на частичный демонтаж сантехнического узла. Конечно, на словах путь понятен и вроде бы прост, но на деле не то чтобы трудно получить согласие 2/3 домовладельцев, трудно найти их «в принципе», что приводит к Дело в том, что очень немногие осмеливались вступить на этот путь.

Из практики: Один из наших случаев разборки сантехнического короба.

Исходные данные — новостройка, монолит, квартира на среднем этаже.У заказчика на плане БТИ сантехнический бокс, причем в странном месте, и что самое странное показан то показан а в нем НЕТ инженерные коммуникации.

Просто на плане БТИ есть квадрат, который появился почему-то в нелогичном месте, и его нужно отгородить квадратом именно для того, чтобы этот участок не заходил на площадь квартиры (после все, это общая площадь застройки).

Заказчик, конечно, очень не хотел этого делать — ведь в его новом монолите настолько продумано конструктивное решение, и этот квадрат в него совершенно не вписывается, его не учли, и мы прекрасно понимали, что там действительно не к месту.

Мы начали «расследование». Оказалось, что новостройка состоит из 8 одинаковых секций. А в одном из участков (не в этом) застройщик предусмотрел еще один стояк коммуникаций именно в этом месте. Когда БТИ замерил площадь в конце, было лень замерить только один из участков (а именно участок с коробкой) и «и наложил-проецировал» этот план на другие участки, даже не заходя и не измеряя их (похоже, дом тот же). (Но это было сказано позже и шепотом).

Официально они категорически отказывались признавать эту ошибку. В итоге остальные семь участков оказались потенциальными «нарушителями», ведь никто из собственников не горел желанием выделять по неизвестной причине в непонятном месте «на ровном месте» квадратный метр квартиры.

Конечно, можно было «воевать» поднять архивы застройщика, погонять, доказать, но на это ушло месяца два-три, без разрешения, ремонт начинать было нельзя, а хозяин уже жил мыслями в квартира с ремонтом, а ипотека «капала» и нам показалось проще работать с управляющей компанией.При этом она оказалась на удивление здравомыслящей и понимала абсурдность ситуации.

Инженер управляющей компании созвонился с владельцами, они приехали и каждый собственник разрешил всем остальным владельцам разобрать коробку. Эта бумага осталась в управляющей компании для выдачи копий остальным, а свою мы сдали в жилищную инспекцию вместе с комплектом проектной документации и получили разрешение на перепланировку.

Типичный пример того, как владельцы влияют на сантехнические коробки:

Ниже мы показываем пример прикосновения к сантехнической коробке от недавнего клиента:

В начале у нас не было четких исходных данных, то есть документов БТИ, было только фото, но при взгляде на квартиру после перепланировки (правое фото в верхнем ряду) появилось первоначальное предположение, что не все был «гладким».

Чуть позже заказчик прислал нам фото до ремонта (левое фото — квартира «в бетоне») и документы БТИ. И после анализа этих документов все сразу стало ясно.
В общем, исходя из 95-процентного опыта, мы уже предполагали, что что-то подобное будет, но подтвердить было не лишним.

Если мы посмотрим на фото слева, то увидим, что границы сантехнического бокса «четко» выложены «кирпичиками» на полу.То есть они четко определены и размеры коробки не могут быть изменены.

А как мы уже знаем, сантехнический бокс это всего лишь «шкаф с дверцей» и его нельзя дополнительно «настроить».

В данном случае заказчик :
не только уменьшил размер коробки, мы отразили это на самой нижней картинке с планом БТИ,
поэтому я встроил открытые полки как в верхнюю часть коробки, так и в нижнюю безопасно между трубами.

Комбинированное фото до и после ремонта, на котором что-то пропорционально выложено.

Ниже на планах БТИ вы можете увидеть, как выглядела коробка до перепланировки, и как она стала выглядеть после перепланировки.

В туалете квартиры в многоэтажном доме стоят стояки канализации и водопровода. Их внешний вид обычно портит интерьер, поэтому важно их удачно скрыть. Далее будет рассмотрено, как построить короб для труб из гипсокартона, и какие эффективные способы установки каркаса и наружной отделки существуют.

Преимущества

Стояки обычно проходят по всем этажам, от них в каждую квартиру в санузел идут ответвления канализации и водопровода. Выглядят они не очень эстетично, к тому же служат источником дополнительного шума при сливе, также на них может скапливаться конденсат. Во всяком случае, все собственники квартир, заботящиеся об интерьере, стараются их закрыть. В новых домах при сдаче часто уже есть какая-то перегородка, но ее качество обычно оставляет желать лучшего, поэтому лучший вариант – сделать прочный и красивый короб в туалет своими руками.

Трубная коробка в совмещенном или раздельном санузле не должна быть полностью закрыта, так как в этом месте обычно располагаются приборы учета воды, кроме того, всегда должен быть доступ к стояку на случай протечек. Поэтому самодельные варианты могут быть съемными или с аккуратной встроенной дверцей.

Изготовление короба из гипсокартона очень эффективно, потому что это легкий, относительно дешевый и простой в обработке материал.Он крепится к каркасу из металлических профилей саморезами или саморезами по металлу. Для такого влажного помещения, как ванная, стоит брать влагостойкие разновидности гипсокартона. Преимущество этого материала еще и в том, что после укладки его можно декорировать любыми способами: шпаклевкой, влагостойкой краской, керамической плиткой, панелями ПВХ. Часто короб из гипсокартона стараются отделать в том же стиле, что и стены, так получается наиболее удачный интерьер туалета.

Компетентный хозяин может сделать металлический каркас и перегородки из гипсокартона практически за один день. Для этого требуется минимум материалов и небольшой набор инструментов.

Варианты

В зависимости от расположения труб стояка в ванной такой короб может быть:

  • сплошная перегородка;
  • отдельный шкаф в углу;
  • выступающий из стены.

Первый вариант актуален, когда все коммуникации в туалете расположены за унитазом у задней несущей стены. Сделать его очень просто, так как нужно всего лишь установить каркас из профиля и прикрутить один цельный лист гипсокартона. Но в этом случае может потребоваться больше материала, а места такой способ занимает много из и без того небольшой туалетной комнаты.

Если трубы канализации и водопровода расположены в углу туалета, делается аккуратный угловой короб.Направляющие профили идут от пола к потолку, между ними крепятся ребра жесткости, весь каркас обшивается гипсокартоном и затем приступает к его декоративной отделке. Коробка будет в форме буквы Г. Перед обшивкой нужно позаботиться о дверце, обеспечивающей легкий доступ к стояку. Подобную форму короба сделать довольно легко за счет того, что он будет закрываться несущими стенами с тыльной стороны; его преимущество еще и в том, что он занимает минимум места в ванной комнате.

Если канализационные трубы расположены не в углу комнаты, а нужно сэкономить место, можно сделать П-образный короб. Установка каркаса для него будет более трудоемкой, потребуется больше обрезки металлического профиля, но после тщательно проведенной работы такой шкаф будет выглядеть очень элегантно.

Вопрос доступа к трубам и счетчикам воды при возведении таких перегородок очень актуален. Коробку можно сделать съемной, тогда при необходимости вся конструкция снимается целиком.Плюсы этого способа в том, что в любой момент можно осуществить удобный доступ ко всему стояку от пола до потолка, но такая конструкция будет очень громоздкой, а снять короб из металлических профилей и гипсокартона достаточно сложно. Поэтому обычно съемные ящики в ванной делают из пластика, ПВХ и других, более легких материалов.

Гораздо более распространенный метод доступа к стояку в воздуховоде — установка двери. В раме из профиля делают прямоугольную рамку – она будет служить отверстием, чтобы можно было легко попасть внутрь.

Двери можно сделать из того же гипсокартона, пластика, ПВХ, фанеры или других доступных материалов. Могут быть одностворчатыми или двустворчатыми, съемными или откидными. Для удобного закрывания их можно сделать с замками, защелкой, магнитами. Правильно собранные двери, совпадающие по отделке с коробом и стенками туалета, смотрятся очень красиво.

Вариантов декоративной отделки стояков для труб множество. Самый распространенный вариант – обшивка их ПВХ-панелями.Они прекрасно выглядят, защищены от влаги и очень просты в монтаже. При таком способе, если коробка угловая или П-образная, необходимо приобрести декоративные пластиковые уголки, чтобы конструкция выглядела более эстетично.

Коробки из гипсокартона часто облицовывают керамической и керамогранитной плиткой. Это хороший вариант, особенно если стены имеют одинаковую отделку – тогда короб хорошо впишется в интерьер. Кроме того, будет создана дополнительная защита от влаги и шума.

При декорировании короба из гипсокартона его можно оснастить дополнительными функциями. Есть конструкции с полочками для туалетных принадлежностей, нишами для щетки или вантуза, крючками для полотенец и другими полезными деталями. Использовать коробчатые перегородки можно максимально эффективно, стоит только проявить дизайнерскую фантазию.

Чертежи

Перед установкой туалетного бокса правильным решением будет составление чертежей каркаса.В них должны быть указаны размеры основных направляющих профилей, дверных проемов, вертикальные и горизонтальные расстояния между ребрами жесткости, вентиляционными отверстиями и другими элементами. Такие чертежи помогут не только правильно сориентироваться при установке короба, но и заранее рассчитать расход листов гипсокартона, металлопрофиля и крепежа.

Расчет материалов и компонентов

Рассчитать расход гипсокартона на туалетный бокс очень просто.Достаточно знать высоту от пола до потолка и ширину перегородок – по этим значениям можно рассчитать общую площадь поверхности. Количество металлических профилей можно рассчитать, исходя из расстояния, на котором будут располагаться ребра жесткости друг от друга, обычно это расстояние составляет 30–40 см. Здесь также стоит продумать раму для двери, углубления, вентиляционные отверстия и другие детали. Количество крепежных элементов — саморезов и уголков — рассчитывается по количеству стыков профилей, к этому можно добавить поправку 15%.

Для изготовления короба из гипсокартона в туалете потребуются следующие материалы и инструменты:

  • листы гипсокартона влагостойкие 0,65–0,9 мм;
  • металлические профили 40х40 мм;
  • саморезы по металлу;

    Саморезы
  • для гипсокартона;
  • строительный уровень;
  • карандаш, линейка и рулетка;

  • ударная дрель со сверлом 6 мм по бетону;
  • Отвертка
  • или крестовая отвертка;
  • ножницы по металлу или шлифовальные станки;
  • монтажный нож.

Монтаж короба начинается с изготовления чертежа и разметки расположения профилей будущего каркаса на стенах и полу. Чтобы сделать ровный и прочный короб, обязательно нужно использовать строительный уровень. В первую очередь к несущим стенам крепятся направляющие. Для них подбираются П-образные профили, лучше всего 40х40 мм, они крепятся к бетону при помощи перфоратора, шуруповерта и дюбель-шурупов диаметром 6 мм. После этого необходимо собрать каркасную решетку с ребрами жесткости, перегородки и каркас для будущего подъездного люка.

Для прочности каркаса расстояние между соседними отрезками профилей правильно делать не менее 40 см.

Профили скрепляются между собой саморезами по металлу с помощью шуруповерта. После установки каждого элемента проверяется уровень. Отрежьте фрагменты профилей болгаркой с отрезным кругом по металлу или специальными ножницами.

После того, как каркас готов, устанавливаются листы гипсокартона. Для них есть специальные винты. Листы аккуратно обрезаются по размеру малярным ножом и крепятся к раме. Чем меньше обрезанных кусков гипсокартона, тем лучше, так как уменьшается количество стыков, которые потом нужно обработать до однородной поверхности. Это следует учитывать при монтаже и резать максимально качественно.

В современном сантехническом помещении имеется множество коммуникаций для водоснабжения, канализации и отопления. Все они значительно портят интерьер помещения, в связи с чем возникает необходимость их укрытия.Идеальным решением для осуществления такой маскировки считается патрубок в ванной, представляющий собой простую, но достаточно функциональную конструкцию.

Специфика короба для труб

Помещения ванной и туалета характеризуются характерным микроклиматом и содержат различные инженерные системы общего пользования. На этих трубах обычно монтируют счетчики для контроля расхода всех видов воды и запорную арматуру. Все это требует периодического обслуживания, которое выражается в проверке целостности соединений, очистке фильтров и устранении любых неисправностей.

Существуют различные способы эстетически закрыть коммуникации. Один из них – скрытая проводка, при которой в стенах создаются специальные пазы для труб, но этот вариант нельзя считать универсальным из-за ряда недостатков. Установка коробки обеспечит доступ к техническим системам; он может быть полностью разборным или иметь специальные двери.

Строительные требования

К коробу, маскирующему трубы, предъявляются определенные требования, основные из них следующие:

  1. 1.Устранение захламленности помещения, декоративный короб должен занимать минимум места, так как санитарно-техническое помещение имеет небольшую площадь. Однако при изготовлении конструкции следует строго соблюдать необходимое расстояние ее элементов от труб, которое должно составлять не менее трех сантиметров.
  2. 2. Обеспечение доступа к коммуникациям без затруднений. Конструкция коробки должна позволять специалисту свободно проводить необходимые операции с элементами инженерной системы. Для этих целей идеальным решением будет съемная конструкция, иначе потребуется установка многочисленных дверей.
  3. 3. Безопасность, предотвращающая телесные повреждения человека во время работы.
  4. 4. Гармоничность с отделкой помещения, возможность вписаться в общий интерьер.

Учитывая особенность микроклимата ванной комнаты, декоративный короб должен отличаться влагостойкостью.


Преимущества маскировочного короба

При отделке современных банных помещений довольно часто осуществляется установка короба, закрывающего трубы.Его популярность обусловлена ​​наличием ряда преимуществ:

  1. 1. Эстетичный внешний вид за счет качества используемых материалов для изготовления.
  2. 2. Простота сборки, позволяющая сооружать систему не только при капитальном ремонте, но и косметическом, так как допускается установка конструкции поверх готовой отделки.
  3. 3. Обеспечение беспрепятственного доступа к инженерной системе, что позволяет контролировать ее состояние, при необходимости проводить ремонтные работы, фиксировать показания приборов учета.
  4. 4. Возможность продуктивного использования площади ванной комнаты за счет совмещения конструкции с инсталляцией для унитаза, различными полочками и другими элементами.

Аккуратно выполненная коробка может быть как функциональной, так и эстетичной, став украшением помещения.


Варианты заграждения коммуникаций

Скрыть трубы в ванной можно разными способами, наиболее популярными из которых являются следующие: вертикальное расположение, например стояки.Конструкция обеспечивает полный доступ к трубопроводу, счетчикам и другим элементам. Его преимущество заключается в возможности разместить внутри него полки и различные приспособления для хранения предметов домашнего обихода. Что позволяет эффективно использовать площадь в ванной и туалете.

  • 2. Коробки как перегородки, устанавливаемые по всей длине помещения и во всю его высоту, тем самым изолируя определенное пространство. Недостаток этого варианта заключается в уменьшении площади помещения, но при этом его внешний вид становится идеальным за счет полного сокрытия всех инженерных систем. Такие перегородки особенно подходят для просторных комнат и туалетов с подвесным унитазом, так как инсталляция маскируется вместе с коммуникациями.
  • 3. Компактная коробка, расположенная вокруг труб. Такие конструкции используются достаточно часто благодаря тому, что они не занимают места и придают помещению эстетичный вид. Эти системы могут быть расположены как вертикально, так и горизонтально, вплотную к потолку или полу.
  • Виды и характеристики материала

    Для изготовления декоративного короба, маскирующего трубы, необходимо выбрать подходящий материал, который должен отвечать определенным требованиям.Основные из них выражаются в устойчивости к повышенному уровню влажности, небольшому весу и малой толщине. Также конструкция должна быть изготовлена ​​из экологически чистых компонентов.

    Из всех материалов, предлагаемых на рынке, этим критериям соответствуют влагостойкие гипсокартон и фанера, МДФ или пластик. Особой популярностью пользуются панели ПВХ и плиты ГКЛВ.

    Панели ПВХ

    Работа с этим материалом является самым простым способом закрытия труб. Его положительные стороны следующие:

    1. 1.Короб для маскировки труб ПВХ не требует дополнительных работ, связанных с отделкой.
    2. 2. При необходимости демонтажа все составные элементы сохраняются, что особенно важно для трубопроводов с фитинговыми и резьбовыми соединениями.
    3. 3. Простая установка, полностью выполнимая самостоятельно.
    4. 4. Неподверженность деформациям и простота обслуживания в процессе эксплуатации. Материал гибкий и надежный; при повреждении отдельных панелей каждую из них можно легко заменить.
    5. 5. Незначительная толщина, способствующая компактности конструкции.
    6. 6. Изделие из поливинилхлорида выдерживает многократные сборки и разборки и обеспечивает возможность хранения внутри различных аксессуаров, создавая для этого все условия.

    Материал ПВХ имеет не только достоинства, но и недостатки. Одним из них является низкая устойчивость к перепадам температур. Материал имеет специфический запах, от которого невозможно избавиться. Пластик имеет свойство со временем разлагаться, выделяя при этом в воздух вредные компоненты.


    Влагостойкий гипсокартон

    По сравнению с панелями из ПВХ гипсокартон имеет гораздо больше преимуществ. Из них следует выделить основные:

    1. 1. Простой монтаж. Материал ГКЛВ легко закрепляется на основе из оцинкованных профилей, что позволяет создать короб для труб любой конфигурации и размера. Выполнение таких работ не требует особых навыков и привлечения сложного оборудования.
    2. 2. Гипсокартонные листы имеют малый вес, что исключает дополнительную нагрузку на детали конструкции и предполагает использование невесомых оцинкованных элементов для их удержания.
    3. 3. Гибкость материала, позволяющая придать изделию желаемую форму. Для этого одну из сторон ГКЛ увлажняют и подрезают.
    4. 4. Гладкая поверхность, упрощающая процесс декоративной отделки ящика. В этом случае дополнительное выравнивание оштукатуриванием по маякам не требуется.
    5. 5. Фактура гипсокартона допускает декорирование различными видами отделочных материалов. Обычно для этой цели используют плитку, но можно отделать короб трубы ГКЛВ вагонкой, обоями или просто покрасить.
    6. 6. Пожаробезопасность материала обусловлена ​​тем, что он состоит из листов картона и затвердевшего гипса, не склонного к легкому воспламенению. При контакте с открытым огнем гипсокартон не выделяет токсичных веществ, оказывающих негативное влияние на здоровье человека.
    7. 7. Экологическая безопасность за счет нулевого уровня выделения формальдегида из гипсокартона. Материал не причинит вреда как при монтаже, так и при последующей эксплуатации.
    8. 8. Доступная цена, делающая материал доступным каждому потребителю.

    Важно помнить, что короб для труб должен быть изготовлен только из влагостойкого гипсокартона, окрашенного в зеленый цвет. Этот вариант хорошо переносит повышенный уровень влажности и предназначен для использования в таких условиях.


    Изготовление и монтаж

    Прежде чем приступить к возведению системы, необходимо провести подготовительные работы. При прокладке новых труб рекомендуется проектировать их в трассе с как можно меньшим количеством соединений.Перед монтажом необходимо тщательно проверить трубы на наличие различных повреждений, приводящих к протечкам.

    Материал для изготовления коробки должен идеально подходить для санузлов. После проведения замеров, необходимых для последующих работ, зарисовывается предварительный чертеж будущей конструкции. Он должен обеспечивать свободный доступ ко всем устройствам и элементам на трубопроводе.

    Подготовка инструментов и вспомогательных материалов

    Конструкция короба для маскировки труб в ванной включает каркас, обшивку и крепеж.В свою очередь каркас можно сделать как из металлических профилей, так и из деревянных брусьев. В связи с тем, что древесина значительно уступает металлу в долговечности, при выборе рекомендуется отдавать предпочтение второму варианту.

    В качестве крепежного материала необходимо подготовить:

    • дюбеля для крепления каркаса к стене;
    • саморезы по дереву или металлу, с помощью которых собирается каркас;
    • Саморезы
    • , используемые для работы с облицовочным материалом.

    Перед изготовлением системы маскировки труб в санузлах следует позаботиться о наличии таких инструментов, как:

    • рулетка;
    • квадратный;
    • строительный уровень;
    • отвертка;
    • пробойник;
    • плоскость;
    • ножницы для работы по металлу или ножовка по металлу;
    • нож с острым лезвием;
    • Профили UD и CD.

    Измерительные работы

    Перед началом строительства уточняется место, где будет располагаться конструкция, и проводятся все необходимые замеры.Это исключит внесение поправок при монтажных работах, которые всегда сопровождаются определенными трудностями. Практически невозможно изменить размер уже подготовленного элемента, не затрагивая другие части конструкции.

    На этом этапе сразу продумывается расположение смотровых люков или съемных частей короба. На чертеже, где будут указаны размеры системы, рекомендуется вводить толщину отделочного материала. Разметка для выполнения каркаса начинается сразу от пола, при этом строго выдерживаются размеры между стенками конструкции и трубами, которые не должны быть меньше трех сантиметров.

    После того, как контур коробки определен, с помощью строительного отвеса его наносят на участки потолка и стен, которые в дальнейшем будут соприкасаться с этой конструкцией.

    Сборка каркаса для короба

    Арматура вокруг труб обычно изготавливается из оцинкованных профилей или деревянных реек с отличными характеристиками влагостойкости. Последний вариант требует обязательной обработки антисептическими средствами. Соединение между частями каркаса осуществляется посредством резака или саморезов.Дополнительно потребуются дюбеля и специальные саморезы. Работа состоит из нескольких этапов:

    • профиль устанавливается на стены; устанавливаются стойки
    • , которые будут выполнять роль переднего края ящика;
    • осуществляется установка направляющих на потолок и на пол.

    Длина стоек может превышать полтора метра, в этом случае между ними должны быть установлены перемычки, которые еще могут потребоваться, когда ширина рамы превышает двадцать пять сантиметров.Расстояние между этими элементами конструкции должно быть не более одного метра. Перемычки придадут конструкции необходимую жесткость.

    При изготовлении арматуры из дерева участки срезов обрабатывают специальными строительными мастиками. Это предотвращает процесс гниения и деформации из-за перепадов температур и колебаний влажности.


    Процесс обшивки

    После резки всех необходимых элементов выполняется обшивка.Не рекомендуется вырезать из кусков материала; лучше всего использовать целые куски. Это сведет к минимуму возможность искажения и несоответствия размеров. Во время резки необходимо смотреть за края элементов, которые не должны выходить за части каркаса. В идеале все элементы должны соответствовать друг другу. Вырезанная грань конструкции должна закрывать боковые части.

    Крепление раскроенного материала к стойкам арматуры осуществляется с помощью саморезов, расстояние между которыми не должно превышать двух с половиной сантиметров.Это придаст коробу жесткости и прочности и избавит от необходимости в дополнительных перемычках.

    Для управления отдельными участками системы коммуникаций в материале облицовки предусмотрены специальные отверстия и двери. Их можно приобрести в готовом виде в специализированных магазинах или сделать своими руками. Для предотвращения самопроизвольного открывания инспекционных дверей на них устанавливаются магниты или различные запирающие детали, например защелки.

    При изготовлении полностью разборной конструкции листы отделочного материала крепятся с помощью саморезов к самому ее краю, а в процессе выполнения чистовых отделочных работ ничем не прикрываются.Монтируются только пластиковые уголки или плинтуса, которые при необходимости легко демонтируются.

    принцип тот же, нюансы разные. Ванная и туалет

    Листы из гипсокартона могут быть:

    • укрытие любой поверхности;
    • скрыть места, которые портят интерьер, обычно это касается туалетов и ванн;
    • сделать полки из гипсокартона и разместить на них различные предметы;
    • установить перегородки, создав полноценную комнату;
    • монтируют ниши под телевизор или другие элементы конструкции.

    Для мастеров, которые любят мастерить своими руками и самостоятельно создавать уют в жилище, гипсокартон в сочетании с металлопрофилем стал просто незаменимым материалом, так как обладает удивительными качествами:

    1. Экологически чистый.
    2. Дает возможность изменить пространство без применения «мокрых» процессов и достаточно быстро.
    3. Прочный.
    4. Устанавливается на раму из дерева или металла.
    5. Возможна бескаркасная установка.
    6. Подходит для любого облицовочного материала.
    7. Легко режется.
    8. Конструкция стен из гипсокартона предусматривает возможность использования различных конфигураций в интерьере.
    9. Стоимость материала низкая.

    Итак, если в его жилище появилось страстное желание создать уютную обстановку, то вы непременно воспользуетесь пошаговой инструкцией по установке тех или иных элементов конструкции.

    Коробчатое устройство из гипса и металлического профиля

    Многие из нас хотят закрыть трубы в ванной, спрятать канализацию в туалете или избавиться от стояков, которые своим видом портят интерьер комнаты. С этой задачей отлично справляется конструкция из гипсокартона, которую называют коробом.

    Этот элемент позволяет избавиться от неприглядного вида систем связи. Ее стояк с горячей или холодной водой никто не видит, а он продолжает выполнять свои прямые функции.

    В зависимости от пожеланий, потенциала и расположения магистрали стояка можно закрыть:

    1. Во всю стену.
    2. Только трубы.

    В первом случае, зашивая всю плоскость, уменьшают полезную площадь, хотя можно смонтировать полки или ниши для хранения различных предметов и вещей.Во втором — закрываем только те участки, где проходят трубы. Этот вариант наиболее уместен, так как установка выполняется быстро и дает возможность сэкономить на покупке материала.

    Думая, как визуально убрать систему обслуживания коммуникаций, необходимо помнить – в случае ее поломки придется ломать если не всю конструкцию, то хотя бы часть. А это испортит декоративную отделку и придется окупать ремонт.

    Короб в туалете можно сделать разборным, этот вариант применяется не так часто, или установить небольшие дверцы (лючки) для доступа к коммуникационным элементам (кранам, члену, арматуре).

    Помните, что чаще всего возникают проблемы с соединениями — чем меньше их количество, тем проще эксплуатировать конвейер. Перед началом проведения работ проведите скрупулезный осмотр магистрали. При наличии дефектов устранить их, избавиться от ржавчины (при наличии).

    Не бойтесь протечек и спокойно закрывать можно герметичными или сварными соединениями. А резьбовые соединения следует оставить открытыми.

    Материалы и инструменты

    Если вам нужно самостоятельно закрыть непривлекательные места, нужно знать, как сделать короб для труб в ванную и правильно подобрать материал.Так как в ванной всегда повышенная влажность, то не все материалы подходят для работы. Они должны соответствовать установленным требованиям:

    • для устойчивости к влаге;
    • имеют небольшой вес;
    • выполняют из экологически чистых компонентов.

    Предположим, бумажные обои в ванной вам придется менять через пару месяцев, значит, плитка лучше всего подходит для облицовки. И где его крепить, если нет фундамента.Лучше всего использовать металлический профиль, а не деревянные бруски. Последний со временем начнет портиться, особенно если вы находитесь во влажной среде. В этом варианте необходимо выбрать породу, устойчивую к гниению, и обработать поверхность антисептиком.

    А вот с металлом ничего не происходит. Он прослужит долго. Подробнее с техническими характеристиками профилей можно ознакомиться в статье « ». Подберите крепежные изделия по артикулу «», они выпускаются по ГОСТ 11652-80, 10619-80.

    Для работы вам понадобятся изделия, которые изображены на рисунке.

    Повар из инструментов и приспособлений.

    Определение проектных размеров

    Необходимо определить место, где будет установлен короб для труб. Все измерения выполняются с помощью рулетки. Предварительно на бумаге сделают чертеж, где будет изображена будущая конструкция со всеми элементами и технологическими штрихами. Следует знать, что в местах их примыкания необходимо сделать усиление из профилей.Будущая конструкция должна быть надежной и прочной.

    Ящик для чертежей

    Если приходится закрывать трубы, которые расположены в угловой части помещения, то короб будет иметь две грани, а если стояк вшит посередине стены — три.

    На чертеже отметить все виды соединений, указать схему установки профиля. Теперь вы сможете безошибочно закупить необходимые предметы и правильно рассчитать материал для работы.

    Расстояние между трубой и коробом должно быть не менее 30 мм.

    Маркировка

    Перед изготовлением короба из гипсокартона необходимо найти наиболее выступающие места подступенка, которые будут определять границу будущей конструкции, и разметить их. От базовой точки на потолке с помощью кухни проводим перпендикулярно стенам. Получившийся прямоугольник должен закрыть все выступы подступенка. Далее из точки опускаю отвес и отметка касания показывает отметку основания на полу. От него будем проводить перпендикулярно стенам.

    Теперь соединяем линии на стене и получаем прямую, к которой устанавливаем стоечный профиль.

    Монтаж Каркаса

    Крепить профильную стенку с учетом материалов отделки, чтобы они не могли находиться вплотную к трубам.

    С помощью молотка просверлите отверстия для шитья в местах забитых пластиковых дюбелей. Натяжной профиль (27х28) саморезами крепится к стене, а направляющий (27х60) к потолку и полу. Установите передний край коробки.Получается на пересечении направляющих профилей на потолке и полу. Делается это с помощью мангала или самостоятельной вытяжки.

    При ширине короба более 250 мм или высоте его более 1500 мм необходимо установить поперечные перемычки между вертикальными стойками. Они устанавливаются на расстоянии не более 1000 мм и служат ребрами жесткости конструкции. Кроме того, на них затем монтируются гипсокартонные листы.

    Все места крепления должны располагаться на одной прямой с образованием сплошной сплошной плоскости для конструкций сооружения, в противном случае возможно возникновение облачности.

    Короб из гипсокартона в ванную и туалет собирается по такому же принципу. Монтаж Быстрый, конструкция компактная, расстояние от профиля до трубы не менее 50-60 мм.

    Монтаж гипсокартона

    Перед закрытием труб гипсокартоном необходимо разрезать лист так, чтобы короб закрывал полосами, а не кусками. Предварительно отрезаем боковые грани, их ширина равна ширине рамы. Лист не может выполнять стойку за границей.Для этого можно воспользоваться исходящим рублем.

    Теперь определяю точный размер оставшейся кромки и отрезаю гипсокартонную ленту таким образом, чтобы она оказалась на краях боковых планок. Гипсокартон в профилированные саморезы (35-45 мм) через каждые 150-250 мм к основным стойкам. Так же не забудьте про ревизионные люки. Их можно купить в магазине, производители предлагают большой выбор различных размеров. А как вырезать отверстия в гипсокартоне, вы узнаете в другом разделе этой же статьи.На этом установка коробки завершена.

    После того, как сделали короб из гипсокартона своими руками, можно начинать его ставить. А какие отделочные материалы вы используете для создания приятного интерьера – плитку, краску или штукатурку – выбирать вам.

    Делаем полки из гипсокартона

    Работая с гипсокартонным листом, не всегда удается избежать растрат: ошиблись в расчетах объемов или изменили проект при ремонте. Разные причины могут быть.Некоторые магазины готовы брать большие куски, но так везет не всем, это скорее исключение из правил.

    Если вы мастер, не спешите превращать в гараж остатки, а украшать интерьер своего дома. Сделайте обстановку более комфортной и избавьтесь от старой мебели. Поверьте, полка из гипсокартона точно найдет свое применение в гостиной, спальне или прихожей и может:

    • быть элементом декора в комнате;
    • место для хранения, книги, предметы интерьера;
    • тумба для коллекционных предметов;

    Полка под телевизор из гипсокартона — это не мечта, а реальность.Нужно только правильно подобрать профиль и использовать лист в два слоя. Однако современные телевизоры не такие тяжелые, и красивая полка может стать идеальным местом для плазменной панели.

    О том, как сделать полки из гипсокартона своими руками, мы расскажем в этом разделе. Весь процесс состоит из определенных этапов.

    Нам нужны инструменты.

    Материалы потребуются:

    1. Гипсокартон, желательно толщиной 12,5 мм. Если вы планируете устанавливать стеллажи в помещении с повышенной влажностью, то стоит брать влагостойкие — Г Клап (гипсокартон влагостойкий).
    2. Металлические профили — направляющие и стеллажи.
    3. Крепеж — шурупы, шурупы, дюбели, анкер-клин, специальный крепеж.

    Чертеж

    Перед началом работы необходимо точно знать, какие функции будет выполнять полка, следует ли ее усиливать дополнительными перемычками или нет. Если на нем будут стоять тяжелые предметы, каркас должен быть достаточно прочным. Далее представьте, как это будет выглядеть, и перенесите свои пожелания на бумагу. Не забывайте о точных размерах.

    От этого зависит область применения используемого материала.

    Начинать нужно с более простых конструкций — с изготовления прямых полок. А в дальнейшем уже экспериментирует с более сложными конфигурациями и проектами.

    Маркировка

    После определения места, где должна быть полка из гипсокартона, начинаем разметку. В работе используйте рулетку, угольник. Не забывайте о толщине готового изделия.

    К сожалению, современные квартиры не могут похвастаться ровными поверхностями стен, горизонтальными полами и потолками, идеальными углами. Поэтому строительный уровень должен быть с вами постоянно.

    Размеры откладываем строго по чертежу. От того, насколько правильно будут выполнены горизонтальные и вертикальные линии, зависит качество будущей конструкции, ее внешний вид и прочность.

    Монтажные полки

    На намеченную сетку фрезерования уже можно установить профиль. Сам процесс зависит от конфигурации конструкции. Сначала монтируются горизонтальные или вертикальные детали. По плану, который изображен в подразделе «Чертеж», начинаем работать с вертикальным счетчиком.

    Для этого просверлим отверстие под дюбель, с их помощью будем крепить стоечный профиль (27х28) к стене. Их должно быть три и более на предмет. Уровень проверяют положение и забивают деталь анкером-клином 6х40. Между собой совмещаем выдвижные ящики или штангу с профилем направляющей (27х60).С правой стороны прикрутить ленту гипсокартона с шагом 150-250 мм. Вторая боковина, как и все последующие, собирается точно так же.

    Далее монтируем каркас между вертикальными стойками, для этого по отмеченным линиям стойку стоечного профиля, и направляющую, которая примыкает к гипсокартонному листу, фиксируем саморезами по краям, накатывая гипсокартон и задний профиль к профилю. При этом в каркас той части, на которой крепится лист (и именно к которой закручиваются эти шурупы), должен быть уложен профиль в горизонтальном положении – так же, как и на перегородке, но в данном случае это используется как основная часть конструкции несущей полки. Чтобы полки были надежно и плотно, этому будут способствовать гипсокартонные заготовки, прикрученные к каркасу со второй стороны.

    В конечном итоге процесс установки полки из гипсокартона завершится такой конструкцией, которую вы видите на фото, или другой, которую придумаете сами.

    Далее можно поставить швы, закрыть отверстия от шляпок шурупов, прогрунтовать поверхность и зашпаклевать полку. При желании его украшают зеркальными панелями, используют другие материалы или просто покрывают краской в ​​тон цветовой гаммы помещения.

    Экранные профили к кирпичным, бетонным и оштукатуренным поверхностям необходимы с помощью дюбель-гвоздей или анкеров-клиньев, если речь идет о твердой поверхности. Если стена из газобетона, то нужно использовать специальные крепления, а если поверхность из гипсокартона использовать другую фурнитуру, о которой вы можете прочитать в статье «. Когда у вас деревянное основание, то вам необходимо взять ленту на работу

    Монтаж полок из гипсокартона можно производить в помещении, где уже сделан ремонт. Правда, в этом случае придется работать аккуратнее, особенно с маркировкой, ведь исправления чреваты тем, что метки будут видны на облицовке.Работы выполняются в том же порядке, только резать гипсокартон и профили лучше не в ремонтируемом помещении. Гораздо проще пойдет процесс монтажа, если работы будут выполняться во время ремонта. В этом варианте можно соблюсти все правила дизайна, а новый элемент гармонично и эффектно впишется в интерьер.

    Как и чем резать гипсокартон

    1. Свеча гипсовая

    2. Картонная оболочка

    Как видно на рисунке, это сэндвич, состоящий из гипсовой сердцевины и двух слоев картона.Гипс сам по себе хрупкий материал. Но благодаря специальным добавкам и усилению с двух сторон картону, который пропитан специальным составом, лист способен выдерживать достаточные нагрузки. Выпускается по ГОСТ 6266-97 , с его характеристиками и техническими показателями можно ознакомиться в статье «».

    Работать с этим материалом легко и интересно. Банка:

    • самостоятельно сделать полку или нишу под телевизор из гипсокартона;
    • установить фигурную перегородку;
    • скрыть то, что я не хочу видеть;
    • для каждого, чтобы просмотреть вещи, которыми гордятся.

    Чтобы создавать шедевры, которые украсят любой дом, нужно лишь иметь фантазию, информацию по изготовлению и уметь обращаться с гипсокартоном. Что касается последнего, то умение состоит в том, чтобы знать, как и чем его резать. Ведь в процессе ремонта приходится срезать ломаные линии, закрашивать лист по прямой или портняжным отверстиям.

    Для резки гипсокартона нужно:

    • карандаш,
    • рулетка,
    • ролевой уголок,
    • желательно Райзер,
    • если есть большой объем работы — верховая езда.

    С этим материалом для работы лучше использовать не маркер или ручку, а именно карандаш, его следов не видно после шпаклевки, чего не скажешь о перечисленных предметах. Рубанок нужен для выравнивания кривых краев ГЛК. Поверхность для работы с листом гипсокартона должна быть гладкой – чаще всего это стопка листов, пол, а в идеале – большой стол.

    Теперь об инструментах. Лезвия должны быть острыми, их нужно держать перпендикулярно листу, только в этом случае у вас получится ровное и гладкое.

    По прямой

    Для этой цели пригодится специальный нож для гипсокартона или обычный строительный нож (канцелярский). Эти инструменты хороши тем, что регулируются по длине лезвия. А это требуется для того, чтобы не прорезать второй слой картона.

    Перед тем, как раскроить лист, внимательно выполните замеры рулеткой или линейкой. Карандашом поставьте отметки на листе и соедините их общей линией. Сразу же, не снимая линейки, проведите ножом по намеченной линии.Глубина выброса должна быть такой, чтобы лезвие ножа не доставало до второго слоя картона.

    Достаточно разрезать только картон, и гипс без труда прорвет линию реза.

    Теперь на край стола сдвигаем лист и слегка зажимаем кулаком линию реза. Аккуратно сгибаем, он ломается по линии двери, и половинка листа держится во всем слое картона. С обратной стороны листа прорезаем ножом, а черенок зачищаем.

    Криволинейные формы

    Самым практичным инструментом для этих работ можно назвать электролиз. Правда, можно использовать рубилку или нож, но секции будут грубыми, придется потратить много времени, чтобы привести их в порядок. Лобзик справится с любыми криволинейными формами.

    Предварительно лист укладывают таким образом, чтобы место реза располагалось на весу или между двумя предметами на небольшом расстоянии друг от друга.

    При работе лезвием инструмента ничто не должно мешать.

    Карандашом обводим контур фигуры рисунка и, предварительно нанеся средства индивидуальной защиты, т.к. в процессе будет много пыли, начинаем раскрой листа. Линия среза качественная, ровная и ровная.

    Круглые формы

    Часто падает в гипсокартоне вырезанный круг. Конечно, их можно разрезать с помощью электровелосипеда или строительного ножа. Но конечный результат вряд ли порадует, да и времени и нервов на работу будет потрачено много.Удобнее делать отверстия под патрон или лампочки с помощью коронки, которая крепится к патрону электродрели. Такие наборы продаются в любом строительном магазине и имеют разный диаметр.

    Предварительно на листе производят необходимую разметку — расположение будущего отверстия — и богатство. Подбираем коронку по размеру, крепим в патронную дрель. Сверло поставьте в центр отверстия и начинайте сверлить.

    Для получения качественной работы пилить следует на средней скорости, не торопясь, плавно нажимая на сверло.При сильном нажме сопло застрянет в гипсе.

    Прямоугольные формы

    Часто при работе с гипсокартоном необходимо вырезать прямоугольные отверстия в листе (под розетки, технические люки). Особенно часто это необходимо при изготовлении коробов, закрывающих стояки и трубы. Для этого пригодится ножовка.

    Обратите внимание, что для работы с листами гипсокартона необходимо взять паутину. У него меньшие зубы, поэтому работа будет выполняться быстрее и качественнее.

    Лист кладем на опору, делаем необходимые замеры и по намеченной линии, где требуется отрезать гипсокартон, делаем подающий нож. Начинаем работать с любого ракурса и далее пьем нужную форму.

    Как бы мы не старались, не всегда получается сделать края гипсокартона ровными. Этот дефект влияет не только на эстетический вид, но и на качество выполненных работ. Детали легко подгоняются друг к другу, нарушая целостность конструкции.

    Для работы с гипсокартоном пригодятся схемы катания. Этот профессиональный инструмент стоит приобрести всем, кто работает с этим материалом. Он недорогой и нужен для качественной обработки краев реза. Выполняется по ГОСТ 21445-84 .

    Работать достаточно просто. Класть лист нужно так, чтобы удобно было обрабатывать его край – торцом, можно положить на бок. Устанавливаем рубанок на срезы ножниц и берем их по всей длине.На рукоятку наносить вред не нужно, так как при сильном надавливании инструмент будет углубляться в гипсокартон и придется удалять большой порез или торец неровный.

    Движения должны быть максимально легкими в два-три прохода. Плоскую поверхность нужно часто очищать от гипса – поворачивать инструмент и слегка постукивать ладонью по корпусу.

    Сделать нишу в стене из гипсокартона

    Грамотно спроектированные и качественно смонтированные ниши в гипсокартонной стене могут заменить мебельный гарнитур.Исполнено:

    • в горизонтальном или вертикальном исполнении;
    • в уличном варианте, где есть возможность разместить декоративный камин, вазу с цветами, детали декора высотой более 1 м;
    • на всю стену или только небольшой участок;
    • с подсветкой и без нее;
    • закрыт либо открыт.

    Этот конструктивный элемент может быть разным, его конфигурация зависит от вашей фантазии и пожеланий, а дизайн можно дополнить пластиком или зеркальным материалом с декоративными светильниками.

    Кроме того, ниша из гипсокартона является не только элементом декора, но и дает возможность скрыть электропроводку, инженерные коммуникации или убрать от посторонних глаз предметы, которые не обязательно известны окружающим. Иногда владельцы настолько умело пользуются такой привилегией, что могут спокойно переодеваться на отдыхе, не беспокоясь о своих драгоценностях. Или умело маскировать технические системы жизнеобеспечения дома.

    Инструменты

    Для того, чтобы построить нишу, вам необходимо иметь следующие инструменты для работы.

    Чертеж

    Понятно, что не все закончили строительный ВУЗ или имеют опыт работы с чертежами. Но любые конструкции из гипсокартона, которые вы планируете сделать своими руками, подразумевают, что они будут выполняться строго по размерам. Итак, вам обязательно нужен чертеж в масштабе. Не нужно осваивать компьютерные программы или вызывать чертеж из архитектурного бюро. Достаточно примерить схему, указать все размеры и конструктивные особенности. Сделать нишу без схемы невозможно.Пусть это будет простой чертеж, но размеры стены, расположение батарей отопления, мебели, электрических розеток будут указаны при необходимости на намеченном проекте. При предлагаемом чертеже исключаются все случаи изменения конструкции.

    Набросок мыслей на бумаге или «рисунок»

    Без эффектного освещения Niche производит впечатление темной дыры. Поэтому нужно создать вокруг него специальный фон (зеркала, глянцевая керамика) или установить подсветку, которая зрительно расширит пространство ниши.

    Продумайте точки расположения осветительных приборов. Все это необходимо учитывать в чертеже и при подсчете объемов материалов. Уточните размер и глубину ниши. Обязательно учитывайте расположение мебели, чтобы она не перекрывала проем.

    Составляя чертеж, обязательно учитывайте толщину профиля. Ведь его размер – это составляющая габаритов будущего здания по высоте и ширине.

    Планируя нишу для установки бытовой техники – обратите внимание на размер конструкции. Пространство такой ниши Конструкция устройства немного больше размеров – для охлаждения оборудования воздухом и доступа к коммуникациям.

    Маркировка

    Выполняется строго по размеру и с помощью строительного уровня. Отмечаю средний карандаш на стене и уже с него рисую весь рисунок с длиной и шириной конструкции.

    Если вы хотите разместить нишу в центре стены, то строго следите за тем, чтобы по краям оставалось равное расстояние.При симметрии, нарушающей симметрию, ниша не впишется в интерьер комнаты.

    Наметив контуры вытяжной конструкции на стене, вы уже знаете, по каким линиям нужно монтировать направляющие профили.

    Должна быть предоставлена ​​максимально подробная разметка. На стене укажите все отметки для крепления каркаса из металлопрофиля.

    На этом этапе продумайте наконечник электрокабелей и настройку розеток. Спланируйте свои полки с подсветкой — Обеспечьте дополнительное оборудование.

    Монтаж Каркаса

    Нарезаем профили по размеру, начинаем собирать каркас.

    Каждый профиль проверяется уровнем, ведь малейшее несоответствие рвет всю конструкцию.

    Направляющий профиль крепится дюбелем по периметру чертежа, сдвинутого к стене, в глубине нашей ниши, на полу и потолке — 300-400 мм, строго перпендикулярно стене. Шаг 400-600 мм.

    самовывоз или стержень. В местах будущих полок устанавливаем перемычки из стеллажного профиля.Наша ниша из гипсокартона своими руками должна получиться с широкой полкой, в которой спокойно поместится дополнительное и основное оборудование, которое мы планируем туда разместить. Каркас достаточно прочный, а профиль надежный.

    Монтаж гипсокартона

    Теперь необходимо закрепить листы к профилю. Делаем это с помощью саморезов (35-45 мм) с шагом 250 мм. Головку крепежного элемента вырезаем в листе 1 мм. Меньше нельзя, потому что это будет мешать шпаклевке, а больше не рекомендуется – может треснуть лист.Край гипсокартонного листа должен быть в профиле, излишки удаляются.

    В итоге получилась ниша из гипсокартона с подсветкой. Затраты на красоту и комфорт всегда оправданы, ведь они являются долгосрочным денежным исследованием. Поэтому не жалейте денег. После вырезки каркаса каркаса из гипсокартона, шпаклевки и грунтовки поверхность готова к дальнейшему производству отделочных работ.

    Очень часто при ремонте возникает необходимость скрыть те или иные элементы конструкции, например, радиаторы отопления, установленные снаружи.Естественно, жильцам часто хочется их спрятать, чтобы сделать интерьер более эстетичным. Несомненно, факт нахождения радиаторов отопления снаружи позволяет в любой момент получить к ним доступ, например, для ремонта или замены.

    А вот радиаторы отопления отечественные строители очень часто устанавливают, мягко говоря, не совсем красиво и аккуратно. Очень часто трубы монтируются и очень некрасиво выглядят. При оклейке стен дополнительные трудности создают обойные трубы и радиаторы, так как их очень сложно выполнить оклейку.Поэтому отличным решением скрыть эти недостатки является создание короба из гипсокартона.

    В результате создания такого короба значительно упрощается процесс поклейки обоев, а также появляется возможность скрыть все «мигалки», допущенные строителями.

    Основная наша задача выполнить все этапы ремонта своими руками, поэтому далее подробно описан процесс создания короба из гипсокартона. При этом вы сможете проявить свои творческие способности и умения.Подчеркнем, что с гипсокартоном достаточно просто работать и создавать из него требуемые элементы.

    Процесс подготовки к производству коробки из гипсокартона

    В первую очередь необходимо спрогнозировать и выполнить покраску труб, которые в дальнейшем будут помещены в наш ящик. Эти операции выполняются для защиты труб от коррозионных процессов, а также продления срока службы системы отопления вашего дома или квартиры. Каждое из этих заданий не требует специальных знаний или опыта, поэтому выполнить их можно без особого труда.

    Далее нужно заняться устранением дыр в потолке, которые портят вид. Эти отверстия расположены рядом с трубами, идущими по верхним этажам. Иногда эти отверстия приводят мастера в ужас, так как они могут быть довольно большими и создается впечатление, что строители просто не брались за работу в этой области. Избавиться от этих дыр можно с помощью монтажной пены и специальной штукатурной смеси. Последним этапом подготовительного цикла является ожидание момента, когда все растворы высохнут.

    Начинаем делать килуты

    Когда подготовительный этап подошел к концу, дело доходит до основной части работы — изготовления шкатулки. Одно дело, когда стоит задача обшить стену или другую конструкцию листами гипсокартона, а другое дело соорудить из этого материала определенную конструкцию. Короба очень часто изготавливаются в ванных комнатах и ​​служат для покрытия труб. Такой операции часто предшествует подрезка настенной плитки. В этом случае все работы немного усложняются и мы рассмотрим более простой вариант – создание короба для трубопроводов отопления.

    В работе обязательным пунктом является наличие профилей. Их следует выбирать таким образом, чтобы были ребра жесткости. Для решения нашей задачи отлично подходит потолочный профиль, который легко найти в любом строительном магазине. Очень часто можно встретить одинаковые профили с разными коэффициентами жесткости. Следует выбирать более жесткие профили, так как это придаст прочности конструкции. Но покупать максимально жесткий профиль не стоит, так как в этом случае вкрутить его саморезом при конструкции гипсокартона будет проблематично.Даже шуруповерт иногда не справляется с самыми жесткими профилями, а крутить его руками уж точно. Также стоит сказать, что очень жесткий профиль, имеющий большую толщину, будет пружинить, а в это время самодостаточность будет отталкивать гипсокартон от профиля, что значительно усложняет задачу. А если при этом продолжить закручивание самопресса, то это может привести к появлению трещин на гипсокартоне, а шляпка самопресса в этом случае сильно утонет. В результате, получив разрушенное отверстие, не удастся добиться прочного крепления листа материала.

    Пора переходить к процессу изготовления коробки. Для этого требуется наличие трех вертикальных профилей, высота которых будет от пола до потолка. Также нужны короткие перемычки, которые можно сделать из обрезки. В нашем случае это профиль 27х28, который отлично подойдет для изготовления из него перемычек.

    Рассмотрим последовательность действий для наиболее оптимального процесса.Крепление двух вертикальных профилей к стене не вызовет затруднений, но сразу возникает вопрос: как крепить третий профиль? В этом случае лучше всего использовать крепления, которые служат для работы с профилями — разработчики позаботились о нас и сэкономили наше время. Под один профиль закрепите прямой подвес, затем нужно загнуть концы. Вся поверхность подвеса, как нетрудно заметить, имеет множество подготовленных отверстий, которые помогут выполнить позиционирование профиля с высокой точностью.

    Создание коробки поможет нам выровнять угол, поэтому бумаге нужен точный ориентир, который не позволит уйти с правильного пути.Отличным решением станет использование лазерных уровней, обладающих отличной точностью и позволяющих создавать строго определенные углы.

    Предварительно на полу наносятся перпендикулярные линии. Ошибка в этом деле не может быть допущена, даже в малейшей ее степени. Далее переходим непосредственно к стенам. Вертикальный лазерный луч нашего чудо-уровня уровня поможет с высокой точностью установить два профиля на стены, а также создаст все необходимые условия для качественного позиционирования третьего профиля.Этот профиль должен быть установлен на короткой стороне короба. Его крепление следует выполнять с помощью подвеса. Уровни в данном случае позволяют хорошо выполнять поставленные задачи и являются незаменимым элементом при изготовлении короба из гипса-кабартона.

    Учтите, что каждый вертикальный профиль, который кажется прочно закрепленным на стене, способен деформироваться. Поэтому для создания укрепления, предотвращающего упомянутую проблему, создайте горизонтальные перемычки. Для этого в отводах профиля нужно сделать надрезы с помощью ножниц по металлу.Затем нужно получить средний элемент перпендикулярно. Сделав несколько таких перемычек, закрепите их с помощью шурупов, что позволяет добиться высокой прочности. Теперь наша конструкция отличается высокой устойчивостью и не будет деформироваться, что позволит сохранить ровность листового кабартона.

    Настал момент, когда необходимо выполнить резку картера. В первую очередь нужно вырезать элементы, предназначенные для широкой стороны, затем вырезать детали для узкой стороны.Если подумать, то последовательность подготовки кусков гипсокартона не имеет значения и эти операции можно весьма удачно изменить — конечный результат не изменится.

    Обратите внимание, что крепление гипсокартонных листов к коробу из профиля проще, чем процесс монтажа из профиля. В этот момент вы почувствуете, что финиш уже близок и работать будет приятнее, ведь впереди отличный результат.

    Основное неудобство, возникающее при монтаже короба из гипсокартона, это операция вкручивания шурупов внутри, так как размер ящика небольшой и шуруповерт не сможет пролезть во все нужные места.Также не стоит забывать, что рипы из гипса достаточно гибкие и могут легко треснуть, поэтому, вкручивая шурупы, вы должны чувствовать сопровождающее усилие и не переусердствовать. Ведь в противном случае придется вырезать новый кусок материала, который заменит боковую линию, сломанную из-за сильного давления самопресса. Расстояние от края полотна гипсокартона до самонесущего не должно быть меньше 15 мм, иначе материал будет легко сломать.

    Подводя итоги, хотелось бы отметить, что изготовление короба из гипсокартона достаточно простая задача и не потребует от вас много сил, времени и специальных знаний, а также опыта. Следуя этой инструкции, проявив терпение, выплавку, аккуратность, можно создать настоящий шедевр, имеющий прямые углы. В дальнейшем наличие такой коробки положительно скажется на красоте вашего интерьера. Попробовав изготовление фигурок из гипса, каждый откроет для себя новые возможности и сможет создавать уникальные вещи, которые не удастся встретить больше нигде.Данная технология строительства сегодня доступна каждому благодаря наличию подробного описания процесса. Учитесь, пробуйте и не бойтесь ошибаться — тогда вас ждут новые вершины в этой области!

    Применив свою фантазию и получив опыт при изготовлении короба из гипсокартона, вы сможете создавать новые решения для своего дома, изготовив, например, короб для труб в ванную комнату. Каждый раз, усложняя задачу, вы получаете бесценный опыт, который в дальнейшем поможет выполнять любые элементы с использованием гипсокартона.Ведь этот материал очень легко режется и позволяет делать из него даже сложные фигуры – все зависит только от фантазии мастера. Ставьте перед собой новые задачи, достигайте цели и ремонт станет для вас поистине радостным событием.

    При ремонте обычно отделяют потолок. Часто приходится сооружать короб из КЗС, чтобы спрятать трубы, вентиляционные системы, шланги, провода. Такой потолок презентабельно смотрится на кухне, в гостиной, прихожей и спальне. Дизайн дополняют оригинальные светильники.

    Из чего соорудить короб на потолок

    Гипсокартон — известный отделочный строительный материал. Он экологически безопасен и не представляет опасности для здоровья человека и домашних животных. Потолочные короба могут иметь различные формы. Конструкция не только перекрывает коммуникации, но и служит элементом декоративной отделки. В него встроена подсветка из светодиодных ламп и лент. Материал прост в обработке и обладает высокой степенью пожаробезопасности.

    Как собрать короб на потолок? Гипсокартон производится в виде листов затвердевшего гипса, покрытых бумагой.Материал недорогой, поэтому пользуется большим спросом. Для установки потребуется несколько видов. Для изготовления рамки понадобится:

    • направляющий профиль UD;
    • несущий профиль CD;
    • крабовые соединители;
    • кронштейны;
    • дюбель и самоотверженность;
    • Гипсокартон
    • толщиной 9-12 мм;
    • грунтовка
    • ;
    • гипсовая замазка;
    • Лента-змейка для герметизации швов.

    Skoles не допускаются к GLC.Металлические профили должны быть оцинкованными. Материалы и инструменты желательно подбирать одной марки.

    Как сделать короб на потолке

    Прежде чем продолжить, выполните небольшой рисунок. Он даст возможность более точно рассчитать количество необходимого материала. ГКК следует хранить строго горизонтально. Короб на потолке устраивается только на ровной поверхности, которую нужно предварительно подготовить. Необходимые инструменты:

    • рулетка;
    • уровень;
    • отвес;
    • ножницы для резки металла;
    • дрель или перфоратор
    • ;
    • отвертка или отвертка;
    • шпатели стальные
    • ;
    • острый нож;
    • молоток.

    На стенках карандаша имеется разметка в соответствии с рисунком. Контроль уровня точный. Трубы, которые планируется спрятать в короб, шлифуют и покрывают краской. После монтажа каркаса сделать это будет сложно. Затем на потолке и стенах сверлятся отверстия для дюбелей. Направляющий верх конструкции крепится непосредственно к потолку. Крепление кусков профиля между собой выполняется самовытягиванием с шагом установки 30-60 см. Далее необходимо разместить расположение осветительного оборудования и провести провода.

    Листы ложатся по бокам рамного размера и крепятся к нему. Сначала пришивается нижняя часть, затем боковая. Листы должны быть на профиле CD. Шляпки самоотверженности следует просушить в материале на глубину около 1 мм. Для крепления светильника просверлите отверстия.

    Декорирование дизайна начинается с грунтовки. Состав наносится валиком, кистью или пульверизатором на всю поверхность коробки. После высыхания на него накладывается шпаклевка.Делается это шпателями. Смесь наносят на поверхность узким инструментом, широко выравнивают. Углы коробки хорошо оформить металлическим перфорированным уголком. Он крепится к стартовой шпаклевке. Швы следует зажать сеткой, углублением шляпками саморезов. Последний слой должен быть тонким. Далее шлифовка крупная, затем мелкая наждачной бумагой.

    Особенности работы

    Как сделать короб из КЗС на потолок, какие тут нюансы? Часто его сооружают после того, как в комнате есть натяжной потолок с подсветкой.При этом короб монтируется ниже полотна на 10-20 мм. Если вы планируете сделать конструкцию с подсветкой, вам потребуется приобрести дополнительное оборудование:

    • Блок питания;
    • Светодиодная лента
    • (может быть одного или нескольких цветов).

    Чтобы правильно выбрать блок питания, выполните следующие действия:

    • измерить периметр ниши;
    • умножьте полученное число на потребляемую мощность ленточного измерителя мощности.

    Допускается приобретение отдельных блоков питания для каждого сегмента.Они включены в параллельную схему.

    Если короб из гипсокартона монтируется под натяжной потолок, то его размещают ниже на 10-20 мм. Листы GLC должны быть расходными рациональными. Для этого следует правильно их нарезать. При небольших размерах конструкции подвесной каркас можно собрать на полу, а затем собрать для закрепления.

    Гипсокартонные листы делятся на несколько групп:

    1. GLC — обозначение стандартного материала. Используется для работы при нормальных температурах и влажности не выше 70%.Пластырь покрыт серой бумагой. Маркировка — синяя.
    2. ГКЛО — отделочный материал с огнестойкостью. В штукатурку добавлены некоторые компоненты, повышающие устойчивость к пламени. Используются при обустройстве вентиляционных шахт, чердачных помещений, электрощитов. Листы имеют серый цвет. Маркировка — красная.
    3. G CLEB — материал с силиконовыми гранулами и противогрибковыми добавками. Влагостойкий лист. Используется при отделке бассейнов, ванных комнат, кухонных помещений. Окрашены в зеленый цвет. Надписи — синие.
    4. Glevo — гипсокартон универсального плана, сочетающий в себе характеристики ГКЛО и G Clac. Зеленые маркировочные панели применяются в отделке промышленных зданий.

    При строительстве конструкций в квартире или доме выбирайте правильный материал.

    Заключение

    Короб из гипсокартона предназначен для того, чтобы скрыть трубы, вентиляционные системы, провода. Часто в декоративных целях монтируют потолочный короб с подсветкой.

    Изготовлены по дизайну GLC, могут иметь различную форму и размеры.Недостатком является тот факт, что при установке короба будет украдено некоторое расстояние от пола до перекрытия потолка, как у натяжного потолка с подсветкой.

    Для монтажа важно выбрать качественный гипсокартон. Его толщина должна быть не менее 9 мм. Если конструкция возводится в санузле, ГЛК необходимо приобретать влагостойким. Отличается от обычного зеленоватым цветом. В остальных квартирах используется гипсокартон серого цвета. Потолок необходимо подготовить к работе, очистив от старой отделки, ликвидировав щели.Электрические провода укладываются в пластиковую гофру и прочно закрепляются на потолке. Когда каркас каркаса гипсокартонный, нужно оставить доступ к скрытым коммуникациям.

    Капитальный ремонт помещений сталкивается с проблемой невозможности переноса различных элементов водопровода и коммуникаций. Помешает дизайнерской мысли старая труба или громоздкий стояк. Выход из сложившейся ситуации – зашить трубы гипсокартоном.

    Обработка гипсокартона

    Для изготовления короба используется не только гипсокартон.Однако он больше подходит для этих целей и легче обрабатывается. А его поверхность поддается разнообразным методам отделки. Гипсокартон обеспечивает высокую надежность и прочность будущего «трубоубежища», а также не ограничивает в выборе конструкции. Такая конструкция закрыта и на батареях. Сделать коробку без помощи мастеров не сложно.

    Для того чтобы сделать коробку вам понадобится молоток, строительный нож, строительный уголок, ударная дрель, уровень (лучше пузырьковый), рулетка.Материалы приобретаются листом гипсокартона. Если вам нужно собрать коробку, то для помещений с повышенной влажностью необходимо выбирать влагостойкий материал.

    Каркас изготавливают из оцинкованного профиля, а любители натурального материала выбирают деревянные бруски. Если выбор пал на изделия из дерева, их предварительно обрабатывают. Это защитит каркас от гниения и последующего разрушения. Более практично использовать металлический профиль. Его не нужно готовить и легче обрабатывать. Каркас изготовлен из профиля — специального крепления (CD) и направляющего (UD).


    Танцовщица из гипсокартона

    Что зачем делать?

    Для удобства весь процесс лучше разделить на этапы — разметка, крепление частей короба и монтаж гипсокартонных листов.

    Сделать изначально разметку лучше на полу, наметив схему установки опорных элементов. Фактический размер короба отличается от запланированного, так как каркас будет закрыт листом гипсокартона. Насколько линии перпендикулярны друг другу и стене, проверьте строительный угол.

    Выбор размеров короба Важно исключить примыкание гипсокартона к трубам или батарее, сделать зазор около 50 мм с каждой стороны. Выбор ширины влияет на отделку, если речь идет об укладке плитки.

    На полу процесс разметки завершен, но как перенести на потолок? На помощь приходит устройство под названием грабеж. Если ее нет, а тратиться не хочется, используйте натянутую нить.

    Устанавливаются первые профили, расположенные вплотную к стене.Затем крепятся стойки, образующие переднюю часть рамы. Между опорными профилями дополнительно устанавливаются перемычки, на расстоянии не более 1 м. Если высота каркаса меньше 150 см, а ширина 25 см, перемычки устанавливать не требуется.

    Скрыть канализационные трубы

    Если каркас выполняется из брусков, то все участки спилов подлежат обработке. Это не только защищает дерево, но и добавляет устойчивости, повышает уровень шумоизоляции.

    • Каркас готов, переходим к установке листов.

    Раскрой материала выполнен таким образом, чтобы к коробке крепились не отдельные кусочки, а целые полосы. Изначально лучше выпилить полосы, которые будут установлены на боковых гранях каркаса, расположенных перпендикулярно стене. Их ширина не должна превышать предполагаемую ширину рамы, не выходить за ее границы. Размер последней грани рассчитывается с учетом расположения на ребрах, установленных у стены. Гипсокартон крепится к стойке саморезами.Расстояние между саморисунком не превышает 25 мм.

    После завершения этапа монтажа переходят к формированию ровных углов и процессу замены. Красивые уголки сделает любой с помощью перфорированного уголка из пластика или металла. На поверхность закрепляется небольшой слой шпаклевки. Когда углы будут готовы, приступайте к последнему шагу – отделке поверхности. Процесс возведения коробки считается завершенным.


    Гипсокартонный шлатовый

    Важно не забывать, что короб из гипсокартона – это непреднамеренная конструкция.Поэтому плотно закрывать трубы и стояк не рекомендуется. Эти моменты лучше учесть заранее.

    Характеристики стояка

    На канализационном стояке имеются специальные модификации. Представляют собой клатчи, покрытые крышками. Доступ к ним должен быть бесплатным. Необходимо заранее предусмотреть, чтобы окно было открыто. Для этих целей в зданиях магазинов используются пластиковые двери.

    Доступ оставлен к местам соединения центрального стояка с внутренней канализацией.Со временем может возникнуть вопрос о необходимости замены или устранения блока, образовавшегося внутри труб.

    Читайте также : Помещение — Этапы работ с фото

    Особенности обшивки труб водопровода

    Редукторы, обратные клапаны, компенсаторы, краны и расходомер — Все эти важные элементы расположены на трубах. К ним всегда должен быть свободный доступ. Поэтому необходимо подумать о наличии двери в этих местах.

    Операции в листе гипсокартона делают на несколько миллиметров больше, чем размеры вставной двери. Лучше это сделать до крепления гипсокартона на каркас, а можно заранее только наметить линии, а уже после монтажа необходимо проделать отверстия.


    Важные элементы должны быть открыты

    Обязательное требование — установка двери на лицевой части, обращенной к выходу. Не пытайтесь спрятать его в укромном месте. Допускается установка дверцы к клапанам на боковой грани.

    В местах выхода трубы за границу короба отверстия делают на несколько диаметров трубы больше. Этот зазор предотвратит вибрацию. После завершения монтажа с этим зазором борются, тем самым создавая мягкую «подушку».

    С наглядным примером обрезки труб ознакомится в этом видео.

    Как закрыть аккумулятор GLC?

    Самое сложное в этом процессе – собрать металлический каркас. Установка хайпинета – несложный этап. Для удобства закрывания аккумулятор должен соответствовать:

    • КЗС наносится на металлическую основу, обустроенную вокруг аккумулятора;
    • Маркер или карандаш для нанесения срезов;
    • По нанесенной разметке производится рез;
    • Готовые детали крепятся к раме винтами.

    Для упрощения процесса каждую деталь лучше устанавливать сразу после раскроя, чтобы не запутаться.

    Если закрыть всю батарею, тепло не будет поступать в помещение. Для этого в передней плоскости конструкции устанавливается специальный экран из пластика. Ее закрепляют перед установкой листов гипина. После завершения всего рабочего процесса на гипсокартон батареи устанавливается внешняя часть теплопроводящего экрана.

    Помогает скрыть различные неровности и коммуникации, которые сами по себе портят общий вид помещения. Комната становится аккуратной и ухоженной.

    В контакте с

    Грамотно обработанный потолок может многое изменить в помещении. Именно планка из гипсокартона, созданная с использованием современных строительных материалов, скроет неприглядные участки стены или потолка, вентиляционную трубу или электропроводку. Чаще всего эти приемы камуфляжа нужны на кухне для смахивания рисунка или в ванной.И в то же время, разместив короб из гипсокартона, вы можете использовать его для переоснащения освещения комнаты или выделения ее подсветкой.

    Такое устройство может создавать впечатление двухуровневого потолка, либо представлять собой отдельную конструкцию геометрической формы, представленной на фото. Сделать короб из гипсокартона своими руками – вполне решаемая задача, если у вас есть инструкция по его установке, необходимые материалы и набор необходимых инструментов. Гипсокартонная конструкция хорошо сочетается с потолком из того же материала и с натяжным потолком.

    Какие материалы и инструменты понадобятся

    Необходимые материалы и инструменты:

    • Гипсокартон (гипс) — исключительно экологический материал, на основе минеральной ваты и двухстороннего бумажного покрытия. Гипрок обычный, влагостойкий, огнестойкий. Для короба подходят листы не тоньше 12,5 мм в сечении;
    • направляет металлические профили UD и CD. Выбирая профили, следует обращать внимание на степень жесткости металла, он не должен прогибаться при нажатии рукой.Имеет значение и качество оцинковки, поверхность должна быть ровной, без пятен;
    • подвесы можно сделать самостоятельно от направляющих;
    • крепеж: Металлический саморез, Дюбель, Гвозди;
    • грунтовочная смесь, шпаклевка, углы предпочтительно окрашены;
    • инструменты: перфоратор, отвертка, резак, ножницы по металлу, лазерный или водяной уровень, шторное устройство, шпатели и кисти;
    • грунтовочная масса, шпаклевка, шеррянка.
    Инструменты и приспособления для сборки короба из гипсокартона
    Вариант составления плана
    Указание количества необходимых материалов

    Монтаж профилей

    Последовательность выполненных операций:

    • Подготовительные работы по выравниванию и разметке с помощью рулетки и шнура откидного устройства — стены и базовый потолок.Его надо обработать шпаклевкой, ну и приклеить. При выполнении работ по разметке учитывайте толщину профиля и гипсокартона. Разметка – основа всей будущей работы, она требует большой аккуратности. Поэтому лучше всего использовать лазерный или пузырьковый уровень;
    • монтаж несущего металлического профиля на потолок. Она должна лежать на линии внешней боковой стенки ящика. Намечаем отверстия на потолке, сверлим их перфоратором, закрепляем профиль дюбелем диаметром 6 мм и длиной 40 мм через каждые 50 – 60 см;
    • Затем по нанесенной на стену разметке производим крепление еще одного направляющего профиля, обозначающего «высоту» короба, то есть расстояние нижней плоскости от потолка.

    Металлический профиль под короб
    Металлический каркас

    Установка подвесов

    Делаем короб из гипсокартона своими руками, подвесы можно вырезать по металлу или распилить — резаком. Размеры подвесов зависят от масштаба предпалантованного ящика, то есть их длина равна расстоянию от потолка до нижней плоскости ящика. Подготовленные подвесы закрепляют на уже закрепленных направляющих и приступают к изготовлению нижней части короба.Для этого осуществляется крепление направляющего профиля к подвесу.

    Крепление также может быть выполнено с помощью одноуровневых крабовых соединителей. Посмотрите на фото, как подвешена нижняя часть конструкции.

    Некоторые мастера считают, что конструкцию дна ящика удобнее собирать на полу. Металлический профиль раскладывают на полу по произведенной контурной разметке, вставляют и закрепляют вырезанные из того же профиля вертикальные стойки.

    После этой операции остается только перенести уже собранную конструкцию на потолок и закрепить в подготовленных отверстиях направляющего профиля. Затем нужно сделать контрольные замеры и выровнять весь каркас. Далее идет линия поперечных направляющих. Нарезанные по сделанной разметке поперечные направляющие закрепляют с помощью саморезов на выполненном каркасе. Стандартное расстояние между ними – не более 60 см. При этом они должны быть перпендикулярны стене.В итоге должен получиться решетчатый корпус.

    Профессиональный совет: разбираясь с шуруповертом, применяйте запасной аккумулятор. Пока один из них работает, второй заряжается. На фото видно, как выглядит готовая коробочка.


    Схема самого простого потолочного короба из гипсокартона без подсветки

    Обшивка гипсокартонными листами

    По заданному эскизу вырезать элементы нужной конфигурации и размеров. Как отрезать нужную полосу от гипсокартонной панели: сделать острым ножом сделать разрез слоя.Под лист кладем рейку, нажимаем на ее край — по линии среза идет панель донома. Края отвала обрабатывают рубанком.

    Не забудьте про необходимые отверстия для обеспечения подсветки номера. Если работа ведется на кухне, не лишним будет предусмотреть «упаковку» вытяжки. Проверяем каркас на прочность и устойчивость, проверяем его прямолинейность строительным правилом.

    После этого можно приступить к обшивке каравая батона снизу конструкции, а затем ее боковых сторон.Через каждые 20 – 25 см ставятся саморезы. Нюанс: Саморезы рекомендуется углублять в поверхность листа на 0,5 – 1 мм, чтобы они не выступали при шпаклевании. Зазоры между листами гипсокартона рекомендуется зашпаклевать серповидной лентой.

    Если потолочная конструкция устанавливается в ванной или на кухне в районе вытяжки, лучше применить специальный влагостойкий гипсокартон.

    Профессиональный совет: Избегайте стыковки материала в углах.Это может дополнительно привести к трещинам на поверхности трещин.


    Предыдущий Дизайн из гипсокартона
    Потолочная накладка из гипсокартона может быть как простой, так и повышенной сложности

    Комбинированный короб с подсветкой

    Перед установкой подвесов необходимо усилить проводку на базовом потолке, чтобы провода не мешали производству работ. Лучше всего положить их в гофру.

    Подсветка подсветит рабочую зону на кухне в районе вытяжки или создаст дополнительное освещение в ванной комнате.Еще один вариант освещения: точечные ругательства заменены на подсветку с помощью светодиодной ленты. Тогда вам не придется сверлить отверстия в гипоке.

    Приступаем к шпаклевке коробки. Нужны два шпателя: основной рабочий, шириной до 25 см, и вспомогательный 5 – 10 см. Вспомогательный шпатель прикладываем к шпаклевке на гипсокартоне, а широким шпателем проводим. Сложность представляет обработка углов коробки. Чтобы не нарушить четкую геометрическую форму, необходимо прибегнуть к помощи перфорированного малярного уголка.

    Углы вдавливаются шпателем в исходный слой шпаклевки, удаляются излишки массы. Наносим сверху еще один слой, выравниваем, получаем ровные, строгие углы.


    Каркас короба с подсветкой Концептуальный проект потолка с подсветкой
    Готовый короб потолка из гипса под освещение и вентиляцию можно отделить любым материалом.
    Простой ящик с лампами

    Если ящик нужен на кухне

    Особенно уместен монтаж короба из гипсокартона на кухне при монтаже вытяжки, когда вентиляционное отверстие удалено от плиты на большое расстояние.Потолочную конструкцию, которая скроет все необходимые для рисования подводки, можно сделать любого сечения: квадратного или прямоугольного. Он может быть выполнен в виде купола, непосредственно к которому будет подгоняться устройство встроенной вытяжки.

    Но еще до начала работ все коммуникации следует уложить в гофру и подготовить специальные крепления или опоры для вентиляционного канала. Перед боронованием труб из гипсокартона, уложенных на кухне, необходимо провести антикоррозийную обработку – загрунтовать и тщательно зашпаклевать их поверхность.Также желательно закрыть монтажной пеной или штукатуркой неаккуратные отверстия в стене вокруг труб.


    Маскировка короба из гипсокартона для прокладки коммуникаций и зашивки угла перекрытия скроет все недостатки
    Монтаж короба из гипсокартона на кухне для вентиляции

    Натяжной потолок под гипсокартон

    Короб из гипсокартона на потолке часто устанавливают в качестве фундамента под натяжной потолок. В этом случае каркас под устройство потолка монтируется по всему периметру потолка.Высота короба от уровня потолка обычно небольшая около 3 см, а толщина 25 — 30 см. Для крепления натяжной ткани лучше сделать сборку усиленного каркаса.

    Конфигурация натяжного потолка может быть задумана как более сложной по дуговым линиям, так и многоуровневой. Соответственно, бокс будет построен на двух уровнях.

    Монтаж натяжного потолка начинается с крепления багета гарпунного типа к гипсокартону. Используются саморезы длиной 25 мм с диапазоном 10 – 15 см.Важно, чтобы каждый саморез входил в металлический профиль каркаса гипсокартона. Там, где проходит стык багета патрона, шаг крепления не должен превышать 2 см. Стыковка багета в углах не допускается.


    Комбинация гипсокартона и натяжного потолка
    Комбинация гипсокартонного короба и натяжного потолка

    Монтаж короба из профиля. Как сделать короб из гипсокартона для труб в туалет

    • Изготовление короба своими руками
    • Как сделать округлую коробку
    • Подсветка короба из гипсокартона
    • Коробка в туалетную комнату

    Иногда в процессе ремонта квартиры возникает необходимость сделать короб. Обычно их используют для того, чтобы скрыть трубы. На вопрос, из чего его сделать, любой строитель, даже не задумываясь, ответит, что из гипсокартона. Существует несколько видов листов, которые понадобятся для создания короба: ГКЛ и ГКЛВ. В зависимости от того, где будет установлена ​​коробка, выбирается соответствующий тип. Если есть необходимость скрыть вертикальные трубы, то можно обойтись обычным ГКЛ (гипсокартон). Если короб предполагается установить вдоль пола, то лучше использовать ГКЛВ (влагостойкий гипсокартонный лист) и впоследствии облицевать плиткой.При влажной уборке он будет защищен от влаги. Его установка обычно используется на кухне и в ванной комнате.

    Схема короба под натяжной потолок с гипсокартонной конструкцией.

    Итак, давайте посмотрим, как сделать короб из гипсокартона.

    Список необходимых инструментов:

    • отвертка;
    • перфоратор
    • ;
    • саморезы
    • ;
    • рулетка;
    • молоток;

    Изготовление коробки своими руками

    Коробка сама по себе довольно простая, и собрать ее сможет каждый. Для начала измеряется длина, ширина и глубина труб, расположенных в помещении. Ширина этого размера увеличивается на 6 см. Карандашом или фломастером на листе с обратной стороны делаются отметки.

    В зависимости от требований к стыку применяется и соответствующая кромка. После внесения разметки лист разрезается. Это можно сделать обычным обойным ножом. Чтобы срез был ровным, рекомендуется делать его с использованием любого плоского профиля.

    Затем нужно собрать коробку.Для этого в качестве внутреннего крепежа подойдет оцинкованный профиль, например, UD 27. Из-за хрупкости края листа при соединении его с профилем рекомендуется сверлить отверстия сверлом 2,5 мм, а сделать зенковку с большей, чтобы полностью утопить головку шурупа. Шурупы используются как по дереву (черные с увеличенным шагом, шурупы или мебельные).

    Перед установкой короба из гипсокартона в нужном месте необходимо произвести подготовительные работы.Если это металлические трубы, то их необходимо очистить от ржавчины, хорошо загрунтовать и покрасить для увеличения срока службы. Перед установкой короба в необходимом месте к стенам или к потолку в двух плоскостях крепится профиль, но марки CD. Это установка каркаса, на который будет крепиться гипсокартон. Делается это обычно с помощью перфоратора и «быстрых» строительных дюбелей. Расстояние между ними составляет около 50-60 см. Все зависит от размеров ящика и, соответственно, его веса.Необходимо помнить, монтаж короба производится до стен или потолка.

    После завершения монтажа каркаса гипсокартонный короб крепится к каркасу саморезами. Если были сняты правильные замеры, то все стыки должны быть одинаковыми. Если же есть какие-то неточности, их следует устранить. Затем нужно сделать углы. Они также крепятся на саморезы, но очень важно, чтобы они полностью вошли в гипсокартон.После закрепления углов вся площадь коробки тщательно грунтуется и оштукатуривается.

    вернуться к содержанию

    Как создать закругленную коробку

    Установить округлые конструкции достаточно сложно, поэтому при отсутствии определенных навыков лучше отдать предпочтение более скромным вариантам.

    Другой вариант использования потолочного короба используется в некоторых вариантах дизайна. Ведь всегда есть возможность не только скрыть недостаток, но и добавить в интерьер что-то интересное.Такие приемы очень часто используются на кухне, где часто мешают устройству водопроводные трубы, вентиляция или вытяжка. Для такой более сложной конструкции коробки подойдет закругленная коробка. Как сделать короб из гипсокартона и вырезать нужную форму, особой сложности не представляет. Более проблематичная и трудоемкая операция – согнуть профиль и прикрепить к нему закругленную вертикальную часть. В зависимости от необходимых радиусов, вы должны согнуть его. Большие радиусы сделать легко, а маленькие сложнее.

    При этом в профиле в нужных местах с помощью ножниц по металлу (или болгарки) по правой стороне вырезаются клинья треугольной формы.Чем меньше радиус, тем больше таких вырезов понадобится. После того, как мы изготовим каркас, необходимо подготовить гипсокартон. Сделав необходимые замеры, его нужно намочить, чтобы он мог гнуться, не ломаясь. Идеальный вариант – пройтись мокрым валиком с двух сторон и дать воде впитаться. Затем легкими движениями с помощью шурупов закрепите его на профиле. Главное не торопитесь, так как гипсокартон очень хрупкий. В результате получится интересная конструкция, которая идеально впишется в дизайн и скроет лишние элементы.

    вернуться к содержанию

    Подсветка в коробке из гипсокартона

    Осветительное устройство в коробке довольно простое. Обычно в таком потолочном коробе выпуклости и подсветка, придающие помещению особый колорит. В зависимости от конструкции светильников делается соответствующая вставка. Установка некоторых видов таких светильников позволяет изменять угол направления освещения и используется в тех случаях, когда необходимо акцентировать внимание на каких-либо особенностях интерьера помещения.

    Помимо вариантов использования врезных светильников, в последнее время хорошо себя зарекомендовала потолочная подсветка светодиодной лентой. Особенностью таких ящиков является необходимость скрывать его от прямого взгляда. В этом случае устройство потолочного короба несколько отличается. Горизонтальная поверхность короба (параллельно потолку) выступает на 5-7 см за вертикальную часть. На этот выступ и крепится светодиодная лента. Ее крепление не сложное. На его обратную сторону наносится слой скотча. Защитная пленка снимается и лента крепится с нормальным нажимом.

    При такой системе освещения необходимо предусмотреть место для установки блока питания, место прохождения соединительных электрических проводов и выключателя. Источник питания не должен бросаться в глаза, при этом к нему должен быть свободный доступ. При его расположении световой поток направлен на потолок, который выполняет роль рассеивателя.

    Ни одно помещение не обходится без систем связи. Чаще всего внешний вид ванной портят старые водопроводные и канализационные трубы. Поэтому большинство владельцев пытаются найти решение для их удачной маскировки и при этом беспрепятственного доступа к системе в любое время, не предполагающего демонтажа системы. Наряду с установкой роллет или возможностью загородить коммуникации в стену выгодно выделяется решение сделать аккуратный разборный короб из труб.

      Функции коробки

    Перед установкой короба, чтобы скрыть неприглядные трубы, следует определиться, будет ли эта конструкция закрывать только коммуникации, или же вы хотите закрепить всю стену, на которой они установлены. Чаще всего предпочтение отдается первому варианту: и материал экономится, и площадь помещения не уменьшается.В ящике-трубе удобно устроить небольшие хранилища для мелочей, например, инструментов и прочего для уборки дома, ненужных мелочей, которые жалко выбросить. Материал для создания короба должен отвечать таким требованиям: быть влагостойким, легким, иметь небольшую толщину, не испарять в воздух вредные вещества при колебаниях температуры. К таким критериям относятся такие материалы, как МДФ, водостойкая фанера, пластик и водостойкий гипсокартон. Однако наиболее подходящим является последний вариант из-за простоты его обработки и разных способов отделки.

      Подготовительный этап

    Прежде всего, при установке короба рекомендуется придерживаться следующих правил:

    1. Для начала внимательно осмотрите поверхность труб на наличие различных дефектов и при их обнаружении устраните их во избежание протечек.
    2. Соединения, образованные пайкой или сваркой, можно без проблем заделывать, а резьбовые соединения нельзя замуровывать.
    3. Помните, что свободный доступ необходим для периодического осмотра клапанов, фильтров, ревизии канализации и счетчиков.


      Инструменты и материалы

    Для изготовления коробки подготовьте рулетку, молоток, дрель, перфорированные уголки и нож. Не забудьте измерительный инструмент – отвес и уровень.
    Потребуется один лист влагостойкого гипсокартона стандартных размеров 2500*1200 мм, толщиной 9 или 12,5 мм.
      Для каркаса используют деревянные бруски (40*40 или 50*50 мм), предварительно обработанные антисептиками и грунтовкой по дереву, или более практичный в этом вопросе оцинкованный профиль. Если вы выбрали металлический профиль, то подготовьте направляющий профиль UD и CD для формирования каркаса.
    Крепежные элементы — дюбели, еврошурупы и шурупы «блоха».


      Разметка

    Изготовление трубных коробов начинается с разметки на полу:

    • Сначала указан контур для установки направляющего профиля или брусков. Учтите, что реальный размер короба отличается от маркировки по толщине, которую имеет лист гипсокартона.
    • Все линии должны быть перпендикулярны друг другу, а также стене, для проверки используем строительный уголок.
    • При разметке не забывайте, что конструкция не должна соприкасаться с трубами. С каждой стороны должен оставаться зазор в 3-5 см.
    • Кроме того, ширина влияет и на материал, который будет использоваться для последующей отделки.

    Для переноса разметки на потолок используйте отвес, а для разметки на стене используйте нить, натянутую между точками, отмеченными на полу и потолке.


      Крепление к раме

    При креплении элементов каркаса руководствуйтесь следующей инструкцией:

    1. Устанавливайте элементы возле стен, будь то профиль или брусья.
    2. Затем оформляется передняя кромка короба путем установки одной или двух стоек.
    3. При установке короба шириной более 25 сантиметров или если его высота более 1,5 метра, рекомендуем делать перемычки между опорами. Расстояние между ними должно быть 1 м.
    4. Применяя деревянный брус, места пропила обязательно обработать мастикой по дереву с целью защиты древесины, обеспечения шумоизоляции и отсутствия скрипа при термических деформациях.


      Крепление для гипсокартона

    Листы гипсокартона крепятся в следующей последовательности:

    • Для начала нужно раскроить материал так, чтобы коробка получилась монолитной. Для его изготовления нельзя использовать кусочки.
    • Нарежьте планки, которыми будут обшиты боковые грани. Следите за тем, чтобы ширина полосок соответствовала ширине рамы. Полосы не должны выступать из опор.
    • Далее вырезается передняя грань так, чтобы она немного перекрывала и боковые полосы.
    • Листы
    • крепятся к стойкам саморезами, рекомендуется выдерживать шаг 15-25 миллиметров. А вот к перемычкам, расположенным между стойками, можно не крепить.
    • После того, как вы закрепили листы, следует зашпаклевать шляпки саморезов и оформить углы короба и места его примыкания к стенам уголком из металла или пластика.
    • Затем нанесите финишную шпаклевку.
    • Теперь займемся облицовкой поверхности, для которой можно использовать керамическую плитку.


    Собственно, на этом строительство короба из гипсокартонных листов считается завершенным.

    В квартире очень много мест, где короб из гипсокартона может пригодиться: ванная и туалет, гостиная и даже балкон. В ванной и санузле короб поможет скрыть инженерные коммуникации, перенос которых невозможен из соображений безопасности и трудоемкости процесса. В гостиной с такой конструкцией можно придать более интересный вид потолочным балкам или опорным балкам, а также сделать несколько уровней потолка.На балконе ящик может быть как выдвижным ящиком для хранения предметов домашнего обихода, так и столешницей. При этом стоимость приобретения расходных материалов вас приятно удивит. Сама конструкция очень проста, но есть несколько технических моментов, которые сделают вашу коробку прочной и эстетичной.

       Для изготовления короба из гипсокартона вам потребуются:
    1. Отвертка;
    2. Перфоратор;
    3. Уровень, отвес, уголок, линейка;
    4. Рулетка;
    5. Шурупы и дюбели;
    6. Молоток;
    7. Канцелярский нож;
    8. Металлический профиль;
    9. Гипсокартон;
    10. Минеральная вата.


       Один из важнейших моментов в любых строительных работах – правильная разметка. Необходимо учитывать размеры облицовочных материалов. Если поверх короба из гипсокартона лежит плитка, то желательно учитывать размер всей плитки, чтобы не тратить время на резку. И вся плитка всегда смотрится эффектнее, чем две ее половинки. Также учитывайте наличие зазоров при укладке и толщину самого гипсокартона.


       Важно соблюдать уровень и вертикальность всех элементов конструкции.Также необходимо проверить все углы с помощью строительного уголка на соответствие 90 градусов. Желательно закрыть все коммуникации: стояк сточных вод, стояк с холодной и горячей водой, канализацию, трубы. Это позволит сохранить целостность конструкции. Хотя есть и другое мнение по поводу стояка ГВС — он не закрыт в короб, чтобы туалетная комната обогревалась теплом от него. Из незакрытых частей оставляем кран для наполнения унитаза, подключение колена унитаза, смотровое окошко для счетчика.


       При монтаже профиля используются два типа: UD-профиль и CD-профиль. Из первого составьте каркас коробки, а с помощью второго сделайте ребра жесткости. UD-профиль крепится к стенам, полу или потолку дюбелем 6 мм на 40 мм через каждые 50 см. Однако, если стена тонкая и, например, имеет общий туалет с кухней, то дюбель может продавить плитку с обратной стороны. Остальная часть CD-профиля набирается с помощью саморезов по металлу.


    Ребра жесткости, которые сделают конструкцию более прочной, устанавливаются через каждые 50–60 см.Гипсокартон в ванной и туалетной комнате необходимо использовать влагостойкий, его характеристики специально рассчитаны на помещения с повышенной влажностью.


       Если квартира, в которой вы делаете ремонт, находится на первом и втором этажах девятиэтажки, то шум от стояка будет досаждать. При этом все пространство между трубой и рамой из профиля необходимо заполнить минеральной ватой: начиная от места примыкания колена унитаза и закрывая весь стояк.Достаточно будет минеральной ваты толщиной 50 мм.


       Итак, после установки конструкции из металлопрофиля, набора ребер жесткости, укладки минеральной ваты, осталось за малым – подготовка гипсокартона и его крепление к каркасу. Нанеся размеры на гипсокартон, разрежьте листы канцелярским ножом. Срезаем сначала верхний слой картона, надавливая на нож с таким усилием, чтобы не углубиться в гипс. Ставим линию среза на угол стола, ватной ладонью отламываем часть, ножом также срезается нижний слой картона.Полученная деталь крепится саморезами к профилю по периметру, а также посередине, где будут располагаться ребра жесткости.


       Стыки и углы, которые образовались между кусками гипсокартона, при шпаклевке необходимо будет проложить армирующей сеткой. В дальнейшем это предотвратит появление трещин в щелях между плитками. То, что называется коробом из гипсокартона, готово. Завершающим этапом работы станет нанесение плитки на гипсокартон с последующей затиркой швов или поклейкой обоев.


    Помните, что ремонт всегда требует времени. К расчету времени на строительные работы нужно добавить 2–3 дня на нештатные ситуации: замена неподходящих материалов, покупка сгоревшего перфоратора, покупка закончившихся саморезов. В этом случае ремонт может быть творческим процессом и приносить удовольствие.

    • Короб из гипсокартона: необходимые материалы и инструменты
    • Изготовление короба из гипсокартона: разметка стен
    • Короб из гипсокартона: монтаж каркаса
    • Как установить короб из гипсокартона на стену?
      • Как спрятать канализационный стояк?
      • Короб для водопроводных труб

    Трубы всевозможных коммуникаций по стенам часто невозможно перенести даже при капитальном ремонте, и решить эту проблему можно только созданием короба из гипсокартона на стене. Современные отделочные материалы позволяют сделать качественный ремонт.

    С помощью коробов из гипсокартона можно скрыть трубы, электропроводку или систему вентиляции.

    Короб из гипсокартона — не единственное возможное решение. Также можно спрятать трубы в каркас из пластика, фанеры или ДСП. Но специалисты сходятся во мнении, что лучше всего обрабатывается именно гипсокартон, с ним может работать даже новичок. Поверхность из гипсокартона можно оклеить плиткой, обоями или покрасить, это будет прочный и надежный короб.

    Короб из гипсокартона: необходимые материалы и инструменты

    Изготовив такой короб, можно не только улучшить эстетику ванной комнаты, но и в некоторой степени защитить трубы от механических повреждений.Для работы потребуется:

    • лист гипсокартона;
    • деревянный брус;
    • консерванты для древесины;
    • шпаклевка
    • ;
    • шпателей;
    • отвес;
    • монтажные клещи
    • ;
    • рулетка;
    • уровень;
    • дрель
    • или перфоратор;
    • уголок;
    • молоток;
    • дюбелей;
    • евровинты
    • ;
    • саморезы
    • ;
    • карандаш.

    Одного листа влагостойкого гипсокартона стандартного размера для обработки стен обычно достаточно.Для работы в ванной или на кухне лучше всего выбирать влагозащищенный вариант, так как на трубах почти всегда образуется конденсат. Как в ванной, так и в кухонной зоне влажность чаще всего повышена, так что действие влаги потом будет идти с обеих сторон.

    Деревянные бруски сечением 40х40 или 50х50 могут использоваться для крепления каркаса или стены вместе с металлическим профилем. Профиль специально разработан для работ такого характера, и дерево рекомендуется предварительно обработать антисептиками, чтобы срок его службы увеличился, а поверхность не стала очагом гнили и грибка.Поэтому в некоторых случаях металлический профиль является оптимальным вариантом и с ним гораздо удобнее работать. Потребуется 2 вида профилей: направляющий и для формирования каркаса.

    Дюбели и шурупы, которые забиваются, используются для крепления элементов каркаса к стенам. Для соединения частей коробки между собой используются специальные шурупы, для дерева они должны быть калеными.

    Сверлить отверстия в некоторых типах бетонных стен очень сложно, а дрель будет бесполезна.С такими стенками придется справляться с ударом.

    вернуться к содержанию

    Изготовление короба из гипсокартона: разметка стен

    Разметку начинаем производить на полу. Направляющий профиль (или опорные стержни) затем укладывается по намеченной линии. Общий размер короба будет отличаться от размера отмеченного контура на размер листа гипсокартона, так как материал пришивается поверх каркаса. Это следует учитывать при выполнении разметки.Перпендикулярность наносимых линий стенам, потолку и друг другу проверяют уровнем, отвесом и угольником.

    Гипсокартонный короб не должен задевать готовую трубу своей обшивкой даже на небольшом участке, расстояние должно быть не менее 3-5 см. Ширину внешней рамы следует выбирать с учетом последующей отделки. При отделке керамической плиткой размер короба можно регулировать так, чтобы плитку для укладки не пришлось дополнительно подрезать, если ширина короба не противоречит предыдущим пунктам.

    Для переноса разметки с пола на потолок удобно использовать отвес. Если для стен требуется дополнительная разметка, ее делают с помощью нити, натянутой между полом и потолком, которая располагается между двумя равноудаленными точками.

    вернуться к содержанию

    Коробка для гипсокартона: монтаж на раме

    Короб представляет собой достаточно простую конструкцию, крепится к раме, но особенности всех труб, которые можно закрыть с его помощью, разные.Поэтому при установке нужно хорошо знать и учитывать.

    Профиль или бруски, расположенные вдоль стен, выкладываются в первую очередь. За ними закрепляют стойки, которые образуют выступающую переднюю часть ящика. Если ширина короба более 25 см, а его высота превышает 1,5 м, рекомендуется увеличить прочность между опорными стойками и перемычками. Расстояние между каждой перемычкой не должно быть больше метра.

    Если используется деревянный брус, то его, кроме первоначального покрытия антисептиками, также требуется обработать в местах спилов.С этим отлично справляются специализированные мастики для дерева, так как они легко наносятся и очень быстро сохнут. Помимо качественной защиты древесины, такие мастики гарантируют отсутствие скрипа от деформации от жары и влажности, так как при их использовании коробка не будет скрипеть и будет более устойчивой.

    Если короб расположен в углу комнаты, то профиль сначала крепится к стене дюбелями. После этого положите направляющие на потолок, проверив, чтобы угол был 90° в любую сторону.

    Затем в местах пересечения профилей на расстоянии от стены установить еще один сегмент профиля, который крепится саморезами. Следующим шагом является установка перемычек, если это необходимо.

    В том случае, если короб находится не в углу, а в центре стены, начальный этап крепления каркаса остается прежним: профиль крепится к стене с помощью дюбелей. Профили на полу и потолке устанавливаются следующим образом, со строгим контролем соблюдения угла 90° везде, где это необходимо.Перемычки на полу и потолке устанавливаются на необходимом расстоянии от стен, проверяются с помощью уровня и закрепляются. Вертикальные стойки устанавливаются в местах пересечения реек, при необходимости устанавливают перемычки.

    Практически всегда при ремонте, как новостроек, так и квартир на вторичном рынке люди задаются вопросом — чем закрыть трубы в ванной или потолочную балку? Чем это, конечно же, гипсокартон! И это далеко не так сложно, как вы, наверное, думаете! И, тем более, совсем недорого.В две тысячи рублей за материалы уложишься почти ровно. Что-то нужно: лист ГК, 3-4 профиля, ну и всякая мелочевка типа саморезов. А наше руководство доходчиво объяснит вам, как сделать короб из гипсокартона.

    Кстати, такие ящики часто используют в декоративных целях. Подумай об этом.

    Инструменты и материалы

    Список аксессуаров для установки коробки может показаться пугающе большим. Но у вас наверняка уже есть что-то из этого.Например, рулетка, уровень и молоток. Итак, чтобы сделать короб из гипсокартона, вам понадобится это:

    Все профили должны быть фирмы Knauf. Лучше их на российском рынке нет, это точно. Толщина металла в них – 0,6 мм.

    Как сделать двухстороннюю коробку

    Труба в углу комнаты

    Например, возьмем ванную комнату, где вы хотите закрыть канализационную трубу в углу. Самый типичный случай. Вот наш номер с трубой:

    В этом случае нам понадобится всего 3 направляющих профиля и иногда еще один потолочный профиль.Это будет зависеть от размера коробки.

    Важно: крайне желательно, чтобы перед установкой коробки у вас уже была плитка, которую вы будете на нее укладывать. Так можно подогнать под него размер коробки, обойтись без узкой подрезки.

    В нашем примере коробка будет маленькая — возьмем 25 на 25 сантиметров. Отнимите с каждой стороны по 12,5 мм – толщины листа гипсокартона. То есть отложим на 23,75 см. С помощью рулетки и угольника размечаем на потолке нашу будущую коробку, затем продолжаем линии на стенах, проводим их строго по уровню, затем на полу.Верх внешнего угла переносится на пол отвесом.


    Маркировочные коробки на потолке и стенах


    Вынос пересечения на пол по отвесу

    Готово. По этим линиям крепим направляющий профиль, предварительно приклеив к его стенке уплотнительную ленту. Не пренебрегайте этой операцией, ведь ЛЛ не только улучшает звукоизоляцию, но и частично защищает внутренние углы будущей конструкции от трещин.Профили крепятся на дюбель-гвозди, это быстро и просто. Шаг крепления задает готовые отверстия диаметром 8 мм в стенках мон. При необходимости можно сделать дополнительные отверстия перфоратором. Это может понадобиться, когда существующая дыра попадает на проводку.


    Монтажные направляющие профили


    Теперь можно поступить двумя способами. Или собрать одну из стенок ящика отдельно и закрепить на раме целиком. Либо сначала нашить на раму полосу ГК, а затем прикрепить к ней профиль, формирующий внешний угол коробки.Обычно первый способ проще. Ведь собрать что-то на полу проще, чем на весу.

    Отрежьте полосу гипсокартона немного короче ширины рамы, на 2-3 мм. То есть 23,5 см. Затем отрезаем направляющий профиль по высоте помещения. Допустим, у нас она 275 см. Подкладываем этот профиль под один край нашего листа (лист имеет высоту 250 см), а под другой край тоже подкладываем либо ПН, либо ПП, но стенкой вверх. Выровняйте край листа по профилю и прострочите.Второй профиль нам нужен только для того, чтобы все было стабильно.


    Если вы делаете короб под обои или покраску, а не под плитку, то попробуйте сделать заводскую кромку ГКЛ с обеих сторон внешнего угла. Тогда угол, установленный позже, не будет выпирать из плоскости. Под плитку уголки не устанавливаются. Затем пришиваем таким же образом второй, короткий лист. Между ним и длинным листом надо поставить перемычку из ПП.

    Важно: FCL не должен достигать пола и потолка.Возле пола необходимо выдерживать зазор в 1 см, а между гипсокартоном и потолком – 0,5 см. Учитывайте это при ударе.

    Поднять всю конструкцию и приложить к каркасу, вставив друг в друга направляющие профили стены, пола и потолка. Дополнительно проверьте вертикальный уровень и можно пришивать стенку к каркасу.


    Крепление стены к раме коробки

    Теперь нужно вставить в раму поперечину для прочности.Мы не случайно разместили Mon на боковой стенке таким образом. Они нужны, когда ширина стенок ящика превышает 20 см. Крестовины изготовлены из потолочного профиля 60х27 мм с шагом 60 см. Их достаточно вставить в МО, саморезы можно не фиксировать. Они будут держать себя.

    Контролируем прямые углы между коробкой и стеной со стороны уже пришитой стены и можно пришивать вторую. Все, двухсторонняя коробка из гипсокартона собрана. Теперь, если требуется, необходимо все это дело загрунтовать, зашпаклевать Унифлотом и усилить стыки между листами бумажным скотчем, установить на тот же Унифлот защитный уголок и зашпаклевать всю конструкцию. Если планируете класть плитку, то нужно только прогрунтовать, и можно класть. Вот как будет выглядеть окончательный результат:


    После укладки плитки

    Как сделать треугольную коробку из гипсокартона


    Потолок с бетонными балками

    Обычно такие короба собираются вокруг потолочных балок.Технология сборки в этом случае мало чем отличается от уже рассмотренной. На потолке монтируются направляющие профили, замкнутые на стены. На них навешивают готовые стены с нашитыми на них МО, как и в предыдущем случае. Но только вот важно строго соблюдать их горизонтальное положение относительно друг друга. После этого между стенками короба вставляются поперечные профили. Коробка выравнивается по квадрату, а нижний край сшивается.

    В этой ситуации также важно сшить боковые края заводским краем вниз. Нижний край, конечно, будет совершенно прямым, но после установки защитных уголков его можно «вытянуть» в плоскость при помощи шпаклевки.



    В заключение стоит отметить, что для стеновых треугольных коробов вместо потолочных профилей можно использовать реечные. В этом случае можно обойтись без крестовины, ведь стоечные профили гораздо прочнее. Но дороже.

    Теперь вы знаете, как сделать короб из гипсокартона. Как видите, ничего страшного и сложного нет.Если вы знаете и отвертку, то справитесь с этой задачей.

    30 июня 2014 г. АДМИН

    Фейсбук

    Твиттер

    В контакте с

    Одноклассники

    Гугл+

    Проверка выхлопной системы ванной комнаты — InterNACHI®

    Ник Громицко, CMI® и Бен Громицко

    В соответствии со Стандартами практики InterNACHI инспектор должен проверять механические вытяжные системы в ванных комнатах. Независимо от того, какая вентиляционная система может быть установлена ​​для остальной части дома, в ванных комнатах рекомендуются вытяжные вентиляторы для удаления избыточной влаги, очистки от химических паров и т. д. Вентилятор должен быть направлен на вытяжку за пределы дома.
    Вытяжной воздух из ванных комнат, туалетных комнат, туалетных комнат и других подобных помещений не должен:
    • выбрасываться на чердак, потолки, коньковые вентиляционные отверстия, подполья или другие зоны внутри здания; или
    • рециркуляция в пределах жилого помещения или в другую жилую единицу.
    Открывающиеся окна в ванной – это удобная функция, но не следует полагаться на них как на постоянно адекватную вентиляцию в ванной комнате. (Изображение жилищного инспектора предоставлено Тихоокеанской северо-западной национальной лабораторией) В соответствии с современными стандартами расхода вытяжного воздуха вентиляторы для ванных комнат могут работать в прерывистом (контролируемом жильцами) или постоянном режиме. Вентиляторы периодического действия должны иметь скорость потока 50 кубических футов в минуту или более, а вентиляторы непрерывного действия должны иметь скорость потока 20 кубических футов в минуту. Если вентилятор настроен на непрерывную работу, рейтинг звука должен быть равен 1.0 или меньше. Вытяжные вентиляторы, соответствующие стандарту ENERGY STAR, могут иметь низкий уровень шума, низкое энергопотребление и, в некоторых случаях, несколько скоростей для точечной вытяжки и непрерывной вентиляции.

    Инструкции производителя

    Вентилятор в ванной должен быть установлен в соответствии с инструкциями производителя.

    Направление порта

    Выпускной порт вентилятора должен указывать в направлении точки подключения.

    Герметичный Отверстия в потолке или стене должны быть вырезаны для вентилятора не больше, чем необходимо для установки вентилятора.После установки воздушное уплотнение между корпусом вентилятора и гипсокартоном может быть заполнено герметиком или изоляцией из пенопласта. Воздуховод
    Соединение вытяжного воздуховода с отверстием вентилятора может быть выполнено с помощью механических креплений и/или мастики. Следует установить воздуховод с гладкой поверхностью, например, из оцинкованного листового металла или ПВХ, размер которого указан производителем. Если используется гибкий алюминиевый воздуховод, его следует туго натянуть, чтобы избежать ненужного провисания и свести к минимуму трение. В идеале воздуховод должен быть того же диаметра, что и выходное отверстие на корпусе вентилятора.

    По возможности прямо

    Вентилятор должен выпускать воздух прямо наружу. Воздуховод должен поддерживаться так, чтобы он висел как можно более прямо, и располагался так, чтобы он имел как можно меньше изгибов. Как минимум, первые 3 фута воздуховода, идущего от выпускного отверстия вентилятора, должны лежать прямо; установка с 90-градусным коленом, непосредственно примыкающим к выпускному отверстию вентилятора, может вызвать обратный поток воздуха в вентилятор.

    Изгибы

    Если необходимы изгибы, предпочтительнее использовать постепенные изгибы, чем изгибы под углом 90 градусов для обеспечения оптимального потока и снижения шума воздушного потока.Воздуховод должен быть проложен так, чтобы он не мешал другим воздуховодам и оборудованию на чердаке. Трубка не должна быть сдавлена ​​или перекручена. Если возможно, лучше всего расположить вывод воздуховода на боковой стене немного ниже вентилятора, позволяя воздуховоду наклоняться вниз и в сторону от корпуса вентилятора, чтобы отвести конденсат от вентилятора. Швы воздуховодов должны быть герметизированы мастикой или металлической лентой. Чтобы свести к минимуму образование конденсата, на воздуховод можно установить изоляцию.

    Иллюстрация предоставлена ​​Тихоокеанской северо-западной национальной лабораторией



    Для повышения эффективности воздуховоды должны быть как можно более прямыми.Если необходим изгиб, следует оставить от 2 до 3 футов прямого воздуховода от выпускного отверстия вентилятора до первого колена на участке воздуховода.


    Иллюстрация предоставлена ​​Тихоокеанской северо-западной национальной лабораторией



    Колена в вытяжном канале должны быть по возможности плавными, а не под углом 90 градусов. Гладкий жесткий воздуховод предпочтительнее ребристого гибкого воздуховода.



    Конденсат

    Вентиляторы, выходящие в потолок, на чердак или внутрь здания, могут вызвать проблемы из-за чрезмерной влажности.Теплый влажный воздух будет конденсироваться на холодном чердачном каркасе, изоляции и других материалах. Если образуется плесень, это может вызвать проблемы со здоровьем у чувствительных пассажиров. Конденсат может повредить строительные материалы. Влага также снижает эффективность теплоизоляции.

    Вентиляционное отверстие вытяжного воздуховода снаружи дома должно находиться на расстоянии не менее 10 футов от любого воздухозаборника. Заглушка на стене должна иметь заслонку, которая закрывается, когда вентилятор не работает. Настенная крышка может поставляться с экраном или решеткой для защиты от птиц и других животных.Вытяжной воздух не должен быть направлен на проход.



    На фото выше показан вентилятор для ванной комнаты, выдувающий воздух в изоляцию на мансардном этаже. Признаки водяных знаков на гипсокартоне можно увидеть.


    Иллюстрация предоставлена ​​Тихоокеанской северо-западной национальной лабораторией



    Вытяжной вентилятор в ванной может выходить через стену или через крышу.



    Утепленный

    Коробка может быть покрыта чердачной изоляцией.Корпус вытяжного вентилятора должен быть закрыт изолированным воздухонепроницаемым кожухом. Коробку можно сделать из жесткого пенопласта. Швы можно проклеить скотчем. Для герметизации коробки к гипсокартону потолка и герметизации вокруг выхлопной трубы можно использовать герметик или монтажную пену.




    Коробка и воздуховод могут быть покрыты чердачной изоляцией. Можно было создать короб из жесткого пенопласта для покрытия корпуса вытяжного вентилятора. Швы можно проклеить, а края коробки приклеить к гипсокартону потолка, чтобы сделать коробку воздухонепроницаемой.



    (иллюстрация выше из Lstiburek, J. 2010. Guide to Attic Air Seal. Подготовлено Building Science Corporation для программы Building America Министерства энергетики США)

    Инспекция

    следующую процедуру проверки (части которой значительно превышают Стандарты практики проведения общей проверки дома):

    1. Включение и выключение вентилятора.
    2. Прослушайте его работу.
    3. Убедитесь, что вентилятор выходит наружу.
    4. Убедитесь, что любые заслонки на внешнем конце могут свободно открываться.
    5. Убедитесь, что все отверстия в потолке для вентилятора или вытяжного канала герметичны.
    6. Убедитесь, что вытяжной канал герметизирован к корпусу вентилятора с помощью механических креплений и мастики для гибких воздуховодов, а также механических креплений и мастики или аэрозольной пены для жестких воздуховодов.
    7. Убедитесь, что компонент герметичен и изолирован.
    8. Проверьте, нет ли скоплений пыли, которые могут препятствовать потоку воздуха.
    9. Ищите признаки влаги или конденсата, связанные с установкой вентилятора.
    10. Проверьте рейтинг звука. ASHRAE 62.2-2007 требует 3 сона или менее для прерывистого (управляемого посетителем) вытяжного вентилятора кухни или ванны и 1,0 сона или меньше для постоянного вентилятора.
    11. См. вкладку «Соответствие» для расчета скорости вытяжки в соответствии с требованиями ASHRAE 62.2 и рекомендациями ENERGY STAR для прерывистой и непрерывной работы, а также требованиями IRC по размеру вентилятора и открываемым окнам.Если вентилятор в ванной комнате используется в качестве основного средства для обеспечения вентиляции, требуемой кодом, рассчитайте требуемую скорость вентиляции в зависимости от размера дома и убедитесь, что протестированная скорость потока вентилятора соответствует этому требованию.
    12. Проверка работы вентилятора для определения скорости потока с использованием вытяжного колпака, сетки потока, анемометра (в соответствии с процедурами AABC, NEBB или ASHRAE) или другого эквивалентного метода. Вентиляторы для ванных комнат обычно оцениваются по тому, сколько кубических футов в минуту выбрасывает вентилятор при заводских настройках.Работа с воздуховодом, выбор заделки и установка могут привести к уменьшению измеренного кубического фута в минуту ниже заводского значения. Чтобы гарантировать, что установленный вентилятор выбрасывает правильное количество кубических футов в минуту, EPA рекомендует, чтобы подрядчик установил вентилятор с рейтингом выше, чем требуемое измеренное количество.

    Дополнительная информация

    • Вытяжная система представляет собой один или несколько вентиляторов, удаляющих воздух из здания, в результате чего наружный воздух поступает через вентиляционные отверстия или обычные пути утечки через ограждающие конструкции здания.Примеры включают вытяжные вентиляторы для ванн, вытяжные шкафы и вытяжные/вентиляционные отверстия сушилок для белья.
    • Ванной обычно считается любое помещение, в котором есть раковина (туалет) и туалет (туалет), ванна, душ или аналогичный источник влаги.
    • Регулятор влажности может быть отдельным компонентом по отношению к вытяжному вентилятору, и обычно не требуется, чтобы он был встроенным.
    • Санузлы, санузлы и другие подобные помещения должны быть обеспечены окнами с суммарной площадью остекления не менее 3 кв. м, половина из которых должна быть открываемой.Исключение: Остекление не требуется при наличии искусственного освещения и механической вентиляции.







    Розетки для стиральных машин, панели доступа, льдогенераторы

    Избавьтесь от устаревшего стиля выступающего клапана подачи и придайте стене ванной более чистый вид с помощью скрытой выпускной коробки подачи. Этот ненавязчивый запорный клапан прост в установке, имеет низкий профиль, а не весь клапан подачи, торчащий из стены, и его можно покрасить, чтобы он гармонировал с вашим декором.Мы рады предложить это гениальное решение для установки остановки подачи. Эти выпускные коробки для стиральных машин обеспечивают быстрый и безопасный доступ к перекрытию подачи воды. В комплекте с выбивными отверстиями для канализационных или водопроводных линий коробка обеспечивает утопленное пространство для клапанов подачи. В комплект также входят прочные монтажные ремни и регулируемая лицевая панель. Эти коробки предназначены для установки в панели, гипсокартон или оштукатуренные поверхности и придают законченный вид вашим установкам.

    Сортировать по Позиция наименование товара Артикул Цена Выход Размер Производитель Номинальный размер Входное соединение Вход Размер Сливное соединение Установить нисходящее направление

    23 шт.

    1. Артикул: B05932LF

      Марка: Джонс Стивенс

      52 доллара. 15

    2. Артикул: B05931LF

      Марка: Джонс Стивенс

      52 доллара. 15

    3. Артикул: B05928

      Марка: Джонс Стивенс

      3 доллара. 82

    4. Артикул: B05927

      Марка: Джонс Стивенс

      5 долларов. 54

    5. Артикул: B05926LF

      Марка: Джонс Стивенс

      55 долларов. 39

    6. Артикул: B05925LF

      Марка: Джонс Стивенс

      54 доллара. 01

    7. Артикул: B05924

      Марка: Джонс Стивенс

      113 долларов. 10

    8. Артикул: B05923

      Марка: Джонс Стивенс

      109 долларов. 32

    9. Артикул: B05922

      Марка: Джонс Стивенс

      114 долларов. 94

    10. Артикул: B05921

      Марка: Джонс Стивенс

      118 долларов. 78

    11. Артикул: B05920

      Марка: Джонс Стивенс

      114 долларов. 90

    12. Артикул: B05914LF

      Марка: Джонс Стивенс

      30 долларов. 60

    13. Артикул: B05913LF

      Марка: Джонс Стивенс

      30 долларов. 60

    14. Артикул: B05911LF

      Марка: Джонс Стивенс

      31 доллар. 23

    15. Артикул: B05910LF

      Марка: Джонс Стивенс

      29 долларов. 85

    16. Артикул: B05901

      Марка: Джонс Стивенс

      41 доллар. 49

    17. Артикул: B05900

      Марка: Джонс Стивенс

      37 долларов. 85

    18. Артикул: A05027

      Марка: Джонс Стивенс

      40 долларов. 70

    19. Артикул: A05014

      Марка: Джонс Стивенс

      29 долларов. 16

    20. Артикул: A05008

      Марка: Джонс Стивенс

      19 долларов. 72

    21. Артикул: A04012

      Марка: Джонс Стивенс

      3 доллара. 85

    22. Артикул: A04006

      Марка: Джонс Стивенс

      25 долларов. 27

    23. Артикул: 50952

      Торговая марка: Webstone Valves

      34 доллара. 51

    Сортировать по Позиция наименование товара Артикул Цена Выход Размер Производитель Номинальный размер Входное соединение Вход Размер Сливное соединение Установить нисходящее направление

    23 шт.

    Как правильно переместить вентиляционные трубы в ванной

    Я живу там, где бывает очень холодно, и говорят, что перемещение вентиляционных труб может быть проблемой.Вы что-нибудь знаете о сантехнике? Можно ли перемещать вентиляционные трубы, да или нет? Могу ли я просто закрыть их ниже уровня пола?

    А как насчет перемещения проводов и воздуховодов? Можно ли это осуществить? Что происходит при перемещении всех этих коммунальных услуг? — Suzanne B. , Minneapolis

    История продолжается ниже рекламного объявления

    A : Многие мастера пережили этот момент «о-о-о» в какой-то момент в своих авантюрах по ремонту. Вы знаете, когда они радостно начинают сносить стену и обнаруживают всевозможные неожиданные вещи, проходящие сквозь и между стойками стены.

    Быстрый ответ для Сюзанны: вентиляционные трубы можно перемещать. Я могу сказать это с большим авторитетом, так как я работаю мастером-сантехником с 29 лет. Важный вопрос: насколько легко будет переставить трубы?

    Ответить на этот вопрос можно только при посещении строительной площадки, чтобы увидеть, какие каркасы мешают и какие дополнительные сносы необходимо выполнить, чтобы создать проход, позволяющий вентиляционным трубам отводить конденсат обратно в дренажную часть водопроводная система.Местные правила могут требовать прокладки вентиляционных труб в определенных стенах. Это зависит от вашего местного инспектора.

    История продолжается под рекламой

    Никогда не заглушайте вентиляционные трубы. Эти трубы жизненно важны, поскольку они подают воздух в водопроводную систему. Большинство людей думают, что водопроводная вентиляционная труба на крыше похожа на заводскую трубу, из которой выбрасывается дым. Вентиляционные трубы работают в обратном порядке. Они подают воздух в систему каждый раз, когда вы смываете унитаз, сливает воду из раковины или заливаете воду в прибор.Движущаяся вода не только толкает воздух вперед, когда он попадает в септик или канализацию, но также может создавать вакуум, когда порция воды проходит через дренажную ветвь внутри системы.

    Вентиляционные трубы должны быть установлены так же, как и обычные канализационные трубы. Они должны иметь уклон, чтобы любой конденсат, образующийся в трубах, мог под действием силы тяжести стекать в водопроводную систему по пути в септик или канализацию. Та же самая конденсация может быть неприятной проблемой в холодном климате, так как иней может забить вентиляционную трубу.Вот почему в очень холодном климате основная вентиляционная труба часто бывает полноразмерной и представляет собой трубу диаметром 4 дюйма. Больший размер трубы означает, что должно образоваться гораздо больше инея, чтобы перекрыть подачу воздуха.

    Вентиляционные трубы на наружных стенах в холодном климате должны располагаться таким образом, чтобы они находились как можно дальше от холодной поверхности наружных стен, насколько это возможно. Вам нужно как можно больше изоляционного пространства между трубой и наружной стеной, чтобы поддерживать температуру трубы чуть выше точки замерзания.

    История продолжается под объявлением

    Электрическая проводка также может быть перемещена в ходе реконструкции.Могут быть серьезные проблемы, и самое главное, что нужно помнить, это то, что ни вы, ни рабочий никогда не должны закапывать распределительную коробку. Если вам необходимо создать соединение для добавления дополнительной проводки, распределительная коробка должна быть видна. Вы часто можете добиться этого в шкафу.

    Я всегда писал заметку и прикладывал к распределительной коробке небольшой рисунок того, что нужно сделать, чтобы протянуть кабель. Поверьте мне, когда я говорю, что будущий электрик будет дорожить чтением этой заметки. Это могло бы помочь ему диагностировать будущую проблему в цепи, поскольку он понятия не имел, что работы по реконструкции могли произойти 50 лет назад.

    Трубопроводы отопления и охлаждения, безусловно, труднее всего перемещать. Размер труб и воздуховодов является первой проблемой. Второй, более зловещей проблемой является низкая производительность, потому что для внесения изменений необходимо добавить дополнительные фитинги и воздуховоды.

    История продолжается под рекламой

    Добавление 90-градусного изгиба к типичной линии воздуховода отопления или охлаждения равносильно добавлению 10 дополнительных футов трубы. Воздух, проходящий через нагревательный или охлаждающий канал, очень чувствителен к дополнительному трению, вызванному дополнительными фитингами или трубой.Чем больше трение, тем меньше кондиционированного воздуха поступает в помещение, где это необходимо.

    Обязательно обсудите этот вопрос со своим специалистом по ОВиК, если помещение, обслуживаемое воздуховодом, в настоящее время находится на грани комфортного проживания в экстремально жаркую или холодную погоду.

    Если вы строите новый дом или пристраиваете большую комнату, вы можете сделать одолжение себе, своим подрядчикам по ремонту и будущим владельцам вашего дома. Постарайтесь сделать как можно больше фотографий всех стен, потолков и полов в вашем новом доме или пристройке комнаты, прежде чем инженерные коммуникации будут покрыты гипсокартоном или утеплителем.Храните эти фотографии на простом устройстве хранения, таком как SD-карта или карта micro-SD.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
