Мансарда с двухскатной крышей — Мансарды

Возведение крыши является завершающим этапом при строительстве дома. Двухскатная крыша мансарды придаёт зданию неповторимый стиль и становится всё более популярной конструкцией благодаря своей простоте и высокой эффективности.

Типичная двухскатная крыша дома с мансардой

Что собой представляет двухскатная крыша?

Двухскатная крыша по-другому ещё называется щипцовой, и собирают её из двух скатов (отсюда название «двухскатная»), направленных в противоположные боковые стороны дома, которые соприкасаются в верхней части и оформляются здесь коньком. Такой вариант крыши благодаря строению — отсутствие заломов и ендов — эффективно защищает здание от разрушительного воздействия осадков.

Торцевые щипцовые (отсюда второе название этих крыш — «щипцовые») стенки крыши образуют треугольник, конфигурация которого зависит от наклона скатов. Чем больше угол наклона, тем выше получается мансарда.

Различают следующие варианты двухскатных крыш:

  1. Крыша с углом наклона ската в 45 градусов (классика жанра), такая стропильная система хороша для строения в 6—8 м ширины. Она наиболее распространена в центральной части России.
  2. Крыша с наклоном ската в 60 градусов (верхний коньковый угол острый) позволяет сделать мансарду с высоким потолком. Этот достаточно затратный вариант используют при ширине дома менее 6-ти метров.
  3. Двускатная ломаная крыша с разными углами наклона скатов, например, один скат с наклоном в 30 градусов, другой — в 60. Это бюджетный вариант мансардной крыши, идеально подходящий для строений меньше 6-ти метров шириной.
Виды стропильных систем для двухскатной крыши

Сооружаем мансардную крышу самостоятельно

Желая по максимуму использовать полезные метры малоэтажного дома, некоторые домохозяева обустраивают чердачные помещения как жилые, то есть оборудуют мансарды. В целом конструкция обычной двухскатной крыши и аналогичной крыши мансардной являются идентичными, специфичным является только способ обустройства мансарды.

Это предполагает внесение при строительстве некоторых конструктивных изменений стандартной крыши, а также учёта необходимости теплоизоляции, вентиляции и обогрева мансардных комнат. Рассмотрим вариант возведения обычной одноуровневой двухскатной мансардной крыши. Итак, для строительства такой конструкции необходимы:

  • стропила, выполняющие роль рёбер жёсткости всего сооружения, толщиной минимум 200 мм для того, чтобы можно было уложить в промежутках слои теплоизоляционного материала;
  • мауэрлат — своего рода балки, монтируемые по верху стен, используют в качестве основания для крепления стропильной конструкции;
  • диагональные скосы — связующие звенья между стропилами и балками, стропилами и стойками;
  • обрешётка — основа, на которую крепится кровля и изолирующие материалы;
  • гидро-, тепло-, и звукоизоляция;
  • материал для кровли;
  • конёк для завершения монтажных работ на крыше.

Способов возведения крыш много, но стропильный каркас выполняется именно для двухскатных крыш. Это определяется оптимальностью комбинации уровень сложности / надёжность / качество для двухскатных крыш плюс самостоятельная выполнимость её монтажа для всякого заинтересованного в экономии средств домохозяина.

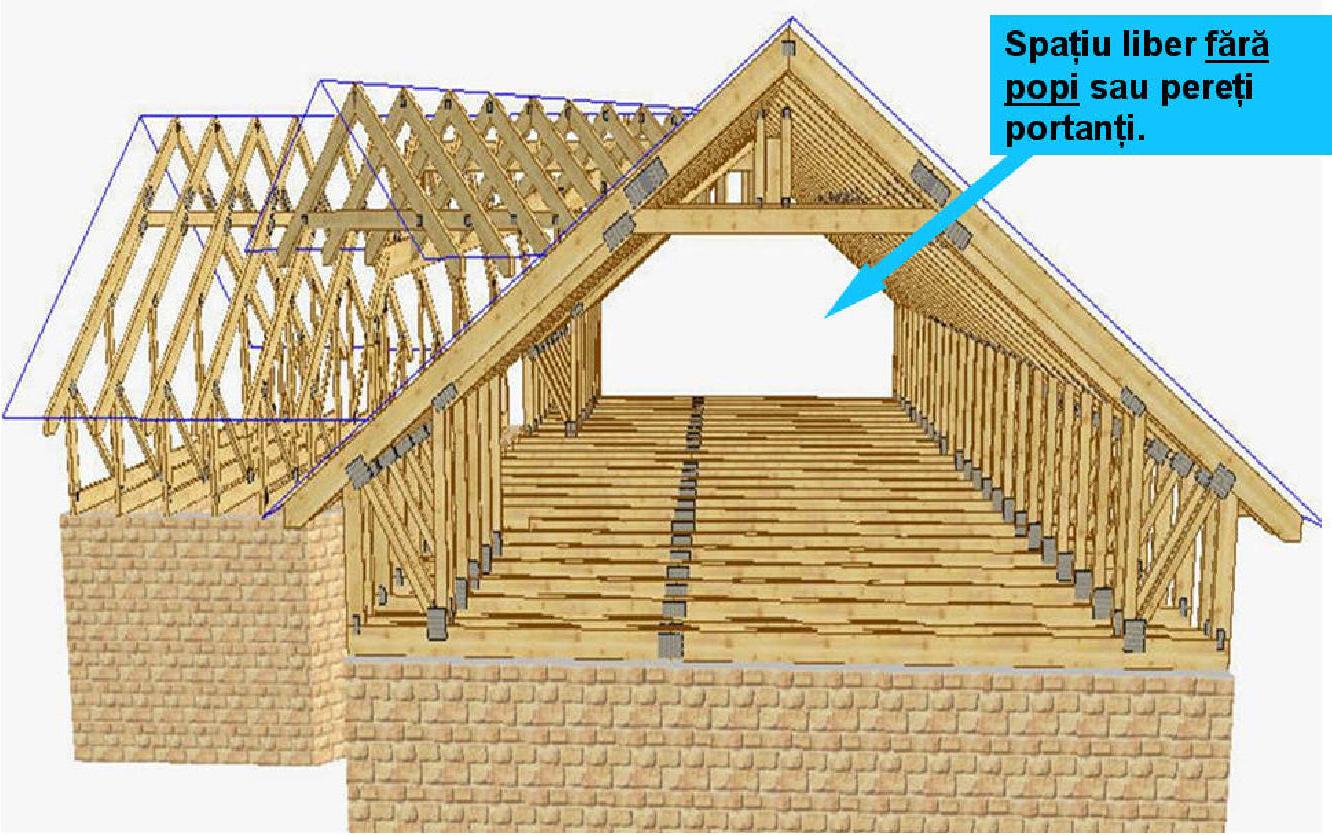

Основные элементы двухскатной мансардной крыши

Совет: для изготовления надёжного стропильного каркаса следует применять только сухую древесину высокого качества, которую предварительно должно обработать специальными составами для биозащиты и пожарной безопасности.

Особенности устройства мансардной крыши

Прочность и долговечность любой крыши определяется качеством стропил, достаточностью их размеров и неукоснительным соблюдением технологии монтажа. Методика строительства требует точности расчёта стропильной системы на этапе проектирования в

возможно более подробной форме, что позволит избежать ошибок в процессе работы.

Далее выполняется собственно монтаж крыши, который включает в себя следующие моменты:

  1. Закрепление мауэрлата (брус размером в 100 мм на 100 мм) по верху стен.
  2. Установка мансардного каркаса из бруса того же размера. Его стойки, прикреплённые саморезными шурупами к балкам, идущим вдоль здания, служат подпорками для всей стропильной конструкции. Поверх них устанавливают перемычки — арки.
  3. Установка оставшихся арок при помощи уголков и пластин.
  4. Подготовка стропил (обрезка верхних концов для монтажа под определённым углом и вырезка пазов для соединения с мауэрлатом) с последующей их установкой.
  5. Сборка обрешётки.
  6. Закрепление паро- и теплоизоляции, которую монтируют с верхней стороны стропил.
  7. Укладка гидроизоляционного материала, поверх которого монтируется кровельный материал.

Как показывает опыт, сооружение двухскатной крыши мансардного типа самостоятельно — дело вполне посильное для старательного домохозяина, обладающего строительными навыками. Следуйте при этом требованиям технологии строительства, и возведённая вами крыша надёжно будет защищать дом долгие годы.

Дом с двускатной крышей, выполняем возведение каркаса двускатной крыши, как правильно это сделать, полезные советы. Двускатная крыша своими руками: технология строительства и материалы. как построить двускатную крышу

Современные конструкции крыш отличаются сложностью и разнообразием – это и ломаные крыши, шатровые, многощипцовые, и.т.д. Однако простая, надежная и проверенная временем двускатная крыша была и остается актуальной и очень распространенной. Благодаря простоте и функциональности очень много застройщиков отдают ей предпочтение и сегодня, к тому же двускатную крышу вполне можно сделать, не прибегая к услугам специалистов. Однако, несмотря на то, что двускатная крыша смотрится очень просто, ее строительство требует как минимум теоретических знаний процесса и хоть какого-то опыта в строительном деле. В данной публикации мы рассмотрим процесс строительства двускатной крыши своими руками, обратим внимание на некоторые нюансы и тонкости, что поможет избежать грубых ошибок человеку, строящему крышу впервые.

Строительство дома – процесс дорогой, требует серьезного вложения средств, времени и сил. Естественно, люди стараются искать способы как-то сэкономить, удешевить конструкцию, используя при этом последние достижения строительных технологий. Одна из них, в последнее время массово набирающая популярность в России – каркасный метод строительства домов. Главная выгода этого метода в том, что одноэтажный каркасный дом вполне можно построить без привлечения профессионалов. Если вы обладаете хотя бы минимальной технической грамотностью, и будете строго придерживаться всех рекомендаций, то без особых проблем сможете построить такой дом самостоятельно. В процессе строительства каркасного дома очень часто приходится существенно упрощать конструкцию, а обычная двускатная крыша особой сложностью не отличается, и как нельзя лучше подходит для каркасного дома.

Двускатная крыша: особенности конструкции

Любой строитель знает, что долговечность здания во многом зависит от того, насколько равномерно распределена нагрузка на несущие поверхности дома при строительстве крыши, и с этой точки зрения двускатная крыша – один из лучших вариантов.

 Двускатная крыша – довольно простое и при этом функциональное сооружение. Готовая крыша представляет собой две наклонные плоскости, которые опираются на две противоположные стены дома. При этом получается два пустых треугольных торца, которые называются фронтонами. Если позволяет высота крыши и площадь дома, то в пространстве под крышей можно сделать одно или несколько жилых помещений. Жилое пространство под крышей называют мансардой, в то время как нежилое – чердак, используют только для хозяйственных нужд, например, годами складируют там всякие нужные и ненужные вещи.

Поэтапное возведение двускатной крыши своими руками. Стропильная система двускатной крыши

С эстетической точки зрения двускатная крыша выглядит, конечно же, немного простовато. Этот недостаток можно компенсировать использованием современных кровельных материалов, которые облагородят и украсят эту самую заметную часть дома.


В первую очередь необходимо устроить перекрытия. Очень часто при капитальном строительстве зданий из кирпича, блока и прочих традиционных материалов перекрытия делают из железобетонной плиты.

Это позволяет сэкономить много времени, а перекрытие получается прочным и долговечным. Но в каркасном строительстве использование таких тяжелых материалов недопустимо, так как они могут попросту разрушить деревянный каркас и повредить непрочный фундамент. Для строительства своими руками лучше всего подойдут деревянные балки.

Выбирая материал, из которого будут монтироваться стропила двускатной крыши, необходимо, прежде всего, решить, как будет использоваться пространство под крышей. Если будет просто чердак, тогда будет вполне достаточно бруса 50х150 мм. Для устройства жилого мансардного помещения нужно использовать более массивный материал сечением как минимум 100х150 мм, оптимально – 150х150 мм. Деревянные балки укладывают на готовые стены, параллельно фронтонам. Каждая балка должна выступать за пределы стены на 50-70 сантиметров для того, чтобы можно было сделать свес крыши, достаточный для защиты стен от атмосферных осадков. Как только балки уложены, приступаем к изготовлению и монтажу стропильной системы

Так как крыша у нас будет двускатной, стропильные конструкции делают треугольными.


Готовые стропила представляют собой конструкцию в форме буквы «А». Проще всего собирать каждый треугольный элемент стропильной конструкции на земле. Сначала нарезают брус необходимой длины, определяют угол ската. После этого изготавливают шаблон для сборки стропил под определенным углом. Для этого берут два обрезка доски или бруса и скрепляют их под необходимым углом. Далее просто подгоняют брусья под шаблон, подрезают в верхней части для лучшего сцепления, и скрепляют друг с другом гвоздями или саморезами.

Тут же на земле к стропилам можно прикрепить и перекладину. После этого остается только поднять готовую конструкцию, выставить и закрепить ее наверху. Крепление стропил к балкам перекрытия делают с помощью гвоздей и скоб. В целом, конструкция стропильной системы двускатной крыши считается очень простой, и бригада профессиональных строителей может собрать ее « с нуля» меньше чем за день.

Перекладину в стропильной конструкции нужно рассчитать таким образом, чтобы она служила основой для будущего потолка мансарды.

Довольно часто не удается найти в продаже брус необходимой длины. В этом случае можно срастить брус с двух сторон обрезками доски. Крепят две части бруса обычно гвоздями, хотя все-таки лучше использовать длинные саморезы или болты.

Мансарда в условиях России обязательно должна быть отапливаемой. Если же планируется сделать из подкрышного пространства обычный чердак, то в этом случае задача существенно упрощается, и финансовые затраты, соответственно, тоже. Экономия в этом случае достигается, прежде всего, за счет утепления и меньшего расхода материала, ведь шаг стропил можно сделать несколько больше. Однако не следует размещать стропила на расстоянии более полутора метров друг от друга. Лучше всего, если шаг будет составлять 1.2 метра. Таким образом, даже если сделать кровлю из традиционного тяжелого шифера, ее вес равномерно распределиться по всей площади конструкции.

В первую очередь устанавливаются фронтальные крайние стропильные конструкции с обеих сторон.

Их временно крепят с помощью длинных укосин. Очень важно выставить первые фронтальные стропила (впрочем, как и все остальные) строго вертикально.

После того как крайние стропильные конструкции выставлены, между ними натягивают шнур, относительно которого выставляют остальные стропила.

Крепят стропильные конструкции к балкам по-разному. К примеру, внахлест с дополнительным креплением металлическими скобами, или делают врезку в балку перекрытия глубиной примерно 5-7 сантиметров.

Треугольная конструкция сама по себе является достаточно жесткой, а дополнительное усиление в виде перекладин на высоте потолка, плюс прочное крепление стропил к балкам перекрытия обеспечивают дополнительный запас прочности, что позволяет не волноваться насчет вертикальной нагрузки на крышу.

Если говорить о фронтальных нагрузках на конструкцию, то тут необходимо обеспечить всей стропильной системе крыши дополнительную жесткость. Обычно это делается с помощью укосов, которые строители иногда еще называют «ветровыми планками», устанавливаемых на перекладину фронтального стропила и в нижнюю часть среднего стропила. Таким образом, стропильную конструкцию усиливают с каждой стороны, всего укосов четыре.

Для укосов можно использовать материал, из которого собирают стропильную конструкцию, или же взять брус немного меньшего сечения, например 50х100 мм.

Обязательно нужно обратить внимание на высоту стропил, и, конечно же, на угол скатов крыши. Чем больше высота снежного покрова в вашем регионе, тем выше должна быть стропильная конструкция и больше скат крыши. Делая проектирование и расчет стропильной системы крыши, необходимо знать эти данные и внести соответствующие поправки в конструкцию.

мансарда. утепление мансарды

Устройство мансарды предполагает наличие жилых помещений в пространстве под крышей, следовательно, необходимо уделить должное внимание утеплению крыши. В процессе проектирования нужно обязательно предусмотреть ширину утеплителя, чтобы в процессе работы не пришлось его подрезать или наращивать, что ведет к увеличению расхода материала, и, соответственно, денежных расходов. Утеплитель укладывают только после того, как готова обрешетка и полностью закончены работы по устройству кровли.

Уложенный утеплитель обязательно нужно закрывать любым подходящим рулонным материалом, к примеру, паробарьером, особенно если используются листы стекловаты или минеральной ваты.

Если жилых помещений в мансарде будет несколько, то к стропильной системе монтируются дополнительные стойки, которые будут играть роль основы для будущих стен мансардных помещений. Стойки для стен крепятся к перекладинам – основе будущего потолка помещения.

Чтобы максимально утеплить мансардное помещение, можно дополнительно уложить теплоизоляционный материал на потолок и стены мансарды. Впрочем, это зависит от температуры в регионе, где строится дом.

Само собой разумеется, что, если вы приняли решение об устройстве жилых помещений в пространстве под крышей – будьте готовы к дополнительным финансовым расходам, так как в этом случае понадобится больше стройматериала и утеплитель.

устройство обрешетки и кровельный материал

Как только установлена вся система стропил со всеми необходимыми усилениями и распорками, приступают к монтированию обрешетки, на которую впоследствии будет крепиться кровельный материал. Шаг, и, соответственно, плотность обрешетки зависит от кровельного материала, который будет использоваться. Наиболее дешевый и не требующий наличия плотной обрешетки материал – обычный кровельный волнистый шифер. Толщина доски обрешетки под шифер составляет не меньше 2-х сантиметров. Впрочем, для шиферной кровли вполне достаточно 4-х досок на один лист материала по высоте. Главные недостатки шифера – большой вес, хрупкость и довольно непривлекательный внешний вид.

Если в качестве кровельного материала будет использоваться мягкая битумная черепица или ондулин, то обрешетка должна быть очень плотной. Кроме этого, сверху на обрешетку для дополнительной прочности часто укладывают листовой материал — например, панели ДСП. Хотя нагрузка на стропильную систему немного возрастает, но это компенсируется малым весом кровельного материала.

Напоследок отметим, что при соблюдении всех вышеперечисленных рекомендаций, двускатная крыша получится достаточно прочной, чтобы противостоять снеговой и ветровой нагрузкам, и при должном уходе и своевременном ремонте прослужит очень долгое время.

Ив дополнение к теории предлагаем просмотреть несколько видеороликов по теме:

Крыша мансарды: конструкция, технология создания, виды, стропильные системы

Проект будущего дома выбирают исходя из своих предпочтений и выделенного бюджета. Для экономии средств и рационального использования каждого метра полезной площади в постройке многие отдают предпочтение сооружению, у которого будет крыша мансарда. Поэтому стоит выяснить, что представляет собой такая конструкция. Расскажем об особенностях технологии обустройства мансардной крыши, ее популярных видах, стропильных системах, какие она имеет достоинства и недостатки.

Постройка с крышей мансардного типаИсточник наш-берег.рф

Общие сведения

Многие люди ассоциируют мансарду с жизнью творческих людей. К этому классу граждан относятся художники, музыканты, писатели. Ранее считалось, что лучшим местом для их творчества являются самый верхний этаж, находящийся непосредственно под крышей здания. Здесь обычно находились малоосвещенные неотапливаемые помещения хозяйственного назначения.

Сегодня дом с мансардной крышей – популярный вариант частного жилого строения. Он может иметь разнообразный дизайн, форму, архитектурный стиль. Постройка отличается необычными комбинациями окон и даже балконов. Крыша мансардного типа позволяет существенно расширить жилую площадь здания. При этом не требуется возводить отдельный этаж.

Мансарда представляет собой каркасную конструкцию. Эта разновидность крыш названа в честь Франсуа Мансар. Он был французским архитектором. Однако первую конструкцию такого вида возвел Пьер Леско, который принимал участие в создании Нотр-Дам де Пари и даже Лувра.

На заметку! Ранее в мансардных этажах селились люди с небольшим достатком. Сегодня крыши с жилыми помещениями возводятся повсеместно. Они часто встречаются в домах обеспеченных граждан.
Современный дом с крышей в мансардном исполненииИсточник roomester.ru

Современная мансарда может включать помещения разного назначения. Многие домовладельцы под крышей устраивают:

  • библиотеку;
  • мастерскую;
  • кабинет;
  • гардеробную.

Однако чаще мансарда используется для обустройства полноценных жилых помещений с нормативной высотой минимум 2,5 м. Это родительская спальня, детские и гостевые комнаты. В зависимости от размеров дома на этом же уровне могут находиться дополнительные санузлы.

Особенности обустройства

При строительстве мансардных крыш обязательно учитывают климатические условия местности. Россия отличается холодными зимами. В этот период происходят резкие перепады температуры воздуха. В связи с этим установка мансардной крыши подразумевает монтаж звуко, тепло- и пароизоляционных материалов и создание вентиляционных зазоров. При этом конструкция должна быть максимально функциональной и соответствовать архитектурному стилю здания.

Уровень комфорта в мансарде напрямую зависит от качества используемого утеплителя. Теплоизоляционный материал обязан сохранять тепло в зимний период и защищать помещения от жары летом, обеспечивая в них легкую прохладу.

Использование утеплителя позволяет защитить мансардные помещения от холода зимой и жары летомИсточник sibdk. ru

Утеплитель монтируют на стенах, потолке и даже полу мансардного этажа. Материал подбирают после разработки плана этажа, на котором должны быть указаны все коммуникации. На нем также желательно обозначить теплопроводность материалов, используемых при строительстве несущих конструкций дома. Поэтому рекомендуется за помощью обращаться к специалистам. Они не только разработают чертежи постройки, но и рассчитают и подберут оптимальные варианты всех материалов.

Так, мансардная кровля, конструкция которой представляет собой многослойный «пирог», создается путем:

  • укладки пароизоляции;
  • монтажа утеплителя;
  • выполнения вентиляционного зазора;
  • закрепления гидроизоляции;
  • настила кровельного покрытия.

Важно соблюсти именно такую последовательность, чтобы провести качественное утепление. При устройстве «пирога» особое внимание уделяют утеплительному материалу и вентиляции. При теплоизоляции крыши чаще используют:

  • Минеральную вату.
Утепление мансарды минеральной ватойИсточник guim.co.uk

Эта разновидность теплоизоляционного материала чаще всего применяется при утеплении строительных конструкций. Он хорошо выдерживает перепады температуры, обладает высокой тепло- и звукоизоляционной способностью. Минеральная вата – это экологически чистый и пожаробезопасный материал. Производители его изготавливают в рулонах, в виде матов и плит. Минеральная вата будет эффективно выполнять свое предназначение только при хорошей вентиляции.

Еще одна разновидность популярного утеплительного материала. Пенопласт отличается небольшой плотностью, но обладает хорошими прочностными характеристиками. Это звуконепроницаемый и стойкий к коррозии материал. При этом он привлекает грызунов, легко воспламеняется и во время горения выделяет токсичные вещества.

  • Пенополиуретан.

Современная разновидность теплоизоляционного прочного и влагостойкого материала. На пенополиуретане не развивается плесень. При этом он не выделяет токсичных веществ. Однако для его монтажа требуется специальное оборудование, с помощью которого на поверхности наносится пенный состав.

Нанесение пенополиуретана на строительные конструкцииИсточник propotolok8.ru

Монтаж мансардной крыши сопровождается установкой окон. Их вид и размер влияет на степень теплоизоляции этого уровня дома. Габариты окон подбираются в зависимости от расстояния между стропилами. Если стандартные конструкции не подходят, тогда их изготавливают на заказ.

Основной отличительной чертой мансардных окон является способ открывания. Изготавливают среднеповоротные конструкции, а также с нижней, боковой или приподнятой осью вращения. Производят еще изделия, у которых створка поворачивается на 180º. Большей популярностью пользуются конструкции с центральной осью. Их очень удобно мыть.

Отдельную группу окон составляют изделия с дистанционным управлением. Такие конструкции особенно удобно открывать и закрывать, когда они смонтированы на значительной высоте. Многие производители их предлагают вместе с датчиками дождя.

Существует несколько основных видов окон. В каркас мансардной крыши встраиваются:

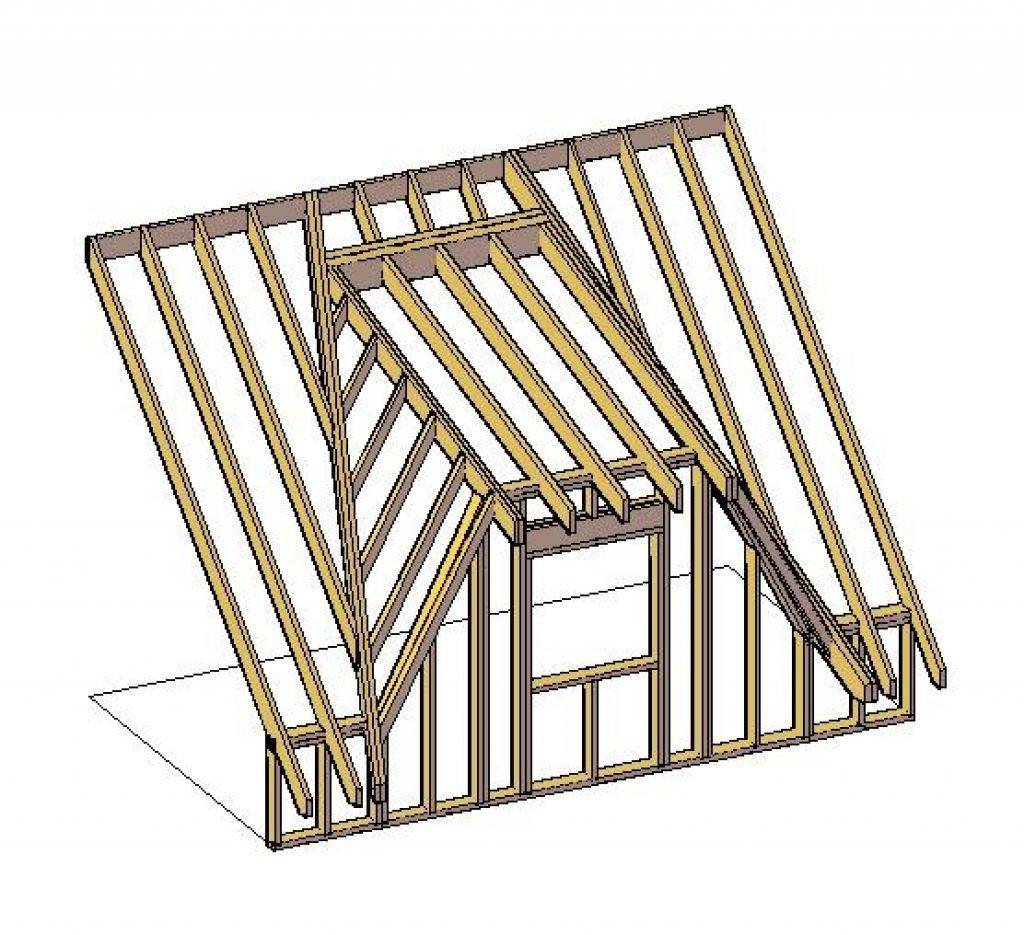

  • Вертикальные окна, монтаж которых выполняется после изготовления так называемых скворечников. Они создаются на скатах крыши. Окна в вертикальном исполнении позволяют пропускать много света в мансардные помещения.
Вертикальные мансардные окна в «скворечнике»Источник wp.com
  • Надставки – это часть мансардных окон. Они представляют собой декоративные элементы, которые монтируются над основными светопрозрачными конструкциями. Надставки изготавливают в основном треугольной или полукруглой формы.
  • Балконные оконные конструкции, состоящие из двух частей. Одна половина перемещается в верхнем направлении, а вторая нижняя створка выдвигается вперед и выполняет функцию парапета.
На заметку! Если несущие конструкции мансарды позволяют, то нередко выполняют монтаж висячего балкона. Он может опираться на колонны, которые украсят часть фасада или вход дома. Балкон создается также путем сдвига фронтона вглубь крыши. Он представляет собой торцевую часть мансарды, располагающуюся между ее скатами. В этом случае козырьком балкона является удлиненная кровля мансардной крыши.
  • Карнизные конструкции, которые устанавливаются под прямым углом между крышей и стеной дома.
  • Остекленный эркер – экзотический вариант, конструкция которого выходит за пределы постройки.
Дом с остекленным эркеромИсточник arxip.com

Специально для мансардных окон производители изготавливают целый ряд полезных аксессуаров. Это жалюзи, светонепроницаемые шторы, москитные сетки и другая подобная продукция.

На заметку! В соответствии с действующими нормативами площадь остекления должна равняться минимум 10% от квадратов пола.

Строительство мансардной крыши: отличия стропильных систем, этапы монтажа, фото

Достоинства и недостатки

Каркасная мансарда имеет целый ряд преимуществ:

  1. Экономичность, потому что за счет конструкции уменьшаются затраты на отопление дома. Ведь мансардное пространство задерживает тепло и не дает ему покинуть постройку через крышу. Воздушная прослойка обладает низкой теплопроводностью. Именно благодаря ей на первом этаже сохраняется больше тепла.
  2. Повышается привлекательность здания в целом, так как продуманный дизайн крыши, выполненной в единой концепции с фасадом, придает дому законченный гармоничный вид.
  3. Увеличивается полезная площадь дома при минимальных затратах. Ведь не приходится возводить отдельно второй этаж и потом выполнять еще строительство крыши.
  4. Повышается скорость строительства здания в целом, потому что одновременно возводится крыша и второй этаж.
Дом с мансардой возводится быстрее, чем постройка со вторым этажом и отдельной крышейИсточник yellowhome.ru

Устройство мансардной кровли также имеет недостатки. Одним из них является необходимость монтажа специальных оконных конструкций, которые стоят дороже типовых аналогичных изделий. Кроме того, большинство мансард создается со скошенными потолками. Из-за такой особенности уменьшается высота стен.

Во время строительства приходится уделять большое внимание утеплению и гидроизоляции мансардного этажа. Если возводится многоугольная конструкция, тогда еще нужно позаботиться о хорошей вентиляции труднодоступных участков. В противном случае уменьшится долговечность сооружения.

Мансардную крышу также необходимо регулярно осматривать. Ведь она постоянно подвергается атмосферным воздействиям. Если же возникает необходимость в ее ремонте, тогда приходится нарушать целостность отделки помещений, что увеличивает затраты.

При ремонте мансарды приходится нарушать ее внутреннюю отделкуИсточник luxury-house.org

Чтобы построить качественный каркас мансарды и в целом всю конструкцию, нужно использовать пиломатериал, который предварительно обработан антисептиками и огнезащитными веществами. Применение таких составов позволит предотвратить гниение древесины и развитие вредоносных микроорганизмов. Рекомендуется также использовать качественную гидро, тепло- и пароизоляцию от известных производителей. При этом все слои «пирога» должны укладываться максимально герметично.

Виды мансардных конструкций

Возведение частного жилого строения всегда должно выполняться по проекту. В его состав обязательно входят чертежи каждого уровня строения. Кроме того, в проекте также должен присутствовать разрез мансардного этажа и всего здания в целом.

Если же домовладелец решил выполнить строительство мансарды уже после нескольких лет эксплуатации постройки, тогда ему приходится выбирать вариант конструкции в соответствии с конфигурацией стен.

Двускатная мансарда

Эта разновидность является оптимальным и самым рациональным вариантом. Двухскатная мансардная крыша отличается равномерным подъемом потолка.

Вариант дома с двухскатной мансардной крышейИсточник womanadvice.ru

У таких крыш между скатами и стенами здания всегда одинаковый угол. Его оптимальное значение составляет 45°. Ведь конструкция с таким углом позволяет рационально распределить пространство.

Двускатная крыша с мансардой может быть симметричной и асимметричной. Первый вариант имеет конек ровно по центру здания. Во втором случае он смещен относительно середины дома. В любом из вариантов выполняется строительство прямых фронтонов в форме треугольников.

Нередко мансардная крыша с двумя скатами оснащается балконом. Обычно он создается на одном из фронтонов. Треугольная форма мансарды не всегда удобна. Поэтому углы зашивают подходящим строительным материалом. Это позволяет создать частично горизонтальный потолок и вертикальные стены. Нередко в углах между скатами и полом размещают скрытые или открытые шкафы.

Мансарда треугольной формыИсточник legkovmeste.ru

Односкатная мансарда

Эта разновидность отличается наличием только одного острого угла между скатом крыши и стеной дома. Его наиболее оптимальное значение составляет от 35° до 45°. При меньшей величине на кровле будет скапливаться большое количество снега.

Наклонная плоскость такой конструкции опирается на вертикальные стены крыши. На любой из поверхностей могут быть размещены мансардные окна. Однако этот вариант мансарды не часто создается, потому что при высоте центральной стены крыши более 2,5 м угол наклона кровли будет слишком большим. Хотя возвести такую конструкцию все-таки можно, но только при строительстве усиленного каркаса из стропил. В этом случае для его создания потребуется больше средств.

Ломаная мансарда

Еще одна популярная разновидность конструкции. Мансарда с ломаной крышей отличается тем, что каждый ее скат состоит из двух частей. Они располагаются под разным уклоном. При этом такая крыша имеет тоже только два ската.

Жилая постройка с ломаной мансардойИсточник lesdomtorg.ru

Устройство ломаной мансардной крыши позволяет максимально уменьшить количество так называемых мертвых зон. Ведь они образуются в углах, где пересекаются скаты крыши с наружными стенами дома. Кроме того, благодаря такой конструкции в мансардных помещениях удастся сделать полноценные горизонтальные потолки и увеличить высоту боковых стен.

Мансарда с выносными консолями

Эта разновидность конструкции предполагает смещение мансардной стены за границу фасада. Благодаря такому устройству увеличивается площадь помещений в крыше. Для усиления стропильной системы монтируют подкосы, а в качестве опор для нее используют балки перекрытий. При этом они должны выступать за пределы несущих стен дома. Конструкция с выносными консолями позволяет устанавливать окна различного дизайна.

Двухуровневая мансарда

Такая разновидность относится к сложным конструкциям. Ее проектирование обычно выполняется вместе с разработкой чертежей первого этажа дома, фундамента и так далее.

Дом с двухуровневой мансардойИсточник zem.ms21.ru

В двухуровневой мансарде создают несколько помещений. При этом они могут располагаться на разном уровне и представляют собой полноценные комнаты. При создании такой крыши обязательно выполняют предварительный расчет нагрузки на несущие стены постройки. Особое внимание также уделяют стропильной системе.

Четырехскатная мансарда

Эта разновидность отличается удобным обслуживанием, так как на такой конструкции почти не скапливаются осадки. Даже ветер на нее не создает большой нагрузки. Недостатком четырехскатной мансарды является небольшая полезная площадь, потому что со всех сторон будут наклонные потолки.

К этому виду крыши относится вальмовая кровля. Ее отличительной чертой является увеличенная площадь двух из четырех скатов. Они создаются в форме трапеции. Два других скота выполняются в виде треугольника. Именно они называются вальмами. Кроме того, строят полувальмовые конструкции. У них скаты не доходят до карнизов от конька. Этот вариант встречается редко, потому что нужно создавать очень сложную стропильную конструкцию при больших затратах.

Об особенностях вальмовой крыши и мансардного этажа под ней рассказано в видео:

Технология создания мансарды

Специалисты все работы выполняют поэтапно. Поэтому нужно знать, в какой последовательности создается крыша мансарда, пошаговое строение такой конструкции. Профессионалы решают поставленную задачу следующим образом:

  1. Рассчитывают прочность дома.
  2. Разрабатывают проектную документацию мансарды вместе с крышей.
  3. Демонтируют существующую кровлю, если перестраивается уже возведенное здание.
  4. Изготавливают и монтируют деревянный каркас мансарды ломаной крыши или любой другой конфигурации.
  5. Проверяют горизонтальность установленной конструкции на несущих стенах дома – все арки стропильной системы должны располагаться в одном уровне.
  6. Монтируют пароизоляцию на стропила со стороны мансардных помещений.
  7. Плотно укладывают утеплительный материал.
  8. Закрепляют деревянную обрешетку сверху теплоизоляции со стороны мансардных помещений.
  9. Укладывают гидроизоляционный материал на стропила со стороны улицы.
  10. Монтируют внешнюю обрешетку.
  11. Укладывают подготовленный кровельный материал.

О технологии устройства мансардной кровли рассказано в видеоролике:

Кровельный материал

Завершающим этапом создания мансардной конструкции является укладка кровельного материала. После его монтажа остается только обустроить помещения. Другими словами, выполняется их отделка и проводится расстановка мебели.

В качестве кровельного материала часто используют:

  • металлическую или гибкую черепицу;
  • профилированный лист;
  • ондулин;
  • шифер.

Каждый из материалов позволяет выполнить качественное финишное покрытие крыши. Благодаря их использованию конструкция будет надежно защищена от осадков.

Вот еще один видеоролик, в котором рассказано об устройстве мансардной крыши:


Разнообразие видов мансардных крыш: их особенности относительно друг друга

Коротко о главном

Современные мансардные крыши возводятся на многих частных домах. Они позволяют организовать дополнительное жилое пространство непосредственно под кровлей. Большой популярностью пользуются двускатные крыши и ломаные конструкции. Однако также возводят односкатные, двухуровневые, четырехскатные, Г-образные и другие мансарды.

При обустройстве мансардного пространства обязательно выполняется монтаж кровельного «пирога», состоящего из гидроизоляционного, утеплительного, пароизоляционного материала. Во время строительства конструкции может выполняться устройство висячих или наслонных стропил. Последний вариант отличается отсутствием дополнительных опор. В любом случае удастся обустроить не обычный чердак, а полноценные жилые помещения.

Строительство мансардной крыши своими руками

В стремлении эффективно использовать всю доступную площадь загородного дома многие хозяева обустраивают мансарду. Делая это, необходимо быть готовым и к обустройству крыши определенным образом. По своей сути мансарда является переоборудованным чердаком и требует определенных конструктивных решений и некоторых переделок в теплоизоляции и кровле. В целом, строительство мансардной крыши загородного дома мало чем отличается от возведения крыш другого типа. Но в силу эксплуатационных особенностей крыши мансарды и предъявляемых к ней требований необходимо обладать знанием и пониманием специфики обустройства этого типа крыш.

  1. Типы мансардных крыш
  2. Устройство мансардной крыши
  3. Технология строительства мансардной крыши
  4. Поэтапное строительство мансардной крыши
  5. Строительство мансардной крыши: видео-урок



Типы мансардных крыш



Как и любые строительные работы, возведение крыши мансарды начинается с этапа проектирования и выбора наиболее подходящей для строения мансардной крыши, её вида и типа. Для мансарды используют односкатные или обычные и ломаные двухскатные крыши. Ко всему прочему, на внешний вид крыши влияют используемые материалы и конструктивные особенности самой крыши.

В зависимости от конструктивных особенной самого здания при строительстве мансарды используют несколько стандартных решений для крыши. Мансардные крыши: фото и описание

  • Двухскатная крыша для одноуровневой мансарды. Этот вариант представляет собой обычную двухскатную крышу, под которой обустраивается мансарда. Во время проектирования и строительства не возникает больших сложностей в силу простоты расчетов и легкости работ по возведению стропильной конструкции. Основным недостатком такой конструкции крыши является маленькое внутреннее помещение мансарды с довольно низкими потолками.

  • Ломаная двухскатная крыша для одноуровневой мансарды. В отличие от обычной двускатной крыши для мансарды, в ломаной конструкции используются 4 скатные плоскости, расположенные под разными углами. Этот тип конструкции крыши несколько сложнее в проектировании и возведении, но его неоспоримым плюсом является полноразмерное внутреннее помещение.

  • Одноуровневая мансардная крыша с выносными консолями. Конструкция этого типа крыши более сложная в сравнении с предыдущими. Но просторное помещение и полноценные вертикальные окна компенсируют недостатки в сложности проектирования и возведения. Конструктивной особенностью мансарды с такой крышей является её смещение и выдвижение за пределы одной из сторон дома, а крыша больше похожа на односкатную.

  • Двухуровневая мансардная крыша со смешанным типом опирания. Крыши этого типа являются самыми сложными в проектировании и возведении. Подобные крыши проектируются в комплексе с домом, как одно целое, по причине разноуровневого размещения комнат.



Устройство мансардной крыши



Различные проекты мансардных крыш по своей конструкции мало чем отличается от обычных скатных крыш. Конечно, есть определенные конструктивные особенности, но в целом они такие же, как двускатные или односкатные, и состоят из следующих основных элементов:

Кровля. Внешняя часть крыши, которая выполняет функцию защиты от различных атмосферных явлений.

Обрешетка. Чаще всего деревянные доски, к которым крепится кровля, а также изоляционные материалы.

Коньковый прогон. Верхняя часть всей стропильной конструкции.

Стропила. Это ребра жесткости всей конструкции крыши, они могут быть наслонными и висячими. Для крыши мансарды используются наслонные стропила.

Мауэрлат. Этот элемент конструкции представляет собой балки, уложенные по периметру внешних стен и связанные со стенами при помощи специального крепежа. К мауэрлату крепится вся стропильная конструкция.

Диагональные связи. Чтобы обеспечить надежность и прочность всей стропильной конструкции, стропила связывают с продольными балками и вертикальными стойками при помощи диагональных связей или скосов.

Внутренние опоры. Для придания крыше устойчивости стропила и/или коньковый прогон подпирают вертикальными балками.

Изоляционный слой. В силу того, что крыша мансарды и внутренние помещения представляют собой практически одно целое, для соблюдения температурно-влажностного режима между кровлей и стенами помещения укладывается многослойный изоляционный пирог. Изоляция состоит из гидро- и пароизоляции, звуко- и шумоизоляции, а также толстого слоя теплоизоляции. К тому же, правильная изоляция крыши мансарды важна и для сохранности самой кровли.



Технология строительства мансардной крыши



При проектировании и возведении мансардной крыши многие строители и проектировщики либо по незнанию, либо, выполняя свою работу кое-как, допускают серьезные ошибки в изоляции, вентиляции и стропильной конструкции. В результате получается мансардная крыша, которая буквально через пару сезонов приходит в негодность, появляется грибок, плесень, а кровля начинает протекать или вовсе разрушается. Происходит это по причине нарушения технологии строительства мансардной крыши.

В силу того, что крыша мансарды максимально притянута к стенкам внутреннего помещения, а получить прекрасные показатели теплообмена в этом случае достаточно трудно, вся конструкция мансардной крыши должна иметь превосходную теплоизоляцию, вентиляцию и правильно возведенную стропильную конструкцию с использованием древесины, обработанной средствами огнебиозащиты.

Чтобы крыша мансарды получилась надежной и долговечной, необходимо знать следующее:

  • толщина стропил должна быть более 250 мм. Для таких стропил можно использовать клееный брус;
  • в качестве теплоизоляции использовать материалы, которые не будут терять своих свойств в случае повышения влажности. Например, экструдированный вспененный полистирол или вспененное стекло;
  • между кровлей и слоем теплоизоляции делаем полноценную вентиляцию с продухами и вытяжками, по которой воздух будет циркулировать под всей поверхностью крыши;
  • с внутренней стороны по всей поверхности теплоизоляции необходимо обустроить слой пароизоляции;
  • с внешней стороны стропил под кровлю укладывается слой гидроизоляции и при необходимости слой звукоизоляции.



Такие требования обусловлены определенными природными и физическими явлениями. Но обо всем по порядку:

                Большая толщина стропил требуется для возможности укладки между ними слоя теплоизоляции толщиной в 20 см, а это в свою очередь влечет за собой увеличение массы всей конструкции крыши, которую и держат на себе стропила.

                Древесина для всей конструкции обрабатывается специальными средствами по защите от огня и микроорганизмов, что является строгим требованием СНиП. Это сохранит её от повреждений грибками и увеличит срок её эксплуатации.

                Если для теплоизоляции использовать такие популярные материалы, как минеральную и стекловату, то можно выиграть лишь в удобстве укладки и облегчении всей конструкции в целом. Но вата, какая бы она ни была, это вата, которая как губка впитывает воду, слеживается и теряет свои изоляционные качества. Если Вы выберете какой-либо другой материал, помимо полистирола и вспененного стекла, следует ориентироваться на полную устойчивость к влаге, малый коэффициент теплопередачи и относительно малый вес.

                Толщина теплоизоляции в 20 см необходима потому, что в наших широтах зимой очень холодно, летом весьма жарко. А особенностью конструкции мансарды являются большие потери тепла зимой и быстрое прогревание помещения летом. Большой слой теплоизоляции будет препятствовать потере тепла и его проникновению внутрь. Но это лишь одна из причин, вторая заключается в сохранности кровли. Дело в том, что тепло, которое уходит их помещения зимой, подогревает кровлю, на которой лежит слой снега и частично заставляет его подтаивать, а снег является природным утеплителем. Подтаявший снег при минусовой температуре превращается в лед, который не имеет никаких теплоизоляционных свойств, он утяжеляет крышу и напоследок разрушает саму кровлю. А так как за один день может пройти до 100 циклов оттаивания и замерзания, кровельный материал выйдет из строя буквально за один сезон. Летом же в помещении становится неимоверно жарко и душно, и требуется установка кондиционера, а то и двух. Но этих неудобств можно избежать, обустроив толстый слой правильной теплоизоляции.

                Не менее важна и полноценная вентиляция крыши. Она поможет охладить крышу, как летом, так и зимой, а также убрать избыточную влажность из-под кровли. Все это обеспечит комфортное проживание в помещении мансарды, убережет от появления плесени, грибков и гнили, в придачу сохранит кровлю от разрушения зимой.

                Касательно паро-, гидро- и звукоизоляции, то тут все просто. Пароизоляция пропускает сквозь себя избыточную влагу со стороны помещений и препятствует её проникновению извне, гидроизоляция защищает теплоизоляционные материалы и помещение от случайных попаданий влаги. А звукоизоляция понижает уровень шума от ударов дождя, града и ветра по поверхности кровли.



Поэтапное строительство мансардной крыши



Выполнение всех работ по созданию крыши для мансарды требует от строителей определенного опыта в этой сфере. В отличие от обычных скатных крыш, возведение мансардной крыши своими руками несколько сложнее по причине обустройства в самой крыше расположенных под углом окон и ломаной конструкции скатов. Чтобы выполнить строительство мансардной крыши своими руками, необходимо придерживаться следующих этапов работ:



Проектирование

Первое, что придется сделать, это разработать проект крыши. Для этого можно обратиться к специалистам или, если хорошо владеете компьютером, сделать все самостоятельно в архитектурной программе. Так же на этом этапе проводятся все необходимые расчеты нагрузок, угла наклона скатов крыши и прочее. Чтобы сделать все правильно, следует обратиться за необходимой информацией к такому документу, как СНиП «Нагрузки и воздействия».



Возведение стропильного каркаса



Этот этап работ наиболее трудоемкий, и чтобы мансардная крыша своими руками была сделана качественно, потребуются объединенные усилия 3 – 4 человек. Начинаем возведение крыши мансарды с укладки и закрепления мауэрлатов по всему периметру дома, используя брус сечением 100х100 мм.

Строительство мансардной крыши фото:

После этого устанавливаем каркас для помещения мансарды, стойки которого также будут выполнять роль подпорок для стропильной конструкции. Для этого используем брус сечением не меньше, чем сечение продольных балок, на которые будут опираться стойки. Первым делом устанавливаем вертикальные стойки в начале и в конце здания. Закрепляем их к продольным балкам при помощи специальных штампованных металлических уголков и саморезов. Для облегчения всех работ по крепежу используем шуруповерт. Теперь укладываем поверх стоек перемычку и закрепляем её.

Натягиваем шнур между двумя полученными арками, и если все было сделано правильно, он будет строго по горизонту, если нет – придется разобрать одну из арок, немного подрезать и заново установить. Теперь по натянутому шнуру устанавливаем подобные арки с шагом, который предусмотрен для стропил. Полученные арки соединяем между собой перемычками, которые закрепляем штампованными уголками или гвоздевыми пластинами.

Собрав каркас будущего внутреннего помещения, приступаем к установке стропил. Начинаем с тех, которые имеют наибольший угол наклона и находятся на одном уровне с каркасом помещения мансарды. Особых сложностей тут нет. Брус для стропил подрезается до нужной расчетной длины, в основании бруса вырезается паз для установки на мауэрлат, а верх срезается под определенным углом. После чего каждое стропило устанавливается на место и фиксируется к основной конструкции.

Следующий шаг несколько сложнее, так как придется устанавливать верхние стропила. Сложность заключается в соблюдении определенного угла и центровки всей конструкции. Чтобы облегчить задачу, можно вначале из двух длинных досок сделать шаблон, который будет в точности повторять будущие соединенные стропила. Используя этот шаблон, подрезаем на земле стропила и затем устанавливаем их на место. Алгоритм монтажа стропил такой же, как и для арок каркаса внутреннего помещения.

В завершение монтажа стропильной конструкции прибиваем обрешетку. Для обрешетки могут быть использованы как обычные доски, так и листы фанеры или плиты ДСП. Это уже будет зависеть от вида кровельных материалов.



Создание изоляционного пирога



Установив стропила и обрешетку, приступаем к созданию изоляционного слоя. Для этого в первую очередь с внутренней стороны стропил укладываем пароизоляцию и фиксируем её к стропилам скобами. Далее укладываем теплоизоляционный материал и внимательно следим за тем, чтобы он вплотную ложился к стропилам и не оставлял щелей. Поверх теплоизоляции, с шагом в 50 см, набиваем обрешетку, которая будет держать на себе всю теплоизоляцию.

С внешней стороны стропил укладываем слой гидроизоляции, которая будет защищать от случайного проникновения влаги. В завершение поверх гидроизоляции укладываем кровлю.



Строительство мансардной крыши: видео-урок

Разнообразие готовых проектов крыши мансарды весьма обширно. Они могут быть с окнами и без, заокругленной формы или строго прямые, с одним скатом или несколькими. Но какой бы не была крыша мансарды, её возведение потребует знаний и умений мастера строительного дела.

Конструкция двухскатной мансардной крыши.

Основные элементы стропильной системы двухскатной мансардной крыши. Статья освещает виды двускатных крыш и особенности их конструкции.

Современные здания отличаются богатым разнообразием конструкций и оригинальностью форм, однако некоторые детали годами остаются неизменными. Например, двухскатная мансардная крыша благодаря своей доступности и внешней привлекательности среди других типов крыш является бесспорным лидером.

Составляющие части двухскатной  мансардной крыши

Двухскатная крыша – это система, состоящая из треугольного каркаса, основными элементами которого являются стропила, балки и кровля. В ее основе лежат опирающиеся на противоположные стены скаты (2 наклонные плоскости), соединенные по линии конька и образующие определенный угол. Треугольные торцы двухскатной мансардной крыши называются фронтонами. Под высокой двухскатной крышей просторного здания, как правило, устраивают жилое помещение – мансарду.

Двускатная мансардная крыша: преимущества и недостатки

Среди достоинств этого типа крыши выделяют:

  1. Простой и быстрый монтаж. Двускатную крышу по желанию возводят своими руками, ремонтировать ее можно также самостоятельно.
  2. Практичность и надежность. Двускатная крыша с «правильным» углом наклона не собирает снежные сугробы на своей наклонной поверхности, не задерживает дождевую воду и вообще, всячески способствует беспрепятственному удалению последствий атмосферных явлений.
  3. Рациональность. Подкровельное пространство используют как просторную жилую комнату с обычного размера окнами или чердак для хранения хозяйственных принадлежностей. В таком помещении можно все сделать для своего удобства: вентиляцию,  отопление и систему кондиционирования.
  4. Доступность. Материалы для возведения и кровли двускатной мансардной крыши относительно недороги, да и рабочий процесс не потребует особого технического оборудования.
  5. Благородный и элегантный внешний вид.

Принимаясь за устройство двухскатной мансардной крыши, нужно учитывать и ее недостатки:

  1. Чем выше крыша, тем большее количество стройматериалов понадобится для ее устройства и отделки.
  2. В случае реконструкции пространства под крышей в жилое помещение, возможно, понадобится увеличить общую высоту конструкции и число стропил, которые обязательно усиливают. Следовательно, значительных растрат не избежать.
  3. Мансарду нужно оборудовать слуховыми окнами, из-за чего переоборудование кровли осложняется.

Отметим, что преимущества двускатной мансардной крыши выглядят гораздо убедительнее, чем ее недостатки, поэтому при возведении дома многие делают выбор в пользу именно этого типа крыши.

Конструкция двухскатной мансардной крыши с учетом ее вида

Ровные и ломаные скаты

У крыши этого типа могут быть ровные и ломаные скаты. Ровные скаты монтируются просто и быстро, не доставляя проблем с дальнейшим обслуживанием и ремонтом. Это традиционный вариант двухскатной мансардной крыши. Ломаные скаты ввиду их оригинальной формы устанавливать несколько сложнее.

И ровные, и ломаные скаты замыкаются по линии конька под определенным углом по отношению друг к другу. Наиболее экономичной в плане использования строительных материалов показала себя крыша с наклонностью от 35 до 400. Этот диапазон дает возможность равномерно распределить общую нагрузку на конструкцию. Однако есть в этом случае один существенный «минус» — на чердаке с таким углом наклона нельзя сделать жилую комнату.

Чтобы увеличить подкровельное пространство для обустройства мансарды лучше возвести крышу с ломаными скатами с пологой верхней частью и резко наклоненной нижней половиной. При соответствующем утеплении и установке гидроизоляции его без особых сложностей можно трансформировать в мансарду.

Симметричные и асимметричные скаты

Симметричная двускатная крыша выглядит как равнобедренный треугольник. Выбор в ее пользу делают, если планируют обустроить мансарду в обширном подкровельном пространстве.

Устройство двускатной мансардной крыши несимметричного вида предполагает размещение конька не по центру, а его расположение с некоторым смещением. Однако, хотя этот нюанс и делает крышу очень интересной и экстравагантной, он «крадет» значительную площадь подкровельного пространства.



Разноуровневые скаты

Крыша такой ломаной структуры выглядит очень нетривиально: скаты не соединяются в коньке и расположены на разных уровнях. Устройство такой конструкции требует участия в рабочем процессе грамотного специалиста.

Двускатная вальмовая крыша

«Изюминка» конструкции в том, что на концах конька присутствуют скошенные элементы, а основными частями крыши являются стандартная двускатная конструкция и нижняя часть в форме трапеции. Этот вариант крыши четко разграничивает этажи и делает здание весьма заметным на фоне «обычных» крыш соседних домов.

Двускатная полувальмовая крыша

Такая крыша – отличное решение для местности, где то и дело дуют сильные шквальные ветра, так как ее довольно низкие скаты закрывают фронтоны дома от порывов ветра и обильной влаги.

Устройство двускатной мансардной крыши

Рассмотрим основные элементы стропильной системы двускатной крыши. Другими словами, стропильную систему можно назвать каркасом или скелетом дома, где крыша является барьерным щитом, отгораживающим внутренние помещения здания от всевозможных погодных проявлений. Ввиду большой ответственности, возложенной на этот каркас, стропильная система должна быть достаточно крепкой, чтобы противостоять влиянию внешних факторов окружающей среды. Ее вес и общая масса кровельных материалов и изоляции должны равномерно распределяться на несущие стены постройки.

Базовая стропильная конструкция мансардной двускатной крыши одинакова для всех ее видов:

  • мауэрлат – выполняющий функцию опоры горизонтальный брус, который устанавливают на несущие стены. Это связующий элемент между крышей и стенами, он распределяет давление крыши по всей длине несущей стены. В соответствии с заранее разработанным планом мауэрлат размещают по оси либо вдоль края стены и крепят врезкой арматуры или болтов. При возведении больших бетонных и кирпичных зданий устанавливают каркас, состоящий из бетонных или металлических стропил. В частном строительстве востребованы стропильные ноги из дерева;
  • стропила, или стропильные ноги — основной элемент, на котором держится вся стропильная система двухскатной мансардной крыши. Устанавливают его под таким же углом, что и наклон ската, таким образом, чтобы один край бруса упирался в мауэрлат, а другой – в коньковый брус;
  • коньковый брус – этот элемент, размещенный в верхней точке треугольника крыши,  обеспечивает надежное крепление стропильных ног.

Этих трех основных составляющих достаточно, чтобы возвести простую двускатную крышу небольшого дома. Правда, ширина постройки в этом случае будет не больше 6 м. Чтобы увеличить ширину пролета и упростить конструкцию, не обойтись без дополнительных элементов.

Стропильная система двускатной мансардной крыши: вспомогательные элементы

Перечислим основные составляющие части, с помощью которых возможен монтаж более сложной конструкции крыши:

  • ригель, или растяжка – горизонтальный брус между стропилами, который крепят с целью предотвратить распирание крыши. Размер сечения бруса зависит от уровня крепления: чем он выше, тем большим должно быть сечение бруса для ригеля;
  • бабка, или стойка – вертикальный брус для опоры. Размещают его в середине стропила либо под коньковым брусом. Нижний край стойки должен соприкасаться с внутренней несущей стеной, в то время как верхний поддерживает стропильную ногу;
  • подкос, или подстропильная нога – ее крепят к стропильной ноге под определенным углом. Основная задача подкоса – поддержка стропила. Нижним краем подстропильная нога упирается в несущую стену или стойку;
  • лежень – это своеобразный мауэрлат, который поддерживает  опорные брусья, расположенные внутри дома. Закрепляют брус между внутренней несущей стеной и опорным горизонтальным брусом;
  • схватка – это горизонтальный брус, который крепят между двумя вертикальными опорными конструкциями. Его задача состоит в преодолении распирающей силы в больших по размерам крышах;
  • обрешетка – основание, на которое крепится кровельное покрытие и слой гидроизоляции. Этот элемент состоит из досок и брусьев, при помощи которых стропила соединяются между собой — от нижнего до верхнего края.

Все эти элементы являются незаменимыми составляющими частями, на которых базируется полноценная стропильная система двускатной мансардной крыши. Интересная особенность: чем больше добавочных частей прочности предусматривает проект крыши, тем «воздушнее» получится задуманная постройка, которая, тем не менее, будет выдерживать солидную нагрузку. Однако следует учитывать, что все вспомогательные элементы занимают определенное пространство под крышей.

Особенности стропильной системы двускатной крыши

Всё о видах мансардных крыш и различиях стропильных систем. Конструкция и устройство мансардной крыши

Причиной устройства мансарды чаще всего служит желание увеличить площадь жилых помещений в доме, не перестраивая его. Мансардой считается этаж на чердаке, фасад которого образует крыша. Мансарда может занимать всю площадь чердака или только его часть. Это помещение может быть любой конфигурации.

Удобнее всего, если еще при строительстве владельцы дома предусматривают, что у них будет дом с мансардой. Это позволяет заранее определить нагрузки и формы мансардных крыш. Но так бывает редко – чаще всего мансарда устраивается в готовом здании.

Чтобы организовать мансарду, чердачное помещение должно быть не ниже двух с половиной метров и иметь ширину не менее трех метров. Если мансарда организуется в готовом доме, то необходимо , утеплить крышу, рассчитать оконные проемы.

Варианты мансардной крыши

Виды крыш частных домов с мансардой (фото представлены ниже) довольно разнообразны.

Для строительства мансарды подходят крыши следующей формы:

  • односкатные, представляющие собой наклонную площадь, закрепленную на несущих стенах;
  • двускатные – состоят из двух направленных в противоположные стороны скатов, делающих их жесткими и надежными;
  • ломаные (подвид двускатных) – состоят из направленных в противоположные стороны ломаных скатов, наиболее выгодный вариант для устройства мансарды;
  • вальмовые или полувальмовые – имеют четыре ската; у торцевые скаты имеют форму скошенных треугольников, боковые – трапеции; у для защиты фронтонной части от отрицательных внешних воздействий срезаны боковые скаты;
  • шатровые (пирамидальные) – виды мансардных крыш, используемые очень редко, имеют четыре или более граней, скаты – равнобедренные треугольники, сходящиеся вершинами в одну точку, используется при строительстве домов квадратной или многоугольной формы.

Таким образом, виды крыш частных домов с мансардой определяются прежде всего их формой.

На заметку

Наиболее подходящей для мансарды является ломаная двускатная крыша, имеющая очень маленький угол наклона внизу ската.

При высоте кровли в пять метров (до конька) возможно устроить даже двухуровневую мансарду. Самая неудобная в этом смысле двускатная крыша, поскольку полезная площадь начинается в месте, где высота наклона достигает полтора метра.

Независимо от формы мансардных крыш, они не должны иметь слишком тяжелую кровлю (подходит , пластиковая черепица и профнастил), их необходимо утеплить и организовать естественную вентиляцию. Для сооружения стен и потолка предпочтительнее использовать гипсокартон, имеющий маленький удельный вес и гладкую поверхность, позволяющую обойтись минимальным слоем штукатурки.

Особенности, отличающие все типы мансардных крыш

  • Мансардная крыша должна выполнять дополнительные функции, так как является и стенами чердачного помещения.
  • Высота мансардной крыши не может быть меньше двух с половиной метров.
  • Требует установки , оснащенных закаленным стеклом и упроченной рамой, которые в полтора, два раза дороже обычных.
  • Все виды мансардных крыш частных домов оборудовать гораздо сложнее, чем обычные, так как они имеют многослойную структуру.
  • Мансардные крыши на порядок дороже обычных.

Если мансарда предусмотрена в проекте дома, есть возможность:

  • выбрать наиболее подходящую форму крыши,
  • удлинить стропильные ноги (отвести от стен примерно на 50-55 см),
  • рассчитать нагрузки,
  • определить место для окон.

Немаловажно также расстояние между стропилами, которое определяется в зависимости от кровельного материала. Чем тяжелее кровля, тем толще должны быть брусья, и меньше между ними расстояние.

Все виды мансардных крыш требуют особого внимания при обеспечении естественного освещения. При любой форме крыши мансарду от полумрака не сможет избавить вертикальное окно, так как оно создает значительные световые перепады, влекущие за собой проблемы при расстановке мебели. Торцевая прямая стена занята окном, ничего высокого к ней поставить нельзя. Не может быть и речи об оригинальном интерьерном решении.

Все меняется, если установлены наклонные мансардные окна, которые равномерно освещают все помещение. Специалисты подсчитали, что при их применении качество освещения в чердачном помещении повышается на целых 40%. А у вертикальной торцевой стены можно поставить, например, шкаф или книжную полку.

мансардные крыши на фото

Очень важно также правильно рассчитать необходимое количество окон и их размер. Следует учитывать, что чаще всего окно устанавливается на высоте метра от пола. Именно такое расположение позволяет достаточно хорошо осветить необходимую для комфортного проживания площадь.

В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят к обустройству мансарды . Причем многие мечтают справиться с этим самостоятельно.

Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню , детскую , кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы . Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой , но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

  • при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
  • чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

  • климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
  • архитектурное решение;
  • конструктивные особенности дома и мансарды;
  • кровельный материал.
На заметку: для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

  • по фронтам здания монтируют П-образные стойки;
  • строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
  • с ориентиром на шнур устанавливают остальные арки;
  • соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Кровельный пирог мансарды

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также, как правильно выполнить крепежные узлы.

Мансардная конструкция чердачного помещения позволяет не только увеличить жилую площадь дома, но и сделать строение необычным, красивым. Притом здание с таким типом крыши может быть выполнено практически в любом стиле. Крыша мансардного типа, варианты исполнения которой могут быть самыми разными, встречается и в городской черте, и в сельской местности. Рассмотрим, как создать такую конструкцию самостоятельно, и узнаем, в чем заключаются ее особенности.

Крыша мансардного типа — варианты

Такая кровля имеет особую конструкцию скатов, обычно состоящую из верхней пологой части и более крутой нижней. Благодаря такой форме внутри появляется достаточно просторное помещение, которое может использоваться в качестве чердака или даже превратиться в очень уютную жилую комнату.

История мансард началась в ХVII веке, такую конструкцию кровель придумал архитектор Франсуа Мансар – именно производным от его фамилии была названа такая крыша. Но этот француз далеко не первым реализовал идею экономного использования чердачного этажа дома. Впервые построил мансардную крышу Пьер Леско, тоже француз, работавший над строительством таких знаменитых зданий, как Лувр и Нотр-Дам де Пари.

На заметку! В ХIХ веке на мансардных этажах жили обычно люди бедные, однако сейчас этот этаж может появиться в жилье и достаточно обеспеченных.

Сейчас мансарды довольно часто сооружаются при строительстве дачных домиков или же небольших двухэтажных коттеджей, но идея вполне может быть реализована и при создании других типов строений. Мансарда обладает рядом преимуществ:

  • построить дом с мансардой дешевле, чем с двумя полноценными этажами и крышей;
  • затраты на фундамент при строительстве такого сооружения также снижаются;
  • мансарда способна значительно увеличить жилую площадь любого строения;
  • она придает дому необычный и красивый вид;
  • соорудить конструкцию несложно, работы можно закончить довольно быстро;
  • мансарда всегда ассоциируется с уютом;
  • дом с мансардой получается теплее за счет сокращения теплопотерь через кровлю.

Но у мансард есть и несколько недостатков. Чердачное помещение такого типа имеет скошенные потолки, из-за чего высота стен получается небольшой, что затрудняет выбор мебели. Также кровля должна быть хорошо смонтирована, чтобы не протекать не выпускать тепло из дома – придется потратиться на хорошие гидро- и теплоизоляционные материалы. Да и строить мансарды все же сложнее, чем, например, обычную двухскатную крышу.

Особенности конструкции

Мансарда – элемент универсальный. Ее использовали и для обычных домов, и для строительства дачных домиков, нередко такой тип чердачного помещения выбирался даже для строительства дворцов. Конечно, она могла украшать мастерские, торговые здания и т. д. И несмотря на то, что для ее сооружения использовались разные материалы, выбирались разные стили, мансарда все равно оставалась мансардой – она имеет определенные особенности конструкции.

Итак, эта постройка может иметь различную геометрическую форму – треугольную, ломаную, иметь симметричные или, наоборот, геометрически сложные и нестандартные скаты. Она может располагаться как по всей ширине строения, так и лишь с одной его стороны относительно продольной оси.

На заметку! Если кровля ломаной формы, то нижняя часть будет иметь очень крутые скаты с углом наклона около 60-70 градусов, а сверху скаты, напротив, будут пологие (около 15-30 градусов).

Но какой бы ни была мансарда, она будет находиться в пределах стен основного здания. Относительно наружных стен мансарда может быть несколько шире, но тогда она опирается на выносы перекрытий. Если вынос велик, то придется устанавливать дополнительные опоры (например, колонны, стенки и т. д.).

Высота мансардной кровли не может быть менее 2,5 м, в противном случае сделать под ней просторное помещение не получится. Окна, которые тоже необходимо предусмотреть здесь, будут изготавливаться по особым технологиям с использованием закаленного прочного стекла и надежной рамы. Они будут стоить в несколько раз дороже обычных. А несущие конструкции могут изготавливаться из железобетона, металла или дерева. Но в случае с последним важно тщательно продумать меры противопожарной безопасности.

Мансардная крыша – сооружение многослойное, что усложняет монтаж. Утеплена она может быть полностью или только в области наличия жилой комнаты – там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно кровельного материала, тепло- и гидроизоляции, пароизоляционного слоя. В качестве основания под крышей выступит межэтажное перекрытие.

Стропила для мансардной крыши должны обладать хорошей несущей способностью. Сечение используемых материалов будет зависеть от угла ската кровли и не может быть менее 5х15 см при шаге 100 см. Если угол уклона равен 45 градусам, то выдерживается шаг 140 см.

Внимание! В районах, где часто идут снегопады и количество осадков велико, рекомендуется устанавливать стропила с шагом не более 80 см.

Если мансарда будет использоваться как жилое помещение, то важно учитывать, что в этом случае возникает риск образования большого количества конденсата под кровлей. Из-за этого внутри конструкции могут появиться очаги плесени, развиться грибок и т. д. Наличие большого количества влаги негативно скажется и на утепляющих свойствах материала. Именно поэтому важно соблюдать все правила монтажа мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только извне, но и изнутри, то есть с этой стороны также располагается слой пароизоляционного материала.

Важно! Не стоит забывать и о создании кровельных продухов, которые позволят воздуху спокойно циркулировать внутри конструкции крыши и помогать удалять конденсат.

Виды мансардных крыш

Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.

На заметку! При строительстве мансарды под двухскатной крышей высота стен может быть не более 1,5 м, далее идут скошенные потолки. При крыше ломаной формы высота потолка по периметру у стен получается до 2,5 м.

При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.

Таблица. Основные типы мансард.

Тип Описание

В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы.

В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее.

Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка.

Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру.

Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.

Типы стропил для мансард

Стропильные фермы могут быть двух типов – и наслонные. Выбирать между ними придется в зависимости от способа крепления к стенам дома. Висячие являются более простыми и обычно применяются для домов, не имеющих средней несущей стены. Стропила опираются только на основные стены дома, не имея промежуточных опор. Ширина пролета между стенами не может быть большой – обычно она не превышает 6 м. Если же пролет больше (свыше 9 м), то понадобится обустройство подкосов, бабок.

Стропила наслонные обычно используются при создании домов с двумя пролетами, то есть теми, которые имеют несущую стену посередине. В этом случае стропила имеют три точки опоры – непосредственно эту стену, а также основные по периметру дома.

Материал для изготовления стропильной системы

Стропила могут быть изготовлены из металла, железобетона или дерева. Каждый материал имеет свои достоинства и недостатки. Стропила из дерева являются экологически чистыми, они просты в работе, легко подгоняются под нужный размер. Но деревянные конструкции боятся излишков влаги и подвержены образованию на них плесени и грибка.

На заметку! Перед строительством деревянные материалы рекомендуется обработать защитными составами, которые продлят сроки их службы.

Металлические и железобетонные конструкции можно такими составами не покрывать – грибок и плесень на них не появляются. За счет этого они считаются более надежными и прочными. Но главным недостатком является то, что при необходимости подогнать на месте их к нужным размерам будет сложно, а малейшая ошибка в расчетах может привести к тому, что кровля будет перекошенной. Также мастер, работающий с железобетонными или металлическими стропилами, может столкнуться и с другими сложностями – это большая масса изделий, которая вынуждает использовать спецтехнику даже для подъема элементов.

Сложности и особенности обустройства мансардной кровли

При проектировании и строительстве мансардной кровли следует учитывать ряд особенностей конструкции, исходя из которых формируется ряд правил работы. Например, мауэрлат должен быть закреплен очень надежно анкерными болтами. Именно он будет испытывать максимальную нагрузку, а значит, и держать на себе всю кровлю. Анкеры дополнительно рекомендуется замуровать цементной смесью, если основные стены дома выполнены из камня, кирпича и других подобных материалов.

Также важно помнить о правильной конструкции и слоях кровли. Например, мансардные крыши нельзя закрывать металлическими кровельными материалами. Они сильно нагреваются и на верхнем этаже летом будет слишком жарко, ни о каком комфорте проживания речи быть просто не может. В качестве гидроизоляционного материала не советуют использовать рубероид – при нагреве он начинает специфически пахнуть. Покрыть мансардную крышу лучше всего шифером или мягкой черепицей. Для теплоизоляции обычно рекомендуют приобретать минеральную вату, которая прокладывается гидроизоляционной пленкой с двух сторон.

Калькулятор утепления мансарды

Введите или укажите запрашиваемые параметры и нажмите кнопку «Рассчитать толщину утеплителя»

Какой утеплитель будет использоваться?

Определите по карте-схеме и укажите значение требуемого сопротивления теплопередаче для покрытий

Укажите параметры материала внутренней обшивки чердачного помещения

Доска или натуральная вагонка клееная фанера листы OSB вагонка или панели МДФ натуральная пробка плиты ДСП или листы ДВП гипсокартон гипсоволоконные листы ГВЛ

Материал внутренней обшивки (отделки)

Толщина обшивки, мм

1000 — для перевода в метры

Сопротивление воздуха

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Видео – Монтаж мансарды

Как снизить нагрузку на фундамент?

Если возникла необходимость расширения жилой площади и выбран вариант с созданием мансарды, а дом – скромный и не предполагающий дополнительной нагрузки, то можно снизить нагрузку на фундамент за счет дополнительных опор. В этом случае крыша будет гораздо меньше давить на само строение.

Шаг 1. Сначала вокруг дома заливается фундамент с армированием глубиной около 70 см, в нем предусматриваются отверстия для установки опор.

Шаг 2. По контуру дома устанавливаются брусья-опоры.

Шаг 3. Обустраивается перекрытие между мансардой и домом, создается стропильная система кровли.

Шаг 4. Кровля обшивается кровельным материалом.

Обшивка помещения пароизоляцией

Шаг 6. Между стропилами укладывается утеплитель.

Шаг 7. Производится внутренняя отделка помещения.

Делать или нет мансарду в своем доме – решать каждому самостоятельно. Но, бесспорно, эта конструкция не только выглядит красиво, но и позволяет увеличить жилую площадь любого строения.

Обустройство мансарды в частном доме позволяет увеличить полезную площадь. Для этого возводят крышу, конструкция которой может быть разной. Поэтому перед строительством важно проектирование, предполагающее учёт всех особенностей кровли.

Характеристики видов мансардных крыш

Любого типа предназначены для обустройства функционального и комфортного пространства вместо обычного чердака. При этом сделать мансарду можно с разными видами кровли, учитывая особенности форм конструкций. Для создания сложных архитектурных объектов требуется опыт и поэтому возвести своими руками стоит простую, но не менее эффектную мансардную крышу, которая представлена во множестве вариантов.

Комфортную мансарду сделать легко даже под сложной кровлей

Перед возведением крыши любого типа проводится расчёт таких параметров, как:

  • вес покрытия кровли;
  • вес системы стропил;
  • вес паро-, тепло- и гидроизоляционных материалов;
  • вес отделочных материалов;

Расчёт проводится в индивидуальном порядке для каждой конструкции. Все показатели массы зависят от площади крыши, типа выбранных материалов, а также их параметров. Важно создать кровлю, которая выдержит ветровую и снеговую нагрузки, характерные для региона проживания.

Двускатная мансардная крыша

Самым простым вариантом мансардной крыши является двускатная кровля. Такая конструкция имеет два ската, соединяющиеся в самой верхней точке и образующие конёк. Этот вариант не требует больших затрат на возведение, отличается надёжностью и прочностью, что обусловлено малым количество скатов и точек их соединения. Двускатные варианты можно разделить на два типа: стандартные и остроконечные. В первом случае скаты имеют обычный угол наклона в 45° и подходят для домов, ширина которых не более 9 м.

Стандартная двускатная крыша проста в возведении и не требует больших временных затрат

Остроконечные варианты менее популярны, чем стандартные. Обусловлено это тем, что такие конструкции имеют угол наклона скатов от 60° и подходят для узких домов, ширина которых не превышает 6 м. Для возведения остроконечной кровли потребуется большее количество материалов, чем для стандартной крыши. При этом высота потолка в мансарде значительно выше, что не всегда удобно.

Остроконечные крыши эффектны внешне, но непрактичны в эксплуатации

Для возведения двускатной мансардной крыши требуется стропильная система висячего типа, где балки каркаса опираются друг на друга на коньке крыши и закрепляются на несущих стенах здания. При этом отсутствуют центральные опоры, которые можно использовать при возведении кровли с обычным чердаком, а не мансардой. Перед строительством нужно создать индивидуальный чертёж будущей стропильной системы с указанием мест расположения каждого элемента. Такой процесс лучше всего осуществить с помощью профессионалов в этом деле.

В системе висячих стропил отсутствует центральная опора

Стоит учесть, что полезная площадь будущей мансарды зависит от угла наклона и параметров здания. Чем больше ширина дома, тем выше требуется наклон скатов для обеспечения высоты потолка мансарды от 2,2 м, что является минимальным показателем для самой высокой точки крыши.

Перед строительством стоит определить назначение мансарды и необходимый полезный объём помещения

Главные особенности двускатной мансардной крыши выражены в следующем:

  • стандартный вариант двускатной крыши позволяет получить больше полезной площади, чем остроконечный вид;
  • возведение по чертежу с готовыми размерами элементов легко осуществить самостоятельно;
  • для двускатной крыши подходит любое кровельное покрытие, например, металлочерепица или мягкая кровля;
  • кровельный пирог включает в себя пароизоляцию, стропила, утеплитель, гидроизоляцию, кровельное покрытие.

Кровельный пирог требует применения качественных материалов для комфорта в мансарде

Видео: возведение стропил двускатной мансардной крыши

Односкатная крыша мансарды

Одним из простых видов мансардных крыши является односкатная, имеющая лишь одну наклонную плоскость. Для обустройства жилого помещения под такой крышей нужна стропильная система, параметры которой должны обеспечивать комфортную эксплуатацию мансарды. При проектировании и строительстве скат кровли размещают с подветренной стороны, а оптимальный угол наклона составляет 40°. Объём затрат на возведение значительно меньше, чем для двускатной конструкции.

Односкатная крыша проста в возведении и выглядит очень эффектно

Главная особенность односкатной мансардной кровли заключает в том, что со стороны ската нагрузка на несущую стену больше, чем с другой. Поэтому при сооружении важно соблюсти угол наклона не менее 40° и дополнительно усилить стропила. Это позволит избежать снежных заносов и уменьшить нагрузку на покрытие. Для определения точного угла учитывают тип кровельного покрытия, снеговую нагрузку, параметры здания.

Простой чертёж и минимальный расчёт обеспечат создание удобной мансарды

Рассчитать угол наклона ската можно в зависимости от предполагаемого кровельного покрытия. Для мягкой кровли рекомендуется уклон в 5°, для профнастила — 8°, для металлочерепицы — 30°. При расчёте наклона используются формулы L bc = L сд *tgA и L c = L bc /sinA, в которых: L bc — длина стен, измеряется между стропилами и коньком, L сд — длина стен здания, Lc — длина балок (стропильной ноги), А — принимаемый угол наклона ската, соответственно выбранному материалу. Значения тангенса tgA и синуса sinA вычисляются с помощью таблиц Брадиса.

Односкатные кровли лучше всего подходят для тёплого климата

При расчёте учитывают такие особенности:

  • если уклон меньше 30° и длина пролёта составляет до 4,6 м, то стропильные ноги опираются на мауэрлат;
  • при протяжённости пролётов 4,6–16 м устанавливают дополнительные опоры, а на самой высокой стене укладывают лежень из бруса сечением 10х15 см;
  • если длина пролёта составляет 6–15 м, то в центре, параллельно стенам, укладывают дополнительный лежень;
  • при длине здания более 15 м требуется монтаж двух вертикальных опор, а стойки под одним стропилом связывают перемычкой. Шаг между лежнями не должен быть более 6 м.

От параметров здания зависят многие показатели кровли

Видео: возведение односкатной крыши дома

Мансарда с четырёхскатной крышей

Благодаря сооружению четырёхскатной крыши возможно получить просторную и комфортную мансарду. Четырёхскатными называют несколько видов конструкций, среди которых особенно распространена . У такой конструкции по длине с каждой стороны дома расположены прямоугольные скаты, состоящие из двух плоскостей. Этот вариант позволяет получить просторную мансарду без существенных затрат на строительство.

Ломаная мансардная крыша может быть оснащена «кукушкой» с окном

Уклон верхних скатов может составлять 20–30°, а угол нижних часто равен 60–80°. Такие параметры подходят для зданий шириной не более 6 м. Каркас конструкции состоит из ферм, предполагающих укрепление стропил стойками. В местах излома боковых скатов устанавливают растяжки.

Ломаная крыша относится к двускатным вариантам, но идеальна для создания просторной мансарды

Датская крыша является разновидностью четырёхскатной и отличается от классической вальмовой тем, что имеет фронтоны в верхней части. Благодаря этому мансарду можно оснастить вертикальными окнами и предотвратить протечки через щели в области этих проёмов.

Прямые стропила опираются на конёк, длина которого зависит от параметров здания

Проведение расчёта четырёхскатной кровли, как и составление чертежа, лучше всего доверить профессионалу. Только после этих этапов осуществляется возведение конструкции с учётом расположения каждого элемента.

Видео: особенности строительства четырёхскатной крыши

Вальмовая крыша с мансардой

Классическая вальмовая крыша предполагает наличие четырёх скатов, два из которых расположены на торцах здания и имеют треугольную форму. Два другие ската отличаются трапециевидной формой. Все поверхности соединены в области конька крыши. Расчёт такой конструкции сложен и требует профессионализма, знания тонкостей проектирования.

Классическая вальмовая крыша практична в эксплуатации и красива внешне

Наибольшая высота потолка в мансарде под такой крышей — в середине помещения. Угловое пространство не является максимально функциональным, но часто служит для размещения невысоких предметов мебели, вещей. При этом стропила длинных скатов обустраиваются так же, как и для двускатной крыши. Конёк проходит не по всей длине здания, так как на торцах обустраивают скаты.

Стропильная система вальмовой крыши проста, но требуется точный расчёт параметров каждого элемента

Классическая вальмовая крыша характеризуется тем, что не имеет фронтонов, как двускатная. Благодаря этому сопротивление ветру и снеговая нагрузка значительно ниже, чем тогда, когда есть всего лишь два ската. Для достижения эффектного внешнего вида и функциональности вальмовая крыша может быть оборудована эркерами, балконом, дополнительными свесами, но обустройство каждого элемента рассчитывается индивидуально с учётом параметров здания, климатических особенностей региона.

Окна, обустроенные под выступом с крышей, надёжно защищены от протечек

Обустройство окон не на выступах, а на кровле оптимально только для регионов с малым количеством осадков и тёплым климатом. При большой снеговой нагрузке окна подвергаются воздействию осадков и появляются трещины, протечки. И также сооружение вальмовой крыши более дорогостоящее, чем простой двускатной.

Видео: поэтапное возведение вальмовой мансардной крыши

Крыша полувальмового типа

Кровля полувальмового типа имеет укороченные торцевые скаты, сочетающиеся с фронтонами. Короткие вальмы не снижают высоту потолка в мансарде и поэтому помещение является более удобным для эксплуатации.

Полувальмовая крыша более сложна в проектировании, чем вальмовая

Конструкция полувальмовой кровли предполагает более сложную стропильную систему, чем для вальмового варианта. При этом стропила могут быть наслонными или висячими. В первом случае стропильные ноги опираются на коньковый брус, внутренние несущие стены дома и мауэрлат, а висячие фиксируют лишь на мауэрлат и конёк. Сечение, длину и количество стропил определяют в зависимости от размеров крыши. Оптимальным является расстояние между стропилами в 50–60 см, но всё зависит от веса кровельного материала, климатических факторов.

Свес может иметь разную длину в зависимости от возложенных на него функций, например, в качестве навеса веранды

Возведение полувальмовой кровли для мансарды характеризуется большим расходом строительных материалов, сложностью расчёта и необходимостью профессиональных навыков. Стоит учесть, что торцевые стены возводятся в зависимости от формы будущей полувальмовой крыши и размеров вальм, а также угла наклона.

Видео: особенности устройства полувальмовой кровли

Многощипцовая крыша мансарды

Многощипцовая кровля представляет собой комплекс из нескольких угловых выступов, образующих внутренние углы крыши. Такой вариант подходит для зданий большой площади, так как многощипцовая крыша довольно объёмная и требует устойчивых несущих стен. Сложность конструкции дополняется тем, что под крышей будет обустроена мансарда, требующая высоты потолка от 2,2 м и большого полезного объёма пространства.

Многощипцовая крыша с мансардой является сложным элементом, требующим профессионального проектирования

Большое количество выступов предполагает возведение стропильной системы, вес которой значительно больше, чем у двускатной или вальмовой. Поэтому несущие стены должны быть максимально прочными, а расчёт нагрузки выполняется после точного подсчёта веса кровельных материалов, стропил, утеплителя с учётом площади кровли.

Многощипцовая стропильная система очень сложна как в проектировании, так и в возведении

Одна из основных сложностей возведения многощипцовой крыши заключается в том, что нужно тщательно гидроизолировать и укрепить внутренние углы и ендовы крыши. Это позволит обеспечить прочность, герметичность и долговечность сооружения.

Видео: создание ендовы многощипцовой крыши

Шатровая крыша дома с мансардой

Для домов квадратной формы подходит шатровая форма крыши, под которой легко обустроить мансарду. Конструкция имеет 4 и более одинаковых по величине ската. Проектирование шатровой кровли проводится с обязательным вмешательством профессиональных мастеров, так как сооружение очень сложное и требует предельно точного расчёта веса крыши, сопротивляемости к ветру, устойчивости к снеговой нагрузке.

Шатровые крыши разнообразны, но сложны в самостоятельном возведении

Сложность шатровой крыши зависит от количества скатов. Чем больше таких элементов, тем более сложна стропильная система, обустраиваемая под каждым скатом. Наибольшая высота потолка в мансарде — на середине помещения, а по краям пространство не используется активно из-за низкого потолка.

Мансарда под шатровой крышей обладает небольшой площадью

В конструкции четырёхскатной шатровой крыши присутствуют 4 основные стропильные ноги, дополняемые нарожниками. Наличие нескольких наклонных скатов снижает сопротивление кровли к ветру и минимизирует снеговую нагрузку. Для расчёта длины стропил нужно определить центр, в котором будут соединяться торцы стропильных ног. Расстояние между нарожниками, стойками и другими деталями рассчитывается индивидуально.

Видео: особенности шатровой крыши на примере макета

Мансарда под асимметричной кровлей

Двускатные крыши являются симметричными, так как имеют два одинаковых ската. Если же удлинить одну из кровельных поверхностей, то получится асимметричная крыша, под которой легко оборудовать мансарду. Таким образом можно сочетать лёгкие в возведении конструкции, придавая дому оригинальный вид и обустраивая функциональную мансарду.

При создании асимметричной кровли важно точно рассчитать нагрузку и сделать её равномерной на каждую несущую стену

Асимметричные конструкции, несмотря на простоту, требуют точного расчёта параметров. Важно обеспечить равномерную нагрузку на каждую несущую стену, ведь один скат длиннее другого и, соответственно, имеет больший вес. Центральное ребро или конёк может располагаться как посередине, так и быть смещённым в какую-либо сторону.

Асимметричная кровля подходит для зданий высотой до 3-х этажей

При возведении асимметричной крыши стоит учитывать то, что полезное пространство мансарды с одной стороны будет больше, чем с другой. Поэтому нужно заранее создать не только чертёж кровли, но и проект мансарды с расположением функциональных зон.

Мансардные крыши: особенности монтажа и выбора материалов

Жилая и функциональная мансарда должна быть тщательно защищена от влаги, холода и ветра. Поэтому при строительстве сооружают кровельный пирог, включающий в себя несколько слоёв, обеспечивающих в мансарде оптимальную атмосферу.

Кровельный пирог обязателен как для мансарды, так и для тёплого чердака

При строительстве крыши для жилого чердачного помещения стоит учитывать следующие особенности:

  • выбор материалов высокого качества — залог долговечности и комфорта мансарды;
  • окна должны быть максимально защищены от дождя, ветра и снега, так как эти проёмы являются уязвимой областью крыши;
  • все деревянные элементы крыши обязательно обрабатываются антисептиком или средством для защиты древесины от влаги;
  • вентиляция крыши обеспечивается с помощью вентилируемого конька, вентзазора между гидроизоляцией и кровельным покрытием;
  • применение лёгких кровельных материалов, например, профнастила и металлочерепицы, позволит снизить нагрузку на фундамент и стены здания.

Основные этапы работ

Не существует универсальной инструкции по строительству мансардной крыши, но есть определённая последовательность работ. Это позволяет осуществить поэтапное строительство кровли с мансардой и учесть некоторые важные моменты.

Кровельный пирог создают поэтапно, используя качественные материалы

Основные действия заключаются в следующем:

  1. В процессе проектирования проводится расчёт параметров кровли и каждого её элемента, например, вычисление сечения стропил, зависящее от их длины, угла наклона. Создаётся чертёж, на котором отображено расположение каждого элемента.
  2. После проектирования приступают к подготовке и нарезке стропил, проводится монтаж стропильных ног и дополнительных элементов.
  3. Для крепления стропил требуется мауэрлат, который делают из бруса. К нему и фиксируют стропильные ноги.
  4. После создания каркаса на него укладывают гидроизоляционную плёнку, укрепляют её скобами и фиксируют рейками обрешётки.
  5. Поверх обрешётки монтируют кровельное покрытие. В ендовах или под мягкую кровлю требуется сплошная обрешётка.
  6. Изнутри укладывают между стропил утеплитель, например, плиты минеральной ваты. Затем на стропила крепят пароизоляционную плёнку, учитывая то, что между утеплителем и пароизоляцией должен быть зазор от 5 см для вентиляции. Если такой промежуток не обеспечен, нужно нарастить стропила дополнительными досками.
  7. После монтажа пароизоляции можно проводить финишную отделку мансарды.

Фотогалерея: варианты мансардных крыш

Необычные архитектурные решения под силу осуществить только профессиональным мастерам Полувальмовая крыша может иметь окна, защищённые выступами Оригинальная крыша требует тщательного подхода и грамотного расчёта параметров Вальмовая четырёхскатная крыша состоит из двух треугольных и двух трапециевидных скатов Ломаная форма крыши делает мансарду просторной, а дом — красивым Полувальмовая конструкция уместна для дома любой этажности Многощипцовый вариант сложен в возведении, но отличается солидным видом Двускатная крыша проста и удобна в эксплуатации Шатровая кровля простого типа имеет скаты, соединенные посередине

Особенности эксплуатации мансардных кровель

Крыша должна надёжно защищать не только мансарду, но и весь дом в целом. Поэтому для строительства нужно выбирать качественные материалы, не требующие тщательного ухода. При эксплуатации также стоит соблюдать такие правила:

  • нельзя очищать крышу от снега острыми или очень тяжёлыми инструментами, что может привести к повреждению покрытия и протечкам;
  • наружные дыры в кровле своевременно заделывают материалами, обеспечивающими гидроизоляцию;
  • крыши любого типа обязательно оснащают водосточными системами для быстрого отвода влаги;
  • внутренняя отделка крыши мансарды может быть максимально лёгкой и простой, что обеспечит быстрый ремонт в случае протечек.

Отделка стен вагонкой — экологичное и актуальное решение

Обеспечение надёжности и прочности крыши — важный момент при обустройстве мансарды и поэтому строительство мансардной кровли любого из представленных типов предполагает тщательное проектирование и выбор качественных материалов.

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться — оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.


Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

  1. Большой поток естественного света, сглаживающий светотени;
  2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
  3. Простая установка, посильная самому хозяину.

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.

Самый доступный вариант — окно в торце мансарды — дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным — такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов — в 30°.

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.

Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног — 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм .


Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.
Сборка элементов системы стропил

Строительство двухскатной мансардной крыши от и до. Мансардная крыша своими руками пошагово. Стропильная система двускатной мансардной крыши своими руками

Множество людей мужского пола, обретая семью, рано или поздно задумываются о приобретении своего жилья. Кто-то берёт квартиру в ипотеку, а кто-то копит деньги на . Но накопить на большой дом удается не многим и альтернативой будет строительство дома с .

Что представляет собой мансардная крыша

Мансарду можно построить из или из подходящего, вам материала.

Возвести, мансарду не представит особого труда, но необходимо терпение, трудолюбие, подходящие материалы и наличие инструмента.

Форму и конструкцию крыши обязательно нужно внести в проект дома, дабы избежать казусов при дальнейшей эксплуатации.


Вы можете для строительства дома с взять типовой проект либо же заказать его у профессионалов. В такой документации вы вполне сможете понять с чего начать и выбрать для себя подходящие материалы для строительства.

Теперь можно закупить всё необходимое, но прежде оборудовать место для хранения стройматериала и инструментов. Место для хранения должно быть сухим и иметь , чтобы дождь или снег не могли навредить материалу для стройки.

Так же под навесом можно будет оборудовать небольшую мастерскую, для изготовления некоторых деталей дома или крыши. Для дома из или у кого нет возможности построить полноценный второй этаж, выбор мансардной крыши будет оптимальным вариантом. Дом из будет бюджетным вариантом. Далее мы рассмотрим устройство мансарды.

Элементы конструкции мансарды по конструкции практически ничем не отличаются от двускатных крыш.

Материалы, необходимые для строительства мансардной крыши

Кровля является наружным покрытием крыши, она защищает внутреннюю часть мансарды и может быть выполнена из различных материалов.

Для кровли, как правило, используют такие материалы :


Этапы строительства мансардной крыши своими руками

После ознакомления с названиями устройства крыши, можем продолжить далее разбирать строительство поэтапно.

Первый этап

Строительство мансарды всегда начинается с монтажа мауэрлата .

При строительстве на каменной коробке нужно подумать о закреплении шпильками или анкерами на расстоянии не больше двух метров.

В местах расположения анкеров брус размечают, делают в нем отверстие и надевают на анкера, затем фиксируют мауэрлат гайками к стене.

Для упрощения разметки необходимо положить брус на анкера и легонько пройтись молотком сверху, после этих манипуляций должны остаться следы, они и будут местами для сверления отверстий.

Второй этап

Вторым этапом возведения мансарды станет установка балок перекрытия.

Действия должны быть последовательными.

В первую очередь устанавливаются балки крайние с торцов, потом промежуточные. Между промежуточными и крайними балками необходимо натянуть капроновый шнур или леса, еще можно воспользоваться или нивелиром. Эти приспособления нужны для указания плоскости.

Третий этап


Устанавливаем, выравниваем по вертикальное положение и закрепляем опорные стойки.

Укрепляем укосинами и делаем горизонтальные прогоны.

Нужно учитывать, что стойки ставят в равном количестве с балками перекрытия по двум параллельным сторонам мансарды.

Жёсткость опорной конструкции обеспечивают горизонтальные прогоны.


Четвертый этап (стропильная система)

Подготовленные по шаблону детали стропильной конструкции устанавливаем согласно и фиксируем к вертикальным опорам.

Элементы можно зафиксировать с помощью досок или металлических пластин с отверстиями.

Пятый этап (фронтоны и обрешетка)

З
ашиваем фронтоны, оставляя место для , прикрепляем по всей крыше доски обрешётки. Это самая простая работа при строительстве мансарды.

Шестой этап

Вот мы подошли почти к завершению строительства и это утепление мансардной крыши своими руками.

В современном строительстве используют разнообразные материалы для утепления и , вы их сможете приобрести в любом строительном магазине.

Окончательный этап


После того как крыша накрыта кровлей, прокладываем систему водоотводов именно она придаст законченный вид. Конечно это еще не совсем финал, ведь вам предстоят внутренние работы по отделке , но об этом не в этой статье.

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

  1. Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Установка стропильной системы двускатной крыши https://www.youtube.com/watch?v=3ykQjiMMUbA

  1. Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Преимуществом такой кровли является красивый дизайн и оригинальность.

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

  1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, является наиболее экономичной.

  1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
  2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. более прочная.

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Проектирование стропильной системы для вальмовой крыши

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Конструкция состоит из следующих частей:

  1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
  2. Прогоны. Предназначены для соединения стропил.
  3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
  4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
  5. Конек. Место верхнего крепления скатов мансардной кровли.
  6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
  7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
  8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
  9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
  10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

  • расчет угла, под которым будет установлена кровля;
  • определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
  • вычисление размеров обрешетки;
  • расчет площадей скатов;
  • определение массы материалов, необходимых для кровли;
  • вычисление нагрузки и массы утеплителя;
  • установление необходимой дистанции между стропилами.

Важно! Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0. 5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – 1. 025, от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

  • для керамочерепицы, шифера, ондулина – 80 см;
  • для металлочерепицы – 60 см;
  • для профнастила – 90 см.

Все больше людей прибегают к самостоятельному возведению дома.

Причин для этого много, и каждый руководствуется собственными мотивами.

Но основная это экономия, конечно при условии знания дела.

Построить свой дом для каждого мужчины должно стать обязательным атрибутом успеха.

Вкладывать сбережения в недвижимость самое верное дело. Дом простоит десятилетия и со временем его стоимость только возрастет.

Разумеется, многое зависит от дизайна как внутренней, так и внешней части жилой постройки.

Для качественной постройки понадобится изучение технологии возведения мансардной крыши. Еще важный навык, знание столярного дела. Или можно самому изучить инструкции, которые детально описывают весь проект работы. Следует так же обратить внимание на то, что существуют различные .

Приступая к постройке необходимо озадачиться следующими вопросами :

  • Какие лучше использовать материалы при постройке мансардной крыши?
  • Сколько этапов работы предстоит выполнить?
  • Сколько человек понадобиться для помощи в постройке?
  • Какую мансарду вы желаете построить?

Лучше всего планировать постройку мансарды, устанавливая двускатную крышу с ломаной линией , так вы сможете получить максимально большую площадь будущего помещения.

Перед началом любого строительства следует разработать . Прорабатывая его, серьезно отнеситесь к указанным в расчетах цифрам, даже малейшая ошибка может привести к будущим повреждениям, как самой крыши, так и стен дома.

Так как сделать мансардную крышу? Данная статья поможет вам ответить на этот вопрос.

  • Для мягких кровель сплошная;
  • Для шифера разряженная.

Естественно существуют определенные правила установки мягкой кровли , вот они:

  • Если скатный угол крыши расположен в промежутке от 5 до 10°, тогда кровля имеет вид сплошного настила, применяется специальная водонепроницаемая фанера или доски ;
  • Когда наклонный угол крыши располагается между 10 и 15°, в этом случае кровля делается из бруса габаритами 45×50 миллиметров и с шагом 45 см ;
  • Если величина наклонного угла больше 15° для обрешетки применяется брус 45×50 мм, но с шагом 600 мм ;
  • Для зоны крепления конька монтируют дополнительный брус .

Обрешетка под мягкую кровлю

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить .

В качестве материала используются брусья . Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной , потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Установка мауэрлата

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве . Лучшим решением будут специальные базальтовые плиты .

Плотность утеплителя нужна не менее 30-40 км на кубический метр , иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа , для усиления конструкции нужно устанавливать . Это необходимо если наклонный угол большой .

Контробрешетка устанавливается из мелких брусьев , которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой . При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки . Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

  1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
  2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку .

Монтаж гидроизоляции

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Кровельный материал

Заключение

Строительство мансардной крыши требует особого усердия и кропотливой работы, если вы желаете получить качественный и итоговый результат. Придется много сил вложить не только физических, но и моральных.

Потребуется умный подход к работе, чтобы она завершилась без проблем. Встречая ряд препятствий, большинство хозяев обращаются к помощи наемных рабочих. Но с другой стороны, что может принести большее удовольствие как не проделанная качественная работа своими руками.

Полезное видео

В данном видео вы узнаете как собрать мансардную крышу:

Вконтакте

Оборудование мансардной комнаты существенно увеличивает жилую площадь дома. Даже неотапливаемая комната послужит дополнительной теплоизоляцией жилища.

Изготавливается мансардная крыша в виде ломаной двускатной конструкции , но существует множество других вариантов:

  • классическая двускатная крыша характеризуется простыми расчетами, работа по строительству стропил выполнима и для начинающего мастера, ее недостаток – низкий потолок;
  • односкатная – простой тип кровли, обеспечивающий одну полноценную стену в мансарде;
  • шатровая, имеющая четыре ската одинаковой величины;
  • многощипцовая – привлекательная и сбалансированная, но сложная конструкция.

Двускатная ломаная мансардная крыша дома позволяет получить достаточную высоту потолков в комнате и расширить комфортную площадь. Для ее постройки потребуется грамотно разработанный проект. Создать его самостоятельно – непростая задача, можно заказать в строительной компании или воспользоваться специальной компьютерной программой. Схема конструкции позволит рассчитать необходимое количество материала для стропил, утеплителя, гидроизоляции, кровельного покрытия. Угол наклона для скатов кровли рассчитывают с учетом рекомендаций производителя кровельных материалов, кроме этого учитываются климатические условия – снежная и ветровая нагрузка.

Особенности двускатной ломаной крыши

Нижняя часть стропильной системы устанавливается под углом в 60 ° , ее опорные столбы становятся каркасом для внутренних стен помещения. Угол в верхней части стропил не превышает 45 ° , что позволяет сократить количество используемого материала, но не в ущерб качеству покрытия. Дополнительную жесткость каркасу комнаты придают подкосы, которые крепятся к балке перекрытия и нижней части стропил.

Этапы строительства

  1. По периметру строения укладывается опорный брус – мауэрлат. Он крепится к несущим стенам и передает нагрузку со стропил на основание строения. К кирпичным или блоковым стенам мауэрлат крепится при помощи вмурованных анкеров или шпилек. Отметить места для сверления отверстий под крепление можно рулеткой или приложив брус на стену и придавив его до появления вмятин. Под брус обязательно укладывается рубероид для гидроизоляции. Мауэрлат надевается на анкеры и закрепляется гайками.
  2. Балки перекрытия представляют собой прочный брус из хвойных пород. Они укладываются на мауэрлат и выходят за периметр стен на 0,5 метра, чтобы увеличить площадь мансарды. Другой способ – крепление в специальные карманы, оставленные в кладке. Концы таких брусьев обязательно покрывают мастикой и рубероидом для защиты от влаги. Балки крепятся саморезами и уголками. Крайние брусья укладывают по уровню, для правильной установки остальных натягивают шнур. Оптимальный шаг балок – 0,6 м, он позволяет укладывать утеплитель без подрезки. Все балки выравниваются по высоте, при недостаточном уровне – подкладывают доски, если брус выступает – его стесывают.
  3. К крайним несущим балкам крепятся вертикальные стойки. Их высота и место установки определяется чертежом. После выставления по вертикали с помощью уровня и отвеса, стойки на время фиксируются укосинами из доски. После закрепления крайних стоек, между ними протягивается шнур, по которому устанавливаются остальные брусья. Каждая стойка ставится на балку и временно закрепляется, получается два параллельных ряда.
  4. Стойки скрепляются прогонами – досками, этот элемент необходим для придания жесткости конструкции. Сверху прогона помещают ригель, который соединяет стойки на противоположных сторонах. Затяжка крепится к стойкам металлическими уголками. Комплекс этих элементов ограничивает помещение мансарды. Чтобы сделать конструкцию прочнее впоследствии устанавливают подкосы.
  5. Перед установкой нижних стропил изготавливается шаблон, облегчающий работу. Чтобы каждый раз не проверять, как правильно отпиливать верхнюю часть стропил, берут доску и, приложив к прогону, обрезают под нужным углом. Это и будет шаблон. В нижней части стропил, которые крепятся к мауэрлату, вырезается паз. Если нижние стропила опирается на вынесенную балку, они подрезаются по месту и крепятся уголками, саморезами и гвоздями.
  6. Перед тем как построить верхние стропила, необходимо отметить центр кровли. Для удобства можно прибить доску к мауэрлату и торцевой затяжке, она послужит ориентиром для выравнивания стропил. Чтобы иметь возможность выполнить обрезку верхних стропил на земле, изготавливают шаблон. Для этого берут доску и прикладывают к прогону и отпиливают под углом. По шаблону выполняются все стропила, при правильной установке стоек, они все имеют одинаковый размер. Верхняя часть висячих стропил крепится металлическими пластинами или обрезками доски. Места стыковки с прогонами скрепляются уголками. Первыми устанавливаются крайние стропильные ноги, затем остальные. Подвесные стойки из бруса размером в 25×150 мм соединяют места крепления стропил друг с другом и затяжку.
  7. Нижние стропила требуют укрепления подкосами, для этого используют доску, прикрепленную болтами к стропилу и несущей балке. После установки всех подкосов убирают временные опоры. Собрав полностью стропильную конструкцию, зашивают фронтоны.

На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка . Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.

С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке , поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.

При обшивании фронтонов оставляют место для окон, если они предусмотрены в конструкции.

Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.

Видео

В этом видео показано, как сделать мансардную крышу дома:

Фото

В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят к обустройству мансарды . Причем многие мечтают справиться с этим самостоятельно.

Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню , детскую , кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы . Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой , но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

  • при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
  • чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

  • климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
  • архитектурное решение;
  • конструктивные особенности дома и мансарды;
  • кровельный материал.
На заметку: для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

  • по фронтам здания монтируют П-образные стойки;
  • строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
  • с ориентиром на шнур устанавливают остальные арки;
  • соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Кровельный пирог мансарды

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также, как правильно выполнить крепежные узлы.

Двускатная крыша | Дизайн, плюсы и минусы, техническое обслуживание и многое другое

2 сентября 2021 г.


Решение о том, какую крышу вы хотите для своего дома, зависит от многих факторов. Вы должны взвесить все за и против конструкции двускатной крыши по сравнению с вальмовой крышей и рассмотреть их использование. Даже если вы предпочитаете двускатные крыши, в игру вступает стиль. Например, подходит ли вашему дому крестообразная двускатная крыша или передний фронтон будет выглядеть более привлекательно?

Прежде чем вы примете решение, вот руководство Diversified Roofing по двускатным крышам, их использованию, преимуществам и тому, как они сочетаются с вальмовыми крышами.

Что такое двускатная крыша?

Двускатные крыши, также называемые «скатными крышами», представляют собой классический стиль крыш, встречающийся в нескольких частях мира. Он особенно популярен в холодном и умеренном климате, например, на севере США. Название относится к треугольному пространству, созданному двумя плоскостями, наклоненными в противоположных направлениях, которые встречаются в самой высокой точке, образуя конек крыши.

Простая и эффективная конструкция создается с использованием стропил, ферм и прогонов. В каждом регионе свой способ отделки двускатных крыш, а используемые материалы зависят от наличия и стилистических предпочтений.Если вы планируете строить или менять крышу с помощью конструкции двускатной крыши, вот важные аспекты, которые вы должны знать.

Материалы и конструкции двускатных крыш

Двускатные крыши могут быть изготовлены из материалов, которые вы предпочитаете. Традиционный асфальт, кедровая крошка и металлическая черепица, а также глиняная или бетонная черепица подходят для двускатных крыш. Они также бывают разных стилей. Вот руководство по основным стилям двускатных крыш:

  • Передние двускатные крыши: Фронтон — треугольное пространство, образованное скатами, — находится на передней части дома, часто над входом.
  • Боковые двускатные крыши: Фронтоны расположены по бокам дома.
  • Поперечные двускатные крыши: Крестообразные двускатные крыши объединяют в себе две секции двускатной крыши с гребнями, перпендикулярными друг другу. Этот привлекательный дизайн предлагает больше внутреннего пространства.
  • Двускатные крыши с прямоугольной коробкой: закрытая двускатная стена представляет собой треугольное продолжение конструкции здания.
  • Голландские двускатные крыши: в этой конструкции используется основание вальмовой крыши с четырьмя боковыми скатами, а сверху размещается двускатная крыша.

Гейбл vs.Шатровые крыши

Когда люди думают о типах кровли, они часто сравнивают плюсы и минусы двускатной и вальмовой крыш. Вальмовые крыши имеют четыре стороны, которые спускаются вниз к внешним стенам. Крутизна ската бывает разной, хотя часто крыши имеют пологий скат, а желоб подходит по всему краю. Шатровые крыши бывают разных стилей, как и двускатные, хотя их часто сложнее построить.

Преимущества вальмовой крыши

Diversified Roofing считает ветрозащиту наиболее существенным преимуществом вальмовых крыш по сравнению с двускатными.Шатровые крыши с самоподдерживающейся конструкцией и меньшим количеством диагональных раскосов оказываются более устойчивыми к сильным ветрам. Это делает его идеальным для регионов, страдающих от суровых погодных условий, таких как торнадо и ураганы. В частности, вальмовые крыши с крутым скатом не будут подниматься из-за ветра.

Недостатки вальмовой крыши

Выбор вальмовой крыши для вашего дома имеет определенные недостатки по сравнению с двускатной крышей. Шатровые крыши требуют больше усилий для проектирования и строительства из-за их более сложной конструкции, что приводит к более высокой стоимости оборудования и большему количеству рабочих часов. Конструкция со скатами со всех сторон ограничивает чердачное пространство внутри крыши, а это означает, что людям становится труднее использовать это пространство. Шатровые крыши также не пропускают естественного света без слуховых окон, и пространство труднее вентилировать.

Двускатная крыша — плюсы и минусы

Для людей, которые предпочитают стиль двускатных крыш, не бойтесь. Двускатные крыши также имеют ряд преимуществ, которые делают их привлекательным выбором при строительстве или перекрытии вашего дома. Минусы, связанные с двускатными крышами, заставят вас задуматься, когда вы будете двигаться вперед.

Преимущества двускатной крыши

Двускатные крыши хорошо подходят для людей с ограниченным бюджетом. Простота конструкций двускатных крыш означает, что они не требуют такого же количества материалов, как другие конструкции крыш, а их стили различаются, оставаясь при этом доступными. У вас также есть больше места, особенно с двускатной крышей, которое можно использовать для чердака, склада или комнаты, благодаря только двум наклонным сторонам вместо четырех.

Хотя двускатные крыши нуждаются в дополнительной защите от ветра, они обеспечивают отличный дренаж для дождя и снега и более устойчивы к погодным условиям, чем плоские крыши.Они также позволяют улучшить вентиляцию в вашем доме. Ветер, дующий через вентиляционные отверстия в двускатной крыше, поможет вашему дому быть более энергоэффективным зимой и летом. Кроме того, мансардные окна пропускают внутрь помещения естественный солнечный свет.

Недостатки двускатной крыши

Если вы планируете использовать двускатную конструкцию, важно понимать, что двускатные крыши подвергаются более высокому риску повреждения ветром. Просто из-за своей конструкции двускатная крыша будет больше страдать под воздействием сильного ветра.В Diversified Roofing мы гарантируем, что наши двускатные крыши имеют надлежащую опору и качественные материалы, которые помогут вашей крыше противостоять погодным условиям. Правильная планировка и раскосы компенсируют недостатки конструкции двускатной крыши.

Обслуживание крыши

Чтобы продлить срок службы вашей двускатной крыши, вам необходимо регулярно ее обслуживать. Поврежденная, смещенная или изношенная черепица может привести к протечкам внутри вашего дома. Чтобы предотвратить развитие более серьезной проблемы, вы можете периодически проверять состояние своей крыши и устранять любые проблемы.

Водосточные желоба также нуждаются в чистке, особенно после непогоды и в определенные сезоны. На двускатных крышах водосточные желоба необходимы для обеспечения надлежащего дренажа. Вы должны очистить любой мусор, который накапливается в ваших водосточных желобах, и отремонтировать или заменить любые участки, на которых есть признаки повреждения.

Если вам нужно руководство по уходу за крышей, вы можете обратиться к специалистам по кровле. Если вы хотите знать, как справиться с техническим обслуживанием самостоятельно, или вам нужна помощь, кровельщики обладают навыками и опытом, чтобы выявлять и решать проблемы до того, как они усугубятся.

Правильный партнер для правильного проекта

Diversified Roofing на протяжении десятилетий предоставляет своим клиентам услуги высочайшего качества для домовладельцев, строителей жилых домов и коммерческих подрядчиков. Мы стремимся развивать позитивные отношения со всеми, с кем мы работаем, поэтому вы можете быть уверены, что мы будем работать эффективно и общаться четко. Наша опытная и надежная команда сделает все, что в их силах, чтобы облегчить ваше сознание и реализовать ваше видение. Если вы хотите перекрыть свой дом, свяжитесь с нами через наш веб-сайт сегодня.

Каркас и лист Двускатная крыша

Рисунок 8.1, Фрагмент каркаса крыши

Рисунок 8.1, показывающий, как части конструкции крыши подходят друг к другу. На данный момент у вас есть 4 стены, прикрепленные к полу. Теперь пришло время установить конструкцию крыши.

  • Фронтонные концевые фермы
  • Обычные фермы и чердачное перекрытие
  • Торцевая панель фермы
  • Летающие стропила
  • Летающие фермы
  • Навесные доски
  • Кровельное покрытие

Вы можете пометить верхние пластины как 16 дюймов O. C. или используйте стойки под каждой фермой в качестве ориентира.

Прикрепите скобу 2×4

Прикрепите 2×4 рядом с центром каждой торцевой стены, которая выступает на 3 или 4 фута над верхней пластиной.

Будет служить стопором и распоркой, когда конец фронтона будет поднят на место.

Установите прокладку из 2 слоев ОСП между стеной и раскосом. Этот зазор в 1 дюйм позволит свесу торцевой обшивки скользить туда, где он будет перекрывать обшивку торцевой стены на верхней пластине.

Прикрепить концевые фермы фронтона

Это пример навеса 12×16 с шагом 12/12 и выступом 12 дюймов, двойными торцевыми дверями и одной боковой дверью

. Для больших навесов это работа для 3 человек, потому что концы тяжелые, и вам придется работать вверх по лестницам.

Установите лестницу снаружи обоих углов торцевой стены.

Внесите фронтон и установите его на верхнюю пластину вверх дном и задом наперед возле торцевой стены.

Поднимите его горизонтально и удерживайте на месте, при этом 2×4 опираются на пол в центре базовой части, а один — в центре верхней части фермы. Будьте осторожны, чтобы надлежащим образом поддерживать центр фермы, когда она находится в горизонтальном положении, потому что она тяжелая и может сломаться под собственным весом, так как она имеет небольшую прочность в горизонтальном направлении.

Поднимите своих помощников по лестнице и используйте 2×4 в центре верхней части фермы, чтобы поднять ее вертикально. Затем помощники на лестницах могут переместить его на место, чтобы установить на торцевую верхнюю пластину.

2-дюймовый выступ сайдинга будет скользить в зазоре между стеной и скобой. Вот почему вам нужно расположить скобы на расстоянии 1 дюйм от стены.

Прикрепите ферму к торцевой стене гвоздями или шурупами. Вы также можете прикрепить его к вертикальной распорке с помощью временного винта для больших и высоких ферм.

Повторите эту процедуру для другой торцевой стены.

Струнная линия

Прикрепите веревку между одним из концов фермы фронтона и туго затяните ее.

Это контрольная линия для проверки правильности центрирования каждой фермы, прежде чем окончательно закрепить ее на месте.

Стековые фермы

Так как фермы выше их О.C. интервал вам нужно сложить некоторые из них на одном конце сарая. В противном случае у вас не будет места, чтобы поднять последние несколько.

Перенесите каждую ферму и положите ее на стену вверх дном ближе к концу. Поднимите его вертикально и сдвиньте, чтобы он опирался на ферму фронтона, и закрепите его на месте с помощью ремня.

Сделайте это по крайней мере для половины ферм, в зависимости от длины, ширины и шага, которые вы строите.

Установка ферм

Расположите ферму на верхних пластинах на расстоянии 16 дюймов от центра и убедитесь, что ее конец находится на одной линии с линией струны, а конец основания фермы находится на внешнем краю верхней пластины.Не на внешнем краю сайдинга.

Это делается для того, чтобы убедиться, что стенки не расширились больше или меньше размера «А». Затем прикрепите ферму двумя 3-дюймовыми шурупами для гипсокартона, вбитыми в каждую верхнюю пластину.

Если сайдинг не дает ферме опуститься на верхнюю пластину, переместите ферму в сторону. Возьмите молоток и сломайте угол обшивки, пока ферма не сядет плотно на место.

Если вы не можете установить все 3 точки фермы в правильное положение, это может означать, что стены искривлены или раздвинуты.Вы можете исправить это с помощью временной распорки 2 × 4 между проблемной частью стены и полом.

Привинтите его к полу и ближайшему к стене стержню, если это необходимо.

Мансардный этаж ?

Если вы собираетесь сделать чердак, вам нужно переместить фанерные части пола 4 × 8 на место до того, как будут установлены последние 8 футов ферм.

В противном случае у вас не будет возможности вставить листы фанеры.

Сложите все части пола в первые 8 футов ферм, а затем переместите их на место после установки остальных ферм.

См. рис. 8.1, Детали каркаса крыши

Торцевые доски фермы

Определите, сколько выступов вы хотите на концах фронтона, и соответствующим образом обрежьте торцевую доску фермы.

Прикрепите их к концам фермы, выходящим за концы фронтона. Эти доски будут составлять полный размер свеса фронтона.

Летучие стропила

Обрежьте стропила на 1 1/2 дюйма меньше, чем свес торцевой доски фермы, чтобы учесть ширину стропила, и установите их с помощью гвоздей или шурупов.

Летающие фермы

Поднимите летающие фермы на место и прикрепите их к торцевым доскам фермы и пролетным стропилам.

Навесные доски

Вырежьте карнизные доски из сайдинга высотой около 8 дюймов и поместите их между каждой фермой и на одной линии с верхней частью ферм.

Прикрепите несколькими оцинкованными гвоздями к верхним пластинам.

Вентиляция

Если вы хотите добавить немного вентиляции, вы можете просверлить несколько 2- или 3-дюймовых отверстий в каждой доске и накрыть ее сеткой, скрепив ее на месте.Это обеспечит дополнительный приток воздуха, если вы позже установите вентиляцию турбины.

Лист кровельный

Установите обшивку крыши и закрепите ее гвоздями диаметром 8d через каждые 8 ​​дюймов. Расставьте суставы в шахматном порядке для максимальной прочности.

После того, как защитное покрытие будет на месте, нанесите линии мелом и прибейте поле через каждые 8 ​​дюймов.

Удаление раскосов фермы

После того, как летающие фермы будут надежно прибиты к защитному покрытию, вы можете снять их временные распорки.

Купить планы постройки этого сарая

8 распространенных типов крыш | Оуэнс Корнинг Кровля

8 распространенных типов и стилей крыш

Если вы покупаете новую крышу или строите пристройку к дому, для которой требуется дополнительное пространство под крышей, вы можете ознакомиться с некоторыми из наиболее распространенных конструкций крыш и их влиянием на ваш выбор. кровельные материалы.

Конструкции, формы и стили крыш

В зависимости от архитектуры дома крыша может потенциально составлять 40% экстерьера, часто играя большую роль в его общем виде и привлекательности. Итак, когда придет время установить новую крышу, вы захотите выбрать кровельные материалы и цвета черепицы, которые хорошо сочетаются с формой и уклоном вашей крыши, а также дополняют внешний дизайн вашего дома.

Понимание потенциальных характеристик и влияния на дизайн различных форм и наклонов крыш может помочь вам решить, какая черепица и кровельные материалы лучше всего подходят для вашего дома как с точки зрения производительности, так и с эстетической точки зрения.

Совет профессионала: Кровельная черепица Owens Corning® подходит практически для всех типов конструкций крыш при условии, что уклон крыши соответствует указанным минимальным требованиям. Owens Corning® предлагает различные типы кровельной черепицы, от трехлепестковой до архитектурной черепицы, в широкой цветовой гамме, которые дополнят любой стиль крыши и экстерьера дома, а также помогут защитить ваш дом от непогоды. Вы можете «примерить» различные кровельные гонты и цвета с помощью визуализатора Design EyeQ®, чтобы увидеть, какие продукты и цвета вам больше всего подходят для вашего дома и типа крыши.

Уклон крыши

Наклон вашей крыши выполняет как практическую, так и эстетическую функцию. Вода от дождя или снега, например, имеет тенденцию проливаться или стекать быстрее на крыше с крутым наклоном. Уклон крыши выражается в соотношении, основанном на пропорциях крыши.

Подрядчики по кровельным работам могут использовать термин 6 из 12 или сокращенную версию, такую ​​как 6:12 или 6/12. Это означает, что крыша поднимается на 6 дюймов по вертикали на каждые 12 дюймов (или 1 фут) по горизонтали.Это может быть легко переведено для любого числа. Крыша с уклоном 4 из 12 будет подниматься на четыре дюйма по вертикали и на 12 дюймов по горизонтали.

От плоских склонов до крутых склонов, уклон крыши вашего дома может помочь создать интересный силуэт.

Выбирая кровельные материалы, имейте в виду, что чем круче уклон, тем более заметна поверхность вашей крыши с земли , что может оказать еще большее влияние на внешний вид вашего дома.

Большинство домовладельцев могут оставить эти расчеты своему кровельному подрядчику. Тем не менее, важно знать, что Международный жилищный кодекс устанавливает особые требования к минимальному уклону для всех кровельных покрытий, включая битумную черепицу. Ваш подрядчик по кровле может помочь вам выбрать правильный выбор для вашего уклона.

Хотя крыши некоторых стилей традиционно строятся с определенным уклоном, это не является жестким правилом.

8 распространенных типов крыш

Двускатная крыша

Вспомните свой первый рисунок дома мелками.Скорее всего, вы нарисовали двускатную крышу. По сути, это треугольник, основание которого опирается на дом, а две стороны поднимаются, чтобы встретиться с коньком. Уклоны двускатной крыши могут сильно различаться: от крутых конструкций в стиле шале до крыш с пологим уклоном.

Двускатная крыша Иллюстрация

Двускатная крыша является чрезвычайно популярным стилем крыши, и она хорошо работает в различных проектах домов. Вы можете украсить его передними фронтонами над вашими входами или использовать дизайн с перекрестными фронтонами, который состоит из двух гребней, расположенных под прямым углом.

Подрезанная двускатная крыша

Подстриженная двускатная крыша имеет несколько названий, в том числе буллноз. Подстриженные двускатные крыши имеют основную форму фронтона, с двумя сторонами, поднимающимися до конька, но затем заимствуют элемент у вальмовых крыш: верхние вершины «загнуты внутрь», создавая небольшие выступы на концах конька крыши. .

Обрезанная двускатная крыша Иллюстрация

Эти вальмы придают домам интересную архитектурную деталь и помогают продемонстрировать высокоэффективную дизайнерскую черепицу.

Голландская двускатная крыша

Голландская двускатная крыша — это еще одна крыша комбинированного стиля, в которой используются элементы дизайна как двускатной, так и вальмовой крыш. Миниатюрная двускатная крыша, или «фронтон», возвышается над традиционной шатровой крышей.

Голландская остроконечная крыша Иллюстрация

Фронтонная часть предоставляет домовладельцам увеличенное чердачное пространство и даже может быть оснащена окнами для дополнительного солнечного света.

Гамбральная крыша

Представьте себе классический красный амбар с белой отделкой, и вы только что представили себе двускатную крышу.Его две стороны имеют по два склона, один крутой и один пологий. Дизайн позволяет использовать верхний этаж как чердак или чердак. Добавление окон по бокам двускатной крыши может обеспечить естественное освещение и увеличить использование верхнего этажа.

Вальмовая крыша Иллюстрация

Крутые участки вальмовых крыш очень хорошо видны, поэтому домовладельцы должны внимательно следить за внешним видом своей кровельной черепицы.

Шатровая крыша

Традиционная вальмовая крыша состоит из четырех скатов одинаковой длины, которые образуют простой конек.Однако есть варианты, такие как полубедро с двумя более короткими сторонами с карнизом.

Вальмовая крыша Иллюстрация

Если у вас вальмовая крыша, то вы, возможно, уже поняли, что большая часть крыши видна, когда вы смотрите на свой дом. Тип и цвет кровельной черепицы, которую вы устанавливаете на вальмовую крышу, будут составлять большую часть общего внешнего вида вашего дома, потому что она очень хорошо видна.

Мансардная крыша

Лувр в Париже является прекрасным примером мансардной крыши, которая берет свою классическую форму из французской архитектуры.Эта четырехсторонняя конструкция с двойными скатами имеет очень крутые нижние скаты, которые могут быть плоскими или изогнутыми.

Mansard Roof Illustration

Хотя мансардная крыша возникла во Франции, она быстро стала популярной в Соединенных Штатах. Стиль позволяет домовладельцам в полной мере использовать верхний этаж с обилием внутреннего чердачного пространства и несколькими окнами, и он выглядит особенно привлекательно, когда добавляются слуховые окна.

Совет для профессионалов: Выбор архитектурной черепицы сланцевой формы, такой как черепица Owens Corning® Berkshire®, может еще больше подчеркнуть старинную эстетику этой конструкции крыши.

Односкатная крыша

Если вы предпочитаете современный дизайн дома, вам наверняка понравится односкатная крыша. Этот «навесной» стиль напоминает половину традиционного фронтона. Хотя она долгое время использовалась для веранд и пристроек, теперь односкатная крыша украшает всю конструкцию ультрасовременных зданий. Большинство односкатных крыш, как правило, имеют более низкие уклоны, чаще всего 4 из 12 и ниже, хотя более крутые уклоны ускорят сток воды.

Shed Roof Illustration

Дома с односкатными крышами, как правило, представляют собой уникальные конструкции, отражающие стиль и индивидуальность их владельцев.Односкатные крыши предоставляют интересные возможности для размещения окон: от небольших рядов оконных стекол прямо под крышей до больших панорамных окон в передней части дома.

Плоская крыша (крыша с малым уклоном)

Когда большинство людей думают о плоских крышах, на ум часто приходят торговые центры и промышленные комплексы. Однако в период между 1945 и 1970 годами многие современные архитекторы середины века экспериментировали с плоскими линиями крыш, создавая дома мечты для кинозвезд и богатых бизнесменов.Плоские крыши соответствовали внешнему виду того периода, сливаясь с окружающей средой и обеспечивая большие открытые планы этажей. Некоторые дома имеют ограниченную площадь плоской поверхности, а остальная часть крыши имеет двускатную или вальмовую конструкцию. Кроме того, в некоторых пристройках к дому может использоваться плоская крыша, чтобы обеспечить дополнительную жилую площадь на втором этаже.

Плоская крыша Иллюстрация

Имейте в виду, что плоская крыша на самом деле не означает плоскую — должен быть некоторый уклон для отвода воды.

Pro Совет: Плоские крыши (с малым уклоном) особенно подвержены протечкам, поэтому они должны быть тщательно гидроизолированы и покрыты соответствующим материалом, например, самоклеящейся многослойной битумной мембраной, модифицированной SBS, ПВХ, ТПО или резиновая мембрана.

Как выбрать кровельную черепицу для вашего типа крыши?

Мы дали вам разбивку распространенных форм крыш, которые также имеют множество подтипов, которые можно объединять в комбинированные стили. Выбор правильной черепицы зависит только от вас.

  • Проезжайте по окрестностям, просматривайте дома в Интернете и просматривайте журналы, чтобы найти стиль и цвет крыши, которые отражают дом вашей мечты.
  • Подумайте о своем районе. У вас будет выбор: слиться с окружающей средой или выделиться — все зависит от вашей индивидуальности и целей дизайна экстерьера.
  • Кроме того, могут существовать строительные нормы и правила или ограничения ТСЖ, которые ограничивают ваши возможности, поэтому обязательно изучите вопрос перед началом любого проекта.

Кровельная черепица Owens Corning® может использоваться на всех типах крыш, за некоторыми исключениями для определенных уклонов крыши. Используйте инструменты цвета и дизайна крыши от Owens Corning, чтобы увидеть, как может выглядеть ваша крыша с различными стилями и цветами черепицы, и помочь вам согласовать крышу с экстерьером вашего дома.

После того, как вы нашли нужный вид, поговорите с опытным независимым подрядчиком по кровельным работам в сети подрядчиков Owens Corning рядом с вами. Они могут помочь вам выбрать подходящую черепицу для вашей крыши и предоставить вам оценку вместе с возможностями финансирования крыши.

Строительство. Планы зданий

НАЗВАНИЕ ПЛАН № ГОД # ПГС
ДЕТАЛИ КАРНИСА И СЛУХОВЫХ ПОЛОЖЕНИЙ, КОНСТРОН/ВСТРЕЧНАЯ КРЫША 5199 ’30 1
НАВЕСНАЯ ФЕРМА КРЫШИ, 32-, 34- И 36-ФУТОВЫЕ ПРОЛЕТЫ, 12-ФУТ. ЦЕНТР., БОЛТЫ 5218 ’33 1
НАВЕСНАЯ ФЕРМА КРЫШИ, ПРОЛЕТЫ 32, 34 И 36 ФУТОВ, 12 ФУТОВ CNTRS.ШВВР 5219 ’33 1
АРОЧНЫЕ СТРОПИЛЫ, ИЗОГНУТЫЕ, ПРОЛЕТЫ 32, 34 и 36 ФУТОВ, 2 ДЮЙМА, НА БОЛТАХ 5220 ’33 1
АРОЧНЫЕ СТРОПИЛЬНЫЕ ПИЛЫ, 32-, 34- и 36-ФУТОВЫЕ ПРОЛЕТЫ, 2’CN, С ГВОЗДЯМИ 5221 ’33 1
РАМА САРАЯ; ГОТИЧЕСКАЯ КРЫША, ШИРИНА 34-36 ФУТОВ, ПИЛЕНАЯ, ТИП 5524 ’45R 1
РАМКА ДВУСТОРОННЕЙ КРЫШИ; 2′ CNTRS, НОЖНИЧНЫЙ RFTR ШИРИНА 34-36′ 5527 ’49 1
РАМКА RFTR С РАМКАМИ, ПРОЛЕТЫ 16, 18, 20 и 24 ФУТА, ЦЕНТР 2 ФУТА 5625 ’49 1
КОНСТРУКЦИЯ НАВЕСНЫХ СТРОИЛ, 28, 30 и 32 ФУТА ПРОЛЕТА, 2 ФУТА ЦЕНТРА 5626 ’49 1
ДВЕРЬ САРАЯ И ДЕТАЛИ РАМЫ, ПОВОРОТНАЯ И РАЗДВИЖНАЯ ТИПА 5631 ’47 1
ДЕТАЛИ ОКНА И РАМЫ САРА, ДВУХПОДВЕСНАЯ И НАКЛАДНАЯ ТИПА 5633 ’47 1
ДЕТАЛИ ДВЕРИ СЕНОКОСА, ПОВОРОТНЫЕ И РАЗДВИЖНЫЕ, НЕСУЩАЯ ГУСЕНИЦА 5634 ’48 1
КОНСТРУКЦИИ ТОРЦЕВОЙ СТЕНКИ-НАВЕСНОЙ КРЫШИ, УРАГОННЫЕ ЗОНЫ 5639 ’48 1
КОНСТРУКЦИЯ ДВУСТОРОННЕЙ КРЫШИ САРАЯ ШИРИНОЙ 34 И 36 ФУТОВ, КЛЕЕНАЯ ФЕРМА 5658 ’48 1
КОНСТРУКЦИЯ ДВУСТОРОННЕЙ КРЫШИ САРАЯ, ШИРИНА 34 И 36 ФУТОВ, СТРОИЛЬНАЯ ФЕРМА НА БОЛТАХ 5659 ’48 1
СВЯЗАННЫЙ RFTR, 2’OC, ШИРИНА 34 И 36 ФУТОВ, ДЕТАЛИ ДВУХЭТАЖНОГО САРАМА 5660 ’48 1
СТОЙКА-БАЛКА, ШИРИНА 34 И 36 ФУТОВ, 1-1/2 ЭТАЖНЫЕ СТАНКИ, GbR 5662 ’49 1
РАМКА СТРОПИЛ, 2’0C, 38’W, 2-ЭТАЖНЫЙ САМОЙ 5663 ’48 1
РАМКА СТРОПИЛ, 2′ OC, 38′ WD, 1-1/2 ЭТАЖНЫЙ СТАН 5664 ’49 1
РАМА АРМАНА ДЛЯ ФЕРМЫ ДВУСЦОВОЙ КРЫШИ, 38-ФУТОВЫЙ КЛЕЕВОЙ ГВОЗДЬ, НАКЛОН 7/12 5665 ’48 1
СТЕННА САРАЯ И ИЗОЛЯЦИЯ. КОНСТ ПОТОЛКА, ЗНАЧЕНИЯ ИЗОЛЯЦИИ 5668 ’48 1
СТЕНА амбара 8 ПОТОЛОК КОНСТ. 1-ЭТАЖНЫЕ КИРПИЧНЫЕ амбары 5669 ’49 1
СТЕНА амбара 8 ПОТОЛОК КОНСТ. 1,5-ЭТАЖНЫЕ КИРПИЧНЫЕ амбары 5670 ’49 1
BARN MNRY СТЕНА И СВЯЗЬ, GaR, ЧЕРНАЯ С КОНТРОЛЕМ, ИЗОЛЯЦИОННЫЕ ЗНАЧЕНИЯ 5671 ’49 1
ДЕТАЛИ КАРНИСА АМАРА КАМЕННАЯ КОНСТРУКЦИЯ 5672 ’49 1
БРОНИРОВАННЫЙ СТРОИЛЬ ДЛЯ 2-Х ЭТАЖНОГО САМАРА, ШИРИНА 36 ФУТОВ, 16 ФУТОВ С ВНУТРЕННИМ ПЛОТОМ 5673 ’49 2
КОНСТРУКЦИЯ РАМЫ RFTR, 2′ OC, 1-1/2 STY, ШИР. 34’&36′ BRNS 5680 ’48 1
ГОТИЧЕСКАЯ РАМА САРАЯ, 34 ФУТА, ДВУХЭТАЖНАЯ, ПИЛОМАТЕРИАЛЬНАЯ 5687 ’48 1
ГОТИЧЕСКАЯ РАМА САРАЯ, 36 ФУТОВ Ш, 2 ЭТАЖА, ПИЛОМАТЕРИАЛЬНАЯ 5688 ’48 1
КОНСТРУКЦИИ ТОРЦЕВОЙ СТЕНКИ-ГОТИЧЕСКИЕ БАРЫ, ОБЛАСТЬ УРАГАНА 5690 ’49 1
БЕЗОПАСНОСТЬ САЛОНА: ЛЕСТНИЦЫ, ЛЕСТНИЦА, ХРАНЕНИЕ ВИЛ, ЖЕЛОБ ДЛЯ СЕНА 5697 ’49 1
РАМА СТОЛБА КОНСТ, 39 ФУТОВ ИЛИ 52 ФУТА, GBR ИЛИ CG ВНУТРЕННИЕ СТОЛБЫ 15’CNTRS 5780 ’54 3
РАМА СТОЛБА КОНСТ, ШИРИНА 39 ФУТОВ ИЛИ 52 ФУТА, CG ВНУТРЕННИЕ СТОЛБЫ НА 15’CNT 5781 ’54 3
РАМА СТОЛБА КОНСТ, 39 ФУТОВ ИЛИ 52 ФУТА, 26 ФУТОВ CLR+LEAN, СТОЛБЫ 15’CNTRS 5782 ’54 3
МАЧТА 39’W BLDG, GbR, ВНУТРЕННИЕ СТОЛБЫ И СТРОЛИЛА НА 15′ CNTRS 5830 ’57 1
МАЧТА ШИРИНА 39′ CG BLDG, МЕЖСТОЛБЫ, RFTR НА 15′ CNTRS 5831 ’57 1
МАЧТА 26’W BLDG С НАКЛОНАМИ ДЛЯ 39′ ИЛИ ​​52′ W, СТРОПИЛЫ 2’OC 5832 ’57 2
СТЕНЫ, ДВЕРИ И ОКНА ДЛЯ ЗДАНИЙ НА ОПОРАХ 5833 ’57 1
30-ФЕРМАЛЬНАЯ ФЕРМА КРЫШИ, 7. ИНТЕРВАЛ 5′, НАКЛОН 3:12 5855 ’58 1
30-ФЕРМАЛЬНАЯ ФЕРМА КРЫШИ, ШАГ 15 ФУТОВ, НАКЛОН 3:12 5856 ’58 1
26-ФЕРМАЛЬНАЯ ФЕРМА КРЫШИ, ШАГ 7,5 ФУТОВ, НАКЛОН 3:12 5857 ’58 1
КОНСТРУКЦИЯ КРЫШИ 5858 ’58 1
36-ФЕРМАЛЬНАЯ ФЕРМА С ПРИБИВАНИЕМ ГВОЗДЯМИ, 8-ФУТОВАЯ ОСЬ, ДВУХСТУПЕНЧАТАЯ ВЕРХНЯЯ ЧАСТЬ, 4/12 УКЛОН 5921 ’61 1
24-ФУТОВАЯ ФЕРМА С ГВОЗДЯМИ, 4-ФУТОВАЯ ОС, ВЕРХНИЙ ПОЯС ДВУХСТОРОННИЙ, 3/12 УКЛОН 5922 ’61 1
24-ФУТОВАЯ ФЕРМА С ГВОЗДЯМИ, ОДИНАРНЫЙ ВЕРХНИЙ ПОЯС, СКАН 3/12 5923 ’61 1
СТРИМИЛЬНАЯ ФЕРМА 40 ФУТОВ ЖЕСТКАЯ РАМА КОНСТ. , СТЕНКА 10’H, ПРОМЕЖУТ 8′ 5949 ’63 2
32-ФУТОВАЯ ФЕРМА С ГВОЗДЯМИ, D’BL CHORDA, 8′ OC, 4/12 НАКЛОН 5973 ’64 1
40-ФУТОВАЯ ФЕРМА ДЛЯ ДВУСТОРОННЕЙ КРЫШИ С ПРИБИВАНИЕМ ГВОЗДЯМИ, ДЛЯ КЛЕТОЧНЫХ СЛОЕВ, 5/12 SL 5978 ’65 2
СТРИЛО ФЕРМЫ, РАЗЪЕМНОЕ КОЛЬЦО, ПРОЛЕТЫ ОТ 24 ФУТОВ ДО 40 ФУТОВ, РАССТОЯНИЕ 4 ФУТА 6005 ’67 1
ФЕРМА С ГВОЗДЯМИ, ПРОЛЕТ 40 ФУТОВ, ШАГ 4 ФУТА, НАКЛОН 5/12 6007 ’67 1
ФЕРМА С ГВОЗДЯМИ, ПРОЛЕТ 48 ФУТОВ, ШАГ 4 ФУТА, НАКЛОН 5/12 6008 ’67 1
ФЕРМА С ГВОЗДЯМИ, ПРОЛЕТ 50 ФУТОВ, ШАГ 4 ФУТА, НАКЛОН 5/12 6009 ’67 1
СТРОЕНИЕ МАЧТЫ КОНСТ, Ш 26, 39 и 52 ФУТА, КОНСТРУКЦИОННЫЕ КРЫШИ 6280 ’77 3
SUGARHOUSE, 20’X34′ +16′ ШИРОКИЕ НАКЛОНЫ, ДВУСТОРОННЯЯ КРЫША И PB ShR, StW 6308 ’78 2
МАЧТА ДОМ, 30’XV. LNG X12’H, TR, СИЛЬНЫЙ СНЕГ, СТОЛБЫ 12’OC 6362 ’84 3
ДЕТАЛИ ЗАЩИТЫ ЗДАНИЯ И БУНКЕРА 6368 ’84 1
ХОЛОДИЛЬНЫЕ СТЕНКИ, 10′-18’В, ИЗОЛЯЦИЯ ИЗ ПЕНЫ. ДЛЯ РАССЫЛКИ STRG 6388 ’87 1
ХОЛОДИЛЬНЫЕ СТЕНЫ ДЛЯ ХРАНЕНИЯ, 12–20 ФУТОВ В, ИЗОЛЯЦИЯ ИЗ ПЕНЫ. ДЛЯ ПОДДОНА STRG 6389 ’87 1
НАСТЕННЫЙ НАВЕСНОЙ ПЛОТ СВЯЗИ, 20-34-ФУТОВЫЕ ПРОЛЕТЫ, ГВОЗДИ, 2’OC 6410 ’88 1
ПОДВЕСНОЙ ПЛОТ ДЛЯ СВЯЗАННОЙ СТЕНЫ, ПРОЛЕТЫ 36-50 ФУТОВ, ПИЛОМАТЕРИАЛ С ПРИБИВАНИЕМ ГВОЗДЯМИ, 2 ФУТА OC 6411 ’88 1
ДЕТАЛИ СТЕН И КРЫШИ ДЛЯ ПЛАНОВ 6513-17-20-21-22-36-39 6500 ’34 1
ДОМ С 3 СПАЛЬНЯМИ И ПОДВАЛОМ 7136 ’58 3
ДЕТАЛИ ДЛЯ СТЕНЫ ADOBE, НАКЛОННЫЙ ПОТОЛОК С ОТКРЫТЫМИ БАЛКАМИ, RWF ИЛИ CF 7215 ’77 1
ДЕТАЛИ СТЕН ДОМА, 7 ТИПОВ, ПЛИТА, ПОЛУПОЛОС ИЛИ ПОДВАЛ 7270 ’87 2
ЖЕСТКАЯ РАМА ИЗ ФАНЕРЫ, ОТ 24 ФУТОВ ДО 48 ФУТОВ Ш, ВЕРТИКАЛЬНЫЕ ИЛИ НАКЛОННЫЕ СТЕНЫ АПА W-485 ’82 32
ПОПЕРЕЧНЫЕ СЕЧЕНИЯ СТЕНЫ, СТОЙКИ, СТОЛБА МОЖЕТ 2124 ’71 1
ПОПЕРЕЧНЫЕ СЕЧЕНИЯ СТЕНЫ, СТОЙКИ, СТОЛБА МОЖЕТ 2125 ’71 1
СТЕНА С ИЗОЛЯЦИОННЫМИ РАМКАМИ МОЖЕТ 9324 ’81 1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 36 ФУТОВ, 4’OC, ПРИБИВАНИЕ ГВОЗДЯМИ, 59 PSF, КЛЕТКА L CAN C-102 ’72 1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 30 ФУТОВ, 4 ФУТА С ГВОЗДЯМИ, 61 PSF CAN C-127 ’72 1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 36 ФУТОВ, 4 ФУТА С ГВОЗДЯМИ, 46 PSF CAN C-129 ’72 1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 50 ФУТОВ, 4 ФУТА OC, С ГВОЗДЯМИ, 55 PSF CAN C-134 ’72 1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 56 ФУТОВ, 4 ФУТА OC, С ГВОЗДЯМИ, 55 PSF CAN C-135 ’72 1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 60 ФУТОВ, 4 ФУТА OC, С ГВОЗДЯМИ, 50 PSF CAN C-136 ’72 1
СТРОИЛЬНАЯ ФЕРМА ШР, ПРОЛЕТ 31 ФУТ, 4 ФУТА ОС, ПРИБИРАЕМЫЙ, 52 PSF CAN C-138 ’72 1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 26 ФУТОВ, 4 ФУТА OC, С ГВОЗДЯМИ, 33 PSF CAN C-34 ’72 1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 26 ФУТОВ, 4 ФУТА OC, С ГВОЗДЯМИ, 53 PSF CAN C-46 ’72 1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 60 ФУТОВ, 4 ФУТА OC, С ГВОЗДЯМИ, 32 PSF CAN C-70 ’72 1
ПОДДЕРЖКА CLEARSPAN ДЛЯ MOW FLOOR 28X40, НАКЛОН 14X40 НД 701-1-1 ’88 1
КОРОБНАЯ БАЛКА 44-ФУТОВЫЙ ПРОЛЕТ 172 ФУНТА. /фут. ГРУЗ, ФАНЕРА И ПИЛОМАТЕРИАЛЫ, КЛЕЕНЫЕ НД 708-1-2 ’74 1
СТРИЛО С ФЕРМОЙ, 50 ФУТОВ, 4’OC, КОНСТРУКЦИЯ НА КЛЕЕ-ГВОЗДЯХ НД 708-1-3 ’62 1
СТРИЛО С ФЕРМОЙ, 70 ФУТОВ, 2 ФУТА ИЛИ 4 ФУТА, КОНСТРУКЦИЯ НА КЛЕЕ-ГВОЗДЯХ НД 708-1-4 ’69 1
СТРИЛО С ФЕРМОЙ, ПРОЛЕТ 80 ФУТОВ, КЛЕЙ, КОНСТРУКЦИЯ НА ГВОЗДАХ НД 708-1-5 ’70 1
СОЕДИНЕНИЕ СТЕНЫ ФУНДАМЕНТА С ПОЛОМ, ИЗОЛИРОВАННОЕ НД 708-1-6 ’73 1
ДВУСТОРОННЯЯ КРЫША НАД СТАРОЙ ПЛОСКОЙ КРЫШЕЙ НД 708-2-1 ’75 1
АРКА СТРОЛИЛА, ПРОЛЕТ 32 ФУТА, ПОДПИТОК НД 708-2-2 ’67 1
ДЕТАЛИ СВЯЗИ ДЛЯ КОНСТРУКЦИИ РАМЫ НД 708-3-0 ’62 1
СИСТЕМА ОПОРЫ КРЫШИ СО СТОЛБАМИ, 30’X80′, БЕТОННЫЕ СТОЛБЫ НД 708-3-1 ’70 1
СИСТЕМА СТОЛБ, 3″X8″X1/4″, СТАЛЬНЫЕ ДВУТАБАЛКИ НД 708-3-2 ’65 1
ДОПОЛНЕНИЕ К СТРОЕНИЮ МАЧТЫ, 32X80, НА СУЩЕСТВУЮЩЕМ 40X48 BLDG НД 708-3-3 ’64 1
ПЛАНИРОВКА ПОДВАЛА ДОМА, ИЗОЛЯЦИЯ НД 710-0-0 ’76 1
ПАРКОВКА ДЛЯ ТРАНСПОРТНЫХ СРЕДСТВ; 2 ВАРИАНТА НД 710-0-1 ’83 1
КОНСТРУКЦИЯ НАВЕСНЫХ СТРОИЛ, ПРОЛЕТЫ ОТ 18 ФУТОВ ДО 40 ФУТОВ НД 720-1-1 ’25 1
КОНСТРУКЦИЯ НАВЕСНЫХ СТРОИЛ И КОНСТРУКЦИЯ СТЕНЫ НД 720-2-1 ’35 1
ГОТИЧЕСКАЯ АРОЧНАЯ СТРОИТЕЛЬНАЯ РАМА, 34 ФУТА Ш, И СТЕННАЯ РАМА НД 720-3-1 ’35 1
СТОЙКА КОНСТРУКЦИЯ, НАВЕС И НАСАДКА НД 720-4-1 ’35 1
СХЕМА САРА, 36’X84′, КОРОВЫ И ЛОШАДИ НД 721-1-1 ’24 1
32′ З. ПОЛЕФРАМ ДЛЯ ЖИВОТНОВОДСТВА, GbR, ВНУТРЕННИЕ СТОЛБЫ, ОТКРЫТАЯ СТОРОНА НД 724-1-2 ’56 1
42 ‘W. POLEFRAM Скотный двор, CGR, ВНУТРЕННИЕ СТОЛБЫ, ОПЕРАТИВНАЯ СТОРОНА НД 724-1-3 ’56 1
56′ W. POLEFRAM Скотный двор, GbR, ВНУТРЕННИЕ СТОЛБЫ, ОПЕРАТИВНАЯ СТОРОНА НД 724-1-4 ’56 1
40-ФУТОВАЯ ШАРОВАЯ РАМА, TR НА 4-8-ДЮЙМОВЫХ ЦЕНТРАХ, ВЫСТУПЛЕНИЕ, ОТКРЫТАЯ СТОРОНА НД 724-1-5 ’64R 3
РАМА ИЗ СОЛОМА, 28X32, СТОЙКА И ПРОВОЛОКА НД 725-3-1 ’43 1
ХОЛЛ ДЛЯ ОВЕЦ ИЛИ КРС, 24X90, ДВЕРЬ БОКОВОЙ СТЕНКИ НД Б-711 ’30 1
СОМОЗАВАР ДЛЯ КРС, 20X28, ТОРЦЕВАЯ СТЕНКА С ДВЕРЬЮ НД Б-712 ’30 1
СОЛОМОЗАВОР ДЛЯ ПТИЦЫ, 20X20, ТОРЦЕВАЯ СТЕНКА С ДВЕРЬЮ НД Б-713 ’34 1
СЪЕМНАЯ РАМА КРЫШИ ДЛЯ НАРАВА ДЛЯ СОЛОМЫ, 19X23, ДОСКА И ПРОВОЛОКА НД Б-8-1-1 ’24 1

Двускатная крыша: определение, конструкция, типы, крыльцо и преимущества

Двускатная крыша | конструкция двускатной крыши | крыльцо с двускатной крышей | двускатная крыша против вальмовой | преимущество двускатной крыши | недостатки двускатной крыши.

В этой статье я кратко расскажу о двускатной крыше, что такое двускатная крыша, конструкция двускатной крыши, ее соединение с каркасом, а также ее преимущества и недостатки.

В современной архитектуре приобрел классический внешний вид и красивый дизайн кровельного покрытия в мире, таком как Канада, Новая Англия, бразильская резиденция, греческая рамановская архитектура и т. Д., Имея снежные регионы, где выпадали проливные дожди и т. Д., Которые также ощущают классический внешний вид и красивый внешний вид. .

Двускатная крыша

Двускатная крыша представляет собой тип конструкции скатной крыши, которая состоит из двух наклонных сторон, которые встречаются, образуя гребень в конструкциях треугольной формы, сформированных на обоих концах при строительстве зданий, которые широко используются в регионах мира с классическим внешним видом и хорошим внешним видом. .

Двускатные крыши

обеспечивают эффективный дизайн кровельного покрытия в мировых и снежных регионах, который приобретает красивый, классический вид и широко используется в современной архитектуре, что также часто встречается в конструкции двускатной крыши во многих стилях архитектуры.

Двускатная крыша

Двускатные крыши, по сути, представляют собой структурную конструкцию кровельного покрытия с крутыми скатами, поднимающимися к вершине, где два ската сторон встречаются на скатных поверхностях на центральном гребне вниз к стенам с довольно пологим уклоном, который обычно наблюдается в традиционной и современной архитектуре. во многих регионах мира и обычно используется в холодных погодных условиях с сильными дождями и снегопадами для защиты коттеджей от протечек воды и в основном состоит из более устойчивого поведения к повреждению ветром.

В римской и греческой архитектуре стили строительства двускатных крыш наиболее популярны в современной архитектуре из-за их простоты, адаптируемости и того факта, что их легко построить и недорого построить.

Двускатные крыши

наиболее популярны в бразильском жилом дизайне из-за легкого внешнего вида и простоты сборки, а также защиты от потока дождевой воды вдоль скатных поверхностей.

Дизайн двускатных крыш также часто встречается в регионах Новой Англии и Канады в виде традиционных стилей крыш, и эти конструкции дизайна более популярны, эти стили крыш кратко описаны в романах о стилях крыши «Дом с семью фронтонами» и «Энн из Зеленых Мезонинов», эти романы признаны обеими странами.

Что такое двускатная крыша?

В связи с этим, «что такое двускатная крыша?», двускатная крыша представляет собой тип конструкции скатной крыши, которая состоит из двух наклонных сторон, которые встречаются, чтобы сформировать гребень в конструкциях треугольной формы, сформированных на обоих концах при строительстве здания, которое широко используется в регионах мира с классическим внешним видом и хорошим внешним видом. Двускатные крыши являются популярным дизайном для регионов с холодным климатом, так как они могут легко сбрасывать воду и снег.

Определение двускатной крыши

Двускатная крыша определяется как архитектурный элемент треугольной формы кровельного покрытия типа скатной крыши, состоящей из двух скатов, причем нижний скат ниже верхнего, который представляет собой простую конструкцию крыши с двумя скатами, смыкающимися в коньке.

В этой конструкции крыши нижний скат двускатной крыши может выходить за вертикальные осевые линии дома, а верхний скат заходить за нижний, в результате чего с каждой стороны образуются две вертикальные зоны.

Двускатные крыши наиболее популярны во многих регионах мира для многих стилей современной архитектуры с классикой и простотой.

Двускатные крыши — это очень эффективный и популярный вариант кровли, который сочетает в себе множество свойств с широким разнообразием вариантов дизайна для выбора из многих стилей архитектуры в современном строительстве крыши.

Двускатные крыши бывают самых разных конструкций в соответствии с климатическим районом, в регионах с сильным ветром и обильными дождями и снегом эти крыши имеют крутой уклон для предотвращения просачивания воды, В альпийских регионах эти крыши состоят из более мелкого шага, который лучше поддерживает неконтролируемую лавину и легче выдерживает слой снега.

Конструкция двускатной крыши

Если вы думаете спроектировать вам двускатную крышу, они могут легко спроектировать ваш средний семейный дом из палочек, конструкция двускатной крыши построена за счет единственных скатов в двух направлениях и открыта на концах, это достаточно хорошее место для вашей семьи и откровенно говоря, это достаточно хорошо и для большинства из нас.

Конструкция двускатных крыш

проста, состоит из нескольких разных элементов, они состоят из трех важных компонентов этой конструкции конструкции крыши в форме треугольной призмы, которая связана с двумя сторонами крыши, наклоненными под углом, который называется крышей. разбили . Эти скатные крыши или наклонные в двух направлениях стороны сходятся вдоль центрального конька, параллельного длине дома.

Вертикальный треугольный участок стены, выступающий между сторонами скатов с каждого конца. В этой конструкции крыши нижний скат двускатной крыши может выходить за вертикальные осевые линии дома, а верхний скат выходит за нижний, в результате чего две вертикальные области по бокам.

Взгляните на некоторые изображения ниже на эту простую иллюстрацию дома с двускатной крышей, крыша треугольного сечения сама по себе является фронтоном, конструкции которого обычно встречаются во многих регионах мира, таких как Канада, Новая Англия, Бразильская резиденция и Греческая рамановская архитектура и т. Д. Во многих стилях.

Дизайн крыши с фронтонами популярен для кровли с различными вариантами дизайна на выбор, мы выбрали конструктивные стили дизайна с крышей в соответствии с ее свойствами и функциональностью,

, поэтому здесь мы кратко обсудили различные типы конструкций двускатных крыш.

Типы двускатных крыш

Дизайн двускатной крыши популярен для кровли с различными вариантами дизайна на выбор, мы выбрали конструктивные стили дизайна с крышей в соответствии с ее свойствами и функциональностью, поэтому здесь мы кратко обсудили различные типы конструкций двускатных крыш, Ниже приведены типы двускатных крыш-

.

● Коробчатые двускатные крыши

● Фронтальные двускатные крыши

● Поперечная двускатная крыша

● Голландская двускатная крыша

● Деревянная двускатная крыша

● Вальмовая двускатная крыша

Двускатная крыша

Двускатная крыша представляет собой стандартную двускатную крышу, в которой ее конструкция, связанная с треугольной частью крыши, более очерчена, а расходы на каждом конце двускатной крыши, эти конструкции представляют собой красивое кровельное покрытие, которое делает дом более длинным и дает вам гораздо больше места внутри и определенно классический вид снаружи.

Двускатная крыша
Передняя двускатная крыша

Конструкция передней двускатной крыши, как правило, представляет собой ложную переднюю крышу, этот тип конструкции подходит для вашего дома, который уже построен, и вы хотите добавить декоративные архитектурные стили и другие цели, это очень хорошо для обеспечения приятных цветов по вашему выбору и придайте идеальный внешний вид дополнительными штрихами, такими как различные формы деревянных или кирпичных конструкций прямо под крышей.

Передняя двускатная крыша

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал Youtube

Поперечная двускатная крыша

Крестообразная двускатная крыша представляет собой конструкцию двускатной крыши с двумя фронтонами, соединенными вместе на перпендикулярном пересечении, что обеспечивает создание красивого дома и построение таким образом, чтобы вы могли сидеть снаружи своего дома с хорошими срубами.

Поперечная двускатная крыша

Поперечная двускатная крыша представляет собой сложную архитектуру конструкции двускатной крыши, вы также можете придать дополнительную красоту декоративному декору этой конструкции с помощью материалов, прикрепленных под крышей. Эта конструкция также дает больше места.

Голландская двускатная крыша

Дизайн голландской двускатной крыши представляет собой своего рода крышу, которая создает гибридную крышу за счет сточных вод, используемых в средней точке двускатной крыши и вальмовой крыши, вы можете выглядеть как вальмовая крыша с двускатной крышей наверху.

Голландская двускатная крыша

Этот дизайн также строится там, где вы уже построили свою крышу и хотите добавить декоративности, этот тип конструкции крыши является классическим и обеспечивает больше места.

Если вы задумали построить идею голландской двускатной крыши, то вам следует внимательно отнестись к проектированию конструкции, так как эта конструкция склонна к протечкам.

ЧИТАЙТЕ ТАКЖЕ :-

Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

Как рассчитать уклон крыши | формула шага для крыши

Стандартный уклон крыши в градусах, соотношение & дробь для дома

Калькулятор уклона крыши | как рассчитать уклон крыши

Скатная крыша: детали, типы, угол & как рассчитать уклон крыши

Стропильная крыша: определение, типы & преимущество

Деревянная двускатная крыша

Деревянная двускатная крыша является в основном декоративной и создает красоту в конструкции двускатной крыши, идея дизайна этой двускатной крыши — идеальный внешний вид и хороший выбор покрытия крыши для защиты от любых погодных условий.

Деревянная двускатная крыша

Эти кровельные конструкции обладают термостойкостью к солнечным лучам, обеспечивают идеальную температуру в помещении, решают все проблемы, связанные с протечками и защищают от сильного ветра.

Двухскатная двускатная крыша

Когда вы думаете о дизайне двускатной крыши, это в основном идеальная идея для проектирования этого типа крыши, состоящей из двух скатов с каждой стороны, со скатной крышей, которая имеет форму «U», это известно как двойная двускатная крыша.

Двускатная крыша Gambrel

Конструкция двускатной крыши, вероятно, является творческим подходом к дизайну во многих регионах мира, особенно в Соединенных Штатах, Канаде и т. Д. Эти конструкции настолько популярны благодаря простоте установки и простоте конструкции, которые покрывают чердачное пространство в соответствии с как правило.

Этот тип конструкции часто размещается в фермерских домах из-за того, что крыша может быть больше и иметь окна на остроконечных концах крыши.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

Крыльцо с двускатной крышей

Крыльцо с двускатной крышей является одним из важных соображений при строительстве крыльца, которое представляет собой общий стиль крыши крыльца, который широко используется с различными типами домов из-за того, что он состоит из простого стиля, обычно сформированного из треугольной формы крыши, которая делает его классическим и красивым с добавлением стилей заглавных букв дома.

Крыльцо с двускатной крышей помогает воде стекать с крыши, а также покрывает большую площадь. Этот тип крыши крыльца не выходит за пределы стены дома.

Передний конец крыльца завершается использованием стропил фронтона или стропильной фермы, в этой конструкции крыши используются грабельные или лестничные стропила, в которых используется блокировка для усиления выступа. Этот тип крыльца расположен в углу дома.

Двускатная крыша крыльца обычно используется в Америке, стоимость строительства крыльца с двускатной крышей составляет от 16 до 30 долларов за квадратный фут, а при более высоком уклоне стоимость установки больше.

Преимущества двускатной крыши

● Двускатные крыши просты в проектировании при существующей простоте конструкции.

● Эти конструкции имеют низкую стоимость, а также имеют наклон для стока воды и подвержены протечкам.

● Несмотря на очень простой и классический внешний вид.

● Двускатные крыши просты в установке, и создание хорошей двускатной крыши может длиться долго, если она установлена ​​должным образом.

● обеспечивают дополнительное пространство в конструкции двускатной крыши в доме, а также лучшую вентиляцию в доме.

● этот тип конструкции обеспечивает доступный вариант строительства этой конструкции для тех, кто имеет финансовые ограничения, общие затраты на правильный монтаж крыш ниже.

● Наклонная конструкция крыш обеспечивает легкий доступ к водоотводным системам, при таком типе конструкции вода и снег легко соскальзывают, а также минимизируется риск протечек.

● они разработаны по-разному в архитектуре стилей.

Недостатки двускатной крыши

● Двускатные крыши более подвержены ветровым повреждениям, чем вальмовые, и это не самый лучший вариант для защиты от сильного ветра.

● Использование малоскатных двускатных крыш приводит к потере жилой площади.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

ЧИТАЙТЕ ТАКЖЕ :-

Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

Как рассчитать уклон крыши | формула шага для крыши

Стандартный уклон крыши в градусах, соотношение & дробь для дома

Калькулятор уклона крыши | как рассчитать уклон крыши

Скатная крыша: детали, типы, угол & как рассчитать уклон крыши

Стропильная крыша: определение, типы & преимущество

Двускатная крыша или вальмовая

Различия между двускатной крышей и вальмовой следующие:

1. Конструкция двускатной крыши состоит из двух сторон, наклоненных вниз к стенам при строительстве зданий, тогда как конструкция вальмовых крыш состоит из того, что все стороны крыши наклонены вниз к стене при строительстве зданий.

2. Двускатные крыши обычно менее подходят для устойчивых к сильному ветру и снегу регионов, тогда как вальмовые крыши обычно больше подходят для устойчивых к сильному ветру и снегу регионов.

3. Двускатные крыши обычно имеют более простую конструкцию, чем вальмовые крыши, и они менее стабильны, чем вальмовые крыши, поэтому конструкции двускатных крыш в архитектуре обычно используются реже, чем вальмовые крыши, тогда как вальмовые крыши очень прочны и используются во многих стилях. архитектура в мире в современном строительстве зданий.

4. У остроконечных крыш вертикальные концы, а у вальмовых вертикальных концов нет.

5. Конструкция двускатной крыши менее затратна, а также требования к ее обслуживанию ниже, чем у вальмовых крыш, в то время как конструкция вальмовой крыши более затратна, а также требования к ее обслуживанию выше

6. Двускатные крыши менее сложны по конструкции, чем вальмовые, в то время как вальмовые крыши имеют сложную конструкцию.

старых деревянных рам и стальная двускатная крыша строят студию Sher Maker в Таиланде

на пустыре в Чиангмае, Таиланд, архитектурная фирма Sher Maker спроектировала собственную студию. команда сотрудничала с опытными мастерами, чтобы изучить возможности конструкции и поэкспериментировать с различными материалами, чтобы создать рабочее пространство, которое было бы одновременно функциональным и эстетически приятным, а также помогало бы команде сконцентрироваться и вдохновиться.


все изображения предоставлены производителем sher



изначально это место было пустырем с гигантским деревом акации, которое почти полностью покрывало территорию. , используя старые деревянные и стальные рамы, производитель шерстяных изделий построил рабочее пространство под простой двускатной крышей. интерьер разделен на 2 этажа, содержащие 3-4 единицы рабочих помещений. Зона под карнизом напротив студии оборудована как мастерская для тестирования материалов и строительных работ, а также может использоваться как обеденная зона.





кончик крыши упал на землю, смутно паря над первоначальной поверхностью. он служит как для концентрации пользователя студии, так и для сокрытия внутреннего пространства от внешних отвлекающих факторов. некоторые части кровли были разрезаны, чтобы позволить уже существующим растениям нормально расти. Пол фойе построен из местных материалов, которые легко найти, включая кирпич и гравий, чтобы уменьшить швы между существующим полом и новыми зданиями.





Проект направлен на устранение разделения внутренних и внешних областей, смешивая их вместе в одно целое. Таким образом, естественные звуки и температуры времен года или даже ветки и опавшие листья становятся почти такими же, как интерьер зала.





«во время проектирования и строительства этого здания мы понятия не имели, какой именно архитектурный язык или форма формировались», делится команда sher maker. «Это было здание со многими ограничениями и ловушками, но когда оно было завершено и использовалось почти год, оно стало реальной частью нашей повседневной жизни», добавляют они.

Формы и стили крыш — Archtoolbox

Каждая крыша предназначена для определенной цели, при этом эстетическая привлекательность является лишь одним из многих соображений, которые необходимо учитывать.В этой статье мы рассмотрим некоторые из наиболее распространенных стилей и форм крыш, дав вам представление об их отличительных характеристиках.

Имейте в виду, что многие из этих форм крыш можно комбинировать или соединять в одном здании, чтобы создать более сложную крышу, что может привести к более интересной композиции.

Разница между крутой и пологой крышей

Все крыши можно разделить на крутые и пологие. Крыши с пологим уклоном обычно называют плоскими крышами (см. описание ниже), в то время как крыша с уклоном 3:12 или более (что означает, что крыша возвышается на 3 дюйма над 12-дюймовым прогоном) известна как крыша с крутым уклоном.

Плоская крыша

Хотя название говорит об обратном, плоские крыши не совсем плоские. Это гарантирует, что дождевая вода сможет должным образом стекать на уровень земли. Уклон крыши определяет используемые материалы, например, уклон черепичной и шиферной крыши может варьироваться от 12,5 до 22 градусов, в зависимости от производителя. Обычные мембранные материалы для плоских крыш включают системы модифицированного битума, термопласта или синтетического каучука. Однако фальцевые кровли с шагом 1.5 градусов могут использовать такие материалы, как цинк или медь.

Плоская крыша

Односкатная крыша или крыша Skillion

Односкатная или односкатная крыша имеет четкую конструкцию с заметным уклоном, состоящим из одной плоской поверхности. Их также иногда называют односкатными крышами, односкатными крышами и односкатными крышами. Крыша наклонена под перпендикулярным углом и не прикреплена к какой-либо другой поверхности крыши, что было популярной техникой крыши, использовавшейся в викторианский период.Недвижимость с мансардной крышей, как правило, бывает круглой или бабочкообразной. Круглые скиллионные крыши имеют плавно изогнутый край, а конструкции бабочки наклоняются к определенной точке.

Односкатная крыша

Двускатная крыша

Это один из самых традиционных стилей крыши, также известный как скатная крыша, которая определяется по треугольной форме «А». Наклонные стороны сходятся на коньке, а на дальнем конце образуют стены с треугольным расширением, известным как фронтон.Размеры сторон диктуются потребностями недвижимости и не обязательно должны быть одинаковыми по размеру. Бывают также случаи, когда в большом жилом доме требуется более двух фронтонов для создания дополнительной глубины и структурной поддержки. Другие варианты двускатных крыш включают вальмовые, изогнутые двускатные и восьмиугольные.

Двускатная крыша

А-образная крыша

Как следует из названия, крыша с А-образным каркасом имеет заостренную форму буквы «А» с симметричными наклонными сторонами.Отличительный дизайн часто можно увидеть в зданиях в традиционном стиле, таких как коттеджи и деревенские хижины, а также в домах с А-образным каркасом. Владельцы недвижимости, живущие в более холодных местах, получают выгоду от естественного дренажа, обеспечиваемого формой крыши, которая позволяет соскальзывать сильному снегу, снижая вероятность его замерзания, что создает дополнительные проблемы.

А-образная крыша

Шатровая крыша

Вальмовая крыша характеризуется четырьмя наклонными гранями, которые соединяются с каждой стороной здания.Прямоугольные конструкции являются наиболее распространенными и обычно имеют четыре грани с одинаковым уклоном, образуя уникальную симметричную крышу. Варианты квадратной формы также являются популярным выбором, и при использовании они будут напоминать пирамидальную отделку, поскольку в конструкции не используются фронтоны или другие вертикальные стороны. Водосточные желоба можно легко прикрепить благодаря положению линии крыши наверху стены, а вальмовые крыши являются надежным выбором для зданий, расположенных в ветреных местах.

Шатровая крыша

Мансардная крыша

Мансардные крыши представляют собой разновидность вальмовых крыш, каждая скатная секция которых разделена надвое.Секция, ближайшая к стенам, круто поднимается, чтобы максимально увеличить пространство под крышей, с небольшим наклоном, продолжающимся к центру. С внешней точки зрения это создает впечатление, что плоская крыша находится на вершине дома, поскольку видна только крутая часть. Это стиль, популярный в традиционных домах во Франции и Германии, поскольку его архитектура была представлена ​​​​французским дизайнером Франсуа Мансаром в 15 и 16 веках.

Мансардная крыша

Гамбральная крыша

Есть некоторое сходство между крышей Gambrel и Mansard из-за двух скатов, которые присутствуют в конструкции.Тем не менее, разница между стилями заметна: у Gambrel вдвое меньше сторон, чем у Mansard. Вальмовые крыши имеют крутой, почти вертикальный скат, а верхний скат имеет более пологий уклон. Крыша обычно нависает над фасадом здания и имеет вертикальные фронтоны. Их обычно можно увидеть на таких зданиях, как фермерские дома, амбары и бревенчатые хижины, а также на старинных объектах, относящихся к эпохе грузинской и голландской колоний.

Гамбральная крыша

Крыша солончака

Фронтоны расположены на каждом конце крыши солончака, но они имеют асимметричную форму, в которой одна сторона длиннее другой.Их обычно можно найти на старых владениях в колониальном стиле, в которых когда-то жили первые поселенцы в Новой Англии, а также в регионах Среднего Запада. В течение этого периода владельцы недвижимости с растущими семьями, нуждающимися в дополнительном пространстве, превратили существующие двускатные крыши в солонку, чтобы создать необходимое им помещение, оставаясь при этом экономными в использовании материалов. Также бывает, что некоторые дома с крышами из соляных ящиков были построены с уже установленной односкатной крышей.

Крыша солончака

Крыша капота

Капотная крыша имеет двойной скат со всех четырех сторон.По этой причине многие люди видят в ней модифицированную двускатную или вальмовую крышу. Его также называют крышей с карнизом из-за пологого наклона, нависающего над краем собственности, который удваивается как покрытие крыльца или патио. Верхняя часть спроектирована так, чтобы иметь более заметный угол и более крутой шаг. Капот тесно связан с французской народной архитектурой, встречающейся в южных регионах, таких как Миссисипи и Луизиана, но также по-прежнему популярен для коттеджей и ранчо.

Крыша капота

Крыша монитора

Мониторная крыша создает «вторую» крышу на приподнятой части здания и проходит параллельно основной крыше.Мониторный элемент дизайна относится к самой высокой части конструкции, которая создает эффект «атриума». Жалюзи или окна фонаря и вентиляционные отверстия, обеспечивающие дополнительный свет и вентиляцию, обычно располагаются на крыше монитора по длине приподнятого центрального прохода. Этот стиль обычно ассоциируется с фермерскими домами и промышленными зданиями, хотя он также может быть расположен в сельской местности, где иногда используется для жилых домов.

Крыша монитора

V-образная крыша или крыша-бабочка

Легко понять, почему этот тип крыши известен как крыша в форме бабочки или V-образная крыша, дизайн которой четко определяет ее название.Вместо наклонов, направленных вверх, они перевернуты, чтобы создать букву «V» в середине секции крыши. Крыши-бабочки, которые обычно считаются современным стилем, хорошо сочетаются с экологически чистыми зданиями, а отсутствие водосточных систем упрощает установку и скрытие солнечных панелей. Французский архитектор Ле Корбюзье представил этот стиль в 1930-х годах в Чили, прежде чем он прибыл в Соединенные Штаты в середине 1940-х годов. В основном они встречаются в старых кварталах, построенных во времена атомной эры.

Бабочка или V-образная крыша

Арочная крыша

Широкая изогнутая форма арочной крыши придает этой конструкции уникальный профиль.Они могут быть самонесущими или несущими, в зависимости от ширины и армирования, используемого при строительстве здания. Крыши с бочкообразным сводом и сводчатые крыши являются двумя наиболее распространенными типами арочных конструкций, которые некоторые также называют радужной или готической арочной крышей. Вы увидите арочные крыши на амбарах, конюшнях, складах и исторических зданиях, в то время как минималистская привлекательность также хорошо сочетается с современными, экологически чистыми объектами, стремящимися максимизировать распределение естественного дневного света.

Арочная крыша

Купольная крыша

Полукруглая форма куполообразной крыши сохраняет одинаковую структуру по всему периметру, а ее вершина иногда имеет круглое отверстие. Этот тип крыши имеет долгую историю, восходящую к римскому и персидскому периодам, а также является неотъемлемой частью многих местных строительных традиций. На протяжении веков использовался ряд различных стилей купольных крыш, в том числе луковичный купол, составной купол, свод монастыря и бесчисленное множество других.Этот тип крыши не только создает эффектный внешний вид, но и обладает высокой ветроустойчивостью, а при изготовлении из подходящего материала обеспечивает надежное энергосбережение.

Купольная крыша

Статья обновлена: 16 мая 2021 г.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
