Камин барбекю из кирпича, как построить подобное сооружение своими руками
Еще чуть больше сотни лет назад приготовление пищи на открытом огне считалось явлением обыденным, а сегодня это уже диковинка или роскошь, не ежедневная, а доступная только в праздники или выходные. Местом, где будет кипеть весь процесс, является мангал – емкость, в которой происходит горение твердого топлива. Сверху имеется решетчатая площадка, на которой раскладываются овощи, мясо, рыба.
Упрощенные модели мангалов выполнены из металла, их можно брать с собой за город, на природу, в лес. Но большинство радостных встреч происходит в загородном доме. Для этих целей оборудуются камины барбекю из кирпича. Слово «камины» добавляется неспроста, ведь это функциональное устройство, которое отлично подходит для жарки шашлыка, гриль или барбекю. Но одновременно такой камин служит украшением зоны отдыха, на территории которой можно установить крытую беседку, стулья, столик.
Красиво сложенная конструкция
По своему устройству барбекю камины несколько не похожи на классические, привычные нам варианты, встречающиеся в помещениях для создания тепла. Прежде всего, отличие касается топки. В нашем случае все подготовлено для того, чтобы было возможным приготовление пищи. Различают уличные варианты мангалов, у которых отсутствует дымоход, и устройства, применяемые в помещении, на веранде, в летней кухне.
Популярные виды
По некоторым параметрам можно провести классификацию каминов барбекю и подробнее описать каждый вид.
- Открытые уличные камины. Они не оборудованы дымоходом и по принципу действия напоминают железный мангал. Кирпичный корпус делает их стационарными и может позволить хранить дрова в специальном отсеке.

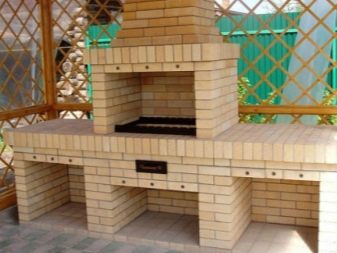

- Отдельно стоящие камины мангалы из кирпича с дымоходом. Данные модели не отличаются от вышеописанных, но дымоход позволяет их устанавливать под крышей террасы. При таком подходе отдых с шашлыками обеспечен в любую погоду.
- Каминные комплексы, которые включают в себя варочную панель, очаг, гриль, мангал. Они характерны большими габаритами, но предназначены специально для дачи.
- Пристенный и угловой камин барбекю. Такое разделение на виды чаще всего используется для описания устройства. Они выделяются в отдельную группу только за счет своеобразной формы, но выполняют идентичные задачи и даже могут иметь одинаковые топки.
Небольшая самодельная конструкция
Инструменты и материалы для кладки
Описанный вид каминов хорош тем, что его несложно выполнить из кирпича своими руками. Любоваться на свое произведение всегда приятнее. К тому же здесь очень трудно допустить грубейшие ошибки, которые будут влиять на процесс горения. Все действия умещаются в лаконичный алгоритм.
Но перед тем как представить его, уделим внимание подготовительному этапу. Инструменты и задействованные материалы следует заготовить сразу, так как некоторые манипуляции должны длиться не одни сутки.
- Приготовьте сразу таз или другую посуду, которая подойдет для приготовления раствора.
- Замешивание производится штыковой лопатой, а дозировка сыпучих смесей производится совковой.
- Обычно камины и печи мастера возводят руками, но так как к камину барбекю особых требований не предъявляется, то готовый раствор наносить на кирпич можно с помощью мастерка.
- Набор измерительных приборов просто необходим для того, чтобы конструкция получилась устойчивой, надежной, с соблюдением вертикальных и горизонтальных уровней.
- Из материала потребуется облицовочный кирпич, шамотный кирпич, которым будет выложена топка, Цемент М-300, мелко отсортированный песок, щебень, материал для внешней отделки.
Конечная цель работы
В процессе строительства камина будут нужны определенные приспособления, но о них будем упоминать по ходу описания алгоритма.
Обустройство фундамента
Камины барбекю из кирпича, как и любая аналогичная конструкция, требуют надежного основания – фундамента. Но по сравнению с классическим камином, его масса на порядок меньше, поэтому глубина котлована под фундамент ограничивается 40 сантиметрами. На дно котлована высыпается смесь из песка и щебня. Эта подушка должна иметь толщину 25 см. Точного соблюдения указанного параметра не требуется.
Из досок конструируется опалубок. После его установки фундамент заливается раствором. Приготовление раствора должно проходить в пропорциях 3 к 1. Песок и цемент в соответственных долях могут содержать крупные примеси. Просеивать их придется на дальнейших этапах, а пока это не нужно.
Подготовка качественного фундамента
Высота фундамента должна соответствовать уровню пола, если это камин в помещении и 10 см в случае открытой модели. Самое важное условие, которое должно выполняться – верхняя поверхность залитого фундамента должны быть выставлена по горизонту. Проверить этот момент, можно строительным уровнем. На последнем этапе готовый фундамент накрывается листом рубероида и сохнет. Время полного застывания раствора по всей толщине составляет 2-3 недели.
Возведение стен
При отсутствии опыта рекомендуется пользоваться разработанными схемами по строительству мангала. Они не несут в себе никаких секретов, просто чтобы получилась прочная топка с возможностью установки решетки и жаровни, необходимо выполнять правильную обвязку кирпичей. После кладки 2-3 слоев придется делать небольшой перерыв, иначе тяжесть всего камина будет приходиться на нижний слой еще не затвердевшего раствора.
Процесс кладки уличного камина
Итак, после того как фундамент полностью затвердел, можно начинать кладку мангала.
- Конструкция выполняется в полкирпича, так как она не подвержена сильным нагрузкам. Комплексные камины уже строятся в кирпич. Прочность будет создавать метод кладки «вразбежку». Он подразумевает сдвиг всех кирпичей на полкирпича циклично.
- При формировании одного ряда, перед тем, как перейти к следующему, не забывайте вставлять элементы креплений для полок и решеток. Для этого применяются металлические изделия или кирпичи, уложенные перпендикулярно ряду и образующие внутри топки выступы. Если этот нюанс упустить из виду, то придется демонтировать весь мангал.
- На выполненные крепежные элементы монтируется жаровня. В ней должны быть предусмотрены отверстия, через которые будет поступать воздух, необходимый для горения.

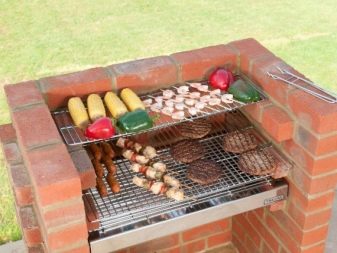

Решетка для приготовление стейков
Рассмотренный вариант строения топки является самым простым и может быть усложнен закрытыми конструкциями. Но первые самостоятельные работы со сложных вариантов начинать не следует, потому что усложнение накладывает определенный отпечаток практически на все параметры: формирование ряда, перемычки, количество рядов и т.д.
Полезные советы для начинающих
В алгоритме действий невозможно передать все тонкости работы каменщика или опытного печника. Поэтому необходимо прислушаться к некоторым советам, которые помогут в трудную минуту.
Оригинальная конструкция для готовки еды на улице
- Несмотря на то что фундамент снаружи затвердевает уже на следующий день, нельзя торопиться приступать к кладке стенок. По всей своей глубине он еще не окреп и может впоследствии разрушиться. Ждать придется не меньше двух недель.
- Не спешите укладывать кирпичи на раствор. Не поленитесь и сложите его одними кирпичами. Общее представление, кроме имеющейся пошаговой инструкции, способствует более качественному выполнению работы.
- Начиная новый ряд, необходимо произвести примерку кирпичей. Может потребоваться обрезка одного или нескольких кирпичей. Затем в установленном порядке выкладывается ряд уже с применением раствора.
- Возьмите на вооружение приборы, которые позволяют контролировать вертикаль и горизонталь плоскостей и ребер собранного каркаса. Идеальность этих параметров повышает эстетичность внешнего вида и прочность конструкции.
- Необходимо отметить, что аккуратно уложенный облицовочный кирпич отлично смотрится, благодаря своеобразной текстуре. Многие дизайнеры отделывают стены материалами, стилизованными под кирпич. Начинающий мастер может допускать погрешности вкладке. Скрыть их поможет дополнительная декоративная отделка камина барбекю специальными материалами. Но если картина получилась аккуратной, то сразу после окончания кладки приступайте к разделке швов.
- Огнеупорный кирпич, из которого выполняется сама топка, следует укладывать на глиняный раствор. Он готовится несколько дней, связано это с необходимостью вымачивания и просеивания глины. Песок тоже должен иметь мелкую структуру. Добавляя воды в смесь, нужно добиться такой консистенции, при которой раствор не липнет, если его взять руками, и при этом сохраняет приданную форму.
- Вводить в эксплуатацию мангал сразу нельзя. Кладка застывает еще около двух недель.
Для отделки поверхности камина обычно используют плитки декоративного камня. Этот материал доступен по стоимости и придает камину отличный вид с собственным стилем. Плитка крепится за счет клеевого состава. Он сейчас доступен в продаже уже в готовом виде. Для уличных моделей все же рекомендуется естественная отделка – красный кирпич.
Уличный камин (81 фото): барбекю и мангал из металла на улице
Какая может быть главная достопримечательность зоны отдыха на личном приусадебном хозяйстве? Конечно же, уличный камин! Такое сооружение всегда соберет вокруг себя народ, станет символом уюта на участке.
В печи-камине можно без труда приготовить барбекю и многие другие блюда, которые не оставят никого равнодушными.
Особенности
Прежде чем приступать к возведению уличного очага, стоит выбрать место на участке. Лучше всего, если объект будет располагаться не слишком близко к дому – это позволит избежать распространения запахов в помещении. Также будет неплохо отследить розу ветров и расположить камин так, чтобы дым направлялся не внутрь участка или хотя бы не в сторону жилых построек.
Уличный камин должен быть в поле зрения, не закрыт наглухо растениями, забором или зданиями. Тогда он действительно станет украшением сада и его достопримечательностью – его все увидят и оценят, и так можно будет контролировать процесс горения почти из любой точки участка.
Избавиться от сквозняка поможет живая изгородь, которая не будет препятствовать обзору, а лишь создаст уют и необходимый микроклимат. Однако не стоит организовывать такой ландшафтный объект близко к открытому огню, это поможет избежать возгорания. Следует четко исполнять правила пожарной безопасности, и если есть сомнения, лучше проконсультироваться с отделом пожарной безопасности района. Сотрудники проинформируют относительно принятых норм в регионе.
Виды
Существуют камины с полностью декоративным назначением или с декоративным и утилитарным. Экстерьерные очаги, призванные служить только целям дизайна и гармонии души, могут быть выполнены в форме чаши на кованых ножках, выложены камнем по кругу, сделаны в форме куба и других возможных форм.
Такие модели не предполагают приготовления пищи, максимум, чем можно заняться у такого источника огня – пожарить зефир или сосиску на шампуре.
Такие изделия могут быть портативными, на зиму или в случае отъезда декоративный камин можно убрать. Более широкое назначение имеют переносные печки-буржуйки. В такой модели может присутствовать шашлычница, которая позволяет жарить небольшое количество мяса. Зарубежный вариант – мангал-барбекю.
По технологии устройства уличные камины можно разделить на такие виды:
- Обустроенный открытый огонь
- Печь-барбекю. Конструкция оборудована дымоходом и позволяет поджаривать мясо на открытом огне и на углях. Кроме того, можно готовить любые блюда в специальной огнестойкой посуде. Может быть постоянной или портативной.
- Коптильня. Соорудить такой объект своими руками не слишком сложно. Главное, придерживаться технологии. Существуют готовые заводские портативные уличные коптильни, которые пользуются большой популярностью.

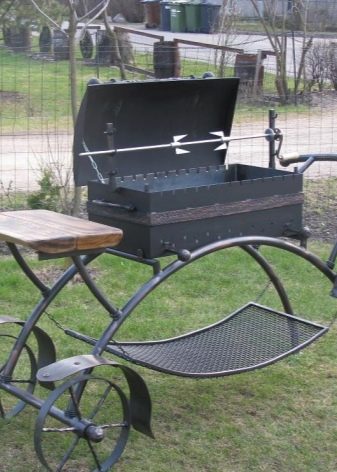

- Мангал. Это простейшее сооружение для приготовления мяса и других блюд на открытом огне или углях. Бывает стационарным и портативным. Постоянный мангал можно соорудить из кирпичей, переносные модели обычно металлические.
- Уличная хлебная или помпейская печь. Подойдет для тех, кто любит печь пироги, самодельный хлеб, готовить пиццу на улице или лаваши. В таком сооружении жар дают не угли и не открытый огонь, а сильно нагретые внутренние стенки, которые сделаны из жароупорных и теплоемких материалов. Свод у топки сводчатый, имеет всего один узкий дымоход. Такая конструкция собирает как можно больше жара и не выпускает его.
При широких возможностях размера участка дачи или загородного поместья можно соорудить объект, который будет включать сразу несколько видов уличных очагов. Самым популярным вариантом считается печь-барбекю с коптильней. Такое комбинирование позволяет приготовить сразу несколько блюд.
Уличные камины можно разделить по типу материала, из которого они изготовлены:
- Кирпичные печи. Самый популярный материал для самостоятельно изготовления уличных каминов – кирпич. Он достаточно быстро нагревается, а потом еще долго держит жар, что позволяет долго готовить и греться рядом с печью прохладным днем. К тому же с материалом легко работать, он относительно недорогой и доступный.
Существует несколько разновидностей кирпича. Они отличаются между собой составом, способом производства готового изделия, и, следовательно, и характеристиками. Важно, чтобы камин не треснул при сильном нагреве и мог с легкостью переносить температуру 1000 градусов Цельсия.
Непосредственно для кладки печей используется шамотный кирпич.
Однако для облицовки камина такой материал не подходит, так как имеет свойство сильно расширяться при нагреве. Для декоративной отделки лучше приобрести лицевой красный полнотелый кирпич. Ровная однородная поверхность изделия, а также различные формы для укладки арок и порталов позволит сформировать красивый и долговечный объект.Производители предлагают не только классическую форму изделия, но и клиновидную, которая используется для кладки арочных отверстий.

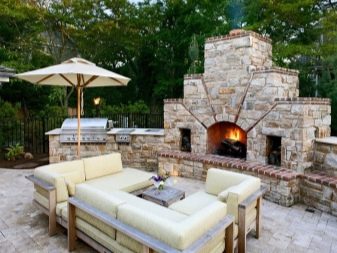

- Каменные камины. Камень в изготовлении уличных печей используется только для облицовки. Лучше всего выбирать природный, а не искусственный материал. Так можно избежать выделения токсичных элементов при сильном нагреве.
Основание, то есть топочную часть такого сооружения, выкладывают шамотным кирпичом, декоративная отделка в местах, где температура будет свыше 80 градусов, может быть выполнена доломитом или базальтом. Не стоит выбирать материалы, которые не способны легко переносить жар, например, бутовый гранит.
Каменная отделка очень хорошо комбинируется с металлом, ковкой, лицевым кирпичом, способна поддержать любой стиль на участке, выглядит благородно и роскошно.
Дизайн
Выбирая оформление для будущего садового камина или кострища, следует учитывать дизайн фасада жилого дома, а также хозяйственных построек на территории. Для гармоничного единства на загородном участке можно использовать те же отделочные материалы, что использовались даже для мощения дорожек (например, натуральный камень, который обладает жаропрочными характеристиками).
Дизайн уличного камина сильно сопряжен с его функциональными возможностями. Для создания уюта на своей даче, для оформления зоны отдыха, а также поддержания ландшафтного дизайна можно подобрать портативный уличный камин. Такие изделия имеют широкую популярность в создании особой атмосферы во дворе частного дома или таунхауса в черте города с собственным небольшим земельным участком в пару соток.

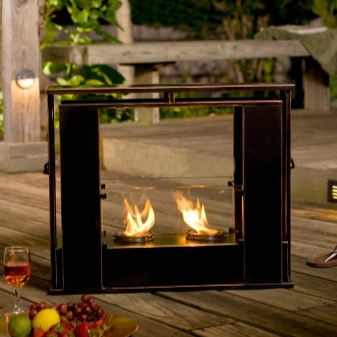

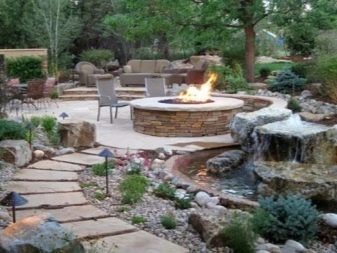

Благодаря тому, что существуют модели, которые не требуют топки дровами, собственный дом и соседские постройки не пострадают от запаха гари, а также от едкого дыма.

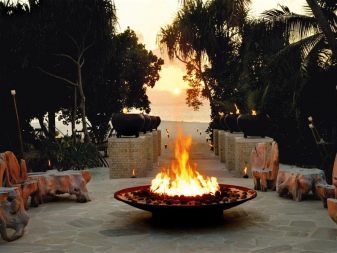

Однако такой костер не будет сильно греть, зато эффектный элемент ландшафтного дизайна точно удастся получить.
За счет многообразия дизайна можно выполнить такой садовый очаг в любом стиле. Модели из металла и стекла станут хорошим дополнением к ландшафтному дизайну и фасаду жилого дома в стиле хай-тек, чаши с орнаментом дополнят классический стиль, а формы из камня – прованс или кантри стили.
Если кроме визуального наслаждения, от пламени хочется вдыхать аромат горящего дерева, то стоит рассмотреть вариант портативного камина на дровах. Дизайнерские находки перекликаются с моделями без дровяной топки, но есть и свои особенности. К ним можно отнести печи-буржуйки. Они выглядят очень современно, занимают немного места, некоторые модели оснащены специальными приспособлениями для удерживания решетки для барбекю и шампуров.

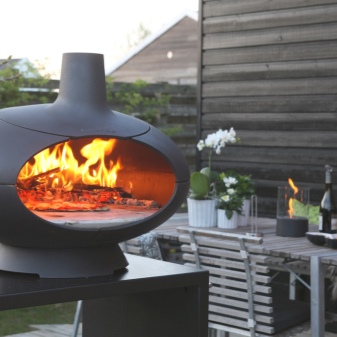

Портативные уличные камины хороши тем, что они не занимают много места, их месторасположение можно менять. Но их функциональность невелика. По большому счету, кроме декоративных свойств, они больше ничем не обладают.
Небольшой очаг можно выложить самостоятельно из камня или кирпича. Популярная форма – круг. Как правило, такой тип может использоваться для приготовления пищи. Оборудованное кострище – отличный способ погреться прохладным вечером у огня в дружеской компании. Монолитное исполнение – вымощенная зона отдыха, сидячие места, выложенные из камня полукругом, близость альпийской горки или искусственного водоема с водопадами или фонтаном и, конечно, открытое пламя – хорошие составляющие отдыха, которые прекрасно сочетаются.

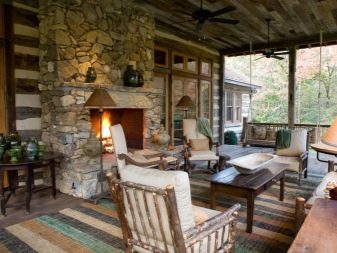

Настоящий домашний уют во дворе или на большом загородном участке можно создать с помощью габаритного стационарного уличного камина. Популярные стили хай-тек и минимализм считаются основными направлениями в обустройстве экстерьера в современных небольших по площади дворах. Простые геометрические формы, отделка жаропрочной плиткой холодных тонов, минимум декора – воплощение строгой элегантности стилей.
Нежный шебби-шик, простой кантри для садов и дворов может быть дополнен небольшой уличной печью, оштукатуренной и побеленной. В качестве декора можно выложить камнем шесток и арку или оставить некоторые кирпичи, не заделывая их штукатуркой.
Легкий в исполнении, а главное, гармоничный в экстерьере стиль рустик – отличный вариант для оформления зоны отдыха с камином. Грубые необработанные природные материалы гармонично вписываются в ансамбль с плодовыми деревьями, кустарниками и цветниками, а дополняются при этом элегантными и изящными элементами декора и садовой мебели.

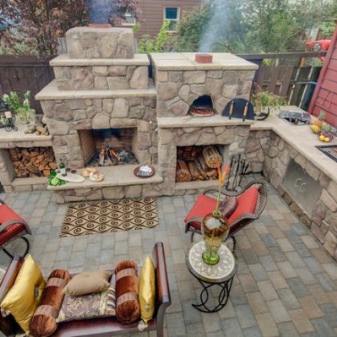

Для тех, кто любит готовить и собирать большое количество гостей, лучше всего подойдут совмещенные по функционалу печи, выполненные в чисто русском стиле. Можно одновременно готовить сразу несколько блюд или менять меню каждый день. К тому же такой дизайн отлично вписывается в местный ландшафт, природу, сочетается с особенностями нашей архитектуры.
Производители
Выбирая вариант портативных каминов, стоит рассмотреть как отечественных, так и зарубежных производителей. В России известными фирмами, изготавливающими переносные мангалы, печи, костровые чаши, очаги и садовые камины, а так же стационарные варианты являются:
«Кузнечная мануфактура»

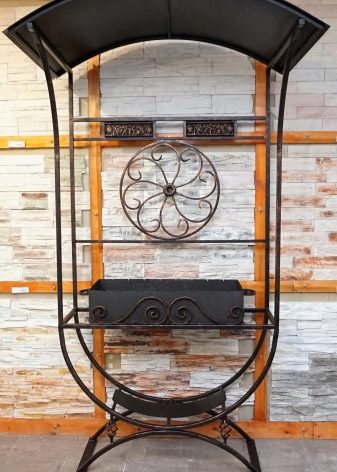

Изделия выполняются из металла преимущественно черного цвета. В качестве декора служат элементы ковки. Таким образом, основание мангала для барбекю может быть украшено силуэтами деревьев, диких животных, задняя стенка камина художественно выполнена имитацией листьев, бегущих лошадей, саламандр, костровые чаши могут быть круглой и трапециевидной формы с геометрическим орнаментом или мотивом дикой природы и так далее. Все изделия на зиму можно разобрать.
Компания производит переносную доступную продукцию.
«Барбекю»
Город производитель – Москва. Необычные по форме и исполнению камины выполнены из кирпича, в качестве облицовочного материала применяется гладкая, белая штукатурка. Есть разные виды наполненности изделия – мангал-барбекю, русская печь, казан с кованой подставкой, мойка, а также их комбинации в составе одного товара. Продукция ООО «Барбекю» – из более дорого сегмента, но и внешний вид, и материал надежные и долговечные, тем более конструкция носит стационарный характер.
Зарубежные производители предлагают свой ряд портативных каминов и барбекю. За границей развит именно такой сегмент очагов с пламенем. Основные фирмы:

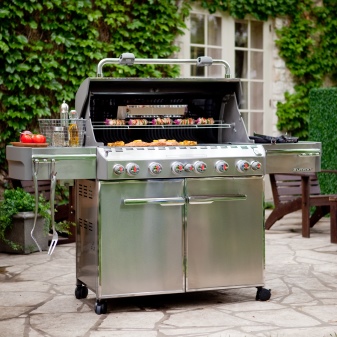

Weber
Американская компания Weber создает продукцию для барбекю с 1952 года и является всемирно известным брендом. Отличительной чертой продукции является сферическая форма. Корпус гриля может быть глухим или прозрачным из стекла. Существуют угольные, газовые и электрические модели. Лучшее барбекю получается на угольном гриле.
Производитель дает гарантию на свои изделия 10 лет, что говорит об отменном качестве товара.
Radius Design
Немецкая компания Radius Design в качестве приготовления гриля предлагает особые чаши-очаги круглой формы с приспособлением в виде круглой решетки, расположенной непосредственно над пламенем. Однако в данном случае критерием выбора такого товара скорей являются декоративные свойства, чем возможность готовить на открытом огне.
Советы
Приобретая портативный камин, необходимо оценивать такие характеристики:
- толщина металла;
- площадь основания;
- высота;
- вес изделия;
- способ топки;
- пожаробезопасность;
- устойчивость изделия;
- возможность сборки-разборки;
- дизайн.
При самостоятельном возведении стационарного уличного камина следует позаботиться об устойчивом фундаменте. Лучше всего подготовить бетонную площадку с большой зоной покрытия. Для этого на размеченной зоне вырывают верхний слой грунта, засыпают песчано-гравийной смесью – формируют подушку. Далее устанавливают опалубку из дерева, арматурные прутья или армированную сетку и заливают участок цементным раствором.
Полное затвердевание фундамента наступает через 5-7 дней, затем можно снимать опалубку и приступать к возведению самого камина.
Различные типы жаровни имеют свою технологию возведения. Самый простой вариант – открытое барбекю, усложненный вариант имеет дымовую трубу. Важно, чтобы используемые кирпичи для укладки топки были одинаковыми, так как разные виды имеют разный коэффициент расширения. Не следует штукатурить внутреннюю часть печи и дымохода – штукатурка не предназначена для таких перепадов температур.
Специальные жаропрочные стройматериалы увеличат срок службы постройки, будут обладать лучшими качествами для приготовления пищи.

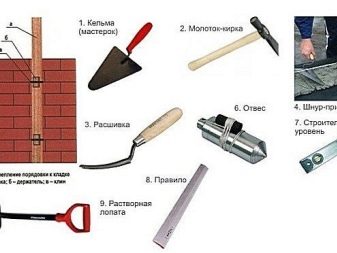

Для постройки понадобятся такие инструменты и материалы:
- бетон;
- цемент;
- вода;
- молоток с резиновым наконечником;
- уровень;
- рулетка;
- мастерок;
- отделочный материал на выбор.
Лучше всего перед непосредственными работами нарисовать чертеж, по которому можно будет составить смету, рассчитать необходимое количество материала. Масштаб будущего камина следует указать на схеме не только в метрах или сантиметрах, но и в количестве кирпичей в одном ряду. Для дымохода, топки и боковых пристроек лучше нарисовать дополнительные подробные чертежи.

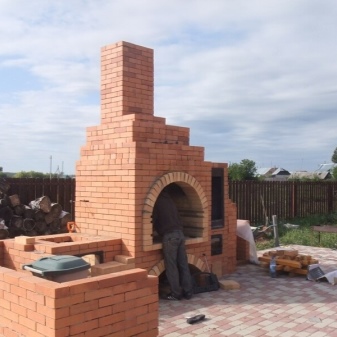

Процесс постройки самого камина выглядит так:
- Развести в ведре цементную смесь.
- Необходимо четко следовать схеме при выкладывании каждого ряда. Основание выкладывается печным кирпичом. Необходимо чередовать слои, идущие вдоль и поперек, таким образом каждый новый ряд будет закрывать шов предыдущего. Следует постоянно контролировать поверхность строительным уровнем.
- Для топки и камеры горения печной кирпич заменяют на огнеупорный. Начинается процесс формирования печного углубления с выходом на дымоход.
- Когда арка топки сложена, выкладка продолжается печным кирпичом. Непосредственно дымоход можно выложить кирпичами самостоятельно, а можно приобрести готовый литой дымоход-моноблок.
- Можно приступать к декоративным работам.

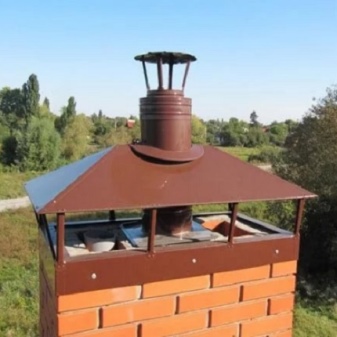

Для готового объекта необходимо соорудить навес, чтобы вода не попадала в дымоход. Время от времени следует прочищать топку от гари и копоти. Это можно сделать обычной мыльной водой. Жир хорошо растворяет тальк, оставленный на несколько суток в зоне барбекю.
Красивые примеры
Зона с камином – это не обязательно отдельная площадка в саду. С целью экономии пространства летнюю открытую веранду можно также оборудовать печью. Важно соблюдать стилистическую направленность всего пространства, тогда все детали будут смотреться шикарно и гармонично.
Альтернативный вариант – построить беседку с камином. В таком случае можно поэкспериментировать с отделкой и кроме того, избавиться от запаха дыма и еды в доме.
Подробнее об этом смотрите в следующем видео.
Камин-барбекю, мангал-камин своими руками
Краткое содержание
Уличный камин совсем не роскошь, как может показаться многим. Это отличная конструкция, которая может иметь и дополнительные функции, к примеру, камин барбекю или камин мангал.
Никто не станет спорить, что пища, приготовленная на открытом огне и на свежем воздухе, намного вкуснее, чем при стандартном способе приготовления. Поэтому каминный комплекс, в последнее время, приобрел большую известность и востребованность, среди владельцев загородных домов.
Садовый камин-барбекю
Камины барбекю имеют достаточно много функций, которые позволяют широко использовать эту конструкцию в повседневной жизни, к примеру, можно совместить приготовление пищи и отопление помещения.
Одной из особенностей устройства барбекю является постоянное место размещения. Для них применяют особый вид кирпича, который способствует большей отдаче жара.
Виды
Среди огромного выбора можно выделить только три варианта, которые считаются наиболее востребованными:
- Печь-барбекю. В ее арсенале мангал и дымоход, благодаря которому весь дым попадает в трубу.
- Барбекю-комплекс. Название говорит само за себя, здесь и камин, и мангал, и русская печь, а также плита под казан и коптильня.
- Камин с функцией барбекю. В его арсенале находятся мангал и специальные решетки в основании конструкции.
Комплекс барбекю
Любая конструкция достаточно функциональна, ее можно запросто оборудовать своими руками на даче или во дворе.
Преимущества
Ароматный шашлык, приятная компания, отдых с семьей и друзьями, это лишь немногие аргументы в пользу барбекю камин во дворе. Кроме этого, можно выделить и другие преимущества:
- Возможность строительства своими руками.
- Возможность отдыха в любое время года, независимо от того, какая погода стоит на улице, благодаря тому, что такой камин обычно устанавливают в беседках или на террасах, поэтому проблем с отдыхом не возникнет.
- Безопасность конструкции. Камин с функциями барбекю или мангала относятся к постройкам с пожаробезопасными свойствами.
- Отсутствие дыма. Благодаря тому, что конструкция предполагает наличие дымохода, весь образовавшийся дым в процессе горения, уходит в трубу.
- Стильное дополнение вашего участка.
- Наличие дополнительных функций: отопление, копчение, функции русской печи.
Место для барбекю
Камин-барбекю на терассе
Как построить уличную печь (камин-барбекю)
Для того чтобы построить конструкцию с функцией барбекю своими руками, для начала необходимо подобрать ее месторасположение. Оптимальным местом считается расположение вблизи зоны отдыха, к примеру, помещение беседки или террасы.
Если рядом с беседкой находится жилое строение, то нужно позаботиться, чтобы дым не попадал внутрь помещения.
С местом расположения мы разобрались, приступаем к материалам.
Материалы
Для строительства барбекю своими руками нужно позаботиться о приобретении материалов. Основная конструкция может быть построена из кирпича или из камня, вулканической породы. Кроме этого потребуется:
Кладка камина-барбекю из термостойкого кирпича
- Песок и глина — для создания раствора.
- Щебень и цемент — для заливки фундамента.
- Доски. Из них необходимо смастерить опалубку для фундамента.
- Арматура или металлические отходы.
- Рубероид.
- Наборы элементов для крепежа.
- Решетка.
- Поддон под уголь.
- Отделочный материал.
Если будущее строение будет располагаться в саду, за пределами беседки или террасы, то необходимо позаботиться об ограждении зоны камина стенами, а также оборудовать крышу или навес, это убережет строение от осадочных явлений и ветра.
Особенности
Начинают процесс строительства с проекта камина. Чтобы конечный результат был удобен и функционален, необходимо учесть такие показатели:
Одна из вариаций беседок с барбекю
- Площадь помещения, где будет располагаться камин.
- Максимальные и минимальные колебания температур.
- Правила пожарной безопасности.
- Наличие предметов с легковоспламеняющимися свойствами поблизости от каминного комплекса.
- Исключение насаждений со стороны будущего устройства, для избежания возгорания.
- Освещение в помещении.
Многие камины содержат в себе две топки, соответственно, и два дымохода, которые имеют многоступенчатую конструкцию. Это позволяет достичь оптимальной пропорции тепла и свежего воздуха.
Строительство
Построить комплекс с функциями барбекю или камина можно своими руками.
Самым легким вариантом для строительства считается кладка из кирпича в виде буквы «П». Высота такой постройки будет около метра, по бокам с двух сторон закрепляют решетки, расстояние между которыми должно быть 20 см.
Печь-барбекю порядовка
Верхняя решетка предназначается для расположения продуктов, а нижняя предназначена для углей. Кладка из кирпича осуществляется только на фундаментное основание. Кроме этого, предусматривают дополнительные места для удобного расположения кухонных приборов и угля.
Кладка
Самый распространенный вариант камина с функцией барбекю это конструкция из кирпича, которая может быть изготовлена своими руками. Благодаря свойствам кирпича, камин приобретает жаропрочные свойства, отлично удерживает тепло. К тому же, кирпич очень удобен в процессе стройки, и позволяет создать самые разнообразные конструкции каминного комплекса.
Яма для песчаной подушки под фундамент
Для начала необходимо подготовить фундамент, его тоже можно залить своими руками. Глубина фундамента должна достигать 80–100 см. Сверху на него раскладывают рубероид в несколько слоев, и только потом приступают к основной кладке камина из кирпича.
Раствор для кладки наводят из смеси песка и глины, первый ряд кирпича выкладывают на раствор, в котором находится цемент. Кладка выполняется методом укладки кирпичей на ребро. Чтобы конструкция была ровной, без перекосов или наклонов, каждый новый ряд проверяется по вертикали и горизонтали при помощи уровня или отвеса.
Мангал в барбекю
Если, кроме барбекю, вам хочется видеть камин мангал на своем участке, то выходом из этой ситуации может быть чугунная вставка, которая располагается в основную конструкцию камина. Ее можно изготовить своими руками, по виду она напоминает ящик с ножками. Для сбора золы использую другой ящик, вставка которого осуществляется на дне ниши. Это позволяет воздуху равномерно участвовать в процессе горения.
Стационарный кирпичный мангал камина-барбекю
Для изготовления чугунного короба используют колосниковую решетку, ширина между полосами должна быть достаточно узкой. Это позволит задержать раскаленные угли. Мангал может быть различных размеров, его ширина определяется в зависимости от размеров основного строения.
Такая конструкция в полной мере заменяет стационарный мангал камин, поэтому ее можно использовать для расширения функциональности своего камина.
Топливо
Обычно в качестве топлива принято использовать дерево, но из-за того, что древесина становится дороже с каждым днем, появилась тенденция использовать альтернативные варианты. К ним можно отнести:
Виды топлива для каминов-барбекю
- древесные пеллеты.
- брикетированный уголь.
- торф.
- каменный уголь.
Для обеспечения хорошего горения этих видов топлива камины оборудуют специальными решетками, которые не препятствуют поступлению кислорода во время горения.
Эксплуатация и уход
Эксплуатация и уход за камином с барбекю состоит из нескольких простых правил. Итак, что нужно сделать:
- Очистить решетки.
- Накрыть камин чехлом.
Соблюдая эти правила, вы продлеваете срок эксплуатации конструкции.
Видео: Уличный комплекс с печью древних ариев
чертежи и инструкция по кладке
Трудно представить лучший летний отдых, чем за городом на даче. Там приятно расположиться в жаркий день под сенью деревьев, в тени.
Садовые камины барбекю своими руками
Не менее привлекательны и вечерние посиделки у огня, когда тишину нарушает только стрекот сверчков и потрескивание дров в очаге, от которого разносится удивительный аромат жареного мяса и овощей.
Эту сказку сделать былью, поможет установленный на территории участка камин-барбекю. Садовые камины барбекю своими руками возвести совсем несложно даже без опыта каменщика, если выбрать для установки простую конструкцию. Если же уже приходилось строить стены из кирпича, то по силам будет построить и более сложный вариант.
Такой камин барбекю устанавливают под крышей в открытом патио или в закрытой беседке, рядом с беседкой или даже на террасе.
Модели печей-каминов
Чтобы выбрать подходящий вариант, нужно рассмотреть несколько моделей как по конструкции, так и по месту их установки.
Самая простая конструкция
Это — самая простая конструкция камина барбекю, которую только можно представить. Каменные тумбы с разделочными поверхностями, установленные рядом, выстраиваются по желанию, но без них вряд ли можно будет обойтись, так как для приготовления пищи необходим надежный стол, а постоянно приносить его к печи будет не совсем удобно.
Несложная компактная конструкция
Печь-камин не покрыта крышей и является отдельным элементом дизайнерского украшения ландшафта, не входя в комплекс беседки. Нужно отметить, что она органично вписалась в окружающую обстановку.
Площадка, на которой печь установлена, плавно переходит в лужайку перед ней, где и можно расположиться во время приятного отдыха, сидя за столом, ведя интересные беседы и вкушая деликатесные блюда.
Так как конструкция проста, она имеет только топку для приготовления барбекю и нишу для хранения дров. В такой печи можно приготовить шашлык и другие блюда на мангале — это жареные овощи или мясо на решетке.
При постройке печей-каминов отдельно от беседки, т.е. без крыши, для кладки используют особый водостойкий раствор, который не будет разрушаться от воздействия атмосферных осадков.
Так как эта постройка не слишком массивная, фундамент для нее очень сильно заглублять не нужно, достаточно соорудить армированную плиту толщиной в 12—15 сантиметров и площадью чуть больше основания печи — на 10÷15 сантиметров.
Печь-камин в беседке
Этот вариант печи-камина в комплексе с беседкой более сложен и трудоемок в возведении. Постройка потребует больше времени и материала, но зато она и прослужит более долгий срок, так как будет защищена от дождя и ветра. Сложности встретятся и при проведении дымоотводной трубы через кровлю, равно как и обустройство гидроизоляции вокруг ее оголовка.
Удобная печь-камин в беседке
Осложнит работу и более объемная конструкция печи, так как в комплекс входит не только печь барбекю, но и варочная плита с отдельной топкой, которая должна быть соединена с общей дымоходной трубой. Но удобство этого сооружения неоспоримо, так как здесь, кроме плиты и очага, есть разделочный стол и ниша для запаса топлива.
Если выбор падет на эту модель, но практики в строительстве подобных сооружений нет, то лучше пригласить опытного помощника или мастера, который самостоятельно справится с работой.
Отдельно нужно сказать и о добротной беседке с кирпичными стенами — они спрячут хозяев и гостей не только от ветра, но и от любопытных соседей. Крыша над головой тоже будет в помощь — она не позволит испортить праздник в любую погоду. Во время дождя даже романтично сидеть около огня, в этом защищенном уголке, наблюдая за падающими каплями воды и игрой пламени в очаге.
Печь-камин на террасе
Можно сказать, что этот вариант установки печи-барбекю самый удобный, особенно если территория дачного участка совсем небольшая или плотно засажена экзотическими растениями, расположенными в особом сочетании или на альпийских горках.
Камин-барбекю на террасе — максимум удобств
И, конечно, самым главным удобством установки, является близость к дому. Имея такую печь так близко, с ее помощью можно готовить разнообразные блюда ежедневно. Тем более что в этом комплексе предусмотрены все условия для приготовления полноценного обеда. В то время, когда в топке печи будет жариться мясо, на варочной плите можно приготовить первое блюдо и гарнир. Единственной причиной, которая может помешать процессу готовки — это отсутствие топлива.
Террасная крыша позволит не только готовить все лето на свежем воздухе, но и там же принимать пищу. Установив стол, стулья или кресла, можно обеспечить все удобства для вечернего отдыха перед горящей печкой.
Для комплекса понадобится больше топлива, потому что в процессе приготовления будут участвовать две топки: для барбекю и под варочной плитой.
Если установить такое сооружение в частном доме, то печь не раз выручит в различных непредвиденных ситуациях. Например, готовится праздник, а электричество по каким-то причинам отключили. В этом случае растапливается печь, и все задуманное готовятся на ней.
Кроме таких моделей существуют и другие, в которых устраиваются приспособления для расширения функций этого комплекса — это могут быть казан, коптильня, гриль и бак для нагрева воды.
Возведение печи-камина
- Определившись с моделью печи, нужно найти порядовую схему ее кладки. По ней будет определяться количество материала и металлических элементов, необходимых для постройки. Узнав эти данные, можно отправляться за ними в строительный магазин.
Такую садовую печь-камин вполне посильно выполнить самому
Если взять как пример, показанную на схеме печь, то из материалов для нее понадобится:
— кирпич, закаленный, красный для всей конструкции;
— кирпич шамотный жаростойкий для очага барбекю и топки под варочной панелью;
— цемент, арматура, песок, доски, лист гидроизоляции для фундамента;
— сухая специальная смесь для кладки кирпича;
— колосник для топки;
— дверцы для поддувала и топки;
— варочная панель;
— стальной лист, имеющий толщину от 3 до 5 миллиметров;
— металлические полосы, толщиной не менее трех миллиметров или металлический уголок.
Общая схема садового камина барбекю …
- Далее определяется место в саду или на террасе, где будет устанавливаться печь. Выбранное место нужно подготовить:
— если это печь будет находиться в саду, то верхний слой почвы снимается и разравнивается;
— затем, роется котлован. Фундамент может быть ленточным или сплошным — для не слишком массивной постройки, подойдут оба варианта;
— если печь устраивают на деревянной веранде или террасе, то полы размечаются, и выпиливается участок, который будет превосходить основу печи на 10—15 сантиметров;
— в последнем случае, фундамент для печи придется поднимать до уровня пола;
— в вырытом котловане устанавливается опалубка из досок, на дно насыпается песчаный слой в десять сантиметров и закрепляется арматурная сетка;
— далее в опалубку заливается раствор. Если котлован глубокий, то бетон заливается в несколько этапов;
— на застывший фундамент расстилают гидроизоляцию, и только на нее будет устраиваться кладка по схеме-порядовке.
- Кладку нужно проводить аккуратно, строго придерживаясь схемы, и устанавливая металлические детали именно на тех рядах, которые указаны на чертеже.
… и его подробная порядовка
— Например, на третьем ряду ставят дверцу зольника-поддувала, которая временно подпирается кирпичами и закрепляется проволокой из стали. Далее, когда дверца будет закреплена кладкой, подпор из кирпичей убирается.
— На пятом ряду делают кладку из шамотного кирпича, подрезая его таким образом, чтобы в получившийся проем на шестом ряду можно было уложить колосник. На приложенном видео этот процесс проводят профессиональные мастера, и можно увидеть, как это делать правильно.
— Уложив колосник, на этом же седьмом ряду ставят дверцу топки, предварительно обмотав ее веревкой из асбеста. На этом же ряду кладут подготовленный по размеру стальной лист.
— Далее следует работать по схеме до одиннадцатого ряда. На нем укладывают варочную панель в заранее устроенные в кирпичах углубления, так же, как и для колосника. Предварительно в них кладут полоски асбеста, и уже на них кладется варочная панель.
— С семнадцатого ряда начинают устраивать арку над очагом. Форму ей помогут придать подготовленная деревянная форма или согнутые полукругом металлические полосы.
— На двадцать втором ряду завершается кладка арки.
— Перекрытие ниши, расположенной с левой стороны, происходит на двадцать третьем ряду.
— С двадцать шестого ряда кладка ведется со сдвигом вовнутрь — это переход к возведению дымоотводной трубы.
- Дымоход для печи-барбекю в отличие от отопительных печей, кладется ровно, и не имеет выдры и распушки, поэтому сложить его не составит труда.
Дымоход у садовых каминов делают только вертикальным
- Сверху трубы надевают специальный зонт, сохраняющий внутренние стенки дымохода от сырости.
Инструменты
При работе над печью — камином не обойтись без специальных, предназначенных для этого инструментов. Как их применяют, можно увидеть на видео, а как они выглядят и называются — также неплохо было бы узнать заранее. На рисунке они обозначены буквами, которые соответствуют приведенному списку:
Что потребуется из инструментов?
А — кирка, она необходима для подгонки кирпича по размеру и форме;
Б — молоток — кирочка;
В — правило;
Г — лопатка деревянная;
Д — уровень;
Е — кисть из мочала;
Ж — плоскогубцы;
З — цикля;
И — стукальце;
К — чертилка;
Л — рашпиль;
М — угольник;
Н — отвес;
О — кувалда;
П — зубило;
Р — кельма;
С — расшивка.
Многие из этих инструментов не получится заменить какими-либо подручными, которые есть в каждом доме. Поэтому, если решено самостоятельно заняться кладкой, придется их приобрести.
Видео-урок по возведению садовой печи-камина
Главное в работе каменщика-печника не скорость, а внимательность и аккуратность, поэтому, если придерживаться этих правил и набраться терпения, все обязательно получится.
Печь-камин с функцией барбекю (28 фото): проект
Представьте себе: лето, солнышко, дует свежий ветерок; вы отдыхаете на любимой даче или в загородном доме. А может, уже вечер? Солнце клонится к закату и тишину нарушает лишь пение цикад и сверчков. Хочется собрать друзей или родных, устроить пикник и покушать ароматное жареное мясо или рыбку с овощами. В этом вам поможет построенная на участке печь-камин. Построить её своими руками абсолютно не трудно, главное – выбрать правильный вариант конструкции, изучить её особенности и выполнить грамотный чертёж будущей постройки.
Виды
- Барбекю. Эти камины предназначены для готовки на открытом воздухе. Они представляют собой несложную, довольно компактную конструкцию из кирпича с открытым порталом и решёткой для жарки.
- Мангал. Его основное отличие от печи-барбекю – отсутствие верха. По сути, это открытая печь, жаровня, на которой удобно готовить, а также разогревать различные блюда.
- Коптильня. Более сложная конструкция, снабжённая вентиляционными отверстиями. Помимо жарки, она предназначена для копчения мяса и рыбы.
Подготовка проекта, изготовление чертежей
Для начала необходимо выбрать место, где вы хотите построить вашу печь-камин. Вы можете расположить её под открытым небом или же встроить в беседку либо на террасу. Преимущества двух последних вариантов очевидны – печь будет защищена от капризов погоды; однако, такие печи труднее возвести, нежели уличную.
Далее, необходимо найти схему кладки печи по рядам и изготовить чертёж будущей конструкции, включая все желаемые элементы. Они помогут определиться с выбором материалов и примерно представить, как будет выглядеть готовый камин.
При построении печи очень важно позаботиться о безопасности. Поэтому должны быть обязательно продуманы все детали приспособлений для жарки (вертелов, жаровен, решётки), обеспечена защита от ветра. Также желательно, чтобы вблизи не находились деревья, ввиду опасности возгорания веток.
Ну и, конечно, для соблюдения внешней привлекательности участка, необходимо соотносить размеры будущей печи с его площадью. Например, огромная печь будет весьма нелепо смотреться на маленьком участке.
Этапы постройки
- Установка фундамента. Вес любой печи-камина, даже самой простой, будет немаленький, поэтому для устойчивости ей необходим фундамент. Очень хорошо подойдёт бетонный.
- Выполнение кладки. Существует множество схем и обучающей литературы по кладке кирпичных печей-каминов. Необходимо обязательно тщательно изучить схему выбранной кладки, при необходимости проконсультироваться со специалистом.
- Установка дымохода. Самым лучшим решением при его возведении будет купить готовый модульный дымоход, с уже проложенной теплоизоляцией и эффективной системой дымоотведения. Такие дымоходы можно купить в большинстве строительных магазинов.
- Внешняя отделка. Естественно, хочется, чтобы все надворные постройки, включая и печь-камин, были не только функциональные, но и красивые. В принципе, если для постройки печи использовался ровный, гладкий кирпич без сколов, то можно обойтись и без облицовки. Однако всё же рекомендуется покрыть её поверхность штукатуркой и обклеить кафельной плиткой, что не только улучшит внешний вид печи, но и надёжно защитит от повреждений. Не стоит также забывать о том, что данное сооружение должно гармонично вписываться в ландшафтный дизайн вашего двора, придавать ему уютный и романтичный вид.
Барбекю из кирпича под ключ
Многофункциональные печи барбекю: максимум преимуществ
Строительство барбекю, печных комплексов, беседок – основные направления деятельности нашей компании. Многолетний опыт работы позволяет нам создавать практичные и многофункциональные конструкции, которые удобны в эксплуатации и отличаются отменным качеством и долговечностью.
Мы представляем вам построенные нами комплексы барбекю из кирпича — это разнообразные варианты, каждый из которых является авторской работой. Реализуемые нашей компанией печные конструкции: барбекю и камины обеспечены полным циклом их изготовления, от разработки дизайна до создания авторских элементов декора и их монтажа «под ключ».
Какими бывают барбекю из кирпича?
В настоящее время, наша компании способна воплатить в жизнь практически любые проекты конструкций барбекю, которые просты в эксплуатации и гармонично будут смотреться, практически, на любом ландшафте. Профессиональные печники построят барбекю из кирпича различной сложности в любом декоративном исполнении.
Это могут быть печи-барбекю, на которых можно приготовить пищу и согреть веранду. Большинство россиян предпочитает наличие садовой печи на открытом воздухе. В этом случае, придутся по душе совместные проекты — беседки с барбекю.
Вы можете приготовить любые блюда, начиная от традиционного шашлыка (как рыбного, так и мясного), и заканчивая всевозможными восточными блюдами (плов, овощные закуски). Среди основных преимуществ, которыми обладает кирпичная печь барбекю, можно выделить основные:
- Прекрасные эстетические характеристики – подобная конструкция станет стильным декоративным элементом, украшающим участок
- Приготовление полезных блюд – создавайте вкусные яства без грамма жира
- Пожаробезопасность – конструкция барбекю тщательно продумана, а потому вы можете пользоваться ею, не боясь возгорания
- Долговечность – используем только качественные материалы, рассчитанные на продолжительный срок службы.
Барбекю – приобретение, которое и через годы не утратит своей актуальности. Ведь так приятно пожарить шашлык, наслаждаясь его потрясающим вкусом и ароматом. Тем более наши печи позволят вам получать удовольствие от такого времяпровождение в любое время года.
С нами удобно, ведь мы комплексно подходим к работе с каждым клиентом. Вы можете заказать исключительно печь барбекю, либо обустроить полноценную зону отдыха – позаботимся о создании просторной беседки, в которой так приятно наслаждаться трапезой.
Основные этапы строительства барбекю:
- Выбор места
- Разработка проекта и дизайна конструкции
- Подбор материалов для строительства
- Черновая кладка
- Финальная облицовка.
Квалифицированные мастера-печники создают настоящие шедевры – мы разрабатываем проект барбекю, учитывая все требования и пожелания наших заказчиков. Успешно воплощаем задачи любой сложности, создавая оригинальные и нестандартные конструкции: при необходимости можно дополнить стандартную печь дополнительными элементами, начиная от вертела и заканчивая дополнительными полочками и свободными поверхностями.
4 причины доверить строительство барбекю специалистам «Камин Очаг»
Доверяя профессионалам, вы получаете гарантию качества и безопасности печи барбекю – наши работы соответствуют всем действующим стандартам. Более того, сотрудничая с нами, вы получаете целый ряд дополнительных преимуществ и выгод. А именно:
- Готовые проекты и индивидуальная разработка дизайна – подберем то, что вас устроит на все 100%
- Квалифицированные специалисты – наши мастера прекрасно разбираются в тонкостях возведения печей и беседок для барбекю
- Бесплатная консультация – подробно ответим на все вопросы и поможем определиться с выбором
- Оперативность – работаем быстро и продуктивно, никогда не срываем сроки и не задерживаем заказчиков.
А главное, наша ценовая политика выгодна и лояльна – общая стоимость строительства зависит от выбора проекта, его сложности и размера. Подберем оптимальный для вас вариант, в соответствии с выделенным финансовым бюджетом – только честные цены и выгодные условия.
Чтобы узнать подробнее и заказать строительство барбекю в Москве – свяжитесь с нами уже сегодня по контактным телефонам. Или заполняйте на сайте форму обратного звонка – перезвоним в удобное время для детального согласования условий.
Отзывы о нашей работе:
Ещё больше отзывов на странице отзывов.
Проекты комплексов барбекю | www.proektkamin.сom
Проекты уличных печей, барбекю, казанов, коптилен, русских печей, тандыров и т.д.
