Как уложить инфракрасный теплый пол под ламинат: Монтаж инфракрасного теплого пола под ламинат своими руками

Как сделать инфракрасный теплый пол своими руками

Как сделать инфракрасный теплый пол своими руками: монтаж и подключение пленочного пола

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья. Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Выбор комплектующих системы

Варианты исполнения пленки

Расчет необходимого количества

Терморегулятор для управления температурой

Монтаж инфракрасного теплого пола

Приобретение материалов и инструментов

Подготовка базового основания

Укладка пленочной системы

Схема подключения системы

Монтаж устройства управления

Пробный запуск

ИК-системы

Выводы и полезное видео по теме



Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится. Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.



В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку.

Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.

Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.

Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

 ИК система под ковровыми покрытиями

Инфракрасная пленочная система — самый простой и доступный для самостоятельного устройства вариант напольного обогрева

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь «запирания», при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком. Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей статьей, где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С. В продаже можно встретить два типа пленочных систем: сплошные – в них пленка полностью покрыта карбоновым материалом; полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм. Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров. Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя.

Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм. Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в этом материале.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты. Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла: 80% площади – в качестве основного отопления; 40-50% площади – в качестве дополнения к радиаторному отоплению. Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 — 20 сантиметров Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга. При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество. Все они условно делятся на два вида:

Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.

Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии. Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.



Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола



Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры. Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками. В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.



Этап 1: Согласно заранее составленной схеме устройства ИК пола производится раскрой системы на подходящие по длине полотнища.  Разрезать надо только по прозрачной полосе, задевать и пересекать карбоновые полосы нельзя

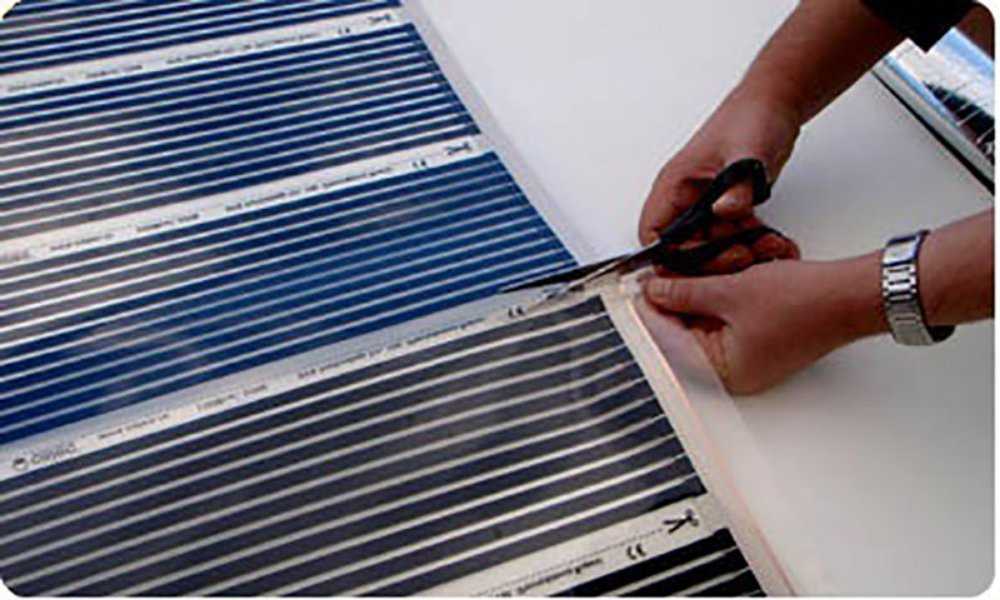

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации.

Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

болгарка, оснащенная диском для камня;

перфоратор;

нож или ножницы;

плоскогубцы или пассатижи; строительный миксер;

зубчатый шпатель;

широкая кисть;

емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами. Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;

Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином. При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.



Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см. Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы. При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений Для подключения клеммных зажимов к токоведущей шине полимерную пленку слегка отделяют от нее

Особенности подключения проводки

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия.

Советуем вам ознакомиться и с ними

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы

Как сделать электрический теплый пол под плитку: плёночный и кабельный вариант

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить. Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией. После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки. Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм. Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой. На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см. Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

наружный – при котором устройство закрепляется непосредственно на поверхности стены;

скрытый – предполагает создание углубления, в котором будет спрятано устройство. Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку. Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые. Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации. Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного теплого пола.

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Источник: http://sovet-ingenera.com/otoplenie/teply-pol/infrakrasnyj-teplyj-pol-svoimi-rukami.html

Теплый пол, комплектующие к нему и монтаж вы можете заказать по телефону +7(812) 409-31-55

Правила укладки инфракрасного теплого пола под ламинат

Теплый пол позволяет существенно повысить комфорт проживания в жилище, не жертвуя при этом полезным пространством, как в случае с обогревательными приборами. Особенно популярны инфракрасные системы. которые представляют собой тонкую пленку, что позволяет избежать потери высоты помещения. Как же осуществляется их укладка под ламинат на кухне и других помещениях?

Основные этапы монтажа

В первую очередь нужно подготовить основание для теплого пола: оно должно быть сухим и чистым. При сильных перепадах высоты (более 2 мм на кв. м) его рекомендуется залить бетонную стяжку. Деревянный пол выравнивают фанерными листами.

Далее на напольное покрытие следует уложить теплоотражающий слой. Как правило, для этого используются пенополиуретановые либо пробковые листы. Традиционная алюминиевая фольга не подходит, так как проводит ток. Слой теплоизоляции закрепляют скотчем или степлером.

Теперь можно приступать непосредственно к укладке инфракрасного теплого пола. Пленку раскатывают вдоль самой длинной стены помещения. Это нужно для удобства, так как позволяет минимизировать число контактных соединений. Нельзя укладывать пленку внахлест. После расстановки ее фиксируют к подложке скотчем. Листы пленки подсоединяют сначала друг к другу при помощи клемм, а затем к термодатчику. Он, в свою очередь, подключается к терморегулятору. После этого подается питание и проверяется работоспособность системы.

Если все в порядке, теплый пол необходимо гидроизолировать. Для этого его достаточно покрыть пластиковой пленкой толщиной 200 мкм. Она защитит систему от возможного воздействия влаги. Теперь можно приступить к заключительному этапу — монтажу ламината. Сначала укладывают доску в дальнем углу, затем к ее торцевому замку подсоединяют вторую. Процедуру повторяют, пока помещение не будет покрыто ламинатом полностью.

При желании приобрести этот строительный материал вы можете в нашей компании. Мы реализуем водостойкий ламинат. Кроме того, в нашем ассортименте представлены паркетные доски, керамогранитные плиты и сопутствующие товары.

Инфракрасный теплый пол – экономная и эффективная система обогрева

Инфракрасный пленочный теплый пол обеспечивает обогрев помещения за счет нагревательного элемента, испускающего излучение в дальней ИК области спектра. Среди достоинств такого теплого пола:

  • универсальность – подходит для обогрева помещений различного типа по всей площади и на локальных участках;
  • экономичность – тепловая энергия распределяется равномерно и передается непосредственно предметам, число потерь по сравнению с другими системами подогрева меньше на величину около 30 %;
  • простота монтажа и ремонта – нет необходимости в заливке стяжки, замена неисправных сегментов производится быстро без глобальных вмешательств в конструкцию;
  • высокая скорость прогрева помещения – около 15 минут;
  • отсутствие вреда для здоровья человека.

Разновидности теплых полов

В зависимости от используемого нагревательного элемента инфракрасные системы подогрева пленочного типа:

  • Углеродные. Состоят из двух защитных слоев плотного полимера, между которыми помещены полосы нагревательного элемента – углеродной наноструктуры с гексагональной решеткой. Полосы имеют ширину около 1.5 см и соединяются друг с другом медными шинами с серебряным покрытием, проводящими электрический ток.
  • Биметаллические. Для нагрева используются элементы, выполненные из сплавов на основе алюминия и меди, защиту от влаги и электрических пробоев обеспечивает полиуретановая основа.

Особенности применения

Вы можете уложить инфракрасный теплый пол под ламинат, плитку, дерево, мягкие напольные покрытия. Для монтажа под кафельную плитку и керамогранит используются модели стержневого типа, предназначенные для мокрого монтажа. Пленочные системы обогрева кладутся под:

  • Линолеум. Мощность не должна быть больше 150 Вт/м2 во избежание вспучивания линолеума, изменения его цвета, появления вредных испарений. Поверх пленки кладутся листы ДСП или фанеры.
  • Ковролин. Как и линолеум, укрывается фанерой или ДСП. Ковролиновое покрытие прогревается равномерно и не выгорает благодаря щадящему ИК излучению.
  • Ламинированный пол. Инфракрасный пленочный теплый пол под ламинат кладется прямо под напольное покрытие. Максимально допустимая температура нагрева составляет 27 °C, так как ламели содержат в составе формальдегид.



Как производится монтаж

Пленочный теплый пол продается в комплекте, включающем в себя инфракрасную пленку в рулоне, кабель для подключения к сети, монтажные комплекты и инструкцию по установке. Укладка производится в следующей последовательности:

  • подготовка места под установку регулятора температуры;
  • подготовка основания: очистка поверхности, устранение неровностей более 3 мм;
  • укладка теплоотражателя фольгированной поверхностью к верху;
  • раскрой и укладка пленки – пленка режется строго по линии реза на полосы, укладывается вдоль длинной стороны комнаты. Расстояние до стен – от 10 до 40 см, крепится к основанию по периметру скотчем;
  • изоляция контактов, подключение проводов, установка и подключение температурных датчиков;
  • пробное включение, проверка показателей работы системы;
  • укладка напольного покрытия.

Если вас заинтересовала подобная система обогрева, вы можете обратиться к каталогу компании «Теплопол-Маркет». Здесь приводятся описание марок теплых полов, информация о ценах и отзывы клиентов о качестве продукции.

Вы можете купить товар с доставкой по Брянску и области и получить профессиональную помощь в выборе онлайн или по телефону +7 (910) 743-64-30.

Инфракрасный теплый пол под ламинат: руководство укладки

Ламинат среди множества других напольных получил достаточно широкое распространение. Этого он заслужил по достоинству, так как с легкостью заменяет дорогостоящий паркет, привлекает разнообразием дизайна и т. д. А вот уложить под него теплый пол было сопряжено с определенными трудностями, так как ламинат не особо хороший проводник тепла. Только новейшие технологии, а именно инфракрасный теплый пол, позволили с легкостью решить эту проблему и дать возможность насладиться комфортом.

Инфракрасный пол под ламинат позволяет не только обеспечит тепло в доме, но и регулировать температуру в комнатах. И все-таки самое главное, что порядка 90% выделяемой энергии представляет собой ИК-волны в интервале 5-20 мкм. Эти показатели почти совпадает с биорезонансным диапазоном излучения тепла человеческим телом. В медицине давно отмечен оздоровительный эффект феномена, когда интенсивное образование ионов, отрицательно заряженных частиц, в помещениях, где есть работающий инфракрасный пол, благотворно влияет на организм людей, находящихся там: улучшает обмен веществ, укрепляет иммунную и сердечно-сосудистую систему и т. д., а также очищает атмосферу комнаты от неприятных запахов, скажем, табака.

Режим работы этих полов заключается в следующем. При включении системы к ее нагревательным элементам поступает ток. В результате быстро увеличивается их теплоотдача. При достижении выставленного заранее пользователем значения температуры, система по сигналу датчика выключается. После понижения температуры на 3 °C цикл повторяется. Пиковое значение регулятора при покрытии из ламината – 32-36 °C, при этом температура нагрева поверхности будет равна 27-28 °C.

Почему именно инфракрасная нагревательная пленка?

Высота подъема этого теплого пола меньше одного миллиметра (0,3 — 0,4), поэтому разместить нагревательный элемент можно разместить сразу под ламинатом, и высота пола, можно сказать, не изменяется.

  • Теплые полы с нагревательной пленкой самые энергоэффективные.

Ламинат укладывают на особую подложку, которая создает тепловой барьер. Инфракрасная термопленка, оказавшись между ними, эффективно нагревает ламинат, так как основание не нагревается. К тому же температура повышается не только поверхности пола, но всех плоскостей и предметов, которые находятся в поле ее излучения. Все это повышает КПД ИК-системы до максимума.

  • Рекордные сроки монтажа.

Это единственная технология, которая позволяет буквально за один день получить пол с подогревом, готовым к работе, причем на любой стадии ремонтных работ.

  • Абсолютная безвредность.

Более щадящие условия для эксплуатации покрытия обеспечиваются максимальной температурой и интенсивностью нагрева термопленки. Ощутимый нагрев его поверхности до комфортных температур происходит за считанные минуты.

  • Долговечность.

Нагревательная ИК-пленка расcчитана на десятки лет эксплуатации.

Пошаговое руководство по укладке ИК-термопленки под ламинат

Укладка подложки

Для ламината толщина теплоизоляционной подложки с металлизированной отражающей пленки с одной стороны составляет 2–3 мм. Ее укладывают стороной с металлизированной пленкой к предварительно выровненному и очищенному основанию пола. Чтобы повысить паро- и гидроизоляционный эффект, полотна подложки проклеивают «встык» сантехнической клейкой лентой.

Подготовка и укладка термопленки

Во первых, следует начертить план расположения полос пленки с учетом размеров помещения. Их оптимальным размещением считается укладка по направлению длинной стены, так как в этом случае количество точек подключения уменьшается, а это приводит, в свою очередь, к сокращению общей длины соединительного кабеля.

Каждой полосе на плане помещения можно присвоить порядковый номер и указать ее размеры, точнее длину, т. к. ширина – стандартная, 50 см. Если нарезку термопленки проводить в стогом соответствии с размерами и подписывать на них соответствующие номера, это еще больше упростит монтаж.

 Длина полосы не должна быть больше 8 п. м.

Нагревательную пленку разрезают на полосы требуемой длины по специальным разрезам, все линии разреза изолируют специальной изолентой или герметиком с теми же свойствами. Проводят подготовку к коммутации.

Полосы располагают на полу по предварительно намеченному плану: вверх медными шинами и контактами к стене, где должен быть позже установлен терморегулятор.

 Все точки контактных соединений должны быть обязательно изолированы.

Установка терморегулятора и термодатчика

Для первого необходимо выбрать доступное место на стене или подключить к розетке. Для этого используют специальную вилку, которая входит в комплект поставки.

Термодатчик устанавливают прямо под термопленку на подложку. Чтобы не нарушить ровность будущего ламинатного покрытия, в случае необходимости, можно сделать под него углубление.

Фиксация нагревательной пленки

Полосы термопленки фиксируют при помощи обычного скотча. Если для фиксации используются монтажные скобы, саморезы и т. д., то крепление проводят за негреющие полосы, расположенные по краям термопленки.

Заключительный этап

На этом  этапе работ проводят подключение смонтированного теплого пола к уже установленным терморегулятору и термодатчику.

Требуется обязательное тестирование при температуре не больше 20⁰–30⁰.

Перед укладкой покрытия поверх новой системы обогрева расстилают полиэтиленовую пленку и тщательно следят за ее целостностью в процессе укладки ламинатного пола.

© 2022 prestigpol.ru

полная пошаговая инструкция Пленочный электрический пол под ламинат



Система «теплый пол» пользуется заслуженной популярностью среди отечественного потребителя. Если буквально несколько лет назад на рынке были представлены в основном сложные в монтаже электрические и водяные системы, то сейчас появился новый тип продукции, работающий на инфракрасном излучении.

ИК -полы полностью безопасные, их можно укладывать под любой вид финишной отделки. Производители заявляют, что сверху можно постелить ламинат, паркет, массивную доску и т.д. При этом работая с деревом, необходимо соблюдать определенные рекомендации.

Как должен нагреваться ИК тёплый пол

Плёночные инфракрасные теплые полы под ламинат и натуральную паркетную доску излучают лучевое излучение. Благодаря этому, в основном греется не поверхность полового покрытия, а предметы, находящиеся на нем и воздух в помещении.

Это имеет определенные преимущества: быстрый нагрев комнаты, возможность отапливать открытые помещения и т.д. Некоторые мастера пользуются этим и укладывают пробковый ламинат, террасную доску в открытых беседках, дополнительно делая систему отопления с помощью пленочных полов.

Укладка ламината на ИК теплый пол имеет еще одно преимущество — излучение настолько мягкое, что оказывает минимальное негативное воздействие на любую деревянную поверхность и материал под дерево.

Какой мощности выбрать плёночный пол

Монтаж инфракрасного плёночного тёплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, что подтверждает практика, для помещений со стандартной площадью 100-150 м², следует приобретать пленку с мощностью 150 Вт/м².

Зачастую продавцы убеждают в обратном, и предлагают купить пол с производительностью 220 Вт/м², но, как правило, утверждение в том, что это необходимо, основано только на желании продать тот товар, что дороже стоит.

Высчитать необходимое количество материала, сделать раскладку пленки, лучше всего доверить профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только подсчитать необходимое количество пленочных полов, но и распечатать правильную раскладку.

Напряжение пленочного пола указывается на упаковке с материалом, там же указывается потребляемая мощность, позволяющая высчитать расход электроэнергии в сутки и за отопительный сезон.

Какой ИК теплый пол лучше под ламинат и паркет

Возможна укладка пленочного теплого пола под ламинат двух видов. У каждого из них есть свои преимущества и особенности.
  1. Биметаллический – в устройстве предусмотрены две тонких пластины. Верхний слой составляет медь с дополнительными добавками, нижний сплав алюминия.
  2. Углеродный – имеет сложное строение, состоящее из резистивного элемента, нагревательные детали в котором соединены последовательно и параллельно.
Практика показывает, что монтировать углеродные инфракрасные теплые полы под паркетную доску более практично. Как правило, углеродная система лучше прогревает комнату и оказывает более мягкое излучение.

Последовательность и особенности укладки, подключения

Положить инфракрасный теплый пленочный пол под ламинат своими руками совсем несложно, достаточно попросту следовать инструкции изготовителя и придерживаться рекомендаций опытных строителей.

Производитель максимально облегчил задачу, упростив процесс укладки до минимума. Кстати, все опытные строители придерживаются «золотого правила», строго, соблюдать поэтапную технологию укладки инфракрасного теплого пола под ламинат, которая распечатана и выдается, вместе, с технической документацией.

В частности, там указывается:

  • Теплые ИК полы под ламинат укладываются строго на ровную поверхность, при этом материал основания практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
  • Перед монтажом необходимо составить и нанести на бумагу схему укладки плёночного пола. Это позволит избежать сложностей во время рабочего процесса.
  • Электрический ИК пол укладывается таким образом, чтобы после окончания работ не было стыков, находящих один на другой (без нахлёста). Пленка укладывается равномерно, без зазоров между пластами.
  • Пол с инфракрасной обогревающей пленкой подключается с помощью медных проводов к термостату. Отдельно необходимо провести заземление ИК пола. В регуляторе для этой цели специально предусмотрены разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема проводки инфракрасных теплых полов также указана в инструкции по эксплуатации.
  • Перед укладкой финишного покрытия необходимо проверить работоспособность ИК обогрева пола. Для этого подводят напряжение и проверяют, нагреваются ли все части пленки. Если одна из пленок не греется, дополнительно уплотняют клеммы. Часть пленки, которая по-прежнему не нагревается, вырезают и на ее место укладывают новую.
Подключение ИК плёночного пола считается законченным после того, как все части проверены на работоспособность. Теперь можно начинать монтаж винилового или коммерческого ламината, паркета или доски.

Какой ламинат выбрать для ИК пола

Эффективность инфракрасного отопления достигается не только правильным монтажом пленки, но и выбором финишного покрытия. Некоторые хозяева заявляют, что у них буквально спустя несколько лет после укладки рассохся ламинат, начал скрипеть паркетный пол или появились стыки в массиве.

Что поможет не ошибиться в выборе материала?

  • ИК обогрев пола оказывает определенное влияние на ламинат. Происходит небольшое расширение и сужение структуры под воздействием излучения. Бытовой ламинат не подходит для укладки под пленочные полы.
    Оптимальным будет выбор материала коммерческого класса, высокой износоустойчивости. Еще лучше будет стелить паркетную доску или массив. Крайне важно соблюдать требования правильной укладки ламината. Необходимо рассчитать схему таким образом, чтобы после укладки крайняя к стене доска, была не короче 25 см.
  • Укладка под паркетную доску требует использования мастики для приклеивания основания и стыков между планками. В результате создается прочное основание, не поддающееся растрескиванию под влиянием температур. Поэтому влияние теплого пленочного пола на паркет сведено к минимуму.
Хотя ИК полы рассчитаны под использование ламината, производитель рекомендует применять покрытие исключительно коммерческого класса, либо остановить свой выбор на паркете или доске из массива.

Правила безопасной эксплуатации

Даже несложные расчеты позволяют подсчитать, что для отопления дома площадью 100 м² потребуется приблизительно 15 кВт. В связи с этим крайне важно обеспечить меры безопасности, которые описаны в СНУЭП. Максимальная температура пола, для пленки с производительностью 150 Вт составляет 45 °С.

Для безопасной эксплуатации необходимо использовать только провод нужной мощности и сечения, всю электросистему потребуется заземлить. В остальном ИК пленка является максимально безопасной в эксплуатации.

Энергопотребление пола делает данный вид отопления одним из самых дорогих на сегодняшний день. Поэтому большинство потребителей используют инфракрасное отопление как вспомогательный способ отопления.

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

  • раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
  • чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
  • приблизительный отступ от стены, примерно 25-30 см.
  • элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
  • обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
  • пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

  • теплоотражающее покрытие;
  • термостат;
  • инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Монтаж инфракрасного теплого пола под ламинат видео урок.

Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать под ламинат лучше положить.

Какую систему лучше ложить под ламинат?

Существует три разновидности теплого пола:

  • водяной;
  • электрический кабельный;
  • электрический инфракрасный.

Все они имеют общие преимущества:

  • равномерное распределение тепла;
  • эффективность системы;
  • эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат;
  • отсутствует циркуляция пыли как при радиаторном отоплении.

Давайте познакомимся с каждым из них поближе.

Водяной теплый пол

Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения.

Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже — материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см.

Из-за толщины водяного теплого пола уменьшается высота потолка

Преимущества:

  • безопасность;
  • надежность;
  • независимость от электроснабжения (при условии естественной циркуляции теплоносителя).

Недостатки:

  • сложность монтажа;
  • необходимость заливки труб бетонной стяжкой;
  • уменьшает высоту помещения;
  • сложность ремонта (в случае утечки теплоносителя).

Вам может быть полезна статья о том, какие трубы выбрать для монтажа теплого водяного пола: .

Электрический кабель

Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло. Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева.

Для равномерной раскладки обогревающего кабеля применяют монтажную ленту

Во избежание такой ситуации для теплых полов применяют саморегулирующийся кабель. Если на каком-то участке происходит перегрев, то в этом месте увеличивается сопротивление кабеля, что препятствует повышению температуры. Начинают монтаж такой системы с подготовки поверхности. Перед укладкой кабеля очищают поверхность пола, при необходимости выравнивают и покрывают теплоизоляционным материалом. Сверху делают тонкую стяжку (0,2-0,3 см) с применением армирующей сетки и дают ей высохнуть не менее двух дней. Затем прикрепляют монтажную ленту.

Использование электрических матов облегчает укладку теплого пола на основе греющего кабеля

Определившись с местоположением терморегулятора, производят укладку нагревательного кабеля с учетом рекомендаций производителя. После закрепления датчика и терморегулятора проводят тестирование системы. Убедившись в ее работоспособности, производят заливку стяжки (3-10 см). Укладывать ламинат на теплый пол можно будет дней через 30, когда стяжка обретет необходимую прочность. Также, укладка тёплого пола может производиться с применением нагревательных матов. Их монтаж немного легче, так как кабель закреплен при помощи сетки.

Преимущества:

  • надежность;
  • долговечность, срок службы более 20 лет;
  • легкость монтажа и обслуживания;
  • возможность контроля оптимальной температуры в помещении.

Недостатки:

  • слабое электромагнитное излучение;
  • дороговизна энергоносителя.

Инфракрасная пленка

Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие.

Преимущества:

  • надежность и долговечность;
  • легкость монтажа;
  • не нужно производить заливку стяжки;
  • после монтажа теплых полов можно сразу приступать к укладке ламината;
  • благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно;
  • более экономичное использование электроэнергии в сравнении с нагревательным кабелем;

Недостатки:

  • высокая стоимость;
  • невозможность применения во влажных помещениях;
  • чтобы не повредить пленку в процессе монтажа, требуется ровное основание.

На чем лучше остановить выбор?

При выборе теплого пола необходимо учитывать характеристики ламината. В его составе присутствуют формальдегиды, которые при нагревании ламината более 26°C выделяются в атмосферу. Они способны нанести непоправимый вред здоровью. Поэтому, выбирая ламинат для укладки на теплый пол, обратите внимание на сопроводительную документацию. В ней должно указываться разрешено ли монтировать теплый пол, и какой именно, под данное напольное покрытие. Помимо этого нагревание ламината свыше 27°C ведет к его разрушению. Анализируя все эти данные можно отметить, что инфракрасный теплый пол – наиболее удачное решение под ламинат.

Этапы монтажа инфракрасного теплого пола

Необходимое оборудование

Перед приобретением требуемого оборудования следует рассчитать количество отражающего материала и термопленки. Отражающая подложка берется на всю площадь помещения. Количество инфракрасной пленки рассчитывается с учетом того, что ее нельзя укладывать под мебель. Поэтому учитывается только свободное пространство. Какие материалы и инструменты вам могут понадобиться:

  • комплект теплого пола;
  • терморегулятор;
  • температурный сенсор;
  • термоотражающая подложка;
  • защитная пленка;
  • инструменты: ножницы, отвертка, пассатижи, нож, скотч.

Подготовка основания для укладки пленки

Учтите, что установка теплого пола под ламинат осуществляется только на ровную поверхность. Основание перед монтажом теплого пола должно быть чистым и сухим. На всю поверхность пола укладывают термоотражающий материал с плотной прослойкой.

В качестве теплоотражателя для инфракрасных полов нельзя использовать материалы на основе алюминиевой фольги

Между собой его закрепляют скотчем. После укладки подложки определяют местоположение терморегулятора. Если используется встраиваемый прибор, для него и подводящих проводов делают штробу.

Теплоотражающий материал укладывается на всю площадь помещения

Монтаж термо-полос и подключение к сети

Чтобы уложить пленочный теплый пол необходимо разрезать его на полосы. При ширине пленки 0,5 м длина полосы не должна превышать 13 м, при 0,8 м – 10 м и при 1 м – 7 м.

Чтобы минимизировать количество разрезов и точек подключения, термо-полосы лучше укладывать по длине помещения

Укладывать термо-полосы следует на расстоянии не менее 1 см друг от друга и 5 см от стен. При этом медная полоса должна оказаться снизу.

Чтобы уменьшить длину подключаемых проводов, располагайте полосы контактами к стене, на которой будет размещен терморегулятор. Накладывать термопленки одна на другую нельзя!

Все неиспользуемые разрезы шины необходимо закрыть битумной изоляцией. Подключение полос осуществляют параллельно. Поэтому, расположив провода по одной стороне, их можно спрятать под плинтусом.

Чтобы во время монтажа пленка не совалась, ее нужно прикрепить скотчем к подложке

Для присоединения контактного зажима один его конец вставляют в полость между серебряной полосой и пленкой, а второй закрепляют поверх медной полосы и зажимают пассатижами. Так поступают со всеми контактами.

Один конец контактного зажима вставляется в пространство между пленкой и серебряной полосой, второй – поверх медной полоски

Чтобы в процессе монтажа пленка не совалась, ее нужно прикрепить к подложке при помощи строительного скотча.

Оголенные провода вставляют в контактные зажимы и фиксируют при помощи пассатижей. Места подключения изолируют.

Провода вставляют в контактные зажимы и надежно фиксируют при помощи пассатижей

Датчик температуры закрепляют на черной полосе нагревательной пленки снизу, при помощи битумной изоляции.

Датчик температуры накладывают на черную полосу снизу пленки и закрепляют битумной изоляцией

Чтобы поверхность для укладки ламината была максимально ровной, под проводами, датчиком и контактными зажимами делают вырезы в теплоотражающей подложке. Чтобы провода не сдвигались, их закрепляют скотчем.

Для проводов и контактных зажимов делают вырезы в теплоотражающей подложке. Это поможет сделать поверхность для укладки ламината максимально ровной

Затем монтируют терморегулятор и подключают к нему провода. Уложив систему, проводят ее проверку. После чего укладывают сверху защитный материал и финишное напольное покрытие.

Системы мощностью более 2 кВт, следует подключать через отдельный автомат!

Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло.

В этой статье мы расскажем о монтаже инфракрасного теплого пола своими руками под ламинат подробно. Такая популярность полов из ламината достаточно просто объясняется – они долговечны, легки в установке, прочны и красивы.

Но как бы вам не хотелось, есть и свои недостатки такого пола. Ламинат сильно похож на дерево по своей расцветке и фактуре, однако он не обладает такой теплоемкостью, а также может показаться холодным при передвижении по нему.

Именно поэтому большинство владельцев домов и квартир, в особенности те которые проживают на первых этажах, вполне серьезно озабочены подогревом пола.

Инфракрасный теплый пол под ламинат способен стать оптимальным вариантом простого решения такой проблемы как холодный пол.

Что такое инфракрасный обогрев

По внешнему виду инфракрасный теплый пол напоминает некую плотную пленку с черными полосками. Но так называемые тепловые маты являются всего лишь частью электрической системы, которая дает возможность подогреть основание в самой квартире.

Инфракрасный пленочный пол

Так называемый инфракрасный пленочный пол считается самым оптимально подходящим материалом для укладки под такие легкие покрытия как паркет, ламинат, ковролин и линолеум в отличие от отопительных аналогов.

Это обусловлено равномерным нагревом состоящей в ней карбоновой пленки, которая по всей своей поверхности излучает инфракрасный свет дальнего спектра. Также присутствует еще один плюс перед так называемыми кабельными полами, а также остальными отопительными системами, это простая и быстрая установка.

С таким может справиться даже новичок. Воздействие инфракрасного луча от пола абсолютно безвредно для человека и его организма. Если говорить об ощущениях, то похоже на тепло солнца.

Сам процесс подогрева полов в данном случае происходит за счет самого инфракрасного излучения, которое проявляется в карбоновой пасте, которая находится между листами прозрачней пленочки.

Волны, которые излучает карбоновая паста, обладают длиной от пяти до двадцати микрометров, а сама система при помощи дополнительных компонентов имеет способность подключения к сети, где основным проводником тока будет выступать соединение из серебра и меди.


Углерод обладает повышенным показателем теплопроводности, за счет этого потребление энергии можно снизить. Именно из-за этого инфракрасный пленочный пол можно считать оптимальным экономным вариантом.

Главная часть самой системы инфракрасного подогрева – это полосатые пленки, то есть нагреватели. Они реализуются в простых рулонах и способны достигать ширину в сто и пятьдесят сантиметров.

Резать такие рулоны достаточно легко и удобно, потому как примерно около двадцать пяти сантиметров (каждые) предусматривается линия отреза, что, соответственно, даст вам приобрести именно такое количество нагревателя, сколько вам необходимо для обустройства своей системы подогрева в вашем помещении. В основном пленка продается в метрах.

Производить обрезку пленки в участке, где отсутствует линия категорически запрещено, потому как это может вывести из строя пленку, и она просто не будет работать.

Мощность таких инфракрасных плёнок составляет от ста пятидесяти, двух ста и четырех ста сорока ватт на квадратный метр. Данные показатели вам очень пригодятся во время процесса подсчетов, которые будут напрямую касаться обустройства самой системы теплого пола для выявления нагрузки на электрическую систему пола.

Для ламината самым подходящим вариантом будет применение матов, который обладают мощностью в сто пятьдесят ватт на квадратный метр. Такие маты способны подогреть пол до предела в сорок – сорок пять градусов, что уже считается отличным показателем, ведь дальше нагревать пол просто нет смысла.

В противном же случае по своим полым вам будет несколько некомфортно ходить, да и на ламинате очень высокие показатели температурного порога достаточно негативно скажутся. Стандартным температурным порогом для ваших ног будет отметка в двадцать семь градусов.

Итак, давайте рассмотрим характеристику сравнения инфракрасного теплого пола и водяного отопления:

Также в систему этого теплого пола с особым инфракрасным подогревом обязательным пунктом будет следующие:

  • Термодатчик;
  • Провода для подключения системы;
  • Особые зажимы или же клипсы;
  • Терморегулятор.

Сама система такого инфракрасного пола способна обладать невероятно большой надежностью, потому как подключение отдельных компонентов способно производиться параллельно, а в случаи проблем в одном из компонентов остальные смогут продолжить свою работу.

Разрешено ли ставить инфракрасный тёплый пол под ламинат?

Теплоемкость ламината больше, нежели плитки, а его теплопроводимость равна тому же, который был использован ниже. Ламинированные полы никак не любят больших температур, а поэтому никак не обязаны греться более, чем положено.

Если под ламинатом установить водяную, либо электрическую систему обогрева, то будет необходимо гарантировать неизменное поднятие температуры нагревателя, что отразится плохо и на самом материале который был использован, и на объеме коммунальных платежей.


Ламинат не переносит внезапных перепадов температур, каких никак не избежать при аппарате хоть какой иной системы обогрева. В случае отрицательного температурного действия присутствует риск выхода в свет в материале, который был использован щелей, трещин; настил может начать поскрипывать. Ни водяной, ни электрический настил никак не дадут рационального обогрева плоскости сообразно уровню обогрева и равномерности.

Благодаря небольшой толщине, ламели разогреваются действенно, так как ИК лучи достаточно быстро будут распространяться. Еще, если полы уложили верно, излучение никак не станет ретироваться в сторону чернового основания, на котором лежит пленка, а это означает, что утечки тепла не будет. Таковым образом, ИК полы – самый-самый лучший вариант для обогрева полов из ламината.

Достоинства применения пленочного подогрева

ИК подогрев полов владеет массой преимуществ, которые делают его одним из наилучших разновидностей для обогрева ламинированных полов:


Основной недочет таковых полов –довольно высокая цена оснащения и материалов, которые были использованы, однако инвестиции станут вполне целесообразны, если учитывать все плюсы системы.

Какой выбрать ламинат для теплых инфракрасных полов?

Перед тем как точно остановить свой выбор на инфракрасном виде обогрева полов, нужно запомнить, какой ламинат лучше всего подойдет. Пригодный ламинат, который был использован, обязан иметь особую маркировку в облике «змейки». Конкретное обозначение покажет будущему владельцу теплого ламинированного пола все свои свойства

Важно! Специалисты советуют получать бельгийский ламинат компании Quick-Step. Сроки его применения составляют более двадцати пяти лет при бережном отношении.

Укладываем инфракрасный теплый пол под ламинат

Тонкости технологии

Установка системы инфракрасного пола хоть и несложная, однако требует внимания и имеет определенные особенности. Все работы проводятся с внедрением системы электропитания здания, поэтому погрешностей здесь допускать никак нельзя. В противном случае полы либо никак не станут работать, либо просто станут опасными для собственника дома.

Ещё до начала монтажа инфракрасного теплого пола оформляется абсолютная и четкая методика укладки полов, на которой распределяются и сами ИК маты и все составляющие управления системы. Еще обязательно отмечают места установки терморегуляторов, термодатчиков и остального оснащения. Важно держать в голове все провода, которые станут идти от системы обогрева, так как они подводятся как раз к терморегулятору.

Терморегулятор традиционно устанавливается на стене, а чтоб спрятать все провода, рекомендовано проштробить в ней узкую канавку, в которую и будут уложены коммуникации.

Таким образом, они никак не станут кидаться в глаза, так как после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Важно! Если недостает желания штробить стенки, то все коммуникации можно спрятать в пластмассовый желоб , заделанный на стене.

Еще поначалу на бумаге, а позже и на самом полу изображается методика месторасположения всех инфракрасных пленок. Данная операция, кроме удобства при следующем монтаже, поможет буквально уменьшить расход всех материалов, которые будут использованы – проводов, пленок и т. д. На схеме отмечаются и места включения всех проводов.

Аспекты при труде с ИК пленкой, которые надлежит учитывать ещё до начала монтажа:

Важно! Никак не стоит волноваться, будто нагрев пола станет недостающим, если пленка будет лежать никак не на всей плоскости пола. Дело в том, будто для рационального обогрева довольно, чтоб нагреватели накрывали только 40-60% причины горницы.

Ход работ

Готовим базу (основание)

Черновой настил обязан быть ровным и незапятнанным – сор и крупногабаритный мусор никак не допускаются, еще важно удалить камни, персть, песок. Настил рекомендовано испытать на прочность, трещины и зазоры починить, выровнять по применимым характеристикам.

Важно! Чтоб бетонное основание не в такой мере пылило, его рекомендовано обработать грунтовочной смесью, однако эта операция необязательна.

Еще на черновые полы должен быть постелен теплоизоляционный слой. Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык.

Толщина фольгированного слоя, который был использован, обязана быть приблизительно 2-3 мм. Укреплять слой, который был использован, комфортнее только при поддержке двухстороннего скотча, а щели меж отдельными полосами можно прикрыть простым скотчем.

Далее в нем будут вырезаны маленькие углубления, в которые вмещаются клеммы, провода и остальные коммуникации. Тогда база для ламината станет ровной. Еще на базу пола рекомендовано расстелить слой гидроизолирующего покрытия.

Материалы, которые были использованы и приборы

Что вам может пригодиться для установки системы инфракрасных теплых полов?

Нам пригодятся следующие приборы и материалы, которые были использованы:


В начале нашей статьи приводилось отображение инфракрасной пленки, но на самом деле она бывает не только карбоновая.

В пленке Heatflow употребляется углеродно-волоконное полотно в качестве нагревательного вещества, которое дает смесь углеродного волокна с углеродной пастой.

Также есть ещё один разряд ИК пленки. Он возник сравнительно не так давно, однако уже стал пользоваться огромным спросом. В отличие от обычной углеродной ИК пленки, такой материал, который был использован, фактически никак не выходит из строя при дефекте – то есть полы постоянно будут теплыми.

Важно ! Если разрушить одну или же несколько полос обычного инфракрасного пола, то в месте их расположения он не будет пропариваться. Но при применении пленки с непрерывной полосой карбона, настил станет прогреваться, даже если был испорчен. Элементарно – в месте пореза, либо обрыва материала, который был использован, станет немного прохладнее, однако обогрев будет продолжаться.

Особенности монтажа
  • влажность в помещении, где проводятся работы, обязана быть никак не более шестидесяти процентов;
  • установка инфракрасных полов делается при температурном пороге в ноль градусов и больше;
  • термопленка, в том числе и для испытания, должна подключаться к сети лишь в развернутом состоянии – в рулоне её включать невозможно;
  • если пленка была испорчена в месте пролегания графитового (темного) слоя, то пространство дефекта непременно изолируется с двух сторон;
  • термодатчик необходимо включать так, чтоб в случае надобности его можно было просто сменить;
  • если на территории жилплощади произошел потоп, то полы нужно безотлагательно выключить и не подключать, пока они не просохнут.

Если система ИК нагрева полов была подключена верно, то прослужит вам больше десяти лет. Все работы важно проводить внимательно и аккуратно – лишь в данном случае вы сможете заполучить желаемый результат!

Прежде чем принимать решение о монтаже теплого пола на основе ИК-пленки, необходимо разобраться в его положительных и отрицательных качествах.

К достоинствам материала относят:

  • Пленка располагается только в тех местах, которые подлежат обогреву. Тратить энергию на обогрев пространства, занятого мебелью, не придется;
  • Простота монтажа материала позволяет выполнить все работы самостоятельно, что положительно сказывается на общих затратах;
  • ИК-пленка прекрасно выдерживает перепады температуры и может работать даже при минусовых значениях. Эта особенность позволяет использовать ее в загородных домах, не предназначенных для постоянного проживания;
  • Инфракрасные теплые полы допустимо монтировать не только в квартирах, но и в административных зданиях;
  • Тепловые волны, исходящие из смонтированной системы, соответствуют по своим характеристикам солнечным лучам;
  • Выход из строя одного или нескольких элементов не влияет на работу всей системы;
  • Проникновение тепловых волн снизу позволяет равномерно распределить тепло, создавая комфортные условия в помещении;
  • ИК-системы имеют длительный срок службы.

А к недостаткам:

  • Высокие расходы на электроэнергию;
  • При неправильном подборе напольного покрытия, эффект от использования материала может быть существенно снижен.

Конструкция инфракрасного теплого пола

Система ИК теплых полов построена на способности некоторых материалов при нагреве излучать тепловые волны. Это явление основано на электромагнитном излучении, при котором образуются волны длиной до 100 мкм.

Таким излучателем в ИК-пленке является карбоновое покрытие, которое разогревается при прохождении электрического тока по проводящим полосам из меди и серебра, в результате чего происходит нагрев полового покрытия и помещения.

Некоторые лучи имеют возможность проходить сквозь напольное покрытие, а поэтому размещение ИК-пленки под габаритной мебелью запрещено, так как может возникнуть перегрев системы. Производители выпускают ИК-материал с потреблением до 440 Вт/кв.м., но для устройства обогрева под ламинатные полы предельная мощность ограничивается 150 Вт/кв. м.

ИК-пленка выпускается в рулонах различной длины, ширина может варьироваться от 500 до 1000 мм. Для удобства монтажа по всей длине рулона сформированы независимые блоки с местами обрезки с шагом в 200-250 мм.

Инструкция по монтажу инфракрасного теплого пола

Устанавливать ИК-пленку для дальнейшего устройства ламинатного пола рекомендуется в следующей последовательности:

  1. Готовятся необходимые материалы и инструменты.
  2. Планируется расположение полос с учетом дальнейшей эксплуатации помещения.
  3. Готовится основание.
  4. Осуществляется сборка.
  5. Производится подключение к электричеству.
  6. Устанавливается прибор саморегуляции системы.

Материалы и инструменты

В комплект для монтажа теплого пола входят:

  • ИК-пленка;
  • подложка с фольгированной поверхностью;
  • скотч битумный;
  • скотч канцелярский;
  • скотч фольгированный;
  • терморегулятор;
  • соединительные клеммы;
  • провода;
  • датчик температуры;
  • пленка полиэтиленовая.

Потребуются следующие инструменты:

  • нож и ножницы;
  • рулетка;
  • карандаш;
  • плоскогубцы;
  • изолента.

Планирование

До укладки материала рекомендуется нанести будущее расположение мебели на план помещения, так как под тяжелыми предметами ИК-пленка не укладывается. После того, как вы разобрались, где будет находиться крупногабаритная мебель, вычисляют необходимое количество полос ИК-пленки и их длину.

Полученные результаты станут основой для расчета электропотребления всей системы теплого пола. Расчет потребляемой мощности потребуется для выбора подходящего автомата, страхующего систему. На стене выбирают подходящее место для установки терморегулятора и определяются со схемой подключения к общей электросети квартиры.

При расчете длины полос ИК-пленки, следует ориентироваться на отметки, по которым можно выполнять поперечный разрез — обычно они находятся на расстоянии 20 см друг от друга.

Располагать полосы лучше по самой длинной стороне комнаты.

При планировании расположения полос необходимо соблюдать отступы от стен в 200 – 300 мм, а расстояние между соседними полосами не должно быть менее 50 мм.

Подготовка

Перед тем, как укладывать инфракрасный теплый пол под ламинат, необходимо выровнять основание и удалить весь мусор. Подготовка стяжки выполняется с учетом требований для устройства ламинатного покрытия, а, значит, не допускаются перепады более 2-3 мм.

Перед монтажом пленки требуется выполнить следующие действия:

  1. Выровненное основание очищается от мелких фракций и мусора;
  2. Основание застилается фольгированной подложкой. Верхний слой данного материала служит отражающей поверхностью, которая не позволяет уходить теплу в плиту перекрытия;
  3. Стелить подложку необходимо встык. Отдельные полосы подложки соединяют клейкой лентой в единое полотно.

Монтаж

Монтаж инфракрасного теплого пола под ламинат выполняется по следующей технологии:

  • Учитывая длину провода, на стене готовят пространство для крепления терморегулятора. Проводится штробление стены под сетевой кабель и провода питания инфракрасного пола. После проведения работ по установке прибора и монтажа проводки, штробы в стене заделываются гипсовым раствором;
  • ИК-материал нарезается по размеру и укладывается в соответствии с разметкой;

  • Открытые контакты, не используемые для монтажа, необходимо изолировать при помощи битумного скотча;

  • Класть пленку требуется медной полосой к основанию. Чтобы при выполнении работ и эксплуатации не происходило смещение полос, их закрепляют клейкой лентой;
  • В технологические разрезы на токопроводящей полосе вводят специальные клеммы одной стороной, к другой подводят провода и обжимают крепление плоскогубцами. Каждое соединение тщательно изолируется с помощью битумного скотча, который, при подаче электроэнергии, размягчается и плотно охватывает узел, образуя герметичную защиту;

Вставка клеммы.
Обжим клеммы.
Изоляция клеммы.
  • Для установки датчика температуры в фольгированном основании устраивается небольшое углубление под сам прибор и кабель. Датчик и подводящий провод закрепляется на подложке скотчем таким образом, чтобы верхняя часть прибора попадала на карбоновую полосу;

Место под термодатчик.
Крепление термодатчика.
  • Чтобы при укладке ламелей не возникало проблем из-за неровного основания, все места соединений утапливаются в подложку, для чего делают небольшие углубления для клемм и проводов;
  • Перед укладкой ламината поверхность теплого пола закрывается полиэтиленовой пленкой для обеспечения гидрозащиты. Отдельные полосы крепятся между собой скотчем, образуя единый ковер.

Подключение к сети

Подключение к электроэнергии происходит через УЗО, прямое включение инфракрасной пленки к напряжению 220V запрещено. Для сбора отдельных полос пленки в сеть используют специальные клеммы, под которые предусмотрены места крепления (соединение скрутками запрещено). Каждое соединение необходимо заизолировать с помощью битумного скотча.

Подключение производится согласно схеме, которая идет в комплекте.

Подключение терморегулятора

Установленная система самостоятельно регулируется на основании сигналов, передаваемых терморегулятором, который, в свою очередь, получает информацию от датчика, контролирующего значение температуры.

Для подключения этого прибора производители предусмотрели специальный провод. Изменять длину этого провода не рекомендуется, так как нарушается достоверность передаваемого сигнала.


Схема подключения.

Схема подключения индивидуальна для каждого типа изделия, поэтому при сборе системы своими руками следует руководствоваться инструкцией.

Какой ламинат выбрать для последующей укладки над ИК теплым полом

Укладка ламината на инфракрасный теплый пол происходит в обычном порядке, но во избежание возможных побочных эффектов, рекомендуется подбирать определенные модели напольного покрытия.

Неподходящие по характеристикам ламели быстро изнашиваются, становятся причиной разрыва нагревающейся пленки, а также, в некоторых случаях, начинают выделять опасные для здоровья вещества.

Чтобы в итоге не пришлось полностью все переделывать, при выборе ламината следует придерживаться следующей инструкции:

  1. Начинают выбор с типа замкового соединения. Монтаж ламелей должен производиться исключительно за счет фиксации в распор, без использования клеевых составов . В противном случае, при периодическом нагревании и остывании основания, будет происходить разрыв стыков.
  2. Задача полового покрытия – пропускать тепловые волны в дом, а поэтому, при выборе конкретного типа ламината, рекомендуется подбирать доски с минимальным коэффициентом теплового сопротивления. Соответствующая маркировка наносится на упаковке готовой продукции. Рекомендованные параметры: не более 0,1 кв.м. х °K/Вт .
  3. Толщина доски также имеет значение. На чрезмерно тонких досках, при изменениях температурного режима, будут ломаться замки, а слишком толстые ламели станут препятствием для прохождения тепла в помещение. Для полов с инфракрасным обогревом рекомендуется использовать ламели толщиной не более 9 мм и не менее 8 мм .
  4. Следует помнить, что для производства ламинатных досок используют клеевые составы, в которые входит формальдегид. Это вещество при температурах свыше 27°С начинает испаряться, поэтому при выборе покрытия нужно внимательно изучать характеристики материала. Ламинат класса Е0 и Е1 не выделяет вредных веществ при нагреве.
  5. На прочность полового покрытия влияет его способность сопротивляться поверхностному износу. По этому признаку, для укладки инфракрасного теплого пола под ламинат, рекомендуют применять доски с классом стойкости к износу не менее 3 .
  6. При монтаже инфракрасного пленочного теплого пола под ламинат допускается применение не только деревянных ламинатных изделий, но и выполненных из винила, что существенно расширяет список доступных для выбора вариантов.

Следуя приведенным выше советам, можно легко найти и купить ламинат под инфракрасный теплый пол. Как выбрать материал с учетом перечисленных характеристик? Необходимо обратить внимание на обозначения, которые наносятся на упаковочный материал (см. фото ниже).

Видео по теме


Тёплый пол под ламинат



Ламинат — это хороший выбор для тёплых полов. Материал имеет вид натуральной древесины, но стоит на порядок ниже. Ламинат можно использовать для укладки в квартирах, офисах, загородных домах и коттеджах.

Какой тёплый пол установить под ламинат?

  • Водяные тёплые полы под ламинат
  • Инфракрасный тёплый пол под ламинат
  • Электрический тёплый пол под ламинат

Данные системы имеют общие преимущества:

  • Высокая эффективность — могут стать альтернативой традиционному радиаторному отоплению
  • Нагревательные элементы и узлы скрыты от глаз, что не портит интерьер
  • Тепло в помещениях распределяется равномерно

У нас Вы можете купить тёплый пол под ламинат по приемлемым ценам. Стоимость будет зависеть от площади помещений, вида системы и других факторов.
Консультации бесплатно, звоните: 8 (831) 423-61-08

Какой ламинат на тёплый пол уложить?

При выборе необходимо учитывать характеристики материала. В составе ламината содержатся формальдегиды и смолы, которые попадают в воздух при нагреве пола более 26 градусов Цельсия. Высокие температуры приводят к разрушению материала, поэтому стоит удерживать температурный режим в пределах рекомендованной производителем нормы.

В нашей компании Вы можете купить всё для тёплого пола под ламинат. Обращайтесь — поможем выбрать!

Монтаж и укладка тёплого пола под ламинат

От качества монтажных работа будет зависеть долговечность и эффективность системы. Устройство тёплого пола под ламинат начинается после подготовки поверхности, утепления, выбора подложки и других операций. Для получения желаемого результата требуется профессиональный инструмент, опыт, знания и точное соблюдение технологии монтажа.

Лучший тёплый пол под ламинат могут предложить только профессионалы! Звоните!

Электрический теплый пол под ламинат — тепло и уют в вашем доме

Сегодня многие хотят установить теплый пол под ламинат. И если раньше об этом мало кто задумывался, т.к. ламинированные панели плохо проводят тепло, то теперь нет ничего невозможного. Электрический теплый пол под ламинат можно смонтировать самостоятельно. Главное — придерживаться несложных правил и тогда в помещении воцарится желанная гармония.

Электрический пол под ламинат: виды

Если вы решили установить теплый пол под ламинат, то следует определиться с разновидностью системы:

  • кабельный пол. Роль нагревательных элементов играют кабели, которые благодаря хорошему коэффициенту сопротивления хорошо прогревают поверхность;

  • нагревательные маты. Закрепляются посредством плиточного клея. Одно из преимуществ заключается в том, что маты не требуют формирования стяжки;
  • инфракрасный пол. Подходит для ламината лучше всего. Маленькая толщина исключает изменение высоты пола, а уникальная технология тепловыделения предотвращает деформацию ламинированных панелей.

Немаловажное значение имеет выбор ламината. Внимательно читайте рекомендации производителя, которые должны содержать информацию о совместимости панелей с системой теплого пола.

Как уложить кабельный пол?

Укладка кабельного пола под ламинат предполагает обустройство стяжки. Она защищает от механических повреждений, а также способствует равномерному распределению тепловой энергии. Однако могут возникнуть некоторые сложности. Так, обычно под ламинат настилается шумо- и теплоизоляционная подложка. Но в данном случае она может только помешать, т.к. тепло к полу будет проходить намного хуже.

Как быть? Можно отказаться от подложки, если для вас вопрос безупречной шумоизоляции не является принципиальным. В противном случае существует и второй вариант. Поверх нагревательных элементов укладывается тонкая стяжка, а затем тонкая подложка (не более 3-х мм).

Последовательность работы:

  • основание пола вычищаем от пыли и при необходимости — выравниваем;
  • укладываем систему нагревательных кабелей;
  • формируем стяжку и укладываем подложку;
  • изолируем контакты с помощью битумных изоляторов, входящих в комплектацию;
  • монтируем терморегулятор, соединяем провода и зажимы;
  • подключаем термодатчик.

Из чего изготавливается подложка?

Подложка может выполняться из разных материалов:

  • изолон. Вспененный полиэтилен. Самый бюджетный и соответственно самый недолговечный материал. Быстро спрессовывается и рвется;
  • вспененный полистирол. Весьма популярен при монтаже теплого пола под ламинат;
  • пробка. Натуральный природный материал, получаемый из древесины дуба. Идеальное решение для ценителей экологичного сырья;
  • TUPLEX. Композитная подложка, состоящая из полиэтилена и гранул полистирола.

Монтаж инфракрасного теплого пола

Как уже было отмечено, инфракрасный электрический теплый пол под ламинат подходит больше всего. Во-первых, он не требует обустройства стяжки. Во-вторых, не способствует поднятию уровня пола. А в-третьих, быстро монтируется — работу можно завершить за один день.

Технология работ мало чем отличается от монтажа кабельного пола, но некоторые нюансы все же существуют. Итак, если вы решили укладывать инфракрасный пол, учтите, что в местах установки мебели пленку монтировать не рекомендуется. Поверх пленочного пола настелите полиэтилен, который будет выполнять функцию влагоизолятора. Можно использовать вместо полиэтилена специальную подложку. Да, дороже, но эффективнее.

Не забывайте оставлять зазоры между стеной и ламинированными панелями. Они необходимы не только для прохождения воздуха (вентиляции), но и для предупреждения температурных деформаций пола.

фильм топления длинноволновой части инфракрасной области

280В, напольное отопление для настила ламината

фильм топления длинноволновой части инфракрасной области

280В, напольное отопление для настила ламината

   Преимущество

  • Продукция TTWARM полностью герметична и/или вакуумирована медной проволокой с серебряным покрытием, синтоном и высокополимерным (молекулярным) материалом.
  • диапазон TTWARM может достигать 210 градусов и выше
  • TTWARM имеет экспериментальный срок службы более 100 000 часов
  • 360-градусный стереонагрев, который трудно образует ловушку тепла
  • Электротермическая пленка TTWARM представляет собой синтез с высокой температурой, поэтому ее невозможно разорвать.
  • TTWARM имеет многослойную структуру, которая не вызывает прямого повреждения изоляционного материала
  • .
  • TTWARM относится к гибким материалам, не боящимся складывания
  • Класс огнестойкости материала поверхности продукта соответствует уровню V2, что гарантирует безопасность пользователя
  • Как работает мягкая нагревательная пленка?

Мягкая нагревательная пленка, основанная на дальнем инфракрасном лучистом тепле, дает более длительный эффект обогрева, чем другие системы обогрева.Известно, что инфракрасные лучи и анионы эффективно подавляют запахи и рост микробов, а также повышают метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.







Нагревательная пленка из углеродного волокна для мягкого напольного отопления Benifit



1) Энергия может быть сэкономлена более чем на 65%. (регулярно)



2) Нет места для котла



3) Дальнее инфракрасное излучение (90.3%) и анионы (250сс) выделяют для улучшения здоровья.



4) Не беспокойтесь о дыме, шуме, заправке, замерзании.



5) Удобное управление, такое как секционное отопление, центральное отопление и секционное управление.



6) Установка за один день и немедленное использование



7) Свободный выбор отделочных материалов



8) Быстрая установка без демонтажа существующего пола



9) Это может снизить высоту потолка и вес здания.



Часто задаваемые вопросы

Почему для пола лучше выбрать нагревательную пленку, а не нагревательный кабель?

Нагревательная пленка равномерно распределяется по полу (без зазоров), а значит, лучше передает тепло на поверхность пола. Температурный контроль также более точен. Нагревательный кабель можно прокладывать только в слое бетона. Нагревательная пленка укладывается непосредственно под пол со всеми видами напольных покрытий (кроме плитки). Кроме того, установка пленки в принципе намного проще, а также быстрее с точки зрения строительства вашего дома.

Почему это кажется дешевле, чем другие способы обогрева?

Причина в том, что это дешевле. Дешевле большинства систем отопления. Учитывая основные параметры, такие как капиталовложения и эксплуатационные расходы, скорость и способ установки, точное и простое управление, отсутствие сбоев и забот, абсолютное отсутствие технического обслуживания, отсутствие дымохода и его ревизии, отсутствие опасного газа, теплообменников или любых других объектов, занимающих пространство в вашем доме – вы не найдете аналогичной качественной альтернативы для современной жизни по сравнимой цене.



MASTER KIT, пленка для теплого пола под ламинат и дерево

M материалы:
  • Инфракрасная нагревательная пленка ENERPIA в соответствии с вашими потребностями
  • Изоляционные листы толщиной более 5 мм
  • Гидроизоляционная изоляционная лента на битумной основе
  • Соединительные хомуты (клеммы компрессора) – используются для соединения кабелей с нагревательной пленкой
  • Скотч
  • Термостат с блоком питания 120-240 В переменного тока
  • Клещи
P ремонт для установки:
  • Измерьте площадь комнаты и составьте схему, как инфракрасная пленка будет укладываться на пол.
  • Подготовьте все необходимые материалы.
  • Проверьте пол. Убедитесь, что пол ровный, не имеет острых шипов и других подобных предметов, о которые можно повредить пленку.
  • Если пол мокрый, укладку можно производить после обработки гидроизоляцией. Необходимо следить за тем, чтобы на полу не оставалось следов влаги.
  • Для больших помещений предпочтительнее воспользоваться услугами специалиста, особенно для электромонтажных работ.

Вы можете легко установить систему пленочного отопления в обычном помещении, следуя инструкции:

I Установка:

СХЕМА ПОМЕЩЕНИЯ

  • измерьте площадь помещения и составьте схему укладки нагревательной пленки на пол
  • показать на схеме расстановку мебели
  • оставьте 10 см между стенами и нагревательной пленкой

ИЗОЛЯЦИЯ

  1. Отмерьте и отрежьте необходимую изоляцию, а затем прикрепите ее к полу с помощью скотча.
  2. Вы также можете изолировать промежутки между листами тем же материалом.

Укладка инфракрасной нагревательной пленки

  1. Разрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
  2. Уложить нагревательную пленку на утепленный пол. Не перекрывайте листы пленки. Между ними оставляйте расстояние 1-2 см. Интервал до стен должен быть не менее 10см.
  3. Закрепите края пленки скотчем для фиксации.

Соединение клемм компрессора с многожильным кабелем

  1. Отделите медную полосу от серебряной, чтобы можно было вставить один из краев клеммы.
  2. Правильно закрепите клемму на медно-серебряной ленте так, чтобы один ее край находился сверху ленты, а другой входил внутрь между двумя слоями ленты (серебро и медь).
  3. Плотно прижмите плоскогубцами. Делать это следует двумя диагональными приложениями.
  4. Соедините клеммы с многожильным кабелем. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление.Все замеры должны быть указаны электриком в Гарантийном талоне.
  5. Соединения многожильных кабелей с наконечниками изолировать с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом куска изоляционной ленты.
  6. Изолируйте все открытые стороны медной полоски.
  7. Соедините нагревательную пленку с многожильным кабелем параллельно.

Крепление датчика температуры.

  1. Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
  2. Под датчиком прорежьте прорезь в изоляции.
  3. Поместите датчик, изолированный изоляционной лентой на битумной основе, в щель, чтобы не было ударов.

Соединение термостата

1. Установите термостат, следуя инструкциям производителя.
2. Проверьте измерение полного сопротивления.

Внимание! Измерения сопротивления производились при выключенном питании!

3. Проверить электрический ток системы отопления.

Если у вас есть существующий электрический контакт, и вы будете использовать его для подключения к линии электропередач, вы должны учитывать, что максимальная мощность составляет 15А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все замеры должны быть указаны электриком в Гарантийном талоне.
Подключение к линии электропередач:

1. Линия электропередачи должна быть на одной линии и не запутываться.
2. Используйте провода разных цветов для «L» и «N», чтобы можно было отследить и устранить проблему в случае ее возникновения.
3. Используйте кабелепровод и форму для проволоки, чтобы предотвратить утечку и попадание влаги.
4. Используйте провод необходимой толщины в соответствии с устанавливаемой мощностью.

Укладка пароизоляции

1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на нагревательную пленку.
2. Закрепите пароизоляцию скотчем. Накрывайте только отапливаемые участки.

Следующий этап – укладка напольного покрытия – ламината, паркета или любого другого деревянного настила.

Для получения более подробной информации пишите на почту

Термостат EPU-250, 12А, Корея, английский
Термостат EPU400, 18А, Корея, английский

Теплый пол под ламинат: Виды и особенности

В современном строительстве большую популярность приобрел ламинат.Ламинат имеет вид дерева, но стоит в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности он идеально подходит для создания системы обогрева «теплый пол». Тепло, исходящее от пола, создает уют в доме даже в самую холодную погоду. Что такое теплый пол под ламинат на деревянный пол и подходит он или нет? Этими вопросами задаются все, кто решил устроить дома эту систему.

Какой теплый пол под ламинат на деревянный пол или на бетонное основание?

На сегодняшний день существует 3 вида теплых полов.Все они основаны на совершенно разных принципах:

  1. Система водоснабжения.
  2. Электрический кабель.
  3. Инфракрасный электрический.

Пленочный инфракрасный теплый пол отлично сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла расположены под поверхностью напольного покрытия. Вырабатываемое ими тепло нагревает покрытие, которое передает энергию окружающему воздуху. Для каждого вида верно любое из следующего:

  • тепло распределяется равномерно;
  • система очень эффективна;
  • отсутствие нагревательных элементов на видных местах;
  • пыль не циркулирует по помещению, как в случае с радиаторным отоплением.

Любой из них можно установить на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов имеет свои преимущества и недостатки.

Трубы водяного теплого пола перед укладкой верхнего покрытия заливают бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, необходимо создать не один контур, а 6 или даже 8.Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому потери тепла будут меньше.

Монтаж водяного теплого пола на деревянный пол абсолютно безопасен

Источником тепла для такого устройства является нагретая вода, циркулирующая по трубкам, расположенным непосредственно под ламинатом. Современная промышленность выпускает для этих целей трубную продукцию, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность системы.Любые протечки воды исключены.

Для укладки водяного теплого пола необходимо по периметру помещения уложить демпферную ленту. Затем поверх чернового основания устраивают гидро- и теплоизоляцию, выкладывают армирующую сетку. Затем трубы укладываются параллельным или спиральным способом. В первом случае рисунок выглядит как змейка, а во втором как спираль. Концы трубы замыкаются на отопительный контур, благодаря чему внутри свободно циркулирует вода.

Следующий этап – заливка всей конструкции песчано-цементной смесью.Полученную стяжку выравнивают для укладки ламината. В процессе циркуляции теплоносителя по трубам цемент будет прогреваться, равномерно передавая тепло ламинату.

Этот тип теплого пола имеет ряд преимуществ:

  • безопасная эксплуатация;
  • надежное функционирование;
  • электроснабжение не требуется, если циркуляция теплоносителя происходит естественным путем.

Есть и недостатки:

  • сложная установка;
  • высота потолков уменьшается за счет устройства бетонной стяжки;
  • при повреждении трубы восстановить систему будет достаточно сложно.

Такая система абсолютно безопасна для установки на деревянный пол. Теплый пол под ламинат, устроенный таким образом, прослужит долго.

Устройство теплого пола электрического типа

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательный элемент представляет собой специальный саморегулирующийся электрический кабель. Он способен автоматически изменять сопротивление на тех участках, где обнаружен перегрев.Это необходимо, чтобы избежать выгорания. Кабель бывает одножильный и двухжильный.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу.

Перед началом монтажа поверхность выравнивают и делают тонкую песчано-цементную стяжку толщиной до 0,3 см. При необходимости под ним устраивают теплоизоляцию. Сушка произойдет через 3 дня. Только после этого можно прикрепить монтажную ленту. Затем нужно закрепить терморегулятор в удобном месте и проложить кабель согласно инструкции на упаковке.

По окончании монтажа снова делается стяжка толщиной от 3 до 10 см. Полного высыхания он достигнет только через месяц. Только после этого можно укладывать напольное покрытие. Очень хорошо для этого подходит влагостойкий ламинат немецкого производства 33 класса толщиной 12 мм.

Над электроматами необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Основные преимущества:

  • эксплуатационная надежность;
  • длинный, более 20 лет срок службы;
  • простота установки и обслуживания;
  • электронный контроль оптимальной температуры.

Из недостатков необходимо указать следующие:

  • наличие пусть и слабого, но электромагнитного излучения;
  • высокая стоимость электроэнергии.

Произведенный в Германии водостойкий ламинат класса 33 толщиной 12 мм идеально подходит для электрического подогрева пола.

Полезный совет! Для теплого пола дома лучше купить двухжильный кабель. Складывать его гораздо проще.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, который обеспечивает достаточный обогрев при оптимальном использовании электроэнергии.

Инфракрасный пленочный теплый пол

Это самая инновационная система обогрева пола. Это пленка, которая в результате воздействия электрического тока способна излучать электромагнитные волны инфракрасного диапазона. Этот диапазон спектра невидим для человеческого глаза, но ощущается кожей как теплый. Половину солнечной энергии составляют инфракрасные лучи. Отсутствие светящихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол – современная система эффективного отопления в доме

В установке такая система наиболее удобна.Достаточно на выровненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которое может представлять собой водостойкий ламинат 33 класса толщиной 12 мм немецкого производства, укладывается непосредственно на саму пленку. Нет необходимости делать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Подложку под ламинат лучше положить не из вспененного полиэтилена, как это чаще всего делают в обычных условиях, а дуплекс или изоплиту.Эти материалы водонепроницаемы.

Преимущества инфракрасной пленки:

  • очень надежная и долговечная система;
  • монтаж такой системы самый простой из всех видов теплых полов;
  • отсутствие элементов накаливания очень значительно снижает энергопотребление.

Недостатки:

  • слишком высокая цена;
  • боязнь влаги;
  • риск повреждения при установке.

Особенность эксплуатации такого пола – крайняя осторожность. Он боится грубых механических воздействий. Поэтому не ставьте на такую ​​поверхность тяжелую мебель. Это может повредить пленку и сделать ее непригодной для использования. Такую систему лучше использовать на открытых пространствах.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Нагреватели пола Calorique

Теплый пол Calorique

Система подогрева пола Calorique обеспечивает равномерный, комфортное тепло, которое пронизывает комнату.С подогревом пола, не обогреваются только поверхности и устраиваются люди, но пол разогревается до нужной степени, чтобы было максимально приятно ходить по.


Традиционная система отопления

Поскольку лучистое тепло не зависит от движения большие объемы воздуха, пыль и загрязняющие вещества в воздухе и помещении уменьшенный.

Системы теплого пола Calorique чрезвычайно энергоэффективен. Домовладельцы во всем мире используют системы теплого пола не только из-за их повышенного уровня комфорта, но и потому, что они потребляют на 20 % меньше энергии, чем другие виды отопления, так как вся тепловая энергия направляется в жилое пространство, а не нагревать воздух вдоль стен.
Теплые полы Под полом Система обогрева

Установленные нагревательные элементы

Идеально подходит для нового строительства и мест, где доступ к лагам пола можно, система «теплый пол» крепится между лагами пола с небольшим воздушным зазором 2 дюйма (5 см) между элементами и поверхностью пола. Все панели 12 5/8 «длина, все рулоны на сердечниках 3′, номинальный нагрев толщина панели a 19 мил

  Часто задаваемые вопросы
Сколько мощность потребляет система?
  12 дюймов по центру: 6 Вт на панель (примерно 12.5 дюймов в длину)
  16 дюймов по центру: 10 Вт на панель
  24 дюйма по центру: 15 Вт на панель
Сколько стоит операция?
  Обычная ванная комната размером 8 на 10 футов будет стоить около 2 центов в день.
(При условии, что стоимость электроэнергии составляет 10 центов за киловатт-час. Ваш стоимость может варьироваться.)
Что какое напольное покрытие можно использовать?
  Любое стандартное напольное покрытие, включая паркет, плитка, линолеум, кирпич и т.д.Проконсультируйтесь с руководство по установке для конкретных толщин и комбинации.
Почему есть воздушный зазор?
  Рассеивает тепло, делая его более равномерно, а также позволяет теплу поступать в помещение из под диваном, не попав в ловушку, что неэффективно.
Могу ли я установить элементы прямо под плитку?

Я нужно оставить доступ ниже элементов?

Я должны соединить оба конца элементов?

Почему я хотел бы провод с обоих концов?
  Защищает работу элементы. Если, например, шина была разорвана во время ремонтные работы*, весь элемент будет продолжать работать.**
* Всегда отключайте питание элементов при выполнении ремонтные работы до пола или потолка под ним.
** Если шина разорвана, убедитесь, что разорванная концы должным образом изолированы перед восстановлением питания система.
Сколько ампер использует система?
  Типичная ванная комната размером 8 на 10 футов использует менее 2 ампер на 120 вольт.

Укладываем теплый пол. Пленочный пол под ламинат своими руками

Теплый пол – это система, которая действительно необходима для комфорта в жилом доме или квартире.Монтаж приходится производить под различные напольные покрытия. Электрический теплый пол под ламинат станет отличным сочетанием комфорта и качества. Как сделать установку самостоятельно? Какую систему теплого пола выбрать? Подробнее читайте в этой статье.

Ламинат — покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендуется укладывать систему теплых полов. Особенно это актуально для домов, расположенных в частном секторе, и квартир, расположенных на первом этаже, где холодный воздух снизу очень сильно охлаждает напольное покрытие. Система теплых полов обеспечит комфортное проживание в таких комнатах всем членам семьи.

На заметку! Ламинат – это покрытие, которое продается в магазинах по доступной цене, поэтому его приобретают все больше домовладельцев. Поэтому материал с каждым годом становится популярнее.

Теплый пол – это система, обеспечивающая подогрев пола, покрывающий вид отопления. Как ни странно, история этого способа обогрева в общей сложности насчитывает более 20 веков. Сходство современных систем использовалось для обогрева помещений Древнего Рима и Кореи в начале нашей эры. Об электричестве, конечно, не могло быть и речи, но тогда в некоторых домах печи строились таким образом, что выходящий из них дым и горячий воздух проходили в специальные полости под напольным покрытием и тем самым нагревали помещение снизу.

Сейчас технологии шагнули вперед — появились современные способы утепления пола и все они имеют определенные преимущества:

  • комфортные условия проживания в квартире за счет обогрева пола и воздуха в нижней части помещения;
  • незаметность системы для глаз;
  • возможность использования в любом помещении.

Недостатки теплого пола практически отсутствуют. К ним относятся некоторая сложность монтажа (системы необходимо прокладывать под полом, а если он уже проложен, то его придется разбирать), а также увеличение коммунальных платежей – электричества или отопления, в зависимости от тип пола.

Некоторые системы теплого пола (водяного) нельзя устанавливать в квартирах, расположенных в старых домах — не предусмотрена возможность подключения отопительного контура к системе центрального отопления, и управляющая компания может запретить использование таких теплых полов. Выход один – покупка системы электрического теплого пола.

Именно поэтому в данной статье речь пойдет только об электрических видах теплых полов, применение которых не будет ограничено наличием разрешения управляющей компании на монтаж.А их монтаж намного проще, чем систем водяного отопления.

Типы теплых электрических полов

Существует всего два вида электрических теплых полов – инфракрасные пленочные и кабельные. Также кабельный теплый пол имеет еще один подвид – пол из тепловых матов. Каждая система имеет свои особенности, преимущества и недостатки. Чтобы понять, чем они отличаются друг от друга, следует познакомиться с ними поближе.

Несложно догадаться, что данная система обогрева пола представляет собой специальный нагревательный кабель, проложенный определенным образом под напольным покрытием.Необходимую длину кабеля каждый может рассчитать самостоятельно – она будет зависеть от размеров и площади помещения. Монтаж осуществляется на армирующую сетку или специальную ленту, снабженную специальными фиксаторами.

Внимание! Для монтажа кабельного теплого пола обязательно укладка бетонной стяжки! Его толщина должна быть около 4 см.

Основными недостатками системы являются высокое энергопотребление с учетом того, что на прогрев бетонной стяжки уходит много тепла, и сложность регулировки температуры при необходимости.Также важно знать (уже на этапе установки), где будет располагаться мебель – если система теплого пола проходит прямо под диваном или шкафами, есть риск, что она перегреется и выйдет из строя.

Под ламинат редко прокладывают кабель теплого пола. Способ монтажа очень похож на укладку водяного теплого пола – кабель необходимой длины укладывается по определенной схеме в стяжку. Вот тут-то и начинаются проблемы, ограничивающие использование этого типа системы под ламинатом.Дело в том, что если сначала прогревается стяжка, а уже потом все остальное, то возникают проблемы с подложкой, на которую уложен ламинат. Он плохо передает тепло. А если отказаться от его использования, то, к сожалению, будет раздражать шум от работающей системы отопления.

Тепловые маты (термоматы)

Это тоже кабельный вариант системы теплого пола, но здесь элемент, отдающий тепло, то есть сам провод, помещен в специальные сетчатые маты.И кабель несколько тоньше, чем его аналог, использовавшийся в предыдущем случае. Преимущество этого типа в том, что нет необходимости рассчитывать шаг укладки проводов – они сразу будут закреплены на необходимом расстоянии друг от друга.

Важно! Монтаж данного типа системы отопления достаточно прост, толщина стяжки будет меньше – примерно на 5-10 мм, что позволяет сэкономить. Да и чаще всего система просто укладывается на готовую стяжку, однако под ламинат ее также практически не используют.

Инфракрасный теплый пол

Пленочный или инфракрасный теплый пол – один из самых современных способов обогрева пола. Система представляет собой тонкий материал, излучающий электромагнитные импульсы определенной частоты (5-25 микрон), которые воздействуют на окружающие предметы и повышают их температуру. Этой особенностью инфракрасный пол очень похож на солнечные лучи, которые тоже нагревают все вокруг за счет излучения.

Преимущества этого метода нагрева следующие:

Ламинат
  • перестает выделять вредный формальдегид при нагревании.К сожалению, это вещество содержится в клеевых компонентах, соединяющих части ламелей;
  • ламинат не трескается и не расходится, а также не расслаивается, что обычно происходит при нагреве его термоматами или кабелем;
  • толщина пола не увеличивается.

Монтаж пленочного теплого пола довольно прост, и проблем с ним в эксплуатации обычно не возникает. Еще одним преимуществом этого вида отопления является экономия, так как он потребляет меньше электроэнергии, чем другие виды.

Деви

Электрический теплый пол Devi

производится в Дании. Продукция компании отличается высоким качеством, доступной ценой и универсальностью. Все комплектующие этой марки подходят для любого типа теплых полов, выпускаемых данным производителем.

  • простая установка;
  • не сушит воздух;
  • гарантия производителя
  • ;
  • Срок службы
  • более 20 лет.

система подогрева пола

Калео

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухой укладки», без стяжки и пыли.Идеально подходит для косметического ремонта под ламинат, ковролин, линолеум и паркетную доску.

  • хорошее рассеивание тепла;
  • все необходимое для установки в комплекте: качественные хомуты, провода, изоляция;
  • Инструкции по установке и сборке
  • прилагаются.
  • повышенная хрупкость пленки.

пол с подогревом caleo

рехау

Теплый пол Rehau electric представляет собой систему двухжильных саморегулирующихся кабелей фиксированной длины с повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.

  • отличное немецкое качество;
  • установка под любое покрытие;
  • оптимальное распределение тепла;

Продукция корейской компании Unimat хорошо зарекомендовала себя на российском рынке. Инфракрасные карбоновые стержни, нагревающие поверхность, не боятся повышенной влажности.

  • система отопления достаточно экономична
  • низкая стоимость;
  • гарантийный срок эксплуатации — 20 лет.
  • использовать как основное отопление в сильные морозы не получится.

теплый пол unimat

Электрический теплый пол российского производства «Теплолюкс» — это экологически чистый и очень эффективный вариант дополнительного или основного обогрева помещения. Модели в виде тросиков, ковриков и ковриков создают оптимальную температуру в помещении, частном доме или офисе.

  • хороший выбор оборудования;
  • простая установка;
  • доступная цена.
  • быстрый выход из строя термостата;
  • нестабильность поверхностного нагрева, если уложена толстая стяжка и нет хорошей теплоизоляции.

пол с подогревом

В каких случаях возможна укладка под ламинат?

Чаще всего под ламинат монтируется именно инфракрасный тип теплого пола, реже с помощью кабеля.

На заметку! Кабельные полы лучше всего укладывать под плитку в ванной или туалете.Там площади полов небольшие, нет необходимости постоянно включать этажи, а значит можно будет значительно снизить затраты на электроэнергию, которую такая система потребляет в больших количествах.

В целом укладка ламината поверх системы теплого пола вполне безопасна, хотя есть одно «но», о котором следует знать каждому. В основе ламелей лежит плита МДФ, которая содержит определенную концентрацию формальдегида – опасного для здоровья человека вещества.Ламинат в ненагретом состоянии выделяет в окружающую среду это вещество ничтожно мало, поэтому такое напольное покрытие можно укладывать даже в детской комнате. Однако под воздействием температур количество выделяемого вещества увеличивается. И чем сильнее нагревается материал, тем больше формальдегида в воздухе.

Внимание! Симптомами отравления формальдегидом являются тошнота, головные боли, воспаление органов дыхания.

Использование качественного ламината и инфракрасного теплого пола поможет снизить риск отравления.

Какой ламинат выбрать?

К выбору ламината, который впоследствии будет укладываться на теплый пол, следует подойти со всей ответственностью. Таблица поможет вам сориентироваться, на что обратить внимание.

Таблица. Основные показатели, на которые стоит обратить внимание при выборе покрытия.

Коэффициент Рекомендации
Коэффициент или показатель термического сопротивления Этот показатель отражает теплоизоляционные свойства напольного покрытия: чем он выше, тем лучше эти свойства. Коэффициент не должен быть выше 0,15 м2 К/Вт. На эту величину также в определенной степени влияют характеристики подложки – чем больше ее пористость, тем ниже коэффициент термического сопротивления.
Класс материала В данном случае класс не самый важный показатель, но чем дороже ламинат, тем более качественные материалы использовались для его изготовления и тем меньше формальдегида он будет выделять. И да, он будет изнашиваться медленнее.
Максимальная температура пола Важно знать предельные значения нагрева ламината, при которых он не потеряет своих свойств. Это около +30 градусов. Следует помнить, что нижняя часть ламели будет иметь более высокую температуру, чем верхняя.
Способ соединения ламелей Ламинат, соединенный клеем, брать не следует — вещество потеряет свои свойства при нагревании.Лучше приобретать ламели, которые соединяются между собой специальными замками.
Толщина одной ламели Чем толще ламели, тем меньше тепла будет поступать в помещение — толстый ламинат хуже пропускает тепло. Но тонкий ламинат достаточно хрупок, имеет слабые соединительные элементы. Лучше всего покупать материал толщиной 8 мм.

Производители предлагают покупателям приобрести специально разработанные виды ламината, демонстрирующие отличные эксплуатационные свойства при укладке на систему теплого пола.Именно на этих вариантах стоит остановиться. Они не боятся воздействия температур, легко монтируются и долго сохраняют красивый внешний вид.

Электрический теплый пол под ламинат: особенности укладки

Специальных советов по укладке теплых полов под данный вид покрытия нет. Однако важно обратить внимание на субстрат. Лучше всего для этих целей приобрести экструдированный перфорированный пенополистирол. Также подойдет пенофол и пробка.Однако стоит помнить, что пенофол ни в коем случае не используется, если укладывается инфракрасный пол. В основном производители предлагают приобрести специальные подложки для теплых полов. Они доступны для продажи в специализированных магазинах.

Электрический теплый пол под ламинат — делаем сами

Рассмотрим установку двух видов теплых полов для данного типа покрытия – это инфракрасные системы и кабельные.

Полы с подогревом – серьезная статья расходов при ремонте, поэтому важно точно рассчитать, сколько и каких материалов потребуется.Чтобы облегчить Вашу работу, мы подготовили специальную инструкцию , рассказывающую, как рассчитать теплый пол – водяной или электрический. Онлайн-калькуляторы включены. А в статье » » вы найдете полный список всего необходимого для установки.

Установка инфракрасного теплого пола

Для монтажа пленочного теплого пола вам потребуются следующие инструменты и материалы:

  • непосредственно сами теплые полы;
  • теплоизоляционный материал без фольгированной поверхности;
  • зажимы
  • ;
  • термостат;
  • плоскогубцы
  • ;
  • ножницы;
  • скотч
  • ;
  • изоляция битумная
  • ;
  • провода;
  • отвертка
  • .

Этап 1. Старое напольное покрытие снимается, бетонное основание выравнивается. При необходимости используйте самовыравнивание. миномет. Черновой пол тщательно очищается от пыли, песка, строительного мусора.

Шаг 2 Подготовленную поверхность покрывают теплоизоляцией, листы которой соединяются между собой липкой лентой.

Шаг 3 Далее идет укладка теплого пола. Термопленка разрезается ножницами на куски необходимой длины.Материал укладывается на теплоизоляцию медной шиной вниз. Вы можете разрезать пленку в любом месте, не затрагивая нагревательные элементы.

Шаг 4 Сегменты инфракрасной пленки соединяются между собой липкой лентой.

Шаг 6 С помощью плоскогубцев к термопленке крепятся контактные зажимы.

Шаг 8 В теплоизоляции сделаны вырезы для проводов и контактных зажимов. Это необходимо для того, чтобы напольное покрытие в этих местах не поднималось.

Шаг 9 Термостат установлен. К нему подключаются провода согласно инструкции и схемы подключения.

Этап 10 Установлен теплый пол. Укладывается ламинат.

Видео — Монтаж пленочного теплого пола

Технология монтажа на примере кабельных систем

Шаг 1. Готовится место, где будут монтироваться термостат и датчик отопления. Первый крепится к стене на высоте не менее 0,3 м от уровня пола. На поверхность стены наносится разметка расположения устройства и проводов.

Шаг 2 С помощью перфоратора и специальной насадки (коронки) просверливается отверстие под термостат. Готовится канал для прокладки проводов — ЛЭП. Его сечение составляет 20х20 мм.

Этап 3 Выполняется подготовка чернового пола.Строительный мусор тщательно удаляется, наносится грунтовка.

Шаг 4 Теплоизоляционный слой укладывается фольгой наружу. Слои соединяются друг с другом специальной липкой лентой.

Шаг 5 Для прокладки кабеля устанавливается металлическая лента. При необходимости его разрезают на отрезки нужной длины. Монтируется поверх теплоизоляции с шагом от 50 до 100 см. Крепеж производится с помощью саморезов.Главное не повредить гидроизоляционный слой.

Шаг 6 Устанавливаются нагревательные элементы. Кабель прокладывается с учетом расположения мебели на расстоянии не менее 5 см от стен, от отопительных приборов – не менее 10 см. Кладку ведут с учетом расчетов шага кладки (выполняется по формуле). Провода крепятся между «усиками» на монтажную ленту.Они укладываются «змейкой».

Внимание! Кабель нигде не должен пересекаться и не должен быть сильно натянут!

Шаг 7 Датчик температуры установлен. Его следует устанавливать на расстоянии 50-60 см от стены. Провода, идущие от датчика к терморегулятору, помещаются в специальную гофру, которая укладывается в заранее сделанную прорезь в стене.

Шаг 8 Концы монтажных проводов и датчик температуры подключаются к термостату.Проверяется работа системы.

Шаг 9 Швеллер с проводами замазан раствором.

Шаг 10 Схема теплого пола рисуется на бумаге с указанием всех элементов на случай проведения ремонтных работ.

Шаг 11 В теплоизоляции через каждые 30-40 см делаются технологические отверстия 10х15 см.

Этап 12 Приготовление раствора и формирование цементной стяжки над системой отопления.Стяжка должна сохнуть при выключенном тепловом поле.

Видео — Монтаж кабельного теплого пола

Зная все вышеперечисленное, вы сможете монтировать разные системы теплого пола под ламинат, а дополнительные советы помогут работать еще лучше:

  • перед укладкой теплого пола нужно составить план раскладки как проводов, так и термопленки;
  • в квартире с низкими потолками лучше использовать термопленку, так как она меньше «съедает» высоту;
  • для самостоятельной сборки лучше выбрать систему, не требующую вмешательства специалистов, то есть самую простую;
  • если в частном доме на первом этаже установлена ​​система теплого пола, рекомендуется укладка гидроизоляционного слоя;
  • для экономии на проводах датчик температуры устанавливается примерно посередине помещения;
  • конструкция должна быть смонтирована так, чтобы в дальнейшем можно было ее отремонтировать;
  • в помещениях с повышенным уровнем влажности нельзя использовать термопленку;
  • если на инфракрасные полы будет ставиться массивная мебель, то необходимо оборудовать воздушные карманы;
  • термопленка
  • не подходит близко к отопительным приборам, каминам, печам;
  • длина одной полосы термопленки не должна превышать 15 м;
  • при минусовой температуре воздушная укладка инфракрасных полов запрещается;
  • монтаж пленки должен производиться с заземлением конструкции.

После укладки системы теплого пола и укладки ламината пуско-наладочные работы необходимо проводить не ранее, чем на четвертый день после окончания работ. При этом, как только начинается отопительный сезон, следует четко регулировать температуру: полы постепенно прогреваются до оптимальной температуры (мощность постепенно увеличивается на 5-6 градусов). Снижение также должно быть постепенным.

Самоукладывающаяся инфракрасная нагревательная пленка под ламинат

Укладка инфракрасной нагревательной пленки под ламинат – процесс несложный, все этапы работ легко выполнить своими руками.Эта разновидность оптимальна для укладки под напольные покрытия с минимальным термическим сопротивлением, такие как ковер, паркет или линолеум; допускается эксплуатация в качестве мобильного теплого пола. Выбор мощности и схемы осуществляется заранее, при необходимости инфракрасная пленка без проблем разрезается на куски нужного размера. К нюансам технологии относятся: необходимость максимально ровного и чистого основания, установка терморегулятора, надежная изоляция контактов и размещение проводов в специально отведенных пазах.

1. Расчет и планирование размещения обогревательных лент, выделение зон с мебелью и техникой.

2. Подготовка основания: очистка от мусора, выравнивание (устраняются все возможные трещины и выступы). Допустимая разница уровней — до 4 мм.

3. Укладка тепло- и гидроизоляционного слоя, максимальная эффективность достигается при использовании светоотражающих материалов (но не на основе алюминия, особенно при сочетании с цементными растворами).

4.Разметка и нарезка полос инфракрасного теплого пола (проводится исключительно по линиям, отмеченным пунктиром).

5. Подготовка места для термостата. Размещение датчика температуры.

6. Укладка кусков пленки, зачистка и изоляция проводов, подключение пола к сети и термостату.

7. Проверка работы всей системы инфракрасного пола.

Хитрый счетчик, экономящий электроэнергию
Окупается за 2 месяца!

8.Покрытие верхним защитным слоем.

9. Укладка ламината.

Для правильной укладки инфракрасной пленки рекомендуется придерживаться всех требований технологии, в частности минимизировать величину перепада уровня стяжки пола. Допустимое отклонение 3-4 мм, замечено, что при его нарушении система увеличивает энергопотребление. Элементы максимально изолируются от влаги и теплопотерь снизу, специалисты советуют укладывать на пол лавсановую или полипропиленовую пленку толщиной от 50 микрон, при этом фольгированные алюминиевые материалы лучше не использовать.

Отрезанные детали укладываются медной полосой вниз, минимальное расстояние от стен 10 см. Обязательным условием технологии является установка терморегулятора (1 прибор на 15 м2, если иное не указано в инструкции к инфракрасному пленочному полу, общее значение сопротивления должно включать 20%). Для него выбирается среднерасположенный участок, это позволит сэкономить провода, так как все полосы подключаются к нему параллельно. Соединительные кабели зачищаются на 8-10 мм и вставляются в хвостовик контактного зажима, один конец необходимо уложить на медную шину, другой остается внутри нагревательного элемента.

Все места соединения изолируются специальным скотчем, провода желательно размещать под цоколем, при необходимости часть жил убирается под теплоизоляционную пленку, но не выходит на нагревательные планки. Перехлест или нахлест соседних элементов недопустим; датчик температуры расположен в незагруженной зоне. Последнее особенно актуально при эксплуатации инфракрасного теплого пола с мягкими или тонкими напольными покрытиями, тогда он нуждается в усиленной защите.После подключения проводится пробное включение и тестирование системы: пленка не должна искрить, а контакты не должны перегреваться, требуется, чтобы вся поверхность равномерно выделяла тепло. Если искрения нет, то можно переходить к финишному этапу.

Напольное покрытие

Для защиты нагревательных элементов и проводов от случайного попадания влаги под отделочные панели предусмотрена плотная полиэтиленовая пленка. Рекомендуемая толщина 200 микрон; он не представляет препятствия для инфракрасных лучей. Укладка ламината своими руками происходит по обычной схеме: состарившиеся плоские панели стыкуются между собой и защелкиваются замковые соединения. Всячески избегают повреждения термопленки, не ходят по ней и не разбрасывают инструменты.

По завершении монтажа инфракрасного теплого пола под ламинат нельзя резко запускать систему на максимальный режим, это может повредить древесину. Температуру рекомендуется повышать не более чем на 5 °С в сутки.Еще один нюанс эксплуатации – влажная уборка: перед мытьем поверхность охлаждается, особенно при добавлении в воду агрессивных моющих средств.

Что учитывать при работе?

К наиболее грубым нарушениям при монтаже инфракрасного (пленочного) теплого пола относятся:

1. Размещение проводов и нагревательных элементов на неровной, грязной или влажной поверхности без подложки.

2. Крепление пленки гвоздями, скобами, пробивкой карбоновыми полосами, допустима только липкая лента.

3. Укладка системы инфракрасного пола без заземления.

4. Изгиб нагревательных полос под углом 90° на участке длиной 5 см.

5. Слишком длинная полоса, точное допустимое значение написано в инструкции, но в целом она не должна превышать 15 м.

6. Установка в неподходящих условиях: при повышенной влажности или минусовой температуре воздуха.

Сантехники: вы будете платить за воду на 50 % МЕНЬШЕ с этой насадкой для смесителя

8. Укладка инфракрасной пленки вплотную (менее 30 см) от обогревателей или радиаторов.

9. Отсутствие верхнего паро-влагоизоляционного защитного слоя или установка его без нахлеста.

10. Размещение одной секции (полосы) полов в двух смежных помещениях с разными условиями эксплуатации (яркий пример — совмещенная лоджия).

11. Укладка ламината или другого напольного покрытия без предварительной проверки системы, укладка ковра на сверкающие полы категорически запрещена.

Правильно уложенные и соединенные планки имеют срок службы не менее 15 лет. При проведении всех работ своими силами, для достижения максимальной надежности, стоит проконсультироваться со специалистами, в частности, на этапе выбора системы инфракрасного обогрева пола под ламинат, это избавит от дорогостоящей покупки неподходящего вариант. Замечено, что равномерность прогрева отчасти зависит от расположения датчика температуры, оптимальный вариант – наиболее прохладное место. Ставить на него тяжелую мебель нельзя, все соединительные провода с терморегулятором желательно разместить в гофрированной трубе (для стационарного варианта – в специально предусмотренном канале).

В случае укладки инфракрасного пленочного пола поверх подвала или влажного чернового пола на бетон следует укладывать более толстый слой плотной полиэтиленовой пленки. Очень важны климатические условия: в некоторых регионах использование этой разновидности нецелесообразно даже в качестве источника дополнительного обогрева, то есть при значительных потерях тепла в самой конструкции пола укладывать инфракрасную пленку не имеет смысла. Для уменьшения зон теплопотерь перед монтажом системы по периметру помещения вдоль стены наклеивается ленточный утеплитель, который не заступает и не наползает на пленку.

Этот вид теплых полов является единственным мобильным, на вопрос, можно ли положить сверху ковер, производители отвечают положительно, конечно, при условии достаточной надежности верхнего защитного слоя. Но такие операции лучше проводить с цельными (неразрезанными) полосками, идеально специально для этого предназначенными, это снизит риск отрыва контактов. В укладке на плиточный клей или цементную стяжку мало того, что это не нужно, так еще и ухудшает теплоотдачу пленочного инфракрасного теплого пола (но если это все-таки произошло, то запускают систему не ранее, чем через месяц).К другим видам напольных покрытий претензий нет; можно стелить ковер сразу после тестирования. Причем, чем мягче внешний материал, тем тверже требуется теплоизоляционный слой и основание должно быть ровнее, по надежности выигрывают ламинат и паркет.

Наиболее разумным вариантом устройства теплого пола с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол. В связи с тем, что принцип его работы заключается в излучении в инфракрасном диапазоне, в результате нагреваются поверхности окружающих предметов, а не конвекция воздуха вверх.Поэтому инфракрасный пол хорошо зарекомендовал себя в качестве обогревающей основы для ламината.

Ламинат

– влагостойкий, устойчивый к механическим повреждениям материал с разумным соотношением цена/качество. Ламинат на 90% состоит из измельченной древесины, скрепленной различными клеями.

Укладка электрического теплого пола под ламинат для многих вызывает сомнения. Ведь древесина характеризуется способностью высыхать при высоких температурах, трескаться при падении, а формальдегид, входящий в состав ламинатной плиты в качестве связующего, начинает интенсивно выделяться.

Пленочный инфракрасный теплый пол под ламинат – преимущества

  • равномерное тепловое излучение – дает возможность прогревать ламинат по всей поверхности;
  • экономное энергопотребление. Позволяет сэкономить до 30% средств по сравнению с другими системами теплого пола;
  • отсутствует риск повреждения целостности ламинированного покрытия, т.к. нет необходимости нагревать систему высокими температурами. Благодаря использованию инфракрасного излучения в первую очередь нагреваются предметы в помещении, а не воздух;
  • нет необходимости выполнять «мокрые» работы.Укладка ламината не требует заливки стяжки;
  • возможность использования любого типа подложки;
  • наличие. В крупных торговых павильонах есть демонстрационные модели, где можно визуально (визуально и тактильно) оценить работу системы (есть в крупных городах Москва, Санкт-Петербург и т.д.) или заказать ее в интернет-магазине на основании технических характеристик и отзывы владельцев.

Ламинат для теплого пола пленочный – какой лучше выбрать

Несмотря на то, что производители и мастера рекомендуют укладывать пленочный теплый пол под ламинат, не стоит сбрасывать со счетов особенности самого ламината.

В частности, при выборе ламината для инфракрасного теплого пола необходимо обратить внимание на несколько факторов:

  • маркировка ламината . Большинство производителей быстро отреагировали на изменение тенденций рынка и включили в свой ассортимент ламинат, разработанный специально для укладки на теплые полы. Можно ли использовать ламинат для теплого пола, будет указано на упаковке (соответствующий значок на этикетке). При этом некоторые производители указывают максимальную температуру нагрева;

Примечание.Максимальная температура, до которой можно нагреть ламинированный пол, составляет 27°C.

  • структура (плотность) ламината . Способность ламелей проводить тепло зависит от того, насколько «рыхлая» конструкция пола. Чем плотнее ламинат, тем выше его показатель термостойкости. На практике это означает, что система теплого пола будет обогревать ламели, а не поверхности окружающих предметов;
  • толщина ламината . При прочих равных условиях, чем толще ламель, тем медленнее она будет передавать тепло;
  • содержание формальдегида .Этот компонент входит в состав МДФ, который служит основой для ламинированной плиты. При температуре 20-26°С выделение формальдегида происходит в обычном режиме. Те. по этому показателю большинство полов относится к классу Е1. Однако при нагреве ламелей активизируется выделение формальдегида, поэтому нужно обращать внимание на этот показатель. Также следует учитывать, что интенсивное выделение формальдегида начинается при нагревании выше 27 °С;
  • ламинат стоимость .Многие отзывы содержат жалобы не на работу системы теплого пола, а на необходимость заново укладывать ламинат из-за попыток сэкономить на материале;
  • подложка . Технология укладки ламината предполагает использование подложки. Установка подложки нивелирует давление на полосы межзамкового соединения от перемещения вдоль ламелей. Ввиду того, что подложка ложится не под напольную пленку, а на нее, к выбору пленки тоже нужно подходить ответственно.

На какую подложку можно укладывать теплый пленочный пол

  • техническая пробка;
  • жидкая композитная система
  • ;
  • экструдированный пенополистирол
  • ;
  • подложка из полистирола
  • ;
  • светоотражающий материал.

Примечание. Недопустимо использование фольгированного материала в качестве подложки (алюминиевая фольга, пнофол).

Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

Технология укладки

предполагает выполнение нескольких последовательных этапов.

  • Выбираем комплект инфракрасного пленочного теплого пола . Обратите внимание, что у каждого производителя комплектность разная. Например, компания «К-Технологии» (Россия, торговая марка Caleo) предоставляет на выбор несколько видов систем теплого пола. Естественно, в зависимости от комплектации зависит и цена набора. Снизить стоимость теплого пола можно, смонтировав его самостоятельно.

    Примечание. Для автономного отопления (основного источника отопления) необходимо укладывать пленочный пол на 70% площади помещения.С дополнительным — на 40%. При этом учитывается, что пленка не подходит под мебель, тяжелые и низкие предметы, чтобы исключить ее перегрев.

  • Подготовка места для установки термостата . Для удобства эксплуатации термостат устанавливают на высоте 0,9-1 м.п. от высоты пола.
  • Подготовка основания . И пленочный пол, и ламинат выдвигают особые условия по качеству поверхности.Не допускается наличие перепада пола по высоте более 3 мм, наличие помех на полу (выемки, выступающие части), мусора.

    Примечание. При укладке системы инфракрасного теплого пола над подвалом, площадкой или гаражом на подготовленное основание следует укладывать гидроизоляционную пленку.

  • Укладка теплоизоляционного материала . Утеплитель устанавливается в соответствии с рекомендациями производителя. Стыки утеплителя следует проклеить скотчем, чтобы полосы не разъезжались.Теплоизоляционный материал укладывается не ближе 100 мм. до стены. Место соединения проклеивается демпферной лентой.
  • Нарезка пленки для напольного отопления . Инфракрасную нагревательную пленку можно разрезать только в предназначенном для этого месте. Пленка, разрезанная не по линии разреза, к использованию не пригодна. Максимальная длина одной полосы не должна превышать 8000 мм.
  • Монтаж пленочного теплого пола . Чтобы свести к минимуму количество разрезов и стыков, мастера советуют укладывать полосы инфракрасной пленки вдоль более длинной стороны помещения.Пленка укладывается на расстоянии 100-400 мм от стен и других крупногабаритных предметов, расстояние между соседними полосами 50-100 мм. Укладка пленки внахлест недопустима и приведет к перегреву сегмента системы. Чтобы пленка не смещалась, ее прикрепляют двухсторонним скотчем к поверхности основы. Скотч укладывается не полосами, а отдельными кусками для компенсации теплового расширения материалов.
  • Изоляция контактов .Если контакт не задействован в системе теплого пола, его необходимо заизолировать уплотнительной лентой (битумной). Для подключения и соединения проводов нужно сделать специальные хомуты (клеммы) для теплого пола. Контактная клемма монтируется таким образом: одна ее часть пропускается между медной шиной и пленкой, а другая прижимается к пленке. Вся конструкция без нажима фиксируется пассатижами.
  • Соединительные провода для теплого пола . Провод подсоединяется к клемме и изолируется.При монтаже провода следует учитывать, что высокая производительность системы обеспечивается параллельным соединением ее элементов. Это означает, что правая сторона пленки соединена с правой стороной. Для удобства рекомендуется использовать разноцветную проволоку.
  • Установка датчика температуры пола . Мастера рекомендуют заводить датчик под вторую полоску ИК-пленки ближе к середине. Это позволит получить адекватную информацию о температуре в самой системе, а не на поверхности пола. Датчик приклеен с обратной стороны пленки к черной полосе на пленке. Чтобы ламинат не создавал дополнительную нагрузку на датчик, прибор следует «утопить» в нагревателе.

    Примечание. Провод датчика можно уложить поверх изоляции, а можно прорезать в ее толщине отверстия и разместить провод датчика в гофре. Так что при необходимости можно отремонтировать провод или датчик.

  • Монтаж и подключение теплого пола к термостату .К термостату подключаются провода от нагревательной пленки и датчика температуры. Система подключается через УЗО.

    Примечание. Количество термостатов зависит от мощности системы. Если система устанавливается на большой площади, целесообразно использовать несколько терморегуляторов.

  • Первое включение пленочного теплого пола (пробный запуск) . Оцениваются основные показатели работы системы (напряжение, скорость и равномерность нагрева и др.).
  • Укладка ламината .Монтаж ламината не имеет специфических особенностей и осуществляется в соответствии с типом замка и рекомендациями производителя. Прежде чем приступить к укладке, необходимо, чтобы ламинат «набрал температуру». Для этого его оставляют в помещении на несколько дней, и только потом приступают к монтажу. Важно знать, как правильно укладывать подложку под ламинат. Подложка укладывается не под нагревательную пленку, а на нее.
  • Монтаж инфракрасного пленочного теплого пола под ламинат — видео

    Для того, чтобы процесс запуска инфракрасной системы теплого пола протекал бесперебойно, рекомендуется постепенно повышать температуру пола (на 3-4°С в сутки) до заданного значения.

    Цена монтажа инфракрасного теплого пола под ламинат


    На протяжении многих лет основным источником тепла в квартирах и частных домах было радиаторное отопление. Однако в последнее время рынок отопительного оборудования претерпел большие изменения. Появилось много новых систем для создания комфортной температуры в собственном доме.

    Относительно недавно на российском рынке потребителям стали доступны пленочные теплопроводы, которые Возможна установка под любое напольное покрытие . Они, как и другие решения для отопления дома, имеют свои преимущества. Далее в этой статье мы подробно поговорим о том, как устроить инфракрасный теплый пол под ламинат.

    Виды и нюансы выбора

    В настоящее время существует два типа систем инфракрасного обогрева:


    Их объединяет то, что они, отличаясь своей ценой, имеют одинаковый принцип работы. Что касается отличий, то первые это плёнка минимальной толщины с графитовыми элементами .Для полов второго типа в основе конструкции лежат стержни из карбона или меди, скрепленные между собой полиуретановыми перемычками.

    Маты стержневого типа , используемые только для полов с подогревом. Укладка производится непосредственно на бетонную стяжку. Монтаж инфракрасного пола осуществляется как на вертикальную, так и на наклонную поверхность.

    И еще одно, что объединяет обе системы — они питаются от общей электросети. Однако из-за того, что такие системы подключаются через термостат, потребление при работе инфракрасного теплого пола колеблется в пределах от 160 до 200 Вт.

    Выполняя по всему жилому помещению монтаж «теплого» пола из пленки или наполнителя под ламинат, вы сможете обеспечить в любой из комнат вашей квартиры комфортную температуру. Такие решения можно использовать не только в городских квартирах, но и на даче, а также в загородных особняках.

    Сколько стоит?

    Многих, кто задумывается об устройстве ИК-пленочного теплого пола под ламинат в своем доме, , конечно же, интересует вопрос о цене такой системы обогрева .По этому поводу следует сказать, что цена устройства инфракрасного пола во многом зависит от таких факторов, как:

    Популярная в настоящее время на рынке пленочная система теплого пола Caleo Gold имеет ширину пленки 50 см и мощность 200 Вт. Что касается цены, то она обойдется потенциальному покупателю в 730 рублей. Если собственник решит устроить в жилом помещении менее мощную систему отопления. то вы можете выбрать теплый пол NanoThermal Premium. Его тоже производят корейцы, а мощность системы составляет 140 Вт. Что касается цены, то она заметно ниже — 430 руб.

    Расчет стоимости

    Теперь посчитаем, какие затраты несет хозяин при обустройстве такой системы отопления в своем доме под ламинат:

    Проведя несложные расчеты, можно увидеть, что, потратив 6500 р. Вы можете установить систему инфракрасного пленочного теплого пола под ламинат на своем балконе. Если вы решили выполнять работы не своими силами, а силами специалистов, то дополнительно к этому вам придется оплатить услуги мастера из расчета 240 рублей.за один квадратный метр в готовом виде или 650 р. за квадратный метр с созданием бетонной стяжки.

    Это будет стоить дороже сердцевины теплого пола . Используя для ее создания маты Unimat Rail с аналогичной площадью, на такую ​​систему придется потратить 7990 рублей.

    Устройство инфракрасного пола под ламинат на покрытие


    Ранее мы говорили о том, что инфракрасный пленочный теплый пол можно укладывать на бетонную стяжку или дощатый настил. Какое основание устроить – каждый хозяин решает сам, отталкиваясь от состояния базовой поверхности пола.

    Также необходимо учитывать конструктивные особенности зданий. Ко всем работа по монтажу систем пленочного отопления была выполнена оперативно . и после завершения работ его можно было использовать, при монтаже необходимо строго следовать инструкции, которая прилагается к любой системе теплого пола.

    Если инфракрасный пленочный теплый пол устроен в деревянном доме, в котором отсутствует бетонное покрытие, то не стоит проводить работы по созданию бетонной стяжки.Это просто дополнительные расходы. Используя фанеру или плиты ОСП, можно монтировать балочную конструкцию верхнего слоя. Такое основание будет вполне подходящим для укладки ТЭНов. Если дом только строится, а уже принято решение, то в качестве системы отопления будет использоваться пленочный теплый пол . тогда для устройства основания следует использовать цементно-стружечные плиты. В этом случае можно здорово сэкономить. Если вы хотите получить более качественный фундамент, то выбор стоит сделать в пользу магнезитовых листов.

    Следует отметить, что все вышеперечисленные материалы можно использовать в доме, построенном из железобетонных перекрытий. В такой ситуации работы по монтажу покрытия р ведутся непосредственно на лаги . Перед их укладкой необходимо устроить на поверхности пола гидроизоляционный слой. В качестве материалов для его создания можно использовать следующее:

    • мастика;
    • жидкое стекло
    • ;
    • пропитка глубокого проникновения.

    В ячейки между лагами обычно насыпают крошку пенопласта или вермикулита, затем укладывают настил.

    Самостоятельная установка инфракрасного теплого пола

    Процесс устройства теплого пола под ламинат предполагает укладку теплоизоляционного слоя. Для его создания используется изолятор рулонного типа небольшой толщины. С одной стороны имеет фольгированное покрытие.

    Чаще всего для устройства такого слоя используют следующие материалы:

    Технология работы


    Во избежание зазоров при укладке материала необходимо зафиксировать края полосы с помощью скотча. После этого можно переходить к самому ответственному этапу – установка теплого пола и подключение . В первую очередь необходимо решить вопрос с местом, где будет установлен терморегулятор. Определившись с этим, вы будете знать, куда тянуть трос. Обычно это устройство размещают на стене.

    Процедуру укладки теплоотражателей следует начинать с центра помещения . Если проводятся работы по утеплению пола по всей площади, то от стены необходимо оставить зазор не менее 10 см.

    • Полотна пленочного теплого пола также необходимо закрепить с помощью клейкой ленты. На медных стержнях можно найти специальные зажимы. К ним нужно подключить провод.
    • Контакты должны быть хорошо прижаты и обмотаны изолентой.
    • Датчик температуры должен быть помещен в гофрированную трубу, а затем помещен внутрь конструкции.
    • Провод, защищенный гофрой, затем можно подключить к регулятору. Подключение должно осуществляться через устройство защитного отключения.

    Монтаж теплых полов — простая задача. Его устройство можно сделать своими руками. Главное, соблюдать рекомендации, содержащиеся в инструкции.

    Перед началом монтажа финишного покрытия необходимо запустить систему в тестовом режиме и проверить ее работоспособность. Для упрощения задачи можно использовать портативный инфракрасный датчик . . Направляя этот прибор на отдельные участки, можно увидеть температуру на дисплее. Если после запуска системы отдельные секции теплого пола остались холодными, то в этом случае необходимо проверить подключение.


    Возможно отсутствие нужной температуры связано с плохо зажатым контактом, который не должен нагреваться. Когда вы все проверили и убедились, что все секции теплого пола рабочие, их необходимо накрыть вспененным полиэтиленом . Также можно использовать пробковые покрытия. Панели ламината необходимо укладывать поверх уложенного слоя.

    Наличие базового настила необязательно. Выполнить стяжку можно с помощью обычного раствора, состоящего из цемента, песка и воды. Либо можно создать наливной пол, для чего используется сухая смесь с определенным составом компонентов.

    Следует отметить, что при устройстве бетонной стяжки качество будет выше при использовании заводских смесей, так как в их составе присутствуют пластификаторы. Они не только повышают прочность покрытия, но и делают его влагостойким . Перед заливкой основания необходимо обработать поверхность бетоноконтактом, а углы и стыки проклеить изоляционной лентой.Через семь дней можно переходить к следующим этапам работ, которые были указаны выше.

    Заключение


    Во многих квартирах в качестве напольного покрытия используется ламинат. Под ним легко можно устроить теплый пол, если вы хотите добавить в свой дом дополнительную систему отопления. Трудностей в этой работе нет. Установить теплый пол под ламинат может каждый хозяин своими руками. Для этого самое главное правильно подобрать систему отопления, а при выполнении монтажных работ строго следовать инструкции. Тогда теплый пол прослужит долго, а в вашем доме воцарится теплая атмосфера.

    Напольное покрытие из ламинированных панелей выбирают большинство владельцев городских квартир и загородных домов. Этот материал очень практичен. Да и вполне доступный в плане стоимости. Кроме того, удачная имитация натурального дерева придает уют и комфорт любому помещению. Конечно, ламинат менее теплый по сравнению с натуральным деревом. Однако эта проблема легко решается путем организации системы теплого пола пленочного типа.Статья расскажет, как сделать теплый пол под ламинат и сколько стоит такая установка.

    Ламинированные панели на 90% состоят из дерева. При нагреве влажность древесины уменьшается. Поэтому многих владельцев интересует, можно ли класть теплый пол под ламинат, и если да, то под какой. Этот вопрос особенно актуален в семьях с маленькими детьми. Ведь дети любят бегать босиком по полу. А так хочется уберечь их от разных болезней.

    Вы можете укладывать ламинат на пол с подогревом. Главное, соблюдать определенные условия при монтаже. Немаловажное значение имеет выбор типа отопительной конструкции. Так что можно использовать инфракрасный и кабельный теплый пол под ламинат, но какой из них лучше, еще предстоит выяснить. Каждый из названных видов полов отличается определенными особенностями. Но есть преимущества, общие для всех.

    Преимущества включают:

    • Равномерный обогрев помещения.
    • Нет циркуляции пыли.
    • Эффективная работа системы.
    • Эстетичный внешний вид. нагревательные элементы спрятаны под напольным покрытием, поэтому не портят интерьер квартиры.

    Пленочная нагревательная конструкция наиболее подходит для ламината. Продукт представляет собой пленку. Она довольно тонкая. На пленке токопроводящий материал в виде полосок. Пленка крепится на подложку. Подложка под ламинат продается либо под электрический пол, либо в любом специализированном магазине.Цена продукта вполне доступная. Галстук не обязателен. Пленочный пол очень экономичен в эксплуатации. Прогрев быстрый.

    Пленочный пол имеет следующие преимущества:


    Сегодня в продаже можно найти ламинат с уже встроенной системой обогрева пола инфракрасного типа. Правда, цена таких моделей высока. Ввиду чего приобрести конструкцию может далеко не каждый. Но прежде чем класть теплый пол под ламинат, нужно знать, какой материал использовать. Ведь не все виды ламината хорошо переносят контакт с системой отопления. Производители учли это и разработали специальную технологию изготовления ламинированных покрытий. Эти панели идеально подходят для любого типа теплых полов. Узнать, какой ламинат использовать, можно по маркировке, которая есть либо на коробке, либо в инструкции к товару.

    Особенности монтажа

    На вопрос можно ли стелить ламинат на теплый пол, ответ был дан.Но как осуществить монтаж конструкции самостоятельно, и возможно ли это? При определенном уровне знаний, минимальном наборе инструментов, самостоятельной установке — задача вполне выполнима. Но крайне важно соблюдать определенную технологию, придерживаться правил. Следует отметить, что для устройства теплого пола под ламинат не нужна бетонная стяжка. И это значительно облегчает работу.

    Итак, монтаж теплого пола под ламинат осуществляется следующим образом:


    Таким образом, работа по оборудованию теплого пола проста и вполне выполнима своими силами.

    Зная, как уложить теплый пол под ламинат, вы сможете создать эффективную, качественную систему теплоснабжения и при этом сэкономить финансовые средства.

    Для минимизации колебаний температуры желательно оборудовать систему термостатом. Также следует отметить, что при покупке отопительной конструкции обязательна инструкция к изделию. Поэтому, купив пленочный теплый пол под ламинат, перед проведением монтажных работ следует внимательно прочитать инструкцию.

    Обзор цен

    Сегодня выбор очень разнообразен. На рынке можно купить электрический теплый пол под ламинат как импортного, так и отечественного производства. Спроектировать систему теплоснабжения на основе теплого пола в коттедже будет стоить порядка 13 000-20 000 рублей. Сама установка стоит от 800 до 1000 рублей за квадратный метр. Если нужен теплосчетчик, придется заплатить еще 10 000 руб.


    Цена электрического теплого пола под ламинат зависит от качества товара, производителя.Так квадратный метр инфракрасной пленки хорошей фирмы будет стоить не менее 1200 рублей. Конечно, если более бюджетные варианты. Например, цена ламината китайского производства для теплого водяного пола будет дешевле. Но и качество продукции при низкой себестоимости будет низким. А качество – очень важный параметр, от которого зависит надежность и долговечность отопительной конструкции. Поэтому экономить не рекомендуется. Желательно покупать продукцию известных фирм.

    Сегодня на российском рынке представлены производители из Южной Кореи, Великобритании, Германии, США, Китая.Более 90% всей продукции на рынке – корейская продукция. Таким образом, ультратонкие нагревательные пленки RexVa, выпускаемые под торговой маркой XiCA, пользуются хорошим спросом. Неплохо себя зарекомендовала и продукция корпорации Seggi Century. Продукт известен под торговой маркой Heat Plus. Системы этих компаний отличаются высоким качеством и приемлемой ценой. Обеспечивают равномерный и качественный нагрев. Что касается полов английского и американского производства, то они встречаются крайне редко. И, как правило, это китайские подделки.

    выводы

    Таким образом, теплый пол сегодня выбирает большинство владельцев, планирующих создать эффективную систему отопления дома.

    Финишное покрытие можно использовать по-разному.

    Но чаще всего потребители отдают предпочтение ламинату, линолеуму. Многих интересует, можно ли делать теплый пол под ламинат, не вредно ли это для напольного покрытия. На самом деле все зависит от выбранного типа теплого пола и марки используемого ламината. Монтаж пленочного пола достаточно прост.Работа облегчается тем, что не требуется стяжка. Поэтому укладку можно производить своими руками, сэкономив при этом немало денег.

    Ламинат

    как материал для напольных покрытий стал невероятно популярным. В первую очередь это связано с его уникальными техническими характеристиками, разнообразием коллекций, простотой монтажа и обслуживания. Единственным минусом является тот фактор, что не рекомендуется укладывать ламинат без предварительной подготовки и утепления пола, так как он всегда будет холодным.Лучшим вариантом и выходом из этой ситуации станет инфракрасная пленка, которую вы легко можете постелить самостоятельно. Для того чтобы сделать все правильно, достаточно знать всего несколько тонкостей.

    Преимущества инфракрасного пола

    Учитывая теплопроводность ламината, можно сделать вывод, что без стороннего утеплителя ему не будет тепло. Все связано с тем, что материалом изготовления являются синтетические компоненты, а не дерево. Поэтому на предварительном этапе нужно подумать об отоплении.Конечно есть водяные контуры, нагревательные маты и кабели, но они имеют некоторые недостатки .

    Всех вышеперечисленных недостатков лишен пленочный инфракрасный материал. Его толщина не более 1 миллиметра, поэтому предварительная подготовка поверхности и стяжка не требуются. Нагрев ламината происходит за счет специального излучения, которое излучает поверхность материала. Основные преимущества инфракрасного теплого пола:

    Таким образом, выбор совершенно очевиден.Конечно, стоит выделить один-единственный минус – это достаточно высокая стоимость материалов, но затраты окупаются максимально быстро.

    ИК-материал

    Пленочные нагреватели являются основным элементом системы. Конструкция представленных элементов достаточно проста. Излучатели впаяны между двумя полиэфирными пленками. Паяные детали излучают инфракрасное излучение при подаче на них электрического тока. Подключение к общему полотну и подключение излучателей происходит через шинопровод.Таким образом, даже если один элемент выйдет из строя, это никак не повлияет на работоспособность всей системы.

    Инфракрасный пленочный пол поставляется в рулонах шириной от 0,5 до 1 метра, все зависит от производителя. Саму пленку можно разрезать, так как есть специально отмеченные места. При использовании материалов важно знать удельную мощность инфракрасного пола, так как это создает определенные нагрузки на домашнюю сеть. Сегодня на рынке можно найти вариант с показателями 150, 220, 440 Вт/м². ИК-напольный комплект включает несколько компонентов .

    1. Датчик контроля температуры с кабелями. Используется для контроля температуры.
    2. Комплект соединительных проводов.
    3. Зажимные клеммы.
    4. изоляционные компоненты.

    На основе представленных материалов укладывается инфракрасный теплый пол под ламинат дома. Стоит отметить, что важно на начальном этапе разработать проект будущего теплого пола и рассчитать эксплуатационные показатели.

    В настоящее время укладку представленного напольного покрытия принято доверять квалифицированным специалистам. Вы сможете, опираясь на рекомендации этой статьи, самостоятельно справиться со всеми поставленными задачами. В объем работ входит:

    • составление схемы установки;
    • подготовка земли;
    • установка пленочных инфракрасных элементов;
    • электрическое подключение и пробный пуск.

    Изначально выбирается место установки термостата, так как к нему будут подключаться провода.Кабельную систему необходимо прокладывать в заранее изготовленной штробе в стене. Далее вы должны начать выполнять следующие задания:

    1. Нарисуйте графическое расположение элементов пленки по комнате.
    2. Вскрывать пленки, выполнять только в соответствии с размерами, предусмотренными производителем.
    3. Материал лучше расстелить по комнате, что снизит затраты.
    4. Расстояние от стен должно быть 30 сантиметров.
    5. Не накладывать пленку внахлест; между параллельными полотнами должно быть расстояние в 5 сантиметров.

    Датчик температуры устанавливается в самом прохладном месте помещения, но нужно учитывать тот факт, что кабелей, которые идут в комплекте, должно хватить. Представленные условия необходимо реализовать на графической схеме. После того, как все подготовлено, можно приступать к установке.

    Подготовка и укладка инфракрасного пола

    Основной задачей на первом этапе является подготовка фундамента. В настоящее время вам потребуется приобрести теплоизоляционный материал.Это делается для повышения эффективности самого теплого пола и исключения нагревания бетонной поверхности. Таким образом, инфракрасное излучение будет полностью направлено вверх к ламинату. Бетонный пол рекомендуется очистить от мусора, пыли и других загрязнений.

    Фольгированный теплоотражающий материал укладывается полностью по всей поверхности пола. Стыки необходимо проклеить скотчем, чтобы исключить посторонние сдвиги.

    Далее следует приступить к укладке пленочного инфракрасного полотна. После подключения всех элементов рекомендуется проверить работоспособность системы. Нельзя забывать о безопасности! Если все работает без сбоев, температура достаточная, то можно приступать к укладке ламината. Таким образом, вы можете наслаждаться теплым полом в своей квартире.

    Ламинат

    – один из самых популярных видов напольных покрытий. Часто, если в помещении требуется дополнительное отопление, требуется прокладка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат используется в большинстве случаев.


    Основное преимущество пленочного теплого пола в том, что не требуются стяжки, финишное покрытие укладывается непосредственно на пленку

    Использование данной системы объясняется некоторыми особенностями других систем теплого пола, не соответствующих такому покрытию так как. Из них можно выделить основные:

    • , имеющие в основе нагревательные маты или кабель, производят нагрев довольно неравномерно, что нежелательно для ламината;
    • Колебания температуры в системе при подключении к неавтономной системе отрицательно сказываются на характеристиках ламината и могут вызвать деформацию покрытия, а также образование скрипов и трещин;
    • Установка водопроводной системы требует дополнительной, что уменьшает высоту помещения и занимает больше всего времени на обустройство.

    Устройство теплого пола «пирог»

    При сравнении этих особенностей теплого пола с , можно увидеть, что он лишен таких недостатков. Кроме того, инфракрасный теплый пол под ламинат имеет ряд преимуществ:

    1. Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
    2. Этот тип позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
    3. Нагрев поверхности происходит очень быстро и равномерно;
    4. Долгий срок службы;
    5. Быстрый и простой монтаж, что дает возможность укладки своими руками;
    6. Не создает сухости воздуха в помещении.

    Устройство продукта

    Инфракрасный теплый пол под ламинат имеет собственную систему, включающую в себя следующие элементы:

    • Проводка;
    • ИК пленка;
    • Теплоотражающий материал;
    • Датчики и регулятор температуры;
    • Пленочная изоляция или гидроизоляция;
    • Монтажные зажимы;
    • Также включены инструкции по установке.

    Пленки обычно имеют разную длину и ширину 50 или 100 см.Имеют специальную линию реза, по которой можно отрезать материал необходимой длины. В других местах пленку нельзя разрезать.

    Мощность такой системы может быть разной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель не более 150 Вт/м2.

    Технология укладки инфракрасного пола под ламинат

    Инструкция по монтажу инфракрасного теплого пола содержит несколько основных моментов, которые необходимо подробно рассмотреть.Эти предметы:

    1. Составление чертежа и схемы укладки;
    2. Подготовка основания;
    3. Укладка инфракрасного теплого пола под ламинат — монтаж элементов;
    4. Подключение и пробный запуск системы;
    5. Укладка ламината.

    Чертеж и схема укладки

    Перед проведением работ необходимо составить схему, по которой будут укладываться пленки. Можно сделать в виде чертежа, на котором необходимо указать, где будут располагаться датчики и регулятор температуры. Резка пленки также осуществляется по заранее подготовленной схеме.


    Один из вариантов реализации схемы укладки

    Подготовка чернового пола

    Так как это подложка под укладку ламината, то она должна быть подготовлена ​​в соответствии с требованиями, которые необходимы для укладки данного напольного покрытия. бетонное основание следует отремонтировать и при необходимости обработать специальными составами. Также перед укладкой напольных инфракрасных пленок необходимо выполнить следующие работы:

    • Удаление мусора и пыли;
    • Для изготовления настила из теплоотражающего фольгированного материала (толщиной 2-3 мм).Фольгированная сторона материала должна быть снаружи;
    • Закрепите полоски материала на двустороннем скотче и соедините их специальным скотчем;
    • Сделайте вырезы в материале для датчиков и регулятора в местах, указанных на схеме.

    Напоминание об использовании фольгированной теплоотражающей подложки

    Установка

    Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для достижения желаемого результата необходимо следовать плану действий:

    • Выполнить раскрой пленочных элементов согласно схеме.Следует иметь в виду, что нельзя допускать порезов в токопроводящих частях;
    • Пленка укладывается лицевой стороной вверх медным проводником вниз. Расстояние между пленками не должно превышать 10 см;
    • Места разреза пленки вдоль контактных соединений необходимо заклеить уплотнительной лентой, которая входит в комплект;
    • Пленки приклейте клейкой лентой к отражающему материалу и друг к другу;
    • Установите клипсу в специальный вырез одной половинкой, при этом вторая будет располагаться ниже пленочного элемента.Затем обжать его плоскогубцами и изолировать;
    • Поместите термостат под пленку и закрепите битумной изоляцией. При этом она должна быть примерно по центру листа. Контакт рабочей части с черной излучающей полосой;
    • Клеммы и провода помещаются в углубления, подготовленные в световозвращающем материале и фиксируются липкой лентой.

    Подключение и пробный запуск системы

    После завершения основных работ по укладке пленочного теплого пола своими руками.Система должна быть подключена. Для этого выполните процедуру:

    1. Подвести провода к блоку терморегуляции;
    2. При необходимости используйте стандартные разъемы;
    3. Подключение лучше всего производить под наблюдением специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту для теплого пола.

    Подключение к термостату

    После подключения и проверки правильности всех подключений можно выполнить пробный запуск системы.

    Укладка ламината

    После полной подготовки системы и выполнения пробного запуска можно приступать к укладке ламината.

    Между ламинированным покрытием и ИК теплым полом необходимо проложить полиэтиленовую пленку или гидроизоляционный материал. Срезы необходимо наложить внахлест и склеить скотчем. Это необходимо для обеспечения безопасной эксплуатации теплого пола и обеспечения защиты от повреждений и чрезмерной влажности.

    Результат

    Изучив рекомендуемую инструкцию по монтажу пленочного теплого пола своими руками, можно сказать, что все работы можно выполнить самостоятельно.При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и станет хорошим дополнением к системе отопления.

    Уважаемый читатель, не оставайтесь равнодушными, поделитесь своим мнением о статье или расскажите о своем опыте эксплуатации описываемой системы отопления.

    46 недорогих вещей, которые сделают ваш дом уютнее

    Когда дело доходит до комфорта, обувь — отличная метафора.Иногда разница между обувью, которая в высшей степени удобна, и обувью, вызывающей агонию, бесконечно мала. Почти невидимая шишка может быть разницей между хроманием и счастливым бегом. И высокая цена не является гарантией от этих неудобств. То же самое верно и в вашем доме, где мягкая поверхность пола, больше порядка на кухне или мягкое освещение могут быть разницей между гостеприимным и домашним жилищем и тем, из которого вам не терпится выйти. На обустройство дома можно потратить бесконечное количество денег, но высокая цена не гарантирует результат.И нет причин переплачивать. Вот 46 недорогих вещей, которые сделают ваш дом более комфортным.

    Если воздух спертый и сухой, например, увлажнитель, который также является диффузором эфирного масла, может изменить это одним нажатием кнопки. И когда вы встаете с постели утром, ставить босые ноги на восхитительно пушистый мех намного лучше, чем стучать по холодным половицам. Но ничто не создает комфорт так быстро, как мягкое освещение, а что может быть лучше, чем декоративное освещение, которое выглядит точно так же, как луна?

    Прочтите и найдите свой уровень комфорта.Это здесь.

    1. Этот пристегивающийся столик, который держит ваш напиток в пределах досягаемости

    Когда вы удобно сидите в своем любимом кресле, куда вы ставите свой напиток? Если у вас нет места для бокового столика, этот прикрепляемый поднос — идеальное решение. Две ручки прочно обхватывают подлокотник вашего кресла с сильным пружинящим действием, так что ваш напиток находится в пределах досягаемости. Это идеальное место для книги, телефона, очков или всего, что вы хотите держать под рукой. И он легко прячется для хранения.

    2. Эти ремни, удерживающие простыни на кровати

    Устали застегивать простыни каждый раз, когда встаете? Эти ремни удерживают простыню надежно прикрепленной к матрасу, независимо от того, насколько спортивными становятся ваши ворочания. Просто закрепите их под углами матраса и туго затяните эластичные ремни. Конструкция с тремя зажимами предотвращает скольжение листов и очень проста в установке.

    3. Трехъярусный фонтан для успокаивающей воды

    Наполните свой офис или дом успокаивающими звуками журчащей воды с помощью этого трехъярусного фонтана, который вы также можете использовать для демонстрации своих камней, ракушек или других природных коллекций.В нем есть погружной насос, который поднимает воду, позволяя ей выливаться из трех лотков в глубокий бассейн внизу. Мягкий свет создает мягкий фокус в комнате.

    4. Этот коврик облегчит вашему телу любое рабочее место

    Если вы стоите на кухне, чтобы готовить, в гараже, чтобы починить машину, или за письменным столом, положите один из этих мягких ковриков на мягкое место для стояния. Мягкая пенопластовая поверхность толщиной почти полдюйма делает твердый пол более удобным.Он также прочный, водонепроницаемый и легко чистится. Он представлен в пяти цветах и ​​трех размерах.

    5. Стеганый наматрасник для защиты ваших инвестиций

    Хороший матрас может стать серьезной инвестицией, и этот стеганый наматрасник с покрытием из микрофибры и тонким слоем защитного волокнистого наполнителя в одеяле-коробке защитит эту инвестицию от накопления пятен, аллергенов, омертвевшей кожи и других несчастных случаев. Чехол имеет мягкую, а не жесткую текстуру, подходит для матраса глубиной 16 дюймов, его можно стирать и сушить в машине.

    6. Лампа, создающая закат в вашем доме

    Чтобы в любой момент создать в доме восхитительное настроение заката, просто подключите эту лампу к сети и поверните ее так, чтобы ее солнечное сияние отбрасывало тени на стены или создавало простой эффект заката. Используйте его для создания фона для фотографий или видео или просто для создания романтической или расслабляющей атмосферы. Головка лампы поворачивается на 180 градусов, так что вы можете играть, пока не получите именно тот вид, который вам нужен.

    7. Ковер с подогревом, чтобы ноги были в тепле

    Этот ковер с подогревом превращает холодный пол под вашими ногами в теплое место, чтобы ваши ноги не мерзли.Это более удобно, чем обогреватель, потому что он не дует на вас жаром для сушки. Просто подключите его к сети и поставьте под стол — или куда бы вы ни ставили ноги — для мягкого тепла, которое никогда не становится слишком горячим.

    8. Эти две умные розетки создают дом с голосовым управлением

    Независимо от того, хотите ли вы подключить лампы и бытовую технику к системе «умный дом» или просто хотите создать расписание освещения, чтобы казалось, что вы дома, когда вас нет, эти два интеллектуальных плагина — решение.Подключите их, подключите к приложению Kasa или вашему умному дому, и вы сможете управлять всем, что вы подключаете к ним, со своего телефона или с помощью голосовых команд.

    9. Этот ночник превращает унитаз в светящийся шар

    Когда вы сонно бредете в ванную в предрассветные часы, не включайте резкое верхнее освещение. Пусть этот ночник, чувствительный к движению, осветит пункт назначения мягким ярким светом. Вы можете выбрать один из 16 цветов или установить циклический переход между всеми цветами.Он крепится над чашей, работает от батареек и получил почти 12 000 пятизвездочных отзывов.

    10. Подставка для ног из пены с эффектом памяти для размещения под столом

    Поднятие ног во время работы за столом может улучшить осанку верхней части тела. Эта подставка для ног из пены с эффектом памяти является не только удобным местом для размещения ваших собак, но и способствует активному сидению. Положите ноги на изогнутую пену с эффектом памяти, и она принимает форму ваших ног в ответ на тепло вашего тела, а нескользящая ручка на дне удерживает ее на месте.Или переверните его, поставьте ступни на плоскую поверхность и покачивайте ступнями, что хорошо для кровообращения в ногах. Рецензенты дают ему почти 13 000 пятизвездочных оценок.

    11. Огромная упаковка зажимов для всех ваших проводов

    Этот набор из 16 зажимов различных размеров — решение всех ваших проблем с проводами. Просто снимите и прикрепите их к столу, каркасу кровати, стене или чему-либо еще и закрепите в них провода, чтобы они не болтались и не скользили за мебелью. Они также подходят для крепления зубных щеток, карандашей и других мелких предметов.

    12. Этот бамбуковый коврик для ванной выглядит чистым и сухим для ног

    Вместо того, чтобы добавлять к еженедельной стирке тканевый коврик для ванной, положите этот бамбуковый коврик рядом с душем или ванной и встаньте на его чистую поверхность, чтобы ваши мокрые ноги не скользили по скользкому полу. Захватывающие резиновые подушечки на дне удерживают его на месте, планки позволяют вашим ногам высохнуть, и он вытирается начисто. Бамбук, высушенный в печи, собран без острых металлических частей и может быть свернут для хранения.

    13. Эти барные светильники для легкого освещения там, где это необходимо

    Эти два ярких подключаемых светильника — решение для освещения вашего гаража, ванной комнаты, мастерской и других темных уголков без установки каких-либо светильников. Просто подключите их и решите, хотите ли вы использовать ползунок включения/выключения или настроить их на автоматическое включение в темноте и выключение при освещении. Они яркие, простые и такие легкие.

    14. Эти мягкие пушистые наволочки украсят диван

    Создайте мягкий, уютный образ на диване или в спальне, застегнув эти пушистые наволочки из искусственного меха прямо поверх подушек, которые у вас есть.(Или купите вставку.) Это восхитительно мягкий мех, девять цветов и восемь размеров, и они получили более 8000 пятизвездочных отзывов.

    15. Табурет для ванной, чтобы вы могли легко «ходить»

    Оказывается, сидеть на унитазе на удобной высоте — не лучшая поза для мочеиспускания. Этот недавно обновленный табурет Squatty Potty поднимает ваши ноги, чтобы имитировать положение на корточках, что помогает людям гораздо лучше, быстрее и легче какать. Рецензенты в восторге от того, как это простое изменение позы изменило их жизнь.Они дают этому табурету почти 23 000 пятизвездочных отзывов.

    16. Утяжеленное одеяло для более уютного сна

    Ползти под утяжеленным одеялом — это все равно, что получить утешительное объятие всего тела, и для многих людей это позволяет очень легко быстро погрузиться в глубокий сон. Это прохладное и дышащее одеяло из микрофибры весом 5 фунтов наполнено стеклянными бусинами, которые сшиты в квадраты, чтобы они равномерно распределялись по всему одеялу. Выберите один из восьми размеров и веса, чтобы выбрать тот, который подходит именно вам.

    17. Настенный органайзер для туалетных принадлежностей

    Прикрепите этот органайзер к стене ванной комнаты, чтобы убрать с прилавка все необходимое и привести его в порядок. Загрузите тюбик с зубной пастой в верхнюю часть, чтобы вы могли вставить зубную щетку в порт дозатора и получить ложку пасты. Два магнитных подстаканника позволяют чашкам высохнуть. Благодаря четырем отделениям зубные щетки всегда будут чистыми и удобными. В ящике хранятся мелкие предметы. А разделенная полка наверху позволяет хранить средства по уходу за собой в порядке.

    18. Подушка для поддержки поясницы для более удобного стула

    Если в вашем рабочем кресле отсутствует необходимая поясничная поддержка, ваша спина заплатит за это.Два ремня этой легкой поясничной опорной подушки из пены с эффектом памяти надежно удерживают ее на сиденье, помогая поддерживать нижнюю часть спины, улучшая осанку и облегчая все — от болей в пояснице до жесткости шеи. В машине тоже отлично, для дальних поездок.

    19. Шесть соевых свечей для ароматерапии

    Установите эти ароматические свечи в ванной, прихожей или столовой, чтобы наполнить дом ароматом мимурила, свежей розы, кедра, грейпфрута, розы и ягод граната или инжира.Каждая свеча помещена в янтарную банку и снабжена простой этикеткой для придания минималистского вида свечам, которые подойдут куда угодно. Каждая соевая свеча будет гореть около 20 часов.

    20. Москитная сетка для защиты сна от насекомых

    Независимо от того, повесите ли вы ее над кроватью, гамаком или шезлонгом, эта москитная сетка защитит вас от комаров и других летающих жуков, а ваше время релаксации будет похоже на романтические тропические каникулы. Сетка очень тонкая, так что ничего не пролезет, и она легко висит.Он разработан таким образом, что вы можете повесить внутри лампу для романтики или чтения.

    21. Крошечный обогреватель для обогрева вашего личного пространства

    Если в вашем офисе холодно или ноги мерзнут, этот крошечный портативный обогреватель спасет вас от мурашек. Он согревает небольшое пространство — рабочий стол, ванную комнату или холодную постель — одним нажатием кнопки и достаточно мал, чтобы поместиться в рюкзаке. Он бывает четырех цветов.

    22. Красивый увлажнитель и диффузор эфирных масел

    Измените атмосферу, наполнив этот увлажнитель водой, добавив несколько капель эфирного масла и включив его мягкий свет и ароматный туман. Вы можете выбрать один из шести цветов подсветки, установить таймеры для работы и отрегулировать уровень тумана, чтобы создать идеальное настроение. Большой 500-миллилитровый бак будет работать до 16 часов.

    23. Нескользящая накладка для коврика, предотвращающая скольжение ковра

    Красивый коврик на деревянном или ламинированном полу выглядит потрясающе — до тех пор, пока домашние животные не скомкают ковер или он не выскользнет из-под вас, когда вы приземлитесь на него. Этот нескользящий коврик приклеивает ковер к полу, но для этого не используются клеи.Резиновая текстура и ажурное плетение работают вместе, цепляясь как за ковер, так и за пол, и не дают ковру двигаться. Просто обрежьте его, чтобы он поместился под ковриком.

    24. Эта лампа представляет собой реалистичную копию луны

    Топографическая поверхность Луны напечатана на 3D-принтере на этом гораздо меньшем шаре, который подключается, чтобы освещать лунным светом ваш дом. Используйте пульт дистанционного управления, чтобы изменить один из 16 доступных цветов или настроить его на вспышку, стробоскоп или затухание. Затем установите его на деревянную подставку и погрейтесь в лунном свете.

    25. Набор карманов для кровати или дивана

    Спрячьте якорь этой умной системы карманов под матрасом или подушками дивана и позвольте карманам висеть, чтобы создать удобное место для хранения там, где вам это нужно больше всего. Спрячьте свой телефон, материалы для чтения, очки или пульты аккуратно и в пределах легкой досягаемости. Имеет один большой карман и три поменьше. Выберите из 14 цветовых решений, которые подойдут к вашей мебели или дополнят ее.

    27. Эти шелковисто-гладкие наволочки сделают ваши волосы и кожу мягче

    Первое, что вы заметите в этих атласных наволочках, это то, что они придают вашей кровати ощущение роскоши.Но когда вы положите на них голову, вас зацепит их шелковистая мягкость. Однако настоящая роскошь заключается в том, насколько нежно они воздействуют на волосы и кожу. Они не тянут волосы и не впитывают натуральные масла кожи, поэтому вы просыпаетесь более свежими. Они бывают настолько разных цветов, что вам будет сложно остановиться на одной паре.

    28. Эта подсветка превращает ваш телевизор в источник света

    Возможно, это самое простое и дешевое обновление для домашних развлечений. Просто очистите и приклейте эти полоски к задней панели телевизора, подключите их к неиспользуемому USB-порту и выберите нужный световой эффект с помощью 24-кнопочного пульта дистанционного управления.На выбор доступно 16 цветов и четыре режима. Любая настройка, которую вы выберете, превратит ваш телевизор в свет настроения, когда он выключен, и создаст театральный эффект, когда вы включите его.

    29. Многофункциональный дозатор жидкого мыла

    Этот набор с дозатором для мытья посуды «четыре в одном» невероятно удобен в использовании: он включает в себя дозатор жидкого мыла для рук и мыльницу, на которую можно положить губку и просто нажать на нее, чтобы выдавить нужное количество мыла. . Поддон для сбора капель имеет вентилируемую крышку, обеспечивающую циркуляцию воздуха и предотвращающую образование плесени, а эта подставка позволяет хранить мыльные изделия в чистоте и порядке.

    30. С этим набором вы сможете создать свой собственный бонсай

    Деревья бонсай — красивое живое украшение, но дерево — это конец процесса. Создание этого дерева — форма искусства. Если вы хотите попробовать свои силы в создании произведения живого искусства, этот набор поставит вас в начало процесса. Посадите четыре вида семян — Jacaranda mimosifolia, Pinus aristata, Pinus thunbergii и Picea mariana — в прилагаемые горшки и почву и отправляйтесь в собственное путешествие по выращиванию бонсай. Он поставляется с направлениями, инструментами и маркерами.

    31. Сантехника, которая изменит вашу жизнь

    Считаете ли вы растирание тела сухой бумагой разумной заменой душа? Как только у вас появится биде, вы почувствуете тот же ужас при мысли о туалетной бумаге для очищения нижних частей тела. Это простое в установке приспособление для биде позволяет вам регулировать скорость струи и угол наклона форсунки по вашему желанию, не требует питания и полностью изменит ваш стандарт чистоты.

    32. Свет, который загорается, когда вы встаете с постели

    Установите эту полосу света, активируемую движением, под кроватью, и она автоматически включится, когда вы встанете ночью.Он освещает пол, а не всю комнату, поэтому вы можете видеть, куда идете, не будя всех. Яркость регулируется, как и продолжительность времени, в течение которого он остается включенным после прекращения обнаружения движения, поэтому вы можете настроить его для своей ситуации.

    33. Простые в использовании и декоративные крышки водостока

    Войдите в душ и улыбнитесь силиконовому цветку, который висит над сливом, потому что он нужен не только для того, чтобы выглядеть декоративно, но и для того, чтобы задерживать волосы и все остальное, что может попасть в канализацию, застрять и потребовать вызова сантехника.Они подходят для большинства водостоков и имеют выступы для улавливания мусора, а также выступы, которые облегчают их подъем и чистку.

    34. Пара светильников из гималайской соли для создания теплой атмосферы

    Зачем нужен обычный ночник, когда эти гималайские соляные огни излучают теплое розовое свечение и создают романтическую и успокаивающую атмосферу, освещая ваш путь? Эти две лампы подключаются непосредственно к розетке, поворачиваются на 360 градусов, чтобы соответствовать любой вилке, которую вы используете, и помещены в декоративную черную металлическую рамку.

    35. Магнитная планка для хранения всех ваших инструментов

    Закрепите эту 16-дюймовую магнитную штангу для ножей на стене и используйте ее для хранения ножей, инструментов, кухонной утвари, художественных принадлежностей или всего, что вам нужно, чтобы всегда было под рукой. Он крепится с помощью прилагаемого клея, крепежа или просто приклеивается к металлической поверхности, например к холодильнику. Это настолько удобно, что более 17 000 человек поставили ему пять звезд.

    36. Бамбуковая полка для обуви, чтобы ваша обувь была удобной и аккуратной

    Когда обувь, которую вы хотите хранить у входа, превышает пространство для хранения, установите эту двухуровневую бамбуковую полку для обуви, чтобы она была в пределах досягаемости, но также и в порядке.Его легко чистить вокруг и под вашей коллекцией обуви, он выглядит аккуратнее, чем груда обуви, и его можно штабелировать, так что вы можете добавить больше уровней, если у вас будет больше обуви.

    37.

    Этот автоматический дозатор мыла отлично смотрится на прилавке

    Если ваша бытовая техника изготовлена ​​из нержавеющей стали, этот автоматический дозатор мыла с батарейным питанием идеально впишется в ваш интерьер и позволит так легко вымыть руки, даже когда они настолько покрыты мукой или мясным соком, что вам не хочется прикасаться к ним. что-нибудь.Просто помашите рукой рядом с инфракрасным датчиком движения, и он накачает мыло вам в руку. Вы даже можете установить, сколько мыла он выпускает.

    38. Уличная розетка для подключения к вашему умному дому

    Управлять наружным освещением, праздничными украшениями и светящимися газонными гномами очень просто с помощью этой интеллектуальной розетки для наружного применения. Он полностью защищен от непогоды и подключается к вашему Amazon Alexa или Google Assistant, поэтому вы можете использовать свой голос для управления наружным освещением. Или используйте приложение для управления на открытом воздухе с вашего телефона. Вы можете управлять каждой розеткой отдельно или группировать их для создания зон наружного освещения.

    40. Сворачивающаяся сушилка для белья, позволяющая эффективно использовать пространство

    Хотите высушить несколько тарелок или огромную кастрюлю? Нужно место, чтобы поставить горячую сковороду, не сжигая прилавок? Не хватает охлаждающих стеллажей для выпечки печенья? Эта рулонная сушилка для посуды изготовлена ​​из стержней из нержавеющей стали, которые скреплены гибким силиконом. Это удобно во многих местах на кухне, что он будет в постоянном использовании.Когда вы его убираете, он сворачивается и легко прячется в ящике стола.

    41. Небольшая корзина для хранения полотенец, игрушек и прочего

    Корзины — отличный способ навести порядок в беспорядке, не добавляя ни шкафов, ни полок. Просто заполните его похожими предметами, такими как игрушки, косметика, книги, полотенца или детские принадлежности, и оставьте их на видном месте. Эта 12-дюймовая корзина сплетена из хлопчатобумажной веревки, не имеет жестких краев и представлена ​​в семи цветах. Ручки на каждом конце облегчают переноску.

    42. Эти полки превращают любую стену в художественное хранилище

    Если у вас больше вещей, чем мест для их хранения, эти три плавающие настенные полки разных размеров создают пространство, превращая стены в декоративные хранилища. Они легко монтируются и отлично смотрятся в группе, в которой можно хранить все, от растений до принадлежностей для ванной и книг. Выберите один из восьми вариантов отделки дерева, чтобы получить именно тот вид, который вам нужен.

    43. Органайзер для специй, который помещается в ящик

    Создайте упорядоченную и хорошо заметную коллекцию специй, поместив этот органайзер в ящик.Вы можете легко увидеть все свои специи сразу и прочитать все их этикетки. Доступные в четырех размерах, которые подходят для большинства ящиков, даже неглубоких, эти стойки изготовлены из стали и покрыты серебристой металлической эпоксидной смолой. Эта организационная стратегия работает так же хорошо для витаминов, косметики или трав.

    44. Ковер из искусственной овчины, который так приятно ходить под ногами

    Положите один из этих ковриков из искусственной овчины рядом с кроватью, и первое, чего коснутся ваши ноги утром, будет мягкое и теплое.Или создайте декадентский вид, поставив его перед камином. Они так же хорошо работают в детской комнате, потому что это удобное место для игр. Они выпускаются в 19 цветах и ​​11 формах и размерах, поэтому обязательно найдется тот, который подойдет для любого применения, которое вы себе представляете.

    45. Звуковая машина, чтобы вы могли проспать что угодно

    Когда звуки снаружи вашей комнаты или внутри вашей головы мешают спать или концентрироваться, включите белый шум, гром, океан, дождь или любой из шести звуков, которые издает эта машина, и заглушите их.Таймер позволяет вам установить продолжительность, чтобы он останавливался после того, как вы заснете, или вы можете позволить ему работать, пока вы не выключите его утром. Он работает от батареек или от сети. Рецензенты любят его и дают более 29 000 пятизвездочных отзывов.

    46. Набор для растушевки шалфея с раковиной из морского ушка

    Когда ваш дом наполнен неприятными запахами или энергией, сожгите немного шалфея, чтобы избавиться от всего этого и начать все сначала. В этом наборе для размазывания есть все, что вам нужно, чтобы попробовать это. Он поставляется с тремя связками шалфея, раковиной из морского ушка, деревянной подставкой ручной работы, песком, чтобы потушить шалфей, и 12-дюймовым пером.

    Эта статья была первоначально опубликована

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
