Антенна для телевизора своими руками: 7 рабочих способов

Если вам во время пребывания на даче или отдыхе внезапно понадобилась телевизионная антенна, а под рукой заводской модели не оказалось, вы можете обойтись и без любимых телепрограмм, но куда интереснее и быстрее изготовить такое устройство самостоятельно. Его можно сделать для приема определенных каналов в метровом или дециметровом диапазоне. Далее мы рассмотрим, как изготавливается антенна для телевизора своими руками несколькими способами, из которых вы можете выбрать наиболее подходящий для себя.

Антенна из коаксиального кабеля

Довольно простой вариант комнатной антенны, который легко можно реализовать в домашних условиях за короткий промежуток времени. Предназначена для приема телевизионных каналов, транслируемых в диапазоне ДМВ. Для ее изготовления вам понадобится кусок коаксиального кабеля, фанера или другой листовой материал в качестве основания, изолента для фиксации, нож и паяльник.

Антенна из коаксиального кабеля
Рис. 1: Антенна из коаксиального кабеля
  • Возьмите кусок коаксиального кабеля длиной 0,53 м и изогните его в форме кольца (1) с разомкнутыми краями и зафиксируйте в такой форме на листе фанеры;
  • Из такого же кабеля отрежьте кусок длиной 0,175 м для петли (2) и подключите, как показано на рисунке.
  • Подключите кабель (3), на втором конце которого установите разъем для подключения к телевизору.

Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления.  Или изготовить более сложную модель в форме восьмерки.

Антенна “восьмерка”

Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, антенный кабель, штекер, канцелярский нож, паяльник, скотч, фольга  и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:

  • Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
  • Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала. Оклейте дно коробки фольгойРис. 2. Оклейте дно коробки фольгой
  • Закройте коробку и заклейте скотчем, чтобы она не могла самопроизвольно открыться.
  • На крышку установите два куска кабеля в форме восьмерки, стороны которой зафиксируйте скотчем. Сделайте восьмерку и зафиксируйте скотчем
    Рис. 3: сделайте восьмерку и зафиксируйте скотчем
  • Посредине восьмерки зачистите кабель и сделайте два вывода от металлической оплетки для подключения антенны. Посредине восьмерки зачистьте концыРис. 4: посредине восьмерки зачистите концы
  • Отрежьте кусок проводника для подключения антенны к телевизору, его длина подбирается в соответствии с расстоянием от места установки до телевизора или цифровой приставки.
  • Один конец соединительного шнурка зачистите под разъем, второй зачистите таким образом, чтобы собрать вывод от экрана и вывод от центральной жилы через 1 – 2см изоляции. Зачистите кабельРис. 5: зачистите кабель
  • Подключите выводы кабеля к выводам восьмерки, как показано на рисунке. Подключите выводы кабеля к выводам восьмерки
    Рис. 6: подключите выводы кабеля к выводам восьмерки

Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.

Антенна «восьмерка» готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.

Двойной и тройной квадрат

В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры.  Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.

В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:

  • 10 – 20мм подходит для приема в метровом диапазоне, может ловить от 1 до 5каналов.
  • 8 – 15мм подходит для приема в метровом диапазоне, может ловить от 6 до 12 каналов.
  • 3 – 6мм подходит для каналов в дециметровом диапазоне.
Схема антенны двойной и тройной квадратРис. 7: схема антенны двойной и тройной квадрат

Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от  габаритных размеров будет меняться и длина принимаемой волны.

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Длина волны123456789101112
В14501220930840770410390370360345330320
Р163013701050950870460440420405390375360
А900760580530480250240230220210210200
Ш15001260970880800430410390375
360
350335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, штВРАШ
21-2615817091152
27 – 3214415583139
33 – 4013114175126
41 – 4911712668113
50 – 6010511360101

Для тройного квадрата размеры приведены в таблице ниже

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Каналы123456789101112
Д1255 1060825750688370354340325312300290
В14851260975890812438418400385370357345
Р1810153011901080990532510488470450435420
А630532412375345185177170163157150145
Б915775600545500270258246237228220210
Ш15001260970880800430410390375360350335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, штДВРАБШ
21-261341581936798152
27 – 321221441766189139
33 – 401101311605580126
41 – 49991171435072112
50 – 60891051294565102

Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.

Процесс изготовления состоит из таких этапов:

  1. Согните трубку в форме квадратов в соответствии с приведенными размерами;
  2. Соедините их вверху стрелой из проводникового материала, а внизу стрелой из диэлектрического материала;
  3. Установите наружную антенну на деревянное основание;
  4. Разделайте кабель и отделите оплетку в отдельный вывод;
  5. Подключите кабель к антенне, а второй конец заделайте под антенный штекер для передачи телевизионного вещания к телевизору.

Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

  • Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
  • Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка. Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл. Удалите изоляцию с кабеляРис. 8: Удалите изоляцию с кабеля

Сделайте петельки для подключения на выводе оплетки и жилы.

  • Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
  • Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова. Зафиксируйте на тремпелеРис. 9: зафиксируйте на тремпеле

После установки следует выполнить настройку каналов путем  изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Антенна в виде рамкиРис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

  • Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
  • Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест. Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
  • К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
  • Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
  • Установите на мачту и разместите в предусмотренном для этого месте.

Если сигнал окажется слабым, получить более мощную антенну  можно путем включения в цепь антенного усилителя.

В форме бабочки

Очередной вариант всеволновой антенны, которая позволяет принимать достаточно большое количество каналов в хорошем качестве. Благодаря чему ее работа может заменить использование спутниковых антенн, но и процесс изготовления требует предельного внимания, точности  и времени. Конструктивно она будет состоять из деревянной доски и нескольких кусков медного провода с жилой 4мм, изогнутого в форме крыльев бабочки, откуда и происходит название модели. Изначально вам нужно разметить на доске расположение отверстий  и высверлить их согласно схемы:

Схема отверстий антенны бабочкаРис. 11: схема отверстий антенны бабочка

Далее вам необходимо:

  • Нарезать 8 одинаковых кусков провода по 37,5см каждый, 2 отрезка для подключения «крыльев» по 22 см и 2 куска для подключения к гнезду;
  • Для создания электрического контакта на отрезках зачистите изоляцию, как показано на рисунке. Зачистите изоляцию на проводахРис. 12: зачистите изоляцию на проводах
  • Согните куски провода по оголенным участкам, V-образные должны получиться с равными сторонами и расстоянием 7,5см между концами.
  • Установите на деревянную доску все проволочные элементы, как показано на рисунке, и зафиксируйте при помощи саморезов. установите на доску проволочные элементыРисунок 13: установите на доску проволочные элементы
  • Подключите выводы от приемника в гнездо, туда же подсоедините кабель для передачи сигнала. Подключите выводы в гнездоРис. 14: подключите выводы в гнездо

Широкополосная антенна готова к использованию, можете устанавливать ее в наиболее подходящем месте комнаты для приема телевизионных сигналов.

Зигзагообразная антенна Харченко

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.

Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

Схема и практическая реализация антенны ХарченкоРис. 15: схема и практическая реализация антенны Харченко

В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем  B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.

Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.

Процесс изготовления включает в себя такие этапы:

  • Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
  • Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба. Согните проволокуРис. 16: согните проволоку
  • Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить. Полудите концы оловомРис. 17: полудите концы оловом
  • Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
  • Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
  • Установите антенну на основание и припаяйте к ней кабель. Подключите кабель к выводамРис. 18: подключите кабель к выводам
  • Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем. Место пайки обработайте термоклеемРис. 19: место пайки обработайте термоклеем

Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.

Видео идеи



www.asutpp.ru

Простая телевизионная антенна | Мастер-класс своими руками

Это очень простая и эффективная антенна для приема цифрового и аналогового телевидения. Подходит для использования как дома, так и на улице. Антенна представляет собой «би-квадрат» (двойной квадрат) — это самая простая и популярная конструкция для повторения.
Для постройки антенны понадобиться самая малость:
  • — Коаксиальный кабель.
  • — Разъем телевизионный.
  • — Медная проволока около метра в длину, диаметром 2 — 4 мм. Подойдет так же любая, даже стальная.
  • — Флюс с припоем.
  • — Пластиковая круглая распределительная коробка для корпуса. Или любая другая.

Простая телевизионная антенна

Изготовление антенны для приема цифрового телевидения (DVB-T)


Я буду делать антенну для приема каналов цифрового телевидения. Чтобы приступить к изготовлению, для начала необходимо рассчитать размеры будущей антенны. А чтобы рассчитать размеры необходимо знать середину диапазона приема цифровых каналов. Средняя частота примерно равна – 690 МГц. Если вы хотите сделать антенну под аналоговые каналы, то возьмите, скажем – 470 МГц для ДМВ и т.п. (диапазоны каналов телевидения можно глянуть ТУТ)
Далее заходим сюда – РАСЧЕТ АНТЕННЫ
Вводим частоту и нажимаем «CALCULATE» и смотрим чему равно L1. L1 – это плечо квадрата для антенны. В моем случае для частоты 690 МГц оно рано примерно 105 мм. Нужное число найдено, больше ничего не понадобиться.
Теперь приступаем непосредственно к постройке антенны «би-квадрат». Отмеряем примерно 90 см толстого медного провода и откусываем либо кусачками, либо пассатижами.
Простая телевизионная антенна
Простая телевизионная антенна
Далее выпрямляем руками провод, делая его ровным без волн, которые образовались после смотки с катушки.
Отмеряем подряд четыре отрезка по 10,5 см на этом проводе.
Простая телевизионная антенна
Простая телевизионная антенна
Затем сгибаем двойной квадрат. Провод толстый и гнется с трудом и это хорошо – не погнется от случайных воздействий.
Простая телевизионная антенна
Лишний провод откусываем, оставляя припуск примерно сантиметр для того чтобы спаять замкнутый контур.
Простая телевизионная антенна
Зачищаем места подключения и будущей пайки.
Простая телевизионная антенна
Спаиваем контур припоем с флюсом. Тут лучше использовать паяльник помощнее, так как толстый медный провод тяжело прогреть.
Простая телевизионная антенна
Простая телевизионная антенна
Зачищаем телевизионный кабель и припаиваем к антенне как на фото.
Простая телевизионная антенна
Простая телевизионная антенна
В принципе антенне готова к работе. Я на этом не остановлюсь и сделаю корпус для центральной части.

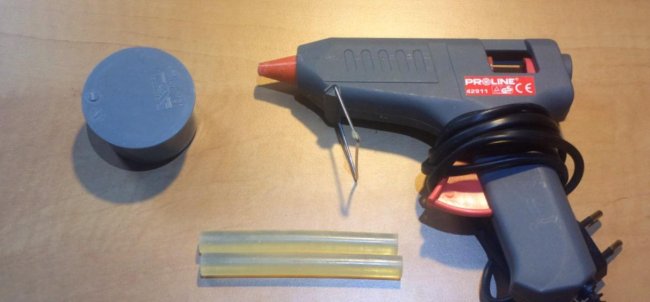

Вот что мне понадобится.
Простая телевизионная антенна
Так как круглая коробка слишком глубокая, то я отпилю ножовкой ровно половину.
Простая телевизионная антенна
Затем проплавлю паяльником пазы под антенну. Это можно сделать той же ножовкой.
Простая телевизионная антенна

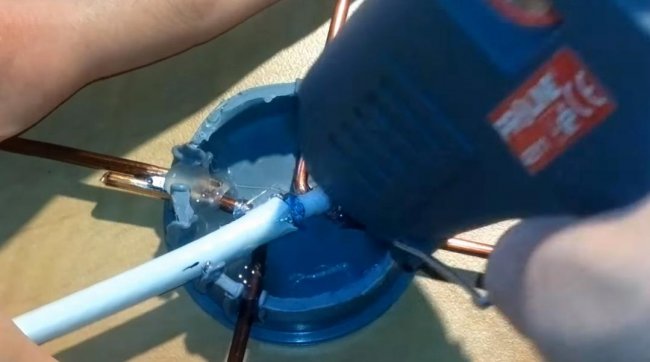

Заливаю клеем соединения проводов с корпусом и места пайки.

Простая телевизионная антенна
Все готово. Повешу антенну за окно на гвоздь.
Простая телевизионная антенна
Одену на второй конец кабеля штекер для подключения и воткну в разъем телевизора. В антенное гнездо конечно.
Простая телевизионная антенна
Запущу автоматический поиск каналов.
Простая телевизионная антенна
Результат не заставил себя долго ждать. Прием отличный.
Простая телевизионная антенна
Простая телевизионная антенна
Простая дешевая антенна, которую не жалко даже если её украдут. Я делал такую, когда жил в общежитии и работала он тогда просто на «ура».
Ещё огромным плюсом считаю то, что антенну можно рассчитать практически на любой диапазон, что невероятно удобно.

Сморите видео как сделать антенну для телевизора
